Что такое коаксиальный дымоход и как его правильно монтировать

Содержание статьи

Каждый отопительный прибор требует обязательного отвода продуктов сгорания. Особенно актуальной задачей вывода дыма, копоти и сажи становится для владельцев загородных домов, где отсутствует централизованное отопление.

В последнее время большое распространение получил коаксиальный дымоход, поскольку он является наиболее эффективным и практичным устройством для целого ряда отопительного оборудования.

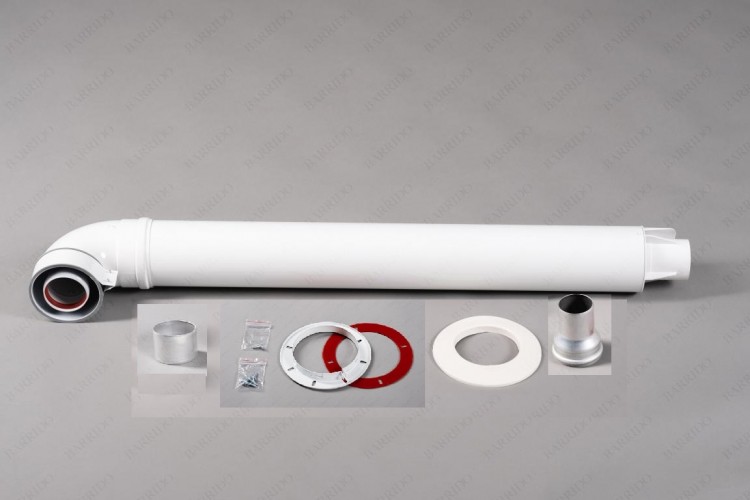

Коаксиальный дымоход в разборе

Одним из наиболее доступных и надежных на данный момент коаксиальных дымоходов является система от STOUT. Оборудование предназначено для работы с большинством современных газовых котлов европейских производителей. Элементы идеально подходят друг к другу, не требуют сложного монтажа и протестированы для условий эксплуатации в нашей стране.

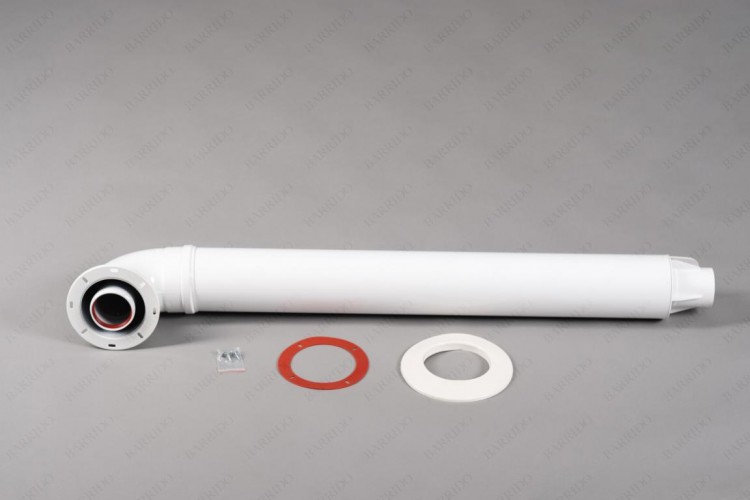

Коаксиальный дымоход в разборе

Гарантия на всю продукцию – 2 года. Количество элементов позволит собрать любую систему дымоудаления, которая будет идеально работать именно в вашем доме. Оборудование STOUT производится на тех же заводах, где заказывают товар бренды класса «премиум», но стоит существенно дешевле – нет необходимости переплачивать за громкое раскрученное имя.

Коаксиальный дымоход в разборе

Вернуться к содержанию ↑

Что собой представляет коаксиальный дымоход

Коаксиальный дымоход – это конструкция, что состоит из двух труб различного диаметра, вставленных одна в другую. Также внутри устройства находятся перегородки, которые препятствуют прикосновению деталей. Коаксиальный дымоход берет воздух для поддержания горения с улицы, а не из помещения. Именно эта конструктивная особенность позволяет эксплуатировать устройство без оборудования дополнительной вентиляции. Основное отличие от традиционного дымохода продемонстрировано на рисунке:

Отличие коаксиального дымохода от традиционного

Устанавливается такое оборудование в тепловых устройствах, оборудованных закрытыми камерами сгорания, а именно:

  1. Газовый котел.
  2. Газовый конвектор.
  3. Газовый генератор.
  4. Газовая колонка.

Максимальная длина устройства, как правило, не превышает двух метров. Основная масса дымоходов этого типа предназначена для горизонтального монтажа и выводится наружу сквозь отверстие в стене здания. Вертикальный коаксиальный дымоход более сложен в монтаже, длина трубы устройства значительно больше и она выводится наружу через потолок и чердак.

Варианты вывода коаксиального дымохода

Коаксиальные дымоходы для газовых котлов помогают решить множество проблем, что оставались актуальными при использовании традиционных устройств. Основными изменениями стали:

  1. Газовый котел с коаксиальным дымоходом является более безопасным устройством, поскольку коаксиальная труба быстро остывает за счет притока холодного воздуха по наружной трубе и таким образом снижается риск воспламенения.
  2. Коаксиальный дымоход для газового котла повышает КПД отопительного прибора за счет нагрева поступающего снаружи воздуха от выхлопных газов.
  3. Котел с коаксиальным дымоходом не вредит окружающей среде за счет полного сжигания топлива и отсутствия вредоносных выбросов в атмосферу.
  4. Газовые котлы с коаксиальным дымоходом абсолютно безопасны для человека, ведь весь процесс горения происходит в закрытой камере и не нарушает комфортного микроклимата в помещении.
  5. Небольшая длина устройства, что значительно экономит пространство в доме.
  6. Большой ассортимент различных по мощности приспособлений.
Вернуться к содержанию ↑

Как происходит монтаж дымоотвода

Монтаж коаксиального дымохода может производиться двумя способами: вертикально и горизонтально. В обоих случаях максимальная длина горизонтального участка не может превышать 3 м.

Монтаж коаксиального дымохода

Вертикальный монтаж осуществляется исключительно в тех случаях, когда нет возможности произвести вывод устройства через стену. Чаще всего это происходит, если:

  • Рядом с устройством расположено окно, на расстоянии менее 60 см;
  • Недостаточная ширина улицы.

Коаксиальный дымоход для газового котла необходимо устанавливать согласно СНиП, основные рекомендации такие:

    1. Напольный котел с коаксиальным дымоходом устанавливается в помещениях, где нет возможности обеспечить постоянный приток воздуха.
    2. Входной патрубок должен находиться на 1,5 м выше отопительного прибора.
    3. Диаметр патрубка котла не должен превышать диаметр сечения отводящего канала.
    4. Газоход вводится в котельную, где находится турбированная газовая колонка или котел для обогрева.
    5. Давление газа, что проходит каналом, не должно превышать 0, 003 МПа.
    6. Продукты сгорания топлива, что перерабатывает колонка или котел, можно выводить через наружные стены сооружения.

При размещении газохода на большом расстоянии от наружной стены здания, для осуществления прохода дымового канала используется специальный удлинитель.

Варианты установки



  • Высота дымоотвода не должна превышать высоту конька кровли.
  • Для поворота конструкции дымового канала используются колена с поворотом на соответствующий градус.
  • Не рекомендуется использовать более двух колен в одной конструкции. Это значительно усложнит процесс эксплуатации и прочистки устройства.
  • Крепление элементов производится по раструбной технологии.
  • Запрещено расположение стыков труб в месте прохода через стену.
  • Каждый отопительный прибор – колонка, котел, генератор должен быть оборудован собственным дымовым каналом, запрещено использование совмещенных газоходов, во избежание нарушения норм пожарной безопасности. Однако допустимым является т.н. каскадное подключение устройств.



Вернуться к содержанию ↑

Этапы установки коаксиального дымоотвода

В тех случаях, когда установка дымоотвода производится горизонтально, т.е. через стену, сборка элементов конструкции производится заблаговременно, а затем поднимается в горизонтальное положение с помощью элементов крепления. Поэтапно процесс установки выглядит следующим образом:

  1. Определение места вывода устройства, выполнение разметки.
  2. Сама турбинированая колонка для горячего водоснабжения или газовый котел для отопления могут быть установлены уже после монтажа основных элементов газохода.


  3. Вырезание отверстия в стене для вывода дымового канала.
  4. Необходимым условием является наличие воздушной прослойки между перекрытием и трубой.
  5. Изоляция места прохода через стену любыми негорючими материалами.
  6. Если проход осуществляется через крышу, выход необходимо тщательно герметизировать и накрыть защитным кожухом.
  7. Установка котла с коаксиальным дымоходом

  8. Коаксиальный дымоход подключается к отопительному оборудованию с помощью колена или тройника.
  9. При монтаже двухконтурного котла следует использовать также переходной узел.
  10. Стыки элементов необходимо надежно закреплять с помощью хомутов.
  11. Выходной патрубок отопительного оборудования может располагаться сбоку или сверху. Именно от расположения патрубка зависит, какие переходные элементы понадобится использовать.
  12. При расположении выходного патрубка сбоку предполагается обязательное наличие горизонтального участка трубы.
  13. Для защиты дымоотвода от обледенения в холодное время года, используют защитные теплоизолирующие конструкции.

Выводы: Коаксиальный дымоход – это современное устройство, что позволяет эксплуатировать отопительное оборудование с минимальным риском для жизни и здоровья человека. Использование конструкций данного типа повышает комфорт проживания в загородном доме.

Вернуться к содержанию ↑

Установка коаксиальной трубы

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

виды, особенности и схемы монтажа

Что собой представляет коаксиальный дымоход

Дымоход коаксиальный — приспособление из пары трубок с различными диаметрами, вставленных одна в другую. Внутри него расположены барьеры, препятствующие соприкосновению деталей. Коаксиальная система вбирает кислород, чтобы поддержать горение с уличной стороны, а не из комнаты. С помощью такой сборки устройства происходит эксплуатация без применения дополнительной вентиляции.

Конструкция из пары труб выполняет одномоментно две функции: по трубке с меньшим диаметром прогоняется сгорающее топливо, сквозь соединительную часть дымовников проникает воздух, посредством его продукты горят. Стандартный дымопровод отличен от коаксиального тем, что туда кислородное поступление идет принудительным образом. Стандартизированный котелок берет воздух из комнатки, где располагается.

Коаксиальная труба для газового котла выдвигается и кислород вбирается именно с наружной стороны постройки, а тепло спокойно проникает вовнутрь.

Преимущества и недостатки коаксиальных систем дымоотвода

Печки на газу действуют следующим образом: горящее топливо по дымовнику движется наверх, а обратно поступает свежий воздух. В итоге получается натуральный обмен теплом — газ прогоревших продуктов отдает тепло поступающему прохладному воздуху.

Так, кислородное проникновение будет уже в согретом состоянии, повышая КПД печки и не тратя время на согревание. Дымоход для газового котла в частном доме не перегревается, как стандартизированные котелки, именно поэтому он считается безопасным.

Еще один плюс конструкции — это монтаж коаксиального дымохода, не требующий обустройства дополнительной вентиляции для предотвращения перегрева. Инструкция и правила использования проще, нежели у традиционных видов. Местам уборки прогоревших отходов отводится малая часть домашнего пространства.

Коаксиальные дымоходы для котлов могут работать с газовыми печками, с действующими на жидком или твердом топливе. Размер диаметра дымохода для газового котла не ограничен, поэтому сочетается с любым размером котелка. Если жилище на заключительном этапе строительства, постановка может пройти сложнее.

При отсутствии спроектированного отверстия в стенке для трубки, придется пройти фасад или вывести дымопровод наружу. Крупные устройства мешают и в жилплощади, и с наружной стороны. Коаксиальные дымоходы для котлов имеют небольшие размеры, поэтому их уличное обустройство будет выглядеть лаконически, что не устрашит общую внешность застройки.

Разновидности дымоходов из коаксиальных труб

Отвод прогоревшего топлива в атмосферу выполняется по одному из пары типов дымоотводных систем. Все зависит от вида отопительной печи, от размещения комнат в здании. В одном типе проработанные газы уводятся в боковую сторону, сквозь основную домашнюю стену, в ином типе газ уходит наверх сквозь потолочное покрытие и крышу собственного здания. Дымопроводы делят на горизонтальные и вертикальные.

Вертикальный тип рекомендуется к пристройке именно в частной жилплощади, поскольку выводится выгоревшее топливо сквозь потолок, пускает дым выше линии кровельного наклонного окончания.

  • Вертикальное устройство более экологично, ведь весь абсолютный теплообмен производится в соединенных дымовниках. Если выходной дымовник длинный, стимулируется естественная тяга.
  • Внизу трубки по вертикали стоит приделать сосуд для забора конденсата.

Помимо списка положительных качеств, у шланга по вертикали имеется минус — дорогая цена. Механизм трудно устанавливать своим руками, для постройки нужно достаточное количество изготовительных элементов.

Коаксиальный дымоход для газового котла в частном доме может иметь горизонтальное положение. Такая конструкция позволит выводить дым наружу через домовую перегородку, и пропускать его на улицу, даже если котелок размещен рядом. Механизм по горизонтали пригоден для постановки котла в жилплощади многоэтажной постройки.

Просмотрев в открытом доступе огромное количество фото и советов по установке, можно с легкостью выполнить постройку дымопровода и собственноручно. Монтировка не сложная, а изготовительных материалов понадобится минимальное количество. Горизонтальная установка будет выглядеть аккуратно и на личных участках.

Для чего нужен коаксиальный дымоход

Для работоспособности каждого отопительного устройства, использующего открытое пламя, стоит соблюдать пару условий: обеспечение непрерывной подачки свежего воздуха в котелок и обустройство пустого и безопасного вывода прогоревших газов и отходов сгоревшего топлива из бака горения пламени на улицу.

В личных жилищах для вывода переработанных газов вполне возможна эксплуатация существующего печного дымоотвода, выходящего на кровлю; в многоквартирной жилплощади реализация задумки будет труднее, но любое применение традиционного вида оборудования имеет недостатки.

Чтобы поддержать нормальное прогорание продуктов в квартирном здании, где нет непрерывной подачи воздуха, бак будет вбирать кислород только из помещения, устраивая сквозняки и проникновение холода сквозь окна и двери. В частных жилищах печь обычно строится из кирпичей, оставляя внутри свободное пространство для камеры. К ней подсоединяются дымоотводящие проходы, чаще всего запрещенные заводчиками.

Если стоит вопрос об установлении газового котла с коаксиальным дымоходом в квартире многоквартирного участка, придется потратить крупную сумму для обустройства. Это технически сложный процесс, требующий не только затрат на приготовление и монтировку, но и необходимо согласование с органами власти, несущими ответственность за архитектуру местности.

Судя по-вышеуказанному, газовые котлы с коаксиальным дымоходом будут лучше пригодны для постановки. Данное заключение — целесообразно и экономически эффективно, ведь при небольших тратах на производство и установку, будет обеспечено долгосрочное и надежное действие отопительного механизма, будь то жилье с квартирами, нежилой подвал или частное жилище.

Особенности монтажа и эксплуатации

Монтаж, подсоединение дымоотводного коаксиала к котелку не подразумевает каких-то больших трудностей, поэтому без большого труда может быть произведен собственноручно мастером с применением стандартного комплекта стройматериалов.

Постройка дымоотводного коаксиала по горизонтали проходит следующим образом: сначала предварительно устанавливается механизм на намеченное место, а на внешней домашней стенке отмечается примерная площадка для предстоящего отверстия выходной трубки.

Перфоратором и прореживающей коронкой с алмазным напылением в стенке пробуривается отверстие для выхода величиной на 25 мм больше диаметра дымоходной трубки. К выходному отверстию печки подключается адаптер, идущий сразу в наборе с дымоходным механизмом. При подсоединении прокладывается герметическая вставка, а затем закрепляется переходник к емкости с помощью винтов, гвоздей.

К наружному фланцу переходника присоединяется шланг коаксиала. Для обеспечения плотного прочного соединения не рекомендуется использование герметиков, на стычках устраиваются металлические закрепительные хомуты.

После проверки прочности креплений и герметики соединений, трубка дымоотвода вставляется так, чтобы ее пустой конец был проведен на улицу на расстоянии не менее 30 см от внешней перегородки жилья. Затем поставляется емкость на заданную платформу и крепится к стенке, а труба будет иметь наклон на 6 градусов к стороне улицы. Закрепить шланг можно специальными крепежами или подручными средствами — металлическими штырями или камушками.

Пустые места между стенкой и трубой заполняются строительной пеной, появившиеся пенные стыки прячутся под красивой накладкой, а на конец у выхода устраивается фильтр, который будет защищать от сильных порывов ветра.

Виды коаксиальных труб

Дымоотводы с коаксиалом делятся на наружные и внутренние, это зависит от их расположения. Уличные размещаются снаружи дома и крепятся либо на фасаде, либо на крыше. Минус уличного механизма в том, что может немного портить вид здания, поэтому часто размещается внутри, но подлежит легкому обслуживанию и монтажным работам.

Внутренние дымопроводы монтируются в спецшахтах, обустраиваются отдельно от жилых комнат. Основной момент — механизм и величина должны сходиться с требованиями противопожарной безопасности. Дымоотводы внутри дома вполне трудны в монтировке.

Бывает, зимой или при температуре ниже нуля, проход, по которому идет кислородное поступление, подмерзает. В такой ситуации объем кислородного проникновения в нагретый бак очень снижается, что способствует снижению работоспособности отапливающего оборудования.

Иногда и к остановке его работы. Если такая погода длится долгое время, советуется заняться утеплением коаксиального дымохода. Утепленный дымоотвод различается с обычным своим третьим дымовником. Механизм выглядит, как сложенные одна в другую три составляющие. Пустое место между двумя соседними частями наполняется определенными утеплительными материалами. Выходит крепкая охрана воздуховодного канала от сильных холодов и даже льда.

Основные требования к установке

Устройство дымоотводного оборудования зависит от величины помещения, где будет располагаться котлище. На платформе возле печки и стены, где устроится коаксиальный дымоход для настенного газового котла, советуют не складывать лишних вещей — главный элемент безопасности. У дымовника всегда есть уклон в 3 градуса, предоставляя отход скопившейся на верхушке приспособления влаги.

Диаметр трубы и котловый патрубок — одинаковые. Нельзя устанавливать дымовник с узким диаметром к широкому отводящему патрубку отопительного средства. Патрубок размещается в верхней части или боковой. Обустроенный сверху патрубок облегчает монтирование.

Для подключения дымопроводных шлангов частенько применяется тройничок. В тройнике недопустимо нахождение предметов, мешающих передвижению газов и воздуха. Если нужно увеличить длину дымовника, не стоит забывать о герметике соединенных мест.

В качестве герметики подойдут зажимные хомуты. По итогу протяженность постройки, состоящей из дымовников разного направления, — три метра.

По итогу монтировки дымоотвода его крайние элементы вставляются в верхние, крепко фиксируясь зажимами. Данное подключение обеспечивает лучшую тягу. Шланги входят друг в друга вглубь не менее половинки диаметра прибора, соответствуя правилам к дымопроводам.

Чтобы устройство было более устойчивым и износостойким, зазоры между трубным выходом и стеной заполняется строительной пеной. Наверху устанавливаются декоративные сетки, чтобы площадка монтировки выглядела симпатичнее.

Решетка пристраивается определенным клеем и жидкими гвоздями. Дымовник, находящийся в комнатке, маскируется с помощью подготовленной гипсокартоновой коробки.

Проблема неправильного уклона

Самый правильный тип постановки — когда капли конденсата помещаются на наиболее возможном расстоянии от печи. Печь защищается от излишней влажности, находящейся за границами здания, а также влага будет натуральным методом испаряться на улице. Это происходит таким образом до прихода температуры ниже нуля.

По пришествии холодов у шланга коаксиала, устроенного наклоном к земле, капли конденсата примерзают, создавая покрытие из льда. Заледенение проявляется и на наружном корпусе дымоотвода, и между парой труб прибора коаксиала.

Обстановка появляется, когда теплота наружного края дымопровода этого вида не высокая и ее не хватает для быстрой растопки льда. В итоге покрытие из льда препятствует нормальной подаче кислорода в бак и эффективному выводу сгоревшего топлива.

Получается снижение результативности работоспособности оборудования. Долгая деятельность печи с заледеневшей дымоотводной конструкцией может поспособствовать настоящим поломкам прибора. Городам с теплым климатом, в которых зимой температура почти не опускается меньше нуля, дымоотводная конструкция устанавливается с уклоном к земле.

В иных ситуациях советуется производить наклон дымовника по направлению к печи, часто соответствуя правилам изготовителей таких устройств. Когда капли скопившейся жидкости поступают к отапливающему оборудованию, стоит поставить и применять определенный сосуд для отбора конденсата.

Этот сборник скопившейся жидкости – маленький прибор, справляющийся со своими функциями очень даже хорошо. Иногда случай замерзания дымоотвода решается посредством его затепления, но абсолютных гарантий такой способ не подает.

Существует оборудование, устойчивое к ледяному покрытию и созданное для пользования в городах, где температура зимой понижается ниже нуля. У него есть удлиненный наконечник для дымовника, выходящего из котла. В насадке расположена спираль, защищающая исходящий кислород. Дырочки для отбора кислорода по контуру дымовника с наружной находятся внизу.

Устройство хорошей вентиляции

Иногда кажется, котел с прикрытым баком прогорания продуктов и имение газовых котлов подразумевает домовладельцам не устраивать в подвале хорошей вентиляции. Факт похож на правду, ведь кислородное поступление в бак идет снаружи жилплощади, и сгоревшее топливо забирается по прочному проходу с герметикой.

В то же время, все-таки обходиться без вентиляции котельной комнаты нельзя. Во-первых, при хорошем обмене воздуха будет поддерживаться нормальный уровень влаги в помещении, препятствуя появлению коррозии, способствуя защите корпуса прибора от поломок.

Стоит помнить, что по истечении определенного срока любое устройство способно выходить из строя. Когда помещение с котелком достаточно вентилируется, в ситуации поломки какой-то объем вредных выбросов станет уходить из комнаты естественным образом. По итогу, будет минимальным риск отравления вредными веществами.

Выводы и полезное видео по теме

высота, максимальная длина, установка и видео по монтажу

Всем понятно, что при отводе на улицу дыма помещение покидает и обычный воздух. Из этого следует, что эти потери требуют пополнения. Возмещение можно производить и с улицы, воздух будет свежим, но холодным.

Вид коаксиального дымохода

Есть системы, которые решают этот вопрос. Существует множество котлов, которые оборудованы принудительной тягой и вмонтированным вентилятором и у которых отвод выработанных газов происходит через коаксиальный дымоход.

Используемый для газовых котлов коаксиальный дымоход имеет достаточно простое устройство. В нем есть две трубы, имеющие разный диаметр: в одну проходит нормальный воздух снаружи, другая служит для отвода отработанных газов. Вся система герметично закрыта, и воздух из помещения не участвует в работе этой системы, а поскольку коаксиальные дымоходы собирают так, чтобы они имели уклон наружу, то в них не скапливается конденсат.

Таких дымоходов существует два вида:

  • вертикальный дымоход;
  • горизонтальный дымоход.

Можно сделать коаксиальный дымоход своими руками, для этого следует выполнить несколько правил и запастись терпением.

Нормативы монтажа

Монтаж дымоходов производится согласно следующим требованиям:

  1. Системы газоснабжения агрегатов тепловых, которые применяют природный газ в качестве топлива, требуется проектировать в соответствии с нормативными документами, требования к этим установкам сформулированы в СНиП 2.04.08–87  и «Правил безопасности в газовом хозяйстве».
  2. Давление природного газа при подаче должно быть равным до 0,003 МПа (0,03 кгс/см²)
  3. Ввод газопровода осуществляется непосредственно в помещение, где находятся тепловые агрегаты.
  4. Отведение дымоходных газов регламентируется согласно предписаниям СНиП 2.04.05–91.
  5. Допускается удаление дымовых газов от теплогенераторов, которые оборудованы вмонтированной установкой принудительного удаления газов, через наружную стену здания.

Достоинства

  • увеличение КПД системы отопления;
  • уменьшаются расходы на отопление;
  • доступные цены;
  • экономичный;
  • изготавливаются, как правило, из стали с большой устойчивостью к разрушениям;
  • высокая огнестойкость;
  • имеющийся уклон трубы обеспечивает слив для образовавшегося конденсата. Важно, чтобы уклон был оптимальным, иначе накапливающийся конденсат будет способствовать разрушению трубы;
  • небольшой вес, в результате чего не требуется дополнительного крепления.

Перед началом работ

Прежде чем начать монтаж коаксиального дымохода своими руками, необходимо изучить требования и выполнить следующие операции:

  • Подберите нужное сечение дымохода. Это можно определить по паспорту, который идет в комплекте с дымоходом.
  • Если инструкция производителя не указывает длину дымохода, то ориентироваться нужно на стандартные требования: длина должна быть не меньше 5-ти метров.
  • Длина горизонтальных участков должна быть не больше 1-го метра.
  • Сделайте чертеж того, что хотите монтировать. и определите нужное количество крепежа и хомутов для стыков.
  • Если собирается вертикальный коаксиальный дымоход, высота дымохода должна быть выше конька крыши.
  • При выводе трубы через стену, минимальное расстояние от двери и окна должно составлять 0,5 метра, расстояние от поверхности земли – минимум 2 метра. Кроме того, обязательно выполняется уклон трубы для слива конденсата, минимальный уклон – 3 градуса.

Внимание: длину труб рассчитывайте, чтобы стыки не попадали в сечение стены.

Собираем дымоход

  • Одностенные дымоходы, а также дымоходы с термоизоляцией собирают по системе «Труба в трубу». В местах соединений отсутствуют хомуты.
  • Части дымохода собираются в зависимости от движения конденсата,  создается уклон так, чтобы конденсат и вредные выбросы собрались внутри, а не выходили наружу дымохода.
  • Если дымоход монтируется с тройниками, в этом случае до тройника все элементы собираются по дыму, а выше тройника — по конденсату.
  • При ведении работ в кирпичной стенке между трубой и кладкой кирпича должен оставаться зазор, расстояние между поверхностями –  не менее 4-х сантиметров.
  • Соединения стыка наружного кожуха и термоизоляции между собой крепятся заклепками и саморезами. Это придаст требуемую жесткость.

Допускаемые ошибки

  • Неправильно рассчитанные и собранные коаксиальные дымоходы приводят к заполнению отапливаемого помещения угарным газом.
  • Не устанавливается теплоизоляция между стеной и кровлей.
  • Дымоход не достаточно жестко прикреплен к фасаду здания.
  • При неправильном монтаже дым выходит не туда, куда предусмотрено. Происходит утечка.

Наружный коаксиальный дымоход

Плюсы:

  • Грамотная установка коаксиального дымохода дает экономию внутреннего размера помещения.
  • Нет необходимости разрушать целостность крыши.
  • Наружный монтаж всегда легче и проще сделать своими руками, отсутствует ограниченность пространства.

Минусы:

  • Дороже обходится утепление дымохода.
  • Не всегда подойдет к дизайну строения.
  • В своей установке имеет горизонтальный участок.

Как установить наружный коаксиальный дымоход?

Рассмотрим правила установки коаксиального дымохода.
Если здание построено и в нем нет отопления, уже может производиться установка коаксиального дымохода (наружного).

  • Правильно определите место нахождения системы отопления и начало входа дымохода. Отопительный аппарат можно монтировать позже.

    Выбираем место

  • Производим разметку наружной стены для выхода дымохода. Делаем отверстие вывода патрубка, при этом придерживаемся норм пожарной безопасности, все легковоспламеняющиеся предметы должны быть удалены на максимальное расстояние.

    Делаем отверстие

  • Если в стене находятся вещества, имеющие низкую теплоустойчивость, для того чтобы предотвратить риски возгорания, данные места изолируются специальным минараловатным средством. При готовности нужного отверстия выводим патрубок.

    Установка патрубка

  • Отопительный агрегат с дымоходом соединяется одноконтурным секционным коленом, а оно, впоследствии, с тройником двуконтурным. Эти работы производятся внутри дома.

    Устанавливаем дымоход

  • Чтобы зафиксировать дымоход в вертикальном направлении, следует применить тройник (со съемным скатом).

    Закрепляем дымоход

  • Кронштейнами надежно прикрепляем дымоход к стене.

Внимание: если монтируется вертикальный коаксиальный дымоход, то сквозь крышу должна пройти целостная труба, без стыков.

Внутренний дымоход

Плюсы:

  • Простая установка в готовом здании.
  • Отсутствует дополнительный фундамент.
  • Вертикальная направленность дымохода.
  • Прекрасная тяга.
  • Удобно и просто обслуживать.

Минусы:

  • Забирает площадь помещения.
  • Неудобное прохождение сквозь этажи.
  • Требуется выполнения дополнительных мер по пожаробезопасности.

Правила установки внутреннего коаксиального дымохода

  • Подобрать правильно диаметр дымохода. Обычно это указывается в паспорте, который идет в комплекте с дымоходом. Основное правило: диаметр выхода отопительного прибора, не должен быть шире диаметра самого дымохода. Это условие применимо при монтаже всей системы.
  • Котел с коаксиальным дымоходом подключаем к агрегату с помощью тройника, трубы или колена. Каждое следующее звено должно крепиться к предыдущему. То есть нижнее звено входит в верхнее и не создает препятствия для выхода дыма.

    Вид внутреннего дымохода

  • При монтаже двухконтурных труб дополнительно применяется переходной узел. Хомуты должны жестко скреплять места стыка с другими узлами.
    Перечень нужных элементов зависит от того, где располагается выходной патрубок, вверху или сбоку. Удобнее, когда он расположен вверху, легче выводить дымоход.
  • Если патрубок находится сбоку, производим горизонтальную сборку элементов дымохода, но не забудьте перед этим установить переходник.
  • С помощью различных кронштейнов следует вывести конструкцию в вертикальное положение.
  • Помните, что для каждого нагревательного прибора должен устанавливаться свой дымоход. Все элементы должны плотно прилегать друг к другу и входить один в другой не менее половины сечения диаметра дымохода.
  • Если при монтаже нужно обойти препятствие (например, балку), требуется изменить направление монтажа. Подберите перед установкой нужное колено, есть отводы с разным углом наклона. Если требуется увеличение отклонения, используйте два колена.
  • При прохождении крыши (это самый опасный участок работ) здесь самое главное — пожаробезопасное прохождение участка. Используйте специальные изолирующие патрубки. Между дымоходом и перекрытием оставляйте воздушную прослойку и крепите негорючую минеральную изоляцию.
  • Для предотвращения касаний в жилом помещении дымохода с другими предметами используем предусмотренные для этого «кожухи».
  • Выводим дымоход через крышу. Полностью герметизируем выход. Специальный фартук может надежно закрыть место стыка.

Перед началом работы

  • Проверьте, чтобы расстояние от дымохода до воспламеняющихся предметов, которые могут стать причиной пожара, было безопасным.
  • Проверьте, вся ли защитная пленка удалена с элементов сборки.
  • Проверьте работу заслонки, которая регулирует тягу дымохода (см. Шибер для дымохода).

Можно сделать коаксиальный дымоход своими руками, но вначале следует задуматься о безопасности работы конструкции и внимательно изучить требования СНиП. Есть возможность посмотреть монтаж коаксиального дымохода на видео, но лучше иметь пособие по установке под рукой на месте работы.

принцип работы, преимущества и установка

Отопительное оборудование, работающее на твердом топливе или природном газе, требует установки системы отведения дыма и отработанных газов. В частных домах, где функционируют простые газовые или конденсационные котлы, камины или печи открытого/закрытого типа часто используют коаксиальный дымоход.

Как правило, он продается в комплекте с котлом, что гарантирует легкую установку и эффективную работу устройства. Но при желании коаксиальный дымоход можно изготовить самостоятельно для твердотопливной печи или камина, используя для этого подручные материалы.

Что такое коаксиальный дымоход

Коаксиальный дымоход – конструкция, состоящая из двух труб, одна из которых меньшего диаметра находится внутри другой. Иными словами, это дымоход с двумя осями, каждая из которых выполняет свою функцию в работе отопительной системы. Между внутренней и наружной частью дымохода имеется расстояние в несколько сантиметров.



Чаще всего коаксиальные дымоходы используются в системе газового котельного отопления.

Принцип работы

Коаксиальный дымоход работает по следующему принципу:

  • внутренняя труба меньшего диаметра служит для отвода отработанных газов и продуктов горения топлива через патрубок котла;
  • наружная труба обеспечивает приток в камеру сгорания свежего воздуха, насыщенного кислородом.

При прохождении по внешнему каналу к камере сгорания воздух с улицы нагреваются, соприкасаясь с горячей внутренней трубой. Это уменьшает потерю тепловой энергии котла на прогрев новой порции воздуха и снижает расход природного газа или твердого топлива. В свою очередь, воздушные массы охлаждают внутреннюю трубу коаксиального дымохода, защищая конструкцию от перегрева.

Преимущества и недостатки

Этот тип дымохода увеличивает КПД котельного оборудования и снижает расход топлива, а также улучшает показатели работы котла, обеспечивая полное сгорание. Коаксиальные дымоходы оптимально устанавливать в деревянных домах, т.к. они максимально защищены от возможного возгорания.

Недостатками коаксиального дымохода считается его стоимость, которая превышает стоимость обычных дымоходов, более сложная установка, а также необходимость учитывать многочисленные нормы и требования к монтажу в помещении.

Виды труб для коаксиальных дымоходов

Современные типы двухканальных дымоходов изготавливаются из металла и пластика. Каждый из материалов имеет свои достоинства и недостатки.

  • Пластиковые дымоходы подходят для низкотемпературных конденсационных котлов. Сделанные из специального термоустойчивого пластика, они способны выдержать температуру до 200-205 градусов по Цельсию. Они наиболее доступны по цене, отличаются легкостью в монтаже благодаря малому весу конструкции. Главным недостатком пластиковых дымоходов является небольшой срок службы, ограничения в температурном режиме для котла, а также уязвимость к агрессивным компонентам в отработанных газах.
  • Дымоходы из металла — нержавеющей стали или алюминия – отличаются длительным сроком эксплуатации (от 30 лет), стойкостью к химическому воздействию. Они способны выдержать температуру до 550 градусов по Цельсию. Недостатком металлической конструкции является склонность к образованию конденсата, из-за чего его приходится утеплять базальтовой ватой или другими теплоизоляционными материалами.

Требования к установке

Установку и эксплуатацию коаксиального дымохода регламентирует СНиП 2.04.08-87 и 2.04.05-91, где прописаны подходящие для подключения виды котельного оборудования, способы установки и нормы безопасности.

Имеет значение площадь отапливаемого помещения, планировка, тип стенового материала и другие факторы.

Основные параметры, регулирующие установку двухосного дымохода:

  • при установке оголовка дымохода на фасаде здания его расположение не должно быть меньше 2 м над уровнем грунта;
  • диаметр выходного отверстия в кирпичной стене должен быть больше сечения патрубка дымохода на 1 см, а в деревянной стене – на 5 см;
  • труба в помещении должна находиться минимум в полуметре от оконных и дверных проемов;
  • если дымоход проходит под окном, то расстояние между ними должно быть минимум 1 метр;
  • зазор между трубой и деревянной стеной должен быть от 5 см;
  • наружные постройки, дома соседей и другие объекты снаружи не должны находиться ближе, чем на 1,5 м;
  • запрещается врезать коаксиальный дымоход газового котла в обычный;
  • оголовок дымохода должен выступать над стеной здания не менее чем на 30 см;
  • если прокладывается горизонтальным способом через смежное нежилое помещение, то его длина не должна превышать 3-5 м.

Важно! Установка и эксплуатация газового котельного оборудования, в том числе коаксиального дымохода, должна происходить с разрешения газовой службы. Специалисты должны проверить соответствие установки требованиям СНиП. При несоблюдении существующих норм газовая служба имеет право запретить эксплуатацию оборудования.

Как установить коаксиальный дымоход своими руками

Установка коаксиального дымохода бывает горизонтальной и вертикальной. При горизонтальном монтаже важно строго соблюдать требования, относящиеся к расстоянию между дымоходом и окном, а также соседними зданиями и сооружениями.

Внимание! Обязательное условие горизонтального подключения напольного котла через коаксиальный дымоход – выходное отверстие в стене должно быть выше патрубка котла минимум на 1 м. Для настенного котла это расстояние можно сократить до 0,5 м. Прямой вывод дымохода категорически запрещен.

Инструкция по выводу дымохода через фасад здания

Вертикальная установка – более простой способ монтажа конструкции, тогда как для горизонтального монтажа не всегда получается соблюсти все требования.

При вертикальной установке дымохода его максимальная высота не должна превышать 7 метров.

При выводе коаксиального дымохода через кровельный пирог приходится делать отверстия в перекрытии и внешнем слое кровли.

Обязательно использование изолирующих патрубков, исключающих нагрев кровли при контакте с трубой.

Алгоритм действий:

  1. В стене делают круглое отверстие и вставляют в него изолирующую прокладку или асбоцементный патрубок.
  2. В подготовленное отверстие помещается выходная часть трубы дымохода.
  3. Труба соединяется с патрубком камеры сгорания, фиксируется с помощью хомута
  4. Все элементы трубы соединяются между собой (обычно конструкция состоит из нескольких отрезков труб, колен и обжимных хомутов).
  5. На внешнюю часть дымохода надевается защитная конструкция (флюгарка, дефлектор).

Внимание! Выходной участок дымохода должен быть установлен под небольшим наклоном (около трех градусов), чтобы конденсат имел возможность стекать. Согласно нормам СНиП, патрубок для отвода конденсата должен быть подсоединен к отводу дождевой воды.

Утепление коаксиального дымохода

При прохождении дымохода через отверстие в деревянной стене зазор между трубой нужно изолировать негорючим утеплителем – базальтовой ватой. В качестве альтернативы изолировать место прохода можно с помощью монтажной пены.

Сам оголовок, расположенный на открытом воздухе на улице, при отрицательных температурах зимой может промерзать, поэтому его необходимо утеплить. Но, по мнению многих специалистов по установке газового оборудования, утепление дымохода с наружной части не всегда решает проблему обледенения трубы.

Некоторые специалисты рекомендуют обрезать внутреннюю трубу, если он расположен под уклоном в сторону улицы.

Другое решение, позволяющее избежать образования наледи и снижения эффективности работы дымохода – установка трубы под наклоном в сторону котла вместе с конденсатоотводчиком. Благодаря такой конструкции вода не будет попадать в топку котла, но в то же время тепло от источника горения будет прогревать трубу, не давая конденсату замерзнуть.

Что такое коаксиальный газовый котел – за и против


Постоянное подорожание газа, сделало экономичность отопительного оборудования, одним из главных критериев выбора. Коаксиальный газовый котел, имеет высокий КПД до 109%. Благодаря особой конструкции камеры сгорания и определенным нюансам эксплуатации, существует возможность установки котельного оборудования коаксиального типа, в квартире многоэтажного дома. Котел подходит для подключения к системам отопления любого типа.

Почему котлы называются коаксиальными

Данное название, появилось из-за особенностей системы дымоотведения. В устройстве котла вмонтирована коаксиальная конструкция выхлопа. Дымоход выполняет сразу две важных функции:

  • Отвод продуктов сгорания – конструкция дымохода представляет собой простое устройство, по типу «труба в трубе». По внутренней полости, осуществляется отвод продуктов сгорания.
  • Подача воздуха на горелочное устройство – забор воздушных масс происходит посредством внешней трубы. Воздух, поступающий в котел, окружает внутреннюю трубу дымохода, разогретую отходящими продуктами сгорания, предварительно подогревается перед поступлением на горелку, что увеличивает теплоотдачу.


Котлы получили свое название, благодаря особой конструкции совмещенного коаксиального устройства воздухоподачи и удаления продуктов сгорания, но, отличие в принципе работы (по сравнению с классическими версиями отопительного оборудования), заключается не только в этом.

Принцип работы коаксиальных котлов

Коаксиальные газовые котлы с закрытой камерой сгорания, имеют более точное название – «конденсационные», отражающее основной принцип работы. Данное оборудование имеет высокий КПД 108%, по сравнению с классическими теплогенераторами, 92-96%. Конструкционными отличиями являются:

  • Закрытая камера сгорания – система коаксиального дымоудаления отработанных газов и воздухозабора, предотвращает сжигание кислорода из помещения. Забор воздуха и отвод продуктов сгорания, выполняется через горизонтальный дымоход. Данная особенность конструкции, позволяет снизить требования к помещению, где будет устанавливаться газовый котел.
  • Использование тепла отходящих продуктов сгорания – в разогретом воздухе, находится большое количество тепла. Принцип работы котла основан на улучшенной аккумуляции тепловой энергии из продуктов сгорания. Извлечение тепла осуществляется методом целенаправленного конденсирования частичек пара на поверхности специального теплообменника.

Отличие коаксиальных котлов от других

Существует несколько отличий коаксиального котла от классических атмосферных версий отопительного оборудования.

  1. Закрытая камера сгорания.
  2. Высокий КПД, достигаемый посредством максимального отбора тепловой энергии в процессе сжигания газа.
  3. Меньший объем помещения, необходимый для установки газового коаксиального котла.

Котельное оборудование можно разместить в помещении от 8 м². Разрешен монтаж на кухне, ванной (при условии, что позволяют действующие СНиП). Котлы можно вмонтировать в мебель или специальную нишу.

У коаксиального отопительного оборудования, существует несколько минусов, связанных с его эксплуатацией. Недостатками коаксиальных котлов являются:

  • Коаксиальные модели рекомендованы для подключения к низкотемпературным системам отопления. Именно при таких условиях, КПД устройства будет достигать 108-109%. В условиях суровой российской зимы, не всегда целесообразно устанавливать коаксиальный котел.
  • Стоимость – в конструкции котла используется нержавеющий теплообменник, автоматика, конденсационный узел и многие другие модули, увеличивающие себестоимость оборудования. В среднем цена котла выше в 2-3 раза, чем у классического теплогенератора.

Установка котла на газе с коаксиальным выходом

Устройство системы отопления с коаксиальным газовым котлом, не имеет сложной схемы. Монтаж всех узлов, выполняется в течение 2-3 часов.

Общими требованиями по устройству являются:

  • Подключение дымохода – трубу монтируют в согласии с действующими СНиП и рекомендациями производителя. Для обеспечения хороших показателей тяги, запрещается использовать более двух поворотных углов на всей протяженности системы дымоотведения. Общая длина вертикального дымохода, не должна превышать 3 м.
  • Минимальная высота установки – расстояние рассчитывается по наружной стене здания. Требования регламентируют, чтобы оголовок располагался не ниже 1-1,5 м над поверхностью грунта.
  • Система отвода конденсата – во время работы, котел использует целенаправленное конденсатообразование. Отработанный конденсат, потребуется отвести из специальной емкости в канализацию.
  • Оптимальные условия установки коаксиального котла, заключаются в установке оборудования на стене, через которую дымоход будет выводиться из здания. Для обеспечения лучших характеристик тяги, длина дымоходной трубы должна быть в пределах 1-1,5 м.
  • Избежать обледенения можно, установив утепленный коаксиальный дымоход, а также, конденсатосборник.

Модели котлов с коаксиальным дымоходом

Чтобы облегчить выбор, все представленные модели отопительного оборудования, делят на три категории по следующим признакам:

  • Тип установки – потребителю предлагают напольные коаксиальные газовые котлы отопления и их настенные аналоги. Стационарные модели, имеют большую производительность, но неудобны в установке и последующей эксплуатации.
    Настенные коаксиальные газовые котлы отопления, пользуются большей популярностью, благодаря компактным размерам и наличию большого количества разнообразных функций.
  • Количество теплообменников – коаксиальный двухконтурный газовый котел, работает на нагрев ГВС и системы отопления. Современные модели, имеют встроенную буферную емкость, обеспечивающую практически моментальную подачу горячей воды потребителю.
    Коаксиальный одноконтурный газовый котел, предназначен исключительно для отопления, но имеет большую по сравнению с двухконтурным аналогом мощность. При желании, после небольшой модификации, к теплогенератору с одним теплообменником, подключается бойлер косвенного нагрева.
  • Производитель – популярные модели предлагают следующие компании:


Эталон качества – это продукция немецких производителей. Французская техника, имеет более простое и комфортное управление, а итальянскую продукцию, отличает приемлемая стоимость и одновременно широкий функционал.

Котлы последнего поколения, оснащаются погодозависимой автоматикой, что увеличило экономичность и облегчило эксплуатацию.

Коаксиальный дымоход газового котла. Для чего нужен и в чем преимущество?

Коаксиальная система дымоудаления является  универсальным решением для подключения котлов практически всех ведущих зарубежных производителей. Что представляет собой такое устройство, как коаксиальный дымоход? Это конструкция, состоящая из двух труб разного диаметра, которые вставлены одну в другую и между которыми находится перемычка. Она призвана решить две основные задачи:

  • Непрерывный приток свежего воздуха для обеспечения горения
  • Вывод продуктов сгорания топлива

Из чего он состоит?

Коаксиальный дымоход – это «труба в трубе». При соединении элементов дымохода применяется технология лазерной сварки, а  трубы изготовлены методом бесшовной экструзии. Внутренняя труба выводит  выхлопные газы, а труба большего размера служит средством для притока воздуха в камеру сгорания котла. За счет движения воздушных потоков разной температуры создается необходимая тяга.

Две трубы никаким образом не соприкасаются друг с другом благодаря наличию специальных перемычек. В комплекте дымохода уже имеется все необходимое для его подключения к котлу. Конструкция дымохода, таким образом, состоит из двух труб разного сечения, коаксильного колена, настенной декоративной накладки, соединительного хомута, адаптера, а также фланца.

С помощью адаптера котел подсоединяется к трубам дымохода. Функцию переходника выполняет колено. Хомуты скрепляют элементы дымохода для создания большей прочности. Дополнительными элементами являются фланец для настенной прокладки труб, декорирующая накладка, а также гофрированная труба, которая обеспечивает более удобный монтаж.

Преимущества и недостатки

Благодаря применению уплотнителей высокого качества достигается полная герметичность оборудования и газоплотность всей системы. На каждом этапе производства конструкция коаксиального дымохода для газового котла проходит строжайший контроль, начиная от анализа используемого материала и заканчивая испытаниями уже выпущенных изделий. Благодаря особой конструкции повышается безопасность самого дымохода, кроме этого, исключается расход дополнительной энергии  на нагрев воздуха, увеличивая КПД системы.

Среди плюсов использования коаксиального дымохода можно выделить следующие:

  • Сниженный расход газа и уменьшение теплопотерь. Воздух, поступающий по наружной трубе, нагревается от внутренней, и также является теплым
  • Пожаробезопасность за счет быстрого остывания коаксиальной трубы благодаря притоку холодного воздуха по наружной трубе
  • Лучшее сгорание топлива и отсутствие вредоносных выбросов в воздух
  • Высокая экологичность
  • Сохранение комфортного микроклимата в помещении, ведь процесс горения проходит в закрытой камере, а воздух, необходимый для этого, берется с улицы
  • Экономия пространства в комнате за счет небольших габаритов устройства
  • Большой ассортимент устройств, различающихся по мощности
  • Простота монтажа

Недостатки

  • Проблема сбора конденсата – при установке вертикальной конструкции (через крышу)
  • В некоторых случаях возможно обмерзание, чаще всего, при неправильном теплотехническом расчете

Установка коаксиального дымохода

Коаксиальный дымоход может устанавливаться как в пробитую в стене дыру, так и с выводом на улицу через крышу. Горизонтальное расположение (через стену) получило наибольшее распространение благодаря более простому монтажу, а за счет создания небольшого уклона конденсат сам стекает на улицу, тем самым, освобождая от необходимости установки дополнительных приспособлений.

При установке котлов в частных домах часто используется вертикальная конструкция, но при этом появляется необходимость отвода конденсата.

При монтаже горизонтальной конструкции часто используется коаксиальное колено, которое позволяет изменить направление монтажа дымохода. Оно состоит, как и сама труба, из двух колен, помещенных одно в другое.

Важно знать! При использовании углов и отводов необходимо учитывать, что уголок 90 градусов съедает один метр длины дымохода, а каждый уголок в 45 градусов – 0,5 метра длины.

Внутренняя часть коаксиальной трубы представляет собой  в своем роде канализационную трубу, у которой с одной стороны находится раструб, а с другой — ровная труба. При необходимости изменения размера трубы,  отрезать ее нужно будет с противоположной стороны раструба. Раструб надевается на трубу при сборке внутренней части дымохода. Внешняя часть стыкуется, и на стык устанавливается EPDM манжета, которую необходимо зафиксировать хомутом.

Отверстие под дымоход делается несколько большим, чем сама конструкция. Поэтому для заполнения образовавшегося отверстия используется негорючий материал, например, каменная вата. Также в комплекте имеются две декоративные насадки, которые надеваются с внешней и внутренней стороны стены.

Необходимо учитывать, что уклон неконденсационного котла при прокладке дымохода должен быть не менее 1 см на 1 метр длины. Этот момент немаловажен, ведь благодаря такому монтажу образовывающийся при выходе горячего воздуха конденсат будет стекать на улицу. При отсутствии нужного уклона в сторону выхода дымохода необходимо использовать специальные комплектующие, которые будут предотвращать образование конденсата.

По правилам, длина дымохода не должна превышать трех метров. Относительно котла дымоход  может быть сдвинут как вправо, так и влево,  а также за его стенку, но при этом есть одно правило: внутри помещения должно быть не менее полуметра во избежание обледенения.  От уровня земли до выпуска – не менее 2-2,5 метров, от верха отверстия до потолка – не менее 20 см.

До ближайшей стенки от дымохода должно быть расстояние, равное не менее 60 см. Лучше всего, если этот показатель будет достигать 1,5 метров. От выхода дымохода до окон и вентиляции – не менее 60 см. На улице дымоход, по правилам, располагается от стены на расстоянии не менее 30 см. Стоит помнить о том, что в стене должна находится только цельная труба и запрещается устанавливать внутри нее соединения для наращивания длины дымохода.

Диаметр выхода котла не должен быть меньше диаметра патрубка дымохода! Внимательно изучите инструкцию к котлу, в которой имеется информация о совместимом диаметре трубы и необходимой длине дымохода. В противном случае, производительность установленного котла будет падать.

Для вывода коаксильного дымохода через крышу понадобятся определенные комплектующие, которые позволят установить вертикальную конструкцию. Также необходимо установить наверх соответствующий колпак. По принципу монтажа канализационных труб, отводы вставляются один в другой, затем надевается резиновый уплотнитель, который закрепляется хомутиком. При помощи крестовой отвертки хомут стягивается винтами. Дымоход можно смещать в любую сторону благодаря наличию уголков.

Обязательно проверьте целостность конструкции после проведенного монтажа. Необходимо удостовериться в том, что в положенных местах находятся все винты, хомутики и муфты. Кроме этого, между наружной частью трубы и гильзой должно быть заделано отверстие специальным материалом.

Обычный дымоход или же все же коаксиальный?

С дымоходами «труба в трубе» в основном комплектуются настенные котлы с закрытой камерой сгорания. Напольные же решения комплектуются обычными дымоходами. На чем же останавливать свой выбор?

Само собой, с коаксиальным дымоходом в газовом котле возникает множество упрощений. Да и производительность такого решения остается на высоте. Но вот котлы с такими дымоходами все являются энергозависимыми. Без наличия света запустить котел попросту не получится.

Так же настенные котлы ограничены по мощности. У вас вряд ли получится найти настенные котлы мощностью более 35 КВт, если говорить о европейских марках. Если объект у Вас большой, придется комплектоваться напольным газовым котлом с полноценным дымоходом. Либо устанавливать два настенных котла, что будет чаще всего более затратной процедурой.

Так же главным преимуществом коаксиальной системы остается ее постоянное и высокое КПД. С обычным дымоходом КПД уже начинает зависеть от многих факторов.  Но на самом деле, тут больше стоит вопрос выбора газового котла, не сколько дымохода. А уже в зависимости от котла, будет автоматически решен и вопрос с дымоходом.

Читайте так же:

Фактов осмотра дымохода | Когда вызывать трубочиста

Побочным продуктом наслаждения потрескивающим пламенем является скопление креозота (основная причина пожара в дымоходе) и сажа, которая может ограничить поток воздуха и повредить дымоход камина. Даже дымовая труба газового камина может быть заблокирована птичьим гнездом или другим мусором.

Предотвратите проблемы с ежегодной проверкой дымохода.

Что включает осмотр дымовой трубы?

Ежегодная проверка дымохода выявляет скопления и засоры, после чего проводится чистка для устранения проблем, снижающих производительность.

Большинство инспекторов / трубочистов предлагают три уровня обслуживания:

Популярные чтения

    7 способов сделать ваш двор и дом зоной, свободной от ошибок

    Двор и патио

    Будьте домом в квартале, откуда убегают ошибки.

    5 важных советов по подготовке дома к зиме в холодную погоду

    Советы по уходу за домом

    Наш контрольный список для подготовки вашего дома к зиме поможет вам сохранить свой дом уютным и безопасным от холодных атак зимы.

    Помощь по ипотеке в связи с коронавирусом: что нужно знать

    Финансирование

    Это непростое время, но кредиторы принимают меры, такие как воздержание, чтобы помочь домовладельцам.


Осмотр дымохода первого уровня включает в себя визуальный осмотр камина и дымохода без специального оборудования и без подъема на крышу.

Трубочист приходит к вам домой с фонариком; ищет повреждения, препятствия, скопление креозота и сажу; и сообщит, нужно ли прочистить дымоход.В таком случае трубочист будет использовать щетки, удлиняющие мачты и пылесос и сделает это на месте.

Стоимость: от 79 до 200 долларов.

Проверка дымохода второго уровня жизненно важна, если вы пережили землетрясение или серьезное погодное явление, такое как торнадо или ураган; если вы сильно изменили свой камин; или купил дом.

Это включает в себя осмотр дымохода на первом уровне, плюс время инспектора для посещения крыши, чердака и подполья в поисках неисправности, а также использование видео сканирования и других специальных инструментов.Он завершается при необходимости трубочистом и информацией о том, какой ремонт требуется.

Стоимость: от 100 до 500 долларов.

Осмотр дымохода третьего уровня считается «разрушительным и интрузивным» и может напоминать работы по сносу. Это может включать в себя снос и восстановление стен и дымохода, и обычно это делается после пожара в дымоходе.

Стоимость: от 1000 до 5000 долларов, в зависимости от размера и расположения дымохода.

Что такое диалект кокни?

Диалект кокни - это английский диалект, на котором говорят в лондонском Ист-Энде, хотя территория, в которой на нем говорят, значительно сократилась.Его обычно ассоциируют с лондонскими рабочими, которых называли кокни, и он содержит несколько отличительных черт, которые известны многим англоговорящим, поскольку этот диалект довольно известен. Некоторые студенты, изучающие лингвистику, обеспокоены тем, что диалект кокни может выпасть из разговорного английского из-за влияния мультикультурных иммигрантов в Лондоне, которые добавили к диалекту свой региональный сленг и речевые модели.

Женщина с цветком

Термин «кокни» происходит от среднеанглийского слова cokenei , что означает «городской житель».Вероятно, это происходит от средневекового термина, относящегося к коротышке из помета или кладке яиц, который использовался уничижительно по отношению к людям, живущим в тогда переполненных, пораженных болезнями и грязных городах. Характерный акцент лондонцев из рабочего класса, особенно тех, кто живет в Ист-Энде, был замечен наблюдателями еще в 17 веке.

Основные характеристики диалекта кокни включают удаление буквы «H» из многих слов, использование двойных отрицаний, сокращений и сдвигов гласных, которые резко меняют способ звучания слов.Кроме того, многие согласные звуки или сочетания заменяются другими звуками, как в случае с «дрозд» вместо «дрозд». В некоторых случаях последняя согласная в слове также опускается, например «ova» вместо «over». Многие черты речи кокни указывают некоторым наблюдателям на низшие классы; например, использование слова «я» для замены «мой» во многих предложениях обычно связано с менее чем идеальным пониманием английского языка.

Один из наиболее уникальных аспектов речи кокни - рифмованный сленг кокни.Хотя рифмующийся сленг не так широко используется, как могут представить себе некоторые придуманные люди, его аспекты, безусловно, используются в повседневной речи. В рифмованном сленге кокни слово заменяется фразой, обычно содержащей слово, которое рифмуется с исходным словом, например «собака и кость» вместо «телефон». Часто слово из фразы используется как сокращение для обозначения начального слова, как в случае с «porkies» для «лжи», производным от рифмованного сленга «porkies and pies».

Речь кокни может быть чрезвычайно трудной для понимания, особенно для американцев, поскольку она изобилует заменами слов из-за рифмованного сленга, культурных отсылок и сдвигов в гласных и согласных, которые могут сделать слова непонятными для слушателя.Как и другие уникальные диалекты, сильный акцент кокни может показаться почти другим языком. Также следует проявлять осторожность при попытке имитировать его, так как диалект кокни может быть очень скользким, особенно когда дело доходит до использования рифмующегося сленга, и местные пользователи могут быть сбиты с толку или забавлены попытками неродного.

Почему коаксиальные кабели имеют высокую изоляцию? Электрооборудование Eng

Почему коаксиальные кабели имеют высокую изоляцию?

Что такое коаксиальный кабель?

Коаксиальные кабели проводят электрический сигнал, используя внутренний проводник, в основном медный или покрытый медью провод, окруженный изолирующим проводом и заключенный в экран, в основном от одного до четырех слоев плетеной алюминиевой или медной проволоки и алюминиевой фольги.

Общие применения коаксиальных кабелей включают распределение видео и кабельного телевидения, радио- и микроволновую передачу, а также компьютерные приборы и разъемы.

Конструкция коаксиальных кабелей

Конструкция коаксиального кабеля

Коаксиальный кабель состоит из центрального провода, который в основном состоит из медных проводов, окруженных изоляцией, заземленного экрана и плетеного провода. Некоторые кабели состоят как из плетеной проволоки, так и из алюминиевой фольги. Коаксиальный кабель в основном используется в индустрии кабельного телевидения, а также в компьютерных сетях, таких как Ethernet.

Многие коаксиальные кабели имеют внешнюю изолирующую оболочку, которая защищает их от внешней среды. Термин коаксиальный (коаксиальный) происходит от внутреннего проводника и экрана, имеющих общую геометрическую ось. Коаксиальные кабели отличаются от тех, которые передают высокочастотный сигнал, и тех, которые передают низкочастотные сигналы, такие как аудиосигналы.

Эксплуатация коаксиальных кабелей

Во время проведения электричества через проводник, например медный провод, не вся электрическая энергия попадает к месту назначения, так как часть энергии теряется в окружающей среде в виде тепла.Потерянная энергия - это энергия, затраченная на преодоление внутреннего сопротивления медного провода. Энергия, передаваемая по медному проводу, осуществляется через его электроны. Электрическая энергия в виде тепла - не единственное, что излучает медный провод во время проводимости.

Электроны действительно возбуждаются, и когда они получают или поглощают минимальное количество энергии и когда они это делают, они прыгают с одного энергетического уровня на другой. Во время этого процесса испускается электромагнитное излучение с изменяющимся диапазоном частот и длин волн.

Применение коаксиальных кабелей

Коаксиальные кабели используются в качестве линии передачи радиочастотных сигналов . Его можно использовать как крайний срок подключения радиопередатчиков и приемников с их антеннами, компьютерной сетью, а также для распределения телевизионных сигналов.

Преимущество коаксиального кабеля перед другими типами линий радиопередачи состоит в том, что в идеальном коаксиальном кабеле электромагнитное поле, несущее электрические сигналы, существует только в промежутках между внутренним и внешним проводниками.Это позволяет устанавливать кабели рядом с металлическими объектами, такими как водосточные желоба, без потерь мощности, возникающих во время передачи или распространения сигналов, в отличие от других линий передачи, которые просачивают сигналы в окружающую среду.

Утечка сигнала в кабелях

Утечка сигнала - это прохождение электромагнитных полей и / или электромагнитных излучений через экран кабелей во всех направлениях. Сигналы также могут проходить из окружения кабеля в кабель, что может вызвать помехи.Этот процесс называется входом. Помехи вызывают шум. Сигналы, распространяемые кабелями, могут также просачиваться из кабеля в окружающую среду. Когда это происходит, это тоже приводит к помехам. Это называется выходом. Этот процесс снижает эффективность распространяемых сигналов.

Почему коаксиальные кабели имеют высокую изоляцию?

Электрические кабели в наших домах изолированы. Электрические кабели изолированы в целях безопасности, а также для минимизации потерь энергии. Изоляция обеспечивает отличное сопротивление утечке энергии в окружающую среду.Поскольку потери энергии в таких кабелях минимальны, при чрезмерном токе они повреждаются, и поэтому в наших домашних устройствах есть предохранители. Так же, как электрические кабели излучают электромагнитное излучение и электрическую энергию в виде тепла, коаксиальные кабели могут делать то же самое, но им мешает их изоляция. Для одножильного кабеля сопротивление изоляции электрической энергии определяется как

R ins = ρdr / 2πrl

При интегрировании;

R ins [ρ / 2πrl (log e (r 1 / r 2 ))]

, где ρ = удельное сопротивление проводника.

r 1 = радиус проводника.

r 2 = радиус изолятора.

Каждый день нас бомбардируют электромагнитными волнами со всех сторон. По нашим домам постоянно проходит много-много волн. Это могут быть радиоволны, распространяющиеся от ближайшей радиостанции, микроволновые печи, волны наших мобильных телефонов, инфракрасные лучи и многое другое.

Существует вероятность того, что волны, распространяемые кабелями, будут иметь одинаковую частоту или длину волны, что может вызвать помехи.Кабели не только пропускают сигналы и вызывают помехи и уменьшают интенсивность сигналов, но также могут поглощать сигнал, проходящий поблизости.

Когда наши сотовые телефоны включены, радио и телевизор, если коаксиальные кабели не были сильно изолированы, вы вряд ли услышите звук из-за помех. Также обратите внимание, что когда вы приближаетесь к радиоприемнику и в ваш мобильный телефон поступает сигнал, радиоприемник начинает издавать нежелательные шумы из-за помех волн.

Коаксиальные кабели имеют высокую изоляцию для предотвращения утечки сигналов и предотвращения проникновения сигналов из окружающей среды внутрь кабелей. .Кабель предотвращает не только утечку сигналов, но и электрическую энергию, поскольку материалы, используемые для изоляции кабелей, не являются проводниками тепла и электричества.

Коаксиальная конструкция заставляет магнитное и электрическое поле, которые распространяются вдоль проводника, ограничиваться диэлектриком, который служит изолятором, оставляя место для небольшой утечки сигнала за пределы экрана или ее отсутствия.

Коаксиальные кабели являются хорошим выбором, когда дело доходит до выбора кабелей, которые могут передавать слабые сигналы и не могут переносить помехи от окружающей среды, или для более сильных электрических сигналов, которые не должны излучаться или попадать в соседние конструкции или цепи.

Вы также можете прочитать:

Советы по работе с коаксиальным кабелем

Если у вас есть кабельное телевидение или домашняя видеосистема, или вы подключены к Интернету с помощью кабеля Ethernet, скорее всего, в вашем доме есть коаксиальный кабель.

Коаксиальный кабель легко обнаружить. В отличие от плоской проводки и кабелей, по которым электричество подается к лампам и приборам, коаксиальный кабель (часто называемый коаксиальным) круглый и толстый. Работать с ним несложно, но для прокладки кабеля по всему дому и выполнения необходимых подключений требуется немного больше внимания и специальные инструменты.

Что такое коаксиальный кабель?

Коаксиальный кабель предназначен для передачи высокочастотных сигналов. Название «кабельное телевидение» происходит от использования кабеля для передачи сигналов в отдельные дома. Он также предназначен для предотвращения помех от магнитных полей, которые могут мешать сигналу.

Существует несколько различных типов коаксиальных кабелей, но только два - RG-59 и RG-6 - наиболее широко используются в жилых помещениях. Название «РГ» восходит к временам Второй мировой войны и означает «радиогид», но сегодня это ничего не значит.Это просто термин, который прижился к продуктам.

RG-59 - основной коаксиальный кабель, который лучше всего подходит для передачи кабельного телевидения и коротких проложенных кабелей. RG-6 лучше подходит для цифровых видеосигналов и спутникового телевидения.

Кабель заканчивается фитингом, который позволяет подключить кабель к устройству, например, кабельной коробке. Вы можете купить кабель с уже прикрепленными фитингами, но если вы покупаете большие катушки кабеля, вам нужно будет прикрепить фитинги самостоятельно.

Работа с коаксиальным кабелем

Работа с коаксиальным кабелем отличается от работы со стандартным электрическим кабелем.Вот несколько советов по работе с ним.

  • Не навреди. Если на пластиковом покрытии есть трещины, изоляция или повреждена оболочка, сигнал будет нарушен. Избегайте перегиба или сдавливания кабеля.
  • Делайте закругленные кривые вместо крутых поворотов. Когда вы меняете направление во время прокладки троса, сформируйте из троса петлю, а не поворачивайте его на 90 градусов. Резкий поворот приведет к разрушению изоляции и повреждению сигнала.
  • Создайте капельную петлю .При прокладке кабеля снаружи внутрь дома сформируйте петлю из кабеля, прежде чем он войдет в просверленное отверстие. Это помогает предотвратить попадание воды в дом. Поместите пластиковую втулку внутрь отверстия для защиты кабеля.
  • Беречь от электрических кабелей. Держите коаксиальный кабель на расстоянии не менее шести дюймов от электрического кабеля. Когда они расположены рядом друг с другом, существует вероятность помех сигнала. Вы можете пересечь электрический кабель с коаксиальным кабелем, но не прокладывайте их близко друг к другу и параллельно друг другу.
  • Будьте осторожны при закреплении кабеля скобами. Есть скобы, чтобы удерживать коаксиальный кабель на месте. Избегайте раздавливания кабеля при использовании молотка для установки скоб. Существуют кабельные степлеры, которые забивают скобы на нужную глубину.
  • Используйте низковольтные коробки для настенных подключений. При прокладке кабеля внутри стены потребуется место для выхода из стены для подключения телевизора или другого устройства. Если вы используете стандартную электрическую коробку, которая полностью закрыта, вам нужно будет согнуть кабель, чтобы он поместился внутри коробки, что может повредить кабель.Коробка низкого напряжения - это просто рама, которая поддерживает настенную пластину, на которой фиксируется кабельное соединение. Вы можете просто протолкнуть лишний кабель в полость стены, не повредив его.
  • Используйте инструмент для зачистки кабеля. Вы можете использовать универсальный нож, чтобы зачистить кабель при подключении, но это легко испортить и вызвать помехи для сигнала. Недорогой инструмент для зачистки кабеля имеет два лезвия, которые оставляют открытым только центральный проводник.
  • Используйте компрессионные фитинги. Есть навинчивающиеся фитинги, но компрессионные фитинги обычно служат дольше. Есть недорогой инструмент, позволяющий подключить правильно зачищенный кабель к различной арматуре.
  • Завершите соединение гаечным ключом. Многие люди затягивают коаксиальные соединения вручную. Какое-то время это часто работает нормально, но фитинг может ослабнуть. Вы можете использовать гаечный ключ 7/16 дюйма, чтобы повернуть затянутое вручную соединение на четверть оборота, чтобы затянуть его.

Фрэн Дж. Донеган - автор нескольких книг по домашнему хозяйству и дает советы и рекомендации для The Home Depot по различным темам, от светодиодных лампочек до прокладки коаксиального кабеля.

Катион против аниона: определение, диаграмма и периодическая таблица

Если атом или атомы имеют сбалансированное количество электронов (отрицательный заряд) и протонов (положительный заряд), они в целом нейтральны. Однако, если они не сбалансированы, с них будет взиматься плата. Эти заряженные частицы называются ионами .

Что такое катион?


Катион имеет больше протонов, чем электронов, что дает ему чистый положительный заряд.Для образования катиона один или несколько электронов должны быть потеряны, как правило, унесены атомами с более сильным сродством к ним. Количество потерянных электронов и, следовательно, заряд иона указываются после химического символа, например серебро (Ag) теряет один электрон и становится Ag + , в то время как цинк (Zn) теряет два электрона и становится Zn 2+ .


Что такое анион?


Анион имеет больше электронов, чем протонов, что, следовательно, дает ему отрицательный заряд.Для образования аниона необходимо получить один или несколько электронов, обычно оторванных от других атомов с более слабым сродством к ним. Число полученных электронов и, следовательно, заряд иона указывается после химического символа, например хлор (Cl) получает один электрон, чтобы стать Cl - , в то время как кислород (O) получает два электрона, чтобы стать O 2-.


Таблица катионов и анионов


Основные различия между катионами и анионами приведены в таблице ниже.

Примеры

Натрий (Na + ), железо (Fe 2+ ), аммоний (NH 4 + )

Катион

Анион

Заряд

9028

9028

Положительный

3 9028

Отрицательный

2

Катод (отрицательный)

Анод (положительный)

Образуется

Атомы металла

Неметаллические атомы

Хлорид (Cl -), бромид (Br -), сульфат ( SO 4 9 0131 2- )

Металлические атомы относительно слабо удерживают часть своих электронов.Следовательно, они имеют тенденцию терять электроны и образовывать катионы. И наоборот, большинство неметаллических атомов притягивают электроны сильнее, чем металлические атомы, и поэтому получают электроны для образования анионов. Следовательно, когда атомы металлического и неметаллического элемента объединяются, неметаллические атомы стремятся отвести один или несколько электронов от металлических атомов с образованием ионов. Эти противоположно заряженные ионы затем притягиваются друг к другу, образуя ионные связи и производя ионные соединения без общего суммарного заряда. Примеры включают хлорид кальция (CaCl 2 ), йодид калия (KI) и оксид магния (MgO).

Катион против аниона Таблица Менделеева


Можно предсказать, сформирует ли атом катион или анион, на основе его положения в периодической таблице. Галогены всегда образуют анионы, щелочные металлы и щелочноземельные металлы всегда образуют катионы. Большинство других металлов образуют катионы (например, железо, серебро, никель), тогда как большинство других неметаллов обычно образуют анионы (например, кислород, углерод, сера). Однако некоторые элементы способны образовывать как катионы, так и анионы при правильных условиях.Одним из примеров является водород, который может приобретать (H -) или терять (H + ) электрон, образуя гидридные соединения, такие как ZnH 2 (где это анион) и гидронные соединения, такие как H 2 О (где это катион).


Элементы 18-й группы периодической таблицы Менделеева - «благородные газы», ​​как правило, не образуют ионы из-за расположения их электронов, которое делает их в основном инертными.


Размер катионов и анионов


Катионы и анионы бывают разных размеров в периодической таблице, как показано в этом видео.


Использование ионных свойств


Ионные свойства могут быть использованы химиками для различных целей. Ионообменная хроматография, например, полагается на сродство разделяемых молекул к неподвижной фазе на основе их зарядовых свойств, что делает возможным разделение.


Ионные свойства также играют ключевую роль в работе батарей. Батареи имеют два электрода, сделанные из проводящего материала, катод, который является положительным концом, где электрический ток выходит / электроны входят, и анод, где электрический ток входит / электроны уходят.Между электродами находится жидкий электролит или гель, содержащий заряженные частицы - ионы. Когда это ионное вещество вступает в реакцию с электродами, оно генерирует электрический ток. В одноразовых сухих батареях цинк обычно используется в качестве анода, в то время как диоксид марганца является популярным выбором в качестве электролитного катода. Цинковый анод также действует как контейнер для угольно-цинковых батарей, так как он окисляется во время использования, и со временем содержимое может начать вытекать.


Сухая угольно-цинковая батарея (слева) и щелочная батарея (справа).


В аккумуляторных батареях, таких как многие литий-ионные батареи, этот химический процесс обратим, а внутренняя структура отличается, что позволяет заряжать батареи.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
