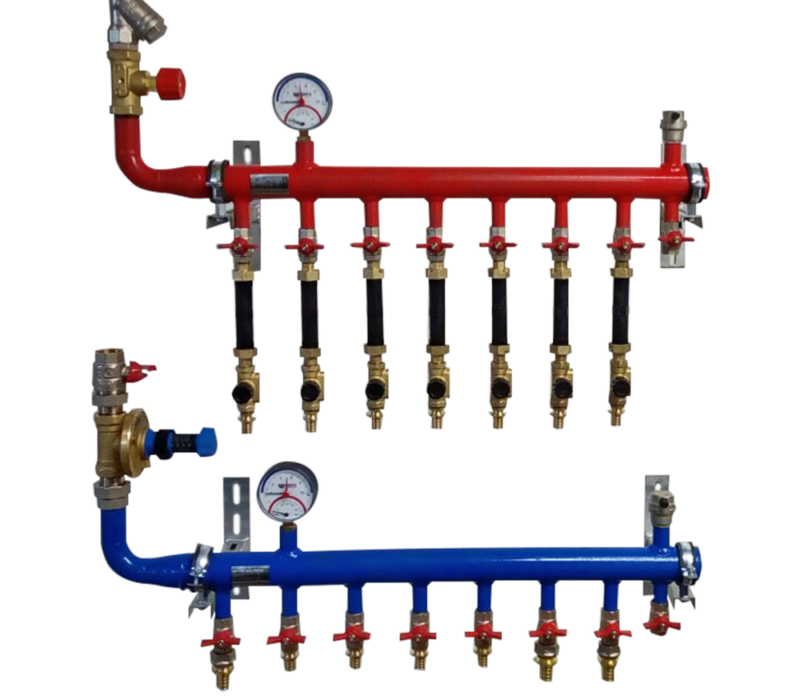

Распределительный коллекторный узел SANEXT Этажный на 6 контуров — PRORUBIM
Предназначен для подключения нескольких квартир к центральному вертикальному стояку при горизонтальной двухтрубной системе отопления.
Возможность дополнительной установки приборов учета тепловой энергии для организации сбора, хранения и передачи информации о количестве потребленной тепловой энергии, температуре и расходе теплоносителя, а также сопутствующих данных с закрытых систем водяного отопления индивидуальных потребителей, подключенных к данному РКУ SANEXT Этажный.
Инструкция по работе с BIM моделями РКУ SANEXT, видео по ссылке
Основные функции
Присоединение контуров систем отопления индивидуальных потребителей к централизованному источнику теплоснабжения, объединение данных контуров в единую систему;
Распределение теплоносителя между потребителями;
Поддержание постоянного перепада давления в контурах систем отопления;
Возможность отключения каждого потребителя по отдельности и/или всего шкафа от системы отопления здания, а также поэтапного ввода систем отопления потребителей в эксплуатацию;
Автоматическое удаление воздуха.
Технические характеристики:
Диаметр коллектора – 32, 40 (50 – по спец. заказу)
Межосевое расстояние между отводами коллектора – 100 мм
Количество выходов – От 2 до 10 (более 10 – по спец. заказу)
Материал коллектора – Нержавеющая сталь AISI 304
Рабочая среда – вода
Максимальная температура – +110 °C
Рабочее давление – 10 бар
Испытательное давление – 15 бар
Регулируемый перепад давлений в узле присоединения системы отопления потребителя – 5-30 кПа
Производитель
Компания ООО «САНЕКСТ.ПРО» – разработчик и производитель инженерных систем SANEXT для отопления, водоснабжения и теплых полов. Свою миссию компания видит в обеспечении строительных объектов России современными инженерными решениями высокого качества.
При разработке и совершенствовании систем SANEXT использует многолетний опыт производства и применения полимерных трубопроводов в Европе.
Особенности
При размещении в проекте семейство заполняет спецификации. В семействе используются общие параметры в соответствии со стандартом Autodesk BIM 2.0.
Требования
Для использования семейства необходимо предварительно установить приложение Autodesk Revit.
Установка
Для использования семейства в проекте необходимо извлечь файлы из архива и сохранить на компьютере.
Использование
Подробное описание загрузки в проект в Инструкции, а также в видео по ссылке
Инструкция по работе с BIM моделями РКУ SANEXT
Коллекторные узлы | Инрусстрейд
Коллекторные узлы Giacomini предназначены для монтажа систем отопления и водоснабжения.
Коллекторные узлы выпускаются с диаметром 1″, имеют несколько выходов – от 3 до 12.
| Фото | Наименование | Артикул | Цена |
|---|---|---|---|
Сборный коллекторный узел Giacomini, d – 1″, d1 – 3/4″E, выходов 3 (цена по запросу) [Артикул: R553EY003] Подробнее | R553EY003 | ||
Сборный коллекторный узел Giacomini, d – 1″, d1 – 3/4″E, выходов 4 (цена по запросу) [Артикул: R553EY004] Подробнее | R553EY004 | ||
Сборный коллекторный узел Giacomini, d – 1″, d1 – 3/4″E, выходов 5 (цена по запросу) [Артикул: R553EY005] Подробнее | R553EY005 | ||
Сборный коллекторный узел Giacomini, d – 1″, d1 – 3/4″E, выходов 6 (цена по запросу) [Артикул: R553EY006] Подробнее | R553EY006 | ||
Сборный коллекторный узел Giacomini, d – 1″, d1 – 3/4″E, выходов 7 (цена по запросу) [Артикул: R553EY007] Подробнее | R553EY007 | ||
Сборный коллекторный узел Giacomini, d – 1″, d1 – 3/4″E, выходов 8 (цена по запросу) [Артикул: R553EY008] Подробнее | R553EY008 | ||
Сборный коллекторный узел Giacomini, d – 1″, d1 – 3/4″E, выходов 9 (цена по запросу) [Артикул: R553EY009] Подробнее | R553EY009 | ||
Сборный коллекторный узел Giacomini, d – 1″, d1 – 3/4″E, выходов 10 (цена по запросу) [Артикул: R553EY010] Подробнее | R553EY010 | ||
Сборный коллекторный узел Giacomini, d – 1″, d1 – 3/4″E, выходов 11 (цена по запросу) [Артикул: R553EY011] Подробнее | R553EY011 | ||
Сборный коллекторный узел Giacomini, d – 1″, d1 – 3/4″E, выходов 12 (цена по запросу) [Артикул: R553EY012] Подробнее | R553EY012 | ||
Сборный коллекторный узел Giacomini с расходомерами, d – 1″, d1 – 3/4″E, выходов 3 (цена по запросу) [Артикул: R553FY043] Подробнее | R553FY043 | ||
Сборный коллекторный узел Giacomini с расходомерами, d – 1″, d1 – 3/4″E, выходов 4 (цена по запросу) [Артикул: R553FY044] Подробнее | R553FY044 | ||
Сборный коллекторный узел Giacomini с расходомерами, d – 1″, d1 – 3/4″E, выходов 5 (цена по запросу) [Артикул: R553FY045] Подробнее | R553FY045 | ||
Сборный коллекторный узел Giacomini с расходомерами, d – 1″, d1 – 3/4″E, выходов 6 (цена по запросу) [Артикул: R553FY046] Подробнее | R553FY046 | ||
Сборный коллекторный узел Giacomini с расходомерами, d – 1″, d1 – 3/4″E, выходов 7 (цена по запросу) [Артикул: R553FY047] Подробнее | R553FY047 | ||
Сборный коллекторный узел Giacomini с расходомерами, d – 1″, d1 – 3/4″E, выходов 8 (цена по запросу) [Артикул: R553FY048] Подробнее | R553FY048 | ||
Сборный коллекторный узел Giacomini с расходомерами, d – 1″, d1 – 3/4″E, выходов 9 (цена по запросу) [Артикул: R553FY049] Подробнее | R553FY049 | ||
Сборный коллекторный узел Giacomini с расходомерами, d – 1″, d1 – 3/4″E, выходов 10 (цена по запросу) [Артикул: R553FY050] Подробнее | R553FY050 | ||
Сборный коллекторный узел Giacomini с расходомерами, d – 1″, d1 – 3/4″E, выходов 11 (цена по запросу) [Артикул: R553FY051] Подробнее | R553FY051 | ||
Сборный коллекторный узел Giacomini с расходомерами, d – 1″, d1 – 3/4″E, выходов 12 (цена по запросу) [Артикул: R553FY052] | R553FY052 | ||
