Компрессоры сжатого воздуха

Воздушный компрессор – это агрегат, необходимый для осуществления процесса сжатия воздуха и подачи его в пневмопотребитель под давлением. Любой пневмоинструмент, работающий со сжатым воздухом, нуждается в компрессоре. Компрессоры бывают различных типов, но основными типами для использования на производстве и в бытовых целях являются винтовые и поршневые. Некоторые виды компрессоров имеют как схожие элементы, так и конструктивные отличия. Существуют компактные и достаточно большие агрегаты, переносные и стационарные. Для определенных областей применения существуют варианты исполнения из различных материалов.

Особенности подбора компрессоров

При расчете компрессора важными параметрами являются степень сжатия, давление, производительность и прочие технические данные. Но одним из важнейших моментов такого расчета является определение необходимого типа компрессора и его технических параметров. Также следует учитывать конструктивные особенности пневмоинструмента, например, если инструмент должен работать при давлении 5-7 бар, то компрессор должен быть рассчитан как минимум на 7-9 бар.

Необходимо учитывать также перепады давления, реальные особенности и структуру пневмосети. Как правило, в прилагаемом техническом описании компрессора указываются данные по потреблению воздуха и производительности без учета перепадов на магистрали, это тоже следует учесть.

Компрессоры винтового типа

Винтовой компрессор – это достаточно простое и надежное оборудование, которое при должном техническом обслуживании будет экономить средства и электроэнергию, а также обеспечивать долговечную и качественную работу.
Исходя из практики, для промышленного применения характерно использование воздушных компрессоров винтового типа, так как они имеют достаточно высокую производительность. Кроме того, они имеют множество технологических особенностей и опций, подходящих для использования в промышленных отраслях. Основной особенностью конструкции винтовых компрессоров является винтовая пара, состоящая из ведущего и ведомого ротора. Она служит непосредственно для процесса сжатия и является одним из главных элементов компрессора.

Принцип работы:

Корпус компрессора и роторы образуют камеру сжатия. Винтовая пара, состоящая из ведущего и ведомого роторов, находится в сцепленном состоянии. По мере вращения винтов в противоположном направлении, объем камеры увеличивается и начинается процесс всасывания воздуха. При достижении максимального объема всасываемого воздуха, камера изолируется от патрубка всасывания, и теперь пара роторов начинает сокращать объем и направлять сжатый воздух в камеру нагнетания.

Если компрессор маслозаполенный, то масло отводит тепло, возникающее при сжатии, и далее отделяется в сепараторе, а из компрессора выходит чистый сжатый воздух. Как правило, маслозаполненные компрессоры имеют чуть больший КПД , чем безмасляные. Особенностью таких компрессоров является плавная, равномерная работа с низким уровнем шума. В случае безмасляного компрессора масло не охлаждает агрегат, поэтому сжатие происходит в несколько этапов, как правило, в две ступени. Результатом этого является чистый воздух без примесей масла, но сам агрегат, как правило, стоит дороже и более сложен в техобслуживании.

Такие компрессоры незаменимы в тех процессах, у которых необходим чистый воздух, например, в химических или фармацевтических отраслях. Для охлаждения такого типа компрессоров используется впрыск воды.

Преимущества и недостатки:

Преимуществами винтовых агрегатов является простота конструкции, небольшой уровень шума, надежные и долговечные составные элементы конструкции, достаточно небольшая стоимость эксплуатации, малое содержание масла в воздухе, небольшие габариты и т.д. В винтовых компрессорах возможна частичная разгрузка с понижением мощности и изменением объема всасываемого воздуха. Также такие компрессоры можно устанавливать в параллель, образуя агрегаты повышенной мощности.

Из существенных недостатков можно отметить лишь достаточно высокую стоимость.

Компрессоры поршневого типа

Поршневые компрессорные агрегаты повсеместно используются в быту и на малых и средних предприятиях. В отличие от других типов компрессоров, у данного типа оборудования основной рабочей системой является поршневая группа.

Основные элементы:

группа цилиндров;
группа поршней;
элементы обеспечения движения;
клапаны и трубопроводы регулировки производительности;
система смазки;
охлаждающая система;
установочные элементы.

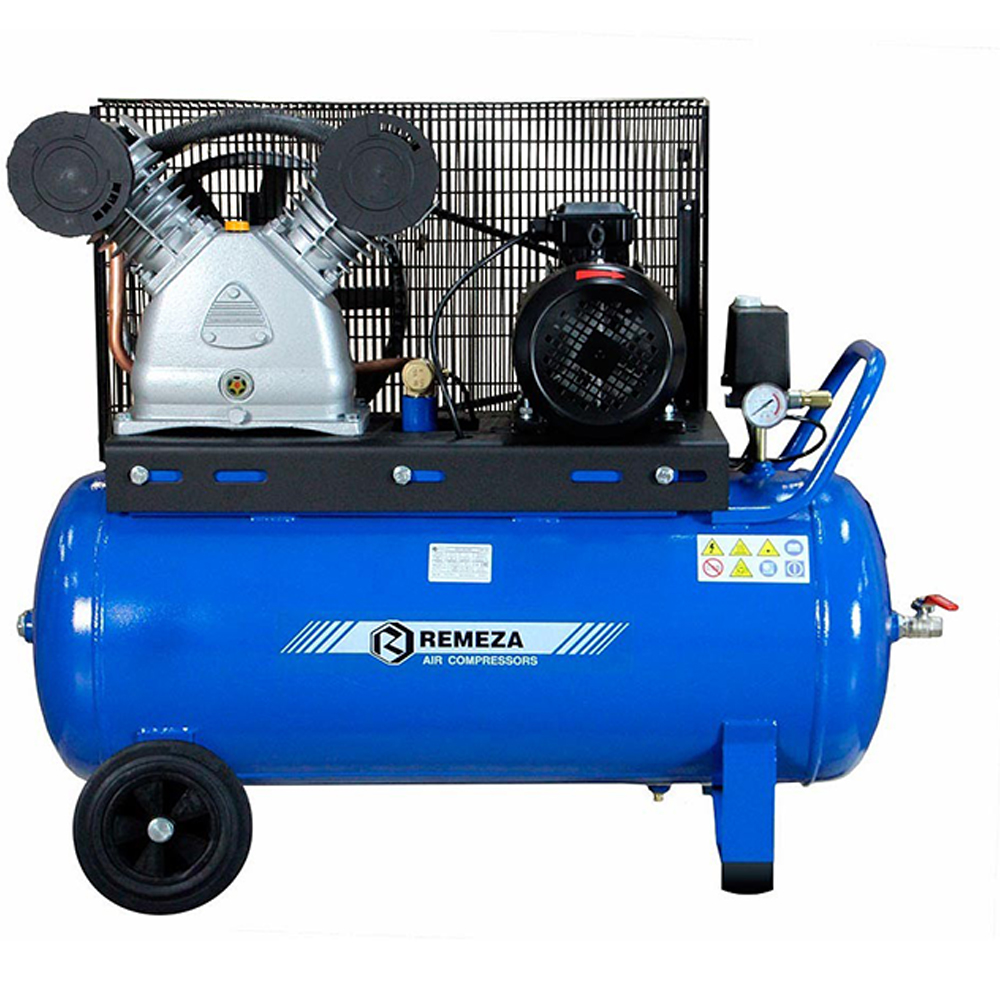

Конструкция поршневого воздушного компрессора представляет собой чугунный (или из иного материала) корпус с горизонтально или вертикально установленным цилиндром.

Рабочая группа включает в себя поршень, клапан нагнетания и клапан всасывания. Движение обеспечивается двигателем посредством КШМ. Перемещение поршня определяет процесс всасывания и сжатия воздуха в камере цилиндра. Воздух поступает в цилиндр через открытый клапан всасывания, так как при движении поршня возникает разряжение, открывается клапан всасывания и впускает воздух. Во время обратного перемещения объем поршневой камеры уменьшается и происходит сжатие воздуха и увеличение его давления. Клапан всасывания закрывается и открывается клапан нагнетания, через который сжатый воздух подается в магистраль.

Поскольку при таком принципе работы существует достаточно большой риск износа механизмов, в воздух добавляются частички масла, благодаря чему происходит смазывание и снижение трения. Данный цикл является повторяющимся, и в процессе работы воздух поступает в пневмоооборудование под необходимым давлением.

Поршневой воздушный компрессор имеет достаточно простую и эффективную конструкцию, при этом сохраняя достаточно высокую производительность и качественные эксплуатационные характеристики. Как правило, на большинстве производств используемые компрессоры дублируют, поскольку в случае выхода из строя или при необходимости технического обслуживания рабочего компрессора, его заменяет второй и обеспечивается непрерывность рабочего процесса.

Представленные выше типы агрегатов применяются во множестве отраслей промышленности, имеют высокие рабочие характеристики, являются надежными и долговечными при условии соответствующего техобслуживания и грамотной эксплуатации. Они могут использоваться для работы с большинством пневматических инструментов.

Преимущества и недостатки:

Преимуществом поршневого компрессора является простота конструкции и достаточно несложное техобслуживание. Также компрессоры такого типа имеют достаточно небольшую стоимость в сравнении с другими типами компрессоров.
Недостатком является достаточно частое техобслуживание и затраты на него, большой износ трущихся частей, нагрев в процессе работы, и, как следствие, необходимость дополнительного охлаждения.

Расчет объема ресивера

Одним из важных параметров, которые должны быть учтены при расчете компрессора, является объем ресивера.
Если компрессор используется для бытовых целей, то объема в 30-50 литров вполне должно хватить.
В промышленных компрессорах объем ресивера может составлять более 200 литров. Ресивер необходим для предотвращения перепадов давления при запуске двигателя и защищает компрессор путем снижения количества пусков-остановов, что ведет к более долговечной работе. Объем ресивера следует выбирать исходя из поставленной задачи и из числа активных потребителей воздуха.

Область применения поршневых компрессоров

Компрессоры указанных выше типов используются повсеместно – в энергетике и медицине, на строительных объектах, в системах охлаждения и в машиностроении, на военных объектах, в сталелитейной и текстильной промышленности. Особенно важным является применение в пищевой промышленности. Множество переключающих, запорных и противосмесительных клапанов имеют воздушный пневмопривод. Как правило, клапаны объединены в кластеры, к которым также необходимо обеспечить постоянную подачу чистого сжатого воздуха. В случае возникновения проблем с компрессором, возможно нарушение функционала таких клапанов и, как следствие, дорогостоящие ошибки и неисправности при производстве продуктов питания.

Компрессорное оборудование также является неотъемлемой частью множества технологических процессов, таких, как:

работа с пылесборниками и пневматическими муфтами при производстве цемента,

постоянная подача сжатого воздуха для электростанций, пескоструйная обработка,
покраска надувка шин в автомобильной промышленности,
подача воздуха для нагрева или охлаждения стали в сталелитейной промышленности,
сжатый воздух необходим для перемещения жидкостей и создания давления в резервуарах в химической промышленности,
процесс упаковки, работа с продуктом, управление пневматикой в пищеовй промышленности,
охлаждающий воздух для роботов в машиностроении,
воздух для процесса упаковки и производства лекарственных средств в фармацевтической отрасли,
подача воздуха в пневматический инструмент на строительных объектах,
перемещение угля и руды, подача воздуха в шахты, обеспечение работоспособности для машин в горнодобывающей промышлености,
распыление порошковых сред и прочие технологические процессы в целлюлозно-бумажной промышленности.

Управление компрессорным оборудованием

Управление компрессором, а именно регулирование его функционала необходимо для обеспечения стабильной работы и обеспечения соответствия необходимым рабочим условиям. В основном, регулирование осуществляется путем использования реле давления и определенной системы настройки. Данные настройки обеспечивают постоянное давление в ресивере. Автоматика отключает компрессор при достижении давлением установленного максимума, и включает, как только активируется автоматика защиты по нижнему допустимому давлению.
Кроме автоматики, срабатывающей по давлению, необходимо еще множество предохранительных элементов – запорные клапаны на линиях всасывания и нагнетания, индикаторы контроля уровня масла, датчики давления масла, соленоидные клапаны и т.д.
Для корректной работы компрессора часто используются дополнительные опции: частотный преобразователь, рекуперационный теплообменник (экономайзер), лренажные и охладительные линии.

ВОЗДУШНЫЙ КОМПРЕССОР? В ХОЗЯЙСТВЕ ПРИГОДИТСЯ!

Воздушный компрессор нам все чаще приходится слышать это загадочное слово. Большинство людей мало знают, что это за “штука” и зачем она нужна. А в тоже время в большинстве развитых стран воздушный компрессор занял прочное место в ряду электробытовых приборов. Именно “бытовых”, потому, что немалая часть этих устройств предназначена для бытового использования. Давайте попробуем разобраться, что же на самом деле представляет собой компрессор и как он может быть нами использован.

Воздушный компрессор – устройство для производства сжатого воздуха. Это, по существу, тот же насос, только он качает не воду, а воздух. Выражаясь научным языком, компрессор служит для преобразования электроэнергии в энергию сжатого воздуха. Замена электроэнергии на пневматическую дает неоспоримое преимущество в безопасности и экономичности использования инструментов и оборудования. Особо подчеркнем, что без сжатого воздуха невозможны такие работы, как накачка, продувка, покраска, забивание скоб и др. О том, как использовать компрессор совместно с различными пневмоинструментами, мы и расскажем в этой статье.

Не будем вдаваться в различные технические подробности, а укажем только, что в целом устройство компрессора достаточно просто, не сложнее пылесоса или телевизора. Поэтому использование этого прибора в быту не вызовет у вас особых проблем.

Итак, вы приобрели воздушный компрессор. Нет сомнений, что у вас сразу возникнет желание попробовать сделать что-нибудь с его помощью! Это и понятно, ведь возможности данной машины большие. Но сначала не забудьте внимательно прочитать инструкцию по эксплуатации!

Первое, что можно сразу проделать с помощью компрессора – накачать шины вашего автомобиля. Включайте компрессор, подсоединяйте к нему шланг и специальный пистолет с манометром, и камера накачана. При этом не нужно ждать долгое время наполнения камер, как в случае с использованием портативных автомобильных компрессоров. Ваш аппарат справится с этой задачей за несколько секунд.

Также накачиваются мячи и велосипедные колеса, надувные лодки и круги, мини-бассейны и плавательные матрацы. Кроме того, в компрессоре можно оставить часть сжатого воздуха и использовать его в путешествии для подкачки шин.

Пистолет для накачки позволяет проверять давление в шинах, а при помощи продувочного пистолета можно провести уборку в отсеке для двигателя. Подключаете к компрессору пистолет и продуваете радиатор охлаждения.

Он особо нуждается в очистке, так как принимает на себя всю дорожную пыль и грязь. После радиатора займитесь карбюратором. Это не так трудно, если у вас есть желание, инструмент и немного свободного времени.

Согласитесь, что вы никогда не делали этого, а ведь очистка карбюратора очень важна для нормальной эксплуатации автомобиля. Далее, воспользовавшись этим же пистолетом, продуйте весь двигатель и основные агрегаты машины. Если вы возьмете пистолет с длинным носиком, то сможете удалить грязь из самых труднодоступных мест, где она скапливалась годами. Поверьте, что чистая машина отблагодарит вас продлением срока службы и сокращением затрат на ремонт и техническое обслуживание.

Для борьбы с грязью можно применить специальный моющий пистолет. Имея емкость и шланг для воды, вы получите в свое распоряжение портативную мини-мойку. Регулировки пистолета позволят вам установить требуемый напор воды, которая в смеси с воздухом отлично отмоет вашу машину за короткое время.

Также можно с успехом подготовить автомобиль к зиме. В бачок мовильного пистолета заливается жидкость для консервации или антикоррозийный состав. Струя сжатого воздуха захватывает его и подает на выход пистолета. Все скрытые полости машины надежно обрабатываются этим малогабаритным устройством.

Каждый год наступает время проведения технического осмотра автомобиля. Получив в свое распоряжение компрессор, набор пневмоинструментов и краскораспылитель, вы всегда хорошо подготовите свою машину к этой проверке. Шлифовка зашпаклеванных поверхностей, покраска частей кузова, очистка колесных дисков, откручивание любых болтов с помощью пневмогайковерта – вот неполный перечень использования компрессора в гараже. Вас также приятно удивит пневматический домкрат, который в считанные секунды поднимет машину на нужную высоту.

Вторая область применения переносного компрессора – ремонт квартиры или дачи. Посмотрим сначала, где можно применить компрессор, ремонтируя квартиру. Всякий ремонт начинается с потолка, поэтому, если вы собрались белить или красить его водоэмульсионной краской, смело включайте компрессор! Заранее позаботьтесь о краскораспылителе с большим диаметром сопла (кстати, он всегда пригодится и на даче). Краскораспылитель, шланг и компрессор – это небольшой набор, с помощью которого можно покрасить в квартире все, что пожелаете. Качество покраски будет гораздо выше, чем покраска кистью. Заметим, что для получения высокого качества покраски, окрашиваемую поверхность рекомендуется хорошо отшлифовать. Без компрессора вы потратите не один час на эту процедуру, а использование пневматической шлифмашинки не только сократит время работы, но и доставит вам настоящее удовольствие.

Следующий шаг в ремонте – это проделывание штроб в стенах для проведения скрытой проводки. Используя пневматический молоток и отрезную машинку, не нужно будет долбить стену молотком и зубилом, создавая шум и рискуя испортить хорошие отношения с соседями. Вы легко справитесь с этой задачей и опять сэкономите много времени. С помощью пневматического молотка можно также удалить со стен и пола в ванной или на кухне старую кафельную плитку, а отрезная машинка значительно облегчит ваш труд при резке толстого напольного кафеля.

При ремонте вам наверняка понадобится сделать большое количество отверстий. В этом случае подключим к компрессору пневматическую дрель, а при работе останется только подбирать нужный диаметр сверла.

Покраска, шлифование, сверление, закручивание шурупов – основные виды работ, которые вы можете с успехом выполнить дома. Однако это далеко не все! С помощью компрессора и специальных насадок можно прочищать засорившиеся канализационные трубы, поливать цветы на балконе или в зимнем саду, ремонтировать мебель, а, используя миниаэрографы, вы с удовольствием проявите свои творческие способности в рисовании. Кроме того, если вы занимаетесь в свободное время моделированием, граверными или ювелирными работами, то компрессор ваш незаменимый помощник.

Теперь переместимся в загородный дом или на дачу. Здесь использование компрессора еще шире. Кроме возможностей, указанных выше, вы сможете стричь кусты и обрезать ветки деревьев специальными пневматическими ножницами. Для ухода за садовым участком и борьбы с вредителями очень пригодится распылитель, позволяющий быстро и легко обработать растения. Да и просто для полива тоже можно использовать компрессор, как небольшой насос.

На загородном участке всегда найдется что подремонтировать, переделать, улучшить. Еще раз напомним, что с помощью краскопульта и компрессора вы можете покрасить дом, забор, дачу, либо покрыть их специальным составом, например, пенатексом.

Гвоздезабивной пистолет незаменим при работе на лестнице или на крыше. Пистолет имеет обойму для гвоздей, которые автоматически вбиваются в поверхность при нажатии на курок. Поэтому у человека, работающего с таким пистолетом, остается свободной одна рука, которой он может регулировать точность укладки предметов или держаться за перекладину лестницы.

Обратим особое внимание на многообразие применения скобозабивных и гвоздезабивных пистолетов. Имея эти инструменты и компрессор в своем арсенале, вы сможете укладывать паркетные и половые доски, декоративные раскладки и плинтуса, прибивать вагонку и наличники. Скобозабивной инструмент будет незаменим при обшивке каркасов фанерой и гипсокартоном, а также подойдет для устройства и ремонта мягкой кровли и даже металлочерепицы. Если в гвоздезабивном пистолете мы заменим гвозди на специальные шпильки, то сможем заняться отделкой своей бани или сауны. Шпильки не имеют шляпок, как гвозди, и незаметны на деревянной поверхности. Это приятная мелочь, но она лишний раз убедит вас в целесообразности приобретения поршневого компрессора.

В последнее время к большому ассортименту пневматических инструментов добавилась пневмопила. С ее помощью вы сможете легко распиливать любые бруски и бревна, не нарушая экологию дачного участка бензиновыми выхлопами! Пневмопила к тому же гораздо меньше шумит, чем бензиновая.

Итак, мы рассмотрели применение компрессора и убедились, что он действительно всегда пригодится в домашнем хозяйстве. Причем, область его использования в быту значительно расширяется, благодаря наличию большого выбора пневмоинструментов. Они могут быть класса “хобби” или профессиональные, поэтому, планируя покупку, определитесь, как часто вы будете их использовать. Для ежедневного применения подходят только профессиональные модели.

“А зачем использовать пневмоинструмент, если существует большое разнообразие электроинтструмента?”, – спросите вы.

Во-первых, компрессор и набор пневмоинструментов обойдется вам дешевле. Из-за простоты конструкции и отсутствия электродвигателя цена пневмоинструмента намного ниже аналогичных электрических моделей.

Во-вторых, – надежность. Отсутствие электродвигателя не только снижает стоимость пневмоинструмента, но и значительно повышает его надежность по сравнению со своими электрическими собратьями. Например, при сверлении отверстий в бетонной стене электродрель может заклинить и она выйдет из строя, а пневмодрель – нет!

В третьих, существуют виды работ, при которых просто невозможно обойтись без сжатого воздуха. Мы писали уже, что это накачка, покраска и продувка.

В четвертых, пневмоинструмент просто не имеет конкурентов в плане электро – и пожаробезопасности! Если нет электродвигателя, значит нет и искрообразования. Не опасаясь случайного возгорания, вы можете работать в гараже, где могут быть пары бензина и промасленная ветошь, или на даче в непосредственной близости от деревянных конструкций, а также в местах с повышенной влажностью.

В заключении отметим, что купив компрессор, вы получите в свое распоряжение устройство, которое по своим функциональным возможностям во многом превосходит любой известный бытовой прибор. Перефразируя известную поговорку: “Лучше один раз попробовать, чем сто раз услышать”. Попробуйте, и вы поймете, что с компрессором ваша жизнь станет намного удобнее и легче, вы получите настоящее удовольствие от работы с ним и просто не будете представлять, как же вы обходились раньше без этого верного и надежного помощника.

Остались вопросы?

Звоните (495) 926-78-06

Возврат к списку

Какой тип компрессора мне нужен?

Поиск по вики-сайту о сжатом воздухе

После того, как вы выбрали размер воздушного компрессора, нужно определить тип компрессора, который лучше всего подходит для вашего предприятия. Давайте рассмотрим два самых популярных варианта.

Вопросы, на которые вы должны дать ответ

При выборе подходящего типа компрессора вы должны дать ответ на следующие вопросы:

Для чего предполагается использовать компрессор
Значения расхода на моем предприятии / в мастерской
Какое давление требуется для выполнения работ
Мне нужен чистый/сухой воздух (использование осушителя и фильтров)
Сколько часов в год работает компрессор
На сколько смен разделен рабочий день
Различаются ли требования к расходу в зависимости от смены (если да, рекомендуется обратить внимание на компрессор, оснащенный приводом с переменной частотой вращения, который может обеспечить значительную экономию)
Планируется ли дальнейшее расширение

Поршневой компрессор

Самый экономичный и наименее дорогой компрессор – поршневой воздушный компрессор. Это очень простой и надежный компрессор, который успешно используется в небольших мастерских. Вы можете встретить его в механических, токарных, кузовных, шиномонтажных мастерских и на небольших производственных предприятиях. Поршневые компрессоры относительно просты в обслуживании и, как уже упоминалось выше, требуют минимальных вложений. Хотя поршневые компрессоры считаются экономичными, перед принятием решения необходимо учесть некоторые нюансы.

Поршневые компрессоры предназначены только для периодического использования, т. е. компрессор работает под нагрузкой только в течение 50-60% своего рабочего времени. Это означает, что во включенном состоянии он будет работать 30–35 минут в час. Таким устройствам требуется время на охлаждение между циклами, в противном случае они будут перегреваться или выходить из строя. Кроме того, важно понимать, что поршневые компрессоры подают на выход большое количество масла, и без соответствующей обработки выходящий из них сжатый воздух может повредить расположенное за компрессором оборудование. Наконец, поршневые компрессоры во время работы отличаются высокой шумностью, которая может стать серьезным испытанием для работников, находящихся в непосредственной близости от оборудования.

Ротационный винтовой компрессор

Если для работы требуется постоянная подача сжатого воздуха, обратите внимание на ротационный винтовой воздушный компрессор. В отличие от поршневых компрессоров, винтовые компрессоры можно использовать на участках с непрерывным рабочим циклом и нагрузкой до 100%, к тому же они рассчитаны на длительный срок службы. Ротационные винтовые воздушные компрессоры являются отличной альтернативой для поршневых компрессоров. В продаже имеется несколько разновидностей таких компрессоров с различными дополнительными функциями и разной стоимостью. Например, по желанию покупателя можно включить в комплектацию осушитель, без которого не обойтись на участках, где требуется чистый и сухой воздух.

Кроме того, винтовые компрессоры меньшего размера можно устанавливать на резервуар, чтобы создать дополнительный объем для хранения рабочей среды. Такая компоновка в сочетании со встроенным осушителем значительно упрощает монтаж и позволяет использовать компрессор сразу после установки. Она идеально подходит для предприятий с ограниченным пространством и снижает расходы на монтаж. Мы можем подобрать винтовой компрессор с учетом планируемых вами затрат на покупку – от базовой комплектации с меньшими значениями мощности и до агрегатов, оснащенных частотно-регулируемыми приводами. Такие установки стоят дороже, но, как правило, компенсируют начальные расходы низким потреблением энергии.

Компрессоры, оснащенные частотно-регулируемым приводом, – отличный вариант для любого предприятия с непостоянным расходом воздуха. Особенно значимым этот фактор становится в том случае, если на предприятии работает несколько смен, и расход воздуха в течение дня то увеличивается, то уменьшается. Использование сжатого воздуха может быть дорогостоящим, поскольку затраты на электроэнергию составляют более 70% от общей стоимости владения, но частотно-регулируемые приводы снижают расходы на 35–50%. В зависимости от размера компрессора, экономия может составить от 100 до 10 000 долларов США в год и более. Воздушные компрессоры с переменной частотой вращения работают с той производительностью, которая требуется в настоящий момент. Проще говоря, компрессор может определить текущий расход и соответствующим образом отрегулировать частоту вращения, чтобы обеспечить необходимую производительность. Особенно полезной эта технология оказывается в рабочие дни с меньшей загрузкой, а также во вторую и третью (ночную) смены, так как она сокращает потери электроэнергии и, следовательно, снижает расходы. Воздушные компрессоры, оснащенные частотно-регулируемым приводом, становятся нормой, а не исключением, и многие покупатели уже экономят за счет снижения расходов на электроэнергию и вкладывают высвободившиеся средства в другие активы.

Другие вопросы при покупке компрессора

Другие статьи по этой теме

Поршневой компрессор

Узнайте больше о сжатии воздуха и различных видах современных компрессоров объемного типа. Здесь мы поговорим о маслосмазываемых и безмасляных поршневых компрессорах.

Винтовой компрессор

Узнайте больше о сжатии воздуха и о различных типах объемных компрессоров, известных на сегодняшний день. Здесь рассмотрены маслозаполненные и безмасляные компрессоры с двумя винтами.

Air Compressors

Check out our wide range of reliable, energy-efficient and cost-effective air compressors, for all your low, medium and high pressure applications.

Oil-free air compressors

Absolute class. Absolutely class zero. Make decades of experience in oil-free compressed air for critical applications work for you

Oil-lubricated air compressors

Our range of oil-lubricated rotary screw compressors provides your system with a reliable, energy-efficient and smart AIR solution. See more

Piston compressor technology explained

Discover the piston range of air compressors by Atlas Copco. Reliable performance for workshops, garages, hobbyists as well as specialised turbo-machinery applications like PET bottle blowing or CNG.

Как выбрать воздушный компрессор? Часть 1

Во-первых, давайте разберемся, как и в каких единицах измеряются параметры воздушного компрессора.

1. Производительность или объем потока сжатого воздуха в определенный момент времени.

Этот параметр показывает, какой объем сжатого воздуха может производиться воздушным компрессором в течение определенного промежутка времени.

Например: м3/мин — кубические метры в минуту. Кубические метры — это единица объема, а минуты — единица времени.

1 кубический метр = 1000 литров.

5 м3/мин = 5000 литров в минуту или 83.3 л/с — литров в секунду

или то же в кубических метрах в час = 300 м3/ч.

Все эти обозначения являются единицами потока воздуха. Здесь важно отметить, что некоторые производители указывают производительность в стандартных единицах нм3/час (нормальный кубический метр в час). Это означает, что компрессор будет иметь производительность в указанных единицах (м3/час), но она считается измеренной при нормальных условиях, которые соответствуют:

давлению 1 бар,

атмосферной температуре 20 градусов Цельсия,

атмосферному давлению на уровне моря и

0% относительной влажности в атмосфере.

Это условия стандарта ISO 1217, применение которого позволяет сравнивать производительность компрессоров разных брендов в одинаковых условиях и в одной системе координат.

Но это не будет являться фактической производительностью компрессора в конкретных условиях использования, так как на нее будет влиять температура окружающего воздуха и текущее атмосферное давление.

Поэтому высота над уровнем моря той местности, где будет работать компрессор, будет влиять на его производительность. На более высокой высоте атмосферное давление меньше, поэтому всасывающая способность компрессора снижается, и он будет выдавать гораздо меньше воздуха. Это надо учитывать и выбирать компрессор для таких условий с запасом по производительности и соответственно мощности.

Точно так же температура воздуха и влажность воздуха влияют на фактическую производительность воздушного компрессора, но их влияние на компрессор меньше.

2. Параметр давление воздуха.

Это показатель, до какого максимального давления компрессор может сжимать воздух. Данное значение в большей степени зависит от крутящего момента, передающего мощность двигателя на компрессорную головку. Шкив передаточного ремня или шестерня позволяет регулировать этот момент в конкретной модели компрессора при использовании двигателя одной и той же мощности.

За счет использования редуктора можно уменьшить усилие крутящего момента, что позволит достигнуть большего максимального давления. Но компрессорная головка при этом будет работать на меньшей скорости и, соответственно, выдавать меньшие порции воздуха, что ведет к уменьшению объема потока воздуха или производительности компрессора. Давление измеряется как вес, который давит на область определенного размера, например, размером 1 смх1 см.

Пример: кг /см2 (килограммы на квадратный сантиметр) или бар.

Иногда можно заметить добавленную букву «g», kg/cm2 g или (изб.) Это означает, что указано значение избыточного давления, а не абсолютного. Такое давление показывается измерительном приборе давления в манометре.

Существует ложное представление о том, что для получения общего расхода воздуха для всех потребителей сжатого воздуха необходимо сложить их объемы потребления воздуха и умножить на давление, требуемое для их работы. На самом деле нужно сложить только их объемы потребления независимо от давления.

Например: есть 2 потребителя воздуха одинакового типа, и для каждого требуется расход воздуха 20 м3/мин при 8 бар (g).

В этом случае общий расход сжатого воздуха составит 20 x 2 = 40 м3/мин при 8 барах (g). Обратите внимание, что давление не нужно умножать на количество потребителей воздуха.

Количество потребителей и их расход воздуха — важные значения, которые необходимо знать перед покупкой воздушного компрессора.

Обратите внимание, что производительность воздушного компрессора рассчитана, измерена и указывается при определенном давлении.

Большинство брендов указываемую производительность помечают звездочкой (*), в нижней части технических характеристик компрессора имеется сноска, в которой написано, что номинальные значения производительности компрессора указаны при давлении X, но максимальное давление машины равно Y.

Это важно, так как объем потока воздуха или его производительность и максимальное давление компрессора обратно пропорциональны.

Объясним это на примере.

Предположим, что для наших потребителей воздуха, которые работают при давлении 10 бар, в сумме требуется 15 м3/мин.

Выбираем по каталогу винтовой компрессор мощностью 90 кВт 10 бар с производительностью 15 м3/мин*, но внизу каталога есть сноска * — эти м3/мин указаны при давлении 7 бар. Поэтому, когда давление увеличится до 10 бар, производительность будет ниже. Следовательно, этой мощности будет недостаточно, и нужно обратить внимание на компрессор 110 кВт.

Правильный способ выбора воздушного компрессора — это когда вы посчитали потребителей с требуемым воздушным потоком, узнали их рабочее давление и по этим параметрам подобрали соответствующий компрессор, а затем обратили внимание, какой мощности окажется выбранный вами компрессор.

Если это будет поршневой воздушный компрессор, то рекомендуется выбирать производительность в 1,5 раза больше, чем фактически требуется, чтобы компрессор отдыхал между включением и выключением, так как поршневые компрессоры не допускают непрерывной работы.

Если это винтовой компрессор, то необходим запас 20-30% на случай увеличения количества потребителей в будущем.

Теперь, когда вы ознакомились с единицами измерения параметров воздушных компрессорных установок, мы можем перейти к описанию процедуры выбора подходящего компрессора для вашего производства.

Но сделаем это в следующей публикации — второй части данной статьи.

Если у вас возникли вопросы или вам необходимо подобрать воздушный компрессор для вашего производства, обращайтесь к специалистам «ДельтаСвар» для получения профессиональной консультации.

Приобретая компрессорное оборудование у нас, вы получаете для себя ряд преимуществ. Сервисная служба компании «ДельтаСвар» обеспечивает пусконаладку оборудования, гарантийное и постгарантийное сервисное обслуживание. В самый короткий срок специалисты «ДельтаСвар» быстро и на высокопрофессиональном уровне осуществят техническое обслуживание и поддержку компрессоров, проведут их диагностику с использованием нового современного оборудования.

С уважением,
Пономарёв Игорь Николаевич,
Руководитель отдела компрессорного оборудования
ООО «ДельтаСвар»
г. Екатеринбург, ул. Завокзальная, 29
Тел.: +7 (343) 384-71-72 (добавочный 230)

Читайте также: Как выбрать воздушный компрессор? Часть 2

Устройство воздушного компрессора и его особенности

Компрессоры — это устройства, предназначенные для сжатия разнообразных рабочих сред до определенного давления. В современной промышленности применяют кислородные, азотные, фреоновые и другие агрегаты. Но наибольшее распространение получило оборудование, которое производит сжатый воздух. Такие установки применяют во всех отраслях промышленности, а также в энергетике, строительстве, авторемонте, фармакологии, медицине и других направлениях деятельности.

Важно отметить, что эффективность агрегата напрямую зависит от того, насколько он соответствует конкретным условиям эксплуатации. А это значит, что перед покупкой следует изучить устройство компрессора и его характеристики. Это позволит сделать правильный выбор и приобрести ту установку, которая максимально полно отвечает потребностям того или иного предприятия.

Особенности оборудования

Современные производители предлагают потребителям широчайший модельный ряд техники. Поэтому прежде чем говорить о том, как устроен воздушный компрессор, отметим, что установки значительно различаются по конструкции, техническим характеристикам, принципу действия и другим особенностям. Так, к примеру, агрегаты можно классифицировать по таким признакам, как:

Тип привода. Наиболее распространены дизельные и электрические устройства, причем последние также делятся на два вида — с питанием от сети 220 и 380 вольт.
Конструкция блока, в котором происходит сжатие воздуха. По данному признаку различают поршневые и винтовые компрессоры.
Давление в системе. В зависимости от мощности и устройства, компрессоры могут сжимать воздух как до 8-10, так и до 100 и более атмосфер.

Что касается других отличий, то к их числу стоит отнести тип охлаждения, производительность, область применения и т.д. Логично предположить, что в каждом случае конструкция агрегата будет различаться. А это значит, что без уточнения деталей нельзя ответить на вопрос о том, как устроен воздушный компрессор. Именно поэтому ниже мы приводим только базовое строение механизма, которое в зависимости от модели может быть дополнено теми или иными деталями и узлами.

Конструкция оборудования для производства сжатого воздуха

Итак, основными конструкционными элементами компрессора являются:

Двигатель. Как мы уже отмечали выше, агрегаты оснащают электродвигателями и ДВС (бензиновыми и дизельными). Среди бытовых и полупрофессиональных моделей широко распространены установки, работающие от сети напряжением 220 вольт. Если же говорить о промышленном применении, то здесь наиболее востребовано дизельное оборудование, а также компрессоры, предназначенные для подключения к сети 380 вольт. И только в ограниченном числе случаев используют турбины, которые работают на газе или паре.
Блок сжатия воздуха. Данный узел может быть как поршневым, так и винтовым. Кроме того, для некоторых отраслей промышленности можно купить компрессоры мембранного, роторно-пластинчатого, шестеренчатого и других типов. Но поскольку их используют довольно редко, мы остановимся подробнее только на двух разновидностях:
1. Устройство поршневого компрессора предлагает наличие одного или нескольких цилиндров, в которых происходит сжатие воздуха. При движении поршня по направлению от впускного клапана создается разряжение, вследствие которого воздух наполняет цилиндр. При обратном движении происходит сжатие рабочей среды. Когда давление достигает заданного значения, воздух преодолевает усилие пружины нагнетательного клапана и попадает в ресивер.
2. Если поршневые агрегаты сжимают рабочую среду за счет возвратно-поступательного движения, то винтовые машины для этой цели используют вращение ведущего и ведомого ротора. Плоскости винтов и внутренняя поверхность корпуса создают воздушные камеры, объем которых попеременно увеличивается и уменьшается. За счет этого происходит наполнение камер воздухом, а затем его сжатие.
Ресивер. Это металлический сосуд, который оснащен входным и выходным патрубком, а также предохранительным клапаном для защиты от перегрузок. Применение воздухосборников позволяет одновременно решить несколько задач. Во-первых, с их помощью устраняют пульсацию сжатого воздуха, которая возникает вследствие особенностей устройства и принципа работы поршневых компрессоров. Во-вторых, ресивер служит для дополнительного охлаждения рабочей среды, а также ее очистки от конденсата. И наконец, резервуары используют для накопления сжатого воздуха. Небольшой запас позволяет справиться с пиковыми нагрузками на предприятии и обеспечивает работу пневмооборудования в моменты кратковременных отключений агрегатов.

Остались вопросы по устройству компрессоров, предназначенных для сжатия воздуха? Специалисты нашей компании готовы подробно рассказать обо всех особенностях бытовых и промышленных установок. Чтобы получить консультацию, достаточно связаться с нами по телефону, указанному на сайте.

Подготовлено: Елизавета Семёнова

Компрессор поршневые BOGE (Германия) – промышленные поршневые компрессоры воздушные для сжатия воздуха

ПОРШНЕВЫЕ КОМПРЕССОРЫ

Поршневые компрессоры BOGE предпочтительнее винтовых в следующих случаях:

Имеются большие перепады в потреблении сжатого воздуха

Промышленные поршневые компрессоры BOGE одинаково хорошо работают в повторно-кратковременном режиме, когда они намного экономичнее, чем винтовые, и при 100 % нагрузке.

Компрессоры эксплуатируются в неблагоприятных условиях

При неблагоприятных условиях эксплуатации, например, в установках расфасовки цемента, на угольных складах или мельницах для помола зерна, либо при больших колебаниях температуры, поршневые компрессоры обеспечивают более длительный срок службы и требуют меньших затрат на обслуживание.

Требуется малая производительность

а) При малой производительности поршневые компрессоры превосходят винтовые. При выборе компрессора необходимо помнить о том, что стоимость его эксплуатации в течение всего срока службы в несколько раз превосходит первоначальные капитальные затраты. Существенная часть затрат на эксплуатацию приходится на электроэнергию. Поэтому компания BOGE делает все возможное для снижения потребления электроэнергии, и ее современные поршневые компрессоры потребляют приблизительно на 16% меньше, чем традиционные конструкции.

б) Дополнительная экономия достигается за счет снижения затрат на последующую обработку сжатого воздуха. Компрессоры BOGE производят более холодный, чистый и сухой сжатый воздух, чем компрессоры традиционной конструкции. Компания BOGE может предложить поршневой компрессор, в точности соответствующий требованиям конкретного применения. Это обеспечивается модульной конструкцией компрессоров.

в) Промышленные поршневые компрессоры в корпусе со звукоизоляцией допускают установку непосредственно в рабочем помещении с повышенными требованиями по уровню шумности. Отдельные модели оснащаются современной микропроцессорной системой управления ARS, продлевающей срок службы компрессора, снижающей затраты на его эксплуатацию и повышающей его коэффициент готовности.

г) В сжатом воздухе не должно присутствовать масло (пары масла). При этом требуется небольшая производительность компрессора. Для таких применений компания BOGE разработала полностью безсмазочные компрессоры промышленного типа серий ASO/BSO/K .

Поршневые компрессоры BOGE выпускаются в нескольких сериях:

Поршневые компрессоры серии SRD/SBD/SRMD/SBMD с прямым приводом
скачать брошюру>>

Производительность: 0,125-1,0 м³/мин
Давление: 10, 15 атм
Мощность: 0,75-6,3 кВт
Масса: 45-590 кг

Поршневые компрессоры серии SR/SB/SRM/SBM с клиноременной передачей
скачать брошюру>>

Производительность: 0,27-2,6 м³/мин
Давление: 10, 15 атм
Мощность: 1,5-15 кВт
Масса: 120-590 кг

Поршневые компрессоры серии TopAir (SC) с электронной системой управления
скачать брошюру>>

Производительность: 0,71-2,6 м³/мин
Давление: 10, 15 атм
Мощность: 4,0-15 кВт
Масса: 341-473 кг

Поршневые компрессоры серии RM/RH/RHL
скачать брошюру>>

Производительность: 2,5-3,6 м³/мин
Давление: 10, 15 и 25/30 атм
Мощность: 15,0-30,0 кВт
Масса: 625-930 кг

Поршневые компрессоры серии SRH (высокого давления)
скачать брошюру>>

Производительность: 0,33-1,25 м³/мин
Давление: 35 атм
Мощность: 3,0-11,0 кВт
Масса: 170-260 кг

Бустерные поршневые компрессоры серии SRHV/SRMV (дожимающие)
скачать брошюру>>

Производительность: 1,23-7,909 м³/мин
Давление (на входе): 5, 10 атм
Давление (на выходе): 15, 40 атм
Мощность: 5,5-18,5 кВт
Масса: 210-250 кг

Безсмазочные поршневые компрессоры серии ASO/BSO/PO/K
скачать брошюру>>

Производительность: 0,26-1,296 м³/мин
Давление: 8, 10, 15 и 40 атм
Мощность: 1,5-11,0 кВт
Масса: 69,5-380 кг

Безсмазочные бустерные поршневые компрессоры серии K (дожимающие)
скачать брошюру>>

Производительность: 1,160 – 2,540 м³/мин
Давление (на входе): 5, 10 атм
Давление (на выходе): 26, 32, 40 атм
Мощность: 5,5 – 11 кВт
Масса: 208 – 697 кг

безмасляный поршневой компрессор с осушителем сжатого воздуха

Готовые к подключению, малошумные, надежные

Компактные установки AIRBOX и AIRBOX CENTER с ресивером, осушителем и предлагаемыми в качестве опции фильтрами можно включать сразу же после подключения. Встроенный поршневый компрессор производит не содержащий масел сжатый воздух. Работой установки управляет электронная система SIGMA CONTROL 2.

AIRBOX и AIRBOX CENTER имеют следующие технические характеристики:

Давление: 7 / 10 / 12,5 бар
0,77 – 0,90 м³/мин
Мощность двигателя: 7,5 кВт

Компактные станции безмасляных поршневых компрессоров AIRBOX и AIRBOX CENTER используются там, где нужен чистый сжатый воздух, например, в лабораториях, в фармацевтической или в пищевой промышленности.

Ваши преимущества

Надежное снабжение сжатым воздухом 24/7 – также и при высокой окружающей температуре:
Благодаря инновационному охлаждению блока компрессора и приводного двигателя AIRBOX и AIRBOX CENTER могут эксплуатироваться со 100% коэффициентом использования при температуре окружающей среды, равной 30°C.
Вам не придется дополнительно защищаться от шума:
звукоизоляция толщиной 40 мм, изменение направления потока охлаждающего воздуха, акустическая развязка блока компрессора, соответствующая длина подводящей линии всасываемого воздуха и эффективная звукопоглощающая кулиса позволяют отказаться от использования других средств звукоизоляции при установке компрессоров вблизи рабочих мест.
Частое техобслуживание — это вчерашний день:
благодаря отсутствию в AIRBOX и AIRBOX CENTER масла и не требующему обслуживания прямому приводу 1:1 вы очень редко будете встречаться с сотрудниками нашей сервисной службы. Если их услуги все-таки требуются, работы не занимают много времени: воздушные фильтры легко доступны после снятия вставных панелей корпуса.

Экономия энергии

Высококачественные электродвигатели класса IE3 с особенно высоким КПД потребляют в среднем на 45 % меньше электроэнергии, чем обычные двигатели. Это существенно снижает расходование электроэнергии.

Продукция для систем сжатого воздуха CAS – Поршневой компрессор промышленной серии

Также доступно в модели Elite

Компрессоры серии CAS Industrial разработаны для автомобильного и промышленного применения. Насосы CA1, CA2, CA3, CA4 отличаются прочностью и долгим сроком службы.

Характеристики

Тарельчатые и пружинные клапаны
Центробежный разгрузчик
Низкая частота вращения насоса
Смотровое стекло
Слив и залив масла в передней части компрессорного насоса
Двигатели NEMA для тяжелых условий эксплуатации
Полностью закрытая защита ремня в стиле OSHA
Приемники кода ASME
Подшипник игольчатый
Магнитный пускатель двигателя

Доступные опции

Счетчик моточасов
Защитный кожух на ремне доохладителя
Выключатель управления HOA
Автоматический слив из бака
Переменное реле
Глушитель на впуске
Монитор низкого уровня масла
Двойное управление, постоянный ход
Подушечки резиновые
Двигатель TEFC
Шкаф управления NEMA 4
Взрывозащищенный двигатель
Взрывозащищенный шкаф управления

15-30 л.с. БОЛЬШОЙ ПРОМЫШЛЕННОСТИ

Крупные промышленные компрессоры

CAS разработаны для интенсивных промышленных потребителей воздуха, которым требуются надежность и ценность поршневого компрессора с высоким cfm.

Характеристики насоса CA3 и CA4:

Тарельчатые и пружинные клапаны
Медленные обороты
Цельный чугун
Смотровое стекло
3 приводных ремня
Вентилятор большого диаметра на маховике для низких рабочих температур
Игольчатые подшипники
Слив масла спереди, установлен на насосе
Головка без груза
Цилиндр с большим отверстием для максимального рабочего объема
Центробежный разгрузчик

Доступные опции

Счетчик моточасов
Защитный кожух на ремне доохладителя
Выключатель управления HOA
Автоматический слив из бака
Переменное реле
Глушитель на впуске
Монитор низкого уровня масла
Двойное управление, постоянный ход
Подушечки резиновые
Двигатель TEFC
Шкаф управления NEMA 4
Взрывозащищенный двигатель
Взрывозащищенный шкаф управления

Компрессоры серии

CAS Elite оснащены уникальным пакетом опций, который упрощает обслуживание нового компрессора и обеспечивает подачу воздуха более высокого качества.Опции Elite доступны для всех стационарных компрессоров.

Охладитель кожуха ремня подает в ресивер воздух с гораздо более низкой температурой. Сжатый воздух, который поступает в охлаждающий ресивер, сбрасывает больше влаги в ресивере. Затем влага автоматически сливается из ресивера. Это означает, что в ваши воздуховоды попадет меньше влаги, повреждающей оборудование.
Монитор низкого уровня масла поможет держать вас в курсе, когда вам нужно добавить масло в насос компрессора.

Документация и дополнительные ресурсы

5HP Cube Air Reciprocating
7.5HP Cube Air Reciprocating
10HP Cube Air Reciprocating

Руководства и калькуляторы
Расход воздуха на размер порта
Создайте свой собственный поршневой компрессор для газа / дизеля
Создайте свой собственный электрический поршневой компрессор
Калькулятор вольт / ампер
Калькулятор CFM

Контрольные листы установки
Контрольный лист установки винтового винта CAS
Контрольный лист установки поршневого компрессора CAS

Информация о гарантии
Гарантия на винтовой винт CAS
Гарантия на поршневой компрессор CAS

Условия продажи и информация о доставке
Условия продажи
Условия доставки

5 лучших воздушных компрессоров для пейнтбола

Если вы ищете лучший воздушный компрессор для пейнтбола для наполнения ваших пейнтбольных баллонов с углекислым газом, мы вам поможем.

В этом руководстве для покупателя мы рассмотрим, что нужно искать в воздушном компрессоре для пейнтбола, его альтернативах, гидроиспытаниях и многом другом. Большинство включенных нами воздушных компрессоров для пейнтбола предназначены для использования в домашних условиях и для небольших магазинов.

Если у вас большой магазин и вы ищете коммерческий пейнтбольный компрессор, прокрутите вниз и прочтите форму для БЕСПЛАТНОЙ расценки.

Чем отличаются воздушные компрессоры для пейнтбола?

Все дело в давлении.Сжатие воздуха до 4500 фунтов на квадратный дюйм сильно отличается от 180 фунтов на квадратный дюйм, которые обеспечивают большинство домашних мастерских.

В большинстве воздушных компрессоров высокого давления используется двухступенчатый или четырехступенчатый компрессор для получения необходимого давления. Их строительство дороже. Материалы, из которых изготовлены эти компрессоры, также более дорогие.

Лучшие воздушные компрессоры для пейнтбола

1. Воздушный компрессор HPDAVV 100 л / мин, 5,5 л.с. – лучший общий воздушный компрессор для пейнтбола

Компрессор HPDAVV представляет собой воздушный компрессор для акваланга.Баллоны с аквалангом рассчитаны на такое же давление, что и баллоны со сжатым воздухом для пейнтбольных ружей, что делает этот воздушный компрессор идеальным для вашей станции заправки пейнтбольных баллонов.

Возможности, которые он предлагает, не имеют себе равных.

HPDAVV приводится в действие бензиновым двигателем Honda GX мощностью 5,5 лошадиных сил.
Эта установка оснащена воздушным компрессором Yong Heng, который может обеспечивать поток до 3,5 кубических футов в минуту.
Четырехступенчатый компрессор для высокой эффективности
Впускной воздушный фильтр
Маслоотделитель и фильтр
Манометр
Предохранительный клапан
Реле давления
Воздухоохладитель

Плюсы

Двигатель Honda не может быть избит по надежности и производительности
Высокопроизводительный компрессор с воздушным охлаждением обеспечивает хороший воздушный поток
Включает реле давления, маслоотделитель и предохранительные клапаны
При наличии соответствующих фильтров и осушителей воздуха может использоваться также для акваланга

Минусы

Немного дороговато
Требуется дополнительное обслуживание для обеспечения нормальной работы двигателя и компрессора

Воздушный компрессор высокого давления HPDAVV – 5.5 л.с. – с газом …

【Источник питания】 с газовым двигателем, 5,5 л.с. / 4 кВт, расход: 100 л / мин / 3,5 куб. Футов в минуту. HPDAVV гарантирует лучшее качество нашей продукции. Если ваши компрессоры для подводного плавания с аквалангом не соответствуют вашим ожиданиям, свяжитесь с нами, и мы организуем замену или возврат средств.
【Стационарные воздушные компрессоры】 Воздушный компрессор оснащен четырьмя баллонами высокого давления и может быть сжатым воздухом максимум до 20-30 МПа / 200-300 бар / 3000-4500 фунтов на квадратный дюйм, манометрическое давление показывает, предохранительный клапан автоматически протекает после полного заполнения.
【Бензиновый Воздушный компрессор состоит из насоса, двигателя, впускного фильтра, ремня, охлаждающего вентилятора, маслоотделителя и фильтра, предохранительного клапана, реле давления, стартера, рамы, изолятора и т. Д. Смазочное масло, которое мы рекомендуем, соответствует классу ISO 100 / 150.

2. HPDMC 110V 4500 PSI Воздушный компрессор высокого давления PCP – лучший электрический воздушный компрессор для пейнтбола

Бензиновые двигатели шумят и производят некоторые неприятные выхлопные продукты, которые вы, возможно, не захотите засасывать в компрессор и в резервуары для пейнтбола. .

Компрессоры с электрическим приводом обычно меньше и дешевле, чем компрессоры с бензиновым двигателем. HPDMC – отличный вариант для домашнего пейнтбольного компрессора и заправочной станции.

В нем есть почти все, что вам нужно, чтобы подключить его и начать заправлять свои баллоны для пейнтбола.

Работает на стандартной мощности 110 В 60 Гц
Электродвигатель мощностью 2,5 лошадиных силы
Обеспечивает 4500 фунтов на квадратный дюйм при 2,0 куб. Футов в минуту
Встроенный манометр
Регулируемое давление

Плюсы

Маленький и компактный
Не слишком дорого для компрессора высокого давления
Работает на 110 В

Минусы

Требуется система охлаждения, которую необходимо приобретать отдельно

Продажа переносного воздушного компрессора HPDAVV 4500Psi – 1.5KW – 110V / 60Hz -…

【Принадлежности для упаковки】 Фильтр, винт сброса давления, водяной насос ， Дыхательная насадка, водопроводная труба ， Взрывозащищенный диск ， Фильтрующий элемент ， Уплотнительные кольца, операционное видео.
【Применение】 Непосредственно к персональному пневматическому пистолету PCP 、 Пейнтбольные баллоны или баллоны СО2 для заполнения, не для баллонов большого объема для дайвинга. Баллон для дайвинга, спасательный баллон, баллон для пейнтбола
Параметры】 Напряжение 110 В, частота 60 Гц, расход ： 30 л / мин; 1cfm, мощность ： 1500Вт. Рабочее давление: обычно номинальное давление от 20 МПа / 200 бар / 3000 фунтов на квадратный дюйм до макс. 30 МПа / 300 бар / 4500 фунтов на квадратный дюйм.

3. Портативный воздушный компрессор HPDAVV 4500Psi – занявший второе место Лучший электрический воздушный компрессор для пейнтбола

Если вы хотите наполнить пейнтбольные баллоны на ходу, то портативный воздушный компрессор HPDACC может быть именно тем, что вам нужно.

Компрессор HPDAVV, достаточно маленький, чтобы его можно было легко транспортировать, обеспечивает достаточный воздушный поток, чтобы ваши резервуары были заполнены для всей дневной игры в пейнтбол в любом месте, где вы можете найти электрическую вилку или даже в сочетании с портативным генератором.Этот компрессор также не лишен функций.

Использует стандартную электрическую мощность 100 В, 60 Гц
Производит 1 куб. Фут / мин воздуха при 4500 фунтов на квадратный дюйм
Фильтр всасываемого воздуха
Конструкция с низким уровнем вибрации
Уровень шума менее 65 дБ
Встроенный насос водяного охлаждения

Плюсы

Портативный для наполнения резервуаров на ходу
Тихая работа и очень низкий уровень вибрации упрощают использование
Комплектный блок. Больше ничего не нужно для заполнения бака
Экономичная альтернатива большим компрессорам

Минусы

Требуется источник воды для охлаждения
Не подходит для любого резервуара больше, чем резервуар для пейнтбольного ружья

Продажа HPDAVV Protable Air Компрессор 4500Psi – 1.5KW – 110V / 60Hz -…

【Принадлежности для упаковки】 Фильтр, винт сброса давления, водяной насос ， Дыхательная насадка, водопроводная труба ， Взрывозащищенный диск ， Фильтрующий элемент ， Уплотнительные кольца, операционное видео.
【Применение】 Непосредственно к персональному пневматическому пистолету PCP 、 Пейнтбольные баллоны или баллоны СО2 для заполнения, не для баллонов большого объема для дайвинга. Баллон для дайвинга, спасательный баллон, баллон для пейнтбола
Параметры】 Напряжение 110 В, частота 60 Гц, расход ： 30 л / мин; 1cfm, мощность ： 1500Вт. Рабочее давление: обычно номинальное давление от 20 МПа / 200 бар / 3000 фунтов на квадратный дюйм до макс. 30 МПа / 300 бар / 4500 фунтов на квадратный дюйм.

4. Электрический воздушный компрессор высокого давления Orion Motor Tech – лучший бюджетный электрический воздушный компрессор для пейнтбола

Этот небольшой портативный электрический воздушный компрессор высокого давления от Orion Motor Tech получил признание как наш выбор для экономных игрок в пейнтбол, который хочет наполнить свои собственные пейнтбольные баллоны.

Небольшие габариты и малый вес этой машины позволяют постоянно иметь под рукой сжатый воздух высокого давления. Вы не найдете у воздушного компрессора Orion HP недостатка в функциях по его бюджетной цене.

110 В 60 Гц с электрическим приводом
Подача воздуха 4500 фунтов на кв. Дюйм 50 л в минуту
Конструкция с двухступенчатым компрессором
30 минут для заполнения бака 6,8 л
С водяным охлаждением

Быстрый видеообзор

Плюсы

Портативная легкая конструкция
Отличная цена на компрессор высокого давления
Работает от 11В
Два встроенных водо-масляных сепаратора

Минусы

Требуется постоянный источник воды для охлаждения

Orion Motor Tech Электрический воздушный компрессорный насос высокого давления…

Мощность: 110 В 60 Гц; Мощность двигателя: 1,8 кВт; Давление наддува: 30 МПа; Рабочее давление: 300 бар, 30 МПа, 4500 фунтов на квадратный дюйм. Скорость накачки воздушного насоса: 2800 об / мин; Рабочий поток: 50 л / мин; Стандарт масла: IS0 VG 46 и AW 46.
ШИРОКОЕ ПРИМЕНЕНИЕ: Идеальный электрический воздушный насос для автомобильных шин, велосипедных шин, аквалангов, пожаротушения, пейнтбола, пневматических пистолетов, обнаружения утечек, испытаний на герметичность, автомобилей, велосипедов, испытания на воздухонепроницаемость, испытания на герметичность и т. д.
БЫСТРЫЕ ХАРАКТЕРИСТИКИ: Для заполнения 6.Бак 8л до 300 бар. Разработан с двухступенчатым сжатием и двумя водомасляными сепараторами для обеспечения стабильности работы.

5. Портативный воздушный компрессор PCP 12 В с трансформатором – лучший 12-вольтовый воздушный компрессор для пейнтбола

Это верно. Вы правильно прочитали. Этот небольшой портативный воздушный компрессор будет работать от любого напряжения от 22 до 12 В.

Трансформатор встроен прямо в корпус компрессора и позволяет переключаться с 220 вольт на 100 вольт и даже имеет соединения для работы непосредственно от 12 вольт.

Работает на 220В, 110В. или 12-вольтные источники питания
4500psi
Работа без масла и воды

Плюсы

Можно использовать практически везде
Не требуется вода или масло
Встроенный манометр
Маленький, легкий и легко транспортируется

Cons

Рекомендуется для резервуаров объемом менее 0,6 л.
Медленный поток воздуха означает длительное время наполнения резервуара.

Распродажа Портативный воздушный компрессор Pcp 12 В с трансформатором High…

Легкий вес, небольшой размер, удобство переноски, рабочее давление 300 бар / 4500 фунтов на квадратный дюйм / 30 МПа, безмасляное и водяное охлаждение со встроенным вентилятором.
Портативный воздушный компрессор PCP – Электронасос PCP – это компактный и портативный компрессор, который подходит непосредственно для ниппелей пневматических винтовок / пистолетов PCP и баллонов для пейнтбола. Очень удобно заправлять ваш пневматический пистолет PCP или баллон для пейнтбола где угодно. Для этого не нужно масло, он чист и гигиеничен, нет необходимости во внешнем водяном насосе для охлаждения, прост в эксплуатации.
Может заполнять резервуар менее 0,45 л. Этот электрический воздушный насос в основном предназначен для использования с устройствами с резервуаром менее 60 кубических дюймов, такими как пневматические винтовки PCP, пейнтбол, надувание баллонов для дайвинга. Бак объемом 1 л, так как это приведет к повреждению компрессора 12 В. Его также можно использовать для тушения пожаров, обнаружения утечек, испытаний на герметичность, автомобилей и т. Д.

Нужно ли проводить гидроиспытания моих пейнтбольных баллонов?

Все резервуары сжатого воздуха высокого давления должны проходить гидроиспытания каждые 3-5 лет.На каждом танке, произведенном в США, проштампован серийный номер и дата изготовления.

Если вы возьмете резервуар на дозаправку, оператор заправочной станции, скорее всего, проверит дату на вашем резервуаре. Если дата на резервуаре старше пяти лет, оператор заправки должен отказаться заполнять резервуар до тех пор, пока он не будет подвергнут гидроиспытаниям.

Что такое гидроиспытания?

Гидравлические испытания резервуаров высокого давления требуют помещения средств в контейнер или клетку, которые будут удерживать части резервуара в замкнутом пространстве, если резервуар выйдет из строя во время испытания.

Резервуар заполняется водой до тех пор, пока из резервуара не будет удален весь захваченный воздух. Затем давление воды повышается до 1,5-кратного предельного номинального давления резервуара. Если танк выдержит это испытание, он рассчитан на срок от трех до пяти лет.

Каков срок службы моих танков для пейнтбола?

Это сложный вопрос. Срок службы баллона высокого давления во многом зависит от того, как он используется и как обслуживается. Каждый цикл наполнения и слива создает нагрузку на бак.

Это повторяющееся напряжение является основной причиной выхода из строя резервуара. Чем больше раз резервуар наполняется, а затем опорожняется, тем быстрее он достигнет точки отказа.

У нас есть группа, которая хочет регулярно наполнять много резервуаров. Что нам нужно?

Заполнить одну или две емкости для личного пользования – это одно. Для создания системы, которая может надежно и безопасно заполнить большое количество резервуаров, требуется дополнительное оборудование.

Вы фактически строите такую же систему, какую должен иметь местный оператор пейнтбольного поля для обслуживания своих клиентов.Как минимум, вам понадобится воздушный компрессор высокого давления с достаточно высоким номинальным расходом воздуха, чтобы соответствовать вашим требованиям.

Эти компрессоры с высоким номинальным расходом очень дороги и часто недоступны по финансам для всех, кроме крупнейших коммерческих операторов. Другой вариант – установить каскадную систему.

Каскадная система позволяет использовать меньший и менее дорогой компрессор, потому что вы в основном храните сжатый воздух. Каскадная система использует один или несколько баллонов со сжатым воздухом для удержания сжатого воздуха, который затем используется для наполнения ваших пейнтбольных баллонов.Компрессор должен постоянно наполнять воздушные цилиндры в вашей каскадной системе.

Цилиндры не такие уж и дорогие, но они требуют других затрат. Каждый резервуар необходимо периодически проходить гидроиспытания. Кроме того, вам понадобится другое оборудование в вашей системе для защиты каскада и резервуаров для пейнтбола. Как минимум, вам потребуются:

Трубопроводы и шланги с надлежащим номиналом для сдерживания высокого давления в системе.
Вы должны установить осушитель сжатого воздуха для удаления водяного пара из сжатого воздуха, чтобы ваши каскадные резервуары не собирали воду.
Защитная клетка или контейнер для безопасного наполнения ваших баллонов с пейнтболом

Что мне следует искать в воздушном компрессоре для пейнтбола? {Руководство покупателя}

При покупке воздушного компрессора, подходящего для наполнения ваших пейнтбольных баллонов, вам следует учитывать несколько основных компонентов. Большинство компрессоров, которые рекламируются как воздушные компрессоры для пейнтбола, на самом деле являются теми же компрессорами, которые используют магазины дайвинга для заправки аквалангов.

Основное различие в заполнении баллонов для акваланга и баллонов для пейнтбола – это качество воздуха на выходе.В аквалангах должен быть воздух для дыхания.

Существуют всевозможные правила, которые регулируют, какой тип фильтрации должен быть в системе, регулярные проверки воздуха и требования к техническому обслуживанию оборудования.

Воздух для пейнтбольных ружей не так критичен. Основные моменты, которые следует учитывать при покупке компрессора высокого давления для пейнтбольного оружия:

Давление – Любой компрессор, который будет использоваться для заправки баллонов пейнтбольного оружия, должен быть рассчитан на давление не менее 4500 фунтов на квадратный дюйм.
Скорость потока – Скорость потока важна, потому что скорость потока определяет, как быстро ваш компрессор наполняет вашу бутылку. Чем выше скорость потока, тем меньше времени вы ждете.
Обратной стороной является то, что более высокие скорости потока требуют более крупных и дорогих компрессоров. Найти правильное сочетание расхода и цены для ваших нужд – непростая задача.
Источник питания – Вам нужен компрессор с электрическим приводом или компрессор с бензиновым двигателем. Для большинства из нас компрессор с электрическим приводом имеет больше смысла.
Компрессоры с электрическим приводом, как правило, меньше по размеру и производят меньше шума, чем их сопоставимые братья с бензиновым двигателем. С другой стороны, если вам нужны более высокие скорости потока и больший компрессор, компрессор с бензиновым двигателем может иметь больше смысла.
С водяным или воздушным охлаждением – Если возможно, мы рекомендуем выбрать компрессор с воздушным охлаждением. Компрессоры с воздушным охлаждением менее сложны. Вы также будете тратить меньше времени на обслуживание компрессора с воздушным охлаждением.

Зачем использовать CO2 для пейнтбольных ружей?

Посмотрим правде в глаза, серьезные игроки в пейнтбол предпочитают использовать сжатый воздух в качестве топлива для своего пейнтбольного ружья, а не CO2.Они приводят самые разные причины, но обычно все сводится к производительности.

Сжатый воздух стабильный. Вы получаете почти одинаковую скорость от вашего пейнтбольного ружья, используя воздух, независимо от температуры. Скорость CO2 может значительно снизиться, если вы играете на улице в холодную погоду.

Использование сжатого воздуха для вашего пейнтбольного ружья естественным образом приводит к вопросу о наполнении ваших собственных баллонов. В основном воздух бесплатный. СО2 нет. При наличии надлежащего оборудования вы можете использовать свободный воздух и заполнять собственные баллоны сжатым воздухом.

Однако, прежде чем вы возьмете любой портативный воздушный компрессор, который есть в вашем гараже, и начнете пытаться заправить баки, есть несколько вещей, которые нужно изучить.

Требуются баллоны с CO2 для воздуха

Все баллоны не являются резервуарами для воздуха. Имейте в виду следующее.

Резервуары для СО2 отличаются от резервуаров для сжатого воздуха (источник). Эти два понятия не взаимозаменяемы.
Некоторые пейнтбольные ружья не работают со сжатым воздухом. Убедитесь, что ваш пистолет совместим.
Для создания сжатого воздуха, который будет правильно и безопасно управлять вашим весельем, требуется специальное оборудование.

Заправочная станция для пейнтбола: что вам нужно?

Установка станции заправки сжатым воздухом для пейнтбола требует определенных знаний, навыков и специального оборудования. Как минимум, вам понадобится следующее, чтобы собрать заправочную станцию сжатым воздухом для ваших пейнтбольных баллонов.

Воздушный компрессор высокого давления, способный производить не менее 4500 фунтов на квадратный дюйм.
Заправочная станция с соответствующими соединениями для наполнения резервуаров для пейнтбольного оружия.
Манометры для проверки давления во всех критических точках.

Кроме того, вы можете добавить в свою систему

Осушитель сжатого воздуха для удаления водяного пара из сжатого воздуха.
Наполнитель или клетка в качестве меры предосторожности при наполнении резервуаров.
По крайней мере, один резервуар для хранения сжатого воздуха

Все это оборудование легко найти. Самая важная часть – это воздушный компрессор высокого давления. Это не ваш садовый компрессор для домашней мастерской. Для создания давления сжатого воздуха в диапазоне, необходимом для пейнтбольного оружия, требуется воздушный компрессор, предназначенный для этой работы.

Посмотрим правде в глаза, серьезные игроки в пейнтбол предпочитают использовать сжатый воздух в качестве топлива для своего пейнтбольного ружья, а не CO2. Они приводят самые разные причины, но обычно все сводится к производительности.

Использование сжатого воздуха для вашего пейнтбольного ружья естественным образом приводит к вопросу о наполнении ваших собственных баллонов.В основном воздух бесплатный. СО2 нет. При наличии надлежащего оборудования вы можете использовать свободный воздух и заполнять собственные баллоны сжатым воздухом.

Перед переключением

Все баллоны не являются баллонами с воздухом. Имейте в виду следующее.

Резервуары для СО2 отличаются от резервуаров для сжатого воздуха (источник).Эти два понятия не взаимозаменяемы.
Некоторые пейнтбольные ружья не работают со сжатым воздухом. Убедитесь, что ваш пистолет совместим.
Для создания сжатого воздуха, который будет правильно и безопасно управлять вашим весельем, требуется специальное оборудование.

Воздух на самом деле не бесплатный

В конце концов, сжатый воздух не является бесплатным. Хотя воздух, с которым вы начинаете работать, может быть бесплатным, инвестиции, которые вы вкладываете в оборудование и техническое обслуживание, увеличивают затраты на сжатый воздух, который вы загружаете в баллоны для пейнтбола.

Если вы все же видите свой путь к приобретению компрессора для пополнения баллонов пейнтбольного ружья, я надеюсь, что информация в этой статье поможет вам лучше понять, в чем дело. Удачного пейнтбола!

Последнее обновление 30.07.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Как работают воздушные компрессоры: анимированное руководство

Воздушные компрессоры – универсальные и жизненно важные компоненты любого завода или мастерской. За последние годы они стали меньше и менее громоздкими, что делает их более удобными в различных рабочих ситуациях.Это очень полезные портативные машины, которые приводят в действие отдельные пневматические инструменты.

Основное преимущество воздушных компрессоров в том, что они намного мощнее обычных инструментов и не требуют собственных громоздких двигателей. Поскольку единственное реальное обслуживание, которое требуется от них, – это небольшая смазка, различные инструменты могут приводиться в действие одним двигателем, который использует давление воздуха для достижения максимального потенциала.

Их универсальность не ограничивается только верстаком для сверл или шлифовальных машин; их можно использовать для чего угодно, от накачивания шины (например, на вашей местной заправке) до прочистки раковины дома.

Воздушные компрессоры – это свидетельство человеческой изобретательности. Важно понимать, как они работают, чтобы вы могли выбрать подходящий воздушный компрессор для своего проекта.

Как работают воздушные компрессоры

Воздушные компрессоры работают за счет нагнетания воздуха в контейнер и повышения его давления. Затем воздух проходит через отверстие в резервуаре, где нарастает давление. Думайте об этом как об открытом воздушном шаре: сжатый воздух может использоваться как энергия, поскольку он высвобождается.

Они приводятся в движение двигателем, который превращает электрическую энергию в кинетическую. Это похоже на то, как работает двигатель внутреннего сгорания, используя коленчатый вал, поршень, клапан, головку и шатун.

Отсюда сжатый воздух можно использовать для питания различных инструментов. Некоторые из наиболее популярных вариантов – гвоздезабиватели, гайковерты, шлифовальные машинки и краскораспылители.

Существуют разные типы воздушных компрессоров, и каждый из них имеет свою специализацию. Как правило, различия не так уж велики: все сводится к тому, как компрессор обрабатывает вытеснение воздуха.

Как работает каждый тип воздушного компрессора

Есть два метода сжатия воздуха: прямое и динамическое вытеснение. У каждого метода есть несколько подкатегорий, которые мы рассмотрим ниже. Результаты относительно схожи, но процессы их достижения различаются.

Вот как работают положительное и динамическое смещение:

Положительный рабочий объем

Воздушные компрессоры прямого вытеснения нагнетают воздух в камеру, объем которой уменьшается для сжатия воздуха.

Объемный объем – это общий термин, который описывает различные воздушные компрессоры, мощность которых обеспечивается за счет объемного вытеснения воздуха. Несмотря на то, что внутренние системы различаются между разными машинами, методы подачи энергии одинаковы.

Некоторые типы компрессоров прямого вытеснения лучше подходят для промышленных нагрузок, а другие лучше подходят для любителей или частных проектов. Вот три основных типа воздушных компрессоров, в которых используется объемный объем:

1.Роторно-винтовой

Винтовые компрессоры имеют два внутренних «винта», которые вращаются в противоположных направлениях, удерживая и сжимая между собой воздух. Два винта также создают постоянное движение при вращении.

Это распространенный тип воздушного компрессора, который является одним из самых простых в уходе. Двигатели обычно бывают промышленного размера и отлично подходят для непрерывного использования.

2. Роторная заслонка

Роторно-лопастные компрессоры похожи на роторно-винтовые компрессоры, но вместо винтов на роторе установлены лопасти, которые вращаются внутри полости.Воздух сжимается между лопаткой и ее кожухом и затем выталкивается через другое выпускное отверстие.

Роторно-пластинчатые компрессоры

очень просты в использовании, что делает их очень популярными для частных проектов.

3. Поршневой / поршневой тип

Поршневой (возвратно-поступательный) компрессор использует поршни, управляемые коленчатым валом, для подачи газа под высоким давлением. Обычно они используются на небольших предприятиях и не предназначены для постоянного использования.

Есть два типа поршневых компрессоров: одноступенчатые и двухступенчатые.

1. Одноступенчатый

В одноступенчатых компрессорах воздух сжимается с одной стороны поршня, а другая сторона отвечает за его работу: когда поршень движется вниз, воздух втягивается, а когда он движется вверх, воздух нагнетается. сжатый.

Одноступенчатые компрессоры относительно доступны по цене по сравнению с другими компрессорами и, как правило, их легко приобрести; их можно найти практически в любом механическом магазине.

2.Двухступенчатый

Двухступенчатые компрессоры имеют две камеры сжатия по обе стороны от поршня. Компрессоры двойного действия обычно охлаждаются водой за счет постоянного потока воды через двигатель. Это обеспечивает лучшую систему охлаждения, чем другие компрессоры.

Из-за своей высокой стоимости двухступенчатые компрессоры лучше подходят для заводов и мастерских, чем для частных проектов.

Динамическое смещение

Компрессоры

с динамическим рабочим объемом используют вращающуюся лопасть, приводимую в действие двигателем, для создания воздушного потока.Затем воздух ограничивается для создания давления, а кинетическая энергия сохраняется внутри компрессора.

Они в основном предназначены для крупных проектов, таких как химические заводы или производители стали, поэтому маловероятно, что вы сможете найти их у местного механика.

Как и в случае компрессоров прямого вытеснения, существует два различных типа динамического вытеснения: осевое и центробежное.

1. Осевые компрессоры

В осевых компрессорах

используется серия лопаток турбины для выработки воздуха, прогоняя его через небольшую площадь.Осевые компрессоры, похожие на другие лопаточные компрессоры, работают со стационарными лопастями, которые замедляют воздушный поток, увеличивая давление.

Эти типы воздушных компрессоров не очень распространены и имеют ограниченную функциональность. Они используются в основном в авиационных двигателях и на крупных воздухоразделительных установках.

2. Центробежные компрессоры

Центробежные или радиальные компрессоры работают за счет подачи воздуха в центр через вращающуюся крыльчатку, которая затем толкается вперед под действием центробежной или внешней силы.За счет замедления потока воздуха через диффузор генерируется больше кинетической энергии.

Электрические высокоскоростные двигатели обычно используются в компрессорах такого типа. Одно из наиболее распространенных применений центробежных компрессоров – это системы отопления, вентиляции и кондиционирования воздуха.

В чем разница между насосом и компрессором?

Иногда слова «насос» и «компрессор» используются как синонимы. Они могут показаться похожими, но между ними есть разница.

Насосы перемещают жидкости между местами, в то время как воздушные компрессоры сжимают объем газа и часто транспортируют его в другое место.В любом проекте, связанном с жидкостью, например, при перекачивании бассейна, используется насос. С другой стороны, сжатый воздух используется для получения энергии для выполнения различных задач, таких как пескоструйная очистка.

Понимание этой разницы между двумя терминами и методами распространения может помочь вам понять, что вам нужно для вашего проекта.

Воздушные компрессоры – полезный инструмент в любом строительном проекте. От окраски распылением до ремонта спущенной шины они могут значительно облегчить работу. Нет двух одинаковых воздушных компрессоров, и понимание того, как они работают, позволяет вам принимать обоснованные решения для проекта, над которым вы работаете.

Как работает воздушный компрессор

Несколько лет назад в магазинах было обычным делом иметь центральный источник энергии, который приводил в действие все инструменты через систему ремней, колес и приводных валов. Электроэнергия передавалась по рабочему пространству с помощью механических средств. Хотя ремни и валы могут исчезнуть, многие магазины по-прежнему используют механическую систему для перемещения энергии по цеху.Он основан на энергии, хранящейся в воздухе, находящемся под давлением, а сердцем системы является воздушный компрессор.

Вы найдете воздушные компрессоры, используемые в самых разных ситуациях – от угловых заправочных станций до крупных производственных предприятий. И все больше и больше воздушных компрессоров находят применение в домашних мастерских, подвалах и гаражах. Модели, рассчитанные на любую работу, от надувных игрушек для бассейнов до электроинструментов, таких как гвозди, шлифовальные машины, дрели, ударные гайковерты, степлеры и краскопульты, теперь доступны в местных домашних центрах, у дилеров инструментов и в каталогах по почте.

Большим преимуществом пневмоэнергетики является то, что для каждого инструмента не нужен собственный громоздкий двигатель. Вместо этого один двигатель компрессора преобразует электрическую энергию в кинетическую. Это позволяет создавать легкие, компактные, простые в обращении инструменты, которые работают тихо и имеют меньшее количество изнашиваемых деталей.

Типы воздушных компрессоров

Хотя существуют компрессоры, в которых для создания давления воздуха используются вращающиеся рабочие колеса, компрессоры объемного действия более распространены и включают модели, используемые домовладельцами, деревообработчиками, механиками и подрядчиками.Здесь давление воздуха увеличивается за счет уменьшения размера пространства, содержащего воздух. Большинство компрессоров, с которыми вы столкнетесь, выполняют эту работу с возвратно-поступательным поршнем.

Как и небольшой двигатель внутреннего сгорания, обычный поршневой компрессор имеет коленчатый вал, шатун и поршень, цилиндр и головку клапана. Коленчатый вал приводится в движение электродвигателем или газовым двигателем. Хотя есть небольшие модели, которые состоят только из насоса и двигателя, большинство компрессоров имеют воздушный резервуар для удержания количества воздуха в пределах заданного диапазона давления.Сжатый воздух в резервуаре приводит в движение пневматические инструменты, а мотоцикл включается и выключается, чтобы автоматически поддерживать давление в резервуаре.

В верхней части цилиндра вы найдете головку клапана, которая удерживает впускной и выпускной клапаны. Оба являются просто тонкими металлическими заслонками – одна установлена под ней, а другая – наверху тарелки клапана. По мере того, как поршень движется вниз, над ним создается разрежение. Это позволяет наружному воздуху при атмосферном давлении открыть впускной клапан и заполнить область над поршнем.Когда поршень движется вверх, воздух над ним сжимается, удерживает впускной клапан закрытым и толкает выпускной клапан. Воздух движется из выпускного отверстия в резервуар. С каждым ходом в бак поступает больше воздуха, и давление повышается.

Типичные компрессоры выпускаются в 1- или 2-цилиндровых версиях, в зависимости от требований к оборудованию, которое они приводят в действие. На уровне домовладельца / подрядчика большинство двухцилиндровых моделей работают так же, как и одноцилиндровые, за исключением того, что на один оборот приходится два хода вместо одного.Некоторые коммерческие 2-цилиндровые компрессоры представляют собой 2-ступенчатые компрессоры: один поршень нагнетает воздух во второй цилиндр, что дополнительно увеличивает давление.

Компрессоры

используют реле давления для остановки двигателя, когда давление в баллоне достигает заданного предела – около 125 фунтов на квадратный дюйм для многих одноступенчатых моделей. Однако в большинстве случаев такое давление не требуется. Следовательно, в воздуховоде будет регулятор, который вы настроите в соответствии с требованиями к давлению используемого вами инструмента. Манометр перед регулятором контролирует давление в баллоне, а манометр после регулятора контролирует давление в воздушной линии.Кроме того, в баке есть предохранительный клапан, который открывается при выходе из строя реле давления. Реле давления может также включать разгрузочный клапан, который снижает давление в баллоне при выключенном компрессоре.

Многие компрессоры с шарнирно-поршневыми поршнями смазываются маслом. То есть они имеют масляную ванну, которая смазывает подшипники и стенки цилиндра разбрызгиванием при вращении кривошипа. Поршни имеют кольца, которые помогают удерживать сжатый воздух наверху поршня и удерживают смазочное масло от воздуха.Однако кольца не совсем эффективны, поэтому некоторое количество масла попадет в сжатый воздух в виде аэрозоля.

Наличие масла в воздухе не обязательно является проблемой. Многие пневматические инструменты требуют смазки, и часто добавляются встроенные масленки, чтобы увеличить равномерную подачу масла к инструменту. С другой стороны, эти модели требуют регулярных проверок масла, периодической замены масла, и они должны работать на ровной поверхности. Прежде всего, есть некоторые инструменты и ситуации, в которых требуется безмасляный воздух. Распыление масла в воздушном потоке вызовет проблемы с отделкой.Многие новые инструменты для деревообработки, такие как гвоздезабиватели и шлифовальные машинки, не содержат масла, поэтому нет никаких шансов загрязнить деревянные поверхности маслом. В то время как решения проблемы воздушного масла включают использование маслоотделителя или фильтра в воздушной линии, лучшая идея – использовать безмасляный компрессор, в котором вместо масляной ванны используются подшипники с постоянной смазкой.

Разновидностью поршневого компрессора автомобильного типа является модель, в которой используется цельный поршень / шатун. Поскольку пальца отсутствует, поршень наклоняется из стороны в сторону, когда эксцентриковая шейка вала перемещает его вверх и вниз.Уплотнение вокруг поршня поддерживает контакт со стенками цилиндра и предотвращает утечку воздуха.

Там, где потребность в воздухе невысока, может быть эффективен мембранный компрессор. В этой конструкции мембрана между поршнем и камерой сжатия изолирует воздух и предотвращает утечку.

Мощность компрессора
Одним из факторов, используемых для определения мощности компрессора, является мощность двигателя. Однако это не лучший показатель.Вам действительно нужно знать количество воздуха, которое компрессор может подавать при определенном давлении.

Скорость, с которой компрессор может подавать объем воздуха, указывается в кубических футах в минуту (куб. Поскольку атмосферное давление играет роль в скорости движения воздуха в цилиндр, куб. Фут в минуту будет зависеть от атмосферного давления. Он также зависит от температуры и влажности воздуха. Чтобы установить равные условия игры, производители рассчитывают стандартные кубические футы в минуту (scfm) как кубические футы в минуту на уровне моря при температуре воздуха 68 градусов по Фаренгейту и относительной влажности 36%.Номинальные значения стандартных кубических футов в минуту приведены для конкретного давления, например, 3,0 кубических футов в минуту при 90 фунтах на квадратный дюйм. Если уменьшить давление, scfm повышается, и наоборот.

Вы также можете встретить рейтинг под названием displacement cfm. Эта цифра является произведением рабочего объема цилиндра и числа оборотов двигателя. По сравнению с scfm, он обеспечивает показатель эффективности компрессорного насоса.

Номинальные значения кубических футов в минуту и фунтов на квадратный дюйм важны, поскольку они указывают на инструменты, которыми может управлять конкретный компрессор. Выбирая компрессор, убедитесь, что он может подавать такое количество воздуха и давление, которые необходимы вашим инструментам.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как ваш ресивер-ресивер повышает эффективность системы – Часть 1

Деррик Тейлор, PneuTech USA

Если у вас есть система сжатого воздуха, скорее всего, у вас также есть хотя бы один ресивер для воздуха.Но знаете ли вы , почему у вас есть ресивер для воздуха и что он делает для вашей системы?

Ресиверы не всегда привлекают внимание, но они являются важным компонентом системы сжатого воздуха. Наличие ресивера соответствующего размера обеспечивает безопасную и эффективную работу вашей системы и обеспечивает резервуар дополнительной мощности для использования в периоды пиковой нагрузки.

Ресивер для сжатого воздуха является важным компонентом системы сжатого воздуха.

Почему воздушный ресивер?

Резервуар воздушного ресивера (иногда называемый резервуаром воздушного компрессора или резервуаром для хранения сжатого воздуха) – это тип резервуара под давлением, который принимает воздух от воздушного компрессора и удерживает его под давлением для будущего использования. Резервуары бывают разных размеров и имеют как вертикальную, так и горизонтальную конфигурацию. Резервуар воздушного ресивера обеспечивает временное хранение сжатого воздуха. Это также помогает вашей системе сжатого воздуха работать более эффективно. Бак воздушного ресивера выполняет три основные функции:

В нем хранится сжатый воздух, который можно использовать для коротких мероприятий с высокими требованиями.
Обеспечивает постоянный воздушный сигнал для органов управления воздушного компрессора.
При использовании в качестве «влажного резервуара» он действует как вторичный теплообменник, повышая эффективность вашей осушителя воздуха.

Ресиверы для сжатого воздуха служат для временного хранения сжатого воздуха и помогают системам сжатого воздуха работать более эффективно.

Средние пики с хранением сжатого воздуха

Основная роль ресивера сжатого воздуха заключается в обеспечении временного хранения сжатого воздуха.Хранение сжатого воздуха позволяет системе усреднять пики потребности в сжатом воздухе в течение смены. Вы можете думать о своем ресивере как о батарее для вашей системы сжатого воздуха, за исключением того, что он накапливает воздух вместо химической энергии.

Этот воздух можно использовать для кратковременных событий с высокими требованиями (до 30 секунд), таких как быстрый взрыв пескоструйного аппарата, импульс пылеуловителя или кто-то, кто использует продувочный пистолет, чтобы смахнуть пыль. Воздух в баке доступен, даже если воздушный компрессор не работает.Хранение сжатого воздуха снижает внезапную нагрузку на ваш воздушный компрессор, продлевая срок службы вашей системы. Использование воздушного ресивера также может позволить вам использовать воздушный компрессор меньшей мощности для более крупных работ.

Регулятор воздушного компрессора

Резервуар воздушного ресивера обеспечивает постоянный поток воздуха-воздух в воздушный компрессор, устраняя короткие циклы и избыточное давление. Неравномерное использование сжатого воздуха вызывает неравномерную нагрузку на воздушный компрессор, что приводит к быстрому циклическому переключению органов управления воздушного компрессора, когда воздушный компрессор включается и выключается, чтобы удовлетворить текущую потребность.Каждый раз, когда система включается и выключается (или загружается / выгружается), это называется «циклом». Для двигателя воздушного компрессора лучше поддерживать эти циклы как можно дольше.

Со временем частые короткие циклы приведут к преждевременному выходу из строя переключателей и других компонентов воздушного компрессора. Быстрое переключение может привести к чрезмерному износу контактора двигателя или даже к прямому короткому замыканию двигателя из-за изоляции обмотки. Резервуар воздушного ресивера исключает короткие циклы и обеспечивает более постоянное давление в системе для органов управления.

Вторичный теплообменник

Когда воздух сжимается под давлением, его температура увеличивается; это простой закон физики, известный как закон давления-температуры. В зависимости от типа используемого воздушного компрессора воздух, выпускаемый из воздушного компрессора, может быть горячим от 250 ° F до 350 ° F. Он слишком горячий для прямого использования большинства пневматического оборудования.

Горячий воздух также содержит больше влаги, что приведет к образованию избыточного водяного пара, который будет конденсироваться в линиях управления и инструментах, если его не удалить.Перед использованием конденсированный воздух необходимо охладить и осушить. Теплообменник используется для отвода избыточного тепла, вызванного сжатием. Бак воздушного ресивера действует как вторичный теплообменник; поскольку воздух находится в резервуаре или медленно проходит через него, он со временем естественным образом охлаждается. Бак воздушного ресивера поддерживает работу первичного теплообменника; понижение температуры воздуха еще на 5-10 ° F – не редкость.

Как воздушный ресивер повышает эффективность

Добавление ресивера для воздуха значительно повышает эффективность вашей системы сжатого воздуха и может даже снизить затраты на электроэнергию и техническое обслуживание.Они делают это по:

Снижение потерь сжатого воздуха из-за чрезмерных продувок картера.
Снижение требований к давлению для воздушного компрессора и воздушной сети.
Повышение эффективности осушителя воздуха за счет снижения влажности.

Сокращение потерь сжатого воздуха

При включении и выключении воздушного компрессора сжатый воздух может расходоваться впустую. Каждый раз, когда винтовой воздушный компрессор разгружается, отстойник (масляный бак) вентилируется.Во время вентиляции выпускается сжатый воздух. Со временем это приводит к потере тысяч кубических футов сжатого воздуха, который в противном случае мог бы использоваться для питания процессов на вашем предприятии. Резервуар для хранения воздуха подходящего размера сокращает частую езду на велосипеде и вентиляцию.

Понижение рабочего давления воздушного компрессора

Ресивер сжатого воздуха подобен батарее для вашего предприятия, обеспечивая дополнительный резервуар сжатого воздуха, который вы можете использовать в периоды высокой нагрузки.Без запаса сжатого воздуха система должна будет работать при более высоких давлениях, поэтому она всегда готова удовлетворить пиковые потребности. По сути, вы просите свою систему работать так, как будто ваше предприятие всегда работает с максимальной нагрузкой. Это приводит к увеличению потребления энергии и износу системы.

Использование ресивера для воздуха в условиях повышенных требований позволяет снизить общее рабочее давление в системе, что приведет к снижению затрат на электроэнергию. Вы также можете приобрести воздушный компрессор меньшего размера с меньшей производительностью кубических футов в минуту, полагаясь на свой воздушный ресивер в случае повышенных требований.В среднем каждые два фунта на квадратный дюйм снижения в вашей системе снижает потребность в энергии на один процент. Это может привести к ежегодной экономии сотен или тысяч долларов на счетах за электроэнергию.

Расчет объема хранения для систем сжатого воздуха – запись вебинара

Загрузите слайды и посмотрите запись БЕСПЛАТНОЙ веб-трансляции, чтобы узнать:

Стратегии хранения для систем сжатого воздуха
Правильное расположение и конфигурация трубопроводов резервуаров воздушного ресивера для различных применений
Формулы, используемые для расчета размеров ресиверов и оптимального объема хранения сжатого воздуха
Как рассчитать и решить более сложные ситуации, такие как падение давления
Понимание и оценка дренажа для ваших складских нужд
Как выбрать размер дренажа в соответствии с количеством конденсата, образующегося в системе сжатого воздуха
Как мониторинг сигналов тревоги может информировать пользователей о важных сигналах и неисправностях

Перейти на вебинар

Повышение эффективности сушилки

Функция теплообменника в ресивере воздуха помогает повысить эффективность осушителя воздуха.Поскольку воздух медленно проходит через ресивер, он охлаждается. Более холодный воздух не может удерживать столько влаги, как теплый воздух, поэтому избыточная влага конденсируется и выпадает из воздуха в виде жидкости. Вода сливается из клапана на дне резервуара. За счет предварительного удаления влаги из ресивера уменьшается объем работы, которую необходимо выполнять осушителю воздуха. Эта повышенная эффективность приводит к дополнительной экономии энергии для вашей системы.

Еще одним преимуществом ресиверов для воздуха является повышенная эффективность осушителя сжатого воздуха.

Прочие преимущества для ресивера

Ресиверы воздуха повышают эффективность и производительность вашей системы и другими способами. Дополнительные преимущества включают:

Сокращение количества циклов: Как уже говорилось, резервуар воздушного ресивера сокращает количество циклов для вашего воздушного компрессора за счет сглаживания пиков потребности в сжатом воздухе. Меньшее количество циклов в сумме снижает потребление энергии и меньший износ других компонентов системы, продлевая срок службы вашего воздушного компрессора.
Демпфирование пульсаций: Бак воздушного ресивера действует как устройство для демпфирования пульсаций, поглощая вибрации от двигателя воздушного компрессора и пульсации в воздушном потоке. Это снижает усталость трубопроводов и других компонентов системы.
Удаление грязи: Твердые частицы могут попадать в воздушный поток из-за коррозии внутри системы, выхлопных газов двигателя из воздушного компрессора или твердых частиц в воздухе помещения. Многие из этих частиц будут выпадать из воздуха вместе с конденсатом внутри ресивера.Затем излишки грязи просто сливаются вместе с жидкостями. В результате воздух, поступающий в осушитель воздуха, чище и суше, чем воздух, поступающий непосредственно из воздушного компрессора.

Очистка сжатого воздуха и трубопроводы Ежемесячный электронный бюллетень

С акцентом на оптимизацию со стороны спроса профилируются осушители сжатого воздуха, фильтры, системы управления конденсатом, резервуары, трубопроводы и пневматические технологии. Как обеспечить надежность системы при одновременном снижении перепада давления и спроса, исследуется в тематических исследованиях System Assessment.

Получать электронный бюллетень

Типы ресиверов воздуха

Воздушные ресиверы бывают разных размеров и конфигураций. Также важно знать, что существует два типа хранения сжатого воздуха: влажный и сухой. Танки такие же; разница в том, как они установлены.

«Влажные» накопительные баки расположены с до системы осушки воздуха. В этой конфигурации воздух проходит через резервуар, входя через нижний порт из воздушного компрессора и выходя из верхней части в осушитель.

Хранение во влажном состоянии увеличивает эффективность осушителя воздуха, позволяя излишкам воды и смазки конденсироваться из воздуха до того, как они попадут в осушитель.
Резервуар для влажного воздуха также продлевает срок службы элемента предварительного фильтра, который расположен между резервуаром для влажного воздуха и осушителем. Поскольку воздух, проходящий через фильтр, чище и суше, чем воздух, выходящий непосредственно из воздушного компрессора, засорение фильтра жидкостями сводится к минимуму, а также приводит к падению давления на стороне осушителя воздуха системы.
Воздушный компрессор не испытывает противодавления, потому что воздух не проходит фильтрацию перед входом в резервуар. Это приводит к более стабильному сигналу давления на контроллер воздушного компрессора.

«Сухие» резервуары для хранения расположены после осушителей воздуха для хранения сжатого воздуха, который уже был высушен и отфильтрован. Для сухого хранения нет необходимости пропускать сжатый воздух через резервуар.

Сухой сжатый воздух готов к использованию прямо из резервуара, поэтому он сразу же доступен в случае возникновения высокой потребности.
Сухое хранение снижает нагрузку на ваш осушитель воздуха во время мероприятий с высокими требованиями. Без резервуара для сухого воздуха воздух из резервуара для влажного воздуха должен будет пройти через осушитель воздуха, прежде чем он будет использован. В периоды высокой нагрузки осушитель подвержен риску перегрузки, поскольку система пытается втягивать воздух в больших объемах, чем рассчитан на осушитель. Если сушилка не может удовлетворить спрос, эффективность сушки снижается, что может привести к нежелательному попаданию воды в воздуховоды.

Для большинства приложений требуется сочетание влажного и сухого хранилища для оптимальной эффективности и производительности.

Оптимизация производительности системы сжатого воздуха

Воздушный ресивер – незамеченный герой в мире оборудования для сжатого воздуха. Обеспечение адекватной емкости для хранения воздуха будет иметь большое значение для повышения эффективности и производительности вашей системы сжатого воздуха. Разработчик системы сжатого воздуха может помочь вам найти правильный объем хранения и соотношение влажного и сухого воздуха для вашего применения и схем использования воздуха.

Лучшие новости? Ресивер с воздушным ресивером – это относительно небольшие инвестиции по сравнению с общей стоимостью вашей системы сжатого воздуха и соответствующими счетами за электроэнергию. После установки ваш резервуар прослужит много лет при правильном уходе.Добавление дополнительного хранилища – это рентабельное обновление системы с высокой рентабельностью инвестиций. Когда вы поймете все способы, которыми воздушный ресивер улучшает вашу систему, вы легко сможете принять решение.

Об авторе

Деррик Тейлор – соучредитель и генеральный директор PneuTech USA, электронная почта: [email protected], тел .: 888-966-9007, доб. 4000. Он обладает более чем 20-летним опытом непосредственного обслуживания, монтажа, продаж и проектирования систем сжатого воздуха.Тейлор также является совладельцем Fluid-Aire Dynamics, ведущего дистрибьютора промышленного оборудования для сжатого воздуха на рынках Чикаго, Милуоки, Миннеаполиса и Сан-Антонио.

О компании PneuTech

PneuTech – мировой производитель воздушных компрессоров, осушителей воздуха и оборудования для сжатого воздуха. Для получения дополнительной информации посетите https://pneutech.com/usa/.

Все фотографии любезно предоставлены PneuTech USA.

Чтобы прочитать Часть 2 этой статьи, посетите https: // airbestpractices.com / оценки-системы / хранилище трубопроводов / ресивер-резервуар-воздух-руководство-руководство-определение размеров-безопасность-и-хранение.

Чтобы прочитать аналогичные статьи о Хранение сжатого воздуха , посетите https://airbestpractices.com/system-assessments/piping-storage.

Основы сжатого воздуха, Руководство по воздушным компрессорам

Выбор компрессора

РУКОВОДСТВО ПО ВЫБОРУ ВОЗДУШНОГО КОМПРЕССОРА

Удовлетворенность клиентов абразивным шкафом идет рука об руку с используемым воздушным компрессором и вспомогательным оборудованием.Крайне важно, чтобы воздушный компрессор производил достаточный объем сжатого воздуха (CFM – кубические футы в минуту) для работы абразивной камеры в соответствии со спецификациями производителей компрессоров. Для заказчика наиболее важным фактором при выборе компрессора должен быть объем воздуха (CFM), который производит воздушный компрессор. Объем воздуха будет большим фактором, определяющим производительность абразивного шкафа, поскольку он связан с соответствующим соплом.

При выборе компрессора необходимо учитывать следующие факторы:

Рабочий цикл: Рабочий цикл – это процент времени с шагом в десять минут, в течение которого насос воздушного компрессора должен работать.Например, если рабочий цикл воздушного компрессора составляет 50/50, и воздушный компрессор будет работать в течение 10 минут, то он должен работать в сумме максимум 5 минут во включенном состоянии и 5 минут в выключенном состоянии. По мере увеличения рабочего цикла насос может работать более длительное время без перерыва на охлаждение. Обычно ротационные винтовые воздушные компрессоры имеют более продолжительный рабочий цикл, чем поршневые воздушные компрессоры. Большинство поршневых воздушных компрессоров имеют 100% рабочий цикл. Такой высокий рабочий цикл обычно является результатом более низкой скорости компрессора, что позволяет производить более холодный сжатый воздух.Для получения дополнительной информации см. Нашу диаграмму расхода воздуха.

Объем воздуха (куб. Фут / мин): Пользователи воздуховоздушных шкафов обычно выбирают воздушные компрессоры в зависимости от номинальной мощности компрессора (л.с.). Историческое эмпирическое правило гласит, что каждая лошадиная сила компрессора производит четыре кубических метра в минуту. Следовательно, компрессор мощностью 20 лошадиных сил теоретически должен производить 80 кубических футов в минуту сжатого воздуха. Однако это уже не так, особенно с воздушными компрессорами мощностью 10 лошадиных сил или меньше. В настоящее время нет ничего необычного в том, что небольшие воздушные компрессоры мощностью 5 лошадиных сил производят менее двух кубических футов в минуту на каждую мощность.Поэтому при покупке воздушного компрессора обращайте больше внимания на CFM, чем на HP.

Если будет использоваться поршневой воздушный компрессор с возвратно-поступательным движением (см. Определение ниже), всегда лучше увеличить размер машины, чем уменьшить ее. Определите свои текущие потребности, примите во внимание будущие требования и потери авиакомпаний, затем умножьте общий CFM на 1,5. Это обеспечит достаточно сжатого воздуха для 50% рабочего цикла.

Давление воздуха (PSI – фунты на квадратный дюйм): Давление определяется желаемым давлением продувки в камере продувки.Важно, чтобы воздушный компрессор поддерживал давление воздуха выше, чем требуется в камере продувки. Если для операции продувки требуется 80 фунтов на квадратный дюйм, то одноступенчатый компрессор (см. Определения воздушного компрессора), который работает в диапазоне 95–125 фунтов на квадратный дюйм, будет работать при условии, что компрессор производит достаточный объем воздуха (CFM) для работы камеры продувки.

Источник питания: Часто электрическая мощность, доступная для работы воздушного компрессора, является ограничивающим фактором. Наиболее распространенная электрическая розетка рассчитана на 115 В (120 В) и 20 ампер.Это ограничивает размер двигателя воздушного компрессора примерно до 2 л.с., если только не будет добавлена новая однофазная панель 208–230 В для модернизации схемы. Чтобы сохранить расходы на электроэнергию, всегда рекомендуется использовать воздушный компрессор от 230 В до 460 В, одно- или трехфазного питания, если он доступен.

ВИДЫ ВОЗДУШНЫХ КОМПРЕССОРОВ

Поршневые воздушные компрессоры : размеры при 100 фунт / кв. Дюйм – 1/2 л.с. и 1 куб. Фут / мин до 1250 л.с. и 6300 куб. Фут / мин

Поршневые воздушные компрессоры – это компрессоры прямого вытеснения.Это означает, что они всасывают последовательные объемы воздуха, которые находятся в замкнутом пространстве, и поднимают этот воздух до более высокого давления. В поршневом воздушном компрессоре это достигается за счет использования поршня внутри цилиндра в качестве сжимающего и смещающего элемента. В поршневом воздушном компрессоре используется несколько автоматических подпружиненных клапанов в каждом цилиндре, которые открываются только при наличии надлежащего перепада давления на клапане. Впускные клапаны открываются, когда давление в цилиндре немного ниже давления на впуске.Нагнетательные клапаны открываются, когда давление в цилиндре немного выше давления нагнетания.

Поршневой воздушный компрессор считается односторонним, если сжатие воздуха осуществляется только с одной стороны поршня. Компрессор, использующий обе стороны поршня, считается двойным действием. Компрессор считается одноступенчатым, когда все сжатие осуществляется одним цилиндром или группой цилиндров, включенных параллельно. Многие приложения связаны с условиями, выходящими за рамки практических возможностей одной ступени сжатия.Слишком большая степень сжатия (абсолютное давление нагнетания / абсолютное давление всасывания) может вызвать чрезмерную температуру нагнетания или другие конструктивные проблемы.

Для практических целей большинство заводских воздушных поршневых воздушных компрессоров мощностью более 100 лошадиных сил построены как многоступенчатые агрегаты, в которых две или более ступеней сжатия сгруппированы последовательно. Воздух обычно охлаждается между ступенями, чтобы снизить температуру и объем, поступающий на следующую ступень. Поршневые воздушные компрессоры доступны с воздушным или водяным охлаждением, в конфигурациях со смазкой и без смазки, и они могут быть упакованы для обеспечения широкого диапазона выбора давления и производительности.

Ротационные воздушные компрессоры: размеры от 30 до 3000 куб. Футов в минуту

Ротационные воздушные компрессоры – это компрессоры прямого вытеснения. Наиболее распространенным роторным воздушным компрессором является одноступенчатый винтовой воздушный компрессор со спиральными или спиральными лопастями, заполненный маслом. Эти компрессоры состоят из двух роторов внутри корпуса, в котором роторы сжимают воздух внутри. Нет никаких клапанов. Благодаря простой конструкции и минимальному количеству изнашиваемых деталей винтовые воздушные компрессоры просты в обслуживании, эксплуатации и обеспечивают большую гибкость установки.Ротационные воздушные компрессоры можно устанавливать на любой поверхности, способной выдержать статический вес.

Эти агрегаты в основном имеют масляное охлаждение (с масляными радиаторами с воздушным или водяным охлаждением), где масло уплотняет внутренние зазоры. Поскольку охлаждение происходит прямо внутри компрессора, рабочие части никогда не испытывают экстремальных рабочих температур. Таким образом, ротационный компрессор представляет собой компрессорный агрегат непрерывного действия с воздушным или водяным охлаждением.

Двухступенчатый масляный ротационный винтовой воздушный компрессор использует пары роторов в комбинированном узле воздушной части.Сжатие распределяется между первой и второй ступенями, идущими последовательно. Это увеличивает общую эффективность сжатия до пятнадцати процентов от общего потребления киловатт при полной нагрузке. Двухступенчатый ротационный воздушный компрессор сочетает в себе простоту и гибкость ротационного винтового компрессора с энергоэффективностью двухступенчатого поршневого воздушного компрессора двустороннего действия. Двухступенчатые винтовые воздушные компрессоры доступны в корпусах с воздушным и водяным охлаждением.

В безмасляном ротационном винтовом воздушном компрессоре используются воздушные узлы специальной конструкции для сжатия воздуха без масла в камере сжатия, в результате чего получается воздух без масла.Безмасляные ротационные винтовые воздушные компрессоры доступны с воздушным и водяным охлаждением и обеспечивают такую же гибкость, что и масляные роторные компрессоры, когда требуется воздух без масла.

Винтовые воздушные компрессоры с воздушным и водяным охлаждением, маслозаполненные и безмасляные, одноступенчатые и двухступенчатые. Доступен широкий диапазон конфигураций, давления и мощности.

Центробежные воздушные компрессоры: размеры от 400 куб. Футов в минуту до 15 000 куб. Футов в минуту

Центробежный воздушный компрессор – это динамический компрессор, который зависит от передачи энергии от вращающегося рабочего колеса воздуху.Ротор выполняет это, изменяя импульс и давление воздуха. Этот импульс преобразуется в полезное давление за счет замедления потока воздуха в стационарном диффузоре.

По своей конструкции это безмасляный компрессор. Ходовая часть с масляной смазкой отделена от воздуха уплотнениями вала и вентиляционными отверстиями. Это непрерывный режим работы с небольшим количеством движущихся частей, который особенно подходит для больших объемов работ, особенно там, где требуется воздух, не содержащий масла. Центробежные воздушные компрессоры имеют водяное охлаждение и обычно комплектуются дополнительным охладителем и всеми элементами управления.

Размер бака:

Никогда не принимайте во внимание увеличенный размер резервуара для хранения компрессора для компрессора с меньшим номинальным расходом CFM. Емкость вашего бака ровно настолько велика, что объем хранимого воздуха превышает ваше фактическое давление струи. Помните, сколько времени требуется компрессору, чтобы заполнить весь резервуар, и помните, что для взрывных работ можно использовать только количество, превышающее ваше фактическое давление. Пескоструйная очистка при пониженном давлении снижает теплоту трения, создаваемую скоростью абразива относительно детали.Когда давление взрывных работ падает, теплота трения уменьшается, что приводит к увеличению периодов времени взрывных работ. Пример … В шине вашего автомобиля заканчивается воздух. Давление в шинах составляет 25 фунтов на квадратный дюйм. Вы хотите использовать сжатый воздух, хранящийся в вашем очень большом, размером с дом, компрессорном баке. Давление в баллоне составляет 20 фунтов на квадратный дюйм, сколько воздуха в баллоне можно использовать? “НИКТО.”

СИСТЕМЫ СЖАТОГО ВОЗДУХА

Сжатый воздух содержит концентрированное масло, водяной пар, грязь и другие загрязнители, которые могут повредить воздуховоды и пневматические компоненты струйной машины.Перед использованием сжатого воздуха для работы абразивоструйной камеры его необходимо охладить и высушить, отфильтровать и отрегулировать до желаемого рабочего давления. Правильно подготовленный сжатый воздух продлевает срок службы оборудования, повышает эффективность и снижает затраты на обслуживание дробеструйного оборудования. Это обычно рекомендуемая установка для взрывных работ. Некоторые компоненты могут не потребоваться (всегда консультируйтесь со специалистами по сжатому воздуху для вашего конкретного применения).

Связанные сообщения в блоге:
5 ФАКТОРОВ СЖАТОГО ВОЗДУХА ДЛЯ Пескоструйной обработки НА ДОМУ
КАК ПОДБОР МАЛЕНЬКОГО ПОРШНЕВОГО ВОЗДУШНОГО КОМПРЕССОРА ДЛЯ ВЗРЫВНЫХ ШКАФОВ
Часто задаваемые вопросы о ВОЗДУШНОМ КОМПРЕССОРЕ
5 ЧЕМ ЗНАТЬ ПЕРЕД ПОКУПКОЙ ВОЗДУШНОГО КОМПРЕССОРА

Введение в сжатый воздух

Где используется сжатый воздух?

Сжатый воздух используется как источник энергии и как активный воздух.

В качестве источника энергии сжатый воздух часто используется для питания пневматического оборудования, такого как дрели, молотки, гаечные ключи и шлифовальные машины.

Активный воздух – это воздух, который непосредственно контактирует с продуктом. По этой причине он должен быть чистым, сухим и свободным от загрязнений. Чтобы обеспечить соблюдение этих стандартов, многие предпочитают использовать безмасляные воздушные компрессоры или пневматические инструменты для очистки и осушения сжатого воздуха.

Некоторые из основных отраслей промышленности, использующих сжатый воздух, включают:

Химия
Производители химикатов хотят гарантировать качество поставляемой продукции.Из-за нестабильности химикатов важно, чтобы используемый сжатый воздух был чистым и не содержал масла. Использование в этой отрасли включает погрузочно-разгрузочные работы, воздушные завесы и сушку продуктов.

Автомобильная промышленность
Сжатый воздух играет важную роль в производстве автомобилей. От сборки с использованием пневматических роботов до финишного покрытия краски с использованием инструментов для распыления сжатого воздуха, автомобильная промышленность полагается на компрессоры для производства высококачественных транспортных средств.

Промышленное
Сжатый воздух широко используется в промышленности, в том числе для строительных работ, механического ремонта, содержания дорог, заводского производства, производственных линий и многих промышленных процессов.

Продукты питания и напитки
Поскольку любые продукты питания и напитки должны быть пригодны для употребления в пищу человеком, любой активный воздух, который вступает с ними в контакт, должен соответствовать строгим стандартам здоровья и безопасности. В этой отрасли некоторые из распространенных применений включают воздушные ножи, транспортировку продуктов, машины для розлива пищевых продуктов, упаковку и насосы для жидкости.

Фармацевтика
Фармацевтические компании полагаются на сжатый воздух в качестве технологического воздуха, используемого для очистки, аэрации и перемещения продуктов, а также для упаковки лекарств.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Компрессоры сжатого воздуха

Особенности подбора компрессоров

Компрессоры винтового типа

Принцип работы:

Преимущества и недостатки:

Компрессоры поршневого типа

Основные элементы:

Преимущества и недостатки:

Расчет объема ресивера

Область применения поршневых компрессоров

Управление компрессорным оборудованием

ВОЗДУШНЫЙ КОМПРЕССОР? В ХОЗЯЙСТВЕ ПРИГОДИТСЯ!

Какой тип компрессора мне нужен?

Поиск по вики-сайту о сжатом воздухе

Вопросы, на которые вы должны дать ответ

Поршневой компрессор

Ротационный винтовой компрессор

Другие вопросы при покупке компрессора

Другие статьи по этой теме

Поршневой компрессор

Винтовой компрессор

Air Compressors

Oil-free air compressors

Oil-lubricated air compressors

Piston compressor technology explained

Как выбрать воздушный компрессор? Часть 1

1. Производительность или объем потока сжатого воздуха в определенный момент времени.

2. Параметр давление воздуха.

Читайте также:

Устройство воздушного компрессора и его особенности

Особенности оборудования

Конструкция оборудования для производства сжатого воздуха

Компрессор поршневые BOGE (Германия) – промышленные поршневые компрессоры воздушные для сжатия воздуха

ПОРШНЕВЫЕ КОМПРЕССОРЫ

безмасляный поршневой компрессор с осушителем сжатого воздуха

Готовые к подключению, малошумные, надежные

Продукция для систем сжатого воздуха CAS – Поршневой компрессор промышленной серии

Также доступно в модели Elite

15-30 л.с. БОЛЬШОЙ ПРОМЫШЛЕННОСТИ

Документация и дополнительные ресурсы

5 лучших воздушных компрессоров для пейнтбола

Как работают воздушные компрессоры: анимированное руководство

Положительный рабочий объем

1.Роторно-винтовой

2. Роторная заслонка

3. Поршневой / поршневой тип

Динамическое смещение

1. Осевые компрессоры

2. Центробежные компрессоры

В чем разница между насосом и компрессором?

Похожие сообщения

Как работает воздушный компрессор

Как ваш ресивер-ресивер повышает эффективность системы – Часть 1

Ресивер для сжатого воздуха является важным компонентом системы сжатого воздуха.

Ресиверы для сжатого воздуха служат для временного хранения сжатого воздуха и помогают системам сжатого воздуха работать более эффективно.

Расчет объема хранения для систем сжатого воздуха – запись вебинара

Еще одним преимуществом ресиверов для воздуха является повышенная эффективность осушителя сжатого воздуха.

Очистка сжатого воздуха и трубопроводы Ежемесячный электронный бюллетень

Оптимизация производительности системы сжатого воздуха

Основы сжатого воздуха, Руководство по воздушным компрессорам

Введение в сжатый воздух

Где используется сжатый воздух?

Сжатый воздух используется как источник энергии и как активный воздух.

Вам может понравится

Обогреватель в: Обогреватели в Пензе купить в интернет магазине Моя родня. Низкие цены, доставка, оплата при получении!

Укладка нагревательного мата под плитку: ᐈ Установка Нагревательного мата Под Плитку

Плинтус пвх 70 мм: Плинтус Деконика – высота 70 мм (31 расцветка) Оптом

Добавить комментарий Отменить ответ
