Короб для дымохода: виды и особенности монтажа

Автономное отопление, будь то дом в несколько этажей или небольшая баня, требует грамотно установленной трубы дымоотвода. От того, насколько правильно она смонтирована, зависит безопасность и эффективность всей системы отопления.

Одной из важнейших составляющих сложной конструкции дымоотведения является короб для дымохода. Его можно самостоятельно установить при готовой крыше или предусмотреть такую возможность на этапе строительства.

Содержание

  • Зачем нужен короб для дымохода
  • Разновидности коробов
  • Особенности установки трубы
    • Особенности монтажа различных кожухов
    • Крышная разделка для кирпичной трубы
    • Крышная разделка для металлической трубы

Зачем нужен короб для дымохода

Печная труба проходит несколько перекрытий до того участка, как оказывается выведенной на улицу.  Она пересекает потолок, чердак и через отверстие в крыше выходит наружу.

На каждом отрезке пути труба испытывает разность температур, соприкасается с горючими материалами. Ключевым моментом установки трубы является ее термо и гидроизоляция. Именно эти функции и призван обеспечить короб для дымохода.

Задачи, которые решает сооружение короба для дымоходной трубы:

  • Обеспечить изоляцию от перепадов внешней температуры.
  • Обеспечить изоляцию горячей трубы от горючих материалов потолочного перекрытия, крыши, стропил.
  • Обеспечить герметичное закрытие отверстия между телом дымоотвода и кровлей.
  • Защитить участок над крышей от атмосферного воздействия.
  • Украсить дымоход, создавая визуальную целостность кровли и трубы.

Обратите внимание! Кроме правильно установленного короба, на эффективность печной тяги и долговечность дымоотвода влияет конструкция самой трубы, природа топлива.

Установка короба для дымохода осуществляется на завершающем этапе монтажа системы отопления.

Внешний кожух можно сделать самостоятельно или приобрести готовый.

Разновидности коробов

Наиболее распространены короба для дымоотводов из металла. Используют оцинкованную сталь или нержавейку, как самый долговечный материал. Готовые короба из оцинкованного железа можно приобрести с пластиковым защитным покрытием разных цветов, что расширяет эстетические решения дымоотвода.

Для изготовления защиты печной трубы используется гофрированная труба из нержавейки. Она легко повторяет особенности изгибов кровельного материала. Толщина используемого металла при этом 0,45-1 мм. Для самостоятельного устройства короба тонкий металл является удобным материалом в работе.

В сочетании с минеральной ватой в качестве утеплителя, металлические короба можно назвать универсальной конструкцией для защиты трубы любой конфигурации.

Более специфическими являются следующие короба:

  • Деревянные – используют для закрытия кирпичных (квадратных или прямоугольных) дымоотводов.
    Монтируют самостоятельно. Требуют установки дополнительного внешнего защитного кожуха из металла или пластика.
  • Гипсокартонные. Короб из огнеупорного гипсокартона может быть установлен как на металлическую, так и на кирпичную или асбестовую трубу.
  • Штукатурка. Защитное оштукатуривание применяется для дровяных или угольных печей с кирпичными дымоходами. Для чердачного помещения достаточно боров (горизонтальный участок по чердаку) оштукатурить и побелить. Участок дымоотвода на крыше защищают металлическим декоративным коробом.

Обратите внимание! Если кровельный материал является горючим (например, ондулин), то защиту следует устанавливать с искроуловителем. В домах, где имеется русская печь, боров выполняет функцию искрогасителя + дополнительно снижает влажность чердачного помещения.

Особенности установки трубы

Для того чтобы правильно смонтировать защитный короб на печную трубу, следует понимать как работает система, каковы особенности установки различных видов труб и на каком участке дымохода можно обойтись без дополнительной защиты.

Существуют следующие правила установки трубы и ее изоляции:

  • Кирпичная труба устанавливается с опорой на отдельный фундамент и не имеет привязки к потолочному перекрытию или кровле.
  • Дополнительная фиксация высокой (выше 1,5 м) конструкции дымоотвода осуществляется растяжками, которые крепят отдельно от строения.
  • Расстояние от тела трубы до материалов перекрытия не должно быть меньше 15 см. Для металлических дымоходов минимальное расстояние 25 см.
  • Стыковые соединения конструкции трубы не должны находиться в зоне прохождения перекрытий. Если стык дымоотвода совпадает, то трубу укорачивают снизу и наращивают сверху, смещая цельный участок на область перекрытия.
  • Кирпичные дымоотводы эффективны только для классических печей на природном твердом топливе. Для печей медленного горения, газовых такие трубы быстро разрушаются агрессивными химическими соединениями, которые образуются в них в процессе топки. Для таких печей лучшим выбором является металлический сэндвич.

Правила вывода трубы на крышу:

  • Вывод не далее 1,5 м от конька – высота трубы достаточна 0,5 м.
  • Вывод на расстоянии от 1,5 м до 3 м от конька – верх дымоотвода может находиться на одном уровне с коньком крыши.
  • Вывод трубы на расстоянии более 3 м от конька – здесь высота трубы рассчитывается исходя из соотношения: угла между горизонтальной линией от конька и прямой, соединяющей верх трубы с коньком крыши, составляет 10 градусов.

Обратите внимание! Печная тяга сильно зависима от высоты трубы и ее расположения относительно конька крыши. Белое пламя свидетельствует об излишней тяге, теплое оранжевое – о недостаточной.

Особенности монтажа различных кожухов

Установка короба для дымохода начинается с пропила 2 отверстий: в перекрытии потолка и в кровле. Пропил в перекрытии делают квадратным, исходя из размеров необходимой минимальной дистанции между стенкой трубы и материалом перекрытия. Пропил в кровле будет прямоугольным, с равной проекцией на нижнее отверстие.

Для изоляции трубы на пропил изготавливают металлический короб. Его вырезают ножницами по металлу, с захлестом (5 см) в виде буквы «П» на внешнюю часть потолка и пол чердачного помещения.

Вырезают две крышки по размеру короба с отверстием для трубы.

Внутреннюю полость короба заполняют негорючим изоляционным материалом. Чаще используют минеральную (базальтовую) вату.

Далее, по длине чердачного отрезка дымохода, монтируют защитный кожух из гипсокартона (негорючего), железа или деревянный.

Выход на кровлю (крышную разделку) обустраивают посредством системы защитных фартуков и галстуков (для кирпичной трубы) или специального кожуха для металлического дымохода.

Крышная разделка для кирпичной трубы

Монтаж утеплителя и гидроизоляции на кирпичную трубу выполняется следующим образом:

  • Устанавливают на трубу каркас из металлопрофиля. Профиль крепят дюбелями.
  • На толщину профиля трубу покрывают теплоизоляцией.
  • Поверх теплоизоляционного слоя крепят сетку для штукатурки.
  • Конструкцию штукатурят и покрывают декоративной плиткой или готовым металлическим кожухом.
  • В нижней части участка трубы над крышей устанавливают гидроизоляционную конструкцию.

Для этого:

  1. В нижней части трубы по периметру штробят болгаркой паз.
  2. Вокруг трубы крепят прилегающие планки, закрепляя верхний загиб непосредственно в пазы. При монтаже сохраняют нахлест верхних планок на нижние.
  3. Части планок, лежащие на кровле, крепят к обрешетке саморезами.
  4. Все стыки промазывают герметиком.
  5. Укладывают кровлю.
  6. Устанавливают верхние фартуки, соблюдая принцип «верхний фартук на нижний».
  7. Верхний фартук трубы заводят под черепицу или под сам конек.

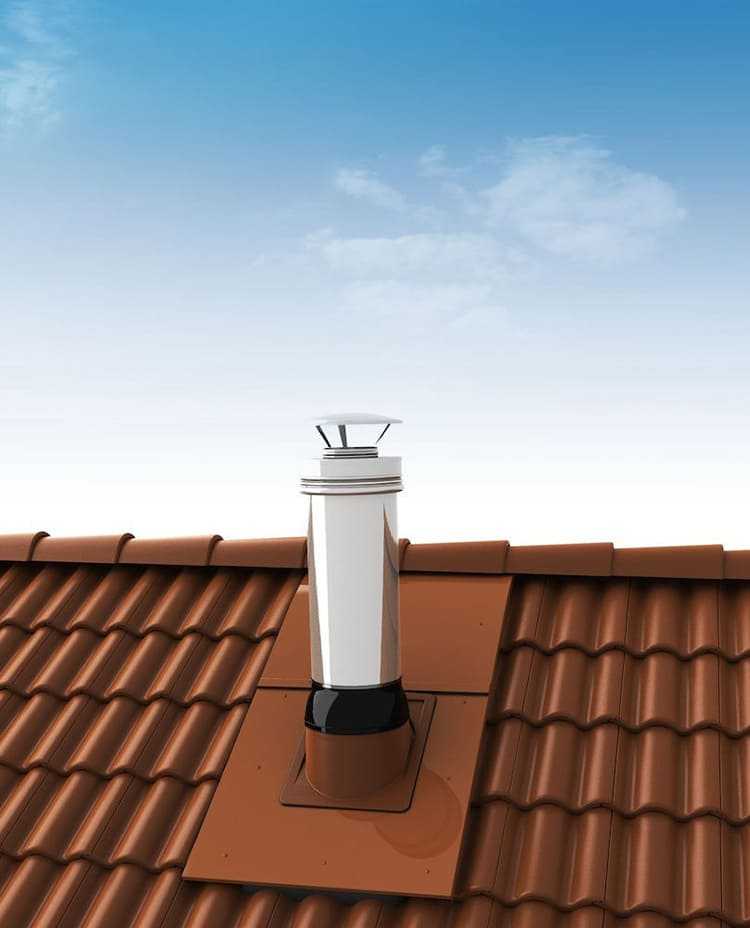

Крышная разделка для металлической трубы

Утепление и гидроизоляция металлических труб упрощаются тем, что продается много готовых к установке конструкций.

Существуют специальные трубы-сэндвичи, которые изначально идут с двойной стенкой и слоем теплоизоляции.

Для защиты от влаги на круглые металлические дымоотводы производят специальные полимерные насадки, которые достаточно вырезать по диаметру, надеть на трубу и закрепить основание на кровле. Для рифленой кровли насадку следует выбирать с гибким основанием.

Самостоятельно крышную разделку для металлической трубы можно изготовить из листовой оцинковки. Для этого вырезают конус, верхнее отверстие которого чуть больше диаметра трубы. Конус заклепывают по стыку и надевают на трубу. Под него устанавливают гибкий фартук-основание, сохраняя принцип «нижний лист под верхний».

Короб для дымохода на крыше из металлопрофиля своими руками

Такая дополнительная термозащита, как короб для дымохода на крыше или внутри дома, является немаловажной деталью отопительной системы. Важно обеспечить максимальную безопасность кровельной конструкции для предотвращения возможных пожаров, подобное приспособление отлично подходит для этих целей.

Устройство также несет эстетическую нагрузку, ведь любой материал крыши редко хорошо сочетается с изделием из нержавеющей стали, кожух удачно скрывает такие нюансы. Хочу рассмотреть общепринятые виды приспособлений, и зачем такая конструкция нужна.

Объясню подробный алгоритм действий для создания каркаса собственными руками, инструменты и расчеты, которые нужны для работы, также выделю отдельно.

Готовый короб на крыше

СодержаниеПоказать

  • 1 Зачем нужен короб для дымохода
  • 2 Виды коробов
  • 3 Сделать самому или купить
  • 4 Изготовление короба своими руками
    • 4.1 Чертеж
    • 4.2 Инструменты и материалы
    • 4.3 Расчет размеров
    • 4.4 Изготовление каркаса
    • 4.5 Изготовление короба для дымохода из металлопрофиля
  • 5 Установка конструкции

Зачем нужен короб для дымохода

По технике безопасности между стенками перекрытия и дымоходной трубой, должно быть определенное расстояние, в противном случае при прохождении дыма все элементы будут нагреваться, а это чревато возгоранием или нарушением целостности.

Изделия такого плана проходят сквозь перекрытие и выходят наружу, обеспечивая максимальную степень защиты, ведь внутри они заполняются материалами, которые довольно стойко переносят высокие температуры.

Множество устройств для вывода продуктов сгорания конструируют из кирпича, он со временем из-за погодных условий может разрушаться, короб для дымохода на крыше будет незаменим в такой ситуации.

Не менее важно то, что раствор обязательно впитает влагу при контакте с внешней средой, а это приведет к растрескиванию и повреждениям, чтобы избежать таких эксцессов, монтируется кожух с внешней стороны перекрытия.

Достичь единой композиции на крыше без дополнительных работ зачастую очень тяжело, ведь материалы будут разными, а современные виды производятся в нескольких вариантах цветов. Нивелировать такие моменты можно достаточно легко, в этом поможет практичная облицовка.

Виды коробов

Конструкция способна снизить теплопотери и избавить от лишних накоплений конденсата, но к вопросу о выборе материала изделия стоит подходить серьезно, в первую очередь обращают внимание на простоту монтажа и долговечность. Из распространенных типов стоит выделить такие варианты исполнения как:

  1. Дерево.
  2. Огнеупорный гипсокартон.
  3. Металл.

Оцинкованная и нержавеющая сталь пользуется популярностью среди хозяев, ведь срок службы такого изделия большой. Монтаж не потребует много времени и сил, а созданный кожух или готовый экземпляр, получится окрасить под цвет крыши, добившись максимальной гармонии.

Деревянные щиты устанавливают как основу под дальнейшую облицовку, а пространство между трубой заполняют огнеупорными материалами, специализированный гипсокартон также служит как декоративная облицовка, но долговечность этих составляющих без должного ухода и обработки не отличается высокими показателями.

Поэтому большинство специалистов советуют их использовать непосредственно между потолком и выходом печной трубы из крыши.

Сделать самому или купить

Сконструировать приспособление довольно легко, но для этого потребуется свободное время и инструмент, при таком решении все размеры можно идеально подогнать на месте. Готовая продукция также пользуется спросом, поэтому выбор является исключительно индивидуальным.

Я советую делать самостоятельно, ведь уверенность в качественной сборке и составляющих позволит полностью положиться на кожух и быть максимально защищенным от возникновения различных неприятностей, связанных с разрушением и возгораниями.

Выполнив работу по производству собственными руками можно существенно сэкономить семейный бюджет без потерь в практичности изделия, что является немаловажным фактором для большинства хозяев.

Изготовление короба своими руками

Металлопрофиль можно смело считать одним из часто используемых материалов для кровли, именно поэтому составляющие для приспособления можно подобрать в один цвет с покрытием.

Чертеж

Для самостоятельной работы потребуется предварительно составить схемы и вспомогательные записи, чтобы при создании изделия не ошибиться, а сконструировать идеальное приспособление. Из необходимых бумаг стоит выделить:

  1. Устройство разделки потолка.
  2. Модель будущего короба.
  3. Алгоритм действий при монтаже.
  4. Тип козырька.

В чертеж должны входить точные размеры всех элементов, нельзя забывать о каркасе, он может быть во всю длину трубы или меньше, этот нюанс подгоняется на личное усмотрение.

Большинство специалистов не советуют оставлять верхнюю часть без конструкции, ведь подобные действия приведут к тому, что конденсат будет постепенно стекать с этого участка, и о длительном сроке службы вещи не может идти речь.

Инструменты и материалы

При создании кожуха для дымохода потребуется произвести подготовительные работы, они включают в себя сбор необходимых составляющих и строительных принадлежностей, к важным мелочам стоит отнести:

  1. Рулетку.
  2. Уровень.
  3. Ножницы для резки металла.
  4. Шуруповерт.
  5. Плоскогубцы.

Из материала нужно закупить листы металлопрофиля в ближайшем магазине и квадрат под изготовление каркаса, ведь без жесткости конструкция не будет надежной. Если в качестве уплотнителя будет керамзит, без основы приспособление выдавит, что повлияет на внешний вид всей кровли.

Расчет размеров

Для обеспечения комфортного прохождения трубы необходимо сделать замеры ее сечения и добавить минимум 0,5 мм. Ширину и длину определить несложно, для этого потребуется рулетка, все данные сразу вносятся в чертеж или схему для удобства.

Особое внимание нужно обратить на соединение деталей, зачастую металлопрофиль скрепляют заклепками или шурупами. Для того чтобы элементы плотно закрепились между собой нужно сделать отступ, который накладывается внахлест.

Изготовление каркаса

Для каркаса не нужно брать квадрат большой толщины, поскольку защитный кожух выполняет декоративную функцию, кроме высоких температур, нагрузки больше оказываться не будет.

Схема потолочно- проходного узла

Придание жесткости является основной задачей этой составляющей короба для трубы дымохода, круглые элементы лучше не брать, могут возникнуть проблемы при монтаже облицовочных деталей. Каркас можно сварить с помощью аппарата, но при его отсутствии следует закупить надежные крепежные элементы и воспользоваться при установке ими.

Изготовление короба для дымохода из металлопрофиля

Нарезка заготовок один из важных этапов, точность в момент произведения манипуляций гарантирует успешную сборку готовой конструкции.

К основным элементам относятся:

  1. П-образные детали, их необходимо согнуть под прямым углом в тисках.
  2. Прямоугольные элементы определенной длины и ширины, данные нужно брать из чертежа.
  3. Днище должно быть немного больше проема на крыше, в противном случае надежно закрепить и добиться герметичности приспособления не получится.

Установка конструкции

Прежде чем поднимать готовый короб для дымохода, нужно заизолировать стыки, в месте соприкосновения с крышей, для этого отлично подойдет рубероид или полиэтилен хорошей плотности. После завершения манипуляций кожух надевают на каркас и крепят шурупами, а пустоту заполняют огнеупорным материалом.

Для работы лучше взять шуруповерт, работать с дрелью на высоте будет некомфортно из-за подходящих к ней проводов. Декоративные уголки не только обеспечат герметичность, но и способны существенно преобразить внешний вид, сделав его максимально эстетичным.

Воспользовавшись подробным алгоритмом действий, можно сконструировать и установить достаточно качественную защиту от возгораний и разрушений трубы собственными руками, сэкономив при этом средства.

Монтаж короба и оголовка дымохода на крыше в СПб

Вывод дымоходной трубы над кровлей требует внимания к завершающим работам. Акцент делается на герметизации стыков и дополнительной защите дымоотвода. Монтаж колпака на трубу дымохода помогает предотвратить возникновение обратной тяги, проникновение птиц в дымоход, а также просто украшает конструкцию, делая ее визуально завершенной. Монтаж коробов на кровле ориентирован на защиту самого дымоотвода от внешней среды и при этом также может служить декоративным элементом.

Содержание:

  • Монтаж короба дымохода
  • Особенности монтажа короба на дымоход
  • Этапы монтажа дымоходного короба
  • Установка колпаков на дымоход
  • Изготовление дымоходного колпака
  • Как установить колпак на трубу дымохода?

Монтаж короба дымохода

Короб для дымоотвода устанавливают для решения следующих задач:

  • изоляция дымоходной трубы от перепадов температуры и погодных условий;
  • теплоизоляция при контакте с горючими материалами кровли;
  • герметизация стыков дымоходной трубы и кровли;
  • повышение визуальной привлекательности.

С учетом данного функционала короб монтируют над крышей или с неотапливаемого помещения для защиты от конденсата и влияния на стропильную систему. Самый простой способ подобной защиты – нержавеющая сталь. Пространство между трубой и таким кожухом заполняют негорючими материалами, обеспечивая термоизоляцию.

Также короб может выполняться из древесины, однако его также придется защитить от осадков. Нередко применяется огнеупорный гипсокартон – такой вариант монтируют как на кирпичную, так и на металлическую или асбестовую трубу.

Особенности монтажа короба на дымоход

Дымоходный короб устанавливают с учетом следующих предписаний:

  • выбор материала – он должен учитывать нагрев трубы и внешнее воздействие, предпочтение отдают металлу с теплостойким наполнителем;
  • размещение – следует сразу определиться, откуда будет начинаться конструкция, особенно в случае с неотапливаемым чердачным помещением или подкровельным пространством;
  • схема конструкции – ее рассчитывают с учетом особенностей дымоходной трубы и ее материала.

Схема устройства включает два основных элемента – основание и общий кожух. Однако в зависимости от особенностей конструкции она может дополняться другими элементами – потолочно-проходными узлами, фартуками, галстуками.

Конструкцию можно изготовить самостоятельно при наличии навыков и инструментов. Нередко закупают готовые варианты, позволяющие сразу монтировать металлический дымоход с теплоизоляцией. Также можно заказать монтаж дымоходного кожуха сразу с установкой дымоотвода у специалистов. Такой вариант исключит возможные ошибки и повысит надежность конструкции.

Этапы монтажа дымоходного короба

Короб для дымохода монтируют по следующему алгоритму:

  • выпиливают отверстия под потолочно-проходные узлы в потолке и кровле, подготавливают основание под кожух;
  • устанавливается кожух в зависимости от его особенностей;
  • конструкцию дополняют сопутствующими элементами – кровельными фартуками, галстуками;
  • пространство между дымоходной трубой и кожухом заполняется негорючим материалом;
  • выполняют герметизацию стыков и швов.

Если кожух монтируется только над кровлей, порядок упрощается. В этом случае уделяют внимание основанию под конструкцию. Оно необходимо для придания ей жесткости, особенно если предполагается использовать керамзит в качестве наполнителя. Дальнейший порядок действия сохраняется.

Монтаж кожуха может быть дополнен обшивкой или покраской материала. Обшивка требуется для деревянных конструкций и защищает их от осадков. Покраска также может обеспечить определенную защиту, однако в большей степени применяется для металла, позволяя создать более привлекательный внешний вид.

Установка колпаков на дымоход

Установка колпака на дымоход выполняется для следующих целей:

  • защита тяги от обратного хода при сильном ветре;
  • препятствие попаданию птиц, листьев и черепицы с крыши в дымовой канал;
  • увеличение срока службы кирпичной или металлической трубы;
  • декоративное украшение дымоотвода и крыши дома в целом.

Некоторые специалисты высказываются и против установки колпаков. Основным аргументом становится возникновение препятствия на пути вывода дыма. Соответственно может уменьшаться тяга, а часть продуктов горения будет возвращаться обратно и оседать в дымоходных каналах. Для безопасности можно установить дефлектор – он выравнивает тягу в трубе, защищает от попадания дождя и снега.

Несмотря на подобные возражения колпак для дымоходов – распространенный элемент дымоходной трубы. Установленный в соответствии с рекомендациями специалистов колпак может совмещать практическую пользу с внешней привлекательностью.

Существует несколько вариантов:

  • двускатные;
  • пирамидальные;
  • плоские;
  • конические;
  • вальмовые;
  • шпилеобразные.

Также нередко используются дефлекторы. Такие конструкции создают дополнительную вентиляционную тягу, улучшая производительность котельного оборудования.

Изготовление дымоходного колпака

При изготовлении колпака на дымоход своими руками важно учитывать, что одевается он поверх трубы, а не вовнутрь. С учетом данного аспекта первым делом правильно замеряют внешнее сечение дымоходной трубы, на основе чего и планируют дальнейшую конструкцию. Дымник для кирпичной трубы чаще всего выполняют прямоугольной или квадратной формы с сеткой между верхом трубы и зонтом, а зонт для дымохода сэндвич – круглой формы. Для дымника выбирают определенные материалы: их делают ииз оцинкованой стали, меди или нержавеющей стали AISI 304 толщиной 0,05 см и др.

Чтобы правильно сделать дымник, ориентируются на следующие рекомендации:

  • верхние границы зонта должны выступать за пределы внешнего сечения трубы на 5 см;
  • расстояние от дымоходного оголовка до дымника – не менее 10 см, в ином случае будет затруднен дымоотвод продуктов горения;
  • наклон стенок делают в пределах 30-45 градусов;
  • для легкого монтажа насадку делают с зазором в 3-4 мм, закрепить конструкцию можно посредством шурупов или стягиванием основания.

Порядок изготовления колпака с дымником зависит от умений. Прямоугольные и пирамидальные конструкции считаются более простыми, чем конические. Плоские колпаки применяют реже ввиду отсутствия ската под осадки.

Перед работой с металлом создают картонные шаблоны, на которые переносят чертеж будущей конструкции. Учитывают нахлесты и места стыков, а также сгибы и другие элементы. Только после подготовки лекал переносят чертеж на металл. Сборка конструкции осуществляется с помощью заклепок.

Как установить колпак на трубу дымохода

Монтаж колпака на дымоходную трубу производится по простой схеме:

  • одевают навершие на дымоотвод;
  • фиксируют основание.

Если элемент садится плотно и не болтается – дополнительной фиксации обычно не требуется. Однако при наличии зазора используют глиняный или клеевой раствор. Также могут применяться прокладки, позволяющие уплотнить насадку.

При монтаже важно избегать распространенных ошибок:

  • применение сеток против птиц способно привести к образованию наледи и падению тяги в зимнее время;
  • несоблюдение габаритов дымохода и предписаний по региональным климатическим предписанием может привести к нарушению работы системы дымоотведения;
  • сложные конструкции с дефлектором, искроуловителем и другими элементами следует проектировать заранее, вместе с установкой дымохода.

С учетом подобных рекомендаций монтаж колпака не считается сложной задачей и гораздо проще, чем установка короба. Однако и в этом случае следует учитывать расположение козырька, движение воздушных масс, специфику ветров и осадков, особенности системы отопления.

При возникновении сложностей обращайтесь в нам! Сотрудники компании «Дымоход Мастер» готовы предоставить услуги по установке дымоходов, в том числе коробов и оголовков к ним в Санкт-Петербурге и области.

Короб для трубы дымохода: технология изготовления своими руками

Короб для дымохода представляет собой дополнительную термозащиту трубы и призван обеспечить пожаробезопасность кровельной конструкции. Также устройство несет эстетическую нагрузку и позволяет улучшить дизайн фасада. Самостоятельное изготовление металлического кожуха дымоотвода на крыше выполняется на основе схем и чертежей с учетом особенностей строения системы кровли.

Содержание

  • 1 Назначение и конструктивные особенности
  • 2 Разновидности коробов
  • 3 Плюсы и минусы
  • 4 Материалы для самостоятельного изготовления
  • 5 Технология изготовления и монтажа короба для дымохода из металла
    • 5. 1 Инструменты и материалы
    • 5.2 Чертежи и схемы
    • 5.3 Этапы изготовления короба
  • 6 Распространенные ошибки при установке

Назначение и конструктивные особенности

Короб для трубы дымохода предусматривает тепло- и гидроизоляцию участка дымоотвода на крыше. Наличие защитно-декоративного кожуха способствует нивелированию риска разрушения кирпичного или асбестового газохода под воздействием атмосферных нагрузок. При этом устраняется возможность возгорания элементов кровли из-за высоких температур поверхности дымовой трубы. Также функционал призван обеспечить эстетичный вид выступающего на крыше участка дымохода для поддержки фасадно-архитектурной стилистики дома.

Конструктивно короб повторяет форму дымохода, бывает квадратной, прямоугольной или круглой конфигурации, выполняется из различных материалов. Готовый кожух надевается на дымовую трубу и надежно фиксируется к основанию.

Короб для дымохода представляет собой дополнительную термозащиту трубы

Разновидности коробов

Различают несколько видов защитных приспособлений для дымоотвода:

  • металлические – конструкции этой категории применяются наиболее часто, выполняются из оцинкованной стали или нержавейки;
  • деревянные – встречаются в обустройстве кирпичных дымоходных систем, при монтаже по регламенту оснащаются металлической или полимерной облицовкой;
  • гипсокартонные – защитные элементы из огнеупорного гипсокартона устанавливают как на кирпичный, так и на асбестоцементный или стальной газоход исключительно на внутренних участках – на чердаке, в помещениях;
  • штукатурка – защитное оштукатуривание подходит для обустройства кирпичных дымоотводов на горизонтальных участках по чердаку. Внешняя часть кирпичной шахты на крыше оформляется декоративным металлическим кожухом.

Производители металлопрофилей предлагают готовые решения из оцинкованной стали с пластиковым защитным покрытием вариативных цветов. Это позволяет подобрать оптимальный вариант изделия в соответствии с особенностями стилистики обустраиваемой кровли и фасада. К тому же устройства из оцинковки в комплекте с пластиковыми элементами реализуются в относительно доступном сегменте.

Для изготовления кожуха также используют гофрированный материал из нержавейки толщиной 0,45-1 мм, который считается удобной основой для работы. Оцинкованные и гофрированные модели устройств для защиты дымохода актуальны в оформлении газоотводов любой конфигурации. В комплекте с базальтовым утеплителем коробы из металлопрофилей позиционируются как универсальный вариант термозащиты печных труб всех категорий.

Металлический кожух для трубы дымохода

Плюсы и минусы

Применение короба для трубы дымохода способствует улучшению эксплуатационных и декоративных характеристик устройства:

  • нивелируется образование конденсата на стенках газоотвода;
  • снижается интенсивность отложений сажи и копоти;
  • нейтрализуется возможность больших тепловых разниц между температурой потока продуктов горения и внутренних поверхностей газохода, так как улучшается коэффициент теплоемкости материала дымового канала;
  • исключается ухудшение тяги;
  • обеспечивается надежная защита от агрессивных воздействий атмосферы;
  • снижается уровень пожароопасности дымоотводной конструкции.

Большим плюсом в копилку считается презентабельный вид дымохода на крыше, который оборудован защитно-декоративным коробом в единой стилистике фасада.

К недостаткам устройства относят необходимость чертежных работ при изготовлении короба своими руками и серьезные требования к безопасности при монтаже на крыше.

Материалы для самостоятельного изготовления

Ресурсы для самодельных защитных установок для дымовых каналов выбирают в зависимости от особенностей планируемых работ. Чаще всего используют листы оцинкованной стали или гофрированную нержавейку. Если предстоит процесс обустройства газохода внутри помещения или на чердачном этаже, применяют огнеустойчивый гипсокартон. Для кирпичных дымоотводов иногда делают деревянную защиту в сочетании с базальтовым утеплителем и стальной облицовкой. При этом оцинкованные и гофрированные модели кожуха на дымовую трубу, выполненные своими руками, позиционируются как долговечные и эффективные варианты.

Технология изготовления и монтажа короба для дымохода из металла

Несмотря на то, что готовые предложения представлены в относительно доступном сегменте и большом разнообразии модификаций как в Москве, так и в регионах, народные умельцы нередко предпочитают изготовить короб для трубы дымохода своими руками.

Инструменты и материалы

Чтобы соорудить самодельное защитное устройство на трубу газоотвода из металла, необходимо приготовить следующий набор инструментов, приспособлений и материалов:

  • ножницы по металлу;
  • плоскогубцы;
  • молоток;
  • заклепочник.

Также понадобятся листы оцинковки в расходном количестве и клепки.

Установка потолочно-проходного узла

Чертежи и схемы

В процессе подготовки необходимо сделать чертежные эскизы, на основе которых выполняют схему в натуральную величину. Для самостоятельных работ требуется подготовить:

  • схему устройства для потолочной разделки;
  • модель потолочно-проходного короба;
  • схему монтажа на потолке;
  • вывод дымоотвода через потолочно-проходное устройства;
  • проход на крышу.

Расчет размеров выполняется по нормативным правилам, учитывая, что для прикрепления к перекрытию стороны кожуха должны быть на 5 см больше, чем величина разделки.

Этапы изготовления короба

Из оцинковки вырезают заготовки:

  • боковые секции защитного устройства выполняют из четырех листов;
  • элементы конструкции скрепляют при помощи заклепочника, используя не менее 4 клепок на каждый соединительный шов;
  • для фиксации металлического кожуха к основанию предварительно обгибают нижний периметр на ширину 5 см;
  • в днище прочерчивают диагонали, отмечают центральную точку;
  • делают отверстие – при помощи гвоздя пробивают дырку, чертят круг нужного размера.
Готовый к установке металлический короб

Далее через дырку ножницами вырезают по отмеченной линии отверстие под трубу.

Металлический кожух устанавливается на выделенном месте:

  • на стропильных соединениях сооружают опорную конструкцию из металлопрофилей или деревянный каркас;
  • устанавливают готовый корпус защитного устройства на опоры;
  • в отверстие в днище вставляют верхний сегмент дымовой трубы и стыкуют с предыдущим элементом дымоотвода.

Внутреннюю полость корпуса заполняют негорючим изоляционным составом с низким коэффициентом теплопроводности. Чаще всего применяют минеральный утеплитель в виде базальтовой ваты или керамзит. Финишный этап работы предусматривает обшивку короба соответствующим стилистике кровли и фасада покрытием.

Монтаж короба на тубу дымохода

Распространенные ошибки при установке

Как отмечают специалисты, основная ошибка заключается в неправильной установке кожуха в потолочном проеме в обход нормативных размеров размещения, что чревато опасными последствиями в виде пожара. Также среди распространенных нарушений выделяют слишком выдающуюся величину зонта на оголовке дымоотвода. Из-за этого могут образоваться бурые потеки на крыше, так как на широкой поверхности зонта собирается конденсат в значительном количестве. Чтобы исправить положение, требуется установить зонт с меньшими показателями площади.

Еще нередко встречаются следующие огрехи:

  • проходка используется без наполнения термоизоляционным материалом, что нивелирует защитные способности конструкции;
  • между проходкой и трубой дымоотвода оставляют широкий зазор, в результате наполнитель в виде мелкого керамзита сыпется вниз.

Специалисты рекомендуют проходной короб сверху оборудовать металлическим листом с отверстием под дымовую трубу.

Установленный по нормативам защитный корпус для дымохода позволяет значительно увеличить безопасность дымовой трубы и системы отопления в целом. Также эта мера обуславливает высокий потенциал теплогенератора, эффективность его работы при низких топливных затратах. Если при строительстве сооружения не выполнены работы по оборудованию короба для трубы дымохода, стоит подобрать готовую модель или изготовить конструкцию самостоятельно и установить с учетом нормативных предписаний.

Короб для дымохода на крыше дома своими руками

Содержание

  • 1 Термоизоляция
  • 2 Металлическая изоляция
  • 3 Изготовление короба
  • 4 Декоративный короб
    • 4.1 Металлический дымоход
    • 4.2 Кирпичный дымоход

Некоторые владельцы земельного участка за городом решают возвести баню, но при этом не учитывают некоторых нюансов. В частности, многие забывают о том, что для печной установки необходимо установить короб для дымохода. Некоторые строители даже не знают, что это за устройство, а другие просто не придают этому значения. Из данной статьи можно узнать, для чего предназначена данная конструкция. Ведь от деталей зависит срок службы бани и качество водных процедур. Следует отметить, что не все смогут справиться с этой задачей и своими руками сделать такой короб. В действительности он представляет собой две конструкции, предназначенные для разных задач.

Изначально короб предназначен для вывода печной трубы через крышу или перекрытие. Второстепенная функция заключается в декоративном оформлении элемента на крыше, чтобы не нарушить общий дизайн сооружения. Чтобы качественно выполнить работу своими руками, необходимо подробнее узнать о каждом виде конструкции.

Термоизоляция

Дымоотводные трубы можно установить в бане и снаружи. Если в парном помещении необходимо максимально сохранить тепло, то рекомендуется провести дымоход по помещению. Нужно учитывать, что дымоход будет проходить через потолочное перекрытие и кровлю. Поэтому нужно установить специальный кожух.

Эта конструкция будет защищать стропилы от высокой температуры в дымоходе. В результате чего обеспечивается пожарная безопасность здания.

Специалисты рекомендуют учитывать специальное отверстие для дымохода в процессе строительства парного помещения. Для этого необходимо сделать специальную стропильную систему.

Расстояние от поверхности дымохода до потолочных материалов зависит от типа дымоотводной трубы и должно составлять 15-25 сантиметров. Пустое пространство необходимо заполнить изолятором, в качестве которого может выступать базальтовая вата. Дополнительная гидроизоляция этого расстояния не обязательна.

Важно отметить, что для того чтобы избежать протекания на крыше, необходимо по периметру всего короба закрепить гидроизоляцию, а также прижать подготовленной обрешеткой к стропилам. Внутри помещения, на потолке, нужно закрепить пароизоляционный слой при помощи обычных гвоздей, а затем установить отделочный материал.

В результате чего, такой деревянный кожух будет защищать потолочные материалы от воздействия высокой температуры, а также обеспечит необходимую гидроизоляцию перекрытия. Также короб можно изготовить и из иных негорючих материалов: керамики или металла.

Металлическая изоляция

Такая конструкция надежно защищает потолок и крышу от возможного возгорания. Металлический короб чаще всего изготавливается из оцинковки, металлических листов, нержавейки. Толщина материала должна быть не меньше одного миллиметра. Посредине листа нужно сделать специальное отверстие для вывода дымохода.

Такой кожух можно приобрести в строительных и специализированных торговых точках, где реализуются устройства для печной конструкции и банных помещений.

Установку можно произвести своими руками. Нужно просто монтировать конструкцию в проеме на крыше, а после этого вывести через кожух трубу для вывода дыма. Отверстие в потолке необходимо делать между стропилами.

Изготовление короба

  • ножницы по работе с металлом;
  • оцинкованный лист;
  • дрель;
  • циркуль;
  • обычные саморезы.

Для начала необходимо отмерить отверстие между стропилами и выпилить его. Если предполагается вывести трубу через перекрытие стены, то отверстие нужно сделать в ней. После этого следуйте советам инструкции ниже.

  1. Когда отверстие будет выпилено, то его края рекомендуется дополнительно укрепить при помощи опорных брусьев. Они будут выступать в качестве опоры для будущего короба.
  2. Из оцинкованного листа нужно вырезать пару заготовок, которые должны быть больше отверстия на 5 см. Края заготовок нужно отогнуть на расстоянии 5 см. под углом 90 градусов. В результате чего будут готовы две металлические полоски П-образной формы.
  3. Эти полосы необходимо закрепить при помощи саморезов по обеим сторонам подготовленного отверстия в потолке.
  4. На следующем этапе нужно подготовить еще две П-образные полосы, которые фиксируются в отверстии внахлест уже установленных металлических листов. В результате чего получится сплошное обрамление вырезанной дыры в потолочном перекрытии.
  5. После этого нужно подготовить днище для конструкции. Из оцинкованного листа нужно вырезать кусок, размеры которого соответствуют потолочному отверстию. Затем в центре циркулем отметить круг под отверстие для дымохода.
  6. От центра к краю днища нужно разметить 4 крепления с 2-сантиметровой шириной. После чего вырезать их и отогнуть под углом 90 градусов. В результате чего должна получиться пластина из металла с отверстием и четырьмя полосами для фиксации.
  7. На следующем этапе днище крепится к стенкам. В кожух через отверстие вставляется дымоотводная труба и крепится при помощи хомута. Свободное пространство между дымоходом и горючими материалами заполняется слоем изоляции.

Если следовать этой инструкции, то не составит труда изготовить короб своими руками.

Декоративный короб

Чтобы не нарушить общий дизайн здания, короб на крыше необходимо красиво оформить при помощи декоративной конструкции. Для ее изготовления можно использовать различные материалы, которые затем декорируются.

Внешняя отделка позволяет улучшить внешний вид кирпичной или металлической дымоотводной трубы. Следует отметить, что в такой конструкции можно спрятать вентиляцию и защитить ее от природных осадков.

Металлический дымоход

В этом случае декоративный короб на крыше рекомендуется изготовить из гипсокартона. Но здесь нужно понимать, что материал может разрушиться всего при температуре 40 градусов. Чтобы этого избежать, металлическую трубу необходимо обернуть фольгированным изолятором. А между дымоходом и трубой оставить небольшую прослойку.

После этого конструкцию можно отделать камнем, плиткой или штукатуркой. Следует отметить, что металлический дымоход прослужит не больше десяти лет, после чего нужно будет демонтировать короб. Также устройство можно изготовить из деревянных досок.

Кирпичный дымоход

Для отделки кирпичного устройства можно использовать искусственный камень: ракушечник, песчаник, известняк и другие. Однако нужно иметь определенный опыт по работе с таким материалом. Также необходимо учитывать, что не каждый камень способен выдержать высокую температуру, поэтому такую отделку не рекомендуется делать своими руками, лучше доверить профессиональному специалисту.

Дымоход из кирпича можно оформить при помощи плитки. На крыше часто укладывают керамическую черепицу, поэтому этот вариант является самым лучшим. Для этого нужно изготовить деревянный каркас, на который крепится специальная плитка при помощи саморезов. Такая отделка будет иметь толщину около 35 см.

Для облицовки дымоотводной трубы также можно использовать штукатурку, которая продается в виде готовой смести. Если для кровли используются цементные плиты, то дымоход можно оформить таким же материалом. Плиты устойчивы к УФ-лучам и со временем не теряют свой цвет. Кроме того, цементные плиты хорошо переносят перепады температуры, что очень важно.

Важно понимать, что защитный кожух для дымохода на крыше является значимой деталью бани и любого другого помещения. От качества работы будет зависеть пожарная безопасность парного помещения. При необходимости изготовление и установку конструкции можно поручить квалифицированным мастерам, которые за небольшую плату быстро выполнят всю работу

Зачем вообще нужен короб для трубы: цены, описание, разновидности. Доставка! СПБ

«Зачем вообще нужен короб для трубы?», – спросишь ты. Зачастую в загородных домах и в сельской местности используют отопление печью. Такие разновидности, как централизованное отопление или газопровод, – встречаются за пределами города откровенно нечасто. Довольно часто имеют место случаи, когда хозяин дома, у которого уже есть твердотопливное или газовое отопление помещения, решает дополнительно установить печь.

Нет, ну а что, посуди сам: Отключение газа? Тотальное подорожание коммунальных услуг? – все эти проблемы для тебя будут не страшны, если в твоем доме дрова «жарят» котлы! Аж скороговорка в одну строку получилась.

Но вернемся к изначальной теме разговора: ты решил, что тебе нужна защита трубы дымохода, чтобы обустроить крышу. В таком случае тебе необходимо будет уяснить несколько моментов, которые помогут правильно подобратькороб для дымоотвода: от того, насколько правильно тебе его установят, будут зависеть не только комфорт, но и срок эксплуатации и общая безопасность помещения.

Для чего нужно изолировать печной газоотвод?

Облицовка трубы металлом или другим материалом необходима для того, чтобы увеличить пожарную безопасность конструкции и уберечь крышу от протекания. Изоляция печных газоотводов способна решить следующие задачи:

  • Защитить от огня (возгорания) элементыдымохода, непосредственно примыкающие к кровле и стропильному каркасу.
  • Обеспечить защиту от протекания кровли и убрать существующие протечки в том месте, где печной газоотвод выходит из крыши.
  • Помимо описанных выше преимуществ, которыми наделяет дымоход его короб, хороший кожух улучшает также качество и эффективность КПД (коэффициент полезного действия) отопительной конструкции, поскольку предохраняет от скопления конденсата на печном газоотводе. Как следствие, вода не стекает по дымоходу внутрь печи.

Когда помещение отапливается с помощью печи, испарения конденсированной влаги увеличивают давление в дымоходе, а это уменьшает тягу и эффективность отопления помещения. В том случае, если изоляция дымохода недостаточная или вообще отсутствует, ухудшаются характеристики теплоотдачи печи, и она начинает работать не в полную силу.

А если при всем при этом ты обнаружил, что в твоем дымоходе трещины размером с палец (не обязательно размером с твой палец, детский палец тоже подойдет) – «пиши пропало». Под влиянием повышенного давления внутри газоотвода эти трещины размером с палец станут размером с другие, более интимные конечности твоего тела (да-да, это был комплимент). А это приведет к тому, что конструкция будет медленно, но уверенно разрушаться. Но и это еще не все: конденсат, собравшийся в дымоходе, может вызвать задымление во время отопления помещения.

Если же изначально правильно расположить печной газоотвод на крыше, его последующая изоляция (использованиекороба и так далее) становится значительно проще. Именно поэтому стоит задуматься о верном месте выхода дымохода через кровлю еще в период создания проекта. Оптимальнее всего заказывать прямую и продолговатую дымоходную трубу. В таком случае ее функциональные способности будут лучше.

Наиболее рациональной областью для выхода дымоотвода через крышу является часть около ската крыши (рядом с коньком). Подобное размещение дымоотвода дает возможность предотвратить факт образования снежных карманов зимой и не создает трудностей при монтаже стропильной системы. А еще подобное расположение дает возможность с легкостью изолировать место выхода дымохода на крышу здания.

Интересная информация

Согласно правилам пожарной безопасности, уровень температуры дымохода в тех местах, где он соприкасается с деталямикровли, не должен быть выше 50 градусов Цельсия. В том случае, если труба сделана из кирпича, этот температурный порог практически не может быть достигнут, как так толстые стенки кирпичной дымоходной трубы довольно плохо прогреваются. А вот если труба металлическая, ее необходимо дополнительно изолировать, чтобы обеспечить пожарную безопасность и теплоизоляцию для исключения факта возможного скопления конденсированной влаги и увеличения эффективности работы печной системы.

Способы гидроизоляции дымохода

В тех областях, где трубы для отвода газов соприкасаются с кровлей, создаются идеальные условия для появления протечек этой самой кровли. Именно там нужно обеспечить максимальную гидроизоляцию (защиту от воды) газоотвода на крыше. Так как сами газоотводы и крыши по своим формам и материалам отличаются друг от друга, существует ряд вариаций того, как защитить трубы на крыше от воды.

Один видкоробов (применяющихся в целях защиты кровли от влаги и огня) подходит для шиферной или профнастиловойкровли, второй вид – для кирпичной трубы или металлочерепицы. Но, не вникая в суть обоих способов, скажу заранее: лучше не рисковать пожарной безопасностью всего помещения, а также его защитой от протечек – обратись к нам, и мы сделаем все качественно и в срок! Изготовим, доставим,установимкороб для трубы и проведем сопутствующие процедуры по разумной цене.

6-дюймовый комплект опор для потолка DuraTech

6-дюймовый комплект опор для потолка DuraTech — это лучший выбор клиентов, который предпочитают профессиональные монтажники.

Материалы и конструкция стена

  • 0,016” нержавеющая сталь 430 или гальваническая сталь 0,021” варианты внешней стенки
  • теплоизоляция Thermal Tech (огнеупорная керамика) между стенками
  • концевые кольца из нержавеющей стали для герметизации трубы
  • Легкая изоляция, фитинги с поворотным замком, опорные коробки с установленными на заводе начальными секциями

    • Комплект опор для потолка DuraTech 6 дюймов содержит все компоненты, необходимые для установки дымохода 6 дюймов (за исключением черной трубы печи и секций дымохода DuraTech) прямо через потолок собора.

    В этот комплект входит следующее: (от крышки вниз)

    6-дюймовые заглушки DuraTech требуются там, где труба заканчивается над линией крыши. Заглушка DuraTech для дымохода изготовлена ​​из нержавеющей стали и предназначена для поворотного замка. на трубу дымохода Съемные винты позволяют чистить дымоход и экран искрогасителя Показано с дополнительным экраном искрогасителя (продается отдельно) .

    6-дюймовые штормовые муфты DuraTech представляют собой компоненты дымохода из алюминия, которые надеваются на трубу непосредственно над окладом, используемым при монтаже через крышу.

    6-дюймовые квадратные потолочные опорные коробки DuraTech используются для поддержки трубы дымохода и обеспечивают надежное соединение между опорной коробкой и трубой дымохода с помощью встроенного поворотного замка. Эта потолочная опора подходит как для плоских, так и для соборных потолков, а также может использоваться в коротких чердачных помещениях. Предназначен для приборов, которые испытаны и перечислены для использования с дымоходной системой 2100 F HT, таких как дровяные печи, камины, топки, котлы, печи, плиты, водонагреватели или другие устройства, работающие на дровах, мазуте, угле или газе. Эта потолочная опора подходит для центральных балок шириной от 16 дюймов и подходит для большинства мобильных домов и поддерживает до 60 футов дымохода DuraTech. В комплект входит декоративная манжета шириной 2 дюйма.

    6-дюймовые кровельные оклады DuraTech используются для защиты от непогоды проникновения трубы дымохода через крышу. Требуется штормовой воротник (не входит в комплект). Выберите правильный отлив на основе уклона крыши. Например, Шаг 6/12 имеет вертикальный подъем 6 дюймов по горизонтали 12 дюймов.

    6-дюймовые переходники трубы печи DuraTech необходимы для соединения трубы печи с трубой дымохода, и есть несколько вариантов на выбор в зависимости от ваши требования.

    • Скользящий соединитель — артикул 1671 — Используется для соединения трубы одностенной печи DuraBlack с потолочной опорной коробкой. Используйте скользящий соединитель, если у вас нет другой регулируемой длины трубы печи между вашей печью и опорной коробкой. Этот адаптер обеспечит скользящее соединение от 3 до 13 дюймов без необходимости резать трубу для идеальной посадки. Подсоединяется только к жесткой трубе печи DuraBlack и не может использоваться с телескопическими трубами.

    • Переходник для дымохода DuraBlack — артикул 8678 — Этот переходник рекомендуется для соединения одностенной печной трубы DuraBlack с дымовой трубой DuraPlus или DuraTech, если вам не требуется регулировка высоты печной трубы. Вы также можете использовать этот переходник для подсоединения двухстенной печной трубы DVL к дымоходу DuraPlus или DuraTech.

    • Адаптер с защелкивающимся замком — артикул 6691 — Защелкивается в потолочной опорной коробке или отделочном хомуте и выдвигается вниз, чтобы поместиться в дымоход. Обеспечивает герметичное соединение с дымоходом DuraTech, DuraPlus, DuraPlus HTC или вкладышем дымохода DuraLiner.

    • Адаптер DVL — артикул 8675 — Используется для соединения двухстенного DVL с DuraTech, DuraPlus, DuraPlus HTC и DuraLiner для установки через стену или потолок. Требуется для правильного подключения. Обеспечивает прочное механическое соединение. Окрашен в черный цвет.

    Дополнительный удлиненный кронштейн на крыше требуется, если дымоход выступает над крышей более чем на 5 футов. Придаст устойчивость дымоходу к ветру и снегу

    Дополнительная информация:

    Благодаря одеялу Thermal Tech, заключенному между двойными стенками, DuraTech обеспечивает превосходную безопасность и производительность. Он поддерживает охлаждение внешней стены, обеспечивая при этом высокую температуру дымовых газов для оптимальной тяги. Внутренняя стенка на 25% толще, чем у конкурирующих дымоходов, что обеспечивает дополнительный запас прочности. Разработанный для нормальной непрерывной работы при температуре дымовых газов 1000 градусов по Фаренгейту, DuraTech подвергается строгим и строгим требованиям к высокой температуре стандарта UL, включая один час при 1400 градусов по Фаренгейту, а также три десятиминутных испытания дымохода на огнестойкость при 2100 градусов по Фаренгейту.

    Инструкции по установке

    Технические характеристики:

    • Внутренняя стенка из нержавеющей стали 0,020 дюйма 430
    • 0,016 дюйма Наружная стенка из нержавеющей стали 430 или гальванизированной стали 0,021 дюйма
    • Термоодеяло Tech изоляция между стенками
    • Концевые кольца из нержавеющей стали для герметизации трубы
    • Легкая изоляция, фитинги с поворотным замком, опорные коробки с установленными на заводе начальными секциями

    ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергать вас воздействию химических веществ, включая хром, который в штате Калифорния известно, что они вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Для получения дополнительной информации посетите веб-сайт http://www.P65Warnings.ca.gov.

    1 отзыв

    Установка дымохода: опорный блок или простой комплект для поддержки крыши?

    JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
