Котел длительного горения, эффективная работа до 7 суток на 1 загрузке

Среди огромного количества видов отопительного оборудования, представленного на рынке, одним из традиционных вариантов для использования в частном доме является котел длительного горения.

Твердотопливный котел длительного горения

При помощи самых современных научных разработок инженеры смогли построить такой котел, который может работать до 7 суток на одной загрузке! Это не фантастика, это уже реальность! Несмотря на достаточно крупные габариты прибора и его громоздкость, это самое практичное и экономичное решение для отопления большой площади на сегодняшний день!

Котел длительного горения может быть использован как основной источник горения, что объясняет его большую популярность для многих отдаленных районов страны, где нет другого варианта отопления дома.

ТТ котел длительного горения для большого дома



В отличие от классического котла, где тепло отдается пламенем при сгорании топлива, прибор длительного горения работает совсем по другой схеме. Котел длительного горения является абсолютно новой и усовершенствованной конструкцией.

Устройство твердотопливного котла

В обычных ТТ котлах одна закладка дров или угля обеспечивает горение в течение 6-7 часов, что не очень экономично и требует постоянного контроля, дабы поддерживать оптимальный температурный режим. Приборы же длительного горения могут поддерживать тепло в течение 7 суток с одной закладки дров или угля.

За счет чего происходит такая разница в потреблении сырья и как достигается эта производительность? Об этом мы и поговорим в этой статье.

Принцип работы котла длительного горения

Котлы на твердом топливе появились сравнительно давно, но все они, независимо от модели и производителя, имели один существенный недостаток. Топливо приходилось постоянно добавлять, по мере того, как оно сгорало. Это было малоэффективно и не экономично. Такая ситуация продолжалась ровно до 2000 года, пока компания Stropuva не нашла способ устранения этой проблемы. Именно инженеру Эдмунтасу Штропайтис мы обязаны таким изобретением, как котел длительного горения.

На сегодняшний день это наиболее практичное и функциональное устройство для обогрева частного дома или дачи, уровень производительности которого достигает 70, а иногда и 100%. Но, в отличие от классических пиролизных котлов, которые также отличаются хорошим КПД, такие агрегаты могут поддерживать тепло в течение 7 суток всего лишь на одной партии топлива!

В чем же его основные технические особенности и за счет чего этот прибор так экономичен и эффективен?

Устройство котла длительного горения

Принцип работы твердотопливного котла длительного горения похож на пиролизные агрегаты. Основное тепло образуется не от сгорания дров или угля, а от газификации твердого топлива. Процесс горения происходит в закрытом пространстве, откуда через специальную телескопическую трубу, высвобождается древесный газ.

После этого, газ направляется в сопло грелки, где происходит диффузия (смешивание) с вторичным воздухом, закаченным вентилятором. Таким образом, беспрерывный процесс будет происходить до тех пор, пока полностью не сгорят угли или дрова. При этом температура горения порой достигает 1200 градусов.

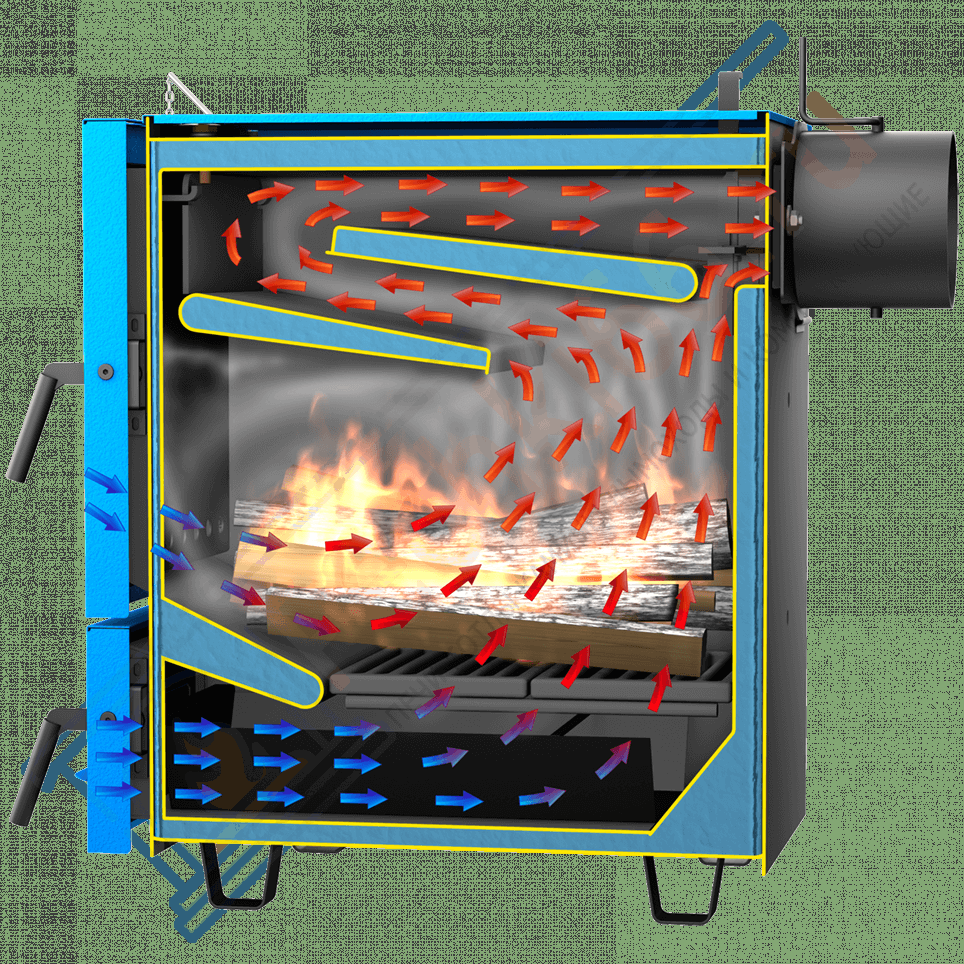

Внутренне устройство котла длительного горения

Эффективность такого принципа заключается именно в том, что твердое топливо расходуется очень медленно, по мере необходимости, что существенно увеличивает экономичность такого отопительного прибора. Но не только высокая производительность является преимуществом такой конструкции.

Важно. Твердотопливные (пиролизные) котлы длительного горения обладают очень высоким КПД по сравнению с классической конструкцией. Он равен 95%.

Как правило, вся суть долгоиграющего горения заключается в том, что прогорает одновременно не вся закладка угля или дров, а только верхний слой. Из-за того, что воздух подается сверху, а не снизу, прогорание топлива происходит постепенно, в верхнем его слое.

Принцип длительного горения

Когда этот слой сгорает, включается подача воздуха, причем ровно столько, сколько нужно для сгорания верхнего слоя. Это и обеспечивает такую продолжительность горения и возможность контроля над процессом.

Следует сказать, что такой вариант отопительного прибора приемлем исключительно в качестве отопительной системы. Если вам необходимо продумать систему нагрева воды для бытовых нужд, то следует искать другие варианты.

Если же вариант подбирается именно для отопления большого дома, то такой аппарат является отличной альтернативой электрическим и газовым приборам.

Особенность конструкции ТТ котла длительного горения

Обычно сама конструкция и крупные габариты такого прибора уже подсказывают потребителю, что все дело в большом объеме загрузочной камеры. Однако длительность горения здесь обуславливается не большим объемом ресурсов, а медленным тлением.

Конструкция ТТ котла

Длительность горения обеспечивается за счет применения специальных приемов. Сегодня существует 2 основные системы длительного горения, применяемые в таких приборах. Это канадская система Булерьян и Прибалтийская Стропува.

Вторая система менее распространена в нашей стране по причине высокой цены и большого количества технических параметров. А вот система Бурельян является основополагающей при производстве котлов длительного горения, представленных сегодня на современном рынке.

Она представляет собой небольшую печь, которая состоит из двух камер. В первой (нижней) камере происходит горение твердого топлива, в результате чего образуется газ. Он поступает во вторую камеру, которая находит выше первой. Здесь происходит смешивание горячего газа с воздухом и дальнейшее сгорание. Высокую теплоотдачу и хорошую циркуляцию воздуха обеспечивают трубы, расположенные снизу вверх по окружности цилиндра котла.

ТТ котел длительного горения

Безусловно, длительность горения котла до нескольких суток обуславливается необходимостью загрузки большого объема топлива. С этой целью, дверца загрузочной камеры располагается не внизу, а в верхней части котла. Всю же нижнюю часть заполняет топливо.

Большая загрузочная камера обеспечивает длительное горение

Дымовой патрубок находится в верхней части котла, который соединяется с дымоходом. А в самой нижней части можно увидеть зольник, который необходим для сбора золы и систематического доступа для очистки.

Если в обычных печах зольник играет роль поддувала, поставляя порцию кислорода, то здесь зольник играет исключительно функцию сбора остатков горения, поэтому его дверца герметична. Откуда же поступает воздух? Вверху котла расположена воздушная камера, которая одновременно играет роль рекуператора (здесь дымовые газы нагревают ее стенки). То есть воздух из воздушной камеры поступает уже нагретым.

ТТ котел

Вверху камеры находится заслонка, которая регулирует поставку воздуха к топливу. Чтобы кислород дозировано поступал в камеру, в котле расположен распределитель воздуха, который соединен с воздушной камерой длинной телескопической трубой.

По мере сгорания топлива распределитель опускается вместе с верхним слоем горящего сырья, что обеспечиваем постоянную подачу кислорода. Для того чтобы вернуть распределитель в исходное положение, достаточно потянуть трос с кольцом вверх. Кстати, остаток топлива в камере, можно определить по положению троса.

В результате такой конструкции, производителям удается достичь производительности (КПД) до 85 %, и регулируемой мощности от 50-100%.

Видео. Принцип работы ТТ котла длительного горения.

Принцип такой конструкции объясняет высокую экологичность котлов длительного горения. Процент выброса углекислого газа в атмосферу получается очень низким.

Сырьем для горения обычно выступает уголь, торфяные брикеты, дрова, кокс. Но кроме обычных дров можно применять любые отходы деревообрабатывающей промышленности. Эти отходы измельчаются до мелкодисперсного состояния, после чего прессуются в гранулы, называемые пеллетами. Топливо может комбинироваться – все зависит от модели.

Пеллетный котел

Большой объем загрузочной камеры и недостаточный приток кислорода в камеру сгорания значительно увеличивает общий КПД ТТ котла, с учетом этих факторов процесс тления происходит крайне медленно и может достигать до 7 суток. Пиролизные котлы тоже хороши, но они очень требовательны к качеству и влажности исходного топлива. Да, здесь производительность тоже уменьшится при влажных дровах, но не так сильно, как в пиролизном котле.

Очень многие модели работают на основе на сыпучих древесных веществах (опилки, щепки), на торфяных брикетах или на базе древесных кусков, срезов.

различное топливо для котла

За счет того что кислород в камеру поступает ограниченными дозами, процесс тления происходит очень медленно. Но вместе с тем загруженных в котел ресурсов достаточно, чтобы получить генераторный газ, обладающий высокими показателями теплопроводности. Через керамическую форсунку он устремляется в основную камеру сгорания, где и продолжается процесс активного горения. При этом процесс форсируется и поддерживается дополнительным воздухом, который создает вентилятор.

Само пламя образуется при смешении газа и воздуха, а усиливается благодаря использованию вентиляторов.

Такие агрегаты из-за сложности схемы и объемных габаритов, в основном используют для обогрева крупных помещений, больших загородных особняков. Для небольшой дачи или одноэтажного домика это попросту экономически не обосновано приобретать такой котел. Слишком уж велика производительность таких агрегатов.

ТТ котел для больших помещений

Высокая производительность котлов длительного горения также достигается благодаря удачному расположению теплообменника, который представляет собой водяную рубашку. Конструкция агрегата помогает равномерно прогревать водяной контур по всему периметру. Температура отходящих газов не превышает 130-150 градусов. Тепло, выделяющееся в котле, максимально эффективно прогревает теплоноситель.

Выбирая для дома котел длительного горения, давайте пройдемся по основным его техническим характеристикам и отметим достоинства и недостатки.

Технические характеристики

  • Котлы длительного горения, которые могут обеспечить работоспособность до 7 суток, в основном работают на торфяных брикетах или древесных стружках. Существуют и универсальные приборы, позволяющие работать с разным топливом, но длина его при этом не должна превышать 40 см. В противном случае придется заниматься самостоятельной заготовкой дров.
  • Чем выше влажность исходного сырья, тем меньше будет производительность отопительного прибора. Поэтому для горения производители рекомендуют использовать топливо влажностью не более 20%.
  • 1 загрузка котла в среднем обеспечивает до 7 суток беспрерывного горения.

Норма влажности дров

 Преимущества:

  • Высокая производительность. Пожалуй, это одно из главных и весомых достоинств таких громоздких агрегатов. Средний показатель КПД составляет не менее 90%.
  • Экологичность. Угарный газ, поступающий в дымоход, используется в роли основного источника образования горючего газа.
  • Относительная доступность и недорогая цена твердого топлива.
  • Автоматичность рабочего процесса. Некоторые модели оснащены пультом, позволяющим устанавливать нужный температурный режим.
  • Экономия времени и ресурсов.
  • Автономность работы. Может быть использован в качестве основного отопительного прибора.
  • Высокая пожаробезопасность. Котлы длительного горения оснащены датчиком тревожного сигнала, который срабатывает при любой аварийной ситуации.
  • Высокая надежность конструкции. При правильной эксплуатации оборудования, котел прослужит не один десяток лет.

Но какими бы эффективными, экономичными и производительными ни были эти котлы, есть и некоторые недостатки таких устройств.

Недостатки:

  • Большие габариты.
  • Высокая цена.
  • Необходимость в регулярной чистке.

Меры безопасности

Чтобы твердотопливный котел длительного горения прослужил долгую службу и не стал причиной ожогов или аварий в доме, следует выполнять простые правила эксплуатации этого прибора.

  • Не допускайте перегрев системы. Учитывая высокую инерционность котла, он крайне медленно остывает. Поэтому важно следить за контрольной отметкой температуры. Особенно это касается труб, выполненных из металлопластика или пластика. Если температура на выходе будет составлять 110-115 градусов, то это приведет к печальным последствиям. Трубы могут попросту расплавиться. Для этого необходимо при монтаже отопительной системы использовать охлаждающие теплообменники и переключающие клапаны.

    Система вентиляции в помещении

  • Ни в коем случае нельзя устанавливать запорный вентиль на трубопроводе между расширительным баком и котлом.
  • Помещение должно иметь вентиляцию для притока воздуха.

    Меры безопасности

  • Запрещается разжигать котел, если в расширительном бачке нет воды.
  • Нельзя класть на котел легковоспламеняющиеся предметы.

Действительно ли котел будет работать все 7 суток на 1 загрузке топлива?


Владельцев дач и частных домов, при выборе твердотопливного котла, более всего интересуют такие параметры, как цена, мощность и длительность горения с одной загрузки топлива.

ТТ котел длительного горения

Вот давайте в сравнительной характеристике и будем придерживаться этих основных критериев, чтобы определить, какой из приборов будет наиболее эффективным.

  • Вид топлива. От этого во многом зависит эффективность прибора. Не все сырье предназначено для длительного горения. Дрова, например, максимальную производительность отдают при быстром сгорании. А вот торфяные брикеты способно отдавать тепло длительное время, поддерживая оптимальную температуру. Отличным решением будет универсальная модель, которая работает сразу на нескольких вариантах.
  • Материал котла. Это также зависит от сырья. При использовании угля, лучше отдавать предпочтение выбору котла из стали, а вот для дров больше подойдут чугунные конструкции.

    ТТ котел из стали

  • Мощность котла. Этот параметр зависит от объема загрузочной камеры. Чем она больше, тем дольше котел может гореть с одной загрузки.
  • Вес конструкции определяет материал. Чугунный аппарат почти на 20% будет тяжелее.
  • Цена изделия. Это весьма условный параметр. Но если котел приобретается с целью основного источника отопления, то все же не стоит экономить, ведь от этого зависит производительность аппарата и комфортный микроклимат в доме.

В любом случае, если продавец заявляет, что этот котел будет работать 7 суток на одной загрузке топлива — обязательно потрудитесь заглянуть в технический паспорт, ведь сколько бы он не расхваливал особенности и преимущества устройства, именно в паспорте будет прописана его нормативное время горения.

Время горения не всегда только зависит от выбранной модели. На этот параметр влияет вид и качество топлива, площадь помещения, высота потолков, качество утепления дома.



Время горения в зависимости от вида топлива

Правильная установка котла: пошаговая инструкция

Многие потребители, приобретая твердотопливный котел и ожидая от него эффекта длительного и экономичного прогорания сырья до заявленных до 7 дней, через какое-то время обращают внимание на то, что прибор не обеспечивает заявленной экономичности. И дело здесь вовсе не плохом качестве или браке котла, а в допущенных ошибках при подключении.

Установка ТТ котла своими руками

Конечно, учитывая сложность конструкции и ответственность данного мероприятия, многие доверяют установку ТТ котла длительного горения мастерам. Однако, следуя нашей подробной пошаговой инструкции, можно и самостоятельно, без посторонней помощи, установить котел. Хотя без помощника вам в этом деле не обойтись, ведь вес прибора составляет не менее 50 кг.

На этапе подготовительных работ, следует сразу продумать, где будет установлен котел. В идеале, конечно, оборудовать отдельную котельную.

котельная в частном доме

Учитывая, что твердое топливо все-таки создает определенную грязь, такая отопительная система должна быть произведена в отдельном нежилом помещении. Но если мощность котла небольшая (не превышает 30-35 кВт), то можно просто отделить (зонировать) основное помещение от «котельной».

Схема вентиляции в котельной

Чтобы у людей, производящих обслуживание котлов и его розжиг не возникло проблем с дыханием, в котельной должна обязательно быть оборудована система вентиляции. С улицы должен поступать чистый воздух.

Подготовьте следующие инструменты:

  1. Слесарный набор (разводные, рожковые, накидные ключи).
  2. Строительный уровень.
  3. Дисковая пила.
  4. Отвертка и набор насадок.
  5. Маркер.
  6. Пистолет для герметика.

Слесарный набор инструментов

Кроме самого отопительного твердотопливного котла, необходимо будет еще приобрести материалы для подключения котла к отопительной системе.

  • Муфта стальная (3 штуки).
  • Шаровой кран со сгоном (2 шт) с диаметром 50 мм.
  • Металлическая труба для подключения котла.
  • Герметик (огнеупорный).
  • Сантехническая подмотка.

Этап 1. Подготовка и защита помещения.

К вопросу пожаробезопасности следует подойти со всей ответственностью.

  1. Определяемся с местом, где будет расположен котел. Если в доме производится замена устаревшей модели на более современную и производительную, то место вместе с дымоходом уже подготовлено. Если же система отопления конструируется с нуля, то следует сразу продумать систему отвода газов и расположение котла в помещении. Место под установку котла должно обеспечивать удобную эксплуатацию и прямой доступ. Комната, где устанавливается твердотопливный котел, должна быть нежилой.

    Место размещения котла

  2. Основание, на котором будет размещаться котел, необходимо перекрыть металлическим щитом. При этом размеры щита должны на 25% быть больше самого прибора. Если мощность прибора превышает 50 кВт, то устанавливать такой агрегат следует на фундамент из бетонной стяжки. Как правило, высота такого фундамента должна составлять от 100-150 мм выше уровня пола. При этом фундамент должен иметь отдельную от пола стяжку.

Установка котла на металлический лист

При монтаже маломощного агрегата, допускается установка котла на черновую стяжку из бетона.

Обязательно проверьте уровень наклона фундамента. Он должен быть идеально ровным. При необходимости (если пол не ровный) следует выложить фундамент из кирпича.

  1. Нарисуйте маркером или мелом на полу место, где будете устанавливать котел и внимательно перепроверьте все расстояния. Соблюдайте расстояние от стен (регламентировано СНиПом). От топочной двери до стены расстояние должно быть не менее 125 см. Расстояние между боковыми частями и задней стороной котла и стеной должно быть не менее 700 мм.
  1. Стену, которая примыкает к передней части котла (где расположена топка и дверца) наносим слой штукатурки толщиной в 25 мм. Дополнительно устанавливаем металлический лист на уровне выше котла на 25-30 см.

    Защищаем стену за котлом

  2. Освободите новый котел от заводской упаковки.
  3. Установите котел на подготовленный фундамент и снова проверьте уровнем, насколько ровно стоит прибор. Патрубок выхода газов должен находиться на одном уровне с трубой дымохода. Если линия не будет ровной, то может быть нарушена тяга в процессе эксплуатации.
  4. Вставьте все необходимые элементы котла, поставляемые отдельно (зольник, дверцы).



Нормы пожаробезопасности

Видео. Как правильно устанавливать котел длительного горения в доме.

Этап 2. Обвязка котла.

Этот этап является одним из самых сложных. От него напрямую будет зависеть безопасность системы.

Существует несколько схем обвязки котла: с принудительной и естественной циркуляцией теплоносителя. Кроме этого может быть открытая и закрытая система отопления.

При системе естественной циркуляции, вода свободно проходит по всем трубам под своим давлением. Принудительная же схема подразумевает установку насоса, который это давление создает.

Обвязка ТТ котла длительного горения

Выбор схемы подключения во многом зависит от количества этажей дома, расположения котла, комнат и от общей площади. Так, схему с естественной циркуляцией целесообразно использовать для одноэтажных домов. А вот для помещений в несколько этажей, она будет малоэффективна и лучше приобрести дополнительный насос, чтобы выполнить принудительную схему циркуляции теплоносителя.

Но наиболее простой и понятной является закрытая (принудительная) схема.

Закрытая схема системы отопления

Она производится через 2 патрубка. Один соединяется с подающим контуром отопительной сети, а второй конец с его обратный контуром.

Важно! Какую бы модель ТТ котла вы ни выбрали, с ним в комплекте не идет циркуляционный насос и расширительный бачок. Все это, в зависимости о выбранной системе подключения, нужно приобретать и устанавливать самостоятельно.

Чтобы правильно обвязать котел, руководствуйтесь следующими правилами:

  • Давление не должно подниматься выше нормы. Следить за этим показателем можно по манометру.

    Манометр

  • Эффективность системы зависит от герметичности всех соединений.
  • Для обвязки котла ни в коем случае нельзя использовать горючие материалы.

Установка манометра является обязательным условием при обвязке котла, так как этот прибор будет контролировать максимальное значение давления.

  1. Обвязываем льном выходные патрубки котла. После того, как лен будет плотно намотан вокруг выходной трубы, пройдитесь хорошо по нему сантехническим герметиком.
  2. Берем уголок и аккуратно накручиваем сверху.

    Схема обвязки котла

  3. Теперь подсоединяем бочонок и нипель. Плотно состыковываем эти детали и соединяем с краном. Все соединения обязательно обрабатывайте сантехническим герметиком, чтобы предотвратить утечку.

    Герметизация соединений

  4. Резьбовым соединением при помощи муфты и гайки соединяем водяной контур с выходной и входной трубой. Убедитесь, что вы тщательно соединили детали.Обмотка паклей из льна

Этап 3. Подсоединение к дымовой трубе.

Все твердотопливные котлы обязательно должны быть подсоединены к дымоходу. Если в доме уже оборудована эффективная система отвода газов, то вам нужно будет просто подсоединить новую конструкцию к ней.

Варианты монтажа дымохода

Если же вы с нуля обустраиваете систему отопления в доме и дымоход, то выберите способ конструкции: через крышу или через стену.

В идеале использовать двухконтурные трубы для монтажа дымохода (типа сэндвич).

Сэндвич трубы

  1. Канал между котлом и дымоходом должен составлять не менее 1 метра. От этого зависит производительность работы прибора и безопасность жителей дома. В идеале дымоход должен иметь минимальное количество изгибов, ведь каждый дополнительный поворот создает препятствие для естественной тяги газов, и снижает производительность котла.

    Подсоединение ТТ котла к дымоходу

    Что касается наклона горизонтального участка трубы, ведущего от котла к вертикальной конструкции дымохода, то в идеале выдержать угол в 45 градусов. Если же, по техническим соображениям, этого невозможно выполнить, то допускается располагать горизонтальный участок под углом от 15 до 30 градусов. В любом случае, его нельзя делать ровным, иначе это будет препятствовать нормальной тяге.

    Подключение к дымоходу

Внимание! Нужно обработать стыки соединения всех частей дымохода между собой герметиком. Это поможет избежать утечки дыма

  1. Подсоединяем первую трубу дымохода к патрубку котла. Тип соединения зависит от выбранной модели котла. Обязательным условием является соблюдение диаметра дымохода и патрубка печи. Диаметр дымоходной трубы должен быть не меньше патрубка твердотопливного котла. Если эти параметры не соблюсти, то снизится пропускная способность газохода на максимальной мощности.

Видео. Подключение твердотопливного котла к дымоходу.



  1. Устанавливаем группу безопасности. Основной задачей этой группы является сбрасывание давления в сети при его критическом росте. Группа безопасности монтируется прямо на выходе подающего патрубка. Нормальным давлением считает 2,9-3 Бар. При его превышении, должен сработать предохранительный клапан. Кроме него система безопасности включает манометр, служащий для контроля давления и воздухоотводчик.

    Группа безопасности

Внимание! Ни в коем случае нельзя устанавливать запорную арматуру на отрезке трубопровода между котлом и группой безопасности.

Этап 4. Подключаем котел к системе отопления.

  1. Согласно нормативам СНиПа, необходимо перед запуском котла провести гидравлический тест под давлением с выдержкой 24 часа.

Для этого откройте запорную арматуру, все краны и подключите воду. Поднимите регулировочным вентилем давление до 1,3 атм. Это испытание должно вам продемонстрировать отсутствие протечек. Особенно обращайте внимание на резьбовые и сварные соединения.

  1. Разжигаем котел.

Чтобы поджечь дрова или торф, необходимо положить в камеру щепки или бумагу. Растопив котел, плотно закройте все дверцы. После того как появилось устойчивое пламя, можно открыть дверцу и загрузить основное количество дров. Ни в коем случае не применяйте для розжига горючую жидкость.

Первая растопка котла

  1. При первом тестовом запуске, может присутствовать неприятный химический запуск. Это может быть связано с тем, что прогорают остатки заводского масла. Вскоре посторонние запахи уйдут.

Если вы все правильно подключили, то давление в течение тестового периода не должно упасть и, соответственно, нигде не должно быть протечек. Теперь можно запускать котел в эксплуатацию. Если же в процессе тестового периода были выявлены какие-то неполадки, то следует отключить котел от системы, дождаться полного его остывания и приступить к устранению погрешностей.

При правильном монтаже и подключении котла, вы достаточно быстро оцените его высокую производительность и экономичность, что позволит поддерживать комфортный микроклимат в доме. А видео-инструкция поможет вам учесть все необходимые нюансы монтажа котла.

Видео. Правильное подключение твердотопливного котла длительного горения.

Твердотопливные котлы с функцией верхнего горения

Во многих районах нет магистрального газа, поэтому перед владельцами загородных домов встает вопрос о выборе отопительной системы. При постоянном проживании в доме хочется, чтобы отопление не доставляло каких-либо неудобств.  Поэтому часто отдают предпочтения твердотопливным котлам, так как они не требуют частой загрузки топлива. Современные модели экономичны и имеют высокие технические характеристики. Практичность отопительного оборудования является главным критерием при установке отопления в загородном доме. Газовые и электрические котлы являются автономными система, а твердотопливный котел требует участия человека. Но если нет возможности провести газ, а отопление электричеством обойдется в приличную сумму, то альтернативным вариантом становится твердотопливный агрегат. Для удобного пользования можно приобрести котел с функцией верхнего горения, в котором топливо сгорает медленнее.

В чем преимущества котлов отопления верхнего горения

В холодный сезон котел работает без перерыва, обогревая все комнаты и обеспечивая дом горячей водой для хозяйственных нужд. Современные твердотопливные котлы имеют высокий коэффициент полезного действия, а также являются энергоэффективными и мощными. Использовать для топки можно дрова, уголь, пеллеты или брикеты. Выбирать можно любой вид топлива исходя из стоимости и модели отопительного котла.

В зимний период твердотопливные котлы приносят много пользы. В первую очередь следует отметить эффективность и качество работы системы, а также экономичный расход топлива. Но, несмотря на множество плюсов, есть и минус – участие человека в обслуживании.

Периодически требуется выполнить подготовку оборудования и чистку. Кроме этого придется регулярно производить загрузку топлива. В зависимости от температуры на улице и вида отопительного котла формируется количество загрузок топлива.



Если вы приобрели обычный твердотопливный котел, которые не имеет возможность автоматической подачи топлива и работает на угле или дровах, то придется производить загрузку топлива 2-8 раз в сутки. Количество загрузок определяется от мощности обогрева, качества топлива и мощности агрегата.

 Из-за больших хлопот связанных с работой твердотопливного котла, многие владельцы частных домов выбирают агрегаты с верхней загрузкой. В таком случае не нужно постоянно производить закладку топлива. Рассмотрим подробнее особенности котлов с верхним горением.

Особенности отопительных котлов с верхним горением

Для упрощения обслуживания твердотопливных агрегатов производители начали использовать новые технологии, но и частично вернулись к прежним. Основной задачей стала модернизация оборудования для увеличения времени горения топлива на одной загрузке. Добиться такого результата получилось при использовании функции верхнего горения.



Топливо после загрузки в топку будет гореть сверху вниз. То есть не так как в обычных котлах. Через специальный распределитель подается нужное количество воздуха и начинается горение верхнего слоя топлива. После того как эта часть будет прогорать, то распределитель воздуха начнет опускать вниз и таким образом, обеспечивать горение следующему слою. Следовательно, топливо равномерно сгорает по слоям и при этом выделяется большой объем горючего древесного газа. Температура в топке при горении составляет 450 градусов. На этом этапе включается функция пиролиза. Все мелкие продукты и древесный газ полностью сгорают. Таким образом, выделяется большое количество тепловой энергии. После работы в топке почти не остается топливо.

Пиролиз представляет собой реакцию, при которой разлагаются органические соединения при высокой температуре и затем выделяется горючее вещество.

Главный нагрев котла происходит благодаря сжиганию древесного газа. Этот газ поступает во вторую камеру и воспламеняется благодаря нагнетанию горячего воздуха. Во второй топке температура горения может достигать даже 800 градусов.

От процесса сжигания топлива зависит скорость горения. В стандартном котле сжигаются быстро дрова, а тепло выдается максимальное в короткий промежуток. Таким образом, котел начинает работать на полной мощности и без новой закладки топлива начинает терять нагрузку. А загружать постоянно дрова никто не хочет. Именно поэтому стоит отдать предпочтение котлу с верхней загрузкой. Одной загрузки хватает минимум на 12 часов работы, а может быть даже больше, чем на сутки.

Конструкция котла с верхней загрузкой

Отопительный котел с верхней загрузкой по конструкции похож на свечу. Котел имеет вертикальный корпус в виде цилиндра. Корпус является двухслойным и играет роль теплообменника. Между стенками циркулирует вода, которая получает тепло от пиролизного газа.



Над загрузочной камерой есть камера подогрева воздуха, через которую двигается распределитель воздуха. Для поступления небольшого количества остаточных продуктов сгорания устроен подзольник в нижней части котла.

Твердотопливные котлы длительного горения выпускаются двух видов:

  1. Котлы, которые работают на дровах, угле или топливных брикетах.
  2. Оборудование, которое потребляет топливные брикеты и дрова.

В технической документации к отопительному прибору обычно указывается время работы на одной закладке. В среднем котел работает на дровах или брикетах 24-48 часов, а на угле 3-5 суток.



Стоит отметить, что время горения зависит еще от качества топлива. Например, дрова из березы, бука, ясеня или дуба будут гореть долго, и выделять много тепла. Дрова хвойных пород горят быстро, а значит, срок работы будет меньше.

Кроме дров, угля и брикетов для таких котлов можно использовать вторичные продукты деревообработки. Для одной загрузки потребуется около 30-50 кг топлива. В зависимости от мощности оборудования определяется высота закладки. Это значение может быть от 600 до 1500 мм. Котлы с верхней загрузкой могут быть от 8 до 40 кВт.

Управление отопительным котлом с верхней загрузкой

Принцип управления отопительного котла длительного горения построен на регуляции потока воздуха, который поступает в камеру сгорания. В стандартных приборах регулируются воздушные массы механическим приспособлением. При работе термостата заслонка приводится в действие. Но такой способ имеет минус. Термостат настраивается на необходимый температурный режим. При нагреве носителя тепла заслонка принимает нужное положение и снижается интенсивность горения. Получить быстрое снижение температуры не получится из-за большой инерции работающего котла. Носитель тепла будет нагреваться определенное время, работая на отопительную систему.

Такой же принцип работы связан с увеличением температуры нагрева котловой воды. Пока котел не выйдет на номинальную мощность, температура носителя тепла будет медленно расти.



В отопительном котле с вентилятором нагнетается воздух при необходимости, и увеличивается интенсивность горения. Благодаря нагнетателю воздуха, получается, снизить инерцию нагревательного прибора длительного горения. При помощи автоматики включается и выключается нагнетатель. Автоматика имеет датчики, которые фиксируют все изменения температуры носителя тепла.

При необходимости вентилятор останавливается, а тлеющее топливо остается на небольшом кислороде. В топку воздух поступает естественным путем. Таким образом, можно снизить температуру теплоносителя при проскоке.

Для того чтобы котел начал работать в обычном режиме может потребоваться 0,5-1 час. При необходимости можно отключить отопление. При помощи бака происходит компенсация избыточного тепла, которое поступает из остывшего котла. Котел длительного горения остывает примерно 2-5 часов.

Достоинства и недостатки твердотопливного котла с верхним горением

Среди плюсов твердотопливного котла длительного горения можно отметить:

  1. Высокий коэффициент полезного действия.
  2. Большие промежутки между загрузками.
  3. Небольшое количество электроники для системы автоматики.
  4. Технологическая безопасность.
  5. Срок службы 10-15 лет.
  6. Энергонезависимые приборы.

Основным недостатком твердотопливных котлов с функцией верхнего горения является инерционность. Если сравнивать оборудование с газовыми котлами или твердотопливными, которые работают по другому принципу, то твердотопливные котлы длительного горения не такие гибкие в эксплуатации и с технической стороны. Многие показатели работы зависят от качества топлива. Если в качестве топлива используются дрова, то они должны иметь подходящую влажность. Не редко встречаются проблемы в работе оборудования из-за полной загрузки. Несмотря на такие несущественные минусы, твердотопливные котлы имеют множество преимуществ и являются отличной альтернативой газовому и электрическому отоплению для загородного дома.

Читайте также:

Твердотопливные котлы длительного горения: каталог, цены в Москве

Твердотопливные котлы «Суворов»  – современное отопительное оборудование для частных домов и промышленных зданий. Модели отличаются продолжительной работой в автономном режиме, позволяют снизить расходы на приобретение топлива и обслуживание.

Назначение котлов на твердом топливе

Котлы длительного горения применяются для обогрева помещений разной площади. Модельный ряд позволяет подобрать устройство производительностью от 10 до нескольких сот киловатт. Этого достаточно, чтобы отапливать площадь от 100 до 4300 квадратных метров соответственно.

Обогрев помещения осуществляется как через закрытую систему с принудительной циркуляцией теплоносителя, так и через открытую – с естественным движением жидкости.

Главное отличие газогенераторного котла «Суворов» от аналогов – регулировка мощности в зависимости от погодных условий. Это обеспечивает комфортную температуру в межсезонье. В базовой комплектации модель предназначена только для отопления, но существует возможность наладить бытовое ГВ.

Дополнительный контур для горячего водоснабжения

В стандартный одноконтурный котел встраивают контур ГВС из нержавеющей стали, который обеспечит нагрев воды в необходимом количестве. При этом модели различной мощности способны подготовить разный объем горячей воды за единицу времени:

  • 10 кВт – 200 л/ч;
  • 15 кВт – 250 л/ч;
  • 20 кВт – 300 л/ч;
  • 30 квт – 400 л/ч.

При приготовлении большого количества ГВ проводится регулировка параметров двухконтурного котла. Поскольку максимальная мощность устройства ограничена, подачу теплоносителя в систему снижают. Это позволяет увеличить температуру подаваемой воды на 35 градусов.

Принцип работы котлов на твёрдом топливе

Главное конструкционное отличие устройств этого типа – дополнительная камера сгорания, где происходит дожиг древесных газов. Процесс сопровождается выделением большого количества тепловой энергии, которая в обычных твердотопливных котлах выбрасывается в дымоход вместе с продуктами горения.

Котлы «Суворов» оснащены системой стабилизации работы на разных мощностях. Она представляет собой двухступенчатую заслонку, регулирующую подачу воздуха в основную камеру сгорания. Это замедляет и продолжительное время поддерживает процесс горения на одном уровне, что гарантирует:

  • комфортное отопление в межсезонье, не допуская высокой температуры теплоносителя;
  • многочасовую работу на одной закладке дров.

Также предусмотрено управление соотношением первичного и вторичного воздуха для максимального дожига древесных газов.

В моделях «Суворов-М» помимо регулятора тяги используется специальное устройство, обеспечивающее поддержание необходимой для дожига температуры дымовых газов при снижении генерируемой мощности.

Отходы

Обслуживание не занимает много времени. Древесные отходы сгорают без остатка, а зола скапливается в специальном отсеке – зольнике, расположенном в нижней части устройства.

При периодической работе в полную силу смолы и копоть на внутренних элементах не скапливаются, поэтому топочная камера не нуждается в чистке. Если же агрегат продолжительное время работал на низкой мощности и после ее увеличения не вышел на номинальную, устройство нуждается в чистке. Для доступа к внутреннему объему достаточно снять верхнюю крышку.

Преимущества пиролизных котлов длительного горения

Благодаря продвинутым техническим характеристикам твердотопливные котлы отличаются рядом достоинств:

  • Выбор моделей номинальной мощностью от 10 до 400 кВт.
  • Возможность использовать в системах с естественной и принудительной циркуляцией.
  • Эффективность – при правильном подборе топлива обеспечивается высокий КПД (до 92 %).
  • Современный автоматический регулятор, позволяющий поддерживать мощность в 5 раз ниже номинальной.
  • Вместительный объем топки, обеспечивающий непрерывное горение от 14 до 36 часов.
  • Долговечность – производитель дает трехлетнюю гарантию. Футеровка боковых стенок продлевает срок службы топки.
  • Нет необходимости в регулярной чистке.
  • Возможна комплектация ТЭНом или контуром ГВС.

Виды применяемого горючего в твердотопливных котлах

В качестве топлива рекомендуют использовать:

  • дрова;
  • брикеты.

КПД напрямую зависит от характеристик горючего. На сухой древесине обеспечивается большая производительность и продолжительный срок автономной работы без повторной загрузки топлива. Максимальное рекомендованное значение влажности горючего – 25 %, оптимальное – 4-10 %.

Особенности моделей

Дровяной котел «Суворов» появился на рынке первым. Главное преимущество этого устройства перед аналогами – работа на низкой мощности (до 20 % от номинальной). Эффекта удалось достичь благодаря особенностям конструкции двухступенчатой заслонки, регулирующей подачу воздуха в топку.

Работая над усовершенствованием модели, производитель создал модификацию «Суворов М», преимуществами которой стали:

  • продолжительная эксплуатация без чистки – обеспечивается особенностями формы газового тракта и теплоотражающими элементами на боковых стенках топки;
  • повышенная экономичность – достигается благодаря технологии контроля температуры дымовых газов;
  • увеличенная продолжительность автономной работы;
  • большая вместимость топки.

Были также разработаны еще более мощные котлы в сравнении с модельным рядом «Суворов».

Установка и подключение отопительного оборудования

Монтаж и подключение проводятся согласно действующим нормативно-правовым актам лицами, имеющими соответствующую квалификацию. После установки сотрудниками монтажной организации делают запись в гарантийном талоне, без нее гарантия не поддерживается.

Котел длительного горения своими руками – чертежи, изготовление

Владельцев частных домов, решивших установить твердотопливный котел отопления, в первую очередь заботят 3 параметра — тепловая мощность агрегата, его цена и длительность горения с 1 загрузки. Эти параметры взаимосвязаны, чем больше мощность и продолжительность работы, тем выше стоимость теплогенератора. Единственный способ сократить затраты – сделать котел длительного горения своими руками либо поручить работу мастерам. Представляем 2 конструкции ТТ-котлов, подробные чертежи и порядок изготовления отопителей.

Как увеличивается длительность горения твердого топлива

Мечта многих домовладельцев – поставить котел на твердом топливе, к которому не придется бегать с дровами каждые 4—6 часов. Пользуясь этим, производители и продавцы отопительной техники применяют приставку «продолжительность горения» ко всем подряд теплогенераторам, в том числе и пеллетным, работающим самостоятельно до 7 суток.

Разновидности классических котлов с увеличенной топливной камерой

Продолжительность процесса горения принято обосновывать использованием режима тления при ограниченной подаче воздуха. Но сжигать дрова и уголь подобным способом неэффективно, и вот почему:

  1. Дровяные и угольные котлы достигают своего КПД 70—75% во время максимального горения. При тлении эффективность агрегата снижается до 40—50% (как у обычной буржуйки).
  2. Тлеющие дрова выделяют мало тепловой энергии. Кому нужен «долгоиграющий» теплогенератор, не обогревающий дом в полной мере?
  3. Свежесрубленное дерево определенных пород (например, тополь, ива) и низкокалорийное топливо невозможно нормально сжечь в режиме тления.
Заводской котел с увеличенным топливником, где дрова горят сверху вниз

В действительности, твердотопливные котлы длительного горения – это те, что имеют увеличенную топливную камеру, только ее размер влияет на продолжительность процесса при прочих равных условиях. Принцип прост: чем больше в топке дров, тем дольше они горят и выделяют тепло.

Бытовые котлы, способные работать с одной закладки 8—12 часов на дровах и до 24 часов на угле, бывают таких видов:

  • классические, с принудительной подачей воздуха;
  • действующие по принципу верхнего горения (типа прибалтийской «Стропувы»).

Эти конструкции ТТ-котлов вполне реально изготовить в домашних условиях при наличии необходимого инструментария и практики в сварочном деле. Еще на просторах интернета можно встретить чертежи шахтных котлов на твердом топливе и опилках, но такие отопители довольно громоздкие и непростые в изготовлении, а потому заслуживают отдельной темы.

Классический котел продолжительного горения

В данном разделе вашему вниманию предлагается самодельный отопительный агрегат на дровах и угле, разработанный и сделанный нашим экспертом Виталием Дашко. Мастер собрал на заказ несколько десятков подобных теплогенераторов разной мощности, постоянно совершенствуя конструкцию. Краткий обзор ТТ-котла смотрите на видео:

Надежность и эффективность котлов уже проверена временем на различных объектах. Технические характеристики представленной модели агрегата следующие:

  • мощность – 22–24 кВт;
  • длительность горения (в среднем) на дровах 10—12 часов, минимум – 8 ч;
  • то же, на угле – до 1 суток;
  • КПД — 75—77%;
  • максимальное рабочее давление в системе отопления – 3 Бар, номинальное – 1.5 Бар;
  • количество воды в котловом баке — 50 л;
  • масса изделия — 150 кг;
  • размер загрузочного проема (ширина х высота) 360 х 250 мм;
  • общий объем топки — 112 л, полезный (под загрузку топлива) — 83 л;
  • глубина топки — 46 см, оптимальная длина полена – 40 см.

Для справки. Мастер изготавливает котлы длительного горения разной мощности, в линейку входят агрегаты на 16, 24, 36 и 130 кВт. Цена готового изделия на 24 кВт при заказе у мастера составляет около 450 у. е. Все вопросы и уточнения, связанные с устройством твердотопливного котла и его изготовлением, можно обсудить лично с Виталием, чьи контакты указаны на странице «Наши эксперты».

Устройство и габаритные размеры дровяного котла длительного горения для изготовления своими руками показаны на чертеже:

Теплогенератор успешно функционирует как на дровах, так и на угольном топливе. Полезная вместительность топливника посчитана до нижней кромки загрузочного проема, поскольку камеру нежелательно заполнять доверху. Работа котла происходит в таком порядке:

  1. После закладки и розжига твердого топлива дверцы герметично закрываются.
  2. На электронном блоке управления выставляется желаемая температура теплоносителя, рекомендуется не ниже 50 °С. Затем блок включается в работу нажатием соответствующей кнопки, запускается вентилятор.
  3. При разогреве до установленной температуры вентилятор отключается, доступ воздуха в топливник прекращается. ТТ-котел находится в режиме ожидания, дрова тлеют очень слабо и практически не дают тепла.
  4. После падения температуры в котловом баке контроллер дает команду на запуск вентилятора и процесс горения в топке возобновляется.

Контроллер изменяет производительность вентилятора по своему усмотрению с целью достичь максимальной эффективности горения. Сжигание тлением в данном самодельном котле отсутствует, он либо находится в состоянии ожидания, либо сжигает дерево и уголь в интенсивном режиме.

Внутреннее устройство агрегата показано на чертежах котла в разрезе:

В отопительной установке реализован классический способ сжигания твердых видов топлива с прямой передачей тепла стенкам водяной рубашки и своду, являющемуся днищем котлового бака. В этот бак погружен жаротрубный теплообменник, отбирающий теплоту дымовых газов. Подогретый в канале воздух подается в топку снизу, через колосниковую решетку. Длительность горения обеспечивается за счет:

  1. Большого объема топливника.
  2. Полного перекрытия доступа воздуха в топку в режиме ожидания. После отключения вентилятора срабатывает гравитационная заслонка, закрывающая воздуховод и таким способом не дающая тяге дымохода раздувать угли.

Устройство задней части и жаротрубного теплообменника изображено на следующем чертеже:

Инструменты и материалы для изготовления

На заготовки для сборки твердотопливного котла долгого горения обычно идет низкоуглеродистая сталь марок Ст 3, 10, 20. Лучший вариант – Ст 20, сделанные из нее теплогенераторы служат до 15 лет. Сталь, содержащая больше углерода (Ст 35, 45) имеет свойство прикаливаться от высокой температуры, а потому для сварки теплогенератора непригодна.

Если у вас имеется достаточный опыт сварочных работ и возможность купить металл подороже, то камеру сгорания можно изготовить из жаропрочной стали, легированной хромом и молибденом (например, 12ХМ, 12Х1МФ). Как самостоятельно определить марку стали с достаточным приближением, рассказано в этой статье.

Перечень заготовок, из которых вы станете собирать твердотопливный котел своими руками, приведен в виде таблицы:

Совет. Заготовки лучше всего рубить на гильотинных ножницах где-нибудь в мастерской. Так вы сэкономите массу времени на ручную резку и зачистку от заусенцев.

Дополнительно потребуются такие материалы:

  • уголок равнополочный 50 х 4 мм для изготовления колосников;
  • труба DN50 – на теплообменник и патрубки подключения системы отопления;
  • труба DN150 – на дымоходный патрубок;
  • труба профильная 60 х 40 мм для воздушного канала;
  • полоса стальная 20 х 3 мм;
  • базальтовый утеплитель плотностью 100 кг/м³ и толщиной 2 см;
  • гладкий листовой металл 0.3—0.5 мм с полимерной окраской;
  • готовые ручки на дверцы;
  • шнур, картон асбестовый.

Из инструментов стоит отметить аппарат сварочный, болгарку и дрель, для сварки используются электроды АНО-21 либо МР-3С. Остальное — стандартный набор измерительных приспособлений и инструментов, имеющийся в каждом доме.

Вентилятор и блок управления польского производства подходит к любому самодельному ТТ-котлу

Применяемый в ТТ-котле комплект автоматики, состоящий из блока управления, вентилятора и датчика температуры – польского производства (не перепутайте с китайским, он выглядит так же). Маркировка блока управления — KG Elektronik SP-05, вентилятора — DP-02.

Сборка отопительного агрегата

Первый этап изготовления котла долгого горения заключается в сборке корпуса топливника из металла толщиной 4 мм сваркой на прихватках. Все начинается с днища агрегата, к которому прихватываются боковые стенки, крышка свода и проемы для дверок, как изображено на фото:

Лист днища выпускается в каждую сторону в соответствии с чертежом, в то же время он служит нижним обрамлением дверцы зольника. Внутри камеры на сварке закрепляются полочки из уголков, куда будет опираться колосниковая решетка. Собранный топливник тщательно проваривается по всем стыкам и проверяется на герметичность.

Второй этап – монтаж водяной рубашки из металла 3 мм. Ее толщина у боковых стенок составляет 2 см, поэтому к корпусу топливника следует приварить отрезки стальной полосы, выпустив их на 20 мм. К ним прихватываются стальные листы обшивки.

Внимание! Водяная рубашка начинается на уровне колосниковой решетки и не омывает зольную камеру.

Посередине в шахматном порядке ставятся так называемые клипсы. Это стальной круг, пропущенный через отверстия в стенке котлового бака и приваренный к топке встык. Второй конец клипсы обваривается вокруг отверстия, как показано на фото:

На фото справа видно, где находится низ водной рубашки, слева – котловой бак

Несколько слов о том, как сделать добавочные клипсы по краям водяной рубашки самодельного твердотопливного котла. Нужно взять полосу 20 мм и вставить ее с торца между стенок на глубину 50—100 мм, а затем приварить с обеих сторон.

Третий этап – монтаж жаровых труб в верхнюю часть котлового бака. Для этого в задней и фронтальной стенке согласно чертежу прорезаются отверстия, куда вставляются трубы. Их торцы герметично провариваются, как и все стыки водяной рубашки.

Жаровые трубы теплообменника расходятся веером от дымоходного патрубка

Четвертый этап – изготовление дверец и колосниковой решетки. К дверкам изнутри приваривают полосу в 2 ряда, а между ними вкладывают асбестовый шнур, это будет уплотнение притвора. Колосники делают из уголков №5, приваренных наружным углом вниз. Так они служат рассеивателями воздуха, подающегося вентилятором в зольник.

На пятом этапе в стенки котлового бака врезаются штуцеры для присоединения подающего и обратного трубопровода, устанавливается патрубок дымохода и воздушный канал из трубы 60 х 40 мм с фланцем крепления вентилятора. Воздуховод входит в зольную камеру на середине задней стенки, сразу под водяной рубашкой.

Этап шестой – приварка дверных петель и закладных деталей шириной 2 см для крепления декоративной обшивки котла длительного горения.

Этап седьмой, последний. Котловой бак обкладывается с боковых сторон и сверху базальтовым утеплителем, последний фиксируется с помощью шнура. После остается прикрутить листы крашеного металла саморезами к закладным деталям и установить дверцы.

Плотное базальтовое волокно хорошо утепляет корпус и спокойно выдерживает высокую температуру. Стекловату применять не стоит

В конце к ответному фланцу воздуховода крепится вентилятор, а блок управления устанавливается на котле сверху. Датчик температуры необходимо вложить под базальтовый утеплитель со стороны задней стенки агрегата. Кроме того, в конструкцию самодельного котла длительного горения можно внести ряд полезных дополнений, по вашему желанию:

  • встроить в котловой бак водяной контур подогрева воды на ГВС;
  • предусмотреть погружную гильзу для установки термометра – на случай отключения электричества, когда дисплей контроллера погаснет;
  • то же – для монтажа группы безопасности;
  • установить электрический ТЭН, подогревающий теплоноситель после прогорания дров.

Несколько слов о том, как сделать циркуляцию горячей воды в твердотопливном котле с целью ее нагрева на хозяйственные нужды. Нужно взять 10 м медной трубки диаметром 8—12 мм и выгнуть из нее змеевик в виде спирали. Последняя наматывается внутри котлового бака вокруг жаровых труб, а концы выводятся наружу с задней стороны агрегата. Получаем двухконтурный котел длительного горения.

Примечание. Практика эксплуатации данных теплогенераторов показала, что монтаж электрического нагревателя необходим тем домовладельцам, кто желает отапливать дом по ночному тарифу. В остальных случаях длительности горения хватает, чтобы не бегать в котельную среди ночи с целью подбросить дровишек.

Пленку с крашеного металла лучше снять сразу, а дверки покрыть термостойкой эмалью

Ножки агрегату можно приделать на любом этапе, выбрав подходящие отрезки металлопроката. Подробности и секреты сборки ТТ-котла смотрите в авторском видео мастера — создателя отопительного агрегата:

Котел с верхним горением топлива

На постсоветском пространстве данные теплогенераторы известны в двух разновидностях:

  1. Прибалтийские агрегаты фирмы «Стропува» (Stropuva) и их производные от других изготовителей.
  2. Дровяные печи типа «Бубафоня».

Неизвестно, какой из отопителей появился раньше, но печь Бубафоня завоевала широкую популярность как обогреватель для дач, гаражей и прочих зданий с низкими требованиями к эстетике изделия. Чего нельзя сказать о котлах верхнего горения, хотя многие их почему-то считают единственно возможной версией твердотопливных теплогенераторов продолжительного сжигания. В действительности, их единственный козырь все тот же – топливник больших размеров.

Принцип действия подобных котлов состоит в горении топлива, придавленного грузом, по направлению сверху вниз. Причем воздух подается в зону сжигания тоже сверху, по телескопической трубе, соединенной с грузом. Рабочая схема агрегата показана на рисунке:

Оригинальная схема котла, взятая с сайта stropuva.ru

В процессе эксплуатации котлов Stropuva проявилось множество недостатков, о чем свидетельствуют и отзывы владельцев на форумах:

  1. Нельзя подкинуть в топку поленьев, пока не сгорит предыдущая закладка. Физически это возможно, но тогда принцип верхнего сжигания нарушится, пламя охватит все слои топлива.
  2. При работе на свежих опилках и другом мелком мусоре остатки топлива «зависают» на стенках.
  3. Эффективность ТТ-котла не слишком высока, поскольку в нем отсутствует теплообменник. Из-за камеры нагрева воздуха и большого топливника для теплообменника не осталось места.

Больше критических недостатков у теплогенератора нет, а кое-что в самодельной версии можно исправить по своему разумению. Например, поставить днище и колосники, организовав зольную камеру. Избавиться от недостатка с догрузкой тоже можно, если поставить между загрузочным и зольным проемом дополнительную дверцу. Данная идея модернизации котла верхнего сжигания принадлежит другому нашему эксперту – Владимиру Сухорукову, о чем он рассказывает в своем видео:

Подготовка материалов

Круглый корпус создает некоторые неудобства в изготовлении, но и квадратным его не сделаешь, — топливо станет «зависать» по углам. Есть проблема и со сборкой телескопической трубы с грузом, так что эту часть лучше взять от печи Бубафоня. Чертеж котла длительного горения, сопоставимого по размерам с классической версией, выглядит так:

Перед тем как сделать котел, подбираем материалы по чертежу:

  • труба DN 400 со стенкой 5 мм – на топливник;
  • то же, DN 50 – на подачу воздуха и водяные патрубки;
  • то же, DN 100 – для дымохода;
  • заготовка из листа толщиной 10 мм круглой формы с диаметром 38 см;
  • полоса 40 х 4 мм – для распределителей воздуха;
  • арматура диаметром 16—20 мм периодического профиля – на колосники;
  • базальтовая вата толщиной 3 см и плотностью 100 кг/м³;
  • тонколистовой металл с полимерным покрытием.

Выбор материала водяной рубашки зависит от способа ее монтажа, ведь у домашнего мастера вряд ли найдутся в запасе вальцы, способные придать металлу толщиной 3 мм форму цилиндра. Варианты такие (показаны ниже на схеме):

  1. Схема №1. Взять тонкостенную трубу большего диаметра, хотя найти таковую непросто, а обычная сильно утяжелит котел.
  2. Схема №2. Два листа металла согнуть в 2 местах под углом 60°, а потом сварить две половинки вместе. Понадобится пресс – листогиб.
  3. Схема №2 в другом исполнении. Варить рубашку из 6 листов – сегментов на клипсах.
  4. Схема №3. Сварить прямоугольный короб, отчего увеличится объем котлового бака.
Схему №2 можно реализовать двумя способами – сварить из 2 согнутых половинок или 6 плоских листов

Также понадобится листовой металл 3 мм на обрамление дверок, дно с крышкой и воздушную заслонку.

Изготовление теплогенератора

Производство работ начинается с вырезания заготовок и проемов в стенке трубы по размерам на чертеже. Из вырезанных частей делаются дверцы, к ним прилаживаются навесы и покупные ручки. Из арматуры варится колосниковая решетка, показанная на фото:

В целом алгоритм сборки котла верхнего горения выглядит так:

  1. В круглой заготовке для груза прорезать отверстие, вставить в него трубу и обварить.
  2. К нижней части груза приварить 6 изогнутых полос, что послужат распределителями воздуха.
  3. Прикрепить к топке днище, установить внутрь колосники.
  4. Вырезав отверстие по центру крышки для воздушной трубы, приладить ее к топливнику. Перед этим нужно поставить трубу с грузом на место.
  5. Приварить патрубок дымохода.
  6. Смонтировать водяную рубашку по выбранной схеме, герметично обварить все стыки.
  7. Произвести врезки патрубков для теплоносителя.
  8. Выполнить утепление и обшивку котла, установить дверцы.
  9. Поставить на верх воздушной трубы заслонку.
Для распределения воздуха достаточно шести полос-распределителей

Установить автоматику и наддув на котел длительного верхнего горения затруднительно, поскольку к движущейся трубе вентилятор не приставишь. Надо смастерить гибкий рукав, а для датчика температуры предусмотреть погружную гильзу. Вложить его под утеплитель нельзя, потому что зона горения в данном виде отопителей постоянно смещается вниз.

Проводить испытания котла лучше, конечно, на улице

Заключение

Обе конструкции твердотопливных котлов длительного горения, сделанные своими руками, имеют право на жизнь. Но изготовить надежный отопительный агрегат непросто – стыки металла нужно проваривать качественно и герметично.  Без опыта и квалификации сварщика не обойтись. Отсюда вывод: если видите, что не одолеете самостоятельную сборку либо у вас нет на это времени, обращайтесь к мастерам. Так вы сэкономите до 50% средств по сравнению с покупкой заводского ТТ-котла.

Что представляет собой котел длительного горения и какова его цена?!

Котлы твердотопливные, длительного горения – представляют собой котлы верхнего или нижнего горения, функционирующие от загрузки угля или дров. Работает котел длительного горения по правилам верхнего горения и поэтому горит не все горючие, а только его верхняя часть. Находящиеся в низу топки угольное или древесное топливо, не нагревается, а ждёт своей очереди. Котел длительного горения очень экономичен, и лоялен в ценовой политике, если отталкиваться от качества и эффективности работы этой конструкции. Например, на одном подкидывании дров или угля в котел длительность горения доходит до 12 часов.

Существует две разновидности подобных котлов — универсальный и дровяной.

Для дровяного котла применяют в качестве топлива одни лишь дрова. Котел универсальный длительного горения действует не только на дровах, а также и на угле. Этот вид котла оснащен контроллером управления и вентилятором наддува. Многие компании монтируют котлы длительного горения уже не один год. За недолгий период котлы данного типа зарекомендовали себя с высококачественной стороны. Котлы длительного горения являются наиболее приемлемыми для отопления зданий до полутора тысяч метров квадратных или частных домов, коттеджей. Котлы длительного горения лидируют среди всех другие котлов бытовой серии до ста пятидесяти кВт, как по КПД до 80 % так и по комфорту обслуживания. При покупке котла длительного горения обязательно нужно проконсультироваться с продавцами, для того что бы правильно установить данную систему, а так же к котлу прилагается схема монтажа, которую так же нужно изучить.

Действие работы котла длительного горения можно сопоставить с горением спички: в обычном положении спичка будет гореть намного дольше, и выделять значительно больше тепла. В простых котлах, у которых принцип горения с нижним горением, время горения, также как у обычной спички, значительно меньше.

Чем различаются твердотопливный котел длительного горения от простого котла?

  • Они габаритны, потому что камера для загрузки имеет увеличенный объем.
  • Соответственно, можно «зарядить» подобный котёл огромным количеством топлива, которое впоследствии может медленно гореть довольно длительное время. Это довольно удобно, поскольку не нужно подкидывать топливо через каждых несколько часов.
  • Сегодня достаточно точно автоматика регулирует работу твердотопливного котла, поэтому при малых нагрузках топливо горит в щадящем режиме.
  • Важным моментом является то, что изготовитель, уточняя длительность горения, имеет ввиду горение на основном топливе, при использовании резервного. В таком случае загрузка будет гореть меньше.
  • Необходимо заострить внимание на то, что при несоответствующем подборе мощности котельная система может работать меньше указанного времени.

Котёл подбирать нужно под определенное топливо. В технических характеристиках если главное топливо — это древесина, тогда старайтесь в первую очередь отапливать именно древесиной. Котлы угольные применяются в основном под уголь.

В основном подобные котлы являются универсальными. Мощность в них изменяется в зависимости от вида топлива. За основу, как правило, берется уголь. Если вы решили применять подобный агрегат в основном на древесном топливе, советуем запас выдержать по мощности не менее от 25 –до 30 %.

При выборе и покупке котла длительного горения существует очень простое правило – чем больше топка, тем горение топлива длительнее. Однако не стоит пренебрегать удобством эксплуатации и эффективностью данной системы отопления (регулировка температуры, чистка).

Купить по выгодной цене котел длительного горения вы также можете через интернет, сделав всего лишь заказ на сайте.

Теперь Вам не нужно вставать среди ночи и подкидывать уголь или дрова, чтобы проснуться в теплом помещении. Это инновационное оборудование, благодаря специальной конструкции, достигается длительный процесс горения дров или угля

Дата: 04.10.2017

Назад в “Статьи”

Принцип работы твердотопливных котлов длительного горения


    Для решения вопроса отопления в загородном доме или промышленном помещении отлично подходят твердотопливные котлы. Одной из разновидностей являются котлы длительного горения, КПД которых достигает 85%.

    Принцип работы:

    Основан на горении верхнего слоя топлива, кислород подается поэтапно, сначала в верхний слой затем по мере расходования топлива загорается следующий слой и так далее. За счет управления подачей кислорода, необходимого для процесса горения, становится возможным контролирование заданной температуры нагрева теплоносителя. При горении древесины выделяется углекислый и угарный газ, которые в свою очередь также являются отличным топливом. При сжигании газа выделяется достаточное количество тепла, продлевая, тем самым, интервал между загрузками топлива. Процесс выделения газа из древесины принято называть пиролизом, а котлы пиролизными. При тлении от топлива практически не остается никакого остатка, и все выделяемые газы в результате горения уничтожаются, оставляя только пар и углекислый газ. Тем самым максимально используется топливная загрузка, позволяя реже делать закладку. Отличительными чертами такого котла будет выступать увеличенный объем корпуса.

    Характеристики твердотопливного котла длительного горения:

    • Возможность использовать котел для отопления и приготовления горячего водоснабжения, совместно с бойлером.
    • Большая мощность.
    • Высокий КПД не менее 82%.
    • Варианты подачи воздуха как в первичную камеру сгорания, так и во вторичную.
    • Материал, из которого изготовлен корпус агрегата высокопрочный, толщиной не менее 5мм.
    • Простота обслуживания, доступная область чистки.
    • Порошковое покрытие поверхности котла.
    • Теплоизоляция котла 50мм.
    • Достаточно большой угол открытия дверец.
    • Автоматика, позволяющая управлять работой вентилятора, насосами для подачи горячей воды и отопительной системы, а также позволяет запрограммировать работу котла для определенного вида топлива.
    • Возможна установка комнатного терморегулятора.
    • Возможно подключение GSM модуля для дистанционного управления.
    • Режим работы «зима-лето».
    • Работа котла по заданной температуре с плавным переходом в режим тления по её достижению.
    • Система термозащиты, препятствующая воспламенению запасов топлива и разрушению узлов котла.
    • При отключении питания, котел приспособлен для сжигания топлива с естественной тягой.


    Твердотопливные котлы фирмы TIS выполнены по самым современным технологиям, подробнее Вы можете ознакомится с модельным рядом в нашем каталоге.

    Устройство и принцип работы твердотопливных котлов длительного горения



    В современном мире на первый план выходит экономия природных ресурсов. За последние годы человечество в результате своей бурной деятельности потребило огромное количество природных ископаемых. Земные недра истощаются с пугающей скоростью, и уже через несколько десятилетий многие отрасли могу испытать сырьевой кризис.



    Поэтому твердотопливные котлы длительного горения становятся одной из самых покупаемых моделей среди всех отопительных систем. Они позволяют намного более рационально использовать горючее и снижают его потребление в несколько раз. За отопительный сезон экономия может составить более тонны угля.



    Эксплуатация оборудования




    Двухконтурные отопительные котлы на твердом топливе отлично проявляют себя в эксплуатации. Горячая вода, получаемая с их помощью, обойдется дешевле, чем предоставляемая централизованно услуга. Поэтому многие люди отказываются от коммунального водоснабжения в пользу подогрева при помощи котла.


    Среди всех существующих моделей особенно выделяются пиролизные котлы длительного горения. Их принцип работы основан на практически бескислородном сжигании топлива, в результате чего оно намного дольше горит, выделяет больше тепловой энергии и дает меньшее количество твердых отходов. А побочным продуктом реакции выделяется коксовый газ, который не выбрасывается в атмосферу, а так же сжигается в топке и выделяет дополнительное тепло. Это позволяет не только поднять КПД до немыслимых для твердого топлива 90%, но и значительно улучшает экологичность агрегатов.




    Приобрести подобный аппарат не составит труда. В Украине купить котел длительного горения можно в Днепропетровске, Киеве, Харькове и любом другом крупном городе. Для этого достаточно обратиться в любой дилерский магазин или сертифицированный центр продаж отопительного оборудования. А можно и вовсе заказать себе аппарат через интернет прямо с адресной доставкой на дом. Точно так можно поступить и для покупки твердотопливного котла в Польше, России и любой другой стране.



    Обзор популярных моделей




    На отечественном рынке присутствует много чугунных и стальных твердотопливных агрегатов. Эти модели наименее склонны к поломкам, так как имеют самую простую конструкцию. Отсутствие автоматики делает их энергонезависимыми, что очень актуально для населенных пунктов, где часто отключают свет. Некоторые популярные модели:



    • 1.    Литовский твердотопливный котел длительного горения Stropuva (Стропува) является универсальным агрегатом, способным работать на всех видах угля, а также на дровах и отходах деревообрабатывающей промышленности. В эксплуатации очень прост и надежен, так что легко прослужит много лет без каких-либо эксцессов.
    • 2.    Твердотопливный котел длительного горения Buderus (Будерус) немецкого производства является лучшей на сегодняшний день моделью. Он является самым экономным агрегатом, так как немцы хорошо умеют выжимать максимум из минимума. Качественная сталь хорошо защищена от любых видов негативного воздействия, а компактные размеры порадуют людей, имеющих небольшую котельную. По всем основным параметрам техника выигрывает у конкурентов.
    • 3.    Котел твердотопливный длительного горения Буран производится в Украине и являет собой великолепное творение для бюджетного варианта. Этот агрегат в буквальном смысле работает на всем, что горит. Он неприхотлив к качеству топлива и может спокойно работать десятилетиями. Его недостатком является лишь низкий по сравнению с европейскими моделями показатель КПД.
    • 4.    Еще одна литовская модель Candle обладает всеми достоинствами и недостатками первого номера в списке, только производится на другом заводе.




    На производстве используются автоматические котлы, которые самостоятельно подбрасывают топливо в камеру сгорания и вычищают сажу. Они стоят очень дорого, поэтому массового распространения не получили. Посмотреть их работу на видео можно в интернете на специализированном форуме или на сайте изготовителя. Ролик позволит более детально вникнуть в происходящий процесс, и возможно применить его в бытовых условиях при помощи конструктивной доработки. Главное в погоне за улучшением ничего не сломать.



    Устройство котла




    Для любителей все делать своими руками в сети есть специальные схемы и чертежи, позволяющие собрать котел самодельный длительного горения. Для этого понадобится корпус от какого-нибудь старого отопителя, расходники, сварочный аппарат и спецодежда для защиты.







    По времени работа займет не много, но на каждом этапе нужно соблюдать аккуратность и следить, чтобы все складывалось нужным образом. Успешное завершение операции возможно только в случае выполнения всех требований технологического процесса. В противном случае все работы пойдут насмарку.




    Устройство котла длительного горения подразумевает наличие топки закрытого типа, в которую ограничен доступ воздуха. Это позволяет долгое время поддерживать процесс горения, чтобы топливо лучше прогорало и отдавало максимум тепловой энергии.



    Подача кислорода обычно регулируется механическим путем при помощи клапана. Отзывы о котлах подобного типа подтверждают, что они гораздо лучше ведут себя в эксплуатации, чем стандартные модели на твердом топливе.


    Актуальные цены на котлы длительного горения лучше узнавать в день покупки у официальных дилеров. Нестабильная экономическая ситуация заставляет торгующие фирмы пересчитывать стоимость товаров практически каждый день.

    границ | Разработка и производительность многотопливного жилого котла, сжигающего сельскохозяйственные отходы

    Введение

    Рост населения, истощение и рост цен на ископаемое топливо и климатический кризис во всем мире требуют быстрого развития технологий использования возобновляемых источников энергии с минимальным воздействием на окружающую среду. Топливо из биомассы обладает значительным потенциалом для удовлетворения этих потребностей благодаря своему обилию, низкой стоимости и сокращению выбросов парниковых газов. К 2050 году до 33–50% мирового потребления может быть обеспечено за счет биомассы (McKendry, 2002).

    ЕС поставил цель увеличить долю возобновляемых источников энергии в общем потреблении энергии до 27% к 2030 году (ЕС, 2014). Древесное топливо преимущественно использовалось как в крупных, так и в малых системах для производства тепла или электроэнергии. Однако растущая конкуренция за такие виды топлива в секторе отопления, лесопилении и бумажной промышленности, а также рост производства древесных гранул привели к росту цен на древесину и нехватке сырья (Uslo et al., 2010).Таким образом, для достижения цели роста использования биомассы потребуется более широкий ассортимент сырья (Carvalho et al., 2013; Cardozo et al., 2014; Zeng et al., 2018), что создаст дополнительную потребность в топливе. технологии переработки и контроля выбросов.

    Для стран Южной Европы, где популярно отопление жилых помещений с использованием топлива из биомассы в качестве более дешевой альтернативы, предпочтительным сырьем являются отходы сельского хозяйства и агропромышленности. Они легко доступны в больших количествах и обладают высоким энергетическим потенциалом, уменьшая путем сжигания объем отходов и увеличивая экономическую отдачу для сельских общин.В Греции доступно около 4 миллионов тонн в год, что эквивалентно примерно 50% валового потребления энергии (Vamvuka and Tsoutsos, 2002; Vamvuka, 2009).

    Наиболее распространенными типами бытовых топочных устройств являются дровяные печи, дровяные котлы, печи на древесных гранулах и устройства для сжигания древесной щепы. Помимо дровяных печей и обычных котлов с бесконечными винтами, используются котлы смешанного горения с надстройками автоматизации, решениями для хранения и разнообразными механизмами подачи (Vamvuka, 2009; Sutar et al., 2015; Ан и Джанг, 2018). В прошлых исследованиях изучались выбросы дымовых газов, эффективность и проблемы, связанные с золой, при сжигании сельскохозяйственных остатков. Крупномасштабные агрегаты или небольшие пеллетные устройства для домашнего или жилого центрального отопления, некоторые из которых используют верхнюю подачу, вращающиеся или подвижные решетки (Vamvuka, 2009; Carvalho et al., 2013; Rabacal et al., 2013; Garcia-Maraver et al., 2014). ; Pizzi et al., 2018; Zeng et al., 2018; Nizetic et al., 2019). Однако по-прежнему недостаточно информации о характеристиках не гранулированного сырья с точки зрения эффективности и выбросов загрязняющих веществ в соответствии с пороговыми значениями в зависимости от различных конструкций небольших систем и условий эксплуатации.В основном использовалась древесная щепа (Kortelainen et al., 2015; Caposciutti and Antonelli, 2018), тогда как разработка котлов в странах Средиземноморья идет медленно.

    Было доказано, что маломасштабные системы биомассы вносят значительный вклад в качество местного воздуха за счет выбросов загрязняющих веществ, таких как CO, SO 2 , NO x , полиароматических углеводородов и твердых частиц, которые могут серьезно повлиять на здоровье человека и климат. Эти выбросы зависят от свойств топлива, применяемой технологии и условий процесса, и их мониторинг и контроль очень важны для соблюдения экологических ограничений и экономической эффективности требований рынка.Было обнаружено, что выбросы CO варьируются от 600 до 680 частей на миллион v для персиковых косточек (Rabacal et al., 2013), 50-400 частей на миллион v для скорлупы бразильских орехов и 100-400 частей на миллион v для лузги подсолнечника ( Cardozo et al., 2014). Было показано, что выбросы NO x находятся в диапазоне 300-600 мг / м 3 для косточек персика (Rabacal et al., 2013), 180-270 мг / м 3 для скорлупы бразильских орехов и 50-720 мг. / м 3 для лузги подсолнечника (Cardozo et al., 2014). Для последнего выбросы SO 2 варьировались от 78 до 150 мг / м 2 3 .Сообщается, что КПД котла (Rabacal et al., 2013; Fournel et al., 2015) составляет от 63 до 83%, в зависимости от типа топлива.

    Поскольку сельскохозяйственные остатки доступны только в течение ограниченного периода времени в течение года, их смеси увеличивают возможности поставок для действующих предприятий. Однако, когда смеси используются в качестве сырья, совместимость топлив в отношении характеристик сгорания должна быть должным образом оценена для эффективной конструкции и работы блоков сжигания.Переменный состав этих материалов предполагает тщательное знание их поведения в тепловых системах, чтобы избежать комбинаций топлива с нежелательными свойствами. Насколько известно авторам, смеси таких отходов, которые можно найти по низкой цене или бесплатно, не исследовались в бытовых приборах. Для определения выбросов твердых частиц и образования шлака использовались только гранулы древесного топлива или энергетических культур (Carroll and Finnan, 2015; Sippula et al., 2017; Zeng et al., 2018).

    Основываясь на вышеизложенном, целью настоящего исследования было сравнить характеристики горения выбранных не гранулированных материалов сельскохозяйственных остатков, которые широко распространены в странах Южной Европы, и их смесей, чтобы исследовать любые аддитивные или синергетические эффекты между компонентами топлива и получить выгоду. знания об использовании таких смесей в небольших котлах.Цель состояла в том, чтобы оценить производительность прототипа малозатратной установки для сжигания, позволяющей осуществлять предварительную сушку топлива и воздуха для горения выхлопными газами для производства тепловой энергии в зданиях, фермах, малых предприятиях и теплицах с точки зрения важности параметры, такие как сгорание и КПД котла, температура дымовых газов и выбросы в окружающую среду.

    Экспериментальная часть

    Топливо и характеристики

    Сельскохозяйственные остатки для данного исследования были отобраны на основе их обилия и доступности в Греции и странах Средиземноморья в целом.Это были ядра оливок (OK), предоставленные AVEA Chania Oil Cooperatives (Южная Греция), ядра персика (PK), предоставленные Союзом сельскохозяйственных кооперативов Giannitsa (Северная Греция), скорлупа миндаля (AS), предоставленная частной компанией ( Agrinio, C. Греция) и скорлупа грецкого ореха (WS), предоставленная компанией Hohlios (Северная Греция).

    После сушки на воздухе, гомогенизации и рифления материалы измельчали ​​до размера частиц <6 мм, используя щековую дробилку и вибрационное сухое просеивание. Типичные образцы были измельчены до размера частиц -425 мкм с помощью режущей мельницы и охарактеризованы с помощью экспресс-анализа, окончательного анализа и теплотворной способности в соответствии с европейскими стандартами CEN / TC335.Содержание летучих веществ измеряли термогравиметрическим анализом с использованием системы TGA-6 / DTG в диапазоне 25–900 ° C, в потоке азота 45 мл / мин и при линейной скорости нагрева 10 ° C / мин. Химический анализ золы проводили на рентгенофлуоресцентном спектрофотометре (XRF) типа Bruker AXS S2 Ranger (анод Pd, 50 Вт, 50 кВ, 2 мА). Тенденция осаждения золы была предсказана с помощью эмпирических индексов. Эти показатели, несмотря на их недостатки из-за сложных условий, которые возникают в котлах и связанном с ними теплопередающем оборудовании, широко используются и, вероятно, остаются наиболее надежной основой для принятия решений, если они используются в сочетании с испытаниями пилотной установки.

    Соотношение оснований и кислот (уравнение 1) является полезным показателем, поскольку обычно высокий процент основных оксидов снижает температуру плавления, в то время как кислотные оксиды повышают ее. Это принимает форму (Vamvuka et al., 2017):

    Rb / a =% (Fe2O3 + CaO + MgO + K2O + Na2O)% (SiO2 + TiO2 + Al2O3) (1)

    , где на этикетке каждого соединения указывается его массовая концентрация в золе. Когда R b / a <0,5 тенденция к осаждению низкая, когда 0,5 b / a <1 тенденция к осаждению является средней, и когда R b / a > 1 тенденция к осаждению является высокой.Для значений R b / a > 2 этот индекс нельзя безопасно использовать без дополнительной информации.

    Влияние щелочей на склонность золы биомассы к шлакованию / загрязнению является критическим из-за их тенденции к снижению температуры плавления золы. Один простой индекс, индекс щелочности (уравнение 2), выражает количество оксидов щелочных металлов в топливе на единицу энергии топлива в ГДж (Vamvuka et al., 2017):

    AI = кг (K2O + Na2O) ГДж (2)

    Когда значения AI находятся в диапазоне 0.17–0,34 кг / ГДж загрязнение или шлакообразование вероятно, тогда как при этих значениях> 0,34 обрастание или шлакование практически наверняка произойдет.

    Для испытаний на сжигание были приготовлены смеси вышеуказанных материалов с соотношением компонентов до 50% по весу с наиболее распространенными в Греции сельскохозяйственными отходами – ядрами оливок.

    Описание прототипа системы сгорания

    Блок сжигания схематично показан на рисунке 1. Основными частями являются два бункера, эксикатор, система непрерывной подачи сырья и бойлер с поперечным потоком.Номинальная мощность 65 кВт тыс. .

    Рисунок 1 . Принципиальная схема многотопливного котла (сплошные стрелки показывают направление потока воздуха, пунктирные стрелки показывают направление потока биомассы).

    Топливо хранится в главном бункере (A), боковые поверхности которого перфорированы для физического осушения топлива. В зависимости от наличия биомассы и особых потребностей в энергии открывается регулирующий клапан, и в систему подается соответствующее топливо. Затем биомасса переносится из бункера в эксикатор через наклонную стойку с направляющими, скорость которой регулируется в соответствии с потребностями котла.Горячий воздух поступает из выхлопных газов через систему обратной связи (H, J). В сушилке установлены две внутренние конвейерные ленты (B), состоящие из перфорированных медленно вращающихся роликов со стальной сеткой, позволяющих горячему воздуху проходить через него в восходящем направлении потока. Осушитель (B) имеет несколько отсеков, чтобы позволить воздуху перемещаться и в конечном итоге потерять часть своей температуры, создавая тем самым разницу температур. Специальная стальная сетка обладает высокой износостойкостью и довольно эффективно выдерживает экстремальные перепады температур.Скорость роликов тесно связана с влажностью биомассы и может изменяться в зависимости от потребностей автоматического управления. Затем сухая биомасса переносится (C) во временный бункер (D) и смешивается с теплым воздухом, поступающим из системы обратной связи (E), прежде чем направить его в горелку и зону сгорания котла. Используя горизонтальный теплый шнек диаметром 1 и 1/2 дюйма, обработанная биомасса подается в горелку (G). Скорость подачи регулируется двумя электронными диммерами. Первый диммер соответствует времени работы системы питания, а второй диммер соответствует времени задержки (винт выключен).Таким образом, подача сырья осуществляется полупериодическим способом. Первичный воздух для горения вводится через трубу в передней части топки и регулируется с помощью воздуходувки. Соотношение первичного и вторичного воздуха регулируется с помощью регулятора, установленного в дымоходе (K), с механическим регулятором, который позволяет изменять тягу в дымоходе. Котел (G) является гидравлическим и в основном производит горячую воду в замкнутой циркуляционной системе (F). Эта система имеет меры безопасности, чтобы поддерживать постоянное давление воды и транспортировать горячую воду к высокоэффективным фанкойлам для обогрева помещений.Датчики температуры Pt используются для измерения температуры воды в прямом и обратном потоке, а также в потоке внутри котла. Измеритель теплотворной способности измеряет расход воды и полезную энергию, получаемую водой. Выхлопные газы котла перед тем, как попасть в дымоход, проходят через теплообменник. Теплообменник (I) использует выхлопные газы для нагрева воздуха, который затем используется для сушки влажной биомассы.

    Новинкой этого прототипа является конструкция эксикатора, питаемого выхлопными газами, выдерживающего экстремальные перепады температуры и работающего в соответствии с потребностями котла, теплообменник также питается выхлопными газами, а также прилагаются датчики температуры и измеритель теплотворной способности.Поскольку все основные части устройства являются стандартными, стоимость изготовления такой установки остается низкой. Уже установленные аналоговые датчики и детали будут заменены цифровыми датчиками и механическими деталями с цифровыми входами и выходами, в соответствии с результатами экспериментов по отклику агрегата. Ограничением системы является невозможность отрегулировать оптимальный коэффициент избытка воздуха, поэтому существует потребность в надежном управлении подаваемым воздухом для горения. Следует принять определение оптимальных параметров пользовательской системы автоматического управления, чтобы установка могла работать автономно.

    Методика эксперимента и измерения данных

    Эксперименты были структурированы таким образом, чтобы можно было построить аналитический профиль каждого материала, а также исследовать поведение типа топлива на различных стадиях процесса. Были проведены две серии экспериментов, чтобы изучить поведение и реакцию каждого остатка на технологическую цепочку устройства. Во время первой серии испытаний для каждого биотоплива проводилась калибровка скорости подачи в зависимости от диммерных переключателей.Скорость подачи определялась последовательностями интервалов задержки включения-выключения первого и второго диммера соответственно. Расход дымовых газов для каждой подачи сырья определялся путем измерения скорости вентилятора на выходе газа, установленного в положении (K), с помощью анемометра. Следовательно, каждое биотопливо было протестировано в установке для сжигания, чтобы оптимизировать тепловой КПД путем настройки его специальных параметров с учетом качества выбросов. Важными независимыми переменными были скорость подачи сырья, скорость вентилятора, регулирующего поток воздуха в котле, и внутренняя температура котла.В настоящем исследовании представлены результаты для одного набора этих параметров с целью сравнения характеристик сгорания между испытанными сельскохозяйственными остатками, а также их смесями при постоянных рабочих условиях. Параметрическое исследование для оптимизации процесса будет представлено в следующем отчете.

    Для запуска котла было подожжено топливо, были включены питатель твердого вещества и воздуховоды и выставлены желаемые значения (вкл. / Выкл. 10/30 с / с). Перед снятием первых показаний печи давали поработать 30 мин.Циркуляционная система горячей воды была настроена на работу после того, как температура достигла ≥55 ° C. Когда температура воды превышала 70 ° C, подача сырья временно прекращалась.

    Состав дымовых газов непрерывно контролировался во время испытаний с помощью многокомпонентного газоанализатора, модель Madur GA-40 plus от Maihak, оборудованного двухрядным фильтром и осушителем. Отбор проб производился с помощью нагревательной линии с зондом в соответствии с греческими стандартами ELOT 896. В анализаторе используются электрохимические датчики для измерения концентрации газа.Содержание CO 2 , CO, O 2 , SO 2 , NO x в потоке выхлопных газов, индекс сажи, тепловые потери дымовых газов, температура дымовых газов и коэффициент избытка воздуха ( λ) непрерывно регистрировались анализатором. Аналоговый выходной сигнал анализатора передавался в компьютер, где сигналы обрабатывались и вычислялись средние значения за период дискретизации 0,5 мин.

    После проведения измерений в установившемся рабочем режиме и давая печи поработать около 3 часов, питатель топлива и воздуховод были отключены, смотровое окно было открыто, а вытяжной вентилятор был установлен на высокую мощность для охлаждения агрегата.Зольный остаток был осушен, взвешен и проанализирован на предмет потерь при сгорании из-за несгоревшего углерода. Эксперименты были повторены дважды, чтобы определить их воспроизводимость, которая оказалась хорошей.

    Термический КПД системы был определен как доля полезной энергии, полученной водой котла, к энергии, потребляемой топливом:

    ηt = QoutQin = qwcpwΔTwΔtmfQf (%) (3)

    где, q w : массовый расход воды (кг / ч), c pw : теплоемкость воды (МДж / кг · K), ΔT w : разница температур прямого и обратного потоков воды (° K), Δt: общее время горения при температуре воды 70 ° C, м f : масса сожженного топлива / смеси (кг), Q f : теплотворная способность топлива / смеси (МДж / кг).

    Эффективность сгорания определялась следующим образом:

    ηc = 100-SL-IL-La (%) (4)

    где,

    SL = (Tf-Tamb) (A [CO2] + B) (5) IL = a [CO] [CO] + [CO2] (6) La = 100 мес. (7)

    где: T f : температура дымовых газов (° C), T amb : температура окружающего воздуха (° C), [CO] и [CO 2 ]: концентрации CO и CO 2 в дымовых газах (%), A, B, a: параметры горения, характерные для каждого вида топлива (данные анализатором), м o : общая масса сожженного органического вещества топлива (кг), м a : масса органического вещества в золе (кг).

    Для каждого экспериментального испытания проверялось, достаточно ли имеющегося тепла дымовых газов для предварительного нагрева входящего воздуха для сжигания топлива до 70 ° C, а также для сушки биомассы в эксикаторе системы:

    или

    mflcpflΔTf≥mambcpambΔTamb + Qd (9)

    где: m fl , m amb : масса дымовых газов и воздуха на кг сожженной биомассы (кг), c pfl , c pamb : удельная теплоемкость дымового газа и воздуха (кДж / кг ° K), ΔT f , ΔT amb : разность температур дымовых газов на выходе и входе дымохода и предварительно нагретого воздуха и окружающего воздуха, соответственно (° K), Q d : теплота сушки биомассы ( Мойерс и Болдуин, 1997).Согласно последующим результатам, указанное выше неравенство сохранялось всегда.

    Результаты и обсуждение

    Анализы сырого топлива

    В Таблице 1 указаны приблизительный и окончательный анализы изученных сельскохозяйственных остатков. Как можно видеть, все образцы были богаты летучими веществами и имели низкую зольность. В скорлупе миндаля самый высокий процент летучих веществ, а в скорлупе грецких орехов – самый низкий процент золы. Концентрация кислорода была значительной для всех образцов, а теплотворная способность колебалась в пределах 17.5 и 20,4 МДж / кг, что сопоставимо с верхним пределом для низкосортных углей. Содержание серы во всех остатках было практически нулевым, что свидетельствует о том, что выбросы SO 2 не вызывают беспокойства для этого биотоплива. С другой стороны, содержание азота в скорлупе миндаля было значительным, что могло быть проблемой во время термической обработки с точки зрения выбросов NO x .

    Таблица 1 . Предварительный и окончательный анализы и теплотворная способность образцов (% от сухого веса).

    Химический анализ золы, выраженный обычным способом для топлива в виде оксидов, сравнивается в Таблице 2 вместе с индексами шлакообразования / засорения и тенденцией к отложению. Общей чертой этих золошлаковых материалов является то, что они были богаты Ca и K и в меньшей степени P и Mg. Отношение основания к кислоте было намного больше 2 из-за низкого содержания кремнезема и глинозема в этой золе, так что не может быть составлено каких-либо конкретных рекомендаций по поведению при шлаковании. Потенциал шлакообразования / загрязнения, вызванный щелочью, можно более точно предсказать с помощью щелочного индекса.Таким образом, согласно значениям AI, для оливковых ядер и скорлупы миндаля неизбежна склонность к обрастанию из-за большого количества щелочи по отношению к единице топливной энергии, которую они содержат (для миндальной скорлупы склонность намного ниже), в то время как для ядер персиков и скорлупы грецких орехов не ожидается загрязнения котлов. Когда ядра оливок были смешаны с другими остатками при соотношении компонентов смеси до 50%, таблица 2 показывает, что значения AI были значительно снижены. Однако следует отметить, что для небольших систем, таких как та, которая использовалась в этой работе, работающей при температуре ниже 1000 ° C и в течение относительно короткого периода времени, явления шлакообразования или загрязнения из-за золы не наблюдались.

    Таблица 2 . Химический анализ золы сырья и склонности к шлакованию / засорению.

    Характеристики сжигания биотоплива из сельскохозяйственных остатков

    Температура котловой воды

    Изменение температуры воды на выходе из котла во время полной работы топочного агрегата показано на Рисунке 2. Ясно, что ядра персика и скорлупа грецких орехов начали гореть раньше, чем два других остатка, передавая свою тепловую энергию воде примерно На 6 мин раньше оливковых ядер для повышения температуры с 25 до 70 ° C.Однако поведение скорлупы грецкого ореха было совершенно другим. Температура воды во время фазы запуска поднялась до 78 ° C (второй диммер выключен), так что для трех полных циклов (включение / выключение) время горения было увеличено примерно на 20 минут по сравнению с оливковыми ядрами. Для скорлупы грецкого ореха и миндаля три цикла в исследованных условиях длились около 1 часа.

    Рисунок 2 . Изменение температуры котловой воды на выходе сырого топлива при полной работе агрегата.

    Температура дымовых газов и выбросы

    Температура дымовых газов (Таблица 3) представляет собой зависимость от топлива.Таким образом, оно было выше для миндальной скорлупы, 267 ° C, для полной работы котла (в установившемся режиме), и ниже для ядер персика, 245 ° C, что означает большие и меньшие тепловые потери из печи, соответственно. Все значения температуры дымовых газов были достаточно высокими для предварительной сушки сырья (уравнение 9).

    Таблица 3 . Характеристики горения топлива (средние значения) в установившемся режиме.

    Концентрация

    CO в дымовых газах при установившемся режиме работы печи (диммер включен) для четырех исследуемых остатков сравнивается на Рисунке 3.Повышенные уровни CO в биотопливе из ядер оливок, скорее всего, были связаны с его большим количеством летучих веществ, которые увеличивают концентрацию углеводородов в реакторе, препятствуя дальнейшему окислению CO до CO 2 , а также, в меньшей степени, более высокой зольностью. это топливо, которое ослабляло проникновение кислорода к частицам полукокса. Тем не менее, все значения CO были ниже законодательных пределов для малых систем (ELOT, 2011).

    Рисунок 3 . Концентрация CO в дымовых газах для сырого топлива в установившемся режиме.

    Средние концентрации загрязняющих веществ (± стандартная ошибка) в установившемся режиме и в течение всей работы установки представлены и сравнены на рисунках 4A, B, соответственно. Выбросы SO 2 от всех видов биотоплива, являющиеся чрезвычайно низкими (0–13 ppm против ), не были включены в графики. На рис. 4A показано, что наибольшие выбросы CO были получены при сжигании ядер оливок, а наименьшие – при сжигании ядер персиков. Однако даже если во время полной работы котла (включая интервалы без подачи топлива, т.е.е., второй диммер выключен) Значения CO были выше (Рисунок 4B), они не превышали допустимых пределов (ELOT, 2011). Кроме того, выбросы NO x от всех изученных материалов были низкими и в соответствии с руководящими принципами стран ЕС (EC, 2001; ELOT, 2011) для небольших установок (200–350 мг / Нм 3 ). Более низкие уровни NO x в скорлупе миндаля, несмотря на их более высокое топливное N среди протестированных видов биотоплива, могут быть результатом временной восстанавливающей среды, создаваемой большим количеством летучих веществ в этом остатке (81.5%), что способствовало разложению NO x .

    Рисунок 4 . Средние концентрации загрязняющих веществ в газах от сырого топлива (A) в установившемся режиме и (B) в течение всей работы установки.

    Нынешние значения выбросов газов сопоставимы с данными, указанными в литературе для аналогичных видов топлива, в то время как выбросы NO x были значительно ниже. Для косточек персика выбросы CO варьировались от 600 до 680 частей на миллион v (Rabacal et al., 2013), для скорлупы бразильских орехов от 50 до 400 частей на миллион v (Cardozo et al., 2014), для ядер пальмы от 2000 до 14000 частей на миллион v (Pawlak-Kruczek et al., 2020), для жмыха в гранулах от 1900 до 6500 частей на миллион против (Kraszkiewicz et al., 2015), а для гранул для обрезки оливок – 1800 частей на миллион против (Garcia-Maraver et al., 2014). С другой стороны, выбросы NO x были обнаружены для косточек персика 300–600 мг / м 3 (Rabacal et al., 2013), для скорлупы бразильских орехов 180–270 мг / м 3 (Cardozo et al. ., 2014), для пальмовых ядер от 90 до 200 частей на миллион v (Pawlak-Kruczek et al., 2020), для гранул жмыха 230-870 мг / м 3 (Kraszkiewicz et al., 2015) и для оливкового гранулы для обрезки 680 мг / м 3 (Garcia-Maraver et al., 2014).

    Горение и тепловой КПД

    Характеристики сгорания четырех остатков представлены в таблице 3. Эффективность сгорания считается удовлетворительной для небольших систем (77% в соответствии с европейскими стандартами EN 303-5) и колеблется от 84 до 86%.Эти значения контролировались температурами дымовых газов, которые отражали чувствительные тепловые потери и концентрацию CO в дымовых газах, которые представляли основные потери тепла из-за неполного сгорания. Таким образом, ядра персика с наименьшими потерями SL и IL горели с наибольшей эффективностью. Интересно отметить, что большее количество воздуха в случае оливковых ядер (коэффициент избытка воздуха λ = 1,9), увеличивая поток дыма, казалось, каким-то образом снижает температуру камина и, следовательно, увеличивает уровень CO и газообразные тепловые потери (IL).Кроме того, тепловой КПД системы, показанный в Таблице 3, зависел от эффективности сгорания топлива, и он был выше для ядер персика из-за улучшенного сгорания в печи и улучшенной рекуперации тепла в трубках системы за счет повышения температуры. разница между прямым и обратным потоком воды в котел (ΔT w = 26,2 ° C). Колебания, наблюдаемые в таблице, связаны с различным количеством сжигаемого биотоплива в зависимости от времени, когда котел работал с определенными интервалами включения / выключения диммеров, регулирующих подачу.Оптимизация расхода топлива и коэффициента избытка воздуха в сторону более низкого значения может привести к более высокой температуре камина (высокий поток подаваемого воздуха охлаждает печь), снижению выбросов CO из-за лучшего сгорания, более низкого содержания кислорода и более высоких концентраций CO 2 в дымах и, следовательно, снижение потерь тепла или топлива и повышение эффективности сгорания. Это, в свою очередь, улучшит рекуперацию тепла в трубках и повысит тепловой КПД. Кроме того, некоторые модификации печи для увеличения времени пребывания дымовых газов снизят их температуру на выходе и, следовательно, чувствительны к потерям тепла.

    Тем не менее, КПД котла соответствует литературным данным. Значения 91%, 83–86% и 75–83% были зарегистрированы для древесных гранул (Kraiem et al., 2016), древесины сосны и персика (Rabacal et al., 2013), соответственно. Более того, для многотопливного котла, сжигающего древесные материалы, было обнаружено (Fournel et al., 2015), что термический КПД зависит от зольности каждого сырья, т. Е. При содержании золы 1% КПД составляет 74%, а для золы содержание 7% упало до 63%. В другом блоке, сжигающем лесные остатки и энергетические культуры, эффективность варьировалась от 69 до 75% (Forbes et al., 2014).

    Характеристики сжигания смесей сельскохозяйственных остатков

    Температура котловой воды

    На рисунках 5A – C показано изменение температуры воды на выходе из котла как функция времени во время полной работы печи для смесей остатков ядер оливок с ядрами персика, скорлупой миндаля и грецкого ореха. Из этих рисунков можно заметить, что как фаза запуска, так и фаза, когда система работала на полную мощность, были задержаны при подаче смесей топлива, смещая кривые в сторону более высоких значений времени примерно на 4–6 минут.Кажется, что подача смесей и, как следствие, выгорание не были такими однородными, как ожидалось теоретически.

    Рисунок 5 . Изменение температуры воды на выходе из котла при полной работе агрегата для смесей (A), OK / PK, (B), OK / AS и (C), OK / WS.

    Температура дымовых газов и выбросы

    Таблица 4 показывает, что температуры дымовых газов, которые влияют на чувствительные тепловые потери дымовых газов, для всех смесей в установившемся режиме варьируются между значениями компонентов топлива.Это показывает, что характеристики горения смесей зависели от вклада каждого остатка в смеси.

    Таблица 4 . Характеристики горения топливных смесей (средние значения) в установившемся режиме.

    Средние выбросы CO и NO x (± стандартная ошибка) в установившемся режиме для всех смесей сравниваются с выбросами сырого топлива на рисунках 6A – C. Выбросы SO 2 не представлены на графиках, так как они были чрезвычайно низкими (4–20 ppm против ).Значения CO в диапазоне от 1,121 до 1212 ppm v находились в пределах значений, соответствующих компонентным видам топлива, и находились в допустимых пределах для малых установок (ELOT, 2011). Более того, уровни NO x (87–129 ppm против или 174–258 мг / м 3 ) следовали той же тенденции и поддерживались ниже пороговых значений стран ЕС (EC, 2001; ELOT, 2011). . Наилучшие показатели выбросов были достигнуты при использовании смеси ОК / ПК 50:50.

    Рисунок 6 .Средние выбросы CO и NO x газов в установившемся режиме из смесей (A) OK / PK, (B) OK / AS и (C) OK / WS.

    Горение и тепловой КПД

    Эффективность горения смесей ядер оливок с ядрами персика, миндаля и скорлупы грецких орехов варьировалась от 84,2 до 85,6%, как показано на Рисунке 7. Эти значения находились между значениями, соответствующими материалам компонентов, но не пропорциональными процентному содержанию каждого остатка в смесь.Как показано в Таблице 4, эффективность сгорания зависела от типа сырья и массового расхода, а также от коэффициента избытка воздуха, который определял температуру камина и дымовых газов и, следовательно, потери тепла. Наибольшая эффективность была достигнута в случае смеси ОК / ПК 50:50, что, в свою очередь, отразилось на тепловом КПД котла за счет улучшенной рекуперации тепла из потока воды.

    Рисунок 7 . Эффективность сгорания топливных смесей.

    Выводы

    Изученные сельскохозяйственные остатки характеризовались высоким содержанием летучих и низким содержанием золы.Их теплотворная способность составляла от 17,5 до 20,4 МДж / кг. Выбросы CO и NO x от всех видов топлива в течение всего периода эксплуатации агрегата в изученных условиях были ниже установленных законом пределов, в то время как выбросы SO 2 были незначительными. Эффективность горения была удовлетворительной, от 84 до 86%. Ядра персика, за которыми следует скорлупа грецких орехов, сожженные с максимальной эффективностью из-за более низких чувствительных тепловых потерь и потерь от неполного сгорания топлива, выделяют более низкие концентрации токсичных газов и повышают эффективность котла за счет улучшения рекуперации тепла в трубах системы.

    Совместное сжигание сельскохозяйственных остатков можно в значительной степени предсказать по сжиганию компонентов топлива, что может принести не только экологические, но и экономические выгоды. Путем смешивания ядер оливок с ядрами персика, миндаля или скорлупы грецких орехов в процентном соотношении до 50% была улучшена общая эффективность системы с точки зрения выбросов и степени сгорания. Эффективность борьбы с вредителями была достигнута при смешивании ядер оливок и ядер персика в соотношении 50:50.

    Эффективность сгорания зависит от типа сырья, массового расхода и коэффициента избытка воздуха.Необходим надежный контроль подачи воздуха для горения и определение оптимальных параметров.

    Заявление о доступности данных

    Все наборы данных, созданные для этого исследования, включены в статью / дополнительный материал.

    Авторские взносы

    DV: руководитель, оценка результатов и написание статей. DL: эксперименты. ES: эксперименты. АВ: эксперименты. СС: оценка результатов. ГБ: техническая поддержка и оценка результатов. Все авторы: внесли свой вклад в статью и одобрили представленную версию.

    Конфликт интересов

    ГБ использовала компания Energy Mechanical of Crete S.A.

    Остальные авторы заявляют, что исследование проводилось при отсутствии каких-либо коммерческих или финансовых отношений, которые могли бы быть истолкованы как потенциальный конфликт интересов.

    Благодарности

    Авторы любезно благодарят AVEA Chania Oil Cooperatives, Союз сельскохозяйственных кооперативов Янницы и частные компании Agrinio и Hohlios за предоставленное топливо, а также лаборатории химии и технологии углеводородов и неорганической и органической геохимии Технического университета Крита. , для анализов CHNS и XRF.

    Список литературы

    Ан, Дж., И Янг, Дж. Х. (2018). Характеристики сгорания 16-ти ступенчатого котла на древесных гранулах с колосниковой решеткой. Обновить. Энергия 129, 678–685. DOI: 10.1016 / j.renene.2017.06.015

    CrossRef Полный текст | Google Scholar

    Caposciutti, G., and Antonelli, M. (2018). Экспериментальное исследование влияния вытеснения воздуха и избытка воздуха на выбросы CO, CO 2 и NO x небольшого котла на биомассе с неподвижным слоем. Обновить.Энергия 116, 795–804. DOI: 10.1016 / j.renene.2017.10.001

    CrossRef Полный текст | Google Scholar

    Кардозо, Э., Эрлих, К., Алехо, Л., и Франссон, Т. Х. (2014). Сжигание сельскохозяйственных остатков: экспериментальное исследование для небольших приложений. Топливо 115, 778–787. DOI: 10.1016 / j.fuel.2013.07.054

    CrossRef Полный текст | Google Scholar

    Кэрролл Дж. И Финнан Дж. (2015). Использование добавок и топливных смесей для снижения выбросов от сжигания сельскохозяйственного топлива в небольших котлах. Biosyst. Англ. 129, 127–133. DOI: 10.1016 / j.biosystemseng.2014.10.001

    CrossRef Полный текст | Google Scholar

    Карвалью Л., Вопиенка Э., Пойнтнер К., Лундгрен Дж., Кумар В., Хаслингер В. и др. (2013). Производительность пеллетного котла на сельскохозяйственном топливе. Прил. Энергия 104, 286–296. DOI: 10.1016 / j.apenergy.2012.10.058

    CrossRef Полный текст | Google Scholar

    EC (2001). Директива 2001/80 / ЕС Европейского парламента и Совета от 23 октября 2001 г. об ограничении выбросов в атмосферу определенных загрязнителей с крупных установок для сжигания топлива .

    Google Scholar

    ELOT (2011). EN 303.05 / 1999. Предельные значения выбросов CO и NO x для новых тепловых установок, использующих твердое биотопливо . FEK 2654 / B / 9-11-2011.

    Google Scholar

    Forbes, E., Easson, D., Lyons, G., and McRoberts, W. (2014). Физико-химические характеристики восьми различных видов топлива из биомассы и сравнение горения и выбросов приводят к получению малогабаритного многотопливного котла. Energy Conv. Managem. 87, 1162–1169.DOI: 10.1016 / j.enconman.2014.06.063

    CrossRef Полный текст | Google Scholar

    Fournel, S., Palacios, J.H., Morissette, R., Villeneuve, J., Godbout, S., Heitza, M., et al. (2015). Влияние свойств биомассы на технические и экологические показатели многотопливного котла при внутрихозяйственном сжигании энергетических культур. Прил. Энергия 141, 247–259. DOI: 10.1016 / j.apenergy.2014.12.022

    CrossRef Полный текст | Google Scholar

    Гарсия-Маравер, А., Заморано, М., Фернандес, У., Рабакал, М., и Коста, М. (2014). Взаимосвязь между качеством топлива и выбросами газообразных и твердых частиц в бытовом котле на пеллетах. Топливо 119, 141–152. DOI: 10.1016 / j.fuel.2013.11.037

    CrossRef Полный текст | Google Scholar

    Kortelainen, M., Jokiniemi, J., Nuutinen, I., Torvela, T., Lamberg, H., Karhunen, T., et al. (2015). Поведение золы и образование выбросов в маломасштабном реакторе сжигания с возвратно-поступательной решеткой, работающем с древесной щепой, тростниковой канареечной травой и ячменной соломой. Топливо 143, 80–88. DOI: 10.1016 / j.fuel.2014.11.006

    CrossRef Полный текст | Google Scholar

    Крайем, Н., Ладжили, М., Лимузи, Л., Саид, Р., и Джегуирим, М. (2016). Рекуперация энергии из тунисских агропродовольственных отходов: оценка характеристик сгорания и характеристик выбросов зеленых гранул, приготовленных из остатков томатов и виноградных выжимок. Энергия 107, 409–418. DOI: 10.1016 / j.energy.2016.04.037

    CrossRef Полный текст | Google Scholar

    Крашкевич, А., Пшивара, А., Качел-Якубовска, М., и Лоренцович, Э. (2015). Сжигание пеллет растительной биомассы на решетке котла малой мощности. Agricul. Agricul. Sci. Proc. 7, 131–138. DOI: 10.1016 / j.aaspro.2015.12.007

    CrossRef Полный текст | Google Scholar

    Мойерс, К. Г., и Болдуин, Г. У. (1997). «Психрометрия, испарительное охлаждение и сушка твердых тел», в Справочнике инженеров-химиков Perry, 7-е изд. , ред. Р. Х. Перри и Д. У. Грин (Нью-Йорк, Нью-Йорк: Mc Graw Hill).

    Google Scholar

    Низетич, С., Пападопулос, А., Радика, Г., Занки, В., и Ариси, М. (2019). Использование топливных гранул для отопления жилых помещений: полевое исследование эффективности и удовлетворенности пользователей. Energy Build. 184, 193–204. DOI: 10.1016 / j.enbuild.2018.12.007

    CrossRef Полный текст | Google Scholar

    Pawlak-Kruczek, H., Arora, A., Moscicki, K., Krochmalny, K., Sharma, S., and Niedzwiecki, L. (2020). Переход домашнего котла с угля на биомассу – Выбросы от сжигания сырых и обожженных оболочек ядра пальмы (PKS). Топливо 263, 116–124. DOI: 10.1016 / j.fuel.2019.116718

    CrossRef Полный текст | Google Scholar

    Пицци А., Фоппа Педретти Э., Дука Д., Россини Г., Менгарелли К., Илари А. и др. (2018). Выбросы отопительных приборов, работающих на агропеллетах, произведенных из остатков обрезки виноградной лозы, и экологические аспекты. Обновить. Энергия 121, 513–520. DOI: 10.1016 / j.renene.2018.01.064

    CrossRef Полный текст | Google Scholar

    Рабакал, М., Фернандес У. и Коста М. (2013). Характеристики горения и выбросов бытового котла, работающего на пеллетах из сосны, древесных отходах и персиковых косточках. Обновить. Энергия 51, 220–226. DOI: 10.1016 / j.renene.2012.09.020

    CrossRef Полный текст | Google Scholar

    Сиппула О., Ламберг Х., Лескинен Дж., Тиссари Дж. И Йокиниеми Дж. (2017). Выбросы и поведение золы в котле на пеллетах мощностью 500 кВт, работающем на различных смесях древесной биомассы и торфа. Топливо 202, 144–153.DOI: 10.1016 / j.fuel.2017.04.009

    CrossRef Полный текст | Google Scholar

    Сутар, К. Б., Кохли, С., Рави, М. Р., и Рэй, А. (2015). Кухонные плиты на биомассе: обзор технических аспектов. Обновить. Устойчивая энергетика Ред. 41, 1128–1166. DOI: 10.1016 / j.rser.2014.09.003

    CrossRef Полный текст | Google Scholar

    Вамвука Д. (2009). Биомасса, биоэнергетика и окружающая среда. Salonica: Tziolas Publications.

    Google Scholar

    Вамвука, Д., Трикувертис, М., Пентари, Д., Алевизос, Г., и Стратакис, А. (2017). Характеристика и оценка летучей и зольной пыли от сжигания остатков виноградников и перерабатывающей промышленности. J. Energy Instit. 90, 574–587. DOI: 10.1016 / j.joei.2016.05.004

    CrossRef Полный текст | Google Scholar

    Вамвука Д. и Цуцос Т. (2002). Энергетическая эксплуатация сельскохозяйственных остатков на Крите. Energy Expl. Эксплуатировать. 20, 113–121. DOI: 10.1260 / 014459802760170439

    CrossRef Полный текст | Google Scholar

    Цзэн, Т., Поллекс, А., Веллер, Н., Ленц, В., и Неллес, М. (2018). Гранулы из смешанной биомассы в качестве топлива для маломасштабных устройств сжигания: влияние смешения на образование шлака в зольном остатке и варианты предварительной оценки. Топливо 212, 108–116. DOI: 10.1016 / j.fuel.2017.10.036

    CrossRef Полный текст | Google Scholar

    Сжигание твердого топлива – обзор

    Химический состав

    Сжигание твердого топлива включает сушку, выделение и сжигание летучих, а также твердофазное сжигание.При сжигании биоугля будут образовываться относительно крупные частицы (от микрометров до миллиметров), которые будут образовывать зольный остаток и летучую золу (приблизительно от 1 до 200 мкм). Их образование сильно коррелирует с исходной зольностью биомассы, а точнее с количеством огнеупорного материала, то есть материалов, которые не плавятся при температуре печи, например оксидов кремния, кальция или магния.

    В то же время сжигание нелетучих веществ приведет к постепенному испарению таких элементов, как натрий, калий, сера и хлор; эти элементы будут образовывать путем зародышеобразования и конденсации мелкие частицы сульфатов (от 1 нм до 1 мкм) и хлорид калия (или натрия), такие как KCl, K 2 SO 4 или NaCl.Эти элементы также могут конденсироваться или адсорбироваться на поверхности других частиц. Другие второстепенные элементы, присутствующие в биомассе в более низких концентрациях, также могут испаряться и следовать аналогичному поведению, таким образом участвуя в составе мельчайших частиц. Так обстоит дело с кадмием, свинцом и цинком, причем последний обычно является наиболее распространенным (Sippula et al., 2009).

    Мелкие и ультратонкие частицы обычно более богаты следующими элементами: калием, натрием, серой, хлором, цинком и свинцом (Obernberger et al., 2006), которые могут быть использованы при образовании: K 2 SO 4 , KCl, (KCl) 2 , K 2 CO 3 , Na 2 SO 4 , NaCl, (NaCl) 2 , ZnO, ZnCl 2 , PbO и PbCl 2 (Jöller et al., 2007). Зола и мелкие частицы обычно классифицируются по соотношению основных элементов (алюминий, кальций, железо, калий, магний, натрий, фосфор, кремний и титан), второстепенных элементов (мышьяк, барий, кадмий, кобальт, хром, медь, ртуть, марганец, молибден, никель, свинец, сурьма, таллий, ванадий и цинк), а также содержание серы, хлора и кислорода (Baxter et al., 1998).

    Химический состав топлива (в основном углерод, водород, кислород, азот, сера и хлор) влияет на механизм образования частиц. Сера и хлор будут производить сульфатные и хлорированные соли в виде твердых частиц по такому же механизму, что и для калия. Твердые частицы также могут образовываться при взаимодействии кислых газов (SO x и HCl) с основными газами, такими как аммиак (NH 3 ). Более сложные механизмы, такие как зародышеобразование хлорида (KCl) на сульфатах (K 2 SO 4 ), могут иметь место в зависимости от температуры (Christensen et al., 1998; Хименес и Баллестер, 2005, 2007). Механизмы образования частиц более широко изучены для угля; для сравнения, биомасса богаче калием, кремнием и кальцием и содержит меньше алюминия, железа и титана, что в некоторых случаях приводит к образованию различных типов частиц (Demirbas, 2004).

    Сгорание летучих веществ, выделяемых на ранней стадии пиролиза топлива, также приведет к образованию мелких частиц (PM 0,1 до PM 2,5 ) за счет выделения ароматических органических соединений (ЛОС) в полициклические ароматические углеводороды и сажа.Эти явления, происходящие в пламени, сильно зависят от параметров горения.

    % PDF-1.3 % 674 0 объект > эндобдж xref 674 59 0000000016 00000 н. 0000001549 00000 н. 0000001705 00000 н. 0000001845 00000 н. 0000001909 00000 н. 0000004249 00000 н. 0000004424 00000 н. 0000004508 00000 н. 0000004592 00000 н. 0000004683 00000 п. 0000004787 00000 н. 0000004843 00000 н. 0000004945 00000 н. 0000005001 00000 н. 0000005116 00000 п. 0000005172 00000 н. 0000005275 00000 н. 0000005331 00000 п. 0000005434 00000 н. 0000005490 00000 н. 0000005593 00000 н. 0000005649 00000 п. 0000005752 00000 н. 0000005808 00000 н. 0000005911 00000 н. 0000005967 00000 н. 0000006070 00000 п. 0000006125 00000 н. 0000006237 00000 н. 0000006292 00000 н. 0000006401 00000 п. 0000006456 00000 н. 0000006558 00000 н. 0000006613 00000 н. 0000006721 00000 н. 0000006776 00000 н. 0000006885 00000 н. 0000006940 00000 п. 0000007042 00000 н. 0000007097 00000 п. 0000007152 00000 н. 0000007208 00000 н. 0000007247 00000 н. 0000007505 00000 н. 0000007877 00000 н. 0000008250 00000 н. 0000008272 00000 н. 0000008294 00000 н. 0000008438 00000 п. 0000008627 00000 н. 0000009160 00000 н. 0000009375 00000 п. 0000009794 00000 н. 0000027174 00000 п. 0000027355 00000 п. 0000027434 00000 н. 0000039689 00000 п. 0000001947 00000 н. 0000004226 00000 п. ܕ yckOk? 1) / П-12 >> эндобдж 677 0 объект > эндобдж 678 0 объект > эндобдж 731 0 объект > транслировать ANDԪ) BC + {ofTAͦd6M] p-Ӆ.c] ic YU ص & QB \ b & f / ‘* v! S “+ {] + Qp} e.% 6: vonQh] P” Vm6_VU8g`r5 ͹9B ަ x #? UyahEUNJPeU @ ݠ v ߲ x) 4GL` vŞV * C $ | QGj ~ m? ‘@ k’6T ϦDRΕi | 2ΙUO: Aȫz9lopZ w! O =>) BXȤn

    Объяснение твердотопливных котлов | Руководство котла

    Твердотопливный котел может быть идеальным выбором отопительной системы для автономной недвижимости. Они сжигают твердое топливо, такое как дрова или уголь (не рекомендуется), и являются отличной альтернативой газу, маслу и электричеству.

    Традиционные твердотопливные котлы – это печи, которые можно подключить к системе центрального отопления. Более современный подход заключался бы в установке котла на биомассе, который представляет собой возобновляемую систему отопления, которая сжигает материалы растительного происхождения.

    Что такое твердотопливный котел?

    Старые системы отопления, которые включали твердотопливный котел, назывались дровяными или угольными печами. Совсем недавно котлы на биомассе стали популярным вариантом для твердого топлива. Они так же эффективны и эффективны, как и другие системы отопления, но также являются возобновляемыми.Это потому, что они сжигают растительные организмы, которые полностью нейтральны к выбросу углерода.

    Виды твердотопливных котлов

    Печи твердотопливные

    Печи на твердом топливе часто относятся к дровяным горелкам, но также существуют и угольные горелки.

    Стоит отметить, что правительство постепенно отказывается от сжигания влажной древесины и некоторых видов угля. Это будет означать, что для покупки будут доступны только сухая древесина и промышленный уголь, поскольку они более экологически чистые.

    Дровяные печи могут работать на древесной щепе, пеллетах или бревнах, причем дрова являются наиболее популярным вариантом.Это автономные обогреватели, а это значит, что они нагревают только комнату, в которой они установлены. С мая 2021 года обратите внимание на логотип «Ready to Burn» на запасах дров.

    Многотопливные печи предлагают гибкость, поскольку они могут работать на дровах и в холоде.

    Печи на твердом топливе обогревают только комнату, в которой они установлены, если они не подключены к системе центрального отопления. Узнайте, как подключить дровяную горелку к центральному отоплению.

    Котлы на биомассе


    Система отопления котла на биомассе сжигает природные материалы для обогрева дома.Обычно это древесные гранулы, щепа или бревна, но они также могут включать в себя растительные организмы.

    Котлы на биомассе работают так же, как и обычные котлы. Они обеспечивают отопление и горячую воду за счет сжигания топлива, но единственный углерод, выпущенный в атмосферу, ранее поглощался древесным топливом. Это делает их углеродно-нейтральной возобновляемой системой отопления.

    В отличие от твердотопливных печей, в которые нужно подавать топливо вручную, в котел, работающий на биомассе, можно автоматически подавать топливо через бункер.Хотя котлы на биомассе с ручной подачей также доступны.

    Что такое котел на биомассе?

    Установка котла, работающего на биомассе, требует принятия множества решений. А именно в зависимости от типа топлива, на котором должна работать система отопления, а также от того, нужно ли устанавливать модель с ручной или автоматической подачей.

    В зависимости от модели котел на биомассе может работать на древесной щепе, бревнах или пеллетах (некоторые котлы на биомассе могут работать на более чем одном из этих видов топлива).

    • Древесная щепа: Более доступна по цене, чем пеллеты, но менее эффективна.
    • Дрова: Самое большое топливо для котла, работающего на биомассе, которое необходимо вручную подавать в котел, когда необходимо тепло. Потенциально может происходить из местных лесных массивов.
    • Древесные гранулы: Изготавливаются из прессованной древесной стружки и опилок и могут автоматически подаваться в котел из накопительного бака.

    Зачем устанавливать твердотопливный котел?

    Преимущества твердотопливных котлов

    • Низкие эксплуатационные расходы
    • Отсутствие опасений по поводу перебоев в поставках
    • Выбирайте из множества видов твердого топлива
    • Увеличьте вентиляцию помещения

    Недостатки твердотопливных котлов

    • Уголь очень вреден для окружающей среды
    • Требуется дополнительное место для хранения топлива
    • Отапливать только одну комнату (если не подключено к системе отопления)
    • Считается «грязной» отопительной системой, так как они, по сути, являются открытым огнем

    Теперь обратим внимание на котлы на биомассе.Это более современная версия твердотопливных котлов, потенциально обладающая многочисленными преимуществами автономной работы.

    Преимущества котлов на биомассе

    • Углеродно-нейтральный
    • Достигните уровня эффективности более 90%
    • Обеспечить отопление и горячую воду всей собственности
    • Вы потенциально можете обогреть свой дом бесплатно (если у вас есть дрова)
    • Может иметь право на получение платежей в рамках программы поощрения за возобновляемое тепло

    Недостатки котлов на биомассе

    • Более высокие первоначальные затраты, чем у газовых, масляных и электрических котлов
    • Топливо необходимо хранить у вас на складе
    • Могут быть большие системы отопления
    • Зола из систем ручной подачи требует регулярной очистки

    Сколько стоит твердотопливный котел?

    Котлы на твердом топливе могут стоить от 499 до 5000 фунтов стерлингов.Это касается самой печи, поэтому вам также нужно будет учесть стоимость установки. На стоимость установки может повлиять ряд факторов, в том числе:

    • Тарифы, взимаемые установщиком
    • Ваше местонахождение
    • Дымоход требует доработки
    • Нет дымохода? Затем нужно установить дымоход
    • Строительные нормы и правила гласят, что в помещении с печью необходима вентиляция

    Чтобы свести затраты на установку к минимуму, мы настоятельно рекомендуем сравнивать расценки.

    Между тем, стоимость котла на биомассе с ручным питанием колеблется от 4 000 до 10 000 фунтов стерлингов по сравнению с 9 000 до 21 000 фунтов стерлингов для установки с автоматическим питанием.

    Помимо предварительных цен, стоит также обратить внимание на долгосрочные затраты. Уголь – относительно недорогое топливо, но его использование постепенно прекращается, поэтому его использование не рекомендуется. Древесная щепа часто является самым дешевым видом топлива из биомассы, но, если ее можно добыть в лесистой местности, тогда древесные бревна потенциально можно найти бесплатно.

    Тип топлива Средняя цена (пенсы / киловатт-час)
    Уголь (твердое топливо) 4.13
    Щепа 2,9
    Бревна 6.93 (или бесплатно)
    Пеллеты древесные 5,99

    Выбор котла, работающего на биомассе, потенциально может дать вам право на оплату через программу вознаграждения за возобновляемое тепло (RHI). По сути, RHI – это финансовый стимул для обогрева вашего дома с использованием возобновляемых источников энергии. С котлом, работающим на биомассе, вы можете получать 6,97 цента за киловатт-час тепла, произведенного в течение 7 лет.

    Получить предложение на котел на твердом биомассе

    Похоже ли котел на биомассе подходящей системой отопления для вашего дома? Тогда вы можете получить бесплатные котировки прямо здесь, в Boiler Guide.

    Просто заполните нашу короткую форму запроса, а мы позаботимся обо всем остальном. Вскоре вы получите необязательные предложения от трех местных инженеров-теплотехников. Затем вы можете сравнить и установить новый котел на биомассе по наиболее конкурентоспособной цене.



    Об авторе

    Группа руководства котла

    Boiler Guide стал домом для множества экспертов по отоплению, которые помогли миллионам домовладельцев в Великобритании найти советы и рекомендации.Если у вас есть вопросы по отоплению, у нас есть ответы.

    Произошла ошибка при настройке пользовательского файла cookie

    Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


    Настройка вашего браузера для приема файлов cookie

    Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

    • В вашем браузере отключены файлы cookie.Вам необходимо сбросить настройки вашего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
    • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
    • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
    • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie.Чтобы исправить это, установите правильное время и дату на своем компьютере.
    • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

    Почему этому сайту требуются файлы cookie?

    Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


    Что сохраняется в файле cookie?

    Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

    Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

    Твердотопливный паровой котел

    Введение
    Котел с цепной решеткой, работающий на твердом топливе, представляет собой однобарабанный водотрубный и жаротрубный котел, оборудование для сжигания представляет собой цепную решетку. Водяные стенки на левой и правой сторонах печи представляют собой зону излучаемого нагрева. две створки печи и шнек в барабане являются зоной конвекционного нагрева. В этом котле используется верхний барабан, водосточная труба и головка находятся в режиме симметричного расположения. Барабан сварен в сборе из цилиндра и передней задней трубной плиты.Эта конструкция печи имеет разумную компоновку и высокую эффективность, а также использует уникальную конструкцию с двойным вторичным воздухом для повышения эффективности сгорания.
    В паровом котле, работающем на твердом топливе, используются новые научные достижения, такие как дугообразная трубная плита, винтовая дымовая труба, для решения проблемы дефектов трубной плиты, взрыва водостенной трубы, низкой эффективности, недостаточной мощности, плохой адаптируемости угля, улучшения нагрева. передача.

    Твердотопливный паровой котел имеет широкие возможности использования различных видов топлива, таких как уголь, топливо из биомассы, древесные гранулы, жмых, рисовая шелуха, солома, кокосовая скорлупа, семена хлопка, кукурузные початки, арахисовая скорлупа, макулатура и т. Д.Чтобы избежать коксования и повысить эффективность сгорания, используется уникальная конструкция с двойным вторичным воздухом, чтобы улучшить условия топлива из биомассы.

    Характеристики решетчатой ​​решетки


    1) Мелкомасштабный котел с цепной решеткой может выдерживать температуру до 1200 ℃, длительный срок службы.
    2) Цепная решетка имеет низкую утечку угля из-за небольшого зазора.
    3) Высокая степень автоматизации, снижение затрат на рабочую силу.
    4) Удобен в обслуживании, можно проводить без отключения котла.
    5) В зависимости от требований заказчика и характеристик топлива решетка может быть выполнена в виде ответной решетки.

    Преимущества продукции
    1. Гарантия высокого качества

    1) Существует профессиональная команда инженеров-проектировщиков, перед изготовлением каждый проектный чертеж котла должен быть утвержден экспертами по котлам и сосудам высокого давления CSBTS (Государственное бюро Технический надзор за качеством), и тогда котел может быть произведен только при наличии соответствующей квалификации.
    2) Чтобы гарантировать качество сырья, все стальные листы специально используются для котлов с сертификатами инспекции. Сырье проверяется при поступлении на завод, и только квалифицированный материал может быть помещен на хранение и использован для производства.
    3) Для обеспечения качества сварки работает профессиональная сварочная бригада, в которую входят более 30 старших сварщиков. Сварочные материалы хранятся при постоянной температуре и влажности, чтобы гарантировать качество сварочного материала.
    4) Качество сварки будет дополнительно проверяться во время изготовления котла с использованием рентгеновского обнаружения, ультразвукового дефектоскопа, магнитного испытания или испытания на проникновение и т. Д.
    5) Для обеспечения качества котла, герметичности и прочности деталей, работающих под давлением будут проверены. Гидростатическое испытание проводится, чтобы убедиться в отсутствии капель воды или утечки водяного тумана на стальной стене или сварном шве, отсутствии утечки воды в месте расширения, а также явной остаточной деформации и ненормальной ситуации.
    6) Чтобы гарантировать отсутствие проблем перед поставкой котла, все сырье и котлы контролируются и проверяются специалистами Инспекционного института котлов и сосудов высокого давления. Имеются международные сертификаты качества ISO 9001 и CE, мы также можем предложить отчет о проверке SGS, BV и т. Д., Сертификаты качества, отчет по энергоаудиту, отчет об испытаниях энергоэффективности и т. Д.
    2. Обеспечение безопасности

    3. Обеспечение высокой эффективности

    4.Профессиональная команда по установке и послепродажному обслуживанию
    1) Профессиональная команда инженеров по установке предлагает установку от двери до двери и послепродажное обслуживание. Котлы будут работать бесперебойно и безопасно, и вы получите их без забот.
    2) Круглосуточная горячая линия для решения ваших проблем и своевременного предоставления профессиональной технической поддержки и послепродажного обслуживания по всему миру.
    5. Удобство обслуживания
    1) Цепная решетка удобна для обслуживания, это можно сделать без отключения котла.
    2) На котле есть люк, отверстие для головы и специальное отверстие для рук, что удобно для внутренней установки, осмотра и очистки котла.
    Процесс горения

    Твердое топливо падает на переднюю часть решетки из угольного бункера, перемещается вместе с решеткой, после предварительной сухой перегонки, сгорания и выгорания шлак попадает в шлаковый бункер, а затем удаляется наружу. котел. Дымовые газы смешиваются с воздухом в достаточном количестве и образуют вихрь между передней и задней арками, одновременно нагревая переднюю арку и улучшая условия зажигания.Выхлопной газ попадает в конвекционный блок через дымовое окно в верхней части арки, затем входит в резьбовую дымовую трубу через переднюю дымовую камеру и, наконец, выбрасывается в атмосферу с помощью вытяжного вентилятора через дымоход после прохождения экономайзера и пылеуловителя.

    Процесс транзакции
    Запрос клиента – Предложение профессиональных консультационных услуг – Размещение заказа – Настройка котла в соответствии с потребностями клиентов – Производство-производство – Оплата – Безупречное послепродажное обслуживание (установка и отладка, периодическое обслуживание и т. Д.)

    Предлагаемая техническая документация
    Инструкция по установке и эксплуатации
    Сертификат качества
    Свидетельство о проверке качества котла
    Общий чертеж котла
    Чертеж фундамента
    Чертеж корпуса котла
    Чертеж проекта котельной
    Чертеж клапанов, инструментов и принадлежностей

    Сила компании
    Котел Sitong является национальным утвержденным и назначенным предприятием с разрешениями на проектирование и производство котлов класса A и сосудов высокого давления D1, D2.Компания прошла международную сертификацию системы качества ISO 9001, получила международные сертификаты CE, SGS, BV и др. Продукция котлов экспортируется в более чем 60 стран мира. Завод занимает площадь в 120 тысяч квадратных метров и оснащен большим количеством современного международного производственного оборудования, такого как станок для резки с ЧПУ, автоматический аппарат для дуговой сварки под флюсом, аппарат для обнаружения рентгеновских лучей и т. Д.

    Системы отопления на твердом топливе – Renfrewshire Website

    В системах отопления на твердом топливе огонь нагревает воду в котле, направляет ее в накопитель горячей воды, а затем насос направляет ее в радиаторы.

    В этом типе отопления сжигается большое количество твердого топлива, которое необходимо приобрести пользователю. Твердое топливо сильно различается по цене и качеству, и это влияет на производительность системы отопления.

    Дерево дешево, но имеет очень низкую производительность, поэтому оно не может поддерживать достаточно высокую температуру воды, чтобы поддерживать комфортную среду обогрева. Он также имеет высокое содержание смол и остатков, которые переходят в дымоход, увеличивая вероятность засорения и возгорания дымохода.

    Уголь дороже и имеет более высокую выходную мощность, чем древесина, но также может различаться по содержанию золы и летучих газов, что, в свою очередь, снижает его тепловыделение.

    Бездымное топливо – промышленное или природное – имеет более высокую производительность, чем уголь, и выделяет это тепло в течение более длительного периода времени, поэтому идеально подходит для закрытых приборов.

    С твердотопливными системами никогда не думайте, что дешево лучше. Чем качественнее топливо, тем дороже его покупать, но тем лучше результаты.

    Дешевое топливо имеет высокое содержание золы и сажи и низкую тепловую мощность, поэтому в бойлере создается более низкая температура воды и, как следствие, более низкая температура воды в кранах и радиаторах.

    Чем ниже качество топлива, тем больше необходимо прочистить дымоход. Чем выше содержание золы, тем чаще нужно удалять золу и тем меньше воздуха будет проходить через топку.

    Типы твердотопливной системы

    Существуют два типа систем отопления на твердом топливе:

    Открытый огонь
    Открытый огонь – это пожарная корзина, прикрепленная болтами к котлу большой мощности.Топливо загружается в пожарную корзину, и образующийся дым / газы выводятся в дымовую трубу.

    Предназначены для сжигания различных видов топлива – дров, угля и некоторых видов бездымного топлива – они ограничены с точки зрения их эффективности и способности работать с радиаторами.

    Они страдают от небольшого отсутствия контроля со стороны пользователя, потому что, хотя воздухозаборник под огнем можно до некоторой степени контролировать, воздух, всасываемый поверх костра, не может контролироваться, что означает, что их нужно повторно заправлять регулярно и может быть трудно держать зажженным в течение длительного времени i.е. с ночевкой.

    Из-за характера сжигаемого топлива и относительно низких температур образующихся дымовых газов при открытом огне образуется много сажи, поэтому важно, чтобы дымоход чистился регулярно – не реже трех раз в год, а возможно, и чаще.

    Закрытый огонь (Комнатные обогреватели)
    Закрытый огонь более эффективен и более управляем, чем открытый огонь. При этом огонь горит за дверью – или за двумя дверями в случае многотопливных устройств.

    Поскольку огонь горит за дверью, скорость горения огня можно более легко контролировать, поскольку весь воздух, поступающий в топку, проходит через заслонку термостата.

    Помимо того, что пользователь может вручную поворачивать термостат для регулировки его настройки, он также имеет степень автоматического управления.

    В целях безопасности очень важно регулярно чистить прибор, так как сажа и зола накапливаются и могут заблокировать дымоходы.

    Элементы управления

    Системы на твердом топливе немного более просты, чем системы на газе, но могут быть введены те же элементы управления. Термостатические радиаторные клапаны (TRV) могут быть установлены на радиаторах, так что, как только комнатная температура совпадет с температурой в настройках TRV, клапан отключит радиатор.Если температура упадет ниже значения TRV, клапан откроется, и радиатор снова начнет нагреваться.

    Программистов можно внедрить в твердотопливные системы, но они часто могут доставить больше хлопот, чем они того стоят.

    Одним из регуляторов, часто устанавливаемых в твердотопливной системе, является устройство, известное как термостат верхнего предела. Это предохранительное устройство, предназначенное для предотвращения перегрева горячей воды.

    Горячая вода

    В твердотопливной системе вода постоянно нагревается, когда горит огонь.

    Когда горячая вода нагреется до температуры, можно включать насос центрального отопления, но всегда проверяйте, чтобы огонь был установлен на высокий уровень, чтобы он мог нагревать как воду, так и радиаторы.

    Получите максимум от своей системы

    Всегда покупайте лучшее топливо
    Покупать дешево – ложная экономия. Качество производимого тепла и горячей воды зависит от используемого топлива. Прибор не может быть отрегулирован для изменения количества тепла, выделяемого топливом.

    Заполните топку до максимальной емкости
    Чтобы нагреть воду в заднем котле, топливо должно контактировать с поверхностями котла, поэтому заполнение топки ниже ее полной емкости также является ложной экономией и приведет к к неутешительным выводам.

    Очищайте прибор от золы каждое утро и ночь (по крайней мере).
    Скопление золы может повлиять на детали и, в свою очередь, уменьшить передачу тепла через котел.

    Чистите дымоход регулярно
    Открытый огонь и многотопливные приборы, работающие на угле или дровах, следует чистить не менее трех раз в год.

    Проверьте свои настройки
    Зимой необходимо топить прибор на максимальной мощности, чтобы обеспечить достаточное количество горячей воды и хорошую температуру радиатора.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
