АГВ газовые котлы для частного дома (АОГВ, АГВК)

Часто можно встретить такую аббревиатуру — АГВ. Расшифровывается она как Аппарат Газовый Водонагревательный. Имеется в виду, что работает он с водяной системой отопления. Но еще под таким название продают котлы некоторые российские производители. Именно с таким названием выпускает отопительное оборудование Жуковский машиностроительный завод и предприятие Ростовгазаппарат. Так что АГВ газовые котлы — это не только обобщенное название водогрейных отопительных агрегатов, но и марка конкретных котлов.

АОГВ Жуковского машиностроительного завода

Чтобы оборудование не путали просто с котлами, последние годы к аббревиатурам стали добавлять название серии — «Эконом», «Универсал», «Жук», «Комфорт».

Жуковский завод выпускает напольные газовые котлы, одноконтурные (только для отопления) и двухконтурные (с подготовкой горячей воды). Многие модели энергонезависимые — оборудованы автоматикой, которая не нуждается в электропитании (импортной или отечественной). Вне зависимости от автоматики, оставлять без присмотра работающий котел производитель разрешает не более чем на сутки. Все модели могут работать как в открытых системах отопления, так и в закрытых. Есть также модели под системы отопления с естественной циркуляцией.

Модели котлов отопления Жуковского машиностроительного завода

По сравнению с импортными агрегатами аналогичной мощности, АГВ и АОГВ Жуковского завода имеют более низкие цены. Но предварительно необходимо посмотреть комплектацию. Для работы в системах с принудительной циркуляцией необходимо будет докупить циркуляционный насос, в систему закрытого типа — расширительный бак. А еще не помешает группа безопасности. Все эти устройства отсутствуют в большинстве моделей, так как могут работать в разных системах (открытых/закрытых или гравитационных/принудительных), а в них эти устройства не нужны.

Если говорить о котлах АГВ с возможностью подготовки горячей воды, то они не слишком производительны. Помыть посуду у вас получится, быстро принять теплый душ — тоже. А вот понежиться под струями горячей воды минут 20 — уже нет… не хватит нагретой воды. Если часто требуется горячая вода в больших объёмах, лучше установить котёл с накопительным бойлером комбинированного типа (с возможностью догревать воду при помощи ТЭНа).

Все котлы АГВ снабжены энергонезависимой автоматикой. Где-то стоит итальянская, где-то немецкая, где-то российская — Жуковского завода. Во всех котлах в качестве теплоносителя используется вода, допускается использование специальных антифризов (для отопления). КПД в режиме отопления — 86%, в режиме подогрева воды — 80%. Рабочее давление — 1 Бар (100 кПа).

Двухконтурный котел Жуковского машиностроительного завода серии «ЖУК» (артикул 405000) с итальянской автоматикой. Котел рассчитан на отопление дома площадь до 150 м²

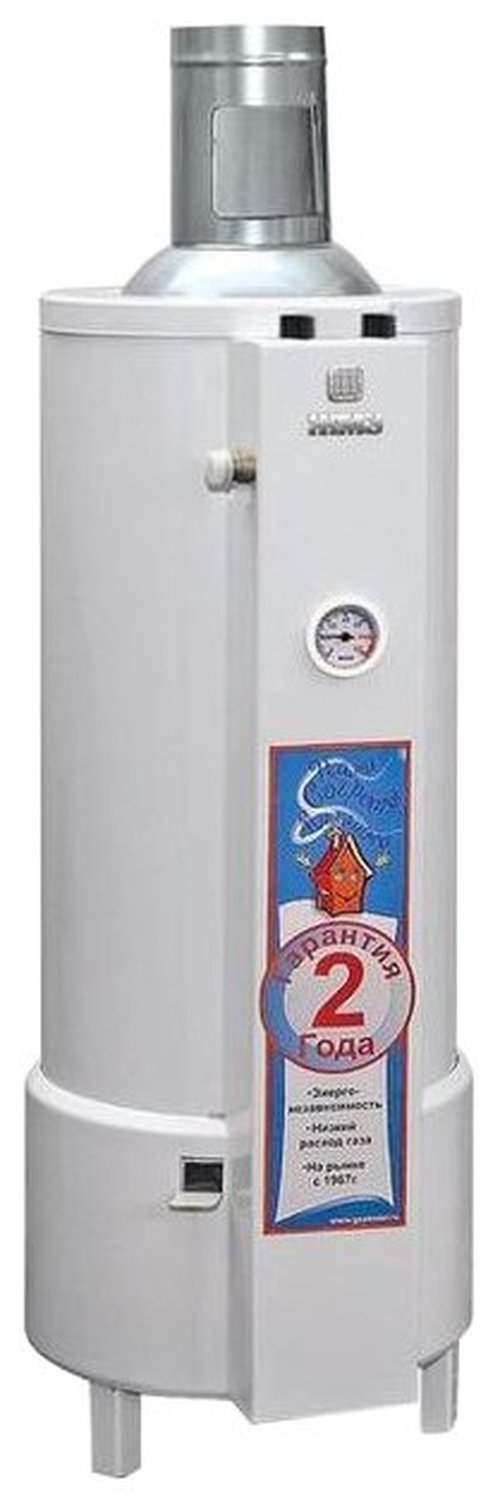

Линейка Комфорт — АОГВ (отопление) и АКГВ (с подогревом воды)

Отопительные котлы российского производства АГКВ Комфорт (с подогревом горячей воды) и АОГВ Комфорт — энергонезависимые напольные газовые котлы. В сечении они имеют вид окружности. Оснащены стальными теплообменниками, имеют пьезорозжиг. Работают от природного или сжиженного газа. Для смены топлива необходимо заменить горелку, а также провести регулировку (подробное описание процесса есть в руководстве по эксплуатации, справиться легко).

Линейка Комфорт отопительных водогрейных котлов АГВ Жуковского завода

По мощности имеют ту же градацию, что и предыдущая линейка (от 100 кв. м отапливаемой площади до 300 кв.м.). Плюс есть еще два новых котла КОВ-СГ-43 Комфорт и КОВ-СГ-50 Комфорт. Они рассчитаны на отопление площадей от 350 квадратов до 450 кв. м. Дополнительно оснащены датчиком тяги и перегрева.

Тепловая мощность горелки котла КОВ-СГ-50 КОМФОРТ (артикул 425000) составляет 50 кВт, отапливая площадь до 430 м²

Котлы АКГВ и АОГВ Комфорт могут работать в системах закрытого типа. На выходе из котла должен быть установлен предохранительный клапан с пределом срабатывания 1,8 Бар, рабочее давление — 1,5 Бар (при температуре 60-80°С, перегрев недопустим). Тут же необходима установка манометра — для контроля давления.

Автоматика может быть установлена итальянская или немецкая. В любом случае она не требует электропитания (энергонезависимая). Блок автоматики АОГВ и АКГВ Комфорт — электромеханический. Контролирует пламя запальника, тягу в дымовой трубе, давление газа, повышение температуры теплоносителя выше 93°С.

Котлы Комфорт большой мощности с техническими характеристиками

Температура теплоносителя задается поворотом переключателя. Пределы регулировки — от 40°до 90°С, максимальный нагрев воды в моделях АОГВ Комфорт — 60°С. При работе автоматика плавно регулирует мощность работы горелки в диапазоне 60-100% в зависимости от температуры теплоносителя. Когда температура приближается к выставленной, горелка переводится в режим «малое пламя», при достижении — гасится совсем (остается работать запальник). При понижении температуры теплоносителя (не более чем на 15°С) основная горелка зажигается снова, цикл повторяется.

Серия ЖУК (называют еще Комфорт квадратный)

Это новая линейка с новым дизайном —  серия напольных газовых котлов имеет в сечении вид квадрата, выход дымовой трубы — сверху, ближе к задней стенке. По своим характеристикам и прочим свойствам они повторяют описанную выше линейку, вот только корпус имеют не цилиндрический, а в виде параллелепипеда. Этот дизайн более практичен, корпус можно «прижать» к стенке.

Мощность можно подобрать для домов различной площади:

Тип горелки — открытого типа (требуется выход в вентиляционную вытяжку), материал теплообменника — сталь. Все котлы работать могут на природном и сжиженном газе. Для перехода требуется смена горелки (за отдельную плату поставляется заводом) и перенастройка (повернуть нужный переключатель в указанное положение).

Выпускается с автоматикой двух типов:

• “Sit” Италия (Жук 02).
• “Mertik Maxitrol” Германия (Жук 01).

Автоматика электромеханического типа, контролирует работу пилотной горелки (запальника), давление газа, перегрев теплоносителя, наличие тяги в дымовой трубе. В общем и целом, технические характеристики не отличаются от «круглого» Комфорта.

Универсал

Линейка отечественных отопительных водяных котлов Универсал — аппараты напольной установки, которые могут работать в системах открытого и закрытого типа. Название стандартного для этого завода типа: АОГВ 11,6 — 3 Универсал, АКГВ 17,4 -1 Универсал. Как и в описанных выше, котлы с аббревиатурой АОГВ — только для отопления, с буквами АКГВ — готовят еще и горячую воду. Максимальная температура воды при расходе — 60°C, максимальная производительность — 3,34 л/мин.

При работе в системах закрытого типа производитель рекомендует устанавливать предохранительный клапан, настроенный на срабатывание при 1,5 Бар. Такое давление — максимально допустимое при нагреве теплоносителя до 60-80°С. При превышении давления котел может потечь.

По опыту эксплуатации эти агрегаты рекомендованы для систем отрытого типа. Либо надо установить расширительный бачок мембранного типа с большим запасом объема (20% от литража системы). При этом давление в расширительном баке должно быть не выше 1 Бар.

Котлы Универсал ЖМЗ и их технические характеристики

Форма АОГВ Универсал  — цилиндр. В нижней части имеется дверка, за которой находится блок автоматики и газовая горелка. Автоматика устанавливается энергонезависимая (механическая), отслеживаются следующие пункты:

• отсутствие тяги в дымоходе;
• погасание запальника;
• снижение давления газа ниже определенного предела;
• предотвращение закипание теплоносителя (перекрывает газ при перегреве теплоносителя).

В любом из этих случаев перекрывается подача газа. Несколько слов о контроле запальника. В данных котлах пламя на запальнике должно гореть постоянно. Если оно погасло — котел останавливается. А гаснет оно при возникновении обратной тяги, при недостатке кислорода в помещении, при подаче некачественного топлива, если горелка забилась.

Для регуляции величины тяги на выходном дымовом  патрубке установлен тягопрерыватель. По идее, он должен справляться с задачей нейтрализации обратной тяги, но лучше подстраховаться и поставить на верхушке трубы дефлектор.

Эконом

Эта линейка отличается тем, что автоматика установлена производства Жуковского завода. Автоматика регулировки температуры теплоносителя — сильфонного типа, работает вполне надежно, имеет лишь один недостаток — не отслеживает перегрев теплоносителя, из-за чего котел может закипеть. Еще одно отличие — при перенастройке на сжиженный газ необходимо одно отверстие в блоке автоматики запаять, другое — большего диаметра, просверлить в другом месте.

Устройство котла ЖМЗ Эконом

Установка температуры теплоносителя происходит при помощи рукоятки на корпусе котла. Диапазон изменения температуры — от 50°С до 90°С (то есть низкотемпературные режимы не поддерживаются).  При достижении температуры близкой к установленной, горелка горит на минимуме. При понижении температуры (не более чем на 15°С), подача газа автоматически увеличивается. В этом механизме есть недостаток — возможен перегрев теплоносителя, так как горелка полностью не тухнет. Так что за котлами этой серии в теплую погоду необходим особо тщательный контроль.

АОГВ и АОГВК Ростовского завода Ростовгазаппарат

С практически таким же названием есть газовые котлы, которые изготавливают на заводе в Ростове.   Называются они просто АОГВ или АОГВК, далее цифрами указывается мощность: АОГВ-11.6, АОГВ-17.4, АОГВ-23,2-1, АОГВК-29, АОГВ-35. Мощности практически один в один с Жуковскими, но есть  менее мощные — АОГВ 8. Они подойдут для отопления совсем небольших домиков, времянок или дач. Работать могут в открытой и закрытой системах, с естественной и принудительной (с насосом) циркуляцией.

Есть котлы АОГВ и АОГВК Ростовского завода в двух вариантах

Есть две линейки — цилиндрические на ножках и «стандартная» для напольных вариантов — квадратная (рядом с номером модели указано «исп. 6»). Это еще более недорогие котлы, чем Жуковские. Все потому, что автоматика и горелка — их собственного производства. Также есть исполнение, в котором стоит автоматика Honeywell (США) .

Из особенностей котлов АОГВ и АОГВК Ростовского производства:

Агрегаты АГВ Ростовского завода работать могут на природном (в диапазон давления  65 мм вод. ст. … 280 мм вод. ст.) или сжиженном газе. При падении давления ниже 130 мм вод. ст. снижается теплоотдача. Рабочее давление — 1 Бар (допустимое — 1,2 Бар), клапан безопасности в системе должен быть настроен на 1,5 Бар. Опрессовочное давление — не выше 2 Бар.

Завод рекомендует подбирать мощность оборудования в зависимости от климатической зоны и теплопотерь здания. В качестве общих рекомендаций определена отапливаемая площадь:

• 125 м2 – АОГВ-11,6-3;
• 100…200 м2 – АОГВ-17,4-3.

Производительность заявлена более высокая (по сравнению с Жуковскими): КПД при отоплении 90% (скорее всего за счет утепления, да и строение топки тоже играет роль). Предельная температура теплоносителя — 90°C.  В качестве теплоносителя рекомендуется использовать воду (антифриз нежелателен), на линии подпитки от ХВС желательно установить перед котлом фильтр. Подпитку системы производить только в то время, когда основная горелка не работает, также добавление теплоносителя должно происходить при температуре в контуре не выше +40°C. Чтобы легче было проводить техобслуживание, на трубопроводе холодной воды желательно также установить отсечной кран.

Строение АОГКВ (двухконтурного) Ростовского завода

При работе с баллонным газом необходима перенастройка аппарата (с завода поставляется с настройкой на природный газ). Баллон обязательно должен быть оснащен редуктором с давлением стабилизации паровой фазы 300 мм. рт. ст. и производительностью 1 куб.м./час. Редукторы, имеющий другие параметры, запрещены.

Обзор моделей 2021 года газовых котлов Жуковского завода

Запчасти для газовых котлов АОГВ Жуковский по моделям

Запчасти для газового котла КОВ СГ-43 Эконом

Обзор моделей 2021 года газовых котлов Жуковского машиностроительного завода. Дата публикации 27.01.2021 г.

Газовые котлы ЖМЗ можно разделить конструктивно на три основные серии.

Надо сразу дать расшифровку названия “АОГВ”.

Это аппарат отопительный газовый водогрейный. Слово “водогрейный” в данном случае подразумевает подогрев теплоносителя системы отопления. Когда название котла АОГВ обрело жизнь, в системе единственным видом теплоносителя была вода. В большинстве случаев она и остается, хотя есть варианты, когда вместо воды используется незамерзающая жидкость.

Существуют также название “котлы АКГВ”. Это сокращение означает  – аппарат отопительный комбинированный водогрейный. Буква “К” и само понятие комбинированный подразумевает, что котел представляет сбой комбинацию котла водогрейного для отопления и встроенного небольших размеров теплообменника для приготовления горячей воды. Приготовление горячей воды для бытовых нужд не требует использование, каких либо дополнительных мощностей. Котел котлом и остается. Это просто конструктивная особенность котла. Которая по желанию может быть нами, и не использована, но эта возможность в котлах АКГВ есть. В котлах АОГВ такой возможности нет. Котлы АОГВ предназначены только для отопления дома. Само название котла АОГВ настолько плотно улеглось в сознании и описывает этот вид котла настолько точно, что все мы сразу прекрасно понимаем, о чем идет речь.

Теперь, когда с названием котла более-менее понятно разберем основные виды АОГВ, которые выпускает завод на сегодняшний день.

Первый тип это АОГВ Эконом

На фото газовый клапан 301084. Рядом в полный рост АОГВ-17,4 Эконом. Выпуск АОГВ Эконом прекратился полностью в течение 2010 года. Котлы АОГВ Эконом на заводе отсутствуют и не будут выпускатся (по данным на 08.2021) Слово Эконом подразумевает оснащение котла газовым клапаном отечественного производства. Он прост в работе, прост в починке. Он немного неуклюжий или страшноватый на вид, но свои функции выполняет исправно. Запчастями и блок, и котел заводом обеспечены практически на 90%. Тем не менее завод не делает упор на подобную оснастку. Периодически возникает дефицит на некоторые позиции. Хотя, ситуация может и измениться. Всем, кого радует работа АОГВ Эконом и нравится работа клапана, советую заменять старые текущие теплообменники новыми. Это не такой уж плохой вариант. Можно, конечно, заменить старый котел АОГВ Эконом новым. Но это будет уже не тот газовый клапан, работа которого многих радует до сих пор. Все вопросы по переборке, замене прокладок, удаления утечки газа и проверке работы автоматики газового контроля для газового котла АОГВ Эконом задавайте по телефону +79859221187. На этом же номере есть WhatsApp – круглосуточно.

Второй тип это АОГВ Комфорт (Н)

Н – означает новинка. Газовые котлы АОГВ Комфорт Новинка оснащаются газовыми клапанами Mertik Maxitroll. Основные модели этой серии АОГВ-11,6  АОГВ-17,4  АОГВ-23,2  и АОГВ-29,1.  Кстати, котел мощностью 29,1 кВт также оснащен стандартным газовым клапаном Mertik. Это произошло по тому, что данный газовый клапан обеспечивает необходимую для котла такой мощности пропускную способность по количеству потребляемого им газа. Кстати, это единственная модель такой мощности из всех серий (Н). Варианты АКГВ также существуют. Завод отменил в этой конструкции большие выпуклые дверцы и заменил их узким кожухом, на который вывел термометр и спрятал под ним всю остальную оснастку. Все ручки управления выведены сверху. Выпуск газовых котлов АОГВ серии Комфорт Новинка начался с 2010 го года. Но полный переход был осуществлен в 2012 м году. Поэтому, существует небольшая путаница в подборе термопар, которыми оснащались котлы АОГВ Комфорт Н в период с 2010 по 2012 г.г. Важно знать, что знаменитая серия АОГВ Комфорт, с блоками Honeywell, выпускаемая до 08. 2010 года оснащалась очень похожими термопарами, но с другим диаметром резьбы. Не М9, как в новых клапанах Mertik, а резьбой М10.

Третий тип это АОГВ Универсал (Н)

Газовые котлы АОГВ Универсал Новинка оснащены газовым клапаном Eurosit 630. Основные модели этой серии АОГВ-11,6 АОГВ-17,4 и АОГВ-23,2. Котел мощностью 29,1 кВт в этой линейке отсутствует, т. к. Eourosit 630 не может обеспечить необходимую подачу газа для котла 29,1 кВт и здесь необходимо устанавливать клапан 820 Nova. Существуют модели мощностью 29,1 кВт м газовым клапаном 820 Nova. Этот клапан расположен в нижней части корпуса котла, а не в верхней его части. Варианты АКГВ в серии Универсал Н также присутствуют.  Завод и в этом варианте отменил большие выпуклые дверцы и заменил их узким кожухом, на который вывел термометр и спрятал под ним всю остальную оснастку. Ручки управления блоком выведены сверху. В точности как с АОГВ Комфорт Н.

Четвертый тип это АОГВ ЖУК

Котлы ЖУК исполнены следующим образом. Цилиндрический теплообменник помещен в квадратный кожух, где выведены все элементы управления, термометр и ручки.
У котла есть три вида шифров, которые подразумевают исполнение. Это просто ЖУК, а также ЖУК (01) и ЖУК (02).

В чем разница?

Главное отличие Жука от всех серий, показанных выше, наличие квадратного кожуха. В связи с таким исполнением, свободный доступ к теплообменнику весьма ограничен, а нам надо контролировать наличие пламени на запальнике при розжиге котла. Для облегчения этого действия котел оснащен Индикатором наличия пламени запальника.  Это такое окошко, которое просто меняет цвет при наличии пламени на запальнике. Далее опишем все три варианта котлов ЖУК исходя из корпуса, индикатора наличия пламени и типа газового клапана.

Котлы серии ЖУК. Квадратный кожух. Оснащены Индикатором наличия пламени. Газовый клапан Mertik Maxitroll. Модельный ряд начниается с АОГВ ЖУК – 11,6 по АОГВ ЖУК – 29,1. Варианты АКГВ такие же. Перейти в этот раздел.

Котлы серии ЖУК (01). Квадратный кожух. Без индикатора. Газовый клапан Mertik Maxitroll. Модельный ряд начинается с АОГВ ЖУК (01)- 11,6 по АОГВ ЖУК (02) – 29,1. И такие же АКГВ. Перейти в этот раздел.

Котлы серии ЖУК (02). Квадратный кожух. Без индикатора. Газовый клапан Eurosit 630. Модельный ряд начинается с АОГВ ЖУК (02) – 11,6 по АОГВ ЖУК (02) – 23,2. И такие же АКГВ. Перейти в этот раздел.

Стоит отметить, что все габариты всех теплообменников современных АОГВ (Н), выпускаемых заводом, а также котлов ЖУК всех трех исполнений по осям и диаметрам труб подключения полностью соответствуют ранее выпускаемым котлам и не требуют никакого вмешательства в обвязку, если возникла необходимость старый котел заменить новым. Если разница только в длине подающей отопления трубы котлов серий ЖУК. Она выше существующей стандартной трубы “подачи” отопления на несколько витков резьбы. И это единственная разница.

Еще один важный момент. Мы и раньше говорили, и скажем еще раз, что все стальные сварные котлы долго и стабильно работают только при рабочем давлении не более 1,5 атм. Все варианты подключения с подпиткой из водопровода и применением закрытых расширительных баков без определенных знаний и оснастки, без умения всё это настраивать, – закончатся текущим теплообменником. Поэтому,  настоятельно рекомендуем использовать открытые баки или правильно подбирать и регулировать закрытые при обязательной установке предохранительного клапана на 1,5 бара. Не группы безопасности с клапаном 3 bar. А клапан на 1,5 bar, и поставить его до закрывающего подачу отопления шарового крана, а не после.

При всех заморочках, происходящих в современном мире, наличие газовых котлов АОГВ производства ОАО “Жуковский Машиностроительный Завод” в нашей стране обспечивает теплом дома и..

…и согласитесь, что для котлов Жуковского завода это является реальным преимуществом:

1. Доступность. Котел выпускается у нас. 100%.
2. Доступность запчастей. Здесь мы уже отвечаем напрямую. Запчасти есть и будут. 100%
3. Нет НИКАИХ требований к системе отопления. Не надо закачивать, настраивать. Если надо, то расширительный бак открытого типа установил под потолок. Ковшиком воду налил и работает. 100%
4. Нет требований к квалификации мастера. Никакой. Любой человек запустит котел. Любой человек его починит. 100%
5. Не требует обязательного электричества, стабилизаторов и насосов. Работает самотеком. Автоматика котла не требует электричества. Очень актуально. 100%
6. Нет никакого обслуживания ни системы, ни самого котла. Нет сервиса, куда надо бегать чуть что, а то гарантии не будет. Один раз все правильно сделал и успокойся, – хватит на 15-20 лет. 100 %
7. Практический опыт работы и самого завода, и газовых хозяйств, да и простого народа: пап, мам, бабок и дедок с такими котлами очень большой, с 50-х годов. Поэтому, и сам Жуковский котел, и наш опыт работы с ним – есть народное достояние и достояние времени. И это не стоит забывать. 100%
8. Переделка котла, при желании, под сжиженный газ настолько проста, даже, примитивна и заключается только в закручивании сопел для сжиженного газа в горелку и больше ничего. 100%

С учетом всех вышеизложенных пунктов, советуем всегда работать именно с нами, по той простой причине, что наше отношение к этой работе именно такое, какое Вам нужно. И мы лучшая возможная команда на сегодняшний день, готовая это полностью обеспечить Спасибо!

Рекомендации по эксплуатации газовых котлов

Автономная система отопления дома становится одним из самых распространенных способов обогрева дома.

Среди множества вариантов предпочтение отдается газовым котлам как наиболее эффективным и экономичным установкам.

Признанными лидерами в производстве газовых агрегатов являются европейские компании, но их продукция не всегда способна эффективно работать в российских условиях.

Отечественные производители, проанализировав опыт зарубежных коллег, решили использовать совершенно иной подход к конструкции и функционалу котлов.

Рассмотрим одну из моделей российского газового котла – Жуковский АОГВ 23.

Какие функции выполняет Жуковский газовый котел АОГВ 23?

Аббревиатура АОГВ 23 расшифровывается как Аппарат газовый отопительный бытовой мощностью 23 кВт. Это одноконтурный напольный агрегат, способный эффективно обогревать помещение площадью до 200 м2 .

Такие возможности оптимальны для использования в частном доме, коттедже или другом помещении. Котел предназначен для выполнения только одной функции, что позволило производителю исключить все лишние детали и неиспользуемые элементы конструкции.

Это повысило надежность, уменьшило количество отказов и поломок. Кроме того, особенностью котлов АОГВ 23 является энергонезависимость.

В случае внезапного отключения электроэнергии работа котла продолжится в обычном режиме, что немаловажно в условиях российской зимы. . Эта функция значительно повышает надежность системы отопления дома.

При этом отсутствие электроснабжения требует определенного расположения радиаторной системы, так как циркуляция теплоносителя будет происходить естественным путем.

Камера сгорания атмосферного котла, с забором воздуха непосредственно из помещения и естественным дымоудалением с использованием печной тяги .

В качестве теплоносителя используется бытовой антифриз, что повышает надежность системы отопления в сильные морозы.

Неисправности котла АОГВ-23 ЖМЗ

_____________________________________________________________________________

• Ремонт и наладка котлов АОГВ
• АОГВ-11.6-3 Эконом
• АОГВ-17.4 Борин
• АОГВ-17.4 – Монтаж и сборка
• АОГВ-23 – Проектирование и обслуживание
• АОГВ-23 ЖМЗ – Эксплуатация
90 053

Неисправности Жуковского котла АОГВ -23 и их устранение

При нажатии на кнопку пуска запальник не зажигается, пламя на запальнике гаснет, гаснет – Закрыт газовый кран перед аппаратом – Открыть газовый кран. – Засорено отверстие пилотного сопла – Прочистите отверстие проволокой диаметром 0,3 мм. – Давление газа ниже 635 Па (65 мм вод. ст.) – Сообщите в газовую службу. – Наличие в помещении сильных сквозняков, приводящих к отрыву пламени у запальника – Устранить или уменьшить сквозняки. Нет искры между электродом свечи зажигания и воспламенителем – Большой зазор между электродом и воспламенителем – Отрегулировать зазор. – Пьезорозжиг не работает – Заменить пьезорозжиг. При отпускании пусковой кнопки (удерживая ее не менее минуты при включенном запальнике) пламя запальника гаснет – Окисление припоя на контактах в местах соединения электромагнита с контактным проводом, слабое запрессовка штифтов в гнездах – Отвинтить разъем контактного провода от корпуса газомагнитного клапана, зачистить контакт надфилем до блеска (снять окисную пленку).

Вверните штуцер обратно в корпус. Снимите гнезда со штырей, слегка сдавите гнезда пассатижами. Поместите розетки на штифты.

Во избежание разрушения пайки контактов электромагнита и провода контакта не затягивайте штуцер провода при ввинчивании его в корпус газомагнитного клапана. – Микровыключатель датчика тяги не работает – Замените микровыключатель. – Термопара не создает ЭДС, перегорел конец термопары (значение ЭДС термопары должно быть не менее 20 мВ) – Заменить термопару. – Пилотное пламя не касается термопары. – Расположите (изогните) термопару так, чтобы пламя омывало конец термопары (см. рис. 3). – Защитный термостат неисправен – Замените защитный термостат. Пламя горелки и запальной горелки гаснет. Автоматическое отключение подачи газа при работе газового котла АОГВ-23 ЖМЗ. Сработал датчик тяги – Полная или частичная закупорка дымохода – Прочистить дымоход. – Наличие в помещении сильных сквозняков, приводящих к выдуванию пламени на запальнике – Устранить или уменьшить сквозняки. – Давление упало ниже 635 Па (65 мм вод. ст.) – Сообщить в газовую службу. – Для измерения давления газа в сети отсоедините пилотную трубку от штуцера на корпусе клапана. Подсоедините измерительный прибор к ниппелю.

– Повернуть регулировочную ручку, установив ее на 50 – 60°С. Нажать пусковую кнопку до упора, затем отпустить ее на 2 – 3 мм и через 8 – 12 секунд. снимать показания прибора. Время срабатывания автоматики газового жуковского котла АОГВ-23 по тяге менее 10 секунд. при отсутствии тяги в дымоходе.

Время срабатывания автомата тяги более 60 сек. при отсутствии тяги в дымоходе. – Датчик тяги не отрегулирован – Отрегулировать датчик, для чего: разблокировать, отвернуть (или затянуть) регулировочный винт на 1-2 мм и снова застопорить. Проверьте время отклика. При необходимости повторите операцию. – Время отклика зависит от зазора между регулировочным винтом и кнопкой микропереключателя. При увеличении разрыва время отклика увеличивается, и наоборот. Не выключается основная горелка – Разгерметизирован «сильфон-термоколба» – Заменить «сильфон-термоколба» – Термостат не отрегулирован – Отрегулировать термостат по диапазонам срабатывания в пределах 50-90°С. После выключения горелка долго не включается. Вода в баке горячая, батареи холодные – Нет циркуляции в системе отопления – Устранить обратные уклоны в системе отопления. Устранить воздушные подушки в системе отопления. Наличие пламени на запальных отверстиях основной горелки при выключении термостата – Течь клапана термостата из-за загрязнения – Снимите переднюю крышку термостата. Очистите плунжер клапана и нанесите герметизирующую смазку. Дверца тягового измельчителя не вращается или не вращается – Наличие грязи на оси дверцы – Удалите грязь с оси дверцы и посадочного места для установки оси в корпусе тягового измельчителя.

___________________________________________________________________________

__________________________________________________________________________

• Неисправности котла АОГВ-23 ЖМЗ
• Параметры и устройство газовых котлов АОГВ и АКГВ
• Автоматика котла Baxi Luna-3 Comfort
• Монтаж и сборка котла Бакси Слим
• Наладка и обслуживание котел Беретта Чао
• Определение кодов ошибок и неисправностей котлов Риннай
• Ошибки и неисправности газового котла Термет
• Значение кода ошибки и неисправности котлов Вилант
• Определение неисправностей и ошибок котлов Висман
• Вопросы по обслуживанию котлов Навьен
• Вопросы по неисправностям дизельных котлов Китурами
• Котлы Юнкерс – Мастера отвечают на вопросы пользователей
• Специалисты отвечают на вопросы по котлам Электролюкс
• Эксперт отвечает за ремонт котлов Nova
• Вопросы по обслуживанию котлов Hermann
• Ответы мастеров по обслуживанию котлов Daewoo
• Вопросы по обслуживанию котлов Ферроли
• Вопросы пользователей по ремонту электрокотлов Эван
• Из-за чего загорается и сразу гаснет газовый котел АКГВ
• В чем неисправность котла Альфа Колор, если показывает код ошибки Е01
• Из-за чего загорается и быстро тухнет котел АОГВ
• Как устранить ошибку Е01 на котле Балтгаз
• Что за поломка если котел Дани зажигается, но сразу тухнет
• Почему котел Данко загорается, но быстро гаснет?
• Котел Демрад перестал держать давление, в чем проблема
• Из-за чего котел Газлюкс начал греться и шуметь
• В чем причина, если газовый котел Кебер загорается, но быстро тухнет
• Как устранить исправить код ошибки 01 на котле Китурами
• Из-за чего котел Конорд зажигается, но сразу тухнет
• В чем причина, если котел Лемакс загорается и быстро тухнет
• Почему котел Мимакс зажигается, но резко гаснет?
• Почему котел Очаг загорается, но сразу гаснет
• Почему газовый котел Росс загорается, но быстро гаснет
• В чем неисправность, если котел Сибирь загорается и резко гаснет
• Почему котел Сигнализирует загораются и резко гаснут?
• Из-за чего котел Термет может шуметь и греть
• Почему газовый котел Теплотехник загорается, но внезапно гаснет?
• Как исправить ошибку Е01 на котле Термон
• По этой причине двухконтурный котел Электролюкс начал гудеть и греться
• По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
• Для почему-то не работает котел Иммергаз на ГВС
• Почему газовый котел Навьен постоянно выключается и включается сразу при нагреве?

__________________________________________________________________________

___________________________________________________________________________

__________________________________________________________________________

• Трубопроводы отопительных котлов
• Котлы СТС
• Котлы твердотопливные КБТ
• Котел пеллетный Пересвет
9 0041 Стальной напольный котел Ратон
• Твердотопливный котел Термология
• Ошибки и неисправности газового котла Термет
• Ремонт котлов Термон
• Ремонт котлов Нова
• Сервис котлов Герман
• Сравнение газовых котлов Лемакс Премиум-20 и Данко-20с

_____________________________________________________________________________

• Техническое обслуживание котлов Daewoo 9004 2
• Неисправности котла Демрад
• Неисправности котла Мора
• Ремонт котла Westen
• Неисправности котлов Immergaz
• Типы твердотопливных котлов
• Модели и конструкции комбинированных котлов
• Котлы мазутные и двухконтурные
• Котлы чугунные на угле
• Котлы с имитацией горелок
• Котлы импортные для систем отопления

Технические характеристики

Рассмотрим технические характеристики котла Жуковский АОГВ 23:

Параметры	Значения
	АОГВ 23-2 Эконом	АОГВ 23-2 Универсал	АОГВ 23-2 Комфорт
Тип котла	Газовое отопление
Вид топлива	Природный газ с возможностью перевода на сжиженный
Функции	Отопление (подача теплоносителя в радиаторную систему)
Эффективность	89 %
Мощность котла (макс. )	23 кВт
Расход газа	2,55 м3/ч
Отапливаемая площадь	до 200 м2
Температура теплоносителя	50°-90°
Электропитание	Отсутствует
Вес котла	52 кг

teplomex.ru

По России и всему постсоветскому пространству , наряду со старыми «советскими» отопительными котлами АГВ широко используются и имеют разные отзывы газовые котлы АОГВ-11,6-3 Ростов или Жуковский. Эти устройства работают на газе, а это, как известно, самый дешевый вид топлива на сегодняшний день. Кроме того, котлы АОГВ довольно неприхотливы и не требуют особых условий для своей эксплуатации.

В этой статье мы попробуем разобраться в котлах АОГВ, что это такое, рассмотрим технические характеристики энергонезависимых газовых отопительных котлов АОГВ-11,6, недостатки, цены и составим для себя инструкцию по применению.

АОГВ что это такое

Многим из тех, кто озадачен покупкой газового котла АОГВ, поначалу такое название котла может показаться непонятным. На самом деле все просто.

АОГВ – это аббревиатура, ее расшифровка – Газовый Водогрейный Аппарат. Цифра после этой аббревиатуры указывает на мощность газового котла. Например, расшифровка аббревиатуры АОГВ-11,6 указывает на то, что данный газовый отопительный прибор имеет мощность 11,6 кВт, АОГВ-17,4 соответственно 17,4 кВт и т. д.

Рассмотрим котлы АОГВ на примере популярных котлов, выпускаемых на заводе в г. Жуковский, производства ЖМЗ.

Котлы АОГВ-11,6-3 серии Комфорт, Универсал и Эконом
Котлы АОГВ-11,6 и их технические характеристики
Котлы энергонезависимые газовые АОГВ-11,6-3 предназначены для отопления частного дома, гаража или других помещений . Доступен только в напольной версии. Бытовые версии газовых котлов имеют диапазон от 11 до 29кВт мощности. Основным топливом для котла АОГВ является природный газ.

Нагрев воды осуществляется с помощью газовой горелки, расположенной под баком теплообменника в нижней части котла. При замене форсунок газовой горелки можно использовать котел на сжиженном газе. Корпус котла и теплообменник изготовлены из стали. Теплообменник для нагрева воды имеет трубчатую конструкцию, что способствует его достаточно высокому КПД.

Впускной и выпускной патрубки для подключения теплоносителя расположены на задней стороне корпуса котла. Диаметр этих фитингов составляет 40 мм или 1 1/2 дюйма. Внизу «обратка», вверху — «прямо». Дымоход соединяется с верхней частью корпуса котла АОГВ, диаметр дымохода должен быть не менее 120 мм.

Котлы выпускаются как одноконтурные, так и двухконтурные: под наименованием АКГВ-11,6-3. Последние предназначены как для отопления, так и для горячего водоснабжения.

Устройство котла АКГВ-11,6
Устройство двухконтурного газового котла практически идентично одноконтурному, только в теплообменник дополнительно встроен стальной змеевик для проточной хозяйственно-питьевой воды. Если вы хотите купить двухконтурный газовый котел с хорошими показателями по горячему водоснабжению, то вам предстоит выбирать аппарат тепловой мощностью не менее 23 кВт.
Двухконтурные газовые котлы АКГВ мощностью 11 кВт дадут вам 4-5 литров теплой воды в минуту. Этого, конечно, достаточно, например, чтобы помыть руки или посуду, но не более того.

Чем отличаются напольные газовые котлы АОГВ

Итак, в быту наиболее распространены отопительные котлы АОГВ-11,6-3 серий Эконом и Универсал. Основное отличие этих серий заключается в типах автоматики, устанавливаемой на котлы.

Котлы газовые АОГВ-11.6-3 Эконом имеют бытовую автоматику. Работа этого котла контролируется ручкой термостата и электромагнитным клапаном, к которому подключены датчик тяги и термопара.

Котел АОГВ-11,6-3 Эконом
Термопара для газового котла АОГВ
Термопара является важным элементом автоматики газового котла АОГВ. Он изготовлен из меди и по форме напоминает толстый брусок. Служит для контроля наличия пламени на запальнике. При снижении уровня тяги срабатывает датчик тяги и электромагнитный клапан перекрывает подачу газа.

Автоматика котла АОГВ-11,6-3 серии Эконом
Котлы АОГВ-11,6 серии Универсал оснащены итальянской автоматикой Сит. Это устройство имеет автоматический термостат и пьезорозжиг. Котел запускается нажатием кнопки. При этом полностью отсутствует привязанность к электричеству.
Котел АОГВ-11,6-3 Универсал с автоматикой Сит

Котлы АОГВ и АКГВ серии Комфорт оснащены американской автоматикой Honeywell, которая также имеет встроенный пьезоэлемент, но немного другой конструкции.

Преимущества котлов АОГВ-11,6-3

– возможность работы в системах с естественной и принудительной циркуляцией

– совместимость с любым материалом, из которого выполнена система отопления (сталь, чугун, полипропилен, металло- пластик)

– энергонезависимость

– возможность работы на природном и сжиженном газе

Недостатки котлов АОГВ

– устаревшая автоматика на котлах серии Эконом

– трудно найти запчасти если вам необходимо заменить их в случае неисправности

– достаточно высокая цена по сравнению с конкурентами

Котлы АОГВ-11,6: цена изделия

На сегодняшний день покупка одноконтурного газового котла серии Эконом будет стоить 11-12 тысяч рублей, серии Универсал 13 -14 тыс. Цена указана на сентябрь 2014 года.

В данной статье мы собрали инструкцию к котлам АОГВ-11,6-3, проанализировали принцип работы, основные преимущества и недостатки, а также технические характеристики и цены. И в завершение давайте посмотрим небольшой видео обзор.

Достоинства и недостатки модели

Достоинства котлов Жуковский АОГВ 23 :

• Надежность, простота конструкции.
• Независимость от системы электроснабжения.
• Простое и интуитивно понятное управление.
• Предназначен для эксплуатации в российских условиях.
• Предназначен для работы в суровых климатических условиях.
• Срок службы 14 лет (и более).
• Стоимость котлов намного ниже, чем у европейских аналогов.

Следует учитывать недостатки агрегатов :

• Теплообменник агрегатов изготовлен из стали, уступающей по теплопроводности чугуну.
• Внешний вид котлов уступает европейским моделям.
• Механическая автоматика котла слабовата.
• Габариты и вес блока требуют установки в отдельном помещении.

ПРИМЕЧАНИЕ!

Большинство недостатков в той или иной степени присущи всем атмосферным моделям, поэтому их можно отнести к специфической конструктивной особенности.

Разновидности

Имеется три модификации котлов Жуковский АОГВ 23 :

• Эконом … Агрегат напольный с русской автоматикой, теплообменник трубчатый. Есть датчик температуры.
• Универсал. Установлена ​​итальянская автоматика SIT, модулированная горелка, датчик перегрева теплоносителя.
• Комфорт. Помимо всех опций моделей Универсал, котлы имеют возможность дистанционного управления, комнатный термостат, защиту от превышения температуры теплоносителя.

Котлы модификации Комфорт можно отличить от других разновидностей внешне – они имеют прямоугольную форму поперечного сечения корпуса, а Эконом и Универсал – круглую.

Разновидности устройств

Все одноконтурные и двухконтурные АГВ производства Жуковского имеют три основные разновидности, которые позволяют покупателям выбрать для себя нагревательную колонку в зависимости от имеющегося бюджета:

1. Исполнение «Эконом» – есть комплект оборудования, необходимый только для безопасной эксплуатации: бытовая автоматика, датчик температуры, теплообменник.
2. Вариант «Стандарт» также способен модулировать пламя горелки, управляется сторонней системой управления, способен отключаться в случае перегрева, предотвращая поломки.
3. Котельный комплекс «Комфорт» отличается наличием блока дистанционного управления, технологии поддержания заданной температуры, комнатного термостата.

Устройство

Принцип работы котла АОГВ 23 основан на нагреве теплоносителя с помощью атмосферной горелки … Поступая в трубчатый теплообменник, жидкость достигает максимальной температуры, после чего сбрасывается в систему отопления.

Движение теплоносителя происходит под действием теплового движения нагретых слоев вверх, поэтому размещение всех трубопроводов необходимо планировать с определенным уклоном. Для регулировки температуры до заданного значения установлен трехходовой клапан, который подмешивает в нагретый теплоноситель определенное количество более холодной обратки.

Естественная циркуляция нестабильна и неэффективна, поэтому многие владельцы устанавливают внешний циркуляционный насос для стабилизации системы.

Особенности установки

Для включения оборудования в систему отопления дома необходимо подготовить площадку.
В зависимости от габаритов котла подготавливается фундаментное основание, которое должно выступать за контуры устройства не менее чем на 1 см, а также иметь армирующую сетку. Сама АГВ крепится к фундаменту с помощью анкерных болтов, размещенных в постаменте.

К помещению предъявляются особые требования. Должен иметь вентиляционный канал (обычно он монтируется в потолке), дверь шириной не менее 0,8 м, расположенную перпендикулярно отопительному прибору. Желательно, чтобы в комнате было окно для проветривания.

Для какого помещения лучше всего подходит?

Котлы АОГВ 23 оптимальны для использования в частных домах, общественных или коммерческих помещениях. Для них требуется отдельное помещение с возможностью проветривания, поэтому установка агрегатов в квартирах не рекомендуется.

Также не пригодны для эксплуатации производственные цеха с большим количеством проемов и технологических люков, нарушающих режим воздухообмена и создающих сквозняки. В них часто сдувается пламя, что останавливает систему отопления и создает опасность утечки газа .

Оптимальный вариант – отдельное помещение в цокольном (цокольном) этаже с оконным проемом площадью не менее 8 м2.

Инструкция по пуску и эксплуатации

Котел запускается после установки на ровную горизонтальную поверхность и подключения всех коммуникаций :

• Газоснабжение.
• Прямая и обратная линии системы отопления.

После установки систему необходимо заполнить охлаждающей жидкостью. Уровень заполнения контролируется с помощью сигнальной трубки … Розжиг котла осуществляется с помощью пьезорозжига или зажженной спички (серия Эконом).

ВАЖНО!

Для запуска котла сначала проветрите помещение в течение 15 минут. После этого открыть газовый кран, повернуть рукоятку в положение «запальник включен» и топить до упора. Подождите в этом положении 10-15 секунд, затем нажмите кнопку пьезорозжига.

Когда на запальнике появится пламя, подождите еще 20-30 секунд, затем отпустите ручку … Запальник должен продолжать гореть. После этого можно установить необходимую температуру охлаждающей жидкости.

В процессе эксплуатации от пользователя не требуется особых действий, кроме периодической очистки от пыли и копоти.

Раз в год следует приглашать мастера для выполнения технического обслуживания. По всем вопросам обращайтесь в гарантийный или сервисный центр

.
