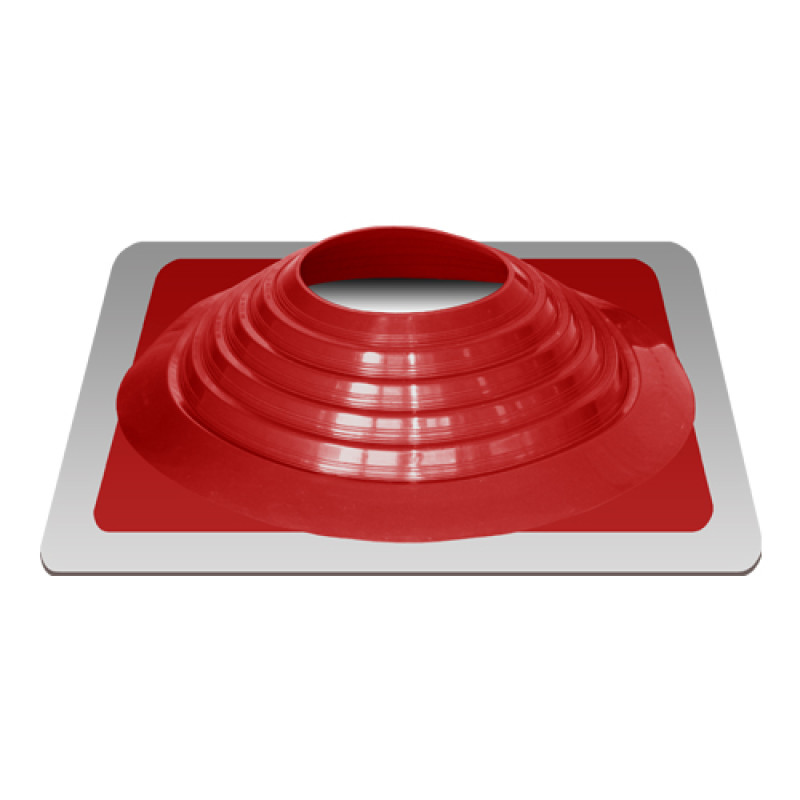

Кровельные проходки Мастер Флэш из ЕПДМ резины, силикона и ПВХ

Master Flash лучшее решение для герметизации кровли при монтаже: дымоходов, систем вентиляции, ТВ-антенн и т.д.

Благодаря эластичности материала уплотнитель плотно прилегает к кровле любой конфигурации, создавая идеальную герметичность, независимо от месторасположения трубы, гася ее вибрацию и смещение, вызываемое расширением и сжатием, а также давлением массы снега, скапливающегося на поверхности крыши.

Виды кровельных проходок Мастер Флэш

Кровельные проходки Мастер Флэш можно условно разделить на группы по материалу из которого они изготовлены и формы которую они имеют. Итак…

Основным материалом для изготовления Мастер Флэш служит резина, но это не простая резина а резина EPDM что означает что она готова принять на себя удар атмосферных явлений и перепадов температур, вторым по порядку и популярности в идет силикон, этот материал хорошо зарекомендовал себя в производстве уплотнителей Мастер Флэш, и третьим материалом широко применяемым в изготовлении кровельных проходок является ПВХ (поливинилхлорид).

По форме кровельные проходы из селикона или резина условно длятся на прямые, комбинированные и угловые.

Кровельные проходки бывают нескольких типов, в зависимости от того, что выводится на крышу:

Трубы, антенны, флагштоки.

Канализационная вентиляция, которую устанавливают для предотвращения появления в доме неприятных запахов.

Вентиляция внутренних помещений. Вентиляция подкровельного пространства, с помощью которой удаляется лишняя влага из чердачных помещений и кровельного пространства.

По форме узел кровельной проходки зависит от конструктивного решения крыши, типов использующихся вентиляционных воздуховодов. Сечения проходок бывают: квадратными; круглыми; прямоугольными;.

Виды кровельных проходок

Правильно выбранная кровельная проходка обеспечит качественную герметизацию примыкания коммуникаций к поверхности крыши… Выбирают кровельную проходку с учетом следующих параметров крыши: величина кровельного перекрытия; расстояние между коньком кровли и местом монтажа проходки; угол наклона ската; размеры чердачного помещения при его наличии; из каких материалов устроена крыша; размеры присоединяемых коммуникаций.

Ни один из перечисленных критериев нельзя игнорировать, иначе могут возникнуть проблемы либо на стадии монтажа, либо в процессе эксплуатации.

Особенности монтажа узла прохода для дымоходов

Отличительные особенности конструкции узла прохода для дымохода обуславливаются правилами пожарной безопасности. Поскольку достаточно высокая температура образующихся печных газов передается в процессе эксплуатации элементам дымохода, не исключена возможность возгорания кровли.

Проходка для печной трубы

К монтажу кровельной проходки для дымохода предъявляются определенные требования пожарной безопасности Это касается в большей степени крыш с несущей конструкцией из дерева. Поэтому к монтажу проходного узла в данном случае предъявляются следующие требования: наличие регламентированного строительными правилами зазора между трубой дымохода и легковоспламеняющимися элементами кровли; на этом участке дымоход следует обработать каким-либо материалом, снижающим пожарную опасность, к примеру, асбестом; на месте прохода через кровельный пирог узел следует монтировать с использованием короба, изготовленного из оцинкованного металла, в котором свободное пространство (между стенками короба и трубой дымохода) заполняют стекловатой или прочими огнестойкими материалами. Узел прохода дымоходной трубы через кровлю можно установить на скате кровли или на коньке. При его монтировании на коньке может понадобиться изменить стропильную систему, а при установке прохода на скате возможно образование ненужного кармана для снега. Чтобы избежать возможных протечек, под коньковую планку заводят дополнительный элемент.

Уплотнители кровельных проходов

Кроме различных модификаций кровельных проходок в продаже сегодня можно найти подобные изделия нового поколения – универсальный уплотнитель кровельных проходов или ленточный Мастер Флэш. Отличается данный элемент тем, что его можно использовать на коммуникациях любого диаметра. При помощи современных моделей можно герметизировать выходы в пределах 3 – 600 мм. Они годятся как для сетевых и телевизионных кабелей, так и для воздуховодов и дымоходов достаточно большого диаметра. Помимо этого, благодаря  конструкции данных изделий, их можно устанавливать на скатных кровлях с любым уклоном. Универсальный уплотнитель Универсальный кровельный уплотнитель используется при монтаже коммуникаций любого диаметра и на крышах с любым покрытием Существенным преимуществом универсальных проходок является возможность использования на различных кровельных покрытиях: они работают одинаково эффективно и на металлическом профиле, и на шифере.

Эластичность проходки дает возможность повторять форму любой волны. Высококачественный бутилкаучук , из которого изготавливаются универсальные уплотнители, способен работать в интервале температур от минус 74 до плюс 260 градусов. Кроме того, материал нанесен на алюминиевую основу, это позволяет  сохраняеть свои свойства даже в очень агрессивных условиях. По сравнению с обычными резиновыми материалами, силиконовые изделия служат намного дольше.

Монтаж кровельной проходки



Наглядное пособие по монтажу кровельной проходки Монтаж универсальной проходки выполняется в следующем порядке:

чтобы соединение получилось герметичным, диаметр кольца выбранного уплотнителя должен быть на 20% меньше диаметра трубы. Лишнюю часть обрезают; чтобы уплотнитель монтировался легко, трубу нужно обработать раствором, например, хозяйственного мыла ; обычное обжатие фланца обеспечит хорошее прилегание к кровле по всему профилю. Для лучшего прилегания фланца можно воспользоваться специальными инструментами; после герметизации стыка специальным составом проводится крепление проходки к поверхности кровли при помощи саморезов (шаг установки – не более 35 мм).

Универсальный уплотнитель кровельных проходов пользуется большим спросом благодаря простоте монтажа, широкому диапазону применения и высокой степени герметизации.

Правильный подбор и монтаж кровельной проходки обеспечит герметичность кровельного пирога, а это, как известно, одно из главных условий прочности и надежности крыши, ее длительной эксплуатации. Возможно, представленная выше информация поможет кому-то самостоятельно выполнить вывод на кровлю трубы дымохода или вентиляции. Но только профессионалы, которые занимаются кровельными работами много лет, знают все тонкости монтажа проходок (а их не так уж и мало), поэтому лучше доверить им выполнение этой работы.



Весь товар проверяется перед отправкой, поэтому мы гарантируем надлежащее качество. Если вас по какой-то причине не устроит полученный товар – Вы можете вернуть его назад в течении месяца, а мы вернем вам деньги. Мы осуществляем доставку мастер-флеша транспортной компанией. Стоимость доставки низкая, потому, что вес кровельных проходок мал.



Отправка не позднее следующего дня Гарантия возврата денегДешевая и быстрая доставка

Кровельные проходки со склада в Туле по ценам производителя

Как и каждый элемент кровельной системы, проходки обеспечивают свою функцию, а именно – обеспечивают герметичность примыкания технологических коммуникаций к поверхности кровли. Читать далее…

На крыше любого дома можно увидеть различные трубы, дымоходы, вентиляционные отверстия, ТВ-антенны и т.п. Все имеющиеся выходы должны хорошо герметизироваться, чтобы исключить проникновение влаги в подкровельное пространство. Проходки устанавливаются как раз в этих целях – они представляют собой своеобразные узлы выхода всех необходимых коммуникаций на крышу.

На рынке строительных материалов предлагаются разнообразные вариации кровельных проходок – вы можете подобрать товар для крыши любого вида и материала, подходящий по качеству и оттенку. Среди всех видов узлов, есть такие, которые выбирают в зависимости от того, что планируется провести через крышу (например, кровельная проходка для вентиляции).

Однако сегодня профессионалы выбирают изделия нового поколения – универсальные проходки, которые подойдут для выведения коммуникаций любого размера. Современные модели позволяют провести герметизацию выходов диаметром от 6 до 1000 мм (и даже больше). С ними вы легко выведете через кровлю различные электрические кабели, антенны, флагштоки, воздуховоды и дымоходы самых разных размеров. Кроме того, производители предлагают угловые проходки, которые можно устанавливать на скатных кровлях (с любым наклоном). Материалы, из которых они изготавливаются – силикон, ЭПДМ-резина и алюминий.

Выделим несколько основных преимуществ, которыми обладают универсальные проходки:

1. Возможность применения при любых температурных режимах.
2. Высокие показатели герметизации.
3. Использование для труб любых диаметров при любом наклоне крыши.
4. Долговечность и устойчивость к агрессивным условиям.
5. Возможность применения для любого кровельного покрытия (металлочерепица, профнастил, шифер, гибкая, керамическая черепица и т.
   д.). Эластичность материала позволяет повторять формы самых разных волн.
6. Простота монтажа – нет необходимости в специальных профессиональных навыках.
7. Большой выбор цветов – можно выбрать наиболее подходящий для кровли оттенок.

В каталоге «Кровельного центра» представлены кровельные проходки Borge. Если вы хотите установить кровельную вентиляцию, провести трубу дымохода или антенну на крышу дома, выбирайте необходимые вам размеры узлов и цвета. Обращайтесь к нашим специалистам – мы вас сориентируем по наличию товара и цене, поможем выбрать и купить качественную продукцию! Также вы можете получить консультации по установке проходок и (или) заказать проведение строительно-монтажных работ на вашем объекте!

Кровельные проходки

Проходки кровельные Master Flash применимы для всех видов крыш таких как: шифер, черепица, битумная плитка, а также металлическая крыша.

    Проходки кровельные применяют для: герметизации отверстия в кровли

при монтаже дымоходов, герметизации отверстия от систем вентиляции,

электрических выходов – ТВ-антен и мачт.

Установка и крепеж проходки под силу любому строительному специалисту.

Проходка кровли устойчива к любым погодным условиям, выполнена из

качественной EPDM-резины что способствует долгому сроку службы.



Всегда в наличии на складе проходки следующих размеров:



Размер фланца	Диаметр,мм	Материал
Круглый диам. 115	45-75	Резина EPDM
210х210	6-102	Резина EPDM
280х280	75-160	Резина EPDM
310х310	127-228	Резина EPDM
364х364	152-280	Резина EPDM
420х420	178-330	Резина EPDM

Так же вам могут понадобиться:

Металлочерепица
Профнастил
Крепеж






Кровельные проходки BORGE

Кровельные аксессуары предназначены для обеспечения правильной эксплуатации кровли, что способствует ее долговечности. При их использовании решаются самые разные задачи:

• грамотное устройство кровельной вентиляции обеспечивает правильную циркуляцию воздуха в подкровельном пространстве и предотвращает образование конденсата;
• кровельные проходки позволяют, не нарушая герметичности кровли, вывести на нее антенны и трубы;
• кровельные уплотнители исключают попадание пыли, влаги и мусора в подкровельное пространство.

Основные цвета



*О наличии на складе уточняйте у менеджеров по телефону (4812)700-600





· Надежность и долговечность. ЭПДМ-резина и алюминий устойчивы к температурным перепадам от -60° до 135°, не боятся УФ-излучения, кислотных дождей и коррозии.

· Простота установки. Монтаж не требует специальных навыков, нужен только минимальный набор инструментов. Нет необходимости вызывать специалиста.

· Широкие возможности использования. 8 типоразмеров и наличие угловых проходок позволяют надежно смонтировать любые элементы диаметром от 6 до 467 мм. 3 варианта угловых проходок обеспечивают монтаж труб от 75 до 460 мм.

· Эстетичный внешний вид.

Кровельная проходка – это единый элемент, состоящий из алюминиевого фланца и гофры из ЭПДМ-резины, с обратной стороны имеются специальные канавки для заполнения кровельным герметиком. Кровельные проходки BORGE- простое и надежное решение для герметизации круглых труб и выходов на кровлю.

В ассортименте представлены два типа проходок:

· Прямые проходки для плоских и малоуклонных кровель;

· Угловые проходки, фланец которых наклонен к основанию под углом 20°, они предназначены для скатных кровель с углом более 25°.

Ремендуется использовать кровельные проходки для монтажа сэндвич-труб, труб вентиляции, электрических кабелей, мачт телевизионных антенн и флагштоков. Идеально подходят для различных типов кровельных материалов: металлочерепицы и профнастила, материалов на основе битума, а также для плоских наплавляемых и мембранных кровель.

Кровельные проходки

Кровельные проходки

Сортировать по

Производитель: Penosil

Герметик PENOSIL Premium All Weather Sealant

Производитель: Penosil

Герметик битумный для крыши Penosil Bitum черный 310мл

Производитель: Roof’s Master

Проходной элемент трубы для кровли из металлочерепицы. Цвет на…

Производитель: Roof’s Master

Проходной элемент трубы для мягкой кровли (коричневого, красного,…

Производитель: Roof’s Master

Проходной элемент трубы для прямой фальцевой кровли. Цвет на выбор:…

Производитель: Roof’s Master

Уплотнитель гидрозатвора проходного элемента

Производитель: Roof’s Master

Уплотнитель кровельных проходов Master Flash RES №1 (75-200) мм Цвет. ..

Производитель: Roof’s Master

Уплотнитель кровельных проходов Master Flash RES №2 175-280 мм…

Производитель: Roof’s Master

Уплотнитель кровельных проходов Master Flash RES №2 175-280 мм…

Производитель: Roof’s Master

Уплотнитель кровельных проходов Master Flash RES №2 (175-280) мм Цвет. ..

Производитель: Roof’s Master

Уплотнитель кровельных проходов Master Flash RES №2 (175-280)мм…

Производитель: Roof’s Master

Уплотнитель кровельных проходов Master Flash RES №2 (175-280) мм…

Знайте прорехи в крыше (и почему они имеют значение)

23 января 2018 г.

Причины проскальзывания в крышу многочисленны: вентиляционные отверстия в крыше, электрические кабелепроводы, инженерные трубы, спутниковые антенны, бордюры HVAC, молниезащита. По данным Национальной ассоциации кровельных подрядчиков (NRCA), «наиболее уязвимой частью любой кровельной системы является точка, в которой соединяются горизонтальный настил крыши и вертикальная поверхность». Хотя некоторые крыши имеют больше проходов, чем другие, все проходы могут быть источником утечек, если они не установлены и не обслуживаются должным образом.

Проходы в кровле следует заделать в соответствии с инструкциями производителя кровельной системы, используя материал, совместимый с кровельной мембраной. По возможности, оклады должны выступать как минимум на восемь дюймов над готовой поверхностью крыши.

Проблема с смоковыми карманами

В прошлом использование смоковых карманов (или смолистых поддонов) вокруг проходок было обычной практикой, особенно на модифицированных битумных и сборных крышах. Этот метод включал установку 2-дюймовой металлической коробки с открытым верхом с фланцами, расположенной вокруг проходки, механическое крепление ее к крыше и заполнение безусадочным раствором. Жидкий битумный или полимерный герметик добавляется сверху и наращивается (наклонно) так, чтобы вода стекала вниз и в сторону от проходки.

NRCA не одобряет использование поддонов в течение почти 20 лет. Они являются последним средством и должны использоваться только тогда, когда другие методы нецелесообразны. Причин тому много, но самая убедительная заключается в том, что они являются головной болью при обслуживании. Со временем герметик дает усадку и высыхает, что приводит к его растрескиванию и отрыву с боков. Как только герметик становится вогнутым, он задерживает воду и вероятна утечка.

Угловой карман – одна из самых уязвимых характеристик вашей крыши.

Когда это произойдет, не наносите просто больше герметика. Это продлится меньше времени, чем в исходном приложении. Старый герметик необходимо очистить и полностью удалить, проверить бетонный раствор и только потом залить еще герметиком. Водонепроницаемый козырек из листового металла – хорошая идея для защиты герметика от непогоды.

Сегодня усиленные тканью гидроизоляционные материалы, наносимые жидкостью, представляют собой лучшую альтернативу смоляным карманам в большинстве ситуаций.

Распространенные ошибки, связанные с проемами через крышу

Когда ваша крыша впервые устанавливается профессиональным подрядчиком по кровельным работам, вполне вероятно, что проемы в крыше были должным образом загерметизированы; однако при установке новых проходок на существующих крышах часто возникают проблемы. Вот почему:

• Несовместимые материалы, используемые для проникновения вспышки. Неправильные материалы и установка могут привести к аннулированию гарантии производителя кровельной системы.
• Промежуточные карманы, используемые, когда другие методы оклейки могут обеспечить лучший результат (т.е.е. более легкое долгосрочное обслуживание, меньшая вероятность протечек и т. д.).
• Проходы закрыты профессионалами, не имеющими отношения к кровле. Установщик спутников или сантехник вряд ли выполнит эту работу так, как ваш кровельщик, особенно тот, кто сертифицирован производителем вашей кровельной системы.

Что делать, если вам нужно добавить проходку

Есть несколько основных шагов, которые улучшат качество гидроизоляции вокруг новых проходок, уменьшат объем необходимого обслуживания и уменьшат вероятность утечек.

Во-первых, свяжите вашего подрядчика по обслуживанию с подрядчиком по кровельным работам (кем-то, одобренным производителем кровельной системы). Подрядчик по кровельным работам может посоветовать подрядчику по обслуживанию относительно адекватного расстояния между проходками (зазор 24 дюйма между стенами и бордюрами и 12 дюймов между трубами и бордюрами) и соответствующие детали гидроизоляции. Если ваша крыша в настоящее время находится на гарантии, подрядчик по кровельным работам должен уведомить производителя кровельной системы о том, что в крышу были добавлены новые проходки.

Наконец, запланируйте работы, чтобы подрядчик по кровельным работам мог прийти вслед за субподрядчиком и закрыть проход. Надежный подрядчик по кровельным работам обеспечит герметичность прохода в соответствии со спецификациями производителя с использованием рекомендованных практик NRCA.

Работайте с ближайшим к вам офисом A. D. C. Taylor Co.

Свяжитесь с D. C. Taylor Co., чтобы провести коммерческий осмотр или техническое обслуживание крыши. Мы рады помочь на каждом этапе пути, чтобы обеспечить вам прочную и безопасную крышу над головой.

---

Свяжитесь с нами сегодня, чтобы начать работу с ценой

Осмотр крыши: проникновение в крышу, часть 3

Кентона Шепарда и Ника Громико, CMI®

Цель серии «Освоение проверки крыши» – научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и ненадлежащие условия во время проверки. крутые, жилые кровли. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

ВЕНТС: Часть 1

Самыми распространенными типами проходов через крышу являются различные типы вентиляционных отверстий. Они есть в каждом доме. Термин «вентиляция» – это сокращение от «вентилятор». Вентиляционные отверстия в каком-то виде пропускают газ. Это может быть откачка влажного воздуха из ванной или прачечной, или это могут быть побочные продукты сгорания из печи или водонагревателя.

Эти вентиляционные отверстия выполняют разные функции и могут по-разному влиять на крышу. Узнав, как определять типы вентиляционных отверстий, вы иногда будете иметь представление о том, какие дефекты вы можете обнаружить, еще до того, как заберетесь на крышу.

ИДЕНТИФИКАЦИЯ ВЕНТИЛЯТОРА

Пример 1

Несмотря на то, что вы видите здесь девять вентиляционных отверстий, на самом деле существует только пять различных типов.

1. Номер 1 – вентиляционная труба водопровода. Каждая канализационная дренажная труба в доме подсоединяется к вытяжной трубе. Они помогают обеспечить надлежащий дренаж, предотвращая образование сифонов. Отверстия трубы могут выделять канализационный газ, поэтому их не следует располагать ближе 3 футов от рабочего окна.

2. Номер 2 – это отверстие для вытяжного вентилятора, такого как в ванных комнатах и ​​прачечных.Они выводят влажный воздух наружу.

3. Номер 3 – это отверстие на чердаке, называемое «вентиляционным отверстием на крыше» или «вентиляционным отверстием для черепах». Они выпускают горячий воздух с чердака.

4. Номер 4 – это отверстие для горения такого устройства, как печь, бойлер, водонагреватель или камин, сжигающий топливо. Они выводят токсичные побочные продукты сгорания наружу. Взъерошенный штормовой воротник указывает на то, что это вентиляционное отверстие с двойными стенками. Газы сгорания могут содержать большое количество паров влаги, поэтому металлические вентиляционные отверстия могут быть проблемой коррозии.

5. Число 5 может служить нескольким целям, и вы не сможете определить, для чего оно служит, взглянув на него на крыше. Штормовой воротник с гладкой кромкой указывает на то, что это одностенная вентиляция.

Пример 2

Вот крыша с разными вентиляционными отверстиями.

1. Номера 1 и 2 – это вентиляционные отверстия трубы водопровода. Вентиляционное отверстие, которое обслуживает больше сантехники, должно быть больше.

2. Хотя номера 3 и 4 выглядят одинаково, номер 3 представляет собой вентиляционное отверстие осушителя.Он имеет финишное покрытие, которое помогает противостоять коррозии. На этой фотографии показан один из них в действии.

3. Номер 5 – выходное отверстие для горения.

4. Номера 6 и 7 обслуживают высокопроизводительную печь. Высокоэффективные печи извлекают большую часть тепла из выхлопных газов, поэтому трубы из ПВХ используются, не беспокоясь о том, что они плавятся. Номер 6 – воздухозаборник для топки. Он повернут вниз, чтобы избежать попадания влаги из осадков в камеру сгорания. Номер 7 – выхлоп топки. Любая влага, попадающая в эту трубу, будет отводиться до того, как попадет в печь, с помощью компонентов, предназначенных для отвода конденсата, поэтому ее не нужно защищать.

Вентиляционные отверстия для сгорания

Все эти вентиляционные отверстия из оцинкованной стали были установлены одновременно, но только вентиляционное отверстие для сгорания окрашивает крышу. Белые отложения на дефлекторах или на крыше под ними свидетельствуют об образовании чрезмерной конденсации. Это может быть вызвано тем, что вентиляционное отверстие:

• слишком длинное;
• имеет слишком много изгибов; или
• имеет плохо наклонные секции, которые замедляют поток выхлопных газов.

Если вы видите это состояние на крыше, вам следует поискать аналогичные белые отложения на топочном устройстве, обслуживаемом вентиляционным отверстием.Плохая вентиляция может вызвать коррозию, которая может сократить срок службы этого устройства.

Если вы видите проблемы, порекомендуйте, чтобы оценка и любые необходимые исправления были сделаны квалифицированным подрядчиком HVAC.

Для эффективной работы вытяжное отверстие должно иметь достаточный приток. Термин «вытяжка» относится к естественным процессам, при которых горячие выхлопные газы перемещаются вверх и из выхлопной трубы. Другими словами, это должен быть хороший «сквозняк». На эффективность тяги влияет несколько факторов.

Эти факторы включают:

• тепловую плавучесть, которая представляет собой тенденцию к подъему горячего воздуха. Чем горячее газ, тем быстрее он поднимется;
• неограниченный поток газов сгорания, что означает, что выхлопной дымоход не может быть слишком маленьким или иметь слишком много изгибов, поскольку эти две вещи замедляют поток; и
• правильной длины. Если дымоход слишком длинный, газы будут охлаждаться и образовываться конденсат. Конденсат может вызвать коррозию дымохода из листового металла и компонентов печи.

Что касается высоты оконечных отверстий вентиляционного отверстия, рекомендации производителей имеют приоритет над местными строительными нормативами, но большинство инспекторов не знают, каковы рекомендации этих производителей. Лучше всего иметь общий отказ от ответственности в вашем контракте и в вашем отчете, отказываясь от соблюдения каких-либо рекомендаций производителя по установке.

Это часто (но не всегда) означает, что вентиляция должна соответствовать «правилу 2-10», требуемому строительными нормами и правилами для окончаний дымохода.

Правило 2-10 гласит, что вентиляционные отверстия должны заканчиваться на высоте не менее 2 футов над любой частью крыши в пределах 10 футов.

Рекомендации производителей обычно имеют приоритет над местными строительными нормами и правилами, но вы не будете знать наверняка, какие из них имеют приоритет или каковы рекомендации этих производителей. Итак, если вы видите вентиляционное отверстие, которое не соответствует правилу 2-10, вам следует порекомендовать его оценку квалифицированному подрядчику HVAC.

Проходы в кровле | СТРОЙКА

Проходы включают такие вещи, как дымоходы, дымоходы и световые люки.

Типы проходок

В идеале крыша здания должна быть полностью герметичной, чтобы защитить жителей, внутреннюю отделку и мебель от влаги, ветра и пыли. Эта печать является частью ограждающей конструкции вашего дома. Однако большинство крыш не являются безликой и безупречной поверхностью, они имеют дыры, или, как их еще называют, пробоины.Дымоходы, трубы, световые люки, вытяжные вентиляторы, вентиляционные отверстия и кондиционеры – все это относится к категории проходов через крышу.

Зачем пробивать крышу?

Есть много веских причин для проникновения в крышу. Например, дымоходы выводят дым из здания. Без дымохода ваш дом задыхался бы от дыма – неприятного и опасного.

Вытяжные отверстия используются для удаления пара, запахов и дыма из кухни. В ванной есть отдушина для отвода влажного воздуха и неприятных запахов.Хотя удаление запахов – это больше удобство, чем что-либо еще, влажная ванная комната может нанести ущерб вашему дому, способствуя росту плесени и / или позволяя гниению образоваться.

Мансардные окна, еще одна форма проникновения, улучшают естественный свет и очень важны благодаря новым законам, регулирующим, сколько дневного света необходимо пропускать в комнаты в новых домах.

Результаты проникновений

Пробить вашу крышу – неизбежное зло. Это связано с двумя основными проблемами.Во-первых, отверстия в крыше пробивают оболочку вашего здания, потенциально пропуская ветер, дождь или паразитов, если они не закрыты должным образом. Хорошо управляемое проникновение должно быть полностью закрыто, чтобы ни одна из этих вещей не попала в ваш дом.

Как производятся пробивки?

Несмотря на то, что всегда будут проводиться модернизация проходок, там, где это возможно, они должны быть установлены до того, как будет выполнено кровельное покрытие. Это избавит от необходимости снимать, а затем заменять облицовку.Независимо от того, пробиваете ли вы крышу во время строительства или после, вам также необходимо убедиться, что гидроизоляция и уплотнения не будут иметь отрицательной коррозионной реакции с материалом кровельного покрытия.

Передовой опыт проходки через плоскую крышу

Прорывы – одна из самых серьезных угроз целостности и долговечности плоских крыш. Итак, как мы можем гарантировать, что они абсолютно необходимы, правильно детализированы и правильно установлены? Дэниел Босворт, менеджер по дизайну и техническим вопросам в SIG Design & Technology, обсуждает эти и другие вопросы.

Какие типы проходки обычно требуются в плоских крышах?
Общие детали проходки включают в себя вентиляционные трубы для почвы, горячие трубы от дымоходов котлов или дровяных горелок, электрические кабели для кондиционеров, вытяжные воздуховоды и направляющие для систем механической очистки окон. Отводы дождевой воды также классифицируются как проходы, поскольку они проходят вертикально через палубу и / или горизонтально через парапет. Другой распространенный пример – сливные отверстия.

В холодных крышах часто требуются проходки для обеспечения постоянной циркуляции воздуха между нижней стороной настила и слоем изоляции.Также растет спрос на фотоэлектрические батареи с механической фиксацией, особенно в крупных коммерческих проектах. Индивидуальный дизайн для этих и кровельных направляющих следует обсудить на ранней стадии с производителем гидроизоляции, чтобы гарантировать надежность деталей.

Следует ли специалистам по спецификациям пытаться спроектировать проникновения там, где это возможно?
Пробития не проблема, если она спроектирована должным образом. Действительно, они являются необходимой и важной частью процесса детализации, поскольку позволяют размещать на плоских крышах растения и другие службы, тем самым увеличивая внутреннее пространство.Авторитетные производители плоских кровель должны иметь соответствующие подробные чертежи для большинства требований к проходке. Это обеспечит надлежащее соблюдение британских стандартов и практических правил, включая минимальные 150-миллиметровые опоры и механические ограничения в точках подключения гидроизоляции.

Для более сложных и необычных способов проникновения специалисты по спецификациям могут проконсультироваться со специализированными компаниями, которые разрабатывают и производят собственные системы. Хорошим примером является компания Nicholson, которая разработала интегрированную точку крепления из нержавеющей стали с мембранным фланцем для соединения фотоэлектрических массивов с битумными и однослойными мембранами, включая ПВХ-кровлю IKO Armourplan.

Как специалисты должны подходить к проектированию проходов в плоской кровле?
Во-первых, при первой возможности обратитесь за советом по проектированию к производителю гидроизоляции и используйте его надежные детали и решения как часть конструкции плоской крыши. SIG обеспечивает проектирование, поставку, установку палубы (через наших аккредитованных подрядчиков по проектированию и технологиям) и гарантийное обслуживание, не зависящее от продукта. Это позволяет специалистам по спецификациям получить совет, на который они могут положиться, подкрепленный страховкой PI и авторитетом компании FTSE 250.Во-вторых, при необходимости используйте утвержденную запатентованную систему, которая соответствует рекомендациям и / или руководствам производителя гидроизоляции.

Какие ошибки обычно допускают спецификаторы при проектировании деталей проникновения?
Один из самых больших недостатков – недостаточная детализация рабочих чертежей, что приводит к тому, что кровельные подрядчики импровизируют решения на месте – часто с неоднозначными результатами. Важно убедиться, что все детали проникновения соответствуют британским стандартам BS6229: 2003.Существует распространенное заблуждение относительно балластных, перевернутых и зеленых крыш, что минимальный размер бортов 150 мм берется от верхней части гидроизоляционного слоя, а не от верхней части готовой крыши. Архитекторам следует избегать размещения проходов слишком близко к парапетным стенам, так как может быть сложно обеспечить адекватную гидроизоляцию на месте из-за недоступности и близости поверхности.

Какие типичные методы детализации используются для герметизации проходов в плоской крыше?
Типичные методы включают в себя обшивку полос, пазовые карманы и обшивки крышки.Бандаж обычно используется для герметизации дренажных труб на однослойных крышах, таких как FDT Rhepanol PIB, и включает обертывание трубы неармированной мембраной на минимальную высоту 150 мм. Затем на верхнюю часть мембраны «кверху» наносится утвержденный герметик, прежде чем она закрепляется юбилейным зажимом. Над лентой можно закрепить штормовой воротник для дополнительной защиты от непогоды. Подобная деталь может быть использована на кровлях, наносимых холодным способом, таких как система жидкой гидроизоляции SIGnature от SIG, исключая необходимость в герметиках и крепежных зажимах.

Смольные карманы обычно используются на кровлях из клея-расплава. Металлический барьер устанавливается вокруг прохода с 20-миллиметровым зазором со всех сторон перед заливкой слоя горячего расплава. Этот вид деталей особенно полезен для герметизации множественных проходов и компонентов нестандартной формы.

Крышка или ответная планка используются для герметизации основной планки. Хорошим примером является металлическая втулка, используемая для защиты и герметизации проходов пластиковых труб на крышах из клея-расплава. Облицовка накладывается на верхнюю часть рукава и вокруг трубы, простираясь вниз, чтобы покрыть верх гидроизоляционного борта.Покрытия также используются для герметизации фонарей, бордюров и опор для растений.

Какие шаги следует предпринять специалистам по спецификациям, чтобы обеспечить правильную установку устройств проникновения на месте?
Убедитесь, что подрядчик по кровельным работам имеет аккредитацию на устанавливаемую систему и что соответствующие проверки проводятся как субподрядчиком кровли, так и производителем гидроизоляции. Кроме того, убедитесь, что проектные чертежи легко доступны и используются на месте.Работа на ключевой стадии проектирования будет потрачена впустую, если подрядчик по монтажу кровли и инспекционная группа не будут знать согласованный метод установки.

Требуется ли текущее обслуживание проходов через крышу?
Герметики, обычно используемые в деталях загиба, классифицируются как предметы технического обслуживания и должны подвергаться минимуму два раза в год осмотрам, как рекомендовано в BS6229: 2003. Это в первую очередь визуальный тест, чтобы убедиться, что они работают правильно. Такая же частота проверок применяется к водостокам и всем остальным участкам крыши, чтобы при необходимости очистить от мусора.

Какие гарантии дает SIG в отношении гидроизоляционных свойств?
Большинство гарантий SIG распространяются на кровельные изделия и обычно составляют от 10 до 25 лет. Что особенно важно, схема аккредитованного подрядчика SIG Design & Technology (DATAC) обеспечивает уверенность в том, что кровельные системы компании установлены правильно. В нем также есть специальная группа выездных техников, которые обеспечивают мониторинг объекта. Некоторые кровельные системы SIG, такие как однослойная ПВХ-мембрана IKO Armourplan, могут включать в себя качество изготовления как часть гарантии.Если, например, проблема проникновения будет выявлена ​​после осмотра крыши, SIG не выдаст гарантию до тех пор, пока проблема не будет устранена и подтверждена фотографическими или визуальными доказательствами на месте.

Воспроизведено с любезного разрешения Architecture Today.

Добавить в доску проекта

Выберите из существующих досок проектов ниже:

Или Создайте новую доску проекта:

Товар добавлен на доску проекта.Перейдите в Моя учетная запись, чтобы просмотреть свои проекты.

Добавить в доску проекта

Выберите из существующих досок проектов ниже:

Или Создайте новую доску проекта:

Товар добавлен на доску проекта. Перейдите в Моя учетная запись, чтобы просмотреть свои проекты.

---

Просмотр Однослойные кровельные мембраны Товарная позиция

Проходы в кровле – Fine Homebuilding

Размышляя о привлекательности бордюра дома, дизайнеры и архитекторы часто обращают пристальное внимание на фасад и внимательно смотрят на композицию стен.Однако о крыше обычно не задумываются. Почему бы не организовать элементы на крыше так же тщательно, как окна, двери и сайдинг?

Более крупные элементы, такие как дымоход или световой люк, появляются на чертеже архитектора, но мы редко рисуем другие элементы. Где находятся вентиляционные отверстия сантехники, дымоходы от бытовой техники, вытяжка кухонной вытяжки, выходы для вентиляции всего дома и вытяжной вентиляции для ванной комнаты, заглушки электрического обслуживания и трубчатые световые люки? Эти элементы легко игнорировать, потому что они загромождают рисунок.И трудно определить их точное положение, пока не будет завершено грубое кадрирование. Расположение ограничено конструкцией здания, каркасом крыши, расположением приспособлений и оборудования, а также пределами смещения дымоходов и длины участков трубопроводов. Однако, чтобы избежать загроможденной и беспорядочной крыши, вам необходимо спланировать и организовать эти элементы.

Мне нравится четко показывать места и отмечать все известные проходки на строительных чертежах. Если заранее внимательно присмотреться к составу крыши, передаются намерения относительно местоположения, и не остается никаких вопросов для определения наилучшего размещения на основе «удобного местоположения».«Мне нравится, когда все трейдеры связываются со мной, прежде чем они начнут работать. Обычно я помещаю на чертежах и в спецификациях жирное напоминание, в котором говорится: «Перед черновой обработкой проверьте все проходы в крыше, их расположение и размеры (с архитектором)».

Затем я работаю с подрядчиком и его помощниками, чтобы определить лучшие места для этих предметов. Мне часто напоминают об ограничениях кода, но работая в команде, подрядчик, субподрядчики, я обычно придумываю креативные решения, которые хорошо работают и хорошо выглядят.

Мне нравится думать об этом как об расстановке мебели. Организовав иерархию элементов и используя выравнивание и баланс, вы можете составить крышу. На рисунках показаны руководящие принципы, которые я использую для размещения проемов в крыше.

Загроможденная крыша отвлекает

Проемы через крышу должны получить такую ​​же организацию и внимание, как и остальная часть дома. Если прорезать все проходы сантехники, отопления и электроприборов самым простым и прямым путем через каркас, окончательный вид крыши будет казаться загроможденным и отвлекающим.

Разработка простой системы организации проемов в крыше позволяет улучшить общий фасадный фасад. Начните с рассмотрения расположения наиболее крупных элементов, таких как дымоходы, большие дымоходы и световые люки. Я люблю делить крышу на три части по горизонтали и предпочитаю, чтобы средняя треть оставалась чистой. (Большие окна в крыше часто вторгаются в это пространство.) Затем я ищу способы переместить другие предметы, такие как вентиляционные отверстия и вытяжные колпаки, с передней крыши.

Выровнять элементы по вертикали и горизонтали

Когда элементы крыши выровнены с окнами внизу, они находятся там, где их ожидает глаз, и размещение выглядит подходящим.Выравнивание проемов крыши друг относительно друга по горизонтали и вертикали помогает установить порядок и уменьшает ощущение скопления.

Степень, в которой проходки становятся точкой фокусировки, может зависеть от участка дома и угла наклона крыши. Если подход к дому находится на большей высоте, чем вход в дом, крыша приобретает большую визуальную заметность. То же самое и с крутоскатными крышами, даже если площадка ровная. Неглубокий скат крыши, как в современном колониальном стиле, показанном здесь, сводит к минимуму воздействие крыши.

Свести к минимуму проникновение в крышу

Уменьшение количества дымоходов, вентиляционных отверстий и вытяжных колпаков, выступающих через крышу, не только улучшает внешний вид крыши, но и снижает вероятность утечек. Один из способов минимизировать количество проникновений – объединить вентиляционные отверстия до того, как они выйдут с крыши. После того, как вы проверите местные правила, небольшое планирование определит, какие вентиляционные отверстия можно объединить и направить к задней части дома. В некоторых случаях клапан впуска воздуха может устранить кухонную вентиляционную трубу [подробнее об этом см. «Проветривание островной раковины… и другие хитрые места» из Fine Homebuilding , выпуск № 174 (октябрь / ноябрь 2005 г.), стр.56-57]. Чтобы еще больше ограничить визуальное отвлечение вентиляционных отверстий или других элементов крыши, выберите цвет (или покрасьте их), чтобы они гармонировали с крышей.

Сдвинуть световые люки к карнизу и коньку

Сохранение чистой средней трети крыши за счет перемещения световых люков к краям крыши может улучшить вид снаружи, но световое окно должно служить определенной стратегии освещения внутри. Использование расширенного светового колодца позволяет вам управлять расположением окна в крыше и по-прежнему получать свет там, где вы хотите.Наклонные стены колодца проникают в комнату глубже.

Рисунки: Рассел Гамлет

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Проходы через крышу могут быть слабым звеном

В случае проходов, таких как вентиляционные трубы и водостоки, слабым звеном является метод, используемый для прикрепления крыши к проходке.В случае однослойных мембран это означает оболочку или мембрану полевого формования, которая приклеивается или приваривается к кровельной мембране с помощью вытяжной ленты – металлической манжеты, которая устанавливается вокруг выступа – и герметика наверху. Следует следить за тем, чтобы стяжная лента была плотно прикреплена, но не врезалась в оклад, а герметик наверху установлен без пустот или незакрепленных участков. Мембранные гидроизоляционные покрытия на однослойных крышах на трубах и других проходах, независимо от используемого материала, обычно являются первыми элементами кровли, которые разрушаются от старости и неправильного обращения, поэтому следует уделять особое внимание состоянию этих гидроизоляционных элементов.

Для кровли из модифицированного битума или асфальта будут использоваться бетонные кольца с наливными герметиками. Альтернативой является скатный поддон с уплотнителями или металлическая заглушка с кровельной мембраной, приклеенной к металлическим фланцам и полю крыши. У бетонных колец слабые места находятся между наливным герметиком и проходкой, а также между бетонным кольцом и кровельной мембраной.

Текучий герметик со временем потрескается, и любое движение в месте проникновения вызовет разделение между местом проникновения и герметиком, особенно если герметик слишком толстый.Это оставляет прямой путь для попадания воды в здание. Следите за признаками трещин на герметике в нижней части бетонного кольца и вокруг проходки. Повторное уплотнение этих участков по мере необходимости поможет сохранить водонепроницаемость крыши. Наливные герметики должны заполнять стопорное кольцо до переполнения, чтобы кольцо не задерживало воду.

С питчем возникают дополнительные проблемы. Наливные герметики в поддоне имеют те же недостатки, что и бетонные кольца. Если в качестве герметика используется асфальт или кровельный цемент, он со временем усадится, вызывая трещины внутри самого герметика или заставляя его отрываться от проникновения.Это оставляет прямой путь для попадания воды на крышу. Регулярное обслуживание поддонов должно включать в себя нанесение герметика на герметик, чтобы вода не попадала в отверстие. Поскольку поддоны металлические, необходимо проверить поддон на наличие ржавчины. Где бы ни возникла ржавчина, рано или поздно останется дыра.

Металлические прокладки для проникновения зависят от компрессионной ленты и эластомерных герметиков, обеспечивающих водонепроницаемость проникновения. Герметики следует регулярно проверять и заменять, когда они начинают затвердевать и трескаться.Как для скатных панелей, так и для металлических окладов пленка мембраны между фланцами металла и кровлей должна плотно прилегать как к металлу, так и к крыше.

---

---

---

Связанные темы:

Комментарии

Важность сохранения проходов через крышу от эксперта по кровле

Крыша служит для защиты обитателей дома, мебели и внутренней отделки от пыли, тепла, ветра и воды.В идеале ваша крыша должна быть полностью герметичной, чтобы выполнять свою работу должным образом. Большинство крыш имеют структурные «дыры» или проемы, такие как световые люки, дымоходы и вентиляционные отверстия. Эти компоненты следует поддерживать для оптимальной работы. Простое техническое обслуживание часто предотвращает дорогостоящий ремонт крыши, которого можно избежать.

Распространенные дефекты, которые можно предотвратить

Прорывы считаются наиболее слабыми местами кровельной системы и наиболее вероятными источниками протечек в крышах. Проемы в гидроизоляции, оборудовании для отопления и кондиционирования воздуха, а также в коммуникационных трубах могут стать дорогостоящими и серьезными проблемами гидроизоляции для домовладельцев.

Проходы в кровле редко служат так долго, как кровельная система. Без обслуживания эти особенности могут ускорить выход конструкции из строя. NRCA (Национальная ассоциация кровельных подрядчиков) рекомендует планировать регулярный ремонт и осмотр кровли, чтобы предотвратить такие проблемы. Профессиональный кровельщик может обнаружить потенциальные дефекты и проработать участки, требующие укрепления.

Сэкономьте деньги в долгосрочной перспективе

Продлите срок службы вашей крыши с помощью тщательного осмотра и профилактического ухода.Infinity Roofing Contractors предлагает комплексную программу технического обслуживания, которая поможет владельцам зданий добиться прочной кровли.

Важно убедиться, что существующая кровельная система не содержит захваченной влаги. Наши специалисты легко определят это, отсканировав конструкцию. Крыши, которые не обслуживаются, обычно преждевременно выходят из строя и нуждаются в замене. Домовладельцы не должны позволять незначительным утечкам сохраняться и перерастать в серьезную проблему. Эти проблемы в конечном итоге приведут к повреждению большой части крыши и ухудшению изоляции.

Доверьте уход за кровлей квалифицированному подрядчику. Подрядчики Infinity Roofing могут проверить, очистить и отремонтировать вашу систему.
