Монтаж инфракрасной пленки своими руками

Ниже представлена подробная инструкция монтажа пленочного теплого плена под ламинат, паркет, ковровые и другие покрытия своими руками.

Меры безопасности и предосторожности

1.1 Не допускается включение системы с оголенными контактами и неизолированными местами отреза пленки.
1.2 Инфракрасная пленка должна располагаться только на свободных от мебели участках помещения.
1.3 Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола.
1.4 Запрещается эксплуатация системы без терморегулятора.
1.5 Электрическая суммарная мощность системы отопления должна соответствовать мощности терморегулятора.
1.6 Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
1.7 Запрещается устройство системы обогрева в опасных местах (в ванных и душевых помещениях) без заземления.

Предварительная подготовка

Основание пола должно быть ровное и сухое.

Необходимый инструмент и оборудование: отвертка, рулетка, маркер, нож, электрическое измерительное оборудование и обжимной инструмент (плоскогубцы).

2.1. Определите место расположения терморегулятора.
Терморегулятор желательно размещать вблизи источника питания (220 В) со свободным доступом. На функционирование термостата не должны влиять прямые потоки теплого воздуха от других источников тепла, солнечные лучи, сквозняки из дверей и окон.
2.2. Определите конфигурацию зоны обогрева.
2.3. Составьте схему расположения греющих полос.

Монтаж теплого пола удобнее начинать от терморегулятора (для наименьшего количества проводов).

3.1. Установка теплоизоляции

3. 1.1. Рулон теплоизоляционного слоя укладывается по всей поверхности основания и разматывается от одной стены до противоположной.
3.1.2. Разрезать теплоизоляцию удобнее ножом для резки бумаги по месту или ножницами при предварительной подготовке.
3.1.3. Закрепить теплоизоляционный слой с помощью распыляющегося клея или двухсторонним скотчем к основанию, либо по кромке фиксирующим скотчем.

3.2. Установка инфракрасной пленки Heat Plus

3.2.1. Распакуйте инфракрасную пленку и проверьте наличие всех комплектующих для её монтажа.
3.2.2. Поместите рулоны инфракрасной пленки вдоль края комнаты как показано на рисунке.
Максимальная площадь одной мерной полосы пленки составляет 8 (восемь) м2.
3.2.3 . Разверните пленку по длине без перехлеста нагревательных элементов соседних полос.
Отрежьте требуемую длину пленки. Линия отреза обозначена пунктиром и расположена через каждые 20 см. для «полосатой» пленки. «Сплошную» пленку можно резать в любом месте.
3.2.4. Зафиксируйте полосы инфракрасной пленки фиксирующим скотчем для исключения их случайного сдвига.
3.2.5. Изолируйте бутилкаучуковой изоляцией линии отреза медной шины, находящиеся на концах полосы инфракрасной пленки, линию поперечного отреза сплошной пленки изолируйте полимерной изоляцией.

Подсоединять провода к пленке можно тремя способами: специальными коннекторами , припаиванием и люверсами.

Соединение коннекторами

ПЕРВЫЙ СПОСОБ – СОЕДИНЕНИЕ КОННЕКТОРАМИ:

3.2.6.1. Приподнимите с помощью отвертки верхнее покрытие над медной шиной и введите коннектор одной пластинкой между слоями, чтобы был непосредственный контакт с медной шиной.
3. 2.6.2. Подсоедините коннекторы к каждому из двух медных электродов, сначала прижав коннектор пальцами, а затем с помощью обжимного инструмента (плоскогубцев).
3.2.6.3. Вставьте монтажные провода в цилиндрические разъемы коннекторов и обожмите клещами или плоскогубцами.
ВНИМАНИЕ: неправильно установленные и плохо закрепленные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя!
3.2.6.4. Соединения изолируйте отрезками бутилкаучуковой изоляционной ленты. Необходимо тщательно «промять» место контакта пальцами, при этом не менее 25 мм провода должно быть покрыто изоляцией.

Соединение припаиванием

ВТОРОЙ СПОСОБ – СОЕДИНЕНИЕ ПРИПАИВАНИЕМ:

3.2.7.1. Снимите верхний защитный слой в 2-3 см от края полосы над медной шиной и обработайте канифолью или паяльным флюсом место пайки.
3.2.7.2. Подготовьте монтажные провода, облудите припаиваемый конец провода.
3.2.7.3. Припаяйте провод к шине.
3.2.7.4.Соединения изолируйте отрезками бутилкаучуковой изоляционной ленты размером. Необходимо тщательно «промять» место контакта пальцами, при этом не менее 25 мм провода должно быть покрыто изоляцией.

Пайка является более надежным способом электрического соединения, но только качественно выполненная, поэтому если Вы не обладаете нужными навыками – воспользуйтесь коннекторами или люверсами!

Соединение люверсами

ТРЕТИЙ СПОСОБ- СОЕДИНЕНИЕ ЛЮВЕРСАМИ:

3.2.8.1. C помощью дырокола проделайте технические отверстия на медных шинах в четырех параллельных точках.
3.2.8.2. В проделанные отверстия поместите наконечники кольцевые изолированные и зажмите их люверсами.
3.2.8.3. Зачищенный конец провода поместите в отверстие наконечника и зажмите.
3.2.8.4. Место соединения проводников изолируйте бутилкаучуковой лентой.

Для каждого соединения, чтобы они не мешали при укладке следующего слоя покрытия, рекомендуется вырезать штроб в термоизоляции.

3.3. Установка экранирующего (заземляющего) слоя

Во влажных помещениях, а также помещениях зданий, построенных из сэндвич-панелей, или построенных с применением металлосодержащих материалов (например, стальной арматуры при монолитном способе строительства) существует вероятность возникновения индуктивного тока. В данных случаях на пленку необходимо нанести экранирующее покрытие и заземлить кабель для нейтрализации индуктивного тока. Экранирующий слой представляет собой основу из гибкого полиэстера с нанесенным на него графитовым покрытием.

Обязательно использовать в помещениях, предназначенных для детей, пожилых людей и беременных женщин!

3.3.1. Поместите рулон экранирующего слоя на уже установленную инфракрасную пленку Heat Plus.
3.3.2. Совместите края нагревательного и экранирующего слоя. Зафиксируйте экранирующий слой на нагревательной пленке. По мере размотки рулона следите, чтобы заземляющий слой покрывал инфракрасную пленку. Отрежьте ножом или ножницами требуемую длину слоя.
3.3.3.
Подготовьте заземляющий провод. Подсоедините подготовленный провод к заземляющему слою с помощью коннектора.

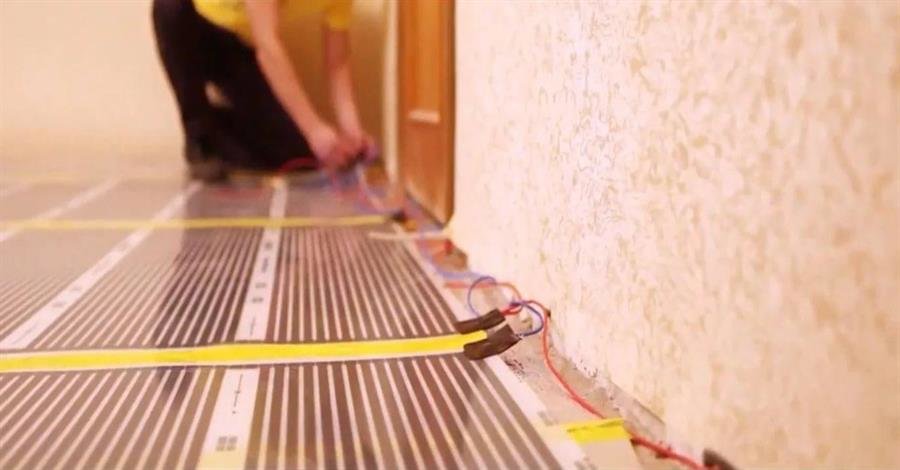

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или вырезанный в теплоизоляции штроб, начиная с самой отдаленной от монтажной коробки полосы пленки. Закрепляют их фиксирующим скотчем.

Примечание: Монтажные управляющие провода ни в коем случае не должны соприкасаться с нагревательным элементом.

3.3.4. После размещения монтажных проводов необходимо во второй раз протестировать каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.
3. 3.5. Управляющие провода соединяют параллельно в монтажной коробке с соответствующим питающим кабелем от термостата.
3.3.6. Заземляющие провода также соединяются в коробке клемным соединением, минуя терморегулятор. Рекомендуется использовать монтажную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.

3.3.7. Датчик температуры пола фиксируют скотчем на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем и инфракрасной пленкой «Heat Plus». Провод датчика может быть сокращен или, если потребуется, удлинен до 5 м гибким двужильным проводом сечением жилы 0,75 мм². Желательно отметить на плане местоположение наконечника датчика.
Для корректной работы системы “Теплый пол” рекомендуется укладка датчика пола под одной из полос нагревательной инфракрасной пленки в месте наименьшей теплоотдачи.
3.3.8. Убедитесь, что теплый пол установлен и зафиксирован так, как необходимо (изображено на Вашем плане).

3.4. Установка защитного теплораспределяющего слоя

В качестве защитного теплораспределяющего слоя можно использовать OSB-плиту или листы фанеры. При монтаже инфракрасной пленки под мягкие напольные покрытия (ковролин, линолеум, ПВХ плитка и др.) применение защитного теплораспределяющего слоя является обязательным и достаточным условием.

3.4.1. Разложите поверх нагревательной пленки листы защитного теплораспределяющего покрытия.
Подгоните по размеру, обрезая лишние участки. При обрезке подкладывайте твердую плоскую поверхность чтобы не повредить греющую пленку.
3.4.2. Листы защитного покрытия должны располагаться встык.

3.5. Установка напольного покрытия

3.5.1. В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система пленочного теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.

Обязательно при укладке оставляйте зазор между покрытием и стенами для возможного расширения.

При использовании нагревательной пленки учтите, что предельная температура нагрева ламинированного паркета составляет 27 °С. Под ковриками или мебелью температура покрытия может превысить предел, ограниченный установками терморегулятора. Для более подробной консультации обратитесь к изготовителю покрытия.

ᐈ Инфракрасная пленка на Стены и Потолок (6 Фото)

Каталог товаров

Инфракрасная пленка на стену и потолокИнфракрасная пленка на стены и потолок – можно ли закрепить и насколько это эффективно? Ответ читайте в нашей статьеIN-HEAT.KIEV.UA

Инфракрасная пленка на стену и потолок

Можно ли закрепить инфракрасную пленку на стену или потолок?

Монтаж инфракрасной нагревательной пленки на стены – это сегодня обыденное дело. Сделать это очень просто. Благодаря простой конструкции нагревательной пленки закрепить ее на стене или потолке не составит абсолютно никакого труда.

Термопленка с одинаковым успехом крепится как на стены так и на потолок. Однако выполняя такой монтаж все же необходимо следовать определенным правилам.

Как закрепить инфракрасную пленку на стене?

Фиксация нагревательной пленки на стене производится через прозрачные (молочные) не греющиеся участки инфракрасной пленки. Если внимательно рассмотреть фото нагревательной пленки, то можно увидеть, что такие места расположены через каждые 20 см (25 см – в зависимоcти от производителя) по всей длине. Также прозрачная полоса шириной 1.5 см проходит по всей длине слева и справа от медных шин.

Стоит отметить, что ширина секции отреза, а соответственно и крепления нагревательной пленки на стене, отличается в зависимости от производителя. Ниже в таблице представлена информация кратности отреза и крепления ИК-пленки по производителям.

Производители ИК-пленки	Шаг отреза и крепления в длину
Heat PLus, Luchi	20 см
Enerpia, Hot-Film, IN-THERM, Rexva, ProfiTherm	25 см

Именно через прозрачные места производится крепление нагревательной пленки к стене или потолку. Процесс фиксации может осуществятся с помощью: дюбелей, саморезов, строительного степлера, гвоздей.

Правила монтажа инфракрасной пленки на стену и потолок:

запрещается крепление через медные токопроводящие шины и графитовые нагревательные полосы
запрещается использовать нагревательную пленку в качестве несущей конструкции для будущего финишного покрытия. Все декоративные покрытия поверх нагревательной пленки должны быть зафиксированы к основанию (стене или потолку), а не приклеены (прикреплены) к нагревательной пленке
при вертикальном размещении инфракрасной пленки на стены высотой больше 2 м учтите, что тепло поднимается вверх, поэтому участки пленки на стене расположены вверху будут перегреваться на 5-10 градусов относительно тех, что расположены внизу. Учтите это при выборе места расположения температурного датчика
провода питания не должны проходить за (под) нагревательной пленкой
инфракрасная пленка расположена на стене или потолку не должна накладываться в внахлест

Инфракрасная пленка на стену купить которую вы можете в нашем интернет-магазине может иметь разную мощность, которая выбирается исходя из условий теплоизоляции помещения. На практике чаще всего используют инфракрасную пленку на стены мощностью 220 или 400 Вт/м²

Алгоритм монтажа пленочного пола на стену или потолок

Инфракрасная пленка на потолке и стенах устанавливается по одинаковому алгоритму.

Составьте план размещения и подключения нагревательных секций.
Подключение удобней всего производить с одной стороны по торцам ик-пленки ближе к месту расположения терморегулятора
Рассчитайте необходимую мощность и токовую нагрузку ИК-пленки.
Помните, что на один бытовой терморегулятор можно подключить примерно ~3. 2 кВт, что эквивалентно 15 м² нагревательной пленки мощностью 220 Вт/м² и 8м² – при использовании пленки мощностью 400 Вт/м².
Если токовая нагрузка превышает допустимую нагрузку бытового терморегулятора необходимо принять решение к установке двух и более регуляторов или выполнить подключение через промежуточный силовой контактор используя всего один терморегулятор. Более подробно об этом тут.
Подготовьте место установки терморегулятора.
Терморегуляторы для теплых полов монтируются в подрозетник диаметров 60 мм. Однако существуют и накладные терморегуляторы, которые устанавливаются на стену.
Разместите на стену или потолок – теплоизоляционный материал.
Инфракрасная пленка одинаково греет что вверх – что вниз, поэтому разместив ее на стене без дополнительной теплоизоляции львиная доля тепла будет уходить в само основание.
Если задача стоит в том, чтобы обогреть стену, например для защиты от плесени, этот шаг можно пропустить, в противном случае если конструкция собирается для обогрева помещения – применение теплоизоляции обязательное.
Выполните установку клипс и подключение проводов к нагревательной пленке.
С помощью дюбелей, степлера, саморезов или гвоздей закрепите инфракрасную пленку на стену или потолок, через прозрачные не греющиеся участки.
Подключите ИК-пленку к терморегулятору и проверьте работу системы.
Выполните установку финишного покрытия.
О том, что можно выбрать для финишного покрытия на стене или потолке читайте ниже.

Чем накрыть нагревательную пленку на стене?

Накрывать ИК-пленку следует материалами которые хорошо проводят тепло и имеют минимальное тепловое сопротивление. Идеальным вариантом является большая керамическая плитка (например 60*60 см). Накрыв ИК-пленку на стене керамикой, вы получите ничто иное, как аналог керамической нагревательной панели. Однако на практике достаточно трудно найти техническое решение того, как зафиксировать такую плитку в вертикальном положении.

Поэтому чаще используют либо гипсократон либо вагонку, а также ламинат и прочие древесные и гипсокартонные конструкции.

Обратите внимание, чтобы получить максимальный КПД обогрева наружного воздуха, нужно чтобы финишный материал накрывал пленку вплотную без воздушного зазора. Чем больше вы оставите зазор между инфракрасной пленкой и гипсокартонном (плиткой, вагонкой) тем хуже будет передаваться тепло в помещение.

Где чаще всего устанавливают ИК-пленку на стенах или потолке?

Сфера нестандартного применения нагревательной пленки шагнула далеко вперед. Сегодня используя универсальный греющий элемент в виде пленочного нагревателя решается множество нестандартных задач. Например: сушка продуктов питания, древесины, бетона, обогрев рассады, животных, птицы и т.д. И тут стоит учитывать, что далеко не везде требуется или физически возможна укладка инфракрасной пленки на пол.

На стены пленочный пол чаще всего используют:

при обогреве балконов
при обогреве ванных комнат (при обустройстве теплых стен для сушки полотенец или антизапотевания зеркал)
в теплицах при обогреве высокорослых растений
в брудерах для обогрева птицы
в сушильных камерах продуктов питания и древесины
в инфракрасных саунах

На потолок пленочные полы чаще всего устанавливают:

в дачных домиках
в вольерах для обогрева животных
в сушильных камерах
при локальном обогреве рабочих зон

Что эффективнее, инфракрасная пленКа на полу, стене или потолку?

Место установки инфракрасной пленки будь то на стене, полу или потолку определяет эффективность использования системы отопления в целом.

Так, если высота потолков выше 2.5 м, установка нагревательной пленки на потолок может не дать ожидаемого результата в виде комфортного обогрева пространства.

При установке инфракрасной пленки на потолок львиная доля тепла накапливается и задерживается в верхних слоях воздуха комнаты. Поэтому такой обогрев может показаться менее комфортным чем нежели пленка была бы установлена на полу или на стене.

Максимально эффективный способ обогрева – это расположение инфракрасной пленки на полу, далее за ним идет расположение ИК-пленки на стенах и на последнем месте – установка нагревательной пленки на потолок.

“Если установка инфракрасной пенки на потолок менее всего выгодна, почему ее выбирают люди“, – спросите вы.

Все дело в монтажных работах. Зачастую, в тех людей кто выбирает пленочные полы на потолок, на полу уже установлены декоративные покрытия, возможно уложена дорогая кафельная плитка или масивная доска и делать половое отопление физически просто не получается. Установить на стены пленочный пол также не выходит, по причине малой полезной площади и нарушение вида интерьера.

В таких случаях пленочный пол на потолке – единственное возможное техническое решение.
