Монтаж сэндвич дымохода своими руками: все про установку сэндвич-трубы

Для самостоятельной установки сложно придумать более подходящий вариант, чем металлический дымоход. Эти легкие и компактные конструкции практически незаменимы, если изначальным проектом дымоход в доме не предусмотрен. Осуществить монтаж сэндвич дымохода своими руками не сложно. Для этого нужно соединить элементы конструкции и набор вспомогательных деталей в правильной последовательности. Разумеется, в этом деле существует ряд нюансов, которые необходимо учесть.

Как устроен сэндвич-дымоход?

С легкой руки знаменитого англичанина любую конструкцию, имеющую три слоя, называют «сэндвич». Дымоходная труба с таким названием не исключение. Между внутренним и наружным металлическим контуром сэндвич трубы для дымохода заключен слой теплоизолятора, обычно выполненного из базальтовых материалов.

Набор элементов сэндвич дымохода, помимо труб, включает кронштейны, обжимные хомуты, тройники, трубы с ревизией и другие детали, которые обеспечат правильную работу конструкции

Такое устройство позволяет эффективно удалять продукты горения из топки, поскольку:

• внутренний контур прекрасно переносит нагревание до высокой температуры, а также воздействие конденсата;
• утеплитель надежно защищает наружный контур от перегрева;
• конструкция сэндвич-дымохода не позволяет влаге попадать на утеплитель;
• обеспечивается необходимая тяга и разрежение газов в дымоходе.

Внутренний контур трубы всегда выполняется из нержавеющей стали, которая обладает повышенными антикоррозионными свойствами. А вот наружный контур в целях экономии иногда делают из менее прочного оцинкованного металла. Покупатель вынужден выбирать между более долговечной «нержавейкой» или возможностью немного сэкономить. При этом материал внутренней трубы выбирается исходя из его способности переносить повышенную температуру, а вот наружный контур должен быть достаточно жестким, чтобы конфигурация трубы и всей конструкции оставалась неизменной.

Помимо сэндвич-труб при монтаже дымохода используются:

• настенные кронштейны, которые удерживают конструкцию;
• ревизия, имеющая окно для чистки и подставки под нее;
• набор переходников;
• тройники;
• колено, позволяющее изменить направление конструкции на 45 или 90 градусов;
• обжимные хомуты для соединения отдельных элементов конструкции;
• разгрузочная платформа, позволяющая правильно распределить вес конструкции и снять нагрузку с основания;
• розетта, крыза и окапник, которые используются при прохождении конструкции через кровлю.

Верх дымохода может быть оформлен с помощью конуса, а также таких элементов, как гибок или термогрибок, вопплер, турбовент, искрогаситель (особенно важен, если кровля выполнена из горючих материалов), флюгер и т. п.

Устройство сэндвич-трубы обеспечивает достаточно высокую теплоизоляцию, чтобы можно было установить дымоход снаружи здания. Однако отвод продуктов сгорания будет эффективнее, если конструкция расположена в доме, как можно ближе к центру строения, чтобы уменьшить потери тепла.

На нашем портале есть ещё полезные материалы о монтаже дымоходов. Например, этот: https://aqua-rmnt.com/otoplenie/dimohod/dymoxod-svoimi-rukami-v-chastnom-dome.html, в котором вы узнаете о вариантах конструкций и требованиях к дымоходным системам для частного дома.

Нормативы на размеры базальта внутри «сэндвича»

Толщина базальтового негорючего утеплителя, который выполняет роль «начинки» сэндвича, может варьироваться в пределах 25-60 мм. Различным может быть и сечение конструкции. Чтобы установка сэндвич трубы для дымохода была выполнена в соответствии с требованиями СНиП, следует учитывать тепловую мощность отопительного котла:

• при тепловой мощности менее 3,5 кВт рекомендуется использовать трубы сечением 0,14 х 0,14 м;
• при тепловой мощности 3,5–5,2 кВт рекомендуется использовать трубы сечением 0,14 х 0,2 м;
• при тепловой мощности 5,2-7,0 кВт рекомендуется использовать трубы сечением 0,14 х 0,27 м.

Однако установку сэндвич дымохода чаще выполняют, используя трубы круглого сечения. В этом случае необходимо вычислить общую площадь сечения трубы, рекомендованного СНиП и выбрать элементы имеющие такие же показатели.

Как правильно устанавливать такой дымоход

При монтаже дымохода из сэндвич труб нет необходимости сооружать специальный бетонный фундамент, как для кирпичного или керамического дымохода, поскольку легкий вес — одно из несомненных достоинств этой металлической конструкции. Однако не стоит считать задачу слишком простой. Есть целый ряд правил и нюансов, которые следует понять и обдумать еще на этапе выбора оборудования.

Например, не помешает начертить план-схему будущей конструкции, указав на ней все размеры. Опытные печники, точно знающие как правильно собрать сэндвич дымоход, особенно призывают обращать внимание на такие моменты, как прохождение дымохода через крышу, через перекрытия и т. п. Так, например, нередко дымоход монтируют еще до окончания отделочных и кровельных работ. При этом котел или топку камина устанавливают на черновой пол. В этом случае необходимо учесть высоту «пирога» пола с учетом монтажа напольного покрытия и поставить отопительное оборудование, например, на кусочки кирпичей, чтобы конструкция точно совпадала с отверстием для выхода продуктов сгорания.

Начинают установку сэндвич дымоход своими руками от выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода представляет собой отрезок трубы без утеплителя.

Если начать установку сразу с полноценной сэндвич-трубы, утеплитель обгорит, спечется в камень и повредит дымоход. Следствием неправильного монтажа может стать поломка отопительного оборудования и даже возникновение пожара. Итак, данный элемент вставляют в раструб, а затем стык изолируют заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.

Распространенная ошибка при монтаже сэндвич дымохода — отсутствие трубы без утеплителя сразу же над выходным патрубком отопительного оборудования. В результате утеплитель просто спекается в камень

Если есть вероятность значительного повышения давления в дымоходе, места стыков дополнительно закрывают герметизирующими муфтами. Нередко при монтаже стальных дымоходов используют специальные высокотемпературные герметики, которыми промазывают соединения. Чем герметичнее дымоход, тем лучше тяга.

Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохождения дымохода через перекрытия все же возникает определенная опасность нагрева и возгорания окружающих трубу материалов.

Чтобы обеспечить необходимый уровень пожарной безопасности, рекомендуется уложить в таких местах дополнительный слой теплоизоляции. Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть менее 25 см. В конструкцию следует включить достаточное количество элементов, снабженных ревизионными люками, чтобы обеспечить возможность визуального осмотра внутренних стен дымохода.

Если необходимо сделать горизонтальные отрезки (длина каждого не должна превышать 100 см), на таких участках нужно устраивать тройники, которые позволят эффективно отводить влагу, образовавшуюся в процессе конденсации водяных паров.

Обратите внимание на статью, в которой описаны принципы монтажа дымохода из стальной трубы: https://aqua-rmnt.com/otoplenie/dimohod/dyimohod-iz-stalnoy-trubyi-svoimi-rukami.html

Также предлагаем вам посмотреть видео ролик с полезными советами от «бывалого» мастера.

Как правильно оформить вывод на крышу?

Самым сложным этапом при монтаже сэндвич-дымохода можно назвать, пожалуй, правильный вывод конструкции на крышу. Для этого используют специальный элемент, который называют крышной разделкой. Это металлическая конструкция, которая предотвращает возможность соприкосновения дымоходной трубы с материалами кровельного пирога.

Выбирая крышную разделку, следует обязательно учесть угол наклона кровли. Стандартные варианты позволяют вывести дымоход на кровлю с уклоном 15-35 градусов или 35-55 градусов.

При выводе сэндвич дымохода на крышу следует учесть уклон кровли, а также обеспечить достаточное расстояние между материалами кровельного пирога и трубой

Сначала необходимо разметить маркером или строительным карандашом место, в котором предполагается провести дымоход через кровлю. После этого в соответствии с намеченной разметкой с внутренней стороны кровли делают отверстие. Оно должно быть достаточно широким, чтобы труба свободно через него проходила.

После этого изнутри закрепляется подкрышный лист, а снаружи устанавливается крышная разделка, конусная часть которой регулируется в соответствии с углом наклона кровли. Края разделки следует завести под кровельный лист или под конек.

После того, как сэндвич труба выведена на кровлю, следует позаботиться о достаточной высоте конструкции, а также оформить край трубы защитными элементами

Вам может пригодиться материал, в котором описаны способы улучшения тяги в дымоходе: https://aqua-rmnt.com/otoplenie/dimohod/kak-uluchshit-tyagu-v-dymoxode.html.

Чтобы улучшить герметичность стыка разделки и дымоотводной трубы, используют специальный регулируемый фартук. После его установки можно монтировать следующий элемент конструкции. Остается нарастить трубу до необходимой высоты и установить на ее край необходимые элементы: искрогаситель, грибок, флюгер и т. п.

Оцените статью: Поделитесь с друзьями!

Установка дымохода сэндвич своими руками

Пожалуй, только электрические котлы не нуждаются в установке дымохода. Все остальные генераторы тепловой энергии, использующие твёрдое, жидкое или газообразное топливо, без системы отвода в атмосферу продуктов сгорания работать не могут. Поэтому, продумывая вопросы организации автономного отопления и подогрева воды, немало внимания придется уделить и конструкции дымохода.

Установка дымохода сэндвич своими руками

Подобная задача в настоящее время имеет множество решений, от старых традиционных схем в виде стационарных кирпичных труб до сборных конструкций из металла или композитных материалов. Каждый из вариантов отличается своей степенью сложности, трудоёмкости, эффективности работы с конкретным обогревательным прибором. Одним из современных решений, завоевавшим широкую популярность и в промышленном, и в частном строительстве, являются металлические сэндвич-дымоходы. А наряду с высокими эксплуатационными качествами такой системы, одними из значимых ее преимуществ является и то, что вполне возможна установка дымохода сэндвич своими руками, без приглашения дорогостоящих специалистов. Главное – хорошенько разобраться в принципе его работы, правильно спланировать и выбрать, строго соблюдать технологию сборки. Обо всем остальном уже подумал производитель – монтаж не представляет особой сложности и может быть проведен достаточно быстро.

Основные достоинства сэндвич-дымоходов

Металлические трубы, как элемент дымоотводящей системы, используются уже очень давно. Это объясняется многими причинами.

• Во-первых, круглое сечение в любом случае является оптимальным для прохождения газов.
• Во-вторых, ровные и гладкие внутренние стенки не создают препятствий для прохождения дыма и меньше подвержены образованию сажных наростов.
• В-третьих, монтаж дымохода из крупных деталей – значительно проще, нежели кирпичная кладка.

Дымовые газы отличаются насыщенностью химически агрессивными веществами, которые, на фоне частых термических перепадов, способны активизировать коррозионные процессы, приводящие к быстрому выходу дымохода из строя, его прогоранию. Эта проблема в определенной степени была решена путем разработки и внедрения стойких нержавеющих стальных сплавов. Однако, применение нержавейки не устранило еще несколько серьёзных недостатков, присущих металлическим дымоходам:

• Высокая теплопроводность металла приводит к быстрому охлаждению выводимых газов, особенно на участках дымохода, расположенных вне здания. Это влечет снижение общей тяги – она будет очень зависима от внешних температурных условий.
• Подобная разница температур вызывает еще одно негативное явление – активное образование конденсата. Излишняя влага на внутренних стенках труб – это снижение эффективности дымохода, предпосылки для его зарастания сажей и активизации коррозии.
• На начальных участках, а особенно в непосредственной близости от нагревательного прибора, внешние стенки такого дымохода раскаляются до температур, которые могут представлять серьезную угрозу и с точки зрения возгораемости строительных конструкций и материалов, и для личной безопасности проживающих в доме людей – случайное прикосновение к ним заканчивается ожогом.

Благополучно разрешить эти проблемы удалось разработчикам сэндвич-дымоходов.

Схематично его устройство можно описать следующим образом.

Схема строения сэндвич-элемента для дымохода

Собственно, сам дымоходный канал образован трубой (поз. 1), выполненной из нержавеющей стали с применением сварки по технологии ТIG– в защитной аргоновой газовой среде.

Внешняя труба также очень часто изготавливается из нержавейки сварным методом (поз. 2). Можно приобрести и более доступный по цене вариант, когда внешний кожух сделан из оцинкованной стали (поз. 3). В продаже можно найти модели, которые кожух имеет нанесенное декоративное эмалевое покрытие того или иного цвета.

Трубы разделены прослойкой из стойкого к высоким температурам и негорючего термоизоляционного материала (поз. 4). Чаще всего для этого применяется базальтовая минеральная вата высокой плотности (порядка 200 кг/м³). Толщина этой прослойки может быть разная, от 25 и до 100 мм – подбор ведется исходя из конкретных условий эксплуатации.

Все элементы дымохода имеют специальную систему сопряжения (поз. 5). Обычно, это совокупность раструбов и зауженных участков, обеспечивающих плотное и прочное прилегание деталей. Для большей надежности соединение узлов усиливается хомутами (поз. 6). Отдельные детали некоторых моделей сэндвич-дымоходов могут иметь и другой принцип соединения, например, с использованием фланцев.

Торец сэндвич-трубы для монтажа дымохода

Такое устройство надежно защищает дымоотводный канал от внешнего температурного воздействия. Это и определяет основные преимущества подобных сэндвич-дымоходов:

• Удалось свести образование конденсата к допустимому минимуму.
• За счет относительной ровности температуры внутри канала на всем его протяжении, значительно возрастают показатели необходимой устойчивой тяги.
• Внешняя труба-кожух не нагревается до значительных температур и не представляет серьезной опасности.
• Подобная схема дымохода вполне может размещаться снаружи здания – это облегчает и ускоряет монтаж, экономит пространство внутри жилых или технических помещений.
• При прохождении дымохода через стены, перекрытия или кровлю вырезаемые проемы нужны значительно меньших размеров, чем при обычных одностенных трубах. Кроме того, есть возможность приобрести и установить специальные проходные модули.

Конечно, такой дымоход будет стоить несколько дороже, чем обычный, и монтаж его немного сложнее, но все это сторицей окупается другими его достоинствами.

Как выбрать сэндвич-дымоход для дома

Чтобы дымоход работал эффективно и был долговечным, а хозяева не испытывали разочарования уже через несколько лет эксплуатации, требуется очень ответственно подойти к проблеме выбора необходимого комплекта деталей. Всю процедуру выбора можно разделить на несколько основных направлений – это контроль качества материала и исполнения деталей, определение оптимальной схемы монтажа и, наконец, подбор необходимых узлов для ее практического исполнения.

Материалы, используемые для сэндвич-дымоходов

На первый взгляд, все сэндвич-дымоходы выглядят одинаково. Однако, следует помнить, что производство подобных систем является достаточно доходной сферой бизнеса из-за высокого спроса, а это неизбежно влечет появление на рынке большого количества малокачественной продукции. Приобретать такие изделия только по их внешнему металлическому блеску – это верх безрассудности. Повышенное внимание следует обращать на качество стали, а в особенности – примененной для внутреннего дымоходного канала.

Прогоревшая внутренняя труба некачественного дымохода

В интернете можно найти немало фото-свидетельств, что, казалось бы, прочная стальная конструкция прогорает насквозь, деформируется, а это – огромная вероятность пожара или отравления угарными газами. Вывод следующий – для внутренней трубы была использована низкосортная сталь, или же сорт стал не соответствовал конкретным эксплуатационным характеристикам отопительного агрегата.

1. Итак, что нужно знать о марках нержавейки, применяемых для изготовления сэндвич-дымоходов.

• Нержавейка марки АISI 430 относится к самым недорогим. Она хороша для внешних кожухов сэндвич-труб, так как атмосферное воздействие не может причинить ей вреда. А вот для внутренних каналов ее лучше не использовать – стойкости явно недостаточно. Кроме того, существуют определённые сложности с выполнением качественных сварных швов.
• АISI 439 отличается от 430 включением в сплав титановых добавок. Это повышает ее стойкость к коррозии и механическую прочность. Такие трубы подойдут для газовых и твёрдотопливных печей и котлов небольшой мощности.
• Нержавейка АISI 316 включает легирующие добавки – молибден и никель, что дает в итоге высокую антикоррозийную защищенность даже к сильноагрессивным кислотным средам и хорошую термостойкость. Такие трубы будут оптимальным выбором для газовых котлов любой мощности.
• АISI 304 во многом схожа с 316, но имеет меньшее количество легирующих компонентов. Это предопределяет ее более низкую цену, но и качество, конечно, не такое высокое.
• К наиболее универсальным можно отнести нержавеющие стали АISI 316i и АISI 321. Наряду с отменной устойчивостью к коррозии, они обладают отличной пластичностью и способны легко выдерживать, нагрев до высоких температур – порядка 850 градусов.
• Самым дорогим, но и наиболее качественным сплавом, применяемым для изготовления дымоходов, является нержавейка АISI 310S. Предел ее термостойкости достигает 1000 градусов, поэтому ее смело можно применять в дымоходах твердотопливных пиролизных котлов большой мощности.

Если приобретается действительно качественная система сэндвич-дымохода, то в ее технической документации обязательно должны быть отмечены марки используемых сталей. Если таковой нет, и на самих изделиях маркировка не нанесена, то покупка будет сопряжена с определенным риском – вполне можно нарваться на некачественную подделку. Есть еще и «народный» способ проверки нержавейки – она, при наличии легирующих добавок, не удерживает магнит, он проскальзывает по ее поверхности. Если же магнит притягивается и фиксируется на вертикальной поверхности, то приобретать такую «нержавейку» не стоит.

Каков должен быть диаметр внутренней трубы? Это зависит от характеристик отопительной установки, печи или котла. Существует система расчета площади поперечного сечения, в зависимости от тепловой мощности прибора. Чтобы не вдаваться в сложности формул, можно привести усредненные значения:

тепловая мощность котла или печи	Минимальное сечение дымохода	площадь поперечного сечения	в пересчете на трубу – диаметр
до 3,5 кВт	140 × 140 мм	19600 мм ²	158 мм
от 3,5 до 5,2 кВт	140 × 200 мм	28000 мм²	189 мм
от 5,2 до 7 кВт	140 × 270 мм	37800 мм²	220 мм

Указанные значения являются минимальными и округляются в большую сторону. Но в любом случае, сечение дымохода ни на одном участке не может быть меньше, чем сечение выходного патрубка котла или печи.

2. Следующий важный параметр – вид и толщина слоя термоизоляции. При выборе преимущество следует отдавать продукции известных брендов, например, PAROC ROB 80 t  или МАТ 30 или ROCKWOOL WIRED MAT 80. Это – базальтовая вата, абсолютно негорючая, с высоким коэффициентом термического сопротивления.

Требуемая толщина утеплителя зависит от типа нагревательной установки (котла или печи) и от средней температуры отводимых продуктов сгорания. Примерные значения приведены в таблице:

тип печи или котла	средняя температура отводимых продуктов сгорания	толщина утеплителя сэндвич трубы
Газовые котлы конденсационные	60	25 мм
Газовые котлы	110 – 180	25 мм
Дизельные котлы	150 – 250	25 мм
Газопоршневые и дизель-генераторные установки	450 – 600	50 мм
Твердотопливные котлы	400 – 700	от 50 до 100 мм
Дровяные печи и камины	300 – 600	от 50 до 100 мм

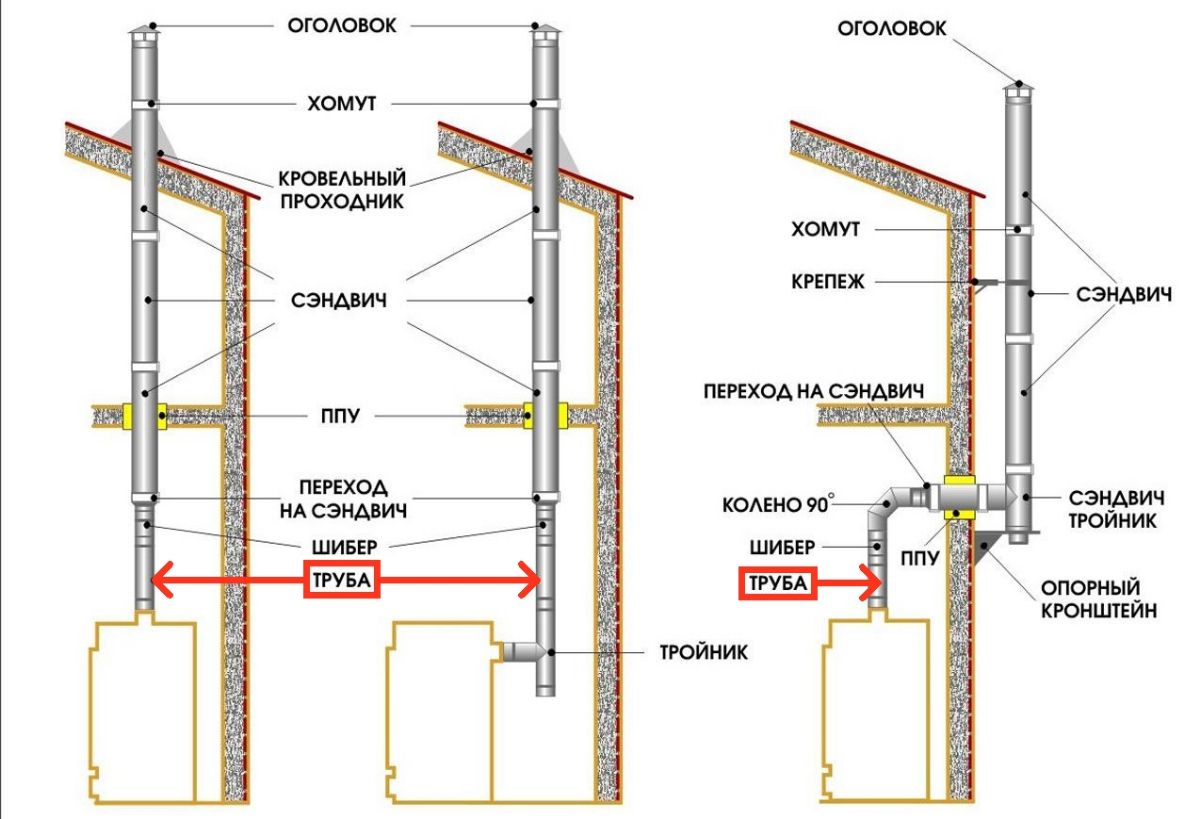

Схемы монтажа сэндвич-дымохода

При выборе варианта размещения дымохода обычно рассматривают две основных схемы: внутреннее установка с проходами через потолочные перекрытия и кровлю, и внешняя, с проходом через стену и монтажом на внешней стороне стены здания.

Базовые схемы размещения сэндвич-дымохода — снаружи и внутри здания

• При внутреннем размещении дымохода он в меньшей степени повержен внешним воздействиям, практически сводится к нулю образование конденсата. Такой вариант уместен, например, для банной печи, так как есть возможность установить на начальный отрезок трубы (до врезки в сэндвич-конструкцию) бак для подогрева воды, как показано на рисунке или же сетчатую секцию для укладки каменки.

Сетчатый модуль для устройства банной каменки

В любом случае, между котлом (печью) и сэндвич-дымоходом должна быть установлена промежуточная секция, не имеющая термоизоляционного слоя. Обычно она снабжается заслонкой (шибером) для возможности регулирования отводимого в дымоход тепла, что особо важно для банных печей.

Основные недостатки подобной схемы – достаточно трудоемкие и сложные технологические процессы организации проходки трубы через перекрытия и в особенности— через кровлю. Кроме того, такой дымоход «съедает» пространство помещений.

• При внешнем размещении дымохода вдоль наружной стены работы по монтажу значительно упрощаются – требуется всего лишь один проход через стену. Элементы крепятся с помощью опорных площадок и кронштейнов. В помещении остается больше свободного места, минимизируются риски случайного возгорания или отравления угарным газом.

Недостаток – трубы в большей степени подвержены агрессивному воздействию внешней среды, значительно большие масштабы приобретает образование конденсата, что следует учитывать при монтаже. Кроме того, не всем может нравится внешний вид здания с расположенной на стене трубой.

Необходимые детали для монтажа сэндвич-дымохода

При приобретении дымохода, после того как выбрана схема, необходимо для составления проекта определиться с необходимой деталировкой для проведения монтажа. В принципе, здесь должен прийти на помощь специалист-теплотехник или, на крайний случай, консультант салона-магазина, но необходимо разбираться в этом вопросе и самому.

Основные детали и узлы сэндвич-дымохода

Практически все ведущие производители сэндвич-дымоходов выпускают все необходимые детали и узлы для сборки полноценной системы. Возможно, есть некоторые технологические отличия между моделями различных брендов, но в целом деталировка сходна и выглядит следующим образом:

• 1 – переходной элемент для подключения к патрубку котла или печи.
• 2 – отвод (колено) на 90 °.
• 3 – для перехода от горизонтального на вертикальный участок. Учитывая то, что горизонтальному участку рекомендовано придавать небольшой уклон в сторону от отопительного прибора чтобы обеспечить стекание конденсата, этот тройник у многих производителей имеет не прямой угол, а 87 °.
• 4 – элемент с отверстием, закрытым герметичной крышкой для проведения ревизии и чистки дымохода.
• 5 и 6 – опорные площадки под ревизионный узел с кранами для выпуска скопившегося конденсата. Могут быть в двух вариантах – при настенном креплении вывод сделан вниз (5), при нижнем размещении – с боковым краном (6).
• Тройник с выходом под углом 45 °  (7) применяется в случае, если к одному вертикальному участку дымохода есть возможность подключить два отопительных прибора, например, котел и газовую колонку.
• Отводы под углом 45 ° (8) применяются для изменения направления дымохода, например, чтобы обойти скат кровли.
• В тех местах, где осуществляется переход от сэндвич-конструкции на одностенную трубу, слой термоизоляции прикрывается специальной заглушкой – она не даст возможности проникновения в него влаги.
• Все соединения труб между собой и с отводами дополнительно усиливаются хомутами (10), которые могут иметь стяжку на болтах или на специальном замке.
• К стене трубы фиксируются на определённом расстоянии с помощью кронштейнов (11). Они в разных моделях могут быть цельными или регулируемыми по длине.
• Сами магистральные элементы сэндвич-дымохода представляют собой трубы длиной 0,5 м (12) или 1 м (19).
• 13 – стеновые кронштейны для размещения опорной площадки с ревизией в нижней части дымохода, и разгрузочной платформы с проходным патрубком (14), которая устанавливается ближе к крыше и служит для оптимального распределения общей массы конструкции.
• Для прохода трубы через кровельное покрытие применяется специальный элемент — конусная крыза (16 и 17). Она может исполняться под разными углами и подбирается в зависимости от крутизны ската кровли (0° ÷ 15°; 15° ÷ 30°; 30° ÷ 45°). Сверху, чтобы не допустить протекания, она закрывается по краю окапником – металлическим фартуком (18).
• Сверху дымоход заканчивается конусом (20) на который, в зависимости от конструкции, может устанавливать обычный грибок (21), термогрибок (23), флюгерка (22), дефлектор (24). В случае, если кровля изготовлена из горючего материала, а в качестве обогревательной установки используется котел на твердом топливе, то обязательно предусматривается установка искрогасителя (25).

Что еще нужно учесть при предварительно проектировании системы:

• Общая высота дымохода в любом из вариантов исполнения не может быть меньше 5 метров.
• Длина горизонтального участка не должна превышать 1 метра. При этом, как уже отмечалось, он выполняется с уклонов в 3°, чтобы обеспечивался сток конденсата в направлении от отопительного агрегата.
• Расстояние внешней поверхности сэндвич-трубы от стены здания определяется производителем системы – кронштейны выполнены с соблюдением нужного просвета. В случае регулируемых кронштейнов ориентируются на расстояние не менее 250 мм.
• Расстояние между соседними кронштейнами на вертикальных участках трубы не должно превышать 2 м, на горизонтальных или наклонных — не более метра.
• Особое внимание уделяется высоте дымохода над кровлей:

Соотношение высоты трубы и конька крыши

— Так, при удаленности трубы от конька на расстояние до 1,5 м она должна возвышаться над ним минимум на 0,5 м. При удаленности в диапазоне от 1,5 до 3 м верхний срез дымохода совпадает с высотой конька. При, больших расстояниях оголовок должен размещаться на условной линии, проведённой от вершины конька под углом — 10° к горизонту.

— Если крыша плоская, то высота трубы над ней – не менее 0,5 м, а если кровля изготовлена из пожароопасных материалов — 1,2 м

— В случае, когда на крыше есть какие-либо вертикальные пристройки, или она примыкает к какому-то зданию, уровень трубы должен быть всегда выше этих конструкций.

Если высота над уровнем крыши более 1,2 метров, необходима установка растяжек

• В случае, когда, вне зависимости от крутизны ската и удаленности трубы от конька, высота верхнего участка трубы превышает 1,2 метра, обязательно на нее устанавливаются специальные хомуты, к которым крепятся металлические растяжки.
• Следует минимизировать число изгибов и поворотов трубы. Допустимое количество – не более трех.

Цены на различные виды дымоходов

Дымоходы

Как производится монтаж сэндвич-труб

Монтаж сэндвич-дымохода всегда начинают вести от отопительного прибора.

• В первую очередь на патрубок котла или печи надевают переходник, который промазывается предварительно термостойким герметиком (выдерживающим температуру от 1000 до 1500 градусов) и зажимают металлическим хомутом.

Термостойкий герметик, необходимый для монтажа дымохода

• Если дымоход уходит вертикально (например, в банной печи), то требуется установка еще одной одностенной трубы, на которой может быть размещен бак для подогрева воды или сетка-каменка. Устанавливать сразу сэндвич – нельзя, так как слой термоизоляции от сильного перегрева очень скоро спечется до состояния камня, перестанет выполнять свою функцию, и этот участок дымохода выйдет из строя.

Если же дымоход устанавливается на отопительный котел с выводом на улицу, то после переходного патрубка монтируют горизонтальный участок, который должен выйти наружу. Длина этого участка, ка уже говорилось, не более метра, и ему необходимо придать небольшой уклон наружу. Оставшийся открытым слой термоизолятора обязательно закрывается специальной заглушкой.

• Для прохода через стену в ней пробивается отверстие с таким расчетом, чтобы между трубой и стеновым материалом оставался зазор. Если стена сложена из горячего материала, то зазор должен составлять не менее 200 мм. Обычно делается квадратный проем 400 × 400 мм. Изнутри его стенки обшиваются минеритом (базальтовым картоном). Затем вставляется заводской или самодельный проходной блок.

Коробчатый блок для проходки через стену или перекрытие

Через него проводится сэндвич-труба и соединяется с котлом. Пространство проходного блока плотно заполняется базальтовой минватой. Снаружи этот узел закрывается металлической пластиной или входящей в комплект декоративной розеттой. Оставшиеся щели можно заполнить герметиком.

Готовый проходной узел, работающий по принципу «сэндвич в сэндвиче»

Некоторые производители предусматривают специальные проходные блоки с уже заполненным термоизоляционным слоем. Выбор конкретной модели будет зависеть от материала и толщины стены или перекрытия.

Если стены выполнены из несгораемого материала, то можно для прохода разместить гильзу из асбестоцементной трубы, а вставленный в нее сэндвич-элемент зафиксировать по центру с помощью набивки минеральной ватой, и также прикрыть с обеих сторон декоративными металлическими пластинами.

Стартовый узел на внешней стене здания

• На выходе на внешней стороне стены устанавливаются опорные кронштейны, на которые ложится пластина. Она будет служить главной опорой вертикальной части дымохода. Конструктивно она сразу может включать блок ревизии с выпускным краном для конденсата.
• После вывода трубы наружу начинается монтаж вертикальной части. И вот здесь нужно разобраться в тонкостях установки труб «по дыму» и «по конденсату».

Два принципа монтажа: «по дыму» и «по конденсату»

— Если верхний участок трубы более широким раструбом одевается на нижний, то это называют соединением «по дыму» — восходящие газы не имеют преград для свободного выхода наружу. Однако, в этом случае неизбежно остается небольшой зазор, направленный кверху (на схеме показан красной стрелкой), куда будут попадать стекающие капли образовавшегося конденсата. Это самым негативным образом скажется на работе дымохода – утеплительный срок вскорости отсыреет и перестанет справляться с задачей термоизоляции внутреннего канала. А это, в свою очередь, означает еще большее конденсатообразование, снижение тяги и, как следствие, уменьшение КПД котла.

— В случае монтажа «по конденсату» капли влаги свободно стекают по поверхности вниз, в конденсатоприемник. А чтобы не допустить выхода отработанных газов, внешняя труба сэндвич-конструкции должна монтироваться «по дыму» (синяя стрелка на схеме). Кроме того, в этом месте наносится слой герметика и производится обтяжка хомутом, так что надежная обтюрация от выхода дыма через сэндвич-трубу обеспечивается. А небольшое количество газов, которые могут проникнуть в слой утеплителя, будут способствовать его вентиляции.

Поэтому при монтаже придерживаются правила: на первом, горизонтальном участке до тройника монтаж осуществляется «по дыму». На всем остальном протяжении сэндвич-дымохода внутренняя труба устанавливается «по конденсату», а внешняя – «по дыму» с применением герметика и тщательной затяжкой узла хомутом.

Установка внутренней трубы «по конденсату»

• Качественно смонтировать одновременно и внешнюю, и внутреннюю трубу сэндвич-дымохода практически невозможно. Обычно поступают таким образом. Внутренняя труба зауженным концом несколько выдвигается наружу (на 150 – 200 мм) и плотно, до упора вставляется в раструб уже смонтированного ниже элемента. Затем герметиком промазывается зауженная часть внешней трубы, расположенной снизу, и оставшийся сверху блок термоизоляции и внешней трубы смещается вниз, до максимально плотного соединения. Надевается хомут, и производится стягивание в районе юбки верхней трубы (как показано на схеме).

Соединительный узел двух элементов дымохода в разрезе

• Монтаж продолжается в том же порядке снизу-вверх. Через определенные промежутки к стене крепятся кронштейны с хомутами, которые фиксируют трубу в вертикальном  или наклонном положении на нужном расстоянии от поверхности здания.
• Если конструкция получается тяжелой, то предусматривается разгрузочный кронштейн с соответствующей пластиной, оснащенной соединительным элементом для продолжения монтажа выше.
• Заканчивается монтаж установкой конуса и требуемого оголовка.

Специальный хомут с проушинами для крепления растяжек

• При необходимости на трубу крепится специальный хомут с тремя проушинами для присоединения растяжек. Растяжки крепятся с противоположной стороны к неподвижным деталям крыши или здания.

Видео: мастер-класс по установке сэндвич-дымохода снаружи дома

Особенности монтажа при внутреннем расположении дымохода

При монтаже сэндвич-дымохода внутри помещения возникают нюансы прохождения его через потолочные перекрытия и кровлю.

• Прежде всего, еще раз можно отметить, что после участка с одностенной трубой, на входе из котла, устанавливается элемент с задвижкой-шибером, чтобы тепло не уходило сразу же вертикально в атмосферу.

Блок с задвижкой-шибером

• На переходе к сэндвичу обязательно устанавливается стартовая заглушка, которая закроет выступающий край термоизоляционного слоя.

Стартовая заглушка надежно прикроет слой термоизолятора

• Проход трубы через перекрытие в общих чертах соответствует уже описанному проходу через стену из горючих материалов.

Вырезанный проем для прохода трубы через перекрытие

Обязательно снизу к потолку крепится проходной узел (коробчатый или цилиндрический), который должен быть плотно наполнен термоизоляционным материалом – минватой, или же в данном случае допускается керамзит.

Проходной элемент плотно заполняется минватой или керамзитом

Сверху проходной узел закрывается затем металлической пластиной.

Как уже говорилось, некоторые производители предусматривают в деталировке систем специальные проходные модули, которые являются своеобразным «сэндвичем в сэндвиче». Работа с такими элементами еще проще – под них вырезается проем нужной формы и размера, блок устанавливается в него, а затем через отверстие продевается сэндвич-труба.

Очень аккуратно оформленный проход сэндвич-трубы через чердачное помещение

• При проектировании системы дымохода обязательно учитывается расположение балок перекрытия и кровельных стропил – труба должна проходить примерно посередине между соседними элементами. В случае необходимости иногда приходится несколько изменять направление дымохода, применяя для этого отводы в 45°. Использовать в этих целях прямоугольные отводы запрещается.

Иногда приходится слегка изменять направление дымохода

• Совершенно исключается стыкование труб в толще перекрытия или на уровне кровли. Необходимо соблюдать отступ от стыка до уровня перекрытия или крыши не менее 250 — 300 мм.

Проем для прохода через кровлюСэндвич-труба пропущена через вырезанное окно

• Затем через это окно проводится очередной отрезок дымохода.
• Необходимо обеспечить точное позиционирование трубы по центру этого проема. Это можно сделать с помощью металлического листа с вырезанным эллиптическим отверстием, укрепленного с обратной стороны крыши,  или даже просто зафиксировав дымоход металлическими профилями.

Вариант фиксации трубы по центру кровельного проема

• Затем на трубу одевается специальный кровельный модуль – конусная крыза, имеющая угол, соответствующий крутизне ската крыши. Она крепится к кровельному настилу, а сверху закрывается окапником, который фиксируется хомутом или стопорным винтом.

Металлическая крыза с окапником

• Верхний край металлической опорной пластины крызы, по возможности, заводят под кровельный материал. Если такой возможности нет, то выполняется тщательное уплотнение с помощью герметика.

Эластичная крыза «Master Flash»

Очень удобны в работе эластичные крызы (их часто называют «Master Flash»). Они могут применяться практически при любой крутизне ската, монтироваться в том числе и на рельефный настил кровли (шифер, профнастил и т.п.) Отверстие в конической части вырезается чуть меньшего диаметра, чем у проходящей через него трубы, чтобы обеспечивалось максимальное уплотнение. Опорной части «Master Flash» можно придать требуемую форму, а затем, после промазки нижней поверхности слоем герметика, этот узел крепится к кровле саморезами.

Законченный участок сэндвич-дымохода на крыше

Завершающий этап не имеет никаких особенностей – та же установка оголовка с необходимыми элементами.

Видео: монтаж сэндвич-дымохода с проходкой через перекрытие и кровлю

Итак, выполнить самостоятельный монтаж сэндвич дымохода, на первый взгляд, не так сложно. Однако, это мероприятие требует устойчивых навыков, повышенной аккуратности, осторожности, особенно при работе на высоте. Мелочей в этом деле нет, ведь неверно собранная система может стать причиной пожара или других малых и больших неприятностей.

Монтаж сэндвич-дымохода своими руками: пошаговая инструкция

Основной проблемой металлических дымоходов является скопление сажи внутри трубы и образование конденсата. Избежать подобной неприятности, можно, утеплив конструкцию минеральной ватой и закрыв ее дополнительной внешней трубой. Называется такой вариант сэндвич-дымоходом. Как собрать такую конструкцию правильно читайте ниже.

О чем нужно знать?

Внутренняя труба дымохода изготавливается из нержавейки толщиной около 0.8мм. Внешняя может быть сделана из стали или латуни.

Важно: Не стоит использовать для дымохода трубы из оцинкованной стали. Этот материал расширяется/сжимается при колебаниях температуры. Поэтому при нагревании и остывании дымоход из такого материала будет менять диаметр и быстро выйдет из строя.

Между внешней и внутренней трубами прокладывается минеральная вата толщиной 25 – 50мм. Стыковать ее нужно отрезав по кромке в 10см половину толщины с обеих сторон.

Соединение труб

Трубу круглого сечения сделать без вальца получится вряд ли. В домашних условиях проще выгнуть дымоход квадратного сечения. Но лучше все же купить готовые трубы. Обойдутся они не намного дороже изготовленных самостоятельно. Проще же всего будет произвести монтаж сэндвич-дымохода, купив его готовый разборный вариант. Своими руками такую конструкцию можно установить за пару часов.

Совет: Иногда владельцы загородных домов собирают внутреннюю трубу дымохода из старой водосточной трубы. И правильно делают так, как подобные сливы изготавливают из толстого непрогорающего металла.

Соединять трубы можно двумя методами:

• «По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
• «По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.

Порядок сборки сэндвич-дымохода

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=”eliad”>

Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:

• На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
• На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.

Как пройти перекрытие

Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности. В перекрытии дымоход пропускают через проходной короб. Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.

На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.

Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.

Вывод на крышу

Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю. В этом случае используется специальная конструкция – крышная разделка. Приобрести ее можно в магазине стройматериалов. При выборе следует учитывать угол наклона стропил. В кровле делают отверстие (с предварительной разметкой) такого диаметра, чтобы труба проходила в нее свободно.

Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.

Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.

Видео по теме “установка сэндвич-дымохода”:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=”eliad”>

Установка сэндвич дымохода | Строительный портал

Если вы являетесь владельцем частного дома или дачи, то наверняка знаете, что неотъемлемым этапом строительства любого сооружения, отапливаемого с помощью камина или печи, является обустройство дымохода. Основное предназначение данного функционального элемента – выведение из топки продуктов сгорания, представляющих опасность для здоровья, а также обеспечение надежной тяги, необходимой для поддержания процессов горения, при этом уровень тяги определяется диаметром дымохода и высотой дымового канала. Среди сторонников самостоятельного выполнения всей домашней работы без привлечения специалистов наибольшей популярностью пользуются дымоходы конструкции «сэндвич», что объясняется их функциональностью, практичностью, высокими эстетическими характеристиками и другими, не менее значимыми преимуществами. Однако распространенность сэндвич дымоходов среди мастеров-обывателей в большей степени связана с безопасностью и легкостью их монтажа, конечно, при условии приобретения только сертифицированных и качественных материалов. Несмотря на то, что монтаж сэндвич дымоходов предполагает соединение элементов конструкции и вспомогательных деталей в правильной последовательности, в процессе их сборки необходимо соблюдать ряд определенных нюансов, пренебрежение которыми может существенно снизить эксплуатационные характеристики конструкции. Учитывая актуальность данной проблемы, в настоящей статье мы рассмотрим технологию монтажа сэндвич дымохода своими руками, а также основные виды и особенности данного конструктивного элемента.

Содержание

1. Устройство сэндвич-дымоходов: конструктивные особенности
2. Основные составляющие системы сэндвич-дымохода
3. Преимущества и недостатки сэндвич-дымоходов
4. Основные разновидности сэндвич-дымоходов: краткая характеристика
5. Наиболее актуальные способы соединения сэндвич-труб для дымоходов: краткая характеристика
6. Что необходимо соблюдать в процессе монтажа дымохода из сэндвич-труб?
7. Как установить сэндвич-дымоход: пошаговое руководство



Устройство сэндвич-дымоходов: конструктивные особенности

Сэндвич-дымоход представляет собой металлическую или керамическую конструкцию, состоящую из нескольких сегментов, каждый из которых характеризуется длиной в один метр и вставляется в другой в процессе монтажа. Упрощенно, конструкция сэндвич-дымохода представлена внутренней и наружной трубой, между которыми расположен слой теплоизолятора, чаще всего базальтового волокна или минеральной ваты, характеризующихся высокими теплоизоляционными свойствами, устойчивостью к открытому пламени и невосприимчивостью к воздействию ряда химических веществ. Благодаря подобному трехслойному строению, данная конструкция и получила название «сэндвич». В большинстве случаев для изготовления внутреннего контура трубы используется нержавеющая сталь, характеризующаяся повышенными антикоррозионными свойствами, а для наружного, в целях экономии средств, менее прочный оцинкованный металл.

Важно! Выбирая материал для изготовления внутреннего контура трубы сэндвич-дымохода, необходимо руководствоваться его способностью переносить повышенную температуру, а для наружного – его прочностными характеристиками, так как он должен быть достаточно жестким, что будет способствовать сохранению изначальной конфигурации не только трубы, но и всей конструкции в целом.

Основные составляющие системы сэндвич-дымохода

Логично, что для монтажа системы, используемой для отведения дыма, не могут использоваться только прямые трубы. Это объясняется конструкционными особенностями здания: сэндвич-дымоход должен огибать его элементы, проходить через перекрытия и кровлю. В связи с этим, в процессе его сборки используются секционные фрагменты, соединение которых осуществляется с помощью дополнительных элементов. Чтобы разобраться в этом более подробно,  рассмотрим, из каких элементов состоит сэндвич-дымоход.

В структуру системы сэндвич-дымохода входят следующие основные элементы:

• Сэндвич-трубы;
• Тройники – конструкционные элементы системы, которые используются для соединения дымохода с топками каминов и печей, а также на участках разветвления дымоходного канала;
• Колена – элементы, предназначенные для монтажа изгибов дымохода. В этих целях используются модели с изгибами на 15, 30, 45 и 90 градусов;
• Сборник конденсата – еще одна деталь дымохода, предназначенная для отвода и удаления влаги, скапливающейся на внутренних стенках дымохода в результате температурных перепадов;
• Элементы прохождения кровли – детали системы, предназначенные для монтажа сэндвич-дымохода в местах преодоления им конструкций кровли с одновременным обеспечением эффективной термо- и гидроизоляции;
• Ревизионный тройник, оснащенный дверцей – устройство, предназначенное для осуществления контроля над чистотой дымового канала и очистки от сажи;
• Устье – элемент конструкции, необходимый для обустройства верхнего края дымохода;
• Опорная консоль – элемент конструкции, необходимый для монтажа настенного или напольного основания под дымоход;
• Стеновой хомут – устройство, предназначенное для надежной фиксации дымохода относительно стены.

Преимущества и недостатки сэндвич-дымоходов

• Высокие эстетические характеристики и эффектный внешний вид;
• Благодаря конструктивным особенностям, сэндвич-дымоходы эффективно совмещаются с различными моделями печей и котлов;
• За счет легкости и универсальности конструкции, сэндвич-дымоходы могут использоваться как снаружи, так и внутри помещения;
• В отличие от кирпичных дымоходов, значительно меньший объем сэндвич-конструкций позволяет им не загромождать внутреннее пространство помещения;
• В связи с тем, что сэндвич-дымоходы изготовлены из нержавеющей стали, устойчивы к воздействию факторов, образующихся в процессе сгорания топлива, а именно химической и термической агрессии;
• В процессе эксплуатации сэндвич-дымоходов не происходит повреждение внутреннего слоя конструкции под действием агрессивных факторов, в связи с чем, она сохраняет свои эксплуатационные характеристики на протяжении длительного времени;
• Следующее преимущество сэндвич-дымоходов особенно актуально для конструкций, в процессе эксплуатации которых используется оборудование с прямой вытяжкой. Благодаря эффективной теплоизоляции, сэндвич-конструкции надежно защищены от образования конденсата;
• Благодаря тому, что внутренняя поверхность дымохода является гладкой, в процессе его эксплуатации на ней не оседает сажа, что позволяет производить чистку канала дымохода достаточно  редко;
• Благодаря эффективной теплоизоляции, не происходит нагревание наружного контура дымохода до критических температур, которое способно стать причиной возгорания горючих элементов постройки. С учетом этого, можно говорить о высокой пожарной безопасности системы;
• За счет удобства конструкции, в процессе монтажа которой становится возможным осуществление поворотов и изгибов дымохода, прокладывая сэндвич-дымоход, вы сможете огибать любые препятствия на его пути, не прибегая к разборке перекрытий или удалению элементов кровли;
• Благодаря возможности возведения конструкции без дополнительного фундамента, ее монтаж становится более легким и дешевым.

Несмотря на значительное количество преимуществ сэндвич-дымоходов, для данных конструкций характерны и определенные недостатки, также заслуживающие внимания.

Недостатки сэндвич-дымоходов:

• Возможность потери герметичности конструкции в случае ее длительной эксплуатации;
• Нарушение целостности сэндвич-дымохода в случае постоянных резких температурных перепадов;
• Достаточно высокая стоимость конструкции;

Важно! Несмотря на заявленный производителем срок службы не более 10-15 лет, на практике сэндвич-дымоходы эффективно функционируют на протяжении более длительного времени.

Основные разновидности сэндвич-дымоходов: краткая характеристика

Ранее уже было отмечено, что сэндвич-дымоходы представляют собой многослойные конструкции, изготовленные из керамики или нержавеющей стали. В настоящее время на строительном рынке они представлены в виде готовых элементов, которые в дальнейшем собираются в единую конструкцию. Несмотря на то, что обе разновидности конструкции характеризуются схожим способом монтажа, для каждой из них характерны и свои особенности, которые будут рассмотрены далее.

Сэндвич-дымоходы из нержавеющей стали

В конструкции дымоходов из нержавеющей стали можно выделить внутреннюю трубу, характеризующуюся устойчивостью к высоким температурам, которая обернута негорючим теплоизоляционным материалом. Он защищен от внешнего воздействия еще одной трубой, называемой внешним контуром и изготовленной из нержавеющей стали или оцинкованного металла, использование которого является бюджетным вариантом. Важно отметить, что внутренний контур может быть изготовлен из металла или керамики, что характерно для комбинированных дымоходов.

Сэндвич-дымоходы из керамики

Конструкция керамических дымоходов представлена трубой, изготовленной из термостойкой керамики. Снаружи она обернута термоизолирующими матами, а изнутри покрыта высокопрочной глазурью. Данную конструкцию необходимо поместить в наружную оболочку, для изготовления которой используются керамзитобетонные и пенобетонные блоки. Особенности конструкции керамических дымоходов, а именно, наличие теплоизоляционного слоя, позволяют им не нагреваться с внешней стороны, что обуславливают их абсолютную пожаробезопасность.

Важно! Несмотря на то, что конструкция керамических и металлических дымоходов в целом схожа, для нее характерны и различия, главное из которых – вес. Вес полноценного керамического дымохода может достигать тонны, тогда как масса дымохода из нержавеющей стали не превышает двухсот килограмм. Кроме того, неотъемлемым этапом монтажа керамического дымохода является обустройство фундамента, тогда как монтаж дымохода из нержавеющей стали ограничивается обустройством разгрузочных площадок на каждом уровне перекрытий.

Наиболее актуальные способы соединения сэндвич-труб для дымоходов: краткая характеристика

Существует несколько способов соединения сэндвич-труб для дымоходов. Наиболее популярные из них: фланцевый способ, байонетный, по «мостику холода»,  «по конденсату» и «по дыму».

Последний способ сборки дымохода полностью гарантирует то, что угарные газы не проникнут внутрь дома или бани. А используя способ «по конденсату», вы можете быть уверены, что образующийся внутри дымохода конденсат, будет свободно стекать вниз по стенкам трубы.

Что необходимо соблюдать в процессе монтажа дымохода из сэндвич-труб?

• Высота дымохода от отопительного прибора до оголовка – величина достаточно постоянная и должна быть не менее 5 м;
• Необходимо обратить внимание на крышу соседних зданий: возвышение дымохода относительно соседних строений не должно быть более 1,5 м;
• В случае возвышение дымохода над кровлей на 1,5 м и более, он нуждается в дополнительном закреплении с помощью растяжек;

• В соответствии с рекомендациями специалистов, конструкция дымохода должна предусматривать заглушки, оснащенные конденсатооотводчиком, который предназначен для удаления конденсата и ревизии дымохода;
• В случае монтажа кровли из горючих материалов, конструкция дымохода должна предусматривать наличие искроуловителя, изготовленного их сетки с ячейкой не менее 5×5 мм;
• В процессе установки сэндвич-дымохода недопустимо сужение диаметра дымохода, однако возможно его расширение. Например, производя монтаж сэндвич-дымохода печи с выходящим диаметром дымохода 115 мм, вы можете использовать трубы диаметром 120 мм, однако применение дымохода с сечением 110 мм категорически запрещается;
• Горизонтальные участки дымохода должны характеризоваться длиной не более 1 м;
• Элементы дымохода должны монтироваться таким образом, чтобы места их соединения не совпадали с участками потолочных и кровельных проходов;
• Установка отводов и тройников должна осуществляться таким образом, чтобы они не несли нагрузку от веса элементов дымохода, которые установлены над ним.

Как установить сэндвич-дымоход: пошаговое руководство

Как подобрать габариты дымоходы: производим необходимые расчеты

Прежде чем приступить к монтажу сэндвич-дымохода своими руками, нужно знать следующие параметры:

• Размер поперечного сечения трубы дымохода;
• Длину трубы дымохода.

Размер поперечного сечения трубы определяется в соответствии со строительными правила и нормами (СНиП). Они рассчитываются следующим образом:

• Если тепловая мощность не превышает  3,5 кВт, расчеты выглядят следующим образом: 0,14 м x 0,14 м;
• Если тепловая мощность находится в пределах от 3,5 кВт до 5,2 кВт, поперечное сечение должно характеризоваться следующими параметрами: 0,14 м x 0,2 м;
• При значении тепловой мощности от 5,2 кВт до 7 кВт, размеры поперечного сечения 0,14 м x 0,27 м.

Важно! Как видно из предыдущих расчетов, размеры поперечного сечения напрямую зависят от тепловой мощности. Ознакомившись с приведенными выше параметрами, вы сможете подобрать наиболее оптимальные размеры поперечного сечения труб для дымохода. Отдав предпочтение круглому поперечному сечению, вы должны знать, что его размеры должны быть эквивалентны размерам прямоугольного.

Длина трубы для дымохода также рассчитывается в соответствии со строительными правилами и нормами (СНиП):

• СНиП 41-03-2001 гласит, что минимальная высота труб, которые улавливают дым, должна быть не меньше 500 см;
• Дымовые трубы должны быть выведены выше конька дома как минимум на 50 см;
• При условии выполнения кровли из горючих материалов, труба должна быть выведена от конька или парапета на расстояние от 1 до 1,5 м;

Нюансы, которые должны быть учтены в процессе монтажа

Обустройство дымохода должно начинаться от отопительного устройства, после чего оно постепенно продвигается вверх. Чтобы произвести его по всем правилам, необходимо учесть следующие нюансы:

• Дымовые трубы должны характеризоваться отсутствием уступов;
• Температура газов, проводимых по выводной трубе, не должна быть выше 500 градусов;
• Максимальный угол отведения труб не должен превышать 30 градусов;
• Участки трубы, расположенные под наклоном, должны быть лишены шероховатостей, а площадь их поперечного сечения должна быть не меньше, чем у вертикальных;
• Не лишней будет установка дефлектора, зонта или других насадок, защищающих дымоход от атмосферных осадков, однако они не должны препятствовать свободному выходу дыма из трубы;

Важно! Монтаж дымохода должен осуществляться таким образом, чтобы с ним не соприкасались газовый трубопровод, электрическая проводка и другие коммуникации.

Как собрать сэндвич-дымоход? Рекомендации специалистов

Дымоход берет свое начало от камина или печи. В первую очередь необходимо соединить трубу отопительного устройства с первым звеном дымохода и закрыть его заглушкой таким образом, чтобы не был заметен торчащий из него утеплитель и из него не выходил пар;

Трубы вставляются одна в другую. Чтобы произвести данную манипуляцию, необходимо внимательно осмотреть трубу, после чего вы заметите, что один из ее концов характеризуется меньшим диаметром. Этот конец необходимо вставить в следующую трубу;

Важно! В процессе монтажа дымохода следите за тем, что звенья трубы были собраны таким образом, чтобы конденсат, образующийся в процессе их эксплуатации, беспрепятственно стекал вниз.

Необходимо помнить, что технология монтажа сэндвич-дымохода предусматривает состыковку как наружной, так и внутренней трубы, что зачастую сопряжено с некоторыми сложностями. В связи с этим, был разработан более простой метод их сборки сэндвич-труб, в соответствии с которым необходимо выпустить внутренние трубы на 15 см и соединить их, после чего произвести стыковку внешних труб;

Усиление образованного стыка. Чтобы произвести данную манипуляцию, необходимо подготовить стальной хомут и, обернув им место стыка, стянуть хомут с помощью болтов, гаек или проволоки;

Следующий этап предполагает нанесение на трубу герметика, сохраняющего свои эксплуатационные характеристики при температуре до 1000 градусов;

Сборка сэндвич-дымохода завершена. Работая по выше обозначенному принципу, необходимо закрепить тройник, угол, зонт и наконечник. Через каждые 2 м трубы, необходимо производить крепление дымохода к стене с помощью кронштейнов. Чтобы снизить нагрузку, возлагаемую на конструкцию, места расположения тройника также закрепляются с помощью кронштейнов.

Важно! Дымоход, монтаж которого осуществлялся своими руками, предполагает обустройство отступок. Отступка представляет собой пространство между стеной и дымовым каналом, величина которого рассчитывается по таблице, представленной ниже.

Если отступка располагается в стенах, которые ее закрывают, то над печью необходимо обустроить два отверстия с разным уровнем, оснащенные решетками. Минимальная площадь сечения каждого отверстия должна быть не меньше 150 кв. см. В процессе монтажа закрытой отступки необходимо учитывать то, что пол в ней монтируется из негорючих материалов и должен располагаться на 7 см выше относительно пола помещения.

Монтаж дымохода в местах соприкосновения с домом

Как проходить перекрытия

Перекрытия (потолок) необходимо пройти так называемой разделкой. В тех местах, где дымоход соприкасается с конструктивными элементами дома, необходимо установить специальное звено дымохода, представляющее собой проходной патрубок или короб с отверстием внутри. При этом необходимо помнить, что размер разделки должен на 7 см превышать толщину проходимого перекрытия. Разделка предназначена для защиты легковоспламеняемой конструкции от возгорания.

Важно! Откажитесь от жесткого соединения разделки с конструкцией. Труба в патрубке должна характеризоваться отсутствием стыков.

В перекрытии подготовьте отверстие под дымоход и осуществите разметку маркером, несколько раз перепроверив верность своих расчетов. Убедившись в правильном расположении трубы в перекрытии и сверив размеры патрубка с нанесенными отметками, приступайте к вырезанию.

Специалисты рекомендуют с внутренней и с наружной стороны покрыть патрубок фольгированным базальтовым матом с огнеупорной мастикой. Само отверстие также должно быть изолировано с помощью минераловатного утеплителя в местах соприкосновения с патрубком.

В подготовленное отверстие установите проходной патрубок и проверьте вертикальность установленной трубы. Если она расположена не строго вертикально, ее необходимо выровнять.

Крышу, как и перекрытие, проходят специальным звеном, которое на данном этапе называется «крышная разделка». Чтобы правильно ее подобрать, необходимо знать угол наклона кровли.

В кровле необходимо подготовить отверстие под дымоход, что также осуществляется с помощью маркера и тщательно проверяется. Вырезать отверстие необходимо с внутренней стороны кровли.

С внутренней стороны кровли прикладывают оцинкованный металлический лист с отверстием под трубу, после чего трубу выводят, а лист закрепляют с внутренней стороны. Сверху кровли монтируют «крышную разделку». При возникновении необходимости металлический лист крышной разделки заводят под край кровли или конек. Далее необходимо осуществить монтаж необходимого количества звеньев до требуемой высоты дымохода и закрепить зонт.

Чтобы получить более полный, с практической точки зрения, ответ на вопрос: « Как сделать сэндвич-дымоход?», просмотрите видео, представленное ниже.

Сэндвич-дымоходы видео

Как правильно установить дымоход: монтаж и изолирование конструкции

Дым является постоянным спутником процесса горения и может представлять угрозу для человека. Поэтому должна быть установлена конкретная система, которая позволяет его удалять. Это – хорошо всем известный дымоход. И именно от того, насколько правильно его выбрали и установили, зависит эффективность вывода продуктов горения. Ошибка может стать причиной возникновения пожара или отравления угарным газом.

Прежде чем приступать к работам по монтажу, нужно внимательнее изучить все рекомендации профессионалов, так как правильно установить дымоход можно, всесторонне  и подробно изучив процесс установки.

Каким должен быть правильный дымоход ↑

Установку дымоотводящей системы обычно производят в процессе строительства дома параллельно устройству отопительного оборудования. И если раньше для этого использовали кирпич, достаточно прочный и неплохо сохраняющий тепло материал, то сегодня симпатии застройщиков склонились в пользу модульных систем из нержавейки и керамики. На это есть ряд причин, но самой главной, пожалуй, является несовместимость современных отопительных устройств и кирпичных дымоходов. К тому же отпала необходимость в довольно дорогих услугах профессиональных печников, так как модульные системы можно собрать самому и намного быстрее.

Какую конструкцию бы не имел дымоход, он должен удовлетворять основным требованиям к нему.

• Нормальная тяга в системе. Если устройство негерметичное, неисправное, то создается обратная тяга – процесс, когда вместо отвода дыма от телпогенератора, он, напротив, забрасывается в помещение, в котором установлен.
• Безопасность. Должна быть обеспечена безопасность дымохода как для проживающих в доме, так и для самого здания, то есть должно быть учтено как правильно установить дымоход.
• Эстетичность. Может это вопрос и не первостепенной важности, но все-таки имеет значение. Внешний дымоход не должен портить вид дома извне, а внутренний – нарушать гармонию внутреннего пространства.
• Долговечность. Это еще одно важное требование, касающееся дымоходов.

Сюда можно добавить также конденсат в дымоходе и сажу на его внутренних стенках, которые должны образовываться в минимальных количествах, и низкую теплопроводность.

Есть определенные рекомендации, относящиеся также к сечению дымоходов. Оно не может быть меньше сечения печи или котла, к которому его подключают. Самым эффективным является круглый канал. В нем не образуется «мертвых зон», обеспечено свободное движение воздуха, а сажу, которая образуется на стенках, с легкостью удаляют.

Варианты правильного конструктивного исполнения дымоходов ↑

Приступая к установке дымохода, учитывается много факторов. Высоту, диаметр и силу тяги подбирают, исходя из принципа пропорциональности возрастания тяги и увеличения высоты. Оптимальность конструкции в первую очередь определяет его эффективность и безопасность, а затем уже внешний вид и сочетание с другими элементами экстерьера.

Важное значение при выборе конструкции системы имеют особенности помещения и место установки телпогенератора. Различают наружную и внутреннюю установку дымохода.

Конструкция наружного дымохода ↑

Наружное исполнение дымоотводящей системы состоит из

• газохода, который соединяет выпускной патрубок теплогенератора и трубу, расположенную снаружи,
• трубных секций,
• ревизии.

Такой дымоход достаточно безопасен, его просто устанавливать. К его достоинствам можно отнести также полную независимость от характера интерьера помещений. В этом случае снаружи должен быть предусмотрен утеплитель для дымохода.  Оптимальной формой для него считается цилиндр. Конфигурацию выбирают по возможности более простой, чтобы меньше откладывалась сажа. Если невозможно обойтись без горизонтальных участков, для нормального функционирования системы, их длина не должна превысить один метр.

Конструкция внутреннего дымохода ↑

В подобной конструкции трубы размещают непосредственно в помещении, которое должно отапливается. При этом должны быть установлены разделки, защитный кожух для дымохода и опоры. Такой дымоход в утеплении не нуждается: при отсутствии термоизоляции тепло будет отдаваться в жилое пространство. Исключение – неотапливаемые чердаки.

Такие конструкции несут в себе определенные риски:

• вероятность возгорания, если огнезащита дымоходов будет выполнена некачественно;
• опасность отравления газом при разгерметизации системы.

Горючие материалы, стены, перегородки, которые близко расположены к трубе, необходимо обработать антипиренами: то же касается мест его выхода наружу.

Кроме того, конструкция такого дымохода несколько сложнее для монтажа и обслуживания, чем наружная. На крышу  дымоход выводят при помощи проходных патрубков и проходника для крыши. Герметизацию кровли обеспечивает крышная разделка для дымохода. Остановимся на основных моментах монтажа подробнее.

Монтируем внутренний дымоход: на что обратить внимание ↑

Дымоход подключают к отопительному аппарату с помощью тройника, трубы и колена системы. Нижние звенья труб последовательно соединяют с верхним, при этом верхнее частично входит в нижнее. Благодаря этому,

• подымающийся вверх дым в дымовой трубе не будет встречать на своем пути препятствий,
• конденсат не будет вытекать наружу,
• влага извне не попадет на утеплитель, и он останется сухим.

Кожухи элементов соединяют, используя заклепки или шурупы-саморезы.

Места соединения внутренних трубных элементов герметизируют при помощи высокотемпературного силиконового герметика.

К стене через каждые 1,5 м прикручивают кронштейны, которые используют для крепления трубы.

При монтаже дымохода в участках межэтажных перекрытий самое главное обеспечить его пожаробезопасное прохождение, поскольку материалы перекрытия обычно легко возгораются. Для этого используют специальные изолирующие проходные патрубки. Кроме этого, между перекрытием и дымовым каналом оставляют воздушный зазор и монтируют вокруг отверстия негорючую минеральную изоляцию.

Одним из важных моментов, который может вызвать затруднения при межэтажном монтаже дымоходного канала, является правильный расчет параметров его конструкции – она должна проходить сквозь отверстия перекрытий без стыка звеньев – целиком.

Еще одним сложным, но очень важным моментом является вывод конструкции дымохода на крышу. Принимаемые меры безопасности здесь аналогичны тем, которые были использованы при межэтажном монтаже. Выход герметизируют крышными разделками, их подбирают под требуемый угол наклона крыши здания. Ее конусная часть регулирует наклон, а края листа крепят под коньком кровли. В местах соединения дымоходной трубы и разделки герметичность обеспечивает регулируемый специальный фартук.

© 2021 stylekrov.ru

Монтаж дымохода для газового котла отопление: правила монтажа



Вступление

Чтобы разобраться, как делать монтаж дымохода для газового котла в частном домостроении, вспомним какой дымоход для такого котла предпочтительнее.

Готовый сборный овальный дымоход

Возьмем готовый, сборный, овальный дымоход. Кирпичный дымоход сделаем в другой статье. Расположение дымохода (вне или внутри дома) особого значения не имеет и выбирается основываясь на планировку дома и планируемые затраты на работы. Нужно понимать, что дымоход вне дома нужно хорошо утеплить.

Как рассчитать сечение и длину дымохода, а также его высоту на крыше я рассказывал в статье: Дымоход для газового котла.

Для примера будем считать, что диаметр дымохода совпадает с диаметром отводной трубы котла, а его высота на крыше совпадает с высотой её конька.

Составные части дымохода для газового котла

Сборный дымоход состоит из следующих частей:

• Адаптер от отвода котла к дымоотводу;
• Ревизионное колено со штуцером для слива конденсата;
• Крепеж для стен и хомуты для стяжки;
• Боковые отводы. Используются не ближе 2000 мм от переходника;
• Патрубок дымохода проходной;
• Трубы телескоп;
• Наконечник в форме конуса.

 Наконечник можно не ставить. Дефлектор и зонт для газового дымоотвода не ставят.

Правила монтажа дымохода газового котла

• Допустимый наклон ≤30⁰;
• Отводы в стороне короче 1000 мм;
• Поперечное сечение неизменно по всей длине;
• Радиус изгиба больше диаметра дымоотвода;
• Максимально три колена;
• На поворотах ревизионный люк для чистки;
• Внизу установить капельник и ревизию;
• Прогиб труб недопустим;
• Соединение колен на ½  d-труб;
• Плотность соединения максимальная, зазоры исключены;
• От труб дымоотвода до негорючей стены 50 мм, до деревянной стены 250 мм;
• В не отапливаемых комнатах, например чердак, дымоход утепляется;
• Дымоотвод от бытовых приборов снабжается заслонкой, называемый шибер.

Заслонки не ставят, если котел оборудован стабилизатором тяги.

Монтаж дымохода на улице

Начинаем монтаж с соединения патрубка котла с проходным через стену звеном.

• Предварительно в стене делаем проходное отверстие;
• Проходное звено в стене изолируем, чтобы не было пожара;
• Далее собираем тройник с ревизией. На тройник надеваем заглушку;
• Удлиняем трубу дымохода коленами. Крепим трубы к стене кронштейнами. Шаг крепления 2000 мм;
• Наверх дымохода крепим конус;
• Стыки звеньев стягиваем хомутами;
• Красим трубы дымохода краской устойчивой к температуре;
• Весь дымоход зарываем теплоизолирующей, негорючей конструкцией.

• Размечаем места прохода дымохода через потолок и кровлю;
• Вырезаем отверстия для дымохода;

Далее аналогично дымоходу вне дома:

• К патрубку котла присоединяем переходник;
• Следом ревизию на тройнике;
• Собираем прямые участи дымохода;
• Не забываем изолирующие патрубки для прохода перекрытий и кровли;
• В перекрытиях надеваем на трубу оцинкованный лист и крепи его с двух сторон. Этот лист для пожарной безопасности;
• Кронштейны крепим через 4000 мм, хомутами усиливаем соединения через 2000 мм;
• Наверх дымохода ставим конусный наконечник.

Изоляция дымохода

Важнейшим элементом конструкции дымохода это его изоляция от  дома:

• Проходные патрубки оборачиваем базальтовой ватой с фольгой и смазываем патрубок огнеупорной мастикой.
• В перекрытии, вокруг дымохода, используем негорючую минеральную вату.
• Если дымоход закрывается коробом, то весь короб прокладывается негорючим материалом.

©Obotoplenii.ru

Другие статьи раздела: Газификация дома





Правила монтажа одностенного дымохода

Проектирование и установка дымоходов должны производиться в строгом соответствии действующим нормативным положениям, в частности — требованиям СНиП «Правила производства работ по ремонту дымовых каналов и печей».

Основной задачей любого дымохода является удаление продуктов горения и обеспечение эффективной тяги для поддержания огня. Уровень тяги напрямую зависит от высоты дымового канала и размеров дымохода.

При установке конструкции следует соблюдать некоторые правила:

• Высота дымохода от прибора отопления до оголовка должна составлять не менее 5 метров.
• Возвышение конструкции над коньком или парапетом рассчитывается по схеме.
• Расположение дымохода над находящимися близко друг от друга крышами соседних зданий должно быть от полутора метров и более.
• Если конструкция возвышается над кровлей больше чем на 1,5 м, необходимо дополнительно закреплять ее при помощи специальных растяжек.
• При изготовлении и монтаже дымохода рекомендуется предусмотреть наличие заглушек с конденсатоотводчиками для удаления скопившегося конденсата. Такие отверстия также необходимы для обеспечения возможности обслуживания и чистки дымового канала.
• Если кровля изготовлена из горючих материалов, то в дымоходе нужно установить искроуловитель.
• При проектировании и сборке конструкции не допускается сужение, но допускается расширение диаметра дымохода. Например, для отопительной печи с выходящим диаметром для трубы 140 мм нельзя использовать дымоход с сечением 120 мм, но можно применить конструкции по 150 мм, используя переходники.
• Длина горизонтального участка конструкции не должна быть больше метра.
• Места соединений отдельных элементов дымохода не должны совпадать с потолочными и кровельными проходами.
• Отводы и тройники нужно устанавливать таким образом, чтобы они не принимали нагрузку от элементов дымохода, расположенных над ними.

Метод сборки дымохода

Монтаж начинается снизу вверх от нагревательного прибора.

Рекомендуется собирать элементы конструкции таким образом, чтобы конденсат и отложения смол не выходили наружу.

После установки необходимо произвести испытательную топку, в процессе которой нужно проверить герметичность стыков и удостовериться в том, что расположенные рядом конструкции из горючих материалов не нагреваются до критической температуры.

Среди современных разновидностей большой популярностью пользуются одностенные дымоходы VIVATEX благодаря их практичности и простоте установки. Узнать подробнее об изделиях и купить их можно на сайте.

Руководство по установке дымохода Duratech

Duratech от Simpson Duravent – это полностью топливная дымоходная система для использования с дровяными печами, каминами, печами, котлами, плитами, водонагревателями или другими приборами, работающими на дровах, масле, угле или газе, а также камины с нулевым зазором, которые построены на заводе. Дымоходные системы Duratech предназначены для нормальной, непрерывной работы при температуре дымовых газов 1000 ° F, DuraTech подчиняется строгим и строгим требованиям HT стандарта UL, включая один час при 1400 ° F, плюс три десятиминутных испытания дымохода при 2100. ° F.Дымоходные системы Duratech внесены в список c-UL-us в соответствии с UL 103 и ULC S604 (MH7399) (Наружная стена из нержавеющей стали, необходимая для установки в Канаде).

Благодаря теплоизоляционному покрытию Thermal Tech, заключенному между двойными стенками, дымоходные системы DuraTech обеспечивают оптимальную безопасность и производительность. Он сохраняет внешнюю стенку дымохода прохладной, обеспечивая при этом высокую температуру дымовых газов для оптимальной тяги. Внутренняя стенка на 25% толще, чем у конкурирующих дымоходов, что обеспечивает дополнительный запас прочности.

Обратитесь к приведенным ниже чертежам типовой установки, чтобы выбрать подходящие компоненты для вашей установки.

• Переходник для дымохода DVL / DuraBlack необходимо использовать при подсоединении трубы DVL к потолочной опорной коробке или отделочной муфте. При подключении трубы DuraBlack необходимо использовать переходник для дымохода DVL / DuraBlack, скользящий соединитель DuraBlack или переходник с защелкой.
• Настенный наперсток должен устанавливаться с дымоходной трубой соответствующей длины для всех горизонтальных сквозных прокладок.Для размещения более толстых стен телескопические части настенного наперстка могут быть отделены, и может быть установлено расширение, изготовленное на месте.
• Изоляционный экран чердака должен использоваться во всех установках, проходящих через чердак, независимо от того, изолирован чердак или нет.
• Firestop Radiation Shield необходимо использовать, когда дымоход проходит через пол или потолок без опорной коробки.

Об авторе

Collin Champagne

Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из наших сертифицированных технических специалистов Национального института каминов (NFI) и менеджером по контенту брендов eFireplacestore, eCanopy и EliteDeals.Он имеет квалификацию Master Hearth Professional, что означает, что он сертифицирован по всем трем областям работы с очагами – древесиной, газом и гранулами.

В свободное от работы время он проводит время со своей женой Линдси и сыновьями Самуэлем и Эли на их ранчо, наслаждаясь многочисленными животными. Выполнение проектов на ранчо и качественное времяпрепровождение с семьей – одна из его самых больших радостей.

Установка дымохода – стандарты, необходимые для безопасной установки дымохода

Установка дымохода часто является слабым звеном в системе сжигания древесины.Убедитесь, что ваш код соответствует всем применимым нормам и правилам безопасности.

(дымовая труба также может называться дымовой трубой, патрубком для дымохода и т. Д.)

Правила установки CSA

Эти правила основаны на коде установки CSA , используемом в Канаде. Точные правила в вашем районе уточняйте у местного строительного инспектора, продавца дровяной печи или трубочиста.

1. Максимальная общая длина прямой трубы: 3 м (10 футов)
2. Монтаж должен быть как можно более коротким и прямым между печью и дымоходом.Использование двух колен под 45 градусов часто предпочтительнее одного изгиба под 90 градусов, потому что в выхлопном потоке создается меньшая турбулентность, и они приводят к меньшему горизонтальному пробегу.
3. Максимальное количество изгибов под углом 90 градусов: 2. Максимальная длина без опоры по горизонтали: 1 м (3 фута).
4. Нельзя использовать оцинкованные дымоходные трубы, так как покрытие испаряется при высоких температурах и выделяет опасные газы. Используйте дымоходные трубы, окрашенные в черный цвет.
5. Дымоходы диаметром 6, 7 и 8 дюймов должны иметь толщину не менее 24 мм.
6. Стыки дымохода должны перекрываться 30 мм (1 1/4 дюйма)
7. Каждое соединение в сборке должно быть закреплено как минимум тремя винтами.
8. Сборка должна иметь допуск на расширение: колена в сборке допускают расширение; прямые сборки должны включать смотровую пленку с отстегнутым концом или телескопическую секцию.
9. Минимальный уклон вверх к дымоходу: 20 мм / м (1/4 дюйма / фут).
10. Один конец сборки должен быть надежно прикреплен к воротнику дымохода 3 винтами для листового металла, а другой конец надежно прикреплен к дымоходу.
11. Должны быть предусмотрены средства для очистки труб либо путем очистки, либо путем снятия сборки труб. Снятие узла не требует перемещения печи.
12. Гофрированные концы (охватываемые) секций должны быть ориентированы в сторону прибора, чтобы падающая пыль и конденсат оставались внутри трубы.
13. Дымоход не должен проходить через воспламеняемый пол или потолок, чердак, крышу, кладовку или скрытое пространство.
14. Минимальное расстояние до горючего материала: 450 мм (18 дюймов.). Минимальный зазор может быть уменьшен на 50 процентов до 225 мм (9 дюймов), если на трубе или на горючей поверхности установлен соответствующий экран.
15. Позвоните в Barrie WETT Inspector для получения дополнительной информации об установке устройств для сжигания древесины.

Рекомендуемая установка дымохода

Идеальный узел дымохода – тот, который поднимается прямо вверх от воротника дымохода прямо в дымоход без изгибов. Система слева представляет собой одностенную трубу с контрольной оберткой (трубной муфтой), позволяющей собирать и разбирать ее, не перемещая печь.

Прямой дымоход в сборе минимально ограничивает поток газа и обеспечивает более сильную тягу. Прямые узлы также требуют меньшего обслуживания, поскольку в них нет углов для накопления отложений креозота.

Совершенно прямой узел дымохода – еще одна веская причина для установки дымохода через теплое пространство дома, а не наружу и вверх и за пределы стены

Труба с двойными стенками

Герметичная двустенная труба – хороший выбор для увеличения тяги и минимизации отложений креозота.Используйте герметичные двустенные трубы, если сборка должна быть длинной или если предполагается, что прибор будет производить низкие температуры дымовых газов. В системе вверху справа используется герметичная двойная телескопическая стенка между печью и дымоходом.

Вентилируемая двустенная труба позволяет охлаждающему воздуху проходить между внутренним и внешним слоями. Если дымоходная труба короткая и прямая, можно использовать вентилируемую двустенную трубу. Однако вентилируемая труба не является хорошим выбором для более длинных дымоходных труб или для таких приборов, как приборы центрального отопления, которые имеют тенденцию производить низкие температуры дымовых газов.

Также доступны сертифицированные системы двустенных дымоходов. Эти системы проходят испытания для определения минимального зазора, на котором они могут быть установлены. Информация о зазоре находится на этикетках, прикрепленных к трубе, и в инструкциях производителя по установке. Правила их монтажа могут отличаться от правил для одностенных дымоходов.

Минимальные зазоры для установки сертифицированных двустенных дымоходных труб намного меньше, чем для одностенных.Кроме того, максимальная длина двустенной дымоходной трубы может быть больше, чем разрешенная для одностенной трубы.

Существует два основных типа двустенных дымоходных труб: герметичные и вентилируемые. Герметичная двустенная дымовая труба эффективно удерживает тепло в дымовых газах, поскольку воздушное пространство между внутренней и внешней оболочкой действует как изолятор.

Прочтите руководство по установке Wood Burning

Что входит в осмотр WETT?

Сертифицированный осмотр WETT – это осмотр, который должен проводиться инспектором, имеющим сертификат WETT.Главный инспектор дома должен пройти курс, чтобы получить сертификат WETT. Курс обычно состоит из 4–5 дней обучения, а также 80 недель практического опыта до получения сертификата.

Ознакомьтесь с некоторыми типичными недостатками, обнаруженными во время сертифицированных инспекций WETT в округе Симко.

В то время как типичный осмотр дома предусматривает визуальный осмотр камина, дымохода и очага, сертифицированный осмотр WETT включает осмотр всех элементов любых технологий сжигания древесины в доме, чтобы убедиться, что они установлены правильно и установлены с соответствие стандартам CSA, строительным нормам и правилам пожарной безопасности.Это также должно включать посещение крыши для проверки дымохода на предмет возможных структурных или вентиляционных проблем.

Осмотр может включать осмотр дровяной печи, дымохода, дымохода и дровяного камина. Инспектор должен следить за расположением системы и расстоянием до нее по отношению к любым горючим материалам. Если в вашем доме есть проблемы с работой техники, важно, чтобы технический специалист, которого вы нанимали, также был лицензированным специалистом WETT.

Обследованные площади

Итог Сертифицированные проверки

WETT – это больше, чем просто что-то, чтобы дать вам душевное спокойствие. Если дровяные приборы являются частью вашего дома, крайне важно, чтобы эти приборы были правильно установлены и проверены для вашей безопасности.

Инспекционная служба Barrie WETT инспектирует оборудование для сжигания древесины более 15 лет.

Посетите Wood Stove Installation для получения дополнительной информации о безопасной установке устройств для сжигания древесины.

Планирование вашей дымоходной системы дымоходная труба | продукты для вентиляции дровяной печи | Обслуживание каминов в Портленде и Ванкувере Дровяные печи | Пеллетные печи | Установка камина Портленд, ИЛИ

В: Я хочу установить собственную дымоходную трубу, но не знаю, с чего начать.

A: Самый простой способ начать – назначить нам домашнюю консультацию, чтобы определить, что вам нужно. Однако здесь мы ответим на несколько вопросов.

• Для начала определите, какой тип дымохода требуется для вашего прибора. Эта информация содержится в инструкции по эксплуатации вашего прибора, и существует несколько типов дымохода. Например; Дымоход класса A предназначен для древесины, угля и большинства видов топлива, однако он может не потребоваться для вашего газового или гранулированного оборудования. Вентиляционное отверстие для пеллет предназначено для устройств сжигания пеллет или кукурузных горелок. B-Vent предназначен для некоторых газовых приборов, но не для всех. Дымоход с прямым отводом предназначен для установки с прямым отводом газа.Итог – Прочтите руководство по эксплуатации, чтобы узнать, какой тип дымохода требуется для вашего прибора.
• Определите подходящую планировку или тип установки для вашего дома. Для дымоходной трубы класса А установка прямо через потолок является наиболее популярной, наименее дорогой и обеспечивает наилучшую тягу, но не всегда вариант.
• Далее определите необходимый размер дымоходной трубы. Никогда не садитесь меньше, чем требуется, иначе вы рискуете получить задымление дыма или газов или, другими словами, плохую тягу.
• После того, как вы определите четыре вышеуказанных требования, вам нужно будет выбрать производителя и марку дымоходной трубы (многие производители предлагают несколько марок в пределах одного типа). Несмотря на то, что доступны несколько брендов, мы рекомендуем дымоходные трубы Dura-Vent DuraTech для большинства новых установок из-за их репутации, гарантии, предложения продукции, доступности и цены.
• Ни в коем случае не заменяйте одностенную дровяную трубу для печи дымоходом класса А. Дровяная труба для печи предназначена для внутренней части вашей установки, затем используйте дымовую трубу класса A, как только вы проникаете в стену или потолок.

Q: Следует ли устанавливать дымоходную трубу вертикально или горизонтально через стену, а затем вверх?

A: Прокладывайте дымовую трубу вертикально, если у вас есть такая возможность, она будет значительно дешевле и будет лучше тянуть, поскольку обычно не будет колен, ограничивающих тягу. Дымоход, который в основном находится снаружи, как в случае установки через стену, также будет холоднее и может иметь меньше проблем с тягой или нисходящим потоком, чем дымоход, который идет прямо вверх.

Q: Что делать, если я застряну и не смогу во всем разобраться после того, как куплю дымоходную трубу? Могу я его вернуть?

A: Если вы застряли, позвоните нам. У нас есть несколько обученных представителей службы поддержки клиентов, которые готовы помочь вам. В конце концов, Custom Stove Installations – это компания, занимающаяся установкой печей. Если вы решите вернуть свою покупку полностью или частично… не проблема, если труба не повреждена и не использовалась. Наша философия – помочь людям получить то, что они хотят или в чем они нуждаются, или вернуть это обратно, если это не сработает.Плата за пополнение запасов не взимается, но вы несете ответственность за доставку. Мы здесь, чтобы помочь вам добиться успеха в установке дымохода.

Q: Я видел, как люди использовали черную трубу для установки всей трубы дымохода дровяной печи. Я хотел бы сэкономить, но безопасно ли это?

A: Абсолютно нет! Черная дымовая труба НЕ является дымоходной трубой, и ее следует использовать только до точки проникновения в потолок или стену. С этого момента требуется дымоходная труба класса А.Черная одностенная печная труба имеет зазор до горючих материалов 18 дюймов (двойная черная труба имеет зазор 6 дюймов), в то время как дымоходная труба класса A обычно имеет длину 2 дюйма. Печная труба, используемая снаружи, будет иметь более низкие температуры дымохода, чем дымоход класса A. трубы и потенциально будут накапливать креозот довольно быстро, увеличивая вероятность пожара в дымоходе. Нет безопасного способа использовать черную дымовую трубу для всей системы дымохода, поэтому спросите себя … Стоит ли экономия денег для меня или моей семьи жизни и стоимости дома риск?

Q: Мне нужно больше дымоходных труб класса A марки XYZ.Могу ли я использовать дымоход любой другой марки?

A: Нет. Каждый производитель дымоходной трубы класса A использует свои собственные методы для крепления трубы вместе, поэтому одна марка, скорее всего, не будет правильно соединяться вместе с другой маркой дымоходной трубы и может быть опасной из-за неправильной установки, поскольку она может развалиться или вытечь креозот, дым или газы.

Q: Могу ли я просто проложить одностенную черную трубу полностью вверх?

A: Нет, вы должны перейти на дымоходную трубу класса A на потолке или стене.

Q: В чем разница между дымовой трубой и дымовой трубой?

A: Многие путают термины. Печная труба обычно окрашивается в черный цвет и используется во внутренней части дома до тех пор, пока вы не перейдете через стену или потолок, после чего на ней используется дымоходная труба класса А. Печная труба, черная труба, одностенная труба – все это одно и то же. Дымоходная труба, труба класса А, трехслойная труба, изолированная труба – все относятся к дымоходной трубе класса А. Двустенная труба может быть связана либо с двустенной черной трубой, такой как DVL, либо с двустенной дымоходной трубой, такой как DuraTech.

Q: Почему я должен покупать у Custom Stove Installations?

A: Мы эксперты, когда дело доходит до монтажа дымоходных труб, и у нас есть полный персонал, готовый помочь вам решить проблемы с вашей дымоходной системой. У нас есть большой запас продуктов для дымоходов, от труб до щеток и чистящих средств, и всего, что можно представить для вашего камина, дровяной печи и печи на гранулах. Мы тоже привносим индивидуальный подход. Каждого клиента проконсультирует один из наших установщиков, так что вы можете быть спокойны, когда дело доходит до установки трубопровода.Мы готовы помочь вам от планирования до завершения и будущих потребностей в обслуживании, таких как трубочисты.

Как установить трубу для дымохода с тройными стенками DuraPlus

Привет, меня зовут Джо Кокран из NorthlineExpress.com. Сегодня мы шаг за шагом рассмотрим, как установить дымоходную систему DuraPlus на плоский потолок, поддерживаемый посредством кровельной установки.

Как установить дымоходную систему DuraPlus

Вашим первым шагом будет найти центральную точку между фермами и отметить ее, чтобы вы могли установить круглую потолочную опору.Первое измерение, которое нам нужно будет сделать, – это расстояние от задней стены до центра отверстия дымохода. В данном случае мы сидим ровно в 24 дюймах от центра. На потолке вам нужно отмерить 24 дюйма от стены, сделать небольшую отметку, и именно с нее вы начнете с отвеса. Поместите отвес в центре отверстия дымохода и совместите веревку с отметкой на потолке. Сделайте отметку там, где веревка встречается с потолком, и это будет центр вашего отверстия. Теперь используйте прибор для поиска гвоздей, чтобы убедиться, что отметка находится между двумя балками.Затем вам нужно будет проделать небольшое отверстие в потолке, где ваша метка будет оставлять сверло на месте (для этого хорошо подойдет старая металлическая вешалка для одежды), чтобы вы могли пройти на чердак, чтобы убедиться, что отверстие расположено правильно. будет подходящим по отношению к проему балки.

Следующий шаг – перейти на чердак и найти место, где вы проделали дыру. Снимите изоляцию, которая есть в этом месте. Теперь вам нужно измерить, насколько далеко вы можете находиться от каждой балки.Если вы находитесь близко к центру, возьмите потолочную опору, переверните ее вверх дном, отцентрируйте коробку потолочной опоры над отверстием и отметьте вокруг коробки для своего разреза. Начните разрез, оставив небольшой участок неразрезанным, чтобы кусок не упал на плиту в комнате внизу. Вам нужно будет измерить пространство вокруг проема, прежде чем вы покинете чердак и спуститесь в комнату, где вы будете завершать разрез. Это нужно для того, чтобы вы могли вырезать куски дерева, которые будут вставлены в опорную коробку для потолка.

Как только вы вернетесь в комнату установки, вы закончите вырезать проем. Затем вам нужно будет отрезать куски древесины, чтобы сделать каркас для потолочной опоры, а затем вернуться на чердак. Пришло время построить каркас, к которому крепится потолочная опорная коробка. Рама – это то, что будет выдерживать вес вашей дымовой трубы, поэтому вы должны убедиться, что она надежно закреплена там. Как только рама будет закреплена, вы поместите опорную коробку в отверстие.При установке этого ящика следует иметь в виду, что нижняя часть круглой потолочной опоры должна выходить в комнату на 3 дюйма, чтобы обеспечить свободное пространство для горючих материалов. Затем вы прикрепите его к раме с помощью шурупов или гвоздей 3–1 ½ дюйма. Мы рекомендуем использовать шурупы, потому что их легче вкрутить на чердаке, и нет никакой возможности ударить опорную коробку, пытаясь забить гвозди. При установке важно выровнять опорную коробку. Закрепите одну сторону и используйте уровень, чтобы убедиться, что опорный ящик действительно хороший и ровный, прежде чем закреплять другие стороны.

Перед тем, как покинуть чердак и установить декоративное кольцо, используйте отвес, чтобы отметить центр проема в крыше, как мы делали разметку проема в потолке. Сделав отметку, вы можете просверлить отверстие, оставив сверло в отверстии, чтобы упростить поиск отверстия, когда вы находитесь на крыше. Теперь вы можете установить декоративное кольцо и выходить на крышу.

Поднявшись на крышу, найдите сверло, которое вы оставили в отверстии. При установке DuraPlus вам потребуется зазор 2 дюйма до горючих веществ со всех сторон трубы.Внутренний диаметр DuraPlus для нашей установки составляет 6 дюймов, поэтому внешний диаметр будет 10 дюймов. Чтобы обеспечить соблюдение минимального зазора в 2 дюйма, наше отверстие должно быть не менее 14 дюймов в диаметре. Вы должны иметь в виду, что ваша крыша не плоская и у вас есть уклон, если бы мы просто измерили 7 дюймов выше и ниже сверла, мы бы оказались слишком близко к вершине и больше щель внизу. Итак, что нам нужно сделать, это немного сместить наши измерения, чтобы было большее отверстие вверху и меньше внизу.Для ширины вы можете отметить 7 дюймов с каждой стороны сверла. Теперь просто соедините свои отметки, чтобы получить руководство по открытию.

Чтобы вырезать отверстие, мы собираемся использовать специальную коронку, которая позволит нам вырезать настоящую дыру в крыше, чтобы мы могли продеть лезвие нашей сабельной пилы, чтобы вырезать это отверстие. Теперь не беспокойтесь, если вы вырежете ее и вставите трубу, чтобы измерить ее, а затем вы увидите, что она слишком близко, и вам нужно будет обрезать больше сверху или снизу, чтобы учесть зазор в 2 дюйма.Всегда лучше подрезать немного больше, чем иметь слишком большое отверстие. Чтобы проверить размер проема, вставьте первую секцию дымохода DuraPlus в проем охватывающим концом вниз. Труба DuraPlus имеет соединение с поворотным замком, которое обеспечивает ее надежную посадку в опорной коробке. Наше отверстие нужно подрезать больше внизу.

Когда у вас будет проем подходящего размера для трубы, наступит время, когда вы вернетесь на чердак, чтобы установить изоляционный экран чердака.Для изоляционного экрана чердака требуется высота 15 дюймов от рамы до крыши. Для нашей установки мы не сможем использовать изоляционный экран чердака, поскольку высота чердака слишком мала, чтобы он мог поместиться. Итак, что нам нужно сделать, так это построить в трубе шезлонг, чтобы защитить ее от контакта с мусором или изоляцией в чердачном помещении. Мы будем использовать ¼ ”ДСП для создания шезлонга. Не имеет значения, какие материалы вы используете для постройки шезлонга, поскольку они будут находиться за пределами 2-дюймового расстояния до горючих материалов для трубы.После того, как вы установили изоляционный щит чердака или построили шезлонг, вы готовы вернуться на крышу и завершить установку оттуда.

Пришло время установить кровлю. Для этого первое, что нам нужно сделать, – это поднять часть черепицы с крыши в верхней части проема, чтобы верхняя часть гидроизоляции могла проскользнуть под них. Используйте монтировку, чтобы аккуратно отделить черепицу, чтобы сломать смолу. Постарайтесь как можно лучше не порвать черепицу.После того, как вы откроете его, вы увидите, что на нем есть полоска дегтя и гвозди. Гвозди – это то, что удерживает черепицу, поэтому вам нужно будет вытащить гвозди из полосы, которую вы только что подняли. Теперь, когда черепица выскочила и гвозди вытащены, пора сдвинуть крышу под черепицу. Самый крутой конец оклада идет к низу проема. Перед тем как загерметизировать гидроизоляцию, проверьте установку трубы, чтобы убедиться, что гидроизоляция находится в правильном месте по центру отверстия.Следующим шагом будет обрезка излишков черепицы над отверстием, чтобы она хорошо прилегала. Затем под черепицей вы в нескольких местах прибейте гидроизоляцию к крыше. Часть гидроизоляции, не покрытая черепицей, будет герметизирована и закреплена валиком силикона. Рекомендуется прибивать гвоздями участки, покрытые черепицей. Если вы вставляете гвозди там, где нет покрытия черепицей, вам следует покрыть шляпки этих гвоздей силиконом, чтобы вода не попала на крышу.Также нанесите большое количество силикона по краю гидроизоляции, чтобы закрыть любые отверстия между гидроизоляцией и черепицей. Первая секция трубы может быть установлена ​​после завершения оклейки.

Теперь, когда у нас есть оклад и труба, мы можем установить Storm Collar. Начните с нанесения бусинки силикона вокруг того места, где штормовой воротник будет попадать на вашу планку. Мы собираемся использовать высокотемпературный силикон RTV 500 градусов. Когда вы начинаете бусинку, нанесите ее немного выше, чем верхняя часть гидроизоляции, это позволит обеспечить хорошее уплотнение при натягивании Storm Collar вниз поверх гидроизоляции.Наденьте штормовой воротник на трубу и вставьте язычок в первую прорезь, затем вернитесь назад через вторую прорезь, а затем отогните язычок обратно над прорезями, чтобы закрепить его на месте. Теперь сдвиньте штормовой ошейник вниз, вставив его в начальную бусину силикона. Закончите еще одной бусинкой по всему верху, и это закроет ее. Я также рекомендую вам пропустить полоску силикона по шву штормового воротника, чтобы закрепить его как можно лучше. Это предотвратит попадание дождя в трубу и попадание в дом.

Для завершения установки дымоходной системы DuraPlus последний шаг – установка заглушки дымохода. Это очень просто, потому что DuraPlus имеет соединение с поворотным замком. Просто поместите колпачок на верхнюю часть трубы, надавите, очень осторожно поверните ее и зафиксируйте на месте. Если вы устанавливаете искрогаситель в колпачок, вы просто открутите четыре винта, установите сетчатый искрогаситель и снова вставьте 4 винта. Мы рекомендуем установить искрогаситель, так как он будет препятствовать выходу отслаивающихся тлеющих углей, а также предотвращает попадание мусора или мелких животных в дымоходную систему.

Надеюсь, вы нашли эту информацию полезной. Обязательно посетите наш Учебный центр по дымоходным трубам, чтобы узнать больше о видео и статьях о дымоходных трубах.

Установка дымохода в Милуоки | Замена и ремонт кирпичной кладки дымохода | Безопасность деревянных печей для домовладельцев из Висконсина | Камин на крыше Waukesha | Ремонт крышки дымохода Brookfield

Не допускайте попадания дыма в камин и дом

Традиционные дровяные печи – это классический способ согреть ваш дом в Висконсине осенью и зимой.Профессиональная установка дымохода – абсолютная необходимость для вывода дыма из вашего дома. Наряду с заглушками дымоходов и обслуживанием кровельного покрытия, дымоходные трубы направляют дым из вашего камина наружу и вдали от вашего дома. Неправильная труба может задерживать дым, что приведет к скоплению креозота в дымоходе и появлению пятен от дыма на стенах.

Специалисты по дымоходам штата Висконсин обеспечат квалифицированную установку дымоходных труб, чтобы не допустить попадания дыма в камин. Установите новую трубу, чтобы этой зимой безопасно пользоваться печкой.

Wisconsin Woodstove Советы по безопасности

Если у вас есть дровяная печь для поддержания тепла в доме в холодные зимние месяцы, правильная установка дымоходной трубы может улучшить тепловую эффективность. Дровяная печь, которая не удаляет дым вовремя, не сможет гореть с большей мощностью. Правильная труба решит эту проблему и сделает ваш дом более дешевым и предпочтительным вариантом отопления.

Для отдельно стоящей печи установка дымохода самостоятельно возможна, но не рекомендуется.Любое смещение между печью и трубой может привести к выпуску дыма в дом . Запланируйте недорогую и профессиональную установку от специалистов компании Wisconsin Chimney Techniques.

СВЯЗАННЫЕ С: Советы по безопасности каминов

Обновите дымоход новой каменной кладкой

В дополнение к установке дымоходных труб, специалисты по монтажу дымоходов штата Висконсин восстанавливают и восстанавливают кирпичные дымоходы. Обновите свой дом с помощью новой системы дымохода, если вашей дровяной печи уже недостаточно для обогрева дома.

Иногда поврежденный камин дешевле отремонтировать, чем заменить. Наши каменщики устанавливают новые конструкции дымоходов и реставрируют имеющуюся кирпичную кладку. Свяжитесь с нашими специалистами, чтобы узнать, какой вариант лучше всего подходит для вашего дома.

Экспертные услуги по ремонту дымоходов в Милуоки

Наши опытные каменщики работали над сотнями и сотнями дымовых труб практически в каждом месте Милуоки, от Уокеши и Брукфилда до Уайтфиш-Бэй и Вест-Бенд.

Наши услуги по установке дымоходных труб имеют 100% успех, и это означает, что вам не нужно беспокоиться о будущем ремонте утечек.Наши установщики профессионально держат кровлю герметичной, чтобы избежать всех распространенных проблем. Мы рекомендуем ежегодные осмотры для обеспечения необходимого обслуживания.

Свяжитесь с нашими непревзойденными профессионалами в области монтажа дымоходных труб сегодня.

Fix-It Chick: Установка изолированной дымоходной трубы | Новости, Спорт, Работа

Дровяное отопление может быть очень полезным. Когда правильно выровненный дымоход не является вариантом, дровяная печь может быть установлена ​​с изолированной трубой из нержавеющей стали класса А.Эти несколько простых шагов помогут вам понять ограничения и возможности установки изолированной печной трубы.

Шаг 1: Тепло легко уходит через одностенную трубу печи. Использование одностенной трубы для перехода от печи к изолированной трубе дымохода – лучший способ улавливать тепло, выходящее через стенки трубы. Для одностенных печных труб требуется минимальное расстояние 18 дюймов от горючих материалов, таких как стены и потолки.

Шаг 2: Изолированная труба класса A требует минимального зазора 6 дюймов от потолка и стен.Трубы, проходящие через жилые помещения и складские помещения, должны быть огорожены. Между изолированной трубой и ее кожухом требуется зазор 2 дюйма. Трубу, установленную снаружи дома или установленную в незанятом помещении, не нужно закрывать.

Шаг 3: Установка слишком длинных или множественных изгибов может уменьшить поток воздуха и затруднить работу системы. Изолированные дымоходы не должны превышать 20 футов в длину. Эта длина должна быть уменьшена на 10 процентов для каждого изгиба на 90 градусов и на 5 процентов для каждого изгиба на 45 градусов во время бега.Горизонтальные секции трубы должны быть расположены под углом 1/4 дюйма на каждом футе трассы, чтобы креозот и влага могли стекать обратно к печи.

Шаг 4: Дымоходы могут быть спроектированы так, чтобы они проходили прямо через потолки и чердаки, выходя на верхнюю крышу, или они могут отклоняться от дровяной печи, выходить через внешнюю стену и подниматься вверх по внешней стороне дома.

Шаг 5: Правильные опоры, балочные экраны и изоляционные экраны чердака являются неотъемлемой частью надежной и надежной системы дымохода.

Шаг 6: Изолированные дымоходы должны выступать на 3 фута над линией крыши и на 2 фута выше любого пика в пределах 10 футов от оголенной трубы дымохода.

Шаг 7: Для защиты системы от повреждений, связанных с погодными условиями, необходимо установить круглый верх, штормовой воротник и кровлю.

Шаг 8: Ключ к установке любой трубы печи – правильное планирование и дизайн. Перед началом сборки прочтите всю литературу по установке. Правильно установленный изолированный дымоход может прослужить всю жизнь, поэтому стоит потратить время и деньги.

Дровяная печь

Руководство по установке

Установка облицовки из нержавеющей стали или дровяной печи всегда должна выполняться в соответствии с инструкциями производителя и всеми строительными нормами и всеми правилами пожарной безопасности в вашем регионе.

Как установить футеровку дымохода из нержавеющей стали.

** Обязательно и посмотрите мою вторую… «Спросите трубочиста» видео * «Пожары в дымоходе» внизу этой публикации!

При этом это руководство может дать вам представление об основах установки дровяной печи, чтобы понять, готовы ли вы взять на себя эту задачу. Одним из наиболее важных факторов при установке дровяной печи является наличие дымохода, подходящего для вентиляции любого типа печи, которую вы выберете для покупки. Если у вас уже есть каменный дымоход, вы должны быть уверены, что он находится в хорошем рабочем состоянии и соответствует размеру нового прибора.

Попросите вашего трубочиста видео осмотреть внутреннюю часть дымохода на предмет трещин на плитке дымохода или отсутствующих швов из раствора. Если дымовая труба небезопасна для хранения продуктов сгорания или имеет надлежащий размер, вам необходимо установить дровяную печь с футеровкой из нержавеющей стали .Помните, что дымоходная труба из нержавеющей стали не может проходить через стену, окно и т. Д., Если не проконсультироваться со специалистом и не используется оборудование, внесенное в список UL. Наименьшее количество креозота образуется при наличии изолированной дымоходной трубы из нержавеющей стали для вентиляции дровяной печи.

Установка дровяной печи в существующий дымоход из каменной кладки, который разрешен для использования, по-прежнему требует установки трубы, хотя она не должна проходить по всей длине дымовой системы в соответствии с NFPA 2:11.

Согласно местным строительным нормам может требоваться облицовка всего дымохода. Пять футов трубы дымохода необходимо установить с задней стороны печи через дымовую камеру. Это наименее эффективный вариант, и моя компания редко использует эту технику. Вообще говоря, установка теплоизолированной футеровки из нержавеющей стали по всей длине дымохода – лучший способ. Мы всегда рекомендуем облицовывать всю дымовую систему.

Как установить вкладыш из нержавеющей стали для получения подробной информации об установке вкладыша из нержавеющей стали в дымоход, пожалуйста, посетите мой раздел, посвященный вкладышу для дымохода в этом блоге.Короче говоря, сначала необходимо обернуть трубку из нержавеющей стали необходимой длины изоляцией. Эта изоляция действительно поможет уменьшить скопление креозота, сохраняя теплоту дымохода.

Присоединение облицовки к печи или установка печи в дымоход без облицовки может быть опасным.

После изоляции облицовки из нержавеющей стали вы опустите ее в дымоход, чтобы подсоединить к дровяной печи или топке для дровяной печи.

Сам дымоход может быть одностенным или двустенным и иметь разную толщину.Одностенная дымовая труба требует большего зазора, чем двустенная, а двустенная печная труба обычно более эффективна, чем одностенная. Если вам сложно добиться необходимых зазоров, вы можете проверить различных производителей печных труб, чтобы узнать, есть ли какие-либо трубы с двойными стенками, которые подходят к имеющимся зазорам.
