Как читать монтажные схемы и делать по ним монтаж

Монтажные схемы — это чертежи, показывающие реальное расположение компонентов как внутри, так и снаружи объекта, изображённого на схеме. Такие схемы чертят для монтажа многих видов радиоаппаратуры и не только, с помощью монтажных схем например, собирают электрические шкафы. Монтажная схема представляет собой список радиодеталей, узлов и компонентов, но они не соединяются между собой дорожками, на выводах этих элементов указывается маршрут. Маршрут – это буквенно-цифровое обозначение на схеме, указывается на выводах элементов,  указывает на то, с каким другим элементом эта цепь должна соединяться. Все монтажные схемы читаются одинаково, но инженеры их могут рисовать по разному. В данной статье мы научимся читать монтажные схемы и делать монтаж, все примеры буду приводить с электрическими шкафами.

Монтажные схемы

При монтаже удобно работать с двумя схемами, с монтажной и принципиальной электрической. Монтажная схема чертится после составления принципиальной, некоторые пункты при составлении монтажных схем могут упускаться, в таком случае можно обратиться к электрической схеме. Возьмем небольшой кусочек схемы и посмотрим как ее нужно читать, как правильно указывать маршрут и т.п., к примеру имеется вот такой кусочек монтажной схемы:

На схеме изображены 2 релюшки, какого они типа и на какое напряжение обычно указывается рядом с релюшками, или пишется в электрической схеме, т.е. если в монтажной схеме не написано (или может забыли написать) рабочее напряжение какого либо элемента, открываете электрическую схему, находите там этот элемент и смотрите. В данном случае у нас изображены 2 релюшки: KV8 и KV9, в кружочках, выше элемента указывается порядковый номер или номер элемента. А кружочки что внутри это как вы наверное уже поняли контактные площадки релюшек, если по другому, то посадочные места, контакты. Внутри кружочков так же пишется цифра, а буквами –А- и –В- означаются контакты для питания.

Контакты которые должны соединяться с другими элементами, выносятся полосками за край корпуса и с краю пишется маршрут, в нашем случае от элемента -40- отходит один контакт с маршрутом -41В-, данный маршрут говорит о том, что контакт номер –В- элемента номер -40- должен соединяться с контактом -В- элемента элемента -41-.  Можно сказать, что контакты –В- релюшек -40- и -41- соединяются вместе. Что касается указаний маршрута на кембриках, то на элементе -40- на контакт -В- закручивается (т.к. у нас контакты релюшек с винтовыми клеммами) провод на который одет кембрик с надписью -41:В-, а на элементе -41- к контакту -В- одевается другой кембрик с маршрутом -40:В-.

Если выразиться попроще, то на кембриках (или кабельных маркерах) указываются обратные маршруты с соединяемыми элементами.

На некоторых элементах, например на тех же релюшках, могут быть пририсованы какие-нибудь радиоэлементы, ниже на схеме параллельно обмоткам релюшек нарисованы диоды:

Такие элементы, как правило на чертежах соединятся прямо с контактами БЕЗ указаний маршрутов – зачем писать маршрут когда и так понятно, что анод диода -VD5- соединяется с контактом –В- релюшки -К4-, а катод соединяется с контактом –А- того же элемента. На вывода таких элементов кембрики НЕ одеваются и маршрут соответственно тоже, не пишется. Если посмотрите внимательнее, то на схеме 2 увидите так называемую перемычку, которая соединяет контакты -А- элементов -30- и -31- (релюшек -К4- и -К5-) между собой. Такие перемычки обычно рисуют в тех случаях, когда проще провести линию между элементами, особенно если они располагаются рядом друг с другом, чем писать маршрут на схеме. Если бы элементы располагались в разных концах монтажной схемы, то рисовать длинную линию соединяющую эти два элемента не имеет смысла, проще указать маршрут. Думаю и тут понятно, что контакт -А- элемента -30- соединяется с контактом –А- элемента -31-. На схеме есть еще перемычка, которая соединяет контакты -11- и –А- элемента -30- между собой. В перемычках обычно не указывают маршрут, как на монтажной схеме, так и при монтаже этого участка схема, но новичкам все же советую не лениться и подписывать кембрики.

Монтаж схемы может выполняться разными проводами, например экранированным, силовым, обычным монтажным и т. п. или проводами у которых разное сечение. На монтажных схемах с краю обычно всегда пишут, какие провода нужно использовать для монтажа и какое у них сечение, пример ниже:

Ниже вы можете увидеть небольшой участок такой схемы, где указано, каким проводом делать монтаж этих цепей. Из схемы видно, что монтаж контактов 1,2,4 разъема Х13 должен выполняться проводом, с сечение которого 0.35мм2, а соединение (монтаж) контактов 9,15,16 выполняются проводом 0.75мм2 и т.д. Кстати, монтаж заземления выполняется проводом желто-зеленого цвета, так принято.

Обычно, большинство элементов на монтажных схемах легко читается и понимается, многие элементы (резисторы, конденсаторы, диоды, лампочки …) обозначаются стандартным образом.

Но часто, на монтажке рисуют элементы, посмотрев на которые не сразу понимаешь что это, в таких случаях смотрим на порядковый номер элемента и идем искать его на принципиальной электрической схеме. Вот, к примеру один из вариантов обозначения винтовых клеммников – согласитесь, сразу и не поймешь что это такое.

Ниже обозначение на монтажной схеме трехфазного трансформатора, то, что это возможно трансформатор, можно догадаться по надписям А,В,С (фазы).

Вот так  может обозначаться трехполюсный автоматический выключатель

Они кстати могут быть самыми разными, есть автоматические выключатели на 10-20 ампер, а есть на большие токи (1000А и более) с магнитным приводом, который электрическим способом переключает автомат, при срабатывании которого раздается сильный треск и грохот.
В общем то, сложности возникают только в первое время, если вы устроились на какое то предприятие, консультируйтесь с работниками или инженером, с тем, кто рисовал монтажку.

Монтаж

Монтажник обычно занимается соединением деталей в корпусе шкафа между собой проводами. Но в обязанности некоторых входит и расстановка элементов внутри шкафа. Мы же будем рассматривать только соединение элементов между собой проводами. Прежде чем приступать к монтажу, прикиньте в голове, как будете прокладывать жгуты проводов внутри шкафа.  Старайтесь не прокладывать много жгутов, если в монтажной схеме есть элементы, которые соединяются между собой экранированным проводом, то экранированные провода нужно прокладывать отдельно, а сами экраны нужно соединять с общим проводом или землей. Силовые провода желательно крепить после выполнения основного монтажа.  Провода для монтажа обычно выдают в катушках или бобинах, разматывать их следует аккуратно и не нужно отрезать несколько концов, для удобства их помещают в специальные подставки для удобной размотки, и еще, не выкидывайте табличку которая прилагается к проводу, на табличке указывается сечение провода и некоторые другие параметры, если потеряете – в следующий раз будет тяжело определить параметры провода. Кембрики нужны для того, чтобы указывать на них маршрут, которые затем одеваются на концы проводов. Указание маршрутов необходимо для того, чтобы самому не запутаться в проводах, отпадает необходимость каждый раз прозванивать их в случае, если вы забыли какой провод куда идет. Кроме того, таким образом облегчается поиск неисправностей и ремонт устройства.

Фото из архива, вот так выглядело мое рабочее место:

Необходимые инструменты

Прежде чем приступить к монтажу приготовьте следующие инструменты:

  1. Инструмент для снятия изоляция, предназначены для удобного снятия изоляции с провода. Обычными кусачками можно повредить жилы.

  2. Набор кембриков для используемых типов проводов, не одевайте слишком толстые и  широкие кембрики на тонкие провода. Использовать вместо кембриков (ПВХ трубочек) термоусадочные трубки не рекомендуется, потому что при сильном нагреве они могут усаживаться.

    Также, если позволяет бюджет, можно использовать кабельные маркеры.

  3. Маркер для того, чтобы писать маршрут на кембриках, желательно с тонким стержнем и перманентный.

  4. Жидкий флюс, канифоль, припой, возможно пригодится паяльная кислота или оксидал, для пайки окисленных выводов радиоэлементов, лепестков и т. п., паяльник 25-40 ватт.
  5. Самоклеющиеся площадки, для крепления жгутов на стенках шкафа.

  6. Стяжки или хомутики, для стяжки проводов. В некоторых случаях применяют специальные пластиковые пеналы, или каналы – внутри которых и прокладываются провода.

Конечно, может пригодится еще что то, но как правило этого бывает достаточно. Самое главное, приступайте к работе с хорошим и бодрым настроением чтобы не допустить ошибок – электроника шуток не любит.

Перед началом монтажа внимательно изучите схему, монтаж стоит начинать с того участка, где стоит больше всего элементов, еще стоит обратить внимание на то, куда идут провода. Если с какого-то одного участка идет группа проводов на другой участок, нужно начинать с этого места. Если на двери шкафа имеются приборы и кнопки с регуляторами, то монтаж начинают с двери, от двери к корпусу шкафа делают петлю из получившегося жгута проводов, чтобы дверь нормально открывалась и закрывалась.

Монтаж может выполняться разными проводами, в монтажной схеме всегда указывают, какой провод нужно применять для данного участка схемы, делать монтаж проводом меньшего сечения чем указано в монтажной схеме не рекомендуется, т.

к. провод меньшего сечения может не выдержать нужных токов и может расплавиться, оголиться. Никогда не снимайте изоляцию с провода больше, чем это нужно, это во первых не красиво, во вторых, может случайно коротнуть, если провода располагаются рядом. Если провода крепятся, скажем на релюшки или на клеммники с помощью винтов, прикиньте, как глубоко может войти провод под винт – вот столько и снимайте изоляцию. Вывода проводов, с которых сняли изоляцию, и которые крепятся на элементы в шкафу, всегда нужно залуживать!  Как только зачистили и залудили один конец провода, берется кембрик, пишется на нем маршрут, после чего одевается на провод, а сам провод нужно припаять или прикрутить к элементу. На другой конец провода так же одевается кембрик с указанием обратного маршрута, затем конец провода завязывается в узел и провод можно бросить, этот конец провода нам пока не нужен. На первом этапе монтажа на все вторые концы проводов одеваются кембрики с указанием маршрутов, концы завязывают в узел, чтобы кембрик не вылетел и провод бросают.
Когда закончите крепить концы проводов на определенном участке, получится небольшая косичка из проводов. Потом эта косичка аккуратно собирается и прокладывается по корпусу (по стенке) шкафа, провода прокладываются до того элемента, куда должны идти по монтажной схеме, т.е. с одного элемента до другого. По ходу прокладки, жгут может разветвляться и идти на другой элемент.

В конце концов должен образоваться пучок проводов с одетыми кембриками на концах. На рисунке выше показан пучок проводов около клеммников, провода отрезаются нужной длины, с них снимается изоляция, залуживаются, и крепятся на клеммники. И так со всеми проводами, которые по монтажной схеме должны идти на этот элемент.

Конечно, с монтажом простых бытовых устройств, например блоков питания или усилилелей ЗЧ все намного проще. Обычно при соединении узлов или плат между собой проводами в качестве маршрутов можно указывать шины питания, вход или выход, плюс или минус питания, указать напряжение и так далее.

Как только закончили основной монтаж, можно приступать к монтажу силовых цепей, на силовые провода так же одеваются кембрики и точно так же пишется маршрут. Чаще силовые провода используются для питающих цепей и на кембриках как правило указывается только фаза.

После того, как полностью закончили монтаж приступают к прозвонке цепей. НИ В КОЕМ СЛУЧАЕ НЕ ВКЛЮЧАЙТЕ УСТРОЙСТВО БЕЗ ПРЕДВАРИТЕЛЬНОЙ ПРОВЕРКИ И ПРОЗВОНКИ! Для прозвонки удобно использовать мультиметр с пищалкой. К примеру, в нижеприведенной схеме, если мы прикоснемся одним щупом мультиметра к контакту резистора -4:1-, а другим щупом к контакту лампочки с указанием маршрута -23:R12- – мультиметр должен запищать, если окажется что нет контакта, то мультиметр естественно будет молчать.

В таком случае нужно искать ошибку, возможно, вы один из концов провода прикрутили к другому элементу или вполне возможно, что просто нет механического контакта, особенно если зажимы винтовые. Поиск ошибок – процесс достаточно трудоемкий, лучше изначально все делать правильно и без ошибок, после монтажа участка цепи всегда перепроверяйте цепь. Если после прозвонки ошибок не нашли, то можно потихоньку приступать к запуску. Сначала, как правило просто подают питание, при этом автоматы отключены и платы могут быть вынуты с устройства, таким образом еще раз проверяют правильность монтажа и нету ли нигде короткого замыкания. После, можно проверить индикацию и пускатели путем принудительного включения, а так же другие вспомогательные элементы схемы. Конечно, разные устройства настраиваются и налаживаются по-разному, тут нельзя дать точных рекомендаций. Вообще, в мои обязанности входило только монтаж схемы, а настройку уже выполнял другой специалист. Во время первого запуска устройства прикасаться к корпусу и элементам категорически запрещается! Прежде чем лезть в устройство всегда нужно ПОЛНОСТЬЮ отключать питание.

Монтажная схема: назначение, порядок разработки, примеры

В конструкторской документации к любому электротехническому оборудованию в обязательном порядке включается монтажная схема. Давайте рассмотрим, насколько важен этот чертеж, что он позволяет понять персоналу, обслуживающему или эксплуатирующему оборудование, то есть его прямое назначение. Ознакомимся с примерами и принципом построения.

Назначение

Начнем с базисной основы. Для обслуживания, ремонта, монтажа или наладки оборудования необходимо понимать как алгоритм его работы, так и принцип действия. С этой целью в сопроводительную документацию изделий включаются схемы, представляющие собой чертежи, на которых отображаются условные обозначения компонентов и составных узлов устройства, а также существующие между ними связи.

Построение схем выполняется по нормам ЕСКД, которые регулирует соответствующий ГОСТ. Данные чертежи востребованы на этапе проектирования, производства, а также в процессе эксплуатации оборудования. В зависимости от назначения электрические схемы принято классифицировать по типам. Они бывают:

  1. Структурными. Используются для определения основных функциональных узлов устройства, отображения существующих взаимосвязей между ними и общего назначения.
  2. Функциональными. Содержат описание протекающих в участках цепи процессов. На этапе разработки позволяют составить аналитическую модель устройства, дающую представление о его функциональном назначении того или иного узла. В процессе эксплуатации на основании такой схемы обосновывается поведение оборудования, что существенно облегчает диагностику, отладку и ремонт. Пример функциональной схемы управления скоростью вращения двигателя асинхронного типа
  3. Принципиальными. Отображают элементную базу и связь всех компонентов между собой. Именно принципиальные схемы являются базисной основой для процесса разработки электрооборудования. Пример такой схемы показан ниже. Схема управления реверсом двигателя асинхронного типа

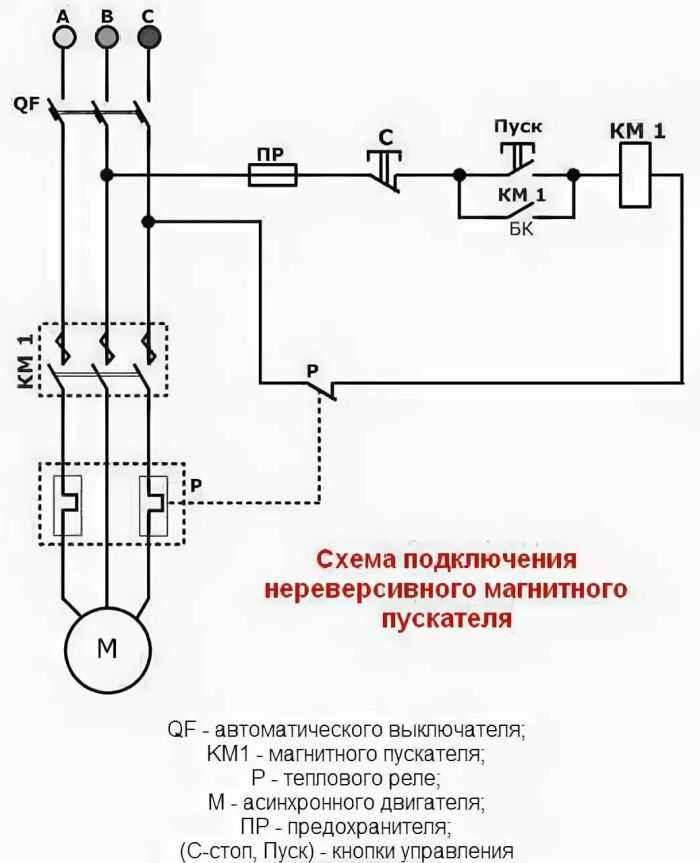

  4. Монтажными. Указывают геометрическое положение всех компонентов узла, а также отображают соединения между ними, выполненные связующими элементами. На основе схем данного типа производится сборка электрооборудования или его составных узлов. Рисунок ниже демонстрирует пример монтажной схемы запуска двигателя под управлением реверсивного магнитного пускателя, позволяющей наглядно представить подключение кнопочного поста. Управление реверсом (красным выделен кнопочный пост и магнитные пускатели)
  5. Схемами подключений
    , отображающих подключение внешних устройств.
  6. Схемами расположений, в отличие от монтажных показывают только положение элементов узла без отображения связей.
  7. Общими, этот тип схем позволяет получить наглядное представление об узлах и связях между всеми элементами, что облегчает понимание устройства сложного объекта.

Подведем итог, без перечисленных выше схем, не только невозможно создать качественное и надежное оборудование, но и затруднительно организовать его квалифицированное обслуживание.

Порядок разработки монтажной электрической схемы

Практикуется несколько способов разработки схем данного типа, выбор того или иного из них зависит как от типа монтажа элементов, так и функционального назначения оборудования. Например, для описания коммутации вторичной цепи используется адресная маркировка. Поскольку данный способ наиболее распространен, распишем порядок его разработки.

В первую очередь на чертеж наносится контур устройства, в который вписаны используемые в оборудовании элементы, например, клемники или рейки с зажимами. Масштаб при этом можно не соблюдать. Сверху чертежа (над контуром) указывается вид, в приведенном ниже примере это надпись «Задняя стенка ящика».

Каждый задействованный в схеме элемент получает уникальный адрес. Для его отображения чертят окружность (диаметр которой от 10 до 12мм.), разделенную горизонтально напополам. В верхнюю часть разделенной окружности заносится номер компонента, а в нижнюю условное обозначение, в соответствии с элементной схемой. Например, для клеммной колодки, состоящей из 10 зажимов, в монтажной схеме каждому из них допускается присвоить уникальный адрес.

Заметим, что элементам, коммутирующим силовые цепи, присваивается только условное обозначение, то есть без номера компонента.

Разработка схемы начинается с составления заготовки, согласно описанным выше правилам.

Когда она готова, приступают к обозначению соединений, при этом используются адреса, а не линии. Такой принцип маркировки позволяет легко определять направления проводов, что существенно упрощает процесс монтажа.

Монтажно-коммуникационная схема ящика управления

Для более детального объяснения принципа построения монтажных схем рассмотрим несколько примеров.

Пример: монтажная схема электропроводки 1 комнатной квартиры.

На рисунке ниже приведена типовая схема электрической проводки. Глядя на графическое изображение, становится понятно, что она включает в себя две ветви. Первая обеспечивает поступление электричества в зал и прихожую, вторая предназначена для санузла, кухни и ванной комнаты. При этом обе линии одновременно запитывают как освещение, так и розетки для подключения электроприборов.

Пример монтажной схемы проводки

Безусловно, такой принцип подключения иррационален, поскольку в случае КЗ обесточится полностью помещение. Помимо этого, если планируется установка таких мощных потребителей электроэнергии, как кондиционер, бойлер или электропечь, для каждого из них желательно проводить отдельную линию питания.

Данная схема приведена в качестве примера, чтобы наглядно показать, как имея перед собой графическое изображение проекта, определить его слабые стороны.

Пример монтажной схемы теплого водяного пола в квартире.

Схема соединений может применяться не только для электрооборудования, как видно из рисунка ниже, она отлично отображает структуру теплого пола, подключенного к контуру центральной отопительной системы.

Монтажно-технологическая схема теплого пола

Условные обозначения:

  • 1 – вентиль шарового типа, установленный на подающую линию;
  • 2 – вентиль шарового типа, на выходе;
  • 3 — очищающий фильтр;
  • 4 – клапан на обратную линию;
  • 5 – трехходовая смесительная запорная арматура;
  • 6 – клапан для перезапуска;
  • 7 – насос, обеспечивающий циркуляцию рабочей жидкости;
  • 8 – кран, перекрывающий обратный коллектор;
  • 9 – запорная арматура, перекрывающая вход в подающий коллектор;
  • 10 – корпус обратного коллектора;
  • 11 – подающий коллектор;
  • 12 – запорная арматура шарового типа, перекрывающая обратку;
  • 13 – вентили для перекрытия подачи;
  • 14 – кран для стравливания воздуха;
  • 15 – дренажная запорная арматура;
  • 16 – батарея центрального отопления.

Данная схема приведена в качестве примера, не следует воспринимать такую организацию как эталонную. Если вы хотите сделать водяной теплый пол по такому принципу, то в первую очередь необходимо согласовать свой проект с компанией, предоставляющей услуги центрального отопления.

И в завершении приведем пример грамотно составленной монтажной схемы системы отопления на базе конвектора с термостатом.

Схема соединений отопительной системы с использованием конвекторов

Как правильно читать монтажные схемы.

Для понимания схем необходимо знать условные графические изображения компонентов, их буквенно-цифровые обозначения. Понимание принципа действия и алгоритма работы элементов будет существенно способствовать процессу сборки и отладке. В качестве обоснования таких требований приведем для примера монтажную схему базовой платы коротковолнового трансивера.

Монтажная схема КВ трансивера «Дружба М»

Как видно из рисунка, к схеме прилагается пояснение, в котором содержится необходимая для монтажа информация. Но ее будет явно недостаточно при отсутствии базовых знаний, в результате можно ошибиться с полярностью электролитических конденсаторов или диодов, и собранное устройство не будет функционировать.

Ради справедливости необходимо заметить, что подобную оплошность может допустить и специалист, именно поэтому на монтажных платах, изготовленных промышленным способом, принято наносить расположения элементов и указывать их полярность (см. рис. 9). Это существенно снижает вероятность ошибок при сборке.

Фотография фрагмента монтажной платы, на которою нанесены места «посадки» элементов

Объяснение электрических схем | Как читать электрические схемы – Upmation

Электрическая схема может представлять собой схему на одной странице, показывающую, как потолочный вентилятор должен быть подключен к источнику питания и его дистанционным выключателям.

Электросхема может включать проводку автомобиля. Например, как сигналы запитаны и подключены к контроллеру на рулевом колесе.

Или электросхема может быть документом на 200 страниц, включая все электропроводки электрической панели управления на огромном заводе или заводе.

Поскольку к большинству схем подключения будут применяться некоторые практические правила, в части 1 этой статьи, состоящей из нескольких частей, вы узнаете, как читать схему подключения с помощью схемы подключения реальной промышленной панели управления.

А во второй части вы научитесь читать схему подключения ПЛК и его модулей.

Уделите время изучению стандартов!

Схемы подключения могут соответствовать различным стандартам в зависимости от страны, в которой они будут использоваться.

Они могут иметь разные макеты в зависимости от компании и дизайнера, который их разрабатывает.

Они также могут быть начерчены другим программным обеспечением ECAD, таким как EPLAN или AutoCAD Electrical. Итак, когда вы впервые видите электрическую схему, вам может потребоваться некоторое время, чтобы проанализировать ее и ознакомиться с ее расположением и символами.

Давайте начнем с реального примера электрической схемы.

Документ, который мы собираемся проверить, включает более 140 страниц, но мы проверим только некоторые страницы, так как остальные в чем-то похожи.

Сначала самое главное! Обозначения на электрической схеме

Каждая электрическая схема включает:

— Компоненты оборудования,

— Источники питания,

— Заземление шасси,

— Клеммы,

— Некоторые провода, конечно!

– Цифры, буквы и, возможно, некоторые номенклатуры.

Обычно самым первым шагом в обучении чтению схемы соединений является знакомство с символами оборудования, и каждая схема должна иметь для этой цели одну или две страницы.

Эта страница известна как страница Легенда и сокращение .

На странице «Условные обозначения и сокращения» вы можете увидеть:

– Трехфазный электродвигатель переменного тока, условное обозначение

– Электромагнитный клапан, условное обозначение

– MCCB с тепловой защитой и защитой от короткого замыкания его контакты)

и все остальные электрические символы, необходимые для чтения электрической схемы.

Помните, что эти символы могут незначительно отличаться на разных схемах соединений в зависимости от программного обеспечения ECAD, в котором они были разработаны.

Например, предохранитель в EPLAN Electric P8 (программное обеспечение для создания схем соединений ) выглядит так:

Но в AutoCAD Electrical он выглядит так:

оставшуюся часть этой статьи, и вы очень скоро привыкнете к этим электрическим символам!

Принципиальная электрическая схема!

Хорошо, давайте начнем с первой страницы , чтобы увидеть, насколько легко читать и понимать электрическую схему.

Правило № 1: Как следовать электрической схеме (направление чтения)

Прежде всего, в стандартных электрических схемах есть эмпирическое правило, согласно которому вы должны читать схему слева направо и сверху вниз.

Прямо как книгу читаешь!

Но иногда дизайнеры делают некоторые исключения, чтобы иметь лучший макет, такой как эта страница.

Итак, в качестве исключения, мы должны начать с обратной стороны, и это где трехфазное питание входит в панель.

Напоминаем, что уровень напряжения и частота питания зависят от страны, в которой мы реализуем наш проект.

Например:

– В Англии или Австрии уровень напряжения составляет 400 вольт с частотой 50 герц

– В США трехфазный источник питания будет производить 480 вольт с частотой 60 герц.

Питание подается на клеммные колодки с помощью клеммной колодки «X0».

Клеммная колодка — это обозначение группы клеммных колодок с одинаковым уровнем напряжения или одинаковым назначением.

От этих клеммных колодок мы переходим к трехполюсному автоматическому выключателю с возможностью тепловой защиты и защиты от короткого замыкания.

Правило № 2: Схемы электрических соединений рисуются в нейтральном состоянии

Каждая стандартная электрическая схема должна быть нарисована в нейтральном состоянии.

Это означает, что все контакты, контакторы, автоматические выключатели и т. д. показаны в нормальном или обесточенном состоянии.

Следовательно, если вы видите на электрической схеме замкнутый контакт, это нормально замкнутый контакт, а остальные контакты должны быть разомкнуты.

У нас есть отличная статья о замыкающих и размыкающих контактах и ​​примерах их реального применения, которую вы можете прочитать здесь.

Как читать электрические схемы

Хорошо! Давайте продолжим чтение.

После включения этого автоматического выключателя вручную, мощность течет к некоторым шинам распределения питания, от которых можно взять несколько ответвлений.

Одна из ветвей идет на двухполюсный выключатель.

и оттуда питает трансформатор.

Если вы заметили, на проводах есть какие-то цифры.

Это так называемые «проводные бирки».

Что такое проволочная бирка? (И метка устройства)

Метки проводов представляют собой комбинацию некоторых букв и цифр, установленных на проводе или кабеле, и используются для указания, к какому устройству или клеммной колодке должен быть подключен провод или кабель.

Бирки для проводов очень полезны при устранении неполадок, так как когда провод выходит из точки подключения, вы можете легко посмотреть на схему подключения и выяснить, где его следует снова подключить.

В панели также есть теги для устройств.

Если вы смотрели схему подключения и не знали, что такое устройство, то вы могли найти его в панели по его тегу.

Этот трансформатор преобразует 400 вольт в однофазное напряжение 230 вольт.

Используется для питания розетки или розетки, обогревателя и вентилятора.

Тег «-ST19» относится к термостату, который включает и выключает нагреватель или вентилятор при заданных уставках температуры.

Вы также заметили заземляющее шасси и его ответвления везде, где это необходимо.

Адресация компонентов на схемах электрических соединений

Прежде чем мы перейдем к следующей странице, вы можете спросить, что означают эти цифры в верхней части страницы. Это очень хороший вопрос!

На самом деле, это номера столбцов, и они разделили каждую страницу этого рисунка на 10 столбцов.

Как видите, в каждом столбце есть несколько устройств, и мы можем использовать эти номера столбцов в сочетании с номером страницы для адресации различных устройств, контактов, клеммных колодок и т. д. на других страницах.

Поясню на нескольких примерах!

Например, основная трехфазная мощность показана стрелками и цифрами в верхней правой части страницы.

Все они имеют номер 2.0 рядом со стрелкой.

— «2» указывает на вторую страницу.

— «0» указывает на первый столбец второй страницы.

И вот! Это наш источник питания на странице два .

В качестве другого примера, номер под этим контактом означает страницу 130 и столбец 6.

Перехожу на 130 страницу схемы подключения, а это столбец номер 6.

И вот оно! Та же бирка, KA1306, как мы и ожидали.

Похоже на катушку. Но не катушка контактора; катушка реле.

Откуда я это знаю?! Если вы видели страницу с легендой и аббревиатурой на чертеже, вы знаете, что «-KA» — это номенклатура реле на этом чертеже.

Под катушкой вы видите контакт 13-14 (замыкающий контакт) на второй странице, а также другие замыкающие и размыкающие контакты этого реле с адресами, которые они использовали на этом рисунке.

Мы еще вернемся на эту страницу.

На второй странице источник питания питает 24-вольтовый блок питания, и он обеспечивает напряжение 24 В с мощностью 10 ампер.

Оттуда мы расширили это напряжение с помощью некоторых клеммных колодок, чтобы мы могли подавать питание на различные инструменты, карты ПЛК, ЦП ПЛК или любое другое устройство, для включения которого требуется 24 вольта.

Но подождите! Эта часть чертежа кажется немного странной, так как все эти клеммные колодки имеют одинаковую маркировку «XC».

Что такое двухъярусные клеммные колодки?

На рынке представлено множество клеммных колодок. В этом случае, чтобы сэкономить место на панели, мы использовали двухуровневые клеммные колодки.

Они занимают то же место, что и обычные клеммные колодки, но к ним можно подключить два провода с каждой стороны.

Далее у нас есть ответвление, которое подает питание 24 вольта на страницу 12 столбца 0, но с двумя блокировками!

Что такое электрическая блокировка?

Блокировка означает условие.

Например, здесь, без включения этих блокировок, наши 24 В не могут достичь страницы 12, столбца 0.

Давайте снова обратимся к странице 130 схемы подключения, чтобы увидеть, что это за условия.

ПРИМЕЧАНИЕ. Вы заметили, что нам приходится переключаться между разными страницами? Это единственный способ, которым мы должны воспользоваться, чтобы полностью понять эти рисунки.

На странице 130 у нас есть защитное реле , и он будет использоваться для защиты людей, материалов и самой машины во время ее работы.

Помните, что разработчик этой электрической схемы должен был обратиться к техническому описанию этого оборудования, чтобы завершить свою работу.

На самом деле чтение паспорта оборудования является очень важным и неизбежным этапом проектирования схемы подключения.

Мы всегда должны делать то же самое для всего оборудования, используемого в процессе.

Кстати, каналы S11/S12 и S21/S22 используются для подключения к компонентам безопасности на объекте (например, барьеры безопасности), и если зона эвакуируется, то эти каналы будут активированы.

В результате замыкаются замыкающие контакты реле безопасности (выходные контакты 13/14 и 23/24).

Поэтому замыкаются наши 13-14 НО контакты реле (КА1306 и КА1307).

Таким образом, наше 24-вольтовое питание будет перенесено на страницу 12, нулевой столбец.

Давайте прервем эту часть здесь и продолжим следующую часть, прочитав и поняв разделы ПЛК, ЧРП и их силовых и сигнальных кабелей на этой схеме подключения панели управления.

Вторую часть этой статьи можно прочитать здесь.

Спасибо, что прочитали еще одну статью. Пожалуйста, распространите информацию, поделившись этой статьей:

Duet 3 Схема подключения материнской платы 6HC

щелкните изображение, чтобы открыть его в большом размере

щелкните изображение, чтобы просмотреть его в большом размере

нажмите на изображение, чтобы увеличить его

Внимание! На платах v0.5 надписи GND и V_FUSED на нижней стороне платы расположены неправильно! Те, что на схеме выше, правильные. То же самое и с блоком перемычек OUT7 – OUT9, обеспечивающим питание этих разъемов соответственно (см. ниже).

Внимание! На платах v0.5 ничего не подключайте к контакту OUT разъема IO_5, так как на платах-прототипах этот контакт используется для подачи сигнала на Raspberry Pi. Вывод IO_5_OUT будет доступен на платах более поздних версий.

ВНИМАНИЕ! Распиновка 5-контактных разъемов не такая, как у 5-контактного разъема Z-probe на Duet Maestro! Он был изменен, чтобы снизить риск короткого замыкания +5В на +3,3В.
ВНИМАНИЕ! На платах v0.5 обозначения GND и V_FUSED на нижней стороне платы расположены неправильно! Те, что на схеме выше, правильные. То же самое и с блоком перемычек OUT7 – OUT9, обеспечивающим питание этих разъемов соответственно (см. ниже).
ВНИМАНИЕ! На платах-прототипах v0.5 ничего не подключайте к контакту OUT разъема IO_5, поскольку на этих платах этот контакт используется для подачи сигнала на Raspberry Pi. Вывод IO_5_OUT доступен на платах версии 0.6 и более поздних.
  • 4-проводной двигатель и OUT1, OUT2 и OUT3 представляют собой разъемы серии JST VH. Для них требуется провод не менее 22AWG (рекомендуется 20AWG или 0,5 мм 2 . Большинство проводов шаговых двигателей размера NEMA17 не будут достаточно толстыми для обычного использования; но вы можете удвоить зачищенную часть провода на себя, чтобы увеличьте его и наденьте небольшой отрезок термоусадочной оболочки на изоляцию, чтобы увеличить изоляцию.Вам понадобится подходящий инструмент для обжима обжимных штифтов, например Engineer PA21 (используйте 2,2-миллиметровое отверстие губки, чтобы обжать оголенный провод и 2,5 мм, чтобы обжать изоляцию).В качестве альтернативы вы можете припаять провод к обжимному штырьку
  • Конфигурация питания 5 В по умолчанию: Internal-5V-EN с перемычкой, 5V->SBC с перемычкой (Duet питает SBC), SBC->5V без перемычки. Если вы хотите, чтобы SBC обеспечивал питание 5 В для Duet, снимите перемычку с Internal-5V-EN и поместите перемычку на SBC-5V (оставив перемычку 5V->SBC на месте). ПРИМЕЧАНИЕ обходит защиту 5 В, и неисправность SBC может повредить Duet. См. Обзор аппаратного обеспечения материнской платы Duet 3 6HC
  • Две группы слаботочных выходов (OUT4-6, OUT7-9) можно отдельно выбрать для питания либо от VIN, либо от внутреннего 12 В. Суммарный потребляемый ток вентилятора 12 В не должен превышать 800 мА.
  • Отдельный вход OUT0 Power in позволяет подавать другое напряжение на сильноточный выход OUT0 (например, для нагревателя большой кровати). Если это не требуется, питание VIN должно подаваться как на клеммы POWER IN, так и на клеммы OUT0 POWER IN для подачи питания на OUT 0.
  • SBC_3.3V предназначен исключительно для обеспечения одинаковых логических уровней между Duet и SBC. Не пытайтесь использовать этот контакт для подачи или получения 3,3 В.

Дуэт 3 Главная плата 6HC предоставляет следующие разъемы:

Заголовок Метка печатной платы Функция
1 x 6-way Barrier Strip Strip:. VIN и GND
OUT 0 POWER IN, GND, V_OUT0 Два контакта для питания VIN и GND для клемм OUT_0 OUT_0 предназначен для управления подогревом кровати. Сторона земли OUT_0 переключается MOSFET, а положительная сторона защищена предохранителем на 15 А. При использовании клеммы OUT0 для управления твердотельным реле обратите внимание, что их полярность противоположна полярности клемм VIN. На этом выходе нет обратноходового диода, поэтому при подключении сильноточной индуктивной нагрузки необходимо использовать внешний обратноходовой диод.
1 x 3-контактный разъем KK EXT 5V Выход MOSFET с открытым стоком для управления блоком питания типа ATX или твердотельным реле. Вывод +5V также можно использовать для подачи внешнего питания 5V. С этого вывода можно получить небольшое количество энергии 5 В (через внутренний резистор 220 Ом), так что управляющие клеммы твердотельного реле можно подключить непосредственно между контактами +5 В и PS_ON.
Примечание: на плате v0.5 этот разъем повернут на 180 градусов по сравнению с предполагаемой ориентацией на платах более поздних версий.
6 x 4-контактный разъем JST VH DRIVER_0, DRIVER_1, DRIVER_2, DRIVER_3, DRIVER_4, DRIVER_5 Соединения шагового двигателя. (см. примечание о разъемах JST VH)
3 x 2-контактных разъема JST VH OUT 1, OUT 2, OUT 3 Предназначены для нагревателей или вентиляторов экструдера. Максимальный рекомендуемый ток 6А каждый. Эти выходы защищены обратноходовыми диодами.
3 x 4-контактных разъема KK со смещенным выступом ВЫХОД 4, ВЫХОД 5, ВЫХОД 6 Эти выходы среднего тока предназначены для вентиляторов с ШИМ-управлением. Разъем подходит для стандартного 4-контактного PWM-вентилятора типа ПК. В качестве альтернативы, 2-контактный вентилятор может быть подключен между контактом V_OUT_LC_1 (+ve) и контактом OUT_n_NEG (-ve).
Примечание. Эти выходы защищены обратным диодом, подключенным к V_OUT_LC_1. Не смешивайте нагрузки, подключенные к V_OUT_LC_1 с перемычкой, установленной на 12 В, и нагрузки, подключенные к V_FUSED на одном и том же банке.
1 x 3-контактный разъем KK OUT4-OUT6_SelectV Подача положительного напряжения на разъемы OUT 4, OUT 5 и OUT 6 осуществляется через центральный контакт 3-контактного блока перемычек, обозначенного OUT4-OUT6_SelectV. Перемычка в верхнем положении запитает их от источника VIN с предохранителем. В качестве альтернативы вы можете подключить 3-контактный понижающий стабилизатор к 3-контактному блоку перемычек, чтобы подать необходимое напряжение на центральный контакт.
3 2-контактных разъема KK ВЫХ 7, ВЫХ 8, ВЫХ 9 Предназначены для вентиляторов. Максимальный рекомендуемый ток 2,5 А каждый при подаче VIN.
Примечание. Эти выходы защищены обратным диодом, подключенным к V_OUT_LC_2. Не смешивайте нагрузки, подключенные к V_OUT_LC_2 с перемычкой, установленной на 12 В, и нагрузки, подключенные к V_FUSED на одном и том же банке.
1 x 3-контактный разъем KK OUT7-OUT9_SelectV Подача положительного напряжения на разъемы OUT 7, OUT 8 и OUT 9 осуществляется через центральный контакт 3-контактного блока перемычек, обозначенного OUT7-OUT9_ВыбратьВ. Перемычка в верхнем положении запитает их от источника VIN с предохранителем. В качестве альтернативы вы можете подключить 3-контактный понижающий стабилизатор к 3-контактному блоку перемычек, чтобы подать необходимое напряжение на центральный контакт.
1 x 3-контактный разъем KK SERVO, OUT 10 Только платы v0.5. Это обеспечивает совместимый с сервоприводом управляющий сигнал 5 В и питание 5 В.
1 x 2-контактный разъем KK VFUSED Предназначен для питания постоянно включенного вентилятора или аналогичного.
Внимание! На платах v0.5 надписи GND и V_FUSED на нижней стороне платы расположены неправильно! Верхние правильные.
Примечание: на плате v0.5 этот разъем повернут на 180 градусов по сравнению с предполагаемой ориентацией на платах более поздних версий.
1 x 2-контактный разъем KK RESET_EXT Для внешнего нормально разомкнутого переключателя сброса.
1 x 2-контактный разъем KK 12 В Обеспечивает питание 12 В для преобразователя PWM-to-0/10V.
1 x 3-контактный разъем KK LASER/VFD v1.0 и более поздние версии только платы. Это обеспечивает питание 5 В и сигнал уровня 5 В для TTL-совместимого входа в контроллер лазера, преобразователь ШИМ-в-0 в 10 В (для приводов с переменной частотой) или сервопривод. Сигнал управления для этого выхода используется совместно с OUT9, поэтому не используйте OUT9, если вы используете этот разъем.
4 2-контактных разъема KK TEMP_0, TEMP_1, TEMP_2, TEMP_3 Соединения для термисторов или датчиков PT1000.
1 сетевой разъем RJ45 Ethernet Порт 100BaseT. не MDIX подключаются к Ethernet-коммутатору, концентратору или порту ноутбука с поддержкой MDIX. При подключении к порту без поддержки MDIX используйте перекрестный кабель. Оранжевый светодиод на порту Ethernet указывает, что Ethernet включен, зеленый светодиод указывает на активность сети
9 5-контактных разъемов KK IO_0, IO_1, IO_2, IO_3, IO_4, IO_5, IO_6, IO_7, IO_8 Предназначены для концевых выключателей, Z-щупов, мониторов накаливания, сервоприводов и других низковольтных функций ввода/вывода. Каждый разъем обеспечивает питание как 3,3 В, так и 5 В. Входы выдерживают до 30В. Выходы представляют собой сигналы уровня 3,3 В с резисторами серии 470R.
1 x 4-контактный разъем KK DS_LED Предназначен для подключения и питания светодиодных лент DotStar.
Внимание! Общий ток, потребляемый Raspberry Pi (включая любые подключенные USB-устройства), светодиоды DotStar и другие устройства, питающиеся от шин 5 В и 3,3 В на Duet, не должен превышать 3,0 А.
1 x 6-контактный разъем JST ZH (ZHR-6) SWD Предназначен для отладки прошивки, а также обеспечивает резервный механизм для программирования плат расширения.
1 разъем 2×13 SBC Предназначен для подключения одноплатного компьютера (SBC), например Raspberry Pi.
1 разъем 2×5 TEMPDB Предназначен для подключения PT100 и интерфейсных плат термопар.
1 разъем RJ11 CAN CAN_OUT RJ11 CAN connector and permanent termination resistor, so it must be at one end of the CAN bus
Label Colour Function
V_FUSED Blue Indicates presence of питание VIN с предохранителем
12 В+ Желтый Указывает на наличие питания 12 В от бортового регулятора
5 В+0285
3. 3V+ Green Indicates presence of 3.3V power from on-board regulator
USB Red Indicates presence of 5V power from USB
OUT_0 Red Next
OUT_1 Красный Рядом с разъемом OUT 1, указывает, когда включен
0285
OUT_3 Красный Рядом с разъемом OUT 3 указывает, когда включен
DIAG Красный Диагностический светодиод. См. описание ниже.

Диагностический светодиод Мигает постоянно, когда материнская плата Duet 3 6HC работает нормально, примерно на полсекунды горит и полсекунды гаснет. Любая плата расширения также имеет диагностический светодиод. Когда плата расширения запускается, этот светодиод быстро гаснет. Если плата расширения подключена к материнской плате с совместимой прошивкой, светодиод на плате расширения начнет мигать синхронно со светодиодом на материнской плате после того, как по шине CAN будет установлена ​​временная синхронизация.

Для получения дополнительной информации об именах контактов см. обзор RepRapFirmware 3.

RepRapFirmware 3 использует имена контактов для доступных пользователю контактов, а не номера контактов, для связи с отдельными контактами на печатной плате. В RRF 3 по умолчанию при запуске не определяются доступные пользователю контакты. Пины могут быть определены для использования несколькими командами gcode, например, M574, M558, M950.

Серия Duet 3 использует формат имени контакта «адрес-платы-расширения.имя-контакта» для идентификации контактов на плате расширения, где *адрес-платы-расширения* — числовой CAN-адрес платы. Имя вывода, которое не начинается с последовательности десятичных цифр, за которыми следует точка, или которое начинается с «0». относится к контакту на материнской плате Duet 3 6HC.

Pin location RRF3 Pin name Notes
Outputs
OUT 0 out0, bedheat High current output, bed heater
OUT 1 out1 Medium Выходы тока, горячие концы
OUT 2 OUT2
OUT 3 OUT3
Выходы 40283
(4-Pin)
(4-Pin)
(4-Pin)
(4-Pin)
(4-Pin)
(4-Pin)
285.
out4 Вентиляторы, насосы. 2.5A limit per pin on VIN, 800mA limit total on internal 12V
out4.tach
OUT 5 out5
out5.tach
OUT 6 out6
Out6.tach
Выходы (2-контактная)
Out 7 Out7
OUT 8
out9, лазер, vfd Штырек, общий для разъема привода VFD/Laser/Servo
OUT 10 / SERVO сервопривод, out10 только платы v0.5.
Temperature inputs
TEMP 0 temp0
TEMP 1 temp1
TEMP 2 temp2
TEMP 3 temp3
Вход/Выход
IO_0 io0. in Endstops, Z probes, filament monitors etc
io0.out
IO_1 io1.in
io1.out
IO_2 io2.in
io2.out
IO_3 io3.in
io3.out
IO_4 io4.in
io4.out
IO_5 io5.in
io5.out
IO_6 io6.in
io6.out
IO_7 io7.in
io7.out
IO_8 io8.in
io8.out
SPI CS
TEMPDB spi.cs0 Temperature daughterboard connector, for Thermocouple and PT100 boards, Accelerometer etc
spi. cs1
spi.cs2
spi.cs3
Miscellaneous
EXT 5V pson For controlling an external PSU or SSR
  • DNP перемычки для питания 5В между Duet и SBC. Более современный SBC (например, RPi 4) требует слишком большой мощности 5 В, особенно с экраном, чтобы его можно было питать от Duet. Точно так же запаса мощности 5 В на SBC может быть недостаточно для Duet. Кроме того, для некоторых SBC требуется> 5 В на шине 5 В, чтобы не выдавать предупреждение о пониженном напряжении.
  • Незначительные изменения компонентов, не влияющие на функциональность.
  • Улучшенная калибровка АЦП
  • Обеспечивает дополнительную защиту шины 5V_INT и защиту питания 5В.
  • Добавлены буферы между SBC и Duet. 3,3 В на SBC определяется на контакте 17 разъема GPIO.
  • Изменена маркировка выходов двигателя с DRIVER_N_{A2 A1 B2 B1} на DRIVER_N_{A+ AB+ B-}
  • Незначительные изменения для улучшения электромагнитных помех
  • Добавлен 3-контактный разъем Molex KK для лазера/ЧРП с буферизованный сигнал 5 В (out9) совместно с выходом out9.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
