3

Каковы точные различия между розеткой GFCI без заземления и розеткой с заземлением GFCI с точки зрения безопасности?

Рассмотрим, что происходит, когда внутри прибора отсоединяется провод и касается металлического корпуса. В конструкции прибора «Класса 1» это будет считаться «состоянием одиночной неисправности».

При правильном заземлении ток будет протекать через заземление и почти сразу вызовет отключение. Поскольку большую часть времени к большинству предметов не прикасаются, есть вероятность, что неисправность отключится до того, как кто-то получит удар током.

Так почему же нормы в США позволяют устанавливать 3-контактные GFCI вместо обычных 2-контактных розеток при модернизации (но не в новых установках)? Потому что это меньшее зло. В реальном мире люди будут использовать свои электроприборы, даже если это означает отрезать заземляющий штырь или использовать мошенническую вилку. Гораздо безопаснее иметь отсутствующее заземление и GFCI, чем отсутствующее заземление и отсутствие GFCI.

Ниже приведены несколько распространенных сценариев отказа и поведение различных конфигураций заземления. УЗО без заземления намного безопаснее, чем обычная заземленная или незаземленная розетка, и почти так же безопасно, как заземленное УЗО. Красный плохой. Желтый цвет нежелателен, так как он заставляет пользователя отключить GFCI, но делает это быстро и без травм.

Что касается Вопроса , мы переходим от полностью красного столбца к слегка желтому. Хорошая инвестиция для простой замены некоторых розеток.

Существуют и другие ситуации, когда требуется заземление, например, для некоторых медицинских устройств, разрядников для защиты от перенапряжений и т. д. Я не пытался их учитывать.

2

Это именно то, что электрики сделали для нескольких розеток в моем доме.

Я заземлил большинство из них ради компьютеров, но было два или три, где было очень сложно поймать заземляющий провод, и они установили незаземленные розетки GFCI. (Дом построен примерно в 1951 году, эта работа была сделана примерно в 1995 году.)

Другие хорошо объяснили, почему это работает, и ограничения, поэтому я не буду повторяться; просто давая данные о том, что это делается лицензированными профессиональными электриками.

Да!

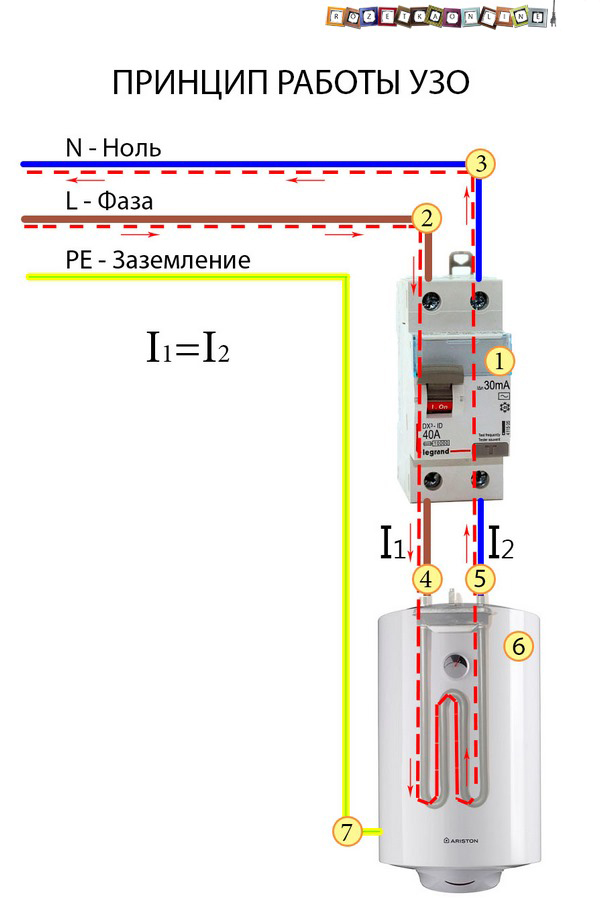

Для работы GFCI не требуется подключение к Земле. Если вы поместите GFCI в свой главный электрический щит, он измеряет разница в токе между проводами под напряжением и нейтралью, и если эта разница превышает пороговое значение, например 30 мА, он отключится.

Идея состоит в том, что при нормальных условиях весь ток, который течет от кабеля энергокомпании через провод под напряжением, затем течет через различные бытовые приборы в вашем доме, а затем возвращается через нейтральный провод. Если есть разница между этими двумя токами, это означает, что какой-то ток возвращается по пути, по которому он не должен идти, например, через чьи-то пальцы, тело, ноги, пол, затем через Землю, затем обратно к силе. нейтраль трансформатора компании, которая обычно подключается к земле. Или что-то вроде того. Так что спотыкается.

Однако:

, если кто-то чистит тостер в раковине, а затем подключает его к розетке, или если в стиральной машине есть утечка, из-за которой вода попадает на электрические детали, или любая другая подобная проблема, которая вызывает утечку тока от источника к доступного металла, то металлический корпус прибора может находиться под опасным напряжением.

Теоретически УЗО НЕ защищает от поражения электрическим током при прикосновении как к току, так и к нейтрали, потому что в этом случае невозможно отличить палец от законной электрической нагрузки, потребляющей ток. Однако, если вы стоите босиком на слегка проводящем полу, через ваши ноги все равно будет протекать достаточный ток, чтобы заставить его споткнуться. То же самое, если вы бросите фен в ванну, а ванна заземлена, он должен сработать.

Таким образом, в основном, если у вас нет Земли, GFCI не обеспечит раннее предупреждение, когда устройство небезопасно, но все равно защитит вас от неожиданного поражения электрическим током. Но это не волшебная пуля и не защита от идиотов.

5

Безопаснее? Да. Безопасный? Нет! Подумайте минутку и спросите себя: «Почему NEC требует наклейку с надписью «Нет заземления оборудования», если розетка безопасна?».

Ключ к этому ответу заключается в том, что ваш вопрос касается «приборов, которым требуется заземление».

Наклейка предупреждает вас не использовать розетку там, где требуется заземление.

Вот отредактированный раздел NEC, который обеспечивает защиту GFCI для замены трехпроводных розеток незаземленными розетками, обратите внимание на Информационные примечания в конце.

406.4(D)(2) Розетки без заземления. Если в розетке отсутствует крепление к заземляющему проводнику оборудования корпус, установка должна соответствовать требованиям (D)(2)(a), (D)(2)(b) или (Г)(2)(с).

(b) Допускается использование незаземляемой(ых) розетки(й). заменен на прерыватель цепи замыкания на землю типа сосуд(ы). Эти сосуды или их крышки должны быть маркированы «Нет заземления оборудования». Заземляющий провод оборудования не должен подключенный от розетки типа прерывателя цепи замыкания на землю к любая розетка, питаемая от прерывателя цепи замыкания на землю сосуд.

Информационная записка № 1: Некоторые производители оборудования или приборов требуют, чтобы ответвленная цепь к оборудованию или прибору включала заземляющий провод оборудования.

Информационное примечание № 2: См. 250.114 список шнуров и вилок. подключенное оборудование или приборы, требующие заземления оборудования проводник.

Информационные примечания напоминают вам о необходимости ссылаться на другие коды или части этого кода, имеющие значение. Примечание 1 обычно относится к NEC 110.3(B).

110.3(B) Установка и использование. Перечисленное или маркированное оборудование должно быть установлено и использоваться в соответствии с любыми инструкциями, включенными в перечисление или маркировка.

Таким образом, если у вас оконный блок переменного тока, а в инструкциях пользователя (которые являются частью списка UL) или на бирке на шнуре указано использовать заземленную розетку, значит, он не сертифицирован для использования в незаземленной цепи, а использование маркированная емкость не меняет этого.

NEC 250.114 идет дальше, объясняя, что определенное оборудование, маркированное или нет, недостаточно безопасно без заземления.

250.114 Оборудование, соединенное шнуром и вилкой. Открытые, обычно обесточенные металлические части оборудования, подключаемого шнуром и вилкой. должен быть присоединен к заземляющему проводнику оборудования под любым из следующие условия:

(3) В жилых помещениях:

(a) Холодильники, морозильники и кондиционеры (b) Средства для стирки одежды, сушильные и посудомоечные машины; диапазоны; кухонные отходы утилизаторы; информационно-техническое оборудование; дренажные насосы; и электрическое оборудование для аквариума

(с) Ручные инструменты с моторным приводом, стационарные и стационарные с моторным приводом инструменты и инструменты легкой промышленности с моторным приводом

(d) Приборы с электроприводом следующих типов: ножницы для живой изгороди, газонокосилки, снегоуборщики и поломоечные машины

(e) Переносные ручные фонари и переносные светильники

Таким образом, незаземленная розетка GFCI обеспечит защиту в случае замыкания на землю в двухпроводной цепи и позволит заменить старые неполяризованные вилки поляризованными вилками, но использование этих розеток во многих случаях является незаконным. основная причина, по которой вы должны пометить его как «Заземление без оборудования».

И вы спросили о разнице между заземленными и незаземленными GFCI, по крайней мере, один аспект заключается в том, что если неисправность возникает на незаземленном шасси, шасси будет оставаться под напряжением до тех пор, пока что-то или кто-то не завершит путь к земле. GFCI работает, пропуская оба провода через датчик тока (трансформатор тока). Если ток не течет на землю, магнитные поля компенсируют друг друга, и в трансформаторе тока ничего не обнаруживается. Если есть дисбаланс, то магнитные поля не компенсируются, в ТТ развивается ток, и устройство срабатывает на размыкание. Таким образом, простое включение шасси не нарушает протекания тока, заземленное шасси обеспечивает этот путь. Я думаю, что большинство элементов, перечисленных в 250.114, существуют потому, что контакт человека с шасси является вероятным событием для завершения пути.

4

Интересно, что это было перенесено из EE SE.

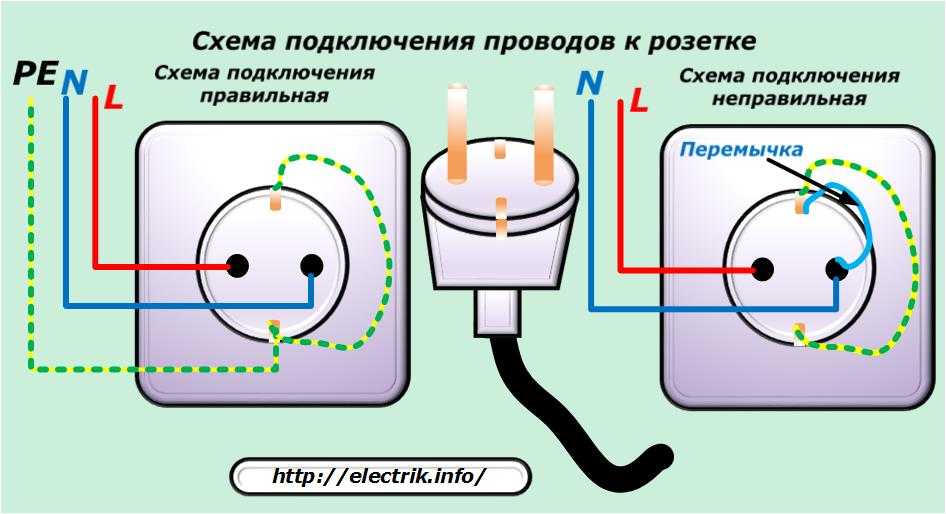

Я устранил эту проблему в своем первом доме. Это очень распространено. Двухштырьковые розетки в старом доме и какой-то придурок ставит трехштырьковые розетки без заземления. Местные власти (в данном случае ESA Онтарио) говорят: «Бесполезно, либо заземлите его, либо установите GFCI на каждую розетку». Он также сказал, что я могу вернуть розетки с двумя контактами, но мне придется пойти в антикварный магазин, чтобы найти их. .

Что касается безопасности, незаземленное УЗО ИМХО намного безопаснее, чем отсутствие УЗО с заземлением. GFCI работает с тороидом, который электрически сбалансирован между током под напряжением и нейтралью. При дисбалансе срабатывает реле и разрывает цепь.

Заземление шасси на таких вещах, как холодильники, посудомоечные машины и т. д., может быть опасным, поскольку в случае утечки достаточно низкого тока через шасси где-то в цепи каждое чертово шасси каждого устройства с заземлением шасси в этой цепи будет электризоваться . Это даже не так уж и странно, учитывая, что служебная нейтраль и земля электрически соединены на панели. В современных домах крупные приборы имеют свои цепи, поэтому электризовать будет только сам прибор, а в старых домах, т. е. в вашем, не всегда понятно. С точки зрения того, что это приводит к перегоранию предохранителя, потребуется катастрофическое короткое замыкание, чтобы попасть в землю и подать 15 А через шасси. Если бы нейтраль замкнулась на шасси, вы даже не заметили бы изменения тока в устройстве, но шасси все равно было бы наэлектризовано.

Опасность прохождения тока через ваше тело заключается в том, чтобы найти путь наименьшего сопротивления к земле. Если какой-то ток проходит через ваше тело, чтобы добраться до земли, у вас могут быть проблемы. Когда это происходит с GFCI, токи под напряжением и нейтралью будут различаться, и это реле сработает. С хорошо заземленной розеткой? … ваше тело по-прежнему будет частью цепи, если вы не в ванне, вы можете почувствовать только гудение, так как у вас относительно высокое сопротивление по сравнению с медным проводом.

Чтобы бросить ключ во все это, большие электродвигатели также разбалансируют ток между фазами и нейтралью, раскручивая этот двигатель, потребляя ток, и когда двигатель останавливается, импульс двигателя может вернуть этот ток обратно. Стиральные машины и электрические газонокосилки могут привести к срабатыванию GFCI, поэтому их полезность ограничена.

В Онтарио, если вы выполняете какие-либо работы в своем собственном доме, где вы живете, вам нужно, чтобы инспекторы по электрике выдали вам пропуск, прежде чем все будет в порядке. Если дом не ваш или вы в нем не живете, вам нельзя работать.

При всем при этом желательно заземлить оборудование, поскольку оно не связано с безопасностью, поскольку оно устраняет проблемы, вызванные плавающими основаниями https://en.wikipedia.org/wiki/Floating_ground … но если у вас возникли подобные проблемы, вы находитесь на GFCI и не полагаетесь на землю в плане безопасности, тогда вы можете проложить провод от шасси к трубе или радиатору. Большинство вещей в наши дни даже не имеют трехштырьковой вилки.

Меняйте проводку в доме только в том случае, если стены уже открыты, вы беспокоитесь о перепродаже или у вас проблемы со страховкой.

В конце концов, я поставил GFCI, и инспектор ЕКА прошел мимо меня.

Сделайте себе одолжение и установите какое-нибудь заземление.
Абсолютно безопасного электричества не существует. Любое электричество потенциально небезопасно, а это означает, что все, что безопасно в электрических системах, всегда зависит от того, как вы к нему относитесь. Я ходил в школу в здании с открытыми металлическими линиями электропередач, тянущимися по потолку. Тогда это считалось приемлемым, но безопасным только в том случае, если вы не прыгаете за него.

В вашем доме GFCI будет лучше, чем отсутствие GFCI, но установка любой заземляющей проводки будет еще безопаснее. Правильная заземляющая проводка должна соответствовать местным нормативным стандартам, а «неправильная» заземляющая проводка — нет. Электричество предпочтет проходить по домашнему заземлению, а не проходить через вас в любое время. При условии, что вы держитесь подальше от самой электрической системы, вы можете заземлять практически все, что захотите, без каких-либо ограничений, и это окупается.

GFCI может быть тем, что поддерживает вашу жизнь, но ток отключения все еще далек от приятного, и этот ток будет проходить через вас, пока не найдет более короткий путь домой.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Электрика – Безопасно ли прикосновение к проводу заземления, прибитому к кирпичной стене?

спросил 1 год, 4 месяца назад

Изменено 1 год, 3 месяца назад

Просмотрено 640 раз

Итак, я живу в квартире. Эта квартира довольно старая, поэтому в ней нет контакта с землей (каждая электрическая розетка в этом здании выходит только на 2 розетки – без земли). У меня есть работающий настольный ПК. Поскольку заземляющей вилки нет, я должен использовать адаптер, чтобы преобразовать 3 контакта блока питания в 2 контакта настенной розетки. Это, по-видимому, дает моему компьютеру статический шок всякий раз, когда я касаюсь металлической части. Мой друг дал совет зацепить провод от шурупа ПК, намотав другой конец на гвоздь, вбитый в кирпичную стену. Предполагая, что это избавит меня от статического электричества на моем ПК, получу ли я удар током (или какую-либо серьезную травму), если я (случайно) коснусь провода или конца гвоздя?

• электрика
• безопасность

2

Прикосновение к проводу, помещенному в кирпичную стену, ничего не даст, как и весь провод. Это безопасно, потому что это также неэффективно.

Чтобы сделать лучше: теоретически вы могли бы провести провод от ближайшей металлической трубы холодной воды. Начните с одного из них:

Затем протяните удлинительный провод к ближайшей трубе с холодной водой и воспользуйтесь одним из следующих:

Или поговорите со своим арендодателем о том, чтобы заплатить электрику за то же самое.

Третий штырь может помочь рассеять мешающее статическое электричество, а также улучшить работу оборудования защиты от перенапряжения в разветвителе питания или ПК. В данном конкретном случае это мало влияет на безопасность. Обратите внимание, что устройство GFCI не решит реальной проблемы, хотя электрик может захотеть установить его, потому что это проще, чем прокладывать провод.

1

Статическое электричество — это всегда мгновенный шок, а затем ничего, и это не повторится, если вы не встанете и не пойдете. Любой удар, который повторяется или сохраняется, является сетевым напряжением переменного тока , пытающимся вас убить .

Просто из-за того, как работает электрическое сопротивление, большую часть времени вы будете чувствовать его, но оно не сможет пропустить через ваше тело ток, достаточный для того, чтобы вас убить.

Почему сеть переменного тока пытается вас убить? Неисправный БП в Плохое вспомогательное оборудование (монитор, роутер, принтер). Большинство блоков питания (особенно в странах с напряжением 230 В) должны быть сконструированы таким образом, чтобы любой провод мог быть «под напряжением». Это связано с тем, что большинство европейских розеток обратимы — переверните их, и другой провод окажется под напряжением. Но обеспечение безопасности блоков питания также делает их более дорогими.

Качественный блок питания должен полностью изолировать вас от сети, чтобы он не отключил вас. Вы все равно будете поражены статическим электричеством. Ничто это не исправит.

Есть два обходных пути.

• Используйте какой-либо предохранитель RCD/GFCI. Это отключит как активные, так и нейтральные провода, если вас начнет бить током. Однако это также выключит компьютер.

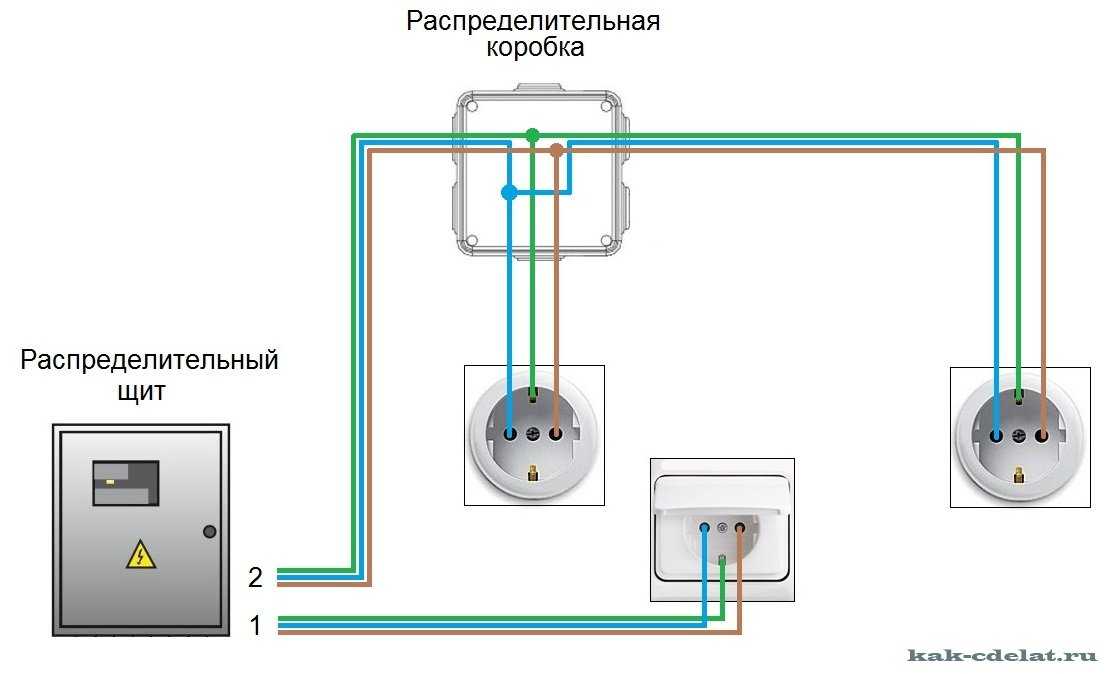

• Установите надлежащее защитное заземление. И для этого существует стандарт Codebook, и не делайте ничего меньшего. К сожалению, многие установки на 5 континентах зависят от коммунальных служб, обеспечивающих защитное заземление.

Попытка выполнить заземление «наполовину» приводит к обратным результатам. Если вы не выполняете заземление должным образом, то можете усугубить ситуацию . Если ваш компьютер бьет вас током, то присоединение его к водопроводной трубе, которая не заземлена должным образом, приведет только к тому, что эта водопроводная труба вызовет шок у любого, кто к ней прикоснется!

Гвоздь в стене — это не Земля [или Земля, в зависимости от того, где вы живете]. Сухая внутренняя стена — это не путь на Землю.

Земля – ​​это как минимум длинный штырь из тяжелого металла, вбитый в настоящую [физическую грязь] землю, к которой привязаны все соединения Земля/Земля. Основная Земля на обязательных земных территориях фактически возвращается к местной электрической подстанции в основной энергосистеме.

Импровизированный [и на обязательных земных территориях, часто используемый в качестве резерва, но не только] Заземляющее соединение предназначено для соединения всех голых металлических труб вместе и подключения заземления к этому соединению. Это работает до некоторой степени, потому что [& if] трубы фактически проходят через физическую землю, прежде чем они войдут в собственность.
Это работает только в том случае, если трубопровод к собственности не пластиковый.

Я бы посоветовался с электриком и не доверял бы догадкам или слухам.

Обратите внимание, что даже если корпус вашего компьютера был правильно заземлен, вы все равно можете получить статический разряд при прикосновении к нему, если у вас есть обувь с пластиковой подошвой и нейлоновые ковры [или вы гладите кошку янтарным стержнем, или воздушным шаром, или любым из эти старые эксперименты на уроках физики]. Вы бы разрядили свой несбалансированный потенциал на землю, используя заземление и склонность корпуса действовать как клетка Фарадея, защищая компоненты компьютера.

Это уловка, и она может хорошо сработать для рассеивания статического электричества.

Поскольку вы подключаете провод к уже открытому винту ПК, а не к внутреннему проводу, все в порядке.

Но учтите, что он не обеспечит достаточного заземления, как того требует блок питания. Если есть какое-то внутреннее короткое замыкание, гвоздь/провод не будет обеспечивать вторичный путь сильного тока к земле.
