Вопрос о том, как заземлить стиральную машину, рано или поздно возникает у большинства семей. Если одни пользователи не обращают внимания на легкие удары током, которые получают от своей машинки, то другие сразу настораживаются и стремятся исправить эту ситуацию.

Зачем нужно заземлять стиральную машину

Вопреки распространенному мнению, током бьются не только старые стиральные машинки, но и совершенно новые устройства. Легкое покалывание, которое чувствует человек, прикасаясь к машинке, и есть слабый электрический разряд.

Мастера утверждают, что заземлять все технические устройства в квартире нужно обязательно. Особенно это касается ванной комнаты. В ванной всегда повышенная влажность, но при этом помещение наполнено электрическими бытовыми приборами и розетками — это потенциальная опасность для жильцов квартиры. Стиральную машину необходимо заземлить по следующим причинам:

• не заземленное устройство будет бить током хозяев (на корпусе не заземленной стиральной машинки образуется напряжение в 110 вольт)
• многие не заземленные современные машинки быстрее ломаются

Заземление перенаправляет электрический ток в заземлитель, опасность удариться током становится минимальной. Заземление позволяет снизить напряжение до безопасного для человека уровня. Главная задача мастеров — сделать защитный контур, который предупредит опасность.

При работе нужно учитывать ряд важных аспектов:

• нельзя использовать трубы водопровода как заземлитель (раньше многие делали заземление, соединяя ванну с водопроводными или канализационными трубами, но теперь специалисты не советуют так поступать). Со временем трубы могут износиться, тогда возникнет протечка. Кроме того, многие соседи по стояку меняют металлические трубы на пластиковые, что может сделать такое заземление напрасным. Самовольное и неграмотное присоединение может стать причиной несчастных случаев — вы можете покалечить не только себя, но и соседей
• также нельзя использовать трубы отопления
• надо сделать повторное заземление при соединении нулевых проводников

Для подключения заземления своими руками вам понадобится следующий набор инструментов:

• пассатижи
• инструмент для зачистки и обжима проводов
• отвертка с индикатором

Как подключить заземление стиральной машины своими руками

В первую очередь отключите источник питания. Затем проверьте целостность изоляции проводов. Если изоляция нарушена, то на корпусе стиральной машинки может образоваться напряжение до 220 вольт — это очень опасно, будьте осторожны.

В этой ситуации разумнее будет выполнить установку автоматического защитного отключения. Это предотвратит удар током. Еще один разумный вариант — защитное заземление корпуса. Можно применить эти способы защиты одновременно для большей надежности.

В большинстве современных домов заземление предусмотрено в проекте. В ванных также подключен дополнительный заземляющий контур. В проводке встроен третий провод. Но почти во всех домах советской постройки нет заземляющего устройства. Если в доме нет заземления и проводки с третьим проводом, нужно выбирать из двух путей:

• создать заземляющий контур
• сделать зануление

В первом случае один конец одножильного провода надо обязательно закрепить на корпусе машинки, а другой — на стояке. Сделайте заземляющий контур. Выведите провод по стене, а затем соедините с вертикальным стальным заземлителем, вбитым или вдавленным в землю. Но этот способ не подойдет тем, кто живет в многоэтажном, а не в частном доме.

Если вы выбираете зануление машинки, нужно вывести трехжильный провод от электрощитка, а затем выполнить установку розетки с заземлением. На нулевом проводе нужно закрепить специальные шины. Розетка будет соединяться с щитком с помощью трехжильного провода.

Если вы делаете заземление в старом доме, то вы компенсируете отсутствие третьего провода. Два провода при этом питающие, они будут рабочими для электротехники, третий провод будет служить защитным занулением. На нем не должно быть разрывов. Если произойдет короткое замыкание, заземление останется на корпусе электроприбора.

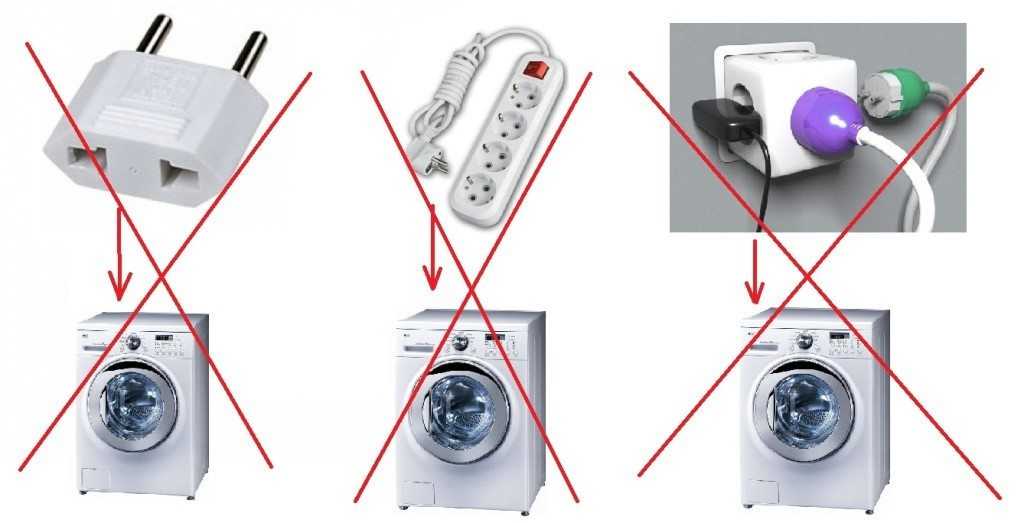

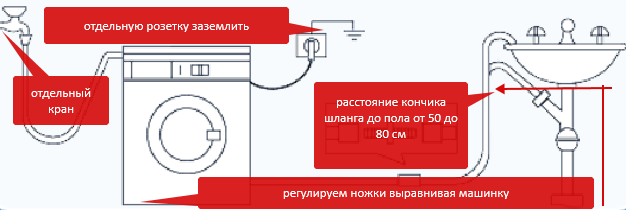

Если ваша розетка не влагозащищенная, если у нее нет крышки, то лучше установить ее не в ванной комнате, а в более сухом помещении квартиры.

Какого цвета провода заземления

Чтобы правильно сделать заземление стиральной машинки в квартире, необходимо хорошо разбираться в проводах заземления. Провода изготавливают разных цветов, чтобы их было невозможно перепутать:

• красный цвет — фазный провод
• синий — нулевой
• желто-зеленый — заземляющий

Но встречаются также белые или бесцветные провода. Заземляющая жила в этом случае будет средним проводом. С такой маркировкой проводов мастеру гораздо труднее сделать ошибку. Соединяя провода, не меняйте их цвет. Соединяйте красный провод с красным, синий — с синим и т.д. Заземляющий провод необходимо подсоединить на клемму заземления.

Разводка по дому

Чтобы развести электропроводку по дому, необходим медный провод заземления и розетка с заземлением. Один конец провода мастер заводит под болт шины распределительного щита, другой — на заземляющий контакт розетки.

Когда вы будете включать стиральную машинку, воспользуйтесь отверткой-индиактором. С помощью этого инструмента удобнее всего проследить заземление. Прижмите отвертку к металлической поверхности. Если индикатор загорелся – техника не заземлена.

Все работы с электротехническими приборами должны быть выполнены с учетом нормативов и установок, изложенных в постановлении «Электрооборудование жилых и общественных зданий».

Вы легко найдете в интернете фото и видео мастеров, которые объясняют и показывают, как правильно делать заземление стиральной машины в квартире или частном доме.

Эти материалы помогут вам прояснить детали, если вы сомневаетесь в том или ином процессе подключения. Вы также можете посмотреть схемы подключения — они находятся в открытом доступе.

Если вы не разбираетесь в электробезопасности, если у вас нет опыта работы с заземлением, лучше доверить эту работу профессионалам. Помните, что неосторожность может привести к плачевным последствиям для вас и для тех, кто живет рядом — вы можете спровоцировать удар током или возгорание.

Лучше всего поручить все работы профессиональным электрикам с уровнем доступа по электробезопасности. Уровень доступа говорит о квалификации, знаниях и умениях мастера. Кроме того, такой специалист будет нести ответственность за выполненные работы. Если вы сделаете заземление самостоятельно, без уведомления сетевой организации, вся ответственность за возможные аварии будет лежать только на вас.

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше – нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Подключение стиральной машины без заземления

Подключение крупной бытовой техники к электросети должно происходить грамотно. Мощные потребители энергии, к которым и относятся стиральные машины, подсоединяются к электрическим коммуникациям, имеющим заземление. Однако в большинстве квартир, не говоря уже о частных домах, заземление вовсе отсутствует, либо выполнено некачественно. Разберемся, как осуществить подключение стиральной машины к электричеству в соответствии со всеми нормами и правилами?

Зачем это нужно?

При покупке и дальнейшем подключении стиралки обязательно нужно позаботиться о безопасном эксплуатировании агрегата. Если установка машины будет произведена неправильно, велика вероятность получить удар током даже при легком касании к корпусу. Также включение в электросеть без заземления может привести к выходу из строя электроники СМА, починить которую будет достаточно трудно.

На что стоит обратить внимание? Современные машины-автоматы рассчитаны на подключение к трехпроводной электрической сети, имеющей не только фазный и нулевой провод, но и заземляющий контакт. В старых домах проводка двухпроводная, включающая лишь ноль и фазу.

Стиральные машинки оснащены сетевым фильтром, его предназначение – устранять нежелательные скачки электрического тока превышающие 50 Гц. Данный фильтр напрямую соединен с корпусом стиралки. Если подключить машинку к сети в квартире с двухфазной проводкой, то на стенках машины-автомата, имеющей сетевой фильтр, будет возникать остаточный ток напряжением 110 Вольт. А если учесть, что автоматы устанавливаются обычно в санузле или ванной комнате, то есть помещениях с повышенной влажностью, вероятность получить удар током лишь увеличивается.

Именно в силу данных обстоятельств заземление просто необходимо. Разберемся, как можно его организовать, тем самым обеспечив безопасность пользования стиралкой.

Ищем вариант подключения

В старых домах, оснащенных несовременными электрическими коммуникациями, организовать заземление машинки-автомата можно несколькими способами. Итак, основные варианты, позволяющие заземлить агрегат:

• подготовка отдельной электрической точки, подсоединенной к электрощиту с заземлением;
• подключение УЗО;
• соединение корпуса машинки с домовыми инженерными коммуникациями или радиаторами отопления;
• организация системы выравнивания потенциалов бытовой техники;
• разработка личного контура заземления (актуально для частных домов).

Метод, предлагающий вывести провод заземления на водопроводную или канализационную трубу, является очень действенным, однако имеет несколько существенных недостатков. Во-первых, это может привести к быстрому износу трубы, аварийной протечке, и как следствие, затоплению соседей снизу. Такая же участь поджидает и батареи отопления. Во-вторых, такой способ запрещен правилами электробезопасности, поэтому лучше отказаться от его применения на практике.

Подсоединяемся к электросети правильно

Отличным вариантом станет подключение к электрощитку, имеющемуся в каждой многоэтажке. Если нет заземления, вывод отдельного трехжильного провода из распределительного щита именно под стиральную машинку будет отличным решением. Проводить кабель нужно аккуратно и грамотно, подсоединяя жилы к соответствующим шинам, ведь если перепутать контакты, можно спровоцировать замыкание. Другой, более легкий, но менее безопасный и эстетичный способ – вывод медного кабеля от проводника заземления и крепление его к корпусу стиралки.

Следующим правильным способом организации заземления при подключении машинки-автомат является установка устройства защитного отключения. Принцип действия УЗО заключается в обнаружении утечки тока и быстрой активации дифавтомата. Благодаря срабатыванию УЗО пользователь будет защищен от поражения током при возникновении аварийной ситуации. Другими словами, защитное устройство считывает изменения напряжения в фазном и нулевом проводе и приводит к автоматическому отключению участка защищаемой электросети.

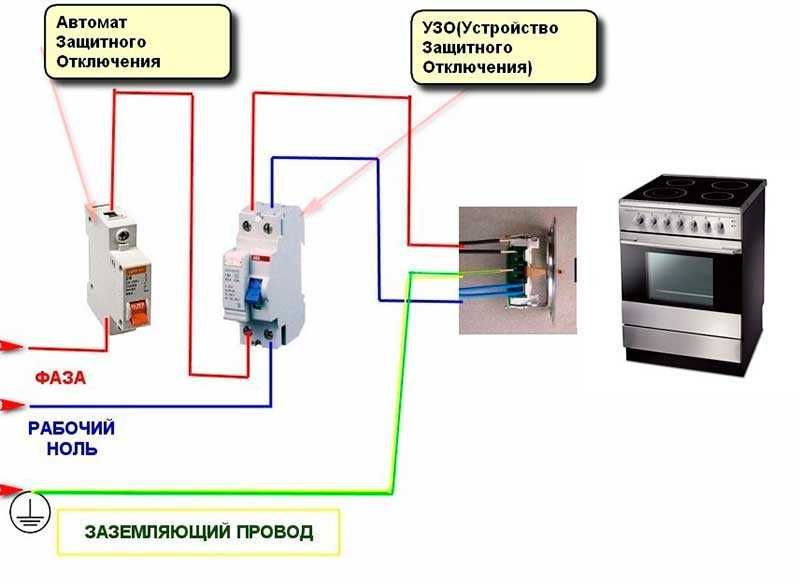

Подключение УЗО и дифавтомата – самый эффективный и надежный способ из всех предложенных, полностью соответствующий требованиям электробезопасности.

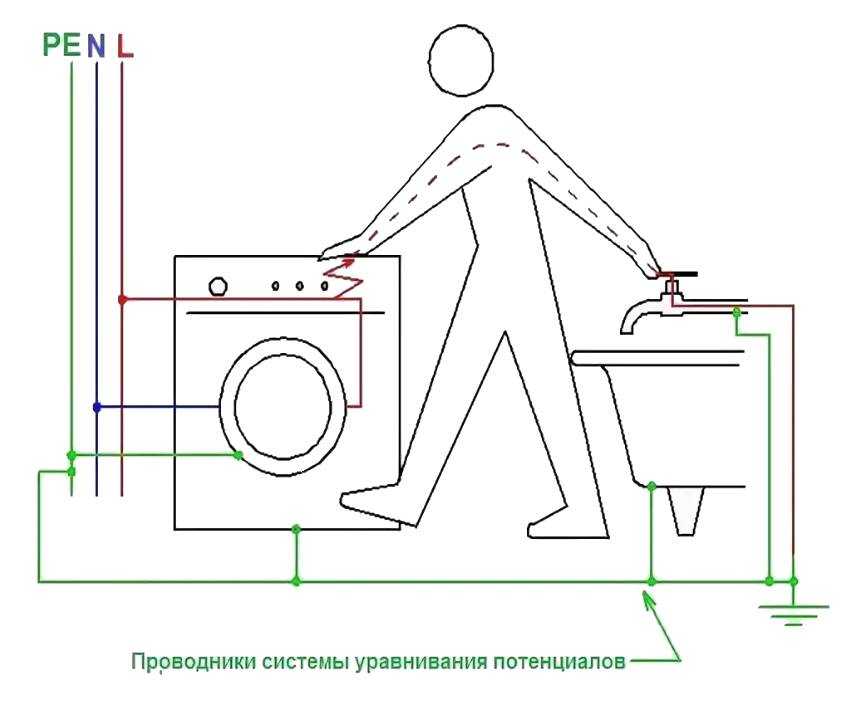

Действие создаваемой системы выравнивания потенциалов будет заключаться в следующем: вся домашняя бытовая техника, имеющая металлический корпус, объединяется между собой токопроводящими устройствами. Это приводит к равномерному распределению между приборами потенциала и позволяет минимизировать риск удара пользователей током. Такая схема примитивна, поэтому соорудить её можно своими силами.

Немного сложнее будет установить стиралку в частном доме, оборудованным двухпроводной проводкой без заземления. Здесь нужно заземлить как стиралку, так и все строение. Для этого придется соорудить собственный контур, подсоединить к нему заземляющий кабель и бросить его к распределительному электрощитку

. Как это сделать?

Возле стены дома необходимо вырыть углубление в виде треугольника, имеющего одинаковые стороны длиной не менее 3 метров и глубиной примерно 0,5 м. Одна вершина должна смотреть непосредственно в стену строения. Во все три вершины треугольника в землю вбиваются металлические стержни высотой по три метра. Штыри объединяют металлической проволокой. От образованного контура следует выкопать небольшой ров под заземляющий кабель и подключить провод к электрощитку. После этого конструкция засыпается грунтом. Именно таким способом лучше всего организовать заземление в частном доме.



• Поделитесь своим мнением – оставьте комментарий

Как заземлить стиральную машину если нет заземления

Необходимость заземления стиральной машины

Вся бытовая техника рассчитана для работы в трехпроводной системе электропитания с отдельным защитным заземлением (проводник PE).

Все виды подключения стиральной машины должны быть через УЗО

В отсутствии заземления стиральной машины человек подвергается опасности поражения опасным электрическим током, при одновременном касании корпуса неисправной стиральные машины и металлических частей водопровода и отопительных систем.

Получить удар током человека может при пробое изоляции фазного провода на корпус прибора, если он даже не касается других металлических частей. Прикасаясь к корпусу под напряжением, через тело человека будет протекать ток, значение которого зависит от изоляционных свойств обуви, покрытия пола, влажности комнаты и сопротивления тела человека.

Иногда в стиральных машинах ставят сетевые фильтры, которые препятствуют попаданию электрических помех при работе электродвигателя стиральной машины на другую чувствительную электротехнику. Этот фильтр представляет собой два последовательно соединенных конденсатора со средней точкой, которая подключается к проводнику заземления и соответственно соединёна с корпусом машины.

Фильтр для снижения электрических помех стиральной машины

Средняя точка имеет потенциал равный половине сетевого напряжения 110 В. Поэтому без защитного заземления на корпусе будет присутствовать 110 В. При заземлении корпуса этот потенциал выравнивается с нулевым потенциалом земли. Корпус такой же не заземленной стиральной машины, будет находиться под напряжением 110 В.

И хотя через конденсаторы фильтра проходит небольшой ток, ощущение будет не из приятных. До решения проблемы с установкой заземления, можно отключить среднюю точку от заземляющего проводника.

Заземление стиральной машины в двухпроводной схеме электропитания

Так как заземлять стиральную машину, если нет заземления. В трехпроводной схеме электропитания TN — S, где в электропроводке присутствует защитный проводник PE всё понятно.

В розетке уже установлено заземление, и для подключения стиральной машины достаточно подключить вилку к розетке. А как быть с электросетью TN — C, где защитное заземление отсутствует. Подключить стиральную машину как есть, тоже не выход из положения. Этим вы подвергаете поражению током своих близких, при неисправной технике.

Вот несколько вариантов подключения бытовой техники, которыми не редко пользуются, хотя некоторые из них не безопасны.

1. В качестве заземления используют водопроводную металлическую трубу или трубы отопления. Этот вариант опасен тем, что при пробое изоляции фазного провода на корпус, под напряжением окажется водопровод. При таком способе заземления могут пострадать соседи.

Как происходит поражение электрическим током человека при нарушении изоляции провода

2. Способ выравнивания потенциалов используют при небольшой утечке тока, когда корпус находится под небольшим потенциалом. При касании человеком корпуса прибора и токопроводящих металлических частей водопровода, батарей отопления, ощущается небольшое пощипывание. Нерадивые электрики соединяют все корпуса бытовой техники между собой, и замыкает на водопроводную трубу.

Подключение стиральной машины с заземлением

Это способ аналогичен первому, и повторять его не рекомендуется, так как он опасен для жизни человека. Тем более что ваш сосед по дому может заменить участок металлической трубы на полиэтиленовую, тогда труба останется без заземления, и вы сами можете пострадать.

3. Можно попробовать еще один схожий вариант. В некоторых квартирах можно найти не заделанную арматуру, торчащую из стены или выступающую металлическую закладную. В этой закладной или арматуре можно просверлить отверстие и нарезать подходящую резьбу. Используют такое соединение как заземление.

Здесь опять остаются вопросы, как соединяется эта арматура с землей, имеет ли она соединение с водопроводом и трубами отопления. Какое сопротивление заземления имеет арматуры. Проверка сопротивления мегомметром с трубами водопровода показала в моем случае несколько десятков ом, т. е. прямого соединения с водопроводом нет.

Напряжение фаза — арматура такое же, как и сетевое, с точностью до десятых вольт. Можно попробовать использовать арматуру как проводник заземления совместно с устройством защиты УЗО. Если использовать УЗО в двухпроводной схеме без заземления проводника, тогда в случае пробоя фазы на корпус и при касании корпуса произойдет утечка тока через человека и пол. УЗО сработает.

Подключение стиральной машины без заземления

То есть, чтобы сработало УЗО и отключилась сеть, нужно прикоснуться к корпусу бытового прибора. Через тело человека потечет ток хоть и небольшой (ток утечки УЗО 30 мА). А теперь посмотрим, что произойдет, если в качестве заземления использовать арматуру многоквартирного дома.

При пробое изоляции фазного провода на корпус произойдет утечка тока, но уже не через человека, а через заземление (арматуру). Отключится сеть. Даже если арматура дома соединена с водопроводом, УЗО отключает сеть мгновенно и соседи также не пострадают.

4. Способ защитного зануления тоже имеет недостатки. Провод зануления можно взять с электрощита на лестничной площадке. Рабочий ноль электрощита в двухпроводной схеме соединен через болт с корпусом электрощита. Этот рабочий ноль можно завести в квартиру и провести как заземляющий проводник на все розетки квартиры.

Зануление розетки стиральной машины

Зануление обычно используют в промышленных установках, но иногда и в домовых сетях в качестве заземления. Нельзя занулять средний вывод розетки перемычкой от рабочего нуля. В случае обгорания нуля в  общедомовом электрощите, вы останетесь без заземления. Будет работать только УЗО.

УЗО нужно ставить для стиральной машины на ток утечки 30 мА обязательно для всех случаев подключения стиральной машины. Идеальным вариантом для двухпроводной сети TN — С — это сделать свое заземление. Единственно неудобство такого заземления — это нужно пару раз в месяц в зависимости от сырости почвы поливать всю конструкцию соленой водой.

Контур заземления своими руками

Выбирать подходящий вариант заземления стиральной машины только вам. И мой вам совет! Не подвергайте опасности своих родных и соседей!





Помогла вам статья?

Подключение стиральной машины без заземления

Подключение крупной бытовой техники к электросети должно быть выполнено правильно. К электрическим коммуникациям, имеющим заземление, подключаются мощные потребители энергии, к которым относятся стиральные машины. Однако в большинстве квартир, не говоря уже о частных домах, заземление либо вовсе отсутствует, либо выполнено некачественно. Разберемся, как подключить стиральную машину к электричеству по всем нормам и правилам?

Зачем это нужно?

При покупке и дальнейшем подключении стиральной машины необходимо позаботиться о безопасной эксплуатации агрегата. Если машина установлена ​​неправильно, велика вероятность получить удар током даже при легком прикосновении к корпусу. Также включение в сеть без заземления может привести к выходу из строя электроники СМА, ремонт которой будет затруднен.

На что следует обратить внимание? Современные автоматы предназначены для подключения к трехпроводной электрической сети, имеющей не только фазный и нулевой провод, но и заземляющий контакт. В старых домах двухпроводная проводка, включающая только ноль и фазу.

Стиральные машины комплектуются сетевым фильтром, его назначение – устранение нежелательных скачков электрического тока выше 50 Гц. Этот фильтр напрямую соединен с корпусом стиральной машины. Если подключить автомат к сети в квартире с двухфазной проводкой, то на стенах автомата с сетевым фильтром возникнет дифференциальный ток 110 вольт. А если учесть, что автоматы обычно устанавливаются в санузле или санузле, то есть в помещениях с повышенной влажностью, то вероятность получить удар током только увеличивается.

Именно в связи с этими обстоятельствами заземление просто необходимо. Разберемся, как это организовать, обеспечив тем самым безопасность использования стиралки.

Ищем вариант подключения

В старых домах, оборудованных несовременными электрокоммуникациями, существует несколько способов организации заземления автомата. Итак, основные варианты заземления блока:

• подготовка отдельной электрической точки, подключаемой к электрощиту с заземлением;
• УЗО соединение;
• подключение корпуса машины к домовым коммуникациям или радиаторам отопления;
• организация системы уравнивания потенциалов бытовых приборов;
• Разработка индивидуального контура заземления (актуально для частных домов).

Способ, предлагающий подвести грозотрос к водопроводной или канализационной трубе, очень эффективен, но имеет ряд существенных недостатков. Во-первых, это может привести к быстрому износу трубы, аварийной протечке и, как следствие, затоплению соседей снизу. Та же участь ждет и радиаторы. Во-вторых, этот метод запрещен правилами электробезопасности, поэтому от его использования на практике лучше отказаться.

Подключаемся к электросети правильно

Отличным вариантом будет подключение к электрощиту, имеющемуся в каждом многоквартирном доме. Если нет заземления, отличным решением станет вывод отдельного трехжильного провода из распределительного щитка именно для стиральной машины. Проводить кабель необходимо аккуратно и правильно, подключая провода к соответствующим шинам, так как если перепутать контакты, можно спровоцировать короткое замыкание. Другой, более легкий, но менее безопасный и эстетичный способ – снять медный кабель с заземляющего провода и закрепить его на корпусе стиралки.

Следующим правильным способом организации заземления при подключении автомата является установка устройства защитного отключения. Принцип работы УЗО заключается в обнаружении утечки тока и быстром срабатывании дифавтомата. Благодаря работе УЗО пользователь будет защищен от поражения электрическим током в случае возникновения аварийной ситуации. Другими словами, защитное устройство считывает изменение напряжения в фазном и нулевом проводах и автоматически отключает участок защищаемой электрической сети.

Соединение УЗО и дифавтомата – самый эффективный и надежный способ из всех предложенных, полностью отвечающий требованиям электробезопасности.

Действие созданной системы уравнивания потенциалов будет заключаться в следующем: все бытовые приборы, имеющие металлический корпус, объединяются с токопроводящими приборами. Это приводит к равномерному распределению потенциала между устройствами и сводит к минимуму риск поражения пользователей электрическим током. Такая схема примитивна, поэтому построить ее можно самостоятельно.

Немного сложнее будет установить стиральную машину в частном доме, оборудованном двухпроводной проводкой без заземления. Здесь нужно заземлить как стиральную машину, так и всю конструкцию. Для этого вам придется построить собственную схему, подключить к ней заземляющий кабель и кинуть его на распределительный щит . Как это сделать?

У стены дома необходимо вырыть углубление в виде треугольника с одинаковыми сторонами длиной не менее 3 метров и глубиной около 0,5 м. Одна вершина должна смотреть прямо в стену здания. Три стержня высотой три метра вбиты в землю во всех трех вершинах треугольника. Штифты соединяются металлической проволокой. От образовавшейся цепи выкопайте небольшую канавку под заземляющий кабель и подсоедините провод к электрощиту. После этого конструкция засыпается грунтом. Именно таким способом лучше всего организовать заземление в частном доме.

электрика – Я живу в старом доме без заземляющей проводки. Безопасно ли устанавливать 3-контактный GFCI только с горячим и нейтральным?

Задавать вопрос

Спросил 1 год, 4 месяца назад

Изменено 1 год, 4 месяца назад

Просмотрено 11k раз

Я живу в старом доме, в котором нет заземления. Безопасно ли просто установить 3-контактные розетки GFCI и использовать устройства и приборы, которые предполагают подключение заземляющего провода, когда у меня есть только розетка GFCI и нет фактического соединения с землей?

Каковы точные различия между незаземленной розеткой GFCI и заземленной розеткой GFCI с точки зрения безопасности?

• электрика
• gfci
• заземление
• безопасность

9

Абсолютно!

Существует ряд различных функций, которые выполняет обычный заземляющий провод. GFCI, несмотря на букву «G», на самом деле не нуждается в заземляющем проводе для работы. На самом деле, правильно установленный GFCI обеспечит защиту, подобную (а в некоторых отношениях даже лучше) обычному заземлению. Это не значит, что ты не должен иметь заземление. Но это означает, что если у вас нет земли, GFCI все равно сможет вас защитить.

Когда вы устанавливаете GFCI таким образом, вы делаете все то же самое, что и при обычной установке, за исключением того, что вы ничего не подключаете к винту заземления. Вы должны обозначить их без заземления оборудования .

Как это на самом деле работает?

Традиционный заземляющий провод при нормальном использовании не пропускает ток, за исключением некоторых специальных типов переключателей или другого оборудования, которым разрешено передавать очень небольшой ток по земле (обычно это относится к интеллектуальным/ диммер/таймер/и т. д. выключатели без нейтрали – не обычные розетки). Земля получает энергию двумя способами:

• Природные – молния, статическое электричество и т. д.
• Неисправность – отказ устройства, который подает питание либо непосредственно на землю, либо через металлический корпус (или другие металлические детали) на землю.

Второй случай – фактические неисправности в проводке или оборудовании – устроен таким образом, что если лотов мощности пропадут на землю, выключатель (находящийся на горячем проводе) сработает, отключив цепь.

GFCI продвигает эту “неисправность” на несколько шагов дальше. В отличие от обычного выключателя:

• Он активируется при незначительном токе (недостаточном, чтобы убить, но намного меньше, чем требуется для срабатывания выключателя)
• Он срабатывает очень быстро (обычный автоматический выключатель сработает очень быстро, если получит огромную перегрузку, но не так быстро при небольшой перегрузке (например, 30 А в цепи 20 А).

GFCI также на самом деле не «заботится», идет ли ток на фактический провод заземления (и прямо обратно на панель выключателя) или он идет через человека на землю под ногами .

Конечным результатом является то, что GFCI может эффективно заменить заземляющий провод, поскольку те же неисправности, которые обычно используют заземление, мгновенно отключат GFCI, а также дополнительную безопасность, поскольку он срабатывает при небольшом токе и очень быстро.

Обратите внимание, что GFCI не заменяет обычный выключатель в в каждом аспекте . В частности, короткое замыкание, при котором весь ток возвращается на нейтраль (и ничего не уходит на землю или через человека), не повлияет на GFCI, потому что GFCI по-прежнему воспринимает горячую и нейтральную части как сбалансированные.

Заметьте также, что «лучшая защита», вообще говоря, не означает, что «каждый должен везде ставить GFCI». GFCI не бесплатны, поэтому необходимо провести анализ затрат и выгод. GFCI также может иметь некоторые недостатки (незаметное отключение GFCI, отключающее холодильник, может привести к порче продуктов). Поскольку дополнительная защита, обеспечиваемая GFCI, наиболее полезна во влажных помещениях, защита GFCI требуется на кухне, в ванной, на открытом воздухе (дождь) и в некоторых других местах, но не «везде». При этом использование его вместо модифицированного заземления часто является практичной и экономичной защитой.

17

Безопасность

С точки зрения безопасности, GFCI — это все, что вам нужно. Решающим фактором безопасности является то, что GFCI отключится, если произойдет утечка более 5 мА (например, из-за поражения человека электрическим током). Это лучше защита человека чем заземление, на самом деле.

Отсутствие земли, однако, снижает вероятность возникновения удара (и, следовательно, обнаружения удара). Если человек коснется горячего и заземленного , а система заземлена , потечет ток, и GFCI сработает. Если человек касается горячего и земли, а земля изолирована, то все это – горячее, человеческое, заземление корпуса и любые основания на этом “острове” (т.е. заземленная полоса питания) – будет бодро плавать при 120В от нейтрали, как птица на проводе. Никто никогда не узнает, что была проблема.

Обратите внимание, что GFCI никак не влияет на человека, который находится между горячим и нейтральным. Но это маловероятно при хорошем дизайне оборудования.

Маркировка

GFCI — это не сосуд, это система защиты. Любое устройство GFCI может защитить нисходящую часть цепи. (Очевидно, что розетки GFCI защищают свои собственные розетки). Таким образом, вы можете иметь полную защиту GFCI без задействования одной розетки GFCI.

В любом случае, рецепты GFCI дают вам выбор, защищать нижестоящую линию или нет. Если вы не хотите защищать нижестоящую линию, вы используете только клеммы «Линия» — и они рассчитаны на 2 провода (см. инструкции). Если да, то вы снимаете предупреждающую ленту и используете клеммы «Загрузка». В этом случае вы должны пометить нижестоящие сосуды как «Защищено GFCI». (вам не нужно маркировать розетку GFCI, потому что это очевидно).

В любом случае, если GFCI не заземлен, вы также нуждается в этикетке «Нет заземления оборудования» как на GFCI, так и на любых нижестоящих розетках.

Маркировка «Нет заземления оборудования» предназначена для предупреждения пользователей об отсутствии заземления для подавления скачков напряжения. Это может быть угрозой для электроники.

3

Каковы точные различия между розеткой GFCI без заземления и розеткой с заземлением GFCI с точки зрения безопасности?

Рассмотрим, что происходит, когда внутри прибора отсоединяется провод и касается металлического корпуса. В конструкции прибора «Класса 1» это будет считаться «состоянием одиночной неисправности».

При правильном заземлении ток будет протекать через заземление и почти сразу вызовет отключение. Поскольку большую часть времени к большинству предметов не прикасаются, есть вероятность, что неисправность отключится до того, как кто-то получит удар током.

Если нет заземления, то изначально срабатывания не будет, корпус прибора будет оставаться под напряжением до тех пор, пока кто-нибудь (или что-то) не коснется его. Только после того, как они прикоснулись к нему и получили удар током, GFCI может обнаружить проблему и отключить питание. В большинстве случаев он отключает ток до того, как удар станет смертельным, но все же было бы намного предпочтительнее вообще не иметь удара током.

Так почему же нормы в США позволяют устанавливать 3-контактные GFCI вместо обычных 2-контактных розеток при модернизации (но не в новых установках)? Потому что это меньшее зло. В реальном мире люди будут использовать свои электроприборы, даже если это означает отрезать заземляющий штырь или использовать мошенническую вилку. Гораздо безопаснее иметь отсутствующее заземление и GFCI, чем отсутствующее заземление и отсутствие GFCI.

Подведение итогов и раскраска

Ниже приведены несколько распространенных сценариев отказа и поведение различных конфигураций заземления. УЗО без заземления намного безопаснее, чем обычная заземленная или незаземленная розетка, и почти так же безопасно, как заземленное УЗО. Красный плохой. Желтый цвет нежелателен, так как он заставляет пользователя отключить GFCI, но делает это быстро и без травм.

Что касается Вопроса , мы переходим от полностью красного столбца к слегка желтому. Хорошая инвестиция для простой замены некоторых розеток.

Существуют и другие ситуации, когда требуется заземление, например, для некоторых медицинских устройств, разрядников для защиты от перенапряжений и т. д. Я не пытался их учитывать.

2

Это именно то, что электрики сделали для нескольких розеток в моем доме.

Я заземлил большинство из них ради компьютеров, но было два или три, где было очень сложно поймать заземляющий провод, и они установили незаземленные розетки GFCI. (Дом построен около 1951, эта работа была сделана в 1995 году или около того.)

Другие хорошо объяснили, почему это работает, и ограничения, поэтому я не буду повторяться; просто давая данные о том, что это делается лицензированными профессиональными электриками.

Да!

Для работы GFCI не требуется подключение к Земле. Если вы поместите GFCI в свой главный электрический щит, он измеряет разницу в токе между проводами под напряжением и нейтралью, и если эта разница превышает пороговое значение, например 30 мА, он отключится.

Идея заключается в том, что при нормальных условиях весь ток, который течет от кабеля энергокомпании через провод под напряжением, затем проходит через различные бытовые приборы в вашем доме, а затем возвращается через нейтральный провод. Если есть разница между этими двумя токами, это означает, что какой-то ток возвращается по пути, по которому он не должен идти, например, через чьи-то пальцы, тело, ноги, пол, затем через Землю, затем обратно к силе. нейтраль трансформатора компании, которая обычно подключается к земле. Или что-то вроде того. Так что спотыкается.

Однако:

, если кто-то чистит тостер в раковине, а затем подключает его к розетке, или если в стиральной машине есть утечка, из-за которой вода попадает на электрические детали, или любая другая подобная проблема, вызывающая утечку тока от источника к доступного металла, то металлический корпус прибора может находиться под опасным напряжением.

Если прибор заземлен, а заземляющая проводка в доме работает нормально, это приводит к тому, что ток течет по заземляющему проводу, а не возвращается через нейтральный провод, и отключается УЗО до кто-то касается опасного устройства. Если устройство не заземлено (или в доме нет заземления), этого не произойдет, но GFCI все равно спасет вашу кожу, если вы прикоснетесь к устройству и вас ударит. В этом случае вы выступаете в роли проводника Земли, и вас отключают, но только примерно на 10 миллисекунд.

Теоретически УЗО НЕ защищает от поражения электрическим током при прикосновении как к току, так и к нейтрали, потому что в этом случае невозможно отличить палец от законной электрической нагрузки, потребляющей ток. Однако, если вы стоите босиком на слегка проводящем полу, через ваши ноги все равно будет протекать достаточный ток, чтобы заставить его споткнуться. То же самое, если вы бросите фен в ванну, а ванна заземлена, он должен сработать.

Таким образом, в основном, если у вас нет Земли, GFCI не обеспечит раннее предупреждение, когда устройство небезопасно, но все равно защитит вас от неожиданного поражения электрическим током. Но это не волшебная пуля и не защита от идиотов.

5

Безопаснее? Да. Безопасно? Нет! Подумайте минутку и спросите себя: «Почему NEC требует наклейку с надписью «Нет заземления оборудования», если розетка безопасна?».

Ключ к этому ответу заключается в том, что ваш вопрос касается «приборов, которым требуется заземление».

Наклейка предупреждает вас не использовать розетку там, где требуется заземление.

Вот отредактированный раздел NEC, который обеспечивает защиту GFCI для замены трехпроводных розеток незаземленными розетками, обратите внимание на Информационные примечания в конце.

406.4(D)(2) Розетки без заземления. Если в розетке отсутствует крепление к заземляющему проводнику оборудования корпус, установка должна соответствовать требованиям (D)(2)(a), (D)(2)(b) или (Г)(2)(с).

(b) Допускается использование незаземляемой(ых) розетки(й). заменен на прерыватель цепи замыкания на землю типа сосуд(ы). Эти сосуды или их крышки должны быть маркированы «Нет заземления оборудования». Заземляющий провод оборудования не должен подключенный от розетки типа прерывателя цепи замыкания на землю к любая розетка, питаемая от прерывателя цепи замыкания на землю сосуд.

Информационная записка № 1: Некоторые производители оборудования или приборов требуют, чтобы ответвленная цепь к оборудованию или прибору включала заземляющий провод оборудования.

Информационное примечание № 2: См. 250.114 список шнуров и вилок. подключенное оборудование или приборы, требующие заземления оборудования проводник.

Информационные примечания напоминают вам о необходимости ссылаться на другие коды или части этого кода, имеющие значение. Примечание 1 обычно относится к NEC 110.3(B).

110.3(B) Установка и использование. Перечисленное или маркированное оборудование должно быть установлено и использоваться в соответствии с любыми инструкциями, включенными в перечисление или маркировка.

Таким образом, если у вас оконный блок переменного тока, а в инструкциях пользователя (которые являются частью списка UL) или на бирке на шнуре указано использовать заземленную розетку, значит, он не сертифицирован для использования в незаземленной цепи, а использование маркированная емкость не меняет этого.

NEC 250.114 идет дальше, объясняя, что определенное оборудование, маркированное или нет, недостаточно безопасно без заземления.

250.114 Оборудование, соединенное шнуром и вилкой. Открытые, обычно обесточенные металлические части оборудования, подключаемого шнуром и вилкой. должен быть присоединен к заземляющему проводнику оборудования под любым из следующие условия:

(3) В жилых помещениях:

(a) Холодильники, морозильники и кондиционеры (b) Средства для стирки одежды, сушильные и посудомоечные машины; диапазоны; кухонные отходы утилизаторы; информационно-техническое оборудование; дренажные насосы; а также электрическое оборудование для аквариума

(с) Ручные инструменты с моторным приводом, стационарные и стационарные с моторным приводом инструменты и инструменты легкой промышленности с моторным приводом

(d) Приборы с электроприводом следующих типов: ножницы для живой изгороди, газонокосилки, снегоуборщики и поломоечные машины

(e) Переносные ручные фонари и переносные светильники

Таким образом, незаземленная розетка GFCI обеспечит защиту в случае замыкания на землю в двухпроводной цепи и позволит заменить старые неполяризованные вилки поляризованными вилками, но использование этих розеток во многих приложениях является незаконным, что основная причина, по которой вы должны пометить его как «Заземление без оборудования».

И вы спросили о разнице между заземленными и незаземленными GFCI, по крайней мере, один аспект заключается в том, что если неисправность возникает на незаземленном шасси, шасси будет оставаться под напряжением до тех пор, пока что-то или кто-то не завершит путь к земле. GFCI работает, пропуская оба провода через датчик тока (трансформатор тока). Если ток не течет на землю, магнитные поля компенсируют друг друга, и в трансформаторе тока ничего не обнаруживается. Если есть дисбаланс, то магнитные поля не компенсируются, в ТТ развивается ток, и устройство срабатывает на размыкание. Таким образом, простое включение шасси не нарушает протекания тока, заземленное шасси обеспечивает этот путь. Я думаю, что большинство элементов, перечисленных в 250.114, существуют потому, что контакт человека с шасси является вероятным событием для завершения пути.

4

Интересно, что это было перенесено из EE SE.

Я устранил эту проблему в своем первом доме. Это очень распространено. Двухштырьковые розетки в старом доме и какой-то придурок ставит трехштырьковые розетки без заземления. Местные власти (в данном случае ESA Онтарио) говорят: «Бесполезно, либо заземлите его, либо установите GFCI на каждую розетку». Он также сказал, что я могу вернуть розетки с двумя контактами, но мне придется пойти в антикварный магазин, чтобы найти их. .

Что касается безопасности, незаземленное УЗО ИМХО намного безопаснее, чем отсутствие УЗО с заземлением. GFCI работает с тороидом, который электрически сбалансирован между током под напряжением и нейтралью. При дисбалансе срабатывает реле и разрывает цепь.

Заземление шасси на таких вещах, как холодильники, посудомоечные машины и т. д., может быть опасным, поскольку в случае утечки достаточно низкого тока через шасси где-то в цепи каждое чертово шасси каждого устройства с заземлением шасси в этой цепи будет электризоваться . Это даже не так уж и странно, учитывая, что служебная нейтраль и земля электрически соединены на панели. В современных домах крупные приборы имеют свои цепи, поэтому электризовать будет только сам прибор, а в старых домах, т. е. в вашем, не всегда понятно. С точки зрения того, что это приводит к перегоранию предохранителя, потребуется катастрофическое короткое замыкание, чтобы попасть в землю и подать 15 А через шасси. Если бы нейтраль замкнулась на шасси, вы даже не заметили бы изменения тока в устройстве, но шасси все равно было бы наэлектризовано.

Опасность прохождения тока через ваше тело заключается в том, чтобы найти путь наименьшего сопротивления к земле. Если какой-то ток проходит через ваше тело, чтобы добраться до земли, у вас могут быть проблемы. Когда это происходит с GFCI, токи под напряжением и нейтралью будут различаться, и это реле сработает. С хорошо заземленной розеткой? … ваше тело по-прежнему будет частью цепи, если вы не в ванне, вы можете почувствовать только гудение, так как у вас относительно высокое сопротивление по сравнению с медным проводом.

Чтобы бросить ключ во все это, большие электродвигатели также разбалансируют ток между фазами и нейтралью, раскручивая этот двигатель, потребляя ток, и когда двигатель останавливается, импульс двигателя может вернуть этот ток обратно. Стиральные машины и электрические газонокосилки могут привести к срабатыванию GFCI, поэтому их полезность ограничена.

В Онтарио, если вы выполняете какие-либо работы в своем собственном доме, где вы живете, вам нужно, чтобы инспекторы по электрике выдали вам пропуск, прежде чем все будет в порядке. Если дом не ваш или вы в нем не живете, вам нельзя работать.

При всем при этом желательно заземлить оборудование, поскольку оно не связано с безопасностью, поскольку оно устраняет проблемы, вызванные плавающими основаниями https://en.wikipedia.org/wiki/Floating_ground … но если у вас возникли подобные проблемы, вы находитесь на GFCI и не полагаетесь на землю в плане безопасности, тогда вы можете проложить провод от шасси к трубе или радиатору. Большинство вещей в наши дни даже не имеют трехштырьковой вилки.

Меняйте проводку в доме только в том случае, если стены уже открыты, вы беспокоитесь о перепродаже или у вас проблемы со страховкой.

В конце концов, я поставил GFCI, и инспектор ЕКА прошел мимо меня.

Сделайте себе одолжение и установите какое-нибудь заземление.
Абсолютно безопасного электричества не существует. Любое электричество потенциально небезопасно, а это означает, что все, что безопасно в электрических системах, всегда зависит от того, как вы к нему относитесь. Я ходил в школу в здании с открытыми металлическими линиями электропередач, тянущимися по потолку. Тогда это считалось приемлемым, но безопасным только в том случае, если вы не прыгаете за него.

В вашем доме GFCI будет лучше, чем отсутствие GFCI, но установка любой заземляющей проводки будет еще безопаснее. Правильная заземляющая проводка должна соответствовать местным нормативным стандартам, а «неправильная» заземляющая проводка — нет. Электричество предпочтет проходить по домашнему заземлению, а не проходить через вас в любое время. При условии, что вы держитесь подальше от самой электрической системы, вы можете заземлять практически все, что захотите, без каких-либо ограничений, и это окупается.

GFCI может быть тем, что поддерживает вашу жизнь, но ток отключения все еще далек от приятного, и этот ток будет проходить через вас, пока не найдет более короткий путь домой.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

electric — Является ли мой план поэтапного добавления заземления к домашним розеткам безопасным и соответствующим нормам (США в 2022 г.)?

Фон : 19Одноэтажный дом в стиле ранчо 50-х годов в Калифорнии, разделенная электрическая панель шины конца 1960-х годов (обслуживание на 100 А?), Розетки в доме, по-видимому, все 2-контактные незаземленные. Электрическая панель находится снаружи недостроенного гаража. Верхняя часть гаража соединяется с мансардным помещением над соседней кухней/прачечной, и, кажется, там проложен кабель. В настоящее время я занимаюсь установкой 3x 8 футовых медных заземляющих стержней, связанных голой медью 4-го калибра в качестве системы заземляющих электродов, к электрической панели, чтобы функционально заменить старую одиночную оцинкованную трубу / медный провод 10-го калибра (?).

Цель : Постепенно добавляйте «настоящий» EGC к розеткам (преобразуйте их в 3-контактные), начиная с розеток на кухне, розеток в прачечной и розеток холодильника.

План : На данный момент я не могу сделать полноценную замену кабеля от панели к каждой розетке. Я действительно хочу сделать кухню/прачечную более безопасными, поэтому я планирую провести единую заземляющую «шину» EGC (оголенный бронированный заземляющий провод 6 калибра) от панели вверх и вниз, через чердачное пространство вдоль балок. Это будет подключаться к стандартным квадратным стальным распределительным коробкам над каждой из 4 розеток (2 кухонные стойки, 1 стена холодильника, 1 стена прачечной). Затем я протянул многожильный зеленый провод THHN 10 калибра от каждой распределительной коробки вниз через полость стены к розетке и новой трехконтактной розетке (существующая горячая/нейтральная + новый заземляющий провод). Розетки кухонной стойки будут GFCI, а розетки для прачечной (стиральная машина) и холодильника будут стандартными с 3 контактами.

Qs : Соответствует ли этот план действующим нормам в отношении использования общего оголенного бронированного заземляющего провода «шины» для заземления нескольких цепей (2, я думаю)? Согласен ли я с THHN 10 калибра, идущим от шины заземляющего провода внутри стен к розеткам (без кабелепровода)? Должен ли мой заземляющий провод «шины» быть цельным, или я могу сделать стандартные соединения проводов с помощью гайки с THHN внутри распределительных коробок? Есть ли проблемы безопасности, которые я мог бы пропустить здесь? Кроме того, я должен как-то пометить внешнюю сторону армированного кабеля, чтобы указать, что это EGC – возможно, зеленой лентой?

Дополнительный вопрос: Выпускное отверстие для белья находится в футе от медной дренажной трубы избыточного давления от водонагревателя. Линии горячей и холодной воды и газовая линия из черной стали соединены вместе, но не подключены к системе электрического заземления. Должен ли я удлинить соединение газа/горячего/холодного газа до медной трубы избыточного давления и подключить ее проводом THHN 10 калибра к заземляющей «шине», чтобы соединить системы заземления?

• электрический
• розетка
• заземление

12

Только главный заземляющий проводник должен быть «несращенным или необратимо сращенным» ( т. е. от служебного входа к заземляющим стержням). # 6, хотя я понимаю ваше намерение сделать это (сделать большую тяжелую шину), но дело в том, что размер заземляющего проводника нужно увеличивать только в том случае, если проводники цепи увеличены для расстояния / сопротивления – обычно он не несет ток, поэтому он не нагревается при нормальной работе, а когда по нему протекает ток, выключатель должен вскоре сработать, поэтому он не сильно нагревается. Таким образом, заземление 12 AWG достаточно для любой цепи на 20 А, подключенной к проводу 12 AWG. «Основные правила модернизации» заключаются в том, чтобы подключиться к заземлению той же емкости или большего размера, возвращаясь к тому же блоку обслуживания, так что вы, безусловно, законны, просто немного излишество по сравнению с тем, что вам нужно.

Выход для стирки в наши дни также должен быть GFCI (влажная зона), независимо от того, есть ли там раковина.

Единственное место, которое, как мне кажется, вы можете немного приукрасить, это связь с водо- и газопроводами в #10. Это место, которое (IIRC) требует 6 AWG.

Поскольку вы используете стальные коробки, помните, что вам необходимо заземлить их с помощью косички к резьбовому отверстию, предусмотренному для винта заземления (#10-32) (это не обязательно должен быть «зеленый винт заземления», хотя они продано. Нужно только 10-32.)

Дополнительное примечание: нет никаких причин не начинать с установки необходимых GFCI теперь , если они в настоящее время отсутствуют. Они обеспечивают защиту с заземлением или без него — вам просто нужно использовать наклейки «без заземления оборудования», пока вы не подключите к ним заземляющий провод.

Ваша основная идея хороша, но вы должны использовать ЗЕЛЕНЫЙ провод, если он изолирован. Все соединения в коробке, а после панели вы можете практически все заземлить с помощью 10awg с сервисной панели (при обновлении, как вы, я подключаю 10awg к коробкам для сращивания, и да, вы можете использовать проволочные гайки. Линия от стержней до панели должна быть сплошной или иметь компрессионные/сварные соединения.

4

Вы говорите о переоснащении площадки. NEC 2014 года значительно расширил свободу действий.

Основная заземляющая магистраль — отличная идея. Вам нужен только #10 для магистрали, так как этого будет достаточно для любой цепи с проводом до 60А. В цепях допускается использование одного заземляющего провода, поскольку никто не ожидает, что два сильноточных замыкания на землю произойдут одновременно.
