Настройка мультиметра

Для проверки работоспособности блока питания , можно использовать мультиметр. Это универсальный прибор, с помощью которого можно замерять различные показатели в слаботочных цепях, а так же в цепях переменного тока вольт. Теперь нужно включить блок питания в розетку. Щупы мультиметра вставил в разъем блока питания, при этом на экране должны появится число 3 , целая часть которого соответствует вольтажу блока питания по характеристикам. Если цифра появилась, значит блок питания рабочий. Так же можно проверить работоспособность любого элемента питания, например батареи шуруповерта.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Эксплуатация мультиметра DT- 832: инструкция по применению
• Проверка мультиметра в домашних условиях
• Настройка спутниковой антенны
• Мультиметр UNI-T UT61E и его калибровка
• Проверка мультиметра в домашних условиях
• Как откалибровать мультиметр
• Как проверить провод на разрыв мультиметром?
• Как пользоваться мультиметром
• Калибровка мультиметра в домашних условиях

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Калибровка мультиметра DT920хх в домашних условиях

Эксплуатация мультиметра DT- 832: инструкция по применению

Тестер — это устройство, которое используется как радиолюбителями, так автоэлектриками. Популярной моделью среди них является мультиметр DT Инструкция по применению прибора содержит все основные сведения для его комфортного использования.

Но существуют так называемые OEM поставки, в которых она отсутствует, из-за чего не все его возможности становятся известными пользователю. Мультиметр DT представляет собой цифровое устройство, предназначенное для измерения различных электрических величин. Выпускает его компания Digital Multimeter. Страна сборки — Китай. Неоспоримым преимуществом этого устройства является функциональность и малые размеры. Из недостатков прибора выделяют отсутствие независимой кнопки питания, подставки и недостаточно качественные щупы в комплекте.

Кроме этого, прибор имеет встроенный П-образный генератор с амплитудой сигнала 5 В и функцию прозвонки диодов.

Особенности прибора:. Конструктивно прибор представляет собой прямоугольного вида корпус с округлёнными углами из крепкого пластика. Его длина и ширина соответственно составляют и 70 мм, а толщина всего 28 мм. Вес в полной комплектации не превышает грамм. Устройство выпускается в чёрном цвете с нанесёнными белыми надписями, обозначающими возможное положение переключателя.

Тестер имеет жидкокристаллический экран, три гнезда для подключения измерительных проводов и переключатель режимов галетного типа. Сзади устройства расположен отсек с закрывающейся крышкой для размещения батарейки.

В комплект, кроме тестера, входит питающий элемент, два измерительных провода и пользовательская инструкция для цифрового мультиметра DT Устройство поставляется в двух вариантах: коробочная версия или ОЕМ. Вторая представляет собой плотный целлофан, в который помещается лишь сам прибор. Предназначен измеритель для использования в любых условиях: полевых, бытовых, лабораторных. При использовании по назначению не является источником опасности, но работать с ним может только квалифицированный персонал, имеющий допуски на измерения и необходимые знания.

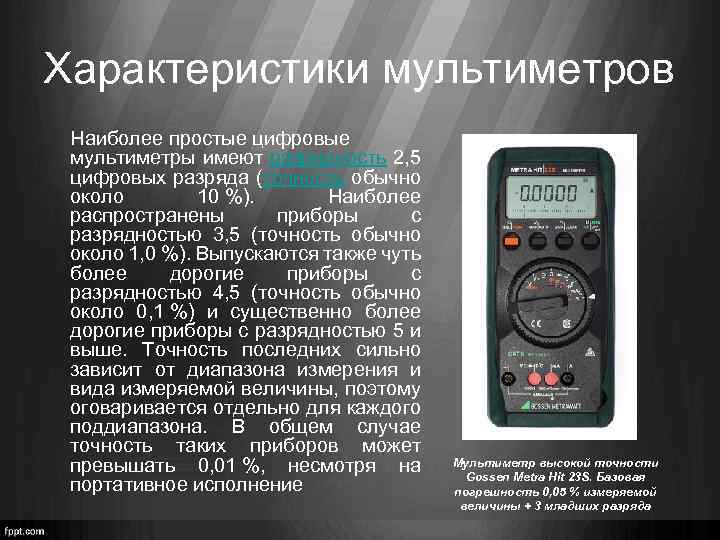

Как и любой электрический прибор, мультиметр имеет свои технические характеристики. Условно их можно разделить на общие и измерительные. К первым относятся качественные параметры, а ко вторым — измерительные возможности. Скорость фиксации измерений составляет две операции в секунду, а наибольшее эффективное синфазное напряжение равняется В как для постоянного, так и переменного сигнала. Индикация перегрузки составляет единицу в старшем разряде.

Для защиты от перегрузок используется невосстанавливающийся предохранитель. Транспортировка изделия разрешается в любом положении. Следует избегать пыли, кислотных и щелочных паров, которые могут привести к коррозии. Кроме этого, прибор может генерировать сигнал с амплитудой пять вольт и частотой 50 Гц прямоугольной формы, при этом генератор имеет внутреннее сопротивление, равное 50 кОм.

В режиме работы вольтметра величина внутреннего сопротивления составляет 10 МОм. Это основные характеристики прибора. Но инструкция с подробным описанием мультиметра DT будет неполной, если в ней не указать точность измерений.

А она для каждого предела будет своя. Поэтому для удобства восприятия информации проще расположить её в виде таблице. Иными словами, каждый диапазон измерений имеет свою погрешность и шаг, в соответствии с которыми отображается результат. Причём, как видно из таблиц, чем больше предел, тем точность становится ниже. Изучая заводскую инструкцию по эксплуатации, можно отметить не очень качественный перевод на русский язык.

При этом совсем мало внимания уделено последовательности правильного выполнения измерений. Перед тем как приступить непосредственно к ним, необходимо уметь ориентироваться в надписях, выполненных на приборе. Посредине прибора находится галетного типа переключатель, с помощью которого выбирается нужный параметр для измерения и его предел.

Вокруг него расположены различные сегменты, обозначающие разные величины. Так, на приборе можно встретить следующие знаки и надписи:. Внизу устройства, в правом углу, в ряд расположены разъёмы для подключения измерительных проводов.

Верхнее гнездо, подписанное 10А DC, служит для проведения замеров силы тока. Последний же разъём является общим, подписывается COM и используется для подключения к нему земляного провода нулевого.

На противоположной стороне мультиметра располагается панелька для проверки транзисторов. Выполнена она обычно в синем цвете. Ламели этой панели обозначены в соответствии с типом элемента и его p-n переходами.

Поведение измерений не требует каких-либо сложных действий или предварительных настроек. Просто понадобится переключить выключатель на нужный диапазон и правильно подключить щупы. Хотя существует один нюанс, который редко где указывается, разве что в инструкциях для чайников: DT имеет функцию самодиагностики элемента питания, и при недостаточном напряжении на его клеммах в левом углу экрана загорается значок аккумулятора.

Если такой знак появился, то батарейку в устройстве следует заменить. Последовательность действий для измерения как постоянного, так и переменного напряжения — одинаковая. Сначала необходимо определиться, в каком диапазоне лежит планируемая к исследованию величина. Но если установить это проблематично, выбирается самое большое доступное значение на тестере, то есть для переменной разности потенциалов выставляется В, а для постоянного сигнала — В.

Это важный момент, так как при выборе меньшего значения мультиметр перейдёт в режим защиты, а в случае продолжительного воздействия большего сигнала может даже перестать работать. В случае если на экране загорается единица, то это обозначает, что измеряемая величина превышает возможности прибора. Если же первая цифра — ноль, то диапазон можно переключить на разряд ниже для уточнения данных.

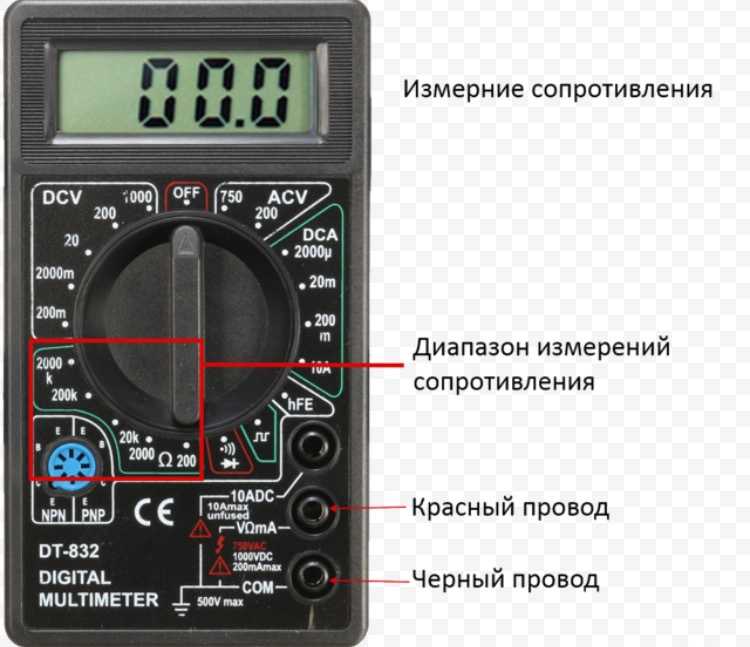

Замер величин сопротивлений происходит в такой же последовательности, как и напряжений. Единственное отличие заключается в первом пункте. Но следует отметить, что буква K возле числа обозначает килоомы, то есть когда предполагается измерить резистор на 1 МОм, переключатель перекручивается на число K.

Если же на экране высвечивается единица, переключатель переставляется на разряд выше. Максимальный ток, который может замерить устройство, составляет 20 ампер. Если же попытаться померить прибором большее значение, перегорит плавкий предохранитель.

Заменять его нужно только на аналогичный. Нарушение этого принципа приведёт к перегоранию чувствительных цепей прибора и выходу из строя микроконтроллера. При этом полярность результата соответствует красному щупу. Если впереди числа горит минус — направление тока обратное. Замерить значение переменного тока, воспользовавшись мультиметром ДТ , к сожалению, не получится, зато с его помощью легко проверить целостность структуры биполярного транзистора и его главный параметр — коэффициент усиления.

Для этого придётся выполнить несколько простых действий. Вначале переключатель функций перестанавливается в положение hFE. Согласно типу транзистора, его ноги вставляются в соответствующие им гнёзда. Результатом измерения будет число, равное величине параметра h Перед тестированием полупроводникового прибора крайне важно определить его тип.

Так как транзистор в грубом приближении можно представить в виде двух диодов, то для определения его проводимости можно использовать режим позвонки. В этом режиме также можно проверить работоспособность диода и целостность электрической линии. Суть работы с прибором в этом случае сводится к следующему:. Если полярность подключения правильная, то на экране появится число, равное падению напряжения полупроводникового прибора в прямом включении. Появившаяся же единица будет обозначать, что диод находится в закрытом состоянии, а значит, следует поменять полярность.

Прозвонка же выполняется в том же режиме, что и проверка p-n перехода. Если, не изменяя настройки, щупы подсоединить к двум точкам, между которыми сопротивление составляет менее 5 Ом, то зазвучит сигнал. Таким образом, с помощью мультиметра DT- , впрочем, как и его аналога м, можно измерить самые распространённые электрические величины. Работать с тестером совсем несложно, но перед этим понадобится уделить немного времени на изучение инструкции по его эксплуатации.

Содержание 1 Назначение и особенности 2 Характеристики прибора 3 Руководство по работе 3.

Оценок: 6. Начинающим электрикам. Техника безопасности электрика при работе с электричеством. Физический смысл полного закона Ома для замкнутой цепи. Какой мультиметр лучше выбрать для дома и автомобиля. Единица измерения киловатт и что измеряется в кВт.

История создания электричества, его виды и применение в науке и жизни. Предназначение реле контроля напряжения В для дома. Классификация воздушных и подземных ЛЭП и их назначение. Для чего нужна изолента: виды и температура плавления.

Как сделать трансформатор на 12 вольт своими руками. Добавить комментарий. Нажмите, чтобы отменить ответ.

Проверка мультиметра в домашних условиях

В сегодняшней статье я хочу рассказать Вам, как пользоваться мультиметром. Использовать мы будем цифровой мультиметр, поскольку он – намного проще в освоении своих аналоговых “коллег” и обеспечивает вполне сносное качество замеров. Пользоваться мультиметром – просто! И сейчас Вы в этом убедитесь :. Одним словом – ” мульти ” для многого ” тестер “, в народе – напряжометр! Дорогие модели подобных измерительных устройств включают в себя и дополнительные функции: замера температуры с помощью щупа-термопары , индуктивности катушек, емкости конденсаторов.

Это глубоко в пределах допустимого для моего мультиметра настроить — то китайцы криво откалибруют, то сам заденешь.

Настройка спутниковой антенны

Тестер — это устройство, которое используется как радиолюбителями, так автоэлектриками. Популярной моделью среди них является мультиметр DT Инструкция по применению прибора содержит все основные сведения для его комфортного использования. Но существуют так называемые OEM поставки, в которых она отсутствует, из-за чего не все его возможности становятся известными пользователю. Мультиметр DT представляет собой цифровое устройство, предназначенное для измерения различных электрических величин. Выпускает его компания Digital Multimeter. Страна сборки — Китай.

Мультиметр UNI-T UT61E и его калибровка

Anonymous comments are disabled in this journal. Log in No account? Create an account. Remember me. Facebook Twitter Google.

Подбор Спутниковой антенны Всем привет, у меня такая просьба, помогите подобрать антенну, ресивер, пушку или облучатель для

Проверка мультиметра в домашних условиях

Нередко в домашних условиях необходимо обнаружить причину, по которой какая-то из электрических сетей не работает. К примеру, не зажигается светильник в комнате. Причин здесь несколько: перегорела лампочка в светильнике, прогорели контакты в патроне или в выключателе, оказалась пробита электрическая проводка. Самая неприятная причина — последняя. Но как определить, что в проводке образовался обрыв?

Как откалибровать мультиметр

Логин или эл. Войти или Зарегистрироваться. Авторизация Логин или эл. Проверка мультиметра в домашних условиях Инструмент. Некоторое время назад заинтересовал вопрос, как проверить свои мультиметры. В частности, вольтметры. Если есть доступ к точному прибору, то проблема решается просто — подсоединить оба вольтметра к одному источнику напряжений например, к батарейке или лабораторному источнику питания одновременно и сравнить результаты.

Это глубоко в пределах допустимого для моего мультиметра настроить — то китайцы криво откалибруют, то сам заденешь.

Как проверить провод на разрыв мультиметром?

В статье “Коррекция ошибки мультиметра МС при измерении температуры” 1 описана методика подстройки измерителя температуры подбором сопротивления одного из резисторов. Однако проще поступить иначе, ведь в приборе для этой цели имеются специальные подстроенные резисторы. На рисунке приведена схема измерителя температуры, которая образуется при установке переключателя рода работы мультиметра в положение измерения температуры контакты SA1.

Как пользоваться мультиметром

ВИДЕО ПО ТЕМЕ: Обзор и настройки мультиметров #Радиотехника_Канал

После покупки универсального прибора Multimeter Digital DTA пользователи часто задаются вопросом, как правильно его настроить, выбрать рабочие диапазоны для более точных результатов, как пользоваться мультиметром, чтобы он работал без сбоев, поломок и длительное время. Цифровой мультиметр предназначен для измерения силы тока, постоянного, переменного напряжения, сопротивления, емкости конденсаторов. С его помощью определяют коэффициент усиления частот транзистора, проводят диодное тестирование и прозвон цепи со звуковым сигналом. Мультиметр DTA — надежный, компактный, цифровой тестер. Это отличный помощник в любительской радиотехнике, промышленной отрасли, сельском хозяйстве.

Мультиметр — это сложное электронное устройство, которое предназначено для проведения измерения основных параметров электрических цепей или дополнительных показателей.

Калибровка мультиметра в домашних условиях

Только зарегистрированные пользователи могут участвовать в опросе. Войдите , пожалуйста. Пост, как я понял, исключительно ради одного: продемонстрировать любителям “сверхъединичного”, что за пределами спецификации все приборы врут. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Тестирование мультиметров, а также об ошибках измерения Научно-популярное , Физика , DIY или Сделай сам , Электроника для начинающих Проведено исследование работы цифровых мультиметров в режиме вольтметра переменного тока , и стрелочного прибора.

Накопилось у меня штук 6 разных мультиметров в ценовом диапазоне от 5 до 20 долл. Некоторые новые, некоторым больше 10 лет. Показывают все немножко по разному, кому верить — непонятно.

Как настроить усилитель мультиметром?

Меломанам на заметку — качество звука напрямую зависит от того, какое напряжение подается на колонки. На слух этот параметр определить невозможно. Да и крутить ручки на усилителе, пытаясь правильно выставить фильтры, бессмысленно, так как зачастую они выдают неверную информацию. Поэтому настройку фильтров усилителя в бытовых условиях проще всего проводить при помощи обычного мультиметра. Подробная инструкция из этой статьи поможет справиться с этим процессом даже новичкам, которые хотят слушать любимую музыку в идеальном исполнении.

Необходимые инструменты

Однако сначала нужно приготовить сам мультиметр, а также калькулятор и отвертку, которые необходимы для расчетов и вспомогательных работ. Придется также разыскать инструкцию по эксплуатации усилителя и записать тестовый сигнал на компакт-диск или другой накопитель в стерео формате. Частота тест-сигнала при этом зависит от предпочтений меломана и обычно находится в интервале от 40 до 70 Гц.

Как настроить

Сущность этого метода заключается в том, чтобы усилитель во время проигрывания музыкальных композиций обеспечивал колонки «правильным» напряжением. Для этого владельцу усилителя придется внимательно прочитать инструкцию по эксплуатации, чтобы выяснить рекомендованную производителем мощность аудиоустройства (DIN) и максимальное возможное сопротивление подключенных к нему колонок.

После этого придется взять в руки калькулятор, чтобы произвести несложные вычисления:

• умножаем DIN на сопротивление колонок;
• извлекаем из получившегося числа квадратный корень.

На практике этот процесс выглядит следующим образом. Если номинальная мощность усилителя составляет 60 Вт, а сопротивление колонок равно 4 Ом, то нужно эти цифры перемножить и извлечь полученного числа (240 В) квадратный корень, который будет равен 15,5 В.

Теперь осталось настроить фильтры усилителя (режем по низким частотам) таким образом, чтобы во время проигрывания аудиокомпозиций напряжение на колонках не превышало значения, полученного в ходе вычислений. В нашем случае это 15,5 В.

Для этого владельцу усилителя потребуется:

• отключить от аудиоустройства все колонки и сабвуфер;
• установить громкость звука в стереорежиме на 3/4 (75%) от номинального уровня и убрать Gaim в «ноль»;
• включаем на мультиметре режим переменного тока (АС) и выбираем 200 В;
• подключаем измерительный прибор к усилителю вместо колонки, соблюдая полярность проводов;
• вставляем компакт-диск с тест-сигналом в аудиоустройство и нажимаем на кнопку «Пуск»;
• берем в руки отвертку и поворачиваем регулировочный винт на канале до тех пор, пока на шкале мультиметра не появиться значение 15,5 В;
• аналогичным образом настраиваем остальные каналы.

После такой настройки владелец усилителя может быть уверен в том, что даже самые низкие басы не смогут повредить катушку динамиков, если пользователь будет слушать музыку на 75% от максимальной громкости звука.

Воспользуйтесь этими советами, чтобы наслаждаться «чистой» музыкой, или поделитесь своими идеями, которые помогут осуществить точную настройку усилителей.

Как проверить напряжение 240 В с помощью мультиметра за 6 шагов

У вас проблемы с определенной розеткой или вилкой в ​​вашем доме? Он не может питать ваши большие электроприборы на 240 В или вызывает сбои в работе этих электроприборов?

Если да, то нужно проверить, работает ли он при нужном напряжении, а также состояние его цепи.

Многие люди не знают, как это сделать, поэтому мы делаем эту информацию доступной для вас.

Давайте сразу.

Инструменты, необходимые для проверки 240 напряжения

. для проверки установите мультиметр на диапазон напряжения 600 В переменного тока и поместите щупы мультиметра в каждое из двух одинаковых отверстий на розетке. Если розетка обеспечивает ток 240 вольт, ожидается, что мультиметр также покажет показание 240 вольт .

Есть еще много чего, что нужно знать о тестировании 240 вольт с помощью мультиметра, и мы углубимся в них.

1. Примите меры предосторожности

Первый шаг, который вы всегда должны предпринять перед проверкой горячего электрического провода или компонента, — защитить себя от смертельного поражения электрическим током.

Как правило, вы надеваете резиновые изолированные перчатки, надеваете защитные очки и следите за тем, чтобы выводы мультиметра не соприкасались друг с другом во время проверки.

Еще одна мера — держать оба щупа мультиметра в одной руке, чтобы электричество не проходило через все тело, на всякий случай.

После выполнения всех мер безопасности переходите к следующему шагу.

2. Определите вилку или розетку на 240 В

Чтобы ваш диагноз был точным, убедитесь, что вы тестируете настоящий электрический компонент на 240 В.

В большинстве случаев они обычно указываются в руководствах или общенациональных чертежах электрических систем.

Например, в Соединенных Штатах в качестве стандарта для большинства бытовых приборов используется напряжение 120 В, и только крупные приборы, такие как кондиционеры и стиральные машины, требуют высокого тока 240 В.

Несмотря на это, не совсем надежно знать, действительно ли розетка на 120 В или 240 В. К счастью, есть и другие методы.

Один из способов физически идентифицировать розетку — проверить, является ли связанный с ней автоматический выключатель двухполюсным, поскольку он используется в системах на 240 В.

Другой способ — проверить его внешние характеристики.

Вилка на 240 В обычно больше, чем розетка на 120 В, и обычно имеет три гнезда; две вертикальные прорези одинакового размера и третья прорезь в форме буквы «L».

Два одинаковых слота обеспечивают по 120 В каждый, что в сумме дает 240 В, а третий слот содержит нейтральную проводку.

Иногда в конфигурации 240 В имеется четвертый слот в форме полукруга. Это заземляющее соединение для защиты от поражения электрическим током.

С другой стороны, при тестировании 120 В у вас обычно есть три неидентичных слота. У вас есть полукруг, длинная вертикальная прорезь и короткая вертикальная прорезь.

Их сравнение поможет вам визуально определить, работает ли розетка на 240 вольт или нет. Если это так, перейдите к следующему шагу.

3. Подключите щупы к мультиметру

Для измерения напряжения вы подключаете черный отрицательный щуп мультиметра к порту с маркировкой «COM» или «-», а красный положительный щуп к порту с маркировкой «VΩmA» или « +».

4. Установите мультиметр на 700 ACV

Существует два типа напряжения; Напряжение постоянного тока и напряжение переменного тока. В вашем доме используется переменное напряжение, поэтому мы установили мультиметр на это значение.

На мультиметрах напряжение переменного тока представлено как «VAC» или «V~», и вы также видите два диапазона в этом разделе.

Диапазон 700 В переменного тока является подходящей настройкой для измерения 240 В, так как это ближайший более высокий диапазон.

Если вы используете настройку 200 В переменного тока для измерения 240 В, мультиметр выдает ошибку «O.L», что означает перегрузку. Просто поместите мультиметр в предел 600VAC.

5. Вставьте провода мультиметра в розетку 240 В

Теперь вы просто вставляете красный и черный провода в одинаковые разъемы сетевой розетки.

Убедитесь, что они соприкасаются с металлическими компонентами внутри слотов, чтобы обеспечить правильную диагностику.

6. Оценка результатов

На этом этапе нашего теста мультиметр должен представить вам показания напряжения.

С полностью функциональной розеткой 240 В мультиметр показывает показания от 220 В до 240 В.

Если ваше значение ниже этого диапазона, то напряжение в розетке недостаточно для питания приборов на 240 В.

Это может объяснить некоторые проблемы с электричеством, которые возникают из-за неработающих приборов.

В качестве альтернативы, если напряжение в розетке выше 240 В, это означает, что напряжение выше требуемого, что может привести к повреждению ваших приборов.

Если у вас есть какие-то электрические устройства, которые взрываются при включении в розетку, у вас есть ответ.

Кроме того, вы можете просмотреть наш видеоурок по этой теме здесь:

Альтернативные оценки

Есть и другие способы вставить щупы мультиметра в розетку, чтобы провести более точную диагностику.

Здесь вы определяете, в каком из горячих слотов возникла проблема, а также есть ли короткое замыкание в цепи.

Тестирование каждой горячей стороны

Помните, что два одинаковых слота под напряжением обеспечивают по 120 вольт каждый. Установите мультиметр на предел 200 В переменного тока для этой диагностики.

Теперь поместите красный провод мультиметра в один из разъемов под напряжением, а черный провод — в нейтральный разъем.

Если у вас четыре слота, вы можете поместить черный провод в слот заземления.

Если на слот подается нужное напряжение, вы ожидаете получить от 110 до 120 вольт на экране мультиметра.

Любое значение, выходящее за пределы этого диапазона, означает, что конкретный игровой слот неисправен.

Проверка на короткое замыкание

Розетка или вилка могут плохо работать из-за короткого замыкания в цепи. Это где электричество проходит через неправильные компоненты.

Когда мультиметр настроен на предел 600 В переменного тока, поместите красный щуп в нейтральный слот, а черный щуп поместите на любую металлическую поверхность поблизости.

Если вы используете четырехконтактную розетку или вилку, воткните один щуп в нейтраль, а другой щуп в гнездо заземления.

Вы также можете индивидуально протестировать заземляющую прорезь на металлической поверхности.

Если мультиметр показывает какие-либо показания, значит, произошло короткое замыкание.

Ток не должен проходить через нейтральный слот, за исключением случаев, когда через него подается питание от устройства.

Советы по замене электрических компонентов на 240 В

В случае, если ваша розетка или вилка неисправны и вы решили их заменить, необходимо учитывать несколько моментов.

При выборе компонентов для новой установки убедитесь, что они имеют одинаковые характеристики для работы с электрическими системами 240 В. Эти спецификации включают наличие

• того же номинала силы тока для совместимости с вашим автоматическим выключателем,
• соответствующего размера провода и
• Рассмотрение четырехстороннего компонента с заземлением для обеспечения повышенной защиты от поражения электрическим током.

Заключение

Проверка розетки 240 В — несложная процедура, которую вы вполне можете выполнить самостоятельно. Однако самое главное — соблюдать меры предосторожности и тщательно следовать всем шагам, описанным выше.

Вам не нужно вызывать электрика для проведения соответствующей диагностики. Вам нужен только мультиметр.

Часто задаваемые вопросы

Как выглядит розетка 240?

Розетка на 240 В обычно имеет два одинаковых разъема под напряжением и третий нейтральный разъем в форме буквы «L». Четырехсторонние розетки 240 В имеют дополнительный четвертый заземляющий разъем в форме полукруга.

220 и 240 одинаковое напряжение?

В электрических системах нет различий между приборами на 220 В и приборами на 240 В или электрическими компонентами. Несмотря на то, что эти числа различаются, они представляют один и тот же уровень напряжения.

• ОБ АВТОРЕ

Автор

Алекс Кляйн — инженер-электрик с более чем 15-летним опытом работы. Он является ведущим YouTube-канала Электроуниверситета, у которого тысячи подписчиков.

Электрика 101: Как пользоваться цифровым мультиметром

Если вы работаете с электричеством и не знаете, как пользоваться цифровым мультиметром, вас может сильно удивить. Безопасность — это то, что нельзя игнорировать при работе с электричеством. Хотя мультиметр может помочь вам избежать поражения электрическим током, он также может быть полезен при диагностике проблем с электричеством, построении цепей и тестировании.

Сегодня мы поделимся тем, что вам нужно знать об устройствах и о том, как начать работу с цифровым мультиметром.

Содержание

• Что такое цифровой мультиметр?
• Почему так важен цифровой мультиметр?
• Выбор цифрового мультиметра
  • Лучший тип для аккумуляторов и систем питания
• Основные функции измерения мультиметра
  • Вольт
  • Сопротивление
  • Непрерывность соединения
  • Ампер
  0016
• Как использовать мультиметровое
  • Измерение постоянного напряжения
  • Измерение напряжения переменного тока
  • Измерение сопротивления
  • Seamuring Amperage (Clamp Clamp и Standard)
  6
  • Seamuring Amperage (CLAMP AMP и стандартный)
  6916. Не закорачивайте провода датчиками
  • Не путайте датчики разных цветов
  • Обращайте внимание на температуру
  • Убедитесь, что выбраны правильные настройки или режим
  • Убедитесь, что ваш измеритель рассчитан на напряжение
  • Не тестируйте системы высокого напряжения или высокого напряжения, если вы не обучены
• Изучите свою электрическую систему с помощью портативного мультиметра

Что такое цифровой мультиметр?

Цифровой мультиметр является стандартным оборудованием, используемым техниками при работе с электрическими соединениями. Эти устройства могут измерять два или более электрических значения. Эти значения могут включать напряжение, ток и сопротивление.

Первый цифровой мультиметр появился на рынке в 1977 году от компании Fluke. Эти устройства превосходят предыдущие аналоговые счетчики на основе иглы. Они невероятно точны, надежны и просты в использовании.

Почему так важен цифровой мультиметр?

Использование цифрового мультиметра может помочь вам выявить и локализовать неисправности в электрической системе. Это могут быть отсоединенные провода, неправильно подключенные провода или короткое замыкание. Эти неисправности могут быть опасны, если их не устранить. Дым, искры и огонь — все это риски, когда у вас есть неисправности в вашей системе. Цифровой мультиметр может помочь вам быстро локализовать проблему и решить ее до того, как она станет серьезной проблемой.

Вы можете использовать его для множества различных задач, если знаете, как пользоваться мультиметром. Это настолько важно, что каждый электрик всегда будет иметь его, и обычно это первый используемый инструмент. Этот инструмент необходим, и любой, у кого есть набор инструментов, должен убедиться, что он у них есть.

Так счетчики раньше отображали показания. Теперь мы можем легко просто смотреть на цифровой экран.

Выбор цифрового мультиметра

Мультиметры могут быть простыми и экономичными или иметь множество функций и стоить сотни долларов. Выбор того, что подходит именно вам, будет зависеть от того, для чего вам это нужно.

Лучший тип для аккумуляторов и систем питания

Здесь, в Battle Born, наши продукты в основном используются для автономного хранения энергии на 12, 24 или 48 вольт. Однако инверторы обычно используются в аккумуляторных системах, работающих от 120 или 240 В переменного тока. При покупке мультиметра мы рекомендуем приобрести мультиметр с автоматическим диапазоном. Это означает, что мультиметр автоматически выберет диапазон измерения и отобразит его на экране.

Они проще в использовании и гораздо менее пугающие в освоении, чем ручные версии, которые имеют множество вариантов выбора, чтобы заставить его работать. Просто включите устройство, выберите значение (напряжение, сопротивление или ток) и начните измерять конкретные соединения, чтобы получить очень точные показания.

Обратите внимание, что устройство автоматического выбора диапазона слева имеет гораздо меньше вариантов выбора и намного проще в использовании.

В дополнение к автоматическому диапазону мы рекомендуем приобрести блок с зажимом усилителя. Это значительно упрощает измерение тока (расхода). Это измерение, которое часто используется в аккумуляторных системах, чтобы увидеть, заряжается ли аккумулятор или разряжается.

Возможно, вам придется заплатить 50 долларов США за один из них, но это стоит премиальной цены за точность и удобство использования.

Основные измерительные функции мультиметра

Существует множество основных измерительных функций, которые можно выполнять с помощью любого мультиметра, но наиболее важными из них являются вольты, амперы и сопротивление. И почти каждый может использовать эти функции, как только вы их поймете.

Рекомендуемая литература: Если вы новичок в изучении электричества, прочтите нашу статью о том, что такое ампер, вольт и ватт, это поможет вам, прежде чем проводить какие-либо измерения.

Вольт

Напряжение представляет величину присутствующего электрического «давления». Любое напряжение выше 50 вольт может привести к поражению электрическим током, поэтому важно знать, есть ли напряжение в соединении или устройстве, чтобы оставаться в безопасности при работе с электричеством.

Проверка напряжения — это самый быстрый способ определить, есть ли питание на устройстве, и его всегда следует выполнять перед работой с чем-либо электрическим. Измерение напряжения также может сказать вам, подключены ли провода (напряжение не подключено) или устройство работает правильно (напряжение находится в ожидаемом диапазоне, слишком высокое или низкое).

Сопротивление

Измерение сопротивления цифровым мультиметром упрощает диагностику неисправных компонентов. Вы можете определить неисправную цепь или другие компоненты по величине присутствующего сопротивления. Если цепь или компонент имеют низкое сопротивление, по ним будет протекать большой ток. Однако более высокое сопротивление приведет к меньшему протеканию тока.

Иногда производитель может указывать определенное сопротивление, в пределах которого должно находиться их изделие, которое можно проверить с помощью мультиметра.

Проверка целостности цепи

Еще одна основная измерительная функция мультиметра — измерение целостности цепи. Это противоположно сопротивлению и показывает, насколько «открыт» электрический путь.

Это позволяет техническим специалистам обнаруживать обрыв проводки или неисправные точки контакта в цепи кнопки или переключателя. Наличие надежного соединения между обоими концами имеет важное значение при работе с электрическими соединениями. Измерение непрерывности может помочь выявить неправильные проводные соединения или отсоединенные соединения.

Ампер

Ампер — это величина тока, протекающего через устройство или цепь. Мультиметр может помочь вам измерить величину нагрузки, которую тянет предмет. Это может помочь вам избежать перегрузки вашей электрической системы. Провода рассчитаны только на определенную мощность, и важно не перегружать их.

Измерение тока в кабелях аккумулятора с помощью мультиметра с амперметрическими клещами.

Как пользоваться мультиметром

Если вам нужно использовать мультиметр, убедитесь, что вы используете его правильно. Неправильное использование цифрового мультиметра может повредить мультиметр и дать неточные показания. Давайте посмотрим, как можно использовать мультиметр для выполнения нескольких простых измерений.

Измерение напряжения постоянного тока

Как это сделать: Установите мультиметр на напряжение постоянного тока (иногда переменный и постоянный ток одинаковы на устройстве с автоматическим -диапазон). Если вы не уверены в количестве вольт, начните с самого высокого значения и двигайтесь вниз, чтобы точно настроить измерение.

Вставьте черный щуп в общий разъем, а красный штекер в разъем, помеченный для постоянного напряжения. Затем вы можете прикоснуться черным щупом к отрицательной стороне цепи, а красным щупом к положительной клемме. Цифровой мультиметр покажет, сколько вольт в аккумуляторе. Это нормально, если датчики подключены наоборот, напряжение будет просто отрицательным.

Выводы, которые можно сделать: Если вы проверяете напряжение постоянного тока, скорее всего, для этого потребуется батарея. Вы можете измерять напряжение батареи напрямую или в разных частях цепи. Низкое напряжение укажет на проблему или разряженную батарею. Это очень простой и базовый тест, который должен быть одним из первых тестов при возникновении проблем с электричеством.

Используйте порты COM и V только для измерения напряжения и сопротивления

Измерение напряжения переменного тока

Как это сделать: Вы можете оставить разъемы подключенными в том же положении, что и напряжение постоянного тока, но вам нужно настроить цифровой мультиметр на измерение напряжения переменного тока вместо напряжения постоянного тока (если не используется автоматический выбор диапазона). Как и в случае с напряжением постоянного тока, настройте мультиметр в зависимости от количества измеряемых вольт. Если вы не уверены, начните с самого высокого значения и двигайтесь вниз.

Прежде чем приступить к измерению более высоких напряжений, убедитесь, что ваш мультиметр, провода и сами провода находятся в хорошем состоянии. Вы не хотите ударить себя током во время этого измерения!

Возьмите тестовый провод заземления (черный) и поместите его на один компонент или разъем, а положительный тестовый провод (красный) на другой компонент или разъем. Мультиметр сообщит вам величину напряжения, которое вы получаете в розетке или соединении.

Выводы, которые можно сделать: Любое устройство, которое подключается к настенной розетке или розетке, будет работать от сети переменного тока. При измерении держите пальцы подальше от концов провода! Вы должны увидеть, получаете ли вы ожидаемое напряжение.

Измерение сопротивления

Как это сделать: Как и при любых других измерениях, вам необходимо установить мультиметр на значение чуть выше ожидаемого измерения. Коснитесь щупами любого конца соединения или проводки, которую вы хотите проверить. Если мультиметр показывает «1» или «OL», вам нужно переместиться вниз по шкале измерений. Как только вы достигнете достаточно низкого значения мультиметра для соединения, он должен отобразить число. Если имеется большое сопротивление, оно может быть вызвано грязью, мусором или другими посторонними веществами.

Выводы, которые можно сделать: Если счетчик продолжает показывать «OL», это означает, что он не обнаруживает соединение. Измерение сопротивления провода или компонента может помочь вам легко определить неисправную проводку или компоненты. Если вы выполните измерение и обнаружите большое сопротивление, вам, вероятно, потребуется заменить проводку или компонент. Это может быть особенно полезно при проверке предохранителей.

OL указывает на то, что счетчик ничего не считывает, перегружен или находится вне допустимого диапазона

Измерение непрерывности

Как это сделать: Большинство счетчиков измеряют непрерывность, издавая звуковой сигнал, чтобы вы знали, что провода подключены. Обычно для выбора этой опции необходимо сделать выбор на измерителе, часто она выглядит как маленькая иконка аудио. Выводы должны быть на положительной клемме, а клемма COM неподвижна.

Цифровой мультиметр посылает небольшое напряжение по цепи для воспроизведения тона. Присоедините один щуп к одному концу, а другой щуп к булавке на другом конце. Вы услышите звуковой сигнал, если соединение в порядке. Если тона нет, вам нужно немного больше изучить это соединение, чтобы выяснить, почему оно не подключено.

Выводы, которые можно сделать: Измерение непрерывности поможет обнаружить короткое замыкание или обрыв проводки. Это может быть связано с повреждением или обрезанием проводки где-то в вашей системе.

Настройка этого мультиметра определяет как сопротивление, так и непрерывность, обратите внимание на маленькую изогнутую иконку звука, это указывает на режим тона, который издает звуковой сигнал, когда он имеет непрерывность.

Измерение силы тока (амперные клещи и эталон)

Как это сделать: Сила тока может быть измерена с помощью проводов на измерителе (для малых токов) или амперных клещей, если они есть в измерителе. Если вы используете провода, вам нужно будет разорвать цепь, чтобы весь ток проходил через счетчик. Если вы не имеете опыта работы с электрическими цепями, мы не рекомендуем вам выполнять это измерение, потому что оно может легко перегрузить ваш измеритель, если используются неправильные настройки.

Измерение токоизмерительными клещами очень легко и безопасно. Сначала установите мультиметр на переменный или постоянный ток. Постоянный ток будет аккумуляторной системой, а переменный ток будет питаться от берега или от инвертора. Возьмите мультиметр и зажмите его только вокруг ОДНОГО провода в паре. Счетчик измеряет ток, протекающий по одному проводу. Если вы зажмете его вокруг двух проводов, они нейтрализуют друг друга, и вы не получите измерения.

Выводы, которые можно сделать: Использование клещей для усилителя — отличный способ увидеть, заряжается ли аккумулятор или разряжается, и насколько сильно. Его также можно использовать, чтобы увидеть, работает ли генератор переменного тока или сколько энергии потребляет устройство.

Советы по безопасности при использовании цифрового мультиметра

При использовании цифрового мультиметра нельзя быть слишком осторожным. При использовании цифрового мультиметра следует помнить о нескольких советах по безопасности. Давайте взглянем!

Не закорачивайте провода пробниками

При размещении пробников важно следить за тем, что вы делаете. Случайно прикоснувшись щупом к соединению, пользователь может закоротить провода и печатные платы на устройствах. Это может сделать многие электронные устройства бесполезными.

Не смешивайте датчики разных цветов

Вы должны держать датчики прямо при подключении к глюкометру. Подключение неправильного щупа к неправильной вилке может привести к серьезному повреждению электроники и мультиметра. Черный всегда идет на COM, а красный только на измерение напряжения/сопротивления. Случайное вставление его в порт усилителя может привести к короткому замыканию.

Обратите внимание на температуру

Если вы заметили течку, пришло время вызвать специалиста. Горячая система — это не то, с чем неподготовленный профессионал должен пытаться справиться самостоятельно. Слишком много риска, и вы не хотите испытывать свою удачу, когда дело доходит до электрического пожара.

Убедитесь, что вы находитесь в правильной настройке или режиме

Прежде чем прикасаться щупами цифрового мультиметра к каким-либо соединениям, важно убедиться, что вы находитесь в правильной настройке или режиме. Если вы измеряете напряжение и ваш мультиметр находится в режиме измерения тока, вы можете закоротить мультиметр и получить пресс-папье, которое раньше было мультиметром.

Убедитесь, что ваш измеритель рассчитан на напряжение

Если вы используете мультиметр, не рассчитанный на измеряемое напряжение, может произойти вспышка дуги. Здесь электрический ток сходит с пути и переходит от одного проводника к другому. Это может привести к серьезным травмам и даже смерти. Обычно большинство счетчиков рассчитаны на 600 вольт, но всегда знают пределы.

Не проверяйте системы высокого напряжения или высокого напряжения, если вы не обучены

Знайте, когда вы откусываете больше, чем можете прожевать. Не пытайтесь работать с системами высокой энергии или напряжения, если у вас нет навыков, знаний и соответствующих инструментов. Даже небольшая ошибка может дорого обойтись при работе с высокой энергией или напряжением.

Изучите электрическую систему с помощью удобного мультиметра

Наличие мультиметра поможет вам лучше понять, как работает ваша электрическая система. Однако знать, как им правильно пользоваться, так же важно, как и владеть им. Если вы научитесь им пользоваться, вы сможете самостоятельно диагностировать некоторые проблемы с электричеством и даже устранять их. Тем не менее, всегда обращайтесь к сертифицированному специалисту, если сомневаетесь, чтобы избежать дорогостоящей ошибки.
