Соединение металлопластиковых труб своими руками

Содержание

1. Виды крепления
2. Как установить компрессионный фитинг
3. Установка накидных крепежей

При самостоятельной разводке канализации требуется выполнять крепление отдельных коммуникаций и их установку в нужное место. При наличии специальных инструментов соединение металлопластиковых труб легко можно выполнить своими руками.

Виды крепления

Существует два варианта соединения – при помощи пресс фитингов и компрессионных креплений. Помимо этого также, в зависимости от использующихся крепежей, бывает такое соединение пресс фитингами:

1. При помощи муфт;
2. Надвижных фитингов.

У каждого варианта есть свои достоинства и недостатки. Компрессионный метод можно использовать без специальных инструментов, он позволяет обеспечить прочное разъемное соединение. Это очень удобно, если потребуется после установки перенести или прочистить систему в определённом месте. Но в этом заключается и основной недостаток способа – из-за того, что насадка снимается, со временем в месте стыка может образоваться протечка.

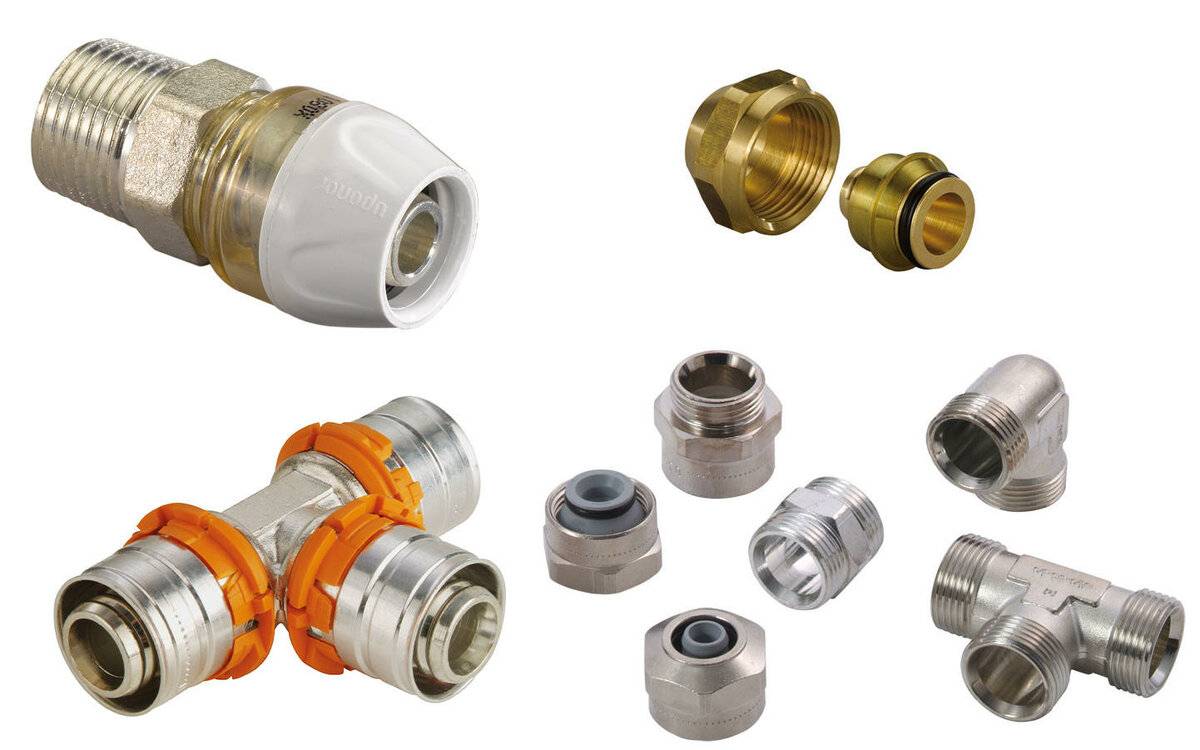

Фото — металлопластиковая труба с компрессионной деталью

Пресс фитинги устанавливаются при помощи специального инструмента для обработки коммуникаций – прессом. К достоинствам можно отнести прочность и долговечность установки. Не требуется дополнительный монтаж прокладок или других уплотнителей, что повышает износостойкость системы. В то же время, при таком соединении обеспечивается неразъемное крепление. При необходимости не будет возможности раскрутить трубу, придется разрезать коммуникацию.

Как установить компрессионный фитинг

Чтобы обеспечить надежное обжимное или цанговое соединение металлопластиковых труб с полипропиленовыми, применяются именно компрессионные модели. Стандартно такие фитинги изготавливаются из коррозионностойкого металла – меди или латуни. Конструктивно они состоят из штуцера, кольца и накидной гайки, при помощи которой производится фиксация обжима на трубах.

Фото — усиленная компрессионная установка

Присоединение происходит так: при закручивании гайки она начинает давить на кольцо, которое закреплено на определенном отрезке трубы. Это отличный вариант как для гибких шлангов водоснабжения так и для армированных труб отопления. При сжимании обеспечивается нужное крепление между стенками коммуникаций.

Фото — виды установочных элементов

Классификация компрессионных фитингов для соединения водопроводных металлопластиковых труб с резиновым шлангом производится по внутреннему диаметру и типу резьбы. С размером отверстия все понятно – нужно выбрать ближайшее большее значение от диаметра устанавливаемой трубы. Резьба бывает левая и правая, принципиальной разницы в использовании нет.

Пошаговая инструкция, как установить компрессионный фитинг для соединения металлопластиковых труб с резиновым шлангом:

1. Предварительно изучается схема разводки канализации. Нужно учесть особенности системы, количество поворотов и тройников на обрабатываемом участке – в зависимости от этого меняется число хомутов;
2. Необходимо обрезать трубу до нужного размера. Обязательно обрабатываются края коммуникации: они протираются обезжиривающим раствором и зачищаются при помощи щетки. Проследите, чтобы на месте стыка не было никаких зазубрин, иначе при включении воды, в этом месте образуется течь;
   Фото — обрезка

3. На входных торцах делается фаска размером 1 мм под углом 45 градусов. Её нужно прорезать фаскоснимателем;
4. Монтаж производится по такой схеме: сначала устанавливается гайка, после на отрезок надевается обжимное кольцо. Штуцер смазывается маслом или герметиком, который улучшит резьбовое соединение. Специальный инструмент не понадобится, можно использовать газовый или водопроводный разводной ключ;
5. При посадке штуцера на трубу проследите, чтобы она краем уперлась в ограничитель;

   Фото — конструкция

6. Сначала подсоединение производится исключительно вручную. Нужно накрутить гайку на штуцер до максимального упора. После соединение подкручивается при помощи ключа. Нельзя слишком сильно затягивать резьбу, иначе она может сорваться.
   Также не следует пережимать гайку. Специалисты говорят, что оптимально должно быть видно из-под штуцера две резьбовые нити;
7. После место соединения армированных труб с пластиковыми накрывается пленкой для защиты от пара и грязи.

При работе с резьбовым соединением обратите внимание на то, что место стыка обязательно нужно покрыть герметичной сантехнической лентой. Таким образом, в канализационной системе обеспечивается максимальный уровень герметичности.

Метод требует определенного ухода за резьбой. При демонтаже нужно обязательно менять кольцо, даже если оно не течет. Также раз в год независимо от особенностей эксплуатации, проверяйте резьбу и меняйте прокладку.

Видео: как соединять металлопластиковые трубы

Установка накидных крепежей

По надежности компрессионные способы соединения металлопластиковой трубы не сравнятся с пресс фитингами. Этот вариант более долговечный и прочный. Подготовка коммуникации производится по такому же принципу, как и описано выше, но здесь необязательно делать фаску. Пошаговая инструкция, как провести соединение стальных и металлопластиковых труб пресс-фитингами:

1. На свободный отрезок коммуникации устанавливается муфта. Подготовленный отрезок также развальцовывается и зачищается посредством экспандера;
2. После на муфту надевается пресс-фитинг, который нужно задвинуть до упора на трубу;

   Фото — технология установки пресс-креплений для металлопластика

3. При помощи ручного или гидравлического пресса полученное соединение зажимается и фиксируется. При установке строго следите за тем, чтобы отдельные отрезки коммуникации находились в ровном положении, иначе крепление будет ненадежным и придется обрезать трубу для повторного монтажа.

Если работать описанными приборами, то время монтажа надвижного крепления не займет больше получаса. Так можно осуществить соединение с полотенцесушителем, радиаторами или смесителем. Но при работе с краном чаще выбирается компрессионное соединение металлопластиковых труб, т. к. тогда коммуникации можно в случае засорения быстро разобрать.

Фото — пресс для зажима

Наиболее часто пресс-фитинги используются в доме под стяжкой, где не потребуется их замена. Купить такие элементы можно в любом сантехническом магазине, наибольшей популярностью пользуется марка Вальтек (Valtec). В официальном интернет-магазине цена переходящей детали на наружную резьбу 10 долларов.

Читайте также:

Пресс-клещи для металлопластиковых труб — выбор, как использовать, варианты опрессовки

Соединение полиэтиленовых труб — способы

Фитинги для металлопластиковых труб — виды, как производить соединение

Соединение металлопластиковых труб: основные методы

Опубликовано:

29.10.2013

Все чаще при устройстве различных трубопроводных систем используют металлопластиковые трубы.

Срок службы металлопластиковых труб очень велик, примерно 50 лет.

Использование труб из металлопластика – недорогой и надежный вариант. Если рассматривать недостатки металлопластиковых труб, то их немного. Это разница в коэффициентах удельного расширения (пластик и алюминий), что иногда ведет к расслоению, и существующий предел гибкости (угол изгиба имеет ограничения). Срок службы металлопластиковых труб очень велик и достигает значения, равного 50 годам. Да, скажет любой, это очень заманчиво. Но как выполнить соединение металлопластиковых труб? Здесь тоже нет ничего сложного. Главное – соблюдать правила монтажа. Рассмотрим этот вопрос подробнее.

Основные методы соединения металлопластиковых труб

Существует два основных способа соединения:

• соединение с использованием компрессионного фитинга;
• соединение с использованием пресс-фитинга.

Последний способ можно подразделить еще на два: соединение с помощью обжимной муфты и соединение с использованием пресс-фитинга (надвижного типа).

К подготовительным работам перед непосредственным соединением изделий из металлопластика можно отнести составление схемы размещения труб, отопительных и сантехнических приборов. Следующим действием будет подготовка необходимых инструментов и элементов нужной длины.

Если в процессе резки край системы деформировался, то его необходимо выправить, используя калибровщик, а срез зачистить (при наличии шероховатостей и заусенцев) при помощи напильника.

Вернуться к оглавлению

Технология соединения при помощи компрессионных фитингов

Итак, компрессионные фитинги. Их составными частями являются штуцер, кольцо разрезное и гайка накидная. Соединяются они с трубой довольно просто. Для того чтобы правильно выполнить соединение, вам не понадобится специального оборудования – можно обойтись простым гаечным ключом.

При выполнении закручивания накидной гайки происходит сжатие пресс-гильзы на трубе (кольцо), в результате чего получается плотное, надежное крепление внутренней стенки трубы и штуцера. При затягивании гайки будьте осторожны, не прилагайте силу. Услышав слабый характерный треск, остановитесь. Это значит, что затягивать больше не нужно, устройство надежное и качественное.

Достоинства такого способа очевидны. Плюсом является то, что нет необходимости использовать специальное оборудование для выполнения монтажа и есть возможность демонтажа.

Если вы используете соединители (фитинги), бывшие в употреблении, не забудьте заменить уплотнительные прокладки.

Для того чтобы правильно выполнить соединение при помощи компрессионного фитинга можно воспользоваться простым гаечным ключом.

Вернуться к оглавлению

Особенности монтажа пресс-фитингов

Стыковка при помощи пресс-фитингов применяется довольно часто. С их помощью монтируются системы водоснабжения и отопления, а также «теплый пол». Крепление, выполненное при их помощи, имеет свои достоинства. Такая стыковка предоставляет возможность укладки такого трубопровода под бетон либо гипсокартон. Еще один плюс – это малое количество используемой арматуры. Расход изделий сокращается, стоимость трубопровода уменьшается.

Нельзя выполнять повторное обжатие муфты при помощи пресс-клещей, можно только единожды!

Технология соединения при помощи пресс-фитингов предусматривает следующие действия:

1. Отрезание изделия нужной длины.
2. Обработка конструкции при помощи калибратора, которая включает в себя снятие внутренней фаски. При помощи калибра выправляется округлость, деформированная при резке.
3. Размещение на конце элемента обжимной муфты.
4. Установка фитинга включает в себя установку штуцера с уплотнительными резиновыми кольцами. Для того чтобы избежать электрической коррозии в месте соединения торцевого конца металлопластиковой трубы с металлическими частями фитинга, необходимо установить специальную прокладку (диэлектрическую).
5. Выполнение обжима муфты при помощи ручных или электрических пресс-клещей.
6. Как конечный результат, на муфте образуются выступающие кольца, металл принимает форму дугообразного изгиба.

Не забывайте, что нельзя выполнять повторное обжатие муфты при помощи пресс-клещей, только единожды!

В продаже имеются разнообразные фитинги (как компрессионные, так и прессовые), которые позволяют собирать трубопроводные системы различной конструкции: от самых простых до очень сложных.

Вид пресс-фитингов в разрезе

Некоторые производители пресс-фитингов закрепляют обжимную муфту сразу на фитинге, в связи с этим порядок действий по монтажу немного будет отличаться от описанного выше. После выполнения действий по калибровке трубы сразу же осуществляется посадка ее на штуцер, а необходимая плотность может контролироваться через отверстия, расположенные на обжимной муфте.

Соединения, выполненные при помощи пресс-фитингов, наиболее надежны по сравнению с компрессионными и используются для скрытой прокладки коммуникаций (под бетон, за гипсокартон, в стяжку). Но минусом таких соединений является необходимость использования специальных приспособлений, препятствующая домашним работам (требуется нечасто при наличии металлопластикового трубопровода). Выходом является прокат обжимного инструмента.

Специальных навыков для работы с обжимным инструментом (пресс-клещами) не требуется. Даже новичок справится не более чем с третьего раза. Но конечно, как и при работе с другими инструментами, требуется соблюдать некоторые правила безопасности. Работа с электрическим инструментом исключает наличие влажной среды. И ни в коем случае нельзя располагать пальцы непосредственно в рабочем механизме пресс-клещей.

http://experttrub.ru/youtu.be/3JetL-FRaYE”>

Вернуться к оглавлению

Порядок действий по соединению с использованием надвижных пресс-фитингов

В этом случае вам понадобится, кроме специальных пресс-клещей, еще и эспандер, предназначенный для расширения отверстия в трубе. Соединение при помощи напрессовочных фитингов будет неразъемными. Такой способ соединения дает возможность исключить некачественное соединение (затянуть не до конца). Для работы может использоваться либо ручное, либо гидравлическое оборудование. Чтобы все сделать правильно, необходимо соблюдать следующий порядок действий:

• труба обрезается, и на нее надевается муфта;
• конец обрабатывается эспандером;
• труба устанавливается на штуцер;
• муфта зажимается в прессе;
• муфта спрессовывается на штуцер.

http://experttrub.ru/youtu.be/PwSkPRZxHv8″>

Соединение выполняется по принципу напрессовки гильзы фитинга на расширенный конец трубы (при помощи эспандера), надетый на штуцер. При выполнении надвигания напрессовочной гильзы осуществляется достаточно плотное прижимание трубы к штуцеру, чем и обеспечивается надежность соединения.
