Компрессоры. Описание и рекомендации по выбору

Компрессором называется устройство, посредство которого воздух или другой газ сжимается и подается к инструменту. То есть по сути это источник энергии.

Инструменты, работающие на таком принципе, и сегодня, в век электричества, являются довольно популярными.

И это неспроста. Они работают при повышенной влажности, просты и надежны, обладают высокой износостойкостью и долгим сроком службы, небольшой вес компрессоров сочетается с их высокими ударно-мощностными характеристиками.

Компрессоры применяются очень широко: в машиностроении, авторемонтных мастерских, строительстве и даже пищевой промышленности. Притом в каждой отдельной области инструменты, чей принцип работы основан на пневматике, представлены в широком ассортименте. Сжатый воздух или другой газ нагнетается по гибким шлангам  от компрессора к инструменту, приводя его в действие.



Конструкционные особенности и принцип действия

Компрессоры различаются на:

– поршневые,

– винтовые (ротационные),

– центробежные,

– осевые,

– струйные.

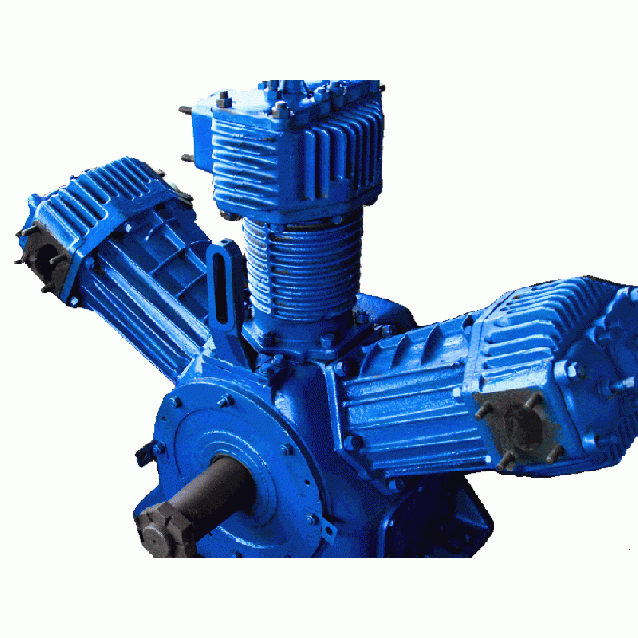

Наибольшее распространение получили поршневые компрессоры. Они дешевы и легко ремонтируются, что и является их главным достоинством. Можно сказать, что при своевременном обслуживании их ресурс бесконечен.

Конструкция поршневого компрессора – это рабочий цилиндр и поршень, а также всасывающий и нагнетательный клапаны в крышке цилиндра. В движение поршень приводится кривошипно-шатунным механизмом с коленчатым валом. Поршень начинает обратно-поступательные движения внутри цилиндра, всасывая воздух через входящий клапан. Сжимает воздух до того состояния, когда под давлением откроется клапан выпускной. После чего сжатый газ подается в ресивер, откуда по гибкому шлангу подается к пневмоинструменту.

Для чего в компрессоре нужен ресивер? Он способствует более плавному падению давления в системе, когда сжатый газ идет через инструмент. Более тщательный контроль за расходом газа и давлением обеспечат манометры и вентили. Двигатель с ресивером время от времени отключается, если датчик зафиксировал повышение давления дальше предельно допустимого уровня.

Цилиндр может быть один или несколько, работать они могут вместе или поочередно. Параллельная работа цилиндров обеспечит большее давление газа, а последовательная увеличит его объем. Цилиндры могут располагаться по-разному, поршень может работать одной или двумя сторонами, сжатие происходит одноступенчато или многоступенчато.

Тип смазки определяет является ли компрессор масляным или безмасляным. Масляные компрессоры хороши тем, что смазка обеспечивает более продолжительную работу трущихся деталей. Однако при покрасочных работах лучше использовать безмасляный компрессор, чтоб смазка не попадала в струю сжатого воздуха.

Различают компрессоры прямого привода и ременные компрессоры. В зависимости от того, как передается вращательный момент от двигателя на компрессорную группу. Ременной привод позволяет снизить обороты коленчатого вала почти вдвое по сравнению с частотой вращения двигателя. В компрессорах прямого привода эти величины равны. Компрессоры с ременным приводом более ресурсоемки, ими можно работать более интенсивно, в отличии от компрессоров с прямым приводом.

У винтовых компрессоров всасывание и движение воздуха обеспечивает винтовая пара. Это – всасывание воздуха, направление в рабочую камеру, нагнетание через клапан в ресивер. Винтовые компрессоры бывают только прямоприводными.



Выбор компрессора

Конструкция компрессоров зависит от их назначения и сильно различается. Количество цилиндров, емкость ресивера, мощность двигателя – все может быть очень разным. И выбор компрессора становится отнюдь не простой задачей. Более надежными считаются компрессоры, где поршень смазан маслом. Но они могут использоваться не везде, как уже говорилось выше (в покрасочных работах использование масляных компрессоров нежелательно).

Практичнее своих собратьев с прямым приводом считаются компрессоры с ременной передачей. К многопоршневым компрессорам, имеющим ресивер большой емкости, могут подключаться несколько инструментов одновременно.

Бытовые потребности, связанные с работами в гараже или на даче, вполне может удовлетворить одноцилиндровый безмасляный компрессор. Их достоинство – простота эксплуатации, а недостаток – не очень большой ресурс. Однако, этот ресурс можно увеличить, если компрессор сухой заменить на масляный. В этом же случае примерно на треть возрастет и его производительность.

Профессиональные компрессоры – это инструмент, к которому предъявляются повышенные требования. У таких компрессоров наличествует два и больше масляных цилиндра, они отличаются более высокой производительностью (до 600 л/мин. ), а оснащенные ременной передачей компрессоры могут создавать давление от десяти и выше атмосфер. Кроме того, ресурс профессиональных компрессоров на порядок выше, чем у бытовых.

Выбирая компрессор, нужно взять за основу потребности пневмоинструмента, которым Вы собираетесь работать. Что это значит? Производительность, указанная в паспортных характеристиках вашего инструмента нужно соотнести с производительностью компрессора. Оптимальный режим работы будет достигнут, если производительность компрессорной установки примерно на четверть выше потребления сжатого воздуха Вашим инструментом. Кроме того, нужно ориентироваться на такую характеристику как производительность по нагнетанию сжатого воздуха.

Кроме того учтите, с какой интенсивностью будет эксплуатироваться компрессор. Если планируется ежедневное и долговременное использование, то лучше приобрести профессиональный компрессор с ременным приводом, из-за его большего ресурса. Безмасляный, прямоприводной компрессор в режиме работы в две смены работать сможет недолго. Опять же, незачем приобретать дорогостоящий ипрофессиональный агрегат, если требуются только эпизодические и кратковременные работы, например, на дачном участке.

Предыдущая

Назад к списку

Следующая

Устройство винтового компрессора: принцип работы

Винтовые компрессоры — это уникальное и высокотехнологичное оборудование. Сегодня данный вид компрессоров является наиболее современным по сравнению со всеми остальными разновидностями.



Прежде чем выбирать компрессор, следует подробно разобраться в том, что он из себя представляет. В этой статье мы выясним, что такое винтовой компрессор — начнем с определения и назначения.



Итак, винтовой компрессор — это устройство для сжатия воздуха и подачи его под давлением потребителям. В винтовой машине за сжатие отвечает винтовой блок, в котором находятся два винта (ротора). Компрессия происходит за счет движения этих винтов и изменения полости сжатия — таков основной принцип работы винтового компрессора.







Для чего нужны винтовые компрессоры

Сжатый воздух, который производит винтовой компрессор, чаще всего служит в качестве энергоносителя.



За счет преобразования энергии сжатого воздуха в механическую энергию работают:

• Пневмомеханизмы — автоматизированные устройства приема-подачи и др.
• Пневмоинструменты — отбойные молотки, перфораторы, подъемники, молоты и др.



Обдувочные же аппараты (краскопульты, эжекторы, пескоструйные аппараты и дробеструйные установки) преобразуют энергию сжатого воздуха в

кинетическую.



Для многих отраслей промышленности лучшим решением будет выбрать именно винтовой воздушный компрессор, так как он является более надежным, экономичным в потреблении электроэнергии и рассчитан на долгую бесперебойную работу. Подробнее о том, чем хороши винтовые компрессоры, мы уже писали в нашем блоге.



Схема и устройство винтового компрессора: этапы работы

Для разбора схемы и устройства компрессора в качестве примера мы возьмем самый простой, классический винтовой компрессор — маслозаполненный и с ременным приводом. Особенности данного вида винтовых компрессоров в том, что в процессе сжатия принимает участие компрессорное масло, а электродвигатель приводит в движение роторы винтового блока с помощью приводного ремня.



Схема устройства винтового компрессора

1 этап

Через всасывающий клапан (1) из окружающей среды отбирается воздух.



2 этап

Атмосферный воздух перед тем, как попасть в компрессор, проходит через воздушный фильтр (2). Он помогает отфильтровать пыль и различные твердые частицы. Их нахождение в компрессорном блоке недопустимо.



3 этап

После фильтрации воздух отправляется в место своего сжатия — винтовой блок (3). Один из двух роторов — ведущий. Он приводится в движение электродвигателем (4) через приводной ремень и шкиву. Второй ротор является ведомым и действует за счет движения первого.



4 этап

При попадании к винтовой паре, воздух смешивается с маслом (5). Масло в винтовом блоке служит смазкой во время сжатия, уплотняет зазоры между ключевыми элементами и отводит тепло.



5 этап

Смесь воздуха и масла начинает нагнетаться посредством вращательных движения роторов. Формируется воздушный поток с необходимыми показателями давления.



6 этап

После того, как процесс сжатия завершен, его нужно очистить от примесей масла из винтового блока и воды из атмосферы — этим занимается сепаратор (6).



7 этап

Так как в процессе сжатия воздух нагревается, его следует охладить. Поэтому на следующем этапе воздух проходит через воздушный радиатор (9) с охлаждающим вентилятором (10) и через клапан минимального давления (7) поступает на выход. Этот клапан поддерживает давление в масляном резервуаре, чтобы масло циркулировало независимо от давления в сети.



8 этап

Масло отправляется обратно в винтовой блок через масляный радиатор (11) по малому или большому кругу— зависит от его температуры, проходя через масляный фильтр (12). За регулировку температуры масла отвечает термостат (8).



9 этап

Сжатый воздух, приведенный к нормальным физическим и температурным показателям, отправляется к потребителю (13).



Существуют и другие типы винтовых компрессоров: кроме маслозаполненных компрессоров бывают безмасляные компрессоры; кроме компрессоров с ременным приводом есть также агрегаты с прямой передачей.



Если у вас остались вопросы об устройстве и принципе работы винтового компрессора — обращайтесь в компанию «Волгаремсервис». Мы уверены: наши инженеры ответят на любой технический вопрос и помогут с выбором винтового компрессора.







Предыдущая статья
Лучшие воздушные компрессоры: что выбрать?Следующая статья
Ресивер для компрессора — подбираем и используем правильно

Поделиться:

преимущества, принцип действия, исполнение, компоновка

На этой странице представлена полезная информация о винтовых компрессорах. Вы узнаете о принципе действия, области применения, исполнении и преимуществах. Выбрать компрессор вы можете на странице нашего каталога >>>

Принцип действия

В винтовых компрессорах сжатие воздуха происходит за счет уменьшения объёма полостей сжатия – канавок, образуемых поверхностями двух винтовых элементов и стенками корпуса винтового блока. Исходя из принципа действия, эти компрессоры относят к компрессорам объемного действия.

Принцип сжатия воздуха в винтовом блоке

В этом разделе рассматриваются наиболее распространенные воздушные винтовые компрессоры для сжатия воздуха, при этом в винтовом блоке вместе в воздухом присутствует небольшое количество масла. Масло выполняет несколько функций:

• обеспечивает масляные зазоры между элементами винтового блока, исключая сухое трение;
• отводит тепло, выделяющиеся в процессе сжатия;
• герметизирует винтовой блок;
• смазывает подшипники винтового блока.

Такие компрессоры называются масляными или маслосмазываемыми (oilinjected).

Ниже представлена схема работы масляного винтового компрессора:

Схема работы

1. Воздушный фильтр 2. Регулятор всасывания 3. Винтовой блок 4. Муфта для передачи вращения от двигателя
5. Двигатель 6. Маслобак-сепаратор 7. Клапан минимального давления 8. Вентилятор охлаждения 9. Концевой охладитель 10. Сепаратор влаги (опционально) 11. Клапан автоматического слива конденсата 12. Шаровой кран
13. Масляный радиатор 14. Воздушно-масляный сепаратор 15. Масляный фильтр 16. Термостат
17. Осушитель (опционально)

Атмосферный воздух поступает в винтовой блок (поз.3) через воздушный фильтр (поз.1) и регулятор всасывания (поз. 2). Воздушный фильтр позволяет очищать всасываемый воздух от крупных частиц пыли, тем самым, исключая их попадание в винтовой блок. Регулятор всасывания позволяет переводить работу оборудования оборудования компрессора на холостой ход, когда сжатый воздух не потребляется.

Подаваемый винтовым блоком воздух, очищается от масла в баке-сепараторе (поз.6 на схеме), где крупные капли масла оседают на его стенках, а мелкие задерживаются специальным фильтром (поз.14) и отсасываются на вход блока. Специальный клапан на баке (поз.

7) поддерживает в нем давление в несколько атм, т.е. даже если давление в пневмомагистрали упадет почти до атмосферного, то минимальное давление с несколько атм в баке-сепараторе все равно будет присутствовать. Это давление обеспечивает подачу масла обратно в блок. При нагревании масла выше определенной температуры, оно охлаждается в масляном радиаторе (поз13).

Внутреннее устройство

Выдаваемый компрессором воздух охлаждается в концевом охладителе (поз.9) и далее направляется в пневмосистему. Воздух может быть очищен специальными устройствами, входящими в корпус компрессора – сепаратор (поз.10) и осушитель (поз.17), которые также могут быть установлены и вне компрессора.

Принцип работы винтового компрессора был предложен около 100 лет назад, но технология изготовления качественных винтовых элементов с высокими требованиями к точности изготовления сложной поверхности появилась только во второй половине 20 века. Изготовление винтовых блоков – это технология, включающая в себя операции фрезерования, шлифования на высокоточных станках с последующим контролем на каждом этапе изготовления. Только предприятия с высоким объемом продаж могут позволить себе оснастить своё предприятия оборудованием для производства винтовых блоков. К таким предприятиям относятся FINI (Италия), CompAir (Германия), Rotair (Италия), AtlasCopco и некоторые другие.

Производство винтовых блоков на специальных станках

Преимущества винтовых компрессоров

1) Подача сжатого воздуха винтовым блоком происходит с частотой, более 100 импульсов в секунду, поэтому можно говорить, что компрессор подает воздух равномерно. Все рабочие движения в винтовом компрессоре винтового типа вращательные, поэтому оборудование не создает сильных вибраций на фундамент, а уровень шума у него приемлемый. Все это привело к возможности ставить компрессоры ближе к потребителю воздуха.

2) Винтовые маслосмазываемые компрессоры выдают более чистый воздух, чем традиционные поршневые, но масло все же присутствует – не более 3 мг/м3 при отсутствии дополнительных фильтров.

3) Обладают достаточно высокой экономичностью, при этом в широком диапазоне производительностей. Винтовые компрессоры изготавливаются в диапазоне мощностей от 2 кВт до мегаватт, при этом и технические и экономические характеристики мелких аппаратов так же хороши, как и у старших моделей.

4) Винтовые маслосмазываемые компрессоры не требуют сложного техобслуживания (ТО). Стандартно меняются масло, воздушный фильтр, масляный фильтр и масляный сепаратор. Другие детали с ограниченным ресурсом меняются редко и не требуют специальных навыков и инструментов. Стандартный интервал сервисного обслуживания составляет 2000-4000 часов, при 200-500 часов у поршневого компрессора.

Масляный фильтр Фильтр-сепаратор масла Масло Воздушный фильтр

Расходные материалы для замены при проведении ТО

5) Применение различных опций для снижения энергозатрат: использование сжатого воздуха в системе рекуперации тепла, применение частотного регулирование привода и т. п. Тепло, выделяемое от оборудования, может быть направлено на обогрев помещений, для подачи горячей воды в душевые и для других применений. Использование частотного преобразователя позволяет вырабатывать столько сжатого воздуха, сколько требуется потребителю, таким образом, экономия электроэнергии может достигать до 33 %.

Использование частотного преобразователя

Также к преимуществам винтового компрессора данного типа относятся: меньшая масса и габариты, более высокий ресурс работы, возможность непрерывной работы 24 часа в сутки. Машины высокой мощности не требуют водяного охлаждения, что снижает общие затраты на монтаж и эксплуатацию винтового компрессора.

Компоновка, исполнения

Влияние на потребительские характеристики компрессора оказывает привод винтового блока. Так установки с ременным приводом в общем более компактны и позволяют производить различные варианты «давление-производительность» путем изменения диаметров шкивов. Компрессоры же с прямым приводом более экономичны и, как правило, не требуют специального обслуживания по замене.

С ременным приводом	С прямым приводом

Ввиду универсальности применения, аппараты средних и малых мощностей могут быть скомпонованы с осушителями воздуха, а более мелкие – еще и с ресиверами.

Исполнение на раме	Исполнение на раме с осушителем	Исполнение на ресивере с осушителем

Исполнение винтового компрессора

Винтовой компрессор является источником сжатого воздуха. Как правило, он является составной частью целого набора оборудования, необходимого для выполнения различных технологических задач. Сжатый воздух, выходящий из компрессора, проходит через различные устройства для его очистки, состав которого определяется классом очистки сжатого воздуха по стандартам ГОСТ 17433-80 и ISO 8573.1: осушители холодильного типа, осушители адсорбционного типа, ресиверы, фильтры и др.

Ниже представлена примерная схема компрессорной, в которой установлен винтовой воздушный компрессор. На схеме детально представлена система подготовки сжатого воздуха, а также система рекуперации тепла для обогрева воды.

Схема установки

Если вы не нашли необходимую информацию на данной странице- обращайтесь к нам любым удобным для вас способом, указанным на старанице “Контакты”. Мы поможем с подбором оборудования. Приобрести винтовой компрессор можно на странице нашего каталога >>>

Комплектация компрессоров PARAMINA – описание, фото, характеристики

Фильтрующие системы сжатого воздуха серии ВА




Связаться





Все компрессоры Paramina оснащены фильтрующими системами очистки сжатого воздуха серии «ВА», которые обеспечивают очистку воздуха в соответствии с требованиями европейского стандарта DIN / EN 12021 и Российскими НПБ, ПВС ВМС 85 и ЕПБТ ВР.

Работоспособность и ресурс фильтрующей секции (картриджа) зависит от многих факторов: степени насыщения водой, температуры, давления и влажности воздуха.

Для обеспечения гарантированного качества воздуха, необходимо своевременно заменять картридж фильтра в соответствии с Руководством по эксплуатации компрессора.

Ориентировочные данные ресурса фильтрующих систем приведены в таблице:



Тип картриджа	Наполнители	Тип компрессора
ВА	А.С./М.С.	Mistral  М6/М8 электропривод	168 m3
ВА Н	А. С./М.С./Н. Р.	Mistral М6/М8  бензопривод	168 m3
ВА х2(4)	А.С./М.С.	Typhoon 15(18) электропривод	300 (600) м3
ВА Нх2(4)	А.С./М.С./Н. Р.	Typhoon 15(18) бензопривод	300 (600) м3
ВА Cyclone	А.С./М.С.	Cyclone 24(30) электропривод	600 м3

MS — молекулярное сито (осушение)
AC — активированный уголь (удаление паров масла)
HP — гопкалит (удаление окиси углерода)


Данные ресурса ориентировочные для температуры 20 °С и давления 300 бар.

Ресурс в м3 легко пересчитать на заполненные баллоны (ресурс в м3/(объем баллона х давление в баллоне). Рост ресурса, связанный с ростом рабочего давления нивелируется увеличением объема свободного воздуха в баллоне, поэтому данные для давлений 200 и 300 бар практически идентичны.
Системы автоматики и дополнительные устройства

Установка дополнительных опций позволяет не только упростить процесс эксплуатации, но и подстраховать себя от возможных просчетов обслуживающего персонала.

Ниже приведен перечень наиболее популярных дополнительных опций, полный перечень Вы можете узнать у наших специалистов по тел. (495) 787-03-96, 781-61-15.



Зарядный клапан

Зарядный клапан для баллонов с системой стравливания давления со шланга, после зарядки баллона. Подходит для баллонов 225/330 бар.



Система автоматического слива конденсата

Представляет собой систему, которая открывает каналы слива влагомаслоотделителей и фильтровальных систем с помощью электромагнитного клапана. Периодичность и продолжительность открытия клапанов можно установить с помощью двух регуляторов.

Очень популярная опция, создающая ощутимые удобства при эксплуатации компрессора.



Система автоматической остановки компрессора по достижении конечного давления

Система представлена в двух вариантах- на компрессорах с системой CONTROLLER HP стоит аналоговый датчик, контролирующий давление в магистрали, если давление достигнет заданного значения – компрессор остановится автоматически. В компрессорах без системы CONTROLLER HP стоит датчик давления, который дает сигнал остановки компрессора при достижении заданного давления, конечное давление регулируется в диапазоне от 40 до 350 бар.

Очень популярная опция, упрощающая процесс эксплуатации компрессора.



Счетчик моточасов

Автономное устройство для компрессоров с мотто-приводом. отслеживает часы работы компрессора.



Клапан поддержания давления

Клапан устанавливается перед системой фильтрации, для лучшего отделения масел и воды из фильтруемого воздуха и настроен на открытие при давлении более  140 бар.



CONTROLER HP

Электронная система контроля и управления компрессором



В стандартной версии система отслеживает конечное давление воздуха, давление масла, температуру окружающего воздуха и последней ступени, очередной срок замены фильтра или масла, сроки проведения очередного регламента (ТО). Отключает компрессор по заданному давлению, по превышению температуры и давления масла. Позволяет устанавливать интервал работы системы автоматического удаления конденсата. Сохраняет в памяти 15 последних ошибок.



Осушитель сжатого воздуха высокого давления «КРИО»

Сжатый воздух содержит большое количество влаги и других загрязняющих веществ.

Эта влага и загрязнения должны быть удалены от сжатого воздуха, для того, чтобы конечное качество воздуха удовлетворяло требованиям EN12021 — воздух для дыхания.

Очистка воздуха внутри воздушного фильтра (BA) достигается путем адсорбции молекулярного сита и активированным углем (удаление нефтяных углеводородов и запаха масла). Когда молекулярное сито насыщяется, картридж (BA) должен быть заменен.

Возможности молекулярного сита зависят от температуры сжатого воздуха, которая увеличивается или уменьшается в зависимости от температуры окружающей среды. Чем выше температура воздуха, тем меньше срок службы (BA) картриджа.

Осушитель “КРИО “охлаждает сжатый воздух до температуры 3° С (точка росы ), и автоматически удаляет сконденсированную влагу.

Установив “Крио” перед BA фильтром компрессора, вы намного (до 4-х раз) увеличите срок службы картриджа.

Модель	Питание	Максимальное рабочее давление, бар	Производительность		Размеры, см			Масса кг
			м3/ ч	л / мин	Д	Ш	В
“CRYO” HPRD600	220 В / 50 Гц	350	36,0	600	46	45	47	42
