Как правильно паять паяльником – как научится самостоятельно паять алюминиевые, медные провода паяльником?

Эта статья поможет вам узнать, как правильно паять паяльником, если вы не держали его в руках до этого. Паяльник – действительно нужная вещь, если вы радиолюбитель, системный администратор, хотите самостоятельно чинить домашнюю электронику или если хотите научиться чему-то новому и полезному.

Важно понимать, что если вам уже сегодня нужно перепаять провода в бытовой технике или спаять материнскую плату в компьютере, прочтения одной статьи будет явно недостаточно. Несмотря на кажущуюся простоту, работа с паяльником – это почти искусство, требующие внимательности, опыта и наличия твердой руки. Прежде чем что-то паять для провода, имеющего ценность, стоит изрядно попрактиковаться на расходном материале.

Принцип работы паяльника

Понять, как работает паяльник, не сложно. Нагревательный элемент разогревается до высокой температуры ( 300 и выше градусов ). Паяние – это процесс всасывания специального вещества (припоя). Оно имеет температуру плавления ниже, чем у провода для спаивания.

Паяльник расплавляет припой, заполняющий собой все микропоры металла, взаимодействуя с ними на молекулярном уровне. При охлаждении он «прикипает» и образовывает устойчивую связь между двумя частями провода.

Паяльник и инструменты, необходимые для работы

Отвечая на вопрос «как паять паяльником», необходимо затронуть тему инструмента и расходных материалов, необходимых для осуществления пайки. Итак, чтобы правильно и качественно паять, вам понадобится:

• Сам паяльник
• Специальная подставка
• Припой
• Флюс
• Дополнительные инструменты

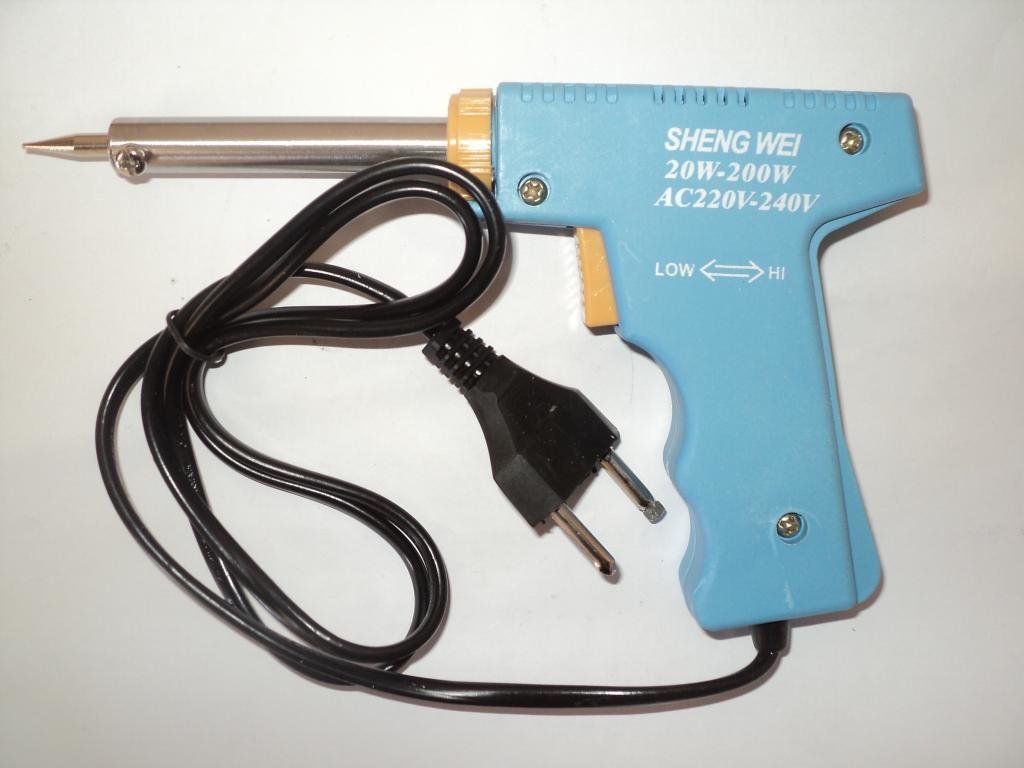

Паяльник

Есть много самых разных моделей, необходимых для решения широкого спектра технических проблем. Но главный критерий – мощность. По мощности они разделяются на несколько типов:

• 3-10 Вт.
  Это самые маломощные модели. Они предназначены для пайки самых маленьких и чувствительных микросхем
• 20-40 Вт. Относятся к категории «бытовых» или радиолюбительских. С их помощью можно как припаять провод, так и транзистор или другую деталь
• 60-100 Вт. Если провода, требующие пайки, очень толстые, подойдет именно этот тип. Он часто используется автолюбителями или профессиональными механиками
• 100 Вт и более. Таким паяльником можно спаять как толстый провод, так и кастрюлю или даже радиатор автомобиля. Они используются только профессионалами, и по понятным причинам неприменимы в быту

Если вы планируете заниматься припайкой радиодеталей, достаточно будет 25 ватного инструмента. Чтобы припаять обычной провод, мощности должно хватить, но для использования в быту стоит подобрать модель в

35 Вт и выше.

Подставки часто продаются в комплекте. Они не только сохраняют рабочий стол от пятен припоя, но и позволяют всегда контролировать положение инструмента. В работе он должен находиться на краю стола. Важно следить за сетевым проводом.

Припой

В этом специальном легкоплавком сплаве, как правило, используются вещества:

• Олово
• Свинец
• Кадмий

Или любой другой металл с подходящей температурой плавления. Самые легкоплавкие имеют температуру плавления до 80 градусов, а наиболее устойчивые – свыше 900.

В быту рекомендуется использовать припой марки ПОС 61. Самый удобный вид – тоненькая проволочка.

Флюс

Так называется специальное вещество, выступающее связующим звеном между припоем и металлом провода. Он помогает адгезии (приставанию) припоя, и успешно защищает его от окисления и помогает обезжириванию. Наиболее популярная марка –

ЛТИ 120.

При необходимости он делается самостоятельно. Для этого достаточно растворить канифоль в спирте (примерно 60 на 40% ) и тщательно взболтать.

Дополнительный инструмент

Чтобы удобно и безопасно паять с паяльником, следует обзавестись предметами:

• Кусачки. Ими откусывается провод, снимается изоляция, поддерживается деталь при работе
• Напильник – для очистки нагревающейся части паяльника
• Скальпель с пинцетом. Они помогут не обжечь пальцы при работе с мелкими деталями

Приступая к работе

Новый паяльник необходимо зачистить и облудить. Следует включить его в сеть

на 15-20 минут. При этом нередко начинает выгорать заводская смазка, и сам инструмент может немного дымить, это не страшно.

После прогрева следует аккуратно зачистить рабочую поверхность напильником, после чего сразу же обмакивают его в припое. Важно не дать ему окислиться. Теперь инструмент готов к работе.

Важно, если жало вашего инструмента из металлокерамики. Его нельзя обрабатывать напильником. Для этого есть специальная влажная ткань, и ей необходимо аккуратно протереть поверхность.

Как припаять провод: процесс

Очень важно подготовить поверхность. На ней не должно быть посторонних веществ, таких как жир, краска лак, остатки изоляции. От чистоты зависит успех всей работы. Если что-то есть, следует аккуратно зачистить скальпелем и протереть, чтобы не осталось пыли.

Далее вы берете кончиком немного припоя и аккуратно припаиваете в нужном месте. Это не слишком сложный процесс, но он требует «набитой» руки, и в самый первый раз у вас вряд ли получится красивая и аккуратная спайка.

Во время работы стоит помнить ряд правил:

• Спайка должна быть быстрой
• Если не вышло спаять провода сразу, стоит дать им остыть перед второй попыткой. Это вдвойне касается радиодеталей или микросхем
• Следует прикладывать окончание инструмента всей поверхностью, процесс будет наиболее эффективным

Как паять провода более надежно? Следует скрутить их перед началом процедуры. После остывания их изолируют при помощи изоленты, чтобы избежать коротких замыканий при работе.

Хорошая спайка отличается блеском, ровным слоем и отсутствием каких-либо трещин. Тогда она прослужит максимально долго, и у вас не возникнет проблем с прибором.

Техника безопасности

Как паять паяльником и не обжечься? Следует соблюдать технику безопасности. Работа с паяльником – не лучшее время, чтобы испытывать удачу с нарушением правил безопасности. Есть несколько простых советов:

• Освободите рабочую поверхность от посторонних предметов
• Уберите из комнаты излишне любопытных детей и животных
• Следите за шнуром – задев его ногой или рукой, есть риск ожога
• Если в комнате есть посторонние люди, предупредите их, что работаете с включенным паяльником
• Флюса – самую малость. Если использовать слишком много, он может брызнуть на руку, а в худшем случае – прямо в глаза
• Каждый раз следует брать припоя не больше, чем на 2 пайки .
  Если перестараться, он может капнуть на стол, руку или еще хуже – на паяемую микросхему

Соблюдая эти простые правила, вы убережете себя от крайне неприятных последствий. Если относится к работе серьезно и не оставлять паяльный аппарат без присмотра, проблем возникнуть не должно.

Качественно припаять провода

От того, как провод будет спаян, зависит дальнейшая работа всего прибора. Опытные мастера дают ряд советов для качественного и надежного паяния:

• Если припоя недостаточно, он не сможет как следует скрепить детали и заполнить все зазоры
• При недостаточном количестве флюса на жале, место спайки получается неоднородным и неровным, что негативно сказывается на результате. Это может быть при разогретом инструменте, тогда канифоль испаряется еще до окончания спайки
• Когда канифоли чересчур много, она может выплеснуться и задеть соседние контакты или провода, а в худшем случае – попасть на руку

С опытом приходит умение нагревать паяльник до нужной температуры и использовать ровно столько припоя, сколько необходимо. Соблюдая идеальный баланс, припой самостоятельно принимает нужную форму и правильно обтекает контакты. Нужно стремиться именно к этому.

Лучше всего использоваться паяльники, имеющие терморегулятор. Тогда легко поддерживать нужную температуру, что положительно сказывается на процессе и результате работы. Паяльник без регулятора может быстро перегреваться, а его жало –чернеть от окисления. Тогда его приходится периодически выключать. Поддерживать нужную температуру очень сложно, и пайка получается недостаточно качественной.

Как качественно паять паяльником?

Лучший способ научиться делать что либо – практиковаться. Паяние не исключение. Есть ряд упражнений, помогающих освоить этот, безусловно, сложный, но полезный инструмент.

Следует взять голый или изолированный провод (чтобы попрактиковаться в снятии изоляции) и разрезать его на 12 одинаковых кусков. Чтобы они получились не слишком мелкими, оптимальная длина – 30-40 сантиметров (до разрезки).

После нарезки следует взять паяльник и составить из этих заготовок куб, пользуясь только паяльником и плоскогубцами. Это позволит вам почувствовать инструмент и приловчится к сего использованию. Потом готовый остывший куб следует взять в ладонь и сжать в кулак. Работа удовлетворительна, если спайки останутся целыми. Это можно практиковать для поддержания навыков на высоком уровне, даже если вы – опытный специалист, и уверены в себе.

Второй способ тренировки работы с паяльником требует тонкой проволоки и зачищенного кабеля. Его нужно обмотать вокруг проволоки, а потом аккуратно спаять, пользуясь паяльником и плоскогубцами. Следует практиковаться, пока не получится паять качественно провода с первого раза. После этого стоит приступать к нормальной ответственной работе.

Регулярная практика позволит очень быстро достичь значительного прогресса в пайке. Уже в скором времени вы сможете самостоятельно починить радио, проводку (соблюдая правила осторожности) или другую домашнюю технику. Но до этого стоит доверить это дело специалистам, чтобы не рисковать дорогими предметами.

Паяльная станция ST50E с паяльником TD-100

Паяльные системы ST50 предназначены для высококачественного монтажа с возможностью замены некоторых видов компонентов. Благодаря передовой схеме термоуправления SensaTemp, не требующей калибровки на весь срок эксплуатации оборудования, а также, учитывая высокую степень защиты наконечников, необходимую для работы при повышенной температуре, паяльные системы серии ST являются одним из лучших инструментов для бессвинцовой пайки.

Все станции РАСЕ имеют антистатическое исполнение и надежный металлический корпус, со специальными пазами, позволяющими при ограниченном пространстве на рабочем столе подвешивать блок управления под полки или столешницы, а также объединять несколько блоков для получения многоканальных систем.

В цифровой модели ST50 предусмотрена автоматическая компенсация теплопотерь наконечника, есть возможность установки диапазона допустимых температур, времени отключения от сети и снижения температуры инструмента в случае его длительного простоя.

---

ОСОБЕННОСТИ ЦИФРОВОЙ СТАНЦИИ PACE ST-50:

• Одноканальная цифровая станция PACE ST-50 имеет большое количество настраиваемых параметров.
• Стандартные функции – цифровой дисплей, система IntelliHeat, режим ожидания и спящий режим, блокировка паролем, настраиваемый диапазон температур и многое другое.
• Тяжёлый и прочный металлический корпус обеспечивает продолжительный срок службы, а наклонная передняя панель увеличивает удобство использования.
• Антистатическое исполнение.
• Система безопасности с автоматическим отключением.
• В комплекте к станции идёт удобный паяльник TD-100 с подставкой. Эргономичный и легко управляемый инструмент обладает достаточный мощностью и прост в использовании.
• Замена нагревателя может быть произведена за считанные секунды, а инструмент нагревается не более, чем за 10 секунд с момента включения.
• TD-100 идеально подходит даже для таких требовательных работ, как бессвинцовая или многослойная пайка. Происходит постоянный контроль температуры наконечника для поддержания рабочей температуры.
• Возможности станции могут быть расширены при использовании дополнительных совместимых инструментов, таких как паяльник PS-90 или термопинцеты MT-100, TT-65.

---

КОМПЛЕКТ ПОСТАВКИ:
– Блок управления PACE ST-50 (8007-0515)
– Паяльник PACE TD-100 (6993-0263-P1) (без наконечника) с подставкой.

---

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНЦИИ PACE ST-50:
Питание: 197-253 В переменного тока, 50/60 Гц, 90 Вт
Управление: Цифровой дисплей
Управление температурой: IntelliHeat
Cопротивление между заземлением и наконечником: < 2 Ом

Точность измерения температуры: Соответствует или превосходит ANSI-J-STD

Стабильность температуры наконечника: 1,1 °C (без нагрузки)
Диапазон температур:
– для наконечников с нагревательным элементом: 205 – 454 °C
– для наконечников с системой SensaTemp: 176 – 482 °C
Возможность калибровки: да

---

ПОДКЛЮЧАЕМОЕ ОБОРУДОВАНИЕ:
Паяльник TD-100 (6010-0147-P1)
Паяльник PS-90 (6010-0150-P1)
Термопинцет TT-65 (6010-0151-P1)
Термопинцет MT-100 (6010-0148-P1)

Артикул: 8007-0514
Бренд: PACE
Гарантия: 1 год

Тэги: Паяльное оборудование PACE

Отзывы: 0, Оценка: 0. 00

Ваш отзыв может быть первым.

 Написать отзыв

Этот великолепный паяльник с питанием от USB

Паяльник TS101 с питанием от USB — превосходный комплект.

Adrian Kingsley-Hughes/ZDNET

Для паяльных работ, когда у меня не было доступа к розетке, я раньше прибегал к газовому паяльнику. Несмотря на то, что он выполняет свою работу, он большой, громоздкий и шумный, иногда извергает пламя и нуждается в регулярной дозаправке газом.

На днях я перешел на новый паяльник с питанием от USB, и этот потрясающий, и это все, что я когда-либо хотел от паяльника.

Также: Как паять: инструменты, советы и рекомендации для начала работы

Портативный профессиональный паяльник TS101 с питанием от USB-C, который поставляется в комплекте со всем необходимым: – паяльник, блок питания USB-C, термостойкий силиконовый кабель и даже немного припоя.

• Двойной вход питания DC и PD с питанием от 9 до 24 В пост. тока (до 65 Вт) и входом питания USB-C PD до 45 Вт
• OLED-экран 128 x 32 пикселей
• 50-400°C/122-752°F регулируемый диапазон температур
• Точная регулировка температуры
• Быстрый нагрев
• Автоматический переход в спящий режим, автоматическое выключение экрана
• заглушка
  – Силиконовый кабель USB-C
  – Блок питания USB
  – Кронштейн
  – Трубка для припоя
  – Руководство пользователя

Комплект паяльника TS101.

Adrian Kingsley-Hughes/ZDNET

При получении TS101 требуется небольшая сборка — необходимо вставить нагревательный элемент в ручку и затянуть фиксирующий винт.

Требуется сборка.

Adrian Kingsley-Hughes/ZDNET

Удобной функцией TS101 является возможность двойного питания, поэтому вы можете использовать вход постоянного тока или USB-C, что придает ему дополнительную универсальность.

Входы питания постоянного тока и USB-C.

Adrian Kingsley-Hughes/ZDNET

TS101 предлагается с тремя различными вариантами наконечника: B2 (конический), BC2 (наконечник под углом 45°) и I (заостренный). Я считаю, что наконечник BC2 лучше всего подходит для общих задач пайки, так как он достаточно хорош для обычных работ и в то же время может передавать достаточно тепла в соединения, чтобы должным образом расплавить припой.

Паяльное жало BC2.

Adrian Kingsley-Hughes/ZDNET

Паяльник имеет две кнопки — одну для настройки и одну для регулировки температуры. OLED-дисплей отлично справляется с четкой индикацией температуры, а также позволяет прокручивать множество настроек.

OLED-дисплей паяльника TS101 приятный и четкий.

Adrian Kingsley-Hughes/ZDNET

При включении OLED-дисплей напоминает вам, что делают две кнопки.

OLED-дисплей напоминает вам, что делают кнопки.

Adrian Kingsley-Hughes/ZDNET

Маленький и легкий TS101 очень удобно держать в руке даже в течение длительного времени.

Удобное положение рук.

Adrian Kingsley-Hughes/ZDNET

Еще одна приятная особенность заключается в том, что даже после длительного использования ручка остается приятно прохладной на ощупь. Здесь температура наконечника 350°C/660°F, а ручки 11°C/52°F.

Наконечник TS101 выдерживает температуру 350°C/660°F, а ручка — 11°C/52°F.

Adrian Kingsley-Hughes/ZDNET

Паяльник TS101 с питанием от USB-C — отличный комплект. Он надежен, быстро и точно нагревается до заданной температуры, удобен в использовании.

Также:   Этот гаджет за 11 долларов необходим для стареющих глаз

И возможность использовать как питание от USB, так и от источника постоянного тока дает мне гораздо больше возможностей, чем настенный или газовый паяльник. С блоком питания мощностью более 45 Вт, таким как этот превосходный блок питания Baseus 100 Вт, я могу брать с собой паяльную станцию ​​куда угодно.

Отличное дополнение к любому набору инструментов для ремонта!

См. также

Pinecil — лучший паяльник для большинства людей.

Крис Персон

941Z”> 10 января 2023 г., 18:22 UTC |

Поделитесь этой историей

Если вы покупаете что-то по ссылке Verge, Vox Media может получить комиссию. См. наше заявление об этике.

Этот парень рулит. Фото Кристофера Персона / The Verge

Обучение пайке изменило мою жизнь, но может показаться пугающим. Вы не просто завинчиваете и откручиваете детали — вы плавите раскаленный металл раскаленным наконечником. Хотя это кажется чем-то недосягаемым для большинства людей, я здесь, чтобы заверить вас, что это никогда не было так просто, и это отчасти благодаря Pinecil.

Pinecil от Pine64 (производителя одноплатных компьютеров и недорогих ноутбуков с Linux) — это эффективный и шустрый паяльник, работающий на прошивке с открытым исходным кодом под названием IronOS от Ralim. Он имеет яркий маленький OLED-экран, простые для понимания элементы управления, 32-битную SOC RISC-V и может питаться от адаптера постоянного тока или зарядного устройства USB-C. Черт, вы даже можете запустить его от батареи, и я определенно делал это несколько раз. И в довершение всего, Pinecil стоит примерно 25 долларов (плюс доставка, которая обойдется примерно в 40 долларов, плюс любые другие вкусности, которые вы хотите заказать). IronOS также работает на нескольких аналогичных недорогих паяльниках, таких как эти популярные от MiniWare.

Сначала я начал заниматься пайкой так, как это делают многие в наши дни: с помощью механических клавиатур. Если вы достаточно глубоко покопаетесь в этом хобби или подобных дурацких занятиях, таких как DIY аудио, в конечном итоге вы достигнете точки, когда у вас есть для пайки.

Моим первым утюгом была бывшая в употреблении паяльная станция Hakko, которую я купил в магазине, который закрывался (теперь он доступен в Hakko и Amazon). Hakko производит отличные продукты; Я по-прежнему рекомендую их средства для удаления дыма и чистящие средства для наконечников, но для того, что я делал, были некоторые определенные проблемы роста. Паяльники — это традиционно большие громоздкие устройства, крепящиеся к станции толстым шнуром. Они сильно нагреваются, и если вы не будете осторожны, вы можете обжечься. Мелкая моторика у меня не самая лучшая, но со временем я улучшилась, и теперь неплохо умею паять.

Моя первая паяльная станция. С тех пор кто-то соединил его с новым держателем Iron. Фото Кристофера Персона / The Verge

Со временем я научился любить хакко. Я получил огромную катушку очень хорошего бессвинцового припоя по рекомендации друга, немного суперфитила и поглотитель дыма для очистки воздуха (который вы также можете подобрать на Amazon). Я вошла в ритм, когда выносила станцию, клала коврик для проекта и все устанавливала. Я узнал, как правильно ухаживать за своим утюгом, как использовать флюс, как использовать губки и как важно правильно лужить наконечник. Со временем весь процесс стал личным, медитативным актом. По мере того как мои навыки росли, многие клавиатуры и гаджеты, которые я создавал и модифицировал, стали обычными инструментами в моей жизни.

Первое место, где я увидел людей, восторженно отзывающихся о Pinecil, было в одном из бесчисленных дискордов с клавиатурой, в которые я забрел. К тому времени я уже привык к со вкусом желто-синему хакко, и он стал удобным спутником в моем путешествии. Но я видел, как люди настаивают на том, что Pinecil не только хорош, но и действительно хорош. На самом деле настолько хорош, что стал их рекомендацией для большинства проектов, связанных с небольшими печатными платами, что является большинством проектов для многих людей. Пришлось заказать из любопытства, и когда он пришел, я тоже прозрел.

Питающийся от USB-C, Pinecil крошечный, гибкий и выполняет свою работу. Фото Кристофера Персона / The Verge

Вот в чем дело: традиционные паяльники сильно нагреваются. И хотя Pinecil также сильно нагревается, малый форм-фактор и легкие насадки значительно снизили для меня опасность обжечься. Более того, сами наконечники Pinecil спроектированы гораздо умнее. Традиционные жала паяльника разбираются на несколько частей. Как и в отвертке со сменными концами, вы можете менять разные наконечники в соответствии с задачей, но с традиционным паяльником вам нужно подождать, пока он остынет, открутить втулку, удерживающую конец, и вынуть конец. Наконечники Pinecil представляют собой цельный кусок металла, который подключается и отсоединяется, как стереоразъем на четверть дюйма, остывает намного быстрее и крепится металлическим винтом в корпусе устройства. В результате процесс замены наконечников становится гораздо менее громоздким.

Как будто этого было недостаточно, Pinecil нагревается очень, очень быстро (я замерил его за семь секунд), имеет OLED-экран и программное обеспечение, которое позволяет точно устанавливать температуру. Это упрощает весь процесс хранения, настройки и пайки и радикально сокращает пространство, необходимое для работы. С Pinecil вы теоретически можете припаять внешний блок батарей USB, если вам это нравится (и просто с точки зрения дыма, в этом что-то есть). В довершение ко всему, у Pinecil есть фантастическая функция сна, которая не казалась очень полезной, пока я ее не использовал. Сейчас? Я не могу жить без этого.

Фото Кристофера Персона / The Verge

Хотя мне нравился процесс распаковки паяльной станции из крошечного пластикового модульного ящика и ее установка в стиле чайной церемонии, я должен был признать, что небольшой профиль Pinecil и гибкая мощность варианты открыли совершенно новые возможности для того, где я мог бы работать с ним. Я смог переместиться с кухонного стола на рабочий стол. Для быстрых работ быстро исправить точку пайки стало проще простого.

Подобно Flipper Zero и другим любимым инструментам ботаников, существует даже сообщество проектов для 3D-печати, созданных специально для Pinecil. У вас есть 3D-принтер и вы хотите сделать переносной кейс, который можно использовать как подставку? Существует несколько бесплатных моделей, которые можно загрузить и распечатать, что позволит вам максимально детализировать свой инструмент.

Pinecil подходит не для каждого отдельного проекта. Есть задачи, где мой старенький Хакко блещет, например, залудить концы толстых проводов. Но примерно для 95 процентов моих проектов я предпочитаю Pinecil, и мой Hakko теперь с уважением отправлен в местное сообщество для общего пользования. Мне он так понравился, что я не только заказал больше насадок, но и заменил футляр на классный ретро-прозрачный.

Посмотрите на этот тонкий экран. Это со вкусом прозрачное жилье. Боже мой, у него даже есть USB-C. Фото Кристофера Персона / The Verge

Есть несколько продуктов, которые я бы рекомендовал без колебаний, как я рекомендую Pinecil. Если вы относитесь к тому типу людей, которые читают этот блог, это почти не составляет труда. Я твердо верю, что каждый, у кого есть возможность и интерес к использованию паяльника, должен иметь к нему доступ, потому что он коренным образом меняет ваши отношения с технологиями. Пайка может продлить срок службы и функции техники, как шитье одежды.
