особенности схемы, варианты для одного и двух этажей частного дома Дмитрий Никитин, блог Малоэтажная Страна

Среди разных схем отопления есть одна, которая пользуется особой популярностью у владельцев домов и дачных построек. Эта схема, петля Тихельмана, привлекает стабильной работой и практически не нуждается в балансировке, но и отдельные недостатки, должен отметить, у нее имеются. Предлагаю поближе познакомиться с устройством такой тепловой магистрали, с ее техническими характеристиками и нюансами прокладки труб своими руками.

Петля Тихельмана – разновидность двухтрубных систем

Особенности системы: как она работает

Петля Тихельмана, как схема в частном доме, относится к группе двухтрубных систем отопления. Название она получила в честь немецкого инженера Альберта Тихельмана, специалиста по оборудованию для водяного отопления. Инженер предложил этот способ подключения в далеком 1901 году, и с тех пор он остается актуальным.

Систему называют еще попутной, что подчеркивает главную ее особенность и принцип устройства. Трубы уложены так, что вода в двух контурах, в прямой и обратной трубе, движется в одном направлении. Это отличает ее от стандартных схем, где реализовано обратное движение теплоносителя, и вода в обратке движется в противоположном направлении по отношению к трубе подачи.

Кольцевой маршрут обладает следующими особенностями:

• Прямая и обратная трубы имеют одинаковую длину. Это означает, что гидравлические параметры одинаковы во всех точках кольца, и радиаторы, от первого до последнего, прогреваются равномерно и практически одновременно.

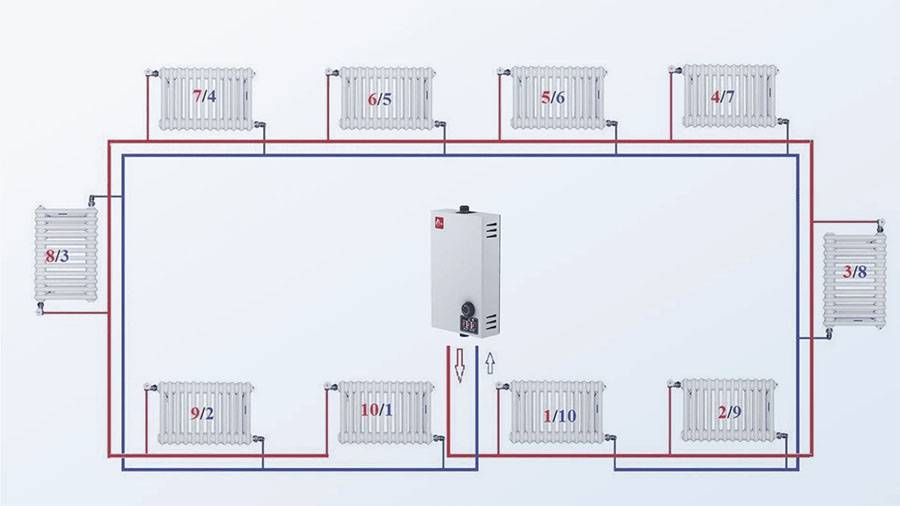

Схема системы с попутным теплоносителем

• Равномерность прогрева обеспечивается и способом соединения труб: обратный контур начинается от первого радиатора, тогда как подача теплоносителя заканчивается на последнем радиаторе.


Обустройство системы Тихельмана особенно выгодно в больших домах, где общая длина трубопровода превышает 70 м, а в комнатах устанавливают 8-10 радиаторов. Петля Тихельмана удобна тем, что к ней можно подключать теплый пол и внутрипольные конвекторы (в комнатах с низкими или панорамными окнами).

В двухэтажном доме есть свои особенности монтажа схемы: здесь монтируют раздельные петли для каждого этажа и соединяют их общим стояком. Получается, что потери энергии в кольце первого и второго этажа будут отличаться, что потребует взаимной балансировки, а также внимательного выбора диаметров труб и радиаторов.

Разница между тупиковой и попутной схемой

Плюсы и минусы кольцевого устройства

Прежде чем выбрать ту или иную схему, я бы рекомендовал разобраться в ее достоинствах и недостатках, и только после этого браться за расчеты. Схема Тихельмана для одно- или двухэтажного дома является хорошим вариантом для частного дома благодаря следующим преимуществам:

• Вы получаете гидравлически равномерную, стабильно работающую систему, для которой не нужны работы по балансировке.

• Каждый радиатор находится в одинаковых гидравлических условиях и обладает одинаковой тепловой мощностью, независимо от удаленности от котла. Вся сеть, а, значит, и дом, прогревается равномерно.

• Суммарное сопротивление системы минимально. Это позволяет обходиться без установки регулировочных клапанов и насоса (в некоторых случаях насос нужен).

• Теплоотдачу батарей можно регулировать. Балансировка системы не изменится, если подключить дополнительный радиатор или убрать любой существующий.


Контуры располагаются по периметру дома

К недостаткам отопления по системе Тихельмана относят следующие особенности:

• Его не рекомендует для маленьких домов. Если площадь постройки небольшая, удобнее обустроить тупиковую сеть.

• Так как конфигурация предполагает кольцевое движение воды по двум параллельным трубам, возрастает расход материалов и строительный бюджет.

• Прямая и обратная труба находятся рядом. Если трубы металлические, нужна качественная (более сложная) теплоизоляция. Для труб из полипропилена это неактуально.

• Без циркуляционного насоса система будет работать только на первом этаже. Кроме того, потребуется соблюдать разный уклон для прямой и обратной трубы, из-за чего укладка становится более сложной и дорогой.

• Чтобы разводка получилась правильной, трубы надо выкладывать по периметру дома; иногда это сложно или даже невозможно.


Трубы выбирают по диаметру и материалу

Строго говоря, основным препятствием для прокладки будут конструктивные особенности дома. Трубы укладываются по периметру постройки, и любой дверной проем или лестничный пролет становится существенным препятствием. Если схема Тихельмана планируется на этапе проектирования дома, эти моменты заранее учитываются и обходятся. В старых домах издержки на переделку зачастую оказываются слишком большими, поэтому от прокладки магистрали-петли отказываются.

Петля Тихельмана для отопления одного этажа

Петля Тихельмана по своим параметрам подходит для отопления больших площадей и включает большее количество радиаторов. Ее применение оправдано для отопления одного этажа частного дома, если количество батарей отопления превышает 10 штук.

В классической двухтрубной схеме для одного этажа контур формирует две параллельные петли одной длины, что гарантирует одинаковое гидравлическое сопротивление в каждой точке системы. В результате все батареи нагреваются до одной температуры, и корректирующее оборудование не требуется.

Разводка труб отопления в частном доме

В одноэтажных домах со сложной планировкой петля Тихельмана также может усложняться; на определенных участках она становится трехтрубной. В отличие от стандартного двухтрубного варианта трехтрубный рассчитать не так просто.

Если радиаторов планируется меньше (до 10), более выгодной будет другая схема, например, тупиковая, на одно или два плеча. Строго говоря, петлю Тихельмана можно применять даже в небольших домах (в том числе, даже для одной батареи отопления). Но такое решение трудно назвать практичным, так как оно будет проблематичным в реализации и неэкономичным в эксплуатации.

Элементы системы отопления

Классическая петля Тихельмана для одноэтажного дома включает следующие элементы:

• Котел. Он может быть любым: газовым, твердотопливным или электрическим. Важно, чтобы мощность (кВт) была достаточной для конкретной системы, поэтому котел приобретают после расчета схемы отопления. Исключительно для отопления подойдет одноконтурная модель; двухконтурный котел будет еще греть воду для ГВС,

• Циркуляционный насос. Важная деталь системы, без него теплоноситель не будет перемещаться по контуру.


Устройство отопительной системы

• Расширительный бак. Для системы с принудительной циркуляцией, где существует избыточное давление, подходят исключительно мембранные разновидности.

• Бойлер косвенного нагрева. Позволит дополнительно подогревать воду для ГВС.

• Группа безопасности. Набор предохранительных элементов в обвязке котла, включает манометр, предохранительный и воздушный клапан, срабатывает при превышении допустимого давления.

• Гребенка. Труба большого диаметра с несколькими отверстиями, служит для уравнивания давления; комплектуется арматурой и термометрами.


• Гидрострелка. Устройство, разделяющее котловый и отопительный контур, помогает балансировать температуру воды.

• Трубы. Их выбирают по сечению и материалу изготовления.

• Радиаторы отопления. Их также приобретают после расчета схемы отопления, когда становится ясно, какие параметры будут оптимальными (материал, мощность, рабочее давление).


Подключение радиатора к трубам из пластика

Отопление двухэтажного дома

В двухэтажных ломах классическая схема Тихельмана, когда все радиаторы подключаются к одной петле, не используется. Реализуется более практичный вариант: через оба этажа проходит двухтрубный стояк, а от него на каждый этаж разводят петли.

Преимущество остается прежним: радиаторы обеспечивают одинаковый прогрев всех помещений, неважно, как далеко от котла они находятся. Расходы на обустройство такой системы достаточно высоки, поэтому она выгодна в действительно большом доме.

При проектировании и монтаже петли Тихельмана для 2 х этажного частного дома нужно учитывать следующие технические особенности:

• При монтаже легко допустить ошибку. Специалисты рекомендуют протянуть сначала одну трубу (подающую), вывести от нее ответвления на радиаторы, и только потом монтировать вторую трубу. Если протягивать их одновременно, можно перепутать подачу и обратку.

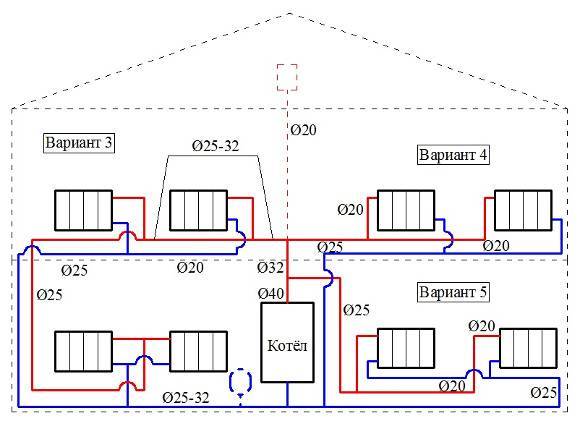

В двухэтажном доме схема усложняется

• В линию подачи необходимо врезать дополнительную арматуру: балансировочный кран. Он устанавливается на каждый контур и помогает качественно распределять нагретую воду.

• В классической схеме предусмотрен один циркуляционный насос, но здесь его рекомендуется устанавливать на каждом этаже (через параллельную врезку). Использование второго насоса необходимо для подстраховки. Если единственный насос сломается, система отопления перестанет функционировать (так как вода в такой схеме не способна передвигаться самотеком).


Отопление в современном доме большой площади

Планировка просторных частных проектов включает множество элементов, которые затрудняют использование петли Тихельмана в отоплении одно- или двухэтажного дома. Это могут быть высокие, до потолка окна или панорамное остекление, лестничные марши, дополнительные двери на террасу, в гараж или сад.

Трубы отопления в полу под стяжку

Во многих случаях дизайн не приемлет навеску труб на стены, и поэтому отопительную магистраль прокладывают под полом. Такой прием избавляет петлю Тихельмана от главного недостатка – сложностей с обходом препятствий. Прокладка труб под полом возможна в домах любой площади, если следовать следующим правилам:

• В качестве основания для любого напольного покрытия выбирают пол на лагах, или укладывают толстую стяжку (теплый пол).

• Трубы прокладываются в тоннелях под напольным покрытием. Трубы теплоизолируют, чтобы конструкция пола не деформировалась из-за перегрева.

• В случае выбора теплого пола применяют гибкий трубопровод; от использования угловых фитингов отказываются.


В помещениях с высокими окнами отдают предпочтение внутрипольным конвекторам. Петля Тихельмана подходит для подключения этих отопительных приборов лучше, чем лучевая схема, особенно, если конвекторов много (четыре и более). Подключение на петлю делает работу конвекторов более устойчивой и экономичной.

Водяной теплый пол можно подключать к петле Тихельмана

Об особенностях петли Тихельмана в следующем видео:

Особенности расчета схемы отопления своими силами

Теплотехнический расчет СО нужен для того, чтобы определиться со следующими параметрами петли Тихельмана:

• Мощность котла. Агрегат с избыточной мощностью заставит переплачивать за перерасход топлива. Если мощность меньше, чем нужно, тепла будет не хватать для всех помещений.

• Мощность радиаторов. Ее важно знать по той же причине – чтобы не переплатить при покупке за излишне мощную модель, или наоборот, не приобрести маломощный вариант.

• Расходы на отопление. Понимая, какими они будут, вы сможете точнее планировать бюджет.

• Возможность уменьшения теплопотерь. Ликвидация утечек тепла поможет экономить на отоплении.


Результаты расчетов потребуются во время закупок оборудования и материалов; чтобы провести расчет, собирают следующие данные:

• Размеры дома и всех помещений; расположение по сторонам света.

• Габариты оконных и дверных проемов.

• Данные по средним зимним температурам в регионе.

• Какую температуру вы хотите поддерживать внутри дома.

• Параметры наружных стен, их высота и материал изготовления.


Для расчета удобно использовать софт

• Характеристики утепляющих материалов на стенах, в подвале, в кровле (вид и толщина).


О системе Тихельмана в частном доме в следующем видео:

Особенности выполнения монтажных работ

Во многих частных домах компоновка весьма сжатая, поэтому магистрали короткие, а повышение гидростатического сопротивления практически не происходит. Самостоятельно установить точные теплопотери вряд ли получится, поэтому теплорасчет можно ограничить определением основных параметров приборов. Чтобы определить диаметр труб, можно использовать данные из таблиц, увязывающих внутренний диаметр с необходимой энергией (тепловым потоком).

Следует понимать, что, если у вас нет соответствующей квалификации, при выполнении монтажа по схеме Тихельмана для одноэтажного дома могут возникнуть затруднения. С другой стороны, прокладка системы отопления своими силами позволяет познакомиться с обустройством отопительной сети, не говоря о существенной экономии финансов. Монтаж выполняют по стандартной схеме: устанавливают котел, навешивают радиаторы, протягивают магистрали. Затем монтируют циркуляционный насос, расширительный бак и тестируют систему.

Монтаж двухтрубной отопительной системы

О том, как сделать петлю Тихельмана без ошибок, в следующем видео:

Коротко о главном

Разновидность двухтрубной системы отопления, петля Тихельмана, обеспечивает равномерный прогрев батарей и стабильность работы. Она подходит для обустройства одно- и двухэтажных частных домов, позволяет подключать теплый пол, поэтому может устанавливаться в интерьерах с высокими окнами. Монтаж своими руками требует теплотехнического расчета и изучения технических показателей.

Напишите в комментариях, как думаете – стоит ли для экономии самостоятельно заниматься теплотехническими расчетами, или лучше поручить их профессионалу и высвободить время для других дел?

схема системы отопления в двухэтажном доме трехтрубной

Системы отопления, в которых теплоноситель транспортируется по двухтрубной попутной схеме, называются петля Тихельмана. Основные особенности схем в отсутствии работ по балансировке, стабильности эксплуатации. Рассмотрим технические показатели, устройство тепловой магистрали, возможность применения и формирование своими руками. Следует разобраться в достоинствах, недостатках схемы отопления и просчитать затраты прежде, чем выбирать подключение данного типа для частных особняков.

• Что такое петля Тихельмана?
• Преимущества и недостатки
• Области применения петли Тихельмана
• Схема устройства петли Тихельмана в доме
• Обвязка котла
• Трубопроводы
• Арматура

Что такое петля Тихельмана?

Чтобы понять, что такое схема петли Тихельмана, нужно представить отопительную систему с попутным движением теплоносителя. То есть батареи подключены к трубопроводу последовательно, схема классическая, при которой тепловой узел присоединяется в начале ряда батарей. Затем от узла ответвляются два трубопровода, один из которых нужен для подачи прогретого теплоносителя, а второй для обратного тока воды. Каждый прибор в контуре представляет собой шунт, что объясняет возрастание гидравлического сопротивления в петле по мере удаления батареи от теплового узла.

Если такой контур формируется как замкнутое кольцо, то оба края становятся максимально приближенными к прибору нагрева и трубопровод обратного тока направлен не в котельный отсек, а продолжается дальше, по цепочке. В этом случае схема отопления Тихельмана требует продления подающего трубопровода от прибора нагрева до последнего радиатора, обратка же идет по магистрали от первой батареи и заканчивается в котельном отсеке.

Реализуется схема и в случае линейного расположения радиаторов отопления. При таком раскладе трубу обратного тока нужно развернуть в зоне врезки последней батареи и охлажденный теплоноситель будет возвращаться к прибору нагрева. Получается, что на определенном участке магистрали система превращается в двухтрубную, поэтому петлю Тихельмана еще называют 2-х трубной разводкой.

Реклама

На заметку! По сумме длины подающий и обратный трубопровод для каждого радиатора равноценны, поэтому балансировка системы отопления при выкладке схемы Тихельмана не требуется.

Преимущества и недостатки

К достоинствам относят:

• равность длины трубопроводов подачи и обратного тока для каждого прибора отопления;
• одинаковость гидравлических условий для батарей;
• отсутствие работ по балансировке;
• стабильность работы всей магистрали.

Благодаря одинаковой тепловой мощности батарей, конструкция обеспечивает равномерность подачи тепла в радиаторы при любом отдалении от прибора нагрева.

Минусы тоже есть:

1. Необходимо просчитать количество радиаторов. Если батарей много, то придется покупать трубы с большим диаметром, а это увеличивает расходы.
2. Для правильного выполнения разводки трубопровод выкладывается по периметру строения, а это дополнительные сложности в зонах входных проемов, окон.

Не рекомендуется применять петлю Тихельмана в домах небольшой площади, здесь удобнее обустраивать тупиковую систему отопления.

Области применения петли Тихельмана

Увеличенный расход материалов не всегда лучше, поэтому система Тихельмана в двухэтажном доме применяется редко. Исключение составляет магистраль с размещением радиаторов по периметру строения. Кольцевая система потребует значительных затрат на материалы, но обустройство замкнутого кольца выполняется только при отсутствии помех в виде дверных проемов, окон «в пол». Придется укладывать еще одну магистраль для возврата теплоносителя в прибор нагрева.

Если петля удлиняется, удаляется от нагревателя, повышается сечение труб или подбирается мощный циркуляционный насос, в противном случае система не сможет работать в полную силу.

Для снижения расходов теплоносителя в зоне подключения первых батарей диаметр трубопровода следует уменьшить, это поможет сохранить напор воды на последующих участках. Уменьшение диаметра производится только по предварительным расчетам, иначе радиаторы, удаленные от прибора нагрева на значительное расстояние, не получат теплоноситель в достаточном объеме.

Важно! Если применяется отопление петля Тихельмана для двухэтажного дома с интеграцией в систему насоса увеличенной производительности, нужно позаботиться об устранении шума при работе насоса.

Получается, что применять двухтрубную проводку с попутным током воды можно лишь при общей протяженности магистрали от 70 метров, на которой устанавливается от 10 радиаторов. В противном случае попутная разводка не оправдает вложенных средств.

Схема устройства петли Тихельмана в доме

Если хозяин решил использовать схему отопления Тихельмана для двухэтажного дома, необходимо придерживаться рекомендаций профессионалов:

• Правильно выбрать гидравлический насос – это основная деталь всей системы.
• Для каждого этажа выкладывается своя петля. Стояк формируется общий для всех этажей.
• Учитываются потери энергии на этажах, что требует тщательного подбора материала батарей, диаметра трубопровода. Для каждого этажа эти элементы выбираются с учетом особенностей подачи теплоносителя.
• В контур попутки встраивается балансировочный кран. Для строений в 2 этажа краны монтируются в помещении котельной.

На заметку! Если обустроить разделительные схемы, то упрощается поэтажная балансировка и настройка всей магистрали отопления в доме.

Обвязка котла

Как и системы любого отопления, 2-х трубные с попутным током носителя бывают открытыми и закрытыми. На выходе подающего патрубка нужно установить группу безопасности, которая включает предохранительный клапан, манометр и воздухоотводчик автоматического типа.

Если система открытого типа, то выход подающего конца магистрали представляет собой вертикальный канал – это разгонный стояк, в самой верхней точке которого устанавливается компенсационный бак (расширительный). После бака формируется подающий трубопровод, который отправляет теплоноситель в сеть отопления. Труба обратного тока дополняется циркуляционным насосом, выбирать который нужно с учетом гидравлического сопротивления всей магистрали отопления.

Важно! Чтобы насосное оборудование работало без перебоев, перед ним монтируется фильтр грубой очистки.

После насоса нужно установить тройник, посредством которого присоединяется расширительный бак, манометр для контроля уровня давления в нижней точке схемы и патрубок для слива и залива теплоносителя в магистраль.

Запорная арматура представлена шаровыми кранами с полным проходом, их устанавливают:

• с обеих сторон от насоса;
• на патрубке залива/слива воды;
• на отводе расширительного бака;
• в точках подключения котла к контуру отопления.

Если планируется монтаж закрытого клапана на байпасе, то точка врезки до насосного оборудования. Закрытый клапан на байпасе нужен для сработки при остановке циркуляции теплоносителя, чтобы защитить систему от холостого хода. В системе, где формируется несколько контуров с разной интенсивностью подачи теплоносителя, устанавливается гидрострелка. Это может быть раздача из отопительного прибора воды по магистрали с радиаторами и в контур теплого пола.

Трубопроводы

Если петля для отопления формируется в доме большой этажности, в расчет принимается общая площадь отапливаемых помещений, уровень теплопотерь – все это влияет на диаметр труб, которые будут применяться для обустройства магистрали.

При уровне теплопотерь не выше 15 кВт и площади в 150 м2 применяются трубы с показателем внутреннего сечения в 20 мм. Такие детали подходят для внутренних систем отопления, где количество батарей не превышает 8 единиц. Насос 25-40.

При условии потерь тепла в пределах 15-27 кВт и площади отопления не более 250 м2, нужно покупать трубы с сечением 25 мм (внутренний показатель). Насос 25-60. Допускается снижение параметров сечения трубопровода, но важно помнить, что для последнего радиатора диаметр подающего трубопровода не может быть менее 16 мм.

Совет! Чтобы не выбирать отводы для подключения батарей, применяются детали с сечением в 16 мм. Их используют для присоединения всех радиаторов в доме.

Арматура

Чтобы обеспечить функциональность схемы, устанавливается регулировочная арматура. Для выравнивания перепадов давления рекомендуется подбирать разное количество секций в каждом радиаторе, но тут потребуются точные расчеты, произвести которые может только специалист.

Чтобы избежать ошибки в расчетах, можно установить на батареи регулировочные клапаны, на первых крайних в ряду радиаторах клапаны монтируются в обязательном порядке.

Если нет регулировочных клапанов, то применяется метод статической регулировки для балансировки петли Тихельмана. Такая система требует монтажа вставок, уменьшающих условный проход на определенную величину. Уплотнения в виде колец разного диаметра можно сделать своими руками, а ставить кольца следует в точку резьбового присоединения батареи.

Система отопления петли Тихельмана: монтаж и расчет

Одним из самых популярных видов систем отопления в наше время является так называемая петля Тихельмана. Эта схема достаточно проста, но при проведении электромонтажа в этом случае, конечно же, нужно придерживаться определенной технологии. Перед установкой такой системы необходимо составить подробный проект, сделав все необходимые расчеты.

Что такое система и как она монтируется?

Нагревательный контур петли Тихельмана на самом деле очень прост. При этом подводящая труба протягивается обычным образом – то есть от котла до последнего радиатора. Реверс монтируется к тепловому агрегату не от последней батареи (как в обычных тупиковых системах), а от первой. При такой разводке сумма длин всех труб, подсоединенных к каждому радиатору, одинакова. То есть до последней батареи идет длинная подача, от нее отнимается короткая отдача. От первого радиатора – соответственно, наоборот.

Преимущества системы

Эта схема компоновки имеет следующие преимущества:

• Нет необходимости в сложной балансировке;

• Равномерное отопление всех помещений в доме;

• Работа с максимальным эффектом.

В тупиковых двухтрубных системах радиаторы, расположенные рядом с котлом, всегда нагреваются сильнее, чем установленные в удаленных помещениях. Чтобы исправить эту ситуацию, в таких схемах используются балансировочные краны. С их помощью ограничивается количество теплоносителя, проходящего через батареи ближе к котлу. Но даже балансировка таких систем не позволяет использовать все радиаторы на полную мощность. Кроме того, при такой схеме приходится устанавливать более мощный насос.

Сопутствующая схема системы отопления петли Тихельмана таких недостатков полностью лишена. Все аккумуляторы в нем работают абсолютно в равных условиях. То есть балансировать его не нужно.

Недостатки системы

Конечно, такая схема компоновки имеет не только достоинства, но и некоторые недостатки. В тупиковых системах диаметр магистрали обычно сужают по ходу течения теплоносителя. Делается это в основном для экономии. В попутных системах такая схема не применяется. В этом случае по понятным причинам по периметру помещения прокладывают трубы одинакового диаметра. То есть на стоимости магистралей и арматуры при использовании такой схемы разводки можно не экономить.

В каких случаях целесообразно монтировать

Так как стоимость монтажа проходной системы отопления дороже обычной тупиковой, ее целесообразно использовать только в больших домах со значительным количеством радиаторов. То есть там, где балансировка оказывает существенное влияние на работу циркуляционного насоса.

Также о необходимости сборки такой системы стоит вопрос в тех случаях, когда трубы нельзя провести по периметру помещения из-за особенностей планировки. В этом случае приходится делать дорогую трехтрубную систему, пуская обратку с длинной петлей. А это финансово обычно дорого.

Конечно, составление детального проекта – это то, что в первую очередь требует монтажа отопительного контура Тихельмана. Расчет системы в этом случае проводится обычным образом. Для того чтобы определить требуемый диаметр труб, необходимо сначала рассчитать желаемую теплоемкость системы. Это можно сделать по формуле Q = (V * Δt * K), где V — объем дома, Δt — разница температур в помещении и на улице, К — коэффициент теплопотерь. Последний параметр зависит от степени изоляции рабочего места.

Коэффициент тепловых потерь в зависимости от степени утепления здания

Степень теплоизоляции	Коэффициент
Отсутствие теплоизоляции (или минимальная)	3-4
Облицовка кирпичом	2-2,9
Средний уровень теплоизоляции	1-1,9
Качественное утепление, использование пластиковых окон и современных входных дверей	0,6-0,9

Далее необходимо определить скорость движения теплоносителя в магистралях. Диапазон оптимальных значений в этом случае составляет от 0,36 до 0,7 м/с. Все полученные данные в итоге должны быть подставлены в специальную таблицу размеров труб. Чаще всего для обратки и подачи в таких системах приобретают металлопластик диаметром 26 мм. Радиаторы соединены отрезками 16 мм.

Объем воды в системе

Конечно, для того, чтобы система отопления петли Тихельмана работала эффективно, помимо ее монтажа необходимо произвести расчет необходимого расхода теплоносителя. Для определения этого параметра следует предварительно рассчитать теплопотери здания. Это можно сделать, используя формулу G = S * 1 / Po * (Tb – Tn)k. Здесь Po — сопротивление теплопередаче, TB и TH — температура воздуха на улице и в доме, k — понижающий коэффициент. Первый и последний показатель определяют по таблицам в зависимости от конструктивных особенностей здания. Собственно сам расход теплоносителя рассчитывается по формуле Q=G/(c*(T1-T2)), где:

• С – удельная теплоемкость воды (4200),
• Т1 – ее температура в обратке,
• Т2 – в подающем трубопроводе.

Последние два параметра определяются с учетом нелинейного коэффициента лучистой теплопередачи радиаторов. В итоге разница между их значениями должна составлять примерно 15-20°С.

Специальные программы

Конечно, можно произвести расчет системы отопления петли Тихельмана и вручную. Но лучше воспользоваться специальной программой. Все, что вам нужно сделать в этом случае, это ввести запрашиваемые данные в форму. В большинстве случаев такое ПО, к сожалению, продается за деньги. Однако некоторые разработчики предоставляют его в демо-версии или предлагают бесплатные версии с ограниченным функционалом, которого может быть достаточно для расчета системы отопления типового загородного дома.

Петля Тихельмана в два этажа и более

Чаще всего такую ​​систему отопления устанавливают в одноэтажных домах большой площади. Именно в таких домах она работает наиболее эффективно. Однако иногда такую ​​систему собирают и в двух-трехэтажных домах. При проведении электропроводки в таких домах необходимо придерживаться определенной технологии. По схеме Тихельмана в этом случае обвязывается не только каждый этаж в отдельности, но и все здание в целом. То есть сохраняется равное количество длин обратки и подающей трубы для каждого радиатора дома.

Петля Тихельмана в два этажа собрана, следовательно, по особой схеме. Также специалисты считают, что использование только одного циркуляционного насоса в данном случае нецелесообразно. Если есть такая возможность, в здании необходимо установить по одному такому устройству на каждом этаже. В противном случае при выходе из строя одного насоса отопление отключат сразу во всем доме.

Особенности монтажа: при необходимости балансировки

Как уже было сказано, регулировка количества теплоносителя, проходящего через радиаторы, не требует попутной системы обогрева контура Тихельмана. Но только когда в здании установлены радиаторы одинаковой мощности. Однако в больших домах такая схема сборки системы отопления применяется редко. Например, в котельной и других подсобных помещениях обычно устанавливаются слабые радиаторы, а в жилых комнатах – модели помощнее. Конечно, всем этим батареям нужны разные каналы. Если расход теплоносителя будет рассчитываться от слабых радиаторов, то для мощных его будет недостаточно. При обратных схемах в небольших батареях будут гидравлические шумы. Чтобы этого не произошло, устанавливаются балансировочные краны.

Этапы монтажа

Система отопления собирается по данной схеме обычным способом. То есть:

• Котел установлен . Высота помещения, где он будет установлен, должна быть не менее 2,5 м. При этом минимально допустимый объем помещения составляет 8 м ³ . Котел обычно выбирают исходя из того, что на 10 м ^{2 помещения} требуется 1 кВт мощности.

• Радиаторы навешиваются. Наиболее популярным вариантом этого оборудования являются биметаллические батареи. Перед тем, как повесить радиаторы, необходимо сделать разметку. Монтируют это отопительное оборудование обычно на специальных кронштейнах.

• Линии сами растягиваются. Чаще всего для сборки систем отопления, в том числе и сопутствующих, используют металлопластиковые трубы. К их достоинствам можно отнести простоту монтажа, способность выдерживать даже очень высокие температуры и долговечность.

• Установлен циркуляционный насос. Это устройство обычно монтируется в непосредственной близости от котла, на обратке. Его нужно перерезать в обход тремя отводами. Перед циркуляционным насосом необходимо установить фильтр. Это дополнение значительно продлит срок его службы.

• Расширительный бачок и предохранительная группа установлены. Первый соединяется с обраткой посредством одной трубы. Разумеется, для системы Тихельмана необходимо выбирать мембранный расширительный бак. Охрана обычно приходит с котлом.

Монтаж петли Тихельмана: полезные советы

Усложнить сборку такой системы может планировка помещений. Например, на шоссе в любом случае придется тянуть вокруг двери. В подсобных помещениях трубы можно прокладывать над проемом. Ведь в этом случае дизайну комнаты обычно не уделяют особого внимания. В жилых помещениях трубу чаще всего протягивают под дверь. Для этого может понадобиться выполнить такую ​​процедуру, как пробивка стяжки. Если под дверью по каким-либо причинам протяжку сделать нельзя, обратка возвращается туда же, откуда пришла подача. При этом в системе появляются участки, на которых не по две, а по три трубы. Эта схема иногда используется в частных домах. Но стоимость монтажа системы отопления дороговата. Поэтому, как было сказано выше, в данном случае стоит рассмотреть возможность использования коллекторной или тупиковой схемы.

Мнение владельцев загородных домов о системе

По мнению большинства владельцев загородной недвижимости, эта схема действительно очень эффективна – петля Тихельмана. Такая система заслужила именно такие отличные отзывы. В доме при правильном его проектировании и сборке устанавливается очень комфортный микроклимат. При этом само оборудование редко ломается и служит долго.

Хорошо отзываются о петле Тихельмана не только собственники жилых домов, но и владельцы дач. Система отопления в таких зданиях в холодное время года часто используется нерегулярно. Если разводка выполнена по тупиковой схеме, при включении котла помещения прогреваются крайне неравномерно. Конечно, с системой прохождения таких проблем нет. Но стоимость монтажа отопления по такой схеме действительно дороже, чем по тупиковой.

Стоит ли монтировать самому?

Как уже можно было понять из всего вышеизложенного, подогрев «Петли Тихельмана» имеет достаточно простую конструкцию. В любом случае собрать ее будет не сложнее, чем обычную тупиковую систему. Однако следует учитывать, что петли Тихельмана чаще всего монтируются в домах очень большой площади. Монтаж систем отопления в таких зданиях уже сам по себе имеет массу нюансов. Кроме того, расчет коммуникаций для такого объекта должен производиться максимально точно. Просто возьмите средние значения (котел 10 кВт на 1 м ² номер, диаметр труб 26 и 16) в этом случае не подойдет. Сделать правильные расчеты по таблицам, да еще и с использованием одних только соответствующих программ, будет достаточно сложно. Поэтому для проектирования и монтажа системы «Петля Тихельмана» в большом доме все же стоит нанять специалистов.

ФОТОГРАФИИ: предполагаемым убийцей руководителя Google была модель и девушка по вызову с высокими ценами0003

ПОГОДНОЕ ПРЕДУПРЕЖДЕНИЕ Наблюдение за наводнениями

Полная история

ABC7 Нью-Йорк 24/7 Лента новостей очевидцев

Смотреть сейчас

9 0002 петля | Погодные и дорожные камеры Нью-Йорка

Смотреть сейчас

СМОТРЕТЬ В ПРЯМОМ ВИДЕ

Добро пожаловать,

Ваша учетная запись

Выйти

• отвлечение
90 025

Четверг, 10 июля 2014 г.

Арестована 4 июля за участие в После смерти исполнительного директора Google Форреста Тимоти Хейса история подозреваемой в непредумышленном убийстве Аликс Кэтрин Тихельман становится все более странной. Среди прочего, известная как модель, Тихельман разместила в своих аккаунтах в Facebook и Twitter множество скандальных и вызывающих размышления фотографий, на которых был нанесен тяжелый темный макияж и нанесены татуировки. Взглянув на сообщения 26-летней девушки в социальных сетях, можно увидеть множество сильных эмоций, от депрессии до неуверенности и гнева.

Хейса нашли мертвым на борту его частной яхты в гавани Санта-Крус. Как сообщается, на кадрах наблюдения запечатлено, как Тихельман вводит Хейсу смертельную дозу героина, прежде чем попытаться скрыть улики после того, как Хейс потерял сознание. Прочтите полную историю здесь.

KGO отметила, что Тихельман познакомилась со своими клиентами через веб-сайт «Ищу договоренности», и что этот сайт обслуживает договоренности «сахарного папочки». Сайт утверждает, что у него более 3 000 000 пользователей; Утверждается, что через сайт Тихельман познакомился с более чем 200 клиентами.

4 июля полиция подтвердила, что Тихельман действовала как «девушка по вызову», выманив ее из дома в Фолсоме, Калифорния, в округ Санта-Круз для занятия проституцией. Выдавая себя за потенциального клиента, детектив предложил Тичелман более 1000 долларов за секс, прежде чем она согласилась встретиться с ним. По прибытии в условленное место ее тут же арестовали. Теперь перед лицом нескольких обвинений, в том числе в непредумышленном убийстве, Тихельман содержится под залогом в размере 1 500 000 долларов.

Видео, на котором Тихельман объясняет, как она создает свой фирменный дымчатый макияж глаз. В профиле Тихельман в Твиттере указано, что она «визажист, модель, стилист, мошенница, писательница, экзотическая танцовщица».

Профиль Тихельмана на Facebook был удален с сайта.

Copyright © 2023 WABC-TV. Все права защищены.

Похожие темы

• ОБЩЕСТВО
• ОТВЛЕЧЕНИЕ
• ПРЕСТУПЛЕНИЕ
• GOOGLE
• НАЦИОНАЛЬНЫЙ
• ФОТО

Отвлечение внимания

Женщина поймала второго водителя Tesla, ехавшего по автостраде Южной Калифорнии

С Днем Рождения, Микки ! Волшебной мышке Диснея исполняется 9 лет4 сегодня

37-миллионный дом в SF «Полный дом» был незаконным, говорит Зиллоу 05

Пляж Гилго: у подозреваемого было «более 200 единиц оружия».
