Чугунные котлы длительного горения (пиролизные): выбор, производители

Пиролизные котлы длительного горения  — оборудование не из дешевых, так что хочется, чтобы оно служило долго, без проблем и было экономичным. По части долговечности чугун имеет лучшие показатели, если сравнивать его со сталью: он лучше переносит высокие температуры, более стоек к коррозии и медленно окисляется.

Достоинства

Стойкость коррозии котлам длительного горения требуется на начальном этапе разгона. Пока оборудование еще не разогрелось, на стенках оседает испаряющаяся из топлива влага с целой комбинацией различных веществ, находящихся в это время в топке. Этот конденсат очень едкий и может нанести стали значительный вред. Особенно в сварных швах. Чугун мало того, что стоек к коррозии, так еще и не имеет сварных швов – его детали соединяются при помощи отлитых замковых соединений,  стыки дополнительно промазывают специальными герметиками. Никаких сварных швов.

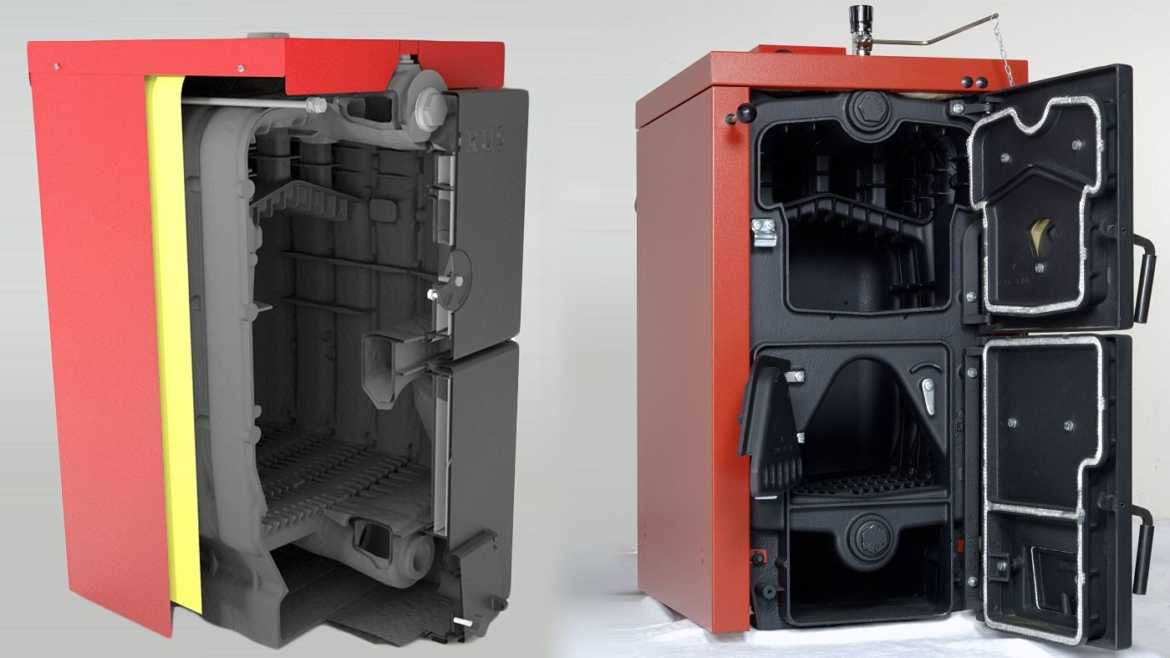

Схема одного из чугунных котлов длительного действия на дровах

Из такой «секционной» сборки выплывает еще одно достоинство: в принципе, их можно привезти в разобранном состоянии, а затем на месте собрать. В этом есть еще один положительный момент: если какая-то из секций выйдет из строя, возможно, ее вам продадут на заводе отдельно. Тогда нужно будет котел разобрать и заменить сломанную деталь, а не менять весь агрегат.

Как положительный момент можно отметить высокий КПД чугунных котлов длительного горения на твердом топливе – он обычно больше 90%. Такой высокий показатель спсобствует тому, что промежуток между закладками топлива становится еще чуть продолжительнее (о принципе действия пиролизного котла читайте в статье «Пиролизные котлы длительного горения: достоинства, недостатки»)

Недостатки

Но невозможность сварки чугуна имеет и негативные последствия: при возникновении трещин их никак нельзя отремонтировать. А материал этот отличается хрупкостью. Притом он

Чугунные пиролизные котлы длительного горения. Главный недостаток — хрупкость материала и невозможность ремонта трещин

трескается и при механических воздействиях (потому, может, и лучше везти отдельные тщательно упакованные секции, чем всю конструкцию в сборе), и при резких температурных перепадах. Если на раскаленный чугун попадает вода, он трескается. Потому чугунные твердотопливные котлы длительного горения требовательны к условиям эксплуатации:

• Разница температур между обраткой и подачей воды не должна превышать 20^oC. Существенное ограничение, уменьшающее эффективность работы системы отопления. Кроме того, отслеживать этот параметр достаточно сложно.
• Нельзя допускать перегрева котла и попадания на него холодной воды, а тем более снега.
• Не допускать снижения в котельной температуры ниже 0^oC.

В последних моделях за перегревом котлов следит автоматика, которая при необходимости, включает охладительный контур. Так устроен  «Бобер Протерм».

Большая теплоемкость для чугунных котлов длительного горения может рассматриваться, скорее, как недостаток: времени на разгон системы и выхода на нормальный режим работы (и топлива тоже) требуется больше. А тот факт, что после затухания котел еще долго будет отдавать тепло, практически не радует: оборудование используется в режиме тления постоянно и очень редко допускают его остановку.

К негативным сторонам можно отнести также большую массу таких котлов. Если все оборудование при полной закладке весит не более 700 кг, можно обойтись без специального фундамента для его установки. Но если масса его выше – придется готовить отдельное несвязное с основным фундаментом основание.

Какой дымоход лучше

При расчете массы не забудьте посчитать вес дымохода. Для чугунных котлов можно установить сэндвич трубы, можно поставить керамический дымоход. Кирпичный дымоход на пиролизные котлы ставить не рекомендуют – из-за невысоких температур дыма на выходе из печи он греется долго (теплоемкость кирпича большая) потому обильно образуется конденсат. Бороться с ним сложно. И еще: для кирпичного дымохода в сочетании с чугунной печью точно понадобиться отдельный фундамент, причем достаточно солидный.

Что касается керамического дымохода – это очень стойкий к коррозии и долговечный вид дымовых труб, но стоит он дорого и за-за большого веса также требует отдельного основания. Потому, как и в большинстве случаев, самый приемлемый вариант – сэндвич дымоход.

Цены

И еще один немаловажный фактор: при равных характеристиках стоят чугунные котлы намного дороже стальных. Но нужно сказать, что средний гарантийный срок на них производители дают 5 лет. При этом гарантии не распространяется на случаи возникновения трещин из-за механических воздействий или перепадов температур. Это – последствия неправильного режима эксплуатации. В принципе, если вы в состоянии обеспечить должный режим, служить такое оборудование может 30 лет и больше. Во многих музеях до сих пор стоят чугунные печи, многим и которых уже несколько сот лет. В некоторых странах Европы в старых домах еще работают старые печи второй половины прошлого века. Это обычные котлы прямого горения, тем не менее, они до сих пор эксплуатируются.

Как выбрать чугунный котел длительного горения

Если вас не испугали все изложенные выше недостатки и вырешили купить такой котел, нужно определиться по следующим позициям:

Чугунный твердотопливный котел длительного горения Ferolli

• На каком топливе будет работать агрегат. Если хотите использовать уголь, обращайте внимание на толщину топки и на наличие эффективной системы регулирования мощности. Температура горения угля очень высока, в сочетании с высоким КПД это требует наличия жесткого контроля за температурой (котел не должен перегреваться). Если топить планируете дровами – отсек загрузки топлива должен быть как можно больше. Чем больше дров вы сможете уложить за один раз, тем реже будете туда заглядывать. Если оборудование битопливное (на двух видах топлива), обязательно уточняйте, какое основное. Чтобы не оказалось, что у вас проще заготовить дрова, а вы купили котел, предпочитающий уголь.
• В каком режиме будет работать котел: как основной источник тепла, или как дополнительный. Если твердотопливный котел будет основным, то и его мощность и все параметры должны быть основательными. Такие котлы дешевыми не бывают.
• Энергозависимость оборудования. Как часто у вас отключают электроэнергию? Если часто, выбирайте котел, который может работать на естественной тяге. Их не много, но они есть.
• Будет ли использоваться котел для обеспечения горячей водой. Если горячая вода нужна, отдайте предпочтение двухконтурным котлам. Они удобнее и эффективно греют воду без ущерба для температуры в системе отопления.

Производители

Чугунные твердотопливные котлы: какие выбрать для отопления?

На сегодняшний день вариантов для отопления загородного дома существует довольно большое количество. При выборе легко можно запутаться во всех нюансах и положительных сторонах той или иной системы. Поэтому здесь мы рассмотрим один вид – чугунные твердотопливные котлы.

Эти отопительные агрегаты с успехом применяются уже давно, а в последнее время появилась новая разновидность – котлы длительного горения. Такие системы имеют повышенное КПД, просты в использовании и не требуют постоянного контроля. Работать могут не только на каменном угле и дровах, но и прессованном торфе.

Содержание

Принцип работы и особенности чугунных твердотопливных котлов

Принцип работы твердотопливных котлов не отличается сложностью:

• В топке происходит горение топлива, в качестве которого может выступать брикеты торфа, каменный уголь, дрова и даже твердые бытовые отходы.
• Тепловая энергия через теплообменник, расположенный в котле, передается теплоносителю, чаще всего воде.
• Теплоноситель по водяному контуру поступает в отопительные приборы – батареи или конвектора, где и отдает тепло окружающей среде.

Особенности чугунных котлов

Положительные:

• Полная автономность. При монтаже самотечного водяного контура, электричество не нужно, поскольку отсутствует циркуляционный насос.
• Установка такого агрегата не требует специальных разрешений и согласований.
• Доступность топлива и его приемлемая цена.
• Широкий выбор мощности котла, что позволяет подобрать оптимальный агрегат для небольшой дачи или большого коттеджа.
• Чугун долговечен, не боится коррозии, обладает отличной огнеупорностью.

Но твердотопливные котлы из чугуна обладают и негативными особенностями:

• Большой вес чугунных котлов заставляет сооружать специальный фундамент на месте его установки.
• Долго прогреваются.
• Требуют периодической чистки зольника.
• Приходится довольно часто добавлять топливо, что делает невозможным оставление котла без присмотра на долгое время.

Именно последний недостаток можно решить установкой котла отопления длительного горения, которые чаще всего выполнены из чугуна. Сейчас выпускаются агрегаты двух видов горения – верхнего и нижнего.

Совет! На конечную цену котла отопления влияет ряд факторов: производитель, мощность, используемое топливо и конструкционные особенности.

Пиролизные котлы

Такие агрегаты длительного горения еще называют газогенераторными установками отопления, что более точно по методу получения тепловой энергии. Ведь пиролизом называется процесс сгорания топлива при искусственной нехватке кислорода.

В результате такого процесса образуется зола – твердый остаток и пиролизный газ, являющийся горючей смесью летучих углеводородов и углекислоты.

Специалисты отмечают, что пиролизные системы длительного горения на дровах позволяют добиться максимального КПД. Для отопления также в качестве топлива можно использовать опилки, торф или уголь.

Принцип работы газогенераторной установки

Отличительной чертой таких котлов является наличие двух камер сгорания:

1. В первой камере происходит медленное тление топлива в условиях ограниченной подачи воздуха. Регулировка воздушной подачи осуществляется механическим методом – простой заслонкой. При необходимости можно использовать принудительный наддув, что позволяет скачкообразно увеличить мощность и производительность выработки тепловой энергии.
2. Вторая камера предназначена для сгорания летучих элементов разложения топлива (горючих газов). Поскольку все процессы горения газообразных продуктов легко поддаются регулировке, простым термостатом можно добиться именно того количества тепла, которое необходимо.

Здесь стоит отметить любопытный факт: движение воздуха в камерах длительного горения происходит сверху вниз. Соответственно и сам процесс горения происходит сверху вниз. Поэтому тяга в таких системах отопления применяется исключительно принудительная.

Плюсы и минусы пиролизных котлов

Положительными аспектами таких агрегатов длительного горения на дровах являются:

• Регулировка интенсивности горения и температуры теплоносителя производится автоматически.
• Такие котлы имеют возможность не только работать на дровах, но и на других видах твердого топлива.
• На выходе – полное сгорание сырья, остается только мелкая зола, которую можно использовать в качестве удобрения. Полностью сгорают даже крупные поленья.
• Промежуток между закладками топлива в зависимости от модели и мощности котла длительного горения может достигать одних суток.

Однако пиролизные котлы отопления имеют свои нюансы, которые можно отнести в минус:

• По сравнению с другими котлами длительного горения, пиролизные агрегаты стоят дороже.
• Принудительный наддув делает их энергозависимыми.
• На минимальной мощности часто выявляется недостаток таких котлов отопления – нестабильность горения и как следствие сильное выделение сажи и ее оседание на внутренней стенке дымохода.
• Требуется предварительная просушка топлива. При этом некоторые модели работают только на дровах.

Совет! Выбирая пиролизный котел длительного горения, обратите внимание на установки на дровах. Стоят они несколько дешевле, чем агрегаты, поддерживающие все виды твердого топлива. При этом КПД у них немного выше – до 90%.

Котлы верхнего горения

Именно такие агрегаты называются классическими котлами длительного горения. Выпускаются как чугунные, так и стальные модели. Отличаются высокой автономностью, которая достигается за счет особой конструкции:

• Колосник и зольник отсутствуют.
• Внизу располагается глухой поддон.
• Топка также имеет специфическую конструкцию – овальную форму.
• Конструкция такого котла отопления предусматривает подвижный распределитель воздуха. Закладывая топливо, его необходимо поднять. Затем он под собственным весом опускается на топливо, и по мере его прогорания опускается все ниже. Этим достигается подача воздуха именно к верхнему слою топлива.
• Зола вместе с другими продуктами горения уносится в верхнюю камеру, где происходит дальнейшее сгорание газов.
• Тяга подстраивается автоматически – в зависимости от температуры теплоносителя.

Преимущества такой системы

1. Время работы без добавления топлива ограничивается лишь размерами самой топки.
2. За счет отсутствия сложной автоматики такие агрегаты отопления получились весьма надежными.
3. Все основные достоинства пиролизных котлов, такие как высокий КПД и полное сгорание топлива, сохранились.

Стоит отметить, что изначально такие котлы длительного горения работали исключительно на дровах.

Но затем появились модели, работающие на всех видах твердого топлива.

Недостатки классических котлов

• Большая чувствительность к температуре теплоносителя. Большая скорость циркуляции приводит к выпадению конденсата на теплообменнике.
• Наддув часто не справляется с задачей уноса золы в дымоход. Это приводит к падению теплоотдачи.
• Сырое и крупное топливо (не колотые дрова) нежелательно использовать.
• Большие размеры топки в значительной мере затрудняют розжиг котла.

Стоит отметить, что чугунные котлы твердотопливные показывают себя значительно лучше в процессе эксплуатации, чем стальные. Они меньше боятся коррозии и более долговечны.

Совет! При монтаже котла отопления длительного горения необходимо придерживаться мер противопожарной безопасности. Основание, на которое монтируется чугунный котел, должно быть больше самого котла примерно на 20 см. Хранить топливо необходимо на расстоянии не менее 40 см от котла.

Выбирая твердотопливный котел, стоит заранее определиться, в каком качестве он будет использоваться. Если в качестве основного отопления – следует выбирать надежную и автоматизированную модель. Для редкого использования в качестве резервного – раскошеливаться на дорогостоящий агрегат не стоит, вполне подойдет простой вариант.

Чугунные твердотопливные котлы Viadrus из Чехии

Содержание

1. Оборудование Виадрус с ручной загрузкой топлива
2. Автоматические котлы Виадрус
3. Правила монтажа и эксплуатации котлов
4. Какой ТТ котёл Виадрус выбрать

По сравнению с другими европейскими аналогами, твердотопливные котлы Viadrus отличаются более приемлемой стоимостью, что в сочетании с традиционным качеством делает оборудование чешского производителя одним из самых популярных у отечественного потребителя.

Оборудование Viadrus является энергосберегающими, работает с использованием пиролизного горения, предназначено для бытового или промышленного применения.

Оборудование Виадрус с ручной загрузкой топлива

Котлы Виадрус с ручной загрузкой топлива представлены более в чем десяти модификациях. Наибольшей популярностью пользуются:

• Чешский котёл на твёрдом топливе Viadrus работающий на угле — хотя конструкция топочной камеры позволяет отапливать помещение с использованием кокса, дров и древесных отходов, основным видом топлива остается уголь. Котел укреплен армирующей арматурой. Топочная камера способна выдерживать высокую тепловую нагрузку без потери целостности.
• Стационарные чугунные отопительные дровяные котлы длительного горения Viadrus — для увеличения длительности работы от одной закладки дров применяется принцип пиролизного горения. В результате уменьшается скорость сгорания топлива. Благодаря аккумуляции тепловой энергии газов, выделяющихся в процессе пиролиза, существенно увеличена теплоотдача и КПД газогенераторного котла.
• Универсальный пиролизный твердотопливный котёл Виадрус — может работать практически на всех видах твердого и жидкого топлива. Предусмотрена возможность перевода котла на дизель.
  Увеличение эффективности сгорания осуществляется за счет контролируемой подачи воздуха в топочную камеру и отвода продуктов сгорания. Дымосос, и воздушный насос, находящиеся в конструкции котла, позволяют контролировать необходимую концентрацию кислорода в топке, необходимого для начала пиролизного горения. Комбинированные модели стоят приблизительно в 1,5-2 раза больше двухтопливных агрегатов.
• Двухтопливное оборудование — практически каждая модель оборудования Виадрус может быть переоборудована на другой вид топлива. Чугунный твердотопливный котел длительного горения Виадрус на угле и дровах предназначен для отопления частного дома или промышленных и складских помещений.
  При переходе на другой вид твердого топлива не нуждается в переоборудовании. Пиролизный угольно-дровяной котёл Viadrus имеет хорошие показатели экономичности и производительности. Длительность горения на одной закладке увеличена за счет удлиненной топочной камеры. Частота загрузки не чаще чем 1 раз в 8 часов.

Скачать: Viadrus Hefaistos P1 — установка и обслуживание.pdf
Скачать: Viadrus Lignator — монтаж и эксплуатация. pdf

Все модели с ручной загрузкой топлива оснащены чугунным теплообменником. В результате, срок эксплуатации котлов Viadrus, заявленный производителем, составляет около 25 лет. Теплообменники из чугуна, выпускаемые компанией, устанавливаются также и в других котлах европейских производителей.

Автоматические котлы Виадрус

Автоматические станции, предлагаемые компанией, в основном работают на пеллетах или угле (в некоторых моделях используются древесные брикеты). Полная автоматизация процесса горения достигается за счет чувствительной автоматики и специального контроллера.

Блок управления следит за интенсивностью нагрева помещения с помощью комнатных датчиков. Погодозависимая автоматика позволяет корректировать установленный температурный режим.

Автоматический стальной пеллетный котел Viadrus обеспечивает высокую эффективность работы благодаря дополнительному оборудованию, изготовленному непосредственно на заводе компании:

• Пеллетная горелка — имеет автоматический дуговой розжиг топлива. Инфракрасные датчики следят за температурой горения гранул. При затухании огня осуществляется автоматический розжиг.
• Пеллетный бункер — ёмкость встроена в корпус. При необходимости допускается подключение дополнительного бункера с большей вместимостью для увеличения времени автономной работы.
• Блок управления — автоматические пеллетные котлы отопления длительного горения Viadrus имеют хорошие технические характеристики и показатели эксплуатации в основном из-за качественного контроллера. Блок управления следит за поддержанием установленной рабочей температуры. После монтажа GSM модуля можно управлять работой котла с помощью СМС оповещений.

Приблизительно такой же принцип работы используют автоматические угольные котлы. Подача в топку осуществляется шнековой передачей.

Скачать: Viadrus FANDA — техническая документация.pdf
Скачать: Viadrus Hercules ECO — руководство пользователя.pdf
Скачать: Viadrus Woodpell — инструкция по размещению и сервису. pdf

Согласно инструкции по эксплуатации, котел Виадрус надо топить бурым или каменным углем, а также другим видом твердого топлива. Все допустимые варианты сырья для топки указаны производителем в технической документации.

Правила монтажа и эксплуатации котлов

Правильное подключение к отопительной системе позволит обеспечить работоспособность оборудования весь заявленный срок эксплуатации котла. Схема подключения котла зависит от его технических характеристик.

1. Для ТТ котлов на дровах обязательно устанавливается система защиты от перегрева теплоносителя. Схема обвязки включает: монтаж водоподготовки, расширительного бака и циркуляционного насоса.
2. Некоторые модели укомплектовывают ТЭНом или системой автоматического регулирования работы оборудования. В таком случае, требуется подключение к электричеству. Обязателен монтаж ИБП и генератора.

Подробный план монтажа и эксплуатации котельного оборудования Viadrus изложен в технической документации оборудования.

Какой ТТ котёл Виадрус выбрать

При выборе подходящей модели котла необходимо учитывать следующие факторы:

• Наличие ГВС — горячее водоснабжение обеспечивается с помощью второго контура котла. Допускается возможность подключения бойлера косвенного нагрева или использование для этих целей тэна.
• Производительность — запас по мощности должен составлять около 10-15%.
• Время автономной работы — пеллетные котлы в состоянии проработать в течение 7-10 дней от одной заправки. ТТ-оборудование придется дозаправлять через каждые 4-8 часов.
• Недостатки котлов Виадрус — чувствительная автоматика срабатывает на каждый перепад напряжения в сети и подает сигнал о прекращении горения. Чугунный теплообменник чувствителен к разнице температуры на подаче и обратке (должна быть не больше 20°С).

Котлы Виадрус, конечно, не идеальны и имеют свои недостатки, которые легко устраняются при соблюдении рекомендаций производителя относительно монтажа и эксплуатации.

разновидности, особенности конструкции и критерии выбора

Котлы, работающие на твердом топливе, разнообразны в конструктивном исполнении. Чем они сложнее устроены, тем дороже стоит аппарат, а также его установка и обслуживание. Более простые модели не всегда удобны, но понятны и легки в эксплуатации. К такому типу оборудования можно отнести классический чугунный котел. Не все части такого агрегата выполнены из чугуна, часть элементов прибора изготовлена из обычной стали повышенной жаропрочности.

Содержание

1. Особенности аппаратов
2. Положительные и отрицательные стороны
3. Разновидности печей
4. Аппараты классического типа
5. Пиролизные устройства
6. Конструктивные особенности
7. Как выбрать чугунный котел
8. Производители популярных моделей

Особенности аппаратов

Чугунные котлы из-за тяжелого веса изготавливают в напольном варианте

Главной особенностью рассматриваемого устройства можно выделить его теплообменник. Он имеет характерное секционное строение, собранное на специальных сгонах (ниппелях) без применения сварочного шва. От количества таких нагревательных единиц зависит мощность котла – чем их больше, тем сильнее его теплоотдача. Построение на отдельных элементах позволяет легче решать вопросы с поломками и заменой на новые вышедшие из строя детали.

Чаще всего из-за внушительного веса котел твердотопливный чугунный изготавливают в напольном исполнении. Требуется прочное бетонное основание под такую конструкцию.

Положительные и отрицательные стороны

Если взять для сравнения чугунный и стальной агрегат, можно отметить следующее:

• Чугун более долговечен и может исправно прослужить четверть века, тогда как стальные конструкции редко выхаживают более 12 лет.
• Материал устойчив к коррозии электрохимического, так и химического характера.
• Теплообменник не требует такой частой очистки, как сталь, потому что практически не образуется ржавчина внутри.
• Сборные секции можно легко раскрутить и заменить негодную на новую, либо просто уменьшить размер радиатора.

Отрицательная сторона чугуна и всех изделий из этого материала – опасность термоудара. Если внутрь раскаленного металла попадет холодная вода, он с большей вероятностью может лопнуть, чего никогда не бывает с обыкновенной сталью. Также при перевозках необходимо оберегать изделие от механического воздействия. В результате падения от теплообменника может отколоться часть.

Если строго придерживаться условий эксплуатации, чугунный или стальной котел в большинстве случаев выхаживают свой срок.

Разновидности печей

Разновидности твердотопливных котлов с чугунным теплообменником

Есть разные модификации теплогенераторов. По виду используемого твердого топлива бывают:

• Агрегаты для сжигания каменного угля. Отличаются повышенной прочностью стенок топочной камеры.
• Пеллетные твердотопливные теплогенераторы. Работают на древесных и агропеллетах.
• Аппараты длительного горения. Могут быть рассчитаны только на дровяной материал либо универсальные на любом твердом топливе.
• Теплогенераторы пиролизного действия с чугунным теплообменником.

Кроме вида горючего, котельное оборудование может отличаться по мощности и исполнению топки.

Не следует экспериментировать и применять топливо, не предусмотренное паспортными данными на устройство, такие действия заведомо приводят к нарушению функционирования аппаратной части или всей системы в целом.

Аппараты классического типа

Строение классического чугунного котла

Устройства рассматриваемой конструкции бывают энергонезависимыми и требующими подключения электричества. Первый вид по форме представляет вертикально стоящий прямоугольник из металла с двумя дверцами на фасаде. Здесь есть классическая топка и отделение для сбора золы с поддувалом. Такой твердотопливный котел с чугунным теплообменником является атмосферным без принудительного поддува.

Энергозависимые модели по конструкции ничем не отличаются от вышеописанной, но имеют нижнюю дверцу, адаптированную под установку пеллетной горелки с автоматикой. Сама горелка снабжена вентилятором, электрическим розжигом, системой очистки и управления.

Пиролизные устройства

Агрегаты пиролизного действия с секционным теплообменником предназначены только для использования дров и отходов древесины. Здесь применяется способ дожига, при котором количество вредных выбросов в атмосферу уменьшается. Количество тепловых секций в таких системах определяет мощность котельной установки.

Чаще всего современные пиролизники предназначены для работы в системе закрытой циркуляции теплоносителя. Поэтому в контуре должна присутствовать защитная группа, оберегающая от перегрева.

Конструктивные особенности

Твердотопливные котлы можно выбрать по мощности

Самый простой по устройству твердотопливный секционный аппарат собран из таких узлов:

• Металлический корпус. Это внешняя обшивка изделия, которая одновременно выполняет несущую функцию – внутри и снаружи к ней крепятся различные компоненты агрегата.
• Теплообменник. Помещен внутрь топки и представляет собой набор секций из чугуна, соединенных между собой резьбовыми метизами с герметичными огнеупорными прокладками и снабженный выводами на водяной контур.
• Камера сгорания. Выполнена из толстостенного стального листа и имеет форму вертикального прямоугольника.
• Дверца для загрузки дров или иного топлива на твердой основе. Располагается на передней панели в верхней части. Она имеет двойную стенку: внутреннюю из термостойкой толстостенной стали для прилегания к камере горения и внешнюю из тонкого металла. Также дверца снабжена фиксирующей ручкой.
• Форточка зольника. Находится под загрузочной камерой, имеет также двойную конструкцию, укомплектована ручкой для закрытия и заслонкой подачи кислорода снизу.
• Труба отвода дыма. Этот элемент обычно вваривают сзади либо сверху корпуса. Внутри имеется заслонка дымохода с выведенным на переднюю панель рычагом управления.

Опорную часть печи обычно делают из двух швеллеров, сваренных параллельно друг другу в одной плоскости.

Прежде чем устанавливать агрегат на постоянное место, в помещении нужно организовать под него бетонную платформу либо проверить качество и прочность уже имеющейся стяжки.

Как выбрать чугунный котел

Котлы чугунные Будерус отличаются продолжительным сроком эксплуатации более 25 лет

Алгоритм выбора котельного оборудования с теплообменником из чугуна не отличается от подбора любого другого котла. Основные критерии:

• Мощность установки. Традиционно киловатта тепловой энергии достаточно для отопления 10 квадратов помещения.
• Количество контуров.
• Тип всей отопительной системы. Есть оборудование, которое предназначено только для открытого или закрытого контура.
• Габаритные показатели, если есть ограничения в размерах топочной.

Часто потребитель еще делает акцент на производителе. Поэтому лучше изучить информацию о наиболее ходовых и практичных агрегатах, на которые всегда можно найти запчасти.

Правильно подобранное котельное оборудование чугунного типа будет соответствовать заявленным параметрам работы, если грамотно организована разводка теплового контура.

Производители популярных моделей

Чешский производитель Protherm выпускает маломощные и высокомощные твердотопливные теплогенераторы. Особенность конструкции – выполнение теплообменника, совмещенного с топкой. Устройства могут работать с самотечной циркуляцией теплоносителя и принудительной.

Немецкая фирма Buderus специализируется на производстве универсальных моделей котельного оборудования под любой вид твердого топлива. Регулятор мощности в таких аппаратах работает по тепловому принципу.

Чугунные котлы на дровах в Украине. Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.ua

Печь-буржуйка с чугунной варочной поверхностью на дровах металлическая

Уточняйте дату доставки

5 800 грн

Купить

turkich

Львов

Печка-буржуйка с чугунной варочной поверхностью на дровах металлическая

Заканчивается

8 500 грн

Купить

turkich

Львов

Печь чугунная на дровах Klasik 7 кВт буржуйка камин 3-цвета Сербия

Отправка в течение 1 дня

9 500 грн

Купить

WIKLIK

Твердотопливный котел длительного горения Буран 40 У (Чугунный колосник) – котел на угле дровах

Уточняйте дату доставки

67 430 грн

Купить

«TEPLOMAG»

Печь отопительная на дровах “Бандеропечурка Чарівниця (с чугунной плитой)” Не Крашенная

Уточняйте дату доставки

8 960 грн

Купить

VVS IRON GROUP

Киев

Камин печь отопительная буржуйка на дровах Bonro чугунная 9 кВт с варочной поверхностью для дома и дачи черная

Уточняйте дату доставки

13 878 — 14 085 грн

от 2 продавцов

15 420 грн

13 878 грн

Купить

maXemus – Работаем по максимуму

Камин печь буржуйка на дровах Bonro чугунная булерьян с варочной поверхностью для дома и дачи черный

Уточняйте дату доставки

13 878 — 14 085 грн

от 2 продавцов

15 420 грн

13 878 грн

Купить

maXemus – Работаем по максимуму

Камин печь отопительная буржуйка на дровах Bonro чугунная с варочной поверхностью для дома и дачи золотистая

Уточняйте дату доставки

14 193 — 14 391 грн

от 2 продавцов

15 770 грн

14 193 грн

Купить

maXemus – Работаем по максимуму

Камин печь буржуйка на дровах Bonro чугунная булерьян с варочной поверхностью для дома и дачи золотистый

Уточняйте дату доставки

14 193 — 14 391 грн

от 2 продавцов

15 770 грн

14 193 грн

Купить

maXemus – Работаем по максимуму

Котел твёрдотопливный длительного горения 20 Квт , сталь 5мм, Вес 210Кг !!! на дровах, угле, брикетах

Отправка в течение 1 дня

26 000 грн

Купить

Магазин “Партнер”

Кривой Рог

Печь камин буржуйка чугунная отопительная на дровах углях три цвета Ekonomik Lux

Отправка в течение 1 дня

10 000 грн

9 490 грн

Купить

bogushvil

Печь камин буржуйка чугунно-стальная Klasik Luxx 7 kW для дома дачи на дровах красная серая бежевая коричневая

Отправка в течение 1 дня

10 000 грн

9 485 грн

Купить

bogushvil

Котлы на дровах промышленные длительного горения Неус-Вичлаз 100 кВт

Уточняйте дату доставки

148 800 грн

Купить

«TEPLOMAG»

Котел твердотопливный длительного горения без плиты мощность 12 кВт

Уточняйте дату доставки

по 17 100 грн

от 15 продавцов

17 100 грн

Купить

ООО ДЗСЛ

Ужгород

Печь камин буржуйка чугунная отопительная на дровах углях для отопления дома дачи Bonro черная печь буржуйка

Уточняйте дату доставки

15 265 грн

14 090 грн

Купить

Goods Shop

Смотрите также

Печь камин буржуйка чугунная отопительная на дровах углях для отопления дома дачи Bonro золотая печь буржуйка

Уточняйте дату доставки

15 565 грн

14 390 грн

Купить

Goods Shop

Котлы на дровах промышленные ручной загрузки Kronas Prom 150 (Кронас на дровах и угле)

Уточняйте дату доставки

203 700 грн

Купить

«TEPLOMAG»

Котлы на дровах промышленные парогенераторы Идмар SB 120 (Idmar)

Уточняйте дату доставки

432 000 грн

Купить

«TEPLOMAG»

Отопительные котлы на твердом топливе длительного горения Буран Д 20 кВт (котел на дровах)

Уточняйте дату доставки

48 290 грн

Купить

«TEPLOMAG»

Топка 40 см с коротким сьемным дымоходом под чугунный казан на 12л, 15л, 17л, 18л, 22л.

Отправка в течение 1 дня

3 000 грн

Купить

Agrotrek

Каменец-Подольский

Котел на дровах Kraft серия E new, 12 с ручным управлением

Уточняйте дату доставки

27 600 грн

Купить

Інтернет-магазин «Галтерм»

Котел на дровах и угле “Буржуй” КП-15 кВт

Уточняйте дату доставки

17 100 грн

Купить

ХозСтройМаркет

Буржуйка на дровах з варочной поверхнею 6 кВт на 50 кв. м

Уточняйте дату доставки

6 400 грн

Купить

METALOGRAD

Котел на дровах Kraft серия E new, 20 с автоматическим управлением

Уточняйте дату доставки

37 000 грн

Купить

Інтернет-магазин «Галтерм»

Котел на дровах Kraft серия E new, 24 с автоматическим управлением

Уточняйте дату доставки

39 300 грн

Купить

Інтернет-магазин «Галтерм»

Котел на дровах Kraft серия E new, 24 с ручным управлением

Уточняйте дату доставки

35 600 грн

Купить

Інтернет-магазин «Галтерм»

Средняя секция чугунного теплообменника на газовый котел Baxi Slim, Westen Compact 3101340

Отправка в течение 1 дня

7 980 грн

Купить

ЗакСервис

Мукачево

Котел ДКВР, Е, ДЕ, КЕ на щепе, опилках и дровах

Уточняйте дату доставки

1 000 грн

Купить

ТОВ Будіндустрія “Зодчий”

Котел отопительный на твердом топливе мощность 10 кВт

Уточняйте дату доставки

по 13 800 грн

от 6 продавцов

13 800 грн

Купить

ООО “МегаСтрой”

Чугунный котел твердотопливный КЧМ-5-К-21 – Чугунный котел твердотопливный КЧМ-5-К-21

Пермь

Компании:	39 563
Товары и услуги:	8 456

Статьи и публикации:	614
Тендеры и вакансии:	155

Вход в личный кабинет

А ваша компания есть в справочнике?

• Компании
• Товары и услуги
• Тендеры
• Вакансии
• Статьи и публикации

44 000 р.

Купить

Чугунный котел твердотопливный КЧМ-5-К-21

Описание Котел на твердом топливе КЧМ-5 4-х секционный комби 30/38 кВт (комплект 03 – с термометром и тягорегулятором Honeywell):
Котел чугунный универсальный КЧМ-5 4-х секционный предназначен для теплоснабжения зданий и сооружений, оборудованных
системами водяного отопления с естественной или принудительной
циркуляцией, производство – ОАО «Кировский завод».
В комплекте – тягорегулятор Honeywell и термометр.
Предназначен для работы на твердом (уголь, дрова, брикеты твердого топлива, торф и т.д.)
При установке соответствующей горели может работать на магистральном газе, на дизеле, или на отработанном масле.
Преимущества котла
1. Большой срок службы чугунного теплообменника и всех остальных частей ввиду
высокого качества использованных материалов.
2. Проверенная годами конструкция .
3. Проработанная производственная технология на формовочных линиях с постоянным и проверенным качеством производственного процесса .
4. Несложное обслуживание и уход.
5. Низкие требования к дымовой тяге.
6. Мощность в зависимости от количества секций.
7. Возможность переоборудования котла для сжигания газового или жидкого топлива.
8. Более высокое рабочее давление по сравнению с котлами других марок.
Полезные сведения:
Теплопроизводительность котла может снизиться при
использовании бурого угля на 10…20%, сухих дров (при влажности 15…20%) на
20…35%, сырых дров (при влажности 70…80%) на 60…70%

посмотреть все (28)

Другие товары и услуги компании:

Котел твердотопливный чугунный КЧМ МИКРО 14. 17 кВт

Котел твердотопливный чугунный КЧМ МИКРО 14. 17 кВт

22 000 р.

Котел твердотопливный чугунный с тягорегулятором КЧМ-5-К-21

Котел бытовой твердотопливный КЧМ-5-К с возможностью модернизации под газовое и жидкое топливо

45 000 р.

Котел твердотопливный пиролизный Буржуй-К

Твердотопливные пиролизные котлы “Буржуй-К” ТA-10 с автоматическим регулятором тяги.

43 000 р.

Чугунный твердотопливный котел с тягорегулятором КЧМ-5-К-30

Твердотопливный котел КЧМ-5-К — современный отопительный прибор, работающий на традиционном топливе.

49 500 р.

Котел BUDERUS Logano G211 (чугунный) мощностью 20 – 42 кВт

Котел BUDERUS Logano G211 (чугунный) мощностью 20 – 42 кВт

80 000 р.

Твердотопливный котел КЧМ-5-К-21 “COMBY eco”

Котел “COMBY eco” предназначен для теплоснабжения индивидуальных домов, квартир, теплиц .

45 000 р.

Товары и услуги других компаний:

Котел газовый BAXI SLIM

Напольные газовые котлы с чугунным теплообменником. Широкий модельный ряд. Диапазон мощностей от 15 до 62 кВт.

Котел газовый BAXI SLIM HP

Серия SLIM HP – это серия высокоэффективных газовых котлов с атмосферной горелкой.

Котел водогрейный

Котлы для помещений от 100 до 4000м3 пермского производства КТВ мощностью от 10 до 2000кВт. Котлы пр-во Германия Buderus Logano G211, S111, S121 на дровах- угле и газе от 10 до 42кВт.

23 000 р.

Котел газовый BAXI LUNA-3 COMFORT

Настенные газовые котлы третьего поколения со съемной цифровой панелью. Передовая электронная плата и высокая производительность обеспечивают максимальный комфорт под вашим управлением.

Котел газовый BAXI LUNA-3 Silver Space

Настенные газовые котлы для установки на открытом воздухе. Котлы LUNA-3 SILVER SPACE спроектированы специально для установки на открытом воздухе.

Котел газовый BAXI NUVOLA-3 B40

Настенные газовые котлы с выносной панелью управления и встроенным бойлером. «Горячая вода всегда» — вот основной принцип котлов серии NUVOLA-3 B40.

• Промышленные материалы и оборудование

Котлы Водоснабжение и отопление Котлы отопления Котельное оборудование Камины и печи

Информация о продавце

Торгово-промышленная компания Камнефтехимснаб

• +7 (964) 198-95-23
• г. Пермь, 25-Октября 17 офис 804
• vodateplo.jimdo.com

Котлы твердотопливные, чугунные КЧМ-5-К, КЧМ Микро, Универсал кВр, Warmos, Viadrus, Buderus, пиролизные котлы Буржуй-К поставка, монтаж, сервисное обслуживание . Изготавливаем дымоходы Сэндвич.

Чугунный котел BIASI PiroWood

«Сохраните эти инструкции»

Чугунный котел BIASI PiroWood

Инструкции по установке

Ред. Система отопления и установка этого котла ДОЛЖНЫ быть установлены квалифицированным лицензированным подрядчиком по отоплению. Не храните и не используйте бензин или любые другие легковоспламеняющиеся жидкости или пары вблизи этой или любой другой системы отопления.

Установщик: Пожалуйста, внимательно прочтите эту инструкцию, прежде чем приступить к установке котла. Несоблюдение этих инструкций может привести к пожару или взрыву с серьезным материальным ущербом или гибелью людей и серьезными травмами. ПРИМЕЧАНИЕ: Руководство по установке должно быть вывешено рядом с котлом и поддерживаться в разборчивом состоянии для использования владельцем или обслуживающим персоналом.

Производитель: BIASI S.p.A. Верона, Италия Распространяется:

QHT, INC. QUINCY HYDRONIC TECHNOLOGY, INC. 3560 LAFAYETTE ROAD BLDG. 2, UNIT A PORTSMOUTH, NH 03801 ТЕЛЕФОН: 603-334-6400 ФАКС: 603-334-6401

Раздел 1 Указания по технике безопасности и важная информация

4,5

Раздел 2 Описание котла PiroWood и комплект отделки

6

Раздел 3 Конструкция котла PiroWood

7

7

Раздел 49 Порядок действий при отключении питания 0 0 3 9 0

Раздел 5 Транспортировка

9

Раздел 6 Минимальные расстояния

9

Раздел 7 Рекомендации по установке

10

Раздел 8 Сборка корпуса

11

Раздел 9 Сборка вентилятора

12

Секция 10 Дыхополомы

12

Раздел 11 Выходная выпускная газа

. 14

Раздел 14 Заправка котла топливом

15

Раздел 15 Длительный останов

15

Раздел 16 Трубопроводы и проводка котла PiroWood

16

Раздел 16 Продолжение …… ..

17

Секция 17 Пировуд Котловые трубопроводы с безжатовым резервуаром

18,19

Секция 18 Pirowood Cower Tiping с подчеркиваемым резервуаром

20

Секция 18 Продолжение… . .

21

Раздел 18 Продолжение… ..

22

Раздел 19 Тепловой стоимость дерева

23

Раздел 20 Устранение неполадок

24

Раздел 21 Полезные ссылки

25

Раздел 22 Гарантия PiroWood

27

2

Уважаемый покупатель, Благодарим вас за покупку котла-газификатора BIASI PiroWood. Система PiroWood представляет собой чугунный водогрейный котел на твердом топливе, в котором используется знаменитая конструкция газификации BIASI с отрицательным давлением. Этот прочный котел сконструирован для обеспечения максимальной безопасности и эффективности обогрева, а также предназначен для работы без образования дыма в доме. Мы понимаем, что невозможно ответить на все вопросы о котловой системе BIASI PiroWood в этом руководстве. Чтение этого руководства по установке не делает читателя экспертом во всех аспектах установки и эксплуатации и не отменяет необходимости в квалифицированном, лицензированном специалисте по отопительным системам. Мы настоятельно рекомендуем вам связаться с вашим подрядчиком по установке или дистрибьютором, если у вас есть вопросы по поводу каких-либо аспектов производительности ваших котлов. Наша главная забота, чтобы вы были довольны работой вашего котла. Все блоки котлов BIASI изготовлены в соответствии со стандартом ASME для сосудов высокого давления и имеют штамп «H». Котлы PiroWood прошли испытания на соответствие требованиям стандартов UL, CSA и EPA. Блок BIASI PiroWood Boiler имеет ограниченную пожизненную гарантию (см. обратную сторону руководства). Еще раз благодарю вас за приобретение котла-газификатора BIASI PiroWood. Если у вас есть какие-либо вопросы или комментарии, пожалуйста, не стесняйтесь обращаться к нам немедленно. Наша цель – 100% удовлетворенность клиентов. С уважением,

Jim Quincy QHT Inc. Quincy Hydronic Technology

3

Раздел 1 Инструкции по безопасности и важная информация 1.1 Общие правила безопасности Взрывоопасные или легковоспламеняющиеся материалы • Не храните легковоспламеняющиеся материалы или жидкости рядом с котлом. • Соблюдайте минимальные расстояния до горючих материалов. • Никогда не открывайте нижнюю дверцу во время работы котла. Опасность отравления • Недостаточная подача воздуха может привести к опасным утечкам продуктов сгорания. • Никогда не закрывайте и не уменьшайте размер впускных и выпускных отверстий для воздуха. • Котел нельзя эксплуатировать, если труба или котел забиты. Установка, эксплуатация • Котел PiroWood должен быть установлен в кондиционируемом помещении рядом с котлом, работающим на жидком/газе, или буферным резервуаром. • Котел должен устанавливать только квалифицированный специалист по отопительной технике, знакомый с твердотопливными приборами. • Не модифицируйте никакие детали, через которые проходят дымовые газы. • Не включайте котел без воды • Всегда держите закрытыми отверстия системы (дверцы, крышки для техобслуживания, заливные отверстия) во время работы. • Используйте только правильно выдержанную древесину. • Не закрывайте и не уменьшайте размер вентиляционных отверстий в дверях, окнах и стенах. • Все котлы PiroWood должны быть установлены в облицованный плиткой дымоход с мин. размер 8”x8”x 15’ в высоту. • Не подключайте данное устройство к дымоходу, обслуживающему другое устройство. При установке в металлический дымоход НЕОБХОДИМО иметь минимальный диаметр дымохода высотой 7 дюймов x 12 футов или выше. Техническое обслуживание и уход • Рекомендация: подпишите контракт на техническое обслуживание и осмотр с утвержденным подрядчиком по отопительной технике и ежегодно проводите техническое обслуживание прибора. • Система дымовых газов котла должна соответствовать местным нормам и правилам для твердотопливных котлов. • Ежедневно проверяйте наличие отложений креозота. • Раз в год квалифицированный трубочист должен очищать всю систему дымохода. • Оператор несет ответственность за общую и экологическую безопасность системы. • Прочтите и соблюдайте инструкции по технике безопасности в разделе «Чистка и техническое обслуживание». • Используйте только запасные части Biasi. Воздух для горения/воздух помещения • Следите за тем, чтобы воздух для горения/воздух помещения не содержал агрессивных материалов (например, таких, которые содержат галогенированные углеводороды, соединения хлора или фтора). Это поможет вам предотвратить коррозию. • Предотвращайте сильное скопление пыли. • Воздух для горения/воздух в помещении должен поддерживать минимальную температуру не менее 60˚.

4

1.2 Важная информация Настоящее руководство по эксплуатации предназначено для обеспечения безопасности котла PiroWood и его пользователя. Пожалуйста, прочитайте внимательно!!!

1.3 Котлы PiroWood Назначение Твердотопливный котел Biasi PiroWood представляет собой отопительный котел для сжигания дров в частных и многоквартирных домах. Для обеспечения надлежащего использования, пожалуйста, соблюдайте данные на табличке с техническими данными и технические характеристики, чтобы обеспечить надлежащее использование этого котла.

1.4 Примечание. При эксплуатации всегда соблюдайте все местные правила и стандарты.

1.5 Советы по эксплуатации • • • • • • • • • • • • • • •

• •

К эксплуатации котла допускаются только совершеннолетние лица, знакомые с инструкцией и правилами эксплуатации котла. Горячие поверхности требуют, чтобы дети не приближались к агрегату и не оставались без присмотра во время работы котла. Не используйте какие-либо жидкости для усиления или разжигания огня. Никогда не открывайте нижнюю дверцу во время работы котла. За исключением разжигания огня, никогда не открывайте дверь без работающего вентилятора. Пепел следует помещать в стальной контейнер и выносить на улицу, не оставлять отходы в стальном контейнере. Всегда держите все легковоспламеняющиеся предметы на расстоянии не менее 24–48 дюймов от котла. Не кладите легковоспламеняющиеся предметы на котел. Очищайте поверхность котла только негорючими чистящими средствами. Не храните в котельной никакие легковоспламеняющиеся материалы (например, бензин, масло). Не используйте легковоспламеняющиеся жидкости для обогрева. Во время работы котла не превышать номинальную мощность котла (перегрев). Запустите котел при максимальной температуре 200˚F и проверьте его во время работы. Эксплуатируйте котел с минимальной температурой обратки 160˚F. Убедитесь, что этот предел температуры соблюдается с помощью подходящей настройки. Минимальная температура котловой воды должна быть выше 160˚F, так как при более низкой температуре может образовываться креозот. Это имеет негативные последствия для правильной работы котла и срока его службы. Оператор котла должен соблюдать инструкцию по эксплуатации.

Внимание! Горячие поверхности; держать детей подальше. Не прикасайтесь во время работы.

Раздел 1 Продолжение….. 1.5 Продолжение… •

• •

•

Оператор котла может только запустить котел, вывести котел из эксплуатации и очистить его. Все остальные работы должны выполняться авторизованной сервисной компанией. Сервисный техник обязан информировать оператора котла о правильной и безопасной эксплуатации котла. В случае опасности взрыва, возгорания, выхода горючих газов или паров (например, паров, образующихся при склеивании линолеума, ПВХ и т.п.) не эксплуатировать котел. ПРИМЕЧАНИЕ: Никогда не открывайте дверцу топки котла (нижнюю) при работающем вентиляторе

1. 6 Подача воздуха Опасно: Опасность для жизни из-за недостатка кислорода в котельной! Предупреждение: повреждение системы и опасность травм при неправильном запуске! • Обеспечьте достаточную вентиляцию свежего воздуха, установив вентиляционные отверстия снаружи. • Укажите системному оператору, что эти вентиляционные отверстия должны оставаться открытыми.

•

Периодически запускайте котел (газовый, жидкотопливный, электрический), чтобы убедиться, что он будет работать удовлетворительно, когда это необходимо. Двери котла и уплотнения должны содержаться в исправном состоянии. ЗАПРЕЩАЕТСЯ перемещать или обходить какие-либо элементы управления безопасностью в оригинальной установке котла. Очистка теплообменника, дымохода, дымохода и регулятора тяги, если они используются, особенно важна в конце отопительного сезона, чтобы свести к минимуму коррозию в летние месяцы, вызванную накоплением золы. В этом котле нельзя сжигать ничего, кроме дров. Не подключайтесь к дымоходу или вентиляционному отверстию, обслуживающему газовый прибор.

• • •

• •

1.9 Канада (только) •

Работа существующего газового котла должна быть проверена на предмет приемлемости до и после установки Pirowood с помощью газового слесаря, уполномоченного регулирующим органом. . Установка должна соответствовать требованиям CAN/CSA -B365, изменения в установке должны соответствовать требованиям CSA

•

1.7 Утилизация

B139 (МАСЛО), C22.1 (ДЛЯ ЭЛЕКТРИЧЕСКИХ), OR CAN/CGAB149.1 или CAN /CGA-B149.2(ДЛЯ ГАЗОВОГО РАБОТА)

1.10 Идентификация

Котел BIASI PiroWood Утилизация любой упаковки или материалов изделия должна быть обозначена следующим образом: утилизируется экологически ответственным образом в • Табличка с заводскими данными ETL является уполномоченными местами утилизации. установлен на верхней панели корпуса котла. 1.8 ПРЕДУПРЕЖДЕНИЕ: Риск возгорания • Табличка ASME прикреплена к Запрещается: Загрузочная дверца котла • Сжигать мусор, бензин, лигроин, пропан, моторное масло или литье. другие неподходящие материалы. •

Зажечь пировуд во время сбоя питания. Используйте дровяную

1.11 Котловую воду

•

при отключении электроэнергии, а не дровяной котел. • •

Эксплуатация при тяге дымохода, превышающей 0,12 дюйма водяного столба

•

колонна

•

Храните топливо или другие горючие материалы в пределах отмеченных установочных зазоров.

•

Работать с открытыми дверцами загрузки топлива или удаления золы.

•

Отрегулируйте устройства безопасности или управления, не сверяясь с инструкциями производителя котла.

•

Перегрузка камеры сгорания.

•

Используйте химикаты или жидкости, чтобы разжечь огонь.

Примечание: Регулярно проверяйте и прочищайте дымоход и дымоход.

5

•

Если у вас старая система с чугунными радиаторами, тщательно промойте систему (без подключения котла) для удаления отложений. Не используйте чистящие или герметизирующие составы на нефтяной основе в системе котла. Используйте только пропиленгликоль, специально разработанный для гидравлических систем. Постоянная свежая подпиточная вода сократит срок службы котла. Накопление минералов в теплообменнике снижает теплопередачу и снижает эффективность, что может привести к поломке. Добавление кислорода, поступающего с подпиточной водой, может вызвать внутреннюю коррозию компонентов системы. Утечки в котле или трубопроводе должны быть устранены немедленно, чтобы предотвратить повреждение от подпиточной воды.

1.12 Действия в случае неконтролируемого пожара или пожара в дымоходе Если котел вышел из-под контроля (или загорелся креозот в дымоходе) Сделайте следующее: • Отключите питание котла • Включите термостаты в доме • ЗАПРЕЩАЕТСЯ разбавлять огонь водой, так как это может привести к травме от пара

Раздел 2 Описание котла PiroWood и комплект отделки 1.

1 1/2” NPT подводящий кран

12.

Камера газификации

2.

Загрузка Дверь

13.

Мобильная дымовая тарелка

3.

Дверной ручка/ ручка

14.

Корпус

4.

Сгорание. Регулятор воздуха

16.

BY-Pass

6.

Потребление воздуха сжигания

17.

Нарушение «6”

7.

Вторичный воздушный регулятор

18.

.0003

8.

Дверь камеры сгорания

19.

Изоляция

9.

Окно проверки пламени

20.

Дворная коробка

10. Камера сгорания

22.

Фланец 1 1/2” (обратный выход)

22

Комплект обшивки котла PiroWood Предметы и упаковка • • • • • • • • 6

(1) ¾”PRV ( 1) СЛИВ КОТЛА ½” (1) ПОГРУЖНОЙ КОЛОДЕЦ ½” (1) КОРОТКИЙ КОЛОДЕЦ ¾” (2 )L4006B AQUASTAT (1) HYDROLEVEL 3150 CONTROL (1) HYDROLEVEL 3150 SENSOR (12” КОРОТКИЙ) (1) ¾” ПОГРУЖНОЙ КОРПУС HYDROLEVEL (1) НИППЕЛЬ 1 1/2”X4”

• • • • • • • • •

(2) 1 1/12”X 3/4” ТРОЙНИК (1) 1 1/12”X 2” НИППЕЛЬ (1) ¾” КОЛЕНО (1) ¾” X 3” НИППЕЛЬ (1) Руководство PiroWood (1) ТАЙМЕР (1) ОДИНАРНАЯ КОРОБКА J (1) ВТУЛКА 3/4”x 1/4” (1) ТРИДИКАТОР (КОРОТКИЙ ХВОСТ)

Раздел 3 Конструкция котла PiroWood Котлы PiroWood – это генераторы горячей воды, которые сжигают древесный газ при очень высоких температурах горения, превышающих 2000°F, что обеспечивает эффективность, приближающуюся к 85% в установившемся режиме. В камере сгорания поддерживается отрицательное давление с помощью высоковакуумного радиального вентилятора. Они имеют высококачественный и чрезвычайно толстый чугунный корпус EN GJL200. Большая поверхность теплообмена, штифты в тракте дымовых газов и горелка из огнеупорного материала обеспечивают исключительную стойкость к коррозии и очень высокий КПД, который остается постоянным с течением времени (эффект самоочищения). Котлы могут самостоятельно обслуживать системы центрального отопления или, что предпочтительнее, напрямую или опосредованно объединяться с системой центрального отопления при подключении к теплоаккумулятору (напорному или безнапорному). Двери можно изменить так, чтобы они открывались в любом направлении (влево или вправо), и на заводе они настроены на открытие вправо.

Как работает газификация:

Как улавливается тепло уходящих газов:

Первичный воздух (который определяет тепловую мощность котла) поступает в загрузочную камеру через боковые отверстия, равномерно распределенные по длине камеры. Объем всасываемого первичного воздуха контролируется гравитационной заслонкой, которая автоматически закрывается при выключении вентилятора. Первичный воздух смешивается с газами, образующимися при сушке древесного топлива (пиролиз). Затем газовая смесь стекает через отверстие в полу загрузочной камеры прямо в камеру сгорания, где питает пламя.

Горячие газы из камеры сгорания направляются в ребристый теплообменник в нижней части камеры сгорания. Внутри теплообменника специальный контейнер для золы из нержавеющей стали удаляет любые твердые частицы (золу), выносимые из камеры сгорания, поэтому их можно быстро и легко удалить во время очистки. Горячий выхлоп течет по оребренным поверхностям теплообменника, передавая тепло воде. В конце ребристого теплообменника отработанное тепло извлекается и всасывается в дымовую камеру, откуда направляется к отводящему патрубку в верхней части котла. Выхлоп продолжает отдавать тепло в котел через этот последний участок выхлопного тракта, поскольку задняя часть котла имеет штифты, предназначенные для максимального теплообмена до того, как выхлопные газы покинут котел.

Вторичный воздух подается в пламенное сопло по прямым каналам для улучшения качества горения и снижения выбросов. Фактически добавление вторичного воздуха не только снижает выбросы CO, но и обеспечивает полное сгорание, способствуя превращению CO в CO2 и минимизируя количество несгоревших отходов топлива, остающихся в камере сгорания котла PiroWood.

7

Раздел 4 Действия в случае отключения электроэнергии Если во время отопительного сезона у вас отключится электричество, необходимо выполнить несколько действий, чтобы вы могли продолжать безопасно эксплуатировать вашу систему отопления. Эти процедуры относятся к твердотопливному котлу, так как газовый или жидкотопливный котел, если таковой имеется, будет полностью неработоспособным, а PiroWood не будет отдавать много тепла в систему при отключении электроэнергии. 1. Найдите все «обратные» клапаны в системе, как показано ниже, полностью отвинтите ручку в верхней части всех этих клапанов. (Это позволит определенному количеству нагретой воды циркулировать за счет конвекции по всему дому, предохраняя трубы от замерзания и поддерживая частичное отопление дома). Примечание. Это не относится к гравитационным системам, поскольку они не имеют обратных клапанов и будут нормально работать без электричества. 2. Примечание. В случае сбоя питания НЕ открывайте загрузочную дверцу, если вентилятор не работает. 3. Важно помнить, что без работающего циркуляционного насоса система отопления не может избавиться от большого количества топлива. Вспомогательная «зона сброса», использующая естественную тепловую циркуляцию при отключении электроэнергии Котел PiroWood, подключенный параллельно к жидкотопливному/газовому котлу В случае отключения электроэнергии «ОТКРОЙТЕ ОБРАТНЫЕ КЛАПАНЫ»

Проверка расхода

РАДИАТОР ЗОНЫ САМОСВАЛКИ Минимальный размер 12K MBH при 180F

Увеличение размера расширительного бака для размещения пиродерева.

Зона гравитационного питания

110 В переменного тока Н.О. Зональный клапан Ø 1 дюйм

Диаметр трубы ¾ дюйма

Проход Ø 6 дюймов

Бак ГВС

Котел PiroWood

Цирк. A

Жидкотопливный/газовый котел

¾“Ø Подача воды Предохранитель обратного потока

Утяжеленный

Примечание: Должен выводиться в отдельный дымоход.

Проверка расхода

Примечание. Циркуляционный контур горячей воды, который будет рассеивать не менее 10 % расчетной номинальной тепловой мощности твердотопливного котла при уменьшении циркуляции из-за отключения электроэнергии. Контур зоны сброса должен находиться над котлом PiroWood.

Примечание. Зону сброса можно вывести из строя только преднамеренным ручным действием. Размер трубы должен быть > 3/4 дюйма (18 мм), комнатная температура 65ºF (18ºC), а средняя температура воды 180ºF (82ºC).

Обр. Б

Редукционный клапан

¾” Ø

Обозначения проводки 110 В перем. тока

ТРУБОПРОВОД ПРИМЕЧАНИЯ: 1. Этот чертеж предназначен только для иллюстрации концепции системы трубопроводов. Установщик несет ответственность за все оборудование и детали, требуемые местными нормами. 2. Слив клапана сброса давления должен проходить без клапанов в пределах 3 дюймов от пола. 3. При необходимости в подающем трубопроводе жидкотопливного/газового котла должна быть установлена ​​отсечка при низком уровне воды. 4. Подпиточная вода должна быть подведена к котлу PiroWood. 8

Раздел 5 Транспортировка После снятия упаковки разрежьте ремни и снимите корпус таким образом, чтобы не повредить его. •

• • •

При наличии подъемного оборудования, подходящего для веса котла, используйте рым-болты, предусмотренные на корпусе, чтобы поднять его. Если подходящего подъемного оборудования нет, перемещайте котел вручную следующим образом: винты крепления плинтуса и снимите его, чтобы можно было наклонить поддон. Вставьте стержень подходящего размера через два болта с проушиной и поднимите корпус котла.

Внимание: •

Используйте защитное оборудование.

Раздел 6 Требования к котельной Раздел 6.1 Минимальные зазоры Должны быть установлены на негорючий пол или шлакоблоки, выступающие не менее чем на 16 дюймов спереди и 8 дюймов с каждой стороны от PiroWood. Эти зазоры бывают из горючих и негорючих материалов. Примечание: Минимальное расстояние вокруг котла составляет 60 дюймов спереди, 12 дюймов сбоку и 26 дюймов сзади. Обеспечьте пространство, необходимое для доступа к устройствам безопасности/управления, а также для выполнения работ по техническому обслуживанию и погрузке. Помещение, в котором установлен котел PiroWood, должно отапливаться и всегда должно соответствовать техническим стандартам и местным правилам. Не устанавливайте PiroWood: • На открытом воздухе, так как они не предназначены для такого типа установки • В неотапливаемом помещении • В помещениях с вытяжными вентиляторами • В домах с системами вентиляции с рекуперацией тепла (HRV) необходим внешний источник вентиляционного воздуха для котельная. Например, вентилятор в банке. • Не устанавливайте котел PiroWood в открытом гараже, если нет котельной 9

Раздел 6.1 Устройство цементной подушки на сгораемом полу Устройство подкладки из цементных блоков под PiroWood должно простираться не менее чем на 8 дюймов с каждой стороны котла и не менее чем на 2 дюйма с каждой стороны от патрубка дымохода

Примечание: может существовать опасность если не соблюдаются минимальные расстояния

Минимальные расстояния от котла до горючих стен и золоудаляющих дверей.

26”

12

12

Раздел 7 Котельная 1 1/2” Врезка подачи котла

Примечание: Этот котел нельзя подключать к 3/4” отводу для дымохода PRV, обслуживающего другой прибор

• • •

Система отопления должна быть промыта, отложений, рабочий L4006B вентилируется и проверяется на водонепроницаемость. Система отопления должна быть оснащена расширительным баком большего размера, достаточного для того, чтобы справиться с объемом как котлов, так и трубопроводов. Котел PiroWood должен иметь собственную подпиточную воду.

1 1/2” X 3/4” Тройник 3/4” Погружной колодец для защиты от перегрева L4006B

6” Дымоход

(L)

34,5”

(H)

1/2” Отвод для котла Слив

1 1/2” Отвод обратки котла

Мощность (БТЕ/ч)

Ширина

Высота (В)

Длина (л)

СОДЕРЖАНИЕ ВОДЫ (галлоны США)

3 Мин. Осадка (в WC)

Общий вес (фунты)

PiroWood-5

78 800

28”

47”

35. 5”

18

.08

902

PiroWood-7

107,600

28”

47”

43.5”

23

.08

1144

Model Number

Размер древесины (максимум) Pirowood 5

4 ӯ

13” длиной

Pirowood 7

4 ӯ

21” длиной

Сталки.

H

W

L

PiroWood 5

10”

17.5”

17”

16”

PiroWood 7

10”

17.5”

17”

24”

Раздел 8 Сборка корпуса и органов управления • • • • • • • • •

• • • • • •

Выньте из картонной коробки панели, составляющие корпус, и изоляцию корпуса котла. Нанесите изоляцию (1) вокруг корпуса котла. Установите предохранительный клапан в отвод (5) и отвод трубы на пол. Установите погружной колодец для аквастата нижнего предела для циркуляционного насоса L4006B в отвод (6). Установите погружной колодец для аквастата перегрева в отвод (7). Прикрепите боковые панели (2) к шпилькам сзади и закрепите их гайками (3). Установите переднюю перекладину (4) на боковые панели (2). Закрепите переднюю панель (9) к боковым панелям (2) с помощью 6 винтов, входящих в комплект поставки котла. Установите термостат вентилятора и закрепите его в месте (10) в верхней части дымовой камеры. Термостат вентилятора заключен в служебную коробку размером 2 x 4 дюйма. Установить таймер включения вентиляторов (12) на корпус. Примечание. Таймер устанавливается в служебную коробку размером 2’x4 дюйма. Установите сервисный переключатель на элементы управления питанием. Вставьте аквастат перегрева (7) и нижнего предела (6) и погружной колодец в стробоскоп. Установите ниппель и тройник в отвод (11), как показано, для монтажа гидростата. Установите погружной колодец гидростата в ответвление 3/4” на тройнике, установите регулятор на фланец погружного колодца.

Аквастат нижнего предела для циркуляционного насоса (L4006B) (6) Аквастат перегрева(7) Клапан сброса давления (5)

Реле переключения Hi-Limit гидростата с отсечкой при низком уровне воды (11) (9)

После завершения электрических соединений : • Прикрепите заднюю панель (8) к боковым панелям (2) с помощью прилагаемых винтов. • Установите верхнюю панель (9). ВАЖНО: После завершения сборки установщик должен убедиться, что ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ПАРАМЕТРАМИ прикреплена к верхней панели корпуса, чтобы ее можно было прочитать при установке устройства.

11

Термостат вентилятора (10)

(12) (8)

Раздел 9 Сборка вентилятора 9.2 Установка конденсатора Проводка от конденсатора к вентилятору:

9.1 Установка вентилятора После извлечения вентилятора из упаковки выполните следующие действия. следующим образом: • • • •

•

Отвинтить крепежные винты (1) и отделить защитный кожух (2) от блока вентилятора (3). Прикрепите блок вентилятора (3) к дымосборнику вместе с прокладкой и закрепите винтами (4). Наденьте защитный кожух (2) на блок вентилятора (3). Закрепите корпус (2) винтами (1).

СИНИЙ провод от конденсатора к КОРИЧНЕМУ проводу на вентиляторе. • КОРИЧНЕВЫЙ провод от конденсатора к черному проводу на вентиляторе.

Раздел 10 Дымоходы 10.1 Введение При установке PiroWood убедитесь, что дымоход: Обеспечивает отрицательное давление, необходимое для нового котла (см. таблицу технических характеристик ниже). • Подходит для температуры продуктов сгорания от 400F до 500F, рассчитан и изготовлен в соответствии с требуемыми стандартами; рекомендовано NFPA • Стыки уплотнены силиконовым герметиком RTV. • максимально прямой, герметичный, изолированный, не блокируется и не засоряется; • Оснащен дверцей для очистки

10.2 Нисходящие тяги Нисходящие тяги могут возникать из-за неправильной высоты дымохода, близлежащих зданий, дерева выше дымохода и слишком большого дымохода. Чтобы свести к минимуму эту проблему, верхняя часть дымохода должна быть как минимум на три фута выше точки, в которой он проходит через крышу, и на два фута выше самой высокой точки крыши. Кроме того, дымоход должен быть не ниже или выше самой высокой секции любой соседней крыши.

10.3 Строительство дымоходов Страховщики от пожара одобряют, а иногда и требуют строительство дымоходов из каменной кладки, потому что облицованные плиткой дымоходы прочны и вряд ли треснут от высоких температур. Изоляция футеровки дымохода создаст постоянную естественную тягу за счет поддержания температуры дымовых газов выше, чем температура воздуха вокруг дымохода. Изоляция также уменьшит отложения креозота за счет уменьшения конденсации влаги из дымовых газов. Примечания: • ПироВуд ДОЛЖЕН быть подключен к собственному отдельному дымоходу. • НЕ ДОЛЖЕН быть установлен в дымоходе, соединенном с камином, или в дымоходе, соединенном с другим прибором. 12

•

• •

•

Рекомендуемый низкотемпературный, облицованный плиткой, каменный дымоход должен иметь размер дымохода не менее 8 x 8 дюймов и иметь высоту не менее 15 футов. Х.Т. рекомендуется металлический дымоход, и он должен иметь трубу из нержавеющей стали диаметром 7 дюймов и высотой не менее 12 футов, установленную в соответствии с инструкциями производителя. Соединитель выхлопной трубы должен быть минимум 24 калибра и диаметром 6 дюймов из черной или вороненой стали. Рекомендуется направлять охватываемый конец трубы вниз, чтобы предотвратить утечку креозота. Все соединения дымохода должны быть герметизированы герметиком RTV H.T. герметик.

10.4 Чистка дымохода За отопительный сезон не менее двух раз проверяйте дымоход и дымоход. проверяйте его чаще, если вы новичок в работе с древесиной или считаете, что на ней образовалась сажа или креозот. Небольшое количество дыма может проникнуть в помещение при заправке котла. Однако, если это происходит все чаще, у вас может быть засор дымохода. Чтобы выяснить причину, загляните в дымоход сверху или снизу. Если ни один из вариантов не удобен, используйте зеркало и фонарик, чтобы посмотреть на дымоход, используя чистую дверь в качестве точки доступа. Для чистки дымохода можно обратиться к профессиональному трубочисту или воспользоваться несколькими способами чистки своими руками. Наиболее эффективным устройством для чистки дымохода является проволочная щетка для дымохода, предназначенная для очистки дымоходов на твердом топливе. Эти щетки доступны в стандартных размерах как для прямоугольных, так и для круглых дымоходов. Доступны химические средства для чистки дымоходов, такие как «трубочист». Эти продукты добавляют в горячий огонь, чтобы разрушить креозот. Мы не знаем, как они долговременно воздействуют на дымоход или котел, но нам сообщили, что любая химическая соль, добавленная в огонь, может вызвать коррозию изолированных металлических дымоходов, котлов и дымоходов. Кроме того, эти продукты могут нанести вред вашему здоровью.

Раздел 11 Выход дымовых газов 11.1 Дымоход Дымоход и дымоход должны быть выполнены в соответствии со строительными нормами, устойчивыми к высоким температурам, конденсату и механическим воздействиям, герметичными.

11.2 Примечания Пировуд забирает воздух для горения из зоны, где установлен котел, который ДОЛЖЕН ИМЕТЬ вентиляционные отверстия в соответствии со стандартами NFPA. •

Дымоход должен обеспечивать минимальную отрицательную тягу в пределах от 0,08 до 0,12 дюйма водяного столба, как указано в таблице на стр. 10. Если у вас чрезмерная тяга, ее можно отрегулировать, установив заслонку печной трубы в вытяжку. труба котла.

•

Примечание. Используйте тягомер, чтобы обеспечить достаточную тягу в выхлопной трубе.

•

Соединения должны быть установлены с наружными концами вниз и уплотнены с использованием материалов, выдерживающих температуру не менее 700°F. Материал соединителя дымохода должен быть минимум 24 калибра, черная или вороненая сталь.

•

Дымоходы (1) и выхлопные трубы (2) меньшего или неправильного размера могут привести к образованию конденсата, который повлияет на сгорание и закупорит дымоход.

11.3 Потребность в воздухе для горения Отдельный источник воздуха для горения может быть необходим, если: 1. Котел PiroWood неравномерно всасывает воздух, имеет запахи, имеет плохое горение или обратную тягу независимо от наличия горения. 2. Любой из вышеперечисленных симптомов облегчается приоткрыванием окна в безветренный день. 3. Дом или подвал оборудован хорошо герметизированной пароизоляционной изоляционной оболочкой, плотно прилегающими окнами и/или имеет какие-либо силовые устройства, отводящие воздух дома. 4. Зимой на окнах образуется избыточный конденсат. 6” 5. В доме установлена ​​система вентиляции. 24 Прибор 11.4 Источники воздуха для горения • Механический «Вентилятор в банке». • Система воздуховодов естественной подпитки с тепловым уловителем. Компенсационная воздушная решетка

Раздел 12 Топка дровами Опасность: опасность несчастного случая со смертельным исходом из-за высвобождающегося углерода 12.2 Выбор дров

Пожалуйста, выбирайте хорошо выдержанные дрова для сжигания, выдержанные дрова часто имеют трещины, расходящиеся от сердцевины к коре, как спицы колеса. Деревянный шнур имеет размеры 4’x4’x8’. Если вы купите деревянную веревку, отрежете ее по длине и расколете, вы обнаружите, что это поможет процессу приправы. Часто лучшее время для покупки древесины — поздняя зима, ранняя весна. Зеленую древесину обычно можно купить по более низкой цене. Если вы собираетесь рубить и раскалывать собственное дерево, вы должны дать дереву полежать в течение 18 месяцев, после того как вы срубите дерево, дайте ему полежать некоторое время с помощью 12. 1 Горение дров и влажность. Мы рекомендуем, чтобы влажность не превышала 20%. влажность в листьях, все еще прикрепленных, чтобы позволить листьям увядать и помочь вытянуть немного влаги. Примечание: проверьте теплотворную способность дров, которые будут сжигаться. Если в разделе 13 более 20% для древесины с наибольшей теплотворной способностью. Влажность может отрицательно сказаться на сроке службы котла. 12.3 Хранение дров приводит к накоплению смолы и сажи, а также может повлиять на производительность котла при хранении дров за пределами минимальных зазоров. Примечание: чем горячее огонь, тем выше рекомендованный на рисунках на стр. 9. Как правило, откладывается креозот без содержания древесины. Древесина должна быть выдержана, по крайней мере должна храниться в подвале или сарае, гараже, где насекомые полгода; тем не менее, желательно приправить его на год, чтобы не беспокоить дом, и вы можете контролировать его до восемнадцати месяцев. Выдержанная древесина не только снизит влажность помещения. Если вентиляторы установлены в хранилище креозота, но они также будут производить больше тепла. На некоторых выдержанных участках они не должны создавать отрицательного давления, в помещении лиственные породы будут отдавать на 20-25% больше тепла. где находится котел Пировуд. Установите режим еженедельной уборки в мягкую погоду, даже при хранении дров. думал, что ежемесячной очистки может быть достаточно в самые холодные 12,4 месяца удаления золы. Небольшой интенсивный огонь предпочтительнее большого. Раз в месяц или время от времени проверяйте зольник под тлеющим огнем, чтобы уменьшить количество отложений креозота. решетки и удалить и сбросить золу, если она заполнена в металлический контейнер. Установите зольник на место и закройте зольник. После заправки возьмите контейнер для золы и оставьте вне дома. 13

монооксида (CO) можно избежать, сжигая в этом котле только дрова (невыполнение этого требования может привести к заилению котла и утечке газов CO). Предупреждение: Вы можете избежать вреда себе или котлу, НЕ используя для топки пластик, бытовые отходы, химически обработанную древесину, старую бумагу, щепу, кору или отходы ДСП. Не используйте с автоматическим кочегаром.

Раздел 13 Запуск котла PiroWood 13.1 Предварительные проверки Перед вводом котла в эксплуатацию проверьте следующее: • Запорные устройства в водяном контуре открыты. • Котел заполнен водой и удален воздух. • Электрические соединения выполнены правильно. • Дымоходы и отверстия для забора воздуха для горения установлены и подключены правильно. • Регистры первичного и вторичного воздуха установлены на отметку 2, не превышают отметку 4. Внимание: ни по какой причине не изменяйте эти регистры

13.2 Первоначальные настройки регулятора воздуха Установите регуляторы первичного воздуха (1) и вторичного воздуха (2) на промежуточную выемку (вторую), чтобы подготовить котел к первому пуску. • Во время сжигания вы заметите, что может потребоваться небольшая регулировка для точного потока воздуха через камеру. Отрегулируйте, слегка повернув регуляторы. • Максимальная регулировка воздуха для метки первичного и вторичного воздуха 4.

3 4

13. 3 Для розжига и загрузки котла в первый раз:

• Не используйте химикаты для разжигания огня. • Переведите главный выключатель системы в положение «включено». • Установите комнатный термостат так, чтобы он был активирован. (около 70 градусов по Фаренгейту) • Откройте загрузочную дверцу (3) и вставьте сопло горелки из нержавеющей стали (4) в специальный корпус горелки. • Положите на дно топки (5) сухие дрова для растопки и небольшие кусочки бумаги (6) и загрузите котел дровами. • Подожгите бумагу и закройте дверцу загрузки (3). • Поверните переключатель таймера на отметку 15 минут, чтобы огонь разгорелся. • Убедитесь, что пламя видно через окошко (7). • Установите термостат котла в пределах 180-200 градусов по Фаренгейту. Котел будет работать до тех пор, пока не будет достигнута заданная температура. • Дымовая заслонка (8)

6

5

8 3

13.4 Неудачный розжиг В случае неудачного розжига: • Убедитесь, что дрова не перекрывают плиту горелки, а дрова укладываются в камеру по глубине упорядоченным образом и без заклинивания. • Используйте полную загрузку древесины, чтобы максимально увеличить время работы. • Полная загрузка означает, что загрузочная дверца открывается реже. • Повторите шаги в 13.3 14

7

Раздел 14 Заправка котла 14.1 Меры предосторожности

• Будьте предельно осторожны при заправке котла. Если дверцу открыть слишком быстро, несгоревшие горячие газы могут воспламениться и вызвать обратный удар. Особенно это касается очень сухой древесины. • Держите зольные и топливные дверцы закрытыми, если котел не заправляется топливом. • НЕ вмешивайтесь в работу контроллера гидростата. • НЕ перегружайте котел. • Небрежная загрузка дров на уровне нижней части заслонки дымовых газов может привести к повреждению или травме. • При неправильной загрузке существует риск пожара или травмы. • Не использовать с автоматическим кочегаром, если это не сертифицировано.

Примечание. Никогда не загружайте дрова выше нижней части заслонки дымовых газов. 14.2 Повторный розжиг Чтобы снова разжечь котел, включите таймер запуска, вытащите весь древесный газ из загрузочной камеры, затем откройте дверцу и выполните действия, описанные в разделе 14. 3 ПРЕДУПРЕЖДЕНИЕ – Риск возгорания: необходимо повторить • Выполнить при работе с открытыми дверцами загрузки топлива или удаления золы. • Не храните топливо или другие горючие материалы в пределах отмеченных зазоров для установки. • Регулярно проверяйте и прочищайте дымоходы и дымоходы.

14.3 Топливная камера Чтобы снова загрузить дрова в топку, сначала включите таймер, затем осторожно откройте верхнюю топочную дверцу на один дюйм, чтобы газы спустились в топку и огонь утих. Во время загрузки дверь можно оставить полностью открытой, а дрова можно добавить, открыв заслонку дымовых газов. Бревна должны быть на 1 или 2 дюйма короче топки котла и должны быть такого диаметра, чтобы не образовывались перемычки и не заклинивал топку. По возможности следует использовать бревна диаметром от 3 до 6 дюймов. Это обеспечит равномерный и эффективный огонь. Бревна должны быть сложены и выровнены горизонтально, чтобы горящая древесина могла легко осесть. Добавьте самую большую древесину в верхнюю часть заряда. После того, как вы наполнили топку до нужного уровня, плотно закройте загрузочную дверцу.

14.4 Текущая очистка: Внимание: Перед началом любых операций по очистке подождите, пока котел остынет. Ежедневно проверяйте наличие креозота. Если необходима очистка, PiroWood работает на охлаждение, чем жарче огонь, тем меньше креозота откладывается, и в мягкую погоду может потребоваться еженедельная очистка, хотя в самые холодные месяцы может быть достаточно ежемесячной очистки. Небольшой интенсивный огонь предпочтительнее большого тлеющего огня, чтобы уменьшить количество отложений креозота.

Раздел 15 Длительное отключение 15.1 Длительное отключение

15.3 Наружная очистка:

Если котел не используется в течение длительного времени, необходимо выполнить следующие операции: • Закрыть шаровые краны, подключенные к котлу Pirowood. • Удалите золу и очистите дымоход.

Корпус можно чистить тряпкой, смоченной водой с мылом. Для удаления трудновыводимых пятен окуните ткань в смесь 50% воды и денатурированного спирта или другие специальные средства. После завершения очистки тщательно высушите котел PiroWood.

Предупреждение: • Опорожните систему или добавьте нетоксичные антифризы в систему отопления, если существует опасность замерзания. • Емкость с порошкообразной известью следует поместить внутрь котла для поглощения влаги.

15.2 Техническое обслуживание Периодическое техническое обслуживание является законодательным требованием и необходимо для обеспечения безопасности, эффективности и срока службы котла PiroWood. Она должна выполняться лицензированным подрядчиком по отопительным системам не реже одного раза в год, чтобы очистить весь тракт дымовых газов: загрузочную камеру/камеру сгорания, дымовую камеру и дымоходы. 15

• Не используйте абразивные материалы, бензин или трихлорэтилен. • Всегда следите за тем, чтобы под пеплом НЕТ горячих углей. • Используйте подходящее защитное оборудование. • Котел поставляется без принадлежностей, так как чистка может производиться обычной бытовой утварью, которую можно приобрести в магазинах, торгующих изделиями для печей и каминов.

Раздел 16 Трубопровод и электропроводка котла PiroWood 16.1 Аккумуляторы тепла или буферные баки Прежде чем выбрать конкретную систему для своей установки, рассмотрите возможность использования бака-аккумулятора для повышения эффективности системы котла PiroWood. Поглощая мощность «Всплеск», которая длится от трех до пяти часов, бак будет накапливать тепло от PiroWood на время горения загрузки топки дровами. Он будет отдавать тепло в распределительную систему, когда дом потребует тепла. Такое расположение является одним из наиболее эффективных методов эксплуатации систем, работающих на дровах. Размер резервуара зависит от типа системы отопления, размера топки, эффективности и т.д. В среднем, на каждые 10 MBH мощности котла рекомендуется подавать 40 галлонов воды. В среднем котлу PiroWood 5 требуется 330 галлонов, а котлу PiroWood 7 требуется 450 галлонов накопительной воды для хранения тепла. Мы настоятельно рекомендуем теплоаккумулятор со всеми нашими твердотопливными системами.

16.3 Типовая установка для автономного Pirowood

1. Врезка подачи идет к первичному трубопроводу системы отопления. Отходя от котла, устанавливаем штуцер, тройник реле включения верхнего предела гидростата. 2. В подающем трубопроводе системы отопления установите воздухоочиститель и расширительный бак, рассчитанный на количество воды в распределительной системе, а также котла PiroWood. 3. Направьте подпиточную воду в котел PiroWood через наполнительный клапан Watts 1156F (редукционный клапан) в нижний задний отвод ½” в нижней части котла. 4. Установить циркуляционный насос А в обратку котла, которая будет забирать обратную воду из первичного трубопровода системы отопления. 5. Циркуляционный насос B обходит PiroWood, забирает тепло из бака, если бак теплее, чем PiroWood. 16.2 PiroWood как единственный котел 6. Тройной аквастат «Гидростат» с отсечкой воды по нижнему пределу Котел PiroWood может использоваться как единственный котел при управлении вентилятором и циркуляционным насосом. Термостат вентилятора и система теплоизлучающих плит, предпочтительно с таймером включения буферного резервуара, установленным на котле PiroWood (минимум 115 галлонов). Конечно, недостатком этого управления является высокоуровневое переключение реле. Установка заключается в том, что не будет автоматической резервной системы на время, когда PiroWood будет без присмотра. 16.4 ПРИМЕЧАНИЕ: Для автоматического переключения с дров на дизельное топливо или газ: a В случае, когда термостат требует нагрева и тандемного подключения PiroWood со вторым топливом или котлом, огонь отсутствует или по какой-либо другой причине не может удовлетворить газовый котел отопления. рекомендуется (см. Раздел 17). Потребности дома, циркуляционный насос B будет работать с очевидным преимуществом этой установки, заключающейся в экономии затрат, высвобождении тепла, накопленного в резервуаре, в дом. Это связано с отказом от обычного котла, что помогает предотвратить попадание воды в систему управления и необходимые трубопроводы. Следует отметить, что от замерзания, если температура дома падает ниже 32F. Котел PiroWood чрезвычайно эффективен при сжигании. Если циркуляционный насос отключен, система должна быть дровяной в сочетании с 350-550 галлонами теплового накопителя, осушенного, если температура внутри резервуара ниже нуля. Люди используют котел PiroWood в сочетании с ожидаемым! В качестве альтернативы осушению системы можно использовать газовые или электрические обогреватели с прямой вентиляцией, расположенные в смеси системы отопления, антифриз (пропилен в жилых помещениях. Пировуд должен быть установлен в нагретом гликоле) и воду вместо обычной воды. водное пространство. в системе. Добавлять такую ​​смесь следует только Примечание: Минимальное расстояние вокруг котла определяется после тщательной проверки системы на наличие утечек. Примечание. В этих случаях рекомендуется использовать 60-дюймовый спереди, 24-дюймовый сбоку и 36-дюймовый от безнапорного бака, чтобы уменьшить объем антифриза. назад Примечание. Следуйте рекомендуемым схемам трубопроводов и проводки, чтобы не приходилось вручную регулировать какие-либо элементы управления, кроме термостатов, для переключения с одного вида топлива на другой. Примечание: Котел PiroWood должен быть установлен без изменения функций управления или переподключения исходного котла. Допускается соединение проводами. Электросистема обоих котлов без исключения должна питаться от одной ответвленной цепи.

16

Раздел 16 Продолжение……..

Вентилятор PiroWood

Тройной аквастат L7248 или Hydrolstat

ПРИМЕЧАНИЕ: Вся проводка и трубопроводы должны быть выполнены в соответствии с действующими государственными, местными и национальными нормами. Используйте только медные проводники и утяжеленные обратные клапаны.

ПРИМЕЧАНИЯ ПО ТРУБОПРОВОДАМ: 1. 2. 3. 4. 5. 6. 17

Этот чертеж предназначен только для иллюстрации концепции системы трубопроводов и элементов управления. Установщик несет ответственность за все оборудование и детали, требуемые местными нормами. Слив клапана сброса давления должен осуществляться без клапанов в пределах 3 дюймов от пола. При необходимости в подающем трубопроводе жидкотопливного/газового котла должна быть установлена ​​отсечка при низком уровне воды. НЕ мешать нормальной подаче нагретой воды из оригинального котла в систему. Убедитесь, что избыточное давление не будет создаваться ни в одной части котла или системы за счет правильного выбора размера расширительного бака.

Раздел 17 Обвязка котла PiroWood с безнапорным баком и жидкотопливным/газовым котлом 17.1 Использование безнапорного бака

17.3 Обвязка безнапорного бака

Безнапорный резервуар-накопитель со встроенным нагревательным змеевиком является простым решением для хранения тепла, произведенного газификационным котлом PiroWood, для последующего использования. Резервуар (ы) для хранения заполнен 300 галлонами или до 550 галлонов воды, хранящейся при атмосферном давлении. Как правило, бак будет иметь от одного до трех подвешенных змеевиков, которые можно использовать для солнечной системы, системы горячего водоснабжения или водяной системы отопления. Эти высокоэффективные гладкие медные теплообменники, погруженные в воду бака, передают тепло от котловой воды PiroWood, позволяя ему работать с максимальной эффективностью или отдавать тепло в систему отопления, когда срабатывает термостат. Безнапорные резервуары-аккумуляторы могут быть установлены где угодно, они намного дешевле и имеют более высокую изоляцию, чем резервуары-аккумуляторы под давлением. В зависимости от объема хранилища PiroWood нужно обжигать только 2 или 3 раза в день или каждый день или два в зависимости от времени года. В современной американской плинтусной гидронической системе температура отопления в доме регулируется циркулирующей водой достаточно высокой температуры по отношению к плинтусному излучению. Термостат для зоны или аквастат бака непрямого действия подключен к реле, которое запускает циркуляционный насос и горелку до тех пор, пока потребность в тепле не будет удовлетворена. При установке PiroWood и Tank между подающим и обратным коллекторами, обслуживающими дом, устанавливается первичная соединительная линия. Вторичные трубопроводы PiroWood и Tank проходят через близко расположенные тройники от первичной соединительной линии через бак к PiroWood и к системе отопления. Газовый или жидкотопливный котел также подключается через близко расположенные тройники к основной соединительной линии, выступающей в качестве резервной. На приведенном выше рисунке показан безнапорный бак с одним змеевиком в сочетании с котлом Biasi B10, работающим на жидком топливе/газе. Обратите внимание, что байпасный циркулятор B включается, когда температура бака выше 150F

1.

Убедитесь, что существующая система имеет обратные клапаны или электрические зональные клапаны на линиях подачи к различным зонам отопления, и что циркуляционные насосы тепла и ГВС установлены на обратной линии, идущей обратно к жидкотопливному/газовому котлу. . В противном случае их необходимо установить в этих местах. 2. На подающей трубе жидкотопливного котла установить два близко расположенных тройника и соединить первичную подающую линию с подающей PiroWood. Системная вода возвращается через второй тройник в серии через змеевик резервуаров обратно в возврат PiroWood для повторного нагрева. 3. Установите тройник с отводом 3/4”, выходящий из подводящего патрубка котла PiroWood для зоны сброса. 4. Трубопровод от этого тройника через устройство контроля потока и байпасный и байпасный тройники к основной соединительной линии. 5. Примечание: дополнительные галлоны от котла PiroWood, необходимо добавить расширительный бак большего размера, чтобы увеличить емкость бака. 6. Установите тройник с отводом 3/4 дюйма, выходящим из обратного отвода котла PiroWood для зоны сброса. Установите циркуляционный насос между тройником обратки котла и тройником бака. 7. Установите трубопровод, датчик расхода и циркуляционный насос на линии от перепускного тройника, установленного между буферной емкостью и трубой подачи PiroWood. 8. См. схему подключения PiroWood для гидростата в разделе 16. Примечание. Настройки аквастата для существующего жидкотопливного/газового котла. должен быть следующим: Верхний предел – 150F Нижний предел – 120F Но эти настройки можно увеличить, если котел PiroWood не топится в течение длительного периода времени. Примечание. Следуйте рекомендуемым схемам трубопроводов и проводки, чтобы не приходилось вручную регулировать какие-либо элементы управления, кроме термостатов, для переключения с одного вида топлива на другой. 17.2 Последовательность операций Примечание: Котел PiroWood должен быть установлен без 1. Когда температура дровяного котла выше, чем изменение функции управления или переподключение температуры буферного бака, циркуляционный насос A является оригинальным котлом. Допускается соединение проводами. включается, а циркуляционный насос Б отключается через сеть. Электросистема обоих котлов без исключения должна питаться от одной ответвленной цепи. СР-501. 2. Когда температура байпасной линии выше, чем температура, установленная на L4006B (160. Примечание: минимальное расстояние вокруг котла составляет град. F), байпасный циркулятор будет подавать тепло на 60 дюймов спереди, 24 дюйма. сбоку и 36” от системы отопления. назад 3. Когда температура в байпасной линии падает ниже 160 градусов по Фаренгейту, байпасный циркулятор отключается. 4. Установите верхний предел котла на жидком/газовом топливе на 150 градусов по Фаренгейту, чтобы обеспечить автоматическое резервное копирование.

18

Раздел 17 Продолжение….. Трубопровод PiroWood к безнапорному резервуару.

Проводка PiroWood к безнапорному резервуару. Pirowood Fan SR-501 Triple Aquastat

150

165

19

Для обсуждения только

Раздел 17 Продолжение… ..

20

Трубопроводы Два не предварительно представленных танка через Pirowood

Раздел 17 Продолжение….

21

Раздел 18 Обвязка котла PiroWood с баком под давлением

и жидкотопливный/газовый котел

18.1 Обвязка бака под давлением

18.4 Продолжение….

Резервуар для хранения под давлением со встроенным нагревательным змеевиком или без него — это еще один способ хранения тепла, вырабатываемого газификационным котлом PiroWood, для последующего использования. Бак(и) под давлением заполнен от 200 галлонов до 600 галлонов котловой воды, хранящейся при давлении от 12 до 15 фунтов на квадратный дюйм. Вода из распределительной системы, PiroWood и вспомогательного котла течет через бак хранения тепла, как в одной замкнутой системе. За счет исключения теплообменника (ов), необходимого в безнапорном баке, полная эффективность PiroWood сохраняется, поскольку устраняется перепад между котлом и змеевиком и безнапорной водой в баке.

Поскольку особенности системы распространения варьируются от установки к установке, следующая процедура представляет собой пример одной конкретной установки, которую можно использовать в качестве модели для реальных ситуаций. Примечание. Следуйте рекомендуемым схемам трубопроводов и проводки, чтобы не приходилось вручную регулировать какие-либо элементы управления, кроме термостатов, для переключения с одного вида топлива на другой. Примечание: Котел PiroWood должен быть установлен без изменения функций управления или переподключения исходного котла. Допускается соединение проводами. Электросистема обоих котлов без исключения должна питаться от одной ответвленной цепи.

18.2 Тип используемого резервуара Резервуары для хранения под давлением должны быть перечислены и маркированы ASME, поскольку они работают при давлении выше 15 фунтов на квадратный дюйм. В большинстве штатов требуется оборудование, сертифицированное ASME. Резервуары также очень большие и не могут быть собраны на месте, как негерметичные резервуары. Кроме того, необходимо предусмотреть значительно больший расширительный бак(и). Как правило, размер расширительного бака для напорного бака на 500 галлонов составляет от 40 до 50 галлонов для бака и от 5 до 10 галлонов для распределительной системы. Предпочтительно поставить два расширительных бака, чтобы в случае заболачивания одного из них часть нагрузки по расширению пришлось бы нести второму.

18.3 Трубопровод горячей воды для бытового потребления Для нагрева горячей воды для бытового потребления предпочтительно подвесить змеевик в баке под давлением, чтобы обеспечить последовательный нагрев питьевой воды на пути к баку ГВС косвенного нагрева. Это дает ГВС некоторый приоритет.

18.4 Трубопровод системы отопления По первично-вторичному трубопроводу нагретая вода от PiroWood циркулирует в распределительную систему. Возвратная вода из распределительной системы проходит через бак, где она собирает некоторое количество тепла, прежде чем вернуться обратно в PiroWood. Если температура PiroWood ниже 140F, тепло подается в распределительную систему из резервуара.

18.5 Последовательность операций следующая: Индукционный вентилятор на PiroWood запускается с помощью контроллера гидростата, а циркуляционный насос котла включается, когда котел достигает уставки 180F на контроллере L4006B. Контроль заданного значения задерживает циркуляцию в баке и/или системе отопления и снижает образование креозота в PiroWood. Дополнительный дифференциальный контроллер, поставляемый с баком, управляет работой котла и байпасных циркуляционных насосов, гарантируя, что более высокая температура бака не рециркулирует обратно через PiroWood. Если ни PiroWood, ни Tank не смогут удовлетворить потребность в тепле, вспомогательный жидкотопливный/газовый котел будет запущен для обработки нагрузки.

22

Примечание: Минимальное расстояние вокруг котла составляет 60 дюймов спереди, 24 дюйма сбоку и 36 дюймов сзади

Раздел 18 Продолжение….. Трубопровод PiroWood к резервуару под давлением.

Проводка PiroWood к резервуару под давлением. PiroWood Fan

Тройной аквастат

23

Только для обсуждения

Раздел 19 Теплотворная способность древесины Следующая диаграмма, составленная Лабораторией лесных товаров США, показывает количество тепла, доступное на древесный шнур от нескольких репрезентативных деревьев. разновидность. Другие хорошие и очень хорошие виды включают яблоко, грецкий орех, пекан, кизил, кипарис, платан и камедь. Последние два трудно разделить, как и вяз. Доступная теплота на шнур в миллионах БТЕ/час

Зеленая древесина

Air-Dry

% больше тепла для воздушного сухого дерева

ASH

16.5

20.0

21

(Popple, Poplar)

10,3

12.5

10,3

12,5

10,3

. Beech, American

17,3

21,8

26

Береза, желтая

17,3

21,3

23

Douglas Fir, Heartwood

13,0

18.0

9000 38

13,0

18.0

9000 38

0004 Вяз. American

14.3

17.2

20

Hickory, Shagbark

20.7

24.8

19

Maple, Red

15.0

18.8

24

Maple, Sugar

18.4

21.3

16

Oak, Red

17,9

21,3

19

Дуб, белый

19,2

22,7

18

, Пайн -белый

13.1

18

.0003

13,3

10

Сосновая, южная желтая

14,2

20,5

44

24

Раздел 20 Устранение неполадок. тракт дымовых газов − Проверить правильность закрытия дверей загрузки и камеры сгорания

− Вентилятор

− Проверить электропроводку (убедиться, что вентилятор включен) − Заменить вентилятор, если он не работает

− Розжиг и/или загрузка котла

− Выполните процедуру, описанную в данном руководстве

− Воздух в системе

− Выпустите воздух из системы

− Компоненты системы

− Проверьте следующее: обратные клапаны, насосы, комнатные термостаты. При необходимости принять необходимые меры

− Поплавковый клапан в открытом расширительном баке

− Проверить работу и при необходимости заменить

− Дрова плохо загружены в камеру или загружены недостаточно0003

− Грязный дымоход и/или котел

− Очистить дымоход − Очистить котел

Запах дыма.

Котел достиг заданной температуры, но радиаторы еще холодные.

Котел не достигает заданной температуры

− Требуемая производительность системы − Установить регистры первичного и вторичного воздуха наверху выше, чем мощность, подаваемая меткой котла (от метки 2 до метки 3) − Засорен дымоход − Котел загрязнен − Зольник полон

− Регулировка воздуха Выбросы дымовых газов темного цвета

25

Меры по устранению

− Очистить тракт дымовых газов − Очистить котел − Опорожнить и очистить зольник − Проверить правильность положения ручек первичного и вторичного воздуха − Проверить тягу дымохода

− Регулятор тяги

− Проверить правильность работы и при необходимости заменить

− Невысушенная древесина

− Использовать выдержанную древесину (12-20% UR)

− Загрузить древесину

− Следовать процедуре, описанной в настоящем документе. руководство

Раздел 21

26

Полезные ссылки

Раздел 22

Гарантия Pirowood

Первый год-годовой материалов и изготовления в течение одного года с даты установки. Если в течение этого периода в котле будет обнаружена неисправность, Quincy Hydronic Technology заменит блок или корпус котла. ПОЖИЗНЕННАЯ ГАРАНТИЯ НА ЧУГУННЫЕ КОТЛОВЫЕ БЛОКИ СЕРИИ PIROWOOD БЫТОВЫЕ КОТЛЫ: BIASI гарантирует, что чугунные секции и ниппели котлов Biasi PiroWood не имеют дефектов материала и изготовления в течение всего срока службы первоначальной установки в доме для одной семьи. . Если затем будет обнаружен дефект блока котла PiroWood, QHT и BIASI заменят оригинальный блок котла из чугуна.

1. 2.

3. 4. 5.

Компоненты, являющиеся частью котла и системы отопления, но не произведенные Biasi или QHT как часть котла. Качество работы монтажников котлов PiroWood. Кроме того, эта гарантия не предполагает никакой ответственности за неудовлетворительную работу, вызванную неправильной установкой. Любые затраты на оплату труда по удалению или замене неисправного компонента. Неправильное применение или регулировка горелки, настройки управления, уход или техническое обслуживание. Любые повреждения, связанные с коррозией или протечкой из-за использования «безбарьерной», пластиковой трубы в системе отопления.

*ЭТА ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА НИКОМУ, КРОМЕ ПЕРВОГО ПОКУПАТЕЛЯ В РОЗНИЦЕ, И ТОЛЬКО КОГДА БОЙЛЕР НАХОДИТСЯ НА ПЕРВОНАЧАЛЬНОМ МЕСТЕ УСТАНОВКИ. *ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОГО ОБОРУДОВАНИЯ Эти гарантии предоставляются при условии, что подрядчик по отоплению, ЦЕЛЬ И КОММЕРЧЕСКАЯ ПРИГОДНОСТЬ БУДЕТ ОГРАНИЧЕНЫ ТЕМ, основным занятием которого является продажа и установка систем отопления НА СРОК ДЕЙСТВИЯ ЯВНО ВЫРАЖЕННОЙ ГАРАНТИИ. Оборудование BIASI AND должно иметь установленный котел. QHT ПРЯМО ОТКАЗЫВАЕТСЯ И ИСКЛЮЧАЕТ ОТ ЛЮБОЙ ОТВЕТСТВЕННОСТИ, НА КОТОРЫЕ ПОКРЫВАЕТСЯ ПОКРЫТИЕ, состоит из всех материалов, поставляемых компанией Biasi ДЛЯ ПРЕДОСТАВЛЕНИЯ КОСВЕННЫХ ИЛИ СЛУЧАЙНЫХ УЩЕРБОВ, идентифицируемых по номерам деталей QHT в ее документации. Другие детали НАРУШЕНИЕ ЛЮБОЙ ЯВНОЙ ИЛИ ПОДРАЗУМЕВАЕМОЙ ГАРАНТИИ. поставляемые в корпусе, комплекте отделки или в упаковке горелки имеют собственную гарантию, и каждый производитель несет ответственность за свою продукцию. НАСТОЯЩАЯ ГАРАНТИЯ ПРЕДОСТАВЛЯЕТ ВАМ КОНКРЕТНЫЕ ЮРИДИЧЕСКИЕ ПРАВА, И ВЫ МОЖЕТЕ ИМЕТЬ ДРУГИЕ ПРАВА, РАЗЛИЧНЫЕ В РАЗЛИЧНЫХ ШТАТАХ. ПРИМЕЧАНИЕ: ЛЮБАЯ ДЕТАЛЬ, ЗАМЕНЯЕМАЯ ПО ​​ГАРАНТИИ, СОДЕРЖИТ ТОЛЬКО НЕИСЧЕЗНЕННУЮ ЧАСТЬ Для оперативного гарантийного обслуживания уведомите установщика, который, в свою очередь, уведомит дистрибьютора, у которого он приобрел котел. Если это не приводит к ОРИГИНАЛЬНОЙ ГАРАНТИИ. ОБЯЗАННОСТИ ВЛАДЕЛЬЦА: для корректирующих действий свяжитесь с BIASI через Quincy Hydronic 1. Обеспечьте надлежащую установку, включая сброс давления и технологию (адрес ниже), с подробными сведениями в поддержку гарантийных редукционных клапанов и устройств безопасности верхнего предела при закрытой претензии. Все претензии должны обрабатываться через надлежащие торговые каналы. системы. Не рекомендуется напрямую связываться с Biasi для быстрой претензии. 2. Обеспечьте квалифицированное периодическое обслуживание, чтобы продлить надлежащую работу и урегулирование. оказание услуг. QHT INC. 3. Убедитесь, что котел установлен с одобренной горелкой и что установка Quincy Hydronic Technology соответствует всем нормам и постановлениям. 3560 Лафайет Роуд. 4. Настоящая гарантия не распространяется на котлы, которые подлежат неправильному использованию, неправильному использованию, небрежности, переделке, аварии, чрезмерной температуре, Портсмут, штат Нью-Хэмпшир, 03801, тел. (603) 334-6400 избыточное давление или агрессивная вода или атмосфера. 5. Владелец несет ответственность за возврат неисправных компонентов в компанию QHT Inc., Портсмут, штат Нью-Гемпшир, с предоплатой перевозки. QHT и Biasi не несут ответственности за:

РЕГИСТРАЦИЯ ГАРАНТИИ НА БОЙЛЕР BIASI

ПОСТАВЬТЕ ПЕЧАТЬ ЗДЕСЬ

ОТРЕЗАТЬ ПО ЭТОЙ ЛИНИИ

ВАЖНО. Требуется регистрация. Чтобы получить полную гарантийную защиту, немедленно заполните и отправьте эту карточку по почте. НАЗВАНИЕ УЛИЦА ГОРОД СЕРИЙНЫЙ НОМЕР КОТЛА НАЗВАНИЕ КОМПАНИИ ПО УСТАНОВКЕ УЛИЦА ГОРОД

QHT INC. ШТАТ ИНФОРМАЦИЯ ДАТА УСТАНОВКИ

ШТАТ

ИНФОРМАЦИЯ

РАЗМЕР КОТЛА PIROWOOD (НАПР. 4 СЕКЦИЯ) КАК ВЫ УЗНАЛИ О BIASI? ДИЛЕР/УСТАНОВЩИК ВЕБ-САЙТ ДРУГ/СОСЕД ДРУГОЕ

3560 Lafayette Rd Portsmouth, NH 03801

Quincy Hydronic Technology Inc. Portsmouth, NH 03801 Эл. Котел Производитель: BIASI S.p.A Верона, Италия

Твердотопливные котлы ECODESIGN

Твердотопливные котлы ECODESIGN – KOTLY.COM котлы отопления

Сопутствующие товары

• Автоматический котел на эко-горохе и пеллетах OGNIWO EKO PLUS M 14,20, 26 кВт

  Отзыв(а):&nbsp9

  Котел ЦО на эко-горохе, соломе и пеллетах с автоматической подачей , воздуходувка и цифровой контроллер с модулем подключения к Интернету и веб-управлением. Экологичный и высокоэффективный котел класса 5 PN-EN 303-5:2012. Возможно управление котлом через андроид приложение. Чугунная ретортная горелка и шнековый питатель.

  От 3 197,68 USD

  Цена снижена!

• Пеллетный котел PEREKO KSP Pelet

  Котел центрального отопления на пеллетах PEREKO KSP Pelet – это автоматизированное твердотопливное отопительное устройство центрального отопления. Предназначен для обогрева малых и средних зданий. Цифровой контроллер котла, очень большой бак для твердого топлива, нормальные выбросы котла 5 класса. Экономичный и экологический.

  От 3 810,73 USD 4 523,33 USD

  Цена снижена!

• Котел на мелком угле с питателем STALMARK EKO Pionier

  Котел центрального отопления с питателем на мелком угле с очень высоким КПД и 5 классом PN-EN 303-5:2012. Усовершенствованный контроллер с PID, датчиком температуры выхлопных газов, турболизаторами и огнеупорными кирпичами.

  От 2 788,61 USD 3 499,65 USD

  Цена снижена!

• Котел для газификации древесины ATMOS DC 100 с нагнетательным вентилятором

  Котел для газификации с использованием генератора для газификации древесины (Holzgas). Корпус дровяного газификационного котла изготавливается из металлических листов толщиной 3-8 мм. Большая загрузочная камера печи, которая в нижней части включает керамический формованный корпус с продольным отверстием для прохода отходящих газов. Процесс горения поддерживается нагнетательным вентилятором и керамической камерой сгорания…

  7 665,90 долларов США 9 532,38 долларов США

  Цена снижена!

• Дровяной газификационный котел ATMOS DC S с вентилятором

  Дровяной газификационный котел ATMOS DC тип S с вентилятором представляет собой высокоэффективную печь центрального отопления. Охлаждающий контур защищает котел от перегрева. Автоматическое отключение печи. Газификационная печь поставляется с керамической камерой сгорания и фитингами для эффективного сгорания. Большая камера сгорания позволяет сжигать длинные дрова…

  От 2 646,40 долларов США 3 075,91 долларов США

  Цена снижена!

• Дровяной газификационный котел DC GS с вытяжным вентилятором

  Дровяной газификатор ATMOS DC GS представляет собой газификационный котел, работающий по принципу генератора древесного газа (Holzgasgenerator). Большая площадь поверхности используемой котловой керамики способствует дожиганию пиролизных газов. Использование вытяжного вентилятора обеспечивает обеспыливание котельной. Охлаждающий контур защищает газифицирующий котел от перегрева. Термостат дымовых газов автоматически отключается…

  От 2 890,82 USD 3 392,33 USD

  Цена снижена!

• Котел для газификации древесины ATMOS DC GSX с вытяжным вентилятором

  Газификатор для древесины ATMOS DC GS представляет собой котел для газификации, работающий по принципу генератора древесного газа (Holzgasgenerator). Большая площадь поверхности используемой котловой керамики способствует дожиганию пиролизных газов. Использование вытяжного вентилятора обеспечивает обеспыливание котельной. Охлаждающий контур защищает газифицирующий котел от перегрева. Термостат дымовых газов автоматически отключается…

  От 4 321,79 USD 5 197,26 USD

  Цена снижена!

• Пеллетный котел EG Pellet

  Этот котел представляет собой отопительное устройство, спроектированное и изготовленное в соответствии с последними стандартами отопления. Основной целью было создание котла центрального отопления, который будет прост в эксплуатации, будет иметь низкий расход пеллет и высокий КПД. Датчик температуры выхлопных газов и лямбда-зонд в комплекте. Наличие котла в списке BAFA.

  От 3 634,97 долл. США

• Каминная топка MBZ 13 кВт PW правая BS

  Стальная каминная топка номинальной мощностью 13 кВт, готовая к работе топка с верхним направлением открытия дверцы и рекуператором воздуха Правильно. Каминная топка соответствует требованиям немецкого стандарта BlmSchV 2. Каминная топка подходит для сжигания дров и буроугольных брикетов.

  От 2 586,41 долл. США

• Котел Tekla DRACO BIO 12кВт-75кВт

  Конструкция котла DRACO BIO основана на проверенном и очень эффективном теплообменнике. В котлах серии BIO вместо ретортной горелки установлена ​​уникальная горелка на пеллетах, которая изготовлена ​​из жаропрочной стали.

  От 3 016,37 USD 3 427,44 USD

  Цена снижена!

• Automatic eco pea coal boiler OGNIWO EKO PLUS +

  Review(s):&nbsp1

  Котел центрального отопления на экологически чистом угле, соломе и пеллетах с автоматической подачей, воздуходувкой и цифровым контроллером с модулем подключения к Интернету и веб-управлением. Экологичный и высокоэффективный котел класса 5 PN-EN 303-5:2012. Возможно управление котлом через андроид приложение. Чугунная ретортная горелка и шнековый питатель.

  От 3 006,37 USD

  Цена снижена!

• Boiler Tekla DRACO BIO COMPACT FII

  The design of  Tekla DRACO BIO COMPACT FII boiler is based on proven and very effective exchanger.

  От 3 278,34 USD 3 725,18 USD

  Цена снижена!

• Котел PROSAT WS

  В наличии 6 шт.

  От 2 177,34 USD

  Цена снижена!

• Котел Metal-Fach SEG PELLET /P

  Котел на пеллетах, 5 класс, экодизайн, Самоочищающаяся горелка Pellas REVO Rotary, сертифицированная котельная сталь толщиной 6 мм, гарантия 5 лет, зажигалка. Мощность 15, 20, 25, 30 кВт. Лямбда-зонд и онлайн-управление в качестве опции.

• Котел Metal-Fach SMART PELLET

  Котел на пеллетах, 5 класс, экодизайн, самоочищающаяся вставная горелка, сертифицированная котельная сталь толщиной 6 мм, гарантия 5 лет, зажигалка. Мощность 16, 20, 25, 30 кВт.

• Котел Metal-Fach SMART EKO

  Котел для экогороха SMART EKO от Metal-fach. Котел имеет пятую комплектацию и ЭКОДИЗАЙН. Доступная мощность 12, 15, 20, 25, 30 кВт.

  От 3 197,46 USD 3 607,64 USD

  Цена снижена!

• Котел Metal-Fach SMART

  Котел SMART от Metal-fach. Имеет 5 класс и ЭКОДИЗАЙН. Оснащен контроллером ST-483. Ретортный таз. Мощность котла: 16, 20, 25, 30 кВт.

• Чугунный котел Viadrus U68 Hercules на угле и дровах

  Hercules U68 – чугунный пиролитический котел для сжигания дров с ручной заправкой. Его конструкция позволяет сжигать без использования вытяжного вентилятора в системах отопления с естественной или принудительной циркуляцией отопительной воды.

• Котел Metal-Fach SEG EKO

  ECODESIGN 5 класс котла. Мощность горохового котла 12-34 кВт.

  От 3 388,55 долларов США 3 798,95 долларов США

  Цена снижена!

• Котел Metal-Fach SEG EKO PLUS с зажигалкой

  Обзор(ы):&nbsp1

  ECODESIGN 5-го класса котла с инновационным контроллером PLATINUM. Мощность горохового котла 12-34 кВт.

  От 3 877,39 USD 4 359,12 USD

  Цена снижена!

• Котел Tekla Draco

  9Котлы 0955 TEKLA DRACO используются в системах центрального отопления и горячего водоснабжения, как самотечных, так и насосных. Они предназначены для сжигания экотоплива.

  От 3 913,39 долларов США 4 446,89 долларов США

  Цена снижена!

• Чугунный котел на дровах Viadrus U22 Economy

  Viadrus U22 Economy – пиролитический чугунный котел с ручной загрузкой топлива для экологического сжигания древесины. Котел может работать в гравитационных системах отопления.

• Котел автоматический Defro Komfort Eko LUX

  KOMFORT EKO LUX предназначен для установки в открытой системе отопления, может быть установлен в закрытой системе отопления с рабочим давлением не более 2,5 бар. Оснащен обширным контроллером K1Pv4 с цветной сенсорной панелью (дополнительно поддерживает компоненты установки центрального отопления).

• Котел Metal-Fach SMART PELLET WF

  В наличии 2 шт.

  Котел на пеллетах, 5 класс, экодизайн, самоочищающаяся вставная горелка, сертифицированная котельная сталь толщиной 6 мм, гарантия 5 лет, зажигалка. Мощность 16, 20, 25, 30 кВт.

  От 4 041,82 USD 4 564,21 USD

  Цена снижена!

• Wood gasifying boiler ATMOS DC 105S – with pressure ventilator

  Газификационный котел с использованием дровяного генератора газификации (Holzgas). Корпус дровяного газификационного котла изготавливается из металлических листов толщиной 3-8 мм. Большая загрузочная камера печи, которая в нижней части включает керамический формованный корпус с продольным отверстием для прохода отходящих газов. Процесс горения поддерживается вентилятором и керамической камерой сгорания…

  7 904,77 USD 9 784,13 USD

  Цена снижена!

• Дровяной газифицирующий котел ATMOS DC 150S – с напорным вентилятором

  Газификационный котел с использованием дровяного генератора газификации (Holzgas). Корпус дровяного газификационного котла изготавливается из металлических листов толщиной 3-8 мм. Большая загрузочная камера печи, которая в нижней части включает керамический формованный корпус с продольным отверстием для прохода отходящих газов. Процесс горения поддерживается вентилятором и керамической камерой сгорания…

  8 706,91 USD 10 834,03 USD

  Цена снижена!

Поделиться контентом

Добавить комментарий

Подписаться на комментарии

Имя

URL   (с http://)

Комментарий

Защита от спама : Сколько будет два умножить на два?

Твердотопливные котлы 5 класса

Твердотопливные котлы 5 класса – KOTLY.COM

Опубликовано : 2017-09-01 11:56:03
Категории : Центральное отопление

Твердотопливные котлы 5 класса согласно PN-EN 303–5 :2012 норма. Автоматические угольные котлы соответствуют самым строгим стандартам 5-го класса выбросов и тепловой эффективности.

Сопутствующие товары

• Автоматический котел на эко-горохе и пеллетах OGNIWO EKO PLUS M 14,20, 26 кВт

  Отзыв(а):&nbsp9

  Котел ЦО на эко-горохе, соломе и пеллетах с автоматической подачей , воздуходувка и цифровой контроллер с модулем подключения к Интернету и веб-управлением. Экологичный и высокоэффективный котел класса 5 PN-EN 303-5:2012. Возможно управление котлом через андроид приложение. Чугунная ретортная горелка и шнековый питатель.

  От 3 197,68 USD

  Цена снижена!

• Пеллетный котел PEREKO KSP Pelet

  Котел центрального отопления на пеллетах PEREKO KSP Pelet – это автоматизированное твердотопливное отопительное устройство центрального отопления. Предназначен для обогрева малых и средних зданий. Цифровой контроллер котла, очень большой бак для твердого топлива, нормальные выбросы котла 5 класса. Экономичный и экологический.

  От 3 810,73 USD 4 523,33 USD

  Цена снижена!

• Котел на мелком угле с питателем STALMARK EKO Pionier

  Котел центрального отопления с питателем на мелком угле с очень высоким КПД и 5 классом PN-EN 303-5:2012. Усовершенствованный контроллер с PID, датчиком температуры выхлопных газов, турболизаторами и огнеупорными кирпичами.

  От 2 788,61 USD 3 499,65 USD

  Цена снижена!

• Котел для газификации древесины ATMOS DC 100 с нагнетательным вентилятором

  Котел для газификации с использованием генератора для газификации древесины (Holzgas). Корпус дровяного газификационного котла изготавливается из металлических листов толщиной 3-8 мм. Большая загрузочная камера печи, которая в нижней части включает керамический формованный корпус с продольным отверстием для прохода отходящих газов. Процесс горения поддерживается нагнетательным вентилятором и керамической камерой сгорания. ..

  7 665,90 долларов США 9 532,38 долларов США

  Цена снижена!

• Дровяной газификационный котел ATMOS DC S с вентилятором

  Дровяной газификационный котел ATMOS DC тип S с вентилятором представляет собой высокоэффективную печь центрального отопления. Охлаждающий контур защищает котел от перегрева. Автоматическое отключение печи. Газификационная печь поставляется с керамической камерой сгорания и фитингами для эффективного сгорания. Большая камера сгорания позволяет сжигать длинные дрова…

  От 2 646,40 долларов США 3 075,91 долларов США

  Цена снижена!

• Дровяной газификационный котел DC GS с вытяжным вентилятором

  Дровяной газификатор ATMOS DC GS представляет собой газификационный котел, работающий по принципу генератора древесного газа (Holzgasgenerator). Большая площадь поверхности используемой котловой керамики способствует дожиганию пиролизных газов. Использование вытяжного вентилятора обеспечивает обеспыливание котельной. Охлаждающий контур защищает газифицирующий котел от перегрева. Термостат дымовых газов автоматически отключается…

  От 2 890,82 USD 3 392,33 USD

  Цена снижена!

• Котел для газификации древесины ATMOS DC GSX с вытяжным вентилятором

  Газификатор для древесины ATMOS DC GS представляет собой котел для газификации, работающий по принципу генератора древесного газа (Holzgasgenerator). Большая площадь поверхности используемой котловой керамики способствует дожиганию пиролизных газов. Использование вытяжного вентилятора обеспечивает обеспыливание котельной. Охлаждающий контур защищает газифицирующий котел от перегрева. Термостат дымовых газов автоматически отключается…

  От 4 321,79 USD 5 197,26 USD

  Цена снижена!

• Пеллетный котел EG Pellet

  Этот котел представляет собой отопительное устройство, спроектированное и изготовленное в соответствии с последними стандартами отопления. Основной целью было создание котла центрального отопления, который будет прост в эксплуатации, будет иметь низкий расход пеллет и высокий КПД. Датчик температуры выхлопных газов и лямбда-зонд в комплекте. Наличие котла в списке BAFA.

  От 3 634,97 долл. США

• Автоматический чугунный котел Viadrus A2C 5 сегментов для древесных пеллет

  Автоматический котел для древесных пеллет. Предназначен для экономичного и экологического отопления с минимальными эксплуатационными требованиями котла, КПД до 91,3 %. Доступен опциональный контроль через Интернет.

• Автоматический чугунный котел Viadrus A2C 7 сегментов для древесных пеллет

  Автоматический котел для древесных пеллет. Предназначен для экономичного и экологического отопления с минимальными эксплуатационными требованиями котла, КПД до 91,3 %. Доступен опциональный контроль через Интернет.

• Boiler Tekla DRACO BIO 12kW-75kW

  The design of DRACO BIO boiler is based on proven and very effective exchanger. В котлах серии BIO вместо ретортной горелки установлена ​​уникальная горелка на пеллетах, которая изготовлена ​​из жаропрочной стали.

  От 3 016,37 USD 3 427,44 USD

  Цена снижена!

• Automatic eco pea coal boiler OGNIWO EKO PLUS +

  Review (s):&nbsp1

  Котел центрального отопления на экологически чистом угле, соломе и пеллетах с автоматической подачей, воздуходувкой и цифровым контроллером с модулем подключения к Интернету и веб-управлением. Экологичный и высокоэффективный котел класса 5 PN-EN 303-5:2012. Возможно управление котлом через андроид приложение. Чугунная ретортная горелка и шнековый питатель.

  От 3 006,37 USD

  Цена снижена!

• Автоматический котел Defro Sigma Uni

  Котел Defro Sigma Uni представляет собой автоматическую и чрезвычайно удобную печь с желобной горелкой, предназначенную для сжигания экогорошка. Конструкция теплообменника обеспечивает оптимальные условия сгорания топлива, высокую эффективность и низкий уровень выбросов.

• Котел PROSAT WS

  В наличии 6 шт.

  От 2 177,34 USD

  Цена снижена!

• Котел Metal-Fach SEG PELLET /P

  Котел на пеллетах, 5 класс, экодизайн, Самоочищающаяся горелка Pellas REVO Rotary, сертифицированная котельная сталь толщиной 6 мм, гарантия 5 лет, зажигалка. Мощность 15, 20, 25, 30 кВт. Лямбда-зонд и онлайн-управление в качестве опции.

• Котел Metal-Fach SMART PELLET

  Котел на пеллетах, 5 класс, экодизайн, самоочищающаяся вставная горелка, сертифицированная котельная сталь толщиной 6 мм, гарантия 5 лет, зажигалка. Мощность 16, 20, 25, 30 кВт.

• Котел Metal-Fach SEG PELLET

  Котел на пеллетах, 5 класс, экодизайн, Самоочищающаяся пеллетная горелка PPW, сертифицированная котельная сталь толщиной 6 мм, гарантия 5 лет, зажигалка. Мощность 15, 20, 25, 30 кВт. Лямбда-зонд и онлайн-управление в качестве опции.

• Бойлер Metal-Fach SMART EKO

  Бойлер для экогороха SMART EKO от Metal-fach. Котел имеет пятую комплектацию и ЭКОДИЗАЙН. Доступная мощность 12, 15, 20, 25, 30 кВт.

  От 3 197,46 USD 3 607,64 USD

  Цена снижена!

• Котел Metal-Fach SMART

  Котел SMART от Metal-fach. Имеет 5 класс и ЭКОДИЗАЙН. Оснащен контроллером ST-483. Ретортный таз. Мощность котла: 16, 20, 25, 30 кВт.

• Чугунный котел Viadrus U68 Hercules на угле и дровах

  Hercules U68 – чугунный пиролитический котел для сжигания дров с ручной заправкой. Его конструкция позволяет сжигать без использования вытяжного вентилятора в системах отопления с естественной или принудительной циркуляцией отопительной воды.

• Котел Metal-Fach SEG EKO

  ЭКОДИЗАЙН 5 класс котла. Мощность горохового котла 12-34 кВт.

  От 3 388,55 USD 3 798,95 USD

  Цена снижена!

• Котел Metal-Fach SEG EKO PLUS с зажигалкой

  Обзор(ы):&nbsp1

  ECODESIGN 5-го класса котла с инновационным контроллером PLATINUM. Мощность горохового котла 12-34 кВт.

  От 3 877,39 долларов США 4 359,12 долларов США

  Цена снижена!

• Котел Tekla Draco

  Котлы TEKLA DRACO применяются в системах центрального отопления и горячего водоснабжения, как самотечных, так и насосных. Они предназначены для сжигания экотоплива.

  От 3 913,39 долларов США 4 446,89 долларов США

  Цена снижена!

• Чугунный котел на дровах Viadrus U22 Economy

  Viadrus U22 Economy – пиролитический чугунный котел с ручной загрузкой топлива для экологического сжигания древесины. Котел может работать в гравитационных системах отопления.

• Котел автоматический Defro Komfort Eko LUX

  KOMFORT EKO LUX предназначен для установки в открытой системе отопления, может быть установлен в закрытой системе отопления с рабочим давлением не более 2,5 бар. Оснащен обширным контроллером K1Pv4 с цветной сенсорной панелью (дополнительно поддерживает компоненты установки центрального отопления).

• Котел Metal-Fach SMART PELLET WF

  В наличии 2 шт.

  Котел на пеллетах, 5 класс, экодизайн, самоочищающаяся вставная горелка, сертифицированная котельная сталь толщиной 6 мм, гарантия 5 лет, зажигалка. Мощность 16, 20, 25, 30 кВт.

  От 4 041,82 USD 4 564,21 USD

  Цена снижена!

• Wood gasifying boiler ATMOS DC 105S – with pressure ventilator

  Газификационный котел с использованием дровяного генератора газификации (Holzgas). Корпус дровяного газификационного котла изготавливается из металлических листов толщиной 3-8 мм. Большая загрузочная камера печи, которая в нижней части включает керамический формованный корпус с продольным отверстием для прохода отходящих газов. Процесс горения поддерживается вентилятором и керамической камерой сгорания…

  7 904,77 USD 9 784,13 USD

  Цена снижена!

• Дровяной газифицирующий котел ATMOS DC 150S – с напорным вентилятором

  Газификационный котел с использованием дровяного генератора газификации (Holzgas). Корпус дровяного газификационного котла изготавливается из металлических листов толщиной 3-8 мм. Большая загрузочная камера печи, которая в нижней части включает керамический формованный корпус с продольным отверстием для прохода отходящих газов. Процесс горения поддерживается вентилятором и керамической камерой сгорания…

  8 706,91 USD 10 834,03 USD

  Цена снижена!

Похожие посты

Поделиться содержимым

Добавить комментарий

Подписаться к комментариям

Имя

URL (от HTTP: //)

Комментарий

Antip-Spam: .

Системы отопления на щепе | ПуроВИН

 hotspot#hide”>X

Доступно вертикальное или горизонтальное подключение дымохода

 hotspot#hide”>X

Высококачественный сенсорный дисплей InfoWIN со стеклянной поверхностью для интуитивного управления

“hotspot#hide”>X

Прочная камера сгорания из нержавеющей стали и чугуна

“hotspot#hide”>X

Сжигание восходящих древесных газов

Hotspot#hide”>X

Ember Bed

Hotspot#hide”>X

Двойная пластина для удаления золы

Hotspot#hide”>X

Автоматический транспортер золы в ящике для пепла

#hotside>

Х

Автоматическая очистка поверхности выбега

Проницательность до мельчайших деталей

• Возможно вертикальное или горизонтальное подключение дымохода

• Высококачественный сенсорный дисплей InfoWIN со стеклянной поверхностью для интуитивного управления

• Камера сгорания из прочной нержавеющей стали чугун

• Сжигание восходящих древесных газов

• Свежая, несгоревшая древесная щепа

• Тлеющая подушка

• Двойная пластина для удаления золы

• Автоматический транспортер золы в зольнике

• Автоматическая очистка поверхности выбега

 hotspot#hide”>X

Полная система очистки помещений потребляет в среднем 120 Вт минимальной мощности

 hotspot#hide”>X

Антиблокировочная система

 hotspot#hide”>X

Большой асимметричный шнек канал

 hotspot#hide”>X

Smart Rotary Feeder

Hotspot#Hide “> x

, управляемый с 230 В Соединение

Уличие с наименьшей детализацией

• Полная система очистки комнаты имеет минимальное потребление мощности

0
0
0
0
0
.
• Большой асимметричный шнековый канал

• Роторный питатель Smart

• Работает от сети 230 В

 hotspot#hide”>X

Прочный топливный бункер из нержавеющей стали объемом 270 л

 hotspot#hide”>X

Смеситель для плавной подачи щепы в котел для щепы

 hotspot#hide”>X

Возвратная труба, которая только всасывает воздух

 hotspot#hide”>X

Противопожарная защита слайдер

 hotspot#hide”>X

Трубопровод, по которому древесная щепа транспортируется к котлу

 hotspot#hide”>X

Вентилятор, расположенный в самой кладовой

 hotspot#hide”>X

1 Transfer

4 коробка

 hotspot#hide”>X

Шнек для транспортировки щепы из хранилища

Проницательность до мельчайших деталей


• Прочный топливный бункер из нержавеющей стали объемом 2790 л для плавной транспортировки смесителя
  6  щепа в котел для щепы

• Обратная труба, всасывающая только воздух

• Противопожарная заслонка

• Трубопровод, по которому щепа транспортируется к котлу

• Воздуходувка, расположенная в самом помещении для хранения

• Раздаточная коробка

• Шнек для транспортировки щепы из помещения для хранения

+ Минимальные выбросы пыли благодаря запатентованной технологии газификационного котла

+ Очень низкое энергопотребление благодаря технологии оптимизированной системы подачи

+ Опционально со шнеком или уникальной системой всасывания щепы

PuroWIN – НОВИНКА: Доступен с бункером для золы на 240 литров!

Революция в отоплении на щепе

С PuroWIN мы совершили революцию в отоплении на древесной щепе, также известной как стружка. Никогда раньше это топливо не использовалось так чисто, безопасно и гибко для теплоснабжения. Газификационный котел предлагает впечатляющую интеллектуальную и безопасную технологию, а также является первой системой отопления на древесной щепе, которая в стандартной комплектации использует древесную щепу.

Каскад PuroWIN

PuroWIN удовлетворяет потребности в отоплении до 100 кВт. Котлы также могут быть соединены для создания каскадов, охватывающих потребности в отоплении до 400 кВт, что делает их пригодными для использования в крупных сельскохозяйственных предприятиях, коммерческих и муниципальных зданиях или даже отелях.

Награды PuroWIN

Windhager предлагает вам полную гарантию до 5 лет. Котел на древесной щепе PuroWIN получил награду Energy Globe Award в категории «Огонь» и премию Plus X Award в категориях «Инновации», «Высокое качество», «Функциональность» и «Экология». В рамках Salzburg Business Award PuroWIN занял второе место в категории «Инновации». Кроме того, PuroWIN был удостоен награды Agrarfuchs in Gold от провинции Верхняя Австрия и премии German Ecodesign Award от Министерства окружающей среды.

Зольник PuroWIN

Благодаря нашему зольнику объемом 240 литров мы можем обеспечить интервалы опорожнения вплоть до всего отопительного сезона (в зависимости от топлива и мощности котла). Контейнер из оцинкованной стали на колесиках, чтобы его было легче вынимать. Гибкий шнек используется для дальнейшего сжатия золы и ее автоматической транспортировки в зольник.

ПРОСТО КАК ПРИРОДА:

ОГНИ БЕЗ

ВЫБРОСОВ.

Windhager PuroWIN – революция в отоплении древесной щепой

Технические данные

PuroWIN доступен в 9 различных формах.

Номинальный диапазон тепловой выходной сигнала

KW

7,2 – 24,0

9 – 30

12 – 40

14,7 – 49

18 – 60

14,7 – 49

18 – 60

07 14,7 – 49

18 – 60

07 14,7 – 49

18 – 60

107 14,7 – 49

. чипсы)

%

93,5

93,4

93,8

94.2

94.7

Total boiler weight

kg

621

621

657

657

688

Transport weight of boiler body

kg

497

497

531

531

562

Вес топливного бункера (с системой всасывания)

кг

110

Volume of fuel hopper (with suction feed system)

l

270

Flue gas connection diameter

mm

130

Power consumption of boiler during part load/nominal load

Ш

53 / 81

53 / 81

60 / 105

66 / 120

72 / 133

Размеры корпуса котла, Ш x 9 Г на поддоне2108

mm

780 x 975 x 1795

Minimum installation dimensions of boiler body, W x D x H

mm

768 x 975 x 1663

Minimum installation dimensions of the fuel hopper, W x Г x В

мм

800 x 1211 x 1356

Класс энергоэффективности

A+

3

12421212421242121242424212121212121212424242424242424242424

2124242ня.

Видео о продуктах

Windhager PuroWIN — революция в отоплении древесной щепой Windhager PuroWIN – котел на древесной щепе – газификационный котел с нулевым уровнем выбросов с горелкой из нержавеющей стали Windhager PuroWIN – котел на щепе – система всасывания щепы Windhager PuroWIN – котел на щепе – головка для извлечения топлива с ABS Котел на щепе Windhager PuroWIN – защита мешалки

загрузок

Использование пиролизного масла в котлах промышленного масштаба

%PDF-1. 7 % 1 0 объект > эндообъект 2 0 объект >поток 2018-08-10T22:22-07:002018-08-10T22:21:59-07:002018-08-10T22:22-07:00Заявитель AppendPDF Pro 5.5uuid:7aeb516e-a955-11b2-0a00-782dad000000uuid:7aec a955-11b2-0a00-a0cf865cff7fapplication/pdf

Использование пиролизного масла в котлах промышленного масштаба

Принц 9.0 rev 5 (www.princexml.com)AppendPDF Pro 5.5 Ядро Linux 2.6 64-разрядная версия 2 октября 2014 г. Библиотека 10.1.0 конечный поток эндообъект 5 0 объект > эндообъект 3 0 объект > эндообъект 6 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 665 0 объект > эндообъект 666 0 объект > эндообъект 667 0 объект > эндообъект 668 0 объект > эндообъект 6690 объект > эндообъект 670 0 объект > эндообъект 671 0 объект > эндообъект 672 0 объект > эндообъект 673 0 объект > эндообъект 674 0 объект > эндообъект 675 0 объект > эндообъект 676 0 объект > эндообъект 677 0 объект > эндообъект 3706 0 объект >>1302 0 R]/P 397 0 R/Pg 3744 0 R/S/Link>> эндообъект 3707 0 объект >1305 0 R]/P 398 0 R/Pg 3744 0 R/S/Link>> эндообъект 3708 0 объект >1320 0 R]/P 415 0 R/Pg 3748 0 R/S/Link>> эндообъект 3709 0 объект >1354 0 R]/P 419 0 R/Pg 3750 0 R/S/Link>> эндообъект 3710 0 объект >1357 0 R]/P 433 0 R/Pg 3752 0 R/S/Link>> эндообъект 3711 0 объект >1360 0 R]/P 434 0 R/Pg 3754 0 R/S/Link>> эндообъект 3712 0 объект >1363 0 R]/P 437 0 R/Pg 3754 0 R/S/Link>> эндообъект 3713 0 объект >1366 0 R]/P 440 0 R/Pg 3757 0 R/S/Link>> эндообъект 3714 0 объект >13690 R]/P 447 0 R/Pg 3759 0 R/S/Link>> эндообъект 3715 0 объект >1372 0 R]/P 450 0 R/Pg 3761 0 R/S/Link>> эндообъект 3716 0 объект >1375 0 R]/P 453 0 R/Pg 3763 0 R/S/Link>> эндообъект 3717 0 объект >1494 0 R]/P 470 0 R/Pg 3765 0 R/S/Link>> эндообъект 3718 0 объект >1537 0 R]/P 471 0 R/Pg 3767 0 R/S/Link>> эндообъект 3719 0 объект >679 0 R]/P 3770 0 R/Pg 3769 0 R/S/Link>> эндообъект 3720 0 объект >>1611 0 R]/P 484 0 R/Pg 3772 0 R/S/Link>> эндообъект 3721 0 объект >682 0 R]/P 3775 0 R/Pg 37690 Р/С/Ссылка>> эндообъект 3722 0 объект >1615 0 R]/P 488 0 R/Pg 3777 0 R/S/Link>> эндообъект 3723 0 объект >1811 0 R]/P 499 0 R/Pg 3779 0 R/S/Link>> эндообъект 3724 0 объект >685 0 R]/P 3781 0 R/Pg 3769 0 R/S/Link>> эндообъект 3725 0 объект >1814 0 R]/P 503 0 R/Pg 3783 0 R/S/Link>> эндообъект 3726 0 объект >688 0 R]/P 3785 0 R/Pg 3769 0 R/S/Link>> эндообъект 3727 0 объект >690 0 R]/P 3787 0 R/Pg 3769 0 R/S/Link>> эндообъект 3728 0 объект >1817 0 R]/P 507 0 R/Pg 3789 0 R/S/Link>> эндообъект 37290 объект >692 0 R]/P 3791 0 R/Pg 3769 0 R/S/Link>> эндообъект 3730 0 объект >1940 0 R]/P 511 0 R/Pg 3789 0 R/S/Link>> эндообъект 3731 0 объект >694 0 R]/P 3794 0 R/Pg 3769 0 R/S/Link>> эндообъект 3732 0 объект >1943 0 R]/P 515 0 R/Pg 3796 0 R/S/Ссылка>> эндообъект 3733 0 объект >697 0 R]/P 3798 0 R/Pg 3769 0 R/S/Link>> эндообъект 3734 0 объект >699 0 R]/P 3800 0 R/Pg 3769 0 R/S/Link>> эндообъект 3735 0 объект >2348 0 R]/P 523 0 R/Pg 3802 0 R/S/Link>> эндообъект 3736 0 объект >701 0 R]/P 3804 0 R/Pg 37690 Р/С/Ссылка>> эндообъект 3737 0 объект >2450 0 R]/P 534 0 R/Pg 3806 0 R/S/Link>> эндообъект 3738 0 объект >703 0 R]/P 3808 0 R/Pg 3769 0 R/S/Link>> эндообъект 3739 0 объект >2452 0 R]/P 534 0 R/Pg 3806 0 R/S/Link>> эндообъект 3740 0 объект >2454 0 R]/P 534 0 R/Pg 3806 0 R/S/Link>> эндообъект 3741 0 объект >705 0 R]/P 3812 0 R/Pg 3769 0 R/S/Link>> эндообъект 3742 0 объект >707 0 R]/P 3814 0 R/Pg 3769 0 R/S/Link>> эндообъект 3814 0 объект > эндообъект 3769 0 объект >/MediaBox[0 0 612 792]/Parent 3840 0 R/Ресурсы>/Шрифт>/ProcSet[/PDF/Text/ImageB/ImageC/ImageI]>>/StructParents 1/Tabs/S/Type/Page>> эндообъект 38393′)Ne}ze1:ǖH̓E8 QXNGPt%}J(BAm”(|X`bK :/$>وЙ~LOZLvegh]0S/Oo|a{ME

Использование угля в производстве электроэнергии

HomeClose-upУголь, все еще растущий энергетический ресурсУголь в производстве электроэнергии, черной металлургии и углехимии

• Крупный план Как образуется уголь — процесс, охватывающий…

• Крупный план Подземные и открытые шахты

• Крупный план Уголь в производстве электроэнергии, железо и сталь,…

Отчет о функциях: Уголь, все еще растущий энергетический ресурс

3 элемента контента в этом отчете о функциях

ПредыдущийЭлемент 3/3

Крупный план

Уголь используется для многих целей, от производства тепла для домашних хозяйств до сжигания промышленных котлов и генераторов и производства чугуна и синтетического топлива. В зависимости от качества уголь можно сжигать, превращать в кокс или газифицировать.

В настоящее время уголь в основном используется на крупных электростанциях. до сих пор используется в качестве топлива. сегодня, хотя меньше для отопления дома и больше для топки промышленных котлов и генераторов. Он в основном используется для выработки электроэнергии. Форма энергии возникает в результате движения заряженных частиц (электронов) через проводник… , через мощность сжигания угля В физике мощность – это количество энергии, поставляемой системой в единицу времени. Проще говоря, мощность можно рассматривать как выходную энергию… растения.

Принцип прост. Сгорая в котле, уголь выделяет теплоВ современной статистической термодинамике тепло относится к передаче теплового движения частиц, составляющих вещество… который превращает воду в пар. Это приводит в действие турбину, соединенную с генератором, который производит электричество. Проходя через конденсатор, пар охлаждается и снова становится водой. Эта вода возвращается в котел.

Сегодня уголь в основном используется для производства электроэнергии.

На ту же тему

Инфографика Мировой энергетический баланс с 1990 по 2035 год

Видео Что такое энергетический микс?

Видео Какими могут быть разные виды энергии…

Черная металлургия и другие отрасли промышленности

КоксКокс представляет собой производное угля, полученное путем пиролиза. Он состоит из почти чистого углерода… , который представляет собой топливо с высоким содержанием углерода, обычно изготавливаемое из угля, используется в сталелитейной промышленности. Он используется в доменных и промышленных печах, где его смешивают с железной рудой для производства чугуна (сплав железа и углерода, который является предшественником стали) путем восстановления оксида железа при плавлении.

Производство кокса, или коксованиеКоксование представляет собой термический процесс (пиролиз при температуре около 1000°C в случае угля), используемый для превращения угля и тяжелых остатков… , включает нагрев смеси высокосортного угля или пека до температуры 1000°С. Для этого процесса требуются батареи из нескольких десятков восьмиметровых печей.

Этот пиролизТермохимическое разложение органического материала при повышенных температурах… выделяет газы, которые охлаждаются и обрабатываются растворителями. Из миллиона метрических тонн угля получается:

• 50 000 метрических тонн смолы.
• 15 000 метрических тонн бензолаЛегкая жидкая фракция, полученная при пиролизе битуминозного угля… .
• 500 млн кубометров метана (ч5)Основной компонент залежей природного газа и газовых шапок залежей нефти. Метан естественным образом производится на свалках… , который подается в газовую сеть после очистки от примесей.

Существуют также пиролизные установки меньшего размера, приспособленные для различных типов угля. Они производят специальный кокс, такой как ligniteRock, свойства которого находятся где-то между торфом и углем. Содержание углерода составляет от 70 до 75%… кокс, который можно использовать вместо древесного угляДревесный уголь – это углерод, получаемый при пиролизе древесины в отсутствие кислорода… (см. ниже) .

Пиролиз, происходящий при температуре около 700°C, сохраняет тяжелые ароматические молекулы или фенолы. После обработки они используются для производства инсектицидов, фунгицидов, антиоксидантов и фенолформальдегидных смол, используемых в качестве ускорителей высыхания лаков и чернил.

Углехимия: производство углеводородов

Газификация угля все чаще используется в промышленных процессах, например, на электростанциях комбинированного цикла с интегрированной газификацией (IGCC) (см. Тематический отчет: Что такое «чистый уголь»?).

Уголь можно газифицировать в присутствии кислорода и пара для получения синтез-газа, смеси монооксида углерода. Оксид углерода представляет собой оксид углерода с химической формулой CO. Его получают путем частичного окисления углеродсодержащих соединений… и водород. Самый простой и легкий атом, самый распространенный элемент во Вселенной. .

Этот газ является промежуточным продуктом, который может быть преобразован в различные продукты, такие как метанолМетанол или метиловый спирт — простейший спирт с химической формулой Ch4-OH. Он используется в производстве метил-трет-бутилового эфира… , мочевинаМочевина или карбамид представляет собой органическое соединение с химической формулой (Nh3) 2-C=O… , чистый водород и диметиловый эфир, и, прежде всего, используются для производства синтетического топлива.

В последнем случае полученный продукт представляет собой парафин, содержащий множество различных видов консервантов (углеводороды). Заключительная фаза формирования нефтяной системы после накопления отложений… с различным числом атомов углерода. Этот воск подвергается ряду процессов конверсии для производства в основном высококачественного дизельного топлива. Дизель — это название двигателя внутреннего сгорания, который работает за счет воспламенения от сжатия… и меньшее количество LPGAutogas относится к сжиженному нефтяному газу или LPG (см. определение), используемому в качестве топлива для автомобилей… и бензин.

Древесный уголь для барбекю  Древесный уголь, который мы используем для барбекю, не является природным углем. Его получают путем пиролиза древесины, процесса, требующего температуры 400°C. Древесный уголь раньше делали в лесах, разжигая огонь внутри большой кучи дров, которая была защищена от воздуха, чтобы предотвратить возгорание. Сегодня используются меньшие, менее загрязняющие окружающую среду автоматизированные производственные установки, в которых пиролиз осуществляется посредством контакта с горячими газами. Древесный уголь используется не только для барбекю — он также служит в качестве фильтрующего материала, например, для очистки сточных вод.



Был ли этот крупный план интересным?

1 0

Метки: Углеводороды Ископаемое топливо Топливохимия Кокс электричество

См.

Номинальный тепловой выход	кВт	21,6 – 72	24,9 – 83	29,7 – 99	30,9 – 103
DEFFICALICHINATIOR 93. 8	93.1	93.1
Общий вес котла	кг	1007
Транспортный вес корпуса котла	кг	881
Вес топливного бункера (с системой подачи всасывания)	кг	135
Объем топливного бунчика (с системой подачи сосачивания)	21
Объем топливного бунчика (с системой подачи в соса Диаметр патрубка дымовых газов	мм	180
Потребляемая мощность котла при частичной нагрузке	Вт	93	116	141	141
Потребление питания котла при номинальной нагрузке	Вт	174	220	294	2
1. Г x В	мм	920 x 1065 x 1850
Минимальные установочные размеры корпуса котла, Ш x Г x В	мм	890 x 1050 x 1710
Минимальные размеры установки топливного бункера, W X D X H	MM	800 x 1211 x 1756
Эффективность энергии класс		A+
