Как выполняется подключение радиаторов отопления с нижней подводкой, что нужно учесть

Содержание

Что стоит знать о нижнем подключении?

Функциональное назначение батарей с возможностью нижней подводки

Нижняя подводка радиаторов – особенности

Основные положительные стороны нижнего подключения

Выполняем подключение радиаторов

Что важно знать о нижнем подключении

Какие устройства лучше выбрать для водяного отопления при нижнем подключении

Как выполняется нижнее подключение радиатора, все о технологическом процессе

Рекомендации и советы по установке и подключению

Особенности распределения тепла

Коротко о главном

Почему стоит выбрать подключение радиаторов отопления с нижней подводкой? Сегодня выбор отопительных приборов поражает своим разнообразием. При желании не составит проблем выполнить подключение радиаторов отопления с нижней подводкой, что отметим, сегодня пользуется уверенной популярностью благодаря своим преимуществам.

Предлагаются различные варианты решений, можно приобрести универсальные модели, в конструкции которых предусматривается четыре засора под магистраль, что позволит осуществить врезку любым доступным способом.

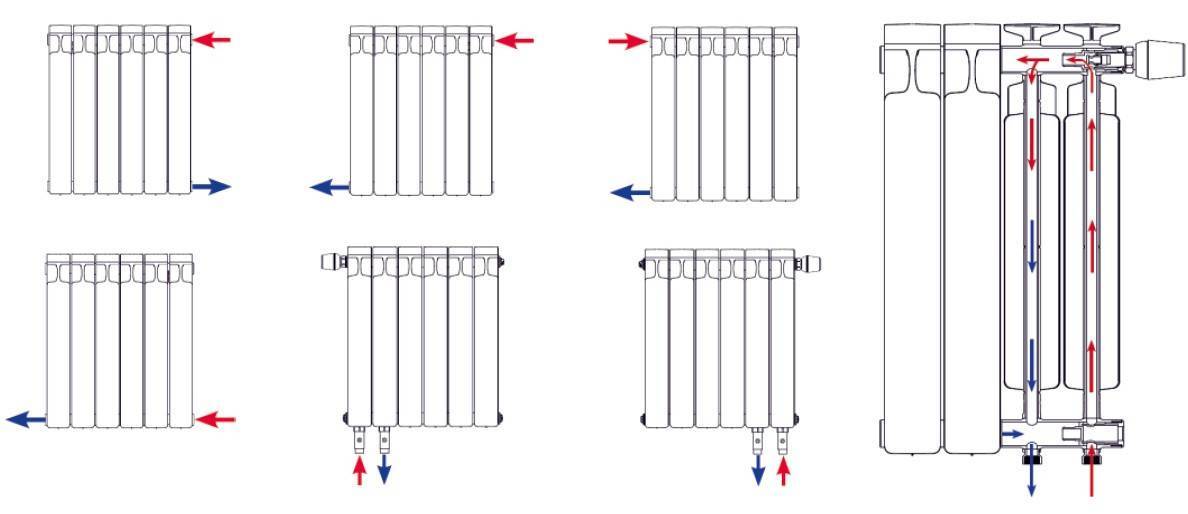

Способы нижнего подключения

Что стоит знать о нижнем подключении?

На любые два подводятся отопительные патрубки, на остальные устанавливаются заглушки при боковой врезке, предусматривается возможность нижнего подключения. Однако сразу отметим, что для такого варианта подключения потребуется подготовить дополнительный набор приспособлений для врезки. Выполняется фиксация на специальные кронштейны снизу. Следует учесть, что элемент должен монтироваться под небольшим уклоном в обратную сторону движения теплоносителя. При таком варианте установки снижается вероятность образования воздушных пробок. Выполнить подключение можно несколькими способами:

1. При односторонней подводке трубы подключаются строго с одной стороны прибора. Через одну трубу будет осуществляться подача теплоносителя, через вторую отводиться охлажденная жидкость;

2. При разностороннем варианте подающая труба подсоединяется к прибору с одной стороны, а обратная с противоположенной. Отметим, что этот способ лучше всего подходит для индивидуального отопления. Основное преимущество заключается в циркуляции теплоносителя, за счет чего гарантируется максимальная эффективность. Однако нужно учитывать, что решающую роль будет все-таки играть теплоотдача.


Разносторонний вариант подключения

Определиться с выбором/способом подключения конечно сложно, поскольку требуется учитывать множество факторов. В первую очередь следует учитывать используемую схему установки радиаторов, поскольку от этого во многом будет определяться функциональность и производительность радиаторов. Если при выполнении работ будут допущены ошибки, это может привести к тому, что во время использования системы в ней будет резко изменяться рабочее давление.

С решением данного вопроса правильным будет обратиться к профессионалам, которые гарантировано поставленные задачи, выполнят правил, с учетом требований. Это означает, что в дальнейшем не возникнет проблем и сложностей с использованием отопления.

Следует приготовиться даже к тому, что КПД системы в целом может снизиться, и что неприятно существенно. Конечно, сегодня благодаря наличию специальных приспособлений с данной сложностью легко можно справиться, но опять-таки при условии профессионального подхода. В любом случае нижнее подключение радиаторов считается выгодным и оправданным, особенно если проводятся работы в квартире или в частном доме. Если все правильно реализовать, то качество будет гарантированным, при этом система сможет функционировать стабильно и экономично.

Функциональное назначение батарей с возможностью нижней подводки

Еще один вариант нижнего подключения

Наличие труб и стояков не придают интерьеру привлекательности. Конечно, еще несколько лет назад не было у покупателя выбора, приходилось использовать те варианты, которые предлагались. Однако сегодня производители предлагают отличное решение, которое позволяет реализовать отопление в частном доме, при этом не повлиять на интерьер помещений, что для многих является актуальным вопросом.

Важно! Организовать подключение можно напрямую, или используя специальное приспособление – блок нижнего подключения. Особенностью данного блока является то, что предоставляется возможность при необходимости радиатор отопления отключить от системы при этом без организации слива теплоносителя. В данном случае приобретается весомое преимущество, поскольку в случае аварийной ситуации с ее устранением практически не возникает сложностей.

В качестве радиаторов при нижнем подключении могут успешно применяться стальные радиаторы любого вида исполнения. Некоторые сложности могут возникнуть, если планируется использовать чугунные или алюминиевые батареи. Конечно, если рассматривать трубчатые стальные радиаторы, то здесь все понятно. Сложнее дела обстоят с панельными приборами, где предусматривается наличие термостатической арматуры. Кроме этого подобный вид отопительных приборов делится на несколько видов, что также необходимо учитывать.

Нижняя подводка радиаторов – особенности

Особенности при нижнем подключении

Вариантов подключения существует достаточное количество, что позволяет каждому подобрать наиболее выгодный для себя вариант, однако чаще всего внимание останавливается на: нижней или диагональной схеме.

В последнем случае использование будет оправданным, если планируется устанавливать в систему биметаллические устройства. Принцип функционирования подобной системы отличается простотой, сводится к тому, что с верхним патрубком соединяется подающий трубопровод, а с нижним – обратка. Преимущество варианта в том, что тепло передается равномерно, благодаря чему практически полностью будут отсутствовать тепловые потери.

Если предусматривается выполнение нижней подводки, то оба трубопровода устанавливаются в нижней части радиатора, только с обратных его сторон. Конечно, становится очевидным, что при сквозном потоке радиатор будет прогреваться не равномерно, особенно если в системе не предусматривается использование циркуляционного насоса. В результате при нижнем подключении радиатора отопления снижается эффективность обогрева, тепловые потери увеличиваются.

Однако, несмотря на данный недостаток, подобная схема подключения радиаторов пользуется популярностью и особенно в частных домах с индивидуальным отоплением, где циркуляция теплоносителя выполняется принудительным способом. Особенно ценится то, что трубы обвязывающие радиаторы легко можно спрятать в пол, тем самым улучшить эстетику в помещении, и, как отмечено, сократить тепловые потери по трубопроводу. Среди иных преимуществ нижнего подключения можно отметить:

1. простота, удобство установки и подключения приборов;

2. возможность использования терморегуляторов;

3. предусматривается вариант использования схемы с нижней разводкой теплоносителя.



Учет нюансов позволить обеспечить высокое качество сборки всей отопительной системы и ее работы

Конечно, и имеются недостатки в рассматриваемом варианте подключения, однако при профессиональном подходе их не составит сложностей устранить. Но все же. Помещение прогревается неравномерно, потребуется дополнительно устанавливать на радиаторах воздухосборники. Если установка и подключение выполнены правильно, то при использовании системы с недостатками сталкиваться не придется.

Основные положительные стороны нижнего подключения

Подобная схема предусматривает, что подача теплоносителя выполняется в нижней части батареи, обратный трубопровод выходит с противоположенной части. За счет этого удается легко скрыть разводку, однако одновременно снижается степень эффективности отопления по причине не равномерного прогрева секций радиатора. То есть верхняя часть батарей всегда будет холоднее нижней части.

С данным недостатком справиться не удается.

Случается, что эффективность снижается по причине засорения или скапливания воздуха, но это в большинстве случаев относится к старым приборам, которые используются более 5-ти лет. Специалисты отмечают, что если монтаж и подключение выполнить с учетом технологий, при этом использовать дополнительное оборудование, то можно в результате получить минимальную потерю эффективности.

Нижнее подключение смотрится эстетично

Важно! При выполнении подключения вне зависимости от выбранной схемы потребуется соблюдать определенные правила. Особое внимание уделяется пропорциональному соотношению радиатора и ширины окна. Кроме этого важно правильно определить угол наклона по отношению к обратке.

Отметим, что высота между полом и нижней частью радиатора не должна превышать 15 см, при этом расстояние между стеной и поверхностью прибор должно составлять максимум 2 см. Установка выполняется с использованием уровня, с учетом требований выставляются отметки для крепежей, на которые будет в дальнейшем подвешиваться батарея.

Количество креплений определяется в зависимости от числа секций. Отметим, что для системы из 5 секций достаточно два крепежа, для 7-ми нужно предусмотреть три.

После установки батареи можно приступать к подключению разводки. Данную часть работ следует доверять опытным мастерам, которые гарантировано, выполнят доверенные мероприятия с учетом правил и требований. После окончания работ, система обязательно тестируется с целью выявления дефектов, если они обнаруживаются, требуется немедленно предпринимать меры по устранению.

Выполняем подключение радиаторов

Итак, основное правило установки – горизонтальное расположение, в противном случае нарушается циркуляция теплоносителя, из-за чего снижается эффективность отопления. На все радиаторы, которые подключаются по нижней схеме нужно обязательно установить дополнительно клапан, при проведении монтажа рекомендуется использовать динамометрический ключ. С его помощью удается максимально правильно реализовать установку клапанов.

Радиаторы с нижней подводкой и отделка полов

Прежде чем приступить фиксировать радиаторы необходимо выполнить установку прокладок, заглушек, пробок. Кроме этого нелишним будет установка терморегулирующей арматуры.

Важно! Поверхности, которые будут контактировать с уплотнительными материалами, не зачищаются. Связанно это с тем, что в результате действия могут образоваться царапины, в результате чего в дальнейшем будет сложно получить 100% герметичность соединения.

Если принято решение о применении шаровых кранов, тогда следует уделить особое внимание герметичности соединений. Доверить работы в данной ситуации правильным будет опытным сантехникам. Допускается применение в качестве замены обычного радиаторного вентиля, связанно это с тем, что они отличаются удобством и простотой использования. Кроме этого данные приспособления отличаются надежностью, поэтому после установки не нужно переживать относительно образования протечек.

Использование однотрубной системы обязательно нужно использовать байпас. Если его не установить, то при закрытии крана стояк будет полностью парализован, что станет причиной нарушения циркуляции теплоносителя. С целью снижения тепловых потерь нужно дополнительно утеплить внутреннюю поверхность стен. Отличным решением станет использование фольги, которая просто наклеивается на основание и прячется под отделочным материалом.

Что важно знать о нижнем подключении

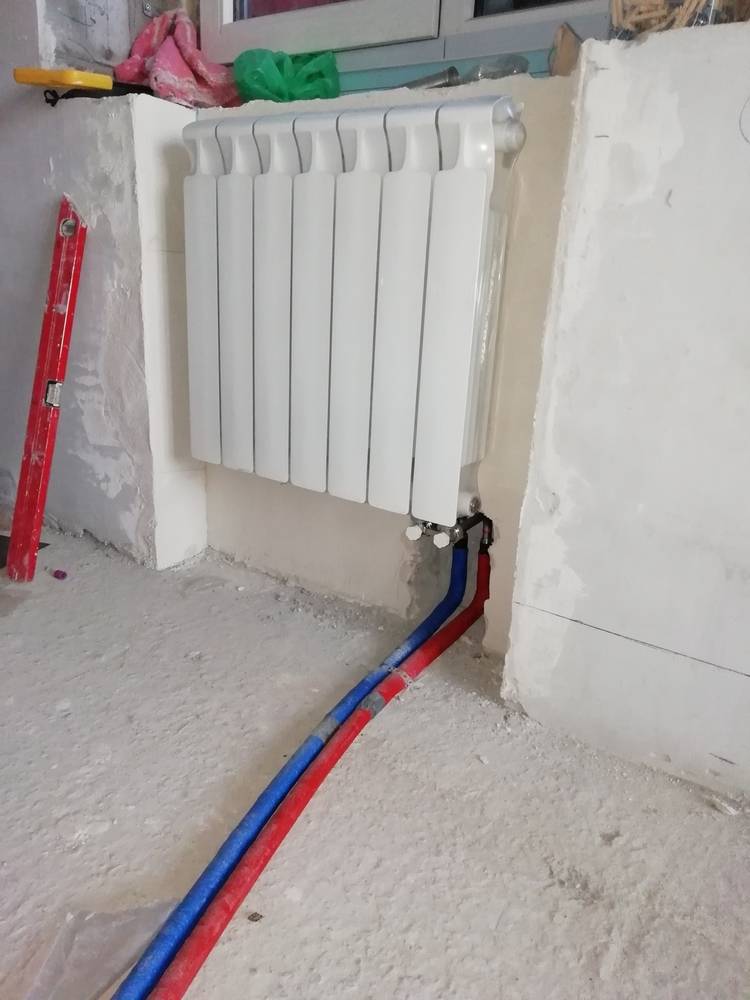

Так выглядит нижняя подводка труб к радиаторам

При этом варианте может использоваться несколько видов труб для организации обвязки. При подобной организации трубы выходят с одной стороны радиатора. Подача осуществляется с одной выход с иной стороны, но только с нижней части и ни как иначе.

Если рассматривается разносторонняя подводка, то подающая труба входит с одной, а обратка с иной стороны, при этом трубопровод находится строго на одной линии. Отметим, что именно этот вариант наилучшим образом подходит для индивидуального отопления. Преимущество заключается в том, что линия обратки и подачи будут иметь наименьшую протяженность.

Сегодня на рынке отопительного оборудования предлагается всего несколько видов приборов с возможностью нижнего подключения. Выбор следует осуществлять индивидуально исходя из площади комнаты, которую планируется обогревать. Исходя из этого будет определяться количество секций в батареи. Панельные радиаторы отличаются наличием в конструкции термостатической арматуры.

Что касается панельных батарей, то они делятся на три типа, который определяется условиями использования. Например, для дошкольных или лечебных заведений рекомендуется останавливать выбор на моделях с гладкой поверхностью. Среди проверенных и наиболее качественных моделей можно выделить Kermi или Purmo.

Отдельного внимания заслуживают профильные решения, для изготовления которых применяется листовая сталь. Поверхность дополнительно покрывается порошковым напылением, кроме этого выполняется антикоррозийная обработка, за счет чего обеспечивается большая устойчивость изделий к негативному воздействию коррозии.

Особенности монтажа стальных радиаторов рассмотрены в видео ниже.

Какие устройства лучше выбрать для водяного отопления при нижнем подключении

Популярность данного варианта подключения заключается в том, что удается спрятать трубы соединяющие радиаторы в единую цепь. Отметим, что преимущественно подобная схема встречается в отопительной системе частных домов. Отсутствие труб не только позволяет придать привлекательности интерьеру, но и несколько увеличить площадь комнаты. Однако планируя нижнее подключение, следует учесть, что стоимость подобного варианта отопительных приборов не отличается финансовой доступностью.

Сегодня производители предлагают всего несколько видов батарей с возможностью нижнего подключения: панельные и стальные. Преимущество последних заключается в компактности внешних габаритов, а также простоте, удобстве установки. Особенностью панельных устройств является наличие термостатической арматуры, с помощью которой организовывается подключение. Эффективность обогрева помещений во многом зависит от количества секций, отметим, что для обогрева помещений в пределах 10-12 м2 достаточно 4-6 панелей.

Следует отметить, что стальные радиаторы по многим параметрам существенно превосходят панельные приборы. Однако это не означает, что панельные не используются сегодня при организации водяного отопления с нижней подводкой. В данном случае все будет зависеть от особенностей конкретной системы.

Стальной панельный радиатор с нижним подключением

Можно применить если используются стальные устройства технологию перекладки. Что позволит реализовать замену и усовершенствовать используемую систему. Однако отметим, что подобный вариант обходится дорого, а также потребует наличие специального инструмента.

Торопиться удалить базовую упаковку с приборов не следует, поскольку при установке они могут подвергаться механическому воздействию. При отсутствии упаковки существует риск повредить внешний вид поверхности.

При выполнении монтажа нужно учесть, что высота от пола должна быть в пределах 5-7 см, а от подоконника 10 см, в этом случае обеспечивается правильная циркуляция теплоносителя. Важно правильно определиться с тем, какая из труб будет подающей, а какая обратной. На современных приборах предусматривается наличие маркировки, благодаря которой процесс установки становится более удобным. К подготовительным процессам нужно отнестись ответственно, поскольку от этого будет зависеть дальнейшая эффективность работы отопления. Если в процессе установки будут допущены даже незначительные ошибки, то это может снизить эффективность функционирования системы до 30%.

Как указывалось выше, радиаторы с нижним подключением обязательно комплектуются терморегулирующей арматурой, с помощью которой может осуществляться регулирование температуры теплоносителя. Однако данное дополнение сказывается на стоимости, в среднем приборы с этим дополнением обходятся на 10% дороже.

Особенности сборки радиаторов рассмотрены в следующем видео

Как выполняется нижнее подключение радиатора, все о технологическом процессе

Схема отопления, которая ранее предлагалась, и отметим, успешно используется сегодня, отличается эффективностью, однако наличие труб обвязки существенно портит внешний вид интерьера. Еще недавно все, что могло помочь решить проблему это использование декоративного экрана, за которым прядали радиаторы. Сегодня ситуация несколько меняется в лучшую сторону, производители начали предлагать устройства с возможностью нижнего подключения благодаря чему трубы обвязки остаются скрыты под полом. Рассмотрим особенности и способы схемы с нижним подключением:

• Боковой отвод. Это самый простой и финансово доступный вариант. Трубы могут располагаться над плинтусом или скрываться под ним. Отопительное устройство на кронштейны крепится к стене, после чего к нижнему подводу подводятся трубы. Дополнительно можно установить запорную арматуру, что позволит в будущем, если потребуется демонтировать прибор, не останавливая работу системы. Кроме этого обязательно в верхней точке необходимо монтировать воздуходоводчик, благодаря которому своевременно будет устраняться воздух из системы.


Один из вариантов подключения

• Подключение через переходники. Встречаются ситуации, когда отсутствует возможность осуществить подключение труб к радиатору путем их подведения с двух сторон. При такой ситуации предлагается использовать переходники. При монтаже переходника важно соблюдать ряд требований, система к приспособлению фиксируется с нижней точки. Самостоятельно с подобной работой справиться сложно, правильным будет обратиться за помощью к специалистам.

• Использование удлинителя потока. Выполнить запланированные работы можно, если использовать удлинитель потока. В этом случае предусматривается выполнение монтажа приспособления к нижнему отводу, при этом полностью отсутствует наличие верхних присоединительных отверстий. Циркуляция обеспечивается по особой схеме, а именно через центр устройства. Подобная схема отличается высокой эффективностью. Однако отметим, что важным условием ее функционирования будет наличие циркуляционного насоса.


В видео ниже рассмотрен самый бюджетный способ из доступных вариантов нижнего подключения радиаторов отопления к общей системе

• Подключение приборов с нижней подводкой. Это самый эффективный способ, с помощью которого удается выполнить устройство системы отопления максимально аккуратно с эстетической стороны. Среди преимуществ данного варианта можно отметить:


1. приборы подключаются к трубам, которые прячутся под полом или в стене;

2. не требуется дополнительно приобретать терморегулятор, поскольку это элемент предусматривается базовой комплектацией;

3. остается доступной возможность монтажа переходника направления потока.


Конечно, только одними преимуществами схема не ограничивается, также будут иметься и определенные недостатки, о которых следует уточнить, отметим наиболее актуальные:

1. во время использования системы, регулярно потребуется спускать воздух;

2. прогрев радиатора осуществляется не равномерно, из-за чего снижается эффективность;

3. на каждой батареи обязательно должен устанавливаться воздуходоводчик;

4. обязательное условие использования наличие циркуляционного насоса;

5. подобная схема может использоваться только в системах индивидуального отопления.


Рекомендации и советы по установке и подключению

Одна из популярных схем нижнего подключения

Итак, удобство и надежность использования отопительной системы во многом будет зависеть от того насколько правильно выполнено нижнее подключение радиаторов отопления. Поэтому экономить в данном случае не следует, работу по установке и подключению следует доверять специалистам, которые благодаря наличию опыта смогут при реализации предусмотреть все до последней мелочи.

При выборе места под установку нужно следить, чтобы требуемое расстояние четко выдерживалось, отметим, что даже один сантиметр может отрицательно сказываться на эффективности. Важно понимать, что правильная циркуляция воздуха может обеспечиваться только при условии правильно определенного расстояния между прибором и поверхностью стены. Кроме этого должен оставаться свободный доступ к подключению, иначе в будущем могут возникнуть проблемы с обслуживанием системы.

От выбора места, а также количества секций будет зависеть расположение крепежей. Производить процесс установки следует в заводской упаковке, это позволит исключить повреждение поверхности устройства при случайном механическом повреждении. После завершения работ перед пробным запуском системы защитная пленка снимается.

К определению схемы монтажа приступают исходя из особенностей места, а также приборов, которые планируется использовать в системе. Пренебрегать подготовительными мероприятиями не следует, поскольку именно их небрежное исполнение, может стать причиной появления различных дефектов при работе системы. Данный этап доверять нужно профессионалам. Отметим, что важно найти правильное сочетание схемы с типом прибора, способа подключения.

При выполнении нижнего подключения может использоваться несколько видов разводки, а именно: двухтрубная или однотрубная система. Каждая отличается своими преимуществами и особенностями, что нужно учитывать при реализации проекта. В любом случае главной задачей обеих схем будет организовывать подачу теплоносителя на радиаторы. Если устройства дополнительно комплектовать терморегулятором, то за счет его наличия эффективность функционирования нагрева увеличится примерно на 10-15%.

Самым ответственным этапом является подсоединение прибора к системе трубопровода. Рекомендуется маркировать выход и вход, это в дальнейшем несколько облегчит процесс обслуживания конструкции.

Важно! При выполнении нижнего подключения теплоотдача снижается, однако этот недостаток легко устраняется при профессиональной реализации, а также использования дополнительных приспособлений. Основные этапы подключения:

1. установка прибора на подставку, определяются места под крепежи, их количество зависит от числа секций;

2. в подготовленные отверстия монтируются кронштейны, они могут поставляться в комплекте с отопительными приборами, если нет, то потребуется приобрести их отдельно;

3. установив приборы в верхнее отверстие, устанавливается кран для спуска воздуха, а также специальная запорная арматура;

4. при выполнении работы особое внимание нужно уделить герметичности соединений.


Особенности распределения тепла

Как распределяется тепло при такой схеме подключения

При рассматриваемой схеме подключения подача теплоносителя выполняется через нижний подвод. Это будет означать, что лучше всего прогреваться будет нижняя часть прибор, ближе к верхней части поверхность радиатора прогревается меньше. Однако если воздух из системы устранить, то с подобным недостатком можно легко справиться, тем более, если схемой предусматривается наличие циркуляционного насоса. Что касается конвективного обогрева, то современные модули, которые предлагаются на рынке, отличаются приличными показателями:

• алюминиевые – 55-60%;

• стальные более 60%.


Если сравнивать устройства, используемые при нижнем подключении, например, с чугунными решениями, которые применяются при классической схеме в водяном отоплении, то здесь показатель не превышает 30%.

Поэтому уверенно можно сказать, что качественные приборы с нижним подсоединением способны обеспечивать равномерность прогрева за счет хорошего показателя конвекционного теплообмена.

Если вы планируете выполнить отопление с использованием нижнего подключения, то экономить на качестве приборов не следует. Только при соблюдении этого требования можно будет рассчитывать на равномерный прогрев батарее, благодаря чему в помещении будет гарантироваться комфортная температура для проживания.

Схематично понять, как происходить прогрев радиаторов отопления в системах с нижним вариантом подключения поможет видео ниже.

Коротко о главном

Подобная схема станет отличным решением для обогрева частного дома, но при условии, что используются качественные радиаторы и дополнительно на бактерию монтируется запорная арматура. Обязательно нужно предусмотреть доступ к соединению, на случай если возникнет потребность в проведении обслуживания.

Данное решение является оправданным только для индивидуального отопления, в системе которого предусматривается циркуляционный насос. Соблюдение всех требований и правил установки/подключения будет гарантировать эффективность и надежность ее функционирования.

Как вы думаете, если выполнить в доме отопление с нижним подключением радиаторов можно рассчитывать на эффективность и одновременно на экономичность?

Радиаторы с нижним подключением

Утверждать, что выпирающие трубы и стояки являются украшением для любого помещения, может лишь человек, лишенный вкуса и чувства стиля. Радиаторы с нижним подключением – идеальное решение, предлагаемое современным рынком отопительных систем, во многом благодаря тому, что все инженерные коммуникации устанавливаются под поверхность пола, обеспечивая максимально эффективный обогрев без потери эстетической привлекательности помещения!

Особенности радиаторов с нижним подключением

Подключение снизу – это максимально удобно и эстетично. Подобный вариант подводки позволяет сконцентрировать внимание на привлекательном дизайне изделия, а также спрятать инженерные трубы для более гармоничного вписывания радиатора в общую картину интерьера помещения.

Конструктивные особенности обеспечивают максимальную эффективность теплоотдачи при минимальных размерах. По сути, большинство радиаторов выполнены из двух соединенных между собой листов металла, покрытых слоем антикоррозийного лака.

Среди особенностей можно выделить необходимость использования специального сантехнического узла, выполненного из арматуры и обводного трубопровода, обеспечивающего подачу и вывод горячей воды через нижние части на более высоких скоростях. Таким образом, нагрев радиатора происходит снизу вверх. Вопреки распространенному заблуждению, по своей эффективности она не уступает ни верхней, ни боковой!

Преимущества и недостатки нижней подводки

Красота, как известно, требует жертв. В случае с нижней подводкой, «маскировка» труб является как преимуществом, так и недостатком, ведь:

• В случае прорыва, ремонт и устранение последствий потребует снятия напольного покрытия, что порой, бывает невероятно сложно;
• При использовании многосекционных батарей, тепло может не доходить до дальних секций. Данная проблема решается установкой удлинителя протока;
• Малая эффективность теплоотдачи, уступающая боковому подключению.

Из других преимуществ стоит выделить более низкую стоимость (в сравнении с иными батареями), а также высокую эстетическую привлекательность, что играет не последнюю роль при оформлении интерьера.

В каких случаях стоит применять нижнюю подводку?

Подключение батарей снизу применяется для скрытия инженерных коммуникаций при оформлении дизайна помещений. А поскольку трубопровод частных домов находится под самим строением, подобный вариант является наиболее оптимальным решением для индивидуальных домовладельцев. Тем не менее, в современных квартирах подобный вариант монтажа отопителей встречается не реже, чем более традиционные методы подключения.
