Подключение бойлера к электрической сети

Современный человек привык жить в комфортных условиях и горячее водоснабжение является одним из важнейших факторов в их обеспечении. Если в городской квартире горячая вода подается централизовано, то владельцам частного дома или дачи приходится решать данный вопрос самостоятельно. Для этой цели современный рынок предлагает широкий выбор водонагревательных агрегатов в различных исполнениях, известных как “бойлеры”.

Конструкции бойлеров отличаются по устройству, производительности и условиям эксплуатации, но все они представляют собой котлы с теплоносителем, подогрев которого осуществляется внутри агрегата, либо за пределами его конструкции.

Работа косвенного бойлера подразумевает использование внешнего источника нагрева. В этом случае для нагрева воды, циркулирующей по змеевику, требуется постоянное сжигание топлива.

Бойлер прямого действия обеспечивает нагрев воды с использованием внутреннего источника тепла. Именно такие бойлеры наиболее широко используются в качестве бытовых водонагревателей. Эти устройства, подключаемые к электросети и работающие по принципу нагрева воды ТЭНами, либо с применением эффекта электромагнитной индукции.

Устройство электрического бойлера

Конструкция герметично закрытого котла, внутри которого циркулирует вода, включает в себя электрическую схему, которая состоит из следующих элементов:

• водонагреватель, который, как правило, представляет собой резистивный ТЭН;
• датчик контроля температуры теплоносителя (воды), на основании показаний которого система подает напряжение на нагревательный элемент, либо отключает его;
• термовыключатель, который представлен в виде одно- или двухполюсного коммутационного аппарата;
• индикатор нагрева – подключенная параллельно ТЭНу лампочка или светодиод.

У бойлеров старых моделей подача напряжения к нагревательному элементу осуществлялась при помощи механических регуляторов с биметаллическими элементами. В современных же исполнениях управление коммутацией возлагается на электронные регуляторы.

Одно из таких устройств – электронный терморегулятор ТК-5, снабженный двумя датчиками температуры, микроконтроллером и дисплеем.

Подключение бойлера через электрическую розетку

Выпускаемые отечественными и зарубежными производителями бойлеры сравнительно небольших мощностей (в пределах 2 кВт), как правило, подключаются именно через розетку. В этом случае обеспечивается безопасная и бесперебойная работа устройства при соблюдении некоторых условий:

1. Техническое состояние бойлера – допускается подключение к сети только исправного, полностью готового к эксплуатации устройства. Если в системе водонагревательного котла обнаружена неисправность, его дальнейшее использование (до устранения поломки) недопустимо, во избежание возникновения аварий в электросети или поражения электрическим током;

2. Применение электрической розетки соответствующей конструкции – учитывая тот факт, что силовые разъемы коммутационного аппарата рассчитываются на довольно высокие показатели тока (6, 10 или 16 ампер), мощность розетки должна соответствовать прилагаемой нагрузке. Если этим условием пренебречь, контакты подвергнутся перегреву и разрушению;

3. Контроль состояния электропроводки – вся нагрузка ТЭНа передается на провода, проложенные от распределительного щитка до розетки бойлера. Поэтому их материал и толщина должны быть правильно подобраны. Рекомендуемая толщина медного провода составляет не менее 2,5 мм кв.

4. Защитные устройства – большинство современных моделей бойлеров на этапе производства оснащаются защитами от пробоя электрической изоляции и от превышения давления в баке. Это необходимо для предотвращения поломки бойлера при возникновении аварий в электросети. Если же они не предусмотрены в конструкции заводом-изготовителем, владельцу бойлера следует произвести установку защитных устройств в квартирном щитке самостоятельно.

Подключение бойлера к квартирному щитку

Такой вариант подключения бойлера к электрической сети наиболее широко применим, поскольку чаще всего мощность приобретенного бойлера превышает два киловатта.

В данном случае также выполнение всех рекомендаций, приведенных выше, обязательно. Это обеспечит безопасную и бесперебойную работу водонагревательного агрегата.

Данный способ подключения требует прокладки отдельного кабеля от квартирного щитка к бойлеру. Его параметры должны соответствовать прилагаемой нагрузке.

В качестве защитных устройств используется автоматический выключатель и УЗО (либо дифавтомат).

Подключение бойлера с учетом ограничения выделенной мощности

Монтаж любой проводки осуществляется с учетом прилагаемой нагрузки. Нормальное функционирование современной жилплощади сопряжено с эксплуатацией целого ряда электроприборов, увеличение количества которых может привести к превышению допустимой потребляемой мощности. Эксплуатация проводки в таких условиях опасна и потому крайне не рекомендуема.

Для того чтобы предотвратить перегрев проводки и возникновение пожароопасной ситуации, мощные потребители, такие как ТЭН бойлера, нужно отключать при создании критических нагрузок. Это никак не скажется на комфортности владельца квартиры или частного дома, т. к. теплоноситель в системе остывает довольно медленно, и не нуждается в постоянном подогреве.

Для подобных целей современный рынок предлагает ряд специально разработанных устройств, одним из примеров которым служит ограничитель мощности ОМ-110.

Он обладает следующим функциональным набором:

• снятие показаний текущей потребляемой мощности;
• сравнение полученных результатов со значением мощности критической перегрузки;
• отключение потребителей в соответствии с заданным алгоритмом;
• при восстановлении условий нормальной работы возобновление питания отключенных электроприборов в автоматическом режиме.

Применение данного устройства обеспечивает нормальный режим энергопотребления для всех бытовых приборов, предотвращая частые отключения сети автоматическим выключателем от перегрузок.

Подключить бойлер

Понравился материал? поделись им.

схемы подключения к водопроводу и электросети

После долгой процедуры выбора подходящей модели наступает ответственный момент установки водонагревателя и подключение к электросети. Если не знаете, как установить накопительный электрический бойлер, то лучше обратиться к специалисту. Услуга обойдется в пределах 100$. Если в доме установлен старый электроприбор, и его надо заменить, придется дополнительно заплатить за демонтаж. Желающие сэкономить домашний бюджет могут воспользоваться инструкцией, как установить и подключить водонагреватель без посторонней помощи за пару часов.

Содержание

• 1 Правила установки
• 2 Необходимые для монтажа инструменты и материалы
• 3 Выбираем место, где лучше установить водонагреватель
  • 3.1 Особенности настенного крепления
• 4 Подключение бойлера к системе водоснабжения
  • 4.1 Подключение к водопроводу
  • 4.2 Подключение к системе автономного водоснабжения
  • 4.3 Схема подключения с рециркуляцией
• 5 Подключение к электросети
• 6 Включение и проверка бойлера после установки

Правила установки

Если решено установить бойлер своими руками, то надо четко знать, как это сделать. Допущенные ошибки при монтаже приведут к перегоранию проводки, затоплению жилья, а также выходу прибора из строя. Рассмотрим основные правила установки водонагревателя:

• Сначала требуется подобрать оптимальное месторасположение прибора. Устанавливается бойлер обычно в ванной комнате, туалете или на кухне. К электроприбору обеспечивают свободный доступ.
• Стена или любая другая опора под бойлер должна выдержать двойной вес, например, при емкости 80 л показатель нагрузки составляет 160 кг.
• Старая проводка подлежит обязательной замене, иначе она просто не выдержит нагрузки.
• Разводку из металлических труб десятилетней давности аналогично придется менять.

Другие правила, и нюансы монтажа будут оговорены в инструкции по монтажу.

Необходимые для монтажа инструменты и материалы

Когда предполагается установка водонагревателя своими руками, без инструментов не обойтись. Неважно, какой фирмы бойлер. Пусть будет «Термекс», «Электролюкс» или «Аристон». Принцип монтажа накопительных водонагревателей одинаков.

Понадобится следующий инструмент:

• разводной и набор гаечных ключей;
• ударная дрель или перфоратор;
• прямая, а также фигурная отвертка;
• пассатижи;
• рулетка;
• уровень.

Понадобятся следующие материалы:

• лен или фум лента для паковки резьбовых соединений;
• шаровые краны;
• соединительные тройники;
• два гибких шланга или пластиковая труба для подсоединения к патрубкам водонагревателя.

Если монтаж бойлера нельзя выполнить без замены проводки, потребуется кабель, УЗО, розетка, автомат на 16 А.

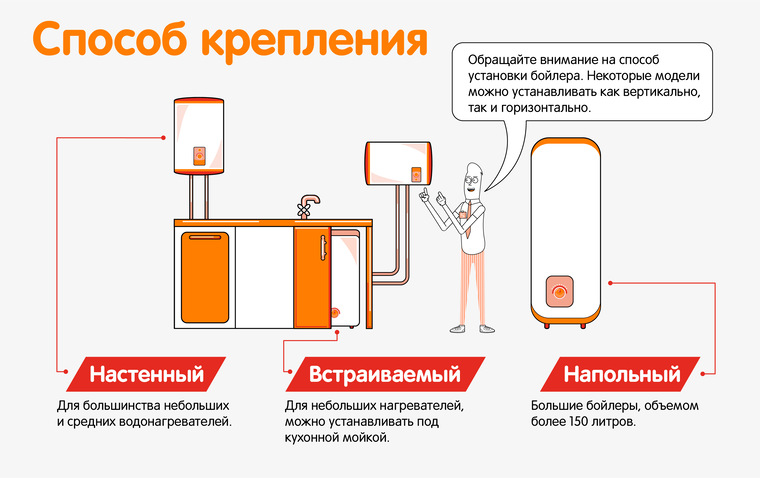

Выбираем место, где лучше установить водонагреватель

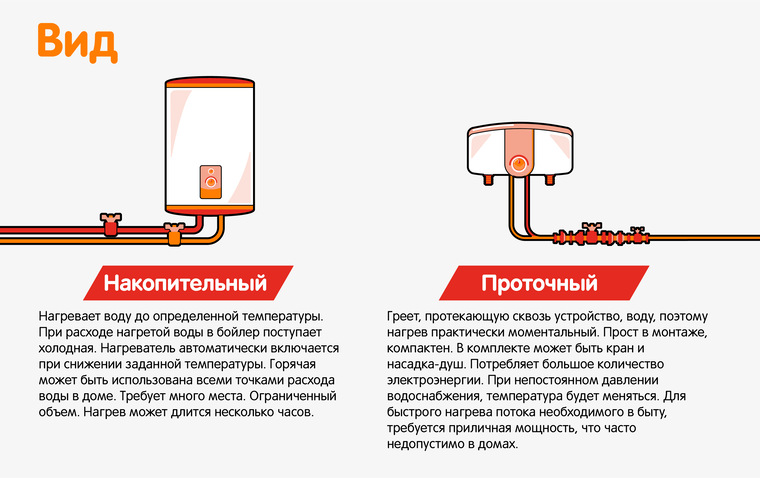

Выбор места монтажа водонагревателя зависит от типа прибора. Накопительные бойлеры бывают напольные, настенные и встраиваемые модели. По названию уже ясно, где их устанавливать:

• Напольные водонагреватели накопительного типа рассчитаны на большой объем воды и чаще всего используются в больших загородных домах. Бойлеры напольного типа устанавливают на подставку.
• Объем прибора встраиваемого типа небольшой. Такие водонагреватели ставят под мойкой или в специально отведенную нишу.
• Для квартиры оптимальна установка вертикального или горизонтального водонагревателя настенного типа. Прибор не занимает полезную площадь пола, а объема горячей воды хватит для кухонной мойки и принятия ванны.

Водонагреватель любого типа располагают по максимуму ближе к водоразборным точкам. Температура воздуха в помещении должна быть плюсовая, иначе вода будет быстро остывать, а при отключении электроэнергии жидкость превратится в лед.

Высота установки бойлера на стене особой роли не играет, если он подключается к центральному водопроводу. Выбирают удобное легкодоступное для обслуживания место. В случае автономного водоснабжения высота крепления водонагревателя на стене зависит от расположения накопительного бака для воды.

Особенности настенного крепления

Настенные водонагреватели самые распространенные и их монтаж стоит подробней рассмотреть. Крепят приборы к стене металлическими кронштейнами. Для вертикальных моделей используют два крепежа, а горизонтальный бойлер фиксируют четырьмя элементами. К прибору прилагается инструкция завода изготовителя, где оговорены все нюансы монтажа.

При установке горизонтального водонагревателя применяют крепежи с петлями. Накопительные нагреватели нельзя ставить в обратном порядке, то есть, горизонтальные модели в вертикальном положении и наоборот. Неправильное расположение приведет к поломке прибора, а также затоплению помещения.

Крепежные кронштейны вкручивают в просверленные отверстия, забив перед этим пластиковые дюбеля. Бойлер с водой имеет большой вес и его выдержит только прочная стена из бетона, кирпича, шлакоблока или дерева. На гипсокартонные перегородки монтаж запрещен. К исключению относится гипсокартонная стена, за которой расположена несущая конструкция. Для крепления используют удлиненные кронштейны, способные пройти гипс и погрузится в прочный материал.

Подключение бойлера к системе водоснабжения

Когда крепление бойлера к стене будет завершено, наступает важный процесс подключения к водопроводу. Здесь важно учесть тип водоснабжения. Существует схема подключения водонагревателя к центральному водопроводу и автономной системе. Для получения из крана горячей воды сразу после его открытия предусматривают рециркуляцию. В таком варианте обвязка бойлера выполняется по специальной схеме.

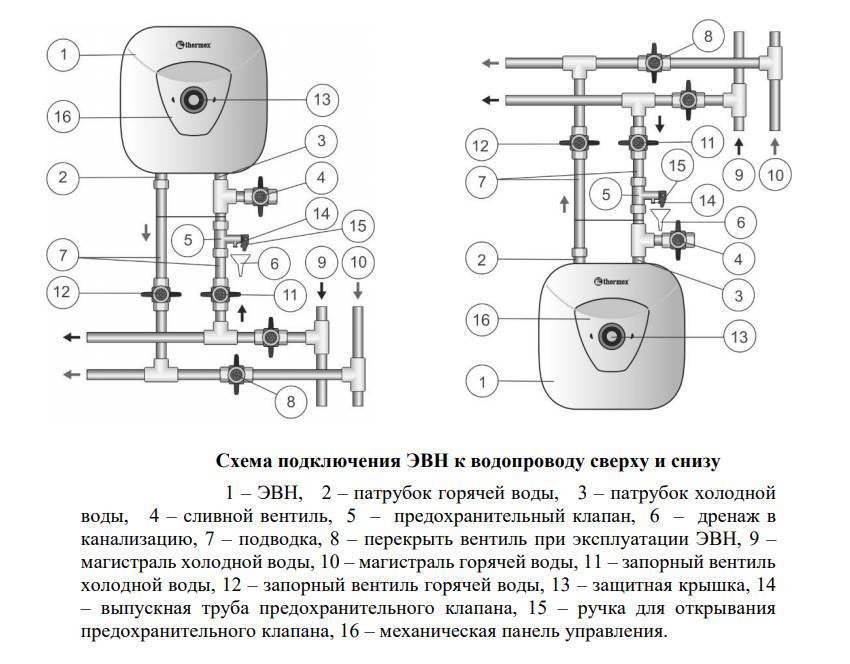

Подключение к водопроводу

Сначала рассмотрим, как подключить накопительный водонагреватель к централизованному водопроводу, так как этот вариант наиболее распространен для квартир. В системе постоянно присутствует давление воды не менее двух атмосфер, что позволяет хозяину закрепить прибор к стене на любой высоте и это не повлияет на работоспособность бойлера.

Осуществляется подключение бойлера к водопроводу гибкими шлангами или пластиковой трубой, но сначала собирают группу безопасности. Узел состоит из набора тройников, клапанов, кранов и фитингов. Патрубки ХВС и ГВС прибора выступают снизу из корпуса. Отсюда и начинают подключение водонагревателя к централизованному водопроводу:

• На резьбу патрубка входа холодной воды накручивают разъемный переходник из двух гаек. Фитинг сантехники называют «американкой».
• На резьбу переходника накручивают тройник. К нижнему выходу монтируют обратный клапан. На его корпусе есть стрелка, указывающая направление воды, и она должна быть расположена вверх. Клапан пропускает жидкость внутрь бака, но не дает воде обратно сливаться в трубопровод.
• К боковому выходу тройника подсоединяют еще один тройник. Боковое отверстие этого элемента направляют вниз и накручивают компрессионный фитинг, а к нему крепят кусок пластиковой трубы, отведенный в канализацию. Через патрубок будет происходить слив лишней воды при избыточном давлении.
• На свободный выход второго тройника ставят предохранительный клапан.
• К входному отверстию обратного клапана присоединяют кран подачи холодной воды.

Для упрощения схемы можно узел безопасности заменить одним элементом, имеющим внутри корпуса обратный и предохранительный клапан, а также носик для слива воды. Деталь сразу накручивают на американку, а за ней ставят кран холодной воды.

На второй патрубок водонагревателя, предназначенного для выхода горячей воды, накручивают «американку» и ставят кран. Между двумя этими элементами разумно поставить тройник и к боковому выходу прикрутить еще один кран. Запорная арматура пригодится для подачи воздуха в бак при сливе воды с бойлера. Если производитель предусмотрел пробку подачи воздуха, дополнительный кран не нужен.

После монтажа группы безопасности, а также запорной арматуры начинают заниматься трубопроводами холодной и горячей воды. Для подключения к системе оптимально выбрать пластиковые трубы. Куски нужной длины подсоединяют к кранам на водонагревателе с помощью компрессионных фитингов. Второй конец труб подсоединяют к тройникам, врезанным в водопроводную систему.

Правильная схема обвязки бойлера предусматривает врезку еще двух кранов, отсоединяющих квартирный трубопровод ХВС и ГВС от общих стояков жилого дома. Во время работы водонагревателя кран холодной воды будет постоянно открыт. Запорную арматуру возле стояка ГВС переводят в закрытое положение. Если этот кран не закрыть, горячая вода из бойлера направится по стояку в соседние квартиры.

Подключение к системе автономного водоснабжения

В системе автономного водоснабжения схема подключения бойлера бывает двух типов, что зависит от месторасположения накопительной емкости. Бак в частном доме располагают на чердаке или внутри одной из комнат второго этажа.

Чтобы знать, какую схему выбрать, измеряют расстояние между дном накопительной емкости и навешенным на стену водонагревателем. Если показатель составляет менее 2 м, то тройник подключения разветвления трубопровода ХВС ставят выше уровня бойлера. Группу безопасности монтируют на патрубке прибора.

Когда расстояние между накопительной емкостью и прибором более 2 м, тройник разветвления трубопровода ХВС ставят ниже уровня водонагревателя. Группу безопасности накручивают на входной патрубок.

Любая из рассмотренных схем может дополняться понижающим редуктором. Узел предназначен для снижения давления воды в трубопроводе, если показатель превышает 6 Бар.

Схема подключения с рециркуляцией

Когда выполняется установка накопительного водонагревателя косвенного нагрева для частного дома, используют схему, где предусмотрена рециркуляция. Система позволяет получать горячую воду из смесителя сразу после открывания крана.

Система представляет собой замкнутый контур. Обычно его делают через полотенцесушитель. При отсутствии этого элемента допускается выполнение тупой рециркуляции. Вместо полотенцесушителя используют ровную трубу. Главное в схеме – замкнуть кольцо. По кругу горячую воду гоняет циркуляционный насос. В системе предусмотрен расширительный бак, а также три клапана: обратный, предохранительный и для стравливания воздуха.

Рециркуляция постоянно поддерживает воду в горячем состоянии, даже если человек долгое время не пользуется прибором.

Подключение к электросети

Для подключения бойлера к электросети понадобится электросхема и точный расчет сечения проводов. Любой кабель не подойдет. При расчетах надо учесть мощность нагревательного элемента, и взять провод с небольшим запасом сечения.

Обычно бытовые модели комплектуют ТЭНами мощностью 1–3 кВт. Подключение такого водонагревателя к электросети выполняют медным трехжильным проводом сечением 2,5 мм². Для удобства выбора кабеля пользуются монтажной таблицей.

В электрической схеме установки водонагревателя присутствует три важных узла: УЗО, автомат, и розетка с вилкой. Все элементы рассчитаны на номинальный ток 16 А. Независимо от наличия автомата защиты, подключение через розетку обязательно. По технике безопасности во время ремонта электрооборудования должен быть видимый разрыв электроцепи.

Давайте подробней рассмотрим, как подключить бойлер к электричеству, не обращаясь за помощью к специалисту:

• На стенке ставят розетку с классом защиты не ниже IP44 и УЗО. Чтобы добраться до контактов водонагревателя снизу снимают декоративную крышку. От бойлера до розетки замеряют расстояние, чтобы вычислить длину кабеля.
• Согласно замеру с небольшим запасом отрезают кусок трехжильного провода. Собирают цепочку из вилки, УЗО и последнее подключение делают на контактах водонагревателя. При подключении важно не попутать третий провод – заземление. Он обычно маркирован желтыми полосами на зеленом фоне.
• От розетки прокладывают трехжильный кабель к защитному автомату, а от него ведут линию в электрощит.

Еще до того, как бойлер будет подсоединен к сети, измеряют сопротивление контура заземления. Оптимальный показатель находится в пределах 4 Ом. Если возникнет вопрос, можно ли подключить бойлер без заземления, плохую мысль лучше отбросить. Это личная безопасность. Заземление защищает человека от поражения электричеством во время пробоя ТЭНа и металлические части прибора от разрушения блуждающими токами.

Некоторые умельцы приспосабливаются выключать нагреватель из розетки во время купания, если отсутствует заземление. Вариант неплохой, но это придется делать при каждом мытье рук или посуды, что крайне неудобно.

Включение и проверка бойлера после установки

По завершению установки и подключения водонагревателя остался последний вопрос – как проверить прибор на работоспособность:

• после стояков закрывают кран ГВС и открывают кран ХВС;
• на входе бойлера открывают запорную арматуру и кран горячей воды смесителя;
• под давлением вода заполнит бак, вытесняя воздух из системы через открытый смеситель;
• когда напор воды будет идти непрерывно без хлопков воздуха, кран смесителя закрывают.

Прибор находится под давлением. Осталось проверить все стыки на отсутствие течи.

После успешного заполнения водой на водогрейный прибор подают напряжение и выставляют желаемый режим работы. Время нагрева зависит от мощности ТЭНа и емкости бака. Если примерно через 1 час из смесителя появится горячая вода – монтаж осуществлен правильно.

Электрический котел 12кВт. – Электропроводка и правила BS 7671 – IET EngX

Это небольшая проблема, так как неаккуратная установка (на старый распределительный щит) может привести к довольно регулярным дисбалансам, особенно при запуске с холодной / с холодной водой.

Я знаю, что производители получили маркировку CE, но я думаю, что сейчас нам нужны четкие указания от IET по этому вопросу.

Я знаю, что некоторым комментаторам не нравятся электрические котлы с жидкостной системой, и если у вас дом до 2000 года, газ намного дешевле с точки зрения тепла, однако это может измениться. Мой дом полностью электрический и не очень теплоэффективный, поэтому я немного знаю, как могут ощущаться 4 месяца с декабря по март.

Мудрая установка, вы не можете использовать DIN-рейку на распределительном щите, поэтому рядом с распределительным щитом должен быть отдельный переключатель (и, возможно, он также должен питать водяной насос), однако 40 ампер может быть недостаточно, и найти 50 ампер это непросто, производитель должен был порекомендовать устройство для использования, так что, возможно, позвоните им. Предохранитель с большим усилием — интересный выбор, и автомобильные зарядные устройства (если они доберутся до домашней зарядки) потребуют чего-то подобного.

По сути, я думаю, что IET необходимо обсудить, я думаю, что нам нужно что-то для новой сборки и что-то для ретрофита, и нам нужно быстро подтолкнуть людей, занимающихся электрическими компонентами, прежде чем мы увидим одиночные шпоры с высоким усилием, вызывающие влияет на распределительные щиты, которые могут быть затронуты, или даже если у нас начнутся сценарии, в которых мы воздействуем на распределительный предохранитель на 100 А.

Теоретически электрическая водяная система (и тепловые потери здания являются ключевыми, будь то газ или электричество), может быть не так уж и плохо 150-ваттный водяной насос, включенный в дополнение к 12000-ваттному водяному насосу, при условии, что у вас есть термостатический контроль и поддерживается низкая температура 18oC. Настоящей проблемой будут домовладельцы, которые включают центральное отопление в 22-24 часа, в термически неэффективном доме и при любой внешней температуре ниже 5°C, или если вы ставите перед системой задачу обеспечения горячей водой. С качественным газовым котлом за 1400 фунтов стерлингов электрическая замена должна стоить около 500 фунтов стерлингов, и если вы действительно переходите на электричество, вы должны попросить газовую комиссию отключить вас (и снять счетчик), чтобы не платить дополнительные постоянные сборы, фактически сняв ваш газовая труба к вашей собственности намного дороже и сложнее.

В хорошо продуманном новом доме электрическая водяная система не должна быть проблемой, один новый дом с 3 спальнями, на который я смотрел, был термически эффективным, и 9 кВт, вероятно, сделают это, поскольку вы можете достичь гораздо более стабильных температур, поэтому для новых домов мокрая система вполне может работать.

Я использовал лучшие немецкие внутренние радиаторы из огнеупорной глины, и они работали очень хорошо, и я проводил различные эксперименты по эффективности, от времени до установки температуры, и для себя (и для моего теплонеэффективного дома) я пытался поставил их зимой на фоновую низкую температуру и обошлось, но через пару дней минус 5oC все было не совсем так, как мне бы хотелось, но большинство событий минус oC в порядке.

В более широком смысле использование электричества для электрического отопления, для домохозяйств с низким доходом требует внимания, и для многих домов с 3, 4 спальнями, построенных до 2000 года, которые переходят на полное электрическое отопление, системы термостатического контроля являются обязательными.

Другое дело, что дело не только в том, чтобы согревать людей, в старых домах может быть небольшая влажность, а отопление в некотором смысле можно рассматривать как хорошую практику технического обслуживания.

электрика – Где мне подключить С-провод к моему электрическому котлу (Котел Slant/Fin Monitron)

спросил 1 год, 11 месяцев назад

Изменено 30 дней назад

Просмотрено 915 раз

Я хочу добавить С-провод для моего термостата. Мой текущий термостат имеет два провода, W и R. Но есть еще один, спрятанный в синий провод. Этот синий провод не подключен к котлу. Мне нужна помощь в том, где на терминале я могу подключить этот провод, чтобы сделать его проводом C.

Руководство для котла можно найти здесь

Спасибо за чтение

РЕДАКТИРОВАТЬ: Новые изображения:

Табличка трансформатора

Релейные клеммы часть 1

Релейные клеммы часть 2

РЕДАКТИРОВАТЬ 3: Реле крупным планом

• электрическое
• проводное
• термостат-c-wire
• бойлер

8

На табличке трансформатора написано «ПЕРВИЧНЫЙ: ЧЕРНЫЙ и БЕЛЫЙ». Таким образом, его черный и белый провода – это соединения на 120 В («первичные»). Другие его провода являются «вторичными», то есть соединениями 24 В. Теория достаточно проста: один из вторичных проводов трансформатора должен вести прямо к клемме R; другой – C. Я не уверен, но похоже, что вторичные провода могут быть синими.

Выяснить, что есть что, и выяснить, перепутаны ли провода вашего термостата, немного сложнее. Начните с отключения термостата от его проводки. Мы подключим его позже.

Далее давайте определим, какая из клемм термостата является клеммой R. Начните с любой из клемм и проследите проводку, двигаясь к трансформатору. Также может помочь начать с трансформатора и проследить один из проводов, идущий к клеммам термостата. В конце концов вы найдете непрерывный путь проводки между одним из вторичных проводов и одной из клемм термостата. Этот терминал является терминалом R. Если ваш провод W подключен к нему, поменяйте местами соединения проводов R и W.

Наконец, отследите соединение C от вторичной обмотки трансформатора до места, которое удобно подключить. Просто следуйте по нему, пока не доберетесь до клеммы, к которой можно было бы разумно подключить провод C. В идеале он должен быть справа от того барьера, который отделяет низковольтный термостат от сетевого.
