Какой кабель нужен для подключения дома к электросети

Многие застройщики задают вопрос, какой кабель нужен для подключения дома к сети на 15 кВт или к электросети 220 В. В данном разделе мы предлагаем узнать, от чего зависит выбор проводника и какие марки являются наиболее предпочтительными при обустройстве проводки в частном домовладении.

Расчет токовых нагрузок при выборе провода для дома

Каждая марка кабеля, будь то АВБбШв 4х120 или другой проводник, обладает своими индивидуальными рабочими параметрами и сферой применения. Если застройщик грамотно выполнит расчеты и выяснит, какой кабель нужен для дома, это обеспечит стабильную работу сети и подключенного к ней оборудования.

Для начала нужно определиться с токовыми нагрузками, которым будет подвергаться выбранный вами кабель. Это необходимо для определения толщины провода или, говоря профессиональным языком, его сечения. Оно рассчитывается по стандартной формуле площади круга токопроводящей жилы проводника:
S кр = π r 2,
где число π = 3,14, а r – радиус провода.

Чтобы определить, какое сечение кабеля нужно, суммируйте общий объем энергопотребления бытовых приборов, которые будут использоваться в доме. Сюда входят не только традиционные телевизор, холодильник и стиральная машина, но и система освещения, водонагревательное и отопительное оборудование.

Для расчета силы тока используем формулу:
I(ток) = P(суммарная мощность)\U(напряжение).

Данные по сечению можно узнать из специальных таблиц, при помощи которых можно быстро определить сечение, зная мощность, силу тока и напряжение.

Нужно понимать, что со временем в вашем доме может появиться дополнительное электрооборудование, поэтому при расчете токовых нагрузок и выборе сечения силового кабеля необходимо предусмотреть некоторый запас мощности. Прокладывать кабели намного большего сечения можно, но это обычно приводит к дополнительным расходам на закупку материалов, ведь сечение во многом влияет на стоимость проводника. Специалисты рекомендуют выбирать «золотую середину», чтобы обеспечить стабильную работу электроприборов в доме и избежать лишних финансовых затрат.

Какие виды проводов можно использовать в частном доме?

Чтобы выявить, какой кабель нужен для подключения дома, собственнику необходимо определиться с материалом изготовления проводников. Для обустройства электропроводки на территории частных домовладений чаще всего применяются провода с медными токопроводящими жилами. В данную группу входят силовые кабели ВБбШв 4х50, ВБбШв 4х120, ВБбШв 4х70 и многие другие модели. У них немало достоинств, включая хорошую токопроводимость, устойчивость к негативному воздействию факторов внешней среды, длительный срок службы.

Также при проведении электромонтажа на участке применяют силовые кабели с алюминиевыми жилами. Такие проводники обычно используют на участках от ЛЭП до распределительного щита и электросчетчиков.

Способы прокладки кабеля

Выбирая, какой кабель нужен для проводки, необходимо также определиться с вариантом обустройства домашней проводки. Существуют несколько основных методов проведения коммуникаций:

• Воздушные линии;
• Подземные линии;
• Прокладка по стенам зданий;
• Прокладка силовых кабелей вдоль заборов и ограждений.

Метод выбирается в зависимости от назначения объекта, его расположения, удаленности от линий электропередач. Как правило, в большинстве случаев прокладка проводов ведется по воздуху или в земле.

Прокладка воздушных линий

Выбирая, какой кабель нужен для проводки в доме, многие застройщики отдают предпочтение прокладке электрокоммуникаций по воздуху. Такой вариант является самым дешевым и простым в исполнении. Нет таких высоких требований к показателям прочности и герметичности изоляционного слоя проводника, как при подземной прокладке. Если выбрано подключение по воздуху, можно использовать следующие марки кабельно-проводниковой продукции:

• Коаксиальный кабель АВК;
• Самонесущий изолированный проводник СИП;
• Кабели с алюминиевыми токоведущими жилами марки АВВГ;
• Проводники с медными жилами ВВГнг-LS 3х1.5, ВВГнг-LS 3х2.5.

Данные кабели предназначены для использования в сетях с напряжением 220 и 380 В. Устройства могут иметь разное исполнение. При выборе изделия необходимо ориентироваться на такие характеристики проводника, как количество жил, рабочее напряжение, материал изолирующего слоя, температурный диапазон применения устройства и др. При прокладке кабелей марок АВВГ и ВВГ применяется метод тросовой подвязки.

Прокладка линий под землей

В некоторых случаях технические особенности объекта не позволяют провести подключение к линии электропередач по воздуху. В таких ситуациях применяют способ траншейной прокладки коммуникаций. Эта мероприятие довольно трудоемкое и дорогостоящее, так как приходится проводить земляные работы для обустройства траншей.

Чтобы определить, какие кабели нужны в частном доме при подземной прокладке коммуникаций, необходимо понимать, что требования к проводникам здесь являются более строгими по сравнению с воздушными линиями.

Кабельно-проводниковые изделия для монтажа в траншеях обладают особым конструктивным исполнением и имеют бронированную оболочку, изготовленную из стали с оцинкованным покрытием. В эту группу входят модели с алюминиевыми жилами АВБбШв 4х120, АВБбШв 4х240 и других типоразмеров. Устройства снабжены устойчивой к перегреву изоляцией из ПВХ и внешней оболочкой, которая представляет собой шланг из поливинилхлорида. Благодаря стальным лентам увеличиваются защитные свойства конструкции, что позволяет избежать ее повреждения вследствие коррозии, механического воздействия и грызунов.

Укладка кабеля под землей проводится в трубопровод из пластика или асбеста. Конструкция защитит провода от деформации и повреждений, если произойдет усадка грунта. При соблюдении правил проведения монтажа срок службы бронированного кабеля достигает 30 лет.

Электроснабжение частного дома 220 В • Energy-Systems



Правила организации электроснабжения частных домов

Многие люди мечтают о собственном доме за городом или в городской черте, ведь частный дом – это настоящая свобода, личный земельный участков, уют и комфорт проживания. Но после завершения основных строительных работ возникает необходимость в подключении объекта к основным инженерным и коммуникационным системам, среди которых наибольшее значение имеет система электроснабжения.

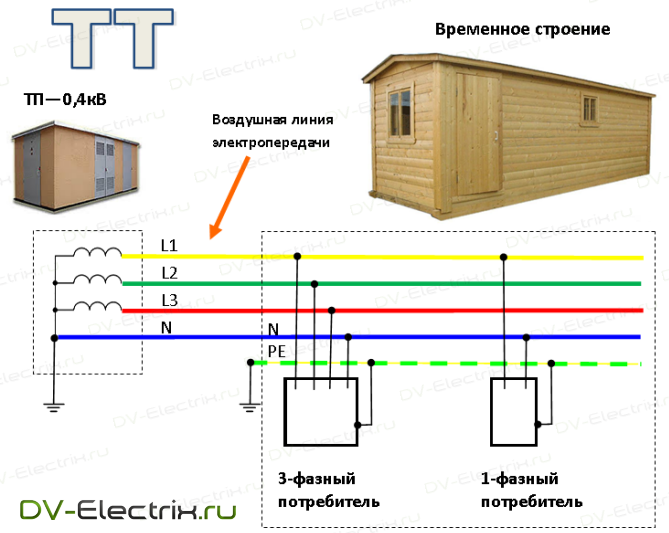

Электрические системы на разных объектах могут строиться и проектироваться по разным правилам. Электроснабжение частного дома 220 В имеет свои уникальные особенности, которые обязательно должны быть учтены проектировщиками в процессе создания электропроекта. При подключении объекта к сети электропередач собственник может самостоятельно выбирать уровень напряжения в сети – 220 или 380 В. Трехфазный вариант электроснабжения подходит собственникам домов, внутри которых планируется использовать электрические приборы, рассчитанные на подключение к электросети с напряжением в 380 В.

Пример электрики в частном доме

Назад

1из20

Вперед

Во всех остальных случаях принято организовывать стандартную электрическую систему напряжением 220 В, подходящую для подключения и использования большинства современных электроприборов.

Подключение объекта к электросетям

Чтобы подключить в новом доме электрическую систему, собственнику потребуется подать заявление в местную эксплуатирующую компанию, которой принадлежат ближайшие к электрифицируемому зданию энергетические объекты. Заявку на подключение можно подавать лично или через почту, приложив к отправленному письму все необходимые для заключения договора документы.

Если в письме или заявке собственника содержатся все нужные документы, примерно через месяц придет ответное письмо, в котором будет содержаться две копии договора на электроснабжение и технические условия на подключение. Подписывая договор и отправляя одну его копию на адрес эксплуатирующего предприятия, собственник соглашается со всеми указанными в данном документе условиями оказания услуг.

После подписания договора эксплуатирующее предприятие берет на себя обязанность выполнить подключение здания в оговоренные сроки, а собственник обязывается организовать функциональную и безопасную сеть электроснабжения внутри своего дома. Для выполнения таких работ собственнику потребуется профессиональная помощь современных энергетических компаний, специалисты которых смогут грамотно составить проект сети электроснабжения, помочь с согласованием проекта, а после выполнить необходимые монтажные работы.

Электрификация частного дома

Имея на руках технические условия на подключение, собственник может заняться подготовкой технического задания, которое впоследствии будет передано проектировщикам для подготовки электрического проекта. Проектировка является самым сложным этапом электрификации любого здания или сооружения, так как именно на этом этапе проводятся различные расчеты, определяются все особенности будущей электросети, начиная с ее мощности, заканчивая местами установки точек электрического потребления внутри помещений.

Готовый проект должен пройти обязательное согласование с государственными службами контроля. Специалисты этих служб будут тщательно проверять все указанные в проекте особенности будущей сети и сделают вывод о соответствии проекта действующим нормативами ГОСТа, а также о безопасности эксплуатации электрической системы, организованной на основе электропроекта частного дома. Если никаких проблем с согласованием не возникает, а служащие инспекции подтверждают безопасность и качество готового проекта, собственник получает разрешение на выполнение необходимых монтажных работ.

Электромонтаж можно назвать менее сложной задачей, чем проектирование, но ответственность на электриках, выполняющих подобные работы, лежит ничуть не меньшая. В процессе электрификации специалистам придется штробить стены, укладывать электрические кабели, устанавливать точки электрического потребления, наполнять электрический щит и выполнять другие важные работы. Если в ходе решения таких задач будут допущены какие-либо ошибки, электрическая система в доме не будет сдана в эксплуатацию, а собственник рискует потерять немалые деньги, которые придется заплатить за ремонт.

После того, как электромонтаж на основе проекта внутреннего электроснабжения квартиры или дома выполнен, созданная электрическая система должна быть протестирована сотрудниками современной электролаборатории. В ходе электроизмерительных работ специалисты должны будут исследовать все основные параметры сети для определения ее соответствия проекту электроснабжения и техническим условиям на подключение. Если в процессе испытаний будут обнаружены какие-либо дефекты или неисправности, сотрудники электролаборатории обяжут собственника устранить все эти проблемы, после чего нужно будет повторно заказать измерения для сдачи объекта в эксплуатацию.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Определение мощности бытового электроснабжения

Этот информационный бюллетень поможет понять, как определить мощность бытового электроснабжения. Довольно часто нам задают, казалось бы, простой вопрос «Каков размер моего электроснабжения»? В большинстве случаев на этот вопрос просто ответить, если знать, что искать.

Вольты и Амперы

Во-первых, важно понимать, что мощность электроснабжения измеряется в силе тока или токе, а не в вольтах. Сила тока – это скорость потока доступного электрического тока. Чем больше доступная мощность тока или сила тока, тем больше электроприборов можно использовать в данный момент времени в здании. Бытовая электросеть входит в здание в двух видах, 120 вольт и 240 вольт. Это номинальные цифры, а значит, реальное напряжение в доме может варьироваться. Часто электрическая сеть 240 вольт упоминается как «220».

Чтобы лучше понять разницу между вольтами и амперами, электричество можно сравнить с потоком воды в трубе. Количество воды, протекающей по трубе, обычно измеряется в объеме воды в единицу времени. Например, через определенную трубу может течь 10 галлонов воды в минуту. Этот расход воды аналогичен силе тока или току в электрическом проводе. Ток — это измерение количества электроэнергии, «текущей» по проводу в данный момент времени. Давление воды, протекающей по трубе, измеряется не количеством воды, а скорее количеством энергии, генерируемой водой внутри трубы. Точно так же напряжение, переносимое электрическим проводом, является мерой количества переносимой энергии.

Опять же, сила тока электроснабжения определяет его мощность, а напряжение электроснабжения (120 вольт или 240 вольт) определяет вид используемого электроснабжения. В жилых помещениях 120-вольтовая сеть используется для освещения, розеток, небольших бытовых приборов (таких как микроволновые печи, утюги, тостеры, часы, телевизоры) и т. д. «220-вольтовая» сеть используется для более крупных электроприборов, таких как кондиционеры, электрические сушилки. , электрические плиты, электрические обогреватели и т. д. Почти во всех современных домах есть 220-вольтовая электрическая сеть. В настоящее время есть несколько домов, в которых нет 220 вольт. Как правило, это старые дома, в которых уже много лет не проводилась модернизация электроснабжения. Они редкость.

Рискуя упростить, простой способ определить, есть ли в доме электричество 220 вольт или только 120 вольт, состоит в том, чтобы визуально осмотреть воздушный электрический провод, который соединяется с домом. Воздушный провод называется служебным входным кабелем или служебным боковым кабелем. Там три провода, две «горячие ноги» и отдельная нейтраль. Нейтраль обычно оголена, а это означает, что вы действительно можете видеть металлический провод. Горячие ножки изолированы, как правило, с черным резиновым покрытием. Этот контактный провод соединяется с магистральным электрическим кабелем или «стояком» для дома в месте присоединения контактного провода к зданию. Если все три провода подключены к сервисному «стояку», который проходит по стене дома, обычно можно сделать вывод, что в доме есть сеть 220 вольт. Это потому, что каждая из «горячих ног» несет 120 вольт, вместе обеспечивая 240 вольт или «220» в дом. Наоборот, если один из горячих проводов воздушной линии не подключен к вертикальному кабелю. Определение пропускной способности линии

Электрическая мощность, которую можно встретить в жилых домах, составляет 30 ампер, 60 ампер, 100 ампер, 125 ампер, 150 ампер и 200 ампер. В некоторых случаях мощность превышает 200 ампер, но это относится только к большим современным высококлассным домам с большими потребностями в электричестве. В отношении этих различных мощностей мы предлагаем следующее:

• 30 ампер. Как было сказано выше, 30-амперная услуга стала довольно редкой. 30-амперная сеть рассчитана только на 120 вольт. Те редкие случаи, когда обнаруживается ток 30 ампер, представляют собой небольшие старые дома, в которых проживала одна и та же семья или человек на протяжении нескольких поколений, и потребность в модернизации или обновлении не возникла. Эта услуга считается неадекватной для современной жизни.
• 60 Ампер. Обычно это самая низкая емкость для сети 120/240 вольт. Эта способность считается в лучшем случае маргинальной для современной жизни. Довольно часто обслуживание на 60 ампер также включает в себя наличие старой панели предохранителей, в отличие от более современной панели автоматического выключателя.
• 100 Ампер. Большое количество существующих домов среднего размера имеют электрические сети мощностью 100 ампер. Дома среднего размера с газовыми или масляными системами отопления и системами горячего водоснабжения, как правило, не нуждаются в электроснабжении мощностью более 100 ампер. Конечно, это также может зависеть от использования электричества жильцами и от использования других электроприборов.
• 125 Ампер. Они очень редки и будут обсуждаться в конце этого документа.
• 150 Ампер. Обычная практика такова, что это стало типичным минимумом, который может быть установлен в современном строительстве для дома на одну семью.
• 200 Ампер. Это становится нормой для современного индивидуального жилищного строительства. Во многих случаях это не является необходимостью, но устанавливается при новом строительстве.

Какова емкость?

Проще говоря, мощность электросети в доме определяется тремя факторами: мощностью вводного кабеля (кабеля, питающего дом), мощностью главного электрощита и мощностью главного разъединителя. В большинстве случаев эти три фактора совпадают. Другими словами, очень часто кабель на 100 ампер питает панель автоматического выключателя на 100 ампер с главным разъединителем на 100 ампер.

Емкость кабеля сервисного ввода.

Иногда фактическая емкость кабеля сервисного ввода указана непосредственно на кабеле. К сожалению, это не распространено, но при взгляде на некоторые кабели вы увидите «100А» или «150А». Это легко определяет емкость кабеля. Чаще емкость кабеля можно оценить по размеру кабеля. Опять же, с риском упрощения:

• Кабели сервисного ввода на 60 ампер имеют ширину от 3/4 дюйма до 7/8 дюйма
• Кабели на 100 ампер имеют ширину примерно 1 дюйм
• Кабели на 150 ампер имеют ширину примерно 1-1/4 дюйма
• Кабели на 200 ампер обычно имеют ширину 1 и 1/2 дюйма.
• Ширина кабеля может варьироваться в зависимости от того, медный ли это кабель (более старый) или алюминиевый, а также в зависимости от материала внешней оболочки.

Рейтинг панели

Рейтинг панели обычно указывается на этикетке внутри дверцы панели. На этих этикетках обычно указывается «макс. 200 ампер. емкость» или «максимальная емкость 100 А».

Емкость главного разъединителя

Большинство современных панелей имеют один главный разъединитель. Часто это отключение помечается как «основное». Емкость разъединителя указана непосредственно на разъединителе. Обычно это означает «100А», «150А» или «200А».

Как видно из вышеизложенного, если бы вы увидели, что панель рассчитана максимум на 150 ампер, оснащена главным разъединителем на 150 ампер и питается кабелем на 150 ампер, вы можете сделать вывод, что обслуживание на 150 ампер.

Бывают случаи, когда три определяющих фактора не равны. Например, если кабель на 100 ампер питает панель на 150 ампер с разъединителем на 150 ампер, услуга технически считается услугой на 100 ампер. Кабель будет ограничивающим фактором. Кроме того, это было бы небезопасным условием, поскольку кабель не имел бы достаточно большой емкости, чтобы выдержать потенциал тока в 150 ампер, разрешенный панелью, и отключиться. Кабель будет считаться слишком маленьким, и по соображениям безопасности рекомендуется заменить его кабелем соответствующего размера. Напротив, кабель на 150 ампер, питающий панель на 100 ампер и разъединитель, будет считаться услугой на 100 ампер, а также будет считаться безопасным (кабель может быть больше, но не меньше).

Многоквартирные дома

Часто бывает так, что в многоквартирных домах имеется отдельная или индивидуальная система электроснабжения для каждой квартиры. В этих случаях обычно один большой служебный кабель питает несколько электрических счетчиков. Затем каждый отдельный счетчик питает каждую отдельную электрическую панель. Мощность услуги для каждой квартиры определяется кабелем, питающим каждую из отдельных панелей, а также номиналом отдельных панелей и их отключений.

Раздельные панели с шинами

При использовании раздельных панелей с шинами возникает путаница. Эти типы панелей использовались с большой частотой в 1950-х и 60-х годах. Они не оборудованы одним разъединителем. Это может вызвать путаницу, поскольку размер основного отключения часто определяет пропускную способность службы. Для панели с разделенной шиной размер или пропускная способность услуги определяется сечением кабеля и номиналом панели (поскольку нет единого главного разъединителя). Очень часто панели с раздельными шинами имеют максимальную мощность 125 ампер. Также обычно эти панели питаются кабелем на 100 мА. Эта услуга будет рассчитана на 100 ампер (в зависимости от кабеля). Услуги на 125 ампер встречаются редко из-за того, что кабели ввода на 125 ампер являются редкостью.

Электрические нормы для существующих сетей не требуют, чтобы панель была оборудована одним главным разъединителем. Вот почему сплит-панели до сих пор используются. Они не используются для новых установок, но многие панели все еще используются. Электрические нормы ограничивают количество главных разъединителей до шести. Обычно это называют «правилом шести бросков». Что это значит, что нужно иметь возможность отключить все электроснабжение дома не более чем с 6 главными разъединителями.

Я надеюсь, что это обсуждение даст вам некоторое общее представление о том, как определить мощность электроснабжения. Пожалуйста, не стесняйтесь звонить в наш офис, если у вас есть конкретные вопросы по этому поводу. Мы всегда готовы помочь.

Douglas J. Burgasser, P. E.

защита цепи — следует ли использовать два предохранителя для сети 220 В?

спросил

7 лет, 5 месяцев назад

Изменено 7 лет, 5 месяцев назад

Просмотрено 4к раз

\$\начало группы\$

Я разрабатываю продукт, который будет питаться напрямую от сети 220В. Напряжение 220 В подается на печатную плату, которая имеет секцию высокого напряжения и модуль преобразователя переменного тока в постоянный, чтобы генерировать низкое напряжение для микроэлектроники.

При использовании 110 В я всегда использую входной предохранитель для защиты от перегрузки по току в одном из проводов сети (фаза или нейтраль – что угодно…).

Для 220 В, так как у меня две фазы 110 В, должен ли я использовать один предохранитель или два предохранителя (по одному на каждую фазу) ?

Я думаю, что достаточно одного предохранителя.

Однако, если один из предохранителей перегорает, а другой остается целым, к плате все еще подключен горячий главный провод. Даже если ток не течет из-за обрыва другой фазы, все равно есть вероятность поражения электрическим током или чего похуже… я правильно думаю?

• защита цепи

\$\конечная группа\$

5

\$\начало группы\$

Если у вас действительно двухфазное питание, вам нужны два предохранителя для защиты в случае внутренней неисправности корпуса. 1 и 2. На рисунке 2 вам нужна F2, чтобы дунуть.

Согласно комментариям, если у вас нет двух предохранителей, вам понадобится RCD / GFID для изоляции питания. Если это не работает или отсутствует, вы зависите от вышестоящего автоматического выключателя / предохранителя, который может иметь относительно большой номинал и пропускать высокий ток короткого замыкания в течение некоторого времени, прежде чем отключится.

\$\конечная группа\$

8

\$\начало группы\$

Я думаю, что ОП говорит об устройстве, которое подключено к розетке, поэтому оно уже предохранено автоматическим выключателем или предохранителем (двойным, каждая фаза). Если корпус металлический, он должен быть подключен к заземляющему проводу. Если в корпусе есть пробой диэлектрика, автоматический выключатель отключит розетку. Внутренний предохранитель устройства просто предотвращает неправильное повышение тока, которое может привести к возгоранию устройства. Отсюда вывод – два предохранителя не нужны.

\$\конечная группа\$

\$\начало группы\$

Я думаю, ты запутался, приятель. Большинство систем выработки электроэнергии являются трехфазными. В настенных розетках используется 3 контакта, потому что 1 — заземление, 1 — нейтраль и 1 — питание (HOT). Вы хотите, чтобы ваш предохранитель отключил ГОРЯЧУЮ линию. Ваш автоматический выключатель настроен на подачу 120 В переменного тока или 240 В переменного тока на конкретную вилку, но он по-прежнему подает его на ГОРЯЧУЮ и НЕЙТРАЛЬНУЮ линии, а не на дополнительный контакт.

Если вы хотите узнать больше о 3-фазном и 120 В переменного тока по сравнению с 240 В переменного тока, в разделе «Сделай сам» можно найти хорошее резюме. https://diy.stackexchange.com/questions/42043/whats-the-difference-between-three-phase-240-v-and-standard-household-240-v

\$\конечная группа\$

4
