схема, инструкция и процесс установки

На чтение 9 мин Просмотров 19.8к. Опубликовано 30.03.2021 Обновлено 30.03.2021

Содержание

1. Монтаж и фиксация светодиодной люстры
2. Схема подключения проводов
3. Блок для галогенных ламп
4. Светодиодный блок
5. Как привязать пульт к люстре
6. Проверка и возможные неисправности

Дистанционное управление бытовыми приборами давно и прочно вошло в современный быт. Не вставая с места можно управлять телевизорами, звуковоспроизводящими системами и т.п. Системы «Умный дом» расширили пределы контроля бытовых приборов до максимально возможных. Потолочные люстры теперь также управляются с места.

Монтаж и фиксация светодиодной люстры

Светодиодные люстры с ДУ, как и светильники других типов, крепятся к потолку с помощью штатных устройств для установки, поставляемых в комплекте. В большинстве случаев это планка, которую надо закрепить на перекрытии с помощью дюбелей. Они часто также идут в комплекте. Если их там нет, что характерно для самых дешевых китайских люстр, значит надо приобрести крепеж отдельно.

Крепление люстры на планку.

Отверстия под установку любой светодиодной люстры сверлятся в потолке с помощью дрели, оснащенной сверлами по бетону. Сначала на дюбелях закрепляется планка, потом к ней крепится светильник. Порядок выполнения работ зависит от конструкции люстры и почти всегда описан в инструкции.

Планка, закрепленная на потолочном перекрытии.

Если люстра большая и тяжелая, ее лучше повесить на крюке. В домах старой постройки такие зацепы уже предусмотрены.

Крюк для подвешивания светильников.

Для подвешивания серьезных люстр в более современных домах можно приобрести анкер с крюком. Он разжимается в просверленном отверстии и может выдержать большие нагрузки.

Анкер с крюком для подвеса тяжелых светильников.

Более подробно об способах монтажа читайте: Крепление и установка люстры

Схема подключения проводов

Для подключения любой люстры не обязательно знать ее внутреннее устройство.

Подключается люстра с пультом к сети как обычный светильник:

• фазный провод к клемме L;
• нулевой к терминалу N;
• если есть защитный проводник, он подключается к клемме, обозначенной PE или значком заземления.

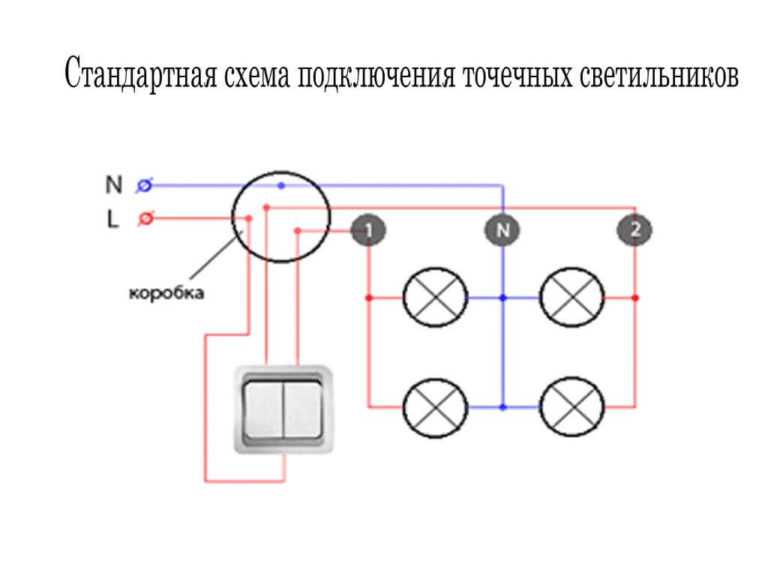

Схема подключения светильника через одноклавишный выключатель с использованием распредкоробки.

Схема подключения светильника, как «черного ящика», с использованием распредкоробки показана на рисунке. Настенный выключатель освещения – главный. Если его выключить, пульт дистанционного управления никак не будет влиять на работу освещения.

Но знание внутреннего устройства не будет лишним для понимания работы устройства в целом, а также для выполнения, при необходимости, ремонтных работ.

Блок-схема люстры с дистанционным управлением.

Большинство люстр, регулируемых с пульта содержат модуль дистанционного управления, коммутирующий нагрузки, в качестве которых выступают осветительные приборы. Обычно их 1.

.3, могут быть применены обычные лампы накаливания (или их группы), светодиодные или галогенные лампочки.

Модули дистанционного управления могут быть собраны на различной элементной базе и по отличающимся схемам, но блок-схема у большинства из них одинаковая:

1. Приемник служит для приема, усиления и фильтрации сигнала, передаваемого пультом. Инфракрасные каналы связи между передатчиком и приемником, распространенные в бытовой аппаратуре, в люстрах применяются редко из-за высокого уровня тепловых помех, испускаемых светильником. В простых светильниках управление производится по радиоканалу, в продвинутых – по Bluetooth или WI-Fi. Два последних варианта часто используют в сложных устройствах с регулировкой яркости свечения или со световыми эффектами, которые управляются через приложение мобильного гаджета.
2. Дешифратор получает от приемника сформированную последовательность импульсов и «расшифровывает» команду. В зависимости от задания, он формирует сигнал на включение или отключение одной из нагрузок, а в сложных моделях на изменение уровня яркости свечения.
3. Сформированная команда усиливается в силовом блоке. Если не нужна регулировка яркости, нагрузка коммутируется электромагнитным реле. Если надо изменять яркость или цветность, силовой блок представляет собой ШИМ-регулятор с электронными ключами.
4. Источник питания формирует постоянное напряжение для обеспечения всех элементов схемы.

Если нагрузкой являются галогенные или светодиодные лампы, то в люстре будут присутствовать дополнительные устройства управления.

Блок для галогенных ламп

Галогеновые лампы подключаются к сети 220 вольт не напрямую, а через понижающий трансформатор

. Сейчас большей частью применяются не обычные трансформаторы с магнитопроводом и двумя обмотками, а электронные трансформаторы. Они работают по другим принципам, поэтому их габариты и вес ниже. При этом также ниже надежность, но выше уровень помех, генерируемых в питающую сеть. Такой трансформатор коммутируется со стороны 220 вольт – там ниже токи при равной мощности, и выше долговечность контактов реле.

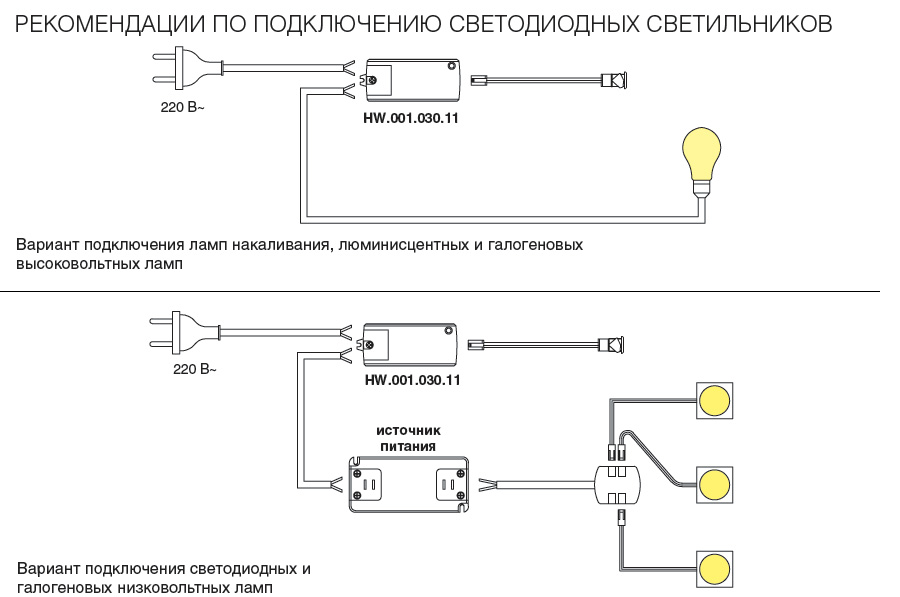

Схема управления галогенными лампами.

На подключение люстры к сети 220 вольт наличие галогенных ламп и трансформатора любого типа влияния не оказывает. Надо иметь в виду, что при замене ламп их общая мощность не должна превышать нагрузочную способность трансформатора.

Тип лампы	Напряжение, В	Потребляемая мощность, Вт
Visico ML-075	12	75
NH-JC-20-12-G4-CL		20
Navigator 94 203 MR16		20
G4 JC-220/35/G4 CL 02585 Uniel		35
Elektrostandard G4		20

Светодиодный блок

Светодиоды включаются через стабилизатор тока – драйвер. Он снижает напряжение на последовательных и параллельных цепочках светодиодов и стабилизирует ток через них.

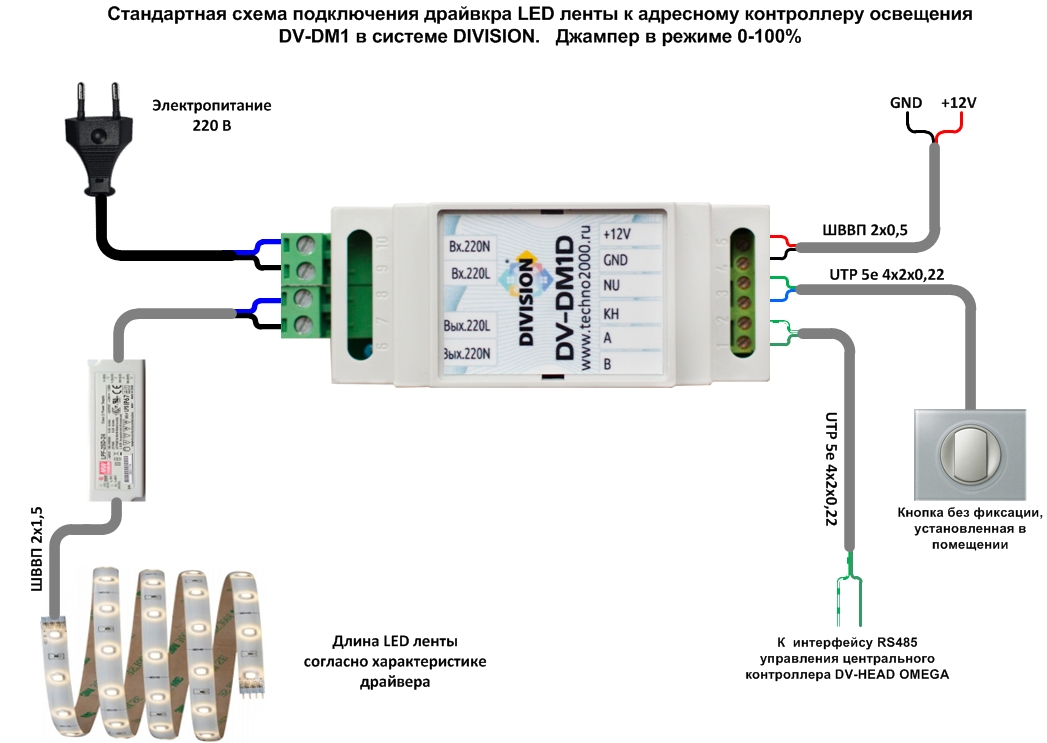

Схема управления светодиодными элементами.

В продвинутых моделях, позволяющих управлять не только включением и отключением LED, но и регулированием их яркости и изменением цвета свечения, драйвер объединен с силовым блоком. Ключами служат выходные транзисторы ШИМ-регулятора.

Как привязать пульт к люстре

В некоторых системах дистанционного управления надо привязать пульт к светильнику (синхронизировать). Эту процедуру можно сделать с одним пультом и несколькими светильниками в разных комнатах и управлять ими с помощью единого прибора (правда, придется носить пульт постоянно с собой). Можно попытаться к каждому светильнику в комнате привязать свой пульт и управлять ими независимо. Процедура у разных производителей несколько отличается, но в целом она примерно одинакова:

• подать напряжение на люстру с настенного выключателя;
• выждать несколько секунд, направить на светильник пульт;
• нажать специально выделенную для синхронизации кнопку;
• через несколько секунд светильник выдаст отклик в виде одного или нескольких миганий и перейдет в режим свечения.

ПДУ с кнопкой привязки (Setup).

Кнопка для первичной синхронизации чаще всего имеет маркировку в виде символа радиосигнала, но не обязательно. Это может быть кнопка одного из каналов или просто кнопка включения света. Обычно вся процедура настройки с указанием кнопок расписана в инструкции.

Проверка и возможные неисправности

Если все подключено правильно, а люстра на нажатие кнопок не реагирует, в первую очередь надо проверить наличие и состояние батареек в пульте. При необходимости их надо установить или заменить на свежие. В отличие от инфракрасных пультов, проверить работоспособность радиочастотного прибора с помощью смартфона не получится. Можно попробовать поймать сигнал на радиоприемнике, но у бытовых устройств нет диапазона 433 МГц, не говоря о 2,4 или 5 ГГц (для Bluetooth или Wi-Fi).

Если после замены элементов питания реакция на пульт не появилась, то можно проверить наличие сетевого напряжения на входных клеммах люстры. Если питание есть, то можно предполагать неисправность пульта или приемного модуля.

В ситуации, когда при нажатии на кнопки пульта слышны щелчки электромагнитных реле, но один или несколько светильников (групп светильников) не горит, в первую очередь надо проверить напряжение на соответствующем выходе модуля управления. Если оно сильно отличается от 220 вольт, значит, неисправна контактная группа электромагнитного реле. Если все в порядке, предполагается неисправность светоизлучающего элемента или драйвера (если есть). Если лампочка легкосъемная, ее работоспособность можно проверить заменой на заведомо исправную. Если монтаж жесткий (пайка и т.п.), можно попробовать проверить элемент с помощью мультиметра (светодиод прозванивается как обычный диод в обе стороны). Если здесь все в порядке, надо проверить напряжение на выходе драйвера или понижающего трансформатора — оно не должно сильно отличаться от указанного на корпусе. В случае неисправности модуль надо заменить.

В целом подключение к сети люстры с пультом принципиальных отличий от той же процедуры для обычных светильников не имеет. При внимательном и безошибочном монтаже осветительный прибор начинает работать сразу, хотя некоторым моделям потребуется привязка пульта.

с пультом управления, крепление к потолку

Светодиодные источники справляются с функциями акцентного, функционального и фонового света. Освещающие элементы небольшого размера используются группами, что позволяет регулировать яркость. Преимущества LED в низком потреблении электроэнергии, слабом нагреве и высокой светоотдаче. Они могут выполнять дополнительные функции: настройка расцветки, отложенное или плавное выключение, беспроводная колонка, световой будильник.

Содержание

1. Выбор люстры
2. Закрепление осветителя
3. Подбор пульта управления (ПУ)
4. Слабые места прибора

Выбор люстры

Комбинированная люстра со светодиодной подсветкой

Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор. Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк. Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон.

Потолочные светильники различают по типу крепления:

• встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
• накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
• подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.

Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.

Подвесная Встраиваемая Накладная

Подача света может осуществляться только светодиодными лампами или галогенными с LED подсветкой.

Закрепление осветителя

Перед монтажом нужно обесточить помещение

Привычные светильники оснащены крюками. Современные варианты укомплектовываются монтажной планкой. Множество проводов и пластиковых коробок может вызвать растерянность. Чтобы понять, с какой стороны подходить к люстре, нужно разобраться в её конструктивных особенностях.

Встрёпываемые точечные светильники просты в установке. Диаметр корпуса осветителя определяет размер отверстия (обычно 68 мм). Наружная юбка немного шире, чтобы зафиксировать прибор снаружи. Внутри эту задачу выполняют специальные пружины. Средний шаг 1 м.

Расположение люстры на потолке включено в дизайнерский проект или выбирается самостоятельно. Корпусом нового электроприбора можно закрыть старую дыру, в том числе.

Этапы монтажа:

1. Перфорированная планка закрепляется под потолком.
2. Перед тем как подключить светодиодную люстру, отключается питание на щитке. Электромонтаж проводки можно осуществлять только в обесточенной системе.
3. Разобраться в жилах легко по цветовой маркировке изоляции: жёлто-зелёный — заземление, голубой — нейтраль, остальные цвета — фаза. Если по какой-то причине это сделать невозможно, на помощь придёт тестер. От старого двойного выключателя может приходить лишний фазный провод, который отстраняется и изолируется. Коммуникатор заменяется на одноклавишный или сенсорный. Контроллер с приёмником расположен в верхней чаше люстры. Для светодиодных источников питание должно заходить через понижающий электронный или индукционный трансформатор. Подводящие провода заходят в клеммник согласно обозначениям: L — фаза, N — ноль, PE — защитное заземление.

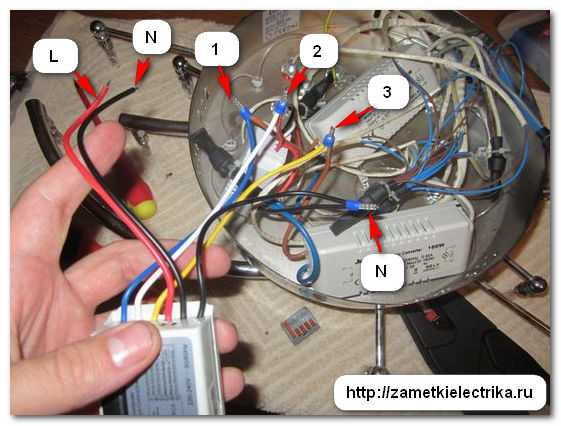

4. На блоке люстры с пультом управления подключение разводки по группам осветителей представлено на схеме. Если таковой нет, нужно найти её в инструкции производителя. При желании распределение можно изменить, переделать под себя.
5. Собираются все декоративные элементы, устанавливаются лампы, фиксируется абажур.

После проверки правильности сборки следует включить питание и проверить работу люстры.

Подбор пульта управления (ПУ)

Наличие дистанционного управления спасает, когда для вывода переключателя нужно штробить стены или портить их вид коробами для кабелей. Хотя обычный выключатель часто оставляют для подачи питания. Только после его включения получится использовать пульт. ПУ может идти в комплекте с люстрой, но производятся универсальные беспроводные панели регулировки, которые подсоединяются к любому светильнику или управляют сразу несколькими приборами. Освещение в квартире объединяется с системой «умный дом».

Контроллер с антенной размещают в корпусе осветительного прибора, в полости потолка возле подвеса или в монтажную коробку. Питание осуществляется от сети 220 В. Стационарный пульт закрепляется на стене и оборудован звуковым поиском дистанционного регулятора.

Беспроводное оборудование может работать на разных видах сигнала:

• инфракрасный — самый бюджетный вариант, работает на малых расстояниях до 8 м, только при прямой видимости;
• радио — наиболее распространен, может работать через перегородки на расстояниях до 30–100 м;
• Wi-Fi — имеет самые широкие возможности, в т. ч. управление с мобильного устройства, диапазон действия расширен до 300 м.

Количество каналов управления зависит от числа светильников и составляет от 1 до 4. Типовая схема: кнопки A, B управляющие режимами, C — полное включение, D — полное отключение. Общая мощность коммутации ламп 1кВт. Управление светодиодными источниками осуществляется по каналу в 0,2 кВт.

Чтобы избежать помех в радиопультах, датчик и приёмник настраивают на одну частоту. Для функционирования мобильной части оборудования достаточно питания от аккумуляторов или сменных батареек формата АА, ААА.

Слабые места прибора

Чтобы выявить неисправность, нужно знать устройство люстры

У LED светильников с дистанционным управлением масса достоинств, но сбои в работе все равно случаются. У некоторых неполадок есть объяснимые причины.

Если силовая линия, от которой питается люстра, двужильная, возрастает риск перегорания прибора.

Заключение большого количества электроники в корпусе люстры провоцирует перегревы. Техника не выдерживает, ломается. Особенно этим грешат бюджетные китайские модели. Нужно внимательно следить за приходящим напряжением и непрерывным временем работы.

Распространенные неисправности:

• Люстра не реагирует на команды или выключается самопроизвольно. Обстоятельства не меняются после замены батареек — нужно проверить кнопки с помощью камеры телефона, которая покажет луч при нажатии. Если найдена, можно почистить контакты или сменить пульт полностью. Если с кнопками всё в порядке, дело скорее всего в неисправности беспроводного переключателя. Схема устройства содержит металлоплёночный конденсатор, призванный гасить перенапряжение. Спустя 1–1,5 года эксплуатации его ёмкость падает, снижается напряжение до 6–7 В, электромагнитное реле перестает замыкаться, а микросхема работает некорректно. Проблема решается заменой конденсатора. Лучше остановить выбор на дорогой импортной модели.
• Лампочки при шевелении люстры могут светиться при слабом контакте с питающем кабелем. В таком случае следует проверить узлы проводки.
• Не функционирует группа ламп. При неисправности одного светодиода перестает работать вся лента. Можно попробовать найти и заменить нерабочий элемент или купить новую ленту. Причиной может быть трансформатор. Если мультиметр на выводах показал отсутствие напряжения, деталь меняют.
• Отказ светильника работать — повод проверить напряжение подходящего кабеля вольтметром, исключить короткое замыкание между фазой и нулём, проверить целостность ламп.
• Заметное мигание или отключение ламп при регулировке освещения. Стандартные диммеры не приспособлены для регулировки яркости LED источников, подключение светодиодной люстры требует специального оборудования на основе широтно-импульсной модуляции (ШИМ).

Люстра с пультом управления объединяет фоновый свет, ночник и дискобол. При этом можно менять режимы, сидя на диване, иногда даже в другой комнате. Новое поколение светильников находит всё больше поклонников.

Как подключить светодиодные ленты за 60 секунд

Светодиодные ленты потрясающие. В наши дни они доступны по цене, просты в установке и могут управляться дистанционно, встроенным переключателем или даже с помощью смартфона.

Большинство из нас работает над более крупными проектами, для которых может потребоваться соединение нескольких ленточных светильников для непрерывной работы.

Если это вы, то вам, вероятно, потребуется сделать надрез на каком-то этапе вашего проекта светодиодного освещения.

С подключаемыми светодиодными лентами это просто и доступно каждому.

В любом проекте есть несколько советов и приемов, поэтому давайте посмотрим, как подключить ваши ленты.

Краткое пошаговое руководство по подключению нескольких ленточных светильников

1. Перед запуском отключите ленточные светильники от сети.
2. Сделайте правильные замеры. Как говорится, «семь раз отмерь, один раз отрежь».
3. Решите, нужен ли вам прямой разъем или разъем под углом 90 градусов.
4. Используйте стандартные ножницы для резки по заданной линии разреза медной секции. Эта медная секция находится на полосе света через каждые несколько дюймов.
5. В каждой секции световой ленты должно быть равное количество медных секций. Это необходимо для того, чтобы контакты разъема работали.
6. Приготовьте маленькое пластиковое соединение без зазоров или перемычек и отклейте всю клейкую подложку, чтобы обеспечить чистое соединение.
7. Аккуратно вставьте каждую секцию световой полосы в разъем.
8. Используйте небольшие зажимы на разъеме, чтобы защелкнуть полоски на месте.
9. Убедитесь, что обе стороны полосы света направлены правильно. Полярность должна быть правильной для прохождения напряжения.
10. Подсоедините ленточные светильники и проверьте наличие света с обеих сторон соединения.
11. Если у вас нет света на новой секции полосы света, проверьте полярность и при необходимости поменяйте местами полосу света.

*Профессиональная насадка Полезно использовать ту же марку ленточных светильников. Таким образом, вы можете обеспечить совместимость с каждой лентой, блоком управления и источником питания.

Как соединить светодиодные ленты

Существует два основных способа соединения светодиодных лент. Они состоят из штыревого соединителя без зазоров и соединителя-перемычки. Каждый из них позволяет соединить две секции низковольтных лент без пайки.

Наряду с разъемом без зазоров и перемычкой вам может понадобиться угловой разъем для поворота на 90 градусов . Вы также можете использовать Т-образный соединитель, чтобы ваши полосы света шли в нескольких направлениях.

Штыревые соединители без зазоров

Использование штыревых соединителей без зазоров позволяет обеспечить непрерывную работу светодиодов без появления больших зазоров.

Светодиодные ленты каждой марки и стиля могут иметь разное количество контактов.

Большинство 4-контактных разъемов, но вы можете встретить 2 пин и 5 пин тоже.

Еще одно замечание, на которое следует обратить внимание, это размер ширины вашей полосы света . Большинство из них будут 3/8″ или 10 мм, но обратитесь к спецификациям брендов, чтобы узнать размер ваших ленточных светильников.

Wenhsin — 4-контактные разъемы для светодиодных лент RGB

Соедините несколько секций ленточных светильников с помощью 4-контактных защелок без пайки.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Соединители соединительных шнуров

Эти гибкие соединительные шнуры делают то же самое, что и штыревые соединения без зазоров, но они обеспечивают небольшой проводной зазор между секциями световой полосы.

Эти зазоры идеально подходят для угловых поворотов или для небольших зазоров под кухонными шкафами.

JACKYLED – 5-дюймовые 4-контактные удлинительные разъемы для светодиодных лент

Стандартные удлинительные соединения между полосами без пайки шириной 3/8 дюйма (10 мм). Может использоваться с 4-штырьковой лентой с RGB-подсветкой.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Загрузите нашу БЕСПЛАТНУЮ шпаргалку по световым лентам

Эта шпаргалка поможет вам выбрать идеальную световую полосу, не угадывая!

2-контактные, 4-контактные и 5-контактные разъемы для светодиодных лент

Небольшие медные секции по всей светодиодной ленте могут иметь различное количество.

Обычно представляет собой полосу света. Например, у вас может быть RGB, RGBW или просто теплый белый 12 В. Эти варианты работают с 4-контактными, 5-контактными и 2-контактными разъемами.

Это может решить вашу задачу по созданию полосы света. Если вы получите неправильное количество контактов в разъемах, вы не получите идеального результата.

Где резать светодиодные ленты

Рулон или секция вашей светодиодной ленты будут иметь маркировку медных секций через каждые несколько дюймов внутри ленты.

Именно на этих маленьких медных участках вы будете резать ножницами. Имейте в виду, что вам потребуется одинаковое количество меди на обеих секциях, чтобы повторно соединить их позже. Крайне важно сделать чистый разрез по отмеченной медной линии.

Светодиодные ленты, которые нельзя разрезать (RGBIC)

Не все светодиодные ленты можно разрезать. В первую очередь это полосы RGBIC.

Чем отличаются эти конкретные огни? Технология RGBIC позволяет световым лентам одновременно отображать несколько цветов. Они делают это через Независимый контроль.

В этих продуктах используются чипы для изменения цвета, которые используют весь рулон. После разрезания он ставит под угрозу всю полосу и может повредить ее.

Лучший выбор

Govee ‎H61251 — светодиодная лента RGBIC с изменением цвета

Сегментированное управление цветом, использование с приложением Govee Home, управление с помощью Voice + App + Control Box, 15 сегментированных световых секций и 16 миллионов цветов.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Похожие статьи…

Какая двухсторонняя лента лучше всего подходит для светодиодной ленты

Светодиодная лента свисает или падает? Использование двусторонней ленты — это то, что вы можете быстро добавить, чтобы обрести душевное спокойствие и прочное соединение светодиодных лент.

Лучшие светодиодные светильники для вашей спальни в 2023 году

Зажги! Так легко добавить удивительные огни в вашу комнату. Вам нужен цвет, диммирование, таймеры и что-то простое в установке? Я понял тебя…

9 лучших беспроводных светодиодных светильников для дома

Это правда, не все лампочки должны иметь провода! Вот полное руководство по беспроводным светодиодным светильникам для дома и лучшим вариантам, доступным на сегодняшний день.

Как правильно починить светодиодную ленту

Не знаете, что не так с фарами, когда они не загораются? Вот некоторые из наиболее распространенных причин этой проблемы и способы ее устранения.

Как заставить светодиодную ленту выглядеть непрерывной

Не позволяйте зазорам между светодиодными лентами испортить внешний вид вашего помещения. Узнайте, как вы можете скрыть эти уродливые участки с помощью простых самодельных исправлений!

5 простых шагов, чтобы добавить светодиодную подсветку за телевизором

Превратите свою гостиную в настоящий кинотеатр с телевизором с подсветкой. Это проще, чем вы думаете…

Как соединить светодиодные фонари вместе?

Светодиодные ленты — одно из лучших событий в мире освещения. Вы можете использовать их, чтобы украсить свое искусство, дом, осветить кухонную столешницу, добавить в качестве освещения лестницы или освещения крыши в праздничный сезон. Поскольку они состоят из длинных полос, вы можете разрезать их на желаемую длину, а также соединить вместе, чтобы увеличить длину. Мы уже видели ответ на вопрос «Можно ли резать светодиодные ленты?» в более раннем руководстве. В этом руководстве мы увидим, как соединить светодиодные фонари вместе.

Outline

Введение

Одной из основных причин популярности светодиодных лент является то, что вы можете легко установить желаемую длину ленты. Вы можете легко отрезать светодиодную ленту, чтобы она идеально подошла к кухонной столешнице, или вы можете подключить к ней другую ленту, чтобы покрыть всю крышу в праздничный сезон.

Светодиодные ленты доступны в одноцветном варианте (белый, красный, синий и т. д.), когда все светодиоды в ленте одного цвета. Они также доступны в виде причудливого RGB, где вы можете использовать небольшой пульт дистанционного управления, чтобы установить цвет по своему вкусу, отрегулировать яркость, а также установить различные режимы, такие как затухание, мигание или работающие светодиоды.

Некоторые светодиодные ленты имеют атмосферостойкое покрытие (какой-то слой силикона поверх фактической светодиодной ленты, чтобы сделать ее водонепроницаемой). Вы можете использовать эти полоски на открытом воздухе, не беспокоясь о погоде. Существуют светодиодные ленты, которые предназначены только для использования внутри помещений.

Наиболее популярная длина светодиодных лент составляет 5 м (чуть более 16 футов). Но вы также можете приобрести светодиодные ленты меньшего размера (как в автомобильных светодиодных лентах) или большую катушку светодиодов длиной более 50 футов.

Можно ли соединить несколько светодиодных лент вместе?

Да. Но есть некоторые вещи, о которых вам нужно позаботиться. Мы увидим их по мере продвижения.

Если вы уже обрезали светодиодную ленту раньше и хотите снова соединить их с той же лентой, то вам больше не о чем беспокоиться. Все, что вам нужно сделать, следовать любому из методов, которые мы упомянули ниже, и продолжать использовать расширенные светодиодные ленты.

Очевидно, что вы не можете соединить две разные светодиодные ленты, т. е. если одна из них является одноцветной светодиодной лентой, а другая — светодиодной лентой RGB. В этом случае светодиодные ленты совершенно несовместимы между собой и соединить их между собой нельзя.

Другой сценарий, если у вас есть полоски двух разных марок, что тогда делать? Если они совместимы друг с другом, то есть оба имеют одинаковую компоновку, а также оба рассчитаны на одинаковое напряжение, к ним можно подключить две светодиодные ленты разных производителей.

Напряжение — еще одна важная вещь, которую следует учитывать перед подключением светодиодных ламп. Потому что некоторые полосы работают от 5 В постоянного тока, а некоторые — от более популярного 12 В постоянного тока. Есть стрипы, которые работают при более высоком напряжении, например, 24 В, но чрезвычайно популярны стрипы на 12 В.

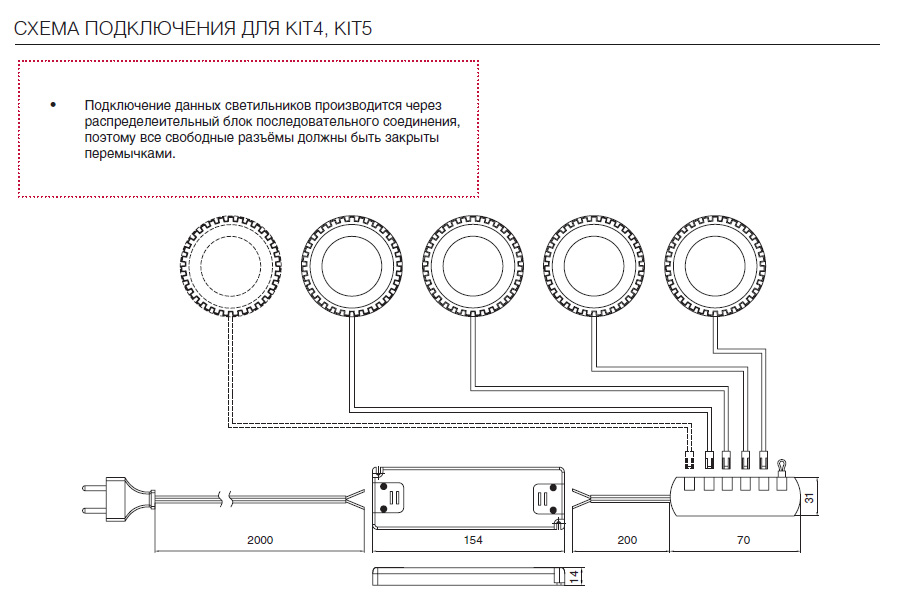

Как соединить светодиодные фонари вместе?

Убедившись, что обе светодиодные ленты, которые вы хотите подключить, совместимы друг с другом и работают при одинаковом напряжении, теперь вы готовы их подключить. Но вопрос: как соединить светодиодные фонари вместе?

Существует несколько способов соединения светодиодных лент. Один из них — это старая добрая пайка, а второй — использование причудливых разъемов для светодиодных лент.

Давайте посмотрим, как соединить светодиодные фонари вместе, используя оба этих метода один за другим.

Припаяйте две ленты

Соединение двух светодиодных лент с помощью пайки может быть очень простым или очень сложным в зависимости от вашего уровня навыков. Если вы знакомы с пайкой и имеете необходимые инструменты/оборудование и практический опыт, то мы рекомендуем этот метод.

Перед пайкой проверьте полярность медных контактных площадок на светодиодных лентах. В случае простой одиночной светодиодной ленты у вас есть только две площадки: одна для положительного питания, а другая для отрицательного питания. Убедитесь, что вы соединили плюс одной полосы с плюсом второй полосы и то же самое с минусом.

Нанесите небольшое количество припоя на все медные площадки. Слегка наложите одну полоску на другую и припаяйте их друг к другу. Это очень просто.

Если у вас есть светодиодная лента RGB и вы хотите подключить другую совместимую светодиодную ленту RGB, вам нужно быть немного осторожнее. Это связано с тем, что любая типичная светодиодная лента RGB будет иметь четыре медных контактных площадки в той же области, что и две медные контактные площадки, как в случае с одноцветной лентой.

Таким образом, размер медных площадок становится немного меньше, что делает пайку несколько трудной (но не невозможной). Как обычно, вы должны выровнять контактные площадки на обеих светодиодных лентах. Пайка становится легкой, если вы используете правильное жало.

Тем не менее, метод одинаков как для одноцветных, так и для RGB светодиодных лент: проверьте совместимость лент, правильно (и правильно) выровняйте медные площадки и припаяйте их друг к другу.

Используйте разъемы

Теперь мы увидим простой способ подключения светодиодных лент с помощью разъемов. Это верно. Вы можете купить коннекторы для светодиодных лент. В зависимости от типа светодиодной ленты, т. е. одноцветной светодиодной ленты (с двумя медными контактными площадками) или светодиодной ленты RGB (с четырьмя медными контактными площадками), найдите подходящий разъем для светодиодной ленты.

Насколько нам известно, существует три варианта разъемов. Первый представляет собой соединительный зажим в виде зажима. Они просто зажимают обе светодиодные ленты вместе и закрывают их откидной крышкой. В этом стиле соединение между двумя светодиодными лентами будет выглядеть бесшовным, как если бы они были одной лентой.

Для второго типа у нас есть соединительные зажимы с контактами с обеих сторон и небольшой кабель посередине. Этот вариант чрезвычайно полезен, если вы хотите делать повороты со светодиодными лентами или избегать препятствий.

Третий вариант имеет соединительный зажим только на одном конце кабеля, а на другом конце просто оголенный провод. Этот разъем полезен в начале (или в конце), где вы хотите подключить полосу с источником питания.

Следите за блоком питания

Мы уже упоминали о напряжении в предыдущем разделе. Еще одна важная вещь, которую вы должны учитывать, это мощность блока питания.

Например, предположим, что у вас есть светодиодная лента (полных 5 метров), потребляющая около 24 Вт энергии. Теперь, если вы хотите добавить еще одну полноразмерную полосу к первой, то общая потребляемая мощность составит 48 Вт.

Итак, вам нужно убедиться, что ваш блок питания может обеспечить эту мощность. При запасе 20% вам нужен блок питания мощностью не менее 58 Вт. Таким образом, беспроигрышным вариантом будет блок питания мощностью 60 Вт.

Большинство производителей светодиодных лент указывают показатель энергопотребления на своей упаковке или на своем веб-сайте. Обязательно учитывайте это число и используйте правильный источник питания, чтобы избежать каких-либо сбоев.

Заключение

Светодиодные ленты могут легко повысить эстетическую ценность объекта/предмета. Вы можете использовать их в автомобилях, компьютерах, в домах, офисах, для украшения предметов искусства, освещения кухни и многих других мест.
