Устройство перекрытия по деревянным балкам – технология монтажа межэтажного, чердачного и подвального перекрытия своими руками

Перекрытия между этажами, подвальные или чердачные конструктивно устраиваются по двум схемам – безбалочное перекрытие (в основе лежит использование монолитной плиты), и балочное перекрытие (применяются деревянные балки перекрытия). Делают перекрытия для разделения междуэтажных помещений, а также, чтобы отделить комнаты от подвала и чердака. Балки могут быть изготовлены из различных материалов, например, из древесины, монолитного железобетона или металлических прогонов.



Устройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам

Установка деревянных балок перекрытия позволяет решить такие задачи:

1. достичь необходимых показателей прочности и жесткости перекрытия;


2. обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;


3. выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

По виду и типу:

• Балки перекрытия из бруса. Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.

• Балки перекрытия из бревна. Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.

• Балки перекрытия из досок. Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия.
  Чтобы усилить доски можно воспользоваться приемом – срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия – типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Способ монтажа деревянных балок перекрытия

Монтаж цельных деревянных балокУкладка цельных деревянных балок.

В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.

Монтаж усиленных (срощенных) балокУкладка усиленными (срощенными) балками.

Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.

Укладка балок короткими прогонамиУкладка короткими прогонами.

На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.

Схема укладки балок короткими прогонами

Материал подготовлен для сайта www.moydomik.net

Следует учесть, что устройство перекрытия по деревянным балкам будет надежным при условии правильного выбора породы дерева. Так, не подходят для этого вида работ лиственные породы. Причиной этому является плохая устойчивость на изгиб, а вот древесина хвойных пород подходит идеально. Главное, чтобы она была очищена от коры и обработана антисептическим раствором.

Плюсы деревянных балок перекрытия:

• малый вес.
  Это позволяет уменьшить нагрузку на стены и фундамент дома, упростить транспортировку и облегчить процесс монтажа;
• возможность выполнять работу вдвоем, своими руками, без привлечения специальной техники;
• доступность и сравнительно низкая стоимость;
• возможность уложить изоляцию;
• высокая скорость проведения работ.

Минусы деревянных балок перекрытия:

• ограничения по длине закрываемого пролета. Длина деревянных балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без установки дополнительной вертикальной опоры;

• потребность в дополнительной защите древесины от гниения, биологического разрушения и расколов;

• зыбкость. Деревянная балка может «играть» при перемещении по ней людей и создавать дополнительный шум. Требуется устройство дополнительной звукоизоляции.

Монтаж деревянных балок перекрытия

Технология устройства перекрытия по балкам предусматривает выполнение работ в несколько этапов:

1. Расчет сечения (диаметра) деревянной балки перекрытия с учетом требований СНиП 2.01.07-85 «Нагрузки и воздействия».

Расчетный показатель предельно допустимой нагрузки на 1.м.кв. составляет:

• для подвального и междуэтажного перекрытия – не более 210 кг;
• для чердачного – не более 105 кг.

Более детально сечение рассчитывается с учетом расстояния между балками (см. таблица сечения балок перекрытия).

Таблица сечения балок перекрытия

Рассчитывая длину балки важно помнить, что древесина склонна к пригибанию.

Расчет прогиба деревянной балки

• для подвального и междуэтажного перекрытия минимальный прогиб не может превышать 1/300 ее длины. Т.е., балка длиной 3 000 мм. не может прогнуться более чем на 10 мм. в наиболее удаленном от опоры месте;

• для чердачного – не более 1/200.

Устранить прогиб можно путем выгибания балки. Строительный подъем – так называется этот процесс – позволяет компенсировать деформации. Грубо говоря, балка должна быть слегка изогнутой внутрь, чтобы с учетом изгиба принять надлежащий вид.

При необходимости выполняется усиление балок из дерева.

---

2. Приобретение бруса, бревна или пиломатериала и обработка его антисептиком, противопожарным, противогрибковым раствором и биологической защитой.

---

3. Выбор вида крепления балки к стене.

Крепление деревянных балок перекрытия к несущей стене осуществляется двумя способами:

• крепление в стене. Балка вмуровывается в несущую стену на глубину 150-200 мм.

Крепление деревянных балок перекрытия к несущей стене

При данном способе монтажа торец балки нужно спилить под углом 60°. Чтобы защитить торцы балки их нужно обвернуть в два-три слоя рубероида. При этом торец балки остается открытым, и он не должен упираться в стену. Наличие зазора в 20-25 мм. позволит обеспечить свободный воздухообмен. А получившаяся ниша (щель) заполняется минеральной ватой.

• крепление подвесным методом. В этом случае балки фиксируются на стене посредством металлических накладок.

Крепление деревянных балок перекрытия подвесным методом

4. Укладка деревянных балок перекрытия

На этом этапе подготавливаются балки нужной длины. Длина зависит от способа монтажа. Если балка заводится в стену, то рассчитывается так: длина комнаты плюс 300-400 мм. для крепления в стене. Если крепится к стене, то длина балки равна длине комнаты.

Установка деревянных балок перекрытия начинается с крайних балок. Каждую балку проверяют строительным уровнем. После этого балки фиксируются в гнездах стены с использованием сухого щебня.

Далее устанавливаются промежуточные балки. Для этого целесообразно натянуть леску между крайними балками и по ней выставлять остальные. Расстояние между соседними балками должно быть одинаковым.

Когда балки установлены точно по уровню и проверена горизонталь их можно бетонировать в посадочных гнездах.

Заключение

Выполненное по такой технологии перекрытие деревянными балками будет надежно служить вам несколько десятилетий. Однако, чтобы продлить срок его службы, нужно обработать древесину и производить периодический осмотр для контроля их состояния. При наличии дефектов выполнить ремонт (частичная или полная замены поврежденных элементов).

перекрытие, укладка и опирание балок

Благодаря автоклавной технологии производства, дающей возможность при малой плотности газобетона получать изделия с допустимым для конструкционного применения классом прочности, можно строить теплоэффективные жилые дома. Однако недостаточно высокие прочностные показатели кладки из блоков D400-D500 ограничивают диапазон воспринимаемых нагрузок — а снижаются они, в первую очередь, благодаря лёгким перекрытиям балочного типа. Рассмотрим, как производится установка балок перекрытия в доме из газобетона.

Содержание

1. Для чего нужны перекрытия в доме из газобетона
2. Правила возведения деревянных перекрытий
3. Виды перекрытий
4. Балки из цельного бруса и досок
5. Из клееного бруса
6. Деревянные двутавровые балки
7. Монтаж перекрытий
8. Расчет конструкции
9. Подготовка к монтажу
10. Перекрытие этажа
11. Установка балок перекрытия в доме из газобетона – варианты заделки концов
12. Послемонтажная отделка: перекрытие межэтажное, без монтажа черепного бруска
13. Плюсы и минусы балок по сравнению с плитами перекрытия – заключение
14. Калькулятор дома из газобетона

Для чего нужны перекрытия в доме из газобетона

Являясь неотъемлемой частью здания, перекрытие выполняет такие функции:

• Это горизонтальная ограждающая конструкция, разделяющая здание на этажи.
• Она не только воспринимает полезные нагрузки, но и при определённой структуре обеспечивает зданию рамную жёсткость.
• Поддерживает в помещениях комфортную температуру и уровень шумности.
• В пожароопасной ситуации перекрытие должно локализовать очаг воспламенения.

Правила возведения деревянных перекрытий

Основным элементом деревянных перекрытий являются балки, отсюда и название «балочные». Теоретически балки могут быть металлические или железобетонные, но лёгкими их точно не назовёшь. К тому же, у этих материалов высокий коэффициент теплопроводности, на них может образовываться конденсат, поэтому в жилых домах используют балки деревянные. Совсем не обязательно, чтобы они были сделаны из цельной древесины, это может быть клееный брус или изделия с двутавровым сечением из фанеры или OSB. Тем не менее, все эти материалы тоже имеют отношение к дереву, а потому относятся к категории деревянных.

По назначению балки перекрытия делятся на две категории:

1. Прогоны. Основные, опорные балки — располагаются продольно.
2. Лаги. Располагаются поперечно, с опорой на прогоны. За счёт них внутри конструкции создаётся вентилируемый зазор, по ним же в помещении верхнего этажа монтируется черновой пол.

Как укладывать плиты перекрытия на газобетон.

Подробнее

Структура пирога перекрытия может быть разной, что зависит от вида применяемых балок и размера их сечения. Имеет значение и способ подшивки снизу, ведь балки могут не только исполнять роль конструктивных элементов, но и участвовать в дизайне потолка — а это нужно предусмотреть в процессе формирования перекрытия. Для начала рассмотрим, каким может быть деревянное межэтажное перекрытие в доме из газобетона.

Виды перекрытий

В доме, имеющем два этажа, будет три типа перекрытий:

• Подвальное или цокольное, оно же является полом первого этажа. Если под ним нет помещений, или есть, но неотапливаемые, основное внимание при устройстве перекрытия уделяется антисептированию древесины и устройству гидроизоляции как для самих балок, так и утеплителя между ними. Расстояния между балками здесь, как правило, меньше.Фото 5 Цокольные балки перекрытия в доме из газобетона

В газобетонных домах перекрытие над цоколем чаще делается монолитным, ведь опирается оно на фундамент, а не на газобетон, и уменьшение веса здесь неактуально. Всё зависит от того, какова конструкция фундамента. Если это плита с монолитным цоколем, то балочное перекрытие – лучший вариант. Его проще в случае необходимости разобрать, ведь под полом будут располагаться коммуникации в керамзитной или песчаной засыпке.

• Чердачное. Это перекрытие отделяет подкровельное пространство от жилого этажа и нередко является продолжением стропильной системы крыши. Когда под ней располагается мансардный этаж, перекрытие монтируется независимо, потому что имеет более качественную звукоизоляцию, да и ремонтировать его при необходимости проще.

Если это просто чердак, кровля будет выполнена в холодном варианте, поэтому при формировании перекрытия основное внимание уделяется утеплению. Толще утеплитель – больше и общая высота перекрытия, для чего как раз используются лаги. Сами балки при отсутствии полезных нагрузок будут иметь меньшее сечение, либо шаг между ними делается больше.

• В междуэтажном перекрытии нет необходимости утолщать слой утеплителя, а чтобы обеспечить хорошую звукоизоляцию, достаточно увеличить его плотность. Толщины теплоизоляции 100 мм здесь вполне достаточно, что без проблем перекрывается за счёт высоты сечения балки. Здесь обычно нет необходимости в устройстве контробрешётки, потому что лаги в структуре отсутствуют, а черновое покрытие пола монтируется непосредственно к балкам перекрытия.

Если междуэтажное перекрытие по деревянным балкам в газобетонном доме и делают в двухъярусном варианте, то только исключительно из соображений лучшей звукоизоляции. Однако из-за увеличения затрат это становится невыгодным – лучше просто увеличить высоту балок, чтобы можно было положить между ними более толстый утеплитель.

Балки из цельного бруса и досок

Когда в качестве балок перекрытия применяется пиломатериал из цельной древесины, длина пролёта между точками опирания не должна превышать 6 м – чтобы уменьшить вероятность их прогиба. Брус может иметь квадратное или прямоугольное сечение, но прямоугольник, установленный на ребро, работает на изгиб лучше. Поэтому, если балки не планируется оставлять на виду, чтобы осуществить дизайн потолка в стиле кантри, их формируют не из бруса, бревна или лафета, а из обрезной доски сечением 38-50*150-250 мм.

При небольшой высоте (менее 200 мм) балки из доски во избежание скручивания под нагрузкой сдваивают, либо устраивают между ними связующие поперечные распорки.

Из клееного бруса

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

Клеёный брус изготавливается путём сращивания под прессом досок из дерева хвойных пород. Так как в процессе нарезки ламелей древесина тщательно сортируется, и из неё вырезаются все дефекты, технология склейки даёт возможность получать изделия с отменным качеством и стабильными прочностными характеристиками.

Такой пиломатериал практически не имеет недостатков, свойственных цельной древесине, служит дольше, а потому очень часто используется для формирования перекрытий. Недостаток у него один – высокая цена, зато клеёный брус лучше работает на изгиб, и длина пролёта может быть не 6, а все 12 м. Выбор сечения осуществляется аналогично, о чём будет сказано далее.

Деревянные двутавровые балки

Наибольшей несущей способностью обладают погонажные изделия, имеющие форму двутавра – стойки с двумя поперечными полками. Раньше подобную структуру имел только металлопрокат, теперь это ещё и деревянные балки для перекрытий. Такая балка представляет собой комбинированное изделие, полки и стойка которого изготовлены из разных материалов.

Полки обычно делают из термообработанного строганого бруса либо из LVL-бруса (склеенного из шпона). Стойки балок вырезают из фанеры или плит OSB, и соединяют с полками методом гребень-паз на клею. Клей используется на меламиновой основе, он обладает высокой адгезионной способностью и отлично работает в несущих конструкциях.

Вот каков перечень преимуществ использования деревянных двутавровых балок для перекрытия:

• Относительно невысокая стоимость.
• Высокая несущая способность.
• Несложный монтаж.
• Как и клееный брус, могут перекрывать пролёты до 12 м.
• Балки применимы для формирования любых перекрытий, в том числе цокольных и чердачных.
• Высота не менее 200 мм позволяет сверлить в стойках балок отверстия, чтобы пропустить коммуникации. При этом конструкция не утрачивает свою прочность.
• Такие балки не скрипят и не подвержены линейному расширению как деревянные.

Монтаж перекрытий

Мы уже отмечали, что структура деревянного перекрытия может отличаться в зависимости от места его расположения в здании, материала самих балок и вариантов финишной отделки пола или потолка. В основном, отличается принцип монтажа цокольного перекрытия, так как при отсутствии под ним помещений балки невозможно подшить с обратной стороны — приходится всё делать со стороны перового этажа (сверху).

Наибольшую популярность легкие плиты перекрытия из газобетона получили с развитием малоэтажного жилищного строительства. Как организовать всё самостоятельно.

Подробнее

Основная задача состоит в том, чтобы обеспечить утеплителю опорную плоскость. Для этого к нижней части брусьев по бокам пришиваются черепные бруски, на которые можно опереть донышко из фанеры или укладываемых поперёк дощечек. То есть, брусу таким действием придаётся сечение перевёрнутой буквы «Т». Если использовать двутавровые балки, у которых такие перекладины уже есть, пришивать черепной брус не придётся.

Прежде чем приступать к монтажу, нужно правильно выбрать сечение балок и раскроить их по длине. Об этом в следующей главе.

Расчет конструкции

Длину балки определяет размер пролёта, который необходимо перекрыть. Несмотря на имеющийся чертёж, в котором указываются величины пролётов, замерять конкретный размер нужно по факту – рулеткой.

• Конечный результат будет зависеть от глубины заделки концов балок в стену. Минимально это 120 мм, но может быть и больше, в зависимости от толщины стены. Соответственно, к длине балки нужно прибавить длину двух заделываемых концов – например: 5,7 м + 0,12 м х 2 = 5,94 м.

Исключением являются только ситуации, когда перекрытие чердачное, а балки являются частью стропильной системы крыши. Её свес может формироваться за счёт вылета балок, а их длина складывается из величины пролёта, толщины стены и длины свисающего конца.

• Сечение балок зависит от суммарных нагрузок, действующих на перекрытие. Кроме его собственного веса, это так называемая, полезная нагрузка, включающая в себя вес людей, мебели и оборудования, которое располагается в помещении.
• Рассчитать точные цифры довольно сложно, нужно знать вес каждого используемого в пироге перекрытия материала, поэтому строительные нормы 2.01.07-85 предлагают нормативные нагрузки для того или иного вида перекрытий.
• Если оно чердачное, неэксплуатируемое, нагрузка будет состоять только из собственного веса конструкции, что в среднем составляет всего 50 кг/м2. Согласно СНиП, временной эксплуатационной нагрузкой для чердаков является 70 кг/м2.
• Эта цифра умножается на 1,3 — коэффициент запаса надёжности конструкций, собираемых непосредственно на стройплощадке. Таким образом: 50 кг/м2 + 70 кг/м2 х 1,3 = 141 кг/м2. Округляем в большую сторону, получаем 150 кг/м2.
• Для эксплуатируемого чердака расчётная нагрузка берётся, как для межэтажного перекрытия – минимум 150 кг/м2. После умножения на коэффициент получаем 195 кг/м2 (округлённо 200 кг/м2).

Пользуясь следующей таблицей, выбираем сечение балки для этой нагрузки:

	Длина пролёта (м.)
Нагрузка (кг/м2)	3,0	3,5	4,0	4,5	5,0	5,5	6,0
150	50*140	50*160	60*180	80*180	80*200	100*200	100*220
200	50*160	50*180	70*180	70*200	100*200	120*200	140*220
250	60*160	60*180	70*200	100*200	120*200	140*220	160*220
350	70*160	70*180	80*200	100*220	120*220	160*220	200*220

Если вам надо подобрать сечение толстых балок для их участия в дизайне, можно воспользоваться готовой таблицей, где нагрузки рассчитаны сразу на максимум – 400 кг/м2. Здесь сечение балок из цельно деревянного бруса определяется в зависимости от шага их установки:

	Длина пролёта (м.)
Шаг установки (м.)	2,0	2,5	3,0	4,0	4,5	5,0	6,0
0,6	75*100	75*150	75*200	100*200	100*200	125*200	150*225
1,0	75*150	100*150	100*175	125*200	150*200	150*225	175*250

Для балок из досок совсем необязательно выбирать именно тот шаг, что указан в таблице. Гораздо удобнее подбирать расстояние, кратное ширине подшивочного листа: фанерного, гипсокартонного, и т.д. Высота балки — она же ширина используемой в этом качестве доски, выбирается с таким расчётом, чтобы можно было разместить теплоизоляционные плиты необходимой толщины, и ещё осталось бы место для вентилируемого зазора.

Подготовка к монтажу

Несмотря на незначительный вес деревянного перекрытия, стены в газобетонном доме могут реагировать на точечные нагрузки под концами балок трещинообразованием. Чтобы эти нагрузки равномерно распределить, обрез кладки необходимо усилить армошвом. Это шов под концами балок, толщиной 50-70 мм из обычного цементно-песчаного раствора, в который закладывается 4 стержня диаметром 14-16 мм, соединённых между собой распределительной арматурой диаметром 6-8 мм в плоский каркас.

Если перекрытие чердачное неэксплуатируемое, строители устраивают обычное горизонтальное армирование ряда блоков на который будут опираться балки. Как вариант для чердака, балки опираются на мауэрлат. Это зависит от конструктива стропильной системы, так как балки перекрытия могут являться её неотъемлемой частью.

Для эксплуатируемого перекрытия: межэтажного илимансардного, по обрезу газобетонных стен заливается армопояс с объёмным каркасом, закольцованный по периметру здания. Его высота обычно соответствует высоте ряда кладки, так как для заливки обычно используют лотковые блоки с U-образным сечением.

После того, как к монтажу перекрытия подготовлены стены, следует подготовить и балки, путём выполнения мероприятий по их защите от гниения и возгорания. В основном это касается цельнодеревянных досок и бруса, так как клеёная древесина после камерной сушки и проклейки меламиновым клеем практически не содержит в себе влаги и не впитывает её, а потому не подвержена биологическому разложению.

Для защиты древесины чаще всего используют различные антисептики: водорастворимые, масляные, восковые. Для ответственных конструкций производители предлагают комбинированные составы на основе минеральных солей и органических растворителей, которые работают не только как антисептик, но и как антипирен.

Весьма эффективной защитой деревянных балок от биологического воздействия, является поверхностный обжиг. Строители активно используют его перед монтажом балок, так как это не требует много времени и практически обходится бесплатно — нужна всего лишь паяльная лампа или газовая горелка. Обжиг производится на глубину 4-5 мм.

Перекрытие этажа

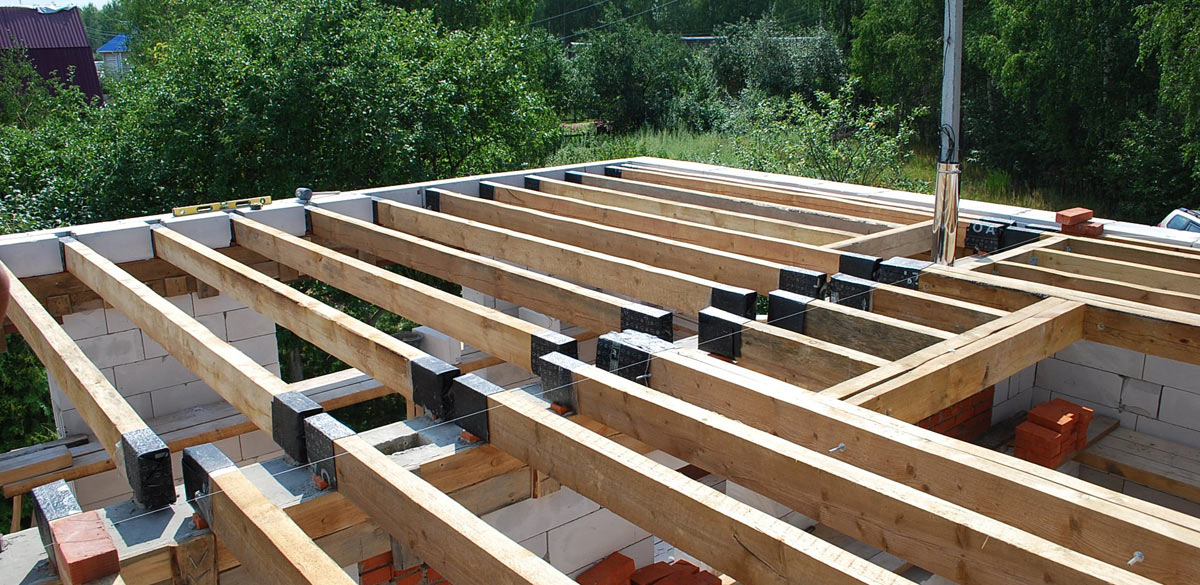

Монтаж балок перекрытия в газобетонном доме начинается после проведения предварительной разметки, с установки маяков. Их роль исполняют балки, устанавливаемые по краям перекрытия и в промежутке. Положение маяков выверяется по уровню, их выравнивают путём подкладки под концы обрезков доски требуемой толщины.

Установка балок перекрытия в доме из газобетона – варианты заделки концов

Самый ответственный этап в монтаже деревянного перекрытия – это заделка торцов балок. Она может быть глухой или открытой, и вот в чём между ними разница:

Схема	Принцип заделки
	При глухой заделке концы балок пропитываются битумной мастикой или другим антисептиком, и обёртываются рулонной гидроизоляцией так, чтобы плоскость торца оставалась открытой. Через него будет выходить влага, а чтобы облегчить этот процесс, концы брусьев запиливают под углом около 75 градусов к нижней грани. При этом гнездо в кладке имеет небольшой размер по высоте — чтобы только помещалась сама балка на деревянной подкладке, и оставался небольшой зазор в 3 см для заполнения его монтажной пеной или раствором. Чаще всего этот способ используют для установки балок из клеёной древесины и композиционного двутавра, в которых нет внутренней влаги.
	Если балки монтируются из плохо высушенной древесины, лучше использовать открытый способ заделки торцов. Здесь гнездо делают больше по размеру и его не замуровывают герметично, а оставляют выше поверхности балки открытый зазор, через который будет удаляться влага. Делается это для того, чтобы на стенках выемки в кладке не образовывался конденсат.

Перед тем, как установить балки перекрытия в доме из газобетона на наружные стены, заднюю стенку гнезда, в которое будет монтироваться балка, необходимо утеплить. Для этой цели может использоваться как тёплый штукатурный раствор на основе перлита, наносимый на заднюю поверхность, так и куски пенопласта, наклеиваемого на монтажную пену.

При монтаже на внутренние стены может применяться как открытая заделка балок, так и глухая, но выполнять теплоизоляцию здесь не требуется. Стыков в любом случае не будет видно, так как балки находятся внутри пирога перекрытия. Если же они участвуют в интерьерном дизайне, зазоры между балками и краями выемок в кладке прикрывают декоративными нащельниками.

Послемонтажная отделка: перекрытие межэтажное, без монтажа черепного бруска

После установки в проектное положение маяков и полной заделки их концов, можно приступать к установке рядовых балок, с соблюдением заданного шага установки. Чаще всего это 60 см, так как именно такая ширина (или кратная этой цифре) является стандартной для подавляющего большинства рулонов и плит теплоизоляционных материалов.

• Если в качестве утеплителя используется минеральная вата, снизу по балкам монтируется паропроницаемая мембрана, через которую пар сможет свободно выходить, а не скапливаться внутри утеплителя. Полотно мембраны раскатывают по нижней поверхности балок, в перпендикулярном направлении, закрепляют степлером, нахлёсты проклеивают специальным скотчем.
• Когда в структуре перекрытия не предусматривается монтаж черепного бруса, элементы поддерживающей обрешётки, на которую будет укладываться утеплитель, монтируются прямо к нижней плоскости самих балок. Выбор материала для неё зависит от того, чем вы собираетесь подшить потолок по деревянным балкам в доме из газобетона.
• Чаще всего используется строганая рейка или обрезная доска 25*100 мм, устанавливаемая с шагом 40-60 см. По такой обрешётке можно смонтировать любой длинномерный материал: вагонку или планкен, ПВХ панели, реечную систему. Если потолок нижнего помещения предполагается штукатурить, проще всего подшить перекрытие снизу гипсокартоном.



Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

Чтобы смонтировать натяжной потолок, перекрытие тоже нужно подшить листовым материалом – чтобы на полотно не падал какой-либо мусор, отчего оно может провисать. Кроме гипсокартона для этой цели можно использовать и деревоподобный листовой материал: ДСП, OSB, фанеру.

• Что доску, что листовой материал, располагают поперёк балок. Обшивка образует надёжное основание, на которое можно укладывать утеплитель или специальные звукоизоляционные плиты. Если балки высокие (монтируются из доски), теплоизоляцию укладывают в два слоя, с разбежкой швов.
• Поверх утеплителя тоже настилается плёнка, но непроницаемая для паров. При этом нет разницы, будет ли наверху просто чердак, или ещё один этаж. Делается это потому, чтобы пар из нижнего помещения не попадал в элементы чернового пола наверху. Так же пар не будет проникать в перекрытие и со стороны чердака или верхнего помещения.
• Если получилось так, что утеплитель заполнил межбалочное пространство до самого верха, и для вентиляционного зазора не осталось места, черновой пол придётся тоже монтировать по обрешётке. Она же будет фиксировать парогидроизоляционную мембрану.
• Для этого используют рейки 20*50 мм, набиваемые вдоль балок. По этой обрешётке сначала собирают временный настил, по которому будут перемещаться рабочие в процессе возведения стен верхнего этажа, а потом уже монтируют постоянный черновой пол под конкретное финишное покрытие. Чтобы положить наверху керамическую плитку, монтируют плиты ЦСП или ГВЛ; если покрытие будет дощатое, черновой пол делают из ДСП или OSB.
• Если балки достаточно высокие и уровень утеплителя оказался на несколько сантиметров ниже их верхней плоскости, этап установки обрешётки можно пропустить и пришивать элементы чернового пола непосредственно к балкам. Главное, не забыть про амортизирующие прокладки из резины или пробки в тех местах, где настил опирается на рёбра балок – они будут погашать трение и устранять скрип при ходьбе по перекрытию.

Плюсы и минусы балок по сравнению с плитами перекрытия – заключение

Как и любая другая конструкция, деревянное балочное перекрытие имеет не только преимущества, но и недостатки. Вот в чём выражаются те и другие:

Малый вес готового перекрытия позволяет возводить стены из газобетона плотностью ниже 500 кг/м3

Низкая материалоёмкость, что сказывается как на себестоимости конструкции, так и на доставочных расходах

Идеальный способ облегчить нагрузку на фундамент

Установка производится вручную, без использования грузоподъёмных механизмов и сложного оборудования

Невысокая трудоёмкость работ

Балки перекрытия могут задействоваться в потолочном дизайне

Дерево – материал органический, оно подвержено биологическому воздействию, привлекательно для грызунов

Балки требуют периодической антисептической обработки и защиты от возгорания

Деревянные перекрытия служат гораздо меньше, чем бетонные, поэтому в многоэтажных домах не проектируются

В доме, строящемся в сейсмически нестабильном районе, балочные перекрытия нежелательны. Бетонные более надёжны со всех точек зрения

При пролётах стен более 6 м, обычные строганые балки не используются. Нужен клееный брус или двутавры заводского изготовления. А ещё лучше – железобетон

Натуральная древесина подвержена возгоранию, поэтому в местах прохождения через перекрытие дымоходов приходится делать теплоизоляционные короба

Лучше всего деревянные перекрытия делать в одноэтажных газобетонных домах с мансардой, что позволит получить лишнюю жилую площадь без дополнительных затрат.

Калькулятор дома из газобетона

Ваши пожелания:

Плита + ростверк

Цокольный этаж

Газобетон

Металлическая

Натуральная

Гибкая

Штукатурка

Кирпич

Плитка

Инженерия

Отделка

Итого по проекту

В указанную стоимость входят следующие виды работ:

с учётом материалов, их доставки и аренды спец техники

* — Цена ориентировочная и не является публичной офертой. Актуальные цены могут быть указаны только в смете по строительству дома.

Вы можете задать свой вопрос нашему автору:

Как установить несущую балку

Руководства по проектам изящного домостроения

Обрамление

Мастерство за минуту

Вот строгий подход к демонтажу стены с помощью временной стены из стоек и новой балки из LVL.

Автор: Official Fine Homebuilding Post

Существует несколько способов демонтажа несущей стены. То, как вы решите это сделать, будет зависеть от того, чего вы пытаетесь достичь. Если вы хотите соединить две комнаты ровным потолком, то вам придется заменить стену на балка, спрятанная в потолке . Если вы хотите открытый соборный потолок, вам нужно довести балку до конька . В любом случае, прежде чем вы сможете демонтировать существующую несущую стену, вам необходимо построить какую-то временную опорную стену . И почти все методы потребуют добавления несущей балки. Размещение балки под существующими потолочными балками — довольно простой метод.

Создаете ли вы новое отверстие в несущей стены или просто расширение существующего проема, ваша работа потребует добавления перемычки или балки. Эти конструктивные элементы, которые могут быть из цельного дерева, инженерных строительных компонентов, таких как LVL, или даже из стали, предназначены для переноса веса прямо над проемом вниз с двух сторон на другой компонент соответствующего размера. Без этого преднамеренного пути для переноса веса, известного как путь нагрузки, конструкция над проемом не будет должным образом поддерживаться и в незначительных случаях может провиснуть, а в серьезных случаях может разрушиться. Вот как временно поддержать верхнюю нагрузку и добавить новую несущую балку, чтобы заменить текущую несущую стену.

Для получения дополнительной информации по этой теме:

Анатомия каркасной стены

Укрепление несущей стены

7 Демонтаж несущей стены 4

Предыдущий: Резка ручной пилой Следующий: Уберите одну стену и соедините две комнаты

Обрамление

Обрамление

Надежное подробное руководство от профессионалов по созданию прочного дома, соответствующего нормам

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по каркасному проекту.

Начать бесплатную пробную версию

Введение в каркас

• Концепции каркаса дома, советы и многое другое

Инструменты, методы и материалы для обрамления

• Инструменты
• Техники
• Обрамление пиломатериалов
• Сталь

Каркасные полы

Каркасные стены

Каркас лестницы

• План лестницы
• Строительные лестницы

Каркас крыши

Эффективные методы кадрирования

• Расширенное кадрирование
• Двойные стены

Деревянный каркас

• Деревянно-каркасное строительство
• Деревянно-каркасный дизайн

Установка балки

Вопросы и ответы /

Расчет нагрузки на балку

Пожалуйста, включите JavaScript Колонны, поддерживающие его, сделаны из цельного дерева 2х6. Вы можете увидеть их сложенными вместе на дальней стене и в углу, где сходятся две внешние стены. Чего мы не видим на фото, так это того, что плотник положил дополнительную блокировку под наружную нижнюю стеновую плиту, чтобы нагрузка передавалась на залитую или отлитую бетонную стену фундамента. Балки пола второго этажа будут подвешены к этой балке с помощью оцинкованных подвесок. На этой фотографии также показаны три другие балки в наружных стенах. Они сделаны из 2×10 и кусков OSB. На фото они над каждым оконным или дверным проемом. © 2017 Тим Картер

Балки несложно установить, однако для безопасного выполнения этой задачи обычно требуется как минимум два человека. Даже шестифутовая двойная балка 2×12 может быть тяжелой. Вот кое-что, чему я научился за эти годы:

Сделайте все правильно

Балки обычно являются верхним элементом проема. Если вы не потратите время на то, чтобы правильно выполнить предварительные измерения, вы можете заменить свою первую попытку второй, более крупной балкой! Слишком часто новичок режет бревно так же, как грубое отверстие. Как минимум, луч должен быть на три дюйма длиннее. Балки более шести футов обычно должны быть на шесть дюймов длиннее, чем грубая ширина проема.

Сборка деревянных балок на месте

Если для балки используется традиционный 2-кратный материал, почему бы не устанавливать детали по одной? Если вы соберете балку на полу, ее будет слишком тяжело поднимать. Просто прикрепите балку к центральным шпилькам, пока не сможете прибить все элементы вместе на месте.

Пожалуйста, включите JavaScript

Самодельный сарай AsktheBuilder Как сделать деревянную балку перекрытия

Сталь — самая прочная

Если у вас большой пролет и ограниченное пространство для балки, рассмотрите сталь. Вы можете использовать одну стальную пластину, зажатую между двумя деревянными 2 x ? . Сталелитейная компания предоставит отверстия в стальной пластине, которые позволят вам скрепить всю сборку болтами. Инженер-строитель укажет вам стальную пластину. Вы также можете купить младшие двутавровые балки шириной четыре дюйма, которые часто могут вписаться в типичную стену 2×4!

Скрытые балки

Как бы вы хотели, чтобы между двумя комнатами был гладкий потолок? У меня стоит на кухне и в зоне для завтрака. У меня также есть балка, которая находится в одной плоскости с балками пола! Вы можете сделать это и использовать вешалки для балок, чтобы повесить балки пола на балку. Помните, балка не всегда должна быть под лагами пола!

Размер и объем материала

Будьте осторожны при строительстве сборных деревянных балок. Старайтесь выбирать пиломатериалы одинакового размера. Балки могут различаться по высоте на целых 1/4 дюйма. Это может привести к концентрированным нагрузкам на деревянные колонны на каждом конце, поскольку одна сторона балки передает всю нагрузку на деревянные колонны.

Также ищите коронки или выпуклости на балках. Убедитесь, что все деревянные элементы имеют одинаковую корону и что все короны обращены горбами к небу.
