Как подключить электроплиту правильно, схема подключения электрической плиты



Сегодня мы рассмотрим электророзетки для кухонной плиты, а так-же правильное подключение электрической плиты своими руками.

Бытовые приборы и в особенности кухонные плиты потребляют значительное количество электроэнергии, что требует обязательное заземление корпуса. Комплектация отечественных плит при продаже чаще всего представляет собой разъемы РШ-ВШ – пара из электрической розетки и вилки. Этот вид разъема был создан еще в советские времена. По способу установки розетки он относится к изделиям открытой проводки, но в наше время его модифицировали и для скрытой проводки.

Конструктивное решение пары исключает возможность неправильного подключения при использовании. Максимально заявленный рабочий ток – 32 ампера (средняя мощность 7 кВт). Однако суммарная мощность нагревательных устройств современных электроплит составляет в среднем 8-10 кВт и выше, что для данного разъема неприемлемо. Одновременное включение всех устройств послужит фатальным исходом разъема. Сегодня производство РШ-ВШ на Украине, цена и качество продукции не высоки.

Электророзетки для кухонной плиты

Достаточно неплохи пары вилки-розетки белорусского производства. Они имеют современный дизайн и больше подходят для импортных электрических плит, в комплект к которым шнуры и вилки не входят.

Белорусские разъемы

Белорусские разъемы выдерживают большие объемы электрической мощности, чем 32А, удобней в пользовании и при монтаже. Устанавливаются в двух вариантах, как для скрытой, так и для открытой проводки. По цене немного дороже украинских, но значительно дешевле европейских.

Разъем французского образца

Розетки для электроплит устанавливаются так же, как обыкновенные электророзетки. При монтаже для скрытой проводки выдалбливают углубление в стене, в которое устанавливают с помощью специального раствора на основе гипса коробку-подрозетник любой формы. По направлению к подразетнику в стене выдалбливают штробу и в нее укладывают питающие провода, присоединяя их к клеммам розетки. Очень важно присоединить заземляющий провод строго на клемму с обозначением.

Затем механизм розетки крепится специальными винтами в подрозетнике, в завершение работы одевается крышка. Монтаж с открытой проводкой сопровождается креплением механизма розетки непосредственно к несущей поверхности стены без дополнительного подрозетника. Обязательно подключают заземляющий провод.

В квартирах новой постройки провод заземления виден сразу, его изоляция зеленого (желто-зеленого) цвета. В старых домах все провода однотонны и, как правило, белые. Что бы найти нужный провод, сперва в квартире отключают электроэнергию полностью. Дальше берут омметр и один его щуп цепляют за радиатор отопления или водопроводную трубу, а вторым поочередно касаются концов питающих проводов. Если провод заземляющий, омметр покажет незначительное сопротивление, не более пары десятком Ом, на остальных проводах сопротивление окажется бесконечно сильным. Таким образом, обнаруженный заземляющий провод отмечается маркером или изолентой для дальнейшей простоты в отличии. Порядок подключения оставшихся проводов не важен. Смотрите статью про новые и старые способы соединения электрических проводов, будет полезна для всех. Теперь рассмотрим как выглядит схема подключения электрической плиты в фото примерах и описанием.

Как подключить электроплиту правильно

Для подключения электрической плиты понадобится:

  1. Разъемы. При наличии розетки, необходима только соответствующая вилка.
  2. Моток провода ПВС 3*4 мм2 . Гибкий, трехжильный, длина 1,5-2 м.

На задней панели под пластиковой крышкой электрической плиты расположен клеммник, имеющий несколько медных перемычек. Открыв крышку, можно увидеть рядом с ним картинку, обычно изображающую 3 варианта подключения:

  1. трехфазная питающая сеть – L1,L2,L3.N.PE.
  2. двухфазная питающая сеть – L1,L2.N1,N2.PE.
  3. однофазная питающая сеть – L1. N.PE.

Подходящий вариант – третий, мы по нему сможем подключить электроплиту правильно. Перемычки устанавливаются в соответствии с рисунком. Затем на проводе ПВС с двух сторон снимают верхнюю оболочку на 75 мм и изоляцию с концов жил на 30 мм, заделывают их кольцом. Жила с изоляцией зеленого цвета крепится к заземляющей клемме PE, оставшиеся поочередно к клеммам L1 и N (фаза и ноль). Предпочтительнее присоединять провода для фазных проводников с изоляцией коричневого или белого цвета, а для нулевых голубого цвета, но это не критично.

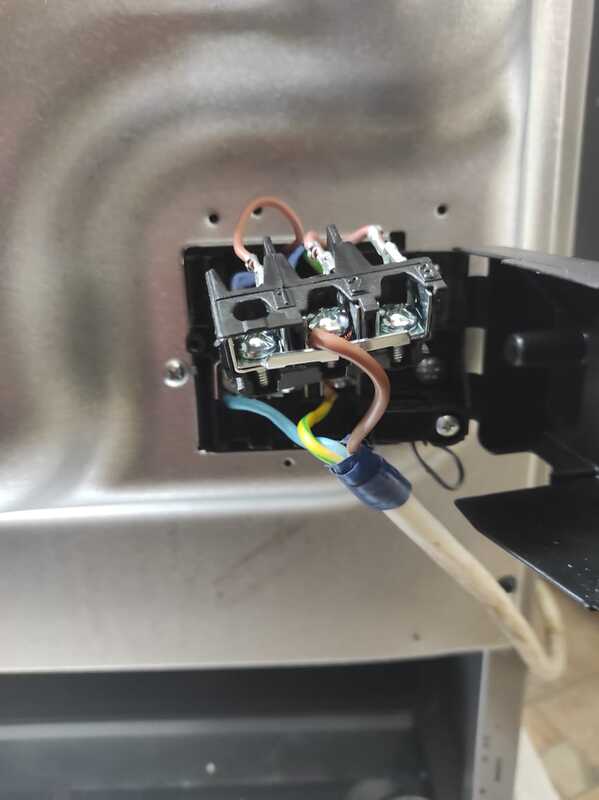

Зачистка и подключение проводов электрической плиты.

После присоединяется электрическая вилка. Провод с зеленой изоляцией крепится к контакту заземления, остальные – к фазному и нулевому.

Схема подключения вилки розетки электроплиты и клеммника.

Мультиметром проверяется правильность подсоединения: сопротивление между заземляющим контактом вилки и металлическим корпусом печи показано нулевое. Само собой разумеющимся является совпадение заземляющих контактов вилки и розетки. Если все как полагается, клеммник закрывают крышкой. Смотрите как установить розетку правильно.

Рекомендовано снять с розетки напряжение, пред тем как вставлять в нее вилку, отключив автомат в электрическом щитке. Сделав это, проверяют касанием индикаторной отвертки металлической поверхности корпуса плиты отсутствие фазы. Если порядок, проводится дальнейшая проверка во всех режимах работы.

Кухонная электрическая плита в какой-то степени стационарное устройство, поскольку годами не сдвигается с одного и того же места. И на самом деле есть вариант подключения ее без розетки. Он представлен на рисунке ниже. Электрическая плита подключается через керамический или карболитовый клеммник, находящийся в распределительной коробке.

Схема подключения электрической плиты через карболитовый или керамический клеммник.

При наличии трехфазной линии питания подключать электрическую плиту лучше всего к ней. Это необходимо особенно при больших нагрузках на плиту, например в маленьких уютных ресторанчиках суммарная мощность устройств гораздо выше 10 кВт, что однофазному разъему не под силу долго выдержать. Трехфазный разъем РШ-ВШ рассчитан на максимальный ток в 25А и позволяет запитать устройство мощностью до 15 кВт. Причем будет достаточно медного кабеля с сечением 2,5 мм

2. Для расчета необходимого сечения провода воспользуйтесь нашим бесплатным онлайн калькулятором.

Схема подключения электроплиты к трехфазной линии питания.



какой кабель нужен, схемы, как подключить своими руками, фото, видео

После закупки бытовой техники приходит момент, когда нужно подумать над тем, кто будет осуществлять подключение электроплиты. Это можно сделать и самостоятельно, разобравшись в нюансах, но есть вариант – обращение к мастеру. В обоих случаях полезно иметь набор знаний, чтобы понимать, что и как делать, исполнить это самому или же проконтролировать.

Плита представляет собой один из неотъемлемых элементов нашей жизни, без которой ни одна семья и ни одна хозяйка не может представить свою жизнь.

Особенности подключения электрической плиты в квартире

Установка этого электроприбора производится во многих домах на кухне, электроплита – удобно, ведь каждая ее функция проверена годами. Только процесс подключения не обладает тем уровнем легкости, как хотелось бы, ведь речь идет о не просто мелком бытовом приборе. Здесь играет роль мощный поток электричества. Он же используется при установке электрической печки.

Электроплита довольно распространенный вариант, особенно в многоэтажных домах, где нет возможности провести газ на верхние этажи.

Очень важно продумать каждую деталь здесь, чтобы обеспечить безопасность жильцов в доме. Однако у данного типа плитки есть преимущество перед газовым видом, потому что ее можно размещать в любом месте на кухне. Нужно только продумать наличие розетки неподалеку и вытяжку с духовым шкафом. Также важно перед началом ознакомиться с инструкцией, чтобы понять, как подключить электроплиту самостоятельно.

Первое, что следует помнить до начала проведения вообще каких-либо работ – необходимо отключить подачу электропитания в помещении, где будет устанавливаться плита.

Требования к проводке в квартире

Безопасность стоит на первом месте в списке по важности, потому стоит об этом изначально подумать. Помимо исправности техники на это влияет и проводка, к ней есть ряд требований, чтобы она прослужила долго, и ее использование не принесло вреда:

  1. Выход тока должен иметь напряжение согласно инструкции. Если он меньше обозначенной планки, то работать устройство не будет.
  2. Обязательно должен быть квартирный щиток, это законодательное требование.
  3. Должна использоваться высококачественная клеммная колодка, она означает, что электроприбор подключается без розетки, а напрямую с помощью силового кабеля.
  4. К кабелю для электроплиты есть требование – наличие сечения 4 мм в квадрате, если его продолжительность ограничивается 12 метрами. Если длина больше, то значение должно достигать 6 мм кв.
  5. Установка отдельного автомата для плиты.
  6. Сила тока должна быть не меньше 32 Ампер. Хотя оптимально, чтобы она достигала 40А.
  7. Наличие заземления розетки – чтобы бытовая техника не подвергалась перепадам электричества в сети и не стала потенциально опасной для пользователей. Ведь ток начинает без заземления проходить по корпусу без задержки в одном месте, а на это способен лишь металл.

Современные варианты электрических плит чаще всего реализуются без проводов.

Обратите внимание! Следует разместить кабели так, чтобы их было сложно задеть в повседневной жизни, то есть, надо «спрятать» их, по возможности. Если появились сложности, лучше вызвать мастера.

Параметры автоматов защиты

Автоматы защиты необходимы для того, чтобы предотвращать повреждение прибора при перепадах напряжения в проводке или же угрозе короткого замыкания. Тогда плита автоматически отключается, и система не подвергается серьезным негативным изменениям. Но, чтобы это надежно работало, надо правильно подобрать параметры, сделать расчеты и настроить автоматы соответственно.

Для осуществления подключения самому к электросети, можно применить кабель с сечением от 4 квадратных миллиметров, если протяженность будет не больше 12 метров.

Автоматический выключатель должен иметь номинал, максимально приближенный к необходимому значению. Оно будет равно максимальному току потребления плитки, что рассчитывается с помощью деления мощности на вольтаж сети. Первую цифру можно узнать из технической документации, а вторая равняется стандартному показателю электрического напряжения в розетке.

Потребление у электроплит довольно большое, по причине чего обычная бытовая розетка на 220 Вольт просто не справится с такой нагрузкой.

А вот от проблемы поступления дифференциального тока спасает УЗО – устройство защитного отключения. Если случается такая ситуация, то она вызвана обычно нарушением изоляции частей, что проводят ток. Система это выявляет и предотвращает пагубные последствия путем обесточивания конкретного участка сети. Выбирать его стоит, опираясь на показатели номинального тока, оно должно быть на уровень выше, чем для автомата. Также стоит учитывать параметр чувствительности, лучше выбирать 30мА, здоровье человека в это случае будет сохранено, а вот меньшие показатели могут привести к ложному срабатыванию.

Характеристики кабеля для подключения

Подключаемый кабель должен быть высокого качества с хорошей оплеткой и кабель-каналом, часто эти параметры зависят от производителя. Если длина изделия ограничивается 12 метрами, то площадь сечения должна равняться 4 мм в квадрате, и 6 мм кв., если продолжительность превышает эту отметку длины.

Для подключения устройства следует использовать 3-жильный провод из меди с сечением 4-6 квадратных миллиметров в зависимости от кабельной длины.

Кабель следует выбирать трехжильный: ноль (1), фаза (2) и земля (3). Первую и третью жилки стоит подключить к колодочкам – шинку, которая изолирована от корпуса и соединена с аналогичным выходом УЗО, и к корпусу – соответственно. Вторая жилка подключается к автомату, имеющему номинал не меньше 32А, иногда достигающему 40А.

В электрическом щитке должен быть установлен отдельный автомат.

Обычно люди и мастера пробуют ориентироваться на цвета, подбирать одинаковые пары и подводить их один к другому. Но это не всегда оптимальный вариант, так как различные производители прибегают к разным цветовым оттенкам, что путает. Хотя стандарт – черный, белый и коричневый, ассоциирующиеся у большинства людей с аналогичными наименованиями. Но бывают и желто-зеленые, и фиолетовые, другие расцветки, назначение которых не получится просто разгадать, нужно искать ответы в инструктаже.

Схемы установки электроплиты

Существует три основных типа подключения схем. Выбор основывается на том, какой тип уже внедрен в систему.

Однофазные

Однофазные предполагают напряжения в 220В и одну фазу. Ее подключают на клеммы 1, 2 и 3, их следует перед этим объединить перемычками, идущими в комплекте. Клеммы под номерами 4 и 5 еще называются N1, N2, их стоит соединить с помощью перемычек, затем туда же оформить «нуль» N. Заземление в однофазной схеме нужно присоединять к клемме под номером 6, у нее еще есть название РЕ, часто ее можно найти в корпусе варочной панели.

Данный вариант реализуется в городских многоэтажках, где проводка обычно сделана с использованием 3-жильных проводов.

Двухфазные

Они предполагают наличие напряжение 380В и две фазы. В таком случае две клеммы объединяют перемычкой и присоединяют к одной из 2 фаз. Оставшуюся клемму можно объединять второй фазе. Клеммы под номерами 4 и 5, соединенные перемычкой, подводят к «нулю», а 6 – к заземлению.

Этот вариант обычно используется в частных постройках, но его можно применить и для квартиры, если проводка выполнена из 4-жильного провода.

Трехфазные (380В)

Это наиболее простой способ, так как в трехфазных схемах надо подвести 3 клеммы и фазы по цветам, затем №4 и №5 свести с «нулевой» фазой, а шестерку – с «землей».

Данный вид подключения используется исключительно в частных домах либо постройках, которые были возведены очень давно.

Расчет возможностей сети в квартире

Перед осуществлением такого сложного и ответственного дела, как подключение электроплиты в квартире или доме, важно продумать каждую деталь. Не помешает ознакомиться с техническими характеристиками, стандартами прокладки электролинии, прочим.

До начала непосредственного подключения и работы с электропроводкой, следует правильно подобрать место для плиты.

Линия для плиты

При обдумывании линии для плитки стоит учесть, что устанавливать ее обязательно согласно техническим характеристикам. Они указывают, что провод должен идти перпендикулярно вверх над местом входа, затем поворачивать в сторону за 20 см до потолка. Параллельно ему линия ведется до места выхода так, чтобы войти в нее перпендикулярно.

Место, где планируется устанавливать плиту должно быть ровным, чтобы при регулировании ножками обеспечивалось ее стабильное и устойчивое положение по горизонтали.

Какой шнур нужен

Шнур должен быть трехфазный, иметь качественный кабель-канал и достаточную длину для правильного закрепления линии. В срезе его площадь по правилам равняется 4 мм в квадрате (до 12 метров длины), а с большей продолжительностью понадобится кабель 6 мм квадратных.

Длину провода следует делать с запасом, чтобы при необходимости можно было легко отодвинуть бытовую технику от стенки, не вынимая штекер из розетки.

Защитные приборы

Рекомендуется ставить, и автомат, и УЗО, так как они будут предохранять прибор от перепада напряжения и последствий нарушения целостности кабеля – короткого замыкания. Но важно грамотно их подобрать, автоматический прибор должен максимально соответствовать самым высоким возможностям электроприбора, а УЗО – на уровень выше него.

Рядом с плитой лучше не размещать иные электроприборы – электромагнитное поле может негативно сказаться на их эксплуатации.

Выбор варианта подключения

Существует два способа подключения – с помощью вилки (или под коробку без нее) или же подсоединения к клеммам. Принято считать, что привычный метод соединения с розеткой целесообразен, когда напряжение не превышает 220В, а это означает только однофазную схему. Если она состоит из двух или трех фаз, то Вольты увеличиваются до 380, тогда работать система корректно не будет. Здесь логично использовать клемма-связь. А вот определиться с тем, использовать розетку или подвести под нее провод, поможет необходимость или ее отсутствие в дополнительном доступе к сети, чтобы подключать другие приборы.

Если строители осуществили выведение только 3-жильного провода, то для монтажа спецрозетки либо клеммного ящика потребуется проделать каналы в стене, чтобы углубить кабель.

Как правильно подключить электрическую плиту к розетке 220В своими руками

Самостоятельная установка электроплиты – крайне ответственное мероприятие, здесь важна каждая деталь. Потому без опыта и четкого представления, как стоит делать, лучше обращаться к специалистам. В любом случае схема монтажа примерно такая:

  1. Подобрать необходимые материалы и инструменты, чтобы все было под рукой.
  2. Открыть электрощит и оснастить его электронным автоматом, если его еще нет, от него уже можно тянуть кабель к электроприбору.
  3. Осуществить монтаж розетки.
  4. Учитывая особенности схемы плитки, надо подсоединить ее соответствующим методом.
  5. Произвести пробный запуск системы.

Подключение напрямую считается наиболее безопасным, ведь отсутствие лишних кабелей существенно снижает риск перегрева устройства.

Если в процессе подбора и подключения возникают вопросы, ответы на большинство из них можно найти в инструкции по эксплуатации. Там есть поэтапное объяснение на разных языках, с помощью таблиц, графиков, изображений и схем. Эта информация рассчитана на доступность изложения разным категориям людей.

Через клеммник

Предполагает соединение без розетки, напрямую со щитком, где и контролируется все это оборудование. То есть, кабель берет начало в электрощите, проходит по стене перпендикулярно полу и параллельно потолку, сразу попадая в разъем.

Это надежный вариант, особенно если есть вопросы с обновлением устаревшей проводки в здании в целом.

Через обычную розетку

Чтобы соединять с розеткой, требуется проверить, проводит ли она ток, для этого применяется специальная отвертка, вставляется в отверстие. Если лампочка загорается, значит, фаза есть, можно продолжить подсоединение.

В случае отсутствия сигнала о наличии поставки тока работать техника от нее не будет.

Подсоединение провода

Обычно проводка позволяет соединять кабель электроприбора с коробкой розетки, а не через вилку, так как тогда сеть можно использовать дополнительно. Хотя отключать плиту придется другим способом, просто достать провод не получится.

Если создавать проводку смысла нет, то смонтированную розетку просто надо проверить спецприбором, чтобы узнать фазу.

Установка вилки

Если места для других бытовых приборов хватает, и периодически нужно отсоединять устройство от розетки, можно подключать его с помощью вилки. Ее нужно просто заранее приобрести и, следуя инструкции, соединить с кабелем прибора. Тогда многие манипуляции становятся проще, но проделывать такое можно только с устройствами на 220В.

Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер.

Как самостоятельно подсоединить электроплиту к силовой розетке 380В

Первое, что необходимо сделать, – отключить электричество в помещении, чтобы избежать весьма вероятных трагических последствий.

Дальнейшие действия:

  1. Определить, схема трехфазная или двухфазная, затем приобрести соответствующий автомат или УЗО. Если он есть, следует проверить только его исправность.
  2. Определиться, будет подключение производиться к розетке или же к клеммам. Обычно в жилых зданиях, где нет газового оборудования для установки соответствующей плиты, заранее продумана мощная розетка на 380В.
  3. Если она исправна, и есть фаза, можно соединять с ней кабель посредством вилки.
  4. Если таковой нет или же она неисправна, потребуется произвести дополнительные манипуляции по соединению с клеммами.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение.

После завершения и проверки работы, можно включать подачу электричества и попробовать включить прибор.

Тонкости подключения электроплит разных производителей

Если задача состоит только в смене электроплиты, то не стоит думать, что тонкости будут те же, что и у предыдущего производителя. Популярные варианты, к которым стоит присмотреться:

  • Hansa;
  • Gorenje;
  • Beko;
  • Электролюкс;
  • Занусси.

Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем.

Они имеют особенности в подключении. Хотя производитель постарался сделать процесс подключения максимально понятным, в инструкции все доступно описано, поэтапно. Потому перед тем, как приступать даже к дополнительным покупкам, если они нужны, следует ознакомиться с рекомендациями производителя.

Нюансы заземления

Заземление позволяет нейтрализовать возможное возникновение напряжения на корпусе устройства, если внутри него произойдет нарушение целостности проводов. Они начнут передавать электричество по другим элементам. Человек при контакте с такой поверхностью может навредить себе.

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке.

Заземление предполагает металлический элемент, берущий на себя основной «удар» тока. Если такого нет, то существует народный метод – присоединить провод к металлическому предмету, типа трубы или батареи, чтобы та принимала электричество вместо корпуса. Существует не одна система заземления, можно что-то выбрать, наиболее оптимальное.

В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного.

Итак, подключение электрической плиты с нуля или в качестве замены на кухне – ответственная затея, предполагающая наличие знаний и навыков в этом деле, так как важна каждая деталь. Иногда в целях самосохранения и безопасности жильцов в будущем логичнее обратиться к мастеру, чтобы он проконсультировал, уточнил моменты. В любом случае тщательная проверка системы (и новой, и старой) должна проводиться на каждом этапе установки, это производится с учетом особенностей самой техники и проводки, планировки в здании в целом.

ВИДЕО: Установка и подключение электрической плиты.

Как подключить плиту. Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Как подключить плиту. Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Добавил(а): Сергей Колосов 15 ноября

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе.

Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так.

Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр. ), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

  • для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
  • плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
  • подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт).  При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

  • L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
  • N – нулевые клеммы. Это клеммы 4 и 5;
  • И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Как подключить электроплиту 380 на 220. Как подключить электроплиту к розетке на 220 Вольт

Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.

Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.

По обще принятым нормам в кабеле для подключения электроплиты ноль будет  синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.

Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).

Иногда с электроплиты может выходить 5 проводов , из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.

При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат .

Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.

Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:

  1. Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов.  В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.
  2. Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу.  Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
  3. Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом.  В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.

Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.

Как подключить электроплиту лысьва. Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

  1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
  2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
  3. Для подключения розетки используйте только медный кабель.
  4. Сечение кабеля должно соответствовать таблице приведенной выше.
  5. Розетка устанавливается на ровную, не горючую поверхность.
  6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
  7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
  8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
  9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
  10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
  11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Как подключить электроплиту в частном доме. Схема и способы подключения

Распространено однофазное подключение печки. Чтобы подключить электроплиту таким методом, клеммы 1,2,3 и затем 4,5 объединяются медными перемычками с сечением больше 6 мм². Эти элементы входят в продажный комплект. Фазная жила окрашена в черный, коричневый или серый цвет и связывается с зажимом 1, 2 или 3. Нулевой провод синего колера нужно стыковать к 5 или 4 клемме. Заземляющая оплетка зеленого цвета крепится к контакту 6.

Болты затягиваются с усилием, т. к. некачественная стыковка ведет к обгоранию изоляции и пожару. В варианте схемы подключения электроплиты при питании от розетки фазный провод крепится к клемме L, ноль идет на зажим N. Жила заземления подсоединяется к соответствующему контакту, который показан рисунком заземления, литерами РЕ.

Двухфазная схема используется редко. Перед тем как правильно подключить печку, нужно определиться, что фаза В не используется, есть только А и С. Медной перемычкой замыкают зажимы 1, 2, к ним крепят рабочий провод А, фаза С переходит на клемму 3. Дальнейшее подсоединение аналогично однофазному способу. Двухфазная схема применяется в частных строениях, но и в квартирах такой вариант не исключается, если проводка выполнена четырехжильным кабелем. Правильность соединения проводов:

  • желтая жила идет к клеммам L1 и L2, связанным перемычкой -- фаза А;
  • красная проволока крепится к зажиму L3 -- рабочий контур С;
  • синяя оплетка стыкуется с нулевым контактом -- нулевая цепь;
  • зеленый цвет -- заземление.

На вилке в таком варианте присутствует 4 рожка.

Варочная панель и духовка подключаются трехфазной схемой, способ применяется как вариант подключения электроплиты в частных домовладениях или многоэтажках старого типа. Берется 4- или 5-жильный провод, при этом между фазой и нулем напряжение 220 В, а посередине рабочих фаз показатель 380 В. Подключение происходит в следующем порядке:

  • жилы под напряжением С, В, А крепят к зажимам с цифрами 3, 2 и 1, соответственно;
  • клеммы 5, 4 и 6 соединяются как в однофазном варианте.

Подключение электроплиты напрямую. Подбираем место для электроплиты

Перед тем, как выбрать место для установки плиты, поинтересуйтесь у хозяйки, как для нее будет удобно. Именно здесь она будет создавать свои кулинарные шедевры, ее мнение важно учитывать, однако, при всем том, нужно следовать некоторым правилам, а именно:

Если пол кухни имеет неровности или приступы, предварительно необходимо подровнять площадку для плиты, или подобрать ровный участок.

Хотя плита имеет специальные, регулируемые ножки, с помощью который вы будет настраивать положение относительно уровня горизонта, будет проще это сделать, если плоскость пола будет достаточно ровной, чем потом выстраивать ненужные подставки и подкладки.

Очень удобно, если имеется возможность двигать плиту без отключения от электросети. Если же выполнено подключение электроплиты напрямую, без специальных розеток, необходимо предусмотреть достаточную длину кабеля.

У вас должна оставаться возможность делать уборку, а также свобода доступа к плите с целью технического обслуживания.

Внимательно отнеситесь к окружающим плиту предметам интерьера: они не должны портиться от перегрева. Выбирая место установки, помните о пожарной безопасности.

Плита в процессе работы излучает мощное электромагнитное поле, поэтому будет лучше, если рядом не будет радиоприборов чувствительных к излучению.

Ключевым моментов в выборе места является система вентиляции – вытяжка, если она уже имеется, то без серьезной перестройки всей кухни вариантов расположения плиты остается минимум. При строительстве дома, заранее планируйте, где и что будете устанавливать.

Подключение электроплиты через клеммник. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

Видео как подключить электроплиту

Как правильно подключить электроплиту к сети

Почти все электроплиты продаются без провода. Это связано с тем, что для них применяется специальная вилка и розетка без общепринятого стандарта.

Например, в СНГ для 230В применяется трехконтактная вилка с тремя плоскими сечениями. В Евросоюзе раньше применялся стандарт - два круглых сечения и одно плоское, а сейчас почти у каждой страны собственная конфигурация. Чтобы не угадывать, какую вилку поставить, производители вообще не включают ее в комплект, оставляя выбор за потребителем.

Какую бы модель Вы не купили, Вам все равно придется отдельно пкупать провод - для примера:рекомендую делать это здесь (единственное место, где на моей практике встретилась актуальная информация - это сайт Аксиом Плюс)

Какой провод нужен

Большинство электроплит на 4 конфорки, мощностью 1,5 кВт каждая. Соответственно максимальная мощность составляет 6кВт. К однофазной сети (230В) подключение должно осуществляться трехжильным проводом сечением 4 мм². Для большей мощности до 8кВт требуется уже 6 мм².

Если подключать через три фазы, достаточно и 1,5мм², но провод должен быть четырех или пятижильный. Тем не менее его намного проще прокладывать, чем более толстый трехжильный.

Подойдет любой тип, но обычно берут самый простой ПВС или ВВГ, так как его проще всего купить.

Допускается подключение монолитным и многожильным (мягким) проводом. Во втором случае требуется предварительное оконцевание наконечником или лужением. Так проводник будет более прочно и надежно держаться.

Если провод к щитку уже проложен и Вам нужно всего лишь подключить плиту, 2м длины Вам хватит с головой. Бывает, что проводка уже устаревшая, тогда лучше проложите новую линию от щитка и подключите в удобный способ.

Какой способ подключения выбрать?

В быту применяются три основных способа:

  • Напрямую к щитку, что часто применяется в новостройках, где застройщик просто выводит провод нужного сечения и ставит на него заглушку;
  • Через клеммную коробку - внешне похожую на обычную розетку, только провода прикручиваются к клеммной шине винтом, а сверху закрываются крышкой;
  • Через специальную силовую розетку на 20-32А.

Наиболее эффективно подключать напрямую к щитку, так как для этого требуется меньше провода, и вилка из розетки в случае чего не вырвется.

Из-за этого многие предпочитают ставить клеммную коробку. Чаще всего в старых квартирах пользователи меняют устаревшую советскую розетку на такую коробку. В ней прочно держится провод, а все контакты надежно защищены от животных и детей.

Главное преимущество розетки - это гибкость в перестановке. Например, при ремонте, чтобы отодвинуть плиту достаточно просто вынуть вилку. Это легче и быстрее, чем откручивать винт в клеммной коробке. Из-за этого такие розетки часто ставят в ресторанах и кафе, где время от времени делается перестановка или генеральная уборка.

Дома нет особого смысла их ставить, так как Вы вряд ли будете часто делать перестановку. Тем более ее обычно прячут за кухонной мебелью, чтобы не было видно. Потому лучше не заморачивайтесь и подключите напрямую, тем более, что розетка - это самое слабое «звено» в электрической цепи и в ней могут возникать потери токовых характеристик.

Выбирайте тот способ, который Вам нравится, а вот схема подключения контактов уже зависит от фазности сети.

По какой схеме подключать

Большинство электроплит - трехфазные, но поддерживают и электропитание от 230В. В контактной коробке обычно расположены 6 контактов: 3 силовых, 2 нейтрали и заземление. Для подключения на 1 или 2 фазы, необходимо поставить перемычки сечением не менее 4 мм² (обычно идут в комплекте).

И так рассмотрим три распространенные схемы.

В маленьких квартирах на 230В

В смарт-квартирах обычно делается только ввод на 230В. Чтобы подключить трехфазную плиту, нужно объединить перемычками (мостами) все три силовых контакта и прикрутить к ним фазный провод. Как правило, нейтраль обозначается синим цветом, заземление - желто-зеленым, а фаза - коричневым или черным.

Важно соблюдать цветовую разметку фаз, иначе при ремонте это может привести к серьезной поломке.

Минус такой схемы заключается в том, что при включении нагрузки может случиться перекос фаз. Из-за этого в сети будут «скачки» напряжения, опасные для панели управление конфорками. Но, если в квартире нет трехфазного ввода, это единственный способ подключения.

Двухфазное у некоторых производителей

Отдельные модели подключаются только на две или одну фазы (третий контакт отсутствует). В таком случае на фазные контакты ставится перемычка, и питание подключается четырьмя жилами.

Цветовая схема, как и в предыдущем случае: нейтраль - синяя, «земля» - желто-зеленая, а фазные контакты - разноцветные.

В таком случае Вы сэкономите на стоимости, так как при напряжении 400В потребуется меньшее сечение. Соответственно провод будет меньше нагреваться, и контакт станет более безопасным.

Из-за того, что нагрузка будет падать только на две из трех линий, все равно остается вероятность перекоса. Потому, при возможности задействуйте все три.

В новостройках и частных домах на 400В

Главное преимущество такого подключения - распределение нагрузки между линиями, что исключает риск перекоса. Обычно в таком случае перемычка ставится только на нейтрали (если их две).

Чаще всего сеть на 400В встречается в частных домах или больших квартирах. Если в Вашей квартире ввод на 400В, тогда лучше подключайте на все три фазы. В любом случае, это будет безопаснее и эффективнее, так как будет больше КПД.

Помните, что при выборе фазности Вам нужно покупать не только провод на 3, 4 или 5 жил, но и соответствующую розетку.

Какая нужна розетка

Для электроплит продаются специальные вилки и разъемы. Для 230В обычно идет трехконтактная розетка на 32А, для 400В на четыре или пять контактов на 20А.

Конфигурация размещения полюсов сделана так, чтобы вилка входила только в одном положении. Это нужно для соблюдения фазности. Вы не сможете вставить вилку вверх ногами, как в обычную бытовую розетку на 16А, что важно в данном случае. Если перепутать контакты, то случится авария, и придется делать ремонт.

А чтобы не случилось поломок из-за проблем в сети, не забудьте поставить автоматику.

Выбираем автоматический выключатель

Без сомнений, электроплита - это самый мощный бытовой потребитель. При включении всех конфорок возникнет нагрузка больше 16А. Например, при однофазном подключении на максимальной мощности 6кВт по сети будет течь ток 26А. Это при том, что на розеточные группы обычно ставят автоматы на 16А.

Почему нужна индивидуальная защита

При включении плиты в сеть резко возрастает нагрузка. Средняя мощность в квартире в пике дня 3-4 кВт, а каждая включенная конфорка добавляет 1,5 кВт. В итоге больше половины нагрузки падает на электроплиту, соответственно возрастает уязвимость сети в данном участке: нагревается кабель, контакты. Вследствие этого повышается риск короткого замыкания и перегрузки.

Авария иногда случается внутри корпуса. При подключении к групповому автомату, обесточенной останется целая группа, а то и вся квартира. В таких условиях придется долго искать источник аварии, и все это время сидеть без электричества.

При установке отдельного автомата обесточенной останется только плита, и Вы сразу будете знать, где искать проблему. Но, чтобы защита была еще и эффективной, необходимо правильно подобрать характеристики.

Какие характеристики выбрать

Сразу можете открыть автоматические выключатели в каталоге интернет магазина, и попутно читая статью уже подбирать характеристики - по ссылке вы перейдете на Аксиом Плюс, где для подбора вынесены абсолютно все параметры.

Количество полюсов. После покупки электроплиты Вы наверняка уже знаете к какой сети она будет подключена. Для 230В нужен однофазный автомат на один(L) или два полюса (L+N), для 400В - трехфазный на три (3L) или четыре полюса (3L+N).

Защищать нейтраль от короткого замыкания в быту вовсе не обязательно. Это необходимо, в промышленных условиях, где может случиться такая авария, что нейтраль окажется под напряжением.

Таким образом, в столовых и ресторанах, где работает высокомощное оборудование, лучше поставить двухполюсный или четырехполюсный автомат, а дома защищать нейтраль совсем необязательно.

При подключении на две фазы возможны два варианта защиты:

  • Поставить два однополюсных автомата - на каждую из них;
  • Установить специальный двухполюсный АВ.

В данном случае под двухполюсным имеется в виду с поддержкой схемы (L+L), обычный однофазный двухполюсник (L+N) здесь не подойдет.

Теоретически, можно поставить два однополюсных автомата - по одному на каждую фазу, но при замыкании отключится только одна из фаз. От того, что вторая останется под напряжением, может ничего и не произойдет, но зачем рисковать?! Тем более, что цена одинаковая и найти двухполюсники так же легко, как и однополюсные.

Далее расчет номинала. Чтобы рассчитать номинальный ток:

  • Для сети 230В воспользуйтесь формулой I = P / U, где P - нагрузка (Вт), а U - напряжение (В).;
  • Для 400В формула выглядит так I = P / (U × cosφ), где cosφ - это коэффициент мощности, по умолчанию равен √3 или 1,7.

Для средней электроплиты на 6 кВт (6 000Вт) с подключением на одну фазу (230В) сила тока составит:

6 000Вт / 230В = 26 А.

Ближайший по номиналу вверх автомат на 32А, его и устанавливайте.

25А лучше не выбирать, так как приготовление пищи может занимать несколько часов (вдруг Вы решили сварить варенье), а значит все это время сеть будет под нагрузкой, превышающей номинальную. Через определенное время тепловой расцепитель нагреется и сработает по перегрузке.

Расчет при двух фазах зависит от распределения мощности на каждую. Предположим, что у Вас электроплита на 6 кВт с питанием от двух фазных линий - по 3кВт. В таком случае на каждой из них будет течь ток:

3000Вт/ 230В = 13А.

Здесь важно определить номинальный ток на отдельной фазе, соответственно мы делим на 230В, а не на 400В, протекающие в трехфазной сети.

Соответственно берем 13А. Подойдет и более привычный номинал 16А.

При трехфазном подключении показатель номинального тока составит:

6000Вт / (400В × 1,7) = 8,8А.

Ближайший по номиналу вверх на 10А, его и выбираем.

Для любого нагревательного оборудования всегда берите характеристику расцепления «B».

Почему это так важно

Класс «B» обладает наименьшей задержкой перед срабатыванием и наименьшим порогом реакции по перегрузке. В нагревательном оборудовании вообще нет пусковых токов, значит нагрузка не должна даже кратковременно подниматься выше номинальной мощности.

Если нагрузка превысит номинальную, значит скорее всего случилась аварии и здесь необходимо как можно быстрее отключить питание. Даже из-за задержки в несколько секунд может случиться более серьезная поломка.

Тип «С» и «D» будут прекрасно справляться с защитой от КЗ, но при перегрузке из-за аварии они не сработают эффективно, потому не рискуйте. Тем более тип «B» обычно дешевле.

Помимо защиты от КЗ, также важно защититься от утечек тока. При повреждении изоляции фаза может касаться корпуса или других металлических деталей. В таком случае, при касании, Вас может ударить током или случится пожар. Чтобы этого не произошло поставьте УЗО.

Какое УЗО выбрать

Для подбора своего варианта УЗО, открываете тот же сайт, где и подбирали автоматы. Допускается подключение к общему УЗО. Главное, чтобы оно стояло на линии после автомата и было равным по номиналу или выше, иначе, КЗ или перегрузка выведет его из строя раньше, чем сработает расцепитель.

Ток отключения УЗО должен быть 30мА. Это минимальный безопасный для человека уровень. 100мА и выше - защита от пожара.

Как вариант, поставьте индивидуальный дифавтомат, защищающий и от КЗ и от утечек. Такое решение выйдет дороже, но надежнее, так как у Вас будут два уровня защиты. А если случится утечка, обесточится только электроплита и Вы сразу увидите, где была причина.

Зачем нужно заземление?

Представьте ситуацию, что у Вас его нет, но стоит дифзащита. Поврежденная фаза соприкоснулась с корпусом и он оказался под напряжением, но УЗО не видит аварии. При касании Вы получаете разряд в 30мА, чувствуете легкий укол и слышите, как срабатывает УЗО. Получается, пока не случится утечка, дифзащита не сработает, и до этого времени Вы будете пользоваться поврежденной плитой.

С заземлением ток сразу бы начал перетекать в землю, и УЗО сработало бы мгновенно. Таким образом Вы бы заметили аварию сразу после того, как она случилась и быстрее бы устранили.

Современные плиты, в отличие от старых советских, начинены электроникой, и чувствительны не только к утечкам, но и перепадам напряжения. Если у Вас нестабильная сеть с частыми перепадами напряжения, поставьте стабилизатор. Так Вы сэкономите немало средств на дорогостоящем ремонте.

Помните, что качественное заземление, а также правильно выбранные провод и защитная автоматика увеличивают срок эксплуатации, и делают применение эффективным и безопасным.

Владислав

Другие интересные статьи этой рубрики

Подключение электроплиты

    В Примечании 1 к п. 411.3.3 ГОСТ Р 50571.3-2009 допускается делать исключение для штепсельной розетки, которую используют для подключения одного электроприемника.

    Но электроплиты не стоит относить к оборудованию, по отношению к которому можно делать такие исключения. Замыкания на корпус в нагревательных элементах плит происходят не редко, особенно при неправильной эксплуатации электроплиты. Когда на нагревательные элементы ставят чрезмерно тяжелые емкости, используют кастрюли с неровной поверхностью дна и значительно меньшего диаметра, чем диаметр нагревательного элемента. Нарушения контактов в вилках штепсельных разъемов происходят при сильном изгибании кабеля вблизи вилки, а так же частом выдергивании вилки из розетки, когда вилку тянут за кабель. При нарушении контакта защитного проводника неисправность может длительное время не обнаруживаться и выявляется только при появлении напряжения на корпусе плиты при замыкании в нагревательном элементе, когда человек попадает под опасное для его жизни напряжение.

    Если УЗО с током срабатывания 30 мА будет периодически отключать электроплиту, то в этом случае следует говорить о неисправности плиты или электропроводки, либо потребуется классифицировать плиту как оборудование с токами утечки более 10 мА. Что влечет за собой выполнение всех требований к подключению такого оборудования.

    При использовании штепсельного соединителя с номинальным током боле 20 А в качестве дополнительной защиты могут быть использованы либо УЗО, либо подключение электроплиты к дополнительной системе уравнивания потенциалов в соответствие с п. 515.2 ГОСТ Р 50571.3-2009. Для бытовой электроплиты, установленной на кухне в жилом помещении, как правило, использование УЗО более рационально.



Стационарное подключение электроплиты

    Стационарное подключение электроплиты предполагает непосредственное подключение кабеля питания к клеммной колодке плиты без использования штепсельных соединителей. В этом случае, при монтаже электропроводки вблизи места установки электроплиты оставляют кабель необходимый длинны, достаточной для ввода этого кабеля в корпус плиты и подключения к клеммной колодке.

    Так же вблизи места установки плиты может быть установлена клеммная коробка, в которой выполнено соединение кабеля питания плиты с кабелем повышенной гибкости, который удобнее вводить в корпус плиты. Соединения проводников в коробке должны удовлетворять требованиям ГОСТ 10434-82. При таком подключении допустимо осуществлять подключение электроплиты без использования УЗО.

    В качестве дополнительной защиты от поражения электрическим током может быть использована система дополнительного уравнивания потенциалов.



Подключение нескольких электроплит в одном помещении

    На предприятиях общественного питания, в пищеблоках лечебных и некоторых других учреждений в одном помещении может быть установлено несколько электроплит. Как правило, используют трехфазное оборудование. Штепсельные разъемы в больших пищеблоках для подключения электрического оборудования используют редко, особенно когда оборудование удалено от стен. Чаще кабели подводят в трубах под стяжкой в полу непосредственно к оборудованию.

    Для каждой единицы оборудования необходимо предусматривать отдельный аппарат защиты, обеспечивающий отключение плиты, как при токах перегрузки, так и при токах короткого замыкания. Классификация аппаратов защиты, которые могут быть использованы для этих целей, по ГОСТ Р 50571.4.43-2012 (п. 432.1). Сечение жил используемых для подключения плит кабелей следует выбирать с учетом поправочных коэффициентов на температуру окружающей среды в помещении.

    Требования к защитным проводникам по ГОСТ Р 50571.5.54-2013 (до января 2015 г. действовал ГОСТ Р 50571.5.54-2011), раздел 543.

    В качестве дополнительной защиты от поражения электрическим током все оборудование следует подключить к системе дополнительного уравнивания потенциалов. Требования к  защитным проводникам системы уравнивания потенциалов содержатся в разделе 544 ГОСТ Р 50571.5.54-2013.

    Следует обращать внимание, что защитные проводники и защитные проводники системы уравнивания потенциалов – это, как правило, разные проводники.



Электроплиты с токами утечки более 10 мА

    При подключении электрического оборудования, имеющего большие токи утечки, необходимо выполнять требования п.543.7 ГОСТ Р 50571.5.54-2013, который предписывает использовать в таких случаях усиленные защитные проводники. Сечение усиленных защитных проводников должно быть не менее 10 мм2 по меди и не менее 16 мм2 по алюминию. При наличии у оборудования второго терминала для подключения защитных проводников, его соединяют с точкой подключения усиленного защитного проводника проводником, сечение которого достаточно для защиты при косвенном прикосновении.

    Для повышения безопасности людей при эксплуатации подобного оборудования нет возможности использовать устройства, реагирующие на дифференциальный ток. Так как УЗО с током срабатывания 30 мА будет отключать оборудование, а УЗО с большими токами не защищают человека при косвенном прикосновении (например, при одновременном прикосновении к электроплите и отопительной батарее) в случае нарушения изоляции в плите и попадании напряжения на корпус.

    В качестве дополнительной защиты следует использовать дополнительную систему уравнивания потенциалов.

 Бытовая электроплита

Рис. 1 Бытовая электроплита



Промышленная электроплита

Рис. 2 Промышленная электроплита



Электрокотлы

Рис.3 Электрокотлы на 150 литров с электрической мешалкой

К ОГЛАВЛЕНИЮ (Все статьи сайта)

Июнь 2015 г.

Как подключить электроплиту самостоятельно - пошаговая инструкция и особенности монтажа разных моделей

Во многих многоквартирных домах нет труб с газом, которые предназначены для подключения газовой плиты. В качестве альтернативного варианта предусмотрена отдельная электрическая розетка для подключения устройств с функционированием от электросети. Если у вас квартира с данной схемой подключения прибора, то обязательно нужно знать, как подключить электроплиту. Конечно, лучше данную работу доверить профессионалу, тем более, если вам до этого не приходилось устанавливать такие устройства.

Для начала требуется выбрать место

Подготовка места

Перед тем как приступить к подключению электрической сети, стоит предварительно подобрать место для установки данного прибора. Для того чтобы устройство обеспечивало максимальное удобство и идеально вписывалось в кухонное пространство, при его установке стоит учитывать следующие рекомендации:

  • для установки требуется подобрать место с ровной поверхностью. Важно, чтобы в процессе регулирования ножек изделия можно было обеспечить устойчивое положение относительно горизонтали;
  • длина провода должна быть оптимальной. Она должна предоставлять возможность для свободного отодвигания прибора от стены без отключения;
  • обязательно нужно учитывать, что прибор способен разогреваться до 100 градусов Цельсия. По этой причине его не стоит устанавливать рядом с холодильником;
  • если прибор будет встраиваться в конструкцию кухонного гарнитура, предварительно стоит защитить все поверхности из пластика. Дело в том, что при нагревании плиты они могут деформироваться или расплавиться;
  • если на кухне будет устанавливаться индукционная плита, то не стоит рядом с ней размещать другие электрические приборы. Ее электромагнитное поле будет воздействовать на них, что приведет к видимому ухудшению функционирования техники.

Главные требования

Подключение электрической плиты должно выполняться правильно, от этого зависит ее нормальное функционирование. Для этого требуется соблюдать важные правила по монтажу электрических бытовых устройств. Если вы ни разу не производили установку данных приборов, то лучше доверить эту задачу профессионалам. Дело в том, что при самостоятельном монтаже можно лишиться права на гарантийное обслуживание в сервисном центре.

Перед тем как начать процесс подключения прибора, рекомендуется выяснить показатель мощности. Стоит выявить, к какой сети требуется подсоединить устройство. Обычно многие квартиры и частные дома оснащены общей сетью однофазной проводки с мощностью в 220 В. В редких случаях встречаются линии с трехфазным устройством.

Чтобы правильно установить устройства для трехфазных линий, стоит при их монтаже соблюдать некоторые важные особенности:

  • некоторые модели настольных электрических плит и отдельных духовых шкафов (к примеру, Gorenje, Hansa) имеют показатель мощности меньше 3000 Вт. Данные приборы подключаются вилкой на 13 А и розеткой. Также для подключения можно воспользоваться соединительным устройством, которое снабжено предохранителем;
  • в продаже могут встречаться устройства с показателем мощности более 3000 Вт. Подключать их рекомендуется при помощи отдельной проводки, которая выходит напрямую на электрический щит. Данный тип проводки называют радиальными сетями.

При подключении к сети в 380 В обычно не используется розетка, это повышает уровень безопасности. Для этого выполняется удлинение цепи питания, а также установка плавкого предохранителя. Но желательно предварительно проконсультироваться с опытным электриком. Он посоветует, будет ли нужно производить замену традиционного мини-автомата плавким предохранителем.

Схема подключения электроплиты

Обязательно в электрощите требуется произвести установку отдельного рубильника с предохранителем, также его можно заменить имеющейся свободной колодкой. Во время монтажа рубильника требуется удостовериться в том, будут ли для него подходить предохранители трубчатого вида.

Также нужно правильно подобрать размер сечения провода для подключения к радиальной сети. Он может зависеть от типа плиты:

  • для плит, которые работают с мощностью до 13,5 кВт, стоит подбирать провод с сечением 4 кв. мм;
  • для плит с мощностью до 18 кВт подойдут провода с сечением 6 кв.мм.

Таблица с сечениями проводников

Функцию защиты должен выполнять предохранитель на 30 ампер или мини-автомат на 32 ампера. Проводка подходит с трехжильной структурой. Одна из жил должна применяться для заземления.

Особенности подключения к радиальной сети

Если нужно подключить изделие к сети с радиальным устройством, то стоит соблюдать определенную схему. Она поможет произвести подключение своими руками. Для этого нужно выполнить важные рекомендации:

  • блок соединения требуется установить на расстоянии два метра от плиты. Область подхода не должна иметь ограничений и препятствий — это главная составляющая безопасности. Во время этого процесса обязательно используется коробка с монтажной или скрытой конструкцией;
  • если применяется металлическая коробка, то для нее требуется в основе стены пробить углубление;
  • секция духовки и конфорки должны подключаться при помощи отдельных проводов. Их размер сечения должен соответствовать размерам главного провода, который ведет к электрощиту;
  • клеммную коробку необходимо крепить на поверхность стены на уровне от пола в 60 см. Для соединения коробки и блока подключения можно применять провод;

    Клеммная колодка для подключения электрического шнура

  • прокладывание провода от электрического щита производится кратчайшим путем. Он должен помещаться в углубление, которое делают в стеновой поверхности. Это поможет скрыть все провода, которые могут сильно подпортить дизайн интерьера;
  • после подведения всех проводов можно приступать к зачистке концов каждой жилы;
  • обычно в механизме блока установлены специальные клеммы, при помощи которых производится крепление. К клеммам с пометкой «mains» должна подсоединяться сеть. Фиксирование кабелей от изделия стоит делать к компонентам с пометкой «load»;
  • фаза фиксируется к клемме L, жилы у нее красные. Нейтральные с черной окраской прикрепляются к клемме с пометкой буквой N. А заземление нужно крепить на элементах с буквой E. Обозначение заземления осуществляется при помощи кембрика с желто-зеленой окраской, оно должно фиксироваться на провода;
  • схема точного подключения электрической плиты описывается в аннотации по эксплуатации. Обязательно при установке прибора требуется выполнять все важные правила;
  • в клеммной коробке нужно сделать подсоединение проводов от блока и кабеля.

Проводниковые элементы стоит оснастить контактными пластинками

Как выполняется установка при помощи соединительных устройств

Подключить простую электроплиту можно при помощи соединительного устройства. Процесс выполняется при помощи двух способов.

Схема подключения

Если выход блока выключателя будет выполнен на запасной колодке электрощита, то во время подключения важно правильно распределить провода:

  • жила с красным оттенком должна подключаться к самой колодке, которая является фазой;
  • жила черного цвета должна подсоединяться на нейтральную клемму;
  • кабель для заземления должен быть подсоединен к клеммам с отметкой для заземления. Эта клемма обычно отмечена кембриком с желто-зеленой окраской.

Есть еще один метод подключения. Его стоит делать через механизм выключателя, который оснащен предохранителем. Его крепление должно быть произведено около электрощита. Все фиксируется шурупами.

Кабели от прибора должны подключаться к клеммам при помощи следующей схемы:

  • жила, которая имеет изоляцию красного цвета, должна крепиться к фазе;
  • к элементам с пометкой N подсоединяются компоненты с черным оттенком;
  • жила заземления должна быть подведена к клемме заземления, она имеет кембрик желто-зеленого цвета.

Подключение счетчика производится к устройству выключателя. Для этого потребуются два многожильных провода с двойной изоляцией. Размер сечения должен составлять 16 кв. мм. Допускается меньшее сечение – 10 кв. мм, но при этом подключение можно сделать из тонких отрезков проводов.

Прикрепление провода с черной изоляцией производится к клемме щита и выключателя с пометкой N. Жилы красного цвета должны прикрепляться к фазе с пометкой L. Обязательно требуется зафиксировать элементы заземления. Оно должно состоять из провода с многожильной структурой, его прикрепляют на клемме в соответствующей зоне электрощита. Она обычно имеет кембрик с желто-зеленого окраса.

Как производится монтаж разных схем

Во время монтажа, при котором используется розетка, все осуществляется достаточно просто. Для этого потребуется специальный кабель, который предназначен специально для подключения изделия. Он должен иметь специальный разъем на розетке, а также должен быть оснащен вилкой (РШ-ВШ). Он может предназначаться для проводок со скрытым или наружным устройством.

Виды розеток и вилок

Стоит обратить внимание на то, что электрические плиты могут иметь разное напряжение – 220 В и 380 В. Обязательно изготовитель бытового прибора должен указать вид схемы подключения, которая должна обеспечивать правильное подведение проводов сети к клеммам устройства. Иногда на поверхности задней стенки изделия бывает схематическое изображение, или оно указывается в инструкции.

Рисунок схемы на устройстве

Также стоит обратить внимание на важные обозначения, которые потребуются при установке прибора:

  • L1, L2, L3 — зажимы для фаз;
  • нейтральные имеют отметку буква N;
  • сама фаза – 1, 2, 3;
  • нейтраль – 4 и 5.

Однофазное подключение

При подключении электрической плиты при помощи разных схем обязательно нужно учитывать важные особенности из списка ниже:

  • электрические плиты, которые предназначены для включения в однофазную сеть, имеют специальную перемычку. Она изначально предусмотрена изготовителем между фазными элементами;
  • если производится трехфазное подключение электрической плиты, то перемычку обязательно нужно снять. При этом схема очередности соединения проводов с однофазными зажимами совсем не имеет значения;

    Схема подключения электроплиты к трехфазной сети

  • при выполнении двухфазного подключения перемычка должна устанавливаться между клеммами под номерами 1 и 2. Производится подключение одной фазы. А вот вторая фаза должна зафиксироваться при помощи зажима.

Подключение электрической плиты является достаточно непростым процессом, во время которого важно соблюдать правильную последовательность. В этом деле обязательно потребуются знания и опыт, поэтому если вам ни разу не приходилось выполнять подобное самостоятельно, то лучше доверить процесс профессионалам. При соблюдении всех правил, принципов, рекомендаций электроплита будет установлена правильно, а это значит, ее использование будет комфортным.

Подключение электроплиты - СКОРАЯ ЭЛЕКТРОПОМОЩЬ

Новосибирск

Сервисный Центр подключения электроплит, варочных панелей

Мы работаем с 08:00 до 20:00 без выходных

Прием заявок по тел. 227-98-02    Звоните!

Как подключить электроплиту самостоятельно?

Такой вопрос зачастую задают нам счастливые обладатели новых электрических плит, варочных панелей (поверхностей) и духовых шкафов.

Представляем Вам наиболее полную статью "Подключение электроплиты своими руками".

Самостоятельное подключение электроплиты можно выполнить тем, кто имеет знания и навыки в электротехнике. Неспециалистам лучше обратиться к профессионалам, чтобы ошибочными действиями не допустить выход из строя или возгорание электрической печи, повреждение питающей электросети, поражение электрическим током себя и своих близких.

Как правило, производители выпускают электрические плиты и варочные панели (поверхности) без кабеля и вилки. Изучите внимательно паспорт прибора.  Выясните мощность электрической плиты в паспорте прибора. Ознакомьтесь, какая схема подключения электроплиты. Схема подключения варочной панели, схема подключения индукционной электроплиты обычно такая же, как у классических типов электрических плит. Схема подключения обычно размещена на задней крышке электроплиты, нижней части варочной панели (поверхности) или в инструкции по эксплуатации плиты. Маркировка L1, L2, L3 или L это фазные зажимы, N1, N2 или N - нулевой зажим, символ заземления  - зажим для подключения заземляющего проводника.

Схема подключения электроплиты

Почти все печи можно подключить на 220 и 380 В, что задается сборкой схемы в  клеммной коробке. В России обычно используют однофазное подключение бытовой техники к напряжению ~ 220 вольт, его мы и рассмотрим.

Рассчитываем необходимый кабель для подключения электроплиты по номинальной мощности, указанной в инструкции по эксплуатации. Кабель для подключения электроплиты к сети ~ 220 В используется трехжильный медный сечением 4 мм² для электропечей мощностью 6-8 кВт и 6 мм² для электропечей 9-11 кВт . Подходят для электроплит кабели марки  ПВС 3*4, ПВС 3*6 или КГ 3*4, КГ 3*6. Кабель следует покупать изготовленный по ГОСТ (государственный стандарт), а не по ТУ (технические условия). Провод для подключения электроплиты, изготовленный по техническим условиям будет иметь меньшее сечение жилы и содержание в ней меди. Также у него будет хуже и тоньше изоляция. Это опасно нагревом провода, разрушением изоляции с дальнейшим возгоранием.

Далее выбор вилки и розетки для подключения к сети. Установка мощной электроплиты требует специального разъёма. Большое значение имеет надёжный контакт токоведущих частей вилки и розетки, для исключения перегрева, возгорания изоляционных материалов, отгорания проводников.

В качестве электрического разъема обычно применяется так называемая печная розетка с вилкой на 32 А. Плита для общепита имеет большую мощность поэтому здесь нужно использовать разъем на 63 А и выше. Розетки и вилки для электроплиты из карболита использовать не рекомендуем. Они очень ломкие и трудно создать надежный контакт не повредив корпус.

Фото - розетка для варочной панели, эл. плиты

По сечению провода, питающего "печного" кабеля от щитка в подъезде до кухни, посчитайте какую мощность через него можно передать. Выберете вводной автомат. Обычно применяются автоматические выключатели с номиналом 32-40 А (медный кабель 4 мм2) или 40-50 А  (медный кабель 6 мм2) класса B или C. Для защиты от прямого прикосновения и возгорания вследствие утечек тока рекомендуем в комплекте с автоматическим выключателем применять устройства защитного отключения (УЗО) или диффавтомат (автомат+УЗО в одном корпусе) с номинальным отключающим дифференциальным током не более 30 мА.

Следует учесть, что питающий кабель электропроводки зачастую не проходит по сечению. Такой кабель требуется заменить. В крайнем случае выполните расчеты  и ограничьте потребляемую мощность используя одну-две конфорки или духовку.

Как самому рассчитать сечение провода в кабеле? Нужно замерить диаметр провода (перед измерением провод обязательно выведите в ремонт) и посчитать сечение по формуле S = π*d²/4 = 0.785*d² (S - площадь сечения в мм², π = 3,14, d - диаметр проводника в мм).

Далее вызваниваем какой провод в подходящем кабеле фазный (L), нулевой (N), защитный заземляющий (PE).  Для этого нужен указатель напряжения, цифровой мультиметр или тестер напряжения. Обязательно проверьте что приходит в розетку, неоднократно приходится наблюдать что ранее используемые электроплиты были подключены или изначально неправильно или схема в щитке со временем самостоятельно была изменена "умельцами". Если земли нет, то недопустимо в розетке объединять нулевую клемму и клемму защитного заземления, как зачастую это делают некоторые "специалисты". В случае обрыва "нуля" корпус электрической плиты, варочной панели и духового шкафа в таком случае окажется под фазным потенциалом и прикосновение к нему человека грозит поражением от воздействия электрического тока.

Далее разделываем кабель. Фазный провод может иметь черный, коричневый, белый, красный, желтый, серый цвет, нулевой рабочий провод синего цвета, защитное заземление зелёно-жёлтый (в кабелях КГ может быть черный). Если провод имеет окисел, то для создания надежного контакта, его нужно очистить до блеска.

Жилы многожильного кабеля нужно опрессовать специальными наконечниками для обжима многожильного кабеля. Это требование ПУЭ и наш многолетний опыт ремонта бытовой техники. Неопресованный многожильный кабель не обеспечивает хороший контакт что приводит в дальнейшем к оплавлению и выгоранию клеммной колодки печи. Необходимые наконечники продаются в электротехнических магазинах, там же можно купить и инструмент для обжима кабельных наконечников. В соответствии со схемой подключаем кабель к клеммам электрической плиты. Затяжка контактных соединений должна быть хорошей, но в меру. Прилагая чрезмерное усилие вы можете сорвать резьбу, а при слабом контакте будет выгорание провода и клеммной колодки. Выньте все транспортные материалы из электроплиты и опробуйте её работу.

Немного о индукционных электропечах. Учтите, что посуда для индукционной электропечи, варочной поверхности должна быть из металла-ферромагнетика. Проверить такую посуду можно магнитом. При нагревании высокочастотным магнитным полем индукционной электроплиты посуды с неплоским дном будет звучать неприятный писк, жужжание. Не удивляйтесь это нормально.

Если Вы не решились на самостоятельное подключение электроплиты или неуспешно его провели  обращайтесь к нам. Мы поможем. Наши мастера профессионально подключают электроплиты, варочные панели, варочные поверхности и духовые шкафы различных типов.

Мы работаем с торговыми марками: Электролюкс (Electrolux), Горение (Gorenje), Индезит (Indesit), Ханса (Hansa), Занусси (Zanussi), Бош (Bosch), Самсунг (Samsung), ЛДЖИ (LG), Беко (Beko), Филипс (Philips), Сименс (Siemens), АЭГ (AEG), Канди (Candy), Ардо (Ardo), Аристон (Ariston), Бомпани (Bompani), Брандт (Brandt), Баунехт (Bauknecht), Делонги (Delonghi), Кайзер (Kaiser), Томсон (Thomson), Вирпул (Whirlpool), Зероват (Zerowatt), Миеле (Miele), Нэф (Neff), Тека (TEKA), Нарди (Nardi), Гефест (Gefest), De Luxe (Де Люкс), плита Лысьва, Дарина, Брест, ЗВИ, Нововятка, Мечта и другие.



Вам требуется выполнить срочное подключение электроплиты или варочной панели (поверхности) к электросети в Новосибирске?

Позвоните нам по тел. 227-98-02 и оставьте заказ.

Копирование материалов разрешено только с активной ссылкой на наш сайт

Как установить розетку на электрическую плиту

Инструкции по установке розетки 220 в электросети

Когда дело доходит до использования электроэнергии, электрическая плита - это электростанция. Следовательно, вы не можете просто подключить их к стандартным розеткам на 110 вольт, которые наиболее распространены в Соединенных Штатах - вместо этого для большинства плит требуется специальная розетка на 220 вольт. Если вы строите или реконструируете кухню, прочтите краткое изложение того, как установить одну из этих специальных розеток, чтобы включить электрическую плиту.

Однако помните, что установка розетки или выполнение других электромонтажных работ не для любителей. Если у вас есть какие-либо сомнения относительно собственного опыта или квалификации, обратитесь за помощью к электрику вместо того, чтобы приступать к сложной и потенциально опасной операции по установке новой розетки для вашей электроплиты.

Электрическая плита Требования к напряжению и проводке

Розетка 220 В позволяет электрической плите потреблять больше энергии, чтобы она могла быстро генерировать и поддерживать тепло.Такие же мощные розетки также используются для дорогостоящих бытовых приборов, таких как электрические сушилки и водонагреватели, иногда с небольшими изменениями.

Первым шагом при установке розетки, как и при любых других электромонтажных работах, является отключение питания от источника. Откройте электрическую коробку и выключите главный выключатель, отключив электричество во всем доме. Вам следует дважды проверить, отключили ли вы электричество, попробовав несколько источников света или устройств, чтобы исключить любой риск поражения электрическим током, как только вы начнете разбираться с проводкой.

Автоматические выключатели, кабели и розетки

Затем вам необходимо установить переключатель в монтажную коробку для управления вашей новой розеткой. Найдите два открытых паза подряд, чтобы было достаточно места для установки автоматического выключателя двойной ширины, затем установите его в соответствии с инструкциями производителя. Вам также необходимо установить разъем сбоку на печатной коробке, чтобы вы могли подключить электрический кабель внутри коробки. Если вы не уверены в том или ином вопросе и вам нужна помощь, просто спросите.Электрик сможет убедиться, что установка вашей розетки для печки произведена безопасно и эффективно.

Затем протяните кабель через стену к тому месту, где вы хотите разместить розетку для электрической плиты. Возможно, вам придется просверлить отверстия в каркасе дома, чтобы кабель мог попасть на кухню, не мешая другим проводам или инженерным системам. Когда все будет выровнено, снимите изоляцию на конце кабеля и подключите его к новой розетке. Вверните розетку в стену, и вы почти готовы к работе.

Подключение электроплиты к электросети

Наконец, вам нужно пропустить кабель через разъем, который вы установили в монтажной коробке, а затем подключить его к автоматическому выключателю. Не забудьте также подключить клемму заземления. Если вы уверены, что все подключено правильно, переведите прерыватель розетки news в положение «Выкл.» И снова включите основное питание в доме. Включите новый прерыватель и проверьте розетку с помощью вольтметра, чтобы убедиться, что она получает необходимое количество энергии.Только тогда ваша электрическая плита готова к приготовлению пищи.

Обратите внимание, что точный процесс подключения розетки и прерывателя , чтобы вы могли подключить и использовать электрическую плиту, требует довольно большого количества деталей, поэтому вы должны внимательно прочитать все инструкции, которые идут в комплекте с розеткой. Если в какой-то момент у вас возникнут проблемы или вы почувствуете себя некомфортно, попросите приехать электрика , чтобы протянуть руку помощи. Для получения дополнительной информации, свяжитесь с нами онлайн или позвоните Мистеру Спарки по телефону (800) 906-4577 сегодня!

Схема подключения сетевой вилки

Схема подключения сетевой вилки

Имейте в виду, что это четырехжильный шнур и розетка для плиты / духовки.

Это очень легко сделать, но да, это может показаться очень устрашающим. Вы только что пришли домой с новой печкой, которую так ждала жена. Вы идете и вытаскиваете старую печь, и, к своему удивлению, обнаруживаете, что она была подключена жестко. Первое, что нужно сделать.

1) Больше не двигать плиту. Старые провода могут оборваться при включенном питании.

2) Теперь выключите питание на панели выключателя, если вы этого еще не сделали. Проверьте и убедитесь, что вы действительно выключили правый прерыватель.

3) Теперь, когда питание отключено, отсоедините провод от плиты / духовки.

4) Итак, теперь вы хотите приступить к креплению вашей новой розетки на 50 ампер к стене. Убедитесь, что вы будете устанавливать его достаточно низко, чтобы плиту / духовку можно было прижать к стене.

Вам нужно отрезать провод, чтобы не болталась тонна провода. Теперь вы будете использовать либо поверхностный монтаж, либо утопленную коробку с розеткой. См. Изображения ниже.

Краткое руководство.Красная линия (120 вольт), а черная также линия (120 вольт), белая - нейтраль, а зеленая - земля. G Земля. Линия L1. Линия L2. Белый N

Хорошо, теперь, когда у вас есть розетка, вам нужно подключить шнур питания к новой плите. Сама по себе эта картина должна вам все рассказать.

Помните зеленый провод, ЗАЗЕМЛЕНИЕ - самый важный провод. Почему, потому что это защищает вашу жизнь.

Как установить заглушку для электрической плиты

Для большинства новых печей с духовками требуется ток 50 А.Так что вам действительно нужно убедиться, требует ли ваша плита / духовка 50 ампер или нет. И сделайте так, чтобы у вас был провод на 50 А и прерыватель на 50 А. Я не говорю, что это не сработает, если вы этого не сделаете, но как только вы приготовите эту индейку на День Благодарения и все хорошие вещи на плите, и все ваши поиски будут выполнены через час или около того, вот тогда и начнутся проблемы.

Провода для духовки

Подключения к электрической духовке

3-проводная розетка для плиты

https://amzn.to/35kfeWN

3-проводная розетка для печи
ОСТАВАЙТЕСЬ В ОБНОВЛЕНИИ

Подпишитесь на мой список рассылки и получайте обновления, когда я публикую новый видео статья.

Спасибо за подписку.

Ой, черт возьми ... Что-то пошло не так.

Как подключить шнур питания электроплиты

При покупке электроплиты шнур питания не прилагается. Это связано с тем, что производители не осведомлены о типе розетки, которую вы могли установить в своем доме. Если вы только что приобрели электрическую плиту и у вас уже есть розетка, все, что вам нужно сделать, это установить шнур питания. Независимо от того, устанавливаете ли вы шнур в первый раз или заменяете старый шнур питания, выполнить электромонтаж несложно, но важно, чтобы вы следовали инструкциям и всегда не забывали действовать осторожно при работе с электропроводкой.

Шаг 1 - Покупка шнура питания

Шнуры питания бывают двух типов: трехконтактные (старый вариант) и четырехконтактные (новый вариант) шнуры питания. Чтобы подключить электрическую плиту и заставить ее работать, вам необходимо приобрести шнур питания, который соответствует вашей розетке с точки зрения напряжения (220 или 240 В) и штырей (трех- или четырехконтактный). Шнуры питания можно приобрести в большинстве магазинов бытовой техники и / или бытовой техники.

Шаг 2 - Откройте заднюю панель доступа

После того, как у вас есть шнур питания, вам нужно сначала открыть заднюю панель доступа плиты, чтобы иметь возможность установить ее.Но прежде чем продолжить, убедитесь, что на вилку нет напряжения, отключив прерыватель на источнике. Эта панель доступа обычно закрывается небольшой квадратной / прямоугольной металлической пластиной, которая крепится к плите с помощью винтов. Просто отверните его отверткой.

Шаг 3. Проденьте шнур через отверстие

После снятия задней крышки вы найдете отверстие под точками подключения. Сначала вставьте в отверстие ограничитель натяжения. Устройство для снятия натяжения надежно удерживает шнур на месте.Это полезно, чтобы провода не отсоединились, если шнур случайно выдернут. Затем пропустите шнур через приспособление для снятия натяжения. Пока не затягивайте винты на приспособлении для снятия натяжения.

Шаг 4 - Удалите медную полосу

Прямо над отверстием вы найдете точки подключения. У старых печей было только три точки подключения, но у большинства новых печей будет четыре точки подключения: две горячие, одна нейтральная и одна заземляющая. Нейтральная точка находится в центре, точки проводов под напряжением находятся по обе стороны от нее, а точка заземляющего провода находится под ней.Перед тем, как вы начнете подключать провода, вы должны проверить, есть ли медная полоса, соединяющая точки нейтрального и заземляющего провода. Если найдете, удалите эту тонкую полоску плоскогубцами. Если нет, переходите к следующему шагу.

Шаг 5 - Подключите провода

Совместите провода. Красный и черный - это провода под напряжением, белый - нейтральный провод, а зеленый - провод заземления. Чтобы подключить провода, вам нужно будет открутить точки соединения и зацепить провод на место. Сначала подключите заземляющий (зеленый) провод, а затем нейтральный (белый).Присоедините красный и черный провод к соответствующим точкам подключения с проводом того же цвета от печи. Обязательно затягивайте все провода по мере продвижения.

Шаг 6 - Затяните ограничитель натяжения

После того, как вы закрепили все провода, отрегулируйте шнур так, чтобы не было шлака или тяги. Теперь затяните фиксатор натяжения, чтобы надежно закрепить шнур питания. Избегайте чрезмерного затягивания, так как это может повредить шнур.

Шаг 7 - Подключите его

Перед тем, как подключить плиту, установите заднюю панель на место.Как только это будет установлено, просто вставьте шнур питания в розетку. Теперь вы можете снова включить выключатель.

9 простых шагов по замене электрической варочной панели

Установить новую портативную варочную панель вместо ржавой спиральной электрической варочной панели сложнее, чем вы думаете. Это не просто небольшая работа, которую вы можете выполнить самостоятельно, и не легкий проект.

Требуется тщательное планирование, потому что замена оборудования и установки будет стоить больших денег.К счастью, вы можете легко установить это устройство, выполнив следующие действия по замене электрической варочной панели .

Как работает электрическая варочная панель?

Механизм любой электрической варочной панели заключается в том, что она использует поток электричества для нагрева струн или ниток. Тепло от этих хорошо расположенных струн - вот что готовит вашу еду. У него есть кнопка, с помощью которой можно регулировать ток, тем самым управляя количеством электричества, которое в него попадает.

Стандартный диапазон напряжения для электрической варочной панели составляет 120–240 вольт.Обычно в нем есть автоматический регулятор, который контролирует время приготовления.

Используя соответствующие инструменты, вот несколько хорошо объясненных шагов, которые следует предпринять для правильной замены.

Пошаговое руководство по замене электрической варочной панели

Шаг 1. Извлеките бывшую электрическую варочную панель

Выньте существующую варочную панель - это первое, что вы должны сделать, если она есть. есть любой. Но если его нет, продолжайте делать следующее.

Чтобы снять ее, необходимо отключить электрический ток вокруг старой варочной панели, чтобы избежать поражения электрическим током. Кроме того, перед перемещением варочной панели удалите все связующее вещество и отсоедините все соединительные кабели.

После того, как вы отключили питание в качестве меры предосторожности, постарайтесь проверить соединение с помощью тестера, чтобы узнать, есть ли в нем ток. Поднесите тестер к положительному или отрицательному кабелю, и если он светится, значит, ток все еще есть. Следовательно, вы должны хорошо его отключить.

Также обратите внимание на все схемы, по которым были подключены кабели, сделайте мысленный образ этого. Или, еще лучше, защелкните, потому что таким же образом вы подключаете новую варочную панель. Обратитесь за помощью, чтобы поднять гаджет из положения.

Шаг 2. Освободите достаточно места для новой варочной панели

Постарайтесь освободить достаточно места для новой варочной панели. Стандартная площадь обычно указывается в руководстве производителя для этой конкретной варочной панели, и вы должны соблюдать ее должным образом.Тем не менее, общие утвержденные требования к пространству - 0,76 м над ним и 0,6 м вокруг него.

Шаг 3. Выберите подходящую соединительную коробку

Выбранное соединение должно соответствовать электрическим требованиям варочной панели, но это если у вас их много. Убедитесь, что напряжение как на старой, так и на новой варочной панели одинаковое.

Для стандартной варочной панели потребуется соединительная коробка на 240 вольт, так как она имеет диапазон напряжений 30-50 вольт

Шаг 4: Измерьте отверстие вашей варочной панели

Вы должны попытаться измерить отверстие варочной панели у себя на кухне, так что вы купите новый, который вам подходит.Измерение поможет при замене, но если вы ставите ее впервые, используйте размер вашей новой варочной панели. Затем добавьте 125-225 мм со всех сторон, чтобы покрыть удлинение столешницы.

Шаг 5: Расположение выреза в столешнице

Чтобы упростить задачу, поищите варочную панель, у которой монтажная деталь и размер выреза совпадают со старой. Желательно приобретать новую варочную панель того же производителя, что и старая. Это дает вам преимущество запрашивать наполнитель, чтобы закрыть любое пространство, образованное вырезом большего размера.

В случае, если вырез меньше, вам следует обратиться за помощью к профессионалу, потому что всегда рискованно пытаться увеличить вырез. Но если вы настаиваете на том, чтобы делать это самостоятельно, что вам, конечно же, следует прибить по концам алмазным кругом или болгаркой. Найдите способ уменьшить количество пыли и жидкости, которые падают с него, но не создавайте новый вырез.

Убедитесь, что края выреза имеют сферическую форму, особенно если ваша текущая столешница имеет твердую поверхность. Избегайте использования лобзика, вместо этого ищите фрезерный станок с фрезой с единственной канавкой 1.Диаметр 5 см и стержень 1 см. Нанять профессионала для выполнения этой задачи, чтобы не испортить ее.

Другой способ, если поверхность столешницы пластиковая; используйте сверло 1,2 см и круглую пилу или лобзик.

Шаг 6: Измените отверстие в столешнице, чтобы оно соответствовало варочной поверхности

При изменении отверстия для варочной панели учитывайте дополнительные 1-3 см для удлинителя. Но если установка свежая, вам нужно будет сделать проем подходящего размера.Вы должны сделать то же самое, если он мельче, а это значит, что вам нужно расширить его, чтобы он соответствовал варочной поверхности.

В процессе расширения или создания нового проема он может быть слишком увеличен. Следовательно, все, что вам нужно сделать, это набить железную стружку. Используйте их, чтобы избавиться от лишнего места.

Убедитесь, что вы не порезаете область счетчика плиткой. Вместо этого используйте мокрую пилу для обхода.

Шаг 7. Разборка блоков, прикрепленных к варочной панели

Вам следует разобрать новую варочную панель и отсоединить все поддерживающие компоненты, такие как крышки и съемные конфорки.Закрепите зажимы для ниток, которые плотно прижимают варочную панель к столешнице.

Присоедините их к верхнему краю выреза и закрепите булавками. Используйте двусторонние клейкие ленты, если поверхность вашей столешницы выполнена из гранита.

Шаг 8: Повесьте варочную панель на свое место

Сначала проденьте электрические кабели в созданные для нее отверстия. После этого повесьте варочную панель на свое место, вдавив ее в зажимы для ниток.

Осторожно нажмите на нее, чтобы она вошла в зажимы.Затем верните снятую плитку, если она есть, так, чтобы она упиралась в края установленной варочной панели. Из-за застежки вы должны подождать не менее суток, прежде чем снова начать.

Убедитесь, что она высохла, прежде чем ставить варочную панель, чтобы не испачкать ее. Затем снова подключите электрические кабели к источнику питания, используя схему разводки, использованную в старой варочной панели.

Убедитесь, что нет электричества, чтобы избежать поражения электрическим током. После этого подключите кабели, используя изображение, которое вы сделали изначально.

Положительный и отрицательный кабели (красный и черный) - это те, которые подают питание на варочную панель. Убедитесь, что вы подключили его к соответствующим клеммам на соединительной коробке. Затем подключите нейтральный кабель (белый) к соответствующей клемме в коробке; не забудьте также подключить заземляющий провод (зеленый).

Вы должны связать все подключенные кабели кабельной гайкой, которая работает как небольшая крышка, отделяющая провода от соприкосновения друг с другом. Причина в том, что это может вызвать короткое замыкание.Следовательно, скрутите кабели, прежде чем закрывать их гайкой для кабеля.

Шаг 9: Присоедините отсоединенные блоки

Вы должны прикрепить обратно все компоненты, которые вы отсоединили во время монтажа варочной панели. Такие детали, как съемные горелки и крышки, следует расположить так, чтобы завершить процесс установки. Включите электричество, чтобы проверить, нормально ли работает варочная панель. Если да, вы можете пользоваться варочной панелью без стресса.

Меры предосторожности при установке

  • Вы должны соблюдать Национальный электротехнический кодекс поведения для кабелей из сплава.Убедитесь, что полностью алюминиевые кабельные соединения защищены специальными соединительными инструментами, указанными в данном кодексе поведения. Кроме того, вы должны следовать процедурам согласно их предписаниям.
  • Неправильное соединение кабелей из сплава (алюминиевых, медных или свинцовых) может привести к возгоранию или короткому замыканию. Старайтесь следовать указаниям, изложенным в руководстве производителя по установке.
  • Пропуская кабели через отверстие, не перекручивайте их, чтобы не изменить расположение.Также будьте осторожны, чтобы не оголить кабели от трубки.
  • Любые работы, связанные с электромонтажом, должны проводиться на видном месте, не засовывать кабели в стены, потолки или скрытые места. .
  • Убедитесь, что все кабели подключены к соответствующим клеммам, и не подключайте их к другому кабелю, чтобы избежать электрического взрыва.
  • Варочные панели поставляются с проставкой из полиэстера на периферии, которая улучшает расположение варочной панели на отверстии. Убедитесь, что полиэстер не удален, чтобы варочная панель не выделяла слишком много тепла, которое могло бы вызвать возгорание.Прикрепите спинку клеем, если они начали отваливаться.
  • Старайтесь не ставить деревянный кухонный гарнитур прямо над электрической плитой. Вместо этого разместите вентиляционную вытяжку примерно на 13 см ниже кухонного гарнитура. Это снижает вероятность возникновения пожара во время использования.
  • Внимательно ознакомьтесь с инструкциями производителя, особенно с контрольным списком профилактического обслуживания. Этот список содержит неисправности устройства, которые не связаны с неправильной установкой или неправильным оборудованием в аксессуаре.
  • Вы можете связаться с производителями с жалобами, комплиментами или по любым другим вопросам, используя номера и адреса службы поддержки, указанные в руководстве. Сделать это можно, позвонив или написав по указанному адресу.

Заключение

Заменить варочную панель - более сложная задача, чем заменить электрическую плиту или конфорку. Здесь требуется множество мер предосторожности. Любая ошибка может привести к поражению электрическим током или возгоранию, что может заставить вас подумать о вызове экспертов.Однако, если вы все еще хотите заниматься своими руками, всегда помните:

  • Отключить весь поток электроэнергии, прежде чем делать что-либо с электрической варочной панелью
  • Убедитесь, что все кабельные соединения соответствуют требованиям и в соответствии с исходным шаблоном
  • Возможно, вы захотите при работе с электрическими кабелями используйте средства индивидуальной защиты.

Если у вас есть вопросы без ответов, вы можете задать их в разделе комментариев.

Можно ли перейти с газовой плиты на электрическую?

Есть разные причины, по которым вы можете захотеть заменить свою газовую плиту на электрическую.Вы можете предпочесть его внешний вид, преимущества безопасности, простоту использования или дизайн, не требующий особого ухода. Электроприборы также стоят значительно дешевле газовых. Этот переключатель включает в себя несколько важных шагов, поэтому вам, вероятно, понадобится помощь электрика.

Газопровод

Нет необходимости полностью снимать трубопровод природного газа. Однако профессионалу следует не только закрыть клапан, но и закрыть трубу крышкой. Этот шаг имеет решающее значение для предотвращения повреждений кухни и угроз безопасности; линия должна быть полностью герметизирована, чтобы исключить утечку газа.

Ваша газовая плита подключается к стандартной розетке на 110 вольт. С другой стороны, электрическая модель потребляет гораздо больше энергии и обычно требует розетки на 220 В. Электротехнические подрядчики должны установить проводку большой емкости при замене розеток 110 В на блоки 220 В, поэтому этот процесс не так прост, как замена одного типа розетки на другой.

Схема

В отличие от газовых приборов, электрические модели нуждаются в выделенных цепях с высокой силой тока, поэтому для переключателя может потребоваться модернизация электрической панели.Требования к силе тока зависят от конкретной модели и размера устройства. Если плита имеет варочную панель и духовку, ей, вероятно, потребуется 40 или 50 ампер мощности.

Если возможно, вам, возможно, придется обновить источник электричества в вашем доме. Вам понадобится более мощный генератор, чтобы питать кухню электрическими приборами. Если вы не можете позволить себе это обновление, вы можете использовать оборудование 220 В во время отключений электроэнергии. Дополнительные фотоэлектрические панели могут потребоваться, если в вашем доме используется солнечная энергия.

Соединение

Последний шаг включает подключение электрического провода к новой плите и розетке. Производители обычно не подключают эти шнуры к высоковольтным приборам Omaha, но местный электрик или техник может быстро выполнить эту задачу за вас. Проволока часто продается как отдельный продукт.

Как домовладелец, который переходит с газовой плиты на электрическую, важно знать, как защитить электрические розетки! Без надлежащей защиты они могут нанести вред всем, кто живет в вашем доме.Не допускайте попадания воды! Вы можете попросить водонепроницаемую коробку для защиты любых наружных розеток.

После того, как вы переключитесь на электрическую плиту, у вас могут появиться идеи для новой кофеварки или микроволновой печи. Обновление - это здорово, но имейте в виду, что эти приборы создают много пара, поэтому убедитесь, что у вас нет оборудования под розеткой или рядом с ней!

Вы не уверены, какие приборы нуждаются в ремонте? Обычно их необходимо заменять, если вы используете их каждый день. Если ваш холодильник протекает или еда быстро портится, это может быть признаком того, что вам нужно обновить! Или это твоя морозилка? Издает необычные звуки и накапливается наледь? Это несколько признаков того, что он больше не работает.Это ненормально, что ваша микроволновая печь меняет тепло, пора обновить! Если у вас есть другие вопросы о вашей технике Omaha, обязательно обратитесь за советом к специалисту!

Переход с газовой плиты на электрическую, хотя и включает в себя несколько этапов, возможен и дает значительные преимущества. Свяжитесь с нами, чтобы начать. Наши сотрудники ускорят этот проект, обеспечив безопасность и защиту вашего дома. Когда вам нужно установить или отремонтировать бытовую технику, домовладельцы Омахи всегда могут положиться на ServiceOne.

_______________

С нашей командой квалифицированных и вежливых профессионалов в области кондиционирования воздуха ServiceOne мы сделаем ваш дом или бизнес комфортным круглый год! На протяжении более 25 лет компании ServiceOne доверяют предоставление первоклассных услуг по продажам и обслуживанию домов и предприятий в районе метро Омаха / Каунсил-Блафс и в Дубуке, штат Айова. С более чем 90 сотрудниками, готовыми помочь, вы всегда можете доверить нам предоставление 100% удовлетворительного обслуживания. Мы также предлагаем домашнюю гарантию и соглашения об обслуживании, сантехнические услуги, электрические услуги, ремонт бытовой техники и помощь с генераторами, а также с домашней и бизнес-автоматизацией.Для получения дополнительной информации о наших услугах свяжитесь с нами сегодня!

Подключение электроплит

  • Общая схема подключения к сети
  • Результаты
  • С каждым годом все больше и больше людей решают подключить прибор. Это не удивительно. Современные технологии, используемые при их создании, позволяют добиться значительной экономии.

    Представьте, что вы уже приобрели плиту, и вам нужно ее подключить. В этом случае необходимо сначала внимательно прочитать руководство пользователя.Именно там указывается рабочая схема подключения.

    Внимание! Электроплиты потребляют большое количество электроэнергии по сравнению с другими приборами, и это следует учитывать при подключении по схеме.

    Прежде чем приступить к непосредственному подключению электроплит по схеме, необходимо ознакомиться с рядом документов:

    • ПУЭ 7,
    • Pteep,
    • технический паспорт.

    Только после этого вы сможете пользоваться данным руководством.В противном случае вы рискуете не только потерять гарантию на плиту, но и подвергнуть себя опасности.

    Шаг 1. Выберите провод ↑

    Силовой провод согласно схеме, должен быть независимым. Проще говоря, его нужно сразу ставить в распределительную коробку. В противном случае сделка может просто сгореть, спровоцировав тем самым пожар.

    Если в вашем доме нет выделенной линии, вы можете использовать следующие типы цепей:

    В свою очередь, чтобы подключить прибор от розетки в соответствии со схемой, необходимо использовать кабель типа ПВС.Если не можете найти что-то подходящее и KG. Кстати, последний имеет гораздо большую устойчивость к переломам. В процессе эксплуатации его можно много раз погнуть. Вред в этом.

    При выборе сечения кабеля для подключения электроплит в расчете должны приниматься три основных параметра:

    • количество фаз,
    • напряжение,
    • потребляемая мощность.

    Достаточно взглянуть на приведенную ниже таблицу и выбрать нужный вариант подключения прибора по схеме кабеля.Таким образом, лучше предоставить немного дополнительных мощностей, поскольку изменения в сети - это обычное дело.

    Также при подключении прибора по схеме своими руками необходимо знать о некоторых нюансах. Во-первых, все транзакции должны удерживаться независимо от автоматического переключения. Во-вторых, номинальный ток питания должен быть выше потребления аппарата.

    Технические характеристики устройства вы можете найти в соответствующей документации, которая должна идти к устройству в упаковке .Все параметры указаны на корпусе.

    Внимание! Автоматический выключатель должен относиться к группе С.

    При подключении прибора по схеме необходимо обратить внимание на наличие УЗО. Это поможет защитить вас и вашу семью от поражения электрическим током в процессе эксплуатации устройства.

    УЗО, нужно установить возле автоподатчика. Подключение устройств возможно только после установки автоматического выключателя. Обратите особое внимание на винтовые клеммы. Они должны быть надежно закреплены.

    Шаг 2. Сделайте розетку ↑

    В идеале на вашей кухне уже должна быть розетка, через которую можно будет подключить электроприбор в соответствии со схемой. Но, к сожалению, разъемы питания нужно оборудовать далеко не во всей квартире, поэтому иногда приходится заботиться о себе.

    Внимание! Вам нужна розетка, которая может обеспечить электричество мощностью более 3 кВт.

    В большинстве случаев на кухне устанавливается однофазная розетка.Этого более чем достаточно, чтобы обеспечить подключение прибора по стандартной схеме. Минимальный номинальный ток должен быть не менее 32 А . В идеале - 40.

    Розетка, которую вы будете использовать для подключения электроплит по схеме, должна быть изготовлена ​​из качественных материалов. Также необходимо предусмотреть электрический контакт.

    Очень важно, чтобы количество жил совпадало с количеством жил. Ни при каких обстоятельствах нельзя соединять провода вместе, чтобы можно было подключиться к одному контакту.Это может привести к возгоранию.

    При подключении использовать только медный провод. Размер провода должен соответствовать табличным характеристикам. Саму розетку следует устанавливать на ровной поверхности. А материалов повышенной горючести поблизости быть не должно.

    Совет! При установке на кирпичную стену желательно использовать распорку, чтобы цоколь не потрескался.

    Нельзя устанавливать розетку для подключения электросхемы возле умывальника. Это не соответствует правилам техники безопасности.Спрей может попасть на оголенный кабель и вызвать короткое замыкание.

    Также нельзя устанавливать раструб слишком близко к железным трубам. То же касается дверных и оконных проемов. От правильного выбора места для установки зависит безопасная работа устройства.

    Когда вы закончите установку розетки для подключения прибора к цепи, проверьте изоляцию. Кабели не должны быть повреждены. Только после этого зажгите плиту.

    Внимание! В идеале цвета проводов в вилке должны совпадать с цветами кабелей в розетке.

    Особого внимания заслуживают винтовые клеммы, их необходимо правильно закрепить. Кроме того, при установке розетки для подключения прибора каждый многожильный кабель необходимо дополнительно припаять. Пайку надо делать там, где они крепятся к контактам.

    Насколько правильно вы соединили провода, убедитесь мультиметр. Как только предварительный осмотр будет завершен, можно включить автоматическое переключение.

    Шаг 3. Присоединение к пластине ↑

    Чтобы подключить варочную панель к кабелю питания, вам понадобится схема.Точная схема соединений должна быть в паспорте. Как только вы найдете его, вам нужно будет найти на задней панели маленькую крышку и открутить ее. Под ним вы найдете провода.

    Теперь можно закрепить провод для подключения прибора в соответствии со схемой. Но перед этим нам нужно закрепить кабели. Иначе неаккуратное движение вас просто вытащит.

    Внимание! Для крепления к корпусу прибора есть специальные зажимы.

    Схема подключения зависит от количества фаз.Для сопряжения необходимо использовать медную перемычку. Обычно они идут вместе с клеммной колодкой. Существующая схема установки подключения. Затем затяните винты.

    Обычно в документации или на крышке есть схема, по которой можно подключить плиту. В этом случае разъемные кабели цвета должны идеально подходить друг к другу.

    Сначала нужно подключить землю. Обычно эта проволока имеет светло-зеленый цвет (смесь желтого и зеленого). Затем вы можете подключить нейтраль.Синий кабель подключен третьим. Только после этого можно переходить к фазным проводам. Последовательность следующая:

    В процессе подключения нужно соблюдать особую осторожность, так как неправильный контакт может привести к выходу из строя пластины или проводки. По окончании работы крышка закрывается.

    Пожалуй, это самая простая схема подключения к однофазной сети, для подключения питания вам понадобятся:

    1. Установите перемычки на клеммы L1 и L2, L2 и L3.
    2. К L2 подключите коричневый провод под фазой.
    3. Установите перемычку на N1 и N2.
    4. К N2 для подключения нейтрали.
    5. На контакт заземления выводится провод заземления.

    Однако необходимо помнить, что это общая схема. Многие схемы, которые идут вместе с документацией, могут иметь другие названия терминалов . Причем даже количество может быть другим.

    Если нужно подключить плиту к трехфазной сети, схема будет немного другой.У вас будет три фазы, которые вам просто нужно подключить к трем клеммам L1-L3. В процессе установки никаких перемычек не понадобится. N1 и N2 вместе с PE подключаются к соответствующим контактам.

    Двухфазная сеть потребует установки перемычки на L1 и L2. После этого вы сможете подключить фазу A. Соответственно, C выйдет из L3. Все остальные провода можно подключать аналогично предыдущим сетям.

    Подключить варочную панель к сети не так уж и сложно.Причем это возможно в квартирах и домах, где в проекте розетки такого типа не были предусмотрены. Но для этого нужно использовать качественные компоненты и учитывать такие важные детали, как количество фаз в сети.

    Связанные с контентом

    Износятся ли горелки электрических плит?

    К сожалению, конфорки электроплит, также известные как элементы поверхностного змеевика варочной панели, со временем изнашиваются. Это просто результат того, что элемент выполняет свою работу по нагреванию, чтобы вскипятить кастрюлю с водой или приготовить еду на сковороде.В то время как поверхностные элементы сделаны так, чтобы выдерживать чрезвычайно высокие температуры, элемент, постоянно нагреваясь, а затем охлаждаясь в течение многих лет использования, может в конечном итоге повредить цепь или вызвать ее короткое замыкание. Хотя домовладельцы с ограниченным бюджетом обычно просто полагаются на один из трех или четырех других элементов рабочей поверхности, если один из них перегорел, относительно легко заменить неисправный элемент на новый (и это не так дорого).

    Как заменить конфорки электроплиты

    Перед тем, как пытаться заменить элемент поверхностной катушки, обязательно отключите электропитание прибора или отсоедините шнур питания прибора, чтобы предотвратить поражение электрическим током.Многие варочные панели и автономные варочные панели будут использовать обычные элементы змеевика, в то время как гладкие стеклянные плиты на электрических плитах будут использовать излучающие змеевики. Процесс замены обычного элемента теплообменника довольно прост, тогда как доступ к излучающей катушке может быть более сложным.

    Для снятия и замены обычного элемента змеевика:

    • Поднимите элемент на угол в сорок градусов и потяните, чтобы отсоединить клеммы элемента от гнезда.
    • При замене или переустановке обычного элемента змеевика сначала убедитесь, что поддон правильно выровнен и выемка в поддоне находится прямо напротив приемника. Вставьте клеммы элемента в гнездо под углом сорок градусов, затем опустите элемент так, чтобы металлическая опора вошла в выемку поддона для сбора жидкости.

    Доступ к излучающей катушке:

    • Поскольку излучающие змеевики устанавливаются под стеклянной варочной панелью, вам нужно будет снять варочную панель с плиты или отсоединить ее от основания.Для этого вам часто нужно сначала отодвинуть плиту от кухонной стены или кухонной стойки.
    • Когда варочная панель является частью кухонной плиты, первым делом часто бывает открывание дверцы духовки, чтобы получить доступ к винтам, которыми крепится основная поверхность.
    • Выверните винты, чтобы освободить главную верхнюю часть. Имейте в виду, что в зависимости от модели вам может потребоваться сначала снять крышку и / или панель управления.
    • Поднимите основную крышку и поддержите ее.
    • Для модели автономной стеклянной плиты обычно требуется снять прибор со столешницы, а затем отделить стеклянную варочную панель от основания.Для этого может потребоваться отсоединить проводку распределительной коробки на достаточном провисании, чтобы полностью снять прибор со столешницы.
    • После того, как стекло или основные варочные сверху отделяются от основания или диапазона, вы должны иметь возможность освободить излучающий элемент удерживающих зажимов из опорного кронштейна для отсоединения элемента. Для некоторых моделей потребуется открутить винты, чтобы отсоединить опорный кронштейн от верхней части, прежде чем вы сможете полностью отсоединить элемент.
    • Отметьте ориентацию проводов, подключенных к элементу, затем отсоедините провода.
    • Поскольку новые излучающие элементы поставляются без удерживающих зажимов, вам, вероятно, потребуется перенести существующие зажимы со старого элемента на новый. На корпусе элемента обычно выгравированы номера, указывающие, где должны быть установлены зажимы и закреплены винтами.
    • Подключите провода к соответствующим клеммам.
    • Привязка удерживающих зажимов в соответствующие пазы в опорном кронштейне.
    • При необходимости выровняйте опорный кронштейн на нижней стороне варочной панели и затяните винты, чтобы закрепить.
    • Установите на место основную верхнюю часть или варочную панель, закрепив ее винтами.
    • Установите на место панель управления или любые крышки, если необходимо.
    • Вставьте отдельно стоящую варочную панель в отверстие в столешнице (при необходимости подключите проводку распределительной коробки). Или прижмите диапазон к стене или установите на место в отверстии прилавка.

    После завершения ремонта включите электропитание кухонной плиты или варочной панели или снова подключите шнур питания прибора.

    Испытание элемента змеевика электрической варочной панели

    Существует ряд причин, по которым элемент поверхностной катушки не нагревается, помимо износа самого элемента: розетка элемента может быть повреждена, может быть неплотное или сгоревшее соединение проводов, или переключатель элемента может быть неисправен.Так как же узнать, выгорел ли сам элемент поверхности? Если это обычный элемент катушки, сначала проверьте, нет ли на катушке видимых разрывов или пузырей. При осмотре излучающей катушки ищите разрывы или пятна ожогов. Вы также можете проверить как обычные катушки, так и элементы излучающей катушки с помощью мультиметра, чтобы определить, есть ли в этой части непрерывность - непрерывный электрический путь, присутствующий в катушке.

    Для проверки элемента:

    • При использовании омметра аналогового типа убедитесь, что он откалиброван, зажав вместе красный и черный щупы и установив стрелку на «ноль».
    • При использовании цифрового измерителя поверните диск выбора на минимальное значение сопротивления в Ом.
    • Снимите элемент поверхности с варочной панели или убедитесь, что он изолирован от электрической цепи.
    • Коснитесь красным щупом одной из клемм элемента, а черным щупом - другой клеммы.
    • Если на дисплее измерителя отображается значение сопротивления от нуля до пятидесяти Ом, значит, элемент исправен и должен функционировать. Если стрелка аналогового измерителя не движется или цифровой дисплей существенно не меняется, значит, элемент не имеет целостности и неисправен.
    • Вы также можете проверить излучающую катушку, чтобы определить, закорочена ли она, прикоснувшись одним щупом к клемме, а другим щупом к металлическому корпусу. Если измеритель показывает непрерывность, вы знаете, что в компоненте произошло короткое замыкание, и его необходимо заменить.

    Найдите подходящие детали для электроплит в Ремонтной клинике

    В ремонтной клинике

    есть все запасные части, необходимые для поддержания работоспособности электрической плиты, включая элементы поверхности катушки, переключатели элементов, розетки, световые индикаторы, ручки управления и клеммные колодки.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
