требования, правила, схемы и типы розеток

Розетки на кухне — это важная составляющая для правильной работы бытовой техники и освещения. Но, как правило, не всегда мы задумываемся о том, какое количество розеток нам нужно на кухне, где их разместить и как правильно подключить. В этой статье мы рассмотрим требования к установке розеток на кухне, схему установки и оптимальное размещение для каждой из них.

Содержание

Требования к установке розеток

Перед тем, как приступить к установке розеток на кухне, необходимо знать требования, которые предъявляются к данному виду электромонтажа. Во-первых, розетки на кухне должны иметь защиту от поражения электрическим током, то есть иметь заземление и дифференциальный автоматический выключатель. Во-вторых, все розетки на кухне должны быть выполнены в соответствии с нормами электробезопасности и иметь сертификат качества.

Схема установки розеток

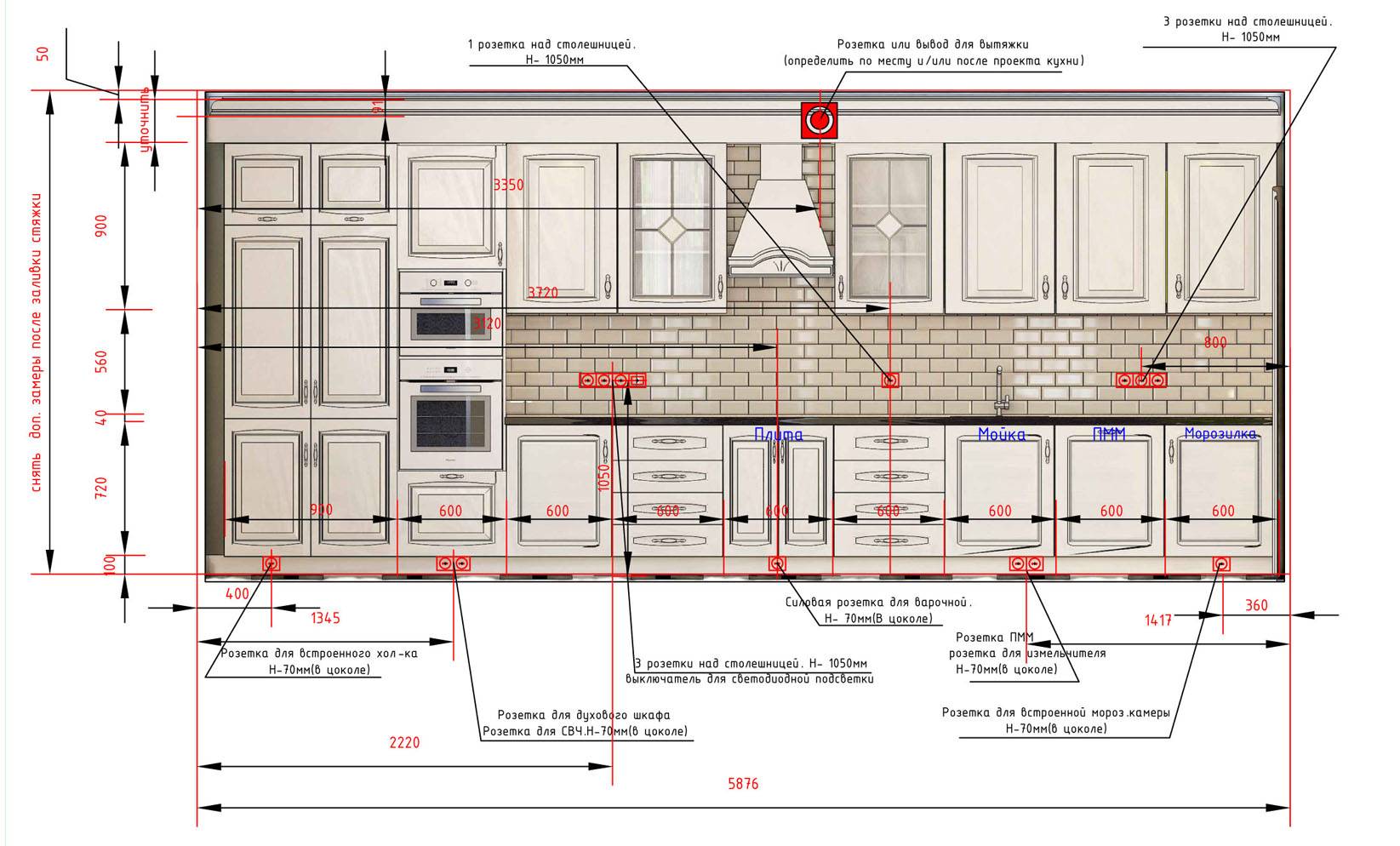

Перед тем, как установить розетки на кухне, необходимо составить схему и определить, где будут располагаться электроприборы. Розетки на кухне могут быть установлены в разных местах, но необходимо учитывать, что они должны быть расположены на расстоянии не менее 20 см от раковины, плиты, духовки и других водопроводных узлов. Также розетки не должны быть расположены в зоне возможного попадания воды и пара.

Уровни монтажа розеток

Перед установкой розеток на кухне необходимо определить их уровень монтажа. Это позволит избежать неудобств в использовании бытовой техники и других электронных устройств, а также обеспечить безопасность.

На кухне можно выделить три уровня монтажа для розеток:

• Нижний уровень (ниже столешницы) — здесь можно разместить розетки для подключения холодильника, посудомоечной и стиральной машин, а также для зарядки мобильных устройств.
• Средний уровень (на высоте столешницы) — розетки на этом уровне идеально подходят для подключения мелкой бытовой техники, такой как тостер, кофеварка, миксер, блендер и т.д.
• Верхний уровень (над столешницей) — здесь можно разместить розетки для электроплиты, духового шкафа, вытяжки и другой крупной бытовой техники.

Правила размещения розеток для техники

Правильное размещение розеток на кухне для бытовой техники — это еще один важный фактор, который следует учитывать при установке розеток.

Розетки над столешницей

Розетки над столешницей — это одно из наиболее удобных мест для размещения розеток на кухне. Они обычно устанавливаются на расстоянии 30-40 см от верхней кромки столешницы. Это позволяет легко подключать и отключать крупную бытовую технику, такую как духовой шкаф или электроплиту.

Розетки для электроплиты и духового шкафа

Розетки для электроплиты и духового шкафа являются одними из наиболее важных на кухне, поскольку это основной источник энергии для приготовления пищи. Эти розетки должны располагаться вблизи приборов, но при этом быть достаточно далеко от горячих поверхностей, чтобы не было риска получения травм.

В большинстве случаев розетки для электроплиты и духового шкафа должны располагаться на стене над приборами или рядом с ними. Рекомендуется устанавливать розетки на расстоянии не менее 50-60 см от поверхностей электроплиты и духового шкафа. Это поможет избежать перегрева розеток и повреждения кабелей.

Розетки для вытяжки

Розетки для вытяжки должны располагаться в непосредственной близости от вытяжки, чтобы избежать ненужной длины проводов и сократить количество электропроводки, которую нужно будет протягивать по кухне. Оптимальным местом установки розеток для вытяжки является стена или потолок над вытяжкой.

Розетки для холодильника

Розетки для холодильника следует устанавливать рядом с холодильником, чтобы исключить необходимость использования удлинителей или удлинительных проводов. Кроме того, установка розетки рядом с холодильником позволит избежать повреждения кабелей и предотвратить их попадание в зону готовки пищи.

Розетки для посудомоечной и стиральной машин

Розетки для посудомоечной и стиральной машин должны располагаться вблизи приборов, но при этом быть достаточно далеко от мест, где возможно пролитие воды. Оптимальным местом установки розеток для посудомоечной и стиральной машин является стена или пол, непосредственно под прибором.

Розетка для микроволновой печи

Микроволновая печь — один из самых используемых электроприборов на кухне. Розетку для микроволновой печи нужно размещать на высоте не менее 60 см от пола. Это позволит удобно использовать ее и избежать опасности для детей.

Розетка и выключатель для подсветки

Освещение кухни — это важный аспект, так как в процессе приготовления пищи необходимо иметь достаточно света. Розетку для подсветки лучше разместить на высоте 1,5 метра, а выключатель — на уровне плеча.

Розетки для мелкой бытовой техники

Мелкая бытовая техника, такая как тостер, блендер или кофеварка, используется ежедневно. Розетки для такой техники нужно размещать на уровне столешницы, чтобы было удобно их подключать и отключать.

Розетки для телевизора, кондиционера и гаджетов

На кухне можно установить телевизор, кондиционер или зарядную станцию для гаджетов. Розетки для такой техники нужно размещать на высоте не менее 30 см от столешницы и не менее 1,5 метра от пола.

Размещение розеток на кухне должно быть продуманным и удобным для использования. При размещении розеток необходимо учитывать тип и размеры техники, которую вы будете использовать. В следующей части статьи мы расскажем о размерах и схеме подключения розеток на кухне.

Количество розеток

Общее количество розеток, необходимых на кухне, зависит от размера кухни, количества используемых устройств и их расположения на кухне. В среднем, для небольшой кухни достаточно 3-4 розеток, для среднего размера кухни – 5-6 розеток, для большой кухни – 7-8 розеток и более.

Помимо общего количества розеток, важно также учитывать расположение розеток на кухне. Оптимальным вариантом будет размещение розеток на высоте 30-40 см от пола, чтобы они были удобны в использовании. Также необходимо учитывать расстояние между розетками, чтобы можно было подключить несколько устройств одновременно.

Типы розеток

Существует несколько типов розеток, которые могут быть установлены на кухне в зависимости от конфигурации пространства и ваших личных потребностей.

Встроенные розетки

Встроенные розетки устанавливаются непосредственно в столешницу, что обеспечивает оптимальное использование пространства на кухне. Эти розетки могут быть использованы для подключения электрических приборов, которые используются на кухне, таких как микроволновые печи, тостеры и блендеры. Встроенные розетки могут быть полезными, если вам нужно много розеток, но пространство на стене ограничено.

Накладные розетки

Накладные розетки устанавливаются на поверхности стены и являются самым распространенным типом розеток. Эти розетки могут быть использованы для подключения крупной бытовой техники, такой как холодильники и духовые шкафы, а также для подключения мелкой бытовой техники, такой как кофеварки и тостеры. Накладные розетки легко устанавливаются и могут быть перемещены при необходимости.

Угловые розетки

Угловые розетки устанавливаются в углах помещения, что позволяет максимально эффективно использовать пространство. Такие розетки могут быть как встроенными, так и накладными.

Скрытые розетки

Скрытые розетки устанавливаются внутри шкафов или выдвижных ящиков, что позволяет создать максимально минималистичный дизайн кухни. Они идеально подходят для тех, кто хочет скрыть провода и избежать излишней сложности в дизайне кухни.



Выдвижные розетки

Выдвижные розетки устанавливаются в ящиках, шкафах или встроенных устройствах, которые могут выдвигаться наружу. Эти розетки также позволяют скрыть провода и создать минималистичный дизайн кухни, при этом они очень удобны в использовании.

Видео

Топ 5 частых ошибок

1. Недостаточное количество розеток. Одна из самых распространенных ошибок при установке розеток на кухне — это недостаточное количество розеток. Некоторые люди устанавливают только несколько розеток, не учитывая количества электроприборов, которые они планируют использовать. В результате у них возникают проблемы с электричеством, и они вынуждены использовать удлинители, которые являются небезопасными.
2. Неправильное расположение розеток. Еще одна распространенная ошибка — это неправильное расположение розеток. Розетки должны быть расположены на удобном расстоянии от тех мест, где будут использоваться электроприборы. Розетки над столешницей и вблизи раковины должны иметь защиту от брызг воды. Не стоит устанавливать розетки слишком близко к газовой плите или другим нагревательным приборам.
3. Неправильный размер розеток. Еще одна ошибка — это выбор неправильного размера розеток. Розетки должны быть достаточно большими, чтобы вмещать все электрические штекеры. Некоторые розетки слишком маленькие и не могут вместить штекеры от некоторых электроприборов.
4. Неправильный выбор типа розетки. Одна из распространенных ошибок – использование неправильного типа розетки. Как мы уже упоминали, существует несколько типов розеток, каждый из которых имеет свои преимущества и недостатки. В случае с кухней, наиболее часто используемыми являются встроенные и накладные розетки. Встроенные розетки скрыты в стене или плите, что делает их очень стильными и эстетичными. Однако их установка может быть затруднительной и требует определенных навыков. Накладные розетки, напротив, проще устанавливаются, но могут выглядеть менее привлекательно и занимать дополнительное пространство.
5. Неучтенные будущие потребности. Еще одна распространенная ошибка – неучтенные будущие потребности. Когда вы проектируете и устанавливаете розетки на кухне, необходимо предусмотреть все будущие потребности, в том числе технику, которую вы можете приобрести в будущем. Например, если у вас нет сейчас микроволновой печи, но вы планируете купить ее в будущем, не забудьте установить розетку на правильном уровне для этого прибора. То же самое относится и к другой технике, такой как посудомоечные и стиральные машины, кондиционеры и т.д.

Расположение розеток на кухне – сколько нужно, правила размещения, зоны подключения и перенос

Для облегчения работы со встроенной и переносной кухонной техникой необходимо обеспечить ее удобное и правильное подключение к источнику электропитания. Для этого требуется расположение розеток на кухне, соответствующее нормам электробезопасности, обеспечивающее доступность для подключения всех электроприборов, не нарушающее эстетичность внешнего вида.

Последнее иногда стоит на первом месте по сравнению с практичностью — с этим связано появление встраиваемых в столешницу выдвижных видов розеток, не затрагивающих декоративность кухонного фартука.

Содержание:

• Предварительные работы
• Правила размещения и требования
• Основные виды
• Зоны подключения
• Расчет необходимого количества
• Размещение для кухонной техники
• Бюджетный перенос своими руками
• Заключение
• Видео: размещение розеток на кухне

Предварительные работы

Перед устройством электропроводки необходимо начертить макет гарнитура с расположением встроенных электроприборов и исходя из чертежей, спроектировать схему размещения розеток на стене кухни. Если кухонный гарнитур делается под заказ, то план лучше согласовать с дизайнером или уточнить у продавца-консультанта при приобретении гарнитура в торговой сети.

Оптимальным вариантом является решение вопроса, где расположить розетки на кухне, совместно с продавцом (изготовителем) кухонного гарнитура, знающего все нюансы своей продукции и электриком, разбирающимся в правилах размещения электрической арматуры в соответствии с требованиями техники безопасности и нормативами.

При отсутствии такой возможности можно изучить приведенную ниже информацию и основываясь на полученных данных, самостоятельно составить схему расположения розеток.

Чтобы не возникло проблем с размещением, планировать установку лучше заранее, желательно на стадии дизайн-проекта

Правила размещения и требования

При планировании и размещении розеток в кухонных помещениях следует придерживаться нескольких правил:

• Расположение мест подключения должно быть легкодоступно, а число самих розеток иметь запас в одну четверть от числа подключаемых устройств.
• Электрическая схема расположения розеток на кухне должна соответствовать правилам подключения, а само размещение точек не нарушать государственные стандарты и нормы. Обычно точки подключения группируют, запитывая наиболее мощные кухонные электроприборы отдельно.
• Установка розеток в зоне варочной поверхности и мойки категорически запрещена, их нельзя размещать в шкафах и тумбах за встроенной кухонной техникой.
• Линия подключения должна соответствовать мощности запитываемых электроприборов, а материал изготовления отвечать требованиям электро- и пожаробезопасности.
• Встроенные кухонные электроприборы должны быть расположены на расстоянии не более 1 метра от точки запитывания, переносные устройства могут находиться на расстоянии 1,5 м. от розетки.
• В рабочей зоне кухонного помещения желательно устанавливать розетки с защитными шторками или пластиковыми крышками (влагозащищенные) — это предотвратит попадание влаги, жира и копоти на их рабочую поверхность и увеличит срок службы.

Главное при размещении — установить несколько розеток в легкодоступном месте

Основные виды

Для организации электроснабжения в кухонных помещениях используются различные виды розеток.

Накладные

Основным преимуществом такого вида является простота установки, чаще всего они используются при открытой проводке.

Встроенные

Основное размещение розеток на кухне, провода и подрозетник спрятаны в стене. Метод обладает высокой электробезопасностью, надежностью крепления и эстетичностью. Некоторые специальные виды встраиваются в столешницу и открываются вместе с защитной панелью путем поднятия.

Накладные

Встроенные

Выдвижные

Переносные

Выдвижные

Отдельная категория, предназначены для эксплуатации в кухонных помещениях, встраиваются в столешницу. Стандартная конструкция имеет вертикальное расположение в крышке столешницы и извлекается из нее при нажатии на верхнюю кнопку.

Переносные

Обычная переноска или удлинитель в виде длинного провода с закрытым блоком розеток на конце.

Зоны подключения

Точки подключения на кухне принято размещать по высоте в три линии:

• Нижний ряд. Располагается в 10 — 15 см. от уровня пола под столешницей, служит для подключения крупных бытовых энергоемких электроприборов: духовки, плиты для готовки, посудомойки и стиральные машины.
• Средняя линия. Стандартная высота размещения — 1 м. от уровня пола (10 -20 см. от верха столешницы). К среднему ряду подключается все переносные маломощные кухонные электроприборы, печь СВЧ.
• Верхняя зона. Не имеет четкой высоты расположения, но не должна размещаться ближе 15 см. к потолку и 10 см. от верха навесных кухонных шкафов. Розетки верхнего ряда служат для подключения вытяжки и осветительных приборов.

Расположение розеток на кухне верхнего ряда над навесными кухонными шкафами очень удобно для подключения и установки подсветки из светодиодной ленты в зоне кухонного фартука — вся проводка и блок питания прячутся за верхними фасадами.

Расчет необходимого количества

Чтобы определить, сколько розеток нужно на кухне, требуется посчитать всю бытовую технику и электроприборы. При подсчете учитываются следующие точки подключения:

• Для духовки, варочной плиты, посудомойки и стиральной машины, холодильника.
• Место подключения зарядных устройств ноутбуков, сотовых телефонов, различных гаджетов.
• Подсчитывается, сколько розеток нужно на кухне для запитки наиболее часто используемых электроприборов, вилки которых постоянно подключены к сети: микроволновая печь или мультиварка, телевизор, чайник, кофемашина.
• Место подключения вытяжки, которая также не отключается от сети.
• Отдельные точки для запитывания подсветки кухонной мебели и обеденной зоны.

Размещение для кухонной техники

Точки подключения устройств, встраиваемых в кухонный гарнитур (духовые шкафы, посудомойка и стиральная машина) обычно располагаются под столешницей.

Розетки устанавливаются за соседним шкафом рядом с техникой, при необходимости его задняя стенка вырезается.

Важно

Точки подключения встраиваемой бытовой техники практично размещать под ножками кухонного гарнитура (до 10 см. от уровня пола) — это позволит избежать вырезания отверстий в задней стенке кухонных тумб.

В случае, если духовой шкаф или микроволновка установлены в высокую тумбу (пенал) выше уровня столешницы, лучше разместить розетки на стене рядом с пеналом выше или ниже уровня техники.

Точки электропитания во избежание попадания шнура в систему не должны размещаться за тумбами с выдвижными ящиками, оснащенными доводчиками или системами типа бутылочница (карго), карусель, корзины из металла. Если нет возможности установить розетку в другом месте, то она монтируется за этими шкафами ниже высоты кухонных ножек.

Розетка для холодильника обычно устанавливается слева или справа, в зависимости от его расположения по отношению к кухонному гарнитуру, на одной линии со средним рядом розеток (высота около 1 м.). Не рекомендуется устанавливать розетку за холодильником — в этом случае доступ к ней будет затруднен, а агрегат выдвинут вперед относительно уровня нижних тумб, что будет выглядеть не слишком эстетично.

Не очень хорошим вариантом является установка точки подключения за одной из боковых стенок холодильника в случае его расположения в углу. Использование одинарной розетки только для подключения холодильника непрактично, а подключение к двойным или тройным других электроприборов будет затруднено.

Розетку для вытяжки также не стоит устанавливать за самой вытяжкой для придания эстетичного вида подключению (без висящих проводов) — можно просто подсоедтнить ее напрямую к электропроводам.

Нужно заранее продумать где будет стоять встраиваемая и мелкая бытовая техника

Бюджетный перенос своими руками

Иногда случаются ошибки в расчетах, и возникает вопрос, как сделать розетки на кухне в другом месте. По ГОСТу это нельзя делать, удлиняя провода от ранее установленной розетки, а требуется вести отдельную проводку от распределительной коробки вдоль потолка, причем сам маршрут должен прокладываться строго по вертикали и горизонтали.

Решая, как сделать розетки на кухне самостоятельно в другом месте, мало кто соблюдает нормативы — подключение ведется непосредственно от старой точки по кратчайшему маршруту.

Основным инструментом для выполнения работ является перфоратор (обычно требуется штроборез или болгарка, коронки диаметром 6 см. для высверливания отверстий под коробку).

• С помощью карандаша проводим линию до намеченной точки. Сверлом по бетону высверливаем небольшие углубления по линии с шагом около 1 см.
• Меняем сверло в перфораторе на лопатку и выравниваем проделанную штробу по всей длине.
• Отчеркиваем карандашом на стене контур круга под подрозетник, высверливаем по его периметру отверстия (для облегчения работы может понадобиться сверление дополнительных дыр в пределах круга), затем перфоратором с лопаткой выбиваем необходимое углубление.
• Демонтируем старую розетку, оставляя только коробку, освобождаем провода. Прикручиваем к ним специальный переходной клеммник.
• Укладываем новый провод в штробу, продеваем сквозь отверстие в коробке и соединяем со старым проводом в клеммнике, затягивая винты.
• Вставляем коробку для новой точки в выбитое отверстие под подрозетник, продеваем сквозь боковое отверстие провод.
• Смачиваем штробу и все выемки в стене водой, фиксируем провод и коробку, затем замазываем все углубления алебастром, гипсом или шпаклевкой, предварительно защитив клеммное соединение.
• После высыхания раствора монтируем новую розетку в коробку, прикручивая к ней провод.

Заключение

Решая, как расположить розетки на кухне, наиболее практично использовать трехъярусное размещение точек подключения отдельно для мощных электроприборов, маломощных устройств, связанных с приготовлением пищи и светильников с вытяжкой.

В связи с повышенной влажностью в кухонном помещении лучше использовать влагозащищенные варианты розеток с защитными крышками или шторками.

Видео: размещение розеток на кухне

Рекомендуем почитать:

Статья 406: Сосуды | EC&M

Правда или ложь? NEC требует, чтобы розетки устанавливались так, чтобы нейтральный слот был слева. Запомните свой ответ, когда мы более подробно рассмотрим ст. 406 требований. Искусство. 406 описывает номинал, тип и установку розеток, разъемов для шнуров и вилок (колпачков для шнуров). Одно важное требование ст. 406 заключается в том, что вы должны заземлить (подключить) заземляющую клемму розетки к пути тока короткого замыкания с низким импедансом [250.146, 250.148 и 406.3(C)]. Однако вам не нужно этого делать, если вы заменяете розетку и соблюдаете применимые части 406.3(D).

NEC указывает, что представляет собой этот путь с низким импедансом, требуя, чтобы вы соединили клемму заземления розетки с проводником заземления оборудования ответвленной цепи (250.146). Тем не менее, если вы устанавливаете розетку с изолированным заземлением, следуйте требованиям 250.146(D).

Требования к замене розеток. Если в корпусе есть средства заземления, используйте розетку с заземлением, даже если вы заменяете розетку без заземления [406.3(D)]. Убедитесь, что вы заземлили (соединили) клемму заземления этой розетки.

Если в корпусе нет средства заземления — например, если в корпусе находится старый двухжильный кабель NM без заземления — можно использовать незаземляющую розетку ( Рис. 1 ). У вас есть еще два варианта. Вы можете использовать розетку GFCI, если убедитесь, что она помечена как «Нет заземления оборудования», или вы можете использовать розетку заземляющего типа, если она защищена GFCI и имеет маркировку «Защита GFCI» и «Нет заземления оборудования».

При замене розетки в месте, где требуется защита от замыканий на землю, замена должна быть защищена от замыканий на землю. См. 210.8 для требований защиты GFCI.

Проверьте свое понимание этой концепции с помощью этой популярной викторины. Родственник просит вас заменить неисправную розетку GFCI в его доме, но вы заметили, что в доме есть двухпроводная система без заземляющего провода. Будет ли этот GFCI обеспечивать защиту от замыкания на землю?

Да. Защита GFCI правильно работает в 2-проводной цепи без заземляющего проводника. Заземляющий провод оборудования не используется при работе устройства защиты от замыканий на землю ( рис. 2 ). GFCI использует небольшой ТТ на нейтрали и горячем, но не на земле. Эта информация, вероятно, содержится в инструкциях, прилагаемых к новым GFCI.

Означает ли это, что если вы протянете цепь из незаземленной коробки, вы сможете установить GFCI? Нет. Разрешение на замену розеток незаземленного типа розетками с заземлением с защитой GFCI не распространяется на новые розетки, которые выходят из существующей незаземленной розетки. После того, как вы добавите розетку (расширение ответвленной цепи), розетка должна быть заземлена в соответствии с 250.130(C) ( Рис. 3 ).

Это требование может показаться непоследовательным, но это не так. Вот логика. Ваша существующая двухпроводная система была установлена ​​в соответствии с Кодексом, существовавшим в то время. Нынешняя NEC не требует вырывать существующие двухпроводные системы и заменять их только для того, чтобы вы могли добавить GFCI. Он также не позволяет вам добавить двухпроводную систему и просто добавить GFCI. Трехпроводная система безопаснее двухпроводной. Таким образом, если вы добавляете к существующей системе, то то, что вы добавляете, должно иметь 3-проводную конфигурацию, а не 2-проводную.

Крепление. Вы когда-нибудь задумывались, можно ли установить розетку в коробку для хобби, которая случайно завалялась без дела, или в вырез сбоку панели, где достаточно места и розетка явно защищена? Не удивляйтесь — вы можете установить розетку только в коробку, предназначенную для этой цели (406.4). Надежно закрепите эту коробку на месте (314.23).

Если вы монтируете розетку в коробку, отстоящую от поверхности стены, устанавливайте ее так, чтобы монтажная скоба розетки была жестко прикреплена к поверхности стены. Если розетка отодвинута слишком далеко назад, отломите «уши» на хомуте и используйте их в качестве регулировочных шайб на крепежных винтах розетки.

В стенах или потолках из негорючего материала коробки не могут быть отодвинуты более чем на 0,25 дюйма от готовой поверхности. В стенах или потолках из горючего материала коробки должны быть заподлицо с отделкой поверхности (314.20). У вас не может быть зазоров более 0,125 дюйма на краю поля (314,21).

Если вы монтируете розетку в коробку заподлицо, устанавливайте ее так, чтобы монтажная скоба розетки плотно прилегала к коробке или приподнятой крышке коробки. Если розетка крепится к крышке, ее необходимо прикрепить к крышке двумя винтами [406.4(C)] ( Рис. 4 ).

Лицевые панели розеток должны полностью закрывать выходное отверстие и плотно прилегать к монтажной поверхности (406.5). Если используется металлическая лицевая панель, убедитесь, что она заземлена (подсоединена), прикрепив ее к розетке.

Сосуды во влажных или мокрых местах. Вы можете установить розетку рядом с ванной или душевой, но не внутри нее. Сосуды должны располагаться на расстоянии не менее 5 футов от гидромассажных ванн [680.21(A)(1) и 680.43(A)(1)].

Сосуды, которые устанавливаются на открытом воздухе под крытыми открытыми верандами, навесами, навесами и подобными местами, но не подвергаются сильному дождю или стеканию воды, требуют кожухов, устойчивых к атмосферным воздействиям, только в том случае, если крышка заглушки крепления не вставлена, а крышки сосудов закрыты [406. 8( А)]. Розетки, установленные как таковые, считаются находящимися во влажных местах.

Это требования для влажного помещения, но что, если вы думаете, что у вас влажное место? Найдите «местоположение, мокрое» в ст. 100, чтобы найти определение. Если ваше местоположение соответствует этому определению, применяется 406.8(B). Все розетки на 15 А и 20 А, 125 В и 250 В, установленные на открытом воздухе во влажном месте, должны быть постоянно защищены от атмосферных воздействий корпусом и крышкой, даже если вставлена ​​вилка.

Любая другая розетка во влажном месте должна соответствовать одному из двух следующих правил:

• Если оборудование, подключенное к ней, не обслуживается во время использования, розетка должна иметь защищенный от атмосферных воздействий кожух с заглушкой насадной вилки. вставлены или удалены.

• Если подключенное к нему оборудование находится под присмотром во время использования, розетка должна иметь корпус, защищенный от атмосферных воздействий при удалении штепсельной вилки.

Предположим, вы монтируете розетку заподлицо на поверхности стены во влажном месте. В таком случае вы должны сделать корпус погодостойким, используя сборку погодостойкой лицевой панели, которая обеспечивает водонепроницаемое соединение между пластиной и поверхностью стены.

Пропущенные требования. Знакомство с розетками может привести к тому, что вы упустите из виду определенные требования. Например, какую розетку можно использовать с алюминиевым проводом и как его подключить? Во-первых, ищите маркировку CO/AL на клеммных винтах. Эта маркировка требуется для всех розеток с номиналом 20 А и менее, предназначенных для прямого соединения с алюминиевыми проводниками. Если розетка рассчитана на ток выше 20 А, см. инструкции производителя или свяжитесь с производителем, чтобы убедиться, что вы не нарушаете список UL для этой розетки.

Вот еще один факт о UL. Согласно требованиям UL, алюминиевые проводники не могут подключаться к безвинтовым (вставным) клеммам розетки. Из-за этой практики было отклонено более одной установки.

Предположим, вы подключаете розетку к изолированному заземлению. Знаете ли вы, как определить правильный тип сосуда для такого применения? На его лицевой стороне должен быть оранжевый треугольник [250.146(D)].

Требования к изолированным заземленным сосудам (IGR) также часто забываются. Имейте это в виду:

• Вы можете использовать IGR только с изолированным заземляющим проводом, установленным вместе с проводниками цепи.

• Если вы устанавливаете IGR в неметаллическую коробку, вы должны закрыть его неметаллической лицевой панелью, поскольку при такой установке невозможно заземлить (приклеить) металлическую лицевую панель.

А как насчет того вопроса, который открыл это обсуждение? Ответ «ложный». NEC не указывает, в какую сторону ориентировать розетку. Клемма заземления может располагаться вверху, внизу или сбоку. В последних нескольких циклах Кодекса все предложения указать ориентацию установки были отклонены.

Однако есть одно исключение. Если вы устанавливаете розетку на столешницу или аналогичную рабочую поверхность в жилом помещении, вы не можете установить ее лицевой стороной вверх.

Независимо от того, как много вы знаете об искусстве. 406, вы все еще можете найти в нем один или два сюрприза, и это хорошая причина ознакомиться с ним сейчас, а не во время проверки. Вы бы не хотели, чтобы вас цитировали за что-то столь «простое», как требование к емкости, не так ли?
