Правила устройства дымоходов: правила монтажа и требования к устройству

Содержание

правила монтажа и требования к устройству

Чтобы обеспечить нормальную, бесперебойную работу котла, необходима своевременная очистка дымохода и газовых каналов. Причем, периодичность обслуживания регулируется нормативными документами – снип на дымоходы для газовых котлов.

Пожарные требования

Пожарные требования

Согласно СНИП, дымоход и каналы вентиляционные должны проверяться и производиться чистка:

  1. Перед началом отопительного сезона — дымоходы, в которых котлы и нагревательные приборы работают сезонно.
  2. Не менее одного раза в квартал — комбинированные и кирпичные дымоходы.
  3. Не менее 1-го раза в год — асбестоцементные дымоходы и каналы, гончарные, сделанные из жаростойкого бетона.

Первичная проверка дымоходов газовых котлов должна коснуться таких моментов:

  • правильность использования материалов, проводят согласно требованиям ДБН В.2.5–20;
  • наличие засорений каналов;
  • проверка перегородок, которые служат защитой горючим конструкциям;
  • насколько отделены вентиляционные и дымовые каналы;
  • насколько исправен и правильно расположен оголовок;
  • проверка наличия нормальной тяги, этот параметр зависит от правильности постройки, в частности, влияние оказывает высота и сечение трубы (см. Как улучшить тягу).

Повторно производится проверка вентиляции и дымоходов на наличие засорений, их разделения и плотности, проверяется тяга:

  • Проверка в первый раз и после ремонта вентиляций и дымоходов проводятся специалистами спец. организации при участии эксплуатационной организации. Полученные результаты вписываются в акт.
  • В случае признания вентиляционных каналов и дымоходов газовых котлов негодными и не подлежащими эксплуатации, проверяющий обязан предупредить в письменной форме хозяина об опасности использования газовых приборов.
  • Дымоход СНИП в частных домах позволяет владельцам прочищать вентиляционные каналы и дымоходы при наличии документа о прохождении инструктажа.
  • Перед началом ремонта вентиляционных проходов и дымоходов газовых котлов эксплуатационная организация, которая является владельцем многоквартирного дома, обязана предупредить жильцов о начале ведения работ. После окончания ремонта все дымоходы и вентиляционные каналы следует подвергнуть проверке.

Требования для помещений при размещении в них газовых приборов

Дымоход должен отвечать установленным нормам!

  • СНиП 31-01-2003 — о многоквартирных жилых домах;
  • СНиП 41-01-2003 — изложено все о кондиционировании, вентиляции и отоплении;
  • СНиП 42-01-2002 — инструкции о газораспределительных системах;
  • СП 31-106-2002 — расскажет о создании проекта и строительстве одноквартирных домов, используемых для проживания;
  • СП 42-101-2003 — о строительстве и проектировании систем газораспределения из труб различных вводов.

О чем говорит буква закона:

  1. Помещение, в котором будет размещен газовый водонагреватель и предусмотрен дымоход газового котла для отвода сгораемых продуктов, должно соответствовать определенным требованиям, регламентируется не только площадь, но и высотка потолков. Так, высота потолков должна быть не меньше
    2-х метров.
    Объем площадей не меньше 7,5 м³ для установки одного прибора, и не меньше 13,5 м³ для двух агрегатов.
  2. В помещении также должен быть оборудован вентиляционный канал. Следует предусмотреть в нижней части двери или стены решетку или проход между полом и дверью, где живое сечение должно быть не меньше 0,02 м².
  3. Внимание: Недопустимо выводить дым в канал вентиляционный. На дымовых каналах запрещается устанавливать вентиляционные решетки.
  4. В помещениях, имеющих стандартную вытяжку, компенсировать удаляемый воздух требуется за счет проникновения его снаружи помещения, а также за счет замещения из остальных площадей этой квартиры.
  5. Внимание: При герметичной установке окон в помещении возможно отключение колонки из-за непостоянного поступления воздуха. Это связано с автоматикой самой колонки.
  6. В ванной комнате и подсобных помещениях двери должны открываться наружу.
  7. В помещении ванной комнаты установка розеток и выключателей категорически запрещается.

Требования, предъявляемые к дымоходам

  • Установка газового и другого обогревающего оборудования должна происходить, согласно правилам установки дымохода.
  • Должен соблюдаться правильный подбор параметров дымохода (высота, сечение), который должен отвечать требованиям установленного теплогенерирующего оборудования, ведь от этого будет зависеть его работа.
  • Монтажные работы должны производиться специалистами с соблюдением всех требований пожарной безопасности и согласно нормативной документации (см. Установка дымоходов).

    Требования к дымоходам

  • Необходимо следовать рекомендациям, предложенным производителем.
  • Диаметр канала дымохода следует выбирать таким же или больше, чем у самого агрегата, высота трубы указывается в инструкции. Если производитель не дает указаний, минимальная высота дымохода должна быть не менее 5 метров.
  • В соответствии с НПБ-98, в самом канале скорость поточного воздуха должна быть в диапазоне 15 — 20 метров в секунду.

Общие правила

В зависимости от условий использования дымоходы могут иметь различную конструкцию. От качества изготовления дымохода и материала зависит его бесперебойная работа и эффективность.

Их монтаж производится, согласно требованиям, изложенным в ДБН В.2.5-20-2001 и СНиП 2.04.05–91.

Неправильная конструкция и использование, ненадлежащее присоединение к тепловому оборудованию может привести к неправильной работе и аварии.

Это руководство описывает принципы эксплуатации и монтажа дымоходов, излагает требования пожарной безопасности, которые отображены в документации.

  • СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»;
  • НПБ 252–98 — «Теплогенерирующие аппараты, которые работают на разных видах топлива. Методика испытаний»;
  • ГОСТ 9817–95 — «Бытовые аппараты, которые работают на различных видах топлива. Технические условия»;
  • ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».

СНИП дымоходы должны соответствовать в полном объеме. После ввода в эксплуатацию дымохода выдается акт проверки дымоходов.

Правила монтажа гласят:

  • Необходим полный и свободный вывод отработанных газов в атмосферу, тягу обеспечивает правильно подобранная высота и сечение трубы (п.5.1.1.ВДПО).
  • Каждому тепловому прибору должен соответствовать отдельный дымоход  (п.3.70.СНиП-91).
  • Диаметр дымохода должен быть не меньше выхода трубы теплового агрегата (3.71.СНиП-91).
  • Толщина металлических труб должна быть не ниже 0,5 мм. Изготовлены они должны быть из легированной специальной стали с повышенной коррозийной стойкостью (ГОСТ).
  • Для очистки продуктов сгорания в дымовых каналах должны быть предусмотрены карманы, глубина 250 мм. — (п.3.74 СНиП-91 и п.5.1.1.ВДПО).
  • Каналы дымовые не могут иметь больше 3-х поворотов, и радиус их закругления не может быть меньше диаметра трубы — (4.2.17.ВДПО).
  • Дымовая труба не может быть ниже 5-ти метров в высоту (п.
    3.73.СНиП-91). Такая высота обеспечивает нужную тягу и дает требуемое разрешение. При этом высота вытяжных вентиляционных каналов, которые располагаются рядом с дымовой трубой, должна быть равной высоте труб (5.1.14.ВДПО).
  • Над крышей возвышение дымовых труб следует делать (п.3.73.СНиП-91):
    1. до 500 мм, если кровля плоская;
    2. до 500 мм выше парапета или кровли, если трубы расположены менее 1,5 м до парапета или конька;
    3. не менее оси конька или парапета, если дымовая труба расположена на 1,5 — 3 метра от парапета или конька.

      Высота трубы над кровлей

  • Монтаж всех элементов проводится снизу (от самого генерирующего аппарата) и следует вверх. Монтаж труб производится путем ввода трубы в предыдущую. Для усиления герметизации в работе используются герметики, их рабочая температура должна быть не меньше 1000º (п.5.3.ГОСТ). Трубы и другие используемые элементы должны соединяться хомутами, соединения не должны попадать в сечение перекрытия. Через каждые два метра дымохода должно быть установлено крепление-кронштейн к стенке, тройник следует крепить опорным кронштейном. Все элементы дымохода присоединяются к строительной конструкции также кронштейнами. Исключается прогибание конструкции (4.2.14.ВДПО).

Правила устройства дымоходов говорят, что размещение дымовых каналов разрешено внутри стен, изготовленных из негорючих материалов. Если такие стены отсутствуют, требуется использовать коронные и насадные трубы (п.3.69.СНиП-91).

Подлежат теплоизоляции участки дымохода, проходящие через неотапливаемые помещения и с наружной стороны строения, чтобы не происходила конденсация тепловых паров и газа топочного во внутренней части дымохода (4.2.16.ВДПО).

Согласно требованиям ВДПО и СНиП-91, разрешено размещение таких вариантов дымоходов:

  • При модульные системе дымоходов запрещается:
    1. Растапливание горючими жидкостями.
    2. Растапливание дровами, превышающими размер самой топки.
    3. Сушка одежды, обуви и других предметов на деталях дымоходов.
    4. Удаление сажи с помощью выжигания.
    5. Запрещена эксплуатация агрегата методом, который не указывается в руководстве.
    6. Заливка водой огня в топке.
    7. Применять хлор для его соединений.

Проверка дымоходов квалифицированным специалистом должна производиться не менее двух раз в течение отопительного периода. Для уверенности в работе теплового агрегата следует проводить обследование дымоходов, и это должны делать специалисты.

  • Когда к дымоходу присоединяется два котла, сечение трубы определяется при их совместной работе ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 6). Размеры дымоходов определяются путем расчета, который обозначен в технической документации.
  • Газовые приборы не бытового назначения (пищеварительные котлы, оборудование ресторанов) разрешено подключать к общим дымоходам.
  • Разрешается монтаж дымоотводящих труб с выходом через одну, при этом должен быть произведен дополнительный расчет сечения трубы.
  • Выброс отработанных газов для нескольких приборов допускается.
    Расчет должен производиться на разных уровнях, согласно ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 3).
  • Сечение и высота дымохода определяется с учетом работы всех приборов одновременно, ДБН В.2.5-20-2001.

Сделанные, согласно СНИП, дымоходы, работают качественно и не противоречат законодательным нормам.

Соединения труб

При монтаже требуется применение сварки. Контроль качества сварочных работ регламентирован в СНиП 3.05. 03.85 5.

Сварка труб отопления

  • Присоединять газовые водонагреватели и иные газовые приборы к дымоходу требуется трубами, которые изготовляются с применением кровельной стали.
  • Длина соединенных труб не должна превышать 3-х метров в новых зданиях и более 6-ти метров в уже существующих.
  • Уклон трубы по отношению к прибору должен составлять не менее 0,01.
  • На трубах, отводящих дым, допускается не более 3-х изгибов, радиус не должен быть меньше диаметра трубы.
  • Соединение труб должно быть плотным, вхождение одной трубы в другую должно быть не меньше половины диаметра трубы.
  • Если трубы изготовлены из черного железа, они требуют покраски огнестойким лаком.

Внимание: Если вышеперечисленные требования нарушаются, водонагреватели подлежат отключению от газоснабжения.

Требования к дымоходам газовых котлов: нормы, которые нужно знать

Одним из важнейших отделов отопительной системы, работающей на газе, является правильно устроенный дымоход. Не случайно работники газовой службы предъявляют строгие, но обоснованные требования к дымоходам газовых котлов. От устроенной должным образом системы зависит не только эффективная работа газового котла, но и безопасность жителей дома. При работе газовых приборов нет видимого дыма, как от приборов, работающих на твердом топливе, но это не значит, что отсутствует возможность скопления угарного газа. Он тем и опасен, что может негативно воздействовать на здоровье человека незаметно для него.

Требования к дымоходам газовых котлов

Владельцы частных домов обязательно должны знать, как устроена конструкция дымоотводящей системы в доме, где они проживают, для того, что осуществлять правильную ее эксплуатацию. А те, кто только собирается произвести установку газового отопительного прибора, должны быть заранее осведомлены о том, какие бывают дымоходы, и каким образом их устраивают, чтобы определиться, какой из них выбрать.

Виды дымоходных систем газовых котлов


На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход

Керамический дымоход в разрезе

Такие дымоходы имеют большое количество положительных качеств, которые особенно хорошо проявляются в случаях, когда работа по монтажу будет проводиться самостоятельно. Конструкция проста и надежна, легка в установке, имеет высокую степень пожаробезопасности и, что очень важно, вполне доступна по цене. Но, нужно отметить, что даже имея столько положительных сторон, керамические дымоходы не пользуется большой популярностью.

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках. Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе.

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

 Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

  • Соединительные патрубки, который соединяет трубу с котлом — переходники.
  • Трубы различной длины.
  • Проходные патрубки.
  • Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
  • Конусообразный наконечник.
  • Отводы.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

  • Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
  • В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
  • Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
  • Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
  • Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
  • Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
  • Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров. В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

  • Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

  • Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
  • Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
  • Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
  • Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
  • Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

 Монтаж системы дымоотвода происходит следующим образом:

  • Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
  • Далее устраиваются отверстия по разметкам для прохождения трубы.
  • Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
  • Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
  • Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
  • Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
  • Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
  • Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
  • Завершает конструкцию наконечник в виде конуса.
  • Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

  • Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
  • Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность. Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
  • Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
  • Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

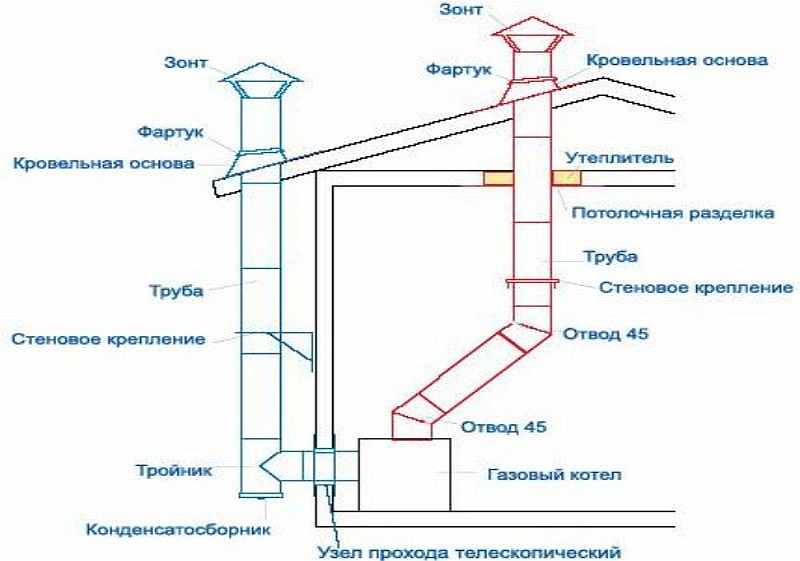

Сравнение наружной и внутренней схем расположения дымохода

Наружный дымоход

  • Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
  • Преимуществом можно назвать безопасность этого элемента отопления.
  • Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
  • В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Как избежать скопления конденсата в дымоходе газового котла — видео урок



Любая часть отопительной системы должна быть устроена максимально аккуратно, и нельзя к этому относиться халатно. Поэтому, если нет опыта работы в этой области, лучше всего обратиться к специалисту, который знает свое дело, или в фирму, занимающуюся монтажом дымоходов.

4. Требования по установке и монтажу систем дымоходов, газоходов

4. Требования по установке и монтажу систем дымоходов, газоходов

Монтаж систем дымоходов должен осуществляться квалифицированными работники в соответствии с Правилами пожарной безопасности в Российской Федерации ППБ 01-93, СНиП 2. 04.05-91* "Отопление, вентиляция, кондиционирование", Правилами производства работ по ремонту печей и дымовых каналов, настоящим руководством и рекомендациями производителя.

Для каждого теплогенерирующего аппарата следует, как правило, устраивать собственный дымовой канал. Допускается к одному дымовому каналу присоединять несколько теплогенерирующих аппаратов. При этом места врезки соединительных патрубков в дымовой канал обязательно должны находиться на разной высоте (не ближе 1 м).

Дымовые каналы выполняются вертикальными без уступов и горизонтальных участков. При необходимости допускается выполнять не более двух отклонений от вертикали на угол не более 30° с относом не более 1 м, чтобы обеспечить удобство и эффективность чистки канала через оголовок. При наличии люков для прочистки в непосредственной близости от изгиба канала допускается увеличивать угол отклонения канала от вертикали до 45°, а относ - до 1,7 м.

В нижней части дымового канала должен находиться карман глубиной 250 мм для сбора уносимых с дымом частиц золы.

Общая высота дымового канала от колосника теплогенерирующего аппарата до устья трубы должна быть, как правило, не менее 5м, что обеспечивает необходимое разрежение и создает тягу. В бесчердачных зданиях при условии обеспечения устойчивой тяги высота дымового канала может быть принята менее 5 м.

Возвышение дымовых труб над кровлей здания следует принимать:

  • не менее 1200 мм над плоской кровлей;
  • не менее 500 мм над коньком кровли или парапетом - при расположении дымовой трубы на расстоянии до 1,5 м от конька или парапета;
  • не ниже уровня конька кровли или парапета при расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька или парапета;
  • не ниже линии, проведенной от конька вниз под углом 10° к горизонту - при расположении дымовой трубы от конька или парапета более 3 м.

Отступ от элементов строения и обрешетки при прохождении дымового канала через перекрытия и кровлю должен составлять:

  • для труб с изоляцией - 130 мм,
  • для труб без изоляции - 300 мм.

Устанавливать одностенные системы дымоходов рекомендуется не ближе 1 метра от стен и горючих поверхностей (дерево, обои и т.д.), на минимальном расстоянии от имеющегося дымохода (при его наличии), а свободное расстояние должно быть не менее 1,25 м. Расстояние до горючих поверхностей может быть сокращено до 200 мм при использовании утеплённых систем дымоходов или если горючие материалы покрыть штукатуркой толщиной 25 мм или металлическим листом поверх слоя теплоизоляционного материала.

Места соединения элементов системы дымоходов обязательно должны находиться вне потолочных перекрытий. Конструкции зданий из горючих и трудногорючих материалов, примыкающие к дымовым каналам, следует защищать от возгорания путем выполнения разделок и отступов в соответствии со СНиП 2.04.05-91.

В чердачных помещениях не допускается устройство горизонтальных дымоходных каналов, а также отверстий для чистки дымовых каналов.

В зданиях с кровлями из горючих материалов на дымовых каналах должны быть установлены искроуловители из металлической сетки с отверстиями не более 5x5 мм. Обслуживание и чистка дымовых каналов от сажистых отложений должна выполняться специалистами, имеющими лицензию на данный вид деятельности не реже 2-х раз в год.

При прохождении канала через неотапливаемое помещение или вне здания канал следует выполнять из труб с теплоизоляцией.

Крепление элементов систем дымоходов к строительным конструкциям здания должно осуществляться с помощью кронштейнов или хомутов-кронштейнов.


ВНИМАНИЕ! В СЛУЧАЕ УСТАНОВКИ ДЫМОХОДА В ПОМЕЩЕНИЯХ ОРГАНИЗАЦИЙ ИЛИ ЮРИДИЧЕСКИХ ЛИЦ УСТАНОВКУ ДЫМОХОДА НЕОБХОДИМО СДАТЬ ПО АКТУ ПРЕДСТАВИТЕЛЮ ПОЖАРНОЙ ОХРАНЫ.

УСТАНОВКА: установку и монтаж дымохода необходимо проводить с соблюдением требований настоящего руководства, действующих норм и правил пожарной безопасности.

Устанавливать дымоход рекомендуется не ближе 1 метра от стен и горючих поверхностей (дерево, обои и т.д.), на минимальном расстоянии от имеющегося дымохода (при его наличии), а свободное расстояние должно быть не менее 1,25 м. Расстояние до горючих поверхностей может быть сокращено до 200 мм, если горючие материалы покрыть штукатуркой толщиной 25 мм или металлическим листом поверх слоя теплоизоляционного материала.

Установка дымоходов: виды, нормы монтажа, нюансы

Как установить дымоход. Какого вида они бывают. Нормы установки коаксиального дымохода. Установка в баню и дымоходы для газовых котлов.

Правильный выход продуктов горения является, пожалуй, основным требованием для нормальной работы агрегатов обогрева, а также необходимым условием для обеспечения безопасности в доме. Неправильная установка дымоходов и безответственный подход к процессу сборки может стать причиной задымленности помещения, возникновения обратной тяги и, наконец, пожара.

Дымоход – неотъемлемая часть любого отапливаемого помещения. Он представляет собой вертикальную трубу, где создается естественная тяга. С ее помощью все продукты сгорания, которые образовались в процессе функционирования системы отопления, свободно выводятся в атмосферу.

Какие же основные параметры хорошего дымоотвода?

  • Качественное сжигание топлива
  • Активный прогрев стенок
  • Идеальная тяга
  • Преодоление порога образования конденсата
  • Прочность
  • Удобство

Материалы, которые используются в изготовлении устройства, могут быть самыми разными. Широкое распространение получили керамические, сварные, кирпичные и нержавеющие отводы. Каждый из них имеет свои плюсы и минусы.

Дымовая труба из кирпича считается наиболее огнеупорной и практичной, но в процессе эксплуатации на внутренних стенках постепенно оседает копоть, что приводит к снижению тяги. Установка керамического канала – весьма трудоемкий и тяжелый процесс, поскольку внутри проходят металлические стержни, придающие конструкции прочность. Зато такие дымоотводы устойчивы к атмосферным явлениям и конденсату. Сварные приборы обходятся дешево, но “боятся” коррозии, а стальные нержавеющие – хотя дороговаты, зато универсальны.

В любом случае, при монтаже конструкции из любого материала необходимо руководствоваться основными правилами ВДПО:

  1. Дымовые трубы отопительных агрегатов, которые предназначены для твердого топлива, должны обеспечивать полное выведение газов
  2. Для каждого отопительного агрегата или печи должен отводиться свой дымовой канал
  3. Дымоходы должны монтироваться строго вертикально, без малейших уступов и изменения сечения
  4. Ширина сечений отопительного агрегата и дымоотводящего патрубка должны соответствовать друг другу
  5. Дымари для печей должны быть не менее 5 метров в высоту
  6. Конструкции из металла должны быть изготовлены из специальной легированной стали не менее 1мм, которая обладает высокими антикоррозийными качествами
  7. Звенья надсадных труб не должны соединяться в чердачных или междуэтажных перекрытиях
  8. Дымовое приспособление должно иметь очищающее устройство от отложения сажи
  9. Места примыкания каналов к горючим конструкциям здания должны быть отделены негорючим материалом
  10. Пересечения дымовыводящих приборов перекрытий из горючих материалов должны быть разделены горизонтальными разделками

Высота дымохода над кровлей

Величина возвышения трубы может зависеть от многих факторов. К ним можно отнести наличие рядом с отапливаемым зданием более высоких сооружений, материал кровли, соседние пристройки. При монтаже следует учитывать, что дымовой отвод должен быть:

  • Над плоской кровлей – не менее 50 см
  • Над коньком крыши – не менее 50 см, при условии расстояния 1,5 м от края конька
  • Не ниже конька крыши, при условии нахождения дымаря на расстоянии 1,5-3 м от конька
  • Не ниже линии, проложенной под углом 10 градусов от конька, и расположения прибора на расстоянии более 3 м от конька

Коаксиальный дымоход: нормы установки

Сегодня существуют отопительные котлы, которые уже оборудованы принудительной системой тяги и специальным вентилятором. Выработанные газы, в этом случае, выводятся через коаксиальный механизм. Его устройство достаточно простое.

Оборудование состоит из двух труб, одна из которых производит забор воздуха снаружи, а другая отводит отработанные газы. Существует два вида коаксиальных отводов — вертикальный и горизонтальный. Достоинствами таких сооружений являются высокие показатели КПД отопительных агрегатов, экономность, высокая огнеупорность, хорошая система отвода конденсата, небольшой вес и удобство эксплуатирования.

Все установочные работы должны проводиться квалифицированными специалистами. Они не только в совершенстве знают, как установить дымоход, но и руководствуются общепринятыми нормами монтажа подобных устройств (СНиП 2.04.08-87) и “Правилами безопасности в газовом хозяйстве“:

  • Ввод газопровода совершается непосредственно в помещение с тепловыми агрегатами
  • Оптимальное давление природного газа при подаче — 0,003 МПа
  • Отвод дымовых газов регламентируется нормами СНиП 2.04.05–91
  • Удаление газов разрешается через наружную стену здания, если теплогенераторы имеют функцию принудительного удаления газов

Перед началом работ следует ознакомиться с технической документацией и инструкцией по монтажу устройства, поскольку конструкция коаксиальных приспособлений отличается от остальных.

Особенности монтажа дымоходов в банях и саунах

Дымящая печь в бане является основным объектом дискомфорта для человека. Продукты сгорания могут изрядно подпортить нервы и здоровье, а также повредить мебель и отделку парной. Чтобы избежать задымленности помещения и значительных материальных трат, необходимо правильно организовать систему отведения дыма.

Установка дымохода в баню должна проводиться с учетом всех нормативов, а также особенностей строения. Поскольку речь идет о помещении с высокой температурой, то материал должен быть максимально жаропрочным. Не стоит выдумывать множество поворотов и изгибов. Самая простая форма дымового канала будет работать эффективнее.

К вопросу размера банного дымохода следует подойти со всей ответственностью. Именно высота и диаметр, а точнее их соотношение, будет играть решающую роль в силе тяги, которая все время должна присутствовать в трубе. Диаметр зависит от мощности оборудования и от выходного патрубка, а высота – от типа кровли, но быть не менее 5 метров.

Существуют и некоторые особенности. Например, горизонтальные части конструкции не нужно делать длиной больше 1 м. Горячий воздух всегда стремится вверх, а широкие горизонтальные участки могут стать причиной снижения тяги и быстрого отложения сажи.

Если в бане планируется кирпичный вариант вывода продуктов горения, то план кладки следует составить таким образом, чтобы добиться максимальной гладкости внутренних стенок трубы и герметичности швов.

Важным моментом является изоляция. От ее качества будет зависеть эффективность работы и безопасность. К примеру, негорючая минеральная вата будет отличной отсечкой в местах соприкосновения дымаря с легковоспламеняющимися элементами здания (деревянные балки, отделка и пр.)

Выведение дыма из газового котла

Основные требования к дымоходу:

  1. Диаметр прибора должен строго соответствовать параметрам, указанным в инструкции
  2. Сечение дымоходного отверстия котла и самого канала должны быть одинаковыми
  3. Дымоход должен быть выше конька кровли, как минимум на 0,5 м
  4. Рекомендуется установка цилиндрических конструкций из нержавеющей стали с системой для очистки
  5. Запрещается использование поворотов и изгибов (больше 3 шт. ) на пути продуктов сгорания
  6. Участок, соединяющий котел и начало дымового отвода, не должен превышать 250 мм.

Качественная установка дымоходов для газовых котлов является основой эффективной службы отопительного оборудования и безопасности. Сегодня практически каждый современный котел имеет автоматику, которая перекрывает подачу газа в случае ухудшения тяги. Но подключать самому отопительную технику к дымоотводу не стоит, пусть этим займутся профессионалы.

10 правил установки дымохода

1. Главной характеристикой дымохода является то, из какого материала он сделан.  В последние годы наибольшей популярностью пользуются дымоходы, основным материалом для изготовления которых является кислотостойкая нержавеющая сталь. Однако печи и камины, дымовые газы которых не обладают повышенной кислотностью, можно изготавливать и из старого доброго кирпича.

2. Форма цилиндра является оптимальной для дымохода. В зависимости от количества преград, созданных угловатостью на пути прохождения дыма, усложняется его продвижение по этим путям и большее количество сажи оседает на стенках.

3. Диаметр и высота сооружения определяют размеры дымохода. Для вычисления первой характеристики учитывают показатель мощности оборудования, ширину его выходного отверстия, характер и число препятствий на пути прохождения дыма. Высота рассчитывается согласно строительным нормам, при этом учитываются высота здания, вид крыши и размеры сооружений, расположенных по соседству. Во время проектирования необходимо, чтобы были соблюдены требования к частям дымохода, установленным горизонтально: в длину они должны составлять не больше 1 м. Если не соблюдать данное требование, то результатом будет плохая тяга и сильное отложение сажи на этом месте.

4. Если к дымоходу подключается каминная топка или котел, то часто возникает проблема, связанная с расхождением в размерах диаметров. В этих ситуациях используется редукционный переходник. Участок, где соединяется оборудование и дымоход, обрабатывается с помощью специального герметика. Дальнейшая сборка дымохода из труб проходит по направлению конденсата, а именно расширяется кверху. Это закроет конденсату проход к внешней стенке трубы.

5. Кирпичный дымоход собирается согласно проекту кладки углового камина, прописываемой по слоям. Желательно довести до минимума число шероховатостей на поверхности внутренних стенок и проследить за тем, чтобы постройка была герметичной.

6. При наличии в доме старого кирпичного дымохода, который хотят применить для газового котла, необходимо осуществить гильзовку. В старом дымоходе производится установка трубы из кислотостойкой стали, при этом на участке между кладкой и новой трубой оставляют технический зазор. Когда происходит создание большинства дымоходов, используются тройники. В их конструкции важно принять во внимание углы отвода и учитывать наличие резиновых дверец. Одним из главных требований для газовых котлов является конструирование конденсатоотвода. Он может быть в виде вертикального конденсатосборника или тройника с лейкой.

7. При изоляции дымохода гарантируется безопасность его эксплуатации. При утеплении ускоряется прогревание трубы и уменьшается выработка конденсата. В случае, когда труба проходит рядом с горючими материалами, изоляция предотвратит их возгорание. Прокладывать дымоход через перекрытия нужно при соблюдении всех пожарных норм, которые зависят от температуры в трубе и материла перекрытия.

8. Желательно, чтобы расположенные около канала дымохода грани потолка и стен были покрыты материалами, которые не возгораются. А иначе их нужно будет закрыть при помощи металлического листа, который должен содержать прослойку из невозгорающегося материала.

9. Участок трубы, который выходит на улицу, необходимо укрыть от ветра и еще раз укрепить. С помощью дефлекторов, флюгеров и сеток обеспечивается защита от мусора и природных осадков. Но нельзя забывать, что такой способ защиты подходит не во всех случаях. В то время как колпак является нормой для печи и камина, наличие его в газовом оборудовании является нарушением системы безопасности.

10. При установке дымохода следует учитывать всю серьезность данного дела, так как в случае ошибки могут произойти непоправимые последствия. Для выполнения монтажа необходимо вызвать специалистов.

Закажите у нас:

Требования для дымохода газового котла: устройство и нормативы

Устройство пути выхода угарного газа из котла должно осуществляться согласно установленным требованиям и нормативам. Для дымохода существуют размерные и прочие ограничения, чтобы отток дыма из газового котла осуществлялся безопасно для здоровья людей.

Каждая отдельно взятая система отопления предъявляет свои особые требования для организации системы отвода продуктов сгорания. Для газового отопительного оборудования главным является устройство дымохода таким образом, чтобы обеспечивалась максимально хорошая тяга.

Газовый котел с дымоходом и воздухозаборной трубой

Неграмотное оборудование дымоходной системы может привести к проникновению угарного газа в жилое помещение — это в свою очередь несет серьезную опасность для здоровья и жизни человека.

Требования к материалу изготовления дымоотводов

К материалу изготовления труб, предназначенных для отвода дымовых газов, предъявляются следующие требования:

  • стойкость к большим температурам;
  • высокие антикоррозийные качества;
  • химическая инертность.
Труба для отвода газов

Внутри на стенках дымоотводящих труб из-за постоянных температурных перепадов постоянно образуется конденсат, в котором находится повышенное содержание серной кислоты. Поэтому крайне важно, чтобы материал изготовления дымохода не вступал в химическую реакцию с кислотами, а также отлично противостоял коррозии. При покупке следует также отдельно уточнить, чтобы толщина внутреннего слоя составляла не менее 0,05 см.

Совет. Для сокращения количества конденсата, выделяемого внутри трубы, дымоход следует утеплить.

Металлический, керамический или коаксиальный дымоход?

В частном доме трубы дымоходов для котлов, работающих на газу, могут быть металлическими, керамическими либо коаксиальными. Предпочтительный тип материала для дымоотводящей трубы, который подойдет для использования с конкретным котлом, обычно указывается производителем в технической документации.

Устройство дымохода

Наиболее распространенный вариант — металлический дымоход, который выдерживает рабочую температуру в 800 градусов. Обычно трубы таких дымоходных конструкций производятся из нержавейки, также в качестве материала изготовления может использоваться черный металл, покрытый цинком.

В целом стандартная конструкция состоит из нескольких составляющих: внутренний слой дымохода изготавливается из нержавеющей стали, поверх нее идет слой жаростойкой базальтовой ваты и тонкий железный кожух. В числе плюсов дымоходов из металла — высокая стойкость к механическим повреждениям, а также повышенная надежность, универсальный презентабельный внешний вид.

Керамическая труба для дымохода

Несколько меньшим спросом у потребителей пользуется керамика, которая способна выдерживать до 1200 градусов. Конструкция также состоит из трех слоев: керамической составляющей, слоя утеплителя и твердой оболочки из керамзитобетона. Отличается дымоходы из данного материала простотой и надежностью, легкостью монтажа, а также высокой пожаробезопасностью.

Коаксиальный дымоход ценится за внешний презентабельный вид и достаточно высокие рабочие характеристики. В целом конструкция данного типа обладает несколько специфической формой, за счет чего имеет важное преимущество — на внутренних его стенках не образуется конденсат. Данное свойство очень важно для газового оборудования, поэтому при выборе подходящего материала следует рассмотреть вариант покупки именно коаксиального дымохода.

Схема: устройство коаксиального дымохода

Внимание! Кирпичные трубы подходят для твердотопливного, а не для газового оборудования. Поэтому для газовых котлов кирпичный старый дымоход в обязательном порядке должен быть переоборудован путем вставки вкладыша, изготовленного из металла, с последующим утеплением.

Основные нормативы

Размер и форма сечения

При расчетах площади сечения трубы дымохода во внимание берутся габариты патрубка, который установлен на конкретном газовом котле — дымоход в конечном итоге должен быть по размерам не меньше. К дымоотводной трубе могут присоединяться два котла, но только при условии, что их вводы будут располагаться разноуровнево и на расстоянии от 0,5 м относительно друг друга.

В таком случае площадь сечения трубы рассчитывается как суммарная мощность обоих нагревателей, умноженная на 5,5. К примеру, при условии, что мощность одного по паспорту составляет 1 кВт, а другого — 1,4, площадь сечения общей трубы составит (1+1,4) х 5,5 = 13,2 см кв.

Монтаж системы дымохода для газового котла

Форма сечения может быть в виде прямоугольника либо круга. Дымовой поток движется по спирали внутри дымоходной трубы и, наталкиваясь на углы, теряет свою скорость, поэтому круглая форма более предпочтительна, позволяет обеспечить качественную тягу.

Расположение труб

Дымоход должен устанавливаться в вертикальном положении. Допустимое отклонение составляет не более 30 градусов или до 1 метра в любую сторону. В месте подсоединения к дымоходной трубе газового агрегата в обязательном порядке устанавливается вертикальный отрезок, при этом высота участка высота должна составлять от 0,5 м.

Правильно выведенный дымоход для газового котла

Изгибов и всевозможного рода закруглений на дымоходной трубе в идеале не должно быть вообще, но допускается до 3 таких отхождений. Разрешается уклон горизонтальных труб исключительно в сторону, где расположен котел, при этом угол уклона до 0,01 градуса.

Количество зондов

Разрешено не ставить оголовники, если они затрудняют выход дымовых газов. Под каждым из зондов, которые расположены на оголовке, нельзя располагать больше чем 1 трубу, то есть у всех отдельно взятых труб должны быть свои «грибки». Оголовник обязательно должен иметь конусообразную форму.

Правила устройства дымоходных труб, предназначенных для газовых агрегатов

В процессе установки следует обязательно придерживаться целого ряда установленных правил:

  1. монтаж выполняется всегда в направлении снизу вверх;
  2. конструкция крепится строго вертикально;
  3. трубы в высоту не должны достигать более 5 м;
  4. исключены малейшие прогибы труб;
  5. все стыки, переходы и закругления должны быть тщательно герметизированы с помощью термостойкого герметика;
  6. по пути движения дыма не должно быть более 3 горизонтальных переходов длиной более 1 метра;
  7. оголовок должен быть расположен над зоной ветрового подпора.
Варианты вывода дымохода

Еще одним важным требованием, которое предъявляется к дымоходной конструкции, — обязательное крепление трубы к примыкающей стене. Идеально ровные участки трубы крепятся на отрезках в 150 см, при этом ее отдельные части между собой закрепляются все без исключения. Для усиления общей надежности конструкции все соединения элементов скрепляются между собой металлическими хомутами.

Требования СНиПов

Независимо от типа конструкции все дымоходы для газовых котлов должны быть изготовлены и установлены в соответствии с нормами СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Неукоснительное следование всем требованиям гарантирует безопасную эксплуатацию отопительной системы. При нарушении норм, изложенных в данных документах, возникнут проблемы, которые необходимо будет решать непосредственно с газовым хозяйством.

Грамотный монтаж дымохода

Главные тезисы нормативных документов:

  1. обязательно должна быть организована хорошая тяга;
  2. конструкция сборника конденсата должна быть тщательно продумана, чтобы лишняя влага не скапливалась на стенках дымоходов;
  3. не разрешается монтаж на оголовок дымохода грибков, дефлекторов и пр., поскольку они тормозят процесс вывода продуктов горения;
  4. при проведении монтажных работ отдельное внимание обязательно должно уделяться плотности прилегания всех отдельных конструктивных деталей в точках соединения;
  5. обязательным требованием является соблюдение полной герметичности в местах соединений и стыков.

Заключение

Устройство дымоходных труб — ответственный процесс. При ошибках в монтаже возможен выход системы из строя, нанесение серьезного вреда здоровью и даже угроза жизни человека. Также при несоблюдении требований и нормативов потребуется более частая чистка трубы, поскольку на ее стенках в большом количестве будет оседать зола.

Подключенный газовый котел

Поэтому к процессу монтажа, особенно если речь идет о сложной системе дымохода, рекомендуется привлечь квалифицированных специалистов, которые составят отдельный проект, а также проведут все необходимые расчеты, обеспечат бесперебойное функционирование газового оборудования.

Подключение газового котла: видео

Дымоход для газового котла: фото

Правила монтажа одностенного дымохода

Проектирование и установка дымоходов должны производиться в строгом соответствии действующим нормативным положениям, в частности — требованиям СНиП «Правила производства работ по ремонту дымовых каналов и печей».

Основной задачей любого дымохода является удаление продуктов горения и обеспечение эффективной тяги для поддержания огня. Уровень тяги напрямую зависит от высоты дымового канала и размеров дымохода.

При установке конструкции следует соблюдать некоторые правила:

  • Высота дымохода от прибора отопления до оголовка должна составлять не менее 5 метров.
  • Возвышение конструкции над коньком или парапетом рассчитывается по схеме.
  • Расположение дымохода над находящимися близко друг от друга крышами соседних зданий должно быть от полутора метров и более.
  • Если конструкция возвышается над кровлей больше чем на 1,5 м, необходимо дополнительно закреплять ее при помощи специальных растяжек.
  • При изготовлении и монтаже дымохода рекомендуется предусмотреть наличие заглушек с конденсатоотводчиками для удаления скопившегося конденсата. Такие отверстия также необходимы для обеспечения возможности обслуживания и чистки дымового канала.
  • Если кровля изготовлена из горючих материалов, то в дымоходе нужно установить искроуловитель.
  • При проектировании и сборке конструкции не допускается сужение, но допускается расширение диаметра дымохода. Например, для отопительной печи с выходящим диаметром для трубы 140 мм нельзя использовать дымоход с сечением 120 мм, но можно применить конструкции по 150 мм, используя переходники.
  • Длина горизонтального участка конструкции не должна быть больше метра.
  • Места соединений отдельных элементов дымохода не должны совпадать с потолочными и кровельными проходами.
  • Отводы и тройники нужно устанавливать таким образом, чтобы они не принимали нагрузку от элементов дымохода, расположенных над ними.

Метод сборки дымохода

Монтаж начинается снизу вверх от нагревательного прибора.

Рекомендуется собирать элементы конструкции таким образом, чтобы конденсат и отложения смол не выходили наружу.

После установки необходимо произвести испытательную топку, в процессе которой нужно проверить герметичность стыков и удостовериться в том, что расположенные рядом конструкции из горючих материалов не нагреваются до критической температуры.

Среди современных разновидностей большой популярностью пользуются одностенные дымоходы VIVATEX благодаря их практичности и простоте установки. Узнать подробнее об изделиях и купить их можно на сайте.

Поддержание дымохода в соответствии с кодом

Многие дымоходы не соответствуют нормам. Фактически, многие не соответствуют требованиям к минимальной высоте, более известным как правило 3-2-10. И поскольку несоблюдение требований может вызвать проблемы с безопасностью, а также тот факт, что высота дымохода не задана, домовладельцам необходимо убедиться, что их дымоходы соответствуют нормам.

Chimney Doctors, одна из ведущих компаний по ремонту дымоходов в штате, подробно разъясняет причины этого правила, а также то, как вы можете проверить, соответствует ли ваш дымоход нормам.

Правило 3-2-10

Это правило означает, что самая короткая сторона дымохода должна быть не менее чем на 3 фута выше прохода через крышу, а его вершина должна быть на 2 фута выше любой части здания, находящейся в пределах 10 футов.

Проблемы безопасности

Это правило вызвано рядом причин. Некоторые профессионалы считают, что минимальные размеры необходимы, чтобы пламя или горящий креозот не подожгли вашу крышу. Другие считают, что это поможет улучшить тягу в дымоходе, которая влияет на скорость, с которой ядовитые газы выводятся через крышу, хотя то, насколько часто трубочист очищает ваш дымоход, также может иметь значение.

Обратите внимание, что это только минимальные требования. Как правило, чем круче крыша, тем выше должен быть дымоход. А поскольку эти более высокие дымоходы могут быть более восприимчивыми к тупой силе сильных ветров, в особенно ветреных районах могут потребоваться дополнительные распорки для дымоходов.

Идеальная высота дымохода

Принимая во внимание все различные факторы, может быть сложно определить идеальную высоту дымохода. Местная компания по производству дымоходов может помочь вам подобрать нужную высоту.

Принимая во внимание риски, связанные с физическим осмотром кровли, а также другие факторы окружающей среды, лучше обратиться к квалифицированному специалисту для осмотра дымохода.

Chimney Doctors - это местная компания с 20-летним опытом. Мы предлагаем услуги по осмотру и замене дымохода. Чтобы записаться на прием, позвоните по телефону (518) 633-5900 или заполните эту форму. Мы обслуживаем домовладельцев в Клифтон-парке, штат Нью-Йорк.

Какой высоты должен быть дымоход?

Камины могут стать отличным дополнением практически любого дома.Они бывают разных стилей - от прямых и строгих ультрасовременных версий до более экстравагантных королевских моделей. С вариантами из кирпича и раствора в деревенском стиле они могут быть адаптированы практически к любому стилю дома.

Предварительное исследование покажет вам, что эти конструкции не только бывают разных стилей, но и могут состоять из различных материалов, таких как кирпич, металл и плитка.

В целом вы можете ожидать, что камин будет состоять из топки - это область, в которой находится огонь - накидки для украшения, предметов безопасности, таких как решетки и кочерги, а также дымохода и дымохода, чтобы выводить весь этот дым наружу.

Последняя из этих частей является самой загадочной из всех каминов, поскольку их часто неправильно понимают и практически невозможно осмотреть. Что еще хуже, это также самая сложная часть камина для правильного ухода и очистки - это проблема, учитывая, что эта часть будет находиться под наиболее агрессивными элементами!

Хотя есть много вопросов, которые могут возникнуть у вас по поводу дымоходов, одним из наиболее актуальных, вероятно, будет: «Какой высоты они должны быть?» Прежде чем ответить на этот вопрос, лучше сначала узнать, как работают эти важные части камина.

Как работает дымоход?

Сами дымоходы берут свое начало в древнеримских обществах, которые использовали трубы для удаления дыма из пекарен. Они были в больших жилищах по всей Европе, но только в 16 веке их начали находить в жилых районах.

Проще говоря, основная задача дымохода - принимать горячие газы и дым из камина, печи или печи и выводить их в атмосферу. Эти конструкции расположены вертикально, поэтому газы могут быть эффективно удалены из зоны первичного сжигания.

Внутренняя область, через которую проходят дым и газы, называется дымоходом и часто является основной областью, на которую обращаются внимание трубочистов. Хотя этот дымоход не встречается в старых дымоходах, он использовался во всех домах с 1950-х годов, поскольку он защищает дымоход от коррозионных элементов, исходящих от дыма и газа.

Дымоход и дымоход могут состоять из множества различных элементов, среди которых наиболее распространены плитка, бетон и металл. Первичный механизм использования основан на относительном давлении изнутри наружу.Как и предполагалось, температура воздуха внутри дымохода намного выше, чем окружающего воздуха.

Эта повышенная температура приводит к увеличению количества энергии, добавляемой к воздуху, что делает его гораздо менее плотным, чем более холодный воздух за пределами дома. Это может создать всасывание, когда дым выходит из дома за счет естественной тяги. Общая высота дымовой трубы влияет на величину создаваемой тяги - чем выше дымовая труба, тем больше тяга.

Правила высоты дымохода

Как и предполагалось, если дымоход слишком короткий, он будет иметь проблемы с вытяжкой - это результат недостаточного внутреннего давления, создаваемого для его вытеснения наружу.Однако слишком высокие дымоходы могут иметь некоторые проблемы.

Слишком высокий дымоход может привести к тому, что нагретый воздух остынет к тому моменту, когда он достигнет верхней части дымовой трубы. Это может создать в дымовой трубе отрицательное давление, которое выталкивает дым и другие газы обратно в дом.

Чтобы добиться нужной высоты, многие инженеры создали формулу, позволяющую точно создать дымоход нужного размера. Зная молекулярную массу выделяемого газа и допуская, что такие вещи, как потеря тепла и трение, являются низкими, есть только несколько других элементов, которые необходимо знать.

Несмотря на то, что это руководство выходит за рамки данного руководства, в этой формуле должны быть рассчитаны такие факторы, как ускорение свободного падения, средняя температура внутри дымохода, высота дымохода и другие факторы. Для непрофессионала есть несколько практических правил, которые можно использовать, чтобы максимально точно определить, какой высоты должен быть дымоход.

Самым распространенным из них является правило 2 футов, 10 футов, 3 футов. Грубо говоря, это означает, что дымоход должен быть на 3 фута выше точки, в которой он проходит через крышу, и при этом быть как минимум на 2 фута выше любой части здания, находящейся в пределах 10 футов от дымохода.

В идеале, вы хотите, чтобы дымоход был самой высокой точкой в ​​доме - слишком высокий пик дома может привести к тому, что он будет конкурировать с дымовой трубой за давление воздуха, что снизит его эффективность.

Проблемы с дымоходом

Соблюдение правильной высоты дымовой трубы максимально увеличит эффективность вашего камина в удалении опасных газов и дыма, но это не единственное, о чем вам нужно беспокоиться, когда дело касается воздушного потока. Твердые виды топлива, такие как древесина и уголь, производят высокий уровень креозота, который может проникать в стенки футеровки дымохода.

Это может привести к накоплению в процессе многих применений, что приведет к ограничению черчения. Это приводит к очевидному выводу, что дым не сможет эффективно выходить из камина. Наиболее опасно то, что этот креозот может снова воспламениться, вызывая пожар в дымоходе.

Этот огонь может гореть намного сильнее, чем дымоход и дымоход могут выдержать. Это может вызвать коррозионный эффект по сравнению с противоположной, но столь же разрушительной силой снаружи.Влага может просочиться в кирпичную кладку каминов и за зиму замерзнуть.

Этот процесс разрушает раствор, вызывая отслаивание и разрыхление кирпичей. Это может привести к утечкам, которые снижают эффективность дымохода, но при этом являются потенциально опасными. Чтобы смягчить эти проблемы, рекомендуется соблюдать какой-то график технического обслуживания, чтобы поддерживать дымоход в идеальной форме.

Также настоятельно рекомендуется иметь сертифицированного трубочиста, приходящего к вам домой для ежегодного осмотра, поскольку он сможет обнаружить потенциальные проблемы своим натренированным глазом намного быстрее, чем большинство людей. Более современные материалы, конструкции и источники топлива также могут быть добавлены в новую установку для дымохода и камина, которая, как показала практика, требует гораздо меньшего обслуживания.

Последние мысли

Высота дымохода важна, потому что она определяет эффективность, с которой токсичный воздух, образующийся при горении, может покидать здание. Слишком короткий может означать, что внутреннего давления недостаточно для преодоления внешнего давления, а слишком высокий может создать отрицательный пузырь воздуха, который толкает поднимающиеся газы и дым обратно вниз.

Неправильное обслуживание дымохода и камина может создать дополнительные проблемы с вытяжкой в ​​виде скопления креозота, возгорания дымохода и скалывания кирпичей. Если вы пытаетесь определить высоту дымохода, воспользуйтесь правилом 2 фута, 10 футов, 3 фута. Дымоход должен выходить не менее чем на 3 фута от отверстия и быть на 2 фута выше, чем что-либо на 10 футов вокруг него.

Трубочист и проверка

С учетом всего вышесказанного, важнейшей задачей домовладельцев является качественное прочистка и осмотр дымохода.Не имеет значения, насколько высок или короток ваш дымоход, потому что проблемы с вытяжкой возникают чаще, чем нет, если вы не поддерживаете чистоту дымохода.

В этом случае вам нужно нанять сертифицированных специалистов, которые осмотрят ваш дымоход и очистят креозот, который может заблокировать дымоход и вызвать огромные проблемы с курением.

В компании Vertical Chimney Care мы поддерживаем чистоту Чикаго и пригородов в течение последних 30 лет, и наш профессионализм делает нас самой надежной компанией по обслуживанию дымоходов на Среднем Западе.Свяжитесь с нами, чтобы поговорить со специалистом!

Высота дымохода: Правило 2 фута, 10 футов, 3 фута

У людей часто возникают проблемы с захватом стандарта 2 фута, 10 футов, 3 фута. Эти измерения высоты дымохода важны для соответствия строительным требованиям. Установка дымохода в доме по сравнению с остальной частью дома может улучшить тягу. Как правило, это доставит вам меньше проблем как домовладельцу.

Высота дымохода

Что такое правило 2 фута, 10 футов, 3 фута? Дымоход должен выступать как минимум на 3 фута выше самой высокой точки, в которой он проходит через крышу.И как минимум на 2 фута выше любой части здания в пределах 10 футов. Спецификации не для того, чтобы просто вызвать у вас проблемы. Они намерены следить за тем, чтобы дымоход тянулся правильно и не возникла опасность возгорания. Если, однако, производитель каминного агрегата заводского изготовления, дровяной печи или другого прибора имеет другие характеристики, им необходимо следовать.

Любая вершина, находящаяся в пределах 10 футов от дымохода, может конкурировать с дымоходом. Это может вызвать проблемы с сквозняком.Вот почему правило требует, чтобы дымоход был на 2 фута выше любой конструкции в пределах 10 футов от дымохода. Если ваш дом находится на особенно большой высоте, я рекомендую проконсультироваться со специалистом в вашем районе, когда дело доходит до этих конкретных характеристик. Большая высота и разреженный воздух могут немного отличаться от необходимых измерений.

Проблемы с тягой часто возникают по многим причинам!

Проблемы с тягой дымохода часто возникают из-за высоты дымохода или ее отсутствия. Но не менее критичны проблемы с отрицательным давлением в доме, вызывающие вялые сквозняки.Это может быть новая изоляция чердаков, мощные вентиляционные отверстия на крыше, соборные потолки, большие лестничные клетки и вентиляторы на кухнях и в ванных комнатах. Даже установка новых штормовых окон может изменить баланс воздуха в доме. Кроме того, вентиляционные отверстия в камине на стене, как известно, плохо переносят сквозняк.

Щелкните здесь, чтобы узнать больше о проблемах с копчением камина.

Рекомендуемые партнерские продукты:



Clay Lamb - подрядчик по трубочисту в Цинциннати и исполнительный продюсер канала YouTube, подкаста и блога Ask the Chimney Sweep.Он также является отмеченным наградами педагогом и оратором в области производства дымоходов и каминов.

AsktheChimneySweep.com…. Обучающие видео
AmChimney.com… .American Chimney Cincinnati, OH

Мы участвуем в программе Amazon Services LLC Associates, партнерской рекламной программе, разработанной для того, чтобы мы могли получать вознаграждение, перейдя по ссылке на Amazon.com и дочерние сайты.

Последние сообщения Clay Lamb (посмотреть все)

Определите правильную высоту дымохода с помощью правила 10-2

5 декабря 2011 г.

Правило 10-2 - это руководство для определения количества дымохода, необходимого для правильной работы и тяги вашего дровяного камина или печи.Это правило одинаково для открытых «оголенных» дымоходов и для закрытых дымоходов в погоне.

Это руководство состоит из 3 основных компонентов:
1. Ваш дымоход находится в пределах 10 футов от пика?
Если вы находитесь в пределах 10 футов от самой высокой точки вашей крыши, обычно от пика, дымоход должен выходить на 2 фута выше этой точки. Следовательно, если вы проведете радиус 10 футов вокруг дымохода, дымоход должен быть на 2 фута выше всего в пределах этого радиуса. Минимальная длина над крышей составляет 3 фута (вот почему некоторые специалисты в отрасли используют термин 2-3-10, что означает 2 фута выше всего в пределах 10 футов и минимум 3 фута).

2.Ваш дымоход расположен дальше по горизонтали, чем на 10 футов от пика?
Если вы находитесь дальше 10 футов от пика, дымоход должен быть на 2 фута выше самой высокой точки в пределах 10 футов. Например, дымоход выходит на 20 футов от пика, а у вас скатная крыша 6/12. Если вы проведете горизонтальную линию 10 футов, дымоход будет на 6 футов от черепицы, и вам нужно добавить 2 фута от этой отметки, поэтому у вас будет 8 футов трубы над вашей черепицей. Обратите внимание: если дымоход открыт и имеет высоту более 5 футов, необходим комплект скоб для крыши, чтобы поддерживать его.

3. Имеется ли в вашем дымоходе более двух пар колен и / или дымоход устанавливается выше 4500 футов над уровнем моря?
Из всех правил и инструкций есть исключения: чем больше у вас смещений и чем выше высота, тем выше должен быть ваш дымоход. Например, если вы строите в Брекенридже, CO, который находится на высоте около 9600 футов над уровнем моря ИЛИ у вас есть две пары смещений, нам нужно будет проанализировать проем камина, общую длину дымохода в футах, расстояния между локтями и сколько компенсируется.

Удивительно, что если длина дымохода составляет 6–12 дюймов, как это влияет на вытяжку. Как всегда, если у вас возникнут вопросы, дайте нам знать.

Happy Burning!

Высота дымохода над крышей

Какая высота дымохода мне нужна над крышей?

Высота дымохода является одним из критических факторов, влияющих на производительность вашей дровяной печи и на безопасность ее установки.

В случае традиционного строительства «Правило 3-2-10» используется для определения того, насколько высоко дымоход должен быть над линией крыши.Для жилых автофургонов, автобусов, фургонов и лодок мы предлагаем использовать съемный дымоход несколько меньшей длины.

Отверстие дымохода над крышей дома из прутьев и кирпича должно быть на 3 фута выше линии крыши или на 2 фута выше любой части здания в пределах 10 футов, в зависимости от того, что выше.

Для большинства небольших строений, таких как небольшие домики и крошечные дома, самая высокая часть конструкции находится в пределах 10 футов от дымохода. В этом случае дымоход должен быть на 2 фута выше пика крыши или на 3 фута выше линии крыши, в зависимости от того, что выше.

Для больших конструкций результат будет зависеть от уклона крыши. Для здания с плоской или неглубокой скатной крышей дымоход должен быть на 3 фута выше точки, в которой он пересекает линию крыши. Для здания с крутой крышей отверстие для дымохода должно быть на 2 фута выше самой высокой части крыши в пределах 10 футов.

Почему так важна высота дымохода?

Более высокие дымоходы создают более сильную тягу

Одним из факторов, определяющих силу тяги, создаваемой дымовой системой, является разница в давлении воздуха между топкой и отверстием дымовой трубы.Поскольку давление воздуха ниже на больших высотах, и более высокий столб поднимающегося воздуха сильнее тянет воздух под ним, увеличение высоты дымохода обычно усиливает тягу.

Дома традиционной постройки обычно имеют высоту не менее 15 футов по вертикали между топкой и отверстием дымохода. Большинство крошечных конструкций просто недостаточно высоки, чтобы выдержать 15-футовую систему дымохода, поэтому важно иметь как можно большую высоту в разумных пределах.

Более высокие дымоходы предотвращают обратную тягу

Когда отверстие дымохода находится слишком близко к верху конструкции, вихревые потоки воздуха, вызванные ветром, ударяющим по конструкции, могут давить на отверстие дымохода, заставляя дым снова подниматься в жилое пространство.Это состояние, называемое обратной тягой, опасно, но, как правило, его можно избежать.

Чтобы предотвратить обратную тягу, дымоходы, соответствующие правилу 3-2-10, обычно достаточно высоки, чтобы оставаться выше любых закрученных воздушных потоков. В результате ветер, дующий в достаточно высокий дымоход, должен быть боковым и иметь тенденцию улучшать тягу, а не вызывать обратную тягу.

В экстремальных условиях экранированные и направленные ветром колпаки от дождя могут помочь предотвратить обратную тягу, но не заменяют соответствующую высоту дымохода.

Более высокие дымоходы удерживают дым от крыши

Если дымовая труба слишком короткая, дым может попасть в холодную крышу и превратиться в легковоспламеняющийся креозот. Это не только неприглядное состояние, но и опасность пожара.

Искры от дымохода, попадающие на осадок креозота, могут вызвать его возгорание и вызвать пожар в доме. Экран искрогасителя, встроенный в колпак от дождя, может помочь ограничить размер искр, которые могут выйти, но не заменяет адекватную высоту дымохода.

Конструкция крошечной домашней дымоходной системы

Если вам нужна помощь в проектировании вашей крошечной домашней дымоходной системы, попробуйте наш инструмент для проектирования дымоходов или свяжитесь с нами для получения личной помощи в вашем проекте.

Влияние высоты дымохода - Шривпорт, Лос-Анджелес,

При возникновении проблем с горением многие из нас в первую очередь смотрят на компоненты камина и дымохода, такие как заслонка, дымоход или заглушка дымохода. Однако проблемы с вытяжкой или вентиляцией могут быть вызваны необычной причиной - высотой дымохода.

Высота дымохода чрезвычайно важна и может сильно повлиять на то, как ваш камин притягивает и втягивает свежий воздух.Из-за этого многие проблемы с вытяжкой и вентиляцией дымохода могут быть связаны с высотой дымохода или высотой окружающих зданий или деревьев.


Должен ли мой дымоход быть определенной высоты?

Несмотря на то, что не существует определенной или стандартизированной высоты дымохода, высота, которая должна быть у дымохода, будет зависеть от высоты вашего дома, крыши и окружающих зданий или деревьев. Согласно Стандарту 211 Национальной ассоциации противопожарной защиты и Международному жилищному кодексу, дымоходы должны быть не менее чем на 3 фута выше высоких сторон крыши, с которой они выходят.Точно так же дымоходы должны быть как минимум на 2 фута выше, чем любые слуховые окна, крыши или деревья в пределах 10 футов от дымохода. Требования к высоте дымохода не являются чисто эстетическими или сделаны для того, чтобы ваша линия крыши выглядела лучше; высота дымохода может существенно повлиять на эффективность и безопасность вашего камина. Если ваш дымоход не соответствует требуемым стандартам, у вас возникнут проблемы с вентиляцией и вытяжкой, которые нельзя устранить с помощью другого ремонта.

Что произойдет, если мой дымоход будет слишком коротким?

Если дымоход недостаточно высокий - или если поблизости слишком много более высоких конструкций или деревьев - он не сможет правильно тянуть.Это не только влияет на эффективность сжигания камина, но также может создавать проблемы с безопасностью. Когда камин не может нормально тянуть, столб горячих газов, пытающихся подняться из дымохода, будет некуда; так как он задерживается в конструкции дымохода, он создает угрозу пожарной безопасности и может повлиять на качество воздуха в вашем доме, в том числе повысить риск отравления угарным газом.

Мой дымоход начал плохо вентилировать - может ли это все еще быть связано с ростом?

Хотя маловероятно, что внезапно возникшая проблема вытяжки вызвана высотой дымохода, это не невозможно.Если у вас во дворе несколько высоких деревьев, важно, чтобы деревья в пределах 10 футов от дымохода всегда были как минимум на два фута короче, чем высота дымохода. Эта разница в высоте предотвращает плохую вентиляцию. Точно так же могут возникнуть внезапные проблемы с вытяжкой, если вы построите новую пристройку или если соседний сосед построит конструкцию выше, чем ваш существующий дымоход. Чтобы предотвратить это, важно работать со строителем, который понимает требования к высоте дымоходов и может разработать планы либо для расширения дымохода, либо для добавления любых дополнительных элементов короче существующей конструкции.

Если вы испытываете проблемы с вентиляцией или вытяжкой из дымохода, которые, похоже, не решаются никаким ремонтом или изменением схемы горения, возможно, дымоход слишком короткий. Свяжитесь с New Buck Chimney Services сегодня, чтобы запланировать осмотр дымохода, чтобы узнать, влияет ли высота дымохода на характеристики горения, вентиляции или вытяжки.

Наши специалисты соблюдают правила безопасности - Asheville NC

Наем доверенного лица для обслуживания вашей дымоходной системы - и вашего дома - может быть немного нервным. В конце концов, ваш дымоход и камин необходимо правильно установить, отремонтировать, обслуживать и поддерживать в хорошем состоянии, чтобы обогревать ваш дом безопасно и эффективно. Независимо от того, нуждаетесь ли вы в подметании для простой ежегодной уборки и осмотра или вам требуется более обширная работа, например, ремонт дымохода или установка камина, вы должны быть уверены, что нанимаете того, кто выполняет эту работу должным образом. В городе Ашвилл, штат Северная Каролина, и его окрестностях вы можете доверить компании Environmental Chimney Service свой камин и дымоход. Наши специалисты всегда соблюдают соответствующие правила и нормы безопасности!

Каким правилам и нормам безопасности должны следовать трубочисты?

Если вы не специалист по дымоходам, может быть сложно понять, каким правилам и нормам безопасности должен следовать ваш трубочист.Ваш трубочист должен придерживаться нескольких общих правил. Прежде всего, каждое обслуживание, выполняемое вашим трубочистом, должно выполняться в соответствии с лучшими отраслевыми практиками. Если ваш специалист по дымоходам проводит чистку, он или она должны следовать шагам, рекомендованным Американским институтом безопасности дымоходов (CSIA) по трем уровням чистки дымоходов, и ваш техник должен быть в состоянии объяснить вам процесс, который они используют. То же самое касается любого ремонта или обслуживания, выполняемого вашим специалистом по дымоходу для вашего камина или дымохода.

Ваш технический специалист также должен знать все нормы и правила техники безопасности, относящиеся к каминам и дымоходным системам, а также любые дополнительные местные нормы и правила. Ваш технический специалист должен соблюдать все эти нормы и правила, чтобы обеспечить безопасную и правильную установку вашего камина и дымохода. Если ваш технический специалист обслуживает нагревательную печь, каминную топку или сборный камин, он должен знать все рекомендации и спецификации производителя.

Как узнать, будет ли ваш специалист по дымоходу соблюдать надлежащие правила и нормы?

Конечно, бывает трудно сказать, будет ли ваш специалист по дымоходу соблюдать правила и нормы. К счастью, есть способ узнать, что ваш специалист по дымоходам прошел обучение по правильной установке, чистке и техническому обслуживанию каминов и дымоходов - ваш специалист по дымоходам должен иметь сертификат CSIA! Чтобы получить сертификат CSIA, трубочисты должны пройти курс обучения и сдать два комплекта экзаменов.После сертификации они должны продолжать обучение и повторно сдавать сертификационные экзамены каждые несколько лет. Технические специалисты, сертифицированные CSIA, также обязаны соблюдать этический кодекс, чтобы относиться к клиентам справедливо и этично, соблюдать все правила и нормы и следовать всем лучшим отраслевым практикам.

Компания Environmental Chimney Service сертифицирована CSIA! Это означает, что вы можете быть уверены, что наши специалисты по дымоходам соблюдают все правила и нормы для обеспечения безопасности вашего дома и вашей семьи. Если вам нужны услуги дымохода, которым вы можете доверять, позвоните в Экологическую службу дымохода, чтобы записаться на прием сегодня!

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
