Электропроводка — дело тонкое, требующее аккуратности и не требующее спешки. Собрав все силы в кулак, приступаем к монтажу электропроводки в квартире или частном доме. Для того чтобы потом не пришлось всё переделывать заново, необходимо делать правильную электропроводку, т.е. соблюдать при монтаже несколько простых правил.

Содержание

1. Правило номер один
2. Правило номер два
3. Правило номер три
4. Правило номер четыре
5. Правило номер пять
6. Правило номер шесть

Содержание

Правило номер один

Монтаж электропроводки квартиры или частного дома  должен состоять в том, что монтаж нужно осуществлять всей электропроводки, а не отдельных участков.  Не стоит говорить -«Сегодня сделаю электропроводку в спальне, а остальную после зарплаты».  Если вы станете менять провода кусками (участками) или просто устанавливать новые розетки и выключатели при старой электропроводке, то получится большое количество соединений, надставок и скруток, наглухо спрятанных в стенах. А качественное соединение или участок старой проводки – это первый претендент на поломку или на более крупную аварию. К тому же старая алюминиевая электропроводка не любит, когда ее сгибают — образуются микротрещины, которые в дальнейшем могут сказать своё негативное слово. В итоге довольно скоро снова придется вскрывать стены и менять электропроводку на новую с новыми медными проводами.

Правило номер два

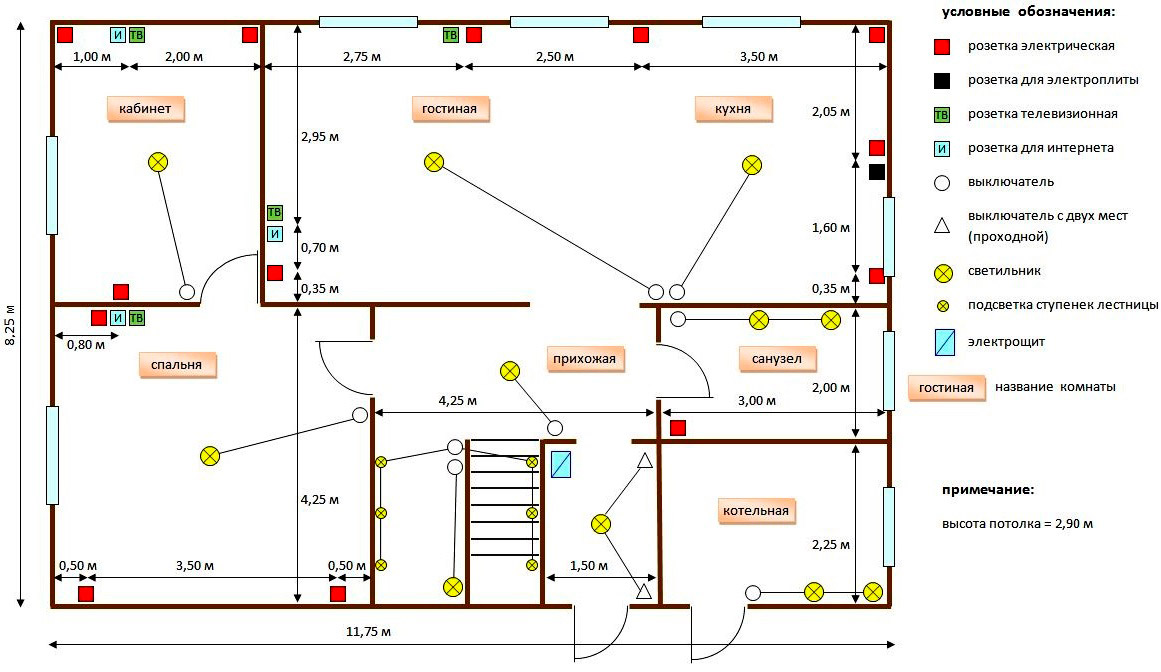

Не стоит спешить, вам будет необходимо составить подробный план будущего расположения в комнатах квартиры или дома выключателей, розеток, ламп, бра, люстр. Вам нужно определиться где у вас будет стоять стиральная машина, холодильник, электроплита, сплит система или водонагреватель. Данные электроприборы очень мощные, поэтому в дальнейшем их перемещение по квартире будет затруднительно. Только после составления такого плана можно приступать к монтажу электропроводки.

Правило номер три

Перед началом монтажа правильной электропроводки необходимо рассчитать мощность потребления бытовых электроприборов. Для этого нужно посмотреть паспортные данные этих приборов — мощность в кВт. Затем сложить мощности всех приборов в одну, либо определить суммарную мощность одной линии электропроводки — линия розеток, линия, идущая на электроплиту и т.д. Постарайтесь распределить мощность приборов так, чтобы на одной линии не висела слишком большая мощность – больше 4–5 кВт одна линия держать не должна.

Правило номер четыре

Это правило касается экономии денег на правильную электропроводку. Чем дешевле будет будет провод или электроустановочный прибор (розетка, выключатель, распределительная коробка и т.д.), тем больше вероятности их поломки. А поломка в электропроводке — это уже риск для вашей жизни и сохранности вашего имущества. Конечно, не стоит покупать «крутых» розеток или «навороченных» выключателей. Здесь главное — надёжность, поэтому стоит устремлять свой взор при покупке на вещи средней цены.

Правило номер пять

Правильная электропроводка в квартире и частном доме делается ПОСЛЕ перепланировки, но ДО штукатурных и малярных работ. Электропроводка в квартиру от щитка на лестничной площадке делается по заранее размеченному маршруту по стенам. Электрические провода должна быть в трубках – пластмассовых гладких. Гофрированные трубы применять не стоит,  впоследствии электропроводку в гофрированной трубке поменять будет очень сложно. На места соединения электропроводки устанавливаются распределительные коробки, чтобы иметь простой доступ к соединениям. Коробки закрываются пластиковыми крышками и потом уходят под обои или краску, становясь практически невидимыми. Если в какой-то момент понадобится доступ к проводам в коробке, обои можно аккуратно надрезать, а краску – заменить.

Правило номер шесть

Это очень простое правило — делая правильную электропроводку нужно думать о будущем. Необходимо обеспечить максимально простой способ замены в дальнейшем устаревших электрических проводов. Хотя срок службы у медных проводов (а ставить нужно именно их!) очень большой — более 30 лет — необходимость монтажа может возникнуть и раньше, например, при случайном повреждении проводки.

прокладка кабеля, проводка в квартире под натяжным потолком, разводка света в гофре, крепление проводов, чем и как крепить электропроводку к потолку

Содержание:

Как правильно выбрать способ укладки коммуникаций
Устройство разводки
Укладка электрики до приборов освещения по внутренним пустотам плит перекрытия
Разводка проводов открытого типа
Укладка проводов в штробы
Монтаж кабеля в гибкие рукава

Видео

Укладка электрики по потолку имеет несколько преимуществ, среди которых можно выделить экономию довольно дорогого кабеля. Это объясняется тем, что коммуникации укладываются по самому короткому пути. Также расположение электрики на поверхности потолка позволяет защитить провода от различных механических повреждений, тем самым продлевая срок эксплуатации. Помимо этого потолок является местом расположения приборов освещения, питание которых обеспечивается наличием электрического кабеля.

Для эффективного и безопасного размещения проводки на потолке знать способы укладки электрики, а также правила, по которым определяется качество выполненных работ.

Как правильно выбрать способ укладки коммуникаций

Способ разводки электрики по потолку определяется по следующим параметрам:

• Тип строения. Здесь речь идет об эксплуатационном назначении объекта, специфике используемых материалов для строительства и других параметров.
• Место, где располагается главный распределительный щит или распределительный ящик.
• Расположение оборудования, к которому требуется провести проводку.
• Используемый кабель, в частности его марка и проектное сечение.

Монтажные работы по укладке силовой и слаботочной проводки выполняются по следующим типам потолка:

• Железобетонные плиты перекрытия.
• Открытые перекрытия из дерева.
• Оштукатуренная деревянная поверхность.

Для каждой разновидности потолка характерно наличие своих особенностей.

Многих мастеров интересует вопрос, что лучше, прокладка кабеля по потолку или на полу. В этом случае можно рассматривать степень удобства выполнения монтажных работ. К примеру, потолочная поверхность уже подготовлена к финишной отделке, а пол еще ждет своего времени. Конечно, разумнее будет закладка коммуникаций в бетонную стяжку пола. Однако, следует учитывать отрицательные стороны расположения проводки на полу. Во-первых, в такой ситуации возрастает нежелательная нагрузка на кабель. Во-вторых, грызуны очень часто повреждают проводку, в результате может произойти короткое замыкание и даже пожар.

Перечисленные моменты позволяют сделать вывод: при острой необходимости прокладки кабеля по полу нужно использовать трубки, устойчивые к деформации и повреждениям.

Устройство разводки

Различают два типа расположения электрики:

• Скрытая проводка в квартире по потолку предполагает заведение кабеля в полость перекрытия или его закладка в защитные конструкции. Другими словами при монтаже таким способом необходимо использовать специальные трубы, гибкие металлические рукава, короба. Кроме того провода и кабель заливать в бетонных строительных конструкциях в процессе их изготовления, а также размещать в замкнутых каналах и пустотах плит перекрытия.
• Наружная проводка предусматривает крепление коммуникаций на внешней поверхности перекрытия. Другими словами при открытом способе провода можно закреплять на стенах, потолках и других элементах конструкции. Наружная проводка также может быть помещена в трубы, короба, гибкие гофрированные рукава из тонкостенного металла или полипропилена. Кабель можно проложить в электротехнических плинтусах и наличниках, с использованием струн, тросов или свободной подвеской.

Монтаж скрытой проводки выполняется следующими способами:

• Применение монтажных скоб или изоляторов.
• Использование пластиковых или металлизированных гибких рукавов.
• Заведение в тонкостенные стальные трубы.
• Укладка электротехнические пластиковые трубы.
• Использование специальных коробов.

Монтаж скрытой проводки электрики под натяжной потолок может выполнять только квалифицированный специалист, который обладает знаниями и навыком проведения проводов по пустотам внутри плит перекрытия.

При самостоятельной укладке кабеля внутри плиты можно воспользоваться несколькими способами.

Укладка электрики до приборов освещения по внутренним пустотам плит перекрытия

Такой способ разводки коммуникаций используется при монтаже электропроводки в новых домах, готовящихся к сдаче в эксплуатацию. Проектная документация в этом случае содержит соответствующие отметки, поэтому при необходимости можно легко определить расположение проводов.

Чтобы своими руками подвести проводку для светильников натяжного потолка, достаточно приготовить набор необходимых инструментов и воспользоваться определенной инструкцией.

Из инструментов понадобится следующее:

• Перфоратор с буром, соответствующим диаметру крепежей.
• Молоток.
• Шнур или веревка для разметки.
• Крепежные элементы для осветительных приборов.
• Шурупы с пластиковыми уплотнителями.
• Электрический кабель.
• Тонкая и жесткая проволока.

Монтажные работы выполняются по такой инструкции:

Разводка электрического кабеля по этой схеме, включая проводку под натяжным потолком, соответствует строительным нормам и правилам, но иногда не совпадает с потребностями собственников квартир.

По этой причине можно воспользоваться дополнительной схемой разводки кабеля, который необходимо проложить для нестандартно расположенных светильников и люстр. В этом случае под каждый прибор делают отверстие с помощью перфоратора и протягивают к ним кабель электропитания. Читайте также: “Проводка по потолку – как правильно провести проводку своими руками”.

Разводка проводов открытого типа

Такой способ используется в том случае, когда нет возможности протянуть кабель по внутренним пустотам плиты. Открытая прокладка подразумевает закрепление коммуникаций с внешней стороны. Монтаж можно выполнить самостоятельно без особых проблем, но следует учитывать, что потолок в этом случае выглядит не очень привлекательно. По этой причине открытая разводка чаще используется в складских и промышленных помещениях. Установка в жилом помещении возможна при последующей маскировке подвесными потолочными системами.

Наружная разводка своими руками, включая электропроводку под натяжным потолком, выполняется по следующей схеме:

• Делают разметку расположения электрического кабеля на потолке.
• Согласно разметке сверлят отверстия с помощью перфоратора глубиной около 5 см, выдерживая между ними расстояние примерно 50 см.
• Кабель тщательно выпрямляют, стараясь удалить все волны.
• Перед тем как крепить проводку к потолку, провод вставляют в дюбель-елочку и втыкают последний в отверстие в потолке. При необходимости дюбель подбивают молотком.
• Проделывают подобные действия по всей длине кабеля.

При решении вопроса, как закрепить кабель на потолке, вместо дюбелей можно использовать специальные стяжки под шуруп. В этом случае провод фиксируется следующим образом:

• По потолку проводят линию согласно расположению кабеля и с небольшим шагом сверлят отверстия.
• Прежде чем крепить провода к потолку, каждое отверстие вставляют простой пластиковый дюбель, в который забивают шуруп с петлей стяжки.
• После установки дюбелей по всей длине кабель подвязывают стяжками.
• Концы стяжки можно в дальнейшем обрезать.

Укладка проводов в штробы

Если рассматривать правовую сторону, то штробление плит перекрытия строго запрещено строительными нормами и правилами, так как подобные операции ослабляют плиту и могут стать причиной аварии. Штробы можно делать только в штукатурном слое.

Укладка электропроводки по потолку в квартире в штробы выполняется с помощью болгарки с отрезным диском по бетону, молотка и монтажных скоб. Процесс подразумевает следующие действия:

• На стенах и потолке делают отметки расположения электропроводки.
• С помощью болгарки разрезают слой штукатурки на глубину до 2 см. Чтобы готовое углубление имело треугольную форму, болгарку следует держать под небольшим углом.
• Кабель выпрямляют и укладывают в полученные углубления.
• Крепление провода к потолку осуществляют с помощью скоб по бетону.
• В завершении монтажных работ свободное пространство в штробе заполняют штукатурным составом.

Следует помнить, что при таком способе отсутствует возможность извлечения провода в случае повреждения. Однако есть и положительная сторона, если правильно выполнить укладку кабеля в штробы и выбрать верное решение вопроса, как закрепить провода на потолке, то необходимость ремонта не возникнет достаточно долгое время.

Монтаж кабеля в гибкие рукава

Очень часто при разводке электрики используются гибкие гофрированные рукава. Это приспособление можно назвать универсальным средством для прокладки силового и слаботочного кабеля. Одним из преимущественных моментов в этом случае является наличие внутри рукава проволоки протяжки. Монтажные работы предполагают фиксацию гофрированного шланга на потолке и протягивание кабеля с помощью проволоки-перетяжки.

Готовая схема разводки света по потолку представляет собой следующую картину: от щитка идет кабель, который доходит до распределительной коробки и расходится в разных направлениях, в соответствии с расположением розеток и приборов освещения. Из этого следует, что электрическая распределительная коробка на потолке предназначена для разведения кабеля к источникам питания, розеткам и люстрам. Главное условие монтажа – обеспечение постоянного доступа к коробке. Следовательно, распределительная коробка для проводки на потолке и натяжной потолок можно назвать несовместимыми конструкциями. Что касается подвесных систем, то в них можно сделать специальный лючок для доступа к распределительной коробке.

Некоторые особенности прокладки электрического кабеля по потолку

Существует несколько моментов, о которых необходимо помнить при укладке электрики по потолку, в том числе электрики под натяжным потолком:

• В бытовых условиях можно не использовать защитный гофрированный рукав, но в этом случае необходимо использовать кабель марки ВВГнг с медной жилой. В случае замыкания такая проводка не будет гореть или тлеть, что особенно важно при маскировке кабеля потолочными конструкциями.
• Осуществляя разводку электрики под натяжным потолком винилового типа, важно выдержать определенное расстояние от лотка электрики до самой конструкции, которое в большинстве случаев приравнивается к 15 см. Установка гипсокартонной подвесной конструкции в этом случае ограничений не имеет.
• Прокладку электрического кабеля по деревянным перекрытиям необходимо проводить только с использованием защитного гофрированного рукава или специального лотка. В противном случае при замыкании может случиться пожар, так как дерево является легко возгораемым материалом. При укладке слаботочной проводки монтаж на деревянных поверхностях может осуществляться открытым способом, не используя защитные трубки.
• Прокладывая проводку по металлической обрешетке, можно не использовать защитную трубку, достаточно привязать кабель к профилю с помощью пластиковых стяжек. Однако в этом случае важно проверить провода на предмет отсутствия участков с поврежденной изоляцией. Аналогичная ситуация возникает при фиксации электрического кабеля к черновому потолку.

Таким образом, разводку кабеля по потолочному перекрытию, включая укладку проводки по потолку в гофре, вполне можно осуществить своими руками, особых сложностей в этом процессе нет. Главное условие – соблюдение всех правил и рекомендаций от квалифицированных специалистов.

признаков плохой электропроводки в доме

Все мы знаем, что электричество — невероятно нестабильный элемент, который может привести к поражению электрическим током, возгоранию и даже смерти. К счастью, электричество проходит по проводам, надежно спрятанным в кабелепроводах в стенах и потолках. Плохая новость, однако, заключается в том, что эти провода могут быть повреждены. Хуже того, они могут быть неправильно установлены. Обычный человек, вероятно, не может обнаружить признаки неисправности электропроводки, но мистер Электрик из Атланты готов помочь с некоторыми советами. Если вы предпочитаете доверить электромонтажные работы опытным электрикам, не стесняйтесь звонить мистеру Электрику из Атланты и запрашивать срочную отправку или назначать гибкий график встречи.

Что такое «плохая» электропроводка?

Плохая или неисправная проводка используется для описания электрической проводки, находящейся в нескольких различных условиях. Либо проводка физически повреждена, либо проводка была неправильно установлена. Это может быть связано со случайным повреждением, износом, нападением грызунов или нарушением безопасности электриком. В любом случае важно осматривать свои провода или проверять их один раз в год или два. Г-н Электрик из Атланты проводит профессиональные проверки электрооборудования в районе Атланты.

Некоторые признаки неисправности электропроводки в вашем доме

Если вашему дому больше 40 лет, вероятность неисправности электропроводки высока. Для большей ясности, вот пять контрольных признаков того, что ваша электропроводка нуждается в ремонте:

• Мерцающие огни: мерцают или тускнеют ваши огни, когда вы подключаете прибор или устройство? Этот знак часто сопровождается световыми выключателями, которые жужжат при их включении. Это красные флаги.
• Частое срабатывание автоматических выключателей: Автоматические выключатели предназначены для отключения при необычной электрической активности в цепи. Вот почему они существуют. Однако, если автоматические выключатели часто срабатывают, то возникает проблема. Сначала попробуйте уменьшить количество устройств, подключенных к цепи. Если это не поможет, то пришло время проверить автоматический выключатель и провода.
• Горячие электрические розетки: Неисправная проводка часто подает на розетки слишком много электричества. Горячие, затемненные или задымленные выпускные отверстия — основные тревожные сигналы. Отключите все от поврежденных розеток и как можно скорее вызовите лицензированного электрика для проверки проводки!
• Изношенная или пережеванная проводка: это должно быть очевидным, но стоит отметить. Когда защитный пластик проводки сломан, провода становятся оголенными и позволяют электрическому разряду дуги. Этот дуговой разряд может вызвать опасные поражения электрическим током и даже пожары.

Если вы живете в районе Метро Атланта и ищете сертифицированного электрика в Лилберне, позвоните мистеру Электрику из Атланты. Мы проверенная временем компания с приверженностью к честной работе и честному ценообразованию. Дружелюбный представитель готов выслушать ваши опасения и назначить встречу или организовать срочную отправку. Мы также рады предоставить вам предварительную бесплатную оценку стоимости, чтобы вы знали, сколько вы готовы заплатить. Мы готовы, когда вы готовы.

Преимущества осмотра электрики старого дома

Как узнать, есть ли у меня алюминиевая проводка?

11 признаков того, что вам следует подумать о замене электропроводки в вашем доме

Более половины пожаров в домах связаны с проблемами электропроводки. Ваш дом в опасности?

Насколько важно убедиться, что электропроводка в вашем доме в хорошем состоянии? Подумайте об этом: по данным Управления пожарной охраны США, пожарные службы США ежегодно реагируют примерно на 24 200 домашних электрических пожаров. В результате этих пожаров погибло 225 человек, 1050 человек получили ранения, а материальный ущерб составил 1,2 миллиарда долларов. Когда начинается пожар в доме, половина пожаров связана с проводкой или освещением дома.

Хотя эти цифры ошеломляют, можно предпринять шаги, чтобы ваш дом не попал в статистику. Электрическая система в вашем доме может нуждаться в ремонте или обновлении. Полная замена электропроводки с помощью новой электрической панели может потребовать больших затрат, но это меркнет по сравнению с важностью обеспечения безопасности вашего дома и семьи.

Предупреждающие знаки

Электрическая система часто отображает знаки при наличии потенциальных проблем. Если вы заметили какие-либо из этих предупреждающих знаков об опасности поражения электрическим током, обратитесь к электрику для проверки вашей электрической системы:

• Частое перегорание предохранителей или срабатывание выключателей;
• Электрическая панель с избыточным усилием или с избыточным предохранителем;
• Тусклое или мигающее освещение, указывающее на то, что цепь перегружена или имеет плохой контакт;
• Горячие или обесцвеченные панели переключателей, шнуры или вилки;
• Лампы накаливания, которые часто перегорают в патроне, сигнализируя о том, что светильник не выдерживает мощности лампочки;
• Жужжание или шипение;
• Запах гари;
• Дуги или искры из розетки при включении или отключении шнура;
• Свободные выходы;
• Треснувшая, порезанная или поврежденная изоляция; или
• Поражение электрическим током при включении шнура в розетку или прикосновении к нему.

Другие причины для проверки домашней электропроводки

Даже если вы не замечаете каких-либо предупреждающих признаков неисправной электропроводки, рекомендуется периодически проверять электрическую систему вашего дома. Электрические коды различаются в зависимости от того, где вы живете, но есть общие ситуации, которые требуют проверки квалифицированным специалистом.

• Если вашему дому больше 40 лет.
• Если вы полагаетесь на удлинители для питания.
• Если вы внесли значительные улучшения в дом или добавили новую крупную технику, которая может создать нагрузку на существующую систему.
• Если в вашем доме есть незаземленные розетки с двумя контактами.
• Если в вашем доме алюминиевая проводка вместо медной.

Даже если вы не видите ни одного из этих предупредительных знаков, вы не ошибетесь, обратившись к эксперту для проверки электрической системы.

Стоимость замены электропроводки в доме

Стоимость замены электропроводки в доме обычно может варьироваться от 1500 долларов США для небольшого дома до 10 000 долларов США для большого дома. Следующие факторы стоимости могут включать:

• Размер и возраст дома;
• Добавление новых электрических цепей, розеток и выключателей;
• Модернизация электрической сервисной панели;
• Если стены открываются для прокладки проводов или установки новых выключателей, розеток и панелей; и
• Если требуется разрешение и/или проверка.
