Анкерный болт принцип действия

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т.

п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

По способу действия такие изделия делятся на два основных вида:

  1. Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
  2. Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов:

  • Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
  • Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
  • Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
  • Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

А в этой статье рассказывается про пробковые настенные покрытия.

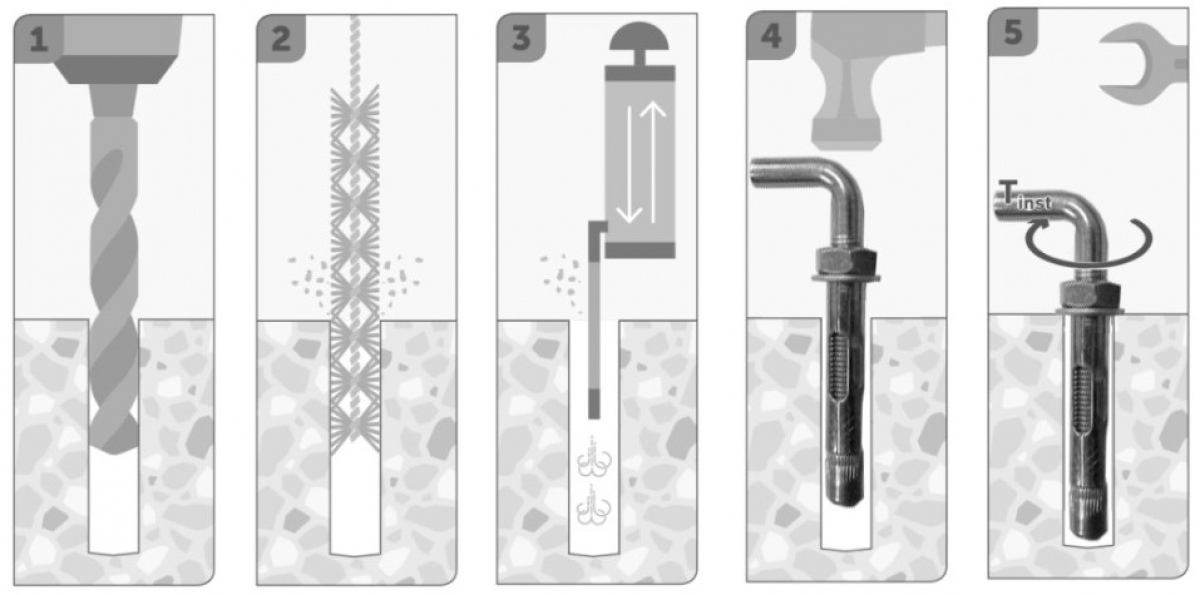

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

  1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
  2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
  3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
  4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
  5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
  6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

  • Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.
  • В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).


    Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

    А статья про технические характеристики анкерных болтов.

    Анкер (нем. Anker — якорь) — крепёжное изделие, которое закрепляется в несущем основании и удерживает какую-либо конструкцию.

    Содержание

    Классификация [ править | править код ]

    Различают следующие виды анкеров:

    Технология устройства и основные виды разрушения анкеров [ править | править код ]

    Анкер удерживается в материале основания за счёт трёх основных рабочих принципов:

    • Трение — нагрузки, воспринимаемые анкером, передаются на материал основания посредством трения тела анкера о материал основания. Для этого необходимо наличие распирающей силы.
      Эта сила может создаваться, например, за счёт распора металлической цанги или пластикового дюбеля.
    • Упор — нагрузки, воспринимаемые анкером, компенсируются внутренними силами сопротивления материала излому/смятию, возникающими, как правило, на глубине анкеровки. По такому принципу работают цанговые металлические анкера, фундаментные болты и т. п.
    • Замоноличивание (Склеивание) — нагрузки, воспринимаемые анкером, компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Такой принцип работы характерен для клеевых анкеров, закладных деталей без упорных приспособлений и уширений (заделок) и т. п.

    Многие виды анкеров удерживаются в материале основания посредством комбинации описанных выше принципов.

    Разрушение анкерного крепления происходит в самом слабом его месте. Различают следующие характерные виды разрушения:

    • Вырыв анкера — полный или частичный вылет анкера из материала основания, как правило, с сохранением конструктивной целостности основания.
    • Срез анкера — полное разрушение анкера по границе основание-закрепляемый элемент под воздействием превышающих допустимые сдвигающих сил.
    • Излом или пластический изгиб анкера — полное или частичное разрушение анкера под воздействием превышающих допустимые изгибающих сил при дистанционном монтаже закрепляемого элемента.
    • Вырыв материала основания анкером — полное разрушение анкерного соединения, связанное с нарушением конструктивной целости материала основания под воздействием нагрузок, превышающих предел прочности материала основания. Существует два наиболее частых вида вырыва — вырыв конуса материала основания и излом кромки материала основания (при установке анкера вблизи края базового материала).
    • Коррозия материала анкера — полное или частичное разрушение анкера, связанное с коррозией материала анкера или его отдельных частей.
    • Плавление или выгорание анкера — нарушение конструктивной целостности анкера, связанное с разрушением материала анкера или его отдельных частей, вызванным воздействием высоких температур, нехарактерных для данного анкерного соединения.

    Максимальная нагрузка на вырывание зависит от прочности бетона и размера анкера. Для анкера 8 мм вырывающая сила в зависимости от типа – 1-15 кН (100-1500 кгс) для бетона марки B25, но рабочая нагрузка не должна превышать 25% от вырывающей силы. Для бетона с трещинами необходимо нагрузку на вырывание умножить на коэффициент 0,6 [1] .

    Часто, при различных типах ремонтных и монтажных работ появляется необходимость зафиксировать в стене различные конструкции. Сделать это на практике намного сложнее, чем может показаться с первого взгляда. Стандартные методы работают не очень хорошо, особенно когда конструкция имеет приличный вес и создает на точку крепления не малое давление либо же стена имеет не такие прочные свойства, как бетон. В таких случаях гораздо практичнее использовать, так называемое, анкерное крепление к стене.

    Принцип работы анкеров – как они справляются с нагрузками?

    Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.

    Вытащить анкерный болт со стены невозможно

    При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.

    Анкеры: их эффективность и разновидности

    Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

    Анкерные болты делятся на несколько видов

    Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

    1. Механические:
      — закладной;
      — распорный;
      — забивной;
      — клиновой;
      — болт с кольцом или крючком;
      — рамный;
      — шпилька;
      — фасадный;
      — потолочный;
      — пружинка.
    2. Химические:
      — крепеж-монолит;
      — для наружных и внутренних работ;
      — для крепежа в рыхлых и тонкостенных основах;
      — стойкие к вибрациям;
      — долго служащее;
    3. Пластиковые.
    4. Грунтовые.
    5. Для устройства фундамента.
    6. Регулировочные по высоте.

    Как крепить анкерный болт: надежный якорь для любых применений

    Несмотря на свою выносливость к нагрузкам, устанавливается очень просто, в три этапа:

    — просверлить в стене отверстие дрелью или перфоратором;
    — установить в отверстие болт;
    — распереть якорное основание.

    Такой монтаж гарантирует надежность использования для любых целей и нагрузок. Якорное основание отлично справится с любыми типами применения.

    Монтаж в фундамент

    Таким же образом устанавливаются анкерные болты и в фундамент. Например, для установки стальных колонн к фундаменту. Это первые анкерные болты, которые используются при строительстве дома, они выдерживают огромные нагрузки, поскольку являются частью несущей основы строения.

    Анкерные болты для фундамента выдерживают очень большие нагрузки

    Анкера с шестигранной головкой отличаются от остальных своей прочностью. На стену или пол накладывается шестигранный металлический лист, а по углам его граней в просверленные отверстия вкручиваются или забиваются якорные болты. Такая конструкция считается очень надежной и способна выдержать любые применения, даже подъем автомобилей, если установка была произведена на пол. Сама по себе шестигранная структура имеет уникальные особенности выдерживать большие давления и не деформироваться при этом из-за своих ребер жесткости. Шестигранные детали часто используют в различных технических направлениях благодаря их особенностям.

    Клиновой анкер имеет очень хорошую несущую способность благодаря силам трения, его якорь распирается внутри материала, как бы цепляясь за стену, он не позволяет давлению себя вырвать. Клиновые анкера также подразделяются на различные типы, стоит помнить, что чем сильнее сцепление за счет сил трения, тем лучше его несущая способность, но при этом и материал основания должен быть крепче, иначе фиксация ее просто разрушит. Этот вид не рекомендуется использовать для стен с низкой прочностью, например, из газоблока.

    Такие анкера лучше использовать для прочных стен

    Болтовой тип также имеет болт и гайку, которая регулирует якорь, для контроля фиксации. Но в отличие от клинового типа, болтовые имеют якорь почти по всей длине болта, что рассеивает давление по всей длине углубления. Таким образом, разрушение стены минимальное и данный вид можно использовать не только в бетоне и стенах высокой прочности, но и в более хрупких материалах, что делает его довольно популярным. Но они имеют и свои слабые стороны. Например, если сравнивать с клиновыми, то при одинаковых давлениях, для болтовых нужно использовать больший диаметр оси, что приведет к новым проблемам. Нужно использовать бур с большим диаметром, а соответственно, и делать в стене большее отверстие, что повлечет за собой большие расходы, а также может ослабить прочность материала стены, если он недостаточно прочный. Подобные анкера бывают, как однораспорными, так и двухраспорными, что позволяет им прочнее удерживаться в основании и рассредоточивать внутреннее напряжение. Такое свойство повышает несущие способности при меньшем разрушении стены.

    Такие анкера используют только для прочных поверхностей

    Инструменты для монтажа самые обычные и найдутся в гараже у каждого, ведь для установки анкерных болтов не требуются какие-либо специальные инструменты. Достаточно обычной дрели либо перфоратора (в зависимости от материала стенки на которую производится монтаж), молотка. Если используются ударные типы креплений — гаечного ключа, для фиксации крепления якорного основания. Используя эти простые инструменты возможен любой тип установки абсолютно любых анкерных крепежей. Сам же монтаж осуществляется в зависимости от типа крепления и, конечно же, опыта мастера, ведь неправильный монтаж может повлечь за собой различные побочные разрушительные эффекты, например, разрушение основания поверхности. Также следует правильно подбирать соответствие между типом крепления и материалом поверхности, ведь далеко не каждая поверхность способна выдержать сильное точечное давление и не каждый крепеж предназначен для сверхнагрузок, об этом говорилось выше. Прежде, чем решаться на покупку, обязательно нужно посоветоваться с опытным строителем или монтажником, а также можно проконсультироваться у продавцов строительных фирм и магазинов, такая консультация не будет лишней при принятии решения.

    Для монтажа анкера нужна только дрель

    Правильное и надежное крепление – это одно из главных условий при строительстве, для создания долговечного дома. Анкера занимают первое место среди других аналогичных приспособлений для установки тяжелых конструкций на поверхности различного типа. Благодаря своей уникальной структуре и механике распределения внутренних нагрузок, они способны выдерживать очень тяжелые конструкции, насколько это позволяет прочность материала. И даже для хрупких поверхностей, благодаря дополнительным накладным металлическим листам и сквозной установке они могут выдерживать невероятную силу нагрузки, что позволит установить, даже в домашних условиях, тяжелое оборудование или специализированную установку, не говоря уже о возведении самого строения с помощью надежности и многообразию применения современных анкерных креплений.

    Крепление является обязательной процедурой при ремонте и строительстве

    Таким образом, если подойти к данному вопросу ответственно, ознакомившись с видами фиксаторов, их физическими свойствами, они никогда, даже по истечению многих лет, не вырвутся. Даже при необходимости демонтажа извлечь их со стены не получится без разрушения, а если стена имеет высокую прочность, то это будет сделать нелегко, анкера устанавливаются едино разово, без возможности переустановки, но тут уж каждый выбирает что важнее, долговечность и надежность или возможность дислокации анкерных болтов.

    Видео: Установка анкерных болтов


    Видео: Анкеры. Принцип работы анкерного болта

    Как крепить анкерные болты – видео, рекомендации и инструкция монтажа

    1 Принцип работы анкеров – как они справляются с нагрузками?

    Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

    Анкерные болты

    Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

    Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

    Принцип работы анкеров

    Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

    2 Монтаж в фундамент – о самых первых анкерных болтах

    Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

    • анкера с загнутой шпилькой – крепят к смонтированному каркасу фундамента до его заливки бетоном;
    • с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
    • составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

    Монтаж болтов в фундамент

    • съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
    • прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
    • конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

    Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

    3 Крепление современных анкеров общего применения

    В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

    Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

    Химический анкер

    Механические анкеры в соответствии со способом крепления делятся на типы:

    • забиваемый;
    • клиновой;
    • разжимной;
    • распорный.

    Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

    Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

    Установка в стену

    Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

    Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

    Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

    Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

    Забивание гильзы молотком

    Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если анкерный болт с кольцом или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

    Анкерный болт – как крепить: видео и советы по установке

    Автор статьи: pkmetiz.ru

    Если вам необходимо закрепить или повесить что-то тяжелое и массивное, то варианта лучше, чем анкерный болт придумать невозможно. Видели все эти оптоволоконные провода, которые протянуты между зданиями? Они имеют достаточно большой вес. Именно анкеры держат всю эту паутину.

    Анкерный болт оптимален при двух условиях. Во-первых, если планируется повесить тяжелый груз. Во-вторых, материал места крепления плотный и твердый. Да, такой крепеж не годится для хрупких поверхностей. Его основной ареал применения — бетон, природный камень и полнотелый кирпич. В нашей статье мы подробно поговорим о видах популярных анкерных болтов, определим их назначение, методы установки и конструкцию.

    Видов анкерных болтов достаточно, чтоб удивить обывателя. Это вполне справедливо. Каждый крепеж создавался под определенный вид груза и нюансы его крепления. Есть даже метизы, которые используются только для определенных вещей. Рассмотрим самые основные.

    Виды анкерных болтов

    Анкерный болт с гайкой

    Имеет четыре основные части: шпильку с утолщением в виде клинового распора, металлическая втулка(анкер),шайба и гайка. В ходе крепления гайка за счет своего навинчивания на шпильку расклинивает втулку, разжимая ее в месте установки и распирая ее края. Анкерный болт плотно садится в отверстие и изъять его, не повредив место крепления, уже невозможно. Как вы понимаете, материал стены или потолка должен быть достаточно твердым и плотным. Обычно такие болты применяют в бетоне, природном камне и полнотелом кирпиче. Это стандартный образец среди представителей своего вида. Об исключениях скажем позже.

    Анкерный болт с крюком

    Аналог своего брата, о котором уже говорилось. Принцип установки не коим образом не отличается от анкерного болта с гайкой. На крюк удобно цеплять несущий провод,трос,канат или вешать груз. Такой анкерный болт удобен также тем, что дает возможность снять груз, если это нужно.

    Анкерный болт с кольцом

    Тело этого болта заканчивается кольцом, которое вращается, как и предыдущие варианты. Метод установки так же схож с предидущими анкерами. Анкерный болт с кольцом — лучший вариант, если вам необходимо повесить на потолок тяжелую люстру. Также он подходит для растяжек, которые упоминались в начале статьи.

    Распорный анкерный болт

    Такой болт отличается от других своей конструкцией. Монтируется он также по-иному. Здесь нет никаких гаек или головок, зато имеется шток, благодаря которому и осуществляется крепление. Сильным ударом молотка по штоку вы заставляете его расклинить трубку, что приводит к его надежной фиксации. Поэтому его также называют «ударным». Этот метиз используется только для крепления в бетон. Уже после расклинивания и закрепления на поверхности, в анкер закручивается болт, винт или шпилька с гайкой, создавая тем самым резьбовое соединение с помощью которого можно крепить конструкцию или закрепить груз. По сравнению с другими богатырями этот крепеж не выдерживает высоких нагрузок, однако он оптимален для бытового применения.

    Двухраспорный анкерный болт

    Это усовершенствованная версия анкерного болта с гайкой. Ее отличие заключается в особенностях конструкции: этот крепеж снабжен двойной металлической трубкой, осуществляющей усиленный распор, который происходит ближе к концу и середине метиза, позволяя правильно распределить нагрузку на крепеж.

    Как закрепить анкерный болт

    Закрепить анкерный болт в стене, в полу или потолке не сложно. Большинство монтажников как опытных, так и начинающих, не испытывают с этим проблем. Простота и гениальность конструкции этого крепежа подразумевает работу на автомате.
    Необходимо точно наметить отверстия. Будьте внимательны! Отверстия под анкер обычно имеют такие размеры, что исправить ошибки будет сложно. Самый важный момент на данном этапе — правильный размер сверла, бура. Важно подобрать не только верный диаметр, но и длину. Диаметр должен соотноситься с диаметром крепежа как один к одному, а сам бур не должен быть короче анкера. Лучше не полениться и сделать все замеры дважды. Так проще, чем доставать крепеж из стены. Это не самая простая работа, а место крепления придется досверливать.
    Отверстие нужно продуть, чтоб избавить его от мелкой пыли. И лучше делать это не ртом, это не самое приятное занятие. Анкер не должен легко входить в место крепления. Вы либо что-то напутали с диаметром, либо пользовались некачественным сверлом. В идеале метиз должен входить в стену с помощью легкого удара молотка.
    Анкер необходимо расклинить вращением гайки. Конусный расклинивающий элемент распирает анкерную гильзу, и крепеж жестко фиксируется в устанавливаемой поверхности. Теперь гайку можно открутить, повесить на шпильку то, что задумывалось, и закрутить гайку обратно, основательно ее затянув.

    Ваша работа завершена.

    Как видите, нюансов здесь немного. Поэтому анкерный болт имеет такую популярность в монтажном деле и строительстве. Главное: не покупайте некачественные метизы. Удачного вам ремонта!

    Видео: Как крепить анкерный болт

    Анкерный болт с гайкой – специфика крепежа и правила монтажа + видео

    Для надежной фиксации различных бытовых и производственных элементов изобретают все новые качественные крепежи. Одним из таких мощных креплений считается анкерный болт с гайкой. Каковы на самом деле его технические возможности, правила эксплуатации и способы применения, мы вам сегодня и расскажем.

    Как устроен анкерный крепеж с гайкой?

    Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан. Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка. На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.

    Работает данное устройство по принципу «распора», то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии. Отличительной особенностью считается то, что такой анкер имеет литую шпильку, которая намного прочнее других анкерных конструкций. Ну, и, конечно, мы забыли упомянуть про гайку и в обязательном порядке стопорную шайбу, которые накручиваются со стороны резьбы. Шайба не позволяет при закручивании гайки углубляться в отверстие.

    В некоторых случаях во время крепления монтажники используют в качестве дополнительного фиксатора вторую шайбу, которая закрывает отверстие на месте установки, но такой подход зависит от конкретных условий монтажа. Сферы применения такого крепежа могут быть достаточно разными: от монтажа лестничных ограждений до тяжелых металлоконструкций. Самое популярное применение на сегодняшний день – это монтаж кронштейнов под кондиционер. Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.

    Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?

    Так как все крепежные элементы – сложные монтажные изделия, то все они имеют соответствующую техническую документацию. Именно из таких документов мы и можем узнать в случае необходимости технические параметры. К примеру, выбирая тот или иной крепеж, мы хотим знать, выдержит ли анкерное крепление вес в 100 килограммов или нет. Благодаря тому, что имеется документация, мы получим ответ на наш вопрос.

    Самый маленький анкер, размеры которого 5×6,5×18 мм, согласно заявленным характеристикам изготовителя, способен выдержать нагрузку на вырывание до 800 кгс. Для того, чтоб было понятней, кгс – это обозначение килограмм/силы, где в расчет берется масса в один килограмм и сила, с которой этот килограмм оказывает давление на весы. Дальше вычисления совсем просты, 1 кгс равен примерно одному килограмму любого предмета, исходя из этого, такой анкер выдержит изделие весом в 800 килограмм.

    Также абсолютно любой болт имеет соответствующий ГОСТ, который и делит все крепежные конструкции на разновидности по способности выдерживать определенную нагрузку, величине и диаметру крепежного элемента. На больших строительных площадках такая документация помогает при выборе элементов крепления и закупке соответствующего материала.

    Технические характеристики анкерных болтов

    Техническая документация рекомендует проводить монтаж такого крепления в полнотелых твердых материалах, таких как бетон, цельный кирпич, природный камень. В каждом отдельном случае мы должны выбирать болт с гайкой, размеры которого обеспечат нам качественное крепление. Но стоит помнить о том, что во время монтажа при затягивании гайки шпилька подается вперед на некоторое расстояние, в результате иногда эта длина создает помеху при установке изделий, которые мы крепим.

    Сегодня в магазинах можно найти крепеж практически любой длины, для различного рода задач. Как правило, начинается линейка анкерных креплений с размера шпильки в 18 миллиметров. Самый длинный крепеж достигает 400 миллиметров чистого размера крепежной шпильки. Соответственно, в зависимости от длины, мы имеем и различные диаметры, данная величина считается по диаметру втулки, под которую и сверлится отверстие.

    Диаметр втулки обычно начинается с 6,5 миллиметров, это, как правило, самый маленький анкер, постепенно с увеличением длины увеличивается и диаметральное значение, на самом длинном креплении втулка может быть 20 миллиметров в обхвате, и выдерживает такой крепеж достаточно солидные нагрузки. Если вас интересует удерживающая сила такого крепежа, вы можете узнать ее из технической документации, о ней мы говорили ранее.

    При выборе анкерного крепления всегда учитывайте толщину поверхности, на которой будет производиться монтаж. Длинный – не означает прочный, к тому же, вы рискуете получить сквозное отверстие, которое при монтаже крепления нежелательно.

    Усиленный вариант – двухраспорный крепеж

    За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие – анкерный болт с гайкой двухраспорный. Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.

    Сама конструкция – это все та же шпилька, но в качестве удерживающего механизма в этом случае используются две втулки, одна из которых имеет форму клина и заходит во вторую втулку. Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления. Такую же технологию использует в своей конструкции двухраспорный анкер с кольцом, и, как показывает практика, довольно успешно.

    Такое модифицированное крепление применяют, в основном, на производствах, но не только в строительной среде. К примеру, очень часто этим монтажным элементом крепят станки в цехах. Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

    Правильный монтаж и качественное крепление

    Не стоит забывать, что от правильного монтажа зависит, прежде всего, то, как в дальнейшем будет работать крепление, и какую массу оно сможет выдержать. В основном, строительные анкерные болты с гайками монтируются по одному принципу, но по определенным правилам, которые мы с вами сейчас и рассмотрим.

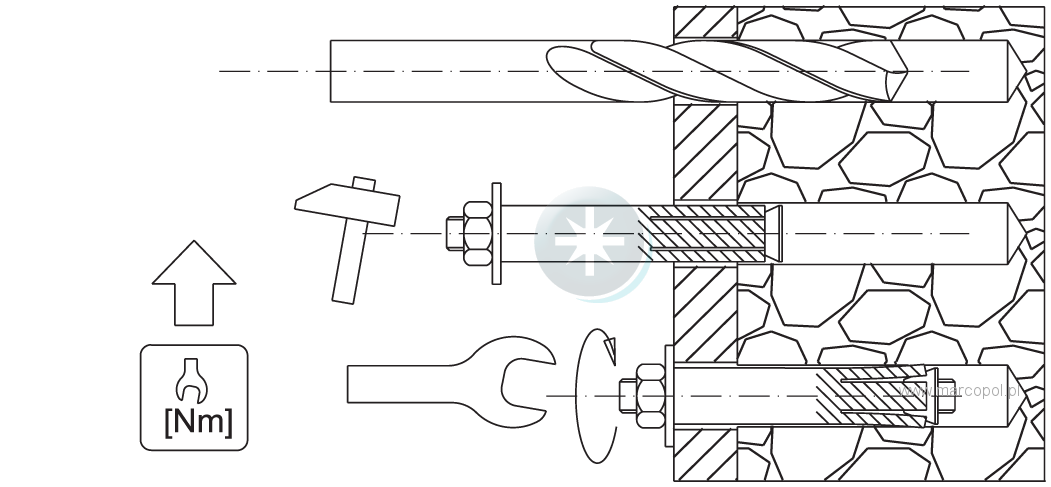

    Как правильно установить анкерный болт с гайкой – пошаговая схема

    Шаг 1: Диаметр отверстия под анкер

    Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра. В этом случае в первую очередь руководствуйтесь размерами вашего крепления. Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит. Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше. Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем “гулять”, при этом распорный механизм попросту не сможет выполнять удерживающие функции.

    Шаг 2: Очистка места крепления от мусора

    Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором. Как раз эти крошки и пыль создают помеху при установке болта на место монтажа. Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной. Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос.

    Шаг 3: Правильная установка тяжелых элементов

    После того, как вы вставили болт в отверстие, не спешите монтировать ваше устройство, при этом закручивать гайки, есть более практичное решение. После установки анкера, не навешивая изделие, затяните гаечным ключом болт до отказа. Затяжку нужно проводить до тех пор, пока шпилька не разопрет втулку, и крепление, так сказать, примет рабочий режим. После этого можно отдать гайку и на шпильки, которые уже прочно держатся в посадочном отверстии, установить прибор, и спокойно зажать его гайками.

    Оцените статью: Поделитесь с друзьями!

    Анкерный болт принцип действия – Только ремонт своими руками в квартире: фото, видео, инструкции

    Как крепить анкерные болты – видео и подробная инструкция по монтажу

    Установка анкерных болтов должна производиться в соответствии с определенной технологией. Ее выбор зависит от конструкции и назначения анкера, места его монтажа, а также материала и структуры основания, в которое он крепится.

    Содержание

    1. Принцип работы анкеров – как они справляются с нагрузками?
    2. Монтаж в фундамент – о самых первых анкерных болтах
    3. Крепление современных анкеров общего применения

    1 Принцип работы анкеров – как они справляются с нагрузками?

    Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

    Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

    Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

    Принцип работы анкеров

    Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

    2 Монтаж в фундамент – о самых первых анкерных болтах

    Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

    • анкера с загнутой шпилькой – крепят к смонтированному каркасу фундамента до его заливки бетоном;
    • с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
    • составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

    Монтаж болтов в фундамент

    • съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
    • прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
    • конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

    Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

    3 Крепление современных анкеров общего применения

    В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

    Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

    Механические анкеры в соответствии со способом крепления делятся на типы:

    Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

    Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

    Установка в стену

    Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

    Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

    Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

    Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

    Забивание гильзы молотком

    Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если анкерный болт с кольцом или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

    Трубогиб ручной ТР и другие марки – рассматриваем типы этого приспособления

    В этой статье мы рассмотрим различные механические трубогибы, которые можно использовать руками, применяя только мускульную.

    Виды сварочных аппаратов – обзор популярных моделей

    Статья подскажет вам, какое специальное оборудование имеет смысл приобрести, если вы планируете производить работы по.

    Ленточнопильный станок (ленточные пилы)

  • Цветные металлы и сплавы

    Конструкционные стали и сплавы

  • Анкерный болт: разновидности, применение и особенности монтажа

    Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности. Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

    «Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

    Виды анкерных болтов и сферы их применения

    Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

    Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации. С гайкой

    Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником. Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

    Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

    Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

    Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

    Технические параметры анкерных болтов с крюком (нажмите для увеличения)

    Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

    От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

    Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

    Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

    Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

    Разновидности двураспорных анкеров

    Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

    Анкер-болт клинового типа считается модернизацией стандартного анкера

    За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента. После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

    Размеры и параметры забивных анкеров (нажмите для увеличения)

    С шестигранной головкой

    Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

    Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

    Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

    Особенности монтажа

    На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

    1. В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
    2. Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
    3. Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
    4. После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

    Типы монтажа анкерных болтов (нажмите для увеличения)

    Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

    Последовательность монтажа забивного анкера

    На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

    Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.

    Механические анкерные болты — установка, разновидности, варианты применения

    Мы уже обсуждали химические анкеры в этой статье. теперь предлагаю рассмотреть механические анкерные болты.

    Механический анкерный болт — принцип работы, установка, виды болтов

    Анкерные болты (фото 1 ) предназначены для крепления подвесных элементов к таким основаниям:

    Анкерный болт состоит из таких элементов:

    Фото 1. Анкерные болты

    Основные преимущества механических анкеров
    1. Выдерживает большие нагрузки.
    2. Легкий и простой монтаж.
    3. Сокращает время монтажа, снижает трудоемкость процесса.
    4. Достаточно долговечное крепление.
    Область применения механических анкеров

    Анкерные болты применяются в основном в строительных и ремонтных работах для крепления тяжёлых конструкций, так как они способны выдерживать большие нагрузки. Например, с помощью анкерных болтов можно закреплять такие элементы:

    • водонагреватель;
    • спортивная стенка;
    • спутниковая тарелка;
    • настенный котел;
    • настенная мебель и пр.

    Таким образом, основное назначение анкерных болтов:

    • крепление тяжелых элементов;
    • соединение между собой различных элементов.

    Принцип работы анкерного болта. Анкерный болт следует установить в предварительно подготовленное отверстие нужного диаметра. После чего с помощью ключа закручивают гайку. Гайка, подвигаясь к основанию болта, расклинивает корпус анкерного болта, что приводит к фиксации анкера в отверстии. Анкерный болт фиксируется в отверстии с помощью сил трения и распора.

    Последовательность по установке механического анкерного болта

    1. Определение положения анкера; разметка.
    2. Сверление отверстия с помощью перфоратора. Диаметр отверстия должен соответствовать внешнему диаметру анкерного болта. Длина отверстия должна быть не меньше длины анкера.
    3. Очистка отверстия от пыли.
    4. Установка анкера в отверстие. Анкер должен заходить туго, лучше с помощью легкого постукивания молотком.
    5. Фиксация анкерного болта в стене вследствие затяжки гайки в направлении часовой стрелки.

    Фото 2. Последовательность работ по установке анкерного болта

    Основные размеры механических анкерных болтов

    Все анкерные болты имеют свою маркировку, фото 3. Например:

    Приведем ниже простую расшифровку маркировки анкерных болтов:

    • первая цифра – внешний диаметр анкера, мм;
    • вторая цифра – диаметр внутреннего болта, мм;
    • третья цифра – общая длина анкера, мм.

    Анкерные болты могут иметь следующие буквенные обозначения:

    Фото 3. Размеры и маркировка анкерных болтов

    Основные виды анкерных болтов приведены на фото 4 и в табл. 1.

    Фото 4. Виды анкерных болтов: а) клиновой; б) винтовой; в) складной пружинный анкер со шпилькой; г) рамный анкер; д) анкер с подрезкой; е) забивной анкер-клин; ж) анкер-гильза; з) анкер-крюк или анкер с кольцом; к) анкер со сменной пружиной; л) распорный; м) закладной анкер

    Виды механических анкерных болтов

    Источники: http://tutmet.ru/ustanovka-kreplenie-montazh-ankernyh-boltov-video.html, http://met-all.org/metalloprokat/metizy/ankernyj-bolt-kreplenie-foto-razmery.html, http://gidproekt. com/mexanicheskie-ankernye-bolty-ustanovka-raznovidnosti-varianty-primeneniya.html

  • Анкерный болт по бетону: виды и монтаж

    Разновидность анкерных болтов по бетону

    Надежную фиксацию самых разных предметов на бетонные поверхности способны обеспечить прочные крепежные детали. При капитальном строительстве, ремонте или креплении различных конструкций, выбрать такой крепеж — достаточно актуальная проблема.

    Решить ее помогает специальный анкерный болт по бетону. С их видами, особенностями и способами монтажа, предлагает познакомиться статья.

    Содержание статьи

    Что такое анкер по бетону

    Типы метизов

    Слово «анкер» подразумевает крепежное изделие, которое используется для фиксации достаточно тяжелых предметов на конструкциях из бетона, природного камня, строительного кирпича. При установке таких элементов необходимо предварительно подготовить отверстие нужных размеров, для размещения болта анкерного типа.

    Высокую удерживающую способность крепежа, размещаемого в таком отверстии, помогают такой крепёж:

    • Силы трения, обеспечивают анкера распорного типа;
    • Склеивающие способности специального состава, обеспечивают химические элементы;
    • Специальные упорные элементы, взаимодействующие с внутренними поверхностями отверстия, используют для ячеистых бетонов и пустотелого кирпича.

    Принцип работы распорного анкера в теле газобетонной стены

    Самый популярный анкер — крепежный элемент, расклинивающийся внутри отверстия, что обеспечивает высокую надежность соединения.

    При помощи подобных болтов можно крепить такие предметы, как:

    • Профили металлопроката;
    • Подвесные потолочные конструкции;
    • Люстры и различные светильники;
    • Деревянные бруски, которые применяются при монтаже потолочных и напольных покрытий;
    • Лестничные конструкции;
    • Самые разные изделия с большой массой и габаритами.

    Фиксация анкера внутри отверстия производится двумя основными способами:

    1. Расклиниванием внутри отверстия распорной втулки.
    2. С помощью специального клеевого состава, который связывает поверхность болта и внутреннюю стенку отверстия.

    Технические характеристики

    Устройство анкера с гайкой

    Особенности анкерного болта с гайкой определяют технические характеристики и несущую способность конструкции, основной элемент которой — шпилька. На резьбовую ее часть, расположенную вверху, накручивается гайка, а нижняя часть выполнена в форме конуса.

    Второй по значимости элемент конструкции — втулка, на ее боковой поверхности имеются продольные прорези, имеющие вид лепестков. Втулка, надетая на шпильку, оставляет открытой лишь верхнюю часть, где размещена гайка изделия.

    Принцип работы анкерного болта с гайкой, заключается в следующем:

    • При закручивании гайки, которая размещается в отверстии анкерного болта, шпилька начинает втягиваться в отверстие втулки;
    • Конусный конец детали разжимает лепестки;
    • Высокая надежность фиксации болта, в заранее подготовленном отверстии, обеспечивается распорной втулкой, изготовленной литьем, и не имеющей на поверхности сварных швов, которые могут ослабить ее конструкцию.

    Совет: Чтобы гайка не углублялась в отверстие, на резьбу шпильки следует обязательно надевать стопорную шайбу.

    Любой болт анкерный по бетону имеет обозначение, в котором его размеры указаны в миллиметрах, например, 8×10×50, где:

    • 8 — размер резьбы;
    • 10 — диаметр;
    • 50 — длина изделия.

    Разработаны стандарты на анкерные болты по бетону, размеры их:

    • Диаметры ровной части шпильки от 6 мм до 24 мм;
    • Диаметр резьба, от М5 до М20;
    • Длина изделий, от18 мм до 400 мм.

    К другим техническим характеристикам болтов относятся:

    • Сила, вырывающая анкер из бетона — от 10,5 кН до 18,3 кН. При этом вылет части изделия может не причинять ущерб конструкции, или окончательно разрушить место соединения;
    • Крутящий момент — от 10 Нм до 40 Нм;
    • Изгибающий момент — от 5,2 Нм до 25,7 Нм.

    Совет: Приобретая  анкерный болт для бетона,  следует ориентироваться на эти показатели. Если они не превышают вышеперечисленные значения, изделия будут надежными.

    Анкера бывают и нестандартными, если это необходимо для конструкции объекта. В этом случае проект детали должен соответствовать специальным СНиПам. Для предохранения изделий от разрушения и появления ржавчины, они имеют цинковое покрытие.

    Стандартные анкерные болты

    Виды крепежа

    Существуют различные виды анкерных болтов по бетону, каждый из которых имеет свое назначение.

    Фото и особенности крепежных деталей представлены в таблице:

    Вид анкераОсобенности

    Клиновой

    Такой болт применяется для крепления достаточно тяжелых конструкций к бетону.

    Перед его монтажом просверливается отверстие, для его установки. Главное отличие шурупа — крепление выполняется без рубашки. В центре втулки имеется небольшой клин, который расширяется при вкручивании.

    После забивания анкера, обязательно следует затянуть гайку, фиксирующую анкер после увеличения пробки. Это прочный и надежный элемент для крепления предметов.

    Распорный

    Это наиболее популярный вид анкера по бетону. Длина болта колеблется от 20 мм до 120 мм, а диаметр от 4 мм до 20 мм. В составе конструкции втулка с внутренней резьбой, проходящая по длине стержня.

    Имеющаяся на ней головка, распирает втулку. Такое простое устройство, надежно фиксирует крепеж. При установке требуется предварительно просверлить в бетоне отверстие, как и для клинового болта.

    Разжимной

    Внутри разжимного анкера имеется лепестковая гильза и гайка. Это практичные в применении болты, которые легко, при необходимости, демонтировать.

    Это может понадобиться, когда требуется резать железобетонную конструкцию алмазными кругами. Перед использованием болта для поверхностей с частицами из металла, их обязательно нужно вытащить, чтобы предотвратить поломку инструмента.

    Забивной

    Забивные анкеры крепят конструкции к бетонной поверхности надежнее всего.

    В их составе: втулка, клин, на поверхности имеются вырезы, обеспечивающие увеличение болтов при ударах по ним. При этом бить нужно по самому анкеру, таким образом, чтобы клин мог упираться в дно отверстия. Болты могут быть: металлическими, полимерными, нейлоновыми. Главное отличие последних —наличие резьбы в виде зуба акулы. Но не рекомендуется использовать его на старой, рассыпающейся поверхности.

    Химический

    Обычно эти анкерные болты используются для приклеивания материала к бетону. При этом упаковка с клеем размещается в предварительно подготовленное отверстие. Состав, имеющийся в болте, при надавливании выдавливается наружу, и так обеспечивается надежная фиксация. Но цена изделия достаточно высокая, что не делает его популярным.

    Двухраспорный анкер

    Это более надежное анкерное крепление. Болт имеет две или даже три разрезные втулки, которые при установке раскрывают все свои крепежные кромки. Изготавливаются со стандартными шпильками или с концами, имеющими петли или разной формы крюки.

    Анкер-шпилька

    Это крепежное приспособление, которое изготавливается из высокопрочной стали, с различным антикоррозийным покрытием. Выпускаются по европейским стандартам — HAS и HST.

    В отличии от остальных анкерных конструкций, изделие имеет меньшую длину втулки, а ударные нагрузки выдерживает вдоль и поперек оси.

    Помимо перечисленных видов встречаются такие изделия, как:

    Анкера для бетона с кольцом

    Рымболт для бетона

    Выбор анкера

    Параметры для установки анкерных болтов с гайкой

    Широкое применение таких болтов обусловлено разнообразием их видов, которые отличаются не только по типу, но и по размерам, выдерживаемым нагрузкам. Ниже приведена таблица зависимости диаметра анкера от нагрузки на него.

    Расчет параметров анкера в зависимости от нагрузки

    На практике анкеры, обычно выбираются с большими показателями предельной допустимой нагрузки на них, чем оговорены в нормативной документации.

    Данный вид крепежных элементов выпускается по государственному стандарту ГОСТ 24379.1-80, действующего с января 1982 года. Документ закрепляет основные требования для материала, используемого при изготовлении каждой детали, возможные допускаемые отклонения основных размеров от стандартных.

    Выбирая болт для бетона по размерам, в первую очередь следует ориентироваться на вес прикрепляемой с его помощью конструкции: чем этот показатель выше, тем анкер должен быть более длинным и с большим диаметром. Необходимо учитывать и толщину поверхности, в которую будет устанавливаться анкер. Иначе, при неправильно выбранной длине, можно пробить им стенку или полы насквозь.

    Для правильной установки анкера, необходимо правильно выбрать диаметр предварительно просверливаемого отверстия для него. Из таблицы можно выбрать диаметр отверстия для установки крепежного элемента:

    Зависимость диаметра отверстия для установки анкера и его диаметра

    Совет: Требования для отверстий, при креплении деталей, указанные в таблице, превышать не следует. В противном случае большие зазоры придется заполнять раствором, что может уменьшить прочность соединения.

    Правила монтажа анкера с гайкой

    Этапы установки анкера с гайкой

    Даже правильно выбранный анкерный болт с гайкой, не может обеспечить надежное крепление предмета, если допущены ошибки при его монтаже. Имеется несколько несложных правил, соблюдая которые, обеспечивается надежное и долговечное крепление анкерных болтов в бетоне.

    Для установки анкера с гайкой, инструкция, предлагает такой порядок:

    • Сверлится нужное отверстие на поверхности под крепеж предмета. Диаметр отверстия под распорную втулку должен быть таким, чтобы в него входила втулка с небольшим натягом. Это делается перфоратором и буром, соответствующего размера;
    • Отверстие тщательно очищается от строительной пыли, раскрошившегося материала. При небольших размерах отверстия, это можно сделать медицинской обычной грушей и ершиком нужного диаметра. В случае просверленного длинного и большого диаметра отверстия, качественная очистка получается с помощью пылесоса;
    • После подготовки отверстия, вставляется анкерный болт;
    • Затягивается гайка, пока распорная втулка надежно не зафиксирует крепежный элемент;
    • После надежной фиксации анкера в отверстии, гайку можно скрутить, оставив свободным резьбовой конец, для установки закрепляемого предмета;
    • Надевается шайба и накручивается гайка.

    Монтаж анкеров в фундамент

    Фундаментные анкера

    Первые анкерные болты были предназначены лишь для установки в фундаменте. Они выпускаются 6 типов, диаметром до 140 мм, а длиной до 5 метров.

    Монтаж таких фундаментных болтов выполняется таким образом:

    • До заливки бетона крепятся изделия с загнутой шпилькой;
    • До изготовления основания или погружением в него после заливки раствора, устанавливаются конструкции с анкерной плитой;
    • Во время заливки бетона устанавливаются составные изделия. При этом в бетон погружается нижняя часть шпильки с муфтой, надетой на нее, а верхний стержень закручивается в муфту, после полного отвердения основания;
    • Аналогично составным, монтируются съемные конструкции. Они погружаются в жидкий бетон, а после завершения отвердения материала устанавливается шпилька с контргайками;
    • В пробуренные отверстия в уже затвердевшем фундаменте, устанавливаются прямые анкера, а пустоты, оставшиеся после монтажа, заполняются клеевым составом или бетонным раствором;
    • В подготовленные отверстия уже в готовом основании, вставляются конусные анкерные болты, но фиксируются они разжимной цангой, расположенной на конце изделия.

    Чтобы правильно своими руками выполнить установку любого вида анкеров, стоит познакомиться с видео в этой статье.

    Основное назначение анкеров — крепление строительных конструкций, принятие нагрузок на себя от массы предметов, которые они удерживают. Любые анкерные болты для бетона могут стать надежными и прослужат долгие годы. Для этого следует подбирать шурупы для конкретного вида работ, назначения изделия, в полным соответствием его параметров требованиям СНиП.

    АНКЕРНЫЙ БОЛТ

    Назначение анкера

    Применяется для крепления тяжелых конструкций, либо если к точке крепления предъявляются повышенные эстетические требования. Крепление анкерами с шестигранной головкой используется в случае работ электрическим гайковертом, так как, в отличии от анкерного болта с гайкой, у анкера болтом не происходит смещения внутренней шпильки за пределы конструкции.

    Особенности конструкции и принцип работы

    Анкер состоит из шестигранного болта, распорной цанги, перемещаемой резьбовой частью болта внешней оболочки (гильзы). При вращении болта, распорная цанга перемещается вдоль продольной оси анкера вверх и расклинивает внешнюю оболочку. Анкерный болт изготовлен из оцинкованной (желтопассивированой) стали.

    Монтаж анкерного болта

    Предназначен для использования в бетоне, камне, полнотелом кирпиче. Допустимо также использование его в пустотелом кирпиче или пустотных блоках при монтаже легких конструкций. Недопустимо применение анкерного болта в известняке, пенобетоне и гипсолите.

    При монтаже анкерного болта необходимо придерживаться следующей последовательности действий:

    1. Высверлить отверстии в соответствии с таблицей технических характеристик
    2. Освободить просверленное отверстие от пыли
    3. Вставить анкер, навесить на него деталь, загнать до упора молотком
    4. Затянуть головку болта на 3-5 оборотов

    Допустимые нагрузки и вес

    Допустимой считается нагрузка на анкер не превышающая 25% от указанной в таблице (при плотности бетона 200-250 кгс/кв. см). При использовании более прочного бетона, нагрузка анкера на вырывание возрастает пропорционально. Если используется бетон с трещинами, следует уменьшать указанные в таблице величины примерно на 40%.

    НаименованиеДиаметр сверла, ммРезьбаНагрузка на вырывание, кгсВес 1 шт., кгПолная длина анкера, ммГоловка болта
    M6 8*458M612000,017748SK 10
    M6 8*608M6120063SK 10
    M6 8*808M612000,0383SK 10
    M6 8*858M6120088SK 10
    M6 8*908M6120093SK 10
    M6 8*1008M612000,0323103SK 10
    M8 10*5010M8170054SK 13
    M8 10*5510M8170059SK 13
    M8 10*6010M817000,03864SK 13
    M8 10*7510M817000,06879SK 13
    M8 10*8010M8170084SK 13
    M8 10*8510M817000,049689SK 13
    M8 10*10010M817000,059104SK 13
    M8 10*11010M817000,061114SK 13
    M8 10*12010M81700124SK 13
    M8 10*12510M817000,08129SK 13
    M8 10*14010M81700144SK 13
    М10 12*6512M1025000,06271SK 17
    М10 12*7012M10250076SK 17
    М10 12*8012M1025000,064686SK 17
    М10 12*10012M1025000,085106SK 17
    М10 12*11012M1025000,0935116SK 17
    М10 12*12012M1025000,113126SK 17
    М10 12*15012M1025000,13156SK 17
    М12 16*7516M1237000,113288SK 19
    М12 16*11016M1237000,1405118SK 19
    М12 16*13016M1237000,1845138SK 19
    М12 16*15016M123700158SK 19
    М16 20*11020M165100120SK 24
    М16 20*14020M1651000,2925150SK 24
    М16 20*16020M1651000,3345170SK 24

    Как работают бетонные крепежные детали – Concrete Fastening Systems, Inc.

    Купить якоря

    Крепление к бетону уникально по сравнению с другими видами крепления, такими как соединение двух металлических частей вместе с помощью винта или болта и гайки. Бетонные анкеры намного сложнее установить и использовать. Концепция крепления чего-либо к твердому основному материалу полностью отличается от почти любого другого типа крепления.Бетон является наиболее широко используемым основным материалом в мире в течение последних 2000 лет и, вероятно, останется таковым в следующие 2000 лет из-за его простоты, прочности, универсальности и обилия ингредиентов, используемых для его изготовления.

    Процесс крепления к бетону прост:

    1. Проделать отверстие в бетоне
    2. Вставьте что-нибудь в отверстие, чтобы оно заняло освободившееся пространство
    3. Расширьте материал в отверстии с помощью гвоздя, винта или установочного инструмента

    Мы делаем отверстие определенного объема, а затем вставляем в него больше материала. Этот увеличенный объем материала прижимается к внутренней стенке отверстия и создает трение. Благодаря этому трению большинство механических анкеров для бетона достигают своих значений удержания. Все бетонные анкеры механического типа работают по одному и тому же основному принципу – просверлите отверстие определенного размера, вставьте анкер и расширьте анкер больше, чем отверстие, чтобы затруднить извлечение анкера из отверстия. Бетонные анкеры предназначены для вставки в отверстие в бетоне, а не для выхода.

    Анкер клиновой

    Клиновые анкеры – это бетонные анкеры, состоящие из двух частей, которые собраны в одно целое. Стальной стержень (сделанный из углеродистой стали или нержавеющей стали) имеет резьбу на одном конце, а противоположный конец вначале немного меньше в диаметре и сужается до полного диаметра стержня. Затем к этому концу стержня постоянно прикрепляется зажим. Клиновой анкер вставляется в отверстие в бетоне до тех пор, пока резьба не окажется ниже поверхности бетона. Гайка и шайба надеваются на резьбу и затягиваются вручную.Затем с помощью гаечного ключа поворачивают гайку, которая подтягивает анкер вверх и заклинивает зажим между стойкой и бетонной стеной. При сверлении отверстия в бетоне под анкер-клин размер отверстия равен размеру диаметра анкера.

    Анкер-гильза

    Гильза якоря состоит из четырех разных частей. Шпилька (имеющая резьбу и раструб или конус на одном конце), втулка, гайка и шайба. Втулка расширителя собирается на шпильке с резьбой гайки и шайбы на противоположной стороне конусообразного конца.Анкер-муфта вставляется в отверстие, просверленное в основном материале (бетоне, кирпиче или блоке). Гайка поворачивается, которая протягивает шпильку через втулку расширителя, расширяя ее к внутренней стенке основного материала. Размер отверстия, которое нужно просверлить в бетоне для анкера-муфты, равен диаметру используемого анкера.

    Саморезы по бетону

    Бетонные винты отличаются от всех остальных анкеров, потому что они не используют расширение для получения значений удержания. Шурупы по бетону представляют собой винты со специальной резьбой с закаленной зубчатой ​​резьбой и резьбой high-low. Насечки и резьба с высоким-низким уровнем помогают устранить стружку бетона из отверстия, так как винт вбивает резьбу в основной материал. Размер отверстия для шурупов по бетону меньше диаметра шурупа. Для винта 3/16 дюйма требуется отверстие 5/32 дюйма, а для винта 1/4 дюйма требуется отверстие 3/16 дюйма. Бетонный шуруп вставляется в отверстие и поворачивается вручную или ротационным сверлом до тех пор, пока бетонный шуруп не будет плотно прилегать к закрепляемому приспособлению.

    Забивной анкер

    Забивные анкеры – это анкер с внутренней резьбой, предназначенный для установки в бетон, а затем для вставки стержня с резьбой или болта. Вставной анкер состоит из двух частей: расширительного экрана (из оцинкованной углеродистой или нержавеющей стали) и упрочненной расширительной пробки конической формы из оцинкованной углеродистой или нержавеющей стали. Один конец щита сужается с четырьмя прорезями, которые проходят на части его длины. Поверхность этого конца может быть гладкой или рифленой, а другой конец – гладкой.Пробка-расширитель помещается на конец анкера, имеющий четыре паза, а другой конец имеет резьбу. Анкер устанавливается путем установки анкера в отверстие в бетоне и установки расширительной пробки с помощью установочного инструмента. У каждого диаметра вставного анкера есть специальный установочный инструмент. Этот установочный инструмент представляет собой стальной стержень с перегибом вниз. Суженная вниз часть установочного инструмента вставляется в вставной анкер и ударяется молотком до тех пор, пока выступ анкера не соприкоснется с кромкой установочного инструмента.Это действие толкает заглушку расширителя вниз в анкер для вставки, расширяя анкер там, где находятся четыре прорези. Как и для всех анкеров с внутренней резьбой, размер обозначенного размера анкера относится к размеру болта, который входит в анкер; размер отверстия больше размера анкера.

    Анкер-винт

    Анкеры с машинными винтами представляют собой анкеры с внутренней резьбой, в которые вставляется резьбовой элемент. Анкерные болты состоят из двух частей: конуса с внутренней резьбой и втулки.Втулка надевается на конус с резьбой и вставляется в отверстие, просверленное в основном материале из бетона, кирпича или блока, сначала конус с резьбой. Анкер с крепежным винтом устанавливается путем проталкивания втулки над втулкой-расширителем, заклинивая втулку между втулкой-расширителем и внутренней стенкой бетона. Анкер установлен правильно, когда кромка установочного инструмента встречается с кромкой анкера. Механический винтовой анкер каждого диаметра имеет специальный установочный инструмент, который определяется диаметром используемого анкера.Размер анкера крепежного винта определяется внутренним диаметром болта, который будет использоваться с анкером, требуемый размер отверстия больше, чем размер используемого анкера.

    Ударный якорь

    Забивные анкеры предназначены для использования в твердом бетоне и считаются анкерами с ударным расширением. Забивной анкер состоит из четырех частей: корпуса из углеродистой стали с внутренним отверстием по всей длине анкера, закаленного ведущего штифта, гайки и шайбы, покрытых желтым цинком. Корпус анкера на одном конце имеет резьбу, а на другом конце есть четыре прорези, вырезанные на часть длины – поверхность этой части корпуса имеет ребра по окружности. Длина закаленного приводного штифта должна равняться длине анкера, и он помещается во внутреннее отверстие корпуса анкера. Анкер устанавливается путем помещения анкера в предварительно просверленное отверстие в бетоне с прикрепленными гайкой и шайбой. По анкеру следует слегка постучать, пока гайка и шайба не будут плотно прилегать к основному материалу или закрепляемому приспособлению.Затем закаленный штифт вбивается в анкер до тех пор, пока головка штифта не встретится с концом корпуса анкера, что обеспечит правильную настройку. Когда штифт вставляется в анкер, анкер расширяется. Отверстие, которое необходимо просверлить для ударного анкера, имеет тот же диаметр, что и диаметр используемого анкера.

    Якорь ударный

    Молотковые анкеры изготовлены из прочного и податливого материала Zamac. Молотковые анкеры представляют собой легкий бетонный анкер, состоящий из двух частей: корпуса и оцинкованного стального стержня. Корпус ударного якоря разделен снизу вверх по большей части с грибовидной головкой. Корпус анкера полый, проходит по всей толщине головки и спускается в хвостовик по всей длине. Стальной штифт – это то, что расширяет якорь; он изготовлен из высокоуглеродистой стали с небольшой головкой на одном конце и острым концом. Якорь устанавливается путем вбивания стального штифта в корпус якоря. По мере того как гвоздь проталкивается через корпус анкера, разделенная часть расширяется, чтобы прижаться к внутренней стенке отверстия в основном материале.Диаметр отверстия, которое необходимо просверлить для якоря с ударным молотком, равен диаметру используемого якоря.

    Анкер с раздельной передачей

    Анкеры с разъемным приводом изготавливаются из углеродистой стали, подвергнутой сквозной термообработке, закалке и цинкованию. Анкеры с разъемным приводом представляют собой одно целое с плоской потайной головкой или круглой головкой. У основания анкера, с противоположных сторон головки, стержень разрезан на две предварительно расширенные части. Эти две половинки сжимаются, когда анкер забивается в предварительно просверленное отверстие в бетоне.Эти две половинки постоянно пытаются вернуться к своей первоначальной форме, прижимаясь к внутренней стенке отверстия. Для анкера с раздельным приводом требуется отверстие, размер которого равен диаметру используемого анкера.

    Защитный экран

    Защитные экраны состоят из двух частей, собранных в одно целое. Защитный экран изготовлен из материала Zamac, который представляет собой нержавеющий цинковый сплав. Внутри защитного экрана есть внутренняя резьба, предназначенная для приема резьбы винта, а его резьба сужается и проходит по длине анкера.Внешний корпус анкера имеет ребра, которые проходят большую часть длины анкера. Отставание щит устанавливается путем вставки лаг винта в анкер. Вращение стягивающего винта в коническую резьбу расширяет две половины анкера и прижимает к основному материалу. Анкеры с защитным экраном обозначаются диаметром болта, входящего в анкер. Важно, чтобы размер просверливаемого отверстия был больше указанного размера анкера.

    В течение многих лет создание отверстия в бетоне хорошего постоянного диаметра было кропотливой задачей.Так было до изобретения электрического перфоратора. До появления электрического молотка отверстия для сверления делались с помощью так называемого звездчатого сверла. Сверло в форме звезды представляло собой стальной стержень с одним концом в форме большого X (конец для сверления), а другой конец шпильки (ударный конец). Буровой конец укладывался на бетон, поражающий конец ударялся тяжелым молотком, и после каждого удара молотком оператор слегка поворачивал шпильку, со временем в бетоне можно было просверлить отверстие.До появления звездообразного сверла для создания отверстий в бетоне использовались другие методы, используя долота и пробойники.

    Купить якоря

    22 мая 2009 Майк Писторино

    Проектирование анкерных болтов для бетонного фундамента

    | Инженеры Edge

    Связанные ресурсы: гражданское строительство

    Конструкция анкерных болтов для бетонного фундамента

    Проектирование и выбор анкерных болтов для бетонного фундамента:

    Анкерный болт используется для прикрепления объектов или конструкций к бетону. Существует много типов анкерных болтов, конструкции которых в основном являются собственностью компаний-производителей. Все они состоят из конца с резьбой, к которому можно прикрепить гайку и шайбу для внешней нагрузки. Анкерные болты широко используются во всех типах проектов, от типовых зданий до плотин и атомных электростанций. Они также могут использоваться для прочного крепления закладных плит к бетонному фундаменту при использовании с конструкционным стальным элементом.

    Самый простой анкерный болт – это монтируемый анкер.Как видно на рисунке 1, большинство конструкций состоит из стандартного болта с шестигранной головкой, который заливается в мокрый бетон до его схватывания. Существуют и другие конструкции, некоторые из которых состоят из изогнутого болта с зацепом на конце или другого типа изгиба. Монтируемые на месте анкерные болты – самый прочный тип крепежа, но отливка трудна, и они обычно используются только для тяжелых машин, установленных на бетонных полах. Другой вариант использования этого анкерного болта – соединение бетонного фундамента здания с его стеной.Благодаря этому здание более устойчиво к землетрясениям. В настоящее время существует несколько устройств, помогающих удерживать и размещать анкерный болт для установки в бетон. Эти устройства в основном сделаны из композитного пластика. После заливки и схватывания бетона единственными другими типами болтов, которые можно использовать, являются механические и эпоксидные болты. Эпоксидные болты являются самыми прочными, но их установка может быть очень сложной, так как эпоксидная смола должна быть смешана в соответствии с точными спецификациями, отверстие должно быть очень чистым, а установленное время должно быть соблюдено.Кроме того, должна быть строгая программа тестирования. В бостонском проекте Big Dig эти процедуры не были выполнены должным образом, в результате чего большая бетонная плита раздробила автомобилиста.

    Анкерные болты являются важным связующим звеном между оборудованием и фундаментом. К сожалению, дизайнеры часто упускают из виду важные моменты, касающиеся анкерных болтов, такие как их длина и прочность, а также величина предварительного натяга. Анкерные болты, а также другие части системы поддержки, такие как подошвы и подкладки, могут быть один из основных точек отказа на новых строительных проектах.Выход из строя обычно происходит в течение первого года эксплуатации. В то время как количество и размер анкерных болтов устанавливаются производителем оборудования, их длина, конфигурация и материал конструкции находятся в руках проектировщика фундамента. На рисунке 1 показаны хорошие и плохие конструкции.

    Рисунок 1

    Эволюция анкерных болтовых конструкций. (Иллюстрация любезно предоставлена ​​Robt. L. Rowan & Assoc., Inc.)


    Длина: короткие анкерные болты исторически вызывали проблемы в фундаментах компрессоров.Часто возникают горизонтальные трещины в фундаменте. Лучшая практика сегодня – сделать их как можно более длинными, заделав их в бетонный мат под бетонным фундаментом. Таким образом, они не способствуют горизонтальному растрескиванию и имеют дополнительное преимущество, заключающееся в добавлении эффекта пост-напряжения.

    Материал: Анкерные болты для любой динамической машины не могут быть слишком прочными. Сегодня анкерные болты из стали, соответствующие стандарту ASTM A-193 с пределом текучести 105 000 фунтов на квадратный дюйм, не намного дороже стали, наполовину меньшей прочности.Поскольку потребность в высоких усилиях зажима для компрессоров признается, болты из легированной стали по ASTM A-193 обеспечивают необходимую нагрузку без использования анкерных болтов большего размера.

    Предварительная нагрузка: хотя некоторые производители компрессоров указывают начальное значение крутящего момента для первоначальной установки, зачастую практический опыт показывает, что для снижения перемещения / вибрации рамы требуется гораздо более высокое (возможно, в два-три раза) усилие зажима. Если анкерные болты, заложенные в фундамент, не имеют дополнительной мощности, машина не будет работать должным образом, или придется проводить дорогостоящую модернизацию.

    Системы поддержки:

    На рис. 2 показан ряд вариантов поддержки газового компрессора – от старого метода заливки цементным раствором до новейших технологий регулируемых опорных систем.

    Рисунок 2

    Типы систем опор каркаса компрессоров. (Иллюстрации любезно предоставлены Robt. L. Rowan & Assoc., Inc.)

    Регулируемые опоры – это система выбора сегодня, потому что они устраняют потенциальную проблему плохого начального выравнивания, которая время от времени случается при заполнении цементным раствором полного слоя.Регулируемые системы также позволяют достичь оптимальных условий работы в горячем состоянии, поскольку раму можно повторно выровнять для корректировки изменений центровки, которые происходят при нагревании оборудования в течение первых 100 часов работы.

    Затирка:

    С момента появления в 1957 году эпоксидных растворов для затирки газовых компрессоров использование цементных растворов, смешанных с водой, практически прекратилось. Эпоксидные растворы прочнее, устойчивы к маслам и многим химическим веществам и хорошо работают в условиях динамических нагрузок.

    Хотя цементный раствор не обязательно должен иметь более высокую прочность на сжатие, чем бетон под ним, хороший раствор будет достаточно прочным, чтобы выдерживать ударные и циклические нагрузки от динамической машины, которую он поддерживает. По этой причине прочность на сжатие выше 5000 фунтов на квадратный дюйм и предел прочности на разрыв выше 1000 фунтов на квадратный дюйм – это все, что требуется. Более высокая прочность на сжатие не обязательно лучше, если продукт является хрупким и при эксплуатации чрезмерно трескается. Почти все хорошие растворы для машинного оборудования могут треснуть, поэтому требуются компенсаторы. Компенсаторы должны быть расположены так, чтобы в зоне передачи основной нагрузки, прилегающей к анкерным болтам, не образовывались трещины.

    Рисунок 3

    Вид в разрезе со стороны маховика в сторону масляного насоса. (Иллюстрация любезно предоставлена ​​Robt. L. Rowan & Assoc., Inc.)

    Ремонт фундаментов

    Почти каждый фундамент возрастом 20-20 лет, спроектированный с минимальным армированием стали, подлежит замене или ремонту.Обычные методы ремонта включают удаление верхних 24–30 дюймов раствора и бетона, обрезку и обновление анкерных болтов, добавление тяжелой арматуры в выемку грунта и последующее натяжение ремонта на старый оставшийся бетон.

    Чрезвычайно важно, что использовать для ремонта с последующим напряжением, описанного выше. Если график работ позволяет от 21 до 28 дней, портландцементный бетон – лучший выбор. Если требуется продукт, отверждаемый за 24 часа, следует использовать бетон, модифицированный полимером.Любой продукт будет иметь модуль упругости не менее 4 000 000 фунтов на кв. Дюйм и будет иметь незначительную ползучесть при типичных температурах основания компрессора.

    То, что не следует использовать в качестве ремонтного материала для глубокой заливки для замены удаленного бетона, – это эпоксидный раствор, который используется в качестве окончательной заглушки поверх фундамента. Эпоксидные растворы – это всего лишь раствор, предназначенный для использования с толщиной от 2 до 4 дюймов. Эпоксидные растворы, как класс материалов, имеют модуль упругости в диапазоне от менее 1000000 фунтов на квадратный дюйм до 2500000 фунтов на квадратный дюйм, причем нижний диапазон является наиболее распространенным.Это означает, что эпоксидный раствор будет сжиматься под нагрузкой в ​​два-пять раз больше, чем бетон. Кроме того, некоторые эпоксидные растворы обладают достаточной ползучестью при типичных температурах фундамента, чтобы вызвать смещение оборудования. Произошли катастрофические отказы машин в результате глубоких заливок эпоксидного раствора. Новый фундамент компрессора не должен быть спроектирован с использованием верхнего слоя эпоксидного раствора толщиной 14 дюймов, и старый бетонный фундамент не должен ремонтироваться таким образом.

    Помимо модернизации анкерных болтов, также добавлена ​​регулируемая опорная система, упрощающая регулировку.На рисунке 3 показан типовой проект ремонта фундамента.

    Артикул:

    1. Пракаск, Шамшер и Виджай К. Пури, Основы машин: анализ и проектирование, Серия Wiley в геотехнической инженерии.
    2. Rowan, Robert L. & Associates, Inc., Повторная заливка поршневых газовых компрессоров, 5-летний ремонт по сравнению с 20-летними критериями надежности, Информационный бюллетень по технологии цементации 1:12.

    © Copyright 2000-2021, ООО «Инжиниринг Эдж» www. engineeringsedge.com
    Все права защищены
    Отказ от ответственности | Обратная связь | Реклама | Контакты

    Дата / Время:

    ИНДЕКС. Идеальная фиксация. Fabricante de sistemas de fijación

    Политика в отношении файлов cookie

    Мы используем наши собственные файлы cookie, а также сторонние файлы cookie, чтобы анализировать параметры использования и потребления веб-сайта, чтобы мы могли улучшить наши услуги. Чтобы изменить настройки файлов cookie или получить дополнительную информацию, щелкните здесь.

    Установка файлов cookie перед браузером

    • Google Analytics
      • _ga
      • _gat
      • _gid
      • __utma
      • __utmb
      • __utmc
      • __utmz
    • Двойной щелчок
    • Google
    • Twitter
      • _twitter_sess
      • ct0
      • eu_cn
      • язык
      • gt
      • guest_id
      • personalization_id
      • Syndication_guest_id
    • Youtube
      • GPS
      • PREF
      • VISITOR_INFO1_LIVE
      • YSC

    Как работают клиновые анкеры – Concrete Fasteners, Inc.

    Купить анкеры клиновые

    Клиновые анкеры должны устанавливаться только в твердый бетон и не должны использоваться в других основных материалах, таких как кирпич или CMU. Клиновые анкеры предназначены для постоянного входа в бетонную яму.
    Очень простой механизм позволяет достичь отличных стабильных значений прочности в бетоне. Вставленную в отверстие в бетоне гайку поворачивают по часовой стрелке. Это действие поднимает корпус анкера вверх, а расширительный зажим сдвигает вниз по конусообразному рабочему концу клинового анкера.Затем зажим расширяется и вставляется между корпусом анкера и бетоном.

    Детали клинового анкера:

    • Корпус анкера – изготавливается из углеродистой или нержавеющей стали; он нарезан на одном конце на части своей длины, в то время как диаметр сужается, а на другом конце конусообразно сужается до номинального диаметра.
    • Расширительный зажим – постоянно прикреплен к корпусу анкера вокруг области сужения корпуса анкера.
    • Гайка – стандартная национальная шестигранная гайка крупная; углеродистая сталь и оцинкованная или нержавеющая сталь.
    • Шайба – шайба стандарта SAE; углеродистая сталь и оцинкованная или нержавеющая сталь.

    Просверливание отверстия:
    Для установки клинового анкера в бетоне необходимо просверлить отверстие в бетоне. Отверстие необходимо просверлить твердосплавным сверлом в перфораторе в режиме ударного и вращательного действия, чтобы обеспечить надлежащий размер и стабильность отверстия.Просверливание отверстия в бетоне с помощью стандартного роторного сверла может создать отверстие, которое не подходит и может не соответствовать требованиям допусков клинового анкера. Допуск между размером отверстия и размером клинового анкера имеет решающее значение для достижения клиновым анкером своих удерживающих значений.

    • Диаметр отверстия для анкера-клина равен диаметру устанавливаемого анкера-клина; для клинового анкера 3/4 дюйма требуется отверстие диаметром 3/4 дюйма.
    • Сверло с твердосплавным наконечником должно соответствовать стандарту ANSI, чтобы обеспечить надлежащий допуск между диаметром отверстия и клиновым анкером.
    • Отверстие необходимо прочистить, чтобы обеспечить правильную установку клинового анкера.
    • Убедитесь, что отверстие как минимум на 1/2 дюйма глубже, чем клиновой анкер может проникнуть в бетон. Это дополнительное пространство гарантирует, что клиновой анкер не опускается ниже дна в отверстии, и дает пространство для попадания пыли, которая образуется во время установки клинового анкера.

    Установка клинового анкера:

    • Непосредственно в бетон – После того, как отверстие в бетоне просверлено, в отверстие можно вставить клиновой анкер.
      • Наверните гайку на резьбовой конец клинового анкера для защиты резьбы от удара молотком.
      • Вставьте клиновой анкер, сначала расширительный зажим, в отверстие.
      • Ударьте молотком по концу клинового анкера с гайкой, пока минимум 5–6 витков резьбы не окажутся ниже поверхности бетона.
      • Плотно затяните гайку пальцами.
      • Затем с помощью гаечного ключа поверните гайку по часовой стрелке на 3–4 оборота или до тех пор, пока не будут достигнуты значения крутящего момента, соответствующие диаметру используемого клинового анкера.
    • Сквозное отверстие для крепежа – После просверливания отверстия в бетоне клиновой анкер можно вставить через отверстие для крепежа в отверстие в бетоне. Отверстие в приспособлении должно быть немного больше номинального диаметра устанавливаемого клинового анкера. Например, для клинового анкера диаметром 3/8 дюйма требуется, чтобы отверстие в приспособлении было минимальным диаметром 7/16 дюйма.
    • После того, как размер отверстия под крепеж будет определен как достаточно большой, чтобы принять диаметр устанавливаемого клинового анкера, навинтите гайку на конец с резьбой клинового анкера.Это защитит резьбу от застревания молотком.

    • Вставьте клиновой анкер, сначала расширительный зажим, в отверстие.

    • Ударяйте по концу клинового анкера с гайкой до тех пор, пока не менее 5–6 витков резьбы окажутся ниже поверхности закрепляемого материала.

    • Плотно затяните гайку пальцами. Затем с помощью гаечного ключа поверните гайку по часовой стрелке на 3–4 оборота или до тех пор, пока не будут достигнуты значения крутящего момента, соответствующие диаметру используемого клинового анкера.

    Глубина заделки
    Каждый диаметр клинового анкера имеет минимальный диаметр, на который анкер должен быть установлен, чтобы анкер достиг минимальных значений удержания. Минимальные значения удержания для каждого диаметра можно найти по адресу:

    / анкер-клин-технические характеристики

    Определение размера используемого клинового анкера:

    Диаметр – диаметр используемого клинового анкера определяется рядом факторов, таких как требования к удерживающим характеристикам, диаметр отверстия в приспособлении или указывается инженером. Чем тяжелее закрепляемый объект, тем больший диаметр следует использовать при помощи клинового анкера. Часто закрепляемый объект имеет предварительно просверленное отверстие. Эти отверстия могут определять диаметр используемого клинового анкера, если только отверстия не увеличены, чтобы позволить использовать клиновой анкер большего диаметра. Многие приложения были указаны инженером. Если инженер указал конкретный диаметр клинового анкера для конкретного применения, то всегда следует использовать указанный диаметр.

    Длина – длина клинового анкера, используемого для любых конкретных применений, определяется толщиной скрепляемого материала, глубиной заделки, на которую будет помещен клиновой анкер, толщиной бетона или указанной инженером. Клиновой анкер должен быть равен толщине закрепляемого материала плюс глубина заделки плюс пространство для гайки и шайбы. Важно, чтобы клиновой анкер не был достаточно длинным, чтобы полностью проникнуть в бетон.Если инженер указывает конкретную длину клинового анкера для использования в конкретном приложении, указанная длина клинового анкера должна быть используемой длиной.

    Установка:

    1. Используя твердосплавное сверло, соответствующее стандартам ANSI, просверлите отверстие перфоратором. Диаметр просверливаемого отверстия должен равняться диаметру устанавливаемого клинового анкера.
    2. С помощью сжатого воздуха, пылесоса и металлической щетки очистите отверстие от пыли и мусора.
    3. Наверните гайку на резьбовой конец клинового анкера и сначала вставьте в отверстие закрепленный конец.
    4. Ударяйте молотком по торцу клинового анкера с гайкой до тех пор, пока 5–6 витков витка не окажутся ниже поверхности бетона или поверхности скрепляемого материала.
    5. От руки затяните гайку, а затем. гаечным ключом. поверните гайку по часовой стрелке до упора. Конкретные значения крутящего момента для диаметра клинового анкера можно найти по адресу:

    / анкер-клин-технические характеристики

    Купить анкеры клиновые

    (PDF) Последние разработки в конструкции анкерных болтов

    d =

    27 мм

    =

    45. 2 мм

    ci = 500 мм

    = 300

    мм

    = 25 Н / мм2

    Допустимая нагрузка на растяжение

    500

    500

    AMMER

    Fig (

    )

    9. Использовалось значение 0,07 Н / мм.

    Ec = модуль упругости бетона (использовалось значение 23500 Н / м 2

    ).

    Сравнение приведенного выше уравнения с результатами испытаний

    показано на

    Рис. 10.

    Было обнаружено, что соответствие между теорией

    и результатом теста достаточно близко для практических целей.

    Заключение

    Отдел инженерной механики.

    ASCE, апрель 1984 г., том 110, № 4, стр. 518-535.

    13. El

    IGEHAUSEN,

    R. и

    SAWADE,

    G., Основанное на механике разрушения описание поведения

    на вырыв шпилек, встроенных в бетон, в отчете

    ‘RILEM по

    Механика разрушения бетонных конструкций от теории к приложениям,

    Elfgren,

    L, Ed, Chapman Sr Hall, London, 1989, стр. 281-299.

    Иллюстративные примеры

    Пример 1

    Рассчитайте

    прочность на растяжение и сдвиг анкера с одной головкой

    болт

    как

    согласно методам ACI и CCD

    .

    Предполагая

    , что бетонная половина

    Методы проектирования анкеров недоступны в

    конус

    полностью разработан на случай

    сдвига

    разрушения и нет края

    Индийский

    код .Способы, предложенные в AC! 349-85 включают

    влияний или перекрывающихся конусов.

    сложные вычисления. На основании обширного экспериментального исследования

    dh

    = 45,2

    мм (для

    d =

    27 мм)

    , уравнения для предельной прочности на разрыв и предельной прочности на разрыв

    ,. /

    Анкерные болты с головкой были получены по

    =

    300 мм (для анкеров с головкой ci =

    h)

    Элигехаузен и его сотрудники.Эти уравнения просты:

    h, . 2

    =

    300 мин

    применяются для нескольких анкеровок, так как они включают квадрат:

    =

    20 Н / мм2

    на основе, усечено пирамиды. Были выявлены различия между этим

    Предел прочности при растяжении согласно подходу ACI code

    и подходу ACI. Для фундаментов

    , 45,2

    с использованием высокопрочного бетона вместо прочности бетона на разрыв

    общая энергия трещинообразования

    N „

    0.96,50 x

    300

    0

    +

    )

    444,609

    N

    300

    необходимо принять для расчета предельной растягивающей нагрузки.

    Предел прочности согласно CCD

    метод

    Благодарности

    Автор глубоко признателен профессору Элигехаузену, профессору

    и руководителю по методам крепления в Институте строительства

    материалов, Штутгуртский университет, Германия за создание

    доступны многочисленные публикации, на основании которых написана данная статья

    .

    N „, =

    15,5 / 275 (300) 1

    5

    =

    360,187

    N

    Сдвиг по методу ACI

    V„

    = 0,48 4-21) (300) 2 = 193 196 Н

    Предел прочности при сдвиге согласно методу CCD

    Каталожный номер

    v ,, =

    (300/27) 52

    VT7

    12- (3

    (300) 15 =

    195,445 N

    I.

    Кодекс требований к бетонным конструкциям, связанным с ядерной безопасностью

    (ACI

    349-85).Комитет ACI 349, Американский институт бетона, Детройт, Мичиган

    48219, США, 1985.

    2.

    Руководство по проектированию ACI 349-85,

    Комитет ACI 349, Американский бетон

    Пример 2

    Институт

    , Детройт, Мичиган 48219, США, 1985.

    Рассчитайте прочность на растяжение и сдвиг анкерного болта с головкой

    3.

    ELIGEHAUSEN,

    R.,

    MALLEE,

    R. и

    REHM,

    REHM,

    г., Befesttigungstecknik,

    Beton-

    Расположение, как показано на

    Рис. 11.

    Kalender

    1997, Ernst Sz Sohn, Berlin, 145 стр.

    4.

    0002 HAWKINS, N.

    0002, N.

    Прочность на сдвиг и растяжение анкерных болтов для залитых мест в

    Крепление к бетону,

    SP-103, Американский институт бетона, Детройт, 1985,

    стр. 233-255.

    5.

    БОДЕ, Х., и Ром, К.

    Шпильки с головкой – заделаны в бетон и нагружены растяжением

    в Анкоридже к бетону,

    SP-103, Американский институт бетона, Детройт,

    1993, стр. 61-88.

    6.

    SLBRAMANIAN,

    N., и

    VASAN

    on, V., Проектирование анкерных болтов в бетоне.

    Инженер по строительству мостов и конструкций.

    Сентябрь 1991 г., т. XXI, № 3, стр. 47-73.

    7.

    Focus, W., EticialAUSEN, R., и

    BREEN,

    J.E., Расчет бетонной емкости (CCD)

    подход для крепления к бетону,

    AC! Структурный журнал. Январь-февраль

    1995, Том 92, № 1, с. 73-94.

    8.

    FUCHS, W. и

    ELIGEI LAUSEN,

    R., Das CC-Verfahren fur die Berechnung der

    . Betonausbruchlast von Verankerungen,

    Beton tind Stahl betonbau,

    H. 1/1995,

    стр.6-9, H. 2/1995, стр. 38-44, H. 3/1995, стр. 73-76.

    9.

    EI

    ICEHAUSEN,

    R. et al., Tragverhalten von Kopfbolzenverankerungen bei

    zentrischer Zugbeanspruchung,

    Bauingenieur, 1992,

    10.

    ELK; MADSEN,

    R. и

    BALocii, T.,

    Поведение крепежных изделий при растяжении

    в железобетоне с трещинами

    ,

    ACI Structural Journal.

    Май-июнь 1995 г., Том 92,

    № 3, стр. 365-379.

    11.

    Euro-International du Beton,

    Проектирование креплений в бетоне, дизайн

    Guide,

    Thomas Telford, UK, 1997.

    12.

    BEZAKT,

    ZP, размерный эффект при тупой трещине: бетон, скала, металл,

    Журнал

    Это

    ясно видно

    , что значения, предсказанные методом

    CCD

    ,

    вполне разумны, так как

    по сравнению с

    на

    метод

    ACI код

    .

    1 * – 500 —.1

    600

    • 14–

    500 —01

    Рис. 413

    Июль 2000

    *

    Индийский бетонный журнал

    Расширительные болты | Принадлежности для подъемных болтов

    Типы распорных болтов

    Расширительные болты – это механические крепления, которые расширяются и сжимаются относительно стенки отверстия, просверленного в породе.Их легко установить, для этого требуется меньше оборудования и знаний.

    Дюбели подразделяются на два основных типа; управляемый крутящим моментом (наиболее распространенный) или смещение, при этом в первом случае используется трение, а во втором – физическое смещение породы.

    Регулировка крутящего момента – обычная

    • Клин (на болтах)
    • Болт с гильзой

    Рабочий объем – необычный

    Регулируемый крутящий момент – клиновые болты

    Типичный болт, используемый для подъема, представляет собой клиновой болт с регулируемым крутящим моментом (иначе называемый болтовым креплением), который состоит из стержня болта с резьбой с одинарным или двойным коническим концом, обернутым зажимом, и подвески, расположенной над концом стержень болта в том месте, где он выступает из камня. Подвес фиксируется гайкой и шайбой.

    Стандартные диаметры в Европе обычно составляют 10 мм или более 12 мм, а в Северной Америке – 3/8 дюйма (9,525 мм) или ½ дюйма (12,7 мм).

    Клиновые болты можно приобрести различной длины, но глубина заделки должна быть в 5 раз больше диаметра болта, чтобы соответствовать европейским стандартам. В Северной Америке альпинисты чаще всего используют длину от 2 до 5 дюймов.

    Подавляющее большинство клиновых болтов изготовлены из нержавеющей стали 304 или все чаще из стали марки 316, при этом в некоторых районах Северной Америки продолжают использовать гальванизированные или оцинкованные болты в пустынных районах, хотя это активно не рекомендуется.Fixe и Petzl теперь производят клиновые болты из высококачественной стали для повышения коррозионной стойкости; Закрепите из дуплексной стали 2304 или Petzl, используя комбинацию 926 для клинового болта и 904L снаружи для подвески.

    Клиновые болты надежны, прочные, их относительно легко установить одной рукой на свинец, и они вряд ли приведут к неправильной установке. Хотя клиновые болты, несомненно, являются наиболее распространенным типом крепления, они слабее, чем другие типы, как по прочности на вырыв, так и по прочности на сдвиг, а также имеют более ограниченный диапазон расширения, чем болты с втулкой.Механическое расширение очень локализовано вокруг клина, и это приводит к узкому диапазону расширения, в котором достигается прочность без слишком большого смещения зажима над клином. Зажим на конце должен иметь сопротивление камнями и не должен вращаться, иначе клиновой болт может выскочить в этих условиях, и смертельные случаи имели место, когда клиновые болты были помещены в мягкую породу и упали (например, Голубые горы, Австралия). Доступны версии с одинарным и двойным расширительным зажимом: первый для нормальных или твердых горных пород, а второй, где полости могут привести к тому, что зажим не войдет в зацепление с клином.Клиновые болты с двойным зажимом также могут обеспечить улучшенную удерживающую способность в мягких породах, однако втулочные или приклеиваемые болты лучше подходят и обычно рекомендуются вместо них.

    Клиновые болты широко распространены по всей Европе и позволяют решить проблемы, связанные с обеспечением того, чтобы болты со съемной гильзой всегда имели достаточный крутящий момент. По всей Северной Америке, Fixe, Powers и Hilti KB3 являются распространенными альтернативами, используемыми с фиксаторами Fixe или аналогичными брендами.

    Регулируемый крутящий момент – Болты с гильзой

    Болты с гильзой – это другая форма болтов с регулировкой крутящего момента, которую можно мгновенно распознать по гильзе, которая простирается на всю длину болта, и шестигранной головке болта.Стандартный болт в Северной Америке производится Пауэрсом (ранее называвшимся Rawl) и обычно называется «пятикомпонентным» из-за пяти частей, составляющих сам болт: болт, большую шайбу, втулку, синюю пластиковую втулку и конус с резьбой.

    Изначально разработанные как строительные болты, они доступны в различных размерах и из различных материалов. Они имеют преимущество перед обычным клиновым болтом в том, что гайка не соскальзывает и их легче заменить. У более длинных версий есть два рукава, но они все еще называются пятисекционными.При затягивании шестигранной головки болта конус втягивается во втулку, в результате чего втулка расширяется и оказывает давление на стенки отверстия. Эти болты имеют больший контакт с поверхностью внутри отверстия, чем клиновые болты, что делает их более прочными как на вырыв, так и на сдвиг.

    Болты смещения – Самосверлящие

    Болты смещения в наши дни встречаются реже из-за недостаточной глубины заделки (в 5 раз больше диаметра), что означает, что они не соответствуют стандартам UIAA 123 или EN 959.

    Два типа, с которыми могут встретиться альпинисты, – это Petzl Longlife, который представляет собой забивной гвоздь, или разновидности саморезных болтов, обычно используемых спелеологами, с конусом расширителя, вставленным до того, как его забьют обратно в отверстие.

    В обоих случаях гильза анкера выталкивается наружу, вызывая сжатие (смещение) камня вокруг конца болта.

    В 80-х и начале 90-х альпинисты первоначально использовали самосверлящие спелеологические болты, состоящие из самоходного анкера, в который ввинчивалась подвеска после того, как гильза была просверлена достаточно глубоко.Резьбовая втулка имеет на одном конце зубцы, навинчивается на отвертку с рукояткой, затем ударяется и вращается для «самосверления» отверстия под болт. После «просверливания» отверстия металлический расширительный конус помещается в заднюю часть анкера, и узел ударяется обратно в отверстие, вызывая образование расширительного конуса. Подвеска обычно изготавливается из алюминия (эта система была разработана для экспедиционных обрушений) и никогда не предназначалась для постоянного крепления к металлическому стальному якорю из-за проблем коррозии разнородных металлов.

    10-миллиметровая версия, предназначенная для лазания, была произведена Petzl и забита в скалу таким же образом с помощью адаптера, установленного на ручном шуруповере. Из-за того, что ручное сверление длилось довольно долго, они никогда не пользовались популярностью.

    Ручное сверление для этого типа болта со смещением не следует путать с отверткой с другой ручкой, в которую крепится обычное сверло для более глубоких отверстий, в которых используются клиновые или втулочные болты. Ручное сверление в этой ситуации встречается только там, где этические нормы запрещают использование аккумуляторных дрелей. E.г. Йосемити.

    Смещение – болты гвоздя

    Болт для забивки гвоздя Petzl Long life представляет собой болт из нержавеющей стали диаметром 12 мм и длиной 46 мм со стальным штифтом, установленным в валу. Ввод штифта в болт расширяет вал в отверстии. Их легко разместить, и они на самом деле очень прочные в твердом граните. Поскольку они изготовлены из нержавеющей стали, как и их вешалка, они прочные и прослужат долгое время. Однако эти болты небезопасны для средних и мягких пород и больше не производятся из-за несоответствия европейским стандартам.

    Ключевой момент: распорные анкеры смещения не дают установщику никаких указаний на качество установки, которое проявляется при затяжке анкера с контролируемым крутящим моментом.

    Другие типы поршневых болтов, встречающиеся преимущественно в Соединенных Штатах, представляют собой полукруглые головки, потому что конец болта выглядит как гладкая пуговица. Большинство этих болтов были изготовлены компанией Rawl и имеют длину от 30 до 50 мм и обычно имеют диаметр всего 6 мм.

    Вешалки

    Независимо от типа болта расширения той или иной форме вешалки необходимо обеспечить точки крепления. Обычная подвеска с распорными болтами изготовлена ​​из стального листа, изогнутого примерно перпендикулярно, с достаточным зазором для проушин 2 карабинов.

    Традиционные подвески с распорными болтами имеют несколько проблем:

    • Визуально навязчивый
    • Острые края подвески повреждают карабины
    • Спуск по веревке или спуск прямо с крюка небезопасен из-за острых краев
    • Вешалки никогда не прилегают ровно к поверхности скальной породы, и индуцированные напряжения способствуют коррозии, если будет затронуто крепление.
    • Дополнительные проблемы включают риск поломки карабинов, если кто-то застрянет между подвеской и стержнем затвора во время падения свинца.
    • Вешалки для спиннинга …

    Подвески изготавливаются для болтов 10 мм и 12 мм, поэтому важно подобрать соответствующую подвеску к болту, иначе способность подвеса вращаться или перемещаться может привести к повреждению вала болта.

    Типичная прочность подвески составляет 25 кН для болтов 10 мм и 30 кН для болтов 12 мм, хотя на самом деле подвески более чем вероятно способны выдерживать более высокие нагрузки до выхода из строя.

    Компания

    Bolt Products производит подвески для болтов, изготовленные из стержня из нержавеющей стали морского класса (316), которая менее навязчива и решает все ранее упомянутые проблемы, связанные с традиционными подвесками для болтов. Изготовленный из 8-миллиметрового прутка из морской нержавеющей стали с использованием холодной гибки, стоимость изготовления остается приемлемой и исключает необходимость нагрева стали для предотвращения растрескивания.

    % PDF-1.4 % 564 0 объект> endobj xref 564 783 0000000016 00000 н. 0000017392 00000 п. 0000016279 00000 н. 0000017705 00000 п. 0000017731 00000 п. 0000017774 00000 п. 0000017915 00000 п. 0000026720 00000 н. 0000026797 00000 п. 0000027083 00000 п. 0000027320 00000 н. 0000027560 00000 п. 0000027788 00000 н. 0000028031 00000 п. 0000028265 00000 п. 0000028487 00000 п. 0000028523 00000 п. 0000028691 00000 п. 0000029220 00000 п. 0000029600 00000 н. 0000030082 00000 п. 0000030444 00000 п. 0000030829 00000 п. 0000031211 00000 п. 0000031353 00000 п. 0000031513 00000 п. 0000039835 00000 п. 0000044018 00000 п. 0000048469 00000 н. 0000052657 00000 п. 0000056450 00000 п. 0000060598 00000 п. 0000060760 00000 п. 0000064518 00000 п. 0000069113 00000 п. 0000071783 00000 п. 0000078421 00000 п. 0000078662 00000 п. 0000078857 00000 п. 0000079121 00000 п. 0000079389 00000 п. 0000079667 00000 п. 0000079921 00000 н. 0000089350 00000 п. 0000089637 00000 п. 0000089876 00000 п. 00000

    00000 п. 0000102448 00000 н. 0000102732 00000 н. 0000102854 00000 н. 0000103136 00000 п. 0000103251 00000 н. 0000103533 00000 п. 0000103648 00000 н. 0000103925 00000 н. 0000104047 00000 н. 0000104251 00000 н. 0000104374 00000 п. 0000104486 00000 н. 0000104768 00000 н. 0000104891 00000 н. 0000105014 00000 н. 0000105137 00000 п. 0000105260 00000 п. 0000105382 00000 п. 0000105505 00000 н. 0000105625 00000 н. 0000105738 00000 п. 0000105853 00000 п. 0000105975 00000 п. 0000106097 00000 п. 0000106369 00000 п. 0000106478 00000 н. 0000106601 00000 п. 0000106722 00000 н. 0000106845 00000 н. 0000106968 00000 н. 0000107091 00000 н. 0000107214 00000 н. 0000107337 00000 н. 0000107460 00000 н. 0000107583 00000 п. 0000107867 00000 н. 0000107989 00000 п. 0000108271 00000 н. 0000108393 00000 п. 0000108516 00000 н. 0000108639 00000 п. 0000108762 00000 н. 0000108885 00000 н. 0000109008 00000 п. 0000109131 00000 п. 0000109254 00000 п. 0000109455 00000 н. 0000109578 00000 п. 0000109849 00000 п. 0000109972 00000 н. 0000110094 00000 н. 0000110216 00000 н. 0000110339 00000 н. 0000110462 00000 н. 0000110580 00000 н. 0000110783 00000 н. 0000110901 00000 н. 0000111160 00000 н. 0000111283 00000 н. 0000111401 00000 н. 0000111519 00000 н. 0000111637 00000 н. 0000111755 00000 н. 0000111878 00000 н. 0000112077 00000 н. 0000112200 00000 н. 0000112452 00000 н. 0000112575 00000 н. 0000112698 00000 п. 0000112821 00000 н. 0000112939 00000 н. 0000113057 00000 н. 0000113175 00000 н. 0000113403 00000 п. 0000113521 00000 н. 0000113757 00000 н. 0000113880 00000 н. 0000113998 00000 н. 0000114116 00000 н. 0000114239 00000 н. 0000114362 00000 н. 0000114485 00000 н. 0000114719 00000 н. 0000114842 00000 н. 0000115066 00000 н. 0000115189 00000 н. 0000115312 00000 н. 0000115435 00000 н. 0000115558 00000 н. 0000115681 00000 п. 0000115804 00000 н. 0000116049 00000 н. 0000116172 00000 н. 0000116373 00000 п. 0000116496 00000 н. 0000116619 00000 н. 0000116742 00000 н. 0000116865 00000 н. 0000116988 00000 н. 0000117111 00000 н. 0000117362 00000 н. 0000117484 00000 н. 0000117685 00000 н. 0000117807 00000 н. 0000117930 00000 н. 0000118053 00000 н. 0000118176 00000 н. 0000118299 00000 н. 0000118422 00000 н. 0000118688 00000 н. 0000118809 00000 н. 0000119012 00000 н. 0000119133 00000 н. 0000119256 00000 н. 0000119379 00000 н. 0000119660 00000 н. 0000119783 00000 н. 0000120139 00000 н. 0000120262 00000 н. 0000120565 00000 н. 0000120688 00000 н. 0000120938 00000 н. 0000121061 00000 н. 0000121500 00000 н. 0000121623 00000 н. 0000121919 00000 н. 0000122042 00000 н. 0000122317 00000 н. 0000122439 00000 н. 0000122706 00000 н. 0000122822 00000 н. 0000123069 00000 н. 0000123192 00000 н. 0000123395 00000 н. 0000123517 00000 н. 0000123899 00000 н. 0000124022 00000 н. 0000124282 00000 н. 0000124405 00000 н. 0000124528 00000 н. 0000124651 00000 н. 0000124889 00000 н. 0000125012 00000 н. 0000125215 00000 н. 0000125338 00000 н. 0000125461 00000 н. 0000125584 00000 н. 0000125707 00000 н. 0000125979 00000 н. 0000126100 00000 н. 0000126371 00000 н. 0000126494 00000 н. 0000126617 00000 н. 0000126838 00000 н. 0000126960 00000 н. 0000127175 00000 н. 0000127297 00000 н. 0000127420 00000 н. 0000127543 00000 н. 0000127666 00000 н. 0000127789 00000 н. 0000127912 00000 н. 0000128021 00000 н. 0000128246 00000 н. 0000128368 00000 н. 0000128586 00000 н. 0000128708 00000 н. 0000128831 00000 н. 0000128954 00000 н. 0000129077 00000 н. 0000129200 00000 н. 0000129323 00000 н. 0000129446 00000 н. 0000129682 00000 н. 0000129805 00000 н. 0000130008 00000 н. 0000130131 00000 п. 0000130254 00000 н. 0000130377 00000 н. 0000130500 00000 н. 0000130623 00000 п. 0000130732 00000 н. 0000130855 00000 н. 0000131103 00000 п. 0000131219 00000 н. 0000131423 00000 н. 0000131539 00000 н. 0000131662 00000 н. 0000131783 00000 н. 0000131906 00000 н. 0000132029 00000 н. 0000132152 00000 н. 0000132275 00000 н. 0000132528 00000 н. 0000132650 00000 н. 0000132851 00000 п. 0000132973 00000 п. 0000133096 00000 н. 0000133219 00000 н. 0000133342 00000 п. 0000133465 00000 н. 0000133588 00000 н. 0000133711 00000 н. 0000133971 00000 н. 0000134094 00000 н. 0000134217 00000 н. 0000134340 00000 н. 0000134463 00000 н. 0000134586 00000 н. 0000134709 00000 н. 0000134830 00000 н. 0000134953 00000 п. 0000135076 00000 н. 0000135199 00000 н. 0000135320 00000 н. 0000135443 00000 п. 0000135566 00000 п. 0000135689 00000 н. 0000135812 00000 н. 0000136011 00000 н. 0000136120 00000 н. 0000136373 00000 п. 0000136482 00000 н. 0000136605 00000 н. 0000136728 00000 н. 0000136851 00000 н. 0000136972 00000 н. 0000137095 00000 н. 0000137218 00000 н. 0000137420 00000 н. 0000137543 00000 н. 0000137791 00000 н. 0000137914 00000 н. 0000138037 00000 н. 0000138160 00000 н. 0000138283 00000 н. 0000138406 00000 н. 0000138529 00000 н. 0000138652 00000 н. 0000138853 00000 н. 0000138975 00000 н. 0000139207 00000 н. 0000139329 00000 н. 0000139452 00000 н. 0000139575 00000 п. 0000139698 00000 п. 0000139821 00000 н. 0000139944 00000 н. 0000140067 00000 н. 0000140270 00000 н. 0000140390 00000 н. 0000140686 00000 н. 0000140807 00000 н. 0000141139 00000 н. 0000141261 00000 н. 0000141604 00000 н. 0000141720 00000 н. 0000142085 00000 н. 0000142206 00000 н. 0000142409 00000 н. 0000142529 00000 н. 0000142652 00000 н. 0000142874 00000 н. 0000142997 00000 н. 0000143223 00000 н. 0000143346 00000 п. 0000143737 00000 н. 0000143860 00000 н. 0000144187 00000 н. 0000144310 00000 н. 0000144740 00000 н. 0000144863 00000 н. 0000145062 00000 н. 0000145185 00000 н. 0000145696 00000 н. 0000145819 00000 н. 0000146103 00000 п. 0000146226 00000 н. 0000146652 00000 н. 0000146774 00000 н. 0000147111 00000 н. 0000147219 00000 н. 0000147490 00000 н. 0000147613 00000 п. 0000147875 00000 п. 0000147998 00000 н. 0000148257 00000 н. 0000148380 00000 н. 0000148503 00000 н. 0000148767 00000 н. 0000148890 00000 н. 0000149013 00000 н. 0000149136 00000 н. 0000149259 00000 н. 0000149382 00000 п. 0000149505 00000 н. 0000149708 00000 н. 0000149831 00000 н. 0000150079 00000 н. 0000150202 00000 н. 0000150325 00000 н. 0000150448 00000 н. 0000150571 00000 н. 0000150694 00000 н. 0000150817 00000 н. 0000150940 00000 н. 0000151161 00000 н. 0000151284 00000 н. 0000151504 00000 н. 0000151627 00000 н. 0000151750 00000 н. 0000151873 00000 н. 0000151996 00000 н. 0000152255 00000 н. 0000152376 00000 н. 0000152632 00000 н. 0000152755 00000 н. 0000152878 00000 н. 0000153113 00000 н. 0000153236 00000 н. 0000153439 00000 н. 0000153562 00000 н. 0000153685 00000 н. 0000153808 00000 н. 0000153931 00000 н. 0000154054 00000 н. 0000154177 00000 н. 0000154300 00000 н. 0000154544 00000 н. 0000154667 00000 н. 0000154868 00000 н. 0000154991 00000 н. 0000155114 00000 н. 0000155237 00000 н. 0000155360 00000 н. 0000155483 00000 н. 0000155606 00000 н. 0000155729 00000 н. 0000155975 00000 н. 0000156098 00000 н. 0000156299 00000 н. 0000156422 00000 н. 0000156545 00000 н. 0000156668 00000 н. 0000156791 00000 н. 0000156914 00000 н. 0000157037 00000 н. 0000157160 00000 н. 0000157406 00000 н. 0000157529 00000 н. 0000157733 00000 н. 0000157856 00000 н. 0000157979 00000 н. 0000158102 00000 н. 0000158225 00000 н. 0000158348 00000 н. 0000158461 00000 н. 0000158584 00000 н. 0000158846 00000 н. 0000158969 00000 н. 0000159092 00000 н. 0000159215 00000 н. 0000159338 00000 н. 0000159461 00000 п. 0000159584 00000 н. 0000159707 00000 н. 0000159830 00000 н. 0000159951 00000 н. 0000160074 00000 н. 0000160197 00000 п. 0000160320 00000 н. 0000160443 00000 н. 0000160552 00000 н. 0000160675 00000 н. 0000160798 00000 н. 0000160921 00000 н. 0000161044 00000 н. 0000161167 00000 н. 0000161288 00000 н. 0000161411 00000 н. 0000161534 00000 н. 0000161657 00000 н. 0000161778 00000 н. 0000161901 00000 н. 0000162024 00000 н. 0000162147 00000 н. 0000162270 00000 н. 0000162530 00000 н. 0000162653 00000 н. 0000162984 00000 н. 0000163108 00000 н. 0000163449 00000 н. 0000163573 00000 н. 0000163984 00000 н. 0000164109 00000 н. 0000164362 00000 н. 0000164486 00000 н. 0000164691 00000 н. 0000164815 00000 н. 0000164939 00000 н. 0000165063 00000 н. 0000165274 00000 н. 0000165399 00000 н. 0000165601 00000 н. 0000165726 00000 н. 0000165975 00000 н. 0000166100 00000 н. 0000166225 00000 н. 0000166350 00000 н. 0000166475 00000 н. 0000166600 00000 н. 0000166725 00000 н. 0000166850 00000 н. 0000166974 00000 н. 0000167099 00000 н. 0000167223 00000 н. 0000167347 00000 н. 0000167472 00000 н. 0000167596 00000 н. 0000167840 00000 н. 0000167962 00000 н. 0000168206 00000 н. 0000168330 00000 н. 0000168454 00000 н. 0000168578 00000 н. 0000168702 00000 н. 0000168826 00000 н. 0000168950 00000 н. 0000169074 00000 н. 0000169198 00000 н. 0000169322 00000 н. 0000169446 00000 н. 0000169570 00000 н. 0000169694 00000 н. 0000169818 00000 н. 0000169942 00000 н. 0000170064 00000 н. 0000170188 00000 п. 0000170407 00000 н. 0000170532 00000 н. 0000170736 00000 н. 0000170860 00000 н. 0000170984 00000 п. 0000171108 00000 н. 0000171232 00000 н. 0000171356 00000 н. 0000171480 00000 н. 0000171604 00000 н. 0000171728 00000 н. 0000171852 00000 н. 0000172063 00000 н. 0000172188 00000 н. 0000172392 00000 н. 0000172516 00000 н. 0000172720 00000 н. 0000172845 00000 н. 0000173066 00000 н. 0000173190 00000 н. 0000173315 00000 н. 0000173439 00000 н. 0000173676 00000 н. 0000173800 00000 н. 0000173924 00000 н. 0000174048 00000 н. 0000174170 00000 н. 0000174280 00000 н. 0000174404 00000 н. 0000174528 00000 н. 0000174653 00000 н. 0000174857 00000 н. 0000174982 00000 н. 0000175106 00000 н. 0000175231 00000 п. 0000175355 00000 н. 0000175479 00000 н. 0000175604 00000 н. 0000175729 00000 н. 0000175854 00000 н. 0000175979 00000 н. 0000176104 00000 п. 0000176229 00000 н. 0000176354 00000 н. 0000176479 00000 н. 0000176604 00000 н. 0000176809 00000 н. 0000176934 00000 н. 0000177147 00000 н. 0000177272 00000 н. 0000177397 00000 н. 0000177522 00000 н. 0000177647 00000 н. 0000177770 00000 н. 0000177893 00000 н. 0000178008 00000 н. 0000178133 00000 н. 0000178258 00000 н. 0000178383 00000 н. 0000178508 00000 н. 0000178633 00000 н. 0000178860 00000 н. 0000178985 00000 н. 0000179189 00000 н. 0000179314 00000 н. 0000179439 00000 н. 0000179562 00000 н. 0000179687 00000 н. 0000179812 00000 н. 0000179937 00000 н. 0000180062 00000 н. 0000180187 00000 н. 0000180312 00000 н. 0000180437 00000 п. 0000180560 00000 п. 0000180685 00000 н. 0000180810 00000 н. 0000180933 00000 н. 0000181058 00000 н. 0000181183 00000 н. 0000181308 00000 н. 0000181433 00000 н. 0000181558 00000 н. 0000181771 00000 н. 0000181896 00000 н. 0000182103 00000 п. 0000182228 00000 н. 0000182353 00000 п. 0000182478 00000 н. 0000182603 00000 н. 0000182728 00000 н. 0000182853 00000 н. 0000183196 00000 н. 0000183321 00000 н. 0000183446 00000 н. 0000183571 00000 н. 0000183771 00000 н. 0000183896 00000 н. 0000184130 00000 н. 0000184255 00000 н. 0000184380 00000 н. 0000184505 00000 н. 0000184630 00000 н. 0000184753 00000 н. 0000184876 00000 н. 0000185001 00000 н. 0000185125 00000 н. 0000185250 00000 н. 0000185374 00000 п. 0000185498 00000 н. 0000185623 00000 н. 0000185747 00000 н. 0000185949 00000 н. 0000186072 00000 н. 0000186465 00000 н. 0000186588 00000 н. 0000186866 00000 н. 0000186991 00000 н. 0000187214 00000 н. 0000187339 00000 н. 0000187609 00000 н. 0000187734 00000 н. 0000188073 00000 н. 0000188198 00000 н. 0000188400 00000 н. 0000188524 00000 н. 0000188820 00000 н. 0000188944 00000 н. 0000189069 00000 н. 0000189194 00000 н. 0000189319 00000 н. 0000189444 00000 н. 0000189567 00000 н. 0000189692 00000 н. 0000189816 00000 н. 0000189940 00000 н. 00001 00000 н. 00001

    00000 н. 00001

    00000 н. 00001

    00000 н. 00001

    00000 н. 00001

    00000 н. 0000191085 00000 н. 0000191209 00000 н. 0000191331 00000 н. 0000191454 00000 н. 0000191568 00000 н. 0000191692 00000 н. 0000191817 00000 н. 0000191941 00000 н. 0000192066 00000 н. 0000192270 00000 н. 0000192395 00000 н. 0000192595 00000 н. 0000192720 00000 н. 0000192845 00000 н. 0000192970 00000 н. 0000193095 00000 н. 0000193218 00000 н. 0000193342 00000 н. 0000193467 00000 н. 0000193591 00000 н. 0000193705 00000 н. 0000193820 00000 н. 0000193944 00000 н. 0000194068 00000 н. 0000194193 00000 н. 0000194317 00000 н. 0000194528 00000 н. 0000194653 00000 н. 0000194778 00000 н. 0000194903 00000 н. 0000195026 00000 н. 0000195149 00000 н. 0000195274 00000 н. 0000195399 00000 н. 0000195524 00000 н. 0000195649 00000 н. 0000195774 00000 н. 0000195899 00000 н. 0000196024 00000 н. 0000196147 00000 н. 0000196270 00000 н. 0000196385 00000 н. 0000196612 00000 н. 0000196737 00000 н. 0000196966 00000 н. 0000197091 00000 н. 0000197216 00000 н. 0000197341 00000 п. 0000197466 00000 н. 0000197591 00000 н. 0000197716 00000 н. 0000197841 00000 н. 0000197966 00000 н. 0000198091 00000 н. 0000198206 00000 н. 0000198321 00000 н. 0000198542 00000 н. 0000198667 00000 н. 0000198869 00000 н. 0000198994 00000 н. 0000199119 00000 н. 0000199244 00000 н. 0000199369 00000 н. 0000199494 00000 н. 0000199619 00000 н. 0000199744 00000 н. 0000199869 00000 н. 0000199994 00000 н. 0000200119 00000 н. 0000200334 00000 п. 0000200459 00000 н. 0000200663 00000 н. 0000200788 00000 н. 0000200913 00000 н. 0000201038 00000 н. 0000201161 00000 н. 0000201286 00000 н. 0000201411 00000 н. 0000201536 00000 н. 0000201661 00000 н. 0000201786 00000 н. 0000201911 00000 н. 0000202036 00000 н. 0000202161 00000 н. 0000202286 00000 н. 0000202411 00000 н. 0000202534 00000 н. 0000202657 00000 н. 0000202782 00000 н. 0000202907 00000 н. 0000203032 00000 н. 0000203157 00000 н. 0000203282 00000 н. 0000203407 00000 н. 0000203532 00000 н. 0000203657 00000 н. 0000203782 00000 н. 0000203907 00000 н. 0000204032 00000 н. 0000204157 00000 н. 0000204364 00000 н. 0000204489 00000 н. 0000204693 00000 н. 0000204818 00000 н. 0000204943 00000 н. 0000205068 00000 н. 0000205193 00000 н. 0000205318 00000 н. 0000205443 00000 н. 0000205566 00000 н. 0000205691 00000 п. 0000205816 00000 н. 0000205941 00000 н. 0000206066 00000 н. 0000206191 00000 н. 0000206316 00000 н. 0000206441 00000 н. 0000206566 00000 н. 0000206691 00000 н. 0000206816 00000 н. 0000206941 00000 н. 0000207066 00000 н. 0000207191 00000 н. 0000207316 00000 н. 0000207441 00000 н. 0000207784 00000 н. 0000207909 00000 н. 0000208215 00000 н. 0000208339 00000 н. 0000208543 00000 н. 0000208668 00000 н. 0000209005 00000 н. 0000209130 00000 н. 0000209255 00000 н. 0000209380 00000 н. 0000209505 00000 н.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
