принцип работы, инструкция по наладке, схема подключения + видео
от Юлия
Содержание
Расширительный мембранный бак – обязательный компонент индивидуального водоснабжения, без которого функционирование системы не представляется возможным. Именно он создает необходимое давление для полноценной работы водопровода, делает резервные запасы воды и даже выполняет ряд защитных функций. В связи со столь высокой важностью оборудования ожидаемо возникает вопрос: как выбрать и грамотно установить бак? Чтобы разобраться, подойдем к вопросу комплексно: к вашему вниманию строение и принципы работы расширительного прибора, его виды, особенности выбора, а также схема подключения и полезная инструкция по наладке с видео.
Функции и принцип работы

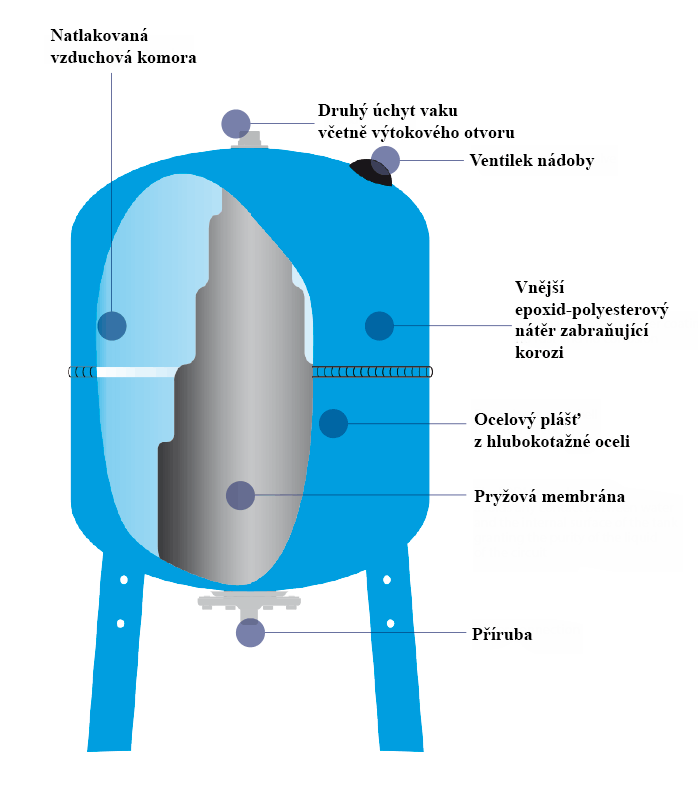

Мембранный бак – это герметичный преимущественно металлический резервуар, состоящий из двух разделенных камер: воздушной и водяной.
В роли разделителя выступает специальная резиновая мембрана – она, как правило, выполнена из крепкого бутила, который устойчив к развитию бактериальных микроорганизмов. Водяная камера оснащена патрубком, через который непосредственно подается вода.
Главная задача расширительного мембранного бака – аккумулировать определенный объем воды и подавать ее по запросу пользователя под необходимым давлением. Но этим функции прибора не ограничиваются – также он:
- защищает насос от преждевременной деформации: благодаря резерву воды насос включается не при каждом открывании крана, а только при опустошении бака;
- предохраняет от перепадов давления воды при параллельном использовании нескольких кранов;
- защищает от гидравлических ударов, которые потенциально могут происходить при включении насосной установки.
Принцип работы бака следующий. Когда насос включается, в водяную камеру под давлением начинает закачиваться вода, а объем воздушной камеры в это время уменьшается.
Совет. В процессе работы бака в водяной камере может накапливаться воздух, что провоцирует снижение эффективности оборудования, поэтому как минимум раз в 3 месяца нужно проводить обслуживание отсека – стравливать из него лишний воздух.
Виды мембранных баков
Различают два вида расширительных мембранных резервуаров:
- С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.
- Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене.
Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.
Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.Совет. Выбирая между сменной и стационарной мембраной, учитывайте один важный фактор: в первом случае вода полностью находится в мембране и не вступает в контакт с внутренней поверхностью бака, что исключает коррозионные процессы, а во втором случае контакт сохраняется, поэтому добиться максимальной защиты от коррозии невозможно.
Особенности выбора бака

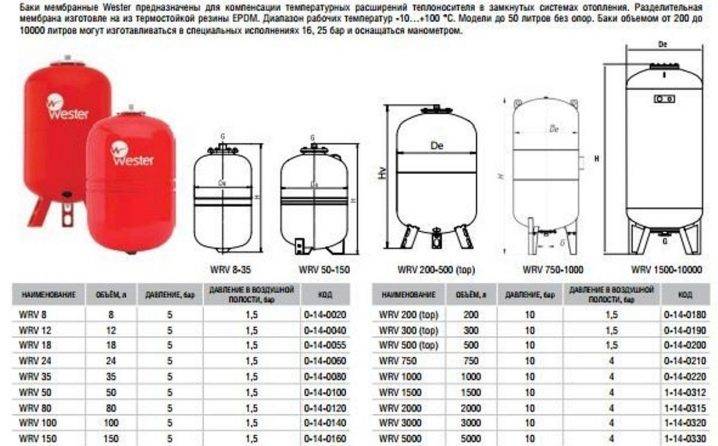

Главный фактор выбора мембранного бака – его объем. При расчете оптимального объема резервуара следует учитывать следующие нюансы:
- количество пользователей водопроводной системы;
- количество точек водозабора: кранов, выходов для душа и джакузи, выходов для бытовой техники и котлов, которые работают с водой;
- производительность насоса;
- максимальное количество циклов включения/выключения насоса за один час.
Для расчета приблизительного объема бака можете воспользоваться такими ориентирами от специалистов: если количество пользователей не более трех, а производительность насоса составляет не больше 2 куб.м./ч, то вполне достаточно резервуара объемом 20-24 л; если количество пользователей от четырех до восьми, а производительность насоса колеблется в рамках 3-3,5 куб.м./ч, потребуется резервуар объемом 50-55 л.
Выбирая бак, помните: чем скромнее его объем, тем чаще придется включать насос и тем выше риск перепадов давления в водопроводной системе.
Совет. Если вы предполагаете, что со временем возникнет необходимость увеличения объема мембранного бака, покупайте оборудование с возможностью подключения дополнительных емкостей.
Схема подключения бака
Мембранный резервуар может устанавливаться как вертикально, так и горизонтально, но в обоих случаях схема подключения будет идентичной:
- Определите место монтажа. Прибор должен располагаться со стороны всасывания циркуляционного насоса и до разветвления водопровода. Проследите, чтобы к баку обеспечивался свободный доступ для выполнения обслуживающих работ.
- Закрепите резервуар к стене или полу через каучуковые прокладки и заземлите его.
- К патрубку резервуара с помощью фитинга-американки подсоедините пятивыводной штуцер.
- К четырем свободным выводам последовательно подсоедините: реле давления, трубу от насоса, манометр и разводную трубу, которая подает воду непосредственно к точкам забора.
Проследите, чтобы к баку обеспечивался свободный доступ для выполнения обслуживающих работ.Важно, чтобы сечение подсоединяемой трубы водопровода было равным или немного большим по отношению к сечению приемного патрубка, но оно ни в коем случае не должно быть меньшим. Еще один нюанс: между расширительным баком и насосом желательно не располагать никаких технических устройств, дабы не спровоцировать увеличение гидравлического сопротивления в системе водоснабжения.
Инструкция по наладке оборудования
После того как мембранный бак установлен и подключен, важно грамотно его настроить и запустить.
Остановимся на главных моментах этого этапа.
Первым делом нужно узнать величину внутреннего давления бака. В теории оно должно составлять 1,5 атм, но не исключено, что во время хранения прибора на складе или в процессе транспортировки случилась протечка, которая спровоцировала понижение столь важного показателя. Дабы убедиться в правильности давления, снимите колпачок золотника и выполните замеры манометром. Последний может быть трех видов: пластиковый – дешевый, но не всегда точный; механический автомобильный – более надежный и сравнительно доступный в цене; электронный – дорогой, но максимально точный.
После измерений необходимо определиться, какое давление будет наиболее оптимальным в вашем случае. Практика показывает, что для нормального функционирования сантехники и бытовых приборов давление в мембранном баке должно варьироваться в рамках 1,4-2,8 атм. Предположим, что вы выбрали эти показатели – что делать дальше? Сначала, если исходное давление в баке оказалось ниже 1,4-1,5 атм, его нужно повысить путем подкачки воздуха в соответствующую камеру резервуара.
Затем следует настроить реле давления: откройте его крышку и при помощи большой гайки P настройте максимальный показатель давления, а при помощи малой гайки ∆P – минимальный показатель.
Теперь можно запускать систему: по мере закачки воды наблюдайте за манометром – давление должно постепенно подниматься, а после того, как оно достигнет максимальной установленной отметки, насос должен отключиться.
Как видите, без расширительного мембранного бака вы действительно можете даже и не рассчитывать на полноценную работу индивидуального водоснабжения. Поэтому, если хотите бесперебойно пользоваться благами цивилизации, основательно подойдите к выбору и подключению прибора – все принципы и тонкости перед вами, так что советуем их хорошо проштудировать и только потом переходить к активным действиям.
Расчет объема гидроаккумулятора: видео
youtube.com/embed/tojmT1Gro8E?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””> Мембранный расширительный бак для водоснабжения: фото
Рубрики Водопровод и канализация Метки мембранный расширительный бак Оставьте комментарийМембранный бак для водоснабжения: описание, типы, принцип работы
Современные домовладельцы в качестве компенсирующего устройства для водоснабжения начали использовать расширительные бачки мембранного типа. Самотечные агрегаты особой популярностью не пользуются, так как там применяется естественный вид циркуляции. Использование открытых резервуаров не вполне оправдано, поэтому они потихоньку отходят на второй план. В подобном оборудовании нуждаются не только отопительные устройства, но и оборудование по водоснабжению, в которых устанавливаются приборы косвенного нагрева (бойлеры) и насосные станции.
Содержание
Зачем нужен расширительный бачок
Виды бачков расширения
Особенности конструкции
Как устройство работает
Как правильно установить
Зачем нужен расширительный бачок
Монтаж подобного устройства позволяет одновременно решить две несущие задачи технического характера, такие как:
- способствует меньшему количеству используемых циклов (выключение и включение) насоса, что позволяет увеличить срок его эксплуатации;
- позволяет защитить устройство от возможных гидравлических ударов, которые могут указать на завоздушенность устройства или наличие перепадов в электрической сети. Эти моменты могут сделать работу устройства нестабильной;
- способствует созданию резервного объема жидкости, который будет находиться под определенным давлением внутри системы, обеспечивая оптимальный уровень подачи воды в любой точке дома. В среднем объем бака составляет порядка 30 литров, что дает возможность обеспечить жидкостью одну точку на протяжении нескольких минут.
Эти моменты могут сделать работу устройства нестабильной;Виды бачков расширения
Используемые бачки расширения являются основной комплектующей устройств водоснабжения, отопительных систем и приборов пожаротушения. Разновидностей всего несколько:
- Мембранный бачок (закрытого типа). Представляет собой металлическую капсулу-емкость, которая имеет форму шара или капсулы. Внутри нее пространство разделено при помощи мембраны, для производства которой используется термическая резина. В результате чего образуется две камеры – воздушная и жидкостная. Воздушный клапан следует установить в воздушной камере. Он позволит удалить некоторое количество воздуха в тот момент, когда уровень давления будет существенно повышен. Так жидкость заполняет весь бачок.
- Бачок открытого типа. Выглядит как емкость, на дне которой находится специальное устройство, напрямую подключаемое к отопительному устройству (его трубе). К характерным особенностям можно отнести соотношение общего объема жидкости в отопительной системе и того, который находится в расширительном бачке. Объем будет напрямую зависеть от температурного режима внутри системы. Рекомендуется устанавливать бачок в верхней точке отопительного устройства (чердачное помещение). Для уменьшения тепловых потерь возможно использование теплоизолятора. Бачок открытого типа назвать герметичным нельзя, от чего выглядит он не совсем привлекательно, достаточно громоздко, что не позволяет проводить установку в жилых помещениях.
Так жидкость заполняет весь бачок.Особенности конструкции
Для начала стоит упомянуть о том, что все аппараты подобного типа имеют существенные конструктивные различия, поэтому путать их между собой не стоит. А вот принцип функционирования мембранного бачка одинаков, в не зависимости от его конструктивных особенностей.
Внутри устройства обязательно будет находиться грушевидная прорезиненная мембрана (может иметь цилиндрическую форму). Может встречаться как в виде груши, основание которой будет прикреплено к патрубку входа воды, так и в виде диафрагмы (условно деля имеющееся пространство на две равные части).
Основные отличия между емкостями заключается в том, что мембранные заполняются теплоносителями, которые контактируют со стенками резервуара. А вот для тех бачков, которые используются для водоснабжения, теплоноситель никогда не будет соприкасаться со стенками. Особенно дорогостоящие модели даже оснащены автоматическими устройствами, которые будут регулярно проводить промывку груши. Столько необычное устройство является неотъемлемой частью оборудования, которое отвечают за поставку питьевой воды. Также к отличительным особенностям можно отнести и материал, который используется для изготовления бачков для воды:
- они могут быть изготовлены из привычной пищевой резины;
- способные выдержать давление большее, нежели в устройствах, которые предназначены для отопления.
Лучше остальных адаптированы под высокие температуры груш. Принцип функционирования достаточно прост – под воздействием внешних факторов емкость будет наполняться водой, что приведет к растяжению мембраны до установленных пределов. Другая сторона груши не допустит того, чтобы воздух попал во втору половину, которая будет находиться под определенным давлением. Для того, чтобы в бачке присутствовало оптимальное давление, дополнительно устанавливается золотник. В момент, когда прекращается воздействие внешних факторов давление трубопровода снижается (теплоноситель остывает), мембрана начинает потихоньку выталкивать жидкость обратно.
Как устройство работает
Для установки качественных устройств водоснабжения предусматривается наличие и использование расширительных бачков закрытого типа (мембранного). Внешне напоминает полностью герметичную емкость, в которой находится воздушный и водяной порожек, который разделен между собой мембраной. В камере находится воздух, который поддерживается под определенным давлением, который способен дать оптимальный подпор жидкости.
Функции и устройство
Расширительный бачок закрытого типа используется для поддержания оптимального давления внутри системы, способствующий подаче воды. Для частного водоснабжения рекомендуется использовать бачки закрытого типа. Представляют собой емкости полностью герметичного типа, внутри которых устанавливается ограничительная мембрана. Она условно делит резервуар на две части – водную и воздушную. При помощи электрического насоса наполняется жидкостью первая, при этом объем жидкости в емкости будет зависеть от внутреннего давления.
В тот момент, когда показатель достигнет установленной отметки, насосы автоматически отключатся. Включение произойдет тогда, когда давление станет ниже установленной отметки. В этот же момент жидкость начнет поступать из камеры емкости бака. Цикличность выключений и включений настраивается автоматически, это позволяет продлить срок службы устройства. Установленный манометр позволит проверить уровень давления в любое время. Монтаж производится на поверхности оборудования.
Он также настраивается исходя из предпочитаемого диапазона рабочего давления.
Мембранный бак одновременно будет выполнять такие важные функции:
- защита от преждевременного износа и возможной механической поломки;
- определенное количество жидкости будет сохранено под рабочим давлением;
- помогает избежать возможного гидравлического удара, который может быть вызван скачком напряжения в сети или завоздушенностью системы;
- способствует поддержанию оптимального уровня давление при аварийном прекращении работы насоса.
Если уровень водопотребления не существенен, то включения насоса можно избежать. При этом уровень потребления будет перекрываться только тем объемом, который находится в бачке. Использование подобных устройств имеет ряд существенных преимуществ. Примером может служить низкий процент вероятности загрязнения воды, которая находится внутри устройства. Они практичны, легко устанавливаются и полностью герметичны, что позволяет избежать попадания мусора извне.
При этом не следует избегать соблюдения самых обычных правил безопасности. Возможна и самостоятельная установка, но рекомендуется отдать предпочтение подобной работе профессионалу.
Как правильно установить
Исходя из способов установки, устройство может быть как вертикальным, так и горизонтальным. Что касательно технических отличий, то в большинстве моделей они отсутствуют. Это надо учитывать в момент выбора способа установки одного из мембранных бачков для водоснабжения. Сам процесс установки особых сложностей вызвать не должен, поэтому все необходимые работы можно выполнить самостоятельно, не привлекая третьих лиц. Но при этом должен быть хотя бы минимальный опыт в монтаже сетей водопровода.
Основные правила, которых следует придерживаться:
- во избежание увеличения гидравлического сопротивления, между устройством насоса и баком не должны монтироваться дополнительные устройства;
- сам корпус нуждается в качественном заземлении, что поможет избежать электрокоррозии в дальнейшем;
- сечение используемого патрубка должно равняться или быть больше подсоединяемого трубопровода;
- подключение рекомендуется проводить при помощи американок – фитингов быстроразъемных, которые используются для подключения к трубопроводам. Они дадут возможность отключить устройство от всех сетей в случае крайней необходимости;
- монтаж должен проводиться в таком месте, где было бы удобно осуществлять ремонтные и другие типы профилактических работ. Необходимо учитывать размеры комнаты, в которой будет проводиться установка.
Они дадут возможность отключить устройство от всех сетей в случае крайней необходимости;Установка такого устройства, как расширительный бак мембранного типа, позволит значительно повысить эффективность всего устройства водоснабжения. Немаловажную роль здесь будет играть выбранный тип установки основного оборудования и соблюдения всех технологий и требований. Если, по каким либо причинам, вы сомневаетесь в своих способностях, стоит доверить все необходимые работы специалистам, которые смогут произвести верные расчеты и уделить внимание всем нюансам касательно технологических особенностей и места установки расширительного бачка. Экономии здесь не место, так как сертифицированные и действительно качественные продукты будут стоить дорого, но и прослужат хорошую службу, избежав дорогостоящих ремонтных работ.
Каковы принципы работы мембраны MBR?
Последнее обновление: Кевин Чен, 24 июля 2022 г.
Мембранный биореактор использует мембрану MBR для фильтрации, в основном для очистки бытовых сточных вод, сточных вод пищевой промышленности, сточных вод скотобоен и очистки сточных вод свалочного фильтрата. Результат лечения в мембранном биореакторе МБР отличный.
Что такое мембранный биореактор MBR? Мембранный биореактор MBR представляет собой новый тип процесса очистки сточных вод, сочетающий в себе технологию мембранного разделения и технологию биологической очистки. Резервуар МБР заменяет вторичный отстойник в традиционной технологии очистки. Он поддерживает высокую концентрацию активного ила для увеличения органической нагрузки биологической очистки, уменьшая площадь воздействия системы очистки сточных вод.
Принцип работы мембранного биореактора MBR представляет собой процесс очистки в сочетании с традиционным процессом очистки, который представляет собой новый процесс очистки. Очищенная вода откачивается после фильтрации через мембрану МБР с помощью всасывающего насоса. Резервуар MBR удерживает активный ил и макромолекулярные органические вещества, заменяя собой вторичные отстойники.
Каковы функции мембранного биореактора MBR?- В настоящее время мембранные биореакторы MBR играют важную роль в очистке сточных вод. В последние годы технология МБР стала более зрелой и может использоваться в городских и промышленных сточных водах. С разработкой мембранных биореакторов MBR мембранный биореактор MBR стал экономически эффективной и практичной технологией, широко используемой при очистке воды.
- МБР популярен в очистке городских сточных вод, потому что занимаемая площадь города крошечная. Сток биореактора МБР можно использовать повторно или использовать в качестве предварительной обработки для нанофильтрации и обратного осмоса.
- Мембрана МБР также может обрабатывать сточные воды пищевой промышленности, сточные воды скотобоен и отработанный фильтрат в промышленных сточных водах. В частности, химические вещества, разрушающие эндокринную систему (EDS) в отходах фильтрата, мембранный биореактор MBR обладает лучшим эффектом удаления. Степень удаления нитратов в питьевой воде может достигать 98,5%.
- Для различных типов сточных вод очень важно выбрать правильную конструкцию и материал мембранного биореактора МБР. Следует рассмотреть новые энергосберегающие и высокоэффективные мембранные материалы.
Сток биореактора МБР можно использовать повторно или использовать в качестве предварительной обработки для нанофильтрации и обратного осмоса.Выше приведена информация о принципах работы мембраны МБР. Если у вас остались вопросы, связанные с мембранным биореактором, обращайтесь в SPERTA.
Shanghai SPERTA Environmental Technology Co., Ltd. уже много лет специализируется на производстве продуктов для очистки воды.
Компания имеет собственную мембранную технологию MBR, полную техническую команду, а также предпродажное и послепродажное обслуживание. Если у вас есть какие-либо потребности, пожалуйста, свяжитесь с нами.
Просмотры сообщений: 120
Кевин Чен
Привет, я автор этого поста и работаю в этой области более 5 лет. Если у вас есть вопросы относительно мембранных продуктов MBR или вы хотите приобрести мембрану MBR, пожалуйста, свяжитесь со мной по электронной почте. [email protected]
Засорение мембран МБР: углубленный анализ причин, последствий и решений
3 июля 2023 г. Нет комментариев
Понимание загрязнения мембраны, его причин, воздействия и способов смягчения его последствий имеет решающее значение для оптимальной работы систем MBR. В этом сообщении в блоге рассматриваются тонкости загрязнения мембраны МБР и предоставляется исчерпывающее руководство по этому важнейшему аспекту очистки сточных вод.
Почему выбирают мембраны MBR для очистки сточных вод?
30 июня 2023 г.
Комментариев нет
Почему выбирают мембраны MBR для очистки сточных вод?
Превосходное качество сточных вод
Компактный дизайн
Энергоэффективность
Гибкость и масштабируемость
Экологическая устойчивость
Что вызывает высокое отрицательное давление в мембране МБР?
12 апреля 2023 г. Комментариев нет
Последнее обновление 12 апреля 2023 г., Кевин Чен МБР (мембранный биореактор) — широко используемая технология очистки сточных вод, сочетающая в себе
Мембранный биореактор | SSWM – Найдите инструменты для устойчивой санитарии и управления водными ресурсами!
03 июня 2019 г.
Автор/составитель:
Beat Stauffer (seecon international gmbh)
Dorothee Spuhler (seecon international gmbh)
Краткое изложение
Мембранные биореакторы (МБР) представляют собой процессы очистки, в которых селективная или полупроницаемая мембрана биологический процесс (JUDD 2011).
Это комбинация мембранного процесса, такого как микрофильтрация или ультрафильтрация, с биореактором с взвешенным ростом, и в настоящее время он широко используется для очистки городских и промышленных сточных вод с размерами установок до 80 000 эквивалентов населения (BEDDOW 2010). Из-за того, что это очень техническое решение; он нуждается в экспертном дизайне и квалифицированных рабочих. Кроме того, это дорогостоящая, но эффективная возможность лечения. С помощью технологии MBR можно модернизировать старые очистные сооружения.
Преимущества
Отказ от вторичных осветлителей и процессов третичной фильтрации, что снижает площадь, занимаемую заводом. В некоторых случаях площадь может быть дополнительно уменьшена, поскольку другие технологические установки, такие как метантенки или УФ-обеззараживание, также могут быть устранены/сведены к минимуму (в зависимости от регулирующих норм) (CHAPMAN et al., n.y.)
Может быть спроектирован так, чтобы продлить срок хранения осадка и, следовательно, снизить его образование (CHAPMAN et al.
, n.y.)
Высокое качество сточных вод
Высокая скорость загрузки (LARSSON & PERSSON 2004)
Недостатки
Высокие эксплуатационные и капитальные затраты (мембраны)
Сложность мембраны и засорение
Энергозатраты
| В | Выход |
|---|---|
Блэкуотер, Грейуотер | Фекальный шлам, очищенная вода |
Процесс лечения и основные принципы проектирования
Информационный бюллетень Блочный корпус
(Адаптировано из FITZGERALD 2008)
Мембранные биореакторы сочетают в себе обычные процессы биологической очистки (например, с активным илом) с мембранной фильтрацией для обеспечения более высокого уровня удаления органических и взвешенных твердых частиц. При соответствующей конструкции эти системы также могут обеспечить более высокий уровень удаления питательных веществ. В системе MBR мембраны погружаются в аэрируемый биологический реактор.
Мембраны имеют пористость от 0,035 мкм до 0,4 мкм (в зависимости от производителя), что считается между микро- и ультрафильтрацией.
Этот уровень фильтрации позволяет пропускать высококачественные стоки через мембраны и устраняет процессы осаждения и фильтрации, обычно используемые для очистки сточных вод. Поскольку отпадает необходимость в осаждении, биологический процесс может работать при гораздо более высокой концентрации смешанной жидкости. Это значительно снижает потребность в технологических резервуарах и позволяет модернизировать многие существующие заводы без добавления новых резервуаров. Чтобы обеспечить оптимальную аэрацию и очистку мембран, смешанный щелок обычно поддерживается в диапазоне 1,0-1,2% твердых веществ, что в 4 раза больше, чем на обычной установке.
Типовая схема мембранного биореактора. Источник: FITZGERALD (2008)
Мембрана
(Адаптировано из RADJENOVIC et al. 2008)
УФ) мембраны. Мембрана — это просто двумерный материал, используемый для разделения компонентов жидкости, обычно на основе их относительного размера или электрического заряда.
Способность мембраны обеспечивать транспорт только определенных соединений называется полупроницаемостью (иногда также селективной проницаемостью). Это физический процесс, при котором разделенные компоненты остаются химически неизменными. Компоненты, которые проходят через поры мембраны, называются пермеатом, а отторгаемые образуют концентрат или ретентат.
В настоящее время используются пять типов мембранных конфигураций:
- Полые волокна (HF)
- Спирально-навитые
- Пластинчато-каркасные (т.е. плоские листы (FS))
- Картридж гофрированного фильтра
- Трубчатый 900 24
Узнайте больше о нескольких возможностях мембран в RADJENOVIC et al. (2008).
Мембранный модуль с полыми волокнами (HF) (Zenon, Канада), фильтрующий активный ил под вакуумом. Источник: RADJENOVIC et al. (2008)
Предварительная обработка
Чтобы избежать нежелательных твердых частиц в потоке отходов, поступающих в мембранный резервуар, тонкое просеивание является важным этапом предварительной обработки.
Это сводит к минимуму накопление твердых частиц и защищает мембрану от повреждения мусором и частицами, продлевает срок службы мембраны, снижает эксплуатационные расходы и гарантирует более высокое качество осадка, а также бесперебойную работу (GE 2011).
Соображения стоимости
Информационный бюллетень Корпус блока
(Адаптировано из RADJENOVIC et al. 2008)
Хотя капитальные и эксплуатационные затраты МБР (мембраны, использование кислорода, экспертный дизайн и т. д.) превышают затраты на традиционный процесс, кажется, что модернизация традиционного процесса происходит даже в тех случаях, когда традиционная обработка работает хорошо. Это может быть связано с повышением цен на воду и необходимостью ее повторного использования, а также с более строгим регулированием качества сточных вод.
Эксплуатация и обслуживание
Информационный бюллетень Корпус блока
В большинстве MBR еженедельно проводится химическая профилактическая очистка, которая длится 30–60 минут, и восстановительная очистка, когда фильтрация становится ненадежной, что происходит один или два раза в год.
Отложение, которое невозможно удалить доступными методами очистки, называется «неустранимым обрастанием». Это загрязнение накапливается с годами эксплуатации и в конечном итоге определяет срок службы мембраны (RADJENOVIC et al. 2008). Все задачи O&M должны выполняться квалифицированными рабочими.
Загрязнение
(Адаптировано из RADJENOVIC et al. 2008)
Современные системы (например, системы KUBOTA) обслуживаются с помощью химикатов, т. е. нет необходимости удалять мембраны из мембранного бака. Органические загрязнения можно очистить с помощью гипохлорита натрия, а неорганические загрязнения — с помощью щавелевой кислоты (KUBOTA 2010).
Механизмы загрязнения. Источник: RADJENOVIC et al. (2008)
Загрязнение происходит в результате взаимодействия между мембраной и смешанной жидкостью и является одним из основных ограничений процесса МБР. Засорение мембран в МБР представляет собой очень сложное явление с разнообразными взаимосвязями между его причинами, и очень трудно локализовать и четко определить засорение мембран.
Основными причинами загрязнения мембраны являются:
- Адсорбция макромолекул
- Рост биопленок на поверхности мембраны
- Осаждение неорганических веществ
- Старение мембраны
Аспекты здоровья
Информационный бюллетень Корпус блока
Эксплуатация и техническое обслуживание систем MBR обычно выполняются квалифицированными рабочими, которые должны быть в достаточной степени обучены любым рискам для здоровья. Шлам из биологической системы должен быть обезвожен (например, механическим обезвоживанием или в сушильном слое) и сожжен, а зола складирована на контролируемой свалке.
С одного взгляда
Информационный бюллетень Блочный корпус
Принцип работы | Мембранные биореакторы (МБР) сочетают традиционные процессы биологической очистки (например, с использованием активного ила) с мембранной фильтрацией обеспечить продвинутый уровень удаления органических и взвешенных твердых частиц. |
Вместимость/достаточность | Применяется на обычных очистных сооружениях. |
Производительность | Высокая |
Затраты 900 08 | Высокие капитальные и эксплуатационные затраты. |
Совместимость с самопомощью | Низкий |
O &М | Мембраны необходимо регулярно чистить. |
Надежность | Высокая, если мембраны обслуживаются правильно. |
Основная сила | Отказ от вторичных отстойников и процессов третичной фильтрации, тем самым уменьшая площадь установки. |
Основная слабость | Высокие эксплуатационные и капитальные затраты (мембраны). |
Область применения
Мембранные биореакторные системы широко используются на городских и промышленных очистных сооружениях. Кроме того, МБР также подходят для очистки свалочного фильтрата. Это высокотехнологичная система, которая требует профессионального проектирования и профессиональных операторов.
Ссылки на библиотеку
Мембранный биореактор
БЕДДОУ, В. (2010): Мембранный биореактор. Лондон: Международная водная ассоциация (IWA). [Дата обращения: 06.12.2011]
Мембранные биореакторы (MBR) для очистки муниципальных сточных вод – взгляд Австралии
В этом документе обсуждается процесс мембранного биореактора (MBR) и его пригодность для повторного использования воды в Австралии. Учитывая, что в настоящее время основное внимание уделяется проектам повторного использования воды и той роли, которую они играют в круговороте воды, поиск конкурентоспособных передовых технологий очистки сточных вод никогда прежде не был так важен.
Мембранные биореакторы
ФИТЦДЖЕРАЛД, К.С. (2008): Мембранные биореакторы. Гейнсвилл: TSG Technologies, Inc. [Дата обращения: 23 февраля 2012 г.] ПДФ
Мембранный биореактор (MBR) Вопросы проектирования
ГЭ
(2011):
Рекомендации по проектированию мембранного биореактора (MBR).
Фэрфилд:
Компания «Дженерал Электрик» (GE). [Дата обращения: 08.12.2011]
Книга MBR
ДЖАДД, С. (2011): Книга МБР. Оксфорд: Elsevier Ltd. Второе издание
Блок погружной мембраны KUBOTA
В этой брошюре производителя МБР KUBOTA дается обзор того, как работают системы МБР.
КУБОТА (2010): Погружная мембранная установка KUBOTA. Лондон: Мембрана Kubota Европа URL-адрес [Дата обращения: 03.06.2019]Жизнеспособность технологии мембранного биореактора в качестве усовершенствованной предварительной очистки сточных вод на месте
Эта магистерская диссертация была частью исследовательской программы Школы горного дела Колорадо.
Цели тройные. Первоначально цели заключались в том, чтобы повысить уровень знаний об использовании МБР в очистке сточных вод и оценить MNR в пилотном масштабе во время запуска и в установившемся режиме в отношении удаления питательных веществ и органических соединений и общей производительности системы. Вторая цель состояла в том, чтобы оценить производительность МБР в различных стрессовых условиях (сбой питания, высокая скорость загрузки и высокий поток) в отношении удаления питательных веществ и органических соединений и общей производительности системы. Третьей целью было исследование качества пермеата в отношении питательных веществ и органических соединений после инфильтрации через колонки почвы. Цель состояла в том, чтобы оценить, подходит ли качество сточных вод для прямого сброса в нижележащие грунтовые или поверхностные воды.
(= магистерская диссертация
).
Лулео:
Технологический университет
URL-адрес
[Дата обращения: 03.06.2019]Мембранный биореактор (МБР) как передовая технология очистки сточных вод
В этой главе авторы рассмотрели несколько аспектов МБР с исчерпывающим обзором его эксплуатационных и биологических характеристик. Представлены различные конфигурации и гидравлика MBR, при этом внимание уделяется явлению загрязнения и стратегиям его уменьшения. Также обсуждается высокое качество стоков МБР, так как по сравнению с КАС значительно повышается удаление органических веществ, аммиака, фосфора, твердых частиц, бактерий и вирусов.
РАДЖЕНОВИЧ, Я. МАТОСИЧ, М. МИЯТОВИЧ, И. ПЕТРОВИЧ, М. (2008): Мембранный биореактор (MBR) как передовая технология очистки сточных вод.
В:
БАРСЕЛО, Д.
; ПЕТРОВИЧ, М.
(2008):
Эмерджентные загрязнители из промышленных и бытовых отходов. Справочник по химии окружающей среды.
Берлин-Гейдельберг:
37-101.
URL-адрес
[Дата обращения: 03.06.2019]Дополнительная литература
Мембранные биореакторы (MBR) для очистки муниципальных сточных вод – взгляд Австралии
В этом документе обсуждается процесс мембранного биореактора (MBR) и его пригодность для повторного использования воды в Австралии. Учитывая, что в настоящее время основное внимание уделяется проектам повторного использования воды и той роли, которую они играют в круговороте воды, поиск конкурентоспособных передовых технологий очистки сточных вод никогда прежде не был так важен.
Мембранные биореакторы
ФИТЦДЖЕРАЛД, К.С. (2008): Мембранные биореакторы. Гейнсвилл: TSG Technologies, Inc. [Дата обращения: 23 февраля 2012 г.] ПДФ
Блок погружной мембраны KUBOTA
В этой брошюре производителя МБР KUBOTA дается обзор того, как работают системы МБР.
КУБОТА (2010): Погружная мембранная установка KUBOTA.
Лондон:
Мембрана Kubota Европа
URL-адрес
[Дата обращения: 03.06.2019]Жизнеспособность технологии мембранного биореактора в качестве усовершенствованной предварительной очистки для очистки сточных вод на месте
Эта магистерская диссертация была частью исследовательской программы Школы горного дела Колорадо. Цели тройные. Первоначально цели заключались в том, чтобы повысить уровень знаний об использовании МБР в очистке сточных вод и оценить MNR в пилотном масштабе во время запуска и в установившемся режиме в отношении удаления питательных веществ и органических соединений и общей производительности системы. Вторая цель состояла в том, чтобы оценить производительность МБР в различных стрессовых условиях (сбой питания, высокая скорость загрузки и высокий поток) в отношении удаления питательных веществ и органических соединений и общей производительности системы.
Третья цель состояла в том, чтобы исследовать качество пермеата в отношении питательных веществ и органических соединений после инфильтрации через колонки почвы. Цель состояла в том, чтобы оценить, подходит ли качество сточных вод для прямого сброса в нижележащие грунтовые или поверхностные воды.
Разработка мембранного биореактора с биопленкой
Мембранные биореакторы (МБР) обычно понимают как комбинацию мембранной фильтрации и биологической очистки с использованием активного ила.
Была исследована разработка биопленочного MBR, сочетающего биопленочный реактор с подвижным слоем с реактором для разделения биомассы с погружной мембраной. Установлено, что эффективность очистки является высокой с получением однородного высококачественного стока, независимо от скорости загрузки биореактора или режима работы мембранного реактора. Производительность мембраны (обрастание) зависит от качества выходящего потока биопленочного реактора и зависит от скорости загрузки (HRT). Было обнаружено, что устойчивая работа коррелирует с судьбой фракции частиц субмикронного размера на протяжении всего процесса очистки.
Мембранный биореактор (MBR) как передовая технология очистки сточных вод
В этой главе авторы рассмотрели несколько аспектов МБР с исчерпывающим обзором его эксплуатационных и биологических характеристик.
Представлены различные конфигурации и гидравлика MBR, при этом внимание уделяется явлению загрязнения и стратегиям его уменьшения. Также обсуждается высокое качество стоков МБР, так как по сравнению с КАС значительно повышается удаление органических веществ, аммиака, фосфора, твердых частиц, бактерий и вирусов.
URL-адрес
[Дата обращения: 03.06.2019]Мембранный биореактор для очистки сточных вод
В этом документе дается обзор того, как недавние технические инновации и значительное снижение стоимости мембран привели к тому, что мембранные биореакторы (MBR) стали признанным вариантом процесса очистки сточных вод.
UNSW (н.у.): Мембранный биореактор для очистки сточных вод. Сидни: Университет Нового Южного Уэльса (UNSW). [Дата обращения: 08.12.2011] PDFТематические исследования
Избранные материалы с 1-й конференции WATERBIOTECH, 9-11 октября 2012 г., Каир, Египет
В этом выпуске публикуются избранные материалы с 1-й конференции WATERBIOTECH.
WATERBIOTECH («Биотехнология для устойчивого водоснабжения Африки») — это проект по координации и поддержке, финансируемый в рамках африканского проекта 7-й рамочной программы ЕС.
Применение мембранного биореактора для очистки сточных вод
Это исследование было предназначено для определения и проверки подходящего и эффективного решения проблемы отсутствия надлежащей очистки сточных вод в этих сообществах. Система МБР, использующая ультрафильтрационную мембрану Zenon ZW-10, была спроектирована и изготовлена в Университете Манитобы.
Он был установлен и испытан в два этапа в Национальном заповеднике Кри Опаскваяк в Северной Манитобе.
Очистка свалочного фильтрата
Применение технологии мембранного биореактора для обработки свалочного фильтрата не ново. Эта форма обработки фильтрата успешно работает в Германии и других европейских странах уже почти 15 лет. С экологической точки зрения применение MBR считается лучшим процессом по сравнению с альтернативными методами очистки, действующими в настоящее время в Великобритании. Поэтому возникает вопрос: «Почему операторы полигонов в Великобритании не применяют технологию MBR для очистки фильтрата?»
РОБИНСОН, А.
Х.
(2005):
Очистка свалочного фильтрата.
Уитни:
Верле Экологический
URL-адрес
[Дата обращения: 01.03.2019]Серая вода
Этот вопрос о устойчивой практике санитарии (SSP) содержит следующие взносы: 1. Объединенное повторное использование серой и сбор дождевой воды в офисном здании – Австрии, 2. Домохозяйственная серия для пехотинцев – Кения, 3. Использование серого вода в домохозяйствах по периантурским домохозяйствам – Уганда, 4. Обработка в жилых воде – Австрия, 5. Комбинированная обработка в Грей -воде с использованием меморины.
МЮЛЛЕГГЕР, Э. ; Лангеграбер, Г. ; Лехнер, М. (2009): Серая вода .
