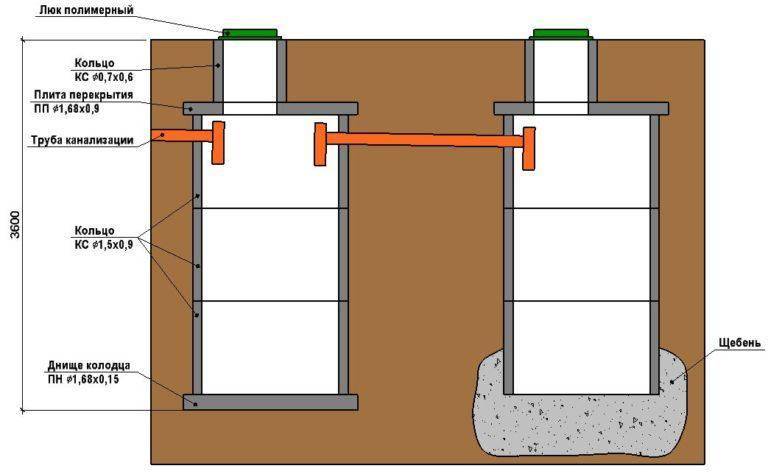

Септик своими руками – чертеж

Септик своими руками

В предыдущей статье «УСТРОЙСТВО СЕПТИКА В ДАЧНОМ ДОМЕ» мы рассмотрели принцип работы септика и общие вопросы по его устройству. Сегодня, как и обещали, представляем чертежи двухкамерного септика для постройки своими руками. (в конце статьи вы можете скачать и распечатать чертеж с основными размерами септика объемом 9 куб.м.)

Часто задают вопрос: почему септики делают двух или трехкамерными? Ведь как становится ясно из предыдущей статьи, не столь важно через какое количество камер протекут сточные воды. Важно сколько времени они там проведут (мин. трое суток). Так, почему не сделать одну камеру? Но побольше?

Дело в том, что осадок в септике выпадает неравномерно, — вначале возле входной трубы его выпадает больше. Соответственно вновь поступающие сточные воды перемешиваются с ним, поднимая его со дна. А разделение септика на секции позволяет сосредоточить основную массу осадка в первой камере, и там же производить смешение вновь поступивших сточных вод со стоками уже находящимися в септике. Таким образом, во второй камере накапливаются более чистые и отстоявшиеся сточные воды.

Как разделить камеры септика по объему? В принципе это также не столь важно, — например, когда септики монтируют из бетонных колец, то все камеры в этом случае делают равного объема.

Кстати разговоры о том, что септики, собранные из бетонных колец быстро разрушаются за несколько лет, — не более чем «страшилки» продавцов пластиковых емкостей по «космическим ценам». Кстати, «якорят» они свои изделия при помощи бетонных блоков. Конечно, качественная гидроизоляция не помешает и существенно продлит срок службы бетонных колец, но вот фото канализационных колодцев которые находятся в моем дворе уже тридцать лет, и за это время от вандалов они пострадали гораздо больше, чем от осадков и влаги содержащейся в земле. Так что если есть желание, смело стройте свой септик из бетона или бетонных колец. Если с внешней стороны вы дополнительно его еще и гидроизолируете, то на ваш век его точно хватит.

Если же септик строят из кирпича или бетона, то обычно камеры по объему делят в следующем соотношении: 2/3 — первая камера септика, и 1/3 — вторая.

Какой объем септика выбрать? 3,5,8 или 15куб.м? Как говорилось ранее, сточные воды в септике должны находится минимум трое суток.

Проанализируйте, сколько сточных вод в сутки будет поступать в септик: пользование туалетом, душем, мытье посуды и прочее на каждого человека. Обычно это порядка 180 – 230 л. в сутки на каждого человека, находящегося в доме. Так что суточный объем стоков для 4 — 6 человек составит 0,9 – 1,5 куб.м. в сутки, и соответственно для трех суточного пребывания сточных вод в камере, получаем объем септика 4 – 5 куб.м.

Но дело в том, что стандартные «илоотсосы» имеют объем 8 куб. м., и неважно какой объем будет выкачен из септика: 2 куб.м. или 8… За вызов вы заплатите одинаковую сумму, так что лучше строить септик полезным объемом около 8 – 10 куб.м. Это позволит не гонять машины порожняком, а также сэкономит ваши средства за счет более редкой откачки септика.

Какие важные моменты нужно учесть при строительстве септика? На предлагаемом ниже чертеже приведен пример двух камерного септика объемом около 9 куб.м.

• Чтобы септик продолжал нормально функционировать требуется оставлять 10-15% содержимого в септике, — т. е при общем объеме для сточных вод в 9 – 10 куб.м, получаем объем откачки в 8 куб.м. Такой же объем имеет и асенизиционый автомобиль, нам не придется платить за воздух.
• Входная труба должна располагаться на 100 – 150 мм. выше выходной (сливной) трубы.
• Не следует закапывать септик слишком глубоко от поверхности земли, — 70-90см до входной трубы септика вполне достаточно, не бойтесь, — он не промерзнет!!! Например, в пруду спокойно зимуют рыбы, хотя толщина льда составляет всего 10-15см. В нашем случае эту роль льда исполняют крышки, а воздух между ними служит теплоизолятором.
• Для нормального перемешивания стоков расстояние между илистым осадком на дне септика и верхней плавающей «коркой» должно составлять 0,9 – 1,2 м. Отсюда расстояние от входной трубы до дна 1,8 – 2,0 м.
• Камеры обязательно соединяют воздушным зазором сверху, а внизу делают переливное отверстие, на расстоянии примерно трети от дна. Часто переливное отверстие закрывают сеткой, чтоб исключить попадание во вторую камеру остатков туалетной бумаги и других крупных частиц. Мы категорически не рекомендуем этого делать: как показывает практика на сетке, осаждаются частицы бумаги и ила и со временем закупоривают переливное отверстие.
• На концы входной и выходной труб монтируют чугунные или пластиковые тройники. На входной трубе он направляет сточные воды вниз, что способствует их более эффективному смешиванию и осаждению вниз. На отводящий трубе тройник препятствует попаданию в сливное отверстие частиц плавающей корки.

Надеемся, что все выше сказанное поможет вам в создании очистной системы вашего дома своими руками.

Скачать чертеж септика в формате PDF Обсуждение на форуме »

Септик из бетонных колец своими руками: схема и этапы работ

Автономная канализация в доме – необходимость, как вода, отопление. Выгребная канализация – прошлое, заводской септик стоит недешево, приемлемый вариант – септик из бетонных колец своими руками. Особенности конструкции позволяют справиться с большим количеством отходов, предотвращают загрязнение грунта. Разберемся в отличительных характеристиках, правильности устройства и монтаже своими руками.

Преимущества и недостатки

Рассмотрим мотивы, позволяющие выбрать именно такую бетонную систему. У бетонного септика ряд неоспоримых преимуществ:

• Автономная работа сооружения, без подвода электрического питания.
• Нет необходимости в устройстве дополнительного дренажа, насоса.
• Размеры бетонных колец на усмотрение владельца.
• Срок службы бетонной конструкции гораздо больше, чем пластиковой, железной.
• Железобетонная конструкция эффективнее справляется с очищением сточных вод.
• Технология установки настолько проста, что работу может сделать человек с минимальными строительными навыками.
• Минимальные затраты на закупку материала и строительные работы.
• Простота в обслуживании.

Есть и вторая сторона медали – недостатки, их нужно знать в лицо:

• Применение специальной техники при монтаже, вручную тяжело поставить бетонные кольца.
• Сложность монтажа труб между секциями (отверстия под трубы делаем самостоятельно).
• Регулярное очищение в септиках камеры твердых отходов. При использовании специальных добавок уменьшается количество вызовов ассенизаторов, за счет разложения твердой массы.

Вернуться к оглавлению

Схема, устройство конструкции

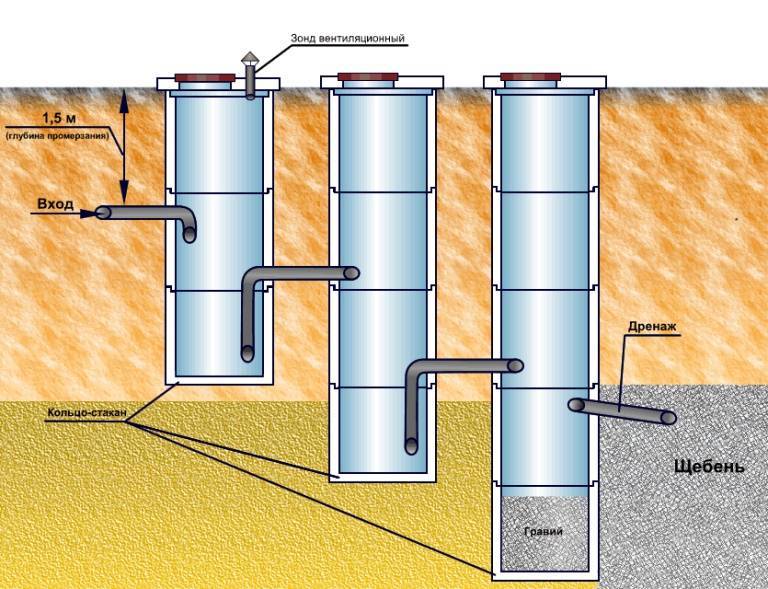

Схема устройства септика.

Непосредственно перед строительными работами, необходимо определиться с местом расположения канализации, нарисовать чертеж. На данном этапе стоит учесть некоторые нюансы, которые обязательно отображаются в чертеже:

• расстояние между септиком и домом не менее 5 метров;
• от колодца, скважины с питьевой водой расстояние 30 м и больше.

Возведенным бетонным септиком на участке решается не только проблема сбора повседневного бытового мусора, но и учитывается экологический подход к распаду осадков на неопасные элементы. Для наглядного понимания процесса, разберем схему строения септиков, основной задачей которых является сбор отходов, поэтапное осветление, очистка. Септики различаются по количеству емкостей:

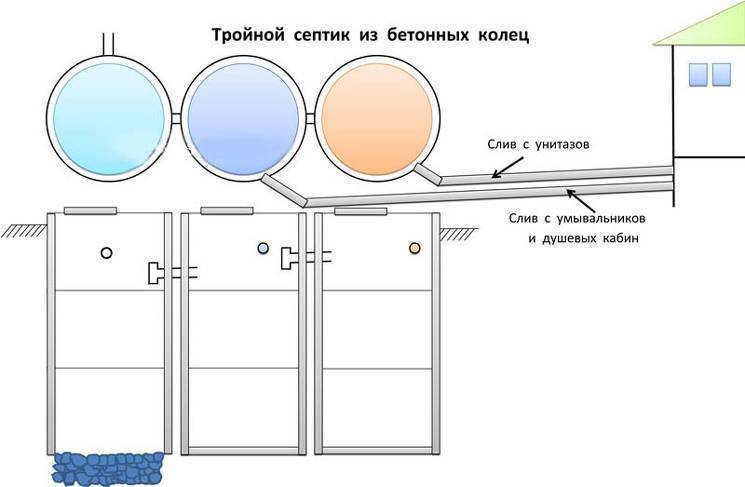

• однокамерный септик из бетонных колец, процесс работы накопление стоков;
• двухкамерный, емкости связаны между собой переливной трубой;
• трехкамерный, процесс работы, как и двухкамерной емкости.

Чем больше септиков, тем лучше очистка.

Каждая емкость отвечает за дальнейший этап очистки стоков. Чем больше емкостей, тем лучше очистка. Важно правильно рассчитать необходимое количество строений. Стандартный вариант – три элемента, но бывают специальные проекты, с меньшим количеством емкостей. Классическая схема септика из бетонных колец:

• Первый колодец – камера для отстаивания стоков с забетонированным основанием. Объем первой емкости – половина от размера всей постройки. В резервуар можно добавлять анаэробы, позволяющие разделять твердые субстанции и остатки накапливать на дне. При отсутствии на участке сооружений для забора воды, бактериями не пользуются.
• Второй колодец – емкость для очищения загрязнений, соединяется с первой и обеспечивает второй уровень фильтрации.
• Третий колодец – емкость фильтрации, соединена трубой со второй емкостью. Бетонное дно резервуара заменено на песчаное или песчано-щебеночное. Через него проходят осветленные воды и проникают в почву.

Как показывает практика, часто ограничиваются установкой двух колодцев. Маленькой семье с небольшим количеством бытовой техники одного отстойника достаточно, но семье с активным использованием стиральной и посудомоечной машин, душем, ванной и т.д., стоит остановить свой выбор на двух емкостях-отстойниках.

Вернуться к оглавлению

Расчет необходимого объема

Как правильно рассчитать объем автономной канализации? Главным показателем при расчете объема является потребление воды на одного человека в сутки. Один жилец расходует 150-200 л воды. Для правильного расчета стоит потребляемый объем на одного умножить на число всех проживающих в доме. Выходит суточное потребление воды на семью, плюс запас на 200 л, учитывая приход гостей.

Согласно строительным нормам стоковая яма должна содержать в себе объем отходов за трое суток. В среднем на семью из 3-4 человек объем очистного сооружения не меньше 3-4 м³. Цифра суточного потребления не превышает одного м³ – ставьте одно кольцо, если потребляемый объем колеблется от 1 до 8 м³ – септику необходимо две емкости.

Вернуться к оглавлению

Этапы строительства своими руками

Монтаж по сооружению септика на своем участке включает несколько этапов. Проведены все расчеты, схемы утверждены – заготавливаем материалы.

Вернуться к оглавлению

Подготовка материалов и инструментов

Размеры бетонных колец для септика.

Подготавливая список для закупки материалов, в первый пункт записываем бетонные конструкции. Зная количество и высоту резервуаров, легко рассчитать нужное количество колец (высота 90 см). Приобретение нижних колец с уже готовым дном облегчит работу. Необходимые инструменты:

• пластиковые трубы;
• уголки, тройники;
• асбестовые, вентиляционные трубы;
• цемент;
• гидроизоляционный материал;
• щебень;
• лопата, перфоратор, лестница, ножовка, мастерок.

Вернуться к оглавлению

 Выбор местоположения

Место расположения, предназначенное септикам, имеет большое значение. На принятие решения влияют санитарно – эпидемиолгические и строительные требования:

• правильный расчет расстояния для удаления от дома, источника питьевой воды;
• низкое нахождение подземных вод;
• доступность свободного подъезда для транспорта.

Стоит знать, что устройство канализации на расстоянии больше 20 м требует дополнительных расходов для подводящего трубопровода и обустройства ревизионных колодцев.

Вернуться к оглавлению

Подготовка котлована

Подготовка котлована для септика.

Все подготовительные работы проведены – роем котлован. Для выкапывания ямы стоит использовать специальную технику, что сэкономит время, или выкопать яму самостоятельно. Плюс ручной копки состоит в том, что сразу соблюдаются нужные размеры, не понадобится корректировка этих размеров. Глубина ямы не менее двух метров, ширину выкапывайте с запасом, чтобы бетонными кольцами не цеплять бока рва.

Принято считать классическим вариантом котлована – круглую форму. Данное утверждение легко опровергнуть. Отлично подходит котлован в форме квадрата, его легче вырыть, да и бетонная плита в квадратную форму ляжет свободней. При трехкамерном септике вырываем три ямы, при двухкамерном – две. Каждую последующую яму располагаем ниже на 20-30 см.

Вернуться к оглавлению

Монтаж колец, подводка труб

Подводка труб к септика.

Катить кольца по поверхности запрещено, от такой транспортировки появляются трещины. К монтажу стоит привлечь специализированную технику, которая обеспечит кольцам подачу в вертикальном положении. Перед установкой стоит подготовить основание: песчаная подушка высотой в 30 см и бетонированная стяжка высотой в 20 см. Основание предотвращает попадание стоков в почву. Стяжку можно заменить цельной бетонной плитой или кольцами с бетонным дном. Однокамерные септики не бетонируются, достаточно дренажной подушки.

Вернуться к оглавлению

Герметизация

На забетонированное дно ставятся кольца. В кольце пробиваются отверстия для переливной трубы, тщательно заделываются цементом соединительные линии. Для наружной отделки используют обмазочные защитные растворы. Если есть финансовый потенциал, стоит купить пластиковые цилиндры и поставить внутрь колодца для предотвращения попадания загрязнений в почву. Можно начинать этап гидроизоляции.

Вернуться к оглавлению

Гидроизоляция

Защита конструкции от проникновения воды – пожалуй, самый ответственный этап. Несмотря на убеждение, что бетон воду не впитывает, производится полная гидроизоляция колодца. Жидкое стекло, битумная или полимерная мастика, бетонная смесь с добавками – отлично подходят для выполнения ответственной работы. Тщательно обрабатываются соединения колец.

Вернуться к оглавлению

Перекрытие и засыпка колодца

Завершающий фактор основных работ – установка перекрытий на кольцах. Накрываются емкости бетонной плитой с отверстием под люк. Засыпают колодец ранее вынутой землей, смешанной с песком. Равномерно распределяют по всей поверхности и тщательно уплотняют.

Вернуться к оглавлению

Некоторые полезные советы

Решив выкопать септик из бетонных колец своими руками, позаботьтесь о схеме будущей канализации, соблюдайте очередность этапов монтажа и ознакомьтесь с некоторыми советами напоследок:

• Для устройства канализации выбирайте самое низкое место своего участка.
• Не забывайте очищать сборный колодец, используя специальный транспорт.
• При установке, кольца лучше скрепить металлическими пластинами, что защитит от движения грунта.
• Позаботьтесь о вентиляции, выведите трубу над землей.

Создание автономной канализации самостоятельно существенно сэкономит семейный бюджет, а соблюдение технологий избавит от проблем при эксплуатации.

Септик своими руками без откачки 10 лет для дома и дачи

Для создания современного уровня комфорта на даче или в загородном частном доме необходимо наличие качественной канализационной системы. Она должна выполнять свои функции в полном объеме, без лишних нагрузок на пользователей. Самое простое решение, накопительную емкость, применять нецелесообразно. Ее придется регулярно опорожнять с привлечением специализированных предприятий, предлагающих услуги ассенизаторов.

В этой статье рассказано о том, как сделать септик своими руками без откачки 10 лет для дома и дачи. Описание требований к инженерному сооружению дополнено подробными обзорами эффективных технологий. Для сравнения приведены готовые фабричные изделия с техническими характеристиками и ценами. Изложенные ниже сведения помогут реализовать проект быстро, с разумными затратами.

Схема автономной канализации для отдельного объекта недвижимости

Читайте в статье

Качественный септик своими руками без откачки 10 лет для дома и дачи: основные определения

Единственной альтернативой данному проекту является применение накопительной емкости, поэтому этот вариант надо рассмотреть подробнее. По нормативам при расчете соответствующей системы на одного человека берут 200 литров стоков в сутки. Не сложно вычислить, что для семьи из четырех человек понадобится резервуар объемом не менее 25 000 литров, если опорожнять его ежемесячно. Если приобрести стандартную железнодорожную цистерну (модель 15-150, объем – 73,5 м. куб.), число визитов ассенизаторов можно было бы сократить. Однако надо не забывать об ограниченной грузоподъемности специальной автомобильной техники.

Для предотвращения затруднений при откачке нужно сделать достаточно широкий проезд, рассчитанный на соответствующие нагрузки. В ходе выполнения процедуры придется мириться с шумами, неприятными запахами. Если суммировать все неприятности и реальные затраты не трудно сделать правильный вывод. Дачная канализация без откачки является действительно хорошим вариантом для решения проблем. При правильном проектировании и безошибочной реализации планов можно до 10 лет и более поддерживать автономность системы.

Простейшее устройство для очистки стоков

Это схематическое изображения поможет понять принципы действия технологии и особенности установки септика на даче своими руками без откачки. Отходы поступают самотеком из домашней канализации по широкой трубе. В первой емкости твердые и тяжелые фракции оседают на дно. Тут же начинаются в ходе жизнедеятельности микроорганизмов процессы брожения, разлагающие органику.

Несколько ниже уровня жидкости размещают переливную трубу в другую камеру. Тут дна нет. Частично очищенная жидкость через слой гранулированной подсыпки поступает в почву. Там процесс разложения органики завершается.

Далее приведены инструкции о том, как сделать септик без откачки своими руками. На конкретных примерах детально рассмотрены основные способы и методы их улучшения. Необходимо отметить, что конструкция современного уровня при общем объеме 2,5-3 м. куб. способна обрабатывать в сутки до 0,8-1 м. куб. стоков. Этого вполне достаточно для четырех потребителей. Останется даже запас, который пригодится во время визитов гостей.

Типовое устройство и принцип работы септика без откачки

Двухкамерные системы не способны удалить более 60-70% примесей. Этого недостаточно для выпуска жидкости наружу. Такие примеси быстро загрязнят почву на участке. Особенно опасно их проникновение в грунтовые воды. Подобные конструкции не соответствуют действующим санитарно-гигиеническим нормам, поэтому владелец может быть оштрафован.

Несколько последовательно установленных емкостей повышают эффективность очистки

На практике часто применяют указанную этом рисунке схему септика для частного дома. Своими руками можно установить бетонные или другие емкости нужного объема. Допустим выбор различных комплектующих деталей. Но принцип построения проекта используется единый:

• Большинство относительно твердых фракций задерживается в первой емкости.
• В двух других – задерживаются мельчайшие примеси, продолжаются процессы разложения.
• На последнем этапе применяют большую площадь распределения дренажных стоков.

Фильтрационное поле

На завершающей стадии очистки трубы с отверстиями укладывают параллельно на расстоянии не более 1,5 метров одну от другой, под небольшим уклоном. Снизу делают гранулированную подсыпку. На торцах – устанавливают вертикально фановые отводы с козырьками, защищающими от проникновения дождевой влаги.

Эксплуатация энергонезависимого септика для дачи без откачки не вызывает затруднений. При правильной настройке его работы удаление накопленных твердых отходов производится редко. Исключением является сезонное проживание на даче. В этом случае дно в первой емкости очищают осенью, до наступления заморозков.

Устройство септика в частном доме

При проектировании учитывают совместимость с вентиляцией и другими инженерными сетями, точно определяют места установки отдельных частей. Внимательно изучают монтажные и общестроительные процессы.

Онлайн-калькулятор расчета необходимого объема септика исходя из количества проживающих и режима использования воды

Технологии повышения производительности септика для дачи без откачки

Для улучшения эффективности, в системах очистки используют специально подготовленные бактерии. Качественный биофильтр своими руками для септика создают с учетом следующих основных этапов:

• Анаэробные микроорганизмы применяют на первых стадиях обработки жидкости. Они выполняют свои функции без доступа кислорода. Их культивируют в особых условиях.
• Для ускорения и более полного разложения органики в следующую емкость добавляют аэробные бактерии. Для их жизнедеятельности необходимо поступление свежего воздуха.
• На завершающей стадии (в поле фильтрации) полезные функции выполняют микроорганизмы природного происхождения, которые находятся в почве.

Воздушный компрессор для септика выбирают с учетом объема рабочей емкости

Для создания множества воздушных пузырьков используют специальные устройства.

Фабричный аэратор трубчатого типа

Такие изделия обеспечивают равномерное распределение воздуха. Они не засоряются, сохраняют целостность в течение продолжительного срока службы.

Чтобы сделать аэраторы для септика своими руками, в подходящей по размерам полимерной трубе сверлят отверстия небольшого диаметра

Выбор правильного расположения септика на участке: нормы и ограничения

Расстояния до разных объектов

В следующем перечне уточнено расположение септика на участке (СНиП):

• Соответствие действующим нормативам надо соблюдать при использовании самодельных конструкций и фабричных комплектов.
• Особенно строго контролируют дистанцию до открытых водоемов, источников питьевой воды. Не имеет значения, на чьем именно участке расположен колодец.
• Иногда выбирают наиболее удаленную и низкую точку. Но в таких ситуациях необходимо учитывать близость дорог, соседской территории, возможное затопление в период паводков.
• При оснащении полноценного жилого строения локальной системой очистки стоков следует согласовать с БТИ.
• Герметичные емкости системы допустимо устанавливать ближе к фундаменту. Но нельзя нарушать нормы по отношению к дренажным полям, канавам.
• Допустимо уменьшение расстояния до колодца (минимум – 30 м), если этот источник установлен выше от системы очистки, по направлению естественного тока вод.

При установке септика своими руками для частного дома с высоким уровнем грунтовых вод,дренажную часть поднимают на специальную подсыпку. Для подачи туда жидкости применяют насосную станцию, работающую в автоматическом режиме

Учет важных факторов при подготовке проекта

Выше были отмечены изменения в проекте по строительству фильтрационного поля при высоком уровне грунтовых вод. Однако в этой же ситуации необходимо исключить возможность проникновения неочищенных стоков из основных камер. Их герметичность должна быть безупречной.

Дополнительной проблемой является возможность всплытия полупустого бака. Это предотвращают с помощью жесткого крепления емкости («якорения») к бетонной плите. Такая основа обеспечивает защиту от пучения грунтов в сильные морозы. Однако для исключения повреждений надо установить силовой каркас вдоль стенок котлована. Между ними и камерой оставляют зазоры 15-20 см.

Если септик из пластика монтируют на большом расстоянии от дома, при сливе стоков самотеком придется заглубить конструкцию. Значительные нагрузки создает размещение системы под автомобильным проездом, парковкой. В подобных ситуациях сверху устанавливают железобетонную плиту. Ее края должны быть шире котлована не менее чем на 100 см с каждой стороны.

Правильные и ошибочные варианты монтажных схем

К сведению! В обратном случае, при небольшом расстоянии от корпуса септика до поверхности, создают специальный слой утепления. Он защитит от промерзания в зимний период.

При наличии глинистых почв, поля фильтрации создают на подушках из песка и почвы. Обязательно устанавливают производительную дренажную систему по контуру, которая предотвратит скопление воды на соответствующей части земельного участка.

Статья по теме:

Септики для дачи: какой лучше. Это станет понятно после комплексного анализа предложений рынка, мнения опытных экспертов и рядовых пользователей. В этой статье собрана информация, которая поможет принять правильное решение.

Приобретение бюджетных септиков для дачи без откачки: обзор предложений рынка

Изучение комплектов (изделий) фабричного производства надо выполнять с учетом следующих сведений:

• Помимо простейших моделей, предлагаются специализированные станции. Некоторые модели обеспечивают очистку до уровня 98-99%. Их можно применять без дополнительных полей фильтрации.
• Для воспроизведения аэробных технологий необходимо подключение к сети 220V. Электрическое питание понадобится для функционирования насосов, датчиков, блоков управления и контроля, осветительных приборов.
• При выборе септика для дачи непостоянного проживания следует учитывать сезонный характер эксплуатации объекта. В этом случае особе внимание уделяют обязательным регламентным процедурам. С помощью специальной техники (эрлифтов) отдельные рабочие операции можно упростить.
• Современные баки создают из разных полимеров. В ходе сравнения проверяют толщину стенок, наличие ребер жесткости. Хорошие показатели прочности и герметичности обеспечивают литые конструкции.

Важно! В следующем разделе приведены различные септики для дачи без откачки. Какой лучше – можно узнать после внимательного изучения понравившегося варианта. Следует изучить официальные рекомендации производителя, наличие в комплектации крышек, удлинителей горловин, других необходимых компонентов.

Современная система очистки стоков. В компактном корпусе размещены камеры, соединительные трубки, компрессоры. Подобная конструкция занимает не более 1,5 м. кв. площади

Цена септиков для частного дома: популярные модели с характеристиками

Фото	Модель	Произво-дительность м. куб./ сутки	Цена	Особенности, отзывы
	ТОПАС-С 5 LONG	1	113800-135300	Это оборудование удобно заказывать в одном пакете с профессиональной установкой. Монтаж выполняется быстро, точно. Оплата – только после финишной проверки. Среди достоинств отмечается безупречное качество и приемлемый уровень цен с учетом функциональных возможностей.
	ТАНК-2	0,8	32200-34500	Долгосрочный выпуск изделий позволил усовершенствовать конструкцию с учетом отзывов потребителей. Владельцы этих септиков отмечают прочность, сравнительно небольшой вес (130 кг). Из недостатков – необходимость оснащения дополнительным оборудованием для воспроизведения технологии аэрации.
	Тритон-Т 1	0,5	24200-26800	В трех емкостях можно организовать эффективную очистку. Отсутствие штатного выхода затрудняет подключение фильтрационного поля. Нет фирменных комплектующих деталей для увеличения высоты горловины.
	Термит Трансформер 2.5 PR	1	49600-58300	Это оборудование пригодно для эксплуатации при высоком уровне грунтовых вод. При необходимости, можно приобрести и установить фабричный комплект для эффективной аэрации. Производитель предлагает бесплатно комплект бактерий для первичной загрузки.
	Юнилос Астра 5	1,2	76500-83200	Комплектная станция очистки локального типа. Даже при большом разовом сбросе (до 240-250 л) проблемы не возникают.
	Тополь 8	1,5	92800-102000	На эту технику установлен официальный гарантийный срок 3 года. Перемещение стоков и удаление отходов осуществляется с применением эрлифтов (4 шт. ).
	ЭКОПАН Л-3Д	0,75	86200-88900	Срок службы септиков этого бренда составляет 50 лет и более.
	Лидер-1,5	1,8	125000-128000	Высокий уровень очистки обеспечивается, в частности, четырьмя этапами обработки стоков.

К сведению! Не спешите, если предлагается по броской рекламе купить септик недорого от производителя. Цена часто приводится без доставки, монтажных работ. В некоторых случаях приходится докупать отдельные узлы, детали. Для точности надо проверить совокупные расходы. Пригодится учет официальных гарантийных обязательств и отзывов в ходе сравнительного анализа.

Строительство очистных сооружений для частного дома: конструкции, материалы, технологии

Чтобы выяснить, как сделать септик правильно, надо изучить монтажные методики. Проще всего работать с фабричными изделиями. В сопроводительной документации некоторые производители приводят подробнейшие инструкции. С их помощью любой человек разберется быстро с важными нюансами.

Однако знание принципов работы позволит соорудить правильно септик без электричества и откачки с нужными параметрами. В собственном проекте можно учесть особые требования и предпочтения. При необходимости – будет увеличена прочность стенок. Ширину смотрового люка получится сделать соответствующей определенным физиологическим параметрам. В ходе изучения отдельных технологий надо не забывать о необходимости освоения новых навыков, приобретении специального инструмента и оснастки.

Чертеж устройства септика в частном доме своими руками пригодится для составления списка будущих покупок

Статья по теме:

Туалет для дачи без запаха и откачки. Сделать эту конструкцию удобной для пользования и очистки – серьезная задача. Обо всех нюансах строительства, особенностях выбора материалов и видах дачных туалетов – в этой статье.

Монтаж септика своими руками из бочек

Компактная выгребная яма из бочки. Небольшой объем такой емкости ограничивает область применения

Сооружение септика из бетонных колец своими руками: схема, описание рабочих операций

Следующее описание упростит разработку собственной конструкции:

Сделать септик из бетонных колец большой глубины не получится без применения специальной строительной техники. С ее сначала вырыли котлован. Далее – привезли и установили последовательно части бетонной конструкции. Торцы колец предварительно промазывают грунтовкой глубокого проникновения, водостойким плиточным клеем. С помощью деревянных распорок обеспечивают точный монтаж. Наружные стенки предварительно обрабатывают битумной смесью для гидроизоляции.

При небольшой глубине, канализацию для частного дома из бетонных колец можно собрать вручную, без подъемного крана

Особенности строительства септиков из монолитного бетона

Быстро и недорого: как сделать септик из еврокубов своими руками без откачек

Работая с этими комплектующими деталями, можно применять такие же решения, как при использовании пластиковых систем очистки заводского производства.

Типовая двухэтапная схема септика из еврокубовС применением металлического каркаса повышают устойчивость конструкции к подвижкам грунта

Статья по теме:

Не имеет значения назначение земельного участка – будь это дача, сад или жилой частный дом – природные естественные потребности никто не отменял. Именно поэтому в статье разберемся, как же устроить туалет для дачи своими руками. Пошаговая инструкция в этом должна помочь.

Заключение и дополнительные полезные советы

При выборе лучшего проекта для создания септика своими руками без откачки 10 лет для дома и дачи стоит обратить внимание на следующие особенности:

• Качественные фабричные изделия стоят дорого. Но в этом случае можно рассчитывать на точные технические характеристики, долгосрочную эксплуатацию без проблем. Надо положительно оценить хорошую совместимость всех компонентов, профессиональный расчет конструкции.
• Самоделки придется создавать самому, без гарантийных обязательств ответственных исполнителей. Чтобы минимизировать ошибки, используют готовые проекты, советы опытных мастеров.
• Для приобретения металлических емкостей с толстыми стенками придется потратить значительные денежные средства. Сложно защитить такие изделия от коррозии. Особенно подвержены разрушительным процессам окисления сварные швы.
• Пластиковые бочки долговечнее стальных аналогов. Но в том и другом случае необходимо помнить о небольших объемах и относительно низкой прочности.
• Кольца и другие железобетонные изделия сохраняют целостность десятки лет. Но их большой вес создает трудности в процессе монтажа. В процессе использования приходится проверять и восстанавливать герметичность в местах стыков.
• Цельные железобетонные конструкции не пропускают влагу. Но создание таких септиков сопряжено со значительными трудовыми затратами. Выполнения работ зависит от погодных условий.
• «Еврокубы» обладают точными техническими характеристиками. Они прочнее, чем типовые пластиковые бочки. Но при использовании этих заготовок получится создать емкости только определенных размеров.

Для правильных выводов надо оценить в комплексе приведенную информацию. В некоторых случаях совокупные расходы на самодельный септик будут выше, чем при покупке фабричного набора.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Устройство септика из бетонных колец, фото + видео

Если с канализацией в городской черте все понятно, то как быть с ее обустройством в частном секторе или на дачном участке? К счастью, решение есть. Можно построить септик. При этом изготовлен он может быть из различных материалов. А устройство септика из бетонных колец считается одной из самых популярных технологий создания этого сооружения.

Устройство септика из бетонных колец

Конструкция и принцип действия

Содержание статьи

Септик – сооружение, предназначенное для очистки канализационных стоков, которые образуются в результате использования ванны, стиральной машины, посудомойки и, конечно, туалета. Он представляет собой конструкцию, созданную из нескольких резервуаров, соединенных трубами на определенной высоте таким образом, чтобы вода, попавшая в септик, могла перетекать из одной камеры в другую. Обычно это сооружение имеет две или три камеры – их количество часто зависит от объемов стока. При этом, как правило, одна из секций септика – это фильтрационный колодец, где происходит дополнительный процесс очистки и вывод жидкости в окружающую среду.

Схема устройства септика из бетонных колец

Принцип действия трехкамерного септика таков: сточная вода, поступая по сливной канализационной трубе, попадает в первую камеру, где происходит первичный этап очистки – крупные включенияпо законам гравитации начинают оседать на дно емкости. Далее, по мере наполнения камеры, частично очищенная вода проходит по расположенной на определенном уровне трубе (но находящейся ниже, чем труба вводная) в следующую камеру – отстойник вторичный. Там она дополнительно отстаивается, часть более легких частиц также успевает осесть на дно.

На заметку! Дополнительно над очисткой воды во второй очистной камере могут работать анаэробные бактерии, которые перерабатывают загрязняющие вещества. Для них это – самое любимое «лакомство».

Анаэробные бактерии

Третья камера – это фильтрационный колодец, у которого, в отличие от двух предыдущих, дно не герметичное, а сквозное, но засыпанное песком и щебнем. Жидкость начинает просачиваться и уходить в грунт, дополнительно очищаясь в этом слое. Такой септик в откачке, можно сказать, не нуждается, так как вода самостоятельно уходит в почвенные слои. Но все же раз в несколько лет из него нужно удалять отложившийся на дне осадок. Для этого вызывают машины ассенизаторов.

Септик из двух отсеков работает по такому же принципу, только вода после первой камеры сразу попадает в дренажный колодец и уходит в грунт. Кстати, почвенная доочистка может производиться и на полях фильтрации либо при помощи биофильтров, а не только в фильтрующих колодцах.

Схема двухкамерного септика из бетонных колец

Чем хороши септики из бетонных колец

Один из самых распространенных и недорогих способов устройства септика своими руками – это изготовление его из бетонных колец. Такие кольца бывают разных размеров, а также могут иметь дополнительные параметры – определенную толщину, наличие отверстий в стенках и т. д. В дополнение к этим изделиям выпускаются также круглые днища и крышки, в которых предусмотрено отверстие для установки люка.

У бетонных колец много преимуществ

Таблица. Виды колец из бетона.

Attention: The internal data of table “136” is corrupted!

Виды и размеры бетонных колец

Септик из бетонных колец – проверенная временем конструкция. Но при монтаже придется изрядно попотеть. Скорее всего для установки колец в подготовленный для септика котлован придется вызывать специальную технику – автокран. Самостоятельно такие конструкции передвигать очень тяжело – они имеют немалый вес. Есть, конечно, варианты установки и вкапывания железобетонных колец в грунт без использования техники, но проблема заключается в том, что само кольцо, тем не менее, довольно хрупкое. Уронив такой элемент даже с небольшой высоты, его легко расколоть.

Кольцо опускается с помощью спецтехники

Минусом использования бетонных колец в качестве основы для септика является и необходимость большого пространства. На маленьком участке такую конструкцию реализовать с соблюдением всех правил и норм вряд ли получится. Также при строительстве септика из бетонных колец большое внимание нужно уделить герметизации швов и соединений.                                                                                                                                                         «Как происходит заливка септика из бетона своими руками, вы можете посмотреть в нашей статье».                                                                                                                                                    Достоинства септика из железобетонных колец заключаются в следующем:

• эти конструкции не боятся воздействия агрессивных химических веществ, которые попадают в водосток. Да и сама по себе сточная вода имеет далеко не самый безобидный состав;
• такой септик не будет бояться перепадов температур;
• сооружение отлично справится с неожиданным поступлением большого объема воды.

На заметку! При выборе колец для септика лучше всего остановиться на тех, что имеют внутри арматуру. Такие кольца намного прочнее обычных бетонных и прослужат максимально долго.

Монтаж септика из ЖБ колец

Рассчитываем размеры

Расчет размеров будущей конструкции – немаловажный момент проектирования сооружения. От этого будет напрямую зависеть параметры занимаемого пространства, а также количество необходимых материалов. Первым делом производится подсчет именно объемов септика, зависящий от объемов сточных вод, который, в свою очередь, зависит от водопотребления. В среднем, человек использует около 200 л воды в течение дня. Значит, в сутки семья из трех человек потратит 600 литров. Однако септик по нормам должен быть в три раза большим объемом. Значит, должен вместить в себя не менее 1800 м³ жидкости.

Теперь предстоит произвести расчеты внутреннего объема одного бетонного кольца. Проще выяснить его при помощи формулы объема цилиндра. Это V = 3,14*D³*H/4, где Н – высота конструкции, D – ее внутренний диаметр, а V – нужный для дальнейших расчетов объем. Допустим, кольцо имеет диаметр 1 м. Тогда его объем будет равен 0, 79 м³. При этом высоту кольца можно не измерять – это величина стандартная и равна 1 м. Хотя иногда в продаже есть кольца высотой 0,9 м. Доборные кольца могут иметь и вовсе небольшие габариты.

Септик двухкамерный, подведен к туалету

Внимание! Когда будут производиться расчеты, важно помнить, что последнее, верхнее кольцо никогда не должно заполняться жидкостью целиком, а лишь на 1/3. Таким образом, рабочий объем верхнего кольца составляет 0,79/3 = 0,26.

Исходя из вышеописанных расчетов, можно вывести и количество колец, которое необходимо приобрести. Таким образом, на одну секцию септика понадобится 3 кольца. Для строительства сооружения из трех камер потребуется 9 железобетонных колец.

Кольца, которые продаются в магазинах, имею обычно стандартные размеры и могут быть разного диаметра – 70, 100, 120, 150, 200 см. Если канализация будет строиться для дома, где проживает много людей, то лучше использовать конструкции с диаметром не менее 100 см. Для маленьких семей можно приобретать кольца на 70 см. Чем больше кольцо, тем оно тяжелее, а потому для монтажа септика из изделий 100 см и более диаметром однозначно придется вызывать автокран, так как масса этих колец варьирует в пределах 700-900 кг.

Пример обустройства бетонного септика своими руками

Совет! При расчетах стоит помнить, что верхнее кольцо должно выступать над грунтом примерно на 20-30 см.

Калькулятор расчета объема септика

Выбираем место

Прежде чем приступить к строительству септика, понадобится выбрать правильное место для расположения очистной конструкции. Обязательно нужно учитывать расстояния до важных объектов на участке. Например, септик не может находиться ближе, чем в 5 м от жилого дома. От забора соседей его нужно отдалить не менее чем на 2 м, а ближайший водозабор (например, колодец, где берется чистая питьевая вода) не может быть ближе 30 м.

Внимание! Следует обязательно учитывать и такой момент, как расстояние от септика до места, где сможет остановиться машина ассенизаторов. Даже сооружение без откачки периодически нужно освобождать от накопившегося на дне ила. Если машина подъехать достаточно близко не сможет, то не будет и возможности очистить септик.

Септик из бетонных колец

Для септика, предполагающего наличие системы почвенной доочистки, важно учесть близость залегания грунтовых вод. Если водоносные слои находятся близко к поверхности земли, то сбрасывать стоки в окружающую среду нельзя – необходимо будет обустроить бак для их сбора. К счастью, воду, которая прошла очистку в септике, можно использовать для полива огорода и сада.

Для строительства септика выбирается место в низине участка, которое должно быть ниже по уровню, чем жилой дом, чтобы удалось соблюсти необходимый наклон канализационных труб (в среднем, 2 см на 1 пог. м). Также учитывается и то, что колодцы септика не ставятся вплотную друг к дружке – между ними должно быть расстояние не менее 20-25 см.

Строим септик из бетонных колец

Как построить септик из бетонных колец самостоятельно? Об этом расскажет инструкция.

Шаг 1. Первым делом на выбранном участке выкапывается достаточно большой котлован. Он формируется сразу под все резервуары септика, будь их два или три – не важно. Работы можно производить вручную или с привлечением специальной техники. Грунт со дна можно поднимать на лебедке, укладывая его в ведра и устанавливая их на доску, к которой привязаны канаты. Все стенки котлована сразу же выравниваются.

Рытье котлована

Шаг 2. Дно котлована выравнивается. Затем сверху опускается дно первого колодца.

Дно первого колодца

Шаг 3. По краю дно промазывается цементным раствором для сцепки с кольцом – именно на него и будет ставиться первое кольцо.

По краю дно промазывается цементным раствором

Шаг 4. В котлован опускается первое кольцо и аккуратно устанавливается на круглое дно. Там, где цементный раствор «сел» неплотно, добавляется еще его небольшое количество.

Первое кольцо опущено

Шаг 5. Верхний край борта установленного кольца промазывается также слоем цемента. Сверху устанавливается второе кольцо. Швы тщательно заделываются цементным раствором.

Второе кольцо септика

Шаг 6. Сверху на второе кольцо, также на слой цемента, устанавливается плита перекрытия, сразу же имеющая отверстие для люка.

Установка плиты

Шаг 7. Монтируется второй отсек септика – фильтрационный колодец. Здесь на дно бетонная плита не укладывается. Кольцо из бетона просто опускается на ровную поверхность.

Монтаж второго отсека септика

Шаг 8. Дно фильтрационного колодца засыпается щебнем, который затем разравнивается.

Дно колодца засыпается щебнем

Шаг 9. Верхний борт кольца промазывается бетонным раствором, опускается второе кольцо. Швы промазываются раствором дополнительно. Колодец также сверху закрывается плитой перекрытия.

Второе кольцо

Шаг 10. Соединяются трубы. Посадочные места тройника смазываются смазкой, чтобы трубы аккуратно надевались.

Использование смазки

Соединение тройника с трубой

Шаг 11. Септик и фильтрационный колодец соединяются между собой трубами через специальные отверстия. Зазоры между ними и стенками бетонных колец промазываются раствором.

Соединение первой камеры с фильтрационным колодцем

Шаг 12. На перекрытия устанавливаются кольца меньшего диаметра. Все стыки промазываются цементным раствором.

На перекрытия устанавливаются кольца меньшего диаметра

Шаг 13. Устанавливаются колодезные крышки на кольца меньшего диаметра.

Колодезные крышки

Шаг 14. Производится подводка канализационной трубы от дома к септику. Она укладывается в траншею на песчаную подушку.

Прокладка канализационной трубы

Шаг 15. Котлован засыпается грунтом.

Засыпка септика

Цены на бетонные кольца

бетонные кольца для колодца

Видео – Септик из бетонных колец

Вентиляция

Септик – это «дом» для различных микроорганизмов, которые в процессе переработки органических веществ-загрязнителей выделяют в окружающую среду сероводород и метан, очень дурно пахнущие. Если для канализации не будет предусмотрена какая-хоть какая-то вентиляция, то в сливной трубе может образоваться вакуум, который будет заполняться этими газами. И все эти ароматы из септика отправятся по трубам прямо в дом. Можно представить, к чему это приводит.

«Как правильно закопать септик, вы можете посмотреть на нашей статье»                                    Для того чтобы избежать этого, на самом септике, а также и в доме монтируется система вентиляции. Труба из жилых помещений выводится на крышу, а подключается как можно ближе к сантехническим приборам. Трубы для водоснабжения читайте в нашей статье.

Правильный способ установки септика

Вот таким образом можно создать на своем участке септик из бетонных колец – один из лучших вариантов локальных очистных сооружений. Такая установка будет служить верой и правдой долгие годы, особенно при соблюдении всех норм и правил эксплуатации.

Устройство септика из бетонных колец

Схема устройства септика из бетонных колец

Анаэробные бактерии

Схема двухкамерного септика из бетонных колец

У бетонных колец много преимуществ

Вспомогательные

Железобетонные

Стеновые

Другие виды

Виды и размеры бетонных колец

Кольцо опускается с помощью спецтехники

Монтаж септика из ЖБ колец

Септик двухкамерный, подведен к туалету

Пример обустройства бетонного септика своими руками

Септик из бетонных колец

Рытье котлована

Дно первого колодца

По краю дно промазывается цементным раствором

Первое кольцо опущено

Второе кольцо септика

Установка плиты

Монтаж второго отсека септика

Дно колодца засыпается щебнем

Второе кольцо

Использование смазки

Соединение первой камеры с фильтрационным колодцем

Соединение тройника с трубой

На перекрытия устанавливаются кольца меньшего диаметра

Колодезные крышки

Прокладка канализационной трубы

Засыпка септика

Правильный способ установки септика

Септик под ключ для частного строительства в Новосибирске

Сэкономьте свое время – доверьте создание автономной канализации профессионалам

Далеко не все загородные и дачные участки подключены к централизованной канализации. Поэтому вполне закономерно, что у владельцев подобной недвижимости возникает необходимость в строительстве собственной автономной канализационной системы, ключевым элементом которой считается септик. Конечно, можно, попробовать произвести все работы собственноручно – своими руками сконструировать очистительное сооружение, а затем выполнить его установку. Однако стоит понимать, что малейшая ошибка чревата серьезными последствиями, например, загрязнением грунта. Гораздо проще и удобнее заказать септик в специализированной компании.

Услуги компании «КБК-БЕТОН»

Профессионалы своего дела способны предложить подходящий вариант для каждого заказчика, точно и оперативно выполнить установочные работы. Именно так действуют специалисты компании «КБК-БЕТОН». Мы производим и монтируем септики «под ключ» в Новосибирске. В стоимость данной услуги входит доставка материалов, копка траншей и котлованов, прокладка трубы в утеплителе до здания, установка колодцев и переливов между ними, а также обратная засыпка и планировка котлованов. Заказав септик для частного дома «под ключ», клиенты получают эффективную автономную канализационную систему, подготовленную к эксплуатации.

Все представленные в ассортименте очистительные сооружения являются нашей собственной продукцией, поэтому в качестве предлагаемого товара мы уверены на все 100%.

Устанавливая доступные по цене септики для дачного дома «под ключ», компания «КБК-БЕТОН» тем самым экономит время и силы своих заказчиков. Вам не нужно вдаваться в детали технологического процесса и беспокоиться о качестве выполняемых работ, ведь вы сотрудничаете с опытными профессионалами.

Чтобы узнать стоимость септика из бетонных колец «под ключ», достаточно зайти в наш каталог на сайте. Если у вас появились сложности с выбором подходящей модели очистительного сооружения, обратитесь за консультацией к сотрудникам «КБК-БЕТОН» по указанным телефонным номерам.

Септик своими руками

Продумывая автономную канализацию для своего загородного дома или дачи, многие их владельцы останавливаются на мысли изготовить и установить септик своими руками. Выгода очевидна: самодельный септик обойдется гораздо дешевле готовых систем очистки канализационных стоков  компаний и заводов- производителей.  На самом деле сделать септик для частного дома или дачи своими руками не так сложно, как кажется.  Главное: объективно оценить свои возможности, собрать нужную информацию о том, как это делается, и приложить максимум стараний.

В широком понимании септик – это емкость, в которую  канализационные стоки поступают по трубе и либо откачиваются с помощью ассенизаторной машины (накопительный септик), либо  очищаются анаэробным и аэробным способами (септики без откачки).

Поэтому, задумывая сделать септик своими руками, сначала нужно определить объем резервуара для септика, а также его высоту, длину и ширину.  Объем септика вычисляется из расчета суточного потребления воды всеми проживающими в коттедже или на даче людьми, умноженного на 3. А другие параметры будущей системы очистки рассчитываются из известных формул:

Далее важно определиться, из чего мы будем делать наш септик для дома или дачи. Его можно изготовить: из еврокубов, из бетонных колец, из кирпича, из отработавших емкостей или бочек и т.д.

Следующий этап строительства септика своими руками – тоже подготовительный: нужно начертить схему вашего будущего септика, которая включает в себя непосредственно септическую камеру (резервуар), а также поле фильтрации или дренажный колодец.

Кроме этого, важно расположить септик на правильном расстоянии от дома или других объектов,  чтобы не нарушить санитарно-гигиенические нормы при его эксплуатации, а также минимизировать расходы на прокладку трубопровода.   Собственно если резервуар вашего септика герметичен (еврокуб или другая

емкость из пластика или стеклопластика), то септик можно располагать в 5 метрах от дома. Если же вы собираетесь обустраивать поля фильтрации, то в этом случае все жестче:  они не должны быть ближе 30-ти метров от открытого водохранилища, меньше 50-ти метров от источника водоснабжения и  как можно дальше от дома, чтобы избежать разрушения его фундамента под воздействием повышенной влажности почвы.

Схема размещения септика на территории

Установка накопительного септика

Напомним, накопительный септик – это септик с откачкой, незаменим для дачи  (подходит для временного проживания) или  при возникновении  сложностей  с  почвенной фильтрацией на участке (наличие глинистого грунта или высоких  грунтовых вод).

Купить готовые накопительные емкости для септика труда не составит: сейчас производителями предлагается большое количество накопительных емкостей под септик различных видов и объемов, а также на любой кошелек.

Как установить накопительный септик своими руками?

— нужно выбрать подходящее место для установки септика. Помните, накопительный резервуар должен находиться на определенном расстоянии от дома (от 4 до 15 метров) и в удобном для подъезда ассенизаторной машины месте.  Система нуждается в постоянном контроле и периодическом обслуживании;

— готовим котлован для септика: на дно заливаем бетонную плиту и крепим к ней анкерные болты, чтобы в дальнейшем заякорить септик во избежание всплытия на поверхность;

—  прокладываем подводящий трубопровод от дома до септика: для этого роем траншею (под углом 2 см на 1 метр длины),  засыпаем ее дно песком, укладываем трубы;

— опускаем септик в подготовленный котлован, заполняем наполовину водой (чтобы избежать сдавливания) и засыпаем его со всех сторон смесью песка и цемента, при этом горловина емкости должна быть выведена на поверхность (примерно на 15 см).

Септик из еврокубов своими руками

Еврокубы – это пластиковые бочки в металлической оплетке, для хранения различных жидкостей. Для того чтобы их использовать в качестве септика для автономной канализации загородного дома или дачи, контейнеры необходимо предварительно подготовить:

Можно сделать своими руками септик вот из 2-ух таких еврокубов

•  для двухкамерного септика понадобится два еврокуба.  Сбоку у каждого контейнера вырезают отверстия для выходных труб, сверху – отверствия под вентиляцию. Между собой еврокубы соединяются трубой, поэтому тоже необходимо сделать отверстия. Помните, контейнеры должны быть смещены между собой по высоте на 20 см. Не забывайте обрабатывать все отверстия герметиком;
• для прочности каркасы еврокубов соединяются с помощью сварки с применением арматуры;

Схема септика из 2 еврокубов

Параллельно проводятся земляные работы примерно такие же, как и для  накопительного септика.

Еврокубы помещают в подготовленный с забетонированным дном котлован, прикрепляют их к анкерам и соединяют с трубопроводом. Контейнеры заливают водой, утепляют со всех сторон  и засыпают грунтом, оставляя на поверхности лишь вентиляционные и очистные трубы.

Последний этап строительства септика из еврокубов своими руками – это прокладывание дренажной трубы, ведущей стоки либо  в дренажный колодец, либо в поле фильтрации.

Септик из бетонных колец своими руками

Септик из бетонных колец – один из самых распространенных вариантов автономной канализации для загородного домостроения. Будучи относительно недорогим, но весьма эффективным устройством очистки, бетонный септик — наиболее подходящий для использования на даче или в бане.

Причем в качестве септика для бани (если она без туалета) подойдет  упрощенный вариант конструкции с одной камерой (шахтой) из бетонных колец без  дна.

Итак, рассмотрим, как построить септик из бетонных колец своими руками.

Проведя все необходимые подготовительные работы по расчету объема будущего очистного сооружения, определения места его расположения на участке, приобретения бетонных колец и других материалов, мы готовы к установке септика из бетонных колец своими руками:

•  роем котлован с таким расчетом, чтобы в нем уместились две камеры – сам отстойник и фильтрующий колодец;
• дно котлована под отстойником бетонируем, под фильтрующим колодцем делаем «подушку» из щебня, песка и гравия;
• с помощью строительной техники опускаем в подготовленный котлован кольца из бетона, ставим их друг на друга;
• теперь подводим к септику из бетонных колец трубы для организации перелива, все стыки и швы замазываем цементным раствором;
• производим обратную засыпку, колодцы накрываем готовыми бетонными плитами, закрываем отверстия канализационными люками.

Как видно, сделать септик из бетонных колец вполне возможно и своими руками, главное  — соблюсти технологию установки.

И еще важный момент. Любому оборудованию требуется регулярное техническое обслуживание.  Не помешает и соблюдение элементарных правил по эксплуатации септика

Тем не менее, все перечисленные выше варианты самодельных септиков – это, так сказать, бюджетные системы очистки, подходящие в большей степени для установки в доме или на даче, т.е. при условии временного проживания.

Если вы планируете канализировать загородный дом, где  будете жить постоянно большой семьей, то и системы очистки в этом случае должны быть посерьезнее, а значит, и подороже. Речь идет об энергонезависимых септиках и системах глубокой биологической очистки. Тут уж лучше не экономить, а заказать установку специалистам, которые в краткие сроки и с гарантией сделают монтаж септика под ключ.

Септик с фильтрационным полем

Как сделать септик из бетонных колец своими руками + схема, фото

Установка септика

Результаты

Технология строительства постоянно развивается, поэтому неудивительно, что теперь септик из бетонных колец можно сделать своими руками с минимальными затратами. Схема возведения не очень сложная и позволяет без специальных знаний создать прочную и надежную конструкцию.

Однако вы должны знать некоторые детали и просто следовать инструкциям, чтобы здание верно служило вам много лет.Так что если вас интересует, как сделать септик из бетонных колец своими руками, в этой статье вы найдете инструкцию с подробным перечнем работ и схемами строительства.

Прежде чем приступить к строительству септика из бетонных колец своими руками, необходимо определиться с типом конструкции. На самом деле их очень много. В зависимости от принципа работы бывают следующих видов:

1. Накопительное. Представьте себе систему, работающую по принципу отстойника.Конструкция состоит из двух колодцев, в которых происходит разделение отходов на жидкую и твердую части. Эта емкость не переполняет из них необходимость периодически откачивать канализацию. Такая схема подходит для дачи. Прокачку можно производить один раз в год, если вы приехали на дачу только на выходные.
2. Фильтрация. Эти септики также изготавливаются из бетонных колец, но представляют собой более сложную конструкцию, имеющую гораздо больше возможностей. Внутри сточные воды разделяются на фракции, а затем через фильтр отходы попадают в почву.Эту технологию можно использовать в домах, где проживают люди. Единственный минус – сложно установить.
3. Септик из бетонных колец с системой биоремедиации. Это одна из самых передовых технологий, обеспечивающая высочайший уровень очистки. Более того, такая конструкция позволяет после очистки сбрасывать мусор в водоемы, не причиняя вреда живой природе. Внутри сосуда помещаются анаэробные бактерии, разлагающие органические вещества. Уборка проводится раз в 5-7 лет.

Если говорить о стоимости, то вариант ямы будет наиболее экономичным. Однако у него масса недостатков. Во-первых, помойку нужно периодически чистить, а это не очень весело. Во-вторых, запах будет все время в туалете. Единственная спасительная благодать – это специальные химические вещества, которые позволяют ее преодолеть.

Самым практичным и экологичным считается септик из бетонных колец с системой биоремедиации, однако его строительство – дело не только затратное, но и сложное.Однако длительная эксплуатация без чистки и простота использования стоит всех трудностей.

Пожалуй, лучшим вариантом является фильтрация септика из бетонных колец. Он умеренно сложен при строительстве, но отличается высокой надежностью и длительным сроком эксплуатации без очистки.

Классификация септиков по количеству камер ↑

Чем больше септик из бетонных колец, камер, тем лучше. В современном строительстве используются все три варианта:

1. Одна камера.Этот септик из бетонных колец служит резервуаром для сточных вод. Расчет объема следующий: внутреннее пространство должно быть в 15-20 раз больше ежедневного сброса. Установка дренажа не требуется. В конструкции наличие дна необязательно. Основная конструкция – это надежная изоляция стыков между кольцами.
2. Две камеры. В первом резервуаре оседают тяжелые отходы, во втором – жидкие. Дно из гравия и песка. Благодаря этому жидкость практически полностью уходит в землю.Эта конструкция работает по следующему принципу: первая камера заполняется почти полностью, вторая заполняется в зависимости от скорости фильтрации и суточного количества отходов.
3. Три камеры. Эти септики считаются наиболее совершенными с технической точки зрения. Первые два колодца играют роль отстойников, а в третьем он фильтруется. Очень важно при рытье котлована под третий колодец до песчаного слоя (если копать яму в глине). Дело в том, что песок пропускает воду, а значит, отходы будут быстро впитываться.

Установка септика – технически простая процедура, требующая аккуратности и точного соблюдения инструкции. Процесс установки состоит из следующих этапов:

1. выбор места,
2. подготовка котлована,
3. установка бетонных колец,
4. монтаж труб,
5. уплотнения стыков,
6. укладка плит.

Завершающий этап – засыпка колодца песком. Перед тем, как начать строительный проект, производятся расчеты.В зависимости от количества отходов выберите количество камер. То же касается принципа работы.

Согласно действующим строительным нормам септик из бетонных колец следует размещать на расстоянии пяти метров от жилых домов. На расстоянии 50 метров не должно быть прудов и водоносных горизонтов (это не касается сооружений с системой биоремедиации).

Важно! По данным дренажной системы не рекомендуется строить на участках с низким уровнем грунтовых вод.

Установка ↑

При установке необходимо учитывать, что грунтовые воды должны располагаться не ближе одного метра к кольцам. На отведенном для проекта месте вырыли котлован. При этом его диаметр должен быть больше бетонных колец, но ненамного.

Важно! Зазор, необходимый для укладки гидроизоляционного слоя.

Многие начинающие строители слишком много внимания уделяют форме котлована. На самом деле он может быть как круглым, так и квадратным. Это не особо влияет на дальнейший процесс установки. Однако квадратное отверстие удобнее для установки бетонной плиты. Если вы собираетесь делать стяжку, то форма значения не имеет.

В котлован нужно засыпать песок с расчетом, что толщина песчаного слоя должна быть около 30 сантиметров. Только после этого укладывается стяжка или бетонная плита.

Важно! Перед укладкой бетонную плиту необходимо предварительно обработать цементом.

Звоните внутрь по одному.Стыки заделываются цементом. Особое внимание в процессе монтажа септика из бетонных колец стоит уделить трубам, выходящим из колец. Их необходимо обработать специальным изоляционным материалом.

Важно! Цемент не подходит для изоляции труб. Необходимый материал, который не трескается при сжатии.

Дело в том, что со временем септик из бетонных колец даст усадку. Естественно, это негативно скажется на изоляции цементных труб.Во избежание разгерметизации используйте силиконовую смазку. Он обеспечит надежную и прочную герметичность всей конструкции.

При установке фильтрующих колец необходимо произвести дополнительные манипуляции. Сначала в нижней камере ствола скважины, которая уйдет в один метр, это хорошо видно на схеме.

Скважины размещены внутри трубы. В качестве материала лучше всего выбрать пластик. Он неуязвим для коррозии, в результате чего срок службы таких труб достигает от 50 до 100 лет.Внутри засыпано щебнем. Это необходимо, чтобы в стене не образовывались и органические осадки.

Особое значение имеет укладка гидроизоляционного слоя. Для его получения понадобится бетонный кольцевой септик, облицованный снаружи глиной. Но этого, конечно, мало. Внутренняя поверхность также подлежит обработке. Лучше всего использовать битумную мастику или раствор жидкого стекла.

Особенно тщательно нужно обработать стыки между бетонными кольцами септика.Для этого хорошо подойдет полимерная мастика. Например, «Гидротекс» или «Гидроизол».

Септик из бетонных колец должен иметь хорошую вентиляцию. При его проектировании вы должны сосредоточиться на двух задачах: вентиляции и вакуумировании воздуха в канализационных трубах.

По традиционной схеме канализационная труба соединяется с вентиляционной шахтой. Сделан вывод по верхней плите септика. При проектировании важно рассчитать диаметр стояка трубы. Перейдите к трубе, соединяющей септик с канализацией здания.Специалистами строительного дела считается, что оптимальный диаметр отверстия составляет 110 мм.

Важно! Если сечение достаточно велико, поток воды заблокирует просвет.

По окончании всех бумаг устанавливаем крышку на септик из бетонных колец. Как вариант, можно рассмотреть пластиковый люк. Она представляет собой тарелку и имеет эстетичный вид.

Полезные советы по установке ↑

С каждым годом популярность дачных септиков из бетонных колец только растет.Неудивительно, что у строителей был ряд рекомендаций, позволяющих увеличить срок службы и сделать конструкцию максимально надежной, среди самых важных:

1. Для каждой емкости рекомендуется установить вентиляционную трубу.
2. Уложить бетонный кольцевой септик без помощи современных технологий – задача невыполнимая. Так что перед началом строительных работ позаботьтесь об аренде соответствующей техники.
3. Для увеличения прочности всей конструкции бетонного кольца септика можно закрепить металлическими ремнями.
4. В крышках септиков должны быть люки. Жёстко бетонировать конструкции нельзя! Люку нужно время от времени проверять внутреннее состояние постройки.

Если следовать этим простым рекомендациям, строительство септика пройдет быстро и без особых трудностей. Более того, их выполнение значительно увеличит срок эксплуатации конструкций.

Септик из бетонных колец несложно построить своими руками.Вы можете выбрать как простой, так и сложный дизайн. Современные установки позволяют устанавливать резервуар в непосредственной близости от воды. Это уникальные системы очистки и анаэробные бактерии, которые обрабатывают отходы.

Если средств недостаточно, можно выбрать более экономичные варианты, например фильтрацию септика из бетонных колец. Количество подземных емкостей в фильтрационном септике колеблется от одного до трех. Чем больше, тем лучше фильтрация.

Связанные с контентом

Проектирование и строительство септиков

Конструкция и детали конструкции септика

Септик должен быть хорошо спроектирован и построен , чтобы он не трескался и не загрязнял грунтовые воды .Здесь мы рассмотрим проект и конструкцию септика , мы приведем планы строительства для резервуара стандартного размера и обсудим его особенности, необходимость определения уровней сточных вод впускные и выпускные трубы резервуара , переходная труба между внутренними камерами , вентиляционные трубы и люки доступа конструкции , так что резервуар можно обслуживать и очищать.

Скачать технический чертеж резервуара объемом 3 кубометра можно здесь

---

См. Полную статью «Трудная летающая корова» в стационарных помещениях.

---

См. Также:

---

Конструкция септика

Прежде чем мы начнем, вы можете вспомнить, как работает септик, просмотрев статью из предыдущей статьи на сайте www.mrfixitbali.com/septic-sewage-and-wastewater/bacterial-action-in-a-septic-tank-199.html.

Септик должен быть достаточно прочным

Хорошо построенный септик не будет протекать и должен быть в состоянии противостоять движению земли. К сожалению, многие септики в Индонезии имеют трещины и протекают.

Легко недооценить силы, которые должен выдерживать септик. Вы увидите, как люди строят септики из легких бетонных блоков (батако) с тонким слоем цемента внутри.Малейшего колебания грунта, возможно, даже осадки, возникшей в результате конструкции резервуара, будет достаточно, чтобы его взломать.

Мы также должны иметь в виду, что когда резервуар работает, он будет вмещать метрическую тонну (1000 кг) жидкости на каждый кубический метр, для среднего резервуара это может быть целых 3 или 4 тонны. Это большой вес.

Септики должны быть изготовлены либо из пластика, который будет немного податливаться при движении грунта, либо из железобетона и спроектирован таким образом, чтобы в случае движения грунта резервуар двигался как единое целое и сохранял свою целостность.

Кроме того, насколько хорошо будет работать ваш септик, зависит от того, насколько хорошо он спроектирован и построен. Есть много людей, строящих септики, которые не до конца понимают, как они работают. Меня часто спрашивают об этом, поэтому на этой неделе мы поговорим о технических деталях, я боюсь, мы рассмотрим хорошо спроектированный септик и объясним его конструктивные особенности.

Насколько велик септик?

Первое, что нам нужно знать, это какого размера должен быть резервуар. Есть несколько способов решить эту проблему, но если вы обратитесь к графикам на сайте www.mrfixitbali.com/septic-sewage-and-wastewater/septic-tank-size-121.html это позволит вам решить, какой размер вам понадобится.

Допустим, нам нужен резервуар объемом 2,9 кубометра (объем сточных вод, который может вместить резервуар), это типично для среднего дома с 2 ванными комнатами и 4 людьми, проживающими в нем. Обратитесь к приведенному ниже строительному чертежу септика емкостью 2,88 куб. М, предназначенного для типичного домашнего хозяйства. Чтобы загрузить полный детальный чертеж септика, вы можете перейти на сайт www.mrfixitbali.com/septic-tank/septic-tank-3-cm.gif

Сколько камер?

В септике должно быть как минимум две камеры, лучше 3, но достаточно 2. Вторая камера может быть примерно вдвое меньше первой камеры.

В этом резервуаре размер первой камеры составляет 1,2 м х 1,0 м х 1,6 м = 1,92 кубических метра объема жидкости. Вторая камера имеет размеры 0,6 м x 1,0 м x 1,6 м в глубину = 0,96 м3 вместимость = общая вместимость 2,88 м3. Обратите внимание, что 1,6 метра – это глубина стока в резервуаре.

Этот резервуар специально спроектирован так, чтобы он был достаточно глубоким, но при этом имел меньшую площадь основания для использования на небольших участках земли.

Стены и дно резервуара изготовлены из железобетона толщиной 10 см (4 дюйма), обеспечивающего достаточную прочность, чтобы выдерживать давление воды и умеренное движение грунта. Арматурная сталь представляет собой сетку из арматурных стержней диаметром 8 мм, расположенных на расстоянии 15 см (6 дюймов) друг от друга и встроенных в сетчатую коробку.

Конструкция септика

При заливке бетонная опалубка (фанерная опалубка) размещается вокруг стали, образуя коробчатую форму, готовую для заливки бетона вокруг стали.Ее следует разместить так, чтобы толщина стен составляла 4 дюйма, а после заливки бетона с обеих сторон стальной сетки оставался хороший толстый слой бетона, предотвращающий ржавление стали.

Также должен быть слой песка под бетонным полом резервуара, чтобы позволить некоторое движение, когда резервуар оседает и движется в земле.

Впускные, передающие и выпускные трубы из ПВХ диаметром 15 см (4 дюйма) для резервуара необходимо установить перед заливкой бетона вместе с трубой 7. Вентиляционная труба диаметром 5 см (3 дюйма), позволяющая газу течь между двумя камерами.

Бетон должен быть правильно перемешан (смесь должна быть разработана с учетом песка и других используемых материалов, однако, если это невозможно, то 3 части заполнителя: 2 части песка хорошего качества: 1 часть цемента хороша). НЕ следует добавлять слишком много воды (осадка 7 – это хорошо), чтобы получить хороший твердый бетон, а во время заливки бетон следует вибрировать с помощью вибратора, чтобы убедиться, что он должным образом уплотнен без полостей или воздушных отверстий.Заполнитель должен быть достаточно маленьким, чтобы легко помещаться между сталью и фанерой.

Все это может показаться сложным, на самом деле это несложно, и следование этим простым рекомендациям гарантирует, что у вас есть хорошо построенный резервуар, который не протечет и не потрескается. Если все это звучит слишком сложно, попросите инженера помочь вам, пока вы получаете хорошую дозу йоги, сложная поза летающей коровы особенно полезна при созерцании смешивания бетона.

Итак, у нас есть бетонный ящик с 2 камерами.

Уровни очень важны

При проектировании септика важно уделять пристальное внимание уровням. Впускная труба к резервуару, по которому стоки из вашего туалета поступают в резервуар, должна иметь диаметр 15 см и уклон не менее 2% (падение 2 см на метр) на всем протяжении от унитаза до резервуара.

Резервуар должен быть достаточно глубоким, чтобы учесть это обстоятельство, и его следует тщательно спланировать перед началом работы.

Впускной патрубок должен идти прямо в септик.Многие подрядчики хотят установить небольшие люки (в местном масштабе называемые блоками управления) для доступа к впускной трубе непосредственно перед тем, как она войдет в резервуар. Эти люки – частая причина засоров и запахов. Лучше, чтобы прямой поток в резервуар был свободным.

Впускные, выпускные и перекачивающие трубы

Теперь мы устанавливаем трубопровод. Обратите внимание на расположение впускной, выпускной и перекачивающей труб внутри резервуара: впускная труба выше выпускной трубы, а перекачивающая труба немного ниже обеих. Эти относительные высоты важны.

Эта конструкция резервуара имеет тройники диаметром 15 см (4 дюйма) как на впускной, так и на выпускной трубах, а также на обоих концах перекачивающей трубы между камерами, они защищают трубы от накипи, образующейся на поверхности сточных вод. переваривается бактериями. Они также помогают уменьшить любую турбулентность, которая может быть вызвана потоком сточных вод в резервуар и из одного резервуара в другой. Мы хотим, чтобы поток через резервуар был как можно более щадящим.

Передаточная и выпускная трубы имеют вертикальные удлинители на тройниках в верхней по потоку камере.Это сделано для того, чтобы жидкость, поступающая в трубу, забиралась с центрального уровня резервуара ниже любой турбулентности и достаточно высоко, чтобы не блокироваться отложениями на дне резервуара.

Наконец, открытая труба диаметром 7,5 см (3 дюйма) устанавливается между двумя камерами над уровнем воды и накипи, чтобы снять любое повышение давления и обеспечить свободный поток газов между двумя камерами.

Люки и вентиляционная труба

Теперь мы можем установить верх резервуара, снова используется железобетонная плита толщиной 15 см (4 дюйма).В верхней части имеется вентиляционная труба из оцинкованной стали диаметром 2 дюйма. В этой конструкции труба имеет высоту более 2 метров, что позволяет любым газам свободно рассеиваться ветром. Помните, что при правильной эксплуатации септик не должен пахнуть.

В верхней части также есть 2 люка. Обычно они герметизируются раствором, чтобы сделать их газонепроницаемыми. Люки достаточно велики, чтобы позволить кому-либо войти в резервуар в случае необходимости технического обслуживания, и расположены так, чтобы обеспечивать доступ к впускным и выпускным трубам для устранения засоров.

Люки также обеспечивают доступ для откачки резервуара, процесс, который вам, возможно, придется выполнять, скажем, раз в пять лет. Многие резервуары построены без крышек люков, но имеют в верхней части трубы диаметром 15 см (4 дюйма), позволяющие откачивать резервуар. В этих случаях невозможно попасть в резервуар, чтобы отремонтировать или разблокировать его, если возникнет такая необходимость.

Обратите внимание, что крышки люков предназначены для герметизации горизонтальных поверхностей. В некоторых местах вы обнаружите, что подрядчики могут соединять люки и их крышки конусным соединением.Очень сложно сделать конические соединения, которые подходят правильно, и поэтому их трудно герметизировать. Плоские поверхности намного лучше. Также убедитесь, что крышки люков имеют стальные ручки, чтобы их можно было поднять.

---

См. Также:

---

Фил Уилсон
Авторское право © Фил Уилсон, октябрь 2014 г.
Эту статью или любую ее часть нельзя копировать или воспроизводить без разрешения владельца авторских прав.

габаритов и монтажа. Септик из бетонных колец.

При строительстве дома планируется прокладка водопровода и канализации. Если в вашем районе не предусмотрена централизованная канализация (коттеджи, дачные и частные дома), подумайте об установке специального устройства для отвода, фильтрации и очистки бытовых сточных вод – септика. Это очистное сооружение, которое облегчит жизнь хозяевам и убережет окружающую среду от загрязнения. Перед проектированием необходимо изучить грунт на месте установки, рассчитать примерное количество стоков и выбрать из множества разновидностей подходящий именно вам септик, а также своими руками нарисовать септик из бетонных колец.

Разновидности септиков

Традиционно очистные сооружения классифицируются по следующим признакам:

• вид работ;
• материал изготовления;
• расположение контейнеров.

Рассмотрим их подробнее.

Особенности септиков по роду работ.

Септики подбираются по роду работ в зависимости от суточного количества сточных вод.Их:

1. Накопительное . Это отстойник по типу выгребной ямы. Все отходы собираются в колодец перед заполнением. Уборка осуществляется с помощью канализационной техники 1 раз в 2 – 3 месяца. Такие конструкции лучше использовать в местах небольшого количества стоков, например, на даче.
2. С доочисткой почвы . Этот септик используется в местах постоянного проживания и большом количестве водостоков. Он работает по принципу разделения на фракции и состоит из двух камер.В первом задерживается крупный мусор, а во втором поступающая вода очищается с помощью специальных бактерий и через поля фильтрации сбрасывается в почву. Такой септик требует чистки раз в 2 – 3 года.
3. С глубокой биологической очисткой . Эта структура производит практически полную очистку воды. Принцип работы такого септика в разделении стоков на легкую и тяжелую фракции и дальнейшей очистке воды с помощью бактерий и аэраторов.На последнем этапе вода обеззараживается химикатами, поэтому ее можно использовать для полива или слить в водоем. Его особенность – подключение к электросети. В таком септике очень мало необработанных отходов, поэтому канализационную технологию можно использовать один раз в 5-8 лет.

Выбор септика по материалу изготовления

Септики могут отличаться материалом изготовления. Например:

1. Пластик и стекловолокно. Хорошая герметичность, небольшой вес и коррозионная стойкость позволяют производить монтаж без специального оборудования и гарантируют длительный срок службы.Не подходит для почв с близким расположением сточных вод.
2. Кирпич. Это доступность материалов, легкий монтаж, но требует дополнительной герметичности.
3. Железобетон. Надежная и прочная конструкция. Подходит для подвижных почв.
4. Металл. Не лучший выбор, так как подвержен коррозии.

Характеристика септиков по расположению резервуаров

В зависимости от расположения емкостей бывают септики вертикальные и горизонтальные.Для горизонтального требуется большая площадь для установки, но его можно установить в случае близкого расположения грунтовых вод. Вертикаль устанавливается в стандартных условиях.

Особенности и преимущества бетонного септика

Бетонный септик – один из самых простых и экономичных способов водоотведения. Эта конструкция очень надежна и долговечна, не требует подключения к электричеству и не поднимается под воздействием канализации. Септик из бетона может быть как монолитной конструкцией, так и собирается из бетонных колец.

Преимущества бетонного септика:

1. Экологичность . Осуществляется более качественная очистка сточных вод, а хорошая герметизация защищает от загрязнения почвы бытовыми отходами.
2. Прочность . В отличие от металлических и пластиковых контейнеров, железобетонная конструкция более устойчива к окружающим условиям (подходит для любых почв).
3. Экономичный . Конструкция такого колодца несложная, он доступен для установки непрофессионалам.Небольшие затраты на материалы и установку. Нет необходимости в частом вызове канализации.
4. Размер на выбор . Возможна установка поддона любой высоты и диаметра, в зависимости от необходимости.
5. Надежность . Бетонная конструкция армирована металлическими прутьями и выдержит любые нагрузки. Он не подвержен разрушению и благодаря большому весу выдерживает движение почвы и сточных вод.
6. Автономность . Не требует подключения к электричеству и установки насосов.

Схема бетонного септика

Бетонный септик состоит из нескольких секций. Обычно септик из бетонных колец представляет собой 2 или 3 соединенных между собой колодца, каждый из которых выполняет определенную функцию. Рассмотрим самую обычную постройку из 3-х скважин.

Первый колодец (накопительный) предназначен для накопления твердых частиц и должен иметь бетонное дно для предотвращения попадания сточных вод в землю. Он разделяет отходы на твердые и жидкие частицы.Твердая часть осаждается и остается в первой секции, а жидкая часть через соединительную трубу поступает во вторую лунку (фильтрация).

Вторая и третья секции могут быть немного меньше первой или на один размер с ней. Во втором колодце происходит вторичная очистка сточных вод, после чего они попадают в третий резервуар (дренажный колодец). Отсюда жидкость через дренажную подушку внизу удаляется в почву или откачивается насосом. В конструкции 2-х секций исключен второй колодец, а в третьем выполняется очистно-дренажная функция.

Установка бетонного септика

Правильно сделать септик из бетонных колец не так уж и сложно. Для установки системы очистки этого типа необходимо выбрать подходящее место с учетом расположения грунтовых вод (не ближе 1 м) и обеспечить свободный доступ к оборудованию для отвода сточных вод. Для установки яма немного больше размера колец. Первый колодец кладется на бетонную плиту или дно заливается бетоном по месту.К нему подводят трубу от дома с небольшим отклонением. Кольца скрепляются между собой цементными или специальными металлическими пластинами, чтобы избежать смещения во время работы. Швы между кольцами и патрубком патрубка тщательно заделываются. Для этого используется силиконовая смазка, жидкое стекло или специальная мастика. Второй и третий колодцы монтируются по такому же принципу, только у второго забетонировано дно, а в третьем на дно насыпается подушка из песка и гравия. Баки соединены между собой трубами диаметром 50 мм, каждая из которых на 200 мм ниже предыдущей.

Совет: Чтобы обеспечить нормальное функционирование септика зимой, защитить колодец от мороза и создать подходящую среду для работы бактерий, необходимо произвести изоляцию секций пенополистиролом, пенополистиролом или любым биотопливом. .

На завершающем этапе засыпаются люки и колодцы землей.

Цена септика из бетонных колец

В стоимость бетонного септика входит цена бетонных колец, материалов для гидро- и теплоизоляции, песка, щебня, цемента и других материалов.Из-за большого веса элементов конструкции требуется специальная техника для подъема колец и экскаватор для рытья котлована под фундамент. Также вам нужно будет оплатить работу строительной бригады, если вы не планируете делать монтаж своими руками. Но даже при всех этих затратах такой септик будет дешевле готовой заводской пластиковой конструкции. Поэтому рассчитайте бюджет на установку септика и сделайте выбор. Более точные цены на материалы можно узнать в Интернете на сайтах по продаже стройматериалов.

Бетонные кольца – хороший материал для производства сточных вод в частном домовладении. Септик из бетонных колец позволяет организовать очистку сточных вод до 70%, но процент очистки ниже, чем на высокотехнологичных биологических станциях (98%). Если территория не относится к природоохранным зонам, то на канализации можно сэкономить, так как стоимость такого септика в два раза дешевле покупки станции очистки.

Перед началом работ необходимо определиться с типом почвы на участке.От его характеристик зависит выбор системы фильтрации, так как строительство септика из бетонных колец предполагает несколько емкостей. Согласно санитарным нормам, вода должна подвергаться трехдневному и более отстаиванию перед сливом в грунт.

Тип почвы можно определить, выкопав яму, опросив соседей, владеющих колодцем или колодцем, запросив информацию у организации, ведущей строительство или бурение вблизи участка.

Если участок расположен в холмистой местности, с большой долей вероятности он имеет грунт скального типа. В этом случае необходимо сделать выбор в пользу станций очистки грунта или резервуаров для хранения

Пропускная способность глины практически равна нулю. Грунт этого типа относится к категории водонепроницаемых – водоотталкивающие породы, которые не впитывают и не пропускают воду через толщу

Чуть выше коэффициент фильтрации в суглинках, несколько больше в супесях.Однако их фильтрационных свойств еще недостаточно для устройства на перечисленных глинистых грунтах систем доочистки грунтовых стоков.

Кроме того, практически все глинистые почвы характеризуются зернистостью – способностью увеличиваться в размерах при промерзании и уменьшаться при оттаивании. Эти движения земли могут легко вытолкнуть бетонные резервуары наружу, полностью разрушить их или просто сдавливать до появления трещин.

Песок, гравий, галька и гравийно-осадочные породы обладают хорошими впитывающими свойствами. Они беспрепятственно вливают воду в свою толщу, не препятствуют ее продвижению в нижележащие слои. Правда, крупнозернистые отложения, такие как гравий и галька, залегают в основном в поймах рек, а щебень – у подножия горных образований.

На речных и горных склонах фильтрующие конструкции не устраивают, потому что часть дренажной жидкости не может пройти достаточный цикл доочистки для сброса в землю. Поэтому нормальными условиями устройства полей фильтрации, абсорбционных колодцев и установки инфильтраторов являются песчаные грунты всех степеней крупности и плотности внесения, кроме илистых.

Помимо геологических условий необходимо соблюдение норм его расположения от жилых домов и источников воды.

Эта информация предписана санитарными нормами и должна соблюдаться. Следует избегать расположения септика рядом с местом произрастания деревьев, так как их корневая система может повредить конструкцию.

При несоблюдении санитарных условий может произойти биологическое загрязнение воды. В сточных водах развиваются опасные возбудители инфекционных заболеваний.К ним относится кишечная палочка, вызывающая тяжелое отравление. Легко достигает источника питьевой воды через подземные воды.

Как рассчитать необходимый объем

Чтобы организовать септик из бетонных колец, необходимо рассчитать объем исходя из суточного расхода воды. По нормативам на одного жителя требуется 200 кубических литров воды в сутки.

Первая емкость для отстаивания осадка должна иметь объем, в три раза превышающий расход (200 литров) на человека.Вторая емкость с дном для отстаивания должна иметь объем, равный 1/3 размера первой. Количество колец можно определить, разделив объем емкости на объем кольца. Их размер бывает малым, средним и большим.

Для расчета будут использоваться параметры среднего кольца. КС-10-9 с внутренним диаметром 1 м и высотой 90. Одно кольцо имеет объем 700 кубических литров

Для семьи из двух человек:

Объем первой емкости = (200 * 2) * 3 = 1200 кубических литров.
Объем второго и третьего баков = 1 200/3 = 400 куб.

Количество колец для двух резервуаров = (1200 + 400) / 700 = 4
Количество колец для трех резервуаров = (1200 + 400 + 400) / 700 = 5

2 кольца для отстойника, 2 для отстойника и одна для дренажного колодца

Для семьи из трех человек:

Объем первой емкости = (200 * 3) * 3 = 1800 кубических литров.
Объем второй и третьей емкости = 1 800/3 = 600 куб.

Количество колец для двух резервуаров = (1 800 + 600) / 700 = 4
Количество колец для трех резервуаров = (1 800 + 1200) / 700 = 6.
2 кольца для отстойника, 2 для отстойника и два для дренажного колодца.

Типы септиков

Схемы септиков из бетонных колец предполагают наличие одной, двух или трех камер, где происходит отстаивание сточных вод и их биологическая переработка.

Однокамерный септик обеспечивает трехдневный отстой сточных вод.Это требует откачки излишков ила раз в 3-6 месяцев. Качество очистки не превышает 50% (+)

По сути, однокамерный септик – это обычный накопительный резервуар, раковины из которого откачиваются канализацией.

Двухкамерный септик обеспечивает отстаивание осадка в течение 5-6 суток. Уровень очистки 70%. Выкачивать излишки ила необходимо каждые 12 месяцев.

Первая и вторая емкости обязательно должны иметь дно. Затем идет третий отсек, где также проводится уборка грунта.Следующий этап очистки – отвод лишних стоков в грунт через дно фильтрующего колодца.

Трехкамерный септик обеспечивает осаждение 7-9 дневных отложений. Уровень очистки 80%. Откачивание излишков ила необходимо каждые 2 года (+)

Все камеры имеют монолитное дно, очистка осуществляется отстаиванием. Осажденная жидкость сбрасывается в инфильтратор или поле фильтрации для последующей утилизации в землю.

В зависимости от впитывающей способности почвы можно выбрать несколько вариантов фильтрации септика из бетонных колец:

1. Септическая система с фильтрующим полем.
2. Септическая система с дренажным колодцем.
3. Септическая система с фильтрующей кассетой (инфильтратором).

Самый распространенный вариант фильтрации – это дренажный колодец. Применяется при хороших впитывающих свойствах почвы.

Для увеличения производительности его нижнее кольцо перфорировано.Это увеличивает площадь фильтрации. Если уровень грунтовых вод меньше трех метров, от этого варианта следует отказаться (+)

Между уровнем условного дна водосборного колодца и самым высоким уровнем грунтовых вод в осенне-весенний период дождей счетчик не требуется. по нормам устанавливается поле фильтрации. Для его строительства на участке должно быть достаточно места.

При установке используются перфорированные трубы или туннели.Для равномерного распределения сточных вод между септиком и полем фильтрации устанавливается распределительный колодец.

Это оптимальное решение для участков, где уровень грунтовых вод не превышает 2,5 метра. Следует помнить, что между нижним краем дренажных труб поля фильтрации и кровлей водонасыщенного пласта также должна быть толщина грунта не менее одного метра.

Кассета фильтра – это поле аналогового фильтра, но оно стоит дороже.Это середина между фильтрующим колодцем и системой аэрационных труб. Он представляет собой бетонный резервуар прямоугольной формы с несколькими перегородками внутри. Сверху конструкция закрывается бетонными плитами (+)

Данная конструкция не получила широкого распространения в странах СНГ.

С системой фильтрации нужно определиться перед установкой септика из бетонных колец, так как это позволит заранее подготовить яму под необходимый размер и глубину. Если системы фильтрации будут установлены после установки, возможно повреждение труб и резервуаров.Следовательно, пространство, граничащее со стенкой второго резервуара для осаждения, придется вырыть вручную, без использования специального оборудования.

Установка септика с двумя отстойниками

Перед началом работ необходимо проверить уровень грунтовых вод. Это можно сделать, если в доме есть погреб или погреб, без бетонного дна. Необходимо измерить высоту от потолка до поверхностного слоя почвы. Это глубина, на которую можно копать.

Чтобы узнать, насколько глубоко залегают грунтовые воды, можно промыть небольшую по диаметру, но глубокую яму. Подземные воды начинаются, когда явно есть влажная земля. Это верный признак, дальше копать не нужно.

Глубину появления грунтовых вод можно определить по внешнему виду грунта, извлеченного из карьера. Если он насыщен водой, то глубину его добычи можно принять как самоопределяемое GWP

После того, как примерный УГВ стал известен, можно начинать земляные работы.Необходимо обозначить место, где будет располагаться септик. Для этого необходимо разметить котлованы под фундамент. Для этого возьмите строительную или любую прочную нить, отмерьте 80 см. Привяжите два колышка к обоим концам.

Один конец вставить в середину места, где планируется разместить первый отстойник. Обвести круг. Это примерный диаметр желаемого колодца. Затем вы должны отступить от счетчика и нарисовать границу для второго контейнера.Далее нам нужно очертить границы фильтрующего объекта.

Границы котлована должны проходить по периметру колышков, между которыми нужно затягивать резьбу. Так легче ориентироваться при выемке грунта

Расходные материалы и инструменты

Перед началом работы нужно собрать все необходимые материалы и инструменты. Для работы вам потребуются: перфоратор

• и большое сверло по бетону;
• смеситель приставки к перфоратору;
• лопаты и штыки лопаты;
• лестница;
• уровень:
• ведра;
• емкость для замешивания раствора;
• прочный нейлоновый трос;
• шланг;

Материалы для монтажа септика из бетонных колец:

• цемент;
• песок;
• гравий;
• битум или жидкое стекло;
• скоб металлические;
• Минеральная вата или пенополистирол;

После того, как оборудование для всех этапов работ выбрано и подготовлено, можно переходить к котловану карьера.

Как рыть траншеи под септик

Если вы считаете, что выкапывать такие объемы вручную сложно, можно воспользоваться услугами организаций, имеющих спецтехнику.

Вместе с котлованом нужно заказывать удаление излишков почвы, так как глубокие слои обычно представляют собой суглинки и не подходят для использования на садовых участках.

На дно котлована следует насыпать песок, там, где будут установлены нижние кольца емкостей.Толщина песчаной подушки 20-25 см. Основание необходимо выровнять. Далее песок следует залить водой, чтобы вызвать усадку. Придавив песчаную основу, можно отказаться от установки колец.

Установка отстойников

Для установки заранее заложенных бетонных колец для септика необходимо построить фундамент. Для этого по периметру дна котлована устраивают деревянную опалубку. Высота стен опалубки должна быть на уровне 30-40 см.После возведения опалубки необходимо уложить армирующую сетку и развести цементный раствор. Для этого необходимо взять 1 часть цемента на три части ПГС (смесь песка и гравия).

Раствор перемешать миксером. В качестве пластификатора в раствор можно добавить две столовые ложки жидкого мыла. Это сделает бетон более устойчивым к давлению и влаге. После заливки основы нужно подождать от 10 до 14 дней, пока раствор застынет и приобретет необходимую прочность.Опалубку снимать нельзя. При использовании арендованного оборудования целесообразнее приобретать в качестве фундамента уже готовые бетонные плиты.

После того, как основание будет готово, можно монтировать кольца. Вес бетонных конструкций внушительный, поэтому необходимо использовать подъемный кран. Баки устанавливаются поэтапно.

Погрузите первое кольцо в бетонное основание. После выйдет из строя и будет установлен второй. Кольцо необходимо перемещать плавно, избегая его ударов или скольжения. После установки сделана озвучка.

В обоих кольцах по краям проделаны отверстия, в них вставлены железные зажимы, которые загнуты с внешних сторон емкостей

На следующем этапе, пока крышка не опустится, необходимо закрыть швы между кольцами. После установки потолок в баке потемнеет и есть риск оставить необработанные стыки. Для этого используется цементный раствор. Для удобства перемещения внутри шасси монтируются монтажные скобы. Они необходимы для обслуживания септика, в случае засоров или разгерметизации.

В том же порядке устанавливается соседний резервуар для осаждения. В обоих резервуарах необходимо проделать отверстия для канализационных труб и установить их. Вход для сточных вод должен располагаться выше переливной трубы между резервуарами.

Поверх потолка нужно установить одно бетонное кольцо небольшого диаметра. Таким образом получается небольшая камера, которая будет изолировать емкость от попадания холодного воздуха

На этой установке заканчивается септик из бетонных колец, и следует монтаж системы вентиляции.

Монтаж системы вентиляции

Вентиляция необходима для входа в воздушную систему, которая обеспечивает нормальное функционирование микроорганизмов. Они осуществляют переработку бытовых сточных вод и не содержат органических компонентов. Для обеспечения постоянной циркуляции воздушных потоков необходимы две вентиляционные трубы.

Первая труба устанавливается на участке канализации, который максимально приближен к стенам жилого дома. Лучшее решение – установка изнутри стены, но можно и снаружи (+)

В этом случае необходимо проложить электрический кабель для обогрева трубы, потому что при поступлении теплого и холодного воздуха сталкивается, в нем образуется конденсат, перекрывающий доступ кислорода.Его необходимо закрепить с помощью крепежа или хомутов. Длина вертикального подступенка должна быть не меньше высоты стены дома.

Вентиляция также устраняет неприятный запах, который периодически появляется из резервуаров и может распространяться по дому. Часто это происходит при длительном отсутствии в сифоне живой и сохнущей жидкости.

Вторая труба монтируется в перекрытии отстойника. Для этого с помощью перфоратора в перекрытии пробивается отверстие, совпадающее по диаметру с вентиляционным патрубком. Воздуховод должен возвышаться над земной поверхностью на 70-100 см. Положение этой трубы фиксируется весом земли и не требует дополнительного крепления.

Устройство аэрационного поля

Из второй бетонной емкости труба поступает в распределительный колодец. Для колодца можно использовать полиэтиленовую бочку, в которой прорезать отверстия, подходящие для аэрационных труб.

Можно хорошо купить готовую раздачу.

Выпускается многими компаниями, производящими системы очистки.К распределительному колодцу можно купить готовое поле аэрации или сделать его самостоятельно из канализационных труб

Для этого нужно приобрести трубы из расчета размеров поля. Для семьи из четырех человек достаточно площади в 20 квадратных метров (10 × 2). Для этого вам потребуются три трубы длиной по 10 м. Кроме того, вам потребуются три угловые трубы, на которые будут устанавливаться вентиляционные трубы.

Поле предварительно засыпано песком и гравием для улучшения впитывающей способности почвы.

По подготовленному дренажу уложены перфорированные трубы, подключенные к распределительному колодцу. На концах аэрационных труб устанавливаются угловые трубы, в которые устанавливается фоновый стояк, по одному на каждую трубу. После этого трубы покрывают геотекстилем и заливают смесью щебня с песком, после чего выравнивают. По мере заиливания поле аэрации необходимо перемещать или очищать, меняя дренаж.

Установка фильтрующего колодца

Фильтровальный колодец имеет несколько преимуществ перед аэрационным полем.Он занимает меньше полезной площади на сайте. Но качество очищенной воды на поле аэрации будет выше, так как перед попаданием в грунтовые воды стоки будут фильтроваться почвой, а ее слой под зоной аэрации намного больше, чем колодец с дренажем. Площадь колодца не выдерживает того количества стоков, которое принимает секция аэрации.

Разместите фильтрующий колодец на расстоянии не менее 2 метров от отстойника.Это необходимо для исключения подвижек грунта и деформации фундамента в случае аварийных протечек и затоплений.

Стойки для колодцев устанавливаются по тем же принципам, что и отстойники, исключая бетонирование дна резервуара. Помимо песчаной подушки на дно колодца следует положить гравий, гравий или другой фильтрующий материал. Стандартная толщина грунтового фильтра в абсорбционном колодце – от 1 м и более.

Для увеличения пропускной способности фильтрующий колодец можно дополнить боковым дренажом.Для его строительства нижнее бетонное кольцо септика необходимо перфорировать.

Можно найти модели колец, в которых уже есть отверстия, но их сложно найти. Поэтому отверстия целесообразнее проделывать перфоратором

Этот процесс лучше проводить на поверхности, до момента, когда кольцо опускается в яму. Также необходимо сделать отверстие для перелива воды из отстойника, оно должно располагаться чуть ниже предыдущего перелива.

Стенки и стыки фильтрующего колодца должны быть скреплены скобами, но герметизировать их не нужно. Соединив переливы, можно копать в конструкции. Первое кольцо необходимо присыпать снаружи щебнем, до стыка со вторым сегментом. Остальной объем можно засыпать землей с приусадебного участка.

Процесс предстартовой подготовки

Если температура зимой опускается ниже 30 градусов, необходимо подготовить изоляцию для внутренней крышки люка.Поскольку сам резервуар находится ниже уровня промерзания, в дополнительной изоляции он не нуждается.

Для теплоизоляции крышки необходимо взять пенопласт и вырезать круг, соответствующий диаметру внутреннего небольшого бетонного кольца.

Пенопласт практически не подвержен разложению и прослужит долгие годы. Чтобы его было удобно извлекать для проверки септика, можно в середине проделать отверстие, куда можно положить капроновую веревку.С обратной стороны веревку из пенопласта необходимо привязать к короткой и узкой доске, а второй конец оставить

Далее нужно разрезать саму крышку. Для этого подойдет обычная фанера достаточной прочности. Его можно прикрутить к дверной ручке, чтобы было удобно открывать. Аналогичным образом стоит изолировать внутренние крышки второй емкости для отложения и дренажный колодец.

Перед использованием септика первый отстойник следует заполнить водой на 1/4 его объема.В заполненную емкость залить биопрепарат, который поможет септику быстрее выйти на полную мощность. После этих действий нужно закрыть люки.

Видео как установить септик

На видео поэтапно показан процесс установки двухкамерного септика:

Как функционирует септик:

Если строительство септика из бетонных колец ведется по правилам его хватит на 20 лет. Не забывайте о правилах эксплуатации и своевременном обслуживании.Трубы изготовлены из пластика, поэтому их легко повредить. Строго запрещено ставить ТС или ТС в место, где находятся цистерны.

Если пластиковые септики не вызывают у вас доверия, сделайте свои, с аэрацией и отдельными камерами. Для этих целей наиболее выгодным вариантом являются бетонные кольца, и сегодня мы расскажем, как правильно их установить, гидроизолировать и провести внутри сеть коммуникаций.

Схема и принцип работы септика с раздельными камерами

Септик – общее определение многоуровневых систем очистки сточных вод, в основе которых лежит использование естественных биологических процессов.К сожалению, большинство «брендовых» продуктов – лишь попытка стандартизировать работу OSI, хотя такие конструкции всегда возводились только по индивидуальному проекту, в котором учитывается:

• особенности почвы и рельефа;
• уровень грунтовых вод;
• температурный режим;
• химический состав стоков.

К этому списку часто добавляют ряд более конкретных индикаторов.

В жилищном строительстве септик требует разумного подхода, организации и планирования эксплуатации конструкции на всех возможных режимах, в том числе аварийных.Все процессы, связанные как с очисткой воды, так и с защитой камер от негативных внешних воздействий, должны быть проработаны до мелочей.

Первая камера представляет собой герметичную колонну первичного отстойника (ПО). Его объем определяется из расчета 200 литров на человека в день в течение не менее трех дней при ненормальной работе. Емкость ПО эквивалентна емкости второй камеры (реактора или аэротенка), соответственно следует учитывать возможность тройного залпового сброса, спасая септик от самозаливки.

Обычный септик использует гравитационный принцип перемещения воды между камерами и никоим образом не способствует быстрому развитию бактериальных колоний. Септики, оборудованные системой аэрации и дренажа, имеют режим ускоренной очистки за счет вовлечения в процесс аэробных микроорганизмов, но требуют дорогостоящего технического оборудования и летучие: до 1,4 кВтч / сутки и около 3-5 кВтч / сутки при рабочем обогреве.

В качестве предупреждения сделаем небольшое отступление, касающееся вопросов подготовки к отстойке септика. Подземную часть входной трубы септика проложите трубой HDPE 125 мм SDR 17. Ее внутренний диаметр позволяет протянуть около 50 см до конца 100 мм канализационной трубы, не задевая раструб. Отвод осветленной воды лучше проводить той же трубкой, но диаметром, соответствующим штуцеру сливного насоса.

Какие кольца и как их копать

Одно из ключевых свойств септика – герметичность программного обеспечения и камер аэротенка.Без этого сточные воды будут просачиваться в окуня, загрязняя источники питьевой воды, ухудшая характеристики почвы, что привлечет внимание служб санитарно-эпидемиологического контроля.

При работе с кольцами сложно добиться тусклой гидроизоляции: зимний хохолок разрывает стыки, кольца отходят от движений грунта. Недостаточно только качественных изоляционных материалов, необходима система крепежных колец.

Еще одна проблема любой герметичной камеры – ее эквивалентная плотность может быть меньше плотности почвы, поэтому со временем септик начнет выдавливаться наружу.Все это приводит к выводу, что стандартной шахты из колец методом последовательной рытья явно недостаточно.

Кольца следует использовать с четвертью (замком) для надежного соединения. Сначала выкапывается яма на необходимую глубину, больше колец в диаметре на метр. Заливается дно в два этапа. Первый нижний слой – 80 мм, армированный сеткой, с четырьмя анкерными вставками, диаметрально разнесенными от центра к внешнему радиусу кольца. Второй слой на следующий день заливают пескобетоном на 30 мм, затем перед закладкой в ​​яму опускают вниз и между закладными вставляют нижнее кольцо.

Предварительно кольца первых двух камер необходимо обработать одним или двумя слоями гидроизоляционного покрытия. Особенно аккуратно открывайте замки на концах, а при установке каждого нового кольца наносите свежий слой мастики. Рекомендуется крепить сквозь стены П-образные скобы с резьбой на концах конечного расчета через каждые 40 см.

После установки мины ее закрывают колпаком с выходным отверстием по бокам не менее 150 мм на уровне 100-120 см от земли.По расположению закладных в колпаке просверливается отверстие 16 мм, затем емкость стягивается термоупрочненной арматурой диаметром 14 мм на резьбовых выколотках. Горловину каждой камеры можно собирать из колец, но при высоком уровне грунтовых вод лучше отлить монолитно с заглушкой или устроить земляной замок на уровне перча.

С внешней стороны колонны покрыты слоем пенополиуретана, возможно с фольгированной подложкой.Не с целью утепления, а как средство, чтобы компенсировать грунтование почвы и не дать ей промерзать до колец. Оставшееся пространство можно засыпать дорожным щебнем, но часто его заполняют выкопанной глиной – это зависит от типа и состава местного грунта.

Не все контейнеры одинаково герметичны

Вода, выходящая из второй камеры, очищена на 99% от твердых частиц и жира, но является биологически загрязненной и требует дополнительной очистки в слое почвы.Так что, вопреки «вестникам» маркетинга, сливать воду из септика в рельеф категорически запрещено.

С функцией поля фильтрации отлично справится колодец колец с перфорацией. Закапывать кольца можно последовательно, но лучше начинать с ямы и устраивать 20-сантиметровую засыпку щебнем по бокам, не допуская заиливания ям. Чтобы упростить земляные работы, вы можете заменить один глубокий контейнер парой меньшего размера. Также желательно удалить фильтрующий колодец из септиков на 5-7 метров, чтобы почва вокруг камер была менее насыщена влагой.

При укладке верхних колец не забудьте оставить растворы, соединяющие первую камеру со второй и вторую с третьей с помощью метровых отрезков труб ПВХ 110 мм, расположенных с разницей в уровне 50 см. Труба HDPE диаметром 70 мм проходит от дна второй камеры до середины первой. Также не забудьте подключить аэротенк с трубой ПНД к фильтрующему колодцу. Выходы труб в первых камерах загерметизированы и загерметизированы, затем оборудуются вертикально ориентированными тройниками, так что приток текущей жидкости идет из слоя на 2-3 метра ниже поверхности, где нет твердого ила и легких фрагментов.

1 – патрубок отвода канализации; 2 – тройник; 3 – первичный отстойник; 4 – аэротенк; 5 – дренажный колодец; 6 – Труба ПНД Ø110; 7 – труба ПНД Ø70; 8 – щебень (гравий)

Система аэрации септика

Для поддержания жизнедеятельности аэробных бактерий через очищенные стоки необходимо периодически пропускать воздух – около 1300 л · м 3 / ч. Чем больше распыляется пузырьков воздуха, тем эффективнее и быстрее происходит аэрация. При этом хороши мембранные диффузоры, которые используются в рыбоводных хозяйствах для снабжения бассейнов кислородом.Их нужно размещать в метре от дна аэротенка в количестве от одной до трех штук, в зависимости от размера и производительности всей системы.

1 – компрессор; 2 – силиконовые трубки; 3 – диффузор мембранный

Диффузоры подключаются с помощью силиконовых трубок, протянутых через переливные трубы к горловине бака. Компрессор может располагаться как на оборудованном участке внутри аэротенка, так и в кессоне рядом с емкостями.

Массообмен между камерами

Септик должен быть укомплектован погружным шламовым насосом, который не только предотвращает затопление, но и помогает при периодической очистке накопившегося шлама.По умолчанию он подвешен посередине второго резервуара, но поплавок находится на полметра выше выпускного отверстия. Так помпа в экстренном порядке убережет от избытка осветленной воды, сбросив ее в фильтрующий колодец, и не даст септику затопиться.

1 – трос; 2 – поплавок; 3 – дренажный насос; 4 – диффузор трубчатый

Вторая заделанная труба между ячейками перекачивает активный ил в первичный отстойник, что ускоряет размножение бактерий и работу всего септика.Чтобы не использовать другой насос, конец трубы полого опускается на 30 см от дна, а внутри установлен продуктивный трубчатый диффузор, работающий как эрлифт с высотой подъема до двух метров.

Септик относится к местным очистным сооружениям. К строительству прибегают при отсутствии централизованной канализации.

Речь в статье идет исключительно об одном типе, а именно – септике, для строительства которого используются готовые железобетонные кольца.
Как и любой другой, у этого типа есть свои сильные и слабые стороны.

По конструкции септик может содержать от 1 до 3 колодцев из бетонных колец, соединенных между собой в общую систему.

Фото: типы септиков – однокамерные двухкамерные трехкамерные

При выборе схемы септика необходимо ориентироваться на следующие факторы:

• суточное потребление воды на участке;
• рельеф местности;
• уровень грунтовых вод на участке и его сезонные колебания;
• глубина промерзания грунта на заданном участке;
• возможность подъезда к грузовым автомобилям.

Расчет септика заключается в определении его объема. Это зависит от суточного потребления воды.

Рабочий или полезный объем септика принимается равным трехкратному сливу воды в сутки. 1 человек за это время расходует около 200 литров. Эта цифра, умноженная на 3 и количество проживающих, и есть вместимость септика.

Это означает септик с более чем одной камерой. Эффективным для него является объем от дна до уровня переливного патрубка во вторичную камеру.

Реальный объем септика может быть больше расчетного, но не наоборот.

Фото: септик из бетонных колец

Принцип действия

Однокамерный септик работает по кумулятивному принципу. Чем больше будет его объем, тем меньше нужно будет откачивать.

В многокамерных септиках происходит разделение сточных вод на фракции. Твердая фаза по мере того, как более тяжелая оседает и накапливается на дне, более легкая остается наверху.По мере повышения уровня в первичной камере наступает момент, когда жидкость начинает перетекать во вторую камеру.

Осветленные сточные воды, поступающие во вторую камеру, снова отстаиваются. Жидкость, попадающая в третью камеру (фильтрующий колодец), уже практически не содержит твердых взвешенных частиц. Через слой фильтрующего материала внизу он уходит в землю.

Фото: септический принцип

Место установки

Септик расположен таким образом, чтобы сохранялось расстояние не менее 30 м до источника водоснабжения (колодец, колодец)

Если участок имеет уклон, то септик должен располагаться на склоне ниже, чем другие конструкции.

Головка септика с крышкой должна иметь высоту, достаточную для предотвращения попадания в колодец талой и дождевой воды.

Фото: место установки

Строительство при высоком уровне грунтовых вод

Уровень грунтовых вод считается высоким, если вода появляется на глубине от 0,5 до 1,0 м. Это создает значительные трудности при строительстве септика.

Сложность не столько в выполнении земляных работ, сколько в проблеме герметичности тары септика. Особенно это актуально для септика из бетонных колец.

Важно! Обеспечить 100% качество гидроизоляции стыков колец очень сложно. Добиться этого позволяет использование современных материалов, но малейшая протечка приведет к быстрому заполнению септика.

Вопрос не только в эффективном отводе ила, но и в самой работе септика. Даже если гидроизоляция сделана идеально, рассчитывать на фильтрацию почвы нет оснований.

На выходе может быть дополнительная надземная фильтрующая площадка – слой грунта в виде холма.

Это потребует использования дренажных насосов, что приведет к удорожанию и усложнению конструкции в целом.

Не исключено, что в этом случае будет целесообразно отказаться от бетонных колец в пользу герметичных емкостей типа бочек, цистерн и еврокубов.

Расстояние от дома до септика

Расстояние от фундамента дома до септика должно быть не менее 5 м. Но сделать его слишком большим нельзя.

Важно! Канализационную трубу необходимо прокладывать с уклоном не менее 2,5 см на метр длины на глубине 0,8-1,0 м от поверхности. При большом расстоянии труба уйдет слишком глубоко в септик.

В этом случае возможны два варианта – смириться с потерей полезного объема или увеличить глубину колодца.

Уровень жидкости в септике не должен подниматься над канализационной трубой, иначе будет остановка, мешающая нормальной работе канализации.

Корпус

Работы по сооружению септика включают несколько основных этапов:

• первый из них земляной – выемка траншеи для дренажной трубы;
• после этого нужно смонтировать конструкцию – установить бетонные элементы. трубы и аналогичные изделия;
• после гидроизоляции грунт засыпается землей вокруг колец;
Установлено
• крышек.

Септик готов к подключению к инженерным системам дома.

Земляные работы

Земляные работы можно производить вручную или с помощью механизации.

Выбор метода зависит не столько от стоимости спецсредств, сколько от наличия подъездных путей и наличия свободного места для извлеченных земель.

При строительстве нового дома лучше выкопать котлован экскаватором. Это значительно облегчит и ускорит работу, ведь на счету не один десяток кубометров.

Один нюанс. При рытье ведром получается яма, форма и размеры намного больше, чем нужно для септика. Спустить в котлован бетонные кольца весом от 400 кг своими силами будет непросто. Скорее всего, вам придется прибегнуть к услугам крана с большим вылетом стрелы.

Рытье вручную займет намного больше времени, но позволит выкопать котлован точно по размеру. Диаметр колодца под кольцо берется с запасом по 20 см в каждую сторону.

Для извлечения почвы используется ручная или механическая лебедка. Для работы требуется минимум два человека – один внизу и один вверху.

Нельзя забывать о безопасности. Всегда существует опасность осыпания грунта, стены должны быть слегка наклонными или строго вертикальными.

Фото: копка котлована вручную копка котлована с помощью спецтехники

Установка

Бетонные кольца для септика нельзя раскатывать во избежание появления трещин.

Погрузочно-разгрузочные работы производятся только в вертикальном положении. Монтаж септика начинается с подготовки основания под кольца. Его цель – уменьшить влияние сезонных движений почвы на кольца.

Фото: установочные кольца

В качестве основы можно использовать готовые изделия или изготовить их самостоятельно.

Дно котлована выравнивается, из арматуры вяжется сетка 20 * 20 см и заливается бетоном на толщину не менее 20 см.Основание может быть отдельным для каждого колодца или общим.

Фото: заливка бетона

На подготовленное основание кладут кольца. В установленных кольцах размечаются и пробиваются отверстия для труб и тройников. С этим справятся мощный перфоратор и болгарка.

После того, как все разъемы установлены по местам и сливная труба вставлена ​​в септик, начинается гидроизоляция.

Закончив гидроизоляцию, можно приступать к заливке колец.Пространство между стенами котлована и бетонными кольцами засыпается грунтом с утрамбовкой на 20-30 см.

Гидроизоляция

Этап гидроизоляции – один из самых серьезных, и к нему нужно отнестись со всей ответственностью.

Вопреки распространенному мнению, обычный бетон не выдерживает никакой критики. Поэтому все внутренние и внешние поверхности колец гидроизолированы.

Фото: гидроизоляция септика

Для этого используется битумная мастика, раствор жидкого стекла или хорошо зарекомендовавшие себя полимерные мастики, такие как «Гидротекс» и «Гидроизол».
Особое внимание следует уделить герметизации стыков между кольцами.

Фото: гидроизоляция стыков колец

Наилучшие результаты дает бетонная смесь со специальными добавками, делающими бетон водонепроницаемым.

Вентиляция

Система вентиляции септика должна выполнять две задачи:

• для удаления неприятных запахов из колодцев и магистралей;
• избежать разрежения воздуха в канализационных трубах.

Фото: вентиляция

Канализационная труба септика подключается к вентиляционному стояку, выходящему на крышу здания. Диаметр стояка не должен быть меньше диаметра трубы, соединяющей септик с канализацией сооружения. Оптимальный диаметр канализационной трубы – 110 мм.

Если сечение недостаточно велико, поток воды покроет весь зазор трубы. В результате действия «поршневой» воды из сифонов сантехники засасывается вода, исчезает гидрозатвор.Запахи канализации проникают в комнату.

Виды септиков из бетонных колец и их особенности

Однокамерный септик

На фото: однокамерный септик

Однокамерный септик служит резервуаром для сбора сточных вод. Его объем не должен быть менее чем в 16-20 раз больше суточного расхода. Может выполняться без низа. Тем более, что устройства любого дренажа с однокамерной системой бессмысленны.

Процесс фильтрации почвы прекращается, так как происходит заиление в результате осаждения тяжелых фракций.

Важно! Следите за тем, чтобы сточная вода не просачивалась через стыки колец.

Двухкамерный

На фото: двухкамерный септик

Септик, состоящий из двух камер, полностью исправен. В первой камере скапливаются тяжелые отходы. Отстойная вода поступает во вторичную камеру. При грамотном устройстве донного дренажа из гравия и песка вода полностью или частично уходит в землю.

Рабочее состояние двухкамерного септика – 1-я камера постоянно заполнена до уровня перелива, уровень 2-й зависит от слива отходов и скорости фильтрации.

Трехкамерный

Фото: септик трехкамерный

Септик на 3 камеры – самый совершенный с точки зрения утилизации мусора. Первые две лунки служат отстойниками разной степени очистки, к ним добавляется третья, служащая фильтром.

При рытье котлована под 3-ю камеру септика в глине очень желательно выходить на слой песка, который хорошо пропускает воду. Вода из такого колодца легко впитается. Напротив, глиняное дно будет мешать нормальной работе по уборке.

Рабочее положение трехкамерного септика – две камеры заполнены до уровня перелива, фильтрующий колодец имеет определенный уровень жидкости.

Без дна

Фото: септик из бетонных колец без дна

Септик может не иметь дна в двух случаях – если уровень грунтовых вод достаточно низкий и нет опасности попадания сточных вод в водоносные горизонты.И наоборот, когда необходимо, чтобы вода уходила в землю. Для этого на дно укладывается несколько слоев песка и гравия.

С аэрацией

Процесс разложения органических остатков можно значительно ускорить, если во вторичную камеру ввести воздух под давлением. Достигая дна, воздух смешивает отложения с колониями аэробных бактерий. Аммиак разлагается на нитриты.

Для принудительной вентиляции достаточно компрессора с таймером.

Без откачки

Название весьма условное. К септикам без откачки можно отнести правильно построенный трехкамерный септик. В первой камере происходят анаэробные процессы.

Фото: септик без откачки

Твердые частицы, осевшие на дне, разлагаются бактериями на метан и сероводород, ил относительно небольшой. Чем его меньше, тем глубже процесс разложения.

Если добавить к аэрации второй камеры и хорошей фильтрации осветленных вод из третьей, то откачка может занять много времени. Это не миф, есть реальные примеры септиков, которые проработали 10-12 лет без единой откачки.

Ремонт и обслуживание

Техническое обслуживание септика сводится к контролю уровня сточных вод в камерах и, при необходимости, откачке.

После этого желательно осмотреть стыки бетонных колец на предмет протечек.Может понадобиться пломбировать септик

Септик должен работать в теплое время года или круглый год, без перебоев. Это связано с особенностями его работы.

В септике поддерживается положительная температура за счет тепла, выделяемого при разложении органических веществ.

Септик зимой поддерживает себя. Поступающие извне сточные воды также отдают тепло.

Важно! Если сточная вода перестает стекать, процесс разложения останавливается, температура падает. Система перестает саморегулироваться. Вместо живой экосистемы образуется прорубь.

Запахи

Если система вентиляции правильно спроектирована и правильно установлена, то никаких посторонних запахов септик ее наличие не выдает.

Необходимые условия для этого – количество примесей в пределах нормы, система герметична, протечек нет, люки плотно закрыты, вентиляция в порядке.

Неприятный запах может появиться, когда органика не успевает разложиться, бактерии не справляются с «работой».«В этом случае биоактиватор можно добавить в септик.

Этим обзором тема септиков из бетонных колец не исчерпывается. Несомненно, этот дизайн пользуется заслуженным вниманием разработчиков. При правильном подходе септик из бетонных колец для дачи, дачи или загородного дома может долгое время работать с высокой автономностью.

Среди новых систем очистки, пришедших на смену вонючим выгребным ямам, особой популярностью пользуются септики. Но поскольку стоимость готовых конструкций доступна далеко не всем, придется сделать септик из бетонных колец своими руками.

Когда канализация на даче или в частном доме не может быть подключена к центральным коммуникациям, актуальным вариантом является выпуск собственных очистных сооружений, а в данном случае септика. В отличие от обычных выгребных ям очищает бытовую канализацию, делая их безопасными для окружающей среды, сдерживает неприятные запахи и при правильной организации не откачивается долгие годы.Решая, какой септик установить предпочтение, часто отдают именно конструкциям из бетонных колец.

Виды и принцип работы септика из бетонных колец

Принцип работы всех септиков одинаковый, разница только в использовании разных материалов для строительства септика в частном доме и количестве камер – резервуаров для сбора сточных вод.

• Однокамерный септик не подходит для установки, так как процесс фильтрации
  остановится, как только появится донный ил. Во многом это зависит от количества сточных вод и объема септика
  , но долго такие
  Очистные сооружения работать не будут. Частая откачка осевших фракций потребует дополнительных затрат на услуги канализации и запуск новых бактерий.
• Двухкамерный септик полностью исправен. В первой камере происходит только брожение и осаждение стоков с закрытым дном, во второй уже достаточно
  Очищенных сточных вод, которые уходят в землю.Скорость фильтрации
  зависит от качества дренажной системы.

• Трехкамерный септик – наиболее совершенный вариант с точки зрения утилизации бытовых отходов. В этом случае роль отстойников выполняют первые два резервуара, вода в них имеет разную степень очистки, а третий выполняет роль фильтрующего поля
  . Поэтому решая, какой сделать септик, лучше остановиться на этом варианте.

Важно! В рабочем состоянии септики должны быть заполнены до уровня перелива, а поля фильтрации содержат лишь определенное количество очищенной воды.

Расчет необходимого объема септика

Объем отходов, а соответственно объем вместимости рассчитывается по формуле: количество проживающих людей умножается на 200 литров, умножается на 3 дня и делится на 1000, полученное число определяет необходимую вместимость в кубических метрах.

200 литров – это норма расхода на человека, конечно, на самом деле это намного меньше. 3 дня – время, за которое очищается вода в септике.Если в дом часто бывают гости, стиральной или посудомоечной машиной рекомендуется добавить к объему 200 литров. Объем второй емкости может быть меньше первой на 30%, а третьей – на 50%. Основываясь на этих расчетах и ​​зная объем одного конкретного круга, несложно подсчитать, сколько потребуется.

табл. КРУГЛЫЕ БЕТОННЫЕ КОЛЬЦА

НАЗВАНИЕ	ГАБАРИТНЫЕ РАЗМЕРЫ в мм.
		толщина стенки	внутр. диаметр	вес
КС-7-5	500	80	700	0,275
КС-7-9	900	80	700	0,410
КС-7-10	1000	80	700	0,457
КС-10-2	300	80	1000	0,200
КС-10-3	300	80	1000	0,200
КС-10-5	500	80	1000	0,200
КС-10-6	600	80	1000	0,400
КС-10-9	900	80	1000	0,610
КС-10-9 с / с	900	80	1000	0,610
KS -10-10 ч	1000	80	1000	0,660
КС-12-10	1000	80	1200	1 050
КС-15-3	300	80	1000	0,200
КС-15-6	600	80	1500	0,670
КС-15-9	900	90	1500	1,00
COP -15-10 ч	1000	100	1500	1,240
КС-20-6	600	100	2000	1,20
КС-20-9	900	100	2000	1,50

Септик из бетонных колец: этапы строительства

Канализация с септиком из бетонных колец отличается надежностью, прочностью и высоким уровнем очистки бытовых сточных вод. Цена на такую ​​конструкцию будет относительно невысокой, а при отличной гидроизоляции и правильной схеме откачивать емкости часто не придется. К сложности строительства можно отнести необходимость привлечения тяжелой техники и особенно прокладки труб между бетонными участками.

Подготовительный этап

Монтаж септика осуществляется с соблюдением всех санитарных, строительных норм и правил. Продумайте проект очистных сооружений, расположение на приусадебном участке и согласовайте план в соответствующих инстанциях.Определитесь, какой септик лучше установить, чтобы канализация в частном доме была максимально комфортной. Правильно рассчитайте объем септика и приступайте к строительству.

Земляные работы

Яма для очистных сооружений в частном доме должна быть настолько большой, чтобы ничего не мешало установке колец. Дно выгребных ям на месте отстойников забетонировано. Это дает возможность исключить попадание в почву еще не очищенной воды.

Основание для второй или последующих камер сконструировано таким образом, чтобы вода могла проникать в почву. Для этого сделайте фильтрующую подушку глубиной до 1 метра из гравия и песка.

Совет! Если при установке септик под фильтрационным колодцем дойдет до песчаного слоя почвы, вода из него уйдет максимально быстро и легко.

Форма котлована не должна быть круглой, важна стандартная квадратная, чтобы кольца могли свободно входить.Кроме того, в квадратной яме на дне можно уложить уже готовую бетонную плиту, а в круглой – только цементную стяжку. На этом этапе работ также стоит помнить, что если каждый последующий колодец поставить на 20-30 см ниже предыдущего, то септик и, собственно, сама канализация будет более функциональной.

Поставка и установка железобетонных колец

Rings доставляет и устанавливает грузовой транспорт, поэтому стоит заранее предусмотреть доступ к строительной площадке, учесть дополнительные экономические затраты и радиус поворота стрелы крана, ему не должны мешать газ, телефон или электричество. коммуникации.
Между собой кольца обычно стыкуются металлическими скобами, стыки промазываются раствором цемента и песка.

Монтаж железобетонных колец

Когда в них установлены все колодцы, проделаны ямы и установлены переливные трубы, внешняя канализация подключена к очистным сооружениям через сливной патрубок, входящий в первый резервуар. Места ввода труб обязательно заделывают.
Пространство между установленными кольцами и стенками котлована засыпается грунтом и тщательно послойно уплотняется.Если септик установлен выше уровня промерзания почвы, его утепляют, иначе в холодное время года канализация будет нефункциональной.

Совет! Бетонные кольца лучше доставить и установить одновременно, это сэкономит не только деньги, но и время. Заранее необходимо закончить все земляные работы и разгрузить кольца не просто на участке, а сразу, установив септик.

Гидроизоляция

Хороший септик с герметиком – основа его правильной работы.Какой герметик лучше всего выбрать для этих целей, каждый строитель определяет сам. Обычно для обработки швов используют резинобитумную мастику, реже встречаются полимерные смеси. Для более длительной эксплуатации выгребных конструкций также выполняется внутренняя герметизация стыков бака.

Если герметизация выполнена некачественно, попадание неочищенных сточных вод в землю будет меньшим из зол. Емкости септика, особенно в период весенней распутицы, будут заполнены водой, а все ее содержимое потечет по сантехнике в доме, потребуется повторная эвакуация.

Вентиляция

Первый резервуар требуется для установки выхлопной трубы на высоту до 4 метров над уровнем септика. Необходимо следить за тем, чтобы образовавшиеся в результате брожения сточных вод газы могли улетучиваться, а на участке не было неприятных запахов. Если есть возможность, в каждую скважину устанавливают вентиляционные трубы.

Септическая накладка

Задача перекрытия – не только закрыть яму, но и обеспечить герметичность резервуаров.Как правило, камеры закрывают готовыми железобетонными плитами, в которых есть отверстие для люка из чугуна или толстого пластика. Затем конструкцию засыпают небольшим слоем грунта. Люки на каждой из лунок помогут следить за состоянием и наполнением септика, а также позволят периодически вносить смеси активных бактерий в выгребные ямы.

Обслуживание септиков

После запуска частной канализации
в доме необходимо принять меры, которые продлят срок его службы.
• При откачке содержимого контейнера часть накопившегося ила остается на дне, чтобы обеспечить нормальное заполнение камер активными бактериями в будущем.
• Выкачивание содержимого септика осуществляется канализационной техникой, при которой сточные воды собираются через сливной патрубок.

• Существуют также биологические методы очистки, использование так называемых бактерий для септиков и выгребных ям. Они помогут значительно уменьшить количество осадка, а, следовательно, и откачивание жидкости потребуется реже.
• Категорически не рекомендуется использовать тряпки, спички, салфетки, средства гигиены и даже туалетную бумагу.

Как построить системы септиков

Как построить системы септиков

за 6 простых шагов

---

Think Tank – Septic Design Forum

---

для систем, отличных от обычных домов – перейти Кому:

Введение: Y Можно избежать затрат на найм проектировщика и экскаватора, но не позволяйте друзьям убедить , что этих рабочих мест нет ценить.Имейте в виду, что, как и при покупке собственности , его аспект усадьбы , если с ним не обращаться с холодным разумом и большой осторожностью, может испортить ужин в День Благодарения и многие спокойные ночные сны. Как построить системы септиков? Все здесь.

Почему бы не сделать самому? Выполнение чего угодно самому может быть героическим или сумасшедшим в зависимости от результата. За более чем 25 лет, потраченных на проектирование планировок участков и септических систем в живописной сельской местности прекрасного штата Вашингтон, я видел не один дом, навсегда разрушенный небрежными раскопками, плохим размещением колодцев и десятками других ловушек, поджидающих нетерпеливого барона или баронесса, направляющаяся по стране с сердцем, полным мечтаний.

Домовладельцы могут сэкономить деньги и доказать своим друзьям, что они освоили этот аспект строительства дома. Однако имейте в виду, что несколько дней простоя с арендованным экскаватором-погрузчиком могут быстро съесть любую ожидаемую экономию, сделанную своими руками. Помните также, что раскапывание линии электропередачи и затемнение вашего блока не только смущают вас, но и могут стоить вам больше на ремонт, чем весь бюджет вашего проекта.

Навыки опытного проектировщика септиков или экскаватора возрастают в цене на небольших участках и в плохих почвенных условиях.Если в глубине души вы знаете, что вам не хватает этих навыков, не рискуйте своим душевным спокойствием.

1. Оценка участка – это первый шаг: Получите масштабную карту вашей собственности, если у вас ее нет. Чертеж в масштабе под взят из заявки на систему септика, которая была составлена ​​профессиональным проектировщиком септики и отправлена ​​в местный департамент здравоохранения. Участок, отнесенный к категории сложного, предназначен для небольшого участка в сельской местности с коммунальной системой водоснабжения (резервуар на расстоянии).По крайней мере, водяной колодец не обязательно должен быть включен в планировку.

Ближайший соседский дом виден на фото слева . Грязь, выкопанная из двух контрольных ям, можно увидеть позади участка на краю поля фермы выше и по обе стороны от зеленого силового трансформатора. Сайт готов к оценке местным здоровьем. Дизайн и строительство будет тесновато. При использовании небольших и узких участков требуется каждого дюйма пространства.Обычно рекомендуется провести обследование, чтобы убедиться в том, что отступления от границ владений будут устранены. Обратите внимание на красный бифштекс, обозначающий угловой штифт позади трансформатора.

Местное отделение здравоохранения обычно предоставляет пакет форм и информации, объясняющих процесс подачи заявления. Инспекторы здравоохранения обычно лучше в сельских округах, но они не скажут вам, как построить системы септических ям. Эта информация следует;

Важное примечание: Площадка , а не , должна быть расчищена, зачищена, выровнена или иным образом нарушена до тех пор, пока не будут выяснены детали схемы площадки.Если на участке требуется водяной колодец, его следует зачистить или найти только после того, как будет найдено место для септической системы.

Помимо описания текстуры и глубины почвы, оценка участка обычно имеет масштабную карту, нарисованную вручную, как показано выше. На карте должно быть указано расположение испытательных ям. Большинство департаментов здравоохранения требуют, чтобы эта оценка проводилась лицензированным лицом. Кроме того, окружающие условия показаны в масштабе, включая границы участков, здания, колодцы, трубы, мощеные участки, окружающие септические системы, если они известны, дороги, сервитуты, деревья и берега.Вы также должны указать направление уклона, дренажные пути, поверхностные воды и использование прилегающих земель. Вы можете зайти в свою местную медицинскую карту, чтобы узнать, что здесь требуется вашему отделу здравоохранения, и посмотреть, сможете ли вы составить свою собственную карту.

Испытательные ямы и исследование площадки производятся с помощью экскаватора-погрузчика: В большинстве округов местным органам здравоохранения обычно требуется пара ям шириной 6 футов или более. Ямы, или «контрольные лунки», заменили традиционный перколяционный или «проникающий» тест, который раньше был обычным в большинстве областей.Сегодня специалист по почвам должен иметь одну, две или несколько ям, вырытых лопатой глубиной 5 или более футов, достаточно широкой и наклонной, чтобы он или она мог спуститься в них и взять пробу почвы в боковых стенках. Смотрите видеоклип вверху справа.

Стабильность и безопасность почвы всегда учитываются инспекторами и случайными представителями общественности. Детей тянет к снаряжению и ямкам в грязи. Оставлять отверстия открытыми для последующего осмотра хуже, чем присутствие местного медработника при осмотре участка и закрытие объектов за одну поездку для экскаватора с обратной лопатой.Если ямы необходимо держать открытыми, скажем, для последующего посещения местным медперсоналом, забаррикадируйте или надежно закройте ямы, чтобы не пускать людей.

Оценка участка с помощью экскаватора-погрузчика – лучший тест, чем старый тест на перхоти, потому что он позволяет шире взглянуть на почву .

2. Классификация почв следующая: Система классификации почв, используемая в большинстве мест в США (и в некоторых других странах), называется Система классификации сохранения почв Министерства сельского хозяйства США .Имейте в виду, что способность определять такие качества, как «текстура почвы» и «структура почвы», приходит с опытом. Если вы взорвете классификацию почвы, вы можете получить меньше или больше дренажного поля, чем вам нужно. Больше дренажного поля означает ненужные расходы. Меньше дренажного поля означает преждевременный отказ, обычно с гостями.

Наиболее ограничительный тип почвы, обнаруженный в любой из ям в области дренажного поля, должен определять ваш выбор в случае смешанных или смешанных почв в любом месте в пределах дренажного поля.Большинство испытательных ям включают четыре или более типов почвы, когда вы смотрите вниз через профиль почвы внутри каждой ямы, поэтому изучайте почву непосредственно под тем местом, где будет дренажное поле ( между 36 и 48 дюймами ниже уровня земли обычно ).

3. Теперь вы определяете площадь траншеи для вашего дома: выкопайте пару шести футов ям на каждом конце вашего водосборного поля и проверьте тип почвы.

Как пользоваться таблицей: Несмотря на то, что вы думаете, размер водосточного поля составляет , а не в зависимости от количества ванн комнат или светильников в доме.Почти все департаменты здравоохранения используют количество спален в доме, , как способ определения размеров водостоков. Количество людей в доме (обычно двое в спальне) и их обычное ежедневное потребление воды (обычно шестьдесят галлонов на человека в день) – вот как устанавливается скорость потока. Этот расход около трехсот шестидесяти галлонов воды в день внутри дома с тремя спальнями определяет количество сточных вод, которые должны быть отправлены на водосток. После того, как вы решили, какой тип почвы находится под вашим будущим водосливным полем, найдите площадь водосборного поля, необходимую для вашего размера дома, в таблице ниже, и вы получите требуемый размер водосборного поля. Примечание. Приведенная ниже таблица была составлена ​​на основе правил различных штатов и многолетнего практического опыта. Ваш округ может иметь очень разные размеры, и по закону вы должны использовать таблицу из местного отдела здравоохранения.

Drainfield Таблица размеров
Класс почвы долларов США	Тип почвы : возьмите образец почвы на 5 футов ниже уровня земли в зоне дренирования, выкопав на каждом конце испытательную яму размером с человека	2 Спальный дом 240 галлонов сточных вод / день	3 Спальный дом 360 галлонов сточных вод / день	4 Спальный дом 480 галлонов сточных вод / день	Коммерческие проекты на каждые 100 галлонов сточных вод / день
№ 1	Крупнозернистый Песок – для большинства песчаных почв потребуется распределение давления, если присутствует гравий и / или партия небольшая	200 кв. футов гравия или 10 шестифутовых хранилищ или 16 четырехфутовые хранилища	300 кв.футов гравия или 14 шестифутовых хранилищ или 22 четырехфутовые хранилища	400 кв.футов гравия или 18 шестифутовых хранилищ или 28 четырехфутовые хранилища	84 кв.футов гравия или 3.6 шестифутовых хранилищ или 5,6 четырехфутовые хранилища
# 2	Средний Песок	240 кв. футов гравия или 12 шестифутовых хранилищ или 20 четырехфутовые хранилища	360 кв.футов гравия или 16 шестифутовых хранилищ или 25 четырехфутовые хранилища	480 кв.футов гравия или 21 шестифутовые хранилища или 33 четырехфутовые хранилища	100 кв.футов гравия или 4.3 шестифутовых хранилищ или 6,7 четырехфутовые хранилища
№ 3	Мелкий Песок – Суглинистый крупнозернистый Песок – Суглинистый средний Песок	300 кв. футов гравия или 10 шестифутовых хранилищ или 16 четырехфутовые хранилища	450 кв.футов гравия или 15 шестифутовых хранилищ или 24 четырехфутовые хранилища	600 кв.футов гравия или 20 шестифутовых хранилищ или 32 четырехфутовые хранилища	125 кв.футов гравия или 4.1 шестифутовых хранилищ или 6.5 четырехфутовые хранилища
# 4	Очень мелкий песок – Суглинистый мелкий песок – Все Суглинки	400 кв. футов гравия или 14 шестифутовых хранилищ или 22 четырехфутовые хранилища	600 кв.футов гравия или 20 шестифутовых хранилищ или 32 четырехфутовые хранилища	800 кв.футов гравия или 26 шестифутовых хранилищ или 42 четырехфутовые хранилища	167 кв.футов гравия или 5.4 шестифутовых хранилищ или 8,4 четырехфутовые хранилища
# 5	Все Иловые суглинки хорошей структуры	540 кв. футов гравия или 18 шестифутовых хранилищ или 28 четырехфутовые хранилища	800 кв.футов гравия или 26 шестифутовых хранилищ или 42 четырехфутовые хранилища	1070 кв.футов гравия или 35 шестифутовые хранилища или 55 четырехфутовые хранилища	223 кв.футов гравия или 7.2 шестифутовых хранилищ или 11,2 четырехфутовые хранилища
№ 6	Прочие Иловые суглинки – Все Суглинки – Все Глины Примечание: некоторые глины могут не соответствовать требованиям для любой системы	1200 кв. футов гравия или 39 шестифутовые хранилища или 62 четырехфутовые хранилища	1800 кв.футов гравия или 60 шестифутовые хранилища или 94 четырехфутовые хранилища	2400 кв.футов гравия или 78 шестифутовые хранилища или 122 четырехфутовые хранилища	500 кв.футов гравия или 16.0 шестифутовых хранилищ или 25,0 четырехфутовые хранилища
Дренажные поля типа разрешены, если тип почвы – мелкий песок или более крупнозернистый – распределение давления требуется для всех конструкций дна, и если почва очень гравийная или очень гравийная, плюс может потребоваться песчаная футеровка под дренажным полем один квадратный фут водосточного поля измеряется как ковер, если смотреть сверху вниз – «боковина» не считается, хотя некоторые показатели здоровья Отделы продолжают отдавать должное за боковые стенки шириной до 6 дюймов, рассчитанные путем измерения периметра дна или траншей – с использованием Боковая стенка сбивает расчеты и была дискредитирована из-за того, что вода в почве редко перемещается вбок, за исключением случаев, когда она насыщена

Возврат в проект Drainfield Возврат на место оценки «Perc Test»

Для размещения дренажного поля требуется как минимум 2 траншеи одинакового размера. От септика больше не рекомендуется использовать единую дренажную линию. Разделение потока на две, три или более линий выполняется с помощью распределительной коробки или “ D-box” для разделения потока. В D-боксе трубы оснащены простыми клапанами регулирования потока в виде эксцентриковых заглушек, которые равномерно разделяют поток между линиями. Сточные воды (сточные воды , прошедшие через септик ) стекают вниз по склону от выхода резервуара через D-образную коробку и вниз в отдельные траншеи, где они выливаются на пол каждой траншеи, где обработка начинается в почве. место расположения.Не забывайте, что отдельные траншеи имеют уклон НЕ , а – мертвый уровень от одного конца до другого.

Правила вашего местного отдела здравоохранения. Департамент здравоохранения вашего округа должен соблюдать правила и инструкции. Иногда правила такие же, как и руководящие принципы штата, но иногда необходимо соблюдать более строгие правила, характерные для вашего округа. Эти правила включают в себя глубины, неудачи и детали строительства. Например, как далеко вы можете разместить водосливное поле от колодца (обычно 100 футов), здания (обычно 10 футов), водопровода (обычно 10 футов), ручья, пруда или озера (от 75 до 100 футов), септик (обычно 5 футов) или даже дерево (от 5 до 50 футов в зависимости от вида) прописаны, прописаны вырезы и берега (в зависимости от штата и округа).Они укажут, насколько глубиной могут быть траншеи (обычно не более трех футов от последнего уклона до дна траншеи), и даже можете ли вы использовать технологию пластикового хранилища, показанную здесь. Ключом к получению правильных результатов от сотрудников вашего отдела здравоохранения является четкое и полное изложение ваших идей в ваших рисунках . Часто бывает туда и обратно с отделом здравоохранения. Вас могут несколько раз попросить вернуться со свежими чертежами, чтобы соответствовать всем требованиям и правилам сайта, которые есть в ведомстве.

Прежде чем вы начнете рисовать свой проект, у вас должны быть все правила местного здравоохранения. Это может быть двухстраничный раздаточный материал или толстое постановление, состоящее из десятков страниц.

Между прочим, квадратных фута гравия на водосборном поле измеряются как ковер, покрывающий кусок земли размером 12 на 12 дюймов, за исключением того, что гравий имеет толщину в один фут. Следовательно, траншея водосборного поля, «покрывающая» 300 квадратных футов, представляет собой яму шириной три фута и длиной сто футов с гравием на дне глубиной в фут.(На самом деле вы будете использовать две траншеи по 50 футов каждая.) Гравий покрыт жесткой, но тонкой тканью, чтобы не допустить попадания грязи, называемой фильтровальной тканью . Все это засыпано прикрытием ( засыпка ) от одного до двух футов естественной почвы. Толщина засыпки зависит от желаемой глубины траншеи. «Гравий » на самом деле вовсе не гравий, а однородная чистая промытая порода с гранулами в полтора дюйма в диаметре, известная оператору гравийного карьера как « полуторный дренажный камень . “.

PVC Vault Technology: Теперь вы можете в большинстве районов заменить ряды пластиковых камер вместо старого гравия из поля выщелачивания. Infiltrator и Hancor – две компании, которые поставляют этот продукт , показанный справа. Хранилища сцепляются вместе, как грузовой поезд, и их очень легко транспортировать и строить. Зеленые трубы – это отверстия для осмотра и впрыска для домовладельца, который смотрит в водосток, особенно если в дороге возникают проблемы.Порты также используются для периодических испытаний на сквирт и обрезаются до конечной глубины после обратной засыпки дренажного поля. Детали конструкции этого дома и десятков других систем показаны на наших чертежах.

Экскаваторы и монтажники обычно предпочитают своды водосточной породе, как только они попробуют их. Большинство медицинских юрисдикций признают ценность и эффективность технологии хранилищ, и использование хранилищ становится широко распространенным в США. Гравий используется по геометрическим причинам и может быть дешевле, особенно если работа близка к поставке. Гравий также используется, если скот или движение транспорта может вторгнуться в водосборное поле. Drainrock немного прочнее, чем большинство хранилищ.

Кроме того, некоторые санитарные инспекторы отдают должное увеличенной вместимости хранилищ по сравнению с гравийными системами. Каждый погонный фут стандартного хранилища в земле дает около 10 галлонов хранилища. Линейный фут шириной 3 фута гравийной траншеи дает менее половины этого показателя даже с высочайшим качеством дренажной породы.Вы можете получить 400 кв. Футов «кредита» за нашу траншею, которая на самом деле содержит только 300 кв. Футов земли. Это может сэкономить жизненно важное место на узком участке.

Хранилища теперь бывают разной ширины, длины и высоты. Однако стандартная ширина составляет чуть менее трех футов (но обычно 3 фута – это ширина, используемая для проектирования и планирования пространства) и две стандартные длины – 6 и 4 фута.

Пора подготовить чертежи:

Компакт-диск Septic Design, доступный на этом веб-сайте , позволяет вам создавать планы, которые могут быть изменены и отредактированы в соответствии с потребностями вашего местного отдела здравоохранения, какими бы они ни были.Часто несколько простых примечаний или других изменений могут удовлетворить определенные правила большинства юрисдикций в области здравоохранения, но примечания и требования обычно должны быть напечатаны на планах. Рисунки – это язык построения всего. К тому же это а не септик твоих дедов . Наши рисунки говорят на новом жаргоне.

Изучите рисунки, показанные ниже. Разрешительные чертежи также рассказывают другим, как строить системы септиков.Эти два листа представляют собой полный набор чертежей для гравитационной конструкции для дома с тремя спальнями на нашем модельном участке, показанном ниже. Требуемый уровень детализации может зависеть от предпочтений инспектора. Однако должны быть показаны все здания, пешеходные дорожки, границы собственности, подпорные стены и расположение исходных контрольных лунок.

4. Время подавать заявление на разрешение: Теперь подайте заявление в местный отдел здравоохранения: Отправьте свои планы на стойку местного отдела здравоохранения.Вам нужно будет заполнить анкету и заплатить сбор за разрешение . Примеры чертежей септической системы для нашей модельной собственности показаны ниже. Теперь вы должны дождаться проверки чертежей и утвержденных , прежде чем переходить к этапу строительства. Спросите у местного здравоохранения, каковы обычные сроки рассмотрения заявления на получение разрешения. Получение утвержденного разрешения на строительство по почте не должно занимать больше двух или трех недель, если только в вашем районе не возникнет задержка в работе, нехватка персонала или намеренно медленный процесс.

Местный орган здравоохранения одобрит ваши рисунки обычно с подписью и датой. Строительство обычно следует начинать в течение одного года с этой даты, чтобы избежать потери разрешения и необходимости начинать с нуля с новой оплатой. Вы должны получить копию разрешения по почте после утверждения чертежей. Вы должны точно следовать всем примечаниям и деталям на чертежах. Ищите и следуйте печатным инструкциям и любым специальным примечаниям, которые местные органы здравоохранения добавляют к разрешению.Перед тем, как что-либо будет покрываться страховкой, сотрудники местного здравоохранения проверит вашу работу, поэтому тщательно планируйте свою работу. Щелкните рисунки, чтобы увеличить их. Вы, естественно, нанесете на планы свой логотип и адрес.

На левом чертеже показан план участка со всей необходимой информацией в масштабе. Рисунки предназначены для печати на стандартной копировальной бумаге 8,5 x 11. Этот формат является наиболее удобным для хранения файлов и предпочитается отделами здравоохранения за удобство хранения. Некоторые отделы здравоохранения перешли на полностью электронный формат, и наши рисунки с легкостью конвертируются в файлы PDF.Нажмите на рисунки выше, чтобы просмотреть их в формате PDF.

Использование архива гравитационных чертежей:

Рисунок справа вверху – это наш рисунок GTGV3WDD с нашего компакт-диска для конструкций гравитационного септика . Вы можете увидеть его в нашем архиве примерно на полпути вниз на странице под темой «Проекты хранилищ с использованием только 3 траншей». После того, как у вас будет вид в плане для вашей системы, найдите соответствующую страницу с подробными сведениями для поперечного сечения траншеи, плана траншеи и стандартных примечаний.

5. Наконец-то пора приступить к строительству системы септика:

На этапе верстки проект переносится на землю. Земляные работы похожи на шитье. Макет всех частей дизайна (выкройки) должен быть спроецирован на площадку (ткань), и повторная резка приведет к увеличению потерь . Если бы существовало предостережение для молодых экскаваторов , то это было бы никогда не копать слишком много. Здесь применяется двойное измерение и однократная резка. Перед тем как начать, убедитесь, что рисунок точный и точно соответствует месту. Сравните план участка на одобренном вами проекте с табличной картой участка, если необходимо, чтобы убедиться, что чертежи совпадают и показывают правильный масштаб. На утвержденных чертежах , утвержденных отделом здравоохранения , сложите все строки размеров, чтобы убедиться, что не было пропущено важное измерение. Всегда находите и отмечайте углы собственности.Не используйте существующие заборы или советы соседей, если вы не уверены в границах собственности по результатам юридического обследования.

На изображении слева: строительная бригада проверяет расположение третьей траншеи. На этом этапе лучше всего подходят длинная лента 200 футов , лента Lufkin двадцати пяти футов , деревянные колья и красная погремушка баллончика с краской . Гравитационные системы только хорошо работают , если дно траншеи находится на ненарушенной земле и является ровным.Наклон канализации НЕ применяется к водостоку. Уровень означает мертвый уровень . Прочтите это предупреждение еще раз, если вы не со мной.

Будьте осторожны и не начинайте раскопки, пока местное здравоохранение не одобрит ваши планы, независимо от того, насколько вы готовы начать. Даже если вы подали заявку и заплатили за разрешение – если инспектор не утвердил проект, они могут потребовать изменения макета. Он или она будет не прислушиваться к оправданиям вроде «нам пришлось вернуть экскаватор с обратной лопатой, поэтому мы начали без разрешения».ПРАВИЛО : после подачи заявки послушайте инспектора и следуйте всем инструкциям или начните читать эту страницу снова сверху.

Измерьте дважды. Отрежьте один раз: Штатив на тротуаре в левой части изображения справа – это лазерный уровень . Этот инструмент существует около двадцати лет и разработан на государственные деньги. Не начинайте эту работу без него. С помощью специальной планки уровня помощник может обойти участок и определить высоту любой точки выемки в пределах дюйма (2 см) в пределах видимости штатива, слушая звуковой сигнал из коробки на штанге, когда вы находитесь. “на возвышении.«

Этот инструмент (лазерный уровень) особенно полезен, чтобы убедиться, что траншеи не выкопаны чрезмерно. Постоянное внимание к высоте – залог успешной работы. Старые технологии нивелирования, такие как переходник инспектора , могут использоваться, если вы знаете, как их использовать, но даже не думайте, что вы знаете, как построить системы септиков со стандартным строительным уровнем пузырькового типа. Мне все равно, если ваш уровень 20 футов в длину. Лазерные нивелиры и все необходимые инструменты везде в наличии для аренды .

После того, как вы закончите раскопки, санитарный инспектор должен быть вызван для заключительной проверки работы. Затем происходит обратная засыпка. Однако резервуары, трубы и своды можно и нужно засыпать по бокам во время строительства. В наши дни все больше округов требуют проверки резервуара на герметичность. В вашем регионе могут потребоваться вакуумные испытания, испытания под давлением или водные испытания всех резервуаров.Обратная засыпка по бокам бетонных резервуаров может быть отложена до окончательной инспекции для проверки герметичности, если того пожелает инспектор округа. Большинство пластиковых резервуаров деформируются при таком напряжении, и их необходимо залить обратно при первом заполнении водой.

На рисунке справа, экипаж использует верхнюю часть септика на переднем плане в качестве рабочего стола и данности. Обратите внимание на разницу в высоте между верхом резервуара и поверхностью близлежащего тротуара (подсказка – около 30 см или 30 см).) Этот резервуар будет менее чем в футе под землей, когда газон будет засеян.

Уклон и тип трубы для правильного дренажа: Несколько слов о трубах и дренаже. Труба из ПВХ (поливинилхлорида) бывает разных размеров и типов. Диаметр труб в гравитационной системе составляет 4 дюйма. ASTM 3034 или диаметр 4 дюйма ASTM Schedule 40. Эти типы труб подходят для канализационных линий между домом и резервуаром.Эти трубы нельзя раздавить, наступив на них. ASTM 2729 (перфорированная дренажная труба сделана из этого тонкого материала) и ASTM CL160 (известный как Class-160 ) слишком тонкие , чтобы выдержать движение автомобилем и т. Д. При установке в неглубоких траншеях (нормальное состояние в современных септических системах). В некоторых округах допускается использование тонкостенных труб между резервуаром и дренажным полем, а у нас нет.

Уклон трубы: В септических системах используются только 2 уклонов трубы , уклон канализации (содержит «твердые частицы») и уклон линии сточных вод (без твердых частиц.) «Строительная канализация» должна иметь наклон (иногда называемый падением) на от 1/8 дюйма на фут до 1/4 дюйма на фут. Другими словами, труба должна опускаться минимум на один дюйм на каждые 8 ​​футов канализационной линии и не более чем на один дюйм на каждые 4 фута на всем пути до септика. Меньший уклон и слишком медленный поток для выхода из трубы. При большем уклоне вода теоретически стекает слишком быстро, и твердые частицы могут застрять и вызвать засорение. Идея о максимальном уклоне не более 1/4 дюйма на фут недавно подверглась сомнению, но требуется инженерное обоснование, чтобы позволить это на практике. Почти все департаменты здравоохранения требуют этот минимальный уклон в 1/4 дюйма на фут и требуют «ступенчатого спуска» по крутым склонам. Однако ни по какой причине не игнорируйте требования к минимальному уклону канализационной линии, иначе это место на вашем участке будет становятся постоянной проблемой в системе. Линии сточных вод могут иметь уклон меньше, чем канализационная труба, и больше. Они могут «упасть» всего лишь с 1/64 дюйма на фут ( опытных экскаваторов только), и сточные линии опускаются на любой максимальный наклон по вашему выбору.

Наклон дренажного поля: Никогда не помешает напомнить всем , изучающим, как строить системы септических резервуаров, что траншеи и кровати дренажного поля , будь то своды или гравий , построены абсолютно ровно без наклона на всех концах -концевой или из стороны в сторону. Некоторые древние планы дренажных полей предусматривают наличие уклона в дренажных полях, но эта практика исчезла при производстве глиняных канализационных труб. Не поддавайтесь советам друзей и соседей сделать откос на водосточном поле.Траншеи, естественно, могут находиться на разной высоте в зависимости от контуров грунта, но каждая траншея или пласт (пласт для выщелачивания) должен быть на уровне в пределах дюйма вверх или вниз по всему пласту или каждой отдельной длине траншеи. Ваша система прослужит дольше.

Если двор вниз к резервуару от дома имеет наклон , слишком , то канализационная труба должна быть опущена прямо вниз серией падений с последующим уклоном канализационной трубы к следующему перепаду.Капли – хорошее место для чистки. Помните также, что любые изгибы под прямым углом в канализационной трубе не разрешены при изменении направления в канализации, вниз или из стороны в сторону. Всегда используйте два отвода под 45 градусов или под углом вместо колена под углом 90 градусов, чтобы обеспечить надлежащую очистку с помощью змейки или ротора. Также установите очиститель , чтобы направить змею (металлический зонд для очистки засоров с поверхности), начиная с внешней стороны дома, к резервуару каждые 50 футов (100 футов абсолютный максимум) в канализации линия.Очистка и отводы под углом 45 градусов в сливной линии не требуются. Если земля наклонена к дому от области дренажного поля или если участок ровный, вам может потребоваться перекачать сточные воды с возвышения септика до дренажного поля (или слоя выщелачивания).

После септика и после D-Box вплоть до дренажного поля, уклон может составлять уклон линии сточных вод, всего лишь 1/64 дюйма на фут. Для этого требуется опытная практика земляных работ.Линия слива может опускаться под любым углом. Все сточные линии должны полностью стекать, и , а не , должны иметь «провисание» в линии, которое может вызвать образование бассейнов, а в более прохладном климате вызвать замерзание линии . Нажмите здесь или здесь , чтобы узнать больше о замораживающих септических системах.

Этот вид сайта показывает макет:

Септик можно увидеть справа от участка между первой траншеей и внутренним двориком.На этой работе, как правило, септик доставляется от производителя резервуара и опускается из грузовика в яму, подготовленную экскаватором. Отверстие резервуара имеет ровное дно на заданной глубине. Позвоните поставщику резервуара, чтобы узнать точную высоту резервуара и глубину входа и выхода. На каменистой почве может потребоваться два или три дюйма мелкого гравия для защиты дна резервуара. Септик часто бывает первым, что добавляется на новом участке дома.

Бетонный резервуар в наших краях стоит около 550 долларов, доставлен на расстояние до 40 миль, и еще на несколько долларов дороже.Резервуары из стекловолокна и септики из оребрения из полиэтилена обычно не рекомендуются, поскольку они не только дороже, но и могут быть недостаточно прочными для выполнения этой работы. Гибкие резервуары со временем деформируются, особенно при откачке. Не доверяйте резервуару, который нельзя безопасно наполнить водой на стоянке без деформации и утечки. Стальные резервуары по-прежнему используются в удаленных, более холодных местах, таких как Аляска, но сточные воды вызывают коррозию стали. Металлические компоненты имеют ограниченный срок службы в септических системах, и их по возможности следует избегать.

На виде слева экскаватор работает на третьей траншее. Хранилища находятся на своих местах в первых двух траншеях, и блоки хранилищ, видимые рядом с экскаватором, ждут, чтобы войти в третью траншею, когда она будет закончена. По мере выполнения работ участок поливают из шланга. По той же причине может потребоваться орошение участка за день или более до начала строительства. Хотя это удерживает пыль, основной причиной добавления воды в сухую почву является обеспечение необходимой влажности для уплотнения грязи вокруг труб и деталей.Вода обычно используется для замачивания стенок резервуара, чтобы уплотнить почву и заполнить пустоты, чтобы избежать провалов в лужайке. Очень влажная или очень холодная погода – не время для строительства систем септиков. Хорошие экскаваторы избегают работы в экстремальных условиях, за исключением чрезвычайных ситуаций. Работа в плохую погоду обычно включает в себя обратные поездки для получения гладкой и полированной поверхности, и это более дорогое удовольствие.

Перед установкой свода в траншею боковые стенки траншеи загрубляются садовыми граблями.Этот важный шаг предотвращает образование бактериальной накипи на стенках траншеи, называемой «размазыванием», которая может вызвать преждевременный выход из строя дренажного поля. В некоторых местах экскаваторы приваривают зубья к боковой стороне ковша обратной лопаты, чтобы выполнить эту работу за один проход.

Септики водопроводные:

На этом виде бетонная D-образная коробка размещена на своем месте, а линии сточных вод вставляются в уплотнения. Хотя все остальные соединения труб склеены вместе, там, где линии входят в бак и D-box , трубы вставляются в специальные уплотнения без клея . Старые методы строительства требуют, чтобы линии были заделаны в D-боксы и резервуары с бетонным раствором. Слева внизу изображения справа желтые пластиковые вращающиеся уплотнения для регулирования потока ждут, чтобы их поместили в концы труб, чтобы равномерно распределить поток между траншеями. Рядом с экскаватором находится стержень уровня для проверки уровня D-бокса и труб. Система работает из-за разницы в высоте между канализационной линией, выходящей из дома, септиком, D-боксом, линиями сточных вод к траншеям и отметками пола всех траншей.Эти окончательные отметки должны быть взяты из утвержденного плана (см. Выше). После завершения уклон и засыпка должны будут покрыть все на требуемой глубине. Часто верх септика используется как точка отсчета или ориентир. Пол дома-колодца, существующая плита, любой достаточно недвижимый объект будет считаться эталоном, но многие из этих вещей построены после септика. Углы собственности на участке могут изменяться по высоте.

Распределение должно быть четным:

D-box готов к работе.Регулировка расхода была установлена ​​путем наливания ведра воды в коробку и вращения уплотнений, чтобы отверстие в каждом уплотнении выходило на поверхность на одной и той же высоте. Это равномерно распределяет поток между тремя выпускными линиями, ведущими к трем траншеям. Вход в d-бокс находится справа и не имеет уплотнения для регулирования потока.

Песчаный грунт вокруг труб был пройден и уплотнен, чтобы гарантировать, что трубопроводы не будут нарушены во время засыпки. Засыпка образует небольшой выступ над дренажным полем, так что возможное оседание со временем не приведет к появлению углублений на дренажном поле.Обратите внимание на расширяющуюся уретановую пену, герметизирующую сливную линию в верхней части обзора слева, где северо-восточная сливная линия исчезает в своде. Такое внимание к деталям со стороны некоторых экскаваторов отличает лучшее от остальных. Мастерство и внимание к деталям поможет вам больше, чем что-либо еще , чтобы гарантировать, что септическая система не выйдет из строя в течение срока ее полезного использования от пятнадцати до двадцати пяти лет. Большинство владельцев говорят на первой встрече с дизайнером: «Я не хочу связываться с этим.«Они перезвонят подрядчикам на стройплощадку при первых признаках неприятностей. Если вы сделаете это самостоятельно, то такой вариант вам не предоставят.

6. Завершение работы, окончательная проверка и засыпка: Заключительное заключение о состоянии здоровья может быть получено только после звонка в местный отдел здравоохранения для окончательной проверки. Они посоветуют вам исправить все, что вы пропустили, в соответствии с утвержденными планами. Надеюсь, вы внимательно следили за планами. В конце концов, вы потратили время и деньги на разработку планов и их утверждение.

Некоторые установщики делают не всегда всем примечаниям и деталям. Некоторые установщики самостоятельно либо забывают, либо , либо избегают заключительного медицинского осмотра или вообще не получают разрешение на медицинское обслуживание. Когда-то это считалось героическим поведением. Однако в наши дни в большинстве юрисдикций людям не сходит с рук такая неосторожная практика. Оценщики, кредиторы и страховые компании проверяют на предмет разрешений перед оформлением ссуд и полисов. По мере того, как мы выходим из глубокой рецессии, усеянной проблемной и плохо управляемой недвижимостью, наблюдается возобновление интереса к этим компаниям, только гарантирующим солидную стоимость собственности. Отсутствие разрешений указывает на рискованное имущество – не стоит рисковать ценностью своей мечты.

Засыпка требует особого внимания к влажности почвы и ее уплотнению. Вы должны засыпать и уплотнять стенки резервуаров, сводов и труб во время строительства, в основном засыпая слоями и уплотняя, проходя по областям засыпки, пока он не станет твердым. Некоторые экскаваторы «ходят» по траншее задним колесом обратной лопаты, но это может привести к обрушению сводов, если делать это слишком агрессивно. Земля для засыпки не должна иметь камней, быть слегка влажной и не мокрой. Если не учитывать уплотнение почвы, газон осядет, могут появиться провалы, а сам резервуар может сместиться во время сильного шторма.

Обратная засыпка может произойти, даже если площадка намокла или промерзла. Может потребоваться посещение в конце года, чтобы исправить провалы перед укладкой дерна. Погодные условия следует учитывать в всех проектах земляных работ. В конечном итоге может быть легче отложить работу, чем бороться со стихией. Хорошие экскаваторы избегают работы в худшую погоду, если клиент не осознает риски и не готов доплачивать за меры предосторожности. Помните, что легче всего работать с слегка влажной ( не влажной, не сухой ) землей.

Никогда не недооценивайте важность деталей: На этом изображении справа показана чистка . Канализационная линия нашего проекта, показанного здесь, сразу за пределами дома, проходит через фундаментную стену примерно на десять дюймов ниже уровня отделки. Подметатель, стояк и колпачок (показаны здесь белым) позволяют «вытянуть» канализационную линию на всем пути к септическому резервуару, не работая из подвесного пространства, что является хорошей функцией технического обслуживания. Обратите внимание на колено под 45 градусов под крышкой, направленное вниз по потоку к резервуару. назад к откосу трубы

Важным моментом здесь является то, что канализационная линия должна , а не проходить через фундамент ниже основания.Пример на маленькой вставке показывает неправильный способ сделать это. Эта канализационная труба на врезке слишком глубока, чтобы соответствовать требованиям к глубине дренажного поля, которые потребуются местным здравоохранением.

Боковое примечание: Очистка, идентичная этой, часто проводится рядом с подъездной дорожкой или возле стоянки для жилых автофургонов, чтобы действовать как свалка для жилых домов.

Как спроектировать отметки уровня септических систем:

Планы для нашего примера справа предусматривали перевернутую отметку (нижняя часть трубы) на внешней стене не более чем на тринадцать дюймов ниже уровня отделки.Подрядчики, которые оставляют эту деталь сантехнику, могут этого не делать. Ремонт домашней сантехники – одно решение, а удаление грязи с поверхности двора – другое. В соответствии с большинством санитарных норм пол траншеи дренажного поля не может быть глубиной не глубже , чем 3 фута от финишной отметки двора.

На в основном ровной площадке сначала установите глубину в траншеях дренажного поля . Начните с отметки пола самой нижней траншеи (помните – в большинстве юрисдикций НЕ глубже 36 дюймов от финишной отметки.) Помните также, что дно траншеи НЕ имеет НАКЛОНА и ровно ровно от края до края. Труба для сточных вод диаметром 4 дюйма входит в траншею дренажного поля с «перевернутым возвышением» (дно трубы) на 6-8 дюймов над дном траншеи. Далее D-Box расположен на выше по потоку от дренажного поля. Все сточные линии должны полностью стекать в дренажное поле из D-Box. Всегда избегайте «животов» или провалов в канализационных трубопроводах, которые могут улавливать сточные воды. Чтобы проверить длинные линии, налейте 5 галлонов воды в верхнюю часть сухой линии, чтобы получить равный объем в ведро внизу.

Теперь определите обратную отметку линии сточных вод, которая входит в самую высокую траншею (8 дюймов над полом самой высокой траншеи). Поместите эту линию сточных вод с минимальным уклоном вверх к D-Box, который будет теперь исправьте высоту D-Box. Добавьте 3 дюйма для падения внутри этого ящика. От впускного отверстия D-Box мы следуем по сливной линии до выпускного отверстия септика, следуя тому же правилу наклона отводящей линии.Это определит высоту выпускного отверстия, а значит, и вертикальное размещение септика. Между выпускным отверстием и входом резервуара добавьте еще 3 дюйма для внутренней работы септика. Это приведет вас к входному отверстию септика перевернутого возвышения. От этой отметки входа в септик мы нарисуем маршрут до фундамента дома по собственно канализационной трубе по склону . Это дает нам обратную отметку трубы канализационной трубы, выходящей из дома , как показано на фотографии выше, чтобы проинформировать сантехников.

Некоторые экскаваторы старой школы попытаются оправдать более глубокие раскопки для защиты от замерзания . За несколько лет периодических сильных заморозков в центральной части штата Вашингтон (в редкие ночи мы наблюдаем 25 градусов по Фаренгейту ниже нуля), я ни разу не видел замерзания канализационной линии, построенной на правильном склоне, каким бы мелким он ни был. Цистерны также защищены от замерзания, даже если они расположены немного над землей, например, под палубой. Однако водопроводы проложены на глубине от 3 до 4 футов или более в северных районах, чтобы предотвратить замерзание.Канализационные линии и септики подчиняются иным правилам, чем водопроводные, потому что линии септических систем редко бывают глубже, чем на фут или 2 ниже уровня.

Напорные системы защищены от замерзания несколько иначе. Я предпочитаю полный сток всех транспортных линий, коллекторов и даже отводов. В водосливных полях свода боковые линии диаметром один дюйм прикреплены к нижней стороне свода стяжками. Для полного бокового дренажа необходимо предусмотреть достаточное количество направленных вниз отверстий.Если вы не следуете всем этим техническим предложениям, подумайте о том, чтобы нанять хорошего профессионального дизайнера для составления ваших планов, особенно если от вас требуется обеспечить распределение давления.

Гораздо дальше на север все по-другому. Резервуары утеплены пенопластом, допускаются более глубокие системы и иногда добавляются нагревательные элементы. Обширные районы планеты непригодны или бедны для заражения. Например, твердая порода или вечная мерзлота не обеспечат безопасную обработку.Однако места, которые люди выбрали для проживания, в большинстве случаев уже подходят для заражения. А если нет, то в дело вступают технологии на окраинах и окраинах с более сложными (и дорогими) септическими системами.

Затраты: В связи с постоянным изменением стоимости масла и топлива затраты в целом растут. Экскаваторы работают с техникой весь день, поэтому счета за топливо увеличиваются. Септические системы состоят из многих частей, изготовленных из пластика (на нефтяной основе), и эти части часто производятся далеко и доставляются на место на грузовиках.Проектировщики и регулирующие органы проводят время в полевых условиях и много времени в дороге, часто на грузовиках к удаленным объектам. Септик, вероятно, единственный выбор для очистки сточных вод от дикой природы до фермы, курорта и даже в пределах некоторых городских границ. В большинстве случаев для проектирования систем требуются специалисты, а не домовладельцы. Пока в вашем округе работает система общественного здравоохранения на постоянной основе, вы, скорее всего, не сможете избежать получения разрешения. Плата за разрешение на строительство септических систем подобна налогам и помогает финансировать услуги общественного здравоохранения.Стоимость общественного здравоохранения редко учитывается в строительстве. Сборы или налоги, если вы предпочитаете, подлежат оплате с вашего разрешения. Местное здравоохранение также управляет огромной базой данных систем и устанавливает стандарты проектирования и строительства для большой и широкой отрасли, причем экологически чистой. Лицензии для квалифицированных экскаваторов, проектировщиков, инспекторов, насосных станций и других специалистов по утилизации отходов выдаются на уровне штата и на местном уровне через местные советы здравоохранения и многие отношения на уровне штата.

Drainfield Стоимость: Чтобы определить розничную стоимость вашего водосборного поля, предположите, что 4-футовые пластиковые хранилища будут стоить 65–75 долларов, если это сделает экскаватор.Установленные дренажные поля с дренажным каналом старого типа будут стоить примерно 5-6 долларов за квадратный фут (стоимость дренажной породы составляет 18-25 долларов за тонну при поставке кубического ярда дренажной породы, представляющего около 1,3 тонны материала). Стоимость Drainrock составляет около 450 долларов США за водосливное поле площадью 360 кв. Футов (типичное 3 спальни) плюс 250 долларов за доставку (в зависимости от расстояния от ямы, независимо от того, кто ведет самосвал). Вы должны включить стоимость выкапывания дренажного поля, размещения и копание породы и установка и сборка перфорированных труб (в основном это оборудование и время лопаты).) Некоторая порода теряется всеми хорошими экскаваторами, которые оставляют грязное дно сваи на земле.

Септик: Стандартный бак на 1000 галлонов стоит около 800–1100 долларов с доставкой. 1000 галлонов должно быть достаточно, но некоторым департаментам здравоохранения требуются резервуары большего размера, по-видимому, для размещения нерадивого домовладельца, который считает, что откачка не требуется – никогда. Для резервуаров большего размера добавьте доллар за галлон, чтобы 1250 галлонов (следующий размер больше) были 950 долларов США + 250 долларов США = 1200 долларов США. Пластиковые резервуары будут стоить вам намного дороже независимо от того, выберете ли вы один из множества хрупких или один из немногих хороших.Бетонные резервуары из-за своего веса всегда региональные. Однако многие новые пластиковые резервуары конкурируют за растущий национальный рынок. Этот веб-сайт не уверен, что пластиковые резервуары когда-либо превосходят стандартные бетонные конструкции, за исключением нескольких редких случаев – например, в случае взлета или в труднодоступных местах.

Другие элементы: Для некоторых работ требуется D-Box с фитингами и уплотнениями, общая стоимость которых составляет от 70 до 130 долларов в зависимости от количества розеток. Дренажные поля из гравия и пены из арахиса требуют фильтровальной ткани, чтобы не допустить попадания грязи в дренажную породу перед засыпкой по цене от 30 до 50 долларов в зависимости от длины траншеи (ткань и центральные трубы не требуются в сводах для стандартных гравитационных систем, подобных этой.Земляные работы стоят еще 4000-6000 долларов на рытье ямы резервуара, укладку труб, окончательную засыпку канализационной линии и другие задачи или многое другое в зависимости от плана работы, уклона или, скажем, тесного участка с надземными или подземными препятствиями. Линии сточных вод и канализационные трубы обычно изготавливаются из ПВХ ASTM 3034 диаметром 4 дюйма, а для канализации – из более тяжелого материала Schedule 40 ABS. Труба стоит от 3 до 4 долларов за фут и бывает длиной 20 футов. Забудьте об использовании более дешевой ASTM 2729 для ваших коллекторов в качестве средства экономии – это слишком хлипко.Вашему резервуару могут потребоваться два пластиковых или бетонных стояка и фильтр. 300-400 долларов. Есть трубная арматура, эпоксидная смола для уплотнения стояков и другие мелочи для еще нескольких сотен. Щелкните здесь, чтобы просмотреть дополнительную смету

Дополнительные советы по оценке места ( Perc Test ):

За рытье испытательных ям операторы экскаватора-погрузчика обычно берут от 500 долларов до ничего. в зависимости от расстояния проезда и от того, приведут ли испытательные ямы к строительным работам на участке.Делайте покупки вокруг. Помните также, что кто-то может упасть в ямы, и владелец собственности обычно несет ответственность, поэтому запланируйте их засыпку как можно скорее. Накройте ямы фанерой и поставьте вокруг них заграждения, если вы вынуждены ждать, пока местные органы здравоохранения не проверит их. Вы можете копать и засыпать их одновременно, если персонал отдела здравоохранения явится для оценки участка со всеми присутствующими сторонами (проектировщиком, экскаватором, местным инспектором здравоохранения и владельцем). Эту встречу назначает проектировщик системы (или инженер-строитель).Владелец не обязательно должен быть на встрече и может быть представлен дизайнером. Однако многие дизайнеры (и я один из них) предпочитают, чтобы владелец был там, если дизайнер и владелец (или разработчик) встречались только по телефону. Проверки на получение разрешений и гонорары дизайнера могут быть обеспечены дизайнером, а планы и предпочтения строительства и идеи планирования участка могут быть переданы.

Сколько времени должна длиться оценка участка ?: Оценка участка на обычном простом участке должна занять менее часа.На сложных почвах и на сложных участках с выходами на поверхность скальных пород, мелководными уровнями воды или склонами может потребоваться два и более часов. На копание каждой ямы глубиной шесть футов требуется всего пять минут или меньше, десять минут для регистрации и изучения и от пяти до 15 минут, чтобы заполнить или больше, в зависимости от отделки поверхности, замены дерна, ремонта ирригации и любых неожиданных результатов. Медицинский персонал должен появиться после того, как будут выкопаны две-четыре ямы, и должен находиться на месте только от десяти до двадцати минут, если все будет хорошо. На сложных почвах и уязвимых участках может быть гораздо больше ям, и на все стороны может потребоваться гораздо больше времени, чем вдвое.Помимо оценки площадки, проектировщик должен провести на площадке около часа или более, чтобы определить местонахождение окружающих колодцев, определить местонахождение всех зданий, сооружений, деревьев, береговых линий, берегов, контуров карты, дорог, сервитутов, заборов, линий электропередач и всех подземных коммуникаций ( хотя экскаватор обычно отвечает за поиск подземных коммуникаций).

Операторы оборудования, не имеющего лицензии, обычно могут копать ямы для вас, но только опытные люди могут определить местоположение дренажного поля и расположить части вашего участка так, чтобы вам было удобнее.Любой лицензированный в округе экскаватор знает, как построить системы септических ям, поэтому, даже если вы знаете, что делаете, не забывайте прислушиваться, когда у вас будет возможность.

Что делать, если мой сайт не прошел оценку?!: Оценка сайта может показать, что у вас «сложный сайт». Вот несколько советов по продолжению вашего проекта, несмотря на обнаружение «проблем» во время оценки вашего сайта.

Кто может оценить сайт? Местный отдел здравоохранения имеет квалификацию, но в многие штаты медицинских инспектора больше не будут проводить вашу оценку. В настоящее время в большинстве округов эксперт является консультантом собственника и известен как лицензированный дизайнер штата или округа, лицензированный инженер или зарегистрированный почвовед. Кто может проводить оценку, зависит почти исключительно от государственных правил. Домовладельцы часто могут построить систему, но лишь в немногих юрисдикциях владельцы могут оценивать почву из-за потенциального риска для здоровья населения.

Раньше, а в некоторых округах даже сегодня, местные санитарные инспекторы (санитары) будут делать это за вас и сообщать вам местоположение дренажного поля, длину траншеи и размер резервуара.Ваш местный отдел здравоохранения скажет вам по телефону, кто может оценить сайт, или даже отправит вам список квалифицированных специалистов. У большинства местных отделов здравоохранения есть правила и бланки заявлений , доступные онлайн.

Где разместить дренажное поле: Дренажное поле обычно находится ниже по склону от резервуара. Наш пример выше – это узкий сайт. На участке мало дополнительного места, поэтому место водостока более или менее фиксировано. Какая бы почва ни была найдена в этом месте, ее нужно будет принять как данность.Вы можете обнаружить, что на узком участке недостаточно места для дренажного поля и требуемой площади замены. Затем владелец должен сократить проект, отказавшись от спальни, одного места в гараже или места для будущего бассейна.

Не ждите, что местные жители позволят вам обрезать хотя бы несколько дюймов от одной из траншей, чтобы водосливное поле поместилось в узком месте, если только такие послабления не являются обычными. Работа санитарных инспекторов публичная, очень публичная.Поведение санитарных инспекторов находится под постоянным, а иногда и неприятным обзором со стороны соседей, застройщиков и их местных политиков. Инспекторам, оказывающим слишком много услуг, в конечном итоге придется столкнуться с обвинениями в том, что они играют в фаворитов. За мой более чем 25-летний опыт работы в различных юрисдикциях я никогда не видел, чтобы инспектор здравоохранения пытался совершить какие-либо серьезные махинации.

На участке большего размера , если испытательные лунки показывают плохую почву (обычно илистую или ограничивающую почву, твердая порода или вода в испытательной лунке), выкапывается еще одна или две или три ямы, чтобы найти лучшее место для дренажного поля.Если хотите, заполните плохие тестовые ямы до того, как их заметят местные органы здравоохранения. В большинстве округов это обычных и не считается обманчивым . Местные службы здравоохранения будут оценивать только того, что вы им показываете. Ваша работа заключается в том, чтобы создать наилучший внешний вид вашей собственности для оценки в том месте, где вы хотите использовать водосливное поле. Найти подходящее место для дренажного поля и затем определить его размер в соответствии со способностью почвы впитывать воду – это работа почвенного эксперта.

Не беспокойтесь о том, что эксперт по почвам разорвет участок на этапе разведки.Как и в случае с медицинской диагностикой, полученные знания перевешивают риск.

Последнее слово – развлекайтесь, но будьте осторожны. Каждый объект имеет свои собственные особые качества и потенциальные ловушки. Без знания различных деталей проектирования и строительства вашей септической системы вы можете потратить доллар, чтобы сэкономить ни копейки. Если вы выполняете работу самостоятельно, вы можете упустить такую ​​важную деталь, как получение от инспектора ярлыка окончательной проверки для системы, подтверждающего соответствие всем стандартам.Профессиональные хитрости доступны только конструкторам и экскаваторам, которые научились успешно выполнять работу за работой. Иногда проект лучше оставить тем, кто может сделать его простым.

Однако , если вы DO сделайте это самостоятельно, и все это сработает, каждый момент вашего дня будет гораздо более приятным.

Последняя редакция: 11.11.2019 Как построить системы септических резервуаров
Copyright © 2000-2019 ECO-NOMIC INC.Все права защищены.

Отправляйте комментарии на:

Сборные бетонные септики – AJFoss

Поделитесь этой статьей, выберите свою платформу!

Сборные бетонные септики для продажи с 1963 года

Семейные ценности и поддержка заботливой местной команды

Сборные железобетонные септики продаются и устанавливаются нашим семейным предприятием более пяти десятилетий.

Компания AJFoss, расположенная в Фармингтоне, штат Нью-Гэмпшир, была одним из первых производителей сборного железобетона в регионе. Мы гордимся тем, что наша семья постоянных клиентов выросла и включает в себя жилых и коммерческих соседей по всему Мэну и северному Массачусетсу.

В отличие от других производителей бетонных септиков, мы живем и работаем среди людей, которых мы обслуживаем – от домовладельцев до профессионалов, таких как инженеры, дизайнеры, генеральные подрядчики и руководители строительства – и мы заботимся об успехе каждого проекта.

Наша команда приветствует возможность применить наши обширные знания о строительстве, установке и обслуживании сборных железобетонных септиков для решения ваших уникальных проектных задач с оперативным вниманием и постоянной поддержкой.

Наши прочные, водонепроницаемые, простые в установке сборные железобетонные септики являются надежным и экологически чистым «зеленым» компонентом вашей септической системы. Каждый настраиваемый септик изготовлен из высококачественного бетона мощностью 5000 фунтов на квадратный дюйм, который мы регулярно тестируем в соответствии с руководящими принципами тестирования качества ASTM C31 и C39.Наш высокопрочный цемент типа III проходит ежемесячные испытания на соответствие требованиям стандарта ASTM C 150 и AASHTO M 85. Каждый резервуар также соответствует соответствующим требованиям ASTM C 1227 по прочности бетона, армированию, размеру, вместимости, водонепроницаемости и идентификации с A.J. Логотип Foss.

Мы гордимся тем, что являемся одним из старейших членов Национальной ассоциации сборного железобетона (Precast.org). Читайте дальше, чтобы узнать больше о нашем процессе и стремлении предоставить вам отличный опыт.

Размеры и цены септика, количество спален и размеры

Размеры септиков и цены варьируются в зависимости от необходимого размера, количества отсеков и пропускной способности. Список наших популярных размеров септиков и цен приведен ниже.

Размер септика	Количество спален, поддерживаемое в Нью-Гэмпшире	Предварительно собранное	Идеально для стола с высокой водой	Средняя розничная стоимость	Размеры резервуара Д x Ш x В
Однокамерный
750 галлонов	Используется в качестве насосной станции или для увеличения производительности существующей системы	Да	Нет	875 долларов США	8 футов x 5 футов 8 дюймов x 4 футов
1000 галлонов	(Ранее 2) Теперь используется как насосная станция или добавляется к существующей системе	Да	Нет	905 долларов США	8 футов x 5 футов 8 дюймов x 5 футов 2 дюйма
1000 галлонов Mono	(Ранее 2) Теперь используется как насосная станция или добавляется к существующей системе	Да	Да	905 долларов США	8 футов x 5 футов 8 дюймов x 5 футов 2 дюйма
1250 галлонов	До 4 – теперь требуется минимальный размер	Да	Нет	1125 долларов США	8 футов x 5 футов 8 дюймов x 6 футов
1250 галлонов Mono	До 4 – Теперь требуется минимальный размер	Да	Да	1125 долларов США	8 футов x 5 футов 8 дюймов x 6 футов
1250 галлонов Short Mono	До 4 – теперь требуется минимальный размер	Да	Да	$ 1200	10’10 “x 5’7” x 5 ‘
1500 галлонов Моно	5	Да	Да	$ 1375	10’10 x 5’7 “x 5’8”
1600 галлонов	5	Да	Нет	$ 1375	10 футов x 6 футов 4 дюйма x 5 футов 8 дюймов
1600 галлонов Моно	5	Да	Да	$ 1450	10 футов x 6 футов 4 дюйма x 5 футов 8 дюймов
2000 галлонов	6 или 7	№	№	$ 1875	12 футов x 6 футов 6 дюймов x 5 футов 8 дюймов
2000 галлонов Моно	6 или 7	Нет	Да	$ 2100	12 футов 4 дюйма x 6 футов 6 дюймов x 6 футов

Размер септика	Количество спален, поддерживаемое в Нью-Гэмпшире	Предварительно собранное	Идеально для стола с высокой водой	Средняя розничная стоимость	Размеры резервуара
Двойное отделение
500–500 галлонов	Используется в качестве насосной станции или для увеличения производительности существующей системы	Да	Нет	1155 $	8 ‘x 5’4 дюйма x 5’8 дюймов
1025 – 275 галлонов	До 4 – теперь требуется минимальный размер	Да	Нет	1345 долларов США	10 футов x 6 футов 4 дюйма x 5 футов
1100–500 галлонов	5	Да	Нет	$ 1625	10 ‘x 6’4 “x 5’9”
1250 – 300 галлонов	5	№	№	$ 1875	14×3 дюймов x 7 дюймов x 4 футов
1230 – 350 галлонов	5	Да	Нет	$ 1625	10 футов x 6 футов 4 дюйма x 5 футов 9 дюймов
1250 – 350 галлонов Mono	5	Да	Да	1750 долларов США	12’4 “x 6’6” x 5’1 “
1250 – 500 галлонов	6	Да	Нет	$ 1785	10 ‘x 7’ x 5’8 “
1500–500 галлонов Моно	6 или 7	Нет	Да	$ 2320	12’4 “x 6’6” x 6 футов
1600 – 400 галлонов	6 или 7	№	№	$ 2125	14×3 дюймов x 7 дюймов x 4’8 дюймов
2000 –500 галлонов	8 или 9	№	№	$ 2400	14’3 “x 7’ x 5’7 “
2639 – 464 галлона	10	№	№	$ 2660	14’3 “x 7’ x 6’7 “
3094 – 544 галлона	Коммерческий – см. NH DES Env-Wq 1010.02 для калибровки	№	№	$ 3125	14’3 “x 7’ x 7’2 “
	Приведенное выше значение может измениться, если 2-й отсек используется как насосная камера

Размер септика	Количество спален, поддерживаемое в Нью-Гэмпшире	Предварительно собранное	Идеально для стола с высокой водой	Средняя розничная стоимость	Размеры резервуара
Тройное отделение
1250 – 350 – 500 галлонов	До 5	Нет	Нет	2075 долларов США	15 футов x 6 футов 6 дюймов x 5 футов
1368 – 688 – 500 галлонов	До 7	Нет	Нет	2575 долларов США	14’3 “x 7’ x 5’7 “

Размер септика	Количество спален, поддерживаемое в Нью-Гэмпшире	Предварительно собранное	Идеально для стола с высокой водой	Средняя розничная стоимость	Размеры резервуара
Одноместный отсек h30 Расчетная пропускная способность
1000 галлонов ч30	Используется в качестве насосной станции или для увеличения производительности существующей системы	Да	Нет	2040 долларов	8’6 “x 6’2” x 5’7 “
1250 галлонов ч 30	До 4 – Требуется минимальный размер	Да	Нет	2250 долларов США	8’6 “x 6’2” x 6’7 “
1500 галлонов ч30	5	Да	Нет	$ 2875	10 футов x 6 футов 4 дюйма x 6 дюймов
1500 галлонов короткое h30	5	№	№	$ 3125	14’3 дюйма x 7 ’x 4’10”
1600 галлонов Mono h30	5	Да	Да	$ 3125	12’4 “x 6’6” x 5’6 “
2000 галлонов Mono h30	6 или 7	Нет	Да	$ 3750	12’4 “x 6’6” x 6’4 “
2000 галлонов h30	6 или 7	№	№	3590 долл. США	14’3 “x 7’ x 5’8 ”
2500 галлонов h30	8 или 9	№	№	4090 долл. США	14’3 дюйма x 7 футов x 6’6 дюймов
3000 галлонов ч 30	10	№	№	$ 4500	14×3 дюймов x 7 футов x 7’3 дюймов
3500 галлонов ч 30	Коммерческий – см. NH DES Env-Wq 1010.02 для калибровки	№	№	$ 4875	14’3 “x 7’ x 8 ’
4000 галлонов ч 30	Коммерческий – размер см. В спецификации NH DES Env-Wq 1010.02	№	№	5790 долл. США	17’6 дюймов x 8 футов x 6’10 дюймов
4500 галлонов ч 30	Коммерческий – размер см. В спецификации NH DES Env-Wq 1010.02	№	№	$ 6250	17’6 дюймов x 8 футов x 7’5 дюймов
5000 галлонов ч 30	Коммерческий – см. NH DES Env-Wq 1010.02 для калибровки	№	№	$ 6750	17’6 дюймов x 8 футов x 8 дюймов

Размер септика	Количество спален, поддерживаемое в Нью-Гэмпшире	Предварительно собранное	Идеально для стола с высокой водой	Средняя розничная стоимость	Размеры резервуара
Двойное отделение h30 Расчетная пропускная способность
500–500 галлонов ч30	Используется в качестве насосной станции или для увеличения производительности существующей системы	Да	Нет	2040 долларов	8’6 дюймов x 6’2 дюймов x 5’7 дюймов
1000–250 галлонов ч30	До 4 – сейчас требуется минимальный размер	Да	Нет	2250 $	8’6 дюймов x 6’2 дюйма x 6’7 дюймов
1100–500 галлонов ч30	5	Да	Нет	2875 долл. США	10 ‘x 6’4 дюйма x 6 ’
1250–350 галлонов Mono h30	5	Нет	Да	$ 3125	12’4 ”x 6’6” x 5’6 ”
1365 – 235 галлонов ч 30	5	№	№	$ 3125	14’3 “x 7’ x 4’10 “
1500–500 галлонов Mono h30	6 или 7	Нет	Да	3750 $	12’4 “x 6’6” x 6’4 “
1729–304 галлона ч30	6 или 7	№	№	$ 3590	14’3 дюйма x 7 ’x 5’8”
2184 – 384 галлона ч 30	8 или 9	№	№	4090 долл. США	14’3 “x 7’ x 6’6 “
2639 – 464 галлона ч30	10	№	№	$ 4500	14’3 “x 7’ x 7’3 “
3094 – 544 галлона ч 30	Коммерческий – см. NH DES Env-Wq 1010.02 для калибровки	№	№	$ 4875	14’3 “x 7’ x 8 ’
	Приведенное выше значение может измениться, если 2-й отсек используется как насосная камера
	Для Нью-Гэмпшира – в каждом штате есть свои расчеты для определения размеров –

Бетонный септик Часто задаваемые вопросы

Сколько стоит бетонный септик?

Ответ: См. Таблицу на этой странице, но стоимость сборного бетонного септика обычно составляет от $.От 70 до 1,10 доллара за галлон. Независимо от того, предназначен ли танк для движения (h30) или для пешеходов, это огромный фактор стоимости. Дополнительные инженерные работы, усиление стали, толщина бетона и оборудование, позволяющее справиться с дополнительным весом и размером, увеличивают дополнительные затраты в размере 30 ч.

Как долго служат бетонные септики?

Ответ: Смотря из чего он сделан. Обычно резервуары изготавливаются из стекловолокна, пластика, металла или бетона. Бетон держится дольше всех. Хорошо сделанный бетонный резервуар может прослужить 40+ лет.

Цементные септики – это то же самое, что и сборные железобетонные резервуары?

Ответ: Цементные септики не вещь. Люди часто путают цемент с бетоном. Цемент – это ингредиент бетона. Цемент, сделанный из гидравлической извести, вместе со смесью заполнителей, является способом изготовления бетона.

Какой бетон септика мы используем?

Наш бетон для септиков – это высококачественный бетон с давлением 5000 фунтов на квадратный дюйм, который регулярно проверяется и тестируется на соответствие стандартам качества ASTM C31 и C39.

Какой средний размер септика?

Ответ: В Нью-Гэмпшире наиболее распространен септик на 1250 галлонов. Он может обслуживать дом с 4 спальнями. Резервуар на 1000 галлонов был довольно распространенным явлением, пока NH DES не изменил правила для септиков в 2012 году. Правило состоит в том, что вы начинаете с 1250 галлонов до 4 спален, а затем добавляете 250 галлонов на спальню до дома с 10 спальнями. После этого вы должны следовать другим правилам, чтобы определить размер вашего септика.

Из чего сделан септик?

Ответ: Цистерны могут быть сделаны из стали, стеклопластика, пластика или бетона.Пластиковые резервуары ограничены по размерам, стоят дороже и имеют проблемы с плавучестью. В то время как резервуары из стекловолокна и стали подвержены утечкам и проблемам с коррозией. Бетонные септики предоставляют больше возможностей, дешевле, более долговечны и служат дольше.

Что такое сборный бак?

Ответ: Он похож на септик, но вместо сточных вод, выходящих через выпускную трубу и направляющихся в поле выщелачивания (поле слива), жидкость остается внутри резервуара и должна откачиваться по мере заполнения.Обычно используется вокруг домов на набережной в Нью-Гэмпшире, особенно в семейных коттеджах поколений. Но по мере того, как недвижимость поступает на рынок недвижимости, потенциальные новые покупатели не решаются покупать, не имея фактического поля для выщелачивания на участке. Резервуары могут ограничивать продажную цену собственности. Альтернативная септическая система, которая значительно уменьшила бы размер поля выщелачивания, требуемого в этой области, была бы полезной, а иногда и единственным вариантом для небольших участков береговой линии.

Будет ли плавать бетонный резервуар?

Ответ: Бетонный резервуар имеет удельный вес 2,4, что делает его наилучшим противодействием выталкивающим силам, исходящим от другого материала септического резервуара. Таким образом, после того, как он снова заполнен, вы никогда не увидите, как он «плавает». Он может плавать в экстремальных обстоятельствах, когда он еще не заполнен снова, а отверстие в резервуаре может заполниться водой. Профилактическая мера для устранения этого – налить воду в резервуар, если он будет оставаться открытым в течение определенного периода времени.

Сколько крышек у септика?

Зависит от того, сколько отсеков в баке. В штате Нью-Гэмпшир требуется накрыть каждую перегородку внутри септика. Таким образом, резервуар с одним отсеком имеет 2 крышки: одна над входной перегородкой, а другая – над выходной. Бак с двумя отсеками имеет 3 крышки: одна над входной перегородкой, средняя перегородка и затем выпускная перегородка. Три отсека имеют 4 крышки: одна над входной перегородкой, одна над перегородкой, идущей во второй отсек, одна над перегородкой третьего отсека и одна над выпускной перегородкой.

Какие размеры бывают бетонные септики?

Стандартные размеры резервуаров – 1000 галлонов, 1250 галлонов и 1500 галлонов по всей стране. В Нью-Гэмпшире 1250 галлонов – это самый распространенный резервуар, который уходит в землю. Для резервуаров с двумя отсеками наиболее распространенным является резервуар на 1250/350 галлонов – 1 отсек на 1250 галлонов, а второй – на 350 галлонов, что в сумме составляет 1600 галлонов. Эта комбинация используется в установках с гравитационной подачей и насосом. Это позволяет твердым частицам оседать на дно 1-го отсека, чтобы чистая вода поступала на поле выщелачивания, увеличивая срок службы вашей системы.

Как определить размер септика?

Большинство резервуаров имеют прямоугольную форму, поэтому вы берете внутреннюю длину x ширину в дюймах / 231 = галлонов на дюйм глубины септика. Умножьте это число на глубину септика (от дна внутренней части резервуара до дна выпускной трубы) в дюймах, чтобы получить вместимость в галлонах. Если у вас есть только внешние размеры, предположите, что толщина стенок резервуара составляет 3 дюйма, чтобы дать вам хорошую оценку вместимости.

Можно ли поставить септик под проезжей частью?

Только если он рассчитан на трафик (h30).Это означает, что он был разработан инженером для вашей местной компании по производству сборного железобетона, и они соответствуют его спецификациям. Резервуар, как правило, толще и имеет значительную арматуру арматуры в стратегических областях, чтобы выдерживать повышенную нагрузку от транспортных средств, проходящих по нему (не только легковые автомобили, но и грузовики для перевозки нефти, грузовики с пропаном, плуги и т.

Роль септика

Ключевой компонент вашей водопроводной системы, септик – это одно- или многосекционная удерживающая камера, в которой собираются сточные воды (приток септиков) из канализации и туалетов.Естественная биохимическая обработка поступающих твердых и жидких стоков начинается в камере очистки, а жидкие сточные воды (сточные воды) сбрасываются в дренажное поле (также называемое полем выщелачивания или зоной рассеивания сточных вод), покрытое почвой, под поверхностью вашего двора.

В резервуаре тяжелые твердые частицы оседают на дно, а легкие материалы, такие как масла, жиры и жиры, всплывают на поверхность. Более легкие твердые частицы, такие как ворсинки для стирки и волосы, также плавают у поверхности.

Анаэробные и аэробные септические системы

Анаэробные септические системы не используют кислород для очистки сточных вод, поэтому от 30 до 40 процентов очистки происходит внутри резервуара, в то время как от 60 до 70 процентов происходит в зоне рассеивания сточных вод, которая служит дренажным полем или полем выщелачивания.Этот процесс требует большего воздействия на поле выщелачивания, чем аэробные системы. Анаэробные системы не требуют электричества или обслуживания механических компонентов, однако анаэробные камеры необходимо профессионально откачивать каждые 3-4 года. Приобретение, установка и обслуживание такого типа системы обычно обходится дешевле, чем аэробная система – от 6000 до 12000 долларов, в зависимости от того, где вы живете.

В аэробных системах для очистки сточных вод используется кислород. Аэробные бактерии потребляют больше органических твердых веществ в септических резервуарах, чем анаэробные бактерии.До 90 процентов очистки происходит в септическом резервуаре для усовершенствованной обработки, а примерно 10 процентов – в зоне рассеивания сточных вод с дренажного поля. Этот процесс снижает требования к размеру поля выщелачивания на 50 процентов или более, поскольку сточные воды, которые выходят из аэробного резервуара, намного чище. Аэробные системы, такие как Singulair от Norweco, требуют электричества и обслуживания механических частей, таких как аэратор, который способствует аэробному пищеварению. Этот тип системы обычно стоит дороже для покупки и обслуживания, чем анаэробная система – от 10 000 до 20 000 долларов в зависимости от того, где вы живете, – но это выгодное вложение для домов рядом с водоемами или с небольшими участками, требующими меньших полей для выщелачивания.

Чтобы узнать больше о предлагаемых на продажу аэробных септических системах, посетите нашу страницу «Системы очистки сточных вод Norweco».

Конструкция и устройство септика

Качественный септик изготовлен из бетона, стекловолокна и стальной арматуры, расположен под землей и имеет размер от 500 галлонов для небольших септических систем до тысяч галлонов для более крупных систем.

Наиболее распространенный диапазон размеров септиков составляет от 1 000 до 1 500 галлонов для типичной жилой септической системы.

Конструкция септика может включать одну или несколько камер обработки, в зависимости от требований системы. Камера обработки имеет одно входное отверстие для притока септиков, а последняя камера имеет одно выпускное отверстие, расположенное ниже впуска, чтобы обеспечить односторонний поток септических стоков в зону обработки почвы поля выщелачивания.

А.Дж. Foss предлагает вариант установки пластикового стояка и эстетически приятной темно-зеленой крышки, чтобы довести резервуар до уровня земли и создать водонепроницаемое соединение от верха резервуара до уровня земли, тем самым уменьшая проникновение грунтовых вод.

Ниже мы обсуждаем материалы, используемые для создания качественных септических камер, и факторы, влияющие на конструктивную целостность сборного бетонного резервуара, а также расчет нагрузки по весу и производственные требования к септикам в соответствии с требованиями штата Нью-Гэмпшир.

Материалы, используемые для изготовления качественных сборных септиков

Три основных материала, используемых для строительства септиков из сборного железобетона, включают:

• Бетон – 5,000 фунтов на кв. Дюйм
• Волокна – используются для вторичного армирования и контроля трещин
• Стальной арматурный стержень (арматура) – используется для увеличения прочности на разрыв.Арматура имеет гораздо более высокую прочность на разрыв, чем бетон, поэтому при совместном использовании эти два продукта дополняют друг друга.

Компоненты бетона

В своей простейшей форме бетон представляет собой смесь пасты и заполнителей, или горных пород. Паста, состоящая из цемента и воды, покрывает поверхность мелких (мелких) и крупных (крупных) заполнителей. В результате химической реакции, называемой гидратацией, паста затвердевает и набирает прочность, образуя каменную массу, известную как бетон.
Источник: Цемент.org

Компоненты бетона включают воздух, воду и четыре других материала: цементы, дополнительные вяжущие материалы, заполнители и химические смеси.

Факторы, влияющие на структурную целостность сборных железобетонных изделий:

• Марка стали (Марка 40 дает мин. 40 000 фунтов / кв. Дюйм; Марка 60 дает мин. 60 000 фунтов / кв. Дюйм)
• Размер и шаг стального арматурного стержня (размеры арматуры № 3, № 4, № 5 и № 6)
• Расположение стали в бетоне (сверху, снизу и в стенах)

Почему важно расстояние между стальными арматурными стержнями

Бетон имеет высокую прочность на сжатие, но низкую прочность на разрыв.Правильная интеграция стального арматурного стержня (арматуры) в бетонную конструкцию улучшает ее прочность на разрыв, позволяя выдерживать растяжение в областях, где сжатие происходит сильнее всего. В конструкции конструкции указывается, где должна быть размещена стальная арматура, чтобы повысить прочность и гарантировать, что бетон не потрескается и не разрушится. Арматура может быть указана через каждые 8 ​​дюймов или каждые 18 дюймов, в зависимости от конструкции нагрузки, и обычно указывается больше всего в нижней трети крышки резервуара, где напряжение является наибольшим.

Предел прочности при сжатии и растяжении

Стальной арматурный стержень (арматура) помогает бетонным изделиям выдерживать нагрузку растяжения (давления). Арматура размещается там, где бетон вынужден растягиваться или сгибаться под нагрузкой, так как бетон может треснуть при скручивании или скручивании.

Прочность на сжатие бетона 5000 фунтов на квадратный дюйм означает, что он может выдержать нагрузку в 5000 фунтов. силы сжатия или сжатия на каждый квадратный дюйм площади поверхности. Однако прочность бетона на сжатие в десять раз превышает его предел прочности на растяжение, поэтому бетон с прочностью на сжатие 5000 фунтов на квадратный дюйм имеет предел прочности только на разрыв 500 фунтов на квадратный дюйм.В конечном итоге, чтобы раздавить бетон, требуется в 10 раз больше веса или силы, чем для его разрушения.

Этот большой септик вышел из строя, потому что арматурный стержень был установлен на расстоянии 48 дюймов вместо оптимальных 8 дюймов по центру. Важно знать, как устроен резервуар, а не просто покупать его по лучшей цене, о чем свидетельствует отказ этого плохо сконструированного и недорогого резервуара, который стоил домовладельцу больше денег, времени и разочарований.

Расчет несущей способности конструкций H-10, HD и H-20 и HS-20

Сборные железобетонные резервуары, рассчитанные на конструктивную нагрузку H-10, предназначены для использования без движения.Они рассчитаны на 3 фута. земного покрова плюс 300 фунтов. на квадратный фут живой нагрузки. Большинство танков попадают в эту категорию.

Версии наших резервуаров HD предназначены для неавтомобильного движения, но рассчитаны на 5 футов земного покрова плюс 300 фунтов. на квадратный фут живой нагрузки.

Часто сборный бетонный септик должен быть установлен ниже зоны движения транспортных средств, что требует нагрузки, рассчитанной на движение H-20 или HS-20. А.Дж. Foss производит сборные железобетонные септики, предназначенные для загрузки H-20 и HS-20.

Каждый сборный бетонный резервуар, рассчитанный на пропускную способность, изготовлен из нашего высококачественного бетона с давлением 5000 фунтов на квадратный дюйм с использованием цемента типа III, а также с более толстыми боковыми стенками, нижними и верхними плитами для удовлетворения требований по нагрузке.

Септики, предназначенные для обработки грузов, рассчитанных на движение транспорта, имеют более толстые боковые стенки, нижнюю и верхнюю плиты и требуют специального оборудования для обработки их дополнительного веса.

H-20 Загрузка определяется Американской ассоциацией дорожных и транспортных служащих (AASHTO) как нагрузка транспортного средства с передней осью 8 000 фунтов и одной задней осью весом 32 000 фунтов, что соответствует нагрузке на колесо 16 000 фунтов.

HS-20 нагрузка определяется как нагрузка транспортного средства с передней осью 8 000 фунтов и двумя задними осями весом 32 000 фунтов каждая, что соответствует двум колесным нагрузкам по 16 000 фунтов.

Для каждой емкости из сборного железобетона, рассчитанной на трафик, которую A.J. Foss builds, мы предоставляем нашим клиентам схему и документацию конструкции резервуара и испытаний, чтобы убедиться, что конструкция выдерживает нагрузку HS-20. Это гарантирует клиентам, что наши сборные железобетонные резервуары спроектированы и построены в соответствии с точными спецификациями, с использованием арматурного стержня правильного размера, сорта, длины, изгибов и размещения для обеспечения успешной работы.

Состояние требований к производству септиков для NH

Некоторые из ключевых положений, указанных в Кодексе административных правил штата Нью-Гэмпшир, перечислены ниже. Эти проектные параметры применимы ко всем типам септиков в Нью-Гэмпшире, независимо от того, изготовлены ли они из сборного железобетона, стекловолокна или стали.

Env-Wq 1010.06 – Требования к конструкции септика

• Выходное отверстие септика должно быть не менее чем на 2 дюйма, но не более чем на 4 дюйма ниже входа в септик.
• Любой септик из бетона должен быть сертифицирован его изготовителем или дистрибьютором как удовлетворяющий или превышающий следующие требования к расчетной прочности:
  • Если септик не будет подвергаться движению транспортных средств и верхняя часть септика будет на 3 фута или менее ниже готовой поверхности, септик должен быть рассчитан на минимальную временную нагрузку на поверхности 300 фунтов на квадратный фут. плюс вес 3 фута ненасыщенной земли;
  • Если септик не будет подвергаться движению транспортных средств и верхняя часть септика будет более чем на 3 фута, но на 6 футов или менее ниже готовой поверхности, септик должен быть рассчитан на минимальную временную нагрузку на поверхности 300 фунтов на квадратный фут плюс вес 6 футов ненасыщенной земли;
  • Если септик будет подвергаться движению транспортных средств или если верхняя часть септика будет более чем на 6 футов ниже готовой поверхности, септик должен быть спроектирован в соответствии со спецификациями AASHTO H-20 или лучше; и
  • Минимальная прочность на сжатие для бетона должна составлять 4000 фунтов на квадратный дюйм в течение 28 дней.
• Любой сборный бетонный септик должен быть сертифицирован производителем или дистрибьютором как отвечающий применимым требованиям ASTM C1227.
• Любой септик, изготовленный из материала, отличного от бетона, должен быть сертифицирован его изготовителем или дистрибьютором как рассчитанный на нагрузки, эквивалентные тем, которые указаны в подпунктах (b) (1) – (4) выше.

Env-Wq 1010.07 Входные и выходные перегородки

Каждый септик должен иметь входную и выходную перегородки:

1. Отвес и уровень;
2. Приварены / приклеены растворителем и прикреплены к впускной или выпускной трубе, в зависимости от ситуации, с помощью винтов из нержавеющей стали; и
3. Пластиковые вентилируемые тройники, выступающие над жидкостной линией на расстояние не менее одного дюйма от внутренней части верхней части септика или крышки

Не все бетонные септики созданы равными

Подобно матрасу, вы не можете видеть внутри сборного бетонного септика, поэтому очень важно знать, как ваш резервуар изготовлен.Все A.J. Сборные железобетонные изделия из фосса соответствуют руководящим принципам тестирования качества ASTM C31 и C39.

Мудрые подрядчики, дизайнеры и домовладельцы понимают, что в конечном итоге жертвуют качеством ради стоимости или скорости, и всем им выгодна система A.J. Приверженность команды Foss эффективному предоставлению качественной продукции по разумным ценам.

Сравнение характеристик, безопасности и стоимости сборных бетонных септиков

ХАРАКТЕРИСТИКА	AJFOSS TANK	BUDGET TANK
Высококачественный бетон 5000 фунтов на квадратный дюйм	Да	Нет
Арматурный стержень, встроенный в каждый резервуар, независимо от того, имеет он рейтинг H-20	Да	Нет или не всегда
Цистерны H-20 с рейтингом посещаемости с техническими чертежами	Да	Нет или опционально
Армирующее волокно, встроенное в каждый резервуар	Да	Не всегда
Гарантия	Да	Нет
Доставка в тот же или на следующий день	Да	Нет
1-часовое окно доставки	Да	Нет
Установки для усовершенствованной обработки (ATU) Поставляемые Norweco Установки	Да	Нет
Выбор резервуара на складе	Да	Не в сезон занятости
Дополнительные встроенные пластиковые стояки (A.Дж. Фосс был первым в Нью-Йорке, который предложил это)	Да	Иногда
Соответствует ASTM C-1237	Да	Нет
Соответствует Руководству NPCA по передовой практике для производства качественного бетона	Да	Нет

Различия между монолитными резервуарами и резервуарами со средним швом

Септик сборный монолитный

Монолитный сборный бетонный резервуар строится с боковыми сторонами и днищем, залитыми как одна U-образная деталь, а сверху добавляется крышка.Крышка бака может быть изготовлена ​​с выступом, чтобы она оставалась прикрепленной к верхней части бака. А.Дж. Foss – один из немногих производителей, предлагающих крышки с закрытыми губами.

Также называемый резервуаром с верхним швом, монолитный резервуар идеально подходит для мест с высоким уровнем грунтовых вод, потому что стык (или шов), который соединяет две части вместе, находится на самом верху конструкции, где уровень грунтовых вод обычно не достигает. Если по какой-либо причине резервуар не является полностью водонепроницаемым, уровень воды не будет достаточно высоким, чтобы вода могла просочиться в резервуар или из него.В зависимости от размера резервуара уровень воды внутри резервуара обычно примерно на 12 дюймов ниже верха резервуара.

Септик из сборного железобетона в середине шва

Сборный бетонный резервуар с промежуточным швом спроектирован с соединением (или швом) посередине. Верх и бока наливаются в одну U-образную деталь, а низ и боковые стороны выливаются в другую U-образную деталь. Это позволяет оптимально распределить натяжение и вес по всему резервуару.

В резервуаре со средним швом уровень воды может достигать среднего шва, и если он не является водонепроницаемым, вода может просочиться в резервуар или из него, если он не герметизирован должным образом в соответствии с рекомендациями NPCA Best Practice Guidelines.Резервуары, рассчитанные на объем более 2000 галлонов, обычно отливаются в виде нескольких частей, предназначенных для штабелирования и герметизации вместе с бутиловым продуктом для создания водонепроницаемого шва.

Преимущества сборных железобетонных септиков

Почему подрядчики и разработчики септических систем выбирают A.J. Foss Сборные железобетонные септики

На протяжении более пяти десятилетий А.Дж. Компания Foss известна как знак качества сборного железобетона, потому что мы постоянно производим, устанавливаем и обслуживаем сборные железобетонные изделия высокого качества по разумным ценам.

Мы гордимся тем, что являемся одними из старейших членов Национальной ассоциации сборного железобетона (Precast.org).

12 причин, по которым подрядчики и разработчики септических систем выбирают A.J. Foss Сборные железобетонные септики

Легкий доступ к чертежам
Все чертежи продуктов поддерживаются в формате Autocad или PDF для удобства пользования.

Продукты на складе, готовые к установке
Продукты на складе исключают время ожидания после того, как подрядчик будет готов к установке.

Несколько типов загрузки цистерн с номинальной пропускной способностью
Позволяет проектировщикам указывать загрузку H-10, Heavy Duty (легковой или грузовой автомобиль) или H-20

Большой септик Выбор и размеры
Выберите один отсек, двух- или трехкамерный резервуар, в наличии и готов к отправке

Мы можем предварительно упаковать насосы, которые проектировщики определяют для подрядчиков.
Мы гордимся своей способностью поддерживать проектировщиков в выборе подходящих насосов и принадлежностей для их проектов.Мы также можем создавать рельсовые системы, которые являются экономически эффективным методом по сравнению с привлечением сторонних компаний после установки, чтобы попытаться установить рельсовую систему.

Мы предлагаем встроенные пластиковые стояки для обеспечения водонепроницаемости септика сверху вниз.
Вы можете получить большое проникновение через бетонные крышки, потому что они не могут быть водонепроницаемыми. Это причина указать ваш бак со встроенным пластиком и A.J. Компания Foss первой предложила его нашим клиентам

Мы предлагаем имеющиеся на складе ATU (Advanced Treatment Unit) для использования с системой Norweco Singulair
Для размещения небольших участков, прибрежных участков и зон снижения содержания азота, A.J. Foss предлагает на складе сертифицированные NSF 40 и 245 усовершенствованные лечебные установки (ATU) по очень конкурентоспособным ценам. Например, система для дома с 4 спальнями будет стоить примерно 6 100 долларов. Это включает предварительную обработку и обработку в одном резервуаре, до 5 спален, а затем только небольшую емкость перед входом в 6-8 спален. Norweco Статья

.

Гибкость конструкции
Мы обеспечиваем гибкость конструкции, позволяя проектировщикам планировать стоки, выходящие из резервуара сбоку или с торца резервуара (3 входа, 3 выхода)

Простота обслуживания
Мы предоставляем точки доступа диаметром 24 дюйма для обслуживания или откачки резервуара

Мы поставляем «Руководство по уходу за вашей септической системой»
С каждым баком, который мы продаем, мы стремимся обучать домовладельцев принципам работы их системы и передовым методам увеличения срока ее службы.Это руководство, подготовленное Агентством по охране окружающей среды, является отличной отправной точкой.

Мы устанавливаем резервуары единым целым, до 1750 галлонов
Наша моноблочная установка занимает половину времени, которое потребовалось бы для установки из двух частей. Резервуар собирается на заводе перед доставкой, что исключает необходимость погружать нижнюю часть резервуара в землю, затем герметизировать шов (стык) бутилкаучуком, а затем устанавливать верхнюю часть поверх него. Это экономит драгоценное время подрядчиков, устраняя необходимость ожидания необходимого 50% сжатия стыка перед засыпкой резервуара.

Наше знаменитое часовое окно доставки
Выберите время доставки – в тот же день или на следующий – и мы постараемся быть там в течение часового окна доставки, чтобы ваш проект продолжал развиваться.

Большой выбор сборных железобетонных септиков на складе

А.Дж. Foss – это ваш надежный ресурс для изготовления септиков из сборного железобетона. На складе имеется 20 акров продукции, готовой к быстрой доставке в Нью-Гэмпшир, Мэн и северный Массачусетс. Мы предлагаем самый большой в регионе выбор имеющихся на складе септиков для жилых помещений объемом до 3500 галлонов и часто можем доставить их в тот же день, когда вы заказываете – с нашим известным часовым окном доставки – для поддержки последовательности вашего проекта и повышения производительности.

Популярные размеры и характеристики сборных септиков

Размеры наших сборных железобетонных септиков, не предназначенных для движения транспорта, варьируются от 300 до 3500 галлонов. Размеры наших сборных железобетонных септиков, рассчитанных на трафик, варьируются от 600 до 8000 галлонов. Выберите один из баков с одним, двумя и тремя отсеками. Также доступны кастомные танки.

Щелкните здесь, чтобы просмотреть краткое руководство по размерам сборных резервуаров.

Размеры и характеристики сборных бетонных резервуаров Top 13

А.J. Foss предоставляет ноу-хау для каждого продукта

Мы гордимся тем, что предоставляем клиентам подробную информацию о конструкции, установке и уходе за нашим A.J. Септик из сборного железобетона.

С каждой доставкой мы поставляем клиентам цветные папки, в которые входят:

• Схема нового септика из сборного железобетона, включая размер, расчетную нагрузку на конструкцию (H-10, H-20 или HS-20), размер крышки доступа и ее расположение на резервуаре.Эти детали важны в долгосрочной перспективе, поэтому, если когда-либо потребуется откачать резервуар или если насос внутри резервуара когда-либо выйдет из строя, эта информация поможет упростить обслуживание и техническое обслуживание.
Брошюра
• A Septic Smart – Руководство домовладельца по использованию и уходу за своей септической системой.
• Информация о преимуществах бетона и наш A.J. Контактная информация компании Foss для справки.

Клиенты также могут быть уверены, что мы ведем внутренние записи для каждого размера продаваемых нами резервуаров с расчетной пропускной способностью, включая подробные чертежи, в которых подробно описывается размещение арматурных стержней, расчетные нагрузки напряжения и многое другое.

Инструменты для определения размеров септиков для строителей, проектировщиков и подрядчиков

Чтобы убедиться, что строители, проектировщики и подрядчики указали надлежащий размер резервуара и установили его до надлежащих размеров, мы предоставляем этим профессионалам наши собственные разработки A.J. Руководство по размеру септика Foss. Этот ценный инструмент позволяет пользователю перемещаться вверх или вниз по таблице размеров, чтобы найти значения, соответствующие определенному А.Дж. Размер резервуара Foss. Эта погодостойкая диаграмма разработана таким образом, чтобы подрядчикам было легко оставлять их в своих грузовиках и оборудовании, поэтому, когда им нужно выкопать яму, они могут легко получить доступ к таблице размеров.

А.Дж. Foss также поддерживает профессионалов в области дизайна, предоставляя следующие инструменты для всех сборных железобетонных изделий:

• USB-накопитель, содержащий файлы чертежей продукта в форматах AutoCAD и PDF
• Пакет насосной станции, в котором подробно описаны размеры системы, ее характеристики, панель управления и компоненты (также для многокамерных резервуаров) См. Пример

Компоненты, надстройки и аксессуары для бетонных септиков

Поделитесь этой статьей, выберите свою платформу!

Об авторе: Мой отец основал компанию Andrew J.Компания по производству сборного железобетона Foss, Inc., 1963 год, в возрасте 19 лет. Мое образование в области сборного железобетона началось в очень раннем возрасте. Он научил меня всему, что я знаю о создании качественных сборных железобетонных изделий, от септиков до бетонных перегородок. Он также научил меня, чтобы для успеха в бизнесе вам нужно было предлагать исключительный продукт и относиться к своим клиентам так, как вы ожидаете, что к ним относятся. Теперь, будучи владельцем компании вместе с моим братом Мэтью, мы взяли все, чему научились у нашего отца, чтобы начать следующее поколение нашей семейной компании по производству сборного железобетона.

Shoaf Precast, Поставка септических резервуаров в Северной Каролине

Септики (дорожные)

Почему выбирают септик из сборного железобетона?

Сборные железобетонные септики известны своей превосходной прочностью, долговечностью и простотой установки – не говоря уже о том, что они являются «экологически чистым» продуктом. Сборные железобетонные септики превзойдут и превзойдут другие конкурирующие материалы благодаря преимуществам в несущей способности, непроницаемости, долговечности и экономичности; экономия ваших денег впереди и на долгие годы.

Хорошо построенные и водонепроницаемые септики производства Shoaf Precast служат вашей системе сточных вод в качестве надежного септического решения. Септики для жилых и коммерческих помещений доступны во многих размерах и емкостью до 20 000 галлонов. Каждый резервуар с пропускной способностью H / 20 и HS / 20 точно усилен стальной проволочной сеткой и арматурой, которую разрезают, сгибают и размещают в соответствии с конструктивными чертежами, чтобы обеспечить истинную загрузку H / 20 и HS / 20.

При необходимости Shoaf Precast также имеет оборудование для проведения вакуумных испытаний на месте, чтобы убедиться, что наш подрядчик резервуар соответствует стандарту ASTM C 1719, а также для получения разрешения инженера на месте.Все конструкции сборных резервуаров Shoaf одобрены штатом Северная Каролина и построены в соответствии с ASTM C 1227, Стандартными техническими условиями для сборных железобетонных изделий.

Коммерческие септики необходимы из-за значительного объема отходов, используемых офисными комплексами, школами, церквями, местами отдыха и предприятиями. Shoaf Precast предлагает широкий выбор коммерческих септиков из сборного железобетона в различных стилях, чтобы удовлетворить ваши потребности. У нас есть выдающееся резюме в коммерческом рынке танкового (вид проект портфеля) и хорошо известная репутация в отрасли нашей тяжелой работы, преданность к обслуживанию клиентов и строить отношения долго после того, как работа завершена.Позвоните нам, и пусть Shoaf Precast, Inc. станет вашим выбором для качественных сборных железобетонных изделий.

---

ПРИМЕЧАНИЕ: Важно! Подрядчик несет ответственность за соблюдение местных государственных и федеральных директив OSHA.

Таблица размеров: H / 20 Септические резервуары

Таблица размеров: HS / 20 Септические резервуары

СЕПТИЧЕСКИЕ РЕЗЕРВУАРЫ (В / 20)	УТВЕРЖДЕНИЕ NC НОМЕР	ТЯЖЕЛЫЙ ЧАСТЬ (Фунты) (*) обозначает Общий вес бака	МИНИМУМ ОТВЕРСТИЕ РАЗМЕР (см.)		ФАКТИЧЕСКИЙ БАК ВЫСОТА	ДНО БАКА К ДНО ВХОДА	ДНО БАКА К ДНО ВЫПУСКА
			Длина	Ширина
1000 галлонов.	СТБ-2022	9000	12 футов	7 футов	61 “	47 “	45 “
		* 18000
1250 галлонов.	СТБ-200	10 000	12 футов	7 футов	72 “	61 “	58 “
		* 20,000
1500 галлонов.	СТБ-2023	11 250	12 футов	7 футов	79 “	65 “	63 “
		* 22 500
2100 галлонов.	СТБ-548	16 000	16 футов	8 футов	70 “	57 “	54 “
		* 32000
2,500 гал.	СТБ-549	18 000	16 футов	8 футов	83 “	70 “	67 “
		* 36000
3160 галлонов.	СТБ-550	22 000	16 футов	8 футов	99 “	84 “	81 “
		* 44,000
4000 гал.)	ФАКТИЧЕСКИЙ БАК ВЫСОТА	ДНО БАКА К ДНО ВХОДА	ДНО БАКА К ДНО ВЫПУСКА
				Длина	Ширина
6000 галлонов	СТБ-2081	46 500	26 футов.	16 футов	80 1/2 “	63 1/2 “	60 1/2 “
8000 гал.	СТБ-2082	40,100	26 футов	16 футов	95 1/2 “	78 1/2 “	75 1/2 “
10 000 гал.	СТБ-2083	40,100	26 футов.	16 футов	111 “	94 “	91 “
12 000 гал.	СТБ-2084	46 500	26 футов	16 футов	131 1/2 “	114 1/2 “	111 1/2 “
14 000 гал.	СТБ-2085	40,100	26 футов.	16 футов	145 “	128 “	125 “
16 000 гал.	СТБ-2086	40,100	26 футов	16 футов	162 “	145 “	142 “
18 000 гал.	СТБ-2087	40,100	26 футов.	16 футов	180 “	163 “	160 “
20 000 гал.	СТБ-2088	40,100	26 футов	16 футов	196 1/2 “	179 1/2 “	176 1/2 “

Не видите то, что ищете? Индивидуальные размеры доступны по запросу.Не стесняйтесь обращаться к представителю Shoaf Precast за дополнительной помощью!

4 типа септиков

Пытаетесь ли вы выяснить, какой септик установить в вашу септическую систему, или устраняете неисправности в существующем резервуаре, важно знать немного об особенностях каждого резервуара. Как и у любой другой установки, у каждого варианта есть свои преимущества и недостатки. Узнайте, какие относительные плюсы и минусы могут помочь вам принять лучшее решение при установке, ремонте или замене септика.

Имейте в виду, что эти проблемы обычно являются результатом плохого ухода за септиком или неправильной установки. Дело в том, чтобы периодически проверять ваш танк, чтобы избежать или выявить эти проблемы, прежде чем они станут катастрофой. Цена осмотра может варьироваться в зависимости от многих факторов. Проконсультируйтесь со специалистом, чтобы узнать точную стоимость проверки септика.

• Бетонный септик – Бетонные септики подвержены растрескиванию или даже отслаиванию. Обычно эти трещины достаточно долговечны в течение нескольких десятилетий, эти трещины могут возникнуть раньше, когда использовалась бетонная смесь низкого качества или септическая система не обслуживалась должным образом.Эти трещины позволят стокам (отходам) просачиваться из бетонного септика и / или позволяют просачиваться грунтовым водам. Любой случай плох. Блокировка может вызвать резервное копирование системы. Сток опасен, но его нельзя обнаружить стандартным тестом на краситель. Если бетонный септик не проверен вручную, проблема может не быть обнаружена, пока не станет слишком поздно и не возникнут серьезные проблемы.
• Стальной септик – Стальной септик – наименее прочный и наименее популярный вариант резервуара.Они рассчитаны на срок службы не более 20-25 лет и могут быть подвержены ржавчине даже раньше. Стальные верхние крышки могут проржаветь и стать причиной падения ничего не подозревающего человека в резервуар. Эти крышки можно заменить без замены всего бака. Если вы покупаете дом или живете в доме, в котором уже был стальной септик, ручной осмотр этого стального покрытия не обязательно является хорошим показателем общего состояния вашего резервуара. Как и в случае с любым септиком, внимательно следите за перегородками (точками входа и выхода), так как они в первую очередь подвержены коррозии.
• Септик из стекловолокна / пластмассы – Септик из пластика в значительной степени невосприимчив к ржавчине и растрескиванию стальных и бетонных септиков. Тем не менее, у них есть свои потенциальные проблемы, за которыми следует следить. Низкий уровень сточных вод может быть признаком того, что пробка на дне резервуара выбита. Даже если во время откачки уровень сточных вод нормальный, после откачки все пробки следует проверять вручную. Иногда акта откачки септика бывает достаточно, чтобы выбить пробку.
  • Хотя пластиковые септики более устойчивы к естественным химическим процессам септической системы, их меньший вес делает их более восприимчивыми к структурным повреждениям. Требуется осторожная установка, чтобы не повредить резервуар. Следует внимательно отметить землю над резервуаром. Не проезжайте через танк. Зажигалка также может вызвать смещение аквариума в земле во время влажной почвы. Пластиковый септик по пути может вырасти из грунтовых труб.
• Аэробный септик – Аэробный септик использует кислород для ускорения разложения сточных вод. Им также требуется электричество. Чаще всего вместо вышедших из строя септиков используют аэробные септики. Иногда они также могут уменьшить требуемую площадь для своего водосточного поля. Аэробные септики обычно стоят в два или три раза дороже, но их высокая эффективность может сэкономить деньги на восстановленной площади в области дренажа и продлить срок службы.Способность аэробного септика мало связана с долговечностью. Аэробная септическая система требует более частого и более тщательного обслуживания. Его более сложная система разложения увеличивает шансы, что что-то пойдет не так. Тем не менее, если система поддерживается, ее эффективность будет держать ваши сточные воды под контролем почти бесконечно.
