Профиль под гипсокаротон. Виды и Типоразмеры

[huge_it_slider id=“10″]

УМК производит три основных вида профиля под гипсокартон: профиль направляющий, стоечный и потолочный. Вся продукция производится из оцинкованной ленты собственного производства. Профиль под гипсокартон потолочный включает потолочный и потолочный направляющий.

Ширина производимого направляющего профиля и других других профилей под гипсокартон представлены в таблице:

Профиль направляющийПрофиль стоечныйПрофиль потолочныйПрофиль потолочный направляющий

Вид профиляМарка профиляШирина B, ммШирина С, мм
ПН 50×40 стандарт5040±1
ПН 50×405036±1
ПН 75×40 стандарт7540±1
ПН 75×407533±1
ПН 100×40 стандарт10040±1
ПН 100×4010039±1
Вид профиляМарка профиляШирина B, ммШирина С, ммШирина D, мм
ПС 50×50 стандарт48,87±150х48
ПС 50×5048,85±150х48
ПС 75×50 стандарт73,87±150х48
ПС 75×5073,85±150х48
ПС 100×50 стандарт98,87±150х48
ПС 100×5098,85±150х48
Вид профиляМарка профиляШирина B, ммШирина С, ммШирина D, мм

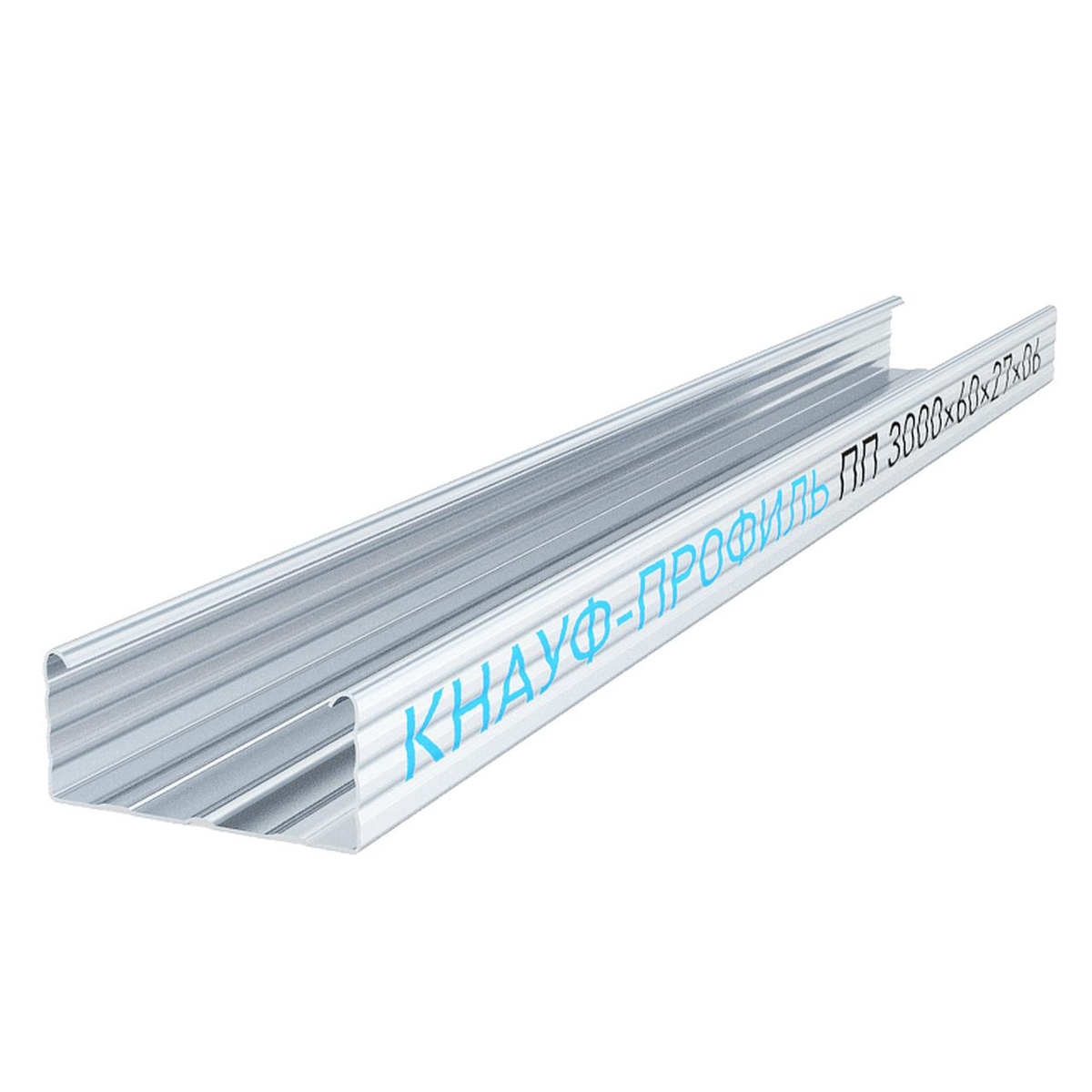

ПП 60×27 стандарт606±127
ПП 60×27604,5±127
Вид профиля Марка профиляШирина B, ммШирина С, мм
ПН 28×27 стандарт2827±1
ПН 28×252825±1
ПН 28×232823±1
ПН 28×222822±1

Толщина, высота и ширина направляющего профиля, стоечного, потолочного может быть изменена по согласованию с заказчиком.

Монтаж профиля под гипсокартон – как крепить правильно

Сегодня практически ни один ремонт не обходится без устройства гипсокартонных конструкций. Стены, арки, перегородки, ниши, подвесные потолки используются практически везде. Причем монтаж таких конструкций довольно прост. Главное – правильно определится с выбором типа гипсокартона, крепежных элементов и профилей.

Виды металлических профилей

Для создания каркаса в основном используются два типоразмера профилей:

  • D (меньший) – необходим для создания плоскостей, на которые будут крепиться листы гипсокартона;
  • W (больший) – используется в формировании общего каркаса стены.

Также в монтаже профиля под гипсокартон используется опорный C и направляющий U варианты. Направляющий вариант является простым типом П-образного профиля с гладкой поверхностью, в который торцом устанавливают опорный вариант. Опорный тип имеет ребристую поверхность, которая наделяет его большей жесткостью на изгиб.

В итоге получается, что основным несущим элементом металлического каркаса является CD профиль с размерами 60х27 мм. В роли направляющей для крепления выступает элемент UD с размерами 80х27 мм. Стоечным вариантом для создания каркаса является CW 50х50 мм, 50х100 мм, 50х75 мм, направляющая для CW – UW профиль с размерами 75х40 мм, 50х40 мм, 100х40 мм. Также можно использовать UA, являющийся укрепленным аналогом CW, имеющим более толстую стенку.

Этапы крепления профиля под гипсокартон

Пол и прилегающие стены, к которым будет крепиться новая стена, должны быть выровнены и оштукатурены.

Рассмотрим вариант формирования стены с использованием профилей UW и CW.

Шаг 1. Размечаем положение будущей стены на полу. При этом будущую конструкцию следует привязывать к обеим стенам. Учитывая неровность поверхностей и отсутствие идеально прямых углов, разметка на разных концах может немного отличаться (на несколько сантиметров). Намечая первую линию размещения стены, следует учесть, что в дальнейшем по ней будет выравниваться направляющий профиль,  а не гипсокартонная конструкция. К полученной отметке следует прибавить толщину листа ГКЛ, шпатлевки и отделки. После того как первая линия нанесена, переходим к ее переносу на потолок и стены. На данном этапе следует использовать отвес или лазерный уровень.

Шаг 2. Профили крепим к стенам с использованием уплотнительной ленты. Первыми устанавливаем UW на пол и потолок. В их монтаже используем ударные саморезы и дюбели через каждые 0,5 метра и по краям. Опорные CW стойки размещаем по краям направляющих.  Также следует разместить стойки в местах, где будут организованы оконные или дверные проемы. Профили крепят на нижних направляющих, затем выставляют вертикально и прикрепляют к верхней направляющей. При этом не забывайте оставить запас на обшивку полосами ГКЛ конструкции. Профили следует ставить лицевой стороной внутрь оконных или дверных проемов. В монтаже стоек к направляющим лучше всего использовать саморезы-блошки.

Шаг 3. Усиление периметров оконных и дверных проемов производится с помощью деревянных брусьев, которые размещают внутри профиля и крепят саморезами. В случае, если используется AU, брусья можно не устанавливать.

Шаг 4. По всей длине каркаса вертикально ставим опорные CW. От прилегающей стены первый профиль ставится на расстоянии 55 см, последующие  – строго на расстоянии 60 см друг о друга.

Шаг 5. Дверные и оконные проемы обозначаются с помощью направляющих UW. Для этого следует отрезать кусок длиннее на 30 см, чем ширина проема. На изгибе боковых загибок на лицевой стороне ставят метки на удалении 15 см от края.

В итоге межу метками должно получиться расстояние, отвечающее ширине проема.

Боковины подрезают под углом 45° от края в сторону основания профиля. Края подгибаем и получаем конструкцию П-образной формы.

Надеваем полученную конструкцию на стойки по бокам отогнутыми краями и поднимаем на требуемую высоту. Далее прикручиваем ее с помощью саморезов. Косые ушки, образовавшиеся на горизонтальные части заготовки, также фиксируем с помощью крепежа. Аналогично формируем оконные проемы. На этом монтаж профиля под гипсокартон завершен.

Расчет прочности потолочного профиля для гипсокартона

Не смотря на большое количество производителей, технических характеристик ни для гипсокартонных листов ни для профилей металлического каркаса в свободном доступе нет. Обычно производители или продавцы ограничиваются ссылкой на соответствие неким загадочным ТУ 111-004-04001508-95, которых также в сети не найдешь, и подробным описанием канавок, насечек, рифлений и прочих фишек, придающих дополнительную прочность профилям. При этом каковы прочностные характеристики профилей хотя бы приблизительно, остается загадкой.

Дело усложняется еще и тем, что толщина листовой стали, используемой для проката профилей, может варьироваться от 0.

4 до 0.8 мм, да и марки стали также могут быть разными. Связано это с тем, что люди хотят покупать более дешевый профиль. А так как желание потребителя – закон для производителя, то в последнее время появились так называемые профили эконом-класса. И это логично, так как потребитель все равно не знает несущей способности профилей, то зачем его заставлять платить больше. Металлические профили для гипсокартона не являются элементами несущих конструкций, хотя народные умельцы пытаются приспособить их и для этих целей, а могут использоваться только для монтажа ограждающих конструкций. Поэтому даже если конструкция подвесного потолка, зашивки стены или перегородки получится слишком уж хлипкой большой беды в том не будет. И даже наоборот производителям гипсокартона и профилей от этого будет только лучше, чем чаще будут ломаться конструкции из гипсокартона, тем чаще люди будут покупать новый гипсокартон и профили, а значит продажи будут только увеличиваться.

Конечно же существует бесчисленное количество рекомендаций и от производителей гипсокартонных конструкций, и от продавцов, и от мастеров, занимающихся монтажом гипсокартона (и даже от людей, которые в глаза не видели гипсокартон, но знают, что на ГКЛ можно хорошо зарабатывать), в которых достаточно подробно расписано, на каком расстоянии следует крепить те или иные профили, какие инструменты и материалы при этом использовать, а производители типа Knauf, при этом добавляют, что при малейшем нарушении данных рекомендаций производитель никакой ответственности не несет. И все это очень хорошо, но только эти рекомендации все как будто написаны под копирку, а между тем и толщина и марка стали и производитель профиля могут быть самыми разными и то, что для таких профилей предлагаемые рекомендации одинаково подходят – весьма сомнительно.

Обычно простой человек в таких случаях сильно не парится, да и зачем? Пусть у инженеров голова болит, и в принципе это верно. Более менее точно рассчитать нагрузку, а следовательно и подобрать сечение можно только для потолочных профилей. Так как на потолочные профили обычно никакой другой нагрузки, кроме собственного веса , веса подшиваемых гипсокартонных листов и веса светильников не действует. А вот для профилей, используемых для обшивки стены или монтажа перегородки, учесть все возможные нагрузки практически невозможно. Люди бывают разные и не только по весу, но и по темпераменту, а еще бывают праздники, детские игры, спортивные состязания и другие мероприятия, во время которых нагрузка на стены может быть в десятки раз больше обычной. Поэтому вариантов дальнейших действий всего два: можно как и прежде бездумно выполнять рекомендации профессионалов, а можно попробовать самому рассчитать прочность профилей и листов хотя бы приблизительно.

Тем более, что сделать это не сложно, для определения прочности и даже гибкости любого металлического профиля достаточно знать геометрические характеристики и марку стали. Для примера рассмотрим расчет прочности потолочного профиля для гипсокартона ПП 60/27 3 м, впрочем обозначение может быть и другим, например CD 60х27х3м или ППС 60*27-0.5мм 3 м, сути дела это не меняет, в виду имеется потолочный (потолочно-стоечный) профиль шириной 60 мм и высотой стенки 27 мм, длина профиля может быть и 3 и 4 и 6 метров, но для расчетов намного важнее знать толщину профиля, в данном случае она равна 0.5 мм. Однако в ценниках и товарных чеках толщина профилей указывается далеко не всегда, на глаз это определить трудно, а с штангенциркулем в торговые залы строительных супермаркетов не очень-то пускают. И тут важным подспорьем для нас станет вес профиля. Так как удельный вес углеродистой стали – величина более менее постоянная и как правило считается равной 7850 кг/м3 или 7.85 г/см3, то держа в руках профиль длиной 3 метра, отличить профиль с толщиной стенок и полок 0.4 мм от профиля с толщиной стенок и полок 0.6 мм, а тем более 0.8 мм вполне можно.

Для начала выясним, чему равна площадь сечения профиля. Разные компании выпускают различные по форме профили, однако наиболее распространенной и потому наиболее вероятной является следующая (продольные канавки на стенках профиля не показаны, так как на момент инерции и момент сопротивления профиля влияют незначительно):

Рисунок 1. Возможное сечение потолочного профиля (СD)

Если показанный на рисунке 1 профиль будет иметь толщину t = 0.5 мм, то поперечное сечение будет иметь площадь приблизительно, подчеркиваю, приблизительно (без учета влияния канавок и рифлений):

F = F1 + 2F2 + 2F3  = 60х0. 5 + 2х26х0.5 + 2х6х0.5 = 69 мм2 или 0.7 см2.

где F1 – площадь нижней полки, F2 – площадь боковой стенки, F3 – площадь верхней полки. При такой площади сечения 3 метровый (300 сантиметровый) профиль будет весить приблизительно:

m = 300х0.69х7.85 = 1625 г или 1.63 кг.

Соответственно при толщине стенок и полок 0.8 мм:

F = 60х0.8 + 2х25.4х0.8 + 2х6х0.8 = 98.24 мм2 или 1.0 см2.

при такой площади сечения 3 метровый (300 сантиметровый) профиль будет весить приблизительно:

m = 300х1х7.85 = 2355 г или 2.35 кг.

А вот определить марку стали для профиля будет значительно сложнее, так как прямых указаний на марку стали никто не дает. Подспорьем в этом нам будет ГОСТ 14918-80 “Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия”, нормирующий в частности марки оцинкованных сталей для холодного профилирования, а именно так и получают профиль из листовой оцинкованной стали. Согласно указанному ГОСТу для этой цели используется несколько марок холоднокатаной стали: 08пс по ГОСТ 9045-93; 08, 08пс по ГОСТ 1050-88; БСт0, БСт1, БСт2, БСт3 всех степеней раскисления по ГОСТ 380-94. Если не залезать по самые помидоры в тонкости определения расчетного сопротивления, то можно ограничиться значением R = 2000 кгс/см2. Именно таково значение предела текучести σ для сталей марок 08 по ГОСТ 1050-88. Для изготовления профилей может использоваться и сталь с пределом текучести σ = 2500 кгс/см2, однако не будем гадать, а произведем дальнейший расчет по наименьшему значению, самое страшное, что может в этом случае произойти – это относительно небольшой запас по прочности.

Для того, чтобы определить момент сопротивления сложного сечения, представленного на рисунке 1, нужно сначала определить положение центра тяжести сечения. В этом нам поможет статический момент сечения для профиля толщиной 0.5 мм:

yc = Sz/F = (F1y1 + 2F2y2 +2F3y3)/(F1 +2F2 +2F3) = (0. 3х0.025 + 2х0.13х1.35 + 2х0.03х2.675)/0.69 = (0.0075 + 0.351 + 0.1675)/0.69 = 0.7623 см.

Визуально это будет выглядеть приблизительно так:

Рисунок 2.  Центр тяжести сложного сечения (потолочного профиля для гипсокартона)

Момент сопротивления для сечения, показанного на рисунке 2, сразу определить достаточно сложно, но определить момент инерции, опять же очень приблизительно (так как для точного расчета следует учесть влияние всех канавок и бороздок и радиусов изгиба профиля) можно:

Iz =  ∑(Iz + y2F) = 6×0.053/12 + 6×0.05x(0.7623 –  0.025)2 + 2(0.05×2.63/12) + 2(0.05×2.6)(1.3 – 0.7623)2 + 2(0.6×0.053/12) + 2(0.6×0.05)(2.7 – 0.7623 –  0.025)2 = 0.0000625 + 0.16308 + 0.14646 + 0.07517 + 0.000012 + 0.2195 = 0.6043 см4.

И тогда:

Wz = Iz/ymax  = 0. 6043/(2.7 – 0.7623) = 0.312 см3.

Это не мало, например, у горячекатаного равнополочного уголка 20х20 мм с толщиной полок 3 мм момент сопротивления составляет 0.28 см3 при площади сечения 1.13 см2. Теперь мы можем определить максимальный изгибающий момент, который без разрушения может выдержать рассчитываемое сечение профиля:

M = WR = 0.312×2000 =  624 кгсм или 6.24 кгм

А дальше все зависит от того как часто закреплен потолочный профиль. Простые или пружинные подвесы можно считать шарнирными опорами потолочного профиля и разумеется, чем чаще будет закреплен профиль, тем большую нагрузку он сможет выдерживать. Для примера рассмотрим нагрузку, действующую на потолочный профиль длиной 2 метра, вставленный в направляющие профиля и с одним подвесом посредине. Такой профиль представляет собой двухпролетную балку, c пролетами l = 1 м, у которой максимальный изгибающий момент будет возникать на средней опоре:

M = ql2/8

и тогда максимальная распределенная нагрузка для такой балки

q = 8M/l2 = 8х6. 24/12 = 49.9 кг/м

это конечно же значительно меньше, чем собственный вес потолочного профиля плюс вес гипсокартонного листа, но если крепить профиль двумя подвесами через приблизительно 0.66 м, то мы получим трехпролетную балку, для которой

q = 10M/l2 = 8х6.24/0.662 = 143.25 кг/м

т.е. при относительно небольшом уменьшении пролета и превращении двухпролетной балки в трехпролетную максимальная распределенная нагрузка, которую может выдержать потолочный профиль, увеличивается почти в три раза.

Конечно же при устройстве потолков максимальная действующая нагрузка ограничивается собственным весом профиля и весом гипсокартонного листа. Даже если крепить на потолок стеновые листы толщиной 12.5 мм на профиля с подвесами через 1 м, идущие с шагом 0.6 м, то нагрузка на потолочный профиль при весе 1 м2 гипсокартонного листа толщиной 12.5 мм около 13-14 кг (с учетом последующей шпаклевки и других отделочных работ) будет не более 8-8. 5 кг и таким образом имеется почти шестикратный запас по прочности, позволяющий спокойно устанавливать на потолок даже достаточно тяжелые светильники.

При обшивке стен гипсокартоном также используются потолочные профили и хотя постоянная нагрузка при использовании потолочных профилей для обшивки стен очень мала, но временная нагрузка на стены может быть в десятки и даже сотни раз больше, чем для потолка. Все потому, что иногда на стены опираются люди, а иногда не просто опираются, а падают и в этом случае ударная нагрузка будет (в зависимости от скорости в момент касания) до 10-20 раз больше веса падающего на стену тела. А так как все это предугадать и соответственно рассчитать – мало реально, то при выставлении потолочных профилей при обшивке стен лучше уменьшать расстояние между опорами – подвесами.

Ну и кроме всего прочего для гипсокартонных конструкций большое значение имеет ровность, а для гипсокартонного потолка ровность в частности зависит от величины прогиба. Так для двухпролетной балки с пролетами 1 м максимальный прогиб составит:

f = ql4/185EI = 8.5×14/185×2 х 1010x0.60432 х 10-8 = 0.00037 м или 0.37 мм

Таким образом даже для указанной нагрузке величина прогиба потолочного профиля не является определяющей, отклонения от плоскости, вызванные конструктивными особенностями монтажа каркаса, могут быть значительно больше. Намного больше внимания нужно обращать на прогиб гипсокартонных листов под действием собственного веса.

Вот в общем-то и весь расчет.

Профиль монтажный (под гипсокартон) – Полипрофиль

Главная / Профиль монтажный (под гипсокартон)

Профиль для гипсокартона используется при возведении каркаса для крепления гипоскартоновых листов. Гипсокартоновые листы широко применяются в современном ремонте и строительстве для возведения легких стен и подвесных потолков. Профили для гипсокартона различаются по своему назначению. Для устройства каркаса подвесного потолка используются потолочный профиль и потолочный направляющий профиль. Для возведения стен применяются стоечный профиль и направляющий профиль. Компания ООО «Полипрофиль» является производителем профилей для гипсокартона. На нашем складе всегда есть необходимое количество и большой ассотримент этой продукции.


Профиль для гипсокартона стоечный (ПС) применяют в качестве вертикальных стоек каркасов стен и перегородок. Стоечный профиль изготавливается нескольких размеров по ширине – 50, 75 и 100 мм. Длина профиля 3 м. Монтируется стоечный профиль в паре с направляющим профилем соответствующего размера.

Профиль для гипсокартона направляющий (ПН) применяется в качестве направляющей для стоечных профилей, а также в качестве перемычек между ними. Ширина направляющего профиля  соответствует стоечному – 50, 75 и 100 мм. Скрепляются профили между собой саморезами, либо при помощи просекателя.

Профиль для гипсокартона потолочный (ПП) предназначен для каркаса подвесного потолка и облицовки стен. Профиль потолочный выпускается двух типоразмеров 60х27 и 50х17.

Профиль потолочный направляющий (ППН) применяется как направляющая для потолочного профиля и выпускается соответствующих размеров.



Профиль из гипсокартона, деталь Профили для подвесных потолков Fuga | by Proaks Metal

Сначала профиль для гипсокартона , гипсокартон, подвесной потолок, аппликации из минеральной ваты; угловые соединения, две разные части комбинации, чтобы предотвратить растрескивание. Причина первая; Fuga do, вторая причина; Декоративное изображение взять.

Профили из гипсокартона плиты обеспечивают гладкую отделку углов, обеспечивают качественный внешний вид по желанию клиентов и обеспечивают четкое решение в профиле fuga , подвесных потолках и применениях минеральной ваты в скрытых световых полосах.

Переходная угловая ширма из гипсокартона

Переходная угловая ширма из гипсокартона

F-профиль для гипсокартона

F-профиль для гипсокартона

Угловой концевой профиль

Угловой концевой профиль

Строительная промышленность развивалась с годами, как и все остальное. Таким образом, стали появляться чудо-конструкции. Не только конструкции, но и внутреннее убранство построек стали более эстетичными за счет различных строительных материалов. В нашей стране самым главным изменением, дающим привилегии в интерьере домов, несомненно, стало открытие гипса.И предотвращено растрескивание стыков конструкций, созданных с помощью профилей деталей из гипсокартона.

На самом деле потолки в домах, которые приходят на ум, когда думаешь о гипсокартоне! В годы, когда его впервые использовали, практически каждый, кто собирался красить свой дом, имел возможность встретить гипсокартон. Гипсокартонные потолки, новая тенденция того времени, не только сливались бы от угла к углу с профилями гипсокартона, но и имели место в домах с рельефным рисунком в центре потолка, где была подвешена люстра.Позже видно, что много гипсокартона использовалось при оформлении новостроек.

Z-профиль для гипсокартона

Z-профиль для гипсокартона

Z-профиль для гипсокартона

Z-профиль для гипсокартона

Z-профиль для гипсокартона

Fuga Profile для гипсокартона

Этот материал, который сделан из гипсокартона, который состоит из двух сторон картон, который сделан из гипса и специальных размеров и предназначен для гладких поверхностей, не предназначен для использования в отделке потолка.

Основная и самая важная цель использования в зданиях – создать новую комнату или попытаться отделить пространство стеной или создать подвесной потолок. Кроме того, следует иметь в виду, что гипсокартонный лист с его устойчивостью к огню и воде и его структурой, которая может растягиваться при землетрясении, сводит к минимуму повреждения и обеспечивает преимущества использования благодаря создаваемой звуко- и теплоизоляции.

Конечно, всем перечисленным элементам для правильной реализации нужен потолочный профиль .

Профиль Clipin Z

Профиль Clipin Z

Профиль Clipin H

Профиль Clipin H

Профиль перехода Clipin потолок

Профиль перехода Clipin потолок

  • Внутренний и внешний фасады
  • Перегородка пересечение
  • Различные секции потолка
  • Потолок со стеновыми швами
  • Скрытая световая полоса, используемая в деталях
  • Изготовление Fuga

Детальный профиль гипсокартонных листов имеет большое значение.Никто не хотел бы видеть трещины по краям после нескольких часов работы в гипсокартоне. По этой причине используются профили деталей, а проекты из гипсокартона. Детальный профиль многих различных частей требуется на стыке двух разных частей, в точках соединения стены с потолком и на участках, использующих скрытую световую полосу.

Когда профиль Fuga оценивается с точки зрения использования, становится очевидным, что он не только обеспечивает высокое качество и декоративное изображение при нанесении на листы гипсокартона.Еще одна важная сфера применения – это приготовление фуги.

Gradulam Z Profile

Gradulam Z Profile

Плинтусный профиль

Плинтусный профиль

PVC Flexibil Corner

PVC Flexibil Corner

Также профиль для гипсокартона является прочным и обрабатываемым заполняющим материалом. И обычно используется в куртке. Это связано с его эстетическим внешним видом и способностью наносить декоративную штукатурку и красить без необходимости делать дополнительные покрытия во время облицовки. Во время подачи заявки детализируйте профили, чтобы обеспечить должное соблюдение процесса внедрения.

Приведу пример аппликации, используемой для украшения стыка стены с потолком.
Применяется во внешней части здания на пересечении со стеной потолка камеры.
Внешний вид зданий , где в процессе использовались две секции крыши.
Обе наружные стены из-за применений, используемых как в наружной штукатурке.

Наконец, для получения дополнительной информации о размерах и цене гипсокартонных профилей , пожалуйста, свяжитесь с нами.

Размеры и области применения гипсокартонных профилей – Цена на сталь

Профили для гипсокартона – это профили из оцинкованного стального листа, используемые в подвесных потолках, перегородках и системах облицовки стен.Они предлагают отличные решения в разных сферах. Они легко адаптируются к месту использования и чрезвычайно долговечны. Благодаря высокой коррозионной стойкости его можно безопасно использовать в течение многих лет. Их очень легко наносить и снимать. Будет хорошим выбором для тех, кто ищет экономичный материал.
Профили для гипсокартона подразделяются на настенные U, стеновые C, потолочные U, потолочные C и угловые профили. Его можно использовать для предотвращения пожаров, возведения стен, тепло- и звукоизоляции. Он может изготавливаться разных размеров в зависимости от области применения.

Профили для гипсокартона благодаря своим свойствам находят применение в различных областях. Чаще всего используются кровельные, внешние и внутренние и потолочные покрытия. Он также используется в процессах изоляции. Обеспечивает практическое использование в сборных и железобетонных конструкциях. Монтажные трубы и кабели можно скрыть с помощью гипсокартонного профиля.
Стеновые U-образные профили применяются горизонтально. Он образует каркасную часть в системах перегородок. Он используется в навесных стенах и подвесных потолках.Гипсокартон прикручивается с обеих сторон или с одной стороны профилей, в зависимости от используемой площади. Стеновые С-профили применяются в качестве вертикальной опоры. Его используют в торговых центрах, гостиницах, многоэтажных домах и подобных местах. Его легко можно применить к любому интерьеру. При строительстве подвесных потолков используются потолочные П-образные и потолочные С-профили. Даже если несущий элемент не работает, он удерживает натяжной потолок в равновесии. Угловые профили используются в углах стен при оштукатуривании. В подвесных стенах он позволяет углам стоять вертикально и повышает ударопрочность.

Размеры профиля для гипсокартона

Название профиля Размеры (мм) Толщина (мм) Длина (мм)
U-образный стеновой профиль 27x100x27 мм 0,5-0,6 мм 3000-4000 мм
Стеновой C-профиль 24x60x27 мм 0,4-0,6 мм 3000-4000 мм
Потолочный U-образный профиль 26 × 28,5 × 26 мм 0,5-0,6 мм 3000-4000 мм
Потолочный C-профиль 27x60x27 мм 0,4-0,6 мм 3000-4000 мм
Угловой профиль 27 × 27 мм 0,4-0,6 мм 3000-4000 мм
Перфорированный угловой профиль 25 × 25 мм 0,3-0,4 мм 3000-4000 мм

Важно, чтобы покупаемый товар производился в соответствии с правилами TSE.Продукция, которую вы покупаете в нашей компании, имеет необходимые сертификаты качества. Вы можете связаться с нами для получения подробной информации о профилях из гипсокартона.

размеров и видов, приложений. Основные виды профилей из гипсокартона

Конфигурация интерьеров многих построек такова, что без формирования внешних углов не обойтись. Например, только один дверной проем, соединяющий две комнаты, образует внешние углы с обеих сторон, а их может быть довольно много, особенно в офисных помещениях.Один из главных недостатков таких уголков – на них всегда образуется стык при отделке современными материалами (плитка, гипсокартон и т. Д.). Он не только портит общий вид, но и довольно уязвим для повреждений. Чтобы такие стыки максимально защитить, используется металлический профиль – внешний уголок.

Характеристики продукта

Важно не путать данное изделие с внешним уголком гипсокартонного профиля. Поскольку внешний угловой профиль – это изделие, предназначенное для защиты торцов плиточных поверхностей, и одновременно оно выполняет декоративную функцию. По сути, это дополнительный элемент, который станет частью декора. А внешний уголок из профиля для гипсокартона – это просто уголок из металлического профиля общестроительного назначения, на угловом стыке крепят два листа этого материала. После полной отделки уголка его не будет видно, так как он будет скрыт под слоем грунтовки и материала внешней отделки.

Направление компании АртПрофиль – производство и оптовая продажа металлопрофильных изделий различного назначения.А если вам нужно недорого купить этот вид товара в Москве или любом другом городе, то лучше приобретать продукцию у производителя, то есть у нас.

Типы

, приложение

Если Вас интересует профиль – внешний уголок – (например, в Москве или другом городе) для декоративной отделки, то мы можем предложить несколько его видов:

  • напольный для керамики;
  • антивандальный;
  • накладные расходы.

Внешний угловой профиль для керамики бывает нескольких типов – Г-образный, прямоугольный, скругленный, С-образный, угловой. Его основная задача – скрыть торцы керамической плитки, сохранив при этом эстетичный вид. Его установка осуществляется во время укладки плитки на стену, так как она держится за нее, причем только с одной стороны. У плитки с другой стороны угла профиль закрывает только торец. Он фиксируется монтажным клеем. Внешний металлический уголок изготовлен из анодированного алюминия, оцинкованной стали, латуни.

Антивандальный внешний угловой профиль отличается от первого способом расположения и монтажа.При использовании этого типа плитка не образует угловой стык, а просто упирается торцами в профиль. В этом случае угол стены керамикой не покрывается, но этого не видно, так как он закрыт профилем для внешних углов. Монтаж данного вида изделий осуществляется во время укладки отделочного материала и фиксируется монтажным клеем, поэтому цена установки этого изделия будет минимальной.

Если внешний уголок уже полностью сделан, но необходимо закрыть стыки плитки, то можно купить профиль для внешних углов накладной. Такие изделия бывают прямые, с закругленными краями и закругленными. Этот металлический профиль очень прост в установке, он позволяет полностью скрыть угловые стыки на стенах с уже уложенной плиткой. При этом он может хорошо скрыть дефекты по краям отделочного материала, если они есть. Этот внешний (металлический) уголок крепится к стене с помощью монтажного клея, что избавляет от необходимости сверлить в стене отверстия под крепеж.

Почему мы?

Помимо указанных видов металлических профилей, мы можем изготовить данное изделие на заказ любой формы и длины.При этом цена на такой профиль не будет отличаться от готового изделия. Так что, если вам нужно недорого, а то и оптом, эти товары купить в Москве или Санкт-Петербурге – обращайтесь в АртПрофиль.

А так как компания продает разные типы металлических профилей, у нас есть много разных изделий из металла, в том числе внешний угол гипсокартонного профиля.

И хотя наше производство находится в столице, вы можете смело обращаться к нам, даже если вы живете в Питере. Петербург или любой другой город. Мы позаботимся о том, чтобы наша продукция добралась до вас как можно скорее.

Для создания прочной и надежной конструкции из гипсокартона используются специальные профили, обеспечивающие максимально качественное крепление листов гипсокартона. Проще говоря, профили действительно являются основой всей конструкции из гипсокартона. Какие бывают виды профилей для гипсокартона? По мнению специалистов, такие профили делятся на две большие разновидности – перегородочные и потолочные. Сегодня мы познакомимся с разновидностями этих застежек, узнаем их характеристики, а также рассмотрим варианты применения в виде пошаговых инструкций.Но обо всем по порядку.

Основные разновидности профилей из гипсокартона

Итак, по своему назначению все профили могут быть двух типов:

И представитель каждой из групп должен выполнять свою определенную функцию. Элементы, описанные в статье, маркируются по технологии Knauf, все они выпускаются типоразмеров:

.
  • UD – направляющие потолочные;
  • CW – стоечные перегородки;
  • UW – направляющие перегородки;
  • CD – потолочное крепление.

Рисунок 1.1 – УД; 2 – CD; 3 – CW; 4 – UW

Примечание! Если правильно соединить между собой элементы разных типов, то можно получить различные конструкции из гипсокартона, среди которых есть разные коробки, перегородки, натяжные потолки и т. Д.

Размеры и сечения этих элементов тоже разные.

Вариант №1. Профили реечные потолочные

Многим известна невосприимчивость подвесных потолков из гипсокартона к механическим воздействиям.Но при этом профили должны быть не только легкими, но и прочными, чтобы удерживать всю конструкцию вместе с гипсокартоном (иначе все это может обрушиться на головы жильцов). Жесткость каркаса во многом обеспечивается ребрами жесткости CD-профилей.

Эти виды профилей по праву считаются самыми востребованными. В большинстве случаев их используют для отделочных / строительных работ. Благодаря стандартным размерам, при обращении с этими элементами практически не остается отходов.Несложно догадаться, что эти профили несут основную нагрузку всей конструкции. Благодаря им обеспечивается надежность и жесткость каркаса, а также качество крепления листов гипсокартона. Толщина таких профилей разная, но тонкие изделия менее надежны, что очевидно, и требуют большого количества крепежа для установки (подробнее об этих элементах мы поговорим чуть позже).

Что касается длины CD-профилей, то она может составлять от 270 до 450 сантиметров.Но на самом деле обычно используются элементы длиной 300 и 400 сантиметров сечением 6х2,7 сантиметра.

Вариант №2. Направляющие потолочные профили

Такие профили используются для создания потолков, стен и различных коробов с целью усиления. Устанавливаются изделия по периметру стен / потолка, а также в них вставляются стоечные профили.

Из направляющих потолочных элементов формируется своеобразная основа для плоскости, которую впоследствии будут обшивать листами гипсокартона. Длина может составлять 300 или 400 сантиметров, а сечение – 2,8 х 2,7 сантиметра. Все элементы достаточно толстые (тонкие потолки не используются), что обеспечивает надежность. Оптимальный вариант возведения стеновых каркасов.

Примечание! При желании профили для вас могут быть изготовлены по индивидуальному заказу. В любом случае при изготовлении используется качественная оцинкованная сталь, повышающая стойкость элементов к воздействиям окружающей среды, перепадам температур и прочему.

Вариант № 3. Профили перегородки для гипсокартона

Продолжаем рассматривать виды профилей для гипсокартона. Итак, если говорить о перегородочных изделиях, то, по мнению специалистов, их существует несколько разновидностей, и их использование, соответственно, зависит от будущей толщины конструкции ГКЛ. Так, UW-профили (по той же маркировке компании Knauf) используются в перегородках в качестве направляющих. Их длина колеблется в пределах 200-400 сантиметров, а ширина может составлять 4-15 сантиметров.

Существуют также стоечные изделия (или, другими словами, CW-профили), которые имеют выемки для облегчения прокладки кабелей. Они используются в конструкциях перегородок из гипсокартона и являются несущими элементами всего каркаса.

Такие элементы предназначены для использования в вертикальных конструкциях. Длина может составлять от 276 до 600 сантиметров, а сечение – 5х5, 7,5х5 и 10х5 сантиметров. Кстати, наиболее популярны профили длиной 300 и 400 сантиметров.

Отдельная группа – угловые, маяковые и арочные изделия

Что касается арочных профилей для гипсокартона, то они имеют отверстия и выемки, необходимые для обеспечения гибкости профилей. Если говорить о габаритах, то они такие же, как и у обычных элементов, при этом показатель жесткости намного выше. Арочные профили используются для приема дуг.

Казалось бы, ничего сложного в образовании дуг нет, но на самом деле это не так.Хотя опытные специалисты легко со всем этим справляются.

А вот с помощью маячковых элементов совмещают разные плоскости. Например, при оштукатуривании стен / потолка. Длина таких профилей – 300 сантиметров. Если вы планируете создать ровную плоскость, то без такого элемента вам просто не обойтись (например, для создания откосов).

Важная информация! Маячные профили для гипсокартона значительно облегчат нелегкую работу строителей.Их закрепляют в сложных местах, чтобы создать ровную поверхность. Благодаря материалу, из которого изготовлены эти профили, повышается их устойчивость к разного рода негативным внешним воздействиям.

Наконец, есть еще угловые профили. Они используются, как можно догадаться по названию, для выравнивания / усиления углов (например, для защиты концов перегородок). Каждый элемент имеет отверстия диаметром 0,5 сантиметра, которые необходимы для лучшего заполнения при нанесении шпаклевочной смеси.

Крепеж и аксессуары разные

Помимо самих профилей, в процессе монтажа используются и другие стандартные элементы, которые также следует подготовить заранее. Познакомимся с каждым из этих элементов более подробно.

  1. Прямая (нормальная) подвеска. Он предназначен для крепления реечного или потолочного профиля к рабочей поверхности (см. Рисунок №1).
  2. Якорная подвеска.С его помощью также крепятся потолочные профили, но исключительно к потолку. Каждый элемент имеет стержень и зажим, позволяющий регулировать положение подвески.
  3. Расширение. С его помощью полосы металлического профиля соединяются в самых разных комбинациях.
  4. Крабовый соединитель. Предназначен для крестообразного соединения (и может использоваться со всеми типами профиля для гипсокартона ) и строго под прямым углом, элементов конструкции. Как правило, с помощью «краба» потолочные профили соединяются (естественно, в одной плоскости) при установке обрешетки.
  5. Дуплексные соединители. Как вы, наверное, уже догадались из названия, с помощью этих креплений профили крепятся под прямым углом, но уже на разных уровнях.
  6. Последние элементы – это саморезы и анкерные дюбеля. Предназначен для соединения элементов каркаса между собой или, как вариант, с основным перекрытием в помещении.

На рисунке ниже показаны все элементы, описанные в том порядке, в котором они были перечислены.

А как насчет рабочих инструментов?

Для удобства работы с гипсокартоном используются специальные инструменты, позволяющие создавать конструкции требуемых параметров, при этом работа выполняется легче и быстрее, а количество отходов сводится к минимуму.

Более подробно эти инструменты включают:

  • ножницы по металлу;
  • Делитель
  • ;
  • клещи соединительные;
  • резак.

Ножницами по металлу вырезаются элементы необходимых размеров. Клещи, в свою очередь, предназначены для соединения сегментов. Кстати, в среде опытных специалистов их называют scrapprofile.

Примечание! Для сборки конструкции соединяются элементы, в которых предварительно просверлены отверстия. Делается это с помощью насечки, пробивающей монтажные отверстия. Что касается разделителя, то он используется для углового соединения профилей.

Видео – Что требуется для работы с гипсокартоном?

Как видите, в такой, казалось бы, простой процедуре – создании конструкций из гипсокартона – просчитана и продумана буквально каждая мелочь. Вам просто нужно терпение и желание, чтобы результат превзошел все ваши ожидания! На этом завершаем теоретическую часть и переходим к практике.Для начала разберемся, как правильно резать профили из гипсокартона.

Мастер-класс. Как самому вырезать профиль из гипсокартона

Итак, давайте познакомимся с процессом раскроя гипсокартонных профилей. Для начала отметим, что многие используют для этих целей ножницы по металлу, так как считают использование болгарки слишком сложным или трудоемким. Однако люди, имеющие некоторый опыт работы с конструкциями из гипсокартона, так не думают.

В чем главное преимущество использования болгарки для резки металлического профиля? В первую очередь, это то, что геометрия изделия после резки остается прежней, а после ножниц по металлу профиль просто деформируется (в той или иной степени).

Более того, даже если постараться ножницами по металлу максимально аккуратно работать, то конец все равно будет слегка поврежден. Это, конечно, не критично, ведь дефект всегда можно исправить плоскогубцами. Но на это потребуется дополнительное время.

Примечание! Самый неприятный аспект процедуры стрижки – это пережатый край. Так, если раздавить, то высота изделия увеличится, из-за чего начальный профиль будет разгибаться, когда конец вставлен в паз.Это, опять же, некритично, но от этого страдает культура производства, что не всем нравится.

Причем резать будет медленнее. Изделия придется перевернуть, чтобы сделать надрезы с двух сторон, а затем разогнуть и разрезать. При использовании болгарки скорость работы заметно увеличивается, особенно если для определенной конструкции нужно сразу много однотипных заготовок.

Каким должен быть инструмент?

Особое внимание следует уделить инструменту, который будет использоваться для резки профиля. Например, хорошо себя проявит болгарка (угловая шлифовальная машина) мощностью 650 Вт, а также отрезные диски по металлу минимальной толщины (от 0,1 до 1,5 сантиметра). Благодаря такому сочетанию металл пройдет быстро и без особых усилий. Как правило, чем меньше толщина диска, тем легче вам будет разрезать продукт.

Однако у этого метода есть и недостатки. Так, если работы ведутся в квартире, то близлежащие объекты придется защищать от горячих опилок и искр.А в некоторых случаях просто не хватает свободного места. Наконец, сразу же появятся «поклонники» звука работающей болгарки – речь идет о соседях, чтобы лично сообщить вам об этом.

Примечание! Еще раз стоит напомнить о технике безопасности. Используйте средства индивидуальной защиты – рабочие перчатки, защитные очки – и обращайтесь с инструментом с особой осторожностью. Всегда старайтесь держаться подальше от траектории распространения искр. И еще – старайтесь всегда использовать защитный чехол для болгарки.

Мастер-класс. Как сделать полукруглую перегородку из гипсокартона

В другой пошаговой инструкции мы рассмотрим, как сделать перегородку из гипсокартона с закругленным углом с помощью профилей UW75 / CW75 … Сначала нужно разметить пол, а потом перенести на потолок. Удобно сначала обозначить прямой угол (то есть без закругления как такового), а затем нарисовать квадрат (его сторона – это требуемый радиус скругления). Для того, чтобы рассчитать длину профиля, можно воспользоваться формулой:

А = 3.14 х В,

  • A – окружность;
  • B – это соответственно его диаметр.

Далее нужно разметить профиль UW на 5 сантиметров (этот параметр будет соответствовать ширине боковой полки изделия CW). Возьмите болгарку и вырежьте профиль, как показано на изображении ниже (то есть вам нужно только разрезать боковые / нижние полки). Кстати, о видах профилей для гипсокартона мы уже рассказывали в предыдущих разделах этой статьи.

Теперь необходимо установить вырезанный профиль в соответствии с ранее обозначенным радиусом, и в нашем примере изделие крепится к потолку с помощью саморезов, а к полу – с помощью дюбелей. Материал жалеть не стоит – закрепить нужно буквально каждую деталь.

Когда все будет готово, нужно в каждый из пятисантиметровых отрезков вставить стоечный профиль.В те из их последних элементов, которые будут призваны ограничивать дверной проем, в обязательном порядке нужно вставлять планку. Такие бруски, кстати, можно приобрести для всех профилей; они хороши тем, что плотно входят в изделие.

После этого необходимо закрепить все элементы стойки на текс.

После резки гипсокартонные элементы необходимо положить на каркас и зафиксировать с помощью 2.5 сантиметров саморезов. Причем крепление должно производиться полосами. Сначала полностью фиксируется первая полоса, затем вторая, третья, четвертая, пятая и так далее. Рекомендуем начинать сверху или снизу, потому что если делать это с середины, то профиль будет гнуться, что затруднит закручивание первого шурупа.

Г-образных листов гипсокартона зашивают все проемы в соответствии с технологией. Необходимо постараться, чтобы стыки не попадали на те стоечные профили, которые призваны ограничивать проем, так как здесь шпатлевка обязательно потрескается.

Лист можно предварительно разрезать на полу, но удобнее делать это уже «на месте». Рекомендуется взять лист, который выходит на проем, прикрутить и только потом разрезать верх ножовкой по дереву или лобзиком. Одна сторона отрезается сбоку, отламывается, затем отрезается вторая. Это сделает работу точнее и быстрее.

А как закрепить профиль к стенам?

Для многих это не проблема.Особенно, если речь идет о новом помещении с довольно ровными стенами. Крепление осуществляется стандартными перфорированными подвесками, порядок действий следующий.

Шаг первый … Для начала нужно закрепить подвесы к стенам с помощью дюбелей.

Шаг второй … Затем подвесы нужно согнуть, чтобы получилась буква «П».

Шаг четвертый … В последнем есть специальное отверстие, через которое, используя «блоху», нужно закрепить профиль.

Шаг пятый … Сначала профили закрепляют, в большинстве случаев, по краям стен, затем выравнивают и протягивают между собой на 3 нити. После этого по последнему выставляются и фиксируются остальные элементы.

Видео – Обустройство каркаса под гипсокартон

При установке любой конструкции из гипсокартона необходима основа – каркас, на который крепятся листы гипсокартона. Этот каркас собирается по технологии из специальных изделий – профилей.О том, какой может быть профиль для гипсокартона, его виды и размеры, область применения – в этой статье.

Материалы: из чего делают профили для гипсокартона?

Любой вид гипсокартонного профиля изготавливают из стали и алюминия. Чаще встречаются сталь (обыкновенная или оцинкованная), так как алюминий хоть и имеет отличные характеристики, но стоит очень дорого.

Сталь может быть обыкновенной или с защитным слоем – оцинкованной. Обычные – из черной стали – имеют меньшую стоимость и подходят для помещений с нормальными условиями эксплуатации.С их помощью делают натяжной потолок в жилых комнатах, коридорах. В помещениях с повышенной влажностью – ванных комнатах, кухнях и т. Д. – лучше использовать оцинкованную сталь или алюминий.

Виды и размеры профилей для гипсокартона

В любом месте, где продаются материалы для гипсокартона, есть профили разных видов и размеров. Чтобы выбрать и не ошибиться, нужно знать, чем они отличаются.

Для создания каркасов

Существует профиль для гипсокартона следующих типов:

  • Руководство.Обозначается как PN (UD) (интерпретация – направляющий профиль). В сечении П-образный, с гладкими боковинами. Используется в качестве опорной базы для стоек и перемычек. Ее крепят по периметру конструкции, затем в нее устанавливают все остальные элементы системы. Размеры:
  • Стойка. Обозначается ПС (CD) – стоечный профиль. Его вставляют в направляющие, к нему прикрепляют гипсокартон. Соответственно, он несет основную нагрузку и должен иметь высокую жесткость.Он имеет П-образную конструкцию с дополнительными полками и ребрами жесткости, которые придают ему большую жесткость. Размеры:
  • Потолок. Обозначается PP и PPN. Соответственно – направляющий и несущий потолочный профиль. Потолочная направляющая имеет поперечное сечение в виде буквы «П», имеет меньшее поперечное сечение, чем настенная. Несущий профиль потолка – имеет полочки и ребра жесткости, но отличается меньшей высотой полок. Меньшая высота, чтобы «убрать» меньшую высоту из комнаты и сделать потолок из гипсокартона тоньше, создает меньшую нагрузку на каркас.
  • Арочный. У него сложная структура – с прорезями по бокам для большей гибкости. Требуется для создания криволинейных поверхностей.

Это все типы профилей из гипсокартона, которые используются для строительства каркаса. «Каркас» собирается из направляющих ПН, в них вставляются стойки от ПС, которые затем соединяются перемычками (обычно от ПН) – для большей жесткости конструкции.

Дополнительные профили и аксессуары

Есть несколько видов дополнительных профилей, которые используются в отделочных работах, при создании подвесного каркаса для потолка, для крепления стоек профилей к стенам и т. Д.

От большинства этих устройств можно отказаться. Например, два профиля соединяются отрезком направляющего профиля подходящего размера. Вставляется внутрь, прижимается плоскогубцами к полочкам, прикручивается саморезами. Связь получается более жесткой, чем у специальных устройств.

При создании каркаса, расположенного вдоль стены, его крепят не перфорированными подвесами, а ботинками – участками профилей, гнутыми в форме буквы «L» (называемыми «сапогами» – по характерной форме).

Два способа крепления стоечных профилей к стене – с помощью перфорированного подвеса и отрезка профиля

Это не столько способ сэкономить, сколько возможность получить более жесткое крепление, поскольку перфорированные подвесы изначально разрабатывались для натяжных потолков и нагрузку от стенового гипсокартона, да еще уложенного в два ряда, выдерживать сложно.

Длина профиля

Каждый вид профиля для гипсокартона может отличаться по длине. Стандартные длины – 2.4 и 2,8 метра. но есть до 4 м.

Стоит ли искать длинные профили? В этом нет особого смысла. Разве что сборка каркаса немного ускорится. Профили под гипсокартон прекрасно стыкуются, при этом прочность конструкции не страдает. Только при сборке каркаса следует делать так, чтобы стыки на соседних стойках не находились на одном уровне. Обычно стыки выполняются попеременно то вверху, то внизу.

Как выбрать профиль для гипсокартона

В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона такого же типа и длины, но со значительной разницей в цене. Стоимость может отличаться вдвое, а иногда и больше. Причем самые дорогие – обычно Knauf, самые дешевые – неназванные – Китай, средний ассортимент – отечественные производители.

Толщина металла

Разница станет очевидна, как только вы возьмете анкету в руки.Некоторые из них прочные, жесткие, изготовлены из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и более. Другие сделаны из такого тонкого металла, что они меняют свою геометрию, даже если профиль поднимается за одну кромку.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена выше. Оптимально для создания перегородок со стандартной высотой стен брать профили с толщиной металла 0,5 или 0.55 мм. По возможности можно взять 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может быть разным – из-за разной толщины металла, из которого он изготовлен

Металл большой толщины имеет смысл брать только в том случае, если высота перегородки большая – нагрузка будет значительнее и дополнительная прочность не помешает. Но в этом случае нужно смотреть, что будет дешевле – профиль для гипсокартона из более толстого металла или чаще устанавливаемые стойки и перекладины.Только учтите, что стойки обычно устанавливают с шагом 60 см – так, чтобы стык листов гипсокартона приходился на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же – стык листов гипсокартона не должен висеть на воздухе. Так что ставить их можно будет только через 40 см. Так и шов ляжет на профиль. Но это слишком много стоек и вряд ли будет дешевле. В общем, посчитаете.

Выбор производителя

Выбрать производителя направляющих для гипсокартона одновременно просто и сложно.Все эксперты в один голос утверждают, что Knauf – лучшая. Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки отлично ложатся в направляющие, не болтаются и не лопаются. В целом работать с профилями из гипсокартона Кнауф легко, просто, работа продвигается быстро. Но это как раз самые дорогие из всего ассортимента. Несмотря на это, совет такой: если у вас нет опыта работы с гипсокартоном – лучше купите Knauf.

В среднем ценовом сегменте есть несколько российских фирм.Это Гипрок (Гипрок) и Металлист. Есть и малоизвестные региональные кампании. Какой ты везучий. Доверяйте своим чувствам и отзывам. Не всегда можно руководствоваться словами продавцов. У отечественных производителей партии хорошие, есть неудачные. В большинстве случаев возникает такая проблема, как несоответствие размеров стоечных подстанций и направляющих профилей PN. Стойки должны точно входить в направляющую. Для этого при заявленной ширине, например, 50 мм, фактическая должна быть 1.На 5 мм меньше. Проблемы возникают с точностью наблюдения этой разницы. Кроме того, необходимо проверить заявленную толщину металла (микрометром). В целом вы сможете сэкономить, но потратите много нервов и времени.

Гипрок имеет профиль с рифленой поверхностью. Профили со всех сторон – и спинка, и полки – имеют выдавленные «пупырышки». Они увеличивают жесткость профиля. Это действительно так – конструкция более жесткая.Но соединение стоек и направляющих оказывается более неудобным – из-за несовпадения «пупырышек» они не притягиваются вплотную, как гладкие металлические стенки. Есть второй момент – конструкции из таких профилей больше скрипят. При этом такие профили стоят немного дешевле Кнауф, но работать с ними сложнее. В общем, решать только вам.

Как посчитать количество профилей

Зная, к какому типу и типу относятся профили для гипсокартона, их размера мало.Необходимо рассчитать количество каждого вида. Подсчитать будет легче, если вы начертите на листе бумаги план каркаса, подпишите названия профилей, проставите размеры. Это не займет много времени, но поможет более точно определить количество.

Расчет количества направляющих на одну стену

Если стены очень неровные, их можно выровнять гипсокартоном. Строится параллельная стена, но ставится строго по уровню.В этом случае расчет количества профилей для гипсокартона будет следующим:


Если все стены в комнате обшиты гипсокартоном, аналогичный расчет проводится для каждой стены, затем результаты суммируются.

Количество гипсокартонных профилей для подвесных потолков – ПП и ПНП

Расчет здесь немного проще: рама собирается «в клетку», поэтому ее проще рассчитать. В остальном подход такой же, как описано выше.Итак, считаем:


Итого для натяжного потолка в комнате размером 3 * 4 метра вам понадобится 14 м + 20 м = 34 м профиля ПП, 21 метр профиля ПНП.

При строительстве или ремонте частного дома очень часто используются конструкции из листов гипсокартона. В зависимости от начальных условий и конечных целей они могут крепиться к конструкциям из различных материалов, причем одним из возможных и наиболее часто используемых вариантов является каркасная конструкция из металлических профилей.

Металлический профиль для гипсокартона можно использовать для устройства конструкций различного типа и назначения. В частном домостроении профили из гипсокартона обычно используются для следующих целей:

  • Формирование каркаса натяжных потолков;
  • стеновая облицовка;
  • возведение двухсторонних перегородок;
  • Устройство ниш для дверей купе.

На рынке строительных материалов представлен широкий ассортимент металлических профилей различных типов и размеров, представленных в таблице 1.

Таблица 1. Виды и обозначение металлического профиля для гипсокартонных конструкций

Металлический профиль для гипсокартона изготавливается из проката оцинкованной стали толщиной 0,4-0,7 мм путем прокатки на профилегибочном станке, который формирует ребра жесткости и перфорирует монтажные отверстия одновременно с приданием изделию требуемой формы и цинкованием. обеспечивает длительную защиту изделия от коррозии.

PN (UW) – направляющий профиль

Имеет П-образную форму и используется в каркасах перегородок и обшивок как направляющий элемент или перемычка в паре с стоечным профилем с соблюдением соответствующих типоразмеров (та же ширина спинки).

Таблица 2. Размеры направляющего профиля

Для большего удобства и простоты установки некоторые производители могут сделать спинку перфорированной для будущих точек крепления.

PS (CW) – стоечный профиль

Имеет форму квадратной буквы «С» и используется в качестве вертикальных стоек для перегородок из гипсокартона и облицовки стен. Монтируется в паре с ПН-профилем, соответствующим типоразмерам (такая же ширина спинки). Выбор габаритов следует производить исходя из ширины конструкции (влияет на ширину спинки) и ее высоты (длина профиля от пола до потолка без стыков).

Таблица 3. Размеры профиля стойки

Сзади могут быть отверстия для инженерных коммуникаций, а на полках – планки для тиснения или точки для центровки шурупов при вкручивании и разметки при установке гипсокартона (в зависимости от производителя).

PP (CD) – потолочный профиль

Применяется для монтажа каркасов подвесных потолков и облицовки стен. Полки и спинка такого профиля имеют продольное тиснение в виде трех полос для центровки ввинчиваемых шурупов и увеличения жесткости.Крепление к несущим конструкциям осуществляется при помощи подвесов, для монтажа которых края потолочного профиля загибают внутрь. Монтаж осуществляется в тандеме с потолочным направляющим профилем.

Таблица 4. Размеры потолочного профиля

PNP (UD) – потолочный направляющий профиль

Служит направляющей и опорой для потолочного профиля из ПП как при установке подвесных потолков из гипсокартона, так и при облицовке стен гипсокартонными листами.Устанавливается в тандеме с потолочным профилем.

Таблица 5. Размеры направляющего потолочного профиля

Для удобства некоторые производители могут изготавливать направляющий потолочный профиль с отверстиями сзади для будущих точек крепления.

PA (CD) – арочный профиль

Применяется для конструкций с радиальными изгибами. Изготавливается на основе профиля ПП с формированием плоских участков длиной по 150 мм на обоих концах. При самостоятельном изготовлении арочного профиля из потолка необходимо полки изделий разрезать на секторы, а затем согнуть их в желаемом направлении с необходимым радиусом.

Таблица 6.

Размеры арочного профиля

UA – профиль армированный

Применяются для формирования каркаса железобетонных подвесных потолков. Также может использоваться в составе конструкций для крепления дверных и оконных рам, отделки стен, для прокладки проводки и коммуникаций, а также для установки перегородок с особыми требованиями и повышенной высоты. Отличается увеличенной толщиной металла в изделии и увеличенной высотой полки.

Таблица 7. Размеры армированного профиля

UA – 50 × 40 × 2 2,0 50 40 1 2,6; 3,0 ; 4,0
UA – 75 × 40 × 2 75 2
UA – 100 × 40 × 2 100
UA – 125 × 40 × 2 125
UA – 150 × 40 × 2 150

Применяется для устройства потолков, перегородок, чердаков, облицовки стен. П-образный профиль используется в тех случаях, когда требуется уменьшить монтажное расстояние до минимума при креплении листов гипсокартона.

Таблица 8. Размеры П-профиля

Шина эластичная

Эластичная шина применяется при установке гипсокартона в пространстве между потолком и конструкцией крыши, с небольшой монтажной высотой, при облицовке деревянных реек или кирпичной кладки.

Таблица 9. Размеры эластичных шин

ПУ – профиль угловой

Предназначен для защиты наружных углов гипсокартонных перегородок и облицовок, штукатурного слоя от механических повреждений.Профиль имеет острый угол (85 °) и перфорацию по всей длине каждого фланца. Шпаклевка проникает в проемы полочек, что обеспечивает прочное сцепление с угловой поверхностью. Изготовлен из оцинкованной стали или алюминия.

Таблица 10. Размеры углового профиля

PM – профиль маяка

Применяется в качестве опоры для чистовых работ по выравниванию поверхностей (штукатурка, шпатлевка, заливка стяжки пола). Крепится до необходимого уровня с помощью минометов.

Шурупы для гипсокартона – Neoprofile

Шурупы для гипсокартона – Neoprofile

Шурупы для гипсокартона для металлических профилей

Описание d x I (мм) Упаковка (шт.) Цена за штуку (EUR) *
Винты 3.5 x 25, фосфат 15 005 0,0032
Винты 3,5 x 35/38, фосфат 10 006 0,0043
Винты 3,5 x 40/41, фосфат 7 752 0,0049
Винты 3,5 x 45, фосфат 10 000 0,0054
Винты 3,5 x 51, фосфат 10 000 0. 0058
Винты 3,5 x 57, фосфат 4 000 0,0061
Винты 4,2 x 65, фосфат 3 000 0,0074
Винты 4,2 x 75, фосфат 2 000 0,0078

* При покупке 50000-100000 штук рассчитывается скидка 10%.
* При покупке от 100 001 единицы рассчитывается скидка 20%.

Винты для гипсокартона

Описание d x I (мм) Упаковка (шт.) Цена за штуку (EUR) *
Винты 3,5 x 25 1 000 0,0077
Винты 3,5 x 35 1 000 0,0102
Винты 3.5 х 45 500 0,0160
Винты 3,5 x 55 500 0,0255
Винты 4,2 x 60 250 0,0320
Винты 4,2 x 75 250 0,0414

* При покупке 50000-100000 штук рассчитывается скидка 10%.
* При покупке от 100 001 единицы рассчитывается скидка 20%.

Гвоздь / дюбель

Описание d x I (мм) Упаковка (шт.) Цена за штуку (EUR) *
Гвоздь / дюбель 6 x 35 1 800 0,0446
Гвоздь / дюбель 6 x 50 1 800 0,0534

* При покупке 50000-100000 штук рассчитывается скидка 10%.
* При покупке от 100 001 единицы рассчитывается скидка 20%.

Гвоздь потолочный

Описание d x I (мм) Упаковка (шт.) Цена за штуку (EUR)
Гвоздь потолочный 6 x 40 100 0,051


Винты со сверлом

Описание d x I (мм) Упаковка (шт. ) Цена за штуку (EUR)
Винты 3.5 х 9,5 1 000 0,004
Винты 4,2 x 13 1 000 0,010
Винты 4,2 x 16 1 000 1.011
Винты 4,2 x 19 1 000 0,012

Авторское право: Neoprofile 2021

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
