Как сделать монтаж электропроводки в квартире новостройке

Главная » Электропроводка » Как сделать монтаж электропроводки в квартире новостройке

0

Март 28, 2022 Электропроводка admin

Квартиры новостроек часто сдаются строительными организациями со свободной планировкой и без электропроводки. И новые владельцы стремятся выполнить электропроводку своими руками. Это можно делать, если есть хоть минимальные знания в электрике, но правильнее – нужно выполнять строительные нормы и правила (снип) и правила эксплуатации электроустановок.

Для простой сети 220В минимум – нужно взять консультацию у квалифицированного электрика. Нарушение допустимых параметров при проводке будет чревато не только нарушением техники безопасности, но и пожарами. Качественные электромонтажные работы в Москве можно заказать на сайте elektromontazh-msk.ru.

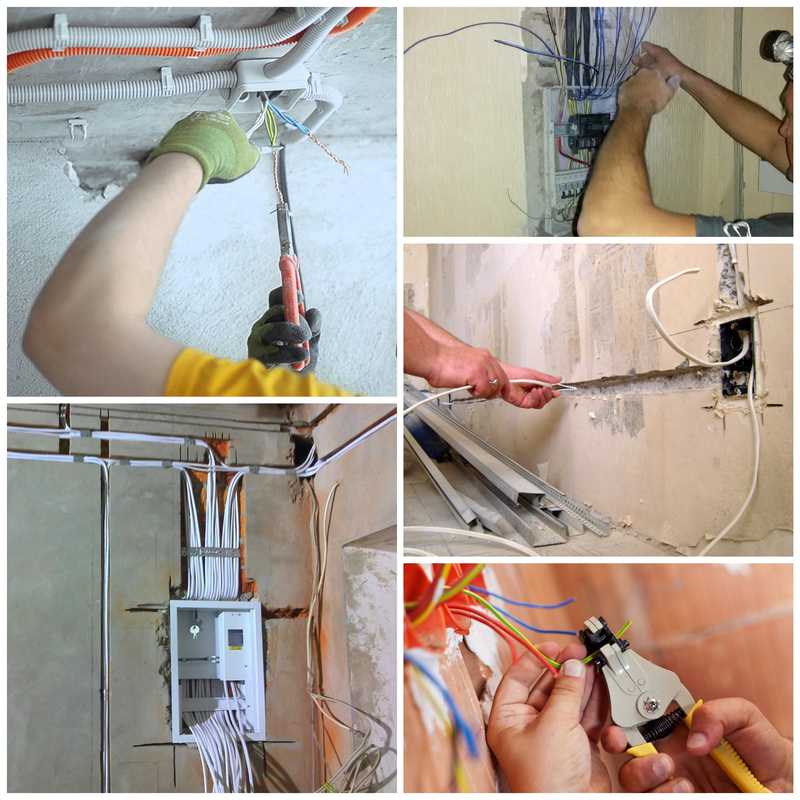

Электрическая разводка в квартире новостройки

Для электрической проводки следует соблюдать следующие правила:

• Все электрические соединения должны изолироваться, и прятаться в распределительных коробках и щитах. Лучше не делать скруток, а паять провода между собой.
• Проводка выполняется трехжильным кабелем. Сечение проводов рассчитывается по возможной мощности потребления. Но минимально для общей линии освещения нужны сечения проводов от 1,5 мм, для силовых линий – от 2,5 мм, а для электроплиты – от 4 мм.
• На каждую линию или группу освещения в щитке должны стоять автоматические выключатели: для освещения – от 10А, для розеток – 18А или 25А.
  В цепи перед автоматами должен стоять УЗО от 30ма. На главный кабель ставят отдельный автомат.
• В каждой комнате ставится своя распределительная коробка, где провода соединяются на клеммных планках.
• Проводка в новостройках всегда выполняется скрытой в штробах, заделывается раствором, шпатлевкой или гипсом, а позже закрывается отделочным слоем.

Монтаж проводки



Выполняется монтаж в следующей последовательности:

• На бумаге рисуется схема с линиями кабелей, щитками, коробками, розетками, выключателями, светильниками и приборами потребления.
• Схема переносится на стены. По линиям делаются штробы для кабелей, высверливаются гнезда под скрытые выключатели, коробки и розетки, вырезается ниша под щиток. Все приборы потребление можно установить сразу, или оставить для них выводы кабелей.
• После все перечисленное закладывается в штробы, гнезда, и ниши, и прихватываются растворами.
• Проводится соединение проводов в коробках, присоединение их ко всем автоматам, розеткам и выключателям, светильникам и приборам потребления. Последним подсоединяется кабель на входе в квартиру.
• Для подсоединения контактов придерживаются правил: коричневый провод в кабеле подсоединяют к фазе, голубой провод – нейтральный, желто-зеленый – это заземление.

Когда все цепи смонтированы, для проверки проводок подключения к сети нужно пригласить штатного электрика по дому или работника электронадзора.

Смотрите также:

Какие есть виды электромонтажных изделий? http://euroelectrica.ru/kakie-est-vidyi-elektromontazhnyih-izdeliy/.

Интересное по теме: Как заменить проводку в панельном доме

Советы в статье “Как монтировать ретро проводку?” здесь.

Сотрудник должен проверить все цепи, подать напряжение, и разрешить пользоваться электрическим питанием.

Электропроводка в новостройке своими руками: схемы, монтаж, советы, правила

На чтение 10 мин. Просмотров 1k. Опубликовано 20.04.2018 Обновлено 20.12.2019

С чего начинается ремонт в новой квартире?

С электропроводки.

Для профессионала не составит труда произвести расчёт параметров, определить оптимальные пути прокладки и выполнить монтаж.

Но что делать, если навыки и опыт минимальны и с подобной работой сталкиваешься впервые?

С чего начинать и как всё сделать так, чтобы не пришлось переделывать?



Содержание

1. Составление плана расположения потребителей тока
2. Составление схемы разводки
3. Способы прокладки и разметка
4. Сечение провода и защита
5. Установка вводно-распределительного щитка
6. Коммутация распределительных коробок
7. Проверка тестером

Составление плана расположения потребителей тока



Именно с этого начинается любая работа.

Необходимо нарисовать общий план квартиры.

Желательно сделать это не «на глаз», а в масштабе, соблюдая пропорции помещений.

На плане нужно обозначить места всех монтажных точек: розеток, выключателей и потребителей.

Определиться с местом установки распределительного щитка.
План составляют с учётом расстановки мебели и элементов интерьера.

Иначе может получиться так, что выключатель в одной из комнат заслонён шкафом, а розетка на кухне оказалась слишком далеко от чайника.

Для удобства можно в каждой комнате на стенах, при помощи карандаша, обозначить места установки розеток и выключателей, после чего перенести всё на бумагу.

При необходимости в плане указывают высоту установки и количество электрофурнитуры (розетки над кухонными столами, выводы для питания встроенной в мебель подсветки, бра и прочее).

Для некоторых помещений, в которых предполагается подключение большого количества приборов, нелишним будет составить отдельный план.
Также на чертеже необходимо обозначить расположение осветительных приборов. Это можно сделать на общем плане или на отдельном листе.



Составление схемы разводки



Следующий шаг — схема прокладки кабеля.

Составляется она на основе вышеописанного плана.

Начальной точкой, от которой следует начинать работу, является распределительный щит.
Существует несколько вариантов прокладки электропроводки.

Какой лучше использовать зависит от предполагаемой нагрузки и необходимости разделения питания потребителей на группы.

Главной целью является равномерное распределение нагрузки.

Возможен вариант раздельного подключения силовой части и освещения или подключение каждой комнаты отдельно.

Разделение на две группы

Можно разделить нагрузку на две группы и запитать потребители в квартире по двум линиям.

К примеру, одним кабелем будут запитаны жилые комнаты, а второй будет питать кухню, прихожую и санузел.

Такой вариант подойдёт для однокомнатной квартиры с газовой плитой.

Разделение на несколько групп по нагрузке

Электропроводку в квартире с двумя и более жилыми комнатами лучше разбить на несколько групп.

Это обусловлено более сложной схемой разводки и большей нагрузкой на электросеть. Особенно важно распределить нагрузку по отдельным линиям если в квартире планируется установка кондиционера, электроплиты, духового шкафа или предусмотрено оборудование тёплых полов.

К мощным потребителям питание необходимо подводить отдельным кабелем, непосредственно к точке подключения.

Аналогично распределяют питание отдельных помещений.

Каждую комнату можно запитать по отдельному кабелю или разделить на группы.

=

Ещё один вариант можно рассмотреть на следующем примере: на кухне планируется установка розеток для включения электрочайника, посудомоечной машины и прочей кухонной техники, которая будет располагаться в разных частях помещения.

При этом розетки будут подключены от одной распределительной коробки.

Участки электропроводки от коробки до потребителей должны выдерживать нагрузку от соответствующего электроприбора.

Отрезок кабеля, подающий питание от распределительного щитка, должен иметь сечение, способное выдержать общую нагрузку от всех приборов.
По такому принципу производится расчёт всех участков электропроводки, включая ввод от этажного щитка, который будет питать всю квартиру.
Выбор схемы подключений зависит от количества и мощности потребителей.

Необходимо знать сколько энергии потребляет каждый электроприбор и, основываясь на этом, составить чертёж разводки кабеля.



Способы прокладки и разметка



Способ прокладки зависит от вида отделки и материала стен.

Для скрытой проводки в бетоне и кирпиче понадобятся штробы.

В полых конструкциях из гипсокартона провода следует прокладывать в гофрированной трубе.

В случае монтажа над подвесным потолком провода крепят к потолочной плите с помощью пластиковых креплений или хомутов.

Все повороты и переходы от горизонтальных участков к вертикальным необходимо делать под прямым углом.

При необходимости кабель может проходить по полу, пропущенный в пластиковой трубе и уложенный в штробу.

=

=
Согласно этим правилам производится и разметка.

Удобнее начать её с обозначения мест установки выключателей, розеток, светильников и распределительных коробок.

Так будет легче справиться с последующей разметкой штроб и мест прокладки проводов.

=

=

Какой-либо стандартной высоты установки розеток и выключателей нет.

Примерный уровень установки выключателей около 80 см от пола, а розетки, если они не должны располагаться над мебелью, монтируют на высоте 15 — 20 см от поверхности пола.

Распределительные коробки не желательно прятать под гипсокартоном или плиткой.

Правильным будет расположить их на расстоянии около 5 см от потолка над выключателем. Так будет легче её найти в случае ремонта.

После разметки точек под электрофурнитуру останется расчертить на стенах и потолке места прокладки провода.

Далее дело за болгаркой, перфоратором или штроборезом.

Старайтесь избегать прокладки кабеля в стыках плит и сквозь балки перекрытий. Такие места лучше обойти.



Сечение провода и защита



Именно от правильного расчёта сечений и грамотно организованной защиты зависит надёжность электропроводки.

Она должна выдерживать одновременное включение всех электроприборов и потребителей в квартире.

Выбор сечения проводов

Все расчёты следует производить, исходя из того, что в жилых помещениях используют однофазные сети с напряжением 220 В.

Обычно для питания розеток прокладывают провода с медными жилами с сечением 2,5 мм2.

Для освещения достаточно площади сечения в 1,5 мм2.

Выбор кабеля для питания различных электроприборов зависит от их потребляемой мощности.

К примеру, электроплита с духовкой может потреблять около 7 кВт, следовательно, сечение питающего кабеля должно быть не менее 6 мм2 с учётом запаса по мощности.

Для удобства можно использовать таблицы, которые легко найти в интернете.

=

=
Но при этом следует учесть один момент. В подобных таблицах указывают максимально допустимые значения, при которых возможен нагрев токоведущей жилы до определённой температуры.

В скрытой проводке кабель ограничен в теплообмене и будет нагреваться выше допустимой нормы.

В случае с электропроводкой в квартире следует брать сечение на порядок выше.

К примеру, медная жила 1,5 мм2 по таблице выдерживает3,3 кВт, но для подключения той же стиральной машины лучше использовать 2,5 мм2.

Провод при этом не будет греться и останется запас по мощности.

Кабельную продукцию производят по ГОСТу или по ТУ. Сечение жил кабеля, изготовленного по ТУ обычно занижено.



Немного о видах кабеля

Для монтажа лучше использовать провод с монолитными жилами: ВВГ или ППВ.

Кабель ВВГ может иметь от двух токоведущих жил, каждая из которых заключена в изолирующую оболочку.

Кроме этого, имеется внешний слой изоляции.

ВВГ — рекомендовано!

ППВ — более дешёвый вариант провода, жилы которого имеют один слой изоляции.

Также можно использовать провода АВВГ или АППВ.

Буква «А» означает материал жилы — алюминий.

Не стоит забывать об агрессивности цветных металлов по отношению друг к другу.

Либо только медь, либо алюминий (лучше медь!).

=

=

От проводов марок ПВС и ШВВП лучше отказаться.

Они предназначены для гибких соединений (переноски, удлинители и тому подобное).

Проводка из многожильного кабеля долго не прослужит из-за ненадёжности соединений в распределительных коробках.

Не помогут даже клеммники или пайка. ППВ и АППВ — с одинарной изоляцией — не рекомендовано.

Рассчитав точное количество кабеля необходимых сечений, не стоит забывать про запас.

Концы проводов будут зачищаться, соединяться и укладываться в распределительных и установочных коробках. Приличные «хвосты» понадобятся при сборке распределительного щита.

Защита

Под защитой подразумевается установка автоматических выключателей (автоматов).

Их функция — отключение питания в случае КЗ или перегрузки.

Расчёт номиналов производится с учётом сечения подключенного к автомату провода и мощности питаемых им потребителей.

Номиналы автоматических выключателей указывают в амперах (единицы силы тока).

Количество ампер не должно превышать максимально допустимых значений по сечению провода, но должно быть немного выше значения нагрузки.

Если на электроприборе указана только мощность (количество кВт), потребляемый ток можно вычислить по упрощённой формуле.

=

=
Например, к водонагревательному баку мощностью 3 кВт подведён медный кабель сечением 2,5 мм2.

Сила потребляемого тока будет равна 13,6 А.

Кабель выдержит нагрузку в 21 А.

Отсюда следует, что необходимо использовать автоматический выключатель на 16 А.

Как видно из примера, особых сложностей в расчётах нет.

В цепи питания электроприборов, связанных с водой (стиральная и посудомоечная машины, водонагревательный бак и прочее) необходимо установить УЗО (устройство защитного отключения).

Оно сработает в случае утечки (пробоя на корпус) и предотвратит поражение электрическим током.

УЗО не используют в качестве общего устройства защиты.

Оно предназначено для защиты отдельных потребителей и срабатывает, если токи в фазном и нулевом проводах цепи отличаются (возникает ток утечки).

Но, если будут включены все имеющиеся в квартире электроприборы, то есть нагрузка будет высокой, УЗО не сработает, а проводка, если нет других устройств защиты, может сгореть вместе с УЗО.

Поэтому УЗО необходимо использовать в паре с автоматическим выключателем.



Установка вводно-распределительного щитка



Как правило, распределительный щит располагают возле входа в квартиру.

Корпус щитка можно утопить в стену или выбрать конструкцию для наружного монтажа.
Внутрь устанавливают необходимое количество автоматов, нулевую шину (N) и шину заземления (PE).

Все элементы крепят на DIN-рейку.

Обязательно должен быть вводный (общий) автомат.

=

=
Нулевые жилы и заземление подключают к непосредственно к шинам.

Провода, подающие «фазу» к нагрузке, зажимают в клеммах, соответствующих схеме автоматов.

Для удобства концы кабеля в процессе прокладки следует маркировать. Это упростит работу по подключению в распределительных коробках и щите.



Коммутация распределительных коробок



Трудная и пыльная работа по монтажу и прокладке выполнена.

Осталось соединить все цепи.

Со схемой подключения розеток и выключателей справится любой человек с минимальным опытом.

Главная задача — сделать надёжные соединения.

Самый простой способ соединения проводов — скрутка (счалка).

Такой тип соединения противоречит нормативным документам, но на практике является самым распространённым.

Правильно выполненная счалка может прослужить не один десяток лет.

Её длина должна обеспечивать минимальное переходное сопротивление, а жилы не должны быть из разнородного металла (медь и алюминий).

Для надёжности скрутку необходимо пропаять или использовать клеммники.

При соединении гибкого провода обязательно потребуется пайка, опрессовка или сварка графитным электродом, что не всегда может быть доступно.

=

=

На практике неплохо себя показали самозажимные клеммы.

Достаточно зачистить концы проводов на необходимую длину и плотно вставить в разъёмы.

=

=

Не используйте дешёвые китайские клеммы. Они будут греться и в итоге расплавятся, что может привести к короткому замыканию или пожару.



Проверка тестером



Монтаж электропроводки окончен и осталось проверить работу на наличие ошибок. Процедура, обязательная даже для опытного специалиста.

Проверка производится путём «прозвонки» мультиметром на наличие КЗ.
Измерения следует проводить в распределительном щите.

Подача напряжения от ввода должна быть отключена.

Необходимо прозвонить каждый провод, отходящий от автоматов защиты к нагрузке относительно шин N и PE.
Если короткое замыкание не обнаружено, можно подавать напряжение и проверять его наличие на выводах розеток и светильников.

Сделать это можно тем же мультиметром, переключив его в соответствующий режим.
После успешной проверки все оголённые концы следует заизолировать.

Работа по монтажу электропроводки закончена, можно приступать к отделочным работам.

Как проложить электропроводку в новостройке

Спросите у этого старого дома Мастер-электрик Скотт Кэрон помогает домовладельцу провести электропроводку в ее новом подвале, который она в процессе превращения в готовое помещение

Автор Скотт Кэрон

Поделитесь этой историей

Детали проекта

Навыки

3 из 5 Умеренный

Стоимость

100 долларов США и выше

Расчетное время

6 часов

Установка электропроводки

1. Для проведения новых электромонтажных работ обычно требуется разрешение на строительство. Проконсультируйтесь с местным строительным отделом для получения дополнительной информации.
2. Электрические коробки должны быть установлены на расстоянии 18 дюймов от центра пола для розеток. Закрепите гвозди в коробках прямо на шпильки.
Кодекс
3. требует, чтобы от любой точки стены розетка находилась в пределах 6 футов. Это минимальное требование.
4. Просверлите отверстие в центре каждой стойки для прокладки провода.
5. Разверните трос калибра 14, чтобы выровнять его, затем проденьте его через отверстия в шпильках. Проложите достаточное количество проволоки, чтобы дотянуться до каждой коробки, и обеспечьте дополнительный провис для работы.
6. Прикрепите кабель в пределах 6 дюймов от коробки с помощью кабельной скобы.
7. Снимите 8-дюймовую оболочку с провода и вставьте его в коробку.
8. В коробках с несколькими проводниками соедините оголенные провода заземления вместе и закройте их зеленой гайкой, оставив один оголенный провод открытым.
9. Установите электрическую коробку на расстоянии 48 дюймов от центра пола для выключателя света.
10. Протяните провод от розетки через распределительную коробку к первому светильнику. Оттуда подключите другие светильники проводом.
11. Прикрепите провода для освещения к потолочным балкам с помощью кабельной скобы.
12. Подсоедините провода к светильникам.
13. Закрепите светильники на месте.
14. Привяжите провод питания от ближайшей розетки к щитку. Убедитесь, что питание отключено при главном отключении. Во многих новых помещениях требуется использование автоматического выключателя дугового замыкания. Заклейте новый выключатель лентой, чтобы цепь не включилась случайно до того, как будет установлено окончательное электрическое соединение.
15. Поручите местному инспектору подписать электромонтажные работы перед облицовкой гипсокартоном.

Ресурсы

Все материалы, использованные для этого проекта, включая розетки, неметаллическую проволоку, скобы, прерыватель цепи AFCI (прерыватель цепи дугового замыкания), встроенный корпус светильника и выключатели, можно найти в местном домашнем центре или в местном отделе электроснабжения. центр снабжения.

Экспертную помощь в этом проекте оказала компания Caron Electric.

---

Инструменты

Инструменты и материалы

• Молоток

• Дрель

• Клещи манипулятора

Как выполнить домашнюю электрическую проверку своими руками

Как выполнить домашнюю электрическую проверку своими руками | Проверка проводки

Питтсбург Электрик

(412) 766-1446

Домашняя электрическая инспекция своими руками

Самодельное руководство для покупателей жилья по проверкам электрооборудования и на что обращать внимание при подключении домашней электропроводки сами четыре стены.

Эта текущая тенденция побуждает новых домовладельцев покупать «необработанный алмаз», веря, что они могут сэкономить деньги, сделав модернизацию самостоятельно.

Новый дом — это волнующее событие в жизни, но также и одно из самых стрессовых. Рассматривая потенциальную покупку дома, вы обращаете внимание на наиболее очевидные косметические недостатки; однако важно убедиться, что дом подключен правильно. Проблемные провода, вилки и розетки не так заметны и, как показывает опыт, являются самыми дорогостоящими и неожиданными из новых домашних проблем.

Если вы ищете новый дом, вот явные признаки распространенных проблем с электричеством, которые помогут вам определить неисправную проводку.

Розетки

Электрические розетки не должны иметь треснувший пластиковый корпус. Они также должны иметь заземление; в противном случае они представляют потенциальную опасность возгорания. Заземленные розетки имеют третий контакт (отверстие), который безопасно отводит электричество на землю. Без правильно заземленной розетки самый быстрый путь к земле, как правило, лежит через того, кто держит устройство, что, по крайней мере, может вызвать у вас неприятный шок, но также может привести к летальному исходу.

Устаревшая и устаревшая проводка

Несмотря на то, что старые дома вызывают симпатию некоторых покупателей к антиквариату, старое жилье означает старую проводку с точки зрения электрика. Старая проводка, скорее всего, подвергнется сильному атмосферному воздействию и может быть опасной, поскольку она не соответствует текущим параметрам техники безопасности. Подключение современных электроприборов к розеткам, подключенным к старой проводке, сопряжено с возможными рисками.

Различные типы проводки:

Проводка с ручкой и трубкой

Проводка с ручкой и трубкой вышла из моды в 1930-х годов и считается устаревшим и небезопасным методом электропроводки жилых помещений. По мере старения этих проводов ухудшается состояние как металла провода, так и изоляции, что создает опасность возгорания во всем доме. Первоначальная предполагаемая электрическая нагрузка, которую поддерживала проводка ручки и трубки, была экспоненциально меньше, чем в настоящее время. Проводка с ручкой и трубкой обычно не поддерживает заземление, что представляет значительный риск поражения электрическим током.

Алюминиевая проводка
Алюминиевая проводка обычно использовалась в 1960-х и 70-х годов, но все еще могут существовать в новых домах. При правильной установке они не представляют угрозы безопасности. Опасности возникают, когда провода стареют и изнашиваются. Поскольку алюминий расширяется больше, чем медь, постоянный нагрев и охлаждение выталкивают эти провода из соединительных винтов, что приводит к коротким замыканиям и риску возгорания.

Электрические панели

Электрические панели, часто называемые блоком выключателей, являются сердцем электрической системы дома. Каждый электрический прибор в вашем доме получает питание через электрическую панель. Новые дома нуждаются в установках на 100 или 200 ампер для поддержки современных приборов. Если в блоке предохранителей вместо автоматических выключателей установлены предохранители, это сигнал к обновлению.

Как определить, безопасно ли дом использует электричество?

Смотри, нюхай и слушай. Мерцают лампочки? Вы слышите гудение повсюду? Есть ли запах гари или отбеливателя?

Мигающие индикаторы могут быть вызваны недостаточной силой тока в блоке выключателя, однако это также может указывать на любое количество небезопасных электрических приемов исходной проводки. Это зависит от того, является ли мерцание изолированным в одной комнате или присутствует в нескольких комнатах.

Электрические розетки могут выявить основные проблемы. Жужжание и запах гари или отбеливателя указывают на плохую или поврежденную проводку. Вы также должны убедиться, что установлены прерыватели цепи замыкания на землю (GFCI). Если нет, то здание не соответствует нормам!

20-минутное видео или шестинедельный ремонт, объединенные в одночасовое шоу, могут представить модернизацию как простую задачу. Она не может заменить навыки лицензированного профессионала. Если подрядчик-электрик оценит безопасность выключателей, розеток и электропроводки в вашем новом доме, прежде чем вы подпишете пунктирную линию, это может сэкономить вам тысячи долларов в долгосрочной перспективе. Электрик может отследить источник возможной проблемы с безопасностью и дать надежное руководство по ее устранению.

Оценка и обновление электрооборудования на месте дает множество преимуществ:

• Дает уверенность, что ваш дом не загорится из-за скачка напряжения или неуместного провода

• Обеспечивает более надежную и надежную схему

• Повышает стоимость вашей собственности

• Предотвращает потенциальные долговременные проблемы

• Защищает от опасных для жизни повреждений

CW Electric Services Inc. предоставляет полный спектр электротехнических услуг как для жилых, так и для коммерческих, внутренних и наружных помещений.
