Труба на крыше из ондулина

Содержание

• Как через кровлю из ондулина можно вывести трубу
• Методика компании Ондулин
  • Выведение вентиляционной трубы при монтаже кровли из ондулина
  • Обустройство прохода вентиляционного канала на крышу после завершения кровельных работ
  • Обустройство зоны примыкания ондулина к печной трубе или дымоходу
• Заключение

Вывод арматуры и труб любого назначения на крышу — дело непростое. Если в кровле случаются протечки, то чаще всего причиной появления влаги в подкровельном слое является именно узел примыкания и переходной элемент, закрывающий пространство между системой вентиляции и кровельным материалом. А в случае использования ондулина ситуация осложняется излишней «нежностью» кровли.

Как через кровлю из ондулина можно вывести трубу

В любом жилом здании приходится выводить на крышу, как минимум, пару труб: печную, или дымоход, и вентиляционную. На обычной кровле потребность вывести трубу всегда была связана с необходимостью соблюдать правила пожарной безопасности, предусматривать наличие тепловых зазоров и обеспечивать надежную защиту от проникновения влаги в слой теплоизоляции. Если у вас кровля из ондулина, придется учесть дополнительные факторы:

• Кровельный материал, изготовленный из прессованного целлюлозного волокна и битума, крайне огнеопасен, даже если были использованы огнестойкие пропитки. Даже искры, вылетающие из печной трубы, способны вызвать возгорание;
• Условием сохранения механической прочности ондулинового полотна является обеспечение полноценной опоры краев, в противном случае материал будет деформироваться;
• При повышении температуры материал начинает размягчаться и терять механическую прочность.

Совет! Наиболее простым способом получить опыт обустройства воздуховодов на крыше из ондулина является выполнение работ по установке системы вентиляции способом, предложенным специалистами компании «Ондулин».

Методика компании Ондулин

Наиболее простым способом, как вывести трубу вентиляции и закрепить ее на крыше, является использование фирменного проходного элемента из полихлорвинила, так называемая вентиляционная труба ондулин, приобрести ее можно в строительных супермаркетах, например, «У Петровича».

Выведение вентиляционной трубы при монтаже кровли из ондулина

Перед укладкой последнего ряда листов ондулина определяют точку вывода вентиляционного каналана кровлю. Как правило, воздуховоды располагаются в последнем ряду покрытия. Проходной элемент устанавливаем в месте выхода вентиляционного канала таким образом, чтобы нижний край закрепить с нахлестом на лист ондулина предыдущего ряда. Нахлест элемента на лист нижнего ряда должен быть не менее 17 см.

Крепеж выполняется набивкой гвоздей в каждую волну элемента. Затем закрепляем по бокам проходного элемента листы ондулина таким образом, чтобы обеспечивался перехлест минимум в одну волну. На верхний край переходного элемента должно дохлестывать полотно с минимальным напуском в 17 см. Верхний край также крепится гвоздями в каждую волну.

Обустройство прохода вентиляционного канала на крышу после завершения кровельных работ

Зачастую устанавливать трубу вентиляции на крыше приходится уже после завершения укладки кровли. Если невозможно демонтировать лист ондулина и выполнить обустройство вывода в порядке, описанном в предыдущем пункте, приходится действовать радикальным способом:

1. На первом этапе разрезаем крышу из ондулина крестообразным надрезом. Кромки разреза заводим вниз, подгибаем и фиксируем на внутренней стороне кровельного пирога с помощью скотча или скоб. Вдоль разреза необходимо выполнить обработку клеевым составом и пленкой для предупреждения попадания влаги в теплоизоляционный слой;

2. Для установки воздуховода используем специальный переход – фартук. Края основания фартука заправляем под лист ондулина, зазоры в зоне примыкания кровельного материала к фартуку лучше заделывать специальной переходной лентой «Ондуфлеш»;
3. Фартук прибиваем через ондулиновый лист к рейкам обрешетки и усиливаем накладкой с внутренней стороны кровли.

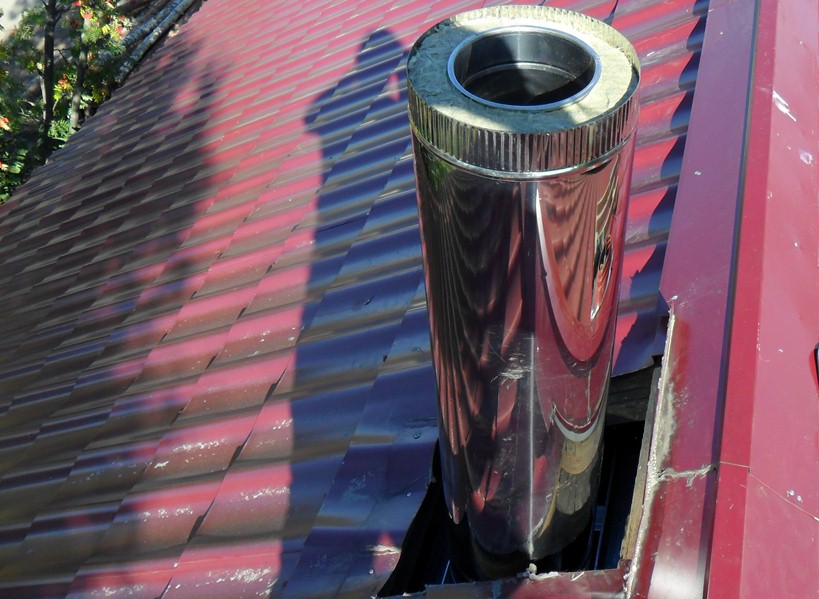

Обустройство зоны примыкания ондулина к печной трубе или дымоходу

Помимо обеспечения качественной гидроизоляции, чтобы правильно вывести печную трубу через крышу, необходимо учесть требования пожарной безопасности. В этом случае дымоход может одеваться в дополнительный наружный кожух из стали, внутри укладывается слой термоизоляции, обеспечивающий нагрев наружной оболочки не выше 40-50^оС. В результате получается сэндвич труба через ондулин.

Кроме того, в местах, примыкающих к печной трубе, необходимо сделать сплошную дополнительную обрешетку, которая будет поддерживать края полотна и переходного элемента. Брус обрешетки должен быть удален от боковой поверхности стен дымохода на расстояние 3-4 см, и от верхней на расстояние не менее 5-10 см.

Примыкание с нижней стороны обустраивается покрывающим фартуком, при этом поверхность переходного элемента должна перейти поверх полотна ондулина слева и справа не менее чем на одну волну. Покрывало фартука прибивается поверх ондулинового покрытия гвоздями в дополнительную обрешетку, при этом в крайние волны гвозди не бьются. На углах уложенного элемента выполняется герметизация лентой «Ондуфлеш».

Слева и справа от дымохода на полотно ондулина устанавливается элемент «боковое примыкание». Его необходимо отмерить аналогично предыдущему фартуку, вырезать и установить на линии примыкания и прибить гвоздями.

Примыкание верхнего края заклеивается лентой «Ондуфлеш», с помощью этого же материала заклеиваются верхние края фартуков, настилающиеся на вертикальную поверхность трубы. Верхний край ленты фиксируют с помощью дополнительной металлической планки и саморезов. По краю металлической планки щель нужно заделать полиуретановым герметиком. Ленту «Ондуфлеш», наклеенную поверх верхнего края печной трубы, нужно закрывать дополнительным куском ондулина и прибивать.

Заключение

Наиболее простым способом установить трубу на крыше является методика, предложенная специалистами компании «Ондулин». Такой способ превосходно работает с кирпичными трубами, для металлических и чугунных дымоходов можно выполнить проход трубы через кровлю по системе «труба в трубе», как наиболее пожаробезопасной.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Как вывести трубу через кровлю из ондулина

Опубликовано: 12.05.2022Рубрика: КрышаАвтор: Поддержка сайта

Ошибок при покрытии кровли не должно быть. От качества применяемого материала всегда зависит прочность конструкции. Большим спросом у хозяев пользуется ондулин. Крыши из такого материала всегда выигрывают в долговечности. В любой кровле необходимо предусматривать проход под дымоход. Он должен быть ещё продуман на стадии организации чертежей.

Содержание

1. Что такое ондулин
2. Особенности вывода трубы через ондулин
3. Методика вывода вентиляционной трубы
4. Инструкция выведения трубы при укладке ондулина
5. Укладка на готовую кровлю
6. Обустройство зоны примыкания для дымохода

Что такое ондулин

В России ондулин используется наравне с другими материалами. Появился такой материал на рынке сразу после Второй Мировой войны. Разработал химический состав француз Гастона Громье. Так как после боевых действий необходимо было восстанавливать дома, население нуждалось в недорогом материале.

Ондулин стоит недорого, но от этого не теряет в своих характеристиках. Выглядит композит довольно приятно. Во Франции даже была сформирована фирма под названием OFIC SA, поставляющая на рынок ондулин высокого качества. Так как по началу такой композит производился только в Европе, его часто называют «еврошифером».

В более позднее время он стал популярным по всему миру. И только в 1994 году ондулин стал производиться на заводе в Нижнем Новгороде. Со временем было открыто больше заводов по всему миру.

Особенности вывода трубы через ондулин

Ондулин – это тип кровельной конструкции, который относится к особенно мягким. Производится он на основе битума. Внешне такой композит напоминает шифер. В состав композита входят волокна целлюлозы, минеральные красители, а также смолы.

Такое покрытие всегда легко резать. Важно заметить, что ондулин никогда не трескается. Из-за этого качества в нем удобно резать вентиляционные проходы. Ондулин имеет следующие плюсы:

• высокое качество. Благодаря своему безупречному составу ондулин занимает лидирующие позиции среди часто используемых материалов для покрытия крыши;
• производители выпускают вместе с ондулином дополнительные элементы. К ним относят коньки, уплотнительные композиты, фиксаторы. Освоить технику укладки ондулина сможет каждый мастер;
• ондулин имеет незначительную массу, по этой причине его всегда удобно транспортировать;
• у данного композита большой срок эксплуатации;
• ондулин всегда безопасен для человека;
• монтировать ондулин просто. Фиксация материала становится возможной благодаря использованию кровельных гвоздей;
• ондулин поставляется на рынок практически в любой цветовой гамме;
• материал сильно подавляет шумы дождя. Также он защищает домовое пространство от шумов ветра;
• материал легко разрезать ножовкой. Разрез на материале можно сделать и с помощью монтажного ножа или электрического лобзика.

Среди недостатков такого материала:

• плохое сопротивление огню;
• быстрое выгорание под прямыми УФ-лучами;
• у материала средний коэффициент плотности. Это важно принимать во внимание тогда, когда ондулин нуждается в дополнительном усилении;
• слишком высокие температуры могут сплавить ондулин, что допустить никак нельзя.

Методика вывода вентиляционной трубы

Человек давно придумал композит, который значительно облегчает строительство вентиляции. С помощью него выход вентиляции на кровлю ондулин значительно упрощается. В магазинах сегодня представлено приспособление, которое называют «СТД Петрович». Он служит «переходником» для трубы.

После его приобретения технология установки трубы выстраивается в последовательные шаги:

• сначала необходимо обозначить точку, из которой выводится труба. Чаще всего такие трубы размещают в последнем ряду кровельного покрытия;
• далее закрепляют трубы с помощью болтиков на крышу.

Монтаж выполняют таким образом, чтобы его нижний край был с нахлёстом закреплён на листе ондулина нижнего ряда. Такой параметр нахлёста может составлять до 17 см.

Инструкция выведения трубы при укладке ондулина

Если выведение происходит на этапе обустройства крыши, то технология укладки следующая:

• проходной композит определяется на поверхность с нахлёстом в 17 см. При этом данный композит всегда прибивается к нижней области посредством специальных гвоздей для ондулина;
• измеряется следующий лист таким образом, чтобы боковой нахлёст гармонировал с волнами шифера. Сверху шифера разрешается допуск в 17 см. Листы лучше всего отрезать электрическим лобзиком или пилой;
• лист укладывается на зону и специально закрепляется гвоздиками к каждой из волн;
• трубы через ондулин собираются и выводятся через обозначенное отверстие;
• далее укладывают оставшиеся листы.

Дымоход через ондулин делать несложно, если подготовить заранее необходимый инструмент и изучить вопрос с теоретической стороны.

Укладка на готовую кровлю

Чтобы уложить дымоход на уже готовое перекрытие, необходимо придерживаться следующих инструкций:

• в выбранной зоне проделывается проход дымохода через кровлю;
• далее труба определяется через фартук. Края фартука всегда заправляются под ондулиновый лист. Образованные зазоры в стыковых зонах заделываются специальной лентой «Ондуфлеш»;
• потом фартук надёжно фиксируется к покрытию;
• такая поверхность также фиксируется усиленной накладкой с внутренней стороны пространства крыши.

Проход трубы должен быть усиленно закреплён. От надёжной фиксации зависит время того, сколько прослужит труба.

Обустройство зоны примыкания для дымохода

Возможно привести несколько правил, которых необходимо придерживаться в процессе организации работы с дымоходом и печной трубой. К ним относят:

• дымоход должен устанавливаться близко к концу крыши;
• важно учитывать высоту трубы. Она должна быть немного выше конька крыши;
• запрещено тесное примыкание ондулина к трубе. Это связано с тем, что она очень жёсткая. А чрезмерная жёсткость покрытия всегда вредит шиферу из ондулина;
• вывод под трубу всегда определяется типом применяемого композита для дымохода.

В выведении трубы особенное внимание уделяется технике пожарной безопасности. Так как труба располагается близко к зоне печи, продукты распада горения сильно накаляют дымоход. Чтобы уберечь покрытие от разложения, используют дымоходы из ондулина. Они работают по типу термоса. Внутри такие системы сохраняют тепло, а снаружи они всегда остаются холодными. Если дымоход выполняется из кирпича, то такой элемент всегда укрывается в защитный металлический кожух. Наружная оболочка таких труб может нагреваться до 30-40 градусов.

Подобрать оптимальное покрытие не трудно. Главное – заранее составить чертежи будущей кровли. Важно также на этапе составления чертежей подсчитать количество листов ондулина для кровли. Ондулин надёжен, водонепроницаем, его просто монтировать, он долго сохраняет свой цвет, поэтому его выбирает сегодня большинство.
