нормы проектирования и примеры обустройства

При установке дымохода в доме или бане нужно не только правильно его закрепить, соединить и рассчитать аэродинамику для хорошей тяги. Крайне важно обеспечить грамотный проход дымохода через кровлю – так, чтобы в будущем в этом месте не возникали протечки и не обугливались стропила.

И здесь необходимо не только проделать аккуратное отверстие в покрытии, но и максимально герметизировать проходку, подобрать герметики и при этом сохранить эстетичный вид всей крыши. Здесь действительно немало тонкостей и нюансов!

Первым делом, еще на этапе строительства крыши вам необходимо спроектировать точное расположение дымохода. Для этого существуют определенные правила, которые регулируют нормы высоты и расположения дымоходов на крыше:

Сегодня в России проход дымохода через крышу дома проводится согласно требованиям СНиП 41-01-2003. Они немного устарели, но именно ими руководствуются надзорные службы, а потому этот документ важен.

Будьте осторожны также с таким модным сегодня объединением дымохода и других труб, вентиляционных и канализационных, в один большой короб. Иногда так архитекторы хотят уменьшить количество лишних визуальных деталей на кровле.

В итоге получаются огромные короба на крыше, который имеют порой до 6 метров в длину и до 1,5 в ширину. Причем грамотно обойти их кровельными элементами намного сложнее, чем тех же 6-8 труб, но по отдельности.

Когда вы определили место для будущего дымохода, тогда самое время подготовить к монтажу стропильную систему. А это уже зависит от того, насколько широкий сам дымоход и какой он формы.

Итак, начнем с традиционного, хотя и изрядно устаревшего варианта – квадратного кирпичного дымохода.

Ведь его монтаж, начиная от специального отдельного фундамента до герметизации стыка с крышей, достаточно сложен. Но при этом, конечно, качество все еще не гарантировано, ведь многое что зависит от подбора материалов и профессионализма печника.

Проектирование и закрепление дымохода

Обычный кирпичный дымоход имеет правильное прямоугольное сечение, что не всегда хорошо для внутренней аэродинамики. При этом более современные металлические и керамические дымоходы куда более просты и в обслуживании, и в установке.

В любом случае располагают дымоход как можно ближе к коньку, благодаря чему снижается снеговая нагрузка на саму трубу и уменьшается объем воды, которая будет стекать потоком вокруг нее. А, значит, значительно меньше будет риск протечек.

Обычно трубу прямоугольной формы располагают вдоль направления ската:

В общей сложности со стропилами в таком месте поступать нужно следующим образом. Вот как устанавливают фартук:

Шаг 1. В первую очередь используют нижние планки примыкания, которые прикладывают к стене дымохода и отмечают линию в верхней части.

Шаг 2. По этой линии болгаркой проделывают штробу.
Шаг 3. Далее убирают пыль так, чтобы мелкие частички цемента и песка не попали на поверхность гидроизоляции кровли. Просто со временем они превратятся в абразив, который сможет повредить материал кровли.
Шаг 4. Если дымоход не помещается в отверстие между стропилами, и приходится резать больше одной стропилины, тогда крайние стропила необходимо усилить. Для этого их делают спаренными.
Шаг 5. Если труба проходит прямо через конек, тогда коньковый прогон устанавливают с двух сторон трубы, а стропила верхней части опирают уже на поперечины.
Шаг 6. Если дымохода удален от конька, тогда заведите один край фартука на дымоход, а второй конец спрячьте под кровельный материал. Если же труба расположена близко, тогда заведите защитный фартук прямо под коньковую балку и закрепите ее специальными элементами, а затем обработайте влагостойким герметиком.

Вот схема расположения стропил:

Но, используя в стропильной системе дополнительные бруски, помните, что дерево и полимерные материалы чувствительны к высоким температурам. Поэтому СНиПы указывают на минимальное расстояние между трубой дымохода и элементами кровельного пирога – не менее 130 мм.

Если ко всему вы используете керамическую трубу без изоляции, тогда этот просвет и вовсе должен составлять не менее 250 мм. И прямо в месте прохождения через кровлю у трубы должна быть отступка – специальное утолщение.

Кроме опорных брусков сегодня многие производители дымоходов рекомендуют использовать специальные комплекты крепления:

Сам проход дымохода через крышу также подразумевает использование такого специального крепления, которое называется окапником. Его устанавливают прямо на трубу дымохода в качестве декоративного и функционального элемента.

А для обеспечения нужной тяги высота трубы должна быть от колосниковой решетки до устья не менее 5 метром. При этом устье дымохода необходимо надежно защитить от атмосферных осадков. Для этого в продаже существуют такие специальные элементы, как дефлекторы, зонт и другие насадки, включая уловители из металлической сетки.

Идем далее. Если труба достаточно имеет ширину менее одного метра и попадает прямо в ендову, тогда ее располагают так, чтобы один из верхних углов оснований оказался как можно ближе к середине ендовы. В таком решении вам понадобятся нестандартные дополнительные элементы.

Если у дымохода ширина больше 80 см, тогда со стороны конька создают небольшую двухскатную кровлю – разуклонку. Причем важно ее сделать из того же материала, что и сама крыша, хотя иногда есть смысл отдать предпочтение металлу.

Только помните о том, что сама по себе разуклонка – проблемный элемент, который создает на кровле сразу две ендовы (а ендовы – всегда самые слабые места). В такой конструкции сложно укладывать тепло-, пара- и гидроизоляцию, а также обеспечивать нужный уровень вентиляции.

Также довольно широкий дымоход обычно препятствует проветриванию утепленной крыши, и рядом с ним до и после трубы необходимо установить дополнительные вентиляционные элементы. Например, аэраторы или вентчерепицу.

Также, чем ниже в ендове будет находиться дымовая труба, тем больше снега за ней будет скапливаться. Поэтому обязательно нужно будет установить выше уровня трубы надежные снегозадержатели. Но избегайте размещать дымоход близко к мансардным окнам, иначе в подкровельное помещение будет постоянно затягивать продукты горения.

И, наконец, чаще всего то, что труба дымохода установлена неправильно, обнаруживается уже на этапе сборки стропильной системы кровли. На этом этапе еще разрешено переносить дымоходную трубу, если это возможно. Например, если та еще не выложена из кирпича, хотя это больше исключение из правил, нежели обычная практика.

Герметизация прохода через разные виды кровли

Вот, например, как проводят дымоход через крышу из композитной черепицы:

Это инструкция прохода квадратного дымохода через мягкую кровлю:

Как вы видите, от любых протечек дымоход защищает фартук со специальными комплектующими. Кроме того, сегодня для натуральной кровли, как керамическая или цементно-песчаная, выпускаются очень удобные гибкие ленты примыкания. Их изготавливают на основе свинца или алюминия, а на внутреннюю сторону наносят клеящий слой.

Что касается металлической кровли, для нее тоже продаются специальные элементы.

Хотя все равно придется повозиться:

К слову, обычно в инструкции к монтажу выбранного кровельного материала всегда идет подробное разъяснение, как именно обходить дымоходную трубу, и всегда есть возможность приобрести нужные планки у того же производителя, что и выпустил понравившееся вам кровельное покрытие.

Металлические круглые системы всегда нуждаются в дополнительной фиксации. Такие элементы должны быть скреплены обжимными хомутами. К каждым двум метрам такого дымохода устанавливают по кронштейну, крепящим их к стене, а для тройника – еще один опорный кронштейн. Также для крепления стальных труб используют специальные скобы.

Сам узел прохода дымоходной трубы зависит от ее сечения и формы, наклона кровли, а также от вида используемого кровельного материала:

Вот очень подробный видео-ролик вывода дымохода с круглым сечением на крышу:

<center><ins class="adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Готовые мягкие проходки для любых конструкций

Круглую трубу обойти немного сложнее, чем квадратную. Зато для этого сегодня выпускается кровельная проходка для дымоходов в виде универсального стакана или мастер-флеша:

Что собой представляет такая проходка? Это специальная насадка на дымоход в виде эластичного материала из силикона или EPDM-резины. Оба варианта хорошо переносят температуру от -74 до +260°С. Сама проходка опирается на стальной лист, хорошо закрепленный на кровле.

Натягивают этот воротник на круглую трубу при помощи мыльного раствора, а под фланцем потом промазывают кровельным герметиком. Эта проходка хороша тем, что способна принять любую форму, а потому не важно, на каком угле ската ее монтируют. Весь процесс оказывается куда более быстрым и точным, чем в случае с кирпичным дымоходом.

Так, этот эластичный фартук необходимо приложить прямо к проходу и прижать металлическим листом в виде круга или прямоугольника (заранее в нем проделайте отверстия под саморезы).

Далее на место соприкосновения с кровлей необходимо нанести специальный огнестойкий герметик (а не обычный кровельный) и закрепить всю конструкцию при помощи шуруповерта.

Вот как выглядят на практике грамотное проведение дымохода через крышу:

Металлические патрубки для жесткой фиксации

В случае обустройства дымоходов на крыше без рельефа (не всегда) вместо гибких проходных изделий применяют проходной патрубок из металла. Это тоже готовые изделия, окрашенные или из оцинкованной стали:

Изготавливают такие патрубки в основном из легированной стали стандартных размеров и под стандартные углы наклона кровли.

Здесь инструкция уже немного другая:

Шаг 1. Проделайте в кровле подходящее по размеру отверстие. Для этого используйте маркер и подходящий инструмент – болгарку, лобзик или ножницы.

Шаг 2. Аккуратно удалите из отверстия изоляцию и отпилите решетку, которая будет мешать.
Шаг 3. Закрепите с внутренней стороны кровли лист из огнезащитного материала так, чтобы по кругу оставался запас в 15 см для каждой стороны.
Шаг 4. Проведите дымоход и закрепите его при помощи хомута.
Шаг 5. Наденьте проходной элемент и закрепите его на поверхности кровли шурупами и специальным герметиком.
Шаг 6. Продолжайте наращивать сегменты трубы до нужной высоты – пока сама труба не станет выше конька минимум на метр.

Если вы хотите утеплить всю конструкцию в месте прохождения трубы, тогда используйте только негорючий теплоизолятор, как каменная вата. Ее можно попросту набить между деревянными элементами конструкции и самим дымоходом. Она нужна для того, чтобы в этом месте не возникал конденсат.

Еще пара важных моментов. Если дымоходная труба поднимается на крыше выше, чем на 2 метра, тогда для нее нужно установить дополнительные растяжки:

Круглые дымоходные трубы также имеют свойство усложнять весь процесс тем, что имеют на своем пути изгибы и порой их даже приходится проводить через стены, и только затем – через кровлю:

Существует также такая практика, как проведение трубы через крышу при помощи проходного короба. Это выгодно тогда, когда сама кровля сделана из разнотипных материалов, у которых – разная устойчивость к возгоранию.

В таком случае изготавливают короб нужных размеров из огнестойкого материала, проводят через него трубу так, чтобы до стенок оставалось не менее 15 см и засыпают пространство керамзитом.

Вот пример организации такого короба:

Когда вы устанавливали дымоход на крыше, возникли ли у вас сложности?

Проход дымохода через кровлю – как сделать безопасно и надежно?

Сложить печь — дело непростое, но когда дело доходит до обустройства правильного прохода трубы дымохода через кровлю — это не менее важная процедура.

Проход дымохода через черепичную кровлю

От того, насколько верно будут проведены работы, зависит противопожарная безопасность, а также гидроизоляция печи и чердачного перекрытия. Неправильно смонтированная система выведения газов, которые выделяются в процессе сгорания топлива, может стать причиной пожара! Также эти газы опасны для здоровья и жизни человека, их накапливание под кровлей жилых помещений создает опасную прослойку, которая, достигая критической массы, может нанести непоправимый ущерб здоровью человека и даже к летальным исходам!

Последствия плохо проведенной работы по герметизации дымохода при выходе его через крышу могут быть таковы:

Если труба не будет защищена от влаги, сырость со временем легко разрушит кладку дымохода, проникая в швы и разъедая раствор, что также может привести к задымлению чердака, а при худшем исходе — и к пожару.
Влага, появившаяся в негерметично заделанных отверстиях вокруг трубы, стекая по кладке, проникая вовнутрь дымохода, и может привести к образованию грибка. Придется перекладывать трубу, а возможно — даже часть печи.
Переувлажнение не только трубы, но и материалов пароизоляции и утеплителя может привести к их разрыву.
В результате утраты герметичности теплоизоляции увеличатся теплопотери здания.
Возможно нарушение циркуляции воздуха в чердачном помещении, что приведет к снижению влагообмена.
Попадание влаги в щели при перепадах температур образует наледи, которые расширят трещины, и разрушительные процессы активизируются.
Из-за влаги может быть нарушено все устройство крыши — если она попадет на стропильную конструкцию и начнет ее разъедать.

Сырость убивает дымоходную трубу

Такая картина может возникнуть в трубе, при плохо заделанных щелях вокруг нее. Чтобы не возникло подобной проблемы, монтаж вывода трубы через кровлю необходимо проводить внимательно и грамотно.

Правильный проход трубы дымохода через кровлю

Приступая к этому процессу, необходимо узнать и соблюсти установленные правила СНиП 41—03—01—2003. Работы по монтажу дымохода понадобится в следующих случаях:

при строительстве кровли;
при ремонте кровли;
при установке отопительного прибора или строительстве печи.

Оптимальное расположение дымохода на крыше — 1.5м от конька

Опытные печники советуют располагать выход трубы ближе к самой высокой точке крыши-коньку, и он должен подниматься над ним не менее, чем на полметра. Это удобно тем, что на площади выше трубы будет собираться меньшее количество снега, что при его таянии снижается риск протечки.

Если оголовок трубы находится ниже по скату крыши, он также должен быть поднят над покрытием не ниже полуметра.

Нужно отметить, что очень важным при проведении этого процесса является тип дымохода и его отделка, так как есть несколько вариантов оформление этого важного для всего дома узла. Выведение оголовка имеет разные конструкции, и зависит от формы и материала, из которого изготовлен дымоход, места его выхода и размера. Дымоходные трубы могут быть изготовлены из металла, кирпича, асбестоцемента или керамики. Для каждого вида трубы проход устраивается определенным образом.

Оформление кирпичных труб, выводимых через крышу, имеет свой тип монтажа. Отштукатуренный оголовок трубы заделывается совсем другим способом, а керамический или металлический дымоход имеет несколько методов заделки швов между ним и кровлей.

Материал кровли также играет немаловажную роль в оформлении по нему швов вокруг дымохода.

Для разных видов кровельных материалов легко найти специальный элемент, который поможет сделать гидроизоляцию дымохода более надежной. Главное — подобрать правильный уклон этого элемента. Очень важно, чтобы труба была расположена в отверстии крыши таким образом, чтобы расстояние между ней и кровлей, а также стропилами была не меньше 5—7 см. Эти щели заполняются негорючим изоляционным материалом, например, асбестом.

Элементы для изоляции круглых труб

Для вывода круглой трубы, которая может быть изготовлена из металла или керамики, нужно правильно проделать отверстие в кровле. Вокруг отверстия, изнутри крыши, рекомендуется закрепить, металлический лист или специально изготовленную панель из металла с отверстием для трубы. Если необходимо, нужно добавить для их крепления дополнительные бруски в обрешетку.

Металлический фартук вокруг дымохода

Крыша может иметь разные уклоны, и от них будет зависеть, какой изоляционный элемент, называемый кровельной проходкой, следует выбрать для гидроизоляции. В строительных магазинах большой выбор различных вспомогательных элементов, предназначенных именно для этой процедуры, разных форм и диаметров.

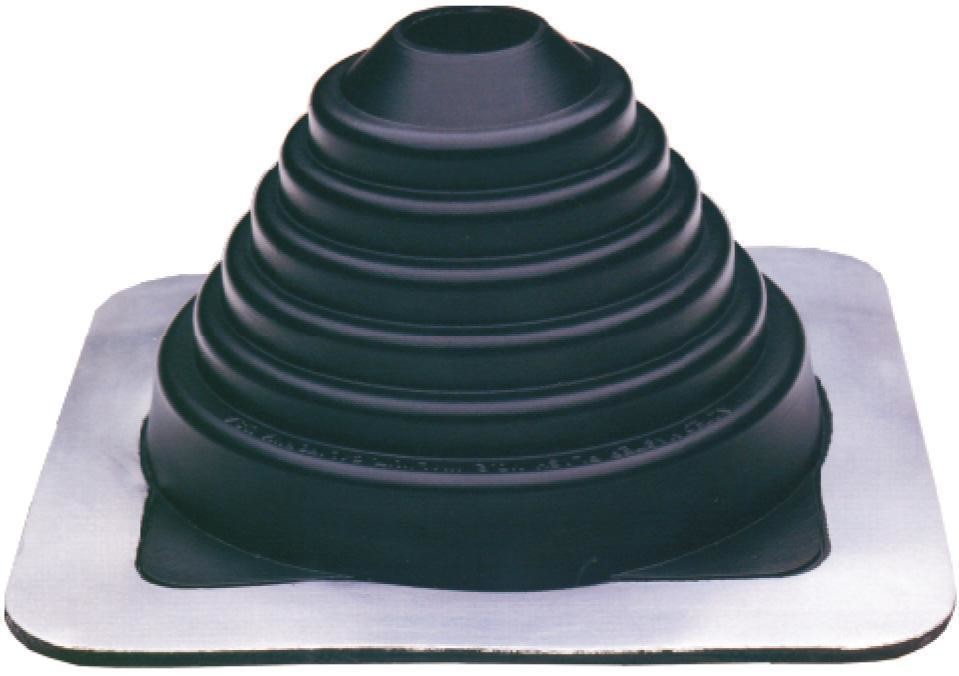

Эластичная кровельная проходка

Труба, выводимая через крышу, имеющую уклон, соответственно потребует специального уклона проходки. Также, можно сказать, что ее выбор будет зависеть и от материала, которым покрывается крыша. Это учитывается для того, чтобы добиться наилучшего эффекта герметизации.

Силиконовые уплотнители для эластичной проходки

Кровельная проходка представляет собой пирамидку, состоящую из нескольких ступенек. Пирамида расположена на гибком квадратном или круглом фланце. Изготавливается весь элемент из силикона или стойких видов резины, хотя иногда одна из ее частей может быть выполнена и из алюминия. Благодаря эластичности этих материалов, проходка хорошо совмещается с любой кровлей, и не реагирует на воздействие ветра или схода снега.

К положительным характеристикам подобных изделий можно отнести:

стойкость к химическим и ультрафиолетовым воздействиям;
стойкость к перепаду температур, от —50 до + 130 градусов;
гибкость;
широкая цветовая гамма — их можно подобрать под любой цвет крыши;
эстетичность, возможность придания законченности покрытию;
благодаря хорошему прилеганию к кровле, проходка гарантирует отличную герметичность;
гибкость детали дает возможность ее установки на любой уклон крыши.

Так как проходки выпускаются разного размера, их нужно правильно подобрать по диаметру дымохода и уклону крыши. Размеры указываются на корпусе самого элемента.

Прямая проходка используется в основном на крышах, имеющий небольшой уклон, около 25 градусов, и на плоских крышах.
Угловая проходка, фланец у которой должен быть закреплен под определенным углом, например, в 20 градусов, используются для герметизации труб, устанавливаемых на крышах, имеющих уклон более 25 градусов.
Универсальная проходка, которую можно подогнать под любой диаметр трубы, выглядит следующим образом: на каждой из ступенек пирамидки проходки указан диаметр, для которого она предназначена. Мастеру только остается срезать лишнюю верхушку и произвести ее монтаж на трубу.

Монтаж мягкой кровельной проходки для трубы дымохода

Монтаж этого гидроизолирующего элемента достаточно прост:

Процесс монтажа — прост и понятен

После гидроизоляции — крепится к кровле саморезами

если приобретен универсальный вариант, с него срезается лишняя часть;
далее проходка надевается на трубу и прижимается к кровле. Если кровля ребристая, гидроизоляция должна принять форму ребер покрытия;
затем в ход идет герметик, которым промазываются края фланца и крепко прижимаются к кровле;
последним этапом идет фиксация проходки по фланцу к кровле с помощью саморезов или заклепок.

На представленных фото хорошо виден процесс монтажа гидроизоляции.

Металлическая проходка

Другим вариантом гидроизоляции металлической трубы может стать металлическая же проходка, которая также продается в готовом виде. Она имеет отличные характеристики, но может быть установлена только на кровлю, не имеющую рельефного рисунка, например, мягкую. Еще одним условием, необходимым для плотной установки фланца к покрытию, является идеально подобранный угол элемента к уклону крыши.

Существуют разные модели металлических проходок. На некоторые из них труба закрепляется и впаивается изнутри, а снаружи надевается и приваривается верхний оголовок дымохода.

Металлический фланец для круглой трубы

Может быть и другой вариант, когда труба проходит через проходку насквозь и сверху на нее закрепляется разъемная металлическая часть, не позволяющая проникнуть влаге вовнутрь.
Фланец приклеивается на кровлю с помощью герметика, а затем прикручивается саморезами.

Квадратная, прямоугольная труба

Кирпичный дымоход почти всегда имеет квадратную или прямоугольную форму. Проходя через чердак, он подводится к крыше. Далее в кровле устраивается отверстие, которое должно быть оформлено изнутри металлическим листом с проделанным отверстием посередине по форме трубы. Через это окошко оголовок и выводится на поверхность крыши. Такой вариант удобен при выведении дымохода через частую обрешетку в крыше, например, когда устраивается мягкая кровля.

Если обрешетка установлена на определенном расстоянии (например, шиферная кровля), хорошо, если труба пройдет между стропилами. Но случается и так, что труба упирается в одну из поддерживающих крышу балок или они находятся слишком далеко от стенок трубы. В этом случае приходится устраивать дополнительные детали стропильно-балочной системы, которые позволят закрепить жаростойкую изоляцию и гидроизоляцию вокруг дымохода.

Когда квадратная труба проведена через кровлю, швы вокруг нее заделываются негорючими материалами, а сверху устанавливается проходка-кожух из металла, выкроенного особым образом.

Разборный фартук для кирпичного дымохода

На рисунке показан фартук, состоящий из четырех частей, который собирается несложным способом. Такая проходка устраивается под покрытие крыши, а сверху него укладывается материал кровли. Щели, образовавшиеся в области примыкания металла к трубе и при соединении с кровлей, заделываются герметиком.

Если герметизация проводится сверху кровельного материала, то его делают слоем мягкой гидроизоляции, состоящей из специальной ленты, которая производится на основе алюминия и свинца. Она хорошо закрепляется с помощью герметика на любой ровной поверхности или же имеющей определенный рельеф.

Прямоугольная труба с готовой проходкой

На самой трубе мягкая гидроизоляция также сажается на герметик, и закрепляется специальными металлическими полосами. На фото хорошо видна конструкция такой защиты.

Один из вариантов прохода трубы дымохода через кровлю — видеоурок

Проход трубы дымохода через крышу из черепицы

Отдельно хотелось бы сказать о проходе трубы через черепичную крышу. Производители продумали специальный элемент, который повторяет рельефный рисунок черепицы, и имеет устроенное для трубы отверстие. К нему подбирается и труба из того же материала.

Удобное решение, но для дымохода, увы, не подойдет

Эти элементы черепичной кровли изготовлены из высокоустойчивой пластмассы. Они выпускаются тех же расцветок, что и черепица, и всегда можно подобрать нужный оттенок, подходящий для конкретного здания. Но такие пластиковые детали крыши устанавливают только для вентиляционных отводов, так как они вряд ли выдержат высокие температуры, которые сопровождают дым, исходящий из любой печи.

Критерии безопасности прохода трубы дымохода через кровлю

Невозможно в масштабе одной публикации как охватить все варианты проведения дымоходов через кровлю, так и рассказать обо всех важных хитростях при этих работах. Но, есть моменты, которые знать крайне необходимо.

В устройстве некоторых крыш встречаются слои из разных материалов, которые не имеют выраженных огнестойких свойств. Поэтому очень важно предусмотреть правила пожаробезопасности.

Для того чтобы обезопасить деревянные перекрытия и другие горючие материалы, вокруг дымохода любой формы выстраивают специальные короба.

Труба размещена в специальном огнеупорном коробе

Этот вариант очень удобен для крыш, покрытых шифером, черепицей или другими материалами, имеющими объемный рисунок, а также для мягкой кровли. Короб выстраивается вровень с обрешеткой, на которую и настилается кровельное покрытие. Он должен иметь определенную толщину, чтобы надежно защитить весь слой обрешетки и установленной на нем пароизоляции и утепления от возможного перегревания и возгорания. Неплохо, если между дымоходом и огнестойкими материалами также будет расстояние около 5—7 см.

Приобретая проходку, нужно обязательно убедиться в ее надежности и стойкости к перепаду температур и повышенному нагреванию, и только потом на гидроизоляционные качества.
Очень важна правильная установка трубы и ее прохода через крышу, так как это не только декоративный элемент, но и функциональный. Нельзя забывать, что от верного монтажа этого узла будет зависеть сохранность вашего здоровья и имущества.
Материалы, которые используются в таких работах, должны соответствовать необходимым требованиям именно для этого устройства. Нельзя, например, использовать вентиляционные трубы для дымоотведения из отопительных приборов. Обязательно нужно знать характеристики приобретаемых материалов, и лучше проконсультироваться со специалистом, если что-то вызывает сомнение.

В любом случае, если вы никогда не имели дело с подобными видами работ, не стоит рисковать. Лучшим вариантом будет пригласить мастера, который производил данный процесс не один раз. Он быстрее справиться с поставленной задачей и не испортит общий вид крыши.

нормы, требования и как установить проходной узел

Грамотный монтаж проходного узла через кровлю для печной или вентиляционной трубы обеспечивает не только сохранность печи, трубы и строения, но и является залогом безопасности жильцов. На первый взгляд оформление кровельной проходки для дымохода представляется делом несложным. Однако здесь потребуется обеспечить безупречную гидро- и теплоизоляцию проходного узла, выбрать наилучшее место для вывода трубы на крышу, не разрушить эстетическое оформление здания.

Чем грозят ошибки при монтаже проходки через кровлю

Бытует мнение, что эффективность и безопасность индивидуальной отопительной системы зависит от конструкции печи и умения печника. Мало кто задумывается о том, что полноценное сгорание топлива зависит больше от печной трубы и силы тяги. И только специалисты знают насколько важно смонтировать качественный проходной узел через кровлю.

Когда строят печь, то основное внимание уделяют температурной устойчивости материалов. Но огнеупорный кирпич дымохода и минеральный утеплитель сэндвич-трубы беззащитны перед систематическим увлажнением.

Некачественное оформление вывода трубы на крышу влечет за собой серьезные последствия, влияющие на работу дымохода. Нарушение норм теплоизоляции трубы от горючих материалов кровли, чердачных перекрытий может привести:

к возгоранию в местах соприкосновения трубы и горючих материалов конструкции дома;
к образованию большого количества конденсата в трубе, что приведет к ее быстрому разрушению;
к образованию толстого налета сажи на внутренней стенке дымохода и уменьшению его рабочего просвета;
к уменьшению печной тяги и образованию угарного газа, опасного для жизни человека.

Некачественная гидроизоляция проходного кровельного узла грозит:

попаданием атмосферной влаги в чердачное помещение, что провоцирует образование грибка и плесени;
намокание стропил ведет к инициации процессов гниения древесины, как бы хорошо она не была обработана антисептиком;
разрушением кирпичной кладки дымохода;
повышенной коррозией металлической трубы;
намоканием теплоизоляции (минеральной ваты), после которой этот материал приходит в полную негодность и теряет свои теплоизоляционные свойства.

Обратите внимание! Даже незначительные огрехи при монтаже кровельной проходки печной трубы за пару лет могут стать причиной неожиданного пожара, разрушения отопительной системы, отравления жильцов угарным газом.

Нормы и требования

Качественный монтаж прохода дымохода через кровлю настолько важен для безопасности строения и жильцов, что государство официально закрепило нормы и правила его обустройства. Документ, который учитывает санитарно-гигиенические, пожароопасные, коррозионные и иные нагрузки на конструкцию и материалы называется СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов».

Проводку трубы через крышу планируют на этапе строительства. Если печь реконструируют, меняют или ремонтируют в процессе эксплуатации, то дымоход обычно оставляют на старом месте. Основополагающим условием для качественного дымохода является расположение трубы относительно конька крыши.

Для обеспечения оптимальной тяги лучшим местом для вывода трубы на крышу является ее высшая точка – конек. Это позволяет вести основную часть трубы по чердачному помещению, что защищает ее от влаги и холода. Сложность заключается в том, что приходится нарушать целостность горизонтальной балки, устанавливая дополнительные опоры с обеих сторон от дымохода. Чаще трубу выводят на небольшом расстоянии, что позволяет ограничить уличную часть трубы минимальными пятьюдесятью сантиметрами.

Существует следующая зависимость высоты дымохода от его удаленности от конька:

расстояние до конька не превышает 1,5 м – труба возвышается над ним на 50 см;
расстояние от 1,5 до 3 м – дымоход достаточно вывести вровень с коньком;
при удалении выходного отверстия для дымохода более 3 м от конька высота трубы может быть ниже, чем верхняя точка крыши (разница должна составлять угол в 10 градусов).

Оптимальная высота трубы составляет от 0,5 м до 1,5 м. Выходное отверстие располагают между стропилами, так, чтобы не нарушать их целостность и оставить расстояние до них 15-25 см.

Обратите внимание! Худшее расположение выходного отверстия трубы на крышу – это в углублении между двумя скатами при сложной постройке (в ендове).

Если прямой вертикальный выход трубы приходится на подобное слияние двух кровель, то кровельную проходку следует сместить на полметра в сторону, добавив к дымоходу горизонтальный участок (до 1 м). В углублении зимой скапливается снег, наледь, что создает дополнительную угрозу для возникновения протечек.

Неудачное место расположения кровельной проходки для дымохода – нижняя часть крыши. Здесь труба может быть повреждена при сходе масс снега и льда. Кроме того, большой участок трубы приходится выводить на улицу для обеспечения нормальной тяги, что способствует ее промерзанию и образованию конденсата на внутренних стенках.

Выполнение проходки в зависимости от разных видов кровли

Кровельная проходка будет отличаться в зависимости от формы дымоотвода и материала, который покрывает крышу. Так, для вывода сэндвич-трубы не требуется монтаж теплоизоляционного короба, поскольку здесь изоляция проложена при изготовлении. Для проходки через кровлю кирпичного или керамического дымоотвода необходимо сооружение короба теплоизоляции для защиты строения от возгорания.

Эластичная проходка для круглой трубы

Самая простая, но универсальная проходка существует для сэндвич-трубы. Она представляет собой резиновую или силиконовую пирамидку, которая надевается на трубу и закрепляется на кровле. Причем гладкость покрытия кровли в этом случае не имеет большого значения – эластичный изолирующий фартук одинаково герметично закрепляется на ребристой поверхности профиля, волнистой черепице, на мягком ондулине. Производители предлагают готовую эластичную проходку для сэндвич-дымохода любого сечения.

Монтаж эластичной проходки осуществляют следующим образом:

В крыше выпиливают отверстие для вывода трубы с таким расчетом, чтобы от стенки трубы до горючих материалов кровли оставалось не менее 38 см.
На внутренней части крыши закрепляют металлический оцинкованный лист с отверстием под дымоход. Расстояние от внешней стенки трубы до края отверстия листа не менее 14 см.
Выводят трубу и закрепляют ее в нужном положении.
Пирамидку эластичной проходки обрезают до уровня, соответствующего диаметру трубы и надевают ее на трубу через верх.
Защитный фартук проходки накладывают на дымоходный проход, предварительно промазав края огнестойким герметиком.
Сверху накладывают металлическое крепежное кольцо (фланец) с отверстиями, закрепляют саморезами.

Для крыш с крутым углом ската производители выпускают специальные эластичные проходки, где наклон пирамидки и фартука более выражен.

Обратите внимание! Материал эластичной проходки рассчитан на значительный перепад внешней температуры, устойчив к действию солнечных лучей и влаги.

Металлическая проходка для круглой трубы и гладкой крыши

Металлический проходной патрубок для круглой трубы также можно купить готовый. Он представляет собой металлический конус, верхнее отверстие которого соответствует диаметру трубы дымоотвода. При выборе металлической проходки необходимо знать угол наклона вашей кровли.

Схема монтажа металлической проходки:

отверстие в крыше и внутреннюю часть защитной конструкции оформляют как для эластичной проходки;
на дымоотвод надевают проходной патрубок, края нижней части промазывают огнестойким герметиком;
закрепляют защиту саморезами с резиновыми шляпками для герметизации крепежных отверстий.

Обратите внимание! Стальной проходной патрубок используют для оформления проходки дымоотвода только для гладких крыш.

Проходка для прямоугольной трубы

Вывод кирпичного дымоотвода через крышу имеет свои особенности. Для оформления проходки понадобится болгарка, шуруповерт, ножницы по металлу и оцинкованное железо в листах или нержавейка.

Начинают монтаж проходки кирпичного дымохода с построения короба для теплоизоляции. Его размер рассчитывают исходя из размера сечения дымохода плюс 15 см с каждой стороны. Материал для короба должен быть не горючим. Используют листовое железо или асбест.

Пространство между трубой и стенками короба заполняют базальтовой ватой. Этот материал выдерживает значительные температуры и обладает отличными теплоизолирующими свойствами. Нижняя часть короба оформляется металлическим листом.

Уличная защита имеет сложную составную конструкцию. Материал кровли для кирпичной трубы большого значения не имеет, поскольку при ее выводе в любом случае его приходится снимать. Водоотводящий галстук выводят поверх кровельного покрытия, независимо от его вида.

Проходка-кожух состоит из следующих элементов:

четырех (по количеству сторон) внутренних защитных пристенных профилей;
четырех внешних декоративных элементов;
водоотводящего галстука.

Если защита устанавливается поверх плоского кровельного материала, то ее приклеивают огнестойким герметиком. При монтаже под рифленую (профиль, шифер, черепица) на трубу устанавливают пристенный профиль, закрепляя его в предварительно сделанную штробу на трубе. Верхние части фартука заводят под кровельный материал, нижние закрепляют сверху.

Проходка кровельная, фото и видео инструкции

Содержание статьи:

Как известно, проходка через кровлю выглядит как узел прохода, который используется для установки стальных вентиляционных шахт в местах их расположения в кровельных покрытиях самых разных по конструкции и назначению сооружений.

Далее речь пойдет о том, какие бывают кровельные проходки, а также об особенностях их устройства и использования. Так, проходка кровельная должна располагаться на железобетонных стаканах. Фиксирование ее осуществляется навернутыми на предусмотренные в конструкции анкерные болты гайками. Теплоизоляционным материалом выступает плита, состоящая из минеральной ваты и стеклоткани.

Особый механизм, регулирующий управление клапаном, имеет два функциональных режима работы:

«открыто»;
«закрыто».

Обычно проходка кровельная устанавливается в зданиях, имеющих одну из двух типов вентиляционных систем:

естественную вентиляцию;
принудительную вентиляцию.

Также в процессе проектирования того или иного сооружения на выбор определенной системы вентиляции огромное влияние оказывает целый ряд факторов, к которым относятся такие, как, например, показатели влажности, наибольшая и наименьшая температура воздуха и пр.

При этом проходка кровли рассчитывается посредством рассматривания двух основных показателей:

Кровельный угол наклона.
Интервал от проходки до кровельного конька.

В состав проходного узла входит патрубок, соединенный с фланцем опоры. Этот фланец выполняет крепежные функции и применяется для фиксации проходки кровли к железобетонному стакану. Фланец, расположенный снизу, служит для закрепления клапанов и воздуховодов, верхний же используется в том случае, когда применяется шахта, имеющая круглое сечение. Чтобы зафиксировать расчалки, расположенные на покрытии кровли, необходимо использовать особые кронштейны, а в шахте для этого следует применять хомуты.

Эксплуатационные свойства проходок кровли

Если проход кровли имеет ручной привод, то работать он должен стабильно, чтобы не возникало необходимости время от времени переключать режимы.

Как правило, ручной привод состоит из:

портяного полотна;
механизма управления;
тросика;
противовеса.

Дополнительную защиту от попадания воды кровельному покрытию придаст монтаж такого элемента системы, как юбка. Если есть надобность, проходки кровли можно оснастить специальным элементом, целью которого будет сбор конденсата. Эту деталь можно просто приварить к патрубку, и тогда она не допустит проникновения под кровлю влаги, идущей из смеси газов и воздуха.

Имеется также определенный ряд факторов, непосредственно влияющих на то, нормально ли будет работать как обычная проходка, так и кровельная проходка угловая. Согласно этому ряду требований сначала нужно определиться с исполнением определенного узла в соответствии с климатическими особенностями, а затем принять во внимание и иные варианты, например, можно ли будет применить уплотнитель для кровельного узла и в каком количестве его можно использовать.

При изготовлении проходок кровли принято брать в качестве основного материала черную кровельную сталь толщиной от 1,5 до 2 миллиметров.

Узлы прохода через кровлю также можно монтировать при помощи нержавеющей стали, которая бывает двух категорий:

нержавеющая сталь, имеющая толщину 0,5 миллиметра;
нержавеющая сталь, имеющая толщину 0,8 миллиметра.

На данный момент в производстве существует 11 вариантов размера проходок кровли. Однако иногда изготовители могут создавать образцы, отличающиеся от стандартных по диаметру и предназначенные для разных систем.

Основная цель кровельной проходки – правильно выполненное выведение системы вентиляции на кровлю определенного сооружения. Это в существенной степени способствует улучшению циркуляции воздуха и делает условия эксплуатации более комфортными.

Также на сегодняшний день существует богатый выбор приточных систем, в процессе установки оснащаемых качественной звукоизоляцией.

Из чего состоят кровельные проходки?

Конструкция стандартных узлов кровельного прохода включает в себя две основные части, а те, в свою очередь, состоят из наружного и внутреннего контуров, каждый из которых имеет особый изоляционный слой, выполненный с применением полотна из базальта, стойкого к огню и температурным перепадам.

Обычно кровельные проходки состоят из черной стали, имеющей толщину от 1 до 3 миллиметров и покрываемой черной эмалью, стойкой к высоким температурам, благодаря чему узлы способны переносить воздействие вплоть до 600 градусов. Согласно некоторым эксплуатационным нормам, а к тому же техническим характеристикам и желаниям застройщика материалом для проходок может выступать и нержавеющая сталь. Толщина ее при этом может быть равна от 1 до 2 миллиметров.

Производство кровельных проходок должно быть неразрывно связано с учетом трех следующих критериев:

Кровельный угол наклона.
Толщина пространства под кровлей, а также кровельных стропил.
Материалы, применяемые в качестве основы для устройства стропильной системы, потолка здания и самой кровли.

Чтобы через кровельную проходку не проникала появляющаяся после осадков влага, необходимо использовать особые «раскладки», которые выглядят как металлическая полоса, оснащенная отверстием, предназначенным для дымохода, и специальной боковой отбортовкой. Материалом для «раскладки» обычно выступает полиэстер, причем будет правильно применять тот цвет, который будет соответствовать цвету покрытия кровли. Находится этот элемент между коньком крыши и узлом прохода, охват которого должен осуществляться «раскладкой» с каждой из сторон.

Также стоит помнить, что сечение «раскладки» может быть то же, что и сечение подведенных к проходке кровли воздуховода или прохода дымохода через кровлю.

Далее следует один из вариантов устройства кровельной проходки:

Выбор кольца уплотнителя выполняется на основе расчета, согласно которому размер диаметр полученного отверстия должен быть примерно на 20% меньше, чем диаметр трубы, идущей через кровлю.
На трубу натягивается непосредственно сам уплотнитель. При возникновении трудностей можно применить мыльный раствор.
Уплотнителю придается форма основания путем его прижатия к крыше. В процессе фиксации фланцевых краев можно воспользоваться инструментами.
В пространство под фланцем наносят особый герметик.
Крепление фланца осуществляется шурупами, которые должны находиться на расстоянии 35 миллиметров друг от друга.

На этом устройство кровельной проходки завершено.

Эти данные следует применять, выполняя вывод на поверхность кровли вентиляции и дымохода. Важно помнить, что при использовании кровельных проходок сделать это можно будет не только просто, но и качественно, более того, никакого вреда самой кровле это причинить не сможет. При желании любую информацию по установке с подробными фото и видео всего процесса устройства можно легко найти на нашем сайте.

Кровельные и стеновые проходки – СтройТорг.com

Кровельные и стеновые проходки

Универсальные кровельные проходки Master Flash / мастер флэш, RoofSeal / РуфСил и разъемный Retrofit / Ретрофит от VILPE (Финляндия) из высокотехнологичной EPDM-резины (модифицированный каучук) и силикона для герметизация прохода труб, антенн, труб, мачт и других элементов круглого и квадратного сечения через кровлю. Применяются для любого типа кровельного покрытия: металлочерепица, профнастил, фальцевая кровля, плоская, мембранная, натуральная черепица, наплавляемая, мастичная, еврошифер «Ондулин» и др.

Сортировка: Без сортировкиПопулярныеНовинкиСначала дешевлеСначала дорожеПо размеру скидкиВысокий рейтингНазванию, по возрастаниюНазванию, по убыванию

Всего найдено: 31

Комплект PIIPPU с окантовкой для натуральной черепицы и металлочерепицы

Кровельная проходка Master Flash прямой из EPDM до +135°С

Прямые кровельные проходки Master Flash / Мастер флэш из высокотехнологичной EPDM-резины (модифицированный каучук) и силикона для герметизация прохода труб, антенн, труб, мачт и других элементов круглого сечения через кровлю с уклоном ската до 20^о

Кровельная проходка Master Flash прямой скат до 20° из EPDM до +185°С

Прямые кровельные проходки Master Flash / Мастер флэш из высокотехнологичной EPDM-резины (модифицированный каучук) для герметизация прохода труб, антенн, труб, мачт и других элементов круглого сечения через кровлю с уклоном ската до 20^о.

Кровельная проходка Master Flash прямой скат до 20° из Силикона до +240°С

Прямые кровельные проходки Master Flash / Мастер Флэш из высокотехнологичной EPDM-резины (модифицированный каучук) и силикона для герметизация прохода труб, антенн, труб, мачт и других элементов круглого сечения через кровлю с уклоном ската до 20^о.

Комбинированная кровельная проходка Master Flash Комби №4 скат до 50° EPDM до +135°С

Кровельная проходка Master Flash Комби №4 из EPDM для герметизации кровельного прохода труб от 75 до 160 мм и углом наклона ската до 50°.

Кровельная проходка Master Flash Ультраугол с уклоном до 55° из Силикона до +240 ºC

Универсальные кровельные проходки Master Flash (мастер флэш) Ультраугол №2 (125 – 280 мм) из силикона для герметизация прохода труб, труб, мачт и других элементов круглого сечения диаметром 125 – 280 мм через кровлю с наклоном ската от 20º до 55º

Комбинированная кровельная проходка Master Flash / Мастер Флэш Комби из Силикона до 240°С диаметр до 1250 мм, уклон ската до 50°

Кровельные проходки Master Flash Комби для герметизации кровельного прохода труб различного назначения и других элементов круглого сечения диаметрами от 75 мм до 1,2 метра (1200 мм), с учётом натяга 20%, через кровлю с углом наклона ската от 0° до 50°. Применяются для любого типа кровельного покрытия (металлочерепица, профнастил, фальцевая кровля, плоская, мембранная, наплавляемая, мастичная, еврошифер «Ондулин» и др.).

Кровельная проходка Master Flash Ультраугол скат до 55° из EPDM +185 ºC

Универсальные кровельные проходки Master Flash (мастер флэш) Ультраугол №2 (125 – 280 мм) из высокотехнологичной EPDM-резины (модифицированный каучук) и силикона для герметизация прохода труб, труб, мачт и других элементов круглого сечения диаметром 125 – 280 мм через кровлю с наклоном скадо от 20 до 55º. Применяются для любого типа кровельного покрытия (металлочерепица, профнастил, фальцевая кровля, плоская, мембранная, наплавляемая, мастичная, еврошифер «Ондулин» и др.).

Угловая кровельная манжета Master Flash для скатов с уклоном от 10° до 45° из EPDM до +185°С

Угловые кровельные манжеты Мастер флэш из термостойкой EPDM-резины (модифицированный каучук) до +185ºС для герметизация прохода труб, труб, мачт и других элементов круглого сечения диаметром 75 – 460 мм через кровлю с уклоном от 10º до 45º.

Угловые манжеты применяются для кровель из гибкой, керамической, сланцевой черепицы, из композитных материалов, ондулина, шифера.

Комбинированная кровельная проходка Master Flash Комби №4 скат до 50° EPDM до +135°С

Угловая кровельная манжета Master Flash для скатов с уклоном от 10° до 45° из силикона +240°С

Угловые кровельные манжеты Мастер флэш из высокотехнологичного термостойкого силикона до +240 ºC для герметизация прохода труб, труб, мачт и других элементов круглого сечения диаметром 75-460 мм через кровлю с уклоном ската от 10º до 45º.

ПВХ уплотнители для герметичной проводки труб, опор рекламных щитов, флагштоков, кабелей через кровлю с ПВХ-покрытием

FELT ROOFSEAL резиновые уплотнители для герметичной проводки труб, опор рекламных щитов, флагштоков, кабелей и труб через пологую битумную кровлю

R-FELT VILPE Разъемные резиновые уплотнители для битумных кровель

Уплотнитель парозатвора

НТ уплотнители парозатвора резиновые для герметичной проводки труб через пароизоляционную пленку. Применяются на плоских и пологих кровлях для предотвращения стекания конденсата по трубе.

Универсальные кровельные проходки Master Flash / Мастер Флэш, RoofSeal / РуфСил и разъемный Retrofit / Ретрофит от VILPE (Финляндия) из высокотехнологичной EPDM-резины (модифицированный каучук) и силикона для герметизация прохода труб, антенн, труб, мачт и других элементов круглого и квадратного сечения через кровлю.

Применяются для любого типа кровельного покрытия: металлочерепица, профнастил, фальцевая кровля, плоская, мембранная, натуральная черепица, наплавляемая, мастичная, еврошифер «Ондулин» и др.

Кровельные проходки компенсируют расширение, сжатие, смещение и вибрацию трубы при нагреве и охлаждении. Алюминиевый фланец обладает высокой стойкостью к окислению и воздействию агрессивных сред.

Материалы кровельных проходок не подвержены атмосферному и коррозийному воздействию.

Температура эксплуатации кровельных проходок:

– 60…+135 ºC для проходок из стандартной EPDM-резины
– 55…+185 ºC для проходок из термостойкой EPDM-резины
– 50…+240 ºC для проходок из силикона

Кровельная проходка из нержавейки в холодам нет

Кровельная проходка из нержавейки

Кровельная проходка из нержавеющей стали изготавливается под конкретный угол наклона кровли. Указать угол наклона кровли дома Вы сможете в комментариях, при оформлении заказа. Максимальный угол наклона кровли для данной проходки кровли составляет 50 градусов.

Кровельная проходка служит для защиты от атмосферных осадков выход из кровли дымохода из нержавейки. Также, проход через крышу – это один из элементов, обеспечивающих пожарную безопасность при прохождении, дымоходом из нержавеющей стали, крыши. Назначение кровельной проходки в области пожарной безопасности заключается в фиксации дымохода в горизонте и обеспечения противопожарных зазоров от горючих строительных конструкций.

Кровельная проходка состоит из двух элементов: проход через крышу и защитная юбка из нержавеющей стали. Защитная юбка устанавливается на дымоходную трубу и выполняет роль второго защитного элемента от протечек в месте примыкания проходки к трубе.

Установка проходки кровли

Проходку кровли устанавливают с наружной (уличной) стороны крыши. Крепление к кровле осуществляется крепёжными изделиями (саморезы, шурупы). Отверстия под крепёж, их месторасположение и количество, определяет монтажная организация, осуществляющая установку дымохода. В процессе установки, узлы примыкания кровельной проходки к крыше и к дымоходу, необходимо загерметизировать. После монтажа проходки кровли, устанавливается защитная кровельная юбка и также герметизируется.

Для того чтобы приобрести кровельную проходку в магазине Холодам нет, выберите необходимый диаметр, отредактируйте количество товара и нажмите кнопку купить. Если необходимо покрасить изделие, то не забудьте поставить галочку в соответствующей графе.

Интернет – магазин “Холодам нет” может поставить проходки кровли с другими характеристиками (диаметр, толщина и марка стали нержавейки, размер листа). Для заказа нетиповых элементов дымохода, пожалуйста, свяжитесь по телефону с нашими менеджерами или напишите письмо на электронную почту.

Кровельная проходка: варианты и цены

Строение кровли включает в себя много конструктивных элементов: несущая конструкция всей крыши, утеплительный слой, слой гидро- и пароизоляции, различные аксессуары, к которым можно отнести и кровельную проходку.

Надежность “кровельного пирога” обеспечивается надежностью каждого из элементов.

Функция, которую осуществляет узел прохода, заключается в обеспечении герметичного соединения различных сквозных элементов и крыши.

Совсем недавно вопрос герметичности дымоходов и прочих элементов решался сообразительностью и паклей, но сейчас различными производителями предлагается широкий спектр унифицированных узлов, которые обеспечивают герметичность в любых климатических зонах и условиях.

Само собой очевидно, что кровельная кладка должна быть герметична на всей площади — влага, которая образуется в ходе образования конденсата не повредит крыше и останется на кровельном покрытии.

Если же влага попадает внутрь, то при замерзании она может разрушить структуру кровли.

Во избежание этого необходимо обустроить под кровлей тонкий слой вентиляции.

Для того, чтобы проложенные через всю толщу крыши коммуникации были герметичны, в стыках используют кровельную проходку.

Она полностью исключает возможность проникновения влаги под кровлю.

Еще о многощипцовой крыше.
О гофролисте для крыши в статье. Характеристики материала.
Чем крыть крышу здесь. Рассмотрены различные варианты кровельного материала.

Кровельной проходкой принято называть специальные конструктивные узлы, герметизирующие все трубные конструкции, антенны, воздуховоды и пр.

Конструкция в общем виде представляет собой металлическую или полимеризованную трубу, которая вставляется в железобетонную втулку в крыше.

Толщина стенок металлической конструкции должна быть не более 1 миллиметра.

Иногда вместо железобетонных втулок используют металлические стаканы.

При закладке втулок из железобетона необходимо использовать кровлю с уже размеченными и выполненными отверстиями.

Виды кровельных проходок

Прежде всего, зависит от типа возможных коммуникаций:

Проходка кровельная угловая

трубопроводы, флагшток;
вентиляция канализационных сливов, которая устанавливается для предотвращения запаха канализаций;
различные люки в кровле, которые выполняются с целью доступа на крышу для ремонтных работ и обслуживания дымохода;
устройство вентиляции внутренних помещений жилища.
трубопроводы и воздуховоды подкровельной вентиляции для удаления лишней влаги;
для печной трубы.

Узлы прохода могут иметь различные сечения.

Это зависит от типа крыши и от типа установленной кровли.

По виду различают:

квадратные;
круглые;
прямоугольные;
овальные.

Кровельная проходка управляет потоками воздуха с использованием следующих средств:

устройство без клапанов, когда циркуляция воздуха ведется постоянно;
клапан ручного устройства, который можно открыть или закрыть в любое время;
дистанционное устройство клапана с возможностью автоматизации.

Следующие параметры кровли влияют на выбор кровельной проходки:

кровельное перекрытие и его величина;
расстояние от конька до ската кровли и до места, где будет организована проходка;
скат и его угол наклона относительно конька;
наличие чердачного помещения и его площадь;
материалы, из которых устроена крыша;
размер коммуникаций под соединение.

Все перечисленные критерии очень важны, требуется обязательный учет каждого из пунктов, иначе могут возникнуть затруднения на всех этапах установки.

Универсальная проходка

Кроме специализированных, можно также купить и универсальные изделия.

Чаще всего они используются для герметизации стыков под антенны и светильники.

Универсальная конструкция представляет собой ступенчатую гофру, которая по форме напоминает пирамиду.

Расширение гофры закрепляется в жесткий полимерный фланец, а к концу сужается.

Верхняя половина выполняется из силикона, а фланец может быть и алюминиевого исполнения, когда требуется более жесткое крепление.

К основным плюсам такой конструкции можно отнести следующие:

снижают вибрацию от ветра;
обеспечивают герметичность электрических подводов светильников, защищают от окисления;
простота установки, эстетичность.

Кроме того, такие проходки устойчивы к повреждениям и воздействию солнечных лучей, выполняются в различных цветовых гаммах.

Борге

Ассортимент проходок Борге представлен двумя видами изделий:

прямого типа для крыш без уклона или с минимальным уклоном;
для скатных кровель под углом в 20 градусов.

Положительные стороны:

Мастер флеш

Такая проходка может быть применена к любому типу кровли – шифер, черепица, металлическая крыша, заливка битума или плитка.

Прекрасно подходит для уплотнения дымоходов печей и каминов.

Используется для прямых крыш и для крыш с уклоном.

Данный вид изделия являет собой прекрасное сочетание цены и качества.

Master Flash отличает высокая профессиональная надежность, функциональность — это достигается за счет использования качественных материалов для применения.

Основная особенность этой проходки заключается в использовании усиленной полимерной резины, которая способна выдерживать большие нагрузки (температура до 138 градусов).

Полимерная резина не становится пластичнее от жары.

Особенности монтажа

Кровельная проходка под организацию дымохода должна отвечать всем требованиям пожарной безопасности, так как процесс отвода дыма от сгорания сопровождается нагревом дымохода.

Температура передается кровле.

Чтобы крыша не перегревалась, вокруг дымохода устраивается проходка.

Пожарные требования предъявляются в основном к крышам, которые произведены из дерева, но ко всем без исключения крышам с кровельной проходкой предъявляются следующие требования:

между кровлей и дымоходом должен быть обязательный зазор, в котором и устанавливается диаметральная проходка, отводящая температуру;
дымоход в участке соединения с кровлей обрабатывается асбестом или другим несгорающим материалом;
стакан кровельной проходки заполняется несгорающим теплопроводным материалом, что-то типа минеральной ваты.

Обычно узел прохода под дымоход устанавливается на коньке или на любом скате.

Как правило, при устройстве проходки на коньке изменяется стропильная система, а при установке на скате, за дымоходом может накапливаться лишний снег.

Под коньковую балку устанавливается герметичный слой.

Правильный выбор этого полезного аксессуара обеспечит герметичность всей крыши, а это очень важный фактор, который влияет на целостность всей крыши.

Использование этой статьи позволит строителю использовать необходимые изделия и почерпнуть навыки, которыми нужно пользоваться при выборе.

Видео о монтаже кровельных проходок.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов – эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Осмотр крыши: проникновение в крышу, часть 1

Кентона Шепарда и Ника Громико, CMI®

Целью серии «Освоение проверки кровли» является научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и ненадлежащие условия во время проверки. крутые, жилые кровли. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

Осмотр дымохода: Часть 1

IRC требует, чтобы отверстия в крыше, такие как дымоходы, вентиляционные отверстия и световые люки, были защищены окладом. Эта планка должна быть установлена таким образом, чтобы не пропускать воду. Он должен быть в хорошем состоянии.

IRC предъявляет требования к минимальной толщине металла, но если вы не носите с собой микрометр при проверках, определение толщины металлического отслаивания выходит за рамки вашей проверки.

Детали гидроизоляции будут варьироваться в зависимости от типа проникновения, от типа материала кровельного покрытия, а также от типа наружного настенного покрытия – иногда в зависимости от состояния боковых и верхних стенок.

Монтажники, выполняющие монтаж кирпичных и каменных дымоходов, сталкиваются с теми же проблемами, что и при установке каменных и кирпичных оголовков и боковин. Проблема в правильной установке контр-перепрошивки. Давайте посмотрим на пару кирпичных дымоходов – одна с правильно установленной встречной накладкой, а другая – с обратной накладкой, установленной с использованием герметика.

ПРОВЕРКА ДЫМОХОДА

Вот некоторые другие части дымохода, на которые инспекторы должны смотреть, находясь на крыше.

Высота

Чтобы обеспечить достаточную тягу, дымоход должен заканчиваться не менее чем на 2 фута над любой частью крыши в пределах 10 футов.

Он также должен быть минимум 3 фута высотой по самой короткой стороне.

Здесь вы видите искрогаситель для дровяного дымохода и колпачок сгорания для газового прибора.

Воздух, проходящий через отверстие дымохода, помогает вытягивать отработанные газы из дымохода. Этот камин может дымить, но, по крайней мере, дым очевиден для жителей. Если плохая тяга вызывает обратную тягу дымохода, обитатели могут не знать, что невидимые токсичные побочные продукты сгорания попадают в жилое пространство.

Чтобы иметь достаточный зазор, в домах с особенно крутыми крышами потребуются особенно высокие дымоходы, такие как тот, что здесь, в печально известном доме Джона Бенета Рэмси.Высокие дымоходы должны иметь подпорку.

В ветреных районах вы можете увидеть длинные распорки, поддерживаемые дополнительной распоркой. Сильный ветер может вызвать такую сильную вибрацию распорок, что повредит дымоход.

Эта башня была построена с наветренной стороны дымохода, блокируя поток воздуха мимо дымохода и приводя к плохой его вытяжке.

Удлинитель был добавлен к дымоходу в попытке переместить окончание дымохода обратно в воздушный поток.

Это не лучшее решение, так как горячие выхлопные газы будут охлаждаться слишком длинным дымоходом.По мере охлаждения газов образуется конденсат.

Белые высолы, видимые на поверхности кирпича и раствора, возникают из-за конденсации влаги. Со временем это приведет к ухудшению качества дымохода и его футеровки, а также может повредить любое нагревательное устройство на другом конце дымохода.

МИГАЕТ

Точка, в которой дымоход проникает в крышу, представляет собой большую дыру в крыше. Независимо от того, какой это тип дымохода или из какого материала он покрыт снаружи, проход следует загерметизировать с помощью гидроизоляции.Если оставить его на достаточно долгое время, металл со временем коррозирует и протекает. Если он установлен неправильно, он может немедленно начать протекать.

Облицовка боковых стенок и оголовка

Облицовка боковых стенок и перегородок на дымоходах не отличается от условий на стенах. Профиль оклада будет зависеть от типа установленного кровельного материала. Способ установки встречной планки будет зависеть от внешнего вида дымохода. Поскольку многие дымоходы кирпичные, давайте рассмотрим пример дымохода из кирпича.

На этом рисунке показана правильная установка встречной планки. Он входит в пазы, прорезанные в швах раствора. После установки ответной планки канавки заделываются соответствующим герметиком.

… а вот посмотрите на настоящую вещь. Вы можете увидеть встречный оклад, установленный в прорези на стыках раствора и на нижней стороне дымохода. Облицовка фартука, которая в основном является условием оголовья, перекрывает шифер, покрывающий крышу.

В большинстве случаев это типично для того, что вы увидите.

Вот пример правильного высвечивания каменного дымохода. Для обратного перекрытия каменных дымоходов обычно используется герметик, потому что это дешевле и проще, чем правильно установить.

Это особенно актуально для дымоходов из грубого камня. На неровной поверхности особенно сложно установить контрштук.

Иногда можно встретить уникальные подходы к тому, чтобы вода не попадала на крышу.

Поскольку в кирпичных и каменных дымоходах часто неправильно устанавливаются контр-оклады, неправильная практика стала нормой. На этих фотографиях показаны очень общие условия.

Если вы порекомендуете в своем отчете об осмотре исправить встречное перекрытие, защищенное только герметиком, продавец сразу же отметит, что практически все остальные дома в городе имеют такое же освещение.

Вместо того, чтобы рекомендовать исправления, вы можете ограничить свой отчет упоминанием того, что «контр-прошивка была установлена таким образом, что потребует постоянного обслуживания».

Вот каменный дымоход с каменным отливом!

В своем отчете оцените текущее состояние и добавьте, что гидроизоляция зависит от герметика для предотвращения проникновения влаги. Объясните, что герметик со временем высохнет, усадится и потрескается, и его следует ежегодно проверять и при необходимости повторно наносить соответствующий герметик.

Если вы видите накладку, прикрепленную только с помощью герметика, поищите признаки проникновения влаги, такие как пятна или гниение в кровельной обшивке вокруг прохода. Лучше всего это будет видно с чердака.

Всегда полезно проверить любые проблемные участки с помощью влагомера, чтобы увидеть, указывает ли повышенный уровень влажности на недавнюю утечку.

Зашивка проемов в существующих крышах

Вкладка «Соответствие» содержит информацию как о программе, так и о коде.Кодовый язык взят и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Требования к строителю системы водного хозяйства

3. Гидравлическая кровля в сборе.
3.1 Ступенчатая и отбойная планка на всех пересечениях крыши со стеной, выступающая ≥ 4 на поверхности стены над настилом крыши и объединенная с плоскостью дренажа выше. ¹²
3.2 Для домов, у которых нет фундамента из плит на грунте и есть расширяющиеся или разрушающиеся грунты, желоба и водостоки при условии, что от пустого до бокового трубопровода, отводящего воду на наклонном окончательном уровне ≥ 5 футов от фундамента, или к подземной водосборной системе, не подключенной к дренажной системе фундамента, отводящей воду ≥ 10 футов.от фундамента. Альтернативы и исключения в сноске. ^{3, 13, 14}
3.3 Самоклеящаяся битумная мембрана, модифицированная полимером, на всех впадинах и проходах настила крыши. ^{3, 15}
3.4 В 2009 IECC Climate Zones 5 и выше, самоклеящаяся полимерно-модифицированная битумная мембрана поверх обшивки карниза от края линии крыши до уровня крыши на высоте более 2 футов от внутренней плоскости фасада стена. ^{3, 15}

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии программы, которая в настоящее время применима в вашем штате.

2009 , 2012 , 2015 и 2018 Международный жилищный кодекс (IRC)

2018 IRC G2427 Удаление воздуха из приборов:

2018 IRC P2606 Проходки: P2606.1 требует, чтобы проем в крыше был загерметизирован.

2018 IRC P2607 Гидроизоляция проемов: P2607.1 требует заделки прохода в крыше.

2018 IRC M2301 Системы солнечной тепловой энергии: M2301.2.9 требует, чтобы проемы в крыше и стенах были заделаны и загерметизированы в соответствии с главой 9 для предотвращения проникновения воды, грызунов и насекомых.

2018 IRC Раздел R903.2 Перепрошивка.

Модернизация:

2009 , 2012 , 2015 , 2018 и 2021 IRC

Раздел N1101.3 (Раздел N1107.1.1 в 2015 и 2018 годах, N1109.1 в 2021 году IRC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Архитектурные детали: оклады и перекрытия

Описание: Проходы в кровле можно разделить на категории по наклонной или плоской крыше. Предпочтительный метод гидроизоляции проходов через плоскую крышу предполагает строительство бордюра вокруг проема.Небольшие проходки часто не требуют бордюров.

Для скатных крыш общий подход состоит в том, чтобы прикрепить гидроизоляцию перед установкой кровли. Битумную черепицу, шифер или плитку кладут поверх гидроизоляции с верхней и двух сторон и кладут под нижний край гидроизоляции. Этот подход аналогичен окладу дымохода в Детале 9.9C. Проблема с проходками в наклонных крышах заключается в том, чтобы не создавать карманов, в которых может скапливаться вода. Если форма гидроизоляции такова, что вода не течет свободно, сверчок строится на высокой стороне гидроизоляции, аналогично изображенному на Детале 9.9D.

Минимальный вес медных листов, используемых в перекрытиях кровли, составляет 16 унций.

9.9A. Вентилятор мигающий

Эта деталь иллюстрирует способ установки вентилятора на наклонной крыше. Базовая планка выходит на крышу минимум на 4 дюйма и припаяна к вентилятору. Нижний край закруглен для обеспечения жесткости. Большие оконные планки сформированы с зацепом сверху и по бокам и прикреплены к обшивке при температуре 12 дюймов. максимум.

Скачать файл CAD

Ремни могут быть прикреплены внутри секции стеллажа вентилятора и к несущему каркасу для дополнительной поддержки.

9.9B. Профнастил для длинной трубы

Эта деталь используется для труб, которые продолжаются над крышей, и не могут быть прошиты, как показано в детали 9.9D. Медный фартук основания простирается на крышу максимум на 4 дюйма. Горизонтальная часть прибивается к деревянному перекрытию или к палубе, которую можно забить гвоздями. Она простирается как минимум на 9 дюймов и перекрывается встречным окладом не менее чем на 4 дюйма. Крепится к трубе с помощью стяжного ремня, а заглушка герметизируется на верхнем крае, где он встречается с трубой.

Скачать файл САПР

9,9 С. Переходник вентиляционной трубы – медная крыша

Медный фартук основания выходит на крышу как минимум на 6 дюймов во всех направлениях. Верхний край удерживается как минимум двумя скобами и фиксируется в поддонах крыши. Любые обрешетки или стоячие швы, которые прерываются на верхнем стыке, являются продолжение следует ниже нижнего сочленения.

Скачать файл CAD

Медная втулка припаивается к основанию планки. Эта втулка доходит до верхней части вентиляционной трубы. На открытые края надевается медный колпачок, который припаивается к втулке.

9.9D. Методы прокладки вентиляционной трубы – плоская крыша

Показаны два метода работы с этим состоянием. В правой части используется отдельная медная заглушка, в левой – один лист меди для основания и заглушки.

Скачать файл САПР

9.9E. Мансардный люк

На этой детали изображена верхняя часть алюминиевого светового люка с деревянным бордюром, установленным в фальцевой медной крыше. Медный гидроизолирующий слой на 20 унций, как показано на рисунке, превращается в водоотводчик.Эффективное разделение алюминия и меди обеспечивается применением бутиловой ленты. Эта лента имеет L-образную форму и накладывается на гидроизоляцию со всех четырех сторон бордюра, чтобы полностью покрыть любую медь.

Скачать файл CAD

Кромка потолка фиксируется и впаяна в медный фартук. Фартук имеет накладку по верхнему краю и соединяется с медными поддонами поперечным швом. Любые стоячие швы, прерванные на верхнем стыке, должны продолжаться ниже светового люка.

Стороны светового люка подсвечиваются аналогично, за исключением того, что не используется водоотводчик. Край медной планки выводится поверх бордюра.

9.9F. Проходка трубы с деревянным бордюром

Деталь показывает выступ с деревянным бордюром. Составной гидроизоляционный слой поднимается вверх по брусу и перекрывает минимум 8 дюймов. Медный гидроизоляционный слой перекрывает составной гидроизоляционный слой минимум на 4 дюйма. Верхний край меди удерживается тяговой лентой, натянутой вокруг трубы.Затем оголенный медный край герметизируют.

Скачать файл САПР

Для дополнительной информации:

Требования к высоте дымохода

Установка дымоходной системы класса А – это простой способ вентиляции дровяной печи без затрат на строительство дымохода из каменной кладки. Однако очень важно спланировать установку. Не волнуйтесь, мы здесь, чтобы помочь вам в этом! Чтобы иметь безопасный и правильный УЗ, необходимо учитывать множество факторов. утвержденная установка.Одним из наиболее важных аспектов процесса планирования является установка надлежащего количества дымохода над крышей.

3-2-10 Объяснение правила

Если вы исследовали дымоходные трубы класса А, то наверняка слышали о правиле 3–2–10 футов много раз. Это правило относится к правильной высоте дымохода над крышей. Объяснение: труба дымохода должна быть минимум на трех футов над крышей, но также на два фута выше, чем что-либо в пределах десяти футов.

Минимум три фута над высокой стороной крыши
Как минимум на два фута выше любого предмета в пределах десяти футов

Часть правила, гласящая, что труба должна быть на 2 фута выше чего-либо в пределах 10 футов, – вот где большинство людей сбиваются с толку. Большинство людей думают об этом с точки зрения деревьев, спутников или других частей дома, которые все точны, но не принимают во внимание саму крышу. Чем выше уклон кровли, тем ближе крыша будет к трубе в том месте, где она проникает в крышу.Это не обязательно означает, что труба должна быть выше самой высокой части крыши, известной как конек. Но для трубы потребуется 10-футовый горизонтальный зазор от крыши.

Простой расчет высоты дымохода

Зная угол наклона крыши, очень полезно определить высоту, на которой дымоходная труба должна находиться над крышей. Уклон крыши объясняется просто подъемом через пробег. «Подъем» – это вертикальный подъем крыши над «пробегом», который представляет собой горизонтальное расстояние.В мире строительства длина пробега определяется как 12, что составляет 12 дюймов по горизонтали. Таким образом, уклон крыши определяется тем, на сколько дюймов крыша поднимается до пика, длина которого превышает 12 дюймов по горизонтали.
Вот полезная статья, объясняющая, как измерить уклон крыши.

Затем нам нужно знать, будет ли проход в крыше находиться на расстоянии десяти футов по горизонтали от конька. Если вы находитесь на расстоянии более 10 футов от гребня по горизонтали, мы будем использовать множитель 10 футов, поскольку это требование выполнено.Все, что меньше 10 футов, вы будете использовать это измерение в качестве множителя.

Как только мы узнаем угол наклона крыши и расстояние до конька, теперь очень легко определить высоту дымохода, выполнив небольшую математику.

Пример # 1:

Например, предположим, что уклон нашей крыши составляет 7/12 (7 дюймов вертикального подъема на 12 дюймов горизонтального спуска), а проникновение в крышу составляет дальше, чем на , чем 10 футов по горизонтали от конька крыши. Возьмем высоту уклона крыши 7 дюймов и умножим ее на 10, что составит 70 дюймов.Это означает, что если мы измерим 70 дюймов в месте прохождения крыши, у нас будет горизонтальный зазор от крыши на 10 футов. Теперь, когда у нас есть зазор в 10 футов, мы должны быть на 2 фута (или 24 дюйма) выше этой точки. Теперь мы прибавляем 24 дюйма к 70 дюймам, что дает нам высоту дымохода над крышей 94 дюйма. Дымоход в этом примере должен выступать на 94 дюйма над крышей, если измерять от «восходящей» стороны дымохода.

Пример № 2:

Давайте сделаем тот же пример, но переместим проем в крыше ближе к коньку крыши.У нас уклон крыши составляет 7/12, а прорезь в крыше будет на расстоянии 4 футов от конька крыши. Возьмем высоту уклона крыши в 7 дюймов (дюймы подъема на фут) и умножим это на 4 (футы горизонтального пролета до верхней точки), что равно 28 дюймов (дюймы подъема до наивысшей точки в пределах 10 футов от прохода дымохода). . Теперь нам нужно быть только на 2 фута выше (или 24 дюйма), поэтому мы добавим 24 дюйма к 28, чтобы получить общую высоту 52 дюйма. Дымоход в этом примере должен выступать на 52 дюйма над крышей, измеренный с «восходящей» стороны дымохода.

На этом этапе мы охватываем все правилом: дымоход должен быть минимум на 3 фута выше верхней стороны крыши и на 2 фута выше, чем что-либо в пределах 10 футов.

Этот зазор предназначен для предотвращения падения углей на крышу. Это требование к высоте чрезвычайно важно для безопасности дымоходной системы.

Помните, пожалуйста, обратите внимание на руководство производителя. Если производитель дымовой трубы заявляет, что требуется больший зазор или высота дымохода, это необходимо соблюдать.

Как определить высоту дымовой трубы твердотопливной трубы класса A над линией крыши

Автор: Шон Саммерс, Национальный институт каминов (NFI), сертифицированный технический специалист по очагу – WoodStovePro.com

Возникает много вопросов об этом правиле, и кажется, что оно вызывает большую путаницу. К счастью, этот стандарт на самом деле довольно прост. В большинстве случаев, имея всего две информации, вы можете рассчитать высоту дымохода на бумаге, даже не взбираясь на крышу.

Во-первых, вам нужно знать наклон вашей крыши. Уклон кровли рассчитывается легко, и если вы не знаете, как это сделать, прочитайте мою статью Понимание и расчет уклона кровли . Кроме того, вам потребуется расстояние по горизонтали между пиком и краем высокой стороны трубы (см. Рис. 1), где вы планируете проход через крышу. Мы рассмотрим математику немного ниже; сначала давайте рассмотрим правило 10 и 2 (см. рисунок 2).

Большинство производителей дровяных печей и заводских каминов (и местные строительные нормы и правила) требуют, чтобы дымоход «выступал не менее чем на 2 фута над любой частью любой конструкции в пределах 10 футов (по горизонтали) и должен выступать не менее чем на 3 фута выше высшая точка прохождения крыши.”**

Имейте в виду, что обычно существует минимальная высота дымохода для всей системы (обычно 15 футов, которая иногда включает соединительную трубу), которая может повлиять на конечную высоту вашей дымоходной системы. На необходимую высоту дымохода могут влиять и другие факторы, такие как «эффект домовой трубы» и большая высота над уровнем моря. «Высота дымохода, возможно, потребуется увеличить на 2–3% на каждые 1000 футов высоты». ** Хотя добавленная высота обычно означает более сильную тягу, есть момент, когда система может стать слишком длинной и может произойти перетяжка, вызывая повышенный расход топлива, более высокие температуры горения и повреждение прибора.

А теперь урок математики. Уклон кровли выражается отношением подъема к пробегу. Подъем – это длина, выраженная в дюймах, на которую линия крыши проходит вверх на 12-дюймовое горизонтальное расстояние, известное как пробег. Например, обычный уклон, такой как 4/12, будет означать, что на каждые 12 дюймов пробега крыша поднимается на 4 дюйма. Итак, если правило 10 футов 2 фута требует от нас отмерить 10 футов до ближайшей линии крыши или конструкции, то мы можем использовать подъем для расчета требуемой высоты. Вернемся к нашему примеру, на пробеге 10 футов крыша поднимется на 40 дюймов.Кроме того, согласно нашему правилу, нам нужно добавить 2 фута или 24 дюйма, что даст нам общую высоту 64 дюйма. Итак, возьмите верхнее число уклона вашей крыши и умножьте его на 10, затем добавьте 24, обратите внимание на Пример 1. Если ваша расчетная требуемая высота падает ниже 36 дюймов (3 футов), то, согласно нашему правилу, она должна быть не менее 3 фута на высокой стороне прохода трубы.

Этот расчет только из Примера 1 даст вам надежную рабочую высоту, но если вы приблизитесь к своему пику, то у вас может быть больше высоты трубы, чем вам действительно нужно.Если вы можете измерить расстояние по горизонтали между пиком и краем высокой стороны трубы, где вы планируете проход через крышу, вы можете использовать это для расчета своей высоты относительно пика крыши или линии гребня. Часто это можно измерить изнутри комнаты, где вы планируете установить печь, или внутри чердака. Многие ошибочно думают, что труба всегда должна быть на 2 фута выше пика крыши.

Давайте посмотрим на пару примеров. Вы находитесь близко к своему карнизу и обнаруживаете, что ваше измерение составляет 18 футов от пика до глубины проникновения на шаге 4/12 (см. Рисунок 3).Для 18 футов бега у вас будет подъем 72 дюйма. Если предыдущий расчет дает требуемую высоту в 64 дюйма, мы можем видеть, что верх трубы не поднимется выше пика крыши, но по-прежнему будет соответствовать требованиям правила. В следующем примере высота дымохода меньше. Если ваша максимальная дальность проникновения составляет 7 футов, у вас будет подъем на 28 дюймов. Согласно правилу 10 и 2, как только вы окажетесь на уровне пика, вам нужно будет только на 2 фута выше него. Таким образом, 28 дюймов плюс 24 дюйма – это высота дымохода всего 52 дюйма.Это уменьшает фактическую требуемую высоту на 12 дюймов по сравнению с нашим предыдущим расчетом в 64 дюйма.

Обратите внимание, что это правило обычно не применяется к системам выпуска гранул и газов. Надеюсь, эта статья помогла вам понять правило 10 и 2, но если у вас все еще есть вопросы, оставьте комментарий или отправьте нам электронное письмо. Мы всегда рады помочь.

* Этот пост предназначен для использования в качестве руководства, поэтому всегда сверяйтесь с руководством пользователя вашего устройства и местными правилами, прежде чем планировать свою систему.

** Справочное руководство по системе дровяной печи. Фонд образования очага. Декабрь 2002 г. стр. 92

Вентиляция дровяной печи и камина: Полное практическое руководство

Когда вы собираетесь установить дровяной камин или печь в своем доме, вы можете подумать, что это у вас уже есть. Но часто люди упускают из виду одну важную часть – выход.

Правильная вентиляция жизненно важна для работающей и эффективной печи. Но когда вы начнете изучать вентиляцию, вы обнаружите, что существует множество вариантов.Итак, с чего начать?

Большинство производителей оценивают свои устройства как приемлемые только для нескольких систем вентиляции. Это делает процесс отбора менее устрашающим. Тем не менее, есть несколько вещей, которые необходимо учитывать, чтобы обеспечить максимальную производительность вашего устройства. В этом руководстве рассматриваются различные компоненты, необходимые для полной вентиляции дровяного прибора.

Категории вентиляции

Назначение вентиляционных систем для дровяных каминов и дровяных печей кажется схожим.На самом деле они очень сильно различаются. Вентиляция дровяных приборов делится на две основные категории.

Дымоходная система с воздушным охлаждением

Первая известна как дымоходная система с воздушным охлаждением. Как следует из названия, в системах с воздушным охлаждением для охлаждения используется воздух. Пространство между стенками дымохода позволяет наружному воздуху свободно течь.

Во многих системах используются две стены, но бывают и трехстенные. Поскольку воздух не изолирует так хорошо, как твердый материал, эти дымоходные системы обычно имеют большие размеры.Их конструкция обеспечивает по крайней мере два дюйма воздушного пространства между каждым слоем стены.

Большинство дымоходных систем с воздушным охлаждением имеют две свободно плавающие стенки дымохода. Это означает, что они могут расширяться независимо и собираться в отдельные секции. Такая система используется в большинстве сборных декоративных дровяных каминов. И почти все производители имеют запатентованные системы вентиляции, характерные для этих устройств.

Таким образом, эти системы делают невозможным замену вентиляции других марок.В противном случае это может привести к небезопасной вентиляции и отклонению от действующих норм.

Изолированные дымоходы

Другой тип вентиляции называется сплошной или полностью изолированной дымоходной системой. Этот тип системы имеет слой твердой изоляции между внутренней и внешней стенками дымохода. Обычно этот утеплитель состоит из керамического покрытия, минеральной ваты или стекловолокна.

В трехстенных дымоходных системах используется комбинация компонентов с воздушным охлаждением и теплоизоляции.Твердая изоляция помещается между внутренней и центральной стенами. В пространстве между центральной и внешней стенками циркулирует воздух для большего охлаждения.

Изолированные дымоходы еще больше отличаются от систем с воздушным охлаждением по своей конструкции. Обычно это массивные конструкции, не позволяющие разделиться внутренним и внешним стенам. Вот как это работает. К концу каждой секции дымохода прикрепляются приварные или приклепанные заглушки, а между стенками трубы заклепочные распорки делают невозможным физическое разделение.

Встраиваемые высокоэффективные камины и дровяные печи способны выдерживать экстремально высокие температуры.Таким образом, им нужны изолированные дымоходы, чтобы поддерживать безопасную температуру для окружающих горючих материалов. Сторонние компании производят множество изолированных дымоходных систем, рассчитанных на работу с конкретными приборами. В некоторых случаях к одному прибору подходят разные бренды, поэтому может возникнуть путаница, какой из них лучше. Ниже мы рассмотрим различия между брендами и марками материалов более подробно.

Сходства

Несмотря на различия между различными дымоходными системами, у них есть общие точки соприкосновения.В обеих системах используется внутренняя стенка дымохода из нержавеющей стали. Эта стенка предотвращает разрушение из-за постоянного контакта с агрессивными дымовыми газами. Кроме того, они позволяют смещать систему вокруг каркаса или других препятствий. Они также позволяют использовать противопожарные заглушки для прохождения системы через каждый горючий пол. Наконец, каждая система предлагает свой собственный набор компонентов поддержки и завершения. Вместе эти части работают вместе, чтобы обеспечить герметичное уплотнение над крышей.

Этап проектирования

Перед покупкой прибора вы должны определить, сколько вентиляции вам нужно.Во-первых, определите любые особые обстоятельства, которые могут у вас возникнуть. Затем выясните, какую вентиляцию разрешает ваш местный кодекс. Производители предоставляют подробный список возможных сценариев вентиляции в руководстве пользователя. Раздел, посвященный вентиляции, в руководстве пользователя может занимать около трети текста.

Прискорбно узнать, что очаг вашей мечты запрещен в вашем районе. Но могут быть и другие подходящие альтернативы. Проведя предварительное исследование, вы сможете избежать дорогостоящей ошибки и хлопот, связанных с возвратом и пополнением запасов.Это руководство поможет вам разгадать загадку размеров и зазоров вентиляции. Если следовать им, это может обеспечить бесперебойную установку.

При строительстве нового дома мы рекомендуем тесно сотрудничать со строителем и сертифицированным специалистом NFI. Они могут помочь вам составить исчерпывающий список компонентов для вентиляции, которые вам понадобятся.

Доступ к чертежам вашего дома – лучшая отправная точка для этого типа планирования. С помощью этой информации вы можете спланировать все, от высоты вентиляции до размеров смещения.Кроме того, технический специалист может составить список компонентов для вашего конкретного приложения.

Дымоход

При размещении внутри надлежащего ограждения внутри ограждающей конструкции дома вентиляционные системы для дровяных агрегатов могут быть проложены через потолок. Другой способ сделать это – использовать специально изготовленный конверт для дымохода или загон, прикрепленный к внешней стороне дома.

Погоны для дымохода – популярный выбор. Эти конструкции содержат всю систему дымохода, не жертвуя необходимым пространством.Они также скрывают вентиляционную трубу, проходящую через верхние уровни многоэтажного дома. Чейз, хотя и обходится дороже, является наиболее эффективным вариантом, если вы хотите сэкономить место на полу.

Итак, если вы хотите закрыть камин и дымоходную систему, вы можете это сделать. Основание погона должно соответствовать габаритам рамы вашего камина. Вы также можете сузить погоню над камином. Это оставляет место, чтобы опоясать дымоходную трубу.

Меньшие размеры грубого каркаса вытяжной трубы составляют около двух квадратных футов.Это перед добавлением внешней облицовки или шпона. Вы можете сделать загон больше, чем требуется, чтобы он соответствовал эстетике вашего дома, но это не обязательно. Другой вариант – установить утопленные книжные полки или шкаф для телевизора, встроенный в чейз.

Производители указывают требования к зазорам в дюймах. Зазоры говорят о том, сколько места необходимо между горючим материалом и прибором. Эту информацию важно учитывать при кадрировании.

Строительство дымохода может быть сложной задачей для новичка.Итак, рекомендуем работать с опытным установщиком. Это поможет вам соблюдать правила роста и нормы. Мы также рекомендуем заизолировать погон перед ограждением. Это предотвратит большие перепады температур и плохую работу прибора.

Без погони

В некоторых случаях камин или печь не будут встроены в погоню. Вместо этого он находится внутри оболочки здания внутри своего собственного ограждения. Отдельно стоящие печи могут даже располагаться на специально построенной подовой плите или аналогичной поверхности.В этом случае вам нужно подумать о том, как система вентиляции будет проходить от прибора через дом.

Если в доме невозможно выделить место для вентиляционной трубы, можно наклонить вентиляционную трубу к внешней стене. Это позволит ему поступать в консольную вытяжную трубу, предназначенную для удерживания самой вентиляционной трубы.

Если вентиляционное отверстие остается внутри дома, вы можете скрыть систему с помощью ограждения с рамкой. Можно отделать гипсокартоном или другим материалом.В идеале вентиляционную трубу следует проложить в углу комнаты или в туалете, чтобы ее не было видно.

Вентиляционные компоненты

Выбрав вентиляционный канал и устройство, проверьте свой список вентиляционных компонентов. Для большинства дровяных каминов с одной системой вентиляции выбор прост. Однако другие бренды предлагают множество систем для своей продукции. Вот тогда все становится немного сложнее.

Вы можете не знать, какие из них выбрать для бытовой техники с несколькими марками.Решающими факторами являются цена, доступность, качество материалов и конкретная установка. Цена и качество материалов тесно связаны. Системы вентиляции из нержавеющей стали более низкого качества, например марки 430, дешевле. И они не длятся так долго.

Часто все сводится к типу топлива и личным предпочтениям в отношении того, какие материалы лучше использовать. Например, древесное топливо не так агрессивно, как уголь из мазута. Таким образом, дымоходные системы более низкого класса могут прослужить много лет.Тем не менее, некоторые клиенты предпочитают использовать лучшую систему для спокойствия.

Если вы не уверены, не стесняйтесь проконсультироваться с одним из наших сертифицированных специалистов NFI. Они будут рады помочь вам найти лучшую вентиляционную систему для вашей ценовой категории.

Оцените свой план

Для приборов, в которых используются дымоходы с воздушным охлаждением или с твердой изоляцией, оцените план установки. Системы с воздушным охлаждением плохо работают в холодном климате.Итак, если вы живете в прохладном климате и это ваш единственный вариант, вам следует закрыть как можно большую часть вентиляционной трубы. Если разрешено использовать массивный дымоход, это лучший вариант для обеспечения надлежащей вентиляции.

После того, как вы выбрали марку вентиляции, запишите размеры вентиляционной системы. Процесс измерения прост для вентиляционной системы, проходящей через дымоход. Этот тип вентиляции обычно не имеет смещений.

Просто измерьте расстояние от верха дымохода дымохода «в установленном состоянии» до «исходной» высоты желоба дымохода.После этого добавьте любую высоту над желобом дымохода для штормового воротника и заглушки дымохода. Обычно это значение составляет 8–12 дюймов, хотя оно может варьироваться в зависимости от марки.

В большинстве случаев вам понадобится комбинация труб разной длины для надлежащей вентиляции. Некоторые производители предлагают регулируемую длину, а другие – нет. В этих случаях вам необходимо использовать комбинацию компонентов, которые соответствуют или превышают требуемую высоту. Многие производители дымоходных труб перечисляют трубы по количеству дюймов, добавляемому каждой секцией.

Например, 48-дюймовая труба может добавить 46 дюймов высоты к существующей трубе из-за перекрытия на каждом стыке. Поэтому примите во внимание эти измерения, чтобы избежать слишком короткой трубы во время установки. Если вы увеличиваете высоту дымохода в целях норм или проектирования, вы также можете удлинить вентиляционный участок. Просто добавьте еще одну секцию трубы.

К сожалению, не все установки включают выемки в дымоход и прямые участки трубы. Вам могут потребоваться отводы, чтобы отвести вентиляцию. Или для установки может потребоваться длина дымохода, чтобы пройти через скатную крышу.Производители предоставляют офсетную карту. Он указывает, сколько наборов колен или секций трубы вы можете добавить между ними.

Большинство производителей предлагают комплекты отводов на пятнадцать или тридцать градусов. Последнее является максимально допустимым смещением по коду в США. Производители также указывают, сколько смещений может иметь каждый вентиляционный участок. Сюда входит, насколько может быть смещена общая длина трубы.

3-2-10 Правило

Подсчитав смещения и определив точку входа в крышу, вы можете рассчитать, сколько дымоходной трубы вам нужно.Чтобы гарантировать, что у вас достаточно трубы, вы должны следовать правилу 3-2-10.

Правило 3-2-10 обеспечивает соответствие нормам и надлежащую вентиляцию. Слишком короткий дымоход может ухудшить работу прибора. Это может вызвать появление пятен сажи или повреждение прилегающей конструкции вашего дома. Ниже мы объясним, что означает каждое число.

10 – Это число задает радиус, чтобы определить, достаточно ли труб над крышей. Число представляет 10 футов пространства.Другими словами, вы рисуете 10-футовый боковой круг вокруг трубы. Объекты в пределах этого радиуса должны соответствовать требованиям по свободному пространству. Чем круче крыша, тем больше труб вам понадобится. Если какая-либо часть дома в пределах этого 10-футового круга выше дымохода, вы также должны это учитывать.
2 – После того, как вы установили радиус 10 футов, добавьте еще два фута трубы перед окончанием. Это помогает избежать проблем с вытяжкой, вызванных эффектом дымовой трубы.Эффект трубы дома означает, что вентилируемая часть дома выше дымохода.
3 – Это правило применяется ко всем ситуациям. Это означает, что любая труба, проходящая через крышу, должна быть на три фута выше линии крыши со стороны склона прохода.

Если есть крутая крыша или соседнее препятствие, дымоходу потребуется большая длина над крышей, чтобы соответствовать нормам. Вы можете оставить массивные дымоходы открытыми и закрепленными. Но для дымоходов с воздушным охлаждением вы должны заключить любую длину трубы на высоте пяти футов над крышей.Большее обнажение трубы может привести к снижению производительности из-за чрезмерного охлаждения дымохода, особенно в более холодном климате.

Установка камина

После того, как вы спланировали установку и заказали вентиляционные компоненты, вы готовы к установке. Имейте в виду, что это общее руководство. Особые обстоятельства могут потребовать дополнительных компонентов или распорок.

Установка кровельного перекрытия

Камины, устанавливаемые внутри дома с перекрытием крыши, должны быть правильно выровнены.Перед закреплением прибора проверьте совмещение вентиляционного кольца и вентиляционного канала. Изменение вентиляционного участка во время строительства часто приводит к смещению между ними.

Возможно, вам понадобится зазор между камином и потолком. В этом случае мы рекомендуем устанавливать смещение как можно выше на участке. Это позволяет дымовым газам набирать большую скорость, прежде чем им придется преодолевать смещение.

Для начала прикрепите первую секцию дымохода к вентиляционной решетке камина.Для дымоходов с воздушным охлаждением сначала прикрепите внутреннюю секцию, а затем внешнюю. Этот тип дымохода имеет систему кромок и копья, которая при фиксации на месте со звуком щелкает.

Напротив, массивные дымоходы обычно имеют анкерную пластину. Он принимает и закрепляет первую секцию трубы. Системы Twist-Lock поворачиваются в нужное положение и блокируются при полной установке.

При сборке каждой секции трубы закрепите внешнюю стену с помощью трех саморезов № 10, 3/4 для листового металла из нержавеющей стали.Винты должны располагаться на одинаковом расстоянии по периметру трубы. Продолжайте сборку, соблюдая зазоры до горючих материалов. Мы рекомендуем укреплять вертикальные вентиляционные отверстия через каждые 5–6 футов. Сделать это можно с помощью перфорированной ленты или настенных кронштейнов. Они предоставляются производителем.

Противопожарные ограждения и щиты

В соответствии с инструкциями производителя установите противопожарный или радиационный экран. Эти части располагаются там, где участок трубы встречается с потолком.Производители часто предлагают прибить к отверстию кусок OSB толщиной от 1/2 до 3/4 дюйма. Вам также понадобится отверстие, вырезанное по размеру противопожарной защиты. Затем прибейте или привинтите противопожарный ограничитель на место.

Продолжайте сборку и установку распорок, проходя через чердак или второй этаж. В чердачном помещении необходимо использовать утеплитель чердака. Этот щит особенно важен для домов с выдувным утеплителем. Приобрести изоляционный экран чердака можно у производителя дымоходной системы.Или вы можете поместить дымоход в ограждение. Если вы выберете второй метод, убедитесь, что дымоходная труба имеет надлежащие зазоры.

При прохождении через крышу необходимо использовать оклад, соответствующий уклону кровли. Прибейте гидроизоляцию сразу после того, как положите битумную бумагу или погодную мембрану. Это нужно сделать и перед установкой рубероида.

Для черепицы задний край основания гидроизоляции должен находиться сверху. Итак, убедитесь, что верхний и соседний ряды черепицы перекрываются краем основания гидроизоляции.Если у вас металлическая или черепичная крыша, установка зависит от производителя.

Большинство производителей рекомендуют закрыть всю основу гидроизоляции и вырезать отверстие достаточно большого размера, чтобы выступил конус гидроизоляции. Затем можно заделать крышу к основанию конуса кровельным герметиком.

После того, как вы установили оклад, продолжайте сборку дымоходной трубы. Труба должна проходить через оклад и соответствовать требованиям по высоте 10-3-2. После того, как вы установите трубы, вы должны установить штормовой воротник вокруг верхней части мигающего конуса.

Грозовой воротник и колпак дымохода

Штормовой воротник – это узкая полоска из стали или алюминия, обвязанная вокруг трубы. Он отводит воду с внешней стороны трубы к конусу мигания. Вы можете использовать гибкие язычки или застежки, чтобы зафиксировать его на месте.

Но перед установкой манжеты нанесите полоску герметика на внешнюю стенку трубы. Вот где сидит штормовой воротник. Установите шторку вокруг трубы чуть выше валика герметика. Затем вставьте его в герметик.Проверьте герметик, чтобы убедиться, что он должным образом заполнил зазоры между манжетой и трубой. При необходимости вам может потребоваться добавить больше.

Наконец, установите колпак дымохода. Для дымоходов с твердой изоляцией колпачок обычно поворачивается на место. Дымоходы с воздушной изоляцией не выходят из колпачка, поэтому их легко снимать и чистить. Вместо этого предусмотрены кронштейны для ввинчивания в систему дымохода. После установки крышки система готова к тестированию.

Внутренняя труба с вытяжкой

Для этой установки процесс сборки такой же, как и на чердаке.Оказавшись на чердаке, строитель образует вытяжную трубу. Он должен проходить от настила крыши до балок потолка для поддержки.

Скорее всего, они будут использовать изоляционный экран для трубы, проходящей в основание погона. Или они могут заключить погоню после спуска трубы. Труба должна проходить так же, как и остальные из предыдущих секций на всем протяжении чейза.

В зависимости от размера желоба, он может не подходить для каждой новой секции трубы с другой собранной трубой.В этом случае измерьте оставшуюся длину трубы от верха желоба до конца последней установленной трубы.

Соберите эту длину на крыше, затем установите сверху вниз. Перед подачей отрезка в паз закрепите каждую секцию трубы крепежными деталями. Как только это будет завершено, повторите процесс сборки штормового воротника и кепки.

Сковороды

Верх почти каждого дымохода закрывается чейз-панелью или чейз-фартуком.Обычно это кусок оцинкованной стали толщиной от 18 до 22, вырезанный по размеру, соответствующему внешним размерам оправы. Соответствующий изготовленный поддон должен иметь кромку для стекания капель под углом 90 градусов. Он должен быть не менее 2 дюймов в глубину и заходить за край погоны.

В идеале, большие противни должны иметь поперечные распорки непосредственно сбоку от трубы, чтобы поддерживать поддон. Или они будут образовывать поперечную балку по диагонали. Отверстие поддона должно быть примерно на 1/2 дюйма больше наружной стенки дымоходной трубы.Он должен иметь формованный или сварной воротник высотой не менее 3/4 дюйма. Этот воротник предотвращает скатывание воды обратно в желоб по трубе дымохода.

Загонные поддоны можно приобрести у местных производителей листового металла и кровельных материалов. Из-за необходимого разнообразия размеров лотков многие производители их не поставляют.

Дымоход полностью снаружи

Этот тип установки более простой, чем установка внутри помещения. Вам все еще нужно закончить кадрирование погони.Но вы должны оставить внешнюю обшивку для облегчения доступа во время установки.

Вы должны установить хотя бы одну противопожарную защиту на полпути. Вы можете построить загон из OSB, фанеры или любого другого материала, который позволяет использовать местный кодекс. Установите металлический противопожарный ограничитель от производителя дымохода в центре материала. В соответствии с местными правилами может потребоваться больше противопожарных мер в зависимости от общего количества отснятых материалов, поэтому учтите это в своих планах.

Установив камин на место, соберите секции дымохода и скрепите их вместе, как вы это делаете.Продолжайте сборку до тех пор, пока последняя секция не будет выступать из верхней части чейза. На этом этапе остановите установку, пока вы завершите погоню снаружи. После этого установите поддон и установите на место штормовой воротник и колпачок.

Как установить трубу для дровяной печи через стену

Установка дровяной печи означает, что вам понадобится дымоход. Печь отличается от дымоходных систем. Печные трубы или патрубки дымохода могут быть одностенными или двустенными.Установка зависит от маршрута, используемого для вентиляционных труб: вертикальный, горизонтальный или их комбинация.

Одностенная труба обычно 24 или 22 калибра. Трубы из черной оцинкованной стали двустенные. Внутренняя труба изготовлена из стали марки 430 или нержавеющей стали марки 304. Наружная стена изготовлена из оцинкованной стали толщиной 22 или 24, окрашенной в черный цвет.

Дымоход перекрывает зазор между печью и первой стеной или потолком вентиляционного канала. Это эстетично спроектировано, позволяя частично отводить тепло от вентиляционного канала.От установки печи зависит конфигурация вентиляционного канала.

Вертикальный вентиляционный патрубок

Для печей с полностью вертикальным ходом требования к вентиляции такие же, как и для камина. Используйте чертежи дома, чтобы определить, какую часть участка необходимо установить для любых изменений конструкции.

Для установки в существующем доме проверьте расположение потолочных балок и стропил. В идеале вентиляционный канал должен быть расположен так, чтобы избежать этих элементов каркаса.Но иногда вам может потребоваться вырезать и вставить в коробку балку потолка или стропило, чтобы разместить вентиляционную трубу. Этой частью проекта должны заниматься только квалифицированные и знающие люди.

Определившись с местом расположения печи, вы должны определить, нужна ли вам труба с одинарными или двустенными стенками. Одностенные трубы не служат так долго, как нержавеющая внутренняя часть двустенных труб, но они стоят дешевле.

Еще одна вещь, которую следует учитывать, – это количество необходимого зазора.Для одностенной дымовой трубы требуется 18 дюймов, а для двустенной – всего 6 дюймов. При установке в углу или в нише пространство ограничено. Таким образом, зазоры могут потребовать двустенной трубы.

Телескопические трубы и соединители

Большинство дымоходов имеют телескопические секции. Эти телескопические трубы перекрывают необычные расстояния между печью и потолком. В одностенных системах также есть скользящие соединители. Это короткие отрезки трубы. Они гладкие на одном конце, что позволяет им скользить в участок трубы, прежде чем он присоединится к системе дымохода.

Перед покупкой дымохода измерьте расстояние между вентиляционным воротником на плите и потолком. Исходя из этого, определите, сколько трубы вам нужно, чтобы закрыть зазор. Учитывайте также длину, добавленную от опорной коробки дымохода или потолочной опоры.

Как уже говорилось, для встраиваемых каминов и дровяных печей используются дымоходы с твердой изоляцией. Это связано с более высокими температурами дымовых газов. Сама вентиляционная труба не меняется между высокоэффективными каминами и печами. Но связанные компоненты делают.

Потолочные опоры и хомуты

В печах

для вентиляции используются потолочные опорные ящики или опорные хомуты. Эти детали понадобятся вам для перехода от трубы печи в комнате к трубе дымохода над потолком. Как следует из названия, эти части несут на себе вертикальный вес компонентов дымохода.

Хомуты потолочные предназначены для установки в плоский потолок. Таким образом, они обычно короче потолочных опорных ящиков. Ящики для потолочных опор бывают разной длины и выступают вниз в комнату.Можно использовать опорный ящик на плоском потолке. Но они используются в основном для расширения через сводчатый потолок. Чем круче сводчатый потолок, тем длиннее должна быть опорная коробка для сохранения зазоров.

С помощью отвеса определите центральное положение потолочной опоры или опоры над воротником вентиляции печи. Затем вырежьте в потолке отверстие подходящего размера, чтобы приспособить его. Практически все потолочные опорные коробки и потолочные хомуты учитывают зазоры дымохода.Итак, как только отверстие будет вырезано, используйте брус 2х4 или аналогичный, чтобы закрепить скобу вокруг всех сторон приспособления. Это позволяет прикрутить потолочную опору на место.

Теперь, установив потолочную опору и отвес, соберите дымовую трубу. Почти во всех современных дымоходных системах используются гладкие концы. Соединение секций друг с другом осуществляется саморезами для листового металла. Они удерживают секции вместе.

Переходники для печных труб

Размер вентиляционных воротников зависит от марки. Из-за этого производители предлагают переходники для печных труб для запуска трубопровода.Эта секция обычно имеет высоту от 3 до 4 дюймов с коническим концом, который входит в воротник печи. Другой конец гладкий и сопрягается с первой частью печной трубы.

Мы рекомендуем использовать как можно больше жестких секций при установке дымохода. Избегайте использования слишком большого количества телескопических секций, поскольку они плохо уплотняются и их легко поцарапать.

Начните с установки первой жесткой секции. Продолжайте сборку, пока не останется только зазор между дымоходом и опорной коробкой.

Оттуда немного сверните телескопическую секцию. Вам нужно будет сдвинуть его так, чтобы он поместился между последней частью трубы и потолочной опорой. Затем подключите эту трубу к секции дымохода ниже. Обязательно прикрутите нижние части вместе. Придвиньте верхнюю часть к опоре потолка. Вы можете использовать винты, чтобы удерживать телескопические компоненты в выдвинутом положении и в нужном положении. Но учтите, что многие производители не допускают крепления дымохода к опорной коробке.

По завершению дымохода установка дымохода почти такая же, как и у камина. Единственное отличие состоит в том, что первая часть секции дымохода опускается в опорную коробку. Этот кусок может быть как с чердака, так и со второго этажа. Вы поверните эту деталь на место. После пропуска трубы дымохода через опорную коробку установите вокруг нее изоляционный экран чердака или радиационный экран. В остальном установка такая же.

Вентиляционный участок от горизонтального до вертикального

В некоторых случаях вертикальная вентиляция невозможна из-за конструкции дома.В таких случаях можно выполнить вентиляцию горизонтально к внешней стене. Оттуда вы можете вернуться к вертикальному дымоходу, прикрепленному снаружи дома.

Горизонтальная установка во многом похожа на вертикальную. Вы переходите от трубы печи к трубе дымохода при прохождении через стену. Но вместо потолочной опоры вы будете использовать настенный наперсток.

Настенные наперстки

Настенные гильзы представляют собой регулируемые адаптеры, состоящие из двух частей. У них есть хомут, который адаптируется к двум типам труб.Адаптеры подходят для стен различной толщины.

При горизонтальной вентиляции вы должны следовать специальным инструкциям, чтобы обеспечить надлежащую вентиляцию. Вы должны начать с вертикального прохода дымохода, прежде чем повернуться на 90 градусов к стене. Большинство производителей рекомендуют установить от плиты вертикальное расстояние не менее 12 дюймов. Это позволяет дымовым газам набирать обороты, прежде чем они столкнутся с ограничениями.

Горизонтальная секция должна иметь подъем 1/4 дюйма на фут пробега. Небольшой наклон вверх гарантирует, что дымовые газы не будут застаиваться в вентиляционной трубе.Производители также указывают соотношение горизонтального и вертикального хода.

Горизонтальный пробег составляет не более 50% от общего вертикального пробега. Каждый производитель указывает свои собственные допустимые проценты пробега.

При горизонтальной установке вместо потолочных опорных ящиков используются настенные гильзы. Поэтому перед установкой убедитесь, что вы выбрали идеальное положение. Возможно, вам придется вырезать и упаковать стеновую стойку, чтобы оставить место для установки наперстка. Но в инструкциях производителя это рассматривается дополнительно.

Учитывайте вертикальную высоту дымохода от верха печи. Не забудьте учесть высоту, добавленную изгибом под углом 90 градусов. Эти расчеты помогут определить положение горизонтальных участков. Затем вы можете измерить расстояние от пола и отметить центральную точку наперстка. Оттуда вырежьте пространство, необходимое для установки наперстка.

Монтаж печной трубы такой же, как и при вертикальной установке. Начните с жестких секций и двигайтесь от печи до стены.В последнюю очередь устанавливайте скользящий соединитель или телескопическую секцию. Наконец, закрепите каждую секцию дымохода саморезами. Затем подключите его к настенному наперстку.

Внешний вид дымохода отличается. Короткий участок горизонтального дымохода необходимо прикрепить к внешней стороне настенного наперстка. Его длина зависит от толщины стены. Горизонтальный участок должен простираться достаточно далеко, чтобы обеспечить надлежащий зазор для вертикального участка, когда он движется по стене вашего дома.

Тройник дымохода

После того, как горизонтальная секция установлена, используйте тройник для дымохода, чтобы вернуться к вертикальному участку дымохода. Тройник состоит из трех элементов. Первый – это горизонтальная опора для установки части горизонтального дымохода. Вторая – это вертикальная ножка, от которой отводится вертикальный дымоход. Последний – это нижняя ножка с заглушкой для предотвращения утечки.

Заглушка легко снимается при подметании вертикального участка дымохода. Используйте для тройника опорный кронштейн.Он может быть предоставлен производителем или изготовлен домовладельцем. Прикрепив тройник и опираясь на кронштейн, соберите дымоход. Мы рекомендуем размещать вертикальные опоры каждые 5 футов. Сделайте это с помощью настенных ремней или аналогичных металлических удерживающих лент.

Карнизы и откосы

Во многих домах есть карнизы или закрытые потолки, выходящие за пределы внешней стены. В зависимости от глубины карниза существует несколько методов борьбы с этим.

Для неглубоких карнизов высотой не более 2–3 дюймов можно использовать отступы.Это позволяет дымоходу образовывать небольшой изгиб вокруг карниза, не изменяя структуру дома. Дома с более глубокими карнизами, от 6 до 10 дюймов, имеют несколько других вариантов.

Первый – это надрез в карнизе, оставляющий открытый вырез для прохода трубы дымохода. Вы можете закончить его облицовочными досками и отводом дождя, чтобы вода не пролилась в выемку.

Второй вариант – встроить дымоход в карниз, используя металлический оклад для его ограждения.Конечно, вам все равно необходимо сохранить зазоры до деревянной конструкции. Этот метод идеален, так как в дымоход ставится опора.

Дома с глубокими карнизами от 10 до 36 дюймов требуют, чтобы дымоход проходил через конструкцию. Они заканчиваются окладом на крыше. Это позволяет обеспечить надлежащую опору для дымохода. И это избавляет от необходимости делать слишком большой надрез. Вы можете добавить металлическую окантовку вокруг дымохода, когда он проходит через нижнюю часть карниза.

Во всех случаях применения вы должны придерживаться правила 10-3-2, если дымоход находится выше линии крыши. Это поможет определить, какой высоты должен быть ваш дымоход. Завершение дымохода заглушкой такое же, как и в других установках. Но штормовой ошейник не понадобится, если нет кровли.

Надставные опоры

Любая установка трубы над крышей, не поддерживаемая вытяжкой из дымохода, требует надлежащей опоры над линией крыши. Допускается не более пяти футов трубы без опоры.

Сильный ветер сгибает и повреждает неподдерживаемые трубы. Многие производители предлагают жесткие двойные кронштейны для крепления труб к крыше. Вы также можете использовать кабели, чтобы привязать трубу к точкам крепления.

Проверьте свою вентиляцию

После завершения установки вы должны проверить на протяжку и утечку. Разведите в приборе небольшой костер на растопке и зажгите его. Поскольку он горит, обязательно осмотрите как можно больше доступных областей вентиляции.

Ищите утечки дыма и конденсат.Устраните любые утечки, правильно изменив положение дымохода или дымохода. Возможно, вам потребуется добавить больше креплений.

Если дымоход плохо всасывает, проверьте горизонтальный участок. Он не должен превышать допустимого соотношения. Также убедитесь, что труба соответствует требованиям по высоте и соблюдайте правило 10-3-2.

Если дымоход слишком короткий, то дома видят конкуренцию. Это известно как эффект стека домов. Если система вентиляции слишком короткая, добавьте секции труб, чтобы исправить это.

Теперь у вас хорошая вентиляция

Поиск подходящей вентиляции для дровяной печи на первый взгляд может показаться проблемой. Но, имея это руководство, потратив немного времени и терпения, вы можете быть уверены, что у вас есть хорошо вентилируемый и эффективный дровяной прибор.

Остались вопросы по поводу вентиляции, вытяжек или других проблем с камином? Не волнуйтесь. Наши специалисты с сертификатом NFI рады помочь!

Об авторе

Дэни Белл

Дэни – страстный писатель, жаждущий знаний.Когда она не пишет, ее обычно можно найти за компьютером: она либо играет с мужем в видеоигры, либо создает цифровое искусство, либо ищет что-то новое, чему можно научиться. Дэни также любит читать, одним из ее любимых является «Властелин колец».

Все, что вам нужно знать (эксперты)

Попытка выяснить, какие трубы вам понадобятся для установки камина, печи или любого другого очага, может оказаться сложной задачей. Чтобы упростить вам жизнь, мы рассмотрим несколько аспектов наиболее распространенных типов дымоходных труб и объясним их использование и применение.

Мы планируем помочь вам, потребителю, ближе познакомиться с дымоходной трубой. Прежде всего, при любой установке вы захотите начать с ознакомления с руководством по эксплуатации вашего камина. У разных каминов и печей разные требования к вентиляции. Эти требования касаются не только нужного вам типа трубы; он также включает конкретную информацию о зазорах и смещениях, которые необходимо соблюдать для безопасной и правильной установки.Если что-либо в вашем руководстве неясно или сбивает с толку, обратитесь за разъяснениями напрямую к производителю вашего устройства.

Но, если вам нужна дополнительная помощь или вы просто не можете связаться с вашим производителем, позвоните нам по телефону 800.203.1642 или напишите нам по адресу [email protected]. Наши сертифицированные специалисты NFI будут рады помочь вам любым возможным способом.

Что такое дымоходная труба класса А?

Дымоходная труба класса A имеет много названий, часто называемых двустенной дымовой трубой, трехстенной дымовой трубой, полностью топливной трубой или изолированной дымовой трубой.Труба класса A используется для отвода высокотемпературных выхлопных газов, выделяемых древесиной, углем и приборами, работающими на жидком топливе, такими как камины, печи, котлы и печи.

Не для каждой вентиляционной системы требуется труба класса А, но она абсолютно необходима для использования со всеми дровяными каминами и печами.

Дымоходная труба

класса A внесена в список UL, что позволяет использовать ее с рядом различных вентиляционных труб, производимых другими производителями, а также с еще большим разнообразием каминов, печей, топок и топок.Тем не менее, важно отметить, что вы никогда не должны смешивать и сочетать дымоходные трубы разных марок класса А в одной дымоходной системе, если это специально не разрешено производителем. Трубы различных марок разработаны и должны использоваться как единая система от начала до конца.

Если вы хотите расширить или модернизировать существующую дымоходную систему, вам необходимо знать марку и модель существующей трубы класса A и по возможности приобрести такой же тип. К сожалению, если ваша существующая марка и модель трубы является снятой с производства или устаревшей маркой, вам, вероятно, придется перестраивать дымоходную систему с нуля.Строительные нормы и правила запрещают использование любых адаптеров, не одобренных производителем. Эти адаптеры встречаются очень редко и обычно предлагаются производителем только для соединения очень похожей системы трубопроводов, снятой с производства, с системой, предлагаемой в настоящее время.

Существует два типа дымоходных труб класса А:

Дымоход со сплошным уплотнением – Эти трубы имеют меньший внутренний диаметр (обычно от 5 до 8 дюймов), которые имеют некоторую изоляцию, либо двустенную (например, труба Simpson DuraVent DuraTech), либо тройную стенку (например, трубу Simpson DuraVent DuraPlus. ).Эти трубы содержат стекловолоконную или керамическую изоляцию для охлаждения снаружи и должны сохранять 2-дюймовый зазор до горючих материалов.

Дымоход с воздушным охлаждением – Эти трубы имеют больший внутренний диаметр (обычно от 8 до 24 дюймов) без изоляции. Примером такого типа трубы класса A является дымоходная труба IHP, которая требуется для использования с Superior и Astria производили камины. Как следует из названия, эти трубы полагаются на воздух, циркулирующий внутри них, чтобы охладить внешнюю стену, а также должны поддерживать зазор в 1-2 дюйма до горючих материалов.

При использовании дымоходной трубы класса A важно грамотно спланировать или прокладывать вентиляционный участок, чтобы минимизировать затраты и максимизировать экономию. Трубы класса А обычно изготавливаются с наружной стенкой из нержавеющей стали или оцинкованной (или оцинкованной) стали. При прокладке трубы класса А внутри каменного дымохода, погона, чердака или любого ограждения внутри дома экономически целесообразно использовать оцинкованные трубы. По возможности настоятельно рекомендуется установить дымоход в интерьере своего дома.Если ваша дымоходная система находится на открытом воздухе, возникает риск «синдрома холодного очага», который может затруднить вытяжку и производить больше креозота.

Потребность в нержавеющей стали возникает только тогда, когда ваша труба будет подвергаться воздействию элементов. Если оцинкованная труба обнажена, она подвержена ржавчине и коррозии. Особенно это актуально в прибрежных районах. Если вам необходимо использовать оцинкованные трубы снаружи, мы настоятельно рекомендуем вам покрасить трубу устойчивой к коррозии высокотемпературной краской.Просто помните, что оцинкованные трубы необходимо очистить и подготовить перед окраской, чтобы удалить остатки машинного масла или пыль в процессе производства.

Что такое труба с прямым отводом?

Трубка прямого отвода воздуха изготовлена специально для установки с прямым отводом газа. Термин «прямая вентиляция» относится к прибору, который использует только наружный воздух для сгорания и выводит все выхлопные газы прямо наружу. Сам прибор изолирован от комнаты стеклянной дверцей, которую нельзя открывать во время использования прибора.

Установки с прямой вентиляцией являются одними из самых популярных среди потребителей из-за их эффективности и простоты установки по сравнению с традиционными установками для сжигания древесины.

Существует два типа трубопроводов с прямой вентиляцией:

Коаксиальная труба – Состоящая из конфигурации труба в трубе, коаксиальная система использует меньшую внутреннюю трубу, которая закреплена внутри большей внешней трубы. Внутренняя труба, отделенная от внешней трубы прокладками, отводит и удаляет все побочные продукты сгорания и выхлопные газы из прибора и из дома.Пространство между двумя трубами обеспечивает поступление свежего воздуха извне в устройство для сжигания. Коаксиальная труба может быть жесткой или гибкой.

: коаксиальный вентиляционный трубопровод

Коллинеарная труба – Это система с двумя отдельными трубами, одна для воздуха для горения, а другая для выхлопа. Эти виды труб обычно гибкие и обычно используют существующие каменные конструкции для прокладки трубопровода.

: co linear прямая вентиляционная труба

Зазоры для трубы прямого отвода воздуха могут отличаться, и эти зазоры будут указаны производителем вашего устройства с прямым отводом.Однако общее практическое правило – для вертикальных вентиляционных отверстий по всей длине должен быть зазор в 1 дюйм. И если труба прокладывается горизонтально, необходимо обеспечить зазор 3 дюйма для верхней половины трубы и зазор 1 дюйм для нижней половины трубы.

Дымоходы с прямой вентиляцией являются специализированными. Каждый компонент, включая трубы, колена, противопожарные заглушки, опоры крыши, заглушки и т. Д., Специально предназначен для вентиляции устройства с прямым выпуском воздуха. Вы никогда не превратите прямую вентиляционную трубу в дымоходную трубу класса A, и вы никогда не превратите печную трубу в прямую вентиляционную трубу.В некоторых случаях можно использовать специальные переходники для преобразования дымоходной трубы класса А в систему прямой вентиляции.

В отличие от печной трубы, использование кровельных опор и гильз с прямыми вентиляционными системами не служит точкой переоборудования для присоединения дымоходной трубы класса А. Эти компоненты используются только для безопасного прохождения прямой вентиляционной трубы через потолок или стену. В руководстве пользователя каждого камина, печи или топки с прямым отводом будет указано, какие марки труб с прямым отводом воздуха одобрены для использования с этим агрегатом.

Уникальным и удобным аспектом дымоходных систем с прямой вентиляцией является возможность вентиляции и прекращения подачи воздуха различными способами. Система прямой вентиляции может заканчиваться либо горизонтально, либо вертикально, и в некоторых случаях может потребоваться всего несколько дюймов трубы непосредственно из задней части устройства прямой вентиляции за пределы вашего дома. Обязательно следуйте инструкциям производителя по максимальному горизонтальному проходу, вертикальному подъему и т. Д. При проектировании дымоходной системы с прямой вентиляцией.Спецификации вентиляции для каждого устройства будут указаны в руководстве пользователя.

Устройства с прямой вентиляцией могут называться «вентиляционные отверстия сверху», «вентиляционные отверстия сзади» или «наклонные назад». Эти названия относятся к положению воротника дымохода на приборе. «Верхнее вентиляционное отверстие» и «заднее вентиляционное отверстие» говорят сами за себя, а «наклонная назад» относится к прибору с воротником дымохода, выходящим из блока под углом 45 градусов, с легкой адаптацией для вертикального или горизонтального сброса с помощью использование локтя под углом 45 градусов.

Многие производители устройств с прямой вентиляцией предлагают специальные комплекты для горизонтальной или вертикальной вентиляции для конкретных устройств. При выборе этих комплектов обязательно выясните, сколько трубы вы получите и будет ли этого достаточно для завершения вашей системы.

Что такое печная труба?

Печная труба, также называемая соединителем для дымохода, не то же самое, что дымоходная труба класса А, хотя эти две трубы часто путают друг с другом. Печная труба используется для вентиляции дровяных печей и предназначена только для использования внутри дома или, точнее, в комнате, где установлена печь.Как только вентиляция достигает стены или потолка, ее необходимо преобразовать в дымоходную трубу класса А. В зависимости от того, какой тип печной трубы вы используете – одностенный или двустенный – вы также должны учитывать надлежащие зазоры от горючих материалов. Например, одностенная печная труба требует зазора 18 дюймов от потолка или стены. С другой стороны, для двустенной печи требуется расстояние всего 8 дюймов от потолка и 6 дюймов от стены. Как только эти зазоры будут соблюдены, вы должны преобразовать вашу печную трубу в дымоходную трубу класса A для надлежащей вентиляции вашей печи.

Многие владельцы печей прошлых лет могут быть удивлены, узнав, что труба печи никогда не должна проходить через потолок или стену, независимо от того, какой зазор вы можете создать. Следовательно, никогда не безопасно использовать только дымовую трубу для вентиляции. Это просто вопрос конструкции этих труб.

При использовании на улице дымовая труба не сможет поддерживать высокие температуры дымовых газов, что может привести к накоплению креозота и увеличению риска возгорания в дымоходе.Для дымохода класса А требуется всего два дюйма зазора до горючих материалов, потому что он предназначен для работы при самых высоких температурах выхлопных газов. Вот почему вы должны перейти с печной трубы на дымоход класса A при вентиляции вашей дровяной печи.

Как установить трубу печи в дымоход

Есть несколько различных способов переоборудовать дровяную печь в дымоход для обеспечения надлежащей вентиляции. К ним относятся методы вентиляции через потолок или через стену.Для каждой установки требуются разные компоненты, в зависимости от точки перехода между дымовой трубой и дымоходом класса А.

Сквозной потолок – Для вентиляционных систем, которые проходят через потолок вертикально, у вас должна быть потолочная опорная коробка или круглый потолочный опорный элемент, который будет использоваться в качестве точки перехода от трубы печи к трубе дымохода класса A. Печная труба будет соединяться с нижней частью, а дымоходная труба класса A будет присоединяться к другой стороне, проходя через саму потолочную опорную коробку или через изоляционный экран чердака (в случае круглой потолочной опоры).Отсюда дымоходная труба будет проходить через скатную крышу с помощью кровельного гидроизоляции, или она может быть встроена в деревянную рамку, которая должна быть завершена изготовленной верхней планкой.

Сквозная стена – Для систем вентиляции, которые проходят через стену горизонтально, у вас должен быть наперсток. Наперсток предназначен для того, чтобы дымоходная труба класса А могла проходить через стену, заходить в комнату, где установлен ваш прибор, а затем подсоединяться к трубе печи.В зависимости от того, какой тип печной трубы вы используете, труба дымохода класса А должна входить в комнату на шесть дюймов (для подключения к двустенной трубе) или 18 дюймов (для подсоединения к одностенной трубе).

Большинство дровяных печей – это модели с верхним вентиляционным отверстием, то есть воротник дымохода будет располагаться сверху агрегата. Для любой горизонтальной системы вентиляции, проходящей через стену, у вас должно быть не менее 12 дюймов вертикального подъема от верхней части печи (не включая саму муфту дымохода или какие-либо изгибы), прежде чем подсоединять колено под углом 90 градусов, чтобы повернуть в сторону. стена.

Некоторые старые дровяные печи имеют заднюю вентиляцию. Эти модели требуют использования тройника для очистки воротника дымохода. Как и модели с верхним вентиляционным отверстием, им требуется минимум 12 дюймов вертикального подъема перед направлением вентиляционной трубы в горизонтальном направлении. Более подробную информацию см. В руководстве пользователя.

Есть одно главное различие между дровяными печами и каменками с прямым вытяжным воздухом. Некоторые печи с прямой вентиляцией являются моделями с задней вентиляцией и могут выходить горизонтально от воротника дымохода к стене.Другие печи с прямым отводом воздуха представляют собой модели «с наклоном назад», что означает, что воротник дымохода расположен на агрегате под углом 45 градусов, что обеспечивает некоторую универсальность для вертикального или горизонтального отвода воздуха без необходимости использования изгиба на 90 градусов. Для получения дополнительной информации о выпуске воздуха из печей с прямым отводом см. Раздел о трубе с прямым отводом.

Что такое газовая труба типа B?

Газовая труба типа B, также называемая «B-Vent» или «Natural Vent», представляет собой сборную двустенную металлическую трубу, используемую для вентиляции газовых приборов, перечисленных для использования с газоотводным отверстием типа B.Трубы типа B становятся все менее распространенными для вентиляции подовых продуктов, но многие печи и водонагреватели все еще используют их.

Основной причиной сокращения использования вентиляционных труб типа B для подовых изделий является их низкая эффективность, особенно по сравнению с установками с прямой вентиляцией и без вентиляции. Однако рынок трубопроводов B-Vent для каминов все еще существует из-за их экономической целесообразности, что делает их особенно привлекательными для подрядчиков и строителей.Еще одно преимущество типа B заключается в том, что он обычно не подвержен чрезмерным проблемам с тягой, отчасти из-за вытяжного кожуха, который втягивает избыточный воздух до умеренно сильной тяги. Большинство труб B-Vent имеют зазор в один дюйм до горючих материалов.

Труба типа B никогда не подходит для использования с дровяными или угольными приборами. Кроме того, его никогда не следует использовать в качестве отдельно стоящей выхлопной трубы для высокотемпературной вентиляции.

Что такое вентиляционная труба для пеллет?

Вентиляционная труба для пеллет используется для вентиляции пеллетных или кукурузных печей.Эти трубы меньше по диаметру, чем любые другие вентиляционные трубы, обычно диаметром 3 или 4 дюйма. Двустенная гранулированная труба требует зазора в 1 дюйм до горючих материалов. В отличие от печной трубы, вентиляционная труба для пеллет не требует для установки дымохода класса А.

Другими словами, вам не нужно преобразовывать вытяжную трубу для гранул в вытяжную трубу класса A при прохождении через стену или потолок. Труба для пеллет используется на всем протяжении от печи для сжигания пеллет или кукурузы до конечной точки.

Как и в системах с прямым отводом, отвод пеллет может заканчиваться либо вертикально, либо горизонтально. Если заканчивается горизонтально, колпачок должен находиться на расстоянии не менее 6 дюймов от внешней стены вашего дома. Если заканчивается вертикально, колпак должен быть на высоте не менее 12 дюймов над крышей.

Однако, если вы вентилируете вставку для сжигания гранул, вашему прибору потребуется гибкая труба для обхода дымовой полки. На этом этапе вы сможете перейти на жесткий дымоход или вентиляционную трубу для пеллет с помощью адаптера.

Типы заглушек для дымохода

Заглушки для дымоходов, класс A

Дымоходные трубы

класса A имеют свои собственные специальные заглушки, которые устанавливаются прямо на верхнюю часть трубы в точке окончания над линией крыши, обычно называемые заглушками дымохода. При отключении системы класса A вы должны следовать так называемому правилу «10-3-2» или «10 футов 2 фута».

Это правило объясняется Ассоциацией защиты от естественных пожаров (NFPA) следующим образом:

“Дымоход для бытовых приборов или оборудования для утилизации низкотемпературного газа должен выходить не менее чем на 3 фута (0.9 м) выше наивысшей точки, где он проходит через крышу здания, и не менее чем на 2 фута (0,6 м) выше любой части здания в пределах горизонтального расстояния 10 футов (3 м) “(NFPA ANSI Z223.1 , Раздел 10.5.2.1).

Обратите внимание, что этот код должен быть соблюден с радиусом 10 футов, без каких-либо препятствий в верхней части трубы, прежде чем крышка будет установлена. Это правило применяется для обеспечения надлежащей тяги для вашего агрегата. Если у вас есть какие-либо вопросы о том, соответствует ли ваша система коду в отношении этого требования, позвоните или напишите нам, и мы будем рады помочь.

Заглушки для прямого сброса и заглушки для сброса пеллет

Вертикальные заглушки : Вертикальные заглушки используются, очевидно, при оконцовке вентиляционных труб вертикально через крышу. В зависимости от того, какого производителя трубы вы используете, могут быть некоторые варианты специализации, такие как колпачок для сильного ветра (для защиты от ветра), низкопрофильный колпачок (для защиты от дождя) или удлиненный вертикальный колпачок (для защиты от чрезвычайно сильного ветра). холодный климат).И в зависимости от уклона вашей крыши вам может потребоваться от 1 до 5 футов трубы, выходящей за линию крыши. Как всегда, ознакомьтесь с рекомендациями производителя относительно надлежащей вентиляции и концевой заделки вашего устройства. Некоторые заглушки для прямого выпуска воздуха изготовлены из алюминия, а другие – из нержавеющей стали, что предпочтительнее с точки зрения долговечности и надежности.

Горизонтальные заглушки для оконечных устройств : Одно существенное отличие от систем с прямым отводом – это возможность горизонтального оконцевания на внешней стене.Как и в случае с вертикальными крышками, может быть несколько специализированных вариантов, включая круглые или квадратные крышки. Обязательно ознакомьтесь с инструкциями вашего производителя относительно наличия надлежащих зазоров для горизонтальной оконечной нагрузки вашего устройства. В этих рекомендациях будет указано необходимое расстояние от стены, окон, дверей и других частей дома. Кроме того, для некоторых устройств может потребоваться минимальный подъем вентиляционного отверстия, прежде чем будет разрешено горизонтальное завершение.

Шноркель : запатентованный Simpson DuraVent, этот компонент предназначен для горизонтальных заделок сквозь стену, когда требуется вертикальный подъем для удовлетворения требований к минимальной высоте.Чаще всего этот термин используется при установке в подвалах и в ситуациях, когда ваш прибор установлен ниже уровня земли.

Колпачки типа B

Системы

типа B могут включать в себя множество различных компонентов трубопроводов, и точка подключения ничем не отличается. Системы B-Vent могут быть оконцованы только вертикально, с несколькими различными типами заглушек в зависимости от рекомендаций и требований вашего производителя. См. Таблицу ниже для помощи в измерениях.

Прочие компоненты для установки дымохода

В дополнение к вашей трубе и дымоходу / заглушке, вот несколько компонентов дымохода, которые могут вам понадобиться для вашей установки.

Адаптер для анкеровки / дымохода : для подавляющего большинства каминов, печей и топок требуется анкерная пластина (обычно для каминов с нулевым зазором и каменных каминов) или переходник для дымохода (обычно для печей и каминов с прямой вентиляцией) для использования определенного вид дымоходной системы.Например, если вы покупаете дровяной камин с нулевым зазором и дымоходом 8 дюймов и хотите использовать дымоход Simpson DuraVent DuraTech, вам потребуется 6-дюймовая двухстенная дымовая труба DuraVent DVL для переходника дымохода.
Комплект колена / колена : Колена часто необходимы в дымоходных системах по разным причинам. Если вы не можете вентилировать дымоходную систему по вертикали или горизонтали без каких-либо препятствий, блокирующих ваш путь, вам понадобится колено некоторых своего рода.Все производители указывают параметры смещения для каждого камина в инструкции по эксплуатации. Так что вы захотите проконсультироваться с вашим руководством для получения конкретной информации о вашем устройстве.

В то время как во многих системах дымовых труб и труб с прямым отводом используются отводы под углом 90 градусов и 45 градусов, системы дымоходов класса A не допускают отводов более чем на 30 градусов. Фактически, вам понадобятся два колена для смещения дымоходной трубы класса A – колено для начала смещения и еще одно для завершения смещения.По этой причине большинство производителей дымоходов класса А продают отводы только в комплектах, которые имеют два отвода и налокотник для поддержки. Кроме того, допускается только ограниченное смещение (обычно не более 3 футов или меньше) между двумя локтями. Использование двух колен для смещения дымоходных труб класса А оптимизирует работу дымохода и защищает от сквозняков и проблем с потоком.

При работе со смещениями с печной трубой и прямой вентиляционной трубой, вы можете смещать, чтобы обойти препятствие на расстояние до 60 дюймов для печной трубы и почти 40 дюймов для прямой вентиляционной трубы.Однако вентиляционная труба для пеллет может быть смещена почти на 80 дюймов. Это приближения. Пожалуйста, обратитесь к разделу, касающемуся смещений, в руководстве по эксплуатации вашего прибора и к рекомендациям производителя труб о допуске смещения для каждого типа трубы.

Угловой ремень / Настенный ремень : Многие производители предоставляют угловые ремни для многих видов труб для поддержки дымоходных систем со смещениями. Вы будете использовать настенные ремни – по одному на каждые 4-5 футов подъема вентиляционных отверстий – при прокладке дымоходов класса A или прямых вентиляционных труб вертикально внутри загона или вдоль стены.

Потолочная опора / наперсток : Эти компоненты необходимы для использования, когда труба открыта и выходит из комнаты, где находится прибор. Если вы вентилируете вертикально через потолок / крышу, вам понадобится потолочная опора или круглая потолочная опора. Если вы вентилируете через стену горизонтально, вам понадобится наперсток. В системах печных труб эти компоненты будут служить не только в качестве опорных элементов, но и в качестве переходных точек от печных труб к дымоходам класса А.В системах с прямым отводом они будут использоваться только в качестве опоры, поскольку нет перехода на другой вид трубы.

Противопожарный экран / изоляционный экран чердака : При прохождении через потолок, пол или чердак вам необходимо использовать один из этих компонентов. Если потолочная опора не используется, противопожарная защита требуется для прохода через потолки в многоэтажных домах, а изоляционный экран чердака – при проходе через чердак.Обе эти части гарантируют, что ваша труба будет поддерживать надлежащие зазоры при прохождении через горючие потолки и полы.

Тройник / опора для дымохода : Когда ваша дымоходная система проходит через стену, вам понадобится тройник и опора для тройника, которые будут изгибом на 90 градусов, чтобы повернуть дымоход к крыше. Тройники чаще всего используются в качестве соединителей между печной трубой и дымоходными системами класса А, так как труба, выходящая из дома, должна быть повернута на 90 градусов, чтобы подняться вертикально до крыши для завершения.Для всех тройников дымохода класса А потребуется тройник в качестве базовой точки опоры для вертикальной трубы.

Опора крыши : Размещаемая под окладом на крыше, опора крыши предназначена для поддержки трубы как над, так и под крышей. Он может поддерживать ограниченное количество труб, особенно под крышей, но этот компонент идеален, если у вас нет потолочной опоры как части вашей системы.

Мигающий / штормовой воротник : Мигающий воротник и штормовой воротник идут рука об руку; они предназначены для защиты вашей дымоходной системы от погодных повреждений.Гидроизоляция – это кусок, который закрывает отверстие в крыше, куда проникает труба. Штормовой воротник надевается на трубу чуть выше гидроизоляции, чтобы дождь или снег не попали в крохотную щель между гидроизоляцией и трубой. Вам необходимо выбрать оклад, соответствующий уклону вашей крыши. Уклон крыши – это измерение вертикального подъема на расстояние 12 дюймов по горизонтали. Например, если ваша крыша имеет высоту 3 дюйма по вертикали на расстояние 12 дюймов по горизонтали, ваш уклон будет 3/12.

Удлиненный кронштейн крыши : Когда дымоход поднимается над крышей более чем на 5 футов, вам понадобится удлиненный кронштейн для крыши, чтобы обеспечить устойчивость трубы от ветра.

Резюме

Мы надеемся, что это руководство было полезным и информативным. Помните, что при рассмотрении вопроса о том, как вентилировать камин, нельзя не переусердствовать, прежде всего обращаясь к руководству пользователя. Некоторые местные нормы и правила требуют, чтобы вы использовали только те трубы, которые указаны в руководстве пользователя для вашего устройства.При проектировании дымоходной системы всегда уточняйте у местных представителей строительных норм и правил, чтобы убедиться в правильности установки. Если вы потеряли руководство пользователя, позвоните нам или напишите нам по электронной почте, и один из наших опытных сотрудников будет рад узнать, сможем ли мы найти его для вашего камина, печи или топки.

Об авторе

Collin Champagne

Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из сертифицированных нашим Национальным институтом каминов (NFI) технических специалистов и контент-менеджером для брендов eFireplacestore, eCanopy и EliteDeals.Он имеет звание Master Hearth Professional, что означает, что он сертифицирован по всем трем областям работы с очагами – древесиной, газом и пеллетами.
