Работа с мультиметром: от теории к практике

Мультиметр – незаменимая и просто необходимая вещь радиолюбителя, без него, как без рук, он нам позволяет измерить напряжение, ток, сопротивление и номиналы радиодеталей, узнать параметры транзисторов с диодами, помогает в прозвонке цепей и так далее. Существует много видов мультиметров, от самых дешевых и простых, до дорогих и универсальных. Отличаются они качеством, точностью измерений и, конечно же, функциями. Мультиметры бывают и поддельными, отличить подделку от оригинала не очень то просто, китайцы часто подделывают мультиметры известных фирм. Говорить о качестве, а тем более о точности и сроке службы таких приборов не стоит.

Для работы нам понадобится самый обычный мультиметр, цифровой или стрелочный, я буду показывать примеры на цифровом мультиметре модели DT838B. Данные мультиметры широко распространены, модификаций у них много и продаются почти на каждом углу.

Измерение напряжения

Очень часто, точнее сказать практически всегда приходится сталкиваться с измерением напряжений и тока в цепи. Как измерять напряжение я думаю понятно, для этого переключаем переключатель в положение AC – если вам нужно измерить переменное напряжение:

или DC – если постоянное:

Помните, постоянное напряжение идет после диодных мостов, переменное бывает на выводах трансформатора и в сети 220 вольт.

С пределами измерения тоже все просто, например, если вам нужно измерить постоянное напряжение, которое не выходит за пределы 20 вольт, вы стрелку переключателя ставите на “20”, затем просто прикасаетесь щупами прибора к плюсу и минусу схемы, и на дисплее отобразится информация. Если вы заранее не знаете, какое напряжение может быть на участке цепи, стрелку переключателя ставьте на 200, и измеряйте. При измерении больших напряжение не касайтесь металлических частей и самого щупа прибора.

Еще небольшой совет, прежде чем измерять напряжение, поразмышляйте немного, какая это цепь, какое примерное напряжение в этой цепи может быть? Почитайте надписи на конденсаторах, на какое они напряжение, посмотрите маркировку и характеристики диодов.

Измерение тока

Измерение тока, а именно измерение больших токов, достаточно опасный процесс, с осторожностью стоит к этому относиться, будьте предельно внимательны и не допускайте случайных коротких замыканий, иначе ваша схема может выйти из строя, и вы сами тоже, можете пострадать!

Для того, что бы измерить ток, Вам нужно хорошо представлять, что это за параметр и какими свойствами обладает. Рассмотрим на примере вентилятора от видеокарты компьютера, можете взять любой другой вентилятор, какой у вас есть, посмотрим, сколько он “кушает”. Сначала вам нужно определить, в каких пределах будете измерять ток. Если не знаете, то нужно начинать с максимального предела.

Для того, чтобы понять как измерить потребляемый ток этого вентилятора (да и в прочем любой другой схемы), взгляните на схему ниже:

Из этого рисунка должно быть понятно, что амперметр (мультиметр) подключается последовательно одной из цепи питания. Для того чтобы измерить ток, переключаете стрелку мультиметра в положение A (измерение тока), в некоторых мультиметрах просто пишут 10А. Потом, не забудьте перевоткнуть плюсовой разъем щупа на мультиметре в верхнее гнездо, так, как это показано ниже на фото. Щуп в данное гнездо вставляется только при измерении тока, во всех остальных случаях щупы нужно вставлять в два нижних гнезда. При измерении тока полярность подключения щупов значения не имеет.

Подключите один из щупов мультиметра к одному из проводов вентилятора, второй щуп мультиметра идет у нас на питание, так же как и второй провод вентилятора, только при подключении соблюдайте полярность включения вентилятора, плюсовой вывод к плюсу, минус к минусу, должно получиться у Вас нечто похожее:

Потребляемый ток отобразится на дисплее мультиметра:

Большие токи не измеряйте дольше 5-10 секунд, после измерений не забудьте плюсовой щуп переключить обратно в среднее гнездо.

Измерение сопротивлений

Данная функция бывает очень полезна для измерения сопротивлений резисторов с цветовой маркировкой. Ставим стрелку переключателя в нужное Вам положение, в зависимости от того, что вы хотите измерить, Омы или килоомы. Как вы уже знаете, килоомы обозначаются буквой К, а Омы – либо буквой R, либо никаких букв после цифр не пишут.

Рассмотрим примеры на резисторах с цветовой маркировкой, таких резисторов в наборе у меня очень много, и очень часто, перед тем как впаивать такой резистор в схему, я проверяю его сопротивление, а вдруг не тот номинал положили в пакетик, и такое бывает.

Если потом схема не заработает, ни за что и не догадаешься что дело именно в этом резисторе. Примеры измеренных сопротивлений ниже.

Резистор 10 кОм.



Резистор 200 кОм.



Кроме того, очень полезно измерять сопротивление входных цепей питания устройств, если оно в районе нескольких Ом, значит возможно где-то ошибка, неправильно запаяли какой то элемент, проверьте транзисторы и диоды, дорожки, если вы их сами рисовали.

Во время измерений ни один резистор не пострадал, и каждый попал обратно в свой пакетик.

Прозвонка радиодеталей

Некоторые мультиметры имеют функцию прозвонки цепей, на мультиметре это положение обычно обозначается значком диода с сигналом, или значок сигнала отдельно. Граница срабатывания сигнала составляет 50-70 Ом. Т.е. если сопротивление цепи меньше 50-70 Ом, прибор запищит. Удобно прозванивать не только цепи, но и радиодетали, например катушки на обрыв или КЗ, переключатели, термостаты и пр… Если есть контакт, то запищит динамик в мультиметре. Что касается дросселей и первичных/вторичных обмоток трансформаторов, сигнализатором они как правило прозваниваются редко, лучше всего, обмотки проверять омметром (ставите стрелку переключателя на измерение сопротивлений, в положение 200, а лучше 2000 Ом), если сопротивление подозрительно маленькое, возможно имеет место межвитковое замыкание, трансформатор в лучшем случае будет греться и выдавать меньшее напряжение. Ниже пример, измерил сопротивление первичной и вторичной обмотки 20 ваттного трансформатора, вторичка на 2х6 вольт.

Вторичная обмотка: 1,5 Ом.   Первичная: 101,5 Ом.



Как уже говорил, удобно прозванивать разные выключатели, кнопки, проверять на замыкание они или на размыкание, какие вывода с какими связаны и так далее.

Прозвонка термостата, после прозвонки выяснилось, что он на размыкание:

Переключатель прибора можно поставить как на измерение сопротивлений, так и на “пищалку”.

Также, очень удобно прозванивать диоды, узнать где у него анод, а где катод:

Если диод подключен не правильно, то на дисплее будут нули.

Можно прозвонить транзисторы и убедиться что он возможно рабочий:

Прозванивать нужно базу с коллектором, и базу с эмиттером.

У транзисторов можно проверить коэффициент усиления, для этого их вставляем в специальный штыревой разъем, при этом не спутайте структуру и цоколевку транзистора. Стрелку переключателя ставим в положение hFE. В этом режиме мы проверяем способность транзистора усиливать входной сигнал. Два отдельно взятых и при этом полностью одинаковых транзистора могут иметь разное значение этого коэффициента.

Как уже говорилось, разные мультиметры имеют разные функции, дорогие имеют больше функций. Некоторые подобные мультиметры имеют функцию измерения температуры, к ним прилагается дополнительный шнур с термопарой, данная функция полезна чтобы узнать температуру нагрева радиаторов, радиодеталей и т. п.

Мультиметры как правило очень надежны, и спалить их достаточно трудно, но можно. Например если прикоснуться щупами к источнику напряжения в несколько киловольт, микропроцессор мультиметра после этого выйдет из строя, будет сильно греться, и на дисплее будут отображаться непонятные символы.

Точных Вам измерений, пока!

Теги:

• Мультиметр

Как пользоваться мультиметром ⋆ diodov.net

Как пользоваться мультиметром любого типа, который попал под руки можно научиться довольно просто и быстро. К тому это очень полезно для начинающего радиолюбителя, электронщика или электрика. По сути, все инструкции по выполнению измерений указаны на корпусе самого прибора. Осталось только понять, как правильно их применять. Научившись один раз пользоваться самым простым мультиметром, Вы сможете уверенно применять и более сложные устройства данного типа.

Следует заметить, что мультиметр еще «по-старому» называют тестер. Одна это два разных прибора. Хотя они имеют ряд схожих функций. Но более чем в 99 % случаях и даже в 100 % случаях Вам понадобится именно мультиметр. Поскольку его можно купить на каждом шагу по низкой стоимости, чего нельзя сказать о тестере.

Мультиметр относится к разряду универсальных измерительных приборов, с помощью которого можно выполнить целый ряд физических величин. Отсюда и название: мульти – много, метр – измерять. В основном весь функционал прибора заточен под физические величины, прямым или косвенным образом связанные с электричеством. Чаще всего применяют с целью измерения разного рода тока и напряжения. В радиолюбительской практике очень ходовой является функция измерения сопротивления резисторов, а также проверка на обрыв проводника и короткого замыкания цепи путем «прозвонки».

Можно измерять температуру, определять исправность и соответствие выводов диодов; параметры и назначение пинов биполярных транзисторов. Некоторые модели имеют повышенный функционал и позволяют определить емкость конденсатора, а также индуктивность катушки и дросселя. Кроме того, некоторые экземпляры позволяют выполнить измерение частоту переменного напряжения. Также бывает встроенный генератор переменного тока.

Для наглядного примера воспользуемся приборами разных ценовых категорий, отличающихся некоторыми параметрами и способами измерения. Это поможет более основательно понять, как пользоваться мультиметром любого типа.

Как измерить напряжение мультиметром

По характеру изменения величины во времени напряжение разделяют на постоянное и переменное. Поэтому рассмотрим, как выполнять измерения обеих видов напряжения. Источниками постоянного напряжения являются батарейки, аккумуляторы, зарядные устройства, блоки питания и т.п. Чаще всего возникает необходимость изменить уровень разряда батарейки или аккумулятора. Кроме того, самый простой способ убедится в исправности блока питания – это проверить величину его выходного напряжения.

Для выполнения указанных действий, прежде всего мультиметр необходимо настроить соответствующим образом. Для этого рукоятку переключателя режимов следует перевести в сектор измерения постоянного напряжения. Но обозначается латинской (английской) буквой V, рядом с которой нанесены прямая линия и пунктир. Буква V обозначает напряжение; прямая линия – постоянное, пунктир – пульсирующее. В данном режиме можно измерить величину не только постоянного, но и пульсирующего напряжения. Последнее можно увидеть на выходе выпрямителя, например диодного моста.

Из сектором мы определились, но внутри него нанесены 5 значений: 200m, 2000m, 20, 200, 1000. Каждое значение обозначает величину в вольтах или милливольтах, если рядом с числом стоит буква m. Число показывает максимальную измеряемую величину. Например, 200m – 200 мВ или 0,2 В; 20 – 20 В и т.д. Это значит, что измеряя напряжение батарейки мультиметром следует переключатель режима перемести в сектор 2000m, что обозначает максимальное напряжение 2 В, а напряжение новой батарейки приблизительно 1,6 В. В случае когда не известна величина и даже нет предположений, тогда лучше выбрать максимально возможно значение. Затем с целью более точного отображения величины следует переводить переключатель в сторону меньшего числа.

И так, рукоятку мы установили в правильное положение. Но это еще не все. Нужно выполнить еще одно очень важное действие. По сути именно с этого действия следует и начина подготовку мультиметра к измерениям. На корпусе данного устройства находятся еще три рядом вертикально расположенные отверстия. В два из них нам нужно вставить измерительные щупы. Один щуп, как привило черного или синего цвета, хотя цвета не обязательно соблюдать, но это просто удобно, следует вставить в общий разъем. Общий разъем обозначают COM (сокращенно от common — общий) и рядом с ним наносится знак заземления. Второй щуп нужно вставить в разъем с буквой V. В данном случае два нужных нам разъема расположены рядом. Теперь устройство готово к работе.

Как измерить напряжение в розетке

Довольно часто распространенная ситуация, когда бытовые электроприборы: электрочайник, холодильник, стиральная машина и т.п. временно перестают нормально работать. Прежде чем вызвать мастера полезно убедится в том, что напряжение в розетке соответствует допустимому уровню. Поэтому рассмотрим, как пользоваться мультиметром при измерении напряжения в розетке. Сетевое напряжение является переменным и имеет опасное для жизни значение – 220 В (по-старому ГОСТу) или 230 В по-новому ГОСТу. Поэтому, прежде всего, следует придерживаться правила безопасности и ни в коем случае нельзя дотрагиваться голыми пальцами рук до оголенных не изолированных токопроводящих частей электрической цепи. В том числе щупов и контактов розетки.

Выполнять такие измерения следует осторожно. Противоположные коны щупов нужно установить в соответствующих разъемах (два нижних, аналогично, как и в предыдущем случае). Далее с помощью переключателя выбираем нужный режим. На корпус он имеет пометку в виде буквы V, рядом с которой изображена волнистая линия ~, называемой «тильда». Это знак в электротехнике символизирует переменные величины. В секторе мы видим всего два значения: 200 В и 750 В. Перемещаем переключатель к числу 750 В. Далее щупами касаемся контактов розетки. По правилам безопасности оба щупа нужно держать в одной руке.

Как измерить ток мультиметром

Недостатком простейшего мультиметра является отсутствие функции измерения переменного тока. Однако порядок и принцип измерения обеих родов тока аналогичен. Прежде всего, следует помнить, что ток образуется только в замкнутой цепи. Поэтому цепь в соответствующем месте необходимо разъединить и в разрыв ее нужно вставить измерительные щупы. Они должны быть подключены последовательно с нагрузкой или любым другим элементом.

Указатель рукоятки необходимо разместить в секторе, обозначенном буквой A, обозначающей амперы. Конкретно для данного мультиметра один из щупов, как правило, красного цвета, требуется установить в среднем разъеме. А второй, черного цвета, – в общий разъем COM. Рядом со средним разъемом помимо прочих надписей, указанной значение максимальной величины тока, равной 200 мА. Поэтому для измерения больших значений, вплоть до 10 А, вилку щупа необходимо переставить в самый верхний разъем, рядом с которым нанесено значение 10 А. Большее значение данным устройством измерить нельзя, поскольку оно выйдет из строя. Более мощный мультиметры позволяют измерять силу тока 20 А и больше.

Если так получилось, что прибор настроен на измерение максимум 200 мА, а реальное значение тока оказалось выше, то, скорее всего, перегорит предохранитель. Чтобы вернуть прибор к «жизни» необходимо его раскрутить и заменить перегоревший предохранитель.

При выполнении измерений тока и напряжения начинающие радиолюбители часто забываю переключаться из одно режима на другой. Давайте рассмотрим, какие за этим могут быть последствия.

Здесь очень важно понимать следующее. При выполнении измерений тока посредством щупов подключается шунт мультиметра.

Данный шунт обладает точным и очень низким сопротивлением, что позволяет минимизировать погрешность показаний. Чем ниже сопротивление шунта, тем лучше – тем меньше оно влияет на значение реального тока в электрической цепи. В действительности прибор измеряет падение напряжения на шунте и переводит его в амперы.

При измерении напряжения подключается другой шунт мультиметра. Для внесения минимаьной погрешности этот шунт, в отличие от предыдущего, как можно более высоким сопротивлением. Из сказанного выше, можно сделать два важнейших вывода.

1. Если выполняется измерение тока, а мультиметр настроен на измерение напряжения, то последовательно в цепь подключается шунт с очень высоким сопротивлением. Это равнозначно разрыву цепи. Поэтому прибор не покажет практически никакое значение тока. Но при этом он останется в работоспособном состоянии.
2. Наихудшая ошибка, которую можно допустить при работе с мультиметром – это попытка измерить напряжение при настройках, соответствующим режиму измерения тока. В этом случае очень низкое сопротивление шунта посредством щупов подсоединяются к месту измерения напряжения. Это равносильно короткому замыканию участка цепи. В результате либо срабатывает защита устройства, либо перегорает предохранитель мультиметра. В последнем случае для восстановления работоспособности прибора достаточно заменить его предохранитель.

Как измерить сопротивление резистора

Даже у начинающего радиолюбителя часто образуются горы резисторов разного номинала, которые приходится распределять по отдельным коробочкам или ячейкам. Хотя номинал каждого элемента можно узнать по маркировке, но это далеко не самый удобный способ. Поэтому рассмотрим, как измерить сопротивление резистора мультиметром. К тому же такой функцией располагает каждый прибор.

Нам снова понадобятся два щупа. Один из ник, как всегда, устанавливается в общий разъем, а второй – в разъем с греческой буквой Омега Ω. Рукоятка переключателя переводится в сектор с аналогичным символом. Процесс измерения сопротивления резистора выполняется методом перебора. Либо от максимального значения в сторону минимального, либо наоборот, до тех пор, пока на дисплее не отобразится четкое показание. Полученные показание на начальных порах также можно дополнительно сверять с маркировкой.

При измерении высокого сопротивления можно запросто допустить ошибку и получить неверные показания. Во избежание последнего следует приучить себя простому правилу: не прикасаться одновременно пальцами обеих выводов резистора или щупов. Поскольку тело человека также обладает сопротивлением и шунтирует резистор. Чем выше сопротивление резистора, тем сильнее сопротивление человека вносит изменения в показания. В итоге измеренное сопротивление может значительно отличаться от реального сопротивления. Как определить сопротивление резистора по маркировке и способы маркировки резисторов, подробно рассмотрены в отдельной статье.

Как определить обрыв провода

Обрыв провода можно достаточно просто и быстро определить с помощью мульитметра. Для этого прибор нужно перевести в режим «прозвонки». Переключатель устанавливается напротив значка диода. Щупами прикасаются к выводам провода. Если он цел, то раздается звук. В случае обрыва проводника звук раздаваться не будет.

Аналогично определяется и короткое замыкание электрической цепи. При коротком замыкании участка цепи раздается звук. Обрыв обмотки с невысоким сопротивлением определяется аналогично.



Как проверить диод мультиметром

Рассмотрим, как проверить диод мультиметром любого типа. Однако сначала вкратце посмотрим, как устроен и работает диод. В простейшем случае он представляет собой два, соединенных между собой, полупроводника противоположной проводимости: n и p-типа. К этим полупроводникам подпаяны выводы. Один вывод, соединенный с полупроводником n-типа называется катодом. А вывод, идущий от полупроводника p-типа, является анодом.

Главное свойство любого диода заключается в том, что он пропускает ток лишь в одном направлении. В противоположную сторону этот полупроводник не пропускает ток и представляет для него бесконечно высокое сопротивление.

Поэтому, если приложить положительный полюс источника питания к аноду, а отрицательный – к выводу катода, то через полупроводниковый прибор создадутся условия для протекания электрического тока. Поэтому принято считать, что диод находится в открытом состоянии, а к его выводам приложено прямое напряжение.

Если к данному полупроводниковому прибору приложить обратное напряжение – на анод подать минус источника питания, а на катод подать положительный потенциал, то диод будет заперт. Это равносильно разрыву электрической цепи или очень высокому ее сопротивлению.

Если полупроводниковый прибор хорошо пропускает ток в обоих направлениях, то это значит, что он неисправен – пробит. Поэтому его следует заменить.

Очень редко можно встретить противоположный случай, когда электронный прибор не пропускает ток о двух направлениях. Это также является неисправность диода и последний необходимо заменить.

Таким образом, зная принцип работы диода, можно очень просто определить его работоспособность, даже не прибегая к использованию специальных измерительных приборов. Для этого вполне достаточно лампочки и пары батареек. Если в такую цепь последовательно с лампочкой включить диод в прямом направлении, то лампочка будет светиться. В обратном, – она должна погаснуть.

С практической точки зрения проще проверить диод мультиметром. Для этого прибор следует перевести в режим «прозвонки», как и при определении обрыва провода. Если положительный щуп приложить к аноду, а отрицательный к катоду, то в случае исправности диода, мультиметр покажет падение напряжение в милливольтах на его pn-переходе. Для кремневых диодов падение напряжения равно в диапазоне 400…600 мВ, для германиевых – 200…400 мВ.

Если щупы поменять местами, то на дисплее мультиметра при исправном диоде отобразится единица.

Чтобы определить исправность данного полупроводникового прибора непосредственно в схеме, нужно отпаять один из его выводов. В противном случае другие элементы схемы могут шунтировать диод, и мультиметр покажет неверные показания относительно исправности диода.

Что касается проверки светодиода, то все действия выполняются аналогично. Кроме того, если светодиод индикаторного типа (маломощный), то при прямой полярности щупов он еще и засветится, сигнализируя о своей исправности.

Теперь, я надеюсь, Вы разобрались, как пользоваться мультиметром. Также рекомендую статьи: как проверить диодный мост, транзистор и трансформатор.

Руководство по мультиметрам для начинающих | Freetronics

Одним из наиболее полезных элементов тестового оборудования, которым вы можете владеть, является мультиметр.

Мультиметр — это устройство, которое может измерять множество различных электрических свойств, включая напряжение, силу тока и сопротивление. Многие мультиметры также добавляют другие функции, такие как проверка непрерывности, проверка транзисторов и измерение емкости.

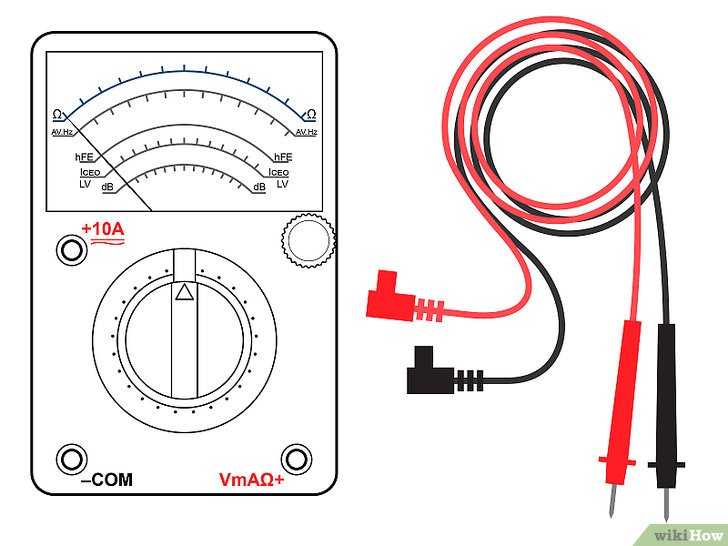

В ранних мультиметрах использовалась аналоговая шкала со стрелкой, которая перемещалась по шкале, но почти все современные мультиметры являются цифровыми мультиметрами, иногда называемыми цифровыми мультиметрами. Стандартный ручной цифровой мультиметр имеет три основные области:

Дисплей . Здесь вы видите результаты измерений.

Органы управления . Используйте их для выбора режима и диапазона.

Соединители . Подключите пробники для подключения к вашей цепи.

Чтобы подключить мультиметр к цепи, вам понадобится пара щупов. Датчики почти всегда бывают черного и красного цвета, чтобы вам было легко увидеть, какой из них вы подключаете. За исключением цвета, датчики абсолютно одинаковы, поэтому нет никакой функциональной разницы. Это просто для того, чтобы вы не запутались, кто есть кто.

“Обычный” свинец – черный свинец. Мультиметры имеют один разъем для датчика с маркировкой «COM» или «COMMON», который предназначен для черного вывода.

Большинство мультиметров имеют несколько других разъемов щупа для красного провода, и вам необходимо вставить его в правильный разъем в зависимости от типа измерения, которое вы будете выполнять.

Для наиболее распространенных типов измерений, включая напряжение, сопротивление и малый ток, красный щуп подключается к разъему общего назначения, который, вероятно, будет иметь маркировку «V/R/mA» или аналогичную.

Для более необычных типов измерений, таких как сильноточный диапазон, некоторые измерители имеют специальное гнездо для сильноточного щупа, которое будет помечено для этой цели. При использовании этого диапазона красный провод необходимо переместить в правильное гнездо.

Проверка целостности цепи

Проверка целостности цепи — это самое простое, что может сделать мультиметр, но это также наиболее распространенное применение! Все, что нужно сделать при проверке непрерывности, это проверить, есть ли прямое электрическое соединение между двумя точками.

Режим проверки непрерывности активирует звуковой сигнал, который будет издавать звук при наличии прямого соединения между датчиками. Если вы соприкоснетесь щупами вместе или поместите их на любой конец провода, мультиметр издаст звуковой сигнал.

Это очень удобно, когда вы проверяете, нет ли короткого замыкания между двумя частями вашего проекта, или чтобы убедиться, что разъем работает правильно. Вы можете следить за измерительными щупами и просто слушать звуковой сигнал, поэтому вам даже не нужно смотреть на мультиметр.

Чтобы перевести мультиметр в режим проверки непрерывности, найдите символ, похожий на звуковые волны.

Измерение напряжения

Мультиметры имеют два типа измерения напряжения: один для постоянного напряжения, другой для переменного напряжения. Для хобби вы почти всегда будете использовать линейку DC, которая имеет такой символ, как «V-». Прямая линия указывает постоянный ток, который представляет собой плоское напряжение. Диапазон переменного тока имеет такой символ, как «V~», который указывает на напряжение, которое чередуется между положительным и отрицательным.

Мультиметры с автоматическим выбором диапазона требуют от вас только выбора режима измерения напряжения, а они позаботятся обо всем остальном. Однако многие мультиметры не имеют автоматического выбора диапазона. Вместо этого у них есть несколько различных диапазонов напряжения, из которых вы можете выбирать. Диапазон напряжения — это максимальное напряжение, которое он сможет измерить и отобразить, поэтому вам нужно выбрать диапазон, превышающий напряжение, которое вы ожидаете увидеть.

Например, если вы работаете с цепью 5 В, нет смысла выбирать диапазон 2 В. Вместо этого вы должны выбрать диапазон 20 В, так как это следующий диапазон, который выше 20 В.

Если вы выберете слишком высокий или слишком низкий диапазон, это не имеет значения: вы не повредите мультиметр. Если вы выберете слишком низкий диапазон, например, при измерении сигнала 5 В в диапазоне 2 В, дисплей просто покажет, что он находится вне диапазона. Если вы выберете слишком высокий диапазон, например, измерение сигнала 5 В в диапазоне 200 В, мультиметр даст вам показание, но оно, вероятно, не будет иметь такой же точности и не сможет отобразить его с тем же десятичным числом. места.

Напряжение измеряется путем размещения щупов между двумя точками цепи, где ожидается наличие разности напряжений. Например, вы можете поместить общий (черный) щуп на разъем GND (или 0 В) на Arduino, а красный щуп — на разъем 3,3 В.

Напряжение является параллельным измерением, что означает, что его очень легко проводить без настройки схемы. Цепь должна быть запитана как обычно, так как мультиметр не может подавать питание на цепь и может только измерять напряжение, которое уже присутствует.

Если вы подключите провода мультиметра в обратном направлении, это не повредит мультиметр. Вместо этого он просто покажет отрицательное показание напряжения, потому что показание напряжения — это разница между двумя измеряемыми точками. Если красный щуп подключен к более высокому напряжению, чем черный щуп, показание положительное. Если красный щуп подключен к более низкому напряжению, чем черный щуп, показания будут отрицательными.

Все измерения напряжения относятся к измеряемым точкам. Если вы поместите черный щуп на разъем 3,3 В Arduino, а красный щуп на разъем 5 В, вы увидите показание 1,7 В, потому что это разница между двумя точками.

Измерение тока

Диапазон измерения тока обычно обозначается «А» или «мА». Как и при измерении напряжения, вам, возможно, придется выбрать определенный диапазон, достаточно высокий для тока, который вы собираетесь измерять, если ваш мультиметр не имеет автоматического выбора диапазона.

В то время как напряжение измеряется параллельно с существующей цепью, ток можно измерить только последовательно с цепью. Это означает, что вам нужно сделать разрыв в существующей цепи в точке, где вы хотите измерить ток, а затем подключить пробники к обеим сторонам разрыва.

Например, если вы хотите измерить, какой ток потребляет Arduino, вы можете подключить GND (или минус) к источнику питания, но оставить плюсовую сторону отсоединенной, чтобы ток не мог течь напрямую к Arduino. Затем подключите красный щуп к плюсовому выходу источника питания, а черный провод к плюсовому входу Arduino.

Теперь питание может поступать от блока питания через мультиметр к Arduino. Arduino будет работать как обычно, но ваш мультиметр сможет измерить протекающий ток и сообщить об этом вам.

Как и при измерении напряжения, для измерения тока необходимо подать питание на цепь.

Измерение сопротивления

Режим сопротивления обычно обозначается символом «R» или Ω (омега).

В отличие от измерений напряжения и тока, при измерении сопротивления цепь не должна быть запитана. Измерения сопротивления выполняются путем подключения щупов к любому концу части цепи или компонента, который вы хотите измерить.

Еще раз выберите диапазон, превышающий ожидаемое значение.

15 лучших мультиметров для начинающих и профессионалов (2023)

Вы каким-то образом познакомились с мультиметром, или у вас возникла проблема в вашем доме или проекте, и вы поняли, что мультиметр — это правильный инструмент для ее решения.

Мультиметр — это инструмент, который поможет вам измерить множество параметров, таких как напряжение, ток, сопротивление, емкость, непрерывность и многое другое.

Вопрос в том, как получить лучший мультиметр?

Приобретение лучшего мультиметра для новичков, любителей или любого другого человека для измерения вышеупомянутых параметров может быть очень сложной задачей.

Может не хватать знаний, на что смотреть при покупке нового, на какие параметры обязательно обращать внимание? Какие известные бренды в отрасли?

И, пожалуй, еще много-много вопросов.

Здесь, в этом посте, я изо всех сил стараюсь помочь вам найти лучший мультиметр, независимо от того, являетесь ли вы новичком, любителем, студентом или профессионалом.

В конце этого поста вы должны знать:

• Как выбрать качественный мультиметр для дома и электронных проектов
• Какие бывают мультиметры для начинающих, среднего и профессионального уровня
• Технические параметры, на которые следует обратить внимание перед принятием решения о покупке
• Пожалуйста, имейте в виду, что мой акцент будет сделан на качественные. Я начну с мультиметров для начинающих, но попутно расскажу и о мультиметрах среднего и профессионального уровня.

Звучит интересно? Тогда, я надеюсь, вам понравится и остальная часть статьи.

Начнем.

Содержание

Лучшие мультиметры

В большинстве случаев мультиметр — это первое устройство, с которым вы знакомитесь, когда вступаете в мир электроники. Это весело учиться и играть с ним.

Лучшим мультиметром, который я и полевые специалисты рекомендуют, является либо AstroAI WH5000A, либо KAIWEETS KM601. Они лучшие, потому что они производятся проверенными брендами, их используют тысячи людей, включая меня, они высокого качества и надежны, а самое приятное то, что они имеют достойную цену, которую может себе позволить почти каждый.

В остальной части статьи я подробно рассказываю об этих упомянутых моделях.

Правильный выбор мультиметра для начинающих

Прежде чем перейти к списку, давайте сначала рассмотрим критерии выбора.

Критерии выбора для начинающих

Поэтому я много думал и пытался вспомнить свое время, когда я был новичком в мире электроники. Я ставлю перед собой следующие пункты.

• Мультиметр для начинающих не должен стоить очень дорого. Как и большинство людей, они будут покупать его, чтобы просто получить опыт работы с мультиметром, прежде чем покупать профессиональный или дорогой.
• Большинство людей будут использовать его для небольших домашних дел, таких как проверка напряжения или, возможно, диагностика домашней проводки или, возможно, другие подобные ситуации.
• Пользователи автомобилей будут просто тестировать поверхность, чтобы проверить напряжение автомобильного аккумулятора и устранить неполадки в автомобильной проводке.
• Может быть, студентам это будет интересно, но и деньги будут для них проблемой, чтобы купить дорогой. И я думаю, что для школьных проектов вам на самом деле не нужен дорогой мультиметр.

После всех этих размышлений я пришел к выводу, что лучший выбор мультиметра для начинающих должен основываться на следующих критериях: Конечно, вы можете применить и любой другой мультиметр.

• Это должно быть очень безопасно. Поскольку мультиметр — это электронное устройство, он может нанести вам вред, если вы каким-то образом пропустите его использование. Вот почему я поставил безопасность на первое место.
• Под безопасностью я подразумеваю надлежащие предохранители, надлежащую изоляцию, надлежащую защиту от перенапряжения и перегрузки по току.
• Не должен стоить слишком дорого. Диапазон стоимости должен быть в пределах 25-50 долларов США.
• Должен иметь высококачественные датчики в целях безопасности. Должен иметь защитные кожухи
• Должен быть ручной диапазон или, может быть, автоматический диапазон, если кто-то действительно любит платить немного больше.
• Диапазоны должны быть приличными
• Количество цифр должно быть от 2000 до 4000 или, может быть, 6000 (это наверняка повысит цену)
• Должны быть измерения сопротивления, напряжения и тока как для переменного, так и для постоянного тока.
• Входное сопротивление должно быть около 10 МОм
• Обязательное тестирование непрерывности

Помимо вышеперечисленного, некоторые другие дополнительные функции были бы замечательны, но я не думаю, что новичку это понадобится, например, измерение емкости, измерение частоты или истинное среднеквадратичное значение.

Эти функции еще больше увеличат цену. Вы определенно можете иметь эти дополнительные функции в своем мультиметре, если это то, что вам нужно.

Список замечательных мультиметров для начинающих и профессионалов

Итак, учитывая приведенные выше правила выбора и мой опыт работы с несколькими мультиметрами, я перечислил следующие мультиметры, которые я считаю лучшими.

1. AstroAI AM33D

AstroAI — очень популярный американский бренд, производящий множество крутых электронных продуктов. Они производят промышленные продукты, но их мультиметровый диапазон поражает. У них есть мультиметры почти для каждого уровня.

Эта модель, то есть AM33D, является мультиметром для тех, кто впервые услышал слово «мультиметр», заинтересовался и решил купить мультиметр за несколько долларов, чтобы поиграть, то есть проверить поверхность.

Важные особенности:

• Легко и безопасно работать
• Обладает множеством функций для измерения тока, напряжения и сопротивления, а также проверки целостности цепи, проверки транзисторов и диодов
• У него есть функция удержания, с помощью которой вы можете приостановить свои показания, если вы находитесь в неудобной ситуации или хотите записать показания.
• Помните, что это очень простой мультиметр. Никогда не играйте с основными переменными напряжениями, не проверив дважды соединения датчиков.

Чтобы узнать больше об этом парне, вот ссылка AstroAI AM33D (ссылка на Amazon) для ваших собственных исследований и расследований. Мои последние слова: это лучший мультиметр, если вы собираетесь устранять небольшие неисправности в автомобиле или дома.

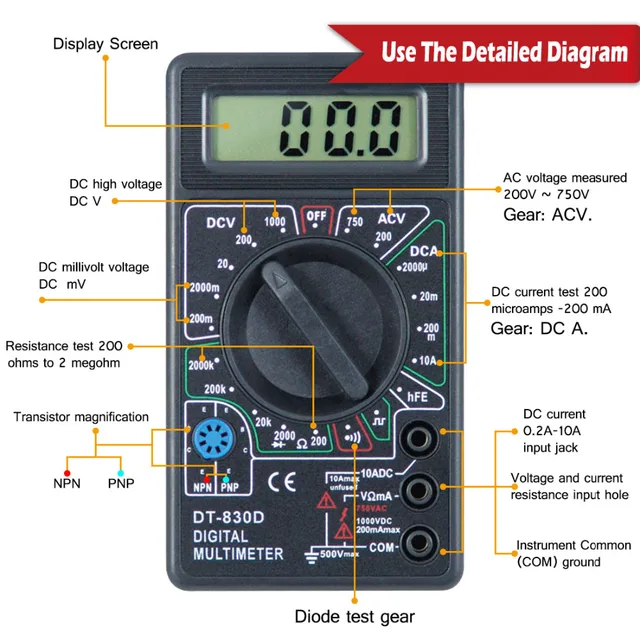

2. HILTEX DT830B

Давайте поговорим о нашем следующем мультиметре начального уровня, то есть DT830B. Этот мультиметр лучше всего подходит для начинающих, любителей и особенно студентов.

Может использоваться для домашней или автомобильной диагностики, а также как повседневный прибор для измерения напряжения и сопротивления.

Важные особенности:

• Небольшой и компактный размер, удобный для переноски в любом месте.
• Защита от перегрузки на всех диапазонах. Это удивительная функция, когда речь идет о безопасности устройства.
• Измерение напряжения переменного и постоянного тока.
• Возможность измерения постоянного тока до 10 А
• Измерение сопротивления и проверка непрерывности, единственный недостаток – нет звукового сигнала.
• Функция тестирования диодов и транзисторов

Таким образом, цифровой мультиметр DT830B (ссылка на Amazon) специально подходит для студентов или тех, кто не хочет тратить слишком много на мультиметр, но при этом хочет использовать самые необходимые функции любого приличного мультиметра.

3. KAIWEETS KM601

На данный момент KM601 превосходит конкурентов в области интеллектуальных мультиметров. Простота, легкость чтения, легкость понимания и удобство переноски делают ее хорошим выбором среди любителей электроники. Это самый распространенный инструмент в наборе инструментов.

Легко помещается в карман вместе с клеммами.

Важные характеристики:

• По умолчанию он находится в умном настроении для напряжения (переменного/постоянного тока), сопротивления и подключения
• Он легкий и весит 265 грамм
• Функция NCV (бесконтактное напряжение) определяет напряжение вблизи
• Дисплей большой и яркий, чтобы четко отображать чтение
• Емкость, частота, рабочий цикл и температура могут быть легко измерены с помощью одного и того же устройства
• Оснащен двойным предохранителем и защитой от перегрузки
• Определив сигнал датчика, он автоматически выбирает подходящий диапазон

Вкратце, KM601 (ссылка на продукт) является одним из наиболее эффективных инструментов для начинающих (особенно). Получение данных не требует больших усилий. Более того, он не требует особой защиты и устанавливается со своими модулями защиты. Удивительно, но эта модель (только для читателей Yaman Electronics) доступна по минимально возможной цене по данной ссылке со скидкой 15% (используйте Yaman15 при оформлении заказа).

4. Etekcity MSR-A600

Поговорим о еще одном мультиметре для начинающих, MSR-A600, от известного бренда Etekcity. Etekcity отвечает требованиям почти каждого из вас, кто ищет мультиметры любого типа, любого типа или любой ценовой категории, независимо от того, являетесь ли вы новичком, профессионалом или профессионалом.

В этой статье мы расскажем о нескольких других удивительных моделях этого бренда. MSR-A600 — это очень простой мультиметр с несколькими основными функциями.

Важные характеристики:

• С его помощью можно измерять как переменное, так и постоянное напряжение. И это безопасно, потому что у этого парня есть внутренний предохранитель, который делает его намного безопаснее.
• Имеет сертификат CE
• Может измерять постоянный ток до 10 А с внутренним предохранителем
• Измерение сопротивления, проверка диодов и проверка целостности цепи
• Удержание данных — очень интересная функция. Вы знаете, когда вы работаете, возникает ситуация, когда вы не можете держать мультиметр и записывать значения, потому что у вас две руки. Таким образом, опция удержания данных сэкономит вам много времени в таких ситуациях.

Вот ссылка, чтобы узнать больше об этом самостоятельно, Etekcity MSR-A600 (ссылка Amazon). Теперь, если вам нравится мультиметр для начинающих, описанный выше, и вы хотите иметь мультиметр профессионального уровня с таким же внешним видом и цветом, то вам обязательно стоит обратить внимание на следующую модель того же родительского бренда.

• 6. Etekcity MSR-A1000 (ссылка на Amazon)

Вышеупомянутые мультиметры предназначены для начинающих пользователей мультиметров. Теперь поговорим о некоторых качественных мультиметрах для начинающих.

7. Мультиметр Zoyi ZT100

Zoyi — очень известный бренд, производящий все виды электронных измерительных инструментов. Они предоставляют высококачественные электронные устройства и инструменты для студентов и профессионалов любого уровня.

Удивительной особенностью ZT100 является его безопасность, то есть его CAT III для 600 В. Есть функция автоотключения, что очень удобно.

Важные особенности этого лучшего мультиметра для начинающих

• Измерение сопротивления и мультиметр с автоматическим выбором диапазона.
• Напряжения (как переменного, так и постоянного тока). Пожалуйста, правильно выберите тип на мультиметре.
• Доступны измерения переменного и постоянного тока
• Проверка диодов и проверка целостности цепи
• Сертифицировано CE
• Кнопка удержания данных
• Измерение емкости, вы можете измерять как керамические, так и электролитические конденсаторы с высокой точностью
• Измерение частоты

Если этот мультиметр привлек ваше внимание и вы хотите узнать о нем больше. Вот ссылка, Мультиметр ZT100 (ссылка на продукт) , для дальнейшего изучения.

8. AstroAI WH5000A

Вы не можете ограничить эту модель, т.е. WH5000A, только новичками, ее может использовать каждый в электронике. Это может быть вашим лабораторным устройством на долгие годы вперед.

Я предпочитаю следующие функции этого мультиметра:

• Автоматический выбор диапазона на 6000 отсчетов, чтобы сэкономить ваше время и повысить точность
• Возможность измерения микро- и миллиамперных токов как переменного, так и постоянного тока
• Безопасность CAT II, ​​III (Чтобы узнать больше об этих стандартах, нажмите здесь)
• Высококачественный внутренний предохранитель
• Измерение температуры полезно для проверки компонентов на перегрев
• ЖК-дисплей с подсветкой и функция удержания, отличное предложение
• Многофункциональное гнездо для измерения транзисторов и конденсаторов
• У него висит магнит, о Боже, он просто огромный для меня

Вы знаете, вы не можете предсказать требования любого электронного проекта. В одном проекте мультиметр понадобится только для измерения некоторых номиналов резисторов и падения напряжения, в другом могут потребоваться другие измерения, и этот список можно продолжить.

Итак, вам нужен полный пакет, и у AstroAI WH5000A (ссылка на Amazon) есть все для вас. Это не дорого, и вам понравится работать с ним. На мой взгляд, стоит попробовать.

9. INNOVA – 3320

Innova – один из лидеров в производстве качественных измерительных приборов. Это огромный бренд, завоевавший уважение в глазах профессионалов отрасли. Точно так же, как и для вышеуказанных брендов, я выбираю модель 3320 среди других ее качественных продуктов.

Почему? Это просто слишком круто выглядит и солидно. Он соответствует вышеуказанным критериям выбора, и лично мне нравится его дизайн. Но это не единственная причина, по которой он находится в списке.

Причина в том, что он имеет специальную опцию проверки нагрузки батареи. И если вы видите два вышеперечисленных, у них нет этой конкретной опции. Так что, если вам нужно работать с батареями, этот счетчик для вас.

Некоторые характеристики качества включают следующее:

• 10 МОм входное сопротивление для безопасного использования в автомобиле
• Использование в автомобилестроении включает автомобильные схемы, выключатели, электропроводку, автомобильные аккумуляторы и системы зарядки, электрические компоненты и многое другое
• Бытовое использование включает розетки, предохранители, проводку, батареи общего назначения, электронику и многое другое
• Большой цифровой дисплей
• Функция сопротивления с одной настройкой для напряжения (переменного и постоянного тока)
• Защитные резиновые уголки для защиты от падения
• Включает присоединяемые измерительные провода, держатели и подставку
• Функция автоматического отключения
• ед/л внесен в список безопасности и качества

Минус в том, что он не имеет предохранителей для больших токов. Но я думаю, что на начальном уровне многие люди не будут работать с большими токами. И если они это сделают, обязательно следуйте точному методу, предоставленному профессионалами для этого.

Не делайте приблизительных расчетов с этим счетчиком, если вы работаете с токами более 5А или, скажем, в диапазоне 10А.

Итак, вам не терпится взглянуть на этого парня? Вот ссылка, Innova ® 3320 (ссылка на Amazon) для вашего собственного расследования.

10. Habotest – стандарт HT113A

Это еще один лучший мультиметр от Habotest, стандарт Ht113A. Теперь имейте в виду, что ранняя модель была для полных новичков. Эта модель более продвинутая с большим количеством дополнительных функций.

Важные особенности этого мультиметра для начинающих

• Точность и прецизионность являются важными аспектами этого мультиметра
• Измерение переменного напряжения и тока
• Измерение постоянного напряжения и тока
• Бесконтактное обнаружение напряжения, эта функция то, что вам нужно, если вы работаете с проводами под напряжением.
• Проверка диодов, проверка непрерывности и большой яркий дисплей.
• Высококачественный предохранитель для большей безопасности.
• мА, возможность измерения тока до 10А.
• Качественные датчики для высокой точности.

Хочешь сам посмотреть на этого черного зверя? Вот ссылка, Habotest®-HT113A Standard (ссылка на продукт) для ваших собственных дальнейших исследований и расследований.

11. EXTECH EX330

Extech – еще одна уважаемая компания в области производителей электроники. На протяжении многих лет компания производит качественные промышленные и электронные инструменты общего назначения. Среди разных моделей Extech я выбираю Ex300.

Из-за приличного ценового диапазона и всех функций, которые нужны широкой публике для его лабораторной работы.

Что отличает его от вышеперечисленных, так это компактный портативный размер и бесконтактное обнаружение напряжения. Бесконтактное обнаружение напряжения очень важно, особенно если вы имеете дело с напряжением переменного тока.

Другие особенности этого лучшего мультиметра для начинающих включают следующее:

• Цифровой мультиметр с автоматическим выбором диапазона с 12 функциями и базовой точностью 0,5%
• Напряжение и ток переменного/постоянного тока, сопротивление, емкость, частота, температура, рабочий цикл, диод/непрерывность цепи
• Встроенный бесконтактный детектор переменного напряжения (NCV) с красным светодиодным индикатором и звуковым сигналом
• Крупноразрядный ЖК-дисплей на 4000 отсчетов
• Максимальный ток 10 А
• Удержание данных, относительное и автоматическое отключение питания
• Измерение температуры типа K
• В комплекте с измерительными проводами, наклонной подставкой, защитным футляром, проволочным щупом общего назначения типа K и 2 батареями AAA

Таким образом, Extech EX330 (ссылка на Amazon) — отличное решение для вашей лаборатории. Вам понравится работать с ним. Это будет измеритель, который будет жить в вашей лаборатории долгие годы.

11. Klein Tools MM400

Klein Tools — известный бренд, производящий качественное оборудование для электроники. Они производят широкий спектр инструментов для всех слоев населения, то есть для студентов, любителей и профессионалов.

Говоря о наших следующих лучших мультиметрах для начинающих, то есть MM400. Это парень, которого вы бы полюбили за такой низкий ценовой диапазон и высокое качество. В нем есть все, что вы можете получить в дорогих счетчиках.

Важные особенности:

• Измерение переменного и постоянного напряжения
• Измерение переменного/постоянного тока
• Измерение сопротивления
• Автоматический диапазон с 4000 отсчетов
• Проверка непрерывности
• Измерение температуры: это дополнительная функция, которую вряд ли можно найти в других приборах. И я рекомендую эту функцию студентам инженерных специальностей
• Измерение емкости
• Подсчет частоты, проверка диодов и индикатор непрерывности
• Автоматическое отключение для экономии заряда батареи.

Таким образом, MM400 (Amazon Link) — моя любимая рекомендация для всех любителей и новичков. Он не такой дорогой, надежный и лучше всего подходит для многих приложений и проектов. Если вам это нравится, попробуйте.

12. Mastech MS8268

Mastech — еще один всемирно известный бренд, когда речь идет об электроиспытателях. Они производят множество промышленных электрических испытательных устройств на протяжении десятилетий и заработали себе имя.

Мультиметр Mastech MS8268. Это хорошо спроектированный мультиметр с множеством передовых и удивительных функций.

Некоторые важные функции MS8268:

• Измерение постоянного/переменного напряжения и тока (в микро- и миллидиапазоне)
• Измерение емкости
• Измерение частоты
• измерения hFE
• Проверка диодов и проверка целостности цепи
• Это очень полезный автоматический диапазон

Чтобы узнать больше об этой модели, перейдите по ссылке MS8268 (ссылка Amazon) для дальнейшего изучения.

Есть ли другие отличные варианты?

Конечно, есть много других вариантов, которые можно поискать. Вариантов и производителей очень много. Здесь нецелесообразно перечислять всех и каждого.

Я попытался перечислить следующее для людей, которые не нашли вышеперечисленные модели подходящими для их работы. Ниже приведены некоторые из моих других рекомендаций, которые вы можете рассмотреть.

• 13. Автомобильный цифровой мультиметр INNOVA 3340 (Amazon Link)
• 14. Neoteck VC837 (Amazon Link)
• 15. Tekpower TP8268 (ссылка Amazon)

Мультиметр для электриков

При работе с переменным напряжением или любым другим высоким напряжением безопасность всегда является первоочередной задачей. Они очень опасны, и мультиметр, предназначенный для таких измерений, должен иметь функции безопасности.

И я думаю, как электрик, вы столкнетесь с большими токами и напряжениями, чтобы учиться и расширять свои знания в области ремонта и устранения неполадок. Итак, возьмите себе   Мультиметр Fluke 117 Electricians True RMS (ссылка на Amazon). Это безопасно и будет вашим первым и последним.

Что такое мультиметр?

По сути, мультиметр — это устройство, которое используется электриками, инженерами-электронщиками или другими замечательными людьми для измерения сопротивлений, напряжений, токов (Ампер), емкости (Фарад), непрерывности и иногда индуктивности.

Его также можно использовать для проверки диодов и транзисторов, а также для идентификации трех клемм. Многие люди используют его для устранения неполадок в своих проектных схемах или других печатных платах.

Какую мощность дает мультиметр?

• Мультиметр дает вам возможность устранять неисправности или измерять значения и номиналы различных компонентов для разработки ваших электронных проектов. Это комбинация амперметра, вольтметра, измерителя сопротивления и иногда измерителя емкости.
• Он также может иметь функции расчета непрерывности и коэффициента усиления транзистора, но эти функции не являются единственным назначением измерителя. Так что не удивляйтесь этим дополнительным привлекательным функциям, у профессиональных счетчиков их нет.

Итак, вы также можете упомянуть его как устройство для устранения неполадок в цепи. Теперь давайте посмотрим на важные параметры мультиметра

Параметры, которые нужно искать в мультиметре

Для начинающих следующие параметры не имеют большого значения. Свой первый мультиметр я купил просто помня, что он должен быть стильным и уметь измерять напряжения и сопротивления.

Это все, что я хотел от своего мультиметра. Это со временем я узнал, какой параметр играет ключевую роль в тех или иных измерениях.

Ниже приведены три параметра, которые вы должны увидеть перед покупкой мультиметра, и я очень внимательно отношусь к ним, когда выбирал все модели, упомянутые в этом посте. Это не единственные параметры, на которые следует обращать внимание, но они считаются наиболее важными. Для полного изучения параметров вы можете увидеть этот мой пост.

• Советы по покупке приличного мультиметра [Руководство по покупке мультиметра]

1. Входной импеданс

Под входным импедансом я имею в виду общее входное сопротивление, которое мультиметр оказывает на измеряемый компонент или цепь. Чем выше входное сопротивление, тем лучше мультиметр.

2. Диапазоны

Они очень важны и на них почти никто не обращает внимания. Покупая мультиметр, люди ищут, что он может измерить, но упускают из виду важную вещь, от какого диапазона до какого диапазона он может очень точно измерить этот параметр.

3. Качественные датчики

Никогда не компенсируйте стоимость датчиков, потому что иногда вы можете навредить себе, используя датчики низкого качества.

Вывод для лучших мультиметров для начинающих

Позвольте мне сказать вам кое-что, мой личный подход к покупке чего-либо заключается в том, чтобы сначала искать бренды с проверенной репутацией.
