Электрокотел для отопления частного дома

Многие хозяева, обустраивая отопительную систему, в первую очередь задумываются над выбором необходимого оборудования. Оно должно обеспечивать высокую безопасность, надежность, долговечность, бесшумность и удобство отопления. Особое внимание стоит обратить на электрокотлы для отопления дома, их разнообразие и возможности впечатлят и запутают любого.

Содержание статьи:

Если сравнивать электрические котлы и установки, работающие на традиционных видах топлива, стоит отметить следующее преимущества первых:

  • Они являются прекрасным резервным источником отопления
  • Простая установка оборудования и дальнейшее обслуживание
  • Нет необходимости обустраивать дымоходную трубу
  • Максимальный уровень надежности и безопасности
  • Работоспособность не зависит от традиционных видов топлива (жидкое, пеллеты, газ и т. д.)
  • Нет необходимости отводить отдельное помещение под электрический котел, расположив его в любом удобном месте
  • Современное оборудование способно отопить площади до 600 м.
    кв.

Полезное видео

Выбор электрического котела

Выбирая электрический котел, следует рассмотреть одну из 3-х моделей:

  1. Электродную
  2. На тэнах
  3. Индукционную

Ниже представленна таблица средних цен, что бы вы понимали на какие суммы следует орентироваться

Электродный

Рассматривая отношение качество/цена, наиболее выгодно будут смотреться электродные варианты. Основной принцип работы базируется на электропроводности жидких сред. Это позволяет добиться существенной экономии и высокой эффективности нагрева.

Чтобы преодолеть ограничения по мощности, можно монтировать оборудование каскадом. КПД электродных моделей достигает 95%. Однако, несмотря на все положительные стороны, выделим ряд недостатков:

  • Электроды нуждаются в ежегодной очистке от накипи или замене
  • Значительно падает КПД при использовании дистиллированной воды
  • Чтобы не допустить поражения током, необходимо безупречно заземлить корпус

Котел на тэнах

Наиболее известным считается электрокотел для отопления дома, работающий на тэнах. Человек с инженерным образованием может самостоятельно собрать подобное оборудование.

Современные модели, оснащенные автоматикой, позволяют сделать отопительную систему независимой от человека. Оборудование крайне просто монтируется, а многообразие моделей в различном ценовом диапазоне позволяет выбрать наиболее подходящую среди них.

Среди отрицательных сторон следует назвать:

  • Сравнительно невысокий уровень КПД – до 80%
  • Даже минимальная накипь (около 2 мм) снижает производительность более чем на 25%

Индукционный

Работа индукционных моделей основывается на физическом явлении «индукция», которое происходит во взаимодействующих между собой катушках. Они по праву занимают лидирующие позиции на рынках.

Если говорить о преимуществах, следует отметить:

  • Очень высокий КПД, достигающий 99% — таким образом вся электроэнергия, за которую приходится платить, преобразуется в тепло
  • Экономичны и эффективны при взаимодействии с системами теплый пол
  • Могут одновременно использоваться для ГВС (горячее водоснабжение)

Единственным недостатком может стать стоимость подобного оборудования. Оно легко устанавливается, но в случае поломки требует ремонта профессиональным мастером.

Комбинированные электрические котлы

Электроснабжение бывает непостоянным. В зимний период во многих регионах ведется двух тарифная оплата, по причине которой использовать исключительно электрокотлы для отопления дома становится экономически нецелесообразно. На помощь приходят комбинированные модели:

Наибольшее распространение получили электро-дровяные модели, которые объединяют в себе классическую топку и тэны. Они могут иметь различные модификации, но все имеют простой и понятный принцип функционирования.

Электро-твердотельные котлы очень похожи на электро-дровяные. Однако они могут работать на любом твердотельном топливе. Большое количество альтернативных вариантов отопления делает систему более гибкой и практичной. Однако за все преимущества необходимо платить, поэтому стоимость подобного оборудование значительно выше.

Среди многочисленных плюсов комбинированных котлов отмечают:

  • Наличие двух объединенных источников тепла, хозяин дома в праве самостоятельно решать, каким воспользоваться
  • Экономичность
  • Простая эксплуатация
  • Адекватная стоимость оборудования

Установка и подключение своими руками

Прежде чем приступить к установке оборудования, необходимо ознакомиться с его конструкционными особенностями. Как правило, это настенные одноконтурные модели, не имеющие отдельной емкости для обеспечения горячего водоснабжения. В таких случаях дополнительно монтируют водонагреватель проточного или емкостного типа.

Подробно следует ознакомиться с прилагаемой к оборудованию документацией и учесть ряд общих правил:

  1. Оборудование должно располагаться в зоне доступности, по бокам необходимо оставить пространство для проведения техобслуживания или ремонта
  2. Перед монтажом навесного оборудования следует убедиться, что поверхность стены выдержит оказываемую нагрузку
  3. Работы должны проводиться преимущественно специалистом. Если такой возможности нет, он должен осмотреть собранную систему перед ее вводом в эксплуатацию

Вводное видео по установке

Основные рабочие этапы

Монтаж электрических котлов гораздо проще, чем работающих на традиционных источниках энергии. Отпадает необходимость в хранении твердого или жидкого топлива, обустройстве дымохода и т. д.

Работа делится на следующие этапы:

  1. Вначале котел навешивается на стеновую поверхность или устанавливается на отведенной площадке (для навесного и напольного оборудования соответственно)
  2. Необходимо убедиться, что установка расположилась на искомом месте без перекосов
  3. Продумывается надежное заземление
  4. Происходит подключение котла и отопительной системы
  5. Пусконаладочные работы

Предлагаемые рынком установки не всегда оснащены бойлером и циркуляционным насосом. В этом случае они монтируются на этапе подключения отопительной системы отдельно.

Под пусконаладочными работами подразумеваются следующие операции: тестирование в различных режимах, удаление попавшего в систему воздуха, проверка герметичности, проверка заземления и т. д.

Другие особенности монтажа

Несмотря на простоту выполняемых работ, установка электрокотлов для отопления дома отличается своими особенностями. Чтоб оборудование не доставляло хлопот, необходимо учитывать определенные правила:

  1. Место монтажа должно подбираться таким образом, чтоб доступ к оборудованию всегда был свободен
  2. Поверхности вокруг должны быть из негорючих материалом и выдерживать оказываемую нагрузку
  3. Большинство моделей поддерживают работу от сети 220 В, однако для более мощного оборудования необходимо трехфазное подключение
  4. Подключая к электросети, необходимо продумать заземление с использованием медного провода диаметром от 4 мм и установить автоматы требуемых номиналов, УЗО
  5. Для электродных моделей рекомендуется укомплектовывать отопительный контур манометром, обратно-предохранительным клапаном и отводчиком воздуха

Единственная принципиальная разница между настенным и напольным оборудованием – место установки. Подключение и соединение с трубопроводными магистралями происходит совершенно одинаково.

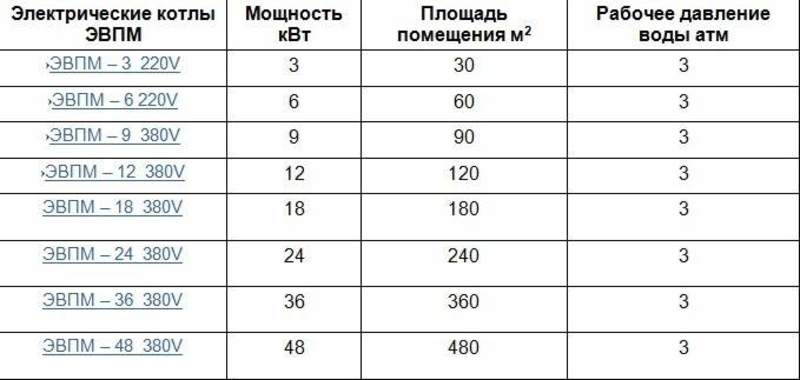

Рассчитываем мощность

Различные инструкции советуют множество методов расчета мощности отопительного оборудования – для электрических котлов не исключение. Однако самый простой способов узнать искомое значения, проверенный многолетними наблюдениями, воспользоваться следующей формулой: W = Wуд * S [кВт]

  1. W – искомое значение мощности отопительного оборудования
  2. S – площадь дома
  3. Wуд – удельная мощность для различных районов страны (северные области – 0.2, южные области – 0.15, центральные области – 0.07)

Однако на полученное значение влияет немало посторонних факторов. Чтоб не допустить большой погрешности, необходимо учесть дополнительные тепловые потери, умножив на соответствующие коэффициенты:

  • Если кровля не утеплена – 0.25
  • Если стены не утеплены – 0.35
  • Если установлены старые окна или происходит частое проветривание – 0.15

Подводим итоги

Безусловно, электрокотлов для отопления дома набирают широкую востребованность. Они могут использоваться в качестве основного и дополнительного источника тепловой энергии. Однако прежде чем сделать выбор, необходимо решить насколько он будет целесообразным.

Электродные котлы отопления. Устройство и работа. Плюсы и минусы

Электродные котлы отопления широко применяются в отопительных системах квартир и частных домов. Во многих смыслах они превосходят по эффективности работы и эксплуатационным характеристикам оборудование нагревающее теплоноситель ТЭНами. Главными конкурентами электродных котлов являются вихревые устройства, пользующиеся популярностью на рынке теплового оборудования.

Устройство

Электродные котлы отопления работают на электродах по принципу электролиза. Главными компонентами этого отопительного котла, являются следующие элементы:

1 — Подача нагретого теплоносителя в систему отопления
2 — Стальной корпус
3 — Электроизоляционный слой
4 — Теплоноситель в процессе нагрева
5 — Блок электродов
6 — Подача теплоносителя
7 — Уплотнитель и дополнительная изоляция электродов
8 — Подключение электропитания

Как работают электродные котлы отопления

Отопительные системы электродного типа могут применяться только в закрытых системах. Они несовместимы со стандартными инженерными коммуникациями, которые используются в централизованном теплоснабжении. Очень важно, чтобы теплоноситель находился в закрытом контуре и вероятность контакта с ним полностью исключалась. Считается, что КПД таких устройств равен 96-98%. При этом максимального показателя можно достигнуть только используя специализированные теплоносители высшего качества. Применение обыкновенной воды категорически запрещено.

К применяемой воде в электродных котлах предъявляются определённые требования, она должна иметь требующиеся показатели сопротивления и проводимости, обеспечивающие скорость нагрева. Так как она является теплоносителем и элементом электрической системы.

Работа электродных котлов базируется на нагреве теплоносителя путём процесса ионизации, поэтому эти устройства ещё называют ионными, ионообменными или электролизными. Ионы, активно двигаясь, выделяют энергию, из-за чего происходит, нагрев теплоносящей жидкости. Именно благодаря этому и возможен столь высокий КПД, ведь теплоноситель получает нагрев без вспомогательных систем выполняющих роль посредников.

Электродные системы получили свое название благодаря тому, что внутри котла находится 2 электрода. На катод подается минусовый заряд, а на анод положительный. Через котел циркулирует теплоноситель, при этом в нем самом двигается электрический заряд, что приводит к разогреву жидкости.

Мощность в котлах регулируют путём изменения промежутка между электродами. Вода нагревается постепенно, при её нагревании электрическое сопротивление уменьшается, а величина тока возрастает, увеличивая объём выделяемого тепла.

Достоинства электродных котлов
  • Высокая скорость нагрева.
  • Быстрый выход на номинальную мощность.
  • Экономичность.
  • Компактность.
  • Возможность модернизации для увеличения мощности системы.

Технология подогрева теплоносителя позволяет обеспечить моментальную передачу тепла. В случае с оборудованием в котором применяется электрический ТЭН сначала осуществляется разогрев спирали, после кварцевого песка, далее металлической трубы и только в конце самой жидкости. Электродные котлы отопления лишены вспомогательных систем, которые будут забирать время на собственный разогрев. Электрическая энергия напрямую действует на теплоноситель, что в конечном счете позволит намного быстрее разогреть радиатор отопления и воздух в помещении. Также данное оборудование превосходит и газовые котлы. Электронное оборудование уже будет греть помещение, в то время как газ еще даже не разогреет сам теплоноситель в батареях.

Электродные котлы быстро выходят на номинальную мощность. Не менее важной особенностью такой системы является ее нормальная переносимость утечки теплоносителя из системы. Другое оборудование, работающее на электричестве, особенно это касается вихревых котлов, если жидкость вытечет, то сломается очень быстро. Когда же потеря теплоносителя наблюдается у электродных котлов, то катод и анод от этого никак не пострадают. После ремонта труб, или батареи, оборудование будет работать также эффективно.

Нельзя не отметить и компактность таких установок. Вес котла обычно составляет всего около 6 кг. Это невероятно мало и практически в 10 раз меньше чем газового оборудования. Столь маленький котел не требует много места для монтажа, что особенно важно при обустройстве автономного отопления в маленьких квартирах. Оборудование можно без проблем спрятать в нише или внутри шкафчика на кухне, под экраном ванной и т.д.

В том случае если подобранное оборудование имеет недостаточную мощность и в конечном счете не удается поддерживать требуемый уровень температуры, всегда можно доставить еще один котел. Две установки никак не помешают друг другу, несмотря на то, что располагаются в одной закрытой системе.

Недостатки электродных обогревательных установок

Данное оборудование безусловно является более безопасным чем газовые или твердотопливные системы. Но его нельзя назвать абсолютно безвредным. Для обеспечения работы электродные котлы отопления необходимо заземлять. Использование с ними устройств УЗО не гарантирует надежное срабатывание, так как система имеет большую продолжительность трассы отопления. По этой причине для предотвращения пробивания электрического тока требуется позаботиться о хорошем заземлении. Его нужно периодически проверять, контролируя место соединения на предмет окисления.

Основным недостатком оборудования является его высокая требовательность к качеству теплоносителя. Обычная вода из-под крана совершенно непригодная, поскольку для обеспечения нормальной и безопасной работы прибору требуется жидкость с высоким сопротивлением при передаче электрического тока. При этом стоит отметить, что однажды приобретя теплоноситель и залив его в систему можно практически забыть об интенсивном образовании накипи и коррозии, нежели в случае с применением обыкновенной воды.

Установка такого оборудования требует регистрации, что почти во всех странах сопровождается определенной бюрократической волокитой. К примеру, в России получение разрешения может занять полгода.

Расчет экономической выгоды от использования электродных котлов

При желании перейти на автономное отопление в квартире или доме существует несколько альтернативных вариантов оборудования, которое можно применять. Для подавляющего большинства жилищ выгоднее всего остановиться на электрических котлах, так как газопроводы имеются далеко не везде, а чтобы носиться с твердым топливом не всегда есть возможность или желание. Изучая вопрос, сколько будут потреблять электродные котлы отопления, можно заранее весьма точно рассчитать количество энергии необходимой оборудованию для работы в сутки или месяц.

Считается, что для обогрева 20 м² помещения со стандартными потолками на 2,5-2,7 м достаточного использования системы мощностью 1 кВт, и емкостью теплоносителя 40 л. Отталкиваясь от данного показателя можно проводить расчеты потребления в сутки. Установлено, что среднестатистические теплопотери здания при уровне мороза на улице -23°С котел включается и отключается фактически проработав 8 часов за сутки. Таким образом, в пик холода на обогрев помещения 20 м² уйдет 8 кВт в сутки или 240 в месяц. Для квартиры на 40 м² потребуется 480 кВт.

При этом не стоит забывать, что такое потребление будет наблюдаться на протяжении не всей зимы. При оттепели теплопотери дома значительно упадут, поэтому и греть потребуется меньше. Среднестатистическое время работы котла 8 часов в сутки возможно только в случае наличия достаточного уровня утепления здания. В первую очередь в нем должны быть установлены металлопластиковые стеклопакеты.

Похожие темы:

Преимущества электродных котлов

Заказать звонок

Заполните форму и мы Вам позвоним!


Главная особенность электродных котлов «ГАЛАН», в отличие от ТЭНовых котлов любых производителей , как отечественных, так и импортных, состоит в том, что они по показателю «Сезонная энергоэффективность отопления помещений» относятся к «Класс А+».



Это подтверждается п.3.2.1 и п.4.1.1 ГОСТ 33863-2016 «Энергетическая эффективность. Оборудование для отопления. Показатели энергетической эффективности и методы определения».



В соответствии с этим ГОСТ электродный котел определяется как «Устройство для отопления помещений, которое генерирует тепло путем использования эффекта Джоуля в электрических резистивных нагревательных элементах».



Электродные котлы «ГАЛАН» как раз и используют именно этот принцип нагрева в соответствии с законом Джоуля/Ленца. В соответствии с п.4.1.1 коэффициент полезного действия котлов «ГАЛАН» находится в пределах КПД 98 125.



ГОСТ 33863-2016 прямо соответствует положениям Регламента Комиссии Евросоюза от 18 февраля 2013 года 811/2013/EU.

Это официальные положения документов государственных органов России и Евросоюза, основанные на заключениях ведущих научно-исследовательских организаций международного уровня.

 Просим учитывать эти моменты , когда и если будете сталкиваться с «мнениями специалистов».

Мы с 1992 года производим электродные и ТЭНовые котлы и имеем  многолетний практический опыт, основанный на реальной эксплуатации сотен тысяч электрических котлов всех типов.

По результатам наших собственных многолетних данных, полученных при стендовых испытаниях и по опыту реальной эксплуатации наших котлов, коэффициент преобразования энергии СОР ( Coefficient of >Performance), также называемый тепловым коэффициентом , у электродного котла «ГАЛАН» составляет от 1,18 до 1,64,  в зависимости от модели и условий эксплуатации. Этот эффект проявляется не одномоментно (часы), а на дистанции (недели и месяца).

У ТЭНовых котлов (в том числе и нашего производства) он не превышает 0,98.



СОР (Coefficient of Performance) - параметр, показывающий соотношение между затраченной, в нашем случае – электрической, энергией (в кВт*ч) и полученной тепловой энергией (в кВт*ч).



Это означает, что в случае, если источником (генератором) тепла является ТЭНовый котел (любого производителя), на каждый затраченный 1 кВт*ч электроэнергии в систему отопления будет выдано не более 980 Ватт тепловой энергии.



В случае использования в качестве генератора тепла электродного котла «ГАЛАН», как показывают стендовые испытания и опыт реальной объектовой эксплуатации, на каждый 1 кВт*ч электроэнергии будет «выдано» в систему отопления от 1,18 до 1,64 кВт*ч тепловой энергии.

Таким образом , при использовании электродного котла Вы получаете три очень важных практических преимущества :

Важнейшее преимущество №1:

Возможность существенно ( в среднем от 40% ) экономить на ежемесячной оплате электроэнергии за работу электроотопления в случае использования электродного котла «Галан», в отличие от затрат на отопление любым электрическим котлом или прибором другого типа.

Важнейшее преимущество №2:

Возможность меньшей мощностью отопить больший объем помещения, если Вы ограничены по вводной мощности на помещение.

Пример:

Отапливаемая площадь – 72 м.кв., трубно-радиаторная система отопления. При стандартном для Центральной России соотношении 1 кВт тепловой мощности на 10 м.кв. (потолки до 2,7 м, минимальная температура -28°С), Вы должны выделить 7 кВт мощности на обогрев стандартным ТЭНовым котлом , конвекторами , инфракрасными панелями и т.п..



При очень хорошей теплоизоляции помещения можно допустить расчетное использование в 6 кВт номинальной мощности (необходимый автомат выключения – 32 А, при 7 Квт – 40 А). В этом случае примерное энергопотребление в зависимости от теплопотерь помещения (разные уличные температуры) будет составлять от 2,5 кВт*ч и выше.



Рассмотрим применение электродного котла «ГАЛАН» при тех же вводных условиях и при  СОР – 1,5 .

Для получения тепловой мощности в 7 кВт Вам потребуется электродный котел «ГАЛАН» с номинальной пиковой мощностью 5 кВт (7 кВт / 1,5 (минимальный тепловой коэффициент) =4,66 кВт).

В результате мы  имеем примерное энергопотребление в зависимости от теплопотерь помещения от 1,25 кВт*ч и выше. Требуемый автомат выключения – 25 А .



Итак.

Вы приобретаете ТЭНовый котел 7 кВт и имеете : энергопотребление от 2,5 кВт*ч и выделенный под котел автомат выключения 32 А ( или 40 А).



Или.

Вы приобретаете электродный котел «ГАЛАН» 5 квт и имеете: энергопотребление  от 1,25 кВт*ч и выделенный под котел автомат выключения 25 А.

Важнейшее

преимущество №3:

С учетом существенно более низких эксплуатационных расходов (ежемесячной платы за электричество) совокупная стоимость владения       ( Total cost of ownership ) электродным котлом «Галан» значительно ниже стоимости владения любого ТЭНового котла любого производителя.

Следовательно, Вы очень существенно экономите на своих совокупных затратах (первичные расходы на приобретение оборудования + ежемесячная плата за электричество + приобретение запчастей при необходимости) в случае эксплуатации электродного котла «Галан» в сравнении с эксплуатацией любого ТЭНового котла любого производителя.

А сэкономил – значит заработал!



Прочие преимущества:

  1. Электрод значительно более долговечен и ремонтопригоден при правильной (штатной) эксплуатации, нежели ТЭН. У нас до сих пор на объектах работают, без замены электродов, котлы по 15 – 20 лет. Цифры абсолютно невероятные для ТЭНовых котлов. В связи с долговечностью и слабой разрушаемостью электродов при использовании низкозамерзающего теплоносителя «Галан» срок службы электродных котлов составляет до 15 – 20 лет.
  2. По сравнению с ТЭНовыми котлами электродный котел несопоставимо более пожаробезопасен в случае:

- утечки теплоносителя либо падении давления в системе отопления. Нет теплоносителя – нет нагрева. Нет нагрева – нет вероятности пожара из-за аварии, в отличие от котла ТЭНового типа .

- аварийного «залипания» силового реле (контактора, пускателя и т.д.). «Залип» контактор – нагрев продолжается – температура растет – ток растет – срабатывает автомат защиты из-за превышения по току – котел обесточивается. У котла ТЭНового типа – температура растет – ток не растет – автомат защиты не срабатывает – нагрев продолжается бесконтрольно – возникает пожароопасная ситуация.

  1. Возможность, за счет элементарной корректировки удельной электропроводности теплоносителя (воды или низкозамерзающего теплоносителя «Галан») , оптимизировать ( увеличить или уменьшить) мощность котла под реальный , а не расчетный (теоретический) тепловой баланс отапливаемого помещения. Подобная оптимизация требуемой мощности возможна лишь при эксплуатации электродного котла «Галан».

У любых иных типов электрокотлов возможно лишь ступенчатое уменьшение номинальной мощности котла , но не ее увеличение.



Пример: Отапливаемая площадь – 72 м.кв., трубно-радиаторная система отопления. Расчетно необходим электрический котел мощностью 7 кВт. После установки котла, в морозы, выяснилось, что номинальной мощности котла недостаточно . Возможные причины :

  • для компенсации реальных теплопотерь, при недостаточной теплоизоляции помещения, требуется котел большей мощности;
  • на стадии проектирования неверно была рассчитана тепловая мощность радиаторов, реальное превышение свыше 20% - мощности котла недостаточно.



С обычным ТЭНовым электрокотлом однозначно потребуется замена на большую номинальную мощность, то есть покупка нового котла.



В случае же электродного котла «Галан» в покупке нового котла необходимости нет. Достаточно провести несложную корректировку удельной электропроводности и проблема нехватки мощности решена. Разумеется при соблюдении требований норм электро и пожаробезопасности .



Итак, мы перечислили основные преимущества электродных котлов «Галан».



Мы убеждены, что электродный котел «Галан» – решение для разумных и практичных.

Выбор за Вами!



Практическая работа №3

Определение основных параметров электронагревательных установок.

Цель работы.1: Научиться производить расчет основных параметров электронагревательных установок.

Содержание работы. Для усвоения методики расчета необходимо, пользуясь приведенным в методических указаниях примером, рассчитать основные параметры электронагревательной установки по данным своего варианта.

Упражнение. Определение основных параметров электронагревательных установок.

1. Определить полезную и установленную мощность проточного водонагре­вателя производительностью Q = 120 л/ч при начальной температуре воды tнач= 20 °С в конечной tкон = 90°С.

Решение. Полезную тепловую мощность водонагревателя определим по формуле

где 4,19 кДж/(кг-°С) —удельная теплоемкость воды; :

1 кг/л — плотность воды.

i1,i2 – начальная и конечная энтальпия воды

Установленная мощность:

Принимаем Ру=12 кВт.

Такие параметры имеет выпускаемый промышленностью проточный водона­греватель ЭПВ-2А .

2. Определить потребную мощность электрокалорифера для подогрева при­точного воздуха в свиноматочнике на 100 голов. Средняя норма воздухообмена на одну голову 15 м3/ч, температура наружного воздуха 5 оС, минимальная тем­пература воздуха внутри помещения 10 °С.

3. Мощность парового электродного котла 63 кВт, производительность 80 кг пара в час при давлении 98 кПа. Определить тепловой к. п. д котла

4. На прифермскои молочной, где обрабатывается 3000 л молока в сутки, предусматривается электрическая пастеризация молока. Пастеризацию проводят 2 раза в день по часу. Определить потребную мощность электрического пастеризатора.

ПРАКТИЧЕСКАЯ РАБОТА №4

Расчет электродных нагревателей

Цель работы.1: Научиться производить расчет резистивных и электродных нагревателей.

Содержание работы. Для усвоения методики расчета необходимо, пользуясь приведенным в методических указаниях примером, рассчитать параметры электродного нагревателя по данным своего варианта.

Упражнение. Расчет электродных нагревателей.

1. Электродный водогрейный котел имеет электродную систему с четырьмя плоскими пластинами. Ширина пластины b=20 см, высота h =30 см, расстояние между пластинами l=3 см. Определить производительность и мощ­ность котла при работе с водой, имеющей σ20=0,4-10-3 См-см-1,α=0,025о С-1. Начальная температура воды t1=20°C, конечная t2=90°С, напряжение питания 380/220 В.

Решение. Определим среднее значение проводимости воды (См-см-1) в интервале температур 20—90 °С, воспользовавшись формулой:

Геометрический коэффициент электродной системы:

Производительность котла (л/ч) определим, приняв K3/ή=1:

где с =4,19 кДж/(дц3*ОС). Мощность по

Определим мощность по электрическим параметрам. Сопротивление воды (Ом) в электродной системе:

Мощность (кВт)

что весьма близко к полученному выше результату.

Задание. Рассчитать электродную систему водонагревателя производительностью 0,25 м3/ч при начальной температуре воды 10°С и конечной 80 °С. Удельная проводимость воды при 20 °С равна 0,5-Ю"3 См-см~', напряжение питания 380 В.

ПРАКТИЧЕСКАЯ РАБОТА №5

Расчет мощности котла для теплого пола


Консультация по выбору электрокотла для теплого пола


Низкотемпературные системы отопления «теплые полы», составили серьезную конкуренцию традиционному обогреву с помощью радиаторов. Для нагрева теплоносителя, используют газовые и твердотопливные котлы. Современный электрокотёл для теплого пола, оптимально подходит к низкотемпературным системам отопления, что делает устройство, востребованным видом котельного оборудования.

Типы электрокотлов для водяных полов

Не все электрические котлы отопления, подходят для теплого водяного пола. У низкотемпературных систем отопления, существуют определенные ограничения, связанные с параметрами нагрева теплоносителя.

Максимальная температура, которую можно подавать с электрокотла на водяной пол – 55°С. Нагрева достаточно, чтобы обеспечить комфортную температуру 26-28°С, в районе пола. Данный параметр является основным, но, не единственным критерием выбора электрокотла.

При подборе котельного оборудования, обращают внимание на три важные характеристики:

  • Тип установки – электрические котлы для водяного теплого пола, изготавливаются в напольной и настенной версиях. Электродные модели, отличаются небольшим весом и часто устанавливаются непосредственно на трубопровод системы отопления.
    ТЭНовые котлы, по своей конструкции, практически, тот же бойлер и имеют во внутреннем устройстве, утепленную емкость с встроенным трубчатым нагревателем, что увеличивает вес. Напольные электрокотлы, отличаются большой мощностью.
  • Количество контуров – котельное оборудование, имеет один или два отопительных контура:
    1. Одноконтурные агрегаты (электродного и тэнового типа), работают на нагрев теплоносителя. Если требуется обеспечить ГВС, подключается бойлер косвенного нагрева.
    2. Двухконтурные модели (исключительно тэнового типа), одновременно нагревают теплоноситель и горячую воду для бытовых нужд. Модели с двумя контурами малоэффективны при нагреве горячей воды (теряется большое количество тепла, вода поступает после открытия крана с существенной задержкой), по этой причине, их рекомендуется подключать к внешнему теплоаккумулятору.
      Схема работает и при использовании двух тарифного счетчика. Ночью, когда электричество дешевле, вода в емкости нагревается, а днем, тепло используется для нагрева теплоносителя теплых полов и подогрева ГВС.
  • Принцип нагрева – для теплых полов, подходят ТЭНовые электрокотлы, имеющие широкий диапазон регулировок мощности. В классических электродных котлах, минимальный нагрев теплоносителя, начинается с 60°С, что связано с особенностями работы. В виду особенностей внутреннего устройства, при подсоединении к низкотемпературным системам отопления, требуется выполнить подключение через узел подмеса.
    Современные электродные приборы обогрева, в частности, марки Галан, имеют модифицированное устройство, позволяющее прямое подключение к теплым полам.

Эффективная система водяного теплого пола с электрическим отопительным котлом, всегда предусматривает наличие гребенки, включающей узел подмеса. Устройство препятствует подаче в отопительный контур теплоносителя, нагретого, свыше заданных параметров.

Можно ли использовать электрокотел для ГВС и теплого пола

Использование электрокотлов для водяного пола и систем ГВС, напрямую ограничено исключительно ТЭНовыми устройствами. В конструкции предусмотрено два раздельных кольца циркуляции, для каждого из которых, установлен свой нагревательный прибор. Раздельные контуры, облегчают регулировку интенсивности нагрева горячего водоснабжения и теплоносителя отопления.

Электродные модели не предназначены для подключения к ГВС, но при необходимости, можно модифицировать отопитель. Обвязка котла в таком случае будет включать:

  • Бойлер косвенного нагрева – для подогрева горячего водоснабжения, потребуется нагреть теплоноситель до температуры, на 10-20°С больше, чем требуется для теплых полов. Работать схема будет, как и в аналогичных системах с установленным газовым теплогенератором.
  • Гребенка со смесительным узлом – запитать водяной пол от электрического котла напрямую, не получится, по причине избыточной температуры теплоносителя. Потребуется снизить интенсивность нагрева. Для этого, в схему добавляется узел подмеса, расположенный на гидравлической гребенке. Только при таком подключении, устройство теплого пола с электрическим котлом электродного типа, будет работать.
  • Термодатчики – в конструкцию встроен датчик, фиксирующий температуру нагрева теплоносителя, но, при необходимости, дополнительно подключается комнатный термодатчик, контролирующий прогрев воздуха в помещении. При использовании теплых полов, датчик устанавливают на расстоянии, 15-20 см от поверхности пола.


Обвязка водяного пола, помимо гребенки, включает в себя систему водоподготовки и фильтрации, подпитки водяного контура. Обязательно устанавливается заземление, предотвращающее поражение электрическим током.

Электрокотлы с трубчатым нагревателем, подключаются к электросети через УЗО. Электродные агрегаты, исключительно через автоматику.

Время нагрева теплого пола от электрокотла, напрямую зависит от типа используемого оборудования. Электродные модели, выходят на рабочую мощность практически моментально. В ТЭНовых электрокотлах, до подачи нагретого теплоносителя, придется подождать около 10 минут.

Как выбрать электрический котел для водяного пола

Подключение водяного пола к электрокотлу, часто используется при монтаже автономного отопления в многоквартирных домах. При выборе определяют:

  • Основные функции котла – потребителю предлагают бытовые электрические котлы отопления с возможным подключением теплых полов, и модели, в которых данная функция не предусмотрена. Последние, потребуется переоборудовать, установив дополнительное оборудование.
  • Мощность – производительность котла высчитывает по отапливаемой площади.
  • Производитель – электрокотлы изготавливают немецкие, чешские, итальянские и российские производители.


Последние два критерия выбора, сложные и требуют квалифицированной помощи. Недавно, опытных консультантов попросили поделиться рекомендациями по грамотному подбору электрокотла, по мощности и производителю.

Как рассчитать мощность котла для теплого пола

Расчет котла, осуществляют по специальной формуле. Считается, что тепловая мощность при использовании электрокотла только для жидкостного пола, должна соответствовать 1 кВт, на каждые 10 м² отапливаемой площади. Если планируется установить двухконтурный электрокотел, к полученному результату добавляют порядка 30% необходимой производительности агрегата.

Одновременно, учитывают особенность двухконтурного котла. При включении ГВС, нагрев теплоносителя не прекращается. Соответственно, проводка испытывает пиковую нагрузку. В технической документации к электрокотлу, прописаны параметры кабеля для подключения. Проводка должна в точности соответствовать указанным характеристикам.

Выбор мощности котла, сопряжен еще с одной сложностью. После подсчетов, может оказаться, что необходимая мощность теплогенератора, будет 5,5 или 8,2 кВт. Полученный результат попросту округляем в большую сторону.

Какие электрокотлы рекомендованы для водяных полов

Как уже неоднократно замечалось в данной статье, не все электрокотлы подходят к теплым полам. Модели некоторых производителей, можно модифицировать, другие, нет. Судя по опыту эксплуатации и техническим характеристикам, подключать к теплым полам лучше электрокотлы следующих марок:

  • ТЭНовые котлы:
    1. Buderus Logamax, серии E
    2. Kospel EKCO (серия, специально разработанная для подключения к теплым полам)
    3. Ferroli LEB и Ferroli ZEWS (с возможностью подключения бойлера косвенного нагрева)
    4. ACV E-tech W (только для отопления) и ACV E-tech S (с возможностью подключения дополнительного пластинчатого теплообменника для ГВС)
    5. Vaillant серии eloBLOCK
    6. Baxi AMPTEC (серии, отдельно для радиаторов и теплых полов)
    7. Rilano ЭВПМ (с возможностью использования антифриза)
    8. Барский машзавод Ж7-КЕП
  • Электродные котлы:
    1. ГАЛАН, серии ОЧАГ, ГЕЙЗЕР и ВУЛКАН
    2. ATON Electro

Все модели проверены в отечественных условиях эксплуатации и хорошо показали себя в работе с низкотемпературными системами обогрева.

Затраты на отопление электрическим котлом с водяным полом

Затраты на электричество, один из самых существенных недостатков электрокотлов. Но, даже простые расчеты, помогают получить результаты, указывающие, что расход электроэнергии приведет к расходам намного меньшим, чем требуется платить за центральное отопление. Современные электрокотлы экономные и имеют высокую теплоэффективность.

Существуют способы уменьшить затраты электроэнергии:

  • Применение автоматики – расходы, после подключения комнатных терморегуляторов, уменьшаются на 15-20%. Дистанционный пульт управления, помогает быстро изменить настройки в случае необходимости, без посещения котельной.
  • Отказ от ГВС – для сравнения, электрический бойлер для нагрева воды, использует до 40% меньше электроэнергии, чем контур горячего водоснабжения, установленный в электрокотле.


Расход электроэнергии, для каждого электрокотла указан в технической документации.

Стоимость теплого пола (Руководство на 2020 год)

Сколько стоит теплый пол?

Стоимость напольного отопления может начинаться с 30 фунтов стерлингов для небольших проектов и повышаться от до 10 000 фунтов стерлингов для более крупных проектов . Стоимость будет зависеть от множества факторов, таких как:

  1. Систему теплого пола выбираете вы.
  2. размер вашей комнаты.
  3. Возраст вашего здания.

При внимательном рассмотрении и принятии решений, системы теплого пола являются отличным выбором для домовладельцев, поскольку они обеспечивают равномерно распределенное тепло и комфорт.

Полы с подогревом делятся на две категории: электрические и водяные системы. В системе электрического теплого пола, широко известной как «сухая система » , под полом или внутри него устанавливается набор проводов, где тепловая мощность регулируется термостатом.

Водяной теплый пол, также известный как влажная система , обеспечивает циркуляцию горячей воды по трубопроводам по всему полу, подключенным к бойлеру или тепловому насосу. Разбивка цен представлена ​​в таблице ниже:

Стоимость полов с подогревом - модернизация по сравнению с новым домом
Тип теплого пола Новый или отремонтированный Стоимость материалов Стоимость труда Время завершения Общая стоимость теплого пола
Электрический После ремонта £ 3 600 + 480–720 фунтов стерлингов 2-3 ​​дня 4 000–4 500 фунтов стерлингов
Электрический Новая сборка £ 2 100 + 240–480 фунтов стерлингов 1-2 дня 2300–2 600 фунтов стерлингов
Вода После ремонта £ 9 000 + 1,200–1680 фунтов стерлингов 5-7 дней 10 000–11 000 фунтов стерлингов
Вода Новая сборка £ 4800 + £ 960-1440 4-6 дней 5 500–6 500 фунтов стерлингов

Примерная таблица цен для дома площадью 60 м² с почасовой оплатой подрядчика 30 фунтов стерлингов

Расходы на теплый пол для пленочной электроизоляционной пленки начинаются от 50 фунтов стерлингов за квадратный метр , без учета термостата.Для системы горячего водоснабжения вы можете рассчитывать заплатить 40 фунтов стерлингов за квадратный метр , не включая плату за установку и приобретение дополнительного оборудования.

На рынке предлагаются комплекты от 165 фунтов стерлингов для алюминиевой конструкции 140 Вт / м², включая термостат для регулируемой тепловой мощности и датчик температуры пола.

Если вы хотите получить дополнительную информацию о расходах на теплый пол, GreenMatch всегда готов вам помочь. Вы можете получить до 4 предложений, заполнив быструю форму вверху, и вскоре получите от нас известия.Форма предоставляется бесплатно, и никаких дополнительных обязательств в отношении службы нет.

Узнайте о стоимости теплого пола в нашем справочнике

Сколько стоит установка теплых полов?

Когда дело доходит до установки, на стоимость теплого пола может влиять ряд различных факторов:

  • тип напольного покрытия
  • Состояние собственности
  • тип теплого пола.

Больше всего будут стоить материалы, за ними следует оплата продавца. Затраты подрядчика могут варьироваться от до 200–300 фунтов стерлингов в день , и это зависит от продолжительности процесса установки.

Факторы, влияющие на затраты

Высококачественная изоляция и термостат являются важными факторами, которые повлияют на стоимость теплого пола .

Они различаются в зависимости от модели и размера собственности, но вы можете рассчитывать потратить от до 9000 фунтов стерлингов. Изоляция поможет системе распределять более высокий выход тепла.Термостат будет регулировать время выхода тепла.

Укладка труб для систем влажных полов будет проще в новом здании, где не нужно снимать старое покрытие пола. При ремонте дома на электрический тип теплые полы обойдутся дешевле материалов. Давайте посмотрим на стоимость установки ниже.

Ремонт дома Инсталляция

Одноместные номера или ванные комнаты отлично подходят для электрических полов с подогревом , особенно в небольшом проекте реконструкции.

Если вы не можете найти точный размер для своего проекта, всегда рекомендуется приобретать меньший размер и при желании добавлять дополнительный мат , который защищает от трещин. в неотапливаемых областях. Это позволит избежать ненужного перегрева в помещении.

Отдельный комплект кабелей для комнаты 4,5 м² стоит от 290 фунтов стерлингов .

Мокрые полы с подогревом в отремонтированном здании стоит около 150 фунтов стерлингов за м² , без учета трудовых работ, которые могут занять до 6-7 дней.

Монтаж нового здания
Расходы на подогрев пола

могут быть огромными, учитывая все сопутствующие расходы, но некоторые электрические системы являются отличным доступным решением для нового строительства.

Средняя цена за м² может начинаться с £ 35 , а установка может занять до двух дней. Однако использование электрических полов с подогревом во всем здании приведет к большим счетам за электроэнергию.

Системы теплой воды «теплый пол» больше подходят для новых домов.Мокрая система может стоить более 80 фунтов стерлингов за м², что более чем вдвое превышает сумму по сравнению с системой электрического пола.

Сколько стоит обогрев пола?

Эксплуатационные расходы водяного теплого пола зависят от многих факторов, таких как тип основного генератора системы - бойлер или тепловой насос.

Большим преимуществом установки водяного теплого пола является более низкая стоимость эксплуатации. Использование хорошего выравнивания пола может снизить необходимую температуру подачи на 20%.Наличие системы, работающей с более низкой температурой, может сэкономить вам около 10 фунтов стерлингов в год по фунтов стерлингов на каждый градус.

Как водяной, так и электрический теплый пол можно регулировать для предотвращения ненужного использования тепла. Не рекомендуется оставлять пол с подогревом постоянно включенным, особенно при хорошей теплоизоляции.

Возьмем, например, средний размер комнаты , ванная комната площадью 4 м², которая отапливается 4 часа в день. Средняя цена электроэнергии 14.37л / кВт в Великобритании. Это может составить фунтов стерлингов от 10 до 11 фунтов стерлингов в месяц .

Расчеты зависят от местоположения - например, в Северной Шотландии цены на электроэнергию могут быть выше, чем в Лондоне.

Типы теплых полов и оборудования

Электрические системы обеспечивают простоту и гибкость с точки зрения установки с широким ассортиментом матов , свободных кабельных вводов и систем нагревательной пленки на выбор.

Системы водяного пола более сложны с точки зрения материалов и монтажа, но при подключении к конденсационному котлу хорошего качества или тепловому насосу они обеспечивают очень эффективную выработку энергии.

Какой пол лучше всего подходит для моего дома?
Ср. Размер номера Подходящая электрическая система Подходящая система водоснабжения
4 м²

Электрический коврик

- Предварительно разнесенные, подходят для небольших домашних работ

Конденсационный котел

- Газ дешевле электричества

14 м²

Кабель со свободной посадкой

- Дешевле устанавливать в больших помещениях и вокруг нечетных углов и углов

Насос источника воздуха

- Более низкие эксплуатационные расходы со временем

Система электрического теплого пола

Материалы для электрических систем полов дешевле, но, учитывая более высокие цены на электроэнергию, можно ожидать, что в долгосрочной перспективе затраты на электрические полы будут выше, чем в мокрых системах.Вот почему электрические полы - отличное решение для небольших помещений или проекта модернизации здания .

Коврики для теплого пола
Коврики с подогревом

отлично работают, если их установить под камнем, плиткой, мрамором, потому что они хорошо сохраняют тепло, что делает систему очень эффективной.

Если вы планируете использовать электрический коврик в качестве основного источника тепла, для получения достаточного тепла рекомендуется мат типа 150 Вт / м²-200 Вт / м² .

Коврики или ролики предварительно разнесены, и вы можете выбрать нужный размер для комнат правильной формы.

Положив тонкий слой изоляции поверх бетонного пола, вы гарантируете быстрое время прогрева, поскольку тепло распространяется вверх, сводя к минимуму тепловые потери.

Инвестирование в мат большей мощности на оптимизирует использование тепла, чтобы вы могли наслаждаться преимуществами равномерного рассеивания тепла без увеличения стоимости электроэнергии. Для достижения оптимального тепла за меньшее время и максимальной экономии энергии положите мат на хорошо изолированный бетонный черновой пол или плиточный пол.

Свободные кабельные вводы

Проволока со свободной посадкой обеспечивает большую гибкость при размещении параметра в нужной комнате. Этот тип электрического теплого пола идеально подходит для ванной комнаты с ванной или любых больших или комнат неправильной формы .

Стоимость теплого пола этого типа варьируется в зависимости от производителя, но если вы работаете в комнате 14 м² , ожидайте, что кабельная система будет до на 20% дешевле , чем покупка электрического мата для комнаты того же размера.

Ослабленные кабели можно легко протянуть вокруг нечетных углов, а тяжелую мебель или бытовую технику можно закрепить на полу без дополнительных усилий по их удалению.

Пленка для обогрева пола
Пленочный теплый пол

легко укладывать в сухих помещениях и идеально подходит для деревянных полов , паркета и ламинатных полов . Лучше всего устанавливать этот вид поверх бетона или ДСП.

Его можно разместить под слоем теплоизоляции или использовать на деревянных и мягких полах, поместив покрытие, которое будет способствовать передаче тепла.

В зависимости от чернового пола может потребоваться дополнительная изоляция и подложка.

Система водяного отопления

Трубы для теплого пола могут быть подключены к котлу или тепловому насосу. Ключевой характеристикой этой системы является то, что она работает с водой с температурой ниже . По своей эффективности тепловые насосы считаются подходящим вариантом для систем обогрева полов. Однако в случае гораздо более высокой потребности в отоплении более подходящим может быть бойлер.

Если в доме уже есть бойлер, приобретение энергосберегающего котла сократит ваши счета за электроэнергию. Действующие правила предписывают, что котлы, используемые для теплого пола, должны быть конденсационного типа.

Ожидайте, что при использовании конденсационного котла энергоэффективность повысится примерно на 25% по сравнению с радиаторами, в то время как тепловой насос даст еще большую разницу: до 40% более эффективной.

Температура подачи воды из бойлера может составлять от до 65 ° C в зависимости от покрытия верхнего этажа, в то время как некоторые тепловые насосы, такие как типа источника воздуха , работают с 35 ° C .Это потребует уменьшения расстояния между трубами и увеличения материальных затрат.

Инвестиции в систему водяного теплого пола окупятся в долгосрочной перспективе: эксплуатационные расходы на ниже , а на выше эффективность .

Этот тип отопления требует профессиональной установки и может привести к более высоким затратам на теплый пол в старом здании. С учетом необходимой подготовки пола, мокрые системы будет дешевле устанавливать на новые перекрытия из балок или в новостройках.

Стоимость нового котла может достигать £ 2000 для модели с рейтингом А.

С другой стороны, стоимость теплового насоса может быть даже выше, но они считаются недорогими в эксплуатации в долгосрочной перспективе.

Если вы не уверены, какой выбрать бойлер или тепловой насос, помните, что:

  • Тепловые насосы в три раза эффективнее и подходят для полов с подогревом с деревянными полами, требующими более низкой температуры.
  • Котлы , с другой стороны, могут быть более подходящими для небольших проектов и более эффективными в более холодных регионах за счет выработки большего количества энергии.
Коллекторы теплого пола

Коллекторы для теплых полов регулируют поток воды , чтобы обеспечить постоянное тепло по всему полу.

Открытые коллекторы для низких температур до 60 ° C распределяют равномерный поток и постоянную температуру без смесительного клапана.Вода циркулирует в системе теплого пола с помощью тепловых насосов.

Коллекторы со смесительным насосом требуются там, где температура воды превышает 60 ° C, для обеспечения и поддержания правильной температуры.

Эксплуатационные расходы на пол с подогревом зависят от потребления энергии и стоимости электричества в районе собственности.

Стоит ли теплый пол дешевле, чем радиаторы?

Электроэнергия дороже газа, поэтому электрические теплые полы не будут стоить дешевле, чем использование газового радиатора.

Однако после первоначальной цены на материалы и установку, водяные теплые полы со временем окупятся очень дешевыми счетами. Тепло более эффективно распределяется по комнате и обеспечивает лучший контроль температуры.

Кроме того, домовладельцы в Великобритании, использующие возобновляемых источников энергии для выработки тепла, могут претендовать на схему финансового стимулирования.

Поощрение возобновляемого тепла

Renewable Heat Incentive (RHI) - это программа правительства Великобритании, которая поощряет домовладельцев использовать возобновляемых источников энергии .Он предлагает поддержку котлов, работающих на биомассе, тепловых насосов земля-вода и воздух-вода.

Ofgem, регулирующий орган RHI, имеет дополнительную информацию о том, как подавать заявку, как производятся расчеты и о последних изменениях в схеме.

Следует ли оставлять теплый пол постоянно включенным?

Да, в холодные зимние месяцы рекомендуется оставлять его постоянно включенным. Для подогрева полов требуется больше времени, и их отключение приведет к ненужной трате энергии. Установка термостатов для разных комнат обеспечит наиболее эффективное регулирование тепла и оптимальное распределение тепла там, где это больше всего необходимо.Современные термостаты предлагают пониженную температуру, которая автоматически понижает температуру ночью и позволяет сэкономить на ваших счетах.

Найдите подходящего поставщика теплых полов в Великобритании

Чтобы найти подходящего поставщика для полов с подогревом, необходимо тщательное планирование и принятие решений . Важно сравнить компании, чтобы найти подходящее решение для вашего дома. Ниже вы можете найти поставщиков из Великобритании, специализирующихся на системах теплого пола.

Выбор подходящей цены на теплый пол зависит от размера и состояния вашей собственности.Если вы хотите получить индивидуальное решение, соответствующее вашим потребностям, мы готовы помочь вам, предоставив необязательную бесплатную услугу . Просто заполните нашу контактную форму с вашими потребностями и спецификациями, и мы скоро свяжемся с вами и предоставим до 4 предложений от ближайших к вам поставщиков.

Написано Рамона Гошева Контент-писатель Рамона - автор контента в GreenMatch, уделяющий большое внимание экологическим вопросам и устойчивости.Она получила образование в области творчества и письма, а также имеет опыт создания мероприятий и создания контента для различных сред. .

Стоит ли теплый пол?

Все больше домовладельцев переходят к «скрытым» системам отопления, поскольку они стремятся удалить радиаторы в пользу увеличения пространства вокруг дома. Полы с подогревом - один из самых популярных вариантов, поскольку они предлагают современный, уютный и даже роскошный способ обогрева дома, но стоит ли его устанавливать?

Мы рассмотрели плюсы, минусы и затраты на установку теплого пола, чтобы помочь вам решить, является ли это правильным выбором для вашего дома.


Найдите местного инженера-теплотехника
Получите БЕСПЛАТНЫЕ расценки на установку теплого пола от проверенных инженеров в вашем регионе. Получите цитаты сейчас ..

Как работает теплый пол?

Под полом, как вы могли догадаться, встроена система подогрева пола. Нагревая каждый дюйм пола до низкой температуры (по которой удобно ходить), тепло равномерно распределяется по комнате. Доступны два разных типа полов с подогревом: электрический и водяной.Вот что могут предложить оба:

  • Электрический , или «сухой» пол с подогревом использует ряд электрических проводов или электрических нагревательных листов для обогрева комнаты снизу или внутри пола.
  • Вода , или «мокрые» системы теплых полов обеспечивают циркуляцию горячей воды под полом по трубам от котла, которые затем нагревают комнату. Если у вас есть солнечная система нагрева воды или тепловой насос с воздушным источником, вы можете использовать их для питания системы.

Система полов с подогревом будет размещена поверх слоя теплоизоляции, который гарантирует, что все тепло проходит вверх в комнату и не теряется через пол.

Каковы преимущества теплого пола?

Полы с подогревом могут иметь много преимуществ по сравнению с другими системами отопления, давайте посмотрим, что они могут предложить вашему дому.

Равномерно обогреть всю комнату

Полы с подогревом - это не только то, что вашим ногам будет тепло и уютно, поэтому вам не придется носить тапочки, они равномерно распределяют тепло от пола до потолка. Агрегаты определенного размера могут обогревать даже большую площадь, чем радиаторы.

Больше места вокруг дома

Вы можете быть удивлены тем, насколько больше места можно получить, просто сняв радиаторы.Выбор теплого пола вместо радиаторов даст вам возможность прижать диваны, ящики или книжные полки прямо к любой стене, которую вы пожелаете.

Мокрая система потенциально может снизить ваши счета за отопление

При работе при более низкой температуре, чем в более традиционных системах отопления, радиаторы должны иметь высокую температуру для обогрева комнаты, и вы вскоре сможете увидеть экономию на счетах за электроэнергию, если установите систему водоснабжения. Из-за того, что для работы требуется электричество, сухие системы более дороги в эксплуатации.

Работы с разными напольными покрытиями

Полы с подогревом можно использовать под разными типами полов, в том числе:

  • Камень
  • Плитка
  • Ламинат
  • Винил
  • Ковролин и ковровые покрытия

Хотя он может быть установлен под всеми этими различными напольными покрытиями, будут различия в том, насколько быстро и эффективно тепло передается на поверхность. Вы получите наилучшие результаты на поверхности с хорошей проводимостью, такой как плитка или камень, но будет совместимая система практически для любого типа полов.

Предотвращает циркуляцию пыли

Пыль не только может скапливаться за радиаторами, что затрудняет их очистку, но и распространяет пыль по комнате, когда они включены. С другой стороны, полы с подогревом этого не делают, и это отличная новость для всех, кто страдает астмой или аллергией на пыль.

Увеличьте стоимость вашего дома

Полы с подогревом часто считают современным и высокотехнологичным способом обогрева дома, который может дать ощущение роскоши потенциальным покупателям, если вы собираетесь продать свой дом.


Найдите местного инженера-теплотехника
Получите БЕСПЛАТНЫЕ расценки на установку теплого пола от проверенных инженеров в вашем регионе. Получите цитаты сейчас ..

Каковы недостатки теплого пола?

Несмотря на то, что у полов с подогревом есть несколько плюсов, перед принятием окончательного решения стоит также обратить внимание на минусы.

Стоимость установки

Сама система продается по разумной цене, но вскоре стоимость установки может возрасти.Если вы не выполняете работы на полах во время установки или переезжаете в новую постройку, где вы можете немедленно установить систему, это может оказаться дорогостоящим.

Больше времени на обогрев помещения

Так как полы с подогревом работают при низкой температуре, неизбежно потребуется больше времени, чтобы обогреть комнату снизу вверх.

Ограничения на размещение некоторой мебели

В электрических системах мебель с плоской нижней частью не может быть размещена на участке пола, где установлен нагревательный мат или кабель, это может ограничить поток воздуха и вызвать тепловую блокировку.То же самое и с предметами, имеющими ценность более 2,5, таких как коврики или мешки с фасолью.

Использование электрических систем может быть дорогостоящим

Вам нужно будет не только заплатить электрику, чтобы подключить систему к электросети, общие эксплуатационные расходы на электричество намного выше, чем на воду.

Как воздушные и наземные тепловые насосы могут помочь вашей системе теплого пола

Хотя воздушные тепловые насосы и наземные тепловые насосы работают по-разному: воздушные тепловые насосы поглощают тепло из воздуха снаружи, а наземные тепловые насосы отбирают тепло из земли через трубы, они могут принести те же преимущества для вашей системы теплого пола.

Из-за низких температур, требуемых для теплого пола, тепловые насосы с воздушным и грунтовым источниками являются идеальным способом обогрева системы с меньшими эксплуатационными расходами.

Если вы хотите узнать больше о геотермальных тепловых насосах, у нас есть несколько руководств, которые помогут вам понять, как они работают, а также о больших преимуществах и потенциальных недостатках.


Получите БЕСПЛАТНЫЕ предложения по тепловому насосу
Получите БЕСПЛАТНЫЕ расценки на тепловой насос с воздушным источником от проверенных инженеров в вашем районе.Получите цитаты сейчас

В каких комнатах можно установить теплый пол?

Полы с подогревом могут быть установлены как на первом, так и на верхних этажах, наиболее популярным местом для установки является ванная комната. Однако вы не ограничены только ванной, так как вы можете установить пол с подогревом по всему дому, от кухни до гостиной, а также спален, и, как мы упоминали ранее, его можно разместить под многими типами полов. Если не хотите полностью расставаться с радиаторами, то в одних комнатах можно установить теплый пол, а в других - радиаторы.

Сколько стоит установка теплых полов?

Электрические системы могут стоить около 75 фунтов стерлингов за квадратный метр матов для подогрева пола, а стоимость кабеля - 100 фунтов стерлингов за метр. Затраты на материалы и установку системы на водной основе будут выше, но электричество стоит дороже в долгосрочной перспективе.

Помимо типа системы, которую вы установили, существует множество других факторов, которые могут повлиять на стоимость установки теплого пола:

  • Устанавливаете ли вы водопровод или электричество
  • Количество номеров и их размер
  • Снятие любых радиаторов
  • Если вы выполняете работы с полами во время укладки

Из-за множества различных факторов, которые могут повлиять на стоимость, мы настоятельно рекомендуем получить расценки как минимум от 3 установщиков, чтобы дать вам наилучшие шансы заключить идеальную сделку.Вы можете получить бесплатные расценки от проверенных инженеров в вашем районе, используя Boiler Guide, и это не несет никаких обязательств.

Доступны ли другие «скрытые» системы отопления?

Если вам нравится идея системы отопления, которая не занимает много места, но не хочет, чтобы тепло находилось прямо у вас под ногами, есть несколько альтернатив:

  • Плинтус с подогревом
  • Настенное отопление
  • Как работает обогрев плинтуса?

    Идея обогрева плинтусов была встречена изобретателем с хладнокровием, когда изобретатель представил ее в логове драконов, но с тех пор превратилась в горячую инвестицию.Как и в случае с подогревом полов, тепло поступает из нижней точки комнаты, но, поскольку он не нагревает весь пол, он обеспечивает равномерное распределение тепла по комнате за меньшее время, что означает меньшее потребление энергии и более низкие счета за электроэнергию.

    Чтобы дать вам представление о стоимости, установка обогрева плинтуса вокруг двухквартирного дома с 2 спальнями может стоить до 6000 фунтов стерлингов.

    Как работает панельное отопление?

    Установка стеновых панелей вокруг вашего дома дает вам возможность обогреть только небольшую площадь стены или всю комнату в зависимости от потребностей вашего дома.Они могут быть встроены в стены, наклонные потолки и многие другие стены сложной формы. Одним из важных преимуществ является то, что они помогают предотвратить появление плесени, поскольку они оставляют ваши стены теплыми и сухими. Цены обычно начинаются от 70 фунтов за квадратный метр.


    Найдите местного инженера-теплотехника
    Получите БЕСПЛАТНЫЕ расценки на установку теплого пола от проверенных инженеров в вашем регионе. Получите цитаты сейчас ..
.Расчет котла

- Стоимость нового газового котла с установкой

Добро пожаловать в калькулятор установки котла

Мы создали этот бесплатный инструмент, чтобы помочь вам получить ориентировочную стоимость нового установленного котла. Расчеты основаны на среднем газовом котле и средней стоимости установки - в зависимости от ваших индивидуальных требований.

Мы задаем ряд вопросов, чтобы рассчитать цену с учетом вашей ситуации. Пожалуйста, помните, что это ориентировочная цена , и вам все равно нужно будет получить расценки от утвержденного установщика, прежде чем выполнять какие-либо работы.

Вот предыстория вопросов, которые мы задаем в калькуляторе…

Вид недвижимости

Это повлияет как на размер, так и на тип котла, который вам нужен, например Для обычного бойлера требуется большой накопительный бак и водонагреватель, поэтому он обычно не подходит для небольших домов.

Кол-во спален

Указывает размер обогреваемой площади. Чем больше у вас спален, тем выше требуется мощность.

Кол-во ванных комнат

Если у вас более одной ванной комнаты, вам может понадобиться бойлер с накопительным резервуаром для горячей воды, чтобы справиться с более высокой потребностью в горячей воде.

Действующий котел

Стоимость установки будет зависеть от того, что сейчас на месте; замена подобного на подобное будет дешевле, чем внедрение совершенно новой системы.

Какой тип котла вам нужен

Сложность установки повлияет на цену e.грамм. Обычная система включает в себя накопительный бак и водяной цилиндр, а также бойлер, тогда как комбинированный бойлер представляет собой единый блок.

Кол-во радиаторов

Чем больше радиаторов нужно поставить котлу, тем мощнее он должен быть. Если установить термостатические клапаны радиатора на все радиаторы, это также увеличит стоимость.

Средние цены на новый газовый котел

Мы составили следующие таблицы, в которых показаны средние цены, которые были указаны нашими клиентами, в зависимости от их типа недвижимости и количества ванных комнат.Все эти цены основаны на замене комбинированного бойлера на комбинированный бойлер и включают в себя стоимость промывки и магнитного фильтра.

Таунхаус
Кол-во ванных Типовая стоимость
1 £ 2054
2 £ 2207
3+ £ 2772
Парный дом
Кол-во ванных Типовая стоимость
1 £ 2040
2 £ 2142
3+ £ 2949
Частный Дом
Кол-во ванных Типовая стоимость
1 £ 2152
2 £ 2319
3+ £ 2490
Квартира / апартаменты
Кол-во ванных Типовая стоимость
1 £ 2147
2 £ 2267
Бунгало
Кол-во ванных Типовая стоимость
1 £ 2242
2 £ 2361

Требуется Powerflush

Настоятельно рекомендуется, чтобы установщик выполнил промывку вашей системы перед установкой нового котла, чтобы избежать загрязнения новой системы осадком и мусором из старого.Инженер подключит насос к вашей системе центрального отопления и протолкнет специальные химикаты по трубам, котлу и радиаторам.

Требуется магнитный фильтр

Магнитный фильтр - это дополнительный компонент, который притягивает и собирает металлический мусор в системе, предотвращает засорение и может продлить срок службы вашего котла.

Ищете цены на масляный котел?

Вскоре мы добавим масло в калькулятор в качестве топлива, но пока что, пожалуйста, воспользуйтесь нашей текущей службой, чтобы получить расценки на масляный котел.

.

Отопление: полное руководство по центральному отоплению, бойлерам, радиаторам, плитам, каминам и полам с подогревом

Ищете совета по отоплению дома? Независимо от того, обновляете ли вы систему отопления или устанавливаете новую, это может показаться сложным, но стоит приложить усилия, чтобы сделать ваш дом более комфортным для жизни. Конечно, вы также не захотите упустить меньшие счета за топливо и повышенную энергоэффективность.

Щелкните наши быстрые ссылки, чтобы перейти к нашему руководству.

Если вы предпочитаете центральное отопление, радиаторы, печи, камины или полы с подогревом, наше подробное руководство охватывает все, что вам нужно знать о том, как обогревать дом.

Просмотрите наш нагревательный узел для получения дополнительной информации и советов.

Что такое система отопления?

На простейшем уровне система отопления имеет часть, которая генерирует тепло, и часть, которая распределяет эту мощность по дому.

В собственности требуется как отопление, так и горячая вода. Итак, самая простая из всех систем отопления будет иметь: котел, который использует топливо для нагрева воды и включает насос для ее перемещения; трубопровод, для подачи теплой воды по дому; излучатели, будь то радиаторы или теплые полы; и, если бойлер не является водонагревателем комбинированной (комбинированной) конструкции по требованию, накопителем горячей воды для использования по мере необходимости.

(Изображение предоставлено: Frontline Bathrooms)

Следует ли обновить центральное отопление?

Вы с лучшей энергетической компанией?

Счета за электроэнергию могут быть большими, и многие из нас могут заключить более выгодную сделку с другой компанией или по другому тарифу. Чтобы быстро сравнить свой ежемесячный счет с тем, что вы могли бы получить в другом месте, перейдите на uSwitch - они предоставят вам объективные цифры.

Если вашей системе центрального отопления и горячего водоснабжения больше 10 лет, то бойлер, радиаторы и даже трубопроводы могут не работать в полную силу и могут не соответствовать потребностям вашего образа жизни и здания.

Изменения или дополнения к системе за эти годы, возможно, не помогли, и, если вы планируете капитальный ремонт или расширение, почти наверняка настало время переосмыслить.

В основе большинства систем лежит бойлер, а иногда и печь, хотя варианты экологического отопления, включая солнечные тепловые панели и наземные или воздушные тепловые насосы (см. Выше), становятся все более распространенными и могут быть аккуратно интегрированы в старинный дом. а также более новые дома.

Хотите знать, может ли эко-система отопления сэкономить вам деньги? Ознакомьтесь с нашей удобной функцией, чтобы получить все ответы.

(Изображение предоставлено: Frontline Bathrooms)

Типы систем отопления и затраты на установку

Правильная система отопления для вашего дома должна соответствовать вашей собственности, образу жизни и бюджету.

Для многих домов подойдет комбинированный котел, обеспечивающий отопление радиаторов и горячую воду по мере необходимости. Для больших домов с повышенным спросом на горячую воду может потребоваться системный бойлер, обеспечивающий отопление радиаторов или полов с подогревом, полотенцесушители и горячую воду через накопительный накопитель.

Магистральный газ

Газовая система отопления будет стоить около 3 000 фунтов стерлингов от до 5 500 фунтов стерлингов для типичного дома площадью 93 м 2 с тремя спальнями и террасами.

Районы без магистрального газа

Если вы живете в районе без магистрального газа, в качестве топлива для системы отопления можно использовать нефть, сжиженный нефтяной газ (СНГ), электричество, твердое топливо или биомассу. За исключением электроэнергии, все эти варианты требуют хранения топлива на месте.Вариант по умолчанию, когда нет магистрального газа, - это центральное отопление, работающее на жидком топливе.

Капитальные затраты на недвижимость 93m 2 составляют около £ 4,000 до £ 6,500 , включая бойлер, резервуар для хранения масла, водонагреватель, радиаторы, детали и рабочую силу.

Стоимость установки системы обогрева наливом сжиженном нефтяном газе немного ниже, чем для системы отопления на жидком топливе, так как резервуар обычно предоставляется поставщиком газа в аренду, но эксплуатационные расходы немного выше.Резервуар для сжиженного нефтяного газа можно закопать, что делает его хорошим выбором для тех, у кого ограниченное пространство для наземного резервуара для масла. LPG также предлагает варианты для газовой плиты и настоящих газовых каминов с эффектом пламени.

Топливо из биомассы

Наиболее распространенным и практичным выбором топлива из биомассы являются древесные гранулы или щепа. Также доступны системы сжигания бревен и даже тюков соломы.

Стоимость установки системы, работающей на биомассе, относительно высока, и вам также потребуется много места для котла, тепловых накопителей и относительно громоздкого топлива.Это означает, что обычно это вариант только для домов с большими садами и местом для хранения растений и топливного склада или пристройки, которую нужно переоборудовать.

Поскольку отопление на биомассе в настоящее время субсидируется в рамках программы по стимулированию использования возобновляемых источников тепла (RHI), это может быть рентабельным вариантом, если хорошо спроектировано.

Электроэнергия

Относительно дорогой вариант топлива для отопления дома, электричество обычно используется только там, где нет магистрального газа и нет места для хранения других вариантов топлива, или негде установить дымоход для отопительного прибора.

Самым распространенным вариантом электрической энергии является накопительное отопление, работающее от более дешевой электроэнергии в непиковые периоды, например, Economy 7 и Economy 10. Стоит изучить варианты альтернативной системы, которая может снизить эксплуатационные расходы.

Электричество обычно используется для модернизации системы подогрева полов в небольших помещениях, а не для обогрева всего дома.

Тепловые насосы

Используя технологию охлаждения обычного охлаждения, тепловые насосы извлекают возобновляемую солнечную энергию из воздуха, земли или воды.Тепловой насос является рентабельным вариантом только тогда, когда он тщательно спроектирован так, чтобы обеспечить среднюю производительность (соотношение полезной энергии, извлеченной на кВтч потребляемой электроэнергии), компенсирующую высокую стоимость топлива.

Это наиболее экономично, если ваш дом имеет очень низкую потребность в тепле, потому что он имеет высокий уровень изоляции и воздухонепроницаемости и сочетается с низкотемпературными излучателями тепла, такими как теплые полы.

При питании от экологически чистой электроэнергии тепловой насос является надежным вариантом отопления.

Солнечные панели

Хотя стимулы для установки солнечных панелей в настоящее время исчезли, а схема государственных льготных тарифов будет завершена с 1 апреля 2019 года, с другой стороны, стоимость самих панелей резко снизилась. а бытовые батареи позволяют хранить солнечную электроэнергию, а не экспортировать ее в сеть.

Стоит отметить, что если вы владелец старинной собственности, вам нужно будет принять все необходимые меры, чтобы не повредить характер вашего дома.Хотя разрешение на строительство обычно не требуется, они не должны выходить на шоссе, если ваш дом находится в заповедной зоне. Если ваш дом указан в списке, вам потребуется согласие.

Просмотрите наше руководство по основным солнечным панелям , если вы думаете об этом как о варианте.

(Изображение предоставлено Дугласом Гиббом)

Управление системой отопления

Хороший контроль жизненно важен для эффективности системы отопления и обеспечивает больший комфорт. Термостатические радиаторные клапаны сейчас широко распространены, но дополнительный контроль можно получить, вложив средства в интеллектуальный термостат.

Достойное вложение, даже для наименее разбирающихся в тахометрах среди нас, лучшие модели интеллектуальных термостатов способны изучать ваше поведение при обогреве и впоследствии оптимизировать его, что приводит к впечатляющей годовой экономии. Кроме того, эта беспроводная технология избавляет от необходимости прокладывать кабели.

Там, где необходимо проложить кабели или трубы, тщательно спланируйте их маршрут, чтобы минимизировать помехи. Избыточные дымоходы могут стать хорошим путем от верха до низа старого здания.

Чтобы узнать больше о огромных преимуществах, прочтите наши 10 причин, почему вам нужен умный термостат.Уже убедились? Просмотрите нашу подборку лучших интеллектуальных термостатов и начните оптимизировать использование (и расходы) энергии уже сегодня.

Что можно и нельзя делать в отношении центрального отопления

  • Помните об опасности возгорания при использовании паяльных ламп для пайки соединений трубопроводов. Прекратите «горячие работы» за час до конца рабочего дня и убедитесь, что территория проверена, прежде чем оставлять ее без присмотра. Во время работ устанавливайте датчики угарного газа и дыма.
  • Убедитесь, что ваш котел ежегодно обслуживается зарегистрированным инженером, чтобы поддерживать его работоспособность и безопасность.
  • Размещайте термостаты так, чтобы вокруг них был хороший воздушный поток, и они не подвергались сквознякам или прямому нагреву от радиаторов.
  • Не позволяйте никому работать с вашим котлом, если они не имеют соответствующей квалификации. Только инженеры, внесенные в Реестр газовой безопасности, могут работать с газом.
  • Не трогайте асбест. Это опасно для здоровья и часто встречается вокруг старых труб и систем отопления. Если вы подозреваете, что он присутствует, обратитесь за консультацией к специалисту.
  • Не забывай думать о будущем.Если вы, вероятно, захотите установить солнечные тепловые панели или другие возобновляемые источники энергии, убедитесь, что система, которую вы сейчас используете, будет работать с ними.

Котлы

На ваш котел приходится около 60% общих затрат энергии в вашем доме, поэтому жизненно важно обеспечить его соответствие вашим потребностям. Существует три основных типа систем отопления:

  • обычная, открытая, с естественной подачей, с баками на чердаке;
  • система высокого давления, питаемая прямо от сети, в которой хранится горячая вода в баллоне;
  • комбинированный (комбинированный) бойлер, вырабатывающий горячую воду по запросу.

У каждой системы есть свои плюсы и минусы, которые следует тщательно изучить, прежде чем принимать окончательное решение. Ниже мы рассмотрим ключевые моменты:

Комбинированные котлы

Комбинированные котлы, как правило, самые дешевые в установке и эксплуатации и занимают минимум места, но они не могут одновременно обслуживать более одной ванной комнаты, если у них нет встроенного горячего -водяной баллон или тепловой накопитель.

Система высокого давления

Для больших домашних хозяйств с более чем одной ванными комнатами система высокого давления с питанием от сети является хорошим решением.

Конденсационные котлы

С 2005 года в обязательном порядке используются конденсационные котлы, которые используют отработанное тепло дымовых газов для предварительного нагрева холодной воды, поступающей в котел, и поэтому намного более эффективны, чем старые модели.

Стоит отметить, однако, что конденсационным котлам требуется конденсатопровод для отвода конденсата. Иногда это связано с отходами под кухонной раковиной, но обычно они стекают наружу. Это важное эстетическое соображение для владельцев старинных домов, и его следует обдумать перед установкой котла.

Точно так же необходимо тщательно спланировать расположение дымоходов, иначе они могут испортить фасад здания. Они также склонны к замерзанию, поэтому нуждаются в утеплении.

Просмотрите наше основное руководство по котлам для получения всей необходимой информации.

Котел какого размера мне нужен?

Правильный выбор котла имеет решающее значение. Это определяется расчетом теплопотерь, выполненным инженером-теплотехником. Это будет зависеть от размера дома и строительных материалов, уровня изоляции и герметичности, а также ваших потребностей в горячей воде.

Инженеры-теплотехники склонны немного увеличивать размеры котлов, чтобы не рисковать их снижением производительности, но стараются сделать так, чтобы он не был слишком мощным для ваших нужд.

(Изображение предоставлено компанией Radiator)

Трубопровод

Если вы хотите повысить эффективность своей системы отопления, рекомендуется рассмотреть возможность обслуживания любых старых трубопроводов. Если в результате ваша система трубопроводов неэффективна, процесс упрощения, модернизации, промывки и добавления ингибиторов коррозии и накипи в радиаторы будет работать, чтобы сделать вашу систему отопления более эффективной.

Вы также можете попытаться минимизировать длину участков трубопровода, чтобы предотвратить ненужные потери тепла и использование воды, а также изолировать резервуары для воды, а также горячие и холодные трубы для сохранения тепла.

Полезный совет : Владельцы домов временного периода должны учитывать, что столярные изделия и половицы будут нарушены при обновлении системы отопления, поэтому стоит нанять квалифицированного столяра, который будет работать вместе с вашим инженером-теплотехником. Доски над хрупкими потолками или те, которые, возможно, придется снова поднимать в будущем, лучше всего закрепить шурупами.Не делайте надрезов на верхних частях балок для установки новых труб или кабелей, так как это ослабит конструкцию пола.

Радиаторы

Когда дело доходит до выбора радиаторов, подходящих для вашего дома, есть несколько факторов, которые следует тщательно учитывать, прежде чем делать вложения. К ним относятся:

Размер

Очень важно правильно определить размер радиаторов - рассчитайте необходимую мощность в британских тепловых единицах (BTU) с помощью онлайн-калькулятора, подобного этому, от компании Radiator Company.Инженер-теплотехник тоже может решить эту проблему.

Стиль

Если говорить о стиле, выберите современный дизайн и чугунные радиаторы с традиционным внешним видом. Вы можете выбрать чугунные конструкции столбов в школьном стиле или более изысканные декоративные модели, которые могут быть отполированы или окрашены.

Оригинальные радиаторы, которые были отреставрированы и обновлены для работы вместе с современными системами отопления, также возможны. Покупка моделей без ремонта со склада или на аукционе может показаться экономичной, но прежде чем вкладывать средства, узнайте стоимость ремонта.

Если в вашем доме есть старые чугунные радиаторы, их все еще можно использовать, но лучше не беспокоить во время ремонтных работ. Смывайте мусор из садового шланга. Места ржавчины могут указывать на утечки, но всегда стоит провести испытание под давлением, чтобы убедиться в отсутствии проблем.

Соединения

Имейте в виду, что соединения между современными трубопроводами и старыми радиаторами могут быть разных размеров.

Ознакомьтесь с нашим основным руководством по радиаторам для получения информации о лучших конструкциях, моделях и типах топлива.

Этот чугунный радиатор от Carron является прекрасным примером того, как чугунный радиатор может добавить яркости вашему дому. Они занимают немного больше времени, но зато отлично обогреют ваш дом.

(Изображение предоставлено Carron)

Полы с подогревом

Как очень удобные, так и компактные, теплые полы (UFH) становятся все более популярным выбором. Обратной стороной является то, что он не обеспечивает мгновенное нагревание, поэтому вам нужны хорошие средства управления с таймерами и регулярный предсказуемый график занятости для максимального комфорта и энергоэффективности.

Узнайте о доступных типах теплых полов, стоимости и установке.

Дровяные печи

Непревзойденный уютный центральный элемент в комнате, дровяная или многотопливная печь также является высокоэффективным способом обогрева помещения. В то время как большая часть тепла от открытого огня уходит в дымоход, печи герметичны и предназначены для максимально эффективного сжигания топлива.

От отдельно стоящих приборов, расположенных в углу комнаты, до приборов, предназначенных для установки в традиционных очагах огня, печи также являются гибким выбором.В основном они изготавливаются из чугуна или стали, но доступны в различных исполнениях и могут быть окрашены эмалью.

Встраиваемые дровяные печи Stovax Riva Studio Duplex - отличный вариант для обогрева больших помещений с перегородками

(Изображение предоставлено Stovax)

Если у вас старая модель, очистите и обслужите вашу плита правильно поможет повысить производительность.

Варианты топлива для печей включают дрова, уголь, нефть, газ, сжиженный нефтяной газ, электричество и пеллеты.

Если вы выберете многотопливную печь, ее можно использовать на дровах или угле, а при сжигании угля / бездымного топлива вам понадобится решетка. Эту решетку убирают при использовании бревен, так как они лучше горят на раскаленном ложе из золы. Как правило, твердотопливные печи, как правило, выделяют большое количество тепла, но они менее управляемы, чем модели на газе, масле и пеллетах. Если вы живете в зоне, где запрещено задымление, вам понадобится плита, одобренная Defra.

Обратите внимание, что с 2022 года все новые дровяные и многотопливные печи - независимо от того, где вы живете - должны соответствовать законодательству об экодизайне.Для этого потребуется, чтобы печи имели КПД не менее 75%. При покупке обратите внимание на этикетку SIA Ecodesign Ready.

Узнайте больше в нашем важном руководстве по выбору печи, затем просмотрите нашу подборку лучших печей, чтобы найти лучшую модель для своего дома.

(Изображение предоставлено: Morsø)

Традиционные камины

Хотя традиционные открытые камины не так эффективны, как печи, они являются аутентичным вариантом для многих старинных домов, и если у вас есть оригинальная рамка или решетка на месте, вы Следует искать, чтобы восстановить, а не заменить, и проверить, что конструкция дымохода все еще здорова.Найдите местного трубочиста в HETAS.

Если вы задаете новый пожар и заботитесь об эффективности, подумайте о современном газовом камине, который хорошо управляем и дает реалистичный эффект. Если у вас нет дымохода, вы можете выбрать топочный газовый или электрический камин или тот, который сжигает биоэтанол, но не выделяет вредных газов.

Узнайте, как ухаживать за камином и дымоходом в вашем доме.

(Изображение предоставлено Little Greene)

Стоит ли у вас умный счетчик?

БОЛЬШЕ ОТ PERIOD LIVING

(Изображение предоставлено Period Living)

P Журнал eriod Living - идеальный источник вдохновения для тех, кто владеет более старой собственностью или просто любит характерный стиль. Ознакомьтесь с последними предложениями по подписке.

Интеллектуальные счетчики автоматически отправляют показания вашему поставщику энергии, поэтому нет необходимости в расчетных счетах и ​​использовании, что должно помочь контролировать ваши расходы на газ и электричество.

Большинство интеллектуальных счетчиков используют сигналы беспроводного или мобильного телефона и доступны в портативной форме, поэтому вы можете видеть, сколько энергии используется в кВтч и м³, а также в фунтах и ​​пенсах.

Каждому домохозяйству в Англии, Шотландии и Уэльсе к 2020 году будет бесплатно предложен интеллектуальный счетчик, установленный вашим поставщиком энергии.Ваш поставщик свяжется с вами, чтобы сообщить, когда вы сможете его получить, или вы можете связаться с ним и запросить его. Они не являются обязательными, но у вас может не быть доступа ко всем доступным тарифам, если у вас его нет.

Обратите внимание, что данные, собранные интеллектуальным счетчиком, принадлежат вам, а не поставщику энергии, то есть им не разрешается передавать вашу информацию третьим лицам или использовать в маркетинговых кампаниях без вашего предварительного согласия.

Правительство недавно опубликовало руководство по защите частной жизни домовладельцев, которое включает в себя возможность выбрать, как часто ваш поставщик будет получать доступ к вашим показаниям, например, каждые полчаса.Однако, когда данные требуются для целей регулирования и когда выставляются счета, компания может получить доступ для просмотра цифр.

Для получения дополнительной информации прочтите наше руководство по всему, что вам нужно знать об интеллектуальных счетчиках.

Альтернативные решения по обогреву

Скрытые системы обогрева, являющиеся альтернативой полам с подогревом, включают плинтус и обогрев стеновых панелей. Вы также можете посмотреть на системы теплого воздуха и механической вентиляции или инфракрасные нагревательные панели.

Нагреватель теплым воздухом

Нагреватели теплого воздуха устанавливаются быстро и легко, а также хорошо управляемы. Их можно переоборудовать или установить в новостройках. Посетите Johnson & Starley для получения более подробной информации.

Механическая вентиляция

В новых домах, которые построены так, чтобы они были эффективно изолированы и герметичны, можно избежать необходимости в центральном отоплении с помощью механической системы вентиляции с рекуперацией тепла (MVHR), которая распределяет тепло, которое может выделяться деревянными домами. горящая плита или даже бытовая техника.

Инфракрасные нагревательные панели

Инфракрасное отопление непосредственно нагревает людей и предметы. Воздух становится теплым в качестве побочного эффекта и остается теплым дольше, потому что он окружен нагретой тепловой массой. Электрические панели просты в установке и могут использоваться с солнечными батареями.

Нужны дополнительные советы по отоплению?

.

Как рассчитать мощность котла без инженерных знаний

Мощные и в то же время экономичные отопительные устройства для автономных систем — залог их эффективности и, как следствие, комфорта в доме. От того, насколько правильно выбран тип и технические параметры котельного оборудования, будет зависеть работоспособность всей отопительной сети дома. Рассмотрим, как рассчитать мощность котла и выбрать его тип.

Типы котлов

Котельное оборудование

Классификация котлов отопления осуществляется по разным параметрам. Один из основных — вид используемого топлива. Как правило, при выборе оборудования для котельной потребитель ориентируется на наиболее дешевое в своей местности топливо.

Только в этом случае сеть будет максимально эффективной, а расходы минимальными. По этому параметру выделяют несколько типов агрегатов.

Жидкотопливные

Дешевыми в эксплуатации такие котлы назвать сложно. Работают они на дизельном топливе, а наличие в системе автоматики делает аппарат энергозависимым. Поэтому при сбоях электропитания нормальная работа отопления становится невозможной.

Решение подобной проблемы заключается в установке дополнительных автономных электрогенераторов, что делает монтаж коммуникаций еще более дорогим.

Минусом таких котлов является потребность в отдельных котельных и топливных хранилищах, отвечающих санитарным и экологическим требованиям, а также неприятный запах топлива.

Твердотопливные

Это недорогой вариант агрегатов. Работают они на дровах, угле, торфе и пеллетах. Оснащены всей необходимой автоматикой и группой безопасности.

Обладают твердотопливные котлы большим КПД и в местности, где не проведен газ, являются отличным вариантом.

Минус их в том, что они требуют обустройства отдельной котельной.

Газовые

Эти агрегаты стали популярными относительно недавно после повсеместной газификации. Они обладают множеством преимуществ, и на их основе легко монтируется автономная система отопления частного дома.

Недостаток — это энергозависимость из-за большого количества автоматики. Хотя при устройстве системы отопления с естественной циркуляцией такие котлы вполне могут быть энергонезависимыми.

Агрегаты имеют настенный или напольный вариант монтажа. Есть модели разной мощности, что позволяет решить любые задачи. Устройства являются отличным выбором как для частного дома, так и для квартиры.

Электрические

Электрическая модель

Эти агрегаты слишком дороги в эксплуатации. А при отключении электроэнергии отопительная сеть попросту перестает функционировать.

Преимущество таких устройств — полная автоматизация и возможность создать полноценную автономную инженерную сеть, обеспечивающую комфортные температурные показатели. Прибор пригоден для подключения контура горячего водоснабжения и не требует дымохода. Он совершенно безопасен в эксплуатации и бывает трех видов — ТЭНовый, электродный и индукционный.

Какой вид котла выбрать, решать потребителю. Нужно учитывать разные факторы — доступность топлива, требования к отопительной системе и технические параметры оборудования. Немного сложнее подобрать котел не по типу, а по техническим и эксплуатационным показателям. Поэтому так важен расчет мощности отопительного котла.

Расчет мощности

Мощность котла — важнейший технический параметр оборудования. От этого показателя зависит его способность обогреть помещение конкретной площади.

Обратите внимание! В целом расчет мощности котла выполняется приблизительно одинаково для любого вида котельного оборудования. При этом используются специальные формулы, но разные виды агрегатов имеют свои особенности, которые тоже нужно учитывать.

Основные параметры расчета:

  • Площадь помещения.
  • Удельная мощность выбранного агрегата с поправкой на климатические особенности местности.
Основные параметры

В упрощенном виде расчет выполняется следующим образом. Площадь помещения умножается на удельную мощность, и полученный результат делится на 10. Для еще большей простоты можно не учитывать поправку на климат, приняв показатель равным единице.

В этом случае теплопроизводительность котла будет рассчитываться, как 10 кВт на 100 кв. м. Специалисты советуют при использовании упрощенной формулы прибавить к полученному результату 15%. Такой показатель будет более объективным.

Расчет мощности с учетом особенностей оборудования

Выше отмечалось, что мощность котла должна рассчитываться с учетом особенностей не только климата, но и типа выбранного оборудования. Без этого параметра получить объективные результаты сложно. Неправильно выбранное оборудование в ходе эксплуатации может принести немало проблем. Это касается не только агрегатов с недостаточными мощностными показателями, но и установки высокомощного оборудования.

Низкая теплоотдача приведет к тому, что котельная не справится с поставленными задачами. В результате зимой в помещениях частного дома будет холодно. Слишком большая теплоотдача чревата не только перерасходом энергии и лишними затратами на отопление. При эксплуатации высокомощного оборудования накапливается конденсат, разрушающий элементы котла.

Рассмотрим наиболее важные нюансы расчета с учетом типа агрегата:

Характеристики электрических ЭВП
  • Твердотопливные котлы при всех их преимуществах обладают одним недостатком. Даже снабженные современной автоматикой, они не способны поддерживать одинаковую температуру в течение всего времени работы. В среднем температурные колебания составляют 5 градусов. Для поддержания комфортного микроклимата потребуется установка агрегата более высокой мощности и увеличение затрат на топливо. Сократить энергозатраты можно за счет установки дополнительных теплоаккумуляторов или термобаллонов.
  • Электрокотел. Основной его недостаток — даже не в значительном потреблении электроэнергии, а в энергозависимости. Ведь кратковременного отключения энергии будет достаточно, чтобы система перестала функционировать.
  • Расчет мощности газового котла можно сделать с использованием общих формул. Эта категория оборудования, по сути, является домашней мини-котельной, в корпус которой вмонтированы все необходимые элементы.

Дополнительные параметры расчета

Для выполнения максимально точных расчетов недостаточно знать площадь помещения и удельные мощностные показатели прибора. Потребуется более сложная работа с использованием дополнительных параметров. К ним относятся, например, теплопотери дома.

Столь желанное для человека тепло уходит из помещения через строительные конструкции — стены, окна, двери, крышу и пол. Все стройматериалы, используемые при возведении частного дома, обладают разными показателями теплосбережения. Для увеличения этих показателей могут применяться дополнительные теплоизолирующие материалы, уменьшающие теплопотери. Сокращение потерь тепла, в свою очередь, позволяет сократить расходы на отопление, а также уменьшить мощность котла по сравнению со средними данными.

Для расчета теплопотерь берутся следующие параметры:

Пример схемы
  • Разница между уличными и комнатными температурами.
  • Теплопроводность строительных материалов.

Сделать расчеты теплопотерь можно двумя способами — с помощью формул и специальных таблиц или, введя все необходимые параметры в специальный калькулятор. Второй способ значительно проще и не требует знания множества технических особенностей и нюансов. Рассчитать систему отопления с учетом всех важных параметров с помощью специализированного софта или онлайн-сервисов может и неспециалист.

Еще один фактор, который нельзя сбрасывать со счетов при выполнении расчетов — это потребность частного дома в горячей воде. Когда котел планируется использовать не только для отопления, но и для подогрева воды, стоит выбирать более мощное оборудование. Это касается любого вида отопительного агрегата, так как часть энергии все равно будет расходоваться на поддержание заданной температуры в водяном контуре.

Заключение

Правильно определить необходимую мощность котла — значит обеспечить энергоэффективность всей системы отопления частного дома. При расчете недостаточно учитывать только основные параметры. На работоспособность и эффективность выбранного оборудования и, как следствие, на поддержание тепла в доме оказывает влияние множество факторов. При этом ни один из них нельзя игнорировать.

Электрические электродные котлы для отопления частного дома – виды, устройство и принцип работы

Электродные котлы относятся к самым простым в конструктивном отношении электрическим нагревательным приборам, так как не содержат нагревательных элементов.

Проводником, выделяющим тепло при протекании электрического тока, в устройствах этого типа служит сам теплоноситель, циркулирующий по отопительной системе.

Физической основой работы электродных котлов отопления служит процесс электролитической ионизации солевого раствора, каковым, по сути, является недистиллированная вода.

По этой причине котельные установки данного типа иногда называют ионными. Это означает, что необходимую электрическую проводимость вода приобретает только за счёт присутствия в ней ионов посторонних химических соединений.

Производители котельного оборудования для отопления электродного типа в инструкциях по эксплуатации формулируют требования, которым должен отвечать используемый теплоноситель.

Типовой рекомендацией является использование в качестве базовой основы дистиллированной воды с последующим растворением в ней строго определённого количества поваренной соли.

В этом заключается одна из основных проблем эксплуатации электрических котельных установок ионного типа. В ходе эксплуатации оборудования бывает трудно добиться требуемой концентрации соли:

  • с одной стороны, не всегда можно точно оценить объём теплоносителя в системе отопления;
  • с другой — его количество может изменяться вследствие испарения или утечек.

В то же время электрическая проводимость, следовательно, и потребляемая мощность определяются именно концентрацией солей в теплоносителе.

К этому следует добавить, что химический состав электролита, коим является в данном случае теплоноситель, изменяется в результате протекания гальванических процессов. Таким образом, электрическая мощность ионного котла может изменяться самопроизвольно, что не может быть оценено как положительное качество.

КОНСТРУКЦИЯ ЭЛЕКТРОДНОГО КОТЛА

Ионные отопительные котлы для дома более компактны по сравнению с электрическими водонагревателями других типов (тэновыми или индукционными) ввиду отсутствия в них нагревательных элементов или обмоток.

Типовая конструкция такого котла представляет собой цилиндрический корпус (которым может служить отрезок трубы), внутри которого расположены электроды, имеющие штыревую форму. Электроды изготавливаются из стальных прутков чаще всего имеющих круглое сечение.

Электрические котельные установки для дома могут иметь как однофазное, так и трёхфазное питание. В однофазных моделях используется один электрод, располагающийся по оси цилиндрического корпуса. Роль второго электрода, к которому подключается нулевой провод, играет сам корпус.

В трёхфазном варианте электроды расположены в вершинах равностороннего треугольника и ориентированы параллельно оси корпуса. Активной частью котла является пространство, заключённое между электродами. В этих промежутках, заполненных теплоносителем, протекает рабочий ток и происходит выделение тепловой энергии.

Основные технические характеристики электродных котлов отопления для дома определяются двумя факторами:

  • конструкцией активной части — длиной электродов и расстоянием между ними;
  • химическим составом теплоносителя.

Электрод или блок электродов выполняются в виде съёмной конструкции. Электроды устанавливаются на крышке, крепящейся болтами к торцевой части корпуса котла. Для обеспечения подвода электропитания применяются проходные изоляторы или крышка целиком изготавливается из электроизоляционного материала.

Доступ к электродам котла необходим для осуществления их профилактической очистки и замены в случае износа. Разрушение поверхности электродов вследствие электрохимической коррозии происходит значительно более интенсивно, чем в случае с тэновыми нагревательными системами.

ОСОБЕННОСТИ ПРИМЕНЕНИЯ ЭЛЕКТРОДНЫХ КОТЛОВ

Главной отличительной чертой котлов ионного типа является наличие непосредственной гальванической связи электропроводного теплоносителя с питающей электрической сетью. Это обстоятельство послужило причиной появления особых требований к эксплуатации устройств этого класса.

В соответствии с ПУЭ все котлы электродного типа, имеющие занулённый корпус и питающиеся от общей сети с глухозаземлённой нейтралью должны отвечать следующим требованиям:

  • соединение корпуса котла с нулевым проводом должно быть выполнено сваркой или болтовым креплением;
  • перед вводом питания котла должно быть выполнено повторное заземление нулевого провода.

В случае установки котлов, корпус которых изолирован, должна быть обеспечена изоляция котла от заземления и от трубопроводов системы отопления.

Для обеспечения изоляции от трубопроводов присоединение к ним осуществляется через изолирующие вставки, сопротивление воды в которых должно быть не менее 200 Ом. Сам котёл размещается внутри защитного ограждения.

Электродный котёл относится к оборудованию, не слишком хорошо известному неспециалистам. Это обстоятельство послужило причиной появления многих небылиц, которые выдумывают продавцы оборудования с целью выгодно продать товар.

Главная уловка, к которой очень часто прибегают с рекламной целью — сравнение КПД электрических котлов различного типа.

Например, в сети можно найти информацию, что КПД электродного котла на 40% превышает аналогичный показатель теновых нагревателей. Это очень грубая ложь, рассчитанная на совершенно неподготовленных людей.

Правда же заключается в следующем. Коэффициент полезного действия электрических котлов любого типа очень высок — его значение близко к 100%. Выше этой отметки, как говорится, не прыгнешь (исключение составляют тепловые насосы, но это другая тема).

Но всё – же есть у ионных котлов и реальные преимущества перед их электрическими собратьями:

  • предельная простота конструкции, в них просто нечему ломаться;
  • при отсутствии теплоносителя, котёл на электродах не выходит из строя, как теновый, а просто не работает.

О недостатках уже было сказано выше, резюмируя их можно отметить высокую степень зависимости технических характеристик электродного оборудования для отопления домов от химического состава теплоносителя и необходимость принятия дополнительных мер безопасности при его эксплуатации.

ВЫБОР КОТЛА ДЛЯ ОТОПЛЕНИЯ ЧАСТНОГО ДОМА

Электрическое отопление дома, в том числе на основе электродного оборудования, нередко используется в качестве дополнительной системы, служащей для догрева помещения или резервирования основного отопления.

Высокие тарифы на электроэнергию ограничивают использование электричества в качестве основного источника тепла. Тем не менее, в отдельных случаях альтернативы электрическому отоплению дома просто не существует.

Выбор электродного котла для отопления частного дома производится по его основным техническим характеристикам:

  • номинальной мощности;
  • функциональным возможностям;
  • качеству оборудования;
  • цене.

Расчёт мощности, необходимой для отопления помещений дома определённой площади производится так же, как и при выборе любого другого оборудования для отопления. Очень грубо, для дома со стандартной высотой потолков можно воспользоваться соотношением 1 кВт на 10 м2 площади дома.

Не следует забывать, что номинальную мощность электродное котельное оборудование потребляет при определённой концентрации соли в воде.

Повышенное содержание солей может привести к перегрузке электропроводки в доме, а пониженное — к недогреву дома.

При необходимости нагревания не только теплоносителя системы отопления, но и воды для горячего водоснабжения дома, следует обратить внимание на двухконтурные котельные установки.

При оценке качества, предпочтение лучше отдать заводской продукции, а выбирая среди производителей обратить внимание на предоставляемую гарантию и наличие сервисных центров. Монтаж электрической части системы отопления следует поручить профессионалам.

  *  *  *


© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Сколько электроэнергии потребляет электродный котел в сутки? Какая потребляемая мощность у электрокотла

Одной из самых дорогих коммунальных услуг является отопление, поэтому многие домовладельцы стараются выбирать наиболее экономичное оборудование.

Но не каждое устройство можно установить в квартире или частном доме. Самыми компактными по размерам и нетребовательными считаются электрические аппараты. Но будет ли такой вариант отопления экономичным?

Чтобы ответить на этот вопрос, необходимо посчитать, сколько электрокотел потребляет электроэнергию, и умножить это количество на тарифную ставку.Осталось разобраться, как произвести расчет.

Какие бывают типы

Перед тем, как купить ту или иную модель отопительного оборудования, необходимо знать все ее особенности.

Производители выпускают три вида такой продукции:

Отличаются способом нагрева теплоносителя и количеством потребляемой энергии.

Теновые осуществляют нагрев воды с помощью спирали, помещенной в герметичную медную трубку, имеющую выводы для подключения к электросети. Ток нагревает змеевик, и от него тепло передается воде или антифризу, находящимся в бойлере.

В катоде нагрев теплоносителя осуществляется в процессе его ионизации или пропускания через него переменного тока.

Образцы пленки - имеют принцип действия, основанный на использовании инфракрасных лучей.

От чего зависит количество потребляемой энергии?

С экономической точки зрения электрические модели лучше устанавливать в небольших домах. Но чтобы определить, сколько платить за потребленную энергию, необходимо рассчитать теплопотери здания с учетом:

  • Общая площадь
  • Высота потолка
  • Материал стен и потолка
  • Кол-во окон


Однако не только эти факторы влияют на то, у каких электрокотлов наименьшее энергопотребление и как правильно его рассчитать.Также необходимо учитывать срок эксплуатации оборудования, чтобы поддерживать температуру.

В этом случае выигрывает инерционная система отопления, включенный в нее котел работает не постоянно, а с определенными интервалами.

Все виды электронных устройств также смогут снизить потребление электроэнергии:

  • Комнатный термостат
  • Устройство управления
  • Программируемый датчик

Позволяют уменьшить или увеличить интенсивность нагрева в определенные часы.Количество потребляемой энергии зависит от температуры наружного воздуха, при более низкой они будут максимальными.

Расчет количества электроэнергии, потребленной котлом

При выборе мощности котла можно использовать два варианта. Первый примерный, рассчитан с учетом того, что у здания отличная теплоизоляция, то на 10 м² берется 1 кВт мощности котла.

Но при таком расчете необходимо учесть, что устройству мощностью 3 кВт придется постоянно работать на обогрев помещения площадью 50 м² и, соответственно, на сутки ему потребуется 72 кВт.Умножив полученный показатель на 30 дней, получим затраты в месяц - они будут равны 2160 кВт.

Но чтобы произвести точные расчеты и решить, какой из них имеет наименьшее энергопотребление, необходимо учитывать следующие характеристики:

Из трех существующих моделей электрокотлов наиболее распространены катодные и электрические нагреватели. Из них наиболее экономичными считаются ионные. Их КПД достигает 98%, поэтому использование таких моделей в двухтрубной системе отопления даст экономический эффект не менее 35%, по сравнению с другими электрическими приборами.


Достижение таких результатов возможно не только благодаря способу передачи энергии, но и всему принципу работы устройства. В правильно настроенной системе отопления катодный аппарат начинает работать с мощностью менее 50%.

Сколько стоит этот обогрев?


Количество энергии, потребляемой электрокотлом, зависит от многих параметров и его точный расчет можно получить, только зная характеристики помещения.

Если рассматривать среднюю статистику, по которой рассчитывается расход электроэнергии электрокотлом на основе примерных расчетов, то дому площадью 50 квадратных метров на обогрев котла площадью 50 квадратных метров потребуется 0,7 кВт / час, поэтому при непрерывной работе может потреблять 16,8 часов в сутки кВт / час

Это один из самых низких показателей для электрокотлов, что свидетельствует о рентабельности самой ионной модели.

- электрокотел.

В его пользу говорит экологическая чистота, компактность, невысокая цена оборудования.Но электричество стоит дорого, его нужно экономить.

Первое, что нужно определиться при планировании покупки электрокотла, - это расход электроэнергии.

От чего зависит расход

При расчете необходимого количества энергии для отопления исходят из примерного показателя 1 киловатт на 10 квадратов при высоте потолка три метра. Поправочные коэффициенты зависят от географического района: для южных районов около 0,7, для северных - до 2,

.

Если котел является основным источником тепла, средняя продолжительность отопительного сезона составляет 7 месяцев, но это также зависит от региона.

Обычно к расчетной мощности добавляется 10 процентов маржи. В загородных условиях часто снижают напряжение. Он падает, когда количество сетевых потребителей резко увеличивается - например, при резком охлаждении.

Котел с недостаточной мощностью в таких условиях может не справиться со своими задачами. При чрезмерном расходе энергии будут слишком большие финансовые затраты, поэтому слишком мощный котел брать тоже не стоит.

На второй контур (ГВС) обычно закладывают 25% ().Более точные данные зависят от того, насколько активно потребляется горячая вода.

Чтобы определить, сколько электрический котел потребляет тепла в месяц (среднее значение), мощность агрегата умножается на количество часов работы и делится пополам (так как котел не будет работать с полной нагрузкой в ​​течение всего отопительного сезона) .

Чтобы узнать, сколько энергии за сезон использует электрический бойлер, потребляемую мощность в месяц умножают на количество месяцев.

Способы сэкономить

Первый способ сделать электрокотлы для отопления частного дома экономичными - это снизить затраты на электроэнергию за счет многотарифной оплаты.

Котельные модели более экономичны, чем проточные. Идеально, когда у вас есть доступ к любому недорогому топливу: в этом случае имеет смысл приобрести комбинированный котел. Они намного дороже, но в процессе эксплуатации окупаются.

Однако установка такого отопления создает ряд трудностей: установка дымохода и принудительной вентиляции, получение разрешения на установку газового котла, подключение его к магистрали, необходимо отдельное помещение для котельной и т. Д.

Еще один способ оптимизировать потребление - использовать циркуляционный насос. Хладагент в системе движется быстрее, пробка между температурами подачи и возврата меньше, меньше энергии требуется для повторного нагрева.

Этот вариант также подтверждается простотой монтажа контура (необязательно выдерживать трубы под строго определенным углом, как при естественной самотечной циркуляции), меньшим диаметром труб (что дешевле).

На естественную циркуляцию вообще не выйдет, а эффективность радиаторного отопления будет зависеть от длины контура - чем длиннее, тем хуже.

Электрокотлы обычно оснащены самой современной автоматикой. Помимо различных защитных функций, автоматика (программируемый термостат и др.) Позволяет с наименьшими затратами поддерживать оптимальную температуру в доме.

Видео об энергосберегающей системе отопления.


  • расчет эксплуатационных затрат на отопление;
  • расчет стоимости отопления магистральным газом;
  • расчет стоимости отопления дровами;
  • расчет стоимости отопления углем;
  • расчет стоимости отопительной электроэнергии;
  • расчет стоимости отопления дизельным топливом;
  • расчет стоимости отопления сжиженным газом;
  • Расчет первоначальных затрат на приобретение отопительного оборудования.

Понятно, что однозначно ответить на эти вопросы невозможно, нужно учитывать слишком много индивидуальных особенностей. В этой статье вы найдете универсальный алгоритм расчета затрат и критерии выбора топлива для отопления своего коттеджа.

Замечу, что при выборе системы отопления логично учитывать следующие факторы.
В первую очередь эксплуатационные расходы. Они, в свою очередь, состоят из стоимости топлива (энергии) и обслуживания.Без сомнения, этот вариант является наиболее экономичным вариантом с использованием котла, работающего на природном газе.
Во вторых , первоначальные вложения на покупку оборудования и установку. Вас ждут минимальные начальные затраты при использовании электрического отопления, а максимальные затраты при использовании сжиженного газа, хранящегося в специальных газгольдерах.
В-третьих, , удобство и комфорт в эксплуатации системы (степень автоматизации и т. Д.). Очевидно, что самые большие неприятности ждут вас при использовании твердотопливного котла, требующего постоянной загрузки и подачи топлива, и наиболее комфортных вариантов отопления электричеством или магистральным газом.

Операционные расходы

Рассмотрим варианты отопления типового коттеджа площадью 200 квадратных метров с использованием различных источников энергии. Часто человек попадает в ситуацию, когда за подключение к газовой магистрали необходимо заплатить довольно серьезную сумму в несколько сотен тысяч рублей. Поэтому меня часто спрашивают, стоит ли платить столько денег или рациональнее отказаться от отопления магистральным газом, а выбрать, например, вариант отопления котлом, работающим на дизеле.Понятно, что для ответа на этот вопрос необходимо произвести расчеты затрат по обоим вариантам и узнать, за сколько лет окупятся деньги, потраченные на подключение к газопроводу.
Ниже представлен алгоритм, с помощью которого можно понять, сколько денег будет потрачено на отопление дома и сравнить, какой вариант более рациональный.

Начнем с магистрального газа, использование которого обеспечивает минимальные эксплуатационные расходы.

Отопление магистральным газом

Стоимость природного газа в Московской области в 2006 году составила 1 109 руб. / М 3.На производство 1 кВт / час тепловой энергии расходуется около 0,1 м 3 / час. Таким образом, стоимость производства 1 кВт / час тепловой энергии при использовании природного газа примерно равна 0,11 руб.

Сравнивая стоимость отопления дома вне зависимости от используемого топлива, будем исходить из одних и тех же условий: котел в рабочем состоянии примерно? общее время, а отопительный сезон длится 7 месяцев.
Примерно на отопление 10 кв. м (до 30 кубометров) хорошо утепленного помещения требуется около 1 кВт мощности.Следовательно, для дома 200 кв. м потребуется котельная мощностью примерно 20 кВт.
Если бы котел работал непрерывно, то в месяц было бы необходимо:
20 кВт x 24 часа x 30 дней = 14 400 кВт / час.
Принимая во внимание, что котел проработает примерно половину общего времени (или половину максимальной мощности), делим 14 400 кВт / ч на 2 и получаем 7200 кВт / ч. Это стоимость в среднем месяце отопительного сезона.
Умножаем на 7 месяцев отопительного сезона, и получаем 50 400 кВт / ч .
В зависимости от различных факторов (наружная температура, изоляция стен и т. Д.) Это значение может изменяться как в сторону увеличения, так и в сторону уменьшения.
А вот для сравнения затрат при использовании разных видов топлива для отопления значения не имеет. Ведь мы сравним затраты на один и тот же дом при одинаковых условиях.
Теперь умножаем затраты на электроэнергию за сезон (50 400 кВт / час) на стоимость 1 кВт / час на магистральном газе (0,11 руб.) И получаем затраты на отопление за весь отопительный сезон. 5 544 руб. .

Отопление твердотопливным котлом на дровах

Назвать точную стоимость «дров» практически невозможно. Факторов, влияющих на этот параметр, очень много, среди которых порода древесины, влажность, колотые дрова и т. Д. Приведу усредненные данные.
Средняя стоимость дров без доставки 1 000 руб. на 1 м 3.
Масса 1 м 3 древесины составляет около 650 кг *. То есть 1 кг дров в среднем стоит около 1 кг.54 руб.
Для производства 1 кВт / час тепловой энергии расходуется около 0,4 кг / час дров.
Таким образом, стоимость получения 1 кВт / час тепловой энергии при сжигании дров составляет примерно 0,62 руб. .
Затем умножьте полученную стоимость киловатта (0,62 рубля) на затраты на электроэнергию за сезон (50 400 кВт / час) и получите результат: 31 248 рублей в год

Для справки:

Масса 1 кубометра дров при влажности 20%:
Дуб - 730 кг,
Береза ​​- 670 кг,
Сосна -525 кг,
Ель - 470,
Осина - 500

Отопление твердотопливным котлом

Стоимость угля в зависимости от его качества составляет порядка 5-7 рублей.за 1 кг.

Для производства 1 кВт / час тепловой энергии расходуется примерно 0,2 кг / час бурого угля.

Таким образом, стоимость получения 1 кВт / час тепловой энергии при сжигании угля составляет примерно 1,20 руб. .

Умножьте (50 400 кВт / час) на стоимость 1 кВт / час (1,20 руб.) = 60 480 руб. / Год

Отопление электрокотлом

Для получения 1 кВт / час тепловой энергии требуется около 1,03 кВт / час электроэнергии.
Стоимость 1 кВт / час электроэнергии в разных регионах разная. В среднем в центральной части России 1 кВт / час стоит примерно 1,60 руб. .
Таким образом, стоимость получения 1 кВт / час тепловой энергии при электронагреве составляет примерно 1,65 руб.

Умножьте (50 400 кВт / час) на стоимость 1 кВт / час (1,65 руб.) = 83160 руб. В год

Отопление жидким топливным (универсальным) котлом, работающим на дизельном топливе

Стоимость 1 литра дизельного топлива около 17 рублей.

Для получения 1 кВт / час тепловой энергии расходуется примерно 0,1 литра дизельного топлива (в зависимости от КПД котла и т. Д.). Те. 1 кВт / час стоит около 1,70 руб.

Умножьте (50 400 кВт / час) на стоимость 1 кВт / час (1,70 руб.) = 85 680 рублей в год

Здесь вернемся к вопросу о разумности платить большие деньги за подключение к газопроводу. Допустим, за подключение нужно было заплатить 150 000 тыс. Руб.Как видите, в этом случае через два года стоимость дизеля (85 680 х 2 = 171 360 рублей за два года) перекроет затраты на подключение к газопроводу и стоимость газа на этот период (150 000 руб. + 5 544 руб. Х 2 = 161 088 руб.). Естественно цифра 150 000 руб. условный, и в вашем случае он может отличаться как в большую, так и в меньшую сторону, но, зная этот алгоритм расчета, вы легко сможете проанализировать рациональность каждого из вариантов.

Получается, что вариант с жидкотопливным котлом во многом проигрывает, как вариант с магистральным газом, так и с электричеством.Почему же тогда мазутные котлы часто используют для отопления загородных домов? Дело в том, что далеко не во всех случаях возможно подключение к газовой магистрали (даже за большие деньги) или получение электроэнергии, необходимой для отопления дома, и не многие хотят постоянно заниматься погрузкой дров или угля. .

Отопление газовым котлом на сжиженном газе

На производство тепловой энергии 1 кВт расходуется примерно 0,1 кг сжиженного газа (в зависимости от КПД котла и т. Д.). 1 кг сжиженного газа стоит около 16,7 руб. Те. 1 кВт / час в этом случае стоит примерно 1,67 руб.

Умножьте (50 400 кВт / час) на стоимость 1 кВт / час (1,67 руб.) = 84 168 рублей в год

Для справки:

Часто ко мне обращаются с вопросом, как часто нужно наполнять "пятикубиковую" бочку для сжиженного газа? Вот расчеты, из которых следует желаемый ответ. Чтобы понять, как часто нужно наполнять бензобак - «пятикубовый» бак для сжиженного газа, произведем следующий расчет.
В «пятикубовой» ёмкости умещается около 4250 литров или 2300 кг газа.
0,1 кг x 20 кВт / 2 = 1 кг - среднее потребление в час за отопительный сезон.
Делим 2300 кг (объем «бочки») на 1 кг / час = 2300 часов - объема этой емкости на это время хватит.

Разделите на 24 часа и получите 96 дней. Те. одной бочки «пятикубик» хватит примерно на 3 месяца.

Стоит помнить, что помимо стоимости топлива существуют и другие эксплуатационные расходы, в частности, стоимость обслуживания.По этому параметру можно сказать, что минимальные затраты будут при использовании электрокотла, а максимальные - при использовании жидкого топлива.

Выбирая оптимальный вариант отопления дома, стоит сравнить не только эксплуатационные расходы, но и начальные вложения при установке и установке отопительного оборудования.

Первоначальные вложения в покупку отопительного оборудования и его установку

Естественно, первоначальная стоимость создания систем отопления очень сильно зависит от того, какое оборудование для этого используется, от «раскрутки» и квалификации компании, производящей работы, и многих других факторов.

Тем не менее, я постараюсь привести ориентировочные цифры и рассказать, в каком случае (при каком) топлива вас ждут минимальные и максимальные затраты.

В Подмосковье стоимость квадратного метра системы отопления (оборудование плюс монтаж) составляет в среднем 50 евро.

То есть отопительное оборудование плюс установка системы отопления в доме площадью 200 квадратных метров стоит примерно 10 000 евро.

Рассмотрим первоначальные затраты на оборудование, работающее на разных видах топлива.

Электрическое отопление . При использовании электрического отопления обычно можно ожидать минимальных начальных затрат. Сам по себе электрокотел относительно не дорогой, а главное, не требует специальной котельной и строительства дорогостоящего дымохода.

Основной газ дизельное топливо твердое топливо. При использовании газовых котлов, дизельного топлива или твердого топлива начальные затраты примерно одинаковы: стоимость котлов одного класса очень близка и без дымохода не обойтись.

Газ сжиженный . Установка котла, работающего на сжиженном газе, должна быть подготовлена ​​к серьезным материальным затратам (если не надеетесь обойтись баллонами, которых хватит для дома площадью 200 квадратных метров всего на несколько дней). Помимо упомянутых выше 10 000 евро, необходимых на отопительное оборудование и его установку внутри дома, вам придется установить газгольдер, который обойдется еще на 10 000 евро!

Надеюсь, что эта статья поможет вам сделать правильный выбор, основываясь на расчетах, а не только на рекламных фразах из красочных буклетов.

% PDF-1.4 % 465 0 объект > эндобдж xref 465 81 0000000016 00000 н. 0000001971 00000 н. 0000002180 00000 н. 0000002236 00000 н. 0000003393 00000 н. 0000004031 00000 н. 0000004072 00000 н. 0000004143 00000 п. 0000004195 00000 н. 0000004247 00000 н. 0000018222 00000 п. 0000018452 00000 п. 0000020093 00000 п. 0000021268 00000 п. 0000021298 00000 п. 0000021350 00000 п. 0000021402 00000 п. 0000021454 00000 п. 0000021476 00000 п. 0000036745 00000 п. 0000037135 00000 п. 0000038371 00000 п. 0000038617 00000 п. 0000039852 00000 п. 0000040228 00000 п. 0000040468 00000 п. 0000054787 00000 п. 0000055048 00000 п. 0000055280 00000 п. 0000056033 00000 п. 0000056055 00000 п. 0000056810 00000 п. 0000056832 00000 п. 0000072672 00000 п. 0000073909 00000 п. 0000074039 00000 п. 0000074383 00000 п. 0000074637 00000 п. 0000075414 00000 п. 0000075436 00000 п. 0000076201 00000 п. 0000076223 00000 п. 0000076536 00000 п. 0000077089 00000 п. 0000077406 00000 п. 0000078159 00000 п. 0000078181 00000 п. 0000078887 00000 п. 0000078909 00000 п. 0000079449 00000 п. 0000079471 00000 п. 0000080406 00000 п. 0000080505 00000 п. 0000080528 00000 п. 0000080735 00000 п. 0000082528 00000 п. 0000082604 00000 п. 0000082712 00000 н. 0000084083 00000 п. 0000084155 00000 п. 0000085516 00000 п. 0000086887 00000 п. 0000086994 00000 п. 0000088365 00000 п. 0000091043 00000 п. 0000091114 00000 п. 0000091136 00000 п. 0000091305 00000 п. 0000091411 00000 п. 0000091482 00000 п. 0000091656 00000 п. 0000092593 00000 п. 0000093310 00000 п. 0000093389 00000 п. 0000122755 00000 н. 0000125790 00000 н. 0000144565 00000 н. 0000161210 00000 н. 0000177614 00000 н. 0000002371 00000 н. 0000003371 00000 н. трейлер ] >> startxref 0 %% EOF 466 0 объект > >> эндобдж 467 0 объект > эндобдж 468 0 объект > эндобдж 544 0 объект > ручей HT] lV> vbNYIZ,]

tAvu! XA4 & F5IHu} 'v $ te} |

Паровые котлы - вопросы точности - WCP Online

Мэтью Вирт и К.C. Willis

Четыре галлона пара в час на одну лошадиную силу - это практическое правило при расчете количества воды, используемой паровым котлом, но 34,5 фунта пара в час на одну лошадиную силу - более точное правило. Это оба способа определения количества подпиточной воды, поступающей в паровой котел. 34,5 фунта (15,65 кг) пара находятся под давлением и температурой 0 фунтов на кв. Дюйм (0 бар) и 212 ° F (100 ° C), а питательная вода - при 0 фунтов на кв. Дюйм и 212 ° F. Мощность одного котла составляет около 33 475 БТЕ в час (около 9811 Вт; 8 436 ккал / час).1 Вооружившись этой информацией, можно предположить, что полевые оценки 100-сильного котла потребляют 400 галлонов (1,514 литра) воды за один час. Таким образом, предварительная обработка - это установка умягчения воды и / или обратного осмоса для поддержания потока подпитки котла 6,67 галлонов в минуту. Миссия выполнена, но не так быстро!

В мире предварительной обработки бойлеров на этом заканчивается средняя база знаний по подготовке воды. Для предварительной обработки в сфере промышленности и производства это только начало. Ради экономии времени в этой статье будут рассмотрены два ключевых показателя: расчет состава котла и важность чистоты пара.

Если сделать шаг назад и оценить расчеты цикла котла, легко понять постоянно растущую популярность технологий снижения содержания твердых частиц (т. Е. Нанофильтрации, обратного осмоса). Любое снижение проводимости питательной воды увеличивает количество циклов котла. (Примечание: существуют пределы оптимального количества циклов, 100 - теоретический максимум.) Чем выше количество циклов котла, тем ниже процент продувки. Уменьшение продувки часто приводит к значительной экономии энергии / топлива и полному использованию воды.

Продувка (%) = 1 x 100
циклов
Пример : Если котел работает при 10 циклах, процент продувки составляет 10%.

Благодаря правильным расчетам котла и пониманию использования пара в технологическом процессе клиента, можно будет лучше подготовиться к точному определению размеров оборудования и выработке рекомендаций, соответствующих желаемым характеристикам качества воды.

Расчет подпитки котла (MU)
Котлам требуется подпиточная вода для замены образующегося пара и воды, сбрасываемой в отходы.Уставки удельной проводимости (проводимости) обычно регулируют котлы. Уставка контроля проводимости в первую очередь основана на номинальном давлении котла (фунт / кв. Дюйм). Электропроводность - это мера способности воды передавать (проводить) электрический ток (см. Таблицу 1) .2,3 По мере увеличения проводимости бойлера увеличивается и концентрация взвешенных и растворенных твердых частиц. Продувка необходима для регулирования заданного значения электропроводности и поддержания стабильности работы котла. Задача - контролировать циклы концентрирования (накопления примесей).Цикл котла - это количество раз, когда TDS, присутствующий в питательной воде, может концентрироваться. Например, 100 TDS питательной воды, повторенная пять раз, даст 500 TDS.

Метод проводимости :
Циклы = проводимость котловой воды
Электропроводность питательной воды
Пример : Если проводимость котла = 1000, а проводимость питательной воды = 100, котел выполняет 10 циклов.

При оценке баланса массы всей котельной системы понимание процента продувки имеет решающее значение.Управление продувкой может быть ручным, автоматическим или иногда их комбинацией. Работа котла от завода к заводу варьируется. Некоторые операторы установки очень старательно контролируют продувку, а другие нет. В любом случае процент продувки котла и скорость продувки могут напрямую влиять на общую потребность в системах предварительной очистки воды, и их нельзя игнорировать.

Прежде чем переходить к расчетам питательной воды котла (см. Рисунок 1), важно соблюдать осторожность при использовании терминов «подпитка» (MU) и питательная вода как взаимозаменяемые.Питательная вода котла (FW) для промышленных котлов представляет собой комбинацию подпитки предварительной обработки и возврата конденсата (CR) (FW = CR + MU). В бойлерах не вся вода выходит в виде пара. Во многих случаях через процесс выходит только часть пара. Этот неиспользованный пар возвращается в котел в виде конденсата, называемого возвратом конденсата. Для лучшего понимания этого см. Рисунок 2.

Рисунок 2. Возврат конденсата

Вывод
Несмотря на то, что существуют механические и химические средства контроля уноса и пенообразования, системы предварительной обработки воды котла могут значительно снизить растворенные твердые вещества в составе.Смягчители и деминерализаторы ионного обмена натрия являются наиболее часто используемым оборудованием для предварительной обработки. Многие отрасли начинают понимать ценность и дополнительные преимущества технологий снижения содержания твердых частиц. Внедрение новых технологий (например, обратного осмоса) может значительно снизить продувку, увеличить количество циклов котла и положительно повлиять на общую чистоту пара. Это может снизить общие затраты на химическую обработку, повлиять на общее использование / повторное использование воды и защитить наиболее ценные активы завода.

Ссылки

  1. The Engineering Toolbox (2014) www.engineeringtoolbox.com/boiler-horsepower-d_1061.html.
  2. MBH Engineering Systems (2006), pH-метры, pH-датчики, pH-регуляторы и многое другое, www.mbhes.com/conductivity_measurement.htm.
  3. Lenntech (2014 г.), Конвертер проводимости, www.lenntech.com/calculators/conductivity/tds-engels.htm.

Для получения дополнительной информации см. Руководство ASME по эксплуатации котла, http://purewatergroup.com/site_english/img/tabellen/tabel2_4.pdf.

Об авторах

Мэтью Вирт, генеральный директор Pargreen Water Technologies (www.pargreen.com) - это специалист в области водоснабжения во втором поколении, проработавший в отрасли более трех десятилетий. Он получил инженерное образование в Школе горнодобывающей промышленности и технологий Южной Дакоты, Рапид-Сити, SD, а также получил степень бакалавра в области организационного управления и коммуникаций в Университете Конкордия, Сент-Пол, Миннесота. Кроме того, Вирт имеет лицензию мастера по водоподготовке в штате Миннесота. Являясь соавтором WC&P, он также является членом комитета по техническому обзору. С Виртом можно связаться по электронной почте mwirth @ pargreen.com или по телефону (630) 433-7760.

Кеннет К. Уиллис, менеджер по продажам в Pargreen, специализируется на крупных интегрированных инженерных системах, очистке систем охлаждения, паровых системах, сточных водах и технологических процессах. Ранее он работал менеджером по продажам - тяжелая промышленность - сталь в GE Power and Water. Уиллис имеет степень бакалавра наук в области среднего образования Государственного университета Болла, Манси, Индиана.

О компании
Pargreen, основанная в 1966 году, является производителем оборудования для промышленных процессов, обслуживания и предварительной обработки, расположенного в районе Большого Чикаго.Они предоставляют жидкое решение для промышленности на Среднем Западе.

Повышение эффективности котла и объяснение тепловых потерь в котле | Thermodyne

Введение в эффективность котла

Признано, что первоначальная стоимость котла составляет небольшую часть общих связанных затрат с котлом за его существование. В сроке службы котла основная цена приходится на топливо.Вот почему обеспечение эффективной работы котла имеет решающее значение для оптимизации затрат на топливо.

Это миф, что котел всегда будет работать с расчетной эффективностью. Практически всегда обнаруживалось, что котлы работают с гораздо меньшей эффективностью, чем измеренная, если не выполняется надлежащий мониторинг эффективности .

Цель испытания производительности - определить фактическую производительность и эффективность котла и сравнить их с проектными предпочтениями или нормами.Это символ для отслеживания ежедневных и межсезонных изменений КПД котла и повышения энергоэффективности.

Определение КПД котла

Согласно Википедии КПД котла - это соотношение между энергией, поставленной на котел и мощностью , полученной от котла».

КПД котла обычно выражается в (%) процентах

Формула расчета КПД котла

КПД котла (%) = [Q (Hh) / q * GCV] * 100

( тепло, отдаваемое жидкостью (Энтальпия пара (Ккал / кг) - Энтальпия воды (ккал / кг)) /

Высшая теплотворная способность топлива.) x 100 ».

КПД парового котла и производительность котла

Потери тепла в котле - это потеря денег, если ваш бизнес теряет деньги, это серьезная проблема. Эффективный котел - это решение. Thermodyne Engineering Systems предоставляет вам различные способы повышения эффективности вашего котла , но чтобы понять эти способы, мы должны знать, где на самом деле возникают тепловые потери в вашей котельной системе .

Невозможно полностью восстановить все тепловые потери, но их можно значительно сократить, тем самым повысив КПД парового котла , что сэкономит вам много денег.

КПД котла и потери тепла

В котле есть различные типы потерь тепла .

Вот некоторые из них: -

Потери тепла из-за несгоревшего углерода

Во время процесса сгорания большая часть топлива сгорает, но некоторые частицы топлива остаются несгоревшими и осаждаются вместе с золой.

Если размер частиц топлива, подаваемых в топку, велик, площадь поверхности контакта с воздухом и частицами топлива уменьшается, а количество несгоревших увеличивается. Это учитывает возможные потери топлива, которые в противном случае были бы сожжены до , чтобы произвести тепло .

Сухие потери дымовых газов

Это, в частности, основные потери тепла. Если дымовые газы, выходящие из котла, имеют более высокую температуру, чем температура, на которую он рассчитан, то большая часть тепла тратится впустую, что снижает эффективность котла .

Потери тепла из-за наличия влаги в топливе

Если топливо, которое подается в топку для сжигания , имеет очень высокое содержание влаги, большая часть теплоты воспламенения , необходимой для сжигания топлива, будет потрачена на испарение влаги. и тогда он сожжет топливо.

Тепловые потери из-за излучения и конвекции

Эти потери невозможно измерить, но они увеличиваются с увеличением температуры поверхности котла .

Потери из-за явного тепла в зольном остатке

Зола, образующаяся после сжигания топлива, обычно имеет высокую температуру.Отсутствие использования этого тепла приведет к значительным потерям тепла.

Потери при продувке

Продувка примесей, отложившихся на дне кожуха, считается необходимой деятельностью, поскольку эти примеси поглощают тепло. Таким образом, для удаления этих примесей из корпуса выделяется некоторое количество воды, что также приводит к потерям тепла .

Этапы повышения эффективности котла:

После анализа потерь тепла в промышленных котлах инженеры по котлам или техники могут помочь вам повысить КПД вашего котла на 6% - 10% .

Вот несколько ступеней повышения эффективности котла , перечисленных ниже:

  • Полное сгорание топлива, чтобы не осталось несгоревших, является хорошей практикой и повышает эффективность котла .
  • Несгоревший углерод, выходящий из печи, может быть снова закачан в печь, чтобы могло произойти полное сгорание топлива .
  • Зола из котла обычно имеет высокую температуру и имеет много тепла .Это тепло можно использовать для предварительного нагрева воздуха или воды, используемых в бойлере .
  • Оптимальное соотношение топлива и воздуха и поддержание максимально низкого избыточного воздуха с учетом полного сгорания топлива может повысить температуру печи, тем самым увеличивая тепловое излучение. Уменьшение избытка воздуха на 5% может повысить КПД котла на 1%.
  • Не содержащее влаги топливо следует подавать в котел , чтобы не терять количество тепла при удалении влаги из топлива, а все тепло можно было эффективно использовать для преобразования воды в пар.
  • Большинство потерь тепла происходит из-за высокой температуры сухих дымовых газов, выходящих из котла. Техническое обслуживание котла следует проводить регулярно, и первоочередное внимание следует уделять удалению накипи, отложившейся на трубках теплопередачи, поскольку эта накипь препятствует передаче тепла между дымовыми газами и водой.
  • Непрерывная продувка воды необходима для поддержания оптимального уровня примесей в воде, но это также приводит к потерям тепла , поэтому для уменьшения потерь тепла важно проверить количество проводимых продувок в сутки, а также это тепло из воды можно утилизировать, установив продувочную систему рекуперации тепла для предварительного нагрева воды или воздуха, поступающего в котел .
  • Потери на излучение и конвекционные потери хотя и не могут быть измерены, но могут быть уменьшены путем регулярного обслуживания котла и использования изоляции для предотвращения потерь тепла в окружающую среду.
  • Пар, который используется в технологическом процессе после передачи тепла, преобразуется в конденсатную воду . Этот конденсат обычно имеет высокую температуру и может быть извлечен с помощью модуля регенерации конденсата , который можно повторно использовать для подогрева воды или воздуха .

Другие способы повышения эффективности котла - это установка котлов-утилизаторов / устройств. Тепло от дымовых газов, выходящих из котла, можно утилизировать с помощью такого оборудования, как экономайзеры, подогреватели воздуха, перегреватели или используя это отработанное тепло в вашем технологическом процессе.

Также прочтите : Калькулятор КПД

Услуги по повышению КПД котла в Индии:

Thermodyne Engineering System имеет 20-летний опыт проектирования и изготовления этого оборудования и может предоставить вам многочисленные решения по утилизации отработанного тепла. от котла.

Свяжитесь с нашим котельным инженером, чтобы повысить эффективность вашего котла и сэкономить деньги.

Часто задаваемые вопросы по КПД котла

Что такое КПД сгорания в паровом котле?


Управление котлом с максимальным количеством избыточного воздуха снизит потери тепла до массы и повысит эффективность сгорания. Эффективность сгорания - это мера того, насколько эффективно теплосодержание топлива превращается в ценное тепло. Комбинации температуры дымовой трубы и кислорода в дымовых газах являются основными показателями эффективности сгорания.
Эффективность сгорания котла означает способность горелки сжигать топливо. Он имеет два параметра, которые определяют эффективность горелки: несгоревшие запасы топлива в выхлопных газах и избыток кислорода в выхлопных газах.
По мере увеличения количества избыточного воздуха количество несгоревшего топлива в выхлопе уменьшается. Это, в конце концов, снижает количество несгоревших отказов топлива, но увеличивает потери энтальпии. Вот почему очень важно соблюдать баланс между потерями энтальпии и несгоревшими потерями.Эффективность сгорания также изменяется в зависимости от потребляемого топлива. Эффективность сгорания выше у жидкого и газового топлива и ниже у твердого топлива.

Каковы факторы полноты сгорания?

Тепловой КПД и полнота сгорания конденсационного устройства будут другими. Единственный способ определить точный тепловой КПД устройства - это точно измерить расход воздуха через теплообменник и изменение температуры воздуха через теплообменник.После этого введите расчетные значения в практическую формулу тепла, чтобы определить данные о тепловой энергии кондиционированного воздуха.
Чтобы определить окончательный тепловой КПД устройства, разделите количество тепла, выделяемое устройством, на количество топлива. Во время процесса сгорания все котлы, работающие с одинаковой мощностью сгорания, будут выдавать одинаковое количество тепла при одинаковом расходе топлива.
Будет минимальная потеря в шкафу котла при передаче и теплопроводности.Помимо этих компетенций, существуют некоторые другие отходы, которые также играют роль при определении эффективности котла и, следовательно, должны быть проанализированы при оценке эффективности котла.
Эффективность сгорания не имеет значения, насколько хорошо устройство использует тепло, выделяемое после того, как процесс сгорания произошел. Конструкция теплообменника и его способность передавать практическое и, возможно, потенциальное тепло воздуху помещения будут определять, насколько эффективно используется тепло, выделяемое в процессе сгорания.

Какая прямая и косвенная эффективность у котла?

Общая эффективность котла зависит от многих параметров, помимо горения и теплопроводности. Эти другие параметры включают повреждения при включении-выключении, радиационные сбои, потери на конвекцию, потери при продувке и т. Д. На практике для определения производительности котла обычно используются два метода, а именно прямой метод и косвенный метод расчета эффективности.
Прямой КПД
Этот метод также известен как метод ввода-вывода, поскольку для оценки эффективности котла требуется только ценный вывод, такой как пар и подвод тепла.Этот КПД можно рассчитать по формуле:

η = (Выходная энергия) / (Входная энергия) X 100

Чтобы измерить КПД котла таким образом, мы делим общее производство энергии котла на общее количество энергии, потребляемой котлом. котел, помноженный на сотню.

Формула расчета прямого КПД котла -
E = [Q (Hh) / q * GCV] * 100

Где,

Q = Количество произведенного пара (кг / час)
H = Энтальпия пара (Ккал / кг)
h = Энтальпия воды (ккал / кг)
GCV = Высшая теплотворная способность топлива.

Косвенный КПД
Косвенный КПД котла определяется путем определения удельных потерь, происходящих в котле, и последующего вычитания суммы из 100%. Этот процесс включает получение размеров всех оцениваемых потерь, происходящих в котле, путем отдельных измерений. Все эти потери рассчитываются и вычитаются из 100%, чтобы определить конечный КПД. Продувочный клапан во время метода удерживается закрытым. Этот метод должен выполняться в соответствии с критериями, предусмотренными в моделях BS845.Предполагаемый ущерб включает потери в дымовой трубе, радиационные потери, потери от продувки и т. Д.

Каковы некоторые распространенные способы повышения эффективности котла?

Существует несколько проверенных и проверенных методов, которые вы можете использовать для повышения эффективности вашего котла. Это -
1. Понизив температуру дымовой трубы вашего котла.
2. Регулируя скорость продувки котла.
3. Очисткой водяной части котла.
4. Регулярно настраивайте горелку.
5. Установив экономайзер.

В чем разница между прямой и косвенной эффективностью?

На практике оба эти метода используются для повышения КПД котла. Прямой КПД - это формула, которую кто-то может использовать для расчета КПД котла, а при косвенном КПД мы используем несколько методов для повышения КПД котла.

Контроль TDS в котловой воде

Клапаны продувки

Клапаны непрерывной продувки

В простейшем виде это игольчатый клапан.На виде сверху кольцевое пространство:

  • Наружная окружность определяется седлом клапана.
  • Внутренняя окружность, определяемая иглой.

Если требуется увеличение скорости потока, игла вынимается из седла и увеличивается зазор между иглой и седлом.

Для обеспечения разумной скорости через отверстие размер отверстия, необходимый для продувки потока 1111 кг / ч (из Примера 3.12.5), должен составлять около 3.6 мм.

Принимая диаметр седла клапана равным 10 мм, можно рассчитать диаметр иглы в точке, где он установлен, чтобы обеспечить требуемый расход 1111 кг / ч, следующим образом:

Следовательно: Решение уравнения показывает, что диаметр иглы при правильной настройке составляет 9,33 мм. Зазор составляет половину разницы диаметров при требуемом расходе 1111 кг / ч, а именно:

Это основной недостаток клапанов непрерывной продувки; зазор настолько мал, что трудно избежать засорения мелкими частицами.

Кроме того, еще предстоит решить проблему образования проблесков над седлом клапана. Небольшие зазоры означают, что смесь пара и воды с высокой скоростью течет близко к поверхностям иглы и седла. Эрозия (волочение проволоки) неизбежна, что приводит к повреждению и последующему отказу от отключения.

Клапаны непрерывной продувки разрабатывались на протяжении многих лет из простых игольчатых клапанов, и теперь они включают несколько ступеней, возможно, в форме трех или четырех седел клапана, которые постепенно увеличиваются, и даже включают винтовые проходы.Цель состоит в том, чтобы рассеивать энергию постепенно, поэтапно, а не сразу.

Этот тип клапана был первоначально разработан для ручного управления и был снабжен шкалой и стрелкой, прикрепленными к ручке. В условиях эксплуатации был взят образец котловой воды, определен TDS и произведена соответствующая регулировка положения клапана.

Чтобы идти в ногу с современными технологиями и требованиями рынка, некоторые из этих клапанов непрерывной продувки оснащены электрическими или пневматическими приводами.Однако фундаментальная проблема малых зазоров, прошивки и вытяжки все еще существует, и повреждение седла клапана неизбежно. Несмотря на использование системы управления с обратной связью, произойдет чрезмерная продувка.

Запорные клапаны продувки котла

Преимущество использования большего управляющего устройства с большими зазорами, но открывание его только на некоторое время. Понятно, что умеренность необходима, если TDS котла необходимо поддерживать в пределах разумных значений, а клапаны DN15 и 20 являются наиболее распространенными размерами, которые можно найти.

Типичная конфигурация заключается в настройке контроллера на открытие клапана, например, при 3000 ppm, а затем на закрытие клапана при 3 000 - 10% = 2 700 ppm. Это обеспечит хороший баланс между клапаном разумного размера и точным управлением.

  • Также важен тип выбранного клапана:
  • Для небольших котлов с низкой скоростью продувки и давлением менее 10 бар (изб.) Электромагнитный клапан соответствующего номинала будет экономически эффективным решением.

Для более крупных котлов с более высокой скоростью продувки и, конечно же, для котлов с рабочим давлением более 10 бар (изб.), Требуется более сложный клапан, чтобы отводить окалину от седла клапана, чтобы защитить его от повреждений.

Клапаны

этого типа также могут иметь регулируемый ход, что позволяет пользователю гибко выбирать скорость продувки, подходящую для котла и любого используемого оборудования для рекуперации тепла.

Введение и методы расчета

Хорошо известно, что первоначальная стоимость котла составляет небольшую часть общих затрат, связанных с котлом в течение его срока службы. В течение срока службы котла основные затраты связаны с расходами на топливо.Обеспечение эффективной работы котла имеет решающее значение для оптимизации затрат на топливо.

Не всегда верно, что котел будет работать с номинальной эффективностью. Почти всегда было обнаружено, что котлы работают с КПД намного ниже номинального, если не проводить надлежащий мониторинг эффективности.

КПД котла

КПД котла - это совокупный результат эффективности различных компонентов котла. У котла есть много подсистем, эффективность которых влияет на общую эффективность котла.Пара коэффициентов полезного действия, которые окончательно определяют коэффициент полезного действия котла, составляют -

.
  1. Эффективность сгорания
  2. Тепловой КПД

Помимо этих значений КПД, существуют и другие потери, которые также играют роль при определении КПД котла и, следовательно, должны учитываться при расчете КПД котла.

Эффективность сгорания

Эффективность сгорания котла является показателем способности горелки сжигать топливо.Два параметра, которые определяют эффективность горелки, - это количество несгоревшего топлива в выхлопных газах и избыток кислорода в выхлопных газах. По мере увеличения количества избыточного воздуха количество несгоревшего топлива в выхлопе уменьшается. Это приводит к снижению потерь несгоревшего топлива, но увеличению потерь энтальпии. Следовательно, очень важно поддерживать баланс между потерями энтальпии и несгоревшими потерями. Эффективность сгорания также зависит от сжигаемого топлива. Эффективность сгорания жидкого и газообразного топлива выше, чем твердого топлива.

Тепловой КПД

Термический КПД котла определяет эффективность теплообменника котла, который фактически передает тепловую энергию от камина к воде. На тепловую эффективность сильно влияет образование накипи / сажи на трубах котла.

Прямой и косвенный КПД котла

Общий КПД котла зависит от многих других параметров, помимо КПД сгорания и теплового КПД. Эти другие параметры включают потери при включении-выключении, потери на излучение, потери на конвекцию, потери на продувку и т. Д.На практике для определения КПД котла обычно используются два метода, а именно прямой метод и косвенный метод расчета КПД.

Прямая эффективность

Этот метод рассчитывает КПД котла по основной формуле КПД -

η = (выход энергии) / (вход энергии) X 100

Для того, чтобы рассчитать КПД котла этим методом, мы делим общую мощность котла на общую потребляемую мощность котла, умноженную на сто.

Расчет прямого КПД -

E = [Q (H-h) / q * GCV] * 100

Где,

Q = Количество произведенного пара (кг / час)

H = Энтальпия пара (Ккал / кг)

ч = Энтальпия воды (ккал / кг)

GCV = Высшая теплотворная способность топлива.

Косвенная эффективность

Косвенный КПД котла рассчитывается путем определения индивидуальных потерь, происходящих в котле, и последующего вычитания суммы из 100%.Этот метод предполагает определение величин всех измеряемых потерь, происходящих в котле, путем отдельных измерений. Все эти потери складываются и вычитаются из 100%, чтобы определить конечный КПД. Продувочный клапан во время процедуры остается закрытым. Этот метод должен быть реализован в соответствии с нормами, предусмотренными в стандартах BS845. Рассчитанные потери включают потери в дымовой трубе, радиационные потери, потери от продувки и т. Д.

Сравнение прямого и косвенного КПД-

Оба упомянутых выше метода определения КПД котла имеют как преимущества, так и недостатки.Самым большим преимуществом косвенного метода является то, что он также говорит об источниках потерь. Выявив косвенный КПД, можно узнать, где потери увеличиваются и могут быть уменьшены. С другой стороны, значения прямого КПД ближе к реальности по сравнению с косвенным КПД из-за непокрытых потерь, таких как радиационные потери, потери ВКЛ-ВЫКЛ и т. Д. Но прямой КПД может сказать нам только о величине общих потерь. Информация об индивидуальных потерях и их величинах не передается из прямого расчета эффективности.Всегда существует некоторая разница в значениях прямой и косвенной эффективности. Косвенный КПД измеряется в конкретное время, тогда как прямой КПД измеряется в течение определенного периода времени, и, следовательно, потери из-за колеблющихся нагрузок, включения-выключения котла и т. Д. Также принимаются во внимание.

Мониторинг эффективности в реальном времени

КПД котла не остается фиксированным, и в процессе эксплуатации происходят большие отклонения от идеальных значений. Переход к мониторингу эффективности в реальном времени может значительно повысить эффективность котла в зависимости от типа котла и реальных условий на объекте.В двух словах, мониторинг и поддержание эффективности котла в течение всего срока службы котла является обязательным условием для сокращения счетов за топливо и уменьшения выбросов углекислого газа.

Что внутри подсчитывает

Статья 424 Национального электротехнического кодекса (NEC) касается стационарного электрического оборудования для обогрева помещений, заявляя, что «для целей статьи отопительное оборудование должно включать нагревательный кабель, нагреватели, бойлеры, центральные системы и т. Д. или другое одобренное стационарное электрическое отопительное оборудование.«Поскольку сфера действия явно охватывает котлы, дальнейшее расследование статьи 424 позволит определить, распространяется ли NEC на внутреннюю проводку котла и любые панели управления котлом, или же статья 424 распространяется только на проводку, установленную на месте, с внутренней проводкой, подпадающей под действие стандарта UL 834. для электрического отопления, водоснабжения и энергетических котлов.

Статья 424 касается двух конкретных типов котлов: резистивного типа в Части VII и электродного типа в Части VIII. В части VII я обсуждаю только котлы резистивного типа.

В соответствии с описанием области применения котлов резистивного типа в 424.70, «положения части VII данной статьи применяются к котлам, в которых используются нагревательные элементы резистивного типа. Котлы электродного типа не должны рассматриваться как имеющие нагревательные элементы резистивного типа ». Раздел 424.72 (A) содержит требования к защите от перегрузки по току для котлов, в которых используются резистивные погружные нагревательные элементы в корпусе котла с маркировкой Американского общества инженеров-механиков (ASME).Эти блоки должны иметь нагревательные элементы, защищенные не более 150 ампер (A). (Кодекс ASME по котлам и сосудам высокого давления содержит правила проектирования, изготовления и проверки котлов и сосудов высокого давления.) Котел имеет штамп и рассчитан на то, чтобы выдерживать давление, которое может возникнуть, когда вода кипит или превращается в пар, поэтому нагревательные элементы могут быть рассчитаны на более высокий, чем нормальный максимум 48 А, который может быть обнаружен в не номинальных емкостях. Если котел рассчитан на ток более 120 А, нагревательные элементы котла должны быть разделены на нагрузки, не превышающие 120 А.Если подразделяется на нагрузки 120 А или ниже, номинальные характеристики устройства защиты от сверхтоков должны соответствовать 424.3 (B), требуя, чтобы нагрузки рассчитывались как продолжительные.

Если в котле используются нагревательные элементы резистивного типа с номиналом более 48 А, которые не входят в состав емкости с маркировкой ASME, требуется соответствие 424.72 (B). Котел, использующий нагревательные элементы резистивного типа, не входящие в состав резервуара с маркировкой ASME, должен иметь нагревательные элементы, защищенные на ток не более 60 А.Такой котел с номиналом более 48А должен иметь нагревательные элементы, разделенные на нагрузки, не превышающие 48А. Если разделенная нагрузка меньше 48 А, номинал устройства защиты от сверхтоков должен соответствовать 424.3 (B), требуя, чтобы нагрузки рассчитывались как продолжительные.

Раздел 424.72 (C) устанавливает, что дополнительные устройства защиты от сверхтоков для разделенных нагрузок, как того требуют 424.72 (A) и (B) (отмечены в двух параграфах выше), должны быть установлены на заводе внутри или на кожухе котла. или он должен быть предоставлен производителем котла в виде отдельной сборки, доступен (но не обязательно должен быть легкодоступным) и пригоден для защиты параллельных цепей.Если для защиты от перегрузки по току используются патронные предохранители, для нескольких разделенных цепей допускается использование одного средства отключения. В 424.72 (D) проводники, питающие эти дополнительные устройства защиты от сверхтоков, будут рассматриваться как проводники ответвленной цепи. Кроме того, если номинальная мощность нагревателей составляет 50 киловатт (кВт) или более, разрешается использовать проводники, питающие устройство защиты от сверхтоков, указанное в 424.72 (C), не менее чем на 100 процентов номинальной мощности нагревателя, указанной на паспортной табличке, при условии, что на нагревателе указан минимальный размер проводника, длина проводов не меньше указанного минимального размера, а устройство, управляемое температурой или давлением, контролирует циклическую работу оборудования.

Наконец, 424.72 (E) гласит, что полевые проводники между нагревателем и дополнительными устройствами защиты от сверхтоков должны иметь размер не менее 125 процентов обслуживаемой нагрузки. Дополнительные устройства защиты от сверхтоков, указанные в 424.72 (C), должны защищать эти проводники в соответствии с 240.4. Однако, если нагреватели рассчитаны на 50 кВт или более, допустимая токовая нагрузка полевых проводов между нагревателем и дополнительными устройствами защиты от сверхтоков должна составлять не менее 100 процентов нагрузки их соответствующих разделенных цепей, если нагреватель не работает. отмечен минимальный размер жилы; проводники не меньше указанного минимального размера; и устройство, активируемое температурой, управляет циклической работой оборудования.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
