Если принять поступление тепла в здание за 100 %, то потери тепла составят следующие показатели, применимые и для расчета отопления.

• за счет воздухообмена, включая инфильтрацию — 15%;
• через наружные стены помещения — 35%;
• через оконные проёмы — 10%;
• через крышу здания- 25%;
• через пол — 15%.

Подобный вид расчета для отопления загородного дома, как правило, базируется на общепринятой формуле:

Wкот. = S*Wуд.,

где Wкот. – мощность котла.
S – площадь помещения.
Wуд. – значение удельной мощности колеблется от 0.7 до 2.0.

В зависимости от вида радиаторов и площади помещения можно провести такой расчет для отопления жилого дома:

• рассчитать площадь помещения;
• принять за минимум — 100 ватт для обогрева 1 м.кв., а при больших теплопотерях в комнате добавить 10-20 ватт на каждый квадратный метр;
• узнать необходимое количество секций радиатора. Для этого разделим сумму ватт для одного помещения на мощность одной секции батарей (для чугунных — 130 ватт, для алюминиевых 150-200 ватт (при высоте секции 0,6 м)) и получим необходимое количество секций;
• вычислив мощность батарей для всех помещений и сложив их — мы получим необходимую мощность котла в ваттах (1 кВт=1000 Вт).

Чтобы в отопительный период в доме было тепло и комфортно, необходимо рассчитать потребное количество радиаторов. Для этого нужно знать размер помещения, перемножив длину, ширину и высоту помещения.

Количество тепловой энергии, необходимое для обогрева помещения, зависит от материала стен, конструкции здания, типа радиатора и некоторых других факторов.

Например, 1 кубический метр площади в панельном доме требует  0,041 кВт тепловой энергии.  Кирпичный дом с тепловой реабилитацией и установленными оконными стеклопакетами  потребует 0,034 кВт тепловой энергии, а современные дома потребляют  0,020 кВт тепловой энергии на кубический метр.

Дальнейшая схема расчетов такова: выбрав тип отапливаемого помещения и марку используемого радиатора, умножаем объем помещения на необходимый тепловой поток. Полученное значение делим на величину теплового потока одной секции. Результат следует округлить до ближайшего верхнего целого значения.

В качестве примера рассчитаем количество радиаторов в комнате, размером  5х4х3 м, в панельном доме с необходимым тепловым потоком: 0,041 кВт.

Вычислим объем комнаты:

V=5 x4 x3 = 60,0 м³

Рассчитаем потребное количество тепловой энергии:

Q = 60,0 x 0,041 = 2,46 кВт

Определим нужное количество секций радиатора:

N = 2,46 / 0,16 = 15,38 шт.

Округлив полученное значение до целого верхнего числа, получаем искомую величину в 16 секций.

Экономная и эффективная работа системы отопления индивидуального дома не в последнюю очередь зависит от правильно выбранной мощности отопительного оборудования. Котел с низкой мощностью не сможет в должной мере прогреть помещения в отопительный период, а излишняя мощность котла чревата неоправданными расходами на топливо.

Итак, как же самостоятельно рассчитать необходимую мощность отопительного оборудования? Существует универсальная формула:

W_кот= S^хW_уд/10

где S — площадь отапливаемого помещения;

W_уд — удельная мощность котла из расчета на 10 м² помещения, рассчитанная с учетом климатических зон.

В расчетах используют следующие значения удельной мощности по климатическим зонам:

• центральные, северные, восточные районы: Wуд = 1,5 — 2 кВт;
• западные, южные районы: Wуд= 1 – 1,2 кВт.

Для упрощения расчетов применяют среднее значение W_уд, равное 1,75. Поэтому мощность котла принимается как 1,75 кВт на каждые 10 м² отапливаемого помещения.

Для правильного подбора отопительного оборудования необходимо рассчитать объем теплоносителя, который будет циркулировать в системе (V_сист). Как правило, это значение принимается как соотношение: 15 литров воды на каждый киловатт мощности котла.

Тогда формула для расчета объема воды в системе будет иметь вид:

V_сист = W_кот * 15

В качестве примера рассчитаем мощность отопительного котла и необходимый объем теплоносителя для здания, площадью 100 квадратных метров, построенного в северных, центральных и восточных районах страны.

1. S= 100 м².
2. Удельная мощность для северных районов W_уд = 1,75 кВт.

Тогда требуемая мощность котла составит W_кот = 100 х 1,75 : 10 = 17,5 кВт, а необходимый объем теплоносителя:V_сист = 17,5 * 15 = 263 л.

Необходимо отметить такое свойство отопительной системы, как качество системы отопления. Оно характеризует возможности системы обеспечить в доме температуру комфорта, используя максимально низкую температуру теплоносителя.

Практически все  производители и продавцы котлов отопления рекомендуют мощность котла 1 кВт/10 м² площади помещения. Но данной мощности недостаточно для центральных, северных, восточных районы Казахстана. 1 кВт/10 м² достаточно для европейской части России, Белоруссии.

Расчёт мощности электрического котла отопления по площади | Статьи

Для полноценного функционирования электрического котла необходим правильный расчёт его мощности. Благодаря полученным данным можно подобрать электрический котёл, который сможет комфортно отапливать всю площадь без последующей перегрузки и выхода из строя.

Как грамотно произвести расчёт мощности электрокотла?

Мощности оборудования должно хватать на всё помещение. При этом она не должна работать на пределе своих возможностей – это приведёт к повышению износа и ускорит выход из эксплуатации.

Определение мощности по площади – главный параметр для расчёта пригодности оборудования для обогрева дома. Следует взять характеристики из технического паспорта, внести в специальный калькулятор или воспользоваться формулами.

Выбор мощности отопительного оборудования

После выяснения необходимой мощности котла следует учесть, что его предельная суммарная величина для определенного здания ограничена. Лимит на ограничение электросети устанавливают районные службы, обеспечивающие подачу электричества и обслуживание сетей.

Если установить котел с мощностью, превышающей допустимые значения, активизируется автомат. Поэтому сначала необходимо узнать исходные данные, а затем провести расчёт мощности котла и дополнительных приборов. Производители выпускают продукцию с фиксированной мощностью или моделируемой. Это позволяет сделать оптимальный выбор и регулировать количество потребляемой энергии.

От чего зависит мощность?

В конструкции электрокотла есть ТЭНы, за счёт которых происходит нагрев теплоносителя. Они имеют вид трубчатых нагревательных элементов, которые монтируются внутри теплообменника и производят нагрев теплоносителя.

Расчёт мощности для электрического оборудования осуществляется в кВт, так как этот параметр напрямую относится к ТЭНам. Дополнительно следует учесть, что эта величина может варьироваться в зависимости от количества интегрированных нагревательных элементов. Диапазон при этом может находиться в границах от 2 до 60 кВт.

Особенности проведения расчетов для электрокотла

При расчёте необходимо учесть, что приборы характеризуются по рабочей мощности это важный показатель от которого происходят все расчеты. Он необходим для восполнения тепловых потерь и для создания полноценного и бесперебойного получения горячей воды.

В каждом случае расчёт происходит индивидуально при учёте площади помещения, материалов постройки, уровня теплоизоляции, а также количества и величины оконных проёмов. Для расчёта применяется формула W=S*Wуд/10м2 со следующей расшифровкой:

• W – это мощность прибора в кВт;
• S – показатель площади помещения в м2;
• Wуд – параметр удельной мощности устройства, применяемого индивидуально для каждого района и региона.

При нахождении в средней полосе этот показатель может составлять от 1 до 1,2. Данная формула предназначена для маломощной техники, например, такой как одноконтурный котёл. Для двухконтурной версии сначала рассчитывается значение по горячему водоснабжению, а потом по отоплению.

Сфера применения современных электрокотлов

Большой выбор моделей котлов обеспечивает полноценное отопление не только для помещений небольшой площади, но и для объектов с отапливаемым пространством до 1000 м2.

Маломощные котлы подходят для квартир и небольших торговых или производственных помещений. Эти варианты котлов производятся в однофазном или в трехфазном виде. Если у котла мощность более 6 кВт, то у неё может быть многоступенчатое исполнение, что позволит получить существенную экономию.

Как рассчитать мощность котла: два метода

При подборе котла важно, чтобы была реализована компенсация потери тепла. Первым делом для расчёта необходимо вычислить теплопотери здания. На это значение влияют материалы, из которых построено здание, вид строения, параметры оконных и дверных проёмов, наличие теплоизоляции.

Также на показатель влияет присутствие бытовой техники, выделяющей тепло. Но, как правило, этот параметр не учитывают. Обязательно для расчёта учитывается система теплых полов, так как она осуществляет дополнительный обогрев.

Расчёт мощности котла отопления по площади

Для расчёта параметров достаточно применить только один показатель – площадь помещения. В среднем 1 кВт равен 10 м2 помещения. Поэтому, если площадь равна 160 квадратам, мощность техники должна составлять 16 кВт.

Подобные расчёты имеют приблизительный характер. Параметры можно применять для помещений с высотой потолков от 2,5 – до 2,7 метра. Если это значение выше, то необходимо производить дополнительные расчёты. Они проводятся путем деления на 2,7. Таким образом, можно получить коэффициент для поправки.

Дополнительно необходимо применить показатели для учёта климатических особенностей:

• для северных регионов это значение будет равно от 1,5 до 2;
• для центральных областей – от 1,2 до 1,5;
• для средней полосы – от 1 до 1,2;
• для южных областей оно будет равно от 0,7 до 0,9.

Например, при значении в 10 кВт его следует умножить на поправочный коэффициент, что обеспечит более точный расчёт параметров.

Для многоквартирных домов есть свой коэффициент. Если сверху находится жилое помещение, то показатель будет равен 0,7, если чердак с отопительной системой – 0,9, а в случае не отапливаемого чердака – 1. При этом мощность котла также умножается на данные цифры.

Мощность котла для квартир

Для расчёта показателей в квартирах можно использовать принятые нормативы:

• коэффициент квартир в панельном доме для 1 м3 будет составлять 41Вт;
• если дом построен из кирпича, то значение будет равно 34 Вт.

При наличии точных параметров высоты потолков и габаритов можно вычислить площадь отапливаемого помещения. Затем этот показатель умножается на принятый норматив. Таким образом, происходит расчёт мощности котла. Дополнительно учитывается регион, в котором находится дом, материал, из которого он построен и количество стен, выходящих на улицу. Последний фактор имеет свои коэффициенты:

• для одной стены он равен 1,1;
• для двух – 1,2;
• для трех – 1,3.

При учёте всех поправок можно получить максимально точное значение. Если нужны достоверные показатели, то следует рассчитать теплопотери. Для этого вызывают специальную службу. Работник с тепловизором проверит помещение и определит необходимый коэффициент.

Как рассчитать мощность экономичного электрокотла?

Чтобы обеспечить полноценный расчёт мощности котла с показателем необходимой экономичности, надо провести расчёты с определением следующих факторов:

• правильный и точный расчёт теплопотерь дома при использовании специального оборудования;
• наличие дополнительных источников тепла;
• учёт площади помещения и высоты потолков;
• применение расчётов с учетом климатических зон и типа строения.

Все это позволит подобрать технику с точным значением мощности, при котором отопительный процесс будет осуществляться без затрат на приобретение чрезмерно мощной техники.

Методы определения мощности

Для точного определения мощности необходимо провести учёт потерь. Они могут быть вычислены двумя способами:

• первый вариант возможен благодаря информации о площади дома;
• второй вариант применяется при учёте показателя объёма помещения.

При выявлении уточняющего показателя больше не потребуется производить дополнительные расчёты. Это связано с тем, что электрический котёл может переработать 100 процентов электричества в 100 процентов тепловой энергии. И говорит о том, что техника имеет максимальный уровень КПД.

Расчёт мощности котла по площади

В качестве отправной точки удобно использовать площадь дома. Для одного квадратного метра применяется 100 Вт тепловой энергии. При этом используется формула: P=S*k*100. В основе этой формулы лежат следующие элементы:

• P – мощность котла;
• S – площадь помещения;
• k – коэффициент потери тепла.

Последний показатель зависит от региона. Если температура за окном не опускается ниже -10, то его значение будет равно 0,7. Затем расчёты происходят в зависимости от температурного режима. Каждые 5 градусов вниз будут прибавлять к значению 0,2 балла. Так, для областей с температурным диапазоном в -35 градусов k будет равен 1,2. Для дома в 100 квадратов, который находится в регионе с температурой -15, расчет будет: 100*0,9*100= 9000 Вт = 9 кВт.

Факторы, влияющие на тепловую мощность

На показатель тепловой мощности могут влиять много факторов, среди которых:

• количество стен, которые выходят на улицу;
• тип и количество оконных проёмов;
• наличие и степень теплоизоляции стен;
• общая площадь всех оконных проёмов;
• высота потолков в помещении;
• наличие или отсутствие чердака с утеплением над помещением.

Стандартные окна пропускают до 27 процентов, поэтому их коэффициент потери составит 1,27. У тройного стеклопакета он меньше и составляет 0,85.

Если брать в расчёт площадь остекления, то здесь расчёты выглядят иначе. При 40% остекления от общей площади потери могут быть около 10 процентов. При этом коэффициент будет равен 1,1. Если это значение будет увеличиваться, то каждые 10 процентов будут добавлять к цифре 0,1 балл.

Высота учитывается только в случае превышения параметра в 2,5 – 2,7 метра. Показатель для стандартной высоты равен 1. При увеличении значения на 0,5 метра происходит добавление 0,5 балла к стандарту. Поэтому для потолков с высотой в 4 метра показатель будет составлять 1,15 балла.

Данный вид расчётов также проводится по своей формуле. Она имеет вид: P=V*K*ΔT/860. Эта формула расшифровывается следующим образом:

• P – искомая мощность отопительного оборудования;
• V – объём помещения или дома;
• K – коэффициент потери тепла;
• ΔT – разница между необходимыми показателями тепла и температурным режимом на улице.

Коэффициент потери имеет свои показатели, которые формируются относительно конструкции всех факторов теплопотери.

1. 0,6 – 0,9. Это значения имеют дома с кирпичными стенами и дополнительной двойной изоляцией. Окна с двойным стеклопакетом, а сам дом обладает небольшой площадью. При этом крыша должна иметь теплоизоляцию или систему отопления.
2. 1 – 1,9. Данный коэффициент применяется для домов с двойной кирпичной кладкой, небольшим объёмом оконных проёмов и со стандартным покрытием крыши.
3. 2 – 2,9. В этом случае дом имеет стандартную теплоизоляцию в виде крыши и окон. При этом толщина стен стандартная и составляет один кирпич.
4. 3 – 4. Этот коэффициент применятся для объектов из дерева или зданий ангарного типа со стенами из гофрированного металлического листа.

Все эти показатели обязательно включаются в формулу, так как играют важную роль при расчёте необходимых мощностей.

Расчёт мощности для ГВС

Не все владельцы при покупке котла устанавливают его только на отопление. Использование двухконтурного котла имеет широкую востребованность, что обусловлено достаточной экономией при применении. Также может быть установлено оборудование, работа которого направлена исключительно на подачу горячей воды.

Расчёт показателя мощности производится при учете следующих шагов:

• проведение расчёта среднестатистического объёма потребленной теплой воды на всех членов семьи;
• расчёт объёма горячей воды с температурой нагрева от 90 до 95 градусов, при этом она будет разбавляться;
• расчёт дополнительной мощности котла, отводимой на нагрев воды.

Для примера берём дом, в котором семья использует около 150 литров воды в день. При этом её температура равна 37 градусам. Для расчёта объёма воды необходимо взять за основу следующие значения:

• Vв – это количество используемой теплой воды;
• Тж – это показатель температуры воды, которая будет идти из крана;
• Тп – это значение температуры проточной воды;
• Тг – показатель температуры при выходе из котла.

Значение Vв составляет 150 литров, Тп равняется 8 градусам, Тж составляет 37 градусов, а Тг имеет значение 95 градусов. Поэтому объём потребляемой жидкости на один дом будет составлять 105*(37-8) /(95-8), что при проведении расчётов приводит к значению в 50 литров.

Для расчёта дополнительной мощности применяется формула: Рд=c*m*ΔT. Используемые в ней показатели имеют следующую расшифровку:

• c – удельное значение теплоёмкости воды со стандартным для всех случаев показателем 4,218 кДж/ кг*К;
• ΔT – разница между показателем нагретой воды и проточной;
• m – полученное значение требуемого количества воды на семью.

Формула: 4,218*50*(95-8). Проведя расчёты можно получить значение в 18 348 кДж. Если эту цифру перевести в кВт/ч, то получается показатель – 5,1.

При использовании формул можно получить все необходимые значения, обеспечивающие качественный подбор котла с требуемой мощностью для организации отопления и поставки горячей воды.

Поделиться:

Мощность котла: 7 вопросов покупателей

Слабая мощность котла пустит насмарку всё, включая уровень жизни. Из-за превышенной мощности, система заработает импульсами: потребление топлива вырастет, а срок службы оборудования сократится. Может закипеть котёл. Или мозги. Как рассчитать правильно, какие параметры учитывать, что такое теплопотери и другие вопросы покупателей о мощности котлов читайте здесь.

1. Как просто рассчитать мощность котла отопления?

Рассчитать примерную мощность котла для дома можно по площади и по объёму.

1) Упрощённый вариант вычислений по площади: 10 кВт на 100 м² дома (или отапливаемой площади). И это цифра покажет лишь минимальную мощность, ниже которой опускаться нельзя.

Для учёта климатических зон разработали коэффициенты, которые корректируют эту формулу:

• Средняя полоса России – это 1-1,5;
• Северные районы – это 1,5-2;
• Южные территории – 0,7-0,9;
• Москва и Подмосковье – 1,2-1,5.

Чтобы приблизиться к реалистичной цифре, нужно ещё учесть возможные теплопотери. Для этого к минимальному значению прибавляют 10-15%. Если потолки выше 2,7 метра, то делим высоту потолков по факту на высоту стандартную. Получаем ещё один поправочный коэффициент.

Пример:

Посчитаем мощность котла для дома в Подмосковье. Потолки – 3 метра, площадь – 150 м². Котёл нужен двухконтурный – для тепла и горячего водоснабжения.

По формуле получается 15 кВт – минимальное значение мощности для будущего котла. Далее, к цифре 15 добавляем 10% теплопотерь, умножаем на климатический коэффициент 1,2. Потолки выше 2,7м, поэтому умножаем полученную цифру на коэффициент 1,1.

Мощность котла = 15 кВт (минимум) + 10% (теплопотери) * 1,2 * 1,1 =21,7, округляем до 22 кВт.

2) Вторая формула от объёма: 1 м3 – 40 Вт. Плюс накрутки, которые включили в первую формулу, кроме потолочного коэффициента. Подсчитаем по этой формуле тот же дом в Подмосковье.

Мощность котла =((150 м²*3м)* 40 Вт + 10%) * 1,2 * 1,1 =23522 Вт ≈ 24 Квт. Разница между первым и вторым расчётом в 2 кВт. Вариант расчета мощности котла по объему воздуха является наиболее правильным.

На этом можно было бы прекратить читать эту статью. Но разница между примерным и точным расчётом в нескольких нюансах. Что за нюансы – спросите вы. Ответ на этот вопрос заложен в следующих пунктах.

Упрощённая формула расчёта зачастую приводит к покупке неподходящего котла. Каждый дом индивидуален, а теплопотери в процентах не могут быть равны для всех домов. Перед подсчётом мощности считают данные конкретного дома:

1) Замерить площадь стен, окон, дверей;

2) Уточнить толщину стен, указать тип отделки и материал, высоту потолков;

3) Понаблюдать минимальную температуру дома в морозы;

4) Определить желаемую температуру в результате установки котла;

5) Выписать значения теплопроводности для материалов, из которых строили дом.

Тепловое сопротивление материалов

Зачем это нужно? Ключевой параметр, влияющий на выбор котла – это теплопотери дома. Дома с одинаковой площадью и объёмом, но отличающейся степенью утепления, потребуют разное по мощности оборудование.

Куда уходит тепло:

А также значение имеет: насколько отличается уличная температура от внутренней, климатический регион, сила и направление ветра, как стоит дом относительно частей света.

3. Как посчитать мощность с учётом теплопотерь?

Что такое теплопотери? Допустим, на улице мороз -20 градусов, дома средняя температура равна +20 градусов. Эти величины уравновешиваются через обмен энергией. Происходят тепловые потери. Вычислить мощность котла с высокой точностью помогает величина теплопотерь при суровых условиях погоды.

Шаг 1

Потери тепла определяются по формуле: Q = Q_крыши + Q_стен + Q_пола + Q_дверей + Q_окон,

Где крайнее значение Q – это теплопотери каждой поверхности дома.

Каждое значение Q вычисляется по формуле: Q = S* T/R

Где Q – потери тепла в Вт, S – площадь конкретной поверхности в м², T – разница уличной температуры и комнатной в градусах, R – справочные данные теплового сопротивления по типам материалов.

Шаг 2

В эту формулу дополнительно закладывают непроизвольные теплопотери сквозь щели, вентиляцию, вытяжку, открывание дверей и проветривание через окна. Для самостоятельного расчёта без программы добавляют дополнительно 5% от общей цифры утечек.

Шаг 3

Дальше переходим к определению мощности котла. Всего две формулы на выбор:

Р_кот. = (S_помещ.*P_уд. ) / 10, где Р_кот. – мощность котла, S_помещ. – суммарная площадь комнат в доме, где планируется отопление, P_уд. – удельная мощность по условиям климата.

Р_кот. = (Q_потерь*S_{от. площ.} ) / 100, где Р_кот. – мощность котла, Q_потерь – теплопотери, S_{от. площ.} – суммарная площадь отапливаемых комнат.

Шаг 4

Для электрического и газового котла можно воспользоваться таблицей для проверки:

4. Зачем считать, если можно купить котёл с запасом мощности?

Иногда у котлов имеется резерв производительности. Это хорошо, когда резерв не более 25%. Особенно, когда семья планирует развивать площадь: достроить бассейн, баню, или другую отапливаемую зону. Когда требуемая мощность превышена значительно, собственник тратит лишние деньги, а оборудование работает внештатном режиме:

• Ломается или даёт сбои;
• Снижается КПД системы;
• Котёл большей мощности стоит дороже;
• Расходуется больше топлива, чем требуется для обогрева дома;
• Понадобится более мощный и дорогой насос;
• В доме будет очень жарко;
• Автоматическое регулирование затрудняется, может закипеть котёл;
• Котел начинает тактовать – включаться и выключаться за короткий промежуток времени, изнашиваются узлы оборудования;
• В дымоходе появляется конденсат. При горении конденсат вступает в реакцию с выбросами и образуется кислота. Она разрушает дымоход и иногда котёл.

Вывод: при частом включении и выключении тратится больше топлива, чем при непрерывной работе. Покупка котла с превышением мощности не только не имеет смысла, но и вредна для бюджета и оборудования.

В идеальной ситуации котёл работает с постоянной, номинальной мощностью. При этом наружная температура постоянно меняется, а бывают и вовсе аномальные скачки. Что делать? Помогут четырёхходовые смесительные клапаны в гидравлической системе. Или вариант с термогидравлическим распределением. Эти устройства решают проблему не корректировкой мощности котла, а подстраивают регулирующий клапан. Или меняется скорость работы циркуляционного насоса. Температура теплоносителя в батареях становится комфортной, не нарушая оптимальных условий котла. Это решение имеет минус – высокая цена.

Для газовых и жидкотопливных котлов эту ситуацию решает многоступенчатые горелки. Более низкая ступень снижает мощность котла при необходимости. Продвинутые модели имеют в конструкции плавную регулировку мощности горелок – модуляцию. Это дешевле и не так хлопотно, как первый вариант.

В твердотопливных котлах также бывает встроена настройка мощности и автоматическая подача топлива. Это помогает решить вопрос с избытком мощности при изменениях внешней температуры.

Когда собственник ошибся с мощностью в меньшую сторону, это так же плохо, как и переизбыток. Система работает на пределе. Снижается срок службы. Дом отапливается недостаточно, возможно промерзание системы при аномальных морозах.

7. Зачем обращаться к специалисту?

Мы выяснили, что покупать котёл от площади неправильно. Важно учитывать теплопотери здания. Например, дом в 300 м² может отопить котёл в 15кВт, если все поверхности капитально утеплили. А в дом 150 м² может потребоваться оборудование на 30кВт при тонких стенах и не утеплённой крыши и вентиляции.

На эту тему есть сотни нормативов и регламентов, есть десятки формул. Иногда одно противоречит другому, или нормативы изменяются и непрофессионалу сложно разобраться, актуальны ли эти требования. Можно это все посчитать, вооружившись стопкой справочников. Или обратиться к специалистам, которые сделают точный расчёт в программе и объяснят все тонкости. Помогут сэкономить деньги, время, смоделируют эффективную систему отопления дома.

• Формула от площади дома не годится для точного подсчёта мощности;
• Формула от объёма более реалистична;
• Самое правильное – считать мощность исходя из теплопотерь дома;
• Излишний запас мощности губителен для оборудования, заниженный тоже;
• Консультация специалиста сбережёт время и деньги.

Как произвести расчет расхода газа на отопление дома в соответствии с нормами

Определение величины затрат при централизованном или автономном отоплении частного дома выполняется на стадии проектирования строительства, либо до выбора вида энергоносителя или оптимальную модель котлоагрегата. Какие факторы учитывать, выполняя расчет расхода газа на отопление дома, и как, не прибегая к услугам специалистов, определить средний расход по упрощенной методике, рассмотрим в статье.

Отопление дома природным газом на сегодняшний день считается самым востребованным и удобным. Но ввиду подорожания «голубого топлива» финансовые затраты домовладельцев значительно выросли. И поэтому большую часть хозяев роддома сегодня волнует вопрос, каков в среднем расход газа на отопление дома.

Основным параметром при расчете расхода топлива, расходуемого на отопление загородного дома, являются тепловые потери здания. Хорошо, если хозяева дома позаботились об этом при проектировании. Но в большинстве случаев на практике оказывается, что лишь небольшая часть домовладельцев знает тепловые потери своих строений.

Заказать расчет тепловых потерь жилого дома с целью составления «учета» сезонных затрат и уточнения для себя необходимости выполнения утепления вы можете в проектной организации

Расход газовой смеси напрямую зависит от эффективности и мощности киттельгера. Не меньшее влияние оказывают также:

• климатические условия региона;
• конструктивные особенности конструкции;
• количество и тип установленных окон;
• площадь и высота потолков в помещениях;
• теплопроводность бывших в употреблении строительных материалов;
• Качество утепления наружных стен дома.

Учтите, что рекомендуемая паспортная мощность установленного агрегата демонстрирует его максимальные возможности. Он всегда будет несколько выше рабочих показателей агрегата, работающего в штатном режиме при отоплении конкретного здания.

Мощность установленного блока рассчитывается в строгом соответствии с действующими нормативными требованиями с учетом всех вышеперечисленных факторов.

Например, если Паспортная мощность котла 15кВт, то реально эффективно система будет функционировать при тепловой мощности около 12кВт. Запас мощности около 20% специалисты рекомендуют на случай аварий и в холодную зиму. Поэтому при расчете расхода топлива необходимо ориентироваться на реальные данные, а не на максимальные значения, рассчитанные на кратковременное действие в режиме аврал.

Покупать газовый агрегат рекомендуется с запасом мощности около 20% на случай аварийных ситуаций и холодных зим. Например, если расчетная тепловая мощность равна 10 кВт, то оборудование рекомендуется приобретать с паспортной мощностью 12 кВт

Калькулятор среднего расхода

Номинальный расход газа за прошедший отопительный период рассчитать не так уж и сложно. Нужно только сразу снять показания счетчика. После завершения сезона подведите итоги ежемесячных чтений. Затем вычислить среднее арифметическое значение. Если вам необходимо узнать номинальные значения на этапе проектирования дома, или при выборе экономичного, но в то же время эффективного отопительного оборудования, вам придется воспользоваться формулой.

При устройстве автономного отопления загородного коттеджа или квартиры при определении теплопотерь используют усредненные параметры

Для получения ориентировочных расчетов удельный расход теплоты определяют двумя способами:

1. Ориентируясь на общий объем отапливаемых номера. В зависимости от региона на обогрев одного кубометра выделяется 30-40 Вт.
2. Для зданий общей квадратуры. За основу принимается, что на обогрев каждого квадрата площади помещения, высота стен в котором в среднем достигает 3 метров, расходуется 100 Вт тепла. При определении количества также ориентируйтесь на регион проживания: для южных широт – 80 Вт/кв.м, для северных – 200 Вт/кв. м

Основной критерий, на который в обязательном порядке ориентируются при расчетах, – необходимая тепловая мощность для обеспечения условий качественного обогрева помещения и восполнения его тепловых потерь.

За основу технологических расчетов принимают усредненную пропорцию, при которой 1 кВт тепловой энергии расходуется на 10 квадратных метров площади. Но стоит учесть, что такой усредненный подход хоть и удобен, но все же недостаточно способен отразить реальные условия вашего строительства с учетом климатического района его размещения.

При упрощенном методе расчета за основу взято, что для обогрева 10 квадратных метров частного дома требуется 1 кВт, вырабатываемый теплогенератором

Правильно рассчитав примерный расход топлива, можно уточнить, какие мероприятия должны быть проводится для уменьшения его потребления. В итоге уменьшить статью за счет регулярных платежей за потребленное «голубое топливо».

Сетевой газ для отопления

Газовая смесь марки G20 поступает к частным домам от централизованной магистрали. В соответствии с принятым стандартом DIN EN 437 показания минимального значения удельной теплоемкости при сгорании топлива марки Г 20 составляют 34,02 МДж/куб.м.

При установке высокоэффективного конденсаторного котла минимальное значение удельной теплоемкости для Голубого топлива категории G 20 составляет 37,78 МДж/куб. метр.

Формула расчета расхода «Голубого топлива»

Для определения расхода газа с учетом заложенного в нем энергетического потенциала применяют простую формулу:

В = Q/(Hi X КПД)

• В – требуемая величина, определяющая расход газа для получения тепловой энергии, измеряется в кубометрах/часах;
• Q – значение расчетной тепловой мощности, затрачиваемой на обогрев здания и обеспечение комфортных условий, измеряется в Вт/ч;
• Hi – значение минимального значения удельной теплоемкости при сгорании топлива;
• Efficiency – КПД котла.

КПД киттелогенератора показывает эффективность использования выделяемого при сгорании теплоты, которая непосредственно расходуется на нагрев теплоносителя. Это паспортное значение.

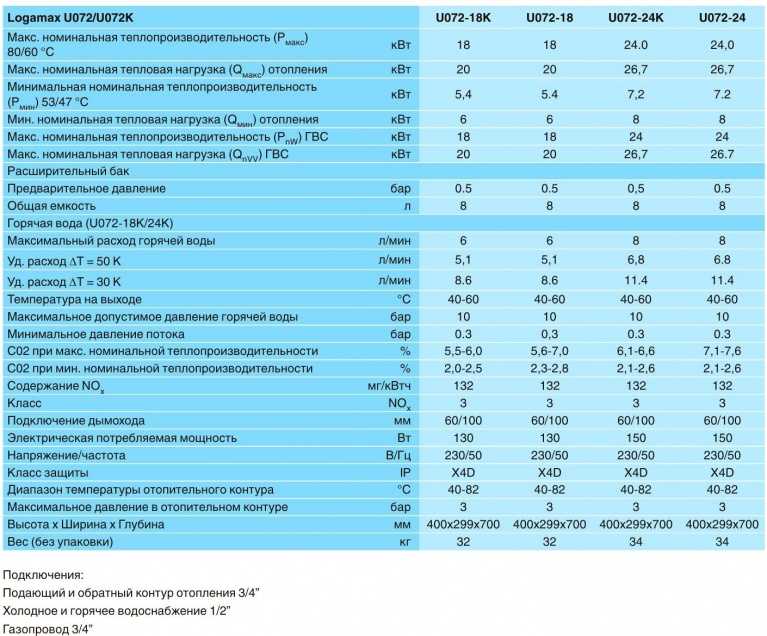

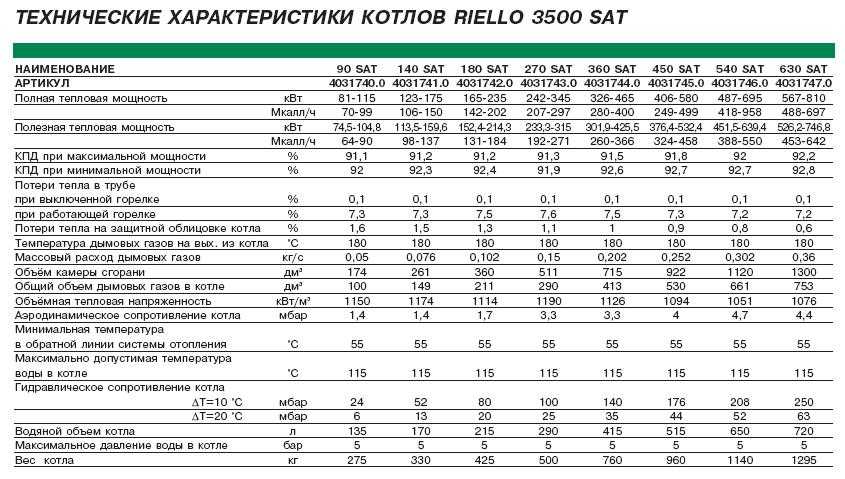

В паспортах котлов современного образца коэффициент обозначается двумя параметрами: на высшую и низшую теплоту сгорания. Оба количества прописываются через дробный признак «HS/HI», например: 95/87%. Для получения наиболее достоверного расчета берут за основу заряд, указанный в режиме HI.

Нижнее значение удельной теплоемкости сгорания представляет собой табличное значение, параметры которого соответствуют принятым стандартам DIN EN 437

Значение «HS», указанное в таблице, определяет наивысшую теплоту сгорания газа. Он указан в таблице по той причине, что водяной пар, выделяемый при сгорании газа, также способен преобразовывать скрытую тепловую энергию. Если грамотно использовать эту тепловую энергию, то можно увеличить общую отдачу от расходуемого топлива.

На этом принципе построена работа котлов нового поколения – конденсаторных агрегатов. За счет перевода пара в агрегатно-жидкое состояние дополнительно вырабатывается около 10% тепла.

Кроме марки газа Г20 в бытовых целях может применяться и аналог второй группы Г 25. Газ GA 20 добывается из сибирских месторождений, а газ G25 поставляется из Туркменистана и Поволжья. Разница между ними в том, что G25 при горении выделяет на 15% меньше тепла.

Газ марки ГА25 характеризуется повышенным процентным содержанием азота, за счет чего его энергетический потенциал на 15% ниже природного аналога Г20 ваш регион.

Пример расчета сетевого расхода газа

Предлагаем рассмотреть пример расчета расхода газа на отопление загородного коттеджа, исходные данные которого имеют такие параметры:

• площадь помещения достигает 100 кв. метров;
• рекомендуемая мощность теплового агрегата 10 кВт;
• CPD котла достигает 95%.

Для упрощения расчета Джоуля они переводятся в другую единицу измерения – киловатты. Так, при условии, что 1кВт = 3,6 МДж, теплота сгорания марки Г 20 составит 34,02 / 3,6 = 9.45 кВт.

Также стоит учитывать, что рекомендуемая мощность теплогенератора, указанная в 10 кВт, необходима только для обогрева помещений в самых неблагоприятных условиях. В реальности на протяжении всего отопительного периода количество таких неблагоприятных дней будет исчисляться единицами.

При грамотно продуманной и обустроенной системе отопления установленный котельный агрегат точно не проработает сутки

В остальные дни отопительного сезона на обогрев здания расходуется значительно меньше электроэнергии. Поэтому для получения правильных расчетов, а также определения среднего, а не пикового расхода «голубого топлива» берут показания мощности котла не 10 кВт, а «половинные» 5 кВт.

Подставляя полученные данные в формулу, вычисляет: V = 5/(9,45 х 0,95). Получается, что на отопление коттеджа площадью 100 квадратных метров расход газа уходит 0,557 куб.м/ч.

Указав тарифы на оплату одного кубометра «Голубого топлива» не составит труда рассчитать материальные затраты на весь отопительный период за весь отопительный сезон, который в районах средних широт длится около 7 месяцев:

• За сутки это 0,557 х 24 = 13,37 куб.
• На месяц 13,37 х 30 = 401, 1 куб.
• На отопительный сезон продолжительностью 7 месяцев 401,1 х 7 = 2807, 4 куб.

Зная цену одного кубометра «голубого топлива», не составит труда спланировать как ежемесячные расходы, так и «учет» всего функционирования системы отопления.

Расход сжиженной пропан-бутановой смеси

Не у всех владельцев загородных домов есть возможность подключения к централизованному газопроводу. Тогда выйдите из положения, используя сжиженный газ. Он хранится в Газгольдиерах, установленных в ямах, и пополняется ими, пользуясь услугами сертифицированных поставщиков топлива.

Сжиженный газ, используемый для бытовых нужд, хранят в герметичных емкостях и цистернах – пропан-бутановых баллонах по 50 литров или газовых голлерах

При использовании сжиженного газа для отопления дачи формула расчета базы то же самое. Единственное, нужно учитывать, что баллонный газ представляет собой смесь марки Г 30. Кроме того, топливо находится в агрегатном состоянии. Поэтому его расход считают в литрах или килограммах.

Формула расчета расхода горючей смеси

Оценить объем расходов сжиженной пропан-бутановой смеси поможет простой расчет. Исходные данные по строительству те же: коттедж площадью 100 квадратных метров, а КПД установленного котла 95%.

При расчете следует учитывать, что пятипоточные пропан-бутановые баллоны в целях безопасности заполняются не более чем на 85%, что составляет около 42,5 л.

При выполнении расчета ориентироваться на две существенные физические характеристики сжиженной смеси:

• плотность баллонного газа 0,524 кг/л.;
• Теплота, выделяющаяся при сгорании одного килограмма такой смеси, равна теплоте, равной 45,2 мДж/кг.

Для облегчения расчетов величину выделяемой теплоты, измеряемую в килограммах, пересчитывают в другую единицу измерения – литры: 45,2 х 0,524 = 23,68 МДж/л.

После этого Джоули переводятся в киловатты: 23,68/3,6=6,58кВт/л. Для получения правильных расчетов берут все те же 50% от рекомендуемой мощности агрегата, которая составляет 5 кВт.

Полученные значения подставляем в формулу: V = 5/(6,58 х 0,95). Получается, что расход топливной смеси марки Г 30 составляет 0,8 л/час.

Пример расчета расхода сжиженного газа

Зная, что за один час работы киттелогенератора расходуется в среднем 0,8 л топлива, не составит труда подсчитать, что один стандартный баллон с заправкой 42 литров хватает на 52 часа. Это чуть больше двух дней.

За весь отопительный период показатели расхода топлива составят:

• За сутки 0,8 х 24 = 19,2 литра;
• На месяц 19,2 х 30 = 576 литров;
• На отопительный сезон продолжительностью 7 месяцев 576 х 7 = 4032 л.

На отопление коттеджа в 100 квадратов уйдет: 576:42,5 = 13 или 14 баллонов. На весь семимесячный отопительный сезон понадобится 4032: 42,5 = от 95 до 100 баллонов.

Большое количество топлива с учетом транспортных расходов и создания условий для его хранения будет недешевым. Но все же, по сравнению с тем же электроотоплением, такое решение вопроса все же будет более экономичным, а значит, и предпочтительным.

Пути снижения расхода

Основной причиной значительных теплопотерь, которые приводят к неэффективному расходованию выделяемой тепловой энергии, является недостаточное утепление конструктивных элементов дома. Через «Мостики холода» теряется до 40% тепла.

Через окна с некачественными рамами до 35 % тепла, выделяемого котлом, через стены дома – до 25 %, а через крышу и входные двери – до 15 %

Чтобы каждый раз не тратить деньги на отопление улицы, лучше потратиться на качественную теплоизоляцию конструкции. Поверьте, что затраты на него полностью окупятся за 3-4 года.

Теплоизоляция дома включает:

1. Утепление стен. Самым простым в реализации и доступным по стоимости является монтаж пенополистирольных панелей. Толщину панелей выбирают, ориентируясь на климатические условия региона строительства, толщину стен конструкции и вид материала, использованного при их возведении.
2. Тепловая кровля или чердачное перекрытие. Для этих целей используют древесные опилки, минеральную вату или плиточный пенопласт. Теплоизоляционный материал, выпускаемый в виде плит, монтируется на внутренние стены чердачного помещения или укладывается между балками перекрытия.
3. Полы с подогревом. В хорошей теплоизоляции нужны не только бетонные, но и деревянные конструкции. Для формирования теплоизоляционного слоя, сыпучих и плитных материалов типа глины и пенополистирола.
4. Замена окон. Самым надежным щитом, не допускающим проникновения холода внутрь отапливаемых помещений, станут окна ПВХ с качественным стеклопакетом. Их делают под конкретное окно. Благодаря этому они герметично закрывают оконный проем, надежно защищая домочадцев не только от «утечки» тепла, но и проникновения уличного шума.

Грамотное устройство теплоизоляции позволяет снизить потери тепла до минимальных значений.

Помимо качественного утепления для повышения эффективности теплоотдачи специалисты рекомендуют применять и другие не менее эффективные меры.

Дополнительные меры по повышению эффективности тепловых возвратов, специалисты включают:

• Радиаторы оборудования термостатические устройства. Термоголовки будут поддерживать необходимую комфортную температуру в помещениях.
• Кроме радиаторов установить конвекторы с функцией направленной циркуляции. Они создадут тепловые завесы из нагретого воздуха в зоне.
• Подключение оборудования, позволяющего программировать оптимальные режимы обогрева. Установка хронометрических термостатов эффективна в доме с пустующими комнатами в доме, который нет смысла интенсивно отапливать.

Затраты на покупку и установку автоматики со сметой окупятся уже в течение первого отопительного сезона.

И напоследок надо пересмотреть не слишком ли загружена система. Возможно, что он выделяет избыточное тепло. И вполне вероятно, что без ущерба для комфорта домочадцев можно снизить температуру в комнатах на пару градусов. На первый взгляд – мелочь. Но, учитывая ситуацию хотя бы на месяц, а тем более на отопительный сезон, такое решение способно положительно сказаться на кошельке.

Вариант Вариант сетевого расхода газа:

Пример расхода при отоплении на сжиженном газе:

Простые способы снижения затрат:

Среднее значение расчета пригодится для расчета материальных затрат исключительно на обогрев здания. Планируя использовать газовые приборы или плиту в отопительный сезон, данные следует скорректировать.

как рассчитать по формулам в литрах и м3

Содержание

1. Геометрические параметры труб
2. Получение результата экспериментальным методом
3. Инструкция к калькулятору расчета площади и объема трубы по диаметру
4. Калькулятор объема и площади трубы
5. Инструкция к онлайн калькулятору для расчета площади и объема трубы
6. Требования ГОСТ и СНиП
7. Расчет объема стальной трубы
8. Немного о конструкции двигателя Лада 21083 8 клапанов
9. Формула расчета объема трубы
10. Расчет объема воды в трубе и системе
11. Расчет объема трубы
12. Определить площадь поперечного сечения трубы
13. Формула для расчет объема трубы
14. Объем водопровода в литрах
15. Методика расчета удельного веса
16. Определение удельного веса трубы по формулам

Геометрические параметры труб

Для определения объема трубы необходимо и достаточно знать только два ее показателя: длину и внутренний (фактический) диаметр

Важно не путать последний параметр с внешним размером , который дается за правильный подбор фурнитуры и соединительных элементов.

Если толщина стенки неизвестна, то вместо расчетного внутреннего диаметра можно использовать DN (диаметр внутреннего прохода). Они примерно равны, а значение DN обычно указывается на маркировке, которая размещается на внешней стороне изделия.

Стандартный ассортимент полипропиленовых труб содержит наружный диаметр и толщину стенки в миллиметрах. По этим двум параметрам можно рассчитать внутренний диаметр

Прежде чем пытаться рассчитать объем какой-либо трубы, необходимо избежать распространенной ошибки и привести все параметры в единую систему измерения. Дело в том, что длина обычно выражается в метрах, а диаметр – в миллиметрах. Соотношение этих двух единиц следующее: 1 м = 1000 мм.

На самом деле можно привести параметры к промежуточным значениям – сантиметрам или дециметрам. Иногда это даже удобно, учитывая, что в этом случае количество знаков после запятой или, наоборот, нулей будет не очень большим.

Соотношение объемных единиц. При переводе из одного значения в другое необходимо избегать ошибки в количестве нулей или, наоборот, знаков после запятой

Для труб, не производимых в России (и не для России), диаметр может быть выражен в дюймах. В этом случае необходимо произвести перерасчет, учитывая, что 1″ = 25,4 мм.

Это интересно: Мини-завод по производству пеноблоков

Получение результата опытным путем

На практике возникают проблемные ситуации, когда гидросистема имеет сложную конструкцию или некоторые ее фрагменты проложены скрытым образом. В этом случае становится невозможным определить геометрию его частей и рассчитать общий объем. Тогда единственный выход – провести эксперимент.

Использование коллектора и укладка труб под стяжку – усовершенствованный способ скрытой подачи горячей воды к радиаторам отопления. Невозможно точно рассчитать длину коммуникаций при отсутствии плана

Необходимо слить всю жидкость, взять мерную емкость (например, ведро) и заполнить систему до нужного уровня. Заполнение происходит через высшую точку: расширительный бачок открытого типа или верхний выпускной клапан. При этом все остальные клапаны должны быть открыты во избежание образования воздушных карманов.

Если движение воды по контуру осуществляется насосом, то нужно дать ему поработать час-два без подогрева теплоносителя. Это поможет удалить остаточные воздушные карманы. После этого нужно снова долить жидкость в контур.

Этот способ можно использовать и для отдельных частей отопительного контура, например, теплый пол. Для этого его нужно отключить от системы и таким же образом «пролить».

Инструкция к калькулятору расчета площади и объема трубы по диаметру

Введите размеры в миллиметрах:

d1 – Внутренний диаметр трубы определяется ее назначением. Внутренние диаметры наиболее часто используемых труб составляют 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 110, 125, 200 мм.

d2 – Внешний диаметр, зависит от типа и применения трубы.

L – Длина трубы, здесь укажите длину заготовки трубы.

Основные параметры труб d1, d2, L можно почерпнуть из следующих нормативных документов:

ГОСТ 24890-81 «Трубы сварные из титана и титановых сплавов. Технические условия»; ГОСТ 23697-79 «Трубы сварные прямошовные из алюминиевых сплавов. Технические условия»; ГОСТ 167-69 «Трубы свинцовые. Технические условия»; ГОСТ 11017-80 «Трубы стальные бесшовные высокого давления. Технические условия»; ГОСТ Р 54864-2011 «Трубы стальные бесшовные горячедеформированные для сварных стальных строительных конструкций. Технические условия»; ГОСТ Р 54864-2016 «Трубы стальные бесшовные горячедеформированные для сварных стальных строительных конструкций. Технические условия»; ГОСТ 5654-76 «Трубы стальные бесшовные горячедеформированные для судостроения. Технические условия»; ГОСТ ИСО 9329-4-2013 «Трубы стальные бесшовные для работы под давлением. Технические условия»; ГОСТ 550-75 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия»; ГОСТ 19277-73 «Трубы стальные бесшовные для нефтепроводов и топливопроводов. Технические условия»; ГОСТ 32528-2013 «Трубы стальные бесшовные горячедеформированные. Технические условия»; ГОСТ Р 53383-2009 «Трубы стальные бесшовные горячедеформированные. Технические условия»; ГОСТ 8731-87 «Трубы стальные бесшовные горячедеформированные. Технические условия»; ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» и ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. Ассортимент».

Важно знать, что 1 дюйм примерно равен 2,54 см, так как очень часто используется система измерения диаметров труб в дюймах. Щелкните Рассчитать. Нажмите «Рассчитать».

Нажмите «Рассчитать».

Онлайн-калькулятор поможет рассчитать объем труб из различных материалов. Это позволит сделать более точные расчеты конструкции с учетом пропускной способности участка трубы. И позволит подобрать оптимальные параметры водопровода (рассчитать давление в системе) или труб отопления (достичь равномерного прогрева помещения). Также можно рассчитать объем и площадь поверхности трубы в м3 по ее диаметру, что позволит узнать площадь покраски и приобрести необходимое количество лакокрасочных материалов для покрытия и предотвращения ржавления трубы.

Калькулятор объема и площади трубы

Инструкция к онлайн-калькулятору расчета площади и объема трубы

Все параметры указаны в мм

L – Длина трубы.

D1 – Диаметр по внутреннему диаметру.

D2 – Диаметр по внешней части трубы.

С помощью этой программы вы можете рассчитать объем воды или любой другой жидкости в трубе.

Для точного расчета объема системы отопления необходимо к полученному результату прибавить объем котла отопления и радиаторов. Как правило, эти параметры указываются в паспорте на изделие.

По результатам расчетов вы узнаете общий объем трубопровода, приходящийся на погонный метр, площадь поверхности трубы. Как правило, площадь поверхности используется для расчета необходимого количества материала покрытия.

При расчете необходимо указать наружный и внутренний диаметр трубопровода и его длину.

Программа выполняет расчет поверхности трубы по следующей формуле P=2*π*R2*L.

Расчет объема трубы выполняется по формуле V=π*R1^2*L.

Где

L — длина трубопровода.

R1 — внутренний радиус.

R2 — внешний радиус.

Как правильно вычислить объем тел

Расчет объема цилиндра, труб и других физических тел – классическая задача прикладной науки и техники. Как правило, эта задача нетривиальна. По аналитическим формулам расчета объема жидкостей в различных телах и емкостях бывает очень сложно и громоздко. Но вообще объем простых тел вычисляется достаточно просто. Например, с помощью нескольких математических формул можно определить объем трубопровода. Как правило, количество жидкости в трубах определяется величиной м3 или кубических метров. Однако в нашей программе вы получаете все расчеты в литрах, а площадь поверхности определяется в м2 – квадратных метрах.

Полезная информация

Размеры стальных трубопроводов для газоснабжения, отопления или водоснабжения указываются в целых дюймах (1″.2″) или дробях (1/2″, 3/4″). За 1″ по общепринятым стандартам берется 25,4 миллиметра. На сегодняшний день стальные трубы можно встретить в армированном (двустенном) или в обычном исполнении.

У армированных и обычных трубопроводов внутренние диаметры отличаются от стандартных – 25,4 миллиметра: например, у армированного этот параметр равен 25,5 миллиметра, а у стандартного или обычного – 27,1 миллиметра. Отсюда следует, что немного, но эти параметры различаются, что также следует учитывать при выборе труб для отопления или водоснабжения. Как правило, специалисты в эти детали особо не вникают, так как для них важным условием является Ду (Дн) или условное прохождение. Это значение безразмерно. Этот параметр можно определить с помощью специальных таблиц. Но нам нет нужды вдаваться в эти подробности.

Стыковка различных стальных труб, размер которых представлен в дюймах, с алюминиевыми, медными, пластиковыми и другими, данные которых представлены в миллиметрах, предусмотрены специальные переходники.

Как правило, данный вид расчета труб необходим в процессе расчета размеров расширительного бака для системы отопления. Объем воды в системе отопления помещения или дома рассчитывается с помощью нашей программы онлайн. Однако зачастую неопытные специалисты просто пренебрегают этими данными, чего делать не следует. Так как для эффективного функционирования системы отопления необходимо учитывать все параметры, чтобы правильно подобрать котел, насос и радиаторы. Также большое значение будет иметь объем жидкости в трубопроводе в случае, когда антифриз используется вместо воды в системе отопления, что довольно дорого и переплаты в этом случае будут излишними.

Для определения объема жидкости необходимо правильно измерить наружный и внутренний диаметры трубопровода.

Примерный расчет можно выполнить исходя из доли 15 литров жидкости на 1кВт мощности котла отопления

Например, у вас котел на 4кВт, отсюда получаем объем всей системы 60 литров ( 4×15)

Мы привели точные значения объема жидкости для разных радиаторов в системе отопления.

Объем воды:

• старая чугунная батарея в 1 секции – 1,7 литра;
• новая батарея чугунная в 1 секции – 1 литр;
• Радиатор биметаллический в 1 секции – 0,25 л;
• Радиатор алюминиевый в 1 секции – 0,45 л.

Заключение

Теперь вы знаете, как правильно и быстро рассчитать объем трубы для водопровода или системы отопления.

Требования ГОСТ и СНиП

В современных многоэтажных домах система отопления монтируется на основании требований ГОСТ и СНиП. В нормативной документации указан температурный диапазон, который должно обеспечивать центральное отопление. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.

Для достижения этих показателей необходимо просчитывать все нюансы в работе системы еще при разработке проекта. Задача теплотехника – обеспечить минимальную разницу значений давления жидкости, циркулирующей в трубах, между нижним и последним этажами дома, снизив тем самым потери тепла.

Следующие факторы. ОПЛАГОВАЯ ПРИМЕНЕНИЯ СОСТОЯНИЕ ПРЕДОСТАВЛЕНИЯ СОСТОЯНИЕ ПРЕДОСТАВЛЕНИЯ. ПРЕДСТАВЛЕНИЕ СОСТОЯНИЕ ПРЕДСТАВЛЕНИЕ СОСТОЯНИЕ ПРЕДСТАВЛЕНИЯ СПОСЕДНА .

Как давление меняется в зависимости от температуры Проверьте рабочее давление в высотном здании с помощью трубчатых тензодатчиков. Если при проектировании системы конструкторы заложили автоматический контроль давления и его контроль, то дополнительно устанавливаются датчики различных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляется по наиболее ответственным участкам:

• при подаче теплоносителя от источника и на выходе;
• до насоса, фильтров, регуляторов давления, грязеуловителей и после этих элементов;
• на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.

Обратите внимание: 10% разница между нормативным рабочим давлением на 1 и 9 этаже является нормой

Расчет объема стальной трубы

Трубы из стали бывают обычные или армированные. Обычные трубы имеют внутренний диаметр 27,1 мм, а усиленные трубы имеют внутренний диаметр 25,5 мм. Но специалисты в своих расчетах используют значение условного прохода Ду (Дн). Эта величина считается безразмерной и удобной для расчетов, так как при разнице в диаметре труб весь объем работ усложняется. Поэтому все сложности сводились к одному знаменателю, что требует специальных таблиц и тонкостей расчетов. В случаях соединения труб стальных (дюймовых) с пластиковыми или алюминиевыми (мм) на практике применяют специализированные фитинги – соединения.

Расчет объема трубопровода в системе отопления необходим, например, для определения размера мембранного (расширительного) бака. Общий объем воды в системе отопления также достаточно легко рассчитать, но в этом нет необходимости, а вот антифриз требует расчетов, ведь каждый его литр стоит дополнительных затрат. Для расчетов также потребуется узнать, из какого материала изготовлены секции радиатора, расстояние между ними и количество секций в каждом радиаторе. Конечный результат лучше указывать в литрах, так как объемы жидкостей принято измерять в литрах. Для этого полученную сумму в кубических сантиметрах делим на 1000. Нужно будет только прибавить количество теплоносителя в котле, так получится объем трубопровода.

Большинство обычных людей не очень понимают, насколько важно рассчитать объем трубы. Но профессиональные специалисты подтвердят необходимость расчетов. Так как в своей практике столкнулись с тем, что трубу можно закрыть с другой стороны (цилиндр) или есть необходимость в точном представлении о создаваемом давлении, ведь его можно оптимизировать за счет изменения объема трубы на конкретном участке

Так как в своей практике столкнулись с тем, что трубу можно закрыть с другой стороны (цилиндр) или есть необходимость в точном представлении о создаваемом давлении, потому что его можно оптимизировать, изменяя объем трубы в том или ином сечении.

Немного о конструкции двигателя Лада 21083 8 клапанов

Недостаточная мощность 1,3-литрового ДВС восьмого семейства потребовала создания силового агрегата большей мощности. Базовый блок конструкторы расточили под поршни 82 мм, тем самым увеличив рабочий объем на 200 кубов. В результате получившийся мотор прибавил 9 л.с. и 11 Нм крутящего момента.

Именно на этом двигателе инженеры АвтоВАЗа впервые применили хонингование цилиндров, что позволило практически отказаться от обязательной обкатки двигателя. А также увеличен диаметр впускных клапанов с 35 мм до 37 мм. Привод ГРМ остался без изменений, однако при обрыве ремня клапана не гнет.

Формула расчета объема трубы

Для начала расчетов следует узнать исходные данные. Например, вам нужен радиус трубы. Отсюда можно получить показатель того, сколько берет труба или сколько она держит в себе. Для нашего случая (определения вместимости воды) подходит второй вариант.

Как найти радиус? Достаточно знать диаметр трубы, который необходимо разделить на два. В нашем случае речь идет о внутреннем диаметре. Если по каким-то причинам этот параметр неизвестен, то можно ориентироваться по окружности. Для этого с помощью гибкого измерителя измеряем этот показатель, а затем делим его на 2Пи, что примерно равно 6,28.

Также потребуется определить площадь поперечного сечения изделия. Для этого снова воспользуемся числом Пи, которое нужно умножить на квадрат радиуса. В этом случае мы получим этот параметр в той же единице измерения, в которой брался радиус. Это означает, что если радиус был представлен в метрах, то мы получим площадь поперечного сечения в квадратных метрах.

В итоге осталось подставить полученные значения в основную формулу, умножив площадь поперечного сечения трубы на длину.

Расчет объема воды в трубе и системе

Для определения этого параметра необходимо подставить в вышеприведенную формулу данные внутреннего радиуса трубы. Но что делать, если нужно рассчитать весь объем системы отопления, которая состоит и из радиаторов, и из котла отопления, и из расширительного бака?

Вам необходимо рассчитать объем радиатора. Сделать это достаточно просто. Нужно узнать из технического паспорта, каков объем одной секции, а затем умножить это число на количество секций в конкретной батарее. Так, часто у чугунных радиаторов этот показатель на одну секцию составляет около 1,5 литров. Если радиатор биметаллический, то этот показатель может быть в десять раз меньше.

Расчет трубы – вес, масса, диаметр

Что касается объема воды в котле, то эти данные также имеются в паспорте.

Для измерения емкости расширительного бака необходимо заполнить его отмеренным количеством воды.

С трубами, как уже было сказано, тоже все просто. Полученные значения для каждого метра определенного диаметра нужно лишь умножить на метраж этого диаметра трубы. Следует отметить, что в соответствующей литературе, а также в Сети есть специальные таблицы, позволяющие определить данные на основе других параметров с учетом материала и особенностей изделий. Нужно только понимать, что эти цифры ориентировочные. Однако погрешность будет незначительной, если мы возьмем их для расчета объема воды.

В этом выпуске нельзя не отметить одну характерную особенность. Стальные трубы большего диаметра пропускают меньше воды, чем полипропиленовые трубы того же диаметра. Это связано с тем, что у последних более гладкая внутренняя поверхность, а у стальных – более шероховатая. Однако при этом стальные изделия имеют больший объем воды, чем в других типах труб, аналогичных по пропускной способности.

Расчет объема системы отопления необходим для определения объема расширительного бака, подбора котла отопления или определения необходимого количества теплоносителя.

Рассчитать объем системы отопления достаточно просто, для этого необходимо просуммировать внутренние объемы всех элементов системы

. Проблема возникает именно в определении объема внутренних элементов, чтобы не перечитывать ГОСТы и паспорта на отопительные приборы, в этой статье есть вся необходимая информация. Это значительно упростит расчет вашей системы отопления.

Расчет объема трубы

Для расчета объема трубы необходимо использовать школьные знания по геометрии. Есть несколько способов: 1. Умножив площадь поперечного сечения фигуры на ее длину в метрах, получится метры в кубе. 2. Есть возможность узнать размер запаса воды в литрах. Для этого объем умножают на 1000 – это количество литров воды в 1 кубометре. 3. Третий вариант – сразу считать в литрах. Вам нужно будет произвести измерения в дециметрах – длину и площадь фигуры. Это более сложный и неудобный способ.

Для расчета вручную – без калькулятора вам понадобится штангенциркуль, линейка и калькулятор. Для облегчения процесса определения размера объема трубы можно воспользоваться онлайн-калькулятором.

Определить площадь поперечного сечения трубы

Чтобы узнать точное значение, необходимо сначала вычислить площадь поперечного сечения. Для этого следует воспользоваться формулой:

S = R2 x Pi

Где R — радиус трубы, а Pi — 3,14. Поскольку контейнеры с жидкостью обычно круглые, R имеет квадратную форму.

Рассмотрим, как можно произвести расчеты, имея диаметр изделия 90 мм:

1. Определяем радиус – 90/2=45 мм, в пересчете на сантиметры 4,5.
2. Возводим в квадрат 4,5, получается 2,025 см2.
3. Подставляем данные в формулу – S = 2 х 20,25 = 40,5 см2.

Если изделие профилированное, то его необходимо рассчитывать по формуле прямоугольника – S = а х b, где а и b – размеры сторон (длина). При определении размера сечения профиля с длиной стороны 40 и 50 требуется 40 мм х 50 мм = 2000 мм2 или 20 см2.

Для расчета сечения необходимо знать внутренний диаметр трубы, который измеряется штангенциркулем, но это не всегда возможно. Если известен только внешний диаметр, а толщину стен мы не знаем, то потребуются более сложные расчеты. Стандартная толщина 1 или 2 мм, для изделий большого диаметра может достигать 5 мм.

Важно! Расчет лучше начинать при наличии точных показателей толщины стен и внутреннего радиуса

Формула расчета объема трубы

Рассчитать объем трубы в м3 можно по формуле:

V = S x L

То есть нужно знать только две величины: крест -площадь сечения (которая была определена заранее) (S) и длина (L).

Например, длина трубопровода 2 метра, а площадь поперечного сечения полметра. Для расчета нужно взять формулу, по которой определяется площадь круга, и вставить внешний размер металлического ригеля:

S = 3,14 х (0,5/2) = 0,0625 кв. м.

Окончательный результат будет следующим:

V = HS = 2 х 0,0625 = 0,125 куб.м.

H – толщина стены

измерения, иначе результат будет неверным. Данные проще взять в см2

Объем водопровода в литрах

Объем жидкости в трубе легко рассчитать без калькулятора, если знать ее внутренний диаметр, но это не всегда возможно при радиаторах или отопительные котлы для воды имеют сложную форму. Сегодня такие изделия часто используются в строительной сфере, при обустройстве теплых полов. Поэтому изначально следует узнать параметры конструкции; эту информацию можно найти в техпаспорте или сопроводительной документации. Чтобы рассчитать размер нестандартной емкости, в нее необходимо налить воды, которая заранее отмерена.

Кроме того, кубатура воды будет зависеть еще и от материала, из которого сделан водопровод. Например, стальное изделие будет пропускать воды на порядок меньше, чем равновеликое полипропиленовое или пластиковое. На это влияет поверхность изнутри, железо более шероховатое, что сказывается на проходимости.

Поэтому необходимо производить расчеты для каждой тары, если она изготовлена ​​из разного материала, а затем складывать все показатели. Можно воспользоваться специальными сервисными программами или калькуляторами, сегодня их очень много в интернете, они значительно облегчат процесс определения количества воды в системе.

Методы расчета удельного веса

• длина;
• высота, ширина или диаметр;
• толщина стенки.

Поэтому указывается как масса объема (в м2) профиля или цилиндрической формы, заполненного однородной сталью с требуемой плотностью (в кг/м3). Длина трубы при определении ее удельного веса составляет один метр. Для стальной трубы при любых расчетах плотность состава, из которого она изготовлена, постоянно принимается равной 7850 кг/м. куб. Для определения веса одного метра стальной трубы (удельного веса) выберите один из следующих способов:

• по расчетным формулам;
• с использованием таблиц, где обязательные данные указаны для типоразмеров трубного проката.

В любом случае полученные данные являются только теоретическим расчетом. Это связано со следующими причинами:

• при расчетах часто приходится округлять расчетные значения;
• в расчетах принимается форма трубы геометрически правильной, то есть наплывы металла в месте сварного соединения, закругления в углах (для профильной стали), уменьшение или превышение размеров относительно нормативных в пределах допустимые ГОСТ не учитываются;
• плотность разных марок стали отличается от 7850 кг/м. куб. и для многих сплавов разница весьма значительна при определении массы большого количества трубных изделий.

С помощью специальных таблиц определяется наиболее приблизительный теоретический показатель удельного веса трубного проката, так как при их составлении использовались сложные математические формулы, максимально учитывающие технологию производства и геометрию изделий. возможный. Для использования этого варианта расчета сначала по имеющимся данным о трубном прокате определяется его тип. После этого находят в справочной литературе таблицу, соответствующую этому металлопрокату или ГОСТ на этот сортамент.

Табличный вариант расчета хорош тем, что не требует никаких вычислений, что исключает возможность совершения математической ошибки в расчетах. Но этот метод подразумевает наличие специальной литературы. Самый универсальный вариант – использование математических формул. Этот метод можно использовать в любых условиях, даже, так сказать, «полевых», далеких от возможностей и благ цивилизации.

Определение удельного веса трубы по формулам

Как было сказано выше, расчет основан на определении объема сырья, используемого для производства одного метра трубы. Затем это значение необходимо умножить на плотность состава (в случае со сталью на 7850 кг/м3). Нужный объем определяется так:

• Рассчитайте объем части трубы длиной один метр по ее наружным размерам. Для чего определяют площадь поперечного сечения трубы, которая умножается на длину, в нашем случае на 1 метр.
• Рассчитать объем полой части трубы длиной 1 метр. Для чего сначала определяют размеры полости (для круглого изделия внутренний диаметр вычисляют, вычитая из наружного диаметра двойную толщину стенки, а для профильного трубопроката определяют высоту и ширину внутреннего диаметра, вычитая двойную толщина от внешних размеров). После по полученным результатам производится расчет, аналогичный указанному в первом пункте.
• В конце из первого результата вычитается второй результат, это объем трубы.

Все расчеты производятся только после перевода исходных показателей в килограммы и метры. Определение объема круглого и цилиндрического сечения труб происходит по следующей формуле:

V = RxRx3,14xL, где:

• V – объем;
• R — радиус;
• L — длина.

Еще одна простая формула, но для стальных круглых труб:

Вес = 3,14x(D – T)xTxLxP, где:

• D – наружный диаметр;
• T – толщина стенки;
• L – длина;
• P – плотность стали.

данные должны быть переведены в миллиметры

Удельный вес = (A–T)xTx0,0316

Для прямоугольных труб:

Удельный вес = (A+B–2xT)xTx0,0158

То есть для определения точный вес материала можно использовать специальные таблицы, в которых указана масса труб с учетом сечения, диаметра и других показателей. Если этой таблицы под рукой нет, то всегда можно воспользоваться специальным калькулятором, где для расчета необходимых значений достаточно лишь ввести необходимые данные, такие как толщина стены и тип сечения конструкции. Как определить удельный вес, каждый выбирает сам.

Формулы для котлов и другие полезные расчеты

Формулы для котлов — полезный инструмент для тех, кто эксплуатирует или устанавливает котлы. В этой статье мы предоставим некоторые полезные формулы для котлов, а также несколько других расчетов, которые вы можете использовать в своей системе.

Все формулы на этой странице являются типичными по своему характеру и будут меняться в зависимости от реальных условий на площадке, возможностей оборудования, эффективности и т. д. Они предлагаются в качестве общего средства оценки требований или условий без известных всех необходимых значений. Предположим, что эффективность котла «топливо в пар» составляет 80%.

Полезные формулы для газовых/масляных котлов:

кВт x 0,10 =

34,5 x мощность котла в л.с. (BHP) = фунт/стм/ч (от и при 212°F)

0,069 x мощность котла в л.с. (BHP) = GPM (скорость испарения)

33 479 x Мощность котла в л.с. (BHP) = BTUH (номинальная валовая мощность) (разделите x,8, чтобы получить ввод)

0,3 x Мощность котла, л.с.

0,28 x Мощность котла (л.с.) = Топливо № 5/6 галлонов в час

42 x Мощность котла, л.с. (л. с.) = CFH Nat. Газ

139 x Мощность котла (л.с.) = SQ/FT EDR

9,809 x мощность котла (л.с.) =
