Монтаж дымохода «сэндвич» Рекомендации специалистов УютТепло

1.      Что такое сэндвич-дымоход?

  Несмотря на большой выбор материалов для монтажа систем дымоудаления, наиболее широкое распространение в частном домостроении получили стальные сэндвич-дымоходы.

  Дымоход типа «сэндвич» представляет собой две трубы разного диаметра, вставленные друг в друга, а всё свободное пространство между ними заполнено негорючей изоляцией – минеральной ватой.

Минеральная вата одновременно играет роль утеплителя и изолятора.

Среди основных преимуществ сэндвич-дымоходов можно выделить:

• высокую скорость монтажа и дешевизну по сравнению с кирпичными дымоходами;
• небольшой вес системы дымоудаления;
• гладкие внутренние стенки дымохода обеспечивают хорошую тягу и способствуют уменьшению образования сажи;
• использование кислотоустойчивых сортов нержавейки гарантирует долгий срок службы дымохода.

  Важно знать, что температура отходящих дымогазов напрямую зависит от типа отопительного котла и вида используемого топлива. Чем выше температура отходящих дымовых газов, тем сильнее разогревается труба и, соответственно, все конструктивные элементы, через которые она проходит. Понять зависимость температуры дымогазов от типа котла и вида используемого топлива поможет следующая таблица.

  Следует помнить, что ничем не защищённое дерево начинает обугливаться при температуре 200° С. Хорошо высушенная древесина может загореться от источника открытого пламени при температуре 270-290° С. А если дерево подвергается постоянному нагреву более 24 часов подряд, то оно может самовоспламениться уже при температуре в 170° С. Поэтому при монтаже сэндвич-дымохода важно соблюдать все меры противопожарной безопасности. А любая ошибка, допущенная на этом этапе, может привести к печальным последствиям – пожару и потери имущества.

—————:

  – У моих знакомых сгорело два дома из-за неправильно смонтированного сэндвич дымохода. Причём в обоих случаях возгорание произошло в месте прохождения дымохода через деревянное перекрытие.

По статистике до 80% пожаров происходят именно из-за неправильно смонтированных дымоходов. Поэтому при выборе и монтаже дымохода необходимо придерживаться СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

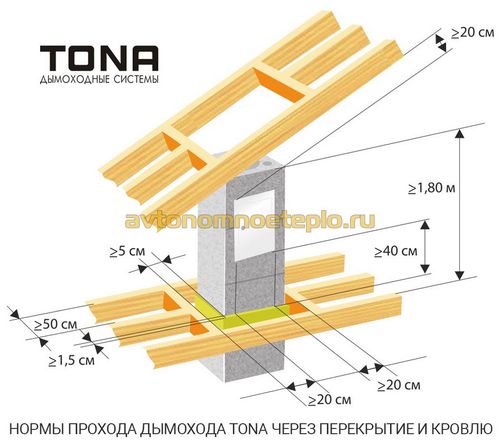

2.      Правильная проходка дымохода через деревянные перекрытия

Как показывает практика, наибольшее число вопросов появляется при расчёте расстояний от дымохода до деревянных перекрытий.

————-:

– Построил дом, с расстоянием между стропилами в 60 см. И уже потом выяснил, что по существующим нормам мой дымоход не вписывается в это расстояние.

————-:

  – Согласно нормам, при проходке через  деревянные перекрытия необходимо выдержать расстояние в 38 см от внутренней трубы сэндвича до сгораемых конструкций. Все это пространство должно быть заполнено несгораемым материалом. Если стандартный проход не обеспечивает этого расстояния, то его нужно дополнительно увеличить.

Если дымоход прокладывается через защищённые деревянные конструкции, то расстояние можно уменьшить до 25 см.

  Защита деревянных конструкций – лаг, торцов стропил, обрешётки – обеспечивается за счёт оцинкованного листа с проложенным между ним и деревом асбестовым полотном толщиной не менее 5мм.

Оцинковка выполняет следующие функции:

• препятствует распространению огня в перекрытии;
• обеспечивает равномерное рассеивание тепла;
• экранирует и отражает тепловое излучение, идущее от трубы.

В случае проходки междуэтажных перекрытий однотрубным стальным дымоходом расстояние до ничем не защищённых деревянных конструкций должно составлять не менее 50 см!

  Также параметры дымохода следует рассчитать таким образом, чтобы труба дымохода проходила сквозь перекрытие целиком – без стыков с другими элементами. Сам дымоход устанавливается через проходной патрубок–разделку, представляющий собой металлический короб.

  – По нормам, толщина разделки (металлического короба) должна превышать толщину перекрытия на 7 см.

  Сам же процесс монтажа разделки в деревянном перекрытии можно разбить на ряд последовательных шагов:

1. Вырезаем отверстие в перекрытии размером не менее 700х700 мм.

2. При необходимости удаляем или усиливаем балки перекрытий.

3. Периметр вырезанного проёма зашиваем несгораемыми материалами, например суперизолом.

4. Для герметичности под суперизол подкладываем лист базальтокартона.

5. Делаем несущий каркас из оцинкованного профиля, который используется при монтаже ГКЛ.

6. Размеры каркаса рассчитываются под узлы крепления ППУ (потолочно-проходного узла).

7. Закрываем проём листами минерита или суперизола с отверстием под проход внутренней части ППУ.

8. Закрепляем ППУ.

9. Устанавливаем сэндвич-трубу.

10. Утепляем нижнюю часть ППУ и пространство вокруг него негорючим утеплителем, это позволит  избежать промерзания и образования инея и конденсата.

Систему дымоудаления лучше заложить и рассчитать ещё на этапе проектирования дома!

  Также важно обратить внимание на то, как соединяются трубы друг с другом. Существует два способа – «по дыму» и «по конденсату». Что это означает?

• Стыкование «по дыму» – труба нижнего колена сэндвича входит внутрь трубы верхнего колена сэндвича. В этом случае дымовые газы беспрепятственно движутся вверх по стенкам трубы.
• Стыкование «по конденсату» – внутренняя труба сэндвича: верхняя вставляется в нижнюю, наружная труба сэндвича: нижняя вставляется в верхнюю. При таком монтаже конденсат беспрепятственно стекает вниз и не вытекает по наружной части дымохода, что может привести к  возгоранию.

————-:

  – Трубу по конденсату обычно устанавливают на современных газовых котлах, т.к. у них невысокая температура исходящего дыма.

  У металлических, чугунных буржуек температура дыма – около 300°С пар, который выделяется при сжигании дров, начинает конденсироваться при температуре менее 100°С. В момент растопки пар, попадая на холодные стенки дымохода, осаждается в виде капель воды, которые скатываются по гладким стенкам дымохода вниз в конденсатосборник.

Конденсатосборник устанавливается на улице. Сэндвич-дымоход лучше собирать «по конденсату».

3.      Особенности проходки через крышу

  В целом проходка через крышу делается по таким же принципам, как и проходка через перекрытия. Считается, что при проходке через стропила расстояние до защищённых деревянных конструкций может быть уменьшено до 150 мм.

Правильно ли это?

————–:

  – Предполагается, что дымоход при проходке сквозь кровлю остывает, а пространство вокруг него хорошо проветривается, поэтому можно уменьшить расстояние до защищённых стропил. По моему мнению, это справедливо для холодной кровли, а при утеплённой нужно применять нормы и расстояния, как у междуэтажных перекрытий.

Для герметизации выхода через кровлю применяются специальные крышные разделки. Они выпускаются под разный угол наклона кровли от 15-35° до 35-55°. Крышная разделка монтируется на трубу дымоход сверху, а край листа разделки заводится под конёк кровли.

Что касается высоты дымовой трубы:

• дымовая труба выступает не менее чем на 50 см над верхней точкой крыши при её расположении менее чем в 1.5 м от парапета или конька;
• верхний срез дымовой трубы располагается вровень с коньком, если её ось находится на расстоянии от 1. 5 до 3 м от конька;
• если расстояние от конька до дымовой трубы превышает 3 метра, то верхняя часть трубы располагается на уровне воображаемой линии, проведённой от конька вниз под углом 10° к горизонту.

Подведем итоги: правильный монтаж дымохода начинается ещё на стадии проектирования дома. Только так можно соблюсти все требования по противопожарным нормам и расстояниям, не прибегая к дорогостоящим переделкам уже возведённых перекрытий и стропильной системы.

Монтаж дымохода из сэндвич труб своими руками. Пошаговая инструкция

Большую популярность в России имеют сэндвич дымоходы, которые обладают рядом неоспоримых преимуществ. Имеет смысл рассмотреть подробнее и пошагово. Монтаж сэндвич труб своими руками довольно прост, себестоимость его невелика, он имеет прекрасные эксплуатационные характеристики, сделать его можно своими руками.

Содержание

• 1 Описание
• 2 «Плюсы» сэндвич дымоходов
• 3 Стыки
• 4 Компоновка
• 5 Монтаж дымохода через стены
• 6 Фиксация на крыше
• 7 Компоновка трубы
• 8 Заключение

Описание

Если говорить кратко, то монтаж труб сэндвич дымохода — это фактически инсталляция трубы меньшего диаметра в трубу большего диаметра. При этом образуется внутреннее пространство, которое заполняется негорючей субстанцией. Чаще всего это бывает минеральная вата. Минеральная вата может быть трех видов (согласно ГОСТУ 52953) и состоять:

1. Из шлаков.
2. Стекловолокно.
3. Каменная вата.

Стандартное наполнение сэндвич-дымохода

Все эти виды имеют различные коэффициенты к механическому воздействию, содержанию влаги, теплопроводности. Минеральная вата не воспламеняется, является прекрасным утеплителем, имеет низкий коэффициент теплопроводности. Проще всего работать с каменной ватой. Она имеет характеристики:

1. Теплопроводность от 0,078 до 0,125 ватта на метр Кельвин.
2. Выдерживает нагрев до 620 градусов по Цельсию.
3. Имеет хорошую гигроскопичность.

В специализированных магазинах минеральную вату можно приобрести в виде:

• плит;
• матов.

Этот утеплитель технологичен, им обрабатывают в частном доме обычно элементы из дерева:

• стены;
• стропила;
• брус;
• потолки.

«Плюсы» сэндвич дымоходов

Преимущества сэндвич-дымоходов из нержавеющих труб:

1. Простая оперативная установка.
2. Сравнительно небольшая (если сравнивать с каменными дымоходами).
3. Малый вес.

Важная деталь: стенки из нержавейки дают повышенный воздушный поток, этот материал имеет минимальный коэффициент шероховатости гладкие стенки обеспечивают высокую тягу. При этом сажи накапливается минимальное количество. Такие конструкции легко поддаются очистке.

Нержавейка — это металл, который не боится коррозии, имеет длительный срок службы. Температура выходящих по трубе газов имеет прямую связь от вида котла, и топлива. Этот фактор также стоит учитывать при проектировании. Чем выше температура, тем больше нагрев трубы. Приведем базовых цифры нагрева труб от разных тепловых источников:

1. Печь, камин 340 — 660 градусов.
2. Банная печь 420 — 720 градусов.
3. Газовый котел 125 — 210 градусов.
4. Котел, работающий на угле 520 — 730 градусов.

Рекомендуется помнить, что древесина может иметь повышенную пожароопасность. Если элементы из дерева находятся вблизи отопительного прибора, они могут обуглиться и вспыхнуть уже при двухсот градусов по Цельсию. Если длительное время дерево регулярно подвергается большому нагреву, оно может воспламениться уже при 175 градусов. Подобную информацию следует учитывать во время разработки проекта и расчете труб из сэндвич дымохода, рекомендуется полностью исключить вероятность возникновения воспламенения. В монтаже подобных элементов нет мелочей, по статистике до восьмидесяти процентов всех пожаров в частных домовладениях происходит неверно спроектированных дымоходов.

Стыки

Огромное внимание следует уделить стыку дымохода и деревянных блоков. В помещении участок примыкания деревянных элементов и трубы в верхней части — это одна из самых важных точек. По принятым нормативам от внутреннего элемента дымохода до деревянных элементов должно быть 38 — 40 см. Весь промежуток заполняется негорючей субстанцией. Если невозможность сделать дополнительное пространство, то его следует дополнительно нарастить. Иногда промежуток можно сократить до 24-28 см, сделать это можно только тогда, если сами деревянные блоки защищены. Такие деревянные блоки как:

• лаги;
• обрешетки;
• стропила.

защищаются с использованием оцинкованного листа металла.

Стык дымохода из нержавейки с деревянной стеной

Делается дополнительно прокладка асбестового полотна толщиной от 5 до 10 мм. Оцинковка не допускает распространение открытого огня, она регулирует равномерное распределение инфракрасного излучения, идущего от трубы. Для сравнения, если дымоход сделан из стали, то расстояние до деревянных конструкций увеличивается до полуметра (это минимум).

Компоновка

Важно в компоновке дымохода — это отсутствие стыков и соприкосновением с остальными блоками. Дымоход непосредственно монтируется в патрубок металлический, он сделан в виде короба. Важен такой параметр как толщина, он должна превышать толщину перекрытия не более чем на восемь сантиметров. Система дымоудаления важна, ее следует рассчитывать еще при проектировании объекта. Соединение труб также существенный элемент, о котором следует знать. Есть два вида компоновки:

• по дыму;
• по конденсату.

При монтаже «по дыму» нижняя часть трубы инсталлируется в элемент верхнего колена. При такой комбинации раскаленные газы, не встречая никаких препятствий, движутся вверх беспрепятственно вдоль внутренней поверхности трубы. При втором варианте стыковки внутренний элемент инсталлируется в нижнюю часть. При такой компоновке весь конденсат стекает вниз. Обычно все дымоходы (с учетом появления конденсата) монтируются на инновационных газовых агрегатах. Исходящая температура исходящих продуктов не превышает 200 градусов по Цельсию.

В качестве примера, можно упомянуть: в печах, которые сделаны из металлических листов («буржуйки») температура сжигания составляет порядка 300 градусов по Цельсию, влага выделяется уже при ста градусах. При разогреве устройства, образуется пар, он оседает на внутренние и камеры, образуются капли, которые затем скатываются вниз в специальный сборник. Монтаж дымохода конструкций «сэндвич» рациональнее всего монтировать с учетом появления обильного конденсата.

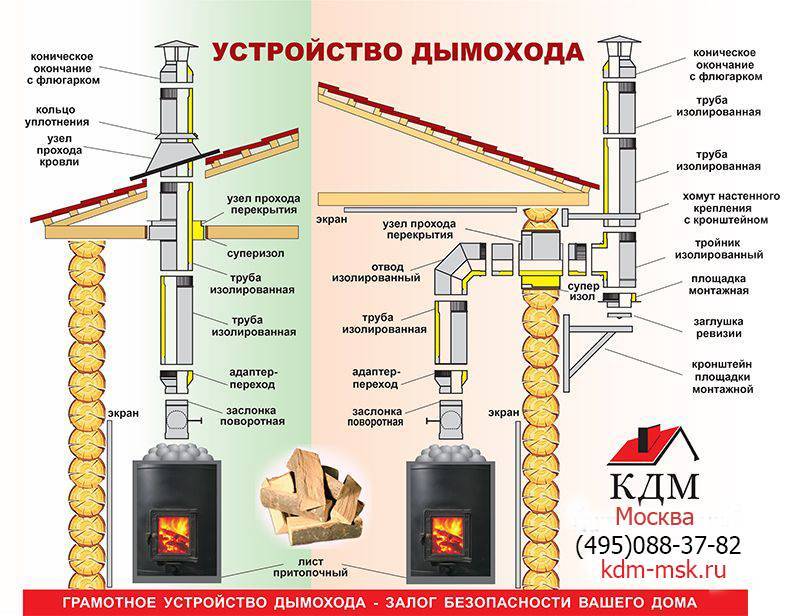

Монтаж дымохода через стены

Пошагово компоновка сэндвич- дымохода через стены делается так:

1. Рассчитывается расстояние трубы, которая будет проходить сквозь стену.
2. Рассчитывается скат крыши и тройник
3. Короб, который монтируется, наполняется изолятором.
4. Герметизируется проходной узел, должна быть видна только прокладка
5. Крышка закрывается небольшим декоративным лючком.
6. Стыки обрабатываются пеной-герметиком.
7. Из дымохода в крайней точки монтируется ревизия.
8. Проверяется с помощью уровня, угодно должен быть 90 градусов.
9. Через каждые 1,4 метра дымоход фиксируется кронштейнами,
10. Шов должен быть повернут в сторону дома

Фиксация на крыше

Фиксация через крышу труб из сэндвич-дымохода производится по сходному алгоритму, как и через потолок. Все деревянные элементы при такой технологии имеют высокую протекцию, расстояние при таких обстоятельствах сокращается до 15,5 см.

Расчет делается на то, что в районе кровли дымоход хорошо обдувается воздушным потоком и охлаждается. Этот факт является поводом для уменьшения расстояния до закрытых теплоизоляцией стропил. Подобные правила действуют только тогда, когда кровля изнутри не обрабатывается утеплителем. Если существует теплоизоляция, то применяются те же нормы, как и для внутренних помещений на нижних этажах.

Компоновка трубы

Для того, чтобы влага не попадала на чердак, используются крышные разделки. Делаются они с учетом различных наклонов крыши, когда угол может различаться от 14 до 56 градусов.

Элемент «разделка» надевается через трубу при этом края фиксируются и крепятся под коньком кровли. Труба выходит на полметра над крайней крышей, при ее компоновке в пределах 1,5 метров от пропета. Если промежуток составляет от 1,5 до 3 м, то крайняя точка трубы может располагаться на одной плоскости с коньком крыши. Если расстояние больше трех метров, то крайняя точка трубы располагается по схеме:

1. Проводится на схеме линия от верхней точки трубы до точки конька.
2. Проводится от конька линия параллельно горизонту.
3. Угол между двумя линиями составляет порядка 10 гр.

Монтаж пошагово:

1. Профнастил устанавливается в отдалении от трубы.
2. Раздельный блок устанавливается не менее чем на 16 см
3. Снимается верхний лист, кладется верхняя часть кровельной разделки, затем на 18 см накрываются боковины.
4. Монтируется снятый перед этим лист и фиксируется.
5. Стыки и швы заделываются герметиком.
6. Вокруг трубы оборачивается минеральная вата и фиксируется.
7. Ставится «зонт» для дымохода.

Заключение

Проектирование дымохода делается при составлении общего проекта дома, тогда можно будет системно спланировать расположение всех блоков и стыков в соответствии со стандартами. При этом не потребуется переделывать что-либо, тратя дополнительные ресурсы. Дом соответствует в этом случае нормам противопожарной безопасности.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

3.19 Приборы для сжигания топлива – связь с горючими материалами – Технический справочник по строительным стандартам 2020 г.: небытовой

3.19 Приборы для сжигания – связь с горючими материалами

Обязательный Стандарт

3.19.0 Введение

Приборы для сжигания топлива и их составные части, особенно установки для твердотопливных приборов, создают или рассеивают значительные температуры. Необходимо принять определенные меры предосторожности, чтобы гарантировать, что любые высокие температуры не будут представлять опасность для людей и здания.

Характеристики твердотопливных и некоторых старых мазутных приборов более обременительны, чем современные масляные и газовые приборы.

Переоборудование – в случае переустройства, как указано в правиле 4, переоборудованное здание должно отвечать требованиям настоящего стандарта, насколько это практически возможно, и ни в коем случае не быть хуже, чем до переустройства (правило 12 , график 6).

3.19.1 Связь каменных дымоходов с горючим материалом

Горючий материал не должен располагаться там, где тепло, рассеивающееся через стены каминов или дымоходов, может его воспламенить. Поэтому все горючие материалы должны располагаться на расстоянии не менее 200 мм от поверхности вокруг дымохода в каменной дымовой трубе. Однако некоторые горючие материалы не представляют опасности и не требуют разделительного расстояния 200 мм, а дымовые газы, выделяемые некоторыми приборами, не достигают достаточно высокой температуры, чтобы это требовалось.

Следующие материалы могут располагаться ближе 200 мм к поверхности вокруг дымохода в дымоходе:

• влагостойкий слой(и), прочно уложенный на раствор

• небольшие горючие крепления могут располагаться не менее чем в 150 мм от поверхности дымохода

• настил, обвязка, обшивка или аналогичный горючий материал могут располагаться на внешней стороне каменной дымовой трубы.

Рисунок 3.36. Вид сверху на каменную дымовую трубу

Любое металлическое крепление, контактирующее с горючим материалом, например подвеска балки, должна находиться на расстоянии не менее 50 мм от поверхности, окружающей дымоход, во избежание возгорания горючего материала из-за теплопроводности.

BS EN 1806: 2006 относится к глиняным дымоходам, но не дает значений расстояний до горючих материалов. Таким образом, эти типы дымоходов следует рассматривать как дымоходы, изготовленные по индивидуальному заказу, и минимальные значения, указанные в этом пункте 3.19.1 или пункте 3.19..2 должны использоваться и объявляться.

3.19.2 Отношение системных дымоходов к горючим материалам

Системные дымоходы не обязательно должны располагаться на таком расстоянии от горючих материалов. Производитель дымохода обязан объявить расстояние «XX», как указано в BS EN 1856-1: 2003 и BS EN 1858: 2003, как безопасное расстояние от дымохода до горючих материалов. На этом расстоянии температура соседних горючих материалов при работе прибора на номинальной мощности не должна превышать 85°С при температуре окружающей среды 20°С.

Рисунок 3.37. План обшивки дымовой трубы заводского изготовления

BS EN 1806: 2006 относится к глиняным дымоходам, но не дает значений расстояний до горючих материалов. Таким образом, эти типы дымоходов следует рассматривать как дымоходы, изготовленные по индивидуальному заказу, и следует использовать и декларировать минимальные значения, указанные в этом пункте 3.19.1 или пункте 3.19.2.

3.19.3 Отношение металлических дымоходов к горючим материалам

Там, где металлическая дымовая труба проходит через горючий материал, должно быть разделительное расстояние. Это указывается как часть строки обозначения дымоходов Системы при использовании для нефти или газа в виде (Gxx), где xx — расстояние в мм. При отсутствии данных разделительное расстояние для нефтяных или газовых установок с предельной температурой дымовых газов T250 или ниже должно составлять 25 мм от внешней поверхности одностенного дымохода до горючих материалов. 25 мм следует измерять от поверхности внутренней стены двустенного дымохода. Нет необходимости в разделительном расстоянии, если температура дымовых газов вряд ли превысит 100ºC.

Рисунок 3.38. Разрез через одностенный дымоход (вертикальный)

Также должно быть разделительное расстояние там, где металлический дымоход проходит в непосредственной близости от горючих материалов. Расстояние от внешней поверхности одностенного дымохода до горючих материалов должно составлять 25 мм. 25 мм следует измерять от поверхности внутренней стены двустенного дымохода. Нет необходимости в разделительном расстоянии, если температура дымовых газов вряд ли превысит 100ºC.

Рисунок 3.39. Разрез через двустенный дымоход (горизонтальный)

3.19.4 Прилегание дымоходов к горючему материалу

Для предотвращения возможности возникновения пожара излучаемым теплом дымоход должен быть отделен от горючего материала на:

1. расстояние в соответствии с обозначением дымоход в соответствии с BS EN 1856-2: 2005, или

2. расстояние, равное как минимум трехкратному диаметру дымохода. Однако это расстояние может быть уменьшено:

   • в 1,5 раза больше диаметра дымохода при наличии негорючего экрана в соответствии со следующим рисунком или

   • до 0,75 диаметра дымохода, если дымоход полностью заключен в негорючий материал толщиной не менее 12 мм с теплопроводностью не более 0,065 Вт/мК.

Рисунок 3.40. Отношение дымоходов к горючему материалу

3.19.5 Связь твердотопливного прибора с горючим материалом

Прибор на твердом топливе должен быть снабжен прочной негорючей топкой, которая предотвратит возгорание горючих материалов от тепла прибора. Очаг должен быть предусмотрен следующих размеров:

1. конструкционная топка толщиной не менее 125 мм и с размерами в плане в соответствии со следующими чертежами или

2. Отдельностоящая, прочная, негорючая топка с минимальной площадью в плане 840 х 840 мм и толщиной не менее 12 мм при условии, что прибор не будет вызывать температуру верхней поверхности топки, на которой он стоит, более 100ºС.

Рисунок 3.41. Строительство очага

Прибор, работающий на твердом топливе, не только должен располагаться на очаге, но и сам прибор должен располагаться на очаге таким образом, чтобы была обеспечена защита от риска воспламенения пола от прямого излучения, теплопроводности или падающих углей . Твердотопливный прибор должен располагаться на топке в соответствии со следующей схемой:

Рисунок 3.42. Расположение прибора

150 мм не применяется, если прибор расположен в нише камина, а также не применяется, когда задняя или боковые стороны очага либо упираются в прочную негорючую стену, либо внесены в нее в соответствии с пунктом 3.19. 8.

Прибор, работающий на твердом топливе, может устанавливаться на накладную топку при условии, что топка частично или полностью расположена на конструкционной топке. Накладной очаг должен быть из прочного негорючего материала, обычно декоративного, толщиной не менее 50 мм в соответствии со следующей схемой:

Рисунок 3.43. Накладные топки

Дополнительная информация:

1. НАКЛАДНАЯ ПОДА – отделка из твердого, негорючего материала, обычно декоративного, толщиной не менее 50 мм, расположенная на конструктивном поде.

2. Нет необходимости в расстоянии 150 мм, если прибор расположен в нише камина, а также там, где задняя или боковые стороны очага либо упираются, либо упираются в сплошную негорючую стену в соответствии с пунктом 3.14.8.

3. Не менее 225 мм для закрытого прибора.

4. Не менее 300 мм для открытого прибора и для закрытого прибора, который можно правильно использовать с открытой передней частью.

5. Ни одна часть прибора не должна выступать за края конструкционной топки.

6. Не менее 150 мм до горючего материала по горизонтали.

3.19.6 Связь жидкотопливного прибора с горючим материалом

0006

Топка не требуется под жидкотопливным прибором, если он имеет полноразмерное жесткое негорючее основание и не повышает температуру пола под ним более чем до 100ºC при нормальных условиях работы. База может поставляться отдельно от прибора. В других случаях прибор должен стоять на топке, сконструированной и установленной в соответствии с инструкцией для твердотопливного прибора.

Напольный прибор для сжигания жидкого топлива должен располагаться на очаге таким образом, чтобы свести к минимуму риск воспламенения любой части пола прямым излучением или теплопроводностью. Маслотопочный прибор должен располагаться на очаге в соответствии со следующей схемой:

Рисунок 3.44. План топки (жидкотопливной)

150 мм не применяется, если прибор расположен в нише камина, а также не применяется, когда задняя или боковые стороны очага либо упираются в прочную негорючую стену, либо внесены в нее в соответствии с пунктом 3.19. 8.

Прибор, работающий на жидком топливе, должен быть отделен от любых горючих материалов, если температура задней, боковых или верхней части прибора превышает 100ºC при нормальных условиях работы. Разделение может быть по:

1. щит из негорючего материала толщиной не менее 25 мм или

2. воздушный зазор не менее 75 мм.

Стандарт OFTEC OFS A100 для котлов, OFS A101 для кухонных плит и OFS A102 для комнатных обогревателей определяет подходящие тесты для измерения температуры задней, боковых и верхней части жидкотопливного прибора.

3.19.7 Отношение газового прибора к горючему материалу

Газовый прибор должен быть снабжен топкой в ​​соответствии со следующими рекомендациями:

1. Пункт 12 BS 5871-1: 2005 для газовой плиты, конвекторного нагревателя и противопожарного котла

2. Пункт 12 стандарта BS 5871-2: 2005 для встроенного газового прибора, работающего на топливном эффекте

3. Пункт 11 BS 5871-3: 2005 для декоративного газового прибора на топливном эффекте

4. для любого другого прибора, работающего на газе, из твердого, термостойкого, негорючего, несыпучего материала толщиной не менее 12 мм и размером в плане, как минимум, показанным на схеме, в соответствии с этой спецификацией:

Рисунок 3. 45. План топки (газовой)

150 мм не применяется, если прибор расположен в нише камина, а также не применяется, когда задняя или боковые стороны очага либо упираются в прочную негорючую стену, либо внесены в нее в соответствии с пунктом 3.19. 8.

Однако наличие очага не требуется:

1. если каждая часть любого пламени или раскаленного материала в приборе находится на высоте не менее 225 мм над полом, или

2. , если прибор сконструирован так, чтобы не стоять на очаге, например, настенный прибор или газовая плита.

Прибор, работающий на газе, должен быть отделен от любых горючих материалов, если температура задней, боковых или верхней части прибора превышает 100ºC при нормальных рабочих условиях. Разделение может осуществляться:

1. экраном из негорючего материала толщиной не менее 25 мм или

2. воздушный зазор не менее 75 мм.

Рисунок 3.46. План устройства на очаг (разрыв)

Для газового прибора с маркировкой СЕ, установленного в соответствии с письменными инструкциями производителя, такое разделение может не потребоваться.

3.19.8 Связь очагов с горючим материалом

Стены, которые не являются частью каминной ниши или камеры сборных устройств, но примыкают к очагам или приборам, также должны защищать здание от возгорания. Особенно это касается деревянных домов. Таким образом, любая часть здания, которая примыкает к очагу или примыкает к нему, должна быть сконструирована таким образом, чтобы свести к минимуму риск воспламенения от прямого излучения или теплопроводности от твердотопливного прибора, расположенного на очаге. Эта рекомендация не касается полов, так как прибор должен стоять на подходящей топке, описанной в пунктах 3. 19..5, 3.19.6 и 3.19.7.

Строительные элементы, прилегающие к топочным приборам, должны быть сконструированы в соответствии со следующими рекомендациями:

1. очаг, расположенный в каминной нише в соответствии с BS 8303: Часть 1: 1994, или

2. любая часть здания, кроме пола, на расстоянии не более 150 мм от очага, выполненная из прочного негорючего материала в соответствии со схемой и таблицей к данной спецификации:

Рисунок 3.47. Отношение очагов к горючему материалу

Таблица 3.12. Очаг и прибор рядом с любой частью здания

Расположение очага или прибора	Толщина (Т) твердого негорючего материала	Высота (H) из твердого негорючего материала 904:00
Если очаг примыкает к стене и прибор находится на расстоянии не более 50 мм от стены	200 мм	не менее 300 мм над прибором или 1,2 м над очагом, в зависимости от того, что больше.
Если очаг упирается в стену, а прибор находится на расстоянии более 50 мм, но не более 300 мм от стены	75 мм	не менее 300 мм над прибором или 1,2 м над очагом, в зависимости от того, что больше.
Если очаг не упирается в стену и находится на расстоянии не более 150 мм от стены	75 мм	не менее 1,2 м над очагом.

Дополнительная информация:

1. Нет требований к защите стены, если X больше 150 мм.

Все горючие материалы под конструкционной топкой должны быть отделены от топки воздушным зазором не менее 50 мм. Однако воздушное пространство не требуется, если:

1. горючий материал отделен от верхней поверхности топки прочным негорючим материалом не менее 250 мм, или

2. горючий материал поддерживает передние и боковые края топки.

Рисунок 3.48. Разрез через под

3.19.9 Каминные ниши

Каминная ниша должна быть изготовлена ​​из прочного негорючего материала в соответствии с рекомендациями, изложенными в пунктах 7 и 8 BS 8303: Часть 1: 1994 и до минимальной толщины, показанной на рис. 2, согласно BS 8303: часть 3: 1994. Углубление должно включать в себя конструктивный очаг.

В качестве альтернативы можно использовать сборную камеру прибора из твердых бетонных компонентов. Эти компоненты должны быть:

1. , поставленными одним и тем же производителем, с готовыми соединениями, собранными на месте с использованием цемента, указанного производителем для этой цели, и

.

2. из изоляционного бетона плотностью от 1200 до 1700 кг/м ³ и

3. устанавливается на конструкционный очаг и

4. компонентов, имеющих минимальную толщину, указанную в таблице ниже:

Таблица 3. 13. Толщина компонентов камеры твердотопливного котла

Деталь	Минимальная толщина (мм)
Основание	50
Стороны	75
Задняя панель и верхняя плита	100
Вытяжные и стержневые перемычки	100

Есть проблема

Спасибо за отзыв

Было ли это полезно?

Да

Ваши комментарии

Примечание: Ваш отзыв поможет нам улучшить этот сайт. Пожалуйста, не указывайте личную информацию

Нет

Выберите причину вашего отзыва

Пожалуйста, выберите причинуНедостаточно подробная информацияТрудно понятьНеверная информацияТребуется обновлениеСсылка не работаетЭто не то, что я искалДругое

Ваши комментарии

Примечание: Ваш отзыв поможет нам улучшить этот сайт. Пожалуйста, не указывайте личную информацию

Да, но

Выберите причину отзыва

Пожалуйста, выберите причину Требуется обновлениеОрфографическая ошибкаТрудно понятьСсылка не работаетДругое

Ваши комментарии

Примечание: Ваш отзыв поможет нам улучшить этот сайт . Пожалуйста, не указывайте личную информацию

Обзор установки дровяной печи — Cherry Home Inspections

Недавно со мной связался домовладелец, который установил дровяную печь в своей мастерской. У него была бывшая в употреблении дровяная печь, которая была в отличном состоянии, несмотря на то, что это был несертифицированный прибор. Если вы помните мою предыдущую запись в блоге о WETT Inspections (конечно, вы читали это, верно? ПРАВИЛЬНО?) вы помните, что называть что-то несертифицированным устройством не означает, что это неприемлемо. Это просто означает, что он не имеет сертификационной наклейки и должен быть установлен в соответствии со стандартами CSA B365. В целом их установка была довольно хорошей, но потребовалась некоторая корректировка, чтобы соответствовать требованиям по зазору.

Во время проверки они отметили, что им было очень трудно найти информацию о том, как установить дровяную печь. Поскольку это была бывшая в употреблении печка, инструкции к ней не было. Строительные нормы и правила Онтарио не описывают правильный способ установки дровяной печи, поскольку это отдельное устройство с отдельным стандартом установки.

Я всегда призываю людей связываться со мной, прежде чем устанавливать дровяную печь, чтобы после проверки убедиться, что она соответствует требованиям. Я могу проверить местоположение и дать совет по установке с самого начала, вместо того, чтобы консультировать по изменениям постфактум. Я упомянул об этом и сказал, что он надеялся найти хотя бы общий обзор установки дровяной печи.

В этой статье следует очень общее описание установки дровяной печи.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ. Этот пост не следует рассматривать как определенное руководство по установке. Требования к установке не являются исчерпывающими. Отсутствие описания требования не означает отсутствие этого требования. Поскольку это всего лишь обзор, многие детали и требования опущены. Каждая установка уникальна с различной структурой, компоновкой и компонентами, которые необходимо учитывать. Как упоминалось выше, перед установкой лучше всего связаться со мной или другим сертифицированным специалистом WETT, чтобы обеспечить правильную установку. Я не несу никакой ответственности за любые действия, предпринятые на основании того, что написано в этой статье.

Для целей этого поста мы собираемся обсудить отдельно стоящую несертифицированную дровяную печь. Существуют различные типы приборов (дровяные топки, подовые печи, внутренние или наружные дровяные печи/котлы и т. д.), но здесь мы не будем усложнять.

Есть три основных компонента: дровяная печь, дымоход и дымоход.

Дровяная печь

Если на корпусе дровяной печи имеется наклейка, она считается сертифицированной. Это источник информации об установке. В руководстве также будет эта информация. Для этой гипотетической установки это несертифицированное устройство, которое должно быть установлено в соответствии с CSA B365. Этот стандарт требует, чтобы между печью и соседними стенами был зазор не менее 48 дюймов до горючих стен, если не обеспечено надлежащее экранирование. Сертифицированное устройство будет иметь зазор намного меньше, чем указано на наклейке.

Примечание: негорючая стена должна быть выполнена из негорючих материалов на всем протяжении стенового узла. Например: бетонная стена с облицовкой из плитки или кирпича. Стена из деревянного каркаса с кирпичной окантовкой по-прежнему считается горючей стеной.

Экранирование

Правильно установленное экранирование может уменьшить расстояние до горючих стен. Боковые зазоры могут быть уменьшены на 67% при использовании экрана из листового металла 28 калибра или на 50% при использовании экрана из кирпича/плитки.

Экранирование должно быть установлено на негорючих опорах, обеспечивающих воздушный зазор не менее 7/8” между материалом экранирования и стеной. Должно быть свободное воздушное пространство 1-3 дюйма внизу и не менее 3 дюймов вверху экрана. Воздух должен проходить вертикально, поэтому, если используются полосы обшивки, их необходимо устанавливать вертикально.

Экранирование предназначено для предотвращения нагрева горючих стен излучаемым теплом. Щит будет отражать некоторые и поглощать некоторые. По мере его нагрева за ним будет возникать сквозняк. Прохладный воздух будет поступать в пространство снизу, подниматься вверх между экраном и стеной и выходить сверху, что предохраняет горючую стену от перегрева.

Защита пола

Горючие полы должны быть защищены от тепла и угольков. Пол из бетона, не опирающегося на горючую конструкцию, не требует дополнительной защиты.

Защита от угольков –   Подушка для угольков должна простираться не менее чем на 18 дюймов по горизонтали с любой стороны, оборудованной дверью, и на 8 дюймов со всех остальных сторон. Этим материалом может быть листовой металл 28 калибра или плитка с цементным раствором.

Защита от лучистого тепла – Для несертифицированных приборов с зазором менее 7 дюймов между дном печи и горючей поверхностью пола выполнение требований по установке может быть несколько сложным. Свяжитесь с Cherry Home Inspections для обсуждения.

Зазор от потолка

Расстояние от верхней части печи до потолка должно составлять не менее 60 дюймов.

Дымоход

Дымоход направляют дым и продукты сгорания из камина в дымоход. Трубы дымохода не должны проходить через стенное или потолочное пространство. В точке, где дымоход встречается со стеной или потолком, он должен соединиться с наперстком, который, в свою очередь, соединяется с дымоходом.

Дымоходы могут быть одностенными или двустенными. Как правило, одностенные дымоходы не сертифицированы, а двустенные дымоходы могут быть сертифицированы. Как и в случае с дровяными печами, сертифицированная дымоходная труба будет иметь наклейку с указанием требований к установке. Для этого обсуждения мы будем говорить о несертифицированной одностенной дымоходной трубе.

Требования к установке содержат множество деталей. Вот основные из них:

• Расстояние до стен и потолка должно быть не менее 18 дюймов (может быть уменьшено на 50% с помощью соответствующего экрана из листового металла)

• Дымоход должен быть изготовлен из мягкой стали толщиной, соответствующей диаметру трубы. Использование оцинкованной стали не допускается.

• Горизонтальные прогоны должны поддерживаться с интервалом не более 36”.

• Длина участка трубы не должна превышать 10 футов, включая колена.

• Угол наклона используемых колен не должен превышать 180 градусов.

• Горизонтальные участки должны иметь уклон, чтобы конденсат мог стекать обратно в печь

• Соединения должны быть соединены тремя винтами

• Соединения должны иметь охватываемый конец, ориентированный в направлении печи.

• Швы труб не должны находиться на нижней стороне установки трубы.

Дымоход

В этой статье я не буду вдаваться в подробности о дымоходах. Есть много вещей, которые следует учитывать при установке дымохода, таких как правило 3-2-10 и максимальное расположение дымохода внутри дома, чтобы он лучше тянул, но это те детали, с которыми самодельщик вряд ли будет иметь дело. при простой замене дровяной печи на существующем дымоходе.

Дымоходы либо изготавливаются из элементов из нержавеющей стали заводского изготовления, либо представляют собой каменные конструкции, возводимые на месте. Если вы используете дымоход заводского изготовления, его необходимо установить в соответствии с инструкциями производителя. Убедитесь, что он совместим с дымоходом и дровяной печью, к которой он будет подключен. При подключении к построенному на месте камину важно убедиться, что соединение дымохода с наперстком выполнено правильно. Перед подключением убедитесь, что дымоход в хорошем состоянии. Рекомендуется, чтобы инспектор WETT или трубочист осмотрел его, чтобы убедиться, что он не нуждается в ремонте или модернизации, например, в новой футеровке дымохода.

Дровяные печи кажутся простыми устройствами, но их установка и эксплуатация сопряжены со сложностями. Важно, чтобы он был установлен правильно, чтобы избежать множества проблем, которые могут возникнуть. Это может привести к чему угодно, начиная от плохо спроектированной системы сжигания дров и заканчивая пожаром в доме. Если вы сомневаетесь, проконсультируйтесь с сертифицированным инспектором WETT на этапе планирования или просто наймите сертифицированного WETT установщика для установки устройства. Это будет стоить вам немного денег, но то, что вы можете сэкономить, может оказаться бесценным.

Как только вы правильно установите дровяную печь, вам непременно захочется ее разжечь. Обязательно сжигайте чистую, сухую древесину лиственных пород и обеспечьте надлежащий цикл сжигания, чтобы обеспечить вторичное сгорание.
