Размер асбестоцементных труб: Трубы асбестоцементные, ГОСТ, цена, размеры, виды, где применяются

Содержание

видео-инструкция по выбору своими руками, особенности изделий 100, 150, 200, 300, технические характеристики, цена, фото

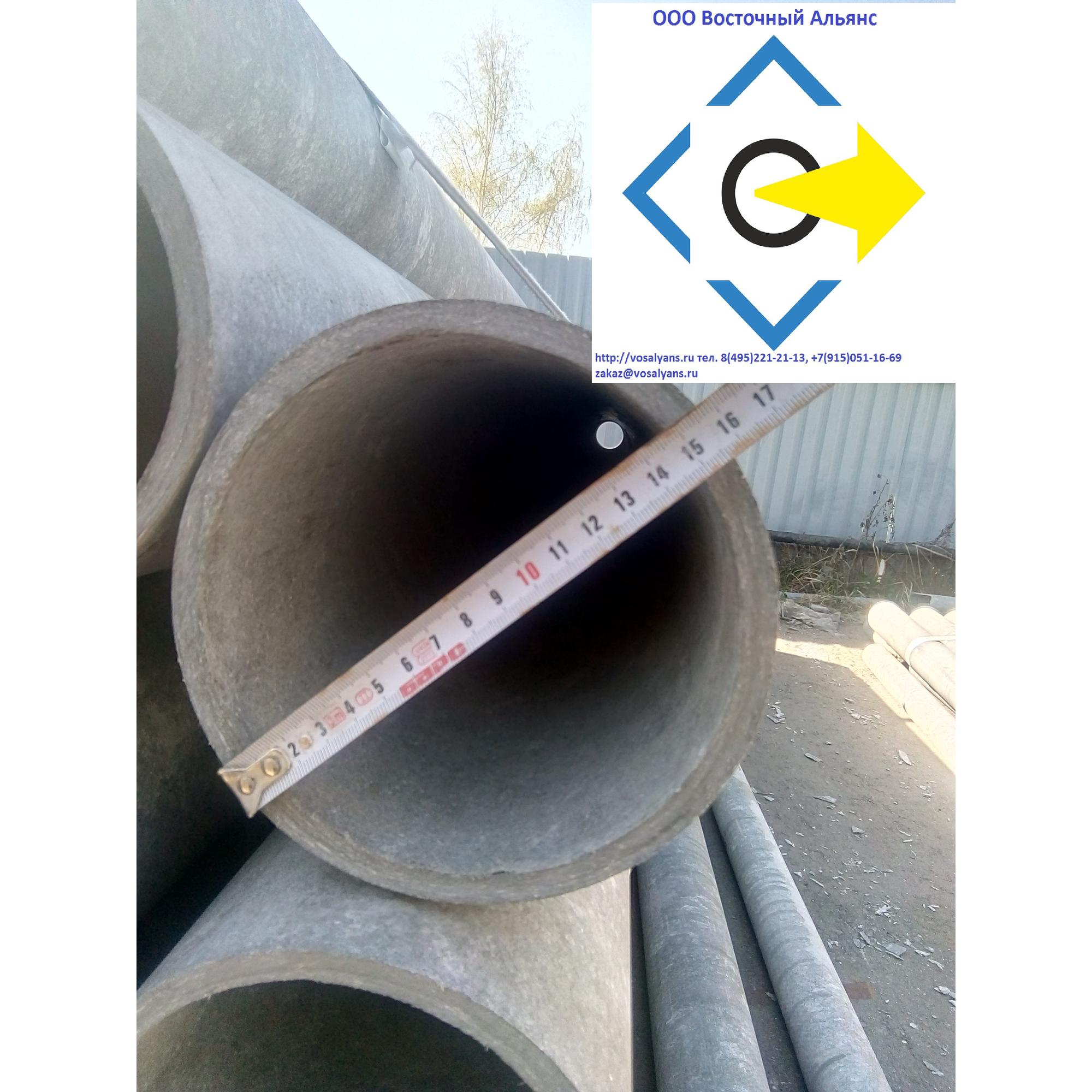

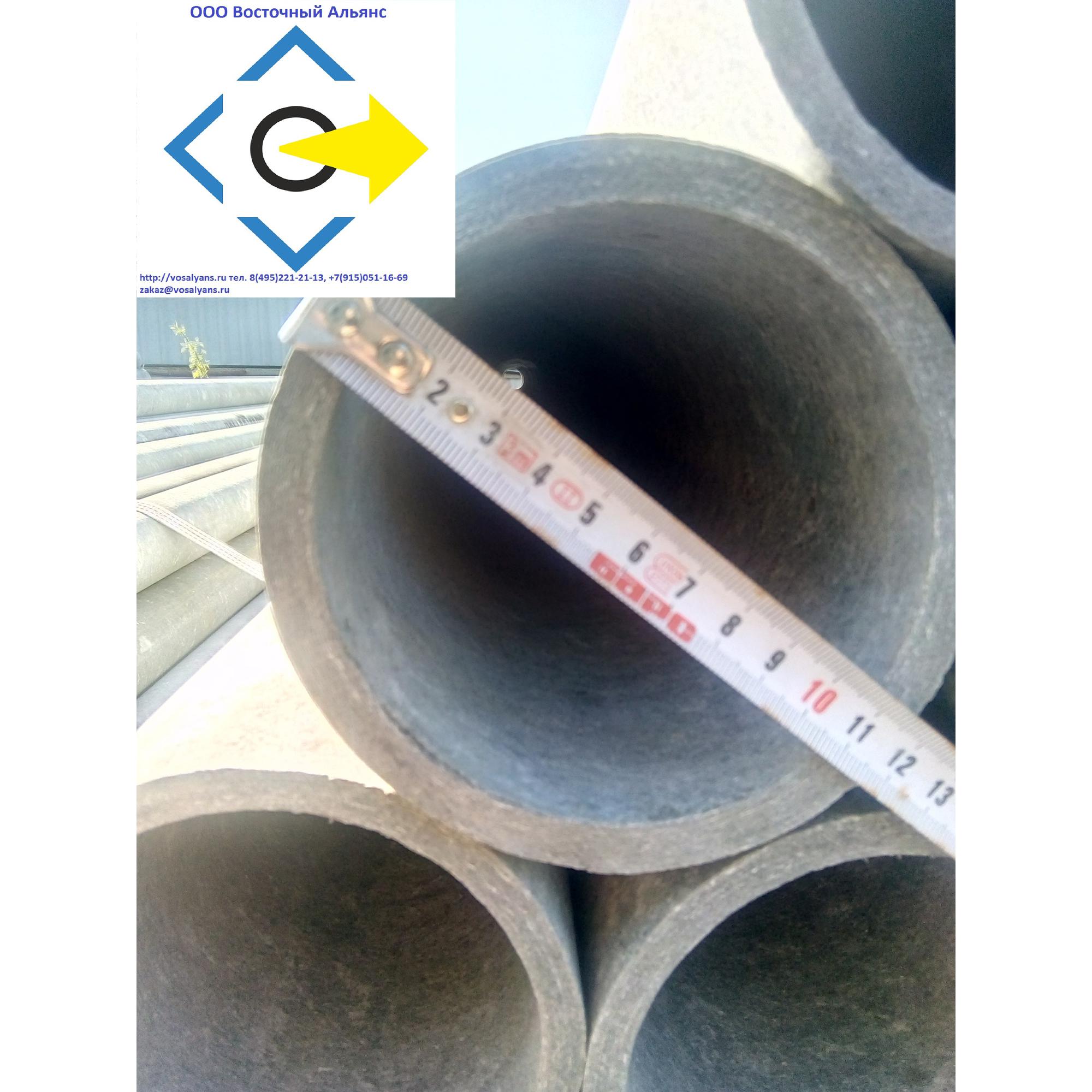

В настоящее время все размеры асбестоцементной трубы – 100-500 мм диаметром постоянно востребованы в гражданском и промышленном строительстве – для транспортировки жидкостей или в качестве элементов тех или иных конструкций. Все они классифицируются по Госстандартам – напорные по ГОСТ 539-80 и безнапорные по ГОСТ 1839-80, следовательно, этим и определяется их диапазон в той или иной строительной нише.

У хризотилцемента есть, как положительные, так и отрицательные стороны перед пластиком и сталью, о чём, собственно и пойдёт речь, а также вы сможете увидеть видео в этой статье, подтверждающее написанное наглядными фактами.

Асбестоцементная труба 500×210 мм (обсадная)

Какими они бывают и для чего используются

Таблицы

На рисунке приведен правильный угол наружной расточки

Примечание. У асбестоцементных труб есть также второе название – хризотилцементные, что в сущности одно и то же.
Следовательно, если вы встречаете одно или другое определение, то речь идёт об одинаковом товаре.
Ниже вы увидите технические характеристики асбестоцементных труб и основы их монтажа.

Условный проход	Диаметр внутренний (мм)				Диаметр наружный (мм) (обточенный конец)				Длина (мм)	Справочный вес (кг)				Муфта. Диаметр внутренний		Справочный вес муфты (кг)
Условный проход	BT3	BT6	BT9	BT12	BT3	BT6	BT9	BT12	Длина (мм)	BT3	BT6	BT9	BT12	BM3	BM6	BM3	BM6
50	50	50	50	–	68	68	68	68	–	11	11	11	–	79	79	1,2	1,2
75	75	75	75	–	33	93	93	93	2950	16	16	18	–	104	104	1,5	1,5
100	100	100	100	–	118	118	122	122	–	21	25	25	–	130,6	130,6	1,9	1,9
125	119	119	119	–	137	139	142	142	2950	24	26	31	48,5	149,6	151,6	2,3	2,3
125	119	119	119	–	137	139	142	142	2950	33	35	41	48,5	149,6	151,6	2,3	2,3
150	141	141	141	135	151	163	168	168	3950	32	35	43	50,67	173,6	175,6	2,9	2,9
150	141	141	141	135	151	163	168	168	3950	43	47	57	50,67	173,6	175,6	2,9	2,9
200	189	189	189	181	209	217	224	224	–	57	80	95	118	221,1	229,1	4,4	4,4
250	235	235	235	226	259	265	274	274	–	86	100	134	152	271,1	277,1	5,4	5,4
300	278	278	278	270	305	314	324	324	3950	142	146	188	218	317,1	326,1	6,8	6,8
350	322	322	322	312	352	351	373	373	–	145	184	238	278	366,2	375,2	9,1	9,1
400	388	388	388	356	412	414	427	427	–	185	245	315	317,5	416,2	48,2	12,1	12,1
500	456	456	456	441	496	511	528	528	–	279	354	466	549	512,2	525,2	20,0	20,0

Таблица сечений напорных хризотилцементных труб и муфт

Условный проход	Диаметр внутренний (мм(	Диаметр наружный (мм)	Отклонения от наружного диаметра (мм)	Длина (мм)	Отклонения по длине (мм)	Справочная масса трубы (кг)	Справочная масса муфты (кг)	Диаметр муфты внктренний
100	100	116	2-2,5	–	–	14,7	1,61	145
125	123	139	2-2,5	2950	60	18,5	1,87	171
150	147	165	2-2,5	–	–	25,9	2,53	190
200	195	215	2-2,5	–	–	51,0	3,30	245
250	243	265	2-2,5	–	–	69,0	4,20	295
300	291	315	2,5-3	–	–	90,2	5,30	345
350	338	364	2,5-3	3950	50	113,8	6,45	390
400	386	414	2,5-3	–	–	138,2	3,25	460
500	482	514	2,5-3	–	–	196,0	12,60	550
600	576	612	2,5-3	–		272,4	18,40	632

Таблица сечений безнапорных хризотилцементных труб и муфт

Тип №1
Условный проход	Класс (BT) и масса (кг)
Условный проход	BT6	BT9	BT12
100	7,8	9,2	10,4
150	12,9	15,2	17,9
200	22,1	26,4	31,2
250	28,1	35,9	41,1
300	40,2	49,4	57,4
350	50,9	63,7	74,0
400	68,8	84,7	98,7
500	101,6	127,3	149,2
Тип №2
Условный проход	Класс (BT) и масса (кг)
Условный проход	BT6	BT9	BT12
200	24,5	30,0	35,3
250	33,8	40,7	47,3
300	47,7	67,9	66,7
350	62,5	76,5	87,5
400	81,8	100,6	114,6
500	124,7	151,2	173,6
Тип №3
Условный проход	Класс (BT) и масса (кг)
Условный проход	BT6	BT9	BT6
200	21,7	25,3	36,2
300	49,4	57,4	69,4

Теоретическая масса хризотилцементный труб на погонный метр

Достоинства и недостатки

Асбестоцементная труба 300 мм. Производство

Асбестоцемент или хризотилцемент, это тот же бетон, который армирован волокнами и он получается на несколько порядков дешевле, нежели пластик (ПНД или ПВД), чугун или сталь, который могут использовать для аналогичных целей, а цена всегда играет далеко не последнюю роль при проектировании. Минимальный срок эксплуатации для труб низкого и высокого давления составляет от 25 до 50 лет.
Очень важно, что асбестоцементная труба 150 мм или любого другого диаметра не проводит электрический ток, имеет очень низкую теплопроводность (0,8 ккал/м·ч·град) и не подвержена коррозии , а это главный недостаток аналогичных изделий из чугуна и стали.
Коэффициент температурного удлинения асбестоцемента в 12 раз меньше аналогичного показателя у стали, следовательно, здесь не нужно монтировать дорогостоящие компенсаторы для подземной или для поверхностной прокладки. При транспортировке холодных жидкостей на поверхности хризотилцемента отсутствует образование конденсата.
Любая асбестоцементная труба – 200 мм или с другим сечением, при транспортировке горячей воды будет иметь незначительное расширение, но такая деформация превосходно компенсируется уплотняющими резиновыми кольцами на соединительной муфте для труб. Примечательно, что контакт асбестоцемента с жидкостью (особенно горячей), делает его ещё крепче, ведь это естественный ход вещей для бетонов.

Для таких трубопроводов инструкция не предусматривает профилактическую очистку от микроорганизмов (мох, водоросли), так как на протяжении всего срока эксплуатации они там не образуются. Хризотилцемент устойчив к слабокислой и щелочной среде.

Способы монтажа

Укладка теплотрассы. Фото

Укладка магистрали в траншею производится не на грунт, а на песочную подушку – это позволяет равномерно распределить нагрузку по всей площади, и если это небольшой диаметр (вес трубы асбестоцементной 100 мм составляет от 7,8 до 10,4 кг), то рабочие без особых усилий опускают её своими руками.

Но, в тех случаях, когда сечение больше, то для этого может потребоваться автомобильный кран, например, асбестоцементная труба 500 мм BT12 3-го типа весит более 173 кг – без специальной техники монтаж будет возможным, но достаточно сложным. Перед укладкой, а также непосредственно в траншее все трубы и муфты в обязательном порядке проверяются на целостность и/или на герметичность. Если того требует проектное назначение.

Монтаж трассы на дно траншеи обязательно осуществляется под уклоном – для диаметра до 200 мм это 20-30 мм (асбестоцементная труба 100 мм должна иметь уклон 20 мм/1м), а вот для сечения от 200 мм и более уклон будет составлять 30-40 мм. Причём это касается не только систем канализации, но и кабелепроводов – это обеспечивает сток конденсата или любой, попавшей внутрь жидкости.

Соединение

Примечание. Трубы такого типа классифицируются по давлению и назначению: а) для водопровода: ВТ6, ВТ9, ВТ12, ВТ15; б) для теплопроводов: ТТ3, ТТ6, ТТ9, ТТ12, ТТ16.

Классность	Класс (условное обозначение)		Рабочее давление P
Классность	Труба	Муфта	МПа	кгс/см²
1	ТТ3	ТМ3	0,3	3
2	ВТ6	САМ6	0,6	6
2	ТТ6	ТМ6	0,6	6
3	ВТ9	САМ9	0,9	9
3	ТТ9	ТМ9	0,9	9
5	ВТ12	САМ12	1,2	12
5	ТТ12	ТМ12	1,2	12
6	ВТ15	САМ15	1,5	15
7	ТТ16	ТМ16	1,6	16

Классификация

Конфигурация муфт: а) две канавки; б) четыре канавки; в) две канавки с удлинением; D – наружный диаметр; dk – диаметр канавки; L – длина; s – толщина стенки

При монтаже асбестоцементных трубопроводов с высоким давлением для стыковки применяются муфты из аналогичного материала, которые активируются по самоуплотняющемуся принципу.

В тех случаях, когда рабочее давление составляет 9-15 кгс/см², инструкция предполагает использование двух- или четырёхканавочной муфты (на 2 или 4 уплотнительных резиновых кольца). Если давление будет превышать 16 кгс/см², то в таком случае используют муфты с более широкими канавками, где уплотнительные кольца тоже более широкие.

Фрагмент стыковки: 1,2 – труба хризотилцементная; 3 – муфта; 4 – кольцо уплотнительное резиновое

Монтажные работы, как уже было подмечено, могут производиться либо под землёй, либо поверху, но последний способ сильно ограничивает проектные возможности. Дело в том, что по правилам техники безопасности пересечение магистрали с железной дорогой, трамвайной линией, жилым сектором и тому подобное, запрещено, или же разрешается, но на определённых ограниченных условиях.

А вот ниже уровня грунта, благодаря техническим характеристикам, асбестоцемент чувствует себя превосходно и, к тому же, там нет таких ограничений по сравнению с наружной прокладкой.

Заключение

Бывают ситуации, когда монтаж производится взамен старой магистрали после демонтажа последней и старый трубопровод порой уложен в лоток. В таких случаях лоток не демонтируют, ведь размеры асбестоцементной трубы 150 мм (или другого диаметра) остаются такими же, как у стали или чугуна, поэтому нет никакого смысла убирать лоток и засыпать песочную подушку.

Асбестоцементные трубы – размеры, цена, ГОСТ

Что собой представляют асбестоцементные трубы?

Материалу было дано такое необычное название из-за связки волокон асбеста с цементом химическим способом.

При этом процессе допустимо использовать два вида тонковолокнистого минерала: хризотиловый, амфиболовый.

Специфика этих труб делает данные изделия наилучшим выбором для монтажа канализационных комплексов.

Два варианта

Последний, не такой дорогостоящий, но у него есть один нежелательный вторичный момент – он предрасполагает к образованию злокачественных опухолей в дыхательных органах человека.

Именно это является причиной того, что конструкции из него, практически, никогда не используются.

Хризолитовый не так вреден, но при проникновении в легкие он имеет свойство не полностью растворяться.

Основополагающая область применения асбестоцементных труб – конструкции напорной и безнапорной системы стоков (про самый лучший септик для загородного дома написано в этой статье).

[note]Трубы из такого материала характеризуются продолжительным ресурсом выносливости, повышенной устойчивостью к высоким температурам и огню.[/note]

А так же их поверхность не подвержена проникновению влаги. Вода может только собираться капельками на покрытии, но внутрь она не попадет.

Для того, чтобы не ошибиться с выбором изделия из тонковолокнистого минерала (как сделать слив из уличного бассейна для дачи своими руками прочитайте здесь), нужно учитывать такие критерии:

диаметр трубы.
Она должна выдерживать давление и напор определенной силы;
плотность стенок,
разновидность (напорный или безнапорный вариант).

А что вы знаете о прочистке канализационных труб в частном доме? Необходимые советы и рекомендации мастеров, про эффективные химические средства — вы узнаете, прочитав полезную статью.
Показания к применению циркулярного душа написаны на этой странице.

Вид зависит от того, что вы собираетесь строить:

водопровод,
газовую сеть,
канализацию (что нужно для подключения слива посудомоечной машины написано на этой странице) или возводить фундамент.

При компоновке труб, обязательно понадобятся резиновые муфты или специальные уплотнители. В этом случае можно забыть о таком затратном методе, как сварка. Здесь он не уместен.

В чем заключается процесс производства

В первую очередь, в специальных барабанах размельчают асбест на мельчайшие составляющие.
Производится сухая смесь, состав которой следующий:
15% дробленый минерал,
85% — портландцемент.
К этой рецептуре добавляется в необходимом количестве вода.
Затем весь набор ингредиентов отправляется в центрифугу.
В процессе вращения аппарата все составные части смеси оседают на ее внутреннюю поверхность.
В результате этой манипуляции получается изделия, линии необходимой по плану геометрии.
Затем изделие направляется в пропарочный бокс.
Там, при высокой температуре, оно набирает нужную прочность.

Некоторые, несведущие обыватели распространяют легенды, касающиеся непригодности использования данной продукции в системах водоснабжения, по причине их вреда для здоровья человека.

Эти суждения ошибочные, и беспочвенны. Ученными было проведено множество исследований, результаты которых, говорят об обратном:

материал совершенно безопасен в применении.

Он не радиоактивный и не канцерогенный.

Не следует пренебрегать одним правилом:

при резке труб из асбеста нужно пользоваться защитными средствами (респиратором).

Так как в процессе резки образуется вредная пыль. И она не должна попадать в дыхательные пути.

Эксплуатация труб не опасна, так как нити минерала перемешиваются с цементом и образуют плотную массу, которая, абсолютно, безвредная.

Выгода применения

Изделия из асбеста пользуются огромной популярностью во многих сферах строительства.

Это объясняется наличием у них большого количества преимуществ при эксплуатации, по сравнению с аналогами из металла.

А знаете ли вы, что такое регулятор давления воды в квартире? Прочитайте полезную статью, из которой вы узнаете, как правильно установить оборудование и для чего он нужен.
Как устранить течь стиральной машинки при отжиме написано здесь.
На странице: https://ru-canalizator.com/vodosnabzhenie/truby-i-furnitura/kak-sognut.html написано, как согнуть трубу из нержавейки.

Положительные моменты использования асбестоцементных труб:

невосприимчивость к коррозийным процессам,
их не повреждают грызуны,
относительно невысокая цена и большой выбор размеров труб,
незначительный показатель увеличения изделия при нагревании (какой выбрать водонагреватель накопительный или проточный узнайте здесь),
пожароустойчивость.
Асбестоцемент – не подвержен процессу горения;
в случае замерзания циркулирующей внутри жидкости, пустотелый предмет не повреждается;
простота монтажа и легкость в обработке (как сделать домашний душ Шарко прочитайте здесь),
отполированные внутренние стенки снижают гидравлическое противодействие,
трубопровод из асбеста не покрывается изнутри илом на протяжении всего срока эксплуатации,
низкие теплопотери,
высокая устойчивость к агрессивным средам (как правильно сделать ливневую канализацию вокруг дома написано тут),
при использовании этих изделий, затраты на работы снижаются на 50 процентов, а так же сводятся к минимуму сроки строительных работ.

Имеется два весомых минуса:

высокий вес (от 8 до 140кг/п.м.),
низкая ударная прочность.

Из-за хрупкости материала, эти трубы нельзя транспортировать самосвалами.

Перевозят продукцию только в специальных контейнерах на железнодорожном транспорте.

Если для этих целей используется грузовая машина, трубы нужно, тщательно и аккуратно закрепить.

Складируются трубы из асбестоцемента только в горизонтальные штабеля. Их нельзя сбрасывать с высоты и подвергать ударам.

Если соблюдать все эксплуатационные требования, ресурс долговечности изделий из асбестоцемента может составлять от 40 до 45 лет.

Вся продукция производится согласно ГОСТу. Она должна строго соответствовать всем международным стандартам качества.

Использование безнапорных

Продукция применяется для обустройства систем водоснабжения (с накопительным баком на 200 литров) безнапорного типа .
Монтаж самотечной канализационной системы .
Прокладка мусоропровода в домах высокой этажности.
Сооружение дымоходов и системы вентиляции.
При укладке сетевого шнура или монтаже греющего кабеля для водопровода.
Возведение коллекторов.

Прокладка линии связи.
В качестве обсадной трубы в скважине на воду (видео установки глубинного насоса в скважину посмотрите здесь).
Создание ливневых водоотводов и дренажных систем.
В виде опалубки при возведении буронабивных и столбчатых фундаментов.
При строительстве заборов и погребов.
При изготовлении гаражного перекрытия.

Хризотилцементные трубы применяются в сельском хозяйстве в оросительных и мелиоративных системах.

Во времена Советского Союза применение асбестоцементных труб было, строго, регламентированным. Только после распада СССР изделия нашли более широкое применение.

Для этого была создана новая нормативная база и переписаны СНиПы о тепловых сетях.

На территории Российской Федерации действует закон «О технической корректировке», регулирующий установление необходимых предписаний к продукции для предприятий, занимающихся выпуском изделий из асбестоцемента.

Размеры труб из тонковолокнистого материала

Напорные пустотелые предметы производятся длиной – 3,95 и 5 метров.

Поперечное сечение имеет такие величины:

100мм и 150мм – используют для обустройства вентиляции и системы водоснабжения;
200мм и 250мм – применяются для прокладки сетевых линий;
300мм – незаменимы при монтаже водостока;
400мм – используются для водоснабжения;
500мм – находят применение только в промышленных нуждах.

Трубы большего сечения не выпускаются. Так как этот процесс очень сложный в плане его технического исполнения.

Для того, чтобы на рынок не попадала продукция сомнительного качества, все разновидности изделий из асбестоцемента при отгрузке с завода-изготовителя должны иметь необходимые сертификаты соответствия и заключение санитарно – эпидемиологической службы.

Напорные трубы производятся четырех видов. Они классифицируются по абсолютному значению рабочего давления:

ВТ 6 – 6кгс/см2,
ВТ 9 – 9кгс/см2,
ВТ 12 – 12кгс/см2,
ВТ 15 – 15кгс/см2.

Данная продукция, как правило, выпускается длиной – 5 метров.

Каждый из классов подразделяется еще на три типа, в зависимости от внутреннего диаметра продукции.

Безнапорные трубы имеют следующие размеры:

диаметр 100 мм: толщина стенки – 9 мм, длина трубы – 3,95 м, внешний диаметр – 118 мм, внутренний калибр – 100 мм, вес – 6кг,
диаметр 150 мм: толщина стенки – 10 мм, длина трубы – 3,95 м, внешний диаметр – 161 мм, внутренний – 141 мм, вес – 9 кг.

Соединение безнапорных труб осуществляется с помощью специальных крепежных элементов – муфт. Они должны поставляться в комплекте с трубопроводом.

Способы монтажа

Нужно учесть, что данные изделия изготавливаются только прямой конфигурации.

Есть технология производства и фасонной продукции, но на практике она не реализуется по причине недостаточной механической прочности материала.

Если нужно выполнить поворот, разветвление или изгиб, используют чугунные или стальные муфты, которые крепятся с помощью фланцев или сальникового уплотнителя.

Некоторые элементы трубопровода могут соединяться между собой посредством обжимного кольца из асбеста.

Если при стыковке возникла необходимость подогнать размер труб, это делают ножовкой по металлу.

Зазор, который образуется между стенкой трубы и муфтой, пропитывается битумной мастикой.

Безнапорные трубы диаметра до 150 мм присоединяются с помощью пластиковых фитингов.

Перед монтажом их необходимо хорошо разогреть строительным феном или, опустить на несколько минут в кипяток.

Прогретая муфта одним концом надевается на трубу, конструкция должна упереться во внутренний стопор зажимного приспособления. Затем, точно таким же способом, собирается обратная сторона трубопровода.

После того, как соединительный элемент охладится, он примет свои первоначальные размеры и плотно примкнет к соединяемому устройству.

Чтобы стык был герметичным, его нужно обработать мастикой и заделать пенькой.

Трубопроводы, которые располагаются над землей, соединяют металлическими манжетами. Они затягиваются с помощью сварки или пассатижей.

Важно знать! Имеется огромное количество приспособлений и устройств, предназначенных значительно облегчить монтаж и демонтаж уплотнительных колец.

Использование асбестоцементных труб имеет большие преимущества в экономическом плане.

Их выгода наиболее ярко проявляется при использовании способа бесканальной прокладки.

Так как в этом случае нет необходимости тратиться на лотки, гидроизоляционные работы, катодную защиту, изоляционные материалы и т.д.

Кроме этого, бывают случаи, когда при выполнении определенной задачи, именно эти трубы, невозможно заменить аналогичными.

На современном рынке много продукции отечественных производителей, и она по качеству не уступает зарубежным изделиям, которые стоят на порядок дороже.

Цена на трубы из тонковолокнистого минерала зависит от диаметра и толщины стенок.

[note]В заключение хочется отметить, что, если асбестоцементные трубы сделаны с соблюдением всех регламентируемых требований, то они подлежат использованию при монтаже трубопроводов без всякого риска для здоровья и жизни человека.[/note]

Как выглядит асбестоцементная труба и для каких целей она нужна, вы увидите, посмотрев видео.

Размеры асбестоцементных труб

Асбестоцементные трубы обладают комплексом важнейших характеристик, что сделало их востребованными во многих областях строительства. Благодаря относительно невысокой цене, асбестоцементные трубы нашли применение как на крупных строительных объектах, так и на небольших частных стройках загородных домов и дач.

Что такое асбестоцементная труба

Асбестоцементная труба производится из смеси портландцемента и асбестоцементного волокна. Эти материалы позволили добиться очень небольшого веса и малой теплопроводности, за что такие трубы и ценятся при прокладке инженерных систем. Асбестоцемент представляет собой бетонный раствор, который армирован волокном. Добытый асбест размельчают до мельчайшего состояния и разделяют на волокна, которые и служат арматурой в бетонной смеси. Такое армирование позволяет трубе получить прочность, превосходящую прочность обычной бетонной трубы на 40%, причем асбест сам по себе влияет на теплопроводность. Это свойство труб особенно ценно при прокладке труб в грунтах с высоким уровнем промерзания.

Еще одним важным свойством таких труб является неподверженность электрокоррозии. Там, где металлическая труба под действием блуждающих токов может прийти в негодность за 4-5 лет, асбестобетонная труба может прослужить в несколько раз больше, в зависимости от нагрузки. При выборе необходимых асбестоцементных труб одним из основных параметров является их физический размер. Мы приводим таблицу линейных размеров труб как напорных, так и безнапорных.

Размеры асбестоцементных труб важны не только при прокладке инженерных коммуникаций, но и при других работах, где может применяться этот материал.

Асбестоцементные трубы безнапорные

Благодаря своей прочности, асбестоцемент может применяться в таких условиях, где применение металла просто невозможно физически. Речь идет прежде всего о тех объектах, которые предполагают высокий уровень влажности, как в грунте, так и на поверхности. Предел прочности на изгиб асбоцементных труб составляет около 30 МПа, а на сжатие его значение может составлять 90 МПа, при том, что плотность материала очень невелика. Это делает трубу легкой и прочной одновременно. Асбестоцементная труба может выстоять около 60 циклов разморозки, а это значит, что срок их службы очень велик. Трубы подразделяют на два вида:

напорные асбестоцементные трубы;
безнапорные трубы.

Эти два вида имеют разные линейные и физические данные, мы привели их в таблице. Напорные трубы применяются только в условиях высокого давления, которое может доходить до 10 атмосфер. Безнапорные трубы используются во всех случаях, когда не предполагается применение высокого давления.

Асбестоцементные трубы для фундамента

Используя такие свойства а/ц труб, как устойчивость к агрессивным средам и очень небольшому коэффициенту линейного расширения, материал с успехом применяется для устройства столбчатого фундамента. Такая труба стоит очень недорого, что позволяет значительно снизить расходы на строительство, а иногда возведение столбчатого фундамента — едва ли не единственный способ постройки при определенном типе почвы.

А/ц труба не подвержена коррозии, как металлическая труба, и не требует специальной обработки. Очень важно также и то, что асбестовая труба не подвержена зарастанию, как металлическая труба. Трубы не промерзают, что тоже влияет на их срок службы.

Столбчатый фундамент может быть использован для легких построек, тем не менее, он достаточно широко применяется для возведения пристроек к основному строению, веранд, бань, каркасных домов и других видов деревянных построек. Он принципиально отличается от традиционных типов фундаментов тем, что выполняется не по всему периметру здания, а устанавливается точечно, в самых нагруженных зонах постройки. Визуально он выгладит, как серия столбов, закрепленных в почве, поэтому и носит такое название.

Технологические этапы постройки столбчатого фундамента

Как и любой фундамент, столбчатый фундамент начинается с проектов и расчетов. После этого производят разметку участка и снимают верхний слой почвы. Очень важно точно разметить контуры здания и те точки, где будут установлены столбы максимально точно. После этого выполняют бурение скважин под опорную конструкцию.

Проще и быстрее это можно сделать при помощи бура ручного или автоматизированного, о если такой возможности нет, тогда выкапывают скважины вручную большего размера, чем труба. На дне каждой скважины стелят подушку из песка или отсева не менее 20 см и при помощи гидротрамбования уплотняют ее.

Трубы четко выравнивают по горизонту и после заливки раствором обрезают, но перед этим, их фиксируют временными упорами для проверки горизонта и диагоналей. После того, как размеры сверены, вначале заливают и укрепляют трубы, а после застывания бетона, новый раствор заливают в трубы, при этом проводя армирование.

Таким образом получают прочный и устойчивый, недорогой фундамент для легких построек. Здесь очень важно точно просчитать нагрузку на фундамент, иначе он может не выдержать, если нагрузка значительно превысит расчетную. В таком случае лучше устанавливать монолитный или ленточный фундаменты.

Труба асбестоцементная 150 мм – цена, размеры

Применение

Для обустройства инженерных сетей канализации, работы мелиоративных установок, а также прокладки подземных телефонных или электрических коммуникаций удобно использовать АЦ трубы 150мм.

Все наши изделия сертифицированы (ГОСТ и ТУ), имеют соответствующие заключения и могут свободно применяться в сферах, для которых они предназначены, при соблюдении условий и правил эксплуатации.

Виды асбестоцементных труб 150 мм

Мы предлагаем а/ц безнапорные(БНТ) и напорные(НТ) трубы 150. Безнапорные трубы имеют значительно меньшую стоимость, но могут применяться только в системах без давления, напорные – представленные несколькими видами (ВТ-6, ВТ-9, ВТ-12 по ГОСТу 539-80) – дороже, но с утолщенными стенками, и могут использоваться в напорной канализации и других инженерных сетях, в которых осуществляется принудительная подача среды. Герметичность соединений отдельных участков такого трубопровода обеспечивается применением специальных муфт, уплотнительных колец и заглушек, которые рассчитаны на использование с конкретным видом изделия.

Преимущества использования труб асбестоцементных 150мм:

способность сохранять свои характеристики во влажной среде в отличие от металла, который подвергается коррозии;
Купить асбестоцементные трубы 150мм можно по цене значительно ниже рыночной, т. к эти трубы являются самыми широко используемыми и часто остаются лишними на стройках и их закупают с запасом;
отсутствие токопроводящих свойств, что позволяет обустраивать из них каналы для электрических и телефонных сетей;
достаточный диаметр асбестовой трубы 150 для сооружения из нее дымоходов печей и котлов;
простота монтажа длинных участков трубопровода благодаря стандартной фурнитуре, не требующей использования сложного инструмента.

Среди представленной у нас продукции также есть труба асбестоцементная 200, цена на которую у нас самая низкая в городе.

Асбестоцементные трубы в наличии

Асбестоцементные трубы не гниют и не подвержены коррозии, не склонны к обрастанию и при этом обладают низкой теплопроводностью и большой прочностью. Кроме они намного дешевле продукции из другого материала.

Асбестоцементные трубы используют в виде наружного трубопровода безнапорной канализации, для устройства дымоходов, в домах для труб мусоропроводов, в дренажных коллекторах и при прокладке телефонных и прочих сетей. В строительстве используются для возведения заборов, при устройстве столбчатых фундаментов, под малоэтажное садовое строительство.

условный диаметр, мм	Внутренний диаметр, мм	Наружный диаметр, мм	Толщина стенки, мм	Длина, мм	Вес 1 м трубы, кг
100	100	118	9	3950	6,1
150	141	161	10	3950	9,4
200	192	222	15	5000	17,8
300	274	308	17	5000	27,4
400	373	413	20	5000	42,5
500		512	25	5000	53,8

Трубы комплектуются асбестоцементными муфтами.

Асбестоцементные трубы часто называют асбоцементные трубы или асбестовые трубы.

Применение асбестоцементных безнапорных труб: прокладка кабелей телефонной связи и электрокабелей, устройство наружных трубопроводов безнапорной канализации, дренажные коллекторы мелиоративных систем, дымоходы, воздуховоды и газоходы, водоотливы через дороги и переезды, вместо металлических или деревянных столбиков для забора, для замены кирпича при устройстве ямок и погребов, для перекрытия крыш гаражей и промышленных зданий (вместо железобетона).

Производится по ГОСТ 1839-80 (диаметр 100-150), ТУ 5786-016-00281631-2006 (диаметр 200-500).

Рабочее давление труб – 9, 12 атм.

условный диаметр, мм	Внутренний диаметр, мм		Наружный диаметр обточенного конца, мм	Толщина стенки, мм		Длина, мм	Вес 1 м трубы, кг
условный диаметр, мм	ВТ-9	ВТ-12	Наружный диаметр обточенного конца, мм	ВТ-9	ВТ-12	Длина, мм	ВТ-9	ВТ-12
150	141	135	168	13,5	16,5	3950	15,2	17,9
200	196	188	224	14,0	18,0	5000	24,5	30,0
300	286	276	324	19,0	24,0	5000	47,4	57,9
400	377	363	427	25,0	32,0	5000	81,8	100,0
500	466	450	528	31,0	39,0	5000	124,0	151,0

Трубы комплектуются асбестоцементными муфтами и резиновыми уплотнительными кольцами.

Асбестоцементные трубы часто называют асбоцементные трубы или асбестовые трубы.

Применение асбестоцементных напорных труб: прокладка напорных сетей питьевой и технической воды, напорная канализация, мелиоративные системы, для дренажных коллекторов, дымоходов, воздуховодов, газоходов, в качестве обсадных труб различных скважин, для мусоропроводов в жилых многоэтажных домах, фундаменты в заболоченных местах, устройство колодцев, вместо металлических или деревянных столбиков для забора, для устройства водопроводов через дороги и переезды.

Производится по ГОСТ 539-80.

Рабочее давление – 16 атм.

Условный проход, мм	Внутренний диаметр, мм	Наружный диаметр обточенного конца, мм	Толщина стенки обточенного конца, мм	Длина обточенного конца, мм	Длина трубы, мм	Вес 1 м трубы, кг
100	92	122	15	200	3950	12,5
150	130	168	20	200	3950	22,5
200	180	224	23	240	5000	38,3
300	272	324	30	240	5000	72,4

Трубы комплектуются асбестоцементными муфтами и термостойкими уплотнительными кольцами.

Свойства труб для теплотрасс:

Асбестоцементные трубы абсолютно не подвержены коррозии, а воздействие воды (горячей или холодной) придает им дополнительную прочность.
Асбестоцементные трубы дешевле металлических почти в 3 раза.
Не требуется защита от воздействия блуждающих токов и грунтовых вод.
Асбестоцементные трубы имеют низкий коэффициент теплопроводности и не нуждаются в теплоизоляции.
Использование наших труб в теплотрассах обеспечивает высокую надежность при температуре воды до 130 °С.
Сокращаются затраты на строительно-монтажные работы на 50-60%.
Применение асбестоцементных труб в теплотрассах позволяет сократить продолжительность строительства, снизить трудоемкость работ и потребность в строительной технике.

Преимущества асбестоцементных труб для теплопроводов:

Дешевизна (в 3-4 раза дешевле металлических).
Долговечность (срок службы 40-60 лет).
Коррозийная стойкость (не коррозируют, не зарастают).
Низкая теплопроводность.
Не требуют затрат при эксплуатации.
Простой монтаж.

Асбестоцементные трубы часто называют асбоцементные трубы или асбестовые трубы.

Применение асбестовых труб для теплотрасс: в сетях отопления и горячего водоснабжения.

Производится по ТУ 5786-016-00281631-04 .

Все представленные асбестоцементные трубы всегда в наличии на складах компании ООО “Асбестпромснаб”

Технические характеристики асбестоцементных труб: ГОСТ, вес, размеры, диаметр

Говоря об асбестоцементных трубах, нельзя обойти стороной основной материал – асбест. Он является природным гидросиликатом натрия. Есть два вида асбеста:

амфиболовый;
хризотиловый.

Асбест не вреден с точки зрения прикосновения, поскольку не является ядовитым и радиоактивным. Однако вдыхание его пыли может вызвать серьезные проблемы со здоровьем. В частности, могут появиться злокачественные новообразования в дыхательных органах.

Пример асбестоцементных труб

И в первую очередь это относится к амфиболовым кислотостойким асбестам. Поэтому их добыча и использование запрещено.

Если же рассматривать хризотиловый асбест, то он при попадании в легкие растворяется и выводится частично.

Трубы из асбестоцемента

При химическом связывании волокон асбеста с цементом получается асбестоцемент, обладающий безопасными свойствами. При этом не наблюдается выделение опасной асбестовой пыли.

Поскольку применение изделий из асбестоцемента регламентируется соответствующими гигиеническими нормами, даже ежедневный контакт с этим материалом может быть безопасным для здоровья человека.

Пример асбестоцементных труб

Как результат, только в нашей стране используется более одного миллиона трубопроводов из этого материала.

Нормативная документация

Размеры асбестоцементных труб определяет ГОСТ 539-80.

Пример асбестоцементных труб ГОСТ 539-80

Регламентация методов испытания таких изделий происходит по ГОСТу 11310-90.

По ГОСТу времен Союза асбестоцементные трубы были исключительно фондируемым материалом. И применялись такие изделия зачастую в мелиоративных сооружениях. При этом не было нормативных документов, касаемо применения таких деталей в промышленном и гражданском строительстве.

Уже сейчас они стали широко использоваться. Во многом благодаря переизданию СНиП.

Характеристики

Нужно отметить, что асбестоцементные трубы бывают напорными и безнапорными. Первые могут иметь длину зачастую 3,95 или 5 метров. Что касается проходного сечения, то оно имеет такие значения: 10, 15, 20, 25, 30, 40 и 50 сантиметров.

Проходное сечение труб для водопровода составляет 70 см, однако производство таких изделий не налажено, учитывая получающийся при этом вес одного метра асбестоцементного изделия.

Изготовление

Асбестоцемент является бетоном, который армирован волокнами.

Асбестоцемент

Изготовление этого материала происходит таким образом. Сначала механическим способом размельчается асбест. Далее его распушают, волокна разделяют. Используется пропорция: в 85% цемента добавляется 15% асбеста, затем вода. Смесь выливают на сетчатый барабан.

Полученная пленка наматывается на скалку. При этом ее ширина – длина трубы. Толщина пленки составляет 0,2 мм.

Нужно помнить, что, несмотря на соответствие характеристикам, любое изделие из асбестоцемента подлежит санитарно-эпидемиологическому заключению.

Преимущества

такие изделия не нужно гидроизолировать, они не гниют и не подвержены коррозии;
вес асбестоцементных изделий в несколько раз меньше, чем металлических. При этом стоят они также дешевле;
металлические трубы часто выводятся из строя блуждающими токами, этому явлению не подвержены асбестоцементные детали;
срок службы составляет более тридцати лет;
если использовать асбестоцементные изделия, это снижает затраты на работы вполовину, при этом существенно сокращаются сроки строительства;
Пример асбестоцементных труб
благодаря воздействию воды изделия из асбестоцемента получают дополнительную пластичность;
при этом они устойчивы против воздействия агрессивных сред и минеральных вод, поэтому подходят для использования на ж/д станциях с коммуникациями, вытянутыми вдоль путей, в городах с электротранспортом и в промышленных зонах;
материал имеет низкую теплопроводность, поэтому можно использовать засыпную теплоизоляцию, что гораздо проще. Асбестоцементная труба может иметь толщину стенки в четыре раза больше, чем металлической, а коэффициент теплопроводности будет в восемьдесят раз меньше, если сравнивать, скажем, со сталью;
пропускная способность выше, поэтому ниже затраты на перекачивание жидкостей. Это связано с меньшим трением, возникающим между водой и внутренней поверхностью изделий;
благодаря высокой теплозащитной способности изделия можно укладывать на меньшей глубине, не беспокоясь о замерзании воды, как это может быть с чугунными трубами.

Как видим, асбестоцементные изделия благодаря своим характеристикам, включая габаритные размеры (диаметры, длины, сечения), нашли широкое применение в различных отраслях.

Асбестовая труба для дымохода: размеры, установка

Асбестовая труба для дымохода используется на протяжении многих десятилетий. Изделия востребованы благодаря доступной стоимости, легкости и простоте монтажа. Сделанные согласно ГОСТ прогоны и фитинги отличаются высокой прочностью и экологической безопасностью. Однако существуют некоторые правила и ограничения на применение асбестоцемента для систем печного отопления. Остановимся на особенностях изготовления, монтажа и эксплуатации данного материала.

Асбестовые трубы

Сфера применения

Изделия из смеси цемента и асбестовых волокон могут использоваться в различных сферах деятельности.

Применяют их для создания таких систем:

вентиляции;
технического водоснабжения;
полива растений;
мусоропроводов;
столбчатых фундаментов;
канализации;
каналов и колодцев для прокладки коммуникаций.

Асбестовые трубы для дымохода используются в тех случаях, когда температура продуктов горения не превышает + 300 ºС. Устанавливают сегменты в концевых частях воздуховодов бани и дачных домов. При выборе системы удаления дыма для газового котла учитывается производительность и мощность прибора.

СНИП запрещает оснащать АСБ-прогонами печи, работающие на угле и торфе. Создаваемый этим топливом жар способен провести к разрушению конструкции и вызвать возгорание на объекте. При высокой температуре материал покрывается трещинами, а при дальнейшем нагревании взрывается.

Размеры и устройство дымовой трубы из асбеста

В процессе производства используется просеянный речной песок, цемент М600, асбестовое волокно, пластификаторы и красители. Для достижения плотности и гладкости стенок они могут обрабатываться изнутри синтетическими пропитками.

Технология производства:

Пушение асбестовой массы на длинные волокна. В емкость с бегунами добавляется вода. Результатом первого этапа является вязкая суспензия.
Смешивание. Последовательно в резервуар засыпается цемент, красители и пластификаторы. Смесь проверяется на соответствие техническим условиям, фильтруется и частично осушается.
Формовка. Осуществляется ротационным методом на быстро вращающихся барабанах. Во время этого процесса из заготовок удаляется излишек влаги, они уплотняются и принимают заданную форму.
Доводка. Проводится подгонка краев под стандарты, внешняя и внутренняя шлифовка, нанесение маркировки.

Асбестовый дымоход может собираться из фрагментов такого размера:

длина — 390 см, 450 см, 500 см, 600 см;
внутренний диаметр — 10 см, 15 см, 20 см, 30 см, 40 см, 50 см.

Стыковка звеньев производится с помощью раструбов и муфт. Соединения для транспортировки холодного материала изолируются резиной, пенькой и битумом. В системах отвода продуктов горения применяется асбестовый шнур.

Недостатки и риски

При привлекательности относительно цены и простоты монтажа асбестоцементные трубы для дымохода не могут быть универсальным и долговечным решением проблемы отвода продуктов горения. Материал не отличается высокими эксплуатационными характеристиками, имеет ряд свойств, которые заставляют застройщиков задуматься о целесообразности экономии времени и средств.

С такими недостатками асбестоцементных труб необходимо считаться:

Небольшой срок службы. Под воздействием газов, влаги и ультрафиолета происходит постепенное расслоение уплотненной массы. Через 15 лет в воздух начинают выделяться мелкие волокна, вдыхание которых провоцирует развитие онкологических заболеваний.
Низкий температурный порог. После установки воздуховода над газовым котлом малой мощности уже нельзя менять его на более мощный прибор. Это ограничит возможности владельцев недвижимости по ее обогреву.
Пористость. На стенках изделий образуется конденсат, который впитывается в стенки шахты. При последующем замерзании происходит разрыв внутренних связей и возникновение трещин.
Трудность прочистки. На мокрых внутренних стенках оседает сажа и пыль. Образуется вязкая и плотная субстанция, не поддающаяся ершу и химическим растворителям. В больших количествах скопившаяся в шахте сажа при нагревании загорается, выделяя большое количество тепла.
Хрупкость. При транспортировке, хранении и монтаже звенья требуют бережного отношения. Они лопаются от слабого давления и ударов. В прогонах трудно проделать ревизионные отверстия. Для этого нужно использовать дорогостоящее оборудование для алмазного бурения.
Высокая теплопроводность. При топке печи от стенок дымохода исходит сильный жар, температура которого может достигать 100°С. Из-за этого возрастает вероятность возгорания окружающих предметов.

Существуют такие риски возникновения нештатных ситуаций при использовании асбестоцемента для обустройства отопительных систем:

Утечка угарного газа. Перепады влажности и температуры приводят к появлению трещин. Опасность состоит в том, что углекислота тяжелее воздуха и опускается, отравляя все живое.
Засорение канала. Это распространенное явление, возникающее при неправильном монтаже и эксплуатации трубопровода. Плохая тяга или ее отсутствие — это мелочь по сравнению с возможными фатальными последствиями.
Разрыв магистрали. Материал взрывается при повышении температуры газа выше предельной. Осколки могут стать причиной травмы, а открытое пламя вызвать пожар.

Избежать нежелательных и трагических последствий при использовании асбестоцементных изделий можно. Для этого необходимо соблюдать технологию монтажа и эксплуатации вытяжной конструкции.

Монтаж

Перед началом работы проводятся замеры, составляются схемы и расчеты строительных материалов. Следует учитывать, что АСБ-секции можно ставить только на маломощные приборы. Если проводится обустройство угольной печи, то их можно присоединять к жаропрочным изделиям там, где температура выхлопа становится ниже предельно допустимой.

Чтобы собрать дымоход из асбестовой трубы своими руками, потребуются:

прогоны нужного сечения и длины;
специальные тройники для обустройства ревизии;
металлический хомут для крепления канала к несущим конструкциям здания;
оцинкованная жесть;
рулонный утеплитель;
рулетка;
болгарка;
уровень;
перфоратор;
отвертка;
молоток;
ножницы по металлу;
заклепочник;
маркер.

Установка дымохода проводится по такой методике:

Присоединение переходника к патрубку (желательно выбирать изделие с плавными переходами). Сборка подпорки из кирпичей.
Установка жаропрочных секций из керамики или металла. Крепление их хомутами к стенам.
Прикрепление переходной муфты. Присоединение звена из асбестоцемента.
Сборка прохода через плиту перекрытия и кровлю. Рекомендуется использовать тонкую плиту из тощего бетона, имеющего низкую теплопроводность.
Заделка стыков между звеньями.

Заключительным этапом является подрезка последнего прогона и установка на него зонтика для защиты от мусора и осадков.

Варианты утепление асбестовых труб

Чтобы дымоход из асбестоцементной трубы не подвергался воздействию конденсата, проводится его изолирование. После утепления канала снижается риск его разрыва и возгорания соседних предметов.

Процесс теплоизоляции коммуникации выполняется в такой последовательности:

Изготовление из жести цилиндров с диаметром на 8-10 см большим, чем у воздуховода. Просверливание отверстий для заклепок.
Установка колец на нижнюю секцию. Заделка просвета глиняным раствором.
Заполнение проема утеплителем (лучше использовать базальтовую вату).
Надевание второго сегмента. Крепление его к нижнему кольцу клепками.
Набивка утеплителя.

Аналогичным образом проводится изоляция всего дымохода. Верхний цилиндр подрезается по размеру и закрывается жестяной крышкой для защиты наполнителя от дождя и снега.

У вас недостаточно прав для чтения этого закона в настоящее время

У вас недостаточно прав для чтения этого закона в это время Логотип Public.Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней половине – «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законе. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:
Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) v.Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата. на имя и адрес продавца.Для получения дополнительной информации о постановлениях правительства и ваших правах гражданина в соответствии с нормами закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступных ресурсах. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона. Информированные граждане – это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за возможные неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

инструкций

ПРОГРАММА ОБУЧЕНИЯ ОПЕРАТОРОВ ВОДОСНАБЖЕНИЯ

Водопровод – Труба

Поливинилхлорид
Труба из поливинилхлорида (ПВХ) широко используется при строительстве распределительных систем.Простота конструкции, низкая стоимость и устойчивость к коррозии – основные причины его широкого использования. Кроме того, ПВХ имеет очень благоприятный C-фактор, который снижает его сопротивление потоку и, следовательно, имеет лучшие гидравлические характеристики, чем другие типы материалов для труб.
Асбестоцемент
Асбестоцементная труба (AC) изготавливается из асбестового волокна, кварцевого песка и цемента. Прочность трубы обеспечивается в основном асбестовым волокном.Кондиционер не подвержен коррозии, возгоранию или порче из-за материалов, из которых он изготовлен. Труба легче, чем труба из ковкого чугуна того же размера и класса, и с ней относительно легко обращаться и соединять. Из-за гладкого и равномерного внутреннего диаметра труба переменного тока имеет пропускную способность немного меньше, чем труба из ПВХ. Труба переменного тока жесткая, ее нельзя сгибать или перекручивать.
Так как труба изготавливается из чугуна с наружным диаметром (OD), труба совместима с системами трубопроводов, изготовленных для размеров OD из чугуна, такими как труба класса ПВХ и труба из высокопрочного чугуна.Трубы переменного тока производятся в соответствии с AWWA C400 и обычно доступны в трех классах давления для размеров от 10 до 90 см (от 4 до 36 дюймов). Классификация труб и их гидростатическая прочность указаны в таблице выше.
Ковкий чугун
Ковкий чугун изготавливается размером от 10 до 60 см (от 4 до 24 дюймов). Труба из высокопрочного чугуна без повреждений подвергнется некоторому изгибу и скручиванию. Для защиты внутренних стенок труб от коррозии используется цементный раствор или другая одобренная облицовка.Битумные или полиэтиленовые покрытия используются для защиты трубы снаружи,
Труба изготавливается по внешнему диаметру из чугуна, а также трубы из ПВХ и переменного тока. Его легко адаптировать для использования в распределительных системах с наружным диаметром чугуна. Труба из высокопрочного чугуна производится в соответствии с AWWA C151 и CSA B131 (ANSIA 21.51). Для труб всех размеров от 7,5 до 45 см (от 3 до 18 дюймов) номинальное давление составляет 2400 кПа (350 фунтов на квадратный дюйм) с соответствующим максимальным давлением гидростатических испытаний, равным 3450 кПа (500 фунтов на квадратный дюйм).Толщина стенок разная для каждого размера трубы.
Стальная труба
Стальная труба используется в основном для магистралей, где внутреннее давление выше, чем обычно в распределительных системах. Стальная труба имеет очень высокий предел прочности на разрыв и может выдерживать огромное внутреннее давление до выхода из строя. Стальная труба легче, чем пластичная и бетонная труба, и имеет конкурентоспособную стоимость при установке в условиях высокого давления. Из-за своего состава металла стальная труба подвержена воздействию агрессивной воды и / или почвы.Для защиты трубы используются внутренние покрытия эпоксидной смолой и цементной футеровкой. Для внешней защиты труб используются полиэтиленовые футеровки. Катодная защита – еще одна форма защиты от коррозии.
Бетонная напорная труба
Бетонная напорная труба сочетает в себе прочность на сжатие внутреннего стального цилиндра, армированного стальной проволокой. Бетонные напорные трубы производятся в соответствии с AWWA C300, C301, C302 и C303. Труба доступна в диапазоне давления от 300 до 2800 кПа (от 45 до 400 фунтов на квадратный дюйм) в зависимости от желаемого размера и применимых технических характеристик AWWA.

Асбестоцементные трубы (обратите внимание на толщину стенки по сравнению с …

Устойчивость связана не только со способностью поглощать удары и быстро возвращаться к нормальному функционированию после разрушительного события, но и с способность учиться, вводить новшества и обновляться после потрясений, что делает возможным переход к более высокому качеству и улучшению функций всей системы. Устойчивые технологии и планирование необходимы, чтобы справиться с этими угрозами и, таким образом, оптимизировать сеть питьевой воды, чтобы уменьшить потеря воды, чрезмерное потребление энергии и уязвимость к загрязнению.В данном документе город Бакэу рассматривается как тематическое исследование с использованием данных о потерях питьевой воды, аварийных состояниях, плотности и уязвимых группах населения, качестве дорог и интенсивности движения, чтобы оценить нынешнее и будущее воздействие асбестоцементных труб и обозначить устойчивые методы борьбы с ними. эти вопросы. Несмотря на признание того факта, что ущерб в одном месте может нарушить работу обширного городского сектора, наши результаты ориентированы на функциональную пространственную дифференциацию кластеров, что требует конкретных мер по планированию модернизации водной системы в различных частях городской застройки.Ключевые слова: асбестоцементные (АЦ) трубы, замена, уязвимость, устойчивость, социальное и экологическое воздействие. ЦЕЛИ И ИСХОДНАЯ ИНФОРМАЦИЯ Городская инфраструктура представляет собой основную подсистему городов, предоставляющую услуги, которые поддерживают качество жизни и экономическое процветание 1. В случае физической городской инфраструктуры концепция устойчивости имеет два различных значения: инженерная устойчивость и социально-экологическая устойчивость. . Инженерная устойчивость связана со способностью материалов восстанавливаться и сопротивляться, несмотря на воздействие внешних ударов 2.Социально-экологическая устойчивость относится к величине нарушений, которые система может поглотить, прежде чем она изменит свои параметры и процессы, которые управляют ее поведением, которое способствует способности продолжать функционировать или возможность быстрого восстановления функционального состояния, несмотря на различных нарушений или поломок, которые могут произойти 3, а также возможность для ответственных органов узнать, обновить и адаптировать процесс планирования к текущим возможностям и

The Perfect Pipe | WaterWorld

Учитывая большое разнообразие доступных материалов для труб, как инженеры и подрядчики выбирают подходящий для своих разнообразных проектов? Какие материалы лучше всего подходят для разных систем, для разных типов почвы и для разных уровней давления?

Наиболее распространенными материалами для производства водопроводных труб и фитингов являются металл (чугун, высокопрочный чугун, сталь и медь), глиняные и бетонные трубы (стекловидная глина, железобетон и асбестоцемент) и пластмассы (ПВХ, ПНД и стекловолокно).Наиболее распространенный диаметр трубы для водопровода составляет от 6 до 16 дюймов, также используются 8, 10 и 12 дюймов. Разветвления, обслуживающие отдельные дома, офисы, здания и предприятия, различаются по размеру от полдюйма в диаметре до 6 дюймов. Толщина стенки трубы (основная определяющая характеристика для определения прочности конструкции трубы и номинального давления) измеряется по-разному для разных типов материалов, но обычно выражается как отношение толщины стенки к диаметру трубы.Остается вопрос, какой тип материала и размер трубы (или комбинация нескольких труб в распределительной системе) лучше всего подходят для какой системы? А что это за системы?

Столичный район мелиорации воды Большого Чикаго ищет дальновидного исполнительного директора. The District – отмеченное наградами агентство по очистке сточных вод, которое более 120 лет является лидером в защите водной среды Чикаго. Для получения информации и обращения к , щелкните здесь или свяжитесь с ExDir @ mwrd.org . Округ является работодателем с равными возможностями.

ПРИНУДИТЕЛЬНАЯ СЕТЬ И ТРУБЫ ВОДОСНАБЖЕНИЯ
Системы распределения сточных вод состоят из силовой магистрали или самотечной канализации. Первые полагаются на приложенные напоры, создаваемые водяными насосами для создания потока в трубах. Вторые полагаются на силу тяжести (и тот факт, что вода течет под гору), чтобы учесть потоки воды. Силовые магистрали имеют тенденцию быть меньшего диаметра, поскольку приложенное давление может вызвать высокие скорости потока даже в трубах малого диаметра.

Водопроводные сети обычно получают свой напор непосредственно от разницы высот между пользователем и водным резервуаром для хранения воды в общине. Хотя здесь используется гравитационная подача, это не пример гравитационного потока, поскольку насосы изначально использовались для подачи воды в приподнятый резервуар. Давление измеряется в футах над головой по разнице высот между уровнем воды в приподнятом резервуаре для хранения и краном в доме пользователя. Плотность воды 62.43 фунта на фут, один фут водяного столба эквивалентен 0,43 фунта на квадратный дюйм. Доступный приводной напор дополнительно снижается за счет поточных потерь на трение (в зависимости от шероховатости или гладкости внутренней стенки трубы), скорости потока (в зависимости от внутреннего диаметра трубы) и незначительных потерь напора, вызванных приспособлениями и вспомогательными приспособлениями (труба отводы, тройники, задвижки, счетчики, фланцы и т. д.). Возникающее в результате напор внутри трубы должно сдерживаться самой стенкой трубы без разрывов или трещин, а также всеми соединениями и приспособлениями, соединяющими сегменты трубопровода.

Трубы могут быть повреждены не только внутренним давлением, но и другими факторами. Одним из таких потенциальных ударов является гидроудар. Это удар, который возникает, когда поток воды под давлением внезапно останавливается из-за закрытия клапана или когда поток воды резко меняет направление, как при изгибе трубы. Достаточно сильный гидроудар может вызвать разрыв трубы или даже взрыв. Гидравлический удар можно свести к минимуму, обеспечив скорость потока в трубе менее 5 футов в секунду (фут / с) или установив воздушные ловушки, стояки, выпускные клапаны, вакуумные предохранительные клапаны и ограничители гидравлического удара.Воздействие гидроудара на изгибы трубы можно свести к минимуму, усилив их бетонными упорными блоками или механическими ограничителями соединений (такими как металлические кольца, прикрепленные к трубе и прикрученные болтами к соседней неподвижной конструкции). Собственный вес блоков или предел прочности удерживающих колец предотвратят смещение или даже поломку изгиба трубы.

Возможность разрыва трубы в любом трубопроводе в первую очередь зависит от характеристик материала труб и того, как они реагируют на приложенные внутренние и внешние силы.Некоторые материалы труб могут быть слишком хрупкими. Другие химически небезопасны для использования в системах водоснабжения. Трубы из других материалов могут эффективно использоваться только в качестве труб большого диаметра.

Присоединяйтесь к нам в Атланте 18–22 августа 2019 года на StormCon, пятидневном специальном мероприятии, на котором можно поучиться у экспертов в различных областях, связанных с водой, . Делитесь идеями с коллегами из вашей области и из разных отраслей, исследуя новые методы и технологии управления ливневыми стоками. Подробности здесь

КАНАЛИЗАЦИЯ ГРАВИТАЦИОННОГО ПОТОКА
Самотечная канализация – еще одно основное применение трубопроводов в общественных местах.Гравитационные коллекторы представляют собой сети подземных трубопроводов, по которым ливневые воды выводятся в естественные водоемы и передают сточные воды на очистные сооружения (хотя оба могут использовать промежуточные насосные станции для преодоления плоского рельефа и потери градиента потока). В обоих случаях потоки вызываются силой тяжести и перепадами высот по длине труб, проложенных с уклоном. Эти трубопроводные сети состоят из множества ответвлений трубопроводов, которые попадают в центральную канализационную магистраль, по которой основная часть накопленных потоков доставляется в конечный пункт назначения.

Коллекторы имеют размер и спроектированы таким образом, чтобы отводить потоки, по существу, в условиях потока «открытого канала», по крайней мере, до тех пор, пока глубина потока в трубе не увеличится до диаметра трубы. Диаметр канализационной трубы обычно превышает диаметр силовой магистрали или водопровода, по которому проходят те же потоки, поскольку силовая магистраль имеет дополнительную энергию, получаемую за счет приложенного давления. Однако канализационным коллекторам требуется минимальная расчетная скорость потока, чтобы гарантировать, что он остается самоочищающимся и предотвращает накопление отложений и мусора, которые могут забить трубу (обычно 2 к 2.5 кадров в секунду).

Из-за необходимости поддерживать плавный поток даже на изменчивой местности, глубина выемки грунта, необходимая для установки канализационной трубы в траншею, может быть значительной. Учитывая потенциально большие объемы потока, которые должны нести коллекторы, их диаметры должны быть пропорционально большими. Необходимость устанавливать их в городских условиях с их потенциалом нарушения движения и наличием существующих подземных коммуникаций усложняет строительство канализационной сети. Вместе эти факторы могут привести к значительным затратам на строительство и монтаж.Их глубина и размер делают их менее восприимчивыми к нагрузкам от ударов и вибрации транспортных средств. Но они более уязвимы к повреждениям из-за движений грунта, которые смещают трубы, вызывая трещины и смещенные стыки. А трудность доступа может затруднить эксплуатацию и техническое обслуживание.

МЕТАЛЛИЧЕСКИЕ ТРУБЫ
Чугунные трубы были оригинальными металлическими трубами, которые использовались для большинства городских водопроводных магистралей на протяжении 20-го века до 1970-х годов. Чугун все еще можно найти в старых частях городских систем водоснабжения.Его было относительно легко изготовить и установить. Однако он очень хрупкий, поэтому склонен к растрескиванию и разрушению конструкции. Поскольку все городские водопроводные сети подвержены смещению из-за движения грунта и ударных нагрузок от движения тяжелых грузовиков, ожидаемый срок службы чугунных труб относительно невелик. Каждый прикладывает изгибающий момент к длине трубы, что может привести к ее растрескиванию и разрыву. Дополнительный ущерб наносится чугунным водопроводам в результате отрицательных температур и расширения льда в водопроводе.

Труба из высокопрочного чугуна была разработана для замены чугунных труб и в значительной степени так и поступила. Труба из ковкого чугуна более гибкая, прочная и менее хрупкая, чем чугун. Таким образом, он лучше справляется с ударами и вибрациями и менее подвержен поломкам из-за замерзания. Однако оба типа железных труб со временем подвержены коррозии, которая может ослабить стыковые соединения и значительно истончить стенку трубы. Для защиты от коррозии внутренние стенки труб из высокопрочного чугуна часто покрывают слоем цементного раствора.Это изолирует стенки металлических труб от воды, которую они переносят. Устойчивость к давлению и прочность конструкции делают его идеальным выбором для водопроводных сетей.

Стальная труба дороже трубы из высокопрочного чугуна; он также устойчив к ржавчине и коррозии, легче и прочнее. Стыки могут быть выполнены путем сварки концов труб вместе, что обеспечивает общую прочность трубопровода. Одна из его проблем – это восприимчивость к штаммам, вызываемым температурой. С более высоким коэффициентом теплового расширения стальная труба увеличивается больше при более высоких температурах и больше сжимается при более низких температурах.Подрядчики и инженеры должны учитывать это при проектировании и установке сети стальных трубопроводов, чтобы предотвратить возможное коробление отрезков труб. Однако его большая прочность позволяет изготавливать трубы большего диаметра, способные выдерживать большие скорости потока.

Медная труба

используется для последнего прохода от водопровода к домохозяйствам и предприятиям, получающим воду. Это использование меди продолжается в доме со всеми водопроводными трубами и приспособлениями.В частности, медные трубы типа К используются для подключения линий водопровода. У них более толстая толщина стенки трубы и более высокое номинальное давление, чем у других имеющихся в продаже медных труб (Тип L и Тип M). Медь относительно мягкая, с ней легко манипулировать, из нее образуются трубы и приспособления различных размеров и форм. Это обеспечивает простоту установки, простоту соединения сваркой и устойчивость к замерзанию. Медные линии можно разморозить или предотвратить замерзание, в первую очередь, путем подачи слабого электрического тока через проводящую медную трубу.

Подрядчики и инженеры должны учитывать ряд факторов при проектировании трубопроводной сети.

ГЛИНЯНЫЕ И БЕТОННЫЕ ТРУБЫ
Керамические трубы – это старейшие в истории канализационные и водопроводные трубопроводы. Первые такие трубопроводы были проложены в Месопотамии 6000 лет назад. С самого начала глиняные трубы использовались для канализационных и ливневых вод, и они оставались основным видом канализационных труб до начала 20-го века (хотя многие из этих канализационных систем с керамическими трубами работают и сегодня).Для защиты от раздавливания, разрушения и утечки глиняные трубы, как правило, проектировались и производились с толстыми стенками. Это привело к большому весу на погонный фут трубы, что потребовало местного производства, чтобы избежать затрат на транспортировку этого тяжелого материала. Позже, в 19 веке, железная дорога сделала возможной экономическую транспортировку от центральных заводов-производителей.

Производство керамических труб требует отливки сегментов глиняных труб в формы и формы с последующей сушкой на воздухе в течение 24 часов.Материал трубы состоит из простой глины, воды и нескольких органических добавок, что делает трубу из стеклокерамики очень «зеленым» строительным материалом. После полного высыхания на воздухе сегменты трубы обжигаются в печи не менее 48 часов. В результате получается материал под названием терракота, который прочнее традиционных обожженных глин. Дополнительной прочности по отношению к приложенным нагрузкам давления можно достичь, заключив ее в бетон и, таким образом, укрепив трубу из керамической глины. Однако глиняные трубы подвержены повреждению из-за проникновения корней, и с ними неудобно работать по сравнению с более легкими трубными материалами, такими как ПВХ.

ФОТО: CORE & MAIN
Core & Main предлагает инновационные решения для
нового строительства и стареющей инфраструктуры.

Железобетонные трубы – это широко используемый материал для изготовления труб из цемента. Однако из железобетона трудно формовать трубы с тонкими стенками и / или небольшими диаметрами. Бетон сам по себе относительно силен на сжатие, но слаб при растяжении. Таким образом, приложенная к трубопроводу нагрузка может вызвать изгибающий момент части или всей его длины. Возникающий в результате «изгиб» трубопровода, каким бы малым он ни был, создает напряжение в нижней части стенки трубы.Это вызывает растрескивание, если не армировано стальными стержнями или сеткой. Эти характеристики и присущая ему прочность как на сжатие, так и на растяжение (благодаря стальной арматуре) делают его идеальным для трубопроводов большого диаметра для передачи воды, самотечных канализационных коллекторов и колодцев. Таким образом, железобетонные трубопроводы будут использоваться в основных соединителях и акведуках, соединяющих резервуар водоснабжения с городом, использующим воду. Железобетонная труба может достигать 20 футов в диаметре.

Труба из железобетона была впервые произведена в США в начале 20 века. Существует пять основных методов производства: мокрое литье, центробежное / вращение, сухое литье, пакерная головка и трамбовка. Мокрая заливка использует более влажную бетонную смесь, чем другие методы (оседание бетона менее 4 дюймов). Этот метод обычно используется для производства труб большого диаметра и более сложных фитингов, требующих высокой текучести бетонной смеси для заполнения всех уголков и пространств литейной формы.Необходимость схватывания бетона снижает количество деталей, которые могут быть изготовлены с помощью одной формы в процессе производства. В других методах используется более сухая бетонная смесь с нулевой осадкой и более высокой плотностью. Все методы сухого литья используют своего рода низкочастотную и высокоамплитудную вибрацию для заливки бетона высокой плотности в надлежащую форму. Эти сухие процессы позволяют разливать несколько деталей без деформации, увеличивая производительность одной формы. Кусочки выскальзывают из формы, напоминают твердую глину и высыхают в течение часа.

Асбестоцементная труба отличается от обычного бетона тем, что состоит из смешанной водной суспензии, состоящей на четыре пятых из портландцемента и на одну пятую длинных и средних волокон хризотилового асбеста. Шлам обезвоживается с помощью вращающегося ситового цилиндра, который также служит формой для труб. После сушки и снятия с вращающегося цилиндра асбестовая труба отверждается в низкотемпературной печи. Волокна асбеста действуют как армирующий материал, устраняя необходимость в более дорогой стальной арматуре.

Асбестоцементная труба

была популярна благодаря своим многочисленным физическим преимуществам (легкий, не подверженный коррозии и ржавчине, простота изготовления, низкая стоимость и т. Д.). Однако воздействие асбеста как на рабочих на заводе-изготовителе, так и на конечных пользователей, получающих воду по этим трубам, было сочтено экологически опасным и слишком большим для здоровья человека. Асбестоцементные трубы не производились в США с 1970-х годов. Асбестоцементные трубы используются редко и обычно удаляются.

ПЛАСТИКОВЫЕ ТРУБЫ
Полиэтилен высокой плотности (HDPE) Трубы бывают двух видов: гофрированные и цельностенные. Гофрированную трубу можно соединить в трубопроводы путем механического соединения концов каждого сегмента трубы. Гофрированный полиэтилен высокой плотности обычно используется для ливневых и канализационных стоков. ПНД со сплошными стенками соединяют друг с другом путем стыкового сплавления концов сегментов трубы вместе с использованием приложенного тепла и давления. В результате получается центрирующий сварной шов, который на самом деле прочнее самой трубы.Плавленый HDPE используется для водопроводов и других силовых сетей. В определенных ситуациях, таких как трубопроводы, по которым проходят токсичные химические вещества или фильтрат со свалки, выходящие за пределы облицованной территории полигона, труба имеет двойные стенки с промежуточным пространством между стенками трубы. Напротив, плавленый полиэтилен высокой плотности также может иметь перфорацию или прорези, чтобы действовать как дренажная труба во французских дренажных системах или в системах сбора и извлечения сточных вод на свалках.

Труба из ПНД

классифицируется по рейтингу SDR. «SDR» означает «Стандартное размерное соотношение» и равно нормальному внешнему диаметру трубы и толщине ее стенки.Например, труба с рейтингом SDR-11 будет иметь внешний диаметр в 11 раз больше, чем толщина ее стенки. При такой рейтинговой системе трубы с более низкими значениями SDR будут фактически более прочными, поскольку толщина их стенок трубы будет больше по сравнению с ее внешним диаметром.

Обычно устанавливается в траншее, прочность трубы HDPE против приложенных нагрузок, как считается, частично зависит от окружающего грунта обратной засыпки. Поскольку это нежесткая труба, не находящаяся под давлением, стабильность трубы HDPE следует рассматривать как часть системы грунт / труба.Его способность к раздавливанию, прогибу или другому структурному разрушению в значительной степени зависит от прочности грунта обратной засыпки и измеряется его модулем упругости грунта (рассчитывается как отношение давления грунта к вертикальной деформации грунта при заданной плотности на месте). Помимо того, что они должны выдерживать статические нагрузки от засыпки и перекрытия дорожного покрытия, трубы из ПЭВП рассчитаны на то, чтобы выдерживать приложенные ударные нагрузки. Стандартной ударной нагрузкой для целей проектирования является нагрузка на шоссе h30, которая основана на моделировании движения 20-тонного грузовика и результирующем ударе.При минимальном укрытии 2 фута ударная нагрузка h30 эквивалентна 900 фунтам на квадратный фут.

ПНД

производится из полиэтиленовой смолы методом экструзии. Полиэтиленовая смола и другие добавки нагреваются, смешиваются вместе и экструдируются до требуемой формы, а в процессе охлаждения ее заставляют сохранять эту форму. Машина, используемая для производства труб из полиэтилена высокой плотности, называется экструдером. Его задача – принимать сырую смолу через загрузочную воронку, нагревать смолу с помощью термопары и ленты нагревателя, смешивать смолу с помощью шнекового питателя и выталкивать материал через фильеру подходящего размера для создания трубы.

Труба из поливинилхлорида (ПВХ) широко используется для новых водопроводных сетей. Материал трубы ПВХ недорогой, прочный и легкий. Кроме того, он устойчив к коррозии и не вступает в реакцию с большинством химикатов. Для водопроводных сетей часто используются только трубы из высокопрочного чугуна. Трубы из ПВХ производятся по технологии, аналогичной той, что используется для производства труб из полиэтилена высокой плотности, для чего требуется экструдер. Вместо смолы HDPE первым этапом производства труб из ПВХ является сочетание этилена и хлора для получения промежуточного продукта, называемого дихлоридом этилена.Он становится химическим сырьем для порошка ПВХ, который подается в экструдер.

PVC классифицируется по шкале (SCH), при этом SCH 40 и SCH 80 являются наиболее часто используемыми. График ПВХ – это измерение толщины стенки трубы. Более высокий рейтинг по графику указывает на более толстую стенку трубы. Обе трубы SCH 40 и SCH 80 имеют одинаковый внешний диаметр. При различной толщине стенки трубы SCH 80 будет иметь меньший внутренний диаметр трубы из-за ее толстой стенки.Это приводит к разному номинальному давлению для каждого типа трубы из ПВХ. Например, труба из ПВХ SCH 80 диаметром 4 дюйма имеет номинальное давление 320 фунтов на квадратный дюйм по сравнению с трубой из ПВХ SCH 40 диаметром 4 дюйма, которая имеет номинальное давление всего 220 фунтов на квадратный дюйм.

Как более жесткая труба, прочность трубы из ПВХ зависит от самой трубы. Прочностные характеристики трубной основы также важны, но труба из ПВХ не считается структурной системой труба / грунт, такой как HDPE, независимо от окружающего грунта или засыпки.Прилагаемые нагрузки для труб из ПВХ, заглубленных на глубину менее 50 футов, обычно определяются по модифицированной формуле штата Айова. Эта формула рассчитывает потенциальный горизонтальный прогиб трубы в зависимости от приложенного вертикального напряжения, толщины стенки трубы и ее момента инерции, радиуса трубы, модуля упругости ПВХ и модуля упругости грунтового основания. Предполагается, что прогнозируемый максимальный прогиб в 7% обеспечивает коэффициент безопасности от 4 до 1 против раздавливания труб.

Труба из стекловолокна (также известная как термореактивный пластик, армированный стекловолокном или «FRP») используется для водопровода, магистральной магистрали и самотечной канализации большого диаметра.Как и HDPE и PVC, стеклопластиковые трубы устойчивы к коррозии. Обычный строительный материал, стекловолокно, используется в самых разных областях, включая изоляцию и производство резервуаров для хранения. В отличие от HDPE и PVC, FRP производится не путем экструзии, а путем намотки, в которой эпоксидные смолы сочетаются с самоупрочняющимися непрерывными стеклянными нитями. В результате получается материал, который по своей природе является прочным и устойчивым к химическим веществам и теплу. Он популярен при добыче нефти и газа, где он может выдерживать экстремальные режимы температуры и давления.

PVC классифицируется в соответствии с его рейтингом Schedule (SCH)
, при этом SCH 40 и SCH 80 являются наиболее часто используемыми.

ОСНОВНЫЕ ПОСТАВЩИКИ
Krausz USA предлагает широкий спектр муфт, включая семейство Krausz HYMAX. Семейство муфт HYMAX спроектировано так, чтобы обеспечить быструю установку и гибкость, а также исключительную долговечность в любых рабочих условиях, включая максимальную рабочую температуру 125 ° F. Линия продуктов HYMAX прошла полевые испытания на более чем миллионе установок в Северной Америке.Муфты HYMAX выпускаются с номинальным диаметром трубы от 1,5 до 60 дюймов. Krausz может разрабатывать изделия на заказ, в том числе сверхширокие размеры, с использованием разнообразных продуктов и сырья. Продукты HYMAX размером от 14 до 24 дюймов во всех конфигурациях доступны с прокладками из NBR в дополнение к EPDM. Продукты HYMAX MTO (изготавливаемые на заказ) можно заказать с прокладками из NBR размером от 26 до 60 дюймов. Запасные комплекты центрирующих болтов теперь доступны для муфт HYMAX размером 14 дюймов и выше.

Удерживающие устройства Krausz HYMAX GRIP сочетают в себе запатентованную технологию муфты HYMAX с уникальной системой фиксации, соединяющей концы труб и предотвращающей любое возможное движение.Трубные ограничители HYMAX GRIP, разработанные с использованием запатентованной технологии Krausz, работают со всеми металлическими и пластиковыми трубами и подходят для самых разных применений. HYMAX GRIP соединяет и ограничивает широкий выбор труб разных типов и диаметров; он также позволяет соединять трубы из одного или разных материалов и диаметров. HYMAX GRIP предотвращает осевое перемещение трубы без использования упорных блоков. Запатентованная прокладка HYMAX GRIP эффективно превращает соединение труб в гибкое соединение и позволяет динамически отклонять трубу до 4 градусов на каждую сторону, уменьшая вероятность появления трещин и разрывов труб в будущем.GRIP изготовлен из высокопрочного высокопрочного чугуна и выдерживает рабочую температуру до 125 ° F и более.

Сплавление трубы большого диаметра в траншее.

US Pipe, компания Forterra, предлагает полный ассортимент труб из ковкого чугуна, труб с фиксированным соединением, сборных материалов, прокладок и фитингов, а также другую продукцию для водоснабжения и водоотведения. US Pipe производит высокотехнологичные трубные изделия для систем водоснабжения и канализации. Более 100 лет компания US Pipe поставляет критически важные компоненты для создания прочной инфраструктуры водоснабжения и канализации.Обширный выбор продукции компании позволяет US Pipe предлагать клиентам поддержку, необходимую для обеспечения долговечной системы водоснабжения. US Pipe предлагает дополнительную поддержку отраслевых инженерных групп, которые помогают проектировать, создавать и управлять проектами.

Компания Core & Main, базирующаяся в Сент-Луисе, является крупнейшим дистрибьютором товаров для водоснабжения, канализации, ливневой канализации и противопожарной защиты в США. Имея более 250 филиалов по всей стране, компания сочетает местный опыт с национальной цепочкой поставок, чтобы предоставить подрядчикам и муниципалитетам инновационные решения для нового строительства и устаревшей инфраструктуры.Компания распространяет продукцию, которая является неотъемлемой частью строительства, ремонта и обслуживания систем водоснабжения и водоотведения, а также является частью базовой муниципальной инфраструктуры, необходимой для поддержки населения и экономического роста, а также жилищного и коммерческого строительства. Их проекты варьируются от монтажа водопроводных и канализационных линий, систем удержания ливневых вод и строительства водоочистных сооружений до противопожарного оборудования и услуг. Core & Main – один из крупнейших в стране дистрибьюторов труб из полиэтилена высокой плотности (HDPE) для широкого спектра применений, включая муниципальные, промышленные, свалки, геотермальные, горнодобывающие и другие.Более 3000 сотрудников компании придерживаются ее видения: способствовать развитию мира, в котором сообщества процветают, потому что его люди и продукты обеспечивают безопасную и устойчивую инфраструктуру для будущих поколений.

Таблица веса асбестоцементных труб

Труба снаружи. диаметр. гид. промышленный. Таблица веса асбестоцементных труб номинальный размер трубы (дюймы). 2. 3. 4. 5. 6. 7. 8. 10. 12. 14 асбоцементная труба. номинальный размер трубы (дюймы). Logard inc. промышленная сантехника. вес все веса указаны в килограммах (кг) (для трубы: вес по длине 4 метра).

Асбестоцементные трубы и гибкие соединения, используемые в магистральных магистралях (восходящих магистралях), должны соответствовать стандарту BS EN 512, который определяет гидростатическую классификацию для диаметров труб от dn50 до dn2500 при длинах труб 3, 4 и 5 м. отводы асбестоцементные выпускаются диаметром до dn225. также доступны чугунные фитинги. Также предоставляется история стандарта, информация об использовании стандарта, основных изменениях и метрическая информация. этот стандарт охватывает три класса давления для асбестоцементных труб типа i и типа ii, 4-16 дюймов.(От 100 до 400 мм) диаметром для воды и других жидкостей, предназначенных для прокладки под землей на общественных или частных полосах отвода. Также предоставляется история стандарта, информация об использовании стандарта, основных изменениях и метрическая информация. этот стандарт охватывает три класса давления для асбестоцементных труб типа i и типа ii, диаметром от 4 до 16 дюймов (от 100 до 400 мм) для воды и других жидкостей, предназначенных для прокладки под землей на государственной или частной полосе отвода. Таблица внешнего диаметра асбестоцементных труб в total piping solutions, inc.грунтовая труба (служебный вес) 4. 30 6. 30 8. 38 10. 50 12. 50.

Вода. Руководство по напорным асбестоцементным трубам Новой Зеландии.

Другие изображения диаграмм веса асбестоцементных труб. К асбоцементным трубам и соединениям с гладким концом, предназначенным для работы под давлением; он определяет определенные условия производства, классификацию, характеристики и приемочные испытания, применимые к этой продукции. асбестоцементные строительные трубы и трубопроводная арматура, водосточные желоба и арматура для желобов, а также кровельная арматура покрываются по ISO 1626.Таблица веса асбестоцементных труб К асбестоцементным трубам и соединениям с гладкими концами, предназначенным для использования под давлением; он определяет определенные условия производства, классификацию, характеристики и приемочные испытания, применимые к этой продукции. асбестоцементные строительные трубы и трубопроводная арматура, водосточные желоба и арматура для водостоков и кровельная арматура покрываются ценой 1626.

1 января 2014 г. Продажа цементных труб. диаграмма внешнего диаметра труб комплексные решения для трубопроводов. фон асбестоцементных труб. асбестоцемент (ac) Диаграмма веса асбестоцементных труб как можно.Асбестоцементные напорные трубы используются в этой стране более 60 лет, и рекомендации по выбору асбестоцементных труб, подверженных внешним нагрузкам i hc t (~ lcramxs ml, размеры и вес соединительных муфт переменного тока должны составлять. Опоры для труб. Продукты в этой категории используются в опоре труб для типичных коммерческих, промышленных и противопожарных применений. Опоры для труб предназначены для закрепления, направления, поглощения ударов и поддержки заданной нагрузки.) 4 × 4, 106. 6. Проектирование железобетонных труб BRHC Спецификации труб RCC NP3 CL различия между гофрированными и бетонными трубами из полиэтилена высокой плотности цементная футеровка для стальных труб jensen сборная железобетонная труба сборная железобетонная труба malaysiajensen сборная железобетонная труба piperound структурная предварительно напряженная сборная железобетонная jensen сборная железобетонная трубаэллиптическая бетонная труба pipercp std практика rev. Эта диаграмма основана на самых последних стандартах на трубы и информации, предоставленной 17. 80 19.92 22. 06 26. 32 32. 74. класс 100. асбест. цементная труба. 1/2 3/4. 1 грунтовая труба. (служебный. вес). 4. 30. 6. 30 8. 38 10. 50 12. 50. чугун. так что я. Проектирование железобетонных труб BRHC Спецификации труб RCC NP3 CL различия между гофрированными и бетонными трубами из полиэтилена высокой плотности цементная футеровка для стальных труб jensen сборная железобетонная труба сборная железобетонная труба malaysiajensen сборная железобетонная труба piperound структурная предварительно напряженная сборная железобетонная jensen сборная железобетонная трубаэллиптическая бетонная труба pipercp std практика rev.

Вес трубы с водой или без воды. вес, вешалка. размер, труба, вода, общ., штанга, заряд, ф. s, размер. номинальный, 13 футов, 2, размер, номинальный, максимальный, номинальный. Puede quedar embarazada durante cualquier relación sex sin protección, a pesar de su “época del mes”. Entonces la pregunta mas correía sería: ¿que días puedo quedar embarazada? pero volviendo a nuestra duda inicial, sí, la respuesta a la pregunta: ¿puedo quedar embarazada si tuve relaciones 3 dias antes de mi periodo? es positiva.Асбестоцементная канализация. 2400 c13300 cl4000 cl5000 a / cme. цисойл. ino hub. глина. cl1500. конкретный. (средн.) стандарт. 0. 84. 0. 84. 0. 625. 1/2 “.

Асбестоцементные подвески Logard

Диаметр, 75, 100, 150, 200, 250, 300, 375, 450, 500, 600 . труба, 24, 40, 64, 126, 125, 145, 200, 295, 359, 450. в пачках, 38 л, 30 л, 30 л, 16 л, 12 л, 9 л. Производятся асбестоцементные трубы. смеси асбестовой пасты и цемента, сжатой стальными роликами, чтобы сформировать ламинированный материал большой прочности и плотности асбестоцементных труб.его пропускная способность остается практически постоянной, как и при первой закладке, независимо от качества воды. Износ асбестоцементных труб. • оценка состояния асбестоцементных труб. • моделирование и графики прогнозирования срока службы. • оценка состояния и.

Номинальный размер трубы в дюймах, номинальный размер трубы в мм, внешний диаметр в дюймах, внешний диаметр в мм, тип трубы для кондиционирования воздуха, толщина стенки в дюймах, вес трубы в фунтах / фут. Номинальный размер асбестоцементной трубы (дюймы) 3 4 6 8 10 12 14 16 18 20 24 30 36 класс 150, обработанный конец 3.84 4. 81 6. 91 9. 11 11. 66 13. 92 16. 22 18. 46.

Труба асбестоцементная: размеры и виды

Трубы асбестоцементные, размеры которых меняются в зависимости от назначения, применяются при строительстве промышленных и жилых зданий, а также для дорожного и коммуникационного оборудования. Популярность материала обусловлена включением асбеста и цемента с водой, что увеличивает прочность изделия по всей поверхности. Рассмотрим особенности таких конструкций.

Состав

Труба асбестоцементная, размеры которой указаны ниже, бывает двух типов: хризолитового или амфиболового. Любая из этих модификаций включает гидрогенизированный силикат натрия (асбест). Этот природный материал экологически безопасен, не представляет радиоактивной или иной опасности. При работе с такими элементами также требуются определенные меры безопасности, поскольку вдыхаемая асбестовая пыль может спровоцировать развитие онкологических заболеваний дыхательных путей (особенно при длительном контакте).

Что касается опасностей, то наиболее проблемным считается амфиболовый асбест кислотоупорного типа. Их использование и добыча недавно были запрещены, что направлено на сохранение здоровья и жизни рабочих. Первое отрицательное мнение о таких материалах сложилось во время Второй мировой войны. Затем детали амфибола стали использовать на военных кораблях.

Труба асбестоцементная (размеры не имеют значения) хризолитового типа не оказывает воздействия на организм человека. Его волокна и частицы способны растворяться в кислой среде и выводиться из организма в течение 10 дней.Кстати, даже аналоги целлюлозы требуют гораздо больше времени.

Характеристики

Асбестоцементная труба, размеры которой учитываются далее, изготавливается путем химического смешения асбестовых волокон и цементного состава. В результате получается уникальный материал, который становится безопасным для человеческого организма, поскольку дальнейшего пылеобразования не наблюдается.

Минздравом России в 2001 году принято постановление «О гигиенических нормах при использовании и обращении с асбестоцементом».По их словам, такие продукты не опасны по сравнению с уровнем опасности для организма с множеством других материалов, используемых в промышленности и повседневной жизни.

В качестве примера: на заводе «Сухольжкабоцемент» (Свердловская область) среди 700 рабочих случаев онкологических заболеваний не зарегистрировано. Производимая продукция пользуется спросом не только на внутреннем рынке, но и за рубежом. В части производства таких труб на Россию приходится более одного миллиона километров, а общий годовой оборот составляет около 3 миллионов километров.

Асбестоцементные трубы: размеры, ГОСТ

Основные требования к рассматриваемой продукции с точки зрения государственных стандартов представлены ниже:

Внутренние и внешние диаметры асбестовых труб должны соответствовать ГОСТ 539-80.
Испытания и испытания продукции проводятся по ГОСТ 11310-90.

Поскольку в Советском Союзе асбоцементные трубы в основном использовались для улучшения мелиоративных каналов, их применение было существенно ограничено.В связи с этим не было конкретных государственных стандартов, так как этот материал не применялся на объектах гражданского и промышленного строительства.

После смены государственного строя асбестоцементные трубы, размеры которых будут более подробно рассмотрены ниже, стали применяться в различных сферах. В результате возникла необходимость в создании определенной документации, регламентирующей диаметр, состав, толщину и другие параметры изделия.

СНиП

В обновленный СНиП 41-02-2003 включены такие требования, которые ориентированы на трубы неметаллические:

При использовании в системах отопления температура не должна превышать 115 градусов, а рабочее давление – 1.6 МПа.
Допускается использование асбестоцементных труб одинаковых размеров для систем горячего водоснабжения открытого и закрытого типа.
Труба асбестоцементная (размеры не важны) может быть использована для строительства трубопроводов холодного водоснабжения. В этом случае аналоги из металла требуют создания дополнительной проверки и соответствующей документации.

Асбестоцементные трубы: размеры, диаметр

В Российской Федерации разработан проект закона о техническом регламенте, который определяет нормы производства и эксплуатации изделий из асбестоцемента.В каждом конкретном случае учитывают технические условия. Длина таких материалов от 3,9 до 5 метров.

Труба асбестоцементная (размеры):

100 мм.
150 мм.
200 мм.
От 250 до 500 мм.

Интересный факт: во времена Советского Союза в Симферополе из рассматриваемого материала был проложен водопровод, длина которого составляла примерно 20 километров. Диаметр труб был более 700 миллиметров.Сейчас такое производство не имеет широкого распространения из-за сложной технологии производства и увеличенного веса каждого элемента.

Производство

Асбестоцемент – это бетонный раствор, армированный волокнами или волокнами асбеста. Технология производства этого материала следующая:

После экстракции необработанный асбест подвергается механическому измельчению.
Затем материал взбивается, чтобы отделить волокна.
Цемент с асбестом смешивается в пропорции 85 и 15 частей.После этого доливаем воду, делая кашицу.
Подвеска размещена на барабане с отверстиями.
Затем состав тщательно перемешать.

После раскрутки остается своего рода пленка, размер которой равен 100 мм асбестовой трубы. Этот материал наматывают для получения необходимых размеров изделия. При покупке такой продукции необходимо требовать эпидемиологическое свидетельство, которое гарантирует безопасность вашего здоровья и жизни.

Монтаж

Укладка труб из рассматриваемого материала осуществляется следующим образом:

Трубы сечением 200 мм и более требуют дополнительной обработки для получения требуемых размеров и шероховатости.
Присоединение осуществляется с помощью специальных муфт, снабженных желобами с уплотнительными кольцами. Такая конструкция позволяет обеспечить плотное давление на стенки трубы при значительном внутреннем давлении воды.
В точках соединения муфт неизменно остается радиальный зазор. Это необходимо для технического прогиба трубопровода в случае выхода из строя уплотнительного кольца.
Монтаж асбестоцементной трубы диаметром 150 миллиметров и ее аналогов выполняется с отступом от смежных концов.Это дает возможность избежать монтажа компенсаторов.

Справочно: линейное расширение асбестоцементных труб меньше идентичных параметров аналогичных металлопродукций в 12 раз. При нагревании до 100 градусов Цельсия модификация асбеста увеличивается на 0,4 мм, а резиновый уплотнитель деформируется на 0,2 мм.

Область применения

В связи с тем, что асбестоцемент относится к группе диэлектриков, отдельные изолированные пятиметровые участки не разрушаются под действием паразитного тока.К тому же такие участки не требуют специальной гидроизоляции.

Такие качественные параметры делают асбестоцементные трубы востребованными не только в промышленности, но и при обустройстве жилых, железнодорожных и городских коммуникаций. Даже в условиях критической эксплуатации срок службы материала не менее двух лет. Его основные преимущества – возможность использования в различных сферах жизнедеятельности с минимальными финансовыми и трудовыми затратами. Самым эффективным способом укладки асбестоцементных труб считается бесканальная прокладка, что упрощает конструкцию и последующий монтаж.

Преимущества

Асбоцементные трубы имеют ряд преимуществ, обусловленных работой в разных направлениях. Экономия достигается по следующим направлениям:

Сборка лотков.
Минимизация мероприятий по гидроизоляции.
Наличие катодной защиты.
Никакой дополнительной изоляции минеральной ватой не требуется.
Наличие оперативного контроля влажности при эксплуатации полиуретановых труб.
Упрощенное оснащение за счет муфт с уплотнительными кольцами, которые легко устанавливаются на торцы изделий.

Результат

В итоге можно отметить, что асбестоцементные трубы – это один из самых оптимальных вариантов обустройства различных сфер жизнедеятельности человека. Следует отметить, что использование аналогов из других материалов иногда недопустимо или нецелесообразно.

Концентрация и размер асбеста в системах водоснабжения.

Environ Health Perspect. 1980 Feb; 34: 13–25.

Research Article

Эта статья цитируется в других статьях в PMC.

Abstract

Обзор результатов более 1500 анализов асбеста из систем водоснабжения США показывает, что большинство потребителей воды не подвергаются воздействию асбеста в их питьевой воде с концентрацией более 1 x 10 (6) волокон на литр. Однако есть некоторые группы населения, которые подвергаются воздействию водного асбеста с концентрацией более 10 x 10 (6) волокон на литр, вызванной естественной эрозией, отходами горнодобывающей промышленности, эрозией кучи отходов, коррозией асбестоцементных труб или разрушением кровли из асбестовой черепицы. в цистерны.Распределение волокон по размерам в воде зависит от источника волокон. Средняя длина хризотиловых волокон, обнаруженных в системе распределения асбестоцемента, составляла 4 микрометра, в то время как средняя длина хризотиловых волокон, вносимых в водоснабжение за счет естественной эрозии, составляла 1 микрометр.

Полный текст

Полный текст доступен в виде отсканированной копии оригинальной печатной версии. Получите копию для печати (файл PDF) полной статьи (1,2 Мбайт) или щелкните изображение страницы ниже, чтобы просмотреть страницу за страницей.Ссылки на PubMed также доступны для Избранные ссылки .

Избранные ссылки

Эти ссылки находятся в PubMed. Это может быть не полный список ссылок из этой статьи.

Cunningham HM, Pontefract RD. Волокна асбеста в напитках, питьевой воде и тканях: их прохождение через стенку кишечника и движение по телу. J Assoc Off Anal Chem. Июль 1973 г.; 56 (4): 976–986. [PubMed] [Google Scholar]
Speil S.Хризотил в воде. Перспектива здоровья окружающей среды. 1974 декабрь; 9: 161–163. [Бесплатная статья PMC] [PubMed] [Google Scholar]
Николсон WJ. Анализ асбестоформных волокон амфибола в городском водоснабжении. Перспектива здоровья окружающей среды. 1974 декабрь; 9: 165–172. [Бесплатная статья PMC] [PubMed] [Google Scholar]
Браун Р.К., Чемберлен М., Гриффитс Д.М., Тимбрелл В. Влияние размера волокна на биологическую активность трех типов амфиболового асбеста in vitro. Int J Cancer. 1978 декабрь; 22 (6): 721–727. [PubMed] [Google Scholar]

Статьи с точки зрения гигиены окружающей среды предоставлены здесь с любезного разрешения Национальный институт наук об окружающей среде

Промышленная вентиляция в Москве строительство монтаж в Подольске

видео-инструкция по выбору своими руками, особенности изделий 100, 150, 200, 300, технические характеристики, цена, фото

Какими они бывают и для чего используются

Таблицы

Достоинства и недостатки

Способы монтажа

Соединение

Заключение

Асбестоцементные трубы – размеры, цена, ГОСТ

Два варианта

В чем заключается процесс производства

Выгода применения

Использование безнапорных

Размеры труб из тонковолокнистого материала

Способы монтажа

Размеры асбестоцементных труб

Что такое асбестоцементная труба

Асбестоцементные трубы безнапорные

Асбестоцементные трубы для фундамента

Технологические этапы постройки столбчатого фундамента

Труба асбестоцементная 150 мм – цена, размеры

Применение

Виды асбестоцементных труб 150 мм

Преимущества использования труб асбестоцементных 150мм:

Асбестоцементные трубы в наличии

Все представленные асбестоцементные трубы всегда в наличии на складах компании ООО “Асбестпромснаб”

Технические характеристики асбестоцементных труб: ГОСТ, вес, размеры, диаметр

Трубы из асбестоцемента

Нормативная документация

Характеристики

Изготовление

Преимущества

Асбестовая труба для дымохода: размеры, установка

Сфера применения

Размеры и устройство дымовой трубы из асбеста

Недостатки и риски

Монтаж

Варианты утепление асбестовых труб

У вас недостаточно прав для чтения этого закона в настоящее время

Банкноты

инструкций

Асбестоцементные трубы (обратите внимание на толщину стенки по сравнению с …

The Perfect Pipe | WaterWorld

Таблица веса асбестоцементных труб

Вода. Руководство по напорным асбестоцементным трубам Новой Зеландии.

Асбестоцементные подвески Logard

Труба асбестоцементная: размеры и виды

Состав

Характеристики

Асбестоцементные трубы: размеры, ГОСТ

СНиП

Асбестоцементные трубы: размеры, диаметр

Производство

Монтаж

Область применения

Преимущества

Результат

Концентрация и размер асбеста в системах водоснабжения.

Abstract

Полный текст

Избранные ссылки

Вам может понравится

Беседка из бруса своими руками фото: поэтапная инструкция шаг за шагом

Чем отбить запах самогона: Как очистить самогон от запаха – 6 работающих методов

Кухни на даче проекты фото эконом класса: фото, проекты эконом класса закрытого типа

Добавить комментарий Отменить ответ
