Регулятор температуры для радиатора отопления, термостат для батарей в квартире

Содержание

1. Типы приборов
2. Функционирование
3. Принцип работы терморегулятора
4. Монтаж
5. Как настроить и отрегулировать батареи

К сожалению, возможности регулировать температуру за окном не существует, но есть инструмент, позволяющий контролировать «погоду в доме». Это регулятор температуры для радиатора отопления.

Терморегулятор на радиатор отопления

Типы приборов

Существует два основных вида регулятора температуры батарей отопления:

• автоматический;
• ручной.

Работа автоматического регулятора температуры радиатора вызывает меньше вопросов. Стоит обратить внимание на специфику работы ручного типа:

1. Шток клапана смещается поворотом вентиля.
2. Значение проходного диаметра седла изменяется при повороте и обозначает температуру.

Автоматический регулятор температуры является более результативным в сравнении с ручным аналогом. «Слабым звеном» ручного терморегулятора можно назвать защитный колпак, который зачастую выходит из строя в процессе постоянного открытия и закрытия регулятора температуры радиатора.

Функционирование

Схемы монтажа термостата для одно- и двухтрубной системы отопления

В основе работы автоматического регулятора температуры батареи отопления лежит принцип взаимодействия температурного вентиля с термоголовкой.

Встроенный сильфон отвечает в схеме за фиксирование любых изменений температурного режима. Содержимое термического баллона сужается при понижении температуры, что приводит к втягиванию штока клапана и увеличению расхода теплоносителя. Вследствие этого общий тепловой режим в помещении повышается. При резком увеличении температуры в квартире и частном доме жидкость в термическом баллоне расширяется, уменьшая тем самым теплоотдачу.

Быстрое реагирование на изменение температур квартир и внутренних помещений обеспечивает модель, состоящая из датчика и температурного регулятора для радиатора.

Принцип работы терморегулятора

Различают несколько таких принципов. Первый – это методика выхода сигнала на компонент термостата, который имеет несколько вариантов поступления: от теплоносителя, через воздух в помещении и снаружи.

Работа первых моделей регуляторов нагрева для батарей отопления базировалась именно на получении сигнала от теплоносителя с точностью регулировки до 7°С. Для современных квартир такие характеристики являлись недостаточными. Важно, чтобы краны-регуляторы фиксировали изменения температур и, проанализировав полученные данные, контролировали поток без участия человека.

https://youtube.com/watch?v=TbkXywZWD00

Особенности конструкции также помогают разделению терморегуляторов на подвиды: механическое и электрическое управление. Итак:

1. Конструкция механического, или прямого, действия предполагает установку термостата перед батареей. Получение сигнала происходит от теплоносителя. Регулировка температуры происходит методом открытия и закрытия подачи воды (антифриза). Специальная шкала с цифрами на клапане батареи удобна в эксплуатации.
2. Электрическая система управления регулятором температуры батареи отопления имеет обязательную инструкцию для детального изучения потребителем и делится на два вида:

• терморегуляторы с управлением насосом или нагревом котла;
• регулятор с вентилем, регулирующим подачу тепла, и возможностью отправки сигнала смонтированным перед батареей клапанам.

Монтаж

Последовательность действий по регулированию температуры

Существует несколько способов установки регулятора температуры на радиатор:

1. Радиатор отопления не имеет покрытия (прямой доступ). В этом случае терморегулятор устанавливается непосредственно на батарею.
2. Присутствует термостат с датчиком дистанционного управления. Рекомендуется установить регулятор не более, чем в 8 мм от клапана.
3. Возможное место установки регулятора – рядом со входом в радиатор отопления на горизонтальной плоскости трубы.

При установке регулятора температуры на радиатор отопления важным является соблюдение правил и точное следование инструкции:

Шаг 1. Обязательно перекрыть поступление воды в систему отопления.

Шаг 2. Слить накопившуюся воду.

Шаг 3. Установить краны на радиатор:

• следует обрезать трубы на небольшом расстоянии от радиатора, соединив их после этого;
• если кран был установлен ранее, демонтировать его;
• снять хвостовики с обоих клапанов;
• завернуть клапаны в пробки;
• собрать обвязку и закрепить на заранее выбранном месте;
• подсоединить трубы разводки, которые с обвязкой берут начало от стояка.

Основные элементы терморегулятора

Как настроить и отрегулировать батареи

Эти процедуры должны проходить в соответствии с инструкциями производителя, поскольку действия зависят от технических характеристик каждого продукта.

1. Закрыть окна, форточки и двери для сохранения единого теплового режима квартир без эффекта сквозняка.
2. Установить градусник в закрытом помещении – это поможет контролировать постоянство температурного уровня и избежать скачков температуры.
3. Отвинтить клапан до конца и начать прогревать помещение. При повышении уровня температуры на 7 градусов клапан закрыть.
4. Запомнить положение клапана после звуков воды и его клапана.

Регулятор температуры для радиатора – вещь актуальная и нужная для создания комфорта и уюта квартир и частных домов. Выбор и монтаж можно произвести самостоятельно, но разумнее будет воспользоваться услугами квалифицированного специалиста.

Карта сайта / Вентиляция / Водоснобжение / Отопление /

Как регулировать батареи отопления с регулятором, чтобы получить нужный уровень температуры

От автора: здравствуйте, дорогие читатели! Как известно, климат во многих регионах нашей страны довольно непредсказуем. Независимо от времени года, погода за окном может меняться совершенно внезапно.

К сожалению, отопительная система обычно не подозревает о подобном природном коварстве и работает в одном и том же режиме.

В результате вы можете заснуть вечером, сетуя на жару, а утром будете лихорадочно прятать замерзшие ноги под одеяло. Такие ситуации не редкость. К счастью, современные технологии позволяют сделать так, чтобы температурный режим можно было подстроить под наши потребности. Конечно, речь идет не о погоде за окном, а о комфорте внутри дома. Его уровень довольно легко можно корректировать, если знать, как регулировать батареи отопления с регулятором.

Это нехитрое устройство устанавливается на радиаторы и в квартирах, и в частных домах. С помощью регулятора можно решить сразу несколько задач. Основная — это, конечно, корректировка температурного режима каждой конкретной батареи. Собственно, во многоквартирных домах допустимо применять только эту функцию, поскольку все прочие приведут к нарушению работоспособности отопления в соседних квартирах.

Что касается автономной отопительной системы, то тут можно получить больше «плюшек» от регулятора. Например, с его помощью вполне реально сэкономить ресурс нагревательного котла, снизив количество используемого топлива практически наполовину.

Также данное устройство может принести пользу в случае аварии в системе. Например, если какой-то радиатор неожиданно потек, вы можете отключить его от общего контура, чтобы произвести ремонт. Для сохранения работоспособности остальных батарей в подобных ситуациях рекомендуется изначально устанавливать байпасы. Но сегодня не будем останавливаться на этом вопросе подробно — при желании, о монтаже этих элементов вы можете прочитать в соответствующей статье.

Вернемся к терморегуляторам. Даже при отсутствии форс-мажоров и резких температурных перепадов за окном они приносят немалую пользу. Например, можно выставить определенный режим нагрева в разных комнатах, в соответствии с их назначением:

• спальня. Днем температурный режим здесь не так уж важен, а вот ночью его желательно устанавливать в пределах от 17 до 18 градусов. Это способствует получению высокого качества сна. Да и в целом, в небольшой прохладе спится всегда комфортнее, и просыпаться утром легче;
• кухня. Здесь тепловая энергия выделяется не только радиаторами. Плита, мультиварка и другая техника для приготовления пищи вносят свою лепту в температурный режим. Поэтому держать здесь радиатор включенным на максимум и бессмысленно, и некомфортно. Оптимальной температурой в данном случае будет 19 градусов;
• ванная комната. Здесь ситуация обратная. Тепловых приборов нет, зато есть повышенный уровень влажности, для избавления от которого необходимо создать условия для высыхания воздуха. В противном случае, будет образовываться плесень, да и в целом в такую атмосферу неприятно заходить. Поэтому выставляем режим батареи на 24–26 градусов, и все будет отлично;
• детская комната. Для малышей до года самой комфортной является температура от 23 до 24 градусов. Такой режим не мучает детей излишней жарой и в то же время не провоцирует переохлаждение. Для ребенка более старшего возраста температуру воздуха можно снизить до 21 градуса;
• другие помещения. В целом, для комнат общего назначения комфортной считается температура от 18 до 22 градусов. Но вы всегда можете подстроить этот показатель под свои индивидуальные представления о комфорте. Одним людям нравится прохлада, другим — тропики. Тем и удобен терморегулятор, что может удовлетворить любые потребности.

Также стоит отметить положительное влияние использования регулятора на состояние микроклимата в доме. Изменение температурного режима в соответствии с текущими потребностями и погодными условиями корректирует заодно и уровень влажности, что приносит исключительно пользу.

Разновидности терморегуляторов

Содержание статьи:

Если ваши радиаторы не оборудованы терморегуляторами, но после всего вышесказанного вы загорелись идеей обзавестись ими, то неплохо бы разобраться в том, какие разновидности устройств предлагают нам современные производители. Все регуляторы делятся на три большие категории по типу управления. Он может быть:

• механическим;
• электронным;
• полуэлектронным.

Как обычно, любой разновидности оборудования присущи определенные преимущества и недостатки. Рассмотрим подробнее.

Механические устройства

Механические терморегуляторы управляются вручную. С одной стороны, это может быть не слишком удобно, поскольку, например, вставать среди ночи для того, чтобы повысить температуру в случае внезапного похолодания, мало кому понравится. С другой стороны, подача теплоносителя регулируется механическим способом очень четко, но при этом легко.

Эксплуатация такого прибора вообще не вызывает вопросов, поскольку единственное действие, которое вам необходимо осуществлять — это поворот ручки. Преимуществом является также низкая стоимость представителей этой разновидности устройств. Кроме того, механический регулятор не требует подключения к электросети, что позволяет использовать его без ограничений.

Единственный, пожалуй, недостаток заключается в том, что настройку температурного режима радиатора приходится производить «на глазок», поскольку никаких делений и обозначений на механическом терморегуляторе обычно нет. Впрочем, после того как вы пару раз воспользуетесь устройством, дальнейшие действия будут проходить гораздо проще.

Что касается конструкции механического термооборудования, то она состоит из трех элементов: регулятора, привода и сильфона. Внутри последнего может содержаться газ или жидкость. При повороте рычага, отвечающего за механическое управление, содержащееся в сильфоне вещество переходит в золотник. За счет этого изменяется положение штока. Тот, соответственно, начинает частично или полностью перекрывать маршрут, по которому идет теплоноситель.

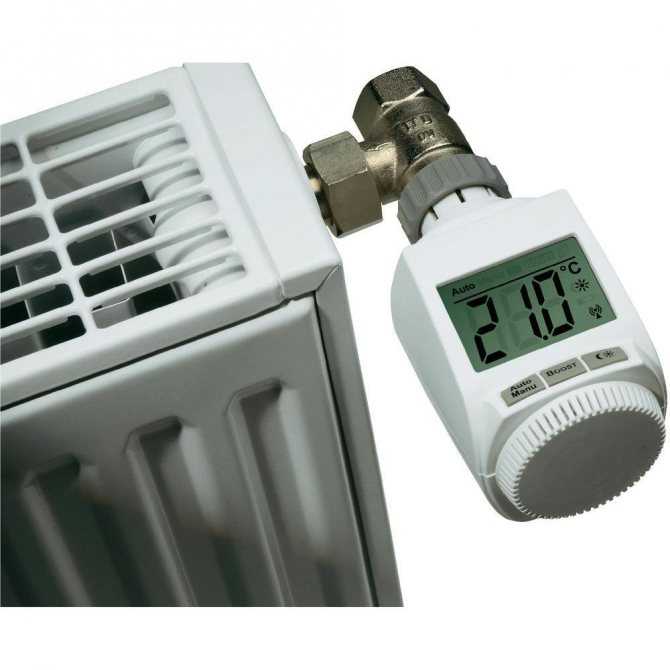

Электронные устройства

Основа конструкции электронного терморегулятора такая же, как у его механического собрата. Здесь тоже главную роль играет сильфон. Он представляет собой цилиндр, сделанный из гофрированного материала. Внутри элемента находится специальное вещество, которое может сжиматься или расширяться, в зависимости от температуры воздуха в помещении.

Когда в комнате становится слишком тепло, сильфон увеличивается в размере, тем самым стимулируя шток подвинуться и перекрыть канал, по которому идет теплоноситель. И наоборот — при похолодании вещество в сильфоне сжимается, диаметр элемента уменьшается, шток сдвигается в ином направлении, и путь для теплоносителя становится открыт. Такое устройство довольно долго служит, поскольку сильфон обладает высокими прочностными характеристиками, он может сжиматься и разжиматься огромное количество раз. Срок эксплуатации этого оборудования исчисляется десятками лет.

Что еще более интересно, электронному варианту терморегулятора можно задавать определенную температуру на конкретное время. Это очень удобно, поскольку не приходится крутить ручку и подбирать режим методом «тыка». Кроме того, не требуется и подходить к радиатору каждый раз, как возникла необходимость в корректировке внутридомового климата. Встроенный датчик отслеживает изменения в окружающей среде самостоятельно и реагирует в соответствии с текущими потребностями.

Впрочем, подобная «фишка» свойственна не всем моделям регуляторов. Электронные устройства разделяются на два разных типа:

• закрытые. Настройка температуры производится вручную каждый раз, когда необходимо изменить режим. При этом устанавливать можно и основной показатель, и допустимые колебания значений;
• открытые. Могут программироваться для автоматического переключения между режимами. Способны делать это как по таймеру, так и ориентируясь на сигналы встроенного датчика, отслеживающего температуру окружающей среды.

Недостаток электронного прибора заключается том, что он требует наличия источника питания для работы. В этой роли могут выступать либо батарейки, либо аккумулятор. Первые необходимо регулярно менять, второй — заряжать. Это не слишком удобно. Но, с другой стороны, весь остальной процесс эксплуатации дает очень высокий уровень комфорта.

Полуэлектронные устройства

Полуэлектронные приборы имеют в основе такой же принцип действия, что и электронные. В быту они удобны, поскольку оборудованы цифровым дисплеем, на котором отображается заданный температурный режим, Таким образом, настройка осуществляется вообще без проблем.

Правда, никаких датчиков и таймеров здесь нет, регулировка производится вручную. В общем, это оптимальный вариант для бытового использования, обладающий одновременно удобством настройки и низкой стоимостью.

Установка и настройка прибора

Для того чтобы полноценно пользоваться терморегулятором, важно правильно произвести его установку. Существует несколько общих указаний, которых необходимо придерживаться:

• перед тем как приступить к монтажу, внимательно ознакомьтесь с инструкцией, которая прилагается к оборудованию. Зачастую там указаны важные моменты, касающиеся установки прибора;
• конструкция температурных регуляторов включает в себя некоторые довольно хрупкие элементы. Они могут выйти из строя при неосторожном движении, легком ударе и, тем более, при падении. Поэтому работы нужно осуществлять аккуратно и неторопливо;
• термостат, входящий в конструкцию клапана, необходимо устанавливать в горизонтальное положение. При этом на него не должен попадать нагретый воздух, исходящий от радиатора. В противном случае, термостат просто не сможет корректно отслеживать температурный режим в помещении и, соответственно, будет бесполезен;
• на корпусе терморегулятора нарисованы стрелки, обозначающие направление движения теплоносителя. Эти указатели необходимо учитывать в процессе монтажа и устанавливать прибор таким образом, чтобы вода потом двигалась в нужном направлении;
• если вы осуществляете работы с однотрубной системой, то в процессе монтажа терморегуляторов установите на каждый радиатор еще и байпас. Такой подход позволит сделать батареи относительно независимыми от работоспособности друг друга. Байпас является обходным путем, который будет задействован для тока теплоносителя при отключении одного из радиаторов по той или иной причине;
• следует внимательно отнестись к месту установки регулятора, чтобы он избежал впоследствии воздействий, способных повлиять на его работоспособность. Например, на него не должны попадать солнечные лучи, а также тепловая энергия, вырабатываемая различным обогревательным оборудованием — например, тепловентиляторами. Воздействие сквозняков тоже необходимо не допустить;
• если речь идет об установке полуэлектронного прибора, то батареи, где он будет размещен, нельзя закрывать декоративными панелями, шторами и т. д. Датчик температурного режима нужно располагать не менее, чем в двух сантиметрах от клапана, чтобы получать достоверные показатели;
• электронные приборы желательно устанавливать в помещениях, где нет постоянных перепадов температур. Например, для кухни такое оборудование не подойдет, поскольку ему придется слишком часто подстраиваться под изменившуюся температуру воздуха. А вот для угловых комнат, где обычно прохладнее, чем в других, устройство подходит прекрасно.

Непосредственно процедура монтажа осуществляется не слишком сложно. Главное — в процессе помните об аккуратном обращении с элементами конструкции.

1. Перекройте с помощью шарового крана или тому подобного оборудования подачу теплоносителя в радиатор и дождитесь остывания последнего.
2. Слейте воду, открыв специальную заглушку на корпусе батареи.
3. С помощью крана Маевского выпустите остатки воздуха из отопительного оборудования.
4. Отсоедините радиатор от трубы подачи теплоносителя, замените старый адаптер и воротник новыми.
5. Установите на новый воротник терморегулятор, учитывая направление движения теплоносителя. Плотно закрутите резьбу в месте соединения.
6. Проверьте работоспособность системы и убедитесь в отсутствии протечек в месте установки.

Если речь идет о двухтрубной системе, то монтаж может производиться на верхнюю трубу подводки.

После проведения процедуры установки и проверки работоспособности отопительной системы необходимо настроить терморегуляторы таким образом, чтобы наконец-то получить желаемый эффект. В случае с электронными и полуэлектронными устройствами все понятно — там процесс осуществляется нажатием буквально пары кнопок и выставлением приемлемых значений. Поэтому давайте разберем настройку оборудования на примере механической модели.

1. Закройте все окна и двери в помещениях, где была произведена установка терморегуляторов. Это предотвратит потери тепловой энергии и, соответственно, поможет получить наиболее точный результат.
2. Разместите в помещении термометр. Полностью откройте клапан и дождитесь момента, когда радиатор наполнится и прогреется.
3. Зафиксируйте показатели, полученные с помощью термометра в этой ситуации.
4. Теперь поверните регулятор в обратную сторону, тоже до упора, и следите за тем, что показывает термометр. Как только температура достигнет нужного уровня, начните открывать клапан, пока не раздастся шум жидкости, в то же время должен произойти резкий нагрев радиатора.
5. Зафиксируйте клапан в этом положении. Настройка закончена.

Для того чтобы еще и наглядно ознакомиться с процессом, посмотрите видео, которое размещено ниже.

Современные производители предоставляют довольно широкий выбор терморегуляторов для радиаторов отопления. Об основных критериях вы уже знаете. Во всем остальном ориентируйтесь исключительно на свой вкус и на семейный бюджет. Успехов вам и комфорта вашему дому!
