Самодельный насос высокого давления из сантехники | Самоделки на все случаи жизни

Сегодня мы расскажем вам, как сделать насос высокого давления из пропиленовых труб и других материалов, которые легко приобрести в любом строительном магазине. С помощью такого насоса можно легко нагнать воздух в пневматическую винтовку или баллон от огнетушителя.

Итак, для начала нам потребуются:

• Поршень и клапан насоса будет изготовлен из ниппеля от бескамерных шин или, как говорят в простонародье —  сосок, который можно купить в магазине автозапчастей

• Штоком для поршня будет служить трубка из алюминия 12 мм в диаметре

• Цилиндром будет армированная сантехническая ПП труба диаметром 20 мм

• Далее нам потребуется водорозетка на ½ внутренней резьбы с обжимом на втором конце

• Переходник из полипропилена на ½ наружную резьбу

• Тормозной шланг, например, от Газели

• Штуцер на 10 мм с ½ внутренней резьбой

• И оставшаяся мелочевка – дощечка, эпоксидная смола ЭДП-1, заклепка, колпачок от соска.

Приступаем к изготовлению нашего насоса.

Ниппелю от бескамерки нужно придать форму конуса. Для этого фиксируем его в дрель и с помощью крупной наждачки, а затем мелкой точим до нужной формы.

Диаметр шляпки конуса должен быть на 21 мм, учитывая что диаметр нашей трубы составляет 20мм.

Край 12 мм алюминиевой трубы шершавим наждачкой, что придаст лучшую адгезию при склеивании.

Так как поршень вставляется в трубку, размечаем точку на 1 см выше его будущего расположения

Сверлим в этой точке небольшое отверстие, чтобы полез наконечник шприца

Обрабатываем сосок эпоксидкой и всовываем в трубку

Далее через дырку вставляем шприц и заполняем трубку эпоксидкой (желательно нагретую), чтобы она заполнила воздушные ниши.

Далее приступаем к цилиндру

Нам необходимо приварить фитинг к трубе. Но так как у нас нет специального паяльника для пропиленовых труб¸ то используем технологию сварки трением.

На переходник с полипропиленом на ½ нужно навертеть штуцер, а сам штуцер нужно зафиксировать в дрели.

Включаем дрель и засовываем штуцер в переходник – благодаря трению он прогреется и будет легче пролазить..

Берем другой сосок и отпиливаем от него «шляпку» до линии

Вставляем ниппель без шляпки в переходник

Заполняем свободное пространство эпоксидкой до уровня соска и оставляем сохнуть.

Переходим к изготовлению шланга.

Один конец отрезаем

На втором конце стачиваем резьбу с помощью наждака

У водорозетки спиливаем часть, как показано на рисунке ниже

Осторожно распиливаем отверстие сверлом на 9 – 9.5 мм

Чтобы избавиться в водорозетке от бесполезного объема – используем холодную сварку

После того как сварка высохнет, сверлим отверстия с двух концов водорозетки, чтобы отверстия встретились

Вставляем шланг, вставив уплотнительное кольцо и намазав конец шланга эпоксидкой

Фиксируем гайку водорозетки.

А пока этот элемент нашего насоса сохнет, вернемся к «нашим баранам», т.е. к цилиндру.

Полипропиленовую трубу (20 мм) укорачиваем на 5-7 см сантиметров по сравнению с алюминиевой трубой.

Посередине заглушки на пропиленовую трубу 20 мм высверливаем отверстие и закручиваем в него болт с гайкой

Дальше по принципу холодной сварки насаживаем заглушку на трубу.

Высверливаем отверстие в заглушке под нашу алюминиевую трубу

Чтобы воздух в поршень засасывался, высверливаем два отверстия в ПП трубке на расстоянии примерно 10 см от края

После чего вставляем шток в цилиндр, обрабатываем поршень смазкой из силикона и запихиваем его в цилиндр.

Вкручиваем трубу 20мм в переходник, залив щели эпоксидкой.

Далее, делаем коннектор из автомобильного ниппеля, чтобы нашим насосом можно было что либо накачать

Для этого нам понадобятся металлический колпачек от соска и заклепка

Заклепку фиксируем в шуруповерт или дрель и с помощью наждака стачиваем шляпку до 7 мм, а саму ножку до 3.5 мм

Прорезаем несколько насечек как на штуцере

Шланг нужно рассверлить сверлом на 4 мм

Теперь вставляем штуцер в заклепку. Смазываем клеем внутреннюю часть шланга и наконечник заклепки и вставляем в шланг, дополнительно укрепив сцепление за счет капроновой нити.

Приступаем к финальной сборке всего насоса

Уплотняем резьбу

Подкладываем резиновое колечко

Прикручиваем цилиндр к водорозетке, а ее, в свою очередь, фиксируем на доске с помощью саморезов.

Остается приделать ручку и можно проверять наш насос в действии!!

Получившийся насос выдает 30 атмосфер.

Можно повысить эффективность насоса, увеличив КПД до 60 атмосфер.

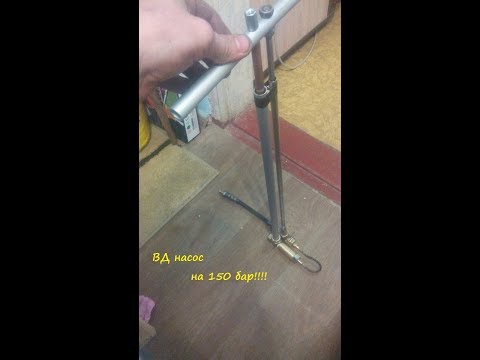

Об этом, а также более подробное видоописание смотрите ниже:

Насос воздушный – как сделать своими руками, видео

Воздушный насос, которым можно накачать шину велосипеда за 2 минуты не найдёшь в магазине, но его можно сделать самостоятельно. Им можно будет создать давление в шинах до 60-ти атмосфер. Секрет создания такого высокого давления и работы насоса заключается в поршне. В открытом состоянии он пропускает давление до 10 атмосфер, а в закрытом может сдерживать давление до 60 атмосфер. Давление свыше 100 атмосфер разорвёт шину, поэтому делать воздушный насос высокого давления нет смысла. Рассмотрим инструкцию по изготовлению насоса среднего давления.

Детали для сборки насоса

Для сборки корпуса воздушного насоса среднего давления понадобится:

• доска и черенок от лопаты для подставки и ручки насоса;
• водяная розетка диаметром 16 мм и внутренней резьбой 0,5 мм;
• тормозной шланг от газели;
• заклёпка;
• колпачок на ниппель.

Для сборки цилиндра:

• переходник на полипропиленовую трубу диаметром 20 мм. Наружная резьба переходника – 0,5 мм;
• полипропиленовая труба для горячей воды диаметром 20 мм;
• заглушка на трубу;
• алюминиевая трубка – 12 мм;
• два ниппеля от бескамерной шины.

Также понадобится скальпель, наждачная бумага, дрель, эпоксидный клей, штуцер.

Сборка насоса

Соберём клапан. Ниппелю нужно придать форму конуса. Для этого зажмите его в дрели и сточите с помощью наждачной бумаги. Далее нужно отшлифовать конус. Диаметр самой толстой его части должен быть на 1 мм больше, чем внутренний диаметр 20-ой трубы. Конус нужно вставить в алюминиевую трубку, предварительно зашкурив один край трубы наждачной бумагой. Отметьте точку на 1 см выше расположения поршня и просверлите отверстие. Залейте эпоксидный клей в отверстие и смажьте место стыка конуса и трубы. Поршень насоса готов.

Далее соберём цилиндр. В переходник на 0,5 мм нужно вставить штуцер, а сам штуцер закрепить в дрели. Далее включите дрель и наденьте переходник на трубу 20 мм с помощью сварки трением.

Отрежьте от второго ниппеля толстую часть до линии. Затем необходимо вставить его в переходник и выровнять по центру. Заполните свободное пространство эпоксидным клеем.

Займёмся шлангом. Один из концов отрежьте. Нужен конец с наружной резьбой. Резьбу сотрите напильником. У водяной розетки спилите штуцер прямо под резиновое кольцо. Далее аккуратно рассверлите отверстия сверлом на 9-9,5 мм. Нужно чтобы сточенная резьба могла свободно вкрутиться в боковое отверстие. Верхнее отверстие водяной розетки заполните холодной сваркой и убедитесь, что переходник сможет вкрутиться в него.

Для сборки цилиндра отрежьте часть полипропиленовой трубы так, чтобы она была на несколько сантиметров короче, чем алюминиевая. Затем вкрутите в заглушку для трубы болт. Используйте сварку трением, чтобы надеть заглушку на трубу. Сделайте в ней отверстие, чтобы можно было продеть в него алюминиевую трубку. Далее соберите насос с помощью суперклея и установите ручку на болт с помощью гаек.

Как сделать водяной насос, который работает

Опубликовано: 11 июля 2021 г. · Изменено: 1 августа 2021 г. Автор: Allison · Этот пост может содержать партнерские ссылки · Этот блог приносит доход от рекламы способы, которыми вы можете сделать водяной насос для любой цели, для которой он вам нужен.

Руководства в этом списке очень информативны, и вы можете узнать гораздо больше, чем просто сделать простой водяной насос. Итак, без лишних слов, давайте перейдем к той части, где мы покажем вам наш огромный список проектов водяных насосов, сделанных своими руками.

1. Как сделать мощный водяной насос

Вот мощный водяной насос, первый в этом списке и, возможно, самый простой в сборке из 25 удивительных руководств в этом списке DIY. Если вы ищете насос высокого давления, то это руководство поможет вам. Процесс изготовления легко проследить.

2. Как сделать водяной насос в домашних условиях

Это простой водяной насос, который можно сделать из подручных средств, таких как водяной насос V12, рабочее колесо и трубы из ПВХ. Это замедленное видео, которое показывает весь процесс создания шаг за шагом, если вы будете следить с самого начала, вы не сможете ничего пропустить.

3. Водяной насос своими руками без электричества

Некоторым водяным насосам, которые вы можете купить в хозяйственных магазинах или в Интернете, потребуется электричество для их питания, тогда как этот проект «Сделай сам» поможет вам сделать простой водяной насос без электричества. . Хотите узнать больше, посмотрите описание видео, чтобы узнать больше о плане строительства

4. Водяной насос для аквариума своими руками

Вот водяной насос для тех, у кого есть аквариум. Вы можете сделать это с помощью аквариумного фильтра. Это мини-насос, поэтому не беспокойтесь о том, что он займет много места, а также его легко собрать с нуля.

5. Водяной насос своими руками

Это дешевый и простой в сборке водяной насос. Создатель использовал простые самодельные материалы, такие как пустая банка из-под кока-колы, пустая бутылка из-под воды, шланг или любая другая гибкая труба, которая у вас есть, провод, аккумулятор и несколько других электрических компонентов. Это водяной насос с электроприводом.

Нажмите, чтобы получить более подробную информацию

6. Солнечная водяная помпа своими руками

Как насчет этого руководства, солнечной водяной помпы, вы можете меньше беспокоиться о том, как вы собираетесь генерировать воду, когда у вас есть этот насос дома или для вашей фермы. Это очень легко сделать, и это можно сделать с помощью нескольких материалов для солнечной системы. Процесс изготовления прост для понимания

Щелкните, чтобы получить более подробную информацию

7. Как собрать водяной насос

Этот проект довольно прост в установке. еще больше. Этот водяной насос также стоит около 100 евро за материалы, а процесс изготовления очень прост.

Нажмите, чтобы получить более подробную информацию

8. Водяной насос из ПВХ своими руками

Вот еще один простой водяной насос, довольно простой в изготовлении, и для него требуется всего несколько материалов, таких как трубы из ПВХ, соединения из ПВХ, полный дроссельный клапан, пластиковое ведро на 5 галлонов и многое другое. Процесс настройки прост.

Щелкните для получения более подробной информации

9. Как сделать водяной насос для буровой установки

С помощью этого руководства вы сможете сделать простой и эффективный небольшой водяной насос для буровой установки с трубами из ПВХ, торцевыми крышками и другими легкодоступными деталями. материалы. Вы можете просмотреть видео и посмотреть, как создатель строит это с нуля, или вы можете проверить план здания по ссылкам в описании.

10. Мини-водяной насос своими руками

Этот мини-водяной насос не требует большого количества материалов и инструментов, вам просто нужны крышки от бутылок с водой, двигатель DC 180, батарея 6 В и листы ПВХ.

11. Самодельный простой водяной насос со старым компрессором

Как насчет того, чтобы сделать простой водяной насос из старого компрессора от холодильника, который у вас только что завалялся, а теперь примените его с пользой. Процесс создания прост и легок для отслеживания и настройки с нуля.

12. Как сделать водяной насос на бесплатной энергии

Что может быть лучше, чем водяной насос на бесплатной энергии, который легко пропускает воду под высоким давлением, это потрясающе. С помощью этого видеоруководства вы узнаете, как сделать его из нескольких материалов, таких как труба из ПВХ и соединители для труб. Для работы насоса не нужен двигатель или электричество.

13. Водяной насос своими руками

Это еще один простой водяной насос, который вы можете сделать сами, и самое замечательное в этом руководстве то, что оно содержит до 2 методов, как построить водяной насос с нуля с дешевыми затратами. и легкие материалы. В первом методе используются трубы из ПВХ без электрических компонентов, а во втором методе используются аккумуляторные батареи.

Нажмите, чтобы узнать подробности

14. Мощный водяной насос своими руками

Взгляните на этот мощный водяной насос, он состоит из двух турбомашин, насоса и турбины. Существуют и другие центробежные детали, необходимые для процесса изготовления: крыльчатка, двигатель, всасывающая или нагнетательная труба и корпус, в котором будут размещаться компоненты.

15. Как сделать центробежный водяной насос

Это еще один замечательный проект с двумя способами изготовления центробежного водяного насоса. Вам понадобится улитка, крыльчатка, выпускная и всасывающая трубы на каждом конце и двигатель. Во втором методе используются трубы из ПВХ, несколько кусков дерева, двигатель и некоторые другие материалы.

Нажмите, чтобы узнать подробности

16. Водяной насос своими руками

Руководство научит вас, как сделать простой 6-дюймовый водяной насос с двигателем для сельскохозяйственной машины. Этот проект может работать на вас только в том случае, если у вас есть двигатель или вы живете рядом с ним.

17. Установка дешевого водяного насоса

Вот дешевый водяной насос. для тех, кто не хочет тратить много на материалы для процесса. Этот проект также отлично подходит для начинающих, чтобы познакомиться с DOS и что нельзя делать с водяным насосом.

18. Ручной водяной насос своими руками

Этот проект настолько прост, что школьники могут выполнить его в качестве проектной работы. Процесс изготовления прост. Необходимые материалы, такие как трубы из ПВХ, отводы, тройники и многое другое, легко найти.

19. Самодельный водяной насос

Вот самодельный водяной насос, который легко сделать из простых и несложных материалов, таких как двигатель постоянного тока от 12 В до 24 В и торцевая заглушка для трубы из ПВХ. В описании видео есть ссылка на то, где можно недорого купить эти материалы.

20.

Мини-водяной насос своими руками

Итак, эта идея мини-водяного насоса предназначена для тех, у кого есть 3D-принтер. Создатель спроектировал и изготовил детали водяного насоса на своем 3D-принтере, что значительно упростило процесс установки. Если вы решите купить 3D-машину для этого проекта, ознакомьтесь с руководством, чтобы узнать больше о том, как настроить машину для использования.

Щелкните для получения более подробной информации

21. Эффективный водяной насос своими руками

Вот производительный водяной насос, но он выглядит слишком фальшивым и излишне сложным. Хотя это отличный водяной насос, когда вы его используете, он занимает так много места, издает много шума и его нельзя переносить с одного места на другое. Этот проект идеально подойдет, если вы хотите построить водяной насос, который будет использоваться на постоянной основе.

Щелкните для получения более подробной информации

22. Водяной пистолет с электронасосом

Вот оригинальный водяной насос, похожий на пистолет. Во-первых, вам нужно распечатать корпус пистолета на 3D-принтере, и если у вас нет 3D-принтера, то это руководство вам не подойдет. Для тех, у кого есть 3D-принтер, вам также понадобятся силиконовые трубки. Небольшой насос, литий-ионный аккумулятор, пистолет для горячего клея, паяльник и многое другое. Процесс изготовления прост.

Щелкните для получения более подробной информации

23. Водяной насос SP своими руками

Чтобы сделать этот водяной насос SP, вам понадобятся 3 водяных клапана, наружный корпус трубы из ПВХ, заглушка из ПВХ, несколько герметичных уплотнений и многое другое. материалы, которые очень важны для процесса изготовления. Этот водяной насос достаточно эффективен и может прослужить долгое время.

Щелкните для получения более подробной информации

Заключение

На сегодня это все, что касается создания эффективных, экономичных и долговечных водяных насосов. Всегда ожидается легкая в изготовлении часть, ни одно из руководств по их проекту «Сделай сам» не является сложным, поэтому вы можете выбрать то, что соответствует вашим потребностям, и начать сборку.

Спасибо, что заглянули, привет.

Взаимодействие с читателем

Как построить воздушный компрессор высокого давления? [2 самостоятельных метода]

Если давление компрессора превышает 150 фунтов на квадратный дюйм, он считается компрессором высокого давления. Это максимальное давление, которое может создать обычный гаражный компрессор. Также это начальный уровень давления для любого компрессора высокого давления. Например, арктический компрессор может обеспечивать давление в диапазоне от 1000 до 6000 фунтов на квадратный дюйм.

Однако вам не обязательно покупать воздушный компрессор, создающий такое большое давление. Многие люди попытались сделать свои собственные воздушные компрессоры высокого давления в домашних условиях. Теперь вы можете спросить, как построить воздушный компрессор высокого давления в домашних условиях?

Вы ​​можете собрать воздушный компрессор высокого давления либо из компрессора пистолета PCP, либо из компрессора холодильника. Вам понадобится несколько необходимых инструментов, таких как кабели, проводка, шланги, клапаны, цилиндры и т. д.

Вы можете построить свой собственный компрессор высокого давления, если знаете шаги. Давайте углубимся в детали.

Содержание

Предварительные проверки перед сборкой воздушного компрессора высокого давления

Эти действия относятся к каждому типу компрессора, который вы можете использовать. Прежде всего, вы должны знать процесс всех трубопроводов, которые связаны с компрессором. Затем

• Осмотрите цилиндры и трубопроводы на наличие утечек.

• Отсоедините инструменты для осмотра мусора в частях компрессора.
• Осмотрите напорные соединения и установку трубопровода.

Изготовление воздушного компрессора высокого давления из компрессора пистолета PCP

Воздушный компрессор является одним из наиболее требовательных инструментов для пневматических наводчиков, поскольку они используются в пневматических пистолетах PCP, а пистолеты PCP пользуются самым высоким спросом на рынке. В этих пистолетах для работы используется компрессор высокого давления. Чтобы использовать это для других задач, кроме пистолетов PCP, вам потребуются несколько аксессуаров.

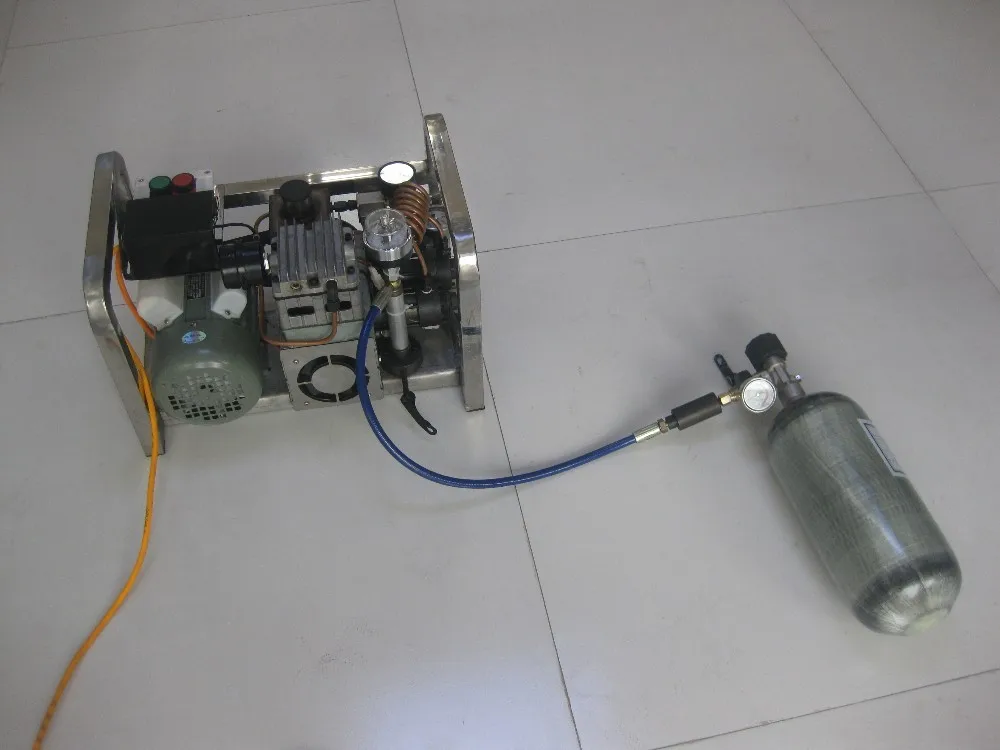

Воздушный компрессор PCP использует сжатый воздух для заполнения ранга хранения пневматического пистолета или пневматической винтовки. Сжатый воздух хранится под давлением 4500 фунтов на квадратный дюйм или 300 бар, что легко соответствует воздушному компрессору высокого давления.

Чтобы начать процесс, возьмите воздушный компрессор PCP. Затем подключите компрессор к розетке с напряжением 100 или 220 В. Автомобильный аккумулятор является хорошей альтернативой. Тогда вы можете использовать его для других нужд.

Этот компрессор чрезвычайно удобен, так как устраняет необходимость в ручной подкачке. При выборе такого типа компрессора, который вы хотите переоборудовать в воздушный компрессор высокого давления, помните о следующих требованиях.

• Является ли воздушный компрессор переносным
• Достаточно ли большой бак и сделан ли он из углеродного волокна.

• Время наполнения компрессора.

Создание воздушного компрессора высокого давления из компрессора холодильника

Компрессор холодильника можно легко преобразовать в воздушный компрессор высокого давления, поскольку он может создавать давление более 500 фунтов на кв. -напорный воздушный компрессор.

Процедура преобразования проста и понятна. Просто выполните следующие действия:

• Во-первых, приобретите компрессор для холодильника. Вы можете получить утилизированный в магазине старой бытовой техники или купить его на свалке.
• Установите необходимые кабели и проводку
• Добавьте переключатель управления. Например, выключатель.
• Подсоедините фитинги к трубкам, которые добавляются к выпускному отверстию.

Это самая простая форма компрессора высокого давления, и ее достаточно для некоторых применений, таких как зарядка винтовых пистолетов или забавные эксперименты. Но вы можете улучшить его, установив воздушные резервуары, датчик давления и отсечной клапан или предохранительный клапан.

Меры предосторожности:  Вы можете подумать, что может быть опасного в сжатом воздухе? Что ж, есть опасности. Эти воздушные компрессоры холодильника способны создавать очень высокое давление. Обычное давление воздуха, которое они поддерживают, составляет 500 фунтов на квадратный дюйм, что в 3 раза превышает давление, создаваемое магазинным компрессором. Итак, что вам нужно сделать, это:

• Проверить все оборудование на сопротивление. Убедитесь, что они сертифицированы для такого уровня давления.
• Попробуйте использовать металлические инструменты для этого проекта.
• Установка предохранительных клапанов
• Если вы добавляете шланг, выберите тот, длина которого превышает требуемую. Длина шланга должна быть не менее одного-двух метров. Это предпочтительная альтернатива, поскольку она защищает компрессоры, изделия и шланги.

Плюсы и минусы использования компрессора холодильника

Одним из недостатков преобразования компрессора холодильника в воздушный компрессор высокого давления является то, что он работает медленнее, чем другие компрессоры высокого давления. Это означает, что он будет перекачивать меньший объем воздуха в течение определенного периода времени. Тем не менее, есть много льгот.

• Очень дешево покупать и обслуживать.
• Легко встраивается в компрессор высокого давления.
• Может использоваться как вакуумный насос.

Кроме того, одной из ключевых особенностей, которая может понравиться отдельным пользователям, является то, что он работает практически так же тихо, как холодильник. Так что никаких проблем с получением громких звуков.

Почему самодельный воздушный компрессор высокого давления не работает?

Этот контрольный список на случай, если вы выполнили все процедуры правильно, но ваш компрессор не работает. Это основные рекомендации по устранению неполадок. Сначала

• Проверьте, не засорен ли входной фильтр воздушного компрессора.

• Проверьте, нет ли в вашем воздушном контейнере незаметных утечек.
• Убедитесь, что трубки и шланги надежно затянуты.
• Убедитесь, что впускные клапаны открыты правильно. Убедитесь, что предохранительные клапаны не протекают и не имеют каких-либо других проблем.
• Проверьте, не осталось ли лишнего масла, которое может повлиять на способность компрессора создавать давление.
• Если ваш компрессор работает на ременном приводе, проверьте, нет ли в нем неисправности, поскольку причиной низкого давления может быть именно он.

Окончательный вердикт

Теперь у вас есть подробная информация о том, как построить воздушный компрессор высокого давления.
