Расширительный бак для отопления своими руками – конструктивные особенности и требования

Расширительный бак является незаменимым элементом отопительной системы. Он обеспечивает нормальное движение теплоносителя, а также защищает коммуникацию от протечек и разрушения. При нагревании жидкости происходит ее расширение, что в свою очередь приводит к возрастанию давления.

Компенсировать такое явление позволяет расширительный бак для отопления. Своими руками соорудить такое устройство очень просто. Чтобы решить вопрос о том, как сделать бак для отопления открытого типа, необходимо учесть некоторые нюансы.

Расширительный бачок – важный элемент система отопления

Бачок открытого типа

Зачастую в больших системах монтируют баки закрытого типа. Резервуар имеет герметичный корпус, внутри которого размещена резиновая мембрана в виде перегородки. С ее помощью регулируется давление в процессе расширения жидкости. Для загородных домов подходящей альтернативой станут открытые резервуары. Для их изготовления и монтажа не нужны специальные навыки. Они очень просты в обслуживании и ремонте.

Чтобы обеспечить бесперебойную подачу теплоносителя, устройство должно выполнять такие функции:

1. Регулировать давление в контуре. Это достигается за счет забора излишков горячего теплоносителя. Вместо него подается холодная жидкость. Благодаря снижению температуры давление в системе падает.
2. Выводить воздух. Бачок устанавливается в верхней точке. Трубы же укладываются под небольшим уклоном. Все это обеспечивает самостоятельное поднятие воздуха к бачку, где производится его стравливание.
3. Возможность восстановления количества теплоносителя. В процессе длительной эксплуатации системы происходит испарение жидкости. Благодаря крышке, которая установлена сверху бака, есть возможность беспрепятственно восстановить недостающий объем жидкости.

Благодаря таким достоинствам и особенностям работы, открытые бачки пользуются большой популярностью среди специалистов.

Их часто монтируют в отопление в частных домах.

Открытые емкости можно изготовить самостоятельно

Принцип работы

Расширительная емкость работает по довольно простой схеме. Весь принцип можно разделить на несколько простых этапов:

• в нормальном состоянии бачок на 70% заполняется жидкостью;
• в процессе нагревания теплоносителя количество жидкости в бачке постепенно возрастает до максимально возможного значения;
• когда температура снижается жидкость из бачка уходит в магистральную трубу, а далее к отопительным приборам;
• параллельно этому объем теплоносителя стабилизируется до первоначальной отметки (70%).

Работа устройства контролируется специальными приспособлениями, которые входят в конструкцию бачка. Также при необходимости проверить правильность функционирования можно с помощью отверстия в крышки емкости.

Важным является обустройство всех патрубков

Конструктивные особенности

Сегодня на рынке представлен широкий ассортимент расширительных бачков, которые имеют разную форму, размеры и конструкцию. Что же касается формы емкости, то она может быть круглой, цилиндрической или прямоугольной. Во всех моделях сверху расположена крышка, которая позволяет контролировать уровень жидкости и при необходимости проводить ее восполнение.

Зачастую для изготовления емкости используют листовую сталь. Самодельные баки могут создаваться из различных материалов, таких как нержавейка и даже пластик. Железные емкости покрываются специальным антикоррозийным слоем. Это позволяет защитить их от коррозии и тем самым продлить срок эксплуатации.

Открытые бачки имеют несколько патрубков, через которые проводится подключение различных труб:

• расширительная – по ней жидкость поддается в бак;
• переливная – используется для отвода излишней жидкости;
• циркуляционная – вода отводится в систему отопления;
• контрольная – используется для устранения воздуха из системы и регулирования уровня наполнения трубопровода.

Также есть запасное отверстие, которое предназначено для сброса воды. Это позволяет очистить емкость для проведения ремонтных работ.

Резервуар должен иметь нужный объем

Объем

При сооружении отопления и монтаже ее отдельных элементов нужно учесть некоторые факторы. Это касается и установки расширительного бачка. Большое значение здесь имеет объем емкости. От этого параметра зависит длительность эксплуатации коммуникации, а также функционирование ее отдельных деталей.

Если установить маленький резервуар, то предохранительный клапан будет часто срабатывать. В результате его срок службы значительно сократиться. Что касается большой емкости, то стоит она довольно дорого. Помимо этого на обогрев большого объема жидкости будет идти много ресурсов.

Важно! На работу системы будет влиять наличие свободного места внутри емкости.

Внешний вид

Бак представляет собой металлический резервуар с отверстием в верхней части, которое накрывается крышкой. Через верхнюю часть осуществляется долив недостающего количества теплоносителя. Корпус имеет круглую или прямоугольную форму. Достоинство прямоугольного резервуара заключается в простоте и надежности его крепления. Круглые же емкости имеют бесшовные стенки, что обеспечивает их герметичность.

При сооружении корпуса не стоит забывать об усилении. Особенно это касается больших резервуаров. Чтобы конструкции могла выдерживать большой объем воды, стенки должны быть прочными и надежными. В то же время такое усиление несколько увеличит вес бака. Это значительно усложнит его монтаж в верхней точке системы.

Несмотря на это, стоит выделить несколько преимуществ, которыми обладают самодельные конструкции:

1. Стандартная и простая форма. Соорудить и вмонтировать прямоугольный резервуар сможет каждый. При этом нет необходимости обладать особыми знаниями и навыками.
2. Простая конструкция. Бак не оснащается специальными устройствами или элементами. Бесперебойную работу оборудования контролируют через открытое отверстие.
3. Минимум соединений. Благодаря минимальному количеству соединений конструкция обладает высокой прочностью и надежностью в работе.
4. Невысокая цена. Сооружение прямоугольного корпуса не стребует больших временных и денежных затрат. Поэтому он является самым доступным вариантом.

Перед тем как монтировать элемент системы, стоит учесть, что он имеет некоторые недостатки:

• непривлекательный вид и отсутствие возможности скрыть резервуар за декоративным отделочным швом;
• довольно низкая продуктивность;
• нет возможности использовать другие теплоносители, кроме воды, так как антифризы будет быстро испаряться;
• корпус не герметичен;
• из-за испарения в процессе эксплуатации нужно периодически добавлять воду.

Немаловажным является и воздух в системе. Его наличие приводит к коррозии внутренних стенок трубопроводов, что снижает срок ее работы. Также воздух в системе часто стает причиной снижения теплоотдачи и возникновения шума в процессе циркуляции теплоносителя.

При желании для изготовления можно использовать готовые пластиковые резервуары

Где установить

Существует несколько мест установки бака:

1. На подаче. Распространенный вариант, при котором резервуар монтируется над котлом. В таком случае теплоноситель подается не только в контур, но и частично в бак, что сопровождается характерным звуком.
2. На обратной трубе. При такой схеме есть возможность снижения температуры жидкости, что исключает риск возникновения кипения в емкости.
3. Комбинированно. В данном случае речь идет об установке двух баков по предыдущим схемам. Достоинство варианта заключается в том, что можно предотвратить образование воздушных карманов.

В любом случае бак монтируют в верхней точке, что обеспечивается полноценную работу системы.

Что учесть при установке

При монтаже бака необходимо принять во внимание некоторые советы специалистов и провести следующие работы:

• врезать сливную трубку для слива лишней жидкости;
• утеплить резервуар;
• разместить емкость над котлом и соединить их вертикальной магистралью;
• теплоизолировать соединительную и отводящую трубку;
• внутри бака установить гибкий шланг, что позволит по максимуму использовать его объем.

Также не стоит забывать, что бак должен иметь соответствующий объем и все необходимые патрубки.

Резку металла нужно проводить очень аккуратно и внимательно

Бачок из нержавейки или пластиковой емкости

Расширительный бачок можно легко соорудить своими руками. Для этого достаточно просто сделать емкость, которая имеет нужный объем. Зачастую резервуар изготовляют из листовой нержавейки толщиной 2-4 мм. Также можно использовать готовые пластиковые тары. Перед тем как приступать к работам, необходимо подготовить нужный инструмент и материалы.

Разметка листа

На первоначальном этапе проводится разметка подготовленного листа металла. Предварительно на бумаге делают схему будущего бака. Это позволит минимизировать отходы. При раскрое стоит учитывать, что диск болгарки, заберет несколько миллиметров. После порезки все края тщательно зачистить.

Вырезания заготовок

Для порезки металла используют болгарку. На этом этапе нужно будет подготовить пять или шесть заготовок. Точное количество деталей зависит от наличия крышки. Если резервуар имеет большие размеры, то крышку можно разделить надвое. Одна часть наглухо крепится к корпусу, а вторая устанавливается на завесы.

Сварочные работы

Во время соединения заготовки устанавливаются под прямым углом. При этом сварка может проводиться разными технологиями. Все зависит от толщины металла. Для заготовок из 2-мм стали используют газовую сварку. Но, вот соединение стали толщиной 4 мм проводится с помощью электросварки.

Снизу в корпусе (дне) делается отверстие, к которому приваривается патрубок нужного диаметра. К нему в дальнейшем будет подсоединяться труба для подачи теплоносителя. Патрубок также подсоединяется к общему контуру коммуникации.

Сварка проводится разными способами

Теплоизоляция

Как уже было отмечено, бак устанавливается сверху системы. Зачастую его монтируют на чердаке. Особенность такого помещения заключается в том, что оно не отапливается. Поэтому температура в нем низкая, а иногда вовсе отрицательная. Это повышает риск замерзания воды в резервуаре. В результате система не будет работать и может повредиться.

Чтобы исключить возникновение такой проблемы, специалисты рекомендуют заранее провести теплоизоляционные работы. Для утепления системы рекомендовано использовать специальные материалы, такие как базальтовая вата. Она хорошо противостоит высокой температуре, которая создается при нагреве емкости.

Добавление масла

В корпусе бака помимо основного делаются и другие отверстия с патрубками, которые выполняют определенные функции. Так, необходимо обустроить дополнительный элемент, через который в резервуар будет доливаться теплоноситель. Еще одно отверстие служит аварийным сливом лишней воды или масла. Второй конец трубы подсоединяют к канализации или отдельного резервуара.

Так как бачок не герметичен, в процессе отопления дома будет происходить испарение воды. Помимо этого через крышку в систему может попасть воздух. Это чревато перегревом труб и нарушением нормальной циркуляции теплоносителя. Чтобы предотвратить это специалисты рекомендуют добавить в бак немного масла. Оно покроет поверхность воды тоненькой пленкой, которая защитит систему от воздуха.

Расчет объема

При расчете объема агрегата стоит учесть множество факторов. Размер бака составляет 5% от количества теплоносителя в системе. При этом суммируют 2% на испарение и 1% для запаса, что позволит предотвратить переливание воды через края. Если в системе используется другой теплоноситель, то значение будет несколько отличаться. Все зависит от коэффициента температурного расширения.

Чтобы определить объем системы, нужно суммировать объем труб, батареи и самого котла. Можно использовать и более упрощенную схему. Согласно ней котел с мощностью 1 кВт устанавливается в системах объемом 15 л.

 Минимальные требования к агрегату

Самодельные и купленные бачки должны отвечать таким требованиям:

• прочность соединения;
• достаточный объем;
• правильно и надежно установить.

Соблюдение таких норм позволит обеспечить нормальную работу не только агрегата, но и всей системы.

Средняя оценка

оценок более 0

Поделиться ссылкой

Расширительный бачок для систем отопления

Одна из важнейших частей системы! Расширительный бак для отопления открытого типа

В отопительной структуре расширительный бак можно по праву назвать незаменимым элементом. Работа бака обеспечивает полноценное движение теплоносителя без непредвиденных утечек и разрыва труб.

Это явление происходит в процессе нагревания жидкости, её естественного расширения и, как следствие, повышения давления в системе. Излишки теплоносителя как раз и компенсирует расширительный бак.

Расширительный бак открытого типа для систем отопления

Большие отопительные структуры используют дорогие баки закрытого типа.

Они характеризуются герметичностью корпуса с внутренней резиновой перегородкой (мембраной) благодаря которой происходит регулировка давления при расширении теплоносителя.

Для полноценной работы домашних систем, расширительный бачок открытого типа — подходящая альтернатива, не требующая специальных знаний или профессиональной подготовки для эксплуатации и дальнейшего ремонта оборудования.

Открытый бак выполняет некоторые функции, для бесперебойной работы отопительного механизма:

• «забирает» излишки нагретого теплоносителя и «возвращает» охлаждённую жидкость назад в систему для регулировки давления;
• выводит воздух, который, благодаря наклону труб с парой градусов, сам поднимается к расширительному открытому бачку, расположенному в верхней точке отопительной системы;
• особенность открытой конструкции позволяет добавлять испарившийся объем жидкости непосредственно через верхнюю крышку бачка.

Принцип действия

Рабочий процесс подразделяется на четыре простых этапа:

• наполненность бачка на две третьих при нормальном состоянии;
• увеличение поступающей жидкости в бак и возрастание уровня заполнения при нагревании теплоносителя;
• уход жидкости из бачка при снижении температуры;
• стабилизация уровня теплоносителя в баке до изначальной позиции.

Конструкция

Форма расширительного бачка существует в трёх вариантах: цилиндрической, круглой или прямоугольной. На верхней части корпуса располагается крышка для осмотра.

Фото 1. Устройство расширительного бачка открытого типа для систем отопления. Указаны составные части.

Сам корпус изготовлен из листовой стали, но при самодельном варианте возможны и другие материалы, к примеру, пластик или нержавейка.

Справка. Бак покрывают антикоррозийным слоем, чтобы предотвратить преждевременное разрушение (в первую очередь, это касается железных ёмкостей).

Система открытого бачка включает несколько различных патрубков:

• для соединения расширительной трубы, через которую вода наполняет бак;
• при стыке переливной, для выливания излишков;
• при соединении циркуляционной трубы, по которой теплоноситель заходит в систему отопления;
• для подключения контрольной трубы, предназначенной для ликвидации воздуха и регулировки наполненности труб;
• запасного, необходимого при ремонте для сброса теплоносителя (воды).

Объём

Правильно рассчитанный объём бачка влияет на длительность эксплуатации совместной системы и бесперебойное функционирование отдельных элементов.

Маленький резервуар приведёт к поломке предохранительного клапана, из-за частого срабатывания, а слишком большой потребует дополнительных финансов при покупке и обогревании лишнего объёма воды.

Влиятельным фактором будет и наличие свободного пространства.

Внешний вид

Открытый бак — металлический резервуар, у которого верхняя часть просто закрывается крышкой, с дополнительным отверстием для долива воды. Корпус бака бывает круглым или прямоугольным. Последний вариант более практичен и надёжен при установке и креплении, но круглый имеет преимущество в виде герметичных бесшовных стенок.

Важно! Прямоугольный бак требует дополнительного усиления стенок при внушительном объёме воды (самодельный вариант). Это утяжеляет весь расширительный механизм, который нужно поднимать на самую верхнюю точку отопительной системы, к примеру, на чердак.

Достоинства:

Источник: http://ogon.guru/otoplenie/komponenti-sistemi/otkritiy-rasshiritelniy-bak.html

Как подобрать расширительный бак для системы отопления

В состав каждой отопительной системы входит ряд элементов, без которых ее нормальное функционирование невозможно. Один из таких элементов – расширительная емкость, о ее назначении и устройстве будет рассказано в данной статье. Также мы рассмотрим, как подобрать расширительный бак для отопления частного дома.

Для чего нужен расширительный бак?

Еще из школьного курса физики всем хорошо известно, что любое тело при нагревании расширяется, а жидкость и газ увеличиваются в объеме. В отличие от газа жидкость – среда несжимаемая и если ее нагревать в закрытом сосуде, каковым является и бак для котла, то это приведет к росту давления внутри него, поскольку расширяться ей некуда. В результате может случиться разрыв стенок резервуара.

Представьте теплоноситель, нагреваемый в трубопроводах от температуры 20 ºС до 80 ºС. Если не поставить расширительный бак в системе отопления, то при нагреве жидкой среды давление в сети сильно возрастет и вода может прорваться наружу в самом слабом месте. Хорошо, когда есть предохранительный клапан безопасности. Через него и уйдет лишняя вода, поскольку больше ей деваться некуда. При отсутствии клапана теплоноситель просто прорвется наружу на каком-то из соединений.

Расширительный бак нужен для размещения растущего в объеме теплоносителя, когда он нагревается. При этом во время охлаждения он возвращается обратно в систему.

В случае когда воду сбрасывает предохранительный клапан, то после остывания вернуть ее назад он не может и запустит на освободившееся место воздух. Это приведет к образованию воздушной пробки, а она не даст системе нормально работать.

Типы расширительных бачков

Внешне расширительные баки для отопления могут отличаться по форме и размерам, определяемым расчетом. Обычно это резервуар, подключенный к отопительной системе посредством одной трубы. Однако, у разных типов емкостей имеются конструктивные отличия, да и применяются они в разных случаях. Чтобы правильно выбрать бак, надо понимать эти отличия, поэтому вначале представим перечень существующих видов:

• открытого типа;
• закрытые, снабженные мембраной.

Примечание. Существуют еще закрытые расширительные сосуды без мембраны, но применять их категорически не рекомендуется. Ниже мы объясним почему.

Емкости открытого типа

Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.

Примечание. Говоря правильным техническим языком, открытая система – это та, из которой напрямую отбирается вода на нужды ГВС. В частных домах она не используется, только в централизованных сетях. Открытой ошибочно называют схему с естественной циркуляцией теплоносителя.

Любой расширительный бачок для отопления открытого типа выполняет 2 функции:

• служит для компенсации расширения теплоносителя;
• производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.

В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:

• бачок, установленный на чердаке, требует хорошего утепления;
• в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
• теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
• дополнительный расход материалов и сложности при монтаже.

Закрытый мембранный бак

Более современный закрытый расширительный бак – это сосуд цилиндрической формы со встроенной внутри резиновой мембраной. Используется в схемах с принудительной циркуляцией теплоносителя и устанавливается в помещении топочной. Подвод теплоносителя осуществляется также снизу, сверху аппарата установлен сервисный золотник для закачки воздуха.

Резиновая мембрана (в простонародье – «груша»), которой снабжен закрытый расширительный бак системы отопления, бывает 2 видов:

• в виде диафрагмы;
• баллонного типа.

Примечание. Емкости некоторых производителей имеют съемную «грушу», что дает возможность ее поменять при появлении трещин.

Форма мембраны особого влияния на работу аппарата не оказывает, хотя в бачке второго типа помещается немного больше воды. С другой стороны от «груши» закачан воздух (иногда – азот) под определенным давлением, его необходимо настраивать под каждую систему индивидуально. Все закрытые расширительные бачки действуют одинаково просто: при нагревании теплоносителя давление в сети растет, мембрана растягивается и запускает воду внутрь бака. При остывании все протекает в обратном порядке.

Герметичный расширительный бачок для газового котла настенного типа зачастую встроен внутрь теплогенератора, так как обладает малыми габаритами. Кроме того, аппарат не сообщается с атмосферой и диффузия кислорода в теплоноситель полностью исключается. Слабое место таких бачков – мембрана, срок ее службы очень редко дотягивает до 10 лет, и не всегда есть возможность ее заменить.

Существует и третий вид компенсационных устройств — вакуумный расширительный бачок для отопления закрытого типа без «груши». В продаже их найти трудно, да и нет смысла, поскольку такая конструкция – самая неудачная. Роль мембраны в емкости играет сам воздух, что приводит к его активной диффузии в воду, а это недопустимо. И потом, уровень в емкости будет все время повышаться, в результате компенсировать расширение станет некуда.

Рекомендации по выбору

Если в доме планируется или уже смонтирована схема с естественной циркуляцией, то расширительный бак открытого типа – как раз для вас. Мудрить с вакуумным бачком здесь не стоит, помните, что вода в такой системе движется только за счет разницы удельного веса и аппарат может не сыграть своей роли. Открытый сосуд можно купить, а можно и смастерить самостоятельно, главное, — верно произвести расчет объема расширительного бака, о чем мы поведаем ниже.

Осуществляя выбор, также стоит обратить внимание на возможность замены «груши» на случай ее выхода из строя. Размер аппарата подбирается по результатам расчета бака закрытого типа.

Расчет расширительного бака

В технической литературе и на просторах интернета можно найти множество методик, по которым выполняется расчет расширительного бака для системы отопления с естественной и принудительной циркуляцией теплоносителя. Но в большинстве своем они содержат массу сложных формул с привязкой к мощности котла и другим параметрам. Вы не ошибетесь, если воспользуетесь более простым способом определения объема бака.

Способ основан на утверждении, что количество воды в системе при максимальном нагреве возрастет не более, чем на 5%. То есть, сначала высчитываете объем воды следующим образом:

• количество теплоносителя в котловом баке – по паспорту;
• объем воды в трубопроводах – по формуле площади круга находите площадь поперечного сечения каждой трубы и умножаете ее на длину;
• вместительность радиаторов – тоже по паспорту на изделие.

Просуммировав результаты, осуществляете подбор и расчет расширительного бака с запасом, взяв не 5, а 10% от получившейся суммы. Это и будет его вместительность.

Заключение

Просчитать объем и выбрать бак закрытого типа достаточно просто, останется только правильно его установить. Это тоже можно выполнить самостоятельно, руководствуясь инструкцией, прилагаемой к изделию.

Источник: http://cotlix.com/kak-podobrat-rasshiritelnyj-bak-dlya-sistemy-otopleniya

Как подобрать расширительный бак для системы отопления частного дома

Отопительное оборудование состоит из нескольких элементов, без которых нормальная работа отопления невозможна. Одним из таких аппаратов является расширительный бак для отопления. Что это за оборудование, для чего оно служит и как выбрать нужный резервуар можно узнать из данной статьи.

Что это такое

Важную роль в отопительной системе играет расширительный резервуар. Он состоит из емкости, наполнителем которой является воздух или газ, который держит нужное давление в отопительном контуре.

Подсоединяется к трубопроводу резервуар с помощью одной трубы.

Для чего он нужен

Основная функция бака — это обеспечение непрерывной работы системы и защита от аварийных ситуаций. Главной задачей резервуара является восполнение необходимого объема в контуре. Нагреваясь, объем жидкости увеличивается, и давление в отопительном контуре растет, что способствует вытеснению лишней воды в бак. Когда давление падает, то жидкость возвращается в контур отопления.

Разновидности

В системе отопления можно монтировать разные типы расширительных баков.

Расширительный бак в системе отопления открытого типа

Расширительный бачок для отопления открытого вида — это тип незакрывающегося резервуара, имеющего свободный доступ, куда можно в любой момент долить воду. Для такого вида не нужно иметь запорную арматуру и мембран. Такой резервуар плотно закрывать не нужно, крышка здесь служит лишь защитой от мусора. Чаще всего туда доливают недостающий объем жидкости.

Определённое время назад повсеместно применялись открытые расширительные баки, где постоянно добавлялся необходимый объем жидкости при наличии циркуляции.

Расширительный бак для системы отопления закрытого типа

Отрицательные моменты в работе открытых емкостей привели к тому, что на первый план стало выходить оборудование закрытого типа.

В данном типе бака применяется насос, который обеспечивает циркуляцию. Неофициально данный тип резервуаров называются «мембранниками».

Этот тип емкости представляет собой герметичный бак, с вмонтированной внутри мембраной, изготовленной из технической резины. Сама емкость окрашивается в красный цвет. В баках синего цвета монтируется пищевая резина, имеющая меньший срок службы.

Закрытый бак состоит из мембраны, типа баллона или диафрагмы, которая делит резервуар на два сегмента. В одной половине имеется воздух или газ, а вторая нужна для поступления излишков жидкости. Принцип работы системы заключается в том, что при нагревании, лишняя вода поступает в бак. Размер первой половинки становиться меньше, соответственно увеличивается воздушное давление, которое позволяет компенсировать большое давление в контуре. Когда температура падает, происходит обратная процедура.

Расширительный бак для отопления закрытого типа имеет ряд преимуществ перед емкостью открытого вида:

Как выбрать

Определиться с типом расширительного бачка на отопление нужно еще при планировании системы отопления. В этот же момент необходимо выбрать требуемый объем. Но обычно, выбор размера аппарата откладывается до того, как вся отопительная система уже смонтирована и объем известен. При выборе объема расширительного резервуара закрытого типа нужно принять во внимание некоторые тонкости:

• Выбирая, нужно смотреть на размещение крепежных элементов, форму емкости, а также диаметр резьбовых соединений.
• Объем бака необходимо определять, ориентируясь на температурное расширение жидкости в контуре отопления.
• Перед покупкой желательно детально просмотреть инструкцию по монтажу и эксплуатации оборудования, что поможет избежать возможных ошибок при покупке.
• Кроме того, при выборе стоит обратить на марку модели, ее производителя.

Расчет объема резервуара

Расчет необходимого объема емкости осуществляется по формуле. Произведя самостоятельные расчеты, можно обойтись без привлечения помощи специалистов и определиться с необходимым объемом.

Одна из простых формул для расчета объема является следующая:

Vn = (Ve + Vv) × ((Pe+1)/(Pe-Po))

Vn — это требуемый параметр емкости бака

Ve — это получающийся при тепловозом разрешении объем. Для проведения расчетов количество жидкости в литрах необходимо произвести умножение на температурный коэффициент. При заливке, как теплоносителя, антифриза для 10 и 20 процентного изменения необходимо 4%*1,1 и 4%*1,2.Изменение будет находиться в зависимости от части в объеме.

Vv — это объем жидкости в расширительном бачке, образовавшийся благодаря давлению. Также этот параметр называется водяным затором.

Pe — давление, установившееся благодаря действию предохранительного клапана. Если в документах на оборудование не установлены другие значения, то они равны: для менее 5 атм. от номинала вычитается 0,5 атм.; для более 5 атм. определяется произведением данного параметра на коэффициент 0,9.

Po — статическое давление в отопительном контуре. Показатели здесь одинаковы (водяной столб на 10 м.= 1 атм).

Есть много сервисов, где расчет нужной вместимости емкости можно произвести онлайн.

Самостоятельная установка

Перед началом монтажа необходимо изучить инструкцию. Рассчитать давление и сравнить с данными, указанными в справочнике по эксплуатации. Также потребуется определенный инструмент и оборудование:

• ключ для пластиковых труб и разъемных соединений;
• кронштейны для крепления, способные выдержать приспособления с большим объемом;
• гаечный ключ.

Изучив инструкцию, нужно подобрать место установки, при этом оно должно быть доступным для дальнейшего обслуживания бака, чтобы можно было свободной достать рукой.

Обратите внимание! При монтаже нужно заранее учитывать возможность, дальнейшего демонтажа определенного участка трубопровода в случае возможной поломке оборудования отопительного оборудования при дальнейшей эксплуатации.

Монтаж производится в следующем порядке:

1. Резьбовое соединение штуцера у емкости обматывается нитью.
2. Переходник для крана закручивается на штуцер.
3. Резьбовое соединение обматывается нитью и на него монтируется запорный кран.
4. На резьбу быстроразъемного соединения («американки») устанавливается уплотнительная нить, и оно монтируется в кран.
5. Резьба уголка обматывается уплотнительной нитью и соединяется с«американкой».
6. Хомут для крепления, идущий в комплекте поставки, устанавливается на корпус резервуара.

Патрубки, с помощью которых будет происходить соединение с трубопроводом должны совпадать в диаметре. Для дальнейшего контроля давления в отопительном контуре необходима установка манометра. Кроме того, нужно смонтировать запорную арматуру.

Не допускается подключение между насосом и гидроаккумулятором элементов, оказывающих влияние на гидравлическое сопротивление. Перед гидроаккумулятором монтируется сливной клапан.

Важно! Установка мембранного расширительного бачка отопления должна производиться при положительных температурах.

Постановка воздушного клапана, обеспечивающего регулировку давления, надо производить в доступном месте для удобства проведения регулировок. То же самое необходимо провести при установке сливного крана, двух типов запорной арматуры и шильника. Для исключения нагрузок на систему, регулятор давления ставится после проведения мероприятий по закреплению измерительного счетчика.

Установка предохранительного клапана производится непосредственно перед проточной трубой.

Для того чтобы обезопасить систему от возможных непредвиденных случаев, с двух сторон бака монтируются два запорных клапана.

После установочных работ нужно провести настройку работы системы и проверить на протечки.

1. Подкачивая воздух, выбирается необходимое давление на манометре.
2. Производится включение насоса для подачи жидкости.
3. Давление необходимо сбалансировать, а мембрана должна быть на плаву.

Мероприятия по установке мембранного бака завершена.

Советы и рекомендации

• Выбирая емкость лучше отдать предпочтение закрытому расширительному бачку. Несмотря на более высокую цену, отопительная система с устроенным баком будет иметь более долгий срок службы, в том числе из-за отсутствия взаимодействия воздушных масс и теплоносителя.
• Надо смотреть на материал, из которого изготовлена резиновая мембрана. При использовании в системе отопления, то материал, из которого изготовлена мембрана, должен быть устойчив к высоким температурам.

Источник: http://www.tproekt.com/rasshiritelniy-bak-dlya-otopleniya/

Перелив охлаждающей жидкости своими руками / Резервуар

 Как это работает

Когда жидкость находится под давлением, температура ее кипения повышается. Когда предметы нагреваются, они расширяются. Система охлаждающей жидкости является герметичной системой, и когда система охлаждающей жидкости нагревается, она автоматически создает давление из-за этого расширения. Это хорошо, до определенного момента. Чем горячее становится, тем большее давление создается и тем выше температура кипения нашего хладагента. Мы не можем позволить системе нагреться (немного выше 235F) или создать большое давление, потому что резиновые шланги, через которые проходит охлаждающая жидкость, могут выйти из строя, или мы можем просто перегреться и вызвать более серьезные повреждения (скорее всего).

Так что же происходит, когда давление в системе охлаждения достигает высокого уровня?

Крышка имеет встроенный клапан давления, который сбрасывает избыточное давление. Это избыточное давление или избыток охлаждающей жидкости, которая теперь расширилась и должна покинуть систему охлаждающей жидкости, нуждается в каком-то другом месте, кроме земли. Здесь вступает в действие бачок охлаждающей жидкости или расширительный бачок охлаждающей жидкости. В этом бачке собирается охлаждающая жидкость.

Что происходит, когда охлаждающая система охлаждается?

Когда система охлаждающей жидкости остывает, в ней создается область низкого давления (ниже атмосферного давления). Эта пустота или вакуум в системе охлаждающей жидкости вытягивает охлаждающую жидкость из бака обратно в систему. (Вы, физик, скажете, что атмосфера выталкивает хладагент обратно в систему хладагента.)

Теперь понятно, почему мы просто не выливаем охлаждающую жидкость на землю. Он понадобится нам позже, когда система снова остынет, чтобы у нас было достаточное количество охлаждающей жидкости, когда мы вернемся.

Теперь, когда мы знаем, как это работает, ДАВАЙТЕ СОЗДАЕМ ОБЛЕГЧЕННУЮ ВЕРСИЮ.

Список материалов

• 2 1/4″ 304 амортизирующие петлевые хомуты из нержавеющей стали с силиконовой прокладкой или, возможно, мне следует использовать стяжки (вероятно, наиболее распространенный метод)Колено 0 градусов, внутренний диаметр трубки 1/4″ x размер наружной резьбы 1/8 Это упаковка из 10 штук, поэтому мне нужна только одна упаковка. 7,50 долл. США
• Пластиковая транспортировочная бутылка с широким горлышком на 8 унций 6 долл. США
• Двухкомпонентный клей Loctite General Я использую этот двухкомпонентный клей дома и в магазине, чтобы оправдать цену.
• Высокотемпературная силиконовая резиновая трубка 3/16″ внутренний диаметр-3/8″ наружный диаметр При выборе цвета 10 футов более чем достаточно и подойдет для 2 или 3 велосипедов. Нет ничего постыдного в использовании старых трубок, которые поставлялись с велосипедом, поэтому этот предмет за 13 долларов не является обязательным.

Ниже приведен наиболее распространенный способ самостоятельного изготовления резервуара для охлаждающей жидкости. В этом нет ничего плохого, но у меня самого с этим проблемы. Когда система охлаждающей жидкости закипает, а резервуар заполнен или доведен до предела. Куда уходит охлаждающая жидкость? Охлаждающая жидкость будет растекаться повсюду и, возможно, попадет на гоночную поверхность. Это создаст проблемы для вас и парней позади вас. Мало того, что есть возможность просочиться на трассу, так еще и отключить ее ненадолго. Позволяя охлаждающей жидкости проходить мимо шланга и направляясь туда, куда она хочет, вы также запутаете свой велосипед, заставляя охлаждающую жидкость разливаться повсюду. Я чувствую, что есть лучший способ контролировать перелив охлаждающей жидкости.

Это самый распространенный способ изготовления резервуара для охлаждающей жидкости. В крышке просверливают отверстие и вставляют в контейнер до дна. Затем охлаждающая жидкость будет засасываться из бачка обратно в радиатор.

Бутыль на 8 унций и 3 90-градусных фитинга

Просверленные направляющие отверстия в крышке

Увеличьте отверстия настолько, чтобы резьба фитинга проходила через отверстия. Я не стал тратить лишнее время на простукивание отверстий под фурнитуру.

Примерно так это должно выглядеть. Впуск охлаждающей жидкости и выкипание охлаждающей жидкости.

Подрезал вот так одну из заусенцев. Оставьте немного материала, потому что часть длины будет потеряна при вставке в конец с наружной трубной резьбой штуцера/трубного фитинга. Обрежьте часть фитинга так, чтобы обрезанный конец мог входить в другой фитинг под углом 90 градусов, как показано ниже.

Отшлифованный штуцерный фитинг подходит к концу с наружной трубной резьбой штуцера/конца с наружной трубной резьбой фитинга. Прежде чем соединять эти предметы вместе с эпоксидной смолой. Шлифование поверхностей, которые будут покрыты эпоксидной смолой, обеспечит хорошую механическую связь. Я рекомендую тщательно протирать их спиртом. Это гарантирует, что весь лишний разделительный состав будет удален, а эпоксидная смола будет иметь чистую поверхность для приклеивания.

Я использовал двухкомпонентную эпоксидную смолу производства 3M, чтобы сплавить две части вместе. Я обнаружил, что это лучший способ запечатать соски.

Смешивайте эпоксидную смолу, пока цвет не станет однородным. У меня есть только 10 минут, чтобы поработать с этим материалом, прежде чем он начнет устанавливаться. Полное отверждение занимает 24 часа, максимальное отверждение — 3 дня.

Я вкрутил обрезанный фитинг в сторону трубы. Скручивание помогает ввести эпоксидную смолу в соединение для прочного уплотнения и соединения.

Эпоксидная смола проникает под отверстие вокруг и через отверстие. С нижней стороны необходимо добавить немного больше, чтобы предотвратить вытягивание фитинга.

Это готовое устройство. Я нанес эпоксидную смолу на трубную резьбу фитинга и вставил ее в немного увеличенное отверстие. Я пытаюсь получить эпоксидную смолу, чтобы загерметизировать область вокруг штуцера

Присоединение короткого шланга к тонкому штуцеру внутри бутылки. Пока конец шланга в бачке погружен в охлаждающую жидкость, он будет втягивать охлаждающую жидкость со дна бачка и стекать обратно в радиатор, когда система охлаждающей жидкости остывает.

Бак для охлаждающей жидкости своими руками | Intrepid Overland

Новые сменные напорные баки охлаждающей жидкости для систем охлаждения Vanagon, как известно, не так надежны, как OEM-баки, их срок службы составляет всего несколько лет. Окончательный ответ на этот вопрос — сварной алюминиевый коробчатый бак от RMW. Грамотно спроектированные и выполненные, они поистине бомбардировщики. Кроме того, эксклюзивная, а иногда и проблематичная синяя навинчивающаяся крышка VW заменена старой надежной двусторонней крышкой Stant с байонетным креплением, доступной повсюду. Это также означает, что стандартный тестер давления, который есть в каждом магазине и магазине AP, теперь может проверять систему охлаждения и крышку; немногие, если вообще есть, имеют проприетарные резьбовые адаптеры для деталей VW. Таким образом, большие улучшения сразу в нескольких областях и знание того, сколько стоит изготовление качественных сварных деталей, на самом деле вполне справедливая сделка за 250 долларов. И если этого недостаточно, чтобы сказать об этом, доказательством того, что у RMW была хорошая вещь, является то, что после того, как вся концепция в их блоге пухнет в пользу покупки новых пластиковых резервуаров каждые 2 или 3 года, GoWesty недавно полностью изменился. сами и скопировали RMW, пытаясь продать их дешевле на 200 долларов.

.

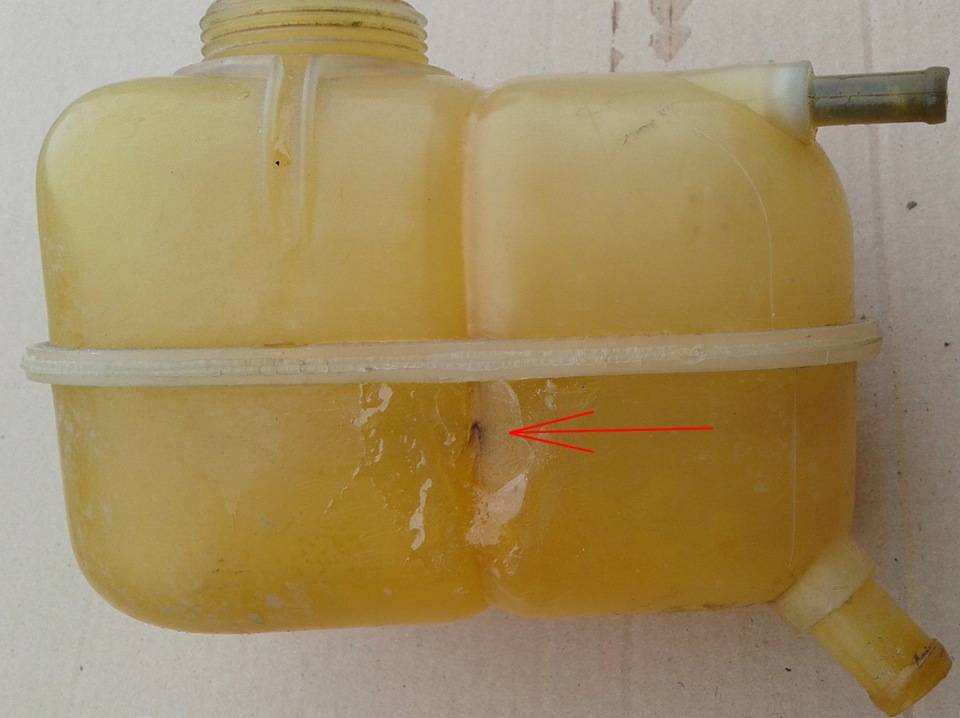

Израсходовав один за другим свой запас пластиковых баков OEM, мне, наконец, пришлось купить новый, производства Meyle, и тот был в два года, когда камень перекинул ремень водяного насоса, и у меня случился небольшой перегрев. Р-образная крышка выполнила свою работу и выпустила некоторое количество хладагента, но затем хладагент превратился в пар со скоростью, превышающей скорость, которую может выпустить маленькое отверстие в крышке, безумно свистя. Пар под давлением сделал это:

.
Он все еще держит давление, но я не рассчитываю на то, что он пройдет еще один раунд.

.

Итак, пришло время для чего-то лучшего, и танк RMW манит. Но я занимаюсь стартапом, свободных денег очень туго, к тому же у меня есть навыки и инструменты, почему бы не закатать свой?

.

У меня нет сварочного аппарата TIG, поэтому я не могу сваривать алюминий. Поэтому я заказал стальную горловину радиатора, думая, что припаю коробчатый бак из листовой стали, но, развернув эту идею, я знал, что будет много проблем, и не хотел тратить на это много времени. Поэтому я пришел к компромиссу: трачу немного денег, остальное делаю сам и занимаюсь другими делами.

.

Итак, перепробовав огромное количество баков на Саммите, я нашел бак из сварного алюминиевого ящика, который выглядел как хороший кандидат всего за 100 долларов.

.

Вверху у него есть отверстие 1/8″ FPT в заливной горловине, которое использовало 1/8” MPT на 1/4″ штуцер для переливного шланга (который больше не нужно снимать, чтобы сбросить давление Кэп, мне нравится!).

.

На боковой стенке имеется заглушка 1/4” FPT сверху и 1/2” снизу. Шланги, которые подсоединяются к боковой стороне стандартного пластикового бака, имеют внутренний диаметр 5/8 дюйма вверху и внутренний диаметр 1 дюйм внизу. Никто не изготавливает фитинги с резьбой 1/2” MPT на 1” или фитинги 1/4” MPT на 5/8”.

.

Не беспокойтесь, когда у вас есть инструменты. Нижний фитинг я выточил на токарном станке из толстостенной бронзовой трубы диаметром 1,040 дюйма, этот лишний мм идеально подходил для того, чтобы оставить его в качестве буртика. Верх я сделал из двух стандартных латунных фитингов, переходника 5/8” на 1/2” MPT и шестигранного ниппеля 1/4” MPT. Отрежьте резьбовой конец зазубренного адаптера, и внутренний диаметр идеально подойдет для метчика 1/4″ MPT. Взрыв-зум, шланги встанут в самый раз.

.

Это входит в мой Syncro, поэтому двигатель находится почти на 2 дюйма ниже в шасси. Расстояние по вертикали между двумя боковыми фитингами шире, чем расстояние между ниппелями шлангов на пластиковых баках, но это было легко решить для Syncro, используя вместо этого гибкий коленчатый шланг 2wd, который короче. Если бы это было для 2wd Vanagon, вы бы использовали тот же гибкий коленчатый шланг, но установили бак выше и нашли колено более короткой формы для соединения с выпускным кольцом.

.

Я не езжу с этим гигантским угнетающим теплозащитным экраном OEM-глушителя, я всегда считал его ненужным, и с его отсутствием доступ к двигателю стал намного лучше. Вам действительно нужно защитить соединительный шланг нижней перепускной трубы и пластиковую часть маслоналивной горловины, но это единственные детали, которые когда-либо страдают от лучистого тепла. Когда щит и опора p-бака исчезли, мой p-бак вместо этого поддерживался двумя металлическими стержнями, прикрученными к корпусу, которые дают два отверстия для болтов в основном в том же месте относительно всего остального, что и стандартная подставка для p-бака. Итак, оставив эти стержни на месте, короткую длину алюминиевого уголка 1 ½ дюйма, несколько отверстий в нужных местах, и новый бак прикручен на том же месте.

.

В новом танке-подражателе GW есть смотровое стекло, которого нет в RMW, и некоторые люди думают, что это кошачий PJ. Что касается меня, я никогда не мог точно сказать, какой уровень охлаждающей жидкости был в молочно-пластиковом бачке, даже когда он был совершенно новым, и прозрачность не улучшается с возрастом (я ожидаю того же для их смотровых стекол, к сожалению), так что Я никогда не полагался на возможность видеть уровень жидкости. Вместо этого я всегда обнаруживал, что с хорошей крышкой p-cap я мог рассчитывать на наблюдение за резервным баком, чтобы определить, теряет ли система охлаждающую жидкость, и система измерения уровня OEM всегда была довольно надежной. Но теперь мне не хватает еще и датчика уровня охлаждающей жидкости. Так что у меня есть несколько вариантов: работать как есть, большинство автомобилей все равно не имеют датчика уровня охлаждающей жидкости, и они прекрасно справляются. Или купите датчик уровня металла RMW и установите для него заглушку в верхней части этого бака. Или возьмите небольшую печатную плату GW, которая добавляет звуковое предупреждение, когда указатель температуры охлаждающей жидкости становится высоким. Это всего 40 долларов, легко установить, и я не ненавижу GW или что-то в этом роде, они придумывают кое-что оригинальное, и это кажется хорошим маленьким гаджетом. По моему опыту, если уровень охлаждающей жидкости быстро падает из-за утечки или разрыва, перегрев происходит через несколько секунд, поэтому в этом случае звуковое предупреждение в любом случае полезнее, чем визуальное предупреждение (пока я слышу его сквозь бурлящую симфонию Vanagon). удивительности). Я пожалуй пойду по этому пути. Систему определения уровня охлаждающей жидкости я отключил, просто перемыкая два контакта в разъеме датчика.
