Для решения вопроса водоснабжения в частных домах и на приусадебных участках используют садовые насосы. Они устанавливаются на поверхности земли и применяются для перекачивания воды из прудов, колодцев, резервуаров в трубопровод или в системы орошения.

Как правило, самовсасывающий насос находится вблизи источника воды, на дачном участке или в доме, в зависимости от того, для каких целей планируется его использование. К нему подключают два шланга: один для забора воды, а другой – для подачи. Чаще всего, насосы для сада используют для полива и орошения растений, а также они могут применяться при оборудовании системы водоснабжения дома.

Достоинства оборудования

• Мобильность – благодаря небольшим размерам и легкому весу, садовый насос удобно переносить по участку, а также они не занимают много места при хранении.
• Удобство использования – многие насосы для сада оснащены манометрами или электронными дисплеями, с помощью которых легко отслеживать давление и контролировать работу оборудования.
• Хороший напор воды – самовсасывающие насосы для воды способны поднимать ее на 25 – 70 метров, поэтому могут обеспечить достаточное количество жидкости даже на удаленном от водоема расстоянии.

Технические характеристики

Выпускаются садовые насосы мощностью от 370 до 1600 Вт. От этого показателя зависит производительность, которая у различных моделей может быть от 30 до 150 л/мин. Если Вы планируете получать воду только для полива растений, то подойдет оборудование мощностью в 370 – 480 Вт. При организации системы водоснабжения частного дома, лучше отдать предпочтение более мощным установкам.

Исходя из того, насколько глубокий источник воды Вы планируете использовать, приобретайте оборудование с подходящим показателем глубины всасывания. Обычные самовсасывающие насосы способны поднимать воду с глубины до 9 м, модели с эжектором – до 25 м.



Статьи по теме

Каталог статей

Самовсасывающий насос: устройство, принцип действия, применение

Для водоснабжения дома или полива огорода используют насосы. Есть они разных видов и конструкций и каждый из них находит свою область применения. Если вам требуется недорогое и надежное устройство для перекачки воды из скважины, колода или какой-то емкости, обратите внимание на самовсасывающий насос. Это относительно недорогие устройства, которые устанавливаются на поверхности, качать воду могут с довольно приличной глубины — 8-9 м. При необходимости модели дополняются эжекторами, тогда глубина всасывания увеличивается до 20-35 м.

Содержание статьи

Самовсасывающие насосы: устройство и виды

Самовсасывающие насосы качают воду с глубины 8-9 метров, сами при этом находятся на поверхности. Вода поднимается за счет того, что в центральной части корпуса, за счет движения колес с лопастями, создается область низкого давления. Стремясь ее заполнить, вода поднимается вверх. Вот и получается, что насос всасывает воду.

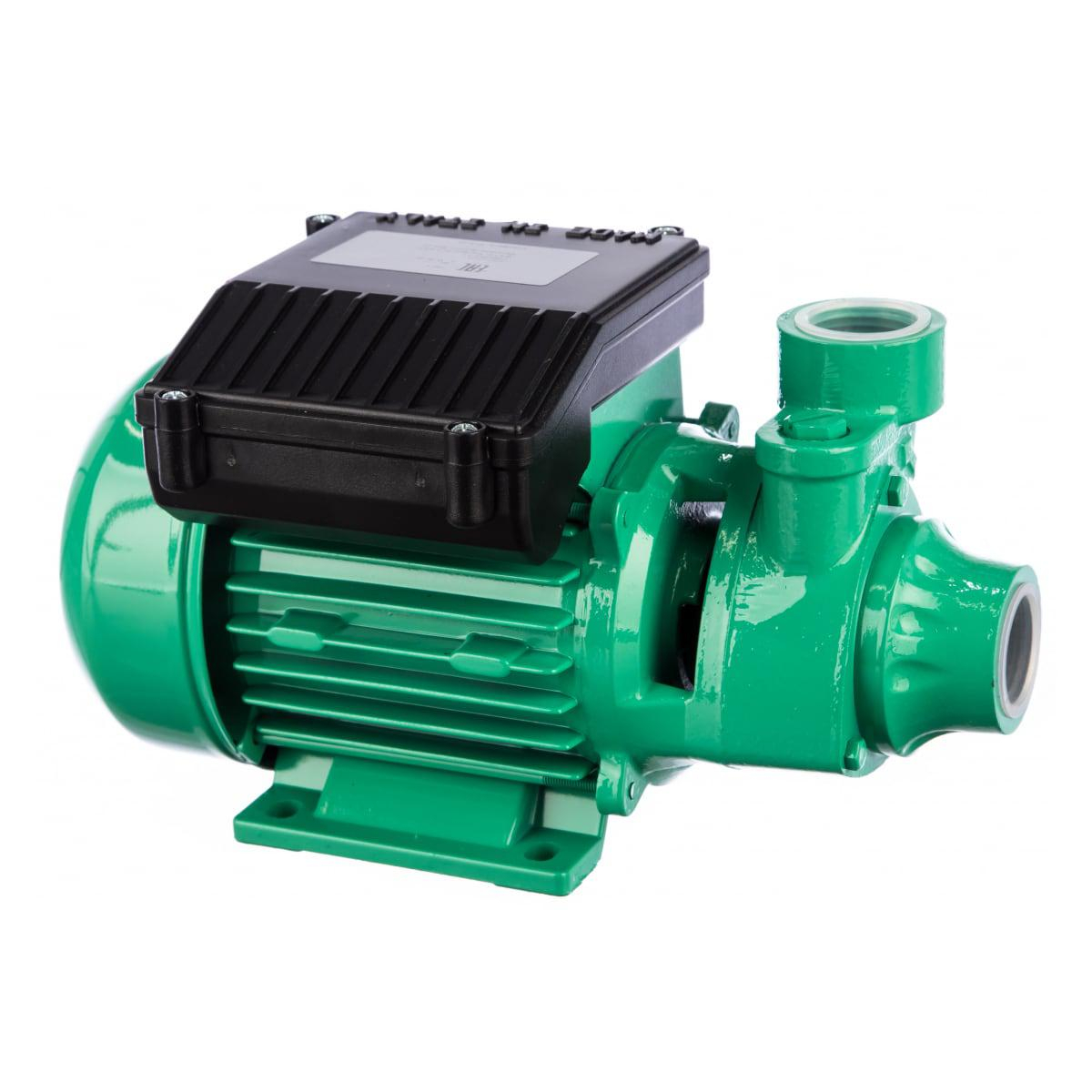

Внешний вид самовсасывающего насоса

Как и любой другой насос, самовсасывающий состоит из двигателя и рабочей камеры, в которой находится нагнетательный механизм. Валы насоса и двигателя соединяются через муфту, надежность соединения и герметичность определяется типом уплотнителя.Уплотнители бывают двух типов:

• сальниковый — более дешевый и менее надежный;
• торцевой уплотнитель — более надежный, но дорогой.

Есть модели самовсасывающих насосов с магнитными муфтами. Они уплотнения не требуют, так как сквозных соединений не имеют. Это на сегодняшний день самая надежная конструкция, но и самая дорогая тоже.

Строение и принцип действия

По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.

Центробежные

Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).

Устройство самовсасываюшего центробежного насоса

Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.

Схема движения воды в центробежном насосе

Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками.  Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.

С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.

Название	Мощность	Напор	Максимальная глубина всасывания	Производительность	Материал корпуса	Подсоединительные размеры	Цена
Калибр НБЦ-380	380 Вт	25 м	9 м	28 л/мин	чугун	1 дюйм	32$
Metabo P 3300 G	900 Вт	45 м	8 м	55 л/мин	чугун (приводной вал из нержавеющей стали)	1 дюйм	87$
ЗУБР ЗНС-600	600 Вт	35 м	8 м	50 л/мин	пластик	1 дюйм	71$
Elitech НС 400В	400Вт	35 м	8 м	40 л/мин	чугун	25 мм	42$
PATRIOT QB70	750 Вт	65 м	8 м	60 л/мин	пластик	1 дюйм	58$
Джилекс Джамбо 70/50 Ч 3700	1100 Вт	50 м	9 м (втроенный эжектор)	70 л/мин	чугун	1 дюйм	122$
БЕЛАМОС XI 13	1200 Вт	50 м	8 м	65 л/мин	нержавеющая сталь	1 дюйм	125$
БЕЛАМОС XA 06	600 Вт	33 м	8 м	47 л/мин	чугун	1 дюйм	75$

Вихревые

Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса.

Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.

Строение вихревого насоса

Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.

Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества.

Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.

Название	Мощность	Напор (высота подъема)	Производительность	Глубина всасывания	Материал корпуса	Цена
LEO XKSm 60-1	370 Вт	40 м	40 л/мин	9 м	чугун	24$
LEO XKSm 80-1	750 Вт	70 м	60 л/мин	9 м	чугун	89$
AKO QB 60	370 Вт	30 м	28 л/мин	8 м	чугун	47$
AKO QB 70	550 Вт	45 м	40 л/мин	8 м	чугун	68 $
Pedrollo РКm 60	370 Вт	40 м	40 л/мин	8 м	чугун	77$
Pedrollo РК 65	500 Вт	55 м	50 л/мин	8 м	чугун	124$

Эжекторные

Самая большая глубина, с которой поверхностные вихревые и центробежные насосы могут поднимать воду — 8-9 метров, часто она располагается глубже. Чтобы «добыть» ее оттуда, на насосы устанавливают эжектор. Это трубка специальной формы, которая при движении воды через нее создает разряжение на входе. Так что такие устройства тоже относятся к разряду самовсасывающих. Эжекторный самовсасывающий насос может поднять воду с глубины 20-35 м, а этого уже более чем достаточно для большинства источников.

Схема подключения выносного эжектора для скважин разного диаметра — двухдюймовая справа, четырехдюймовая слева

Недостаток в том, что для обеспечения работы часть понятой воды необходимо вернуть обратно, следовательно, производительность значительно снижается — такая помпа может обеспечить не очень большой расход воды, но электричества на обеспечение работоспособности тратится ничуть не меньше. При установке инжектора в колодец или скважину достаточной ширины в источник опускают два трубопровода — один подающий большего диаметра, второй, возвратный, меньшего. К их выходам подключается эжектор, а на конце устанавливается фильтр и обратный клапан. В этом случае недостаток тоже очевиден — двойной расход труб, а значит — более дорогая установка.

В скважинах малого диаметра используется один трубопровод — подающий, а вместо обратного используется обсадная труба скважины. Таким образом тоже формируется зона разрежения.

Вихревые и центробежные — сравнение и область применения

Сначала общие черты:

• максимальная глубина всасывания — 8-9 метров;
• способ установки — поверхностный;
• на всасывающем трубопроводе должна стоять труба или армированный шланг (обычный не ставить, его сплющит отрицательным давлением).

Теперь о том, в чем отличия между вихревыми и центробежными моделями. Вихревые насосы более компактные, стоят меньше, но при работе издают больше шума. Центробежные — более тихие, на выходе создают небольшое давление. Вихревые при тех же размерах крыльчатки и скорости ее вращения могут создать давление в 3-7 раз больше. Но нельзя сказать, что это их достоинство — далеко не всегда требуется большой напор на выходе. Например, он не нужен при поливе сада и огорода. Вода, подаваемая с высоким давлением просто размоет почву, обнажит корни. Потому в качестве насоса для полива лучше брать самовсасывающий насос центробежного типа.

Высокое давление на выходе может потребоваться при организации системы водоснабжения дома. Вот тут и потребуются характеристики вихревых насосов. Есть только у них один недостаток: они не могут обеспечить большой расход. Так что чаще для этих целей используют все тот же центробежный, но в паре с гидроаккумулятором. Правда, тогда это получается уже насосная станция.

Поверхностные центробежные насосы необходимо заполнять водой перед пуском

Основной недостаток поверхностных центробежных самовсасывающих насосов — необходимость заполнять их водой перед стартом. Не самое приятное занятие, которое добавляет хлопот при использовании такой помпы для полива.

Самовсасывающие насосы и системы

Самовсасывающие одноступенчатые и многоступенчатые центробежные насосы и установки. Водоснабжение, полив, ирригация и орошение подача воды из колодцев и глубоко расположенных резервуаров.

1

Для водоснабжения используются центробежные насосы, которые бывают самовсасывающие и нормальновсасывающие.

Самовсасывающие насосы способны прокачать всасывающий трубопровод, т.е. отвести воздух. При вводе в эксплуатацию насоса достаточно заполнить улитку насоса водой. Высота всасывания теоретически равна 10,33 м, на практике же, по техническим причинам высота всасывания равна 7-8 м. Эта цифра включает в себя не только разницу по высоте между самым низким возможным уровнем поверхности воды до всасывающего патрубка насоса, но и потери на сопротивление в соединительных линиях, насосе и арматуре. Следует отметить, что при расчете напора насоса, высота всасывания Hs должна быть включена с отрицательным знаком.

Нормальновсасывающий насос не способен вытеснить воздух из всасывающего трубопровода. Перед каждым запуском нормальновсасывающий насос и всасывающий трубопровод должны быть заполнены водой полностью.

Указания по прокладке всасывающего трубопровода при самовсасывающих насосах. Всасывающий трубопровод должен быть по возможности на один типоразмер шире патрубка насоса и как можно короче. При длинном всасывающем трубопроводе возрастает сопротивление трения, которое сильно влияет на высоту всасывания.

Прокладка всасывающего трубопровода должна производиться с постоянно возрастающим уклоном к насосу. Следует избегать негерметичности, так как это, скорее всего, может привести к неисправностям и повреждению насоса.

На всасе рекомендуется всегда применять приемный клапан для предотвращения сухого хода насоса и всасывающего трубопровода. Приемный клапан с фильтром также защищает насос и подключенные системы от грубых загрязнений (листья, древесина, камни, насекомые и т.д.). Если приемный клапан не используется, нужно установить обратный клапан на всасе или обратный клапан перед насосом.

Самовсасывающий насос. Виды и принцип работы самовсасывающих насосов.

  Самовсасывающий насос –тип поверхностного насоса, который служит для подачи воды из колодцев и водоемов, а также для поддержания напора в системах водоснабжения.
  Самовсасывающие насосы бывают с эжектором и без него. Эжектор может располагаться как внутри насоса, так и быть выносным.




  Самовсасывающие насосы с выносным эжектором способны поднимать воду с глубины более 10 метров, однако они имеют свой недостаток- за счет выносного эжектора, они не подходят под скважины с маленьким диаметром. Принцип работы эжекторного насоса следующий: перекачиваемая жидкость в насосе разделяется на две части: одна часть подается к нагнетательному патрубку, а другая – рециркулирует за счет эжектора. Это создает разряжение и способствует всасыванию жидкости, что усиливается за счет работы эжектора.
  ! Обязательным к самовсасывающим насосам с эжектором является требование к герметичности системы!










 Самовсасывающие насосы без эжектора работают за счет гидравлического устройства (одного или нескольких рабочих колес). Такие насосы тише, однако глубина подъема меньше (около 8-ми метров). Принцип работы самовсасывающего насоса без эжектора следующий: рабочее колесо (либо колеса) вращаясь, выталкивает поступающую жидкость из центра и создает разряжение, что приводит к дальнейшему всасыванию.

















Самовсасывающие насосы бывают двух типов: вихревой и центробежный. Детальнее про центробежные насосы можете прочесть в статье: Центробежный насос и принцип его действия. Детальнее с принципом работы вихревых насосов можно познакомиться на странице Вихревые насосы Спрут.

  Ознакомится с моделями центробежных насосов можете на странице сайта «Поверхностные насосы». Получить консультацию по подбору и покупке насоса для водоснабжения вашего дома или участка вы можете от квалифицированного инженера, позвонив по номерам:

044 206-2096

Самовсасывающие поверхностные насосы для колодца и скважины

Сортировать: По умолчаниюПо имени (A – Я)По имени (Я – A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A – Я)По модели (Я – A)

Показывать: 16255075100

Итальянский самовсасывающий многоступенчатый поверхностный насос Pedrollo PLURIJETm 3/100 для повыше. .

В наличии

19 202.00 р.

Поверхностный малошумный самовсасывающий горизонтальный центробежный многоступенчатый насос Aspri..

В наличии

13 707. 00 р.

Испанский малошумный самовсасывающий экономичный насос для водоснабжения Aspri 15 3M 230 50 000121/S..

В наличии

20 805.00 р.

Испанский малошумный самовсасывающий экономичный насос для водоснабжения Aspri 15 4M 230 50 000121/S. .

В наличии

20 222.00 р.

Испанский малошумный самовсасывающий экономичный насос для водоснабжения Aspri 15 5M 230 50 000121/S..

В наличии

21 411. 00 р.

Поверхностный самовсасывающий центробежный горизонтальный насос JET 62 M, производство компании «..

В наличии

11 300.00 р.

Поверхностный самовсасывающий центробежный горизонтальный насос JET 82 M, производство компании «. .

В наличии

11 657.00 р.

Испанский малошумный самовсасывающий экономичный насос для полива и водоснабжения Aspri 25 3M 230 50..

В наличии

24 980. 00 р.

Испанский малошумный самовсасывающий экономичный насос для полива и водоснабжения Aspri 25 4M 230 50..

В наличии

27 740.00 р.

Испанский самовсасывающий экономичный насос на 380В для полива и водоснабжения дома дачи и зданий As. .

В наличии

32 117.00 р.

Испанский малошумный самовсасывающий экономичный насос для полива и водоснабжения Aspri 25 5M 230 50..

В наличии

32 117. 00 р.

Итальянский нержавеющий самовсасывающий поверхностный центробежный насос для пищевой воды Pedrollo J..

В наличии

19 193.00 р.

Поверхностный самовсасывающий горизонтальный центробежный многоступенчатый насос большой производ. .

В наличии

41 883.00 р.

Поверхностный самовсасывающий горизонтальный центробежный многоступенчатый насос большой производ..

В наличии

40 332. 00 р.

Поверхностный самовсасывающий горизонтальный центробежный многоступенчатый насос большой производ..

В наличии

40 442.00 р.

Поверхностный самовсасывающий горизонтальный центробежный многоступенчатый насос большой производ..

В наличии

43 214.00 р.

Показано с 1 по 16 из 36 (всего 3 страниц)

Насос самовсасывающий для частного дома и полива из колодца и скважины

Поверхностные колодезные самовсасывающие насосы для колодца и скважины с глубины до 9 м.

Поверхностные центробежные самовсасывающие насосы предназначены для полива или орошения дачи, сада, огорода и подачи воды под давлением в частный дом, дачу или любой источник водоразбора. Подбор электрических насосов данной серии с различной мощностью, давлением и производительностью воды.

Конструкция водяного самовсасывающего насоса позволяет качать воду с глубины до 9 метров из любого водоема, емкости, из колодца или неглубокой скважины. Эффект самовсасывания достигается благодаря эжектору, установленному в корпусе насоса, в момент запуска вода, содержащаяся в корпусе, циркулируя через эжектор и увеличивает возможность насоса подымать воду из глубины скважины или колодца. Они нечуствительны к присутствию воздуха в воде.

Самовсасывающие насосы на все случаи загородной жизни

Водоснабжение – важнейшая задача, которая стоит перед хозяином будущего дома. В ходе строительства возникает немало вопросов, но этот, в определённый момент, встаёт достаточно остро. Если вариантов не много: например, магистраль расположена слишком далеко, а рядом с домом есть колодец, считайте это удачей. Вам не придётся долго думать и тщательно взвешивать плюсы/минусы разных способов подачи воды. Благо, самовсасывающий насос для глубоких колодцев найти сейчас не сложно, проблематичнее бывает отдать предпочтение лишь одному из нескольких привлекательных агрегатов.

Предназначен дом для постоянного проживания, или для короткого сезонного отдыха – не важно: с тех пор, как самовсасывающие электрические насосы стали вполне доступными – о ручных просто забыли. В крайне редких случаях, когда жилище невозможно обеспечить электроэнергией, такие насосы ставят, но их использование в современном мире – это как возвращение к коромыслу с вёдрами: вполне традиционно, но себе в ущёрб.

На российском рынке сегодня представлен широкий ассортимент насосов самых разных типов, бытовых и промышленных, для воды, пищёвых продуктов, или химических соединений. Подавляющее большинство продукции представляет собой самовсасывающие насосы. Отдельно стоит рассмотреть центробежные агрегаты, основные преимущества которых заключаются в надёжности и долговечности при грамотном обращении, но их ремонтопригодность, к сожалению, сравнительно невысока. Ещё один плюс – низкий уровень шума, издаваемого при работе. Характеристики всасывания мотора так же привлекательны, тогда как рабочие давления нельзя назвать высокими.

Очень важно, что самовсасывающий центробежный насос с пластинчатой гидромашинной – устройство легко и гибко регулируемое. По мере необходимости можно уменьшать или увеличивать его рабочий объём. К тому же, вам обеспечена ещё и достаточно плавная подача перекачиваемой жидкости, сравнимая с показателями более дорогих поршневых, и роторно-поршневых гидромашин. Равномерность потока, выдаваемого шестерёнчатой гидромашиной существенно ниже.

Многим интересно, как реализована возможность той самой настройки рабочего объёма, и здесь всё на удивление просто: контроль происходит за счёт смещения оси ротора по отношению к оси статора. Чем больше величина эксцентриситета – тем меньше тяга насоса.

Исходя из вышесказанного, становится ясно: выбор насного оборудования с пластинчатой гидромашинной – это выбор в пользу сочетания максимального числа достоинств при сохранении приемлемой цены. Производители с мировым именем предлагают вам функциональные, надёжные, долговечные, настраиваемые, и тихие самовсасывающие насосы для дачи, по хорошей стоимости. Естественно, у каждого агрегата есть свои минусы в характеристиках, но недостатками не обделёны даже самые современные разработки насосной промышленности.

Качественные самовсасывающие центробежные насосы для воды сконструированы так, что выводят жидкость даже с сильно завышенным содержанием воздуха. Они могут равноценно работать в обоих направлениях, откачивая содержимое из резервуаров, и наоборот, наполняя их. В быту это могут быть накопительные баки, бассейны, скважины и колодцы небольшой глубины…

Для работы с котлованами, траншеями, или загрязнёнными колодцами, следует использовать специальные самовсасывающие насосы для грязной воды. Как в сельском хозяйстве, так и в строительстве и промышленности, такие агрегаты бывают незаменимыми. В основном, эти насосы могут качать жидкости, в которых содержится не более 10% твёрдых включений в виде песка или шлака. Размер частиц не должен превышать 1 мм., а максимально допустимая температура жидкости равна 50 oC.

Находится ваш дом на этапе строительства, или пока только планируется – не важно. Сейчас вовсе не рано, чтобы начать интересоваться насосами. Не проходите мимо хороших специализированных магазинов, задавайте вопросы консультантам, сравнивайте модели и фирмы, мощности и качество… А когда возникнет необходимость в покупке подходящего агрегата – вы уже будете чётко знать, что хотите получить и каким образом!

Смотрите также

Самовсасывающие насосы Calpeda

Описание



Самовсасывающие насосы — это одна из разновидностей водяных насосов, рассчитанных на всасывание воды с глубины. Стандартные самовсасывающие насосы способны бескавитационно всасывать воду с глубины 7 – 8 метров, именно так указывают производители в руководствах по эксплуатации. Для того, чтобы быть полностью уверенным в создании правильной рабочей среды, стоит обеспечить небольшой запас или использовать всасывающую трубу увеличенного диаметра.



Бытовые самовсасывающие насосы

Многие модели самовсасывающих насосов широко применяются в быту, используются для полива садов, огородов и газонов, для работы систем водоснабжения жилых зданий при обустройстве небольших дачных домиков и при водообеспечении многоэтажных зданий.

Используя самовсасывающий насос в частном домовладении или в аграрном предприятии, можно создать малозатратную рациональную оросительную систему, в результате чего отпадет необходимость в ручном поливе, а эффективность полива вырастет в несколько раз, поскольку можно будет организовать круглосуточный полив согласно потребности растения.

Возможно применение бытовых самовсасывающих насосов в качестве составного элемента автомойки — насос обеспечит подкачку воды в беспрерывном режиме, нагнетая необходимое давление в систему.



Промышленные самовсасывающие насосы

Под категорию промышленного самовсасывающего оборудования подпадают самовсасывающие насосы особой конструкции, отличительными чертами которых являются увеличенная производительность и надежность. Они предназначены для использования:

• на производственных предприятиях;
• на строительных объектах;
• в нефтехранилищах;
• на морском и речном флоте.

К примеру, поверхностные самовсасывающие насосы обеспечивают понижение уровня грунтовых вод, создавая строителям  условия для быстрой и эффективной закладки фундамента, установки оборудования ниже нулевой отметки с полным соблюдением технологического регламента выполнения строительных работ данной специфики.

Часто именно самовсасывающим насосам отдается предпочтение при создании разветвленной сети, включая иглофильтры и водоналивные установки. Насосы позволяют эффективно производить замену труб коллекторов, ремонт или обслуживание подземных инженерных коммуникаций и сетей.

В отдельную категорию выделено насосное оборудование данного типа, предназначенное для работы с нефтепродуктами. С помощью таких самовсасывающих насосов выполняется перекачка бензина, мазута, дизтоплива без примесей.

Как правило, промышленные самовсасывающие насосы изготавливаются из чугуна. Ориентиром для определения показателя вязкости перекачиваемой среды служит мощность комплектного двигателя. Потребителю такие конструкции поставляются во взрывозащищенном состоянии.



Преимущества и недостатки самовсасывающих насосов

Достоинства

• самозаливание всасывающего шланга в момент запуска;
• неприхотливость в обслуживании;
• высокий КПД;
• стабильность и высокая эффективность;
• инертность к воздействию любой неагрессивной среды;
• при необходимости можно не использовать донный клапан.

Недостатки

• В принципе недостаток один — ограниченная высота всасывания. Максимальное значение этого показателя равно 9,5 метров.



Рекомендации по выбору самовсасывающего оборудования

Самовсасывающаяся насосная установка выбирается исходя из целевого предназначения и сложности тех задач, которые она призвана решать. Если существует потребность в обеспечении стабильной работы системы, поддерживающей производственный процесс, то отдавать предпочтение следует качественному насосному оборудованию, с рабочими характеристиками, превышающими среднюю потребность на 15 – 20%.

полезная информация о самовсасывающих насосах

Что такое самовсасывание?

Если насос расположен ниже уровня перекачиваемой жидкости, сила тяжести и давление воздуха гарантируют, что он постоянно заполнен жидкостью, и попадание воздуха в насос или линию всасывания недопустимо.

Во многих случаях насос необходимо размещать выше уровня жидкости, например, при опорожнении подземного резервуара.При запуске во всасывающей линии будет воздух, и перед тем, как насос сможет выпустить жидкость, этот воздух должен быть удален или вытеснен. Насосы оптимизированы для перемещения определенной жидкости; эвакуация газа – совсем другая задача.

Для решения этой проблемы можно использовать различные методы. Для откачки всасывающей линии можно использовать вторичный насос. Обратный (приёмный) клапан или откачивающий бак можно использовать для остановки слива жидкости из всасывающей линии при остановке насоса. Однако все эти решения включают дополнительное оборудование, трубопроводы и процессы.В идеале для этих применений требуется насос, который может откачивать воздух со стороны всасывания при запуске перед переходом в нормальный режим откачки. Такой насос считается самовсасывающим.

Что ограничивает самовсасывающий насос?

Когда насос откачивает воздух со стороны всасывания, жидкость нагнетается в линию всасывания под давлением окружающего воздуха. Этот процесс может продолжаться только до тех пор, пока напор жидкости не уравновесит местное давление воздуха. В случае воды, например, идеально эффективный насос теоретически может самовсасываться на высоту всего около 10 м от источника.Точный предел зависит от высоты и температуры и будет другим для других жидкостей.

Насосы прямого вытеснения самовсасывающие?

В принципе, все поршневые насосы являются самовсасывающими. В частности, это роторные шестеренчатые насосы (внутренние и внешние), лопастные насосы, лопастные насосы и диафрагменные насосы. Общей особенностью всех поршневых насосов прямого вытеснения является использование деталей с жесткими допусками для предотвращения возврата жидкости из нагнетательного патрубка на всасывающую сторону.В зависимости от эффективности этих уплотнений, создаваемых этими деталями с жесткими допусками, поршневой насос прямого вытеснения способен в некоторой степени выпускать воздух из своей всасывающей линии. Однако в условиях работы всухую насос может перегреться, что может вызвать износ уплотнения и выход насоса из строя.

В поршневых насосах также существует опасность кавитации в момент, когда жидкость начинает поступать в насос и образуется смесь жидкость / воздух. В этих условиях пузырьки пара образуются и расширяются на стороне всасывания насоса.При достижении высокого давления на напорной стороне насоса пузырьки резко схлопываются, вызывая вибрацию и повреждение насосных элементов.

По этим причинам важно проконсультироваться с производителем перед использованием поршневого поршневого насоса в приложении, где он должен самовсасываться и, при необходимости, работать всухую в течение любого периода.

Центробежные насосы самовсасывающие?

В центробежных насосах перекачивающее действие создается за счет передачи энергии вращения от рабочего колеса жидкости.Между всасывающей и напорной сторонами насоса нет уплотнений. Это означает, что центробежные насосы неэффективны с газами и не способны откачивать воздух из линии всасывания, когда уровень жидкости ниже уровня рабочего колеса. В таких случаях говорят, что насос связан с воздухом, и существует опасность перегрева: обычно насосы полагаются на перекачиваемую жидкость для смазки и охлаждения подшипников насоса.

Однако, с некоторыми изменениями в базовой конструкции центробежный насос может быть самовсасывающим.Рабочее колесо и спиральный корпус по существу окружены резервуаром, поэтому его всегда можно погрузить в жидкость, достаточную для запуска насоса и обеспечения его смазки и охлаждения – при условии, что время, необходимое для заливки насоса, не является чрезмерным.

Важно, чтобы резервуар самовсасывающего центробежного насоса был правильно заполнен жидкостью после установки. «Самовсасывающий» в этом контексте означает, что насос может использовать жидкость, хранящуюся в его корпусе, для создания вакуума на линии всасывания.Даже «самовсасывающий» центробежный насос не будет работать в сухом состоянии. При наличии соответствующих подшипников и уплотнений центробежный насос может выдерживать работу всухую в течение ограниченного времени, но это не рекомендуется в течение длительного времени.

Как работает самовсасывающий центробежный насос?

Самовсасывающий центробежный насос имеет две фазы работы: режим заливки и режим откачки.

В режиме заливки насос по существу действует как насос с жидкостным кольцом. Вращающееся рабочее колесо создает разрежение в «ушке» рабочего колеса, которое втягивает воздух в насос из линии всасывания.В то же время он также создает цилиндрическое кольцо жидкости внутри корпуса насоса. Это эффективно образует газонепроницаемое уплотнение, останавливающее возврат воздуха из нагнетательной линии в линию всасывания. Пузырьки воздуха захватываются жидкостью в лопастях рабочего колеса и транспортируются к выпускному отверстию. Там воздух удаляется, а жидкость под действием силы тяжести возвращается в резервуар в корпусе насоса.

Постепенно жидкость поднимается вверх по линии всасывания по мере удаления. Этот процесс продолжается до тех пор, пока жидкость не заменит весь воздух во всасывающем трубопроводе и насосе.На этом этапе начинается нормальный режим откачки, и жидкость выгружается.

Когда насос выключен, конструкция заливочной камеры (обычно включающая «гусиную шею» на всасывающем трубопроводе) обеспечивает удержание достаточного количества жидкости, чтобы насос мог самовосстановиться при следующем использовании. Если насос не использовался какое-то время, важно перед запуском проверить отсутствие потерь в корпусе из-за утечек или испарения.

Что такое самовсасывающий насос сжатого воздуха?

Для заливки насоса можно использовать сжатый воздух вместо жидкой заправки.Сжатый воздух вдувается через форсунку в сужающуюся трубку для создания вакуума. Воздух из корпуса насоса и всасывающей линии всасывается сжатым воздухом и удаляется. Обратный клапан закрывает напорную линию, позволяя жидкости попадать в корпус насоса. Этот метод имеет преимущества, заключающиеся в том, что снижается вероятность засорения (поскольку отсутствует заливная камера) и насос может безопасно работать всухую.

Каковы общие проблемы с самовсасывающими насосами?

На способность насоса к самовсасыванию влияет несколько факторов.Напорный трубопровод не должен находиться под давлением или заблокирован. Для всех типов насосов всасывающая линия должна быть герметичной. Если воздух продолжает втягиваться в насос, давление никогда не снижается, и жидкость не всасывается по линии всасывания.

Также важно свести к минимуму объем трубопроводов на стороне всасывания, чтобы сократить время заливки. Из-за чрезмерного времени заливки существует опасность того, что жидкий заряд испарится до заливки насоса. Последующий сухой ход может привести к повреждению насоса.

В случае центробежных насосов все, что влияет на эффективность рабочего колеса, ограничивает самовсасывающую способность. Если жидкость содержит какие-либо твердые частицы, мусор может собираться в рециркуляционном отверстии, препятствуя циркуляции жидкости и образованию жидкостного кольца. Скопление мусора на самой крыльчатке снижает ее способность создавать область низкого давления в глазу. Кроме того, по мере того, как насос стареет и изнашивается, зазоры между рабочим колесом и спиральным корпусом увеличиваются, и насос менее способен создавать зону низкого давления.На внутренние зазоры также может влиять неправильная сборка после технического обслуживания.

При перекачивании воды в холодных условиях важно, если температура может упасть ниже нуля, слить воду из насоса или обеспечить какое-либо отопление. Если вода замерзнет в насосе или трубопроводе, это может привести к повреждению.

Сводка

Самовсасывающие насосы необходимы, если насос должен быть расположен выше уровня перекачиваемой жидкости. Самовсасывающий насос должен быть способен откачивать воздух из всасывающей линии, тем самым втягивая жидкость в насос.Когда это будет достигнуто, насос может вернуться в нормальный режим откачки.

Большинство типов объемных поршневых насосов являются самовсасывающими, но необходимо соблюдать осторожность, чтобы избежать перегрева, износа уплотнения или кавитации во время работы всухую и фазы заливки. Центробежные насосы можно модифицировать так, чтобы они были самовсасывающими, с окружающим их «резервуаром» для удержания некоторого количества жидкости. Перед использованием крайне важно, чтобы насос был правильно заполнен и ни на одном этапе не допускал работы всухую.

Самовсасывающие насосы Cornell Pump Company

загрузка…

Популярная серия самогрунтов

Cornell имеет лучшую эффективность среди всех самовсасывающих грунтовок на рынке. Разработан с запатентованной системой уплотнения Cycloseal® компании Cornell, чтобы не допускать попадания в зону уплотнения мусора, и прочной конструкции, рассчитанной на годы надежной работы с минимальным обслуживанием. Уникальный дизайн корпуса сразу идентифицирует его как помпу Cornell. Более высокая эффективность и более низкие требования к техническому обслуживанию самовсасывающих насосов Cornell позволяют сэкономить тысячи долларов на топливе, рабочей силе и ремонте в течение всего срока службы насоса.

Особенности и преимущества

• Подшипники для тяжелых условий эксплуатации с отдельным запасом масла
• Выдвижная конструкция для простоты обслуживания
• Самоочищающаяся регулируемая изнашиваемая пластина
• Запатентованная система уплотнения Cornell Cycloseal®
• Легко заменяемый всасывающий обратный клапан
• Рабочие колеса без прокладки
• Конструкция из ковкого чугуна

Насосы серии STX

Стандартные самовсасывающие насосы Cornell серии STX представляют собой высокопроизводительный насос влажной заливки, который после первоначальной заливки повторно заправляется в процессе эксплуатации.Серия STX, от 2 до 10 дюймов, предназначена для работы в качестве замены для других самовсасывающих насосов. Насосы Cornell обладают рядом преимуществ по сравнению с другими самовсасывающими материалами, включая Cycloseal®, прочные отливки из высокопрочного чугуна с шаровидным графитом, увеличенные стальные валы, двухкромочные уплотнения для защиты подшипников, а также эффективность до 8% выше, чем у конкурентов.

Насосы серии STH

Конструкция серии STH выводит самовсасывающие насосы с высоким напором на новый уровень; удары головой на 20% выше, чем у наших конкурентов.Конструкция STH работает с более медленными оборотами в минуту, при этом предусматривая более крупные валы и подшипники для поддержки гидравлики с высоким напором. В результате получается насос, который превосходит конкурентов как по долговечности, так и по производительности. STH не требует подкачивающего насоса для ударов напора до 253 футов со скоростью до 2000 галлонов в минуту.

Насосы серии STL

Самовсасывающий насос 8STL – это высокопроизводительный насос влажной заправки, разработанный для удовлетворения уникальных потребностей рынка. Несмотря на то, что 8STL обладает всеми замечательными функциями, которые вы получаете от наших насосов серий STX и STH, такими как Cycloseal®, литье из высокопрочного чугуна с шаровидным графитом, стальные валы увеличенного размера, двухкромочные уплотнения для защиты подшипников, он также уникально разработан для работы при 1800 об / мин.Более высокая пропускная способность позволяет использовать насос в двигателях без необходимости использования редукторов. Его производительность превосходит конкурентов, обеспечивая при этом гибкость как рамы, так и вариантов крепления SAE.

Модель	Разряд	Всасывание	Погрузочно-разгрузочные работы	Лист данных
8STL	8 “	8 “	3 “	Лист данных

---

Справочная литература

Как это работает, типы, применение

Во многих применениях, связанных с перекачкой жидкости, насосы необходимо размещать выше уровня жидкости, чтобы воздух попадал в линию, что может привести к таким проблемам, как перегрев и отказ насоса.Чтобы избежать этих проблем, используются самовсасывающие насосы для откачивания воздуха перед перемещением жидкостей. В Gainesville Industrial Electric (GIE) мы предлагаем широкий выбор самовсасывающих насосов для различных областей применения.

---

Самовсасывающие насосы 101

Что такое самовсасывающий?

Насосы, которые частично или полностью находятся выше уровня жидкости, пропускают воздух во всасывающий трубопровод, который необходимо откачать или вытеснить, прежде чем насос сможет переместить жидкость.Самовсасывающие насосы способны удалять воздух при запуске перед тем, как приступить к своим обычным насосным функциям.

Центробежные насосы самовсасывающие?

Центробежные насосы не имеют уплотнений между всасывающей и напорной сторонами насоса, что означает, что они не являются самовсасывающими и не могут откачивать газы и воздух, если насос находится выше уровня жидкости. Чтобы сделать центробежный насос самовсасывающим, его можно окружить резервуаром, чтобы он всегда был погружен в жидкость и имел необходимую смазку и охлаждение для предотвращения перегрева насоса.

Как работают самовсасывающие насосы?

Чтобы избежать смешивания воздуха и воды, самовсасывающие насосы создают частичный вакуум для слива воды, а также откачивают весь воздух. Это достигается путем объединения воздуха и воды во время процесса заливки, заставляя воздух подниматься, а воду опускаться или опускаться. Затем гравитация втягивает воду без воздуха обратно в крыльчатку, где она смешивается с оставшимся воздухом во всасывающей линии.

Этот процесс повторяется до тех пор, пока не будет удален весь воздух и во всасывающей линии не образуется разрежение.Как только это происходит, атмосферное давление заставляет воду поступать во всасывающую линию и к крыльчатке, что позволяет начать откачку.

Общие приложения

Самовсасывающие насосы используются на различных промышленных и коммерческих объектах, от сталелитейных заводов, электростанций и очистных сооружений до виноделен, пивоварен и т. Д. Общие приложения включают:

• Перекачивание воды, топлива, чистой или сточной воды, неочищенных сточных вод, промышленных сточных вод и т. Д.
• Системы перекачки жидкости
• Орошение
• Насосы для наводнения подвала
• Спасательные лодки
• Повышение давления воды
• Очистка сточных вод

---

Решения для самовсасывающих насосов

Компания GIE предлагает следующие решения для самовсасывающих насосов:

.Самовсасывающие насосы FPS

Самовсасывающие насосы

FPS предназначены для работы с чистой водой и твердыми частицами. Они могут работать с твердыми частицами диаметром или длиной до 3 дюймов, а насосы оснащены самовсасывающими механизмами, чтобы снизить риск попадания в воздух. Компания GIE предлагает самовсасывающие насосы FPS с электроприводом, приводом на раме и приводом от газового двигателя. Разновидности газовых двигателей могут обеспечивать до 27 лошадиных сил в зависимости от модели.

. Gould Pumps Clear Liquids Самовсасывающие торцевые всасывающие насосы

Эти самовсасывающие насосы могут перекачивать чистую воду для различных коммерческих и промышленных применений.Они доступны в виде портативных насосов подрядчика, с закрытыми крыльчатками и с бронзовыми фитингами для интеграции практически с любой применимой системой. Самовсасывающие насосы с торцевым всасыванием Gould могут работать с давлением до 250 фунтов на квадратный дюйм и температурой жидкости до 250 ° F.

. Самовсасывающие насосы серии Marlow

Эти самовсасывающие насосы предназначены для размещения на высоте от 10 до 20 футов над уровнем жидкости без риска попадания воздуха. Наряду с чистой водой они могут обрабатывать твердые частицы различного размера в зависимости от выбранной конкретной модели.Marlow специализируется на вертикальных линейных насосах, которые могут использоваться в промышленных нефтяных и химических системах.

---

Свяжитесь с GIE, если вам нужен насос.

Самовсасывающие насосы имеют решающее значение для обеспечения того, чтобы воздух не мешал работе насоса. В GIE с 1959 года мы предоставляем высококачественные промышленные электродвигатели, насосы, запчасти, а также различные услуги по ремонту и техническому обслуживанию. Наш опытный персонал и приверженность качеству гарантируют, что продукты соответствуют ожиданиям клиентов или превосходят их.Чтобы узнать больше о наших самовсасывающих насосах, свяжитесь с нами или запросите коммерческое предложение сегодня.

---

Видео по теме:

Соответствующее содержание:

Как работает самовсасывающий насос

(Это содержание было адаптировано из Руководства по применению насоса от Gorman-Rupp)

Определение центробежного насоса

Термин «самовсасывающий насос» описывает центробежный насос, который может использовать водно-воздушную смесь для достижения полностью заправленного насоса.

Во-первых, давайте определим центробежный насос:

Центробежный насос – это любой насос, который использует центробежную силу для создания перепада давления в жидкости, что приводит к перекачивающему действию.

Самый простой способ визуализировать это действие – представить эффект автомобильной шины, смахивающей воду с мокрой дороги. Перекачивающее действие не из-за «черпающего» действия лопаток (лопаточных крыльев) на крыльчатку, а скорее за счет центробежной силы.

Стандартные (несамовсасывающие) центробежные насосы бывают разных типов.Когда они работают на затопленных всасывающих линиях или в погружных устройствах, рабочее колесо окружено достаточным количеством воды, чтобы создать перепад давления и, таким образом, перекачивать воду.

Воздух – главный враг стандартного (несамовсасывающего) центробежного насоса. Когда в стандартный центробежный насос попадает воздух, он может попасть в воздух. Перекачивать воздух намного сложнее, чем перекачивать воду, поэтому, когда воздух «связывает» насос, насос больше не может вытеснять воду.

Когда все работает правильно, стандартный (несамовсасывающий) центробежный насос будет работать следующим образом:

Когда воздух попадает в стандартный (несамовсасывающий) центробежный насос, насос становится связанным с воздухом, например:

Когда происходит это заедание воздуха, насос заедает.Он не будет работать, пока не удастся каким-либо образом удалить воздух.

Итак, вы можете спросить, почему эти насосы не предназначены для перекачивания не только воды, но и воздуха? Ответ в том, что воздух и вода имеют разные свойства. Вы не стали бы использовать потолочный вентилятор вместо бортового мотора в рыбацкой лодке, точно так же, как вы не использовали бы водоотливной насос для работы вашего кондиционера. Вода намного плотнее воздуха, поэтому лопасти, используемые для перемещения воздуха, могут быть намного более хрупкими, но должны двигаться намного быстрее. Чтобы перемещать воду, лопасти должны быть более прочными, но они могут двигаться гораздо медленнее.Лопасти воздушного винта круизного лайнера вращаются со скоростью около 100 об / мин, а реактивный турбореактивный двигатель – со скоростью 10 000 об / мин и более.

Чем отличается самовсасывающий насос?

«Самовсасывающий» центробежный насос преодолевает проблему связывания воздуха за счет смешивания воздуха с водой для создания жидкости с перекачивающими свойствами, подобными свойствам обычной воды. Затем насос удаляет воздух и перемещает только воду, как и стандартный центробежный насос.

Важно понимать, что самовсасывающие насосы не могут работать без воды в корпусе.

Вот как это работает:

Во время цикла заливки воздух поступает в насос и смешивается с водой на крыльчатке. Вода и воздух вместе с центробежным действием крыльчатки сбрасываются в резервуар для воды. Воздух естественным образом имеет тенденцию подниматься, а вода – опускаться.

Вода без воздуха, которая теперь тяжелее, чем вода с воздухом, под действием силы тяжести течет обратно в камеру рабочего колеса, готовая смешаться с большим количеством воздуха, поступающего во всасывающую линию. После того, как весь воздух откачан и во всасывающей линии создается разрежение, атмосферное давление заставляет воду подниматься во всасывающую линию к крыльчатке, и начинается откачка.

Рециркуляция воды в насосе прекращается, когда начинается перекачивание. При следующем запуске насоса он будет «самовсасывающимся», то есть он сможет снова смешать воду и воздух в корпусе для создания перекачиваемой жидкости, пока насос снова не будет полностью заполнен.

Этот тип насоса отличается от стандартного центробежного насоса тем, что в него встроен резервуар для воды, который позволяет ему удалять воздух из насоса и всасывающей линии за счет рециркуляции воды в насосе во время цикла заливки.Этот резервуар для воды может быть над крыльчаткой или перед крыльчаткой. В любом случае «самовсасывающая» способность насоса проистекает из способности насоса удерживать воду после самой первой заливки.

Могу ли я просто запустить самовсасывающий насос в любое время, даже если внутри он сухой?

Нет. Для работы самовсасывающего центробежного насоса в корпусе должна быть вода. Вы не можете вытащить самовсасывающий насос прямо из коробки, включить его и ожидать, что он перекачивает.Если он наполнен воздухом, он не заправится. «Самовсасывающий» относится к способности насоса многократно превращать смесь воздуха и воды в перекачиваемую жидкость, а НЕ к способности создавать вакуум (буквально) из воздуха. Фактически, никогда не должен пытаться запустить самовсасывающий насос без воды в корпусе . Это опасно и часто приводит к повреждению уплотнения.

Ничто здесь не предназначено для замены или замены для надлежащего обучения и / или использования руководств по эксплуатации и безопасности вашей помпы.ВСЕГДА ПРОЧИТАЙТЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ И ЭКСПЛУАТАЦИИ ПЕРЕД ЭКСПЛУАТАЦИЕЙ ЛЮБОЙ ЧАСТИ ОБОРУДОВАНИЯ, ВКЛЮЧАЯ НАСОСЫ.

последняя редакция 21.11.2005

Самовсасывающий насос | КСБ

В нормальных условиях обычные центробежные насосы не могут откачивать воздух из впускной линии, ведущей к уровню жидкости, геодезическая высота которого ниже, чем у насоса. Самовсасывающие насосы должны быть способны откачивать воздух (см. Удаление воздуха) из всасывающей линии насоса без каких-либо внешних вспомогательных устройств.

Центробежные насосы с внутренней ступенью всасывания, такие как водоструйные насосы или насосы с боковым каналом, также классифицируются как самовсасывающие насосы.

Центробежные насосы, которые не имеют внутренней или внешней ступени самовсасывания, могут начать перекачивать жидкость только после того, как насос был первоначально заполнен жидкостью. Кроме того, необходимо установить поворотный обратный клапан на стороне всасывания или выпускной клапан, чтобы предотвратить любое сифонное действие и гарантировать, что жидкость останется в корпусе после остановки насоса.В самовсасывающих центробежных насосах с разделительной камерой перекачиваемая жидкость и захваченные пузырьки воздуха нагнетаются в разделительную камеру под действием рабочего колеса. См. Рис.1 Самовсасывающий насос

Рис.1 Самовсасывающий насос: Самовсасывающий насос с разделительной камерой (без самовсасывающей ступени)

Воздух выходит через напорное сопло насоса, в то время как жидкость снова падает вниз и снова увлекается крыльчаткой.Таким образом, всасывающая линия постоянно опорожняется. Конструкция, необходимая для такой самовсасывающей функции, отрицательно сказывается на эффективности насоса. Кроме того, размеры разделительной камеры относительно велики. По этим причинам это решение применяется только для небольших насосов, например садовые насосы. Наиболее часто используемые типы самовсасывающих насосов – это насосы с боковым каналом и водокольцевые насосы. Другой тип самовсасывающего насоса – центробежный насос с двумя камерами корпуса и открытым рабочим колесом. Эта конструкция используется не только из-за ее способности к самовсасыванию, но и из-за ее эффектов дегазации при перекачивании двухфазных смесей (воздух / газ и жидкость) в течение короткого времени в технологических процессах или при работе с загрязненными жидкостями, например, при сливе воды из строительных котлованов. . См. Рис.2 Самовсасывающий насос

Рис.2 Самовсасывающий насос: моноблочный центробежный насос с двумя камерами корпуса

Этот тип насоса работает без обратного клапана и без устройства для откачки на стороне всасывания. Перед вводом в эксплуатацию насос необходимо залить перекачиваемой жидкостью. См. Рис. 3 Самовсасывающий насос

Инжир.3 Самовсасывающий насос: центробежный насос с двумя камерами корпуса перед вводом в эксплуатацию.

Двухфазная смесь перекачивается до тех пор, пока из линии всасывания не будет откачано воздух, и уровень жидкости не будет переведен в переднюю всасывающую впускную камеру атмосферным давлением. Во время нормальной работы насоса этот насос работает как обычный центробежный насос. См. Рис. 4, 5 Самовсасывающий насос

Рис. 4 Самовсасывающий насос: центробежный насос с двумя камерами корпуса: процесс всасывания

Инжир.5 Самовсасывающий насос: центробежный насос с двумя камерами корпуса: насосный режим

Самовсасывающий – Pioneer Pump, Inc.

мокрый прайм

Серия Pioneer Pump® GS, идеально подходящая для лифтовых станций, городских канализационных сетей или промышленных сточных вод, представляет собой экономичное решение для систем с высоким напором и высокими требованиями к производительности. Эти прочные самовсасывающие насосы для сточных вод доступны в размерах 3, 4, 6, 8 и 10 дюймов с максимальным расходом до 3450 галлонов в минуту, максимальным напором 175 футов и возможностями обработки твердых частиц до 3 дюймов.Предлагаемые в сборе как часть полного насосного агрегата или как автономный насос, серия GS обеспечивает единообразие в отрасли в плане взаимозаменяемости вращающегося узла и занимаемой площади насоса по сравнению с моделями других производителей.

Насос	CC PEI Класс	FM PEI Класс	Размер	Макс.расход	Макс.напор	Размер твердых частиц
GS3			3 х 3 дюйма 76 x 76 мм	490 галлонов США в минуту 111 м³ / ч	140 футов 42 метра	2.5 дюймов 63,5 мм
GS4			4 х 4 дюйма 101 x 101 мм	800 галлонов США в минуту 181 м³ / ч	112 футов 34 метра	3 дюйма 76 мм
GS6			6 х 6 дюймов 152 x 152 мм	1500 галлонов США в минуту 340 м³ / ч	115 футов 35 метров	3 дюйма 76 мм
GS8			8 х 8 дюймов 203 x 203 мм	2500 галлонов США в минуту 567 м³ / ч	130 футов 39 метров	3 дюйма 76 мм
GS10			10 х 10 дюймов 254 x 254 мм	3450 галлонов США в минуту 783 м³ / ч	175 футов 53 метра	3 дюйма 76 мм

Что такое самовсасывающий насос? –

A Самовсасывающий насос был изначально разработан для того, чтобы насос мог самовсасывать себя, как правило, в условиях подъема.Он может очистить свои проходы от воздуха, если он становится связанным с воздухом, и возобновить подачу перекачки, не требуя внимания со стороны. Самовсасывающий насос поднимает жидкость с уровня ниже насоса и способен откачивать воздух из всасывающей линии насоса без каких-либо внешних вспомогательных устройств.

Специалист по насосам

Flexachem, Фил Солтан, недавно написал статью « The Prime of Life» – обзор самовсасывающих насосов , которая была опубликована на веб-сайте Engineers Ireland Journal.В статье в основном описывались центробежные самозаполнители, но упоминались и другие типы. Для просмотра статьи – продолжайте читать…

«Часто встречающиеся центробежные самовсасывающие устройства имеют встроенный резервуар в корпусе насоса, что придает ему« квадратный »вид.

Самовсасывающий насосы обычно используются для опорожнения отстойников, и поэтому твердые частицы могут часто встречаются, поэтому рабочее колесо и уплотнение насоса должны подходить для обработка этих. Полуоткрытое рабочее колесо или рабочее колесо с широкими проходами для потребуется передача твердых веществ.Точно так же камера уплотнения должна иметь средства изменения пути потока жидкости в этой области и удаления твердых частиц от замысловатых деталей и граней уплотнения.

Когда при проектировании установки, предназначенной для самовсасывающих насосов, можно выделить несколько основных правила, которые необходимо соблюдать, чтобы избежать дорогостоящих разочарований!

• Обычно центробежные самозаполняющиеся воды около шести метров (больше для более легких жидкостей, меньше для более плотных жидкостей).

Обеспечить чтобы линия грунтовки оставалась как можно короче между свободной поверхностью жидкость и всасывающий патрубок насоса, чтобы сохранить время заливки разумный.Помните, что время заливки зависит от всасывающего трубопровода. объем. Обеспечьте правильное погружение во избежание завихрения / попадания воздуха, который может резко снизить производительность насоса.

• Убедитесь, что имеется достаточный NPSH (чистый положительная высота всасывания).

Вы может потребоваться уменьшить статический подъем, снизить температуру жидкости или изменить размер всасывающего трубопровода должен соответствовать требуемому насосу NPSH и допускать коэффициент безопасности. Возможно, вам придется поэкспериментировать с размером всасывающей трубы в порядок наличия NPSH является приемлемым, а также минимальным временем заливки.An слишком большой всасывающий трубопровод может иметь слишком большой объем!

• Всасывающая линия должна иметь уклон в сторону всасывание насоса таким образом, чтобы исключить возможность образования воздушных карманов, которые будут препятствовать грунтовка. Никаких длинных горизонтальных пробежек!

• Кроме того, если напорный трубопровод не открытый конец, т.е. отсутствие возможности какого-либо противодавления, линия стравливания воздуха сразу после нагнетательного патрубка насоса должен быть установлен.

Это позволяет легко удалять воздух из всасывающей линии (насос не компрессор!).Он должен быть открыт для атмосферы, чтобы работать, и обычно выливается обратно в отстойник.

Последовательность работы во время цикла заливки показана ниже.

встроенная заливочная камера обеспечивает удержание достаточного количества жидкости, так что грунтовку можно повторить.

Фил завершил статью, выделив другие типы насосов, которые могут самовсасываться; насос с боковым каналом (поднимает до 10 м, но с ограниченной способностью перекачивать твердые частицы), мембранный насос с пневматическим приводом (мокрый подъем c5.5 м, сухой 2,5 м) и перистальтические (шланговые) насосы, которые могут поднимать до 9,5 м.

https://www.flexachem.com/industrial-pumps/side-channel-pump/ Мембранный насос с пневматическим приводом
https://www.flexachem.com/industrial-pumps/positive-displacement-pump/diaphragm-pump/Peristaltic Насос (шланговый насос)

Чтобы прочитать полную статью, написанную автором Филом Солтаном, Flexachem для журнала Engineers Ireland, щелкните здесь; https://www.
