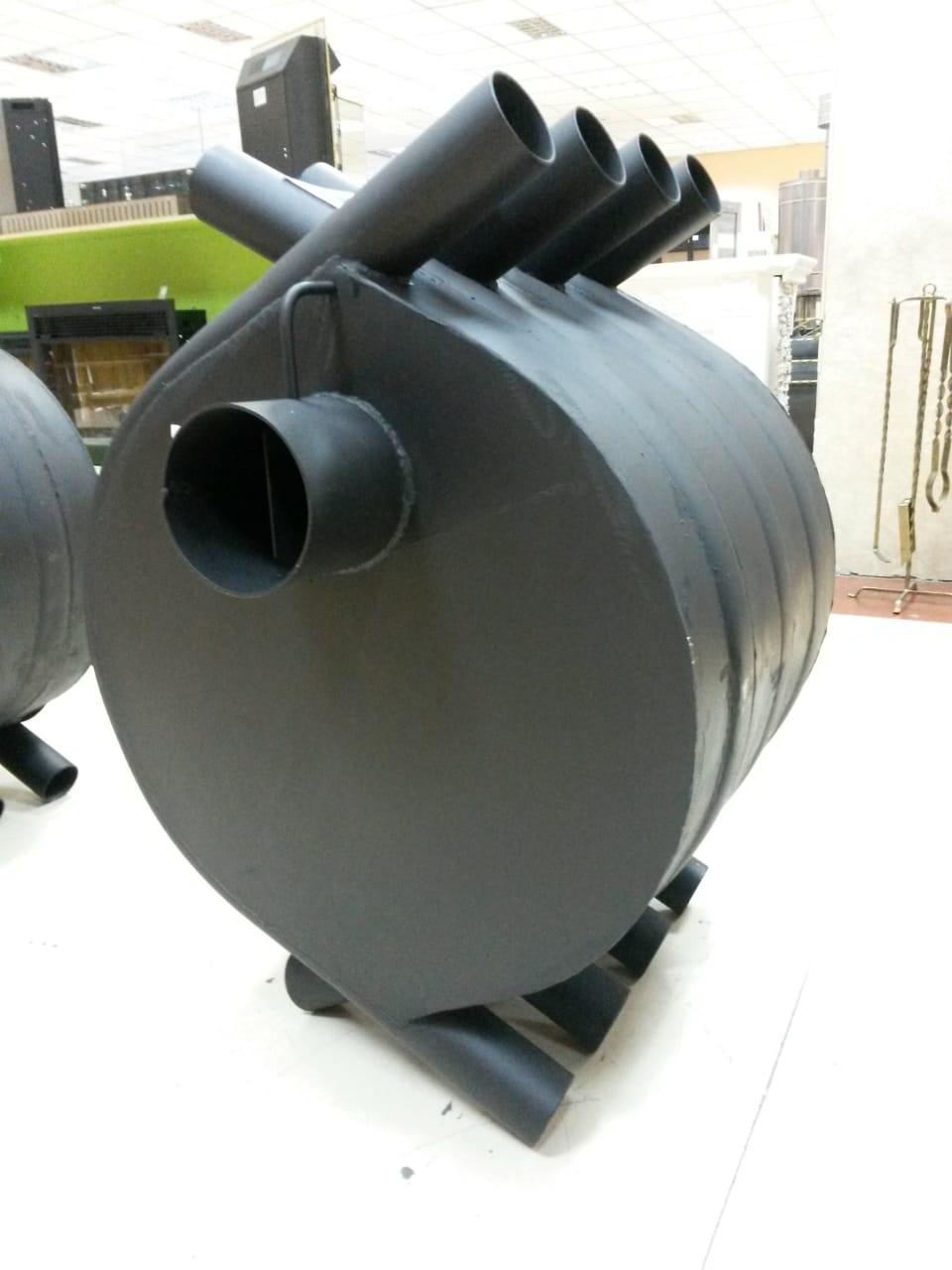

Отопительная печь Булерьян

Поделиться с друзьями:

Печи «Булерьян» («Bullerjan») выпускаются по лицензии канадской фирмы «Energetec» нескольких моделей: «Малыш», «Маленький», «Средний», «Большой», «Великан», а также «Аква-Буллерьян».

Назначение: обогрев бытовых и промышленных помещений, дачных домов, теплиц, гаражей, скотных дворов, закрытых токов. Печи также могут быть использованы для сушки зерна и пиломатериалов (существуют специально разработанные для этого технологии, изложенные в виде инструкций).

Топливо: любые дрова, древесные отходы, торфяные брикеты, картонажные изделия, уголь. (Использование коксующегося угля не рекомендуется, т.к. может поивести к преждевременному выходу печки из строя).

Булерьян с самого начала сконструирован как нагреватель воздуха. Именно поэтому в литературе (в том числе в рекламной) можно встретить такое название — калорифер «Буллерьян». Это экономичная, простая в обслуживании, надежная и экологичная печь. Представляет собой цельносварную конструкцию из стали, опоясанную множеством труб, через нижние отверстия которых всасывается холодный воздух, а через верхние выпускается уже нагретый. Воздух успевает нагреться до 60-150’С с большой скоростью — даже самый маленький «Буллерьян» вырабатывает 3 м3 теплого воздуха в минуту. В то же время температура самой печки остается достаточно низкой — она не раскаляется как «буржуйка». Происходит это благодаря элементарному физическому закону — нагревающийся воздух меняет свою плотность и поднимается наверх, а на его место постоянно всасывается более холодный воздух с пола. Трубы плотно касаются топки печи, и, поэтому, сразу принимают выработанное топкой тепло, передают его проходящему по трубам воздуху, и тот быстро нагревает помещение. В результате тепло в нем становится уже через несколько минут после разжигания печи.

Экономичность печей Булерьян

Экономичность печи обеспечивается большой теплоотдачей, обусловленной вышеназванными конструктивными особенностями и высоким КПД — 80%. Такой высокий КПД достигается прежде всего благодаря тому, что в печи происходит процесс газогенерации, т.е. горят не сами дрова или торф, а газ, образующийся вследствие особой конструкции печи. Для реализации этого внутреннее пространство печи состоит из двух камер сгорания: нижней камеры (камеры газификации) и верхней камеры (камеры дожигания газов). Горение происходит следующим образом: сначала в нижней камере сгорают дрова (процесс газификации), а после в верхней камере сгорают выделяющиеся при горении газы. В трубах, опоясывающих корпус, имеются инжекторы-дожигатели, которые способствуют наиболее полному сгоранию топлива.

Печь оборудована регулятором мощности (регулируемое поддувало, находящееся на дверце топки) и регулятором-газификатором (на дымовом патрубке), которые позволяют управлять процессом выделения тепла и устанавливать желаемую температуру и время горения.

Таким образом печь может работать в двух основных режимах: «быстрого обогрева» и «газификации», решая последовательно две задачи. Первая — быстро нагреть холодное помещение, вторая — в течении длительного времени поддерживать комфортную температуру. Придя в холодный дом и растопив «Буллерьян», через 20-25 минут можно получить требуемую температуру. Затем накладывают полную топку неколотыми дровами и с помощью заслонок переводят ее в режим газификации. При этом температура выходящего воздуха уменьшается до 50-60°С. Топливо при таком режиме выгорает практически «в ноль». Образование золы незначительно. В печах длительного горения,колосниковых решеток нет — их роль выполняет слой золы, лежащий на подине печи. Поэтому полностью удалять из них золу категорически не рекомендуется: вы обязаны следить, чтобы нижние трубы в топке всегда были покрыты золой. Это необходимо для нормальной газификации топлива.

После тройника дымовых печей моделей 00 и 01 может быть установлен экономайзер который, отбирая тепло у уходящих через дымоход газов, снижает температуру труб и увеличивает КПД печи еще на 5%. Нужен он только в том случае, если дымоход сразу после него выходит через стену на улицу. Экономайзер значительно снижает вероятность возникновения возгорания в месте прохода дымовой трубы сквозь стену. Как без него, так и с ним между трубой и стеной нужно обязательно прокладывать огнестойкий теплоизолятор.
Для решения задачи обогрева нескольких изолированных помещений применяются гибкие метаплорукава, надеваемые на теплые концы труб и разводящиеся по требуемым помещениям.

Вес печей небольшой (так, самый маленький «Буллерьян» весит 50 кг), и, значит, нет трудностей при их транспортировке и не требуется дополнительного укрепления пола.

Рекомендации по установке печей Булерьян

Устанавливать печь рекомендуется не ближе 1 -го метра от стен и горючих поверхностей (дерево, обои и т.д.), на минимальном расстоянии от имеющегося дымохода (при его наличии), а свободное расстояние перед топкой должно быть не менее 1,25 м. Расстояние до горючих поверхностей может быть сокращено до 200 мм, если горючие материалы покрыть штукатуркой толщиной 25 мм или металлическим листом поверх слоя теплоизоляционного материала. Перед топкой для обеспечения пожарной безопасности должен находиться металлический лист размерами 500×700 мм, расположенный широкой стороной к печи.

Фундамент

Для лучшей циркуляции воздуха через систему труб «Буллерьяна», печь следует приподнять минимум на 200 мм от уровня пола и установить на основании из кирпича, плит, камня или другого негорючего материала. Для удобства обслуживания возможна установка печи на высоте 300 мм на металлических конструкциях. Как вариант, производитель предлагает специальную подставку для печей «Буллерьян» с ажурной решеткой. В нижнем отсеке удобно хранить дрова, а верхнюю решетку можно использовать для сушки всего чего угодно, от промокшей одежды и обуви до грибов.

Внешний вид печи и дизайн помещений

Сами по себе печи «Буллерьян» весьма колоритны — по внешнему виду напоминают паровозную топку начала XX века (особенно большая печь — «Великан»), Печи различных модификаций отличаются друг от друга только по размерам и мощности. Все они покрыты жаропрочной краской, с чем связана их одна небольшая особенность — при первой протопке печи начинается полимеризация покрывающей их краски, и процесс этот сопровождается появлением характерного запаха.
«Буллерьян» может устанавливаться не только в открытом виде, но и, подобно камину. Для этого ему создают облицовку (кладка из кирпича и т.д.), которую украшают изразцами, натуральным камнем. Изготавливается она обязательно с учетом воздушных «окон». Даже те люди, которые стремятся сделать свой дом в каком-то особенном стиле, могут не опасаться за то, что печь не «впишется» в задуманный интерьер.

Похожие материалы:

Как выбрать печь булерьян. Статьи компании «Бойлер Маркет»

Булерьян был изобретен в Канаде, из-за этого иногда их называют “Канадская печь”. А так, как печь показала высокую эффективность при эксплуатации, ее начали ценить во всем мире. У каждого производителя печей булерьян есть свои особенности при изготовлении и конструкции печей тоже разные, по этому ответить на вопрос, как выбрать печь булерьян будет очень интересно…

Печь булерьян – принцип ее работы

Печка булерьян – это сварная цельнометаллическая конструкция, целью которой является обогрев помещения путем конвекции горячего воздуха, также эти печи иногда называют “Конвекционными”. Если сравнивать булерьян с простой буржуйкой, то существенным отличием будет то, что печь булерьян со всех сторон охватывают стальные конвекционные трубы, через которые проходит воздух, нагреваясь от стенок печки. В процессе эксплуатации печи, кислород практически не сжигается, а конвекционные трубы, которые пропускают через себя горячий воздух, предотвращают слишком сильный накал корпуса.

Теплоносителем для булерьяна могут быть: дрова, брикеты, бумага, опилки, торф. Категорически запрещается топить печь любым видом угля, это приведет к прогоранию корпуса.

Итак, как выбрать печь булерьян?

Прежде, чем вы начнете выбирать среди производителей и различных моделей булерьянов, померяйте весь объем помещения, который собираетесь отапливать. Булерьян – это невероятно эффективная печь, которая обеспечит теплом ваше помещение в считанные минуты. Печи булерьян делятся по типам, тип 00, тип 01 и т.д. до тип 08. В чем их отличие – в мощности изделия, чем больше тип, тем больше мощность печи булерьян. Так, самый маленький булерьян имеет мощность как правило 6-7 кВт. и способен обогреть помещение площадью до 40 м. кв, а объемом до 125 м. куб. при расчете высоты потолков 2,5 метра.

На что еще следует обращать внимание при выборе печи булерьян:

– в основном печи булерьян делятся на 2 модификации, классические канадские печи и булерьян с варочной поверхностью, вторая, дает возможность не только обогреть помещение, а и разогреть воду или приготовить пищу на плите.

– дверцы – тоже бывают в двух исполнениях, глухие и со стеклом посередине дверцы, особенно хорошо, когда булерьян стоит в доме и тогда приятно наблюдать за огнем. Также в дверце нужно обращать внимание на уплотнительный шнур, чем он качественней, тем лучше будет прилегать дверца булерьяна к корпусу, тем самым не пропуская дым в помещение.

– качество сварных швов – они должны быть ровными и не прерывистыми. Так же обратите внимание на конвекционные трубы, которые охватывают булерьян, ответственные производители используют в производстве бесшовные трубы, все это исключает возможность прогорания.

– защитный кожух на боковых стенках булерьяна, выполняет как декоративную функцию, так и защищает вас от ожогов.

Выбрать и купить свою печь булерьян Вы можете у нас на сайте, в разделе “Печи булерьян” или позвонив по одному из номеров телефонов нашему менеджеру.

Печь Буллерьян

Конвективные печи знакомы каждому владельцу загородных коттеджей, дачных домов, промышленных и сельскохозяйственных предприятий, в которых отсутствует система отопления. Такие печки всегда являются первыми товарищами уже при первых признаках наступления холодов и заморозков, особенно учитывая то, что они у нас могут случиться в любое время года. Именно поэтому на протяжении последних 16-ти лет именно печь Бренеран (Breneran) пользуется наибольшей популярностью. Первое время эти печи были известны под другой торговой маркой и назывались печь Булерьян, однако, в 2005 году произошел ребрендинг, и Булерьян (Bullerian) превратилась в Бренеран. Но название не изжило себя, поэтому сейчас одно и то же оборудование мы называем двумя разными именами. Также, безусловно, не изжили себя и качество, надежность, безопасность, высокоэкономичность и эффективность устройства для обогрева помещений.

Чудо печи Булерьян и печь Бренеран работают по одному простому принципу – конвекция. Каждому школьнику известно, что теплый воздух, как более легкий, всегда поднимается вверх, а холодный, соответственно, стелется по низу. Бренеран, они же Булерьян, активно используют этот физический процесс, и выпускают печи Бренеран, которые поглощают холод и преобразовывают его в тепло и уют. Внешне печи Булерьян представляют собой цельнометаллическую конструкцию со встроенными в нее металлическими трубами, через которые как раз и поступает теплый воздух в помещение. Каждая труба печи Булерьян способна прогревать проходящий через нее воздух до температуры от 60 до 150?С. Даже самый маленький Булерьян способен попускать через себя до 4,5 куб.м воздуха в минуту. При этом, безусловно, замечательно то, что печь Булерьян (Бренеран) остается безопасной – она не раскаляется, чем часто страдает обычная печь буржуйка, и не поглощает кислород из помещения.

Печь Бренеран (Булерьян) работает по принципу газогенератора, когда газы, образующиеся при сгорании в нижней камере, попадают в верхний эжектор полного сгорания газа, где «уничтожается» окончательно. Именно этот процесс делает печи Булерьян (Бренеран) высокоэффективными и вырабатывающими коэффициент полезного действия до 85%. Температуру прогрева помещения Вы можете выставлять самостоятельно на специальном датчике в зависимости от Ваших предпочтений. Печь Бренеран (Булерьян) имеет два режима обогрева помещения. Первый имеет название «быстрый обогрев». Необходим он для того, чтобы за быстрый промежуток времени, в частности, 15-20 минут печи с конвекцией смогли максимально прогреть помещение. Далее Вы переводите печки Бренеран (Булерьян) в режим «газификация», который означает, что теперь у Вас в доме будет держаться постоянная стабильная температура.

По соотношению цена-качество печь Бренеран (Булерьян) смело можно оценить на «отлично». Изготовленная по немецким технологиям печь Бренеран полностью соответствует всем стандартам и нормам качества, является сертифицированной запатентованной продуцией. Купив однажды Печь Булерьян (Бренеран), Вы надолго избавляете себя от проблем по отоплению помещений. Более того, одной закладки дров в печь Булерьян (Бренеран) хватает на 8-12 часов, то есть в сутки достаточно всего лишь двух закладок дров. Особого ухода за собой печи длительного горения Булерьян и Бренеран не требуют. Единственное, что необходимо – время от времени убирать золу из ящика, в котором она скапливается. Периодичность, с которой необходимо это делать, зависит от вида Вашего топлива.

Печи Булерьян (Бренеран) представлены пятью различными моделями, различающимися между собой размером и мощностью. Их тепловая мощность колеблется от 6 до 35 кВт. Печи Булерьян широко используются и в быту, и в промышленности, и в сельском хозяйстве. Они отапливают дома, коттеджи, мастерские, ангары, гаражи, теплицы, склады и любые другие помещения, объем которых колеблется от 100 до 1000 куб.м. Печь Булерьян – это надежность, экономичность и безопасность.

Духовка Булерьян своими руками. Изготовление камеры дожигания

Конструкция такой печи достаточно сложна, и для ее создания потребуется значительное количество сварных швов, а также использование трубогиба. Повозиться с ней придется не один день. Однако высокая эффективность Булерьяна полностью оправдывает затраченные на его создание усилия. Прежде чем приступить к изготовлению булерьянской печи своими руками, ознакомьтесь с некоторыми нюансами, описанными в этой статье.

Принцип работы

Булерьян изначально был разработан канадскими мастерами для нужд лесорубов. Поскольку вырубка леса проводится чаще всего зимой, для обогрева временной избы потребовалась очень мощная и компактная печь, которую легко демонтировать и перевезти на другой участок. Со временем его стали использовать для обогрева дачных домов, гаражей, бань и других подсобных помещений.

Топливо в Булерьяне не горит, но медленно тлеет без воздуха … Такая печь состоит из из двух сообщающихся камер : вторая камера служит для дожигания топочных газов, образующихся в первой камере в процессе длительного тления топлива.

Боковые стороны Булерьяна окружены множеством труб, нижние концы которых «засасывают» холодный воздух снизу, с пола. Воздух в них быстро принимает тепло, исходящее от топки, и выбрасывается из верхних форсунок в помещение. Для максимальной теплоотдачи трубы 2/3 внутри корпуса и лишь немного выступают из него.

Важно! Поскольку в такой печи свечение должно иметь определенный предел, использовать уголь в качестве топлива не рекомендуется.

Печное устройство Булерьян

Булерьян способно отапливать помещение за очень короткое время с минимальным количеством топлива (если КПД печи 20-40%, то в Булерьяне он достигает 75%). При этом мощность печи зависит не только от объема печи, но и от количества окружающих ее труб (их может быть 7-16).Причем даже самая маленькая духовка за минуту способна «прокачать» и разогреть от 4 куб. м воздуха.

Устройство имеет два режима:
растопка в присутствии кислорода, при этом помещение быстро прогревается в течение примерно получаса;

газификация : печь до отказа заполняется сухими дровами, затем в ней закрываются заслонки в воздуходувке и труба , чтобы перекрыть поток воздуха .


Движение воздуха в духовке

Совет. Не перекрывайте подачу кислорода слишком резко, иначе печь начнет «плевать» дымом и возгорать. Если плита слишком горячая, ее нужно немного охладить и сначала только наполовину прикрыть нижнюю, а затем верхнюю заслонку. Их следует полностью закрывать только после того, как духовка частично остынет.

К сожалению, при медленном горении образуется слишком много дыма, поэтому при их установке рекомендуется вывести трубы на значительную высоту – 3 м от верхнего края печи.

Основные этапы создания булерьяна

1. Для сварки каркаса печи используются 6-8 труб, которые загибаются на трубогибе под углом 160 ° и стыкуются в точках соприкосновения шахматным способом. сваркой. При этом концы труб остаются прямыми.

Совет! Не используйте для установки узкие водопроводные трубы – поток воздуха в них будет слишком слабым. Оптимальный диаметр труб для изготовления булерьян – 60 мм.


Сварка каркаса из труб

2. Для обеспечения притока воздуха в топку и ускорения дожигания газов в первой паре труб проделываются отверстия для ввода инжекторов воздуха в виде двух сварных полых труб. вместе под углом 90 °. Они надеваются на более тонкую трубку, которая сообщается с корпусом печи и выводится в верхней передней части конструкции. Форсунки открываются и закрываются при повороте L-образной трубы.


Инжектор воздуха


Инжекторы выводятся в передней части печи

3.Далее топка разделена на 3 части: верхнюю камеру дожигания газов, среднюю камеру, в которую кладут дрова, и небольшую камеру для сбора золы. В этом случае верхняя часть (дожигатель) должна занимать 1/4 от общего объема топки. При топке булерьяна образуется минимальное количество золы, поэтому зольник может быть небольшим.

4. Чтобы перегородка идеально ложилась между трубами, проще использовать выкройку из картона … Намного удобнее вставить в духовку и обрезать до нужного размера.

5. Поскольку верх печи достаточно узкий, чтобы увеличить объем верхней камеры, перегородка может иметь V-образную форму. Он изготовлен из листа толщиной 6 мм с отверстиями для прохождения газов, которые занимают около 7% площади листа. Такая перегородка не должна доходить до 1/4 длины топочной дверцы.


Перегородка для разделения двух камер сгорания

6. В нижней части топки чугунная решетка или стальная решетка из прутков 4 мм.Поскольку они со временем выгорают и требуют периодической замены, их лучше не приваривать, а укладывать на металлические уголки.

7. Пространство между трубами заваривается гнутыми полосами из жаропрочного металла. Заготовки для них также вырезаются по картонным шаблонам.


Детали для приварки корпуса между трубами


Сварка днища металлическими лентами

8. Задняя часть печи закрывается каплевидным листом, в котором вырезано отверстие для дымохода.

9. В передней части булерьяна крепится лист с отверстием для крепления двери. Чтобы обеспечить его идеальную герметичность, к краю отверстия приваривается шейка – металлическая полоса 10 мм.

10. Диаметр распашной двери должен быть немного больше самого отверстия. По ее краю расположены две металлические полосы так, чтобы между ними могло войти кольцо, закрепленное на корпусе печи. Для герметизации в образовавшуюся канавку укладывают асбестовый шнур.


Заглушки передней двери

11.К входной двери приваривается небольшой отрезок трубы 35 мм длиной 100 мм, в который монтируется глухой демпфер (дроссель). Для лучшего прижима лучше на его оси установить пружину.


Демпфер (воздуходувка) на верхней части двери

12. Для идеального прилегания двери на ней установлено запорное устройство в виде эксцентрика … Его можно повернуть на токарном станке или куплен готовым. Эксцентрик будет захватываться шарниром, приваренным к духовке, и в процессе прокрутки идеально прижимать дверцу к корпусу.


Устройство блокировки дверцы духовки


Детали для создания замка дверцы

13. Для идеальной конвекции (теплообмена труб с окружающим воздухом) печь должна иметь опоры высотой 25-30 см. Их можно сварить из металла или установить печь на основание из 4 рядов кирпича.

14. Поскольку сгорание остаточных газов происходит не только в топке, но и в трубе, одной из конструктивных особенностей Булерьяна является наличие горизонтального участка дымохода … Его длина может достигать 1 м. тщательно утепленный минеральный картон или вата.

Важно! Без утепления дымохода эффективность Булерьяна значительно снижается.


Дымоход Т-образный

15. В месте примыкания трубы к топке устанавливается шиберная заслонка – металлический лист, закрепленный на стержне. Его диаметр чуть меньше диаметра дымохода на 10-15%. Кроме того, в заслонке вырезан сектор для выхода углекислого газа.


Затворная заслонка на выходе из топки

16. При сжигании газов при низких температурах в трубе может периодически образовываться конденсат из воды и смол. Для его отвода в нижней части трубы установлен кран , для его отвода .


Кран слива конденсата

17. После завершения сварки все швы на печи тщательно зачищаются и полируются.

Печная установка

Для защиты пола от огня Булерьян устанавливают на кирпичное, каменное или бетонное основание.Чтобы тлеющие угли не стали причиной возгорания, перед топкой на пол кладут стальной лист. Такой же лист металла большего размера крепится к стене. Он защитит тепло.


Установка Булерьян


Один из вариантов печи Булерьян своими руками

Совет. Для уменьшения количества конденсата и копоти в дымоходе булерьян следует топить только сухими дровами.


Булерьян из газового баллона

Посмотреть видеообзор печи Булерьян:

Один из самых эффективных способов обогрева гаража – использовать специальную печь, известную в народе как «булерьян».Такая конструкция во многом превосходит традиционные «печки», так как нагревает, но не перегревает помещение, к тому же для работы не требуется много кислорода. Проходя через «булерьян», воздух нагревается до 100–150ᵒС и в таком виде подается в отапливаемое помещение.

Внимание! Из-за большого времени горения такая печь работает по двенадцатичасовому циклу, то есть для поддержания необходимой температуры нужно загружать топливо всего два раза в сутки.

Печи этого типа часто изготавливаются в виде монолитной конструкции, состоящей из определенного количества соединенных между собой металлических труб.При сжигании топлива в трубках образуются конвекционные потоки воздуха, которые приводят к быстрому нагреванию помещения.

Параллельно холодный воздух всасывается нижними концами трубок, нагревается в камере сгорания и отправляется обратно в комнату. Даже самые маленькие варианты «Булерьяна» способны за минуту перекачивать пять кубометров воздуха. Очевидно, для обычного гаража такой эффективности вполне хватит.

Функционирование топочного агрегата в такой конструкции отдаленно похоже на работу газового котла.Топка состоит из пары камер. В первой камере топливо медленно тлеет, образуя окончательно несгоревшие газы. Они выгорают уже в следующей камере, что обеспечивает принудительную подачу воздуха через установленные форсунки.

Благодаря «двойному» сжиганию практически не остается отходов, а КПД превышает 80%.

Внимание! В связи с тем, что в помещении гаража нет необходимости в высокой температуре (что отличает его от жилого), желательно оборудовать печь терморегулятором.

Существует три возможных метода регулировки температуры:


Как уже отмечалось в начале статьи, одной из конструктивных особенностей Булерьяна являются специальные трубки, утопленные в камеру сгорания на две трети их диаметра. Это обеспечивает быстрый обогрев помещения.

Такие духовые шкафы выполняют сразу две функции:

  • быстро прогревает воздух до необходимой температуры;
  • поддерживает эту температуру в течение длительного времени.

Кроме того, они не сушат воздух и не нагреваются во время работы.

Внимание! Эксперты не советуют использовать древесный уголь, так как он может быстро сжечь трубы, которые, как известно, занимают большую часть корпуса. При правильном соблюдении режимов работы и заправке только того топлива, которое можно использовать, то срок эксплуатации «Булерьяна» будет неограниченным.

Видео – Обзор печи Булерьян

Перед тем, как приступить к изготовлению, следует подготовить все необходимое.

Печь “Булерьян” чертеж

Этап 1. Материалы и оборудование

Для создания печи вам потребуются следующие материалы:

  • листовая сталь толщиной 6 мм;
  • металлические трубы ø55-60 мм.

Вам также потребуются соответствующие инструменты, в том числе:

    Аппарат сварочный
  • , электроды к нему;
  • уровень воды;
  • хомутов;
  • выкройки;
  • труборез;
  • Маркер
  • ;
  • трубогиб;
  • болгарка;
  • уголок;
  • линейка.

Подготовив все необходимое, можно приступать к нарезке заготовок.

Этап 2. Вырезка заготовки

Шаг 1. Сначала трубы разрезаются на отрезки необходимой длины.

Шаг 2. Затем из металлического листа вырезают заготовки овальной формы, которые будут использоваться при изготовлении задней и передней стенок. Из остатков листа вырезаются ленты, с помощью которых закрываются промежутки между трубками.

Шаг 3.Вырезается заготовка для поддона V-образной формы, формируются створки. Все, что осталось от металла, идет на входные / выходные патрубки и дверь.

Шаг 4. Трубки и полоски складываются. Изгиб корпуса происходит по дуге, периодически проверяется калибр (длина каждой трубки должна быть 120 см, а радиус – 22,5 см). Для этого потребуется трубогиб.

Впускной и выпускной патрубки одним приспособлением сгибают в кольцо. Если это невозможно по каким-либо причинам, то их вырезают из трубы большего диаметра.

Этап 3. Сборка конструкции

Во-первых, сделан корпус. Для этого выполните следующие действия.

Шаг 1. На ровную поверхность (первая сзади) укладывается трубка, рядом с ней деревянный брусок толщиной, равной диаметру изогнутой трубки.

Шаг 2. На брус укладывается следующая труба – края ее должны лежать поверх предыдущей. Рядом ставится вторая балка внахлест относительно первой.

Шаг 3.В этой последовательности трубы перемещают в шахматном порядке до тех пор, пока не будет достигнут уровень передней стенки.

Шаг 4. Трубки выравниваются и «заедают» сваркой в ​​точках контакта.

В готовый корпус приваривается поддон V-образной формы, который будет разделять камеры №1 и 2. Сначала «захватываются» точки соприкосновения внешней поверхности камеры с поддоном, после чего производится сплошной шов. формируется по всей плоскости. Над входным патрубком (нагнетателем) оборудована перфорированная полка.

Шаг 5. Далее зазоры между трубами закрываются металлическими полосами, вырезанными на предыдущем этапе работ. Конструкцию можно переворачивать из вертикального положения в горизонтальное, все стыки свариваются неразъемными швами. Осталось только сделать заднюю и переднюю стенки.

Инструкция по изготовлению передней стенки.

Шаг 1.На переднюю часть туловища накладывается одна из овальных заготовок. Точки обрезки указаны для точной посадки.

Шаг 2. Затем в стене делается отверстие для нагнетателя и приваривается патрубок для заслонки.

Внимание! Для изготовления такой заслонки стенки патрубка вырезаются в осевом направлении, в получившееся отверстие вставляется металлический штифт с предварительно приваренным плоским диском. Важно, чтобы диаметр этого диска полностью совпадал с диаметром сопла.

Шаг 3. Далее делается отверстие под дверь и приваривается короткий «воротник». Сама дверь должна быть коротким двустенным цилиндром. Дверь надевается на «воротник», для большей герметичности стык с корпусом обтянут асбестовой веревкой.

Шаг 4. Дверь фиксируется эксцентриковой защелкой. Защелка зафиксирует штифт, приваренный к внешней стороне пластины. С другой стороны двери приваривают металлические петли.

После сборки конструкция прикрепляется к кузову с помощью сварочного аппарата.

Что касается задней двери, то это должна быть металлическая окружность с отверстием для выходного патрубка (дымохода). К задней части корпуса приварена дверь.

Осталось только приварить к дну топки четыре Г-образных опоры.

Этап 4. Как установить Булерьян своими руками

Внимание! Для установки печи в помещении требуется предварительное устройство фундамента – плоский шифер, уложенный на слой огнеупорного асбеста.

Труба вставляется в патрубок с помощью муфты, стык дополнительно уплотняется асбестом. Труба от отводящей трубы выводится за пределы отапливаемого помещения в соответствии с требованиями к устройству дымоходов. Вот и все, духовой шкаф готов к работе.

Типичные проблемы печи “Булерьян”

Духовка сначала будет работать нормально – быстрый нагрев, долгое время горения и другие преимущества, описанные в начале статьи.Но со временем плавить «Булерьян» будет все труднее, тяга ухудшится, и ворота перестанут закрываться. Это может означать только одно – пора на первую уборку.

В этом случае возможны два варианта.

  1. Можно некоторое время обжечь осиной, но особого эффекта это не даст. Если конструкция уже забита, то никакие дрова не помогут.
  2. Еще можно сжечь. При этом важно, чтобы зольный ящик был полностью открыт.Каналы очень горячие («раскаленные»), в результате чего выгорает вся смола.

Внимание! Иногда к зольнику для обогрева подводят шланг от кислородного баллона, но это крайне опасно.

Твердотопливные печи «Булерьян» продолжают набирать популярность. Их отличает высокий КПД и возможность быстро утеплить помещение. Потребители могут приобрести готовые агрегаты или попробовать собрать печь Булерьян своими руками.В этом нет ничего сложного, ведь по своей конструкции она напоминает самую обыкновенную пиролизную печь. Отличия только в корпусе, который оборудован эффективными трубчатыми конвекторами.

Особенности конструкции


Собрать печь Булерьян своими руками действительно очень просто. Но только для тех, кто умеет обращаться с инструментами и утюгом, а также имеет представление об устройстве твердотопливных печей. Особых конструктивных сложностей здесь нет, но нужно помнить, что работа с железом требует особой осторожности – оно не такое податливое, как дерево.Но в итоге у вас должен получиться отличный отопительный агрегат, который порадует быстрым прогревом и долгим горением.

Печь «Булерьян» своими руками – традиционный твердотопливный агрегат, работающий на дровах по схеме газогенератора. То есть здесь горят дрова с выделением продуктов пиролиза, которые отправляются в камеру дожигания и там сжигаются с вторичным воздухом. Продукты сгорания отправляются в дымоход, покидая атмосферу и частично выпадая в виде конденсата – мы расскажем, как от них избавиться одним движением руки.

Буржуйка Булерьян состоит из следующих частей:

  • Основная камера сгорания просторная, вместительная, дрова здесь лежат прямо на конвекционных трубах;
  • Форсажная камера – расположена над камерой сгорания, представляет собой перфорированный или сплошной лист железа, разделяющий верхнюю четверть всего внутреннего объема;
  • Трубчатый конвектор – набор изогнутых труб, большая часть которых находится в непосредственном контакте с древесиной, углем и дымовыми газами;
  • Загрузочная дверца с небольшой заглушкой – через нее в печь Булерьян загружаются дрова, сделанные вручную.Также позволяет регулировать доступ кислорода в камеру сгорания;
  • Дымоход с заслонкой и камерой для сбора конденсата – обеспечивает отвод продуктов сгорания и собирает конденсированные продукты сгорания с их последующим удалением.

Также в конструкции топки есть трубы (форсунки) для подачи вторичного воздуха – он нужен в дожигателе для сжигания пиролиза.

Именно простота конвекционной печи Булерьян (ее еще называют бренеранской печью) принесла ей заслуженную популярность.

Именно этот необычный внешний вид делает печь «Булерьян» такой эффективной.

Для того, чтобы вы ощутили все прелести печи «Булерьян», мы расскажем о принципе ее действия. Мы уже говорили, что здесь используется реакция пиролиза. Горение дров при ограниченном поступлении кислорода выглядит как тление с выделением продуктов пиролиза. Попадая в верхнюю камеру сгорания, они воспламеняются и горят с выделением большого количества тепла – горение поддерживается небольшими форсунками, встроенными в две конвекционные трубы.

Воздуходувка и задвижка отвечают за поддержание реакции пиролиза. Именно они несут ответственность за ограничение подачи кислорода и медленное удаление продуктов сгорания. В результате тепло практически полностью отправляется в отапливаемые помещения.

Многие гадают, буржуйка или Булерьян – что лучше и чему отдать предпочтение. КПД буржуйки, в том числе пиролизный, будет ниже. Для повышения КПД необходимо будет оснастить его добавками, формирующими конвекцию.Но буржуйка все равно не сможет догнать булерьянскую печь, как ни старайся. Булерьян – самая эффективная и современная печь на сегодняшний день с чрезвычайно легкой конструкцией.

Булерьян – это не твердотопливная печь при добыче полезных ископаемых. Но можно собрать своими руками по аналогичной схеме, встроив самодельную горелку в загрузочный люк (о сборе такой горелки мы писали в наших обзорах). Также есть возможность приобрести готовую горелку.Но такая схема будет оправдана только в том случае, если у вас есть доступ к недорогим запасам этого несложного топлива.

Делаем Булерьян домашний


Эта печь имеет широкий спектр применения. Подходит для отопления жилых домов, дач и хозяйственных помещений. Если вам нужна хорошая печь для гаража, Булерьян станет достойным решением – быстрым и эффективным. Буквально через 15-20 минут после включения в вашем гараже установится комфортная и теплая атмосфера.

Печь Булерьян своими руками порадует простотой в эксплуатации и неприхотливостью к топливу. Однако поленья для него должны быть сухими (желательно не выше 15% влажности), иначе реакция пиролиза будет затруднена. Повышенная влажность древесины также приводит к образованию большого количества конденсата. Посмотрим, как собрать самому.

Сборочный чертеж печи, материалы и инструменты


Представляем вам чертеж с размерами, на которые мы будем руководствоваться при сборке печи Булерьян своими руками.

Подробная схема печи Булерьян.

В процессе разработки вы можете вносить свои собственные изменения, если они вам кажутся необходимыми. Например, ничто не мешает приспособить сюда уже готовую покупную дверь, чтобы не мучиться с ее самостоятельной сборкой. Наряду с чертежом вам потребуются следующие инструменты:

  • Гидравлический или ручной трубогиб;
  • Сварочный аппарат;
  • Угловая шлифовальная машина для резки стали;
  • Диск шлифовальный для исправления сварных швов.
  • Труба диаметром 60 мм для изготовления конвектора (воздухонагревателя) – на чертеже показаны трубы диаметром 50 мм, но тогда конвекция будет не такой интенсивной. В этом случае советуем ориентироваться на площадь отапливаемого помещения;
  • Листовая сталь толщиной не менее 4 мм – из которой вырежем промежуточные пластины, а также переднюю и заднюю стенки;
  • Дымоход диаметром 100-130 мм;
  • Труба металлическая для создания заслонки (нагнетателя) на загрузочной дверце;
  • Петли для загрузочной двери, а также надежный замок с надежной ручкой для открывания и закрывания;
  • Материалы для создания заслонки калитки – еще одна ручка с небольшим куском листовой стали для перекрытия просвета дымохода;
  • Металлическая труба диаметром 15 мм для нагнетательных труб.

Также пригодится асбестовый шнур, необходимый для уплотнения двери. Не забудьте подобрать хорошие электроды для сварки металлических деталей.

Также понадобится плотный картон, из которого очень удобно делать выкройки для последующего раскроя металла – так вы сэкономите время и нервы. Кстати, некоторые мастера изготавливают печи Булерьян своими руками из квадратной трубы. Получается страшно, но в целом работоспособно.

Первые шаги


Для начала нам нужно сделать каркас всей нашей печи Булерьян – это переплетение изогнутых труб, которые образуют воздухонагреватель и будущую топку.Используйте трубогиб и согните их с радиусом кривизны 225 мм. Длина каждой трубы 120 см – более чем достаточно. Трубы свариваются металлическими лентами, чтобы сформировать прочную основу для нашей печи. По бокам не должно быть дырок, иначе дым будет проникать в отапливаемые помещения.

Изготовление форсажной камеры


Следующий этап изготовления печи Булерьян своими руками – создание форсажной камеры. Для этого нужно взять листовой металл и сделать из него перегородки с выемками под воздушный теплообменник.

Далее привариваем перегородки изнутри к трубам так, чтобы отделить примерно четверть внутреннего объема (или как указано на чертеже). Обратите внимание, что эти перегородки выходят на заднюю стенку, а не касаются передней стенки (форсунки вторичного воздуха вварены в первые две трубы).

Сюда попадут продукты пиролиза. А продукты сгорания пойдут на заднюю стенку, где находится дымоход печи Булерьян.

Окончание сборки цоколя


Теперь нам нужно вырезать из листового железа два куска, которые образуют заднюю и переднюю стенки печи Булерьян. Но не спешите их сваривать – над ними еще нужно доработать. В задней стене делаем отверстие для дымохода, ориентируясь на диаметр дымохода.

После этого переходим к передней стене – здесь нам нужно проделать отверстие для вставки. Делаем дверь из отрезка трубы диаметром 350 мм. И здесь надо терпеть.

Дело в том, что дверца должна плотно закрывать входное отверстие топки. К передней стенке нашей печи Булерьян, собранной своими руками, привариваем часть трубы диаметром 350 мм – она ​​немного выступает, как на рисунке. Далее делаем саму дверь – она ​​будет двухслойной, внутренняя часть будет заходить внутрь загрузочной ямы, а внешняя будет закрывать ее снаружи.

В дверце духовки Булерьян проделываем отверстие под дроссель.Его размеры показаны на нашем чертеже. Это небольшой отрезок трубы, в котором на металлической петле вращается заслонка – она ​​должна полностью перекрывать просвет. Чтобы петля не проворачивалась под собственным весом, прижимаем ее пружиной. Также необходимо сделать надежный замок для фиксации загрузочной дверцы.

Возиться с дверцами, дросселями и заслонками при сборке печи Булерьян своими руками наиболее проблематично, ведь работать с мелкими деталями всегда сложнее, чем с большими.Но если оттуда вырастут руки, с задачей справишься сравнительно быстро.

Дымоход


Если вы думаете, что дымоход для печи Булерьян, собранный своими руками, представляет собой кусок трубы, то вы в корне ошибаетесь. Сделаем для своей печки Т-образный дымоход с задвижкой.

В отличие от дроссельной заслонки, зазор здесь перекрывается не полностью, а только 3/4 от максимального диаметра дымохода – именно такую ​​заслонку нужно будет вырезать и установить в отводной (горизонтальной) трубе.

Привариваем вертикальный участок к горизонтальному дымоходу печи Булерьян. Через его верхнюю часть будет выходить дым, а в нижней части будет скапливаться конденсат (обязательно будет). Чтобы от него было удобнее избавляться, приварите к низу шаровой кран. Одно движение руки – и весь накопившийся конденсат сольется в подставленную ранее емкость, как мы и обещали ранее.

Заключительный этап


Кстати, наша печь Булерьян своими руками практически собрана.У нас уже есть:

  • Основной корпус с воздухонагревателем;
  • Две стенки с дверцами и дросселем;
  • Дымоход с дроссельной заслонкой.

Пришло время объединить все компоненты в единое целое. В очередной раз убеждаемся в герметичности швов между металлическими пластинами и конвекционными трубами, после чего приступаем к установке передней и задней дверей.

Помните, что форсажная камера должна располагаться вверху сзади – не путайте.

После сварки стен проверяем свежие швы. На следующем этапе вооружаемся болгаркой и тщательно шлифуем швы, чтобы они были более аккуратными. В заключение подключаем дымоход и приступаем к покраске печи Булерьян термостойкой краской. Часть его впоследствии сгорит (например, на входной двери), но верхняя часть останется целой, так как трубы конвектора не нагреваются до максимальных температур.

Завершающим этапом является установка печи Булерьян своими руками на металлический или кирпичный постамент.Оптимальная высота нижней части конвекционных труб – 20-25 см от уровня пола. Далее монтируем дымоход и загружаем дрова в топку. На первом этапе розжига дроссельная заслонка и шиберная заслонка полностью открыты – дрова должны полностью воспламениться. После этого закрываем шибер и дроссель, из-за чего печь Булерьян перейдет в режим пиролизного горения.

Интенсивность горения регулируется дроссельной заслонкой и золотниковыми клапанами – здесь потребуется немного практики для достижения оптимальных результатов.Кроме того, можно модернизировать печь Булерьян, собранную своими руками:

  • Превратите воздушный теплообменник в водяной и подключите его к системе отопления – вы получите мощный экономичный котел на дровах;
  • Соедините вводы конвектора трубкой и подключите сюда мощный нагнетательный вентилятор. Аналогичным образом соедините выводы теплообменника, подсоедините к ним гибкие трубы и отведите тепло в соседние помещения – получится система воздушного отопления;
  • Установить печь Булерьян в небольшом помещении (размером с унитаз) и из этого помещения развести трубы горячего воздуха в другие помещения – еще один способ организации воздушного отопления.

На изготовление печи Булерьян своими руками может уйти до нескольких дней, но в целом результат должен вас порадовать.

Видео

Устаревшие буржуйки заменены на более современные котлы длительного горения. Такие воздухонагреватели могут сохранять тепло в течение 8-10 часов при одноразовой заправке топлива. Рынок изобилует разнообразными предложениями твердотопливных обогревателей. Но все эти котлы произошли от одного предка – печи Булерьян, которую несложно сделать самому.

По внешнему виду печь Булерьян напоминает буржуйку, но имеет необычный дизайн. При этом КПД этого котла значительно выше, а также сфера применения намного шире. Большим спросом пользуются заводские воздухонагревательные устройства, но сделать булерьян своими руками вполне реально, и с его помощью отапливать мастерскую, гараж, подсобное помещение и даже небольшую дачу.

Как работает котел типа Булерьян?

Изготовить нагревательный прибор будет намного проще, если разобраться, как он работает.Можно просто все скопировать, но не факт, что все будет работать правильно. На первый взгляд Булерьян похож на лежащую на боку металлическую бочку, обвитую трубами.

Дизайн не очень изящный, но за счет экономичности устройство очень популярно в местах с суровым климатом. Принцип работы агрегата основан на конвекционной и дозированной подаче воздуха в камеру сгорания.

Конвекция – это передача тепла с помощью движущейся среды, в Булерьяне таковы воздушные потоки.

Поскольку холодный воздух тяжелее теплого, он расположен ближе к полу. Нижние концы труб выходят в то же место, что огибают топку Булерьяна. Как только камера сгорания нагревается, в трубы начинает поступать холодный воздух, а по мере того, как он нагревается, через верхние снова попадает в комнату. За счет явления циркуляции воздуха агрегат может быстро нагревать помещение.

Как правило, агрегат рассчитывается исходя из объема помещения, которое ему придется отапливать.Если вы используете устройство с мощностью, превышающей требуемую, то в комнате будет чертовски жарко, но если мощности не хватит, комната будет нагреваться очень долго и устройство может со временем просто выйти из строя.

Вторая положительная особенность котлов данного типа – длительное горение. Быстрый обогрев – это неплохо, но дежурство у печки с забрасыванием дров мало чем отличается от печной. Длительное удержание тепла в помещении агрегатом – заслуга еще одного физического закона.

Пламя не горит без подачи воздуха.Из-за этого воздух попадает в камеру сгорания через заслонку (каналы, жиклеры) в том объеме, который нужен для тления дров, а не так, чтобы они горели.

В зависимости от породы древесины топливо в камере сгорания может тлеть до 10 часов. И на протяжении всего этого периода в помещении будет оставаться тепло. За счет постоянных конвекционных потоков помещение нагревается за 15 минут. КПД агрегата можно оценить в 75%. Если взять для сравнения стандартную кирпичную печь, то ее КПД меньше 50%.


Конструкция воздухонагревательной печи

Мы разобрались в сути быстрого обогрева помещения и поддержания комфортного температурного режима. Необходимо понимать, как это реализовано, то есть из каких частей состоит конструкция агрегата.

Нагревательный прибор «Булерьян» включает в себя следующие элементы:

  • камера сгорания, состоящая из гнутых трубок и металлических полос;
  • камера вторичного сгорания;
  • передняя стенка;
  • задняя стенка;
  • дверь хранилища горючего;
  • патрубок, служащий дымоходом;
  • зольник;
  • инжектор;
  • заслонка дымохода;
  • Регулятор мощности
  • ;
  • дутьевой и др.

Конструкция агрегата Булерьяна основана на его цилиндрической камере сгорания. Через него проходят конвекционные трубы, обогревающие помещение. Сама топка делится на верхнюю и нижнюю части при помощи решетки. Задача решетки – подавать воздух в нижние слои топлива.

Специальная заслонка, встроенная в дверцу, регулирует подачу воздуха в духовку. Во время его вращения количество воздуха в камере увеличивается, из-за чего древесина выгорает, или уменьшается, так что древесина начинает тлеть.В некоторых конструкциях производители устанавливают упоры, фиксирующие заслонку в определенном положении.

Демпфер ворот. Одни считают его частью котла, другие – частью дымохода. Затвор устанавливается на выходе дыма из топки и выходит прямо в дымоход. Его задача – при необходимости ограничивать тягу. В первых моделях эта часть была плотно закрыта. Но с учетом печальных данных о смертях от угарного газа устанавливаются заслонки, закрывающие трубу на 75-80%.Благодаря этому сохраняется минимальная тяга.

Печь «Булерьян» имеет огромное количество положительных качеств: безопасность, быстрый обогрев помещения, при установке режима тления большие дрова могут гореть до 8 часов. Это один из самых эффективных котлов с КПД 80%.

К недостаткам можно отнести скопление коррозионного конденсата, утилизация которого затруднена, а отложение сажи в дымоходе достаточно сильное, поэтому его необходимо периодически очищать.


Что нужно для изготовления котла?

Мощность будущего воздухонагревательного агрегата прямо пропорциональна объему отапливаемого помещения. То есть исходя из этих параметров необходимо рассчитывать не площадь помещения, а его кубатура. Все довольно просто, нужно площадь комнаты умножить на ее высоту. К расчетному результату необходимо прибавить 20% – это и будут вероятные тепловые потери.

Например, нам нужно отапливать помещение площадью 40 м2 и высотой 3 м.Объем такой конструкции равен 120м3 плюс 20%, в результате у нас 144м3. Таким образом, нам нужен прибор, способный обогреть комнату до 150м3. Агрегаты заводского изготовления в этом случае должны иметь мощность 9 кВт и объем камеры сгорания 74 литра. Хочу отметить, что агрегаты с такими параметрами самые популярные, оглядываясь на них, мы будем делать Булерьян своими силами.

Булерьян своими руками чертежи и наиболее эффективная схема:


Следующим этапом является сбор необходимого сырья.Для изготовления котла воздушного отопления вам потребуются:

  • листов жаропрочного металла толщиной 4-6 мм;
  • трубы диаметром не менее 5-7 см, иначе циркуляция воздуха по узким каналам будет затруднена;
  • короткий отрезок трубки сечением 35 см для двери. Может быть изготовлен из трубы квадратного сечения;
  • трубы сечением 10 см для дымохода и 120 см для корпуса дроссельной заслонки;
  • петли для крепления двери;
  • несколько металлических стержней диаметром 3-5 мм для создания створок и дверных ручек;
  • асбестовый шнур для уплотнения двери.

Инструмент упростит задачу. Для работы понадобятся: болгарка, дрель, сварочный аппарат, измерительные инструменты, трубогиб. Правда, сварочный аппарат и трубогиб есть не у всех, но можно попробовать взять напрокат или одолжить у знакомых.


Процесс изготовления Булерьян

Самодельная печь Булерьян делается в несколько этапов.

  1. Первый шаг – подготовить конвекционные трубы. С помощью трубогиба им нужно придать нужную форму.Обычно их количество варьируется от 6 до 8 штук. Делать больше или меньше нерационально из-за того, что теряется эффективность. Из полученных гнутых труб делается каркас (некоторые делают специальный каркас, некоторые используют точечную сварку).
  2. После того, как основание труб собрано, необходимо измерить полученное расстояние между ним, после чего из листового металла вырезают полосы необходимой ширины. После сварки 1/3 трубы должна оставаться наверху.
  3. Далее изготавливаются решетки.Они продаются в магазине или на рынке, но вы также можете сварить сами из арматуры или уголков. Специалисты рекомендуют использовать заводской вариант, так как он отлит из чугуна, что значительно увеличивает срок его службы, а цена его, как правило, составляет не более 800 рублей. Естественно, вечно чугунная решетка не прослужит, учитывая это, рекомендуется приваривать упоры для нее внутри камеры сгорания, в дальнейшем это значительно облегчит задачу по ее замене.
  4. Затем настала очередь верхней перегородки.Его необходимо установить в верхней части печи, чтобы отсечь открытое пламя от дымохода. Стенки камеры сгорания имеют округлую форму, что несколько усложняет задачу, чтобы упростить ее, сначала нужно сделать кусок картона, а затем, ориентируясь на него, сделать кусок металла. В перегородке необходимо вырезать отверстия (они должны быть не менее 7% от общей площади). Во время сварки необходимо следить за герметичностью швов.
  5. Из того же металлического листа нужно вырезать круг, который в дальнейшем будет служить задней стенкой печи.Также здесь рекомендуется использовать подготовленный шаблон. Также необходимо помнить, что необходимо проделать отверстие для трубы дымохода (диаметром 100 или 120 мм).
  6. Самым сложным этапом является изготовление передней стенки и двери. В принципе, стена вырезается по тому же принципу, что и задняя, ​​то есть с помощью заранее подготовленной формы, с той лишь разницей, что делается отверстие не для дымохода, а для двери, которая расположена над решеткой.Стоит отметить, что чем больше дверь, тем крупнее можно положить дрова в камеру сгорания. По периметру этого отверстия необходимо приварить металлическую полосу (бортик) примерно 1 см, это необходимо для большей герметичности.
  7. Дверь должна быть немного больше подготовленного отверстия. К вырезанному металлическому кругу, высотой около 15 мм, необходимо приварить две полосы (подойдут кольца от труб). Между ними должен быть зазор, равный ширине стороны, привариваемой к стене.В получившейся канавке необходимо уложить уплотнитель, роль которого играет асбестовый шнур.
  8. Следующее, что необходимо сделать, это дроссельная заслонка на двери. Для этого необходимо использовать отрезок трубы длиной 10 мм и диаметром 25 мм. Это будет корпус демпфера. От краев делается отступ в 3-4 см, и вырезаются отверстия (нижняя и верхняя). После этого в них необходимо вставить металлический стержень, конец которого загнут набок.Он будет играть ручкой оси, на которой будет установлен демпфер. После этого из листового металла вырезается круг, диаметр которого совпадает с внутренним диаметром корпуса. После того, как все будет собрано, его необходимо прикрепить к двери.
  9. В верхней части заслонки необходимо сделать небольшую щель, чтобы небольшое количество воздуха постоянно поступало в камеру сгорания. Кстати, задвижка сделана точно так же. Затем его устанавливают на место.
  10. Завершающий этап – приваривание петель к передней стене и двери с последующим навешиванием на них двери.В целях пожарной безопасности рекомендуется проверить целостность швов.

После того, как печь будет готова, можно сварить из уголков и фурнитуру или выложить кирпичом. В том случае, если вас не устраивает внешний вид агрегата, его можно покрыть термостойкой краской.


Правильное использование оборудования

Нестандартная установка дымоходных труб необходима для защиты конструкции от древесины, скопившейся в процессе горения.Если это не учитывать, то смола будет вытекать из агрегата, а в случае описанной выше установки останется внутри дымохода и постепенно выгорит.

Печка Булерьян гарантированно забита смолой. Со временем накапливаются слои смолы, которые впоследствии забивают устройство. Это начинает становиться заметным после того, как эффективность его работы заметно снижается, тяга становится слабее, а свободное движение затвора несколько затруднено.Это говорит о том, что необходимо приступить к чистке устройства.

Самый простой способ в этом вопросе – топить печь осиновыми дровами. К сожалению, этот метод недолговечен и малоэффективен. Лучший способ избавиться от загрязнения смолой – это сжигание. Для проведения этой операции булерьян нужно растопить с открытым зольником, собственно, прокалив все каналы. В результате сгорают все смолистые отложения.

Некоторые мастера используют для горения кислород, в этом случае сопло баллона подводится к зольнику.Эта процедура довольно опасна, так как нарушает правила пожарной безопасности. Неосторожное обращение с кислородным баллоном возле открытого пламени может привести к взрыву.

В качестве топлива для печей этого типа подходят не только дрова, но и древесные отходы, такие как стружка или опилки, или специальные брикеты. Одно из ключевых условий – низкая влажность топлива. Количество влаги прямо пропорционально образованию смолы внутри печи, и чем меньше в ней образуется смолы, тем реже ее нужно чистить.

При использовании агрегата рабочий режим должен быть установлен таким образом, чтобы получить максимальное тепло с меньшим образованием смолы. Если будет найден оптимальный режим, то уборка понадобится всего пару раз за отопительный сезон.

Изготовить такое отопительное оборудование типа Булерьян своими руками – довольно сложная задача. Но в итоге можно получить удобное и высокопроизводительное устройство. По мнению специалистов, при правильной установке и соблюдении условий эксплуатации срок службы агрегата практически вечен.

© При использовании материалов сайта (цитаты, изображения) необходимо указывать источник.

Печь булерьян (буллерян, буллер, буллер, бренеран) изобрели не простые канадские ребята, как говорят кое-где, а вполне грамотные теплотехники. В остальном история Буллера верна: его действительно изобрели в Канаде для нужд лесорубов и многого другого по прихоти, без лишних слов. Получилось хорошо, выглядит впечатляюще, и желающих сделать буллер своими силами хоть отбавляй.Эта статья была написана о некоторых препятствиях и тонкостях, которые могут встретиться на этом пути.

Немного истории

Лес в Канаде вырубают не блоками, а выборочно, и бригады лесорубов ведут кочевой образ жизни. Рубки чаще проводят в холодное время года, когда растительность не вегетирует, жизнь в лесу отмирает и ущерб лесным биоценозам от рубок минимален.

Климат в канадской тайге даже суровее сибирского, и даже при 4-часовой смене рабочие вмерзали в сосульки.В пустыне вообще нет комфорта и цивилизации. Поэтому лесорубам нужно было что-то, что они могли бы нести с собой, не загромождая тело, и нести их руками в живую повозку. А жилья на 20-30 кубометров эта печь должна была прогреться максимум за 20 минут. Отходы топлива: ветки, щепа. Топка большая, так что туда можно воткнуть куски толстых узловатых гребней. Время работы от одной топливной закладки не менее 8 часов. Куда там ночью и жара подняться, когда днем ​​ломались до боли в костях.

Тепловую мощность необходимо регулировать в зависимости от погоды и времени года. Регулировка должна быть простой, чтобы ее мог сделать необученный человек или после одноразового вводного инструктажа.

При этом печь должна была быть недорогой и достаточно технологичной. Электроника, требующая электроснабжения, да и вообще автоматика, была исключена: малейшая поломка в тайге может стоить жизни целой бригаде. Исключалось и использование дорогих специальных сплавов, требующих специального оборудования: булерьян должен был быть доступен для изготовления в любой ремонтной мастерской.

Были выдвинуты дополнительные требования по безопасности эксплуатации. Во-первых, необходимо исключить образование дыма при любом режиме работы топки и любых положениях контролирующих органов. Во-вторых, температура тела печи не должна превышать 60-70 градусов, чтобы, случайно натолкнувшись на нее от сонливости и «с похмелья», не обжечься до потери трудоспособности. Говорят, канадские дровосеки знают, как приготовить домашний самогон из сосновых шишек. Это называется стерно.

Устройство Buller

За основу канадские инженеры взяли известную и хорошо себя зарекомендовавшую схему стального стального конвекционно-трубчатого воздушного котла трудногорючего типа; в просторечии – обогреватель-обогреватель. Так появилась конструкция, схема которой представлена ​​на рис. Широкая герметичная дверца топки снабжена нагнетателем в виде патрубка с поворотной заслонкой – дросселем. Дроссель регулирует мощность духовки. Иногда его рукоятка снабжена шкалой, градуированной по градусам наружной температуры, и подвижным стопором-ограничителем.При этом дроссельную заслонку можно плотно перекрыть, если печку нужно потушить или перекрыть сквозняк, чтобы в помещении не стало холодно.

Далее следует обширная топка с изогнутыми стенками. Ребра трубок теплообменника утоплены в них на 2/3 диаметра. В этих 2/3 первая изюминка буллера. При таком соотношении 70% тепла, выделяемого в печи в режиме тления, передается воздуху в трубах. Еще 10% растекается по металлическому сварному корпусу печи и дополнительно нагревает воздух.При комнатной температуре 20-25 градусов и тепловой мощности 10-20 кВт для этого потребуется температурный градиент 40-45 градусов, т.е. корпус духовки будет нагрет до 60-65 градусов. 5 градусов дадут некоторый запас прочности.

На 1/4 высоты топки от дна находится горизонтальная решетка из толстой, не менее 4 мм, стали или решетка из чугуна. Сверху также на 1/4 высоты топки, но уже сверху в топку вваривается неполная по длине горизонтальная перегородка, не доходящая до его передней стенки на 1 / 4–1 / 5 мм. длина топки.В перегородке были проделаны отверстия, точно откалиброванные по диаметру, расположению и общей площади (примерно 7% площади очага).

Забор воздуха на дожигание осуществляется из камеры сгорания. Отдельных форточок для вторичного воздуха не предусмотрено. Доля воздуха, забираемого из камеры сгорания дожигателем, автоматически изменяется в зависимости от свойств топлива и режима сгорания. Это второе отличие Buller от классических конструкций с совмещенными или раздельными воздушными потоками.

Отгороженное верхней перегородкой пространство образует дожигатель при работе в режиме тления. Дымовые газы из камеры дожигания попадают в «боров» или «чушку» – горизонтальную часть дымохода длиной 0,8–1 м. Боров для Булерьяна обязателен, он несколько замедляет дожигание выхлопных газов. Почему это так необходимо, мы поговорим ниже.

Сразу после поворота дымохода наверх в нем устанавливается заслонка (дымовая заслонка), переключающая режим горения.Потому что теплоемкость корпуса буллера, в отличие от, мала и практически не влияет на теплоотдачу в помещение; не предусмотрен вид, полностью перекрывающий дымоход (и создающий риск выгорания при неосторожном или неквалифицированном использовании).

Диаметр дымохода равен или на 10-20% больше диаметра нагнетательного патрубка, а в заслонке заслонки вырезается четверть (см. Рис.) Поэтому, как ни крути заслонку с заслонкой, сквозняк не прекратится и отходы, даже если они образовались, не попадут в комнату, пойдут, а полетят в трубу.При заданном соотношении диаметров нагнетателя к дымоходу и 25% площади холостого отверстия в заслонке буллер безопасен, даже если вы забыли закрыть дверцу топки. Правда, в этом случае почти все тепло улетит.

Над воротами расположен третий по важности элемент цилиндра – экономайзер. В целом экономайзер – это устройство, которое нагревает поступающую в котел рабочую жидкость за счет остаточного тепла дымовых газов – воды, воздуха. Но в этом случае роль экономайзера другая.

Экономайзер Буллера представляет собой вертикальную секцию дымохода длиной 1,5-3 м, хорошо изолированную от тепла: 40-50 мм асбестового или базальтового картона, или 30-40 мм базальтовой ваты, или 10-15 мм вспученного вермикулита. В экономайзере окончательно догорают дымовые газы: сердцевина газовой струи в кабине не успевает слишком остыть, ИК, отраженный от стенок экономайзера, увеличивает концентрацию тепловой энергии в струе, и газ вспыхивает. Пожарные знают этот эффект как прыжок пламени.

Газ, вспыхнувший в экономайзере, имеет тенденцию расширяться, но в ограниченном объеме ему некуда деваться. Образуется газовый затвор, что тоже хорошо известно строителям и владельцам неграмотных печей. Утихает горение в топке, свеча остывает, проскальзывает, горение снова усиливается – булерьян, давая чаще, иногда реже, автоматически подстраивается под качество топлива и положение дроссельной заслонки.

Говорят, эта идея осенила одного из разработчиков, глядя на коллегу, сильно попыхивая трубкой.Коллектив конструкторов постарался решить проблему стабильности режима горения при низких температурах в топке. Пока не был введен автоколебательный режим горения, было невозможно удержаться на грани тления и пламени. Итак, каноэ, если гребет попеременно одним веслом, то с одной стороны, то с другой стороны, движется по прямой. Общий КПД буллера 80% достигается только с экономайзером. Без него – от силы 60% с чем-нибудь.

Иногда, даже часто, из-за некоторых особенностей буллера (о которых будет сказано позже), он работает без экономайзера, увеличивая сгорание и терпя пониженный, но все же хороший КПД.Но тогда хорошей фирменной печи хватает всего на 2-3 года. Почему? Об этом мы и поговорим далее по ходу презентации.

О трубчатых батареях

При тепловой мощности до 20-25 кВт трубы в батареях выполняются в виде технологически простых полукругов, как слева на рис. При этом диаметр труб составляет 60-100 мм, а их количество 3-4 на батарею.

При более высокой тепловой мощности невозможно пропорционально увеличить диаметр труб; из-за низкой теплопроводности воздуха КПД упадет.Надо увеличивать “проходимость” аккумуляторов. Но с батареями из 6 и более труб КПД также падает, здесь закон квадрата-куба уже влияет при применении к заправке топливом.

До мощности 100–120 кВт конструкторы находят выход, делая трубы изогнутыми в виде синусоидальных дуг и слегка наклоненными вершиной дуги вниз. В этом случае печь в сечении приобретает сечение каплевидной или яйцевидной формы, как справа на рис. При еще большей мощности требуется компьютерное моделирование булерьяна с оптимизацией, и положительный результат длительного сложного и дорогая работа не гарантируется.

Как греется булерьян

На первых порах, когда необходимо быстро прогреть помещение, в топку закладывают сухое и быстро горящее топливо, даже бумагу или картон. С тех пор, как в продаже появились пеллеты, и канадцы, отправляясь в очередной лесной рейс, берут с собой 2-3 мешка; хватит на сезон.

Дроссельная заслонка и заслонка полностью открыты, топливо подожжено, дверца топки закрыта. Горение пламенное, с «буржуазным» КПД 20-40% (а не 5-7%, как для сравнения пишут рекламщики Булерьянова).При этом из 4-х трубных батарей выдувается 4-6 кубометров воздуха в минуту, нагретого до 130-140 градусов, и помещение быстро прогревается.

Ускоренная загрузка топлива дана так, что догорает до углей за 3-4 минуты до окончания прогрева, здесь нужен некоторый опыт. Если в дверцу буллера встроено термостойкое стекло, то через него следят за горением. Но можно, хотя и неудобно, это сделать, просто заглянув в воздуходувку.

Как только он сгорает дотла, на него кладут большие дрова.Больше лучше. Можно, если бы только в топку забрались. Можно укладывать торфяные брикеты или такие же пеллеты, они универсальное топливо. Дроссельная заслонка нагнетателя теперь закрыта в желаемом положении или полностью до подвижного ограничителя шкалы мощности. Ворота закрыты до упора, т.е. на 3/4.

В этом случае Buller переходит в режим тления с частичным пиролизом и газификацией. Воздух из батарей выходит с температурой 60-70 градусов, а корпус печи остывает до 50-55.Даже упав ночью на буллера в костюме Адама, вы ругаетесь, но не обожжетесь.

Называть буллер топкой или газификатором, как это часто делается, неправильно. Соотношение тепла, передаваемого воздуху непосредственно от тлеющей массы топлива и дожигаемых пиролизных газов, непрерывно изменяется при сгорании одной закладки при одном и том же положении дроссельной заслонки и заслонки.

Характеристики топки

Во-первых, теплопроводность воздуха мала даже по сравнению с его, тоже небольшой, теплоемкостью.Поэтому «греть» буллер нет смысла: воздух не успеет принять лишнее тепло, и ему ничего не останется, как залететь в дымоход.

Оптимальная температура в тлеющей массе буллера 550-650 градусов. Это обеспечивает достаточно высокую долговечность печи, сваренной из обычной конструкционной стали толщиной 4-10 мм в зависимости от мощности. Но пиролиз при этой температуре проходит слабо и неполно, что приводит к некоторым ненужным и неприятным эффектам.Подробнее о них мы поговорим ниже.

Если температуру в топке поднять до 800 градусов и выше, то упадет не только КПД. Причем сталь корпуса не только выгорит, но и подвергнется термохимической коррозии из-за наличия в дымовых газах углеводородных радикалов и оксидов азота. Избежать их образования можно, подавая воздух отдельно в топку и камеру дожигания, но это уже будет не буллер, а другая топка.Сложен в эксплуатации и может быть опасен.

Поэтому производители булерьян категорически запрещают сжигать их на угле и коксе. Углерод не горит, если остынет ниже 800-900 градусов. И дать побольше воздуха, чтобы он не погас – упадет не только КПД, но и дорогая печка из специальной стали за сезон-два выгорит дотла. Претензия не будет принята, случай не гарантирован.

Стоит ли самому делать?

Прежде чем перейти к особенностям установки и эксплуатации булерьян, их доработкам и разновидностям, необходимо остановиться на вопросе: стоит ли делать буллер своими руками? Причина – это, прежде всего, отпускная цена готовой фабрики.Буллеры очень технологичны: нулевой цикл их производства сводится к изготовлению пары шаблонов для гибки и сварочных приспособлений. Материал изделия – даже металлолом.

Очень хороший булерьян на 10-15 кВт можно купить за 200-250 долларов. При этом обычное для кемпингового ремонта оборудование не хранится дома, в гараже или на дачном участке хотя бы из-за отсутствия подходящих площадей. А заказ гнутых индивидуально достаточно крупных деталей из толстого металла обойдется гораздо дороже.

Пожалуй, единственное исключение, если самодельный мастер работает на провинциальной провинциальной фабрике, где большая часть технологического оборудования все еще простаивает. А менеджмент в советском стиле позволит ему в свободное время пользоваться машинным парком и даже позволит порыться на свалке, забрать заготовки. Хотя при нынешних ценах на металлолом это маловероятно.

В таком случае дадим совет: не соблазняйтесь узкими водопроводными трубами для аккумуляторов. Минимальный диаметр воздуховодов 60 мм; он определяется соотношением теплоемкости и вязкости воздуха.Буллер с «частоколом» вряд ли будет экономичнее любой другой печи малого горения, но усложняет ее. Чертеж неудачной в этом отношении конструкции показан на рис. Ниже, а пример правильно выполненного самодельного буллера – на рис. В самом начале раздела.

Видео: обзор самодельного булерьяна

Готовый к покупке

Установка буллера в отапливаемом помещении также имеет некоторые особенности. Посмотрите на рис.Слева – вариант не совсем удачный. И не только потому, что бетонные полы необходимо забивать, для чего нужен проект с разрешением, конструкции несущие.

Во-первых, для устройства дымохода, проходящего через чердак и крышу, вам потребуется собрать много бумаг, чтобы получить разрешение от пожарных. А потом еще и выполнить все требования пожарной безопасности, что будет сложно и дорого.

Во-вторых, конденсат (шламовый конденсат), выпадающий из дымовых газов Buller, обладает удивительными физико-химическими свойствами.Им будет посвящен специальный раздел, а пока отметим следующее: хотя отдельных санитарных правил для этого вещества нет, лучше себе от него держаться подальше. И в этом случае в помещении остается иловой конденсат.

Вариант справа хорош уже тем, что сверлить нужно не бетон, а кирпичную стену. Она, конечно, тоже несущая, но меньше нагружает перекрытие. На проем в нем диаметром до 150 мм контролирующие органы закрывают глаза.А стандартный диаметр дымохода буллера – 100 мм. А получить разрешение на возгорание уличного дымохода намного проще. И шламовый конденсат будет снаружи.

В любом случае фундамент под Булерьян не нужен, достаточно огнеупорной подставки. Прочие общие условия следующие:

  • Расстояние от обычной стены не менее 1000 мм.
  • Если стена покрыта огнестойкой штукатуркой (например, вермикулитом) слоем не менее 25 мм, можно от буллера передвинуть на нее 800 мм.
  • В радиусе 1200 мм от центра дверцы топки противопожарный настил, как и у других печей: сталь от 1,5 мм на асбестовой подстилке.
  • Подставка выходит за контур духовки – не менее 300 мм во всех направлениях.
  • Если буллер аттестован пожарной службой для работы без подставки, укомплектован штатными несъемными противопожарными ножками и карманом-уловителем перед дверью зольника, его можно без подставки поставить прямо на пол, кроме деревянной или фанерной доски.На ламинате или мармолеуме можно.

Гидравлические колонки

Нельзя ли приспособить такую ​​действительно хорошую печь для нагрева воды? Возможно, и водяные булерьяны производятся промышленностью. Но глядя на это (см. Рис.), Невольно вспоминаешь высказывание выдающегося советского подводника о проекте гигантского атомного подводного ракетоносца типа «Акула», известного также как «Тайфун»: «Это яркий пример победа технологий над здравым смыслом.«

Авторы «водобуллеров» забывают или игнорируют, исходя из требований рынка, что Булерьян изначально создавался как воздушная печь. А теплоемкость воды в 800 раз больше, чем у воздуха. Чтобы отходящие газы передавали ей свое тепло, их нужно запутать в лабиринте водонагревательного регистра. А в Булерье с его боковым обогревом теплообменника это в принципе невозможно, иначе придется создавать совсем другую печь.

Нагреть воду для отопления буллером можно только путем интенсификации горения в топке.Но при этом, как уже говорилось выше, неизбежно упадет эффективность.

Однако приспособить любой булерьян для горячего водоснабжения очень просто. Допустим, у нас есть 2 батареи по 4 трубы в каждой, а вся духовка составляет 10 кВт. Как видно на тепловизионном изображении (см. Рисунок слева внизу), и при интенсивном огне для быстрого нагрева температура воздуха в соплах аккумуляторов не выше 160 градусов.

Теперь наденем на две трубы самые обычные металлические гофры и подключим их к трубам, проходящим через водогрейный котел.По горизонтали, по вертикали – все одинаково. 2,5 кВт уйдет в воду. Если бак на 80-100 литров утеплить пенополистиролом толщиной 40-50 мм, то за полчаса вода в нем нагреется до 60-70 градусов, и тогда эта температура будет поддерживаться. Для сравнения: ТЭНы на 3,5-5 кВт устанавливаются в бытовых 100-литровых электрокотлах.

Такая система хороша еще и тем, что без какой-либо автоматизации категорически исключено вскипание воды. Вспомним школьную задачу по физике для особо (без кавычек) одаренных и сообразительных: как нагреть воду ровно до 100 градусов, не дав ей закипеть?

Ответ: возьмите кастрюлю, положите в нее деревянные бруски для теплоизоляции.Поставьте на них еще один горшок, поменьше. В обе кастрюли налить воды, поставить на огонь. Вода во внешней кастрюле закипит, но температура ее не поднимется выше 100 градусов. тепло огня будет использоваться для передачи скрытой теплоты испарения воды в воду.

Вода во внутренней кастрюле также нагреется до 100 градусов, но не будет разницы температур между ней и внешней, а тепло, необходимое для испарения воды, не может быть передано во внутренний кастрюлю. Вода в нем нагревается ровно до 100 градусов без всяких признаков кипения.

Что касается случая с «кулером воды» – в воздухе с температурой 140 градусов нет запаса тепла, обеспечивающего закипание воды. Когда его температура приблизится к 100 градусам, воздух в теплообменнике быстро остынет, градиент температуры приблизится к 0, а вода никогда не закипит.

Об отоплении частного дома

Ну, скажет читатель, но греться нужно! Да, но печное отопление используется в основном в частных домах, а горячая вода там – чистый предрассудок, стереотип «централизованного» мышления.Ведь для эффективности центральной ТЭЦ тепловая мощность теплоносителя имеет первостепенное значение, иначе он будет остывать, пока не дойдет до абонентов.

А? Что, протянуть магистраль от кухни или печи по всему участку до гостиной / спальни? Не проще ли разогнать теплый воздух по комнатам, который буллер подает, как говорится, сверху? Судите сами:

  1. Воздуховоды можно сделать простым инструментом из дешевых материалов: жести, гипсокартона, фанеры, просто картона, а трубы дорогие, их нужно гнуть, кипятить, паять.
  2. Регистры, расширительный бачок, арматура, автоматика не нужны.
  3. О свищах и протечках можно забыть раз и навсегда.
  4. Воздуховоды с вентиляторами и жалюзи не требуют проекта или разрешения. Достаточно для себя рассчитать, в какую комнату какую секцию занести.
  5. Теплоотдача стенам (а это до 15% теплопотерь на воду) равна нулю; здесь нам на руку плохая теплопроводность воздуха.
  6. Регулируемые жалюзи на выходах – удобный оперативный контроль температуры в комнатах.Лучше не сравнивать с настройкой водяного отопления.
  7. Если поставить жалюзи на выходе у стен, наиболее удаленных от окна над полом, то воздух, пока не попадет туда, где он может обогреть улицу, будет отдавать тепло в комнату. И все знают, как увеличить энтропию вселенной батарей в нишах под окнами.
  8. Эта же техника даст теплый пол без дополнительных затрат и трудозатрат.
  9. Стены гладкие, деформаций не видно – оформляйте интерьер как хотите.

Видео: булерьян и отопление гаража

Буллеры без патрубков

Профессор Иннокентий Николаевич Бутаков (не путать с Александром Владимировичем Бутаковым, тоже профессором, но юристом) в 20-е годы фактически изобрел булерьян, прикрепив к верху форсажную камеру с теплозащитным экраном. Сегодня печи типа «Бутаков», «Профессор Бутаков», «Студент» в современном исполнении (см. Рис.) Успешно конкурируют с Булерьян на внутреннем рынке. Их технические характеристики и принцип действия похожи, как у однояйцевых близнецов, но сделать Бутакова гораздо проще, как видно из рисунка.

Компьютер булерьян

Первый буллер был рассчитан почти на логарифмическую линейку. Как ни странно, они первыми придумали, как это смоделировать на компьютере и оптимизировать в Новосибирске, в Термофоре. Сейчас их печи «Fire Battery» различных размеров являются одними из хитов на рынке. И это неудивительно: правильно просчитав все процессы, удалось разместить в одном буллере контур горячего водоснабжения и варочную панель с варочной панелью, см. Рис.

Духовка “Пожарная батарея”

Печи с пожарной батареей сразу же вызвали шквал критики. Но тут вспоминаются причитания классиков литературы: «Все те же мелкие нападки на шрифт, виньетки, опечатки …»

«Это не соответствует моему представлению о печах …» Извините, сэр, о вкусах не спорят. «Вредно для здоровья». Кем, когда и где это доказано или хотя бы замечено? «Не печь, а какой-то котел для разрушителя.«Сударь, вы льстите разработчикам. Над котлами для эсминцев и крейсеров работали лучшие умы теплотехников. 70 000 кВт в объеме 8 куб. М. С КПД 97% – если это не совершенство, то что такое совершенство в целом?

Что в нем плохого?

Да, в Bullers нет видимых изъянов. Их так и называют: печь без изъянов. Но есть одно скрытое, причем серьезное.

Любое органическое топливо горит, выделяя т. Н. реакционная вода.Это полный аналог метаболической воды, образующейся в живых организмах: она выделяется при распаде органических молекул. Из-за низкой температуры в топке в выхлопе булерьяна оказывается больше реакционной воды, чем в других медленных печах; в них эта вода частично участвует в пиролизе.

Второй момент – это минеральные компоненты древесины. Продавцы Buller преподносят добродетель, что дрова в буллере сгорают, не оставляя даже золы. Но в дереве изначально зола, а у буллеров частички золы вылетают в дымоход.

Третий – углеводородные радикалы. Это химически очень активные остатки не полностью разложившихся органических молекул. Все это в совокупности снижает КПД буллера всего на 5-7% и по объему составляет такую ​​же долю его выхлопа. Но для бытовых булерьян эти проценты оказываются поистине смертельными.

Вспомним формулу Карно. Если взять пиролизный котел с 1500 градусами в камере сгорания и 300 на выхлопе, то он покажет КПД 80%.По Булерьяну те же 80% получаются при 600 и 120 соответственно.

Реакционная вода из пиролизного котла не успевает конденсироваться в дымоходе и бесследно рассеивается в атмосфере. Пепел оседает под топкой. Откуда его время от времени приходится снимать. Он содержит чисто минеральные соли, пригодные для удобрения. Котел также образует небольшое количество органических радикалов, но они окисляются кислородом воздуха до углекислого газа и воды уже в 1-2 м от устья дымохода, потому что они образуются при высоких температурах и очень легкие, с низким молекулярным весом

Не так в Буллере.Реакционная вода сразу после экономайзера выпадает в конденсат. Каждая из его капель представляет собой тонкую пленку, свернутую в шар, и физико-химия тонких пленок разительно отличается от таковой для массивных агрегатов вещества. А потом – частицы золы, тяжелые органические радикалы. В результате в отстойник попадает не просто грязная вода, а коктейль чудовищной токсичности, канцерогенности и черт знает чего еще.

Эту хрень (без кавычек) нужно куда-то положить. Если оставить открытым конец «трубы, доходящей до земли», фундамент будет постепенно мыть, и вы не сможете есть овощи с огорода.Медленно вынуть и вылить – свойства конденсата булерьянского ила таковы, что он не скроет от СЭС и экологов, со всеми вытекающими.

Поэтому буллеры еще называют тепличными печами. Чаще всего их размещают в теплицах без экономайзера (см. Рис.). Цветы, ранние и всесезонные овощи – высокодоходный продукт, не будет затратным не только смириться с худшей эффективностью, но и поменять всю печь в теплице. год, два или три.

Правда выхлоп такого буллера еще пахнет им, но теплицы с самими теплицами выделяют метан, этилен и так далее в том же духе. Поэтому по санитарным правилам их нельзя строить возле жилых домов, поэтому дым от буллера даже не требует отдельного «решения вопроса».

Некоторые хитрые цветоводы, особенно в маловодных местах, рассуждая о том, что тюльпаны, розы и гвоздики не едят, а многие растения с роскошными цветками ядовиты сами по себе, ставят по полной схеме буллеры, и конденсат ила, немного отфильтровав , запускаются в системы капельного орошения.Однако подобные томатно-клубничные эксперименты всегда заканчиваются реанимацией покупателей, расследованием и громкими скандалами с санкциями и даже тюрьмой.

Что лучше для себя

Методы утилизации шламового конденсата еще не разработаны ни с технической, ни с коммерческой, ни с организационной точек зрения. Поэтому хотя в законодательстве и санитарных правилах ничего конкретно не прописано о печном шламе, тепличную печь лучше поставить в теплице.А дома для себя напрягитесь и смонтируйте двухконтурный котел, пиролизный или газовый. Дорого, кто спорит. Но здоровье дороже.

Видео: Обзор печи Булерьян

конструктивных особенностей и принципа действия, правила монтажа и как правильно повернуть. ОСОБЕННОСТИ УСТАНОВКИ С WATER CONTURE WORK COGLE BUNJAN



Воздухонагреватель конвекционными печами имеет один существенный недостаток.Эффективность обогрева во многом определяет конфигурацию помещения. Наличие межкомнатных перегородок и других препятствий на пути конвекционных потоков существенно ухудшает равномерность утепления. Чтобы комнаты, расположенные на другом этаже, выступали вперед, приходится соединять воздуховоды и проводить их по всему дому, что не всегда удобно и требует серьезных дополнительных затрат.

Печь buinlady с водяным контуром – оптимальное решение для отопления жилого дома в несколько этажей с несколькими комнатами.Агрегат подключается к существующей системе отопления. Тепло начинает поступать в комнаты практически сразу после массовки.

Принцип работы печи Breneran Aquategen

Котлы отопления булерьян (бранеран) с водяным контуром по своему устройству мало чем отличаются от традиционного оборудования, использующего принцип конвекции воздуха. Конструкция включает трубы, окружающие дымовую камеру. Используется принцип газообразования или пиролиза. Основное отличие состоит в том, что по трубам вместо воздуха циркулирует жидкий теплоноситель.

Котлы длительного горения Breneran с водяным контуром работают следующим образом:

  1. На конвекционные трубы сверху и снизу монтируется специальный коллектор.
  2. На нижнем коллекторе есть резерв для возврата, на верхнем – для подачи теплоносителя.
  3. Во время топки нагревается теплоноситель, что создает давление в системе отопления, позволяющее обеспечить естественную циркуляцию, а также подъем жидкости на высоту до 8 м. По трубопроводу теплоноситель поступает на отопительные приборы, расположенные в помещениях.
  4. После охлаждения обратный теплоноситель возвращается обратно в котел по трубам, подсоединенным к коллектору нижнего давления.
При этом в водяных котлах булерьяна используется принцип газообразования или пиролиза, что дает возможность использовать газ, образующийся в процессе горения. В конструкции две оптоволоконные камеры. В одном – сжигание дров, во втором – выбросы газов.

После нагрева термокамеры до необходимой температуры котел переводится в режим газогенерации.При газогенерации топливо не горит, а буквально тлеет, что увеличивает автономную работу с одной закладки, сохраняя при этом коэффициент теплопередачи на уровне обычного сжигания дров.

Канадские печи «Бурж» длительного горения бранеран, предназначены для работы на дровах. Допускается использование торфа и древесных брикетов, а также древесных отходов, но при этом показатели энергоэффективности и теплоотдачи падают в несколько раз.

Типы установок Aqua Breneran

Производитель котла Aquategen Breneran, Лаотермское ЗАО разработало и выпустило несколько основных модификаций газогенераторных печей с водяным контуром.Достоинством моделей является высокий КПД, наличие электрозагара, позволяющего продолжить обогрев помещения после того, как начнется все твердое топливо.

При необходимости печь комплектуется бойлером косвенного нагрева, обеспечивающим необходимое количество горячей воды.

Модельный ряд твердотопливных газогенераторных печей российского производства Breneran Aquategen представлен следующими модификациями:

При выборе дровяной отопительной печи с водяным контуром Breneran Aquategen обратите внимание на ее производительность.В технической документации указывается объем теплоносителя и реально отапливаемая площадь.

Сколько стоит Breneran Aquategen

Стоимость печки Breneran Aquatene несколько выше, чем у моделей без водяной «рубашки» и зависит от типа модели и ее мощности.
  • Aots 06 – обойдется в 16 200 руб.
  • ADOT 11 – за эту модель придется выложить 23 800 руб.
  • ADOT 14 – Стоимость 27 400 руб.
  • ,
  • ADOTS 16 и 19 – для полупромышленных моделей придется выложить 45 и 55 тысяч рублей.соответственно.
Полная стоимость пиролизных котлов на твердом топливе длительного горения Breneran Aquategen рассчитана в зависимости от необходимой дополнительной конфигурации. Дополнительно учитывается оплата монтажных работ, подключения к системе отопления и т. Д.

Преимущества водяного отопления от Breneran

В газогенераторных печах Breneran имеет ряд существенных преимуществ перед аналогами, использующими принцип воздушного отопления.
  • Отопление помещений осуществляется стандартными радиаторами отопления, а не циркуляционным воздухом.Поэтому модели подходят для отопления одно- и двухэтажных индивидуальных жилых домов, и нет необходимости в дополнительном оборудовании в виде воздуховодов.
  • Допускается установка в доме без подвала. При правильной установке и регулярном уходе за топкой нет шансов попадания дыма в помещение.
  • Печь Breneran Aquategen сварена из стали, толщиной 2-3 мм для внешнего кожуха, 5 мм для топочной камеры. При изготовлении используются жаропрочные сплавы, что значительно увеличивает сроки эксплуатации устройства.
  • Возможность подключения к системе отопления практически любого типа. Главное правильно выбрать и рассчитать производительность печи. Бренеран одинаково хорошо себя чувствует при подключении к системе отопления с естественной и принудительной циркуляцией.
  • Простая установка. Есть смысл поставить модификацию печи брандаран с подключением системы водяного отопления, если нет желания и возможности подключить газовое отопление. Модель Aquategen обеспечивает максимальную эффективность.При необходимости может работать в антимассационном режиме. Электрический ТЭН нагреет теплоноситель до необходимой температуры.

Недостатки водогрейных котлов braneran

Недостатки котлов Breneran Aquatean, конечно, есть, но поскольку они незначительны и уступают перед достоинствами, ни о строительных форумах, ни на других сайтах практически нет. Но судя по нескольким комментариям, проблемы с печью обнаружены:
  • Использовать без воды Модель Breneran Aquategen не получится.В конструкции предусмотрено исключительно жидкостное охлаждение.
  • Aquategen присущи недостатки всем моделям газогенераторов. На характеристики и производительность влияют качество топлива, ошибки при установке дымохода.
Если установка произведена с соблюдением всех рекомендаций производителя, работа печи будет практически безпроблемной.

Особенности и способы установки Breneran Aquategen

Как уже отмечалось, конструкция печи позволяет использовать любые варианты подключения водяного отопления.Допускается эксплуатация устройства в системах с принудительной и естественной циркуляцией теплоносителя.

При проведении монтажных работ учитываются нормы ППБ в части монтажа топки и подключения дымовой системы, особенностей закрытых и открытых систем. Производительность и теплопередача влияют на тип обвязки труб котла и используемый теплоноситель.

Требования пожарной безопасности

Производитель ЗАО «Лаотерм» получил сертификат пожарной безопасности на печь с водяным контуром Aqua Breneran.Это свидетельствует о том, что котел защищен от случайного возгорания, и при правильной эксплуатации вероятность возгорания сводится к минимуму.

Установка в жилых помещениях осуществляется с учетом действующих Правил ППБ, которые предъявляются к котлам ТТ:

  1. Печь монтируется на прочном негорючем основании. Для моделей Аоц 14, 16 и 19 необходимо изготовить бетонное основание.
  2. От топки пол покрывают стальным листом не менее 1 шт.Длина 25 м.
  3. Расстояние до вынутых стен не менее 1 м, с дополнительным утеплением 0,8 м.
  4. Размеры помещения для установки печи не менее 12 м².
  5. В котельной необходимо сохранить венткане и хорошую естественную вентиляцию воздуха.
  6. Машины по отключению танка и циркуляционного оборудования установлены в смежных помещениях.

Наличие группы безопасности для твердотопливного пиролизного котла Breneran Aquategen, (включающая предохранитель, воздушный клапан, манометр, мембранный расширительный бак) обязательно.Ввод в эксплуатацию при отсутствии предохранительного усиления запрещен.

Монтаж системы дымоудаления

Правила монтажа дымохода подробно описаны в. По нормам высота и диаметр рассчитываются в зависимости от производительности топки. При установке дымохода неукоснительно соблюдайте рекомендации производителя:
  • Расстояния до строительных узлов, балок и стропил рассчитываются в зависимости от материала дымохода.Для кирпично-керамического дымохода с утеплителем зазор огня не менее 13 см, без утеплителя 25 см.
  • Высота дымохода должна быть от 5 до 9 м в зависимости от модели топки.
  • На головке дымохода установлен дефлектор для улучшения характеристик тяги.

Подробная информация относительно выбора трубы и норм ППБ находится в дюймах.

Подключение к системе естественной циркуляции

Система отопления с естественной циркуляцией теплоносителя является самой популярной из-за простоты монтажа и отсутствие большого количества дополнительных узлов.При установке необходимо соблюдать несколько правил:
  • Топка должна располагаться минимум на 0,5 м под радиаторами.
  • Патрубки расположены под углом – уклон в сторону циркуляции теплоносителя.
  • Открытый расширительный бак монтируется в самой высокой точке системы отопления. Емкость бака выбирается в зависимости от общего количества охлаждающей жидкости из расчета 10%. Правильная установка расширительного бачка открытого типа проводится на обратной линии системы отопления.Если емкость устанавливается на неотапливаемом чердаке, обязательно утеплитель.
  • Группа безопасности монтируется на подаче теплоносителя.

К разводке труб системы отопления с естественной циркуляцией предъявляются строгие требования относительно соблюдения углов наклона.

Подключение к системе с принудительной циркуляцией

Основное отличие от предыдущей версии в том, что циркуляционный насос нужен для системы отопления закрытого типа.Принудительная циркуляция охлаждающей жидкости имеет множество преимуществ, включая лучшую теплопередачу, эффективность и скорость нагрева. Единственный минус – зависимость от электричества.

Монтаж системы отопления с принудительной циркуляцией осуществляется в соответствии со следующими инструкциями:

  • Циркуляционный насос устанавливается на обратном потоке теплоносителя, между расширительным баком и котлом. Рекомендуется установить термодатчик для регулировки работы котла в зависимости от интенсивности нагрева и давления, создаваемого в замкнутой системе.
  • Подключение выполняется с расширительным бачком закрытого типа. В систему отопления не попадает воздух, что положительно сказывается на продолжительности работы труб, радиаторов и самого котла.
  • Для бесперебойной работы помпы потребуется установка ИБП со встроенным стабилизатором напряжения.

Максимальное давление в закрытой системе отопления не более 7 атм. Отличные показатели приводят к разрыву водяных контуров, расположенных на топке.Во избежание поломки обязательно установите группу безопасности.

Какие трубы лучше делать обвязкой

Обвязка труб котла влияет на дальнейшую работу, производительность и другие характеристики системы отопления. Выбор материала должен подходить осознанно. Ниже представлены три наиболее популярных варианта:
  • Запорная система со стальными трубами – В качестве преимуществ можно выделить устойчивость к перегреву, низкое линейное расширение, прочность и высокую теплопроводность.К недостаткам можно отнести сложность монтажа, необходимость сварочных работ.
    Монтаж лучше производить до ремонта помещения, чтобы не испортить чистовую отделку. Еще одним недостатком можно предположить, что диаметр трубы водяного контура он будет намного больше, чем у полипропилена или металлопластика, соответственно для нагрева печи потребуется большая мощность.
  • Полипропиленовые нагревательные трубы – материал имеет множество преимуществ: малый вес, длительный срок службы, термостойкость, привлекательный внешний вид, гладкая внутренняя поверхность.
    Прокладку труб отопления можно выполнить самостоятельно. Для этого вам понадобится паяльник и несколько строительных инструментов.
  • Металлопластиковые трубы – еще один вариант материала, предназначенный для системы отопления.
    Plus, металлопластик – это: быстрый монтаж, не подверженность коррозии, высокая термостойкость, пластичность. К недостаткам можно отнести подверженность трубы «лазанью». №
    Трубы металлопластиковые предназначены для монтажа систем отопления с принудительной циркуляцией теплоносителя.Разрешена эксплуатация в промышленных условиях.
Отопление можно производить медными, нержавеющими и другими трубами. Но, как показывает практика, перечисленная выше, пользуются наибольшей популярностью.

Какую охлаждающую жидкость лучше заливать в брандаран и систему

В качестве охлаждающей жидкости используется обычная и дистиллированная вода, антифриз. У каждого варианта есть свои достоинства и недостатки:

Самостоятельно рассчитать объем теплоносителя довольно просто – для расчетов необходимо будет знать мощность топки, количество и объем радиаторов.

Печь булерьяна может работать на любом виде твердого топлива. В том числе по отходам изделий из бумаги и картона. Но лучше всего греть на длинных круглых дорожках, которые занимают всю длину топочной камеры печки.

Это цельнометаллическая конструкция, напоминающая бочку, с деревянным отрезком трубы со сварной поверхностью. Внутри он разделен на две камеры. В нижней камере в процессе горения твердого топлива образуются газы, которые затем остаются в верхней камере как в.

Когда начинается буярянское отопление, холодный воздух всасывается в нижние отверстия труб, нагреваясь с поверхности печи, он поднимается вверх, нагревая комнату.

Изначально такие печи предназначались для теплового нагрева. Но у них был недостаток. Они плохо справились с обогревом помещения, разделенного перегородками. Был оборудован выход из этой проблемы.

Принцип действия и область применения


Булерьян с водяным контуром использует тот же принцип преобразования, что и с воздухом. Только в этом случае вместо горячего воздуха будет ездить горячая вода.

Это свойство позволяет в короткие сроки обогреть помещение размером в несколько десятков кубометров воздуха. Вода, проходя по трубам, наполняющим топку, не дает перегреться поверхности. Поэтому воздух в помещении не горит.

Расходы на топливо снижаются Благодаря применению камеры , в которой образуются древесные газы, полученные на стадии горения в первичной камере сгорания.

Теплообменником служат трубы, расположенные внутри кожуха каминной печи. Минимальное количество труб обычно шесть. Нагретая вода из точки подключения в верхней части топки попадает в радиаторы, установленные в помещении.

Пройдя по кругу, остывшая вода возвращается в нижний патрубок. Такой отопительный котел имеет высокий КПД, благодаря использованию трех способов нагрева, это теплопередача, теплообмен и конвекция.

Печь может использоваться в различных зданиях.Это могут быть жилые дома, складские помещения или бытовки.

При его установке необходимо соблюдать несколько условий:

  1. Для котла необходим хороший дымоход. Потому что, когда они переживают газы во второй камере, их полное сгорание не всегда происходит. В результате угарный газ может проникнуть в помещение. Не пахнет, а при отравлении часто приводит к летальному исходу.
  2. В целях пожарной безопасности Глубина булерьяна допускается на расстоянии не менее 0.5 метров от стены.
  3. Для подключения водяного контура Рекомендуются армированные полипропиленовые трубы. Они обладают хорошей гибкостью и не подвержены нагрузкам от высоких температур.

Достоинства и недостатки


Такие отопительные системы обладают рядом положительных свойств:

  1. Установка такого отопительного котла не требует согласования В отличие от газового оборудования.
  2. Позволяют быстро и равномерно обогреть комнату , в том числе на втором и третьем этажах.Горячая вода поднимается на 7-8 метров.
  3. Отопительный котел имеет компактные размеры.
  4. Топка экономно расходует топливо. При отапливаемом помещении одной загрузки хватает на 10-12 часов поддержания комнатной температуры.
  5. Легко установить самостоятельно. Здесь следует отметить, что если вы новичок в этом вопросе, доверьте строительство и подключение дымохода специалистам в данной области техники.

Как ни хвалят такие котлы, в них есть ряд мелких недочетов:

  1. Главный недостаток – доступность топлива. В качестве топлива используются сухие дрова несмолистых пород. В районах с дефицитом древесины такие утеплители экономически невыгодны.
  2. Такие обогреватели необходимо регулярно очищать щеткой от нагара и накипи.
  3. Дымоход необходимо утеплить Во избежание образования конденсата. Конденсат снижает эффективность нагревателя.
  4. Металлический корпус является источником тепла , нагревается до высокой температуры. Чтобы не получить ожоги и возгорания, необходимо установить вокруг булерьяна защитный периметр, не менее полуметра.Если места мало, то утеплитель можно колоть специальным кирпичом, либо металлическими листами с внутренним покрытием из базальтового волокна. Это снизит температуру до приемлемой.

Характеристики и критерии выбора

Характеристики, прежде всего, определяются параметрами помещения, в котором он собирается.

Для производства используют в основном сталь и чугун. Булереи из чугуна обладают большой надежностью и долговечностью.В то же время они более массивные, и их сложно использовать в небольших объемах. Стальные обогреватели хорошо подходят для небольших помещений, но при этом КПД у них меньше по сравнению с чугунными.

Второй важный параметр – это количество водяных контуров системы отопления. Система с одним контуром предназначена только для отопления помещений. Двухкомпонентная система помимо отопления нагревает воду для хозяйственных нужд.

Третий параметр – Производитель твердотопливного котла.В этой подборке можно ориентироваться на отзывы людей, уже ставших счастливыми обладателями котла этого производителя.

Остальные критерии выбора не зависят от параметров помещения и самого котла. Это размер помещения, материал стен и перекрытий, высота дымохода.

Цена и отзывы

С каждым годом все большую популярность приобретают печи длительного горения. Это связано с их стоимостью, которая меньше, чем установка аналогичного газового оборудования.

При этом вам не придется оплачивать работы по присоединению к газовой магистрали и разработке разрешительной документации. Стоимость такого обогревателя, в первую очередь, зависит от его объема, а соответственно и мощности.

Цена самого простого и небольшого начинается от 7500 руб. Такая печь обогреет небольшое помещение до 100 кубометров. Для помещений от 250 и более кубометров цена будет от 20 000 руб.

Следует отметить, что многие производители, некоторые свои изделия украшают различными элементами, в том числе художественной ковкой.Это тоже влияет на его стоимость.

Отзывов:

Сергей Иванович, г. Самара.

«Купил небольшой булерьян с нержавеющими трубами за 16000 руб. Монтаж делал своими руками. Дымоход из металла высотой 5 метров. Сначала работа не радовала. Потом печь стала дымить. Проверка показала, что дымоход забит различными отложениями черного или черного цвета. Выяснилось, что труба хоть и была хорошо изолирована, но в верхней ее части образовался конденсат, и стекла с радостью опускались вниз.Переделал дымоход на кирпич, помог с конденсатом. »

Алексей.

Пользуюсь третий год. Пока впечатления самые благоприятные. К недостаткам можно отнести неравномерный нагрев. Сложно отрегулировать заслонку температуры нагрева. Получается круто, но чаще слишком жарко .

Сделай сам

Чтобы построить такую ​​печь, нужно быть опытным сварщиком. Для работы в первую очередь понадобится сварочный аппарат, трубогиб, столбик, ножницы по металлу, а также набор. рисунков.

Схема:


Далее работаем в определенной последовательности:

  1. Отрезать трубы необходимой длины.
  2. Инструмент для труб придает им необходимую форму.
  3. Из листового металла сделать контур необходимых форм.
  4. Укажите на металлический лист. Количество труб должно быть пар. У вас получится конструкция, похожая на бочку с жесткими трубами.
  5. Следующим шагом будет установка задней стенки с отверстием для дымохода.Для дымохода потребуется труба диаметром около 100 мм.
  6. Далее устанавливаем переднюю , с открывающейся дверцей. Внизу фасада установлена ​​труба с демпфером.
  7. Очистите швы и проверьте качество проделанной работы.

При выборе габарита печи ориентируйтесь в первую очередь на площадь обогрева помещения.

Самое главное – выбрать правильное место для установки. Это можно делать в любом месте комнаты, но при этом следует помнить, что оборудование должно быть не ближе 0.5 метров до ближайшей стены.

Печь должна твердо стоять на поверхности. Не допускаются никакие вибрации корпуса. После установки в выбранном месте его подключают к системе отопления.

Любому частному жилому дому нужна отапливаемая Система .

Иногда заглядывать в дом технически нецелесообразно, а установка котла с оформлением документации вызывает трудности и затраты денежных средств.

Использование калорийных печей неэффективных При необходимости обогрева нескольких соседних помещений, т. К. Калорификаты предназначены для обогрева посторонних помещений.

В таких случаях печь Булерьян. По сравнению с аналогами – незаменимое универсальное решение.

Идея новой отопительной печи родилась у канадца Лесорбова, которая тогда была воплощена инженерной идеей конструкторов-энергетиков. Теперь название печи булерьян ( Bullerian ) стало почти эталонным, т.е. несущим тепло и уют.

Принцип работы

Такая конструкция хороша не только гибрид Буржуйки с обычными, если раньше не умели обогревать отдельные помещения, то подключение к водяному контуру открывало возможность обогрева целых домов, а не отдельных помещений.

По форме булерная печь напоминает большую круглую бочку , внутри разделенную на две части. Нижний отсек кожуха топки предназначен для розжига и сжигания дров. Также есть высокотемпературные и тепловые концентраты.

После взъерошивания дров газы поднимаются в верхний отсек корпуса. В центре печи расположены сварных труб, в ней изогнутых труб, или, как их еще называют, радиусов труб.

Обеспечивают принудительную конвекцию , т.е.е. Перемещение тепла для нагрева воздуха и равномерного распределения по помещению.

Конструкция топки такова, что трубы плотно прилегают к дровам “ опека ” Её на 70% . Они играют роль теплообменника или нагревателя, так как все тепло топочной камеры идет на нагрев теплоносителя в трубах.

Специально установленный коллектор давления обеспечивает необходимое давление для перемещения жидкости помимо ее естественной циркуляции .

Таким образом, основными принципами действия являются теплопередача, теплопередача и конвекция.В отличие от известной печи поверхность не созревает, значит, кислород сохраняется.

Рубашка водяная буленовая

Новая Модификация с водяным контуром проявляется в соединении форсунок с системой водяного отопления сверху – на подаче воды, а снизу – на обратный коллектор.

Таким образом, топка, как и нагревательный элемент, получает гидроуло или дополнительные возможности для распределения тепла за счет движения горячей воды по трубам, опоясывающим жилое помещение.

Булерьян можно сравнить с твердотопливным котлом , но без автоматической системы. Конструкция печи допускает добавление нескольких водяных контуров для максимального обогрева различных помещений.

За счет активной циркуляции воды в приставных радиаторах происходит идеально , коттеджи или коттеджи.

Булерьян Аква – Модификация хорошей печки булерьяна, в которой водяная рубашка повышает эффективность работы. Печи этой группы подключаются к системе отопления, в верхней части которой расположен расширительный бак для накопления излишков нагретой воды.

Вода в своем движении проходит через радиаторы, после остывания возвращается в дымоход.

Подключение печи к системе отопления

Обычное scroll Элементы всей системы отопления с печью Next:

  • печь булерьян ,
  • пресс-коллектор ,
  • коллектор обратный

    04,

  • радиаторы ,
  • водоотвод ,
  • расширительный бачок .

Установка котла

Если установка газовых котлов связана с разрешительной документацией и привлечением специалистов, то установка Печи булерьян могут быть изготовлены самостоятельно. Ему достаточно прост и в наличии .

Для обеспечения безопасности печь должна быть установлена ​​на прочном, жаростойком негорючем основании с учетом расстояния до стен не менее 70 См. Соединение водяного контура и дымохода производится сваркой или резьбовым соединением.

Нагрев Вода может достигать 90 градуса, поэтому площадку с установленным котлом следует разместить отдельно с ограничением доступа детей.

С дымоходом

Особого внимания требует дымоход . Пожалуй, это самое уязвимое место при установке печи. Дело в том, что даже при хорошем газе газ полностью не сгорает.

Нужна здесь консультация И помощь специалиста в связи с большими рисками отравления угарным газом.

Важные условия Правильная установка и эксплуатация дымохода:

  • установка на высоте не менее 3 м. над топкой, в соответствии с правилами пожарной безопасности;
  • периодическая очистка От оседания на стенках копоти.

Можно использовать для теплоизоляции слой минеральной ваты.

Расход топлива

Замечательная особенность топки экономичность Расход топлива.Следует использовать только высушенные дрова, не образующие смол в процессе горения.

Щепка или дрова горят с высокой эффективностью , практически не оставляя золы. Две полные загрузки топок обеспечивают дневной обогрев помещения 60. кв.м.

Дверь, или заслонка, одновременно обслуживает поддон , регулирующий скорость и приток воздуха для повышения температуры нагрева или поддержания горения.

Печной котел позволяет долго сохранять тепло , а период теплоотдачи увеличивается.

Важно: От объема топки зависит мощность обогрева котла.

Общие преимущества Печь с водяным контуром

Несомненным преимуществом печи является возможность ее установки к существующей системе отопления без замены старых радиаторов, демократичная цена, а также :

  • компактность ,
  • возможность транспортировки на разные этажи здания,
  • простота эксплуатации ,
  • высокая эффективность ,
  • экономия топлива ,
  • быстрая окупаемость на покупку и установка,
  • возможность изготовления печи и montaja своими руками.

недостатки

Не совсем эстетичный вид требует дополнительных усилий оптимизация Размещение мини-котельной. Следует предусмотреть отдельное расположение котла и учесть после :

  • , в домиках необходимо будет зашить стены. металлических листов для установки печи к ним как можно ближе,
  • , если печь не перемешивать на морозе , существует опасность замерзания теплоносителя.Рекомендуется использование антифриза или специальных присадок.

Удобство А удобство обслуживания печи проверено временем от периода изобретения до наших дней. Потребители обращают внимание на то, что рабочая :

  • комната в которой находится топка каждый день нужно проветривать Из-за образования заряженных ионов, притягивающих пыль,
  • не может полениться печи без проверки наличие воды В системе с водяным контуром и состояние расширительного бачка.

Любой рядовой хозяин коттеджа хочет ознакомиться: как улучшить систему коттеджа. Каждому россиянину известно, что уголь, газ, нефть постоянно дорожают. В каждом уголке России необходимо отапливать квартиру на определенный период года. Сложно представить жизнь человека в России без отопительного комплекса коттеджа. На нашем веб-ресурсе опубликовано множество разнообразных жилищных систем, в которых применяются совершенно уникальные принципы производства тепла.Указанные схемы отопления можно использовать самостоятельно или гибридно.

Водогрейная печь Aqua Breneran

Не зависит от электричества, нефти и газа

Равномерно нагревает весь объем

Работает на всех видах твердого топлива, картона и их отходов

Контролируемое горение, высокая эффективность

Работает на одна закладка 6-8 часов

Используется для отопления жилых и нежилых помещений

Экономична и проста в обслуживании

Печь «Аква-Буллерьян» предназначена для обогрева жилых и производственных помещений, магазинов, загородных домов, коттеджей, облигаций. , теплицы, мастерские, гаражи, постройки, для сушки грибов, фруктов, зерна, пиломатериалов и т. д.- до 600 кубометров. Счетчики по нагреву циркулируют в замкнутой жидкостной системе.

Духовка «Аква-Буллерьян» представляет собой цельносварную конструкцию из стали, покрытую термостойкой краской. Топка оборудована двумя регуляторами: на дверце (регулятор мощности) и в патрубке дымохода за печью (регулятор газификатора).

Дымоход топки не должен иметь горизонтальных участков длиной более 1 м. Рекомендуемая высота дымохода печи Аква-Буллерьян – не менее 7 м, для прочистки дымохода в его основании необходимо предусмотреть съемную часть (стекло) или отверстие с дверцей.Не реже 2 раз в год проводите чистку дымохода.

Печь «Аква-Буллерьян» работает на всех видах твердого топлива: дрова, древесные отходы, картон, торфяные брикеты, бурый уголь и т.д. необходимо).

КПД печи «Бренеран» – 70 – 80%. Во всех случаях необходимо стремиться заполнить весь объем топки – только при этом время непрерывной работы достигается на одной укладке топлива 6-8 часов.

Устанавливать топку рекомендуется не ближе 1-го метра от стен и горючих поверхностей (дерево, обои и т. Д.), На минимальном расстоянии от существующего дымохода (при его наличии), при этом свободное расстояние до топки должно быть не менее 1,25 м.

Духовка «Аква-Буллерьян» устанавливается в котельной или подвале. Задняя часть печи утеплена толщиной 200 мм.

Печи Куллерьян сертифицированы по системе ГОСТ России и разрешены к применению во всех жилых и производственных помещениях, в том числе гаражах и деревообрабатывающих цехах.Печи «Буллерьян» имеют экологический сертификат. Они экологически чистые и разрешены к использованию в городах России.

Источник: http://www.pechka03.ru/catalog/pechi_s_vodjanym_konturom/breneran/akva.html

Если не вдаваться в лишние подробности, то водяной контур булене можно охарактеризовать несколькими словами. По сути, это конструкция из качественного металла с приваренными к нему трубами. Особенность этого устройства в том, что он способствует конвекции, то есть равномерному и очень быстрому прогреванию всего помещения.

Булерьян с водяными контурами отопления

Внешне вся конструкция представляет собой котел, в который нужно помещать древесные материалы. Поскольку такая печь может работать исключительно на древесном топливе, перед ее приобретением нужно понимать, насколько она будет прибыльной. Так как в больших городах этот натуральный материал стоит довольно дорого и нужно обращаться в специализированные магазины.

Принцип действия

Булерьян с водяным контуром – печь, работающая по известному закону физики.Весь принцип его работы в том, что горячая пара поднимается вверх, а холодная идет вниз. Благодаря этой особенности даже самая маленькая печь с водяной рубашкой способна прогреть более пяти кубометров воздуха. При этом котел не увеличивается, то есть помещение не теряет кислород.

Булерьян считается экономичной печью, так как можно снизить затраты на топливо. Это связано со специальной камерой выживания, в которой сжигается весь газ, полученный в процессе горения.В качестве теплообменника используется кожух, некоторые производители называют его рубашкой. Внутри такого кожуха находится не менее шести труб, которые плотно прилегают к потолочной камере. В результате можно наблюдать, что тепло намного быстрее воды.

Принцип действия осуществляется с помощью специальных металлических трубок вокруг окружающей камеры волокна

Хладагент подается в верхнюю точку всей системы отопления. После этого идет к радиаторам и обратно в духовку.Именно там установлен кран для слива теплоносителя. Благодаря такому простому принципу работы духовки с водяным контуром – булерьян может быстро прогреть любое помещение и не просушить, пока весь кислород.

Основные характеристики печи

Каждая печь имеет ряд неоспоримых преимуществ перед другими. Очень напуган, откуда он будет установлен и на что покупатель соглашается. Необходимо понимать, что сама печь стоит больших денег, но ее эксплуатация не будет бесплатной.

Основные особенности печи булерьян с водяным контуром:

  • наличие газовой выживающей камеры, которая расположена в верхней части топки;
  • дверца топки закрывается герметично;
  • благодаря корпусу увеличивается конвекция горячих воздушных масс;
  • в топку не предусмотрен зольник.

За счет особого расположения труб бойлер увеличивает теплоотдачу. Холодный воздух поступает в нижнюю трубку.Нагретый до определенной температуры, он распространяется по всему помещению. Отметим, что в отличие от других печей, работающих на дровах, у булерьяна конструкция продумана до мелочей. В топке топят не только дрова, но и продукты огня. Поэтому для достижения желаемого результата необходимо будет использовать меньше натурального материала.

Примечание! На сегодняшний день существует всего два варианта булерьян. Первый работает на обеспечение потребности в горячей воде, а второй одновременно на отопление и воду.

Монтаж печки с водяной рубашкой

На сегодняшний день установка булерьяна с водяным контуром не представляет сложности, если для этого используются необходимые методы и материалы. Перед самой установкой нужно определиться с местом, где будет установлена ​​печь. Учтите, что его можно поставить практически в любом месте здания. Единственное, что нужно сделать, – это выдержать расстояние до стены в пределах полуметра.

Схема водяного отопления с котлом

После установки топки ее необходимо подключить к системе отопления.При установке большинство специалистов рекомендуют использовать армированные трубы. Они никогда не деформируются под воздействием высокой температуры, а также наиболее подходят для системы отопления.

По окончании монтажа нагревательных узлов проводится опрессовка, а также заливка водой всей системы. После этого за работой булерьяна – на какое-то время должны понадобиться печи с водяной рубашкой. Только при правильной установке и эксплуатации его котел будет работать исправно.

Никогда не забывайте о безопасности! Поэтому стену, возле которой будет установлена ​​печь, нужно обработать специальным неагрессивным материалом. Его следует наносить на высоту примерно метра от верхней точки печи.

КПД по сравнению с газовым отоплением

Перед тем, как совершить любую покупку, нужно понимать, насколько она будет выгодной. В современном мире можно найти котел, который будет невероятно красивым, но при этом очень дорогим в эксплуатации.Поэтому нужно найти баланс между эстетикой, ценой и стоимостью эксплуатации.

Основные преимущества булерьян перед газовым отоплением:

  • для установки булерьян, не нужно получать спецразрешение;
  • установить плиту с водяным контуром можно даже самостоятельно;
  • для установки газового отопления необходимо провести линии газоснабжения, что на начальном этапе будет очень дорого;

Схема отопления дома Булерьян с водяным контуром

В отличие от газового оборудования, ухаживать за булерманом не нужно.Вам нужно только прочитать дымоход и не забывать регулярно ставить дрова.

Котел булерьянский с водяным контуром имеет только один недостаток – это стоимость топлива. Однако разница в расходах на газовое отопление не так уж и велика. Учитывая, что на этапе монтажа и монтажа можно существенно сэкономить – булерьян смело можно назвать выгодным вариантом отопления для каждого потребителя. К тому же такой котел можно выбрать под декоративный кирпич и создать иллюзию старинной русской печи.Это будет смотреться очень стильно, красиво и оригинально.

Источник: http://energomir.net/otoplenie/bulerjan-s-vodjanym-konturom.html.

Отопление загородного дома сегодня доступно с использованием различного оборудования. Однако не все устройства способны создать ту неповторимую атмосферу тепла и комфорта, которая есть при использовании печи. Но современные образцы отдаленно напоминают свои классические аналоги, по внешнему виду они больше похожи на камин.

Их конструктивные особенности позволяют быстро утеплить помещение, а также сохранить его в помещении длительное время.С этой задачей легко справляются печи длительного горения от компании Булерьян.

Чтобы убедиться в их качественном исполнении и надежности, мы познакомимся с компанией, которая их производит, а также изучим модельный ряд ее продукции.

С чего все началось?

История возникновения компании «Булерьян» уходит корнями в далекое прошлое. В 1993 году на рынок отопительной продукции вышла небольшая компания Laoterm. Она выпустила свои первые продукты под брендом Belyan и всего несколько лет назад сменила бренд на Breneran.Но по привычке многие до сих пор используют старое название, потому что оно не меняло сути его смены. Продукция компании была максимально качественной и соответствовала всем нормам, такой и осталась.

Современные печи длительного горения компании Bowleryan имеют гарантию 2,5 года, не каждому продукту доступен такой срок безаварийной работы. Это стало возможным благодаря жесткому контролю качества на всех этапах производства, а также прогрессивному оснащению заводов компании.

Все выпускаемые печи имеют сертификаты соответствия международного образца, а также идеально адаптированы к отечественным условиям эксплуатации.

Модельный ряд, устройство и принцип действия

Ассортимент продукции компании Боулерьян на рынке представлен широким ассортиментом. Это бранерная печь – металлический контейнер, в который приварены трубы для принудительной конвекции. Такие конструктивные особенности позволяют не только быстро согревать воздух, но и плавно распределять его по помещению.

    Aquategen Газогенераторная банная печь Aqua-Breneran с варочной панелью

Первый образец оснащен ТАН и представляет собой достаточно мощный нагреватель, использование которого возможно для системы отопления.Печь булерьян с водяным контуром способна отапливать помещения объемом до 1000 м³, причем не только жилого, но и промышленного назначения. КПД таких устройств может достигать 70%, а продолжительность работы – не менее 6 часов.

Блок агрегата представлен двумя камерами: газификации (внизу) и взором после (вверху). Также модель оснащена двумя регуляторами мощности и газификатором. А нахождение труб прямо в топке гарантирует максимальный нагрев воды.Такая печь может работать только в открытой системе отопления, при этом подъем теплоносителя происходит самотеком.

Следующая модель – Aqua Breneran также может быть использована для обогрева любых помещений. Он способен работать на четырех видах твердого топлива, а использование дров позволяет закладывать в топку круглые подушечки. При полном заполнении объема топки печь сможет непрерывно проработать от 6 до 8 часов.

Газогенераторное оборудование Булерьян – наименьший образец, способный пройти через себя не более 4-х.5 м³ воздуха в минуту. При этом сама конструкция при работе не светится. Как и предыдущие модели, он оснащен двумя регуляторами.

Бан каботажное судно используется для создания комфортного микроклимата в частной паре. Он способен работать в различных режимах. Его внешний кожух выполнен из стали толщиной 3 мм, а в топке этот показатель достигает 5 мм.

Модель

Отопительно-варочная – смогла совместить возможности работы газогенераторного оборудования и приготовления пищи.Он отлично справляется со своими функциями в зоне, где нет газа и электричества. Его мощности хватает для обогрева помещения до 100 м³ с КПД 70%.

Этот духовой шкаф работает в двух режимах: горение – для приготовления пищи и дексинг – для обогрева помещения.

Камин Бренеран предназначен для обогрева с возможностью наблюдения за самим процессом горения. Ничто так не очаровывает, как живое пламя.

Поэтому эти печи чаще всего используют владельцы частных домов для создания особой атмосферы с нотками антиквариата.Эти агрегаты изготавливаются из листовой стали или чугуна.

На дне их топок растут деревья, под которыми установлен съемный ящик для золы. Топливо в камин помещается через дверцу.

В чем преимущества продукции Boolery?

Главное преимущество дровяных печей этой марки – их компактность. При их установке не требуется оборудования специального фундамента и они могут располагаться в любом помещении.

  • Высокий коэффициент теплопередачи
  • Надежность
  • Экономичный расход топлива
  • Герметичность
  • Безопасность

Они способны создать комфортную обстановку в любом загородном доме и могут использоваться в любое время суток.

Стоимость отопительного оборудования компании

Если сравнить цену и качество продукции под этим брендом, то они полностью соответствуют друг другу. Ведь духовые шкафы длительного горения марки Bleeryan производятся по немецким технологиям, что позволяет им соответствовать мировым стандартам качества.

Приобретение такого аппарата обойдется вам в сумму от 10 до 35 тысяч рублей в зависимости от выбранной модели и ее мощности. Данная стоимость является средней для данного сегмента рынка, что позволяет приобретать продукцию широкому кругу покупателей.Более того, он практически не изменился с самого первого момента появления компании в торговой сети.

Оценки людей с оборудованием этого класса в собственном доме полностью идентичны. Все они утверждают, что печи Buinlands имеют высокий КПД, просты в установке и экономичны в эксплуатации. Их конструктивные особенности позволяют равномерно распределять теплый воздух по комнате, создавая атмосферу тепла и уюта.

Как владелец загородного коттеджа или небольшого коттеджа обратите внимание на продукцию Breneran.Она избавит вас от проблем с отоплением, при этом не требуя для своей работы постоянного процесса.

Духовки длительного горения способны проработать на одной закладке до 12 часов, поэтому вам не придется ночью прыгать, чтобы положить дрова.

Значение отопления в условиях холодного российского климата трудно переоценить. Однако не всегда централизованное теплоснабжение доступно. Поэтому использование специальных печей для отопления, например, частного дома, – эффективный способ решить проблему отопления.Один из лучших вариантов здесь – запеканка из булерьяна, оснащенная специальным водяным контуром.

Принцип действия и КПД


Булерьян имеет высокий КПД: от 75 до 80%. В основном это цилиндр, расположенный горизонтально. Внутри происходит процесс сгорания топлива.

В первичной камере дрова горят. Не сгоревшее вещество поднимается во вторичную камеру, которая находится в верхней части булерьяна, и в горле нет.Такой способ сжигания позволяет сжечь топливо практически полностью.

Это один из факторов, обеспечивающих высокий КПД таких печей. Зольник находится внизу камеры сгорания, но в некоторых вариантах его наличие не предусмотрено. Это связано с тем, что степень выгорания топлива очень высока, а твердые продукты горения практически полностью отсутствуют.

Вокруг кожуха, камеры сгорания, ряды труб. Если в топке используется водяной контур, в них циркулирует водяной пар.Существуют и другие варианты таких печей, в которых циркулирует воздух для обогрева дома.


Водяной пар циркулирует по такой схеме:
в трубах он нагревается и расширяется под действием высокой температуры. По этой причине он поднимается вверх и попадает прямо в систему отопления. В процессе обогрева жилого помещения он отдает свое тепло и в результате охлаждается и сжимается.

Не будем забывать, что газообразные отходы образуются в результате горения. Речь идет о двуокиси углерода и небольшом количестве дыма. Эти продукты сгорания необходимо выводить через дымоход.

Присоединяется к верхней его части. Обратите внимание, что таким образом также выводится из организма. Чтобы его можно было использовать для отопления, дымоход тонируют минеральной ватой или подобным материалом. Использование этого тепла также способствует повышению эффективности этой системы отопления.

Кожух здесь обычно делают двухслойным, что снижает непроизводительные потери тепла при работе булерьяна.

Процесс нагрева можно разделить на 2 основных этапа:

  1. Разжигание. В духовку бросить дрова для интенсивного горения.
  2. Поддержание огня. На этом этапе нужно регулярно сообщать небольшое количество топлива. В это время процесс горения происходит точно и с большой мощностью. Требует минимальных усилий для его обслуживания.

При использовании булерьян он может быть оформлен (в комплекте) так, чтобы он напоминал стилизованную русскую печь (или как-либо еще).

Достоинства и недостатки


Печные работы . Поэтому, выбирая варианты имеющегося отопления, необходимо учитывать стоимость данного вида топлива в данной местности. Обычно в крупных городах дрова стоят дорого и эксплуатация таких систем отопления не обойдется дешево. Если речь идет о тех местах, где достаточно дешевых дров, то булерьян здесь будет хорошим выбором.

При работе такая система отопления использует конвекцию и теплообмен, которые происходят за счет циклической циркуляции водяного пара, это приводит к тому, что нагрев осуществляется очень эффективно.

Преимущества:

  1. Трактор Очень динамично циркулирует в этой системе отопления очень динамично, обогрев помещения происходит не только достаточно быстро, но и равномерно.
  2. Особенности конструкции следующие Может использоваться не только одноэтажный частный дом, но и двухэтажный дом с такой же эффективностью.
  3. В работе Котел не нагревается, что обеспечивает отсутствие выгорания кислорода в помещении, где он находится.
  4. А вот и двухкамерное сгорание. Продукты неполного сгорания дров попадают во вторичную камеру и топчутся там. Это не только увеличивает эффективность использования топлива, но и сводит к минимуму образование твердых продуктов сгорания.
  5. Дверь закрывается герметично Это исключает возможность образования искр при горении и гарантирует безопасность от возгорания на месте установки.
  6. Простота установки .Основное условие для этого – расстояние до ближайшей стены не менее полуметра.
  7. Важной особенностью такой системы обогрева является , что для ее работы не требуется в подводке каких-либо внешних коммуникаций.

Недостатки:

  1. Расходы на закупку топлива Может быть достаточно большим.
  2. При использовании некоторых видов дров Дымоход может засориться.
  3. Для эффективного использования данной отопительной системы Вам необходимо научиться пользоваться таким режимом работы, при котором происходит медленное горение (разрежение) топлива.Это необходимо в тех случаях, когда печь должна гореть автономно (например, ночью).
  4. Без спец Нельзя сделать так, чтобы во время сильных морозов не засмеялась система отопления.
  5. Установка этой необычной системы я довольно сложна и того стоит.

Отзывы о собственности

Сергей, Москва: Используем булери 2 года. В качестве дров использовались куски сосны. Потом перешли на березовые дрова.Возникла проблема: трубы забились пористой массой. Пришлось делать их уборку. Это было не очень удобно, потому что в самом разгаре была зима.

Этой зимой ситуация изменилась. Используем хорошо просушенные и коричневые дрова. Трубы чистят регулярно. Нет никаких проблем. Дрова горят быстрее. При этом тепла получается больше, чем раньше ..

Вера, Новосибирск: Булерьян у меня 7 лет. Не бойтесь оставить духовку на ночь. Только для этого нужно перевести в режим излучения.

Наталья, Свердловск : Булерьян очень удобен для использования в загородном доме. Только при сильных морозах следует использовать для циркуляции не чистую воду, а специальную незамерзающую жидкость. Однако сам процесс установки довольно сложен и относительно дорог.

Ольга, г. Свердловск: У нас есть коттеджный поселок. Его площадь составляет примерно 100 квадратных метров. Запекать булерьян отлично. Дом быстро утепляется. Переверните эту печь сухими каминами.К духовке отношусь осторожно из-за ее достаточно большой мощности.

Анна Михайловна, Сызрань: По собственному опыту могу сказать, что печь Булерьян с водяным контуром – отличный вариант для тех хозяев, которые постоянно живут в загородном доме. Если в трубы налить незамерзающую жидкость, то проблем у данной системы отопления с этой системой отопления не возникнет. К сожалению, установка таких печей обходится довольно дорого.

Стоимость и правила эксплуатации


Печь длительного горения Блеерян ПО-100 обойдется в 9850 рублей .Здесь двойная камера сгорания. Гарантийный срок – один месяц. Объем отапливаемого помещения может составлять до 100 кубометров.

Модель

в печи булерьян 200 обойдется в 14249 рублей. Основное отличие от предыдущей модели в том, что она может перекрывать помещения объемом до 200 кубометров.

Печь булерьян НВ-400 будет стоить 18449 рублей. Он может перекрыть помещение объемом до 400 кубометров.

Правила эксплуатации:

  1. Как дрова Нужно только после того, как вы убедитесь, что тяга при наличии открытых заслонок.
  2. Дымоход необходимо периодически очищать от золы. E. обеспечит бесперебойную работу печи и обуславливает отсутствие неприятных запахов при работе.
  3. Необходимо установить режим горения С помощью регулятора.
  4. Если сажали дрова , то нужно убедиться, что заслонки открыты.
  1. Эта система отопления Применяется для тех домов, где один или два этажа. Для домов с большей этажностью применять не принято.
  2. Место установки печи Необходимо уложить металлический лист.
  3. Духовка должна быть Не ближе полуметра от ближайшей стены.
  4. Запрещается топить эти печи каменным углем. Можно использовать только дрова.
  5. Для наиболее эффективной теплоотдачи Можно использовать специальные гофрированные трубы.

Духовка Булерьян своими руками. Как сделать булерьянскую печь своими руками

Функциональный механизм
Накопительный бак с водяным контуром
Инструкции по изготовлению резервуара
Змеевиковый теплообменник
Способ монтажа змеевика
Регистр типа воздуха
Отрицательные моменты

Одним из незаменимых элементов бани или отопительной системы является печь, которая может служить не только источником тепла в доме, но и нагревать воду для бытовых нужд.

В этой статье мы расскажем, зачем нужен теплообменник для трубы дымохода, какие бывают виды такой конструкции, а также как его можно установить.

Металлическая печь, расположенная в доме, гараже или бане, в обязательном порядке оснащается дымоходом для отвода углекислых газов и организации тяги.

В процессе нагрева печи эта труба может достигать очень высоких температур, порядка 200-500 ℃, что небезопасно для людей, находящихся в помещении.

Установив на дымоход теплообменник, можно значительно повысить КПД топки, а также обезопасить себя от прямого контакта с горячей поверхностью.

В баке или змеевике, установленном на дымоходе, вода будет выступать в роли хладагента, однако на дымоходе можно установить воздушный теплообменник. За счет прямого контакта дымохода с теплоносителем их температурные показатели уравновешиваются, то есть вода или воздух постепенно нагреваются, а стенки дымохода остывают.

По мере того, как температура воды внутри регистра повышается до трубы, она повышается и попадает в резервуар для воды через специальный штуцер. Холодная вода поступает в него через входной штуцер, расположенный внизу теплообменника, заменяя теплую воду.

Эта циркуляция продолжается постоянно, и вода может нагреваться до очень высоких значений.

Аналогичный принцип действия имеет воздушный радиатор для дымоходной трубы. Холодный воздух поступает в теплообменник снизу, а после нагрева поднимается вверх и по трубопроводу подается в отапливаемые помещения.Кроме того, ребра радиатора также отдают тепло. Воздушный теплообменник оптимален для обогрева чердаков на даче или ванных комнат, если такие помещения отапливаются только время от времени.

Организовывать в них водяное отопление нецелесообразно, так как придется постоянно заливать и сливать воду из системы.

Накопительный бак с водяным контуром

Возможна установка бака-теплообменника на дымоходе в ванне из оцинкованного листа или нержавеющей стали.На выбор материала сильно повлияет дизайн духового шкафа.

Если в вашем распоряжении двухкамерный котел с системой дожига газа, то выходящий в дымоход дым уже не будет слишком горячим – не более 200 ℃. В этом случае материал для бака не имеет решающего значения. Читайте также: «Как сделать и установить емкость на трубу для бани – практические рекомендации».

Но в традиционных печах, где горячий угарный газ поступает прямо в дымоход, температура дыма может повышаться до 500 ℃.

В такой ситуации единственный вариант – нержавеющая сталь, потому что оцинкованная сталь выделяет токсины при сильном нагревании.

Как правило, такой регистр устанавливают на трубу – в бане, где требуется постоянная подача большого количества горячей воды. В этом случае сам бак устанавливается на плиту внутри парилки или моечной, а вокруг трубы наматывается контур отопления.

В баке предусмотрены входные и выходные фитинги для циркуляции воды в системе.Как вариант, этот вид отопления можно использовать для гаража или подсобного помещения. Читайте также: «Как сделать дымоход из трубы своими руками – пошаговое руководство».

Инструкции по изготовлению резервуаров

Часто в магазинах можно купить теплообменник для трубы отопления с уже сделанным водяным контуром. Остается только смонтировать его на новую заводскую плиту и можно будет пользоваться. Однако при желании можно сделать теплообменник для трубы дымохода своими руками.

Вам понадобятся следующие материалы:

  • листы стальные и отрезки нержавеющих труб разного сечения со стенками, 1.Толщиной 5-2мм;
  • штуцера 1 ″ или 3/4 ″ для подключения водяного контура к системе отопления;
  • большой резервуар для воды из оцинкованной или нержавеющей стали объемом 50-100 литров;
  • гибкие шланги или трубы из меди или стали для горячей воды;
  • кран для слива воды из системы.

Работа по сборке теплообменника с баком состоит из следующих этапов:

  1. Разработка чертежей.

    В зависимости от типа печи и диаметра дымохода определяются габариты бака. В простых металлических печах с прямым дымоходом на выходе газы очень горячие, поэтому теплообменник может быть довольно большим – высотой около 50 см.

  2. Внутренний диаметр стенок накопительного бака нужно подбирать так, чтобы он плотно прилегал к трубе дымохода. Внешний диаметр резервуара должен быть в 1,5-2,5 раза больше внутреннего сечения.

    Такие параметры позволяют быстро нагреть теплоноситель и обеспечить его свободную циркуляцию.Если выхлопные газы в топке не очень горячие, то теплообменник лучше поставить на трубу дымохода для отопления меньшего размера, чтобы не скапливался конденсат и была хорошая тяга.

  3. Сварочным аппаратом нужно скрепить все элементы конструкции, следя за плотностью швов.

    Фитинги для циркуляции воды приварены к верхней и нижней части бака.

  4. Водогрейный котел устанавливается на дымоход очень плотно, швы дополнительно обрабатывают термостойким герметиком.В верхней части резервуара также крепится переходник к изолированной трубе, которая выводится через потолок или стену.
  5. Отопительный контур с теплоносителем подключен к накопительному баку. Впускной патрубок с холодной водой подводится через штуцер к емкости с уклоном 1-2 градуса.

    Трубопровод горячей воды, подсоединенный к резервуару через верхний штуцер, имеет уклон 30 градусов. В этом случае над теплообменником монтируется сам привод.

  6. В самой нижней точке бака прорезан кран для слива воды.В парилке его можно совместить с краном для забора горячей воды.
  7. Перед тем, как растопить плиту, в систему заливают воду, чтобы металлические элементы не перегревались и не лопались швы.
  8. Заполнение теплообменника водой может быть ручным или автоматическим.

    Если вода заливается вручную, на внешней стене необходимо установить прозрачную трубку для контроля уровня воды.

Следует отметить, что расстояние от контура до резервуара не должно быть более 3 метров, а диаметр трубы лучше брать не меньше 3/4 ″.

Змеевиковый теплообменник

Если для монтажа предыдущего вида отопления от дымохода требуется умение обращаться со сварочным аппаратом, то конструкция теплообменника в виде змеевика намного проще.

Вам просто нужно обернуть вокруг дымохода несколько колец гибкой алюминиевой или медной трубки. Эти металлы обладают высокой теплопроводностью и не подвержены коррозии.

Диаметр трубки должен быть удобным для подключения к штуцеру накопительного бака.

Оптимально выбирать для гибки трубу сечением не более 28 мм. Длина такого контура не должна превышать 3 метра, чтобы циркуляция воды была правильной.

С помощью гибкого шланга можно подсоединить бак к змеевику.

Как правило, змеевики используются для нагрева воды, хотя иногда и для обогрева небольших помещений.

Змеевики, установленные на дымоходах металлической печи с очень высокой температурой угарного газа, показывают себя лучше всего.

Способ монтажа катушки

Змеевиковый теплообменник можно установить на дымоход банной печи или буржуйки в гараже или сарае. Он будет служить для отопления или для нагрева воды.

Для работы вам понадобится:

  • алюминиевая или медная труба длиной до 3 м;
  • 2 штуцера 3/4 ″ и гибкий шланг для горячей воды;
  • бойлер с поплавковым клапаном для заполнения водой и клапаном для ее использования;
  • кран для слива охлаждающей жидкости из системы.

Технология установки системы выглядит так:

  1. Первым делом нужно согнуть трубку так, чтобы ее поперечное сечение осталось неизменным.

    Для медных труб диаметром менее 28 мм можно использовать трубогиб без их нагрева. А вот сталь, алюминий и изделия с большим диаметром нужно предварительно нагревать паяльной лампой.

  2. Для гибки можно использовать сухой песок, набив им трубу и закрыв заглушками с обеих сторон.

    По образцу делают изгиб спирали, после чего насыпают песок и промывают трубу под напором воды.

  3. В торцевых частях трубки нарезаются резьбы для переходников для фитингов, после чего подключаются к системе.
  4. Получившийся змеевик монтируется на дымоход. Если припаять его оловом к трубе, теплоотвод будет лучше. Предварительное обезжиривание проводится фосфорной кислотой.
  5. Накопительный бак, расположенный немного выше змеевика, подвешивается на подставке или на стене.Подсоедините его к теплообменнику гибким шлангом и установите кран на дне бака.

Обратите внимание, что для безопасного и длительного использования змеевика для отопления необходимо установить насос, который циркулирует воду в системе и предотвращает перегрев.

Регистр типа воздуха

Можно использовать тепло, излучаемое дымоходом, с пользой и тем самым повысить эффективность печи или печи для сауны, установив резервуар воздушного теплообменника.Он выглядит как корпус цилиндрической формы, через который проходят несколько полых трубок. Холодный воздух поступает в них снизу, нагревается внутри теплообменника, поднимается вверх, откуда попадает в помещение. Такой тепловой поток можно направить в соседние помещения для обогрева большего количества комнат. Читайте также: «Виды регистров из гладких труб, характеристики и особенности использования в системах отопления».

Существуют печи особой конструкции с воздушными теплообменниками, которые обогревают не только гаражи, но и большие теплицы или другие постройки.

Гофрированный теплообменник

Гофрированные канализационные трубы с успехом можно использовать для организации теплообменника.

Их наматывают на неизолированный участок дымохода, чтобы воздух внутри них быстрее нагревался и разносился в соседние помещения. А если такую ​​трубу и дымоход обернуть фольгированным материалом, то нагрев будет происходить быстрее.

Оптимально использовать гофру для буржуйки, установленной в гараже (читайте также: «Как установить трубу для печки в качестве дымохода»).Приведя отверстия воздуховодов к полу, можно добиться равномерного распределения теплого воздуха по гаражу и создать достаточно комфортные условия.

Как сделать печь Булерьян своими руками: пошаговая инструкция

Колпачковый теплообменник

Если вам необходимо организовать обогрев второго этажа и чердака дома, то удобно использовать теплообменник в виде колокола. Он позволяет удерживать теплый воздух, который скапливается у потолка, внутри помещения.Постепенно остывая, воздух будет опускаться и нагревать комнату остаточным теплом.

Такой вытяжной шкаф может быть изготовлен из огнестойкого гипсокартона, оцинкованного листа или другого материала, после чего воздуховоды могут быть доставлены к месту назначения.

Для красоты шапку можно обложить искусственными камнями, которые будут нагреваться и постепенно отдавать тепло.

Негативные моменты

Наряду с преимуществами дымоходного теплообменника стоит отметить ряд негативных факторов.

Во-первых, за счет такой конструкции значительно снижена температура выхлопных газов. Это может вызвать чрезмерное накопление сажи, конденсацию и ухудшение тяги.

Важным моментом при обустройстве такой системы отопления является расчет, сколько воды необходимо для ее полноценного функционирования.

Если его будет недостаточно, система может перегреться, вода в ней закипит, и трубы могут лопнуть. Кроме того, важно обеспечить герметичность швов.

В любом случае расположение теплообменника позволяет повысить КПД любой печи. В целях безопасности не реже двух раз в год следует проводить визуальную диагностику системы и ее обслуживание – очистку от сажи, замену дефектных элементов и так далее. Тогда можно будет уверенно использовать теплообменник для обогрева дома и нагрева воды в бане.

Конвекционная печь

Конвекционная печь относится к оборудованию термического типа для профессионалов, которое используется для приготовления блюд различной степени сложности.В таких устройствах можно готовить мясо, рыбу, хлебобулочные изделия. Все блюда получаются идеально пропеченными, сочными, хрустящими и невероятно вкусными.

Конвекционные печи

компактны, просты в обслуживании, поэтому часто используются в составе кондитерского и хлебопекарного оборудования.

Это профессиональные, качественные технологии современной кулинарной индустрии. Широкий набор возможных функций позволяет использовать оборудование для следующих целей:

См. Также: Печи мета)

  • полуфабрикаты варочные замороженные,
  • разогрев готовых блюд,
  • выпечка,
  • приготовление овощей, мяса, рыбы.
  • Принцип действия

    Хотя в таких печах можно приготовить любые блюда, особенно хорошие результаты они показывают в выпечке.

    Конвекционные печи – это основной инструмент в пекарнях. Они позволяют добиться однородной крошки в мелкой выпечке и создать хрустящую внешнюю поверхность. С конвекционными приборами больше нет опасности, что одна часть теста поднимется и хорошо пропекется, а другая отпадет.

    Духовки конвекционные называются по основному принципу работы – конвекционные.Последний термин означает равномерное и принудительное распределение нагретого воздуха.

    Этот принцип распространен не только в кулинарии, но и в строительстве, например, распространение получил конвекционный камин. Функция обогрева выполняется специальными ТЭНами или газом, равномерное распределение – циркуляционным вентилятором.

    В задней стенке топки установлен вентилятор с электроприводом, который создает постоянное движение струй.

    То есть воздух, нагретый ТЭНами, не скапливается внизу, а циркулирует по всему рабочему пространству.Конвекция позволяет добиться равномерного прогрева всего пространства рабочей камеры, поэтому продукт будет получать одинаковое тепло на любом из противней. Конвекционные печи исключают возможность подачи сырых или сгоревших блюд. Кроме того, принудительный нагрев сократит цикл приготовления примерно на четверть.

    (См. Также: Банные печи с теплообменником)

    Обычно такие духовые шкафы используются вместе с отстроенными шкафами для организации удобного и непрерывного цикла производства и продажи продуктов.Конвекционные печи классифицируются по мощности, количеству уровней, производительности, способу управления.

    В зависимости от последнего критерия они бывают аналоговыми (электромеханическими) или электронными.

    Функциональность оборудования

    В конвекционных печах используются стандартные противни, а также гастроемкости стандарта GN 1/1 (530×325).

    Стандартный духовой шкаф вмещает четыре противня. Современные предложения не ограничиваются стандартным набором функций. На рынке можно найти духовки с инновационными функциями и программами, облегчающими приготовление пищи:

  1. датчики температуры,
  2. автоматический запуск,
  3. возможность программирования режимов приготовления,
  4. гибернация,
  5. функция охлаждения камеры,
  6. таймер выпечки,
  7. вытяжка влаги и воздуха,
  8. внутреннее освещение,
  9. функция сохранения, улучшение внутренней структуры продукта.

Как добиться хрустящей корочки?

Отдельной строкой следует упомянуть оригинальный тип оборудования, называемый паро-нагнетательной печью.

Это дорогостоящее сложное оборудование, позволяющее контролировать уровень влажности в камере. Из-за немалой цены на практике чаще встречается печь с функцией пароувлажнения. В таких моделях в вентилятор подается вода, которая разбрызгивается, разбрызгивается, превращается в пар, контактируя с ТЭНом.

Функция пароувлажнения актуальна для кондитерского производства, а точнее для выпечки кексов и хлеба, так как придает продукту глянцевую поверхность. (См. Также: Печь Бубафон своими руками)

Пароварка

с конвекцией позволяет добиться отличных вкусовых характеристик при минимальных усилиях повара. Поэтому такие модели активно используются на предприятиях общепита, от обычных столовых до крупных ресторанов.

Духовка пароконвекционная бывает двух типов:

  • с ручным увлажнением воздуха,
  • без контроля уровня влажности.

Духовки с ручным увлажнением воздуха имеют специальную кнопку впрыска на панели управления.

При нажатии вода попадает в камеру, попадает в вентилятор и распределяется в пространстве. Уровень влажности в этом случае не регулируется. Во втором случае духовка оснащена пароувлажнителем, не требующим контроля влажности. Повару достаточно выставить необходимое значение параметра влажности, и система автоматически запустит процесс увлажнения.Однако система не совсем идеальна: в камеру автоматически поступает стандартизованное количество воды, но система не может контролировать реальный уровень влажности в камере.

Духовки пароконвекционные также делятся на два типа:

Котельные печи вырабатывают пар, используя емкость с водой, которая впрыскивается в камеру. В инжекционных печах пар вырабатывается с помощью распылителя воды и нагревательного элемента. (См. Также: Походная печь)

Увлажнение предотвращает высыхание продуктов, покрывает глазурью в начале выпечки, сохраняет пищевую ценность и экономит время.

Если основной бизнес-специализацией являются именно кондитерские и хлебобулочные изделия, пароувлажнение – необходимая функция.

Преимущества оборудования

Благодаря компактным размерам конвекционная печь очень удобна в использовании в точках быстрого питания, ларьках, киосках, мини-пекарнях. Идеально подходит для киосков для выпечки замороженных слоеных слоёв, пиццы и вафель. Такие духовые шкафы зарекомендовали себя как надежные и безопасные в эксплуатации. Хорошая производительность этих духовок позволяет использовать их вместо громоздких шкафов для выпечки.

Обобщая приведенные выше факты, можно выделить следующие преимущества конвекционных печей:

  • компактный размер,
  • по доступной стоимости,
  • ровная выпечка,
  • вкус еды высокий,
  • Быстрая установка и поддержание температуры,
  • сокращение времени приготовления,
  • высокая производительность.

Тот факт, что конвекционные печи нагреваются быстрее, экономит энергию и, таким образом, сохраняет питательные вещества в приготовленных блюдах.

(См. Также: Печь отопительная длительного горения)

Выбор оборудования

При выборе техники для дома или бизнеса лучше обратиться к профессиональным производителям, ведь конвекционную печь своими руками нельзя проверить на соответствие ГОСТу и стандартам качества.

Помимо выделенного бюджета, вам следует обратить внимание на доступные функции в модели, соразмерить этот набор вашим потребностям и объемам.

Нет смысла переплачивать за неиспользуемые программы, поэтому нужно выбирать те функции, которые будут полезны.

Покупая духовые шкафы, стоит обратить внимание на дверцы. Обычно используется стеклопакет с воздушной прослойкой.

Это обеспечивает естественную конвекцию воздуха между стеклами, что помогает охлаждать внешнее стекло.

Печь Булерьян своими руками

Кроме того, естественная вентиляция защищает от потери тепла и делает возможным визуальный осмотр.

Также стоит обратить внимание на удаленность от сервисных центров, условия гарантии.Также большое значение имеют мощность модели, максимальные температуры, производительность, габариты. Удачная модель имеет следующие характеристики:

  1. обеспечивает равномерное запекание, а не сушку;
  2. имеет привлекательный дизайн;
  3. создан из сертифицированных материалов высокого качества;
  4. модель оснащена удобной конструкцией для гигиенической сплошной уборки, в том числе в труднодоступных местах;
  5. имеет наглядное и удобное управление;
  6. производитель предлагает дополнительное оборудование (стенды, расстойные шкафы, вытяжные шкафы с конденсаторами пара, шкафы замедленного брожения).

Выбрав оптимальную модель, следует позаботиться о ее правильной работе, чтобы она прослужила дольше.

В начале смены конвекционная печь должна прогреться 10-15 минут. Не стоит перегружать технику, так как это чревато увеличением времени приготовления или даже выходом из строя посуды. Двери лучше открывать только при необходимости, как можно реже плотно их закрывать.

Если духовка используется интенсивно, ее необходимо чистить каждый день.

Профилактический осмотр лишним не будет. Простые рекомендации помогут увеличить срок службы, а конвекционная печь дольше будет радовать отменными блюдами.

ГлавнаяКарта сайта

Печь Булерьян (Бренеран) своими руками

Булерьян чертеж

Булерьян. Чертеж печи.

Для изготовления печи подготовим металлическую квадратную трубу размером 3 … 5х50х50 мм, металлический лист толщиной 5 мм, металлическую прямоугольную трубу размером 3х25х50 мм, металлическую трубу с диаметр 100… 125 мм, электроды, сварочный аппарат и шлифовальный станок.

Размечаем трубу 3 … 5х50х50 мм, изготавливаем 20 деталей короткой заготовки.

Размечаем трубу 3 … 5х50х50 мм, делаем 20 штук длинной заготовки.

Свариваем подготовленные заготовки и получаем корпус печи.

Размечаем лист металла толщиной 5 мм, вырезаем переднюю стенку.

Размечаем лист металла толщиной 5 мм, вырезаем заднюю стенку.

К обратной стороне стены привариваем металлическую трубу диаметром 100… 125 мм. Отрезаем нужного размера одиннадцать заготовок прямоугольной металлической трубы размером 3х25х50 мм, вставляем в пазы стены, выравниваем, закрепляем и привариваем к задней и передней стенкам топки.

Отрезаем от квадратной трубы четыре ножки длиной 200 мм.

Свариваем конструкцию печи из полученных заготовок.

Для дверок топки и воздуходувки используем материал, оставшийся от лицевой стенки. Свариваем шторы и ручки.

Поток холодного воздуха втягивается из нижней части духовки, проходит по контуру труб, нагревается и выходит из верхней части духовки.

Решетка также нагревает воздушный поток, циркулирующий внутри проходных труб.

Данная конструкция печи имеет высокий КПД.

При небольшом количестве сгоревшего топлива позволит быстро прогреть помещение и в дальнейшем поддерживать необходимый температурный режим.

Конструкция печи из круглых труб представлена ​​в статье «Чертеж печи Булерьян».

Содержание:

  1. Как устроена печь Булерьян?
  2. Как сделать Булерьян своими руками?
  3. Установка дверцы топки
  4. Декор для тепловой камеры и духовки

Энергоэффективная современная буржуйка из Канады по имени Буллер (Bullerjan) относится к печам длительного горения.

По своей конструкции отличается от типовых печей, узнаваем по наличию труб, расположенных вверху и внизу топки.

Булерьян делаем сами!

По сути, агрегат представляет собой уникальную конструкцию, выполняющую роль газогенератора и нагревательного устройства. Но даже это не мешает сделать печь Булерьян своими руками многие умельцы с оборудованием. Для работы вам потребуются: сварочный аппарат, трубогиб, листы и трубы из нержавеющей стали.

Как устроена булерьянская печь?

Двухъярусная топка окружена бочкообразным корпусом и воздуховодами.

Они подносятся к нему снизу, доставляя кислород для горения, и выходят сверху, выводя горячий воздух. Также устройство подразумевает наличие дымохода и заслонок, регулирующих подачу воздуха. Высокая степень нагрева обусловлена ​​тремя ступенями работы агрегата:

  1. Дрова закладываются в топку, разжигаются и переводятся в режим активного горения (режим печи).
  2. Устанавливается режим тления, при котором печь становится своеобразным газогенератором.
  3. Через воздуходувки горячие потоки разносятся по комнате (установка работает как воздухонагреватель).

В первом режиме печь быстро нагревается до рабочих температур и обеспечивает на выходе более 100ºС.

Это занимает около получаса. Затем топку доверху заполняют сухими поленьями (влажность до 20%) и уменьшают подачу воздуха. Для этого снаружи корпуса предусмотрен специальный регулятор.Именно он переводит агрегат в режим распада. Обеспечивает температуру нагрева до 50ºС в течение 10 часов.

Таким образом, для круглосуточного отопления достаточно 2 раза в день заправлять печь «Булерьян» дровами.

Как сделать Булерьян своими руками?

Важно иметь чертежи, по которым заготовки выполняются строго по размерам. Не следует тянуть конструкцию в сторону даже на несколько миллиметров, когда она будет сварена в единый блок.

Его установка осуществляется на специальную подставку высотой 20 см, поэтому желательно сразу на ней собирать. Сделать подставку можно, например, из каркасной конструкции, из стальных уголков и труб.

Для каркаса топки можно поискать широкую металлическую трубу, которая одновременно будет служить топкой. Его диаметр может составлять 40-60 см, а длина 50-70 см.

Однако можно поступить иначе и не искать заготовку для корпуса, а собрать ее из труб воздуховода.

Топка в этом случае будет изготовлена ​​из отдельных листов стали. На схеме печи Булерьян для ее сборки предусмотрены следующие детали:

  • листы стальные толщиной 2 мм и 10 мм;
  • трубы стальные толщиной 3 мм, d = 45-50 мм, длиной до 1,5 м, 9 штук;
  • круглая дверца топки (входной диаметр топки 25 см) и петли дверцы топки;
  • трубы d = 12-16 мм, 2 штуки на сектор дожигания;
  • Калитка
  • – круглая стальная заслонка для регулирования доступа воздуха, 2 шт.

Трубы изогнуты под углом 80º, устанавливаются на каркас и жестко фиксируются, чтобы не терять устойчивости.

Это можно сделать путем приваривания временных поперечных полос изнутри. Далее воздуходувки необходимо собрать в единый корпус. Для этого их сваривают между собой стальными полосами шириной 5-6 см. В результате должна получиться следующая конструкция: трубы расположены напротив и образуют бочкообразный корпус. Теперь нужно демонтировать временные решетки.

Внутри устройства печи Булерьян предусмотрена топка, для которой приваривается плита соответствующего размера из стали толщиной 10 см (на нее будут укладываться поленья).

Из стали толщиной 2 мм вырезается круг и приваривается как задняя стенка. В этом круге заранее вырезать круг диаметром 120 мм и приварить муфту дымохода. Внутри него находятся ворота. Он удерживается на месте с помощью пружины и ручки-рычага. В верхней части топки у задней стенки приварена плита, образующая 2-й ярус, а над ней 2 трубы d = 12 мм.

Так устроена камера сгорания.

Скачать чертежи .

Установка дверцы топки

К лицевой части приваривается стальной круг с отверстием посередине d = 25 см. По окружности вырезанного круга приваривается ободок шириной 5 см. Надеть на него дверцу, как крышку на банку. Соответственно такой же выступ делается у круглой двери (с припуском 2 мм). Необходимо предусмотреть накладные клипсы, которые будут надежно фиксировать дверь.

В нем также вырезается отверстие d = 60 мм, приваривается труба того же диаметра длиной 80-100 мм с установленной внутри заслонкой. Таким образом, подачу воздуха можно регулировать в дверце топки и в выхлопной трубе.

К патрубку дымохода подсоединяется стальной дымоход.

Он должен подниматься над коньком крыши на высоту 3 м. При установке дымохода предусматривается его утепление во избежание образования конденсата.

Следует отметить, что воздуховоды позволяют подключать к ним трубы для подачи горячего воздуха в соседние и верхние помещения.В этом преимущество печи Булерьян – ее можно установить, например, в подвале для обогрева комнат наверху.

Декор для тепловой камеры и духовки

Схема сборки может иметь дополнительную конструкцию – термокамеру, внутри которой предусмотрена подставка для установки.

В верхней части выполнены отверстия для выходных отверстий воздуховодов и дымохода. В боковой стенке сделаны 2 вентиляционные решетки (сверху и снизу) и смотровая дверь. Корпус термокамеры сварен из оцинкованной стали и изолирован по принципу сэндвича базальтовой ватой.Таким образом создается система воздушного отопления. Внешняя часть термокамеры может быть отделана кирпичом или плиткой.

Всем известна отопительная печь длительного горения Bulerjan. Прочитав столько положительных отзывов, я хотел бы добавить немного «от себя». К тому же отопительная тема особенно подходит для зимы.

Работы Бренера хорошо известны многим.

После того, как ноу-хау обжиговой печи было закреплено положительными отзывами, наши соотечественники были счастливы получить этот результат инженерной мысли.Он слишком многого от него ожидает.

Теория горения и печь минус

Если разбираться в работе обогрева печи на длительное тепловыделение, то так называемых Булерджанах (Бренарианах).

Это просто солидная неотразимая буржуйка с большим КПД за счет большой площади теплообмена. Древесина в Bulerange не горит, но кажется, что она гаснет, и у этого процесса много недостатков – подробнее об этом позже.

Во время розжига дровяной прибор разрастается, нагревается, нагревается дымоход, таким образом «так» и печь в печи.

При сжигании древесины немедленно выделять летучие газы. Эти газы обеспечивают постоянную температуру горения в топке.

Дальнейшее горение приводит к выделению газов тяжелых фракций горючих газов.

В хорошем смысле эти газы должны сгореть при следующем зажигании. Но на практике из-за влажности этих газовых газов их слишком много и они не могут гореть, потому что воздуха просто нет, а без него нет горения. Покупать нужно сухую стружку – это первый минус.

Многие считают, что проблема решается с помощью шланга для горения, но конструкторы формируют печь, чтобы сэкономить топливо и не поджечь фундамент за считанные минуты.

Продуктовые трубы неэффективны.

Если вы не пользуетесь сухим огнем, другие минус другие. Поднимите дымоход, нефтяные фракции газов прилипают к поверхности дымохода. В полости трубки капли конденсата образуют своеобразную древесину из дерева.

Который, не сжигая, замораживает и «блокирует» путь поднимающимся газам до тех пор, пока они полностью не заблокируют дымоход.Поэтому часто забивается второй минус духовки.

Прочтите инструкцию

Многие просто загружают в новый Белерианчик журналы и начинают нагреваться. Но прочтите инструкцию и узнайте, как несколько человек решают утопить буглерианца.

При чтении инструкции по эксплуатации важно отметить, что лучше всего использовать хорошо просушенный камин.

Такие строчки написаны в инструкциях большинства производителей.

Он борется с ранами печей Бюлера

Первое использование дыма – одно удовольствие.Маленький размер. Очень быстро нагревает комнату. Удобная топливная дверца.

Дерево довольно длинное.

Но со временем пластина портится и не плавится, пропадает буксировка и возвращается дефлекторный клапан. Итак, пришло время для первой уборки.

Первое, что приходит в голову, – это топка в духовке на обожженных дровах. Но их действие слабое. Если плита забита, это не поможет.

Тогда помните, что духовка есть духовка, пепельница полностью открыта.

Огнеупорная печь своими руками: какие нужны материалы и инструменты?

Трубы нужно нагревать до очень высоких температур, буквально красного цвета, чтобы смола загорелась. Один из моих друзей протянул шланг от кислородного баллона в пепельницу, пока печь нагревается почти до красного цвета. Но это огромный риск. Хотя вот результат.

К сожалению, дыма нет. Но вместе с обогревателями Moody они могут.

Основываясь на опыте использования и производства, я хотел бы дать несколько рекомендаций:

Используется в качестве топлива, помимо бревен, брикетов из стружки и опилок.

Они упростят использование печи. Сделайте печь дешевле.

В конце…

Эта статья написана для людей, которые впадают в спячку в Bugleran. Отпуск на несколько дней не поможет. Все мои комментарии и советы являются личным мнением и не превращаются в официальные инструкции, как топить Булеранчик.

Инженеры постоянно внедряют новинки в обогреватели.

Устройства равномерно распределяют горючие газы по духовке. У Breners также есть индивидуальные настройки для сжигания дров.

Если у вашего питомца новинка, обязательно напишите в статье свой отзыв, который, думаю, будет очень кстати.

Мир в вашем доме.

Тепло и уют для вас.

На смену обычным буржуйкам пришли печи длительного горения. Эти водогрейные котлы при одной закладке дров поддерживают температуру в помещении 8-10 часов. Они обеспечивают теплом дачи, домики, гаражи, стройплощадки. На рынке достаточно отопительных приборов этого класса от самых разных производителей.Но все они произошли от «канадской дровяной печи», известной также как Булерьян, которую вы можете сделать самостоятельно.

Практическое применение законов физики и химии

Нагревательный прибор будет легче создать, если вы разберетесь в принципах его работы. Копированием можно обойтись, но результат будет сомнительным. Внешне Булерьян напоминает металлическую бочку, уложенную набок и обвитую трубами.

Конструкция, честно говоря, не очень, но эффективность сделала котел популярным во многих странах с суровым климатом (Канада, Россия, Аляска, Северная Европа).Работа устройства основана на принципе конвекции и дозированной подачи воздуха в камеру сгорания.

Конвекция – это передача тепла движущейся средой, по Булерьяну – это воздушные потоки.

Холодный воздух тяжелее теплого и прижимается к полу. Туда же уходят и нижние концы труб, обвивающих топку Булерьяна. При нагреве камеры сгорания холодный воздух поступает в трубы и после прогрева через верхние торцы попадает в помещение.За счет циркуляции воздуха печь быстро нагревает помещение. Каждый котел рассчитан на определенный объем помещения. Мощный прибор превратит комнату в баню, слабый – слишком долго нагреет и быстро выйдет из строя.

Вторая сильная сторона котла – длительное горение. Скоростной обогрев – это хорошо, но если постоянно сидеть возле печки, подкидывая дрова, то отличия от печки не будут существенными. Котел сохраняет тепло в помещении надолго благодаря еще одному закону природы.

Огонь не горит в безвоздушном пространстве. Следовательно, через заслонку (жиклеры, каналы) она попадает в камеру сгорания в количестве, необходимом для того, чтобы дрова тлели, а не горели. Таким образом в трубках устройства поддерживается постоянная температура, которая передается проходящему по ним воздуху. Кстати, правильное их название – «конвекционные трубы».

В зависимости от древесины древесина в камере может тлеть до 10 часов. Все это время в комнате будет тепло.Благодаря постоянным конвекционным токам помещение нагревается за 15 минут. КПД устройства оценивается в 70%. Для сравнения, КПД средней кирпичной печи составляет менее 50%.

Устройство водогрейного котла длительного горения

Мы выяснили причины быстрого прогрева помещения и поддержания комфортной температуры. Осталось понять, как это реализовано, то есть какие элементы входят в конструкцию утеплителя.

Основа Булерьяна – камера сгорания, для этого котла она имеет цилиндрическую форму (бочка).Через него проходят конвекционные трубы, которые отапливают помещение. Сама топка разделена решеткой на две части: верхнюю и нижнюю. Задача решетки – подавать воздух под нижние слои топлива.

Специальная заслонка, встроенная в дверцу, регулирует поток воздуха в духовку. При ее повороте количество воздуха в камере увеличивается (дрова вспыхивают) или уменьшается (тлеет). Иногда производители ставят упоры, чтобы зафиксировать заслонку в определенном положении.

Демпфер ворот.Кто-то относит это к элементам дымохода, кто-то к котлу. На чьей стороне правда во многом неважно. Затвор монтируется на выходе дымовой печи и уходит в дымоход. Он разработан для ограничения тяги при необходимости. В первых моделях трубу закрывали плотно. Сегодня производители, учитывая печальную статистику погибших от угарного газа, ставят заслонки, закрывающие трубу на 75-80%. То есть сохраняется минимальная тяга.

Учитывая, что печь Булерьян своими руками мы сделаем для себя, лучше последовать их примеру.Однако для начала нам потребуется нарисовать эскиз устройства, собрать необходимые инструменты и материалы и, желательно, освоить профессию сварщика.

Необходимые расчеты и материалы

Первое, что определяет мощность будущего водогрейного котла, – это объем отапливаемого помещения. То есть рассчитывать нужно не квадрат, а кубические метры. Это несложно – площадь комнаты умножаем на ее высоту. К полученной цифре прибавляем еще 20% – это возможные тепловые потери.

Например, нам нужно отапливать помещение площадью 40 м 2 и высотой 3 м. Объем этого помещения будет равен 120 м 3, прибавим еще 20% и получим 144 м 3. То есть наш прибор должен обогреть помещение в 150 м 3. Мощность заводских печей для такого объема оценивается в 9. кВт, а объем камеры сгорания = 74 л. Кстати, они считаются самыми востребованными. Сделаем акцент на них, создавая своими руками. Схема и рисунок в эпоху цифровых технологий не проблема – вы можете зайти на официальные сайты производителей или взять за основу эскизы, найденные в сети:

Чертеж и размеры

Следующим шагом будет сбор необходимых материалов .Для создания котла воздушного отопления вам потребуется:

  • Металлические листы толщиной от 4 до 6 мм. Иногда рекомендуется использовать жаропрочную сталь, но с учетом ее стоимости легче купить готовое изделие;
  • Трубы диаметром 5–6 см могут быть немного больше, но не меньше – воздух не будет циркулировать по узким каналам;
  • Отрезок трубы диаметром 35 см – будущая дверь;
  • Труба Ø 10 -120 см, это дымоход и корпус дроссельной заслонки;
  • Петли дверные;
  • Ручки (металлические стержни Ø 0.3–0,5 см) для двери и створки;
  • Шнур из негорючего материала (асбеста) необходим для герметизации двери.

Инструмент попроще. Нам понадобятся: дрель, болгарка, измерительные инструменты, трубогиб. Последние, правда, доступны не каждому мастеру, но всегда можно связаться с друзьями или арендовать.

Поэтапное изготовление печи длительного горения

После теоретической части и сбора необходимых материалов можно переходить к практике.Булерьян печь своими руками собирается в несколько этапов.

Первое – это подготовка конвекционных труб. С помощью трубогиба им придается нужная форма. Как правило, количество колеблется от 6 до 8 штук. Больше-меньше смысла делать нет – теряется эффективность. Из этих гнутых труб формируется каркас (кто-то использует точечную сварку, а кто-то делает специальный каркас).

Собрав основу из труб, измеряем расстояние между ними и вырезаем из листового металла полосы необходимой ширины.После того, как мы их сварим, 1/3 трубы должна остаться наверху.

Следующий этап – изготовление решеток. Их можно сварить из уголков, фурнитуры или купить в магазине. Я склоняюсь ко второму варианту – заводская решетка отлита из чугуна, что автоматически увеличивает срок ее службы (цена редко превышает 500–800 рублей). Правда, рано или поздно он выйдет из строя. Поэтому приваривайте его внутрь камеры сгорания, это облегчит замену.

Изготовление верхней перегородки.Он устанавливается в верхней части печи и отсекает открытое пламя от дымохода. Стенки камеры сгорания сложной формы имеют закругленную форму, поэтому лучше сначала сделать форму из картона, а затем, исходя из нее, вырезать металлическую деталь. Оставляем / вырезаем отверстия в перегородке (не менее 7% от общей площади). Приваривая его на месте, убедитесь, что швы плотные.

Из этого же листового металла вырезается круг – задняя стенка печи. В этом случае также лучше использовать картонный шаблон.Не забудьте сделать отверстие для дымохода (диаметром 100 или 120 мм).

Самым сложным этапом является изготовление входной стены и двери. Однако стена вырезается, как и задняя, ​​по шаблону, с той лишь разницей, что отверстие в ней делается не для дымохода, а для двери, и оно должно быть выше решетки. Кстати, чем больше дверца, тем больше дров можно положить в духовку. Приварите по периметру этого отверстия металлический ободок / полосу толщиной 1 см – он понадобится для герметичности.

Размеры самой двери должны быть немного больше подготовленного отверстия. К вырезанному металлическому кругу привариваем две полосы высотой около 1,5 см (можно использовать кольца из трубок). Расстояние между ними равно ширине стороны, приваренной к передней стенке. В получившуюся бороздку кладем асбестовый шнур – герметик.

Изготовление дроссельной заслонки для двери. Для этого нам понадобится отрезок трубы длиной 10 см и диаметром 2,5 см. Это корпус будущего демпфера.Отходим от его края на 3-4 см и вырезаем две дырочки (верхнюю и нижнюю). Вставляем в них металлический стержень, согнутый с одной стороны. Это ручка оси, на которую будет крепиться демпфер. Вырезаем из листового металла круг, его диаметр должен соответствовать внутреннему диаметру корпуса. Вы только что сделали ставень. Его нужно приварить к стержню внутри корпуса. После этого весь собранный прибор прикрепляется сваркой к двери.

Сделайте небольшую прорезь в верхней части заслонки – небольшое количество воздуха должно постоянно поступать в камеру сгорания.Кстати, задняя стенка откатная калитка изготавливается точно так же. Не забудьте вернуть его на место.

На завершающем этапе привариваем петли к передней стене и двери и навешиваем. В целях пожарной безопасности еще раз проверьте целостность швов.

Под изготовленную печь можно сварить подставку из арматуры, уголков или выложить ее из кирпича. Кстати, если вас смущает дизайн изделия, вы можете покрасить его термостойкой краской.

Печь Булерьян имеет множество преимуществ: она быстро нагревает помещение, в режиме тления большие дрова могут гореть до 6-8 часов, она безопасна и имеет КПД около 80% (это фирменные агрегаты).Его конструкция настолько продумана, что трудно найти отрицательный отзыв от владельца.

К недостаткам можно отнести:

  • Требования к топливу. Используются только дрова или результаты их обработки: дрова, щепа, бумага, картон, пеллеты и (брикеты также можно делать из торфа). При этом древесина должна быть сухой – влажностью не более 15%.
  • Накопление коррозионного конденсата. Утилизировать его сложно (выливать возле дома нельзя – он ядовитый).
  • Активное образование сажи в дымоходе, поэтому его необходимо периодически чистить. Но сажа поступает из необработанной древесины. Если использовать сухой, проблема будет менее серьезной.

Это все недостатки. Если говорить о самостоятельном производстве, то с этой точки зрения минусом является сложная конструкция: наличие большого количества сварных швов и высокие требования к их качеству. Поэтому, если у вас нет достаточного опыта в сварке, подумайте хорошенько, ведь готовые булерьяны не такие уж и дорогие.Если придется покупать трубы, платить за гнутость до нужной формы, покупать металл (а требуется толщина от 4 мм и более), то экономия окажется совсем небольшой. Вам решать.

Конструкция печи «Булерьян» сложна для ручного изготовления

Если все-таки решили сделать самому, чтобы разобраться, что и зачем. Давайте разберемся, как это работает и как работает.

Устройство печи Булерьян и принципы работы

Печь имеет оригинальную конструкцию, в которой все подчинено главной задаче: быстро нагреть воздух в помещении, а затем поддерживать температуру.

Корпус печи состоит из параболических труб, между которыми приварены металлические полосы. Большинство труб находится внутри топки, выступая всего на 1/3 своего диаметра. Такая система представляет собой высокоэффективный теплообменник, в котором воздух выступает в качестве теплоносителя. Как только печь разжигается, в нижние концы труб засасывается воздух, который забирает большую часть тепловой энергии от нагретого металла. Этот поток очень интенсивный. При активном горении по шести трубам за минуту проходит 4-6 кубометров воздуха, а его температура на выходе превышает 120 ° C (до 150 ° C).

Активное горение не является основным режимом работы этой печи. В большинстве случаев топливо тлеет. Тогда воздух в трубах горит уже не «всего» 60-70 о С, а температура тела находится в районе 50 о С (конечно, не сразу после «качелей»).

Топка внутренне разделена на три части: снизу ¼ часть отделяется решеткой, сверху ¼ также отводится под дожигатель. Решетка представляет собой либо стандартную чугунную решетку, либо стальную решетку из стали толщиной не менее 4 мм.Верхняя перегородка не доходит до двери примерно на четверть своей длины. И это не цельный лист, а с дырочками. Через эти отверстия воздух из топки попадает в отгороженную зону дожигания для поддержания горения газов. Площадь отверстий составляет около 7% от общей площади перегородки.

В верхней части задней стенки находится выход для газа. Здесь устанавливается заслонка / заслонка, которая имеет меньший диаметр (зазор примерно 10-15% диаметра дымохода).Дополнительно в демпфере прорезан сектор 90 °. Данное устройство позволяет регулировать тягу, но имеющиеся зазоры не позволят газам угарного газа попасть в помещение при любом положении ворот. Этого не произойдет даже при открытой двери. Затем, однако, комната полностью высохнет, но безопасность превыше всего.

Далее в «Булерьянах» от патрубка идет не дымоход, направленный вверх, а горизонтальный участок трубы, в котором несгоревшие пиролизные газы немного охлаждаются (намеренно).Затем дымоход загибается вверх. Здесь у «фирменного» Булерьяна есть экономайзер. Это сильно изолированный участок трубы, в котором периодически выгорают пиролизные газы из топки. О.

Булерьян сборный с экономайзером

Вот как это работает. Частично охлажденные газы проходят в отрезок изолированной трубы. Здесь уже накопилось определенное количество тепловой энергии. Газы снова нагреваются и воспламеняются. Из-за повышения температуры они расширяются, а так как им некуда деваться в дымоходе, они забивают дымоход.Образуется газовый затвор (явление известно печникам и владельцам их неудачных творений). Газы выгорают и остывают, пробка растворяется. Некоторое время духовка работает в обычном режиме, пока в экономайзере не накопится необходимое количество тепла. Этот процесс спонтанный. Частота и продолжительность зависят от характеристик древесины и положения заслонок.

Для регулирования интенсивности сгорания топлива в дверце печки установлен дроссель, перекрывающий поток воздуха.Сама дверь обычно круглая и большая, чтобы в нее поместились большие бревна – это лучший вариант для режима тления. Но это не самое главное. Важно следить за тем, чтобы дверь плотно прилегала: продукты горения не должны просачиваться сквозь нее. В этом же и сложность изготовления печей пиролиза своими руками.

С конструкцией и принципом работы вроде бы разобрался. Теперь можно приступить к сборке деталей и узлов.

Что нужно для Булерьяна

Для изготовления печи необходимо:

  • Отрезки толстостенных труб диаметром не менее 60 мм.Меньший диаметр брать не стоит: потока воздуха через них будет недостаточно.
  • Лист металлический толщиной от 4 мм.
  • Небольшой кусок толстостенной трубы диаметром 350 мм (из нее вырезают кольца для изготовления двери) или лист металла для нарезки полос, которые затем нужно согнуть.
  • Отрезок трубы диаметром 100-120 мм – для дымохода и небольшой кусок для изготовления корпуса дроссельной заслонки на двери.
  • Петли дверные.
  • Ручка-фиксатор двери, ручка-рычаг дроссельной заслонки и заслонки заслонки.
  • Шнур асбестовый для пломбирования.

Из аппаратов – трубогиб и сварочный аппарат с расходными материалами (электродами).

Самый нормальный рисунок, который нам удалось найти, представлен ниже. Но указаны размеры для труб 50 мм. Это не лучший вариант (лучше, если диаметр трубы будет 60 мм). Но это можно взять за основу.

Рисунок “Булерьян” (нажмите для увеличения)

Точные чертежи «брендовых» духовок являются коммерческой тайной.И найти их в открытом доступе нереально. Но тот рисунок «Булерьяна», который приводится, уже является хорошей основой.

Последовательность

Отрезки труб сгибаются до нужного диаметра. Размер печи зависит от количества штук, следовательно, времени горения, но делать очень «многотрубный» аккумулятор нет смысла: КПД будет плачевным. Поэтому как и в оригинале берем 6-8 штук.

Тебе нужно как-нибудь их схватить. Кто-то использует для этого предохранительные вспомогательные ленты, а кто-то делает каркас, в который вставляют заготовки, а затем приваривают.

Так как решетки еще нужно будет приварить к собранным трубам, и можно сразу в этих местах приварить уголки, которые будут служить каркасом. Затем уложите на них решетку и перегородку.

После сборки каркаса разметьте полосы металла и сварите их так, чтобы сверху оставалась только треть трубы.

Теперь изготовим / купим решетки. Если вы делаете решетки самостоятельно, лучше не из арматуры, а из металлических полос.В идеале они должны иметь сечение треугольной (сверху вниз) или трапециевидной формы. Решетки лучше не крепить плотно – эта деталь чаще всего требует замены. Поэтому желательно внутри приварить металлический уголок, на который можно их уложить.

Делаете верхнюю перегородку из листа металла. Борта имеют сложную конфигурацию: нужно вырезать полукруги под трубами. Проще сначала вырезать из картона выкройки, подогнать, а потом уже перенести форму на металл.Перегородка ¼ по своей длине не доходит до двери. Вырежьте отверстия в пластине не менее 7% от общей площади. Приварить на месте. Учтите, что швы должны быть плотными.

Вырежьте заднюю стенку. Также проще сначала перенести его на картон. Сделайте отверстие для трубы дымохода. Дымоход начинается в верхней отгороженной части, отгороженной перегородкой. Не упустите. Приварить заднюю стенку (шов заделан).

Теперь можно приступить к изготовлению передней стенки и двери.Это одна из самых сложных деталей в изготовлении. Переднюю стенку вырежьте так же, как заднюю. Теперь проделываем дырку под дверью. Здесь он должен располагаться ближе к решетке, но над ней. Диаметр двери в принципе должен быть как можно большим – чтобы могли поместиться большие бревна. К краю отверстия приварите полосу металла толщиной около 10 мм перпендикулярно участку передней стенки. Это будет ободок, обеспечивающий герметичность двери.

Передняя стенка и дверь – одни из самых сложных узлов (нажмите, чтобы увидеть картинку)

Теперь делаем дверь.Его диаметр немного больше прорезанного отверстия. По краю диска и немного отступив от него, привариваем две полосы металла (или кольца из трубы подходящего диаметра) высотой около 15 мм. Их расположение должно быть таким, чтобы приваренная полоса на передней стенке проходила между двумя планками на двери. В промежуток между полосами кладем шнур из асбестового герметика.

Теперь приступаем к изготовлению дросселя. Диаметр корпуса дроссельной заслонки 22-25 мм. Его длина около 100 мм.Находим кусок трубы подходящих размеров. В нем на расстоянии 4-5 см от края делаем две дырочки, расположенные радиально. В эти отверстия вставляем металлическую планку, которую загибаем набок – это будет ручка дроссельной заслонки. Вырежьте из металла круг диаметром чуть меньше основной трубы. Это заслонка. Вставляем заслонку в корпус и привариваем к штанге. В результате получается регулируемый демпфер.

Дроссель / воздуходувка крепится к двери вверху (щелкните, чтобы увеличить изображение)

Прикрепляем готовый штуцер к двери.В его верхней части делаем отверстие и привариваем. Теперь осталось установить петли и запор. Повесив готовую дверь, проверяем качество всех швов.

Делаем заслонку для дымохода аналогично заслонке заслонки. Единственная разница в том, что там используются другие.

Дымоход на букву «Т», в части, которая примыкает к корпусу, находится заслонка

диаметров и из глушителя необходимо вырезать сектор на 90 o.Из печи выходит горизонтальный участок дымоходной трубы длиной до одного метра. К нему приваривается вторая секция так, чтобы конструкция напоминала букву «Т». Вставьте створку в ту часть, которая примыкает к корпусу. Последовательность аналогична изготовлению дроссельной заслонки: два радиальных отверстия в корпусе, через них металлический стержень, привариваем заслонку к стержню, одну часть проволоки загибаем, чтобы получилась ручка.

Теперь осталось сварить подставку: для эффективной работы печь должна находиться на высоте не менее 25-30 см от пола, хотя у многих она стоит прямо на трубах.Но в этом случае негорючее основание – это постамент из кирпича. Здесь вы можете выбрать для себя: либо сварить подставку из труб, либо построить кирпичный блок (по рекомендации компании, в четыре ряда плоско уложенных кирпичей на глиняном растворе).

Конструкция печи и последовательность действий при изготовлении «Булерьян» своими руками проиллюстрированы на видео ниже.

Этот вариант – отличный способ Также пригодится на складах или в других производственных помещениях: быстро, за считанные минуты чтения, выходит на заданный режим (20-30 минут) и нагревает комнату из 20 квадратов за 40-50 минут. .

Простой вариант

Этот дизайн похож только на оригинал. Оттуда берутся расположение камер и наличие труб. В этом варианте в качестве корпуса используется толстостенный ствол. Сверху к корпусу привариваются изогнутые трубы. В этом случае важно, чтобы изгиб идеально соответствовал имеющемуся стволу.

Можно сделать что-то похожее на Булерьян из бочки. Осталось приварить трубы и поставить дверь

.

Контактная поверхность все равно будет маленькой, а если трубы еще и не будут плотно прилегать, то толку в них вообще не будет.Далее весь процесс аналогичен:

  • Разделите внутреннюю часть бочки на три зоны, установив решетки и перегородку.
  • Делаете переднюю стенку, дверь, прикрепляете к ней дроссель, привариваете петли и вешаете дверь. Приварить на месте.
  • Теперь в задней стенке (которая была днищем) вырезать отверстие для дымохода, приварить дымоходную трубу, приварить дымоход Т-образной формы. Вы делаете и устанавливаете заслонку, собираете всю конструкцию.

Этот вариант намного проще.Но по производительности он будет немного лучше буржуйки и будет прогревать комнату намного медленнее, чем первый вариант. Вместо этого температура корпуса будет намного выше, и тепло будет исходить от него в гораздо большей степени, и большая часть тепла будет передаваться резким излучением корпуса, а не горячим воздухом. Высокий КПД «Булерьянова» формируется за счет «утопленных» труб и «экономайзера». Тут же трубы выходят наверх и дожигателя нет.Это меньше эффективности. Но изготовить его вдвое проще.

Один из самых эффективных способов обогрева гаража – использовать специальную печь, известную в народе как «булерьян». Такая конструкция во многом превосходит традиционные «печки», так как нагревает, но не перегревает помещение, к тому же для работы не требуется много кислорода. Проходя через «булерьян», воздух нагревается до 100–150ᵒС и в таком виде подается в отапливаемое помещение.

Внимание! Из-за большого времени горения такая печь работает по двенадцатичасовому циклу, то есть для поддержания необходимой температуры нужно загружать топливо всего два раза в сутки.

Печи этого типа часто изготавливаются в виде монолитной конструкции, состоящей из определенного количества соединенных между собой металлических труб. При сжигании топлива в трубках образуются конвекционные потоки воздуха, которые приводят к быстрому нагреванию помещения.

Параллельно холодный воздух всасывается нижними концами трубок, нагревается в камере сгорания и отправляется обратно в комнату. Даже самые маленькие варианты «Булерьяна» способны за минуту перекачивать пять кубометров воздуха.Очевидно, для обычного гаража такой эффективности вполне хватит.

Функционирование топочного агрегата в такой конструкции отдаленно похоже на работу газового котла. Топка состоит из пары камер. В первой камере топливо медленно тлеет, образуя окончательно несгоревшие газы. Они выгорают уже в следующей камере, что обеспечивает принудительную подачу воздуха через установленные форсунки.

Благодаря «двойному» сжиганию практически не остается отходов, а КПД превышает 80%.

Внимание! В связи с тем, что в помещении гаража нет необходимости в высокой температуре (что отличает его от жилого), желательно оборудовать печь терморегулятором.

Существует три возможных метода регулировки температуры:


Как уже отмечалось в начале статьи, одной из конструктивных особенностей Булерьяна являются специальные трубки, утопленные в камеру сгорания на две трети их диаметра.Это обеспечивает быстрый обогрев помещения.

Такие духовые шкафы выполняют сразу две функции:

  • быстро прогревает воздух до необходимой температуры;
  • поддерживает эту температуру в течение длительного времени.

Кроме того, они не сушат воздух и не нагреваются во время работы.

Внимание! Эксперты не советуют использовать древесный уголь, так как он может быстро сжечь трубы, которые, как известно, занимают большую часть корпуса. При правильном соблюдении режимов работы и заправке только того топлива, которое можно использовать, то срок эксплуатации «Булерьяна» будет неограниченным.

Видео – Обзор печи Булерьян

Перед тем, как приступить к изготовлению, следует подготовить все необходимое.

Печь “Булерьян” чертеж

Этап 1. Материалы и оборудование

Для создания печи вам потребуются следующие материалы:

  • листовая сталь толщиной 6 мм;
  • металлические трубы ø55-60 мм.

Вам также потребуются соответствующие инструменты, в том числе:

    Аппарат сварочный
  • , электроды к нему;
  • уровень воды;
  • хомутов;
  • выкройки;
  • труборез;
  • Маркер
  • ;
  • трубогиб;
  • болгарка;
  • уголок;
  • линейка.

Подготовив все необходимое, можно приступать к нарезке заготовок.

Этап 2. Вырезка заготовки

Шаг 1. Сначала трубы разрезаются на отрезки необходимой длины.

Шаг 2. Затем из металлического листа вырезают заготовки овальной формы, которые будут использоваться при изготовлении задней и передней стенок. Из остатков листа вырезаются ленты, с помощью которых закрываются промежутки между трубками.

Шаг 3.Вырезается заготовка для поддона V-образной формы, формируются створки. Все, что осталось от металла, идет на входные / выходные патрубки и дверь.

Шаг 4. Трубки и полоски складываются. Изгиб корпуса происходит по дуге, периодически проверяется калибр (длина каждой трубки должна быть 120 см, а радиус – 22,5 см). Для этого потребуется трубогиб.

Впускной и выпускной патрубки одним приспособлением сгибают в кольцо. Если это невозможно по каким-либо причинам, то их вырезают из трубы большего диаметра.

Этап 3. Сборка конструкции

Во-первых, сделан корпус. Для этого выполните следующие действия.

Шаг 1. На ровную поверхность (первая сзади) укладывается трубка, рядом с ней деревянный брусок толщиной, равной диаметру изогнутой трубки.

Шаг 2. На брус укладывается следующая труба – края ее должны лежать поверх предыдущей. Рядом ставится вторая балка внахлест относительно первой.

Шаг 3.В этой последовательности трубы перемещают в шахматном порядке до тех пор, пока не будет достигнут уровень передней стенки.

Шаг 4. Трубки выравниваются и «заедают» сваркой в ​​точках контакта.

В готовый корпус приваривается поддон V-образной формы, который будет разделять камеры №1 и 2. Сначала «захватываются» точки соприкосновения внешней поверхности камеры с поддоном, после чего производится сплошной шов. формируется по всей плоскости. Над входным патрубком (нагнетателем) оборудована перфорированная полка.

Шаг 5. Далее зазоры между трубами закрываются металлическими полосами, вырезанными на предыдущем этапе работ. Конструкцию можно переворачивать из вертикального положения в горизонтальное, все стыки свариваются неразъемными швами. Осталось только сделать заднюю и переднюю стенки.

Инструкция по изготовлению передней стенки.

Шаг 1.На переднюю часть туловища накладывается одна из овальных заготовок. Точки обрезки указаны для точной посадки.

Шаг 2. Затем в стене делается отверстие для нагнетателя и приваривается патрубок для заслонки.

Внимание! Для изготовления такой заслонки стенки патрубка вырезаются в осевом направлении, в получившееся отверстие вставляется металлический штифт с предварительно приваренным плоским диском. Важно, чтобы диаметр этого диска полностью совпадал с диаметром сопла.

Шаг 3. Далее делается отверстие под дверь и приваривается короткий «воротник». Сама дверь должна быть коротким двустенным цилиндром. Дверь надевается на «воротник», для большей герметичности стык с корпусом обтянут асбестовой веревкой.

Шаг 4. Дверь фиксируется эксцентриковой защелкой. Защелка зафиксирует штифт, приваренный к внешней стороне пластины. С другой стороны двери приваривают металлические петли.

После сборки конструкция прикрепляется к кузову с помощью сварочного аппарата.

Что касается задней двери, то это должна быть металлическая окружность с отверстием для выходного патрубка (дымохода). К задней части корпуса приварена дверь.

Осталось только приварить к дну топки четыре Г-образных опоры.

Этап 4. Как установить Булерьян своими руками

Внимание! Для установки печи в помещении требуется предварительное устройство фундамента – плоский шифер, уложенный на слой огнеупорного асбеста.

Труба вставляется в патрубок с помощью муфты, стык дополнительно уплотняется асбестом. Труба от отводящей трубы выводится за пределы отапливаемого помещения в соответствии с требованиями к устройству дымоходов. Вот и все, духовой шкаф готов к работе.

Типичные проблемы печи “Булерьян”

Духовка сначала будет работать нормально – быстрый нагрев, долгое время горения и другие преимущества, описанные в начале статьи.Но со временем плавить «Булерьян» будет все труднее, тяга ухудшится, и ворота перестанут закрываться. Это может означать только одно – пора на первую уборку.

В этом случае возможны два варианта.

  1. Можно некоторое время обжечь осиной, но особого эффекта это не даст. Если конструкция уже забита, то никакие дрова не помогут.
  2. Еще можно сжечь. При этом важно, чтобы зольный ящик был полностью открыт.Каналы очень горячие («раскаленные»), в результате чего выгорает вся смола.

Внимание! Иногда к зольнику для обогрева подводят шланг от кислородного баллона, но это крайне опасно.

Внешне печь Булерьян напоминает печь с причудливой конструкцией. Но КПД у этого устройства намного выше, а сфера применения шире.

Достаточно популярны модели промышленного производства, но сделав печь Булерьян своими руками, можно обеспечить теплом гараж, хозяйственную постройку или даже небольшой дом.Согласитесь, идея интересная, а экономия на покупке нового агрегата весьма ощутима.

В подготовленной статье вы найдете всю необходимую информацию для сборки отопительного агрегата. Мы расскажем, как устроена и работает печь Булерьян, расскажем, какие материалы и инструменты понадобятся при работе, а также дадим пошаговые инструкции по изготовлению самодельных изделий.

Кроме того, в статье приведены практические советы по устройству дымохода и обслуживанию системы отопления.Следуя нашим рекомендациям, вы сможете организовать эффективное и безопасное отопление небольшого помещения.

Принцип работы Булерьяна по-своему гениален. Он сочетает в себе черты топки длительного горения и конвекцию воздушных масс через специальные трубы. Эти элементы позволяют сразу визуально отличить печь Булерьян от других устройств подобного типа. Камера сгорания устроена таким образом, что топливо горит медленно.

Изюминкой конструкции являются воздуховоды.Они интегрированы в корпус камеры сгорания и являются его частью. Верх и низ этих трубок остаются открытыми.

При желании боковые стенки корпуса печи Булерьян можно сделать двойными, приварив сверху еще один лист металла для уменьшения теплопотерь

Холодный воздух входит в воздуховоды снизу, достаточно быстро нагревается и выходит через верхние отверстия в комнате. Конвекция проводится постоянно, поэтому постепенно весь воздух в помещении хорошо и быстро прогревается до комфортного уровня.

Использование трубок в качестве корпуса устройства имеет еще одно несомненное преимущество: постоянная циркуляция воздуха не позволяет поверхности нагреваться до опасного уровня. В результате, прикоснувшись к плите Булерьян, получить ожог намного сложнее, чем при контакте с поверхностью плиты.

Таким образом можно нагревать не только воздух, но и воду. Для этого вам придется соединить печь Булерьян с теплообменником, через который она будет проходить.

простая конструкция для изготовления вручную.Баки для стиральных машин

Печка-печь – верный спутник дачников, охранников и любителей ремонтировать машины в собственном гараже. Владельцы небольших частных домов также часто используют этот вариант отопления как наиболее экономичный и мобильный.

Такая печь вполне способна за считанные минуты обогреть небольшое помещение, а благодаря современным дизайнерским решениям совершенно не испортит интерьер загородного дома. Сделать буржуйку своими руками сможет практически каждый, кто ставит перед собой такую ​​цель.Как это сделать, мы рассмотрим в этой статье.

Чтобы изготовление каменки заняло у вас минимальное количество времени, необходимо подготовить следующие инструменты:

Сварочный аппарат (не менее 200А)
Сварочные электроды и защитная маска
Болгарка
Круги отрезные и шлифовальные по металлу
Шлакоотбойник
Щетка металлическая
Плоскогубцы, простой молоток, долото
Сверло со сверлами
Измерительный прибор (рулетка, метр)

Внешний вид и технические характеристики печи-камина могут быть разными.Для каждого помещения подойдет своя печь, способная не только обогреть ее, но и гармонично вписаться в интерьер. За основу будущего печки можно взять листы металла или использовать уже готовое изделие: металлическую трубу средних размеров, бочку, газовый баллон или баллон. В любом случае толщина стенки не должна быть менее 3-5 мм.

Если нужно отапливать гараж, то подойдет практически любой вариант, так как такая печь требует обогрева лишь небольшого помещения. Для буржуйки, которая будет в доме, важна и эстетическая сторона – внешний вид агрегата, поэтому от некоторых вариантов лучше отказаться сразу.Немаловажным моментом является также вид топлива, которое используется

Это вариант, который просто не подходит для отопления жилых помещений. Из-за резкого запаха, который исходит при сгорании масляных отходов, находиться подолгу в таком помещении не очень приятно. Даже если сработает хорошая вытяжка, все вещи в доме пропитаются этим специфическим «ароматом». Эта печь отлично подходит для обогрева гаража и других нежилых помещений.

Для его изготовления понадобится металлический лист толщиной 4-5 мм, который будет разрезан на части, и труба дымохода.Все элементы печки вырезаются с помощью болгарки. Края деталей обрезаются. Перед резкой необходимо произвести правильную разметку всех деталей, согласно чертежу.

В трубе проделываются круглые отверстия необходимой длины. Эта труба предназначена для соединения верхнего и нижнего баков буржуйки. В верхнем резервуаре также необходимо просверлить два круглых отверстия: одно для трубы дымохода (вверху слева), другое для соединительной трубы (внизу справа). Нижний бачок печки делается аналогично, только в центре емкости делается вырез для трубы.Для заправки топлива необходимо предусмотреть заливную горловину, которая снабжена сдвижной крышкой.

Нижняя часть резервуара делается плоской, на нее привариваются четыре или три ножки. Чтобы нижняя и верхняя части не расшатывались, они усилены дополнительными скобами жесткости. Сварные швы необходимо тщательно очистить, а духовку покрыть высокотемпературной эмалью, которая защитит металл от ржавчины.

Как работает такая духовка?

Буржуйка производит тепло следующим образом: длинная тонкая палочка или скрученная бумага воспламеняют отработанное масло в нижней емкости.Когда картер загорелся, крышку заливной горловины следует закрыть. Воздух для горения будет проходить через трубу, которая подсоединена к верхнему резервуару. Поднимаясь вверх, горячий воздух нагревает верх плиты до высокой температуры. Он становится настолько горячим, что на нем можно даже нагреть чайник.

Такая печь идеальна для гаража, так как она удачно обогревает небольшую площадь, а использованные материалы для топки всегда найдутся автовладельцами.

Если вы планируете соорудить обогреватель из трубы или бочки, нужно выбрать подходящий диаметр.Это напрямую зависит от размеров помещения, которое необходимо обеспечить теплом.

Буржуйку из бочки можно использовать и в гостиной, при условии, что она сделана аккуратно и правильно. Этот вид наиболее популярен для отопления загородных домов.

В стволе прорезаны два прямоугольных отверстия, которые будут соединены с топкой и зольником. Нарезанные части используются для дверей. Их нарезают до нужного размера, обрамляют планками металла и прикрепляют к таким импровизированным дверцам ручками и защелкой.

Внутри ствола (трубы) приварены два уголка. Это держатели для решеток, которые расположены чуть ниже дверей. В качестве решетки можно использовать сварную фурнитуру или купить уже готовую в магазине.

Отрезок трубы приваривается плотно, к его нижней части привариваются опоры. Сверху трубы вырезается отверстие для дымохода, в которое труба вставляется и приваривается.

Только после этого устанавливаются двери. Их прикрепляют к дверным петлям и устанавливают крючок защелки, предварительно отмерив необходимый уровень.

Чтобы печь была эстетичной, необходимо тщательно очистить сварочные швы и покрасить изделие термостойкой эмалью. Если все сделать аккуратно, такой утеплитель будет выглядеть не хуже заводского аналога. После высыхания краски печь подключают к дымоходу, выходящему на улицу.

Это самый простой и практичный вариант. Несмотря на то, что такая буржуйка занимает довольно много места, для обогрева ее используют чаще других моделей.Еще очень удобно, что на поверхности емкости можно нагреть воду в чайнике или кастрюле, а также высушить белье.

Использованный газовый баллон очень подходит для плиты. Это практически готовая форма буржуйки, требующая минимальных доработок.

Отрезается верхняя часть цилиндра, где находится кран, и на его место приваривается заглушка. В нижней части баллона делается квадратный вырез – это будет топка. Отрезанный кусок необходимо превратить в дверцы топки.Для этого его ошпаривают металлом и к нему прикрепляют ручку, чтобы открывать. Впоследствии к отверстию, на которое будет надеваться дверь, потребуется приварить металлические петли. Само дверное полотно лучше устанавливать в самом конце, когда печь уже полностью готова.

Для того, чтобы воздух попадал в топку, в днище баллона просверливают несколько отверстий. Они будут давать толчок и служить решеткой. Чтобы не упали на пол сгоревшие дрова, ко дну баллона приваривается металлический ящик – зольник.Его можно изготовить из более тонкого листового металла. Зольник также оборудован дверцами.

После этого к баллону прикрепляются ножки из металлического уголка или обрезки трубы.
Сзади печки будет патрубок для отвода дыма. Для этого вырежьте в верхней части круглое отверстие, соответствующее диаметру трубы, и приварите его.
Сверху можно оборудовать импровизированную кухонную плиту. Его можно сделать из металлической сетки или арматуры, приварив каркас к верху баллона.

Такая буржуйка – отличный вариант для обогрева дачи, гаража или бытовки. Он универсален и не занимает много места в помещении.

Из всех возможных вариантов такая плита имеет самый компактный и аккуратный вид. Применяется в жилых помещениях, где благодаря прямоугольной форме печь легко украсить и сделать ее практически незаметной.

Наибольшей популярностью пользуется заводская модель «Гном». Его конструкция довольно проста, а теплоотвод очень эффективен.

Эта печь состоит всего из нескольких элементов: болота, зольника и дымохода. Печь установлена ​​на четырех ножках. На втором рисунке представлена ​​более сложная конструкция топки, длительное время сохраняющая тепло.

Соорудить такое сооружение самостоятельно вполне возможно. Давайте подробнее разберемся, как это сделать.

Для этого потребуются следующие расходные материалы: лист металла толщиной не менее 4 мм, дымоходная труба и стальной уголок. Кроме того, нужно приобрести чехол для конфорки.

Вам нужно вырезать четыре стенки, нижнюю и верхнюю варочную поверхность. Чтобы топливо в топке полностью сгорело, необходимо использовать специальные плиты, которые находятся внутри печи. Таким образом, в камере сгорания будет производиться больше тепла.

В передней части конструкции прорезаны отверстия для топки и нагнетателя. Впоследствии к ним будут крепиться распашные двери с ручками и замками.
Сверху вырезается отверстие под горелку, соответствующее размерам детали, и отверстие для трубы, через которую будет выходить дым.

К низу печки приваривают ножки из подготовленного уголка.
Место, где будет стоять решетка, отмечено на боковых панелях. Здесь привариваются отрезки из углов, которые будут служить опорами для решетки. Решетку можно сделать своими руками. Для этого необходимо просверлить в стальном листе большое количество отверстий, чтобы он стал похож на сито, или сварить сетку из стальных прутков.

На небольшом расстоянии (не менее 15 см) от варочной панели в верхней части буржуйки приваривается плита.Он должен соответствовать размеру печи, но не доходить до конца 8-9 см. Вторая такая же табличка находится чуть ниже. Он также не должен доходить до конца емкости, только до его передней части. Эти пластины образуют дополнительные ленточные проходы внутри печи. Тепло от горящего топлива попадет в образовавшийся коридор и нагреет пластину. Таким образом, больше тепла будет оставаться внутри резервуара, а не лететь прямо в трубу.

Правила пожарной безопасности очень важны при использовании самодельного обогревателя.Чтобы буржуйка приносила в комнату тепло и уют и не представляла угрозы для здоровья, необходимо помнить о следующих мерах безопасности.

Необходимо разместить печь на несгораемом основании. Это может быть плитка, листовой металл или кирпичная кладка. Стены возле печи тоже нужно защищать от перегрева. Можно оклеить их огнеупорным материалом или использовать негорючий гипсокартон. Ни в коем случае нельзя ставить возле плиты мебель и любые другие легковоспламеняющиеся предметы.

Малейшая искра или слишком высокая температура поверхности печи могут стать причиной пожара.

Чтобы исключить возможность скопления продуктов горения в помещении, используйте вентиляцию. Заранее продумайте, где будет располагаться ваша буржуйка, и как обеспечить приток свежего воздуха в комнату, отток из нее угарного газа.

Устанавливайте плиту в месте с меньшим движением людей, не позволяйте детям играть в игры рядом с прибором.Соблюдая эти простые правила, вы недорого обеспечите себя теплом в холодное время года.

Есть ли способы повысить эффективность обычных печей и духовок, сделанных из бочки? Как сделать печь длительного горения своими руками? Что нужно знать о реакциях, происходящих при выделении тепла? Ответы на эти вопросы, а также пошаговые инструкции вы найдете в нашей статье.

Мы неоднократно отмечали низкий КПД и высокий расход топлива обычных печей прямого горения.Причина тому – прямой доступ кислорода и свободный выброс выхлопных газов. Первоначальный этап решения этой проблемы был дан в последней конструкции – с дымоходным теплообменником. Кроме того, существуют следующие проблемы со сгоранием топлива:

  1. Быстрое неконтролируемое горение. При этом в области пода возникает слишком высокая температура, и металл быстро теряет свои свойства.
  2. Неполное сгорание материала. Это особенно актуально при утилизации пластика и других полимеров (вместе с бытовыми отходами).Едкий дым от резины и ПВХ, густой выхлоп от автомобиля – результат несгорания нефтепродуктов.
  3. Частая (до 1 раза в час) загрузка топлива и опасность погасания очага. Такую духовку нельзя оставлять на ночь – она ​​погаснет и остынет. Здесь стоит отметить, что важным преимуществом сталеплавильных печей является их быстрый прогрев.

Основная идея, которую мы развиваем в этой статье, будет регулирование подачи кислорода для горения.Это потребует более точного исполнения затворных (двери, заслонки) и регулировочных (заслонки, подвижные и поворотные заслонки) устройств.

Бескаркасная печь (БКП) с заслонкой типа «Булерьян»

По сути, буржуйка, но без решетки. Он попал в нашу классификацию, потому что более эффективен и требует квалификации мастера. Несмотря на то, что в такой печи используется меньше деталей, чем в печи, в ней есть один сложный в исполнении элемент – дверца топки.Этот элемент единственный принципиально похожий на детали «Булерьяна» (но в то же время самый главный). Дверь должна быть герметично закрытой, совмещена с приточным каналом (нагнетателем).

Дизайн. Топка стальная любой формы – куба, параллелепипеда, горизонтального или вертикального цилиндра – с дверцей типа Булерьян в передней нижней части и дымоходом в задней верхней части.

Эффект. В колосниковой топке кислород для сжигания обильно подается в под из колосникового пространства со всех сторон.Это приводит к интенсивному горению и быстрому снижению температуры потоком холодного свежего воздуха. В результате несгоревшие продукты удаляются через дымоход.

Без решетки кислород проходит только через приточный канал, который довольно точно регулируется. В результате увеличивается время горения и продукты лучше разлагаются. В этом случае горячий газ дольше остается в топке и более эффективно нагревает стенки. В результате внутри помещения остается больше тепла.

Как сделать печатную плату своими руками

Единственный секрет такой печи – герметичная дверца топки. Он может быть любой формы, но, как правило, бывает круглым или квадратным.

1. Вырежьте кольцо шириной 50-100 мм из трубы диаметром 200-350 мм (стенка 2-4 мм). Выровняйте и очистите края. Этот элемент называется «воротник».

2. Вырезать из листа 3-4 мм круг ровно по внешнему диаметру воротника.Это будет дверь.

3. Исходя из габаритов печи подбираем диаметр канала подачи воздуха (воздушный канал – ВК). Условно можно разделить БКП для бытового использования на 2 категории – малые (0,13-0,18 кубометра) и средние (0,18-0,25 кубометра). Для маленьких будет достаточно диаметра 76 мм, для средних – 102 мм. Размер прямоугольных каналов рассчитывается через площадь поперечного сечения S = Pr 2.

4. ВК должен иметь регулировочную заслонку или заслонку.

Демпфер:

  1. Вырезаем круглую заслонку (металл 2-3 мм), перекрывая ход ВК проушиной под диаметр резьбы болта (М10-12). К нему напротив проушины привариваем стержень (ручку).
  2. Гайку привариваем к трубе ВК параллельно потоку воздуха заподлицо с внешним краем.
  3. Устанавливаем демпфер на трубу ВК на болт через пружину и фиксируем контргайкой.

Процесс изготовления ворот сложнее, но по удобству и эффекту не имеет преимуществ перед демпфером уменьшенного размера.Его можно скопировать с заводской копии.

5. Вырезать отверстие в дверце для ВК.

Внимание! Дверной проем не должен быть меньше диаметра ВК. Сам канал должен быть смещен вниз от центра, а его нижний край должен располагаться на расстоянии 20-30 мм от воротника двери.

6. Из полосы толщиной 2–3 мм и шириной 20–30 мм возьмите отрезок, равный окружности двери.

7. Приварите накладку по окружности двери.

8. Делаем петлевое устройство. Для этого в четырех участках полосы 60-70 мм просверливаем одно отверстие в 6-8 мм от края. Надеваем их на ровную шпильку из проволоки 6-8 мм длиной 100-150 мм. Приварите полосы попарно к двери и воротнику топки.

9. Изготавливаем запорное устройство. Этот элемент может быть произвольным – замок инвентарного ящика, натяжитель мотоциклетной цепи или любой эксцентрик с ручкой. Применять подвижную затяжку резьбы удобно и надежно.Подойдет замок от молочной бидоны. Основная задача – обеспечить прижатие двери к воротнику топки.

10. В угол двери, образованный манжетой, накидываем асбестовый шнур на термостойкий герметик.

Такой люк можно установить в любую печь или стальную емкость, получится эффективная печь. Он должен располагаться в 100 мм от дна топки. То есть между дном загрузочного люка и дном топки должно быть не менее 10 см.

Главное и самое главное правило работы БКП: на дне топки всегда должен быть слой золы толщиной не менее 80 мм. В противном случае днище нагреется и скоро перегорит.

Дымоход простой и удобный

Устройство горизонтального канала для отвода отходящих газов не всегда удобно, особенно при обслуживании топки. Мы подскажем, как это оформить проще и удобнее:

  1. В задней части верхней стенки вырезаем круглое или прямоугольное отверстие размером меньше сечения дымоходной трубы на 20-30 мм.
  2. Подбираем сечение трубы, превышающее этот диаметр на 20-30 мм и длину 40-60 мм.
  3. Привариваем к отверстию по центру.

Теперь в эту манжету можно установить любую трубу, а сухую глину нужно залить и утрамбовать за пазуху (зазор, образованный разницей диаметров). Это обеспечит надежную защиту от просачивания дыма и упростит демонтаж для обслуживания.

Напомним, что одна из функций «базовой» печи – это возможность нагревать воду и готовить пищу на верхней стенке топки.БКП с дверью Булерьян сохраняет это свойство – достаточно заправить больше топлива и полностью открыть ВК.

Переборка топки может стать следующим этапом модернизации безрешечной печи. Это радиатор в виде толстого (5-8 мм) листа металла, который располагается непосредственно под дымоходом и покрывает 2/3 площади топки.

Эффект. Еще большее замедление горячего газа. Дополнительное накопление тепла внутри здания.

Для полноценной реализации БКП длительного горения необходимо добавить еще один элемент в виде пластины – инжектор.Представляет собой полую трубу (или несколько) с отверстиями внутри топки, которая находится перед печью на уровне центра дымохода.

1 – переборка топки; 2 – инжекторные трубки

Эффект. Инжектор нужен для подпитки «языков» пламени воздухом и сжигания топлива. Он находится в том месте, где процесс горения еще не завершился и вот-вот начнется дымообразование. Подавая в эту точку кислород (воздух), мы подпитываем реакцию горения, тепло от которой нагревает верхнюю стенку.Этот принцип используется и в современных пиролизных твердотопливных котлах.

Форсунка «автоматически» срабатывает при контакте с пламенем. Это становится возможным только в том случае, если очаг расположен в передней части топки. В режиме длительного горения (когда под ближе к центру топки) остается неиспользованным.

Дополнительные способы реализации потенциала сталеплавильной печи

В данном случае действует одно простое правило: чем больше накапливающегося материала (металла, воды, камня), тем больше тепла останется внутри дома:

  1. Если даже печь предполагается периодически использовать как топку, на верхней стенке топки можно расположить дополнительные радиаторы.Для этого на него нужно наварить с внутренней стороны уголки или полосы по краю по всей длине.
  2. Те же ребра на боковых стенках увеличивают эффективность на 5–10%. Заодно укрепят плоскость стены.
  3. Если дымоход предусмотрен из стальной трубы, к нему также можно приварить уголки по всей длине, что позволит отвести часть остаточного тепла от выхлопных газов. Это еще плюс 3-5%.
  4. Приваренные вертикально по боковым стенкам обрезки круглой или профильной трубы создадут эффект, который используется в современных печах длительного горения.Постоянный нагрев обеспечивает постоянное движение воздуха внутри трубы. Увеличение теплоотдачи до 20%.
  5. Покрывая печь с одной или нескольких сторон кирпичом без раствора, мы получаем каменный аккумулятор тепла и защиту стен помещения от перегрева. Вариант этого метода – корзины или бункеры с брусчаткой вокруг топки – используются в саунах. Повышает эффективность на 15-20%.
  6. Бытовой вентилятор, направленный на плиту, защитит ее от перегрева и выровняет температуру воздуха в помещении, помешивая его.Добавляет 10-20%.

Использование всех описанных методов вместе позволяет увеличить производительность теплообменника, которым в базовой версии является сама топка, на 50-75%. Описанные способы, улучшая эксплуатационные характеристики, увеличивают вес изделия. Помните об этом, выбирая основание для установки духовки.

Печи без колосников имеют один недостаток – отсутствие зольника. Его комбинированная функция – скопившаяся зола служит для защиты низа топки от выгорания – не позволяет очищать топку во время работы.С другой стороны, более длительное горение приводит к меньшему количеству твердых отходов, а это означает, что очистку можно проводить гораздо реже. Удаление золы происходит быстро и комната не успевает остыть за это время.

Отдельно хотим рассказать о печах длительного горения с вертикальной загрузкой.

Трудно найти человека, который не знал бы, что такое буржуйка. Эта металлическая печь спасла от холода не одно поколение и остается востребованной по сей день. Есть у этой печи и минусы – быстрая теплопередача.В. Логинов постарался повысить эффективность и улучшить дизайн. Его начинания подхватил читатель журнала «САМ» Н. Пьянков, обе модели описаны в этой статье.

В журнале “САМ” за 1996 год опубликован чертеж модифицированной буржуйки повышенной эффективности. В. Логинов заменил дверцу зольника на регулируемый вентилятор и добился значительного повышения эффективности. Такая буржуйка на одной загрузке дров может нагреваться до 10-12 часов.После публикации в журнале мастера приступили к совершенствованию конструкции Логинова. Так, Н. Пьянков оставил первоначальные размеры топки, но добавил в конструкцию решетку, разделив камеру сгорания двумя металлическими пластинами для увеличения пути горящих газов.

Свернуть

Устройство и принцип действия

Чем отличается Буржуйка Логинова от других металлических печей? Суть – Г-образная воздуходувка. Дверца зольника заменена перпендикулярно сваренными трубами.Конец горизонтальной трубы плотно приваривается, а конец вертикальной трубы наделен резьбой для заглушки. На резьбе проделываются отверстия – завинчивание пробки позволяет уменьшить поток воздуха, регулируя тем самым процесс горения.

Печка Логинова оригинальная

Важно сделать заглушку с небольшим люфтом, чтобы расширение металла при нагревании не доставляло проблем. По бокам и сзади на ребрах жесткости приварен экран для повышения КПД. Без таких ширм возле плиты крайне неудобно – слишком высокая температура и чревато ожогами.Дверца топки также имеет резьбу. Отверстием для топки служит труба диаметром 200 мм, на которую навинчивается заглушка диаметром 220 мм с ручкой.

Подробнее про печь Логинова можно увидеть в этом видео:

Модификация

Модель Н. Пьянкова отличается наличием дополнительной камеры сгорания. В отличие от более сложных конструкций печей медленного горения, печь Пьянкова сделана еще быстрее, по модели, предложенной Логиновым.Достаточно сварить стальные листы длиной 140-160 мм на разном расстоянии от верха до задней и передней стенок печи. Расстояние между листами должно быть 80 мм. Решетка устанавливается на 80 мм снизу. Пьянков перенес дверцу топки Логинова в верхнюю часть печи и стал использовать ее как варочную панель.

Хорошему мастеру не составит труда оценить все достоинства и недостатки двух рисунков. При желании можно сделать новую модель буржуйки, используя только эти две разработки, изменив прямоугольную форму на круглую.

Пример самодельной конструкции (на этом фото модернизированная печь Пьянкова), но разницы в процессе изготовления практически нет.

Схема и чертеж

Рисунок

Логинова довольно четкий и точный. При наличии необходимых материалов воссоздать конструкцию не составит труда. Вот схема (простите за качество):

Печь Логинова схема

Для сравнения стоит упомянуть печь Пьянкова.Это такая же буржуйка прямоугольной формы, но дополненная колосниковой решеткой и дополнительной камерой сгорания. В этой модели невозможно регулировать горение; воздуходувкой Логинова автор не пользовался.

Схема печи Пьянкова

Размеры (редактировать)

Габариты печи очень компактны. Размеры камеры сгорания без теплозащитных экранов:

  • ширина 250 мм;
  • высота (без ножек) 400мм;
  • глубина 450 мм.

При расчете окончательных размеров добавьте 40-50 мм к глубине и ширине. Это толщина ребер жесткости с листовым металлом. Высота ножек подбирается по желанию, используется металлический уголок. Пьянков в своей модификации увеличил высоту на 50 мм и уменьшил ширину на 50 мм. Это хорошо видно на схеме.

Преимущества и недостатки

Печка Логинова имеет свои достоинства и недостатки:

Преимущества

  1. Повышенная эффективность.Одна загрузка топлива способна обогреть комнату за 10-12 часов, что для буржуйки является очень хорошим показателем.
  2. Возможность регулировки интенсивности горения. Накрутив колпачок нагнетателя, легко потушить или зажечь огонь, а пепел не рассыпается на пол.
  3. Пожарная безопасность. Конструкция полностью закрыта, за исключением небольших отверстий в пепельнице. Угольки не выпадут из зольника, искр нет, дверца прикручена плотно.
  4. Простота изготовления. Никаких дополнительных камер и сложных деталей, прямоугольная форма.
  5. Наличие топлива. Дрова можно легко найти везде, в отличие от газовых баллонов или бензина.

Недостатки:

  • Трудно чистить. Отсутствие дверцы зольника затрудняет очистку печи от золы. Для этого его нужно наклонить и продуть через воздуходувку.

Как сделать печь Логинова своими руками?

Для изготовления печи Логинова не нужны специальные инструменты и материалы.Мастер должен уметь варить, резать и клепать металл, точно придерживаться схемы.

Инструменты

При работе с металлом вам понадобятся следующие инструменты:

  • Станок для резки металла.
  • Сварочный аппарат, сопутствующие защитные средства.
  • Пистолет для клепки металла.
  • Инструмент для нарезания резьбы разного диаметра.
  • Сверло и сверло по металлу.

Материалы (редактировать)

Материалы для изготовления буржуйки Логинова:

  • Металлические листы толщиной не менее 3 мм, общей площадью 1.35м2.
  • Прутки железные длиной 45 см – 6 шт.
  • Труба дымоходная 100мм. Длина зависит от высоты помещения.
  • Труба 80 мм и 30 мм для продувки и вентиляции.
  • Труба 200 мм длиной около 10 см для дверцы топки.
  • Заглушка 220мм.
  • Металлический уголок для ножек около 1,2 метра в зависимости от планируемой высоты конструкции.
  • Заклепки 6шт.

Пошаговая инструкция


Руководство пользователя

Важнейшим условием работы является хорошее качество сварки.Используйте мел и керосин, чтобы проверить наличие свищей и дефектов. Особенно тщательно обработать швы дымохода. Загрузите дрова в камеру сгорания, зажгите огонь, закройте дверцу и отрегулируйте процесс с помощью воздуходувки. Чтобы снизить интенсивность горения, нужно прикрутить нагнетатель; чтобы потушить огонь, достаточно его полностью перевернуть.

Тепло, исходящее от металла, имеет более высокую температуру, чем от кирпича или камня. Всегда используйте толстую прихватку для регулировки воздуходувки, делайте это осторожно и быстро.Очистите духовку после полного остывания. При наличии дефектов сварки эксплуатация прекращается и дефекты устраняются. Окись углерода может быть смертельной.

По некоторым отзывам, эта печь может дымить при открытии дверцы топки. Это связано с уменьшением тяги. Устранить дефект можно, увеличив диаметр дымоходной трубы до 150 мм и уменьшив ее длину. Печи медленного горения популярны у рыбаков и туристов. Заменив толстый лист металла на легкие и тонкие трубы дымохода из нержавеющей стали, успешно применяют схему Логинова для зимней рыбалки и туризма.Для таких печей сварка применяется редко.

Цена на готовую продукцию и б / у

В каждом городе есть свои мастерские по изготовлению буржуй. У нас вы можете заказать изделие любого дизайна и любой толщины металла. Духовка Логинова не пошла в серийное производство и купить ее в готовом виде крайне сложно. Промышленное производство достигает высокого КПД за счет увеличения камер сгорания и улучшения конвекции.

Готовая продукция имеет хороший внешний вид, некоторые модели имеют винтажный дизайн, различные расцветки.Цена колеблется от 3500 руб. До 10500 руб. Подержанные модели не намного дешевле – минимальная цена 2900 руб. Необходимо учитывать стоимость дымохода, который не входит в комплектацию печи.

Выход

Конструкция

Логинова позволяет минимизировать затраты на топливо. Модель может быть модифицирована и улучшена, проста в изготовлении. Сделать буржуйку своими руками намного дешевле, чем покупать готовую, при условии наличия элементарных навыков работы с металлом.Схема Пьянкова не хуже Логинова и чуть проще в изготовлении – без резьбы и нагнетательных труб.

У опытных мастеров есть возможность превратить буржуйку в электрогенератор. Для этого требуется элемент Пельтье. Преобразует тепловую энергию в электричество. Встроенные нагревательные элементы нагреваются и генерируют 12 В постоянного тока мощностью 60 Вт. Для полноценного электроснабжения этого мало, но в условиях зимней рыбалки, армейских полигонов и дачных кооперативов без электрификации будет очень кстати.

Буржуйка Логинова безопаснее и эффективнее в работе. Компактный размер позволяет использовать его в любом помещении, а небольшой вес позволяет устанавливать его даже на очень непрочные потолки и балки. Обратной стороной конструкции при сложной очистке является то, что не каждый может поднимать и наклонять тяжелую металлическую духовку. Один день работы, а в результате – собственное печное отопление с широким спектром применения.

← Предыдущая статья Следующая статья →

Буржуйка – простая по конструкции, но очень эффективная печь, которую можно использовать для обогрева дачных домов, гаражей, различных строящихся построек и других мест.Это отличная временная альтернатива полноценной системе отопления. Для изготовления буржуйки можно использовать различные материалы и подручные средства.

Работа по самостоятельному изготовлению печи начинается с выбора типа конструкции. Печь может быть круглой или прямоугольной. Для сборки такого агрегата подойдет даже старая банка для воды, молока и других жидкостей.

Не требуются дорогие материалы и труднодоступный инструмент.Все необходимое можно найти в сарае или приобрести в строительном магазине.

Инструменты и материалы для сборки буржуйки
  1. Банка.
  2. Металлический стержень диаметром 0,6 мм.
  3. Молоток.
  4. Долото.
  5. Труба дымоудаления.
  6. Файл.

Для сборки некоторых моделей буржуйки понадобится сварочный аппарат, но при очень желании все можно сделать и без применения сварки.Преимущество использования сварочного аппарата в том, что он может обеспечить более высокую надежность и жесткость конструкции. Рекомендаций по каким-либо конкретным размерам не дается, так как в случае с самодельными буржуйками все подбирается индивидуально. При выборе размеров дополнительных агрегатов ориентируйтесь на габариты основного бака.

Прежде всего, нужно подготовить воздуходувку … Возьми банку и проделай в ней дырочку. Его следует располагать чуть ниже выреза горловины.Вырезанное отверстие должно иметь форму правильного прямоугольника. Для этого берем напильник и аккуратно шлифуем края получившегося соединителя.

Следующее отверстие необходимо подготовить на дне банки …. Оно должно быть такого диаметра, чтобы в дальнейшем труба отвода продуктов сгорания входила в него с достаточно большими усилиями. Определить подходящий размер очень просто. Подготовьте разметку на месте устройства дымохода. Отметьте отверстие примерно на 15-20 мм меньше диаметра дымохода.Далее вам нужно будет вооружиться стамеской и обычным молотком. С помощью этих простых инструментов вы можете пробить нужное отверстие. В конце концов, остается только выровнять его с напильником.

Возьмите дымоход и попробуйте воткнуть его в подготовленный штуцер … Если дымоход не проходит, придется еще некоторое время поработать с напильником. Однако не стоит и усердствовать. Дымоход, как уже отмечалось, должен входить в соединитель с достаточно большим усилием.

Возьмите металлический стержень диаметром 0,6 мм и попробуйте согнуть его змейкой. В дальнейшем вы будете использовать эту змейку как решетку … Подготовленную решетку необходимо согнуть, чтобы ее можно было правильно расположить в шее. В конце концов, остается только выровнять решетку в емкости, и самодельная печь будет готова.

Специалисты рекомендуют устанавливать такие печи на специальные подставки. Так она надежнее и безопаснее. Кроме того, конструкцию самодельной печки можно улучшить, установив на воздуходувку заслонку.Позволит регулировать интенсивность тяги, расход топлива и уровень нагрева.

Таким образом, элементарную буржуйку можно собрать даже из старой консервной банки. Для таких работ не требуются дорогостоящие специальные инструменты. В конце концов, остается только разместить печь в подходящем месте и подключить дымоход. Самодельная печь обеспечит качественное отопление помещения, пока вы не решите установить более функциональную и эффективную систему.

В этом случае без сварочного аппарата не обойтись.Функцию основания конструкции будет выполнять отрезок обычной металлической трубы. Подойдет даже старая бочка. Сборка будет производиться по уже знакомой вам схеме. Сделайте из прутьев решетку и прикрутите ее к туловищу. Подключение осуществляется сваркой … У этой буржуйки будет сразу 2 заслонки: нагнетатель и топка. Модель с успехом может использоваться как для обогрева различных помещений, так и для приготовления разнообразных блюд.

Буржуйки ценятся именно за то, что они способны в кратчайшие сроки прогреть помещение. Но в то же время есть еще , главный недостаток таких печей – то, что после прекращения горения они остывают так же быстро, как и нагреваются … Металл практически не аккумулирует тепло.

Для устранения вышеуказанного недостатка достаточно обложить самодельную буржуйку огнеупорным кирпичом. Он хорошо аккумулирует тепло и еще долгое время продолжает отдавать его в окружающее пространство после того, как печь закончилась.Однако для того, чтобы комната прогрелась, печь придется топить дольше, чем без такого кирпичного забора. Но этот недостаток легко устранить. Достаточно просто проделать в кирпичной перегородке несколько вентиляционных отверстий. Такие системы часто используются в саунах.

Кирпичный экран выкладывается на некотором расстоянии от стен помещения. Это очень важный момент. При выборе подходящего расстояния следует руководствоваться площадью отапливаемого помещения и габаритами самой печи.

Буржуйка, огороженная кирпичной перегородкой, максимально эффективно использует топливо и качественно отапливает помещение очень долго.

Рассмотренный кирпичный экран, как уже отмечалось, избавляет топку от ее главного недостатка – чрезвычайно быстрого охлаждения. Вы выключаете плиту, и она продолжает выделять тепло. Однако устройство такого экрана необходимо проводить с учетом ряда важных правил и требований.

Обычно укладка производится на расстоянии около 15 см от корпуса нагревательного агрегата.Снизу и над кирпичным экраном создаются вентиляционные отверстия, благодаря которым воздух может циркулировать внутри конструкции. В результате будет организовано эффективное отопление с наиболее рациональным расходом топлива. В отапливаемое помещение сможет попасть теплый воздух, а попадающий на его место холодный воздух охладит корпус печи, предохраняя ее стенки от чрезмерного нагрева и выгорания.

В некоторых ситуациях кладка ведется без зазора между корпусом печки и ширмой, либо кладется кирпич в шахматном порядке. Это совершенно неправильный подход, лучше его вообще не рассматривать. При отсутствии зазора эффективность нагрева заметно снизится. Избыточное тепло просто улетучится в дымоход. Недостатком «шахматной» кладки является то, что в таких условиях воздух не имеет возможности для нормальной циркуляции.

Общая площадь экрана намного меньше, чем в случае массивной кирпичной кладки, поэтому духовка очень быстро остывает. Суммарные тепловые потери составят около 50%.Помещение, конечно, быстро прогреется, но так же быстро и остынет. И в таком случае есть ли вообще смысл устраивать такой экран?

Если сильно ограничены в деньгах, можно не покупать новый кирпич, а сделать экран из битых и бывших в употреблении изделий. Это не принципиальный момент. Но если буржуйка будет использоваться как постоянный источник тепла, лучше выделить деньги и все сделать добросовестно.

Буржуйка улучшенная модель

Буржуйка своими руками – профессионально составленная схема

При желании можно немного улучшить конструкцию печи и получить более производительный и эффективный отопительный агрегат.Для этого достаточно подготовить определенное количество листового металла или несколько ящиков из того же материала. В результате получается прямоугольная печь с более эстетичным видом.

Конструкция должна включать дымовые потоки. Они существенно удешевят отопительные материалы. Также рекомендуется установить регулирующие заслонки … Благодаря им можно максимально изменить тягу и контролировать расход топлива.

Сборка конструкции проводится в том же порядке, что и в предыдущей инструкции.Единственные отличия заключаются в форме корпуса. В остальном конструкция собирается, оснащается и используется аналогичным образом.

Таким образом, свое историческое название данный агрегат получил совершенно незаслуженно. При правильной сборке перерасхода топлива не отмечается. Такую простую, но очень эффективную печь стали называть «буржуйкой» просто из-за неправильного толкования. Однако, чтобы агрегат в полной мере реализовал свой потенциал, нужно правильно выбрать место для его установки и при эксплуатации придерживаться определенных рекомендаций.

Рекомендации по размещению и использованию самодельной печи

Установка и использование духовки должны выполняться в соответствии с установленной и проверенной многими пользователями технологией. Если буржуйка будет установлена ​​в деревянном доме, минимально допустимое расстояние между ней и ближайшими стенами составит 100 см. Техника безопасности требует обязательного устройства дымохода. Наращивать секции нельзя, труба должна быть прочной и прочной.

В определенных ситуациях невозможно решить проблему дымоудаления без наращивания труб. Мастера нашли совершенно безопасное и эффективное решение этой проблемы. Главное, чтобы секции стыковались максимально плотно. Нижняя часть вводится в верхнюю часть и больше ничего.

Если труба выходит наружу через стену, место соприкосновения предметов необходимо оборудовать термобарьером. Обычно для его обустройства используется кирпич.Следует избегать использования бетона, так как он теряет прочность при перепадах температур.

Если труба будет выходить наружу через стену, место соприкосновения предметов необходимо оборудовать термобарьером

При желании буржуйку можно дополнительно облагородить с помощью различных аксессуаров, например, приспособлений для удобного хранения топлива. В соответствии с техникой безопасности, топливо также необходимо хранить вдали от корпуса топки.Это расстояние должно быть не менее 1 м.

Правильно собранная буржуйка сможет обогреть комнату всего за 15-20 минут. При желании его можно украсить и превратить в чудесное дополнение интерьера комнаты, сделав полноценным постоянным источником тепла. Следуйте полученным рекомендациям и все получится.

Удачной работы!

Видео – Буржуйка

своими руками

Большинство из нас наверняка слышали о такой печи, как буржуйка.По своей конструкции это металлическая конструкция с дымоходом. Такие духовые шкафы были очень популярны в первой половине 20 века. Но спустя время, когда в домах стали устанавливать газовые печи и центральное отопление, о них стали забывать.

Впоследствии о них вспомнили во время Второй мировой войны: в те годы, когда в квартирах и офисах не было центрального отопления, печи помогали сохранять тепло в комнатах. Эти самодельные печи часто используют для обогрева землянок , землянок и обогрева автомобилей.В 50-х годах ХХ века эти печи запомнились владельцам дач, которые установили их в своих садовых домиках. В наши дни они по-прежнему популярны в первую очередь как средство обогрева подсобных помещений площадью 10-15 квадратных метров. м. Они отлично справляются со своей задачей при использовании в гаражах, небольших загородных домах, теплицах и т. Д.

Высокая популярность буржуй обеспечила их достоинство которых их в достаточном количестве:

Однако буржуйки нельзя считать идеальным отопительным прибором.Поэтому, знакомясь с их преимуществами, необходимо также обратить внимание на недостатки. Хотя разогрев такой печи занимает минимум времени, до они не держат температуру долго … По этой причине в них приходится регулярно доливать топливо. В этом плане они заметно уступают плитам длительного горения, на которые не нужно обращать внимание в течение дня. Количество тепловой энергии, выделяемой буржуйкой, недостаточно для обеспечения комфортной температуры в большом помещении.Имеет довольно низкий КПД 5-10%. По этому показателю он проигрывает большинству современных отопительных установок.

Как повысить КПД духовки?

Эта проблема актуальна для многих мастеров-промышленных и обычных мастеров. Чтобы получить представление об этом процессе, следует сначала узнать, как устроена буржуйка, и ознакомиться с некоторыми важными моментами.

Диаметр дымохода

При использовании печей главное следить за тем, чтобы через дымоход выходило меньшее количество дымовых газов по сравнению с объемом, производимым топкой.В случае успешного решения этой проблемы газы останутся в трубе и пройдут через пространство топки несколько раз. Это приведет к циркуляции воздуха, что является предпосылкой сгорания топлива. В результате, уходя через дымоход, эти газы уже будут иметь более низкую температуру.

Решить эту проблему можно, определив оптимальный диаметр дымохода. Это можно считать размером, который в три раза превышает объем печи в кубических метрах.Однако при циркуляции газа в металлическом ящике он довольно быстро теряет температуру.

Чтобы избежать быстрого охлаждения газов и обеспечить их полное сгорание, необходимо изменить процесс горения топлива таким образом, чтобы он происходил в режиме пиролиза. Вы можете создать его, используя высокую температуру. Более того, даже если вы попытаетесь использовать в качестве топлива сухую мебель, вам не удастся добиться желаемого эффекта.

Можно попробовать регулярно добавлять уголь, но с помощью такого сырья нельзя создать оптимальные условия для процесса пиролиза.Это возможно только при условии, что печь будет работать в режиме тления и естественным образом переключаться с одного режима работы на другой. Теперь мы подошли к следующему важному моменту.

Щиток стальной трехсторонний защитный

Его следует размещать в таком месте, чтобы он был удален от корпуса печи на расстояние 50-60 мм. Благодаря ему более половины инфракрасного излучения будет отражаться в сторону печи, что обеспечит нужную топке температуру.Очень важно выбрать правильное расстояние между духовкой и экранирующим элементом, так как это может существенно повлиять на экономическую составляющую конструкции. Использование древесины и угля в самом начале процесса сжигания обеспечивает выработки тепла единиц.

Помня о постоянном дефиците дров и угля, важно следить за тем, чтобы самые первые порции тепла находились в помещении, а не уходили в дымоход.

Среди известных сегодня способов теплопередачи по эффективности нет равных конвекции.На практике это реализовано в том, что после нагрева воздух возле плиты делают так, чтобы он разносился по помещению. Эту задачу можно решить с помощью экрана.

Хотя температура нагрева нижнего яруса буржуйки не так высока, он все равно излучает тепло от него. Из-за этого существует опасность возгорания в помещении. По этой причине в качестве основания, на котором будет размещена печь, необходимо использовать металлический лист, обеспечивающий удаление на 30-40 см от печи … Причем, необходимо подложить под него дополнительный лист, который может быть асбестовым или базальтовым.

Стоит отметить, что буржуйка не в состоянии поддерживать режим пиролиза на 100%. Это связано с тем, что после попадания в дымоход газы уходят из него, не успев отдать свое тепло. Этого можно добиться, если правильно подойти к устройству дымохода, выбрав для него наиболее оптимальную конструкцию.

Эта проблема решается следующим образом: в конструкции дымохода должна быть предусмотрена вертикальная часть, достигающая высоты не менее 1 метра.Также следует предусмотреть слой теплоизоляции, в качестве которого можно использовать базальтовую вату.

От него должна выходить труба, расположенная под небольшим углом и имеющая такой же диаметр. У нее специальное название – кабан … С ее помощью будут созданы условия, при которых может быть обеспечено горение газов, в результате тепло, подаваемое в помещение за счет них, увеличится на 30%. В длину такие бруски могут достигать 2,5-4,5 метра. Его следует размещать на расстоянии не менее 1 метра от стен и потолка.Между дном топки и кабиной должно быть расстояние 2 метра. Не лишним будет предусмотреть для него защиту на основе металлической сетки.

С момента появления и популяризации буржуйки были внесены изменения в их конструкцию … В результате сегодня это печи длительного горения, отличающиеся простотой эксплуатации и высоким КПД. В современном варианте этих печей уже не предусмотрены решетки, а у нагнетателя появился воздушный дроссель, основное назначение которого – регулирование тепловой мощности и режима горения.Для обеспечения длительного горения воздух в топливо попадает сверху.

Среди различных вариантов печей чугунные печи демонстрируют самое высокое энергопотребление. Такие устройства могли работать даже без экрана. Именно эта особенность была учтена, когда было решено их использовать. для обогрева армейских казарм … В нашей стране давно занимаются изготовлением армейских буржуй, и к качеству их работы претензий нет. Эти установки различаются по многим параметрам, в том числе по габаритам.

Собираем печь-камин своими руками

Конструктивно такая печь включает топку с колосниковой решеткой, золоуловителем и дымоходом. В качестве места для установки печи подойдет любая конструкция, главное, чтобы была возможность вывести дымоход наружу. Если у вас завалялся пустой газовый баллон, то избавляться от него не стоит. Можно найти ему применение, если сделать из него буржуйку.

Материалы для сборки печи

Для изготовления буржуйки своими руками потребуются следующие материалы:

  • решетка стальная;
  • уголки стальные;
  • труба дымоходная;
  • лист стальной;
  • дверь.

Необходимое Возьмите газовый баллон и отметьте вверху место, где находится железный обод с краном. Его необходимо удалить, для чего можно использовать молоток.

Затем нужно вырезать отверстие для двери, заранее рассчитав ее размеры.

Уголки послужат рамкой под дверь, для изготовления которой понадобится сварка.

После того, как рама будет приварена к цилиндру, необходимо установить дверь на болты, для чего вначале нужно будет проделать для них необходимые отверстия.

В месте, соответствующем дну духовки, прорежьте отверстия под решетку , после чего ее нужно приварить. С трех других сторон необходимо установить стальные листы с помощью сварки. Они послужат стенками для будущей духовки. В результате у вас должен получиться ящик с дверцей, не имеющей верхней части. Ящик нужно приварить к низу, причем сделать это так, чтобы открытая сторона прилегала к двери. Далее необходимо установить заслонку, с помощью которой можно будет изменить режим подачи воздуха в топку топки.

Чтобы плита-печь была устойчивой к баллону с газом, необходимо приварить ножки. С тыльной стороны проделывается отверстие, через которое газ будет выходить из дымохода. После этого приступают к сборке дымохода, предусматривая в нем поворот, который позволит теплу с небольшой задержкой уходить из помещения.

Приведенная схема применима для изготовления буржуйки своими руками. из расчета на 40 литровую бидон .

Как сделать буржуйку из листовой стали своими руками

Конструкция топки такой топки должна предусматривать перегородки, что избавит вас от необходимости тратить большое количество топлива на поддержание работы печи. печь.

Материалы для сборки печи

Для изготовления аналогичного варианта печки-печи вам потребуются следующие материалы:

Первое, что нужно сделать для постройки буржуйки своими руками – это рисунок, который упростит задачу его изготовления для вас. Далее нужно взять листы и вырезать из них элементы корпуса печки и двух перегородок. Последние должны быть установлены в верхней части топки, в будущем они обеспечат сложный извилистый тракт для дымовых газов, что обеспечит более высокий КПД выработки тепловой энергии топкой.

Сверху нужно сделать проем дымохода диаметром 110 мм … Еще нужно разместить проем под варочную панель, диаметр которого должен быть 150 мм.

Далее берем боковины и привариваем их к низу корпуса. К стенам необходимо приварить стальные полосы толщиной 30 мм. Они послужат основой для мангала. Также его можно создать из стального листа, в котором предварительно необходимо проделать отверстие диаметром 20 мм. Для создания решетки можно использовать арматурные стержни или приобрести готовые изделия в магазине.

Вывод

Хотя печка-печка кажется довольно устаревшим вариантом отопительного прибора, но все же остается востребованной … В магазинах можно найти много вариантов современных печей-печок, но будет лучше если вы сами сделаете для него рисунок. Это позволит вам создать своими руками такую ​​печь, которая полностью подойдет вам по всем параметрам. К тому же с этим проблем не возникнет, учитывая, что такая духовка отличается простой конструкцией, а для ее изготовления требуются доступные материалы, которые можно найти практически в каждом доме.

Булерьянских отопительных котлов с водяным контуром. Особенности установки с водяным контуром. В чем преимущества продукции Булерьян

Печь Булерьян может работать на любом виде твердого топлива. В том числе отходы бумаги и картонных изделий. Но лучше всего он греет на длинных оцилиндрованных поленьях, которые занимают всю длину топочной камеры печи.

Это цельнометаллическая конструкция, напоминающая бочку, с приваренными к ее поверхности отрезками труб.Внутри он разделен на две камеры. В нижней камере при сгорании твердого топлива образуются газы, которые затем выгорают в верхней камере, как в.

Когда булерьян начинает нагреваться, в нижние отверстия труб засасывается холодный воздух, нагреваясь. с поверхности печи она поднимается вверх, обогревая комнату.

Изначально такие печи предназначались для обогрева воздухом. Но их не хватало. Они плохо справлялись с отоплением помещений разделенными перегородками.Решением этой проблемы стало оборудование.

Принцип действия и область применения


Булерьян с водяным контуром использует тот же принцип преобразования, что и с воздушным. Только в этом случае вместо горячего воздуха поднимется горячая вода.

Это свойство позволяет в короткие сроки прогреть помещение объемом несколько десятков кубометров воздуха. Вода, протекающая по трубам, окружающим печь, предотвращает перегрев поверхности. Следовательно, он не сжигает воздух в помещении.

Снижение расхода топлива за счет использования камеры , в которой происходит дожигание древесных газов, полученных на стадии сгорания в первичной камере сгорания.

Теплообменник – это трубы, расположенные внутри кожуха, окружающего печь. Минимальное количество труб обычно шесть. Нагретая вода из точки подключения в верхней части печи попадает в радиаторы, установленные в помещении.

Пройдя по кругу, охлажденная вода возвращается к нижнему патрубку.Такой отопительный котел имеет высокий КПД за счет использования трех способов нагрева – теплопередачи, теплообмена и конвекции.

Печь может использоваться в различных постройках. Это могут быть жилые дома, склады или бытовки.

При установке необходимо соблюдать несколько условий:

  1. Для работы котла необходим хороший дымоход. Т.к. при дожигании газов во второй камере не всегда происходит их полное сгорание.В результате в комнату может попасть угарный газ. Он не имеет запаха и часто приводит к летальному исходу при отравлении.
  2. В целях пожарной безопасности допускается установка Булерьяна на расстоянии не менее 0,5 метра от стены.
  3. Для подключения водяного контура рекомендуют армированные полипропиленовые трубы. Они обладают хорошей гибкостью и не деформируются от высоких температур.

Достоинства и недостатки


Такие отопительные системы обладают рядом положительных свойств:

  1. Установка такого отопительного котла не требует согласований., в отличие от газового оборудования.
  2. Позволяют быстро и равномерно прогреть комнату. , в том числе на втором и третьем этажах. Горячая вода поднимается на 7-8 метров.
  3. Отопительный котел имеет компактные размеры.
  4. Печь экономичная. Когда в помещении тепло, одной загрузки хватает на 10-12 часов поддержания температуры в помещении.
  5. Легко устанавливается самостоятельно. Здесь стоит отметить, если вы новичок в этом деле, доверьте строительство и подключение дымохода специалистам.

Как ни хвалили такие котлы, у них есть ряд мелких недостатков:

  1. Главный недостаток – доступность топлива. В качестве топлива используются дрова несмолистых горных пород. В районах с дефицитом дров такие утеплители экономически невыгодны.
  2. Такие нагреватели необходимо регулярно очищать от нагара и известкового налета.
  3. Дымоход должен быть изолирован во избежание образования конденсата.Конденсат снижает эффективность нагревателя.
  4. Металлический корпус – источник тепла , он нагревается до высокой температуры. Чтобы не получить ожоги и возгорания, необходимо установить вокруг Булерьяна защитный периметр, не менее полуметра. Если места мало, то утеплитель можно облицовывать специальным кирпичом, либо листами металла с внутренней облицовкой базальтовым волокном. Это снизит температуру до приемлемого уровня.

Характеристики и критерии выбора

Характеристики в первую очередь определяются параметрами помещения, в котором он будет установлен.

Для производства в основном используют сталь и чугун. Булерьян из чугуна отличается большой надежностью и долговечностью. При этом они более массивные, и в небольших помещениях их сложно использовать. Стальные обогреватели хорошо подходят для небольших помещений, но при этом их КПД ниже, чем у чугунных.

Второй важный параметр – это количество водяных контуров в системе отопления. Одноконтурная система предназначена только для отопления помещений.Двухконтурная система, помимо отопления, нагревает воду для бытовых нужд.

Третий параметр Производитель твердотопливных котлов. В этом выборе можно ориентироваться на отзывы людей, уже ставших счастливыми обладателями котла от этого производителя.

Остальные критерии выбора не зависят от параметров помещения и самого котла. Это объем помещения, материал стен и потолка, высота дымохода.

Цена и отзывы

С каждым годом булерьянские печи длительного горения набирают популярность. Это связано с их стоимостью, которая меньше, чем установка аналогичного газового оборудования.

При этом не нужно платить за работы по подключению к газовой магистрали и разработку разрешительной документации. Стоимость такого обогревателя, в первую очередь, зависит от его объема и, соответственно, мощности.

Цена самого простого и маленького начинается от 7500 рублей. Такая печь обогреет небольшое помещение до 100 кубометров. Для помещения от 250 кубометров цена будет от 20 000 рублей.

Следует отметить, что многие производители украшают некоторые свои изделия различными элементами, в том числе художественной ковкой. Это тоже влияет на его стоимость.

Отзывов:

Сергей Иванович, г. Самара.

«Купил небольшой булерьян с нержавеющими трубами за 16 000 рублей. Установку делал сам.Дымоход был металлический высотой 5 метров. Сначала я не мог насытиться работой. Потом печь начала дымить. Осмотр показал, что дымоход забит различными отложениями черной смолы. Оказалось, что, хотя труба была хорошо изолирована, в ее верхней части образовался конденсат, который постепенно стекал вниз. Поменял дымоход на кирпичный, с конденсатом помогло. “

Алексей.

Пользуюсь уже третий год. Пока впечатления самые положительные.К недостаткам можно отнести неравномерный нагрев. Регулировать температуру нагрева заслонкой сложно. Получается круто, но чаще слишком жарко.

Духовка своими руками

Чтобы построить такую ​​печь, нужно быть опытным сварщиком. Для работы, прежде всего, вам потребуются сварочный аппарат, трубогиб, болгарка, ножницы по металлу, а также набор чертежей.

Схема:


Затем проделайте работы в определенной последовательности:

  1. Отрежьте трубы необходимой длины.
  2. Используйте инструмент для гибки труб, чтобы придать им необходимую форму.
  3. Сделайте контур из листового металла требуемой формы.
  4. Приварите трубы точечной сваркой к металлическому листу. Количество труб, которые должны быть спарены. У вас получится бочкообразная конструкция с приваренными сверху трубами.
  5. Следующим шагом будет установка задней стенки. с отверстием для дымохода. Для дымохода понадобится труба диаметром около 100 мм.
  6. Далее устанавливаем переднюю часть , с открывающейся дверцей.Внизу передней части установлена ​​труба с демпфером.
  7. Очистите швы и проверьте качество проделанной работы.

При выборе размеров печи ориентируйтесь в первую очередь на площадь обогрева помещения.

Самое главное – выбрать правильное место для установки. Это можно делать в любом месте комнаты, но помните, что оборудование должно быть не ближе 0,5 метра к ближайшей стене.

Духовка должна твердо стоять на поверхности.Любая вибрация корпуса недопустима. После установки в выбранном месте его подключают к системе отопления.

Значение отопления в условиях холодного российского климата трудно переоценить. Однако центральное отопление доступно не всегда. Поэтому использование специальных печей для отопления, например частного дома, – это эффективный способ решения отопительной проблемы. Один из лучших вариантов здесь – печь Булерьян, оснащенная специальным водяным контуром.

Принцип работы и КПД


Булерьян имеет высокий КПД: от 75 до 80%. В целом это горизонтальный цилиндр. Внутри него происходит процесс горения.

В первичной камере сжигаются дрова. Вещества, не сгоревшие до этого, поднимаются во вторичную камеру, расположенную в верхней части Булерьяна, и сгорают там дотла. Этот метод сжигания позволяет практически полностью сжечь топливо.

Это один из факторов, обеспечивающих высокую эффективность этих духовок. Зольник находится в нижней части камеры сгорания, но в некоторых вариантах конструкции он не предусмотрен. Это связано с тем, что степень выгорания топлива очень высока, а твердые продукты сгорания практически полностью отсутствуют.

Ряды труб расположены вокруг кожуха, камеры сгорания. Если в духовке используется водяной контур, водяной пар циркулирует через духовку. Существуют и другие варианты таких печей, при которых через них циркулирует воздух для обогрева дома.


Водяной пар циркулирует по следующей схеме:
в трубах, он нагревается и расширяется под действием высокой температуры. По этой причине он поднимается вверх и идет прямо в систему отопления. В процессе обогрева жилого помещения он отдает тепло и в результате охлаждается и сжимается.

Не будем забывать, что при сжигании образуются газообразные отходы. Речь идет о двуокиси углерода и небольшом количестве дыма. Эти продукты сгорания необходимо выводить наружу через дымоход.

Он присоединяется наверху. Учтите, что таким образом удаляется и тепло. Чтобы его можно было использовать для отопления, дымоход облицовывают минеральной ватой или подобным материалом. Использование этого тепла также способствует повышению эффективности этой системы отопления.

Обшивка здесь обычно делается в два слоя, что снижает потери тепла при работе Булерьяна.

Процесс нагрева можно разделить на 2 основных этапа:

  1. Разжигание. Дрова бросают в печь для интенсивного горения.
  2. Поддержание огня. На этом этапе нужно регулярно подбрасывать небольшое количество топлива. В это время процесс горения происходит плавно и с большой силой. Требуются минимальные усилия для его обслуживания.

При использовании Булерьяна его можно оформить (доделать) так, чтобы он напоминал стилизованную русскую печь (или каким-то другим подобным образом).

Преимущества и недостатки


Печь работает . Поэтому, выбирая варианты доступного отопления, необходимо учитывать стоимость этого вида топлива на том или ином участке. Обычно в больших городах дрова стоят дорого, да и эксплуатация таких систем отопления обойдется недешево. Если речь идет о тех местах, где достаточно дешевых дров, то здесь хорошим выбором будет Булерьян.

В процессе эксплуатации такая система отопления использует конвекцию и теплообмен, которые происходят за счет циклической циркуляции водяного пара, это приводит к тому, что нагрев осуществляется очень эффективно.

Преимущества:

  1. Учитывая, что , что циркуляция водяного пара в данной системе отопления очень динамичная, помещение прогревается не только достаточно быстро, но и равномерно.
  2. Конструктивными особенностями является то, что его можно использовать для отопления не только одноэтажного частного дома, но и двухэтажного дома с такой же эффективностью.
  3. In progress котел не горит, и это гарантирует, что кислород не сгорит в помещении, где он находится.
  4. Здесь реализовано двухкамерное горение. Продукты неполного сгорания дров попадают во вторичную камеру и сгорают там дотла. Это не только повышает эффективность использования топлива, но и сводит к минимуму образование твердых продуктов сгорания.
  5. Дверь герметично закрывается , что исключает возможность возникновения искр при горении и гарантирует безопасность от возгорания на месте установки.
  6. Простота установки … Главное условие для этого – расстояние до ближайшей стены не менее полуметра.
  7. Важной особенностью такой системы отопления является то, что для ее работы нет необходимости подключать какие-либо внешние коммуникации.

Недостатки:

  1. Расходы на закупку топлива могут быть достаточно большими.
  2. При использовании некоторых видов дров дымоход может забиться.
  3. Для эффективного использования данной отопительной системы необходимо научиться использовать такой режим работы, при котором происходит медленное сгорание (тление) топлива.Это необходимо в тех случаях, когда печь должна гореть автономно (например, ночью).
  4. Без использования специального нельзя гарантировать, что система отопления не замерзнет во время сильных морозов.
  5. Монтаж данной системы отопления i – дело довольно сложное и затратное.

Отзывы собственников

Сергей, Москва: Пользуемся Булерьян 2 года. Сначала в качестве дров использовались сосновые бревна.Потом перешли на березовые дрова. Возникла проблема: трубы забились пористой массой. Пришлось заниматься их чисткой. Это было не очень удобно, потому что это было в разгар зимы.

Этой зимой ситуация изменилась. Используем хорошо просушенные и колотые дрова. Регулярно чистим трубы. Нет никаких проблем. Дрова горят быстрее. При этом тепла получается больше, чем раньше ..

Вера, Новосибирск: Булерьян у меня 7 лет.Не боимся оставлять духовку на ночь. Только для этого нужно перейти в режим затухания.

Наталья, Свердловск : Булерьян очень удобно использовать в загородном доме. Только в сильные морозы для циркуляции необходимо использовать не чистую воду, а специальную незамерзающую жидкость. Однако сам процесс установки довольно сложен и относительно дорог.

Ольга, Свердловск: У нас есть загородный дом. Его площадь составляет примерно 100 квадратных метров.Печь Булерьян работает нормально. Дом быстро нагревается. Топим эту печь сухими дровами. К плите отношусь осторожно из-за ее довольно большой мощности.

Анна Михайловна, Сызрань: По собственному опыту могу сказать, что печь Булерьян с водяным контуром – отличный вариант для тех хозяев, которые постоянно живут в загородном доме. Если в трубы налить незамерзающую жидкость, то даже в сильный мороз проблем с этой системой отопления не возникнет.К сожалению, установка таких духовок обходится довольно дорого.

Стоимость и правила эксплуатации


Печь длительного горения Булерьян ПО-100 обойдется в 9850 рублей … Здесь предусмотрена двойная камера сгорания. Гарантийный срок – один месяц. Объем отапливаемого помещения может составлять до 100 кубометров.

Модель печи Булерьян ПО-200 обойдется в 14249 рублей. Основное отличие от предыдущей модели в том, что она может обогревать помещения объемом до 200 кубометров.

Печь Булерьян НВ-400 обойдется в 18449 руб. Он способен отапливать помещения объемом до 400 кубометров.

Правила эксплуатации:

  1. Дрова разжечь необходимо только после того, как вы убедитесь, что есть сквозняк и что заслонки открыты.
  2. Дымоход необходимо периодически очищать от золы. NS Это обеспечит бесперебойную работу духовки и гарантирует отсутствие неприятных запахов во время работы.
  3. Необходимо установить режим горения с помощью регулятора.
  4. Если вы добавляете дрова , то нужно убедиться, что створки открыты.
  1. Данная система отопления применяется для тех домов с одним или двумя этажами. Его не принято использовать для домов с большей этажностью.
  2. Место установки духовки необходимо выложить металлическим листом.
  3. Духовка должна быть не ближе полуметра от ближайшей стены.
  4. Запрещается топить эти печи углем. Можно использовать только дрова.
  5. Для наиболее эффективного теплообмена можно использовать специальные гофрированные трубы.

Россия – одна из крупнейших стран мира, территория которой расположена в разных климатических поясах. Вот почему с проблемой отопления приходится решать по-разному. В тех регионах, которые отапливаются дровами, очень часто можно увидеть твердотопливные печи Булерьян с водяным контуром.Такую печь можно топить только дровами и использовать другой вид топлива не рекомендуется. Действительно, в устройстве происходят сложные химические и физические процессы. Их нормальный поток может обеспечить только сухая древесина во время горения. Таким образом, при выборе той или иной печи нужно узнать стоимость и наличие топлива в вашем районе.

Принцип работы духовки

Следует отметить, что идея создания булерьян принадлежит канадским лесорубам.Они, в свою очередь, поделились этим с инженерами, которые воплотили их мысли в жизнь. Духовка состоит из круглого корпуса, который своей формой напоминает бочку , внутреннее пространство которой разделено на две части. В нижней части печи разжигаются и сжигаются дрова. В этой же секции образуется высокая температура и аккумулируется большое количество тепла.

После того, как дрова выгорят, появляются горячие газы, заполняющие вторую часть котла. В центре двух печей проходит несколько изогнутых труб.Здесь и имеет место метод конвекции, благодаря которому человек использует тепло себе во благо.

Холодный воздух поступает в Булерьян по трубам. Воздух в топке встречает раскаленный контур, в связи с этим образуется стремительный поток, который вырывается и уносит с собой тепло печи. В этом устройстве нет вентилятора, поэтому он быстро нагревается. В печи используются 3 метода нагрева – теплообмен, теплопередача, конвекция.

Духовка работает по-особенному:

  • сначала нужно прогреть котел щепой;
  • нижняя горловина заполнена до самого верха;
  • дрова тлеют за 12 часов.Затем образуется древесного газа , который выделяет больше тепловой энергии;
  • образуется воздушный поток, который может достигать 120 градусов Цельсия;
  • , этот воздух вытесняется по трубам, что позволяет комнате быстро нагреваться без перегрузки.

Стоит отметить, что во второй топке газ не может полностью сгореть даже при хорошей тяге. Именно поэтому стоит установить качественный дымоход. У него не должно быть дефектов , даже самых мелких, так как это грозит утечкой угарного газа, опасного для человеческого организма.Если вы никогда раньше не устанавливали дымоход, то лучше всего доверить это дело профессионалам.

Особенности установки булерьянской печи с водяным контуром

Следует отметить, что были времена, когда дровяные печи не могли конкурировать с системами центрального отопления. Дело в том, что кирпичная дровяная печь не могла обогреть большое помещение , разделенное на комнаты. Все изменилось с того момента, как инженерам удалось совместить обычную дровяную печь с водяным контуром.

Сегодня даже печь Булерьян может быть оснащена циркуляционной системой. По нему будет двигаться теплоноситель. Такие новинки получили в своем названии приставку «аква». В связи с этим появились такие аппараты, как «Аква-Белериан», «Бреннеран-Акватан». Такие установки можно использовать для организации системы водяного отопления.

В топке водяной контур занимает около 70% всей камеры сгорания. Вот почему нагрев воды происходит быстро и равномерно. При этом потери тепла незначительны.В таких устройствах нет больших перепадов давления и температуры. Если сравнить КПД печи, то КПД газогенераторов будет на одном уровне. Следует отметить, что циркуляция воздуха пользуется большим спросом. Именно поэтому такая установка не редкость в жилых домах, а также в производственных помещениях предприятий.

Стоит отметить, что печи Булерьян с полностью оборудованным водяным контуром могут вырабатывать тепло в течение 12 часов. В это время нет скачков температуры.Эта особенность позволяет долго не перекладывать дрова.

Преимущества

Современные установки позволяют быстро и равномерно прогреть комнату, даже если она большая. Если выбрать установку с водяным контуром, то тепло легко переносится в помещения, расположенные на втором и третьем этажах. Агрегат имеет компактные размеры.

Пользоваться такой установкой очень удобно. Установка быстрая и простая. Но для того, чтобы установить дымоход, нужно нанять профессионалов.

Следует отметить, что печь булерьян не потребляет много топлива по сравнению с другими установками. Одной загрузки хватает на 12 часов.

Конечно, такой перечень положительных моментов в технической спецификации вселяет оптимистические надежды. Но тем не менее, чтобы картина развернулась полностью, необходимо обратить внимание на недостатки установки.

недостатки

Не рекомендуется загружать сырые дрова в духовку.Не используйте дрова, которые образуются при сжигании смол.

Генераторные газы в Булерьяне около 70% сжигаются во второй печи. Поэтому установку нельзя назвать идеальной.

При установке дымохода особое внимание следует уделить его утеплению. Если этого не сделать, то конденсата будет выделяться , что снижает производительность духового шкафа.

Основным элементом конструкции является корпус. Очень часто его делают из металла. Основной источник тепла – котел.Именно поэтому пространство вокруг него необходимо беречь. Защитить пространство будет очень сложно, если булерьян установить в углу на стыке двух стен. Не рекомендуется устанавливать печь вплотную к стене. Этот запрет – большая проблема для маленьких домов. Расстояние от стены до места установки должно составлять не более 20 см.

Если вы хотите сэкономить место, то вам придется обшить стены металлическими листами. Их высота должна быть больше высоты корпуса самого агрегата.В этом случае вам придется проложить базальтовый утеплитель между листом и стеной. В этом случае металлические листы будут выполнять сразу несколько функций:

  • защита стен от нагрева;
  • дополнительный источник тепла.

Также стоит отметить, что в отверстие трубы постоянно будет попадать пыль. Когда топка горит, в ее канале образуется такая температура, которая способна пережить все на своем пути. Таким образом, от оборудования часто будет исходить неприятный запах.

При этом нужно сказать, что возле печи в рабочем состоянии образуется заряженных ионов , которые способны притягивать мелкие частицы грязи. Они могут попасть в организм человека. Если у человека ослаблен иммунитет, то это может привести к заболеваниям. В связи с этим помещения, которые отапливаются такой печью, необходимо ежедневно убирать и проветривать.

Если вы хотите купить себе такую ​​установку, нужно обратить внимание на то, из какого материала изготовлены дверцы котла.

Есть печь с металлической дверцей, выглядит красиво, тем более что сквозь нее видно, как горит огонь. Но при этом увидеть это можно только тогда, когда дрова догорают. В остальных случаях это бесполезно. Причем печь с такой дверцей имеет цену выше обычной. Специалисты не рекомендуют переплачивать, а покупать обычную печь с металлической дверцей.

Стоимость установки

Печи с водяным контуром производятся известной компанией Breneran.Такие установки работают по принципу газогенерации и предназначены для обогрева как малых, так и больших помещений. Цена на них может быть разной: от 13 225 до 46 285 рублей.

Как правило, эта компания производит установки двух типов:

Отличие этих моделей от других в том, что они используют бойлеры с ТЭНами и отличаются своей конструкцией.

Трудно представить любой красивый и уютный дом без качественного отопления, создающего в нем комфортные условия.Поэтому большое внимание уделяется установке отопительного оборудования в загородных домах. Одним из таких современных приборов, используемых для отопления помещений, являются водонагревательные плиты канадского производителя «Булерьян». Это устройства, оснащенные теплообменниками, благодаря которым при минимальных затратах равномерно и очень быстро отапливаются все помещения в доме.

При работе печей с водоемом их поверхность совершенно не нагревается, поэтому кислород в помещении не выгорает.К тому же установка такого оборудования дает возможность обеспечить всю семью горячей водой при небольших затратах на топливо. Особенно желательно устанавливать печи этой группы в помещениях, где не предусмотрено постоянное проживание. КПД таких устройств составляет 87%.

Схема подключения печи Булерьяна

Основные преимущества:

  • Наличие патрубков для теплоносителя, образующих кожух-конвектор топки.
  • Герметичные двери.
  • Верхнее расположение форсажной камеры.
  • Подача нагретого воздуха в камеру дожигания.
  • Отсутствие зольника.

Благодаря продуманной конструкции печи Булерьян полностью сжигают не только дрова, но и продукты разложения. Специальное разветвление труб способствует увеличению теплоотдачи оборудования. Булерьян эффективно нагревает воду в трубах и быстро обеспечивает теплом все подключенные радиаторы.

Утеплить частный дом можно разными способами: воздушным, водяным, конвекционным.У каждого метода есть свои достоинства и недостатки. Одним из обогревателей воздушной системы является так называемый булерьян. Этот отопительный агрегат представляет собой гибрид буржуйки и печи длительного горения. Благодаря этому булерьян умеет работать как печка, то есть быстро прогревать комнату и долго поддерживать эту температуру на одной закладке дров. Общий вид Булерьяна показан на рисунке ниже.

Булерьян с водяным контуром внутри дома

Конструкция

Схема устройства Булерьяна для отопления дома

Как видно из рисунка, Булерьян представляет собой конструкцию из нескольких гнутых труб (обычно более шесть) (1), сваренные таким образом, что внутри образуется камера сгорания (2) и (6).Чтобы разделить камеру сгорания на две зоны, в конструкцию вваривается специальная перегородка. Дрова сначала сжигают в первичной камере (6), а затем – во вторичной камере (2), обеспечивая при этом максимальную эффективность. Воздух постоянно циркулирует по трубам снизу вверх, обеспечивая оптимальный теплообмен в помещении. В качестве топлива для печи в основном используются дрова и брикеты. Для закладки дров и извлечения золы на передней стенке печи имеется дверца (11), которая благодаря уплотнениям и особой конструкции замка (10) может герметично закрываться.К дверце приварен вентилятор (8), регулирующий подачу воздуха в первичную камеру. Для подачи воздуха во вторичную камеру на патрубках (14) установлены форсунки. Зола собирается в зольник (7). Для регулирования процесса горения на двери и на выхлопной трубе, расположенной на задней стенке (9), имеются регуляторы тяги.

Для нормальной работы булерьяна и меньшего скопления сажи в дымоходе его необходимо утеплить.

Достоинства и недостатки

Отопительная печь типа Булерьян имеет ряд преимуществ:

  1. Быстрый обогрев помещения, который обеспечивается особой конструкцией изделия.
  2. Высокий КПД – более 80%. Это обеспечивается наличием двух топочных камер сгорания и специальной герметичной конструкции топки.
  3. Возможность работы в режиме длительного горения. Булерьян способен проработать от одной закладки дров до 12 часов, что упрощает процесс обслуживания и ухода.
  4. Недорогая духовка по стоимости.

К недостаткам Булерьяна можно отнести:

  1. Использовать для отопления только дрова и брикеты.Использование угля в этих печах запрещено.
  2. Прогрев происходит только в одном помещении – в том, где находится этот духовой шкаф. Для устранения этого недостатка была разработана конструкция булерьян с водяным контуром.
  3. Некрасивый вид, из-за чего в большинстве случаев такой булерьян устанавливают в подсобных помещениях.

Этот вид булерьян отличается от традиционного тем, что из труб булерьян создается водяная рубашка, а не воздух, а по ним начинает циркулировать вода, как в работе отопительного котла.Такой булерьян изображен на рисунке ниже.

Как видно из рисунка, верхний и нижний концы труб свариваются между собой, при этом подающая труба приваривается к верхним гребенкам, а обратная труба приваривается к нижним.

Стенки булерьяна во время работы сильно нагреваются, поэтому возле него нужно быть максимально осторожным, чтобы не получить ожоги. По этой же причине минимальное расстояние до стен и ближайших предметов при установке должно быть не менее 0.5 метров.

Булерьян с водяным контуром: достоинства и недостатки

По сравнению с обычным булерьян с водяным контуром имеет ряд преимуществ:

  1. Возможность подключения к существующей системе водного отопления дома, тем самым обеспечивая отопление всего дома, а не только одной комнаты.
  2. Быстрый нагрев теплоносителя с последующим поддержанием необходимой температуры в помещении в течение 6 часов с одной закладки.
  3. Низкая стоимость по сравнению с традиционными водогрейными котлами.

Но у этой конструкции есть и недостаток. – работа только с самотечной системой водяного отопления.

Вариант привязки булерьяна к системе отопления показан на рисунке ниже.

Привязка булерьяна к системе отопления дома

На рисунке хорошо видно, что вода сначала поднимается по стояку к расширительному бачку и только потом уходит в радиаторы.

Изготовление своими руками

Хотя цена булерьяна не так высока, все же можно неплохо сэкономить, сделав его дома своими руками. Это не требует высокого уровня навыков или сложного оборудования. Достаточно иметь турбину, сварочный аппарат и трубогиб. Для материалов потребуется труба диаметром 50 мм и листовой металл толщиной 5 мм.

Все в порядке. Для начала трубу разрезают на куски длиной 1,2 м и сгибают трубогибом до радиуса 225 мм.По краям оставляют прямые участки длиной 265 мм. Чертеж такого булерьяна для изготовления своими руками представлен на рисунке ниже.

Чертеж Булерьяна для изготовления своими руками

После подготовки труб их нужно сварить, как показано на рисунке. В этом случае необходимо обязательно сделать швы герметичными.

Как видно из рисунка, в первой паре труб от топочной камеры вварены трубы меньшего диаметра для подачи воздуха во вторичную камеру.При преобразовании воздушного контура в водяной нужно либо не подключать эти трубы к акваконтуру, либо обеспечить приток воздуха другим способом.

После сварки трубной конструкции необходимо заполнить пустоты между трубами полосами металла толщиной 5 мм и шириной 5 см. Затем из листового металла делают перегородку, чтобы отделить верхнюю камеру от нижней. После этого по чертежу изготавливаются передняя и задняя стенки.

Все швы на изделии должны быть герметичными, чтобы исключить выход угарного газа из Булерьяна.После изготовления передней и задней стенок по чертежам необходимо изготовить двери и приварить их к передней стене. Главное условие при изготовлении дверей – они должны быть герметично закрытыми, чтобы обеспечить оптимальный режим работы булерьяна. Для этого по периметру двери устраивается уплотнитель из асбестового шнура и изготавливается створка особой конструкции. Конструкция такой ставни представлена ​​на рисунке ниже.

Ставни двери Булерьян

После того, как все смонтировано, начинается установка аквакультуры.Для этого соедините нижний и верхний выходы труб в два гребня.

Испытания

По окончании работ по изготовлению печи проводится испытание на герметичность. Для этого один патрубок водяной рубашки заглушается, а в другой заливается вода под давлением, которое контролируется манометром. Если изделие выдерживает давление более 3 атмосфер, его можно смело использовать.

Для эксплуатации булерьяна с акваконтуром своими руками предъявляются те же требования, что и при эксплуатации водогрейного котла.

Следует учитывать, что подающий стояк нагревается до температуры 90 ° C, поэтому при работе с духовым шкафом необходимо соблюдать осторожность, чтобы не получить ожоги.

Булерьян может работать в двух режимах:

  1. Быстрый прогрев. В таком режиме работы топливо максимально быстро выгорает, прогревая помещение. После этого булерьян тушат и разжигают только при понижении температуры в помещении. В этом случае топливо для работы топки расходуется экономно, но температура в помещении не остается на постоянном уровне, а постоянно поднимается и опускается.
  2. Длительное горение. В этом режиме топка загружена по максимуму, а котел работает в режиме поддержания постоянной температуры в помещении. Этот режим хорош тем, что в помещении постоянная температура, но при этом есть небольшой перерасход топлива.
  3. одноклассников

Как читать счет за газ + Как я сэкономил 0 / год | На своем пути

У меня признание. Мне действительно нравится получать наши счета за электроэнергию. Это потому, что я немного ботаник и мне нравится видеть, сколько энергии (и денег!) Мы экономим, работая с максимальной энергоэффективностью.Сегодня мы получили по почте новый счет за газ, но когда я разорвал конверт, мое сердце почти остановилось, потому что я увидел график:

График использования энергии в счете за газ

Каким образом на Земле наше потребление газа резко возросло?

До того, как разразилась паника, я проверил наше среднесуточное потребление в единицах. Эта информация всегда включается в ваш счет. Оказывается, в конце концов, мы использовали не намного больше единиц, чем в предыдущем счете. Фух!

Для этого расчетного периода мы использовали 4.40 единиц в день по сравнению с 4,12 единиц в день в предыдущем счете.

Новый счет подтверждает, что мы потребляем менее половины энергии, которую использовали в предыдущей квартире. Звучит довольно впечатляюще. Это экономия 300 долларов, что, я думаю, вы согласитесь, даже более впечатляюще. Так в чем секрет?

Сначала я просто объясню, как читать ваш счет за газ. Это очень важно, если вы хотите знать, сколько энергии вы потребляете и сколько это вам стоит! Это также означает, что вы можете сравнить свое использование с аналогичными домашними хозяйствами, чтобы узнать, действительно ли вы платите больше, чем должны.(Дополнительный бонус – умение читать свой счет также предотвращает сердечные приступы, когда вы получаете вводящие в заблуждение графики!)

  • Прежде всего проверьте, соответствует ли полученный счет вашему счетчику! (Это вряд ли будет проблемой, если вы только что переехали, но об этом стоит упомянуть.)
  • Во-вторых, проверьте, основан ли счет на показаниях счетчика или на оценке. Если счет оценен, сумма может сильно отличаться от того, что вы фактически использовали. Обычно вы можете связаться с вашей энергетической компанией, чтобы дать точные показания и получить новый счет.
  • Остерегайтесь графиков! Энергетические компании могут использовать данные для управления тем, что вы видите. Причина, по которой на моем графике произошли такие огромные изменения, заключалась в том, что я перешел на середину цикла выставления счетов. Первый счет, который я получил, был за 44 дня. Второй – 89 дней. Само собой разумеется, что мой второй счет будет стоить вдвое дороже, чем первый – это вдвое больше дней!
  • Найдите среднее дневное потребление , измеренное в единицах. Это говорит вам, сколько единиц вы используете каждый день.Стоимость энергии оценивается за единицу, поэтому стоимость для вас – это сумма, которую ваша компания взимает за единицу , умноженную на количества единиц, которые вы использовали.
  • Если вы не можете найти свое среднее дневное потребление, его легко вычислить, найдя общее количество использованных единиц энергии и разделив на количество дней в расчетном периоде . В моем последнем счете я использовал 391 единицу за 89 дней, что составляет 4,39 единицы в день.

Это не та часть, где я говорю вам, что я сменил провайдера и предлагаю вам отличную небольшую партнерскую ссылку, которую вы, без сомнения, видели миллионы раз раньше.Неа. К сожалению, газовая компания в Перте имеет монополию на поставки, так что я пока придерживаюсь этих парней. Я сэкономил столько денег , не меняя провайдера . Расскажу, как мне это удалось.

Я переехал в другой дом.

Не в дом поменьше. Я переехал в большой дом .

Я переехал в дом побольше с дополнительным спросом на газ по сравнению с предыдущим домом (в этом доме газовая печь; на предыдущем месте была электрическая).

Могу также добавить, что квартира, в которую я переехал, находится в том же комплексе, сделана из тех же материалов и с такой же изоляцией (или без нее).

Несмотря ни на что, мои счета за газ уменьшились вдвое. Видеть?

Ежедневное потребление энергии в моей старой квартире составляло от 8,9 до 11,49 в день по сравнению с менее чем 5 в новой квартире.

Вы знаете, в чем все это отличие?

Этот парень.

Этот котел с рейтингом энергоэффективности 5 1/2 звезды, у которого нет контрольной лампы, означал, что мои счета за газ сократились вдвое … без моих действий!

Котел.

По сравнению с этим парнем:

Знакомьтесь, мистер Неэффективность: котел с контрольной лампой

В нашей старой квартире я сделал все, чтобы сократить потребление газа (поэтому за год потребление немного снизилось), но было одно, от чего я не мог избавиться. Пилотный свет. Этот котел сжигает газ, даже когда он просто стоит. Даже когда сегодня 40ºC, а жара совсем не нужна. Для сравнения, наш новый котел сжигает газ только тогда, когда он воспламеняется.

Это все, что нужно, чтобы сократить наш счет на 300 долларов.

Котел мы не ставили сами, он шел вместе с арендой, и в этом плане нам повезло. Тем не менее, это также подчеркнуло для меня важность топливосберегающих приборов не только с точки зрения выбросов, которые они производят, но и с точки зрения экономии средств, которую они обеспечивают.

Возможно, вам не удастся заменить газовый котел, если вам не повезло, и вы застряли на неэффективном (но если да, то вот одна идея, как снизить затраты на электроэнергию).Однако существует множество других устройств, использующих энергию, которые вы контролируете . Подумайте обо всех других утечках энергии в доме: отоплении, освещении, стиральной машине, сушилке, пылесосе, небольшой кухонной технике, холодильнике и морозильной камере и другом электрическом оборудовании. В следующий раз, когда вам нужно что-то изменить, не учитывайте только начальную стоимость, потому что в долгосрочной перспективе может обойтись дороже, чем вы думаете .

Вы домовладелец, который установил энергоэффективные приборы, или вы арендатор, который застрял с неэффективным мусором, который ваш домовладелец установил, чтобы сэкономить пару долларов? Есть ли другие устройства, которые вы перешли на энергосберегающие и которые, как известно, сэкономили вам деньги и сократили ваши счета? У вас есть какие-нибудь советы или впечатления, которыми можно поделиться? Мне всегда нравится получать известия от вас, поэтому не забывайте оставлять комментарии!

способов утеплить теплицу зимой и ранней весной

Владельцы домов и теплиц часто задаются вопросом, как можно обеспечить отопление теплицы зимой своими руками, какие есть варианты обогрева теплицы зимой.В нашей статье мы постараемся ответить на эти вопросы, чтобы дать вам возможность выбрать наиболее подходящий вариант и практически реализовать его на своем сайте.

Тепличное отопление зимой: важные моменты, которые нельзя упускать из виду

Рассматривая варианты обогрева теплицы зимой, необходимо помнить следующие важные моменты:

  1. Температура внутри теплицы не должна превышать + 40 ° C. Избыточное тепло может просто высушить растения.
  2. Для обогрева каждого кубометра внутреннего помещения выбранный отопительный прибор должен производить 100 Вт тепла.
  3. Подогрев почвы идеально подходит для обогрева. Если используются теплообменники, то они должны располагаться на минимально возможной высоте.

Варианты обогрева теплиц зимой

Солнечное отопление

В северных регионах отопление данного типа может быть только дополнительным. Чтобы усилить эффект солнечного нагрева, вы можете воспользоваться схемой ниже. На нем изображена оранжерея с прозрачным скатом крыши, выходящим на юг.Северный склон сорван. Солнечные лучи, отраженные фольгой, увеличивают эффективность солнечного обогрева.

Биологическое нагревание

Обогрев теплицы зимой своими руками можно обеспечить с использованием биологических материалов – навоза, торфа или перегнойной массы. При разложении они выделяют тепло.

Для обеспечения обогрева теплицы зимой этим способом необходимо выполнить следующие операции:

  • Перед тем, как поместить навоз или компостную массу в теплицу, ее следует прогреть.Для этого его разрыхляют и увлажняют. Как только она начнет парить, масса готова к укладке.

  • Массу укладывать слоем до полуметра. Следует помнить, что количество выделяемого им тепла прямо пропорционально его объему.
  • Массу следует засыпать 30-сантиметровым слоем почвы.

Преимущество этого метода в том, что почва нагревается и удобряется одновременно.

Воздушное отопление

Обогрев теплицы зимой воздушным отоплением своими руками довольно экономично, если конструкция достаточно мала.Если теплица больших размеров, то потребуется установка системы воздуховодов, что значительно увеличит стоимость всех работ и усложнит их.

Теплый воздух можно получить различными способами.

Твердое топливо

Существует большое количество твердотопливных устройств. Наиболее привлекательными среди них являются булерьяны, способные работать на одной закладке горючего до получаса.

Газ

Если газопровод находится рядом с теплицей, то можно прибегнуть к двум достаточно недорогим решениям:

  • Отопление теплиц тоже очень эффективно.Однако этот вариант довольно сложен, так как для их установки требуется капитальная стена.
Электроэнергия

Самым экономичным для использования в теплице является электрический тепловой насос.

Водяное отопление

При большой площади застройки отопление теплицы зимой часто обеспечивается водопроводом. Его установка, которая довольно дорога, позволяет добиться большей равномерности нагрева. Кроме того, отдельные нагревательные элементы, установленные по периметру, отделяют растения от холодных стен благодаря поднимающейся из них конвекционной завесе.

Б / у приборы водяного отопления могут быть разные:

Итак, выбор наиболее подходящей системы отопления остается за вами. Надеемся, что прикрепленное видео позволит вам подробнее узнать по данной теме, чтобы грамотно обеспечить обогрев теплицы зимой своими руками.

Интересно, что вы напишете нам в комментариях?

Все мы знаем, что такое теплица и для чего она предназначена. Использовать его по прямому назначению можно как круглый год, так и только весной.Чтобы зелень и овощи в нем росли и развивались, им необходимо обеспечивать необходимую температуру. Есть много способов отапливать теплицу весной. Основные виды – солнечное, биологическое и техническое отопление.

Использование солнечной энергии в крытом огороде

Чаще всего садоводы стараются использовать для обогрева теплицы естественное (солнечное) тепло. Это простой парниковый эффект с низкими инвестициями, однако ранней весной он неэффективен. Этим методом удастся прогреть воздух и почву только во время активного солнечного тепла.Хороший эффект можно получить, если правильно спроектировать теплицу с самого начала.

В настоящее время наиболее распространенным материалом для теплиц является сотовый поликарбонат, который пропускает солнечный свет и удерживает его внутри, тем самым повышая температурный режим … Для теплиц, которые начинают работать весной, достаточно одного слоя материала. Также можно сконструировать солнечную печь в помещении своими руками. Его принцип действия – нагревать камни днем ​​и отвод тепла от них в комнату ночью.Таким образом можно будет поддерживать температуру в течение всего дня.

Для усиления эффекта солнечной энергии стоит утеплить северную стену теплицы, а для максимального сохранения тепла в помещении можно накрыть фольгой. Для регулирования температуры (уменьшения показателя) необходимо периодически проветривать (особенно актуально летом).

Применяя солнечную энергию для обогрева, можно получить разницу температур в помещении и на улице около 12-15 ° C в солнечный день и 4-7 ° C в пасмурный день.

С солнечным обогревом можно повысить температуру почвы всего на несколько градусов. Если пасмурно и ударил мороз, почва, а вместе с ней и корневая система растений ничем не защищены.

ВИДЕО: Дополнительные способы обогрева теплицы

Биологическое отопление

Если весной температура не опускается значительно ниже нулевой отметки, то успешного развития овощей можно добиться за счет внедрения биотоплива, тем самым создавая нагрев почвы.В этом процессе и заключается суть нагрева. Однако необходимо правильно подбирать биотопливо.

Лучшее биотопливо – конский навоз, так как он обеспечивает и поддерживает самую высокую температуру … Если вы используете навоз других животных, вы можете смешать его с торфом, измельченной соломой, опилками или корой, чтобы получить биотопливо более высокого качества, которое поддерживает температура в течение более длительного времени.

Для справки! По теплотворной способности свиной навоз опережает конский, но по содержанию химические составы не могут использоваться в чистом виде.

Таблица теплотворной способности некоторых видов органических отходов:

Таким органическим отходам, как навоз свиней, присвоен третий класс опасности, который представляет колоссальную угрозу для людей. При накоплении в одном месте концентрация кислот, тяжелых металлов, фосфора и калия достигает уровня, во много раз превышающего ПДК. Это прямой источник серьезных заболеваний человека, загрязнения почвы, водоемов и растений.

Можно использовать только продукт обработки червями, который называется вермикультурой.Это процесс деятельности почвенных червей, в результате которого из крайне опасного вещества получается ценное вещество. органическое удобрение для растений (биогумус). Но теплотворной способности больше не будет.

Помимо навоза, в качестве биотоплива можно использовать смесь соломы, гашеной извести и суперфосфата. Перед внесением в почву эту смесь необходимо полить теплой водой и дать настояться неделю. Это необходимо для начала процесса разложения.

Биотопливо вносится в землю весной.Для этого снимается плодородный слой почвы и выкладывается биотопливо. Затем на топливо насыпают землю толщиной около 25 см (если сделать больше, топливо перестанет нагреваться). Перед тем, как сажать растения в грунт, необходимо некоторое время, чтобы земля прогрелась.

Существенным недостатком использования этого вида обогрева является невозможность контролировать повышение и понижение температуры почвы, а также это достаточно трудоемкий процесс … Однако у этого метода гораздо больше преимуществ:

  • почва насыщает питательными веществами, микроэлементами и витаминами;
  • во время гниения происходит процесс испарения и, таким образом, почва естественным образом увлажняется;
  • воздух в теплице не пересыхает, поэтому всегда сохраняется благоприятный микроклимат;
  • метод не требует дополнительных затрат и может использоваться круглый год.

Метод биологического обогрева отлично подходит для теплиц из поликарбоната весной, когда уже нет морозов, и необходимо только поддерживать температуру. К тому времени, как биотопливо перестанет нагревать землю, за стенами теплицы уже будет достаточно тепла.

ВИДЕО: Теплые грядки весной своими руками

Технические возможности поддержания температуры

Есть много технических устройств для обогрева теплицы отопительными приборами… Если теплица эксплуатируется только весной, нет смысла устанавливать дорогие и сложные отопительные приборы. Для создания благоприятного микроклимата достаточно использовать простые и бюджетные отопительные приборы.

Опции отопления

Самый простой, эффективный и распространенный – это электрический способ обогрева. Главное условие его выполнения – наличие электричества в теплице или рядом с ней. Самый простой и дешевый вариант – установка электронагревателей.Переставляя обогреватели с места на место, можно легко добиться равномерного прогрева теплицы. Используя тепловентиляторы, можно избежать образования конденсата на стенах.

Если струя горячего воздуха попадает на выросшие растения, они могут пострадать. Поэтому необходимо следить за тем, чтобы инструменты не находились слишком близко к посевам.

Самый эффективный метод электрического обогрева – использование нагревательного кабеля, который заранее проложен под землей. При этом снизится потребление электроэнергии, а тепло будет равномерно распределяться по всей площади.С помощью такой системы нагревается и земля, и воздух, что очень удобно при использовании теплицы только весной, когда почва еще холодная и непригодна для выращивания растений.

Кабельный обогреватель под слоем плодородной почвы – удобное и практичное решение для весенних работ

Еще один современный способ обогрева – использование инфракрасных обогревателей. Его отличительная особенность – обогревает не воздух вокруг, а сами растения. При этом воздух не остается холодным, так как он будет получать тепло от сельскохозяйственных культур и почвы.Используя такие лампы, можно формировать отдельные зоны с разной температурой нагрева.

Способ аварийного обогрева

При использовании теплицы ранней весной всегда высока вероятность похолодания. Что делать, если температура окружающей среды начала понижаться? Есть два аварийных способа прогреть теплицу на морозе:

  1. Возле теплицы установлена ​​бочка с пористыми кирпичами, пропитанными горючим веществом. Затем от верха бочки к самому потолку теплицы прикрепляется труба.В процессе обжига кирпича температура в теплице будет нагреваться и держаться 12 часов. Этот способ опасен, поэтому требует контроля и соблюдения правил пожарной безопасности.
  2. Можно использовать, когда днем ​​достаточно тепло, а ночью опускаются ниже нуля. Для этого их добавляют по периметру по каплям. пластиковые бутылки с водой, при этом крышки не затянуты. Днем бутылки будут прогреваться, а ночью полученное тепло отдадут почве.Вода также будет испаряться, обеспечивая хороший микроклимат.

Как утеплить теплицу из поликарбоната решает сам садовник, исходя из задач теплицы, ее размеров, материалов и материальных возможностей. Тщательно проанализировав все возможные способы обогрева, разобравшись со всеми их плюсами и минусами, вы сможете выбрать лучший вариант, подходящий для правильного развития культур и полноценного прогрева воздуха и почвы.

ВИДЕО: 5 вещей в теплице весной, которые должен знать каждый дачник

Зимние теплицы из поликарбоната давно перестали быть редкостью: современные технологии позволяют создавать в них необходимый микроклимат и выращивать зелень, овощи и даже ягоды к своему столу или на продажу.В отапливаемых теплицах также можно сделать теплицу или зимний сад … Основная задача при строительстве зимней теплицы – правильно выбрать конструкцию и оборудовать систему отопления.

Многие требования к дизайну зависят от региона. В районах с мягким теплым климатом, где температура зимой редко опускается ниже нуля, теплицу из поликарбоната можно оставить неизолированной; в нем достаточно установить временные источники тепла и использовать их по мере надобности. Сам поликарбонат хорошо сохраняет тепло за счет внутренних полостей, и, нагреваясь за сутки, теплица не успевает остыть до критических для растений температур.

Важно! Для сохранения теплоизоляционных свойств поликарбоната его торцы необходимо закрыть специальными заглушками. Это предотвратит попадание холодного воздуха в клетки.

В районах с умеренным и холодным климатом теплоизоляционных свойств поликарбоната недостаточно для поддержания стабильной положительной температуры в теплице, и они должны быть оборудованы источником постоянного нагрева. Также для улучшения теплоизоляционных характеристик необходимо внести ряд изменений в конструкцию стандартной теплицы.

Утеплитель от холодных ветров

Для этого оранжерею располагают по направлению с севера на юг, с северного ее конца устанавливают капитальную стену, а еще лучше – тамбур из кирпича, блоков или бруса. Вход в теплицу осуществляется через тамбур, а южная торцевая стена делает его сплошным. Устройство тамбура дает возможность исключить продувание теплицы через щели в дверях и форточки.Кроме того, он действует как тепловая завеса: при открытии дверей поток холодного воздуха не будет влиять на растения.

В тамбуре можно отметить отопительное оборудование – печь, бойлер. В этом случае дымоход выводится через северную стену, а поликарбонат будет изолирован от горячих труб дымохода и возможных искр. При отоплении электричеством в тамбуре ставят электрощит. Кроме того, тамбур можно использовать как складское помещение.

Фундамент и утепление отмостки

Теплица ставится на ленточный фундамент, бетонный или блочный, а вокруг него делается утепленная отмостка. Это защитит почву внутри теплицы от промерзания.

Отмостка делается следующим образом.

  1. Вокруг фундамента удаляется дерн на ширину 50 см и делается опалубка из досок.
  2. Засыпьте выравнивающим слоем песка.
  3. Утеплитель – пенополистирол.
  4. Отмостка заливается бетоном поверх арматурной сетки или кладется брусчатка на слой песка.

Утепление почвы

Утепление грунта снизу позволяет изолировать плодородный слой в теплице от более холодных нижележащих слоев. Это сделает отопление более эффективным и снизит затраты на отопление.

Популярный способ утепления грунта.

Шаг 1. На месте будущих гряд делается котлован глубиной не менее 60 см, на дно насыпается слой песка толщиной 5 см.

Шаг 2. Укладывают плиты утеплителя, совмещая бороздки на стыках.

Шаг 3. Поверх плит засыпается слой керамзита толщиной около 10 см. Он действует как дренаж и одновременно защищает пенополистирол от повреждений при копании.

Шаг 4. Сверху разложите плодородную почву или оборудуйте тёплую грядку.

Примечание! В экстремально холодных регионах с высоким уровнем снежного покрова для эффективной теплоизоляции дно теплицы может быть выполнено из пенобетона, кирпича или дерева.

Дно теплицы – из блоков

Системы отопления для теплиц в разном климате

На выбор отопления в теплице сильно влияет регион, в котором оно установлено. Так, на юге нет смысла устанавливать дорогую систему отопления с котлом – она ​​будет эксплуатироваться несколько недель в году, а затраты на ее установку окупятся не скоро. В северных регионах без постоянного отопления не обойтись.

Зимние теплицы в теплом климате

Для южных регионов может быть достаточно построить теплые грядки с отоплением на биотопливе и установить резервный источник тепла на случай заморозков – например, электрические конвекторы.

Основным источником тепла в такой теплице будет солнечная энергия. Нагреваясь днем, воздух и почва в теплице за ночь постепенно остывают. При достижении минимально допустимой температуры включаются конвекторы, подающие теплый воздух в растения.Почва дополнительно прогревается за счет процессов, происходящих в теплой постели: она заполнена органическими остатками, которые при разложении активно выделяют тепло.

Затраты на установку такой теплицы не слишком высоки. Важно выполнить правильный монтаж поликарбоната и утеплить северную сторону, особенно в регионах с сильными ветрами … Теплица обязательно должна быть оборудована системой вентиляции, так как на ярком солнце даже зимой температура в ней может резко подняться. .

Зимние теплицы в умеренном климате

В регионах с умеренным климатом солнечной энергии зимой недостаточно для обогрева теплицы, поэтому приходится прибегать к утеплению отмостки и установке отопительных приборов. Бюджетный вариант – печь на дровах или другом топливе. Устанавливается с северной стороны теплицы или в тамбуре; обогревается вся территория за счет естественной конвекции или проложенных по гребням воздуховодов. Печь топят вечером и при понижении наружной температуры.

Теплые грядки с навозом или компостом в качестве биотоплива также эффективны для обогрева почвы. Правильно уложенная теплая грядка прогревает почву на 5-8 лет, а затраты на отопление значительно снижаются. Корни растений остаются теплыми, в то время как большинство культур переносят даже значительные колебания температуры воздуха.

В случае резких перепадов температуры можно установить дополнительный обогреватель. Они отлично подходят для обогрева почвы. инфракрасные лампы или обогреватели: направленное излучение согревает поверхность почвы и сами растения, при этом объективная температура в теплице может быть низкой.Воздух нагревается с помощью конвекторов или тепловентиляторов.

Зимние теплицы в условиях холодного климата

В холодном климате зимой световой день короткий, и солнце не оказывает значительного влияния на температуру в теплице. Нагревание должно быть непрерывным. Лучше всего с этой задачей справляется контур водяного отопления, проложенный по периметру теплицы. Он может состоять из регистров или радиаторов, соединенных трубами. При этом вдоль стен создается завеса из теплого воздуха, растения не испытывают воздействия холода от стен теплицы.

Обогрев почвы биотопливом в холодном климате может оказаться неэффективным: при однократном промерзании гряд прекращается деятельность почвенных организмов и прекращается выделение тепла. Поэтому грядки в зимних теплицах северных регионов утепляют и оборудуют искусственным обогревом с помощью электрокабеля или нагревательных труб, которые кладут на дно гряд и засыпают грунтом.

Дополнительно в пиковые заморозки для обогрева почвы можно использовать инфракрасные обогреватели, конвекторы более эффективны для быстрого нагрева воздуха.При правильно установленном водяном отоплении к ним прибегать обычно не приходится.

Помимо региона, выбор системы отопления также зависит от культур, которые вы планируете выращивать. Если зимняя теплица предназначена для холодостойких трав и зелени, можно обойтись подогревом почвы и резервными электронагревателями. Для теплолюбивых помидоров и перцев нужен стабильный микроклимат, постоянный обогрев и дополнительное освещение.

Отопление теплиц солнечной энергией

Традиционно пространство внутри теплицы отапливается солнечной энергией.Стены теплицы выполнены из светопропускающих материалов. Почва и воздух в теплице днем ​​нагреваются под действием лучистой энергии и охлаждаются ночью. Весной и летом этого отопления достаточно для эффективного обогрева теплицы.

Осенью и зимой солнечный день короче, а солнце находится низко над горизонтом. В результате снижается проникающая способность солнечных лучей, они освещают почву под углом и она хуже нагревается.

Для повышения эффективности солнечного отопления в зимних теплицах делают следующее.


Солнечное отопление применяется как автономная система отопления, так и совместно с другими системами. При этом существенно снижаются затраты на искусственное отопление.

Биологическое отопление

Второй вид естественного обогрева теплиц – устройство в них теплых грядок из органических компонентов. Под воздействием почвенных микроорганизмов органическое вещество начинает разлагаться с выделением тепла.

Шаг 1. На месте будущих гряд делают траншеи глубиной 0.5-0,7 м. Их ограждают стенами из досок, кирпича, блоков или шифера. На дно укладывается дренаж из камней или керамзита либо слой песка.

Шаг 2. Теплые грядки первого слоя изготавливаются из больших кусков древесины: бревен, чурбов, пней. Между ними засыпают ветки, опилки, кора деревьев.

Нижний слой – древесина и ветки

Шаг 3. Уложите слой навоза или компоста и залейте его водой, содержащей биобактерии.Накройте кровать картоном или несколькими слоями бумаги.

Шаг 4. Следующий слой – смесь сухой листвы, сорняков, скошенной травы. Толщина этого слоя не менее 30 см.

Шаг 5. До верха заборов насыпают плодородный грунт, разравнивают и поливают теплой водой.

Шаг 6. Накройте грядки укрывным материалом или пленкой на 3-7 дней.

Через несколько дней почвенные бактерии начинают активно разлагать органические вещества, и грядка начинает выделять тепло.

Электрическое отопление

Обогрев теплицы электричеством доступен каждому огороднику.

Электрический обогрев можно реализовать несколькими способами:

  • с использованием греющего кабеля, закопанного в землю;
  • с использованием электронагревателей или конвекторов;
  • инфракрасные обогреватели или лампы;
  • с помощью электрического котла.

Преимущества электрического отопления:

  • наличие электроэнергии;
  • простота установки и эксплуатации;
  • низкая цена на отопительные приборы;
  • быстрый нагрев воздуха и почвы;
  • высокий уровень автоматизации.

Недостатки:

  • высокая цена на электроэнергию;
  • не всегда удается подключить устройства необходимой мощности.

Внутри обогреваемых гребней прокладывается специальный нагревательный кабель, который используется для обогрева почвы и защиты ее от промерзания в северных регионах. Схема прокладки кабеля представлена ​​на рисунке.

Вдоль капитальных стен ставят конвекторы или радиаторы – устройства создают защиту от потоков холодного воздуха.В непосредственной близости от поликарбоната их лучше не устанавливать – в процессе эксплуатации корпус конвекторов нагревается, поэтому материал может расплавиться.

Инфракрасные обогреватели нагревают не воздух, а поверхности, на которые падают лучи. В результате нагревается почва и сами растения, дорожки, коньковые заборы, оборудование и системы полива. Утеплители крепятся на кронштейнах или вешалках к каркасу теплицы. Спектр излучения инфракрасных обогревателей близок к солнечному и полезен для растений.

Электрокотлы для отопления теплиц довольно удобны, но требуют установки водяного контура, что увеличивает стоимость монтажа. Причем их эффективность не превосходит другие виды электрообогрева.

Примечание! Несмотря на большой перечень преимуществ, из-за высокой цены на электроэнергию электрическое отопление чаще используется как резервный источник отопления.

Другой вариант – пленочный нагреватель

Печное отопление

Печное отопление позволяет нагреть воздух до необходимой температуры в любую погоду, главное, чтобы тепловая мощность печи соответствовала объему теплицы.Печь обычно устанавливают в самом холодном месте – у северной стены.

Распределение воздушных масс может осуществляться несколькими способами:

  • естественная конвекция;
  • с использованием вентиляторов;
  • через воздуховоды.

В качестве топлива для печи обычно используются дрова, ветки, брикеты, а также отходы деревообрабатывающей промышленности.

Печное отопление теплицы пользуется популярностью у садоводов благодаря массе достоинств:

  • быстрый запуск духовки и прогрев теплицы;
  • недорогое доступное топливо;
  • простой монтаж и эксплуатация;
  • возможность изготовления печи своими руками из металлолома или старого кирпича.

Есть и минусы. Самая значимая из них – невозможность автоматизации отопления и необходимость постоянного присутствия, особенно в северных регионах, где отопление теплицы зимой должно быть непрерывным.

Печи для отопления теплиц могут быть различной конструкции … Ниже описаны наиболее популярные варианты.

Плита-плита

Представляет собой металлическую печь с прямым дымоходом. Состоит из топочной камеры с дверцей для загрузки дров.В нижней части находится зольник, отделенный от топки решеткой. Когда топливо горит, стенки печи сильно нагреваются и отдают тепло тепличному пространству.

Достоинства буржуйки:

  • быстрый разогрев;
  • простая конструкция;
  • легко сделать самостоятельно;
  • подходит любое топливо, в том числе и мусор.

Недостатки:

  • большой расход дров;
  • низкий КПД;
  • неравномерный обогрев тепличного пространства;
  • сушит воздух в теплице;
  • низкая теплоемкость – духовой шкаф быстро остывает.

Для улучшения характеристик печи и повышения КПД ее можно оборудовать водяным контуром. Он выполнен в виде бака, устанавливаемого сверху печи и подключаемого к змеевику или к системе отопления. Улучшить конвекцию нагретого воздуха и защитить соседние грядки от перегрева можно с помощью вентилятора: продувая духовку, он продвигает нагретый воздух вглубь теплицы.

Печь-булерьян

Буржуйка улучшенная промышленное производство… Отличие булерьян от буржуйки в том, что в нем монтируются полые трубы, по которым постоянное движение воздуха. Холодный воздух забирается через нижнюю часть труб, обтекает корпус печи и выходит через нее вверху. При этом воздух не нагревается до горячего состояния, а остается приятно теплым, не обжигает растения.

Достоинств Булерьяна:

  • высокая эффективность;
  • низкий расход топлива;
  • компактный размер;
  • духовка не горит и нагревает пространство равномерно.

Недостатки:

  • промышленный духовой шкаф, сделать его своими руками довольно сложно;
  • низкая теплоемкость – нагревается только при нагреве.

Воздуховоды можно подсоединять к трубам булерьян и с их помощью подавать теплый воздух в удаленные части теплицы. Также есть модели с водяным контуром.

кирпичная печь

Капитальное строение, устанавливается в теплицах круглогодичного использования… Духовка может быть любого размера и дизайна, в зависимости от площади теплицы. Обычно их выполняют по схемам кладки бани или отопительных печей и размещают в тамбуре или у капитальной стены.

Преимущества кирпичных печей:

  • высокая теплоемкость, духовой шкаф не остывает в течение 12-24 часов;
  • низкий расход дров;
  • Кирпич
  • излучает тепло в полезном для растений спектре, подобном солнечному тепловому излучению;
  • : распределение тепла по внутреннему объему происходит постепенно и равномерно;
  • большой выбор дизайнов.

Недостатки:

  • под печь нужен фундамент;
  • для укладки печи необходимы специальные навыки или мастер-печник;
  • конструкция довольно дорогая.

Кирпичная печь – наиболее теплоемкий вариант из всех перечисленных, ее удобно использовать для постоянного обогрева зимних теплиц. Такую печь топят один раз в сутки, вечером, после чего нагревают воздух до утра. Днем теплицу дополнительно отапливают солнечные лучи.

Правила установки духовых шкафов в теплице из поликарбоната.

  1. Печь должна быть установлена ​​на прочном горизонтальном основании, которое не допускает ее опрокидывания.
  2. Сильно нагретые части духового шкафа должны располагаться на расстоянии не менее 60 см от поликарбоната, иначе он оплавится.
  3. Дымоход выводится через одну из стен или через крышу, и необходимо использовать изолированные трубы.
  4. Проходы через стену или крышу оборудуют проходами с теплоизоляцией, а трубу закрепляют.

Для максимального отвода тепла трубу можно наклонить и провести через всю теплицу. В этом случае обогрев будет осуществляться не только от самой печи, но и от трубы, что повысит КПД.

Примечание! При выборе печи важно учитывать тот факт, что указанный в паспорте номинальный объем отапливаемого помещения рассчитан на хорошо утепленное кирпичное или деревянное здание. Теплоизоляционные свойства у поликарбоната намного ниже, поэтому необходим запас тепловой мощности.

Водяное отопление

Самый надежный способ создания необходимого микроклимата в зимних теплицах из поликарбоната.

Водяное отопление – это весь спектр оборудования:

    котел
  • ;
  • отопительный контур из труб, регистров или радиаторов;
  • Бачок расширительный
  • ;
  • циркуляционный насос в случае использования принудительной циркуляции;
  • группа безопасности.

Установка такой системы стоит дорого, поэтому ее обычно устанавливают в больших теплицах, где выращивают овощи, ягоды или цветы на продажу.Если теплица пристроена к дому, отапливаемому котлом, ее можно подключить к домашней тепловой сети. К отдельно стоящему зданию обычно подключается отдельный котел.

Для водяного отопления теплиц можно использовать разные котлы:

  • газ;
  • дизель;
  • твердое топливо;
  • электрический.

Все они имеют свои достоинства и недостатки, они описаны в таблице 1.

Таблица 1.Сравнение разных типов котлов для отопления теплиц.

Тип котла Достоинство недостатки

Низкая стоимость топлива.
Высокая эффективность.
Безопасность.

Компактные размеры котла.
Возможность использования коаксиального дымохода.

Требуется подключение к газу.
Большинство котлов летучие.
Довольно высокая стоимость котлов.


Безопасность.
Высокий уровень автоматизации.
Высокая эффективность.
Высокие затраты на топливо.
Необходимо оборудовать бак соляркой.

Коммуникационная независимость.
Доступность и невысокая цена топлива.
Низкая стоимость котлов.
Энергетическая независимость.
Автоматизация возможна только при использовании пеллет.
КПД зависит от топлива.
Требуется устройство дымохода.

Безопасность.
Высокий уровень автоматизации.
Высокая эффективность.
Дымоход не нужен.
Высокая стоимость электроэнергии.
Волатильность.
Эффективность со временем снижается из-за масштаба.

Выбор типа котла осуществляется в зависимости от ресурсов и личных предпочтений. Монтаж системы отопления не сильно отличается, с той лишь разницей, что газовые, дизельные и электрические котлы часто оснащаются встроенным циркуляционным насосом и группой безопасности, поэтому при их установке подключение этих элементов не производится. требуется.

Пошаговая инструкция по монтажу системы водяного отопления приведена в таблице 2.

Таблица 2. Монтаж водяного отопления в теплице.

Этапы, иллюстрации Описание действий

Для расчета необходимой мощности котла нужно знать объем отапливаемого помещения. Чтобы рассчитать объем теплицы, нужно умножить ее геометрические размеры: длину, ширину и высоту.Размеры указаны в метрах, результат – в кубических метрах. Пример: теплица габаритами L = 6 м; W = 3 м; H = 2,5 м. Объем V = 6 3 2.5 = 45 м3

Мощность котла рассчитывается по приведенной выше формуле, исходя из объема теплицы. Удельная мощность, необходимая для обогрева 1 м3, принята равной 50 Вт. Результат получается в кВт – именно в этих единицах указывается паспортная мощность большинства котлов.Пример: P = 45 50/1000 = 2,25 Вт. Результат округляется до ближайшего значения, например 4 кВт.

Радиаторы в зависимости от конструкции имеют разную теплоотдачу … Этот показатель обычно указывается в паспорте на 1 секцию для сборных моделей и на весь радиатор для паяных. Указывается в ваттах. Количество радиаторов рассчитывается исходя из мощности котла с учетом потерь – для этого коэффициент 1.5 вводится в формулу. Мощность радиаторной секции принята 170 Вт. Пример: n = 4 1000 / (1,5 170) = 15,7 секций. Результат округляется до большего целого числа и распределяется по необходимому количеству радиаторов.

Фундамент под напольные котлы выполняют из железобетона толщиной 10-15 см. Для этого с площади около 1 м2 удаляется грунт на глубину 15 см и засыпается слой песка 5 см.Песок заливается водой и утрамбовывается. Установить деревянную опалубку высотой 10-15 см, собирая доски гвоздями или шурупами. Внутрь укладывается арматурная сетка, замешивается бетон и заливается опалубка. Сохнет в течение 1-2 недель.

Котел, в зависимости от его типа и способа крепления, устанавливается на заранее подготовленный фундамент или подвешивается на капитальную стену. При установке важно выровнять его по гидравлическому уровню – перекос может привести к образованию скопления воздуха в теплообменнике.Энергозависимые котлы подключены к электросети. Подключаются расширительный бак и при необходимости теплоаккумулятор. При необходимости к котлу подключается система ГВС.

Тип дымохода зависит от типа котла. Для бензиновых и дизельных двигателей применяется коаксиальный дымоход, он выводится через стену. Коаксиальный дымоход имеет внутри канал для забора свежего воздуха, поэтому дополнительная вентиляция не требуется. Для твердотопливных котлов обычно используют многослойный дымоход из нержавеющей стали.Он подсоединяется к дымовой трубе котла и выходит через крышу или стену. Трубу необходимо закрепить. В верхней части патрубков установите искрогаситель – при попадании искры на поликарбонат он может расплавиться.

Водяной контур подключается к котлу согласно схеме ниже. На выходе из котла монтируется группа безопасности. Циркуляционный насос размещен на входе в котел на обратном трубопроводе. Между прямой и обратной трубой прорезан байпас с балансировочным клапаном.Передний трехходовой клапан фильтра грубой очистки размещен на обратном трубопроводе.

Радиаторы подключаются к трубам, на них устанавливаются запорная арматура и краны Маевского для стравливания воздуха. Если радиаторы оборудованы балансировочными клапанами, последние полностью открываются. Включаются журавли Маевского. На свободные вводы устанавливаются заглушки.

Опрессовка проводится воздухом от компрессора.Давление опрессовки обычно указывается в сертификатах на котел и радиаторы. В систему подается испытание под давлением. Стыки и стыки последовательно смазывают мыльной пеной и проверяют на герметичность, которую можно обнаружить по образовавшимся пузырькам. При обнаружении утечки воздуха узлы собирают и герметизируют.

После опрессовки котел готов к заполнению водой и пуску. Первый запуск осуществляется согласно указаниям технического паспорта на котел – в зависимости от модели они разные.

Видео – Водяное отопление теплицы. Часть 1

Видео – Водяное отопление теплицы. Часть 2

Установив систему отопления в теплице из поликарбоната, зимой можно выращивать зелень, овощи и другие теплолюбивые культуры. Теплица с подогревом – хороший подспорье для семейного бюджета и увлекательное хобби для садоводов-любителей.

Основная функция теплицы – создание комфортных условий для роста растений. Отсутствие обогрева в холодную погоду делает его бесполезным, так как понижение температуры ниже 18С негативно сказывается на зелени.Отопление теплицы продлевает сезонные работы и позволяет собирать урожай до зимы. Есть два вида отопления: естественное и искусственное. Последний, в свою очередь, подразделяется на электрический, газовый и твердотопливный.

Естественный прогрев – это получение тепла, энергии от солнечного света … Этот вариант позволяет выращивать урожай с середины весны. При таком способе теплицу нужно устанавливать так, чтобы она оставалась на солнечной стороне … Если теплица из полиэтиленовой пленки, то это нужно делать в два слоя, оставляя между ними зазор 5 см для создания воздушная подушка.Самым дешевым среди электрических видов отопления считается радиаторное. Для дома можно использовать теплицу или обычную. Он работает от электричества и особенно полезен для изолированных небольших теплиц.


Кабельное отопление – это система «теплый пол». Лучше установить его при кладке теплицы. В противном случае необходимо будет снять слой земли, засыпать песком и проложить по нему кабель, теплоизоляционный материал со змейкой. Преимущества этого варианта: недорогой монтаж, простота эксплуатации, автоматический контроль температуры, равномерное распределение тепла.


TO электрические типы также включают инфракрасные обогреватели. Они представляют собой лампочку, ввинченную в керамический цоколь. Благодаря такому нагреву всхожесть семян увеличивается вдвое.


Нагрев воды – подключение к существующей системе отопления или откачка от бойлера. Источником тепла является горячая вода, протекающая по трубам, которые необходимо установить под полом или вдоль стен теплицы.


При газовом отоплении необходимо подключение к системе газификации.Для небольших теплиц или для обогрева только в сильные морозы можно использовать газовый баллон. При таком способе необходимо будет продумать системы подачи кислорода и циркуляции воздуха.


Твердотопливные системы – печи для сжигания дров, угля. Они легко доступны, эффективны и не требуют документальных разрешений. Экстренный метод можно использовать при резком понижении температуры или в ночное время. Для этого кирпичи замачивают в керосине, бензине и поджигают. Можно накрыть металлическим контейнером.От этой конструкции отводится труба в тепличное помещение.


Для использования любого из представленных вариантов требуется внимательный подход и внимательное изучение. Поскольку от их эффективности зависит качество и количество урожая.

Как организовать обогрев теплицы зимой, если это возможно, не вкладывая большие деньги?

Давайте взглянем на некоторые основы, связанные с нагревом и удержанием тепла.

общая информация

Начнем издалека.Страна, в которой мы живем, охватывает несколько климатических зон с очень разными температурами, типичными для зимы. Если для Анапы зимой -5 – сильные морозы, то в Якутии -50С зимой – обычное дело.

Если да, то то, как отапливать теплицу зимой, в первую очередь очень зависит от ее регионального расположения.

Однако есть несколько общих черт.

  • Прозрачность стен теплицы в инфракрасной части спектра, соответствующей тепловому излучению, обычно сопровождается ее прозрачностью для видимого света.
    Проще говоря, кожух теплицы нельзя тонировать, зеркалить или просто пачкать – тогда внутри будет теплее.
  • Воздух – лучший теплоизолятор … Поэтому на окнах не менее стеклопакетов; поэтому любая теплоизоляция тем эффективнее, чем меньше ее плотность.
    Враг теплоизоляции – конвекция. Перемешиваемый воздух передает тепло от горячего помещения к холодному.

Снова отсылаем читателя к существующим теплоизоляционным материалам: все они лишь препятствуют конвекции воздуха в замкнутом пространстве, образуя замкнутые ячейки или просто преграды движению воздушных потолков.Если это так, то для сохранения тепла в теплице двойное укрытие намного выгоднее, чем одинарное.

Отсюда популярность сотового поликарбоната как материала для теплиц: он не только прочнее обычной пленки. Он также содержит множество закрытых ячеек с воздухом.

Вывод очевидный: торцы поликарбоната, используемого в качестве покрытия для теплицы, необходимо покрыть специальным профилем или просто покрыть герметиком.
Иначе циркуляция воздуха в нем резко ухудшит теплоизоляцию.

Варианты реализации

Так чем же может быть отопление зимней теплицы? Разберем популярные решения для нескольких климатических зон.

Теплый климат

В климатической зоне, где среднемесячная температура в зимние месяцы выше нуля, теплице нужна только эффективная теплоизоляция. Все отопительные работы будут выполняться солнцем.

Как утеплить теплицу? Все сводится к выбору покрытия для нее.В идеале это сотовый поликарбонат или стеклопакеты; Более дешевое решение – полиэтиленовая пленка, натянутая в два слоя.

Солнечное отопление теплиц зимой имеет свои тонкости.

  • С одной стороны, судя по опыту отечественных и зарубежных фермеров, для растений важна среднесуточная температура.
    При -2 ночью и +30 днем ​​в теплице большинство культур прекрасно себя чувствуют.
  • Зато в теплых краях вполне возможны кратковременные заморозки, а понижение ночной температуры до -15 уже может погубить растения.
    Самая простая страховка – тепловентилятор с термостатом, выставленный на небольшой высоте. При понижении температуры он быстро и эффективно прогреет теплицу среднего размера.
  • Чем больше объем воздуха под вытяжкой теплицы, тем стабильнее температура в нем. .
  • Наибольшая эффективность обогрева достигается, когда стены теплицы максимальной площади обращены на юг … Если это так, теплица строится вытянутой в направлении восток-запад.

Альтернативой является наклонная крыша, выходящая на юг.

Теплый умеренный климат

Если средняя температура зимних месяцев немного ниже нуля, самым дешевым отоплением для зимней теплицы является компост или навоз под грядками. Деятельность аэробных и анаэробных бактерий сопровождается выделением большого количества тепла. Одной закладки обычно хватает на три самых холодных зимних месяца.

И здесь обязательно используется резервный обогрев на случай морозов; а здесь проще всего реализовать это, перекинув кабель от дома до теплицы в полиэтиленовую трубу и соединив электронагреватель с терморегулятором.Строительство стационарной системы отопления в теплице здесь просто не окупится: применять ее придется крайне редко.

Что полезно знать об этом способе обогрева теплицы?

  • Лучшим для теплиц (и одновременно отличным удобрением) считается конский навоз. Чтобы снизить нагрев и увеличить продолжительность биодеградации, в нее добавляют измельченную солому.
  • Обычный компост из бытовых отходов биологического происхождения не хуже навоза.Очевидно, что в компостную кучу нельзя выбрасывать пластик, бутылки и другие неразлагаемые материалы.
  • Еще один способ утеплить зимнюю теплицу – выложить измельченную солому и засыпать ее известково-аммиачной селитрой и суперфосфатом.
    Для начала реакции достаточно полить поверхность горячей водой и засыпать землей.
  • Типичная толщина штабелирования биотоплива – 25 сантиметров; Сверху насыпают 20 сантиметров чернозема.

И здесь важна теплоизоляция теплицы.Двойная фольга – более дешевая альтернатива сотовому поликарбонату.

Умеренный климат

При типичных зимних температурах в диапазоне от +5 до -20 с точки зрения затрат на само оборудование, его монтаж и эксплуатацию оптимальными будут электрические системы отопления: инфракрасные обогреватели и бытовые тепловые насосы воздух-воздух.

В первом случае подвесные к потолку теплицы обогреватели практически не нагревают воздух; лучистое тепло передается непосредственно растениям и почве.Очевидное преимущество – небольшие начальные вложения: инфракрасные панели недороги.

Основным недостатком является то, что автоматическая регулировка нагрева (а соответственно и энергопотребления) затруднена.

Термостаты для ИК обогревателей не входят в стандартную комплектацию, в первую очередь потому, что при субъективном комфорте (в том числе для растений) воздух в теплице совсем не обязательно будет теплым.

Любой тепловой насос лишен этого недостатка: даже младшие модели инверторных кондиционеров, являющиеся такими же тепловыми насосами воздух-воздух, обладают способностью с минимальными затратами энергии поддерживать в теплице температуру 15-17 градусов тепла. .Цена такого устройства начинается от 20 тысяч рублей.

Нижняя температура, при которой тепловые насосы все еще более эффективны, чем обычные обогреватели, составляет -15-25 градусов, в зависимости от модели. При температуре около нуля разница в энергоэффективности достигает 4-5 раз.

Нюанс: под внутренний блок нужно будет соорудить жесткое крепление – хотя бы стойку из стального уголка. Внешний можно просто установить на самый простой бетонный фундамент на уровне чуть выше земли.

Высота фундамента – минимально необходимая для защиты внешнего блока от затопления.

Холодный климат

В самой суровой климатической зоне к отоплению придется отнестись серьезно: ни солнца, ни биоразложения компоста недостаточно, чтобы нагреть большой объем воздуха на улице до -40 ° C. Какие варианты наиболее экономичны?

Как обустраивается зимняя теплица своими руками?

  • Пленка здесь незаменима .Оптимальный вариант – капитальная теплица с остеклением в две линии, бюджетная – поликарбонат на каркасе из профилированных труб.
  • Если есть возможность поставить каркасную теплицу рядом с домом, в котором уже работает водяное отопление, отлично.
    Простое и дешевое в реализации тепличное отопление из поликарбоната зимой уложено в грунтовую металлопластиковую трубу, прорывающую обратную трубу системы отопления.
    Конечно, нужны запорная арматура, байпас (перемычка, позволяющая работать отоплению дома при выключенной теплице) и вентиль в яме, полностью осушающий трубу в земле.
  • Конденсационная система малой мощности с системой подогрева пола в земле – более дорогое решение, но оно делает теплицу полностью автономной.
    Не беспокойтесь о продуктах горения: они выводятся за пределы теплицы через коаксиальный воздухозаборник. Воздух также забирается с улицы для горелки.
  • В некоторых регионах, где зимние теплицы – газовое отопление не может быть организовано просто из-за отсутствия электросети.
    В этом случае для отопления используются обычные и конвекторы или регистры, расположенные по периметру теплицы.

В качестве альтернативы можно использовать газовый котел в сочетании с баллонным газом. Но обойдется такой вариант существенно дороже.

  • Еще один недорогой вариант для не слишком больших теплиц – печь Булерьян. Ей не нужна разводка системы отопления: печь обеспечивает эффективное перемешивание воздуха по всей теплице за счет конвекции.

Заключение

Подробнее о том, как утеплить теплицы, читайте в видео в конце статьи.Хорошего урожая!

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
