Устройство септика из бетонных колец: схема

Если вы решили на даче или в загородном доме установить септик, предлагаем вам рассмотреть устройство септика из бетонных колец. В нашей статье вы найдете много полезной информации по данной теме.

Для начала предлагаем выяснить, какова схема устройства септика из бетонных колец.

Схема установки

Септик из бетонных колец – самый простой способ устройства септика в частном доме. Он легко монтируется, данная конструкция под силу даже новичкам. Данное устройство не только накапливает отходы жизнедеятельности человека, а и разлагает их на безопасные для природы остатки.

Принцип его работы прост: в емкости без доступа воздуха (септике) под воздействием аэробных бактерий стоки перерабатываются и очищаются, распадаясь на две части (ил и практически чистую воду).

Чтобы очистить воду полностью септик дополняют еще двумя колодцами: фильтрационным и колодец аэробного брожения. Отличие последнего от септика в наличии воздухозаборника.

Такие конструкции практически не нуждаются в откачке, вода самотеком уходит в грунт.

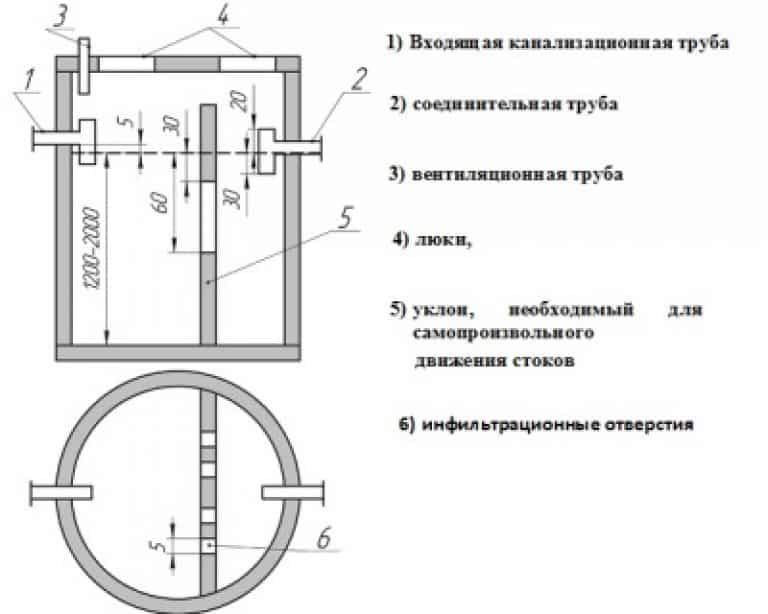

Рассмотрим схему септика двух камерного типа. Он состоит из 2-х конструкций септик (колодец) и фильтрующий колодец. В принципе схемы их установки почти одинаковы, но свои отличия все же есть. Рассмотрим составляющие обоих колодцев.

Колодец септик состоит:

  1. Цементной стяжки.
  2. Плиты-основы.
  3. Два бетонных кольца разного диаметра.
  4. Вход и выход сточных вод.
  5. Деревянная крышка.
  6. Воздухозаборник.
  7. Чугунный люк.

Фильтрующий колодец:

  1. Гравийная засыпка.
  2. Камень-отбойник.
  3. Два бетонных кольца разного диаметра.
  4. Отверстия в нижнем бетонном кольце.
  5. Вход сточных вод.
  6. Деревянная крышка.
  7. Воздухозаборник.
  8. Чугунный люк.
  • На место расположения. По санитарным нормам он должен располагаться на расстояние не менее 5м от дома и 30 метров от водозаборного колодца.
  • К месту установи септика, должен быть подъезд, так как перемещать кольца вручную не рекомендуется, да и устанавливать лучше с помощью автокрана.
  • Установку септика рекомендуется проводить на возвышениях. Это предотвратит заливание колодца дождевой и талыми водами.
  • Стоит выяснить уровень грунтовых вод и сезонные повышения.
  • Определится с габаритами септика и их количеством.

Если все вопросы решены, можно приступать к рытью котлована. Делается это в ручную или механизированным способом. Для удобства можно начертить круг. Для этого в центре выбранного места устанавливаем колышек. Привязываем к ниму веревку с другим колышком на конце.

Длина веревки будет равняться радиус септика плюс двойная толщина кольца. Чертим круг, это и будет наш септик. Глубина ямы зависит от высоты септика, но обычно не менее2 метров.

Стоит отметить, что ширина котлована должна быть достаточной и лучше добавить еще пару сантиметров. Делается это для того, что бы избежать заклинивания колец в процессе установки.

Предупреждение! Если в процессе установки кольцо заклинило или перекосило, дергать его автокраном запрещается. Так что внимательней следите за этим и лучше сделать яму пошире.

Когда котлован готов, приступаем к бетонированию дна колодца. Для этого используем цементный раствор. После его полного высыхания можно приступать к установки колец. Места соединения колец герметизируем при помощи цементно-песчанного раствора.

На глубине 0,5 метровподводим канализационную трубу, которая тянется от дома. Отверстие можно проделать самостоятельно, но лучше заказать уже готовое кольцо с отверстием. Сверху устанавливаем крышку с отверстием для чугунного люка. После этого приступаем к засыпке котлована.

Совет! Для обустройства септиков из бетонных колец можно использовать, для нижнего яруса, бетонные кольца уже с готовым дном. Это избавит вас от необходимости заливать основание.

Септик из бетонных колец своими руками

Можно немного сэкономить и не покупать бетонные кольца, а вылить их самостоятельно. Делаем это следующим образом. В вырытом котловане устанавливаем опалубку. Толщина этой конструкции будет равна толщине бетонного кольца. Специалисты рекомендуют 10 см.

В этом случае у нас получится, что диаметр опалубки будет равняться разности диаметра начерченного круга и 2-х толщин. Опалубку можно сделать из листов металла, внутреннею и наружную. когда она готова, приступаем к заливки.

Для этого готовим раствор: 1 ведро 500 цемента, 3 ведра щебня и 3 ведра песка. После заливки, для повышения прочности конструкции в раствор вставляем арматуру. Длина прутов должна быть больше уровня заливки и будет связывать это кольцо со следующим. Ждем полного высыхания. На это уйдет около 4-х дней.

Затем передвигаем опалубку выше и повторяем процесс заливки. Действия повторяем до получения желаемой высоты септика. Дно установки надо будет залить раствором бетона, слоем не менее 20см. Рядом сооружаем еще два кольца.

Первое и второе кольцо соединяем трубой на высоте0,2 метраот поверхности, а второе и третье, а так же выход из 3 кольца на высоте 0,4м от поверхности. Трубы должны располагаться под наклоном, который составляет 2см на метр трубы. Это предотвратит застой стоков в канализации. Теперь можно приступить к обсыпке колец.

Для этого используем глину, она будет выполнять роль дополнительной гидроизоляции. Каждые 30см ее надо утрамбовывать. Слив из третьего колодца можно использовать для полива огорода. Боятся нечего, при таком способе установки очистка стоков достигает 90%.

Наиболее часто, сброс осуществляется в фильтрационный колодец, оттуда вода уходит в почву. Данный вид септиков работает в любое время года. Принцип его работы прост: анаэробное сбраживание и отстаивание. Пройдя все камеры очистки воду можно без опасности для природы сбрасывать в почву.

Схема фильтрационного колодца

Теперь давайте рассмотрим установку фильтрационного колодца. Монтируется он так же из бетонных колец, но последовательность установки немного отличается от септика.

Вырываем котлован нужного диаметра. На  дно ставим бетонное кольцо, в котором просверлены отверстия. Количество отверстий должно быть от 80 до 100 диаметром 50-60мм, с шагом 120мм по горизонтали и вертикали.

Теперь засыпаем в кольцо, на высоту1 метра гравий или шлак. Сверху засыпаем камень-отбойник – 10-60мм. Снаружи делается такая же обсыпка, на расстояние 500мм от стенки. Далее идет вход стоков из септика, а чуть выше устанавливаем трубу воздухозаборник, которую выводим на поверхность.

Сверху накрываем бетонной плитой с отверстием, которое накрываем деревянной крышкой. Сверху устанавливаем бетонное кольцо меньшего размера. Закрываем его чугунной крышкой. Фильтрационный колодец готов. Чистка такого колодца осуществляется один раз в три года и предполагает полную замену засыпки.

Перед тем как сделать септик из бетонных колец, надо обязательно рассчитать скорость его заполнения, от этого будет зависеть объем нашей емкости. Сделать это можно следующим образом. За норму берем суточную норму воды для одного человека, она равна200 литров.

Теперь берем количество человек постоянно проживающих в доме и умножаем на суточную норму на человека. Например, в доме живет 4 человека 4х200=800 литров в сутки. Так же не стоит исключать ситуации когда к вам приходят гости. Например к вам пришло 3 человека, это еще плюс600 литров. В сумме получается1400 литровв сутки, это и будет пиковая нагрузка.

Вода в септике отстаивается приблизительно одни сутки. Значит рассчитывая объем септика надо прибавить, про запас, еще несколько литров. В итоге мы получаем объем септика, не менее6 метровкубических.

Вообще-то производительность септика зависит не от форм септика, а от деталей его конструкции. А именно впускные и выпускные отверстия следует располагать на приличном расстоянии друг от друга. Если этого не сделать может возникнуть вероятность короткого гидравлического замыкания

.

Глубина септика рассчитывается так, чтобы между донным осадком и плавающим илом был слой воды не менее одного метра. То есть получается, что минимальная, полезная высота септика из бетонных колец должна быть не менее 1200мм.   От этого и стоит отталкиваться.

Давайте теперь рассмотри преимущества данного вида септика:

  • Легкость монтажа (работы можно выполнить самостоятельно, не прибегая к помощи специалистов).
  • Долговечность (более 50 лет).
  • Экономичность (дешевле железобетонных, можно отлить самостоятельно).
  • Экологичность (вода хорошо очищается, до 90%, и пригодны для полива растений).
  • Возможно использование круглый год (не зависит от сезонных перепадов уровня воды).
  • Удобство в обслуживании (при правельном использовании требует выкачки один раз в год).

Говоря о последнем пункте, хочется добавить, что если приобрести биобактерии, время между выкачкой можно увеличить до 3-х лет.

При правильной установке колодцев первые два получаются ниже уровня земли. Некоторые из засыпают и сверху высаживают растения. Накрытые крышками люки можно обложить кирпичом, а вокруг сделать клумбу. Кто-то маскирует люки под альпийские горки.

Вариантов много, каждый выбирает на свой вкус. Так, что если вы беспокоитесь об эстетичном виде вашего приусадебного участка, можно мастерски замаскировать данное сооружение. Главное не забывайте, иногда его надо выкачивать.

Септик, обложенный красным кирпичом

Вроде бы все прекрасно и хорошо. Но не забывайте про уровень грунтовых вод. Если они расположены близко  — устройство септика данного вида вам не подойдет и придется рассматривать другие варианты. Если с грунтовыми водами все в порядке, лучшего варианта септика вам не найти.

Как видите, если выбран септик из бетонных колец схема его постройки проста. Главное правильно рассчитать нужный объем, выбрать подходящее место и способ установки. А далее дело техники.

схема работы и установка для частного дома

Если вы собираетесь создать на собственном участке септик из бетонных колец своими руками, схема его может быть выбрана в зависимости от условий его будущего местоположения. Благодаря новым технологиям, появившимся в строительстве, выстроить такой септик для частного дома можно собственными силами.

Содержание:

Обустройство своими руками канализационного сооружения не так сложно, как может показаться. Это помогает сэкономить немало денежных средств и решить такой нелегкий вопрос, как утилизация на участке нечистот.

Септик как наилучший выбор для канализации

В частных частных домах бытовые удобства давно уже устраиваются в самом здании, а не во дворе, как бывало прежде. Но при таком устройстве необходимо озаботиться вопросом — как именно утилизировать нечистоты и создать для них накопитель так, чтобы он был не в самом жилье.

Большинство частников выбирают колодец, выполненный из бетонных колец. Создать его можно самостоятельно, а само сооружение намного выигрывает по сравнению с прочими.

Например, при наличии выгребной ямы во дворе вам придется терпеть ее многочисленные недостатки. Это в первую очередь недешевая эксплуатация — потребуется регулярно осуществлять очистку ямы, что будет стоить немалых средств.

Выгребная яма производит неприятный запах. Также необходимо понимать, что при нарушениях герметичности токсичные стоки будут просачиваться в грунт, постепенно накапливаясь там. При наличии во дворе выгребной ямы копать колодец там уже нельзя.

Септик кардинально меняет положение с отведением вредных стоков из дома. Затраты на него относятся к разовым, а не к регулярным — однажды установленная система будет служить вам долгие годы.

Основные преимущества

Строительство бетонного септика – это самый примитивный вариант организации сточного колодца на даче. Его конструкция предельно проста: две герметичные емкости соединяются собой переливом. Первый резервуар является отстойником. Там загрязненная жидкость разделяется на две фракции. Тяжелый ил оседает на дно, а вода и легкие частицы загрязнения перетекают во вторую камеру. Там имеется вентиляционная труба, которая позволяет доставлять кислород к стоковым водам. И хоть этот газ не циркулирует внутри жидкости, небольшая колония аэробных бактерий перерабатывает оставшиеся загрязнения.

Схема канализации из бетонных колец.

Переливной септик является простой конструкцией. Основные затраты уйдут на закупку колец и оплату работы техники. Как сделать септик из бетонных колец без спецтранспорта? Это будет сложно. Такая экономия вряд ли оправдает себя. При этом бетонный колодец с техникой обойдется гораздо дешевле многих пластиковых готовых моделей, которые работают по сходному принципу.

Как выбирать место для септика

Правильное расположение септика оговорено в строительных СНиП. В первую очередь колодец нужно удалить от фундамента жилых построек на 5 метров. Это позволит избежать повреждения построек в случае аварийного нарушения целостности резервуаров. Второй необходимый пункт – убрать септик на 30-50 метров от открытых источников питьевой воды. Обладатели живописного ландшафта около своего участка должны подумать о том, как сохранить его в первозданном виде. Поэтому септики не располагаются вблизи рек и озер (их следует удалить 10-30 метров). Не следует располагать возле автономной канализации деревья и кустарники.

Итак, при планировании учитываются следующие условия:

  • расположение канализационного сооружения должно быть на расстоянии не меньше 5 м от дома, не меньше 30 м — от колодца или скважины;
  • во избежание затапливания колодца стоками дождевых и талых вод его устраивают на возвышенности;
  • трубы для канализации устраивают под углом для облегчения движения жидкостей;
  • трубы выбираются только прямые — из-за любых изгибов могут происходить засорения и заторы.

Схема очистки воды в септике

Устройство самодельного септика.

Септик из колец своими руками должен быть изготовлен последовательно, с тщательным соблюдением всех правил технологии. После того как он будет готов, фундамент дома и экологичность земли во дворе обеспечены неплохой защитой.

Устройство самодельного септика представляет собой 3 по-разному функционирующих колодца (Изображение 1). Вода сперва попадает в первый из них — накопительный, после чего стоки проходят первичную обработку и переходят во второй. В нем также выполняется очистка, затем жидкость уходит в третий колодец, а из него уже полностью очищенной попадает в землю.

Работа такого сооружения, устроенного для очистки стоков, обеспечивает данный эффект за счет того, что попавшие внутрь колец воды начинают бродить. После прохождения первичной обработки содержимое первого резервуара переходит во второй. Согласно технологии, здесь необходимо обеспечивать присутствие кислорода. Третий из колодцев применяется для дренажа — в него поступает очищенная вода, которая уходит в почву, не причиняя ей вреда, поскольку все вредные вещества уже удалены.

Объем

Построить сточный колодец на года поможет простая система расчета. При проектировании нужно представлять, сколько человек будет пользоваться септиком. Если семья проживает на даче или в частном доме круглый год, то это одна норма. А если колодец сезонный, то речь совсем о других цифрах.

Для начала потребуется узнать, сколько литров жидкости влезает в одно бетонное кольцо. Для стандартного изделия эта цифра равна 0,785 кубических метров. Рассчитать ее можно так: V=S*h, где V — искомый объем, S – площадь основания цилиндра, а h – высота кольца. От этого значения отнимаем объем, который не будет заполняться жидкостью 3,14*(R2- r2) – разница наружного и внутреннего радиуса.

Схема переливного септика из бетонных колец

Построить переливной септик для семьи нужно с учетом среднего расхода жидкости на человека. В сутки 3 пользователя выливают приблизительно 600 литров воды. Переливной колодец из бетона отстаивает воду довольно долго. Поэтому резерв первой камеры должен составлять 1800 литров. Чтобы построить первый резервуар, необходимо 3 кольца. При этом нужно рассчитывать на то, что последнее изделие будет заполнено стоками лишь на треть.

Остальные камеры монтируются такого же размера или немного больше.

Основные правила строительства

Как правильно сделать септик из бетонных колец? Опишем основные положения, которым должен удовлетворять колодец.

  1. Герметичность. В первую очередь такое требование обусловлено экологической безопасностью. Стоки не должны проникать в почву и, в последствии, в грунтовые воды;
  2. Септик для частного дома должен иметь вентиляцию. Такой вид автономной канализации часто может давать неприятные запахи. Чтобы они не попали в дом, нужна надежная система труб, которая будет выводить сероводород, метан и другие токсичные газы на крышу постройки;
  3. Изготовление колодца невозможно без дополнительного использования цемента и гидроизоляционных материалов. Лучше всего для этого подходят битум, гидротекс и т.д.;
  4. Достаточный объем, который позволит нормально пользоваться колодцем всем жителям частного дома;
  5. Адекватное расположение септика, которое удовлетворяет требованиям СЭС.

Подробно опишем, как достигнуть каждого пункта в списке.

Герметизация колодца

После создания котлована нужного размера следует преступить к установке бетонных колец. Они ставятся на утрамбованное дно ямы, без создания предварительной буферной зоны. Первое кольцо после установки заливается цементом в области дна. Рекомендуется сделать плотную и многослойную стяжку, которая будет надежно изолировать стоки. В некоторых случаях принято не заливать дно, а устанавливать глиняную «заглушку». Однако, ее нельзя отнести к разряду надежных методов герметизации. Вода может вымывать в глине ходы, что нарушит герметичность системы.

Строительство продолжается последовательной укладкой колец. Швы между ними заделываются цементным или специальным гидроизоляционным раствором. Основные характеристики таких смесей – это устойчивость к агрессивным веществам, которые могут находиться в воде. Изнутри и сверху дополнительно колодец обрабатывается битумом. Выходы труб заливаются эпоксидной смолой или также заделываются герметизирующим препаратом (гидротекс). Наверх кладут крышку и люк. Последний должен плотно примыкать, чтобы предотвращать попадание в септик атмосферных осадков.

Установка: пошаговая инструкция

Технология установки септика выглядит примерно так.

Чтобы устроить очистное сооружение для дачи, сперва запаситесь материалом. Вам потребуются бетонные кольца в количестве 9 штук. Также нужны канализационные люки — в количестве 3 штук, по числу отверстий.

Когда необходимые материалы готовы, выкапывают на одной линии 3 колодца, у которых должна быть глубина по 3 м у каждого, диаметр — 2,8 м, то есть так, чтобы он был немного большим, чем диаметр колец из бетона.

Опустив бетонные кольца на дно, швы герметизируют раствором цемента.

При копке котлована потребуются усилия как минимум двух человек. Один будет выполнять земляные работы, то есть копать, другой — поднимать наверх грунт при помощи привязанного к веревке ведра.

На дне первой и второй ям выполняется бетонная заливка. Затем производится установка колец — их поднимают при помощи спецтехники и устанавливают одно на другое, по 3 штуки в каждую из ям.

Понадобится закрыть щели между стыками колец — это можно сделать при помощи жидкого стекла. Заполняется землей пространство между стенами колец и стенками ямы.

Следующим этапом выполняется установка труб канализации. Они должны быть устроены таким образом, чтобы стоки без всяких препятствий могли переходить из одного резервуара в следующий. Для этой цели применяется следующая схема:

  1. В первый колодец с забетонированным дном трубу подводят под небольшим углом.
  2. На 20 см ниже первой трубы располагают следующую, которая должна соединить первый колодец со вторым.
  3. Трубу для соединения второго колодца с третьим располагают ниже еще на 20 см.

Вентиляционная система

Строительство вентиляционной системы начинается внутри дома. От унитаза на крышу устанавливается фановая труба. Она убирает разряжение в каналах и обеспечивает аэрацию канализационной системы. Обычно второй стояк расположен в крышке второй камеры септика. Через нее воздух входит в систему, аэрирует накопитель, захватывает токсические газы в отстойнике и выводит на крышу через фановую трубу. Все выводные стояки должны быть снабжены специальными козырьками, чтобы избежать из загрязнения и попадания влаги.

Полезные советы: на что обращать внимание при работе

Устанавливая септик из бетонных колец поблизости от дома, надо как следует подготовиться. Может потребоваться грузовик и подъемный кран — заранее договоритесь насчет аренды техники. Продумайте, как они будут подъезжать к нужному участку. При установке колец проследите, чтобы от них не откалывались куски и не образовывалось трещин.

Схема нанесения проникающей гидроизоляции на бетонные кольца.

Устраивая септики из бетонных колец, схему надо выбирать так, чтобы не оказалась нарушенной экология на участке. В первых 2 емкостях следует полностью исключить возможность протекания. Этой части монтажа надо уделить повышенное внимание. Почва должна быть хорошо защищена от протечки нечистот.

Дно третьего колодца устилается щебенкой или гравием в качестве фильтра. В качестве фильтрующего слоя можно использовать специальные бактерии, водоросли.

Объем колодца выбирается в зависимости от количества стоков. Он должен втрое превышать объем жидкости, прибывающей туда за одни сутки. Согласно технологии, вода в нем должна находиться все время.

Как и все прочие устройства, септик обладает не только достоинствами, но и некоторыми недостатками. Для его обустройства потребуется немалая площадь. Это является одной из причин, по которой далеко не все хозяева усадеб могут позволить себе такое устройство.

Необходимо как можно внимательнее следить за герметизацией — трещин и повреждений в кольцах быть не должно. С целью не допустить протечек иногда кольца цементируются с внутренней стороны, допустимо покрытие битумом.

Септик не является завершенным канализационным сооружением. Но для загородной усадьбы он весьма удобен в применении. Если сравнивать его с выгребными ямами, последние проигрывают по всем статьям.
