Выбор стабилизатора напряжения для газового котла

В тех районах, где происходят скачки напряжения, часто используют стабилизаторы для отопительных котлов. Такой прибор помогает поддерживать нормальное напряжение и предотвращает поломку оборудования. Рассмотрим, как выбрать стабилизатор, характеристики, наличие защиты и в каких случаях можно использовать источник бесперебойного питания вместо стабилизатора напряжения для газового котла.

Содержание:

1. Почему необходим стабилизатор для газового котла?
2. Какой стабилизатор напряжения подходит для газового котла

2.1. Электромеханические стабилизаторы

2.2. Релейные стабилизаторы

2.3. Электронные стабилизаторы

1. Характеристики стабилизатора для газового котла

3.1. Фазность

3.2. Диапазон входного и выходного напряжения

3.3. Мощность

3.4. Быстродействие стабилизации напряжения

3.5. Форма выходного напряжения

1. Функция рестарта и наличие защиты

4.1. Конструктивные особенности

4.3. Диапазон рабочих температур

Почему необходим стабилизатор для газового котла?

Современные газовые котлы не только нагревают теплоноситель, но и следят за безопасностью и качеством работы. Для этого в агрегатах устроены микропроцессоры и электронные блоки. Приборы оснащены клапанами, датчиками, насосами и вентиляторами. Контролирует и корректирует работу блоков электроника газового котла.

Рассмотрим функции газового оборудования:

1. При длительном отключении происходит препятствование замерзанию всей системы. Для прогонки носителя производится самостоятельный запуск котла. Кроме этого открываются клапаны, прокачивается насос и предотвращается поломка внутренних элементов.
2. При падении тяги, понижении давления газа в магистрали, плохом удалении продуктов сгорания, затухании пламени, пробое или заторе в отопительном контуре котел автоматически выключается.
3. Для обеспечения щадящей работы производится плавный розжиг и понижается интенсивность пламени при установленной температуре.
4. После выключения пламени продолжается циркуляция насоса для ровного нагрева во всех участках отопительного контура.
5. Поддерживается различная температура в разных контурах, при этом сохраняется в памяти установок вся информация. Можно программировать работу на сутки, дни и недели.
6. Производится анализ погодных данных и подбирается подходящий режим работы для создания комфортной температуры в доме. Таким образом, можно сэкономить ресурсы при оптимизации взаимодействия узлов и блоков.

Для того чтобы определиться нужен ли стабилизатор напряжения для котла отопления, необходимо рассмотреть его работу на практике. Газовые котлы работают от сети 220-230 В с погрешностью до 15%. Если напряжение упадет на 20 В, то оборудование будет нормально работать. Но случаются ситуации, когда напряжение падает до 140 В. Такое часто происходит в частном секторе. Поэтому газовый котел начинает работать нестабильно или просто отключается.

В серьезных случаях происходят скачки напряжения, а не падение. В таком случае показатели в сети могут быть от 250 до 300 В. Плата программного блока может повредиться или перегорят электронные схемы. В худшем случае выйдет из строя печатная плата. Ремонт этих элементов потребует приличную сумму или вовсе придется заменить газовый котел.

Скачки напряжения или его падение может произойти в следующих ситуациях:

1. При вмешательстве в распределительную коробку может случиться замыкание проводов.
2. В зависимости от количества потребляющих приборов у населения может увеличиться нагрузка на линию.
3. При плохих погодных условиях может произойти накидывание токоведущих элементов линии друг на друга.

Чтобы предотвратить поломку газового котла рекомендуется приобрести стабилизатор напряжения. Но так как стабилизаторов напряжения представлено большое количество, то выбрать подходящий довольно трудно. Рассмотрим подробно виды прибора и критерии выбора.

Какой стабилизатор напряжения подходит для газового котла

Все стабилизаторы напряжения выполняют такие задачи: доводят ток до максимального значения приближенного к 220 В при падении или скачках, а также разрывают цепь при больших показателях, когда не получается их нормализировать. В таком случае происходит защита чувствительных электронных узлов от перегрузки.
Стабилизаторы можно разделить на 3 вида, которые имеют свои достоинства и недостатки. Принцип работы заключается на круговых обмотках трансформатора, по которым происходит перемещение угольных щеток. При помощи сервопривода производится вращение. Исходя из входного напряжения,  устройство перемещает щетки в нужно положение, таким образом, обеспечивая необходимые исходящий ток.

Электромеханические стабилизаторы

Преимущества данного вида:

1. Невысокая стоимость.
2. Точность.
3. Компактные размеры корпуса.
4. Может переносить значительные перегрузки.
5. Несколько регулировок.

Недостатки электромеханических стабилизаторов напряжения:

1. При отрицательных температурах плохо функционирует.
2. При резких скачках напряжения может сильно завысить или снизить выходящее значение.
3. Время срабатывания составляет 2 секунды.
4. Конструкция сервопривода и бегунка механическая, поэтому за счет износа щеток и трения не имеет большого срока службы.
5. На контактах между щетками и обмоткой может искрить, поэтому необходимо производить удаленный монтаж.
6. Шум во время работы.

Электромеханические стабилизаторы можно использовать для газовых котлов, но требуется уделить особое внимание безопасности: устроить утепленное место для установки и удаленности от оборудования.

Релейные стабилизаторы

Такие стабилизаторы используются чаще, чем электромеханические. 5-12 реле подключается к обмотке трансформатора, каждое из них заключается в герметичный корпус. В зависимости от того как изменяется входящее напряжение ток пускается через одно из них по контуру максимально приближенному к 220 В. Таким образом, обеспечивается выравнивание к норме. От количества реле зависит  точность установки значения. Конструкция не имеет механических элементов.

Преимущества релейного стабилизатора:

1. Большой диапазон входного напряжения.
2. Невысокая стоимость.
3. Быстрая реакция на скачки.
4. Работает при отрицательных температурах.
5. Легко переносит перегрузки мощности.
6. Так как нет механических элементов, то срок службы довольно большой.
7. Не нужно постоянно контролировать и обслуживать.

Минусы релейного стабилизатора:

1. Шум при работе.
2. Ступенчатая регулировка с искажением синусоиды.
3. Погрешность выходящего напряжения может составлять 8%.

Исходя из качества и стоимости, такие стабилизаторы напряжения для газовых котлов используются довольно часто.

Электронные стабилизаторы

Через разные контуры обмотки трансформатора проходит ток в электронных стабилизаторах. Происходит это при помощи электронного ключа (тиристора или симистора). Первые пропускают ток в одном направлении, а вторые – в двух. Благодаря таким элементам прибор имеет высокую эффективность и небольшие размеры.

К преимуществам электронного стабилизатора можно отнести:

• Точность стабилизации от 3 до 5%;
• Большой срок службы;
• Простота эксплуатации;
• Отсутствие шума при работе;
• Не подвергаются воздействиям отрицательных температур;
• Не нужно регулярно обслуживать;
• Вводные значения имеют большой диапазон.

Недостатки:

• Высокая цена;
• Прибор чувствителен к помехам и перегрузкам.

Такие стабилизаторы относятся к универсальному оборудованию для газовых котлов. Единственной причиной для приобретения другого вида является только цена.

Характеристики стабилизатора для газового котла

Для правильного выбора стабилизатора напряжения для газового котла рекомендуется узнать подробнее о характеристиках и их влиянии на работу прибора. Таким образом получить выбрать подходящий стабилизатор для определенных условий использования.

Фазность

Практически все жилые дома подключены к сети 220 В и частотой 50 Гц. Для такой сети подойдет однофазный стабилизатор напряжения. В некоторых домах устроен трехфазный ввод, но каждая линия разделяется и выдает 220 В. Таким образом, нагрузка распределяется равномерно и поэтому можно применять однофазные модели.

Для производственных зданий, где устроены газовые котлы высокой мощности, требуется устанавливать трехфазные стабилизаторы 380 В. Но можно использовать и другой способ, при котором приобретаются однофазные приборы на каждую фазу, следовательно, стоимость будет ниже, но понадобится больше времени для подключения.

Диапазон входного и выходного напряжения

Стабилизаторы нужны для обеспечения тока из сети до 220 В для газовых котлов. Приборы выпускаются с разными диапазонами входного тока в зависимости от падения напряжения. Для того чтобы узнать какие параметры должен иметь прибор, необходимо провести исследование.

Для опыта нужно приобрести вольтметр цифровой или стрелочный. На значение переменного тока с пределом от 500 В нужно установить прибор. Замерять показания нужно в разное время для того чтобы увидеть как будут меняться значения в зависимости от нагрузки в сети.

Рекомендуется в течение 7 дней замерять значения в определенное время: 6:00, 9:00, 12:00, 15:00, 18:00, 21:00, 24:00 часа. После проведения эксперимента следует прибавить на каждую сторону по 15 В для получения небольшого запаса.

Если данные получились в пределах 180-240 В, то стабилизатор должен иметь такие значения. В загородных домах перепады напряжения могут быть 140-270 В, в таком случае нужно выбрать другую модель прибора.

Показатели котла должны соответствовать выходному напряжению стабилизатора. Обычно это 220 В. Для того чтобы предотвратить отключение газового котла из-за недостаточной мощности рекомендуется приобретать прибор с точностью выходного напряжения +-5%. Таким образом получится вписаться в требуемые данные производителем и добиться бесперебойной работы отопительного котла.

Мощность

При выборе стабилизатора напряжения для газового котла в первую очередь нужно обратить внимание на мощность. В паспорте оборудования нужно посмотреть, какой показатель указан. Газовые котлы имеют значение максимальной полезной тепловой мощность 6000-24000 кВт и потребляемой мощности 0,1-0,2 кВт.

При запуске газового котла данное значение увеличивается на пару секунд, таким образом, значение стабилизатора превосходит показатели котла. Но на сколько, можно узнать после следующих расчетов.

Следующей составляющей считается вольт-ампер, которые обозначают мощность стабилизатора. Они представляют полную мощность прибора. Если устройство имеет мощность 500 ВА, то показатель будет 350 Вт.

Мощность стабилизатора покрывает потребление газового котла и другого сопутствующего оборудования, которая устроено параллельно или внутри. Например, циркуляционный насос.

При выборе стабилизатора следует учесть запас от максимальной мощности суммы всех устройств на 30% и возрастающие пусковые токи для соответствия насосу и газовому котлу.

Рассмотрим такую формулу: (мощность котла+мощность насоса*3)*1,3=мощность стабилизатора.

Например: газовый котел 150 Вт, насос – 70 Вт. Получается: (150+70*3)*1,3=468 ВА.

Кроме этого нужно учесть просадку напряжения. При падении входного тока стабилизатор тоже понижает свои возможности по его повышению. Например, если есть в розетке 170 В, то эффективность снизится на 80% от номинальной мощности. Именно поэтому необходимо умножить паспортную мощность на процентное падение и разделить на 100.

Если в сети 170 В, то есть 80%, то при стабилизаторе на 500 ВА он будет работать на 400 ВА. Для газового котла 150 Вт и циркуляционного насоса 70 Вт необходимо выбрать стабилизатор напряжения 600 ВА.

Быстродействие стабилизации напряжения

Данный параметр имеет две единицы измерения:

1. Время срабатывания. Обозначается миллисекундами, которые уходят на реакцию прибора для изменения сетевого сигнала.
2. Скорость реакции. Показатель обозначается в вольтах в секунду, показывает период, который был затрачен на восстановление напряжения на выходе при колебаниях входного напряжения.

При высокой скорости и небольшом времени срабатывания котел лучше защищается в обе стороны. Наиболее эффективные стабилизаторы имеют напряжение с показателем от 100 В/с. Прибор реагирует мгновенно. При 10-20 В/с происходит небольшой задержка, которой хватит для некорректной работы газового котла.

Оптимальным временем срабатывания является 5 мс и менее. 20 см считается удовлетворительными, а 10 мс – допустимыми. При больших показателях есть риск. Инверторные приборы отличаются двойным преобразованием тока и не имеют параметры скорости.

Форма выходного напряжения

Из-за изменяющейся частоты переменный ток обозначается волнистой линией. В виде синусоиды это представлено на шкале. Для нормальной работы газового котла напряжение должно быть приближено к идеальной синусоиде.

Функция рестарта и наличие защиты

Для правильного выбора стабилизатора напряжения требуется обратить внимание на функции защиты. В недорогих приборах они могут отсутствовать, следовательно, сам стабилизатор может выйти из строя.

Опции защиты стабилизаторы напряжения для газового котла:

1. В зависимости от эксплуатации, нагрузка, места установки прибор может испытывать температурные воздействия. В некоторых ситуациях он может самостоятельно прервать линию до остывания при большом перегреве.
2. При перегрузке прибор отключается. При долгой работе на предельной мощности из-за слабого входящего напряжения происходит перегрев. Прибор сам отключается для того чтобы предотвратить сгорание платы или трансформатора.
3. При больших скачках, которые прибор не может снизить до 220 В происходит самостоятельное отключение. Это необходимо для сохранения качества работы газового котла.
4. При больших скачках напряжения стабилизатор отключается и, следовательно, прекращает работу газовый котел. При отключении прибор все равно отслеживает параметры сети и при нормализации снова начинает работу. Такая возможность рестарта помогает избавиться от множества неудобств.

Газовый котел включается и работает в нормальном режиме, а хозяева вернуться в теплый дом. Если в приборе нет функции рестарта, то дом остынет, а напряжение будет давно в нормальном состоянии. Если такая ситуация произойдет при длительной поездке жильцов, то вся система может замерзнуть.

Можно установить функцию перезапуска с задержкой для предупреждения частых запусков котла.

Если не предусмотрена функция рестарта, то включить стабилизатор и котел придется вручную. При покупке стабилизатора напряжения рекомендуется обращать внимание на такую функцию.

Конструктивные особенности

Стабилизаторы напряжения для газовых котлов могут иметь такие размеры: 200х300х70 мм -450х500х300 мм. В зависимости от типа прибора, количества реле, размера трансформатора  формируются размеры. Рекомендуется выбирать небольшие размеры, которые можно удобно расположить в частном доме и не занимать лишнее пространство. Если у вас обустроена отдельная котельная, то размер стабилизатора напряжения может быть любым.

Стабилизаторы изготавливаются двух видов: напольные и настенные. Второй вариант наиболее удобен, так как позволяет легко следить за показателями, которые расположены на уровне глаз.

Если блок установить на полу,  то придется наклоняться для того, чтобы увидеть показатели индикаторов. Но при выборе это не является основным критерием.

В квартире и небольшом доме лучше выбрать настенный стабилизатор, так как его легко спрятать. Есть еще стабилизаторы стоечного типа, но их мощность намного больше потребностей насоса и котла, поэтому нет никакого смысла устанавливать такую большую конструкцию.

В стабилизаторе нужно учесть еще и количество выходных разъемов, так как кроме газового котла, возможно, придется защитить еще другие электрические приборы от скачков напряжения. Поэтому рекомендуется выбирать стабилизатор с несколькими розетками и запасом мощности.

Индикация

Стабилизаторы напряжения отображают напряжение на входе и выходе прибора в вольтах. На корпусе устраивается стрелочный датчик, диодный индикатор или LED-дисплей.

Рассмотрим подробнее каждый вид:

1. Стрелочный датчик выпускается довольно давно и не пользуется популярностью на сегодняшний день. Он не оснащен подсветкой, поэтому в темноте придется использовать фонарик. Главным преимуществом стрелочного датчика является точность показаний.
2. Диодная индикация. В таком датчике нельзя посмотреть поступающие вольты и корректировать уровень. О нормальном уровне можно узнать по зеленому индикатору. Желтый цвет указывает на стабилизацию. Если загорелся красный диод, то значит, сработала защита. Такой датчик не отображает множество информации, но является бюджетным.
3. LED-дисплей. Цифры на дисплее подсвечиваются и видны в любое время. Можно сразу оценить уровень напряжения. Такой датчик является современным и эффективным.

Диапазон рабочих температур

Так как стабилизатор напряжения устанавливается в помещении, то мало кто задумывается о диапазоне рабочих температур. Если же прибор будет установлен в отдельной пристройке, то следует проверить уровень температуры, так как стабилизатор может нормально функционировать при температуре от +5 градусов. Устанавливать стабилизатор напряжения слишком близко к газовому котлу не рекомендуется. Кроме этого следует оставить свободное место вокруг прибора для циркуляции воздуха.

Вы можете купить стабилизаторы напряжения в нашем магазине.

Читайте также:

Стабилизатор напряжения для газового котла отопления: выбор, монтаж

Для отопления загородных коттеджей и жилых домов очень часто используются автономные системы отопления. Для их обустройства многие выбираются газовые котлы, вырабатывающие тепловую энергию для отопления всего здания. Такие устройства очень удобны в эксплуатации, они занимают мало места и лишены всех недостатков традиционных каминов и печей. Однако для того, чтобы сложный прибор служил долго и не ломался, нужно точно соблюдать все рекомендации по его эксплуатации. В частности, следить за подаваемым на него напряжением. Именно для этого предназначено специальное устройство – стабилизатор напряжения для газового котла.

Что это за прибор такой — стабилизатор?

Срок службы практически любого прибора, который работает от электричества, в том числе и стандартного газового котла, зависит от стабильности напряжения в сети. Но при этом далеко не каждая электросеть может похвастаться постоянными показателями. Множество устройств выходят из строя исключительно потому, что получили немного больше или меньше положенных 220В. Если прибор был недорогим, его проще отремонтировать или же заменить на новый. Но такое устройство как газовый котел можно отнести к разряду дорогостоящих, и его ремонт так же очень недешев.

Перепады напряжения резко отрицательно сказываются на работе автоматики и управляющей платы прибора. Он начинает работать с перебоями, а позже просто выходит из строя. Чтобы этого избежать, необходим стабилизатор напряжения. Устройство корректирует напряжение и частоту тока, что дает возможность всем системам функционировать без перегрузок и предотвращает их возможное перегорание. Кроме того, котлы, которые подключены через стабилизатор, работают в максимально экономичном режиме энергопотребления, а это снижает расходы на электроэнергию.

Стабилизатор напряжения, подключенный к газовому котлу, корректирует напряжение и частоту тока, позволяя оборудованию работать без перегрузок и защищая его от перегорания

Типы стабилизаторов по принципу действия

Выпускается несколько видов стабилизаторов. Рассмотрим наиболее востребованные модификации.

Тип #1 — электромеханические

Устройства с токосъемной щеткой, которая регулирует подачу напряжения. Значимыми преимуществами таких приборов считаются:

• Широкий диапазон напряжений и устойчивость к перегрузкам.
• Высокая точность с возможным отклонением от номинала в пределах 3%.
• Достаточно длительный срок эксплуатации. Это зависит от качества исполнения графитового пальца в токосъемной системе.

К недостаткам прибора можно отнести:

• Чувствительность к низким температурам. Его нельзя использовать в холодных помещениях.
• Токосъемная щетка требует регулярной замены, в среднем раз в 3-5 лет.
• Невысокая скорость срабатывания.
• Шум от двигателя, в то время как щетка движется.
• Обугливание попадающей внутрь прибора пыли.
• Возможность образования открытой искры при размыкании/замыкании контакта.

Последнее обстоятельство делает крайне нежелательным использование электромеханических стабилизаторов для установки с газовым котлом. Учитывая, что отопительный прибор относится к числу взрывоопасных, лучше не рисковать жизнью и здоровьем, а установить устройства другого типа.

Конструкция электромеханического стабилизатора предполагает наличие токосъемных щеток. В ходе эксплуатации прибора возможно образование открытой искры, что крайне опасно в случае совместной установки с газовым котлом

Тип #2 — электронные (релейные)

Данные приборы не имеют движущихся частей. Выгодно отличаются от электромеханических достаточно высокой скоростью срабатывания в случае возникновения перепадов напряжения. К основным преимуществам устройств относят:

• Малый вес.
• Компактность.
• Быстрота срабатывания, что играет важную роль в случае возникновения аварийной ситуации.
• Высокая устойчивость к частым колебаниям входного напряжения.

Из числа недостатков необходимо отметить мигание освещения при переключении обмоток и явные достаточно громкие щелчки при переключении диапазонов реле.

Кроме того, нужно учитывать, что точность работы прибора зависит от количества ключей или ступеней автотрансформатора. Чем их больше, тем точность выше. Однако большое количество обмоток существенно повышает стоимость прибора. При этом разрешенную ГОСТом точность релейный стабилизатор для газового котла не превышает. Она находится в пределах 5%. В целом такие устройства считаются оптимальным вариантом по соотношению стоимости и качества. Небольшой нюанс: при покупке релейного узла нужно проконсультироваться у продавца о целесообразности его использования с конкретной моделью котла.

Электронные стабилизаторы не имеют движущихся частей, поэтому совершенно безопасны для установки с газовыми котлами. Их главные достоинства — высокая стоимость срабатывания и устойчивость к частым перепадам напряжения

Тип #3 — тиристорные или симисторные

Прибор работает на тиристорах – полупроводниках, произведенных на основе монокристалла. Элементы работают как электронные ключи, что дает стабилизатору множество преимуществ:

• Высочайшая скорость срабатывания.
• Практически неограниченный рабочий ресурс.
• Повышенная устойчивость к низким и к высоким температурам.
• Абсолютно бесшумная работа.
• Устойчивость к механическим воздействиям и помехам в электросетях.
• Высокая точность.

Недостатками тиристорных стабилизаторов считаются возможные поломки платы управления, что требует ее полной перенастройки или же замены. А также достаточно высокая стоимость самого прибора.

Тиристорные стабилизаторы напряжения отличаются высочайшей скоростью срабатывания и высокой устойчивостью к перепадам температур, механическим воздействиям, помехам в сети. Кроме того, ресурс их использования, практически, безграничен

Критерии выбора стабилизатора

Выбирая стабилизатор напряжения для своего газового котла, следует обращать внимание на несколько моментов.

Параметры сети, к которой подключается прибор

Каждая из моделей имеет определенные требования к питающему оборудование напряжению. Большинство производителей указывает в паспорте газового котла суженный диапазон его рабочего напряжения. Например, 210-230 В. Это связано с тем, что подавляющее большинство таких устройств – однофазные приборы, рассчитанные на стандартное напряжение в 220 В. Для них будет достаточно всего лишь 10% отклонения, чтобы стабилизатор вышел из строя.

Обязательно нужно учитывать колебание фактического напряжения, которое происходит в сети в течение суток. Очень хорошо выяснить низший и высший предел колебаний, поскольку, если верхняя граница будет «пробита», устройство немедленно обесточит газовый котел. Выбранная модель стабилизатора должна удерживать напряжение в строго заданных пределах, с учетом разрешенного допуска.

Величина нагрузки

Для корректной работы устройства необходимо определить, сможет ли оно справиться с предполагаемой нагрузкой. Маломощная модель просто не выдержит постоянных перегрузок. Покупка же чрезмерно мощного прибора – бессмысленная трата денег. Прежде всего, нужно определить потребляемую газовым котлом мощность. Ее можно посмотреть в паспорте устройства.

Здесь нужно быть очень внимательным и не перепутать тепловую и электрическую мощность. В данном случае понадобится электрическая или входная. Она указывается в разделе «Характеристики» цифрами с наименованием Вт. Тогда как в кВт указывается тепловая мощность. Взятую из паспорта величину нужно увеличить на треть. Это будет необходимый для корректной работы прибора запас.

Если к одному стабилизатору планируется подключить не только котел, но и насос, нужно учитывать полную нагрузку от обоих приборов. Нужно отметить, что специалисты не рекомендуют такую установку, но на практике это нередко случается. Важный нюанс заключается в учете величины пускового тока насоса, которая в некоторых случаях может втрое превышать номинальную. Для определения требуемой мощности стабилизатора нужно произвести следующие действия. Мощность насоса умножается на три, к ней прибавляется мощность котла. Полученное число умножается на коэффициент 1,3.

Стабилизатор напряжения для газового котла в напольном исполнении более массивен. Такие устройства менее удобны в использовании, однако стоимость их ниже

Способ установки

В зависимости от способа крепления выпускаются три типа стабилизаторов:

• Настенные. Небольшие устройства, закрепляющиеся непосредственно на стене.
• Напольные. Приборы, предназначенные для установки на любой горизонтальной поверхности.
• Универсальные. Могут закрепляться как на вертикальной, так, при необходимости, и на горизонтальной поверхности. Наиболее удобные модели, поскольку при необходимости их легко можно переустановить.

В целом стабилизатор для котла должен соответствовать следующим требованиям:

• Иметь запас мощности. Чаще всего будет достаточно прибора, рассчитанного на 250-600 ВА.
• Иметь защиту от перегрузки, от короткого замыкания и перегрева.
• Иметь синусоидальное напряжение на выходе, иначе двигатель насоса будет поврежден.
• Иметь автозапуск при включении электроснабжения после отключения.
• Иметь функцию защитного отключения в случае выхода напряжения за пределы безопасности, так называемый «отсекатель» напряжения.
• Иметь заземляющий вывод.

И еще несколько советов от специалистов-практиков:

• В районах с интенсивной застройкой и на участках, обслуживающихся старыми подстанциями, очень часто случаются скачки напряжения. В таких условиях оптимальный выбор  – тиристорный стабилизатор.
• Если в паспорте понравившейся модели стабилизатора указано, что она работает в диапазоне порядка 200 В, или даже больше, стоит отнестись к такому прибору настороженно. Чаще всего качество выходного напряжения будет недостаточным. Особое внимание в этом случае стоит обратить на страну сборки и производителя. Его репутация станет гарантией качества.

Выбирая между напольным и настенным прибором, предпочтение стоит отдать второму варианту. Такие устройства существенно экономят место, кроме того, риск их случайного механического повреждения минимальный.

Очень удобны настенные стабилизаторы напряжения. Приборы компактны, устойчивы к механическим повреждениям, однако их стоимость несколько выше, чем у напольных

Технология монтажа и подключения

Прежде, чем подключить стабилизатор, нужно подобрать для него подходящее место. Нужно понимать, что электрика очень не любит сырость, поэтому помещение, где будет установлен прибор, должно быть сухим, без избыточной влажности в воздухе. Чаще всего допустимые параметры указаны в инструкции к устройству. Если их нет, можно ориентироваться на собственные ощущения. Если в помещении, например, в подвале, чувствуется избыточная влажность, оборудование здесь лучше не устанавливать.

Гараж тоже не станет оптимальным местом для размещения стабилизатора. По инструкции прибор не должен находиться в непосредственной близости от химически активных, горючих и легковоспламеняющихся веществ. Чердак так же не подойдет. В теплое время года температура здесь часто поднимается очень высоко, что отрицательно скажется на работе устройства. Еще одно неподходящее место – ниша в стене или закрытый шкаф. Отсутствие естественной циркуляции воздуха приводит к перегреву оборудования.

Собственно подключение стабилизатора проводится очень просто. К оборудованию подключается газовый котел, и оно просто включается в сеть. Если приходится одновременно устанавливать несколько однофазных стабилизаторов, например, в случае, когда в комнату заходит три фазы, нельзя включать их в одну розетку. Тогда первый при переключении будет создавать сетевую помеху, и заставлять переключаться другой. Этот процесс, практически, бесконечен. Таким образом, для каждого из приборов должна быть подготовлена розетка.

Место для установки стабилизатора напряжения должно быть выбрано правильно. В помещении не должно быть слишком влажно или жарко. Кроме того, должна обеспечиваться естественная циркуляция воздуха, иначе устройству грозит перегрев

Производители газовых котлов предупреждают, что все гарантийные обязательства, которые даются при покупке оборудования, будут аннулированы в случае невыполнения их требований по эксплуатации. На первом месте среди них чаще всего стоит качественное электропитание прибора. Нельзя недооценивать роль стабилизатора напряжения в его обеспечении, поэтому к выбору прибора стоит подойти очень ответственно. Грамотно подобранное оборудование позволит газовому котлу долго и бесперебойно работать в максимально экономичном режиме, что даст возможность его владельцу сэкономить приличную сумму.

Как стабилизатор напряжения выбрать правильно? Как выбрать стабилизатор напряжения для холодильника, газового котла, компьютера?

Проанализировав текущее состояние электрических сетей в России, можно понять, что у них есть один общий параметр. Он учитывает отклонение от номинального значения напряжения 220 Вольт. Иногда это значение отклоняется на 10-15 процентов, причем как в положительную, так и в отрицательную сторону. Конечно, электрические приборы, особенно холодильники и дорогие компьютеры, рисковали выйти из строя.но как это может быть? Выход есть. Для защиты устройств от ненормальных нагрузок приобретен стабилизатор напряжения 220В для дома. Как его выбрать и что это такое – читайте в нашей статье.

Назначение

Перед тем, как выбрать регулятор напряжения, следует понять, для чего он нужен. И есть это устройство для защиты бытовых электроприборов от различных типов дифференциального тока, а также других помех, в том числе импульсных. То есть такой прибор, как регулятор напряжения (подобрать его мы вам поможем прямо сейчас), является надежным защитником, своеобразным «железным щитом» для вашего дома или сада.За счет нормализации тока он защитит электрические устройства от скачков напряжения, тем самым продлив срок их службы.

Необходимо приобрести устройство

Перед установкой этого устройства следует измерить свою бизнес-сеть и определить необходимость приобретения такого устройства. Перед тем, как выбрать регулятор напряжения для частного дома, рекомендуется произвести несколько замеров максимального потребляемого тока за весь день. Возможно, покупка такого устройства вам не понадобится.

Рекомендуемые

Настройки IPTV «Ростелеком». Каналы IPTV

Аналоговое ТВ постепенно уходит на второй план. Его место более быстрым темпом занимает бесплатный IPTV Ростелеком. И это действительно удобно, потому что цифровые каналы лучше выглядят за счет лучшего изображения, звука. Но для начала нужно уточнить некоторые моменты ….

IMEI: как сменить телефон самостоятельно

Если вам нужно сменить IMEI на телефоне, эта статья предоставит полную и верную информацию о том, что такое код IMEI, какой для чего он нужен и как его изменить.Что такое IMEI? Возможно, вы уже сталкивались с этим понятием, тогда вы знаете, что …

Стиральная машина Bosch MAXX 4: инструкция по эксплуатации

Всем известный производитель Bosh, прежде чем представить миру еще одну новинку, не только проводит множество испытаний, но использует все доступные методы для обеспечения максимальной безопасности. Чтобы стиральная машина MAXX 4 радовала своего хозяина как можно дольше, комплект к ней …

А как определить, сколько тока потребляется в доме прямо сейчас? Это требует использования измерительных приборов True RMS.По информации вы с высокой точностью определите, какое напряжение приложено в заданный промежуток времени.

Теперь о результатах. Если прибор показал значение между нулем и фазой порядка 205-235 Вольт, установка стабилизатора требуется только для дополнительной безопасности (например, для защиты высокочувствительных к изменениям устройств). То есть эти значения нормальны для всей современной техники.

Немного иная ситуация с отклонениями порядка 10% как в положительную, так и в отрицательную сторону.Когда прибор показывает значения от 198 до 235 Вольт, установка стабилизатора рекомендуется для всех потребителей тока.

Критические отклонения

Критическое значение составляет от 187 до 242 Вольт и более. В этом случае устройства подвергаются серьезному риску, соответственно для их защиты используйте стабилизатор напряжения 220В для дома. О том, как выбрать это устройство, рассказывается ниже.

Однофазный или трехфазный?

Прежде всего отметим, что все устройства делятся на две группы и могут быть:

• Однофазные;
• Фаза.

Как выбрать регулятор напряжения для частного дома? Все очень просто. Например, если в квартире используется исключительно однофазное напряжение, следовательно, необходимо покупать однофазные блоки.

В случае, если в доме 3-х фазный ввод, а также есть кондиционер или другое оборудование с электродвигателями (в частности, насосы), лучшим для этого помещения будет 3-х фазный стабилизатор.

Рассмотрим другую ситуацию. Например, когда в доме подключено 3-х фазное напряжение, но использование таких устройств не предусмотрено (все они однофазные, то есть бытовые), есть возможность оптимизации.Здесь необходимо проанализировать, как нагрузка распределяется между фазами.

Что, если все три одинаково загружены и у них есть важные потребители электроэнергии? Затем следует установить три однофазных стабилизатора одинаковой мощности. Вы можете пойти другим путем. Если есть возможность сосредоточить основные потребители электроэнергии на 1 или 2 фазах, остальные группы приборов подключаются к сети напрямую.

Типы

Перед тем, как выбрать регулятор напряжения, рассмотрите его типы.Все эти устройства можно разделить на несколько типов:

• Реле.
• Электромеханический (еще называемый серводвигателем).
• Симистор.
• Тиристор.
• Двойное преобразование.

Реле

Первый тип – это продуктный алгоритм, предназначенный для переключения обмоток ступенчатого трансформатора с реле. Это, пожалуй, самый дешевый вариант оборудования с входным током порядка 100-290 Вольт и высоким быстродействием. Однако его существенный недостаток – реле контактной группы.Эта деталь часто выходит из строя и тем самым может выдавать ошибку при переключении обмоток на 20 Вольт. Кроме того, если линия будет подключена к сварочному аппарату, вероятность выхода реле из строя значительно возрастет. Для общего назначения (одно устройство на весь дом) они вряд ли подходят. Впрочем, как индивидуальный стабилизатор (только на ТВ, например) – очень хороший вариант.

Электромеханическое

Оборудование второго типа работает за счет перемещения специальных щеток по обмотке трансформатора.По стоимости они относятся к бюджетному варианту. Также электромеханические стабилизаторы работают на моторе без искажения синусоиды. Это позволяет поддерживать простоту обслуживания, точное выходное напряжение, а также плавную настройку. Главный недостаток оборудования – необходимость частой замены угольных щеток и чистки трансформатора. Однако все эти операции вы можете обойтись без помощи профессионалов.

Симисторные устройства

Тиристоры и симисторы, благодаря автоматической секции, переключают трансформатор через силовые переключатели.Такое оборудование по своей конструкции чем-то напоминает реле. Однако в отличие от аналогов симисторные стабилизаторы имеют небольшую погрешность настройки (не более 5 процентов) и большое количество ступеней стабилизации.

Недостаток этого типа устройств – тепловыделение, что требует принудительного охлаждения силовых выключателей. Также существенным недостатком является их высокая цена, поэтому эти устройства менее популярны, чем первые два.

Двойное преобразование

Это хороший стабилизатор напряжения для холодильника.Как его выбрать, рассмотрим в следующем разделе. Оборудование двойного преобразования рекомендовано для наиболее чувствительных к скачкам тока потребителей мощностью 1-30 кВт. Эти стабилизаторы отличаются полным подавлением внешних шумов и отличаются бесшумной работой. Погрешность не более 1 процента от вывода. Оборудование двойного преобразования имеет широкий диапазон входных напряжений (от 118 до 300 Вольт). По стоимости они аналогичны симисторным аналогам. Однако по надежности и качеству работы они их превосходят в разы.

Выбор единицы мощности

Как выбрать регулятор напряжения в зависимости от мощности бытовой техники? Для этого рассчитайте общую нагрузку, потребляемую вашим холодильником, стиральной машиной, компьютером и другими устройствами. Эту информацию можно найти в техническом паспорте устройства или в инструкции по эксплуатации. Иногда производитель делает наклейку на обратной стороне продукта, где указано максимальное энергопотребление (мониторы, например). Это значение обозначается буквой W.

При расчете мощности следует также обращать внимание на начальное значение. Например, для устройств, в состав которых входят двигатели, можно рассчитать такие значения с помощью специальных коэффициентов расширения. Для каждой линейки устройств разные. Например, для холодильника это 5 и 10 для новых и старых моделей соответственно. Кондиционер имеет кратность от 2 до 35. Стиральная машина – от 3 до 5. Микроволновая печь и перфоратор – 3. Для расчета потребляемой мощности умножьте коэффициент на номинальные данные.Например, если ваш старый холодильник имеет мощность 100 Вт, при запуске двигателя он потребляет 1000 Вт. Кстати, для этих устройств соотношение важно, потому что время запуска может составлять до 1-2 секунд, что является относительно большой нагрузкой на сеть.

Что нужно учитывать перед выбором регулятора напряжения?

Также при расчете общей мощности устройств важно учитывать, как они могут работать синхронно. Если какое-либо из устройств одновременно не включить, общая емкость будет намного меньше.Учтите тот факт, что все стабилизаторы должны иметь высоту не менее 20 процентов.

В любом случае сложно представить, какие еще электроприборы есть у вас в доме после покупки данного устройства. Так что чем больше запаса, тем лучше. Более того, все устройства в последнее время становятся все мощнее. Зачем один холодильник!

Часто бывает, что стабилизатор напряжения для холодильника (как его выбрать, читайте дальше) нормируют по мощности при входном напряжении 220 Вольт.Главный параметр – это максимальный входной ток, который измеряется в Амперах. Чаще всего произведение пикового входного напряжения от стабилизатора является максимальным значением входной мощности.

Например, у нас есть «Гарант СН7000» – стабилизатор напряжения 220В для дома. Как выбрать и узнать, подходит ли он к нашей комнате? По характеристикам он имеет пиковую выходную мощность 7000 Вт при входном значении 220 В. Входной ток 32 Ампер. То есть при напряжении 150 Вольт максимальная мощность нагрузки составит 4800 Вт.Таким образом, стабилизатор рассчитан на нагрузки не более указанных выше значений. Это дало нам свет на 200 Вт, холодильник на 1000 Вт, стиральную машину (2300 Вт) и электрический чайник на 1200 Вт.

Как выбрать регулятор напряжения для дачи и квартиры?

Нам нужно рассчитать мощность стабилизатора для помещения, где вы используете телевизор, холодильник, кондиционер, компьютер и мощность освещения 100, 200, 1500, 170 и 300 Вт соответственно. Здесь следует отметить, что второе и третье устройства потребляют на порядок больше тока, чем при нормальной работе (не забываем коэффициенты расширения).Итак, наш расчет будет выглядеть так: 100 + 1500 * 2 + 200 * 5 + 170 + 300, где в сумме мы получаем 4,57 кВт. Помимо вышеперечисленных устройств, дополнительно могут быть подключены чайник, утюг и пылесос. Таким образом, нагрузка может вырасти на 1000 Вт и даже больше.

В зависимости от того, какие устройства находятся в вашей квартире или коттедже, добавьте или возьмите некоторые из них. Это поможет определить, насколько сильным должен быть ваш защитник от изменений тока.

По такому же принципу приобретаются и автоматические регуляторы напряжения для газовых котлов.Как их выбрать? Сейчас современные котлы потребляют больше энергии, чем раньше, так как большинство из них оснащено циркуляционными насосами. Мощность они берут порядка 130-150 Вт. Соответственно, необходимо прибавить это значение к получившейся цифре (которая составляет 4,57 кВт), устройство должно иметь мощность 5-6 кВт (не забываем про запас мощности в 20-30 процентов!). Конечно, можно купить более дешевый вариант. Однако в этом случае без резервного питания вам придется вручную отключать те или иные устройства, например, не сжигать регулятор напряжения для компьютера.Как его выбрать, мы уже выяснили. Главное – не потерять емкость и не забыть об индексах.

Заключение

Теперь вы знаете, как выбрать регулятор напряжения для бойлера, телевизора, холодильника и других электроприборов. Такое устройство – очень дорогое, но иногда его использование необходимо. Например, в тех случаях, когда напряжение настолько низкое, что автомобили просто не могут запуститься без этого элемента. Не экономьте на покупке данного устройства, если у вас в доме есть дорогое электрооборудование.Вопрос, как выбрать стабилизатор напряжения для дома, можно считать закрытым.

Какой выбрать стабилизатор для котла отопления?

Современные летучие газовые котлы отопления оснащены высокочувствительной электроникой, которая реагирует на скачки напряжения в электросети. В этом случае оборудование может быстро выйти из строя. Чтобы этого не произошло, рекомендуется выбирать стабилизатор для котла отопления. При выборе руководствуемся несколькими критериями: тип, мощность, стоимость устройства.

Тип стабилизатора

Функции любого стабилизатора заключаются в следующем. Устройство реагирует на величину сетевого напряжения и корректирует ее перед подачей тока в электрическое устройство. Если показатели намного выше допустимых, срабатывает защита, размыкающая электрическую цепь. Когда напряжение вернется в норму, работа котла возобновится.

В ассортимент магазинов входят стабилизаторы для котлов, различающиеся по многим параметрам. Аппараты могут быть навесными, напольными, однофазными и трехфазными, работающими от постоянного и переменного тока.

По способу переключения обмоток выделяют следующие типы стабилизаторов:

• Электромеханический (с сервоприводом). Устройство похоже на автомобильный трансформатор. Плюсы электромеханического стабилизатора: небольшие габариты, плавное регулирование напряжения, сохранение работоспособности при скачках напряжения.
• Электроника (реле). Реле предусмотрено в конструкции. Стоят устройства недорого, достаточно надежны. Они не требуют обслуживания, быстро переключаются при колебаниях входного сигнала.
• Содержат симистор и реле. Конструкции отличаются прочностью, в них детали, которые изнашиваются в процессе механической эксплуатации. Агрегаты работают бесшумно, обеспечивают бесперебойную работу котла. Многоуровневая максимальная токовая защита, короткое замыкание, регистрация чрезмерно высокого или низкого напряжения.
• Имеют тиристорные ключи, влияющие на синусоидальную форму тока. Работа устройства регулируется процессором. Такие модели прочные, бесшумные, мгновенно реагируют на перепады напряжения.

Мощность

При покупке определитесь какой мощности должен быть стабилизатор. Считайте в сумме показатели для газового котла и насоса. Также необходимо знать, что при запуске насоса потребляемый ток превышает номинальный почти в 3 раза.

Изучите технические характеристики оборудования, указанные в паспорте агрегата. При определении необходимого размера необходимо увеличить мощность нагрузки на 5. Увеличить полученное число на 1.3 (коэффициент защиты). Получится мощность стабилизатора.

Диапазон допустимых значений напряжения

Диапазон допустимых значений напряжения на входе – одна из основных характеристик стабилизаторов. Параметр показывает, с какими показателями напряжения способно справиться устройство, и преобразовывает их в значение, близкое к 220 В.

Чем больше диапазон, тем лучше. Стабилизатор рекомендуется выбирать с учетом запаса хода. Т.е. если напряжение упадет, скажем до 180 В, обратите внимание на устройства на нижнем пределе 160 В.Также определитесь и с верхней границей диапазона.

Автор: «MirrorInfo» Dream Team

Теплообменники для газовых котлов. Битермический или раздельный

От выбора газового котла зависит, насколько эффективна будет система отопления и насколько такое отопление будет экономичным. Поэтому перед выбором той или иной модели котла следует изучить, какие бывают типы котлов, чем они отличаются и какими преимуществами обладают, а не только ориентироваться на стоимость газового котла для отопления.Получив хотя бы базовые знания и идеи, вы сможете определиться с выбором газовых отопительных котлов, независимо от того, какое у вас отопление – электрические или газовые котлы для отопления воздуха.

Интеллектуальный контроль горения для безопасного нагрева

Он определяет изменения и / или колебания характеристик газа и уравновешивает их. Сгорание остается стабильным при одновременной экономии топлива и низком уровне выбросов. Это можно сделать автоматически, без вмешательства оператора установки и без необходимости участия квалифицированного мастера, который бы взял машину в руки.

Так работает газовое отопление с конденсационными котлами.

Теплотехнику следует, как и прежде, только проводить регулярное техобслуживание приборов. Конденсационная технология использует не только тепло, которое вырабатывается как измеренная температура дымовых газов во время сгорания, но и содержание водяного пара. Конденсационные котлы способны практически полностью отводить тепло, содержащееся в выхлопных газах, а также дополнительно преобразовывать их в теплоту отопления и использовать их.

Критерии выбора

Первое отличие газовых котлов в том, как полный обзор газовых отопительных котлов показывает, что бывают котлы с камерой сгорания открытого типа и имеют камеру закрытого типа.В камерах сгорания открытого типа продукты горения выбрасываются в дымоход из-за имеющейся в нем нагрузки. Кислород, без которого невозможен процесс горения, забирают из помещения, в котором находится котел. Перед выбором газового котла для отопления следует учесть, что котел с открытой камерой можно устанавливать только в помещении, где есть хорошая вентиляция.

Дополнительное тепло выделяется из отработанного газа за счет конденсации содержащегося в нем водяного пара и возвращается в систему отопления.Повышает эффективность. газовое отопление, снижает затраты на отопление и снижает загрязнение окружающей среды. Например, для газового отопления в новостройке или для модернизации, для кондоминиума, частного дома или для крупномасштабных жилищных проектов. Компактные блоки экономят место и позволяют получить дополнительное пространство в подсобке или подвале.

По выбору газового отопления также говорят, что энергия в доме не должна накапливаться. Конденсационные котлы имеют высокоэффективные теплообменники, которые позволяют выхлопным газам выходить до того, как они покинут дымовую трубу, до такой степени, что содержащийся в них водяной пар избирательно конденсируется и передает выделяемое при конденсации тепло в дополнение к системе отопления.

Котлы отопления газовые для квартиры с камерой сгорания закрытого типа забирают воздух через коаксиальный дымоход. Через этот дымоход также выделяются продукты горения. Прокладывают такой дымоход от котла на улицу через стену.

Коаксиальный дымоход представляет собой конструкцию «труба в трубе». Свежий воздух поступает через наружную трубу дымохода, а выхлопные газы выводятся через внутреннюю трубу. Выбирая котел газового отопления, следует учитывать, что в случае камер сгорания закрытого типа воздух поступает с улицы, поэтому такой котел можно установить даже в непроветриваемом помещении.

Газовое отопление – экономично и экологически безопасно

Таким образом, газовый обогреватель с конденсационным котлом является особенно энергоэффективным, что защищает денежный мешок, а также окружающую среду. Ресурсоэффективность с использованием конденсационной технологии. Конденсационные котлы практически полностью удаляют тепло, содержащееся в выхлопных газах, и дополнительно преобразуют их в тепло.

Теплообменник полностью вращается и легко очищается. Изюминка: чистка проводится при полном давлении в системе.После обслуживания спа не требует вентиляции и сразу готово к использованию. Еще одним преимуществом является то, что боковой контроль сбоку обеспечивает легкий доступ внутрь.

По такому критерию, как выхлопные газы, модели газовых отопительных котлов можно разделить на следующие типы: парапетные, дымоходные и с турбонаддувом.

• Парапетный котел представляет собой агрегат с камерой сгорания закрытого типа, в которой выброс выхлопных газов происходит естественным образом.
• Дымоходный котел представляет собой агрегат с открытой камерой сгорания.
• Котел с турбонаддувом – котел с камерой сгорания закрытого типа.

Выброс выхлопных газов в таких котлах принудительный. Для выхлопных газов газовые котлы с турбонаддувом оснащены встроенным вентилятором.

Она может почти все, только лучше.

Особенностью является электронный газоаналитический контроль горения, который автоматически регулируется в условиях газа.Каждому оператору необходимо обеспечить даже низкое энергопотребление в режиме ожидания и максимальную эффективность при чистом сгорании.

Наряду с очень компактной конструкцией, обогреватель является идеальной заменой для любой монтажной ситуации. Благодаря вращающейся камере сгорания, прозрачной и легкодоступной конструкции он, как и его предшественники, обладает высокими эксплуатационными характеристиками.

Типы теплообменников газовых котлов

Газовые котлы для индивидуального отопления могут различаться по таким критериям, как количество контуров.Таким образом, котлы могут быть одноконтурными или двухконтурными. С помощью двухконтурного котла можно организовать не только систему отопления дома, но и систему горячего водоснабжения. С помощью одноконтурных котлов можно организовать только систему отопления. Газовые котлы с двумя контурами могут различаться в зависимости от типа теплообменника. Это зависит от того, как работает газовый котел. Этот компонент газового котла может быть битермическим, отдельным или со встроенным змеевиком.

Идеальное решение для мгновенной замены.

Но преимущества те же. Как и его предшественник, он состоит из газового теплового котла с водонагревателем из нержавеющей стали и многослойного резервуара. Все можно разделить на 35 кг и 49 кг в привычной, практичной модульной конструкции.

Идеальное решение для мгновенной замены стен.

Разработан в модульной конструкции и может быть разделен для легкой установки в два переносных модуля весом 35 и 19 кг, а также электрических и гидравлических соединений. Это обеспечивает минимальные затраты на установку и установку.Накопитель для солнечных батарей Емкости 300 литров достаточно для трех коллекторов и жилой площади до 150 м², что обеспечивает выполнение «Закона о возобновляемой энергии отопления».

Битермический теплообменник обычно изготавливается из такого материала, как медь, и его конструкция выглядит как «труба в трубе». Теплоноситель греющего контура движется по внешней трубе, проточной воде, которая необходима для контура с горячей водой, циркулирующей вокруг внутренней трубы. Если сравнивать такие более качественные газовые котлы отопления с котлами с отдельным теплообменником, то они входят в более низкую ценовую категорию и выделяются своей надежностью.Это связано с тем, что в них отсутствуют различные дополнительные гидроагрегаты, такие как вторичный теплообменник и трехходовой клапан.

С помощью нового модуля управления можно контролировать и оценивать всю систему, например, мощность солнечной энергии в киловатт-часах, м³ природного газа или литры мазута. Солнечные отложения отображаются графически – по месяцам и годам. Теплообменник – важный компонент современной отопительной техники. Это позволяет, например, использовать энергию, которая хранится в газах и теряется в виде отработанного тепла.Узнайте больше об изобретательной технологии и о том, как можно сэкономить, установив теплообменник у себя дома.

Так работает теплообменник.

• Найдите лучшие предложения по лучшим предложениям!
• Гарантированно легко, без обязательств и никаких обязательств!

Существуют битермические котлы и их недостатки:

• Производители советуют не использовать такие котлы в помещениях, где вода слишком жесткая и содержит соль. Из-за разницы температур в отопительных контурах и в ГВС отложение солей происходит более интенсивно.
• При открытии крана горячей воды изначально выльется около 150 мл воды с температурой около 70-80 градусов, после чего температура воды уже будет для вас оптимальной.

Конструкция таких котлов включает несколько теплообменников: первичный теплообменник из меди, предназначенный для контура отопления, и теплообменник из нержавеющей стали пластинчатого типа, предназначенный для контура горячего водоснабжения.

Теплообменник в отопительной технике

Теплообменники используются, например, для внутреннего использования для отопления. горячая вода или вода для отопления. Gasotherm нагревает воду газовым пламенем. Тепловая энергия пламени передается воде, проходящей через теплообменник.Вода протекает через систему трубопроводов системы отопления и образует контур. Через так называемый водозабор она попадает в радиатор, затем возвращается через воду и, наконец, обратно в термальную ванну, где снова нагревается.

Конденсационный теплообменник

В конденсационной технике процедура немного отличается. Здесь используются теплые выхлопные газы из термальных ванн, которые сбрасываются в теплообменник и собираются в резервуаре для хранения тепла. Труба для возврата воды в водонагреватель проходит именно через эту емкость.На обратном пути с нагрева вода предварительно нагревается за счет теплого конденсата.

Такое оборудование стоит недешево, так как имеет вторичный теплообменник и трехходовой клапан. Из преимуществ таких котлов можно выделить надежность при эксплуатации в тех областях, где вода отличается повышенной жесткостью.

Преимущество этого метода заключается в том, что тепловая энергия потребляет меньше энергии для возврата холодной возвратной воды к температуре отопления.Это экономит деньги и помогает сохранить окружающую среду. Около 1000 сертифицированных продавцов Уведомляйте, сравнивайте и просматривайте предложения! Вы можете отказаться от подписки на нашу рассылку в любое время. Для получения дополнительной информации о том, как отказаться от подписки, посетите наш.

Теплотворная способность плюс: также для старых зданий

Также умеренно изолированные старые здания не должны отказываться от конденсационной технологии. Так называемая технология с полной теплотворной способностью позволяет получить на десять процентов больше топлива. Четверть всех газовых и семь процентов всех масляных обогревателей составляют конденсационные котлы.И почти каждый третий новый масляный обогреватель использует конденсат. Подогреватели внутреннего сгорания лучше расходуют топливо и, таким образом, экономят энергию. Это привело к значительным изменениям за последние несколько лет.

Теплообменник со встроенным змеевиком – такой теплообменник можно встретить только в двухконтурных напольных котлах энергонезависимого типа. Нагрев горячей воды в котлах этого типа происходит косвенно, за счет температуры теплоносителя в контуре системы отопления. Недостаток этого бойлера в том, что невозможно регулировать температуру горячей воды.Еще один недостаток – неудобство эксплуатации, так как летом необходимо использовать отопительный контур для нагрева горячей воды. Этот тип теплообменника обычно изготавливается из таких материалов, как сталь, медь или нержавеющая сталь. Наиболее популярны теплообменники этого типа, в которых встроенный змеевик изготовлен из стали и имеет толщину от 3 до 4 мм. Теплообменники со встроенным змеевиком отличаются довольно длительным сроком службы.

При сжигании нефти и газа в выхлопных газах образуется водяной пар.Это примерно одиннадцать процентов энергии, содержащейся в природном газе, а в мазуте – восемь процентов. Чтобы этот водяной пар конденсировался на теплообменнике, этот теплообменник должен быть достаточно холодным, как только холодное оконное стекло осаждает воду. В теплообменнике из нержавеющей стали дымовой газ охлаждается от примерно 000 до примерно 65 градусов, тем самым нагревая воду, поступающую из нагревателей.

Кроме того, водяной пар, содержащийся в выхлопных газах, выделяет тепло конденсации в воду, которая течет через теплообменник.А теперь интересный вопрос: достаточно ли этого? холодная водадля конденсации воды? Не должно быть теплее 57 градусов с газовыми обогревателями и 48 градусов с масляными. Теплообменник дополнительно проглатывает 12 градусов, около которых обратка должна быть ниже точки росы. Если обратная вода нагревается до 36 градусов с помощью газа, водяной пар не может конденсироваться.

Выбор газовых котлов – дело непростое, поэтому стоит ориентироваться на несколько рекомендаций. Какие бывают газовые котлы отопления – такой вопрос волнует всех, но самое главное отличие заключается в назначении.

Котел одноконтурный

Настенные одноконтурные газовые котлы зависят от наличия источника электроэнергии, так как оснащены электронным управлением. Вся информация отображается на жидкокристаллическом или жидкокристаллическом дисплее. Такие газовые котлы на отопление расхода газа значительно сэкономят, так как могут быть оснащены термодатчиками.

Затем он бесшумно уходит с остаточными выхлопными газами в дымоход. Оператор отопления ничего не замечает, потому что нагрев продолжает нормально нагреваться.Но расход выше, потому что водяной пар не уплотняется. В зависимости от погоды и конструкции отопления он будет плотным.

Две трети конденсационных котлов нуждаются в улучшении.

Использование водного конденсата допустимо только в одной трети агрегатов, одна треть – в недостаточном количестве, а остальные нагреватели нуждаются в доработке. Один литр жидкого топлива конденсирует литр водяного пара. Поэтому, если за один день вы соберете сточную воду на обогреватель, вы сможете быстро увидеть, конденсируется ли водяной пар.Небольшая конденсация означает недостаточную работу горелки. Если, с другой стороны, измеряется большое количество воды, энергия, содержащаяся в водяном паре, используется хорошо.

Рекомендуется использовать дополнительное оборудование для работы таких котлов в виде стабилизаторов напряжения или источника бесперебойного питания, так как в нашей стране часто можно наблюдать, насколько нестабильна подача электроэнергии.

Напольные одноконтурные современные газовые котлы отопления пользуются большим спросом и популярностью, чем настенные устройства.Это можно объяснить тем, что первый тип котлов дешевле, а также не зависит от источника электроэнергии. Также нет необходимости тратиться на дополнительное оборудование, которое обеспечит стабильную подачу электроэнергии.

Обещание рекламной программы здесь скорее всего будет выполнено. Однако если вы заметили какие-либо дефекты, неисправность должна быть обнаружена не производителем сразу, а. Сначала проверьте настройки. Прочтите данные экзамена. Если возврат тепла слишком теплый, значение конденсации не работает.Это часто случается зимой, когда на улице очень холодно. Для обогрева помещения отапливается. Вернись тогда еще теплее. Если радиаторы слишком маленькие, их тоже нужно нагреть, чтобы они стали горячими.

Неправильная установка гидравлики также приводит к слишком быстрому протеканию воды через радиатор. Особенно в старых зданиях с плохой теплоизоляцией существует большая потребность в отоплении. В таких домах радиаторы зачастую слишком маленькие и гидравлическая регулировка отсутствует.

Перед тем, как выбрать газовый котел для отопления, нужно учесть, что газовые котлы напольного типа больше используются для систем отопления с естественной, а также с принудительной циркуляцией.Постоянно горящий фитиль разжигает основную горелку, а фитиль воспламеняется с помощью пьезоэлемента. В случае затухания фитиля или утечки отработанного газа или природного газа группа безопасности, которой оборудован напольный котел, остановит подачу газа в котел. Если сравнивать газовые отопительные котлы, можно отметить, что напольный одноконтурный котел от отечественных производителей – устройство недорогое и надежное.

Полное использование: история кузена

Мастер-мастер и изобретатель Ричард Веттер придумал, что водяной пар, содержащийся в выхлопных газах, конденсируется в отдельном пластиковом теплообменнике.Однако предварительным условием для этого является охлаждение выхлопных газов примерно до 65 градусов.

Затем выхлопные газы дополнительно охлаждаются в пластиковом теплообменнике. Таким образом, температура, необходимая для конденсации, падает ниже. Система охлаждения использует свежий воздух, необходимый для процесса сгорания, на пути к горелке. Таким образом, тепловая энергия сохраняется в системе и не теряется во время выхлопных газов. Чем холоднее поступающий свежий воздух, тем выше эффективность. В этом случае выхлопные газы охлаждаются более эффективно.

Пароварка

Пароварка напольная от отечественных производителей довольно существенно уступает котлам зарубежных производителей:

• Невозможно отрегулировать температуру горячей воды по желанию;
• У уличных котлов показатели горячей воды значительно уступают настенным моделям.

Контур ГВС – это контур косвенного нагрева. Чтобы получить горячую воду, вам нужно будет постоянно поддерживать температуру в отопительном контуре, даже летом.Чтобы не нагревать всю систему отопления, на обратном патрубке котла можно установить вентиль, который может блокировать движение теплоносителя, поэтому будет нагреваться только та вода, которая находится в теплообменнике котла.

Газовые котлы малой мощности или большой стенки с двумя контурами также зависят от источника электроэнергии. Через монитор, которым оснащено устройство, пользователь может видеть всю необходимую информацию: температуру контура ГВС или контура отопления.Как показывает сравнение газовых отопительных котлов, многие современные котлы оснащены электроникой, которая позволяет установить определенную температуру на определенный временной интервал, например, на одну неделю. Для уменьшения количества потребляемого газа настенные газовые котлы с двумя контурами могут быть дополнены различными датчиками температуры, как внешнего, так и внутреннего типа.

Недорогие недорогие газовые котлы можно устанавливать только в системе отопления закрытого типа.

Поскольку они оснащены циркуляционным насосом, охлаждающая жидкость будет циркулировать принудительно.Во время нагрева вода расширяется, а значит, образуется некоторый излишек. Они возьмут расширительный бачок встроенного типа. Такой бак может иметь объем около 5 литров и более. Все зависит от конструктивных особенностей котла и его эксплуатационных показателей. Если у вас старый тип системы отопления, например гравитационный, то вам, скорее всего, потребуется приобрести еще один расширительный бачок.

Чтобы определить, какой емкости должен быть расширительный бачок, можно воспользоваться следующей формулой:

Z = R / 10;

R – мощность системы отопления;

Z – это объем расширительного бачка.

Настенные мини газовые котлы отопления двухконтурные, как правило, выпускаются с параметрами мощности не менее 18 кВт. Чаще всего такие котлы имеют номинальную мощность 20, 24, 28 и 35 кВт. Бойлеры с минимальной мощностью могут нагреть около 9 литров воды в минуту.

Кроме того, как выбрать газовый котел отопления, теперь возникает вопрос, какой поток воды будет наиболее оптимальным. Одному потребителю потребуется расход воды от 9 до 11 литров в минуту.Для двух потребителей, одновременно использующих горячую воду, потребуется от 12 до 14 литров в минуту. Для трех и более потребителей требуется давление около 15 литров в минуту.

• На выходе газа потребуется установка фильтров очистки жесткого типа.
• На подачу теплоносителя в отопительный контур также потребуется установка жестких фильтров.
• Установка таких фильтров обязательна и на входе проточной воды в котел.

Напольные котлы:

• Если труба отопления подключается к задней части котла, то потребуется небольшой уклон. Для этого немного приподнимите заднюю часть котла, так как это поспособствует тому, что воздух, который скапливается в теплообменнике, будет идти вверх по трубе. В противном случае котел воздушного отопления может работать некорректно.
• В случае гравитационной системы отопления требуется установка циркуляционного насоса и байпаса.Это поможет повысить КПД котла и сделает его более экономичным.

Котлы настенные:

• На входе в котлы воздушного отопления потребуется установить регулятор напряжения. В случае скачков напряжения убережет плату управления от поломки такое устройство, как стабилизатор. Наиболее оптимальным вариантом будет приобретение стабилизатора мощностью 500 кВА.
• Необходимо заключение гарантийного или послегарантийного договора с сервисным центром.Это продлит срок службы газового настенного котла.

Основы регуляторов давления

Регуляторы давления Beswick можно найти в нашем онлайн-каталоге: Нажмите здесь, чтобы узнать о регуляторах давления

используются во многих бытовых и промышленных применениях. Например, регуляторы давления используются в газовых грилях для регулирования пропана, в домашних отопительных печах для регулирования природного газа, в медицинском и стоматологическом оборудовании для регулирования подачи кислорода и анестезиологических газов, в системах пневматической автоматизации для регулирования сжатого воздуха, в двигателях для регулирования подачи топлива и в топливных элементах для регулирования водорода.Как видно из этого частичного списка, регуляторы имеют множество применений, но в каждом из них регулятор давления выполняет одну и ту же функцию. Регуляторы давления снижают давление на входе (или на входе) до более низкого давления на выходе и работают для поддержания этого давления на выходе, несмотря на колебания давления на входе. Снижение давления на входе до более низкого давления на выходе – ключевая характеристика регуляторов давления.

При выборе регулятора давления необходимо учитывать множество факторов.Важные соображения включают: диапазоны рабочего давления для входа и выхода, требования к потоку, жидкость (газ, жидкость, токсичность или воспламеняемость?), Ожидаемый диапазон рабочих температур, выбор материалов для компонентов регулятора, включая уплотнения, а также в качестве ограничений по размеру и весу.

Материалы, используемые в регуляторах давления

Доступен широкий спектр материалов для работы с различными жидкостями и рабочими средами. Обычные материалы компонентов регулятора включают латунь, пластик и алюминий.Также доступны различные марки нержавеющей стали (например, 303, 304 и 316). Пружины, используемые внутри регулятора, обычно изготавливаются из музыкальной проволоки (углеродистой стали) или нержавеющей стали.

Латунь подходит для большинства обычных применений и обычно экономична. Когда важен вес, часто указывается алюминий. Пластик рассматривается, когда в первую очередь важна низкая стоимость или требуется одноразовый предмет. Нержавеющие стали часто выбирают для использования с агрессивными жидкостями, использования в агрессивных средах, когда важна чистота жидкости или когда рабочие температуры будут высокими.

Не менее важна совместимость материала уплотнения с жидкостью и с диапазоном рабочих температур. Буна-н – типичный уплотнительный материал. Некоторые производители предлагают дополнительные уплотнения, в том числе: фторуглерод, EPDM, силикон и перфторэластомер.

Используемая жидкость (газ, жидкость, токсичная или легковоспламеняющаяся)

Прежде чем выбирать лучшие материалы для вашего применения, следует учитывать химические свойства жидкости. Каждая жидкость будет иметь свои уникальные характеристики, поэтому необходимо тщательно выбирать материалы корпуса и уплотнения, которые будут контактировать с жидкостью.Части регулятора, контактирующие с жидкостью, известны как «смачиваемые» компоненты.

Также важно определить, является ли жидкость легковоспламеняющейся, токсичной, взрывоопасной или опасной по своей природе. Регулятор без сброса давления предпочтителен для использования с опасными, взрывоопасными или дорогостоящими газами, потому что конструкция не сбрасывает избыточное давление на выходе в атмосферу. В отличие от регулятора без сброса давления, регулятор сброса (также известный как саморазгрузочный) предназначен для сброса избыточного давления на выходе в атмосферу.Обычно для этой цели сбоку на корпусе регулятора имеется вентиляционное отверстие. В некоторых специальных конструкциях вентиляционное отверстие может иметь резьбу, и любое избыточное давление может быть сброшено из корпуса регулятора через трубки и выпущено в безопасной зоне. Если выбран этот тип конструкции, излишки жидкости должны удаляться соответствующим образом и в соответствии со всеми правилами техники безопасности.

Температура

Материалы, выбранные для регулятора давления, не только должны быть совместимы с жидкостью, но также должны работать должным образом при ожидаемой рабочей температуре.Основная проблема заключается в том, будет ли выбранный эластомер правильно функционировать в ожидаемом диапазоне температур. Кроме того, рабочая температура может влиять на пропускную способность и / или жесткость пружины в экстремальных условиях эксплуатации.

Рабочее давление

Давление на входе и выходе – важные факторы, которые следует учитывать перед выбором лучшего регулятора. Необходимо ответить на следующие важные вопросы: каков диапазон колебаний давления на входе? Какое необходимое давление на выходе? Какое допустимое отклонение давления на выходе?

Требования к потоку

Какая максимальная скорость потока требуется приложению? Насколько различается скорость потока? Требования к переносу также являются важным фактором.

Размер и вес

Во многих высокотехнологичных приложениях пространство ограничено, и вес является важным фактором. Некоторые производители специализируются на миниатюрных компонентах, и с ними следует консультироваться. Выбор материала, особенно компонентов корпуса регулятора, повлияет на вес. Также внимательно изучите размеры порта (резьбы), стили регулировки и варианты монтажа, так как они будут влиять на размер и вес.

Регулятор давления состоит из трех функциональных элементов

1. ) Элемент понижения или ограничения давления.Часто это подпружиненный тарельчатый клапан.
2. ) Чувствительный элемент. Обычно это диафрагма или поршень.
3. ) Элемент опорной силы. Чаще всего весна.

Во время работы опорная сила, создаваемая пружиной, открывает клапан. Открытие клапана создает давление на чувствительный элемент, который, в свою очередь, закрывает клапан до тех пор, пока он не откроется ровно настолько, чтобы поддерживать установленное давление. Упрощенная схема «Схема регулятора давления» иллюстрирует это устройство баланса сил.(см. ниже)

(1) Элемент понижения давления (тарельчатый клапан)

Чаще всего в регуляторах в качестве ограничительного элемента используется подпружиненный «тарельчатый» клапан. Тарельчатый клапан включает эластомерное уплотнение или, в некоторых конструкциях высокого давления, термопластическое уплотнение, которое выполнено с возможностью уплотнения на седле клапана. Когда сила пружины отодвигает уплотнение от седла клапана, жидкость может течь от входа регулятора к выходу. Когда давление на выходе увеличивается, сила, создаваемая чувствительным элементом, сопротивляется силе пружины, и клапан закрывается.Эти две силы достигают точки баланса в уставке регулятора давления. Когда давление на выходе падает ниже заданного значения, пружина отталкивает тарелку от седла клапана, и дополнительная жидкость может течь от входа к выходу до тех пор, пока не будет восстановлен баланс сил.

(2) Чувствительный элемент (поршень или диафрагма)

Конструкции поршневого типа часто используются, когда требуется более высокое выходное давление, когда требуется повышенная прочность или когда выходное давление не должно поддерживаться в жестких пределах.Конструкция поршня имеет тенденцию быть медленной по сравнению с конструкцией диафрагмы из-за трения между уплотнением поршня и корпусом регулятора.

При низком давлении или когда требуется высокая точность, предпочтительнее использовать мембранный тип. В мембранных регуляторах используется тонкий дискообразный элемент, который используется для определения изменений давления. Обычно они изготавливаются из эластомера, однако в особых случаях используется тонкий извилистый металл. Мембраны существенно снижают трение, присущее поршневым конструкциям.Кроме того, для регулятора конкретного размера часто можно обеспечить большую зону чувствительности с помощью конструкции диафрагмы, чем это было бы возможно, если бы использовалась конструкция поршневого типа.

(3) Опорный силовой элемент (пружина)

Эталонным силовым элементом обычно является механическая пружина. Эта пружина воздействует на чувствительный элемент и открывает клапан. Большинство регуляторов имеют регулировку, которая позволяет пользователю регулировать заданное значение давления на выходе, изменяя силу, прилагаемую эталонной пружиной.

Точность и емкость регулятора

Точность регулятора давления определяется графиком зависимости давления на выходе от расхода. Полученный график показывает падение давления на выходе при увеличении расхода. Это явление известно как спад. Точность регулятора давления определяется как степень наклона устройства в диапазоне потоков; чем меньше спад, тем выше точность. Кривые зависимости давления от расхода, представленные на графике «Карта работы регулятора давления прямого действия», указывают на полезную регулирующую способность регулятора.При выборе регулятора инженеры должны изучить кривые зависимости давления от расхода, чтобы убедиться, что регулятор может соответствовать требованиям к рабочим характеристикам, необходимым для предлагаемого применения.

Определение падения

Термин «спад» используется для описания падения давления на выходе ниже исходного заданного значения при увеличении потока. Падение также может быть вызвано значительными изменениями давления на входе (от значения, когда был установлен выход регулятора). Когда давление на входе возрастает по сравнению с исходной настройкой, давление на выходе падает.И наоборот, когда давление на входе падает, давление на выходе растет. Как видно на графике «Карта работы регулятора давления прямого действия», этот эффект важен для пользователя, поскольку он показывает полезную регулирующую способность регулятора.

Размер отверстия

Увеличение отверстия клапана может увеличить пропускную способность регулятора. Это может быть полезно, если в вашей конструкции предусмотрен регулятор большего размера, однако будьте осторожны, чтобы не переусердствовать. Регулятор с клапаном увеличенного размера для условий предполагаемого применения приведет к большей чувствительности к колебаниям входного давления и может вызвать чрезмерное падение давления.

Давление блокировки

«Давление блокировки» – это давление выше заданного значения, необходимое для полного закрытия регулирующего клапана и обеспечения отсутствия потока.

Гистерезис

Гистерезис может возникать в механических системах, таких как регуляторы давления, из-за сил трения, вызываемых пружинами и уплотнениями. Взгляните на график, и вы заметите, для данного расхода, что выходное давление будет выше при уменьшении расхода, чем при увеличении расхода.

Одноступенчатый регулятор

Одноступенчатые регуляторы – отличный выбор для относительно небольшого снижения давления. Например, воздушные компрессоры, используемые на большинстве заводов, создают максимальное давление в диапазоне от 100 до 150 фунтов на квадратный дюйм. Это давление подается через завод, но часто снижается с помощью одноступенчатого регулятора до более низкого давления (10 фунтов на квадратный дюйм, 50 фунтов на квадратный дюйм, 80 фунтов на квадратный дюйм и т. Д.) Для работы автоматизированного оборудования, испытательных стендов, станков, оборудования для проверки герметичности, линейных приводов и другие устройства.Одноступенчатые регуляторы давления обычно не работают при больших колебаниях входного давления и / или расхода.

Двухступенчатый (двухступенчатый) регулятор

Двухступенчатый регулятор давления идеально подходит для приложений с большими колебаниями расхода, значительными колебаниями давления на входе или снижением давления на входе, например, с газом, подаваемым из небольшого резервуара для хранения или газового баллона.

Для большинства одноступенчатых регуляторов, за исключением тех, которые используют конструкцию с компенсацией давления, большое падение давления на входе вызовет небольшое увеличение давления на выходе.Это происходит из-за того, что силы, действующие на клапан, изменяются из-за большого падения давления с момента первоначальной настройки давления на выходе. В двухступенчатой ​​конструкции вторая ступень не будет подвергаться этим большим изменениям входного давления, а будет только небольшое изменение по сравнению с выходом первой ступени. Такое расположение обеспечивает стабильное давление на выходе из второй ступени, несмотря на значительные изменения давления, подаваемого на первую ступень.

Трехступенчатый регулятор

Трехступенчатый регулятор обеспечивает стабильное выходное давление, подобное двухступенчатому регулятору, но с дополнительной способностью выдерживать значительно более высокое максимальное входное давление.Например, трехступенчатый регулятор серии Beswick PRD3HP рассчитан на работу с давлением на входе до 3000 фунтов на квадратный дюйм и обеспечивает стабильное давление на выходе (в диапазоне от 0 до 30 фунтов на квадратный дюйм), несмотря на изменения давления подачи. Небольшой и легкий регулятор давления, который может поддерживать стабильно низкое выходное давление, несмотря на давление на входе, которое со временем будет уменьшаться из-за высокого давления, является критическим компонентом во многих конструкциях. Примеры включают портативные аналитические приборы, водородные топливные элементы, беспилотные летательные аппараты и медицинские устройства, работающие от газа под высоким давлением, подаваемого из газового баллона или баллона для хранения.

Теперь, когда вы выбрали регулятор, который лучше всего подходит для вашего применения, важно правильно установить и отрегулировать регулятор, чтобы обеспечить его правильную работу.

Большинство производителей рекомендуют установку фильтра перед регулятором (некоторые регуляторы имеют встроенный фильтр) для предотвращения загрязнения седла клапана грязью и твердыми частицами. Работа регулятора без фильтра может привести к утечке в выпускной канал, если седло клапана загрязнено грязью или инородным материалом.Регулируемые газы не должны содержать масел, смазок и других загрязнителей, которые могут загрязнить или повредить компоненты клапана или повредить уплотнения регулятора. Многие пользователи не знают, что газы, подаваемые в баллонах и небольших газовых баллончиках, могут содержать следы масел, оставшихся в процессе производства. Присутствие масла в газе часто не очевидно для пользователя, поэтому эту тему следует обсудить с поставщиком газа, прежде чем выбирать материалы уплотнения для регулятора. Кроме того, газы не должны содержать чрезмерной влажности.В приложениях с высоким расходом может произойти обледенение регулятора при наличии влаги.

Если регулятор давления будет использоваться с кислородом, имейте в виду, что этот кислород требует специальных знаний для безопасного проектирования системы. Необходимо указать смазочные материалы, совместимые с кислородом, и обычно требуется дополнительная очистка для удаления следов смазочно-охлаждающих масел на нефтяной основе. Обязательно сообщите поставщику регулятора о том, что вы планируете использовать регулятор в кислородной системе.

Не подключайте регуляторы к источнику питания с максимальным давлением, превышающим номинальное давление на входе регулятора.Регуляторы давления не предназначены для использования в качестве запорных устройств. Когда регулятор не используется, давление питания должно быть отключено.

ШАГ 1
Начните с подключения источника давления к входному отверстию и линии регулируемого давления к выходному отверстию. Если порты не отмечены, обратитесь к производителю, чтобы избежать неправильного подключения. В некоторых конструкциях внутренние компоненты могут быть повреждены, если давление питания по ошибке подается на выпускное отверстие.

ШАГ 2
Перед включением давления питания регулятора, отвинтите ручку управления регулировкой, чтобы ограничить поток через регулятор. Постепенно увеличивайте давление питания, чтобы не «сотрясать» регулятор внезапным выбросом жидкости под давлением. ПРИМЕЧАНИЕ. Избегайте полностью закручивать регулировочный винт в регулятор, поскольку в некоторых конструкциях регуляторов полное давление подачи будет подаваться на выпускное отверстие.

STEP 3
Установите регулятор давления на желаемое давление на выходе.Если регулятор работает без сброса давления, будет легче отрегулировать давление на выходе, если жидкость течет, а не «тупиковый» (нет потока). Если измеренное давление на выходе превышает желаемое давление на выходе, выпустите жидкость со стороны выхода регулятора и уменьшите давление на выходе, повернув ручку регулировки. Никогда не выпускайте жидкость, ослабляя фитинги, так как это может привести к травме.

При использовании регулятора разгрузочного типа избыточное давление будет автоматически сбрасываться в атмосферу со стороны выхода регулятора, когда ручка поворачивается для понижения настройки выхода.По этой причине не используйте регуляторы разгрузочного типа с легковоспламеняющимися или опасными жидкостями. Убедитесь, что лишняя жидкость удалена безопасно и в соответствии со всеми местными, государственными и федеральными законами.

ШАГ 4
Чтобы получить желаемое давление на выходе, сделайте окончательные настройки, медленно увеличивая давление ниже желаемой уставки. Установка давления ниже желаемой настройки предпочтительнее, чем установка сверху желаемой настройки. Если вы превысили заданное значение при настройке регулятора давления, уменьшите заданное давление до точки ниже заданного значения.Затем снова постепенно увеличивайте давление до желаемой уставки.

STEP 5
Включите и выключите давление питания несколько раз, контролируя давление на выходе, чтобы убедиться, что регулятор постоянно возвращается к заданному значению. Кроме того, давление на выходе также следует периодически включать и выключать, чтобы регулятор давления вернулся к желаемой уставке. Повторите последовательность настройки давления, если давление на выходе не возвращается к желаемому значению.

Beswick Engineering специализируется на миниатюрных жидкостных и пневматических фитингах, быстроразъемных соединениях, клапанах и регуляторах. У нас есть команда опытных инженеров, готовых помочь вам с вашими вопросами. Индивидуальный дизайн доступен по запросу. Отправьте запрос на нашей странице «Связаться с нами» или щелкните значок чата в правом нижнем углу экрана.

Стабилизатор напряжения для навесных газовых котлов. Как выбрать лучший стабилизатор напряжения для котла? Способ установки и подключения

Автономные системы отопления очень часто используются для отопления загородных коттеджей и жилых домов.Для своего расположения многие выбирают газовые котлы, вырабатывающие тепловую энергию для отопления всего дома. Такие устройства очень удобны в эксплуатации, занимают мало места и лишены всех недостатков традиционных каминов и печей. Однако, чтобы сложное устройство служило долго и не ломалось, нужно четко соблюдать все рекомендации по его эксплуатации. В частности, следите за подаваемым на него напряжением. Для этого есть специальное устройство – стабилизатор напряжения для газового котла.

Что это за прибор такой стабилизатор?

Срок службы практически любого устройства, работающего от электричества, в том числе и штатного газового котла, зависит от стабильности стабильности в сети. Но при этом не все электросети могут похвастаться постоянными показателями. Многие устройства выходят из строя только потому, что в них попало чуть более-менее проложенное 220В. Если бы прибор был недорогим, его проще отремонтировать или заменить на новый. Но такой прибор, как газовый котел, можно отнести к разряду дорогих, и его ремонт тоже очень тихий.

Падения напряжения резко отрицательно сказываются на работе автоматики и платы управления прибором. Он начинает работать с перебоями, а потом просто терпит неудачу. Чтобы этого избежать, потребуется стабилизатор напряжения. Устройство регулирует напряжение и частоту тока, что позволяет работать без перегрузок для всех систем и предотвращает их возможное выгорание. Кроме того, котлы, подключенные через стабилизатор, работают в режиме максимально экономичного энергопотребления, а это снижает затраты на электроэнергию.

Стабилизатор напряжения, подключенный к газовому котлу, регулирует напряжение и частоту тока, позволяя оборудованию работать без перегрузок и защищая его от перегорания

Виды стабилизаторов по принципу действия

Есть несколько типов стабилизаторов. Рассмотрим самые популярные модификации.

Тип №1 – электромеханический

Устройства с токосъемной щеткой, регулирующей подачу напряжения. Рассмотрены существенные преимущества таких устройств:

• Широкий диапазон напряжений и устойчивость к перегрузкам.
• Высокая точность с возможным отклонением от номинала в пределах 3%.
• Достаточно долгий срок службы. Это зависит от качества работы графитового пальца в токовой системе.

К недостаткам устройства можно отнести:

• Чувствительность К. к низким температурам. Его нельзя использовать в холодных помещениях.
• Щетка для подливки требует регулярной замены, в среднем каждые 3-5 лет.
• Низкая скорость срабатывания.
• Шум от двигателя при движении щетки.
• Char, скрывающий пылеуловитель.
• Способность образовывать открытую искру при размыкании / замыкании контакта.

Последнее обстоятельство делает крайне нежелательным использование электромеханических стабилизаторов для установки с газовым котлом. Учитывая, что нагревательный прибор относится к числу взрывоопасных, лучше не рисковать жизнью и здоровьем, а установить устройства других типов.

Конструкция электромеханического стабилизатора предполагает наличие токово-серых щеток.В процессе работы устройства возможно образование открытой искры, что крайне опасно в случае совместной установки с газовым котлом

Тип # 2 – электронное (реле)

Эти устройства не имеют движущихся частей. Далее электромеханические отличаются высокой скоростью реакции в случае падения напряжения. К основным достоинствам устройств можно отнести:

• Малый вес.
• Компактность.
• Скорость срабатывания, которая играет важную роль в экстренных случаях.
• Высокая устойчивость к частым колебаниям входного напряжения.

Из недостатков необходимо отметить мигание подсветки при переключении обмоток и явно громкие щелчки при переключении полос реле.

Кроме того, необходимо учитывать, что точность устройства зависит от количества ключей или ступеней автотрансформатора. Чем их больше, тем выше точность. Однако большое количество обмоток значительно увеличивает стоимость устройства.При этом точность реле-стабилизатора для газового котла не превышает точности. Это в пределах 5%. В целом такие устройства считаются оптимальным вариантом по соотношению цены и качества. Небольшой нюанс: при покупке релейного узла нужно проконсультироваться с продавцом о целесообразности его использования с конкретной моделью котла.

Электронные стабилизаторы не имеют движущихся частей, поэтому полностью безопасны для установки с газовыми котлами. Их основные достоинства – высокая стоимость срабатывания и устойчивость к частым перепадам напряжения

Тип №3 – тиристор или симистор

Устройство работает на тиристорах – полупроводниках, изготовленных на основе монокристалла.Элементы работают как электронные ключи, что дает стабилизатору массу преимуществ:

• Самая высокая скорость срабатывания.
• Практически неограниченный рабочий ресурс.
• Повышенная устойчивость к низким и высоким температурам.
• Совершенно бесшумная работа.
• Устойчивость к механическим воздействиям и помехам в электрических сетях.
• Высокая точность.

К недостаткам тиристорных стабилизаторов относятся возможные поломки платы управления, что требует ее полной перенастройки или замены.А также дороговизна самого устройства.

Тиристорные стабилизаторы напряжения отличаются высочайшей быстродействием и высокой устойчивостью к перепадам температур, механическим воздействиям, помехам в сети. К тому же их ресурс используется, практически неограниченно

Критерии выбора стабилизатора

Выбирая стабилизатор напряжения для своего газового котла, следует обратить внимание на несколько моментов.

Параметры сети, к которым подключается устройство

Каждая из моделей предъявляет определенные требования к питающему оборудованию.Большинство производителей указывают в паспорте газового котла суженный диапазон его рабочего напряжения. Например, 210-230 В. Это связано с тем, что подавляющее большинство таких устройств – это однофазные устройства, рассчитанные на стандартное напряжение в 220 В. Для них им хватит всего 10% отклонения, так что что стабилизатор выходит из строя.

Обязательно учитывайте вибрацию фактического напряжения, которая имеет место в сети в течение дня. Очень хорошо узнать самый низкий и самый высокий предел колебаний, потому что если верхняя граница будет «ломаться», прибор сразу обесточит газовый котел.Выбранная модель стабилизатора должна удерживать напряжение в строго заданных пределах с учетом допустимого отклонения.

Величина нагрузки

Для корректной работы необходимо определить, выдержит ли он предполагаемую нагрузку. Маломощная модель просто не выдержит постоянных перегрузок. Покупка чересчур мощного устройства – бессмысленная трата денег. В первую очередь нужно определить мощность, потребляемую газовым котлом. Его можно найти в паспорте устройства.

Здесь нужно быть очень внимательным и не путать тепловую и электрическую мощность. В этом случае вам понадобится электричество или подъезд. Обозначается в разделе «Характеристики» цифрами с названием ВТ. При этом тепловая мощность указывается в кВт. Размер паспорта необходимо увеличить на треть. Это будет необходимо для правильной работы аппарата.

Если к одному стабилизатору планируется подключить не только котел, но и насос, нужно учитывать полную нагрузку от обоих устройств.Следует отметить, что специалисты не рекомендуют такую ​​установку, но на практике это часто случается. Важный нюанс. Это учет величины тока накачки помпы, которая в некоторых случаях может увеличиваться втрое и превышать номинальную. Чтобы определить необходимую мощность стабилизатора, нужно произвести следующие действия. Мощность насоса умножается на три, к ней добавляется мощность котла. Полученное число умножаем на коэффициент 1,3.

Стабилизатор напряжения для газового котла в наружном исполнении более массивен.Такие устройства менее удобны в использовании, но стоимость их ниже

Способ установки

В зависимости от способа крепления выпускают стабилизаторы трех типов:

• Стена. Крепление небольших устройств прямо к стене.
• На открытом воздухе. Устройства предназначены для установки на любой горизонтальной поверхности.
• Универсал. Их можно закрепить как на вертикальной, а значит, при необходимости, так и на горизонтальной поверхности. Самые удобные модели, ведь при необходимости можно легко переустановить.

В целом стабилизатор котла должен соответствовать следующим требованиям:

• Имеют запас хода. Чаще всего хватит прибора на 250-600 ВА.
• Имеют защиту от перегрузки, от короткого замыкания и перегрева.
• Имейте синусоидальное выходное напряжение, иначе двигатель помпы выйдет из строя.
• Имеет автозапуск при включении БП после отключения.
• Чтобы иметь функцию защитного отключения в случае выхода напряжения, так называемое «напряжение» «Cutter».
• Есть выход заземления.

И еще несколько советов практикующих:

• В районах с интенсивной застройкой и в районах, обслуживающих старые подстанции, часто возникают скачки напряжения. В таких условиях оптимальный выбор – тиристорный стабилизатор.
• Если модель стабилизатора стабилизатора поверила в паспорте, указано, что он работает в порядке 200 В, а то и больше, следует относиться к такому объекту с осторожностью. Чаще всего качество выходного напряжения будет недостаточным.Особое внимание в этом случае следует уделить сборке и производителю. Его репутация будет гарантией качества.

Выбирая между уличным и настенным прибором, предпочтение стоит отдать второму варианту. Такие устройства существенно экономят место, к тому же риск их случайного механического повреждения минимален.

Очень удобные стабилизаторы напряжения. Устройства компактны, устойчивы к механическим повреждениям, но их стоимость немного выше, чем у напольных

Монтажная и соединительная техника

Перед тем, как подключить стабилизатор, нужно подобрать для него подходящее место.Следует понимать, что электрик очень не любит сырость, поэтому помещение, где будет установлен прибор, должно быть сухим, без излишней влажности в воздухе. Чаще всего допустимые параметры указаны в инструкции к устройству. Если это не так, вы можете сосредоточиться на своих чувствах. Если в помещении, например, в подвале ощущается излишняя влажность, оборудование здесь лучше не устанавливать.

Гараж тоже не лучшее место для размещения стабилизатора.Согласно инструкции, устройство не должно находиться в непосредственной близости от химически активных, горючих и легковоспламеняющихся веществ. Чердак тоже не подходит. В теплое время года температура здесь часто очень сильно поднимается, что отрицательно скажется на работе прибора. Еще одно неподходящее место – ниша в стене или закрытый шкаф. Отсутствие естественной циркуляции воздуха приводит к перегреву оборудования.

На самом деле подключить стабилизатор очень просто.Газовый котел подключается к оборудованию, и его просто включают в сеть. Если вам необходимо одновременно установить несколько однофазных стабилизаторов, например, в случае, когда в комнату приходят три фазы, вы не можете превратить их в одну розетку. Тогда первый при переключении создаст сетевую помеху, а второй сделает. Этот процесс практически бесконечен. Таким образом, розетку необходимо подготовить для каждого из устройств.

Место для установки стабилизатора напряжения необходимо выбрать правильно.В помещении не должно быть слишком влажно или жарко. Кроме того, должна быть обеспечена естественная циркуляция воздуха, иначе устройству грозит перегрев.

Производители газовых котлов предупреждают, что все гарантийные обязательства, которые даются при покупке оборудования, будут отменены в случае невыполнения их эксплуатационных требований. На первом месте среди них чаще всего стоит качественное питание устройства. Невозможно недооценить роль стабилизатора напряжения в его обеспечении, поэтому к выбору устройства нужно подходить очень ответственно.Грамотно подобранное оборудование позволит газовому котлу долгое время и беспрерывно проработать максимально долго, что позволит его владельцу сэкономить приличную сумму.

В частном секторе часто Скачки напряжения в блоке питания , а газовые котлы являются высокоточным оборудованием, чувствительным к качеству потребления тока.

Этот вопрос решает регулятор напряжения. При неожиданных проблемах с питанием это устройство защищает плату котла от повреждений и продлевает срок службы системы отопления.Стабилизаторы бывают разные как по конструкции, так и по принципу работы, поэтому важно знать, как правильно выбрать устройство. Бытовые стабилизаторы бывают трех видов: электромеханические, симисторные и релейные.

Как выбрать хороший стабилизатор напряжения для газового котла

Основные параметры при выборе стабилизатора напряжения для газового котла – Тип регулятора, электрическая мощность и диапазон напряжений .

Руководствоваться при выборе паспортных данных приборов и результатов измерения напряжений в разное время суток.

На рынке представлено множество моделей регуляторов, и для выбора устройства, подходящего для системы отопления, необходимо учитывать следующие параметры.

Какую электрическую мощность можно использовать

Электрическую мощность котла укажите в техническом паспорте. Входная мощность систем отопления составляет в среднем 100-200 Вт. . В современных отопительных установках, особенно в настенных котлах, есть встроенный циркуляционный насос.

Пусковой ток такого устройства превышает потребляемую мощность в 4-5 раз .При выборе стабилизатора мощность, указанную в калийном паспорте, умножьте на 5 и прибавьте 10% больше . Это будет подходящее значение. Если в документации указаны мощности 200 Вт, Это значит, что стабилизатор подходит на 1 кВт.

Важно! Некоторые производители указывают мощность не в ваттах, а в вольт-амперах. Это может ввести покупателя в заблуждение, так как этот показатель будет выше, чем в ваттах.

Чтобы узнать примерный показатель мощности в ваттах, нужно показатель в вольт-амперах умножить на 0.7.

Время регулирования лучше

Срабатывание стабилизатора происходит не сразу. Важно, чтобы за это время не пришлось повредить электронику котла.

Этот параметр указывает, какое значение падения напряжения может компенсировать стабилизатор в течение периода времени в одну секунду. Чем меньше время регулирования, тем лучше для котла.

Индикатор 20 Вт / с Указывает, что устройство за одну секунду отрегулирует падение напряжения на 20 Вт Что довольно мало и недостаточно для защиты электроники системы обогрева.

Все медленнее реагируют Электромеханические стабилизаторы . Такие приборы не смогут защитить щит котла от смельчаков, поэтому трансформаторы такого типа для котельной обычно не используются.

Релейные стабилизаторы быстрее реагируют на перепад напряжения, справляясь со скачком электрического тока 0,1-0,2 секунды . Такой скорости вполне достаточно для защиты газового котла.

Лучшими считаются симисторные регуляторы , скорость обработки их падения напряжения – 10-20 мс, Этот скачок не повлияет на электронику нагревательного устройства.

Защита от высокого напряжения, зачем она нужна

Стабилизаторы с такой защитой защищают котел от высоковольтных помех и скачков напряжения, такие как, например, разряд молнии.

Охлаждение

Система охлаждения в стабилизаторах Три вида:

В настоящее время на рынке все еще можно встретить регуляторов с естественной системой охлаждения. В таких устройствах нет вентиляторов, а значит, их работа бесшумная, нет лопастей, засасывающих в систему пыль.Но такая конструкция более дорогая, потому что в ней используются очень мощные силовые элементы. Регулятор с таким типом охлаждения стоит покупать, если он установлен в спальне, где требуется тишина.

Фото 1. Стабилизатор напряжения для газового газового котла «ЧТИЛ» с естественным типом охлаждения.

В большинстве стабилизаторов присутствует система принудительного охлаждения , работающая за счет высокопроизводительных малошумных вентиляторов, нагнетающих воздух к силовым частям устройства.Система работает автоматически, реагируя на критические температурные показатели.

Масляное охлаждение Редко. В основном такая техника используется для уличной техники.

Рабочее напряжение

Стабилизаторы имеют нижний порог напряжения 140-160 вольт, Если в сети еще ниже, то следует обращаться в организацию по обслуживанию локальных электрических сетей. Верхний порог даже в бюджетных регуляторах 250-260 VOLT . Когда индикатор электрического тока в сети выйдет на этот диапазон, сработает предохранитель и стабилизатор просто выключит котел.

Не рекомендуется приобретать регулятор с характеристиками ниже, иначе котел будет постоянно отключаться Что недопустимо, особенно зимой. Чем шире диапазон напряжений, тем лучше для электроники котла, но тем выше стоимость регулятора.

При выборе стабилизатора для котла тестером измеряют показатели напряжения в электросети в разное время дня и ночи.

Самое низкое напряжение обычно наблюдается между 20-23 часами Наибольшее напряжение непредсказуемо.К наименьшему и наибольшему значению добавляется некоторый резерв, и на основании полученных данных выбирается соответствующий регулятор.

В среднем диапазоны напряжений в регуляторах разных типов Далее:

• Реле: 120-260 вольт.
• Механический: 150-250 вольт.
• Симистор: 120-300 вольт.

Вам также будет интересно:

Степень защиты

Данный показатель означает степень защиты самого устройства от воздействия внешней среды: пыли, воды и т. Д.Обычно стабилизаторы для котлов имеют класс защиты IP20, то есть негерметично.

Как выбрать тип стабилизатора

Выбор типа стабилизатора следует из условий, в которых он будет работать, и параметров котла.

Электромеханический стабилизатор

Ток движется по виткам трансформатора С приводом. Напряжение регулируется за счет изменения количества витков обмотки задней катушки.

Фото 2. Стабилизатор напряжения для электромеханического газового котла. Производитель «Ресанта».

Все процессы управляет автоматизацией . Такие регуляторы закупаются в основном для телевизоров и холодильников, для котлов они не рекомендуются.

Внимание! Установить этот трансформатор рядом с котлом с открытой газовой камерой Нельзя! В процессе работы устройства может образоваться искра, что опасно в сочетании с газом!

Плюсы:

• Устойчивость к перегрузкам.
• С регулярным сервисным обслуживанием до 5 лет.
• Стабилизация точности 2–3%.

Минусы:

• Не может корректно работать на морозе.
• Литьевая щетка требует замены Каждые 3-4 года.
• Время реакции – 10 вольт в секунду.
• Шум при работе.
• Образуется открытая искра.

Стабилизатор Symstorn

Наиболее предпочтительный тип для газового котельного оборудования.Работает по принципу образования множества электроидов из вторичной обмотки катушки.

Текущее управление осуществляется симисторами и процессором.

Плюсы:

• Большой срок службы 10-15 лет.
• Скорость ответа 10-20 мс.
• Точность настройки выходного напряжения 5… 8%.
• Устойчивость к холоду.
• Устойчивость к электрическим помехам.
• Совершенно бесшумный.
• Защищает котел даже при включении трансформатора.
• Гладкая синусоида.

Минусы:

• Высокая цена.
• Возможность сжигания симисторов или платы управления, что требует дорогостоящего ремонта.

Релейные стабилизаторы

Самые дешевые регуляторы трех типов на рынке. Произвести грубую настройку напряжения скорости за счет переключения между элементами с помощью реле. Этот прибор для котла подходит скорее как компромисс, при отсутствии средств на более дорогое устройство.

Плюсы:

• Компактные размеры.
• Малый вес.

• Время реакции 50 вольт в секунду.
• Устойчивость к частым скачкам напряжения.

Минусы

• При работе слышны щелчки реле.
• Проблесковые лампы.
• Низкая точность настройки 5—8%.
• Нет синхронизации синусоид.

Размеры и вес

Самые короткие по весу и габаритам у релейных стабилизаторов, так как в них не применяются ни охлаждение, ни радиаторы.Масса такого прибора 2-4 кг, и спецодежды в среднем 135 * 203 * 93 мм. Симисторные регуляторы – самые объемные по системе охлаждения и имеют наибольший вес, около 10 кг. Средние габариты таких трансформаторов 460 * 275 * 178 мм.

Выбор производителя

Один производитель не производит все типы устройств. Обычно фирма ориентирует на какую-то одну форму устройств. Есть как импортные, так и отечественные стабилизаторы хорошего качества.

Лучше отдавать предпочтение проверенным фирмам, которые у всех на слуху. Например: Ресанта, Лидер, Энергия, Свен, Люксон – релейные стабилизаторы; LogicPower, Luxeon, Rucelf, Solby, Resanta – электромеханический; VOLTER, LIDER, LUXEON, CHALL, PROGRESS – Симисторные трансформаторы. Есть много других достойных производителей, продукцию которых можно найти в магазинах.

Газовое оборудование часто бывает с электронным управлением. Такие отопительные котлы подключаются к сети, поэтому электрическая мощность чувствительна.Доказано, что каждая четвертая поломка происходит из-за нестабильности сети. Сервисные центры отказывают техникам в ремонте после таких повреждений. Поэтому нужно установить стабилизатор напряжения на газовый котел.

Как правильно выбрать устройство для максимальной защиты котла? Подскажите в статье.

Нужен стабилизатор

Многие модели отопительной техники “” (BAXI), “”, “” включают электронный блок управления и автоматики. Сюда входит основной модуль с управляемыми им датчиками.Последние контролируют работу котельных узлов, обеспечивая безопасность эксплуатации.

Автоматика чувствительна к качеству напряжения. Для ее нормальной работы требуется чистая синусоида, о которой мы писали в статье ». То есть подача тока должна быть постоянной и стабильной. Если при следующем скачке плата сгорит, то замена обойдется в 30-50% от номинала. общая стоимость оборудования.

Установка стабилизатора просто необходима для защиты устройства. Он регулирует частоту тока, поэтому все системы работают без перегрузок и поломок.

Некоторые пользователи до сих пор эксплуатируют старые советские агрегаты с ручным зажиганием и полным отсутствием систем безопасности. Они утверждают, что дополнительное подключение защитных устройств – пустая трата денег. Одно из типичных возражений звучит так: «В нашем районе (дома) скачки сети случаются редко. Они не столь значительны, чтобы нанести вред».

Для этого приводим факты:

1. Никто не застрахован от природных явлений: шторма, урагана, сильного ветра, грозы – все это может сломать линию передач.

1. Количество подключенных к линии потребителей растет, от этого питание может быть нестабильным. А если соседи начали ремонт и включили болгарку, то ваша сеть гарантированно получит «скачок».
2. Человеческий фактор играет роль: недобросовестная работа электрика, повреждение проводки при ремонте – всех случайностей не избежать.

Знаете ли вы? При подключении котла без стабилизатора компания вправе отказать в гарантийном ремонте.

Какие устройства безопасности вам нужны? Начнем с вашего знакомства с их разновидностями.

Типы стабилизаторов

Рассмотрим типы по принципу действия.

Реле или электронное . Подключайтесь к сети с диапазоном 135-315 В. Одни из самых дешевых устройств. К преимуществам релейного типа можно отнести:

• Хорошая скорость срабатывания (100 мс).
• Компактность и небольшой вес.
• Стабильная синусоида.Точность выходного тока 7,5%.

• Достаточно шумная работа (щелчки).
• При переключении обмоток свет может мигать.
• Маленький срок службы.

Электромеханический или сервопривод . Напряжение регулируется щеткой, которая движется по кругу электродвигателя.

Преимущества:

• Высокая точность (3%).
• Работаем в широком ассортименте.
• Плавная регулировка выходной частоты.
• Низкая стоимость.

Недостатки:

• Через три-четыре года регулировочную щетку необходимо будет заменить.
• В холодном помещении прибор не работает.
• Медленная реакция.
• По принципу работы может открыто говорить.

Симсторн или тиристор . На сегодняшний день это лучший аппарат, хотя его стоимость выше, чем у двух предыдущих. Высокая точность отклика 2-3% благодаря большому количеству обмоток.Пробег – 214-226 В.

• Высокая скорость (10-20 мс) и точность.
• Стабильная и тихая работа.

Двойная трансформация (инвентарь). Отдельный вид защиты, который можно назвать самым надежным. Вначале устройство преобразует переменный ток в постоянный, а затем снова в переменный с чистой синусоидой. Рабочий диапазон 120-300 В. мгновенно реагирует на всплеск или понижение напряжения.

Из недостатков можно выделить дороговизну устройства.

Широта и импульс импульса (ШИМ). Устройство основано на выталкивании генератора импульсов. Он дает точный ток на выходе. Позволяет полностью синхронизироваться с газовым котлом. Рекомендуется для подключения к низкочастотной сети.

Какое устройство лучше выбрать, зависит от количества фаз. Вы можете выбрать устройство со встроенным аккумулятором, которое будет поддерживать работу при отключении электричества.

Количество фаз

Выбор количества фаз зависит от параметров сети.Если он однофазный, то защитное устройство нужно такого же типа.

Однофазный . Подходит для навесного и напольного отопительного оборудования. Его часто устанавливают в домах и квартирах с сетевым напряжением 220 В. Он служит для снижения мощности до 135 кВА.

Трехфазный . Используется больше в промышленных целях для подключения в котлах. Диапазон мощности 380-400 В. Может использоваться в бытовых условиях, если параметры подключения соответствуют заявленным.

Что учитывать при выборе

Чтобы выбрать лучшую модель, обратите внимание на такие параметры:

• Мощность котла. Электрические модели разных марок «», «», «», «», различный рабочий диапазон – может быть 10 или 24 кВт. Это нужно учитывать при выборе.
• Время срабатывания. Он указывается в миллисекундах (МС). Параметр подскажет, на какое время стабилизатор выдает напряжение при скачке.
• Напряжение на входе. Рекомендуемый диапазон 140-260 Вт.
• Точность коррекции выхода. Так вы узнаете, насколько хорошо «кормит» ваш котел.
• Рабочая температура. Имеется в виду температура окружающей среды, при которой техника работает нормально. Обычно это +5 – +40 градусов.
• Способ размещения. Настенные варианты проще и компактнее, занимают минимум места. Наружные чаще используются в промышленных целях для мощной техники.

Как подключить стабилизатор

Перед установкой ознакомьтесь с инструкцией и технической документацией устройства.

• Устройство находится в сухом помещении с температурой, указанной в паспорте.
• Блок убран от горючих веществ.
• Нельзя размещать прибор в закрытых шкафах, диванах. Важно обеспечить нормальную циркуляцию воздуха.
• Подключение к котлу осуществляется через розетку с заземлением.

См. Схему ниже:

Где купить девайс? Сделать это можно в интернет-магазине или магазинах бытовой техники.

Чаще всего выходит из строя защитное устройство при длительной длительной работе (170 В). При подключении следите за входным рабочим напряжением.

Почему при работе слышны щелчки

Этот вопрос часто задают пользователи на форумах. На то есть несколько причин:

• Слышны щелчки при неправильном выборе мощности. Когда значения энергии выходят за допустимые пределы, стабилизатор отключается. Слышен щелчок. Выход – подберите соответствующее устройство.
• Плохая пайка контактов. Чаще встречается в недорогих версиях. В процессе использования места пайки возникает трещина, которая является причиной посторонних звуков.
• Механический тип оборудования. Щелчки происходят во время переключения режима.

Теперь вы знаете, на что обращать внимание при выборе, сравнили достоинства и недостатки, принцип подключения. Осталось разобраться с выбором модели, ее параметрами и стоимостью.

Рейтинг популярных моделей

Обзор основан на отзывах потребителей.

«Ресанта АСН-500 Н / 1-С»

Стабилизатор однофазный релейный. Компактный корпус удачно размещается на стене. Обеспечивает защиту оборудования при скачках напряжения в сети 220/380 В. Встроенный фильтр устраняет помехи, частота тока регулируется автоматически. Ресанта работает в широком диапазоне температур, но плохо переносит повышенную влажность в помещении.

Цена от 2000 руб.

Павел

Купил “ресант” на котел с циркуляционным насосом.Провел тест, пробовал подключить к нему телевизор и микроволновку – подходит для любой техники. После подключения к отопительной технике уже стабильно работает, без дисков. По инструкции проблем не было, все подключил сам. Теперь меня не беспокоит, что электроника выйдет из строя, потому что ремонт стоит дорого. Всем друзьям советую.

“Spire Install IS3500”

Модель инверторного преобразователя «Инстаб» от российского производителя «ЧТИЛ».Однофазный аппарат отлично подходит для защиты газовых двухконтурных котлов, холодильного оборудования, бытовой техники. Доступен в настенном и напольном вариантах. ЖК-дисплей и светодиоды помогают отслеживать текущий режим.

• Мгновенно реагирует на различия в сети.
• Не искажает напряжения в первичной сети.
• Выполняет двойное преобразование.
• Встроенная защита от КЗ (короткого замыкания), перегрева, перегрузки.
• Принудительное вентиляторное охлаждение.
• Установлен интерференционный фильтр.

Стоимость от 22000 руб.

Александр

Изначально искал инверторный вариант. Он более надежен и дает качественную синусоиду в отличие от реле. В нормальном режиме он находится на полу в горизонтальном положении. Правда при работе шум, который напрягает. Наверное, из-за вентиляторов принудительного охлаждения. Лучше один раз защитить технику, чем потом вызвать мастера и переплатить.Пока покупкой доволен, главное, чтобы все было под защитой.

«Бастион Тепло Ст-5552»

Устройство настенное однофазное релейное. Защищает электроприборы, улучшая качество электроснабжения.

Возможна установка в частном секторе, квартире, офисе, на предприятии. Корпус просто крепится к стене с помощью трехточечных кронштейнов. Светодиодная подсветка мягко освещает панель в темноте.

Предусмотрена защита от КЗ, автоматическое отключение при аварии.

Цена от 3000 руб.

Виктор

У меня давно есть дальнобойный агрегат будерус. Вода была отлично нагрета и комната пока однажды не сломалась. Была осень, приближалась зима, поэтому сразу вызвали мастера. После диагностики сказал, что слетела электронная плата. Оказалось, что деталь чувствительна к отклонениям в сети. Рекомендуется установить стабилизатор. Остановил выбор на бюджетной версии Теплоком СТ-555.Порадовал четкой инструкцией, легким корпусом. Есть крепления для подвешивания, но у меня на полу. Производитель дает гарантию 5 лет!

Подключение светильника: Вилка входит в сеть, а розетка на кабеле к котлу. Пользуюсь 2 года, с техникой проблем нет. Постоянно включен «Тепловой», чаще всего нестабильность возникает ночью. Единственное неудобство – короткие провода. Но если учесть, сколько стоит устройство, этот минус можно не учитывать.

Осознав все достоинства и недостатки, а также ознакомившись с разновидностями защитных устройств, можно отправиться за покупками. Придерживайтесь наших рекомендаций, соотносите мощность отопительного агрегата с параметрами стабилизатора. Учитывайте количество подключенных техник. Удачный выбор!

1. Что такое стабилизатор напряжения и зачем он нужен
2. Виды стабилизаторов и их характеристики
3. Формула для расчета мощности стабилизатора
4. Рейтинг и отзывы популярных моделей

Энергозависимые газовые котлы отопления очень чувствительны к качеству электроснабжения.Из-за скачков напряжения они могут легко выйти из строя, доставив вам много хлопот и ненужных финансовых затрат. Учитывая то, что качество электросети в нашей стране оставляет желать лучшего, многие домовладельцы задаются вопросом, как выбрать стабилизатор напряжения для газового котла.

В этой статье мы постараемся ответить на вопросы, что такое стабилизатор напряжения и зачем он нужен, какие виды выбрать и рассчитать мощность, потребляемую газовым котлом, а также дадим краткий обзор самых популярных моделей.Итак, приступим.

Что такое стабилизатор напряжения и зачем он нужен

Большинство современных газовых котлов имеют электронику и автоматику, очень чувствительную к питающему напряжению. Для стабильной и безотказной работы на входе в нагревательный прибор должно быть напряжение 220 В с идеальной синусоидой.

Фото 1: Стабилизатор сети «Энергия» для бытовых котлов на газе

К сожалению, российские электросети в большинстве своем очень слабые из-за устаревшего оборудования и неисправностей.Напряжение в них чаще всего меньше 220В и форма его далека от идеала. Скачки напряжения тоже не редкость. Причиной для них может быть внезапный грозовой фронт, включение в сеть вами или вашими соседями мощных устройств, таких как дрели, сварочные аппараты, холодильники или электронагреватели.

По статистике службы ремонта газовых котлов, 25% поломок происходит из-за ненадлежащего качества питающего напряжения. Все эти случаи не являются гарантийными и владельцу приходится оплачивать дорогостоящий ремонт за свой счет.

Подключение газового котла через стабилизатор напряжения решает все эти проблемы. На вход инвертора поступает некачественное напряжение от электросети, которое он преобразует в 220В с идеальной синусоидой, которая впоследствии питает электронику нагревательного прибора.

Помимо газовых котлов для защиты чувствительной электроники от некачественной нагрузки, необходимы и современные модели на твердом топливе, такие как таковые.Подключить их к сети тоже лучше через стабилизатор.

Виды стабилизаторов и их характеристики

Переходим непосредственно к выбору стабилизатора и для начала определимся с нужным нам типом. У каждого из них есть свои плюсы и минусы и особенности работы. Рассмотрим их по порядку:

Электромеханический

Стабилизатор состоит из катушки со встроенным электродвигателем, который перемещает угольную щетку по ее виткам.Такие устройства недороги и на выходе выдают 220 В с очень низкой погрешностью (около 2%), но имеют ряд недостатков, таких как шум, низкая скорость, малый срок службы механики и ее низкая надежность. Для газовых котлов они не подходят, так как помимо перечисленных минусов при перемещении механических частей велика вероятность искр.

Реле

В стабилизаторах этого типа переключение между обмотками питаемой катушки происходит с помощью реле.От того, сколько обмоток использовать, зависит точность стабилизации. Устройства имеют широкий диапазон входного напряжения от 100 до 290В, точность стабилизации порядка 5-8%, низкий уровень шума, доступную цену (от 2000р), широкий диапазон рабочих температур и могут работать несколько секунд при перегрузках до 110 %. К недостаткам их можно отнести разве что износ реле и некоторую задержку стабилизации.

Электронный (тиристорный)

Этот тип стабилизаторов отличается максимальной скоростью.Полупроводниковые ключи – тиристоры (симисторы) отвечают за переключение обмоток автотрансформатора. Контроллер, входящий в состав устройства, сравнивает опорное напряжение 220 В (или 380 В) с входным и при необходимости регулирует его. Точность стабилизации зависит от количества корректирующих шагов, чем их больше, чем ближе выходное напряжение к эталону.

Тиристорные стабилизаторы напряжения обеспечивают абсолютную защиту от перепадов напряжения в сети. Они способны долгое время выдерживать перегрузки, работают практически бесшумно, имеют длительный срок службы и компактные размеры.Единственный недостаток этих электронных устройств – высокая цена. В России на данный момент такое устройство можно купить по цене от 5000 руб.

Для использования совместно с газовым котлом оптимальным выбором являются релейные и электронные стабилизаторы напряжения. Электромеханический подойдет, например, для подключения или подобных устройств на топливных гранулах с электронным управлением.

Формула для расчета мощности стабилизатора

Так мы определились с типом стабилизатора напряжения.Теперь, чтобы правильно выбрать нужный прибор из линейки, предлагаемой производителем, необходимо рассчитать мощность, на которую он должен быть рассчитан. Для этого вам необходимо выполнить следующие действия:

1. Определяем потребляемую электрическую мощность котла, значение которой обычно указывается в техническом паспорте на устройство.

   Внимание! Многие владельцы путают тепловую мощность с электрической. Первые значения для бытовых обогревателей обычно лежат в пределах 10 – 100 кВт, а вторые в 1000 раз меньше и составляют примерно 100 – 200 Вт.

2. Если стабилизатор питает еще и внешний циркуляционный насос, то при расчете необходимо учитывать его мощность, умноженную на 3. Это нужно делать для того, чтобы учесть пусковые токи, которые на момент пуска могут превышать номинал трижды. По этой причине не рекомендуется подключать к одному стабилизатору газовый котел и насос системы отопления, но многие владельцы пренебрегают этим требованием.
3. Складываем полученные значения и умножаем результат на 1.3. Полученное значение и будет необходимой мощностью стабилизатора, на которую следует ориентироваться при выборе.

Чтобы лучше понять методику расчета, рассмотрим его последовательность на примере простой задачи:

Задание: Необходимо подобрать стабилизатор напряжения для газового котла VIESSMANN Vitopend 100-W Wh2D с закрытой камерой сгорания и встроенным циркуляционным насосом.

Решение: По паспорту электрическая мощность котла 63 Вт, насоса 65 Вт.Стабилизатор мощности = (63 + 65 * 3) * 1,3 = 335 Вт

Определившись с типом и мощностью устройства, можно переходить к выбору производителя и конкретной модели. В следующей главе мы сделаем краткий обзор самых популярных устройств на российском рынке.

Рейтинг и отзывы популярных моделей

В конце нашего рассказа представляем Ваш небольшой рейтинг стабилизаторов напряжения для отопительных котлов. Они подходят для большинства популярных газовых котлов, таких как Wilan, Buckuck, Bosch, Budrus, Ariston.Именно такие модели стабилизаторов чаще всего выбирают потребители:

Тепло

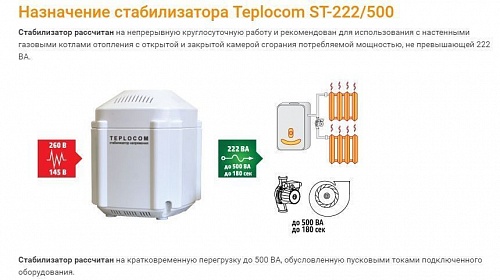

Стабилизаторы «Теплоком» от компании «Бастион» одни из самых востребованных на российском рынке. Производитель выпускает две модели для внутреннего и одну для наружного размещения. Устройства относятся к стабилизаторам релейного типа с микропроцессорным управлением и способны выдавать на выходе 220В с погрешностью 8-9% при входном напряжении в диапазоне 145-260В.

Помимо прочего, устройства оснащены молниезащитой и системой аварийного отключения, просты в установке и подключении, имеют небольшие габариты и привлекательный дизайн.Для настенного крепления комплектуются специальным кронштейном. Ниже приведены их основные характеристики:

Примечание: Для многих моделей производитель указывает значение номинальной и максимальной нагрузочной способности в вольт-амперах (ВА). Чтобы перевести его в ватты (Вт), необходимо умножить вольт-амперы на 0,6.

Спокойствие

Группа компаний «Штиль» производит множество различных стабилизаторов напряжения, среди которых есть серия, специально разработанная для систем отопления.Модели Т относятся к релейному типу и обеспечивают точность стабилизации с погрешностью 5,5%. Они удобно крепятся к стене, имеют панель индикации рабочих параметров и систему автоматического отключения.

В приборах серии ST и SPT в качестве коммутационных элементов используются полупроводниковые ключи Simistors. Благодаря этому устройство работает бесшумно, отличается высокой прочностью и наличием надежной системы аварийного отключения.В таблице ниже приведены технические характеристики этих устройств:

Небольшие отзывы владельца модели Штиль специально для сайта Сайт:

После покупки газового котла Baxi и ознакомления с условиями гарантии озадачился выбором стабилизатора напряжения.Запустил форумы и проконсультировался с продавцами и выбрал самую ходовую модель от “Чанг”. Мощности мне хватает с запасом, на стене работает тихо и слаженно, да и стоит не так дорого.

Дмитрий Сергеевич, Красноярск

Среди других производителей можно выделить модели «Ресанта», «Энергия», «Рысь», но они гораздо менее популярны, чем рассмотренные выше. Любой хороший стабилизатор успешно справится с нестабильным напряжением в электросети, однако на работу газового котла при полном отсутствии напряжения в сети экономит только владелец загородного дома.

В заключение посмотрите немного видео

В последнее время все большее распространение получают настенные газовые котлы. Они приходят на смену устаревшим уличным бытовым моделям, благодаря простоте использования, встроенному в них дополнительному оборудованию, техническим характеристикам, хорошей производительности. горячая вода, внешний вид и другие показатели.

Но, как и любое технически сложное оборудование, у них есть свои достоинства и недостатки. Все отопление энергозависимое. Циркуляционный насос, электронная плата котла и турбина питаются от электричества.

В нашей стране, особенно в частном секторе, довольно часто бывают перебои с электричеством, скачки напряжения, пониженное напряжение и т.д. Это очень плохо отражается на работе импортного газового энергозависимого оборудования, в нашем случае настенных газовых котлов. .

Для защиты котла от этих проблем необходимо купить Стабилизатор напряжения 220В для газовых отопительных котлов Домашний . В этой статье мы рассмотрим и сравним основные типы и модели стабилизаторов напряжения, наиболее распространенные на российском рынке.

Как выбрать надежный стабилизатор напряжения для газового котла

Стабилизаторы напряжения для отопительных котлов

– однофазный 220 В;

– трехфазный 380 В.

В отличие от всех настенных газовых котлов однофазное подключение 220 В, поэтому выбирать стабилизатор нужно именно из этой категории.

Стабилизатор энергопотребления от сети

Типовой стандартный настенный газовый котел мощностью 24 кВт потребляет 200-300 Вт.Это циркуляционный насос, гальваника и розжиг, турбина (если котел с принудительной тягой).

На основании этого делаем вывод, что для газового котла нам нужен стабилизатор напряжения с диапазоном потребляемой мощности от 400 Вт. Некоторые перестраховываются и покупают более мощные модели, что разрешено.

Стабилизаторы напряжения различаются в зависимости от типа:

– электромеханический ;

– тиристор ;

– реле .

Электромеханический применяется для холодильников или телевизоров.У них высокий процент ошибок – 2-3%. Однако их запрещено подключать к газовым котлам. В закрытом состоянии могут вызвать искру, а в связке с газовым оборудованием это очень опасно. В нашем случае мы будем рассматривать только релейные и тиристорные стабилизаторы.

Тиристорный стабилизатор напряжения для котла отопления имеет высокую скорость срабатывания при скачках напряжения, погрешность или точность не более 5%, в отличие от реле, где этот параметр составляет 8%.

В целом этот показатель очень важен.техническая характеристика Стабилизатор, он позволяет держать напряжение на нужном нам уровне.

Чем меньше погрешность, тем лучше для газового котла. Что это означает?

Возьмем для примера типовой релейный стабилизатор напряжения 220В модели АСН-500/1-С. Предположим, в электросети вашего частного дома произошел скачок напряжения до 240 В. Этот выходной стабилизатор будет пропускать напряжение на котел в диапазоне от 202 до 238 В.

В этом случае есть вероятность, что выходит из строя, например, электронная плата вашего газового котла.Образцовыми показателями будет стабилизатор напряжения для газового котла марки Bastion «Жара»: СТ-555, СТ-800, СТ-888.

Рассмотрим другой пример.

А тиристорный стабилизатор напряжения Штиль «Р-400 СТ» с точностью юстировки около 5% на выходе покажет 210-231 В, эта погрешность считается нормой и рекомендуется для обогрева импортного производства, что также указано в их инструкция по эксплуатации.

Единственный недостаток тиристорных стабилизаторов – это цена. Тот же штиль Р-400СТ обойдется вам от 5 500 рублей.

Стабилизаторы напряжения марки Resanta – Технические характеристики

Стабилизатор напряжения Resanta: Технические характеристики

Нагреватель стабилизатора напряжения: Технические характеристики

Стабилизатор напряжения Страна: Технические характеристики

Понимание безопасности котлов на кораблях

Судовое машинное отделение – это сложное устройство оборудования и систем, которое используется для выполнения различных операций на борту.Одним из таких важных механизмов, который помогает судам с самого начала отгрузки, является судовой котел.

Ранее судовые котлы в основном устанавливались на корабле для силовой установки, которая раньше работала на паре (паровой двигатель). Сегодня пар, вырабатываемый котлом, используется в различных системах машинного отделения, включая нагрев топлива для главного двигателя. Принимая во внимание важность судовых котлов и риски, связанные с их эксплуатацией на судах, в отрасли постоянно ведутся разработки, направленные на повышение безопасности котлов на борту.Некоторые даже считают его одной из самых «смертоносных» бортовых машинных систем.

Связанное чтение: Видеоурок – Как работает судовой котел и паровая система?

Взрыв котла: Многие случаи взрыва котла в прошлом показали, насколько опасным может быть судовой котел, если не использовать его профессионально. Аварии случаются при неправильном обращении с топливной системой внутри котла или когда давление пара внутри корпуса котла не регулируется.

Пожар / расплавление котла: Пожар в котле – это еще один тип несчастного случая, который может разрушить все трубы внутри котла и привести к взрыву или распространению огня по кораблю.

Чтение по теме: Типы пожаров в котлах с выхлопным газом (EGB) и способы их предотвращения

Ошпаривание: Ошпаривание – это вид ожога, вызванного высокотемпературным паром. Ожог паром – одна из наиболее частых аварий, с которыми сталкиваются моряки на борту судна. Говорят, что 8 из 10 моряков, которые работают с паровой системой, хотя бы раз сталкивались с ожогами (серьезными или незначительными) за свою карьеру.

Горячая поверхность: Котел и связанные с ним трубы, клапаны и вспомогательные устройства имеют очень горячую поверхность, поскольку они переносят пар в разные части судна. Прямой контакт кожи с любой открытой поверхностью приведет к сильному ожогу.

Другие риски: Другие риски, такие как детали под высоким давлением, обращение с вредными химическими веществами, движущееся оборудование и т. Д., Также связаны с эксплуатацией судовых котлов.

Чтение по теме: 10 ошибок при эксплуатации котла на судах, которые могут стоить очень много времени

Само собой разумеется, что безопасность является критическим аспектом при эксплуатации котла высокого или даже низкого давления на судне, поэтому предусмотрены различные судовые котельные устройства.

Безопасность котла можно разделить на две основные области:

1. Система безопасности котла и приборы
2. Безопасность эксплуатации судовых котлов

Система безопасности котла и приборы: Современный судовой котел оснащен несколькими предохранительными устройствами для защиты оператора. Для облегчения понимания, давайте разделим эти инструменты / устройства в соответствии с системой, в которой они установлены –

Система безопасности пара: Паровая система в котле находится в зоне высокого давления и высокой температуры.Для защиты оператора и самого котла он оснащен следующими устройствами безопасности:

• Манометр : Установлено несколько манометров, чтобы оператор имел представление о текущем значении давления внутри котла. Обычно на котле устанавливаются два манометра, и одна линия проходит от парового барабана в диспетчерскую для дистанционного отображения давления пара.

Манометры также объединены с системами автоматизации включения и выключения, т.е.е. входные данные манометров используются для управления горелкой котла. Когда давление достигнет установленного значения, горелка котла перестанет работать, а когда давление упадет до более низкого установленного значения, горелка будет включена для повышения давления в котле.

• Предохранительный клапан: Предохранительный клапан котла – чрезвычайно важное предохранительное устройство, установленное на паровом барабане котла. В соответствии с СОЛАС , глава II-1, каждый паровой котел и каждый необожженный парогенератор должен быть снабжен не менее чем двумя предохранительными клапанами соответствующей мощности.Однако, что касается мощности или любой другой характеристики котла или необожженного парогенератора, администрация может разрешить установку только одного предохранительного клапана, если таким образом обеспечивается удовлетворительная защита от избыточного давления.

Обычно улучшенная высота подъема – один из самых популярных типов предохранительных клапанов, используемых на кораблях. Они настроены на подъем при давлении продувки и закрытие, когда давление снижается до безопасного предела. Они открываются при давлении на 3% выше рабочего. Высота подъема клапана составляет одну двенадцатую диаметра клапана.

• • Пусковое устройство: Пусковое устройство прикреплено к предохранительному клапану котла. Каждый отдельный предохранительный клапан снабжен собственным редуктором, который представляет собой шкив и проволочную систему (соединенную с рычагом предохранительного клапана) с доступной ручкой на нижней рабочей платформе котла. Он используется для подъема предохранительного клапана котла в случае аварии (не приближаясь к предохранительному клапану) и для регулярной проверки работы предохранительных клапанов.

• • Сигнализация давления пара и выключатель: Аудиовизуальная сигнализация также предусмотрена для системы давления пара, чтобы напоминать оператору о давлении пара. Как только сработает аварийный сигнал и давление продолжит расти (или уменьшаться), сработает предохранитель, и он отключит топливную горелку. Работа выключателя различна и не зависит от автоматики, которая управляет горелкой. Отключение по низкому давлению может быть отменено, но отключение по высокому давлению остановит горелку и никогда не должно отключаться.

• Вентиляционное отверстие котла: Вентиляционное отверстие на корпусе котла необходимо для предотвращения взрыва котла после его отключения.Обычно он открывается, когда манометр показывает значение ниже 0,5 бар.

Система безопасности воды: Система водоснабжения представляет собой высокотемпературную систему, и уровень и качество воды внутри водяного барабана играют решающую роль в безопасной работе котла. Ниже приводится оборудование / система, установленная на водяной стороне судового котла:

• Сигнализация и отключение низкого / высокого уровня воды: Барабан котловой воды оборудован датчиком уровня, который постоянно контролирует уровень воды внутри барабана.Полный барабан будет уносить воду или не будет места для выработки пара, что снизит эффективность котла; в то время как низкий или нулевой уровень воды в барабане приведет к перегреву труб и может привести к возгоранию или расплавлению всего котла.

Низкий / высокий уровень воды заблаговременно предупреждает оператора о необходимости принятия соответствующих мер по управлению уровнем воды в емкости котельной воды.

• Сигнализация слишком низкого уровня воды и отключение: Первоначальное предупреждение, обеспечиваемое вышеуказанной схемой (сигнализация низкого / высокого уровня воды), может быть недостаточным для оператора, так как может возникнуть большая утечка в трубках, что приведет к снижение уровня воды.Таким образом, обеспечивается вторичная защита, т.е. сигнализация слишком низкого уровня воды и отключение, в результате чего горелка останавливается, чтобы контролировать перегрев внутренних частей котла.

Прочтите по теме: Наука о циркуляции морской котловой воды на судах

• Индикаторы уровня воды: Котел оснащен несколькими индикаторами уровня воды, чтобы оператор мог легко видеть уровень воды в барабане и обеспечивать безопасность работы котла.

Дуплексные стекла местного манометра предусмотрены на корпусе котла, чтобы гарантировать работоспособность хотя бы одного измерительного стекла в случае, если одно перестает показывать уровень. Дистанционные индикаторы уровня воды, такие как датчик уровня воды с перепадом давления, датчик уровня и т. Д., Также предусмотрены для индикации текущего уровня в барабане в удаленном месте, например, в диспетчерской двигателя.

Прочтите по теме: Процедура продувки судовых котлов

• Датчик солености: Корпус котла оснащен датчиком солености, который постоянно контролирует содержание растворенных твердых частиц в воде.Если содержание твердых веществ (например, соли) превышает установленное значение, котел отключается, чтобы гарантировать, что трубы и внутренние детали котла не пострадают из-за загрязнения. Оператор должен продуть котел и подать свежую воду в барабан, чтобы устранить причину, которая приводит к высокой солености (например, утечка в конденсаторе).

Система безопасности топлива: Котел снабжен тяжелым или судовым газомутом для выработки тепла в топке.Чтобы топливная система работала эффективно, она оснащена следующими функциями безопасности котла:

• Аварийный сигнал о низком давлении топлива: Топливо в горелку подается с помощью топливного насоса. Установлены два насоса (один находится в режиме ожидания), чтобы гарантировать отсутствие помех в работе в случае выхода из строя одного насоса. Если давление подачи топлива меньше необходимого, распыление топлива не произойдет, что приведет к капанию топлива внутрь топки. Это может привести к обратному удару горелки и серьезным травмам оператора.После срабатывания аварийного сигнала низкого давления оператор должен устранить причину, стоящую за ним.

Связанное чтение: Что делать при пропадании пламени судового вспомогательного котла или отключении топливного насоса?

• • Сигнализация низкой / высокой температуры мазута: Современные судовые котлы предназначены для работы на различных сортах топлива в соответствии с правилами порта / ECA для минимизации загрязнения воздуха с судна. Температура масла является важным фактором, поскольку она контролирует вязкость топлива, которая напрямую связана с распылением и эффективным сгоранием внутри печи.Если температура топлива не соответствует заданному значению (которое будет различаться для разных марок), раздастся звуковой сигнал. Перед перезапуском котла оператор должен отключить сигнализацию и привести температуру масла в норму.

• Аварийный сигнал пропадания пламени: Горелочный блок, который представляет собой фотоэлемент (также известный как глазок пламени), используется для обнаружения пламени внутри печи. Если горелка резко останавливается или во время запуска основная горелка не производит пламя, фотоэлемент обнаружит отсутствие пламени и подаст звуковой сигнал.

Прочтите по теме: Что можно и чего нельзя делать для эффективной работы котлов на судах

• • Сигнализация плотности дыма: В соответствии с более строгими правилами защиты окружающей среды, выхлоп котла оснащен датчиком плотности дыма, который определяет продукты дожигания, особенно во время запуска котла и при низких нагрузках. Если плотность дыма будет выше требуемого значения, прозвучит сигнал тревоги, по которому оператору необходимо проверить горение котла
  .

• Аварийный сигнал принудительной остановки вытяжного вентилятора: Для эффективного сгорания необходима соответствующая смесь воздуха и топлива.Воздух подается к горелке с помощью нагнетательного вентилятора (FDF). Если вентилятор не работает по какой-либо причине, он выдаст сигнал тревоги.

Безопасность эксплуатации: Автоматизация, сигнализация и предупреждения сделали жизнь моряков на судах намного проще, чем это было раньше, с точки зрения безопасности котлов. Однако профессиональные инженеры редко полагаются на них и всегда полагаются на передовой опыт для эффективной работы оборудования.

Ниже приведены несколько важных функций безопасности судового котла:

• • Химические испытания и дозирование: Чтобы вода внутри котла не повредила внутренние системы котла

• Эффективная функция горячего колодца / каскадного резервуара: Поддержание правильной температуры горячего колодца сокращает время выработки пара котлом по сравнению с низкотемпературной подачей воды из каскадного резервуара

Прочтите по теме: Практические советы по повышению эффективности котла

• Режим работы горелки: Горелка в надлежащем состоянии обеспечит надлежащее распыление и отсутствие обратного воспламенения горелки
• Продувка котла : Своевременная продувка котла поддерживает щелочность котловой воды и удаляет из нее плавающие примеси.
• Регулярный осмотр печи: Топка котла отвечает за удержание тепла внутри котла и за уменьшение поверхностных тепловых потерь. Уход за огнеупором печи приведет к эффективному производству пара в котле

Прочтите по теме: Общие сведения об огнеупоре для котлов и его типах

• Утеплитель: Как только пар выходит из котла через главный запорный клапан пара, он подается в несколько систем через трубы и распределительные клапаны.Надлежащая изоляция труб и клапанов гарантирует, что котлу не нужно будет работать дополнительно, поскольку потери пара будут ограничены. Также это обеспечивает безопасность судового персонала от поверхностных ожогов.
• Техническое обслуживание: Своевременное техническое обслуживание, такое как проверка предохранительного клапана, очистка труб котла и т. Д., Приведет к безопасной и эффективной работе судового котла.

Чтобы обеспечить безопасность судового котла, оператор и специалисты машинного отделения должны иметь в виду: “Профилактика лучше, чем лечение”.

Заявление об отказе от ответственности: Мнения авторов, выраженные в этой статье, не обязательно отражают точку зрения Marine Insight. Данные и диаграммы, если они используются в статье, были получены из доступной информации и не были подтверждены каким-либо установленным законом органом. Автор и компания «Марин Инсайт» не заявляют об их точности и не берут на себя ответственность за них. Взгляды представляют собой только мнения и не представляют собой каких-либо руководящих принципов или рекомендаций относительно любого курса действий, которому должен следовать читатель.

Данная статья или изображения не могут быть воспроизведены, скопированы, переданы или использованы в любой форме без разрешения автора и Marine Insight.

Теги: котел

Когда лучше всего проводить анализ горения котла?

В нашей отрасли существуют разногласия относительно того, когда лучше всего проводить анализ горения в котлах.

Некоторые считают, что лучше всего проводить его осенью перед отопительным сезоном. Другие считают, что его следует проводить в середине зимы, когда на здание оказывается значительная тепловая нагрузка. Есть также другая группа, которая вообще не верит в инструменты и просто смотрит на пламя, чтобы добиться идеального сгорания. Мы обсудим это позже, когда будем говорить о экстрасенсах, медиумах, альтернативных вселенных и инопланетянах.

Итак, когда лучше всего проводить анализ горения? Как и почти на каждый вопрос, задаваемый в этой отрасли, ответ – «Это зависит от обстоятельств».«Обдумайте преимущества и недостатки каждого из них, чтобы решить, что лучше для вас.

Эффективность сгорания котла – это показатель того, сколько тепла передается от пламени теплоносителю, например воде или пару, и сколько тепла теряется в дымовой трубе. Традиционные котлы обычно имеют КПД 70-85%. Конденсационные котлы могут иметь КПД до 99%. Проверка эффективности сгорания покажет, каково соотношение воздуха и топлива во время цикла горения. Например, котлу, который сжигает природный газ, потребуется около десяти кубических футов воздуха на каждый кубический фут газа для идеальной эффективности сгорания.В горелках № 2 на жидком топливе горелке требуется около 14 фунтов воздуха на каждый фунт жидкого топлива для идеальной эффективности. Дополнительный воздух или «Избыточный воздух» добавляется к пламени для обеспечения безопасной работы и защиты котла от образования сажи. Закапывание происходит, если для горелки недостаточно воздуха или неполное сгорание. Содержание кислорода в воздухе для горения может сильно варьироваться в зависимости от температуры воздуха для горения и / или барометрических условий.

При регулировке соотношения топлива и воздуха обычно включается горелка на пятнадцать минут для стабилизации пламени и тяги.Горелке On Off потребуется около 10-15 минут, чтобы отрегулировать эффективность сгорания после первых пятнадцати минут. Для настройки горелки Low High Low Burner потребуется около 20-30 минут. Для правильной настройки полностью регулируемой горелки потребуется около часа. Если вы добавите пятнадцать минут, которые требуются для стабилизации пламени, анализ и регулировка горения займет от 30 минут для двухпозиционной горелки до 75 минут для модулируемой горелки.

Давайте рассмотрим гипотетическое здание площадью примерно 50 000 квадратных футов.При расчетной температуре наше здание потеряет 1 500 000 британских тепловых единиц в час или 25 000 британских тепловых единиц в минуту. Наша котельная будет состоять из двух водяных котлов с модулируемыми горелками. Каждый котел будет иметь КПД 80% и рассчитан на обеспечение 75% потребности здания в отоплении при расчетной температуре. Номинальная потребляемая мощность каждого котла – 1 400 000 БТЕ, а мощность – 1 120 000 БТЕ. В приведенной ниже таблице показан расход топлива в минуту на котел при наиболее распространенных режимах сжигания.

Ниже приводится демонстрация предсезонного анализа и регулировки горения.Мы посещаем место работы в осенний день, когда наружная температура составляет около 50 ⁰ F. При наружной температуре 50 ⁰ F, наше здание теряет 346 154 британских тепловых единицы в час или около 5769 британских тепловых единиц в минуту. Это около 23% наших расчетных тепловых потерь. Температура гидравлического контура здания будет около 130 ⁰ F при этой наружной температуре и будет содержать около 1 863 499 британских тепловых единиц. Мы запускаем наш первый котел и даем ему поработать пятнадцать минут на сильном огне для стабилизации пламени. Затем мы начинаем регулировку подачи топлива на воздух.Предположим, что нам требуется около пятнадцати минут, чтобы отрегулировать соотношение топлива и воздуха в каждом из положений скорострельности; слабый огонь, 50% огонь, 75% огонь и высокий огонь. В конце часа мы добавили бы в здание следующие БТЕ.

По завершении регулировки котла №1, наш контур водяного отопления в здании перешел с 1863499 БТЕ при средней температуре 130 ⁰ F на контур который содержит 2865899 британских тепловых единиц со средней температурой около 200 ⁰ F.Если повезет, мы бы завершили настройку до того, как котел отключился по рабочему или предельному регулированию. Следующая наша задача – еще настроить котел №2. Зданию потребуется 2,89 часа, чтобы потерять достаточно тепла, чтобы снизить температуру контура до исходной начальной точки. Что мы будем делать почти 3 часа? Возможно поиграйте в последнюю версию Angry Birds.

Теперь посмотрим, что происходит, когда вы выполняете анализ горения в середине зимы. Мы будем выполнять те же задачи, что и выше, но с той лишь разницей, что внешняя температура.Если мы выполним наши корректировки при наружной температуре 12 ⁰ F, здание потеряет 1 269 231 БТЕ или 21 154 БТЕ в минуту. Зданию потребуется около 47 минут, чтобы потерять количество тепла, которое мы добавили в контур. Это примерно треть времени, которое потребовалось при наружной температуре 50 ⁰ F. Это делает нас более эффективными.

Мне нравится выполнять анализ и регулировку горения зимой, когда здание находится под большой нагрузкой.
