Как подключить люстру с тремя проводами

Люстра относится к тем предметам интерьера, знакомиться с которыми люди начинают практически с самого рождения. Младенец, лежащий в коляске или кроватке, с интересом разглядывает красивое светящееся устройство на потолке. Любая большая комната в квартире или доме обязательно оборудована люстрой, которую закрепляют в центре потолка. Она не только становится украшением интерьера, но и позволяет равномерно распределить осветительную нагрузку по пространству комнаты. Чтобы варьировать освещённостью помещения чаще всего используют люстры на 5 или более лампочек. О таких светильниках и пойдёт речь в данной статье. Поговорим о том, как подключить люстру с 3 проводами, что для такой работы понадобится и можно ли это сделать человеку без специального электротехнического образования?

Устройство

На современном рынке представлен широкий ассортимент осветительных приборов с затейливыми дизайнами, большим количеством светодиодов либо ламп, с пультами дистанционного управления.

Однако до сих пор большинство предпочитает устанавливать в своих жилых комнатах пятирожковую люстру.

Если такая люстра будет подключаться к одинарному выключателю, это повлечёт за собой большой расход электроэнергии. Согласитесь, не всегда нужно, чтобы в комнате светились все пять рожков, иногда вполне достаточно двух или трёх. Поэтому самой популярной считается схема подключения люстры с двойным выключателем. Именно о такой схеме мы будем говорить ниже, а перед тем как подключить люстру к бытовому двухклавишному выключателю, давайте разберёмся, из чего состоит подобный светильник и как он устроен.

Прежде всего, это основная конструкция на 5 рожков. Независимо от того, куда будут направлены лампы (вниз или вверх), крепление патронов и плафонов с рожками выполняется одинаково – с помощью резьбовых соединений. Каждый рожок на конце имеет вид трубки с резьбой, на неё при помощи гайки крепится декоративная крышка. Но очень часто крепление происходит за счёт донышка патрона, который накручивается на рожковую резьбу.

В патрон нужно подсоединить провода и вкрутить лампочки, именно в нём происходит их непосредственный контакт. Плафоны служат для рассеивания света, а также выполняют декоративную функцию, чаще всего их делают из металла, стекла либо пластика.

Провода на люстре чаще всего идут внутри металлической конструкции. Плафоны крепятся к корпусу светильника с помощью защёлок, болтиков или пластикового кольца, которое накручивается на резьбу патрона. От каждого патрона внутри рожка к соединительной коробке светильника подходит 2-х жильный провод.

Лампы на люстру можно устанавливать самые разные – накаливания, люминесцентные, светодиодные, энергосберегающие.

В корпусе люстры может быть также установлен блок питания или пускорегулирующее устройство для запуска светодиодных и люминесцентных ламп.

Бывают люстры, оборудованные отражателями, которые имеют белую либо зеркальную поверхность и создают направленный свет.

Подробно о том как выбрать люстру и лампы для нее можно узнать в этом видео:



Инструмент

Перед тем, как подключить люстру с тремя проводами, подготовьте необходимый инструмент:

  1. Индикаторная отвёртка (она понадобится для определения фазы и ноля).
  2. Пассатижи с изолированными ручками.
  3. Нож (чтобы снимать изоляцию на жилах).
  4. Мультиметр.
  5. Изолента.
  6. Отвёртки (плоская и крестообразная).
  7. Кусачки.
  8. Маркер.

Приспособления, с помощью которых будут соединяться провода. Это могут быть специальные колодки, в которых подсоединённый провод зажимается под винт, пружинные либо соединительные изолирующие зажимы (СИЗ). Ну и не забудьте, конечно же, про стремянку.

Назначение проводов

Перед тем, как выполнить подключение комнатной люстры с двухклавишным выключателем, давайте разберёмся, сколько нам понадобится проводов и для чего каждый из них необходим.

пример инструкции по сборке люстры (кликните для увеличения)

Любой осветительный прибор должен иметь паспорт, с указанной в нём схемой. Внимательно изучите её, там расписано назначение проводов по цветам. Как правило, фаза выполняется в белом либо коричневом цвете, синий провод означает ноль, и может быть ещё третий провод защитного заземления, его обычно выполняют зелёным или жёлтым цветом. Всего из люстры должно выходить 4 жилы – ноль, защитное заземление и 2 фазы.

Если паспорта на осветительный прибор нет, тогда будем сами определяться, где фаза, а где ноль.

Итак, у вас в потолке есть дырка, из которой торчат три жилы, одна из них нулевая, а 2 другие фазные от двухклавишного выключателя. Если ваша люстра с защитным заземлением, то для этого будет ещё отдельный четвёртый провод.

  1. Отключите питающий автомат на квартиру и установите клавиши двойного выключателя в положение «Отключено».
  2. Чтобы избежать замыкания, разведите три жилы, которые торчат из потолка, на расстояние друг от друга в стороны.
  3. С каждой жилы примерно на 1 см снимите изоляцию.
  4. Подайте напряжение, включив автомат, а затем выключатель. Коснитесь индикаторной отвёрткой каждой жилы, та из них, при соприкосновении с которой индикатор не светится, будет нулевой. Пометьте её при помощи маркера.
  5. Теперь поочерёдно отключайте клавиши на выключателе и проверяйте соответствующее им наличие фазы.

Назначение жил в светильнике определите при помощи мультиметра:

  1. Для начала установите на приборе режим «Прозвонка» и на 1 секунду закоротите щупы. Должен прозвучать сигнал звуковой, это означает, что вы правильно выбрали предел измерений и прибор исправен.
  2. В патроне есть 2 контакта, один из них фазный, он пружинящий и располагается по центру, 2-ой нулевой, он расположен сбоку (когда вкручивается лампочка, она касается его своим цоколем).
  3. Зачистите также на 1 см все четыре жилы, отходящие от люстры.
  4. Теперь надо найти нулевую жилу. Один щуп мультиметра приложите к нулевому (боковому) контакту в любом из патронов. Вторым щупом по очереди касайтесь зачищенных проводов. Как только услышите звуковой сигнал, значит, эта жила и есть нулевая, также пометьте её при помощи маркера.
  5. Аналогичным способом определите соответствие двух фазных жил, отходящих от светильника. На этот раз щупом мультиметра поочерёдно касайтесь центральных фазных контактов в патронах. У пятирожковой люстры одна фазная жила соединена с тремя патронами, а вторая идёт на два оставшихся.
  6. Чтобы проверить заземляющий провод, надо одним щупом коснуться его, а другим металлического корпуса светильника, звуковой сигнал подтвердит правильность выбора.

Схема с одноклавишным выключателем

Для начала рассмотрим более простую схему – как подключить трёхрожковую люстру с 3 проводами. Здесь представлены три подробные пошаговые инструкции. Сначала проверьте комплектацию своего светильника:

  1. Открыв заводскую упаковку, найдите сразу перечень комплектов, входящих в люстру, и сверьте по списку наличие всех составляющих.
  2. Найдите кронштейн, с помощью которого люстра будет крепиться к потолку. Он представляет собой планку, которая непосредственно прикручивается к деревянному основанию в потолке, а уже к этой планке будет крепиться крышка люстры.
  3. Проверьте наличие и целостность всех плафонов.
  4. Далее должно быть устройство (можно назвать его соединительной коробкой люстры), в котором будет производиться расключение проводов, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протянут сдвоенный провод (фазная и нулевая жилы). Один его конец будет соединяться с фазной и нулевой жилами, которые выходят из дырки в потолке, второй конец предназначен для соединения с жилами в рожках.
  5. Обычно третий заземляющий провод идёт в комплекте светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком обозначено место, куда нужно подсоединять защитное заземление.
  6. Проверьте наличие трёх рожков, на них должны быть закреплены патроны и из каждого должна выходить фазная и нулевая жила.

Теперь рассмотрим, как соединить провода в люстре:

  1. Возьмите один рожок и соединительную коробку светильника, где будет выполняться расключение. Из рожка выходят две жилы (синяя – нулевая, коричневая – фазная). Протяните их в одно из трёх отверстий, и закрепите рожок.
  2. Аналогичные действия проделайте с двумя другими рожками.
  3. В результате в соединительной коробке светильника получилось 6 проводов от рожков – три синих и три коричневых, и сдвоенный 2-х жильный провод, которым будет производиться соединение с сетью.
  4. На всех 6 жилах от рожков и на сдвоенном проводе зачистите изоляцию.
  5. Соедините между собой три синих провода с одной жилой сдвоенного провода, и точно также выполните соединение трёх коричневых проводов со второй жилой сдвоенного провода. Сделайте это при помощи скрутки, можете ещё сверху пропаять. Наденьте изоляционные колпачки, как правило, они идут в комплекте.
  6. Аккуратно уложите все провода в соединительной коробке люстры и закройте сверху крышкой.
  7. В указанном месте подсоедините провод защитного заземления.

Осталось выполнить подключение нашей люстры с тремя проводами к сети:

  1. Прежде чем начать электрическую часть работ, обесточьте помещение, отключив питающий автомат.
  2. Закрепите к деревянной конструкции в потолке крепёжную рамку при помощи обычных саморезов по дереву. Это надо сделать максимально прочно и надёжно, потому что планка должна будет выдерживать полный вес люстры.
  3. Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка наживив декоративные болты. Посмотрите, если вас всё устраивает, то открутите болты и приступайте к соединению проводов.
  4. Желательно выполнять такую работу с напарником, чтобы один человек мог держать подключаемый светильник, а другой заниматься соединением. Если напарника нет, то закрепите светильник к установленной планке, крепко подвязав на шнурок либо кусок прочной проволоки.
  5. Начните с того, что на жилы, торчащие из дырки в потолке, наденьте самозажимные клеммники. Потом подсоедините к ним соответствующие жилы светильника.
  6. Теперь включите автомат и выключатель, чтобы проверить правильную работу. Если все три лампы загорелись, отключите выключатель, автомат и закончите работу, окончательно прикрутив светильник к планке.

Теперь вы в курсе, как правильно подключить люстру на три рожка, давайте рассмотрим и более сложный вариант – подключение люстры к двойному выключателю.

Схема с двухклавишным выключателем

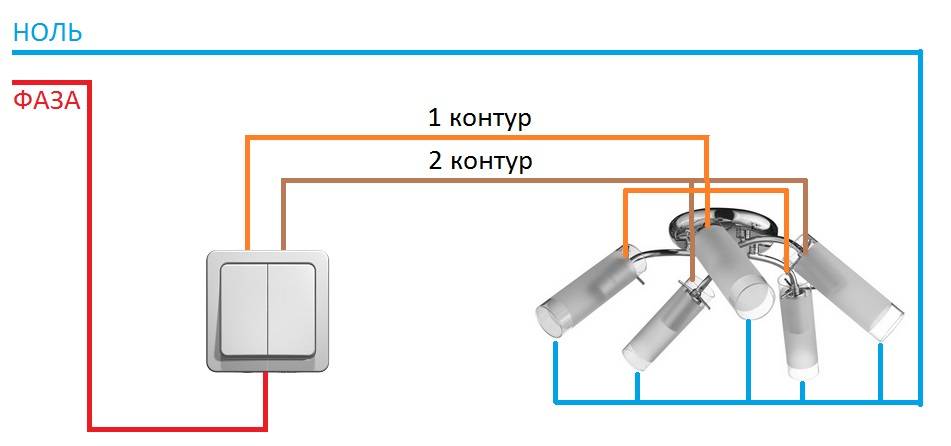

Подключение пятирожковой люстры к бытовому двухклавишному выключателю выполняется аналогично.

  1. Из распределительной коробки идёт нулевая жила, которая прокладывается к светильнику, с ней будут соединяться все пять нулевых жил от каждой лампы.
  2. Фазная жила из коробки подходит к двухклавишному выключателю, от него отходят две жилы, которые будут подавать напряжение на одну и на вторую группу лампочек.
  3. В распределительной коробке нулевая и фазная жилы соединяются с фазой и нулём питающей сети.
  4. В соединительной коробке светильника вместо 6 проводов, как в трёхрожковом варианте, теперь будет выведено 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил в светильнике необходимо соединить в один общий жгут. А из фазных жил сформируйте два соединительных жгута – один из трёх коричневых жил от лампочек, второй соответственно из двух. То есть при включении одной клавиши выключателя будет загораться три лампы, а при включении второй клавиши – две.

В соединительной коробке люстры имеется три провода. Одни концы выведены в верхнюю часть и будут подсоединяться к жилам, подведенным к дырке в потолке к месту крепления светильника. Вторые концы соедините таким образом:

  • Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
  • Одна фазная жила, например коричневая, с соединительным жгутом фазных жил трёх ламп.
  • Вторая фазная жила, к примеру, белая, с соединительным жгутом фазных жил двух ламп.

Из дырки в потолке, в месте, где будет закреплён светильник, у вас торчат три зачищенные жилы. Соедините их соответственно с фазными и нулевой жилами люстры. В случае с защитным заземлением светильника, будет ещё четвёртый провод и соединение.

Вы видите, что по аналогии с более простым вариантом, подключить люстру к двойному выключателю также несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хотелось бы дать небольшой совет по поводу недорогих китайских люстр. Сразу после покупки проверьте на целостность все проводки. В них зачастую бывает уже собрана вся электрическая часть в соединительной коробке люстры, проверьте надёжность контактов. Будет обидно, если потом придётся переделать такой огромный труд.

Теперь вы знаете, как подключить люстру с 5-ю либо 6-ю рожками на двойной выключатель. В принципе, если имеются базовые знания в электротехнике, сделать это вам будет несложно. Зато получится немного сэкономить на вызове профессионального электрика.

Как подключить люстру с тремя проводами

Подключение осветительных приборов кажется несложной задачей. Казалось бы, чего тут сложного – подключить два провода, идущих из потолка? Однако иногда перед домашним мастером встает неожиданная проблема: что делать, если в люстре не два, а три провода? Как и куда их подключать? Попробуем разобраться в этом вопросе.

Подключение люстры с тремя проводами своими руками

Необходимый инструмент

Для правильного подключения люстры вам понадобятся:

  • Индикаторная отвертка или указатель напряжения;
  • Мультиметр;
  • Пассатижи;
  • Нож;
  • Клеммная колодка на три клеммы;
  • Изолента.

Также вам необходимы будут стремянка или устойчивая подставка, маркер, лист бумаги и паспорт на осветительный прибор.

Определение назначения проводов в люстре

Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

  • Белый или коричневый провод – фаза;
  • Синий провод – ноль;
  • Желто-зеленый провод – защитный заземляющий.

Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.

  1. Для этого мультиметр необходимо установить в режим прозвонки и кратковременно закоротить щупы. При этом раздастся звуковой сигнал, свидетельствующий о том, что предел измерений выбран правильно, а прибор исправен.

    Мультиметр для прозвонки проводов

  2. Выкручивают из люстры лампочки. В патронах визуально определяют два контакта: фазный, пружинящий – он находится в центре, и нулевой, расположенный сбоку и при вкручивании лампы соприкасающийся с цоколем.

    Выкручиваем из люстры патрон

  3. Находят нулевой провод. Один щуп мультиметра ставят на боковой контакт любого из патронов, а вторым поочередно прикасаются к зачищенным проводам, выходящим из люстры. При касании одного из проводов раздастся звуковой сигнал – этот провод и есть нулевой. Его нужно отметить маркером или любым другим способом.

    Технология определения нулевого провода с помощью мультиметра

  4. Находят фазный провод. Для этого ставят щуп мультиметра на средний контакт любого патрона, а вторым прикасаются к двум оставшимся проводам. С помощью звукового сигнала определяют фазный провод, отмечают его или запоминают.
  5. Определяют количество контуров. Для этого один щуп мультиметра закрепляют на найденном фазном проводе, а другим поочередно прикасаются к среднему фазному контакту всех патронов. У одноконтурной люстры сигнал будет раздаваться при прикосновении к любому из патронов. Если часть патронов к контуру не подключена, проверяют наличие второго контура, прикасаясь щупами к средним контактам этих патронов и третьему проводу. Сигнал подтвердит, что люстра двухконтурная, а второй провод – также фазный.
  6. Если люстра имеет один контур, то назначение третьего провода – заземление. Проверить это можно так:  прикоснуться одним щупом к металлическим деталям корпуса люстры, а другим – к третьему проводу. Должен также прозвучать сигнал.

Подключение двухконтурной люстры к электросети

Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

  1. Возьмите индикаторную отвертку или указатель напряжения.
  2. Включите обе клавиши выключателя.
  3. Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
  4. Отметьте фазные провода маркером.
  5. Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
  6. Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
  7. Проверяют работу люстры, поочередно включая обе клавиши.

Схема подключения люстры к сети

Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

Определение напряжения на проводах с помощью электро-отвертки

Подключение люстры с заземляющим проводом

Если осветительный прибор имеет металлический корпус, его необходимо заземлить. В новых квартирах все электросети, в том числе и осветительные, по стандартам должны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры достаточно соединить провода с соответствующей цветовой маркировкой с помощью клеммной колодки или на скрутку.

Если же сети старые, а изоляция всех проводов имеет одинаковый цвет, то следует действовать в такой последовательности:

  1. Определяют количество и назначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к соответствующим проводам люстры, а заземляющий провод у люстры изолируют.
  2. Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые  провода проводки и люстры также соединяют, а заземляющий – изолируют.

Техника безопасности

При подключении любых электроприборов необходимо соблюдать осторожность. Все подключения и присоединения нужно проводить только при отключенном выключателе после проверки отсутствия напряжения на проводах. Места скруток изолируют с помощью специальных колпачков или изоленты. Если вы сомневаетесь в том, что сможете подключить люстру с тремя проводами правильно, лучше доверить это дело профессионалам.

Как подключить люстру с 2, 3, 4 и более проводами своими руками, схемы

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Содержание статьи

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

  • Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
  • Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая  — пустовать.

    Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

  • игнорировать — если провода такого цвета (или похожего) нет на потолке,
  • подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли».  Фазы к фазам подсоединяются в произвольном порядке.

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий)  — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

выбор инструмента, как подключать к двухклавишному выключателю

Незнающие люди могут подумать, что подключить осветительные приборы по силам даже неспециалисту. Ведь, по сути, здесь приходится иметь дело лишь с парой проводов, выходящих из потолка. Но бывают ситуации, когда у владельца возникают с этим сложности, обусловленные наличием в люстре трех проводов вместо двух. Как же быть в этом случае?

Необходимый инструмент

Чтобы подключение люстры было выполнено без ошибок, сперва необходимо подготовить определенные инструменты:

  • индикаторную отвертку или указатель напряжения;
  • мультиметр;
  • пассатижи;
  • нож;
  • клеммную колодку на три клеммы;
  • изоленту.

Помимо вышеназванных предметов необходимо иметь в наличии стремянку или устойчивую подставку, маркер, лист бумаги и паспорт на осветительное устройство.

Определение назначения проводов в люстре

Чтобы исключить риск ошибок во время подключения, желательно иметь в наличии электрическую схему, которая обычно присутствует в паспорте на осветительное устройство. По ней можно легко понять, как правильно подключать люстру, так как у каждого провода имеется обозначение и присутствует порядок, в котором должно производиться их подключение. Если исходить из действующих стандартов, то они должны иметь следующие цветовые обозначения:

  • белый или коричневый цвет — фаза;
  • синий цвет — ноль;
  • желто-зеленый цвет — защитный заземляющий.

Бывает так, что на люстру нет паспорта и по цвету проводов сложно понять, какой из них чему соответствует. В этом случае понять, как подсоединить люстру, можно при наличии мультиметра — специального устройства, позволяющего определить их назначение.

  1. Переводим прибор в режим прозвонки, после чего на время операции закорачиваем щупы. В этот момент должен прозвучать специальный сигнал, который подтверждает правильность выбора предела измерений и отсутствие проблем в работе мультиметра.
  2. На следующем этапе нужно вывернуть лампочку из люстры. Добравшись до патрона, можно увидеть основные контакты, из которых один будет расположен в центре (фазный), а другой — с краю (нулевой), он обеспечивает контакт с цоколем во время вкручивания лампы.
  3. Для работы мы будем использовать нулевой провод. Нужно один щуп прибора зафиксировать с боковым контактом патрона, а другой последовательно подводить к зачищенным проводам, которые торчат из люстры. Когда после касания очередного провода возникнет звуковой сигнал, это следует считать подсказкой, что нами найден нулевой провод. Чтобы его в дальнейшем не перепутать, наносим на него отметку при помощи маркера.
  4. Теперь нужно понять, где находится фазный провод. Необходимо щуп прибора подвести к среднему контакту патрона, другим же щупом создают попеременно контакт с остальными проводами. Здесь также мы должны услышать звуковой сигнал. Здесь аналогично наносим метку.
  5. На следующем шаге мы должны узнать, сколько здесь имеется контуров. Сперва один щуп прибора фиксируем на фазном проводе, а затем второй последовательно подводим к среднему фазному контакту каждого из имеющихся патронов. Если у осветительного прибора только один контур, то при прикосновении к каждому патрону мы будем слышать сигнал. Бывает так, что некоторые патроны не имеют соединения с контуром. В этом случае узнать, присутствует ли здесь ещё один контур, можно, доводя щупы до средних контактов патронов и третьего провода. При наличии сигнала станет ясно, что у данного осветительного прибора два контура, а последний обнаруженный провод является фазным.
  6. Если проверка показала наличие лишь одного контура, то можно сделать вывод, что третий провод выполняет роль заземляющего. Чтобы убедиться в этом, нужно щуп подвести к металлическим элементам корпуса люстры, а вторым в этот же момент дотронуться до третьего провода. В ответ мы должны услышать сигнал.

Подключение двухконтурной люстры к электросети с двумя и тремя проводами

Если стоит задача по подключению люстры с тремя проводами, то первым делом нужно получить больше информации о выключателе и торчащих из потолка проводах. Чаще всего приходится иметь дело с двухклавишным выключателем и тремя проводами. В данной ситуации понять, где фазный, а где нулевой провод.

  1. Сперва нужно подготовить индикаторную отвертку или указатель напряжения.
  2. Убедиться, что каждая из клавиш находится во включенном положении.
  3. Взять указатель напряжения и дотронуться им до зачищенного конца каждого провода. Если нами будет найдена фаза, то подсказкой об этом будет горящая лампочка на указателе напряжения.
  4. После того, как мы обнаружили фазу, наносим на нее метку с помощью маркера.
  5. Отключить двухклавишный выключатель и снова дотронуться до каждого провода. Ни в одном из случаев мы не должны увидеть горящей лампочки.
  6. Настало время для подключения фазы люстры к ранее найденным проводам электропроводки. Аналогичным образом поступаем и с нулевыми проводами. Чтобы создать контакт, нам понадобится клеммная колодка либо провода можно скрутить при помощи изолирующих колпачков либо изоленты.
  7. В завершение следует убедиться, что люстра работает исправно — просто включаем друг за другом клавиши.

Подключение с двумя проводами

Для люстры, которая подключена к одноклавишному выключателю, а из потолка выступает лишь два кабеля, нужно выполнить следующие действия. Убедившись, что выключатель включен, нужно выяснить с помощью указателя напряжения, где расположены фазный и нулевой кабеля. Отыскав фазный провод люстры и электропроводки, их следует соединить друг с другом. Подобным образом поступают и с нулевыми проводами. Далее нужно выяснить, как работает люстра при разных положениях клавиш выключателя.

Подключение с тремя проводами

Для люстры, которая также подключена через одноклавишный выключатель и имеет в электропроводке три кабеля, следует первым делом понять, для каких целей необходим третий. Нужно перевести выключатель во включенное положение, а затем выяснить, на каких кабелях имеется напряжение. Если результаты проверки показали, что два провода являются фазными, то правильным решением будет установка двухклавишного выключателя. В этом случае подключение будет выполняться по трехпроводной схеме.

Когда лишь один кабель показывает наличие фазы, при этом у третьего присутствует изоляция желто-зеленого цвета, схема подключения будет аналогичной в отношении фазных проводов — их необходимо подключить между собой. Что касается кабеля, который является заземлением, то после изоляции его следует убрать.

Подключение с заземляющим проводом

О заземлении люстры следует задуматься в том случае, если ее конструкция предусматривает металлический корпус. Для новых квартир обязательным требованием в отношении электросетей является наличие заземляющего кабеля, имеющего желто-зеленый цвет. Если вы живете именно в такой квартире, то процедура подключения люстры будет заключаться в следующем: ищем кабели, которые имеют необходимый цвет, а затем соединяем их между собой, используя клеммную колодку или посредством скрутки.

Тем же, кто живет в квартирах со старыми сетями, где нет своей особой цветовой маркировки, придется поступить иначе:

В самом начале нужно изучить кабели, которые выступают из потолка и понять, сколько их всего и для чего они нужны. Если по результатам обследования стало ясно, что их только два, то нужно перевести двойной выключатель во включенное положение, а затем взять указатель напряжения и выяснить, где находится фазный и нулевой провода. После решения данной задачи нужно отключить двойной выключатель, фазные провода электропроводки соединить с фазными проводами люстры, проделать то же самое с нулевыми проводами и изолировать заземление.

Для люстры с тремя проводами порядок действий будет аналогичен. Если выяснилось, что сеть представлена двумя контурами, а осветительный прибор работает при помощи двухклавишного выключателя, то фазные и нулевые провода осветительного прибора нужно соединить с соответствующими проводами электропроводки. В завершение выполняется изолирование заземляющего проводника.

Что делать, если не хватает длины проводов?

Тем владельцам, которые живут в домах, построенных несколько десятилетий назад, где имеется двойной выключатель следует быть готовым к тому, что может понадобиться удлинить имеющуюся проводку либо увеличить длину проводов, идущих от люстры. Хотя есть много вариантов соединения, лучше всего использовать для этих целей клеммную колодку. В конструкционном плане это устройство имеет вид пластиковой колодки, у которой присутствуют токопроводящие пластины. В свою очередь данные пластины оснащены винтовыми зажимами, используемыми для соединения проводов через выключатель.

Решив воспользоваться данным вариантом, следует позаботиться о том, чтобы к клеммной колодке был обеспечен доступ. Частыми проблемами являются потеря контакта или чрезмерный нагрев, создающий риск возгорания, которые являются следствием ослабления винтовых соединений. В том случае, если отсутствует место для установки подобной колодки, наилучшим решением является ее размещение, предусматривающее прокладку одного провода, соединяющего выключатель и люстру. А вот подсоединять их методом скручивания необходимо отказаться, иначе они начнут окисляться, что в конечном итоге приведет к их нагреву.

Техника безопасности

Имейте в виду, что любые работы с электропроводкой представляют опасность для жизни, а потому выполнять их нужно очень осторожно. Это касается и подключения бытовых электроприборов через двойной выключатель. Прежде чем подключать устройство и присоединить провода, нужно убедиться, что выключатель отключен, а проводка не имеет напряжения. Там, где они были скручены, нужно произвести изоляцию, используя специальные колпачки либо изоленту. Если у вас присутствует неуверенность в том, что вам удастся правильно подключить люстру с тремя проводами, то вместо того, чтобы рисковать понапрасну, лучше пригласить для выполнения данной работы опытных электриков.

Люстра с пультом управления — роскошь или удобство?

По мере того, как технологии все совершенствуются, на рынке становятся доступны новые товары. Именно такими следует считать осветительные приборы с пультом дистанционного управления. Их особенность заключается в наличии конструкции управляющих элементов. Если установить подобную люстру в квартире, то у вас появится возможность гасить свет в спальне, находясь в теплой постели, а также вы не нанесете случайных травм, так как в темное на пути к кровати не увидели угол или стену.

Монтаж подобных люстр может выполнить даже неспециалист: они устанавливаются по той же технологии, что и прочие источники света. Подключать такую люстру несложно, достаточно воспользоваться одной из вышеописанных схем. Включение и выключение света становится возможным благодаря наличию встроенного контроллера.

И даже несмотря на то, что в вашем доме появилась столь продвинутая модель люстры, все же рекомендуется оставить в комнате обычный настенный выключатель. Он сможет вас выручить в тех ситуациях, когда потеряете пульт от люстры или же не замените своевременно батарейки. Ведь любому владельцу будет крайне неудобно не иметь возможности заниматься обычными делами при отсутствии света.

В целом подключение люстры представляется не таким сложным делом. При наличии знаний о ключевых нюансах выполнения данной процедуры даже человек, который ранее не занимался подобным, может легко справиться с данной задачей, не обращаясь за помощью к специалистам. А впоследствии ему будет по силам правильно подключить и осветительные приборы более сложной конструкции.

Как подключить люстру с 2, 3, 4 проводами (схемы)

При покупке нового светильника мало кто задумывается о том, как подключить люстру, сколько там приводов и какой выключатель нужен? В магазине продавец дал рекомендации по уходу за осветительным прибором, прочел наизусть рекламу производителя и на этом покупка считается завершенной. Но, придя домой, распаковав осветительный прибор, обнаруживаются провода разных цветов. Как быть? Что делать?

Ведь в магазине сказали, что в люстре возможно включение только двух ламп, а не всех пяти, и она подсоединяется к одноклавишному выключателю. В этой статье рассмотрены все варианты подключения, а также меры безопасности.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

  1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
  2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
  3. Выключатель для светильника устанавливается в разрыв провода «фаза».

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

Проверка проводов индикатором

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

  • Заземление – желтый провод со светло-зеленой полоской (земля).

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Он не используется для подключения электроустройств. Это только заземление (чтобы в процессе работы электроприбора ток не пробивал «мелкой дрожью»).

  • Синий (голубой) провод – ноль.
  • Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Чем грозит поменять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно. Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Как соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

Клеммные колодки использовать удобнее всегок содержанию ↑

Требуемый инструмент для монтажа люстры

Для того чтобы подключить люстру к проводам на потолке потребуются инструменты:

  1. Три различные отвертки: с плоским концом, фигурная, индикатор.
  2. Бокорез и плоскогубцы.
  3. Нож – должен быть заточенным.
  4. Вольтметр.
  5. Изолента.

Нож требуется для оголения одножильного провода, потому что пассатижи повредят или переломят саму жилу. Оголение делается острым лезвием ножа точно так же, как затачивается карандаш. Если остаются заусеницы – это ничем не грозит.

Индикатор нужен для поиска фазы. В такой отвертке наконечник сделан для закручивания шурупов. Делать этого не нужно, поскольку она непрактичная и в скором времени сломается.

Приборы измерения есть 2 видов: с цифровым экраном и со стрелками. Предпочтение отдается цифровым, поскольку их показания наиболее точны. Цифровые приборы противоударные, имеют защиту от перегруза. Стрелочный прибор используется в горизонтальном положении. Его достоинство – показывает измерение без дополнительного питания (аккумуляторы, батарейки).

Внимание! Во всех приборах диапазон переменного тока не больше 500–600 Ватт.

Для подключения осветительного прибора к электросети требуется выполнить пошаговый алгоритм действий с подробной инструкцией.

к содержанию ↑

Подготовительные работы: прозвон – определение фазы на потолке

На данном этапе подготовки будет выяснено, что делать с проводом заземления и как отличить фазу и ноль на потолочном перекрытии? Как множество ниток проводов с люстры соединить с кабелями на потолочном перекрытии? Подключение осветительного прибора своими руками дело аккуратное, требующее минимальные знания по электричеству.

Найти нужный кабель поможет индикатор

Провод «заземление»

Если проводка уже сделана на потолке (разводка сделана, допустим, под гипсокартоном в каркасной основе), тогда среди них есть «ноль», остальные – это фаза и земля.

Внимание! Проводка с заземлением сделана в новостроях и в помещениях с проведенным ремонтом.

Провод «заземление» имеет желто-зеленый цвет. По международному стандарту обозначается РЕ. Он соединяется с таким же цветовым проводом на люстре. Просто так оставлять провод нельзя, поскольку это может привести к замыканию. Если же в люстре есть заземление, а на потолке старая проводка, тогда требуется сделать изоляцию РЕ в люстре. Изоляция заземления проводится на потолке, если в люстре его нет. Изоляция делается аккуратно и качественно изоляционной лентой. Недопустимо, чтобы край ленты торчал или отклеивался.

Правильная изоляция

Ищем фазы и ноль

Все провода проверяются – нужно определить, где фаза и ноль. Нельзя надеяться только на цветовую гамму по нескольким причинам. Во-первых, не известно (во многих случаях) как подсоединялись провода к распределительной коробке – квалификация электрика или соседа; во-вторых, цветовая гамма может меняться, и если человек уверен, что фаза красная по цвету, то это мнение может быть ошибочно.

Если с потолка выходит всего три провода, установлен выключатель с 2 клавишами, тогда может быть два питающих провода, на каждый отдел выключателя, и один ноль – общий. Прозвон делается при помощи мультиметра (тестер), индикатора.

Для прозвона требуется сделать следующее:

  1. Обуть обувь на резиновой подошве. Быть в сухом помещении. Руки и ноги также должны быть сухими. Вода является проводником тока.
  2. На счетчике или щитке включается напряжение, а выключатель поставить в режим «вкл.».
  3. Осторожно, чтобы провода не касались друг друга (чтобы не спалить всю проводку в доме) следует индикатором, краем отвертки, касаться каждого по очереди. Если отвертка зажигается – есть напряжение.
  4. При подсоединении измерительного прибора, тестер покажет, стрелочкой или цифрами на дисплее, какое напряжение в проводе.
  5. Для уверенности (если память плохая) маркером намечается фазу или все записывается на бумаге – какой цвет.
  6. После обнаружения фазы выключается выключатель, а после обесточивается квартира на электрощитке или на счетчике.

Для определения тестером проводов требуется на аппарате переключатель поставить на «вольты», выбрать шкалу «больше 220 В». После этого осторожно касаться щупами, держать надо за ручку, а не за оголенное железо, к проводке поэтапно, а не сразу ко всем. Два питающих провода между собой не дают прозвон. Если есть такая пара, тогда это провода фаз. А третий «ноль». Далее, требуется каждый провод, предполагаемая фаза, соединять щупами с нолем. На экране тестера выявиться 220 В. Кабели следует наметить маркером на изоляции или записать цвета. Работа с индикатором легче: светится – фаза, нет – ноль (обозначается буквой N). Фаза – буква L.

Если в потолке только 2 провода, однозначно один из них фаза. Выключатель при этом одноклавишный, а если есть вторая, тогда она нерабочая.

к содержанию ↑

Схемы подключения люстры

На рынке предлагается большое множество люстр, которые поражают своей красотой и необычайностью.

  • Люстра с одним патроном.
  • С вращающейся платформой.
  • С большим количеством галогенных и светодиодных источников.
  • Есть модели со встроенными диммерами, драйверами, которые позволяют включать осветительный прибор пультом ДУ. А также при помощи ПДУ меняется яркость света и поочередность работы ламп.

Но, несмотря на столь обширную классификацию моделей люстр, все они подключатся по нижеприведенным схемам.

Одним из главных нюансов выступает правильное подсоединение кабелей на потолке с проводами из люстры. С необходимыми инструментами подсоединение производится быстро человеком, не имеющим опыта в работе с электроустройствами.

Схема подключения люстры

Подключение люстры к одноклавишному выключателю

Если включатель установлен одинарный, а люстра двухпроводная (допустим, arion или бра), тогда требуется выполнить действия согласно схеме люстра – потолок 2х2. То есть на потолке имеется двужильный кабель. Этот вариант является простым и быстрым. После того как определена фаза и ноль, отключается электропитание. Нулевой провод на люстре (узнать это можно из инструкции к осветительному прибору, по цвету) требуется соединить с нужным «нолем» на потолке. Также делается и с «фазой». Все соединенные провода должны быть качественно заизолированы. Здесь нет затруднений, монтаж проводится быстро.

Если же люстра пятирожковая или трехрожковая, а выключатель с одной клавишей, тогда следует:

  1. Рассмотреть все провода в люстре. От каждого рожка выходит по 2 провода. Значит, к каждому подсоединяется фазу и ноль. Тогда зажгутся все лампочки.
  2. Подготовка проводов для соединения с общей проводкой дома. Каждый провод на люстре оголяется на 3 см. Поскольку они очень тонкие, делать все следует аккуратно. Далее, берутся все провода одного цвета (допустим, синий) и скручиваются в одну группу. Получилась скрутка по одной жиле от каждого патрона. Такая же скрутка делается и с оставшимися проводами другого цвета.
  3. Получилось 2 скрутки – на одну подходить будет ноль, а на вторую – фаза. После этого индикатором проверяется замкнутость цепи патрон – скрутка.
  4. Две скрутки проводов фиксируются к 2 проводам на потолке. Обязательно применяется изолента.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Запрещается соединять провода из алюминия и меди. Эти 2 металла со временем окисляются и контакт пропадет. Для этого есть специальные переходники.

Подключение люстры к одноклавишному выключателю

Люстра имеет 2 провода, на потолке 3 провода (двойной выключатель)

Здесь есть 2 варианта: третий провод – заземление или вторая фаза, при выключателе на 2 клавиши. В такой ситуации требуется сделать так:

  1. Обязательно делается прозвон с помощью индикатора. При такой работе в сети должен быть электроток, а выключатель включен. Иначе индикатор не покажет вторую фазу. Поведение индикатора:
  • Первый случай, когда при касании отверткой 2 провода дают подсветку индикатору, а третий не светится. Это общий провод.
  • Второй случай – один светится, а остальные 2 нет. Тот провод, который дает свечение, является общим.

Если нет индикатора, тогда берутся любые 2 кабеля из потолка и подсоединяются к люстре. Включается электроэнергия на щитке и выключатель. Если лампы загорелись, значит, установка происходит правильно. И дальше переделывать не нужно.

  1. Обозначить фазы и ноль, если они одного цвета, выключить питание на считчике.
  2. После этого в клемме фиксируется общий провод и один из оставшихся двух на выбор. Также подсоединяются провода с люстры. Оголение обязательно изолируется.
  3. В случае если есть желание чтобы люстра зажигалась от любой из двух клавиш на выключателе, ставится перемычка.

После полной изоляции, включается электропитание и проверяется работа.

Если выключатель двухклавишный, а люстра пятиламповая, тогда:

  1. В люстре от каждого рожка с лампой выходит по 2 провода.
  2. Все собирается в один пучок и делится на группы (сдвоить): 2 питающие, 1 ноль. Одна расцветка – 1 группа. Остальные выходящие разбиваются на группы вразброс.
  3. Все группы проводов скручиваются с обозначенными на потолке.

Подключение люстры с тремя проводами к многоклавишному выключателю

Схема подключения к многоклавишному выключателю

Если люстра двухрожковая и больше, тогда возможны варианты подключения:

  • Если включить выключатель – зажгутся все лампочки.
  • При помощи одной клавиши двойного выключателя включается группа лампочек на люстре (допустим, нижние патроны в многоярусном светильнике).
  • С помощью одной клавиши зажигаются 2–3 лампы, но не все.

На потолке 2 провода, значит, возможен только первый вариант – будут зажигаться все лампы одновременно. Для подключения люстры с тремя проводами к 2 на потолке, следует внимательно изучить технические характеристики люстры. В основном заводом-производителем все нити в люстре соединяются попарно. В этом случае подсоединение происходит элементарным образом: нахождение фазы и ноля, и подсоединение люстры.

Если в люстре каждый провод идет от плафона, тогда все провода соединяются параллельно при помощи установки дополнительного провода-перемычки.

Схема подключения люстры с несколькими проводами к трехжильному кабелю на потолке

В случае если требуется включение ламп группами в трехламповой люстре (пятипатронный carol), тогда проводится подключение согласно схеме. При этом установлен двух- или трехклавишный выключатель. Для этого на потолке определяется индикатором общий провод, ноль, фаза в трехжильном кабеле. При этом всем установлен выключатель минимум на 2 клавиши. К общему проводу подключается по 1 проводу их пары, идущей от каждого рожка люстры.

Останется 2 нити, присоединяющиеся к свободным проводам из пар от патронов.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Перед тем как устанавливать много рожковую люстру к многоклавишному (тройному) выключателю, требуется внимательно изучить осветительное устройство, его технические характеристики и инструкцию применения.

Схема подключения к трехклавишному выключателю

Подключение люстры к блоку включателя с розеткой

В некоторых случаях требуется установка розетки и включателя рядом (это часто встречается на кухне). Данные две точки меняются на одну – блок «розетка-включатель» фирмы anam. При этом выключатель имеет от одной клавиши до четырех. Действуя согласно схеме, которая указывает на обычное подключение люстры к выключателю, монтаж пройдет быстро. В схеме есть один провод, который выходит из «ноль» и входит к выводу розетки. Схема приводится классическая, но на практике ноль и фаза часто поменяны местами.

Светодиодная люстра

Выделяется, потому как типовой точечный светильник содержит дополнительные элементы для бесперебойной работы, заложенной производителем. Такими элементами служат: диммеры, драйверы, преобразователи. Управление включения света идет с пульта ДУ.

К люстре приложен паспорт с указанием вариантов работы, техническими характеристиками, а также с электросхемой подключения ее к электросети. При подключении люстры требуется выполнение точной работы, согласно приведенной в паспорте схеме, иначе она будет работать неправильно или же сгорит. После подключения осветительного прибора к сети производится регулировка и проверка при помощи выключателя и пульта.

Подключить люстру к электросети в доме сможет даже новичку, если внимательно изучить схему подключения. Если же человек незнаком с законами физики, и не знает что такое фаза и ноль, тогда есть 2 варианта: ознакомление с информацией либо вызов мастера на дом. Но, стоит знать, что у каждого мастера цена на подключение одной точки отличительна.

Предыдущая

ЛюстрыВыбираем потолочные люстры с вентилятором

Следующая

ЛюстрыКак выбираются люстры для кухни

Спасибо, помогло!Не помогло

Как нужно подключать светодиодную люстру с тремя проводами

Как нужно подключать светодиодную люстру с тремя проводами

Подключать приборы освещения может показаться нетрудной задачей. Вы можете думать, что тут может быть трудного – подключать два провода, которые идут из потолка? Но в определенных случаях перед обычным мужчиной, который принялся за домашние дела, может встать неожиданная проблема – что делать, если из потолка идет 3 провода, как подключить люстру?

Предлагаем вам разобраться в этом вопросе.

С чего начать? Какие требуются инструменты

Для правильного подсоединения люстры вам потребуется следующее:

  • Изолирующая лента.
  • Колодка клеммного типа на 3 клеммы.
  • Ножик.
  • Пассатижи.
  • Мульметр.
  • Отвертка индикаторного типа или указатель напряжения.

Также вам обязательно потребуется стремянка или даже устойчивая подставка, лист бумаги, маркер и паспорт осветительного прибора.

Подробности процесса

Определяем назначение проводов в люстре

Самым простым вариантом будет воспользоваться специализированной электрической схемой, которую вы можете найти в паспорте на прибор для освещения. Там, как правило, указывают предназначение всех типов кабелей и пошаговая инструкция подключения. По обычным стандартам маркировка цветов кабелей должна быть сделана таким образом:

  • Фаза – это коричневый или белый провод.
  • Ноль – это провод синего цвета.
  • Защитный заземляющий провод имеет желтовато-зеленый оттенок.

Если нет документации на люстру, и цветовая маркировка проводов не будет указывать однозначно на их принадлежность, требуется определить их предназначение посредством мультиметра.

  1. Для этого требуется поставить мультиметр в режим прозвона и кратковременно закоротить щупы. При том будет раздаваться звуковой сигнал, который свидетельствует о том, что придел измерений выбран правильно, а устройство исправно.
  2. Далее требуется выкрутить лампочки из люстры. В патронах визуально определите 2 контакта – фазный, а именно пружинящий – он расположен по центру, и нулевой, который расположен сбоку и при вкручивании лампочки будет соприкасаться с цоколем.
  3. Найдите нулевой провод. Первый щуп от мультиметра поставьте на контакт бокового типа на любой из патронов, а второй по очереди должен прикасаться к зачищенным проводам, которые выходят из люстры. При касании одного из нескольких проводов вы услышите сигнал звука – этот провод, а еще есть нулевой. Его требуется отмечать посредством маркера или любым другим методом.
  4. Найдите провод фазы. Для этого требуется поставить щуп мультиметра на средний контакт каждого из патронов, а следующим прикасаются к двум проводам, которые остались. Посредством звукового сигнала требуется определить фазный провод, отметить его или просто запомнить.

  5. Определить число контуров. Для этого первый из щупов устройства закрепите на найденном проводе фазы, а другим по очереди требуется прикасаться к среднему контакту фазного типа всех патронов. У люстры одноконтурного типа сигнал будет раздаваться, если будет прикосновение к любому из типов патронов. Если часть патронов не подключена до контура, то нужно проверить наличие еще одного контура, прикасаясь щупами к среднему контакту таких патронов и к последнему проводу. Сигнал сможет подтвердить, что люстра двухконтурного типа, а второй провод тоже является фазным.
  6. Если люстра одноконтурная, то назначение последнего провода – это точно заземление. Произвести проверку можно таким образом – прикоснитесь одним щупом к деталям из металла корпуса люстры, а вторым до третьего провода. Также должен прозвучать сигнал.

Рассмотрим, как подключить к сети двухконтурную люстру.

Как подключать двухконтурную люстру к сети

Как подключить люстру с 3 проводами?  Чтобы все сделать правильно, причем два из трех фазные, требуется осмотреть выключатель и провода, выходящие из потолка. Самый простой вариант – когда выключатель двухклавишного типа, а из потолка выходят лишь 3 кабеля. Узнать назначение можно таким образом:

  • Возьмите отвертку индикаторного типа или указатель напряжения.
  • Включите две клавиши от выключателя.
  • По очереди прикоснитесь указателем напряжение к зачищенным концам всех проводов в количестве трех штук. При соприкосновении с проводами фазы загорится лампа на указателе напряжения.
  • Поставьте отметки маркером на провода.
  • Отключите выключатель. Требуется проверить все три провода снова, и лампа ни в коем случае не должна загораться.

  • Подключите по очереди фазные провода от осветительного прибора к помеченным проводам фазы электрической проводки, а еще соедините нулевые провода. Требуется соединить все посредством клеммной колодки или на скрутку с применением изолирующих колпачков или даже изолирующей ленты.
  • Проверьте работу люстры, и по очереди включайте обе клавиши.

Если выключатель одноклавишного типа и из потолка будет выходить лишь пару проводов, то требуется проверить их при подключенном выключателе указателем напряжения и найти нулевой и фазный провод. Последние требуется соединять между собой и с фазным проводом электрической проводки, а нулевые тоже соединяют. Проверьте включение и отключение. Если же выключатель одноклавишный, а проводов в электрической проводке три, требуется выяснить назначение третьего провода. Для этого нужно включить выключатель и проверить на всех проводах наличие напряжения. Если фаза будет обнаружена на двух проводах, и люстру можно подключить по схеме трех проводов. Если фаза лишь на одном проводе, а третий провод желто-зеленого цвета, то подключение поводят как в последнем случае – оба провода фаз люстры подключите к фазному проводу электрической проводки, а проводник заземляющего типа требуется заизолировать и убрать.

Как подключать люстры с проводом для заземления

Если прибор освещения имеет корпус из металла, его требуется заземлить. В новых квартирах все электрические сети, в том числе и осветительные, по стандартам должны быть с заземляющим проводником желто-зеленого цвета. Если ваша электрическая сеть будет соответствовать такому требованию, то для подключения люстры хватит соединять провода с соответствующей маркировкой цветов посредством клеемной колодки или даже на скрутку.

Если сеть старая, а изоляция всех проводов имеет одинаковый цвет, то важно действовать в следующей последовательности:

  1. Определите количество и назначение проводов, которые выходят из потолка. Если проводов всего два, то включите выключатель и указателем напряжения найдите ноль и фазу. Отключите выключатель и присоедините провода к соответствующим проводам осветительного прибора, а заземляющий провод люстры нужно изолировать.
  2. А вот как подключить люстру с тремя проводами? Поступите аналогичным способом. Если в сети два отдельных контура и выключатель двухклавишного типа, то фазные провода от проводки объедините и соедините с фазным проводом от люстры, а нулевые провода люстры и проводки тоже соединяют, и заземляющий изолируют.

А теперь рассмотрим технику безопасности.

Меры предосторожности

При подключении любых электрических приборов требуется соблюдать осторожность. Все присоединения и подключения требуется проводить лишь при отключенном выключателе после того, как будет осуществлена проверка отсутствия напряжения на проводах. Места, где будут скрутки, требуется заизолировать посредством изолирующей ленты или специальных колпачков. Если вы сомневаетесь в том, что можете подключить люстру, в которой три провода, правильно, стоит доверить такое дело профессионалам своего дела.



Как подключить люстру с 3 лампами к выключателю с 2 клавишами – RozetkaOnline.COM

Нередко бывает ситуация, когда вам необходимо подключить люстру с тремя лампами к двухклавишному выключателю, а как это правильно сделать – непонятно, ведь из потолка выходит, чаще всего, четыре провода, а у люстры для подключения есть всего три. (Количество указано с учетом защитных проводников – заземления, без них, будет выходить 3 из потолка от выключателя и два у люстры)

Действительно, люстра с тремя лампами чаще всего однорежимная, она рассчитана на подключение к одноклавишному выключателю, поэтому и её внутренняя проводка соответствующая, все плафоны подключены к одному фазному проводу. Из неё выходит 3 жилы: фаза, ноль и заземление.

Проводка же от двухклавишного выключателя, подразумевает кроме нуля и заземления, которые идут к люстре напрямую минуя выключатель, еще две фазы, каждая из которых, по своему проводу, идет к месту подключения люстры в потолке.

Общая схема проводки двухклавишного выключателя и люстры на три лампы представлена ниже:

Как видно из схемы, самый простой вариант подключить такую люстру к двухклавишному выключателю, это использовать лишь один из управляющих проводов – одну клавишу выключателя, а вторая останется недейственной.Если вы не знаете какие из проводов у вас фазные, где ноль, а где заземление – обязательно читайте нашу статью – “Как определить фазу,ноль и заземление самому, подручными средствами“

Чтобы это сделать, если опираться на нашу схему, то требуется убрать один фазный провод выходящий из потолка – фиолетовый, достаточно заизолировать его, после чего подключаются остальные проводники по цветам. В этом случае при нажатии на одну клавишу выключателя, люстра будет включаться и выключаться, а при нажатии на вторую она никак не будет никак реагировать.

Это не очень удобно, в таком случае не задействованы все возможности двухклавишного выключателя по регулировке освещенности комнаты, он работает лишь как одноклавишный – это неправильно.

Лучший вариант в такой ситуации разделить плафоны люстры на две группы, чтобы первой кнопкой двухклавишного выключателя мы управляли 2 лампами, а второй кнопкой одной оставшейся.

Схема модернизации люстры на 3 лампы, для подключения её к двухклавишному выключателю представлена ниже:

Как видите, достаточно разделить фазные провода, идущие к патронам ламп люстры, на две группы, оставив соединенными два из них и отделив третий. После чего у нас получится 4 провода для подключения люстры, столько же, сколько идёт от двухклавишного выключателя и нам останется лишь соединить их.

По той же схеме, можно подключить к двухклавишному выключателю любую люстру, с различным количеством ламп. Внутри у них до каждого плафона обычно идёт отдельная линия – фаза и ноль, и все проводники соединены в одной точке, где их и можно разделять, на любое, требуемое количество групп. Подробно об этом мы уже рассказывали в статье «Как подключить люстру с 2 проводами к выключателю с 2 клавишами»

Если же вы столкнетесь с какими-то сложностями при таком подключении, пишите сюда, постараюсь оперативно ответить. Кроме того, пишите какие еще вы знаете выходы из такой ситуации, как еще можно подключить люстру с тремя плафонами к стандартному, двухклавишному выключателю.

Что мне делать, если от моей потолочной распределительной коробки идет только два провода?

3 провода обычно являются горячим, нейтральным и заземленным. Похоже, в вашем доме нет заземляющего провода.

Из Википедии:

Заземляющие провода оборудования обеспечивают электрическое соединение между нетоковедущими металлическими частями оборудования и землей. Причина этого в соответствии с Национальным электротехническим кодексом США (NEC) заключается в ограничении напряжения, вызываемого молнией, скачками напряжения в сети и контактом с линиями более высокого напряжения.Провод заземления оборудования обычно также используется в качестве проводника заземления оборудования (см. Ниже).

Соединительные проводники оборудования обеспечивают путь с низким импедансом между нетоковедущими металлическими частями оборудования и одним из проводников источника этой электрической системы, так что если какая-либо часть по какой-либо причине оказывается под напряжением, например, изношенный или поврежденный проводник, произойдет короткое замыкание, и сработает автоматический выключатель или предохранитель, чтобы отключить неисправную цепь. Связывая (соединяя) все открытые нетоковедущие металлические предметы вместе, они должны сохранять близкий потенциал, что снижает вероятность поражения электрическим током.Это особенно важно в ванных комнатах, где можно контактировать с несколькими различными металлическими системами, такими как подающие и сливные трубы и рамы приборов. Провод заземления оборудования обычно также используется в качестве проводника заземления оборудования (см. Выше).

Если коробка металлическая, есть вероятность, что она все еще заземлена, даже если нет провода. Есть ответ на аналогичный вопрос, который описывает, как проверить, заземлен ли ящик.


Если коробка заземлена..

Если коробка заземлена, то вы можете подключить провод заземления от вентилятора непосредственно к коробке, и вентилятор будет заземлен.

Если нет ..

Если коробка не заземлена, у вас есть два варианта:

  • Прикоснитесь к коробке. Это означало бы проложить новый провод обратно к панели (может быть голая медь, но если вы выполняете работу, может быть лучше просто проложить новый провод – 14/3 было бы лучше), что может означать означать открытие до гипсокартона.
  • Подключите вентилятор без заземления. Это немного опасно , но не более того, чем когда было предыдущее приспособление – , за исключением того, что люди касаются вентиляторов, чтобы контролировать их . Если когда-либо произойдет что-то, что приведет к подаче напряжения на прибор (например, изношенный провод внутри), кто-то, кто прикоснется к нему, скорее всего, получит удар током (что может привести к серьезным травмам и даже смерти).

Лично мне, если бы я не смог заземлить коробку, я бы, вероятно, использовал бы вентилятор с дистанционным управлением, чтобы никому не приходилось к нему прикасаться (возьмите вентилятор либо без тяговых шнуров / элементов управления, либо отрежьте шнуры, чтобы никто не дотронулся до них).Настенный переключатель можно оставить включенным для управления общей мощностью, а пульт дистанционного управления можно использовать для переключения скорости света / вентилятора, или настенный переключатель можно снять, чтобы питание было постоянно включено, а пульт дистанционного управления использовался для всего.

В любом случае, вы должны подключить провод заземления вентилятора к коробке так, чтобы не менее или корпус вентилятора и коробка были соединены (с одинаковым электрическим потенциалом).


Подножка

НЕ ПОДКЛЮЧАЙТЕ ЗАЗЕМЛЕНИЕ И НЕЙТРАЛЬ в коробке.Иногда это называют «бутлегом», и это не только бессмысленно, но и очень опасно. Если нейтральный провод НИГДЕ имеет неисправность, помимо того, что прибор просто не работает, он становится под напряжением, и вы можете быть потрясены, если дотронетесь до него (как, например, вы могли бы, например, проверить, не перегорела ли лампочка).

Замена потолочного вентилятора на обычный светильник

Тим Хили При замене вентилятора / светильника на осветительную арматуру закройте неиспользованный провод с обоих концов.

Q: Я хочу заменить потолочный вентилятор / светильник на обычный светильник. Кабель от распределительной коробки к потолочной коробке состоит из трех проводов – двух одинаковых черных и белого – с одним из черных, подключенных к таинственному синему проводу от вентилятора. У светильника, который я хочу установить, всего два провода, белый и черный. Как лучше всего подключить новый свет?

A: Клифф Попеджой, лицензированный электрик из Сакраменто, Калифорния., отвечает.

Кабель, идущий к вентилятору / осветительной арматуре, называется трехжильным кабелем, и во избежание путаницы он обычно имеет один красный провод и один черный вместо двух черных проводов. В вашем случае один из черных проводов кабеля подключен к черному проводу светильника, идущему к свету; другой черный провод подсоединяется к синему проводу прибора, идущему к вентилятору. Белый провод кабеля подключается к белому проводу прибора.

В распределительной коробке должно быть два кабеля: один с двумя проводами (один черный и один белый) и один с тремя проводами (два черных и один белый).Черный провод двухжильного кабеля подает питание, и он должен подключаться к одной из клемм переключателя, а также к одному черному проводу трехжильного кабеля для питания вентилятора. Другой черный провод трехжильного кабеля подключается к другому выводу переключателя, чтобы запитать свет. Два белых провода в распределительной коробке должны быть соединены вместе. Подключенный таким образом настенный выключатель управляет светом, а тяговая цепь на приспособлении управляет вентилятором.

Учитывая такое расположение, вот как подключить новый светильник.Сначала отключите питание на автоматическом выключателе или предохранителе и убедитесь, что он выключен, путем тестирования. В распределительной коробке оставьте белки соединенными вместе. Оставьте черный провод двухжильного кабеля подключенным к клемме переключателя, но отсоедините его от черного провода трехжильного кабеля, который затем следует закрыть проволочной гайкой. Убедитесь, что другая клемма переключателя подключена ко второму черному проводу трехжильного кабеля.

У монтажной коробки убедитесь, что три провода отделены друг от друга и на них нет ничего другого, затем снова включите питание.Включите переключатель и переведите диммерные переключатели в крайнее положение. С помощью тестера напряжения выясните, какой из черных проводов в коробке с приспособлениями имеет 120 вольт (проверка между черным и нейтралью), и пометьте этот провод кусочком ленты. Теперь снова отключите питание. Подключите черный провод от нового светильника к черному проводу, помеченному изолентой. Подключите белый провод крепления к белому проводу трехжильного кабеля. Закройте другой черный провод проволочной гайкой и завершите установку приспособления.

Если у вас нет измерителя напряжения или тестера, чтобы проверить, какой черный провод подключен к переключателю, подсоедините один из черных проводов трехжильного кабеля к черному проводу прибора перед установкой прибора. Затем включите схему и включите переключатель. Если свет горит, закройте другой черный провод, и все готово. Если свет не горит, отключите питание и подключите другой черный провод к проводу прибора. При такой стратегии никогда не подвешивайте прибор за стыки электрических проводов.Вместо этого сделайте крючок из вешалки, чтобы подвешивать прибор, пока он не будет установлен.

Электропроводка трехпозиционного переключателя 101

Схема электрических соединений трехпозиционного переключателя

от светильника

Напряжение сети поступает в розетку светильника.

Больше не допускается после NEC 2011 (если в распределительных коробках нет нейтрального провода)


Схема подключения трехпозиционного переключателя

Светильник между переключателями

Напряжение сети поступает в первую 3-позиционную розетку выключателя , светильник расположен между распределительными коробками.После NEC 2011 г. больше не допускается (если в распределительных коробках отсутствует нейтральный провод)

Цвета проводов 3-

-позиционного переключателя

Стандартные цвета проводов для 3- -позиционных переключателей отсутствуют. Цвета будут различаться в зависимости от того, использовался ли кабель NM или кабелепровод.

При использовании кабеля NM цвета проводов для путешественников будут черными и красными при использовании кабеля 3-.

С кабелепроводом цвета проводов для путешественников могут быть любого цвета.На 2-й схеме ниже синие провода используются для путешественников.

Типичная проводка 3-

-позиционного переключателя, кабель NM

На 1-й схеме ниже 2- -проводной кабель NM подает питание от панели к первой распределительной коробке. Черный (линейный) провод подключается к общей клемме первого 3- -позиционного переключателя. Провода 3- NM соединяют вместе контактные зажимы первого и второго 3- -позиционного переключателя. Дорожные провода взаимозаменяемы на каждом переключателе.

Общая клемма второго 3- -позиционного переключателя подключается к осветительной арматуре (ам).

Белые нейтральные провода соединены вместе в каждой распределительной коробке.

Диаграммы, представленные на этой странице, упрощены для наглядности. В электрические розеточные коробки может входить и выходить множество кабелей NM. См. Фактическую проводку распределительной коробки. Схема заземления показана отдельно.

При обычном подключении напряжение сети поступает на первую 3- -позиционную распределительную коробку

Схема электрических соединений трехпозиционного переключателя

, кабелепровод

Типовая схема подключения 3-

-позиционного переключателя, кабель NM

Черный общий провод обычно наматывается вокруг двух бегущих проводов на 3- -позиционном переключателе.

Общие инструкции по электромонтажу – 20th Century Lighting

3. Если у вашего прибора есть оголенный провод заземления (провод без какой-либо изоляции), то место, где вы подключаете провод заземления, зависит от проводки в вашем доме. Никогда не подключайте оголенный провод заземления к токоведущему проводу. Если в вашем доме есть металлические электрические коробки, необходимо подключить провод заземления прибора к зеленому винту заземления на перекладине. Если ваш дом более новый или недавно был отремонтирован и в нем есть пластиковые электрические коробки, подключите провод заземления прибора к проводу заземления дома (оголенный медный провод без какой-либо изоляции).

4. Если у вашего прибора есть переключатель на задней панели, подсоедините черный провод переключателя к черному (силовому) проводу дома. Подключите белый провод переключателя к черному (или гладкому) проводу крепления. Белый (или ребристый) провод крепления подключается к проводу белого дома.

5. После установки нельзя оставлять оголенные провода (кроме оголенных проводов заземления, если таковые имеются). Зачищенные концы соединяемых проводов должны быть полностью закрыты гайками. Убедитесь, что вы не порезали, не поцарапали и не повредили изоляцию проводов прибора или изоляцию проводов дома во время установки.

6. Не оставляйте провода в контакте с острыми металлическими краями.

7. Используйте только лампочки правильного типа и не большей мощности, чем указано для вашего прибора. Использование ламп более высокой мощности или определенных ламп типа «декоратор» сократит срок службы светильника и может создать опасность возгорания.

8. Перед установкой лампочек выключите питание светильника на стене или выключите электрический выключатель.

9. Если ваше приспособление стало немного смещено во время транспортировки, вы можете часто «подправить» его обратно, слегка повернув его.Если это не сработает, позвоните нам для получения дополнительной информации.

10. Если у вас есть какие-либо сомнения относительно того, как установить светильник, или если светильник не работает должным образом, вам следует обратиться к местному лицензированному электрику.

11. Для установки приспособления могут потребоваться следующие инструменты и материалы:

a. Электросверло и сверла

b. Плоская отвертка

c. Разводной ключ или плоскогубцы

d. Инструмент для снятия изоляции

e Кусачки для проволоки

f.Проволочные гайки (не входят в комплект – размер зависит от количества и размера подключаемых проводов.

г. Крепежные винты поперечной балки (они должны быть предоставлены вместе с распределительной коробкой). [Если вам нужно заменить их, попробуйте 8/32 x 1/2 “)

Подключение трехпозиционного переключателя | Как подключить трехпозиционный переключатель

Трехпозиционный переключатель – это тип, который включает свет с обоих концов коридора. На этих схемах четко показано, как подключить пара трехпозиционных переключателей света в трех разных ситуациях.

Трехсторонние переключатели света управляют светом из двух мест, например, с обоих концов лестницы или коридора.

Трехпозиционный выключатель устроен и подключен немного иначе, чем обычный однополюсный выключатель света. Во-первых, на переключателе нет надписей «ВЫКЛ.» И «ВКЛ.», А также верха и низа. Также есть еще один терминал. Вместо двух клеммных винтов и заземляющего винта, как у обычного («однополюсного») переключателя света, трехпозиционный переключатель имеет три клеммных винта и винт заземления.

Примечание. Многие современные переключатели имеют отверстия для вставки проводов вместо винтов, фиксирующих провода. Тем не менее принцип тот же.

На большинстве трехпозиционных переключателей две клеммы одного цвета (обычно серебряные или латунные), а третья клемма, называемая «общей клеммой», имеет другой, часто более темный цвет.

Не все трехпозиционные переключатели имеют эти клеммы, расположенные в одинаковой конфигурации, поэтому при подключении необходимо обращать внимание на их цвета (и инструкции, прилагаемые к упаковке).

Переключатель, показанный здесь, имеет серебряный и золотой винты напротив друг друга и бронзовый винт в третьем положении. Зеленый винт на одном конце предназначен для заземляющего провода.

При замене существующего трехпозиционного переключателя света обязательно вставьте провода в соответствующие винтовые клеммы. Положите кусок ленты на провод, идущий к винту общей клеммы. Два других провода можно подсоединить к любой из идентичных клемм.

На рисунках ниже показано грубое подключение в каждой из этих ситуаций.

Обратите внимание, что на этих схемах предполагается, что вы соблюдаете все рекомендуемые методы безопасной установки электрических цепей.

Всегда отключайте питание цепи перед работой с оголенными проводами.

Как работает трехпозиционный переключатель

Важно понимать, что выключатель света предназначен для прерывания «горячего» провода, когда он выключен.

Имея это в виду, белый провод от источника питания всегда идет непрерывно к осветительной арматуре, а неизолированные провода заземления всегда прикрепляются к винтам заземления.Но «горячий» или «заряженный» провод, идущий от источника питания, проходит через переключатели.

В трехпозиционном переключателе пару переключателей соединяют три провода – два черных «бегунка» и третий «общий» провод.

При включении питания схемы любой из них может быть «горячим», в зависимости от того, как переключатели переключаются.

Поскольку неметаллический электрический кабель «3 провода-заземление», такой как Romex, часто используется для подключения переключателей, во время установки часто вносятся небольшие изменения.Этот тип кабеля содержит белый провод, который должен служить черным проводом. По этой причине белый провод окрашен или заклеен черной лентой, чтобы идентифицировать его как черный (горячий) провод, когда кабель используется для соединения двух трехпозиционных переключателей и фонарей.

Как подключить трехпозиционные переключатели

Существует три основных способа настройки трехпозиционных переключателей для управления одним или несколькими фонарями. Правильный выбор для вас будет зависеть от того, где питание входит в цепь (на одном из переключателей или на осветительной арматуре), а также от расположения переключателей и источников света.

Обратите внимание: все переключатели с зеленым заземляющим винтом или проводом должны быть заземлены на металлическую электрическую коробку или на оголенный или зеленый провод заземления цепи.

A) Провода от источника питания могут сначала входить в одну распределительную коробку, затем идти к свету, а затем заканчиваться на другом переключателе. Обратите внимание на этом рисунке, что входящий белый провод проходит через первую распределительную коробку и заканчивается у осветительной арматуры.

Подключение трехпозиционного переключателя, при котором питание подключается к первому переключателю, а затем к свету .

B) Провода от источника питания могут сначала войти в коробку с осветительной арматурой, пройти оттуда к одному переключателю, а затем подключить этот переключатель к другому переключателю. В этой конфигурации входящий белый провод подключается непосредственно к осветительной арматуре. Черный провод подключается к белому проводу с лентой, который проходит через первую распределительную коробку и подключается к общей клемме на втором переключателе. Затем красный и черный путешественники подключают парные терминалы путешественников к обоим переключателям.Подключение трехпозиционного переключателя, при котором питание идет напрямую на светильник .


C) Провода от источника питания идут от переключателя к переключателю,
и затем идут к свету. В этой конфигурации питание поступает на первый переключатель, а осветительный прибор размещается после второго переключателя.

Белый провод, соединенный гайками в каждой распределительной коробке, идет непрерывно от источника к осветительной арматуре. Заряженный черный провод подключается к общей клемме первого переключателя, а затем парные путешественники переносят его к парным клеммам второго переключателя.Общий вывод второго переключателя отправляет черный провод на светильник.

Подключение трехходового переключателя, при котором питание начинается с одного переключателя и идет ко второму переключателю перед переходом к свету.

Получите предварительно экранированную местную электрическую проводку Pro

О Доне Вандерворте

Дон Вандерворт накопил более 30 лет опыта в качестве редактора зданий Sunset Books, старшего редактора журнала Home Magazine, автора более 30 работ по благоустройству книги и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

23 – Понимание 2-проводных и 3-проводных систем освещения – Vesternet

Вы часто будете видеть, что мы говорим о 2-проводных и 3-проводных системах освещения. Это важный момент, поскольку многие продукты, такие как реле, не могут работать, если они установлены в 2-проводную систему.

Это примечание по применению объясняет разницу между 2-проводными и 3-проводными системами освещения и помогает понять, какая версия у вас установлена.

Во-первых, что мы подразумеваем под 2-проводными и 3-проводными системами. Простое объяснение состоит в том, что 2-проводная система не включает нейтральный провод на переключателе света, а 3-проводная система включает нейтраль на переключателе.

Двухпроводные системы освещения

Это самая распространенная система освещения в Европе, ее используют почти все дома, особенно в Великобритании и странах Северной Европы.

Термин немного сбивает с толку, поскольку система фактически включает три провода. Однако третий провод, который обычно имеет желто-зеленый рукав, является заземляющим проводом.Земля – ​​очень важная часть электрической системы, и все выключатели, приборы и освещение должны быть правильно заземлены. Но для простоты мы игнорируем заземляющий провод при объяснении проводки, поскольку он не играет активной роли в повседневной работе ваших световых цепей.

Двухпроводная система состоит из двух проводов – под напряжением и с переключением под напряжением.

Рисунок 1 : Стандартная 2-проводная система освещения.

Стандартная двухпроводная схема освещения показана на рисунке 1.Коричневый провод находится под напряжением (также известен как постоянный ток), он подводит питание к коммутатору. Синий провод известен как Switched Live и подает питание на свет. Switched Live работает только тогда, когда переключатель включен (отсюда он и получил свое название).
Примечание – коммутируемый ток имеет коричневую гильзу, это подчеркивает, что провод на самом деле является проводом под напряжением, даже если он синий, это гарантирует, что его не перепутают с нейтральным проводом. Если у вас двухконтактный или трехклапанный переключатель, у вас могут быть черные и серые провода, однако на них будет коричневая гильза, так как они также являются проводами под напряжением.

3-проводные системы освещения

3-проводная система менее распространена, чем 2-проводная система, она включает нейтраль на коммутаторе, а также провода под напряжением и коммутируемые провода под напряжением.

Рисунок 2 : Один пример 3-проводной системы освещения.

Пример 3-проводной схемы освещения показан на рис. 2. Один кабель «2-жильный + заземление» подводит напряжение и нейтраль к задней панели переключателя, второй кабель подводит нейтраль и переключаемый ток к свету.
Примечание – нейтраль не подключена к фактическому переключателю, две нейтрали соединены вместе с помощью соединительной колодки.

Как мне узнать, какая у меня система?

Поскольку 2-проводная система является наиболее распространенной, вероятно, лучше всего начать с предположения, что у вас есть 2-проводная система, особенно если вы находитесь в Великобритании или вашему дому более 3-5 лет.

Вы можете проверить следующие пункты:

  • Все ли провода подключены к коммутатору?
  • На всех проводах есть коричневая гильза?
  • Если ответ ДА ​​на любой из этих пунктов, у вас двухпроводная система.
  • У вас есть два синих, черных или серых провода, идущих к блоку разъемов? В таком случае у вас МОЖЕТ быть 3-проводная система, но вы должны подтвердить это с помощью вольтметра или проконсультироваться с квалифицированным электриком.

Как мне узнать, какие продукты будут работать с моей системой?

Итак, вы знаете, какая у вас система, как узнать, какие продукты будут с ней работать?

Мы постарались сделать это как можно проще.

У каждого продукта, который можно использовать в системе освещения, есть значок, чтобы вы могли быстро увидеть, в какой системе он предназначен для работы.

Работает в 2-проводной системе, не требует подключения нейтрали (полная информация выше).
Работает в 3-проводной системе, требуется нейтраль (полная информация выше).

Связанная информация

Как заменить светильник

Перед тем, как начать какой-либо электрический проект, отключите питание выключателем. Недостаточно просто отключить питание выключателем света. Как только соответствующий прерыватель выключен, включите и выключите свет, чтобы убедиться, что на свет не подается питание.

Светильники обычно крепятся к электрической коробке с помощью болтов или винтов. Сначала ослабьте крепеж, удерживающий ваше приспособление на месте (Изображение 1). Он должен отходить от стены или потолка. Если этого не произошло, его также можно зафиксировать герметиком. С помощью отвертки отделите светильник от поверхности, стараясь не повредить стену или потолок. После того, как прибор отключится, он все еще будет подключен к электрическим проводам.Если ваш прибор был прикреплен к электрической коробке с помощью кронштейна, отвинтите или открутите также кронштейн (Изображение 2).

Перед тем, как отсоединить провода, используйте детектор тока, чтобы убедиться, что к прибору не поступает электрический ток. Ваш старый прибор должен быть подключен с помощью трех проводов: горячего (черный), нейтраль (белый) и заземления (медь). Отсоедините каждый из проводов. Обязательно держите приспособление, пока отключаете провода; он должен упасть после отключения всех трех проводов.

Ваш новый светильник должен поставляться с кронштейном, который крепится к электрической коробке. Многие светильники поставляются с универсальным кронштейном, который можно прикрепить к разным типам электрических коробок. С помощью отвертки прикрепите кронштейн к распределительной коробке.

Как и ваша электрическая коробка, ваше устройство должно включать один горячий (черный) провод, один нейтральный (белый) провод и один заземляющий (медный) провод.Подключить прибор так же просто, как соединить черный цвет с черным, белый с белым и медный с медью. С проводов в вашем приборе может быть уже снято часть изоляционного покрытия и обнажена металлическая оплетка. Если обнажается около полдюйма провода, вы готовы двигаться вперед и устанавливать соединение. В противном случае с помощью плоскогубцев электрика снимите примерно полдюйма изоляции, чтобы обнажить металлический провод. Когда у вас будет достаточно провода для работы, сначала подключите два черных провода с помощью прилагаемой гайки.Если в вашем приспособлении нет проволочных гаек, вы можете купить их в местном хозяйственном магазине. Затем подключите два белых или нейтральных провода. Примечание. Каждая розетка в вашем новом приборе будет иметь свой собственный набор проводов. Каждый из них должен быть связан вместе внутри приспособления и прикреплен к одной проволоке.

Наконец, подключите два заземляющих провода. Возможно, в вашей электрической коробке нет заземляющего провода. Значит, электрик решил заземлить саму коробку.В таком случае все, что вам нужно сделать, – это прикрепить заземляющий провод в приспособлении к самой электрической коробке. Ваш монтажный кронштейн должен содержать небольшой винт (обычно зеленый), сделанный специально для этой цели. С помощью плоскогубцев электрика сделайте U-образный изгиб на проводе заземления, который будет плотно прилегать к винту заземления (Изображение 1). Оберните изогнутую проволоку по часовой стрелке вокруг винта и затяните с помощью отвертки. Теперь ваш прибор правильно подключен (Изображение 2).

Используйте предоставленное оборудование, чтобы прикрепить прибор к монтажному кронштейну и распределительной коробке.Существует много различных типов соединений, но в большинстве случаев используются болт и декоративная гайка. Поместите приспособление на болт в монтажном кронштейне и закрепите его декоративной гайкой, входящей в комплект (Изображение 1). Затяните болт рукой. Использование гаечного ключа может повредить гайку и удалить покрытие. Наконец, вкрутите лампочки и закрепите все оборудование или экран на вашем приспособлении (изображения 2 и 3).

Вы готовы снова включить питание на источнике.Включите выключатель, и все готово. Теперь, когда вы увидели, как легко заменить светильник, в других комнатах следует ожидать изменения освещения. Будьте осторожны, выключите питание и сделайте это.

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
