Стабилизатор напряжения для двухконтурного газового котла: Стабилизатор напряжения для газового котла — разбираемся в нюансах

Содержание

Нужен ли стабилизатор напряжения для газового котла?

Современные газовые котлы оснащены сложной электроникой, которая управляет рабочими процессами и режимами. Благодаря плате управления котел работает автономно, согласно заданной программе. Стабилизатор напряжения для котла является жизненно важным дополнением, так как в сети периодически возникают перепады напряжения, импульсы и замыкания. Эти и другие факторы негативно сказываются на работе микропроцессорной электроники, в том числе и элементах управления котлом.

Если в сети возникнут перебои, то котел может просто сломаться и перестать работать, но это не самое страшное. Газовые котлы становятся причиной отравления природным или угарным газом. Также велика опасность возникновения пожара и взрыва. За этими факторами пристально следят сложные электронные датчики внутри котла. В результате произошедшего в сети сбоя датчик сгорит или начнет некорректно работать. Система контроля из-за возникшего нарушения это не распознает и запустит котел, что обязательно приведет к человеческим жертвам.

Перепады в напряжении приводят и к не столь критическим поломкам. Возможно, что вы не сразу заметите изменения в работе котла, но со временем, когда придет время платить за газ и свет, сильно удивитесь. Электроника не всегда полностью перегорает, а происходит частичное нарушение ее функций. Характерные признаки таких поломок:

  • котел работает круглосуточно, не выключаясь;
  • температуру воды в одном или обоих контурах невозможно точно отрегулировать;
  • котел периодически уходит на перезагрузку;
  • постоянно работает циркуляционный насос.

Это немногие признаки, когда котел хоть и работает, но имеет серьезные неисправности в плате управления. Чтобы обезопасить себя и сэкономить при этом на коммунальных платежах, дополнительно устанавливается стабилизатор напряжения для котла. Он гарантированно защитит ваш котел от:

  • искажений сетевого напряжения;
  • аварийных ситуаций в сети;
  • сетевых импульсов.

Каждый узел котла выполняет важные функции. Выход из строя одного из них приведет к поломке всего агрегата и дорогостоящему ремонту. Плата управления страдает от перепадов в сети чаще всего, а ее стоимость равняется цене 3-х стабилизаторов. Вызов мастера и ремонт обойдется столько же, сколько стоит качественный стабилизатор.

Стабилизатор напряжения для газового котла

Автономные системы отопления получают все более широкое распространение в частных домах и даже городских квартирах. Котел такой системы управляется встроенным электронным блоком, для работы которого необходимо стабильное сетевое напряжение. Владельцы квартир решают эту проблему с использованием стабилизаторов различных типов.

Нужен ли котлу стабилизатор

На форумах, в темах, где обсуждается стабилизатор напряжения для газового котла, встречаются прямо противоположные мнения:

  1. Стабилизатор не нужен, котел прекрасно работает без него в течение всего срока эксплуатации.
  2. Котел обязательно подключать через стабилизатор, иначе вероятность выхода его из строя очень высока.

Обе точки зрения подкрепляются фактами.

В инструкциях по эксплуатации абсолютно всех котлов не указываются особые требования к питающему напряжению. В них сказано, что оборудование подключается к бытовой сети 230 (240, в зависимости от страны-производителя) В, 50 Гц. Дополнительные условия, такие как допустимые отклонения по величине напряжения и частоте, содержание высших гармонических (несинусоидальность напряжения) не оговариваются.

Сейчас в магазинах достаточно большой выбор стабилизаторов

В целом, это означает, что встроенный источник питания электронного блока обеспечивает необходимое напряжение питания схемы при сетевом напряжении, соответствующем стандарту. Гарантирована при этом и нормальная работа другого, входящего в состав котельной установки электрооборудования, в частности, насоса, создающего избыточное давление для принудительной циркуляции теплоносителя.

Европейский стандарт устанавливает номинальное значение напряжения сети 230 В при допустимых отклонениях +/- 5% в течение длительного времени и +/- 10% краткосрочно. Т.е. система будет работать без сбоев и выхода из строя компонентов в диапазоне сетевых напряжений 207-253В.

В настоящий момент российский стандарт сетевого напряжения согласован с европейским, номинальная величина составляет 230В, а допустимые отклонения не более 10% в любую сторону.

В то же время, производители не рассматривают как гарантийный случай выход котельного оборудования из строя при отклонения сетевого напряжения, более установленных стандартом. Соответственно, если просадки или перенапряжения в сети превышают разрешенные пределы (напряжение опускается ниже 207В или поднимается выше 253В), необходимой становится стабилизация.

Многие производители отопительного оборудования могут отказать в гарантии без наличия в системе отопления стабилизатора напряжения

Таким образом, пользователь должен принимать решение о приобретении стабилизатора на основании собственных данных о стабильности сети. Конечно, в случае отклонения от стандарта возможно предъявление претензий провайдеру, осуществляющему электроснабжение, в том числе, в судебном порядке, но процесс этот длительный и защитить котел от выхода из строя не поможет.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Некоторые производители котлов указывают в эксплуатационной документации допустимые отклонения напряжения питания. Как правило, делают это компании, чья продукция допускает работу при просадках/перенапряжениях больше стандартных.

Виды стабилизаторов напряжения для котла

Если замеры сетевого напряжение показали, что оно может выходить за допустимые пределы и покупка стабилизатора признана необходимой, следует, прежде всего, определиться с типом устройства. В настоящий момент выпускаются несколько вариантов схем, каждый из которых имеет собственные преимущества и недостатки.

Ферро-резонансные стабилизаторы

Ферро-резонансные устройства, хорошо известны в России еще со времен СССР. Именно по такой схеме были построены первые выпускаемые отечественной промышленностью стабилизаторы.

Схема такого стабилизатора включат расположенные на общем сердечнике 2 обмотки – первичную и вторичную. Причем, участок магнитопровода первичной обмоткой не насыщен, а со вторичной находится в режиме насыщения за счет меньшего поперечного сечения.

В результате при увеличении изменениях напряжения на первичной обмотке магнитный поток через вторичную обмотку остается практически неизменным, что обеспечивает стабилизацию выходного напряжения. Избыточный поток первичной обмотки замыкается через магнитный шунт.

Таким образом, схема стабилизатора:

  • Максимально проста, не имеет сложных электронных узлов, что обеспечивает высокую надежность и долговечность.
  • Обеспечивает высокую точность стабилизации выходного напряжения и сохранение синусоидальной формы в широком диапазоне отклонений (хотя искажения формы выходного напряжения не исключаются).
  • Легко переносит большинство внешних воздействий, в том числе достаточно высокие влажность и температуру, их перепады.
  • Не имеет задержек в регулировании при отклонениях питающего напряжения.

Достоинства схемы подтверждает и тот факт, что большинство выпущенных в 50-60е годы прошлого века устройств сохраняют работоспособность и характеристики и сегодня.

Однако присущи таким стабилизаторам и некоторые недостатки, из-за которых их сейчас редко используют:

  • Значительная масса и габариты.
  • Низкий КПД и, как следствие, выделение большого количества тепла на элементах схемы.
  • Шумная работа, характерная для всех устройств с мощными моточными узлами, рассчитанными на сетевое напряжение.
  • Неустойчивая работа в режимах токовой перегрузки и холостого хода.
  • Достаточно узкий диапазон отклонений входного напряжения, в котором возможна стабилизация.

Все это привело к повсеместной замене ферро-резонансных более современными аналогами.

Электромеханические стабилизаторы

Главным компонентом схем электромеханических стабилизаторов является автотрансформатор – устройство, позволяющее изменять коэффициент трансформации. Достигается это за счет перемещения по обмотке трансформатора токосъемного элемента – роликового, ползункового или щеточного типа.

Перемещение контакта осуществляется сервоприводом, который получает управление от электронной схемы, производящей измерение входного напряжения и сравнение его с заданным значением на выходе.

К достоинствам такой схемы относятся:

  • Широкий диапазон отклонений входного напряжения.
  • Высокая точность поддержания напряжения на выходе.
  • Стоимость, которая ниже любых представленных на рынке устройств стабилизации.

Главный недостаток электромеханических стабилизаторов – появление электрической дуги (искры) во время работы. Оно обусловлено разрывами цепи протекания тока при перемещении подвижного контакта по виткам обмотки трансформатора. Поскольку обмотка обладает солидной индуктивностью, прерывание тока вызывает дуговой разряд. Соответственно, использовать такое оборудование в одном помещении с газовыми приборами запрещено!

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Решить проблему можно, разместив стабилизатор в другом помещении и протянув отдельную линию с его выхода для питания котла.

Однако такое решение трудно назвать рациональным, тем более, что у схемы есть и другие недостатки:

  • Уже упомянутые разрывы в выходном напряжении при движении контакта.
  • Инерционность, связанная с временем срабатывания сервопривода, что не позволяет оперативно реагировать на изменения входного напряжения.
  • Значительная масса и габариты автотрансформатора.
  • Недостаточная надежность из-за наличия подвижного узла.
  • Необходимость частого обслуживания подвижного контакта.

Словом, при выборе стабилизатора для котла электромеханические устройства рекомендуется исключить из рассмотрения.

Релейные схемы

Релейные схемы работают с автотрансформатором или трансформатором с несколькими отводами в первичной и/или вторичной обмотке. В этом случае реле выступают в роли коммутаторов, которые подключают необходимые отводы трансформатора так, чтобы обеспечить на выходе устройства напряжение, максимально приближенное к заданному.

По сути, такой принцип работы напоминает электромеханические устройства, в которых стабилизация напряжения осуществляется также за счет изменения коэффициента трансформации, но не подвижным контактом, а переключением ключа (контактной группы реле).

Это позволило избавиться от основного недостатка электромеханических стабилизаторов – искрения.

Кроме того, для таких устройств характерны и другие достоинства:

  • Скорость реакции на изменения входного напряжения, зависящая от времени срабатывания реле (лежит в пределах 10-20 мс, что сравнимо с временем 0.5-1 периода сетевого напряжения).
  • Простая и надежная схема управления.
  • Значительная наработка на отказ, зависящая от используемых реле.
  • Ремонтопригодность и низкая стоимость компонентов для замены.
  • Низкая чувствительность к токовым перегрузкам.

Основными недостатками схемы являются ступенчатое регулирование напряжения, что снижает точность стабилизации, сложность моточного узла.

Полупроводниковые (тиристорные и симисторные) схемы

Устройства с полупроводниковыми ключами – тиристорами и симисторами могут строиться по двум принципам:

  1. Аналогично релейной схеме. Различие состоит только в использовании в качестве ключа не контактов реле, а полупроводниковых приборов.
  2. С использованием трансформатора на входе и регулированием выходного напряжения за счет изменения угла открывания тиристоров (симисторов).

Первая схема по характеристикам аналогична релейной, но имеет более высокое быстродействие. При этом для управления полупроводниковыми ключами требуется более сложная схема, а сами они имеют более высокую стоимость, меньшую перегрузочную способность и наработку на отказ.

В схеме с регулятором переменного напряжения коэффициент трансформации остается неизменным. Действующее значение напряжения стабилизируется за счет управления моментом отпирания ключей. Такой подход позволяет упростить и удешевить моточный узел и конструкцию в целом.

Однако у такого способа регулирования есть собственные недостатки, главный из которых – несинусоидальность выходного напряжения и высокий уровень наводимых в сеть помех.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Оба варианта таких схем требует охлаждения ключей, потери мощности на которых выше чем на реле. Это сказывается на габаритах конструкции.

Двухзвенные (инверторные) стабилизаторы

Такие схемы строят по структуре – неуправляемый выпрямитель с фильтром – инвертор, как правило, с трансформатором на выходе для обеспечения стабилизации при просадках.

Схема обладает максимальным быстродействием, обеспечивает высокую защищенность в любых режимах, гарантирует точность стабилизации в широких пределах отклонений входного напряжения.

Ее основные недостатки:

  • Сложность системы управления;
  • Высокая стоимость.

Кроме того, в зависимости от выбранного способа управления ключами инвертора выходное напряжение может сильно отличаться от синусоидального, что отрицательно сказывается на работе насоса.

В целом именно инверторная схема может считаться лучшим вариантом для котла в случае, когда ее приобретение укладывается в бюджет владельца.

Выбор стабилизатора по параметрам котла

После выбора схемы стабилизатора необходимо определиться с конкретной моделью на основании электрических параметров котла.

Единственным условием выбора является потребляемая мощность. Ее можно найти в технических характеристиках котла. Покупателя интересует именно электрическая мощность, а не отдаваемая котлом тепловая.

Стабилизатор должен обеспечивать указанную мощность с запасом не менее 25-30%. Запас берется из расчета пусковых токов насоса, которые могут превышать номинальное значение в разы. Однако процесс этот кратковременный и указанных 25-30% оказывается вполне достаточно.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Некоторые производители указывают в документации не активную мощность (в Вт), а полную (в ВА). Для подбора стабилизатора это значение следует умножить на коэффициент 0.7.

Часто спрашивают

Кроме мощности, что нужно учитывать при выборе стабилизатора?

Мощность – единственный характеристический параметр. В остальном же стоит обратить внимание на систему защит и эргономику устройства.

Имеет ли значение расстояние между котлом и стабилизатором?

Поскольку мощность котла невелика (как правило, не превышает 500 Вт) потери на токоведущих проводниках мизерны, потому располагать стабилизатор можно практически на любом расстоянии от котла в пределах квартиры или дома.

Обязательно ли использовать трехпроводное подключение?

Многие производители оговаривают это как обязательное условие.

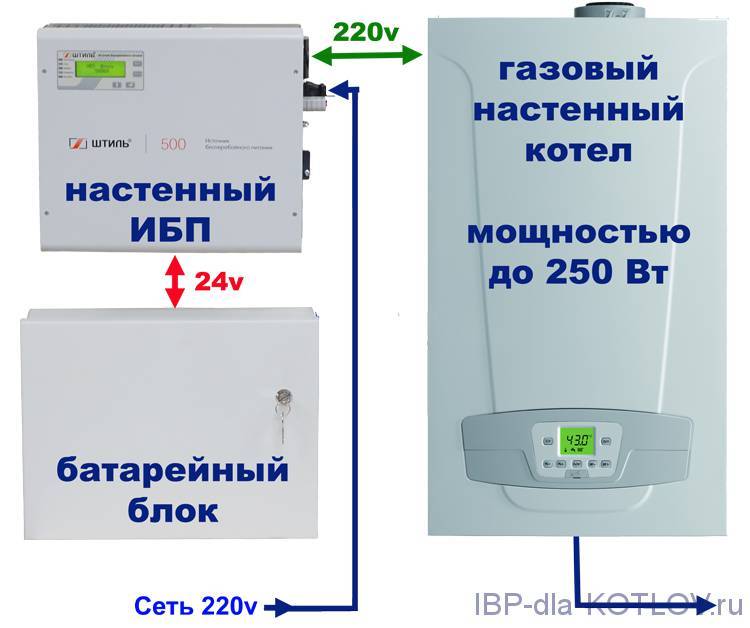

Что лучше использовать для питания котла – стабилизатор или ИБП?

С точки зрения обеспечения стабильного напряжения питания эти варианты равнозначны. Однако ИБП позволит штатно выключить котел при пропадании напряжения, в отличие от стабилизатора, который на такой режим не рассчитан. В то же время большинство бесперебойников формируют на выходе прямоугольное напряжение, которое далеко не лучший вариант для насоса.

Что такое латерный стабилизатор и можно ли его применять для котла?

Латерный – еще одно название электромеханических стабилизаторов, его использование в помещениях с газовыми приборами запрещено.

Стабилизатор для газового котла предотвратит выход из строя оборудования при значительных проблемах с питающей сетью. Чтобы обеспечить максимальную защиту следует выбрать оптимальную схемную реализацию и параметры.

Видео-советы по выбору стабилизатора напряжения для газового котла

Как подключить стабилизатор напряжения к котлу: монтаж и подключение

Автор: Voltmarket

Время прочтения: 5 мин

Дата публикации: 11-08-2020

Современные газовые котлы – это сложные приборы, призванные обеспечить независимость потребителя от центрального отопления и горячего водоснабжения. Для корректной работы котла требуется наличие стабильного сетевого напряжения. Под стабильным напряжением понимается вовсе не точное соблюдение номинала 220В. Достаточно поддерживать сигнал с отклонениями не более 10% от номинального значения. Отклонения в ту или иную сторону, выходящие за допустимые рамки, могут сказаться на работе или вывести из строя электрические или электронные узлы. А функционирующий неправильно котел может представлять серьезную опасность. Именно потому пользователи справедливо задаются вопросом, нужен ли стабилизатор напряжения для газового котла. Ответ очевиден – да.

Выбирать стабилизатор приходится из огромного разнообразия моделей, которые, в свою очередь, могут отличаться не только по основным технико-эксплуатационным характеристикам, но и по типу. Выбор следует осуществлять осознанно, изучив основные критерии, так как от установленного прибора будет зависеть работа котла. Если вникать в основные характеристики стабилизаторов нет желания, рекомендуем обратиться к специалистам.



Подбираем стабилизатор для газового котла

Бытовой газовый не прожорлив, в связи с чем независимо от модели будет достаточно стабилизатора напряжения мощностью около 300-400 ватт. Стоит также задуматься: может защитить не только котел, но и все остальное оборудование? Ведь в доме или квартире работает масса других электроприборов, восприимчивых к перепадам напряжения. В таком случае потребуется подсчитать суммарную мощность всех потребителей и подобрать соответствующую модель с запасом порядка 30%.

Точность стабилизации не играет особой роли, так как любой бытовой стабилизатор обеспечит точность, достаточную для корректной работы котла. Куда важнее обратить внимание на рабочий диапазон (амплитуда колебаний, которые могут быть стабилизированы без защитного отключения). Чем выше рабочий диапазон, тем меньше вероятность того, что стабилизатор осуществит защитное отключение из-за чрезмерных сетевых колебаний.

Также для котла желательно не устанавливать сервоприводные стабилизаторы из-за хоть и низкой, но все же вероятности искрения токосъемных щеток.

Монтаж и подключение стабилизатора

После выбора подходящего прибора пора узнать, как подключить стабилизатор напряжения к котлу. Для этого не нужны какие-то сложные схемы или навыки монтажа, если хорошо ознакомиться с инструкцией, которая идет к каждому стабилизатору. И иметь терпение, разумеется.

Тем не менее, кратко рассмотрим подключение стабилизатора напряжения своими руками.

Все начинается с места монтажа. Стабилизатор должен работать в условиях, которые принято называть комнатными. Другими словами, это должно быть отапливаемое помещение, в котором поддерживается прохлада летом и тепло зимой. Высокий уровень влажности также не допускается. Котельная наверняка подойдет. В зависимости от решения обеспечить защитой только котел или весь дом, Вы получите различные по массогабаритным показателям стабилизаторы. Компактные маломощные стабилизаторы подходят для установки на любой горизонтальной поверхности. Также существуют настенные аналоги. Стабилизаторы напряжения высокой мощности для дома или квартиры, в свою очередь, практически всегда предназначены для навесного монтажа.

После монтажа идет подключение стабилизатора в сеть. Это самый ответственный шаг (после выбора оптимальной модели стабилизатора, разумеется), поэтому ошибок быть не должно. В случае с маломощными стабилизаторами полочного типа все просто: в 90% случаев подключение не требуется. Вы просто подключаете вход стабилизатора к сети, а котел – к выходной розетке стабилизатора. Если подключение стабилизатора напряжения своими руками вызывает у Вас ужас, и, по какой-то причине, Вы не желаете приобщить к данной работе специалиста, то стабилизатор с подключением в розетку – идеальный выбор.

Если выбор сделан в пользу клеммного стабилизатора напряжения, схема подключения зависит от количества потребителей. В случае модели непосредственно для газового котла подключение осуществляется проще некуда. Нулевой провод берется от нулевой шины и подключается в соответствующий вход стабилизатора, откуда выводится на потребителя. Фазу с автомата подключаете к входу, а потребителя – к выходу. Упрощенная схема наглядно демонстрирует элементарность данного процесса:

Мощный стабилизатор напряжения для дома подключается аналогичным образом, отличается только положение в схеме. Вход фазы берется непосредственно с вводного автомата, когда как ноль стабилизатора подключается к нулевой шине. Выход фазы разводится на группы, каждая из которых оснащена автоматом. Когда речь идет о высокой нагрузке, сечение провода играет роль. Рассчитывайте сечение проводов при помощи найденного в поисковике онлайн-калькулятора.

На этом процесс заканчивается. Стабилизатор напряжения готов к первому включению и защите газового котла и прочего оборудования в течение многих лет. Некоторые модели стабилизаторов поддерживают настройку параметров, однако во многих случаях не стоит забивать этим голову, так как за редким исключением предустановленные заводские параметры являются оптимальными. Правильно подобранный стабилизатор гарантирует независимость срока службы газового котла от качества электроснабжения.

Если в процессе эксплуатации часто возникают ситуации, когда стабилизатор напряжения отключает котел – значит сетевые колебания имеют огромную амплитуду и выходят за рабочий диапазон стабилизации. В таком случае единственным верным решением будет не убрать стабилизатор, а установить комплексную защиту в виде источника бесперебойного питания, который вместо аварийного отключения будет переводить потребителя на резервное питание аккумулятором.



для настенного, двухконтурного котла, инверторный стабилизатор, какой выбрать

Содержание:

Большинство современных отопительных котлов представляют собой устройства, работой которых управляет преимущественно электроника, без вмешательства со стороны пользователя. Однако для ее корректного функционирования требуется достаточно мощная и стабильная линия электропитания. Как правило, для работы котла требуется синусоида с напряжением в 220 В, с возможным отклонением не более 5 %. В материале далее мы поговорим о том, как подобрать стабилизатор для котла, чтобы избежать его поломок в результате перепадов напряжения.

Примечательно, что большинство случаев неисправностей с отопительным оборудованием возникает в конце весны – начале лета. Связано это может быть с погодными факторами, например грозовыми дождями, либо с началом сезона строительных работ. Как известно, строительные инструменты, в частности, болгарка, дрель или сварочный аппарат, очень «прожорливы» в потреблении мощности. Они и провоцируют «просадки» напряжения в сети. Поэтому обязательно стоит установить электронный стабилизатор для котла, чтобы защитить его от неприятностей.


Обратите внимание, что можно поставить только стабилизатор для газ котла, включив устройство в сеть, и питая прибор через него. Однако стабилизатор может быть установлен и на всю квартиру. В этом случае проследите, чтобы в одну розетку с котлом не были подключены другие электроприборы.

В противном случае для котла понадобится отдельное устройство.

Разновидности стабилизаторов

Наибольшим спросом среди потребителей пользуются такие разновидности устройств:

  • цифровые, или релейные;
  • тиристорные, или электронные;
  • электромеханические.

Любой стабилизатор энергии для котла имеет в своей основе автоматический трансформатор. На приборах цифрового или тиристорного типа трансформаторы снабжены определенным количеством обмоток – от 4 до 20. Входное напряжение сглаживается до нужных показателей поочередным подключением и отключением этих обмоток. Чем их больше, тем точнее стабилизация напряжения, так как шаг корректировки меньше.


Что касается разницы в устройстве цифровых и электронных устройств, то она заключается только в типе переключателей. Тиристоры, в отличие от реле, срабатывают намного быстрее. Так что их скорость позволяет более эффективно контролировать работу обмоток и оперировать большим их количеством.

Разбег точности для разных устройств составляет:

  • релейные стабилизаторы рассчитаны на 5-8 % точности с разбегом напряжения в пределах 203-237 В;
  • тиристорные устройства обеспечивают точность в 2-3 % с разбегом в 214-226 В.

Какой стабилизатор напряжения лучше выбрать

Таким образом, определяясь, какой стабилизатор напряжения лучше для газового котла, выбор нужно сделать в пользу электронного устройства, поскольку оно сможет обеспечить большую стабильность. Примечательно, что такие стабилизаторы работают очень тихо, однако могут довольно ощутимо отразиться на бюджете.

Еще одна разновидность стабилизаторов – электромеханическая – отличается принципом действия. В данном случае по обмотке трансформатора «ходит» съемная угольная щетка или ролик. Они регулируют уровень напряжения. Хотя в данном случае регулирование напряжения происходит более плавно, однако времени на это затрачивается намного больше. Данные устройства могут эффективно работать только, если перепады напряжения в сети находятся в пределах 190-250 В. Замерить скачки напряжения можно тестером. Как правило, минимальные перепады происходят между 19 и 23 часами. А вот максимум угадать сложно.


Что касается цены, то электромеханические стабилизаторы занимают центральное положение между релейными и тиристорными. Помимо медленного реагирования, электромеханический стабилизатор для настенного котла будет нуждаться в периодическом обслуживании, поскольку щетки и ролики постепенно загрязняются и изнашиваются. Кроме того, при их контакте с обмоткой могут возникать искры, так что устанавливать такое оборудование возле газовых котлов нельзя.

Итак, если вы еще не определились, какой стабилизатор выбрать для газового котла, то обратите внимание на электронные приборы, даже если они и дороги. Цифровое оборудование лучше все же применять на других приборах, либо дополнить его on-line бесперебойником.

Есть еще одна разновидность приборов – это инверторный стабилизатор для котла. Принцип его работы заключается в двойном преобразовании. Сначала входящий поток преобразовывается в постоянный ток и накапливается в конденсаторах. Затем ток движется к инвертору, где преобразовывается в переменную синусоиду с частотой в 50 Гц и напряжением 220 В.

Подбираем стабилизатор для газовых котлов отопления

Следующим фактором, который влияет на выбор, является мощность стабилизатора напряжения для газового котла. Показатели мощности самого котла всегда указывают в техпаспорте. Как правило, она не превышает 100-200 Вт. Однако в момент запуска оборудования или его отключения мощность может «прыгнуть» в 4-5 раз. Поэтому паспортные данные нужно умножить на 5, добавить к этой цифре еще 10 % запаса прочности – это и будет необходимая мощность стабилизатора для газового котла.

Еще один момент при выборе электронного или инверторного стабилизатора напряжения для газового котла касается фирмы-производителя. Очень важно, чтобы у бренда была хорошая репутация на рынке и широкий ассортиментный перечень. Обращайте внимание на те модели, которые уже проверены временем, поскольку они гарантированно надежны. А вот с новинками могут быть проблемы – для тестирования нужно много времени.


Проверенные и надежные стабилизаторы производят российские фирмы Прогресс, Лидер и Штиль, украинская продукция представлена маркой Volter, Беларусь выпускает приборы под брендом ЗОРД, а из европейских изделий можно найти бренд Orion.

Определяясь, какой лучше стабилизатор для котла отопления, важно учесть такие технические характеристики:

  • Период и скорость реагирования на перепад напряжения в сети. Время на отклик исчисляют в мс, и чем ниже его значение – тем лучше. Для измерения скорости используют единицы В/сек, то есть определяют на сколько Вольт оборудование может изменить напряжение за секунду. В данном случае лучше, если цифра будет выше.
  • В каком диапазоне входящего напряжения может работать стабилизатор для газового двухконтурного котла. Имеется в виду минимальное и максимальное напряжение, с которым прибор сможет справиться. Если показатели напряжения в сети выходят за пределы рабочих значений стабилизатора, он отключает электрооборудование до нормализации показателей. Однако для работы газового котла это неприемлемо – в зимнее время отопление может промерзнуть. Чтобы этого избежать, следует замерить тестером наибольшее и наименьшее напряжение в системе, а затем брать прибор с небольшим запасом прочности. Отметим, что чем шире рабочий диапазон стабилизатора, тем он дороже.
  • Число степеней коррекции. Эта характеристика важна для определения возможностей электронных и релейных стабилизаторов. В данном случае зависимость такова – чем больше таких степеней, тем точнее напряжение, но и выше цена.
  • Тип монтажа. Как правило, стабилизатор напряжения для настенного котла выбирают не слишком мощный. Чаще всего их делают для установки на стену, однако встречаются и напольные модели.
  • Рабочая температура. Обычно такие приборы могут исправно работать при температуре в пределах 5-40 ℃, следовательно, устанавливать их нужно в помещении. У моделей, приспособленных для работы снаружи, имеется специальный защитный кожух. Не верьте, если для обычного стабилизатора заявлена отрицательная рабочая температура – это, скорее всего, обман.

Обратите внимание, что маломощный стабилизатор для настенного газового котла предназначен для работы в однофазной сети 220 В. Если же используется трехфазный котел, то и стабилизатор для него нужен трехфазный.

Несколько примеров для подбора стабилизатора

Итак, давайте рассмотрим, какой стабилизатор выбрать для котла на конкретных примерах.

Латвийский бренд «Ресанта» выпускает продукцию в широкой ассортиментной линейке – как электромеханические, так и релейные. Все они довольно надежны в работе с бытовыми приборами. Для подключения котлов можно остановиться на двух моделях – Ресанта АСН – 500/1 – ЭМ и Ресанта АСН – 1000/1 – ЭМ. Рассмотрим их рабочие параметры.

Главный показатель тут «Скорость реагирования», который составляет всего 10 В/с. В условиях, когда напряжение может прыгать на несколько десятков вольт, данный показатель выглядит совсем неубедительно. Следовательно, абсолютную безопасность для газового котла такие приборы обеспечить не могут.


Попробуем подойти с другой стороны и подобрать стабилизатор для двухконтурного котла конкретной модели. Для примера возьмем котел Vaillant turboTEC plus VUW 362-5. Гарантийное обслуживание такого прибора не производится, если он был подключен без стабилизатора – это очень важно уточнять в момент покупки. Если на вашем месте жительства очень часто возникают перепады с подачей электроэнергии и «просадки» напряжения в сети, оптимальным выходом станет установка on-line ИБП с аккумулятором.

Что касается стабилизатора, то для расчета его мощности берем рабочую мощность котла – 175 Вт. Определяем максимальную нагрузку – 175×5=875 Вт и набрасываем 10 % запаса. Получается, что для котла «Vaillant» подойдет стабилизатор, мощностью от 900 Вт.

Для котла Baxi модели LUNA-3 COMFORT 240 i с рабочей мощностью в 80 Вт расчет стабилизатора будет выглядеть так – 80 Вт×5=400 Вт (максимальное значение нагрузки). Выходит, что в данном случае достаточно стабилизатора с небольшой мощностью. Хотя на рынке в основном можно найти приборы с мощностью от 500 Вт. Обратите внимание, что другие модификации данного бренда имеют совсем другие показатели потребляемой мощности. Так что расчет обязательно понадобится в каждом случае.

Советы на примерах конкретных моделей

Обратите внимание, что все газовые котлы с электронной автоматикой очень чувствительны к скачкам напряжения, поэтому им требуется стабилизатор. В некоторых моделях, например у Baxi, есть защитные платы для компенсации напряжения, однако с большими скачками они, как правило, не справляются. Ряд производителей не указывают жесткого требования о наличии стабилизатора, например, фирма «Аристон». Тем не менее, в случае поломки, вам все равно, скорее всего, откажут в гарантийном ремонте из-за несоответствия условий эксплуатации заявленным в техпаспорте значениям.

Для сравнения поговорим о немецком отопительном оборудовании. Например, газовый котел навесного типа Buderus Logamax U052-28. Потребляемая мощность котла составляет 155 Вт при напряжении 220-240 В с частотой в 50 Гц. Обратите внимание, что при поломках в результате подачи напряжения за пределами указанных параметров, ремонт будет считаться не гарантийным. Следовательно, мощность необходимого стабилизатора составит 155 Вт×5=775 Вт плюс небольшой запас, получится от 800 Вт.


С маркой «Висман» дело обстоит примерно также. Производитель не указывает жестких требований о наличии стабилизатора, поскольку в Германии сети работают более стабильно. Так, рабочее напряжение данных котлов составляет 210-230 В при мощности в 130-165 Вт. Следовательно, стабилизатор понадобится с мощностью примерно в 1 кВт или чуть меньше. Чем больше будет запас прочности, тем выше цена прибора.

В завершение

Подводя итог всему сказанному, сделаем вывод, что стабилизатор напряжения для современных газовых котлов нужен всегда, вне зависимости от марки – будь то «Аристон», «Беретта», «Бакси», «Будерус» или «Висман». Кроме того, полную безопасность смогут обеспечить только стабилизаторы на тиристорах, либо же инверторные. Не стоит экономить на стабилизаторе, поскольку без них в первую очередь обычно ломается управляющая плата, в которой заложена половина всей стоимости отопительного котла.


Стабилизатор напряжения для газового котла отопления

Котёл является сердцем всей отопительной системы. Именно от него по трубам распространяется обогревающее весь дом тепло. Котлы бывают различных типов: газовые, электрические, а, также, жидко- и твёрдотопливные. По сравнению с оборудованием последних двух типов, котлы, работающие на газе, более комфортны и более технологичны в эксплуатации. Если же сравнивать их с электрическими, то газовые котлы более экономичны.

Принцип их работы следующий. Установленная в газовом котле автоматика с помощью датчиков и терморегуляторов фиксирует и регулирует потребность системы в тепле. Эта «умная» электроника отдаёт команду на включение горелки и циркулирующая в котле вода нагревается до необходимой температуры, после чего подаётся в контур отопления. Так работает оборудование одноконтурного типа. Его используют только для обогрева помещения. Но современной промышленностью выпускаются и двухконтурные газовые котлы, которые служат как для отопления, так и для подогрева водоснабжения (См. Рис.1).



Рис.1. Структурная схема двухконтурного котла.

Работать одновременно в режиме нагревания воды для бытовых нужд и для отопления оборудование двухконтурного типа работать не может. Но обитатели жилья похолодание  не заметят. Снижение температуры  будет наблюдаться лишь, когда котёл будет работать в режиме нагревания не менее 3 часов.

Стабилизатор напряжения для котла отопления Lider/Лидер.

Как мы говорили выше, управляет работой газового котла электронная система. Причём в современных образцах применяется элементная база последнего поколения, вплоть до микропроцессоров. Нарушить правильное функционирование такой сложной электроники способны даже самые незначительные перебои и скачки электропитания. А при её некорректной работе могут просто не сработать некоторые защитные системы данного отопительного оборудования, что чревато далеко идущими последствиями. Стабилизатор для котла Lider/Лидер поможет избежать возникновения  серьёзных проблем.


Рис.2. Стабилизатор напряжения для котла отопления Lider/Лидер, выпускаемый НПП «Интепс».

Такой агрегат не только обеспечивает защиту от перепадов питающего напряжения . Он выступает в качестве  дополнительного предохранительного элемента, который срабатывает при возникновении в подключённых к нему электроприборах коротких замыканий. Задержка реакции обычного стабилизатора на это явление не превышает 0,5 секунды. Как показывает практика, такого отрезка времени отключения вполне достаточно для предотвращения дополнительных необратимых поломок. В качестве сравнения приведём пример счётчиков электроэнергии, с которыми вы все хорошо знакомы. Устанавливаемые на них механические элементы предохранения срабатывают за 1,5 секунды, в течение которых могут расплавиться не только самые хрупкие компоненты электрической схемы. В случае же возникновения чрезмерных  нагрузок, с которыми стабилизатор напряжения для котла Lider/Лидер справиться не сможет, в нём сработает система аварийного отключения не позднее, чем через 40  миллисекунд, что более, чем на порядок лучше по сравнению с обычным устройством стабилизации.

Помните! При выборе конкретной модели стабилизатора необходимо учитывать не только общую мощность потребляемой котлом электроэнергии. Пусковой ток – вот ещё один немаловажный фактор.  Значение этого параметра может в 2-3 раза превышать номинальное. Поэтому стабилизатор для газового котла в момент запуска этого отопительного оборудования испытывает значительные перегрузки. Чтобы он прослужил вам верой и правдой на протяжении многих лет, покупать следует модель с 2-3-х кратным запасом мощности.

Выбираем.

Сегодня на российском рынке можно найти такие устройства,  как отечественного, так и зарубежного производства.  И если продукция западных ведущих фирм (Pilot, APC, Solby и др.) пользуется, практически,  одинаковой популярностью, то, по мнению экспертов, стабилизатор для котла Lider/Лидер, выпускаемый НПП «Интепс» является безусловным лидером (простите за тавтологию)  среди аналогичных приборов, в паспорте которых присутствует словосочетание «Сделано в России». Мы учитываем тот факт, что вы, безусловно, понимаете: так называемая «фазность» стабилизатора должна соответствовать количеству фаз питающей сети. Отметим, что в ассортименте НПП «Интепс» присутствуют приборы одно- и трёхфазные.

Одним из основных критериев выбора является диапазон  входного напряжения, которое стабилизатор для газового котла способен преобразовать в необходимое. Согласно действующему на территории Российской Федерации ГОСТу,  колебание амплитуды напряжения не должно превышать 10% от 220 вольт (min198 – max242 вольт). Но, к сожалению, это требование энергетики выполняют далеко не часто и далеко не во всех российских регионах. Причин данного явления множество: начиная от изношенности отечественных электросетей , включая природные катаклизмы и, закачивая пресловутым человеческим фактором. Так, если из-за небрежного припаивания отвалится нулевой провод трёхфазной сети, на электроприборы начнёт подаваться напряжение 380 вольт, выдержать которое большинство из них просто не в силах.

Большинство  однофазных стабилизаторов, выпускаемых НПП «Интепс», способны  преобразовывать в 220 вольт напряжение на входе, меняющееся в диапазоне 125-275 вольт. Но существуют приборы-уникумы, которые справляются с колебаниями напряжения на входе в пределах 100-320 вольт. Это такие, как PS900W-50, PS3000W-50 и некоторые другие.

Рис.3. Однофазный стабилизатор напряжения для котла Lider/Лидер PS900W-50.

В число основных характеристик данных устройств также относятся: номинальная мощность, перегрузочная способность, наличие режима байпас и проч. Эти данные вы найдёте в техническом описании конкретной модели стабилизатора.



Стабилизатор напряжения для газового двухконтурного котла

Отечественные электросети не выдерживают нагрузку современными аппаратами, из-за чего нередко случаются скачки напряжения. В результате домашняя техника может сгореть. И даже надежные газовые котлы от лучших зарубежных производителей порой не выдерживают испытания отечественными электросетями.

На сегодняшний день единственным качественным и проверенным выходом из этой ситуации стал двухконтурный стабилизатор.  Причем большинство производителей, которые уже столкнулись с проблемой испорченных из-за электросети аппаратов, даже ставят условие обязательного наличия стабилизатора, иначе обслуживать котел по гарантии не будут.

Типы стабилизаторов

Основа стабилизаторов для двухконтурных газовых котлов – это автотрансформатор, который меняет отклонения напряжения на входе и выдает подходящее для работы напряжение на выходе.
Стабилизаторы напряжения для газового двухконтурного котла бывают трех видов:

  1. Электромеханические. Обеспечивают плавность регулировки, благодаря чему прибор очень высокоточный. Также этот тип аппаратов может обеспечить стабилизацию разных напряжений благодаря широкому диапазону действия. Нижний предел для большинства моделей190В, а верхний – 250 В. К сожалению, у этих аппаратов есть недостатки – они довольно медленные. Периодически нужно менять ролики и щетки, поскольку они достаточно быстро загрязняются. Также эти аппараты нельзя устанавливать в одном помещении вместе с газовым оборудованием из-за того, что у них во время перемещения токосъемника иногда бывает искрение. Кроме того, электромеханические стабилизаторы стоят несколько дороже некоторых других аппаратов.
  2. Электронные (релейные) стабилизаторы. Очень часто такие стабилизаторы, используемые для защиты котла, называют цифровыми. Стабилизаторы релейного типа работают и реагируют на изменения напряжения гораздо быстрее, чем электромеханические стабилизаторы. В то же время их недостаток – шумность. Эти стабилизаторы сейчас самые дешевые.
  3. Тиристорные или симисторные стабилизаторы напряжения для двухконтурного котла. Идентичны предыдущим стабилизаторам по принципу устройства, но чисто электронные. Благодаря этому данные аппараты самые быстрые и точные. Кроме того, они совершенно бесшумные. Единственный недостаток моделей этого типа – очень высокая цена.

Какой же из названных выше стабилизатор для двухконтурного котла подойдет лучше всего? Максимальную защиту обеспечит тиристорный. Но, перед тем как его покупать, в первую очередь узнайте значения отклонений в вашей сети. Проведите замеры несколько раз в разное время. По возможности исследуйте напряжение несколько дней. Таким образов вы узнаете, какие бывают изменения напряжения и какой из стабилизаторов вам нужен.

Стабилизатор напряжения для газового котла: как выбрать и подключить?

Скачки напряжения и прочие отклонения в отечественных электросетях легко нокаутируют даже самую надежные газовые котлы зарубежного производства, рассчитанные на электроснабжение с близкими к идеалу параметрами.

Поэтому инструкции насчет подключения котла через стабилизатор у большинства производителей давно превратились из неназойливых рекомендаций в строгое требование: не будет стабилизатора – не будет гарантийного ремонта.

Но каким он должен быть, этот самый стабилизатор? Ведь предлагаемые сегодня модели имеют не только разные характеристики, но и принципиальные отличия. Далее мы обстоятельно изучим этот вопрос и предоставим информацию, которую должен знать желающий приобрести стабилизатор напряжения для газового котла: как выбрать, где разместить и на что обратить внимание.

Типы стабилизаторов по принципу действия

Итак, что же делать, если напряжение в сети скачет подобно взбешенному быку на родео, стремясь «выбросить из седла» неприспособленную к таким аттракционам технику?

При некотором знакомстве с теорией электротехники решение находится довольно быстро: нужен трансформатор, который автоматически менял бы соотношение витков в катушках исходя из отклонения напряжения на входе.

Такое устройство у электриков называется автотрансформатором, именно оно составляет основу стабилизатора.

Если в вашем регионе качество электроснабжения является вполне приемлемым, пренебрегать установкой стабилизатора все-равно не стоит. Гроза, работающий у соседа сварочный аппарат и множество других причин даже в стабильной электросети могут вызвать помехи, из-за которых чувствительная электроника, равная по стоимости половине котла, запросто может приказать долго жить.

Этот совет актуален и для тех, у кого газовый котел запитан от одной розетки, к примеру, с холодильником: при каждом включении последнего в сети будет наблюдаться скачок напряжения, который также может привести плату в неработоспособное состояние.

По принципу устройства стабилизаторы делятся на три вида:

Электромеханические

В приборах данного вида количество задействованных в работе витков вторичной обмотки определяется положением токосъемного устройства, имеющего вид ролика или графитового стержня (щетки). Этот элемент перемещается вдоль катушки благодаря двигателю. Очевидно, что такой принцип устройства обеспечивает максимально возможную плавность регулировки – катушку можно наращивать или сокращать буквально по одному витку. Отсюда и высокая точность таких приборов – порядка 3%.

Еще одно достоинство – широкий диапазон напряжений, в котором приборы этого типа могут обеспечивать эффект стабилизации. У большинства моделей его нижний предел составляет 190В, верхний – 250 В.

Но электромеханические стабилизаторы далеко не идеальны. Вот их слабые стороны:

  • Недостаточное быстродействие.
  • Контакт обмотки с токосъемным устройством со временем нарушается из-за загрязнения или износа последнего (ролики и щетки периодически приходится менять).
  • Во время перемещения токосъемника имеет место искрение, вследствие чего установка стабилизаторов данного типа в одном помещении с газовым оборудованием не допускается.
  • Двигатель при срабатывании издает шум.

По стоимости электромеханические стабилизаторы занимают среднее положение между двумя другими разновидностями.

Электронные (релейные)

Электронный стабилизатор напряжения для газового котла часто называют цифровым. Прибор состоит из набора катушек с различным количеством витков. В зависимости от изменения напряжения на входе, стабилизатор подключает то одну катушку, то другую, вследствие чего меняется коэффициент преобразования.

Таким образом, регулировка является ступенчатой, причем ее плавность, а соответственно и точность, зависит от шага между ступенями. Последний, очевидно, будет тем меньше, чем больше ступеней имеется в рабочем диапазоне.

Стабилизатор релейного типа

В самых дешевых моделях используется 4 ступени-катушки, в дорогих – до 20-ти. Это обеспечивает точность регулировки на уровне 5% – 8%, то есть выходное напряжение может колебаться в пределах от 203 до 237 В. .

В роли переключателей обмоток выступают реле. Они обеспечивают более высокую скорость срабатывания, чем электромеханические стабилизаторы, но при этом также производят немало шума – щелчки реле слышны достаточно отчетливо.

На сегодняшний день релейные стабилизаторы являются наиболее дешевыми.

Тиристорные или симисторные

По принципу устройства приборы этого типа идентичны релейным, только переключатели являются чисто электронными: используются полупроводниковые элементы – тиристоры. Это обеспечивает целый ряд достоинств:

  • Быстродействие является максимальным.
  • Высокая скорость срабатывания обеспечивает возможность подключить большое количество ступеней, что позволяет поднять точность регулировки до 2% – 3% (напряжение на выходе составит от 214 до 226 В).
  • При срабатывании стабилизатор не издает никакого шума.
  • Отсутствие движущихся частей исключает какой-либо износ, поэтому модели на тиристорах обладают практически неисчерпаемым ресурсом.

Единственный недостаток стабилизаторов этого типа – высокая стоимость: из всех видов они являются наиболее дорогими.

Какой нужен стабилизатор напряжения для газового котла?

Рассмотрим, какой стабилизатор напряжения лучше для газового котла. Очевидно, что наиболее надежную защиту газовому котлу обеспечивает тиристорный стабилизатор. Электромеханические реле также обладают высокой точностью, на зачастую они не успевают оперативно среагировать на колебания напряжения в питающей сети. В результате электронная «начинка» очень страдает и рано выходит из строя.

Чтобы выбрать наиболее подходящую для себя модель, необходимо выяснить, каких значений достигает отклонение напряжения конкретно у вас. Замеры следует проводить несколько раз в течение суток обычным тестером, особенно обращая внимание на период с 19 до 23-х часов, когда напряжение становится минимальным.

Стабилизатор напряжения для котла Staar

Для более объективного понимания ситуации исследование можно повторить в течение нескольких дней, причем это должны быть не только будни, но и выходные.

Также необходимо заглянуть в паспорт котла и узнать, какую мощность потребляют все его электронные системы. Обычно она лежит в пределах от 100 до 200 Вт. Важно не перепутать этот параметр с теплотворной мощностью, которая исчисляется киловаттами.

Имея на руках все исходные данные, можно отправляться в магазин.

Если вам доступен магистральный газ и вы решили выбрать газовую систему отопления, нужно продумать, как будет устроена схема отопления частного дома с газовым котлом. В статье представлен проект отопительной системы.

Инструкцию по монтажу коаксиального дымохода для газового котла вы найдете здесь.

Отопление частного дома газовым котлом – оптимальный вариант в плане эффективности и стоимости. В этой теме https://microklimat.pro/otopitelnoe-oborudovanie/kotly/gazovyj-dlya-otopleniya-chastnogo-doma.html расскажем, как правильно выбрать газовый котел и как его установить.

Как подобрать стабилизатор напряжения для газового котла: критерии выбора

Какой стабилизатор напряжения выбрать для газового котла? Прежде всего, хочется предупредить потенциального покупателя: к разнообразным новинкам следует относиться с большой осторожностью. Обкатка нового автотрансформатора занимает много времени, так что вполне вероятно, что вам достанется еще «сырая» модель. Лучше делать выбор в пользу проверенных временем устройств.

Надежным признаком качества стабилизаторов считается широкий ассортимент продукции. Если производитель выпускает много разных моделей, отличающихся мощностью, значит, его технология себя оправдала и ей вполне можно доверять.

Стабилизатор переменного напряжения «Штиль»

К наиболее надежным относятся стабилизаторы напряжения для газовых котлов торговых марок «Прогресс», «Штиль», «Лидер» (Россия), Volter (Донецк), Orion (итальянские стабилизаторы, единственные настоящие европейцы на нашем рынке), ЗОРД (сборка белорусская, но комплектующие поставляются из Китая).

Теперь поговорим о характеристиках трансформаторов.

Параметры сети, к которой подключается прибор

Тут все просто: как и оборудование, стабилизаторы бывают одно- и трехфазными. Электроника газовых котлов рассчитана на однофазное электроснабжение, так что и стабилизатор следует выбирать соответствующий.

Величина нагрузки

Следующей важной характеристикой стабилизатора является максимальная мощность тока, который он может через себя пропускать. Этот параметр всегда указывается в вольт-амперах (ВА), а не в привычных нам ваттах (Вт). Многие ошибочно полагают, что это одно и то же, ведь мощность определяется как произведение напряжения на силу тока:

W = U*I,

То есть, 1 Вт вполне обоснованно можно назвать вольт-ампером. На самом деле все несколько сложнее. 1 Вт действительно эквивалентен 1 ВА, но эти единицы применяют для обозначения разных видов мощности. В вольт-амперах принято указывать полную мощность, а в ваттах – полезную. Объясняется это просто: в некоторых электропотребителях, например, в асинхронных электродвигателях, на полезную работу тратится только часть потребляемой мощности, остаток ее теряется на преодоление индуктивного сопротивления катушек или обмоток.

Чтобы уяснить суть явления, рассмотрим простой пример: если некто обрабатывает напильником деталь, то часть затрачиваемой им энергии будет расходоваться на резание материала (полезная работа или активная мощность), а другая часть – на разгон и торможение напильника (потери или реактивная мощность).

Доля активной мощности определяется особым параметром, называемым cosφ.

Таким образом, если на шильдике циркуляционного насоса (эти устройства часто подключают через стабилизатор вместе с котлом) указана мощность в 180 Вт, а cosφ для него составляет 0,75, то полная потребляемая мощность для этого агрегата будет равна 180 / 0,75 = 240 ВА. Если cosφ для электроники котла вам не известен, можно принимать его равным 0,7, меньше бывает только у лампочек (0,5).

В момент пуска электрооборудование потребляет ток, который больше обычного рабочего в несколько раз. Если стабилизатор будет рассчитан только на номинальную мощность потребителя, то в момент включения последнего он будет испытывать сильные перегрузки. Поэтому при расчетах полную мощность циркуляционного насоса обычно утраивают, а газового котла – умножают на четыре или даже на пять.

Если вы устроить газовое отопление, вам необходимо приобрести газовый котел. Чаще люди приобретают двухконтурные газовые котлы для отопления частного дома по той причине, что данный прибор выполняет две функции – собственно, котла и бойлера. Подробнее о функционале и особенностях установки прибора читайте на нашем сайте.

Что делать, если тухнет газовый котел? Об устранении данной неисправности читайте в этой статье.

Быстродействие и скорость подстройки напряжения

Быстродействие стабилизатора оценивается по такому показателю, как время отклика. Единица измерения – миллисекунды (мс). Чем меньше будет эта величина, тем быстрее среагирует прибор на изменение напряжения, а значит и условия работы электроники будут более комфортными.

Важной характеристикой является и скорость подстройки напряжения. Единица измерения – вольт в секунду (В/с). Очевидно, что чем выше данная величина, тем скорее стабилизатор нормализует напряжение и тем меньше пострадает электрооборудование. Приведем пример. Допустим, продавец предлагает вам приобрести стабилизатор напряжения для газового котла фирмы «Ресанта» (Латвия).

Эти приборы, относящиеся к релейному и электромеханическому типу, действительно зарекомендовали себя как достаточно надежные, а в ассортименте есть модели, мощность которых вполне подходит для подключения газового котла – Ресанта ACH-500/1-ЭМ и Ресанта ACH-1000/1-ЭМ (электромеханические).

Но если вы внимательно посмотрите в характеристики, то обнаружите, что устройство корректирует напряжение со скоростью всего лишь 10 В/с.

Следовательно, при всей своей надежности обеспечить эффективную защиту электронике газового котла оно не сможет, так как для выравнивания скачков напряжения, характерных для наших сетей, потребуется в несколько раз большая скорость.

Рабочий диапазон

Это разброс напряжений, в пределах которого данный стабилизатор может обеспечить приемлемую корректировку. Другими словами – максимально допустимое отклонение напряжения на входе. Понятно, что чем больше данный параметр, тем лучше, но с увеличением рабочего диапазона значительно возрастает и цена устройства. Для того чтобы затраты оказались минимальными, мы и выполняли суточные промеры напряжения.

Если за все время проверки напряжение не опускалось ниже 205 В и не поднималось выше 235 В, нет смысла переплачивать за стабилизатор с рабочим диапазоном 190 – 250 В. Но и от некоторого запаса отказываться не стоит. Для приведенного примера лучше приобрести модель с диапазоном 200 – 240 В.

Что произойдет, если напряжение в электросети все-таки выйдет за пределы рабочего диапазона? Сработает имеющийся в стабилизаторе отсекатель, который разъединит цепь. Но наличие этого элемента нужно уточнять, так как в бюджетных моделях его может не быть.

Разумеется, стабилизатор газового котла должен «уметь» снова подать питание, как только параметры электросети вернутся в нормальные пределы. Это «умение» называется функцией автозапуска. Если стабилизатор не будет ею оснащен и отсекатель сработает в отсутствие хозяев, последние рискуют узнать, что происходит при замерзании системы отопления.

Количество ступеней

Эта характеристика актуальна только для релейных стабилизаторов и о ней мы уже говорили.

Способ установки

«Место жительства» стабилизатора напрямую зависит от его мощности: маломощные устройства изготавливаются в настенном исполнении, более мощные – в напольном.

Некоторые из маломощных моделей можно устанавливать в двух вариантах – и на полу, и на стене. Их называют универсальными.

Настенные стабилизаторы напряжения для газовых котлов при той же мощности стоят дороже, чем напольные, но они более практичны, поскольку занимают меньше места и менее подвержены нечаянным ударам.

Допустимая температура окружающего воздуха

Подавляющее большинство моделей рассчитано на эксплуатацию в температурном режиме от +5°С до +40°С. Для установки на открытой площадке или в необогреваемом помещении следует покупать модель, оснащенную специальным кожухом.

Известны случаи, когда продавцы ради увеличения продаж приписывали обычным бытовым моделям способность функционировать при низких температурах. Так что если вам предлагают стабилизатор без кожуха и с обычной стоимостью, но уверяют, что он может работать и в мороз – отнеситесь к этим словам с подозрительностью.

Системы защиты

Убедитесь, что выбранная вами модель стабилизатора имеет предохранители, отключающие прибор при перегреве, коротком замыкании и в случае перегрузки.

Если вы часто сталкиваетесь с аварийными отключениями электричества, вместо стабилизатора в чистом виде лучше приобрести источник бесперебойного питания, который оснащен аккумуляторами.

Причем лучше выбирать модель со встроенным стабилизирующим модулем.

Технология монтажа и подключения

Место, в котором предполагается установить стабилизатор, должно соответствовать ряду требований:

  1. Влажность должна быть в пределах 40% – 60%: как любое электрооборудование, стабилизатор следует устанавливать в сухом помещении. Большинство помещений частного дома обычно этому критерию удовлетворяют, избыток влажности может наблюдаться лишь в подвалах и санузлах.
  2. Рядом с устройством присутствия химических реагентов, а также опасных веществ – горючих и легковоспламеняющихся – не допускается. Подобные составы хранятся обычно в домашних мастерских и гаражах, поэтому здесь стабилизатор лучше не устанавливать.
  3. В помещении должен соблюдаться нормальный температурный режим. Зимой в нем должно работать отопление, в то же время летом оно не должно сильно нагреваться. Перегреву в летний период особенно подвержены чердаки, поэтому установку стабилизатора в этом помещении производить не следует.
  4. Никакие посторонние элементы не должны препятствовать конвективному движению воздуха. Отвод тепла от работающего стабилизатора осуществляется за счет естественного стремления теплого воздуха подниматься вверх. Если расположить прибор в шкафу или нише, конвекция будет нарушена и стабилизатор перегреется.

Подключение прибора каких-либо сложных операций не предполагает: достаточно воткнуть шнур питания газового котла в розетку на стабилизаторе, а затем шнур последнего – в розетку на стене.

Если вам приходится применять несколько стабилизаторов, в одну розетку их не включайте. При срабатывании любого из приборов будут возникать помехи, заставляющие переключаться другие стабилизаторы. Возникнет зацикленная цепная реакция, вследствие чего электроснабжение окажется нестабильным.

Заключение

Некоторые продавцы пускаются на хитрость: при продаже газового котла они не требуют подключать его через стабилизатор, а только рекомендуют, либо вовсе о нем не упоминают.

Если же котел ломается и приехавший по вызову мастер обнаруживает, что он работал без стабилизатора, владельцу отказывают в гарантийном ремонте, мотивируя это несоответствием условий эксплуатации техническим требованиям.

Чтобы не попасть впросак, подключайте котел через стабилизатор независимо от того, выдвигает ли такое требование производитель или продавец. В любом случае, такая мера продлит срок службы платы отопительного агрегата, которая стоит немалых денег. Наилучшую защиту обеспечивают тиристорные стабилизаторы.

Видео на тему

особенности работы и возможные неисправности

Итальянская компания BAXI S.p.A. производит в том числе газовые котлы Бакси настенные двухконтурные нового поколения, а также сопутствующее оборудование для отопления и горячего водоснабжения. Использование новейшего производственного оборудования, внедрение инновационных технологий и постоянный мониторинг запросов потребителей – все это делает газовые настенные котлы Бакси очень популярными. Они экономят место, относительно легкие и маленькие, имеют отличный внешний вид.

Созданные специально для работы в суровых климатических условиях нашей страны, настенные газовые котлы отличаются высочайшей прочностью, максимальной эффективностью, прочностью и надежностью. У многих моделей есть бонус в виде системы самодиагностики. Газовые котлы выпускаются разной мощности, что позволяет подобрать оптимальный котел для каждого помещения. Монтаж и установка настенных котлов проста, но все же лучше доверить это специалистам.

Большой опыт работы на российском рынке позволил открыть сервисные центры по ремонту и обслуживанию котлов Бакси во многих городах России.Группа производит котлы по цене от бюджетного до элитного. Для экономных собственников создана котельная цена на газ, которая порадует самых экономных покупателей

.

Особенности работы газовых настенных котлов, их устройство

Любой газовый двухконтурный настенный котел Бакси имеет корпус, автоматику – контролирующую работу агрегатов, камеру сгорания, горелку – находится внизу камеры и загорается автоматически, расширительный бак, теплообменник – сдвоенный или битермический.

Двойной теплообменник состоит из двух частей. Первый – это медная трубка и пластины с антикоррозийным покрытием. Через них передается тепло. Вторая часть – плиты для горячего водоснабжения. Битермические теплообменники – состоят из двух трубок разного диаметра, вставленных друг в друга. Меньший диаметр для горячего водоснабжения, больший диаметр для воды в радиаторе. служит для подачи холодной и горячей воды. Зажигать горелку можно двумя способами – от пьезоэлемента или от электричества.

Двухконтурный газовый котел Baxi настенный работает в двух направлениях: первый контур – обогрев корпуса за счет поступающей в радиаторы горячей воды, второй контур – подогрев воды для бытовых нужд. Топливо для котла – газ, а основным энергоносителем – вода. Над камерой сгорания расположен теплообменник, через него протекает вода. Как только он подан, включается горелка, расположенная внизу камеры сгорания.

Горящий газ, горелка нагревает теплообменник. Сразу включается насос, качающий воду для жизни. Температуру воды для радиатора на выходе можно установить от 35 ° С до практически кипятка 80 ° С. Вот такая вот мини котельная. Когда вода достигает заданной температуры, расход газа уменьшается и котел переходит в спящий режим. Это экономит топливо и, следовательно, бюджет.

Нагрев начинается с минимальной мощности, а затем переключается на максимальную мощность в течение минуты.

Все настенные газовые котлы Baxi имеют электрический розжиг горелки. Пламя горелки регулируется автоматически, поддерживая нужную температуру в доме. Очень важное дополнение – фильтры для воды. Ведь вода в большинстве случаев жесткая, поэтому на фильтрах не образуется накипь.

Также важно, чтобы котлы Бакси были экологически чистыми, имели высокий класс контроля выбросов продуктов сгорания. Все газовые котлы для отопления настенные двухконтурные Бакси имеют автоматическую систему безопасности; отзывы покупателей, которые говорят, что это не маловажный факт, ведь самое главное – безопасность.

Серия самых популярных котлов Бакси

В России продаются настенные газовые котлы следующих популярных серий: Prime, Luna, Eco, Nuvola, Baxi Main.

Prime – конденсационные котлы мощностью 4,5-33 кВт и КПД 110 процентов с биометрическим теплообменником. Такой теплообменник позволяет экономить до 35 процентов газа в год. Камера сгорания сделана из композитного материала, он отлично гасит шум, поэтому котел работает практически бесшумно.Типовой настенный газовый котел Baxi конденсационный имеет систему самодиагностики, а также автоматическую систему, контролирующую работу котла в зависимости от погоды.

Луна-3 – это также настенный газовый конденсационный котел Бакси мощностью до 65 кВт и КПД до 110 процентов. Предназначен для наружной установки, способен работать при t – 15 ° С. Возможно каскадирование более 10 котлов. У них есть система самодиагностики. Два температурных режима. Хотя и понятный в использовании, газовый котел Бакси Луна 3 все же подскажет, в каких условиях они работают оптимально и отличатся хорошей производительностью.Система управления разработана для удобства потребителя. Информирует о состоянии работы, устанавливает необходимые параметры, диагностирует состояние всех узлов

Эко – котлы мощностью до 24 кВт и КПД до 92,9 процента. Главный плюс в том, что они четко работают при скачках давления в трубопроводе. Даже если давление на входе снизится, это не повлияет на работу котла. Эта модель способна работать как на природном, так и на сжиженном газе. Он очень экологичен, с минимальным выбросом вредных веществ в атмосферу.Можно подобрать бойлер, комнатный термостат и датчик наружной температуры.

Nuvola – котлы 3-го поколения мощностью до 32 кВт и КПД до 93,2 процента. Такой газовый котел двухконтурный настенный Baxi комплектуется большим бойлером из нержавеющей стали емкостью до 60 литров. Это почти объемный водонагреватель. Работает при понижении давления в трубопроводе. Есть датчик для измерения температуры в доме и переносная цифровая панель, отслеживающая работу котла из любого места.

Baxi Main Four 24 – пятое поколение газовых котлов. В котле воплощено все самое передовое, создано, чтобы предугадывать желания покупателей. Поэтому остановимся на нем подробнее. Мощность до 24 кВт и КПД до 92,9%. Ультрасовременный антипробуксовочный механизм позволяет эксплуатировать котел в самых сложных условиях. Современный газовый котел Baxi MAIN Four 24 оборудован медным битермическим теплообменником, работает поочередно на оба контура. Если потребитель включает горячую воду, котел переходит в режим нагрева воды для бытового потребления.Автоматический байпас отвечает за переход в режим горячего водоснабжения. Энергосберегающий циркуляционный насос – автоматически удаляет воздух.

Котлы имеют электронный розжиг, датчики тяги в дымоходе, контроль температуры.

На жидкокристаллическом дисплее отображаются все рабочие параметры. Система самодиагностики. Защита от накипи, замерзания и перегрева. Кроме того, расширительный бак на 6 л., Предохранительный клапан.

Газовый котел Бакси 24 сочетает в себе все необходимое.Плавная модуляция горелки, автоматическое поддержание температуры в радиаторах, возможность подключения комнатного термостата и датчика наружной температуры позволяют котлу самостоятельно выбирать режим работы. Есть даже режим «теплый пол». Если вы решили купить такой газовый котел Бакси, инструкция по эксплуатации двухконтурная просто необходима. Необходимо проверить, чтобы он был полным и на русском языке.


В некоторых случаях, выбирая двустенный настенный котел Бакси, нужен коаксиальный дымоход для газового котла.Он состоит из двух трубок разного диаметра, вставленных друг в друга. Продукты сгорания выводятся через тонкую трубку, и в котел попадает по большей части воздух. Иногда нужен отдельный дымоход, либо отдельная труба для выхлопа и отдельная для забора воздуха, для этого нужно приобрести сепаратор для каналов.

Котлы газовые отопительные двухконтурные с турбонаддувом

Это полноценная мини котельная в компактном корпусе. В основе такого котла – работа мощных вентиляторов, подающих воздух и отводящих отработанные продукты сгорания.Это сказывается на расходе топлива: чем мощнее, тем больше расходуется газа и тем быстрее нагревается вода.

Что еще нужно знать о настенных котлах Бакси


Решив купить газовый двухконтурный настенный котел Бакси, необходимо помнить, что его площадь составляет 10 кв.м. требуется около 1 кВт мощности. То есть 12 кВт могут обогреть 120-150 кв.м. область. Но также необходимо учитывать утепление дома, возможные потери тепла через оконные рамы или двери.Точно оценить помогут специалисты. Дымоход важен. Он должен подходить к камере сгорания.

При частом прерывании света необходимо приобрести дополнительную батарею. Вы можете купить энергонезависимый газовый котел газовый двухконтурный настенный по цене Бакси, однако он будет на порядок выше. Если семья большая и все любят часто баловаться горячей водой, то потребуется дополнительный бойлер. Котлы с медными или стальными теплообменниками прослужат дольше, а чугунные котлы не боятся коррозии, но они тяжелые и хрупкие.

Возможные неисправности


Накипь на битермических теплообменниках накапливается быстрее. В этом можно понять, прочитав отзывы пользователей о настенных газовых котлах. Поэтому лучше устанавливать их там, где в воде мало солей. В любом случае очистку от накипи следует проводить не реже одного раза в год. Если тяга дымохода слабая, то у котла газового двухконтурного настенного Бакси обязательно рано или поздно произойдут неисправности. Дымоход забит сажей. В этом случае поможет простая чистка дымохода.Вам просто нужно зачерпнуть из него скопившуюся сажу и принять меры по усилению тяги.

Если в обоих открытых кранах (холодный кран и горячий кран) вода идет немного теплее, а в одном открытом горячем кране идет кипяток, то необходимо установить постциркуляционный насос. То есть термостат, контролирующий работу котла.

В заключение хочу сказать, что настенный – не проблема, сеть магазинов очень обширная, и сегодня газовые котлы устанавливают не только в своих домах, но и в многоквартирных.В коммерческих помещениях также устанавливается такое оборудование, что позволяет получить независимость от коммунальных служб. Если вам понравился настенный газовый котел Бакси, цена станет еще одним приятным сюрпризом.

Если вы думаете, что установить и подключить газовый котел можно самостоятельно, то ошибаетесь. Даже если вы внимательно изучите инструкцию на газовый котел с двухконтурным настенным Бакси, приобретете необходимые инструменты, разрешения на выполнение таких работ вам никто не даст. Важно знать, что установку и особенно подключение газового оборудования должны выполнять только опытные мастера, умеющие все делать с соблюдением требований и правил.

Мастер по завершении всех работ обязательно произведет первый пуск газового котла Baxi, что позволит проверить качество выполненных работ. Если все в порядке, оборудование будет сдано в эксплуатацию. Несмотря на то, что монтаж и подключение газовых котлов осуществляется специалистом, следует знать, как правильно установить котлы настенного и напольного отопления, а также внимательно изучить устройство газового котла Baxi – это позволит правильно его эксплуатировать. оборудования в будущем.

Правильный монтаж настенного газового котла

Подготовительные работы

Первым делом открываем упаковку устройства и проверяем упаковку, если чего-то не хватает, идем в магазин и покупаем.

Проверить поверхность, на которой будет установлен котел. Если он изготовлен из горючих материалов, необходимо закрепить термостойкое покрытие на поверхности, и в этом случае устройство крепится к поверхности на расстоянии до 5 см.

Обратите внимание, что монтаж газового котла Бакси своими руками на данном этапе может производиться, так как подготовительные работы могут не входить в компетенцию специалистов.Их задача – исключительно подключение и установка.

Перед установкой прибора рекомендуется промыть внутренние трубы, в которые может попасть мелкий мусор и пыль при транспортировке и хранении на складе. Только после завершения этих работ можно приступать к процессу установки, который включает восемь этапов.

Перед началом всех работ сверьте номер, указанный в паспорте, с номером на газовом приборе, который будет установлен. Этот момент следует проверять при покупке.Если цифры не совпадают, котел может не зарегистрироваться.

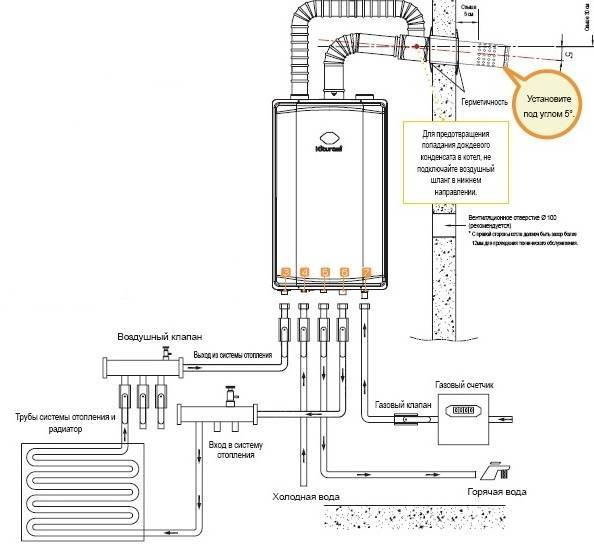

Монтаж настенного газового котла Бакси

  1. Установить планки.
  2. На водопроводе установлен фильтр, по которому будет подаваться вода. Если этого не сделать, оборудование забьется и вам нужно будет купить запчасти для газовых котлов Baxi и вызвать мастера для устранения проблемы. Фильтр необходимо установить между двумя запорными вентилями – это позволит производить его замену или очистку и при этом не сливать воду из системы.
  3. Устанавливается коаксиальный дымоход для газового котла Бакси, после чего проверяется тяга.
  4. Газовый котел подключается к трубопроводу с помощью муфты; подключение производится сбоку.
  5. Подача подключается сверху, возврат снизу. При необходимости выполнения сварочных работ рекомендуется использовать газовую сварку. Уклон труб отопления не должен превышать 5 мм на 1 метр трубы.
  6. Подключение устройства к системе газоснабжения должен выполнять специалист.
  7. Если установленное оборудование нестабильно, то подключаем его к электросети. Важно установить на газовый котел Baxi стабилизатор напряжения, наличие которого защитит устройство от скачков напряжения, коротких замыканий и перегрева.
  8. После подключения всех контуров мастер выполняет первый пуск и проверяет качество установленного им газового котла в системе отопления.

При необходимости, в целях повышения КПД и экономичности устройства мастер может порекомендовать установку комнатного термостата для газового котла Baxi, что позволит регулировать температуру нагрева теплоносителя исходя из комнатной температуры

Монтаж настенного газового котла – видео

Монтаж котла напольного газового отопления

Проверяем комплектацию и соответствие номеров в паспорте и на оборудовании.После этого внимание переключается на комнату, где планируется установка оборудования.

Если нет желания часто ремонтировать газовые котлы Бакси, рекомендуется доверить установку и подключение специалистам.

Поверхность, на которой будет производиться установка, должна быть идеально ровной. На поверхность пола рекомендуется положить лист металла, который должен выступать за конструкцию устройства не менее чем на 10 сантиметров, а с лицевой стороны – на 30 см.

Установка агрегата

  1. Установлено устройство дымохода и проверена тяга.
  2. При подключении котла к системе отопления на обратной магистрали перед входом в котел устанавливается запорная арматура, затем фильтр.
  3. Подключение водопровода к контуру прибора. Перед оборудованием на трубе за фильтром ставится запорная арматура. Фильтр установлен для предотвращения засорения трубопровода, расположенного в конструкции устройства.Запорная арматура, установленная с обеих сторон, понадобится при ремонте или обслуживании газовых котлов Baxi. Плюс в том, что сливать охлаждающую жидкость из системы не потребуется: просто перекрывают краны и можно проводить необходимые работы.
  4. Завершающим этапом является подключение устройства к газопроводу, после чего можно выполнять первый запуск. Все работы, связанные с подключением, должны выполняться только специалистом. .

При условии, что монтаж газового котла Бакси проводился квалифицированным специалистом, можно с уверенностью говорить о качестве всех подключений и о том, что прибор прослужит долгие и долгие годы.Конечно, последнее будет зависеть только от того, насколько правильно выполнена работа газового отопительного котла. Учтите, что оборудование может выйти из рабочего состояния и потребовать ремонта как по вине пользователя, так и не по его вине.

Возможные причины неисправности газового котла Бакси

  1. Эффективность оборудования может снизиться из-за резкого падения давления в системе до 0,8 атм. Это может произойти из-за утечки охлаждающей жидкости. Избежать этой неприятности удастся, если давление будет проверяться с определенной периодичностью, давление 1.Нормой считается 5 атм.
  2. Оборудование может не включиться и не начать работать из-за выхода из строя датчика тяги, что происходит из-за замерзания трубы, по которой всасывается воздух. Проблему можно решить, удлинив трубу примерно на 20 см.
  3. В результате попадания конденсата или из-за износа реле давления может заедать, если проблему вовремя не устранить, может выйти из строя модулятор пламени. Для ремонта потребуется купить специальные запчасти для газовых котлов Baxi и вызвать мастера, который выполнит необходимый ремонт.
  4. В результате частых скачков напряжения или кратковременных отключений электроэнергии стабилизатор может перегореть, в результате чего прибор перестанет работать. Для устранения поломки потребуется купить новый стабилизатор и заменить его.
  5. Также неисправности газового котла Baxi могут быть вызваны отключением редуктора, что может произойти в результате скачка давления.

Существуют и другие неисправности, которые могут возникнуть во время работы. Чтобы максимально обезопасить себя от непредвиденной поломки устройства в отопительный сезон, рекомендуется проводить техническое обслуживание агрегата не реже двух раз в год.

Специалисты советуют любое газовое оборудование, например, газовый настенный двухконтурный турбокомпрессор Baxi, проверять качество работы перед отопительным сезоном и после него. При таком ответственном подходе техника гарантированно будет служить исправно, а главное надежно.

Что делать, если внезапно отключилось питание?

Многие, чтобы обезопасить себя и свое дорогое оборудование, устанавливают генераторы. Это, безусловно, хороший выход.Но есть гораздо более простое и менее затратное решение проблемы.

Достаточно установить пятипроцентный тиристорный стабилизатор «Штиль» мощностью 1,2 кВт и SmartUps 1000. Далее заменяем 24-вольтовый внутренний аккумулятор, установленный в источнике бесперебойного питания, на два автомобильных аккумулятора на 12 В, каждый из которых имеет ёмкостью 75 А / ч. Аккумуляторы соединяем между собой последовательно. В результате получаем дополнительный запас энергии 150А / ч.

Обратите внимание, что когда вентилятор, циркуляционный насос и котел работают на полную мощность, заряда батареи хватит примерно на 11-12 часов, чего достаточно для устранения аварийной ситуации.

После запуска газового котла Baxi main four 240 f нормально проработал часа 2-3 и встал, выдав ошибку E01 (нет розжига), перезапустив таким же образом, он заработает и встает с ошибкой 01. Позже вообще перестал работать в штатном режиме. Газовики проверили, сказали поменять плату. После этого попытался принудительно завести – при открытии газовой заслонки поджег спичку. Работает отлично, все нагревается – и отопление, и горячая вода, пламя держится (значок пламени на дисплее), достигает заданной температуры, гаснет, но больше не запускается – искры нет.Поджигаешь вручную – снова работает. В чем неисправность? Вдруг ремонт или замена платы не решает?

Неисправность по ошибке E01 – Либо плата, либо трансформатор зажигания.

После запуска одноконтурного котла Baxi ECO 3 compact возникла неисправность. Не хочет включать, проработал два года, сейчас вся панель загорается как при включении котла, при включенном режиме самотестирования потом щелкает, отключается на километры и снова включается на всю панель.Один раз включился, но давление воды выдает ошибку Е10, хотя давление в системе 1,5 атм. Подскажите, что могло быть?

Посмотрите на датчик давления (реле). Проверить электропитание котла. Что-то вроде глюк платы.

Помогите найти неисправность шахты Бакси на 24. котел. После установки сразу начались проблемы. Не удавалось несколько раз разжечь конфорку или она загорается, но не сразу и с сильным хлопком. Через время может снова нормально заработать.Наладчики сказали, что на элементе розжига скапливается влага, ведь на кухне аппарат установлен над раковиной. Для этого есть причина? Как же тогда это эксплуатировать, ведь на кухне всегда будет определенная влажность?

Либо правильно отрегулируйте газовый клапан, либо электрод влажный и пробивает корпус.

После отключения электричества газовый котел Baxi Eco Four перестал работать, отображается ошибка E03. Как победить эту неисправность?

Найдите аварийный термостат и нажмите на нем кнопку, если он без вентилятора (что наиболее вероятно).Также необходимо проверить дымоход / тягу.

Ошибка Е03 появляется все чаще, последние дни практически полностью перестала работать, котлу редко удается зажечь пламя. В чем может быть проблема?

Если котел с турбонаддувом, то я бы проверял исправность реле давления. Убедитесь, что он работает правильно – При включении турбины – вентилятора проверьте сопротивление замыкающих контактов реле давления. Когда вентилятор не работает, контакты разомкнуты.Работает – сопротивление
практически нулевое!

Неисправен котел Baxi main four 240 ф. После первого запуска проработал несколько часов и выключился. Он не выдает никаких сообщений об ошибках. Горит только зеленый диод включения питания. После выключения и повторного включения иногда раздается щелчок. аналогично реле, то тоже
Ничего не происходит. Включаю сброс и т.д. ноль эмоций. Фильтр на обратке был плотно забит (хотя за промывку системы заплатил установщикам 3 тысячи).Подскажите, в чем может быть причина поломки и что нужно для ремонта?

Я бы тест начал с датчиков NTC, для начала бы местами поменял. Если при той же температуре один из них «протек», скорее всего, на нагрев.

Выполнен монтаж и подключение котла Baxi Luna Duo-tec MP 1.50. Надо подключить БКН. Так получилось, что рекомендованная схема через гидравлическую стрелку и загрузочный насос меня не устраивает. Можно ли подключить трехходовой клапан для загрузки котла? Если возможно, какой из них вы порекомендуете? По стрелке 50 градусов отопление ТП (теплый пол).Котел работает. Чтобы уйти от этого, хочу поставить буфер на 100 литров. БКН выпадает (тоже через гидравлическую стрелку). Надо как-то отключить от стрелки.

Подсоедините бак к гидравлическому пистолету. Приставить к стрелке БКН, а точнее насос для его загрузки.

Подскажите максимальную пусковую мощность Nuvola Comfort 240Fi? У насоса плавный пуск? Я купил Inelt Intelligent 500Lt – мощность 300Вт (на пике 450Вт), этого достаточно?

Электрическая мощность 190 Вт., Нет плавного пуска.

В эксплуатации находится котел Baxi Eco Four 1.24f с турбонаддувом, дымоход коаксиальный по вертикали, 0,5 + 1 + 1 + 1 + 0,75 и два витка по 45. Вчера пришел комиссар для ввода в эксплуатацию. Ошибка E03. Мастер сказал, что это обычное дело для таких устройств, нужно просто открыть крышку от потока воздуха из комнаты (на три винта). Котел действительно заработал. Что нужно сделать с дымоходом, чтобы прибор работал при действительно закрытой камере?

Текущий режим мне кажется неправильным, хотя в инструкции есть пункт по работе с забором воздуха из помещения.

У меня возникла неисправность шахты Бакси на 24. котел. Проработал всего 2 недели, а потом вдруг выключился и выдал ошибку Е25 (недостаточный тираж). Попробовал перезагрузить – получилось. Устройство немного поработало, потом снова выключилось с той же ошибкой. Потом я ушел, а когда вернулся, обнаружил, что он сам не перезапустился задолго до моего приезда. Проработал около часа и снова отключился с той же ошибкой. Когда котел работает, насос вроде работает нормально, чего я не понимаю.Может кто подскажет, в чем причина, и как исправить?

Ошибка E25 указывает на: 1. Возможная блокировка насоса. 2. Система воздушного отопления. 3. Недостаточная циркуляция охлаждающей жидкости (возможно, засорены фильтры в системе отопления или гидравлическое сопротивление системы отопления слишком велико). 4. Неисправен датчик температуры
отопительного контура (теряется характеристика резистивно-температурного датчика).

Баксинская шахта на 24 котла не работает (установлена ​​2 месяца назад).Симптомы следующие: включаешь, вроде нормально начинает работать, загорается конфорка. Через несколько секунд (максимум полторы минуты) внутри аппарата начинается трещина (очень похоже на закипание), резко поднимается температура и отключается. Вроде бы не должно засоряться: во-первых, первый сезон работает, во-вторых, вода проходит через теплообменник (правда, струя не очень сильная), проверялось открытием спускного клапана. Водяной насос работает (стравливает воздух). У кого какие мысли?

Все признаки недостаточного потока через теплообменник. Или слишком высокое максимальное давление газа на горелке. Максимум, что можно сделать на время, – это убрать модуляцию и оставить котел работать на минимальной мощности. Это предотвратит оттаивание дома.

Пытаюсь запустить новый котел Бакси Экофор, но он не хочет заводиться. Включается, доходит до зажигания, дает пару искр, потом выдает ошибку Е98 и перезагружается. Аппарат без гарантии, новый. Что делать? Ошибка платы?

Такая ошибка требует замены платы, зачем новый котел без гарантии? Стоит проверить электрические соединения и потенциал на газовой трубе.Это устройство с этой конкретной ошибкой не будет работать само даже после перезапуска.

Уменьшите длину или поставьте отдельный дымоход. Установлен конденсатоотводчик? Ошибка Е35 – это ошибка по электрике (помехи на варисторе). Будет неисправность, поменяйте гарантийный талон. Может отображаться ошибка E03, это просто ошибка дымоудаления и контроля дымоудаления.

Подключен и введен в эксплуатацию бытовой котел Baksi Duo Tech 1.24. Работает только на теплый пол от баллонов.Вчера запустил, выставил подачу на 25 градусов, заработало отлично. Сегодня неисправность – такт котел. Запускается, прогревает корм 5-10 секунд до 40 градусов и выключает конфорку, через пару минут на новую. Несмотря на то, что температура обратной воды не меняется со временем, термометр обратной показывает 20 градусов. Пробовал прикрутить комнатный термостат baxi, там 11MI ничего не изменилось. Скорость цикла такая же.

Возможно, тираж где-то остановился.Забит кран или фильтр. Может перестараться с регулировкой петель. Расход показывает, но видимо этого было мало. Пока стяжка остыла – устройства хватит. Как прогревается мало, так упирается.

При подключении комнатного термостата в настройках Baksi Duo tech нужно что-то менять?

Как скажет владелец бытового газового котла Duo-Tech. Вряд ли вам потребуется 24 кВт мощности. Ограничьте его программно до 30-50%.Там в инструкции есть, как это сделать. Зачем горелка выходить на максимум, если в этом нет необходимости. И проблем с тактовой частотой меньше, и вы поймете, сколько мощности вам действительно нужно. (У меня котел на 13 кВт работает на 40% на дом 120 м2. Никаких проблем 3 года). Насколько я помню, возможно подключение 2-х типов датчиков. С одним нужно что-то добавить в программу, с другим – нет, но что я точно помню, там перемычку нужно снимать, если датчик электронный.Перемычка находится на месте механического датчика.

Установлен и подключен газовый котел Baxi luna 3 comfort 310 fi. При запуске выдает ошибку E03 – проблемы с тягой. При этом дифрактор работает, контакты на нем замыкаются. Далее агрегат ничего не делает, работает только вентилятор. Что это означает? Разве что плата за замену. Почему это могло произойти?

Ошибка E03 – реле давления. Как уже указывалось здесь, сверху котла находится вот такая белая круглая коробка с двумя прозрачными или белыми трубками и двумя красными проводами.Самым первым делом нужно проверить дымоход и всасывающую трубу. Если в трубе что-то есть, очистите ее. При снятой передней панели прибора проверьте, работает ли вытяжной вентилятор. Должен издавать шум с характерным звуком, без посторонних шумов. Если все в порядке, то проверьте реле давления, подающие трубки, на предмет конденсации в них. Если есть капли воды, то продуйте, очистите. Если ничего не помогает, то проверьте работу котла без реле давления. Для этого отсоедините от реле давления 2 провода, они сверху подходят для таких фишек.
Включите котел, вентилятор должен запуститься, затем замкните провода реле давления между собой. Горелка должна включиться. Включенный таким образом котел эксплуатировать нельзя! Метод подходит только для проверки реле давления и поиска причины неисправности. Отключите прибор, либо разомкните провода реле давления, все выключится само. Разобрать реле давления, если оно разборное. Встречаются три винта по кругу, но и не разборные.Если он разборный, то можно попробовать отремонтировать, почистить контакты, обычно этого достаточно, но может быть тонкая мембрана. Если реле давления не разбирается или не ремонтируется, замените.

Осуществили монтаж и подключили к системе газовый котел Baksi Mainfort 24. Проблема в следующем: включить горячую воду, через 5-10 минут давление падает и котел отключается, приходится по-новому поднять давление. Сверху сзади виден штуцер от расширительного бачка, откуда капает вода.Думаю, проблема в баке, в котором не осталось воздуха. Теперь не знаю – поменять баллон или попробовать накачать туда воздух?

Замена расширительного бачка из-за течи. Расширительный бак накачивается при пустом котле, воды быть не должно! Возможен вариант установки расширительного бака вне котла.

Неисправность котла baxi eco 3 compact, несколько раз в день выдает ошибку E10. После добавления воды он работает некоторое время, затем снова.

Ошибка E10 вызвана проблемами с циркуляцией, отсутствием давления, засорением фильтров и / или теплообменника. Устранить утечки в системе отопления.

Осуществили монтаж и подключили котел Baksi Slim 1.490. Загорается индикатор газовой блокировки. После сброса (R) некоторое время работает нормально, потом снова блокируется. Опять же нужен сброс и т.д. Зависимости (падение напряжения, падение газа) не заметил. Поменял режим отопления и котла, только отопление, только котел ничего не меняет.Стабилизатор с ИБП есть (стабильно 220В). Похоже, проблема в плате. Визуально на плате все живое. Может кто сталкивался?
Котел блокируется в режиме ожидания при выключении комнатным термостатом. Если блокировка произошла при розжиге, понятно, что проблема в системе зажигания (клапан, горелка и т. Д.) Или в давлении газа. Но зажигания нет. Блокировка может включиться сразу после сброса, может через минуту, может неделю работать без блокировки.Никаких зависимостей, кроме выключения комнатного термостата, не увидел. Устройство не заземлено, но оно не было заземлено раньше, когда работало. Клапан был отрегулирован после очистки. Был установлен зазор. Искра хорошая. Мне кажется, проблема либо в скачках напряжения, либо на плате где-то уходит контакт.

Была когда-то похожая проблема. Помогла замена электрода контроля пламени. Как оказалось, при нагреве и охлаждении контакт (внутри керамики) между электродом и проводом, идущим к плате, пропал.На холодном котле все вызвал прибор. Причем агрегат после сброса мог проработать час, а мог и пару дней, никакой зависимости от перебоев. На определение момента аварии пришлось потратить почти полдня. Более того, в вашем случае горелка была снята для чистки, и неисправность появилась после этого. Очень вероятно, что проблема именно в этом. Как уже говорилось ранее, газовая труба диэлектрическая, заземляющая или тепловодный стабилизатор ГФ.

Подскажите про настройки.Котел Baxi Nuvola-3 Comfort 240i, отопление только теплые полы, площадь 180 кв / м, в каждой комнате есть термостат, соответственно датчик на панели не используется. Сейчас тепло, на обогрев хватит 40г, зимой нужно около 50-60. Ставлю датчик улицы, хочу настроить прибор так, чтобы не надо было его регулировать при различных погодных условиях. Установите: AMBON = 0, MODUL = 1, YSELF = 0, K REG = 1, BUILD = 10, F16 = 00, F06 = 00.Непонятно, как сделать так, чтобы максимальная температура в системе отопления не превышала 60 гр. По графику кривой для РЭГ = 1 вроде заканчивается на 60г при -20, но как я понимаю, если -25, то температура будет выше, а это уже опасно для ТП. Можно ли сделать так, чтобы насос периодически включался? И получается, что на данный момент температура + 10g, температура в системе отопления (по датчику на приборе) опускается ниже 30g (29), котел включается, через 30 секунд температура поднимается до 34g – устройство выключится.И достаточно было откачать воду с теплого пола, чтобы понять, что включать не нужно.

Если вы хотите глобально ограничить температуру подачи, независимо от других настроек, измените параметр CH SL. Параметр влияет только на нагрев. Проверено лично. Ставил 60 из-за обвязки котла ППР. Что ж, чтобы быть довольным работой оборудования, нужно все-таки изучить инструкцию к нему. У меня однопетлевой Moon, на даче Nuvol, у обоих есть ПЗА, недельное программирование и функция день / ночь – работает без сбоев.При нормальных настройках котла это позволяет допускать обратный поток ниже 30 с. У меня была похожая ситуация. Если у вас есть сервоприводы с датчиками, логично предположить, что цепи ECP разбросаны, не беспокоясь о соседних комнатах. Вариантов несколько:
1 – вставить серводатчики на плату через дополнительный контроллер и установить AMBON = 1, MODUL = 1, YSELF = 1, BUILD = 5 (заводской) – будет полный автомат машина. Если сервоприводы работают сами по себе, то оказывается, что вы теряете логику алгоритмов устройства.
2 – попробуйте убрать сервопривод из наиболее проблемного помещения (основание – значит стяжка 20см на земле под пенофолом – это крепко) и вытащите там панель, выставив настройки выше. Вы также можете использовать автоматический режим работы котла плюс регулировку помещения за счет сервоприводов.

Скажите, мастер советует купить напольный Baxi Slim1 / 230 IN, может есть смысл обратить внимание на более дорогую модель, переплачивать, но есть дополнительные функции? Например, Nuvola-3 Comfort 280 Fi?

Полностью согласен со специалистом.Пусть все компоненты будут раздельными, отказов в будущем будет меньше. Бак, насос, пневмореле.

У нас систематическое отключение воды в водопроводе с 00 часов до 06 часов (вода полностью не уходит, а течет с очень маленьким напором). Котел Бакси Эко на 24 запустил услугу. Если через 00 часов (при отключении подачи воды в водопровод) клапан ГВС открывается в любой точке забора, то давление в СО падает до нуля.Ночью дети могут открыть кран, чтобы попить воды, но им все равно, из какого крана, и даже если вода была забрана при отключении воды, будет падение давления. При следующей попытке зажечь конфорку котел выдает ошибку Е10 и до утра (пока не появится возможность подать СО) отопление не работает. Я так понимаю из-за отсутствия давления в водопроводе вода течет из аппарата? Что может быть сделано? Может ли помочь обратный клапан? Или как решить проблему?

Расширительный бак необходим для компенсации теплового расширения воды в вашей системе отопления.Если вы запитываете свою систему каждые 1-2 дня (несмотря на то, что никуда ничего не течет) и периодически обнаруживаете лужи под котлом, то это говорит о том, что ваш бак в приборе не работает. Для того, чтобы привести бак в порядок, понадобится помпа (машина с манометром), ключ от крана Маевского, таз и тряпка. CO подключается к ГВС только через кран подачи, так что это две отдельные системы. Возможные варианты протечки воды с СО:
1. сломан теплообменник, далее вода с СО уходит в горячее водоснабжение;
2.не держит кран подпитки СО, вода поступает в систему холодного водоснабжения при отсутствии давления исходной (холодной) воды
3. Обходит автоматический байпасный клапан.

Сегодня утром настенный газовый котел Baksi Luna 3 comfort 240 fi отключился, как всегда ошибка 03 (установлен на трубках от реле давления автофильтра), автоматически начал снимать крышку, продули трубки, хотя конденсата почти не было, поставил все на место, котел по-прежнему показывает ошибку Е03, взял трап, пошел смотреть трубу на улице, удалил сосульки и обнаружил, что отверстие, откуда устройство забирает воздух – это бит забит льдом (внутренность открыта).Я посмотрел, что создает препятствие для стека – черный наконечник на трубе. Хотел спросить, зачем он нужен, и можно ли его удалить? Думаю, если сниму, то проблемы с сосульками закончатся, я знаю, что вы предлагаете просверлить отверстие внизу в конце дымохода, но на улице мерзнет, ​​и это вряд ли поможет.

Наконечник защищает трубу от попадания посторонних предметов; удалять не стоит. Для коаксиальных дымоходов необходимо соблюдать условие уклона в сторону улицы от котла, 1 см на метр трубы.Забор воздуха из помещения – у вас устройство с закрытой камерой сгорания, их противоположность – котлы с открытой камерой сгорания, то есть воздух для горения забирается из помещения, где установлен котел.
В нем в верхнем левом и правом заглушенных проемах, их используют для организации отдельного дымохода. Если условия настолько суровые, что дымовая труба котла заросла льдом, то эти отверстия можно приоткрыть, тогда часть воздуха будет поступать на горение из помещения, тем самым мы снизим образование конденсата в импульсных трубах и сам дымоход, но по нашим нормам забор воздуха в отопление квартиры из помещения запрещен.Запрет связан с большой потребностью котла в воздухе, атмосферному котлу требуется до 25 кубометров воздуха для сжигания одного кубометра газа, что невозможно обеспечить в квартире такое состояние. В вашем случае: соблюдайте предвзятость. На машине не требуется никакой настройки.

Только что установил котел baxi Slim 2300 i. Для того, чтобы дать разрешение на запуск, установлен только один радиатор отопления. Нет ГВС. Котел завелся. Температурный режим установлен на 50 С. Реверс ГВС в крайнем левом положении (отключен) Примерно через 45 минут котел переходит в режим ГВС и прогоняет воду через котел, нагревая ее до 80 ° С.Вернуться в режим отопления можно только через остановку, сброс, зиму. И еще, до какой температуры должен прогреваться корпус встроенного циркуляционного насоса системы отопления, при условии, что температура 50С (медные трубы беру руками спокойно), а сам корпус помпы прогревается примерно до 75 -85С (рука не долго). Установщик утверждает, что это связано с небольшой нагрузкой на устройство.

Это называется приоритетом ГВС, как и должно быть. На мой взгляд, система воздушная, циркуляции нет.Проверьте крышку автоматического воздухозаборника.

Газовый котел Baxi Eco Compact 24 находится в эксплуатации. Символ батареи мигает. Это нормально или что-то не так? У соседа Компакт 3 и батарея постоянно горит.

На моем Moon 3 тоже мигает, думаю что так задумано. Во время работы в режиме ГВС кран мигает.

Скажите, а luna duo tec ht 1.24 не требует каких-либо манипуляций с переводом на sug?

Ничего особенного не требуется, при первом запуске котла необходимо запускать программу самонастройки.

Котел Eco 5 Compact. Вентилятор очень шумный и мне кажется, что он часто включается. В чем причина искать? Просто на Бакси Эко 3 можно только услышать, как горелка работает с помпой, а вентилятор включается редко.

У меня в системе отопления три насоса. Один основной и два маленьких. Котел Baxi slim 1.490 In. Сегодня запустили котел и мастер сказал, что три насоса подключать к плате не надо, иначе он сгорит. Какие есть решения, чтобы включить оставшиеся два насоса в правильную работу.Есть ли специально обученные реле / ​​устройства?

Если это все отдельные контуры (два для отопления и один для котла), то необходим водяной пистолет! Если к плате котла подключить насос ГВС, приоритетом будет ГВС. Остальные насосы, если они подключены к котлу, остановятся.

Кто может, помогите дельным советом: котел Baxi Slim 1.400 после непродолжительного периода эксплуатации (2,5 месяца) начал выходить из строя. При розжиге происходит хлопок и изделие начинает прерывисто работать.В чем может быть неисправность?

За 2,5 месяца мог произойти отжиг электрода и это привело. Искра начала пробегать мимо, и зажигание было нестабильным. Считаю, что такое обращение считается гарантийным случаем. Если котел за это время собирает пыль, то очистите его.

Baxi Luna 3 comfort HT. Выскочила ошибка 168 E. Подскажите, что это за неисправность?

Эта ошибка получена от датчика пламени. Выход из положения – проверить параметры напряжения / земли, а также соединения и разъемы.Также эта ошибка может быть внутренним отказом платы. Очистите датчик ионизации, чтобы начать.

В эксплуатации находится газовый котел Baksi Slim 1.300. Какой датчик контролирует приближение к этому температурному пределу? датчик ГВС? Читал, что при приоритете горячего водоснабжения температура теплоносителя не регулируется – считайте, не ограничивается. Регулятор напряжения перед котлом!

При использовании ГВС вы устанавливаете температуру на панели с помощью ручки, это означает, что датчик ГВС должен вести.

Котел baxi main four 240 f находится в эксплуатации с октября 2012 года со стабилизатором. В начале января 2011 года первый раз отключился с ошибкой E03. При выключении питания и нажатии кнопки R ошибка не сбрасывалась. Пришлось вызвать специалиста из сервисной организации. Он продул трубку датчика тяги и открыл отверстие для трубки в верхней части кожуха, чтобы воздух мог частично забираться из комнаты. Сегодня ошибка Е03 стала регулярно появляться при работе котла, правда через 30с все приходит в норму.И так уже 10 раз. Это опасно? Может ли это быть из-за очень сильного ветра со стороны горизонтальной коаксиальной трубы?

Да, вполне возможно, набегающий поток забивает дымовой газ.

Мы пытаемся запустить новую систему отопления в деревне. Установлен и подключен котел Baxi Luna 3 comfort 310 Fi. Вечером ситуация такая: включается насос, газ поступает в горелку, система работает около 5 минут, аккумуляторы нагреваются, затем на дисплее появляется ошибка E03, проходит очередная ошибка 00E и устройство переключается снова.Утром сразу после включения 03Е насос включается, но в горелку газ не попадает. кто-нибудь знает, как решить эту проблему?

В данной модели котлов постоянно выходят из строя реле давления (сам отключается, сам включается, возникает ошибка Е03, исчезает). Помогает система дымоудаления. Если сервис далеко, а котел в тех. в помещении можно открыть люк на верхнем торце котла.

Баксинская шахта по котельной была смонтирована осенью 2012 года (работа около полугода).С самого начала были скачки тепла. При включении горячей воды, во-первых, нагрев до 40 идет слишком долго, минут две и более, а во-вторых, идет нагрев и выше примерно 42, а потом происходит скачок, иногда до 34 градусов, т.е. если вы принимаете душ , затем сначала он становится горячим, затем льется холодным и снова нагревается в течение примерно двух минут примерно до желаемой температуры.
А чтобы постоянно держали заданную температуру – не бывает. Постоянно скачет, то на 2-4 градуса ниже, то выше) не так уж и часто, а вот где-то пару месяцев назад произошел казус: вылезла ошибка е10 (при этом давление в системе было в норме, удаление ошибки сделали не помогают ни ключ, ни перезагрузка с помощью выключения даже блока бесперебойного питания, или смены вилки) эта проблема появлялась примерно с 12 до 18 дней, потом сама исчезла. Приехали
Инженеры, приезжали не раз, поменяли пресостат и датчики температуры – проблема с е10 вроде решилась, но с скачком температуры стала совершенно постоянной. Представители компании-производителя говорят, что требуется проблема с нашей системой, такая как грязь и промывка теплообменника (но это не гарантийный случай и требуются деньги), но эта проблема была с самого начала установки котла. и система промывалась очень тщательно! Сейчас мы говорим о замене платы, но что-то мне подсказывает, что, может, вообще стоит забрать обратно.

При использовании горячей воды конфорка гаснет? Измерьте расход воды через бойлер (л / мин). Здесь не так много вариантов. 1. Газовый клапан не настроен. 2. Недостаточный / плавающий поток воды через котел. 3. Загрязнение теплообменника (в зависимости от воды достаточно даже полугода). Можно предположить, что датчик расхода неисправен, но за этим нужно следить локально.

Неисправность котла Baxi Slim 1.400. Запущен в работу 2 месяца. назад.(нет гарантии). Спустя 2 месяца при поджоге начались взрывы, сначала раз в секунду и немного, а потом такие взрывы, что дом затрясся. Электроды почистил – не помогло. Поменяны местами электроды розжига и контроля пламени, таким образом, 2
электрод розжига оказался слева, а электрод управления справа работал нормально. Пошел за запчастями, купил блок розжига и на всякий случай электроды. Потом был небольшой эксперимент: поставил на место электроды розжига (один справа, другой слева) – снова начинаются взрывы.Меняем блок зажигания и все работает. Но радовалась рано, ровно через неделю снова начались взрывы, а электроды я поставил слева. С электродами слева поджог происходит тише. Что это?
Возгорание происходит каждые 20-30 минут. У друга вылет каждые 3 минуты и полет нормальный, стабилизатор тоже Ресанта, но реально настенный. Устройства в целом считаются надежными. А у меня какая-то проблемная. Не открывал горелку, не чистил, хотя не знаю, как открыть, пока не разобрался. Так что, есть ли на горелках сажа, я не знаю. Да и если дело в загаре, это нормально, что через 2 месяца. углеродные отложения? Ресант-стабилизатор АСН 1000/1-Ц. Индикация на нем нормальная. (Вх 216-225 Вых 220). Может это он?

Если даже пилотная горелка периодически не зажигается, то был похожий случай – решили заменить газовую арматуру.

Влияет ли увеличение доступности кислорода на поток газа или нет? Могу ли я удалить металлическое кольцо-мембрану внутри трубы, так как в бойлере не хватает кислорода или проткнуть его на машине, чтобы было больше воздуха?

Избыточный воздух снижает эффективность.Если организовать забор воздуха из помещения путем открытия люка, необходимо соблюдать площадь отверстий 10 см2, если делать сверло, то до 10 отверстий сверлом на 12 мм. Кольцо снимать не стоит, просто с коротким дымоходом борется с избытком воздуха.

Около трех недель назад котел Baxi Moon 3 Comfort 310 выключился и выдал код ошибки 03E, что означает, что сработал датчик тяги. Мои действия были следующие: отключил питание, снял коаксиал сверху, проверил свободу воздуховода и выхлопных труб, проверил на предмет вмешательства в систему вентиляции, почистил контакты, подходящие к датчику, продул трубы и вентури. , собрал все, кроме крышки с окошком, включил – попробовал запустить и снова выдал E03.Потом, не знаю почему, нажал на датчик, и котел завелся. Но хватило на полдня, снова встал с Е03, естественно слегка постучал по правому верхнему углу (там датчик прикрутил) – котел завелся. Вот так мы живем три недели. Решил поменять датчик. А может дело не в датчике?

Мембрана может застрять в реле и достаточно простукивания для приведения его в рабочее положение, если такие случаи часты, то ее нужно заменить.И сначала прогреть феном, может в воде, прогреть не строительным, а бытовым феном 15-20 минут со снятыми импульсными трубками. Воздуходувки настраиваемые, регулировочный винт залит смолой и наклеен пластиковой наклейкой, регулировать нет смысла.

Девелопер в проекте основного источника тепла для нашего дома в 200 кв. м обеспечивает одноконтурный газовый напольный котел Baxi Slim 1.300 iN с БКН. Учитывая его сегодняшнюю цену и стоимость дымохода (высота конька 7 м), хотелось бы узнать возможность выбора настенного аппарата той же фирмы с коаксиальным дымоходом.

Луна-3 Комфорт, например.

Подскажите по Duo-tec Compact 1.24. Не могу найти характеристики расхода и давления теплоносителя. Можно ли установить разные температуры для ГВС и отопления, например, для ГВС 50 градусов, нагрева 35 градусов, если да, то как это реализовано в одноконтурной модели?

Напор от 5,5 до 2 м, расход (соответственно) от 100 до 1100 л / ч. Как и во всех одноконтурных моделях: при подключении бойлера и датчика бойлера бойлер нагревает бытовую воду до заданной температуры с максимальной температурой теплоносителя, затем переключается на нагрев и поддерживает заданную температуру нагрева.

Выбираю котел бытовой на 50 кВт, что предпочтительнее – обычный Slim или энергонезависимый Slim EF?

Лучше обычного пола Slim.

У меня в доме установлен котел Baxi Eco Compact 5. Я хочу управлять им с помощью Xital GSM 4T. Прочитал инструкцию. Я правильно понимаю, что мне нужно подключить Xital к устройству только в месте крепления комнатного термостата. Мне нужно изменить какие-либо настройки?

Запущен котел Луна 3 Комфорт.В настройках обнаружил, что параметр F13 (Максимальная полезная мощность системы обогрева) был 01. Пофиксил на 100. Надеюсь, это правильно. Приобрел б / у аппарат на 31кВт. Утепляю дом 70 м2 ТП пока только первый этаж. Можно ли этим параметром ограничить мощность котла? Или это не обязательно?

Вы вывели котел на максимальную мощность 31 кВт, изменив параметр на 100. F13 = 00 вам хватит на 70 кв. М. Установка максимальной мощности на ноль необходима для уменьшения тактирования, но для вашего дома , минимум, до которого вы снизили мощность, превышает ваши максимальные тепловые потери, поэтому вы ничего не заметите.

_______________________________________________________________________

_____________________________________________________________

_____________________________________________________________

Управление системой отопления. Монтаж. Связь. Переход на другой вид газа. Регулирующие устройства и устройства защиты.

Особенности Установка и установка. Компоненты автоматизации.

Технические характеристики.Монтаж. Регулировка и проверка. Обслуживание.

Регулировка и защита. Установка и установка. Настройка давления. Обслуживание.

После запуска появилась неисправность. Не хочет включать, проработал два года, сейчас вся панель загорается как при включении котла, при включенном режиме самотестирования потом щелкает, отключается на километры и снова включается на всю панель. Один раз включился, но давление воды выдает ошибку Е10, хотя давление в системе 1.5 атм. Подскажите, что могло быть?

Установили и подключили котел Baxi Fourtech 24 F. Какое давление холодной воды допускается на входе в горячее водоснабжение?

Котел Bosch 6000 24 кВт, одноконтурный со встроенным трехходовым клапаном. Не видит датчик котла, выдает ошибку. Подскажите, как сделать, чтобы не выдала ошибку и нормально работала и на отопление, и на котел?

Если отключить датчик протока ГВС, можно ли через меню L3 перепрограммировать на одноконтурный прибор?

Установил Arderia esr 2.Котел 13 пвк. Если у меня за 2-3 дня на пару делений давление теплоносителя немного упадет, может быть причина в неисправности трехходового клапана (утечек из радиаторов нет)?

В эксплуатации газовый котел Ардерия 2.35. Расскажи про снижение мощности. Я слышал кое-что о модуляции, скорости вращения вентилятора и многом другом. Можно ли реально снизить мощность?

Установили и подключили котел Buderus Logano G234-WS-44 кВт, автоматика Logomatics 4211. Также заменены баллонные отопители без горячего водоснабжения и форсунки на редуцированный газ. Зиму пережили, цилиндры заменили, все без проблем. Потом весной при температуре на улице + 16 + 18 котел стал долго отключаться и при включении стал выдавать ошибку горелки на экране и загорелась красная лампочка кнопки на передней стенке . Нажали кнопку, снова включили питание и все заработало. Несколько раз было, потом на лето котел полностью отключили, в чем может быть неисправность?

Газовые котлы Бакси итальянского производства в последнее время получили широкое распространение среди частников.Это оборудование представлено широким ассортиментом котлов от самых компактных до промышленных, мощностью от 18 кВт. Доступны настенные и напольные, обычные и конденсационные.

Продукция

Baksi выгодно отличается от своих конкурентов высокой надежностью, производительностью, длительным сроком службы и относительно невысокой стоимостью. Решающим преимуществом котлов Бакси является то, что они способны работать при перепадах напряжения и понижении давления газа.

Котел “Бакси”

«Бакси» немного шумные и удобные.Производитель гарантирует бесперебойную работу котлов до 5 лет. К тому же текущий локальный ремонт котлов осуществляется своими руками. Аксессуары и запасные части доступны на наших рынках.

Устройство и принцип работы

Оптимальный вариант для квартиры – настенный двухконтурный котел. Такие модели выпускаются в нескольких сериях, различающихся мощностью, системой дымоудаления и типом газовой горелки. Для квартир рекомендуется выбирать устройство с принудительной вытяжкой.Расчет мощности ведется просто – квадрат жилой площади делится на 10. Получается необходимая мощность котла в кВт.

Малогабаритные котлы серии Main с битермическим теплообменником, к трубкам которых приварены медные трубки. Это увеличивает эффективность. В конструкцию входит расширительный бак и циркуляционный насос. Фильтрация поступающей воды. Теплообменник устанавливается сверху топки.

Камеры сгорания котлов Бакси изготовлены из металла и покрыты снаружи теплоизолятором.

Система работает так же, как и все газовые котлы. Сигнал с термостата поступает на насос, который создает разрежение в обратной магистрали. Вода под низким давлением (менее 0,45 бар) поступает в систему отопления. Зажигание автоматическое.

Выходная мощность плавно увеличивается с увеличением температуры. Когда он достигнет установленного, рабочий режим переключится с нагрева на модуляционный. Когда температура падает, термостат подает команду на открытие впускного клапана, и вода снова нагревается.

Если горелка выключается из-за превышения мощности сразу после запуска, перезапуск разрешается через три минуты.


Бакси прибор

Подача горячей воды осуществляется следующим образом. Вода подается через трехходовой вентиль, перекрывающий теплотрассу и попадающий во вторичный контур. Там она нагревается и идет на краны в личное пользование.

Но как бы без проблем ни был Бакси, он тоже иногда ломается.

Причины неисправностей

Допустим, котел начал работать с перебоями.Не отчаивайтесь и сразу бегите в сервис. Сделать диагностику и несложный ремонт котлов Бакси можно своими руками. Речь не идет о серьезных повреждениях. Часто встречающиеся неисправности, при которых рекомендуется попробовать отремонтировать котлы Бакси своими руками:

  • Горелка не включается или периодически включается и выключается.
  • Нет зажигания.
  • Лук и тряска в камере сгорания.
  • Котел слишком сильно нагревается.
  • Вода недостаточно нагревается.
  • Чрезмерный шум от работающего оборудования.
  • Неисправен датчик.

Возможные причины таких неисправностей следующие:

  • Влага в котле.
  • Низкое качество теплопередачи.
  • Понижение или скачки давления газа.
  • Падение напряжения 220 вольт.
  • Неправильный монтаж системы отопления.

Поиск и устранение неисправностей

Если пламя слабое из-за неправильной работы газового клапана, требуется настройка давления в системе. Делайте это в соответствии с требованиями инструкции. Часто выходит из строя диодный мост. Тогда потребуется не ремонт, а полная замена.

Когда котел отключается сразу после пуска, причина такого отклонения – пониженное давление газа. Ремонт сводится к снижению давления путем регулировки со стандартных 20 до 5 мбар.


Доска Baxi

Если охлаждающая жидкость плохо прогревается, проверьте давление на выходе из газового клапана.Измените положение регулятора и попробуйте снова запустить котел. Вот и весь ремонт.

Если есть отклонения в показаниях датчиков, их нужно заменить.

При неудовлетворительной температуре в ГВС проверяется работоспособность трехходового клапана. Ждут, пока вода полностью остынет, затем закрывают краны отопления, а потом снова включают водонагреватель в режиме горячего водоснабжения. Если нагрев начинается в режиме нагрева, клапан неисправен.Его нужно заменить.

Когда в момент зажигания слышны сильные хлопки, причины происходящего следующие:

  • Давление подачи газа слишком низкое.
  • Увеличено расстояние от сопла до запальника (из-за неправильной транспортировки).

В таких случаях необходимо отрегулировать зазор. Он должен быть в пределах 4-5 мм. Откройте переднюю панель, открутите винт крепления электрода, снимите электрод, слегка отогните и вставьте на место.

Когда температура воды резко падает, причину ищут в засоренных фильтрах.Требуется чистка, иногда замена. Это происходит в результате механического повреждения патрубков и радиаторов, которые забиваются и забиваются. Их убирают, а при необходимости меняют.

Коды ошибок

Ремонт котлов Бакси своими руками иногда невозможен без знания кодов неисправностей. Устройство имеет встроенную систему мониторинга, которая диагностирует сбои и выдает их на дисплей прибора в буквенно-цифровом формате.


Панель управления Baksi

Такие отказы условно делятся на две группы:

  • Приведение к полной остановке оборудования.
  • Переход в режим ожидания.

Если котел или одна из функций перестают работать, попробуйте перезапустить вручную. Если нет серьезных повреждений, замок будет разблокирован. Это неисправность электроники. Если отказ вызван перегревом оборудования, нет тяги или прекращается подача газа, то он не будет устранен до тех пор, пока не исчезнет вызвавший его фактор.

Чаще выпадают коды E01 и E10.

Первый – самый частый.Это признак включения датчика контроля пламени. Вызвать это могут следующие причины:

  • Отключение газа.
  • Неправильное распределение фаз (если модель фазозависимая).
  • Отказ самого датчика пламени (он загрязнен).
  • Неисправность в системе зажигания.
  • Неисправность газового клапана.
  • Недостаточный приток воздуха.
  • Низкое давление газа.

В первую очередь проверьте, открыт ли кран подачи газа, а затем подключение датчика.Затем нажмите R и удерживайте три секунды. Ошибка должна исчезнуть с дисплея. Произошла неисправность электроники. Если этот код появится снова, необходимо обратиться в сервис.

Второй код всплывает при неисправности датчиков, контролирующих циркуляцию воды и работу помпы. Причины срабатывания:

  • Низкое давление охлаждающей жидкости.
  • Нет контакта между платой и реле давления.
  • Неисправность реле давления.
  • Неисправен датчик работы насоса.
  • Неисправность самой помпы.
  • Засорен теплообменник.


Коды ошибок

В этих случаях лучше сразу обратиться в сервисный центр. Исключение – отказ насоса. Меняют своими руками. Вы можете почистить фильтры самостоятельно. Остальное – прерогатива специалистов.

При появлении кодов E96, E97, E98 немедленно звоните в сервисный центр. Эти ошибки связаны с выходом из строя электронной платы, ремонт которой своими руками не рекомендуется.

На видео ремонт котла:

Очистка теплообменника своими руками

Для очистки первичного контура слейте воду из нагревателя. Для этих целей откручиваем кран на корпусе (обычно находится справа).

Очистка проводится Jelly с использованием специальных жидкостей. Устройство через форсунки подключается к котлу, в него заливается жидкость и подключается к сети. Очистка проводится в течение двух часов со сменой направления движения жидкости в ручном режиме.После этого жидкость сливается и бойлер собирается в исходное состояние.

Вторичный контур также очищается специальными жидкостями. Только в этом случае газовый кран закрывается, а кран горячей воды остается открытым. Чистящая жидкость протекает по короткому кругу.

В контакте с

Как работают термостаты водонагревателя:

Газ термостат расположен внутри медной трубки на задней стороне газового регулирующего клапана

Природный газ или пропан поступает в термостат газового регулирующего клапана по желтой гибкой или черной газовой магистрали.
Если термопара или термобатарея правильно расположен в пилотном пламени, то небольшое напряжение подается на газовый клапан, указывая на то, что газ безопасен для входа в клапан.

С механическими термостатами газовых регулирующих клапанов, пилотное пламя нагревает конец термопары. Термопара – это 2 соединенных вместе разнородных металла, которые производят небольшой ток, когда с подогревом. Небольшой электрический ток проходит от термопары. через медную магистраль к нижней части регулирующего клапана, где он подключается к электромагниту.Когда электромагнит находится под напряжением, он удерживает предохранительный клапан открытым, пока пилотное пламя нагревает термопара. Когда магнит закрывается, он издает слышимый звук, который может быть обнаруженным при поиске и устранении неисправностей.
Если пилотное пламя погаснет, термопаре может потребоваться до 180 секунд, чтобы достаточно остыть, чтобы электромагнит обесточил и замкнул предохранительный клапан.
Предохранительный клапан контролирует попадание газа в газ. регулирующий вентиль. Если предохранительный клапан открыт, газовый клапан работает. обычно, и непрерывно выпускает газ в пилотную лампу через пилотный газорегуляторный клапан и подает газ в горелку через главный регулирующий клапан, когда датчик термостата определяет температуру воды ниже уставки, выбранной на шкале, расположенной на передней части газового клапана.

С электронным газовым клапаном, пилотное пламя нагревает термобатарею. Термобатарея работает на одном принцип как термопара, за исключением того, что он больше и создает больший ток чем термопара, тока достаточно для питания печатной платы внутри газовый регулирующий клапан. В отличие от термопары, ток от термобатареи поступает к газорегулирующему клапану по двум проводам, которые подключаются к передней части газовый контроль. Печатная плата управляет серией самопроверки процедуры, компиляции ошибок и т. д. и использует электромагниты для управления поток газа на пилот и горелку.См. Основные детали газового водонагревателя

Если ток не вырабатывается термопарой или термобатареей, то подача газа к клапану отключается до тех пор, пока пилот повторно зажигается или заменена неисправная термопара или термобатарея.

Термостат для считывания температуры на газовом клапане расположен внутри медная трубка, которая выступает в резервуар и измеряет температуру воды. Когда температура воды упадет ниже выбранной настройки термостата, тогда газовый клапан выпускает газ через трубку коллектора в горелка расположена в камере сгорания.
Как отрегулировать температуру

Газ вытекает из горелки, где пилот свет воспламеняет газ. Если горелка загрязнена, засорена или заблокирован, газ может не загореться сразу, что приведет к несгореванию накопление газа до тех пор, пока не достигнет запального пламени, вызывая взрыв опасность.
Корневой и грязная горелка и желтое пламя укажите эту проблему. После очистки горелки и горения в камере газ должен гореть синим с красными и желтыми частями.
Очистите горелку

Горелка нагревает дно резервуара для воды, и вода нагревается.
Горячий вода поднимается до верха бака, а газ продолжает гореть до дна резервуара нагревается до уставки термостата, в результате чего газовый контроль Заткнись газ к горелке.
Если температура внутри камеры сгорания превышает максимальные пределы, возможно, неисправен термостат газового клапана. Перегрев приведет к срабатыванию термического сброса TCO, расположенного на передней панели. камера сгорания. Это закроет газовый клапан до сброса TCO.

На современных газовых водонагревателях, если приточный воздух ограничивается, то поток горячего газа сгорания вверх через вентиляционное отверстие замедлился и застрял в камере сгорания.Результат – перегрев в камера сгорания. У разных производителей водонагревателей есть разные системы воздухозабора. В зависимости от события перегрева и конкретной модели водонагревателя Необходимо сбросить совокупную стоимость владения. Ремонт может заключаться в простой очистке воздуха. впускной экран, и сброс теплового сброса TCO и оценка поступающего воздуха и вентиляция.
Водонагреватели работают с КПД 61-62%. Избыточное тепло и ядовитые побочные продукты от процесса сгорания выпускается в вентиляционное отверстие и выходит из каждого домой в атмосферу, в которой вы дышите.
Расчет КПД

Какой двухконтурный газовый котел самый лучший. Рейтинг газовых котлов для частного дома. Пароварка “Конорд”.

Проблема отопления дома знакома каждому владельцу частного дома. Один из способов решить такую ​​проблему – купить газовые котлы. Иногда бывает сложно выбрать напольный или настенный вариант утеплителя. Поэтому стоит помнить, что к напольным и настенным (навесным) агрегатам предъявляются разные требования.Эта статья расскажет вам о рейтинге котлов и о дополнительных устройствах к ним: дымоход, ИБП и другие, а также поможет выбрать подходящую марку.

Его сильной стороной является использование экологического топлива, превосходящего все другие виды топлива, что гарантирует экономию энергии и низкие выбросы загрязняющих веществ. Цены различаются в зависимости от используемой мощности, которая, в свою очередь, зависит от отапливаемого объема, географического района, степени изоляции и энергетических характеристик здания.Обычно для автономных котлов отопления максимальной мощностью 35 кВт используют не менее 24 кВт, если нет особых требований, а также в случае отопления и ГВС для квартиры площадью 100 кв.

Принцип работы

Всего существует три типа газовых котлов: конденсационные, двухконтурные и одноконтурные. Теперь рассмотрим принципы каждого из них. Затем вы можете выбрать, какой тип подходит именно вам. И только после этого можно переходить к их покупке и установке.

1. Котлы двухконтурные


Существенным преимуществом пеллетного котла является расход топлива за счет использования его топлива. К тому же, если вместо газовых плит для кухни вы выберете индукционную плиту, вы сможете навсегда распрощаться с газовым счетчиком, избежав векселей, повышения цен, подключений и подключений газа.

Налоговые вычеты при покупке или замене котла

Тот или иной вычет может быть использован в зависимости от ваших обстоятельств, но не может быть накопительным.С приходом осени и понижением температуры вам придется побеспокоиться о том, чтобы в доме было тепло. Еще лучше, если вы будете делать это с совестью, следя за потреблением и будучи в курсе наиболее удобных решений.

Принцип действия двухконтурного нагревателя основан на работе теплообменника и двух горелок. Принцип работы очень прост, благодаря этому значительно повышается качество и долговечность системы. Для начала нужно зажечь запальник.

Это можно сделать с помощью спичек или нажатием кнопки (при использовании пьезоэлемента). Встроенный в систему термогенератор вырабатывает для этого небольшое количество электрического тока, а также приводит в действие клапан.

Выбор подходящего котла играет важную роль как с точки зрения функциональности установки, так и из-за прямой зависимости затрат от счета. Но как сориентироваться в выборе? На рынке представлены различные типы котлов, и без правильной технической информации сложно выбрать тот, который лучше всего соответствует вашим потребностям.

Узнайте, какой котел подходит для ваших нужд! Ниже мы предлагаем краткое руководство, которое поможет вам выбрать, покупаете ли вы новый котел или хотите поменять старый. Задача котла – вырабатывать тепло за счет сжигания и соответствующим образом перераспределять его в этой среде через саму установку. Для гражданских целей котлы различаются по двум параметрам, а именно по номинальному тепловому потоку.

Пилотная горелка срабатывает сразу после срабатывания датчика температуры, который устанавливает порог нагрева.Затем датчик температуры при максимальном нагреве закрывает камеру. Затем продукты горения выводятся из частного дома на улицу через вентиляцию или дымоход. Двойной контур более популярен, чем одинарный. Эти виды обогревателей обычно бывают настенными (навесными), но иногда можно приобрести и напольный вариант.

Тепловая мощность указывает максимальную выходную мощность, а потребление определяет количество энергии топлива, необходимое для обеспечения номинальной мощности. Соотношение номинальной мощности и номинального расхода указывает на максимальную мощность котла.

Котельные имеют переменную мощность от 80% до традиционных котлов с низким уровнем обслуживания с мощностью около 105% для конденсационных котлов, технология которых позволяет восстанавливать скрытое тепло, то есть тепло, которое будет рассеиваться в других котлах.

2. Котел одноконтурный


Принцип работы одноконтурных котлов аналогичен горелке обычной газовой плиты, но в отличие от печи котел оборудован закрытой камерой сгорания.Основное отличие одноконтурного агрегата от двухконтурного в том, что двухконтурный, помимо отопления частного дома, отвечает за горячее водоснабжение. Кислород проникает из окружающего пространства. Отработанный воздух и продукты сгорания выводятся на улицу через дымоход или вентиляцию. Эти виды утеплителей бывают как настенные, так и напольные.

Четырехзвездочные котлы обеспечивают максимальную эффективность при меньшем расходе топлива, что приводит к экономии энергии и экономии. Ознакомившись с технической частью котельной тематики, давайте теперь рассмотрим практические советы по выбору самой покупки.Знание конструктивных аспектов каждого типа котла должно быть интегрировано с вашими потребностями и характеристиками среды, в которой вы собираетесь его установить.

Тип котла по технологии

Поэтому задаваемые вопросы. Решите, будет ли он использоваться для отопления дома, производства горячей воды или того и другого; Сколько услуг доступно дома? Если речь идет о значительном количестве услуг, то хорошо бы иметь более мощный завод; Сколько стоит домашнее потребление? Если ваше внутреннее потребление велико, вам нужно будет обратить внимание на эффективность установки.Рассчитайте потребление нашей ссылки; Также в случае отопления дома подумайте, сколько времени вы проводите дома в течение дня; Где будет установлен котел? Если ответ вне дома, то вы можете выбрать уличный настенный котел, в противном случае, если для котла выделено помещение, вы можете выбрать котел на биомассе. Какая будет польза от котла? . Можно выделить принятие технологии и типологии топлива в качестве критериев для классификации котлов.

3. Конденсационный котел


Принцип работы конденсационных котлов заключается в следующем.Сначала в теплообменник поступает холодная вода. Там его обогревают воздушными и газовыми горелками. Далее горячая вода делится на две части: радиатор отопления и горячая вода для дома. потребности.

Большинство итальянцев нагревают бытовую и бытовую воду с помощью газового котла, в который можно подавать как метан, так и газ. Газовый котел требует больших финансовых вложений на этапе монтажа, но как только амортизируются затраты, он дешевле системы электрокотлов, учитывая более низкую стоимость газа, чем электричество.

Газовые котлы – сочетание КПД и КПД

В бытовых условиях наиболее распространенным котлом является настенный котел, который, в свою очередь, различается на два типа в соответствии с рабочим механизмом камеры сгорания. В камере сгорания происходит смесь газа и воздуха с образованием пламени, которое у нас будет.

Охлажденная вода из радиатора отопления возвращается в теплообменник, и процесс повторяется. Конденсационный котел обычно напольный, но распространены и настенные варианты.Продукты сгорания выходят через дымоход или вентиляцию.

Одноконтурный или двухконтурный


Помещение в водонепроницаемом или открытом помещении? В этом случае котел можно установить дома и в небольших помещениях без необходимости хорошей вентиляции. Камера открывается: котел через естественную тягу направляет воздух для горения в помещение, где он установлен. В этом случае котел должен быть оборудован дымовыми газами для отвода дымовых газов за пределы и, следовательно, требуется большая вентиляция.

  • Камера водонепроницаема: котел вытягивает воздух наружу с принудительной силой.
  • Поэтому данная опция выбирает внешнюю установку по сравнению с домашней.
Они обладают высокой энергоэффективностью и гарантируют высокую тепловую эффективность и восстанавливают тепло пара, которое вместо этого теряется в обычных котлах.

Самые популярные модели котлов в России, которые имеют хорошую мощность и номинал, бывают одноконтурными и двухконтурными. Повторюсь, одноконтурный водонагреватель, в отличие от двухконтурного, не отвечает за проблему горячего водоснабжения частного дома, а отвечает только за радиаторы отопления.Поэтому, если вы уже решили проблему с горячей водой, то можете смело покупать одноконтурную.

Следовательно, система отопления должна поддерживать низкую температуру воды и, следовательно, нуждается в среде, которая не может рассеивать слишком много тепла снаружи. Поэтому единственный случай, когда нет удобства для установки конденсационного котла, – это когда корпус, в котором вы собираетесь его установить, имеет низкий уровень изоляции.

Также есть котлы, основанные на новых технологиях, которые можно выбрать, если ваша система отопления полностью обновлена.Это котел с тепловым насосом или котел на биомассе. Тепловые насосы вырабатывают тепло из окружающей среды и, повышая температуру, делают его доступным в более теплой среде. Для обогрева окружающей среды зимой тепловой насос отводит тепло снаружи, обеспечивая ему внутренние пространства.

Кроме того, можно купить одноконтурный водонагреватель и бойлер (водонагреватель с закрытой камерой), тогда эти два устройства являются хорошей заменой котлам с двумя контурами. Самые распространенные марки напольных и настенных котлов с наивысшим рейтингом – это BOSCH, VAILLANT и BAXI.

ИБП для газового котла


Тепловые насосы могут различаться по технологии и использовать как электричество, так и газ. По сравнению с электрическим водонагревателем, бойлер с тепловым насосом может сэкономить до 75% электроэнергии. Это котлы, которые питаются биомассой. Это связано с наличием более-менее сложной установки и обеспечивает обогрев удаленных территорий, а также производство горячей воды для бытовых нужд. К недостаткам можно отнести высокие затраты на установку и необходимость в выделенном помещении; в то время как он имеет экологические преимущества, с возобновляемым и экологически чистым электрическим сжиганием, высокой теплотворной способностью, возможностью использовать государственные стимулы.

Для обеспечения бесперебойной работы котлов с питанием от электричества они должны иметь источники бесперебойного питания (ИБП). Эти устройства обеспечивают работу электрических частей системы отопления при аварийных отключениях электроэнергии. Бесперебойник для обогревателя, находящегося в помещении частного дома, просто необходим. Еще ИБП отлично заменит ваш регулятор напряжения.

Техническое обслуживание котла: заводской буклет

Выбор подходящего котла – первый шаг к спасению! Осмотр и обслуживание – два важных аспекта, которые следует учитывать тем, у кого есть котел, чтобы обеспечить его правильную и бесперебойную работу, избегая любого риска. Вот почему необходимо иметь так называемый буклет растений.

Когда, как и кто составляет буклет завода? Как указано в пункте 9 Постановления, документ о пламенном нагреве и сжигании должен быть оформлен только для электростанций мощностью более 10 кВт. Это установщик для завершения либретто для новых заводов и менеджер завода для существующих заводов; они должны заполнить соответствующие досье и описать все компоненты системы отопления.

При покупке ИБП следует обратить внимание на:

    1. Суммарная электрическая мощность системы отопления, указана в паспорте оборудования.
    2. Наличие технологии on-line (технология двойного преобразования).
    3. Допустимость подключения дополнительных аккумуляторов – для обеспечения непрерывной работы системы в течение длительного времени.

Котлы газовые экономичные


Потребитель должен понимать, что мощность теплогенераторов определяется конструкцией горелок, нагнетанием воздуха и конструкцией теплообменника.Природный газ, нагревая горелку, отдает свое тепло. Показателем эффективности является температура сгоревшего дыма, которая измеряется на выхлопной трубе. Выхлопные газы отводятся через вытяжку или дымоход.

Вы думаете о новой системе отопления? Уменьшить расходы на отопление можно, установив современную и экономичную систему. В то же время вы вносите значительный вклад в сохранение окружающей среды. Однако не все системы отопления подходят для каждого дома.

Выполните этап планирования вовремя.

При проектировании нового дома подготовьте нужный тип отопления как можно скорее. Таким образом, вы можете завершить свой проект в соответствии с вашей новой системой отопления.

Измерьте вашу систему отопления
Конечно, ваша новая система отопления должна обеспечивать достаточно тепла. То же самое и с питьевой водой: горячая вода должна быть доступна из каждого крана в любое время и в нужном количестве.

Для того, чтобы система работала лучше, необходимо установить регулятор напряжения.Если она 200 градусов и более, то этот теплогенератор не очень экономичен. Для отопителей с модулирующими горелками с закрытой камерой температура выхлопных газов находится в пределах 100-140 ºС, и этот вариант следует отдавать предпочтение.

Газовая котельная

Убедитесь, что ваша новая система отопления обладает гибкостью, которую необходимо модернизировать. Таким образом, ваша система всегда будет реагировать на ваши потребности, даже если они изменятся. Правильная система отопления также должна учитывать потребление энергии и связанные с ней эксплуатационные расходы.Инвестирование в высокоэффективную систему увеличит долгосрочную экономию.

Ваши потребности в производстве отопления и горячего водоснабжения

Количество людей в вашем доме и в зоне, которая будет нагреваться, будет определять количество тепла, которое вам нужно, и, следовательно, мощность, которая вам нужна. Лучше всего спланировать, учитывая, что это немного больше, чем ваши максимальные потребности; Это обеспечит вам полное наслаждение горячей водой, когда каждый член семьи решит принять длительную ванну.

Перед тем как приступить к покупке и установке котлов для отопления, следует знать, что помещение, в котором будет установлен водонагреватель, должно соответствовать требованиям:

  1. Оставьте внизу дверь и окно для проветривания.
  2. В частных домах должна быть качественная вентиляция и дымоход.
  3. Помещение, в котором расположен агрегат, должно быть отгорожено от других помещений стенами с огнестойким покрытием.
  4. Дома должны быть дополнительным выходом на улицу.
  5. Для обеспечения возможности нормального обслуживания котлов оборудование размещается в помещении из расчета 0,2 м2 на его мощность.
  6. Устройство подключается через регулятор напряжения.

Вышеуказанные требования должны выполняться в точности, так как от этих правил зависит жизнь, здоровье вас и ваших близких, а также безопасность вашего имущества. Поэтому перед тем, как выбрать обогреватель и приступить к его установке, следует проверить, все ли требования соответствуют помещению.

Для расчета ваших энергетических потребностей применяется практическое правило. Мощность обогрева в кВт. Мощность на горячую воду, кВт. Согласно этой формуле, для дома площадью 130 м² с низким энергопотреблением получается от 5 до 9 кВт номинальной тепловой мощности.

Где разместить новую систему отопления

Где бы вы ни хотели разместить свое отопление, подвал, жилое пространство или под крышей, мы можем предложить вам подходящее решение для любого места.Однако мы строим наши современные котлы, поэтому они обеспечивают отличную производительность на небольшом пространстве. В зависимости от наличия места рекомендуется использовать разные системы.

В этом разделе будут описаны обогреватели самых известных брендов, которые лучше других соответствуют всем стандартным требованиям: BAXI, AOGV, VAILLANT и BOSCH.

BAXI SLIM 2300Fi


  • Современный напольный газовый котел BAXI, с закрытой камерой сгорания, производство Италия.В этот агрегат встроен бойлер – это удобно, так как решена проблема горячей воды для бытовых нужд. Также устройство оснащено закрытой камерой сгорания, что увеличивает теплоотдачу, КПД и мощность. Возможна работа в России. Наружный блок BAXI намного лучше, чем продукция VAILLIANT по качеству и эффективности, и находится на вершине рейтинга напольных котлов.
  • Устройство работает даже при пониженном давлении газа. Имеет регулируемую горелку из нержавеющей стали, возможность подключения таймера и пульта ДУ.Кроме того, в подогревателе есть система защиты от перегрева, блокировки насоса, а также от замерзания.

Эта система также соответствует всем международным требованиям. Продукты сгорания выходят через вентиляцию или дымоход. Минус у этого обогревателя только один – высокая цена. Он подключается через регулятор напряжения.

Типы газовых напольных котлов

Подвал – подходящее место для теплового насоса. То же самое касается конденсационных котлов и больших водогрейных котлов для многоквартирных домов и коммерческой деятельности.Конечно, в подвале можно также установить настенную котельную, например, если вы хотите полностью использовать помещение как комнату для занятий хобби или спортзал.

Предпочтительное распределение тепла

В гостиной у вас еще достаточно места для газоконденсатного котла, хотя каждый квадратный метр пола в вашей жилой зоне уже организован. Наши настенные котлы доступны с различной мощностью, от низкой до высокой. На чердаке хорошее место для газоконденсатного котла с солнечной опорой.Небольшое расстояние до солнечных батарей снижает потери тепла. В целом: чем шире поверхность нагрева, тем ниже должна быть температура, которую должна получать новая система отопления, и она работает эффективнее.

АОГВ-23,2-3 КОМФОРТ

  • Котел газовый АОГВ-23.2-3 с закрытой камерой сгорания и хорошей мощностью производства Жуковского завода. Кроме того, данный обогреватель АОГВ соответствует всем экологическим требованиям. Отвод продуктов сгорания осуществляется через вытяжку или дымоход.
  • Устройство имеет импортную автоматику Honeywell. Агрегат не зависит от электричества и не требует регулятора напряжения. В комплекте также есть пьезозажигание и аналоговый термометр.

Обогреватель можно устанавливать как в бытовых, так и в производственных помещениях. К еще одному достоинству можно отнести встроенные датчики перегрева и невысокую цену. Но по площади обогрева этот агрегат уступает устройству VAILLANT TurboTEC PRO VUW INT 242-3-H, хотя рейтинг у него высокий.Обогреватель произведен в России, поэтому никаких проблем при установке и эксплуатации не возникнет.

BAXI LUNA 3 КОМФОРТ 240 FI

Двухконтурный котел Baxi с закрытой камерой сгорания, установленный на стене, соответствует требованиям для газоснабжения и водоснабжения в России. Может работать даже при пониженном давлении поступающего газа. Также система оснащена съемной цифровой панелью управления на корпусе, которую вы можете разместить где угодно.

Эта панель также служит индикатором температуры в помещении.Кузов покрыт антикоррозийным покрытием. Плюс в том, что фильтр для воды уже установлен на входе, также можно запрограммировать работу на неделю.

  • Цена высокая, но функциональность и качество на высоте. Отходы уходят на улицу через дымоход или вытяжку. Модель решает сразу две задачи – отопление и горячую воду. А к минусам можно отнести высокую цену, а также то, что электронная система управления может выйти из строя при скачках напряжения.
  • Агрегат рекомендуется включать с помощью регулятора напряжения. По техническим характеристикам уступает агрегатам марки VAILLANT, но имеет высокий рейтинг популярности. В процессе эксплуатации модель лучше подключать через регулятор напряжения.

VAILLANT TurboTEC PRO VUW INT 242-3-H

  • Двухкридник VAILLANT, оборудован закрытой камерой сгорания с возможностью нагрева воды. В нагреватель встроен регулятор температуры.
  • Эта модель VAILLANT работает при пониженном давлении газа до 10 мбар. VAILLANT имеет механическую панель управления. Подходит для установки обладателям любой жилой площади.

Обратной стороной является то, что при автоматическом включении агрегата вы слышите шум, а также нужен фильтр для воды, поступающей в водонагреватель. Основным недостатком модели VAILLANT TurboTEC PRO VUW INT 242-3-H является то, что при включении горячей воды отключаются радиаторы отопления.Лучше включать ТЭН через регулятор напряжения. Модель соответствует всем экологическим требованиям.

BOSCH GAZ 4000 W ZWA 24-2A

  • Газовый котел Bosch, в отличие от описанной ранее модели VAILLANT (этот обогреватель напольный), монтируется на стену, что удобно для установки, когда дома есть маленькие дети. Также устройство подходит для отопления частного дома или квартиры, имеющей большие размеры – до 300 квадратных метров, так как эта модель имеет большую мощность.Дополнительным плюсом является то, что агрегат может готовить горячую воду от 40 до 65 ° C и оборудован закрытой камерой сгорания.
  • И, в отличие от модели VAILLANT TurboTEC PRO VUW INT 242-3-H, в этом обогревателе можно одновременно включать радиаторы и горячую воду. Утилизировать продукты горения можно через вытяжку или дымоход, какой вариант выбрать – решать вам. Устройство имеет удобную панель управления, расположенную в нижней части корпуса. Вы также можете подключить регулятор температуры в помещении.В случае поломки придется заплатить кругленькую сумму.

Модель подключается через стабилизатор напряжения и соответствует всем международным стандартам и требованиям. Эта статья поможет вам правильно выбрать напольный или стеновой блок и поможет с установкой, а также разобраться в рейтинге популярных брендов.

Как выбрать мощность газового котла

Что такое печной газовый клапан? Как они работают и многое другое

Определение газового клапана печи

Клапан топочного газа является составной частью топливной системы вашей печи.Газовый клапан печи открывается и закрывается, что позволяет потоку газа к запальной лампе и горелке (горелкам). Хотя сам компонент на самом деле довольно прост, газовый клапан печи является важной частью вашей системы отопления, вентиляции и кондиционирования воздуха. Клапаны для топочного газа встречаются только на газовых печах с наддувом или газовых котлах. Также есть газовые клапаны, расположенные в газовых системах горячего водоснабжения или каминах.

Как работает газовый клапан печи

По сути, газовый клапан вашей печи состоит из двух клапанов, и они расположены последовательно или один за другим.Газовый вентиль печи работает от электромагнитов. Первичный клапан, также известный как предохранительный клапан, подает газ на пилотную лампу. Второй клапан, также известный как главный клапан, позволяет газу течь к тарелкам горелок.

Термопара (или термобатарея) вырабатывает энергию, удерживая предохранительный клапан в открытом состоянии. Кроме того, термопара остается погруженной в пламя пилотной лампы. Без надлежащего нагрева термопары или термобатареи газовый клапан печи закрывается. В результате прекращается подача газа к запальной лампе.В конечном итоге термопара действует как предохранительный механизм, предотвращающий скопление газа в доме.

Трансформатор 24 В переменного тока (или термобатарея) питает главный клапан. Этот клапан позволяет газу течь к тарелкам горелок через трубку гораздо большего размера, чем запальный световой клапан. Кроме того, клапаны устанавливаются последовательно со всеми другими устройствами безопасности печи. В результате, если система обнаруживает проблему, цепь прерывается сама. Во время этого процесса система отключает питание главного газового клапана печи, сохраняя при этом открытый пилотный световой клапан.

Когда термостат требует тепла, газовый клапан печи открывается и закрывается. Этот процесс поддерживает желаемую температуру в доме. Кроме того, такая конструкция помогает регулировать давление газа, поступающего в топку.

Типы печных газовых клапанов

Существует несколько типов печных газовых клапанов: газовая цепь, состоящая из ручного клапана, соленоидного клапана и предохранительного клапана; и комбинированный газовый клапан. Система газового клапана требует, чтобы домовладелец вручную повернул ручку клапана, чтобы открыть или закрыть поток газа в печь.Электромагнитный клапан открывается только тогда, когда печь требует тепла. В результате газ поступает только в том случае, если все другие клапаны в системе открыты. Кроме того, пилотный предохранительный клапан остается открытым только в том случае, если термопара или термобатарея нагревается до определенной температуры за счет пилотного пламени. Его можно отключить вручную, чтобы снова включить контрольную лампу, но в остальном он работает через электромагниты, как описано выше.

Комбинированный газовый клапан приобрел популярность в 1960-х годах и выполняет все функции газовой цепи в одном корпусе.Он содержит ручку или ручку клапана, регулятор, термопару, электрические клеммы и соленоидный клапан. По мере развития технологий комбинированные газовые клапаны перестали использоваться регулярно, и теперь их работа выполняется электронными средствами управления зажиганием или встроенными средствами управления печью (IFC).

Устранение неисправностей газовых клапанов печи

Если вы считаете, что газовый клапан печи не работает, вы можете предпринять несколько шагов, чтобы устранить проблему и сузить основную причину.

  • Проверьте, горит ли контрольная лампа. В противном случае следуйте инструкциям производителя по повторному включению контрольной лампы. После повторного включения контрольной лампы может пройти несколько секунд, прежде чем главный клапан получит достаточно энергии, чтобы оставаться открытым.
  • Проверьте, вырабатывает ли термопара или термобатарея достаточно напряжения, чтобы предохранительный клапан оставался открытым. В противном случае вы можете заменить его. Также проверьте, чтобы другие механизмы безопасности в цепи получали соответствующее напряжение.Если это не решит проблему, вам нужно будет заменить весь газовый клапан печи.

Стоимость замены газового клапана печи

Стоимость замены газового клапана в печи зависит от марки и модели, а также от вашего местоположения, поскольку затраты на рабочую силу зависят от региона и даже сезона.

Хотя многие домовладельцы устраняют проблемы с отоплением, лучшим вариантом остается консультация с квалифицированным специалистом по HVAC, если ваша печь не работает должным образом.Они являются экспертами, которые могут быстро и безопасно вернуть тепло в исходное состояние.

Руководство по покупке автоматического стабилизатора напряжения

Автоматический стабилизатор напряжения – это цепь или оборудование источника питания, которое может автоматически регулировать выходное напряжение. Его функция заключается в стабилизации напряжения источника питания, которое сильно колеблется и не может соответствовать требованиям электрического оборудования в пределах установленного диапазона, так что все виды цепей или электрического оборудования могут нормально работать при номинальном рабочем напряжении.

Зачем нужен автоматический стабилизатор напряжения?

С быстрым развитием общества электрическое оборудование как для гражданского, так и для коммерческого использования развивается день ото дня, и требования все выше и выше. Однако из-за старения и отставания в развитии объектов передачи и распределения электроэнергии в некоторых районах, плохой конструкции линий и недостаточного энергоснабжения, а также по другим причинам напряжение конечных потребителей низкое, в то время как напряжение головных потребителей находится на низком уровне. часто высокий, что похоже на бомбу замедленного действия для электрического оборудования, особенно для высокотехнологичного и прецизионного оборудования, которое имеет строгие требования к напряжению.Поэтому нам нужен стабилизатор напряжения для защиты нашего источника питания и нашего электрооборудования.

Нестабильное напряжение может вызвать фатальное повреждение или неисправность оборудования, повлиять на производство, вызвать задержки в доставке, нестабильное качество и другие потери. Между тем, нестабильное напряжение может ускорить старение оборудования, повлиять на срок его службы и даже сжечь аксессуары, что создает проблемы с ремонтом или обновлением оборудования в краткосрочной перспективе и приводит к потере ресурсов.Более того, могут произойти серьезные аварии, которые повлекут за собой неоценимые убытки.

Суммируя вышеупомянутые опасные факторы, мы должны использовать стабилизаторы напряжения высокого качества и с различными функциями, которые могут удовлетворить различные требования.

Как купить лучший автоматический стабилизатор напряжения?

1. Перед покупкой стабилизатора напряжения лучше определите обратный диапазон и частоту бытового напряжения. Например, если ваше напряжение повышено примерно до 80 В, а входной диапазон вашего стабилизатора напряжения составляет 140-260 В, он не будет работать так, как вы хотите.Поэтому стабилизаторы напряжения следует выбирать в соответствии с диапазоном электропитания рабочей среды. Рекомендуется выбирать широкополосный стабилизатор напряжения.

2. Вам лучше знать общую мощность устройства, необходимую для стабилизации напряжения, а номинальная мощность вашего стабилизатора напряжения должна быть на 30% выше, чем общая мощность всех устройств при покупке стабилизатора напряжения. Вы должны знать, что тепло, выделяемое при полной нагрузке, увеличивает потери компонентов.Когда стабилизатор напряжения работает от перегрузки, требуемый ток будет слишком большим, и напряжение неизбежно снизится.

3. Функция автоматического регулирования напряжения и точность. Приобретая стабилизатор напряжения, лучше постарайтесь выбрать стабилизатор напряжения с функцией автоматического регулирования напряжения, хотя цена может быть немного выше, это более рентабельно, чем экономические потери от сгорания вашего устройства. При изменении напряжения традиционные стабилизаторы напряжения переключают напряжение, используя принцип переключения реле.В момент переключения ток будет иметь небольшое плавающее воздействие. Следовательно, чем выше точность, тем меньше ударный ток.

4. Рекомендуется выбирать стабилизатор напряжения, который в три раза превышает фактическую мощность, потому что на практике стабилизаторы напряжения должны преодолевать импульсное воздействие промышленной мощности и пусковое воздействие индуктивной нагрузки (такой как холодильник, воздух кондиционер, мотор и электродвигатель). Выбирая контактный автоматический стабилизатор напряжения при покупке стабилизатора напряжения, стабилизатор номинального выходного напряжения должен иметь больший запас, чем переключаемый автоматический стабилизатор напряжения.Кроме того, необходимо проверить внешний вид, качество и технику, убедившись, что кнопки, переключатели и другие операции являются гибкими и надежными, запасные части плотно затянуты и нет звука катания предметов в машине при встряхивании компонентов устройства, в противном случае в устройстве есть инородные тела.

5. Следует правильно выбрать номинальную общую мощность автоматического стабилизатора напряжения (общая мощность = общая мощность бытовой техники * 3). Конструктивно автоматические стабилизаторы напряжения включают настольный стабилизатор напряжения, настенный стабилизатор напряжения, настольный и настенный стабилизаторы напряжения двойного назначения, а также напольный стабилизатор напряжения.Рекомендуется выбирать разные стили в зависимости от места установки, основного использования и возможностей установки.

Однофазные автоматические стабилизаторы напряжения для бытового применения или трехфазные промышленные автоматические стабилизаторы напряжения доступны на ATO.com, приобретите один, чтобы удовлетворить ваши потребности прямо сейчас!

Правильное напряжение для работы кондиционера | Руководства по дому

Джек Бертон Обновлено 29 декабря 2018 г.

Домашние кондиционеры предлагаются в двух стилях: центральный кондиционер для всего дома, который часто сочетается с системой центрального отопления, и оконные блоки, предназначенные для охлаждения отдельных комнат.Для правильной работы этих двух типов приборов требуется разное электрическое напряжение. Даже небольшой кондиционер может вызвать нагрузку на домашнюю электрическую систему.

Центральные кондиционеры

Центральные кондиционеры требуют для работы выделенной цепи 220 или 240 В. Когда центральный кондиционер запускается, ему может потребоваться до 5000 ватт электроэнергии, что делает его одним из крупнейших потребителей электроэнергии в доме. Холодопроизводительность кондиционера измеряется либо в британских тепловых единицах (БТЕ), либо в тоннах.«Чем больше количество БТЕ или тонн, тем больше охлаждающая способность устройства. Для более крупного устройства также требуется больше электроэнергии. Покупка устройства, слишком большого для вашего дома, приводит к потере электроэнергии и приводит к более быстрому износу устройства.

Оконные кондиционеры

Оконные кондиционеры предлагаются в моделях на 110/120 В или 220/240 В. В зависимости от их холодопроизводительности. Блок, предназначенный для охлаждения одной небольшой комнаты, такой как спальня, обычно обеспечивает 15 000 БТЕ и часто работает. на стандартной розетке на 110/120 вольт меньшего размера.Из-за большого энергопотребления у вас не должно быть других устройств в цепи, чтобы избежать перегрузки. Для оконного блока более 15000 БТЕ может потребоваться выделенная цепь 220/240.

Добавление цепей

Во многих домах цепи 220/240 В в качестве стандартного оборудования в жилых помещениях не используются, и их должен добавлять квалифицированный электрик. По словам Билла Ферреры из Ferrera Electric в Сан-Франциско, это может стоить от 500 до 1500 долларов на дату публикации, в зависимости от типа дома, его местоположения и объема работ.Все оконные кондиционеры содержат необходимую информацию об электрических требованиях на упаковке устройства. Как и в случае с центральным блоком, покупка слишком большого оконного блока тратит впустую энергию и деньги.

Определение размеров блока

В технических характеристиках, перечисленных для отдельных блоков кондиционирования воздуха, указывается размер охлаждаемой ими зоны. Например, кондиционер, который охлаждает площадь в 120 квадратных футов, будет лучше всего работать в комнатах шириной 10 футов и шириной 12 футов. Подбирая размер вашей комнаты или дома в соответствии с техническими характеристиками устройства, вы можете выбрать кондиционер соответствующего размера.Другие факторы, которые вы можете принять во внимание, – это количество окон и теплоизоляция. Если через окна поступает больше тепла, вам понадобится более крупный агрегат. Плохо изолированный дом позволит прохладному воздуху выходить быстрее, и может потребоваться более крупный оконный блок. Квалифицированный техник может помочь вам выбрать центральный блок переменного тока, соответствующий вашим потребностям.

Регуляторы и стабилизаторы напряжения и принцип их работы

Электродвигатели, катушки, стабилизаторы или регуляторы напряжения

Регулятор или стабилизатор напряжения (то же самое) может быть очень полезен для , предотвращая повреждение дорогостоящего или хрупкого электрического или электронного оборудования .Они могут скорректировать напряжение вашей электросети, если по какой-то причине оно на повысится или упадет со стандартного . Хорошие регуляторы отключат подачу электроэнергии , если напряжение повышается или понижается, чтобы его можно было исправить с помощью регулятора. Стабилизатор напряжения – это трансформатор типа , который может регулировать себя. Здесь мы рассмотрим разработку трансформаторов и то, как они используются для регулирования или стабилизации напряжения в ваших электрических цепях .

Колебания напряжения могут повредить электронное оборудование

Спрос на электроэнергию на Бали больше, чем может обеспечить польский злотый (национальный поставщик электроэнергии), и в результате у большинства из нас есть постоянные проблемы. Распространенная проблема (хотя многие из нас не ходят с измерителем для проверки, поэтому мы не знаем) заключается в том, что напряжение нашего источника питания колеблется. Оно должно быть 220 вольт, но когда слишком много людей подключено и потребляет электроэнергию, напряжение часто падает до 180 вольт (это мало), а иногда у меня есть клиенты, у которых падение напряжения составляет всего 130 вольт (это очень мало).

Некоторые районы хуже других, в частности Убуд, Джимбаран, Карангасам известны низкими перепадами напряжения.

Все, что оснащено электродвигателем, например холодильник, водяной насос или кондиционер, требует определенной мощности для работы. Если напряжение падает, поток электричества (ток – амперы) должен увеличиваться для компенсации. Более высокие токи имеют неприятный способ повредить такие вещи, как повреждение чувствительного оборудования или электронных схем управления, провода могут начать нагреваться.Это ток, который может создать для вас постоянную негативную ситуацию с выживанием, а также ток, который заставляет ваши автоматические выключатели отключаться.

Низкое напряжение или его падение может вызвать серьезные проблемы

Низкое напряжение может повредить электронику и электродвигатели, особенно кондиционеры с двумя электродвигателями и еще более сложным электронным управлением.

Электродвигателям требуется определенная мощность для работы, поэтому, если напряжение падает, электрический ток должен увеличиваться, чтобы обеспечить достаточную мощность.Более высокие токи производят больше тепла, и это повреждает оборудование, такое как насосы. Это также может привести к перегреву и сгоранию электродвигателей компрессора кондиционера.

Для защиты ваших ценных кондиционеров, особенно инверторных кондиционеров, внутри которых много электронного волшебства, рекомендуется установить регулятор напряжения.

Что такое регулятор напряжения или стабилизатор

Падение напряжения, которое мы испытываем из-за нашего поставщика электроэнергии, может вызвать всевозможные проблемы, так что мы можем сделать?

Для стабилизации напряжения можем установить регулятор напряжения, стабилизатор или ставольт.

Стабилизатор напряжения – это устройство, которое увеличивает или уменьшает напряжение, чтобы вернуть его к постоянным 220 вольт, которые мы хотим.

Итак, как нам это сделать?

Нам нужно сделать трансформатор, который постоянно сам настраивается. Он смотрит на входящее напряжение и с помощью регулируемого трансформатора преобразует его в правильные выходящие 220 вольт.

Регулятор напряжения имеет большой круглый трансформатор с двумя катушками, входную катушку, которая получает питание от нашей национальной сети, и выходную катушку, которая поставляет энергию в наш дом.Контактор вращается из центра трансформатора и скользит по катушке, так что он может удлинить или укоротить катушку и, таким образом, отрегулировать напряжение.

Выбор регулятора напряжения

Стабилизаторы напряжения, которые мы используем в бытовых или коммерческих электросетях, представляют собой тяжелые устройства. Вам понадобится по одному для каждой фазы питания, если у вас однофазное питание, вам понадобится только один, если у вас трехфазное питание, вам понадобятся 3 однофазных регулятора или один большой трехфазный регулятор. В Индонезии рассчитывают заплатить около 6 миллионов рупий за фазу, не считая установки и любых дополнительных кабелей.

Стандартные регуляторы напряжения хорошего качества начинаются с мощности 2 киловатта и затем повышаются. У них есть несколько функций, таких как измеритель, показывающий входное и выходное напряжения, амперметр для индикации величины тока, световые индикаторы пониженного и повышенного напряжения, возможность аварийного отключения и переключатель байпаса.

Эти устройства могут увеличивать или уменьшать напряжение в разумных пределах. Стандартная ручка устройства может регулировать напряжение от 140 вольт до 238 вольт и преобразовывать его обратно в 220 вольт.У них есть защитные выключатели, так что если входящее напряжение упадет ниже 140 вольт или выше 240 вольт, они отключатся для защиты вашего оборудования.

В некоторых регионах падение напряжения может быть особенно сильным (Убуд, Джимбаран, Карангасам), и потребуется более мощный регулятор, который может выдерживать напряжение от 110 до 238 вольт. Они, как правило, немного дороже (хотя и ненамного) по сравнению со стандартным устройством.

Вы можете приобрести регуляторы напряжения меньшего размера на 0,5, 1 и 1,5 киловатт, но им не хватает полного набора функций, и, хотя они хороши для отдельного оборудования, такого как компьютер, они не являются серьезным вариантом для таких интенсивно используемых предметов, как насосы и кондиционеры.

Преимущества регуляторов напряжения
Преимущества

в том, что они обеспечивают постоянное стабильное напряжение 220 вольт, защищая ваше ценное электрическое оборудование (и уменьшая количество перегоревших лампочек). Они устраняют те вариации, о которых мы все знаем, когда свет начинает тускнеть или телевизор продолжает мигать.

Они обеспечивают защиту от перенапряжения, поглощая внезапные скачки напряжения, которые могут нанести ущерб.

Они также отключают питание, если падение или скачок напряжения слишком велико для регулятора.

Недостатки регуляторов напряжения

Недостатки в том, что они используют определенное количество энергии для работы, поэтому они немного увеличивают счета за электричество, и, если вы живете близко к своему пределу мощности, вы можете обнаружить увеличение частоты вашего автоматического выключателя PLN (большой синий выключатель!) вырубается.

Еще одним недостатком является то, что для повышения низкого напряжения им необходимо потреблять больше тока от источника питания, и это также может увеличить вероятность отключения главного автоматического выключателя в зависимости от того, сколько энергии вы используете и какой у вас есть источник питания.

Что купить?

Существует множество различных производителей регуляторов напряжения, которые временами могут вызывать путаницу. Все дело в качестве изготовления. Все мои рекомендуемые бренды – японские: Kiumatsu, Yuritzu и Matsuyama. Мацуяма собраны в Индонезии из компонентов хорошего качества и имеют хорошее резервное обслуживание. Я обычно избегаю дешевых регуляторов напряжения низкого качества, некоторые из которых могут прослужить всего 6 месяцев. Обратите внимание, что страны используют имена, звучащие по-японски, поэтому необходимо соблюдать осторожность.

Наконец, вы найдете небольшие регуляторы напряжения для компьютеров. Обычно с небольшими стальными корпусами, окрашенными в красный или оранжевый цвет, они не относятся к той же категории, что и упомянутые выше серьезные устройства, и не обеспечивают такой же саморегулирующийся контроль напряжения. Они делают очень хорошие дверные ограничители, и вместо того, чтобы покупать один из них, я бы посоветовал вам инвестировать в ИБП (источник бесперебойного питания) для компьютеров.

Связь между электричеством и магнетизмом

Чтобы понять больше, давайте начнем с рассмотрения взаимосвязи между электричеством и магнетизмом и того, как это привело к изобретению электродвигателей и трансформаторов, которые являются основой того, как мы можем регулировать или стабилизировать напряжение в электросети.

В 1820 году Ганс Христиан Орстед впервые обнаружил тесную связь между электричеством и магнетизмом.

Он обнаружил, что если вы подключаете провод к батарее, и по нему течет электричество, он создает магнетизм, который течет вокруг провода. Магнитное поле течет либо по часовой стрелке, либо против часовой стрелки, в зависимости от того, в каком направлении течет электричество.

Электрические медные катушки

Если мы возьмем длинный кусок голого медного провода и намотаем его много раз на картонную трубку, мы сможем сделать медную катушку.Если мы теперь подключим нашу катушку к батарее, мы обнаружим, что через трубку проходит магнитное поле. Теперь, если мы поместим в трубку кусок железа и включим электрический ток, утюг будет вытеснен из трубки.

Наблюдения Ганса Христиана Орстеда помогли нам понять основное явление, связывающее электричество, магнетизм и движущиеся части железа, которое, конечно же, является основой большинства электрических приложений, которые мы используем в нашей повседневной жизни.

Основа электродвигателя

Вращая катушку с медным проводом в магнитном поле, мы генерируем электроэнергию на электростанциях, автомобильных генераторах, генераторах, ветряных мельницах и т. Д.Используя электричество, протекающее через медную катушку, мы генерируем магнитное поле и перемещаем железо, которое заставляет электродвигатель вращаться, чтобы приводить в действие наш водяной насос, кондиционер или пылесос. Таким же образом мы можем заставить середину динамика двигаться вперед и назад, чтобы сыграть увертюру Бетховена 1812 года.

Наша жизнь окружена десятками медных катушек, переносящих электричество, которые создают магнитные поля и делают нашу жизнь проще.

Есть еще одно очень распространенное применение медных катушек и магнитных полей.

Поставщики электроэнергии предоставляют нам стандартные источники электроэнергии, которые должны быть очень стабильными, иначе они могут повредить хрупкое электронное оборудование. источник питания должен иметь фиксированное напряжение 110 вольт в Америке, 240 вольт в Великобритании и 220 вольт в Индонезии.

Трансформаторы

Многим бытовым приборам в нашей жизни не нужно 220 вольт, электронное оборудование обычно требует всего несколько вольт. Мы используем трансформатор для понижения напряжения.

Выше мы говорили о катушке из медной проволоки для создания магнитного поля.Теперь, если мы сделаем вторую катушку провода и поместим ее в то же магнитное поле (мы можем намотать ее поверх первой катушки), мы обнаружим, что когда мы подаем электричество в первую катушку, это будет генерировать магнитное поле. что, в свою очередь, «индуцирует» электричество во второй катушке.

Теперь приходит умная деталь: если вторая катушка точно такая же, как и первая, мы получим такое же выходное напряжение, как и входящее, но если мы изменим вторую катушку (мы можем сделать провод толще или длиннее или короче) мы получим другое выходное напряжение.Если длина второй катушки составляет только половину длины первой, когда мы подаем 220 вольт, мы получим только 110 вольт.

Вам может понравится

Мокрый фасад фото: Отделка мокрый фасад (98 фото)

31.07.2023

Провод для наружной проводки в деревянном доме: Как выбрать кабель для электропроводки в деревянном доме

29.06.2023

Как правильно сделать арку из гипсокартона: Как правильно сделать монтаж арки из гипсокартона с видео

06.09.2023

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
