Какой стабилизатор напряжения выбрать для частного дома: виды, лучшие производители, рекомендации

Чтобы разобраться, какой стабилизатор напряжения выбрать для частного дома, нужно внимательно изучить эти приборы и понять, чем они отличаются друг от друга. Только зная специфику работы, достоинства и недостатки, можно идти в специализированный магазин и делать покупку. Согласны?

Приобретать продукцию на рынке не рекомендуется. Агрегаты требуют определенных условий хранения и могут некорректно работать, если в этот процесс вкрались нарушения. Все о грамотном выборе приборов для стабилизации напряжения и популярных на рынке моделях вы узнаете из предложенной нами статьи.

Содержание статьи:

Основные разновидности оборудования

На рынке электрических и силовых устройств стабилизаторы представлены в самых разных модификациях.

Эти приборы делятся на:

  • релейные;
  • инверторные;
  • электродинамические;
  • электронные;
  • гибридные.

Каждый аппарат имеет свою специфику и проявляет наивысший уровень эффективности в определенных условиях.

Вид #1 – релейный вариант модулей

Бытовые релейные аппараты работают на основе силовых реле, осуществляющих коммутацию автотрансформаторных обмоток. Имеют широкий диапазон регулирования и оперативно нивелируют всплески входного напряжения.

Модели снабжаются эффективной системой защиты, предохраняющей внутренние узлы от возможного короткого замыкания и перенапряжения в процессе эксплуатации. Продаются по доступной цене во всех хозяйственных магазинах или специализированных супермаркетах любых регионов.

Компактный размер корпуса и небольшой вес – неоспоримые достоинства релейных стабилизаторов. Благодаря этим качествам их можно монтировать не только на крепкие несущие стены, но и на более слабые внутренние перегородки и конструкции

Среди минусов агрегатов отсутствие запаса мощности, низкая точность стабилизации и шумовой фон в виде щелчков во время замыкания/размыкания контактов. Самые главные недостатки – короткий срок функционирования и гарантия не более 6-12 месяцев.

Вид #2 – прогрессивные инверторные аппараты

Инверторный стабилизатор – одна из последних инновационных разработок на рынке электрического и силового оборудования. Работает по принципу широтно-импульсной модуляции. По сравнению с традиционными электронными и сервоприводными агрегатами поддерживает более широкий диапазон входных напряжений.

Обладает развернутой защитной системой, предохраняющей от всех основных сетевых проблем. Мгновенно реагирует на критические перегрузки, способные вывести оборудование из строя.

Наивысшая точность входного напряжения – самая главная отличительная черта инверторных агрегатов. В бытовых однофазных и трехфазных моделях она не превышает 1%, а в промышленных – 0,5%

Прибор не боится температурных перепадов и влажности, корректно работает в широком температурном диапазоне. Из-за высокой стоимости пока не имеет большого распространения, несмотря на то, что считается одним из самых эффективных устройств.

Вид #3 – электродинамическая техника

Корректную работу электродинамических (сервоприводных) изделий обеспечивает электрический двигатель. Управляет им специальная электронная плата с микропроцессором.

Агрегаты такой конструкции непрерывно регулируют сетевое напряжение и дают минимальную погрешность при стабилизации.

Электродинамические изделия знамениты высокой стойкостью к кратковременным/пролонгированным перегрузкам и подходят для работы в сложных окружающих условиях и при низких температурах

В сервоприводных модулях встроен подвижный контакт. Если на него попадают пылевые частички, фрагменты грязи или другие инородные элементы, велик риск появления искры или спонтанного подгорания. Это серьезно ограничивает область использования устройств и категорически не допускает их установки в помещениях с газовым оборудованием.

Минусы электродинамических модулей – это внушительный вес и крупные габариты, слабое быстродействие при сетевых перепадах, потребность в регулярном профессиональном обслуживании и небольшой эксплуатационный период.

Вид #4 – электронный тип приборов

Электронные («семисторные» или «тиристорные») устройства относятся к точной и высокоэффективной технике. Не содержат механических элементов, участвующих в автоматической регулировке напряжения. Работу полупроводников, управляющих автотрансформатором, контролирует внутренний микропроцессор.

Приборы электронного типа от уважаемых торговых марок не шумят в процессе функционирования. Незначительное гудение в них может появиться только при сильных перегрузках или при недостаточном запасе рабочей мощности

К основным преимуществам электронных агрегатов относятся быстрая и четкая реакция на скачки сетевого напряжения, минимальная погрешность стабилизации и высокая эффективность работы.

Производители оснащают устройства многоуровневой системой защиты, предохраняющей все действующие узлы от распространенных сетевых аварий и проблем. Корпуса электронных стабилизаторов имеют компактные размеры и монтируются как на несущие стены, так и легкие внутренние перегородки.

К недостаткам моделей относятся высокая изначальная стоимость, дорогостоящий ремонт в случае поломки и чувствительность к резким сетевым перегрузкам.

Вид #5 – гибридные устройства

Гибридный стабилизатор – еще одна современная новинка, впервые появившаяся на рынке в 2012 году. От традиционного релейного модуля отличается дополнительными релейными преобразователями, внедренными в конструкцию.

Приборы гибридного типа отличаются компактным корпусом и мягко выравнивают напряжение. В постоянном режиме обеспечивают равномерную подачу электроэнергии и надежную защиту сети от энергетических всплесков

В процессе функционирования создают ощутимый звуковой фон и продаются по высокой цене.

Лучшие производители стабилизаторов

В перечень лучших компаний, поставляющих на российский потребительский рынок, входят отечественные и европейские производители электрического оборудования. Продукция именно этих марок распространена наиболее широко и продается значительно лучше, чем такой же товар других марок.

Компания «Ресанта», Латвия

Латвийский изготовитель давно и хорошо известен в мире. Присутствует на рынке с 1993 года, а в России активно работает более 10 лет. Предлагает покупателям надежное стабилизационное оборудование высокого качества.

Под брендом выпускаются однофазные и трехфазные стабилизаторы напряжения, отличающиеся друг от друга по типу, мощности и конфигурации. Стоимость изделий лояльна, особенно, учитывая их высокое качество, пролонгированный срок службы и устойчивость к работе в отечественных электрических сетях.

В России компания «Ресанта» располагает не только фирменными магазинами и отделами, но и развернутой сервисной сетью. В РФ функционирует более 40 центров, где квалифицированные мастера осуществляют гарантийные мероприятия, обслуживают и ремонтируют стабилизаторы

Все изделия, сошедшие с производственных мощностей рижского завода, проходят сертификацию и полностью соответствуют международным требованиям, предъявляемым к такой продукции.

Компания регулярно участвует в профильных выставках и получает на них престижные награды. Согласно данным исследовательского центра Mega Research, собранным в 2014-2017 гг., бренд лидирует на российском рынке стабилизаторов напряжения.

Среди основных достоинств стабилизаторов «Ресанта»:

  • высокий уровень КПД – до 97%;
  • широкий диапазон мощностных характеристик;
  • прочный внешний корпус.

На каждый прибор, купленный у официального представителя, распространяется фирменная гарантия.

Группа компаний «Штиль», Россия

Изготовитель стабилизаторов «Штиль» работает на рынке электрооборудования с 1994 года. Располагает большими производственными площадями в Москве. Имеет сертификат соответствия системе современного менеджмента – ГОСТ ISO 9001-2011.

Завод оснащен прогрессивным оборудованием и укомплектован квалифицированным персоналом. Дополнительно на производстве организованы места для проверки и тестирования собранных агрегатов. Готовая продукция покидает предприятие только после детальной проверки ОТК

Компания самостоятельно разрабатывает и собирает стабилизаторы разного назначения, подходящие под конкретные виды нагрузок. Предлагает клиентам не только классические, но и прогрессивные инверторные однофазные и трехфазные приборы с евровилкой и возможностью настольной установки или настенного монтажа.

На агрегаты дается гарантия, включающая в себя следующие мероприятия:

  • диагностика проблемных моментов и определение причин, провоцирующих их возникновение;
  • локальный/глобальный ремонт, замена узлов/элементов, вышедших из строя;
  • профилактическое техобслуживание.

Все отреставрированные устройства проходят обязательное тестирование на работоспособность и только потом возвращаются владельцам.

Торговая марка ORTEA S.P.A. Италия

Компания ORTEA S.P.A. — одна из старожилов международного рынка электрического оборудования. Уже более полувека этот европейский гигант проектирует, изготовляет и продает через дилерскую сеть высококачественные, эксплуатационно стойкие и надежные стабилизаторы напряжения.

Сотрудники фирмы ОРТЕА, представляющей бренд в России, имеют профессиональную квалификацию и большой практический опыт. Клиентам они помогают правильно выбрать стабилизатор под определенные индивидуальные задачи

В РФ и государствах СНГ располагается более 700 организаций-партнеров и сервисных центров итальянского производителя.

К главным преимуществам итальянской продукции относятся:

  • специфическая запатентованная конструкция регулировочного узла с пожизненной фирменной гарантией;
  • высокий уровень точности стабилизации – колебания не более ± 0,5%;
  • устойчивость внутренних силовых узлов к интенсивным перегрузкам;
  • продвинутая система интеллектуальной защиты Schneider Electric и ABB;
  • встроенный предохранитель от поражения молнией;
  • мгновенная реакция на сетевые перепады;
  • плавная регулировка параметров напряжения;
  • хладостойкость;
  • два способа подключения с возможностью корректировки диапазона входящего напряжения;
  • прогрессивный дисплей Lovato Electric с четкой индикацией.

При производстве приборов используются только лучшие комплектующие от европейских фирм. Сборка отличается аккуратностью и безупречной четкостью.

Компания «Норма М», Россия

Завод «Норма М» — один из самых старых отечественных разработчиков электрического оборудования. Создает прогрессивные технологические решения в области силовых агрегатов и постоянно совершенствует качество своей продукции.

К наиболее актуальным и значимым изобретениям специалистов предприятия относятся:

  • уникальное реле с функцией анти-искрения;
  • возможность 100% удержания мощности;
  • прогрессивная безобрывная коммутация.

Готовая техника корректно работает в однофазных и трехфазных сетях, не боится интенсивных нагрузок и служит не менее 10-15 лет.

Для производства стабилизаторов «Норма М» используются узлы и комплектующие детали высокого качества, приобретенные у надежных и проверенных поставщиков. Сборка полностью осуществляется в России под строгим надзором опытных специалистов

На все приборы дается фирменная гарантия и предлагается квалифицированное обслуживание в сертифицированных сервисных центрах.

Основные достоинства агрегатов Н«Норма М», это:

  • поддержка уровня мощности во всем диапазоне;
  • компактный размер корпуса;
  • полное отключение трансформаторов в режиме байпас, позволяющее экономить внушительное количество энергоресурсов;
  • возможность размещения на полу и на стене;
  • устойчивость к морозу и корректная работа на улице при низких температурах;
  • отсутствие искажений.

Все эти позиции и привлекательная цена делают изделия от «Норма М» очень востребованными.

ЭТК «Энергия», Россия

Компания «Энергия» – молодая участница рынка отечественного силового и электрического оборудования. Образовавшись в 2000 году, она работала как эксклюзивный дистрибьютор корпорации Sassin.

Выпуск собственной продукции начала в 2005 году. Дебют оказался удачным, и продукция сразу же заняла достойное место, потеснив на полках магазинов более именитые торговые марки.

Предприятие «Энергия» регулярно участвует в профильных выставках и демонстрирует новые, продвинутые образцы стабилизаторов для однофазных/трехфазных бытовых и промышленных сетей

На заводах фирмы четко соблюдаются технологические нюансы изготовления стабилизаторов. Приборы, сходящие с конвейера, по всем параметрам отвечают современным требованиям к качеству и безопасности продукции.

Главными преимуществами ЭТК «Энергия» являются:

  • широкий ассортимент изделий разного назначения с малыми/средними/высокими мощностными характеристиками;
  • безупречное качество сборки;
  • надежность и эксплуатационная стойкость;
  • наличие приборов для работы в сложных и агрессивных погодных условиях;
  • возможность размещения на стене или на полу.

Дополняют положительную картину оптимальная цена агрегатов и продолжительная фирменная гарантия от завода-производителя.

Актуальные рекомендации для покупателей

Правильно выбранный обеспечивает корректную работу всех электрических приборов в доме и бережет бытовую технику от перегорания и выхода из строя в связи с сетевыми перепадами или коротким замыканием.

Если скачки напряжения в сети происходят крайне редко и в небольших диапазонах, а в доме отсутствуют приборы и системы, требовательные к качеству и стабильности подачи электроэнергии, нет нужды тратить лишни

Виды стабилизаторов напряжения – выбор, устройство, сравнение

Существует 4 основных вида стабилизаторов напряжения. Далее рассмотрим плюсы и недостатки каждого из видов.

Одно и трехфазные

Первое что вам нужно знать при выборе, они бывают однофазными и трехфазными. Выясните какая у вас сеть. Если однофазная, как правило в квартирах и частных домах именно она преобладает, значит покупайте аппарат на 220В.

Если же у вас «трехфазка», то нужно определиться, будете вы устанавливать один 3-х фазный стабилизатор, или три однофазный.  Решайте исходя из экономических соображений и условий монтажа.

Хотя целесообразнее поставить именно три однофазных. Потому что при коротком замыкании и отсутствии одной из фаз, трехфазный аппарат работать не будет, пока не восстановится питание по всем фазам. С тремя однофазными таких проблем не возникнет. Главный минус при их выборе — габаритные размеры.

Режим транзит или байпас

При выборе стабилизатора напряжение того или иного вида, проверьте имеет ли он два режима работы:

  • режим стабилизации напряжения
  • режим транзита или «байпас»

Со стабилизацией все понятно — это обычный режим работы. А что такое «байпас»? Это когда входное напряжение идет мимо всей электроники и трансформатора без преобразования, то есть транзитом.

Для чего он может понадобиться:

  • чтобы подключить мощную технику превышающую мощность стабилизатора, запустить большой эл.двигатель. Или при необходимости поработать сваркой.
  • чтобы продлить срок службы устройства
Когда у вас в доме напряжение стабильно, например ночью, можно вручную переключиться на режим байпас. Тем самым отключается холостой ход.

Ведь стабилизатор даже не регулируя напряжение, сам потребляет энергию как простая лампочка до 40-60Вт.

Плюс не изнашиваются внутренние щетки и реле.

Режимом байпас оснащаются стабилизаторы подключаемые через клеммные колодки. При этом они имеют два автомата, которые одновременно включить невозможно или перекидной автомат-рубильник.

Важно запомнить: не переключайте автоматы из режима стабилизации в режим байпас под нагрузкой — это может повредить стабилизатор напряжения.

Защита стабилизаторов

Большинство современных моделей имеют защиту от перенапряжения. Они не способны бесконечно выравнивать сколь угодно большие или малые значения входного напряжения, и через определенное время отключат питание, тем самым сохранив ваше оборудование.

Более того, после нормализации входного напряжения, оно подается на выход не сразу, а с некоторой задержкой в несколько секунд. Данное время может быть установлено жестко или варьироваться и настраиваться самостоятельно, все зависит от модели и производителя.



Основные виды стабилизаторов широко представленные сегодня в магазинах можно подразделить на 4 типа:

  • релейные
  • электронные
  • электромеханические
  • инверторные

Вот сравнительная таблица по каждому из видов стабилизатора, включая примерные цены за 1квт:

Ознакомиться с текущими ценами на сегодняшний день и подобрать себе нужную модель можно здесь.

Рассмотрим каждый из них более подробно.

Релейные стабилизаторы напряжения

При работе данного устройства вы реально будете слышать как переключаются внутренние реле. Это происходит при изменении ступеней регулирования. Если прибор стоит в тихом помещении (спальне), то это может существенно раздражать.

Ну а когда кто-то из ваших соседей решил немножко попользоваться электросваркой, то стабилизатор по звуковым эффектам попросту может превратиться в “балалайку”.

Кроме того, если у вас в комнате стоят простые лампочки накаливания, не только по слуху, но и визуально можно будет различить переключения ступеней, так как лампы будут немного мигать. А это в свою очередь обязательно скажется на сроках их службы.

Что внутри

Внутренняя компоновка включает в себя:

  1. Тороидальный трансформатор
  2. Плата управления
  3. Силовые ключи состоящие из реле. Они коммутируют обмотки трансформатора и отвечают за подачу питания на стабилизатор. Являются самым слабым компонентом устройства.

Эти стабилизаторы не любят когда их перегружают.

Самая распространенная проблема выхода их из строя в 90% случаев – это перегруз по мощности.

Не рекомендуется для подключения аппаратуры с двигательной нагрузкой. Так как она имеет большие пусковые токи и это может сказаться на работе стабилизатора.

Скорость срабатывания регулировки у качественных моделей составляет 20мс, зато у большинства дешевых доходит до 100мс.

Плюсы:

  • относительно небольшая цена
  • более компактные размеры
Минусы:
  • регулировка ступенчатая
  • не высокое качество и точность регулирования напряжения
  • используется с электроаппаратурой малой мощности
  • искажает синусоиду выходного напряжения
  • реле со временем могут выходить из строя (залипать, подгорать)

Как видим минусов здесь гораздо больше чем плюсов, за исключением конечно стоимости.

Симисторные, тиристорные стабилизаторы

Эти стабилизаторы относятся к электронным. Напряжение корректируется ступенями. В процессах переключения обмоток автотрансформатора задействованы симисторы или тиристоры.

Как видно из рисунка напряжение выравнивается, как только оно опустится ниже определенного значения.  На рисунке это значение – 208В. Только после достижения напряжения данной величины, происходит его выравнивание до 220В. Поэтому эти стабилизаторы и называют ступенчатыми.

Грубо говоря регулировка осуществляется как бы перепрыгиванием с одной ступеньки напряжения на другую. Чем больше ступеней, тем более точно осуществляется регулирование.

Работу устройства в отличии от релейных собратьев практически не слышно. Благодаря этому его можно размещать в любом помещении, никаких неудобств по созданию шума он не создаст. Также практически не будет видно и изменения в освещении. Раздражающее мигание ламп будет еле заметным.

Что внутри

Внутреннее устройство очень похоже на схему релейного:

  1. Тороидальный трансформатор
  2. Плата управления
  3. Силовые ключи из симисторов

Трансформатор имеет несколько обмоток и среднюю точку, через которую подается напряжение на него. Одни ступени отвечают за понижение напряжение, другие за повышение. Благодаря плате управления и симисторам, стабилизатор может одновременно замкнуть как контакты повышающие так и понижающие выходное напряжение. Для чего это делается?

Например одна понижающая ступень изменяет напряжение в пределах 9 Вольт. А повышающая сразу на 27 Вольт. Замкнув одновременно обе ступени, мы изменим напряжение на +27-9=18 Вольт. Тем самым будем иметь очень широкий диапазон регулировок и относительно плавное изменение напряжения. Большое число ступеней почти помогает избежать различимого невооруженным глазом “мигания” лампочек.

Данный вид аппаратов менее подвержен перегрузкам. Может справиться с пусковыми токами на двигателях насосов, станков и т.д. Большинство моделей сохраняют свои качества и работоспособность при отрицательных температурах. Можете их монтировать в подсобных не отапливаемых помещениях.

За счет применения симисторов обеспечиваются следующие плюсы:

  • малошумность при работе
  • высокоскоростная коммутация до 20мс
  • плавная регулировка
  • большая надежность и долговечность из-за отсутствия механически подвижных элементов. Полупроводники по своим качествам и времени работы на отказ превосходят реле.

Минусами являются большая стоимость и низкая точность при регулировании. Еще они могут не подойти для поклонников музыки и радиолюбителей. Из-за создаваемых помех будет невозможно нормально ни послушать радио, ни включить музыкальную аппаратуру.

Сервоприводные или электромеханические стабилизаторы

Данный вид можно назвать золотой серединой между электронными и релейными стабилизаторами.

Сервопривод – это устройство из реверсивного (работающего в обе стороны) двигателя, расположенного внутри тороидального трансформатора. Двигатель получает команды от электронной платы управления и перемещая контакты, увеличивает или уменьшает количество витков на вторичной обмотке. Таким образом сервопривод, в отличии от двух других устройств рассмотренных выше, является бесступенчатым регулятором.

Это очень популярная модель, так как имеет относительно невысокую стоимость и обладает следующими плюсами:

  • плавная регулировка по принципу реостата
  • хорошая точность регулирования
  • не искажает синусоиду
  • способны выдерживать кратковременную перегрузку

Есть и минусы:

  • за счет применения эл.привода, который управляет контактами создается низкая скорость регулировки
  • так как применяются движущиеся механические детали, соответственно уменьшается надежность (графитовые щетки периодически требуется менять)
  • применяются в основном в сетях, где не происходит резких скачков напряжения
  • не рекомендуется использовать при низких температурах окружающего воздуха

Для стабильной и надежной работы хотя бы раз в три года производите его обслуживание – чистите щетки и смазывайте движущиеся механизмы.

От резких перепадов при электросварке, сервопривод с контактами будет крутиться как “белка в колесе”. Что существенно снизит ресурс работы стабилизатора. Поэтому думайте при покупке об условиях его эксплуатации.

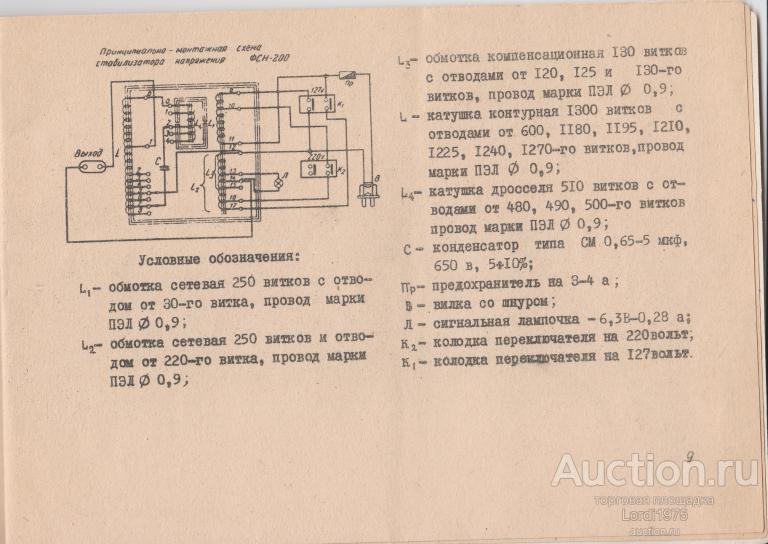

Феррорезонансные стабилизаторы

Это стабилизатор, который многие из нас использовали в советские времена для питания ламповых телевизоров. Он собирал обычно всю пыль в помещении, а гул от него из-за встроенных трансформаторов, можно было услышать в другой комнате.

Плюсы:

  • быстродействие на высоком уровне
  • долгий ресурс работы до отказа
  • хорошая надежность
  • точно стабилизирует выходное напряжение

Минусы:

  • регулировка происходит только в определенных заданных диапазонах
  • искажает синусоиду
  • высокий шум
  • невозможна работа на холостом ходу, а также перегрузка
  • тяжелые, много весят

Инверторные стабилизаторы напряжения

В последние годы все более популярным становится несколько иной тип стабилизаторов, отличный от симисторных или сервоприводных. Называются они инверторными.

Он считается более эффективным в отличии от всех вышеприведенных. Если у остальных погрешность выходного напряжения может достигать 5-10% и это считается нормальной величиной, то у инверторного она не превышает 2%! Еще один плюс – более широкий диапазон входных напряжения для выравнивания.



Дело в том, что 90% всех стабилизаторов, предназначены для нормально работы и выравнивания напряжения начиная от 160В. Если у вас в розетках напряжение ниже этого значения, то инверторный вариант единственный выход из ситуации.

Стабилизатор преобразует нестабильный переменный ток пропуская его через фильтр в постоянный, после чего, проходя через инвертор, опять возвращает его в переменную величину с идеальной синусоидой.

Данное устройство уже не имеет внутри себя громоздкого тороидального трансформатора. А соответственно в разы меньше и легче.

Плюсы инвертора:

  • широкий диапазон регулировки входного напряжения 90В – 310В
  • малая погрешность на выходе
  • малые габариты и вес
  • фильтрует высокочастотные помехи
  • мгновенное быстродействие на изменение входного напряжения
  • работает при отрицательных температурах от -40
  • заявленный срок службы при соблюдении подключаемой мощности до 20 лет
Минусы:
  • большая цена
  • не подходит для больших нагрузок
  • в мощных моделях стоят вентиляторы охлаждения. Шумят примерно также как в компьютере. Полную бесшумность обеспечивают только маломощные экземпляры.

При увеличении нагрузки выше 50% от номинальной, для инвертора начинается снижение его входных параметров напряжения. То есть он уже не будет способен выровнять напряжение 110В, а будет нормально работать только от 160В и выше. Основной причиной выхода из строя таких устройств является именно перегрузка.

Чтобы защитить себя от перегрузки, более дорогие и качественные инверторные стабилизаторы при превышении мощности в автоматическом режиме могут переходить на байпас, то есть выдавать не преобразованное напряжение, а такое же, как и на входе.

Зато у инверторного стабилизатора нет такой болезни как у ступенчатых – мигание лампочек при переключении ступеней регулирования.

И он лучше всех справляется с характерными скачками напряжения при работе в питающей сети сварочного аппарата.

Хороший ролик наглядно показывающий разницу работы релейного и инверторного стабилизатора при резких скачках напряжения:

Статьи по теме

Какой выбрать стабилизатор напряжения для дома, телевизора, газового котла.

При выборе стабилизатора напряжения Штиль обратите внимание на следующие факторы: назначение помещения, тип электросети, особенности и технические характеристики подключаемого оборудования. Учитывать следует и то, что для подключения специфических видов оборудования производитель предлагает отдельные серии стабилизаторов. Более подробную консультацию по выбору стабилизатора напряжения вы можете получить у менеджера компании Штиль.

Модельный ряд

  • Для подключения большинства электроприборов бытового, торгового и производственного назначения бренд предлагает модели серии R.
  • Для оборудования с более строгими требованиями к электропитанию подходят модели серии P.
  • Для подключения котлов отопления применяются устройства серии Т.
  • Для установки в стойки 19’’ используются стабилизатор серии С.
  • Чтобы получить наивысшие результаты, выбирайте инверторные стабилизаторы серий ИнСтаб и Матрикс.
  • Для подключения мощного оборудования и техники используйте стабилизатор из серии СТС.

Вне зависимости от серии и модели все стабилизаторы напряжения Штиль обладают высоким КПД (до 97%), обеспечивают полное соответствие заявленным характеристикам, защищают оборудование от помех, имеют встроенную систему аварийного защитного отключения и обладают высоким качеством, подтвержденным гарантией производителя.

Тип подключения

Для подключения к однофазным сетям с суммарной мощностью подключенных потребителей до 33 кВа используются однофазные стабилизаторы напряжения. Для подключения в трехфазной сети или при суммарной мощности оборудования свыше 33 кВа используются трехфазные стабилизаторы напряжения.

Мощность

Мощность стабилизатора напряжения должна быть на 20-30% больше, чем мощность всех подключенных к нему потребителей тока. Если оборудование использует пусковые токи, мощность стабилизатора должна быть как минимум в 3 раза выше, чем рабочая мощность оборудования.

Точность

Точность стабилизации зависит от технических требований подключаемого оборудования, а также параметров напряжения питающей сети. Требования к точности напряжения и допустимые параметры отклонения напряжения на входе, как правило, указаны в технической документации к электроприборам и оборудованию. Для подключения бытовых электроприборов обычно достаточно точности стабилизации 5-7%. Чем сложнее, точнее и дороже электрооборудование, тем выше у него требования к напряжению, и тем точнее должна быть стабилизация.

Стабилизатор напряжения 220 В для дома, виды и выбор по параметрам

Качество работы наших электросетей кто уже только не ругал, толку ноль. Вот и приходится самостоятельно заботиться о нормальном электропитании техники. Наиболее распространённый и понятный способ поставить стабилизатор. Но под общим названием «стабилизатор напряжения для дома» скрываются устройства с разной начинкой и компенсировать различные виды питающего напряжения. Все они корректируют входное напряжение, но один справляются лучше со скачками, другие лучше корректируют пониженное питание.

Содержание статьи

Виды устройств

Если в сети постоянно низкое напряжение, привыкаешь к тому, что вода в бойлере греется не 20 минут, как заявлено, а 50. Что болгарка крутится не так быстро, как хотелось бы и пилит не так быстро. Но когда подаётся нормальное напряжение разницу ощущаешь. Вот тогда и приходит решение поставить стабилизатор. Но выбрать стабилизатор напряжения для дома не так то просто, ведь они разных видов. Давайте разбираться какие лучше и для каких случаев.

Стабилизаторов много, но выбирать надо начинать с типа стабилизации

Кстати, рассмотрите вариант стабилизации напряжения при помощи реле напряжения. Это компактный современный стабилизатор, который монтируется в шкаф, крепится на DIN-рейку. Стоит он в разы меньше самого дешёвого, а отслеживает параметры сети очень хорошо. Пожалуй самый бюджетный способ получить стабильное напряжение без больших материальных затрат.

Электромеханический тип

Электромеханический стабилизатор напряжения для дома построен на основе трансформатора, так что на вес — тяжёлый. Бывает двух типов, один работает плавно, другой скачками. Так что подбирать нагрузку надо в зависимости от требований нагрузки по питающему напряжению.

  • На основе автотрансформатора с автоматически перемещаемым ползунком. Называют ещё стабилизатор с сервоприводом. Ползунок перемещается по обмотке, изменяя выходное напряжение. Как понимаете, мгновенно компенсировать скачки и провалы он не в состоянии, зато отлично справляется с плавными изменениями напряжения. На выходе напряжение изменяется плавно. Это недорогие устройства, которые будут отлично работать в паре с устройством, оснащённым электромотором. Это холодильники, пылесосы, электроинструмент, нагревательные устройства с ТЭН-ами и т.д.

    Релейные и сервоприводные, бюджетный вариант обеспечения нормальных параметров электропитания

  • Трансформатор с несколькими обмотками, которые переключаются при помощи реле (релейный). Изменения напряжения на выходе происходят скачкообразно, но реагировать стабилизатор может быстрее, чуть лучше отрабатывает резкие перепады. Область применения та же, но электроинструмент с функцией поддержки оборотов лучше не включать (с электронным управлением).

Электромеханический стабилизатор напряжения для дома можно считать эконом-вариантом. Это недорогие стабы, которые могут работать без проблем на протяжении нескольких лет. Но, так как в конструкции присутствует механический контакт, он со временем ухудшается. Происходит окисление контактов реле, щётки стираются. Так что за такими устройствами необходим уход. Если хотя бы раз в год делать техобслуживание (чистить контакты, шлифовать обмотку, по которой скользят щётки), то будет устройство служить верой и правдой долгие годы. Правда, в моделях с сервоприводом стираются щётки, так что их тоже, возможно, придётся менять.

Электронные

В этой группе также имеется два вида стабилизаторов напряжения. Первый – с трансформатором, но с переключением обмоток электронными ключами. Этот тип стабилизаторов обычно называют «с электронным приводом», ну или говорят со симисторами или тиристорами, по типу используемых электронных ключей. Второй вид полностью электронный, не имеет трансформатора. Отличить можно по цене, она в разы выше и по весу, они совсем лёгкие.

  • Тиристорные или симисторные. Это усовершенствованная модель релейного стабилизатора. Имеется всё тот же трансформатор с несколькими обмотками, но переключается он не при помощи электромеханического реле, а при помощи полупроводниковых ключей. Характеристики у них те же, вот только надёжность прибора выше: отсутствуют механические контакты. Также он чуть быстрее отрабатывает, ведь электронные ключи работают быстрее. Платой за скорость и более тихую работу (реле нет, прибор не щёлкает и даже не жужжит) является искажённая форма напряжения на выходе.

    Вне зависимости от типа, ставят стабилизатор напряжения для дома после счётчика, а лучше после противопожарного УЗО

  • Инверторные стабилизаторы напряжения. Это отдельный класс устройств, который вне зависимости от входного напряжения на выходе всегда выдаёт стабильные показания. Входное напряжение в нём проходит несколько ступеней преобразования: сначала выпрямляется, затем формируются прямоугольные биполярные импульсы, из которых после формируется синусоида. Таким образом, на выходе имеем напряжение со стабильными параметрами, независимо от входного. То есть эти устройства обеспечивают питание для «капризной» техники типа компьютеров и других устройств с электронным управлением (газовые котлы часто тоже требуют именно такой стабилизации). Есть у них один недостаток ‒ цена.

Тиристорный или симисторный выпрямители отнести к электронным можно с большой натяжкой. Правильнее использовать термин «с электронным управлением». Так что полностью электронным считается только инверторные модели.

Так какие лучше

Безусловно, лучшим является электронный вариант стабилизатора. Только инверторный вид выдаёт действительно стабильные параметры при любом входном напряжении. Однако стоимость такого устройства в 3-5 раз выше чем любого другого с аналогичными характеристиками. Купив инверторный стабилизатор напряжения будете всегда иметь стабильные параметры по питанию.

Если же возможности ограничены, нет смысла обеспечивать идеальное питание для техники, которая в нем не нуждается. В таком случае электронный стабилизатор можно поставить на одну из ветвей электропроводки, в которой подключать все требовательные к питанию приборы. А на остальные ставить модели, которые будут компенсировать критические для конкретных приборов отклонения.

Выгоднее разбить потребителей на группы. Подобрать их по требованию к электропитанию

Для приборов, которые работают от двигателей это скачки напряжения. Они лучше себя чувствуют со стабилизаторами напряжения с сервоприводом. Для техники, которая управляется при помощи электроники больше подходят релейные или симисторные модели. Они обычно имеют на входе стабилизатор, который выравнивает незначительные скачки, характерные для работы приборов этого типа. Так что стабилизатор напряжения для дома может быть не один. Так даже лучше, подобрать оборудование под конкретные виды техники.

Если говорить о выборе стабилизатора для дачи, то это любой из электромеханических типов, подойдёт и тиристорно-симисторный. Какой из них лучше? Зависит от того, какие проблемы чаще встречаются. Если напряжение постоянно низкое, а скачки редки, то лучше будет с сервоприводом. Он будет поднимать напряжение, плавно меняя его на выходе. Если более характерны скачки, то лучше либо релейный, либо симисторный/тиристорный, они быстрее выравнивают скачки. Так что выбрать стабилизатор напряжения для дачи надо по характеру поведения сети.

Выбор по техническим параметрам

Выбор стабилизатора напряжения не самая простая задача, это устройство к дешёвым не отнесёшь, а от качества его работы зависит работа техники. Так что придётся разбираться в тонкостях, только так можно сделать правильный выбор.

Выбрать тип — это только самое начало

Основные характеристики

После того как вы разобрались с видом желаемого стабилизатора, надо определиться с его характеристиками. Мороки не слишком много, нужно определиться со следующими параметрами:

  • Однофазный или трёхфазный. Если у вас сеть 220 В, то проблем меньше и стабилизатор нужен однофазный. Если дом или квартира подключены к трёхфазной сети, есть варианты. При отсутствии приборов, которые одновременно питаются от всех трёх фаз, можно ставить однофазные стабы. Если есть такие, то для них, в обязательном порядке, нужен 3 фазный стабилизатор напряжения.
  • Мощность. Если выбираете для дома, проще всего посмотреть номинал входного автомата. Он рассчитан на определённую нагрузку. Вот под эту нагрузку и подбирают стабилизатор по мощности. Если берёте прибор для включения нескольких устройств, складываете их мощность, берёте запас 20-30 % и получаете желаемую производительность. Для нагрузки с асинхронными двигателями (холодильник, стиральная машина и т.д.) есть отличия, надо учитывать пусковые токи. При выборе стабилизатора для них, потребляемую мощность утраивают, это необходимо, если стабилизатор выбираете только для холодильника. Если устройств планируете несколько, вряд ли они будут включаться одновременно, так что в этом случае хватает двукратного запаса по мощности всех подключаемых устройств.

    Выбираем стабилизатор напряжения для дома по техническим параметрам

  • Точность стабилизации. Это допустимые отклонения от эталона на выходе. У электронных моделей может быть ±0,5%, у всех других нормальными показателями считается допустимое отклонение стабилизации ±5%. Всё что ниже, лучше не рассматривать, а оптимальное значение — 2%.
  • Рабочий диапазон входного напряжения. Если напряжение отклоняется в рамках диапазона, стабилизатор работает в штатном режиме, то есть, обеспечивает выходное напряжение с заданной точностью.
  • Предельный диапазон входного напряжения. Этот максимальные отклонения, при которых стабилизатор работает, но при этом не гарантирует нормальное выходное напряжение. При выходе за рамки предельного диапазона устройство просто отключается.

Со всеми характеристиками вроде ясно. Но вот с диапазонами напряжения ситуация странная. В принципе, идеально если предельный диапазон совпадает с рабочим. Если стаб не может откорректировать питание, пусть он лучше отключится, чем будет подавать неизвестно что.

Ещё стоит сказать, что есть стабилизаторы напряжения напольного и настенного исполнения. Некоторые, с большой мощностью, имеет солидные размеры и массу, устройства небольшой мощности, имеют более скромные габариты. Настенные модели можно повесить недалеко от шкафа или от защищаемого устройства. Плюс такого решения в том, что их тяжелее залить водой, а с индикацией проще отслеживать параметры работы. Но весят трансформаторные стабилизаторы немало, потому далеко не на все стены их можно повесить. Если стены имеют невысокую несущую способность, проще поставить напольную модель.

Углубляемся в детали

Кроме описанных характеристик, придётся смотреть дополнительные, которые помогут определить качество стабилизации устройства. К таким параметрам относятся:

  • Время реакции на изменения входного напряжения. Зависит от типа стабилизатора, но для каждого из типов есть средний диапазон:
    • релейные 50 В/сек;
    • с сервоприводом — плавное изменение;
    • тиристорные – ступенчатое 2-10 В;
    • инверторные – плавное изменение.
  • Скорость стабилизации. Максимальные отклонения, которые может компенсировать стабилизатор за единицу времени. Актуально при нейтрализации резких бросков.

    Для уточнения деталей придётся закопаться в мануал

  • Тип охлаждения. Естественное, принудительное. Естественное менее эффективное, но стабилизаторы с принудительным охлаждением (с небольшими вентиляторами) имеют более широкий диапазон рабочих температур.
  • Диапазон рабочих температур. Зависит от типа, например, стабилизатор с сервоприводом не может использоваться при отрицательных температурах, так как замерзают щётки. Потому их ставить можно только в отапливаемых помещениях. С электромеханическим реле тоже нежелательно ставить на морозе, а вот с электронным управлением может работать и при – 40°C.
  • Способ подключения. Есть два типа: с розеткой на корпусе и с клеммной колодкой. Небольшой мощности может быть оснащён розеткой для подключения нагрузки. Но подключаемая нагрузка не должна потреблять более 16 А. Более мощные агрегаты имеют клеммную колодку, к которой подключается как нагрузка, так и выпрямляемое напряжение.

Вот теперь, можно сказать, что все технические параметры вы знаете. Как видите, выбрать стабилизатор не так просто. Надо отследить много параметров и не все из них очевидные. Но это всё цветочки. Сложнее всего выбрать производителя.

Справка. Защитить домашние электроприборы от скачком напряжение, можно при помощи УЗМ-51 М (см. видео ниже).

Производители

Выбор производителя всегда самое сложное. В случае со стабилизаторами, кроме схемы, очень большую роль играет ещё и качество сборки, качество деталей. От всех этих «мелочей» зависит насколько хорошо будет работать агрегат. Потому перед покупкой постарайтесь изучить не только характеристики, но и отзывы. Иногда даже у хороших производителей бывают неудачные модели, либо партия запчастей попалась проблемная, либо схему доработали неудачно.

Итак, как обычно производителей делят по географическому признаку. Производители стабилизаторов напряжения не исключение. Есть на рынке:

  • Европейских производителей. Как правило, нареканий нет, кроме цены. Характеристики соответствуют заявленным, то всё что нужно, внимательно прочесть описание. Там обычно и подробная схема подключения есть.
  • Российского производства. Отечественный стабилизатор напряжения для дома – хороший выбор, но только в том случае, если модель «обкатана» хотя бы год. Не слишком привлекательный внешний вид, плохо налаженный сервис – это традиционные недостатки, а по характеристикам, в основном, стабильны. Вот несколько проверенных и хорошо известных марок:

    Если неидеальность корпуса и плохой сервис не пугают, можно выбирать российских производителей

    • Лидер. Псковская фирма выпускает обширный ассортимент тиристорных стабилизаторов напряжения. Есть среди них и те, которые вытягивают даже 110-130 В ( Лидер PS 5000 W-50). Есть линейка стабилизации повышенной точности  SQ, но цена не радует.
    • Штиль. Тульские приборостроители много лет выпускают модель R6000. Это релейный стабилизатор напряжения для дома в напольном исполнении. Любим электриками, но имеет всего 2 года гарантии.
    • Ещё один Псковский завод «Прогресс». Выпускает две модели для пониженного напряжения, модель Прогресс 5000Т (от 150 В) и Прогресс 5000TR (от 120 В). Есть и другие, но эти релейные стабилизаторы напряжения популярны на дачах и в деревнях, так как там хронически низкое напряжение. Гарантия, кстати — 6 лет.
    • Энерготех. Эта марка появилась недавно, производство переехало из Донецка, попутно сменив название. Выпускают релейные стабилизаторы напряжения как для пониженного  – Норма 5000, так и для повышенного напряжения – Оптимум 5000. Если напряжение скачет в обе стороны, больше подойдёт многоступенчатая модель Инфинити 5000. Вытягивает, кстати и со 110 В, нейтрализует и 280 В, так что диапазон стабилизации действительно широкий.
  • Ближнее зарубежье. В этой категории, в основном, украинские и белорусские марки. Стабвольт, Вольт Инжиниринг.

    Схема подключения стабилизатора очень проста

  • Китайские. В этой категории находятся и довольно известные марки, такие как Ресанта, Rucelf, Энергия, VoTo. Эти марки «обкатанные» и проверенные. Их оборудование по цене не слишком отличается от российского производителя, качество продукции достаточно высокое. В общем, можно брать. С остальными вы играете в любимую игру русская рулетка.

В общем есть один ориентир – цена, а она попросту не может быть слишком низкой. Как уже выяснили, любой прибор, кроме инверторного, сделан на основе трансформатора. Сэкономить без ущерба для качества просто нереально. Так что если рассматриваемая вами модель имеет цену ниже российских моделей на 20% и больше, стоит задуматься.

Популярные модели

РЕСАНТА ACH-500/1-Ц (500 Вт)

Данный стабилизатор пользуются спросом у владельцев газовых котлов. Его мощности вполне достаточно, чтобы обеспечить работу бытовых котлов популярных марок Ariston и Navien.

Стабилизатор напряжения РЕСАНТА ACH-500/1-Ц (0,5 кВт)

Технические характеристики

  • Тип стабилизатора: релейный
  • Активная мощность: 500 Вт
  • Тип входного напряжения: однофазное (220 В)
  • Входное рабочее напряжение: 140-260 В
  • Точность стабилизации: 8%
  • Выходное напряжение: 202-238 В
  • Скорость стабилизации: 35 В/с
  • Время отклика: 7 мс
  • КПД: 97%
  • Входная частота: 50-60 Гц
  • Форма выходного сигнала: синусоида без искажений
  • Защита: от короткого замыкания, от перегрева, от повышенного напряжения, от помех
  • Размещение: напольное
  • Тип охлаждения: естественное
  • Отображение информации: цифровая индикация (вольтметр отображает входное и выходное напряжения)
  • Выходные розетки: 1
  • Класс защиты: IP20
  • Влажность окружающей среды: 80% (макс.)
  • Рабочая температура: 0 °C – 45 °C
  • Габариты, ШхВхГ: 110х133х134 мм
  • Масса: 2.5 кг

РЕСАНТА ACH-5000/1-Ц (5 кВт)

Мощности 5 кВт во многих случаях хватит для гаража или небольшой дачи.

Стабилизатор напряжения РЕСАНТА ACH-5000/1-Ц (5 кВт)

Технические характеристики

  • Тип стабилизатора: релейный
  • Активная мощность: 5 кВт
  • Тип входного напряжения: однофазное (220 В)
  • Входное рабочее напряжение: 140-260 В
  • Точность стабилизации: 8%
  • Выходное напряжение: 202-238 В
  • Скорость стабилизации: 35 В/с
  • Время отклика: 7 мс
  • КПД: 97%
  • Входная частота: 50-60 Гц
  • Форма выходного сигнала: синусоида без искажений
  • Защита: от короткого замыкания, от перегрева, от повышенного напряжения, от помех
  • Размещение: напольное
  • Тип охлаждения: естественное
  • Отображение информации: цифровая индикация (вольтметр отображает входное и выходное напряжения)
  • Bypass: есть
  • Клеммы: есть
  • Класс защиты: IP20
  • Влажность окружающей среды: 80% (макс.)
  • Рабочая температура: 0 °C – 45 °C
  • Габариты, ШхВхГ: 220х230х340 мм
  • Масса: 13 кг

RUCELF SDWII-12000-L (10 кВт)

Мощный стабилизатор напряжения для дома.

Стабилизатор напряжения RUCELF SDWII-12000-L (10 кВт)

Технические характеристики

  • Тип стабилизатора: электромеханический
  • Активная мощность: 10 кВт
  • Полная мощность: 12 кВ·А
  • Тип входного напряжения: однофазное (220 В)
  • Входное рабочее напряжение: 140-260 В
  • Входное предельное напряжение: 130-280 В
  • Точность стабилизации: 1.5%
  • Выходное напряжение: 212-228 В
  • КПД: 98%
  • Входная частота: 50-60 Гц
  • Форма выходного сигнала: синусоида без искажений
  • Защита: от короткого замыкания, от перегрева, от повышенного напряжения, от помех
  • Размещение: настенное
  • Тип охлаждения: естественное
  • Отображение информации: цифровая индикация (вольтметр отображает входное и выходное напряжения)
  • Задержка запуска: есть
  • Bypass: есть
  • Клеммы: есть
  • Класс защиты: IP20
  • Влажность окружающей среды: 80% (макс.)
  • Рабочая температура: 0 °C – 40 °C
  • Габариты, ШхВхГ: 300х450х170 мм
  • Масса: 27.5 кг
  • Гарантийный срок: 365 дней

Выбор стабилизатора напряжения для дома: рейтинг качественных стабилизаторов

Перебои у электрической сети по напряжению – проблема, с которой сталкиваются не только в частных домах, но и в многоквартирных. Из-за этого часто выходит из строя различная техника, перегорают лампочки. Приобретение и установка стабилизаторов напряжения помогают выйти из этой ситуации.

Российский стабилизатор напряжения

Мощность прибора – основной критерий. Ее суммарная величина должна быть больше мощности всех бытовых приборов в квартире. Стабилизаторы напряжения корректируют параметры электрической энергии, пока они не дойдут до минимальных значений. Это актуальное решение, если у сети часто происходят различные колебания. Какой стабилизатор напряжения выбрать, рассказано далее в статье.

Виды и типы стабилизаторов

Стабилизаторы напряжения отличаются друг от друга по принципу работы. Условия эксплуатации и потребности потребителей – самые важные параметры, на которые нужно опираться. Правильный выбор облегчается, если заранее разобраться с нюансами.

Электромеханический тип

Такие стабилизаторы ещё получили название сервоприводных. Выходное напряжение регулируется только по ступенчатой схеме. Благодаря этому, устраняется один из главных недостатков стабилизаторов, которые снабжаются механическими реле. В основе принципа действия – изменение коэффициента трансформации.

Интересно. При реализации этого принципа участвует щётка, соединённая с электродом выходных клемм. Место размещения щётки – вторичная обмотка тороидального трансформатора у вспомогательного электрического двигателя.

Электромеханические лучшие стабилизаторы могут похвастаться следующими особенностями:

  1. Малая стоимость.
  2. Небольшие размеры.
  3. Большой диапазон регулировки.

Есть некоторые отрицательные стороны:

  • Электродвигатель работает с сильным шумом.
  • Низкое быстродействие.

Плюсов у устройств всё равно остаётся больше. Сетевой фильтр или стабилизатор обеспечит максимальную защиту.

Релейные и гибридные

Гибридные модели отличаются тем, что в процессе работы могут подключаться релейные стабилизаторы, дополняющие прибор. Если механика не справляется, вторая часть оборудования берёт работу на себя. Потребители получают защиту от слишком высокого и слишком низкого напряжения у сети.

Релейные стабилизаторы бытовые часто называют ступенчатыми. Это силовые трансформаторы с несколькими выходами вторичной обмотки. Один из этих выходов всегда принимают за общий. Состояние сети постоянно отслеживается специальным датчиком. Если параметры выходят за пределы разрешённых допусков, выходное напряжение автоматически регулируется с помощью переключения внутри реле.

Иногда срабатывают отдельные силовые реле. Тогда обмотки с подключенной нагрузкой переходят на тот вывод, где напряжение минимально отличается от принятых стандартов. Качественный результат обеспечен.

Недостатки таких устройств:

  1. Акустический шум на высоком уровне.
  2. Слабая нагрузочная способность у рабочих контактов реле.
  3. При высоком входном напряжении форма синусоиды заметно искажается. Причина – магнитное насыщение внутри сердечника.
  4. Регулирование ступенчатого характера.

Приборы всё равно популярны, благодаря следующим преимуществам:

  • Надёжность.
  • Низкая цена.
  • Точность регулирования.
  • Конструктивная простота, которая присуща любым автоматическим стабилизаторам напряжения.

Электронные устройства

Модель на 12000 Вт

Структурно такие модели похожи на варианты с электромагнитными реле. Отличия – в использовании полупроводниковых изделий в случае со ступенчатыми переключениями обмоток автотрансформатора. Такие электронные схемы реализуются в нескольких разновидностях. Для каждой из них характерно автоматическое переключение коэффициента трансформации.

Обратите внимание! Симисторы и транзисторы – детали, которые в некоторых моделях выполняют функции ключевых элементов для ступенчатого регулирования. Налажен серийный выпуск таких видов оборудования.

Тиристор – наименование полупроводниковой структуры, работающей с тремя p-n-переходами. Основная черта – использование глубокой обратной положительной связи. При работе в ключевом режиме скорость переключения обеспечивается максимально высокая. Настенный вариант тоже может поддерживать такую схему.

Обратите внимание! Симистор образуется за счёт трёх тиристоров, с объединением управляющих электродов. Включение – встречно-параллельное. Для симисторов характерно повышение КПД при различных условиях.

Описание общих преимуществ выглядит следующим образом:

  1. Высокая надёжность, если элементная база будет достаточно качественной.
  2. Хорошие параметры по массе, габаритам.
  3. Подавление любых импульсных помех и перепадов напряжения.
  4. Коэффициент стабилизации на высоком уровне.

Важно! Быстродействие у электронных стабилизаторов тоже лучше, если сравнить с релейными электромеханическими аналогами. Значит, скачки по напряжению отрабатываются хорошо.

К недостаткам относят высокую стоимость и сложный ремонт, плохую адаптацию для работы с реактивными нагрузками. Стабилизаторы 10 квт и другие модели всё равно неплохо справляются с задачами.

Нужен ли стабилизатор

Для частных домов и на дачах стабилизаторы нужны практически всегда. С городскими квартирами сложно дать однозначный ответ. Удаленность таких домов от электростанций – не такая большая. Силовые перепады – скорее исключение, а не правило. Поэтому нужно смотреть по ситуации, внимательно изучать автомат и другую технику в квартире.

Релейная разновидность

Пониженное напряжение

Пониженного напряжения в помещении может не хватать для запуска многих электрических приборов. Увеличивается вероятность перегрева техники, выхода из строя раньше времени. Если даже устройства запускаются, ток по ним будет проходить больший, чем положено. Из-за этого поломки происходят быстрее обычного.

Внутрь современной техники часто встраивают специальные тепловые реле, которые обесточивают устройство при перегреве. Это аварийный режим работы, которого рекомендуют избегать всеми силами.

Повышенное напряжение

Повышенное напряжение связано с серьёзными негативными последствиями. Здесь надо учесть такие особенности:

  • Для самых простых схем напряжение питания и мощность самого электрического прибора напрямую зависят друг от друга.
  • Расчётная мощность превышается, если работа налажена с повышенным напряжением. Результат – заметное сокращение рабочего ресурса.
  • Ещё одно последствие завышенного напряжения – выход из строя электроники, пробой межвиткового типа внутри роторов/статоров. Из-за этого пострадает любая квартира.

Покупка стабилизатора будет оптимальным решением, если напряжение чаще завышено, и не хочется рисковать дорогостоящей техникой.

Высоковольтные помехи

Даже если напряжение в розетке не доставляет проблем, это не значит, что другие компоненты сети остаются безопасными. Кратковременные высоковольтные помехи – одно из явлений, которое представляет серьёзную опасность для техники. Такие скачки напряжения происходят буквально за миллисекунды, поэтому эффект не заметен сразу. Иногда и одного импульса хватает, чтобы спалить электронную начинку.

Для появления таких помех существуют разные причины:

  1. Близкий разряд линейной молнии.
  2. Попадание шаровой молнии.
  3. Аварийная ситуация.
  4. Коммутация какой-либо мощной индуктивной нагрузки.

Перегорание обычной лампочки может стать причиной высоковольтного импульса. Во многие виды техники встраиваются фильтры, защищающие от подобных помех. В этом случае актуальнее применение специальных сетевых фильтров. Они обеспечивают достаточную степень защиты.

Правильная установка

Основные параметры стабилизаторов напряжения

Необходимо знать, какими характеристиками обладает прибор изначально. Это помогает определиться с выбором быстрее. Маломощные варианты подходят, если подключается только один прибор. Иначе выбор делают в пользу других моделей.

Мощность стабилизатора

Необходимо учитывать общую мощность приборов, которые подключают к стабилизатору. Главное – разобраться в активной и реактивной нагрузках, их отличиях друг от друга.

  • Активная нагрузка. Предполагается, что полученная энергия не запасается, её поглощают полностью. После этого идёт преобразование в тепло. Пример использования такой нагрузки – утюги, плиты, лампочки, другие подобные устройства. Если суммарная мощность приборов – 4,0 кВт, то и у стабилизатора этого показателя хватит. Газовый котёл тоже учитывают, к примеру.
  • Реактивная. Индуктивность или ёмкость питания имеется в цепях таких устройств. Двигатели электрических инструментов, насосов и холодильников – вот распространённые примеры использования подобных схем. Паспортная мощность и косинус фи из сопроводительной документации – главные параметры, учёт которых необходим. Предполагаемую мощность делят на коэффициент 0,7, если в паспорте мощность не указана. Надо учитывать пусковой ток, иногда в несколько раз превышающий рабочие показатели, не важно, дача или дом используется для постоянного проживания.

Внутреннее устройство

Максимальная мощность нагрузки, которую можно подключать к стабилизатору, – один из основных моментов для выбора. Единица измерения обычно – Вольт-Амперы.

Интересно. Номинальная и максимальная потребляемая мощность – это разные показатели, которые отличаются друг от друга.

5-кратное значение номинальной мощности, приведённое в инструкции по эксплуатации, – этот показатель можно взять за пиковую потребляемую мощность. Главное – учитывать, что производитель чаще всего пишет о нормальных условиях эксплуатации. То есть, когда сеть стабильно даёт напряжение в 220 Вольт.

Если напряжение меньше, то и мощность снижается. При выборе надо брать за основу параметры устройства, добавляя к ним ещё 20% для запаса.

Коэффициент трансформации

Так называют соотношение между напряжением на входе и выходе. Потеря мощности – обычно результат заниженного входного напряжения. При общем напряжении в 170 В стандартный коэффициент трансформации должен составлять хотя бы 0,74. Механический прибор тоже должен соответствовать данному правилу.

Скорость срабатывания

От этого зависит, как быстро стабилизаторы реагируют на изменение напряжения входного типа. Электронные устройства в этом плане выигрывают, по сравнению с обычными электромеханическими. У более современных моделей надёжность повышена. При эксплуатации прецизионной аппаратуры скорость срабатывания тоже становится важной. Малейшее превышение напряжения может привести к тому, что техника просто выйдет из строя.

Точность выходного напряжения

В данном случае единицей измерения будут проценты. Есть несколько правил, помогающих определиться:

  1. Если параметр составляет 6%, выходное напряжение будет находиться в пределах между 207-223 Вольтами. Электронный вид устройств тоже попадает под это правило.
  2. Даже при больших отклонениях способна работать практически вся бытовая техника.
  3. В быту можно использовать варианты на 8-9%, если чувствительные аппараты отсутствуют. В офис подобрать такую технику тоже можно.

Диапазон изменения входного напряжения

Подключение

Работоспособность подключаемых устройств обычно сохраняется при напряжении, которое меняется со 190 до 240 Вольт. У некоторых моделей есть электронные предохранители, они отключают технику, если появляются критические показатели. Благодаря этому, сам стабилизатор защищён от преждевременного выхода из строя.

Однофазный или трёхфазный

Однофазная сеть – наиболее распространённый вариант технологий в бытовых условиях. Её частота – 50 Ггц, напряжение – 200 В. Если на даче, внутри дома сеть трёхфазная, то и стабилизатор выбирают такой же. Часто отдают предпочтение трём однофазным стабилизаторам, объединённым в одном корпусе. У них некоторые силовые элементы общие. Либо приобретают три отдельных стабилизатора. Каждый из них – тоже однофазный.

Прочие параметры

Индикация параметров реализуется с помощью дисплеев на современных стабилизаторах. Схема защиты от перегрузок, система охлаждения – обязательные дополнения. Эти требования особенно важны в случае с электронными устройствами, имеющими повышенную чувствительность к перегреву.

Дополнительные функции стабилизатора

Автоматическая модель

Стабилизаторы могут решать не только основную, но и дополнительные задачи.

Минимальный набор с дополнительными функциями описывают следующим образом:

  • Анализ по выходному напряжению. Иногда на основе этого параметра составляют рейтинг. С этой целью стабилизаторы оснащают табло цифрового либо стрелочного типа. На нём отображается информация относительно выходного напряжения. Для пользователя такая информация важна и полезна, в том числе, если в собственности находится загородный дом.
  • Bypass-функция, приносящая максимум пользы при больших показателях напряжения. Она способствует коммутации входных сигналов непосредственно на выход. Все функциональные блоки при этом обходятся – то есть можно соединиться с сетью, обходя сам стабилизатор напряжения. Это полезно, если точно известно, что для напряжения характерна стабилизация.

Сетевой фильтр или стабилизатор напряжения

Модуль с розетками

Ответ на этот вопрос обычно определяется двумя основными факторами:

  1. Качество переменного тока в доме.
  2. Конкретный потребитель.

Сетевого фильтра будет достаточно для защиты, если владелец точно уверен, что в большинстве случаев сохранится мощность в пределах 220-230 В.

Обратите внимание! Стабилизатор больше всего нужен устройствам с продолжительной работой, если у них нет встроенного блока питания, собственного.

Особенности установки и подключения

Следующие рекомендации помогают определиться с местом установки при выполнении работ собственными силами:

  • Подставка должна выдерживать вес устройства, если его монтируют на стене. Частное ремонтное дело тоже предполагает соответствие правилам.
  • Между корпусом и стенками обязательно соблюдение определённого зазора. 10 см – минимальный отступ со всех сторон.
  • При использовании ниш важно отдавать предпочтение только пожаробезопасным материалам.
  • Сама комната должна оставаться сухой, иметь хорошую вентиляцию. Стиральный и другой вид техники внутри некоторое время не устанавливают.

Позади у устройства есть клеммная колодка, в которой – 5 разъёмов. Очерёдность подключения проводов выглядит следующим образом:

  1. Фаза и ноль вводные.
  2. Заземление.
  3. Фаза и ноль, идущие на нагрузку. Такое подключение использует и холодильник, тип оборудования не имеет значения.

Достаточно правильно выбирать провода в зависимости от мощности и сечения. Их подбирают индивидуально. На корпусе продукции чаще всего изображают схему монтажа, проходящего по всем правилам. Остальные требования – такие же, что и в случае с другой техникой. Чем больше защиты будет изначально, тем лучше.

Изучение свойств электрической сети – обязательный шаг для тех, кого волнует выбор трансформатора со всеми необходимыми свойствами. Важно знать о том, как устроены другие устройства, соединяющиеся с такой техникой. Только так можно увеличить их срок службы, обеспечить надежную бесперебойную работу.

Видео

Функция и выбор стабилизатора напряжения – Электротехника 123

Что такое стабилизатор напряжения? Стабилизатор напряжения – это в основном оборудование, которое стабилизирует напряжение, как следует из названия. Процесс стабилизации происходит путем доведения напряжения до желаемого уровня при любых колебаниях в энергосистеме. Поэтому мы можем сказать, что стабилизатор напряжения – это регулятор тока, используемый для поддержания и управления напряжением для создания постоянного и непрерывного протекания тока.

Регулятор работает всегда без поломок и колебаний. Регулятор напряжения – это электронное устройство, которое в основном используется для повышения электрического напряжения до необходимого уровня.

Стабилизатор напряжения служит благом в таких регионах, поскольку он не только обеспечивает постоянную подачу напряжения, но и предохраняет электронное оборудование от повреждений.

Зачем нужен стабилизатор напряжения?

Все электронные устройства требуют постоянного потока напряжения для передачи от электрической цепи к ней для правильной и бесперебойной работы устройства. Регулятор напряжения поддерживает правильное количество тока, идущего ко всем электронным приборам, поэтому они также известны как регуляторы тока. Они бывают разных моделей с регуляторами разной мощности, чтобы удовлетворить все ваши потребности.

Как работает стабилизатор напряжения?

Если выходное напряжение регулятора не находится в желаемом диапазоне, механизм переключает ответвление, чтобы изменить трансформатор, чтобы переместить напряжение в допустимый диапазон. С помощью электромагнитных регуляторов, которые дополнительно используют переключатели ответвлений с автотрансформаторами.Он не дает постоянного выходного напряжения, но управляет системой в безопасном диапазоне напряжений.

Как правильно выбрать стабилизатор напряжения?

Важно рассчитать нагрузку, подключенную к стабилизатору. Суммарное энергопотребление всех устройств, которые будут подключены к стабилизатору, даст вам нагрузку на стабилизатор. Они легко доступны в любом магазине или на любой онлайн-платформе. Вам не нужно беспокоиться о гарантии, обслуживании клиентов, руководстве пользователя, качестве или доставке.

Стабилизаторы напряжения – это экономичный источник, обеспечивающий равномерное питание всего электронного оборудования. Стабилизатор напряжения – это надежное и экономичное решение для правильного источника питания. Если вы заботитесь о своей электронной технике и хотите, чтобы она работала и работала надолго, вам необходимо сделать выбор в пользу установки стабилизаторов напряжения.

Потребление электроэнергии стабилизаторами напряжения зависит от КПД стабилизатора. Обычно они имеют КПД 95-98%.Это означает, что они потребляют около 2-5% от максимальной нагрузки.

В большинстве случаев необходимо использовать стабилизатор напряжения из-за недостаточного источника питания или значительных колебаний. Чтобы защитить нашу бытовую технику, такую ​​как телевизор, холодильник, кондиционер, мы должны использовать подходящие стабилизаторы напряжения хорошего производителя.

Различные типы стабилизаторов напряжения – для защиты вашей бытовой техники

Колебания напряжения вызывают временный или постоянный отказ нагрузки. Эти колебания напряжения также сокращают срок службы бытовой техники из-за нерегулируемого низкого или более высокого напряжения, чем предполагаемое напряжение, необходимое для нагрузки.Эти колебания напряжения происходят из-за внезапных изменений нагрузки или из-за неисправностей в энергосистеме. Значит, необходимо подавать на нагрузку стабильное напряжение, учитывая важность бытовой техники и необходимость ее защиты. Стабилизаторы напряжения используются для поддержания стабильного напряжения питания нагрузки, так что бытовая техника может быть защищена от повышенного и пониженного напряжения.

Что такое стабилизатор?

Стабилизатор – это вещь или устройство, используемое для поддержания чего-либо или количества в постоянном или стабильном состоянии.Существуют разные типы стабилизаторов в зависимости от количества, которое они используются для поддержания стабильности. Например, стабилизатор, используемый для поддержания стабильной величины напряжения в энергосистеме, называется стабилизатором напряжения.


Что такое стабилизатор?
Стабилизатор напряжения

Стабилизатор напряжения предназначен для поддержания стабильного уровня напряжения, чтобы обеспечить постоянную подачу напряжения, несмотря на любые колебания или изменения в подаче, с целью защиты бытовой техники. Обычно регуляторы напряжения используются для поддержания постоянного напряжения, и эти регуляторы напряжения, которые используются для обеспечения постоянного напряжения бытовой технике, называются стабилизаторами напряжения.

Стабилизатор напряжения

Существуют различные типы регуляторов напряжения, такие как электронные регуляторы напряжения, электромеханические регуляторы напряжения, автоматические регуляторы напряжения и активные регуляторы. Точно так же существуют различные типы стабилизаторов напряжения, такие как сервостабилизаторы напряжения, автоматические стабилизаторы напряжения, стабилизаторы напряжения переменного тока и стабилизаторы напряжения постоянного тока.

Работа стабилизатора напряжения

Работа стабилизатора напряжения может быть изучена путем рассмотрения различных типов стабилизаторов напряжения, таких как:

Стабилизаторы напряжения переменного тока

Эти стабилизаторы напряжения переменного тока подразделяются на различные типы, такие как напряжение переменного тока вращения катушки регуляторы, электромеханические регуляторы и трансформаторы постоянного напряжения.


1. Регуляторы переменного напряжения вращения катушки

Это старый тип регулятора напряжения, который использовался в 1920-х годах. Работает по принципу аналогично вариопаре. Он состоит из двух катушек возбуждения: одна катушка неподвижна, а другая может вращаться вокруг оси, параллельной неподвижной катушке.

Регуляторы переменного напряжения с вращением катушки

Постоянное напряжение может быть получено путем уравновешивания магнитных сил, действующих на подвижную катушку, что достигается путем размещения подвижной катушки перпендикулярно неподвижной катушке.Напряжение во вторичной катушке можно увеличивать или уменьшать, вращая катушку в том или ином направлении от центрального положения.

Механизм сервоуправления может использоваться для продвижения положения подвижной катушки для увеличения или уменьшения напряжения; при таком вращении катушки регуляторы переменного напряжения могут использоваться как автоматические стабилизаторы напряжения.

2. Электромеханические регуляторы

Электромеханические регуляторы напряжения, которые используются для регулирования напряжения в распределительных линиях переменного тока, также называемые стабилизаторами напряжения или переключателями ответвлений.Для выбора подходящего ответвления из нескольких ответвлений автотрансформатора в этих стабилизаторах напряжения используется работа сервомеханизма.

Электромеханические регуляторы

Если выходное напряжение выходит за рамки заданного значения, то для переключения ответвления используется сервомеханизм. Таким образом, изменяя коэффициент трансформации трансформатора, можно изменять вторичное напряжение для получения приемлемых значений выходного напряжения. Охота, которая может быть определена как отказ контроллера постоянно регулировать напряжение; это можно наблюдать в зоне нечувствительности, в которой контроллер не работает.

3. Трансформатор постоянного напряжения

Это тип насыщающего трансформатора, который используется в качестве стабилизатора напряжения; его также называют феррорезонансным трансформатором или феррорезонансным регулятором. В этих стабилизаторах напряжения используется бак-схема, состоящая из конденсатора для генерации почти постоянного среднего выходного напряжения с изменяющимся входным током и высоковольтной резонансной обмотки. Благодаря магнитному насыщению участок вокруг вторичной обмотки используется для регулирования напряжения.

Трансформатор постоянного напряжения

Для стабилизации источника переменного тока используется простой и надежный метод, который может быть обеспечен с помощью насыщающих трансформаторов.Из-за отсутствия активных компонентов подход на основе феррорезонанса является привлекательным методом, который полагается на характеристики насыщения прямоугольной петли цепи резервуара для поглощения изменений входного напряжения.

Стабилизаторы напряжения постоянного тока серии

или шунтирующие регуляторы часто используются для регулирования напряжения источников постоянного тока. Опорное напряжение подается с помощью регулятора шунта, как стабилитрон или регулятор напряжения трубки. Эти устройства стабилизации напряжения начинают проводить при заданном напряжении и проводят максимальный ток, чтобы удерживать заданное напряжение на клеммах.Избыточный ток отводится на землю, часто с помощью резистора малого номинала для рассеивания энергии. На рисунке показан стабилизатор постоянного напряжения с регулируемым напряжением на микросхеме LM317.

постоянного напряжения Стабилизаторы

Шунт выход регулятора используется только для обеспечения стандартного опорного напряжения к электронному устройству, называемому в качестве стабилизатора напряжения, который способен обеспечить гораздо большие токи, основанные на спросе.

Автоматические стабилизаторы напряжения

Эти стабилизаторы напряжения используются в генераторных установках, аварийном электроснабжении, нефтяных вышках и т. Д.Это электронное силовое устройство, используемое для обеспечения переменного напряжения, и это можно сделать без изменения коэффициента мощности или фазового сдвига. Стабилизаторы напряжения больших размеров стационарно закреплены на распределенных линиях, а малые стабилизаторы напряжения используются для защиты бытовой техники от колебаний напряжения. Если напряжение источника питания меньше требуемого диапазона, то для повышения уровней напряжения используется повышающий трансформатор, и аналогично, если напряжение выше требуемого диапазона, оно понижается с помощью понижающего трансформатор.

Автоматические стабилизаторы напряжения

Практический пример автоматического стабилизатора напряжения можно увидеть в цепях питания, используемых для подачи питания на электронные и электронные схемы. Регулятор 7805 часто используется для обеспечения питания проектных комплектов на основе микроконтроллеров, поскольку микроконтроллеры работают от 5 В. В этом стабилизаторе напряжения 7805 первые две цифры представляют собой положительный ряд, а последние две цифры представляют значение выходного напряжения регулятора напряжения.

Регулятор 7805

Развитие технологий привело к появлению множества новых трендовых стабилизаторов напряжения, которые автоматически регулируют уровни напряжения в требуемом диапазоне. В случае невозможности достижения этого требуемого диапазона напряжения источник питания будет автоматически отключен от нагрузки, чтобы защитить бытовую технику от нежелательных колебаний напряжения. Для получения дополнительной технической информации о стабилизаторах напряжения вы можете связаться с нами, разместив свои комментарии в разделе комментариев ниже.

Кредиты на фото:

  • Регуляторы переменного напряжения вращения катушки от Writework
  • Электромеханические регуляторы от wikimedia
  • Автоматические стабилизаторы напряжения нажатием кнопки

Как выбрать MCB / MCCB (Часть: 1)

Введение:

MCB или MCCB широко используются в системах распределения электроэнергии для включения / выключения электропитания, а также обеспечивают защиту от перегрузки по току и короткого замыкания.Выбор MCB или MCCB включает технические, механические параметры. Некоторые параметры важны, но некоторые параметры сбивают с толку и приводят к неправильному выбору MCCB. Некоторые параметры напрямую влияют на стоимость MCCB.

Технические характеристики / заводская табличка, сведения о MCB / MCCB:

Для выбора подходящего MCB или MCCB требуются следующие спецификации.

(A) В отношении тока:

  • Размер корпуса (дюйм): усилитель
  • Номинальный ток (In / Ie): Amp
  • Предельная отключающая способность при коротком замыкании (Icu): KA
  • Номинальная отключающая способность при коротком замыкании (Ics):% от Icu

(B) В зависимости от напряжения:

  • Номинальное напряжение (Ue): Вольт
  • Номинальное напряжение изоляции (Ui): Вольт
  • Номинальное выдерживаемое импульсное напряжение (Uimp): КВ
  • № полюса: SP, DP, TP, TPN, FP

(C) Тип приложения:

  • Категория применения / Характеристика: Кривая B, C или D

(D) Принадлежности:

  • Поворотная ручка: удлиненная / прямая
  • Контакт сигнализации:
  • Независимый расцепитель:
  • Отключение при пониженном напряжении:
  • Механическая блокировка:
  • Ручной / автоматический режим
  • Моторизованный режим:

(E) Тип защиты:

  • Защита: перегрузка по току / короткое замыкание
  • Механизм отключения: термический / магнитный / твердотельный / микропроцессор
  • Регулировка механизма отключения: фиксированная / регулируемая

(Ж) Другое:

  • Частота;
  • Эталонная температура: (если отличается от 30 ° C)
  • Степень загрязнения:
  • Пригодность для изоляции:
  • Способ монтажа
  • Электрические жизненные циклы:
  • Механический жизненный цикл:
  • Размер:
    • мм
  • Вес: кг
    • Ссылочный стандарт
  • : IEC: 60947-1 / 2, IS: 13947-1 / 2

(A) В отношении тока:

(1) Размер корпуса (дюймы):

  • Размер корпуса выключателя указывает на базовую структуру пластикового корпуса MCCB, которая может выдерживать самый большой номинальный ток.
  • Это максимальное значение тока, на которое рассчитан автоматический выключатель (верхний предел регулируемого диапазона тока срабатывания), а также оно определяет физические размеры устройства.
  • Существуют разновидности номинальных значений тока MCCB для той же серии типоразмера.
  • Например, MCCB типоразмера DX100 на номинальный ток 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A.
  • То же MCCB типоразмера DX225 для номинального тока 100A, 125A, 160A, 180A, 200A, 225A.
  • В приведенном выше примере DX100 и DX225 имеют два типоразмера корпуса для номинального тока 100А, но форма и размер отключающей способности автоматических выключателей не совпадают.

(2) Номинальный ток (In / Ie):

  • Это значение тока, при превышении которого срабатывает защита от перегрузки.
  • Для MCB он фиксирован, в то время как в MCCB номинальный ток является регулируемым диапазоном, а не фиксированным значением.
  • Стандартный рейтинг MCB: 1A, 2A, 3A, 4A, 6A, 10A, 13A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 100A для MCB.

(B) В зависимости от напряжения:

(3) Предельная отключающая способность при коротком замыкании (Icu):

  • Отключающая способность может быть определена как максимальный уровень тока короткого замыкания, который может быть безопасно отключен.
  • Это самый высокий ток повреждения, при котором MCCB может отключиться без постоянного повреждения.
  • MCCB можно будет использовать повторно после устранения неисправности, если оно не превышает это значение.
  • Указывает на надежность работы MCCB
    • .
  • Этот параметр может увеличивать или уменьшать стоимость, поэтому его следует правильно решить.Отключающая способность должна быть выше возможного уровня неисправности. Для бытового применения уровень неисправности может составлять 10кА.

( 4) Рабочая отключающая способность при коротком замыкании (Ics):

  • Выражается в процентах от Icu и сообщает вам максимальный ток короткого замыкания, если автоматический выключатель может выйти из строя три раза и при этом продолжить нормальную работу.
  • Чем выше lcs, тем надежнее выключатель
  • Это максимально возможный ток повреждения, который может сбросить MCCB.Если ток повреждения превышает это значение, автоматический выключатель не сможет сработать и должен сработать другой механизм защиты.
  • Если возникает неисправность выше Ics, но ниже Icu, MCCB может успешно ее прервать, но потребует замены из-за понесенного повреждения.
  • Основное различие между предельным коротким замыканием (Icu) и служебной отключающей способностью (Ics) в том, что Icu (предельная тормозная способность) означает, что автоматический выключатель может устранить неисправность и оставаться в рабочем состоянии, а Ics (рабочая тормозная способность) означает, что автоматический выключатель может устранить неисправность, но потом его нельзя будет использовать.
  • Например, если автоматический выключатель имеет Ics 25 000 ампер и Icu 40 000 ампер:
  • Любая неисправность ниже 25 кА будет устранена без проблем.
  • Неисправность между 25 кА и 40 кА при устранении приведет к необратимому повреждению.
  • Этот выключатель не может отключить ток, превышающий 40 кА.

(5) Номинальное рабочее напряжение (Ue):

  • Это постоянное рабочее напряжение, на которое рассчитан MCCB.
  • Это значение обычно эквивалентно стандартному системному напряжению или близко к нему.
  • Для трех фаз это обычно 400 В или 415 В. Для однофазных это 230 В или 240 В.

(6) Номинальное напряжение изоляции (Ui):

  • Это максимальное напряжение, которое может выдержать автоматический выключатель согласно лабораторным испытаниям.
  • Это напряжение выше номинального рабочего напряжения, чтобы обеспечить запас прочности при эксплуатации в полевых условиях.

(7) Номинальное выдерживаемое импульсное напряжение (Uimp):

  • Это значение переходного пикового напряжения, которое автоматический выключатель может выдержать при импульсных импульсах переключения или ударах молнии, воздействующих на источник питания.
  • Это значение характеризует способность устройства выдерживать переходные перенапряжения, такие как молния (стандартный импульс 1,2 / 50 мкс).
  • Uimp = 8 кВ означает испытание при пиковом напряжении 8 кВ с импульсной волной 1,2 / 50 мкс.

(8) Количество полюсов:

  • Количество полюсов для MCCB зависит от управления / защиты однофазной и трехфазной мощности
  • Однополюсный (SP) MCB:
  • Однополюсный автоматический выключатель обеспечивает переключение и защиту для одной фазы цепи.
  • Используется: для однофазной цепи
  • Двухполюсный (DP) MCB:
  • Двухполюсный MCB обеспечивает переключение и защиту как фазы, так и нейтрали.
  • Используется: для однофазной цепи
  • Трехполюсный (TP) MCB:
  • Трехфазный / трехфазный MCB обеспечивает переключение и защиту только трех фаз цепи, но не нейтрали.
  • Используется: для трехфазной цепи
  • 3 полюса с нейтралью (TPN (3P + N) MCB):
  • MCB TPN, имеет переключение и защиту для всех трех фаз цепи, а также нейтраль также является частью MCB в качестве отдельного полюса.Однако нейтральный полюс не имеет защиты и может только переключаться.
  • Используется: для трехфазной цепи с нейтралью
  • 4-полюсный (4P) MCB:
  • 4-полюсный автоматический выключатель похож на TPN, но, кроме того, он также имеет защитную разблокировку для нейтрального полюса. Этот MCB следует использовать в случаях, когда существует возможность протекания большого тока нейтрали через цепь, например, в случае несимметричной цепи.
  • Используется: для трехфазной цепи с нейтралью

Нравится:

Нравится Загрузка…

Связанные

О компании Jignesh.Parmar (B.E, Mtech, MIE, FIE, CEng)
Джигнеш Пармар закончил M.Tech (Power System Control), B.E (Electrical). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в сфере передачи, распределения, обнаружения кражи электроэнергии, технического обслуживания и электрических проектов (планирование-проектирование-технический обзор-координация-выполнение).В настоящее время он является сотрудником одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмедабаде, Индия. Он опубликовал ряд технических статей в журналах «Электрическое зеркало», «Электрическая Индия», «Освещение Индии», «Умная энергия», «Industrial Electrix» (Австралийские публикации в области энергетики). Он является внештатным программистом Advance Excel и разрабатывает полезные базовые электрические программы Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знает английский, хинди, гуджарати, французский языки.Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновиться по различным инженерным темам.

Производители стабилизаторов переменного тока, Производители автоматических стабилизаторов напряжения

ДОБРО ПОЖАЛОВАТЬ НА POWER LINE

Power Line Systems Pvt. Ltd., сертифицированная ISO компания. Производство и создание оборудования для кондиционирования электроэнергии мирового класса.

ДОБРО ПОЖАЛОВАТЬ НА POWER LINE

Power Line Systems Pvt. Ltd., сертифицированная ISO компания. Производство и создание оборудования для кондиционирования электроэнергии мирового класса.

Power Line Systems Pvt. Ltd. сертифицированная ISO 9001: 2000 компания занимается проектированием, производством и создание оборудования для кондиционирования электроэнергии мирового класса.Принимая во внимание потребности небольшой организации как крупная промышленность, Power Line предлагает полный спектр продуктов и услуг для кондиционирования электроэнергии, чтобы уменьшить удар сегодняшних суровых условий электроснабжения и электрических условий.

Компания оснащена современной инфраструктурой, которая включает в себя высокие технологии и оборудование, такое как OurPower Analyzers, цифровые осциллографы, генератор сигналов, измеритель кривой, анализатор протоколов, анализаторы спектра, тормозной динамометр, эмулятор и симулятор для DSP и Приложения микроконтроллера и программируемые источники питания.Наша обширная инфраструктура позволяет Power Line Systems развивать возможности проектирования, соответствующие международным стандартам.

Стабилизатор напряжения предназначен для автоматического поддержания постоянного уровня напряжения для таких нагрузок, как холодильники, телевизоры, стиральные машины, кондиционеры, для предотвращения чрезмерных сбоев питания и различных промышленных и изолированных трансформаторов. Мы являемся ведущим производителем, поставщиком и дистрибьютором серво стабилизатора напряжения в Индии.


Трансформаторы

Power Line входит в число ведущих компаний Индии, занимающихся производством высокопроизводительных трансформаторов. . . .

Получить подробности

У П С

ИБП

, источник бесперебойного питания, выполняет одну задачу – защитить нагрузку при отключении электроэнергии.. . . .

Получить подробности

variac Открыть

Power Line Systems Pvt. Ltd. предлагает два типа Variac: Open Variac и Covered Variac. Они используются в промышленности. . . .

Получить подробности

Ламинированный сердечник

Мы являемся ведущим производителем силового оборудования, поэтому обеспечиваем все типы силового оборудования для удовлетворения конкретных потребностей клиентов в электроэнергии.. . .

Получить подробности

Серводвигатели

Мы специализируемся на предоставлении сервомоторов как для внутреннего, так и для международного рынка. . . .

Получить подробности

ДОБРО ПОЖАЛОВАТЬ В НАШУ КОМПАНИЮ

Серво стабилизатор напряжения разработан и изготовлен компанией Power Line Systems Pvt.Ltd. Компания известна производством продукции для кондиционирования электроэнергии, а также услуг, поэтому, как производитель стабилизаторов напряжения сервопривода, мы придаем большое значение стандартам качества. Мы обслуживаем потребности в энергии как малых, так и крупных предприятий и, таким образом, создали нишу на рынке и стали одним из уважаемых поставщиков стабилизаторов серво напряжения. Мы – известное имя поставщиков стабилизаторов напряжения сервопривода в Индии и с радостью поставляем их в любую точку страны. Помимо того, что мы являемся производителем серво стабилизаторов напряжения, мы также занимаемся распределителями серво стабилизаторов напряжения.

Читать больше…

ПРЕЗЕНТАЦИЯ КОМПАНИИ

Партнеры

Параметры | Документы Microsoft

  • 5 минут на чтение

В этой статье

Параметр служит способом простого хранения и управления значением, которое можно использовать повторно.

Параметры

дают вам гибкость для динамического изменения вывода ваших запросов в зависимости от их значения и могут использоваться для:

  • Изменение значений аргументов для определенных преобразований и функций источника данных
  • Входы в пользовательские функции

Вы можете легко управлять своими параметрами в окне Manage Parameters . Вы можете перейти в окно Manage Parameters , выбрав опцию Manage Parameters внутри Manage Parameters на вкладке Home .

Создание параметра

Power Query предоставляет два простых способа создания параметров:

  • Из существующего запроса – вы можете легко щелкнуть правой кнопкой мыши запрос, значение которого является простой неструктурированной константой, такой как, помимо прочего, дата, текст или число, и выбрать Преобразовать в параметр .

    Примечание

    Вы также можете преобразовать параметр в запрос, щелкнув параметр правой кнопкой мыши и выбрав Преобразовать в запрос , как показано на следующем изображении.

  • Использование окна управления параметрами —Вы можете выбрать опцию New Parameter из раскрывающегося меню Manage Parameters на вкладке Home , или вы можете запустить окно Manage Parameters и выбрать в Новая кнопка вверху для создания параметра. Вы можете заполнить эту форму и выбрать OK , чтобы создать новый параметр.

После создания параметра вы всегда можете вернуться в окно Управление параметрами , чтобы изменить любой из ваших параметров в любой момент.

Свойства параметра

Параметр хранит значение, которое можно использовать для преобразований в Power Query. Помимо имени параметра и значения, которое он хранит, он также имеет другие свойства, которые предоставляют ему метаданные. Свойства параметра следующие.

  • Имя – укажите имя для этого параметра, которое позволит вам легко распознать и отличить его от других параметров, которые вы можете создать.

  • Описание – Описание отображается рядом с именем параметра при отображении информации о параметре, помогая пользователям, которые задают значение параметра, понять его назначение и семантику.

  • Обязательно – Флажок указывает, могут ли последующие пользователи указывать, должно ли быть указано значение для параметра.

  • Тип —Мы рекомендуем всегда устанавливать тип данных вашего параметра. Вы можете узнать больше о важности типов данных из статьи Типы данных.

  • Рекомендуемые значения —Предоставляет пользователю предложения по выбору значения для текущего значения из доступных вариантов:

    • Любое значение — Текущее значение может быть любым введенным вручную значением.

    • Список значений – Предоставляет вам простой табличный опыт, позволяющий определить список предлагаемых значений, которые впоследствии можно будет выбрать для Current Value . Когда выбран этот параметр, становится доступным новый параметр под названием Значение по умолчанию . Отсюда вы можете выбрать значение по умолчанию для этого параметра, которое будет значением по умолчанию, показываемым пользователю при обращении к параметру. Это значение не совпадает с Current Value , которое является значением, которое хранится внутри параметра и может быть передано в качестве аргумента при преобразованиях.Использование списка значений позволит отобразить раскрывающееся меню в полях Значение по умолчанию и Текущее значение , где вы можете выбрать одно из значений из предлагаемого списка значений.

      Примечание

      Вы по-прежнему можете вручную ввести любое значение, которое хотите передать параметру. Список предлагаемых значений служит только в качестве простых предложений.

    • Query – использует запрос списка (запрос, вывод которого является списком), чтобы предоставить список предлагаемых значений, которые позже можно выбрать для Current Value .

  • Текущее значение — Значение, которое будет сохранено в этом параметре.

Где использовать параметры

Параметр можно использовать по-разному, но чаще он используется в двух сценариях:

  • Аргумент шага —Вы можете использовать параметр в качестве аргумента для нескольких преобразований, управляемых из пользовательского интерфейса (UI).
  • Аргумент настраиваемой функции —Вы можете создать новую функцию из запроса и ссылочных параметров в качестве аргументов своей настраиваемой функции.

В следующих разделах вы увидите пример для этих двух сценариев.

Шаг аргумента

Чтобы включить эту функцию, сначала перейдите на вкладку View в редакторе Power Query и включите параметр Всегда разрешать в группе Parameters .

Примечание

Эта функция в настоящее время недоступна в Power Query Online.

В качестве примера можно увидеть следующий запрос Orders с полями OrderID , Units и Margin .

Вы можете создать новый параметр с именем Minimum Margin с типом Decimal Number и Current Value 0.2, как показано на следующем изображении.

Вы можете перейти к запросу Orders и в поле Margin выбрать опцию фильтра Greater Than .

В окне Filter Rows вы увидите кнопку с типом данных для выбранного поля.Вы можете выбрать параметр Parameter из раскрывающегося меню для этой кнопки. В поле выбора рядом с кнопкой типа данных вы можете выбрать параметр, который хотите передать этому аргументу. В данном случае это параметр Minimum Margin .

После того, как вы выберете OK , вы увидите, что ваша таблица была отфильтрована с использованием Current Value для вашего параметра.

Если вы измените значение Current Value вашего параметра Minimum Margin на 0.3, вы можете сразу увидеть, как обновляется ваш запрос заказов и показывает только строки, в которых Margin превышает 30%.

Подсказка

Несколько преобразований в Power Query предлагают этот опыт, когда вы можете выбрать свой параметр из раскрывающегося списка. Так что рекомендуем всегда искать его и пользоваться тем, что вам могут предложить параметры.

Аргумент пользовательской функции

С помощью Power Query вы можете одним щелчком мыши создать настраиваемую функцию из существующего запроса.Следуя предыдущему примеру, вы можете щелкнуть правой кнопкой мыши запрос Orders и выбрать Create Function , что откроет новое окно Create Function . В этом окне вы можете назвать свою новую функцию, и она сообщит вам параметры, на которые ссылается ваш запрос. Эти параметры будут использоваться в качестве параметров для пользовательской функции.

Вы можете назвать эту новую функцию как хотите. В демонстрационных целях имя этой новой функции будет MyFunction .После того, как вы выберете OK , на панели Queries будет создана новая группа с именем вашей новой функции. В этой группе вы найдете параметры, используемые для функции, запрос, который использовался для создания функции, и саму функцию.

Вы можете протестировать эту новую функцию, введя значение, например 0,4, в поле под меткой Minimum Margin . Затем нажмите кнопку Invoke . Это создаст новый запрос с именем Invoked Function , эффективно передавая значение 0.4, который будет использоваться в качестве аргумента для функции и дать вам только те строки, где маржа превышает 40%.

Подробнее о создании пользовательских функций можно узнать из статьи «Создание пользовательской функции».

Найти стабилизатор напряжения с сервоуправлением Стабилизатор напряжения с сервоприводом от …

Подстанция

    • ГЛАВНАЯ
    • ПРОДУКТЫ
      • Автоматический регулятор напряжения переменного тока (АРН)
        • Тип реле AVR
        • Тип серводвигателя AVR
        • 3-фазный стабилизатор
      • Источник бесперебойного питания (ИБП)
        • Линейно-интерактивный ИБП
        • ИБП онлайн
      • Протектор мощности
      • Преобразователь постоянного тока в переменный
      • Зарядное устройство и аксессуары
    • О НАС
      • Я КЕБО
      • История бренда
      • Почему мы
      • Завод Показать
      • Сертификация
      • видео
    • OEM и ODM
    • СЛУЖБА ПОДДЕРЖКИ
      • Решение проблемы
        • Проблемы с питанием
        • Реле против искр
        • Тороидальный против трансформатора EI
      • Концепция продукта
        • Аксессуары и прочее
        • Автоматический регулятор напряжения (АРН)
        • Зарядное устройство
    .

Вам может понравится

Какие инструменты должны быть дома: Какие инструменты держать в доме? Какую группу инструментов использовать при домашнем ремонте?

07.08.2023

Гидроизоляция ванной: Гидроизоляция ванной комнаты под плитку. Зачем она нужна?

05.10.2022

Как сделать аппарат холодного копчения: Как сделать коптильню холодного копчения — 3 быстрых способа своими руками

09.02.2023

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
