3 варианта установить подрозетник в перегородку из гипсокартона



Вступление

Рассказывая об электропроводке в гипсокартоне, нельзя пропустить тему установки подрозетников для электрических розеток. В этой теме есть свои особенности, хитрости и три технологических варианта установить подрозетник в перегородку из гипсокартона.

Что такое подрозетник

Подрозетник это специальное электротехническое изделие, устанавливаемое в ограждающие конструкции помещений (стены, перегородки) для последующей удобной установки электрических розеток и выключателей.

Дополнительная задача подрозетников, защита конструкций от распространения пожаров при коротких замыканиях и прочих электрических аварий.

Второе или правильнее сказать, другое название подрозетников, монтажные коробки.

Говоря о технологиях установки подрозетников, нужно отметить, что эта технология может быть распространена на установку распределительных коробок электропроводки.

Подрозетники для гипсокартона

Для конструкций из гипсокартона выпускают специальные подрозетники, которые называются подрозетники для полых конструкций (стен). Вот их фото.

Как видите на фото, у них есть специальные прижимы (распоры, «уши), которые цепляются за гипсокартон перегородки при их распоре.

Важно! Все 3 технологических варианта установить подрозетник в перегородку в этой статье, используют подрозетники для полых стен.

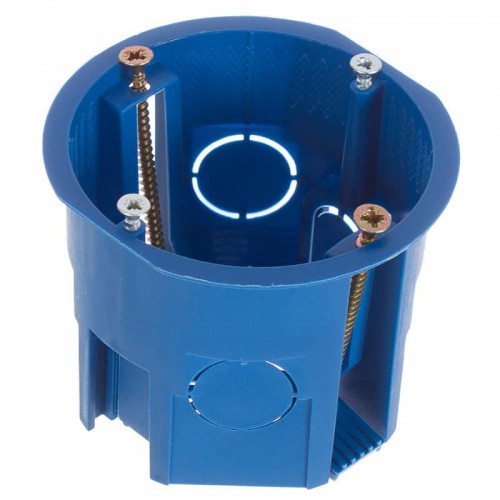

На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона. Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона.

На этом фото, подрозетник для гипсокартона подготовлен для соединения в блок. В отличие от коробок для бетона, которые соединяются специальными выступами, для соединений коробок для гипсокартона нужны специальные соединители.

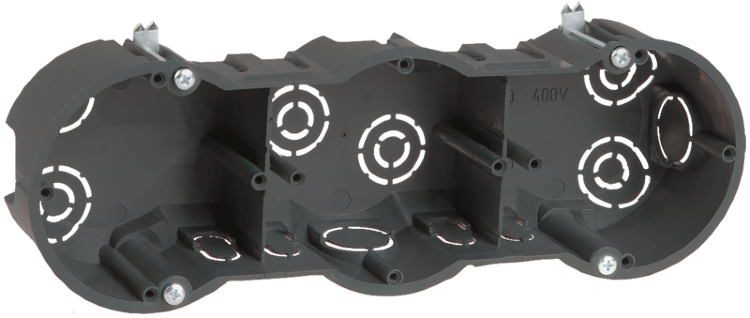

Также, в продаже есть готовые блоки для гипсокартона на несколько розеток.

Принцип установки подрозетников в гипсокартон

Для установки подрозетника в гипсокартон необходимо:

• Просверлить в гипсокартоне отверстие диаметром, совпадающим с установочным диаметром подрозетника, это 68 мм.
• Расстояние между центрами соседних подрозетников в блоке розеток — 71-72 мм;
• В устанавливаемом подрозетнике выломать перфорацию для завода кабелей проводки.

Важно! Технологическое время установки коробок, зависит от выбранного варианта установить подрозетник в перегородку.

3 варианта установить подрозетник в перегородку

Вариант 1. Классический

Это вариант подходит для перегородок со звукоизоляцией. Смотрим рисунок.

В этом варианте, не используются никакие дополнительные способы фиксации монтажной коробки, кроме технологических распоров самой коробки.

• В готовой перегородке сверлятся отверстия. Они не должны попадать на стойки и перемычки каркаса. Разметка отверстий производится строго по горизонтали;
• Перед установкой распоры ослабляют;
• В коробке ломается перфорация и в коробку заводят кабели электропроводки;
• Коробка вставляется в сделанное отверстие;
• Винты распоров закручиваются;
• Конец кабелей подрезается на 15 см.

Читать статью: Как установить розетку на гипоскартон

Вариант 2. На этапе монтажа

На этапе монтажа листов перегородки можно дополнительно закрепить и защитить подрозетники слоем алебастры. Смотрим рисунок.

Данный вариант монтажа подходит для конструкций без звукоизоляции, на этапе монтажа листов гипсокартона, когда зашита только одна сторона перегородки.

Вариант 3. Защищенный

Для дополнительной защиты подрозетников, используют вариант установки подрозетника в короб из полос ГКЛ. В перегородке делают короб из кусков гипсокартонных листов размером 10 на 10 см.

Не могу комментировать это способ монтажа, потому что на практике ни разу не встречал.

Читать статью: Как быстро установить выключатель на гипсокартон

Вариант 4. Не стандартный

Что делать, когда перегородка гипсокартона уже стоит, а у вас нет подрозетников для полых конструкций? Но есть монтажные коробки для бетона.

• Собираете блок из подрозетников и делаете разметку на гипсократоне в виде прямоугольника с размерами собранного блока;
• Выпиливаете прямоугольное отверстие в гипсокартоне;
• В полость перегородки, вокруг отверстия, враспор, запихиваете газеты, образуя своеобразный короб 100 на 100 мм;
• Устанавливаете блок подрозетников на гипсовый раствор, как в обычной стене.
  Раствор должен занять всю полость сделанного из газет короба;
• Фасад подрозетников заделывается фугенфюллером или Ротбандом, далее шпаклюется вместе со всей стеной.

Вывод

Последний способ был, конечно, авариным, но демонстративно показывающим, что в работе с гипсократоном можно проявлять не традиционные методы работы.

И все-таки, лучше в работе придерживаться технологий поддерживаемых производителя ми гипсократона.

©Gipsokart.ru

Еще статьи

• 3 варианта установить подрозетник в перегородку из гипсокартона
• Гофра под гипсокартон
• Кабели не поддерживающие горение для электропроводки в гипсокартоне
• Как быстро установить выключатель на гипсокартон
• Как правильно проложить проводку в перегородке из гипсокартона
• Как установить розетку на гипсокартон
• Подрозетник для гкл — выбор, размеры, цена, установка подрозетника на гипсокартон
• Сменяемая электропроводка в гипсокартоне
• Электропроводка под гипсокартоном
• Электротехническое оборудование для гипсокартона





Похожие статьи

Характеристики и применение провода СИП 2

Гофра под гипсокартон

Подрозетник для гкл — выбор, размеры, цена, установка п. ..

Где используют электрический кабель КГ 4 на 6

Выбор и установка люстры на подвесной потолок

Кабели не поддерживающие горение для электропроводки в …

Электротехническое оборудование для гипсокартона

Keywords:

электрика

Диаметр подрозетника, его размеры и особенности установки

Содержание:

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

• розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

• выключатели;
• регуляторы и панели управления для настройки электрических приборов;
• клеммные колодки;
• диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

• ДВП;
• фанера;
• ДСП;
• вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

1. Круглыми – изделия универсального назначения, самые востребованные.
2. Квадратными – отличаются большей вместительностью.
3. Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
4. Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

1. Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
2. Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

1. Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
2. Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Стандартные размеры круглого подрозетника

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

1. Высота.
2. Ширина.
3. Глубина.
4. Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание!Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм

Назначение подрозетников

Следует учитывать, что внутренние и внешние диаметры и глубина отличаются

Специальные пластиковые коробки под розетку служат для надежной фиксации точек питания в стене при устройстве скрытой проводки. Дополнительно на деталь возлагается противопожарная функция. Если в проводке случается короткое замыкание, толстая полимерная стенка гнезда не поддерживает горение. Особенно это актуально для обшитых вагонкой деревянных стен.

Разновидности и классификация

В зависимости от материала, формы, особенностей конструкции и параметров выделяются различные виды подрозетников.

Материал изготовления

Производители выпускают несколько моделей:

• Пластиковые – удобные и практичные изделия, устойчивые к воспламенению. Негорючесть материала позволяет применять его на поверхностях из дерева;
• Металлические – при нагреве проводят электрический ток. В настоящий момент практически не используются, за исключением домов из древесины.
• Деревянные – промежуточный вариант, допустимый при черновом обустройстве открытой проводки.

Форма изготовления

Подрозетник может иметь различную форму, чаще всего это:

• Круглые – подходят для сбора групповых выключателей и розеток. Под них легче проделать штробу.
• Квадратные – вмещают 1-4 механизма, позволяют укладывать провод с запасом. В них часто ставятся элементы системы «умный дом», диммеры.
• Овальные – вместительные, рассчитанные на 1-5 механизмов.

Отличия по системе фиксации

Выбрать крепеж подрозетника лучше в зависимости от поверхности для установки (пустотелые или полнотелые стены). По способу закрепления изделия бывают:

• с лапками-распорками – предназначены для установки внутрь пустотелых стен;
• с ушками под саморезы для фиксации розеток и выключателей;
• с несъемными соединительными тоннелями – для объединения нескольких деталей в блоки.

Подрозетник без крепежа устанавливается на алебастр.

Характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Подрозетник – монтажное приспособление, предназначенное для надежного закрепления электроустановочных изделий скрытой проводки. Независимо от того, проводится ли установка одиночного или группы подрозетников, перед их монтажом проводится штробление стен. При заглублении в кирпичную или бетонную стену эти монтажные коробки или стаканы закрепляются алебастром. Крепление подрозетника в перегородках и фальш-стенах из гипсокартона производится с помощью регулируемых распорных лапок. Практически все стройматериалы и плитные варианты, используемые в черновой обшивке стен, пригодны для установки в них подрозетников. В линейке изделий для скрытой проводки можно найти варианты для обустройства бревенчатых и брусовых построек. Подрозетники применяются для установки единичных выключателей, силовых точек и блоков розеток. В ходе эксплуатации “расшатавшийся” механизм проще подтянуть в подрозетнике. С его применением быстрее и аккуратней производится установка. Функциональное назначение. Специфика установки подрозетников. Скрытая проводка в кирпичной стене. Фиксация в стене из гипсокартона. Группа подрозетников в обшивке из ОСПБлок розеток в стене бревенчатого дома. Устройство силовой точки в подрозетнике. Надежная фиксация механизмов

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

• конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
• стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Подрозетники с боковыми стыковочными узлами позволяют быстро и просто осуществить монтаж сразу двух и более розеток

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

При повороте винта происходит подъем или опускание лапки. Вращение по часовой стрелке приближает прижимной элемент к стене, и закрепляет стакан в гипсокартоне

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком –  пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Такой тип установки пластиковых накладок может применяться только на разборных плинтусах из пластика

Наружные подрозетники имеют две модификации – конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине – 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

При групповой установке нескольких круглых подрозетников, один из них, имеющий увеличенную глубину, может помимо своего основного предназначения, служить в качестве распределительной коробки

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

В целях безопасности и предупреждения возгорания, при монтаже электропроводки в деревянных домах необходимо использовать металлические подрозетники

Подрозетники конкретных производителей

Каждый производитель немного варьирует размеры вокруг стандартных. Если проводится электрика конкретного бренда — то лучше использовать их же подрозетники.

Schneider Electric

Стандартный подрозетник Шнейдер Электрик диаметром 65 мм и глубиной 45 мм. Производится в России, достаточно доступный вариант.

Hegel

Ещё один русский производитель из Тамбова. Стандартный подрозетник Хегель достаточно крупный — диаметром 68 мм с глубиной 60 мм. Отлично подходит для переключателей и сложных диммеров.

LeGrand

Дорогие подрозетники Легранд французского производства — настоящие гиганты. Внешний диаметр 70 мм и глубина 65 мм. Однако, есть несколько типов подрозетников LeGrand, в том числе стандартные с диаметром 68 мм и двумя глубинами — на 40 и на 60 мм. Для установки групп они подходят лучше.

Размеры подрозетников и коронок

В стенах из различных материалов применяют специальные коронки, чтобы просверлить нишу под коробку. Подрозетники бывают открытого и скрытого типа, в первом случае сверление не потребуется. Во втором варианте необходимо узнать диаметр корпуса под розетку, чтобы правильно выбрать размер коронки.

Последствия неправильно выбранного диаметра коронки:

• Если купить инструмент с узким сверлением, дополнительно придется разбивать нишу, чтобы корпус встал на свое место.
• В просторное отверстие нужно монтировать изделие, заделывая пустоты алебастром или другим видом раствора, что приведет к ослаблению крепежа.


Различают конструкции коронок, предназначенных для сверления бетона, кирпича и гипсокартона. По форме они круглые, отличаются диаметром и напайками на режущих гранях.

Коронки для подрозетников бывают разборные и неразборные. В первом случае конструкция подлежит ремонту, если износились или сломались запчасти. Во втором устройства рассматриваются как одноразовые.

Диаметр

Поперечное сечение коробок под монтаж розеток стандартизировано.

Диаметр подрозетника по внутреннему сечению:

• Установочныекоробки обычного размера имеют одинаковый диаметр 68 мм. Это объясняется сочетаемостью с конструкцией розеток, выключателей, регуляторов. У этих электроприборов есть крепежные части, размах которых рассчитан на такие размеры.
• Распаечные, распределительныекорпуса имеют размеры от 60 до 100 мм.

Для выборки ниш под розеточные корпуса применяют коронки диаметром 70 и 75 мм. Во втором случае потребуется крепление коробки не только метизами, но и слоем алебастра.

Иногда в старых домах стоят подрозетники, установочные размеры которых по ранее действующим нормативам отличаются от действующих в большую сторону. Такие коробки могут быть по ширине 72 – 75 мм. Если подрозетник нужно поставить на это же место, возникает проблема, так как после демонтажа старой коробки остается большая ниша.

Если позволяет глубина старого подрозетника, новый устанавливают непосредственно в него. Обычно такие изделия выполнены из металла и чаще не имеют дна. Новый элемент монтируют с помощью саморезов к стенкам старого. При этом не забывают, что нужно оставить место для бокового выведения кабеля.

Глубина

Кожух с дном под розетку имеет глубину 45 мм. Это стандартная глубина подрозетника, которая не меняется у разных моделей. Для сверления потребуется оснастка, которая может выбирать материал стены на такую глубину.

Иногда встречаются варианты, когда требуется большая глубина:

• используют дополнительный корпус без дна;
• вначале формируют глубокую нишу (по расчету), используя сверлильную коронку несколько раз;
• в отверстие, глубоко утапливая, ставят корпус с дном, закрепляют его метизом (дюбелем) к основанию;
• сверху, ближе к краю устанавливают добавочный кожух, который дна не имеет;
• его также фиксируют к стенкам отверстия, сбоку заводят провода.

Установка корпуса с дном может не понадобиться, если требуемая глубина подрозетника немного превышает размер элемента без дна. В этом случае под деталь формируют нишу требуемой глубины, а подрозетник устанавливают на нужную глубину.

Межосевое расстояние и другие параметры

При монтаже одиночного подрозетника с его боков срезают квадратные ушки, чтобы они не мешали работе по установке. Если ставят несколько кожухов сразу (под пару розеток или выключателей), такие крепежные детали помогут скрепить подрозетники друг с другом. Такие замки удобны, т. к. при их использовании соблюдается межосевой промежуток.

Расстояния, которые нужно выдерживать:

• межосевое расстояние между подрозетниками в блоке должно быть строго 71 мм;
• при фиксации в гипсокартоне отверстие делают точно 68 мм, если сделать больше, крепежные лапки провалятся в материал вместе с кожухами;
• расстояние от оконного откоса до первой электророзетки из общей группы не должно быть меньше 15 – 20 см;
• розетки устанавливают на высоте от пола на 30 см, выключатели — на 90 см, регуляторы — 150 см.

Если ставят подрозеточные коробки без соединительных замков, межосевое расстояние выставляют самостоятельно с помощью рулетки.

Стандартные диаметры подрозетников не такие уж и стандартные

Стандарт делится на диаметры:

• самые ходовые в магазинах 68мм, по факту 67-68мм (т. е. почти 7 см)
• и 70мм. Но стоит брать во внимание один момент: 70мм – это диаметр у основания, но с учетом коёмочек-ребер по факту все 75мм. И когда нужно плотно установить именно 70 диаметр, все выступы (по 2,5 мм с каждой стороны) нужно срезать, и только тогда он плотно садится.


Это два самых универсальных размера. Реже встречаются подрозетники диаметром 65 и 75 мм. Это что касаемо диаметра.

Но также есть разделение и по глубине.

Популярные размеры подрозетников 40 мм (по факту около 4 см) в глубину (на фото зеленый), а есть подрозетники на 45-46мм (пускай будем считать, что 4,5 см).

Неглубокие актуальны при установке в сквозную розетку, когда стенка узкая (читать, тонкая), что часто встречается в современных новостроях. Бывает даже по 8 см. И в такую стену два подрозетника напротив друг друга просто не встанут целиком, чтобы не выпирать. Как решение, используются два вот таких по 40мм: один с одной стороны, второй с обратной стороны – как раз получается толщина стены.

Это лучше чем купить обычные глубокие подрозетники и потом думать как аккуратно частично срезать у них задники (дно).

Функции монтажных коробок

Несмотря на явные преимущества и безопасность, далеко не все мастера используют подрозетники по бетону, пребывая в уверенности, что любая розетка может быть установлена и так. Но тут стоит отметить, что отсутствие подрозетника – это всегда риск повреждения проводки и отсутствие каких-либо гарантий пожарной, электробезопасности.

Основные функции монтажных коробок:

• Прочная фиксация в стене правильно и безопасно закрепленной розетки (независимо от материала монолита)
• Защита розетки от влаги, пыли, мелкого мусора
• Обеспечение электробезопасности – любого типа подрозетники обладают важными в эксплуатации диэлектрическими свойствами, не позволяют току попадать с контактов розеток на различные конструкции стен из металла
• Гарантия локализации возможного возгорания внутри корпуса подрозетника, препятствование распространению огня за пределы элемента
• Более простой и аккуратный монтаж розетки – благодаря подрозетникам крышка элемента контактирует с ровной поверхностью, нет зазоров и щелей

Таким образом, монтаж подрозетника в бетон полностью оправдан и позволяет обеспечить более высокий уровень безопасности, длительный срок эксплуатации всей конструкции.

Технические требования

Подрозетники в бетон на современном рынке представлены в большом разнообразии. Каких-либо четких правил и параметров по их выбору нет. Главное – высокое качество исполнения и безопасный (негорючий, прочный) материал. При выборе изделий нужно помнить об основных положениях и нормах пожарной, электробезопасности.

Монтаж подрозетников в бетонном монолите осуществляется по аналогии с установкой распределительных коробок. Правильные места расположения и оптимальные расстояния указаны в СНИП.

До выбора монтажных коробок и их установки необходимо рассмотреть весь ряд имеющейся на рынке продукции и выбрать действительно качественные, произведенные по всем правилам изделия. Некоторые из норм стоит выделить отдельно.

• Прочный материал – должен быть достаточно крепким, чтобы компенсировать усилия, действующие на коробку в момент вытягивания вилки из розетки. Коробка должна максимально прочно крепиться в монолите бетона, не вылетать с розеткой вместе. Чтобы фиксация была более надежной, монтируемый подрозетник в бетон обязательно оснащается специальными зацепами (ребрами/пазами).
• Наличие технологических отверстий в коробке, предназначенных для заведения проводки вовнутрь подрозетника.
• Пластик, из которого производится коробка, должен демонстрировать диэлектрические свойства, стойкость ко влаге и разнообразным агрессивным внешним факторам.
• Для обеспечения большей прочности фиксации в монтаже используют строительный гипс или алебастр (смеси, по консистенции напоминающие пасту) – после того, как они полностью высыхают, корпус подрозетника извлечь из стены уже невозможно.
• Внутри коробки выполняются с ребрами для большей прочности крепления розеток. Изделия из металла старого типа были гладкими, что нередко становилось причиной выпадания розетки из гнезда.
• Дополнительно многие подрозетники под бетон производятся со специальными отверстиями для винтового крепления.
• Соблюдение пожаробезопасности – материал, из которого сделаны короба, должен быть негорючим, чтобы даже в случае появления пламени оно было локализовано и не пошло по помещению дальше.
• Желательно, чтобы были выполнены специальные элементы для крепления фиксаторов – так можно собирать блоки с любым числом подрозетников (двойные, тройные и т.д.).

Выбирая подрозетник под бетон, необходимо также обратить внимание на размер/диаметр, качество материала, наличие/отсутствие каких-либо дефектов, брака в конструкции, соответствие нужным параметрам и требованиям.

Коротко о главном

Диаметр приобретаемого подрозетника зависит исключительно от розетки, которую в нем будут крепить. Чтобы убедиться в том, что они походят друг к другу, желательно покупать их в одном магазине или не стесняться приносить с собой розетку и примерять.

Отверстие в стене может быть сделано немного большим, чем диаметр самого подрозетника или точно по его размеру. Это зависит от того, будет ли использоваться раствор для его крепления в стене.

Минимальное расстояние между розетками определяется по их декоративным крышкам – если розетки будут располагаться вплотную друг к другу, то надо замерять расстояние между центрами их крышек.

Предыдущая

электрика домаЧто такое коробка уравнивания потенциалов и как её используют?

Следующая

электрика домаСистема заземления TT в частном доме

Направляющая для остекления из гипсокартона | DMGT

Направляющая для остекления из гипсокартона | DMGT

Направляющая для остекления Fry Reglet создает проем для остекления в гипсокартон на всю высоту, направляющих стульев и фонарей. Обеспечивает прямой и ровный переход от гипсокартона к стеклу и минимизирует полевые работы.

Там, где это указано на чертежах, должна быть установлена ​​направляющая для остекления Fry Reglet, изготовленная корпорацией Fry Reglet. Алюминий должен быть экструдирован из сплава 6063 T5 с химическим конверсионным покрытием, прозрачным анодированием или другой специальной отделкой.

---

Размеры направляющих для остекления

1007

РАЗМ. A	НОМЕР
3 1/2″	DMGT 3500
3 3/4″	DMGT 0 0014	4 5/8″	ДМГТ 4625
4 7/8″	DMGT 4875
7 1/4″	DMGT 7250

Размер

---

0 Стеклянная прокладка/СО СТЕКЛОМ ASS

РАЗМЕР СТЕКЛА	НОМЕР ПРОКЛАДКИ
ДЛЯ ИСПОЛЬЗОВАНИЯ СО СТЕКЛОМ 1/4″	RR 3657
RR 3654
ДЛЯ ИСПОЛЬЗОВАНИЯ С 1/2″ СТЕКЛО	RR 3730

Варианты индивидуальной настройки

---

Стандартные цвета порошкового покрытия

Черный

Темная бронза

Средняя бронза

Серый металлик

Tan

Adobe

Cream

Haze

Oyster

Silver Grey

Silver Satin

Platinum

90 Gold Champe White

5 90 004 Анодированное серебро

---

ЦВЕТА ПОРОШКОВОГО ПОКРЫТИЯ JAMES HARDIE

Countrylane Red

Традиционный красный

Rich Espresso

Timber Bark

Woodstock Brown

Deep Ocean

Evening Blue

Boothbay Blue

Шифер

Жемчужно-серый

Светлый туман

Изумрудный

Железно-серый

Горный шалфей

Пестрый мох

Серый песчаник 500905

4 0004 Night Grey

Aged Pewter

Monterey Tan

Khaki Brown

Осенний загар

Бежевый навахо

Булыжник

Парусная ткань

Woodland Cream

Арктический белый

---

Allura Powder Coat Colors

Осенний красный

Красное дерево

Красное дерево

Кедр

Клен

Соболь коричневый

Камень очага

Серо-коричневый 905 Оливковый

4

4

4

Замша

Лен

Savannah Wicker

Desert Tan

Marigold

Coastal Blue

Pacific Blue

Flagstone

Pewter

Granite Grey

Sterling Grey

Snow

---

Woodtone Powder Coat Colors

Warm Espresso

Smokey Alder

Aspen Ridge

Winchester Brown

Summer Wheat

Timber Trail

Vintage Walasted 40090 Cabernet 900 005

Дикая ягода

Старая вишня

Палисандр

Mountain Cedar

Stone Blue

Coastal Grey

Tamarack Green

River Rock

Cascade Slate

White Granite

White Rapids

Sand Stone

Midnight Tide

Caribou Trails

Black Canyon

---

Anodized Colors

Buffed Brite Black 0 Brite Black 00 Brite Brite

Buffed Brite Black

Buffed 900

Buffed Brite Medium Bronze

Buffed Brite Light Bronze

Buffed Brite Rose Gold

Buffed Brite Brass

Buffed Brite Pewter

Buffed Brite Нержавеющая сталь

Buffed Brite Champagne

Buffed Satin Black

Buffed Satin Dark Bronze

Buffed Satin Medium Bronze

Buffed Satin Light Bronze

Buffed Satin Rose Gold

Buffed Satin Brass 9000

4 Buffed 4 Полированная нержавеющая сталь, сатин

Полированная, сатин, цвет шампанского

Обратите внимание:

Эти значения цвета были тщательно отобраны, чтобы наилучшим образом представить варианты отделки. Мы настоятельно рекомендуем просмотреть физический образец перед размещением заказа.

Fry Reglet не несет ответственности за какие-либо несоответствия фактической отделки.

Монтаж

— Подвешивание бескаркасных стеклянных панелей весом 73 фунта на гипсокартон

спросил 9 лет, 6 месяцев назад

Изменено 9 лет, 6 месяцев назад

Просмотрено 6к раз

Мне нужно повесить кучу стеклянных панелей на гипсокартон. у них нет рамок. Каждый кусок стекла имеет размеры 70 x 33,5 дюйма и весит 73 фунта. толщина составляет около 1/4 дюйма, 5/16 дюйма. большинство нужно повесить на гипсокартон, некоторые на бетонную стену. у кого-нибудь есть идеи, какие клипсы или опоры использовать? спасибо

• гипсокартон
• крепление
• стекло
• зеркало

Безусловно, лучший подход — прикрепить зажимы или раму к стойкам (деревянным или стальным, в зависимости от конструкции).

Если панели располагаются на одном уровне, можно проложить рельсы горизонтально вдоль стены у основания и сверху панелей. Они могут быть сделаны из двух частей лепнины, одна немного толще, чем самая толстая стеклянная панель (примерно 3/8 на 3/4), а другая более тонкая и широкая часть на лицевой стороне (примерно 1/4 на 1 до 1 1/4), создавая губа. Их можно вкрутить в шпильки и покрасить в тон стеновой панели.

В бетонную стену полосу можно закрепить с помощью анкерных болтов через каждые 8–12 дюймов.

В качестве альтернативы можно установить зажимы для зеркал сверху и снизу.

Однако панели такого веса действительно нуждаются в креплении на шпильки, поэтому зажимы должны быть выровнены со шпильками, и это может быть проблемой с расстоянием. В бетонной стене можно использовать зеркальные зажимы, но опять же, их необходимо разместить не менее 4 на панель в основании.

Теоретически можно использовать зажимы для зеркал с другими крепежными приспособлениями, такими как защелки, но вам потребуется несколько в основании каждой панели, а также два в верхней части, а из-за веса это будет очень сомнительно.
